ステレオセパレションメーターＶＰ−７６２１Ａ　備品修理記録
A．　整備・点検・調整

B．　原因
　　　経年劣化

Ｄ．　使用部品
　　　ついでにオ−デオ用電解コンデンサ−も交換する

Ｓ．　ステレオセパレションメーターＶＰ−７６２１Ａ 仕様（カタログ・マニアルより）
Ｃ．　修理状況

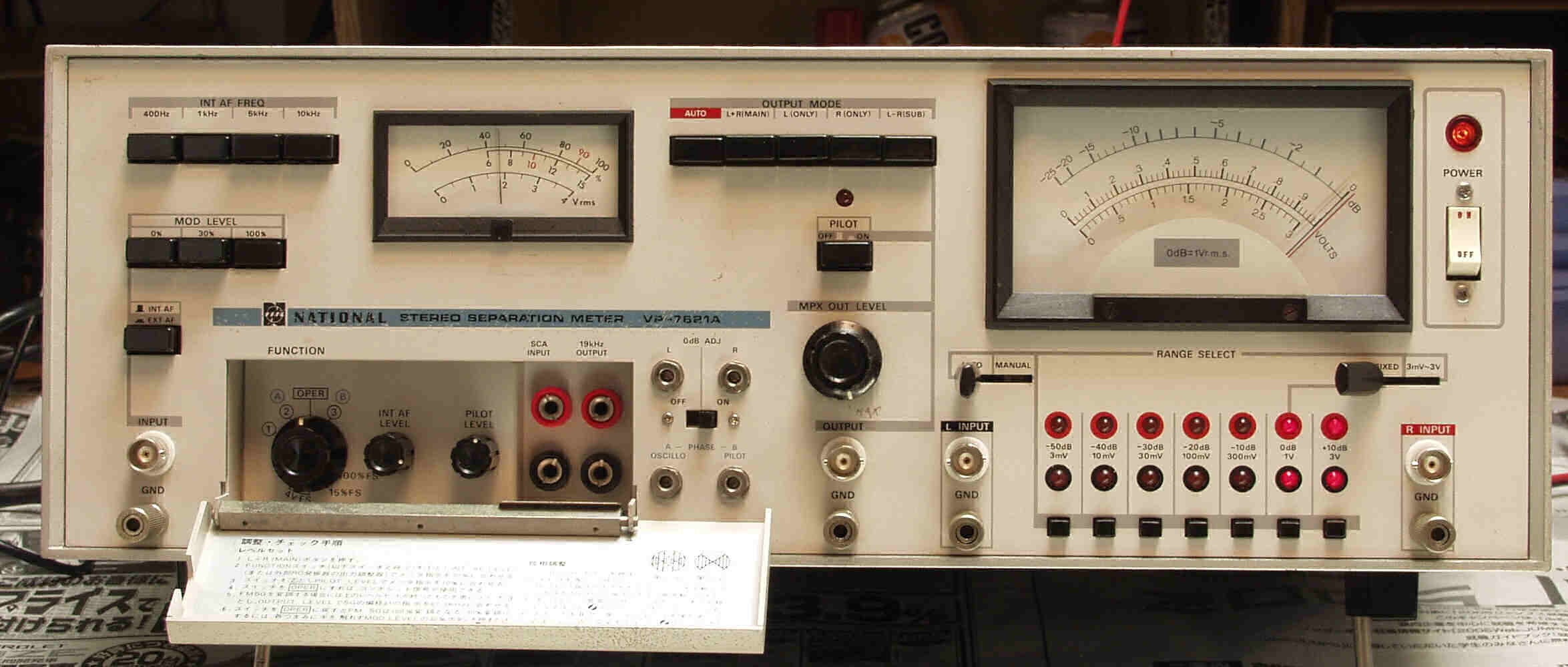

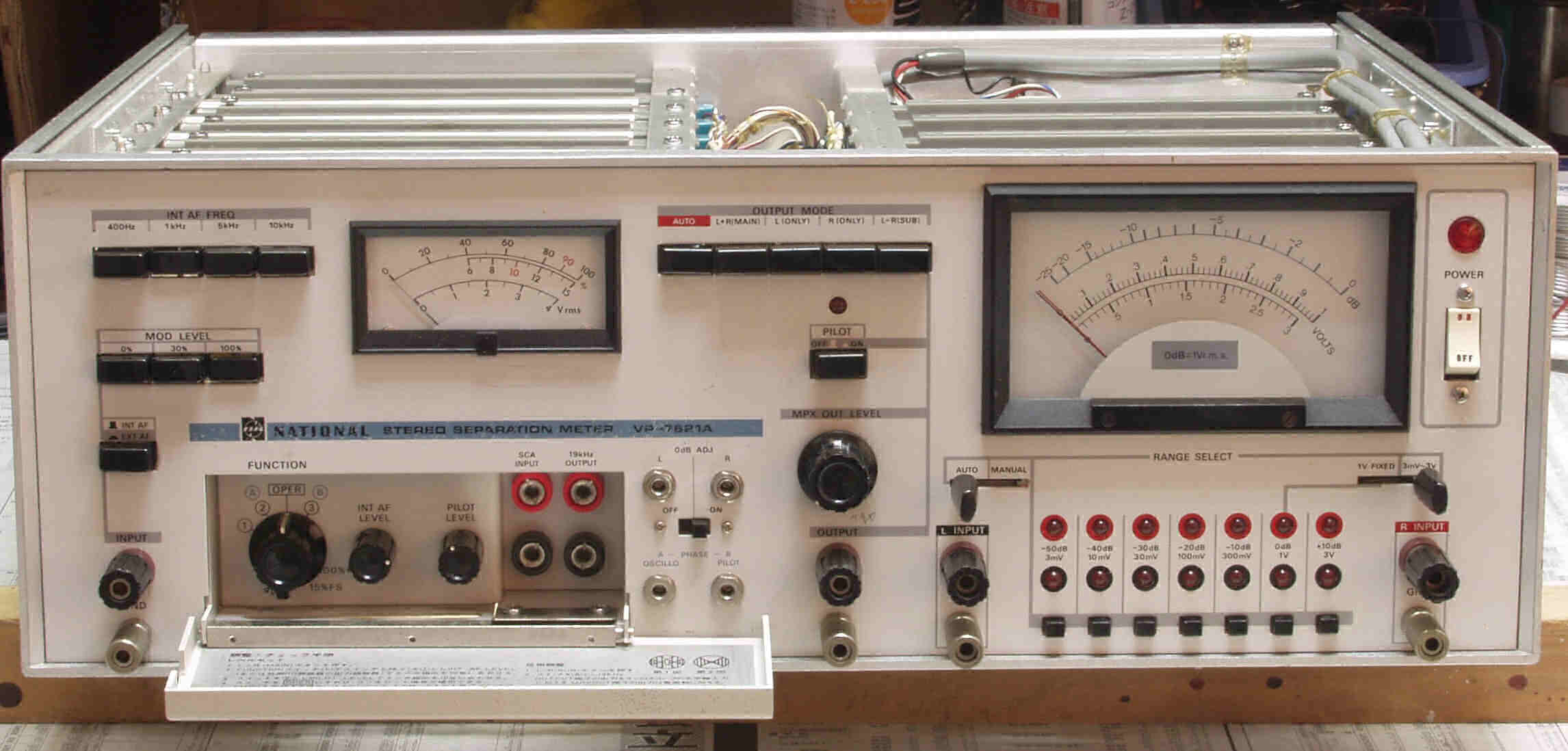

Ｃ１Ａ．　修理前　前から見る
Ｃ１Ｂ．　修理後　前から見る

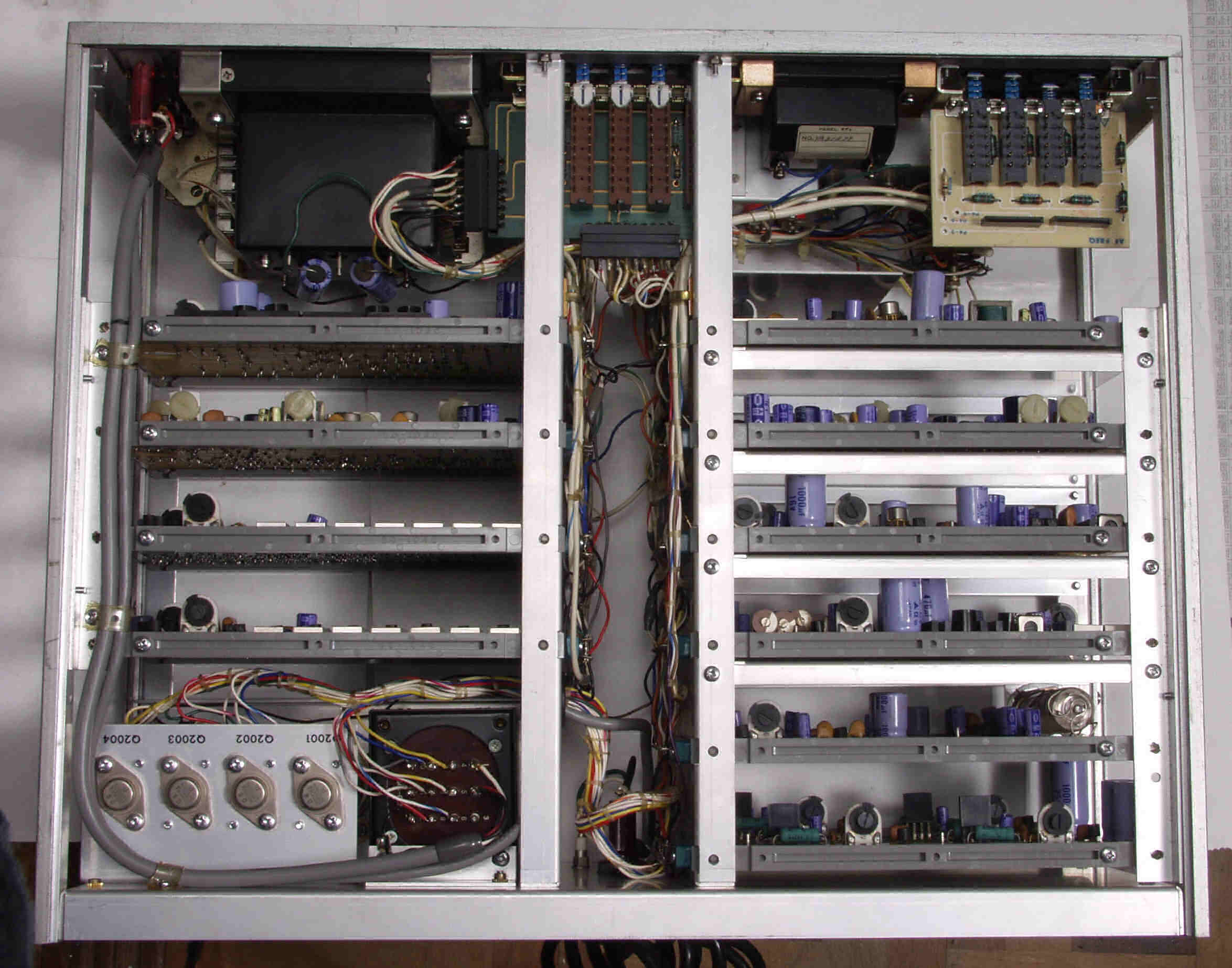

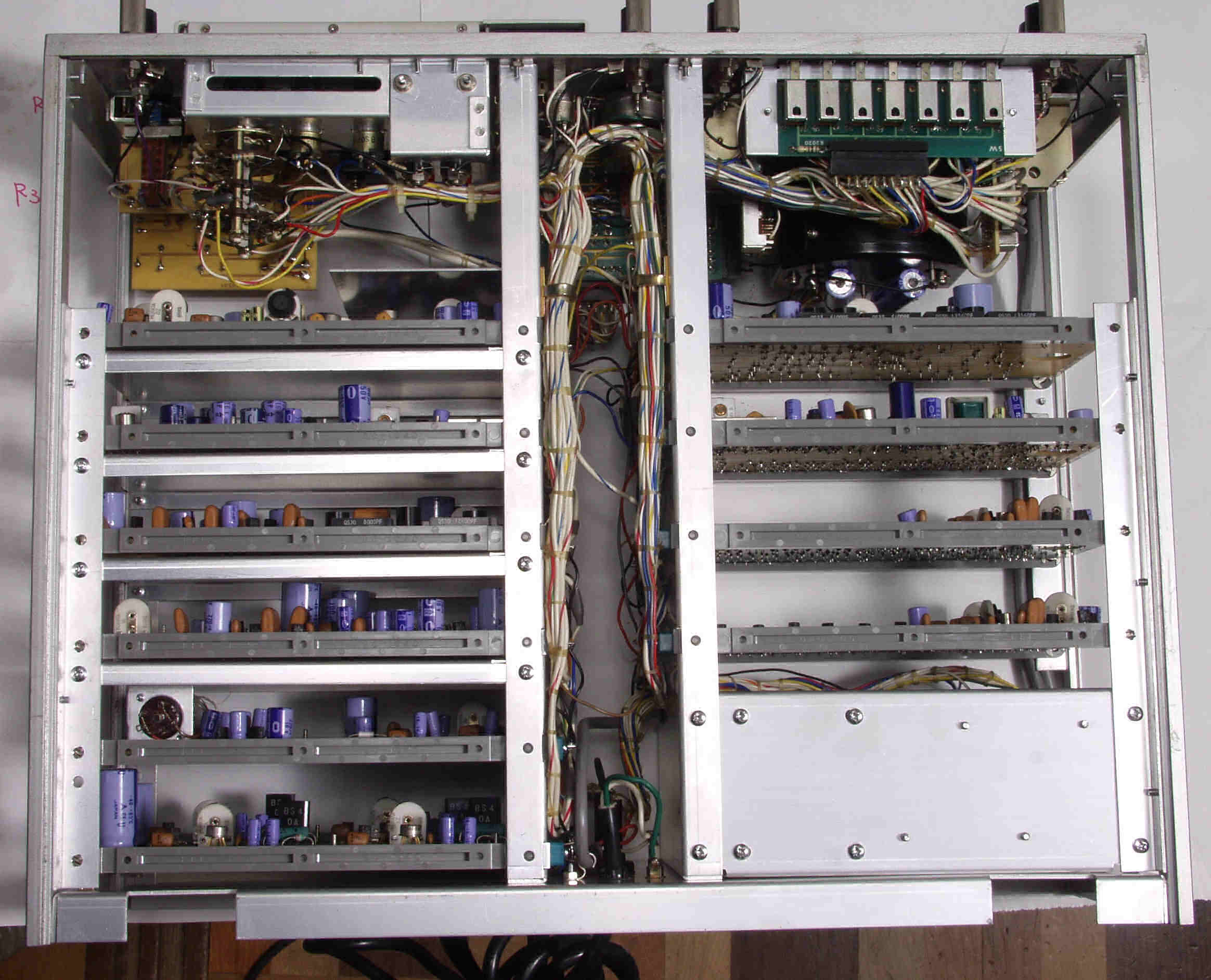

Ｃ１Ｃ．　修理前　上から見る

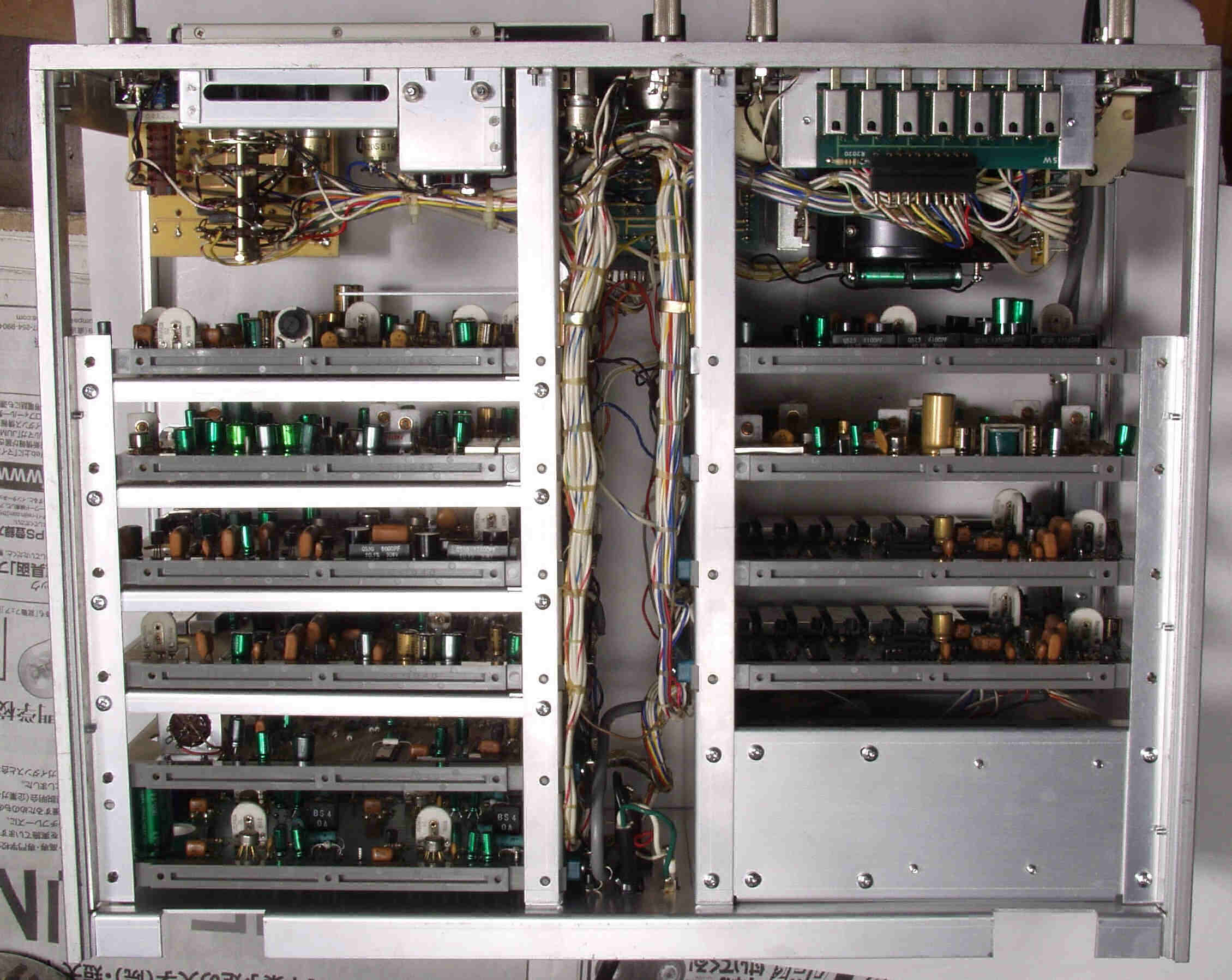

Ｃ１Ｄ．　修理後　上から見る
Ｃ１Ｅ．　修理前　下から見る
Ｃ１Ｆ．　修理後　下から見る

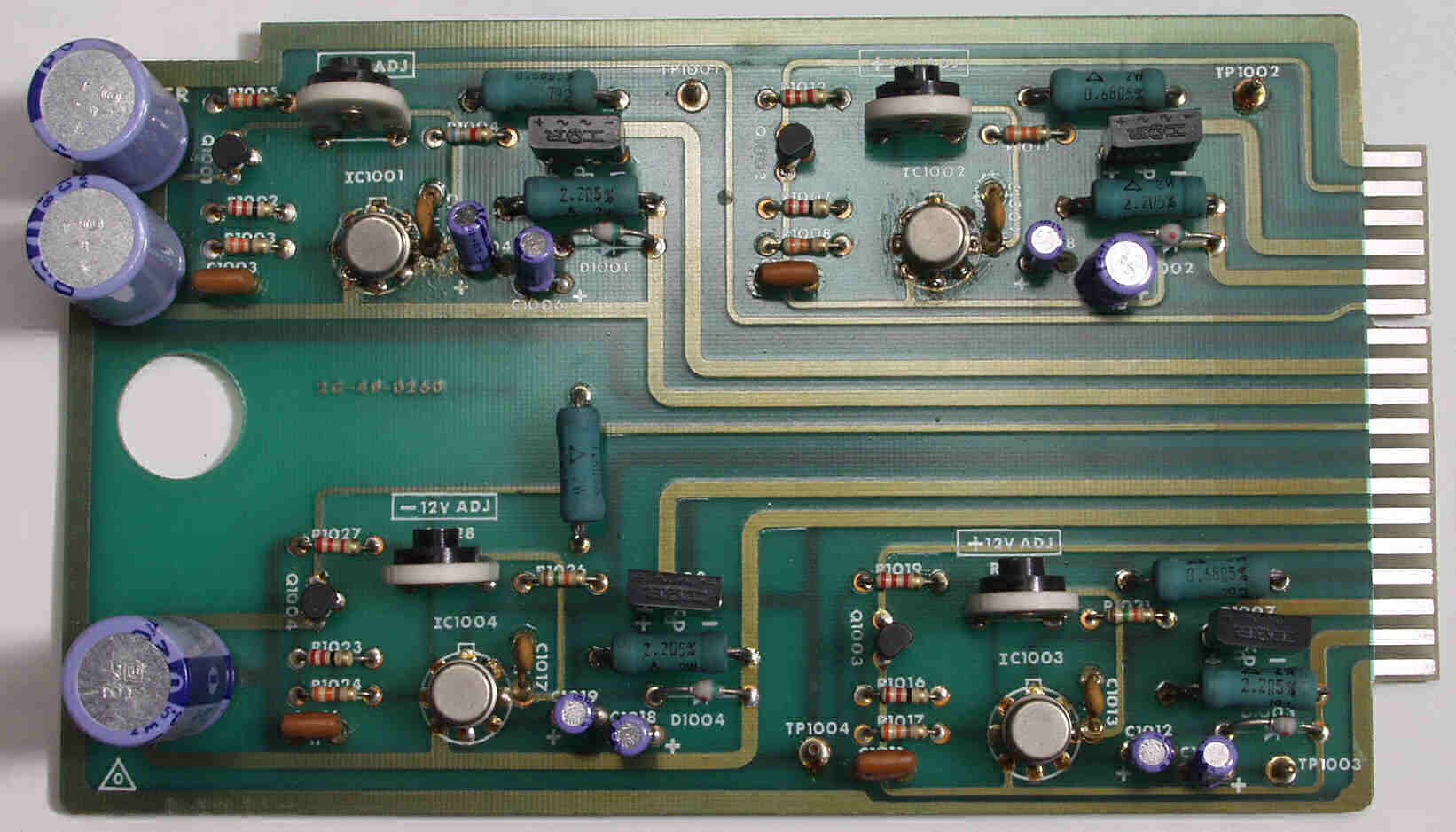

Ｃ２Ａ．　修理前　電源基盤
Ｃ２Ｂ．　修理後　電源基盤

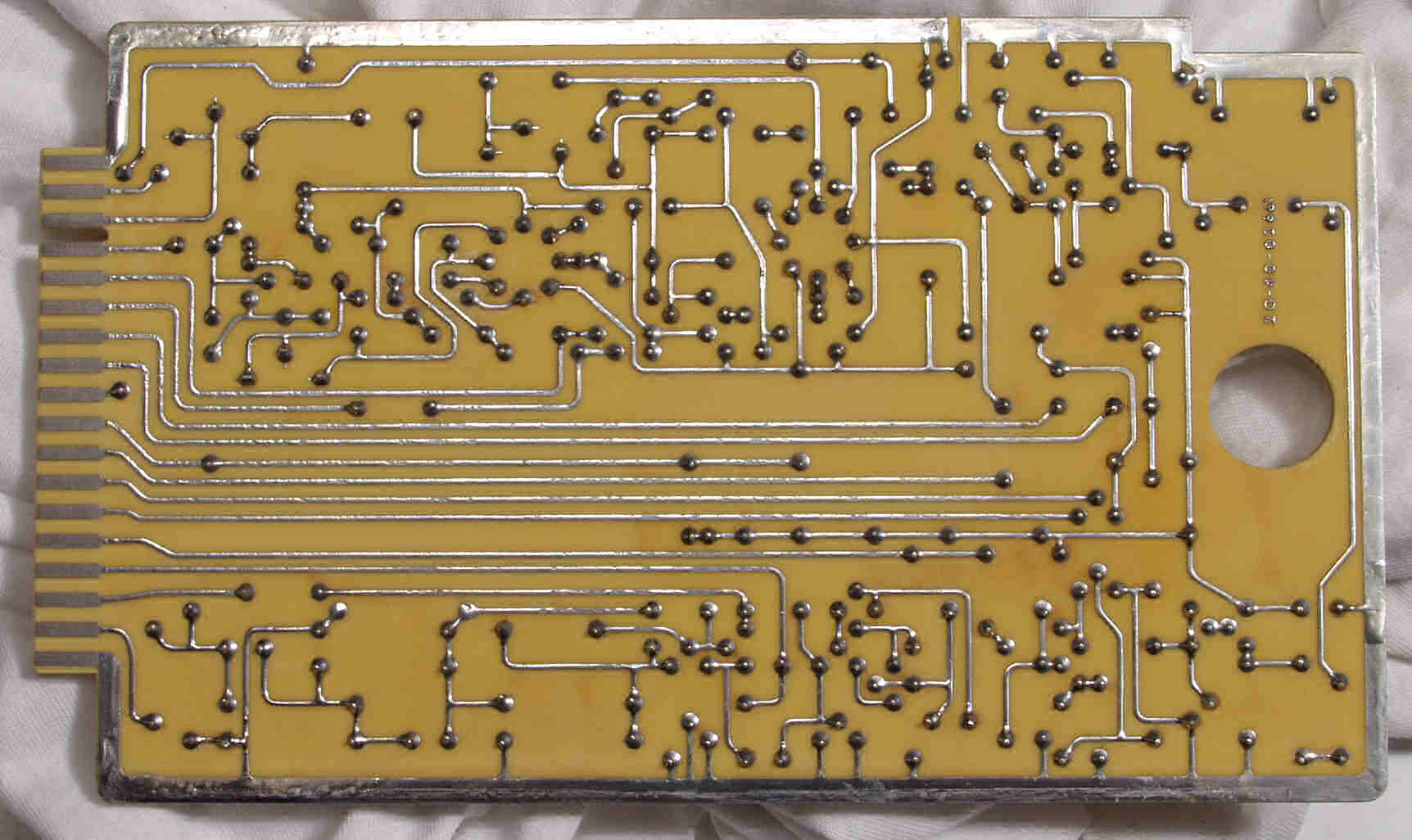

Ｃ２Ｃ．　修理前　電源基盤裏
Ｃ２Ｄ．　修理（半田補正）後　電源基盤裏

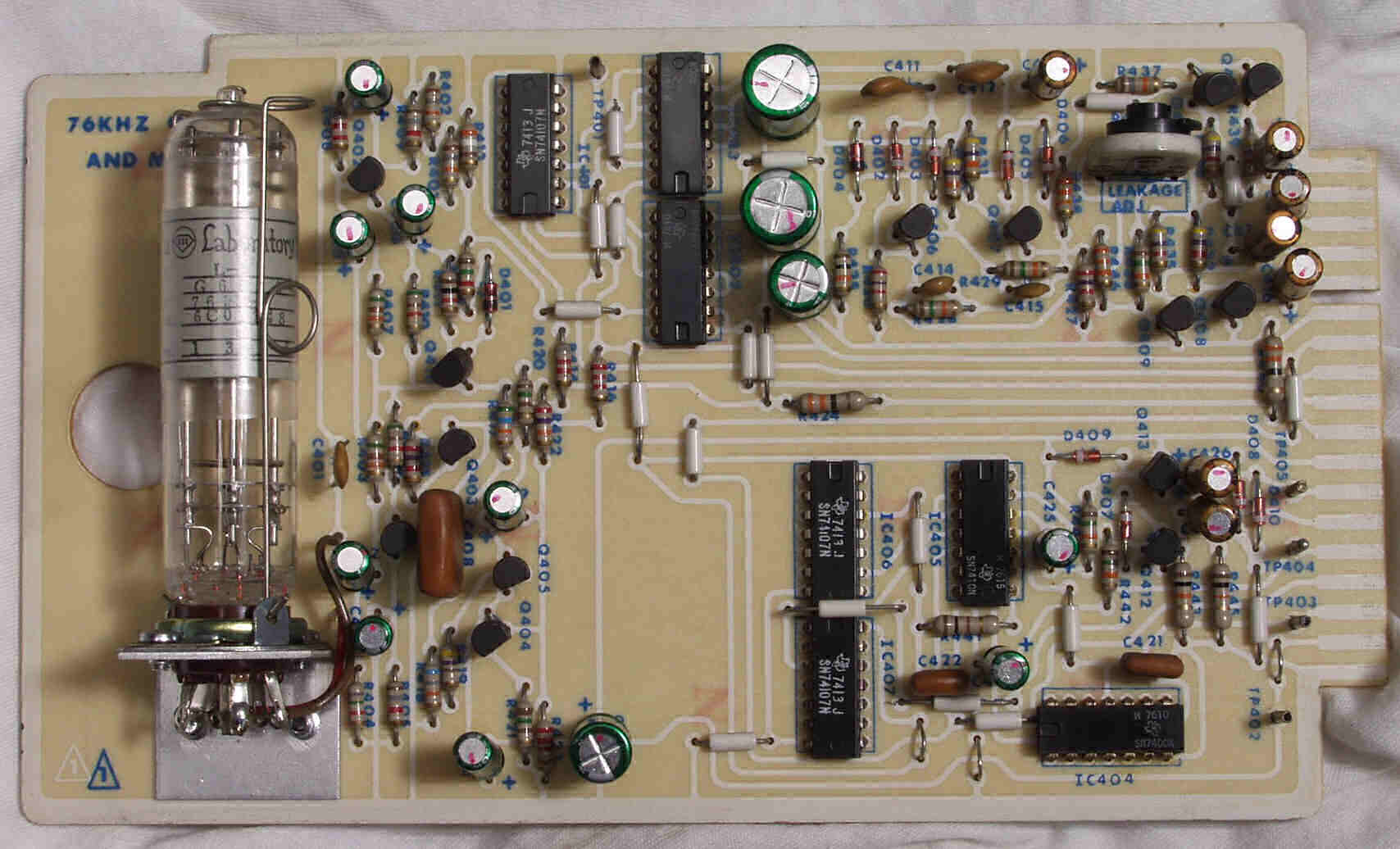

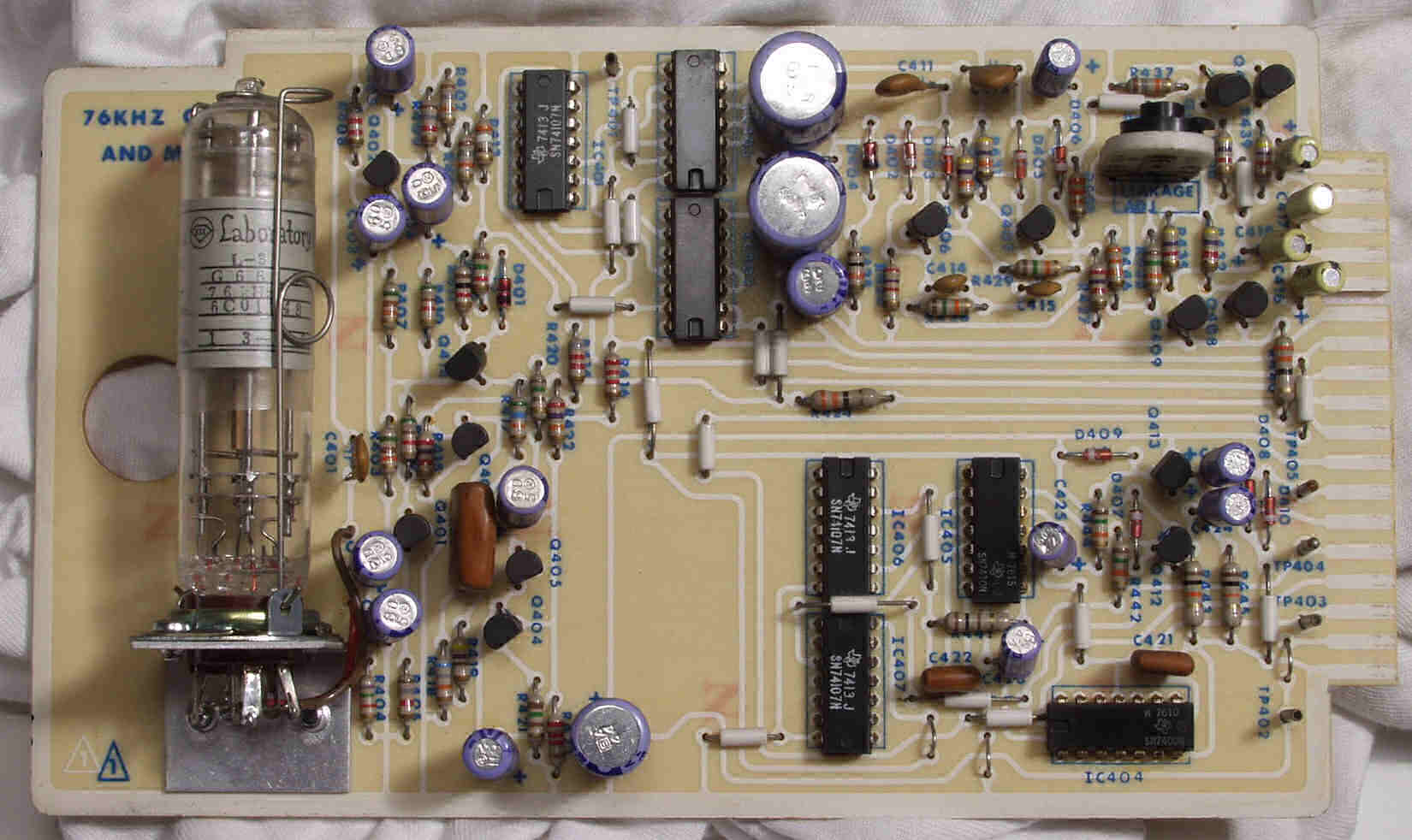

Ｃ３Ａ．　修理前　７６KHZ発振基盤
Ｃ３Ｂ．　修理後　７６KHZ発振基盤

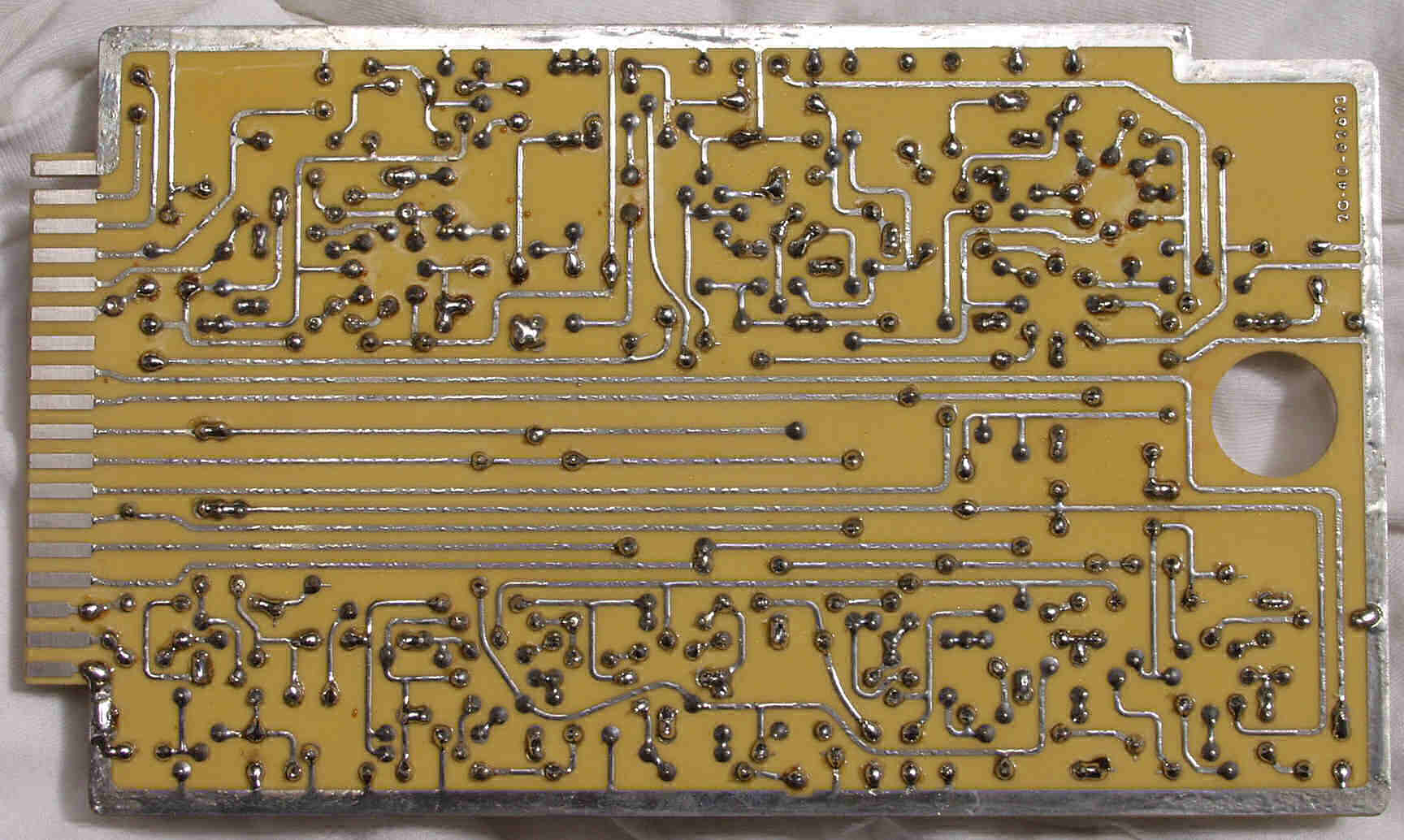

Ｃ３Ｃ．　修理前　７６KHZ発振基盤裏
Ｃ３Ｄ．　修理（半田補正）後　７６ＫＨＺ発振基盤裏

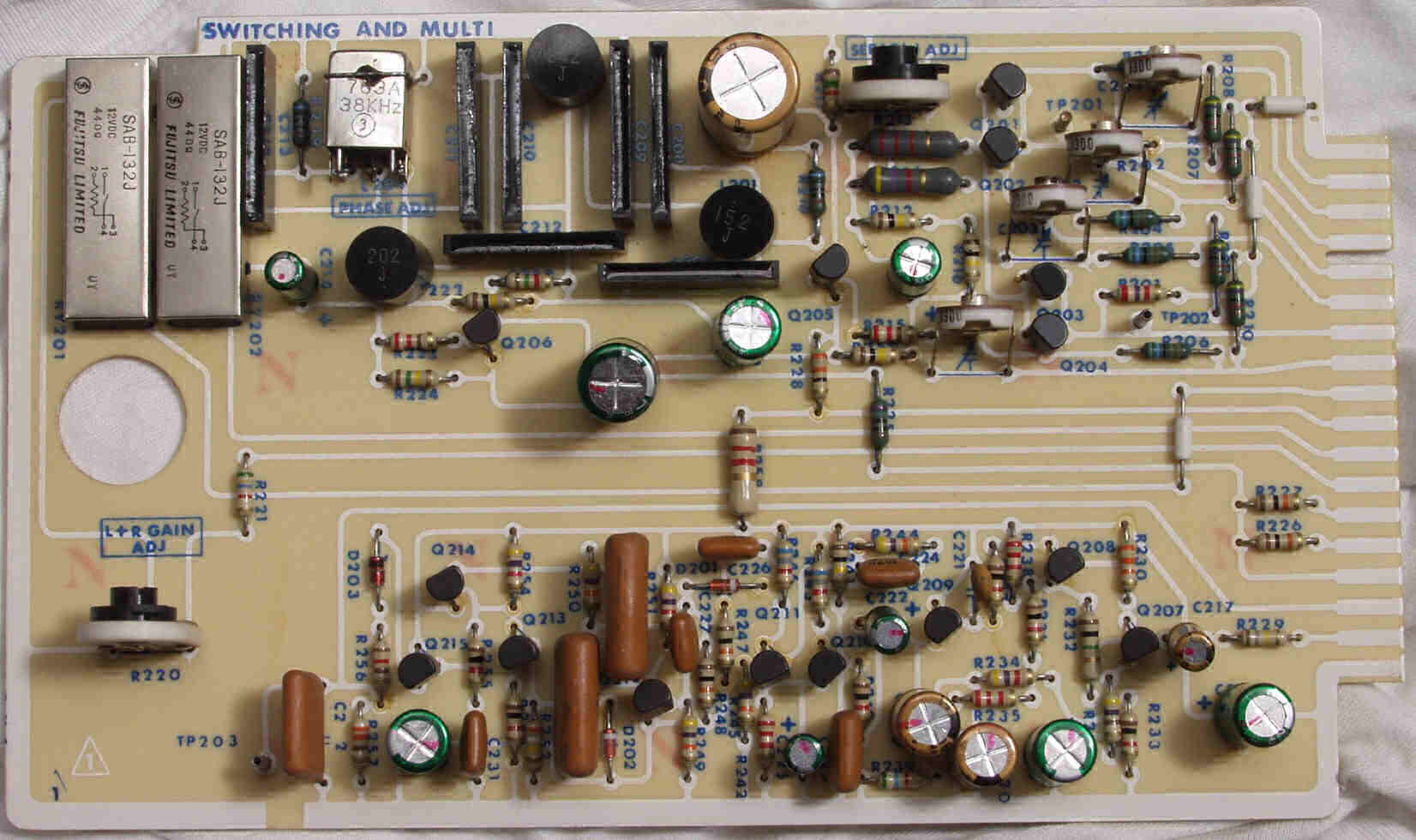

Ｃ４Ａ．　修理前　Ｓｗｉｔｃｈｉｎｇ基盤
Ｃ４Ｂ．　修理後　Ｓｗｉｔｃｈｉｎｇ基盤

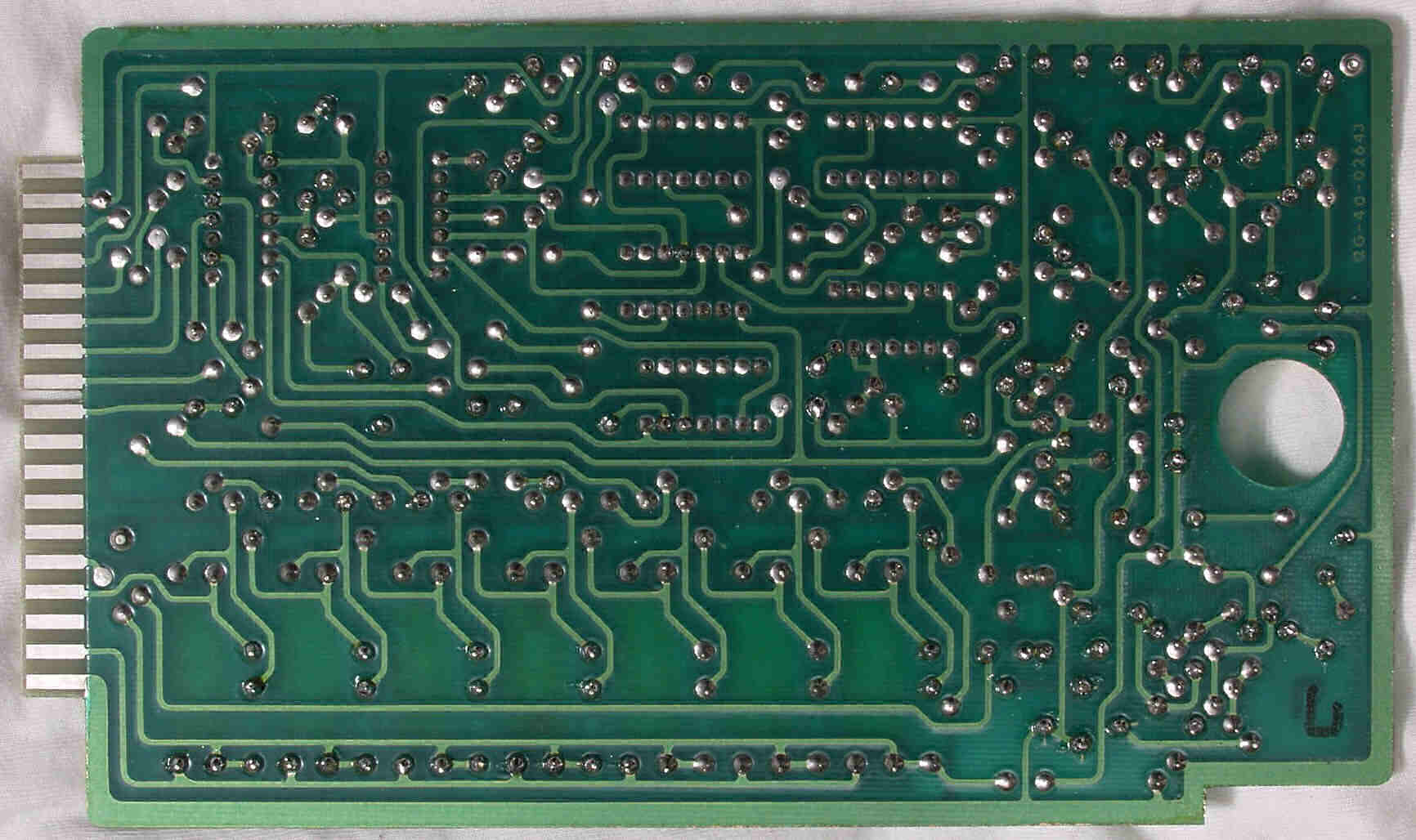

Ｃ４Ｃ．　修理前　Ｓｗｉｔｃｈｉｎｇ基盤裏

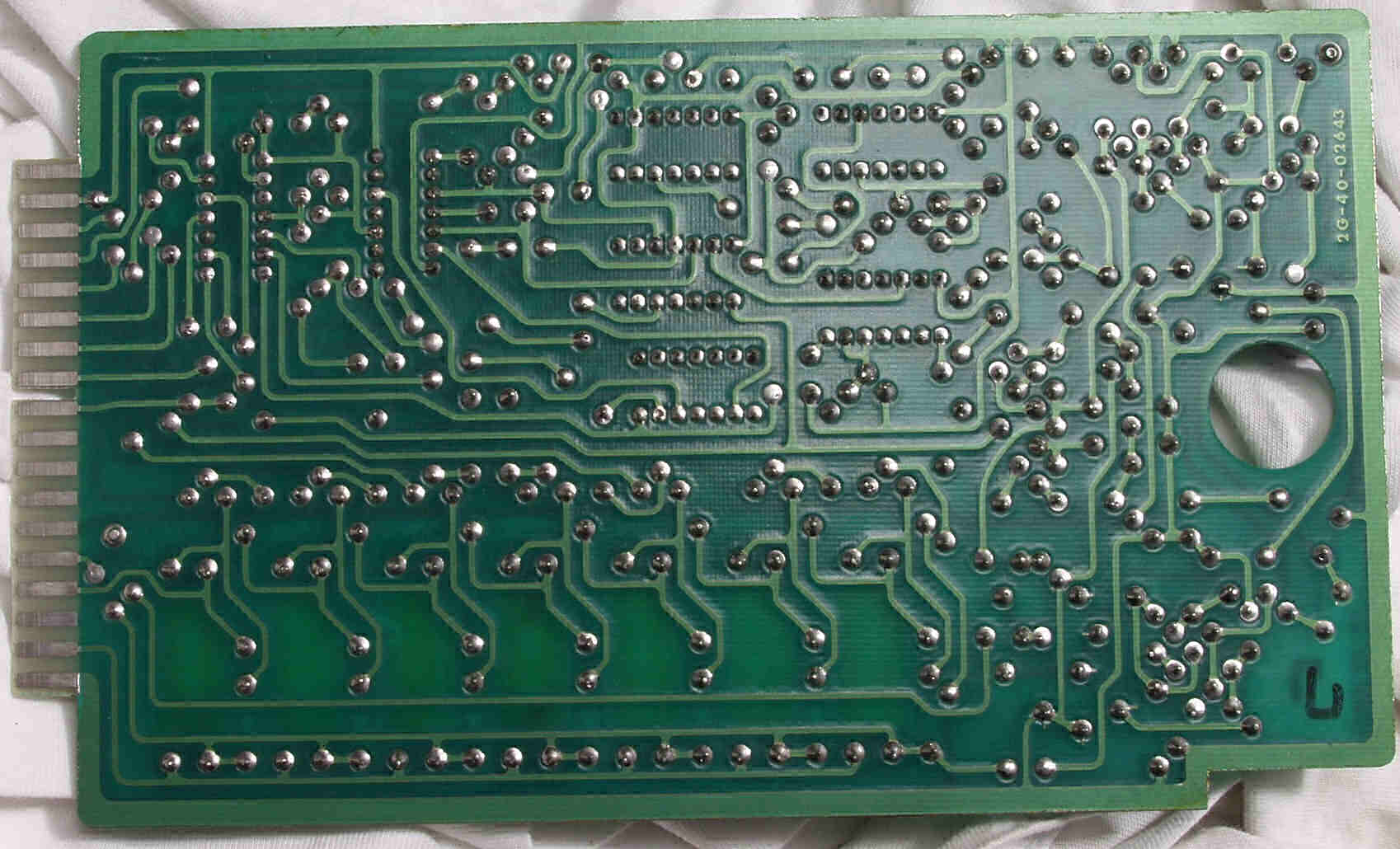

Ｃ４Ｄ．　修理（半田補正）後　Ｓｗｉｔｃｈｉｎｇ基盤裏

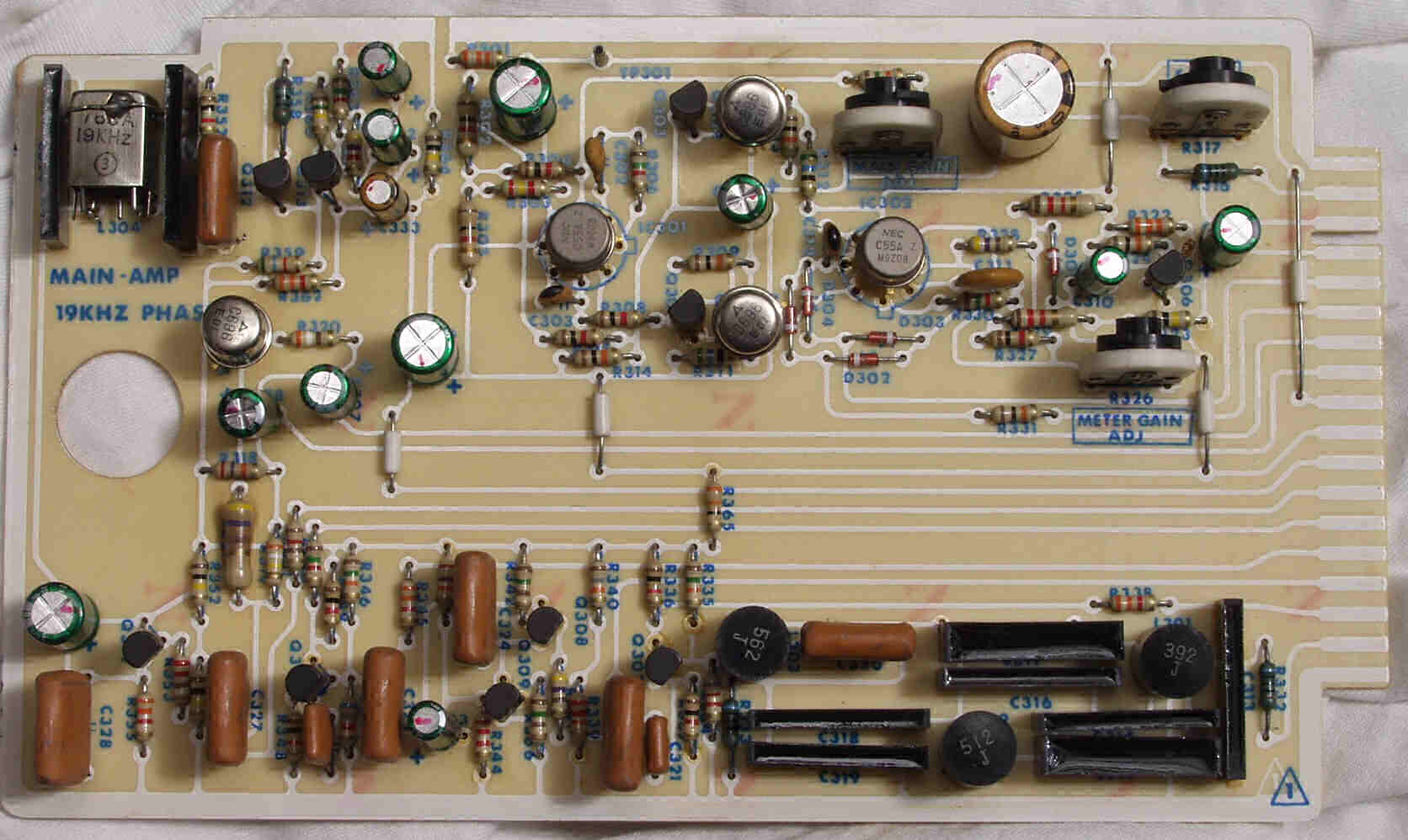

Ｃ５Ａ．　修理前　ＭａｉｎＡＭＰ基盤
Ｃ５Ｂ．　修理後　ＭａｉｎＡＭＰ基盤

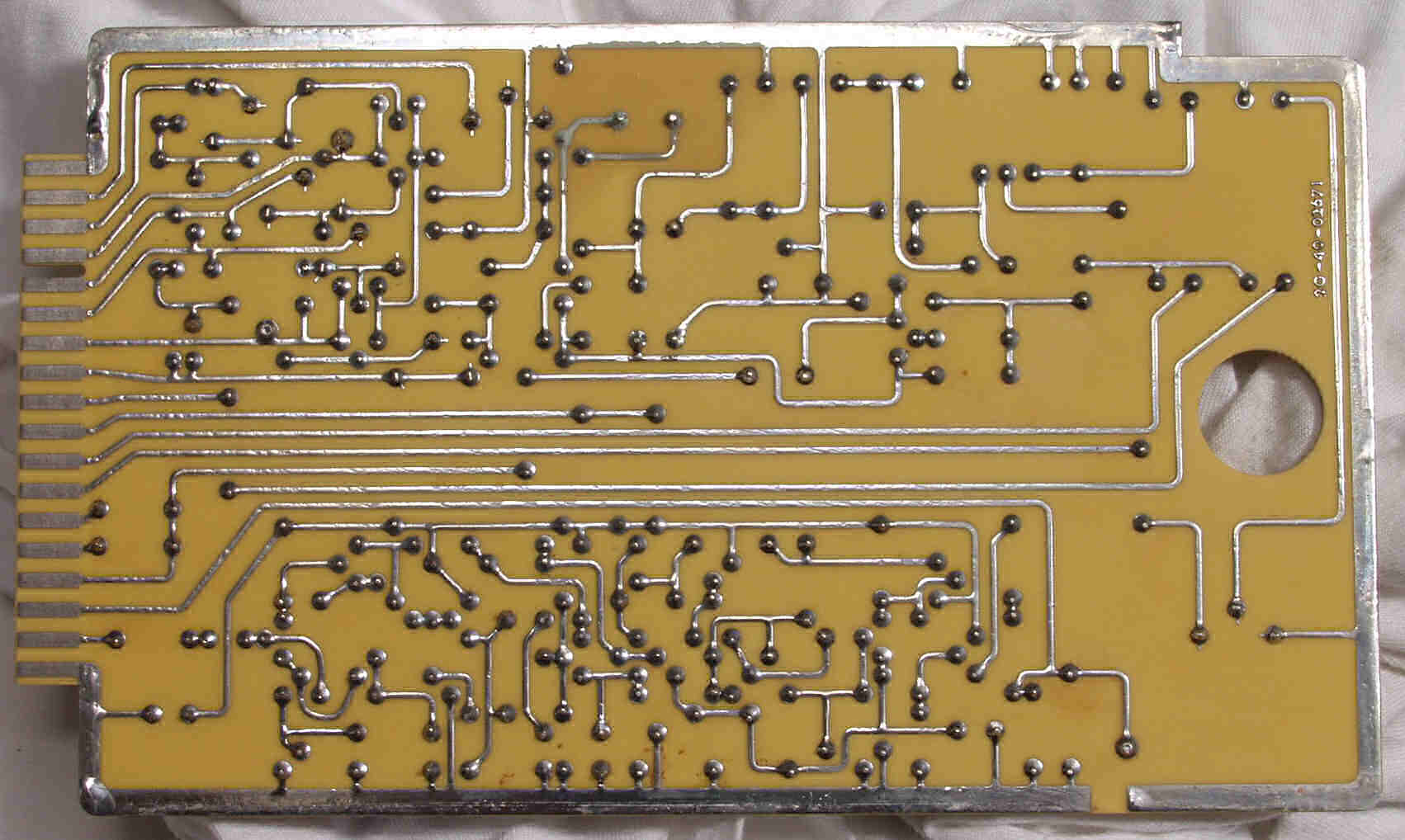

Ｃ５Ｃ．　修理前　ＭａｉｎＡＭＰ基盤裏
Ｃ５Ｄ．　修理（半田補正）後　ＭａｉｎＡＭＰ基盤裏

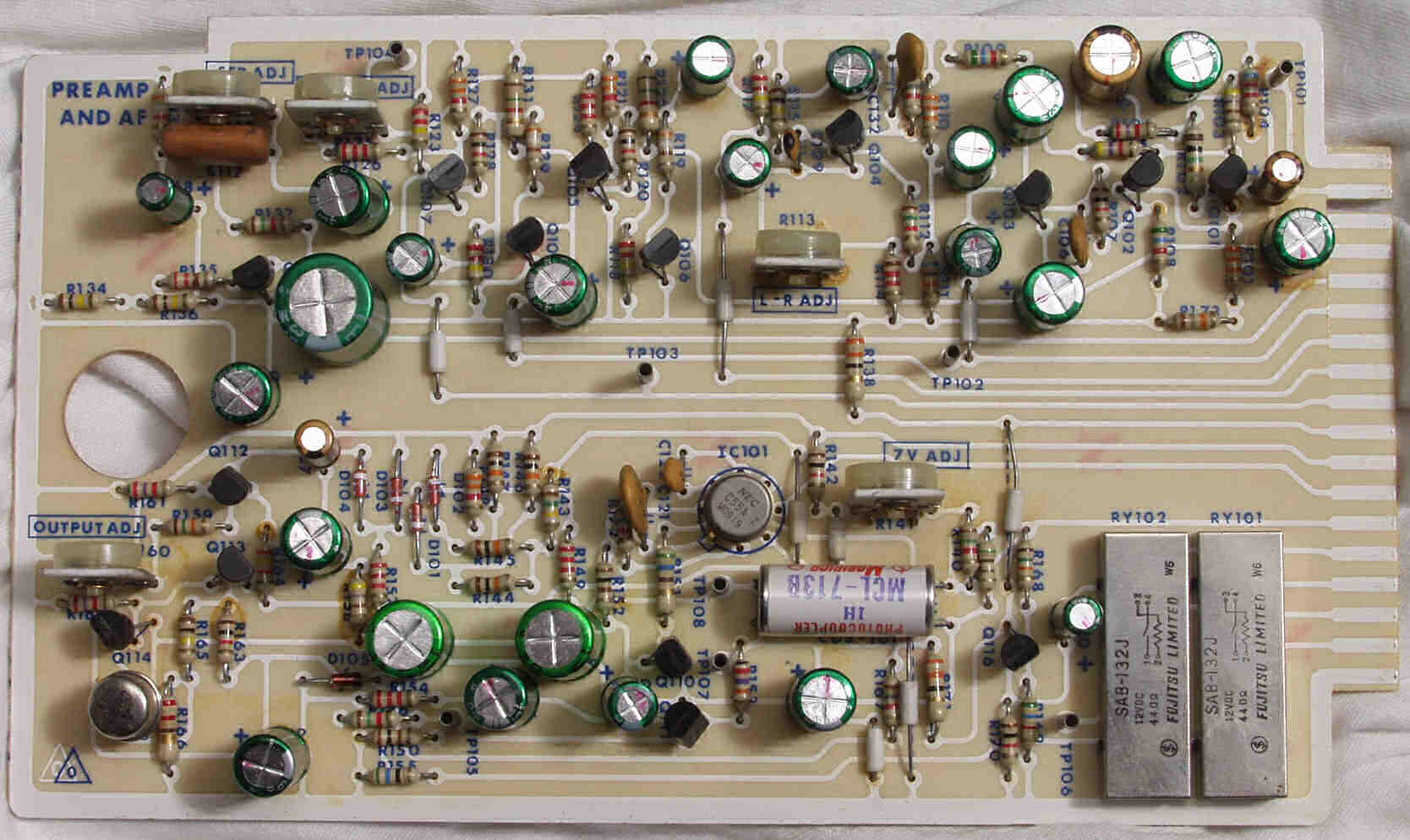

Ｃ６Ａ．　修理前　ＰｒｅＡＭＰ基盤

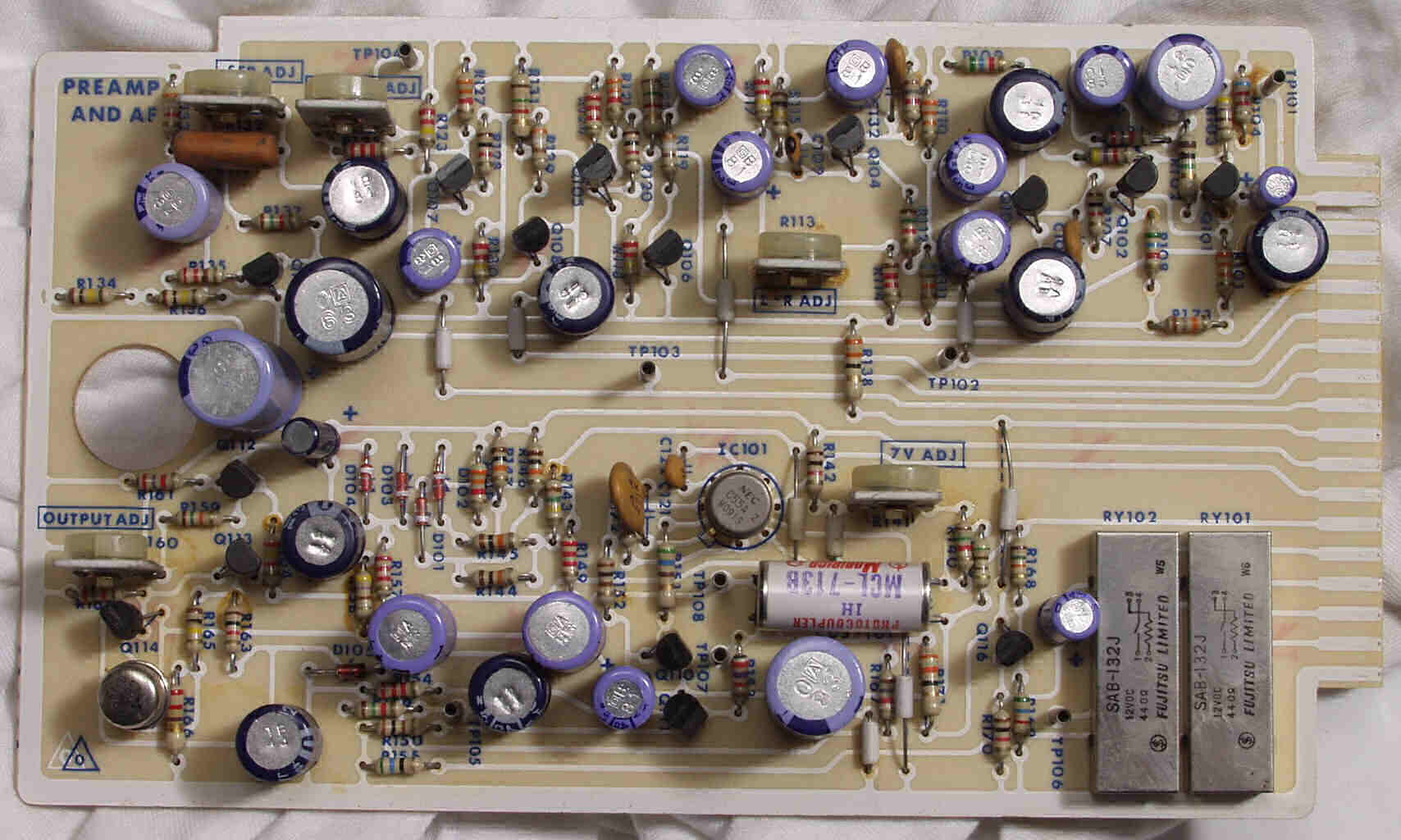

Ｃ６Ｂ．　修理後　ＰｒｅＡＭＰ基盤

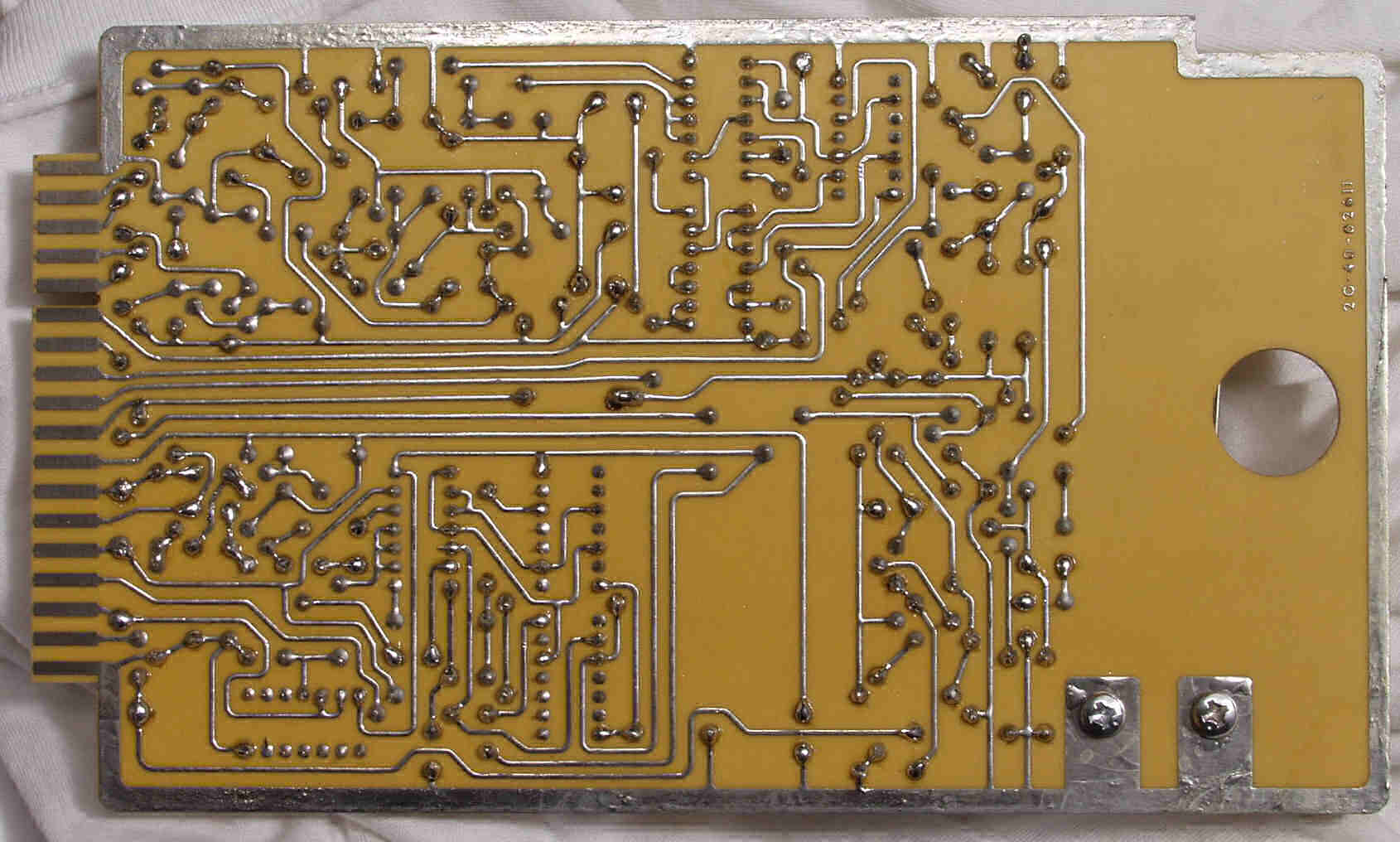

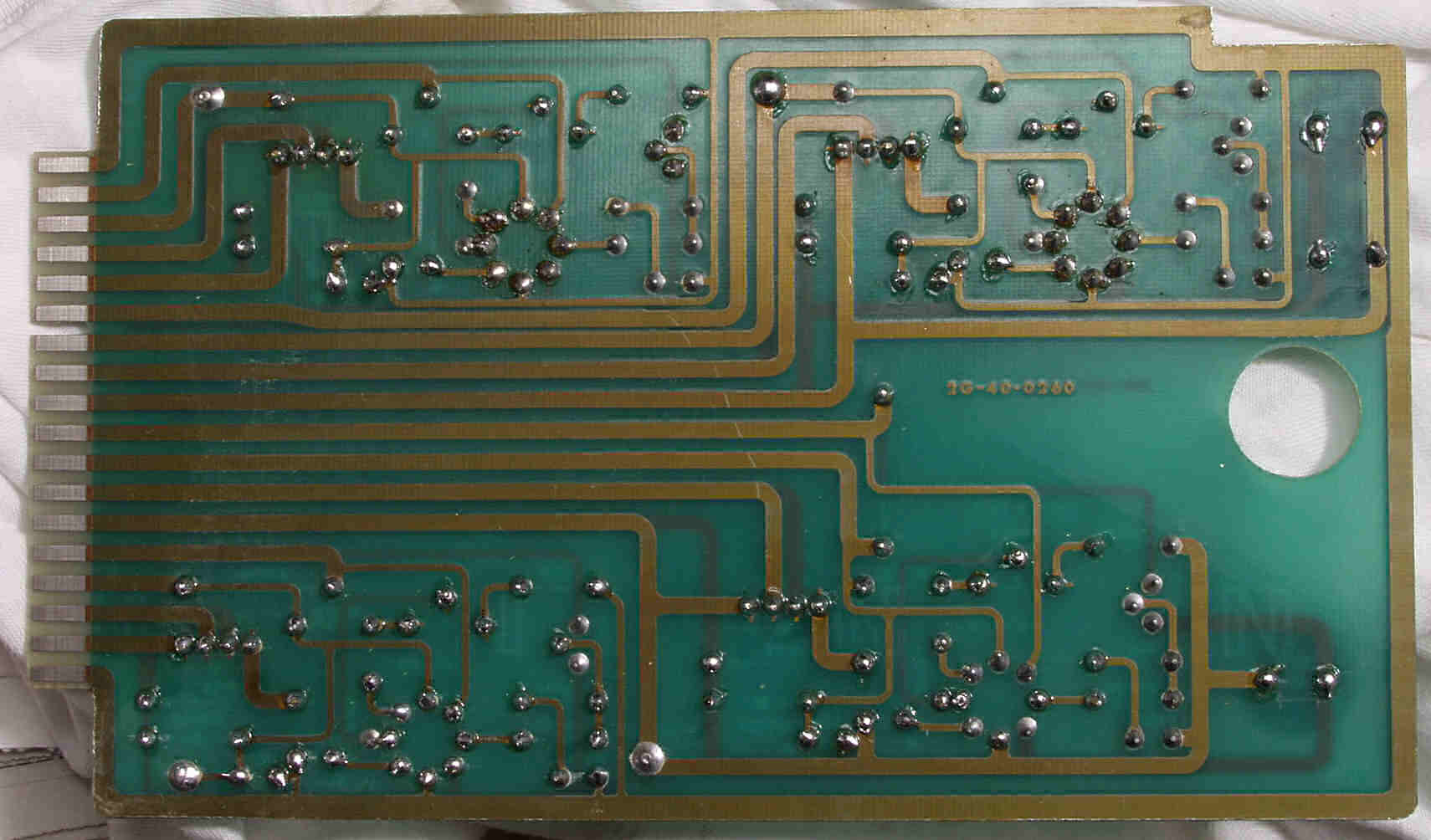

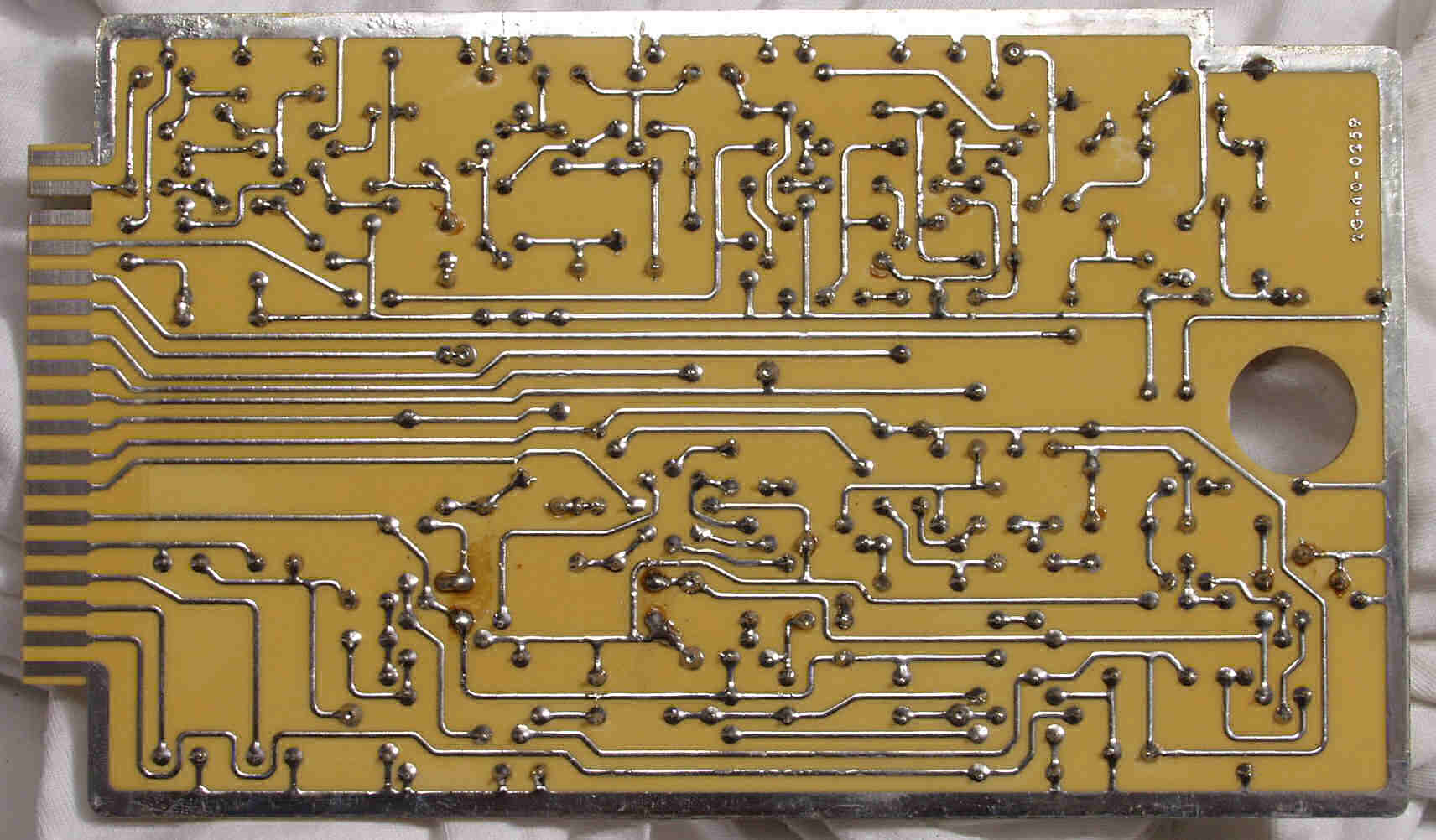

Ｃ６Ｃ．　修理前　ＰｒｅＡＭＰ基盤裏

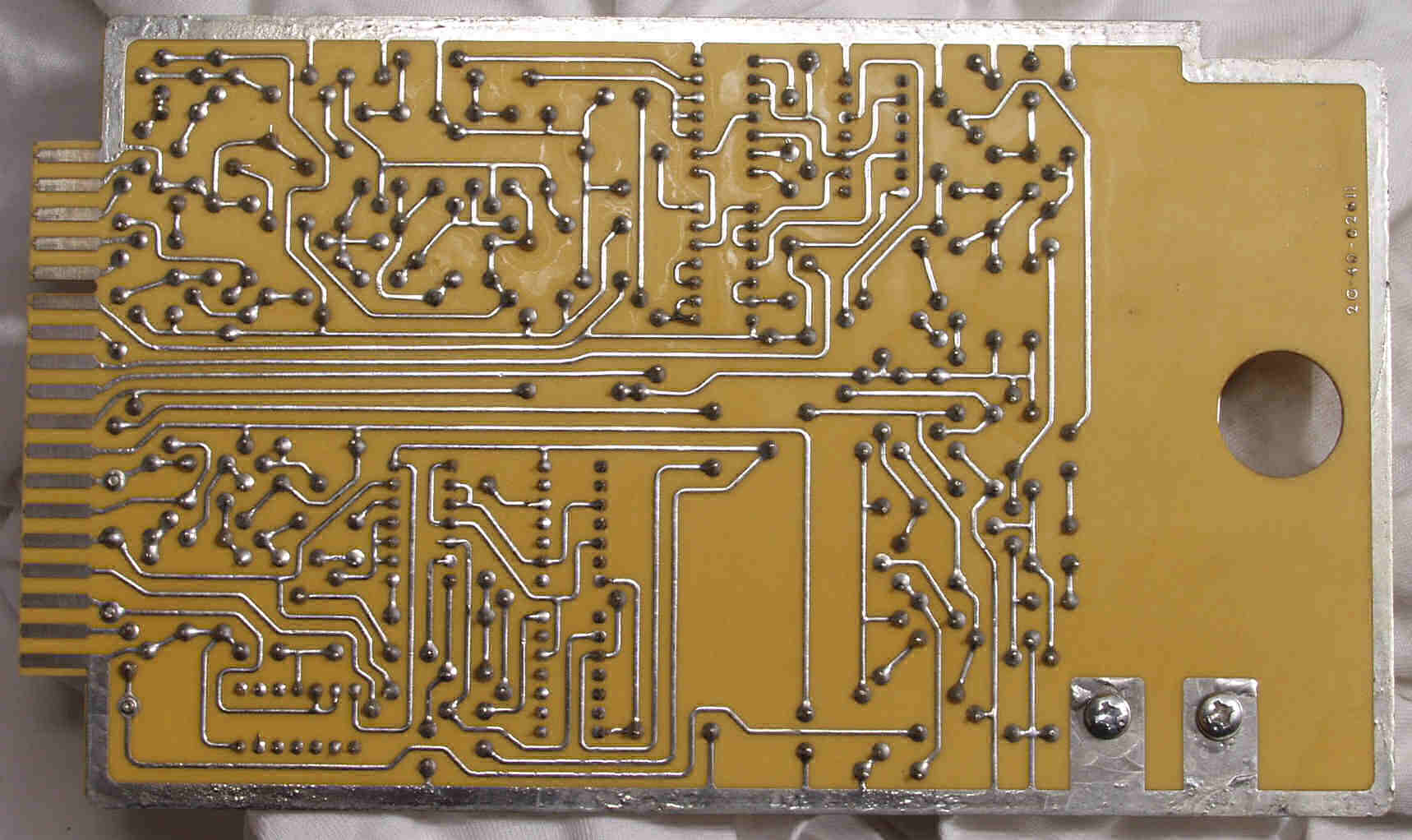

Ｃ６Ｄ．　修理（半田補正）後　ＰｒｅＡＭＰ基盤裏

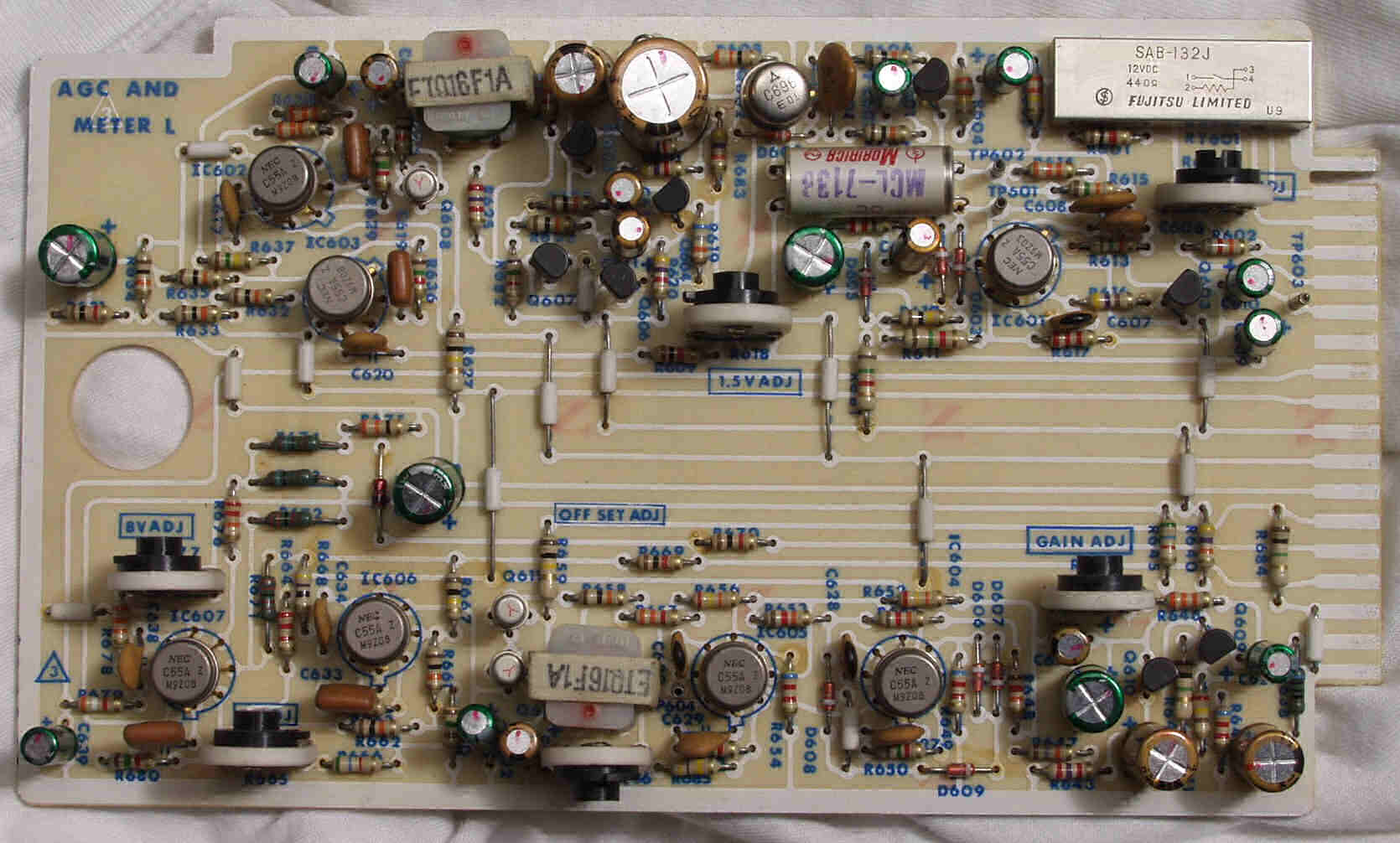

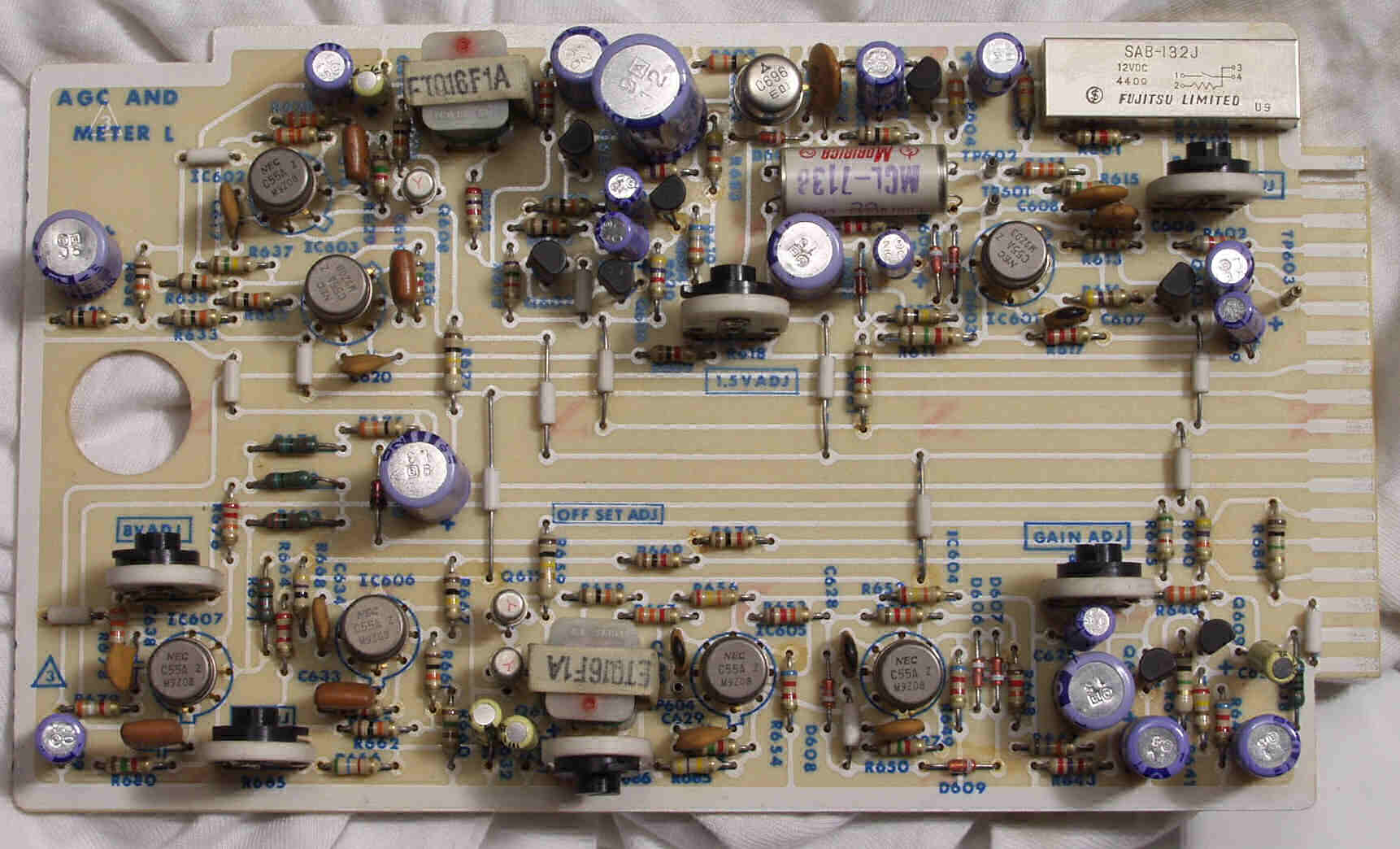

Ｃ７Ａ．　修理前　ＡＧＣ　＆　Ｍｅｔｅｒ　Ｌ基盤
Ｃ７Ｂ．　修理後　ＡＧＣ　＆　Ｍｅｔｅｒ　Ｌ基盤

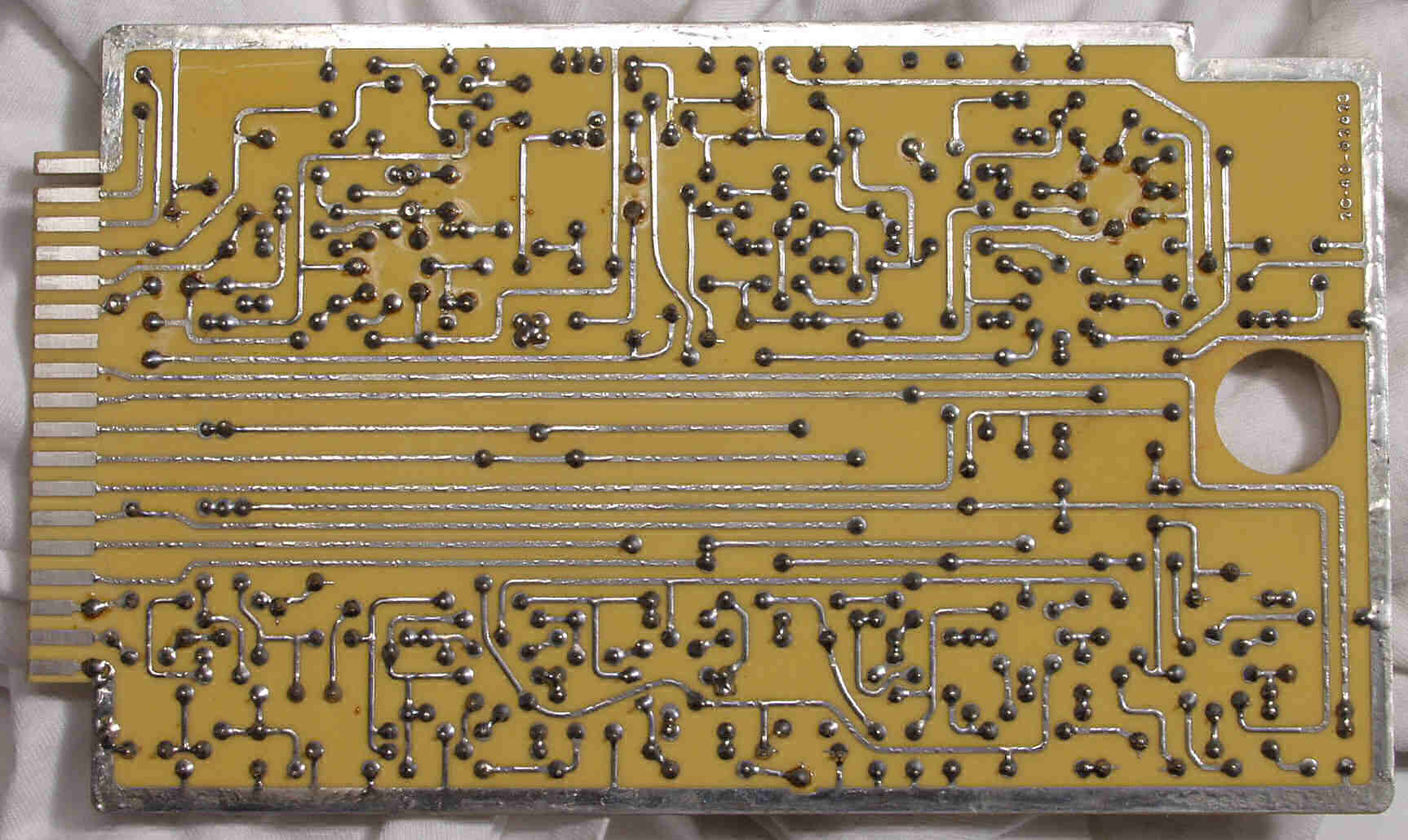

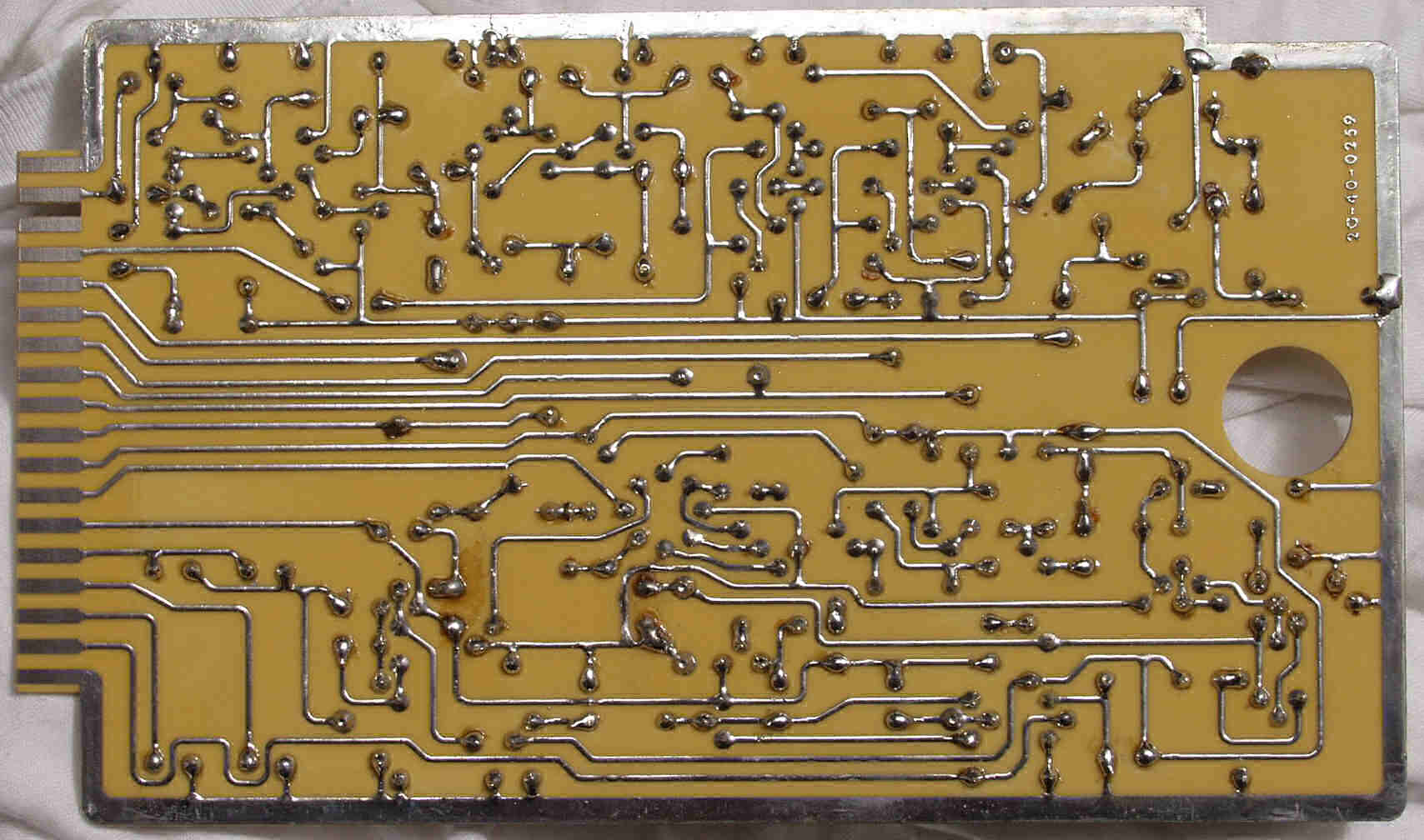

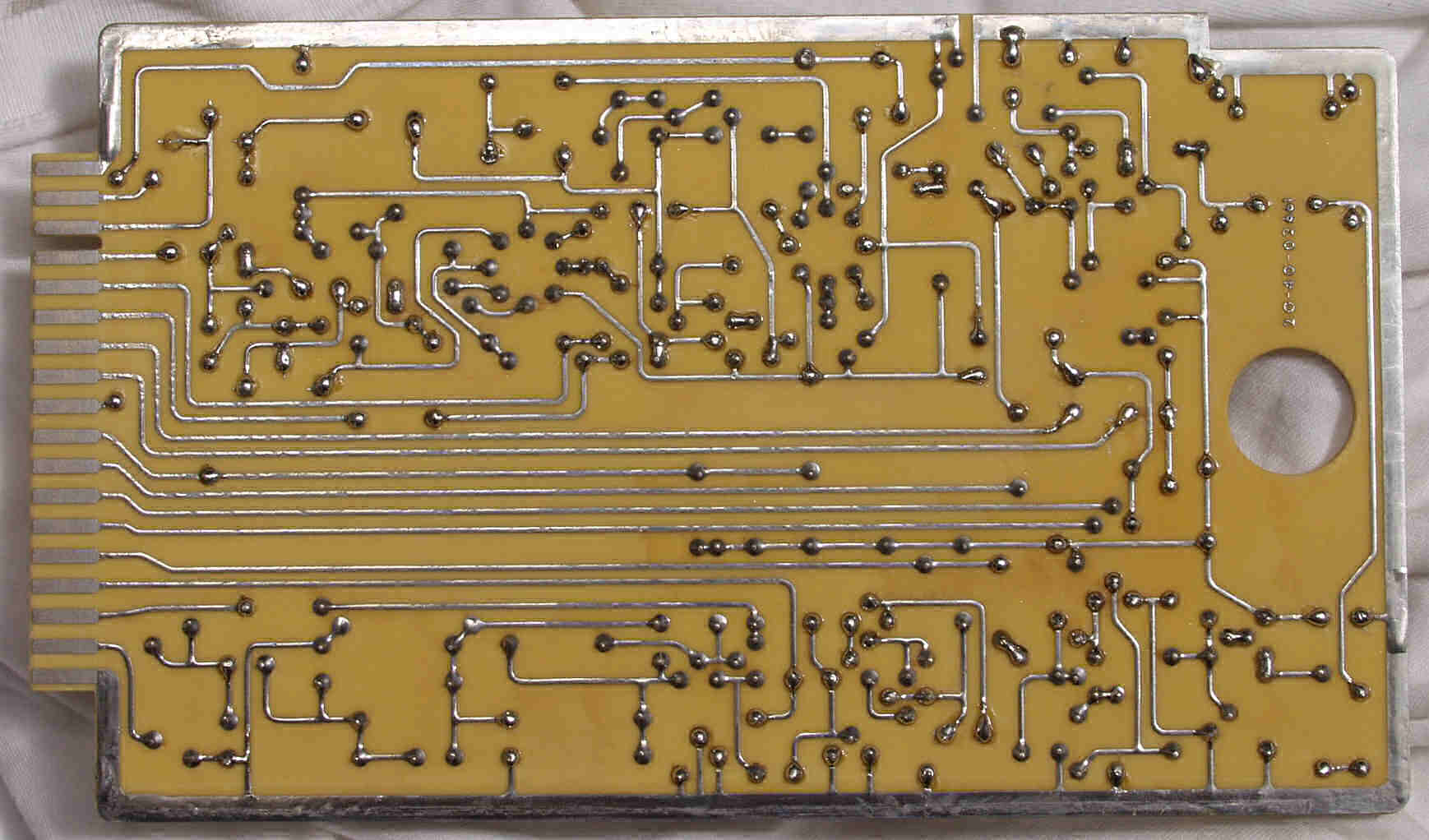

Ｃ７Ｃ．　修理前　ＡＧＣ　＆　Ｍｅｔｅｒ　Ｌ基盤裏
Ｃ７Ｄ．　修理（半田補正）後　ＡＧＣ　＆　Ｍｅｔｅｒ　Ｌ基盤裏

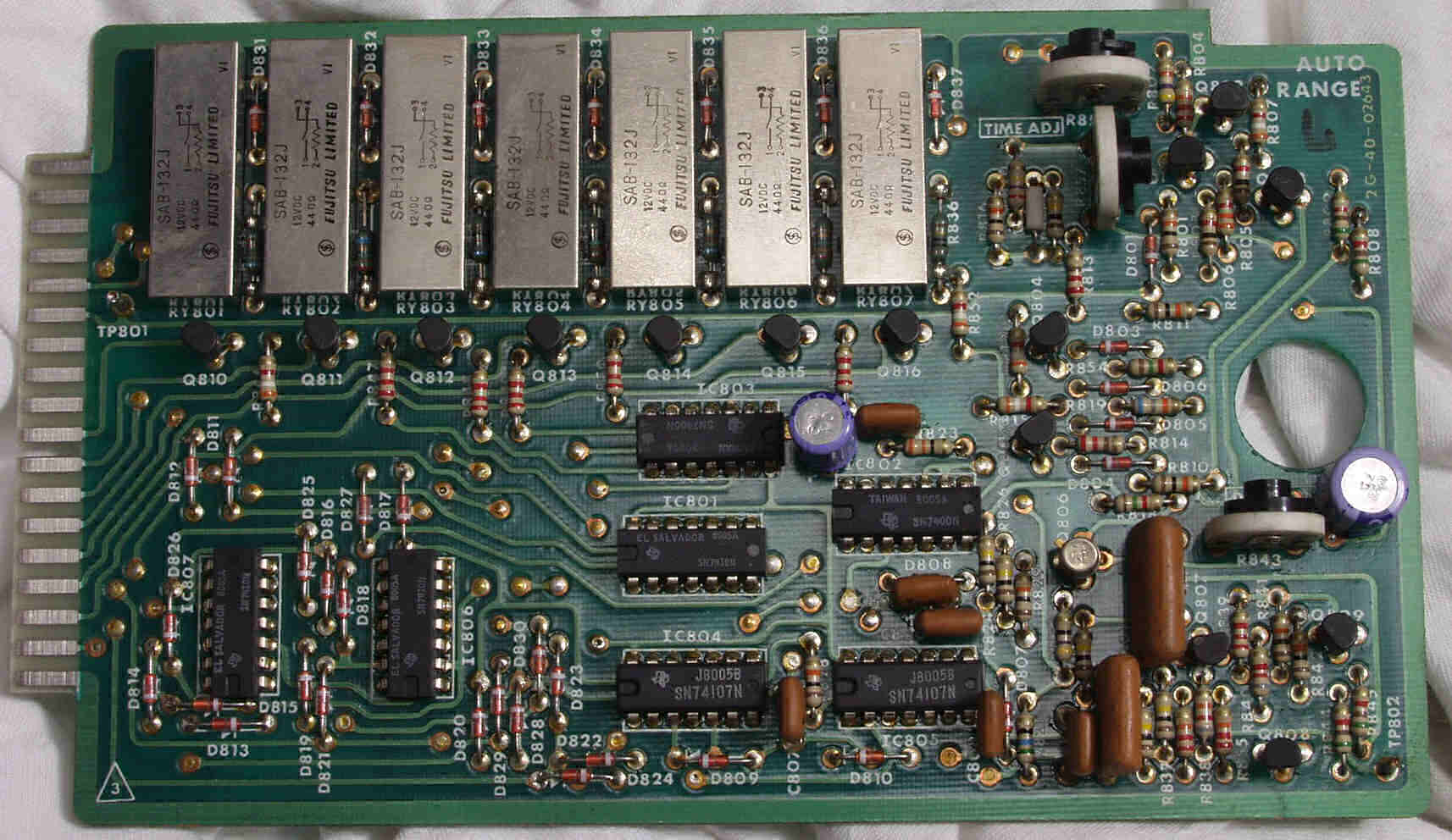

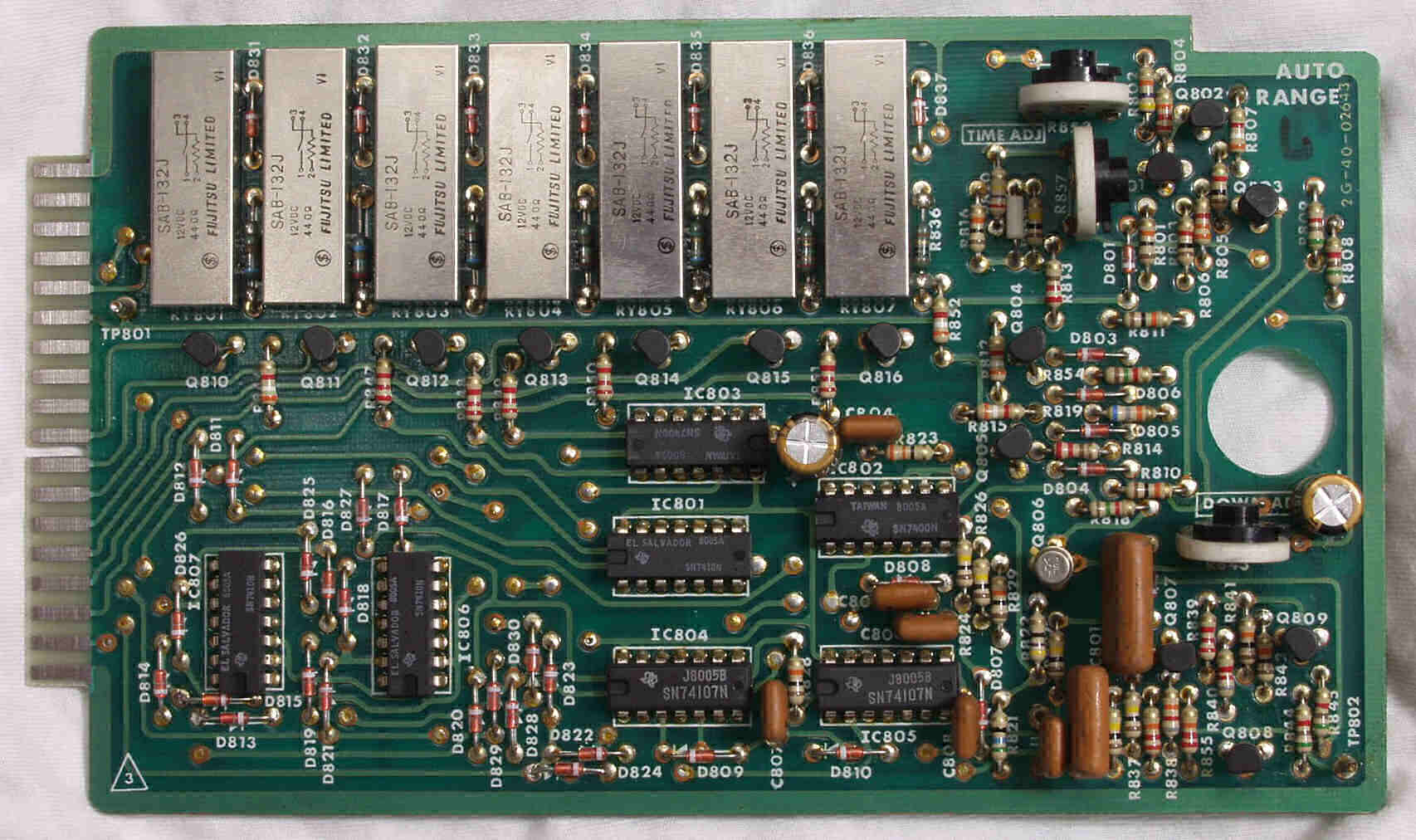

Ｃ８Ａ．　修理前　ＡｕｔｏＲａｎｇｅＬ基盤

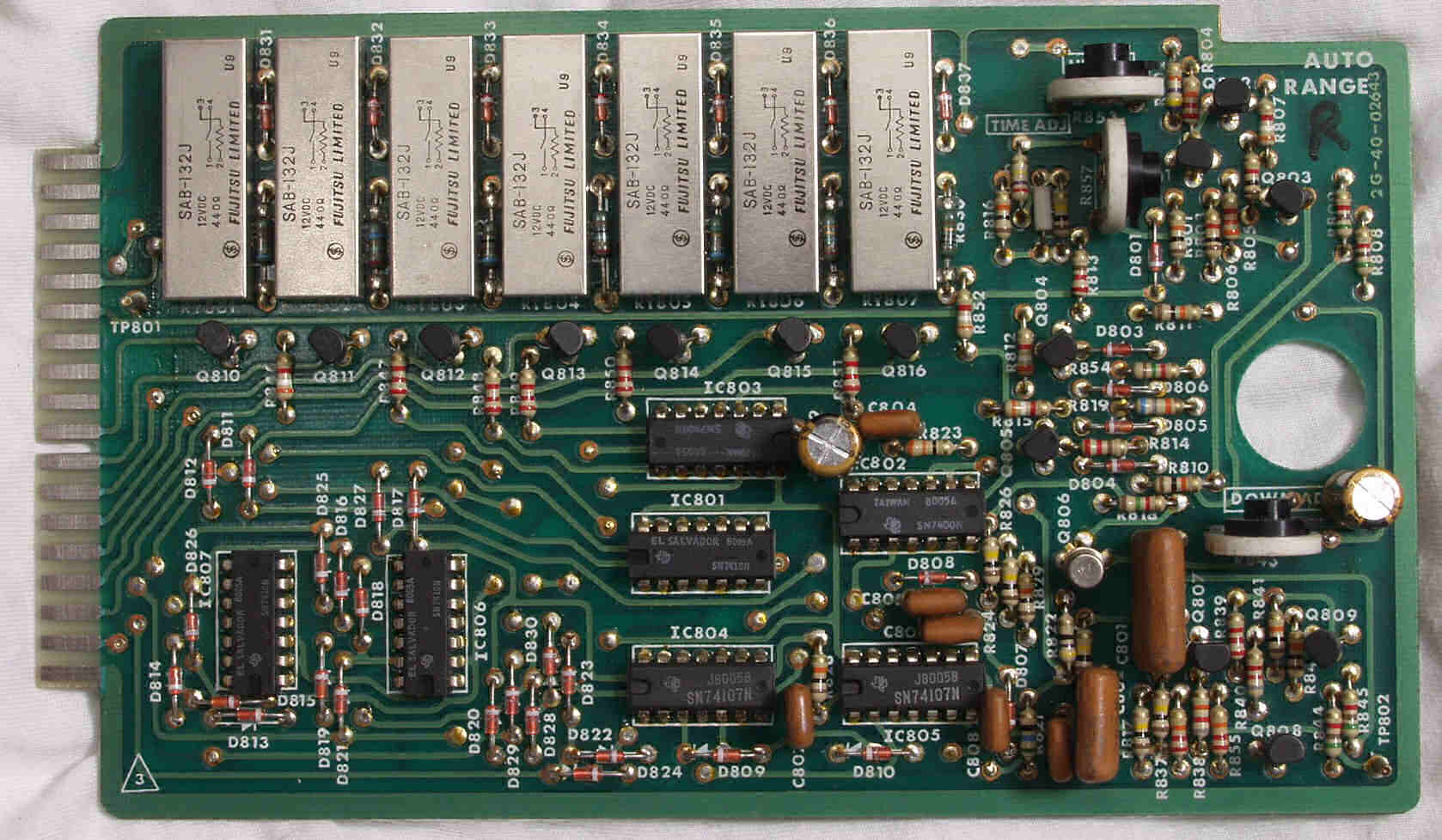

Ｃ８Ｂ．　修理後　ＡｕｔｏＲａｎｇｅＬ基盤
Ｃ８Ｃ．　修理前　ＡｕｔｏＲａｎｇｅＬ基盤裏
Ｃ８Ｄ．　修理（半田補正）後　ＡｕｔｏＲａｎｇｅＬ基盤裏
Ｃ９Ａ．　修理前　ＡｕｔｏＲａｎｇｅＲ基盤
Ｃ９Ｂ．　修理後　ＡｕｔｏＲａｎｇｅＲ基盤

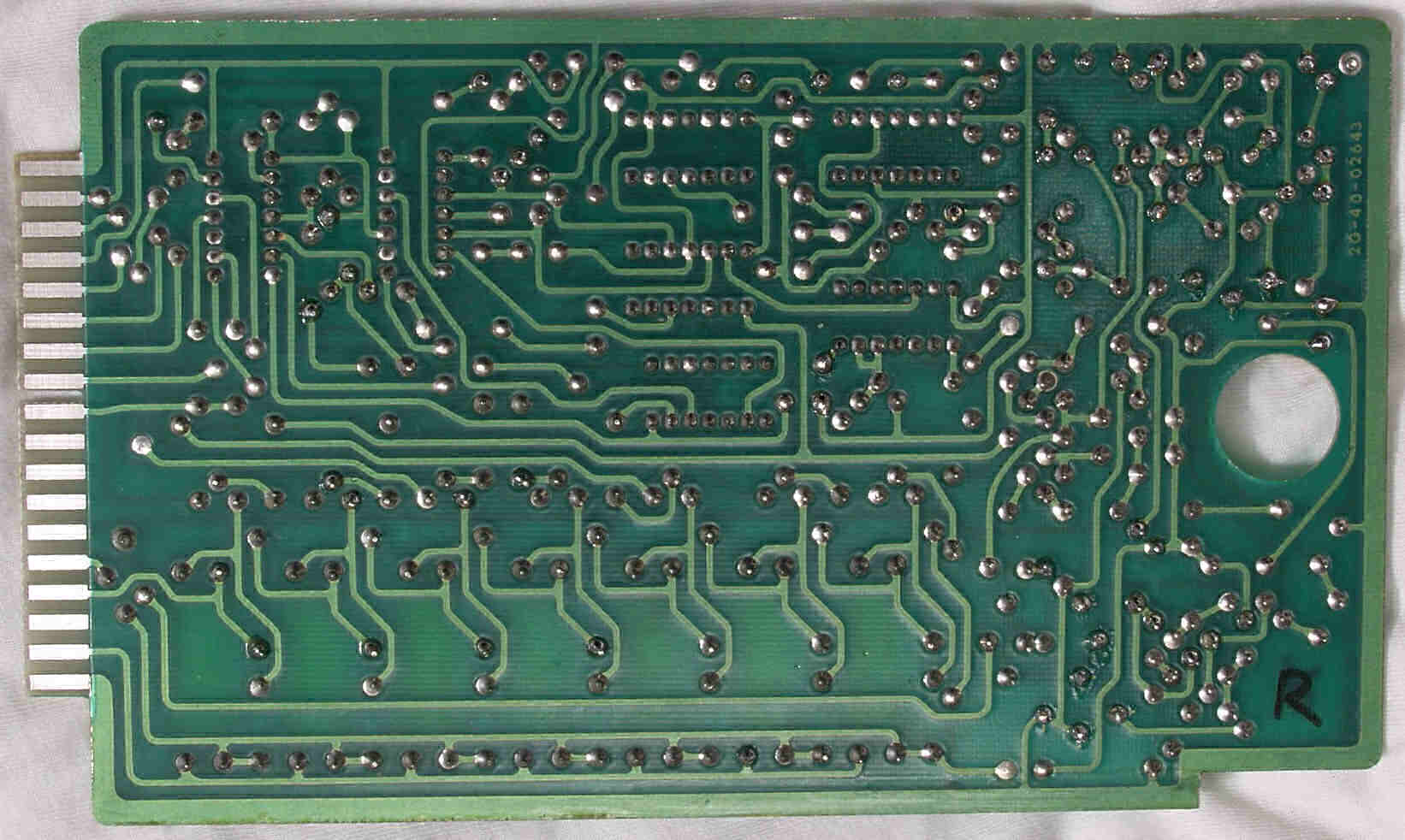

Ｃ９Ｃ．　修理前　ＡｕｔｏＲａｎｇｅＲ基盤裏
Ｃ９Ｄ．　修理（半田補正）後　ＡｕｔｏＲａｎｇｅＲ基盤裏
Ｃ１０Ａ．　修理前　ＡＧＣ　＆　Ｍｅｔｅｒ　Ｒ基盤
Ｃ１０Ｂ．　修理後　ＡＧＣ　＆　Ｍｅｔｅｒ　Ｒ基盤

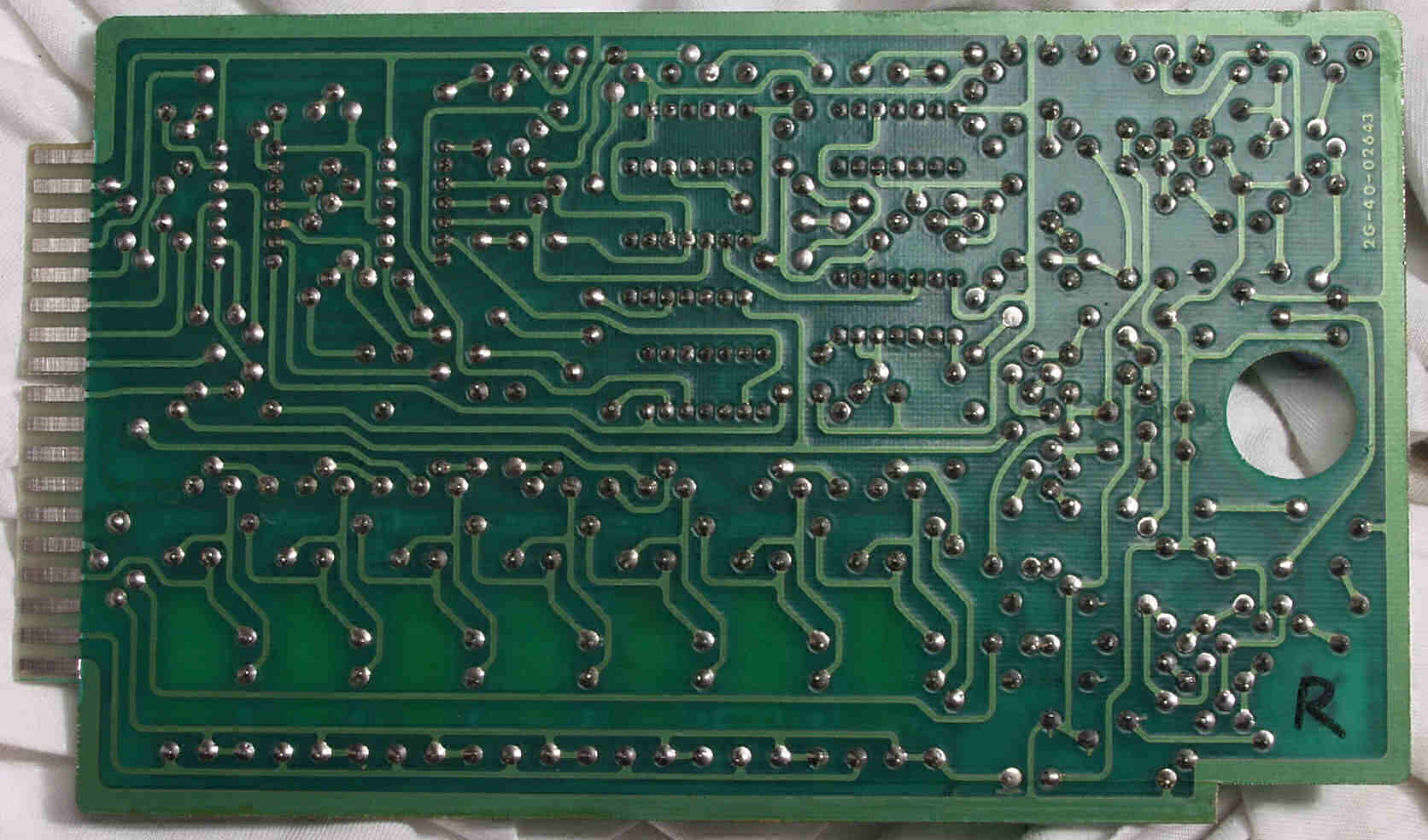

Ｃ１０Ｃ．　修理前　ＡＧＣ　＆　Ｍｅｔｅｒ　Ｒ基盤裏
　　　　　　　　写真紛失

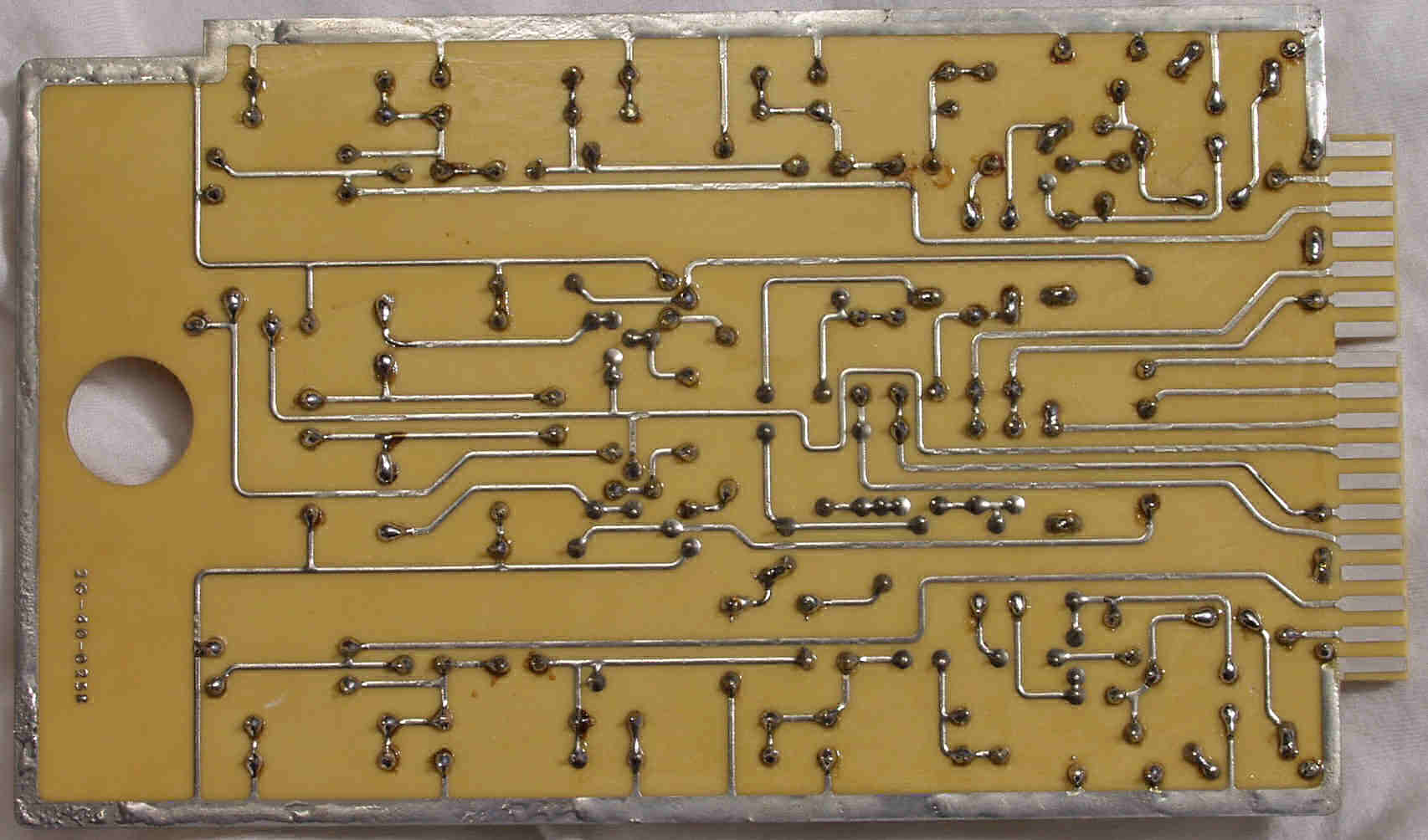

Ｃ１０Ｄ．　修理（半田補正）後　ＡＧＣ　＆　Ｍｅｔｅｒ　Ｒ基盤裏

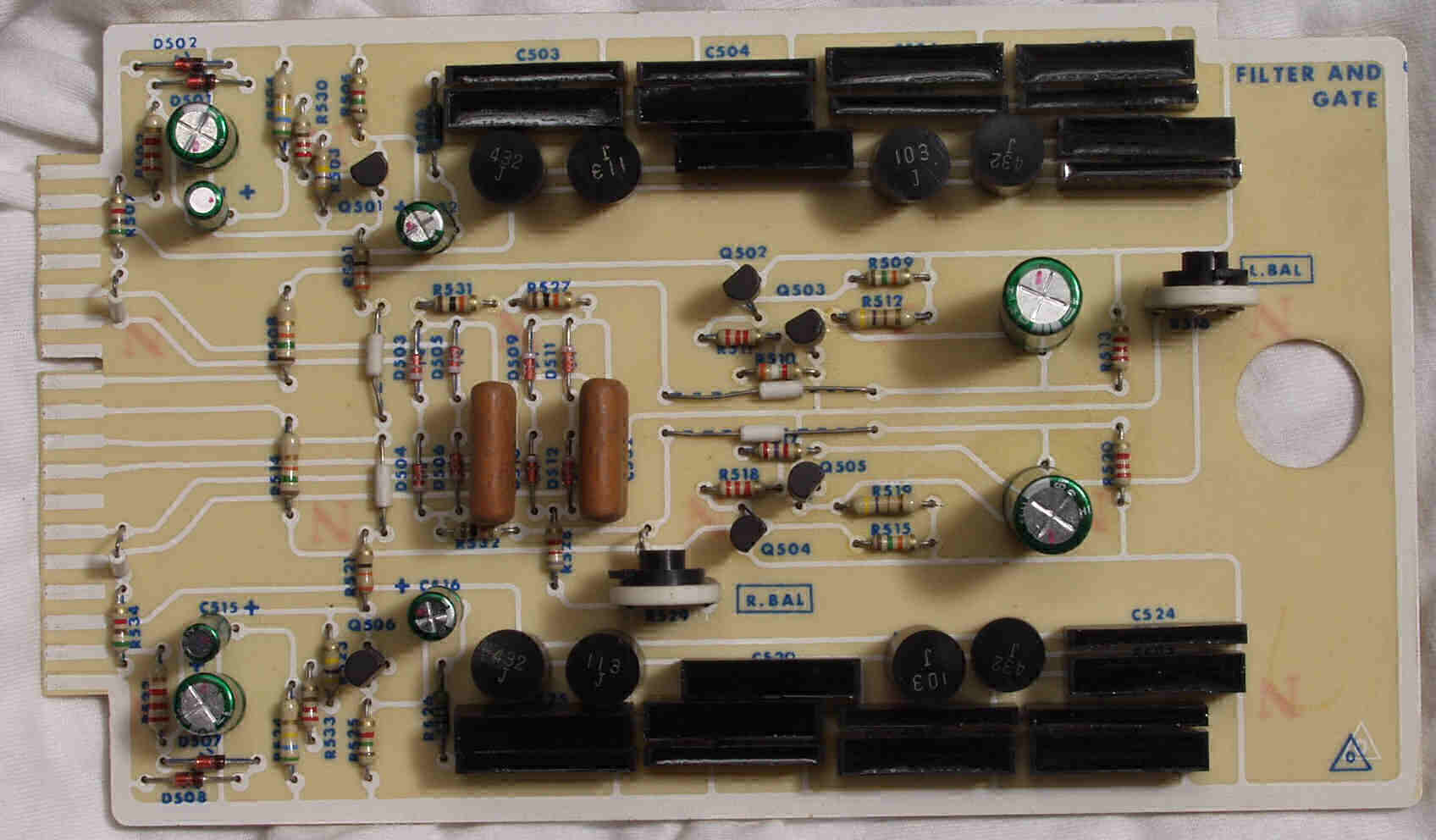

Ｃ１１Ａ．　修理前　Ｆｉｌｔｅｒ基盤

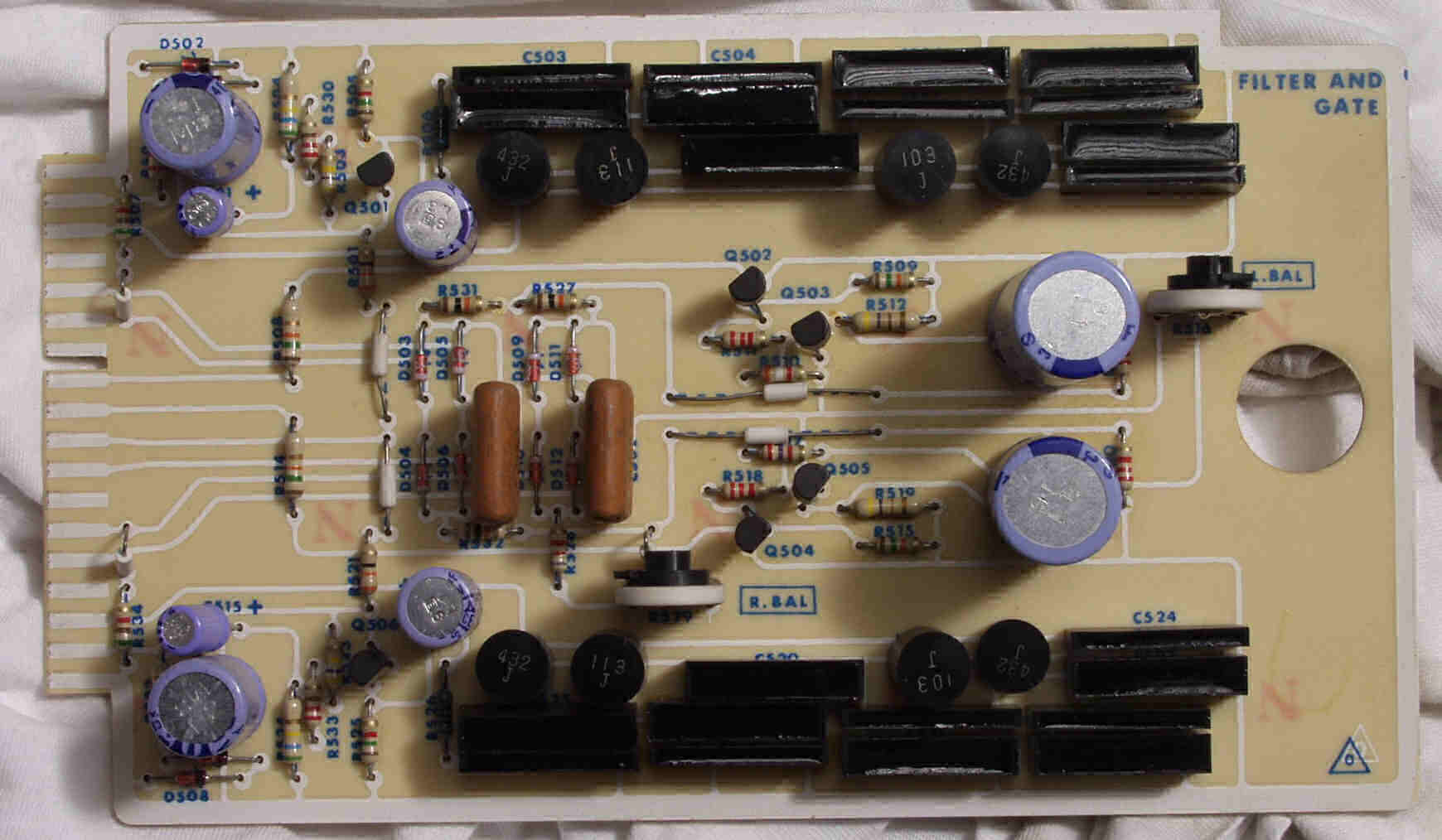

Ｃ１１Ｂ．　修理後　Ｆｉｌｔｅｒ基盤
Ｃ１１Ｃ．　修理前　Ｆｉｌｔｅｒ基盤裏
　　　　　　　　写真紛失

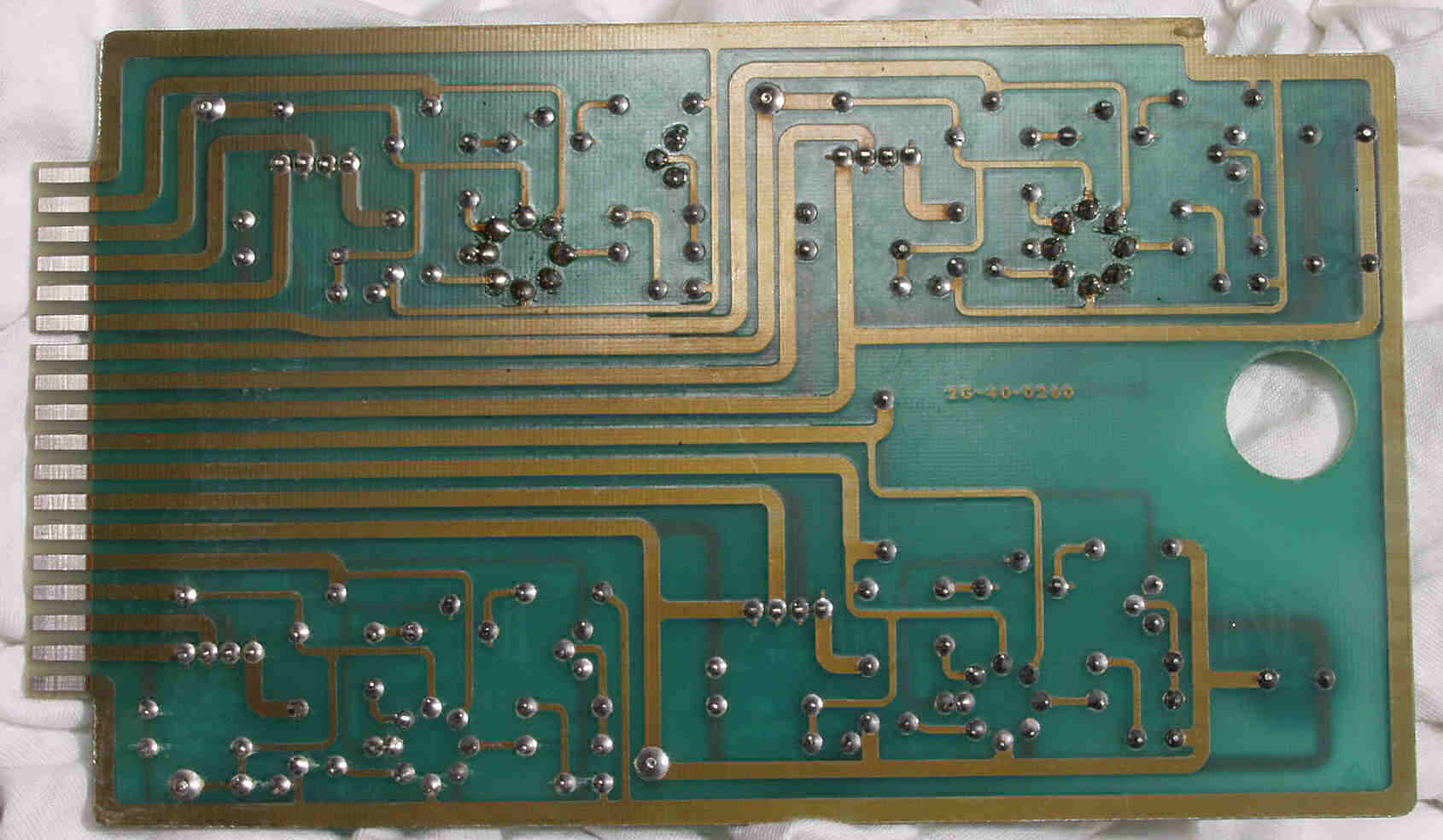

Ｃ１１Ｄ．　修理（半田補正）後　Ｆｉｌｔｅｒ基盤裏

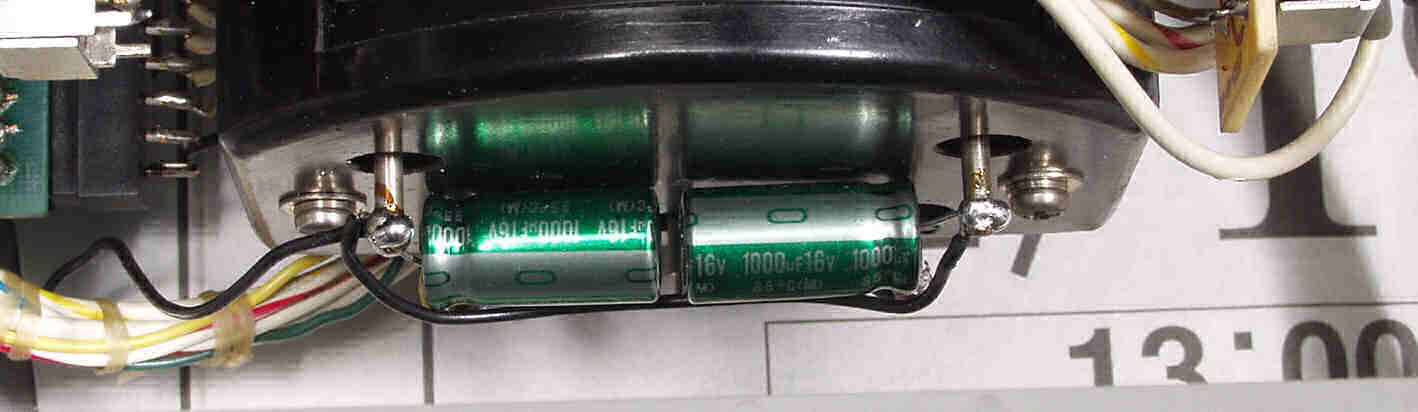

Ｃ１２Ａ．　修理後　追加した電解コンデンサー

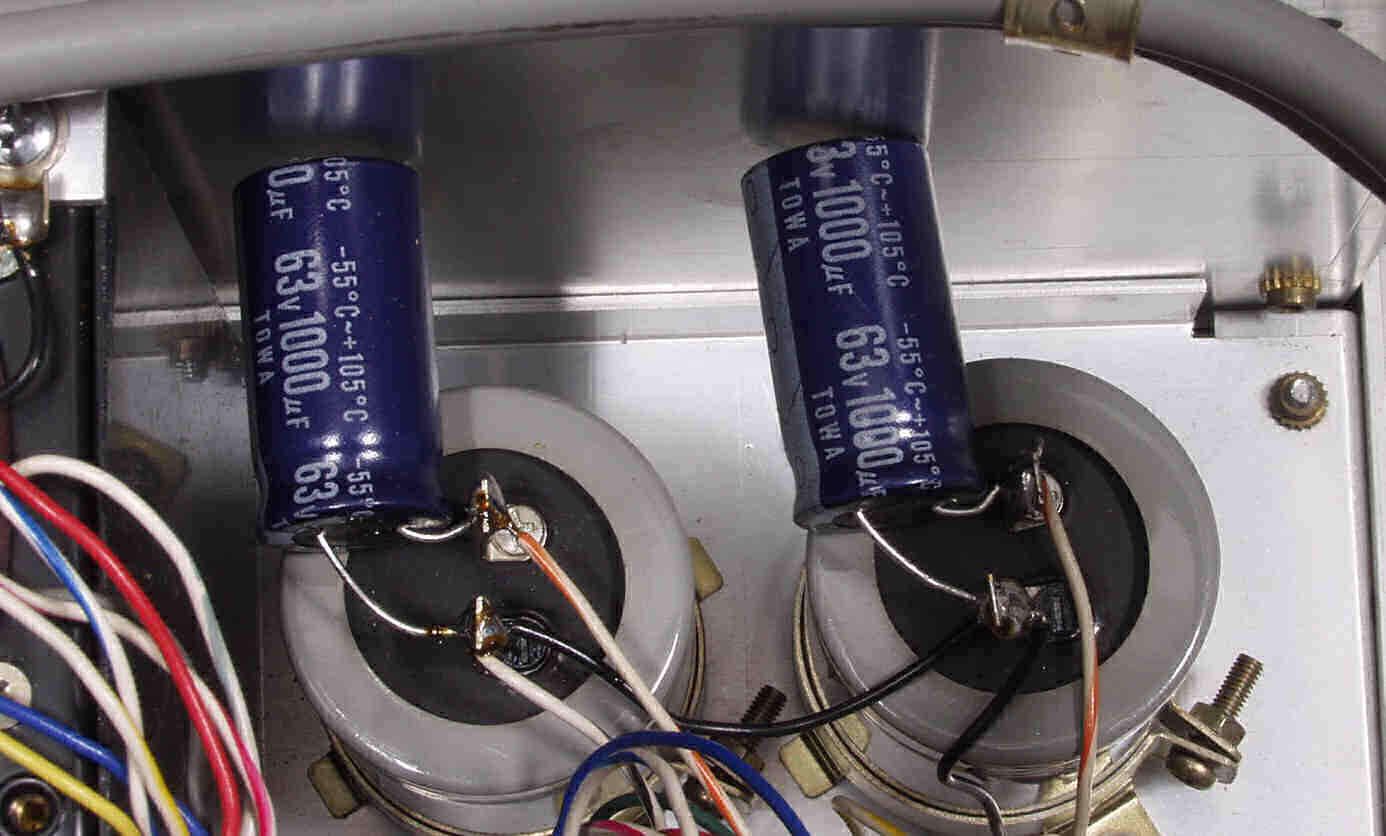

Ｃ１２Ｂ．　修理後　交換した電解コンデンサー

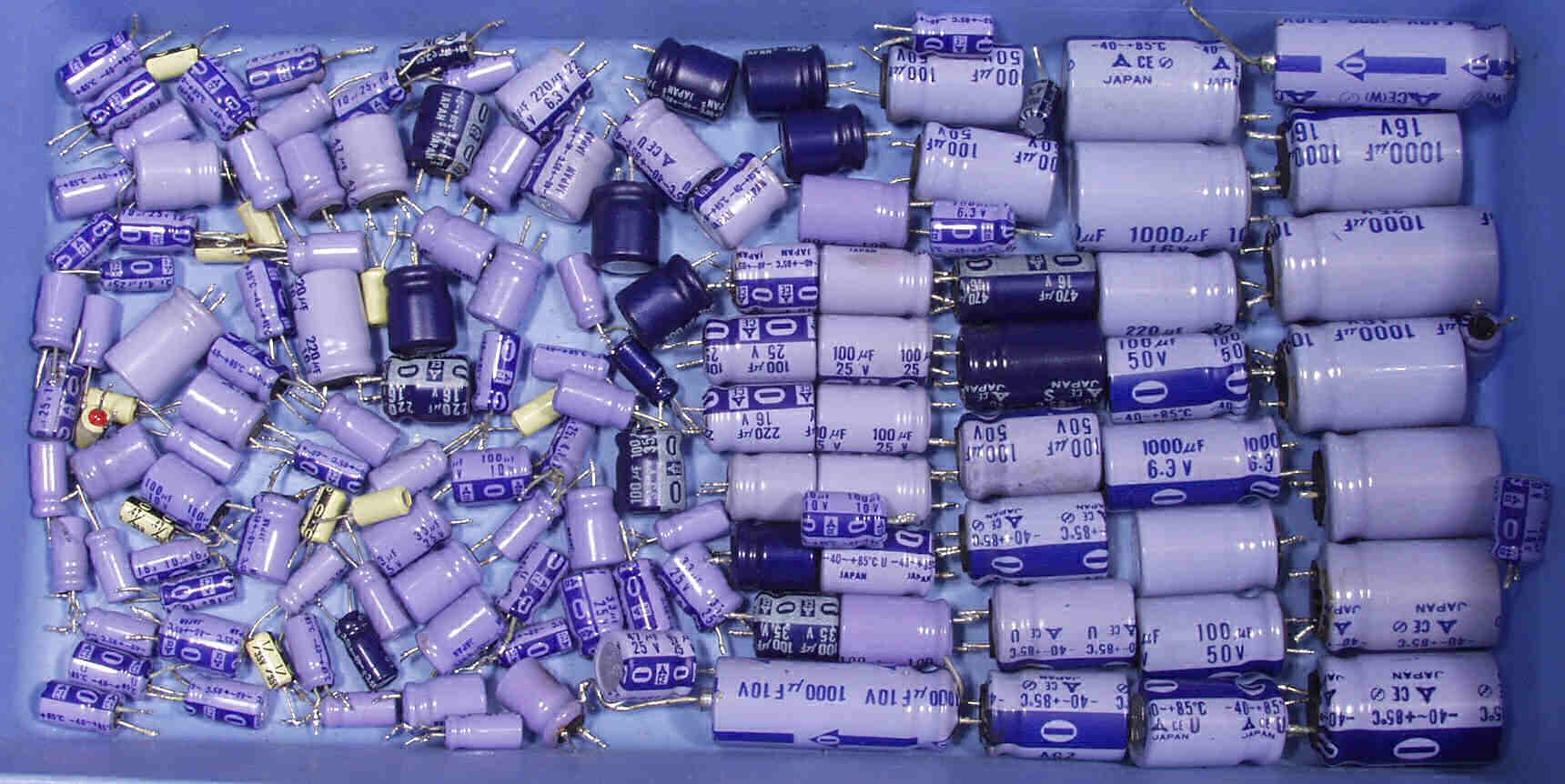

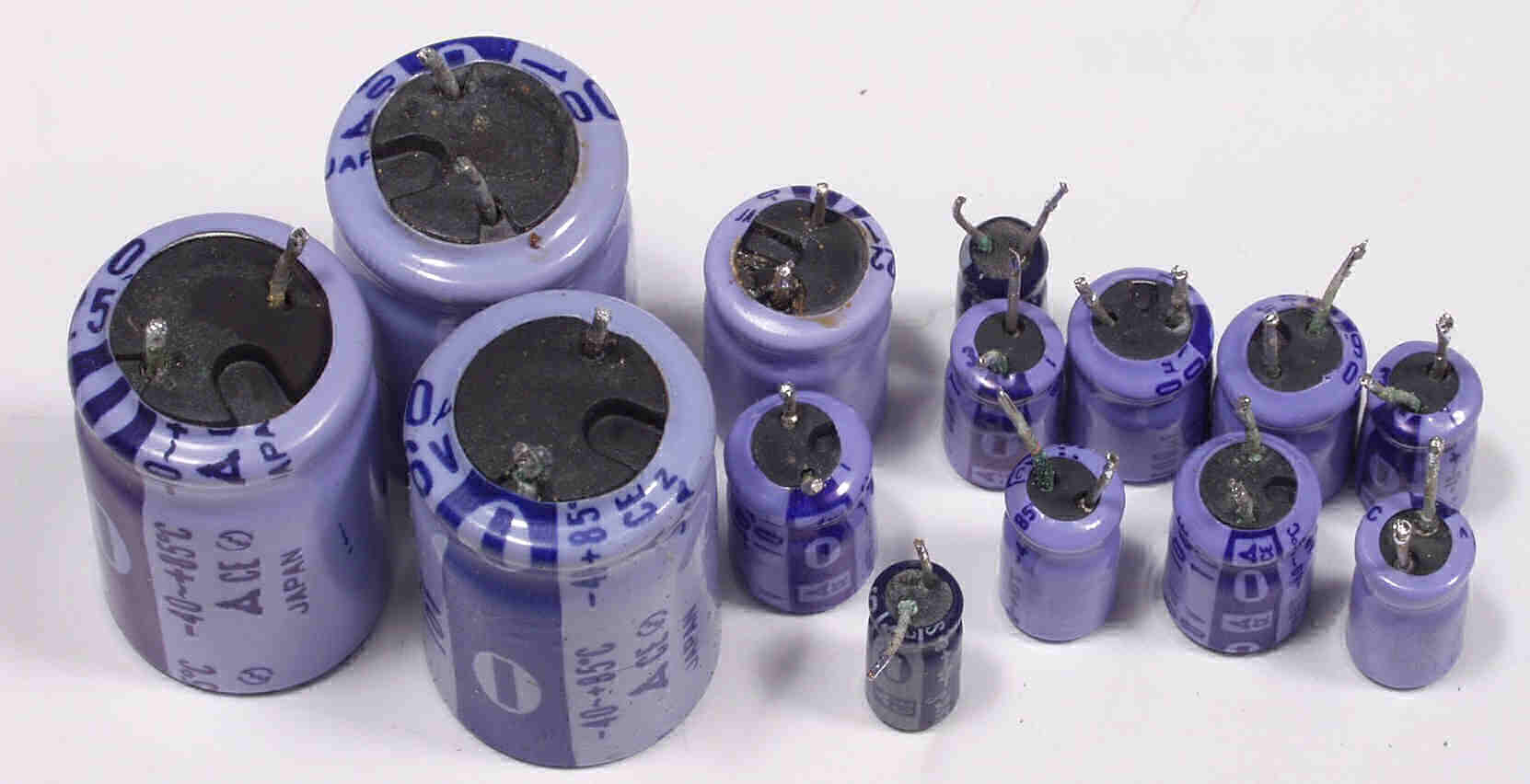

Ｃ１３Ａ．　交換部品
Ｃ１３Ｂ．　液漏れが始まった電解コンデンサー
Ｓ．ステレオセパレションメーターＶＰ−７６２１Ａ 仕様（カタログ・マニアルより）
型名 ステレオセパレションメーターＶＰ−７６２１Ａ
ステレオ信号発生部
1.出力特性 セパレーション＝50dB以上（100Hｚ〜10kHz)
　　　　　　　　　　　40dB以上(50 Hz〜15kHz)
出力レベル＝０〜４ Vrms （開放端）
出力インピーダンス＝約600Ω　不平衡
周波数特性＝±0.3dB以内（50Hｚ〜15kHz)
ひずみ率＝0.1％以内〔50 Hz〜15 kHz〕
S／Ｎ＝60dB以上
副搬送波リーケージ＝60dB以上
2.パイロット信号 周波数確度＝19kHz　±2Hｚ以内
出力レベル＝0.5 Vrms以上
位相偏差＝±3度以内
3.内部発振器 発振周波数＝400Hｚ, １kHz, 5kHz, 10kHz
4.外部入力特性 EXT. INPUT
入力インピーダンス＝約600Ω　不平衡
入力周波数範囲＝50 Hz 〜15kHz
入力レベル＝0.2 Vrms以下（100％指示に要する出圧） 　 　
S C A 入力
インピーダンス：約１０kΩ　不平衡
入力周波数範囲＝59kHz〜75 kHz
入力レベル＝１ V rms 以下（10％指示に要する出圧） 　　　 　
指示計部
1.セパレーション測定 測定範囲＝０〜−50dB　６レンジ（フルスケール）
ＡＧＣ動作範囲＝３０ｍＶ〜３Ｖ
入力インピーダンス＝約50kΩ
2.レベル計 形式＝２針自動レンジ，レベル計にて動作
測定範囲＝０〜３Ｖ　７レンジ
周波数特性＝100 Hz〜10 kHz.　±１ｄＢ以内
入力インピーダンス＝約１０kΩ
アクセサリ 測定リード　ＶＱ-０２０ＢＢ‥‥３本
アースリード　ＶＱ-０２０ＢR‥‥３本
連統チップ　　(赤) ‥‥‥‥２本
連統チップ　　 (黒) ‥‥‥‥２本
電源 AC 100 V　50/6011ｚ　約35 VA
外形寸法 幅430,鳥さ150,奥行350mm　
重量 約7.5kg
　　　 　　　　　　
