Sansui C−2301 修理記録
 ストック品希望有れば修理・販売します   平成15年5月10日持込   月日完了
A. 修理前の状況
  • 電源入らず。

B. 原因
  • 電源トランス1次断線。
    整流ダイオード短絡

C. 修理状況
  • 電源部トランス交換(山水より購入)。
    リレー交換。
    初段FET(電界効果トランジスター)交換。
    全電解コンデンサー交換(ミューズ使用)、大型を除く。
    配線手直し、補強。
    各部、半田補正。
    TR(トランジスター)交換。


D. 使用部品
  • 半固定VR                           4個。
    FET(電界効果トランジスター)                               4個 。
    電解コンデンサー                      62個(ミューズ使用)。
    リレー                              4個。
    TR(トランジスター)                     4個。
    フイルム・コンデンサー                    2個。
    抵抗                                  。
    電源部トランス                         2個。


E. 調整・測定

F. 上位測定器による 調整・測定

E. 修理費(販売価格)       350,000円    オーバーホール修理。


S. Sansui C−2301 の仕様(マニアル・カタログより)

A. 修理前の状況

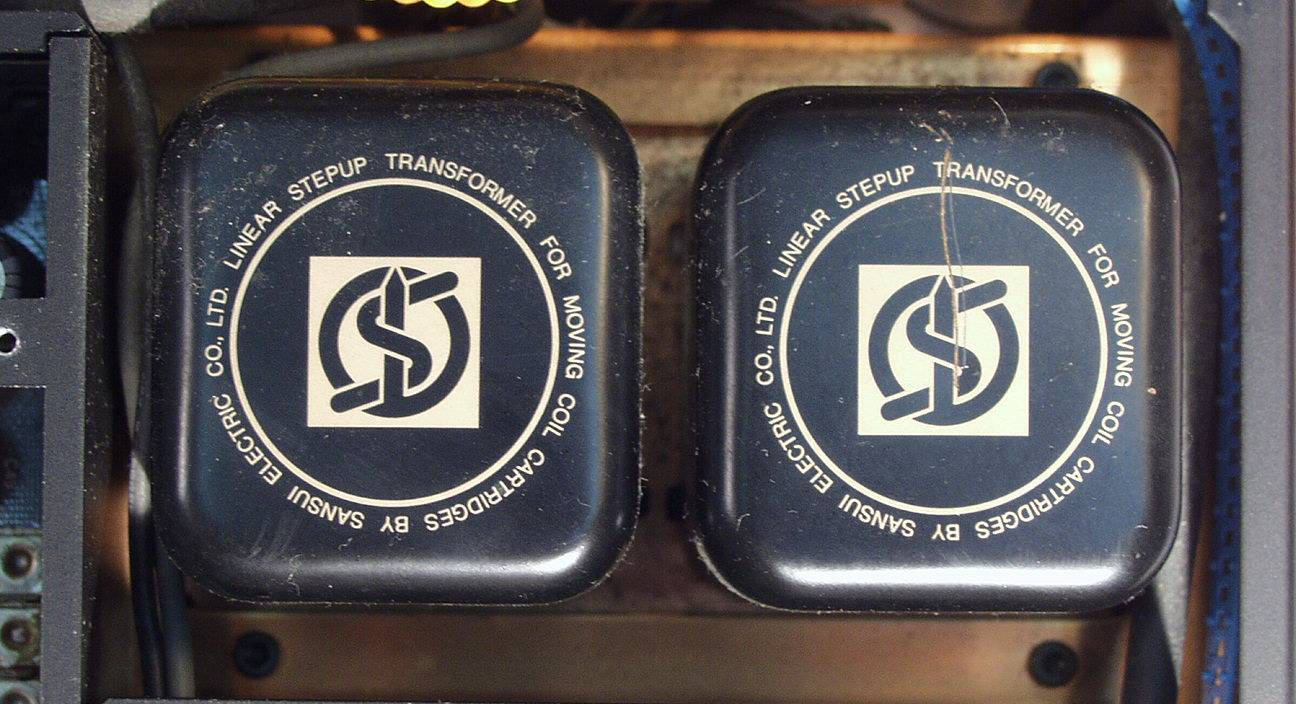

A1. 修理前 巨大なMCトランス
A2. 断線した電源トランス
C. 修理状況

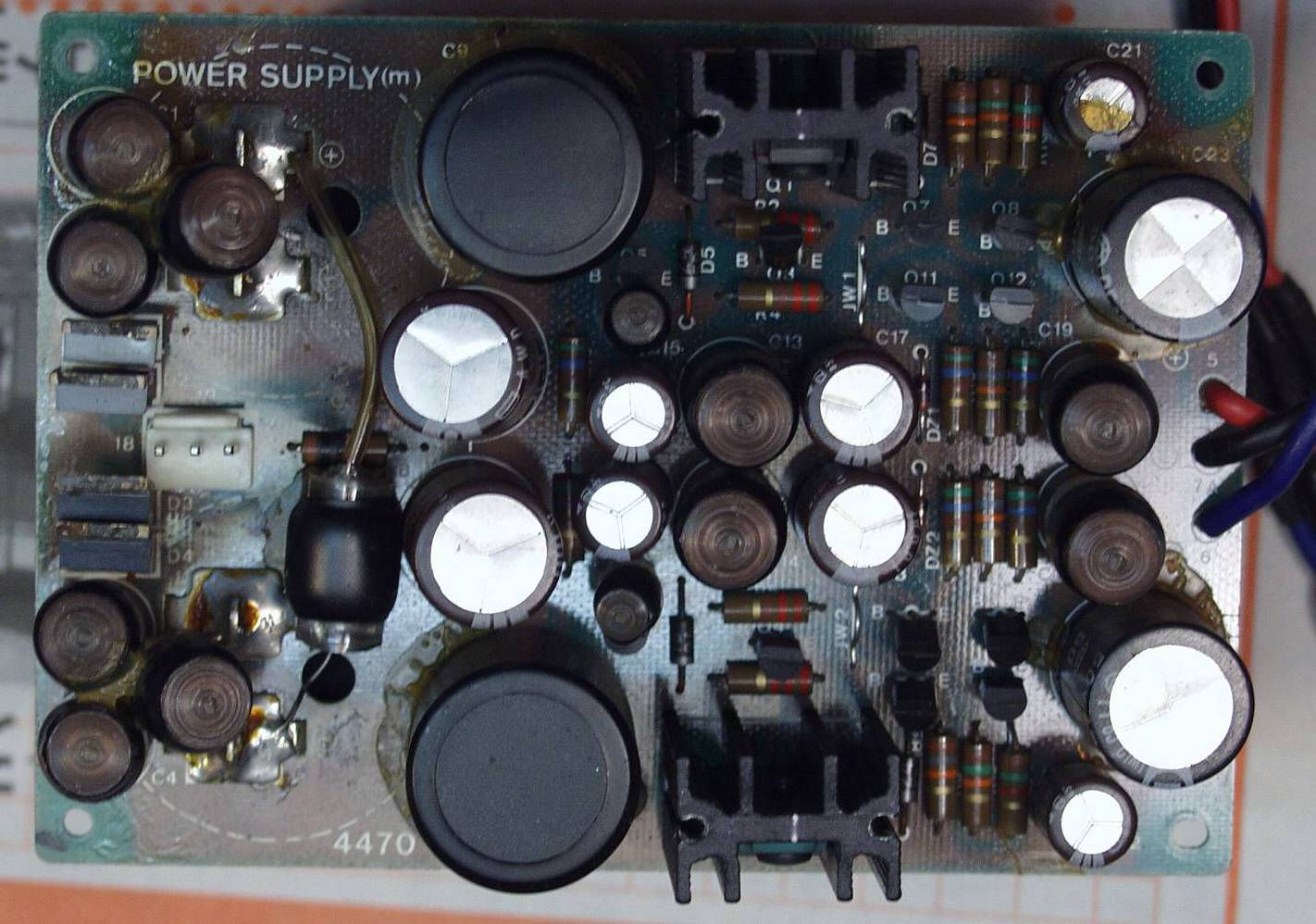

C11. 修理前 下電源

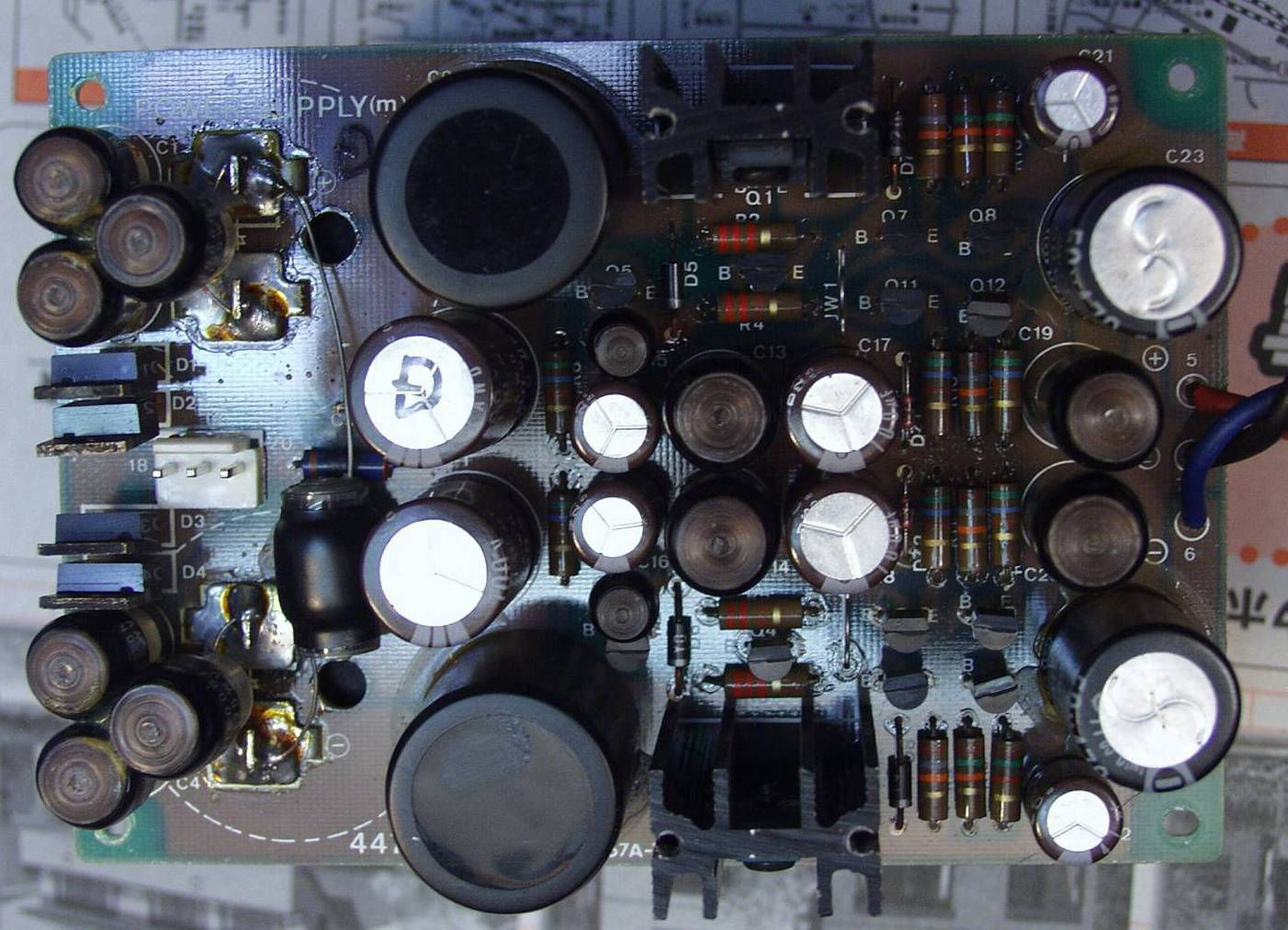

C12. 修理後 下電源 整流ダイオード4個、電解コンデンサー個10、抵抗2個、フイルムコンデンサー2個交換
C13. 修理前 下電源裏
C14. 修理(半田補正)後  下電源裏 全ての半田をやり直す
C21. 修理前 上電源
C22. 修理後 上電源 整流ダイオード4個、電解コンデンサ−個10、抵抗2個、フイルムコンデンサー2個交換

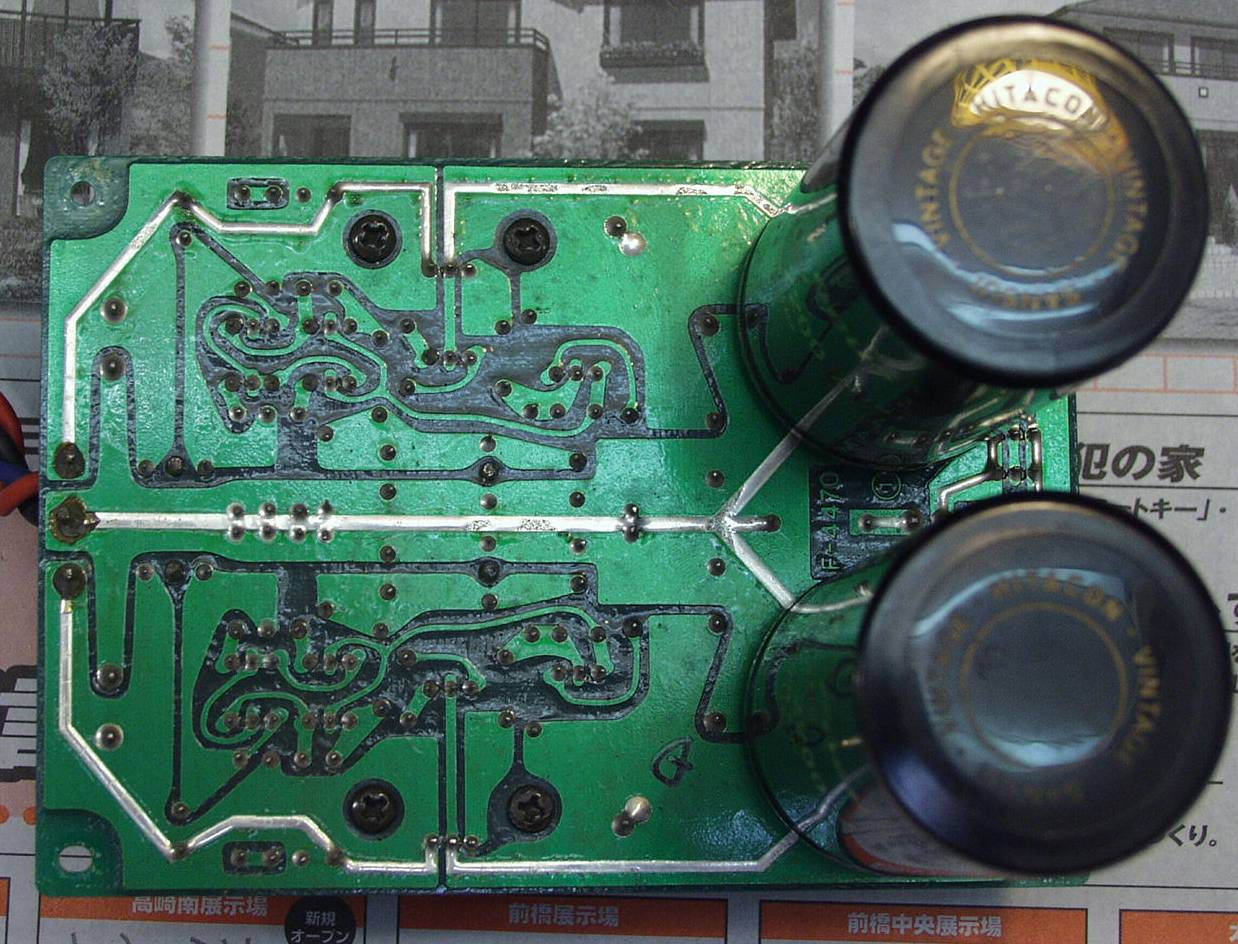

C23. 修理前 上電源裏

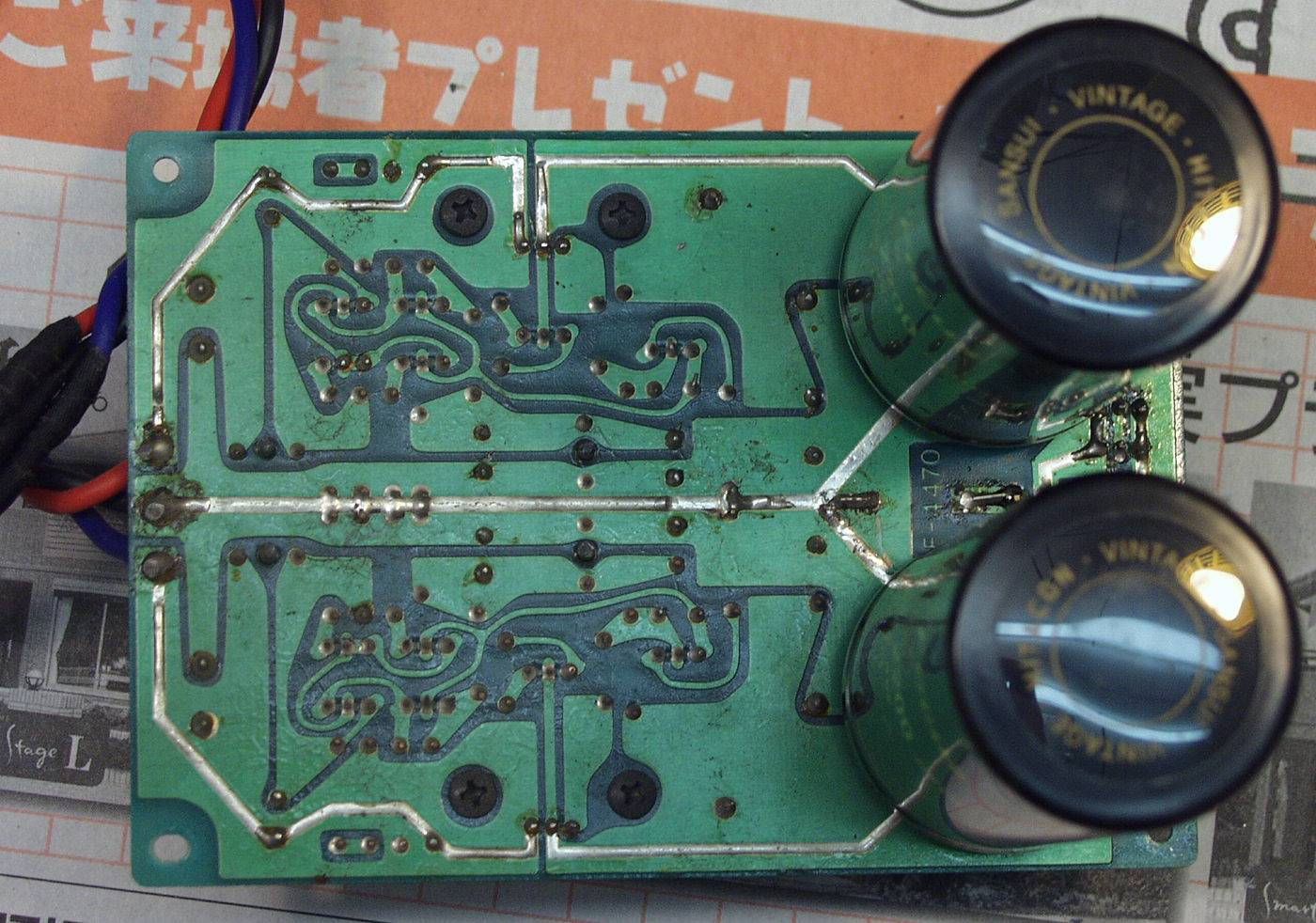

C24. 修理(半田補正)後  上電源裏 全ての半田をやり直す
C2A. 修理前 下コントロール・バランスAMP
C2B. 修理後 下コントロ−ル・バランスAMP
            初段FET(電界効果トランジスター)1個、半固定VR2個、電解コンデンサ−13個、リレー1個、フイルムコンデンサー2個交換
C2C. 修理前 下コントロ−ル・バランスAMP 裏
C−2D. 修理(半田補正)後 下コントロ−ル・バランスAMP 裏  全ての半田をやり直す
C−2E. 修理前 上コントロ−ル・バランスAMP
C−2F. 修理後 上コントロ−ル・バランスAMP
            初段FET(電界効果トランジスター)1個、半固定VR2個、電解コンデンサ−13個、リレー1個、フイルムコンデンサー2個交換
C−2G. 修理前 上コントロ−ル・バランスAMP 裏
C−2H. 修理(半田補正)後 上コントロ−ル・バランスAMP 裏 全ての半田をやり直す
C−3A. 修理前 下EQ−AMP
C−3B. 修理後 下EQ−AMP
            初段FET(電界効果トランジスター)1個、電解コンデンサ−7個、リレー1個、フイルムコンデンサー3個交換
C−3C. 修理前 下EQ−AMP 裏
C−3D. 修理(半田補正)後 下EQ−AMP 裏
C−3E. 修理前 上EQ−AMP
C−3F. 修理後 上EQ−AMP
           初段FET(電界効果トランジスター)1個、電解コンデンサ−7個、リレー1個、フイルムコンデンサー3個交換
C−3G. 修理前 上EQ−AMP 裏
C−3H. 修理(半田補正)後 上EQ−AMP 裏
C−4A. 修理前 コントロール整流基板
C−4B. 修理後 コントロール整流基板  電解コンデンサ−4個交換
C−4C. 修理前 コントロール整流基板 裏
C−4D. 修理(半田補正)後 コントロール整流基板 裏
C−5. パネル清掃

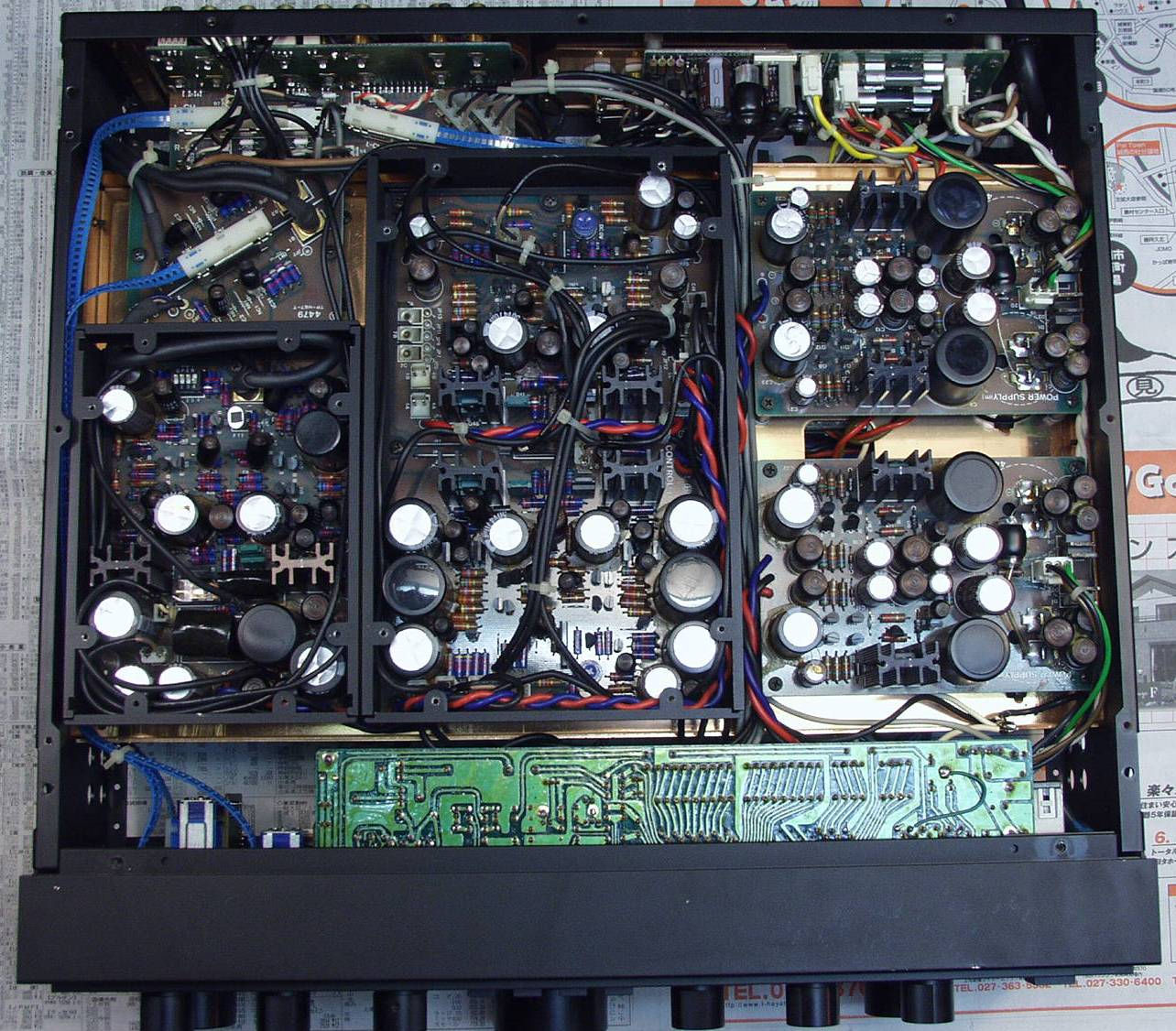

C−7A. 修理前 上から
C−7B. 修理後 上から

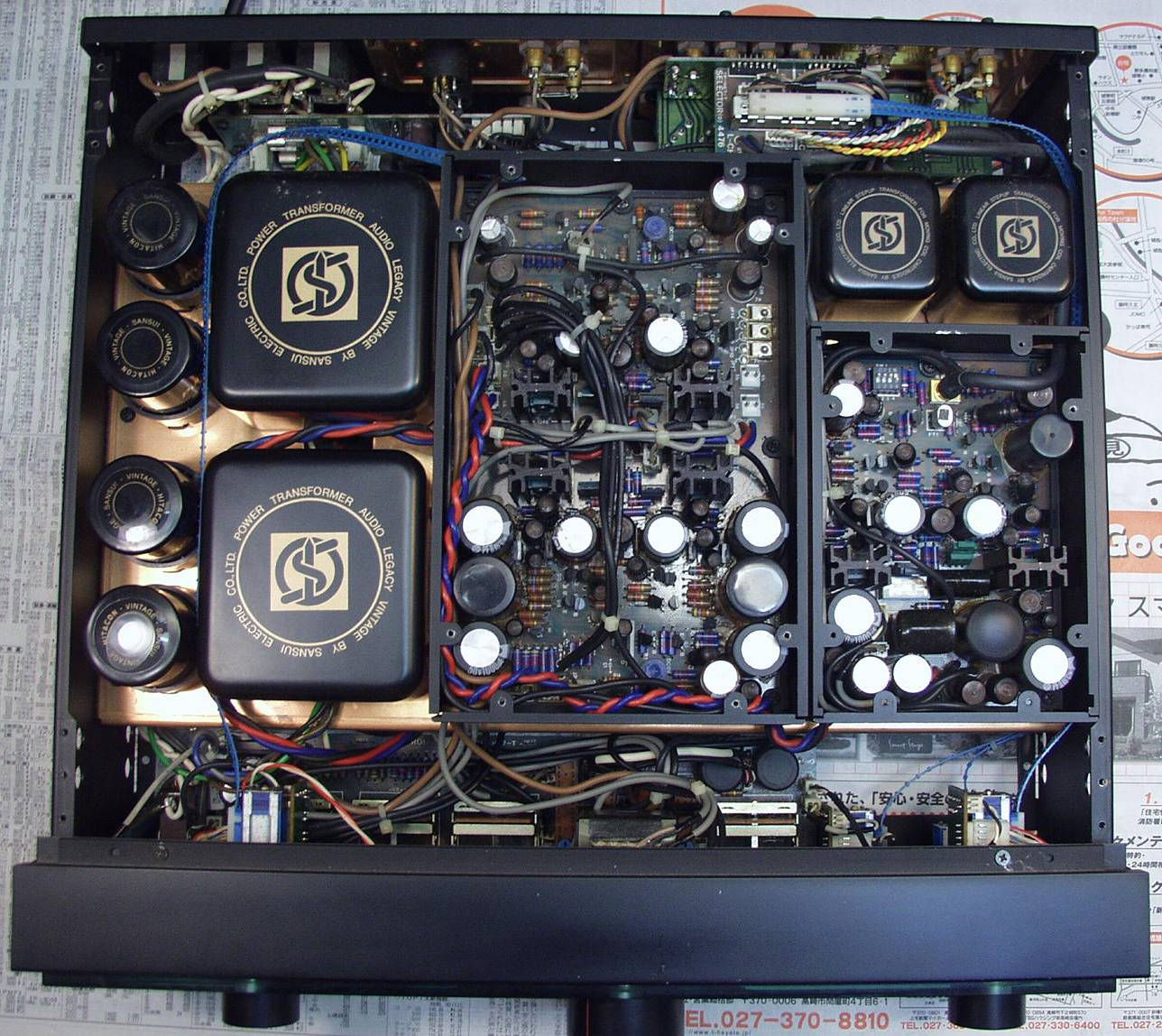

C−7C. 修理前 下から
C−7D. 修理後 下から
C−8. 修理後 交換部品
E. 測定・調整
E−1. 出力/歪み率測定・調整
E−2A. 出力=2V  歪み率0.05% at=1000HZ AUX端子入力
E−2B. 出力=2V 歪み率0.05% at=400HZ AUX端子入力
E−4.  24時間エージング。
S. Sansui C−2301 の仕様(マニアル・カタログより)
型式 ハイグレード・ステレオ・コントロールアンプ C-2301
入力感度/インピーダンス PHONO-1,2  MM−−−2mV/47kΩ
          High MC−− 2mV/100Ω
          MC−−−−70μV/3Ω,200μV/30Ω
TUNER,CD,LINE-1,2,TAPE PLAY-1,2,3−−− 150mV/47kΩ
最大許容入力 PHONO-1,2 MM−−−350mV (1kHz,THD0.01%)
          High MC−−40mV (1kHz,THD0.01%)
出力電圧/出力インピーダンス Tape Rec(RCAピン)−−−150mV/50Ω
コントロールアンプ出力−−ノーマル出力=1.2V/50Ω
                 バランス出力=+4dBm
周波数特性 PHONO-1,2(MM)= 10Hz〜300kHz±0.2dB
TUNER,CD,LINE-1,2,TAPE PLAY-1,2,3=DC〜500kHz+0,−3
SN比(Aネットワーク、ショートサーキット) PHONO-1,2(MM) 90dB
PHONO-1,2(MC) 80dB
TUNER,CD,LINE-1,2,TAPE PLAY-1,2,3 110dB
外形寸法 幅474×高さ160×奥行422mm
重量 20.9kg
価格 ¥550,000(1985年頃)
