Sansui AU−666 修理記録
 平成16年10月27日到着  12月10日完成
A. 修理前の状況
  •  オーバーホール
     ヘッドAMP故障

B. 原因
  • 電解コンデンサー劣化
    TR(トランジスター)劣化

C. 修理状況
  • TR(トランジスター)交換
  • バイアス・バランスVR交換
  • 電解コンデンサー交換(オーデオコンデンサー使用)
  • フイルムコンデンサー交換
  • ブロック電解コンデンサー交換

D. 使用部品
  • TR(トランジスター)                       10個
  • バイアス・バランス半固定VR                  4個
  • 電解コンデンサー                        39個
  • フイルムコンデンサー                       8個
  • ブロック電解コンデンサー                    2個

E. 調整・測定


F. 修理費   65,000円

A. 修理前の状況

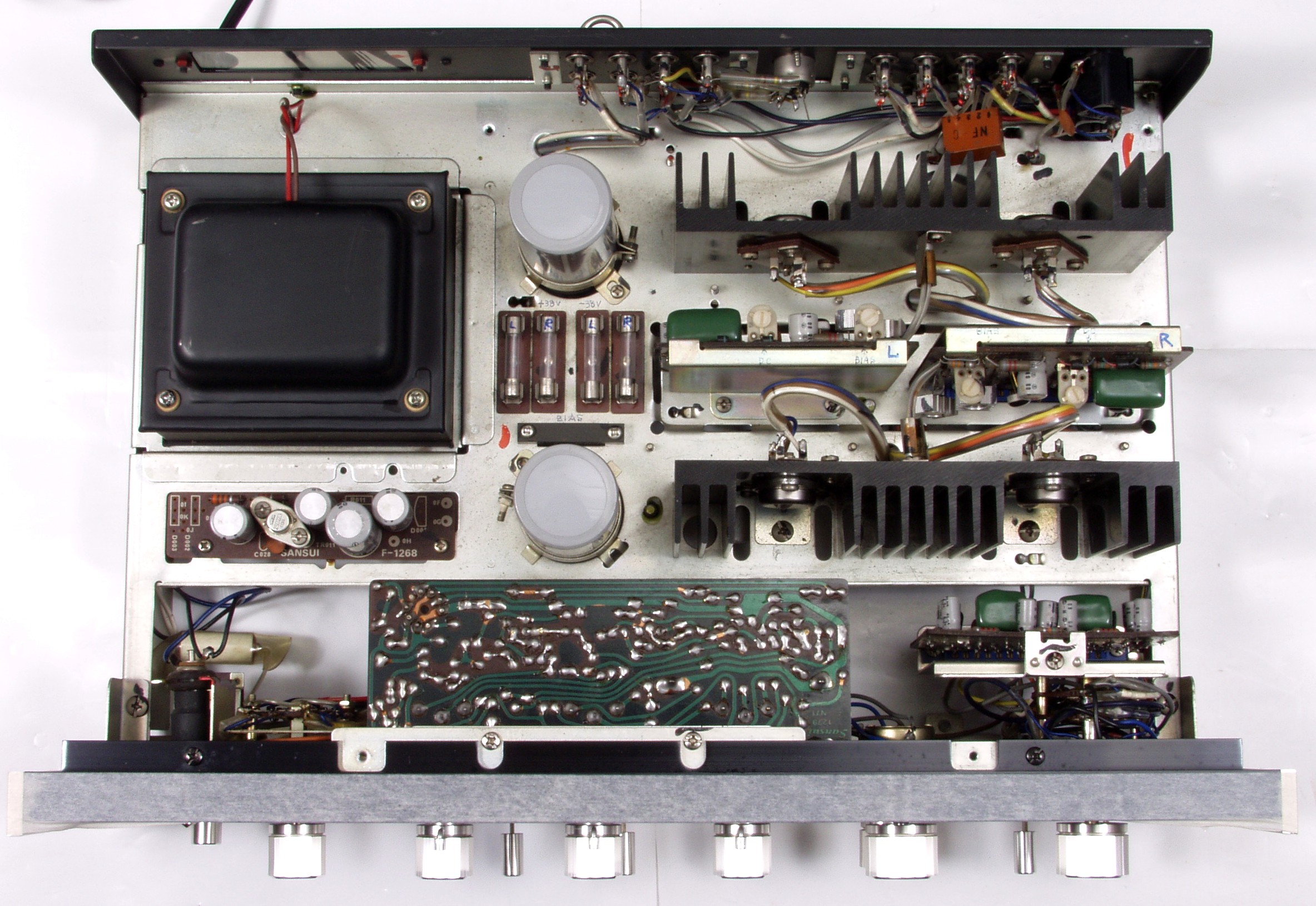

A−1. 修理前点検中 上から見る

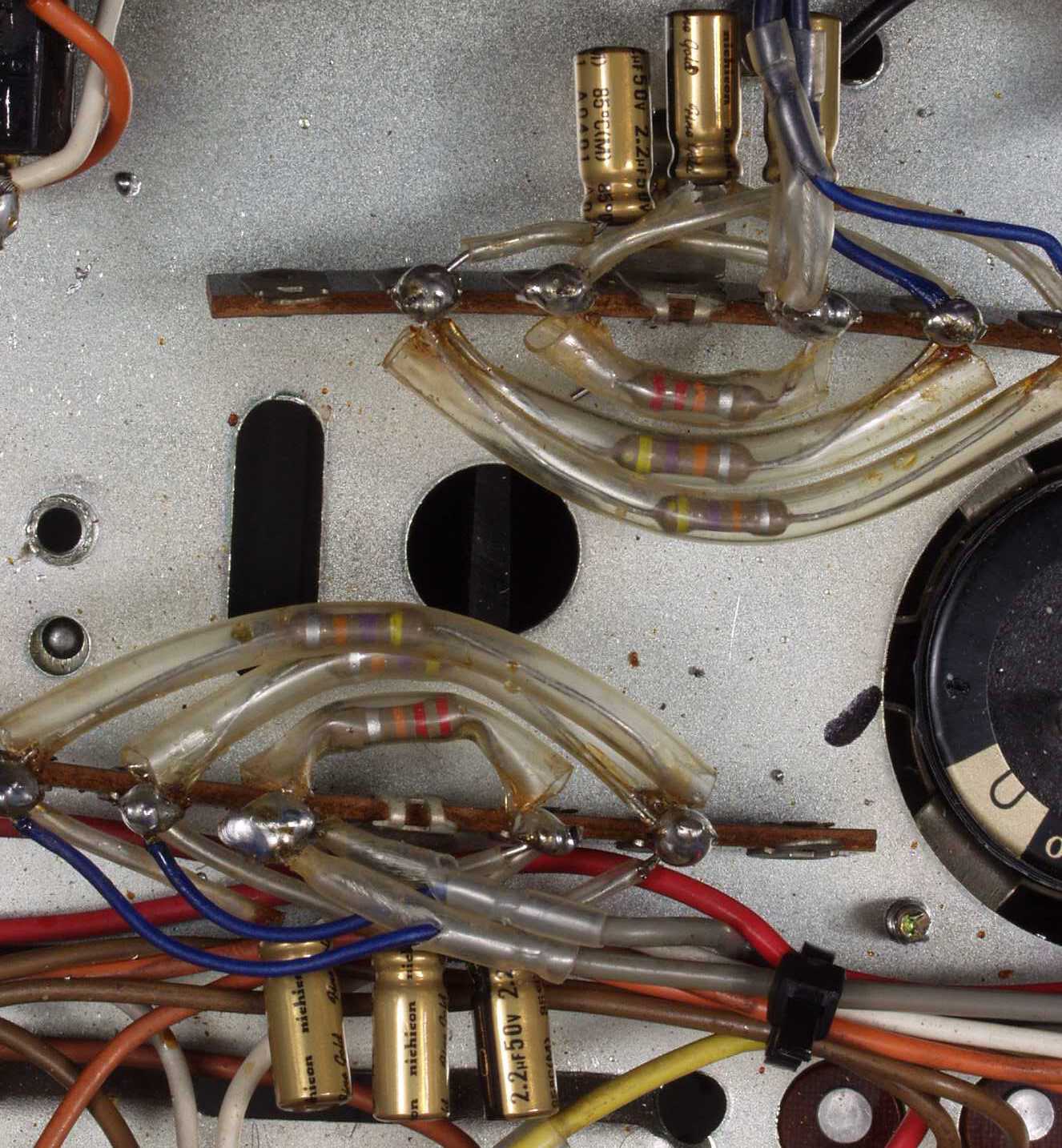

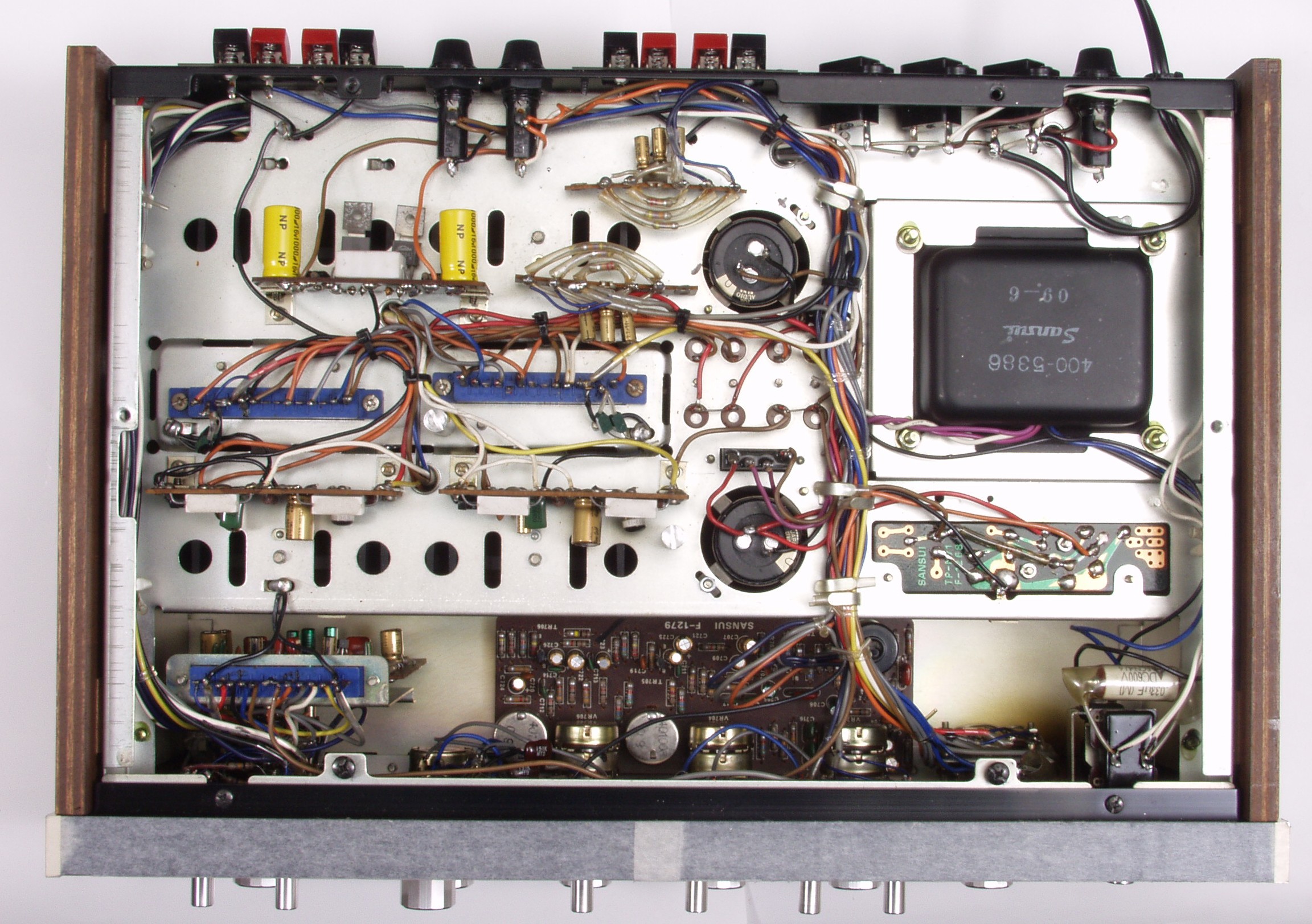

A−2. 修理前点検中 下から見る

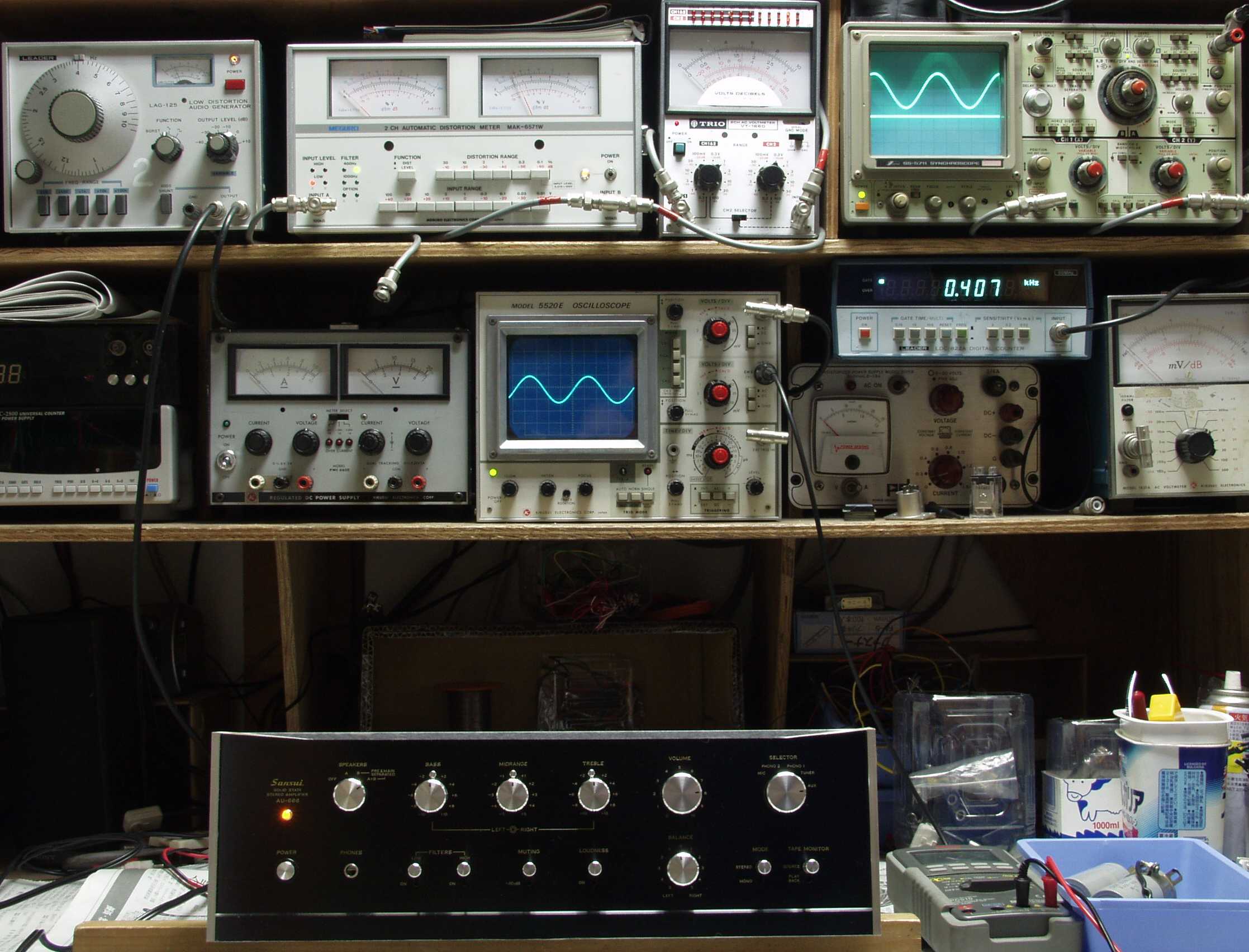

A−3. 修理前点検中 SP出力測定11V=13W出力 8%歪み 1000HZ AUX入力
A−4. 修理前点検中 SP出力測定11V=13W出力 10%歪み 1000HZ MM入力

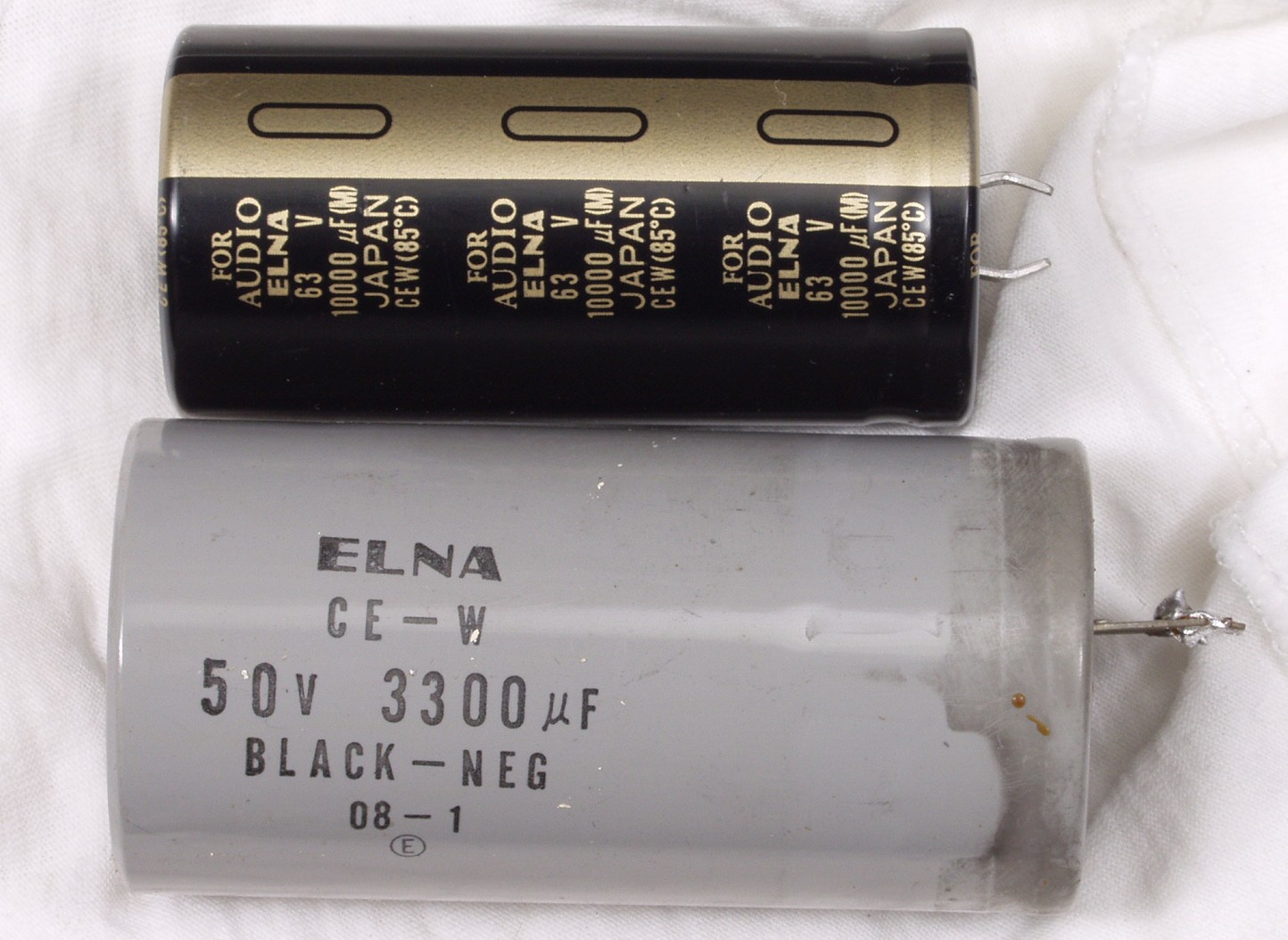

A−5. 電解コンデンサーの比較 上が交換する物
C. 修理状況

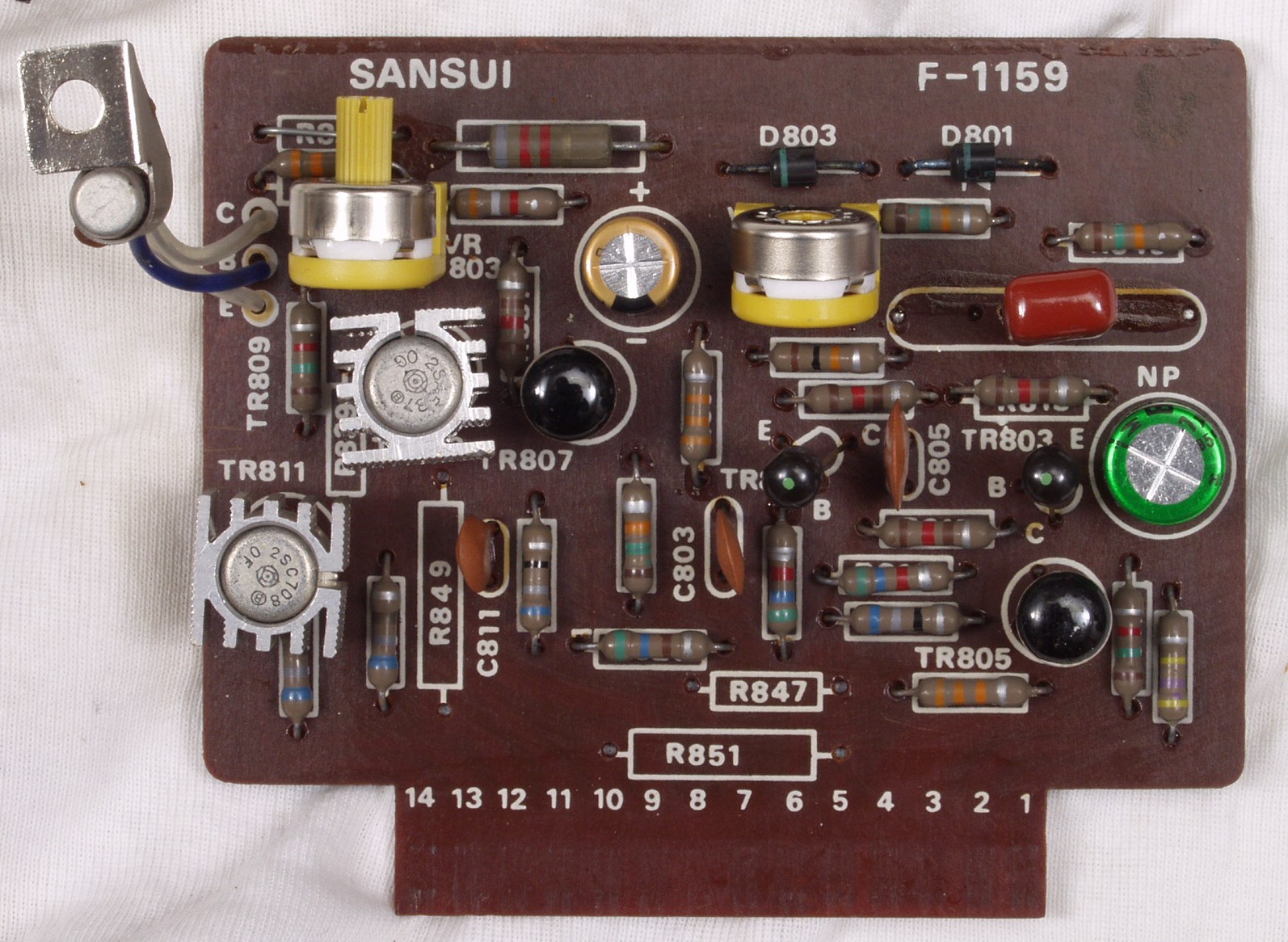

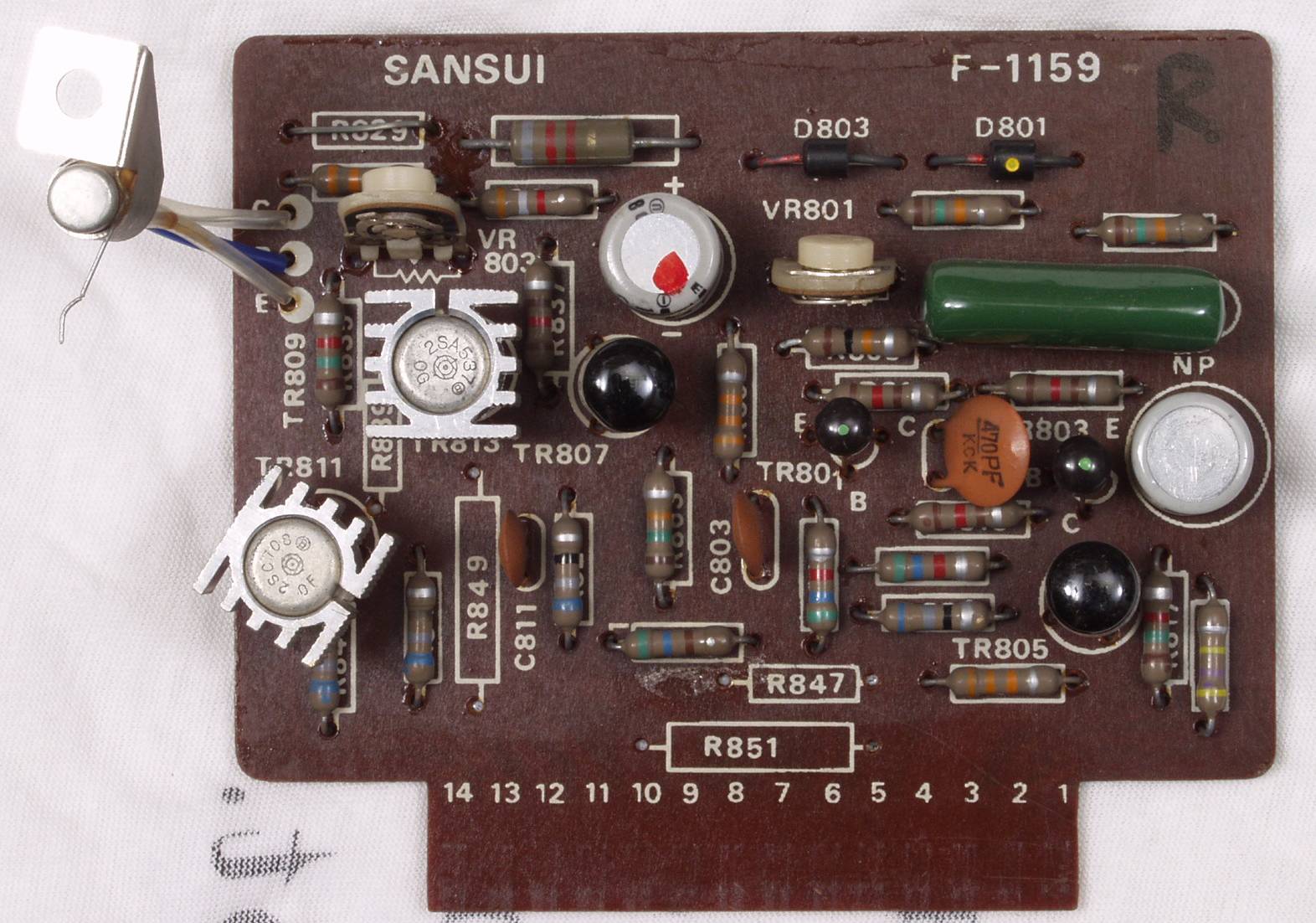

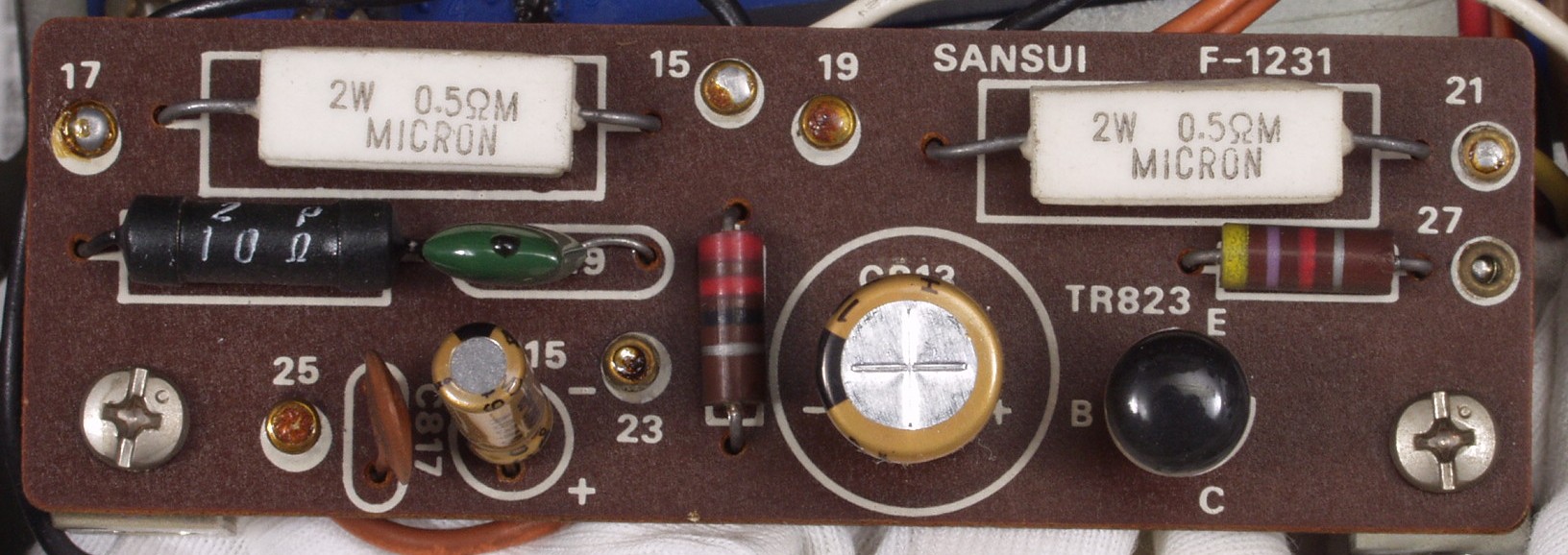

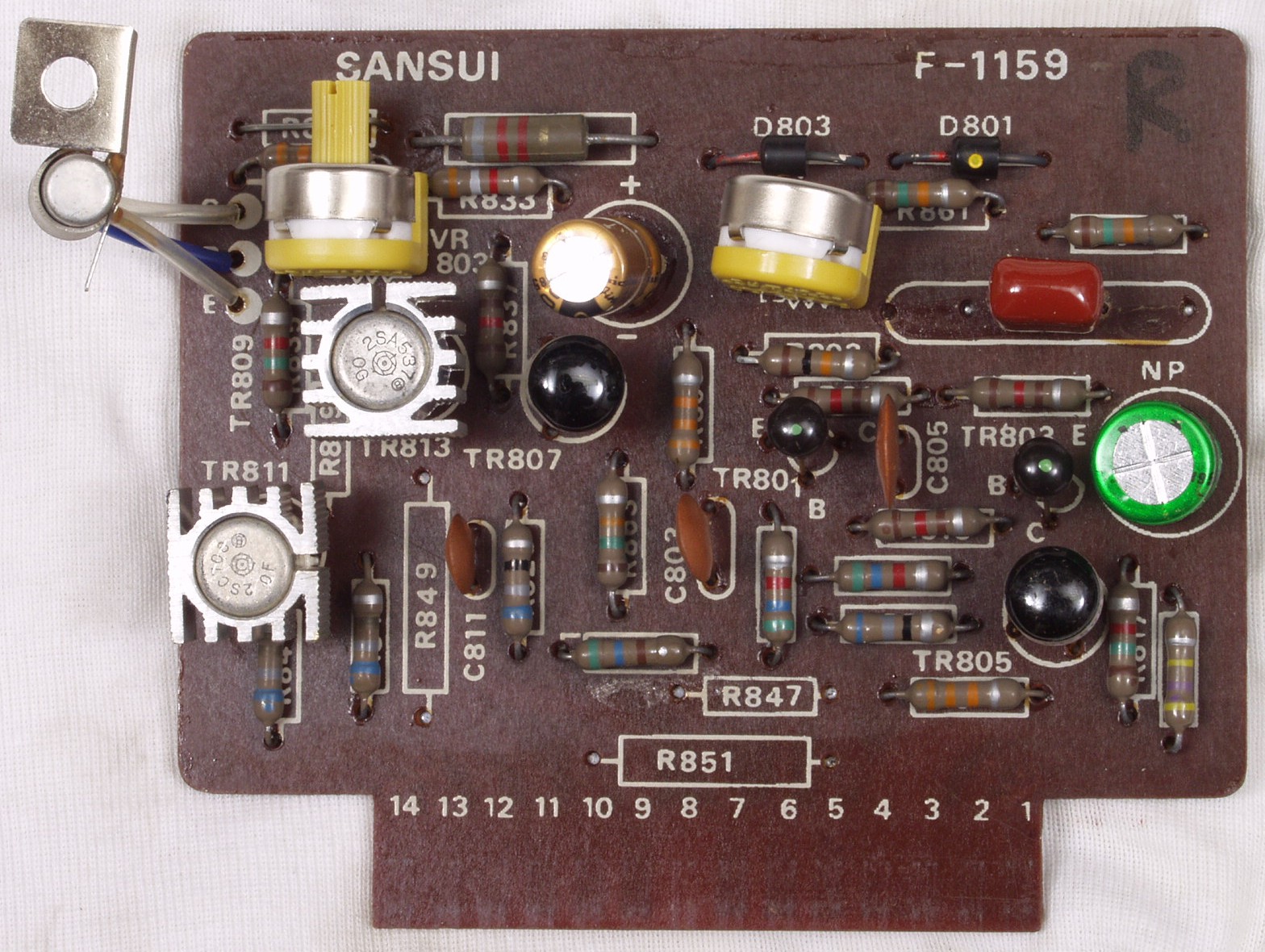

C−1A. 修理前 R側終段ドライブ基板

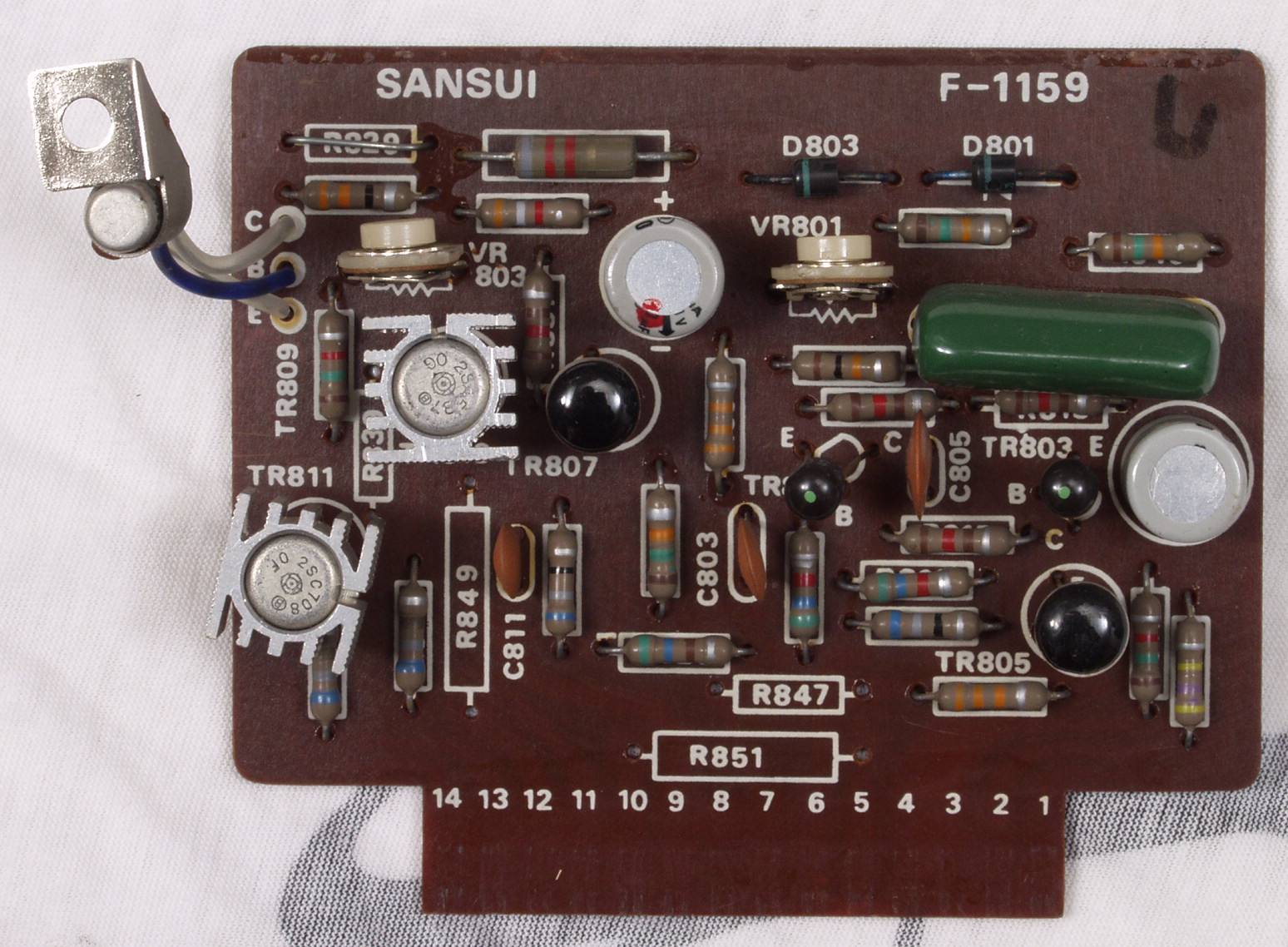

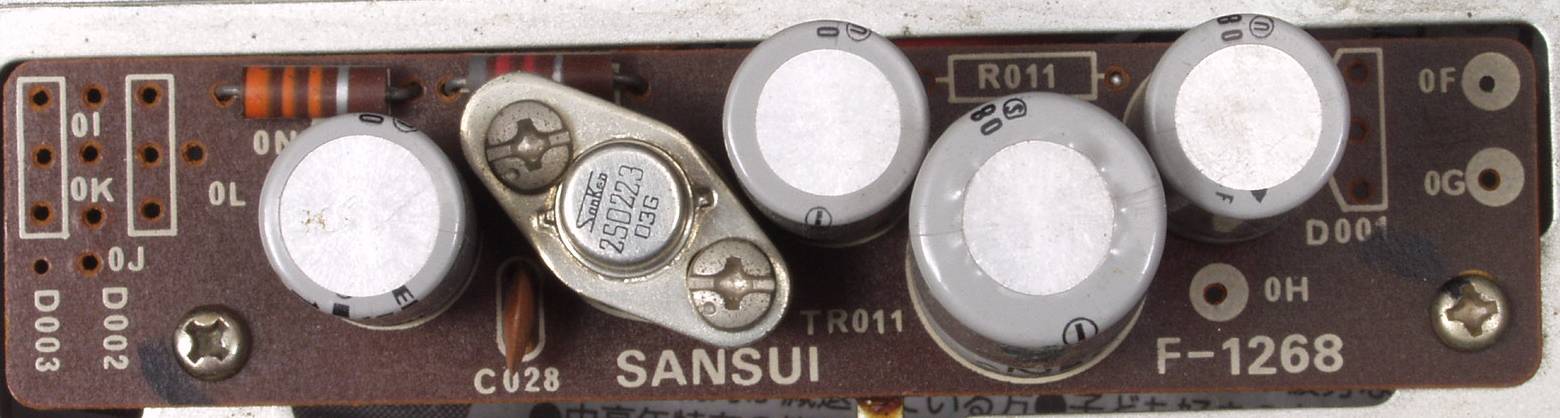

C−1B. 修理後 R側終段ドライブ基板 バランス・バイアス調整用半固定VR2個、電解コンデンサー2個交換

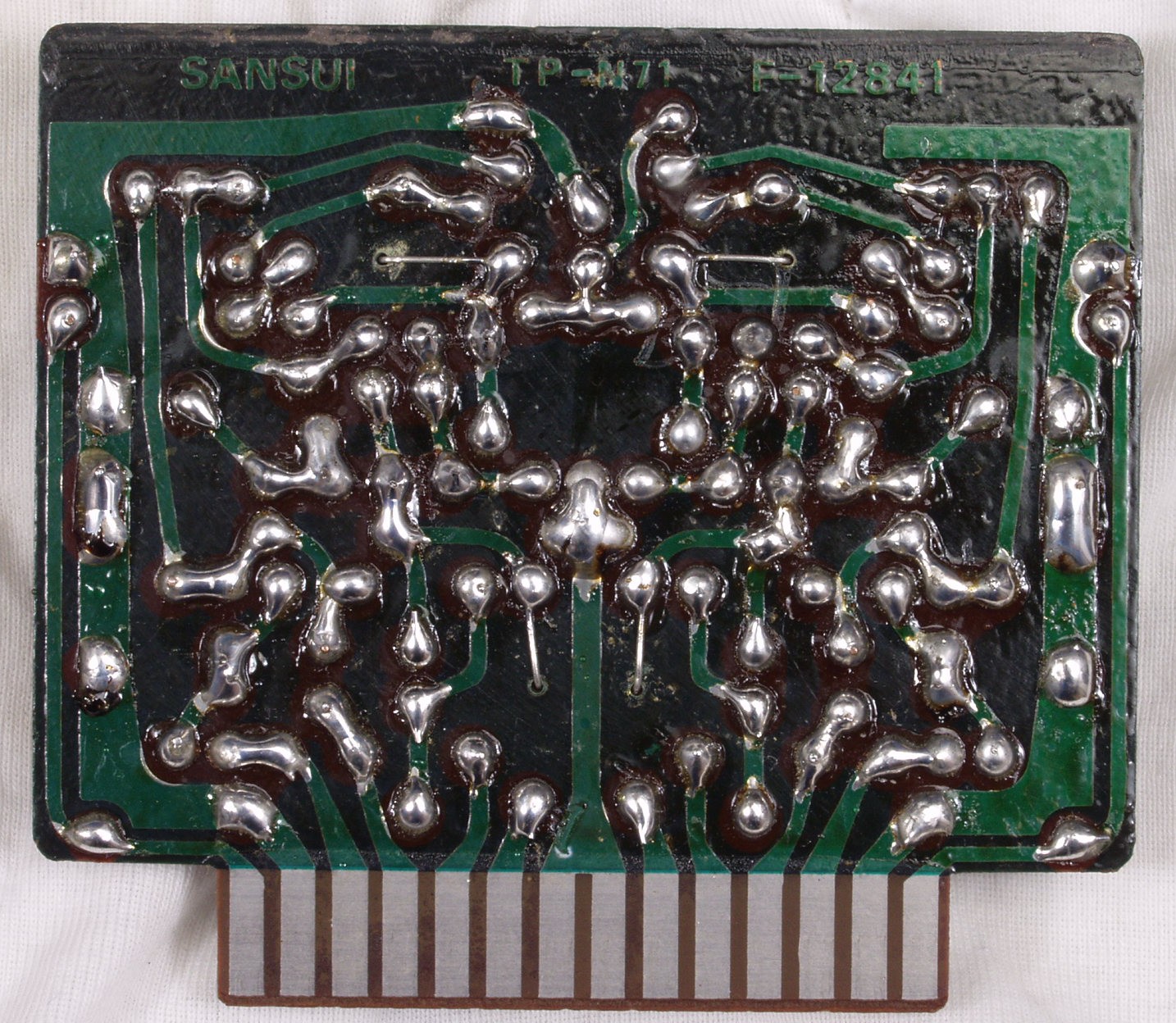

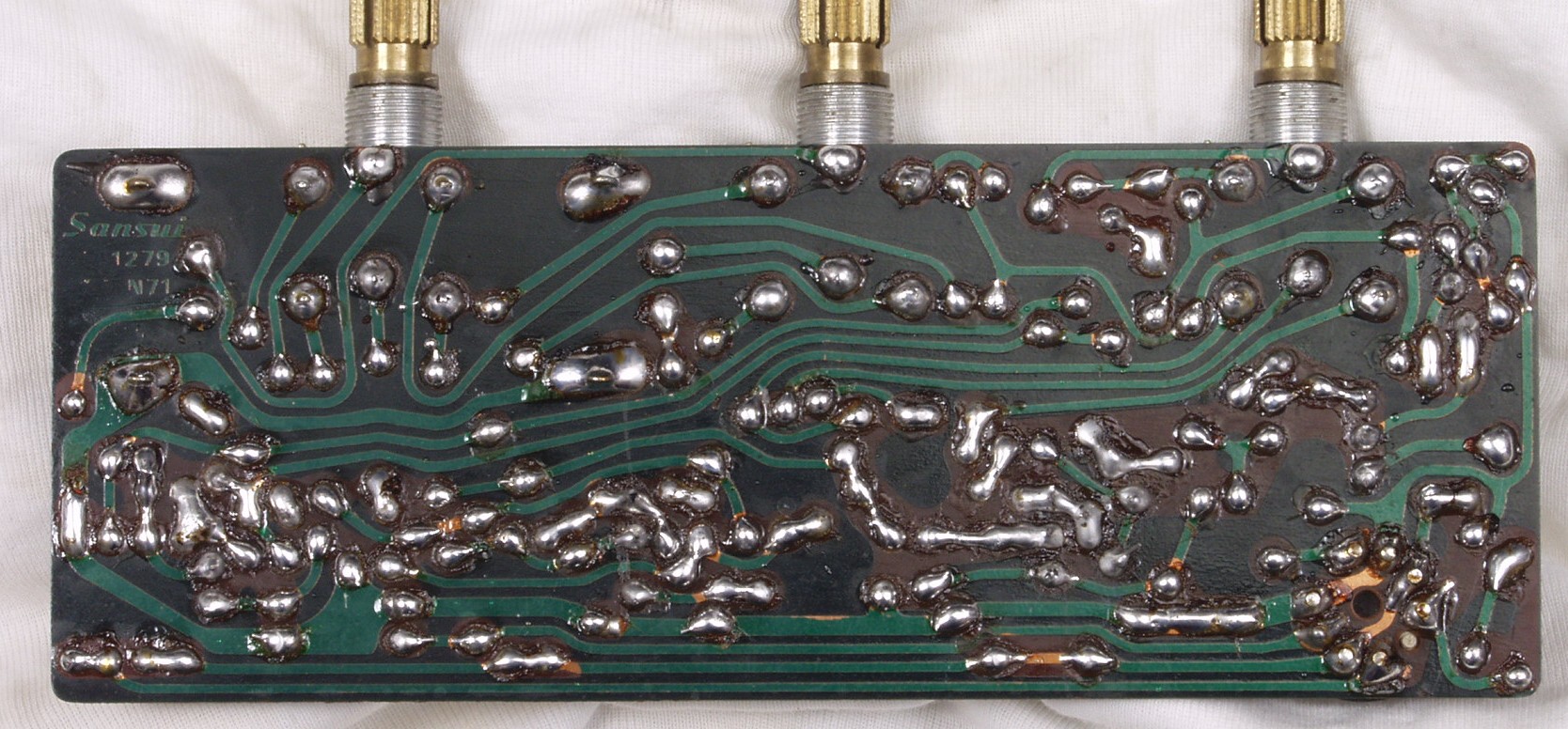

C−1C. 修理前 R側終段ドライブ基板裏

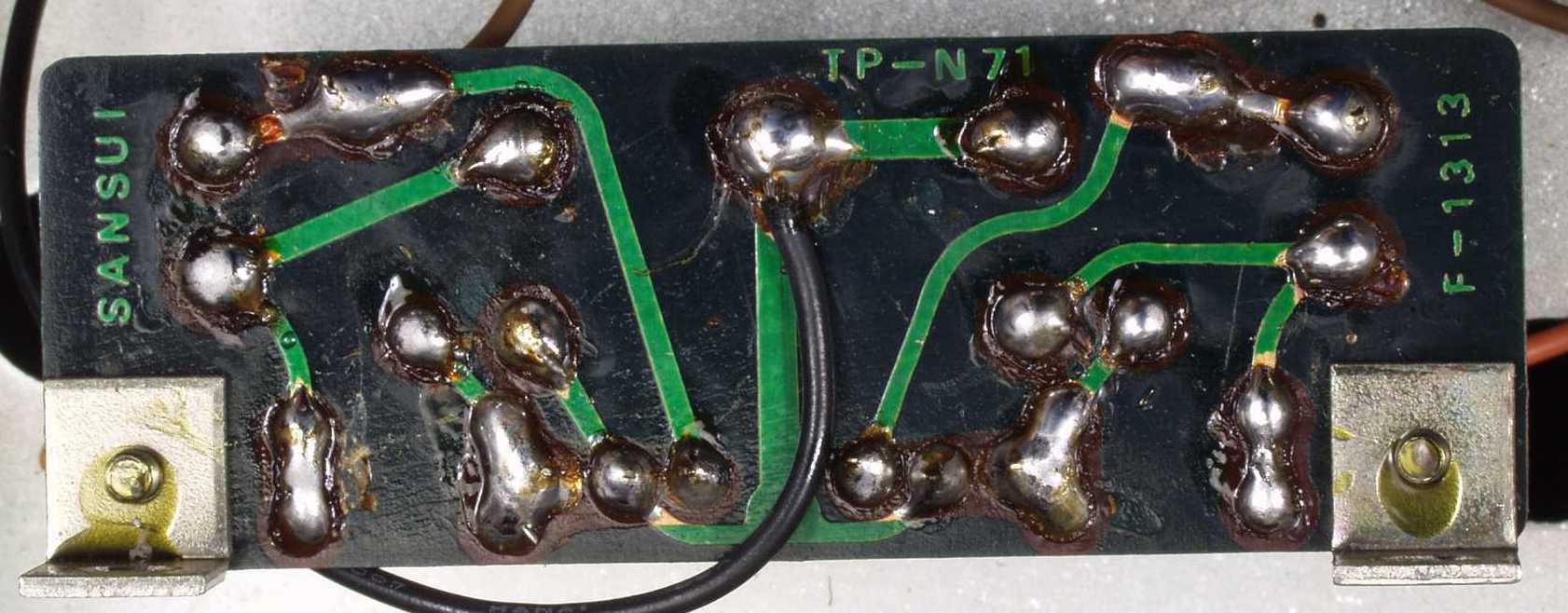

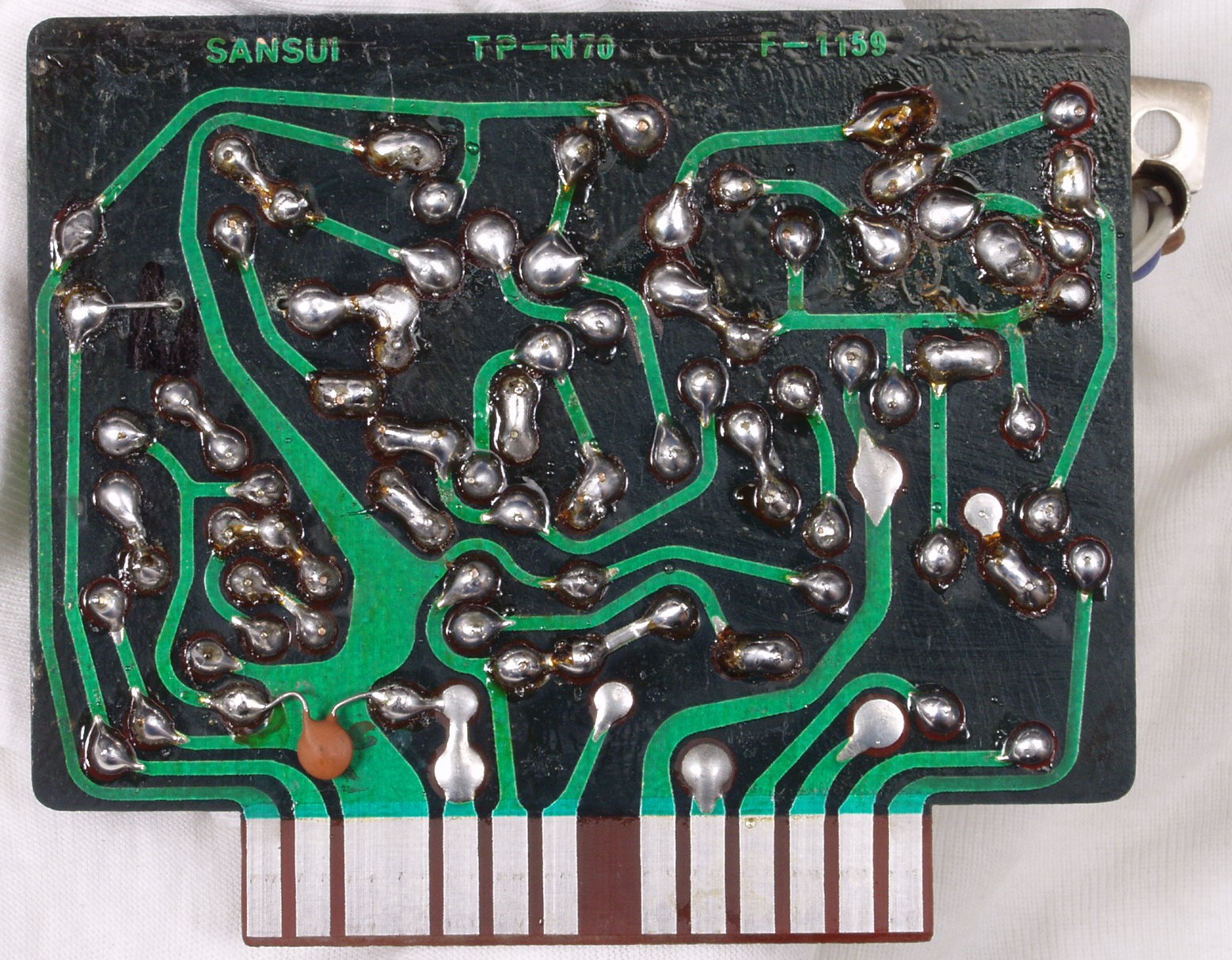

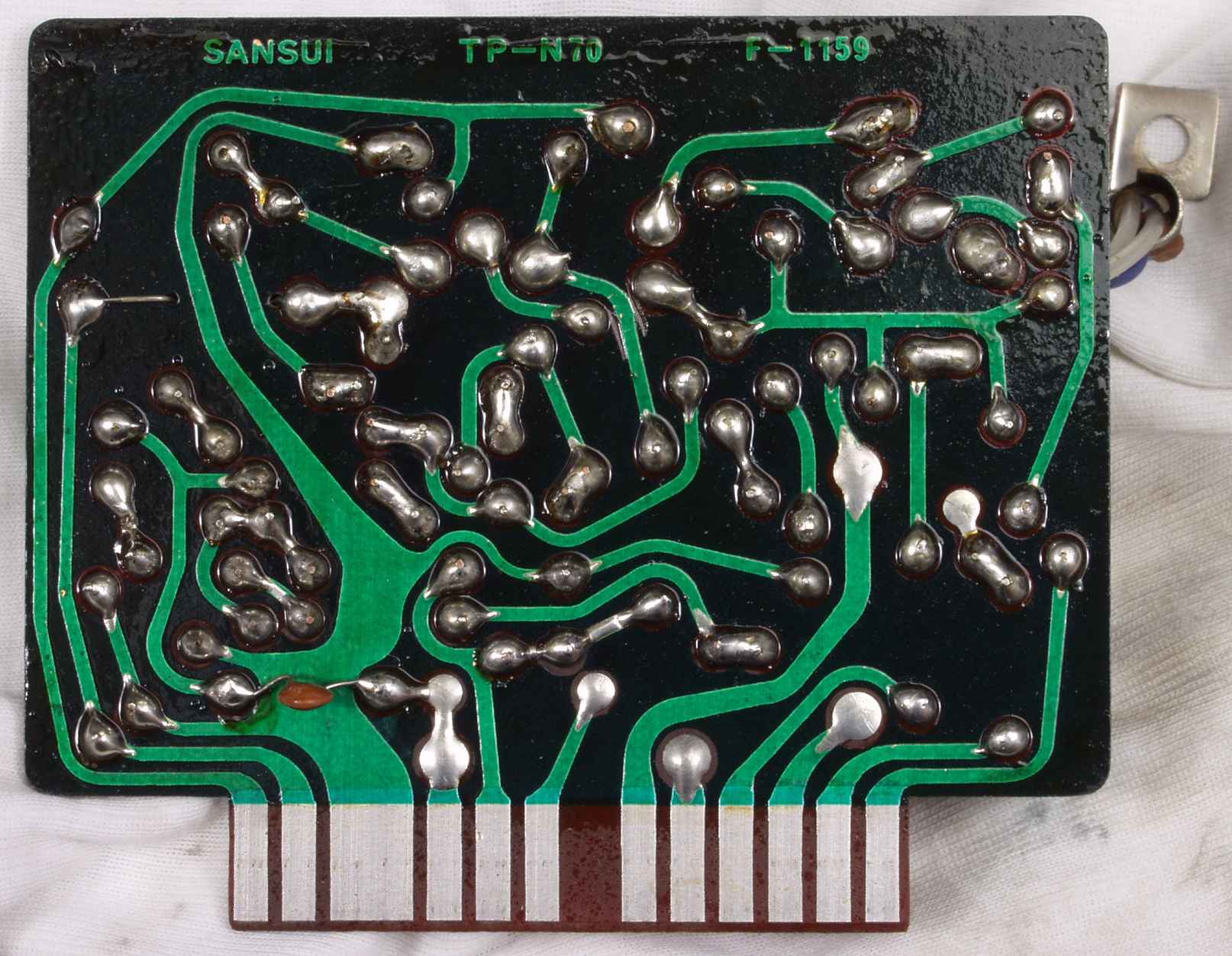

C−1D. 修理(半田補正)後 R側終段ドライブ基板裏 半田を全部やり直す
C−1E.完成R側終段ドライブ基板裏 洗浄後
C−2A. 修理前 R側終段ドライブ基板
C−2B. 修理後 R側終段ドライブ基板 バランス・バイアス調整用半固定VR2個、電解コンデンサー2個交換
C−2C. 修理前 R側終段ドライブ基板裏
C−2D. 修理(半田補正)後 R側終段ドライブ基板裏 半田を全部やり直す
C−2E. 完成R側終段ドライブ基板裏 洗浄後

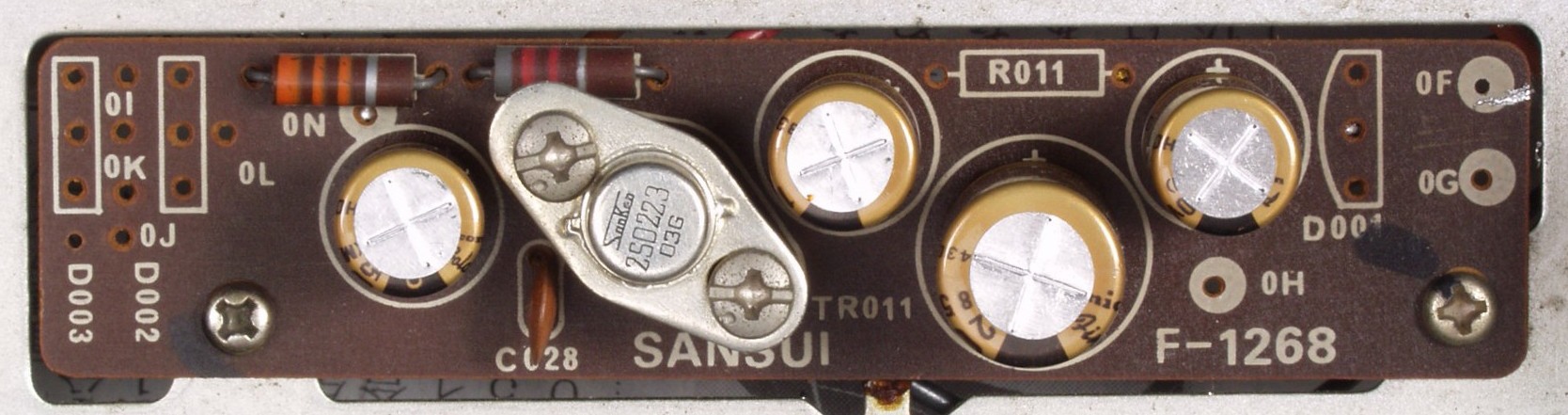

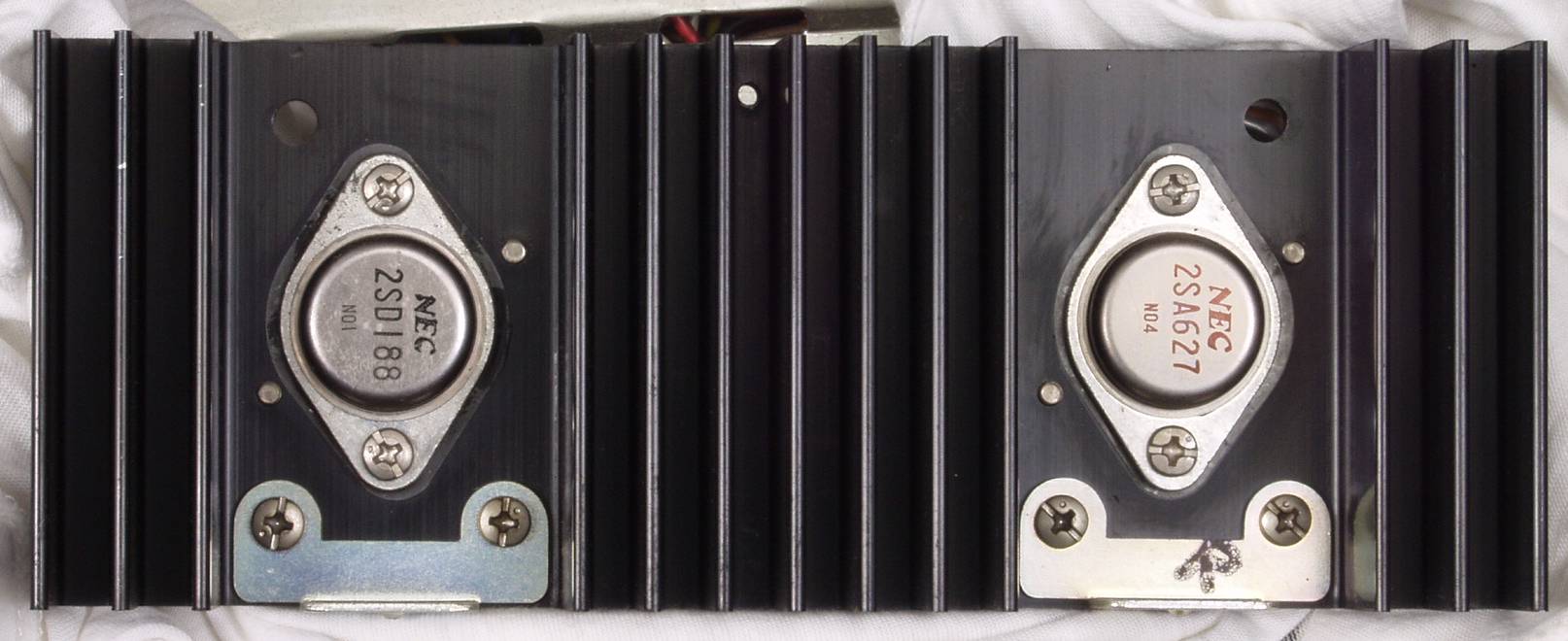

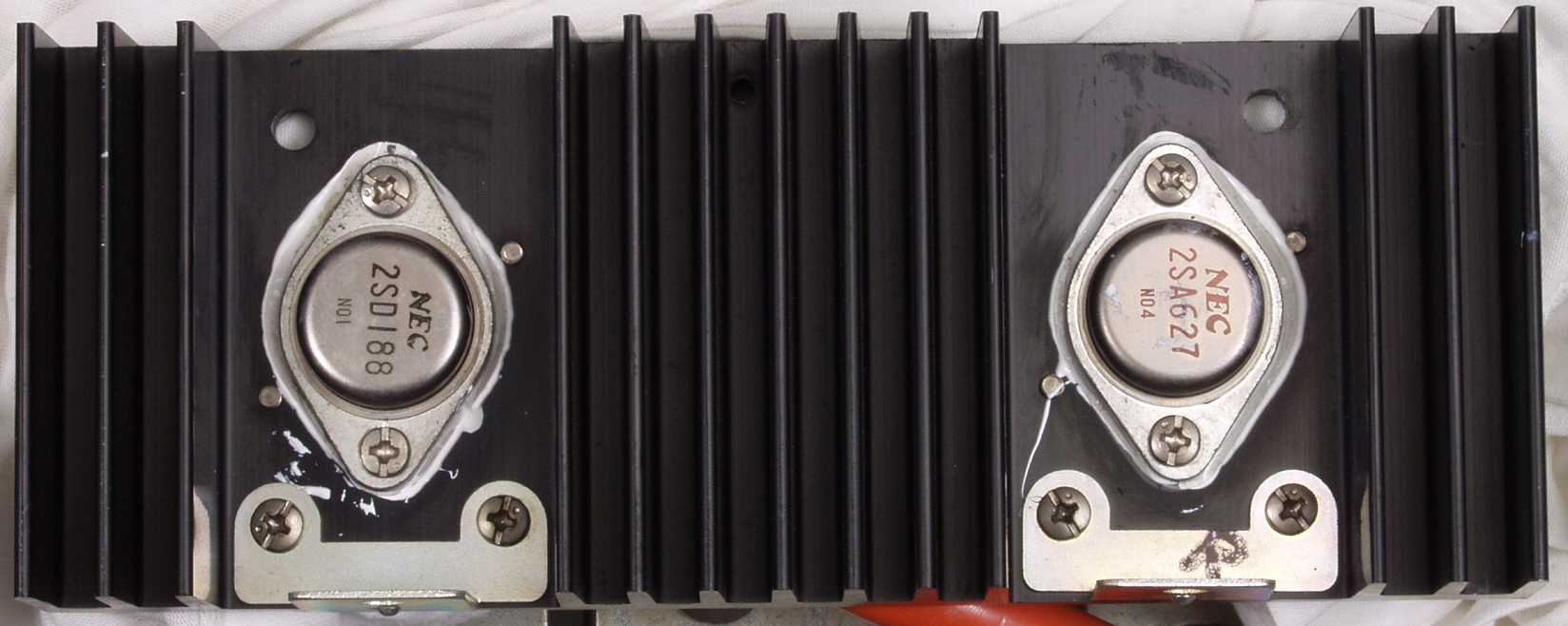

C−3A. 修理前 R側終段TR(トランジスター)

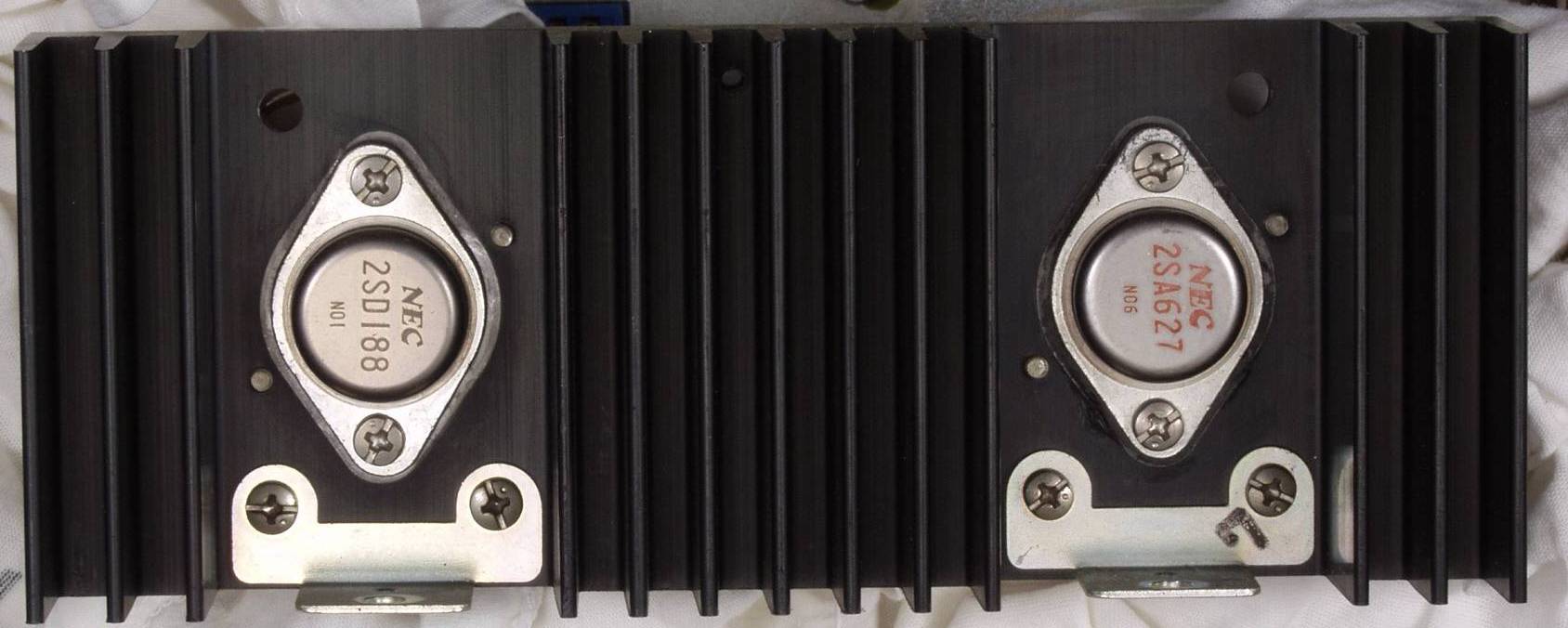

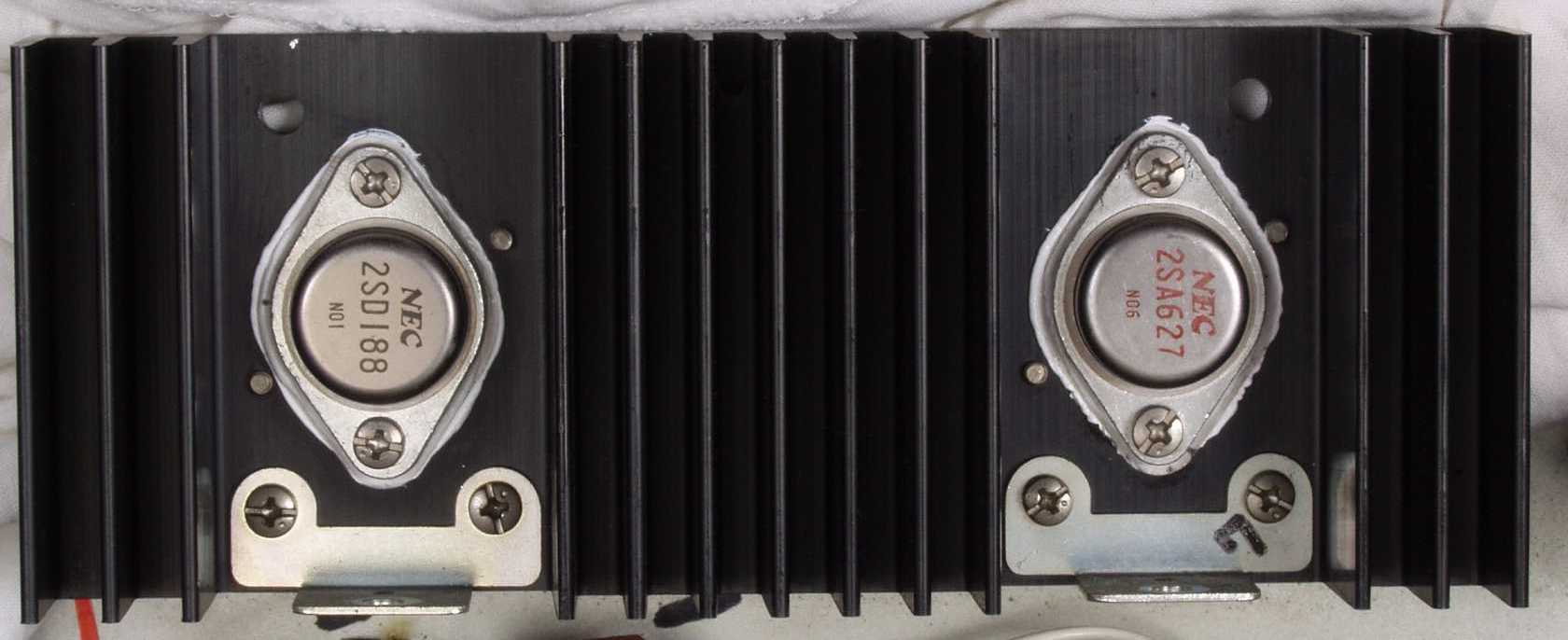

C−3B. 修理後 R側終段TR(トランジスター)

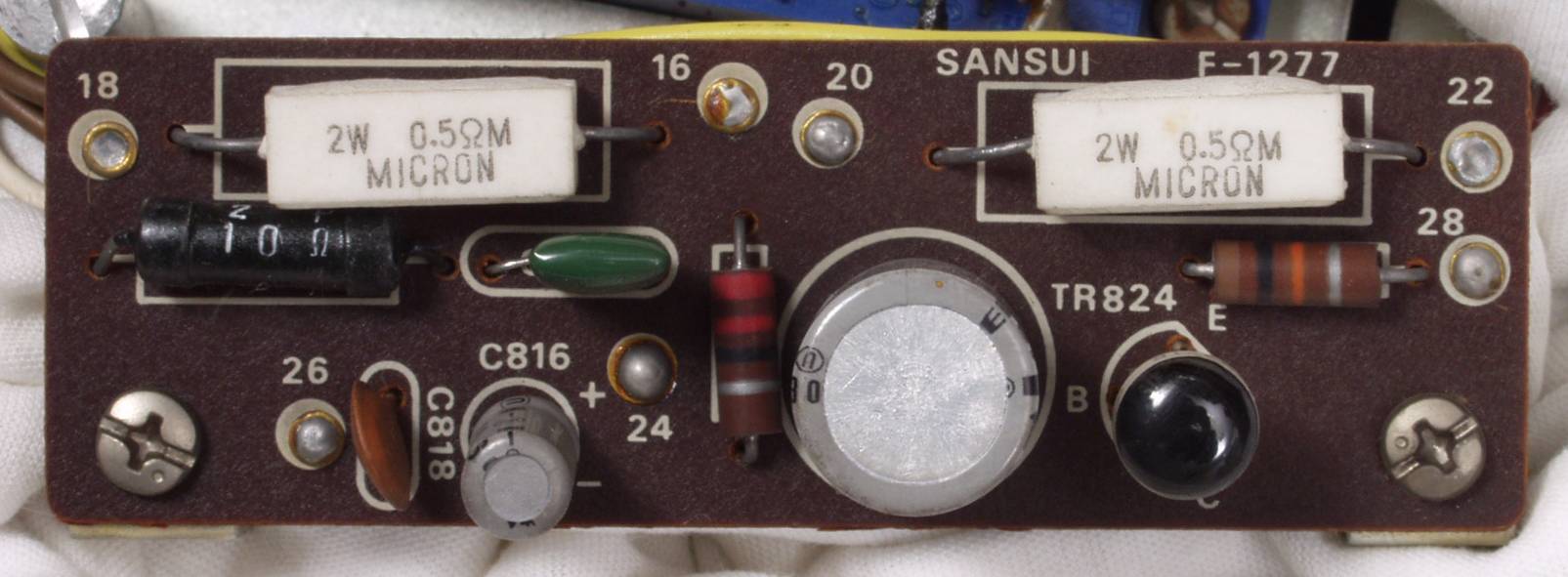

C−3C. 修理前 L側終段TR(トランジスター)
C−3D. 修理後 L側終段TR(トランジスター)

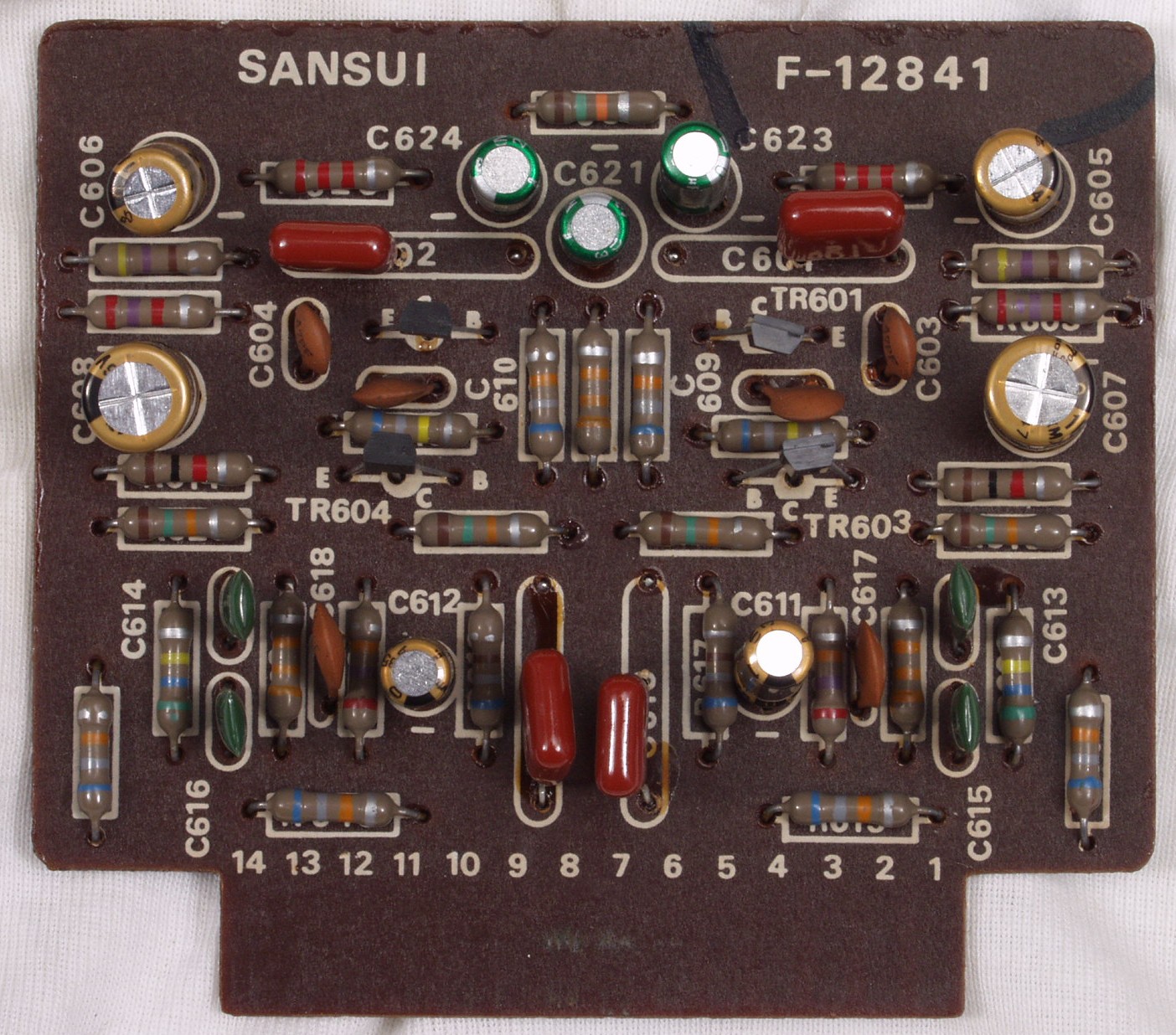

C−4A. 修理前 コントロール基板

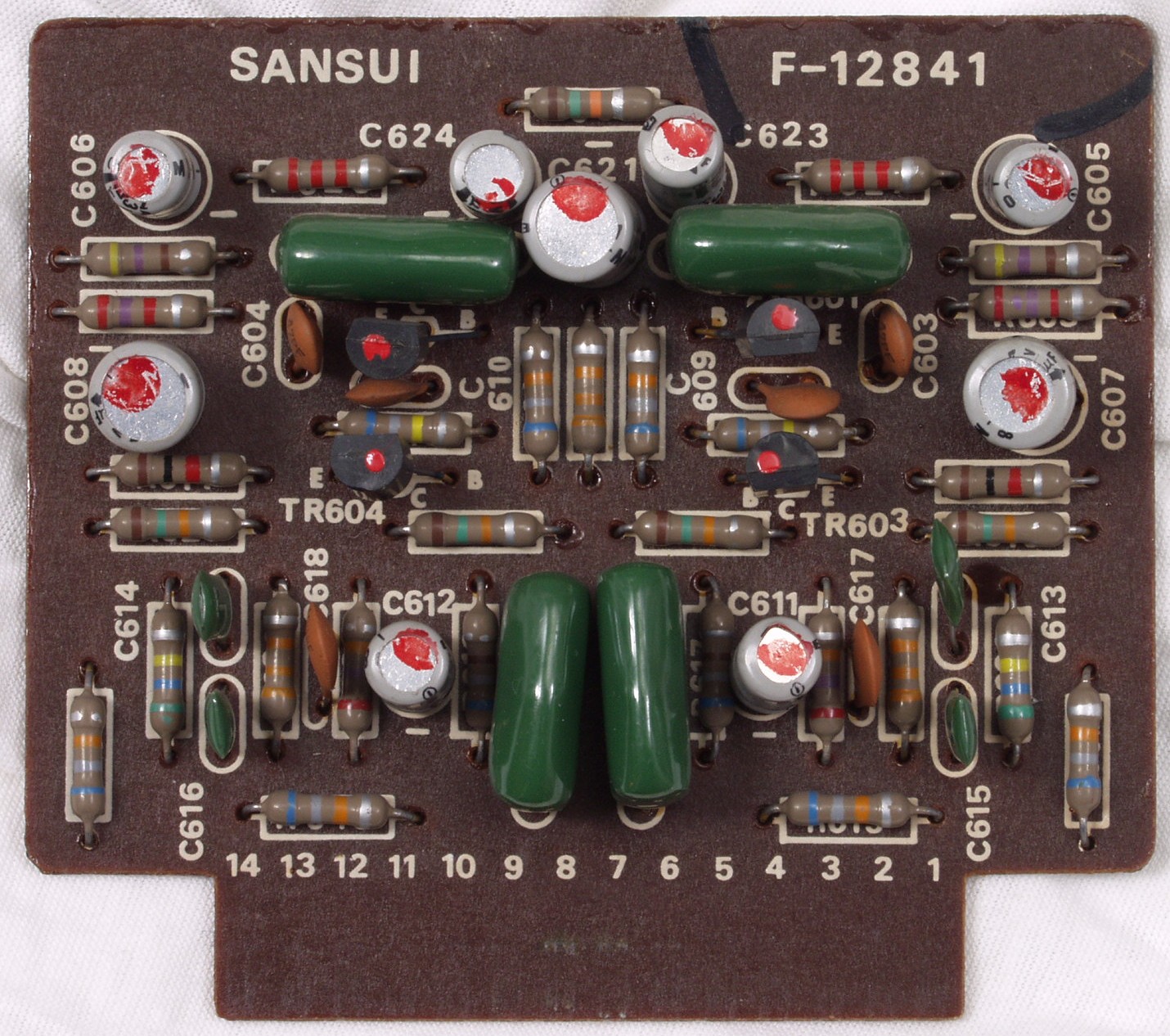

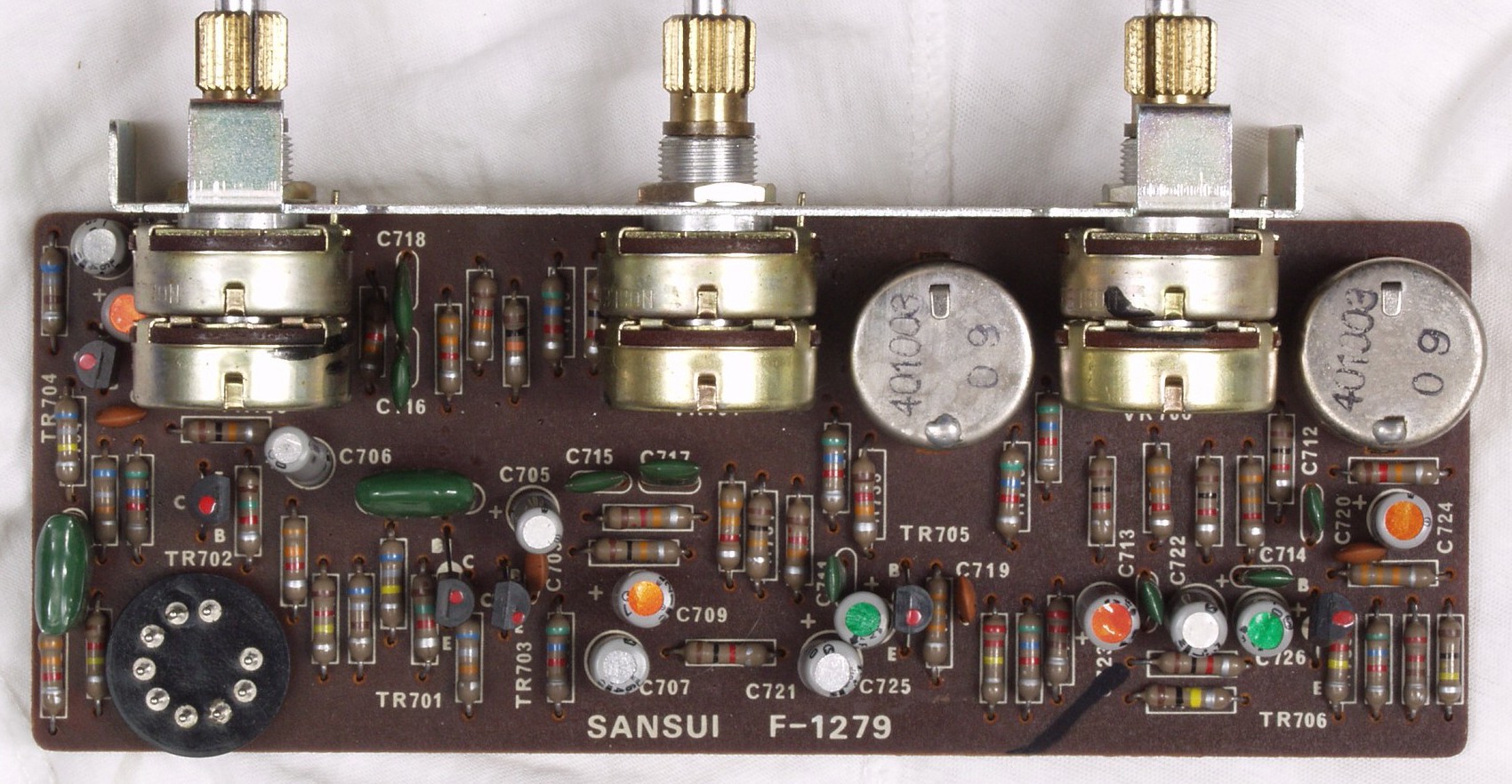

C−4B. 修理後 コントロール基板  電解コンデンサー12個、TR(トランジスター)6個、フイルムコンデンサー2個交換

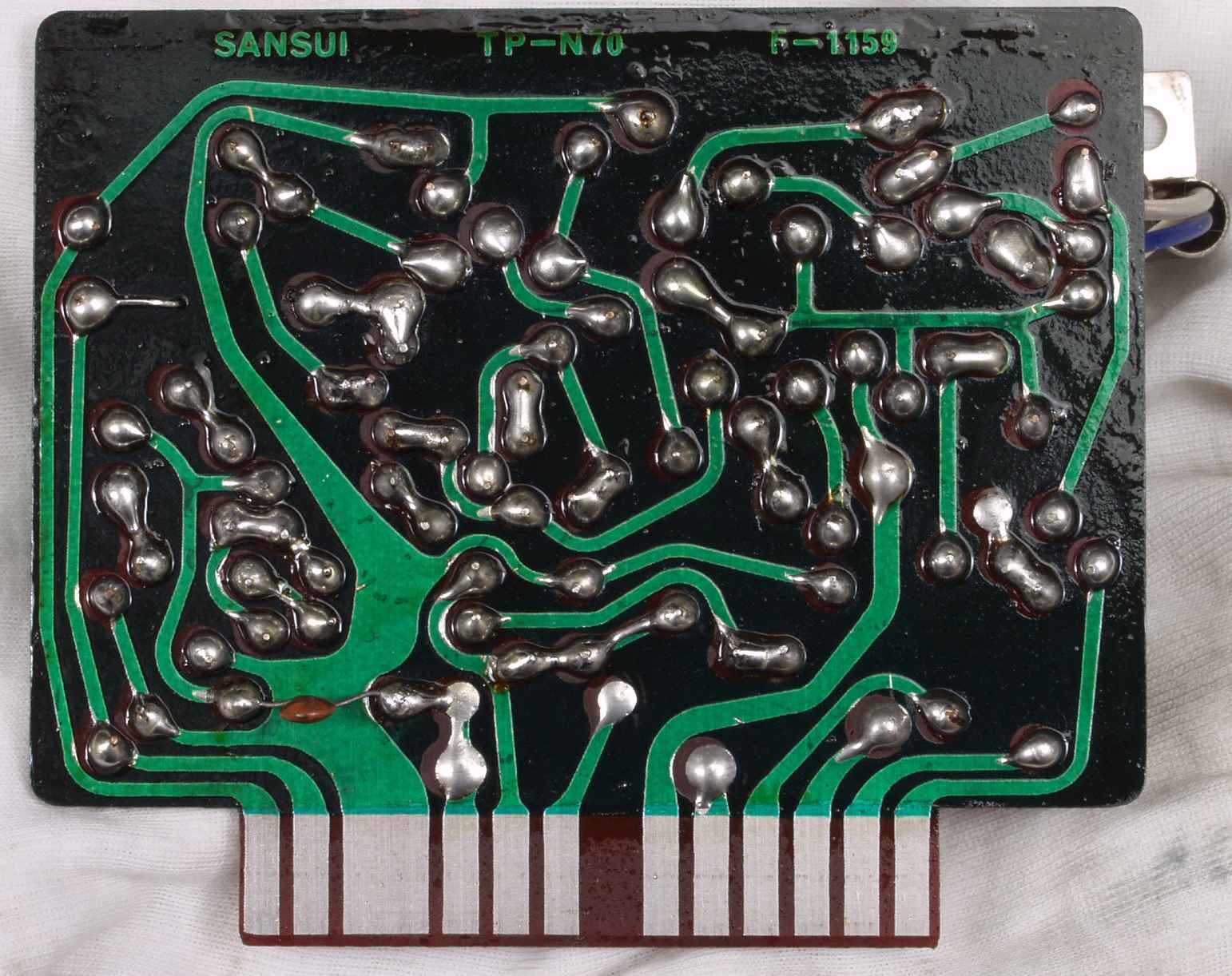

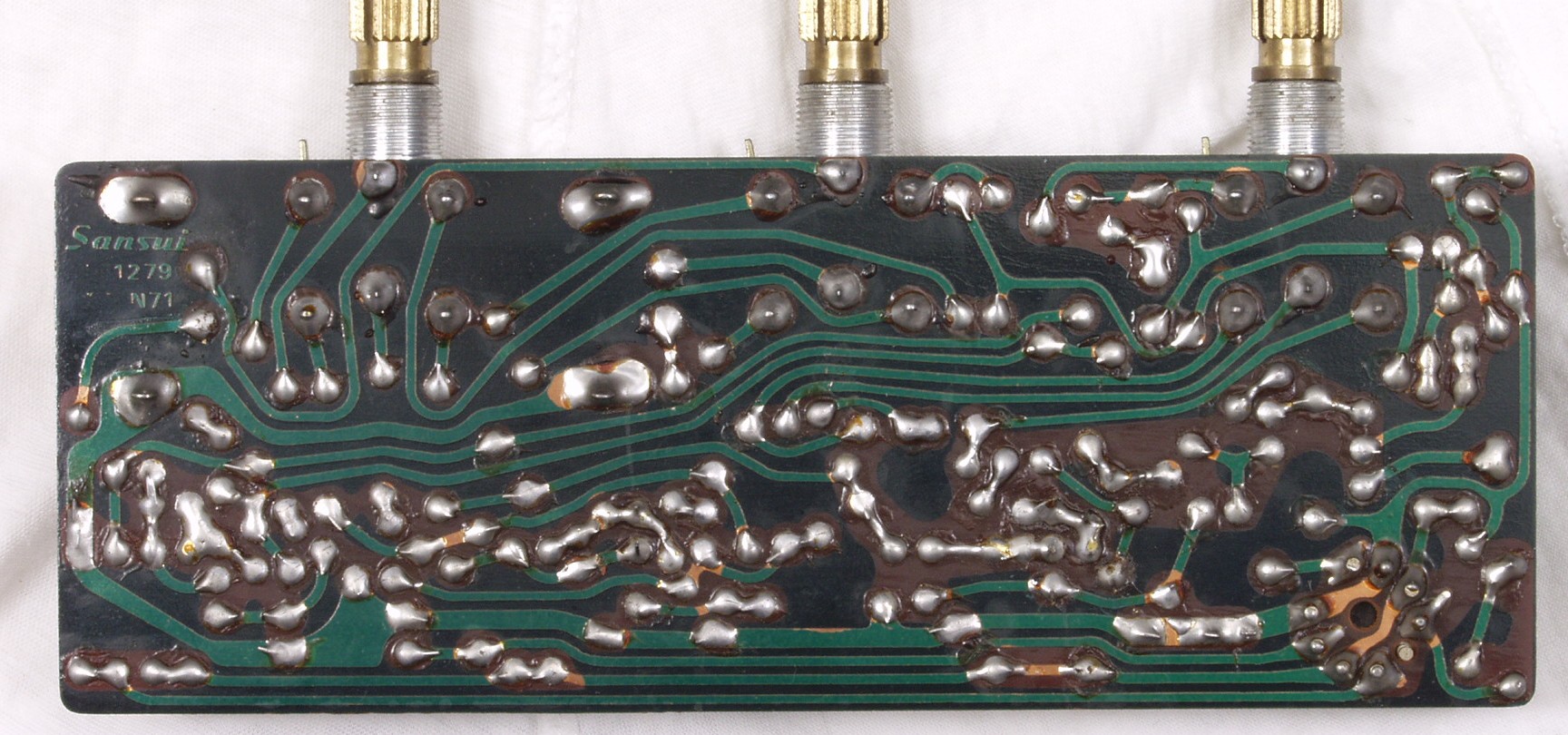

C−4C. 修理前 コントロール基板裏
C−4D. 修理(半田補正)後 コントロール基板裏
C−4E. 完成コントロール基板裏 洗浄後

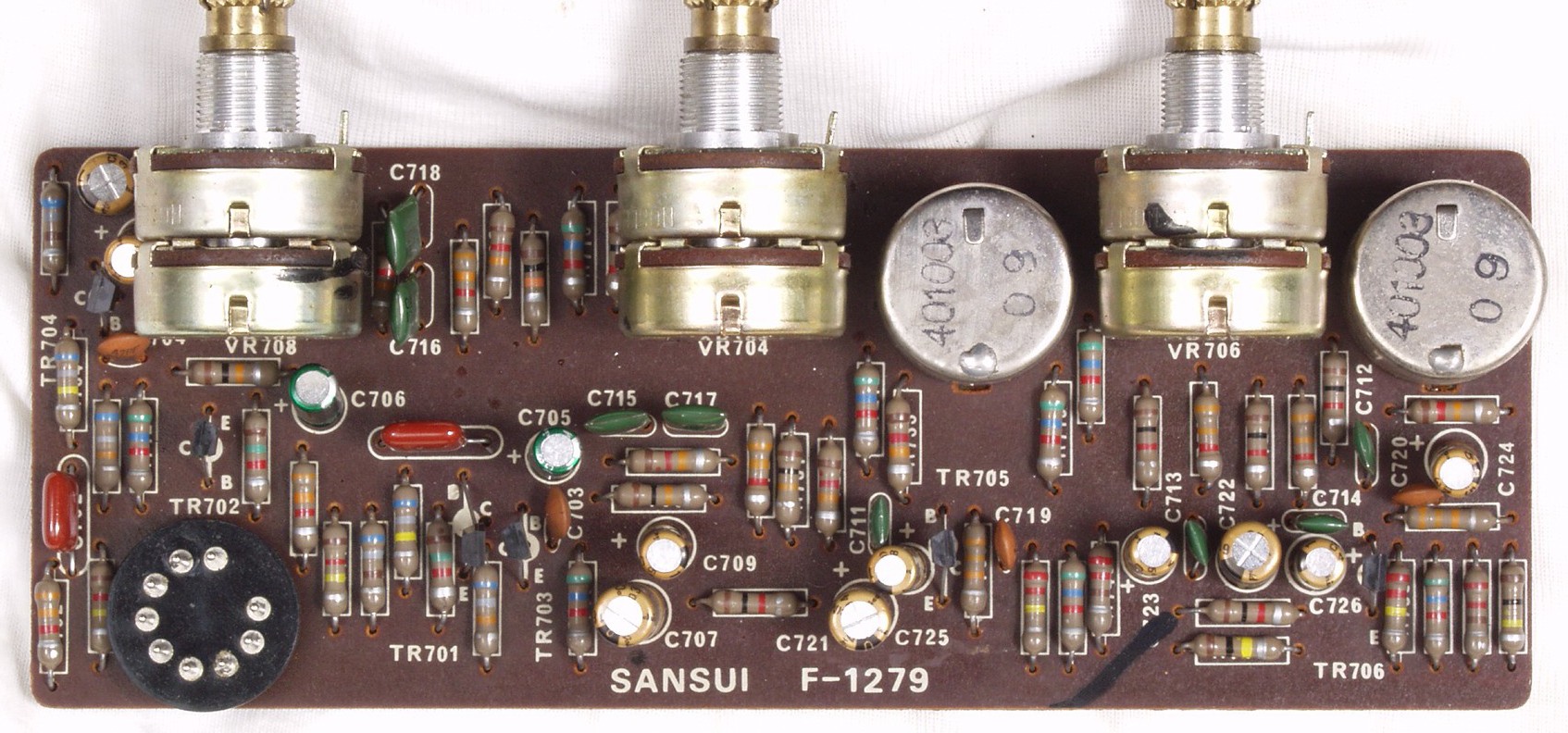

C−5A. 修理前 EQ基板
C−5B. 修理後 EQ基板  電解コンデンサー9個、TR(トランジスター)4個、フイルムコンデンサー4個交換

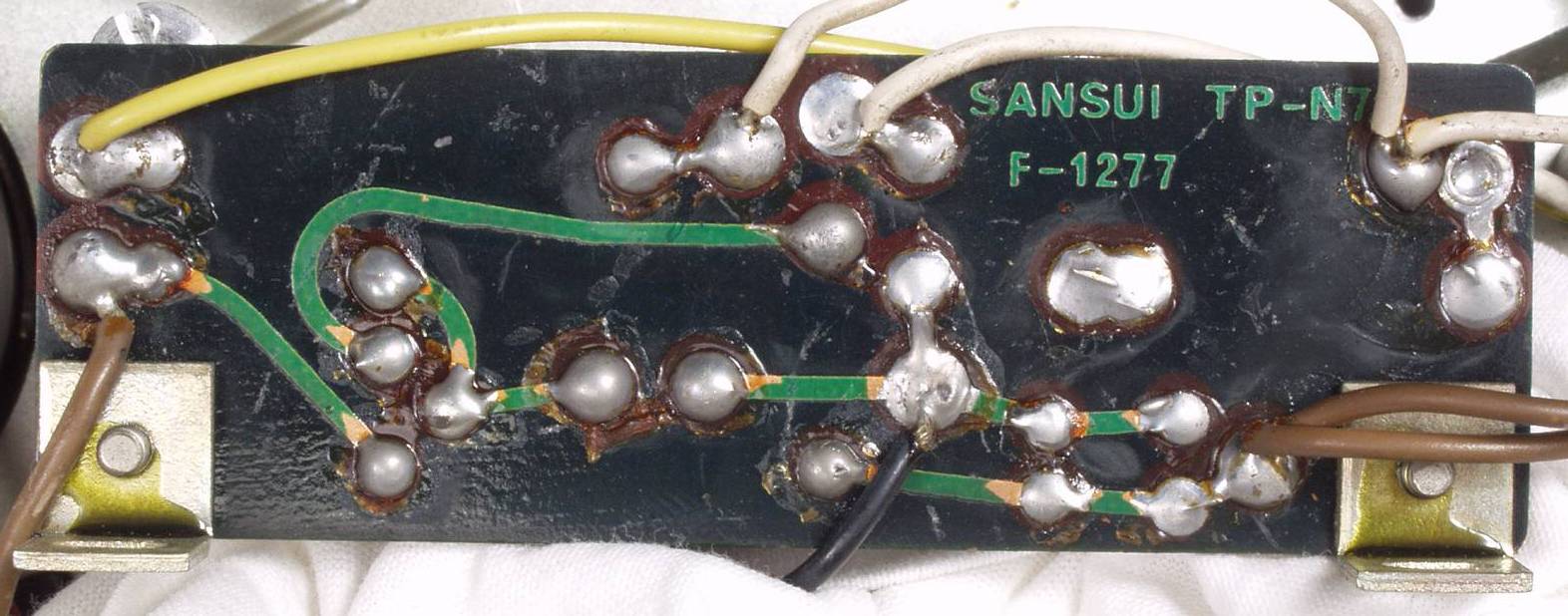

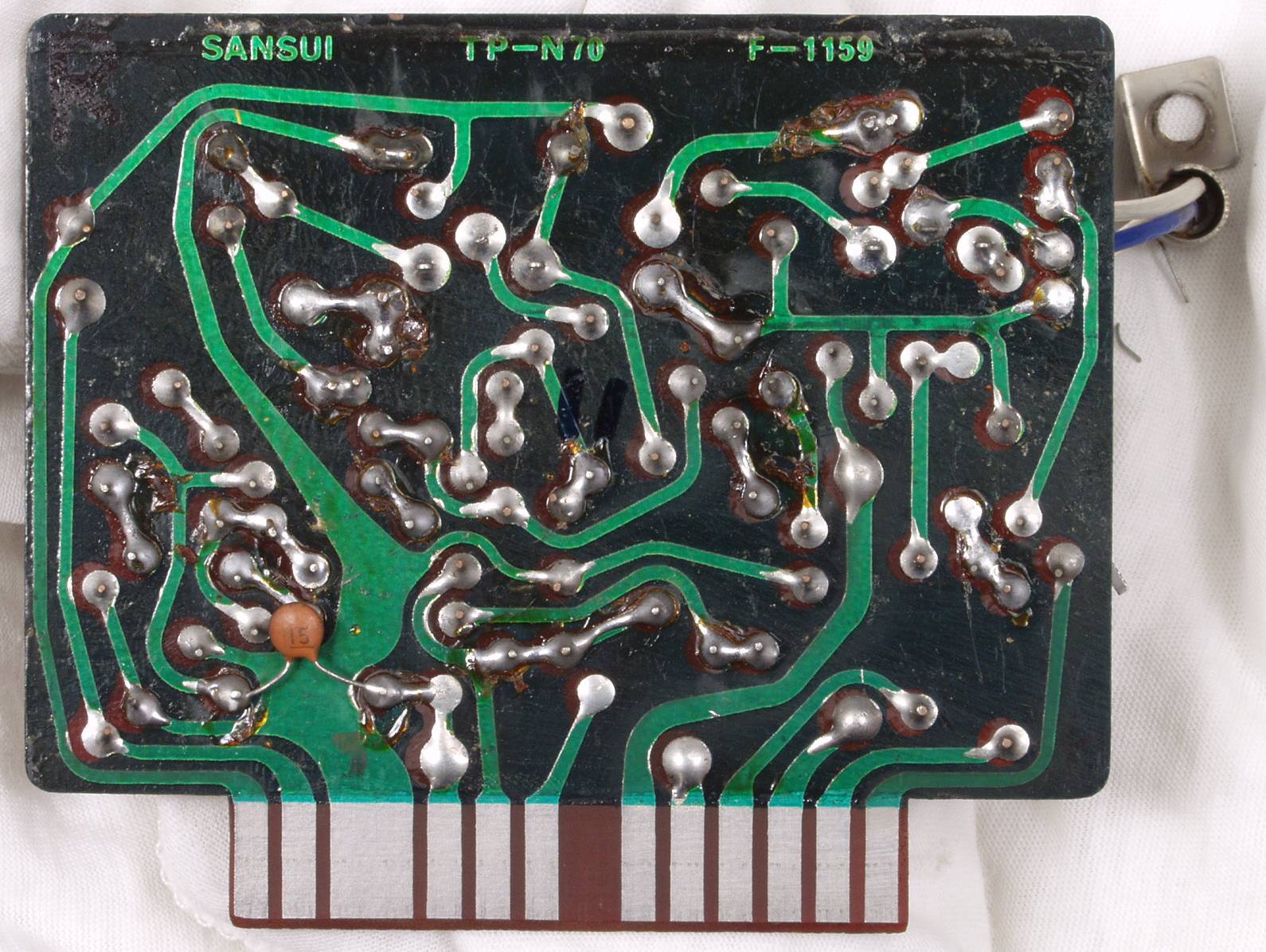

C−5C. 修理前 EQ基板裏

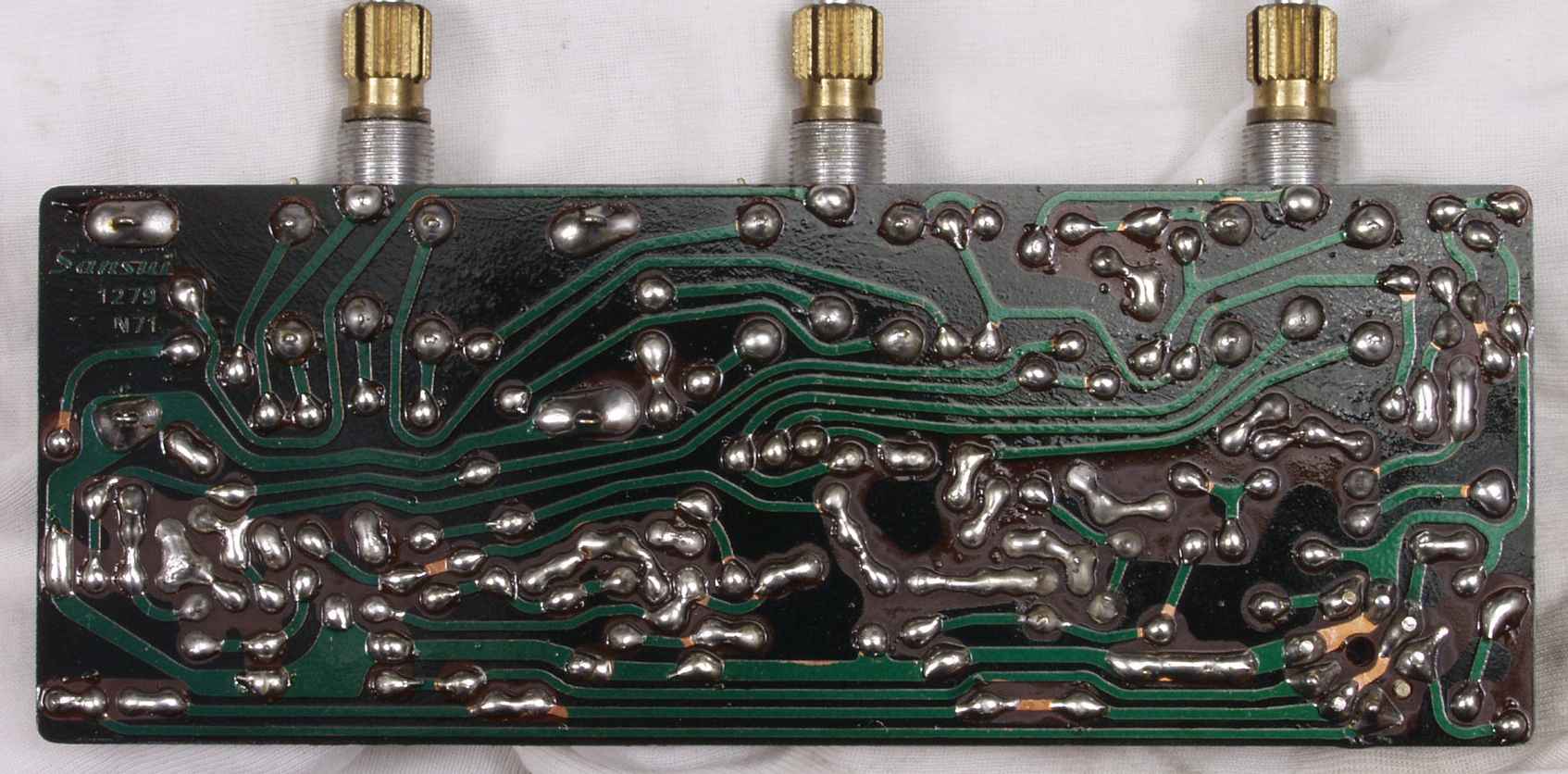

C−5D. 修理(半田補正)後 EQ基板裏
C−5E. 完成EQ基板裏 洗浄後

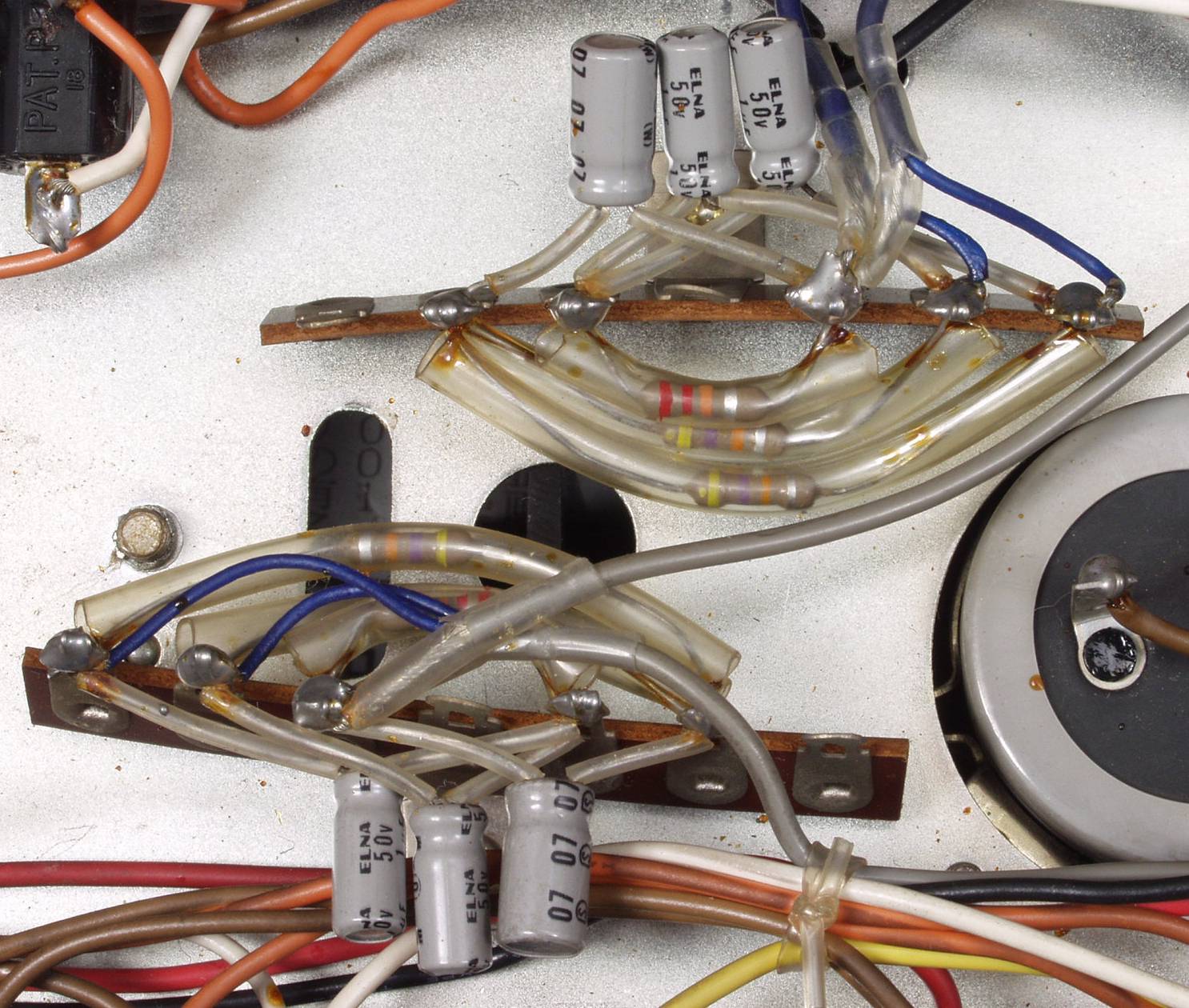

C−5F. 修理前 DCカット入力コンデンサー
C−5G. 修理後 DCカット入力コンデンサー 電解コンデンサー6個交換

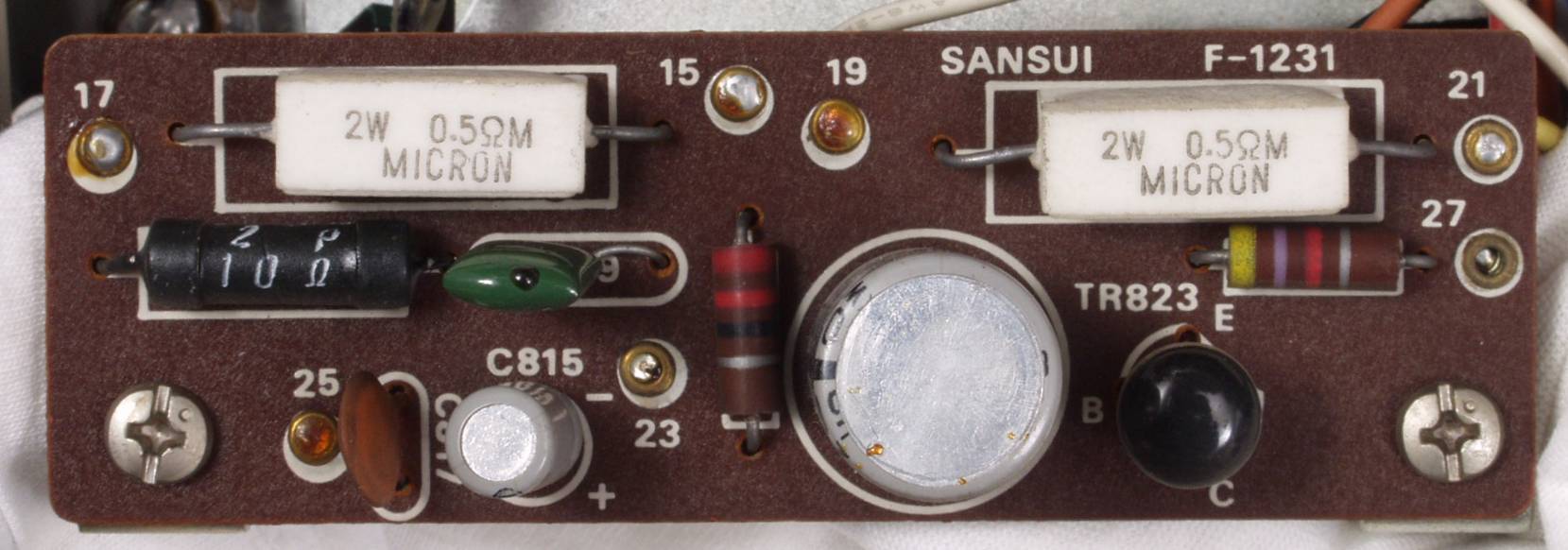

C−6A. 修理前 プロテクト基板
C−5B. 修理後 プロテクト基板 電解コンデンサー2個交換

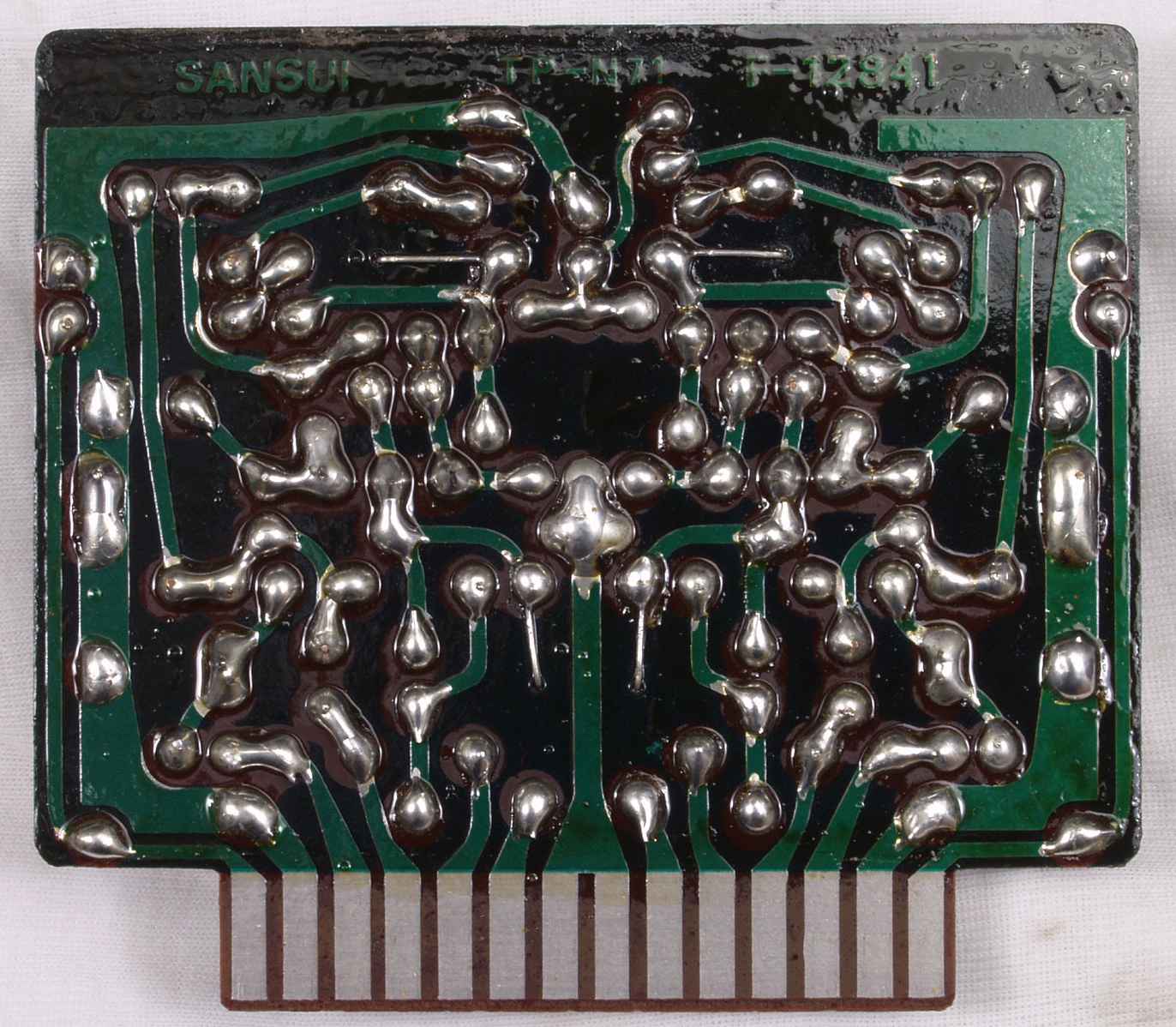

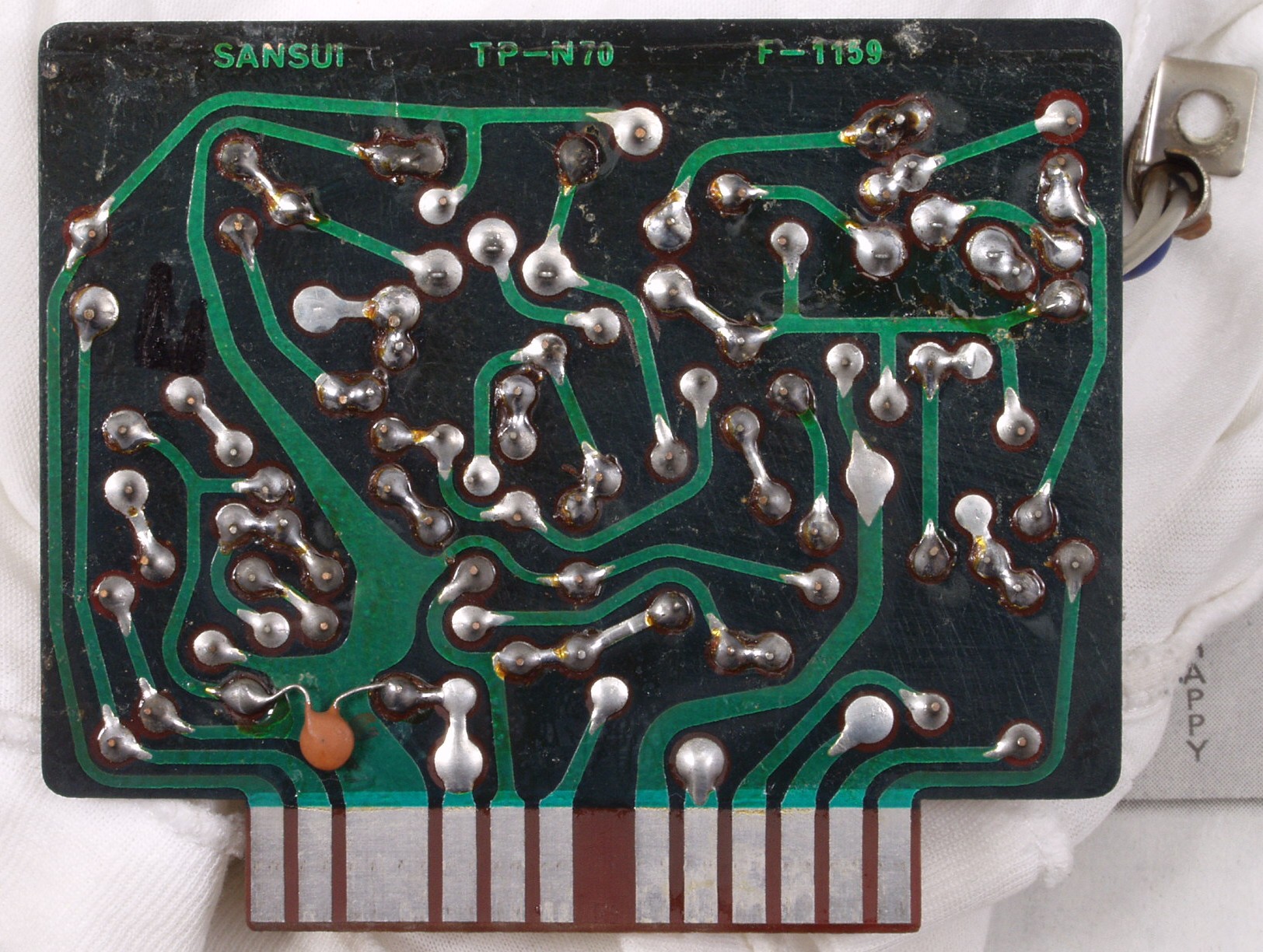

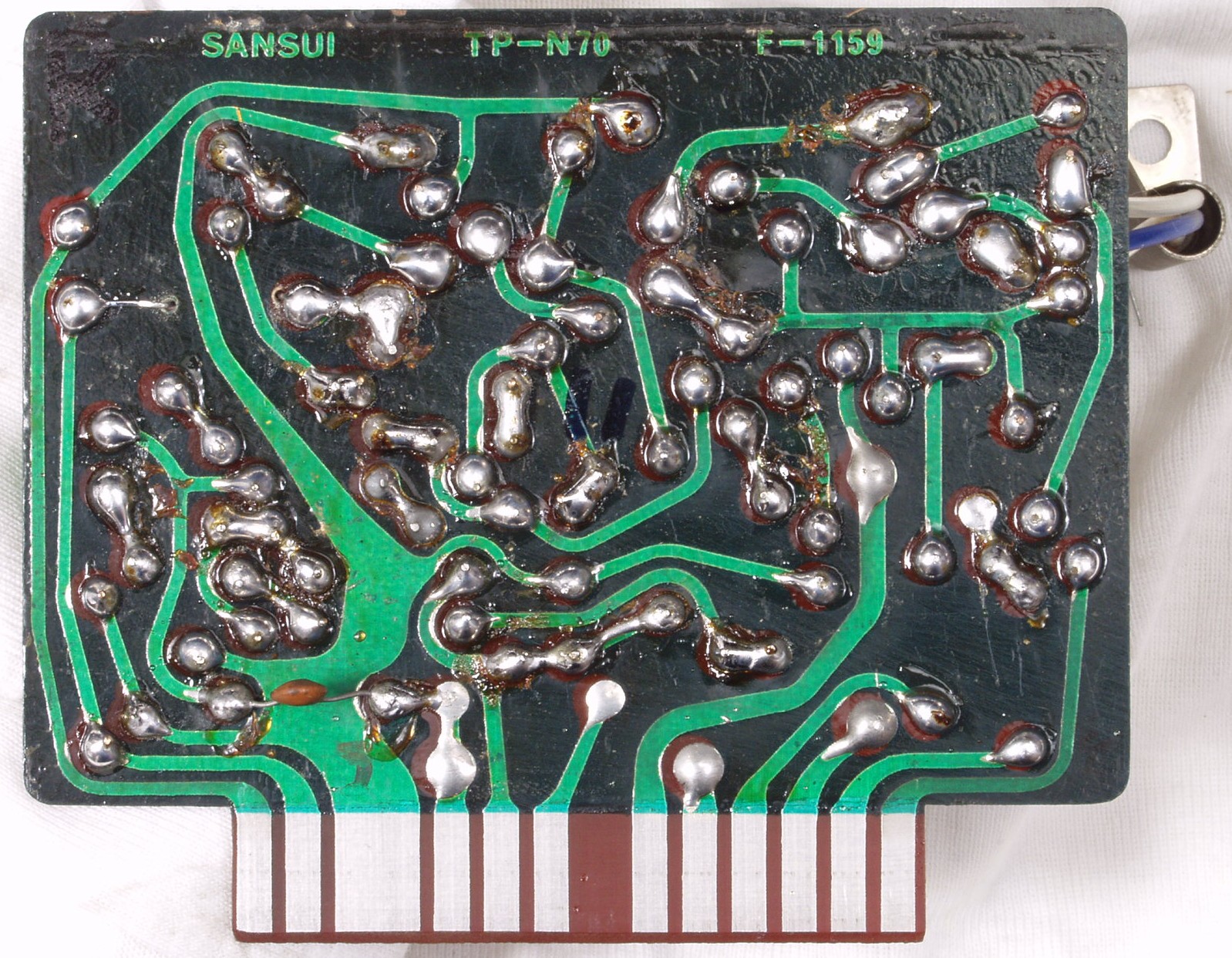

C−6C. 修理前 プロテクト基板裏

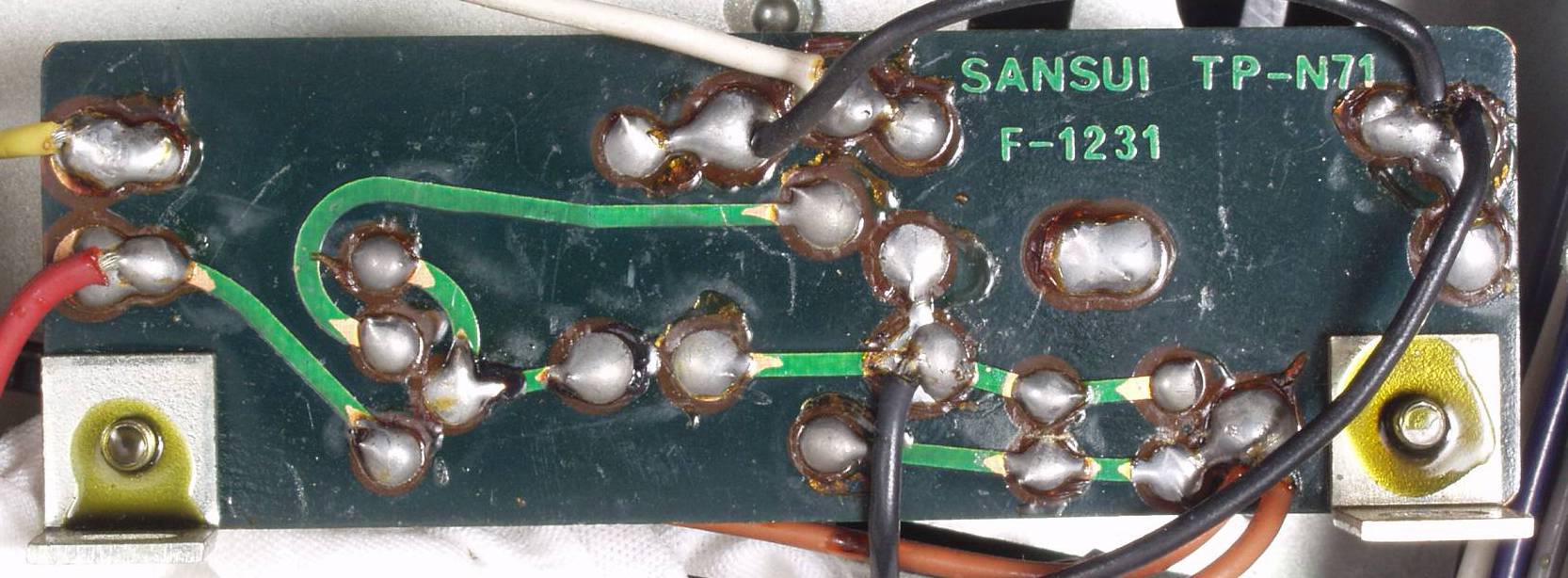

C−6D. 修理(半田補正)後 プロテクト基板裏
C−6E. 完成プロテクト基板裏 洗浄後

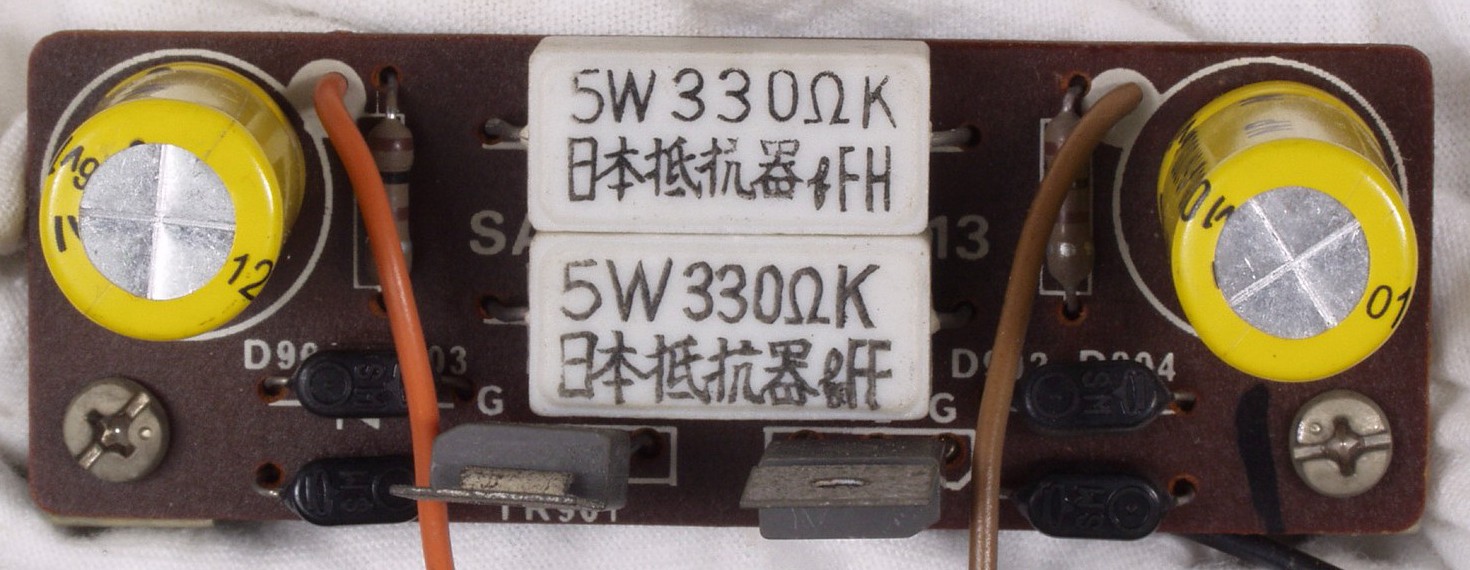

C−7A. 修理前 定電圧基板1
C−7B. 修理後 定電圧基板1 電解コンデンサー4個交換

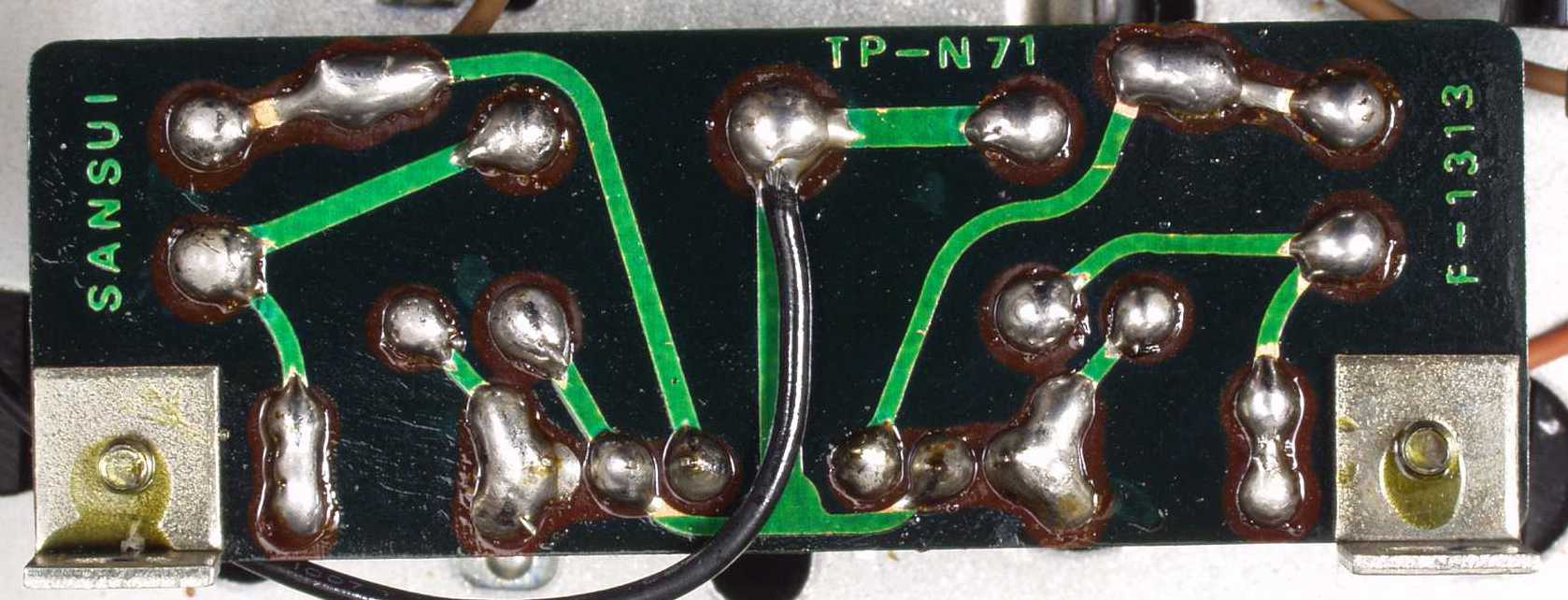

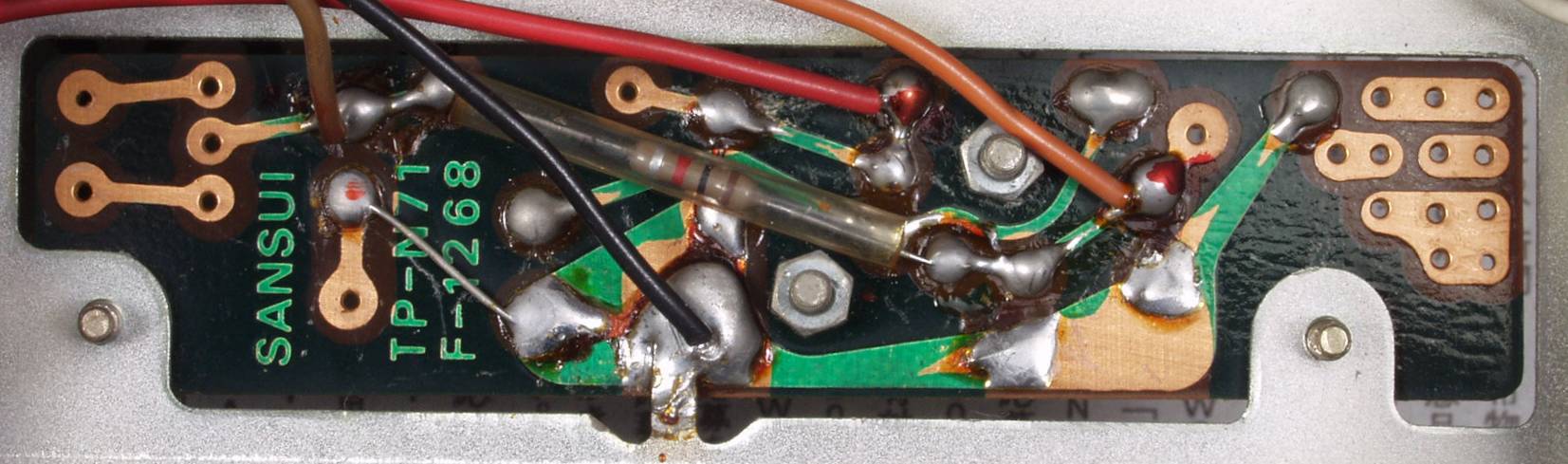

C−7C. 修理前 定電圧基板1裏

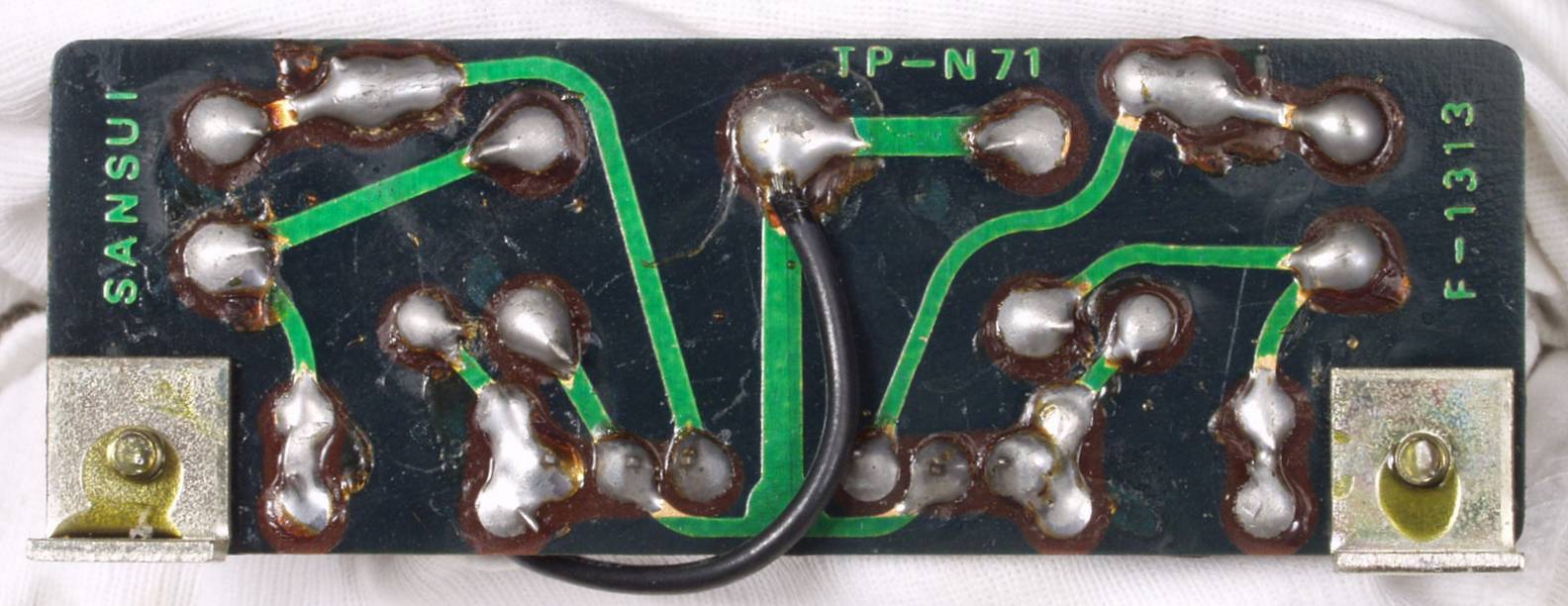

C−7D. 修理(半田補正)後 定電圧基板1裏

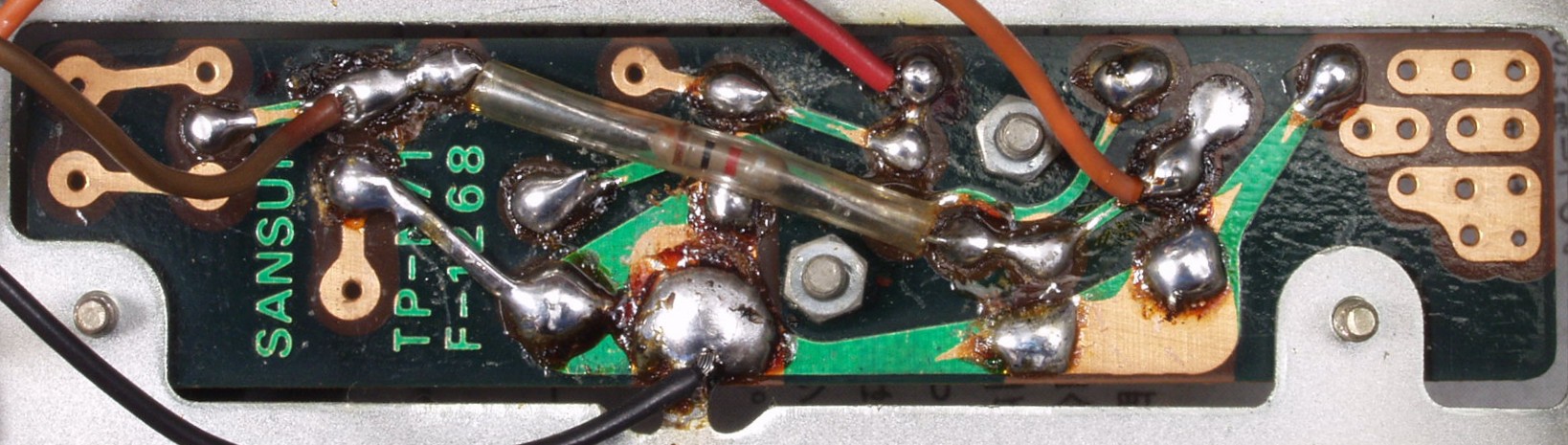

C−7E. 完成定電圧基板1裏 洗浄後
C−8A. 修理前 定電圧基板2
C−8B. 修理後 定電圧基板2 電解コンデンサー2個交換
C−8C. 修理前 定電圧基板2裏
C−8D. 修理(半田補正)後 定電圧基板2裏
C−8E. 完成定電圧基板2裏 洗浄後

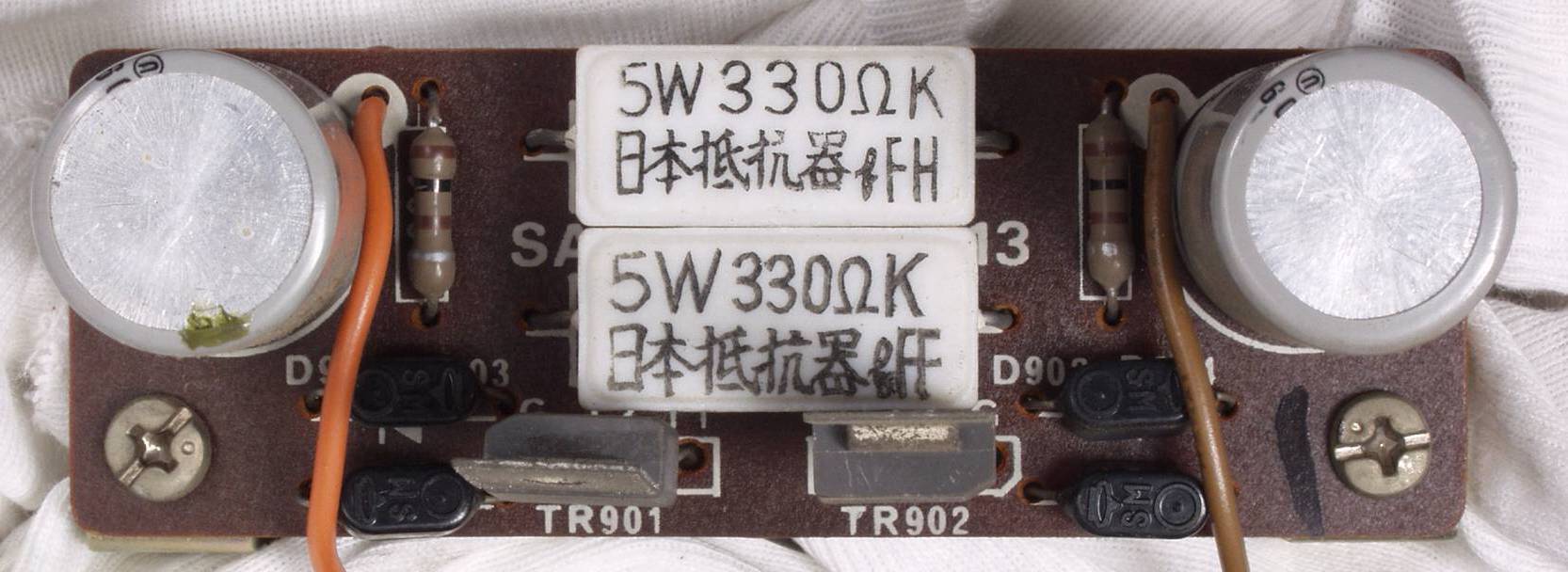

C−9A. 修理前 定電圧基板3
C−9B. 修理後 定電圧基板3 電解コンデンサー2個交換
C−9C. 修理前 定電圧基板3裏
C−9D. 修理(半田補正)後 定電圧基板3裏
C−9E.完成定電圧基板3裏 洗浄後

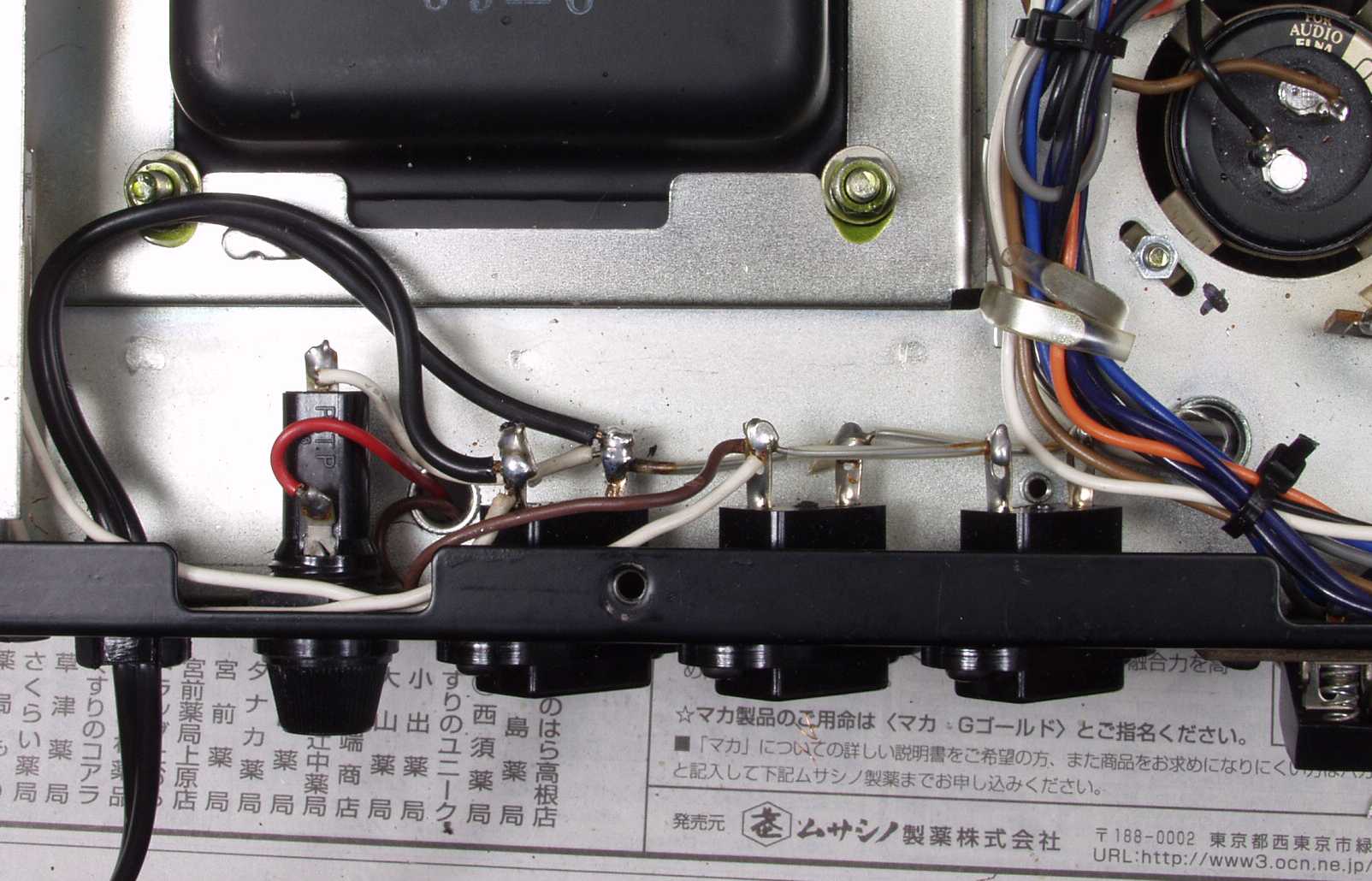

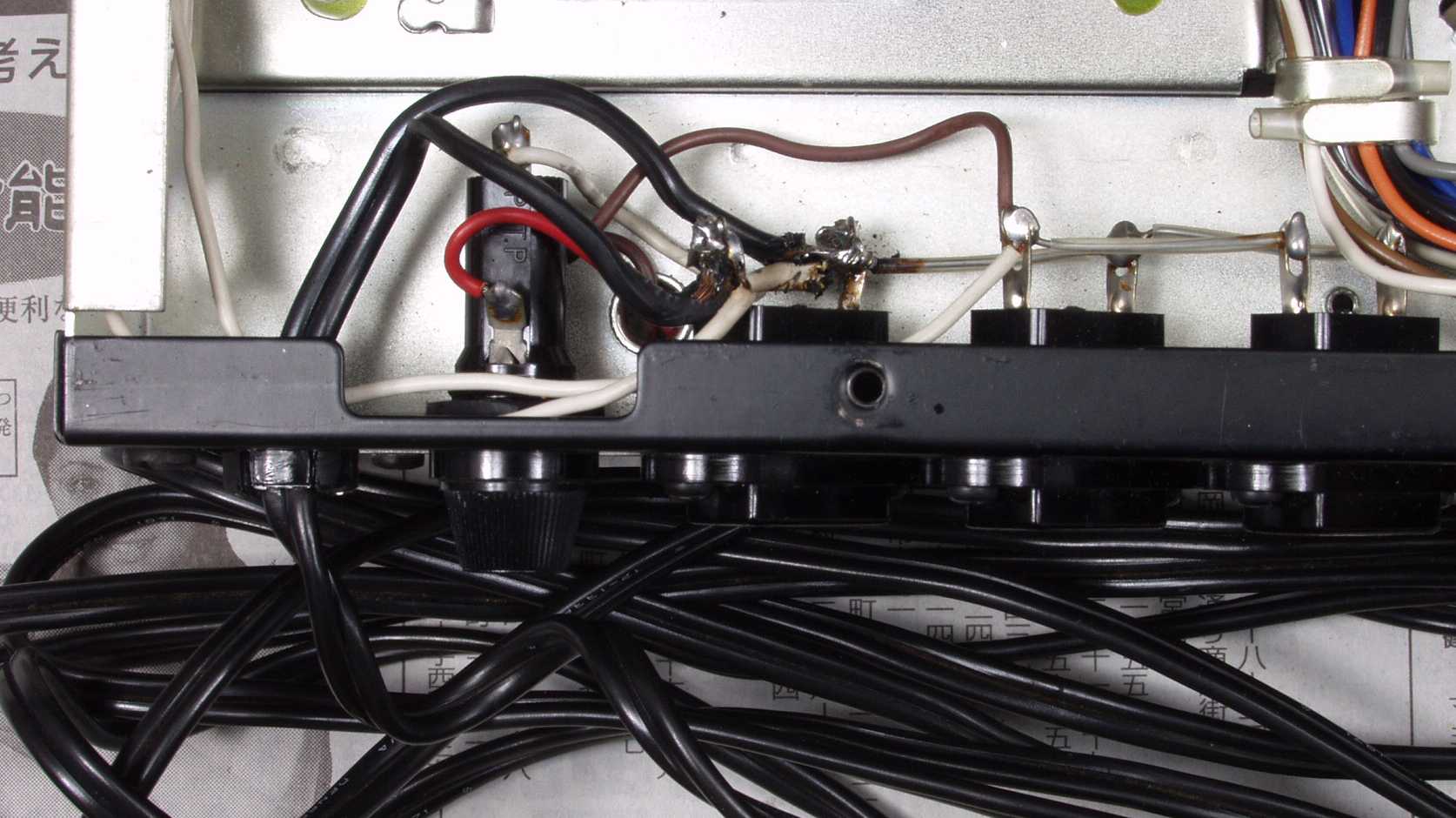

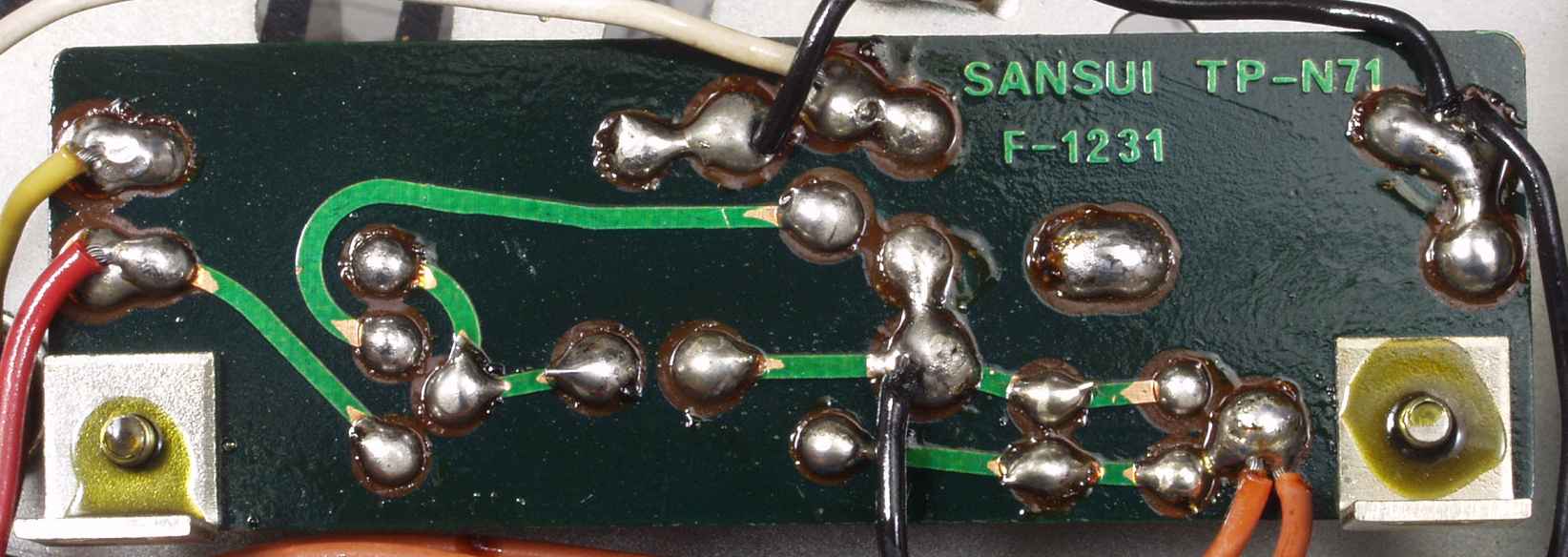

C−AA. 修理前 撚れてきたACコード、ハンダが雑

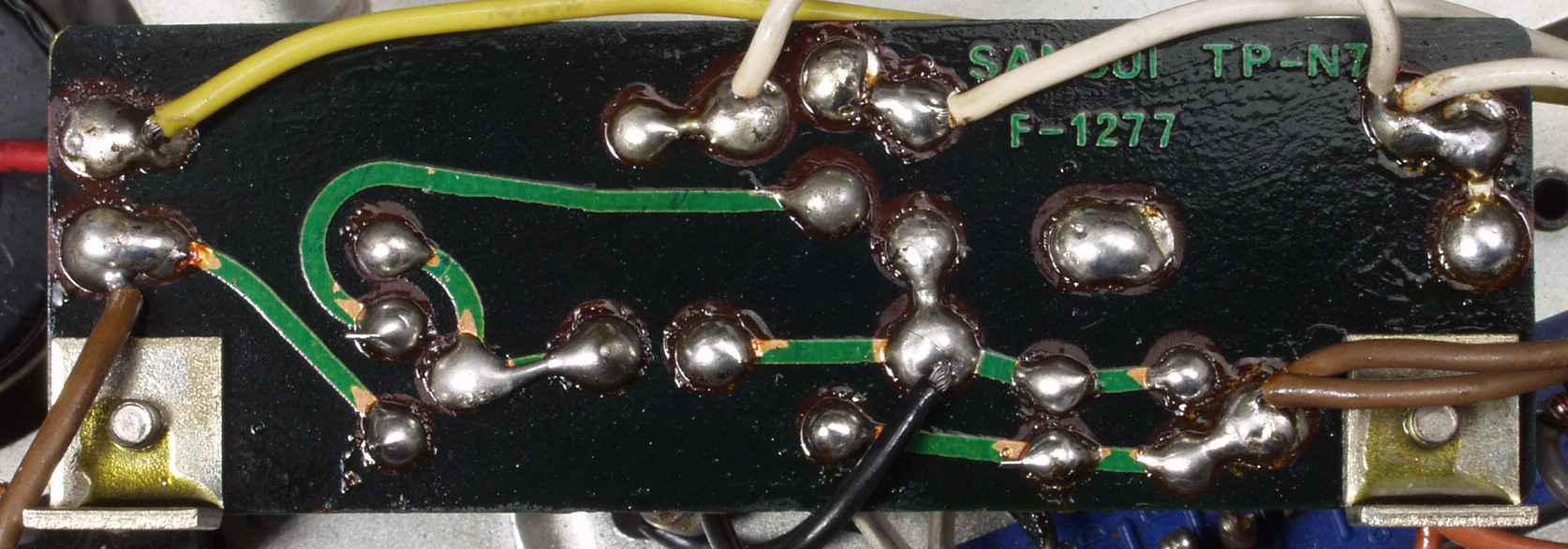

C−AB. 修理後 少し詰めたACコード、ハンダはやり直す

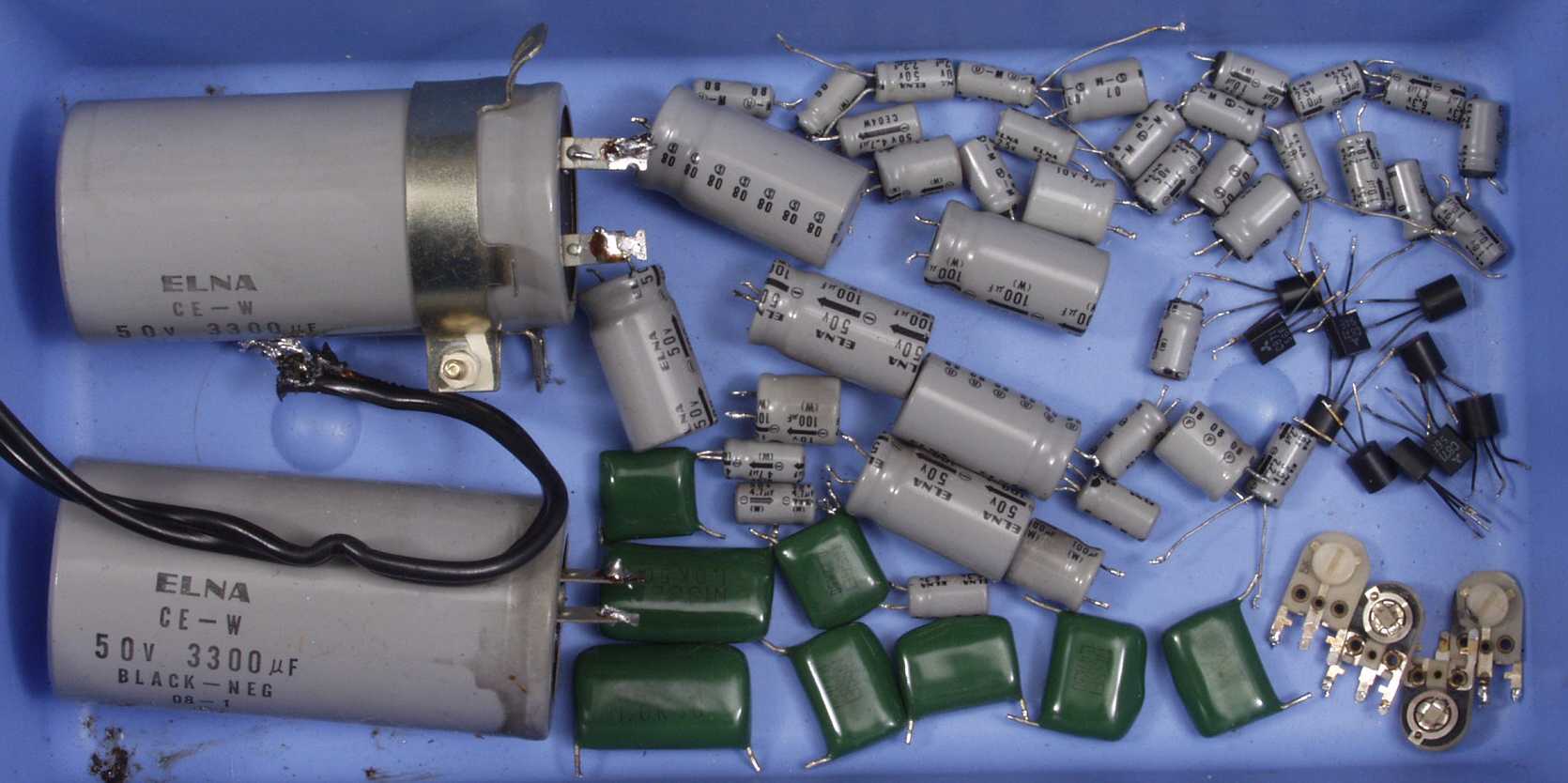

C−B. 交換した部品、2個位少ないです

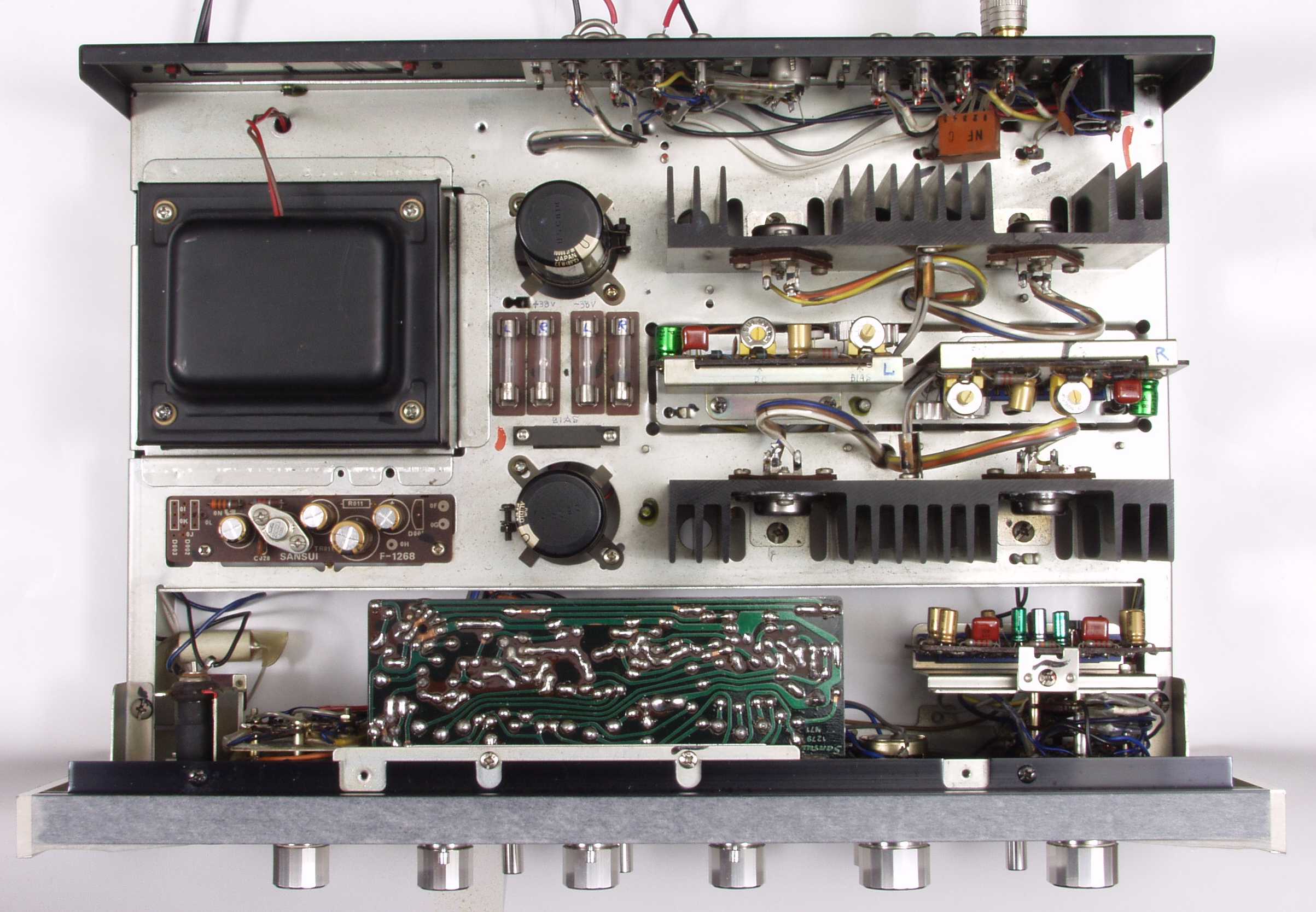

C−CA. 修理前 上から見る
C−CB. 修理後 上から見る

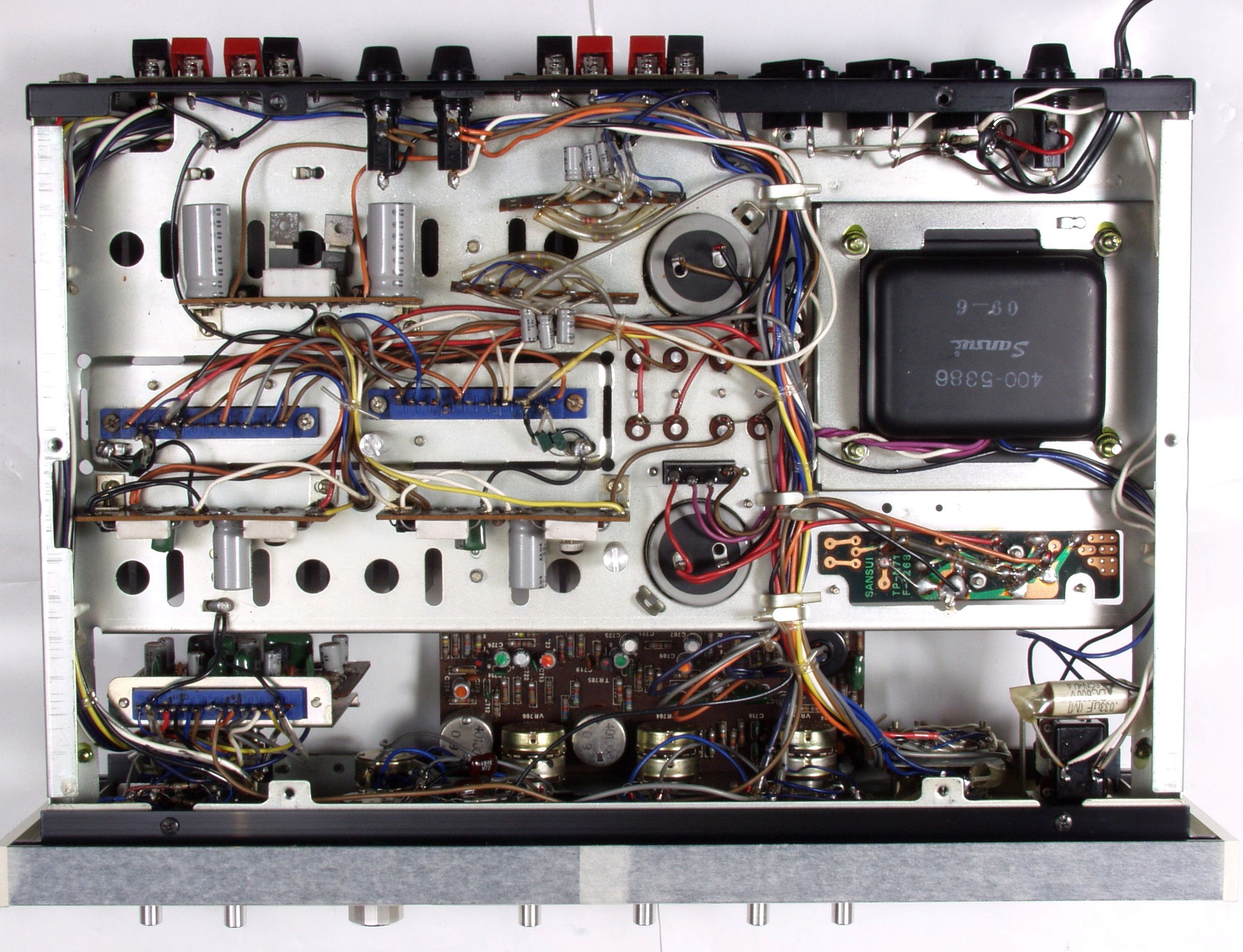

C−CC. 修理前 下から見る
C−CD. 修理後 下から見る
E. 調整・測定
E−1. 出力/歪み率測定・調整

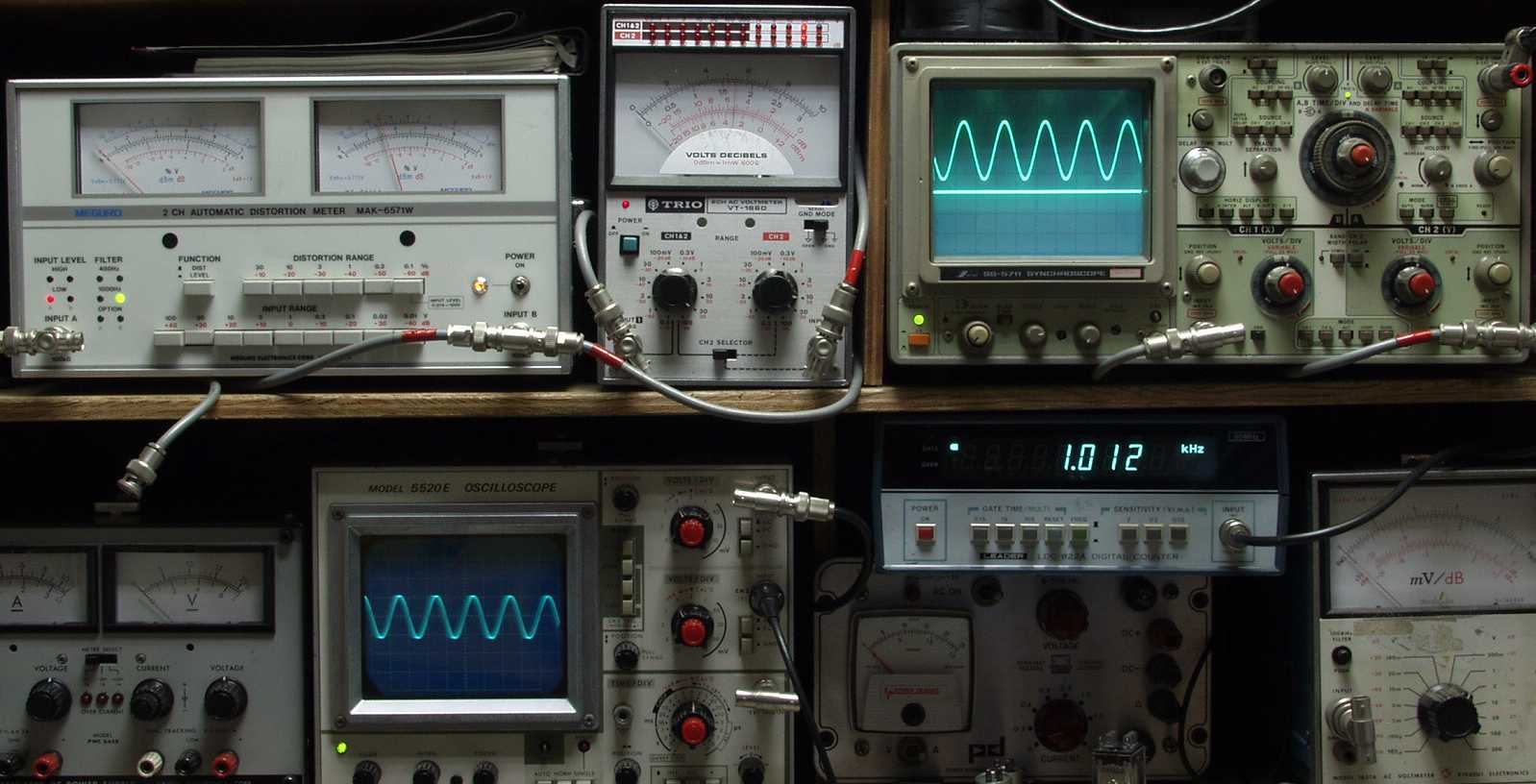

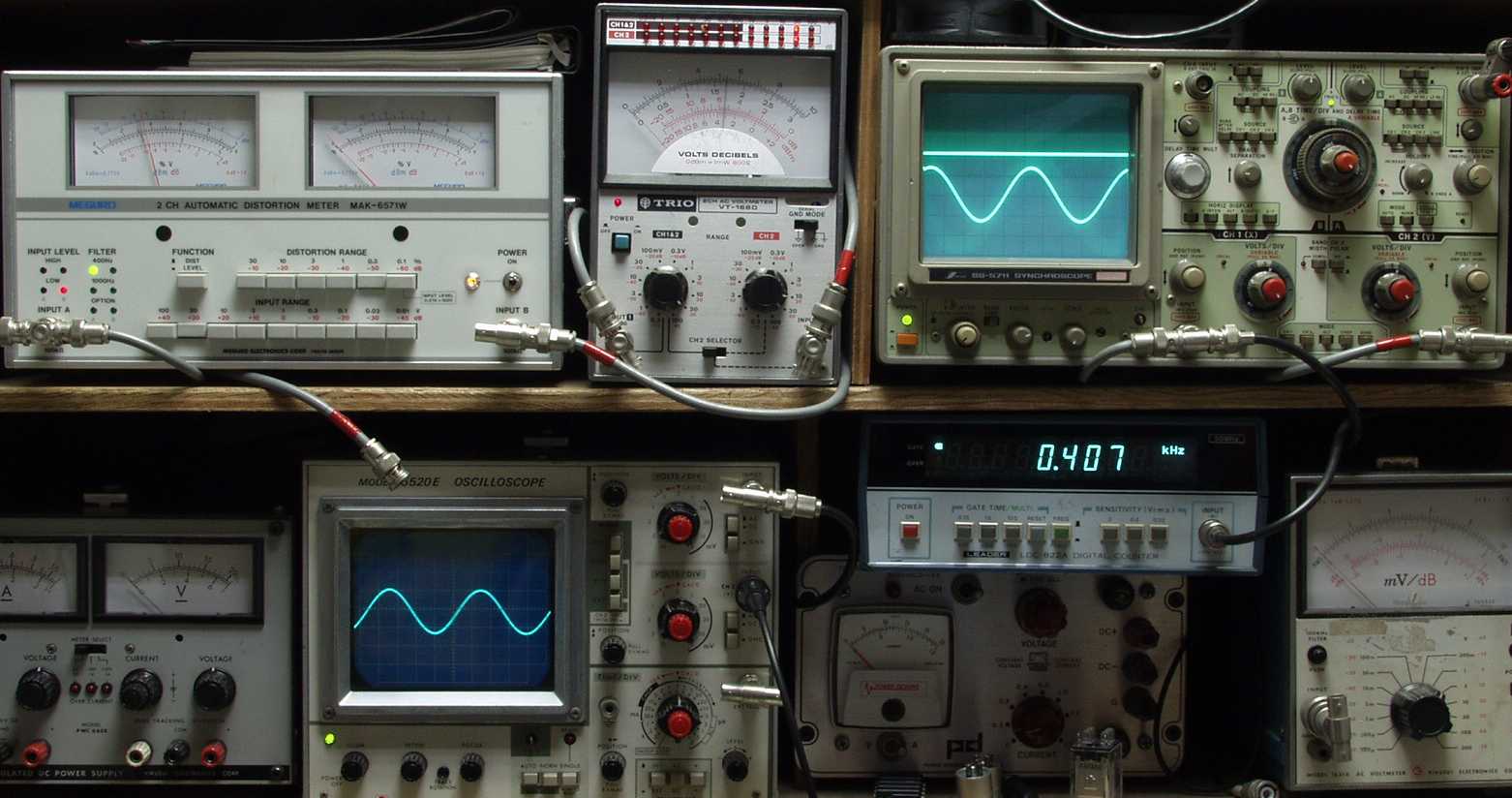

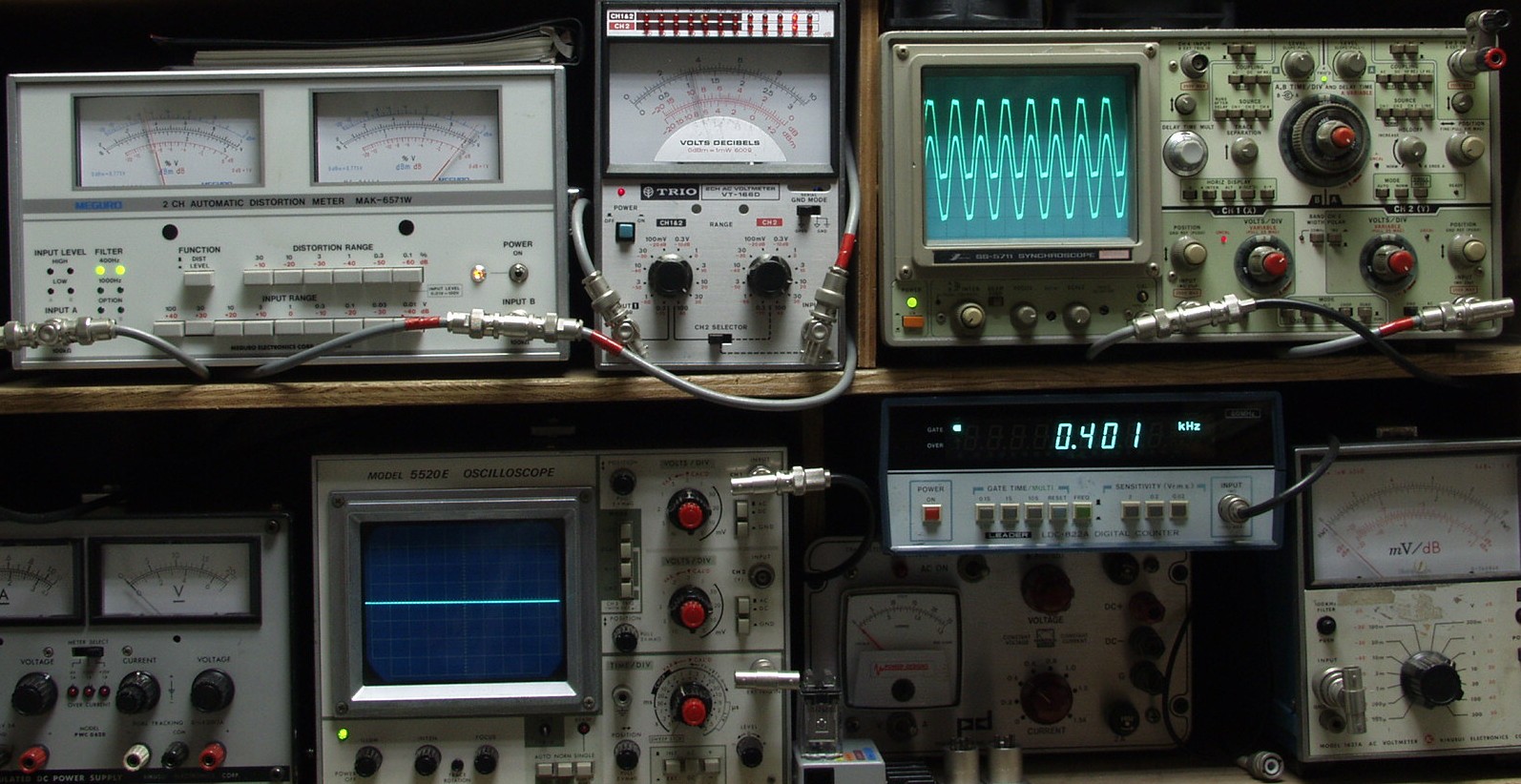

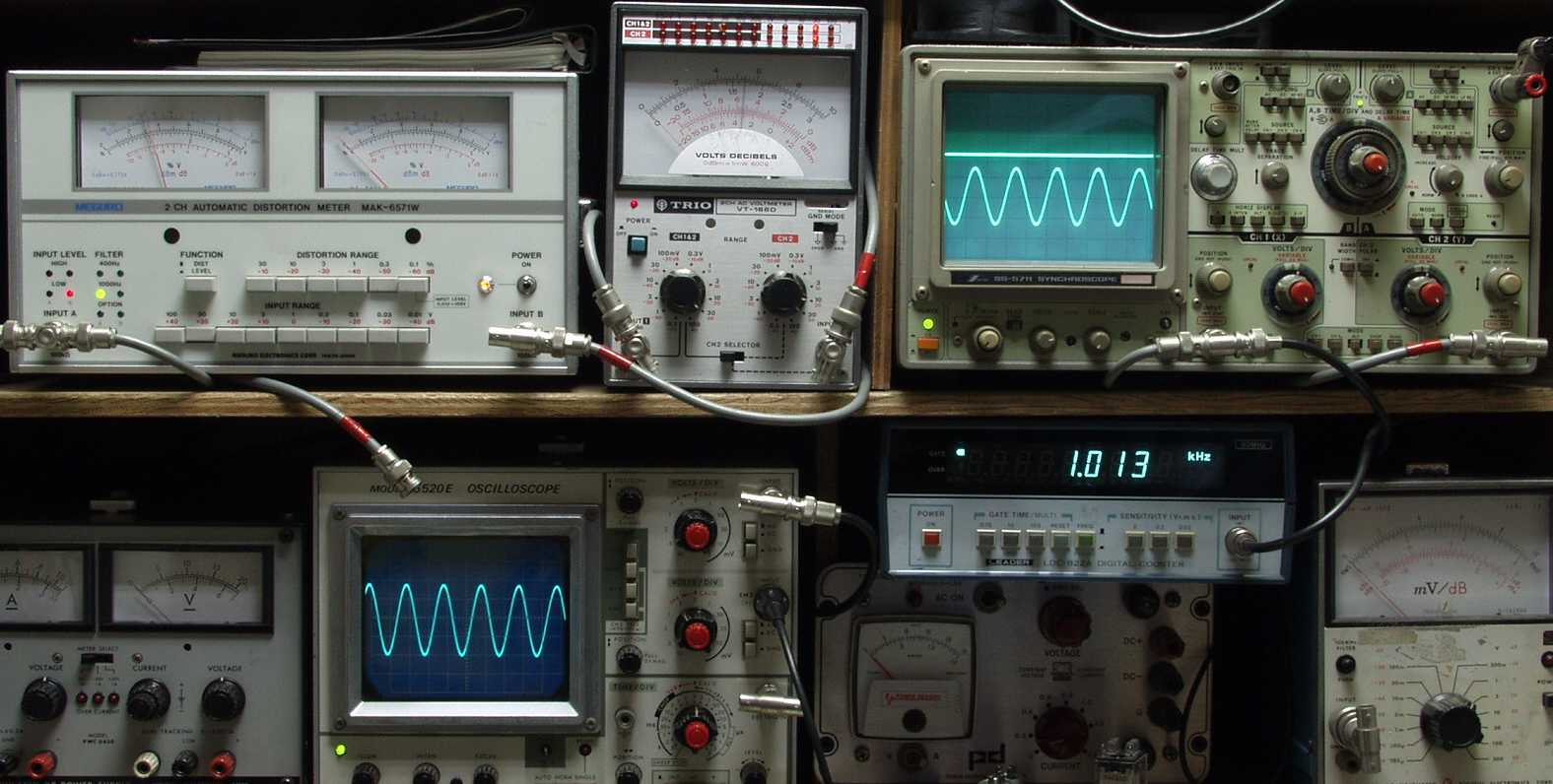

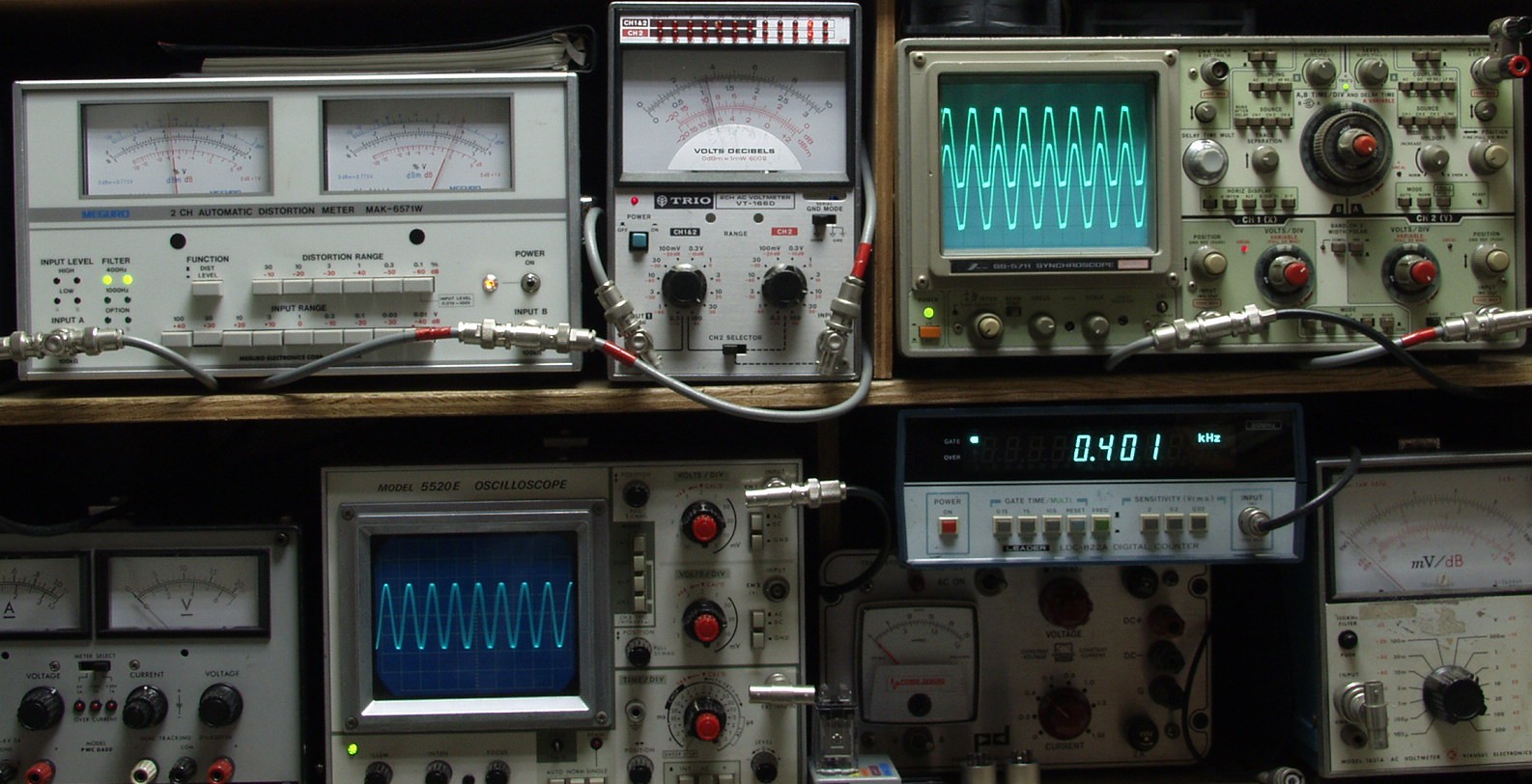

    <見方>

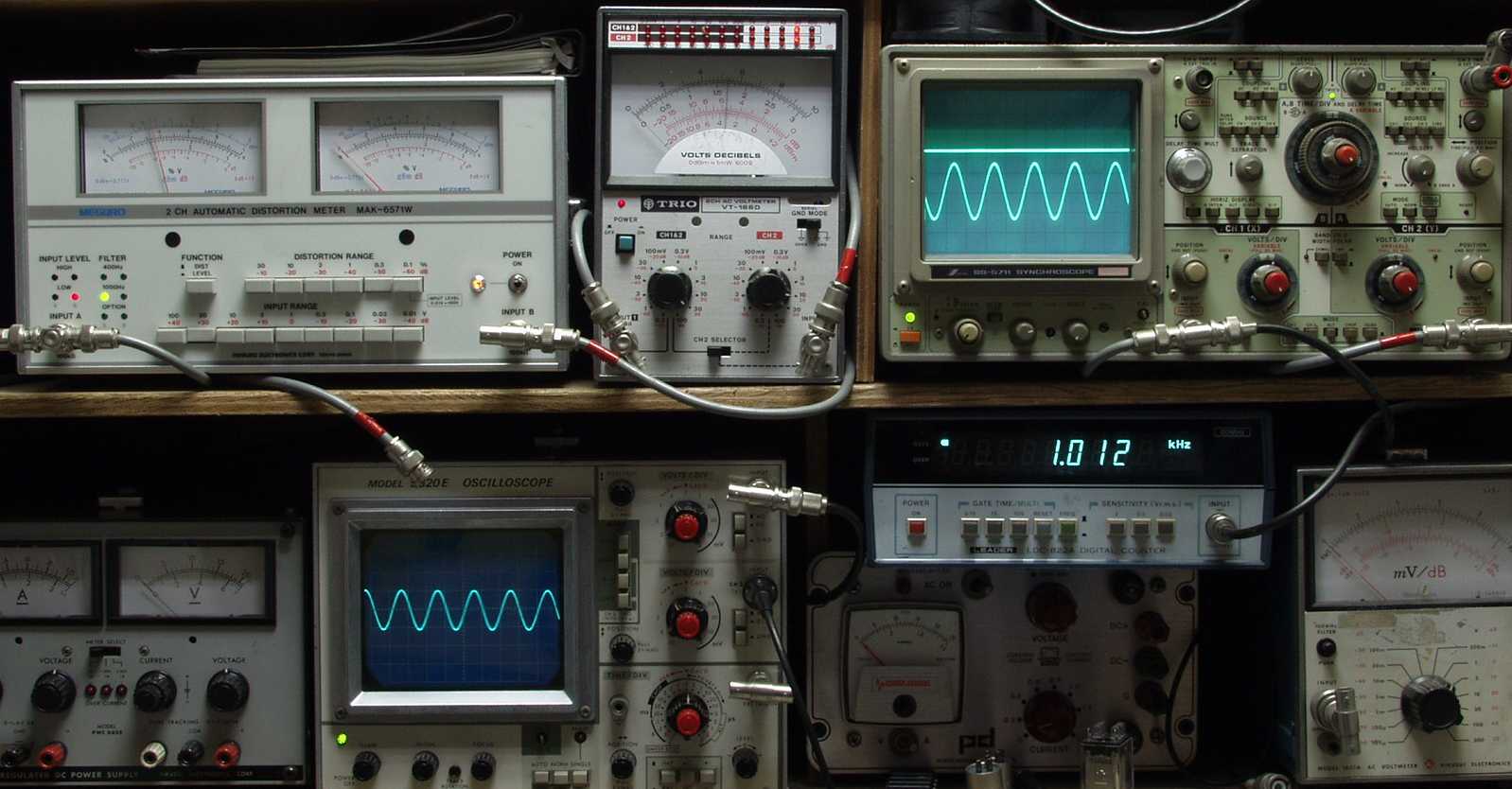

     上左オーディオ発振器より400HZ・1KHZの信号を出す(歪み率=約0.003%)
     下中=入力波形(オーディオ発振器のTTLレベル) 下右=周波数計
     上左=SP出力の歪み率測定 左メータ=L出力、右メータ=R出力
     上中=SP出力電圧測定器、赤針=R出力、黒針=L出力
     上右=SP出力波形オシロ 上=R出力、下=L出力(出力電圧測定器の出力)
E−2A. R−SP出力17V=36W出力 0.14%歪み 1000HZ AUX入力
E−2B. L−SP出力17V=36W出力 0.12%歪み 1000HZ AUX入力
E−2C. R−SP出力17V=36W出力 0.09%歪み 400HZ AUX入力
E−2D. L−SP出力17V=36W出力 0.1%歪み 400HZ AUX入力
E−3A. R−SP出力17V=36W出力 0.1%歪み 1000HZ MM入力
E−3B. L−SP出力17V=36W出力 0.12%歪み 1000HZ MM入力
E−3C. R−SP出力17V=36W出力 0.12%歪み 400HZ MM入力
E−3D. L−SP出力17V=36W出力 0.12%歪み 400HZ MM入力
E−3. 完成  24時間エージング
