Sansui AU−555.   2台目修理記録
 平成16年1月16日到着  1月23日完成
A. 修理前の状況
  •  オーバーホール
     ヘッドAMP故障

B.原因
  • 電解コンデンサ−劣化
    TR(トランジスタ−)劣化

C. 修理状況
  • TR(トランジスター)交換
  • バイアス・バランスVR交換
  • 電解コンデンサー交換(オーディオコンデンサー使用)
  • フイルムコンデンサー交換
  • 整流ダイオード交換

D.使用部品
  • TR(トランジスター)                      18個
  • バイアス・バランス半固定VR                 5個
  • 電解コンデンサー                       42個
  • フイルムコンデンサー                     18個
  • 整流ダイオード                          2個

E.調整・測定


F. 修理費   65,000円

A. 修理前の状況

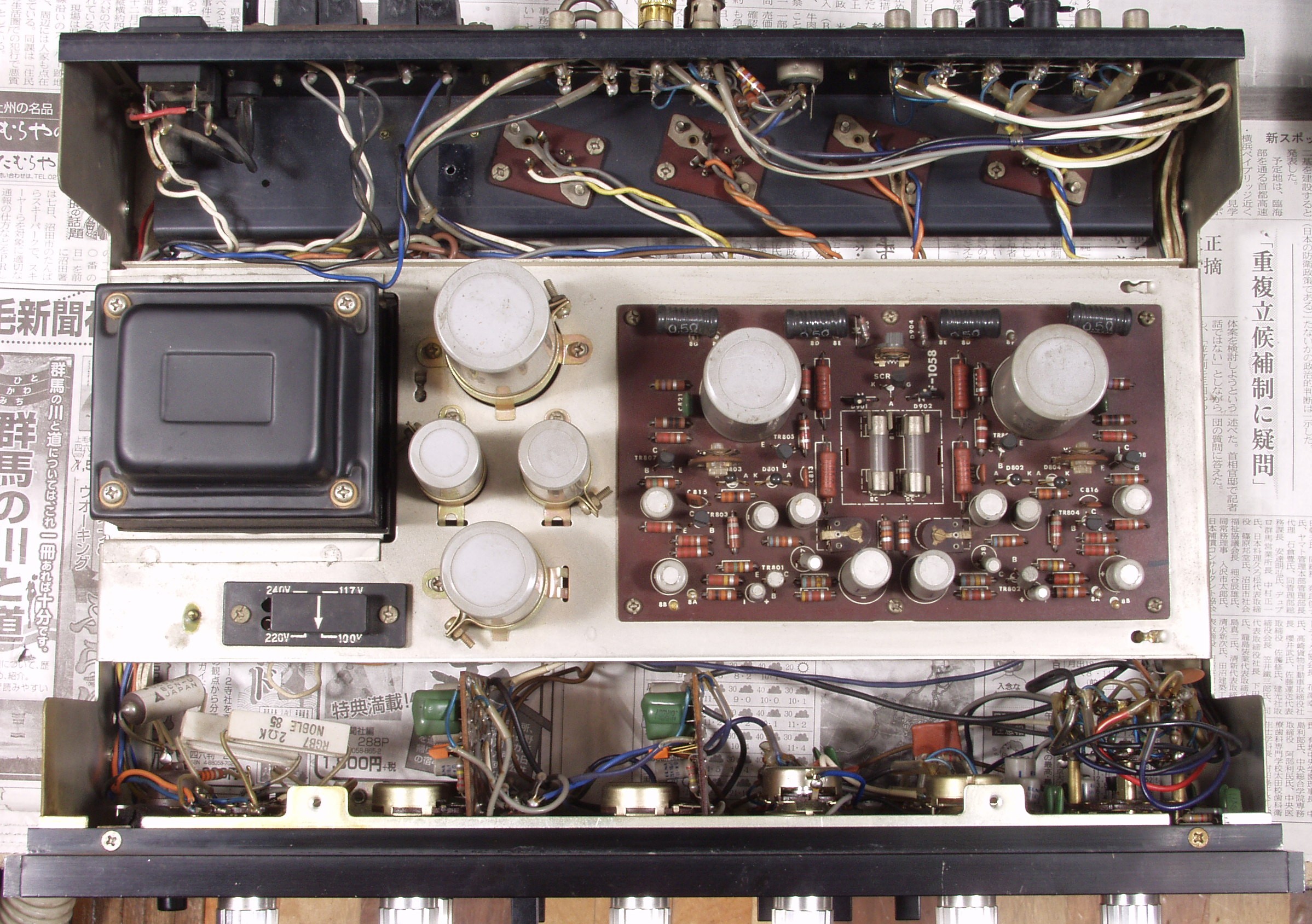

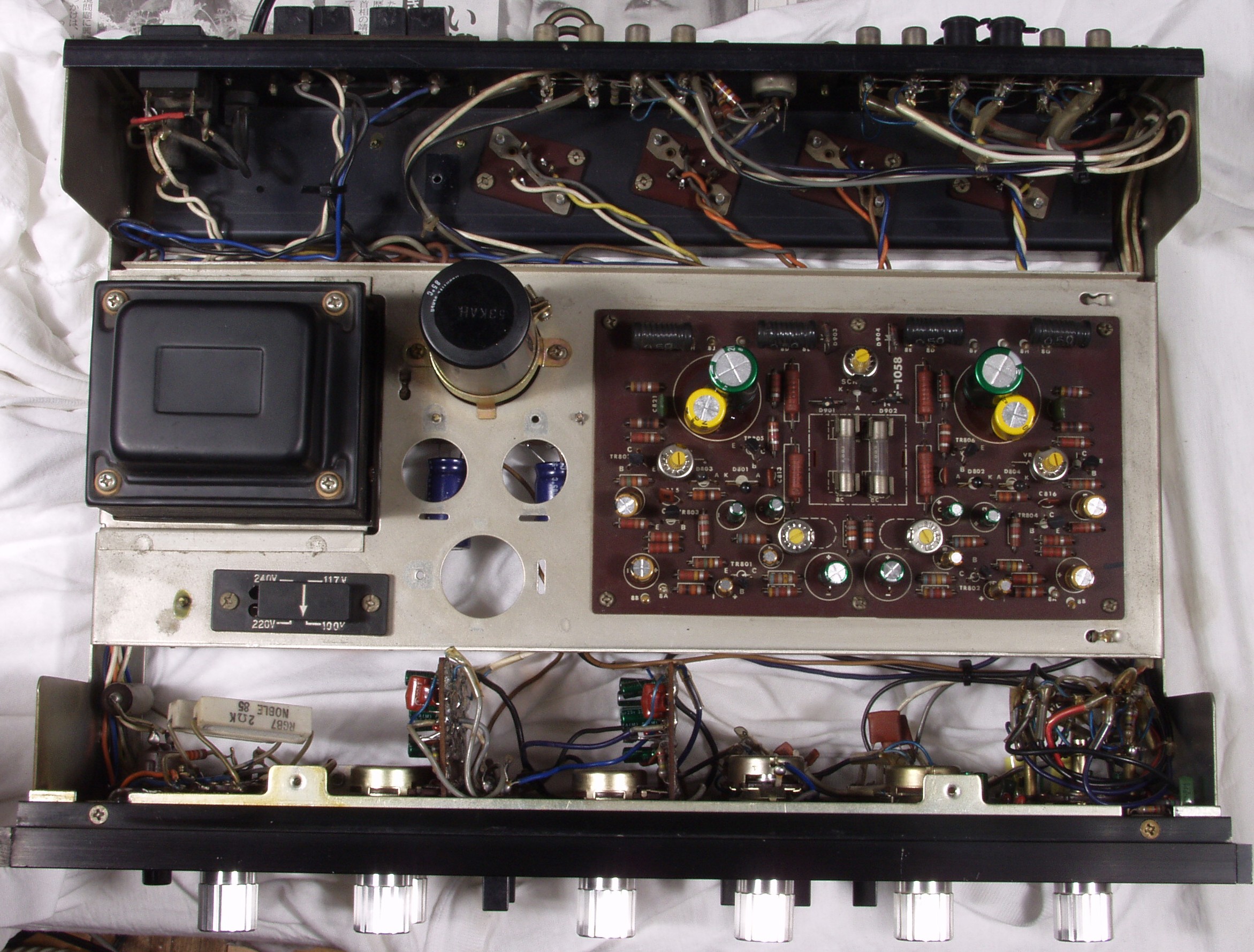

A−1. 修理前点検中 上から見る

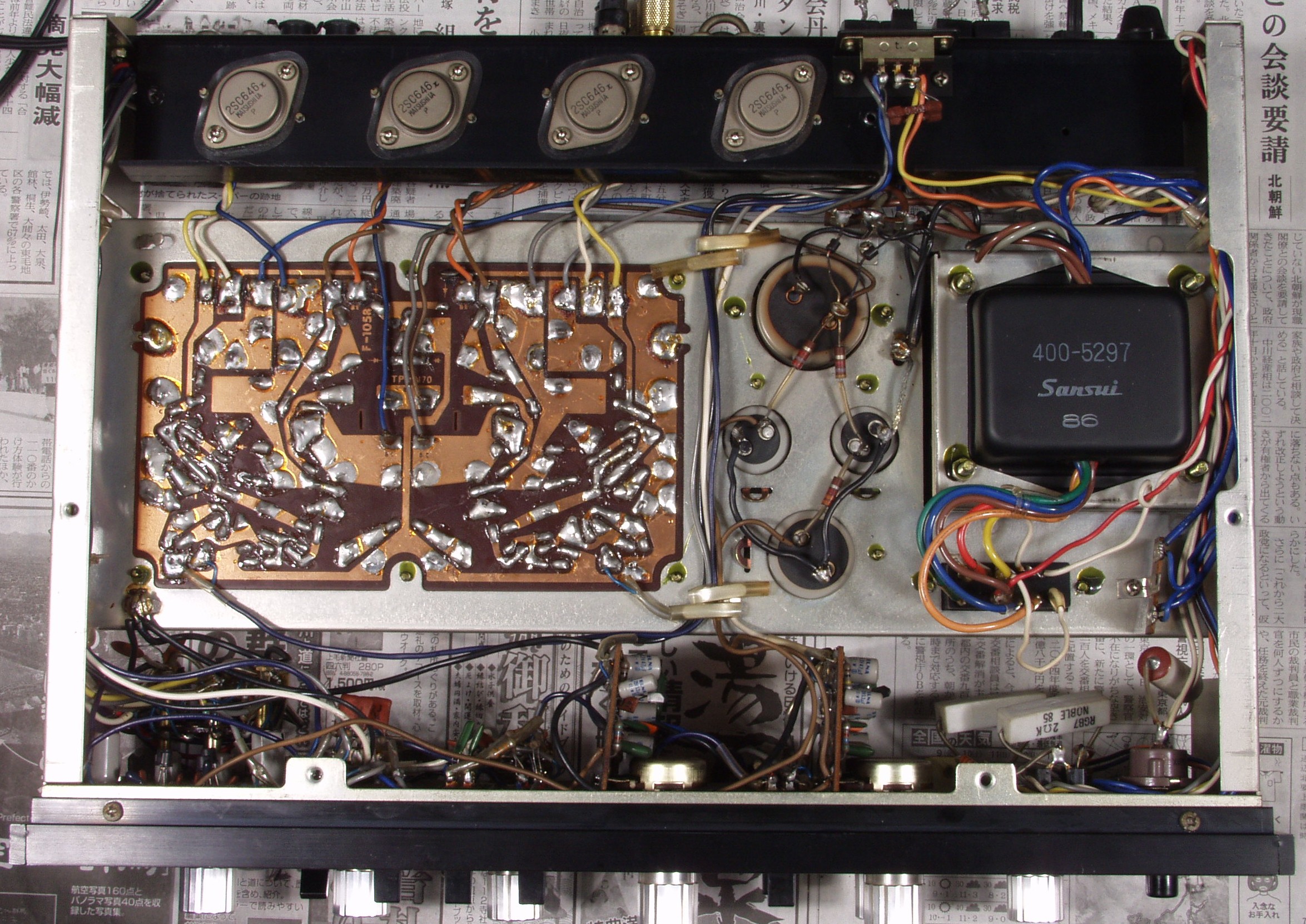

A−2. 修理前点検中 下から見る

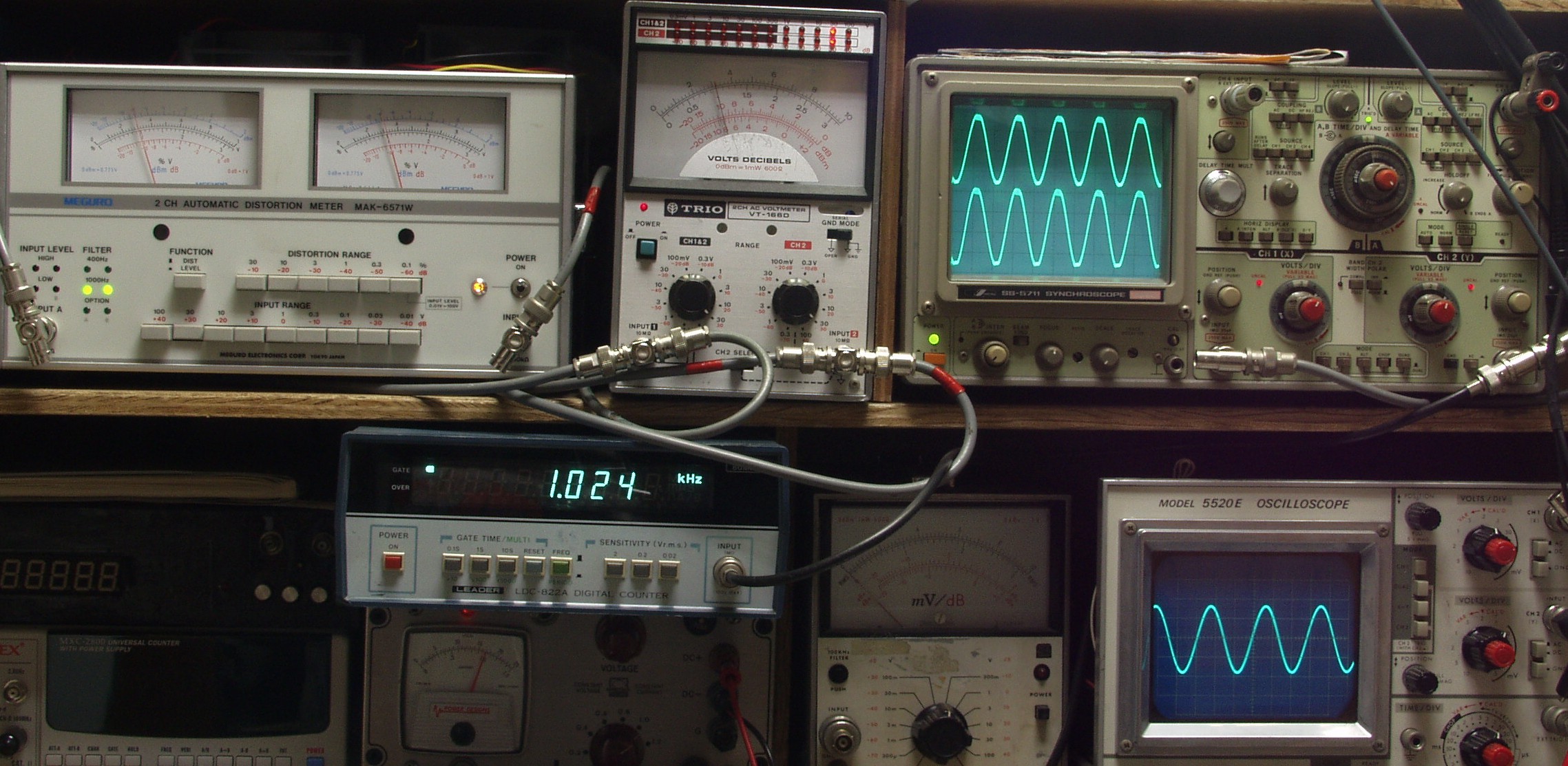

A−3. 修理前点検中 SP出力測定10V=13W出力 3%歪み 1000HZ ヘッドAMP故障なのでテープ入力
A−4. 修理前点検中 SP出力測定10V=13W出力 5%歪み 400HZ

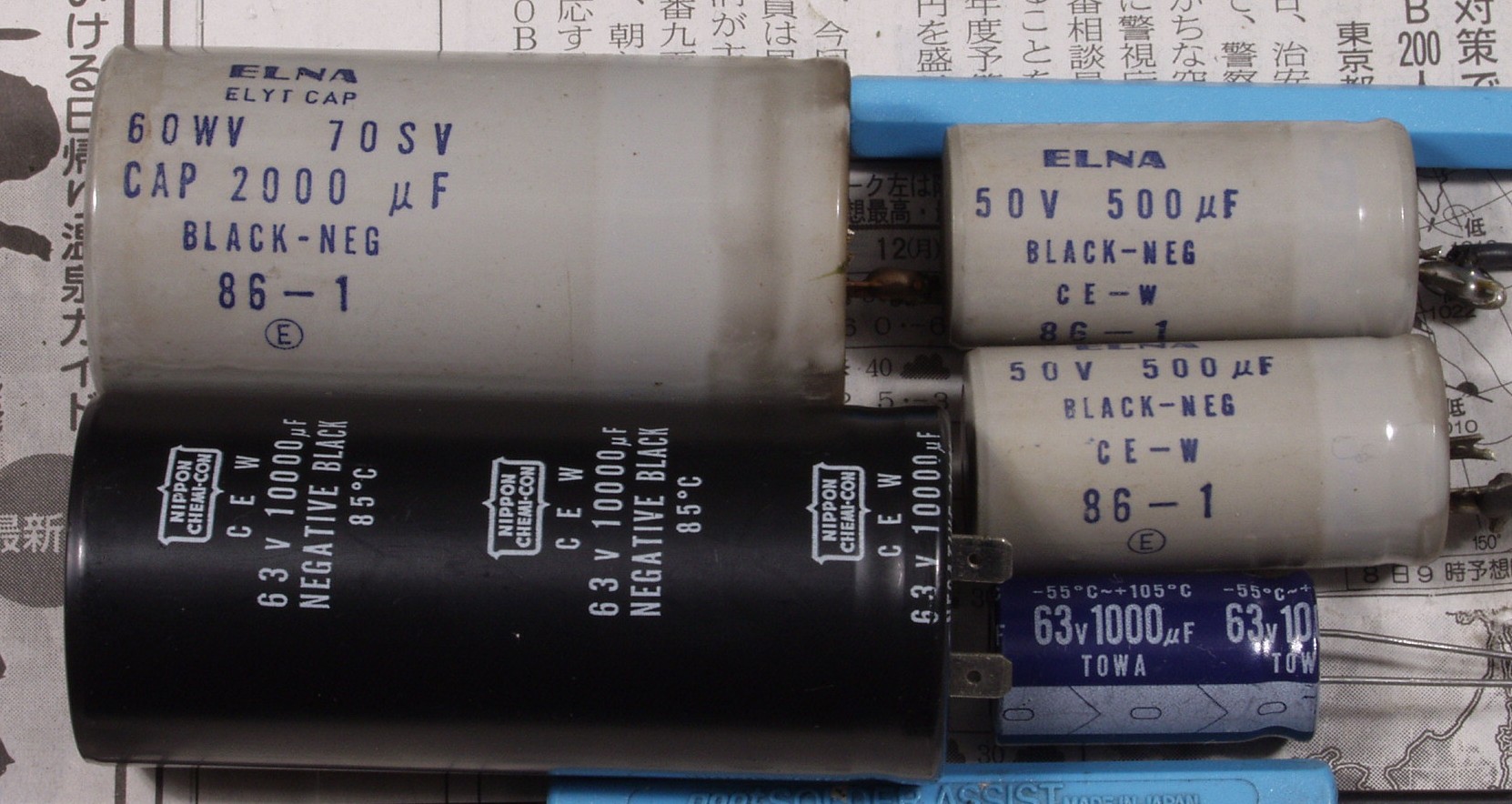

A−5. 電解コンデンサーの比較 下が交換する物
C. 修理状況

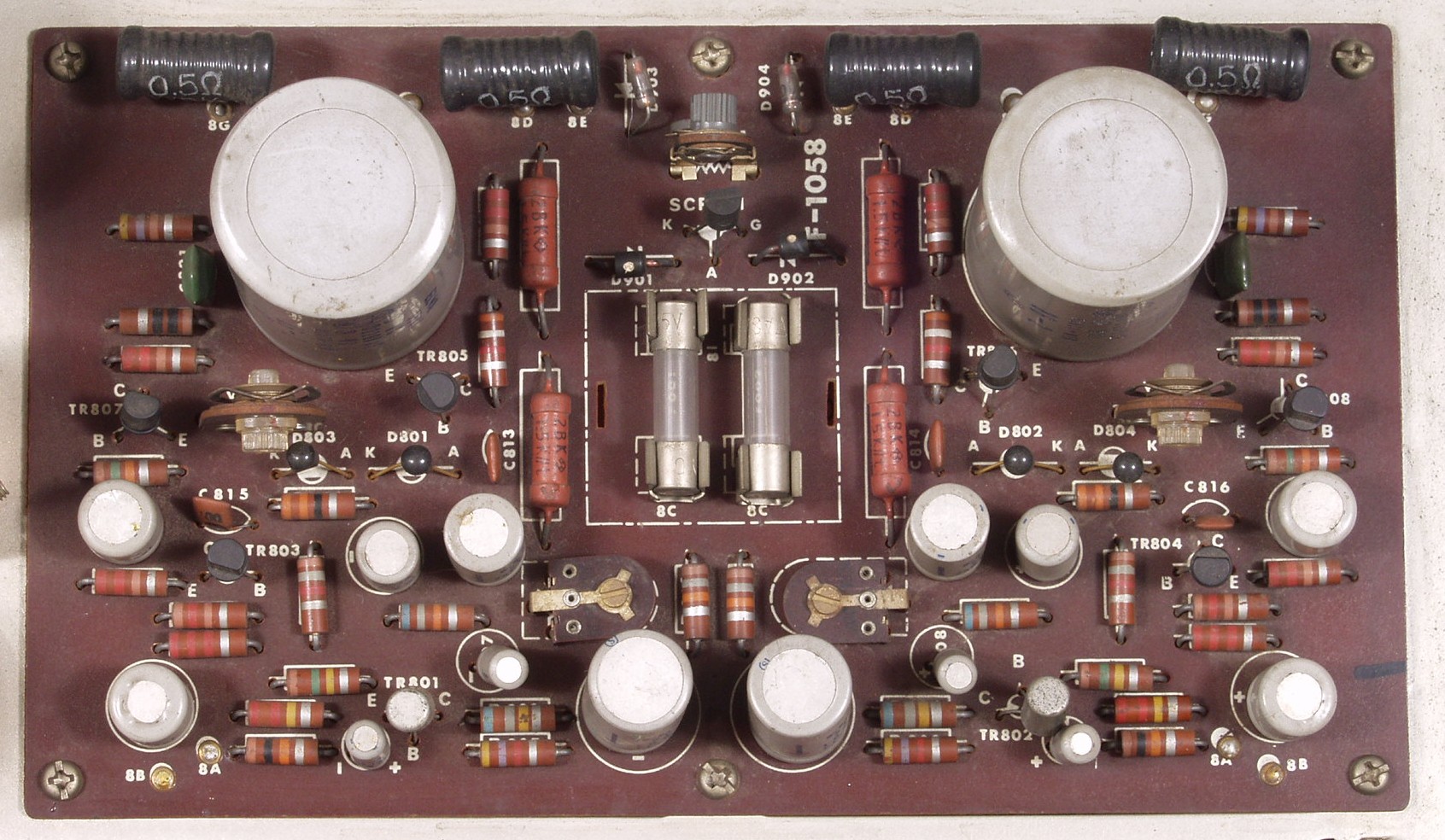

C−1A. 修理前 ドライブ基板

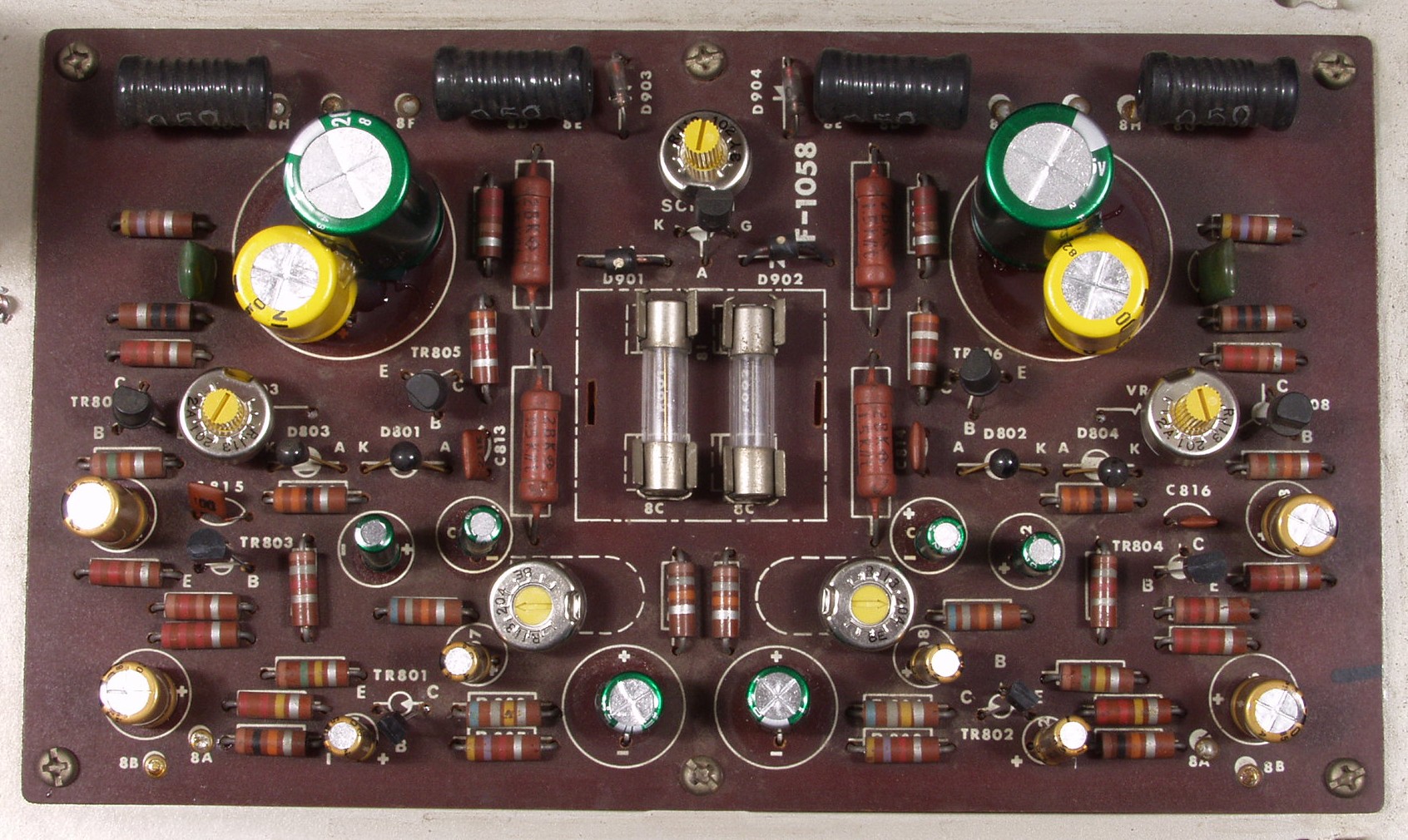

C−1B. 修理後 ドライブ基板 バランス・バイアス調整用半固定VR5個、電解コンデンサー18個、TR(トランジスタ−)8個交換

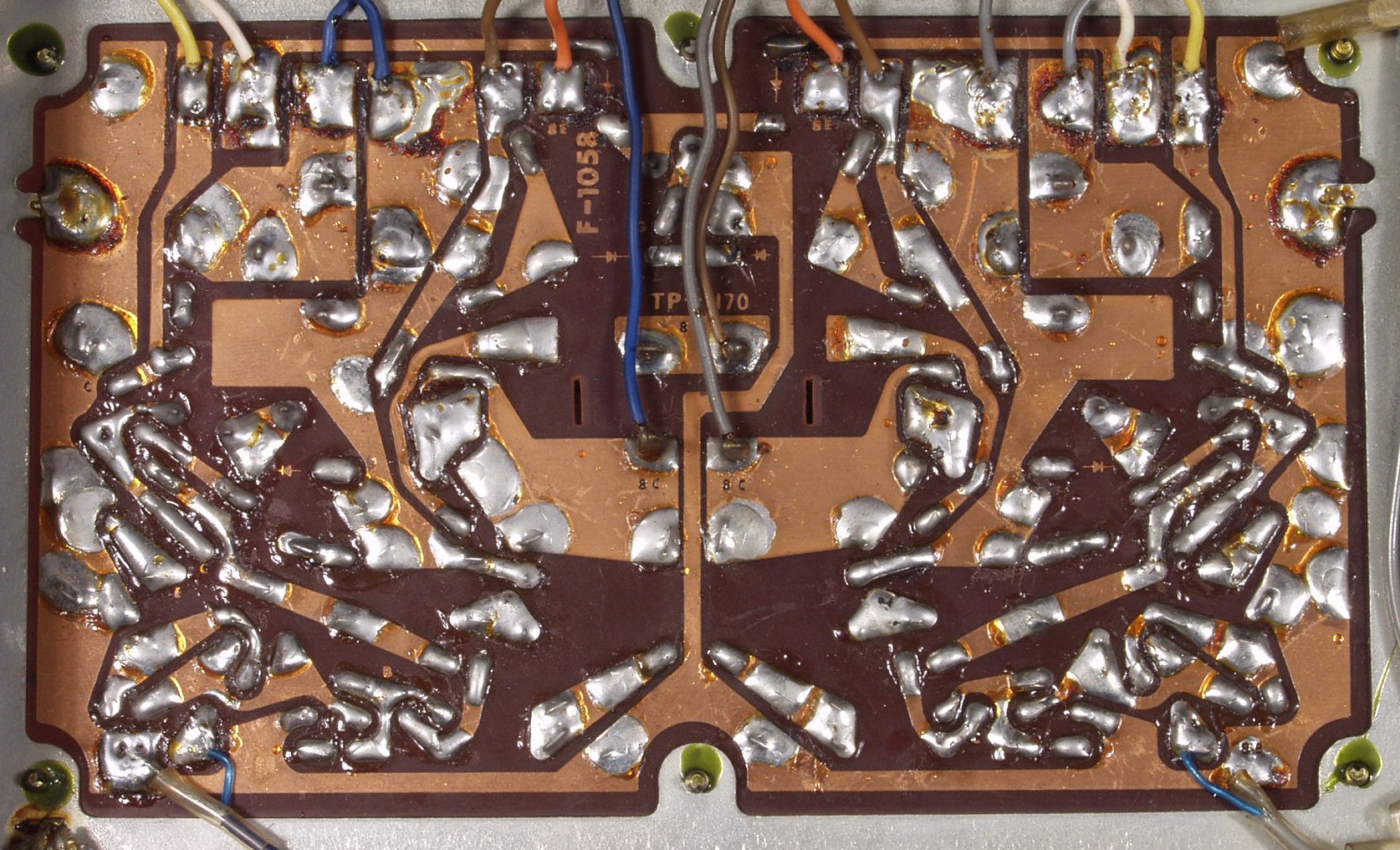

C−1C. 修理前 ドライブ基板裏

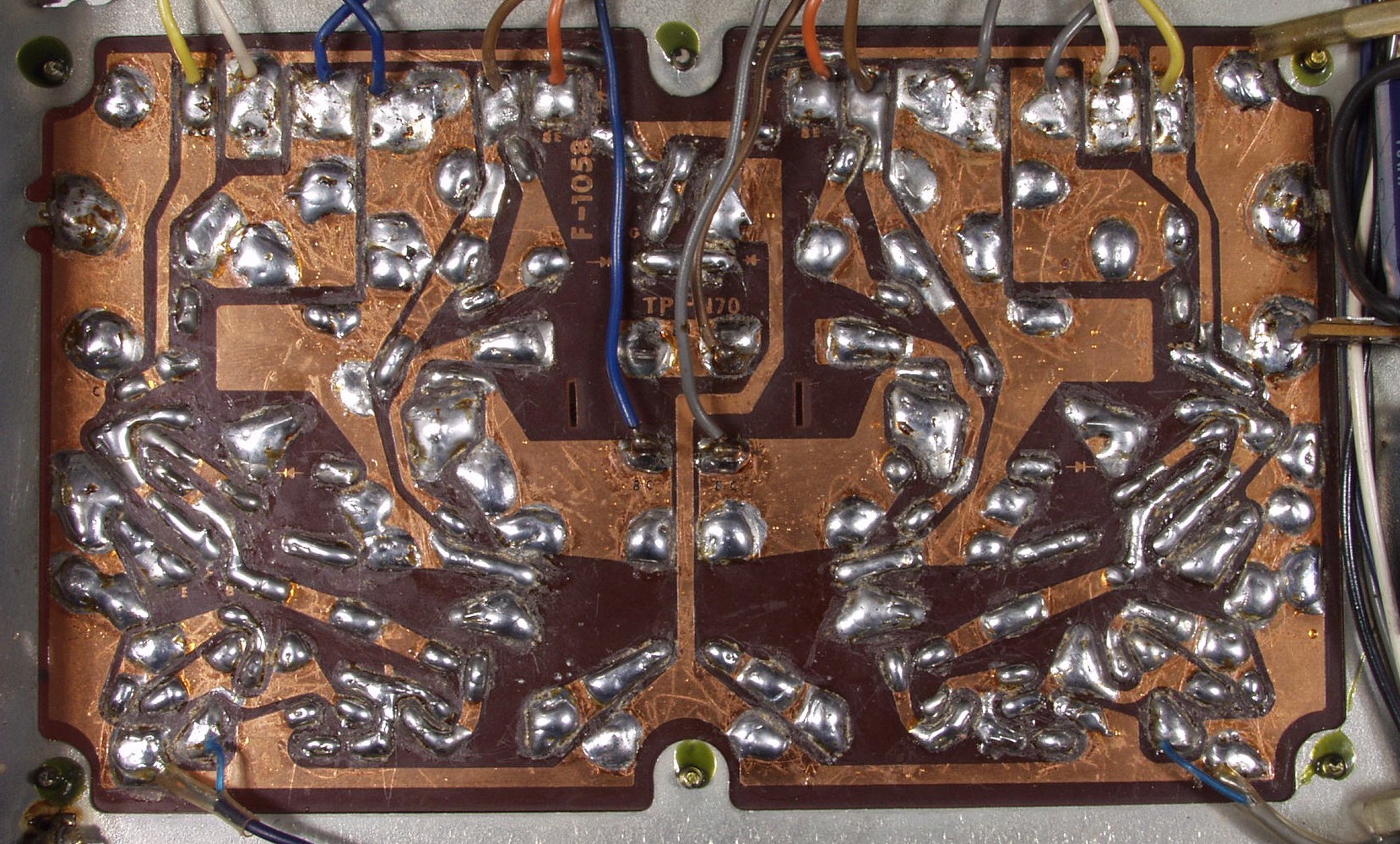

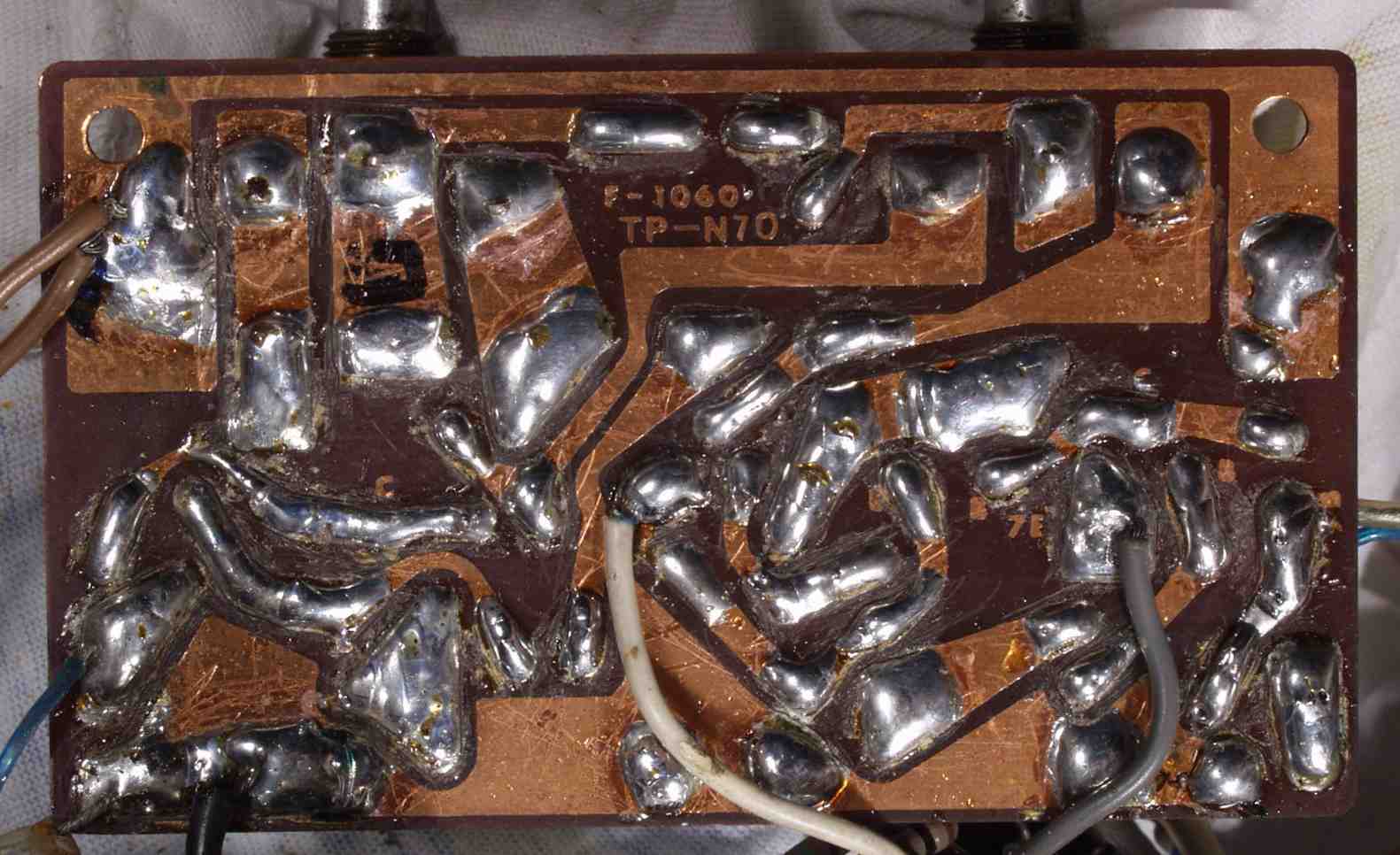

C−1D. 修理(半田補正)後 ドライブ基板裏 半田を全部やり直す

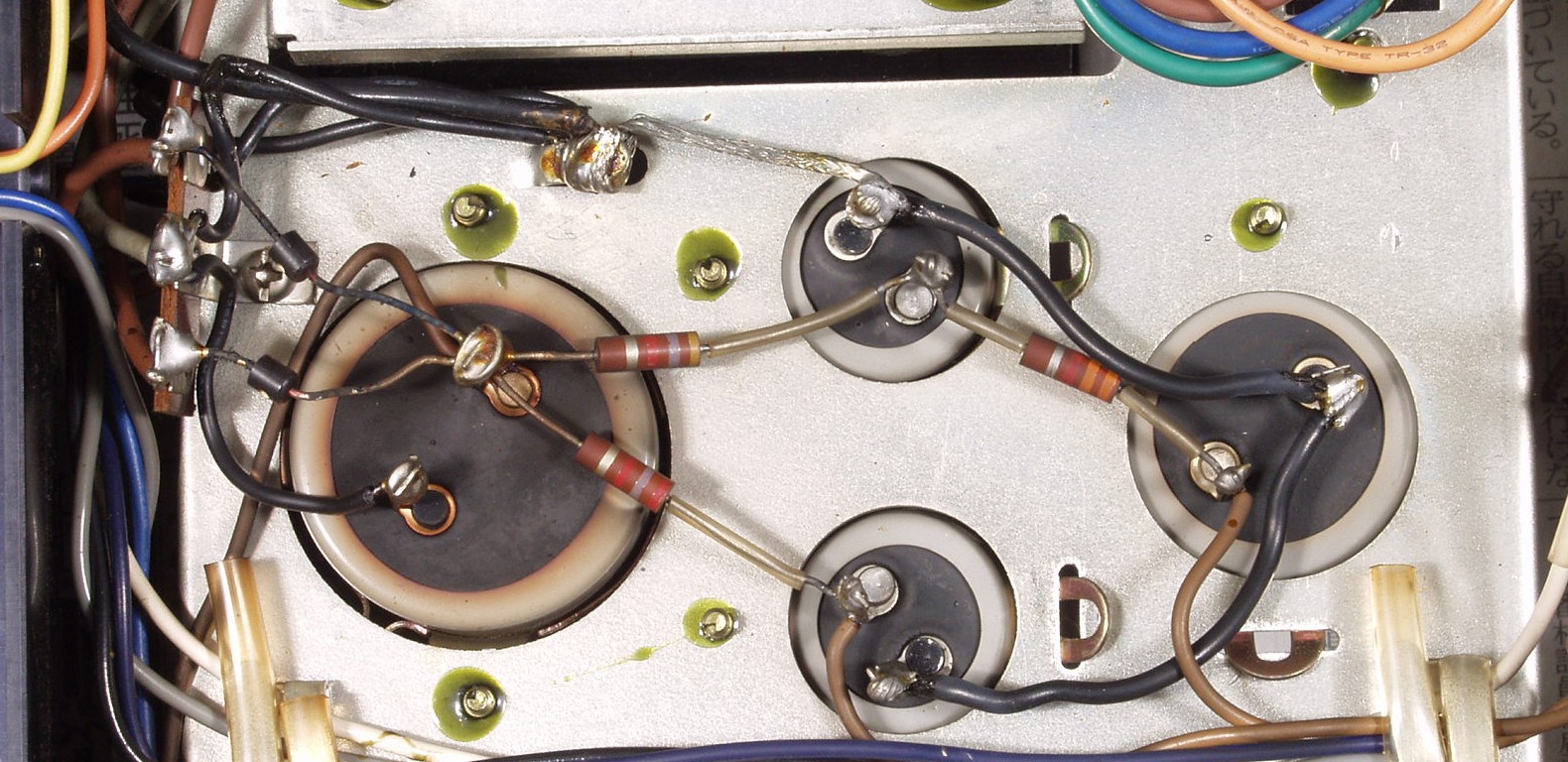

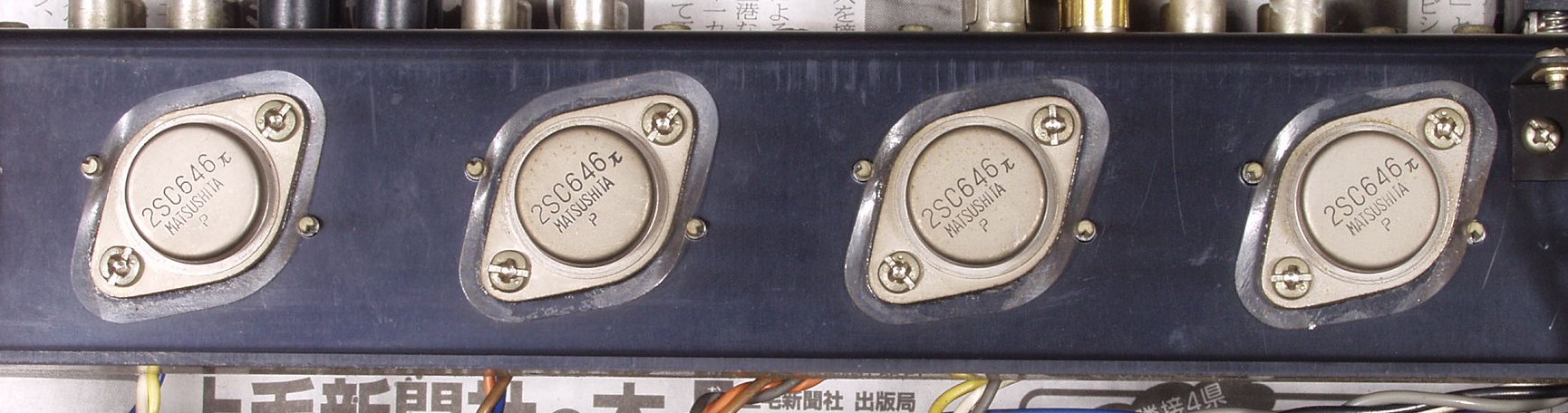

C−2A. 修理前 終段TR(トランジスタ−)
C−2B. 修理後 終段TR(トランジスタ−)

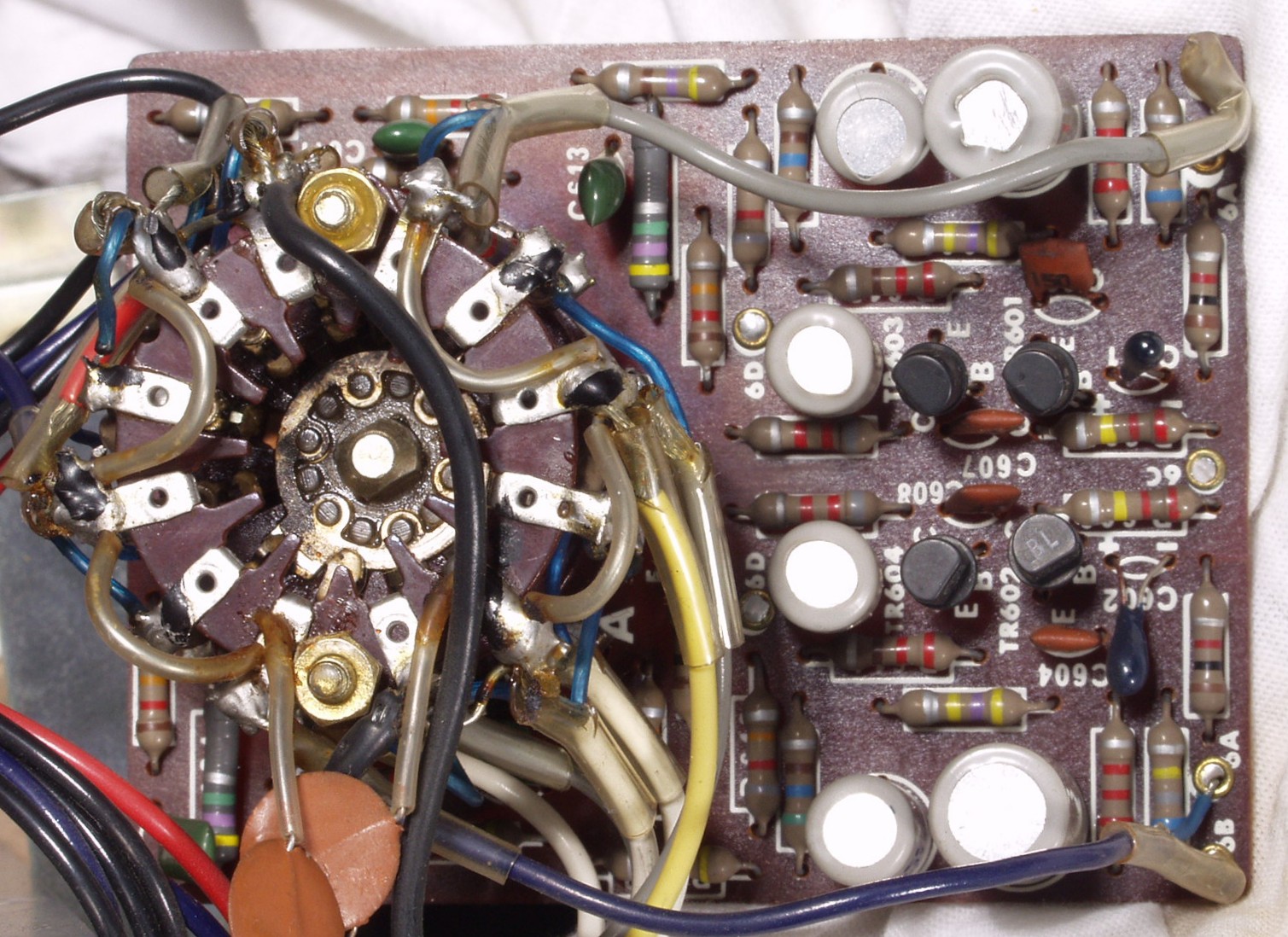

C−3A. 修理前 ヘッドAMP基盤+入力SW

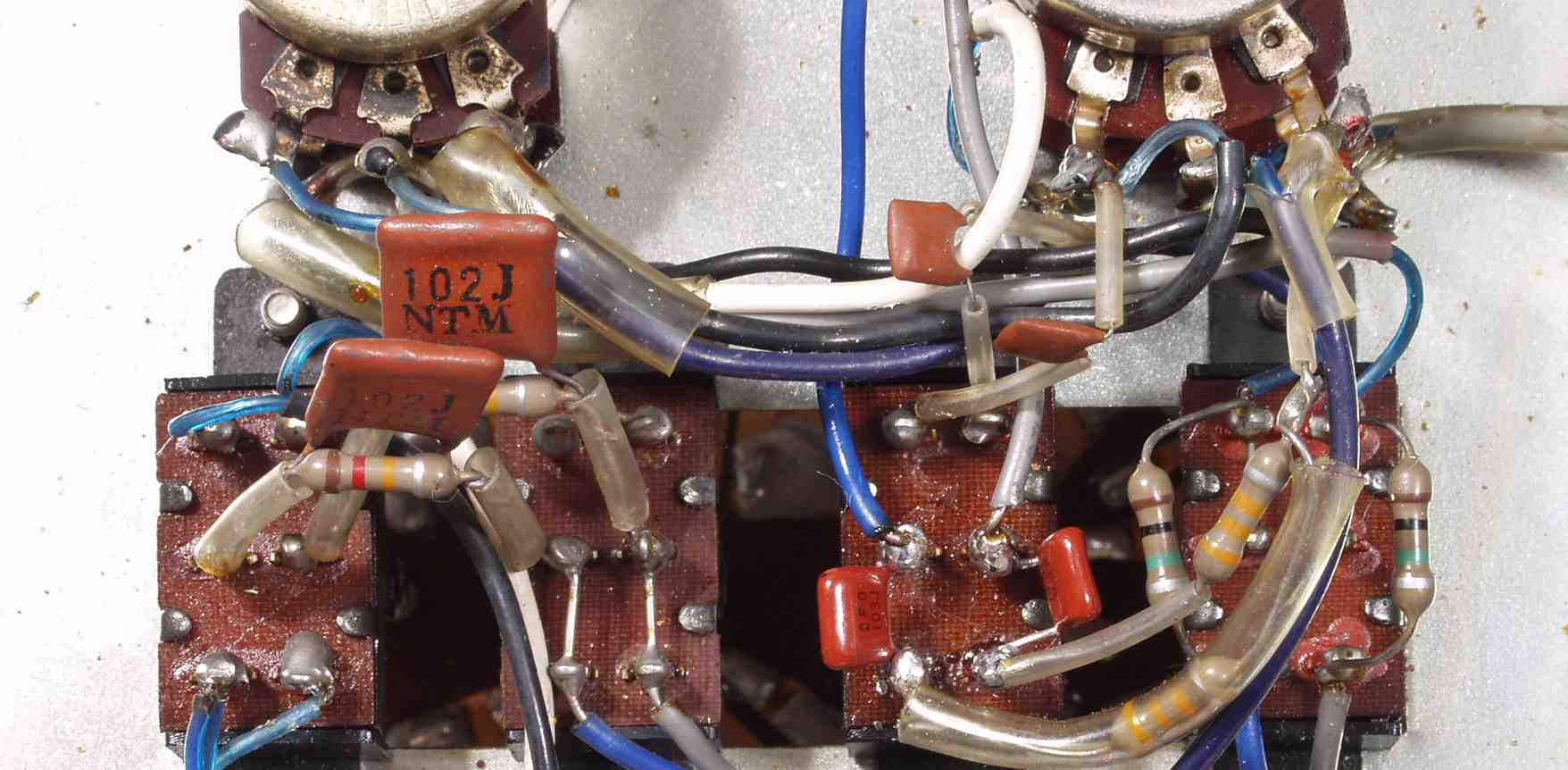

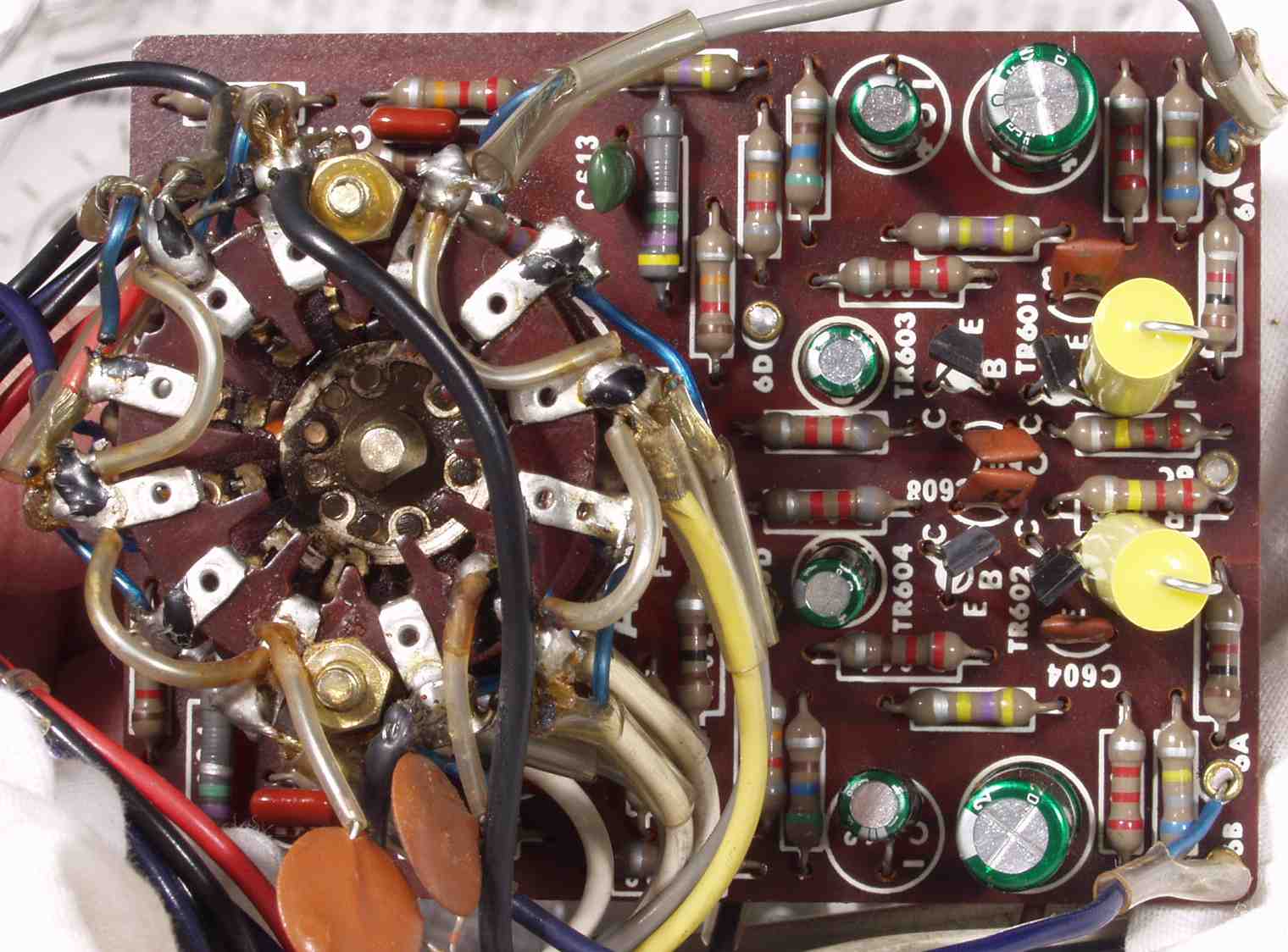

C−3B. 修理後 ヘッドAMP基盤+入力SW  電解コンデンサー6個、TR(トランジスター)4個、フイルムコンデンサー4個交換

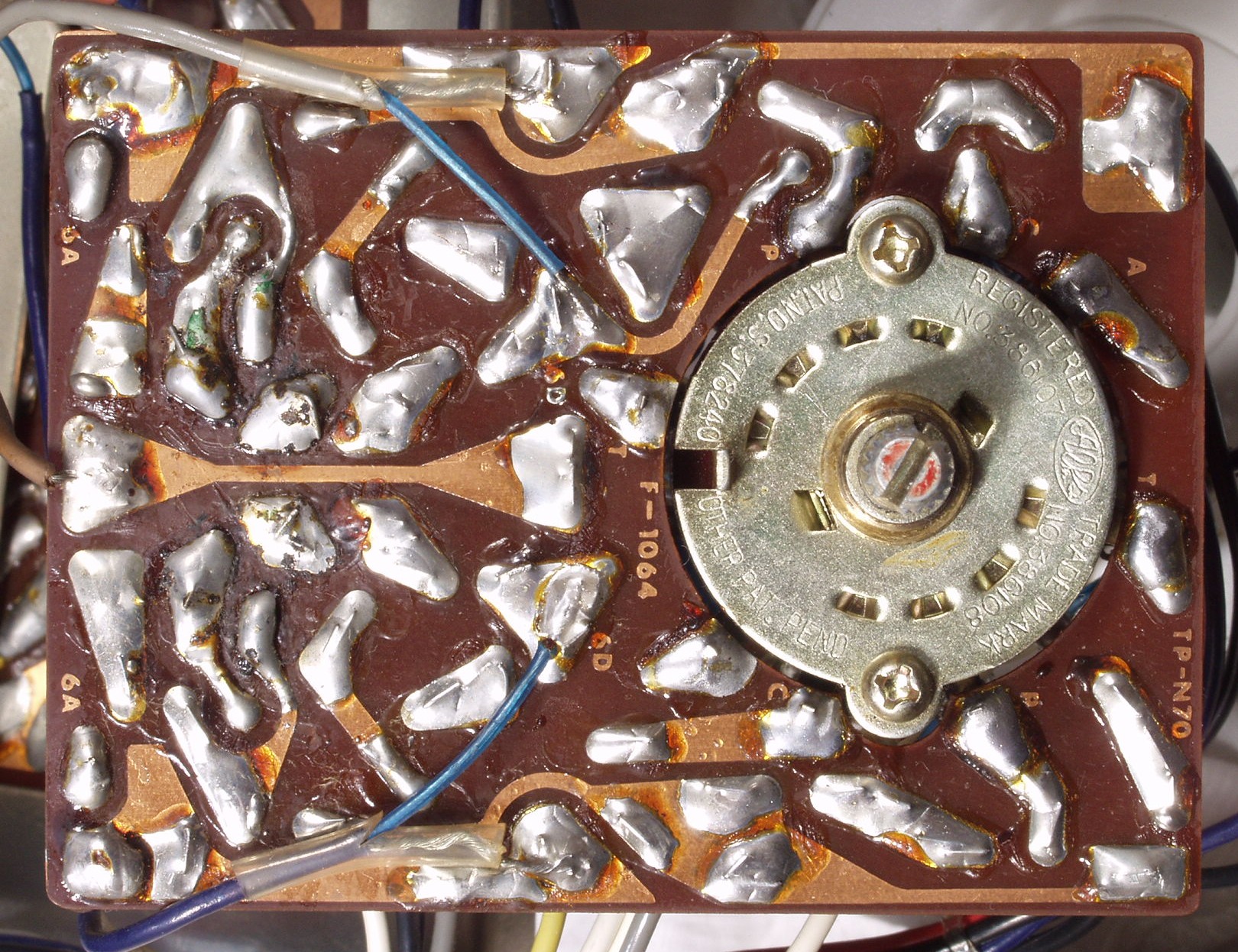

C−3C. 修理前 ヘッドAMP基盤+入力SW 裏

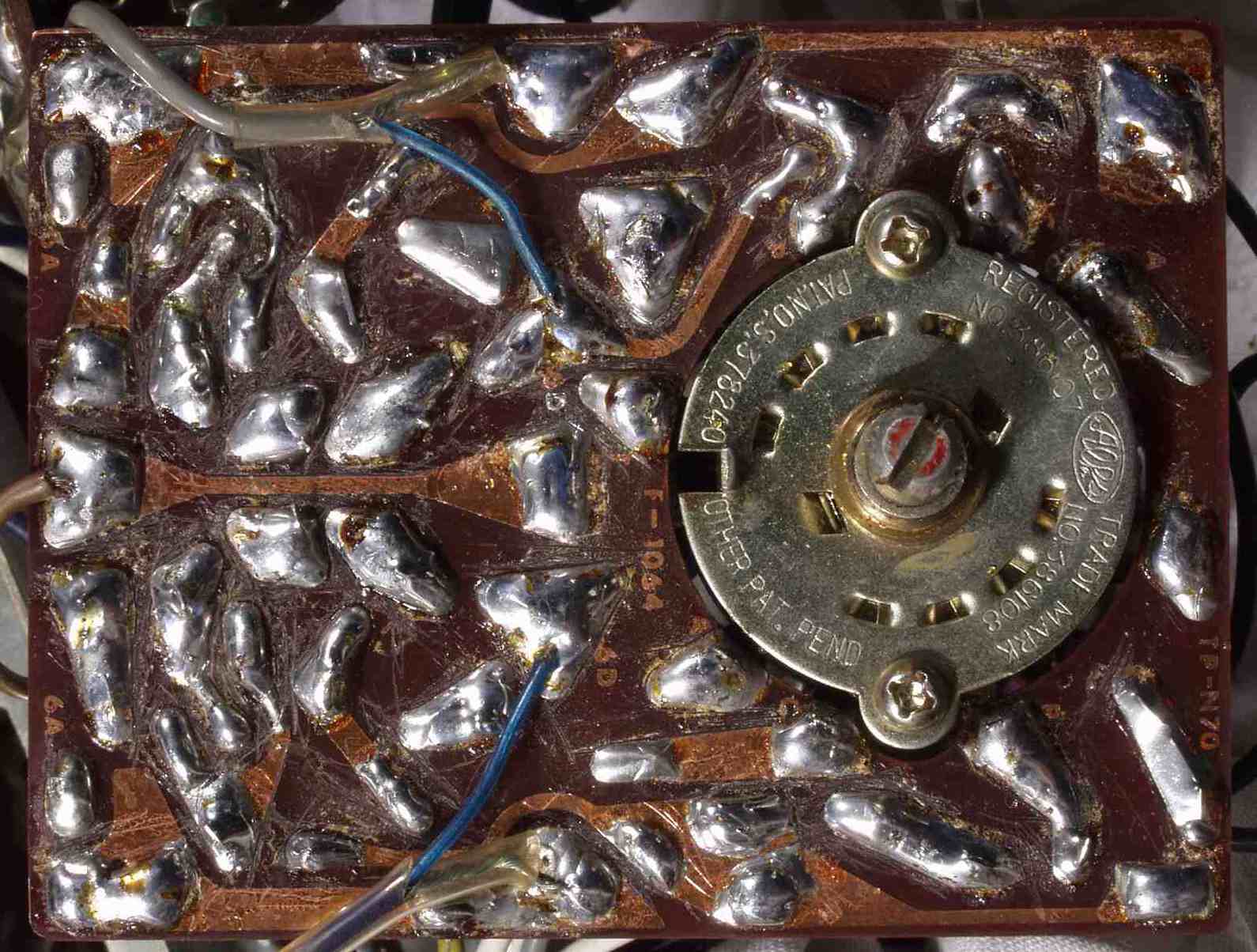

C−3D. 修理(半田補正)後 ヘッドAMP基盤+入力SW 裏

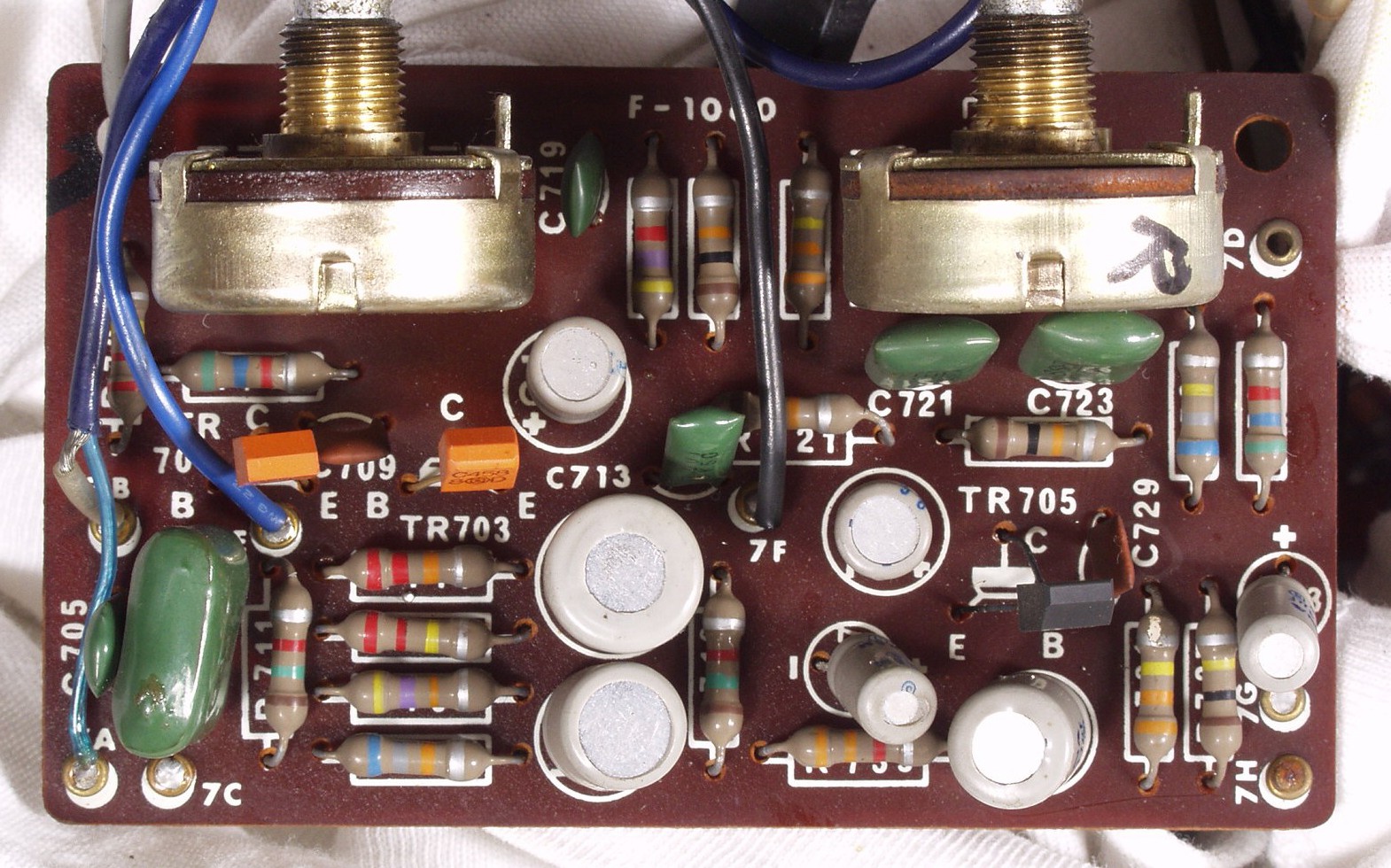

C−4A. 修理前 Rコントロール基板

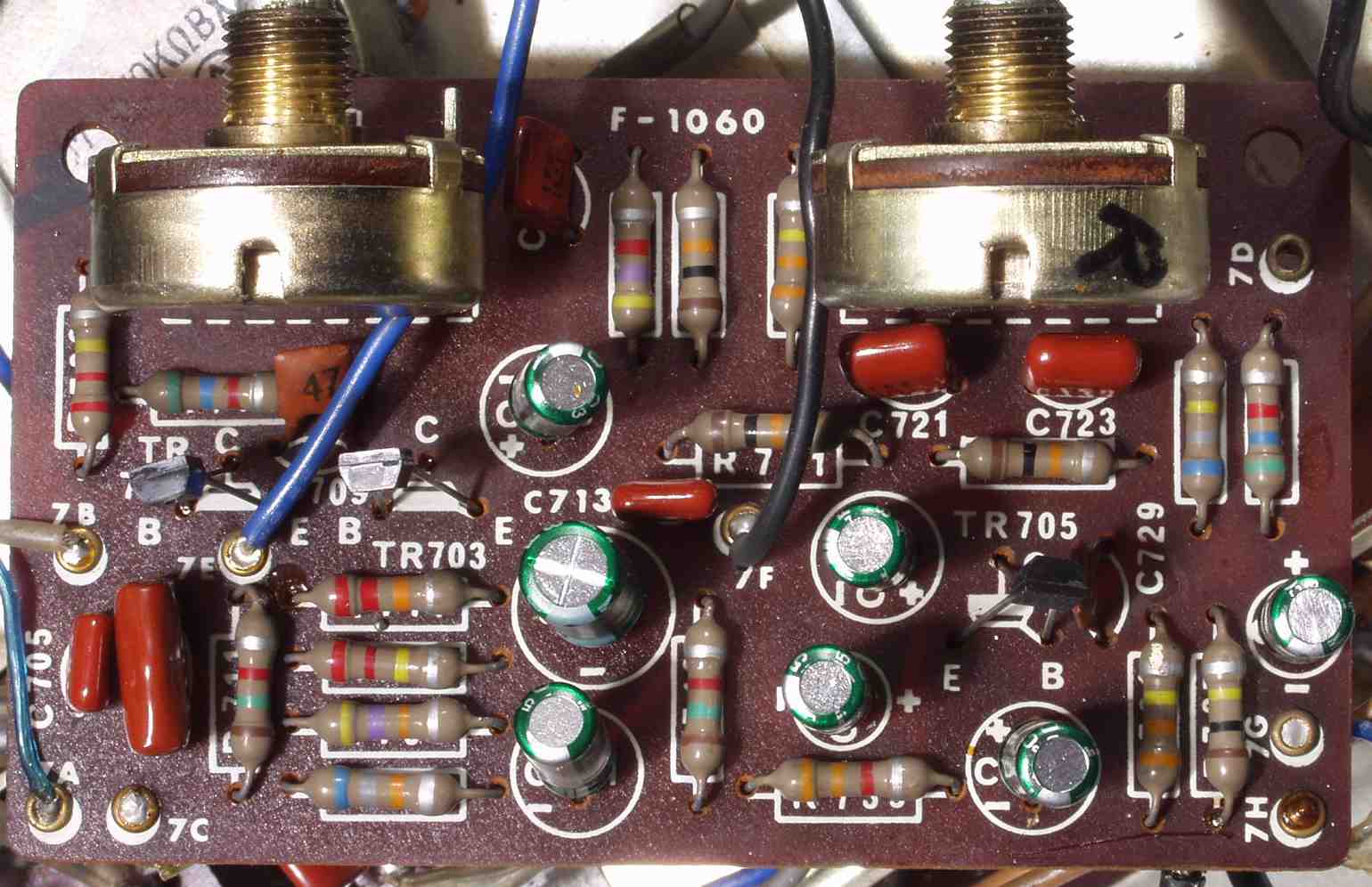

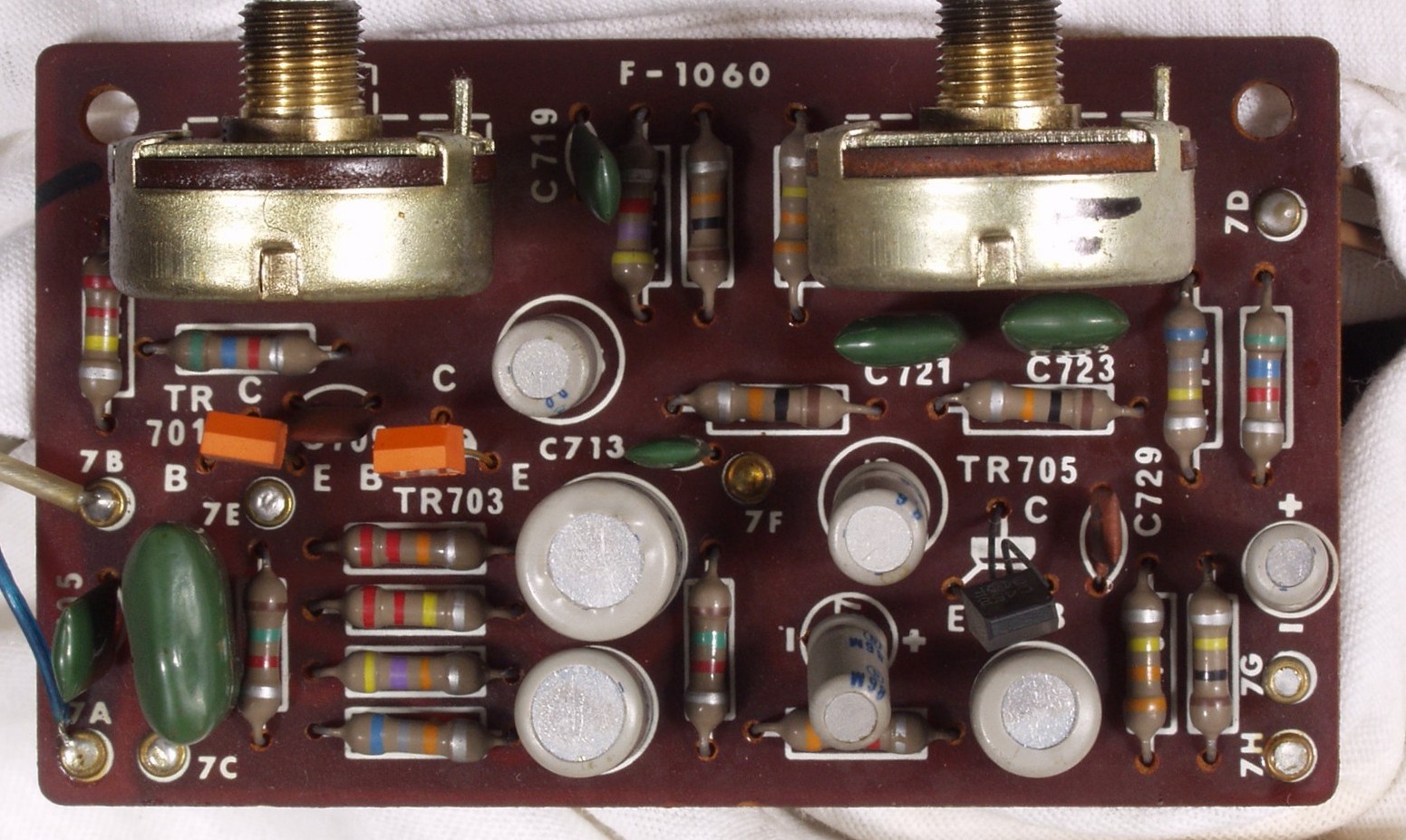

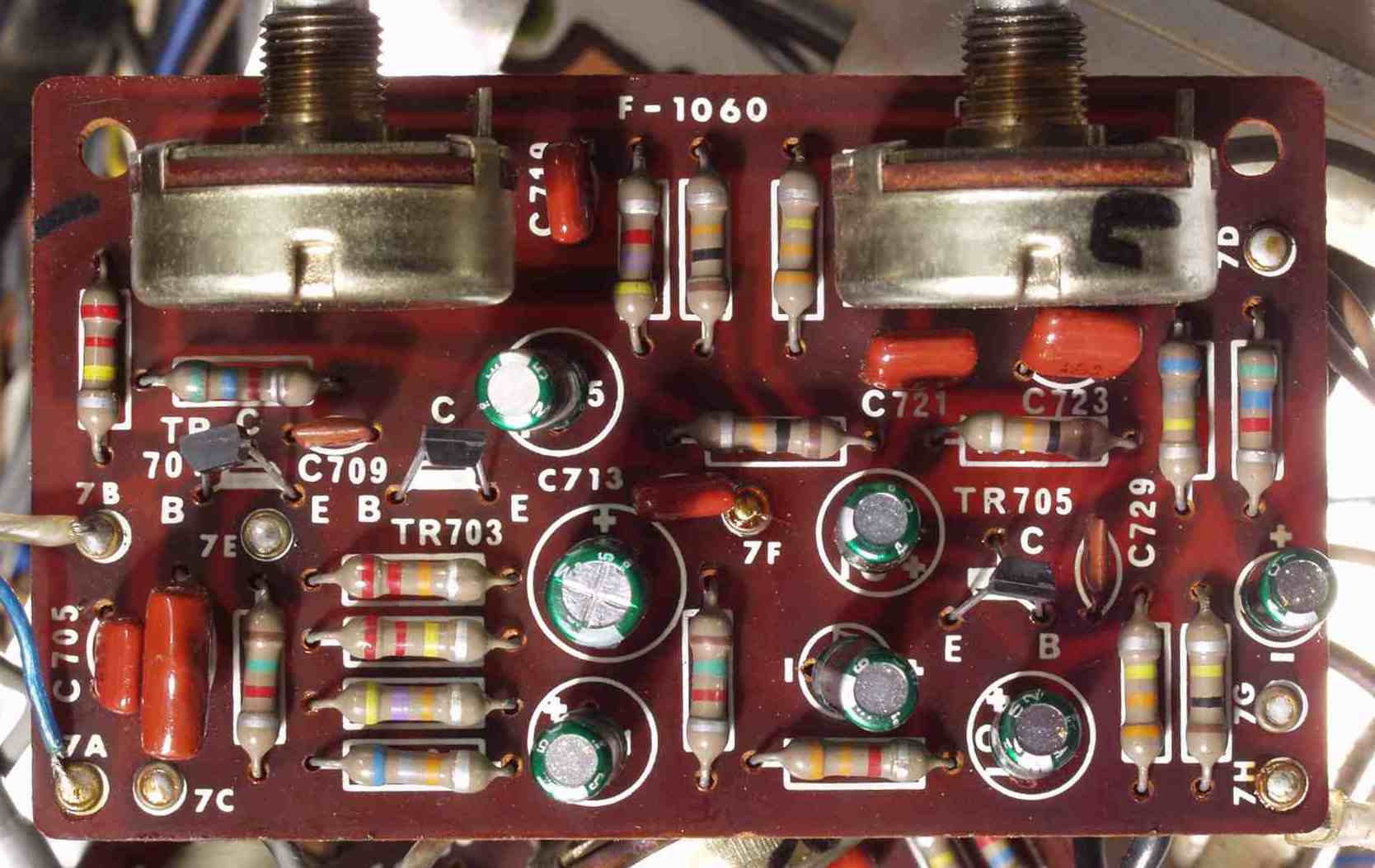

C−4B. 修理後 Rコントロール基板  電解コンデンサー7個、TR(トランジスター)3個、フイルムコンデンサー6個交換

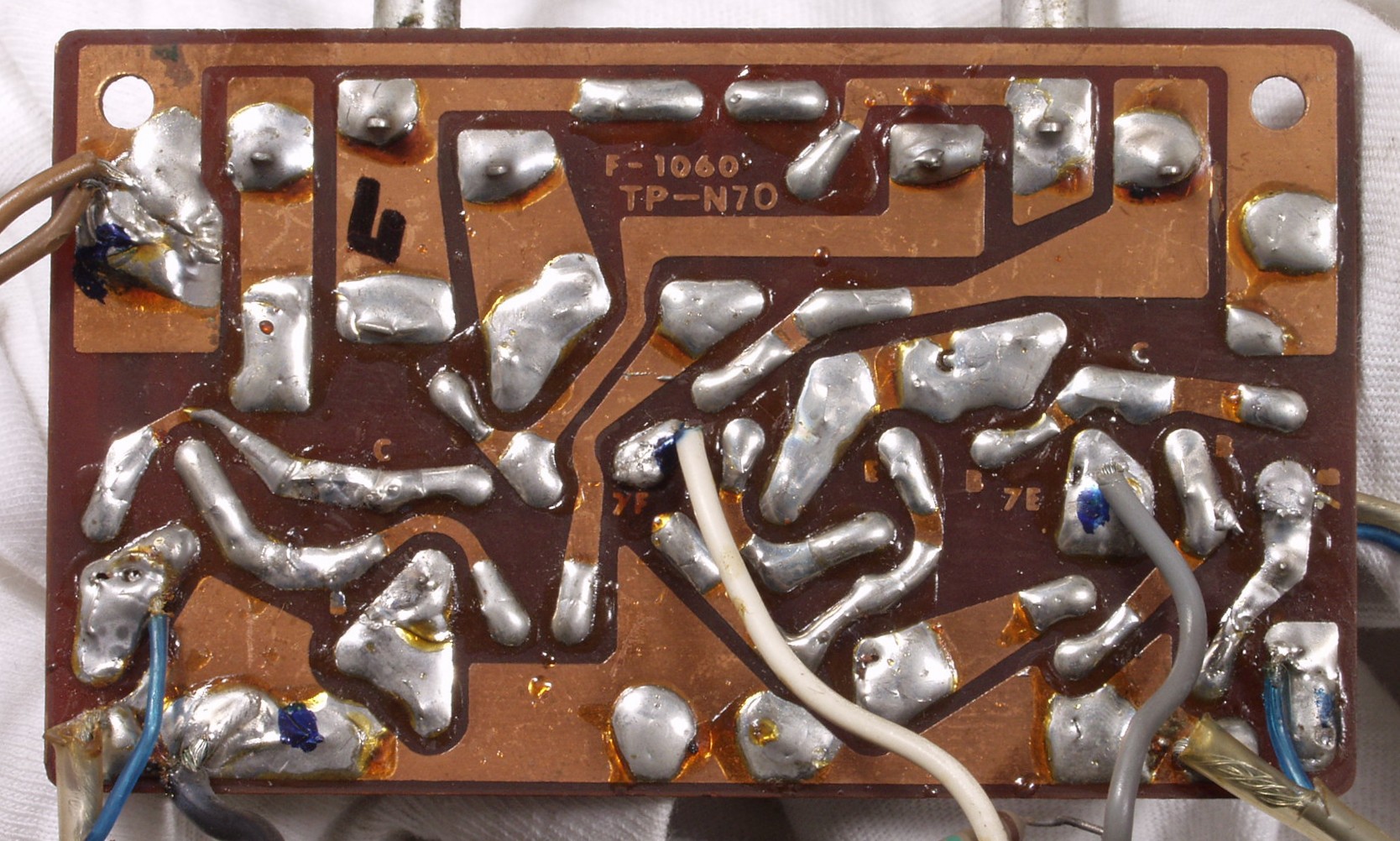

C−4C. 修理前 Rコントロール基板裏

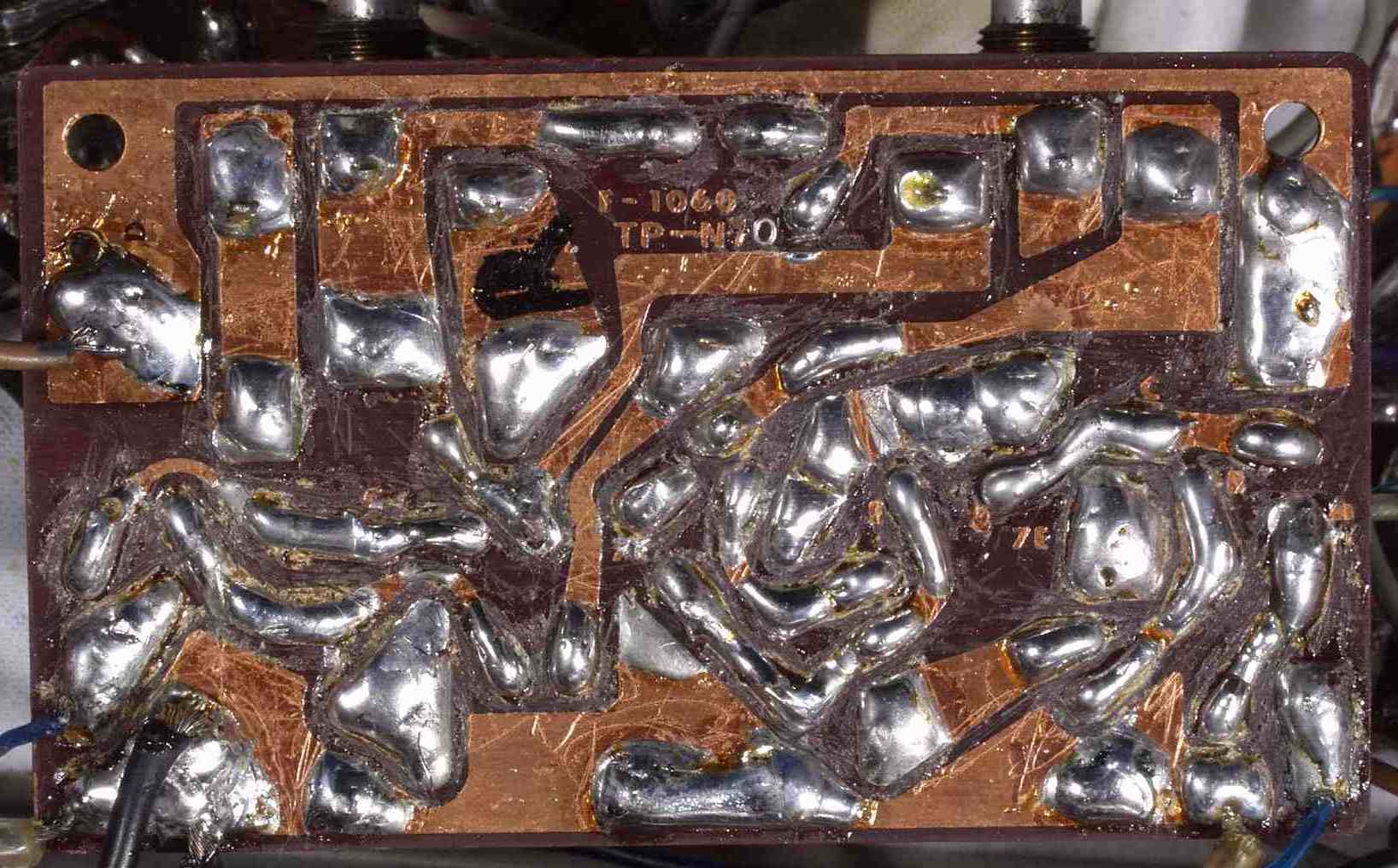

C−4D. 修理(半田補正)後 Rコントロール基板裏
C−4E. 修理前 Lコントロール基板
C−4F. 修理後 Lコントロール基板  電解コンデンサー7個、TR(トランジスター)3個、フイルムコンデンサー6個交換
C−4G. 修理前 Lコントロール基板裏
C−4H. 修理(半田補正)後 Lコントロール基板裏

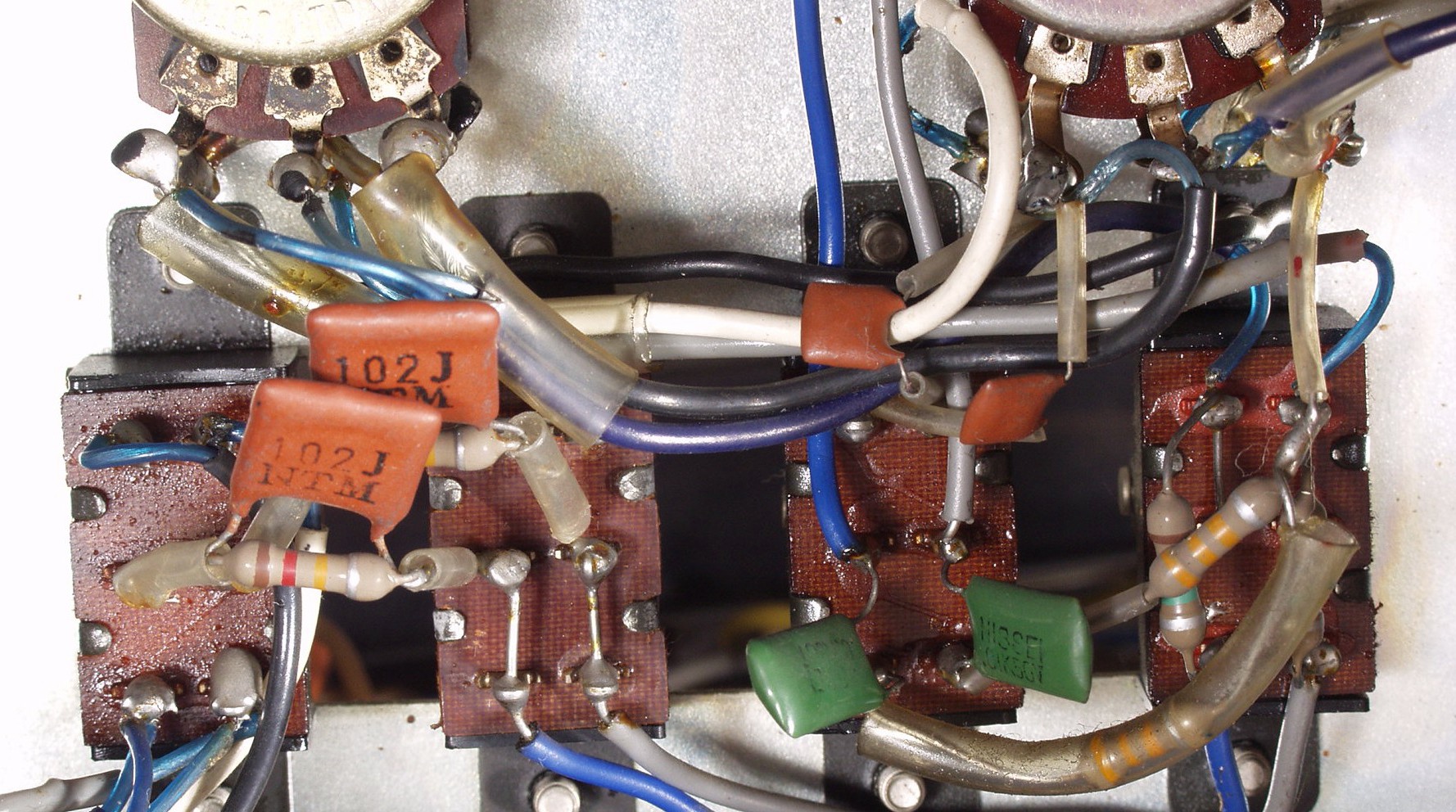

C−5A. 修理前 フイルター部
C−5B. 修理後 フイルター部  フイルムコンデンサー2個交換
C−6A. 修理前 整流・電源部

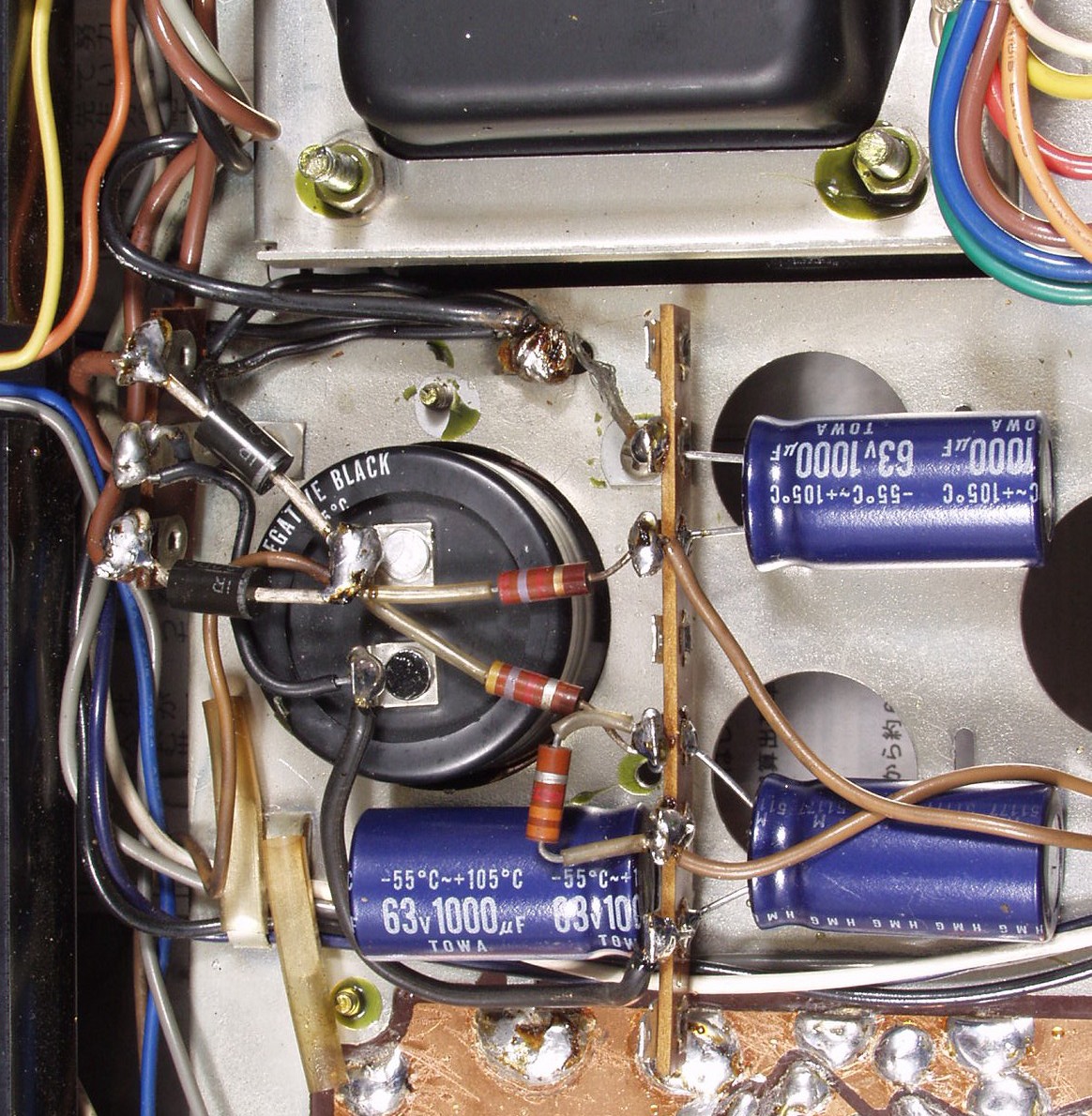

C−6B. 修理後 整流・電源部 電解コンデンサー4個交換

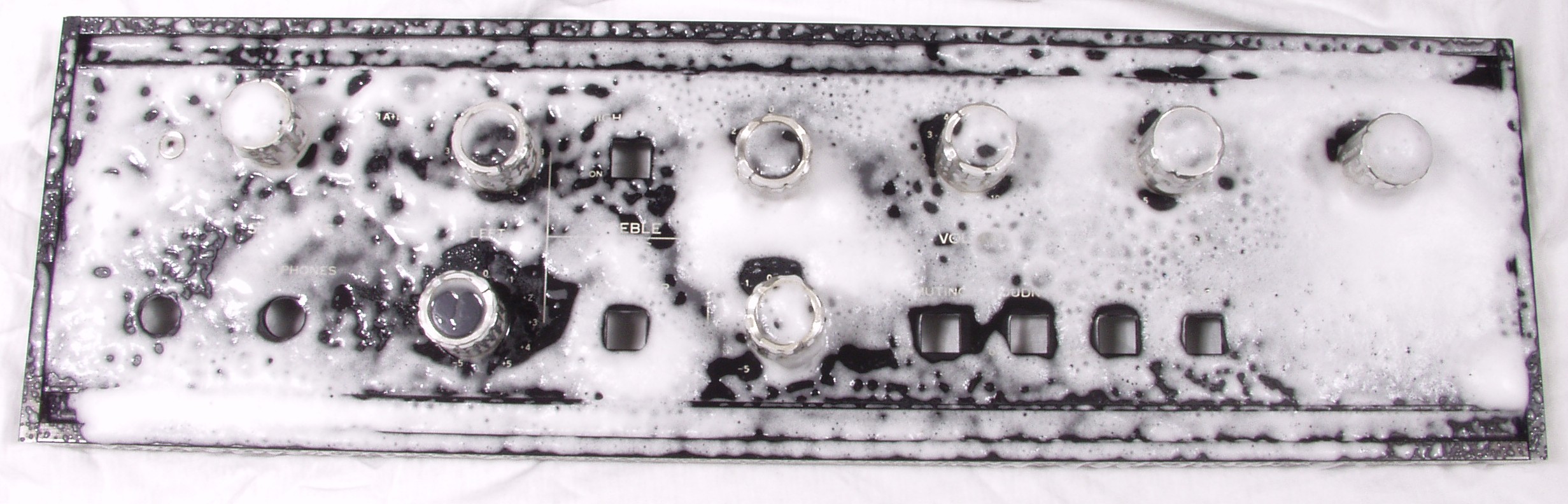

C−7A. パネル清掃

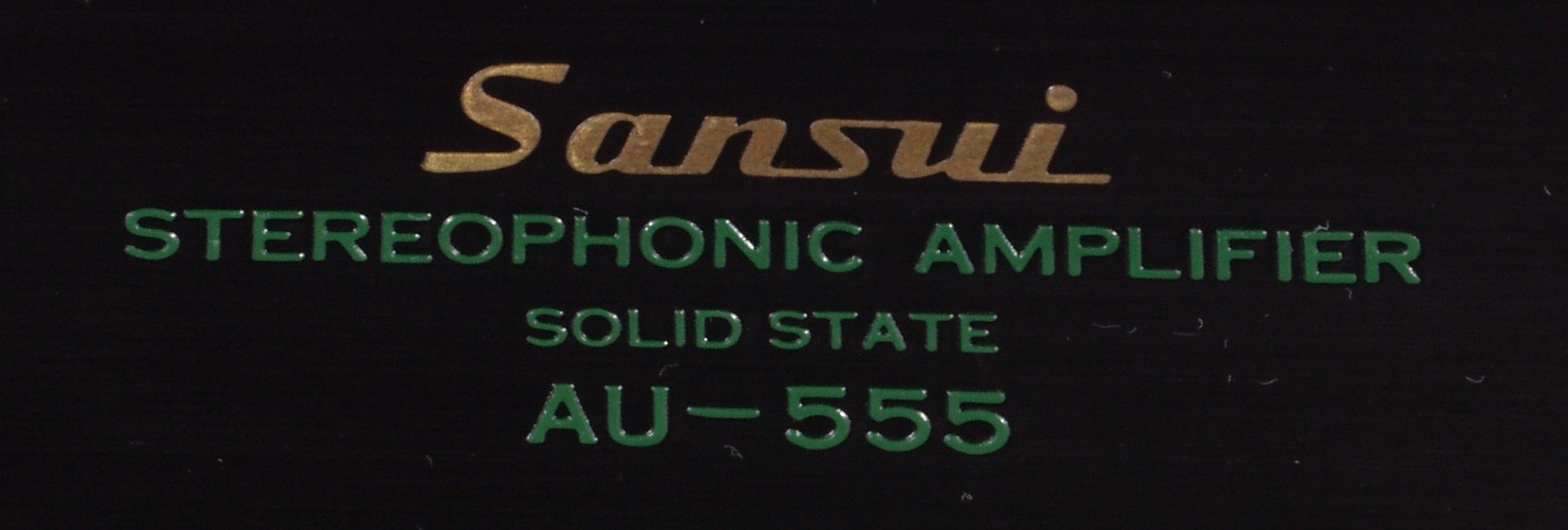

C−7B. 輝くマーク(エンブレム)

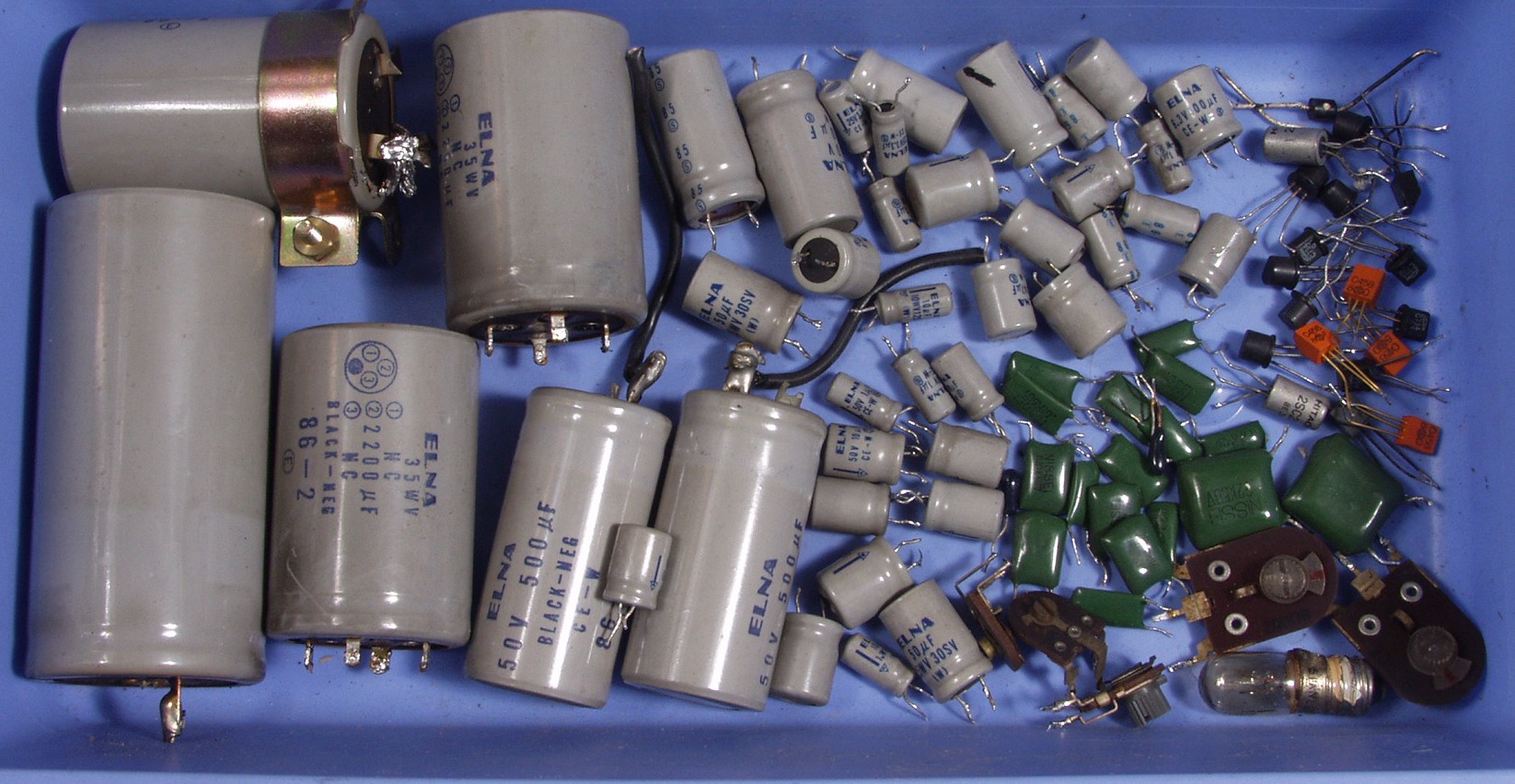

C−8. 交換した部品
C−9A. 修理前 上から見る
C−9B. 修理後 上から見る

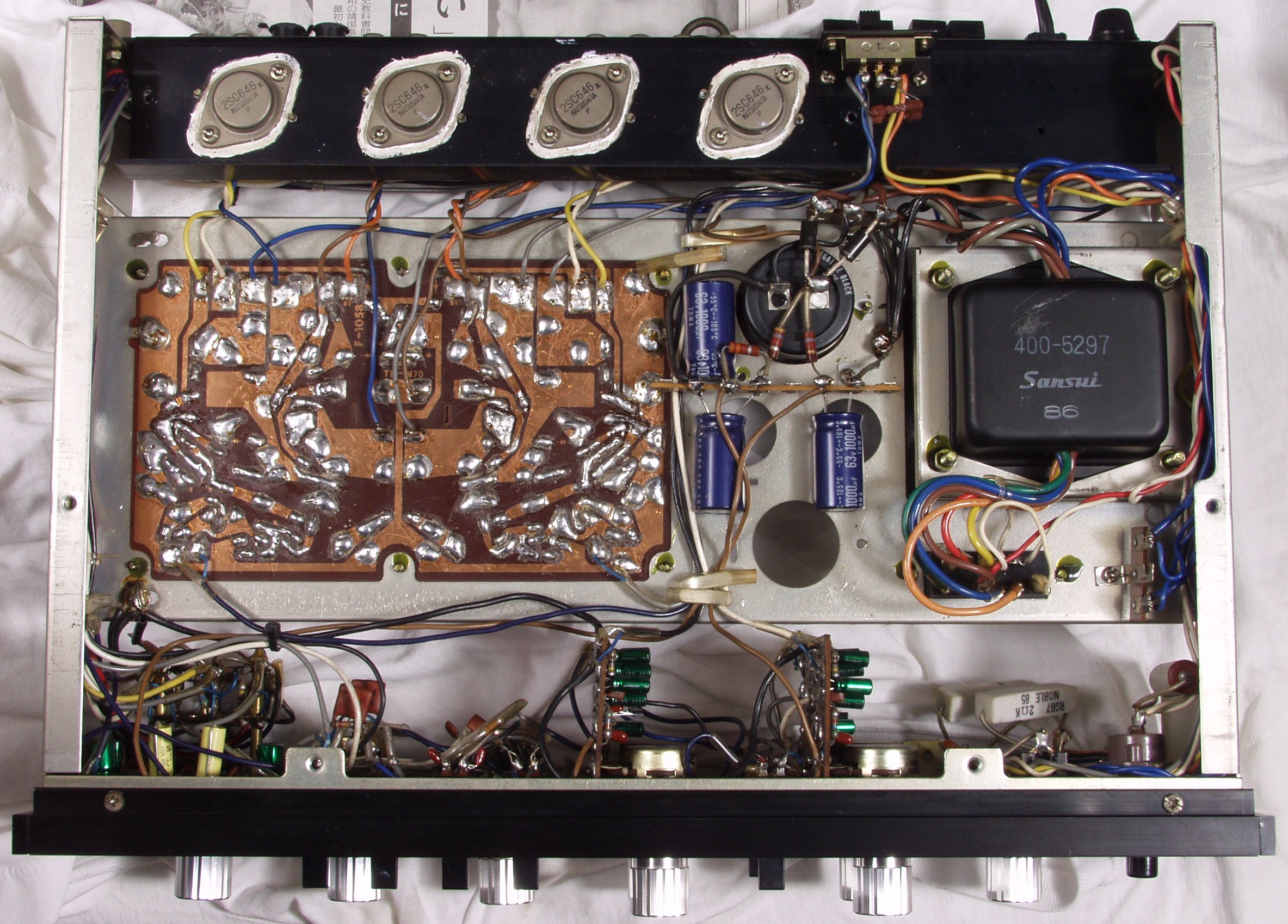

C−9C. 修理前 下から見る
C−8D. 修理後 下から見る

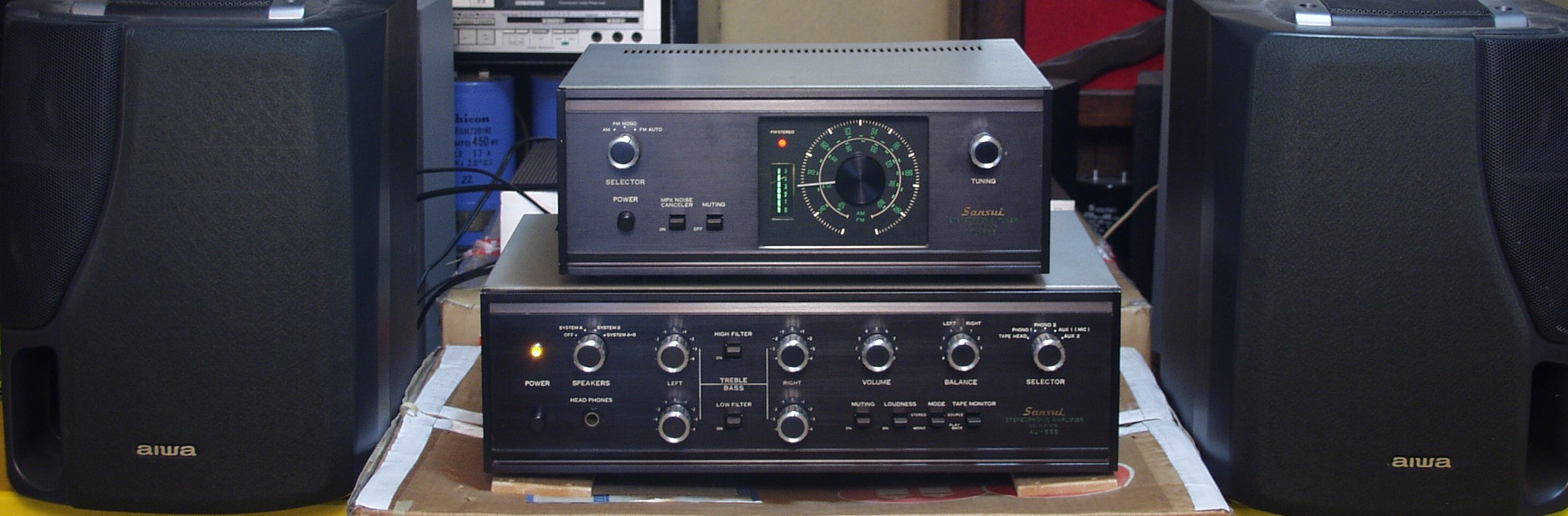

C−10.完成
E. 調整・測定

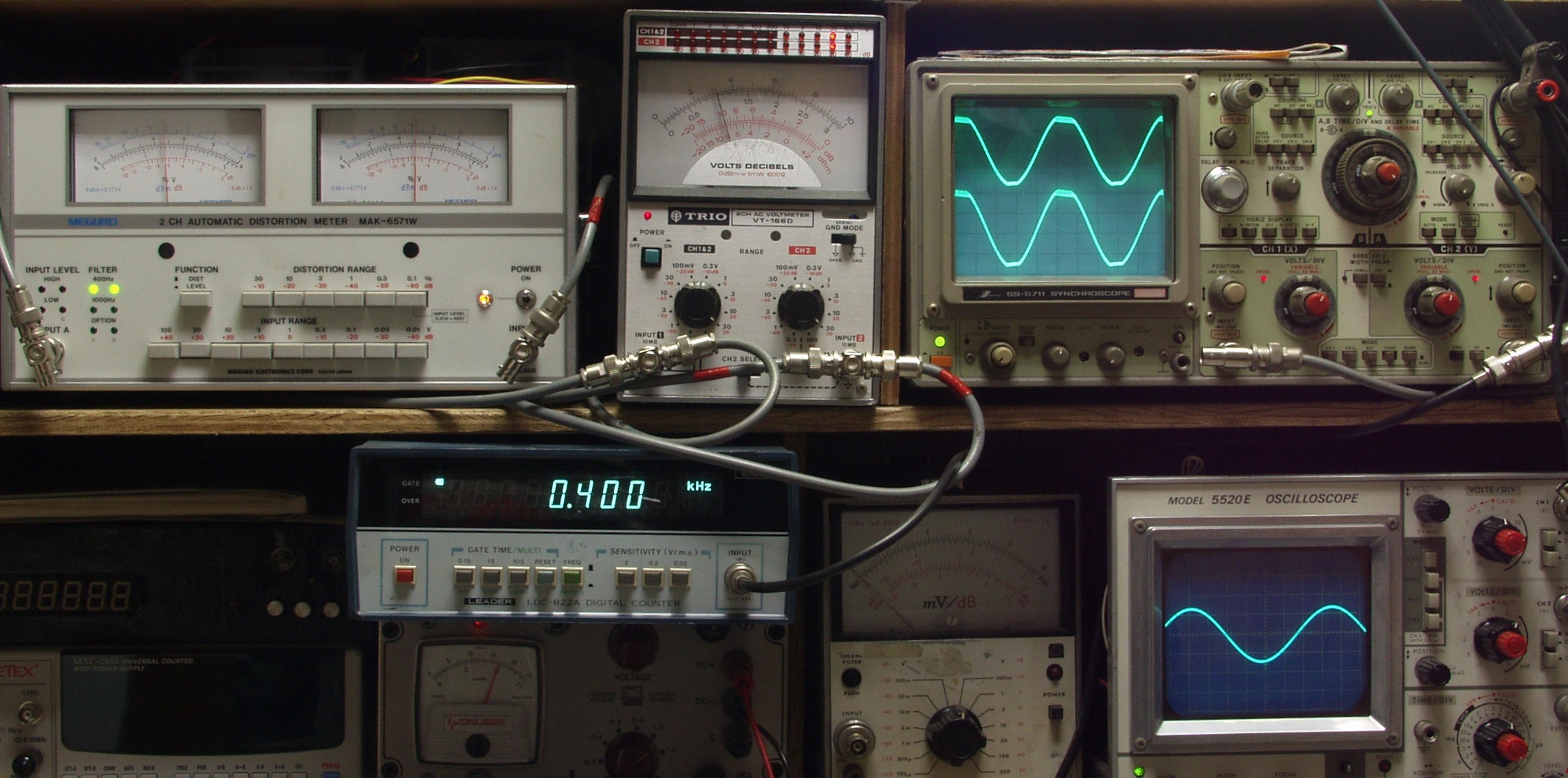

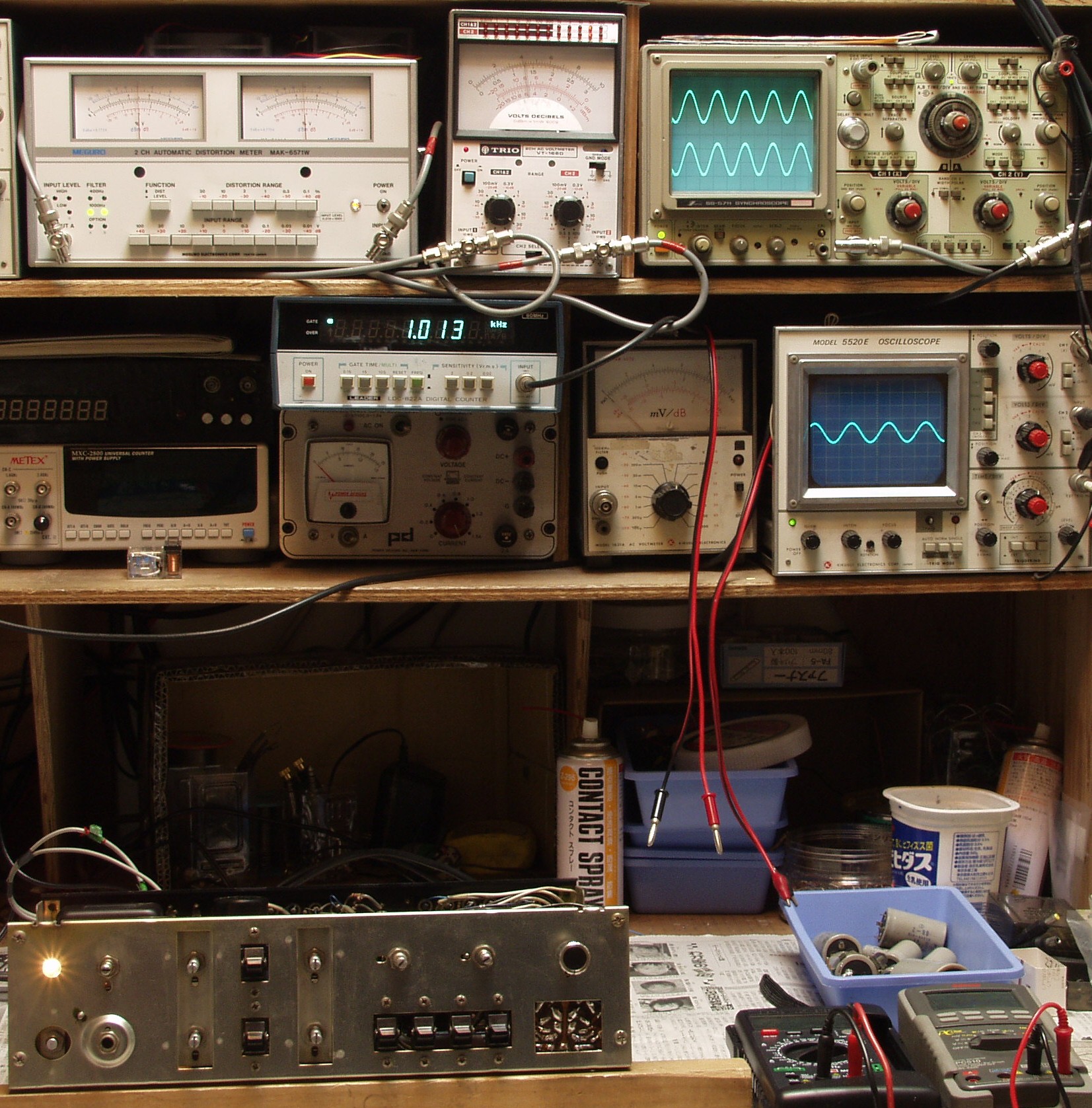

E−1. 出力/歪み率測定・調整

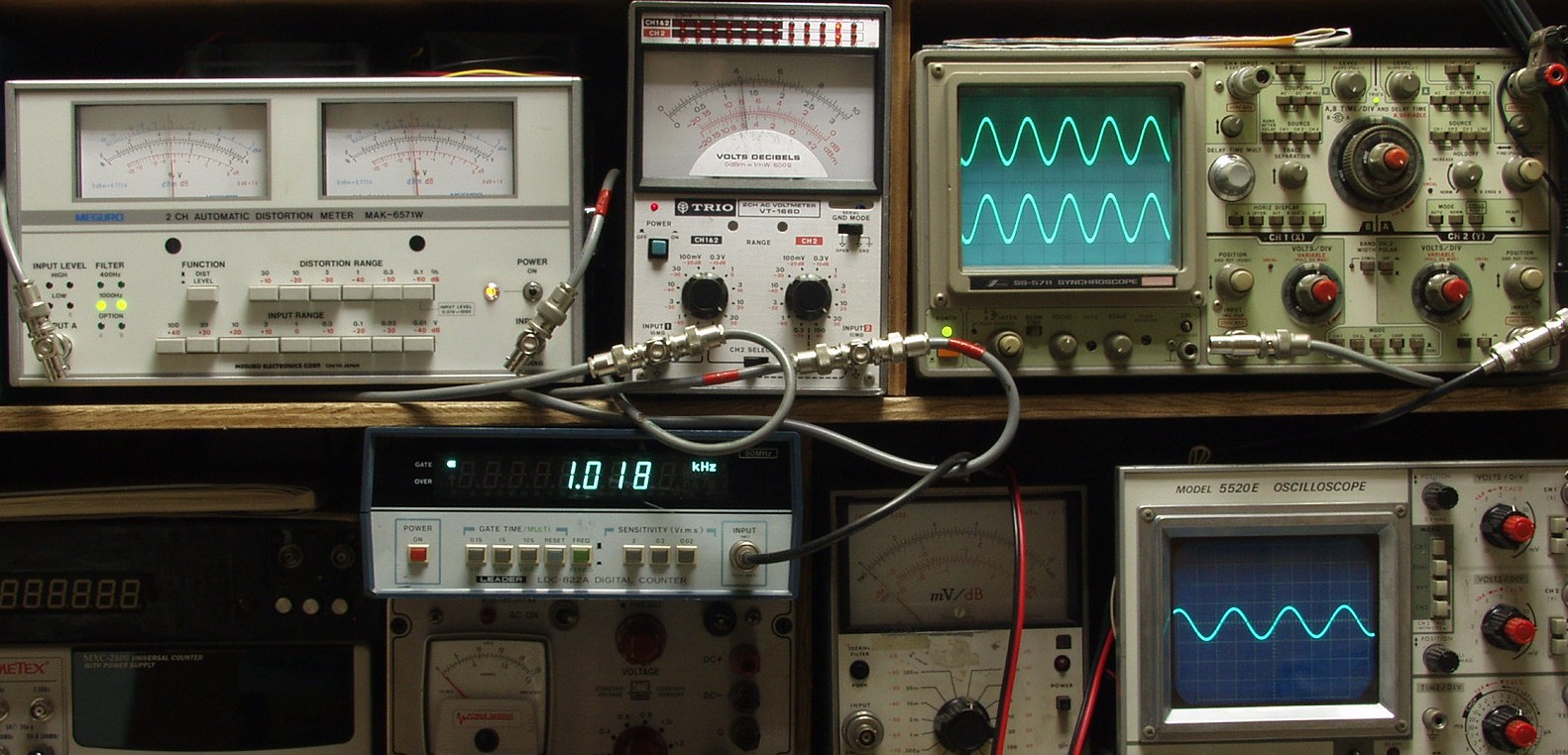

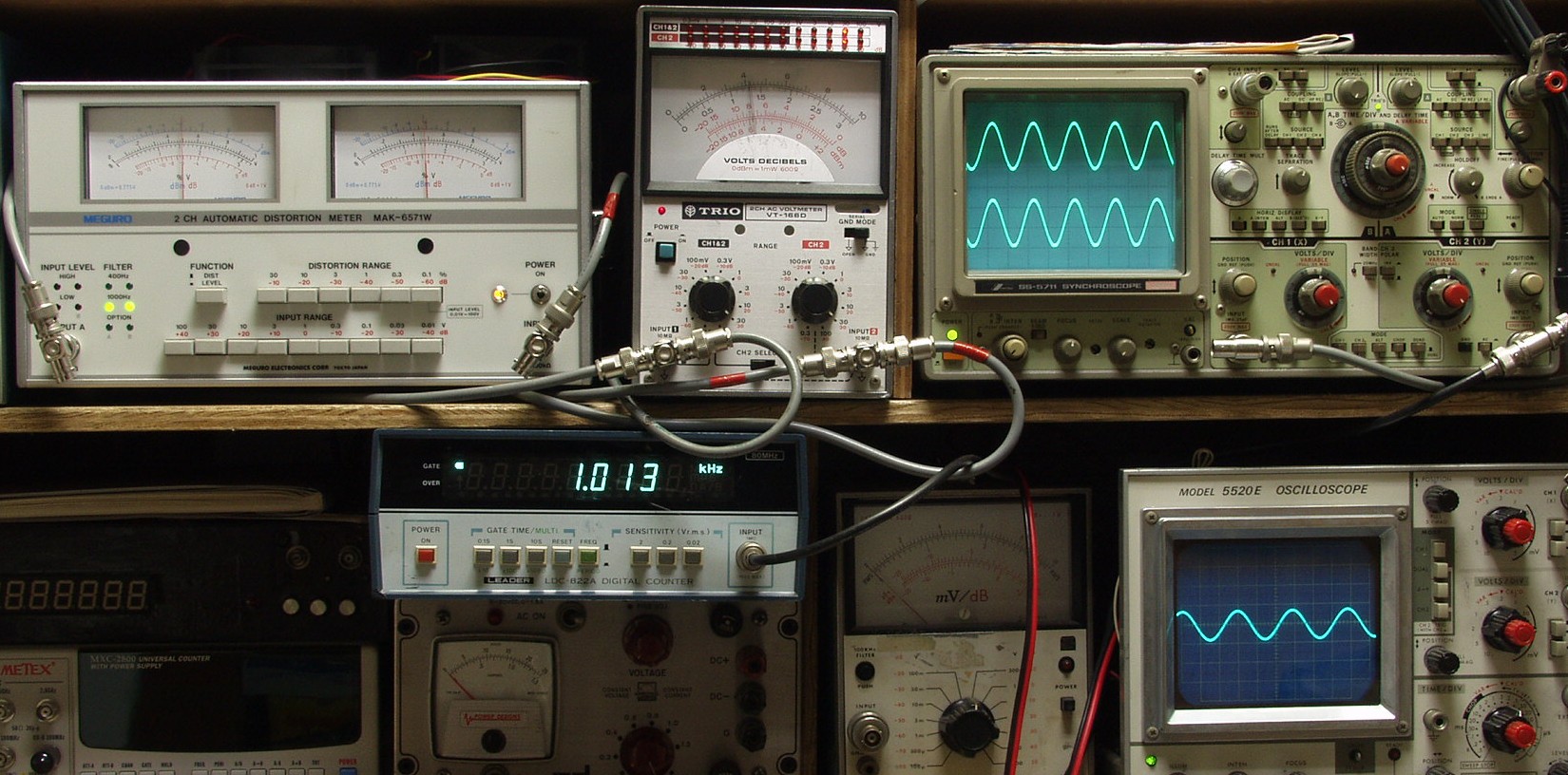

E−2A. SP出力13V=21W出力 0.5%歪み 1000HZ AUX入力

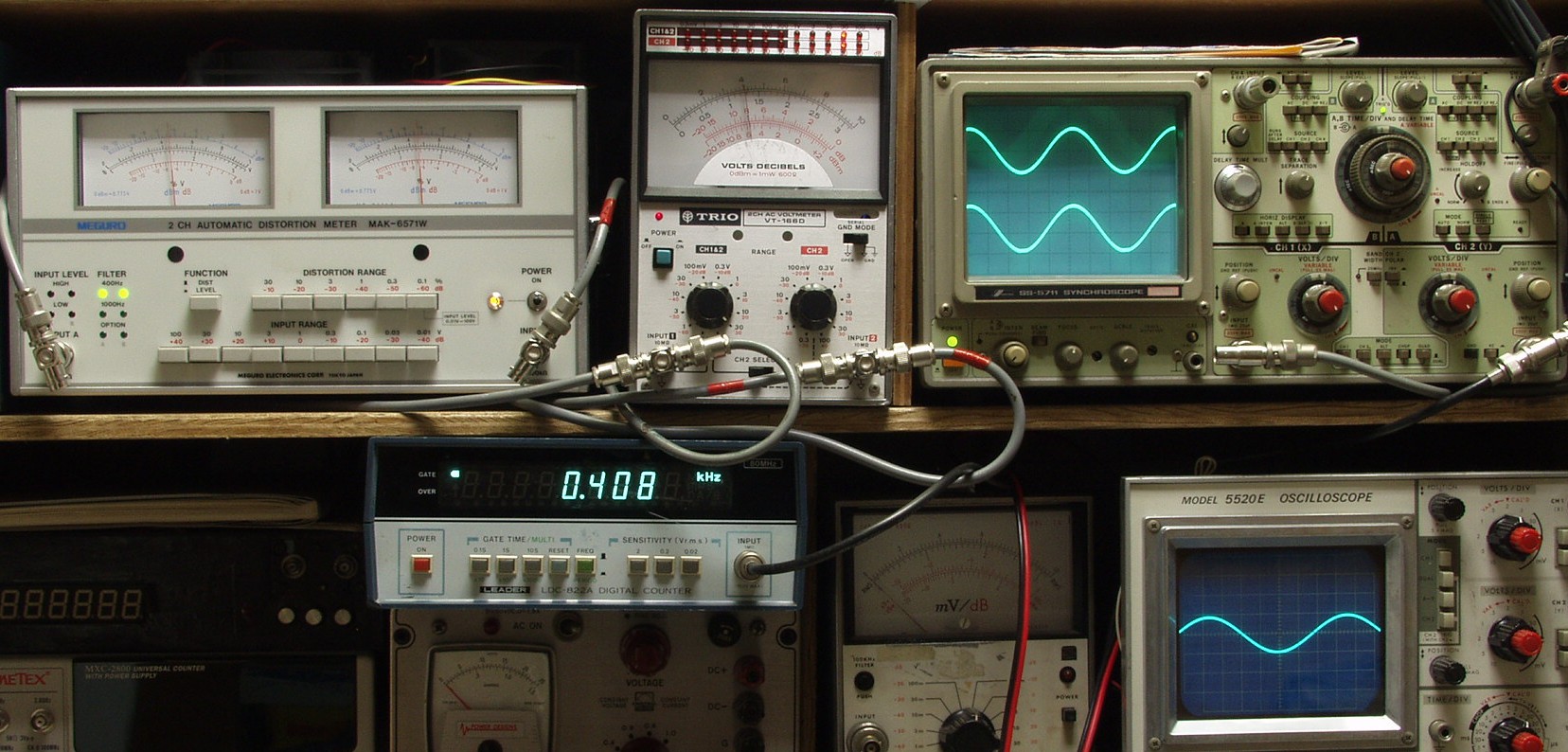

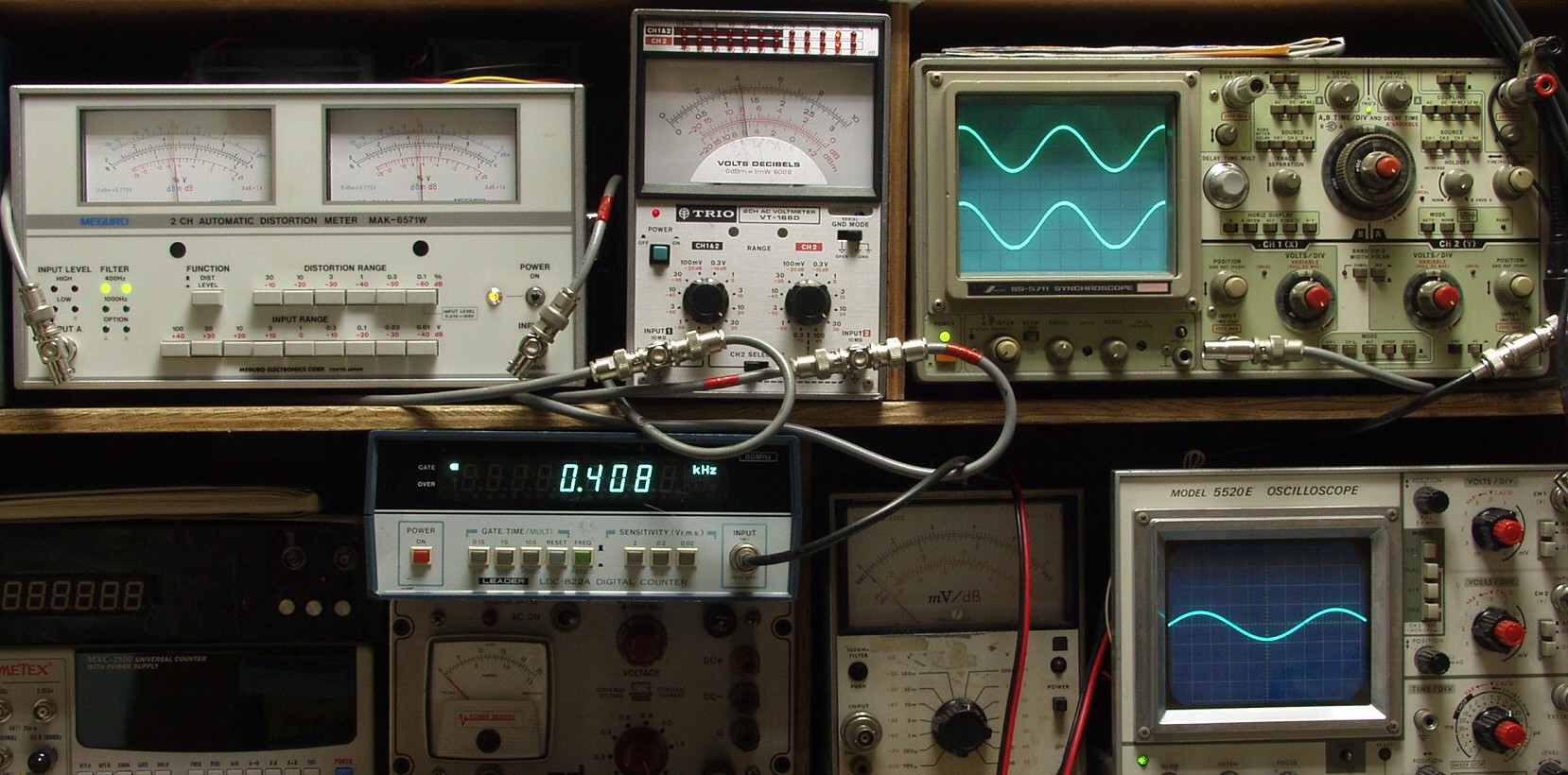

E−2B. SP出力13V=21W出力 0.5%歪み 400HZ AUX入力
E−2C. SP出力13V=21W出力 0.5%歪み 1000HZ MM入力
E−2D. SP出力13V=21W出力 0.5%歪み 400HZ MM入力
E−3. 完成  24時間エージング
