Sansui AU−D907X.  12台目修理記録
平成17年1月14日到着  1月26日完成
注意 このAMPはRL−SPのアース側にもAMPが入っています
    よって、AMPのシャーシにSPの線(アース側)を接続してはいけません、共通にしてもいけません、終段TRが死にます
  • A. 修理前の状況
      大学生の時にアルバイトをしてオーディオ機器をそろえました。友人たちは、アルバイトで稼いだお金で車を購入しましたが、私は車よりオーディオ機器を選択しました。
       このときに購入し、現在も持っているものの一つにSANSUIのアンプAU-D907Xがあり ます。社会人となり、結婚してから音楽から少し距離がありましたが、また聞きたく なりました。 907Xを捨てて、新しい機器を購入することも考えたのですが、捨てるには心許なく、 修理したいと考えています。
       故障箇所は、左Chの音が小さい症状です。 入力切り替えスイッチのカバーがとれていますが、これはなくとも使えるので修理対 象にはならないと思います。

  • B. 原因
      釣った魚にもえさ を与えましょう
      経年劣化

  • C. 修理状況
     SP接続リレー交換
     電源投入リレー交換
     メインAMPのバランス・バイアス半固定VR交換
     メインAMPの初段FET交換
     EQ−AMPのFET交換
     取り外し、各基板の半田不良を修理します、所謂、半田補正作業。
     電解コンデンサー交換

  • D. 使用部品
     バランス・バイアス半固定VR 13mmΦ高級品      12個
     メインAMPの初段FET                      2個
     EQ−AMPのFET                         2個
     SP接続リレー                             2個
     電源投入リレー
     電解コンデンサー(ミューズ使用)               82個
     フイルムコンデンサー                       3個
     抵抗                                 2個

  • E. 調整・測定

  • F. 調整費  100,000円    オーバーホール修理。

A. 修理前の点検状況
A−1A. 点検中 上から見る すごい埃!!
A−1B. 点検中 掃除後上から見る

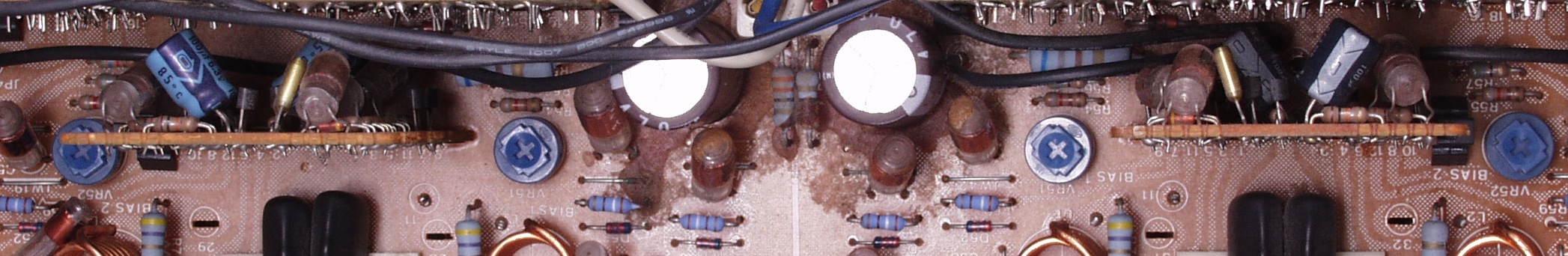

A−1C. 点検中 メインAMP基板のRLプロテクト基板の電解コンデンサーが異なる

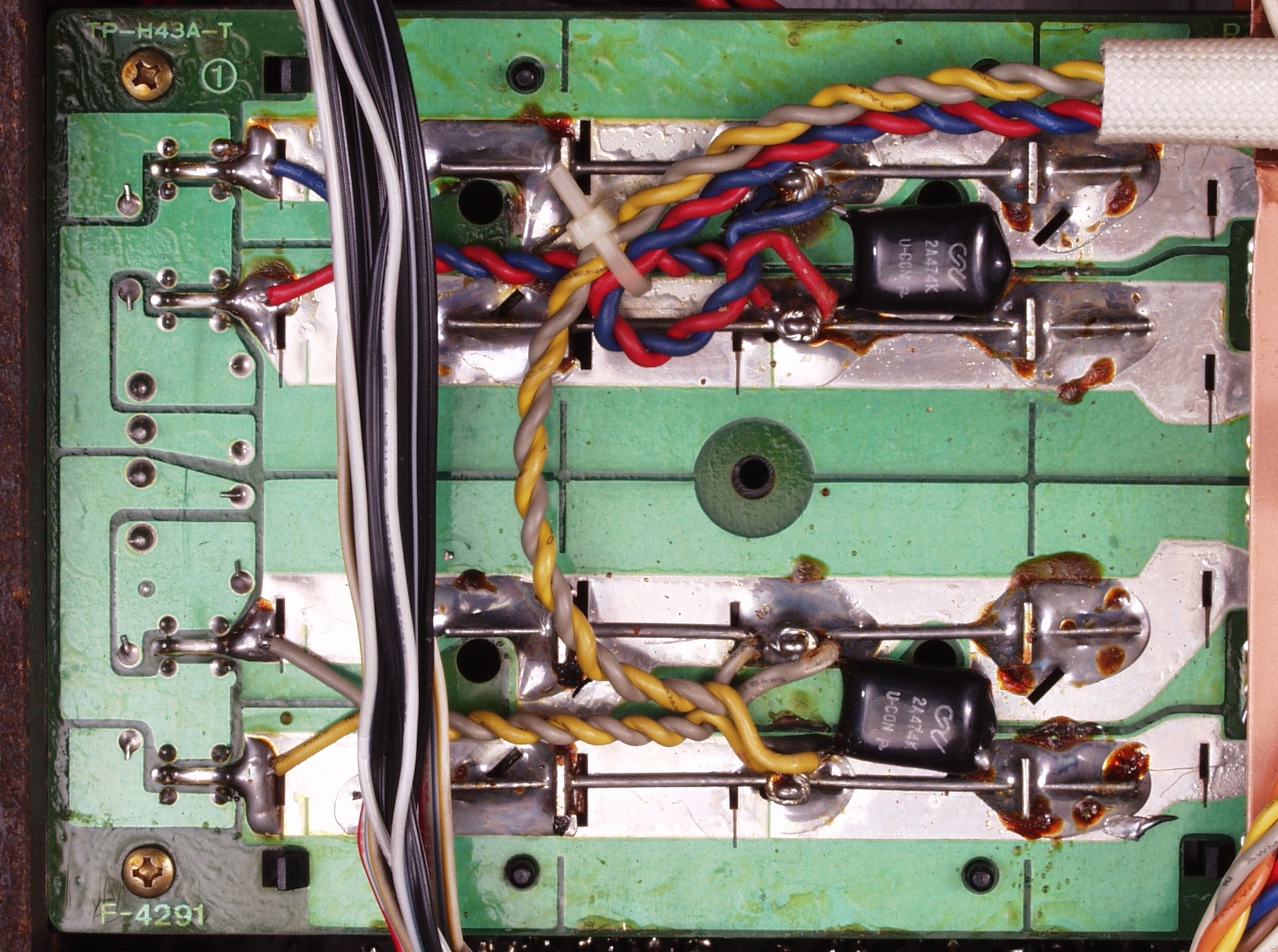

A−2A. 点検中 下から見る

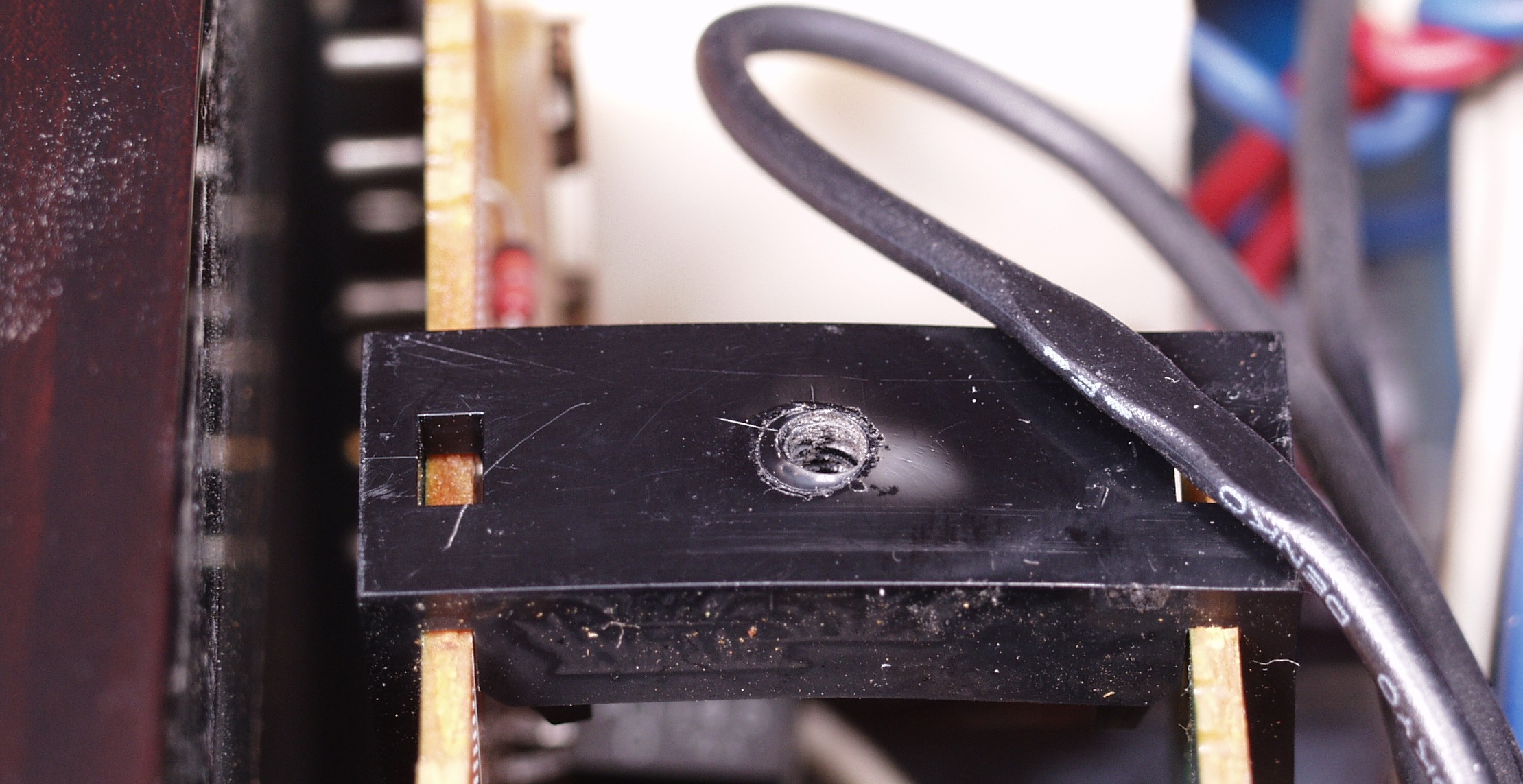

A−3. 点検中 組み付け時の点検が悪く、線を噛んでいた!
A−4. 点検中 SP接続リレー比較 左=付いていた接点容量7A=8Ω出力だと392W定格
                        右=交換する接点容量10A=8Ω出力だと800W定格
A−5. 点検中 交換するのは、原則オーディオ用電解コンデンサー
C. 修理状況

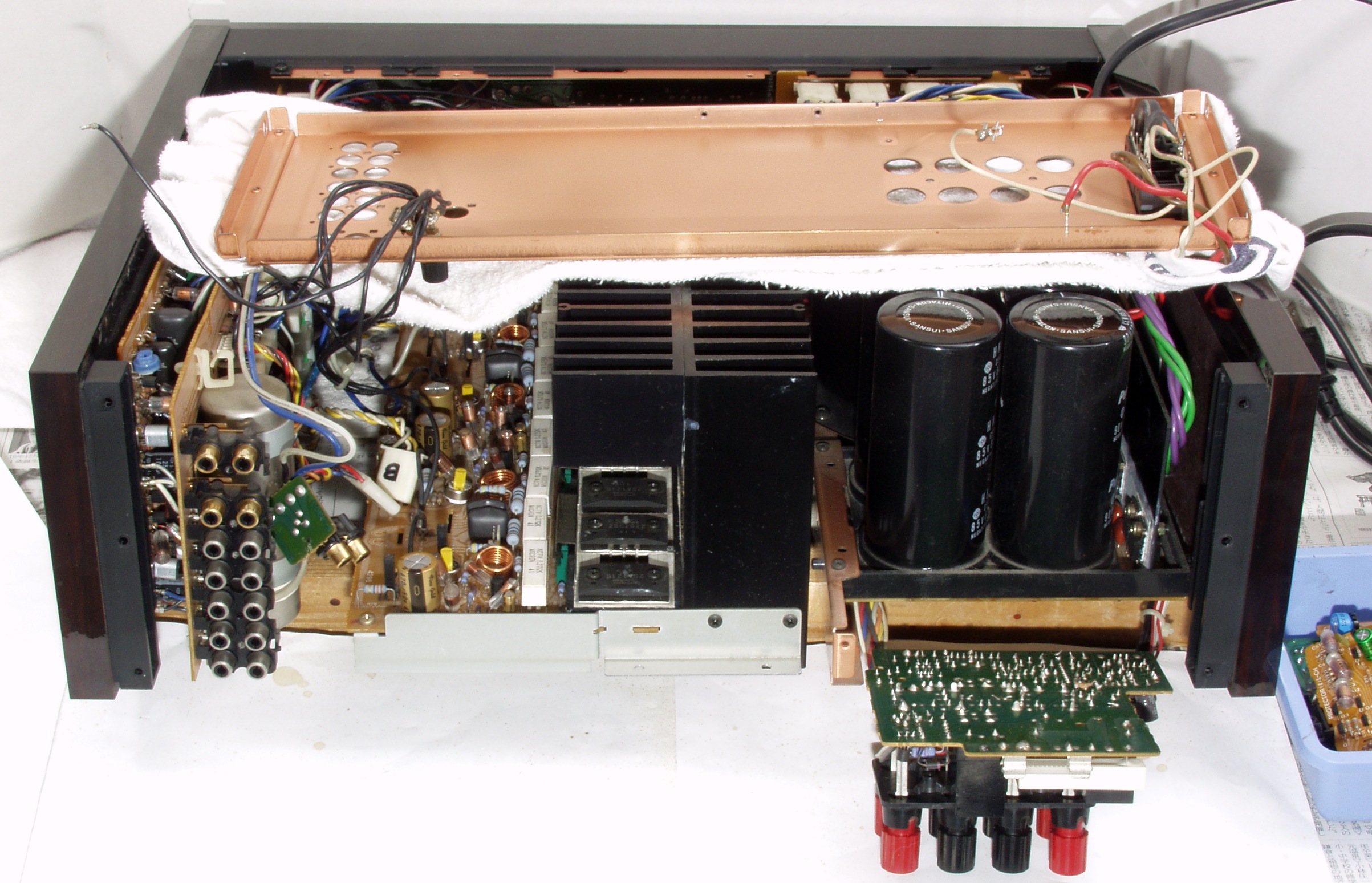

C−1.後パネルを外し、修理中

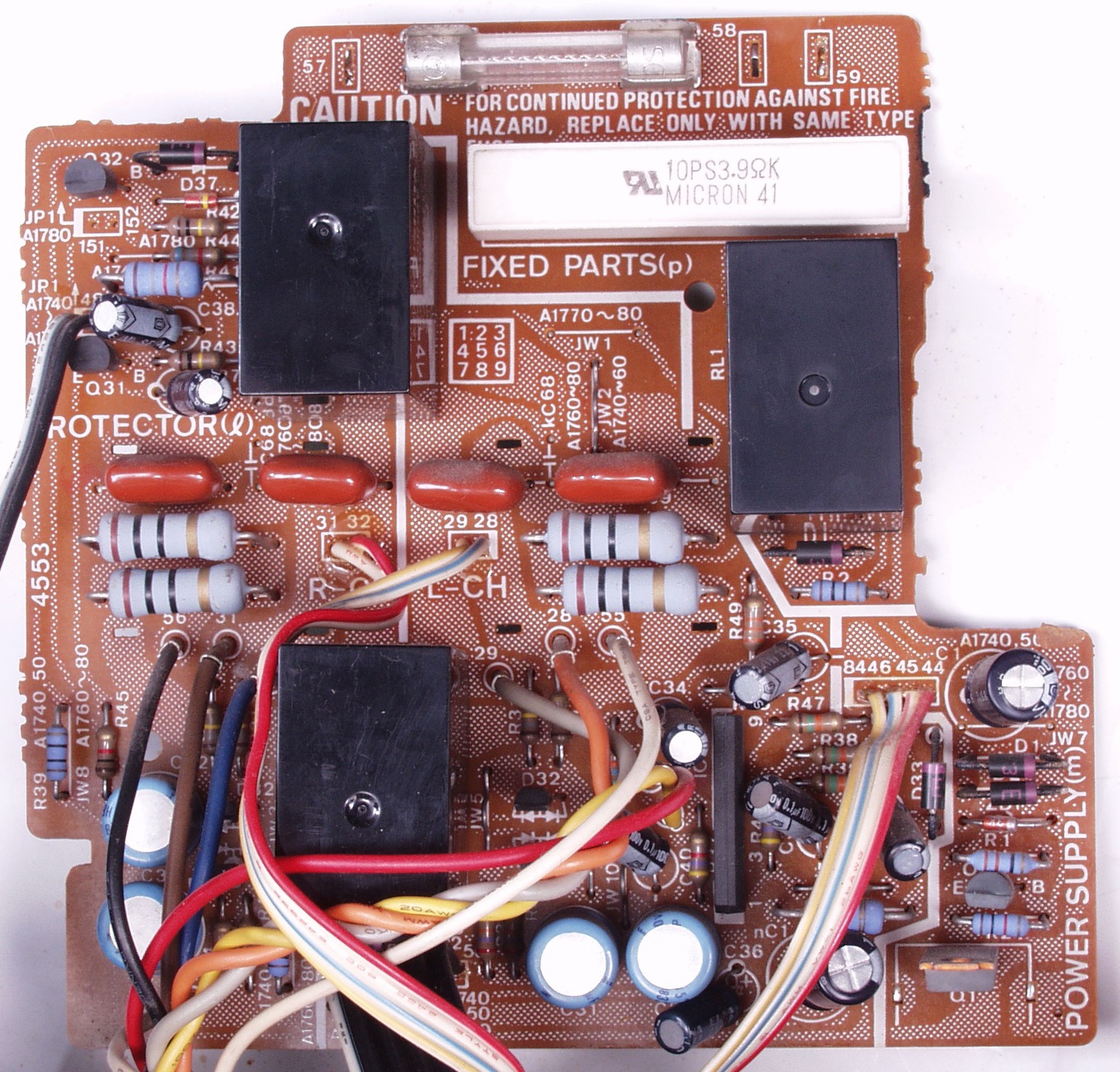

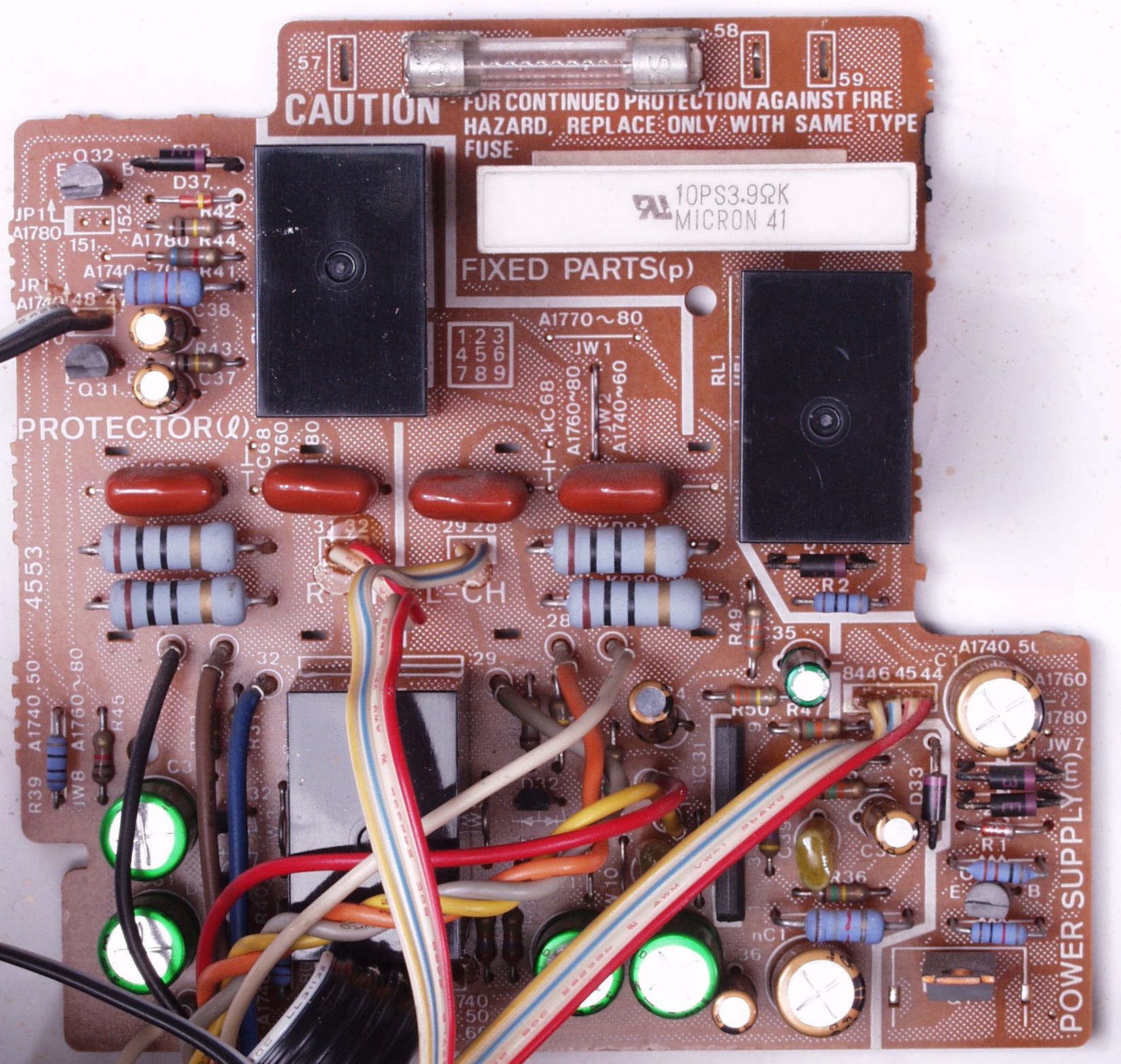

C−1A. 修理前 SP接続リレー基板
C−1B. 修理後 SP接続リレー基板 SP接続リレー3個、電解コンデンサー個12、フイルムコンデンサー2個交換

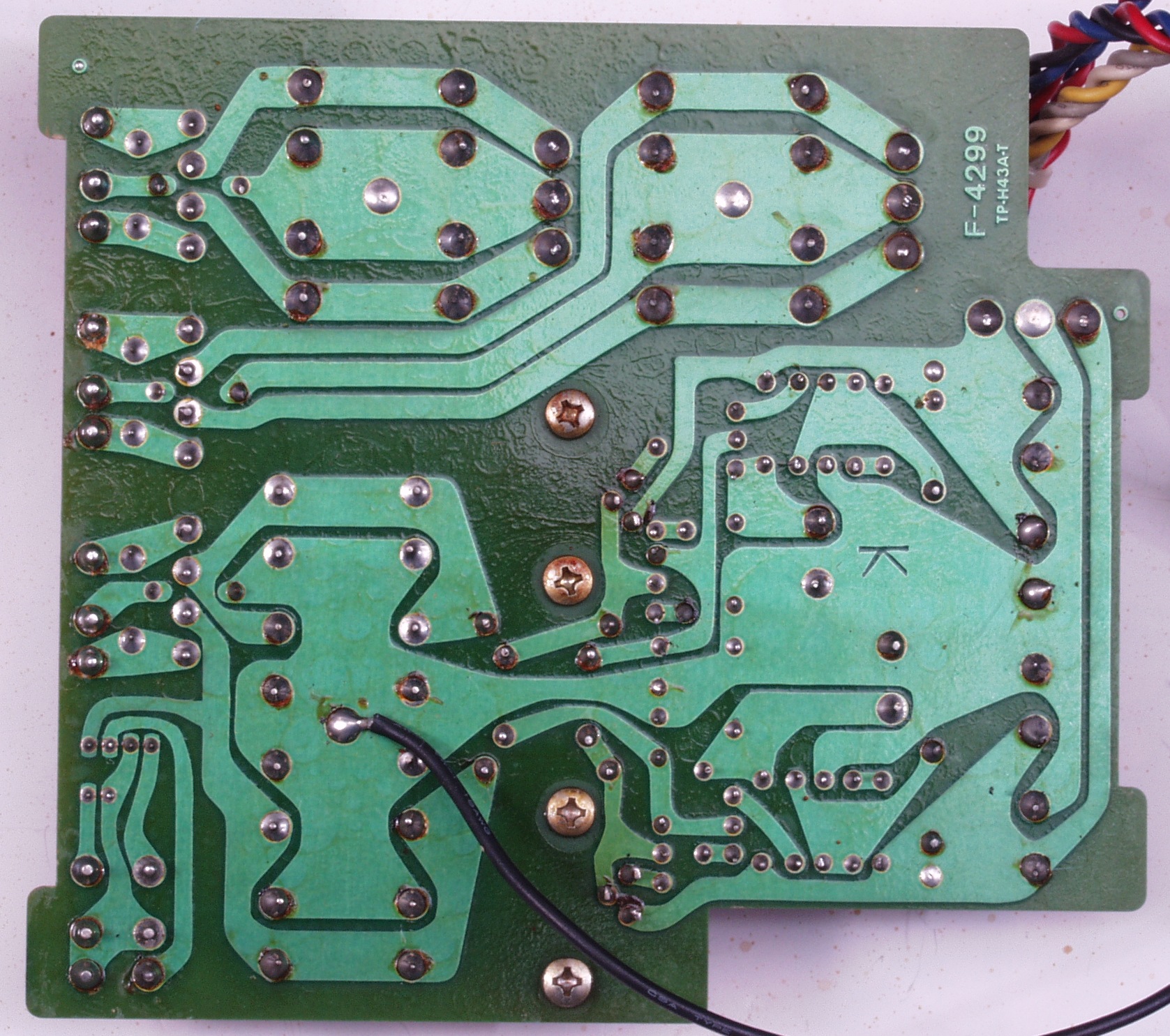

C−1C. 修理前 SP接続リレー基板裏

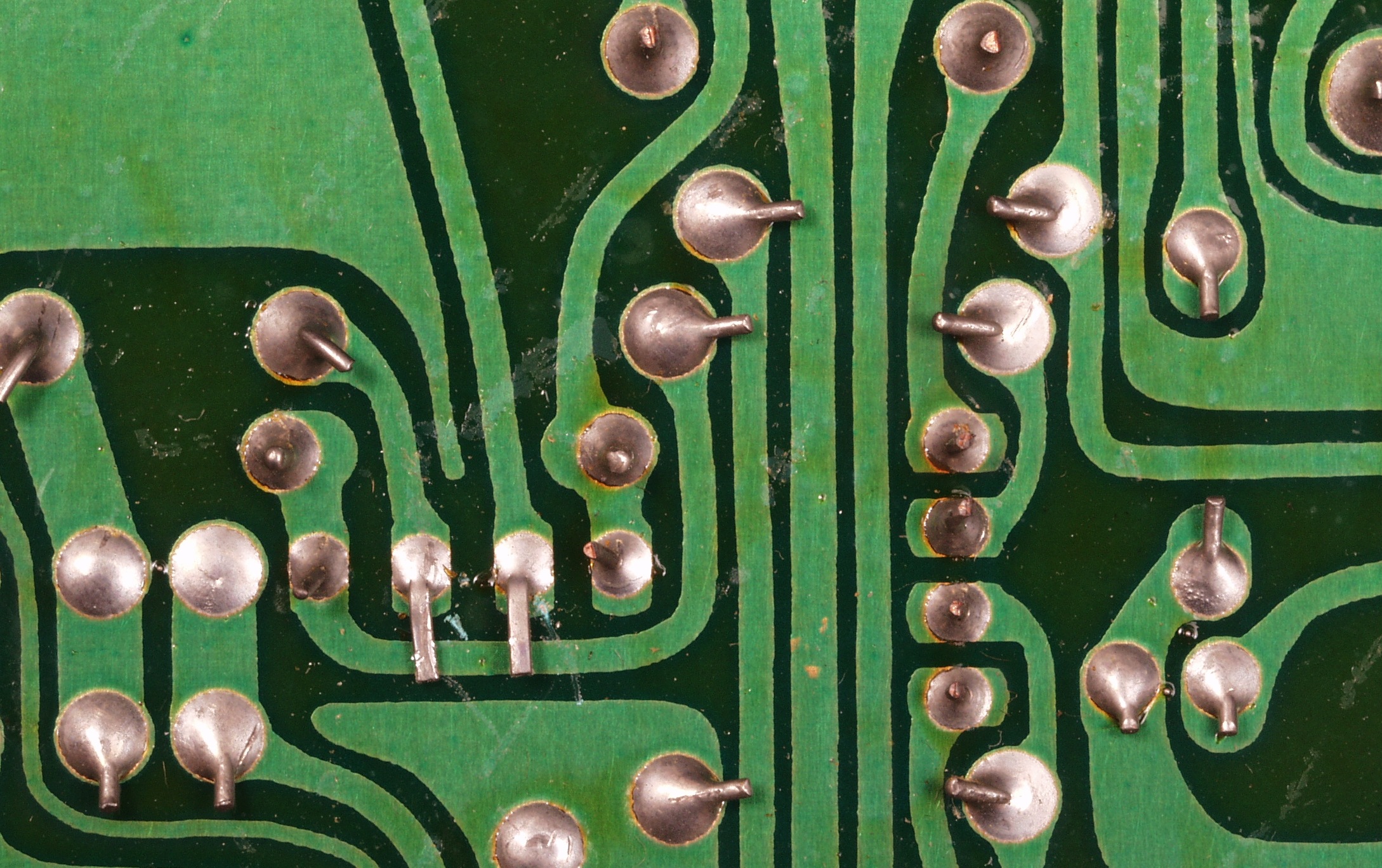

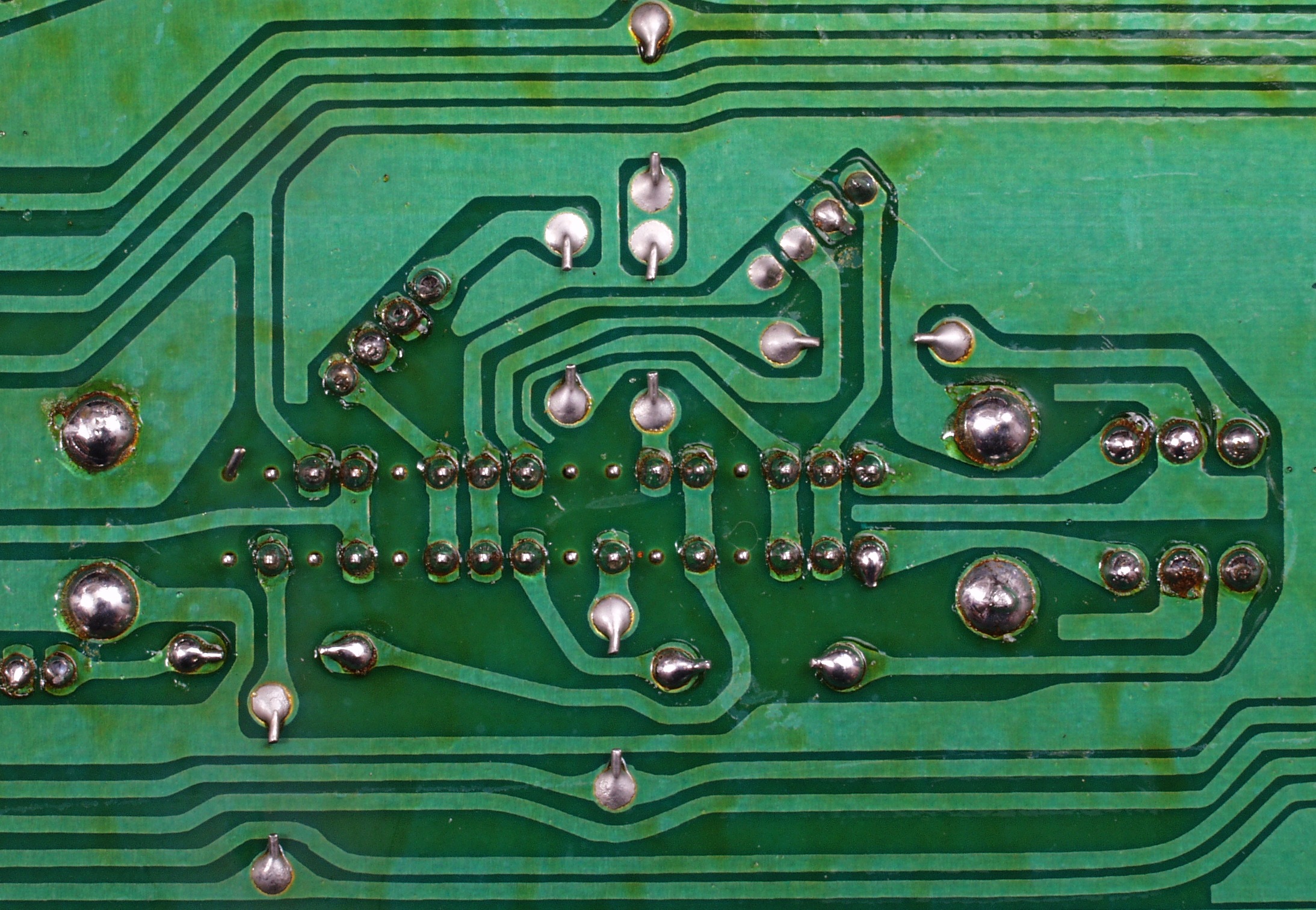

C−1D. 修理(半田補正)後 SP接続リレー基板裏
C−1E. 完成SP接続リレー基板裏、 洗浄後、コート液を塗布。
C−2A. 修理前 RL初段ドライブAMP基板
C−2B. 修理後 RL初段ドライブAMP基板 初段FET2個、半固定VR4個、電解コンデンサー12個交換

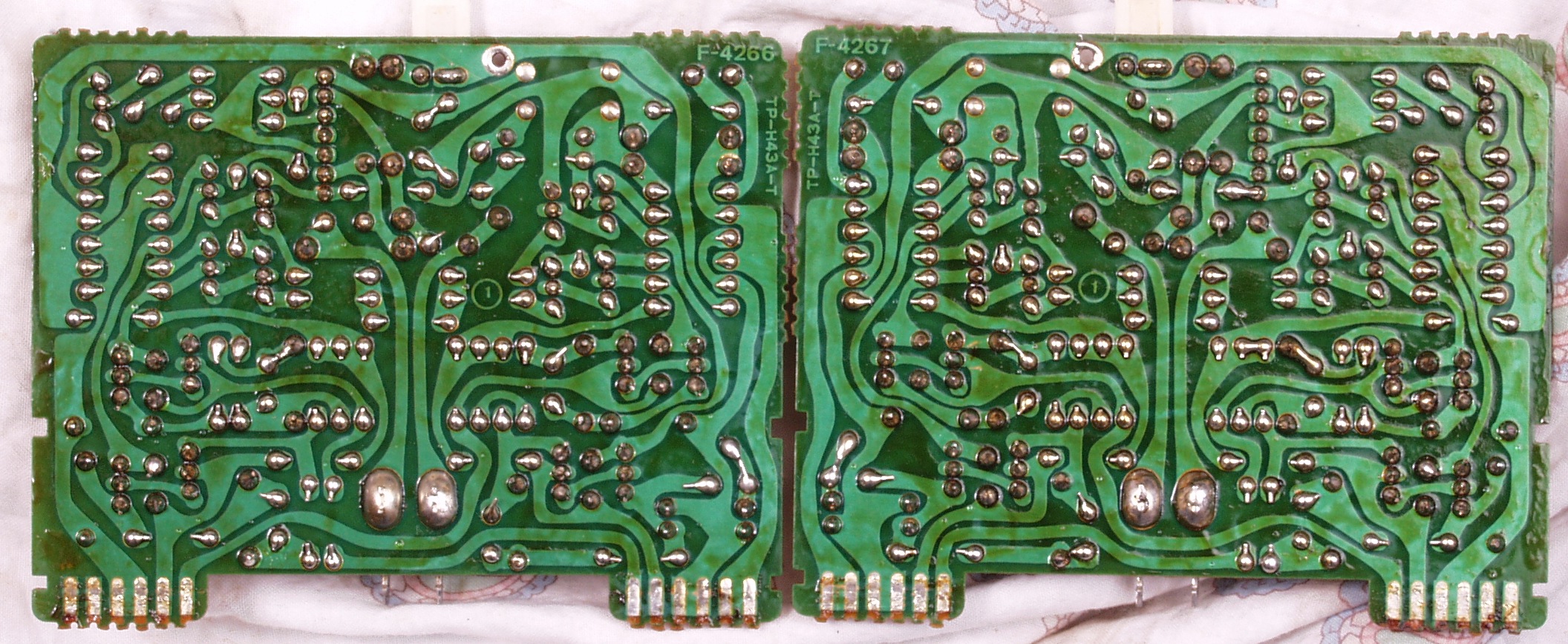

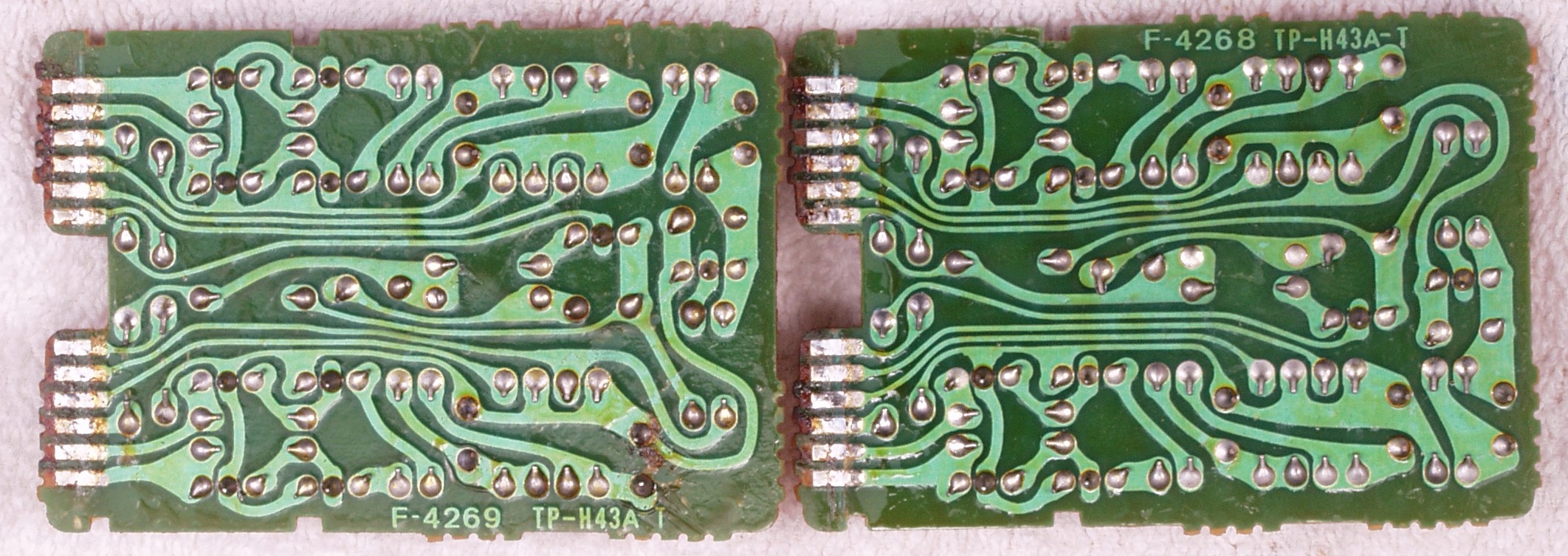

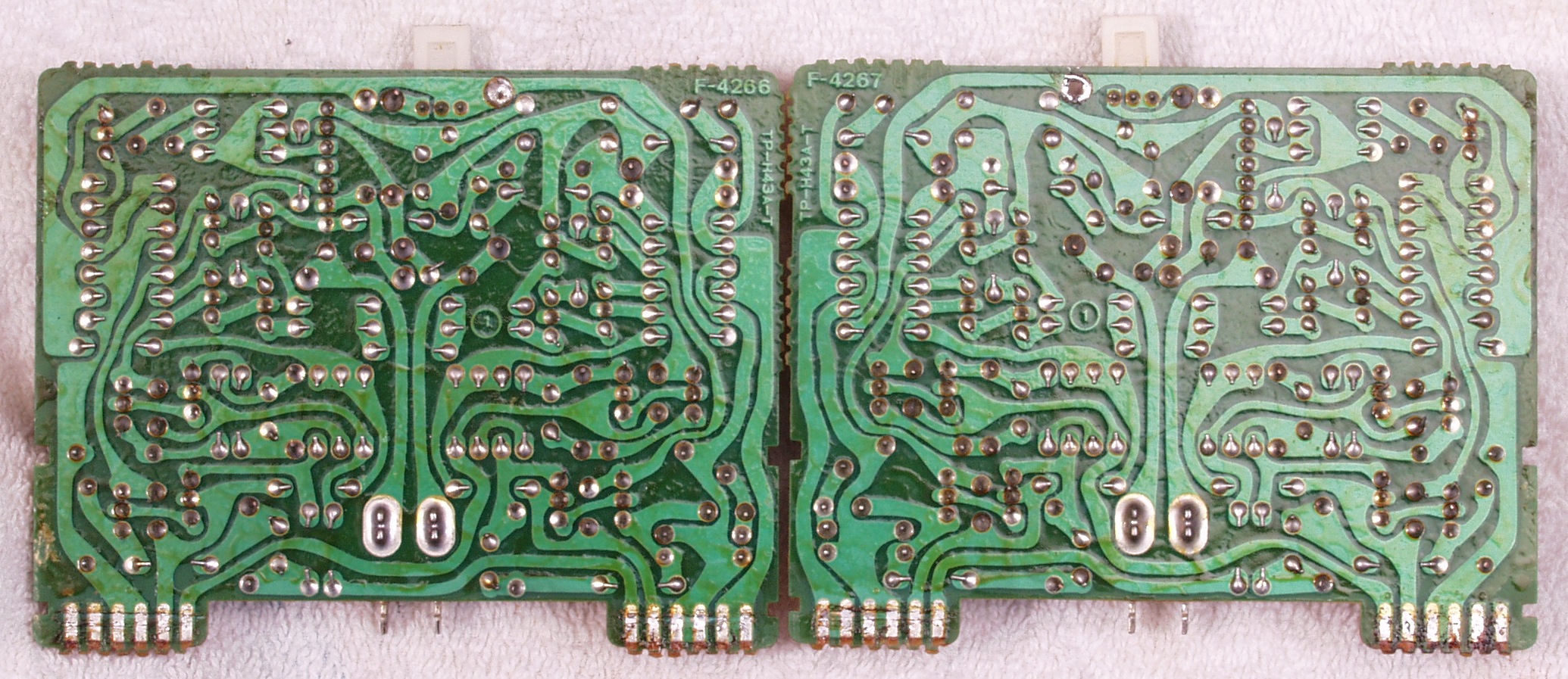

C−2C. 修理前 RL初段ドライブAMP基板裏
C−2D. 修理(半田補正)後 RL初段ドライブAMP基板裏
C−2E. 完成RL初段ドライブAMP基板裏、 洗浄後、コート液を塗布。

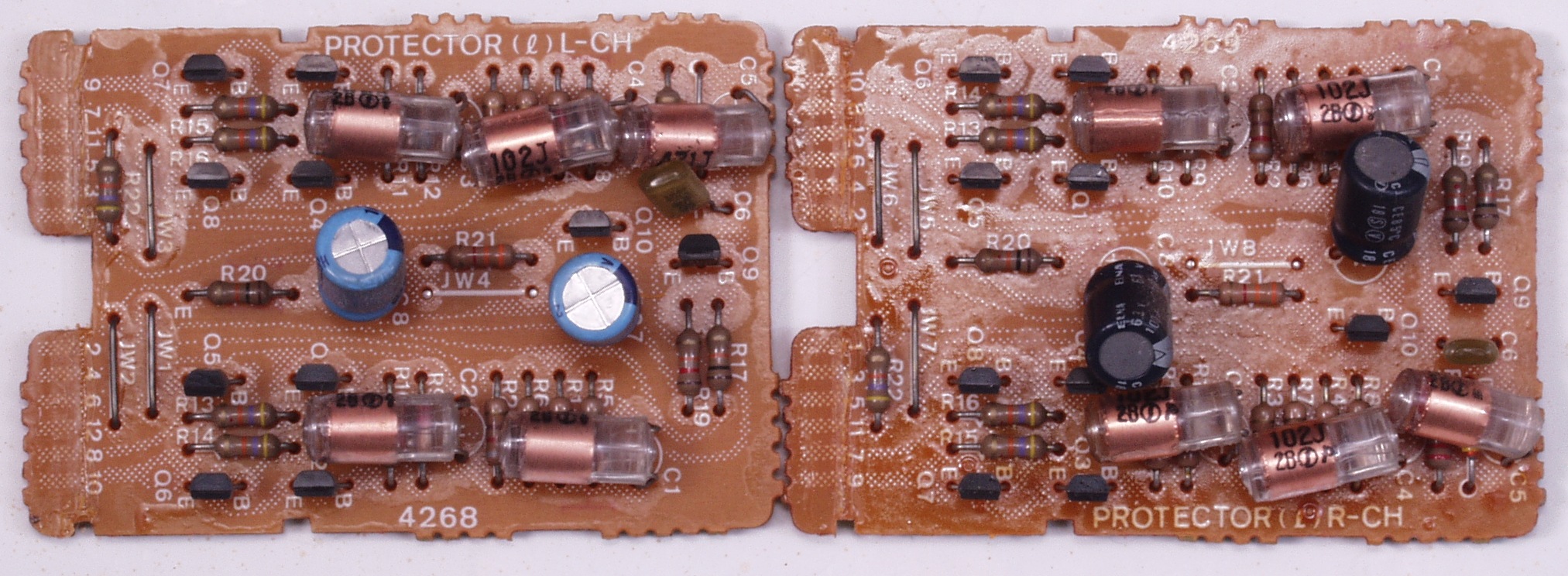

C−3A. 修理前 RLプロテクト基板、RLプロテクト基板の電解コンデンサーのメーカーが異なる

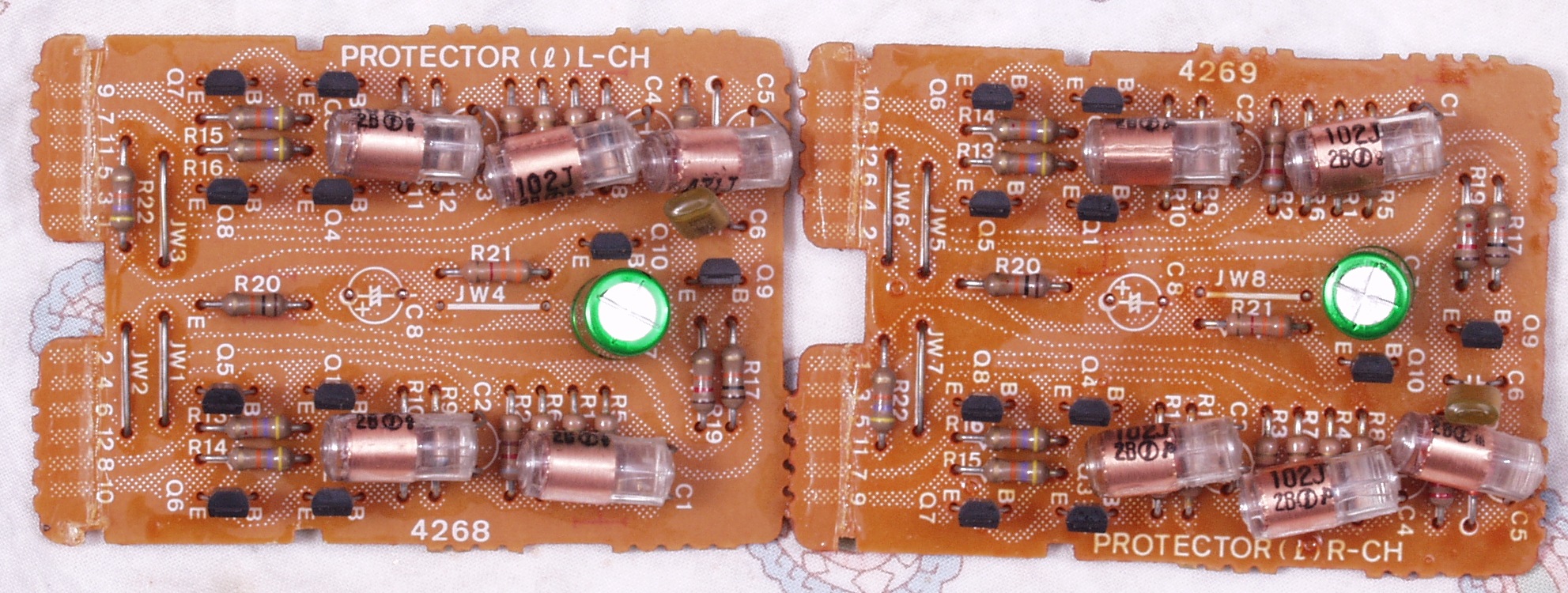

C−3B. 修理後 RLプロテクト基板電解コンデンサー4個交換、高性能のBPを使用したので2個→1個

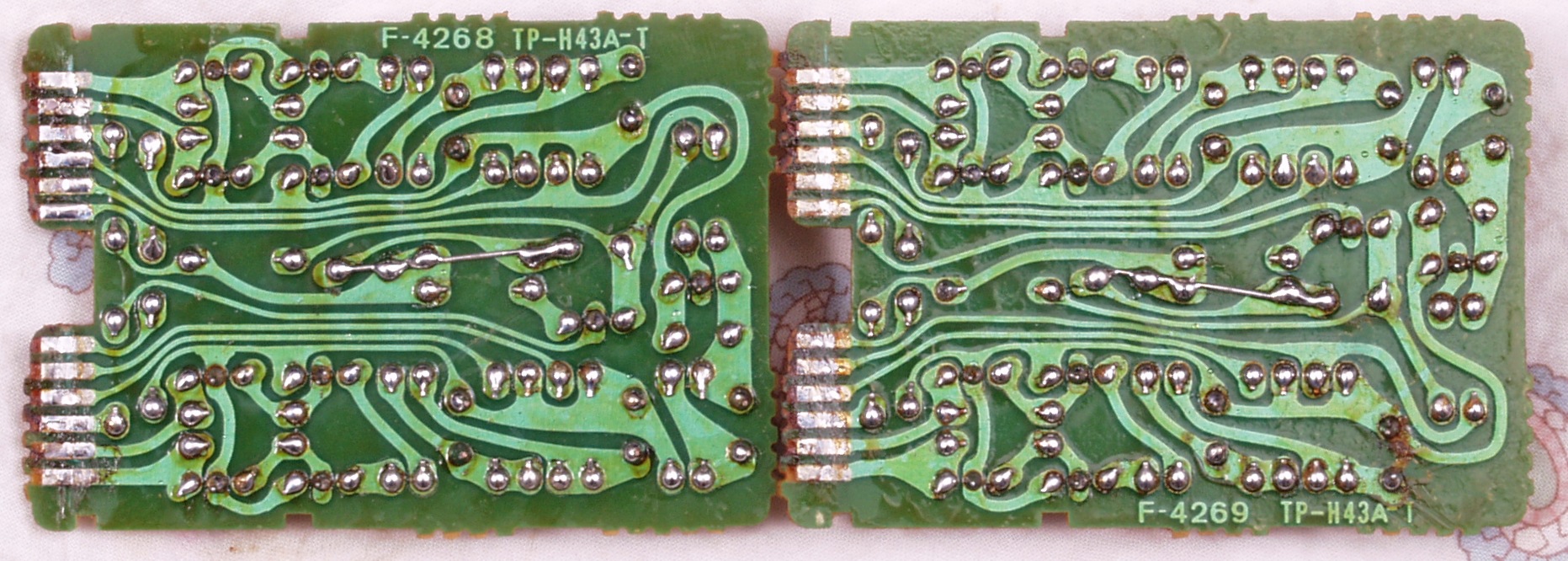

C−3C. 修理前 RLプロテクト基板裏
C−3D. 修理(半田補正)後 RLプロテクト基板裏
C−3E. 完成RLプロテクト基板裏、 洗浄後、コート液を塗布。

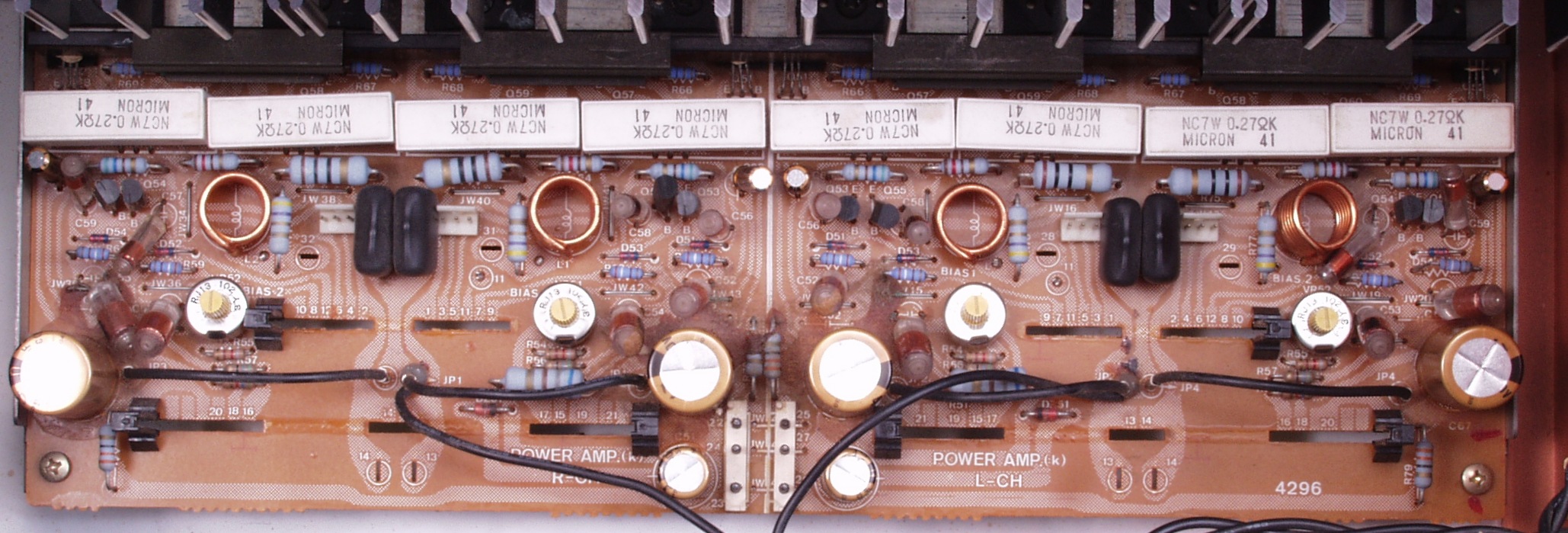

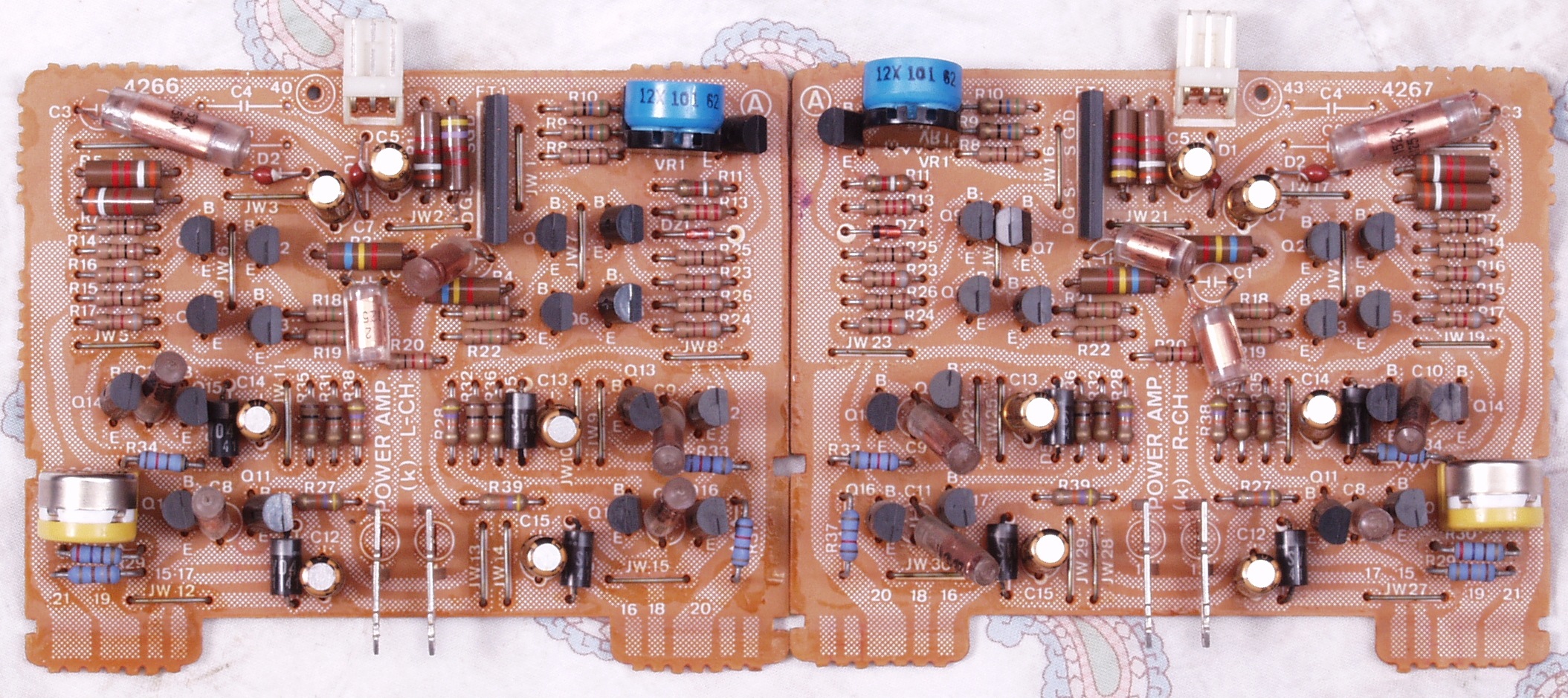

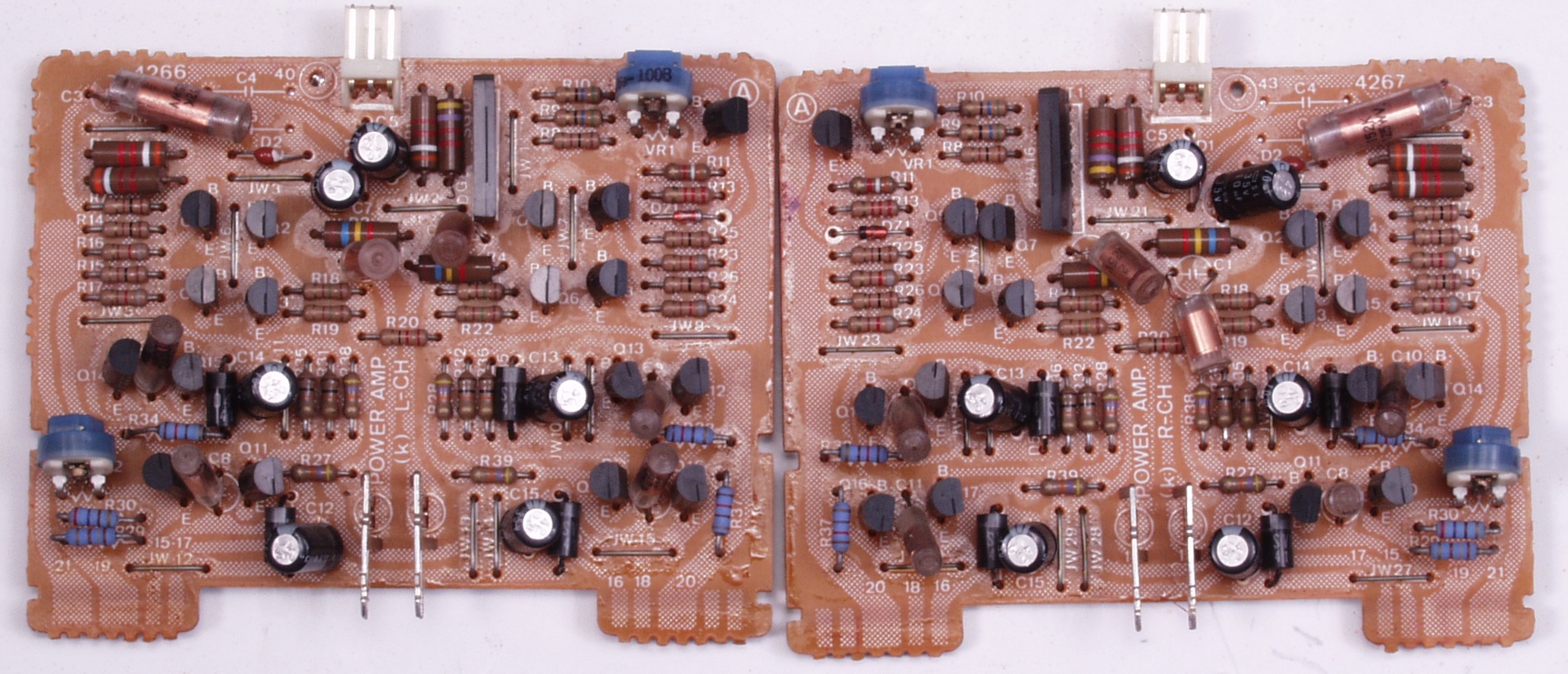

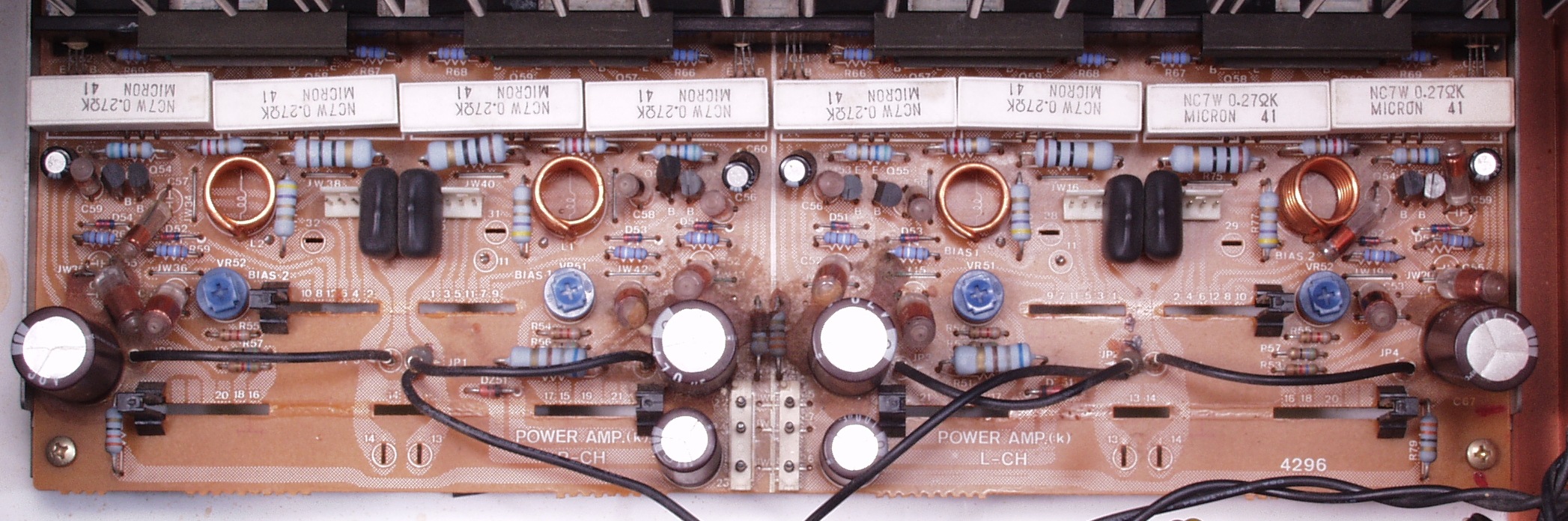

C−4A. 修理前 メイン・ドライブAMP基板
C−4B. 修理後 メイン・ドライブAMP基板 半固定VR4個、電解コンデンサー10個交換

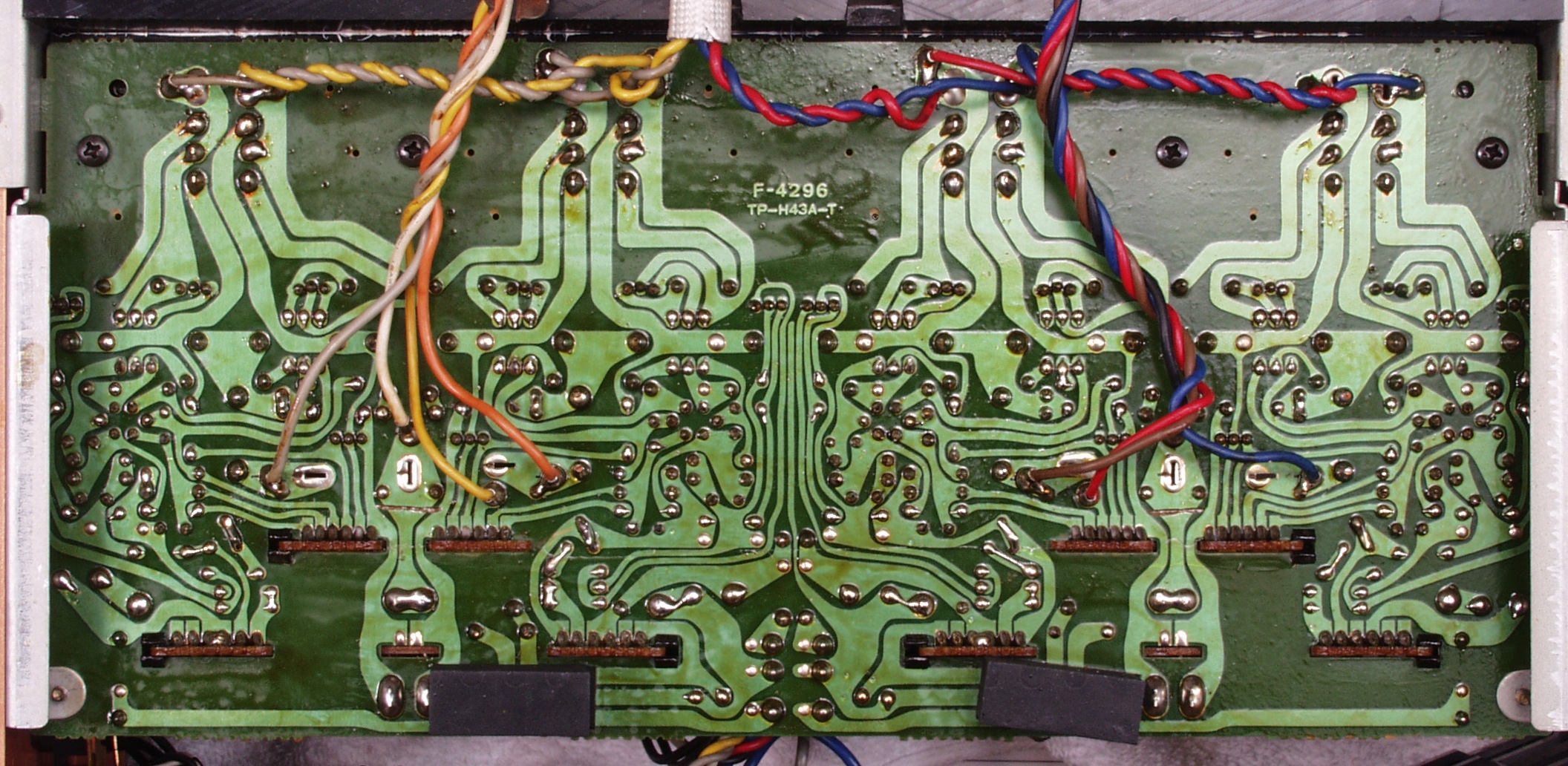

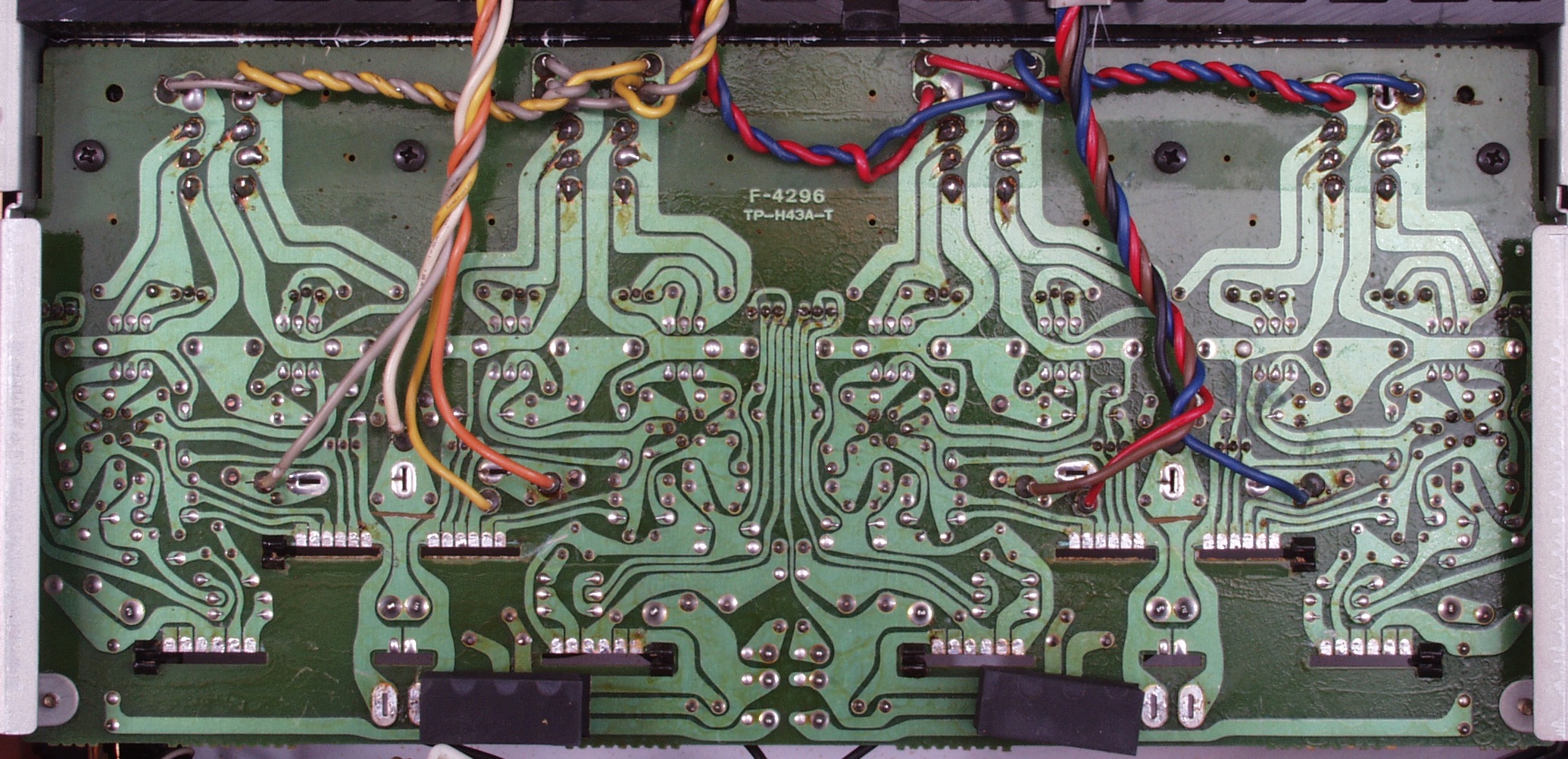

C−4C. 修理前 メイン・ドライブAMP基板裏

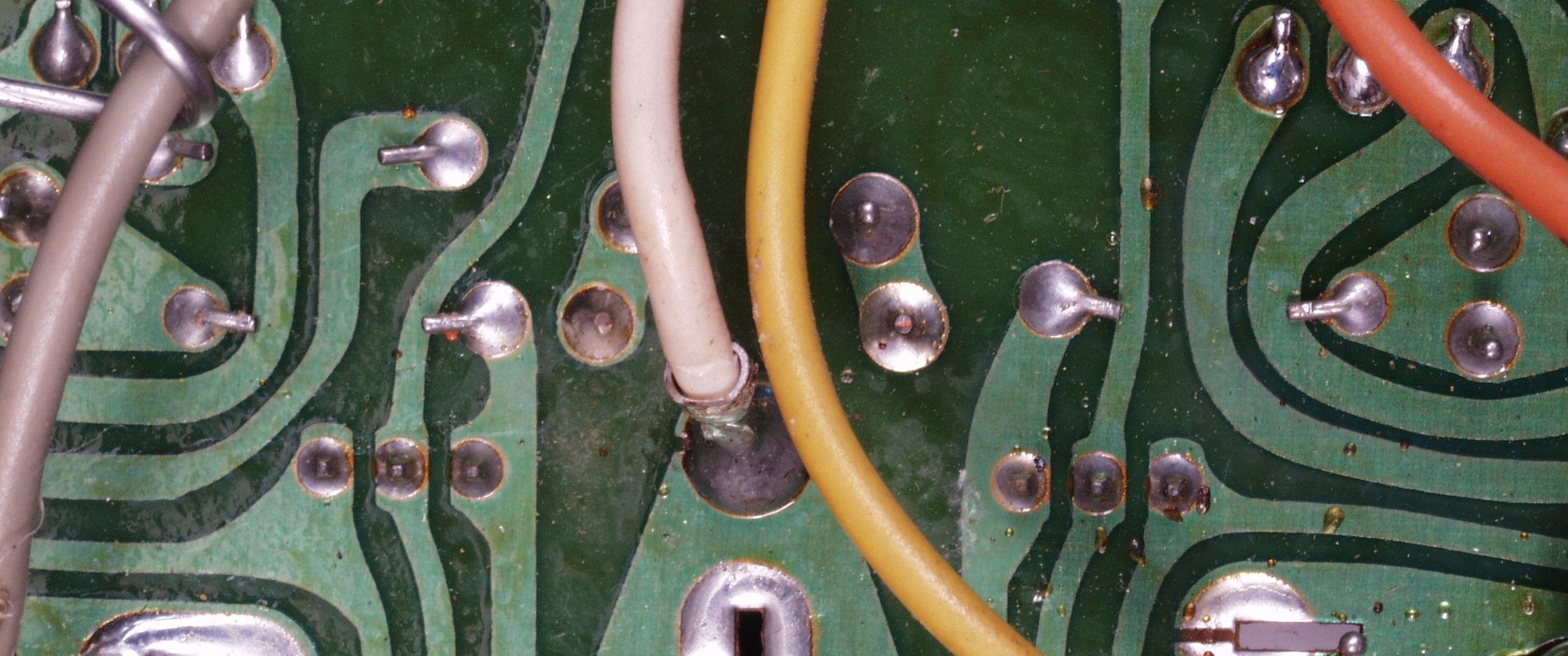

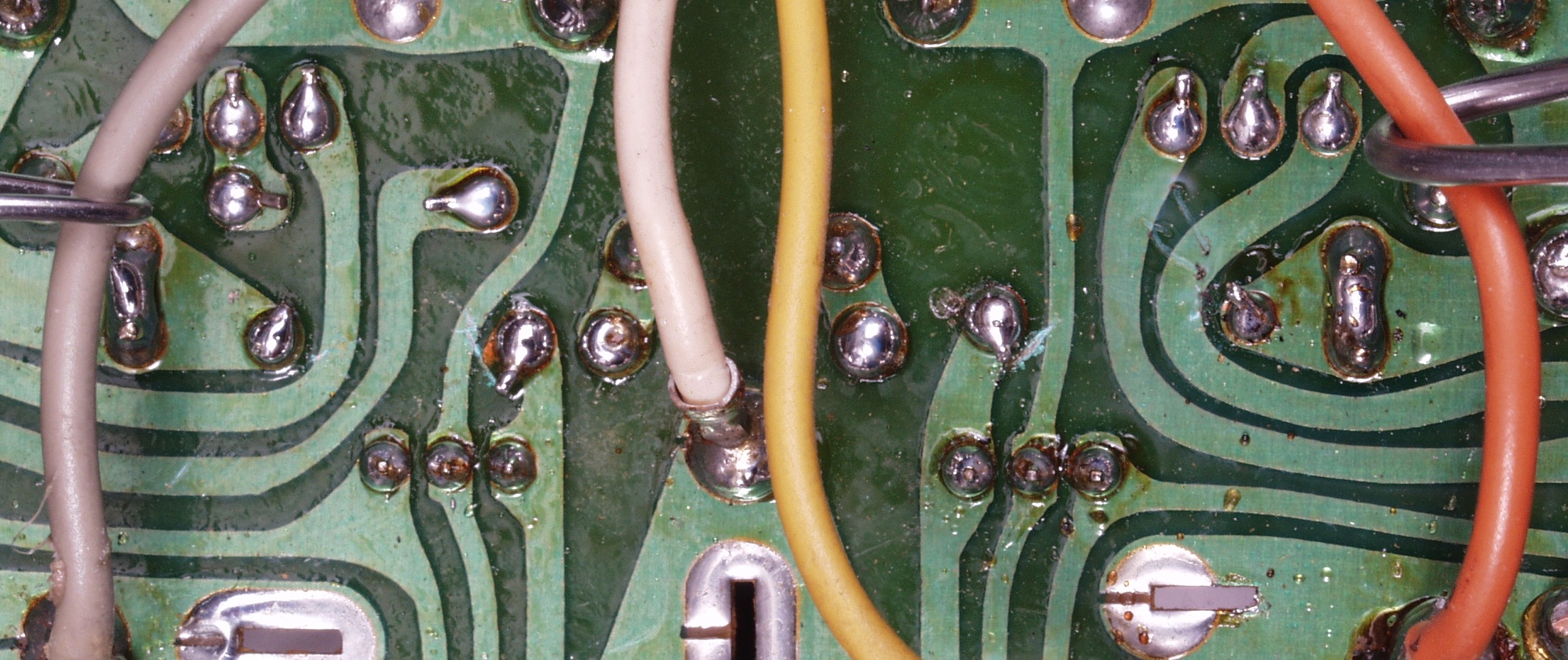

C−4C−1. 修理中 メイン・ドライブAMP基板裏 ジャンパー線の曲げる方向を考えて欲しい
C−4C−2. 修理後 メイン・ドライブAMP基板裏
C−4D. 修理(半田補正)後 メイン・ドライブAMP基板裏
C−4E. 完成メイン・ドライブAMP基板裏、 洗浄後、コート液を塗布。

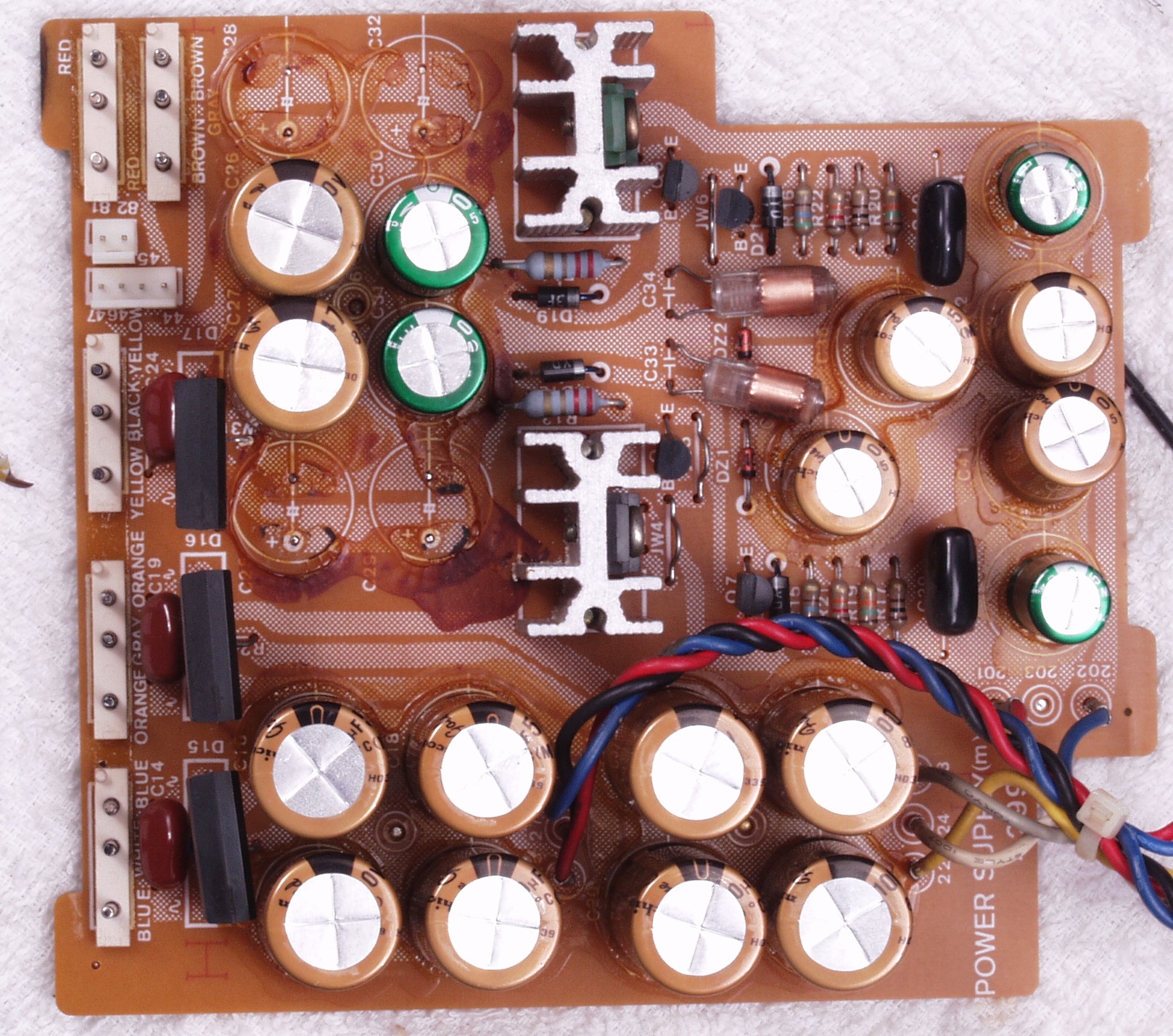

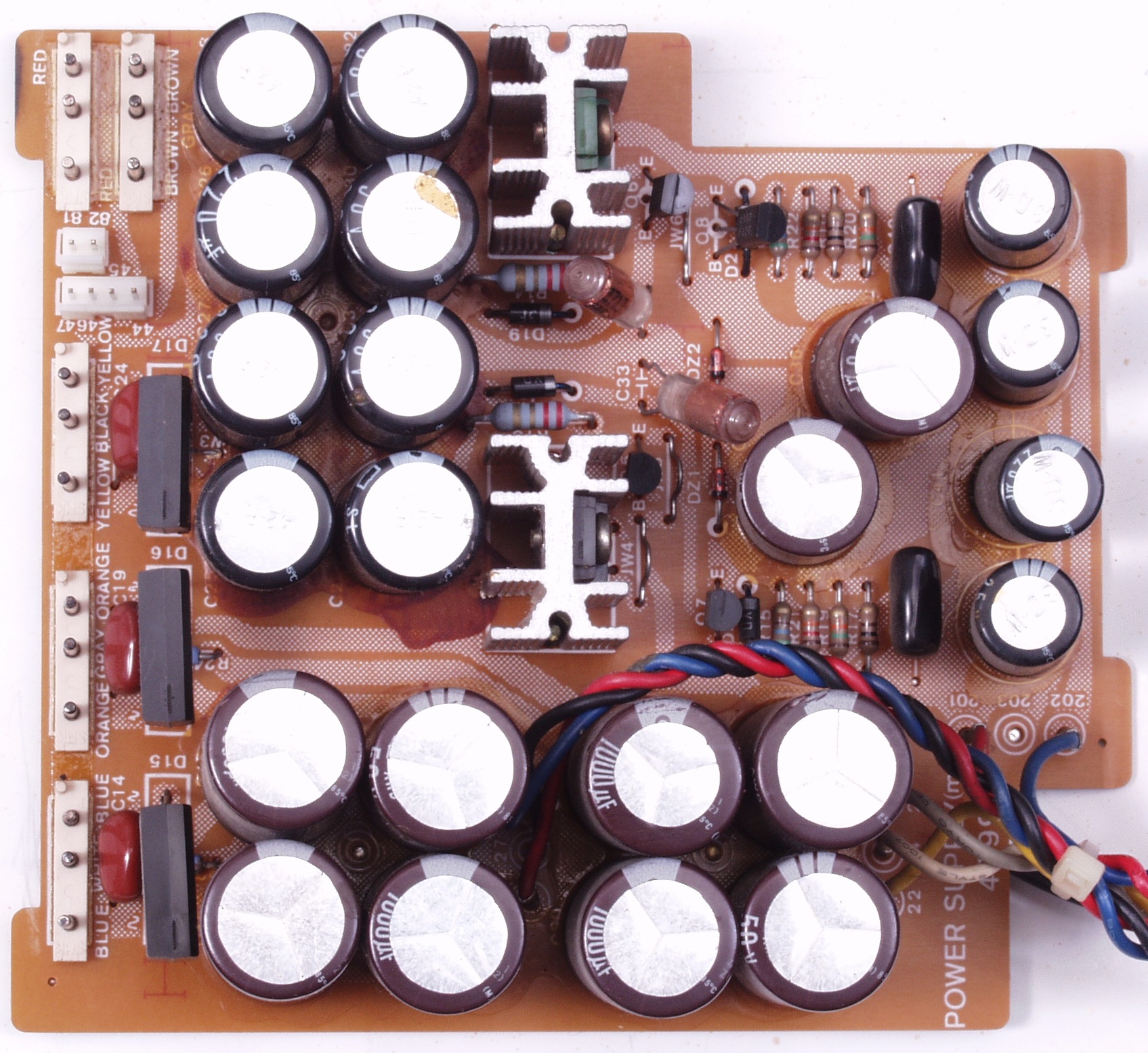

C−5A. 修理前 定電圧基板
C−5B. 修理後 定電圧基板 電解コンデンサー22個増量交換

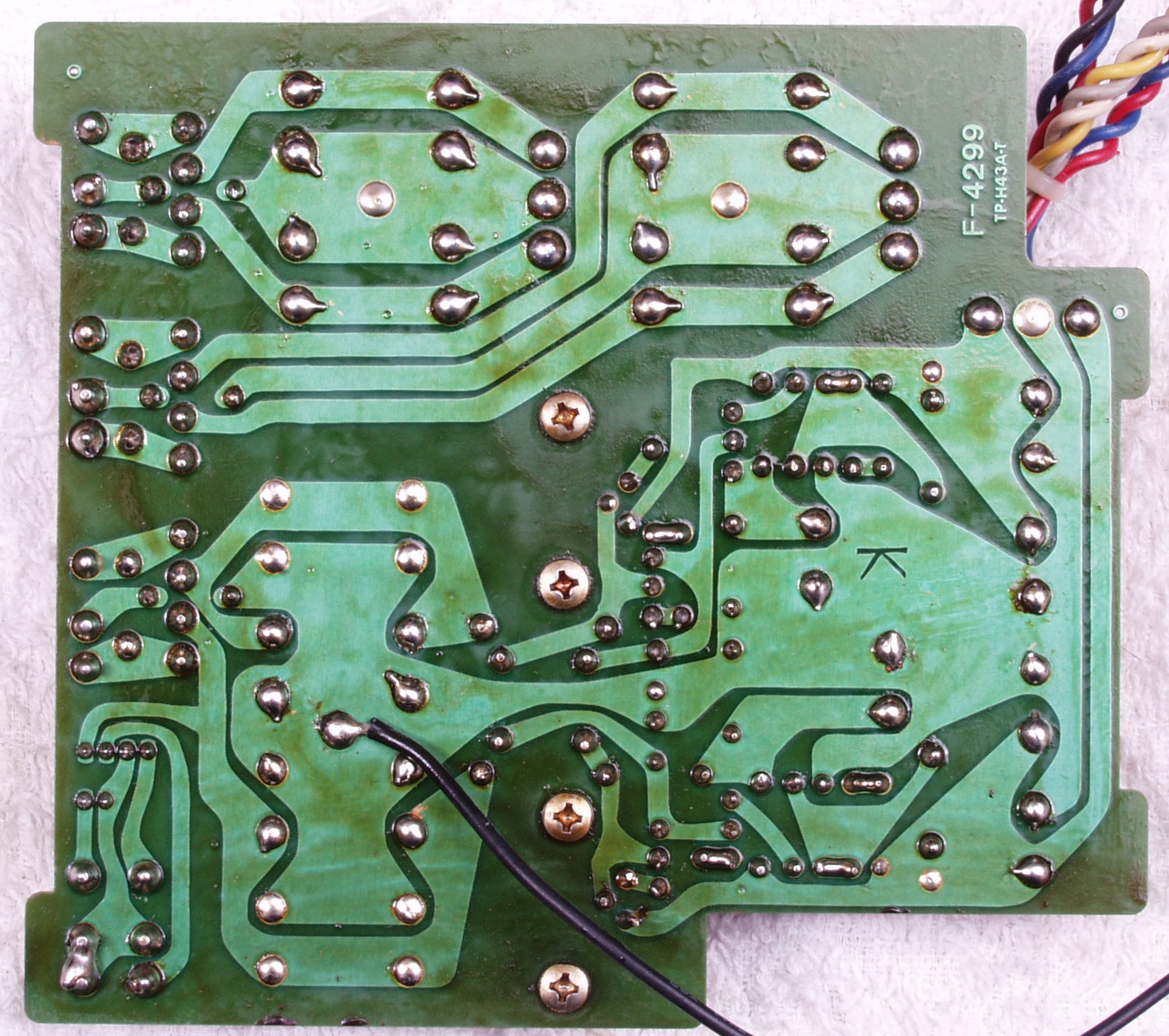

C−5C. 修理前 定電圧基板裏
C−5D. 修理(半田補正)後 定電圧基板裏
C−5E. 完成定電圧基板裏、 洗浄後、コート液を塗布。

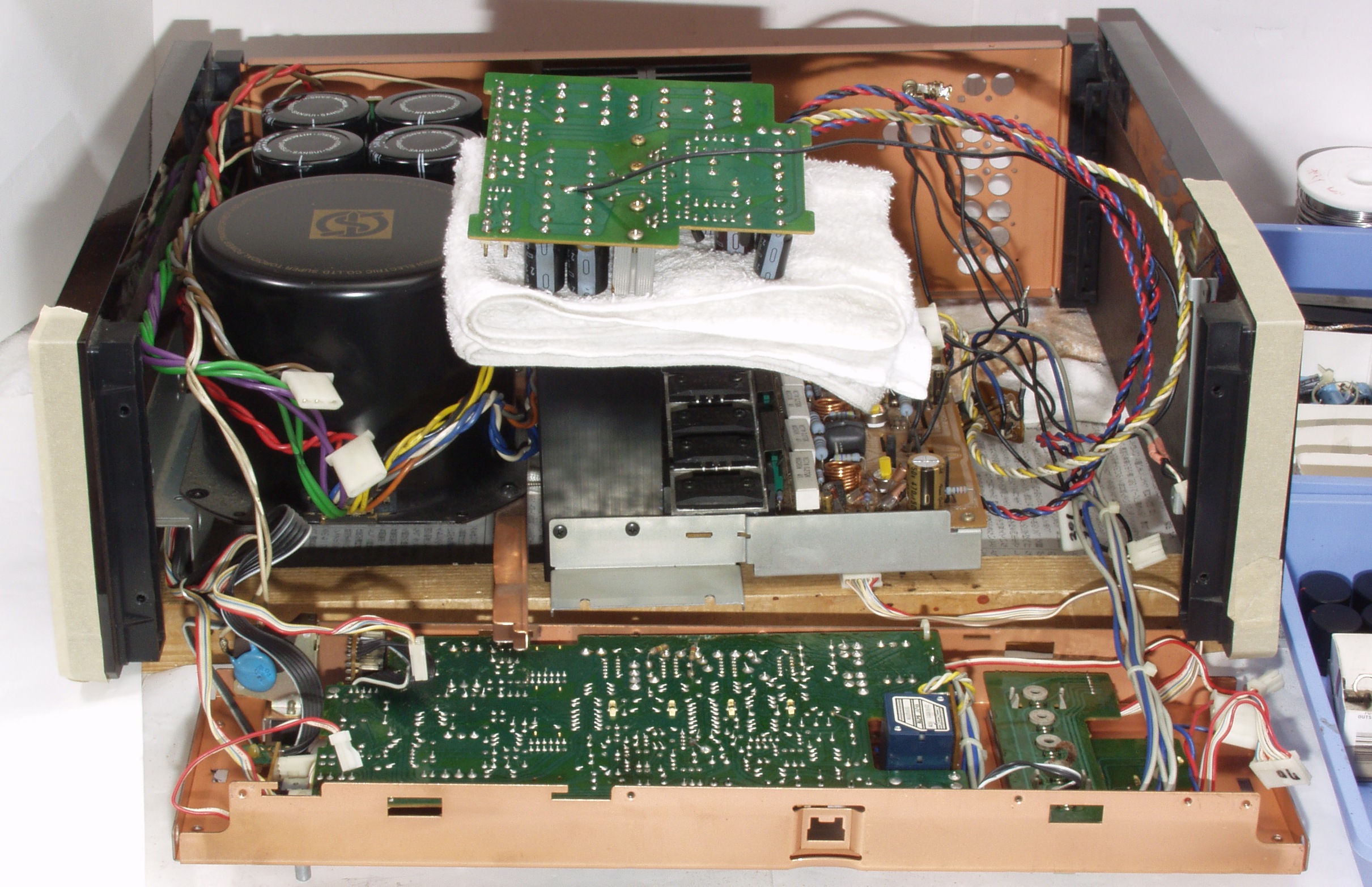

C−6. 前パネルを外し修理中

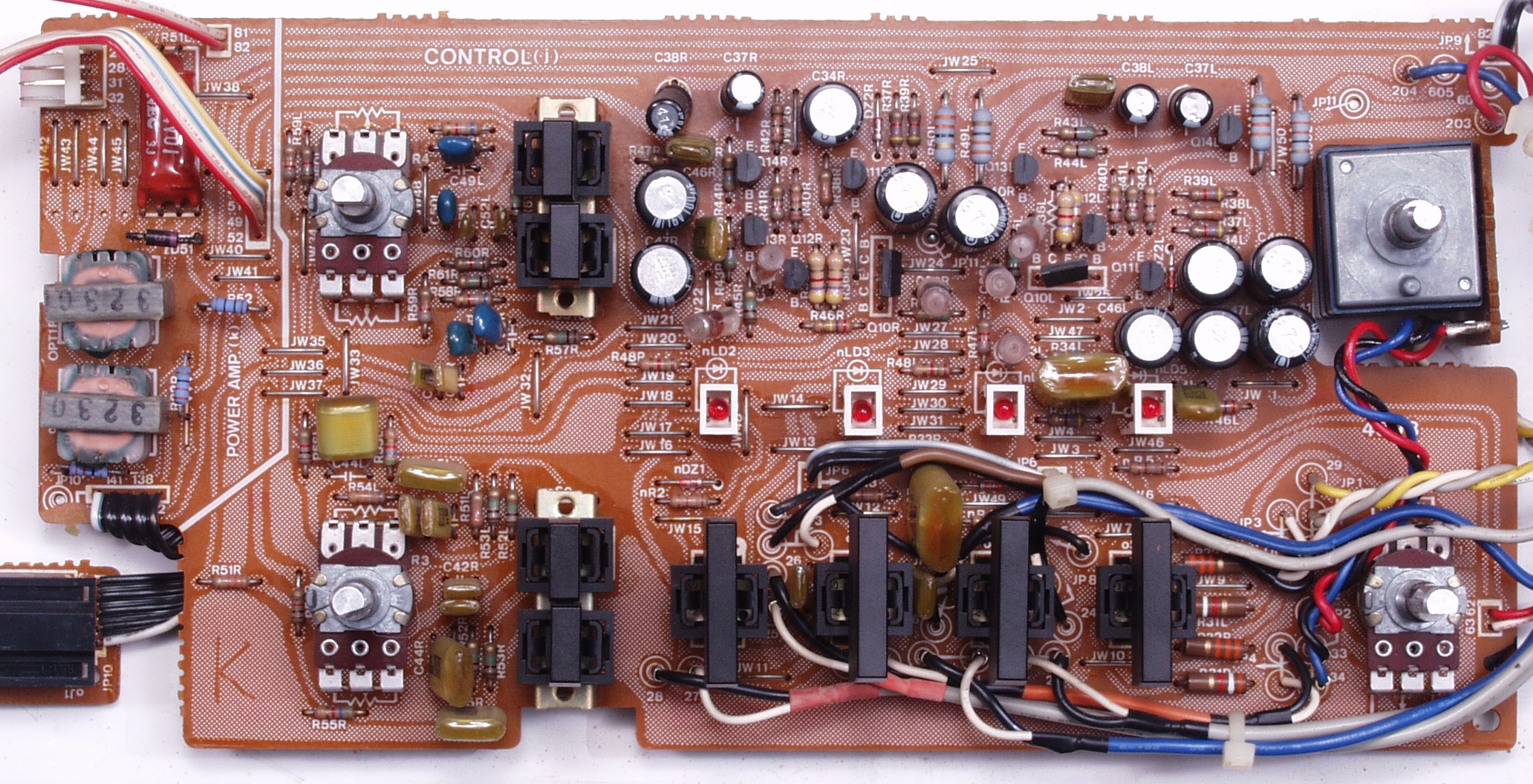

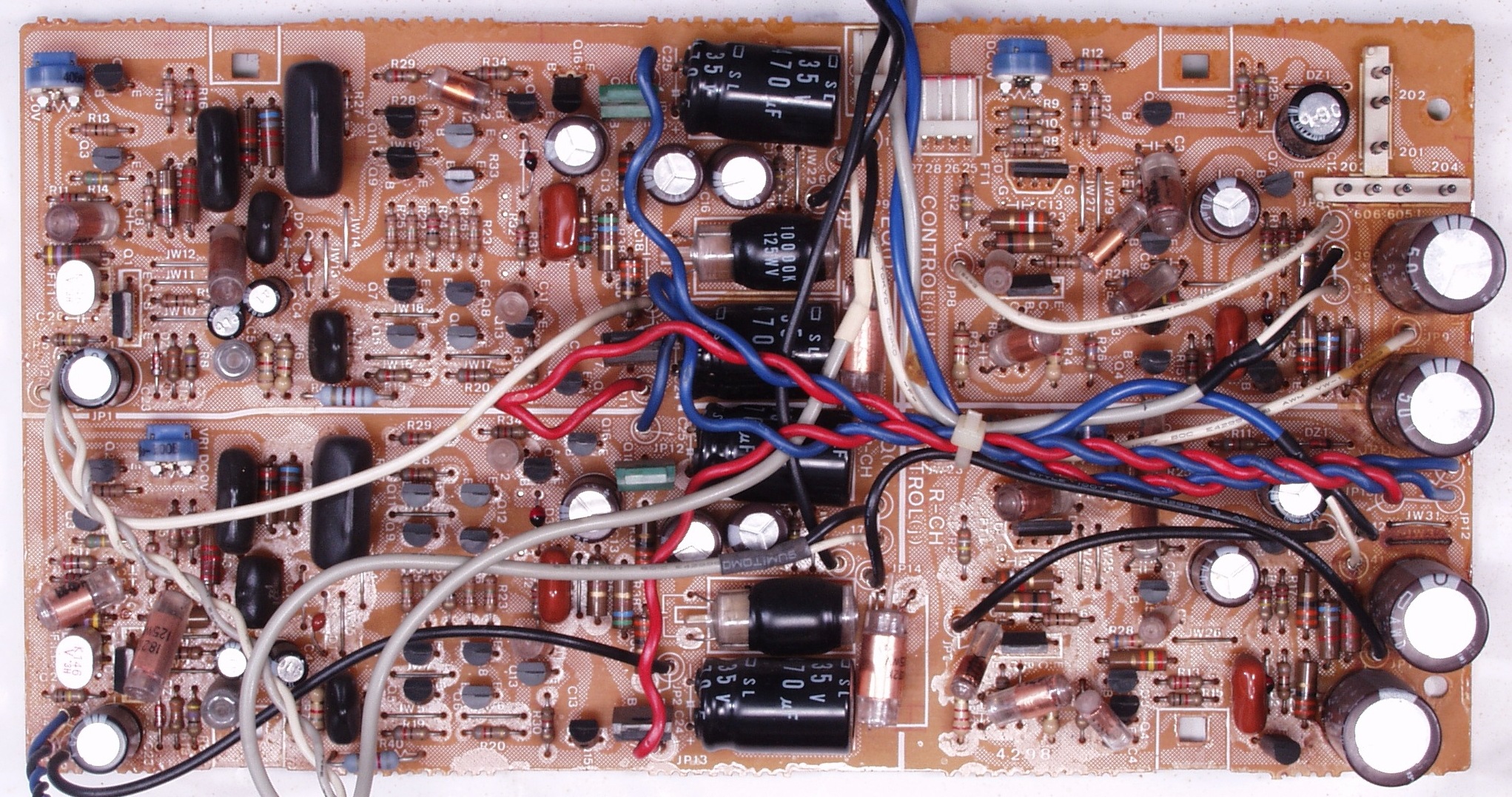

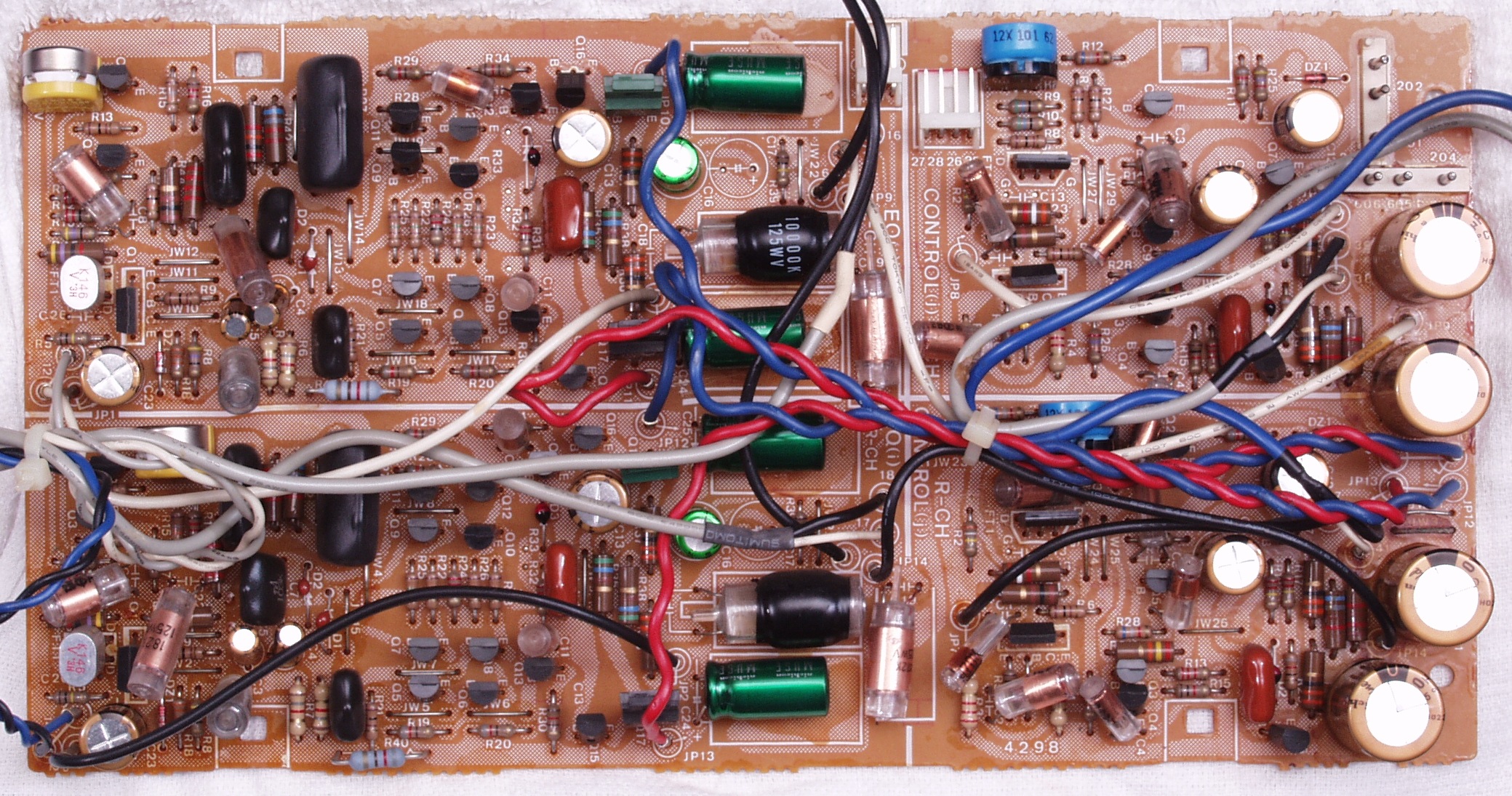

C−6A. 修理前 コントロール基板

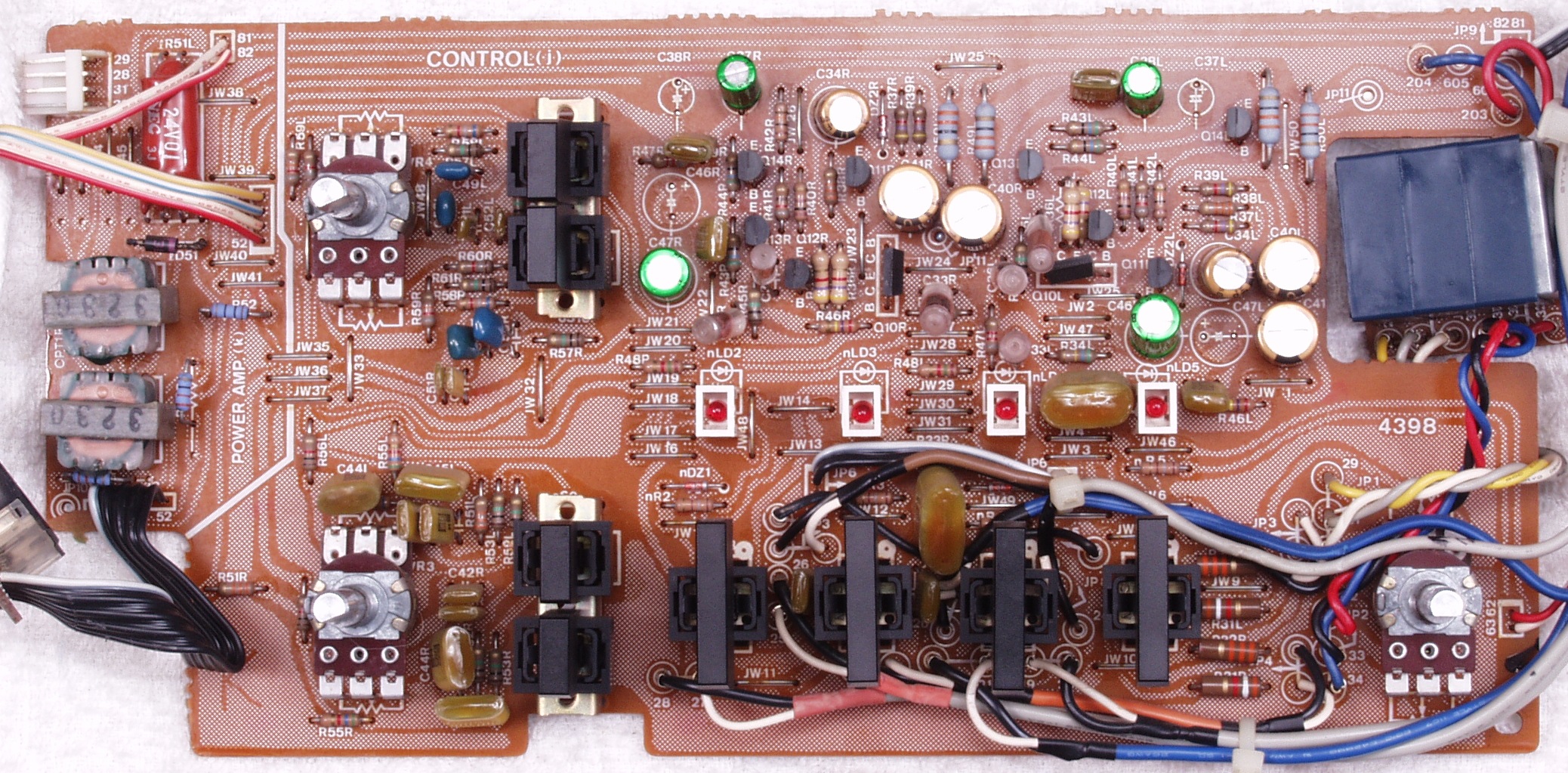

C−6B. 修理後 コントロール基板 電解コンデンサー14個交換 抵抗2個追加

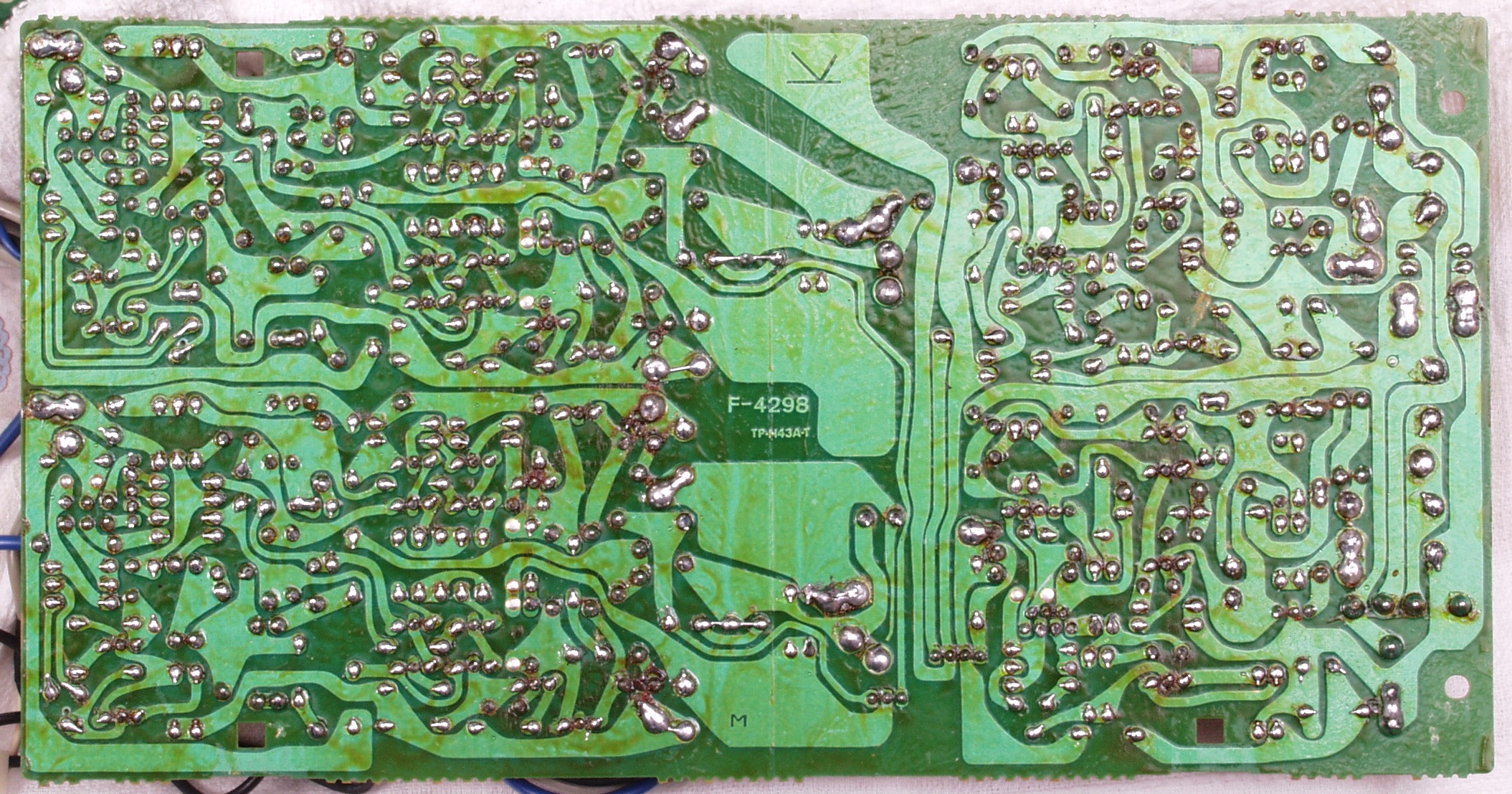

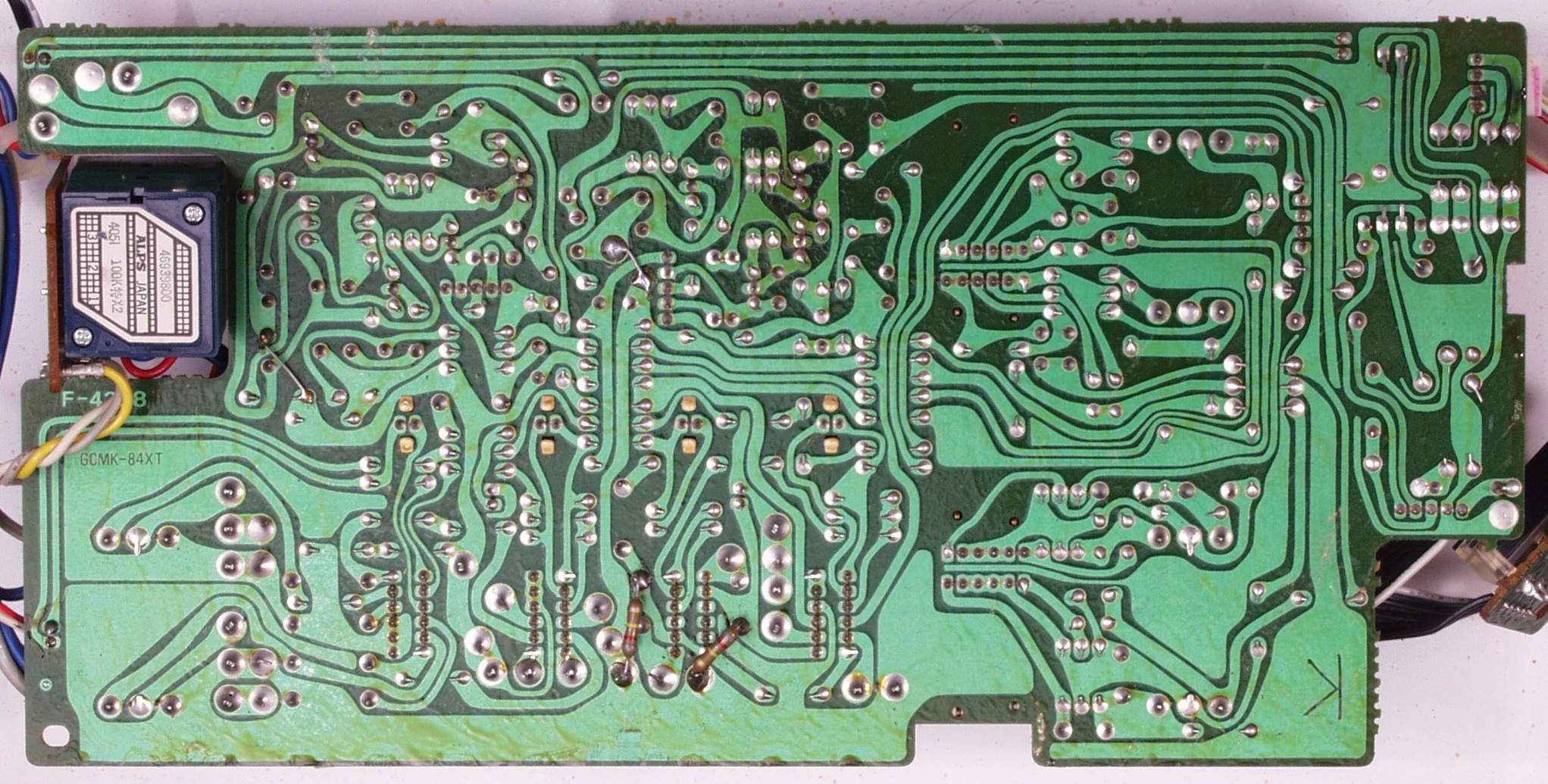

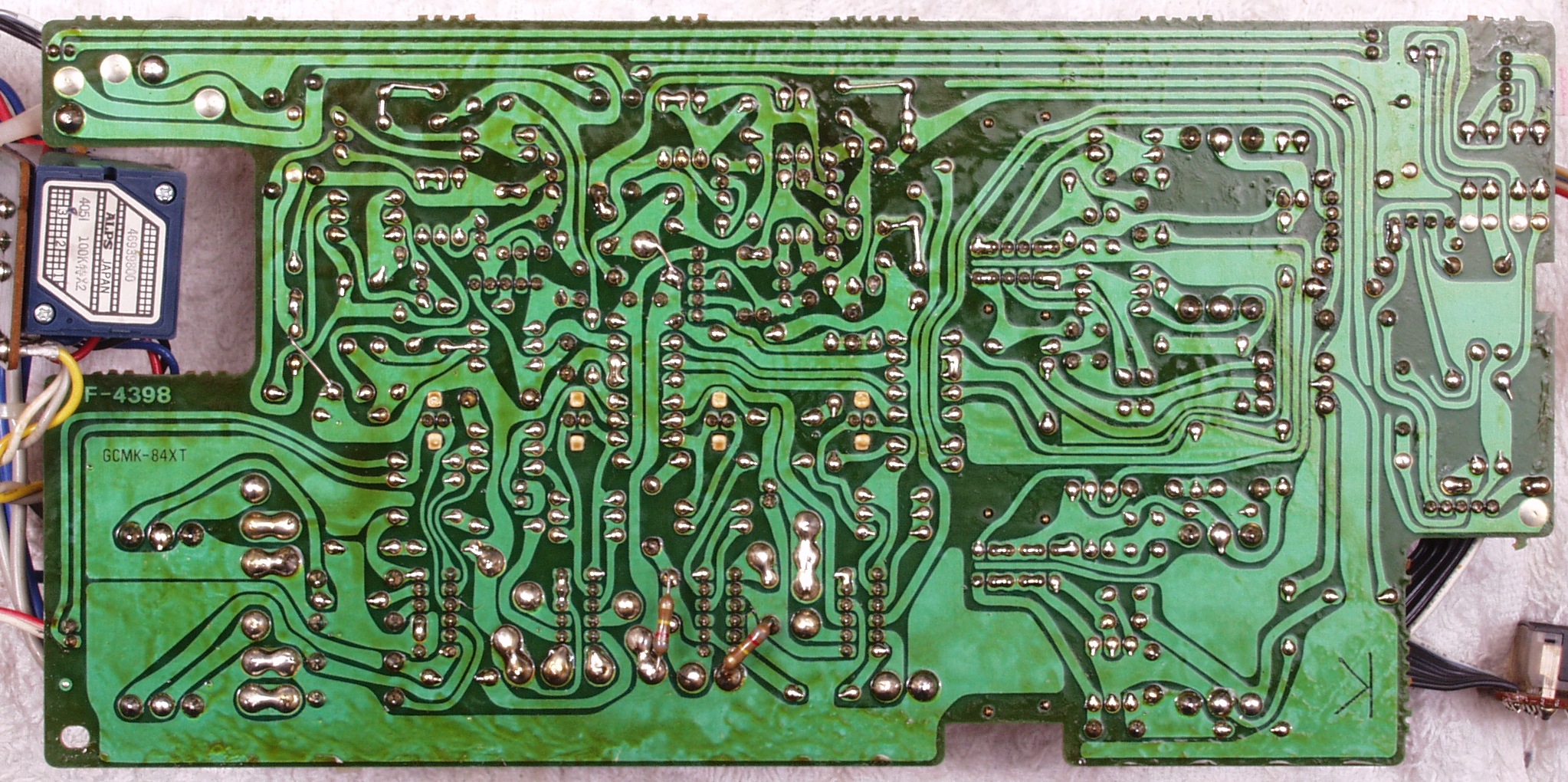

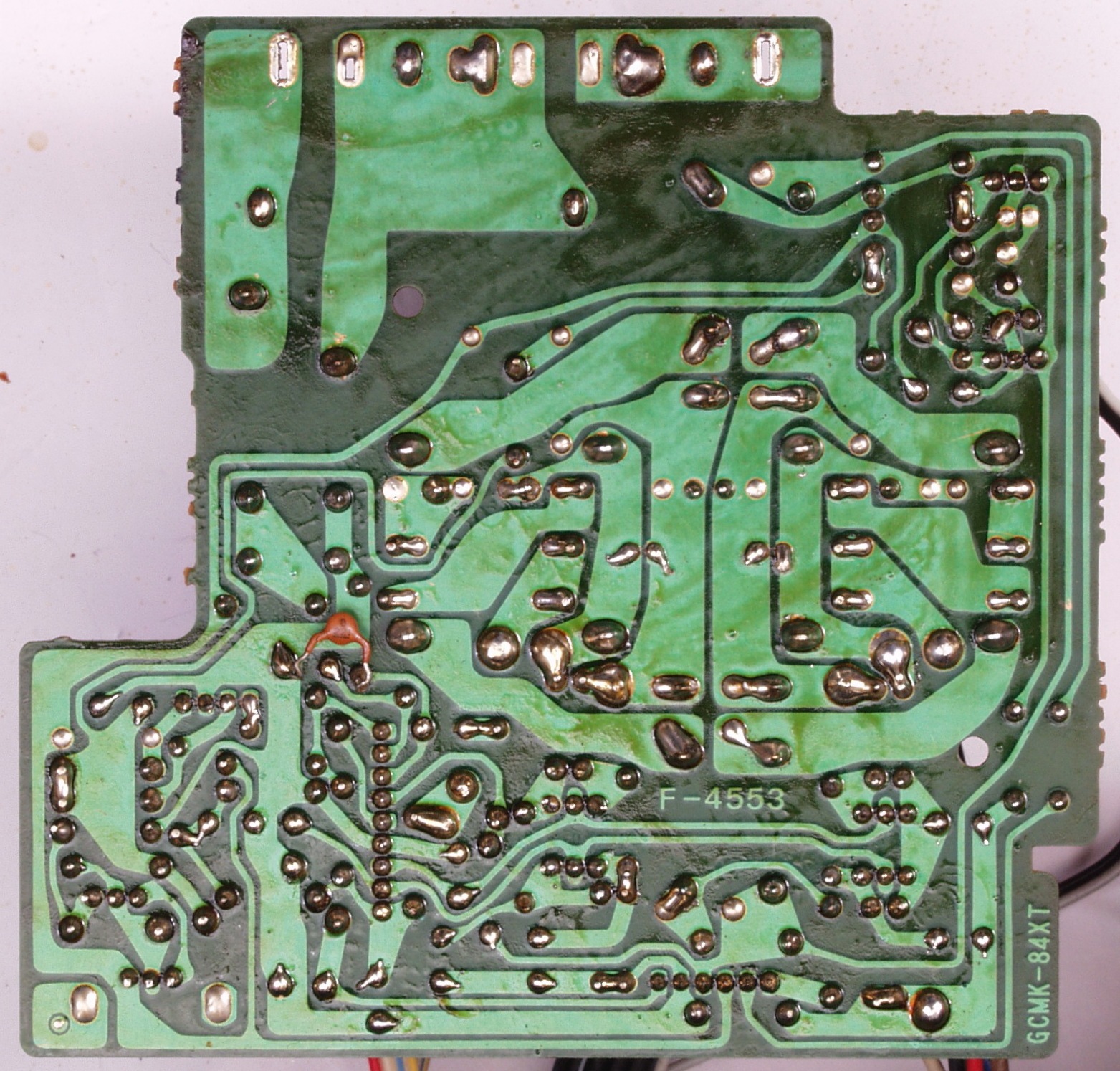

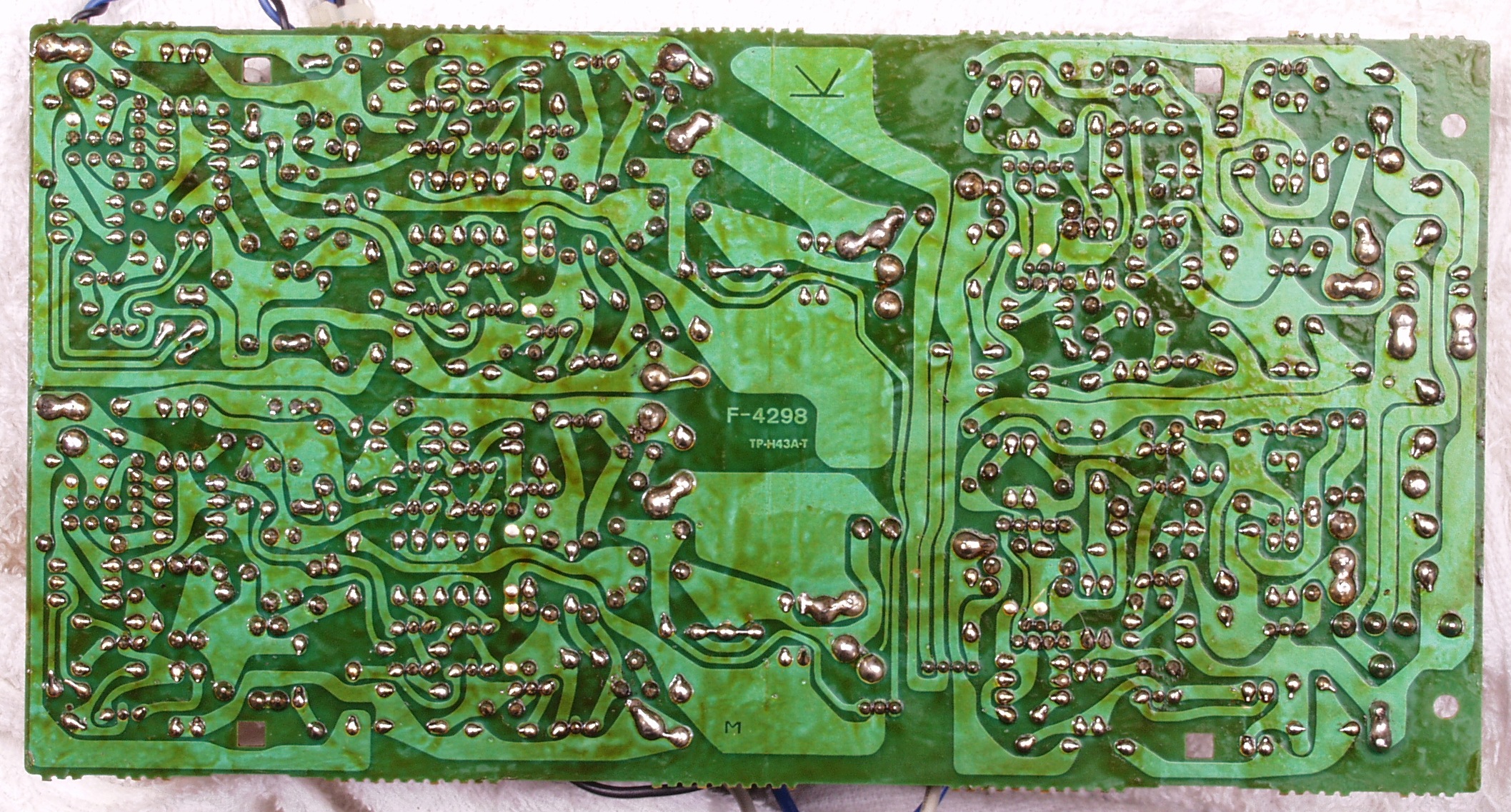

C−6C. 修理前 コントロール基板裏
C−6C−1. 修理中 コントロール基板裏  ジャンパー線の曲げる方向を考えて欲しい
C−6C−2. 修理中 コントロール基板裏 曲げる方向を考えて欲しい

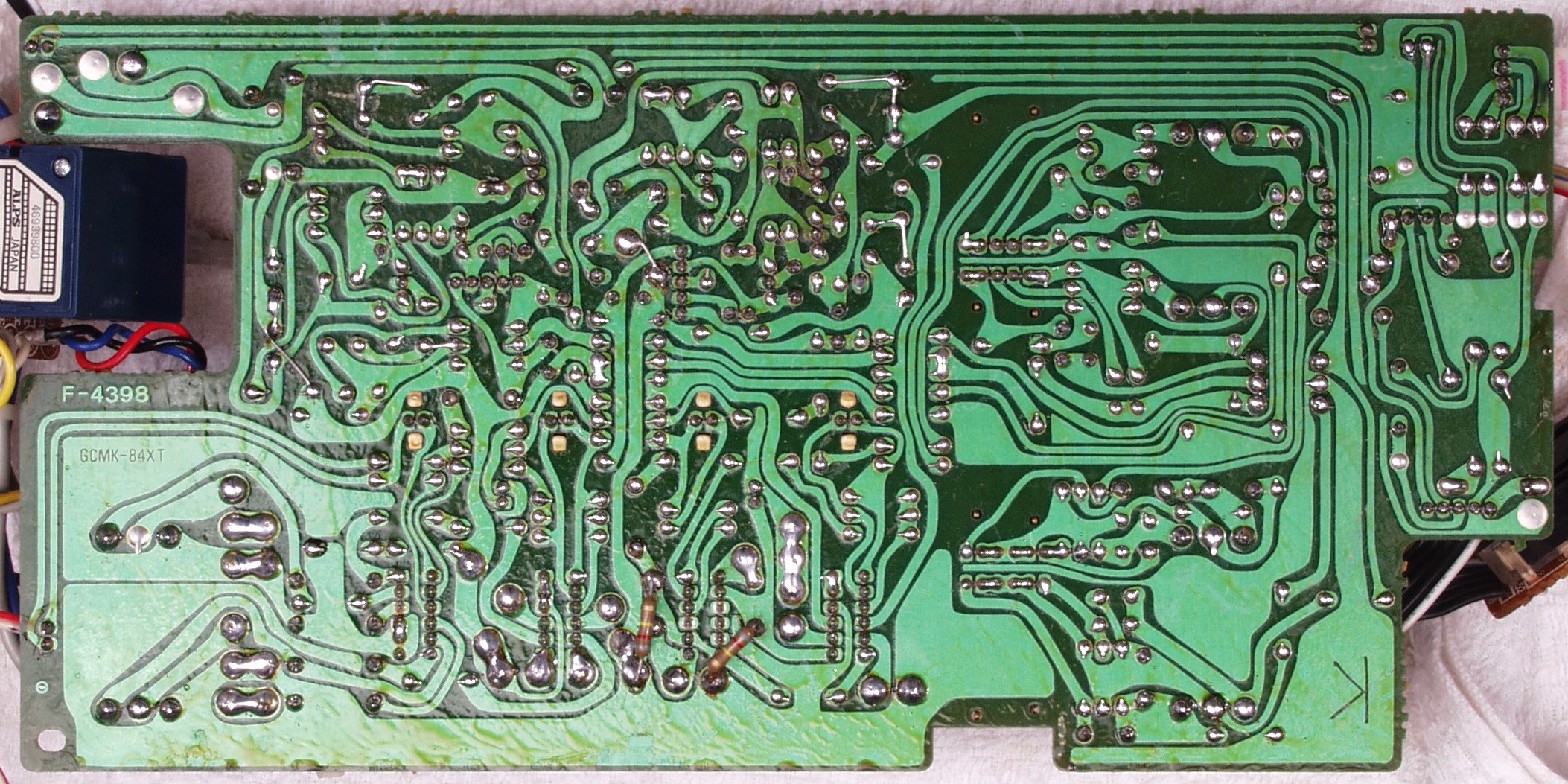

C−6D. 修理(半田補正)後 コントロール基板裏
C−6E. 完成コントロール基板裏、 洗浄後、コート液を塗布。

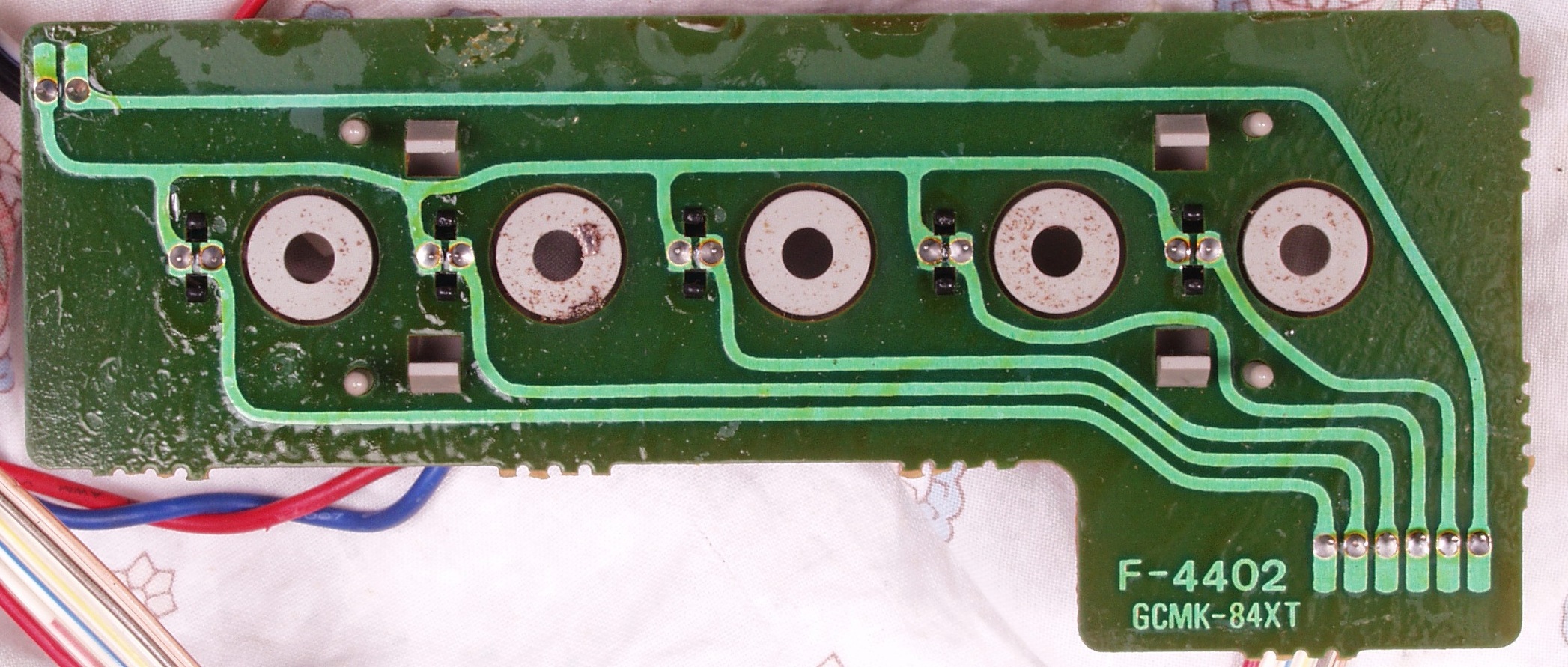

C−7A−1. 修理前 ランプ基板裏

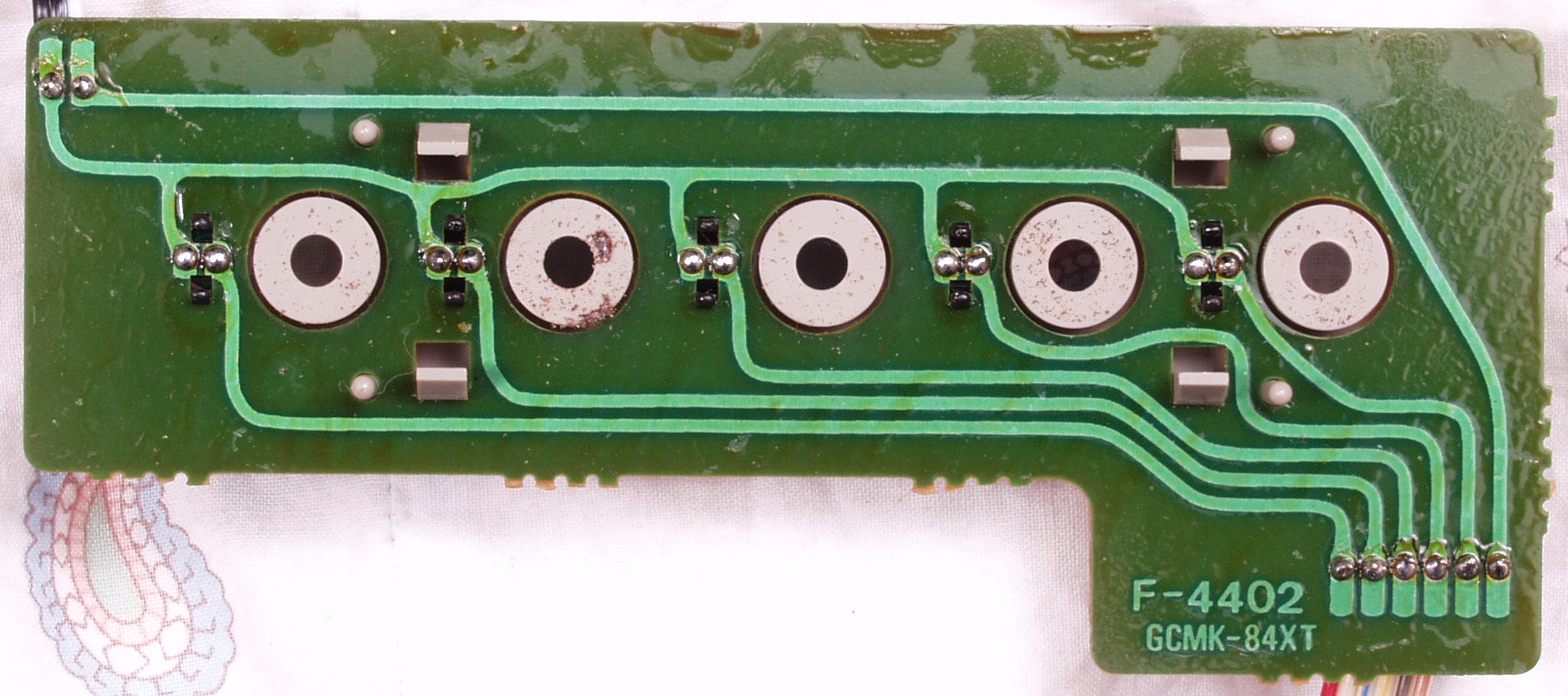

C−7A−2. 修理(半田補正)後 ランプ基板裏
C−7A−3. 完成ランプ基板裏、 洗浄後、コート液を塗布。

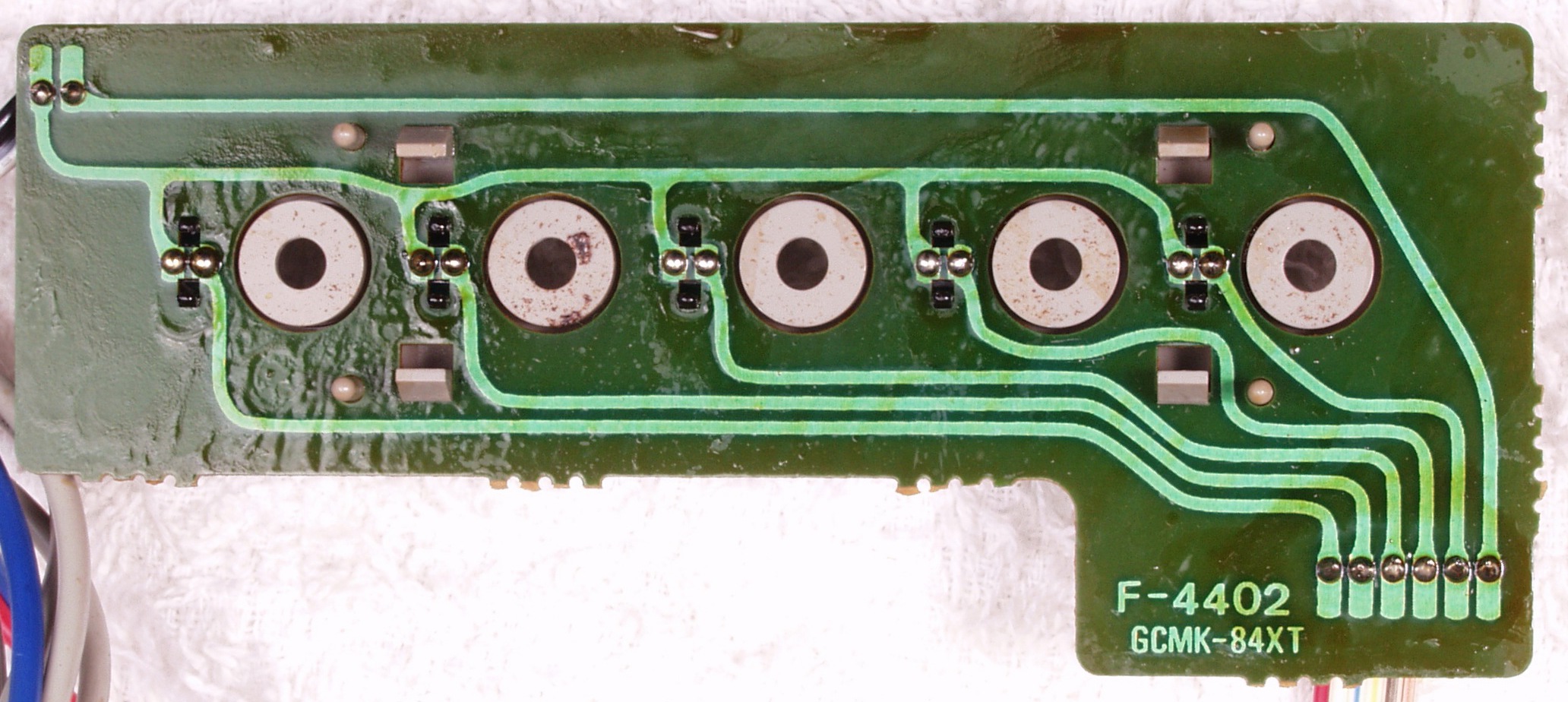

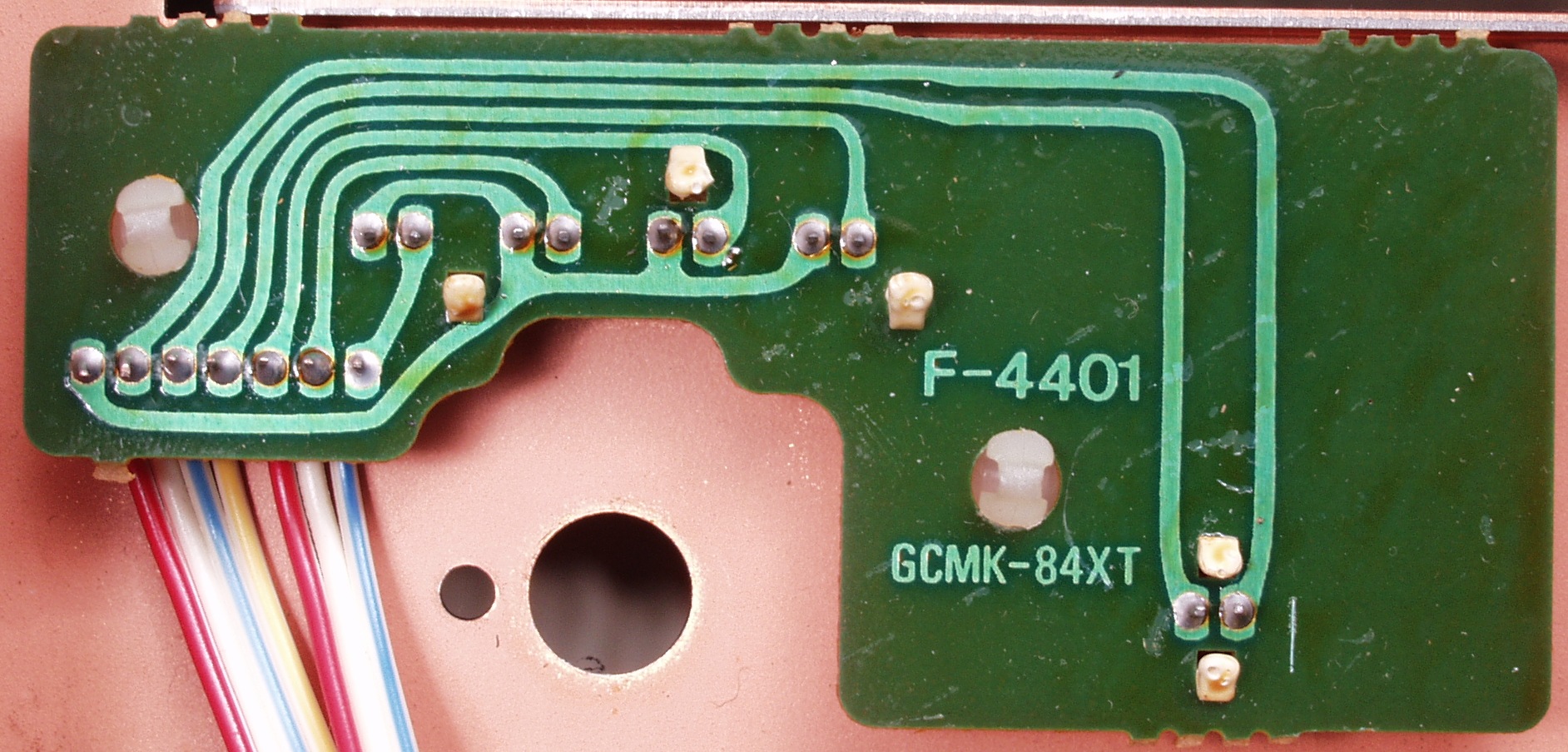

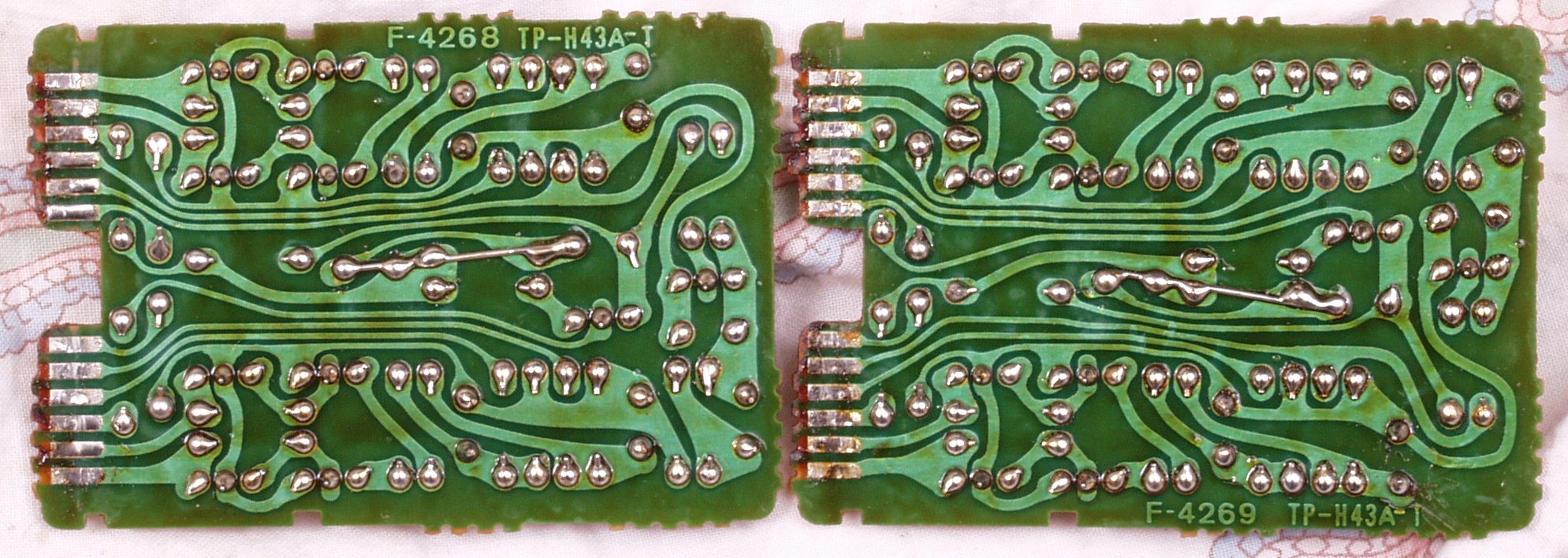

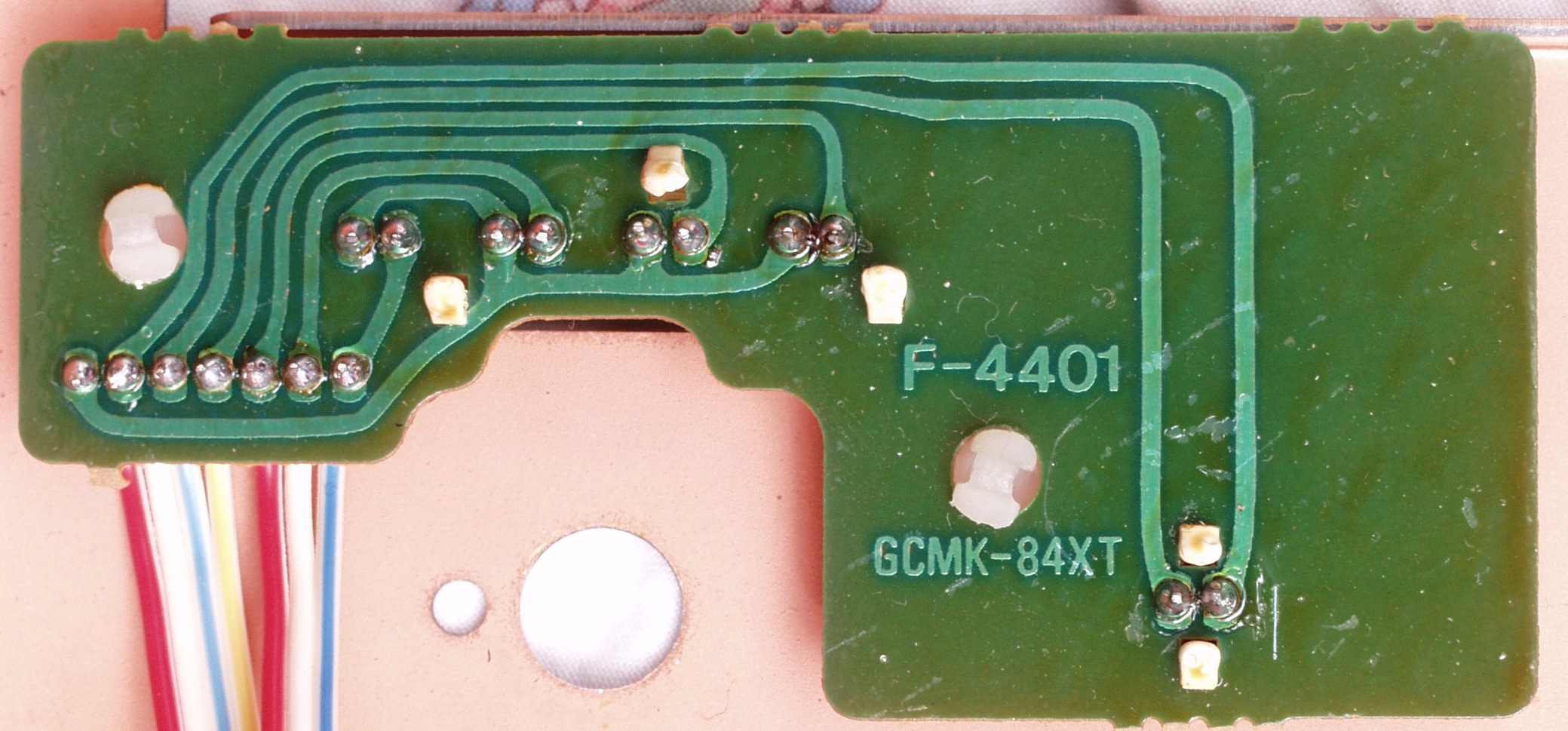

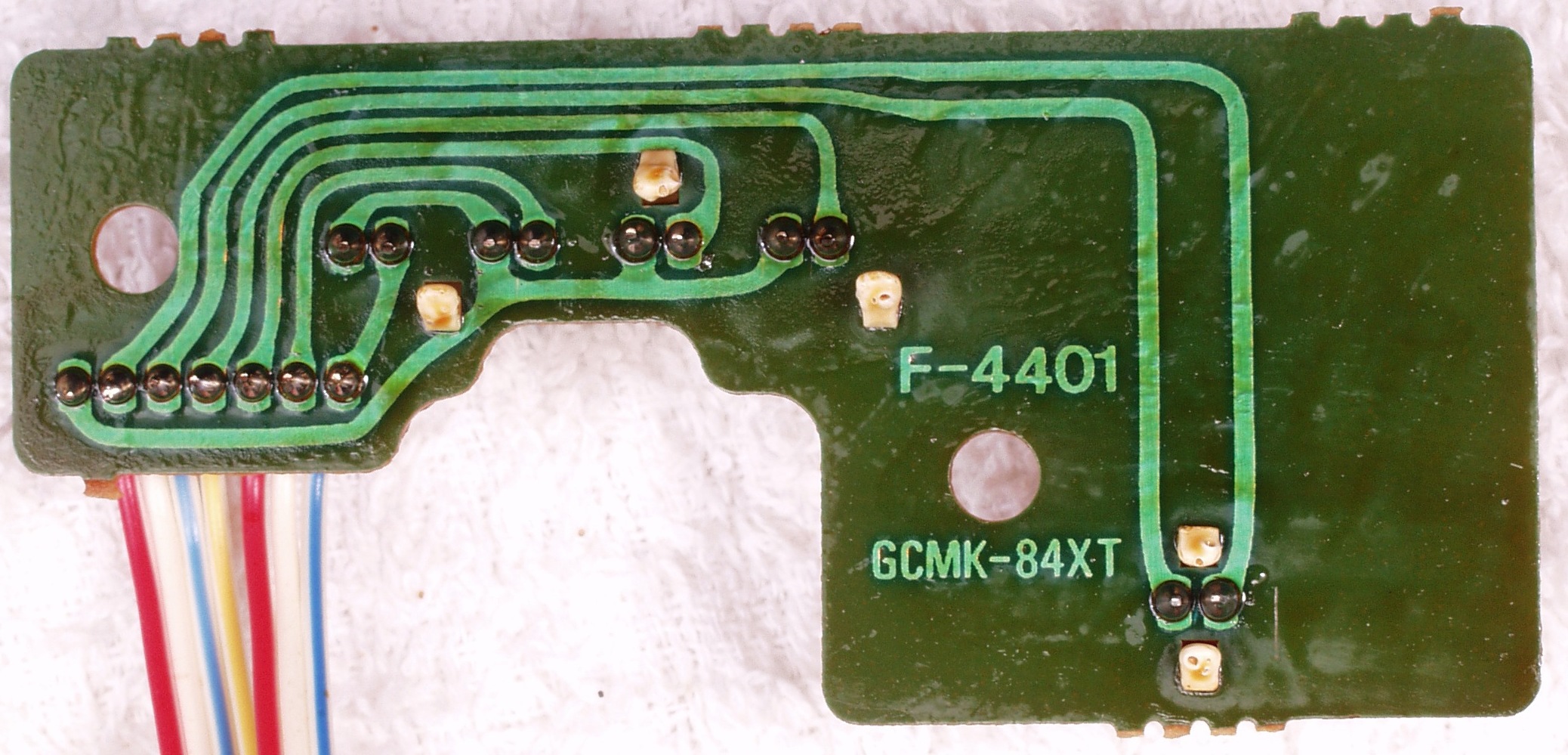

C−7B−1. 修理前 LED表示基板裏
C−7B−2. 修理(半田補正)後 LED表示基板裏
C−7B−3. 完成LED表示基板裏、 洗浄後、コート液を塗布。
C−7C−1. 修理前 モード切替基裏
C−7C−2. 修理(半田補正)後 モード切替基板裏
C−7C−3. 完成モード切替基板裏、 洗浄後、コート液を塗布。

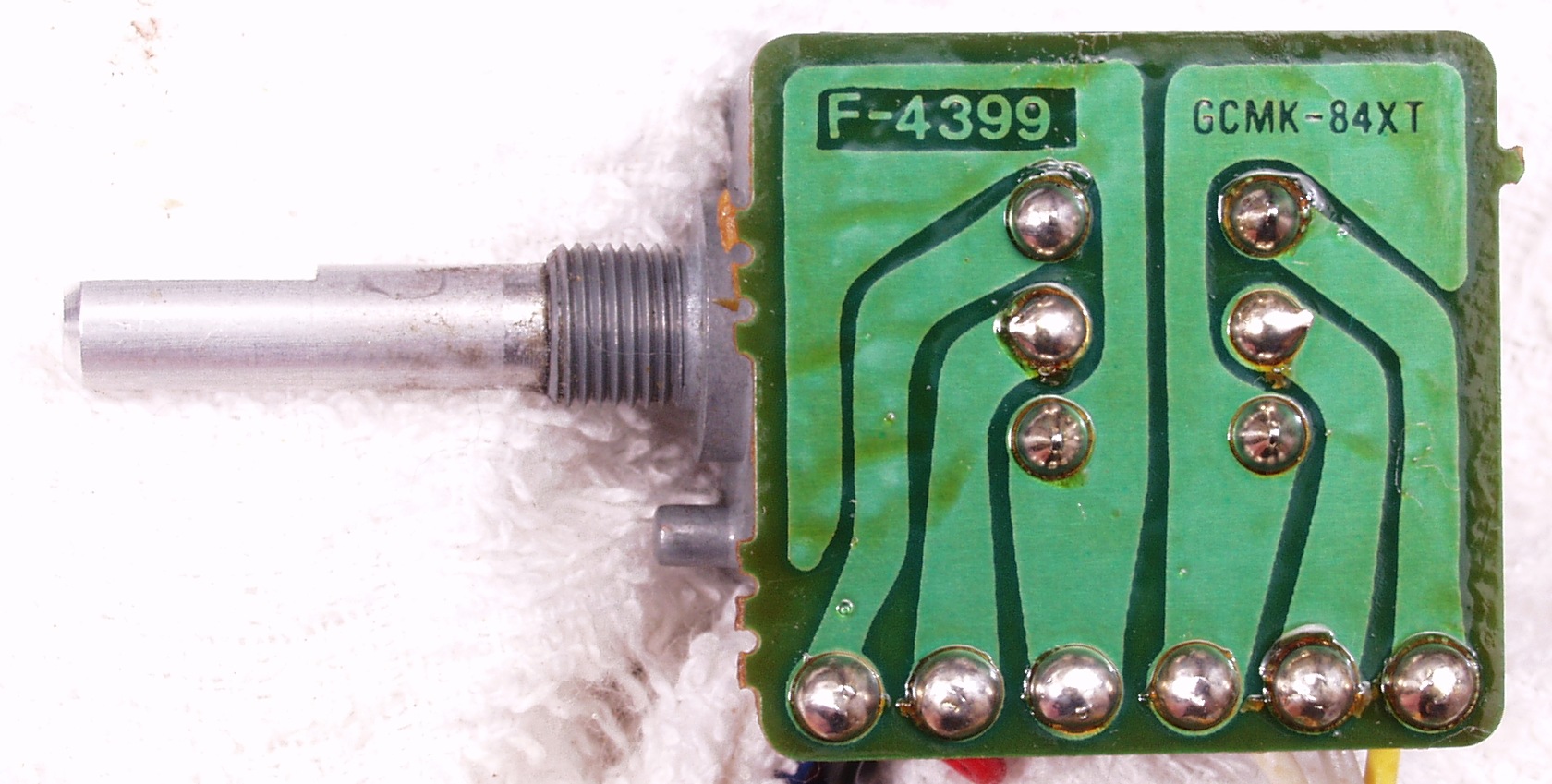

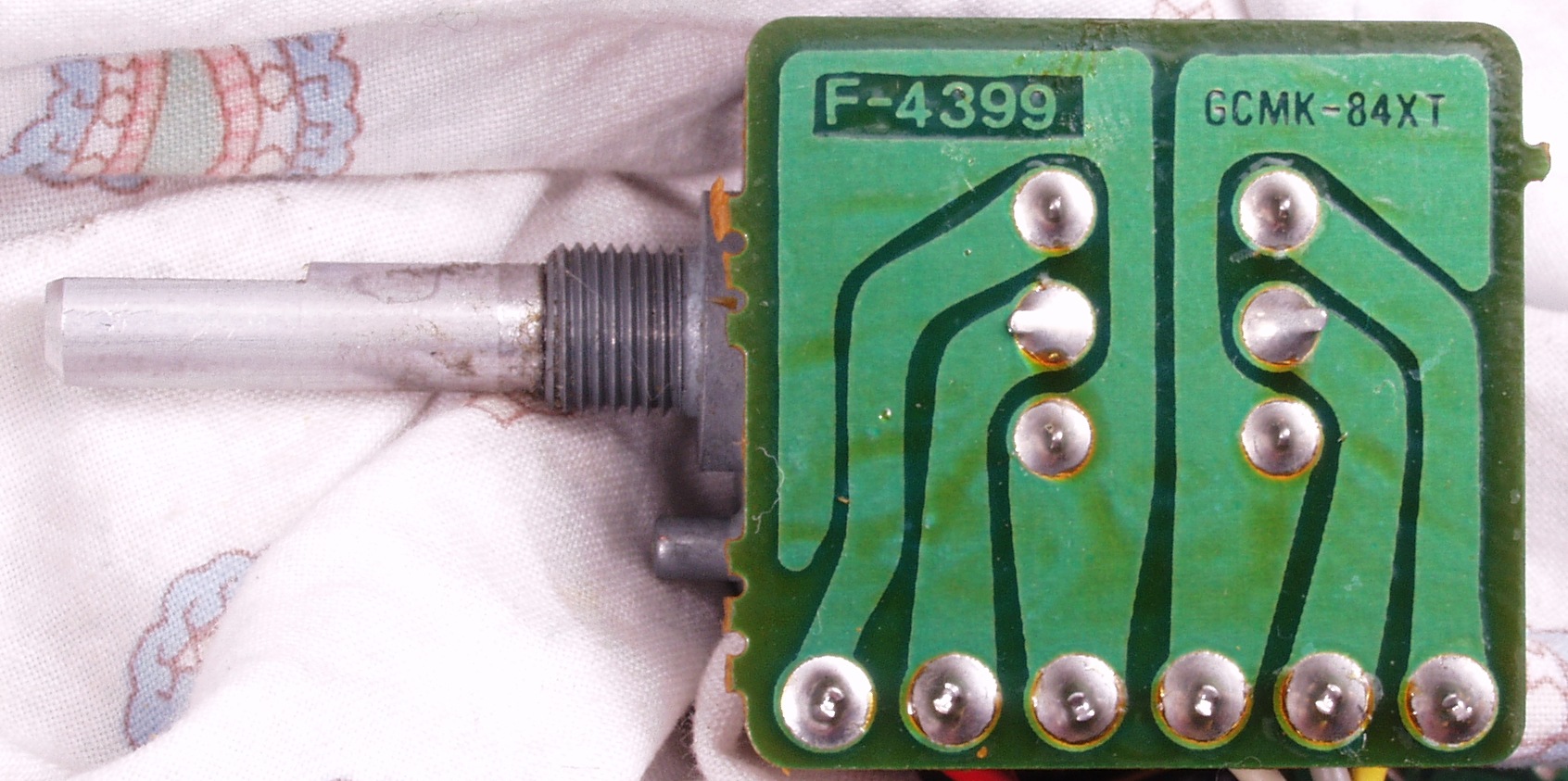

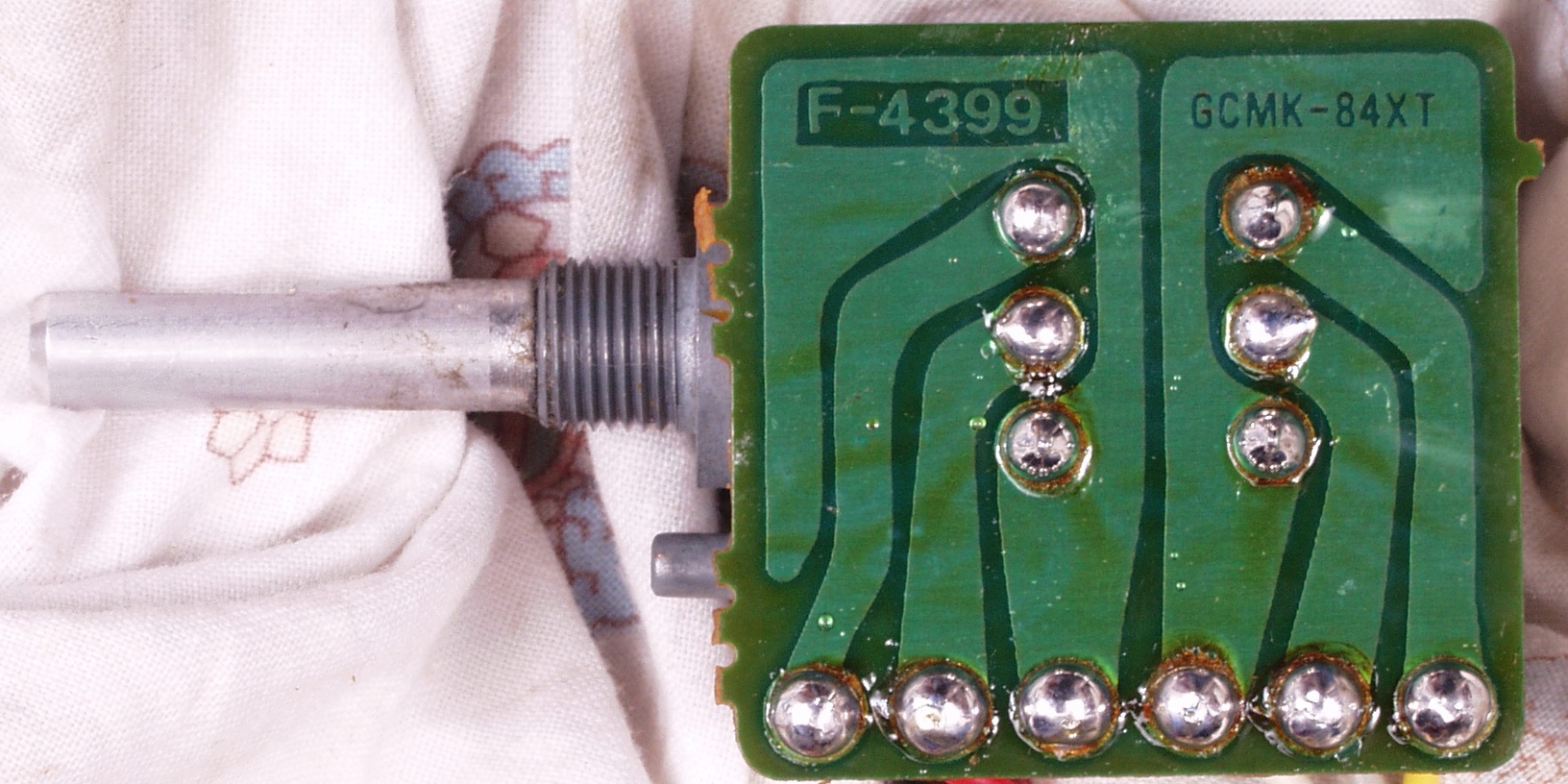

C−7D−1. 修理前 メインVR基板裏
C−7D−2. 修理(半田補正)後 メインVR基板裏
C−7D−3. 完成メインVR基板裏、 洗浄後、コート液を塗布。

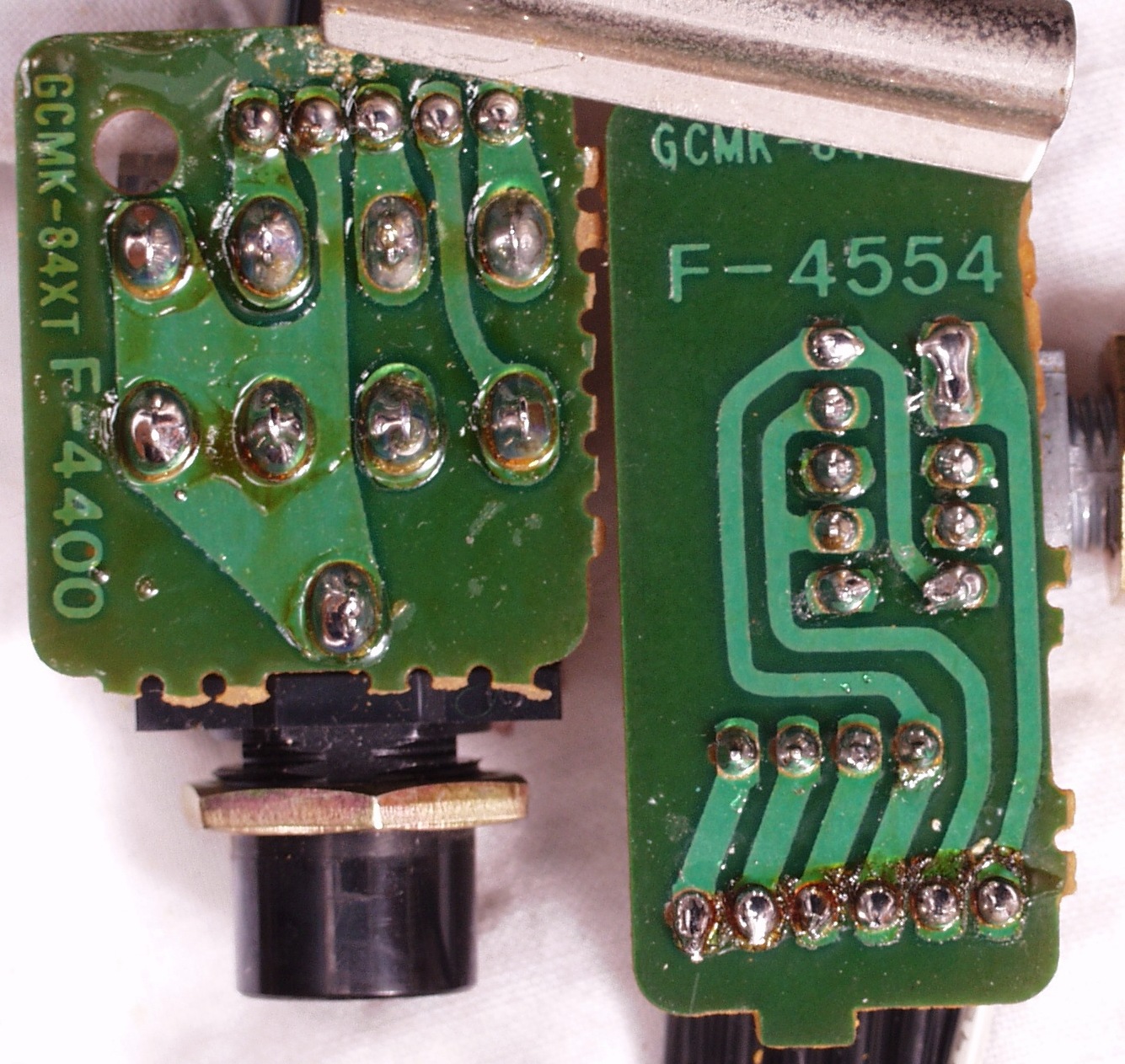

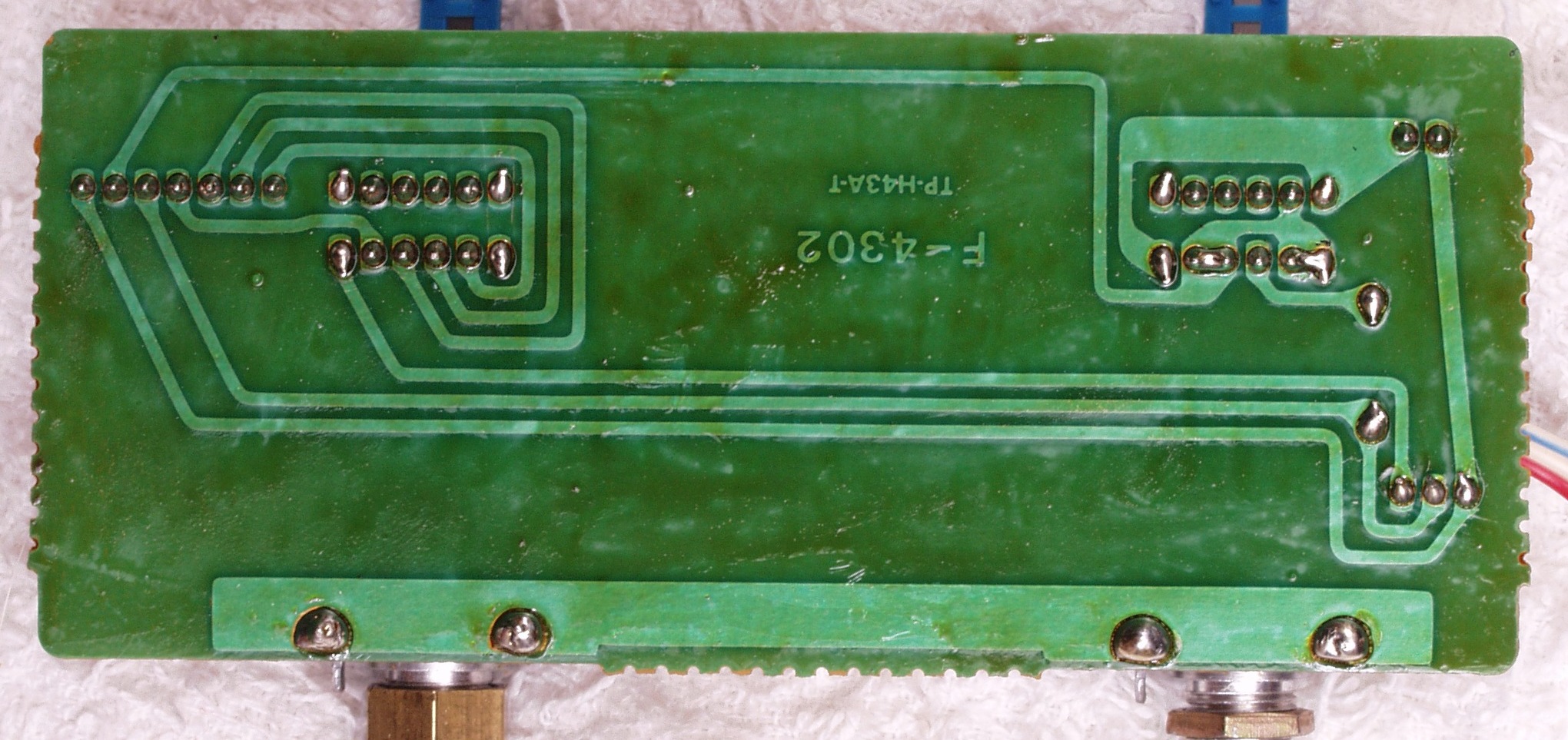

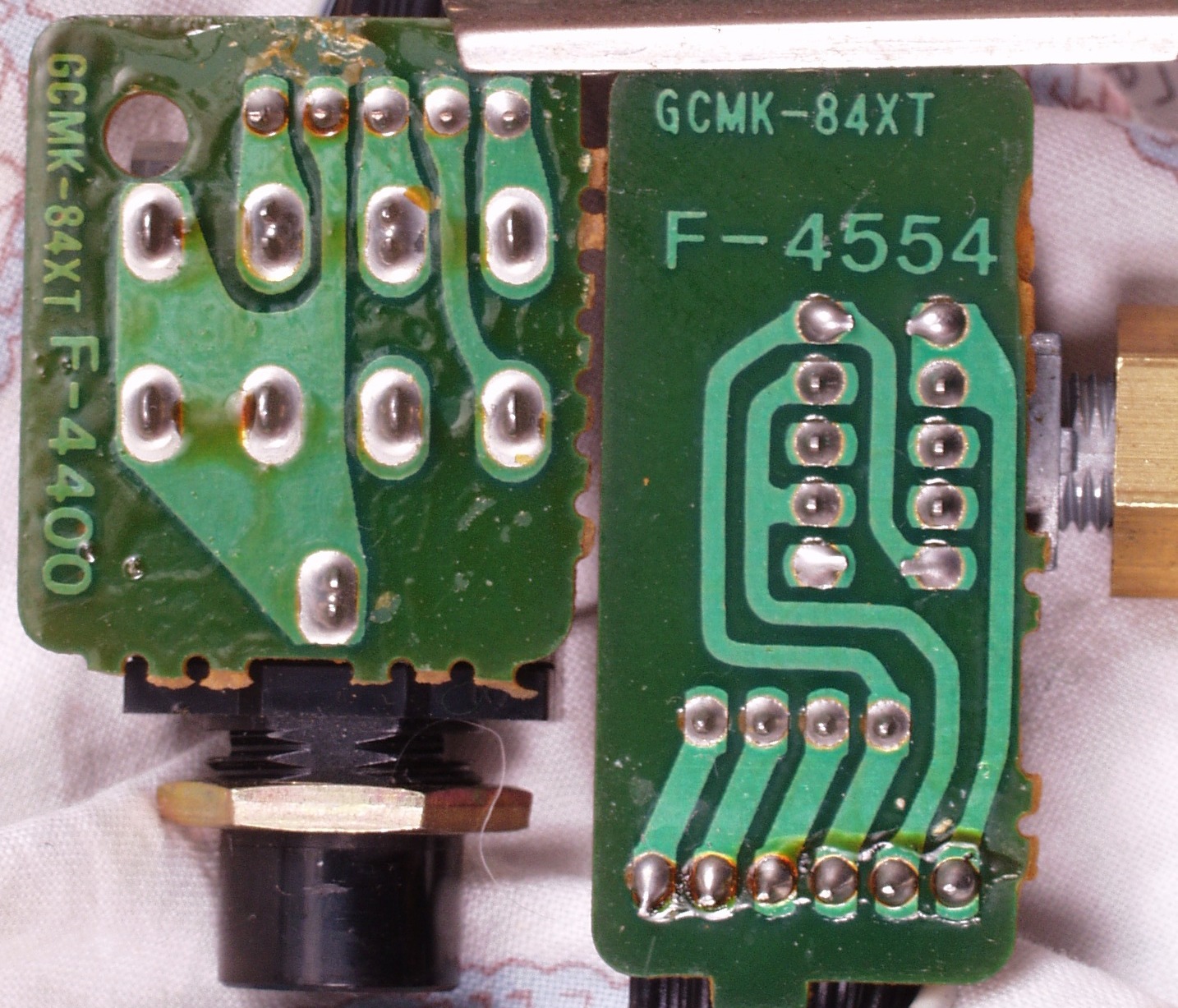

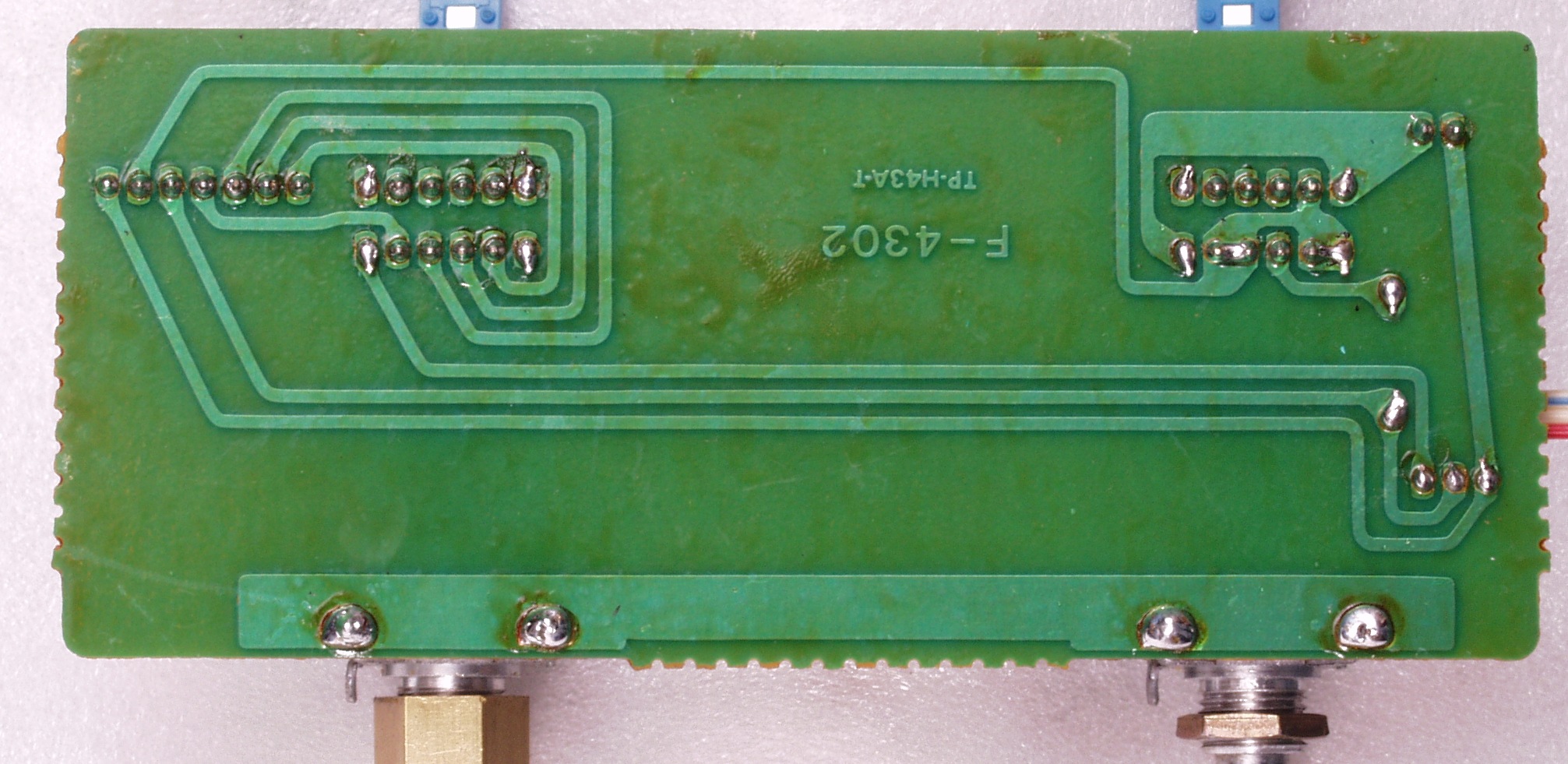

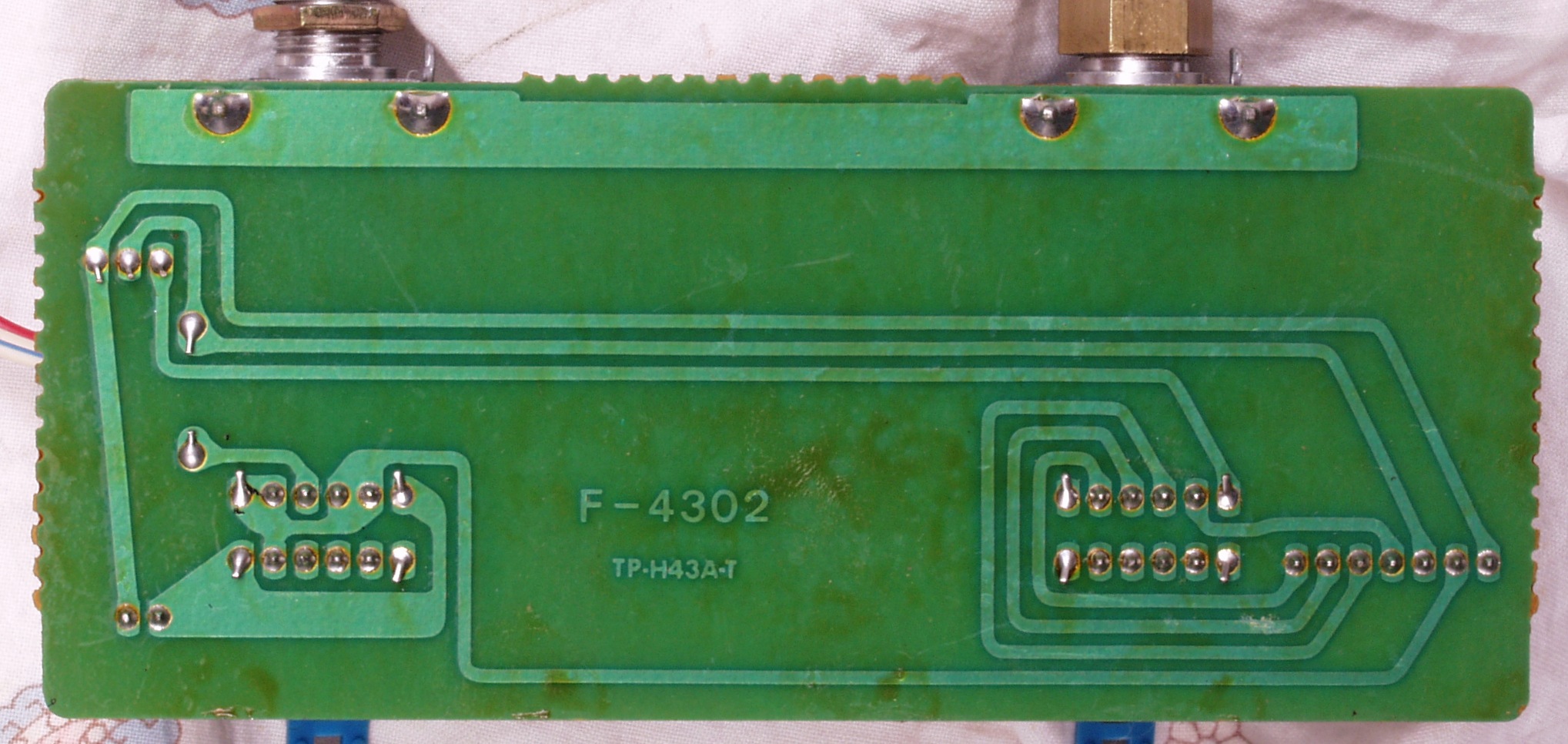

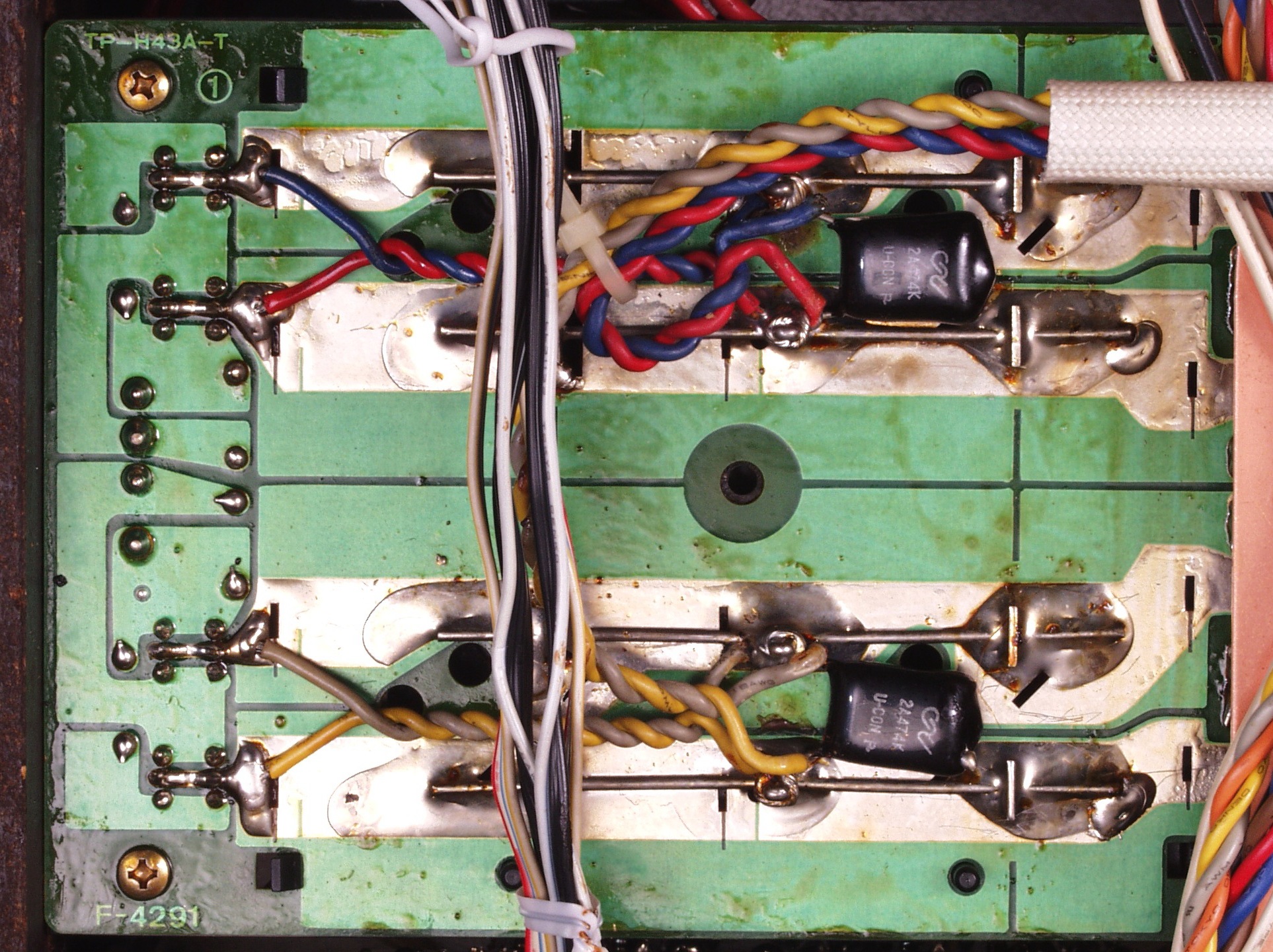

C−7E−1. 修理前 SP切り替え基板裏・イヤホーン基板裏
C−7E−2. 修理(半田補正)後 SP切り替え基板裏・イヤホーン基板裏
C−7E−3. 完成SP切り替え基板裏・イヤホーン基板裏、 洗浄後、コート液を塗布。

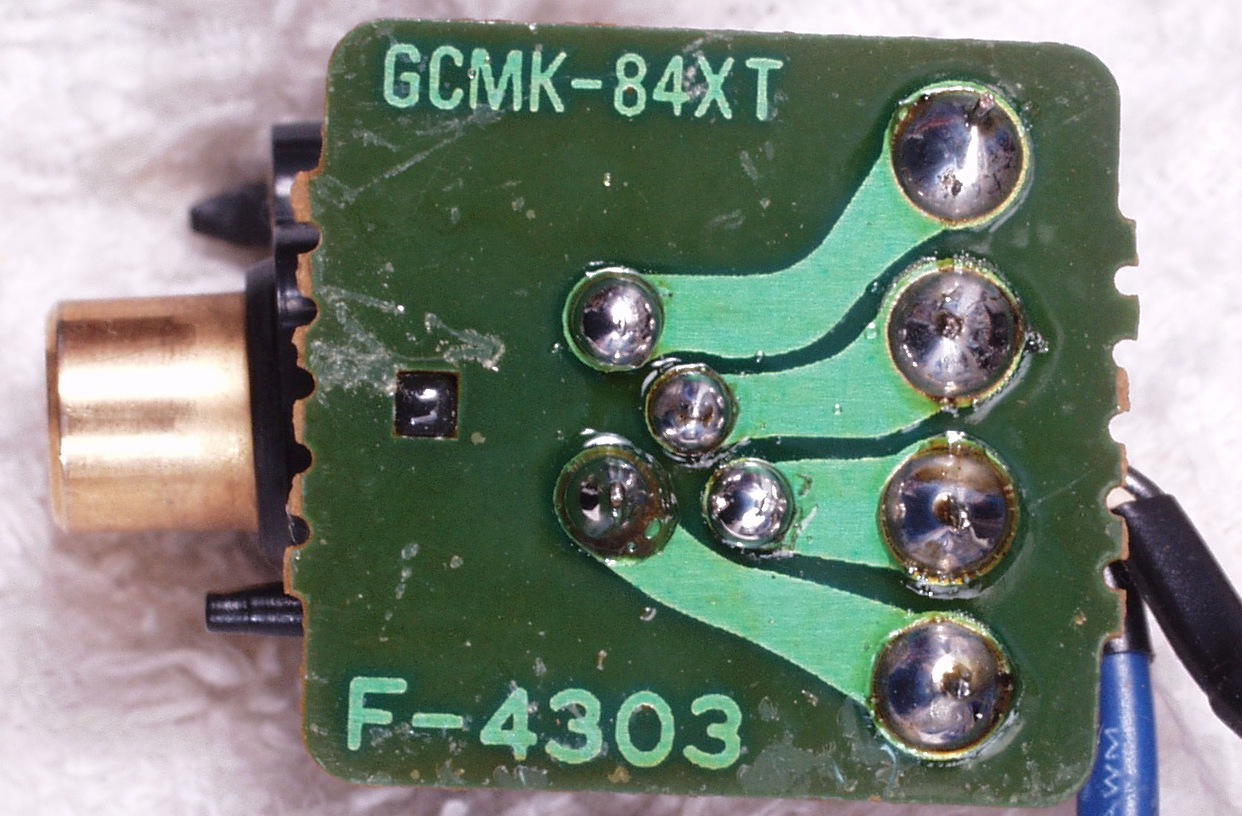

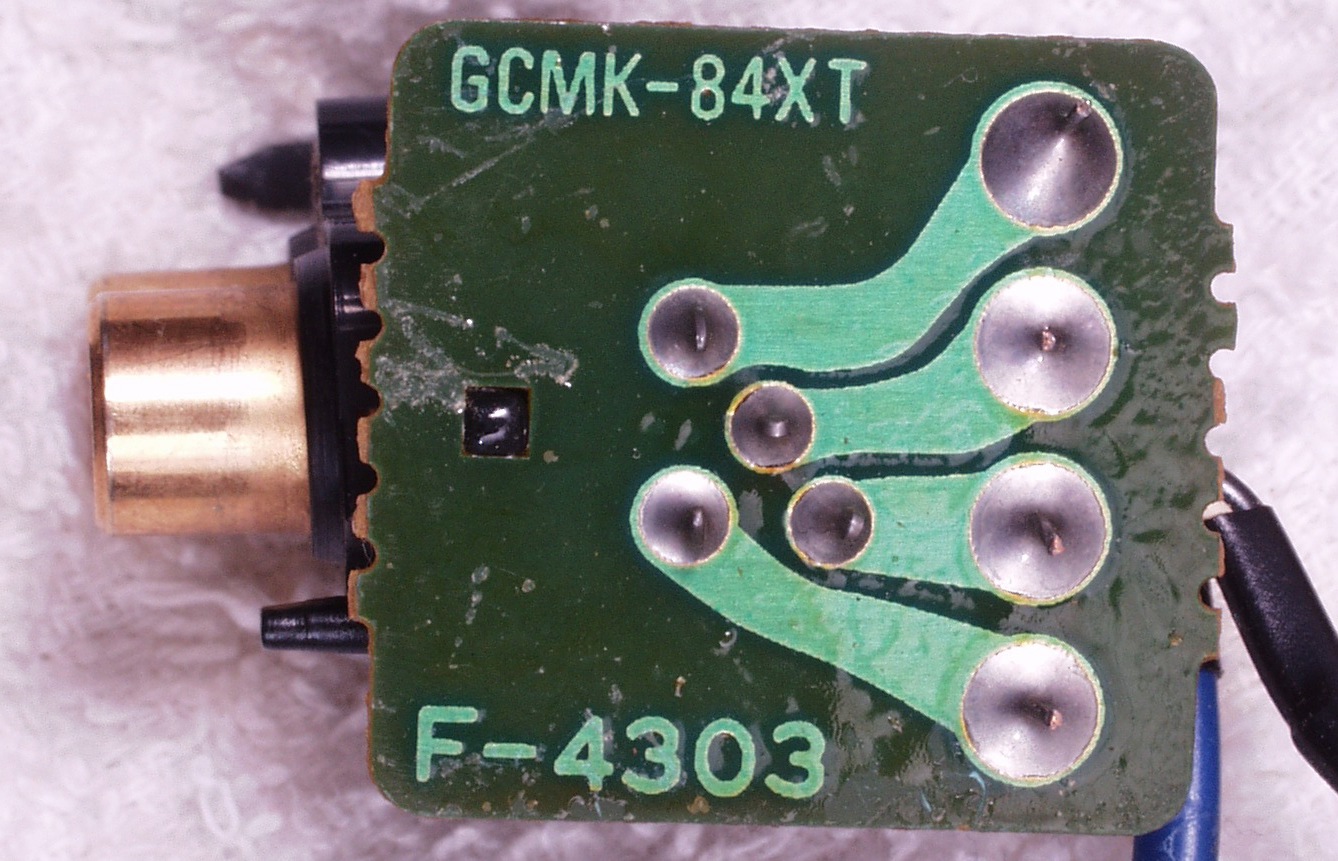

C−7F−1. 修理前 CD_Direct_RCA端子基板裏
C−7F−2. 修理(半田補正)後 CD_Direct_RCA端子基板裏
C−7F−3. 完成CD_Direct_RCA端子基板裏、 洗浄後、コート液を塗布。
                   写真紛失
C−8A. 修理前 EQ基板
C−8B. 修理後 EQ基板 初段FET2個、半固定VR4個、電解コンデンサー20個交換

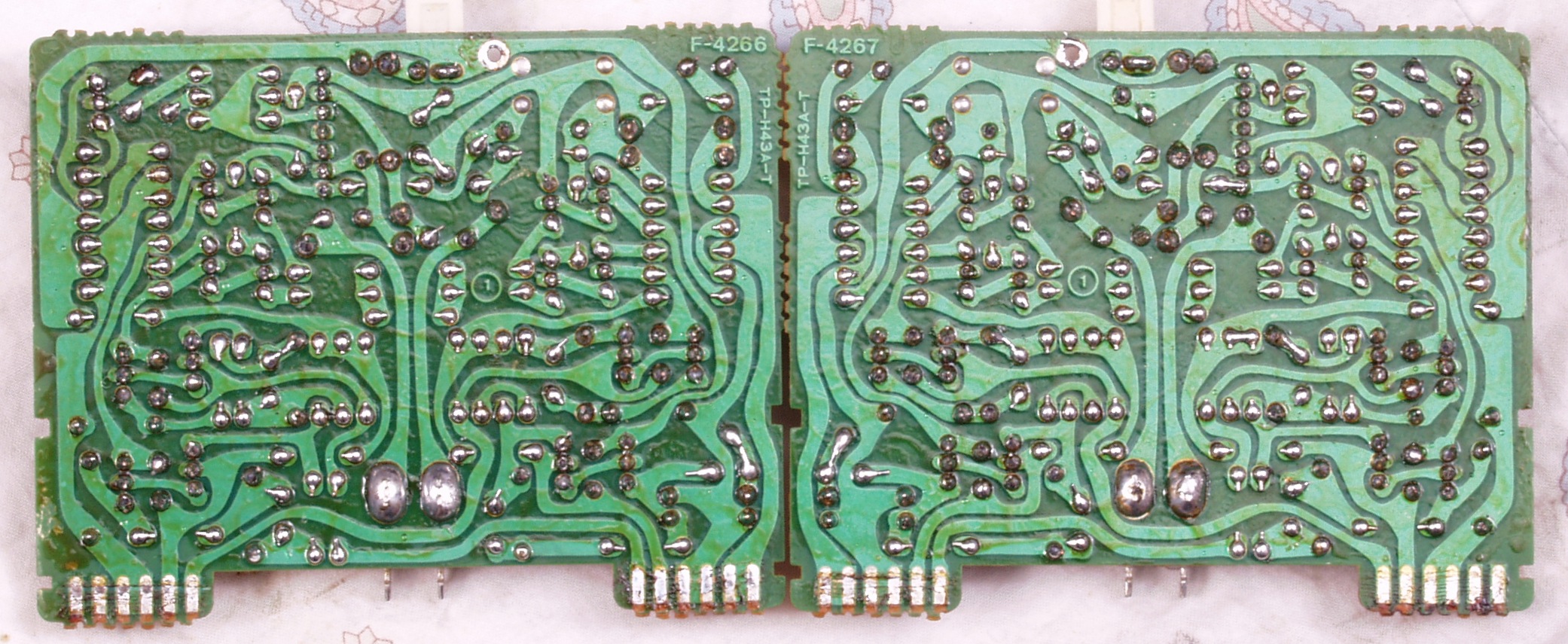

C−8C. 修理前 EQ基板裏
C−8D. 修理(半田補正)後 EQ基板裏
C−8E. 完成EQ基板裏、 洗浄後、コート液を塗布。

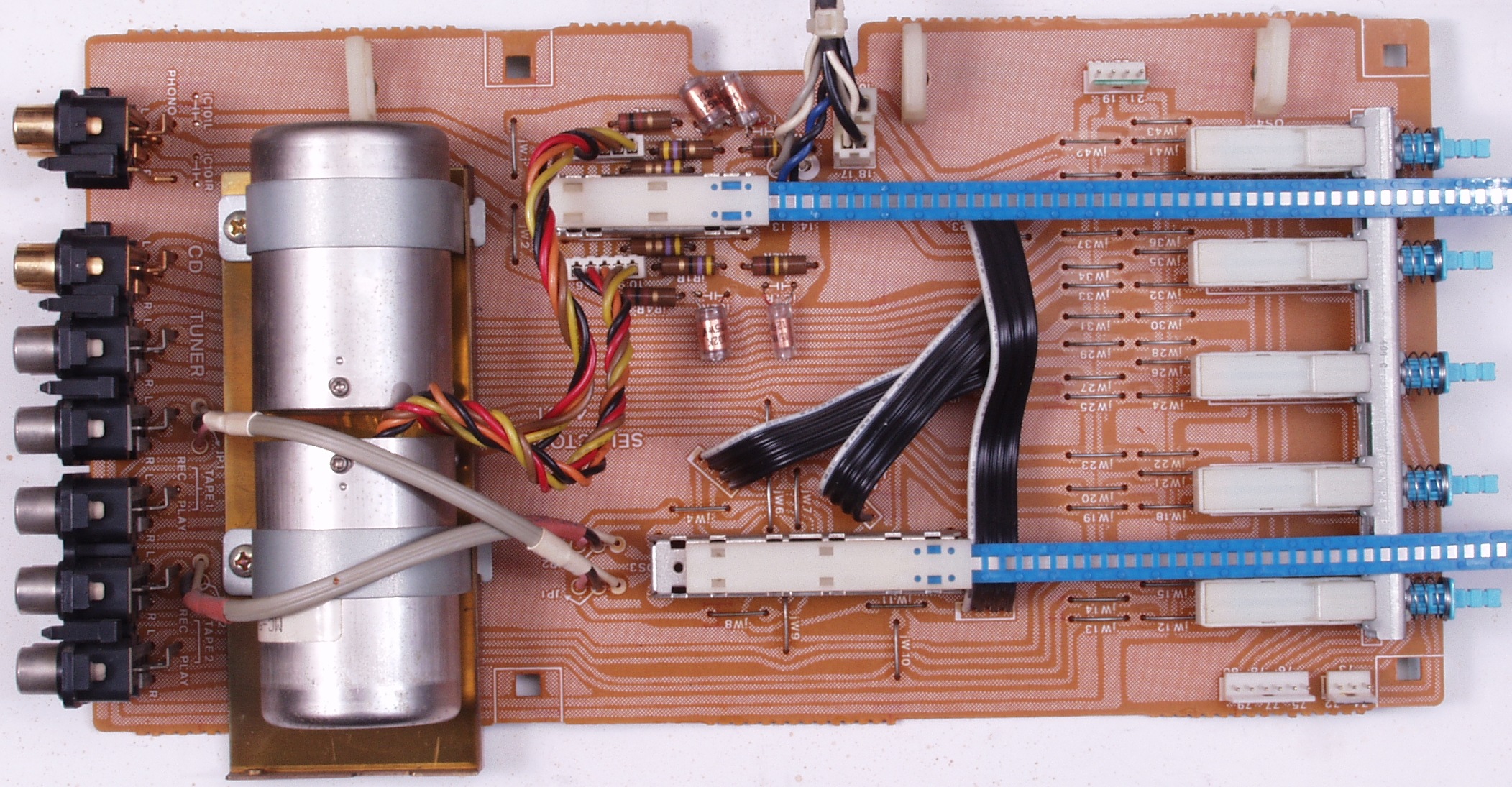

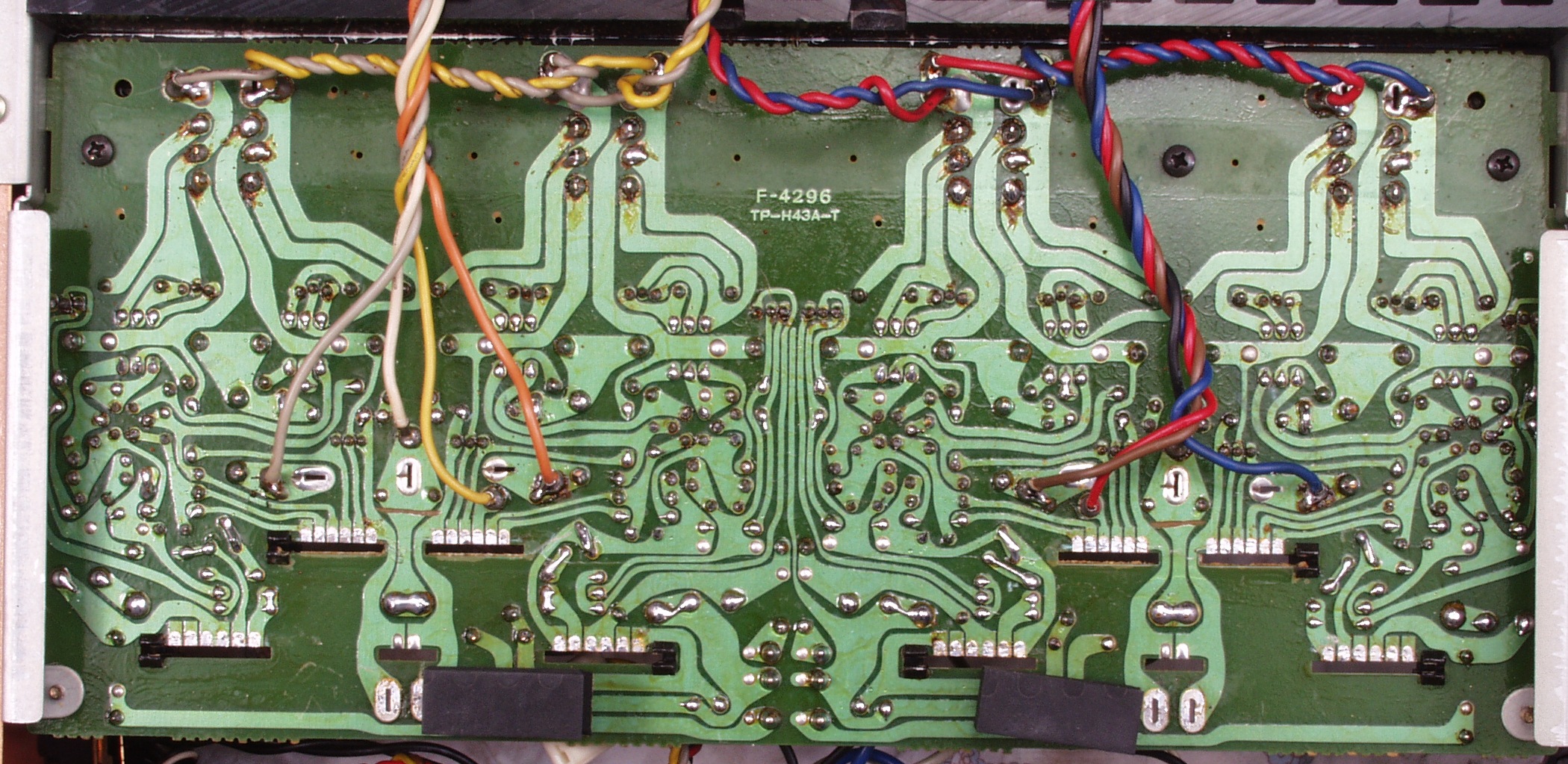

C−9A. 修理前 SW基板

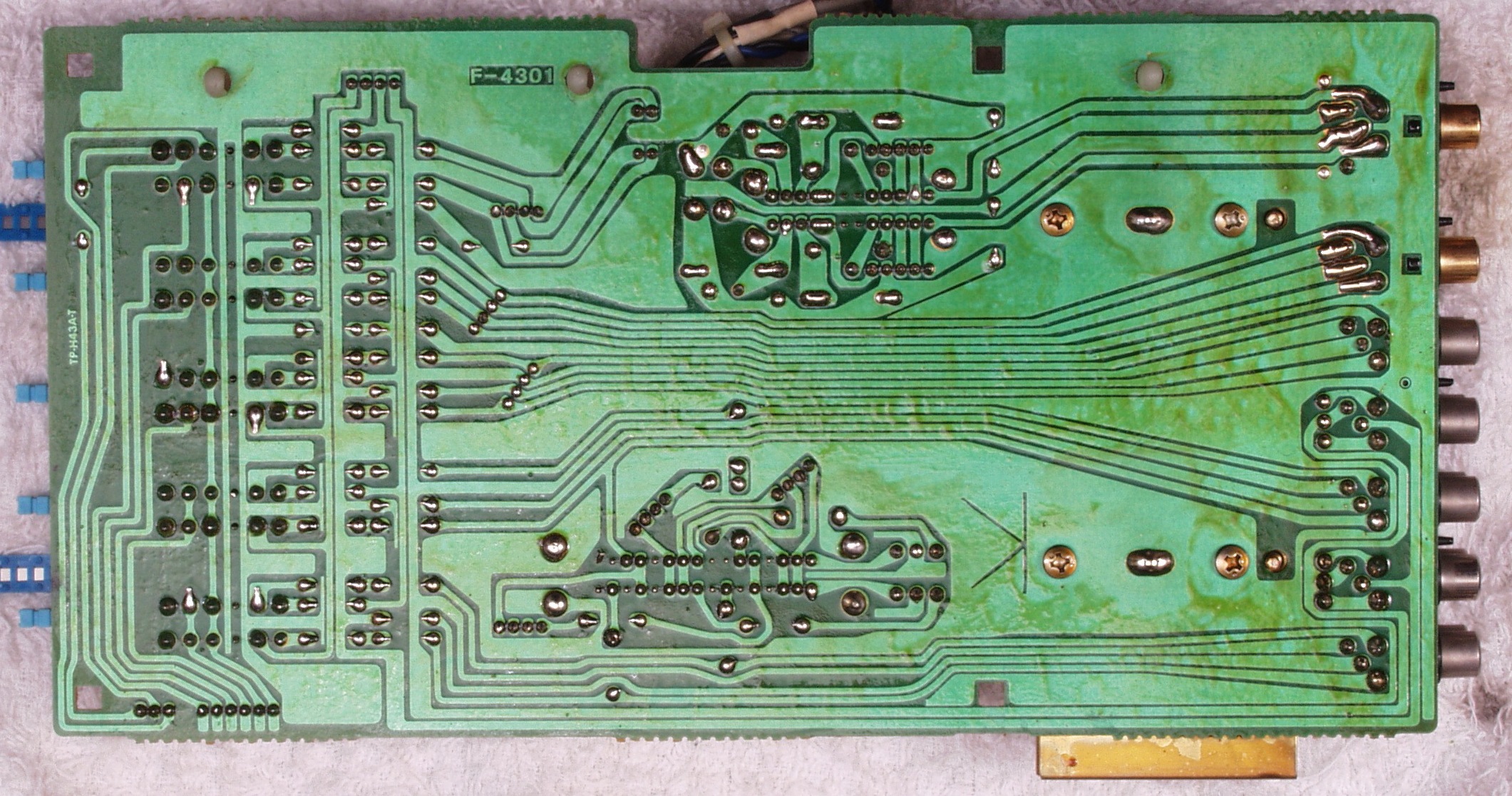

C−9B. 修理前 SW基板裏
C−9B−1. 修理中 SW基板裏RCA端子 太く重いRCAケーブルを使うので半田不良対策

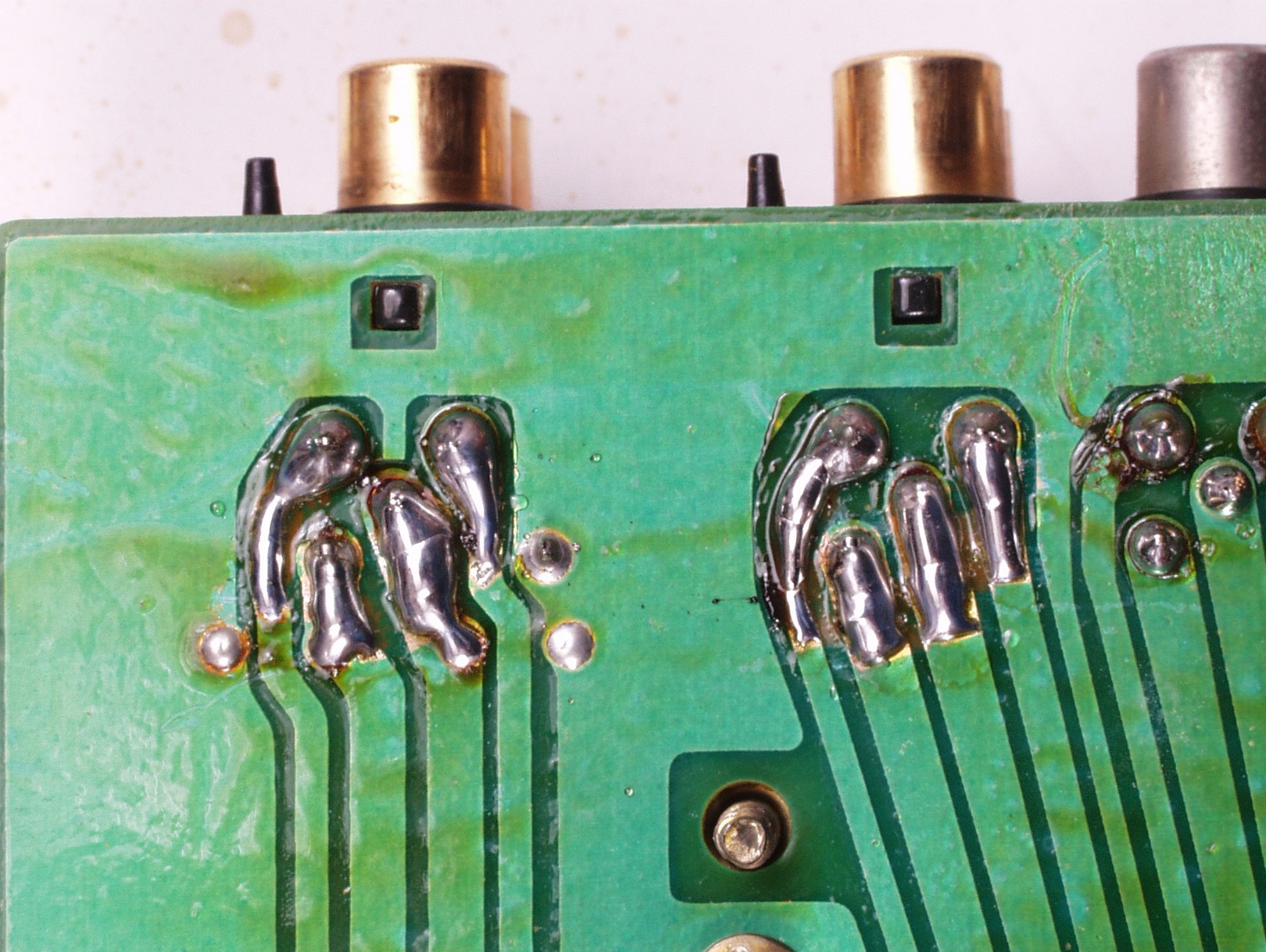

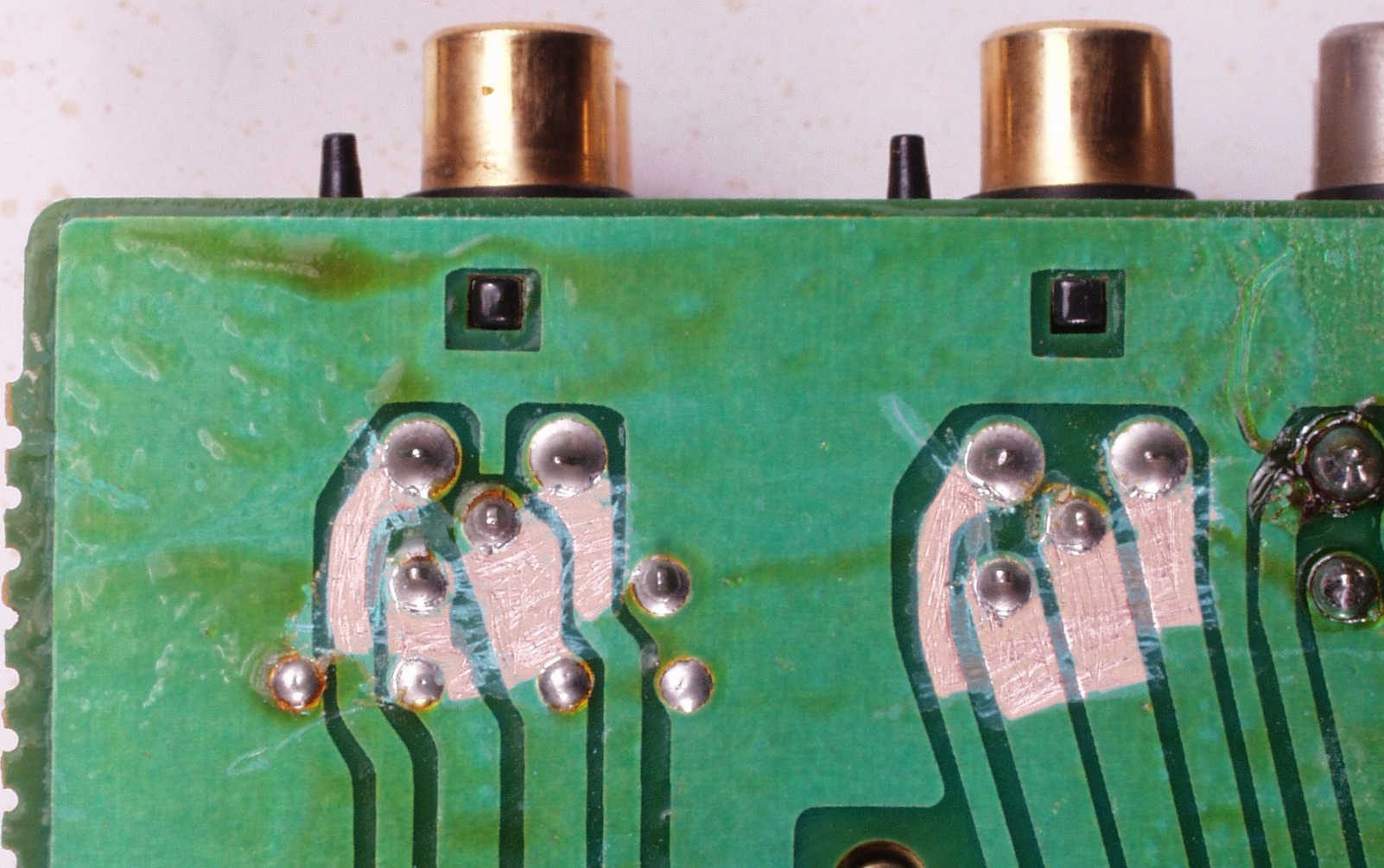

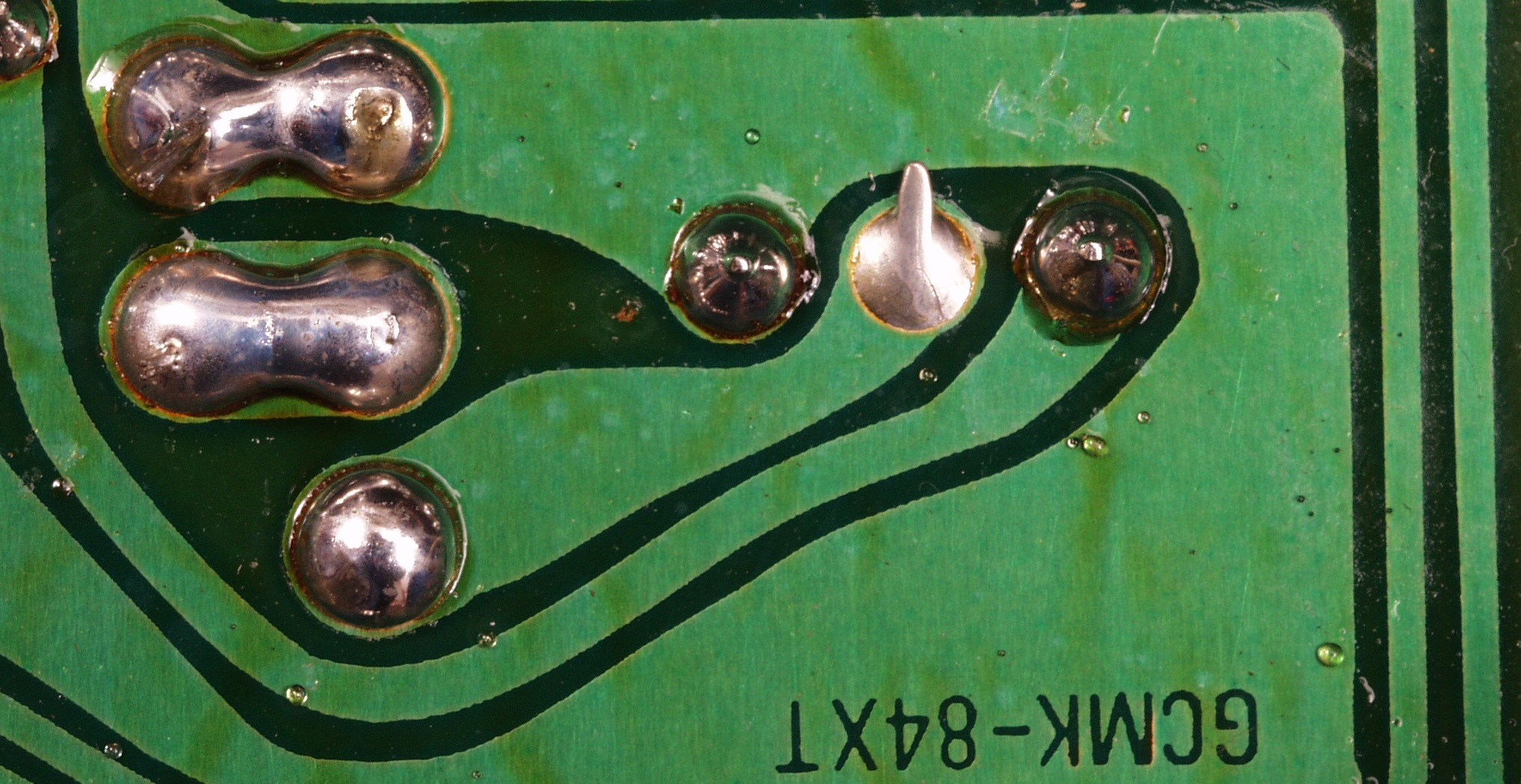

C−9B−2. 修理後 SW基板裏RCA端子 半田を十分盛る
C−9B−3. 修理中 SW基板裏 ジャンパー線の曲げる方向を考えて欲しい
C−9B−4. 修理後 SW基板裏

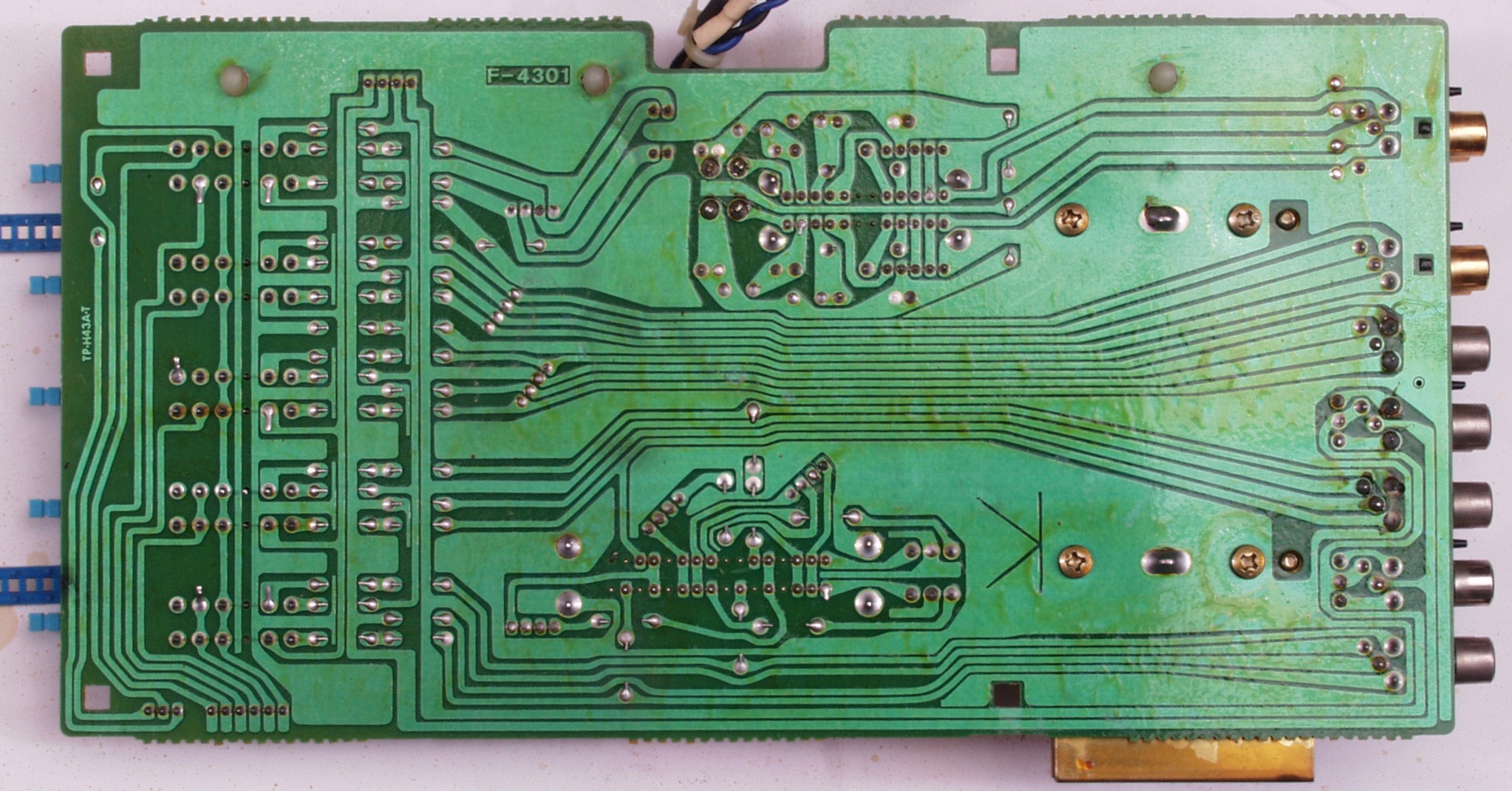

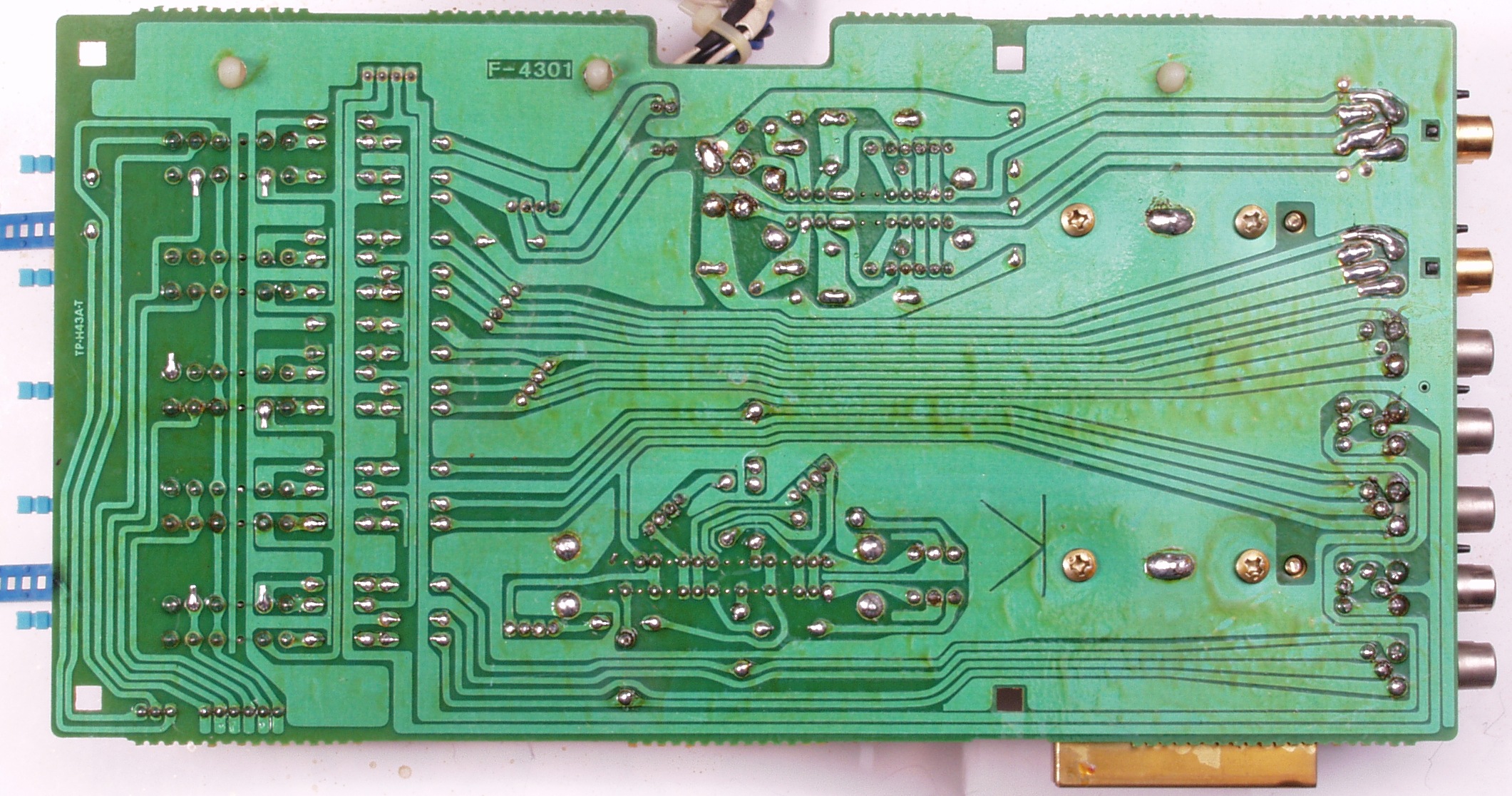

C−9C. 修理(半田補正)後 SW基板裏
C−9D. 完成SW基板裏、 洗浄後、コート液を塗布。

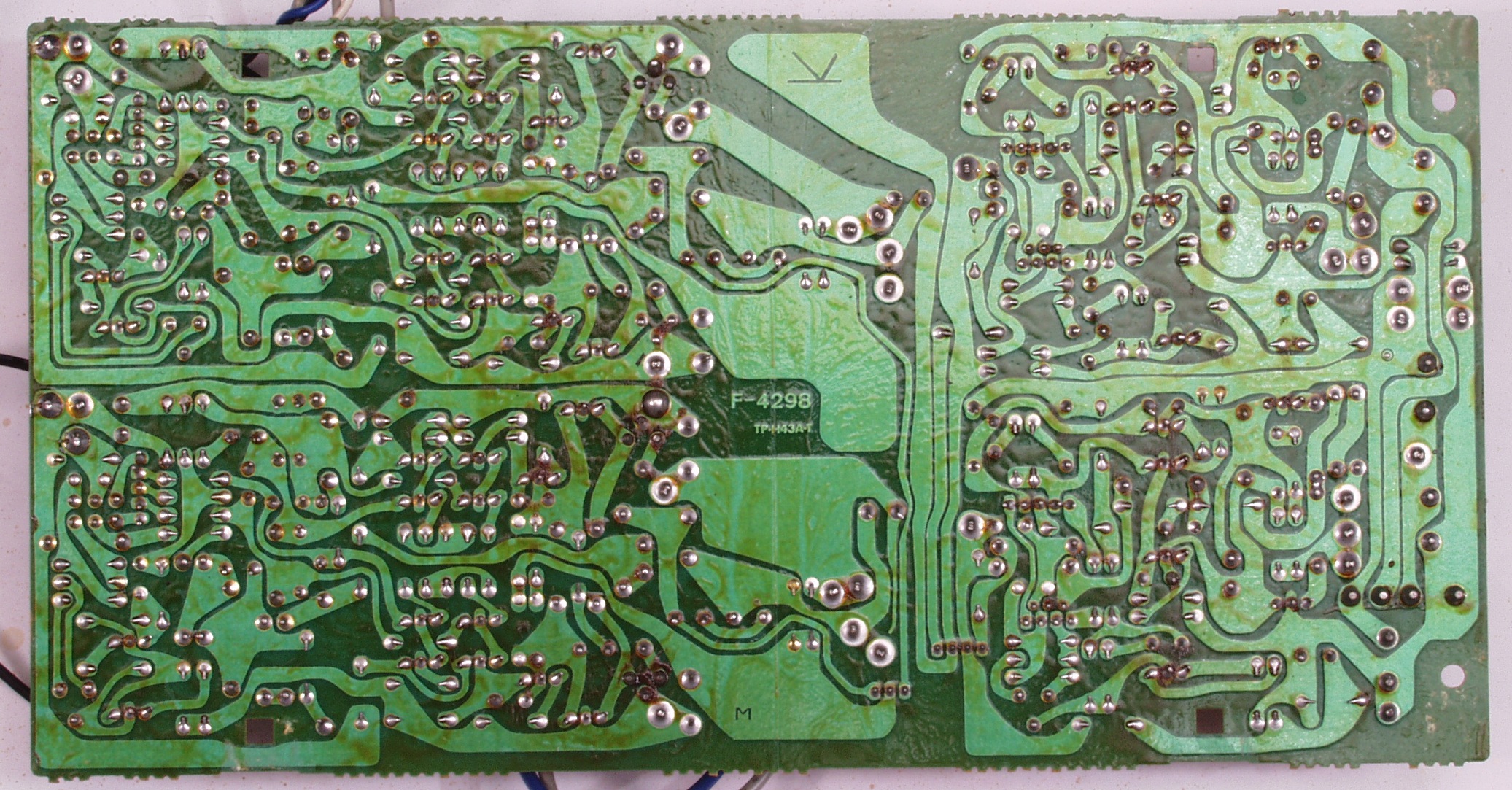

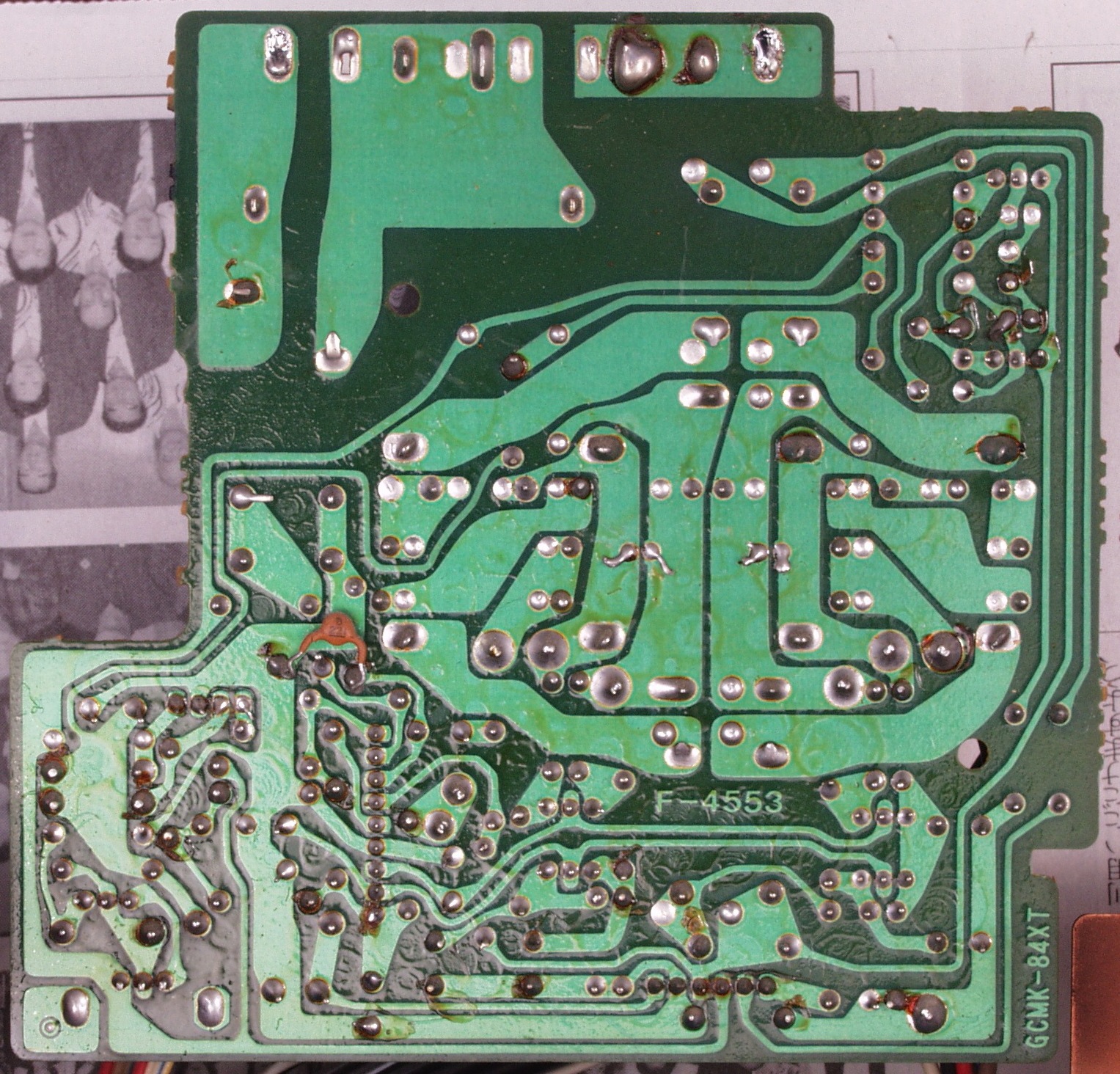

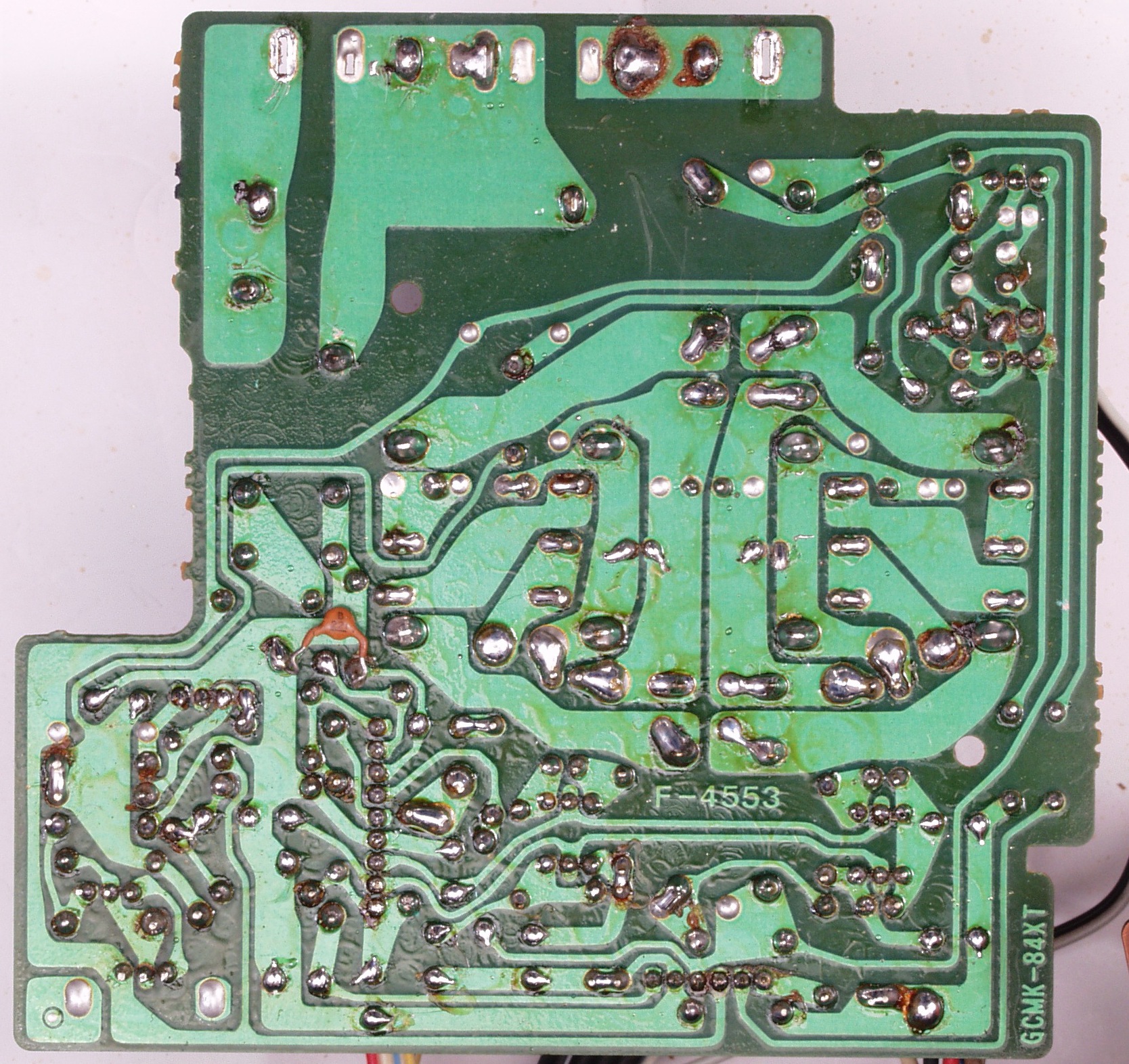

C−AA. 修理前 電源基板裏

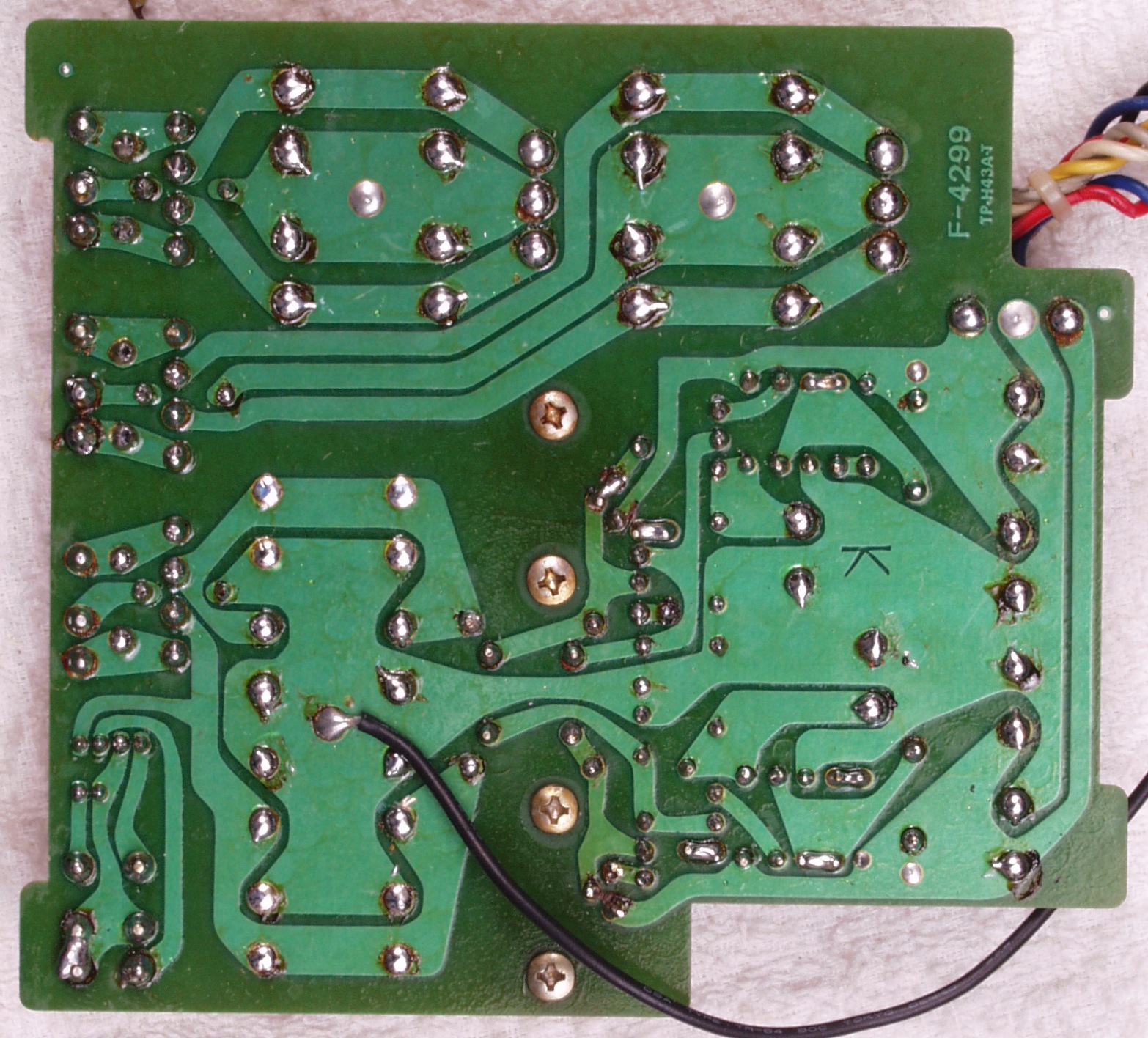

C−AB. 修理(半田補正)後 電源基板裏
C−AC. 完成電源基板裏、 洗浄後、コート液を塗布。

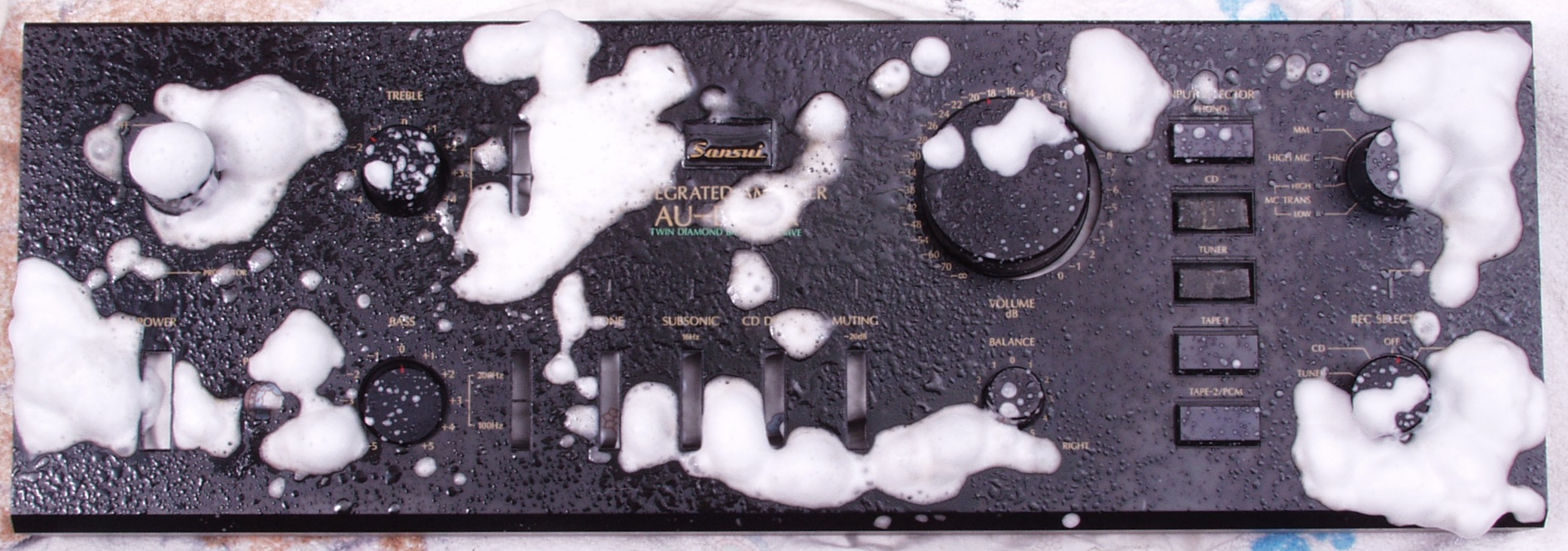

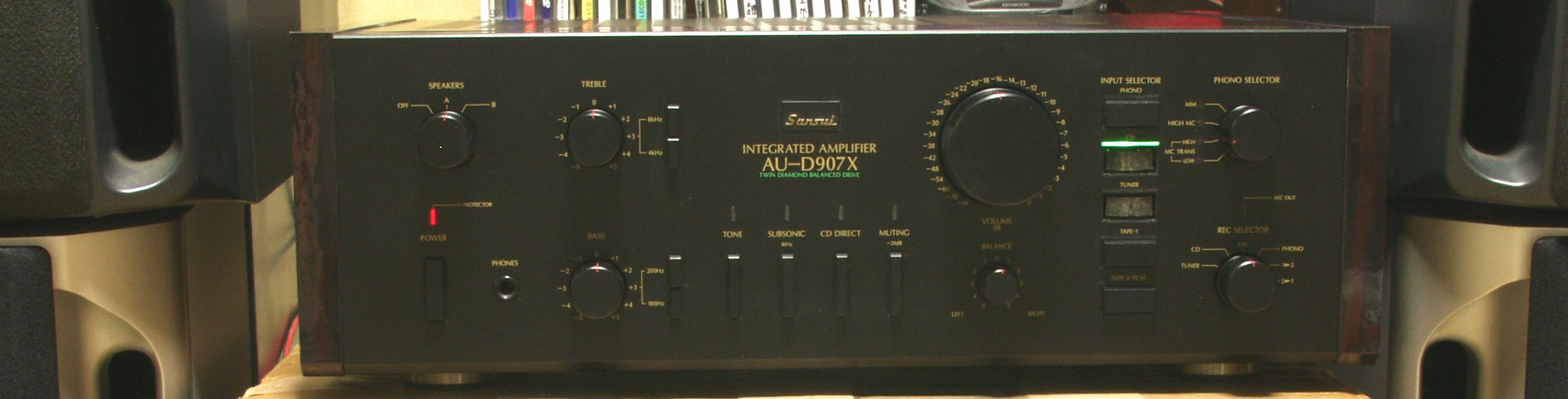

C−B. パネル清掃

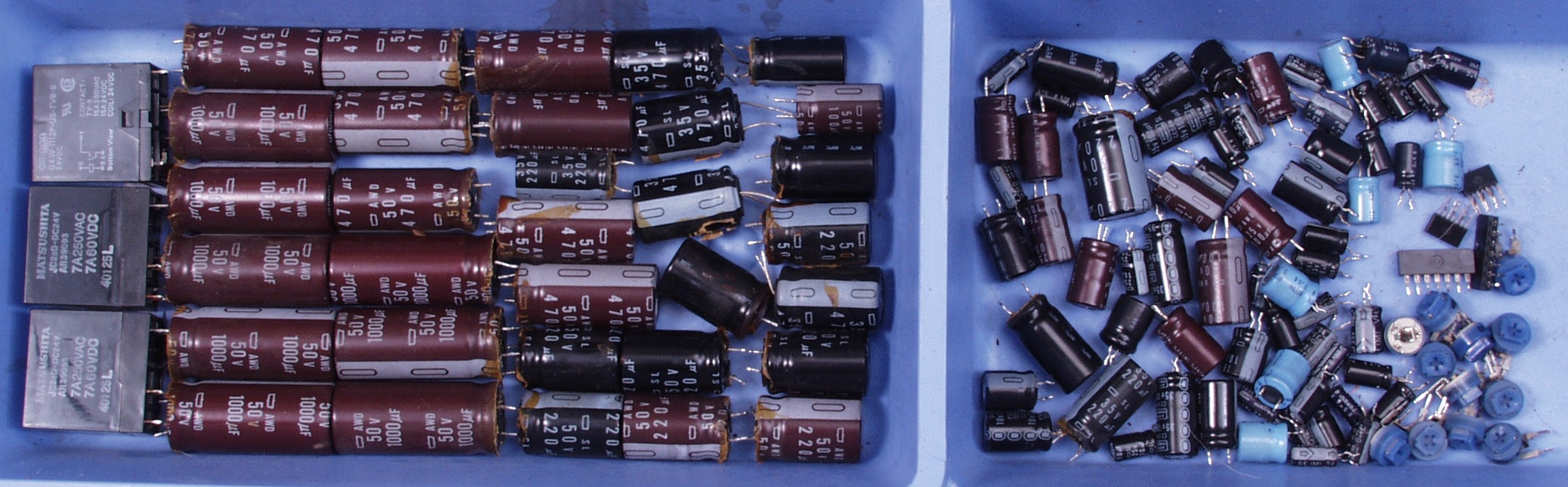

C−CA. 交換部品

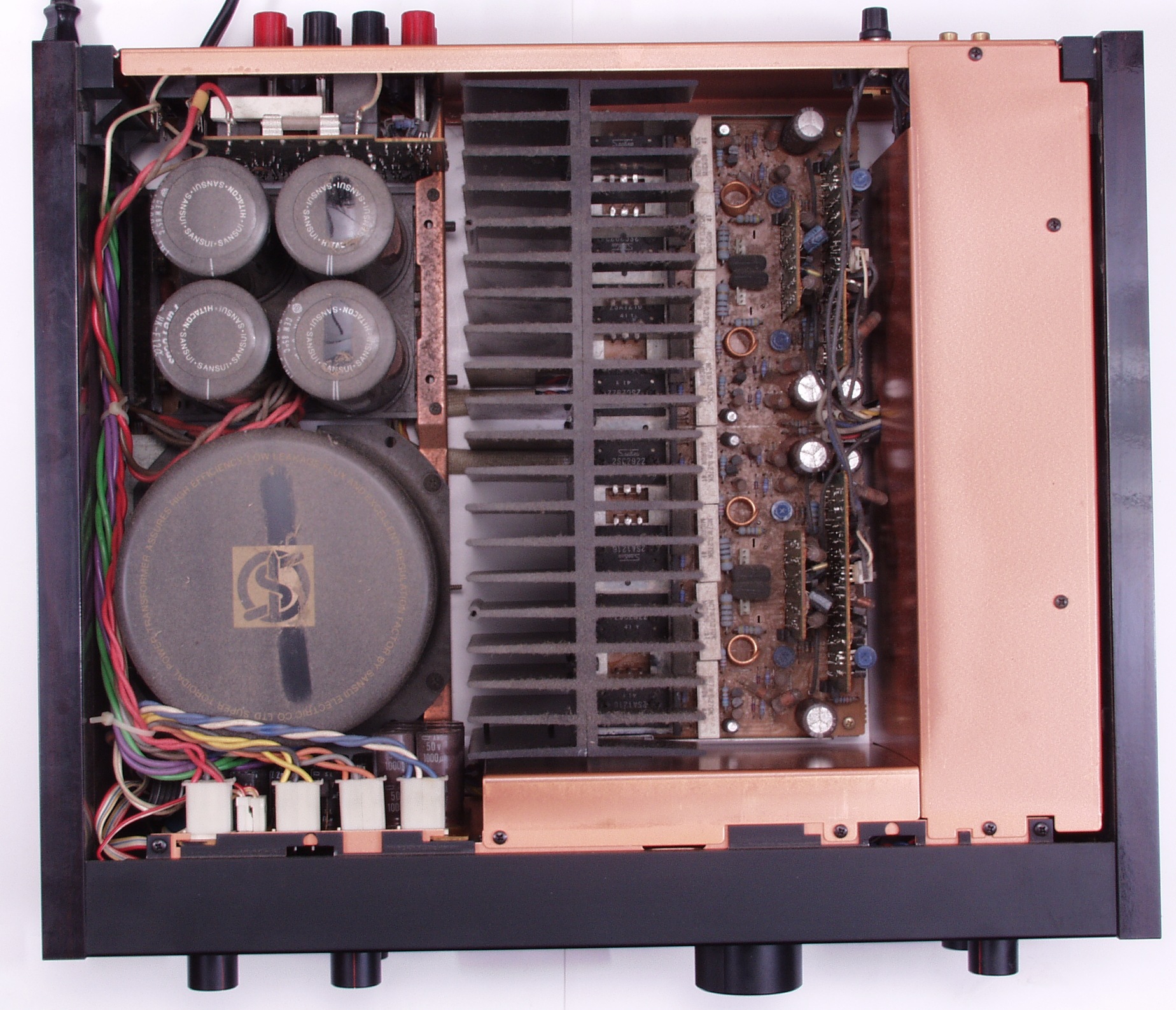

C−DA. 修理前 上から

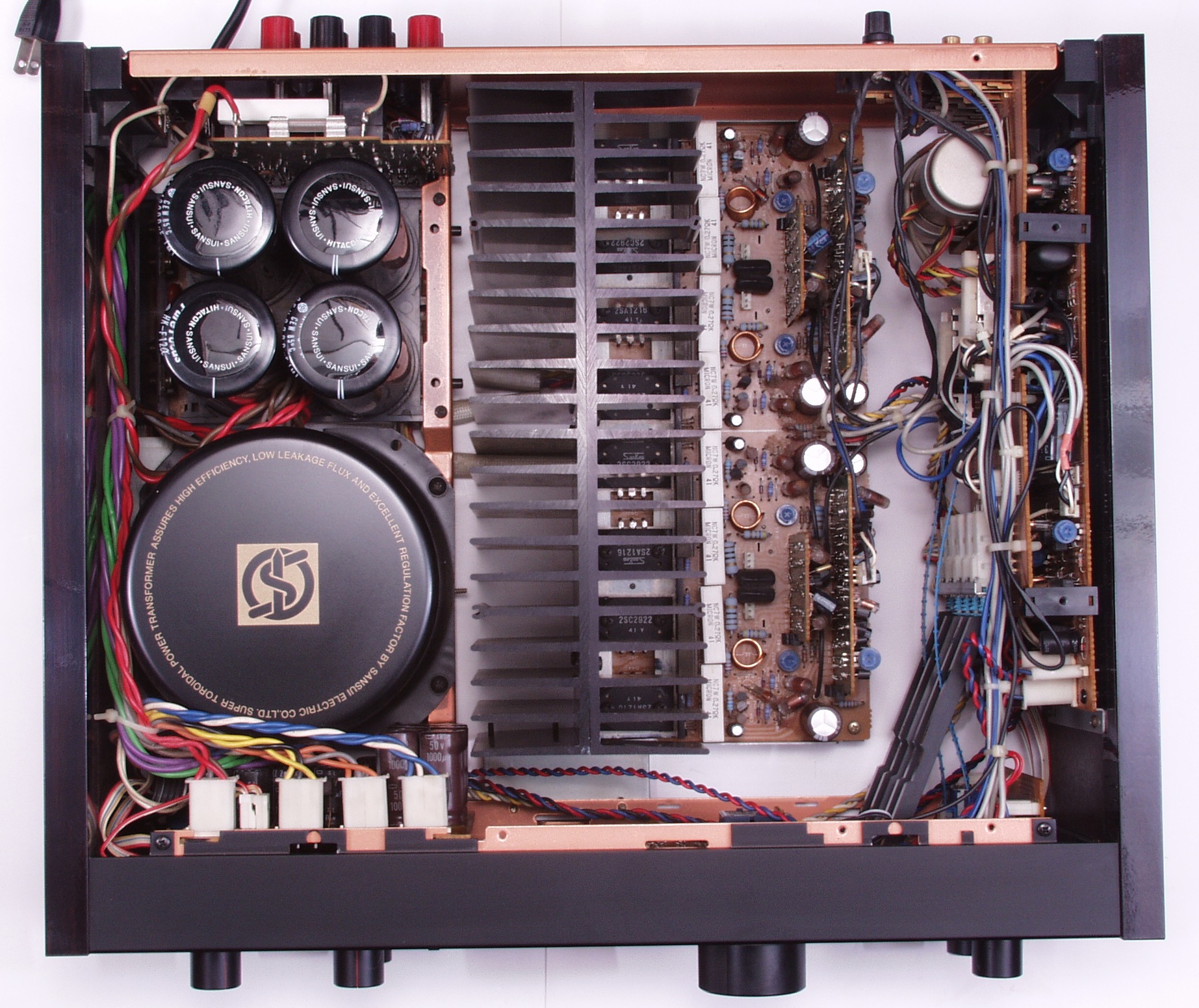

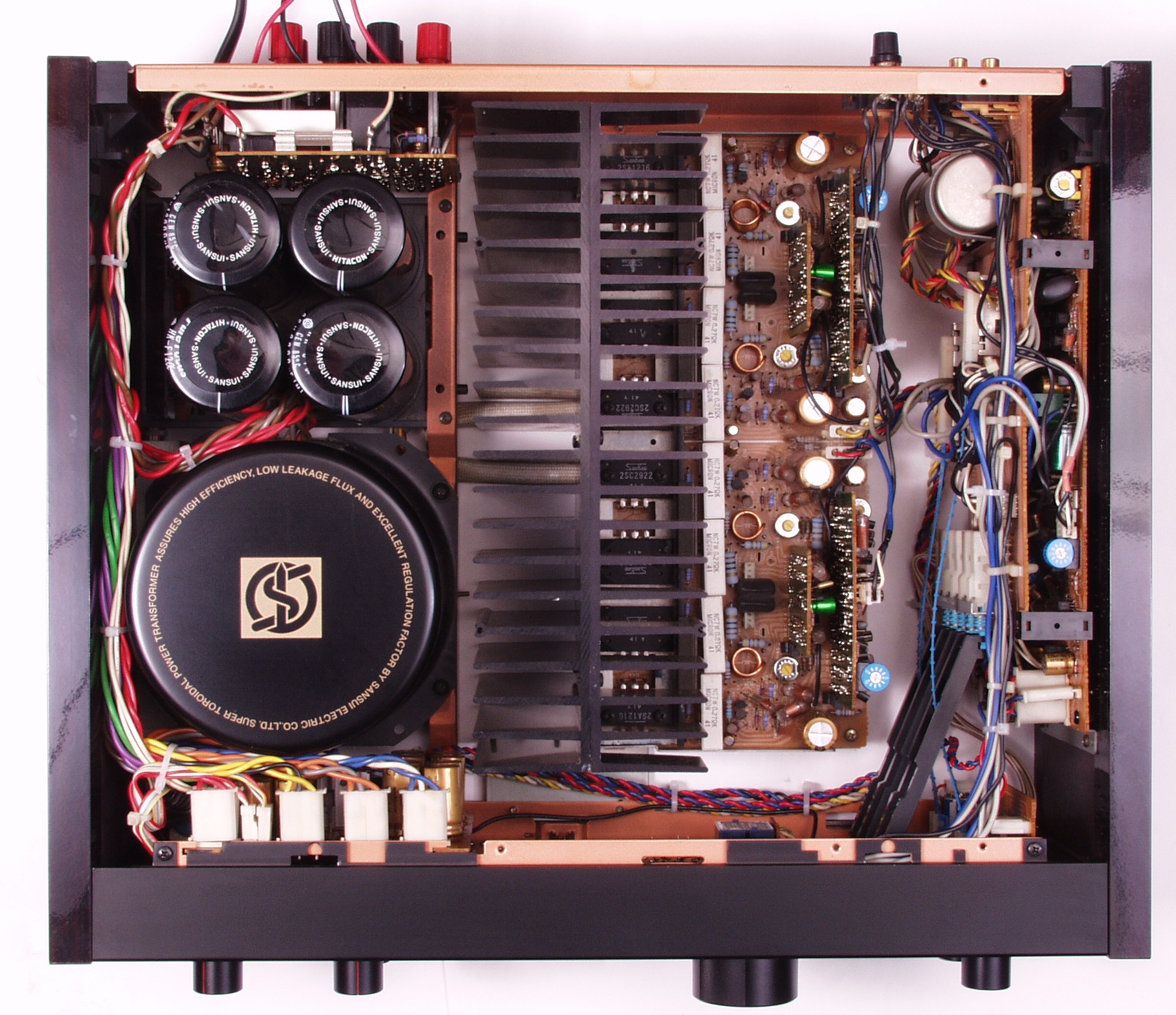

C−DB. 修理後 上から

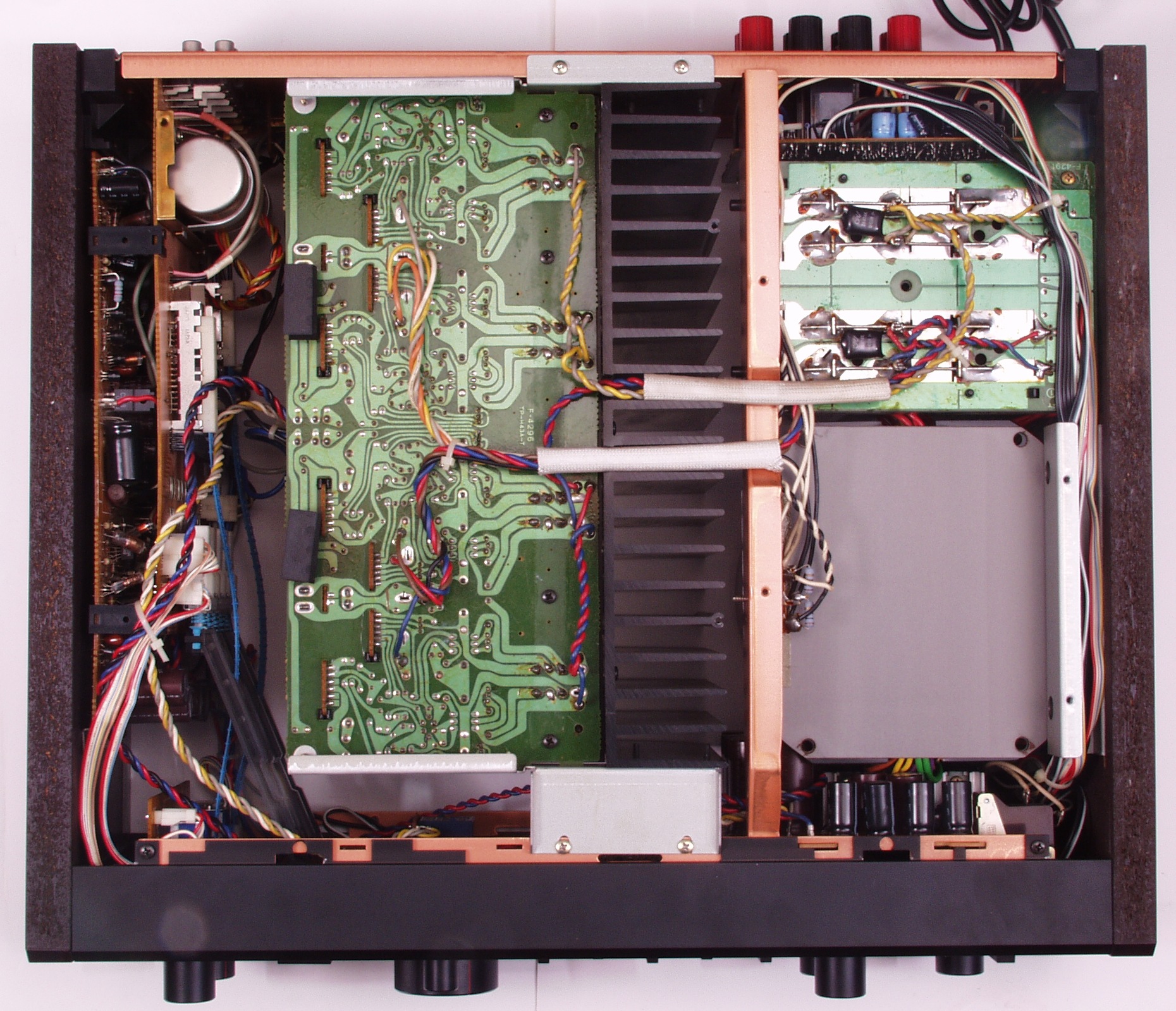

C−DC. 修理前 下から

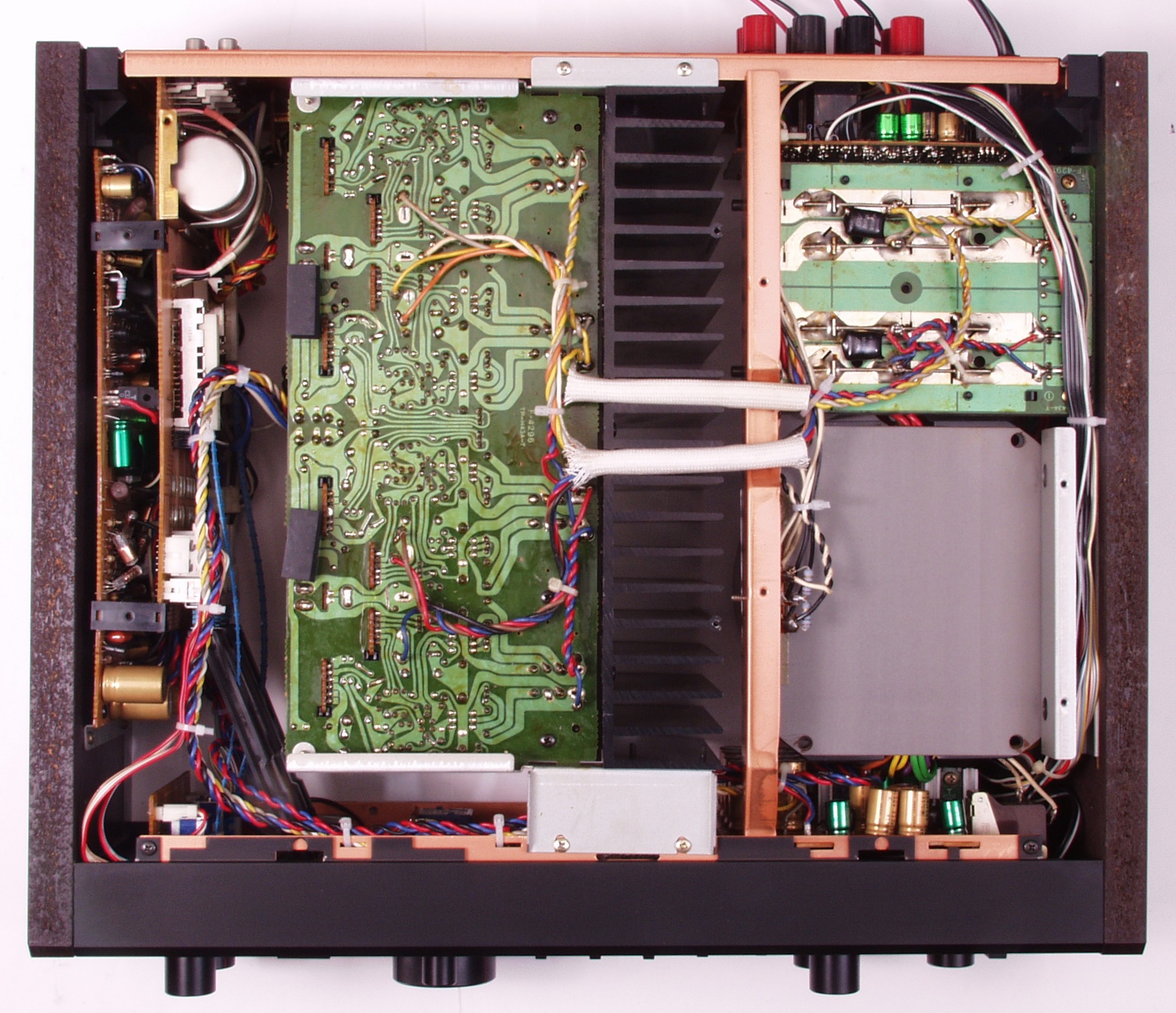

C−DD. 修理後 下から
E. 調整・測定

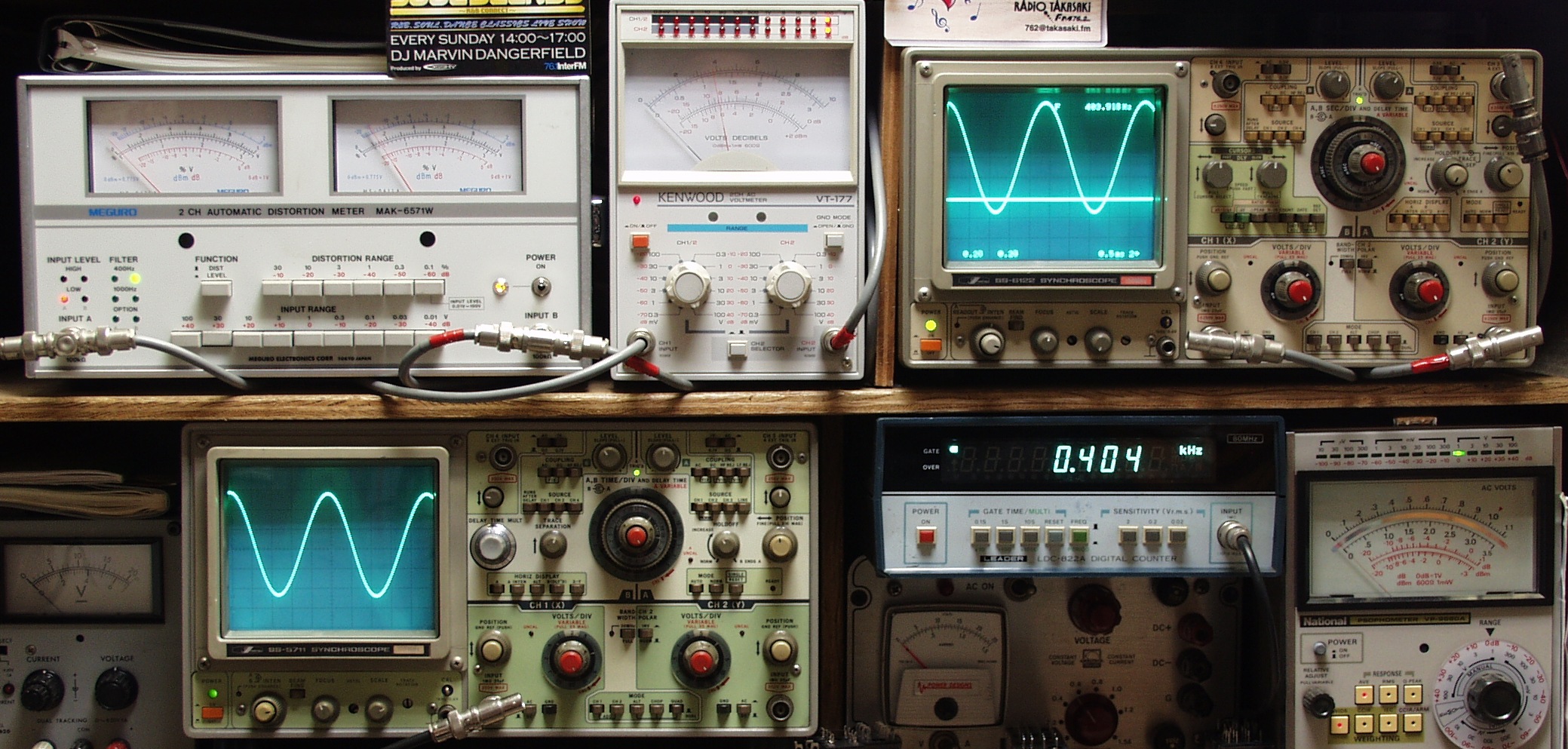

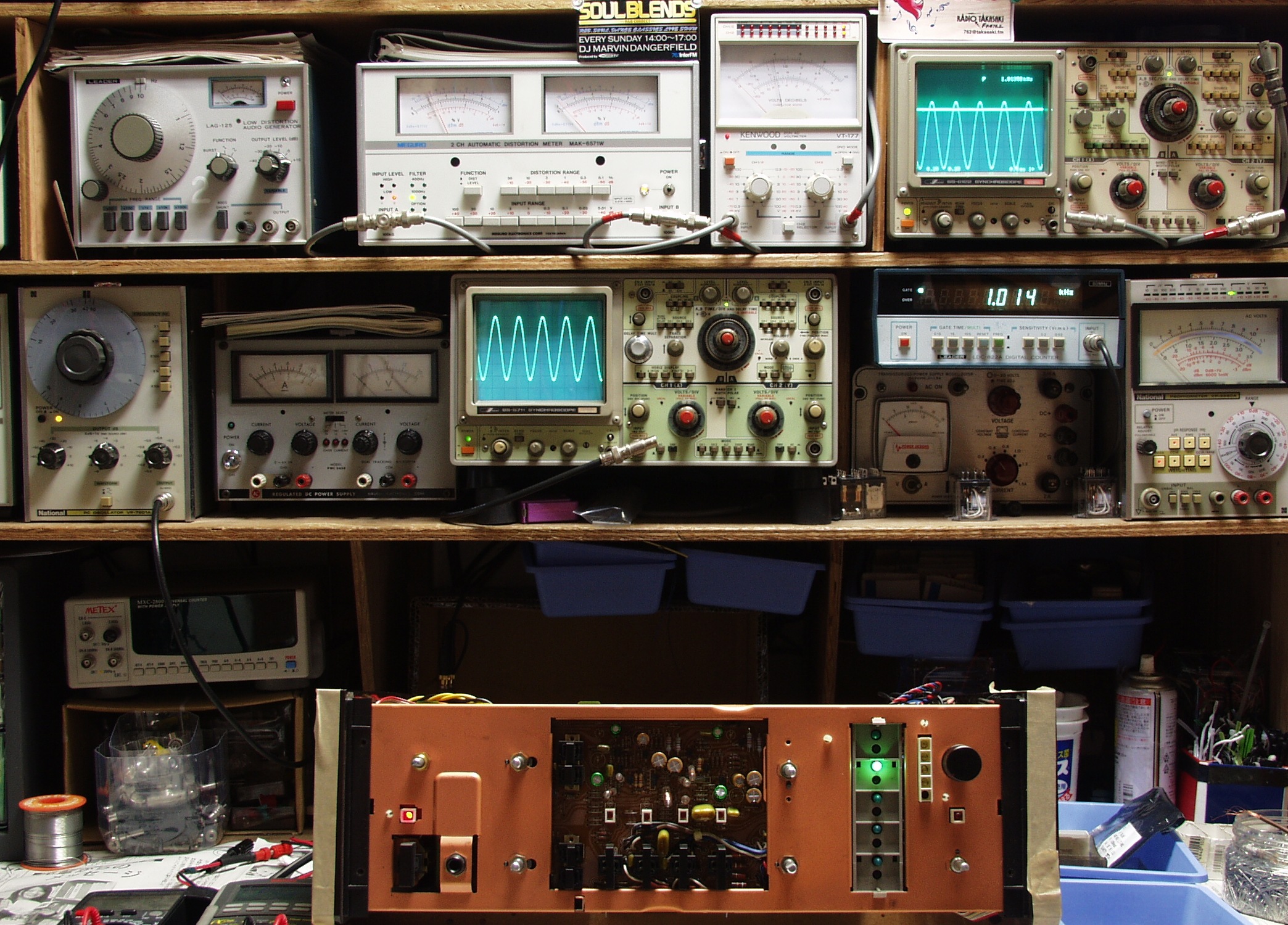

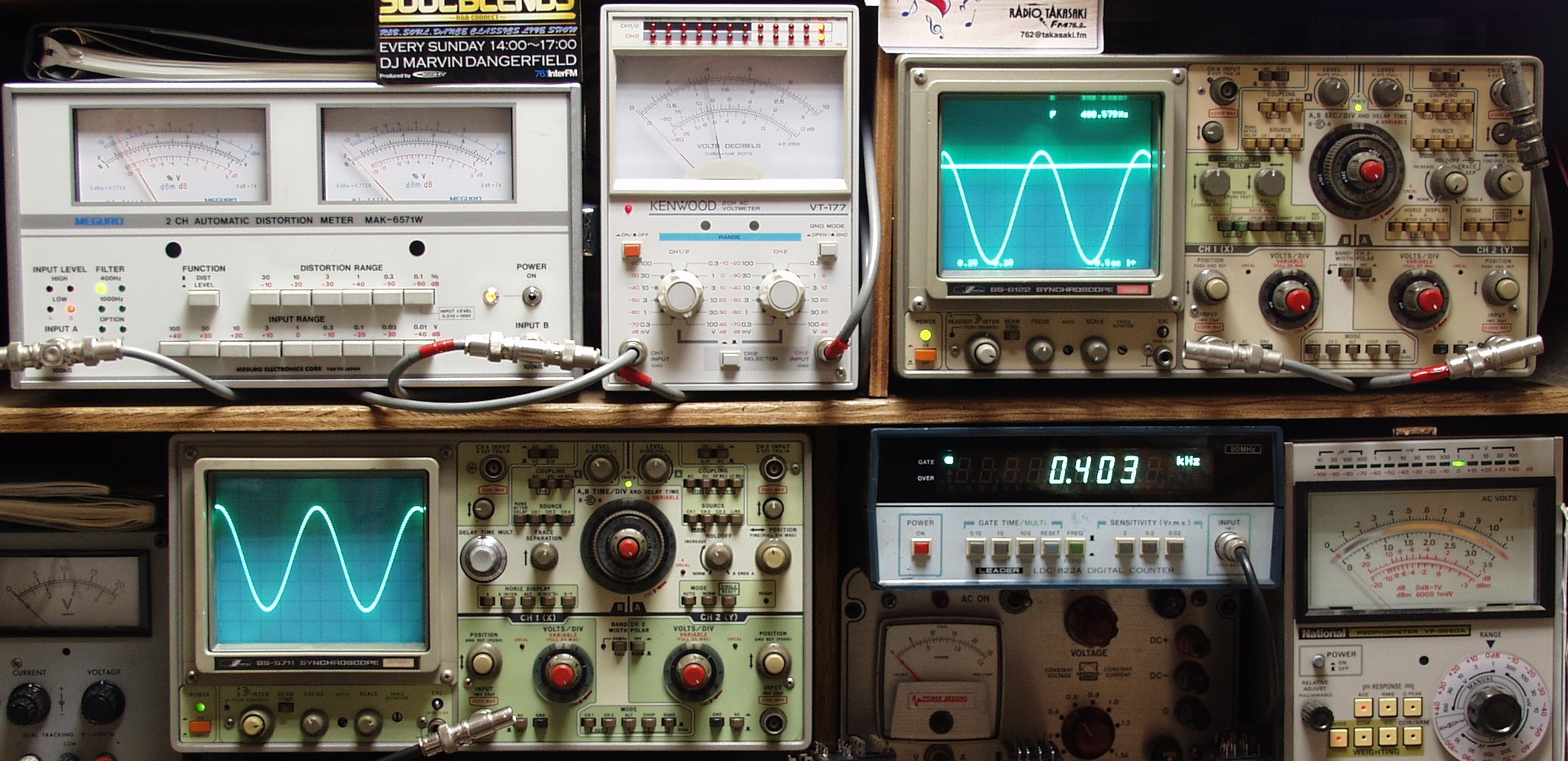

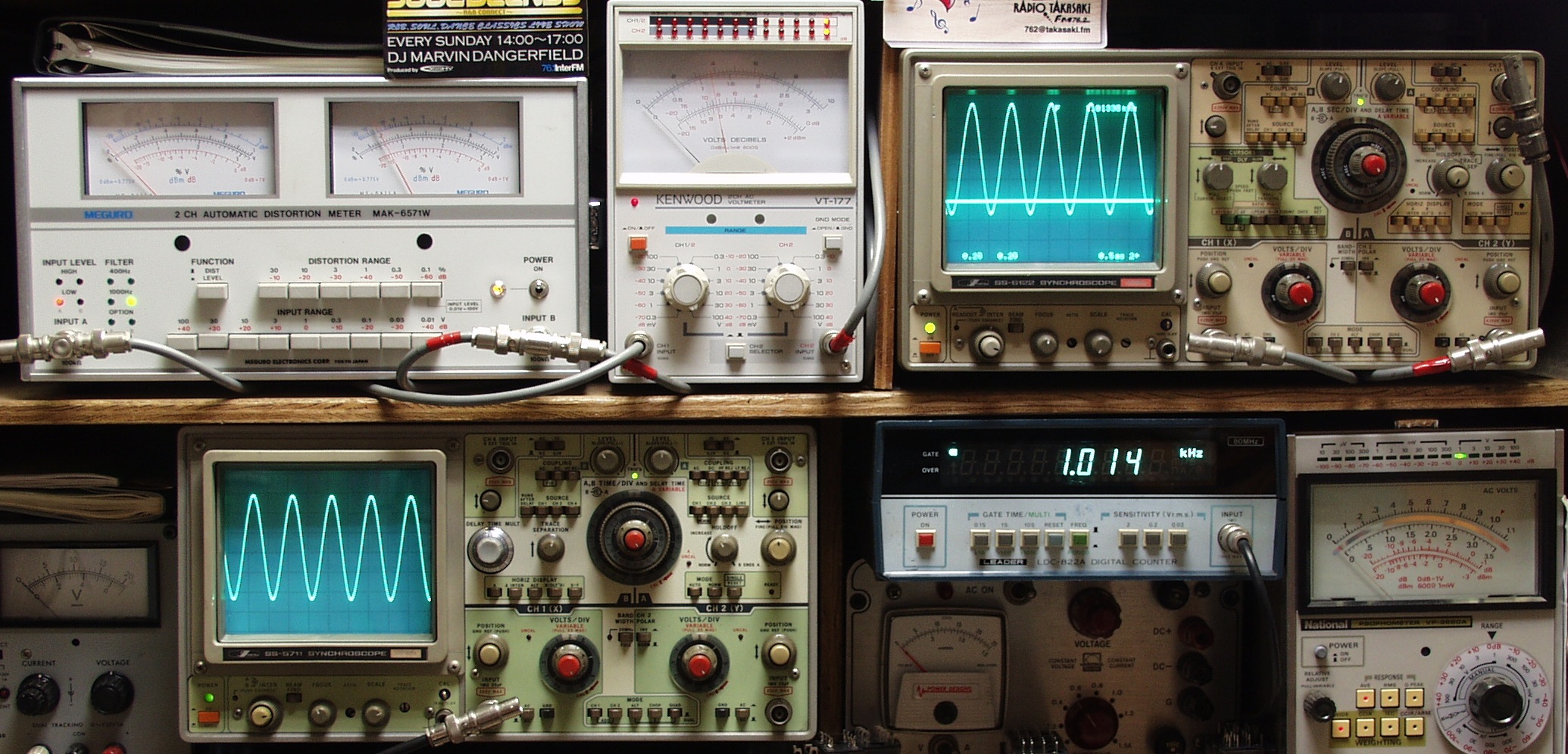

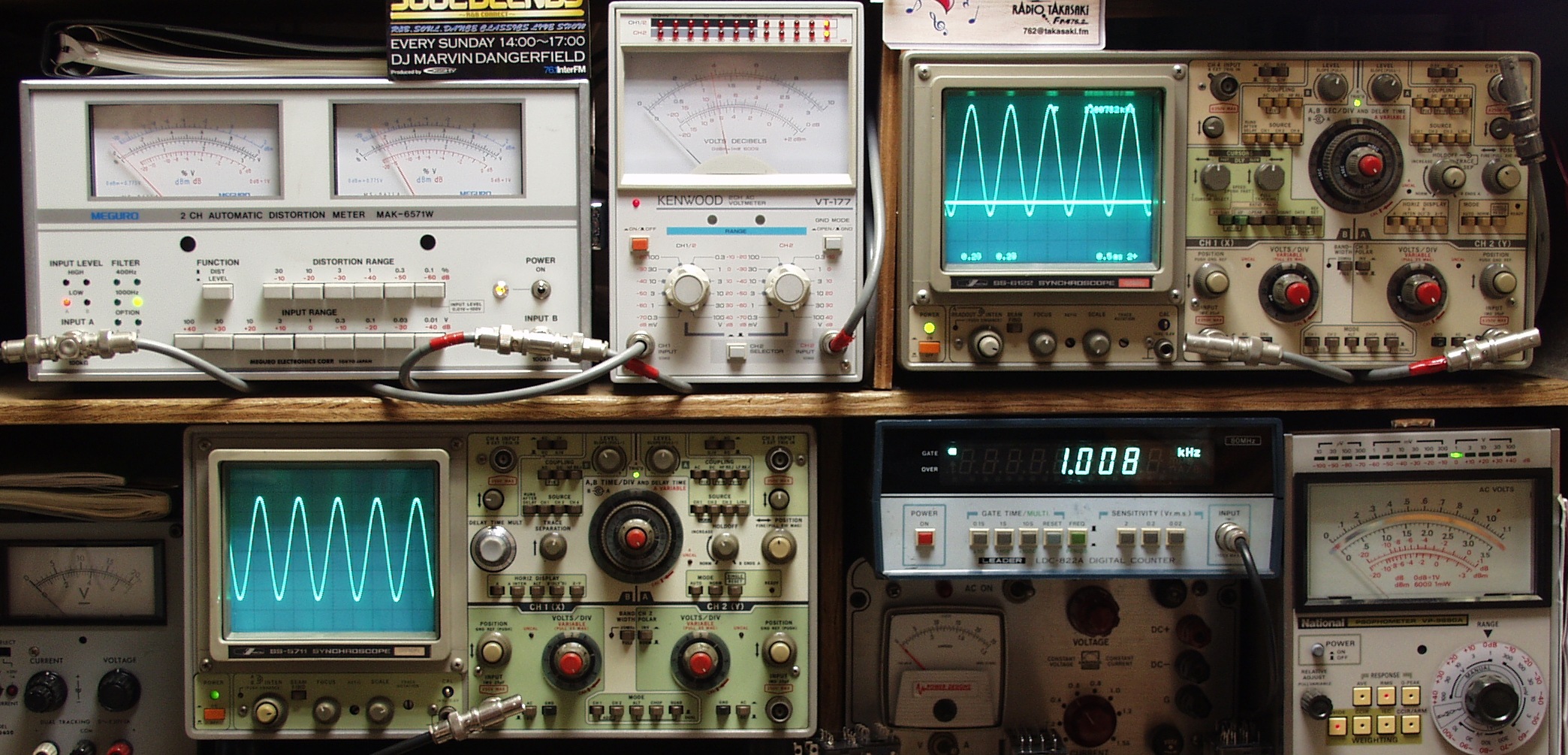

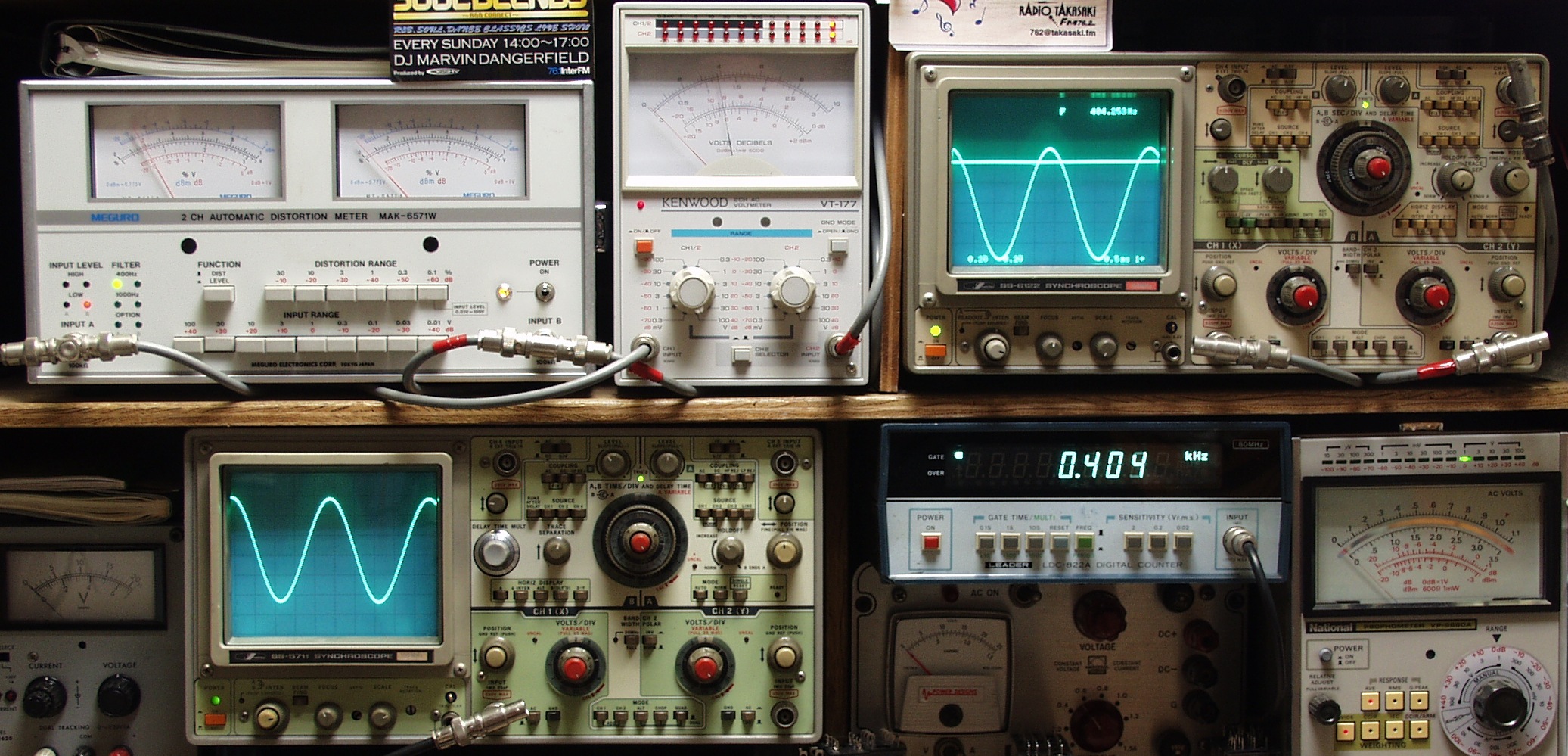

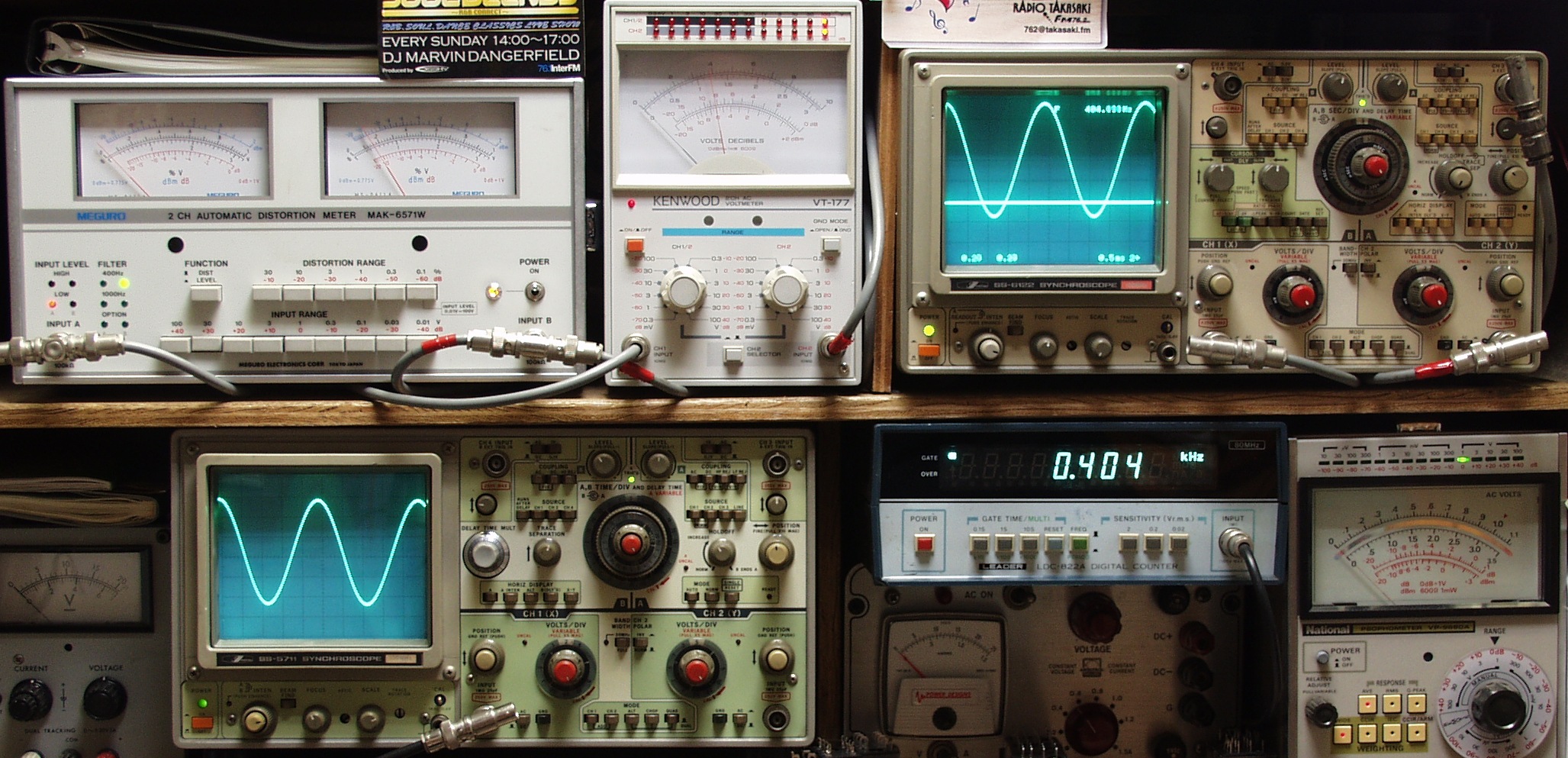

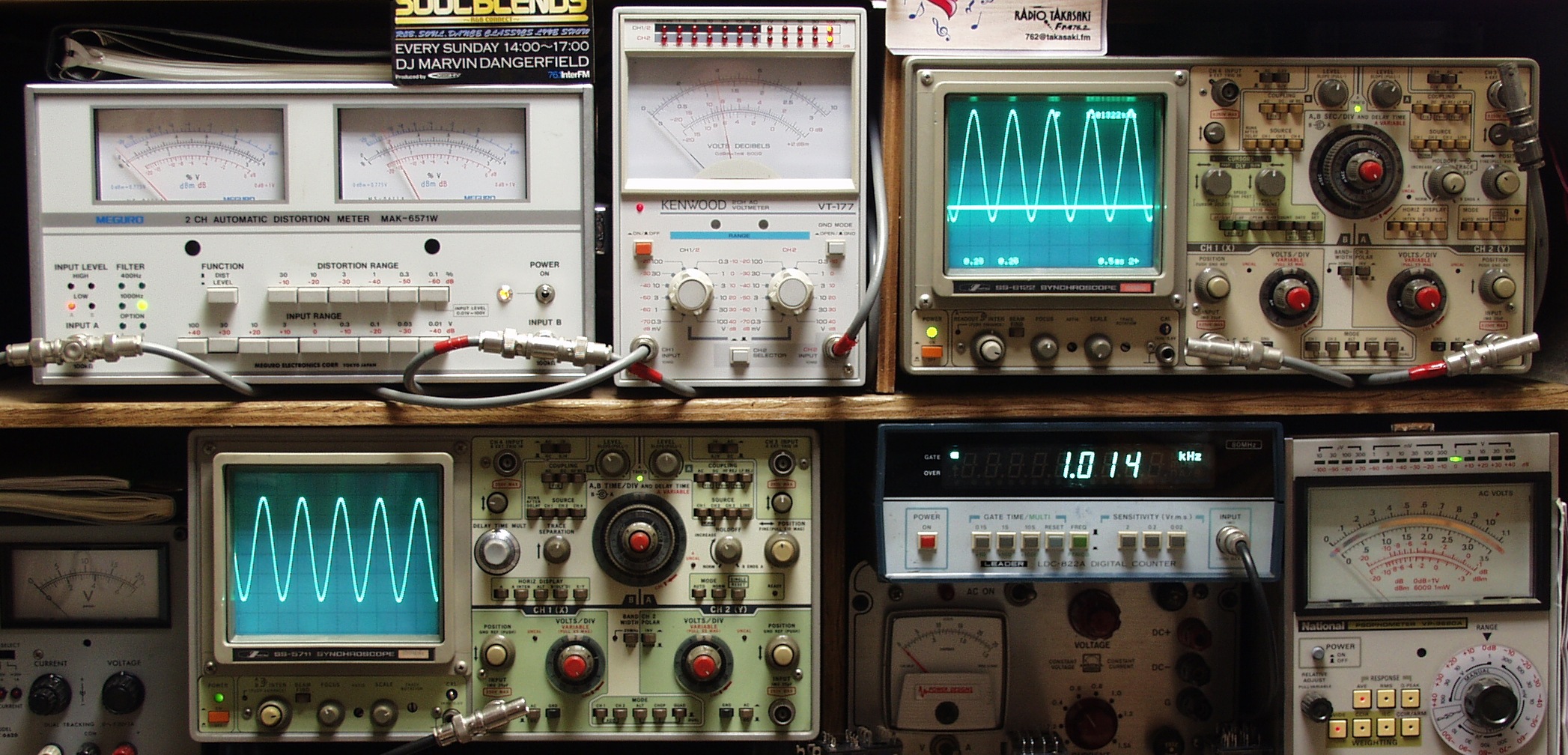

E−1. 出力/歪み率確認・調整
    <見方>
     下左オーディオ発振器より400HZ・1KHZの信号を出す(歪み率=約0.003%)
     下中=入力波形(オーディオ発振器のTTLレベル) 下右=周波数計
     上左=SP出力の歪み率測定 左メータ=L出力、右メータ=R出力
     上中=SP出力電圧測定器、赤針=R出力、黒針=L出力
     上右=SP出力波形オシロ 上=R出力、下=L出力(出力電圧測定器の出力)
E−2A. R出力38V=180W 歪み率=0.02% 1000HZ AUX入力
E−2B. R出力38V=180W 歪み率=0.02% 400HZ AUX入力
E−2C. L出力38V=180W 歪み率=0.03% 1000HZ AUX入力
E−2D. L出力38V=180W 歪み率=0.02% 400HZ AUX入力
E−3A. R出力38V=180W 歪み率=0.02% 1000HZ MM入力
E−3B. R出力38V=180W 歪み率=0.02% 400HZ MM入力
E−3C. L出力38V=180W 歪み率=0.03% 1000HZ MM入力
E−3D. L出力38V=180W 歪み率=0.02% 400HZ MM入力
E−4A. R出力38V=180W 歪み率=0.02% 1000HZ MC入力
E−4B. R出力38V=180W 歪み率=0.02% 400HZ MC入力
E−4C. L出力38V=180W 歪み率=0.03% 1000HZ MC入力
E−4D. L出力38V=180W 歪み率=0.02% 400HZ MC入力
E−5. 完成、引き続き30分の連続定格実働、24時間エージングに入る。
