Ｓａｎｓｕｉ　ＡＵ－Ｄ９０７　Ｌｉｍｉｔｅｄ．　　１０台目修理記録

使用上の注意　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　平成１７年５月３０日到着　　　７月２日完了

A．　修理前の状況 　　　実はLIMITEDアンプは、私にとっては２台目のものです。 　　　２台ともオークションで入手いたしましたが、ほぼ似た症状でダウンです。 　　　１台目は、１年ほど前に九州地区には福岡のサンスイサービスセンターに修理依頼で送りましたが修理不能で現地処分 。 　　　そこで、２台目は長く使用したいと考え、なんとか復活方法を考えている所です。 　　（症状） 　　　①電源ONで5分ほどウォームしてから、CDの1曲目でテスト試聴中に、突如アンプの正面向かって右から白煙と 　　　　半田こげの臭いが起こり、スピーカーのボンという音で音がストップ。 　　　　電源自体はそれでも止まっていないようで、慌てて切った電源をONにしてみると、スタンバイの点滅状態のまま動作状態にいかず、 　　　　しかし、また基板の特定の場所から発熱し、煙が出てくる為、それ以上の通電を断念いたしました。 　　　②2台とも、ほぼ似た症状でダウンしたので、偶然なのか、接続不適なのか素人にはわかりません。 B．　原因 　　　各部劣化による終段ＴＲ（トランジスター）焼損 　　　初段ＦＥＴ（電界効果トランジスター）劣化 Ｃ．　修理状況 　　　Ｒ側終段ＴＲ（トランジスター）交換 　　　ＳＰ接続リレー交換 　　　各初段ＦＥＴ（電界効果トランジスター）交換 　　　電解コンデンサー交換（ミューズ使用） 　　　配線手直し、補強 　　　各部、半田補正 　　　ＳＰ端子交換 Ｄ．　使用部品 　　　Ｒ側終段ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　　４個（中古品） 　　　ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個 　　　半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１４個 　　　ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　４個 　　　電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　　９０個（ミュ－ズ使用） 　　　抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　７個 　　　ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　　　　　　　６個 　　　フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　　　７個 　　　ＳＰ端子　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２組 Ｅ．　測定・調整 Ｆ．　修理費　　　　　　　１３０，０００円　　　オーバーホール修理。 Ｓ．　Ｓａｎｓｕｉ　ＡＵ－Ｄ９０７　Ｌｉｍｉｔｅｄ　の仕様（カタログ・マニアルより）

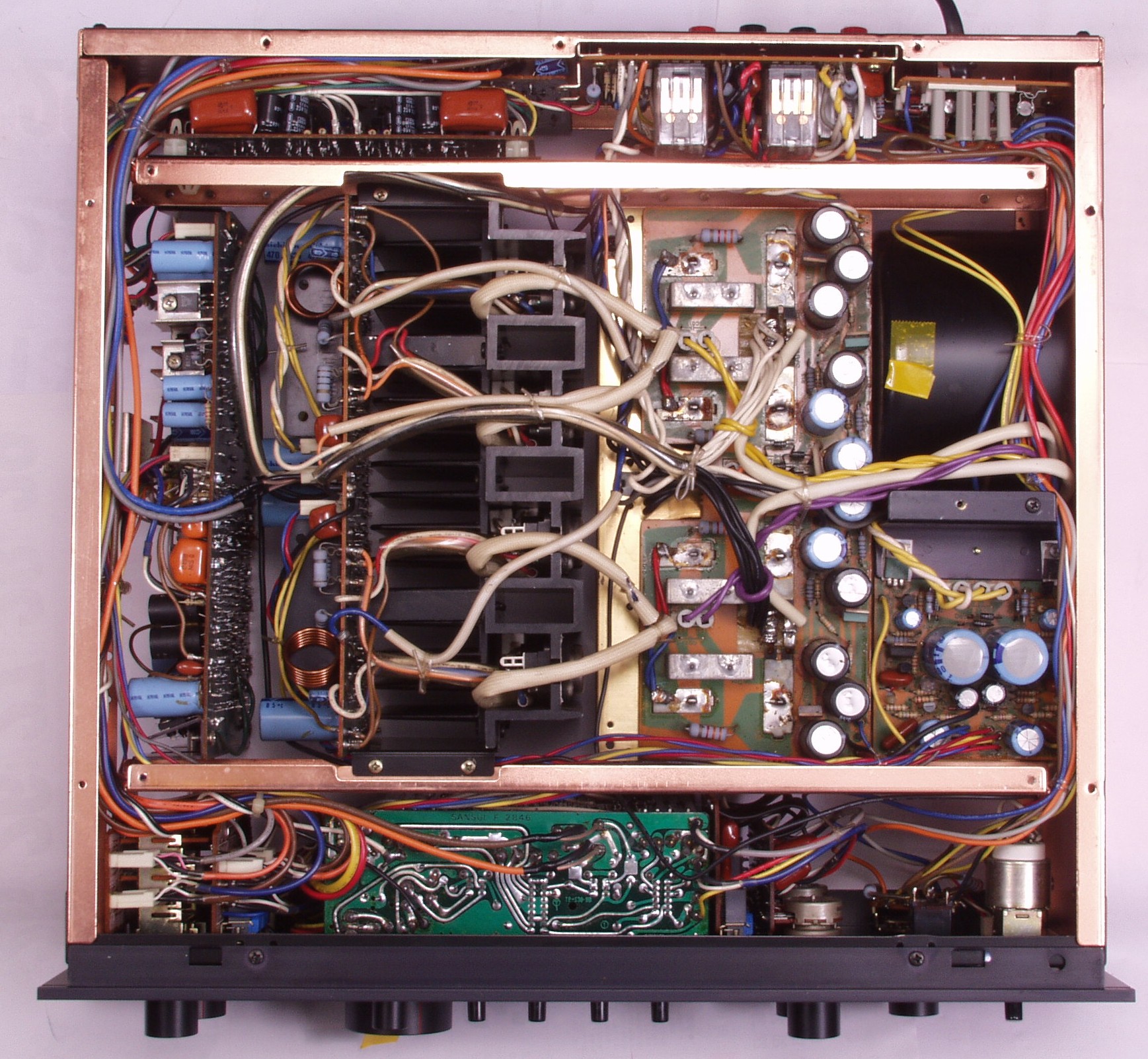

Ａ．　修理前の状況　写真の黄色いテープは識別（１０台目）の為 Ａ－１．　点検中　上から見る

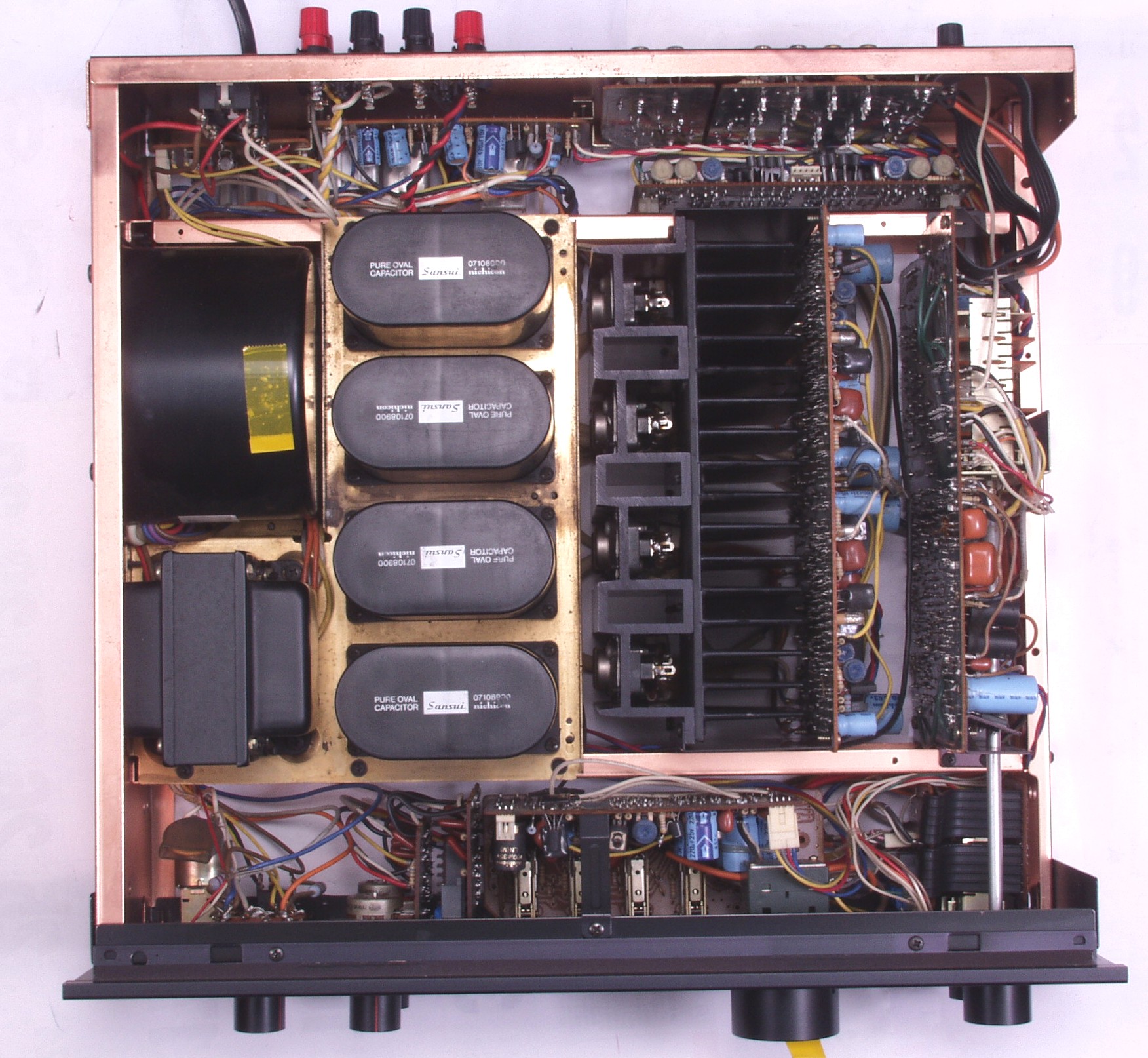

Ａ－２．　点検中　下から見る　修理履歴あり

Ａ－３．　点検中　下蓋に残るRCA端子に使用した接点復活材の残り

Ａ－４．　点検中　短絡で解け出したＲ側終段ＴＲ（トランジスター）、Ｒ側終段ＴＲ（トランジスター）全滅

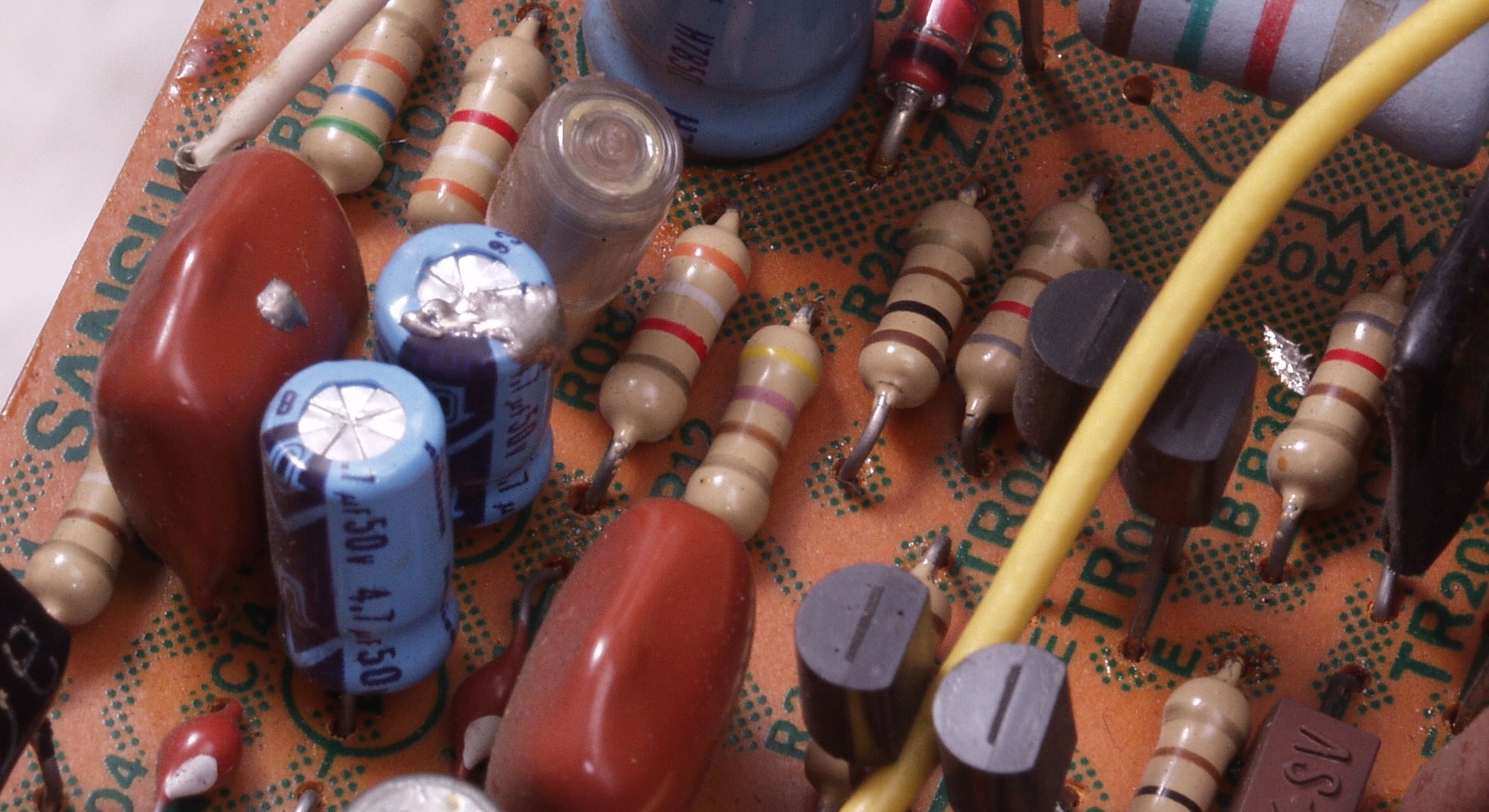

Ａ－５．　点検中　Ｒ側ドライブ基板、ＴＲ（トランジスター）、抵抗、ダイオードが焼き切れている

Ａ－６．　点検中　解けた半田が、コンデンサーの上や基板に付いている

Ａ－７．　点検中　ＲＬ発振防止抵抗＋コンデンサー 　Ｒ側の抵抗が焼切れている 　　　　　　　　　　電解コンデンサーが劣化し、高域の発振が起きた証拠

この抵抗（１０オーム）↑↑　と　この↑↑コンデンサー（４７３）がＳＰ出力ラインに直列に入れてある コンデンサーは正常なので、強い高域の発振により焼けたと推測される、その原因は電解コンデンサーの劣化。

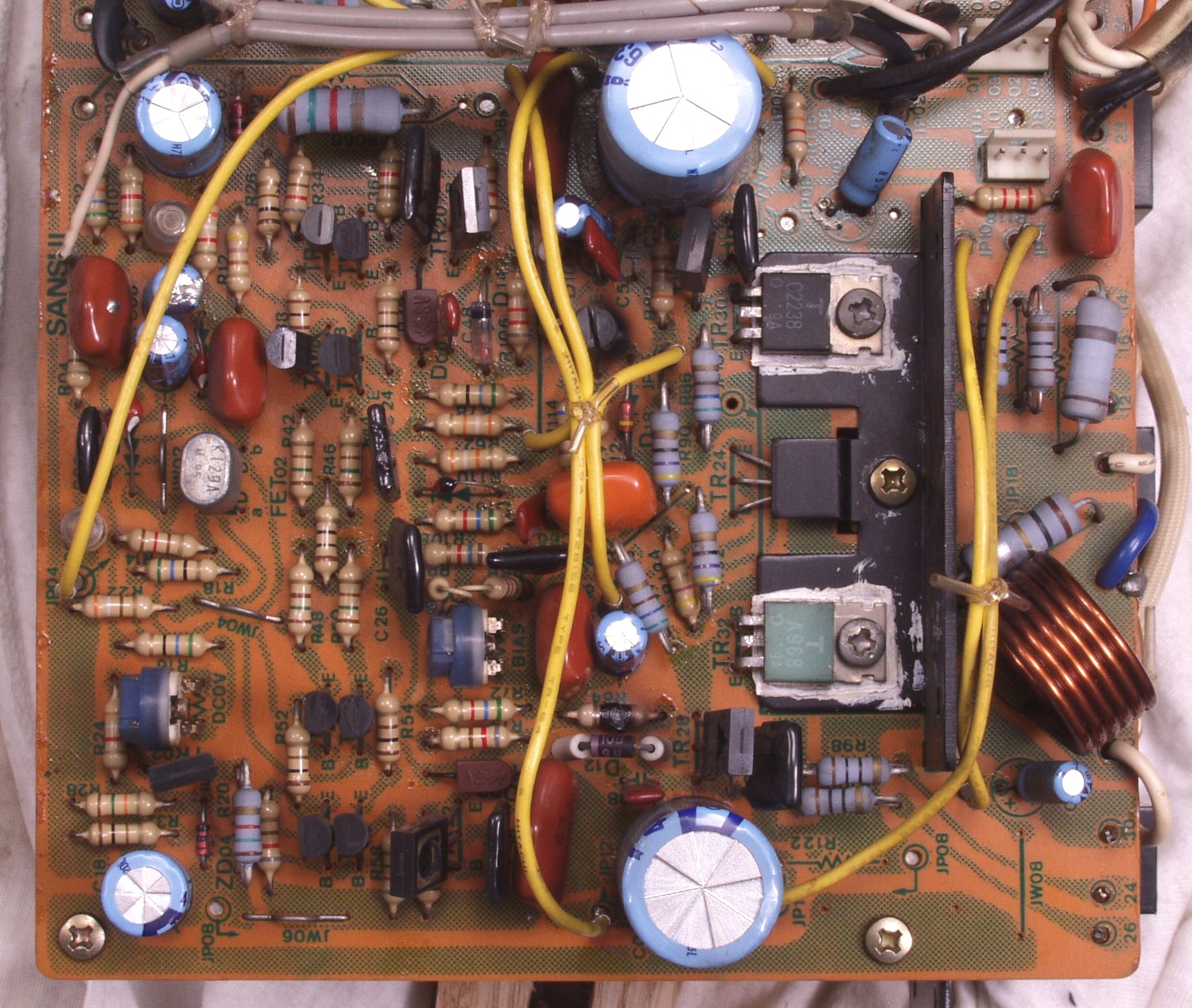

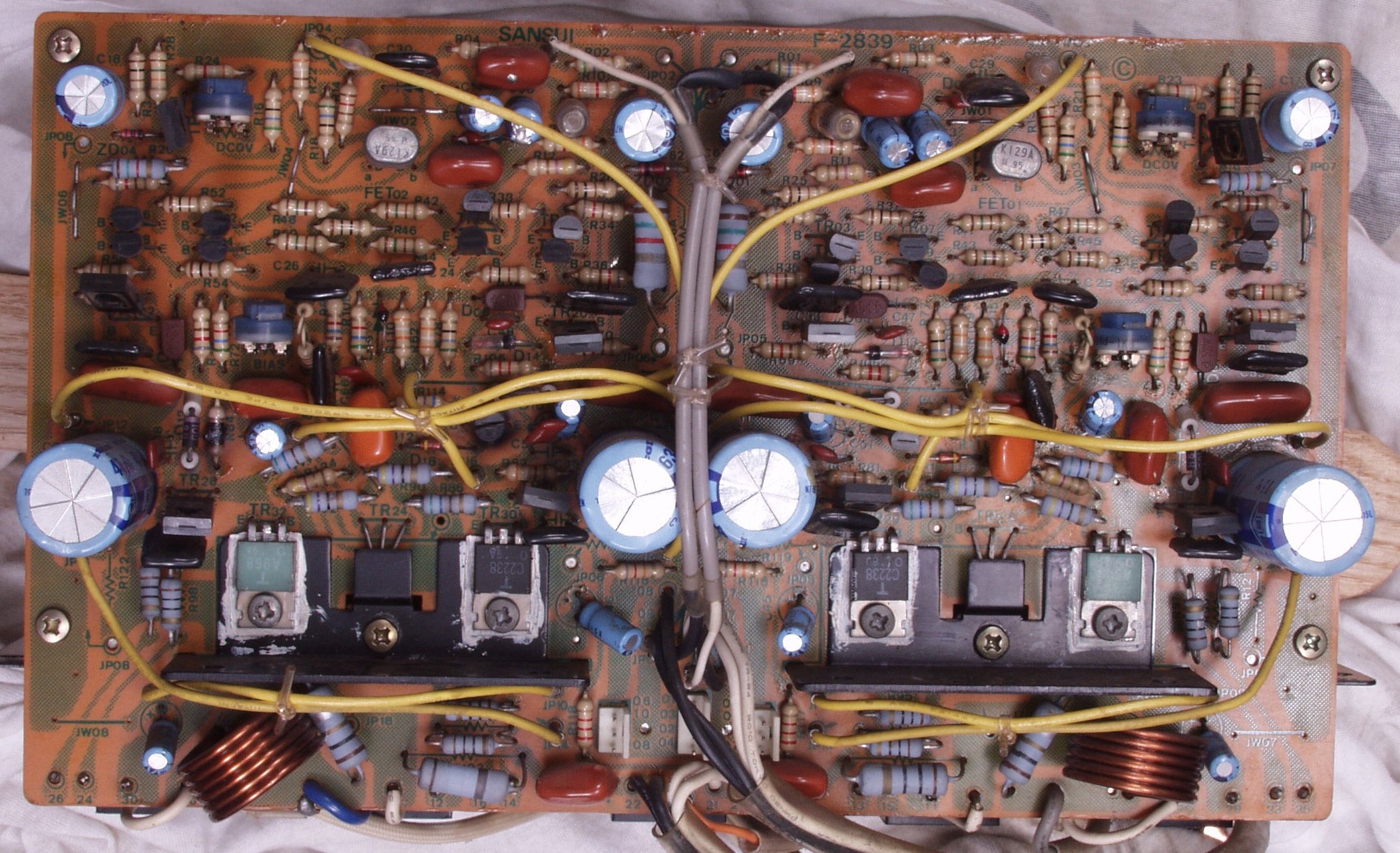

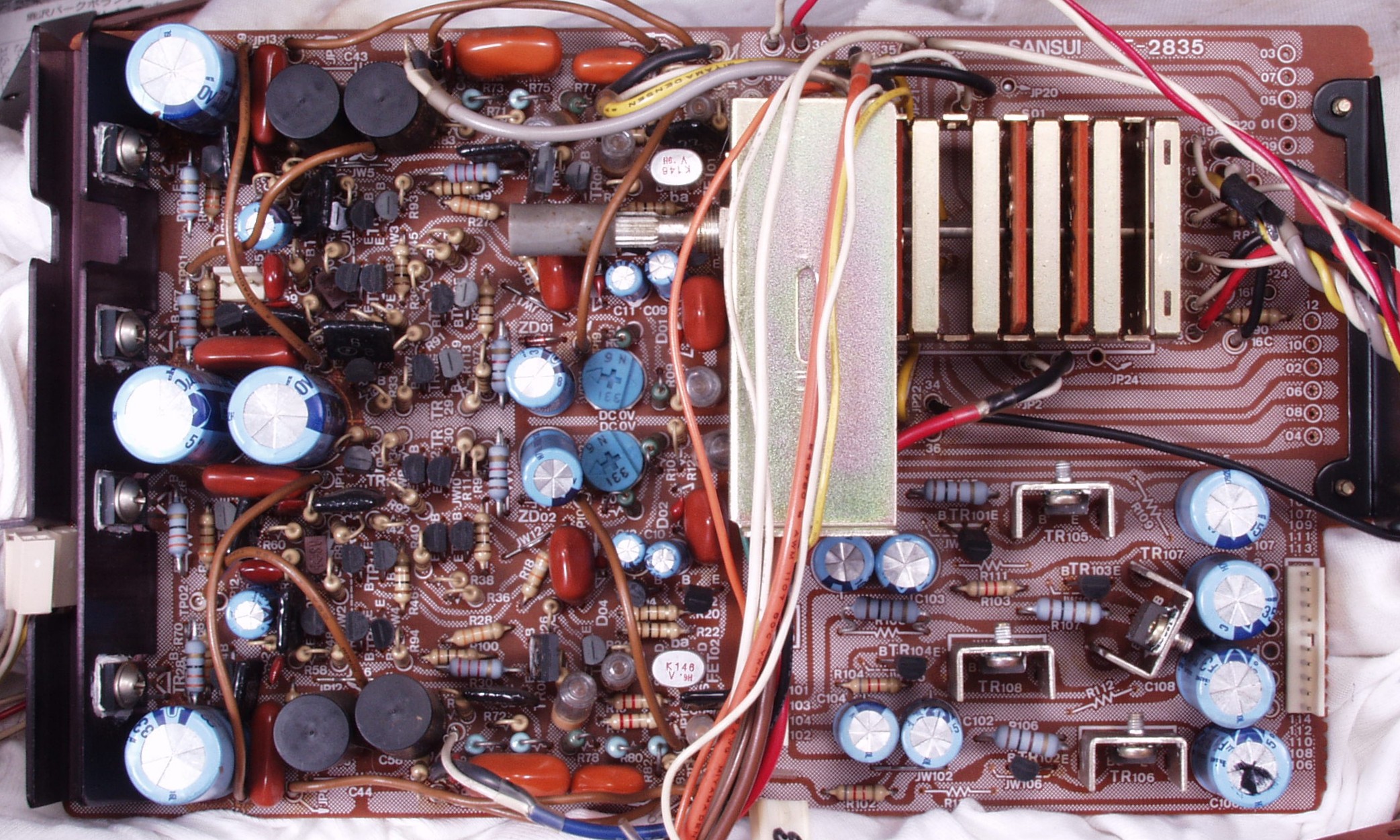

Ｃ．　修理状況 Ｃ－１Ａ．　修理前　メイン・ドライブＡＭＰ基板

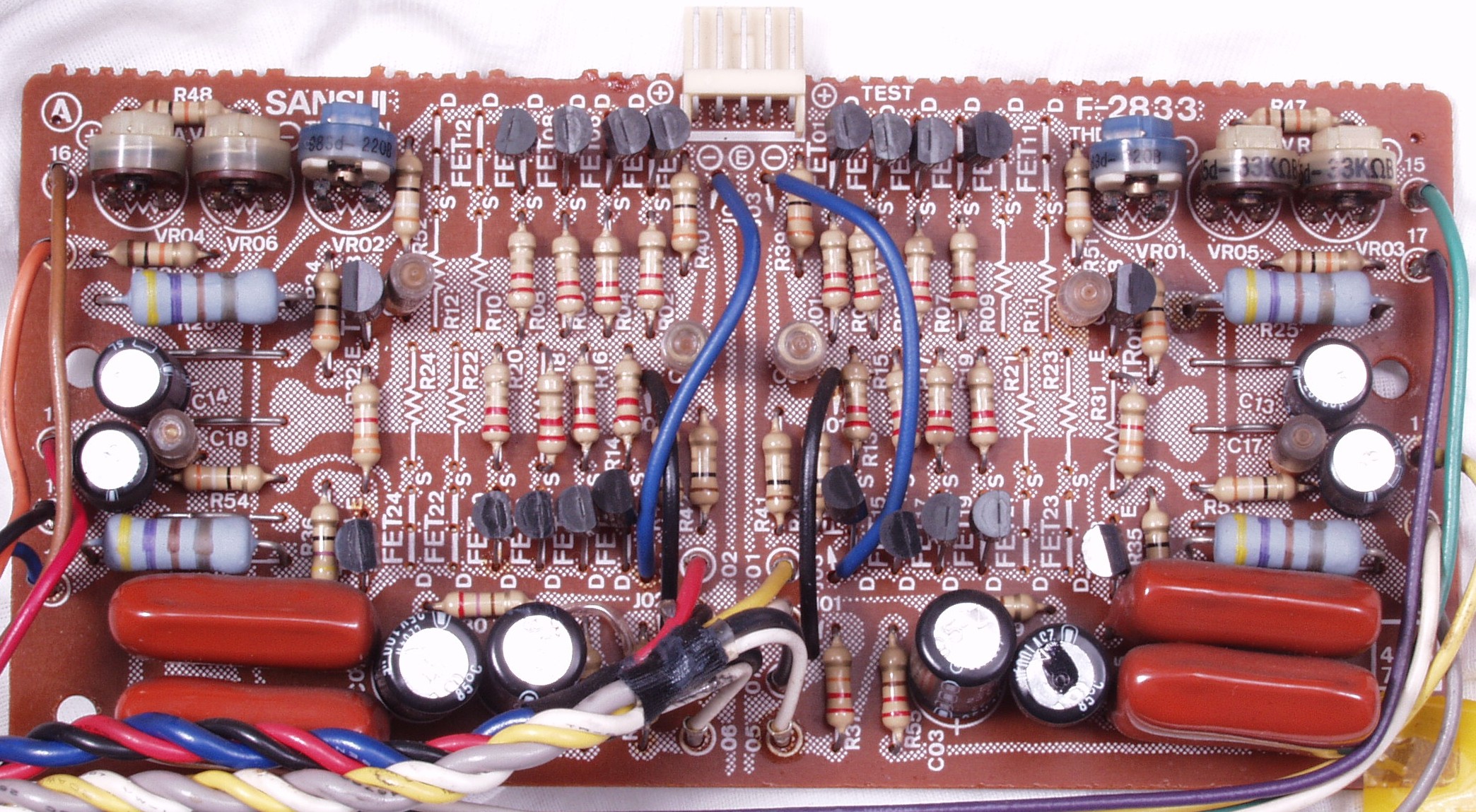

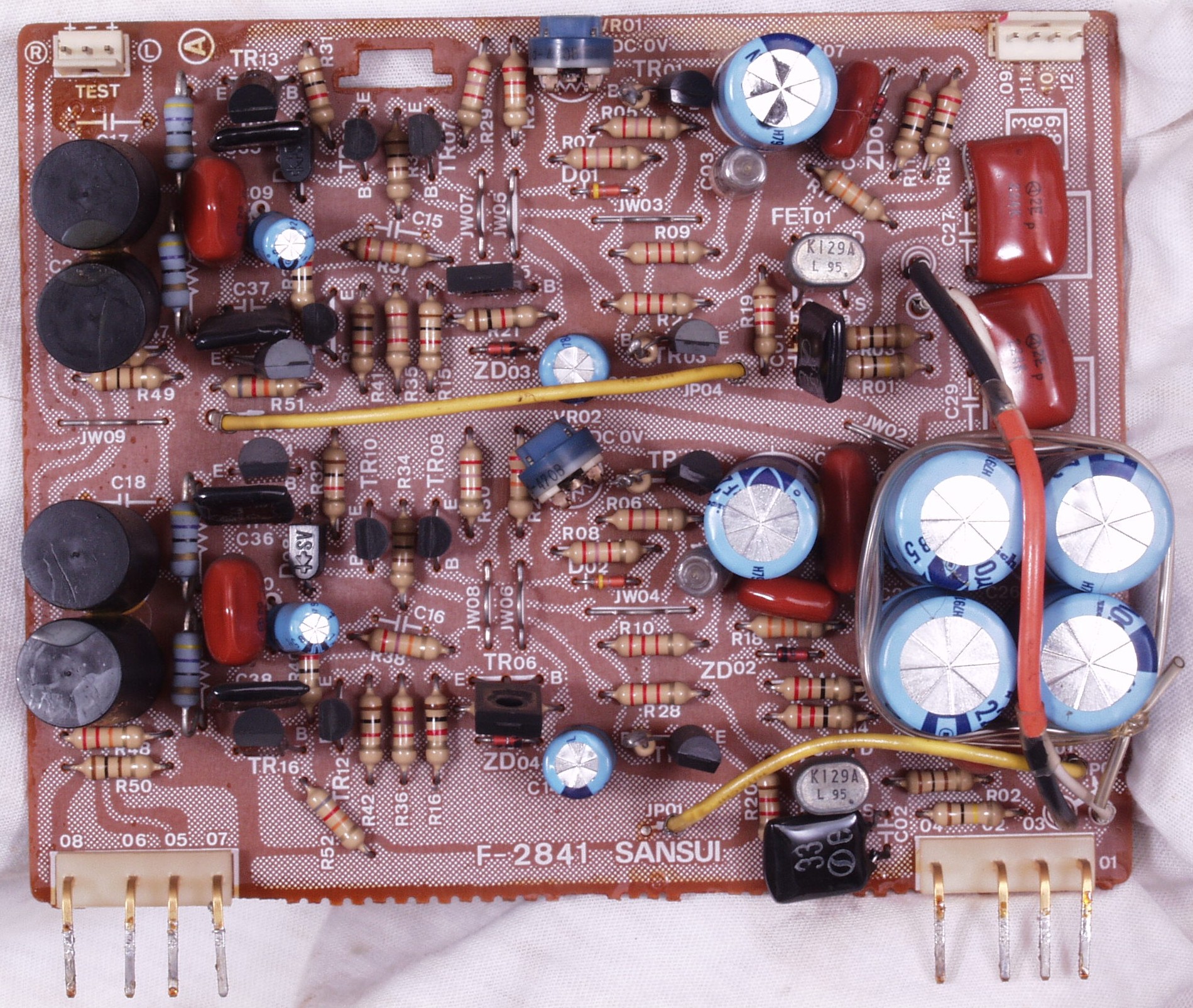

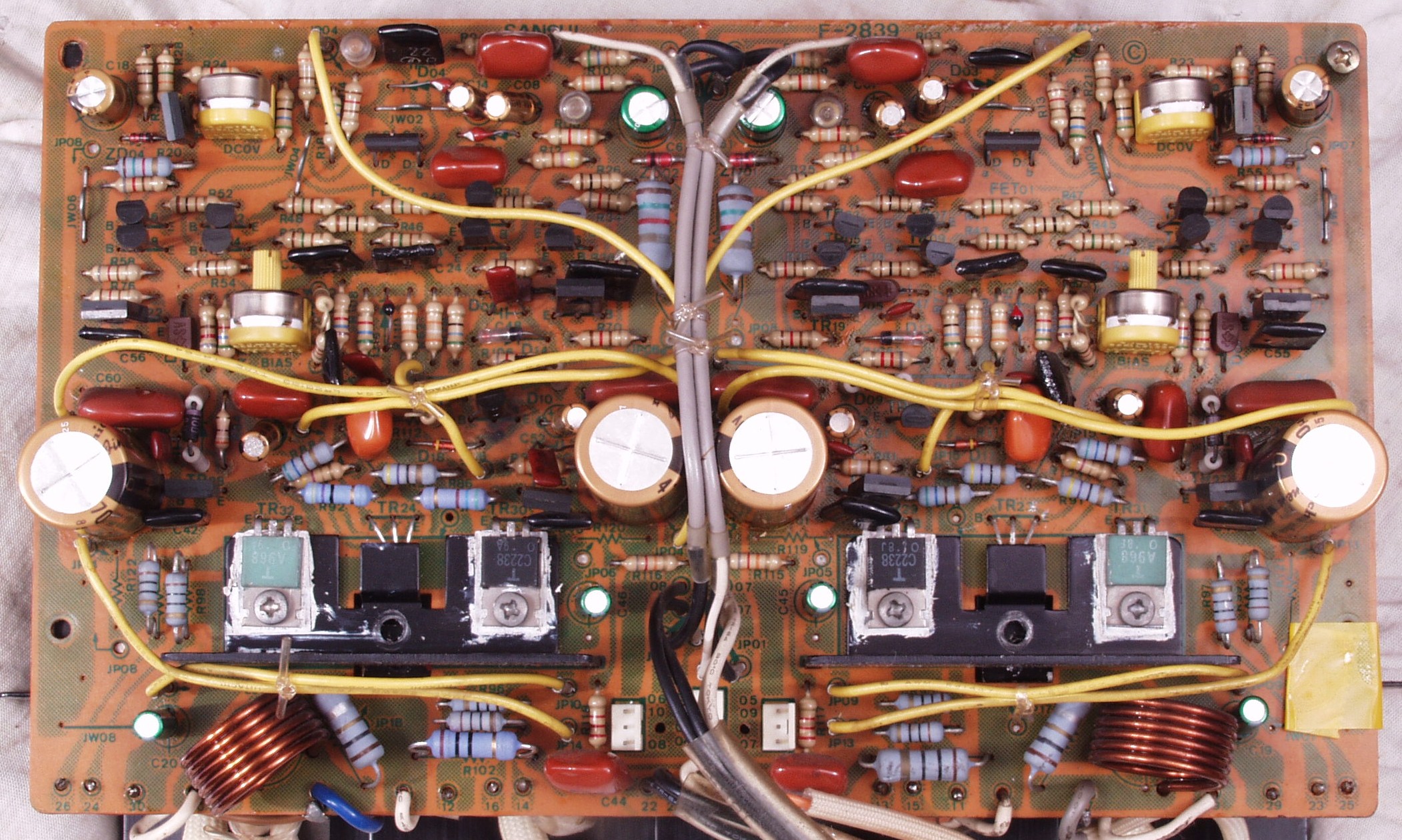

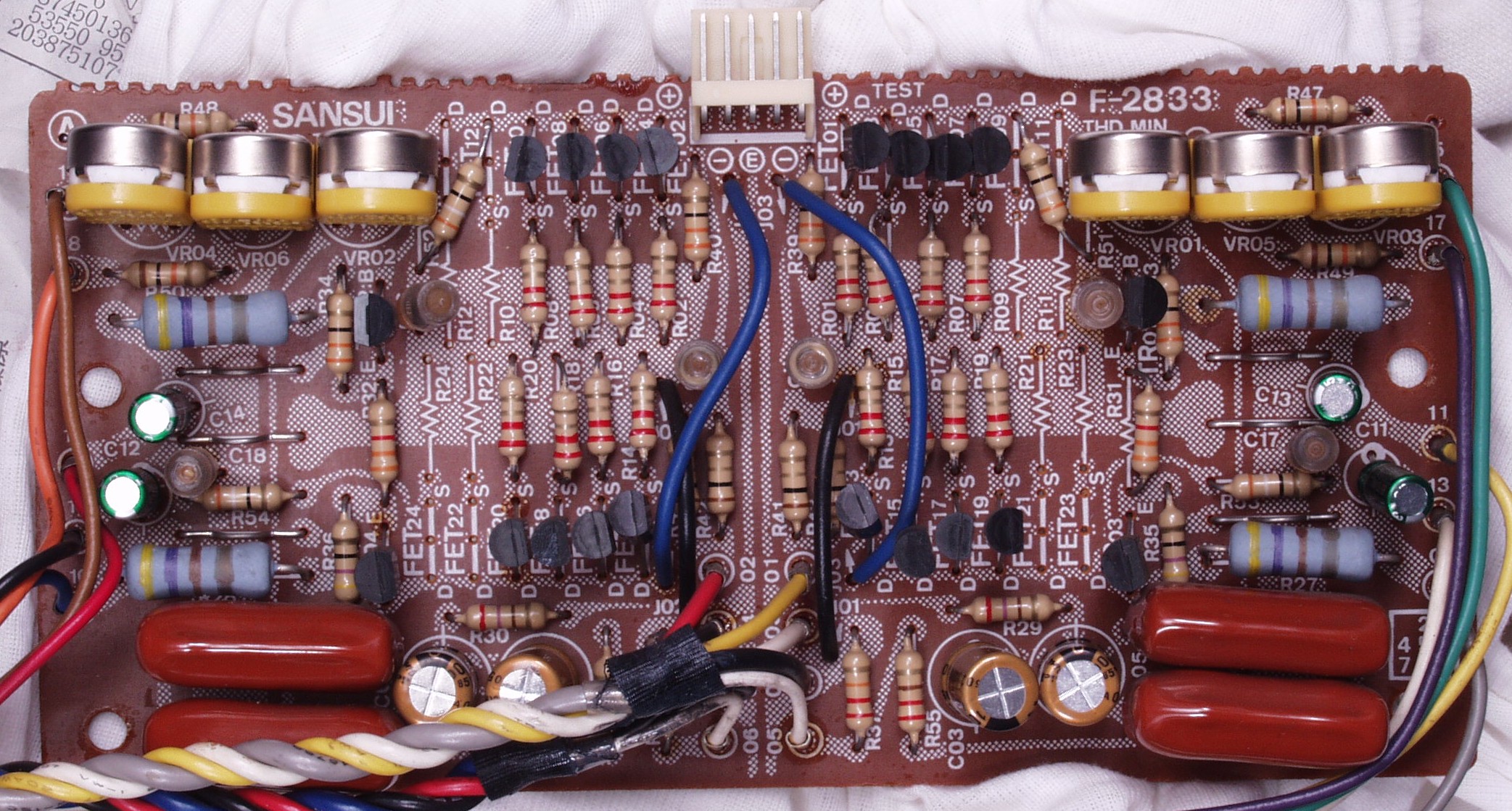

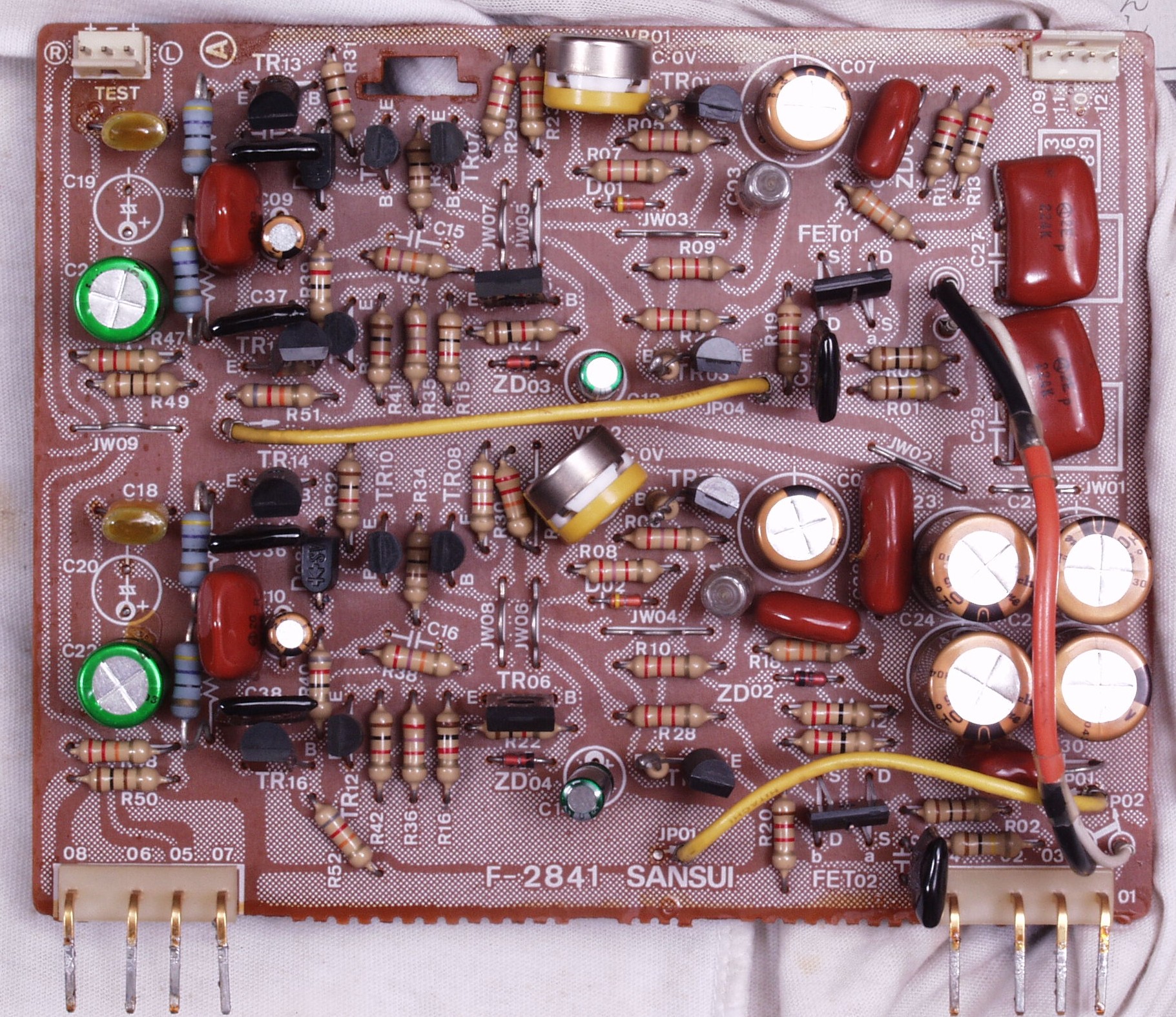

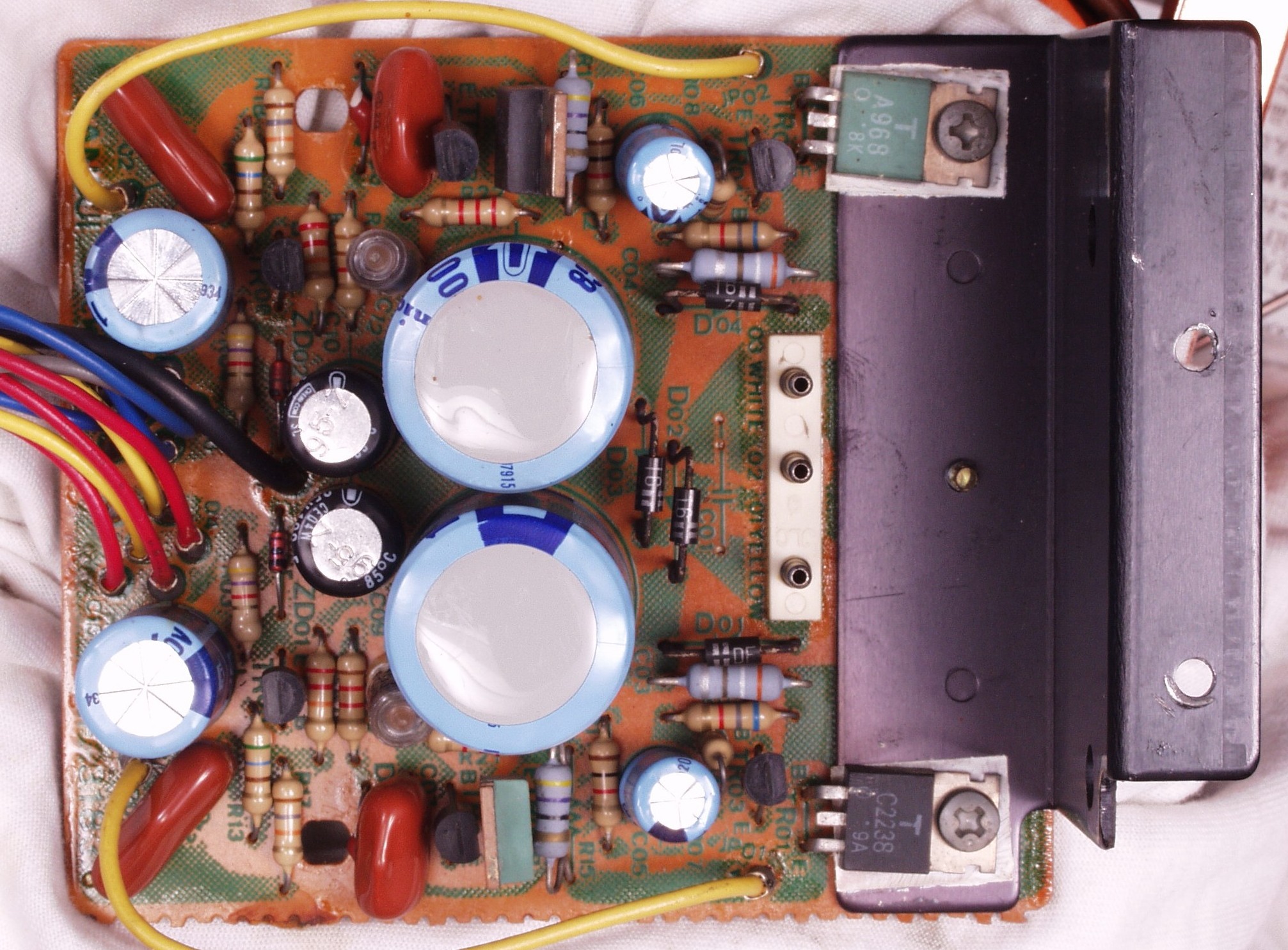

Ｃ－１Ｂ．　修理後　メイン・ドライブＡＭＰ基板 　　　　　　　　　　　　　　　　　　　　初段ＦＥＴ（電界効果トランジスター）２個、半固定ＶＲ４個、電解コンデンサ－２０個、抵抗６個、ＴＲ（トランジスター）６個交換

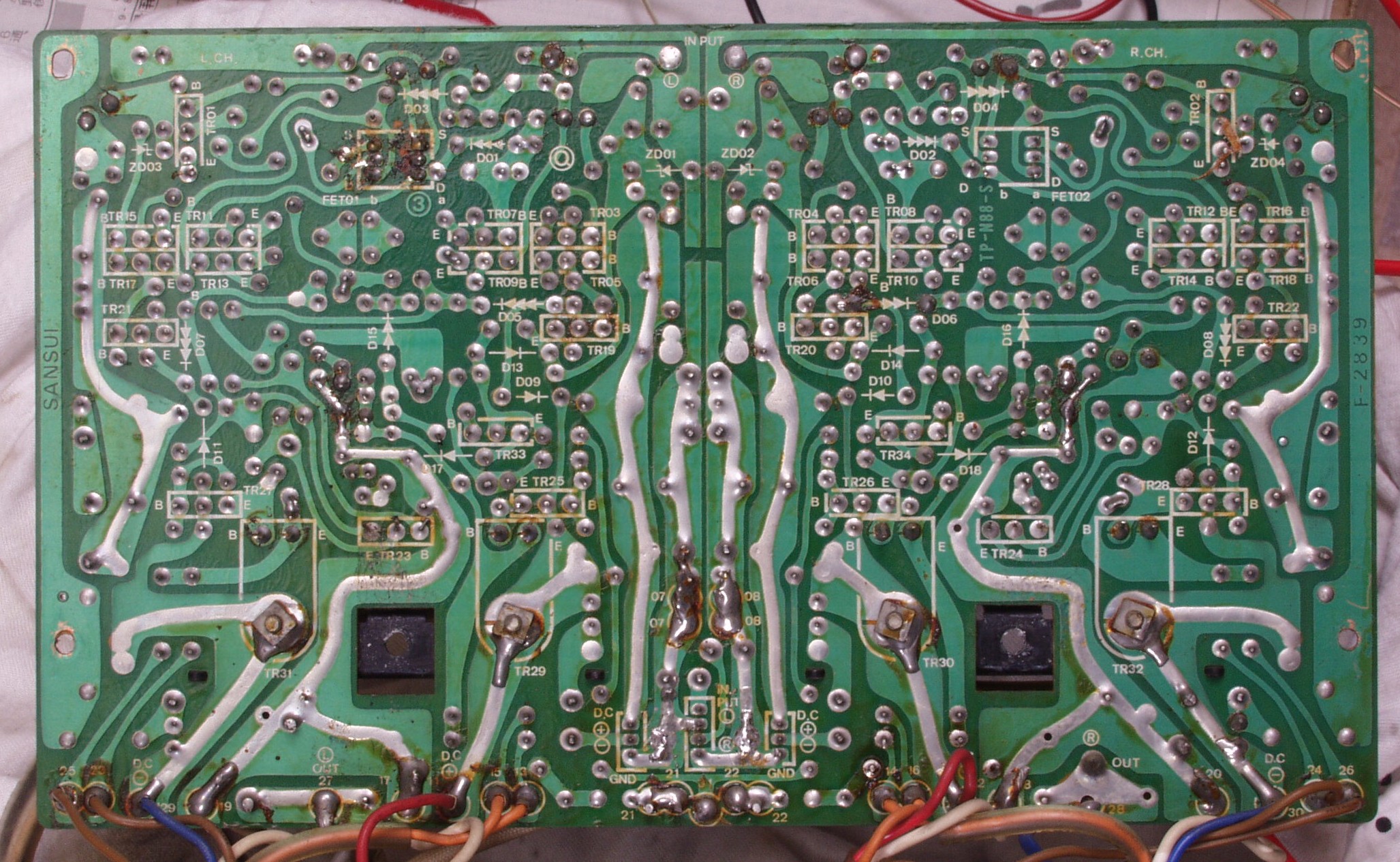

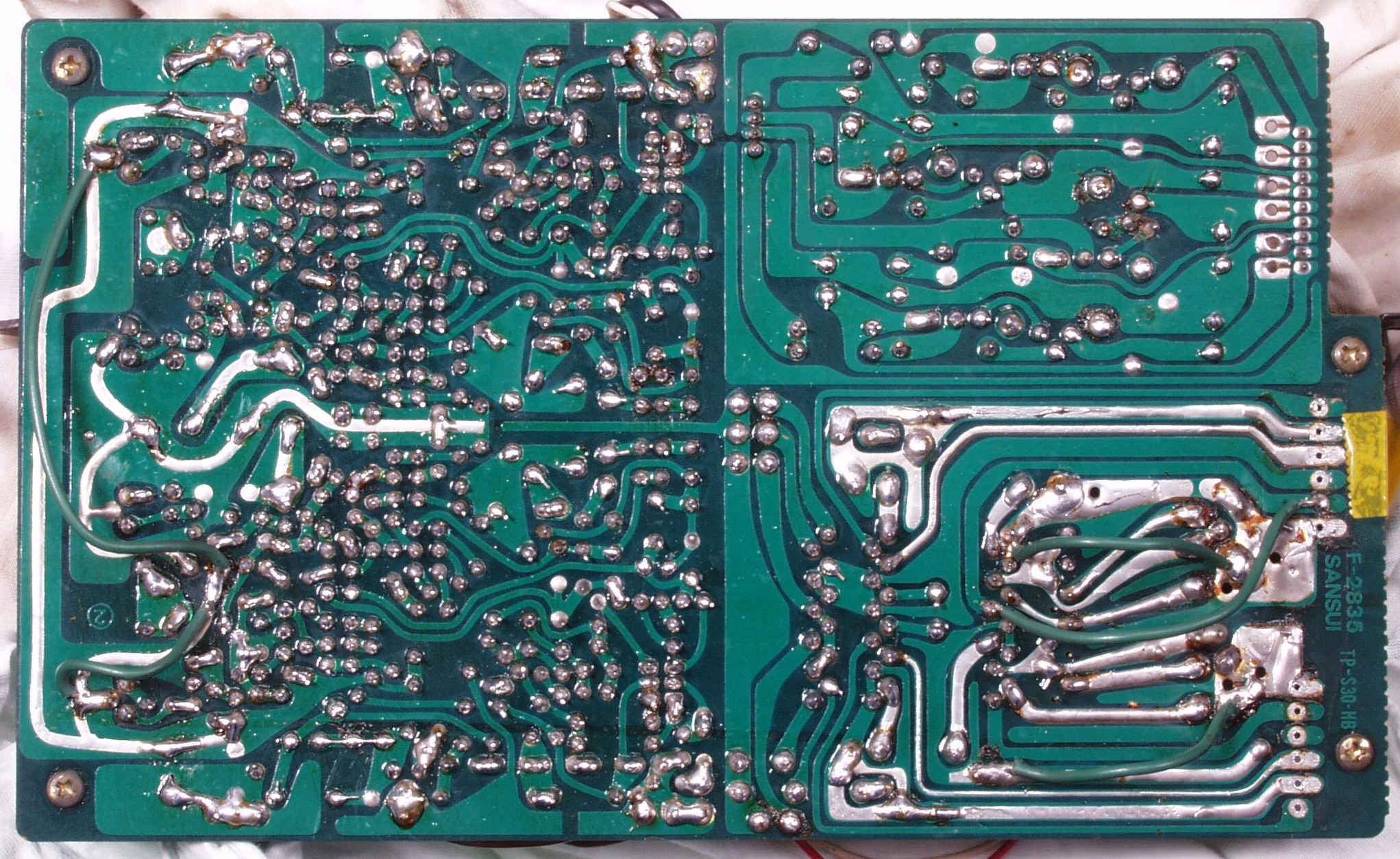

Ｃ－１Ｃ．　修理前　メイン・ドライブＡＭＰ基板裏

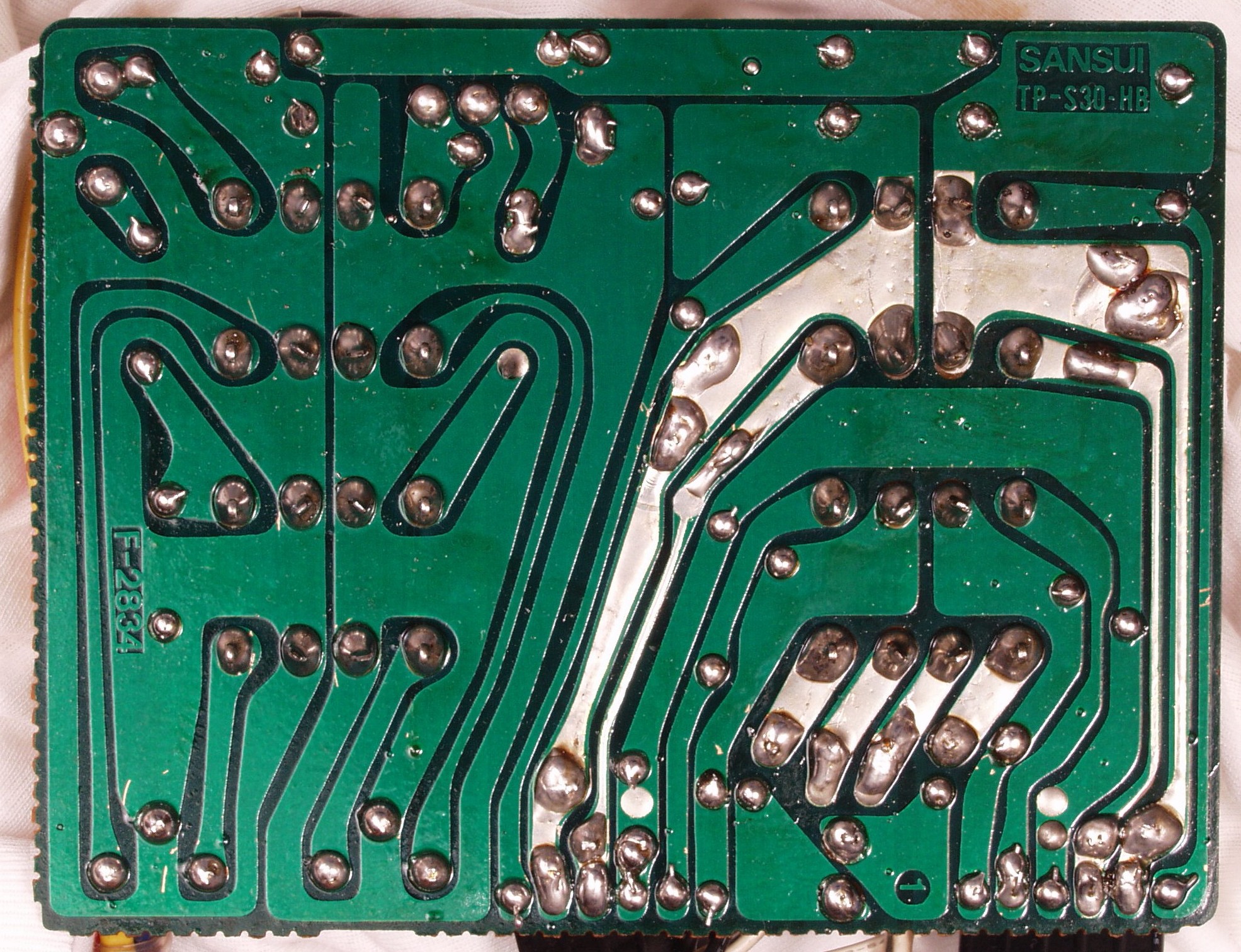

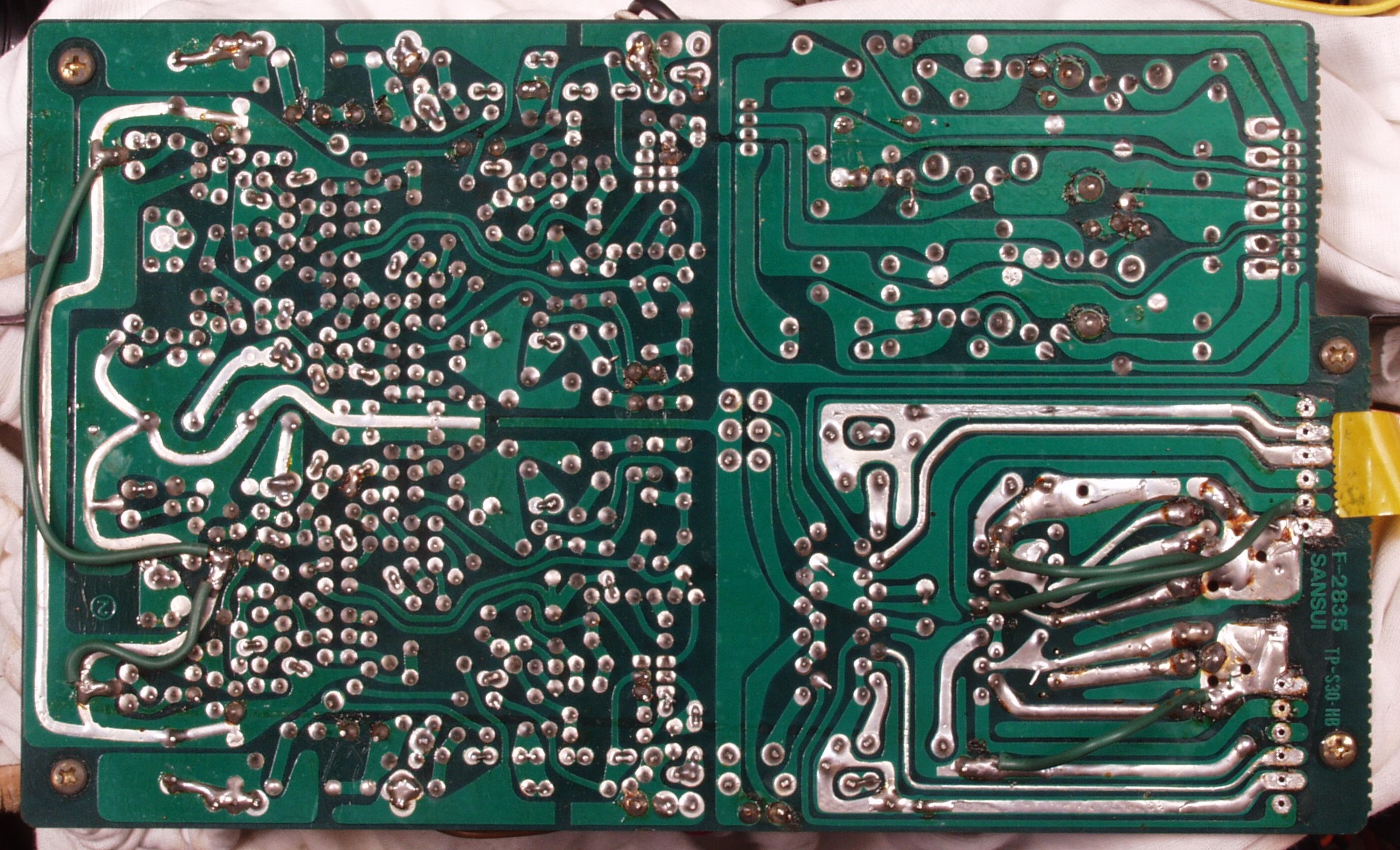

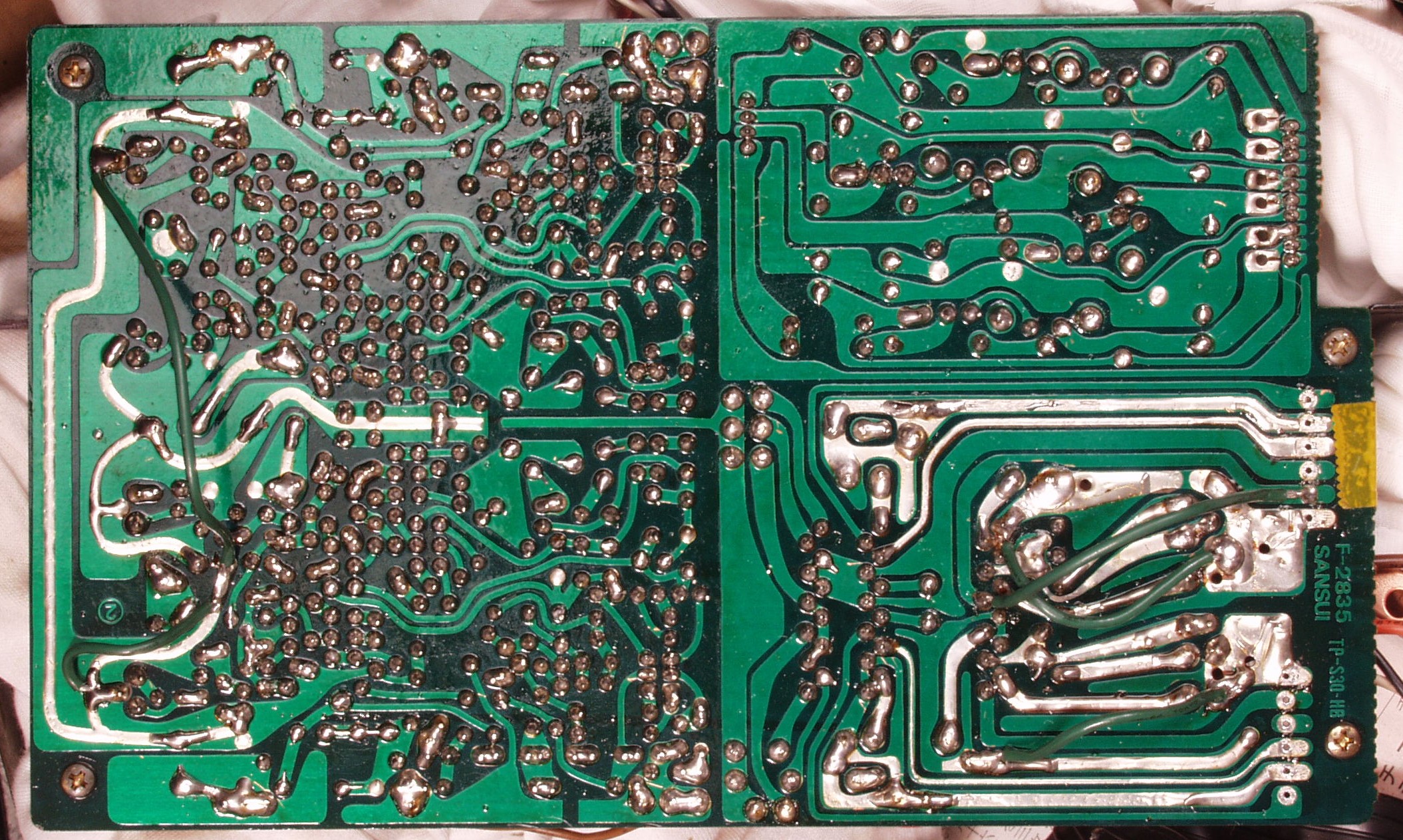

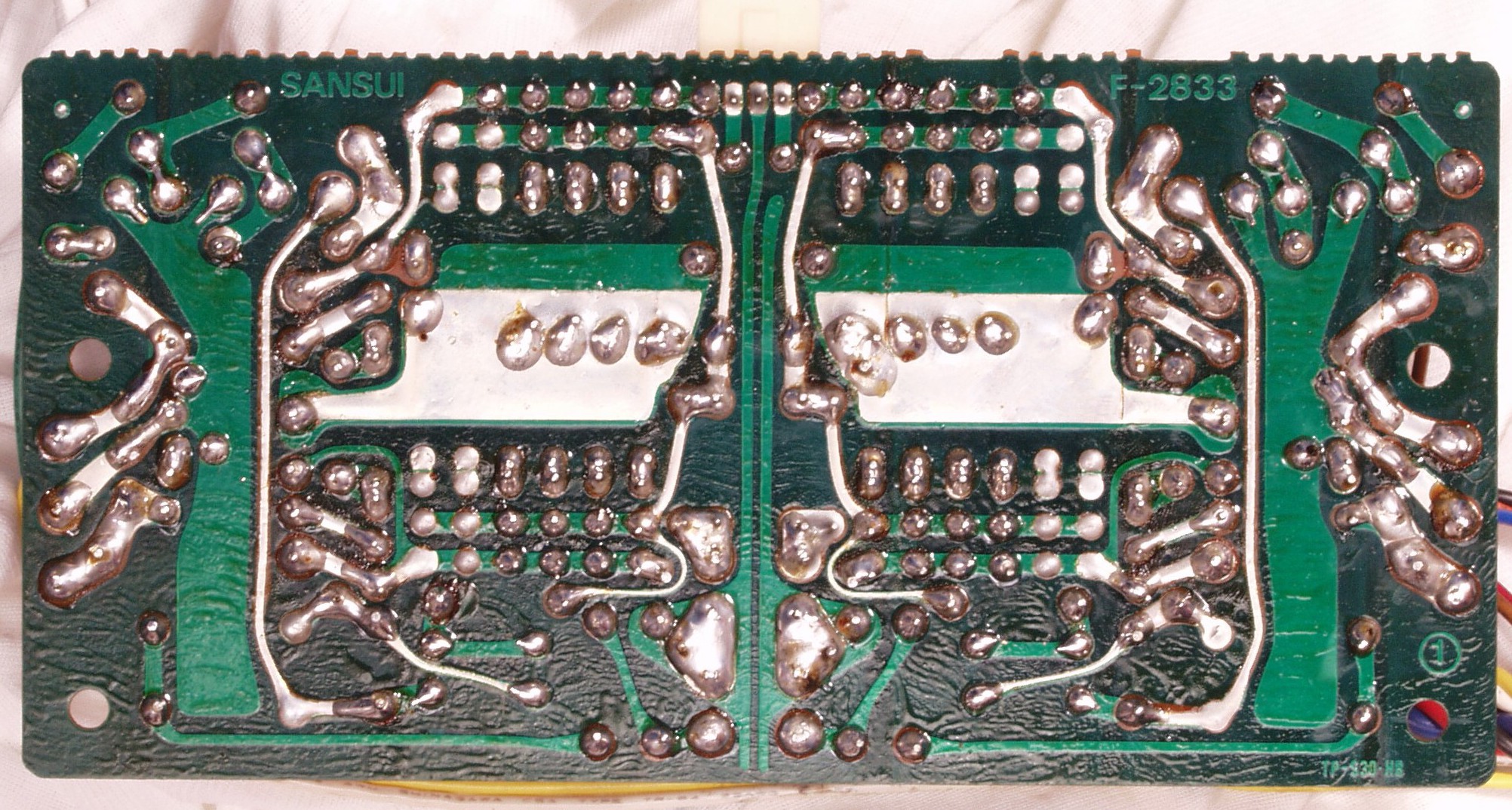

Ｃ－１Ｄ．　修理（半田補正）後　メイン・ドライブＡＭＰ基板裏　全ての半田をやり直す

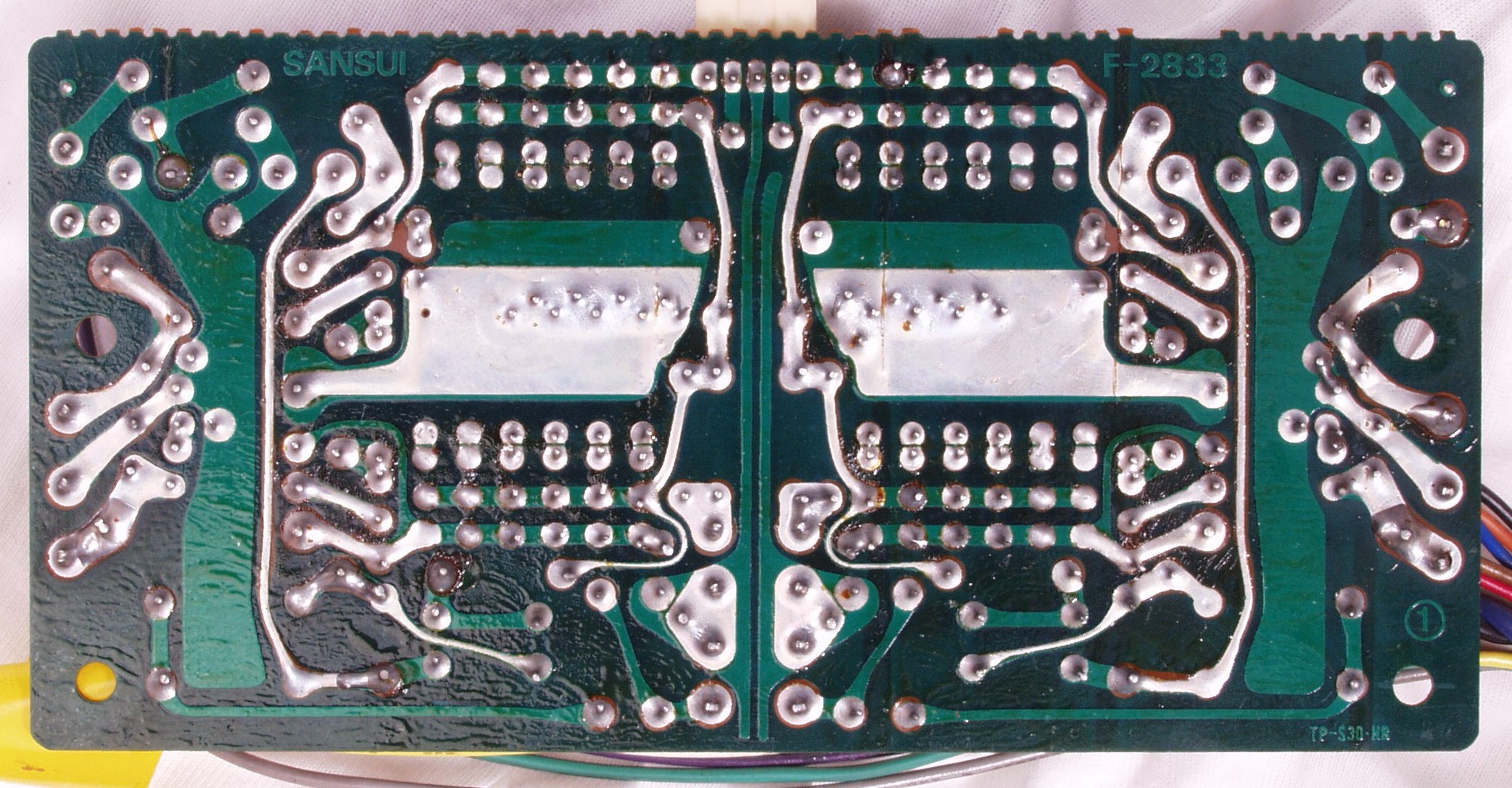

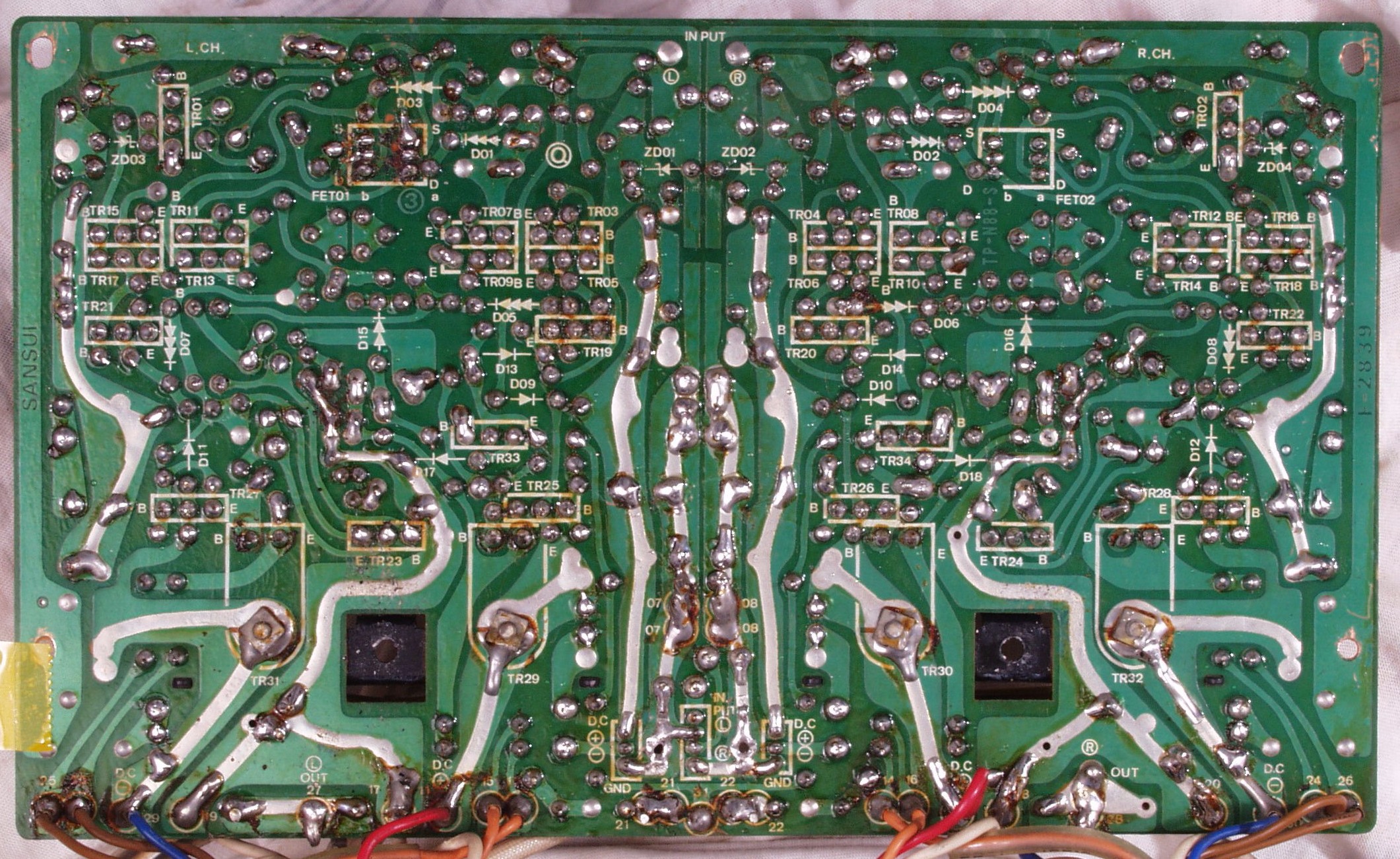

Ｃ－１Ｅ．　完成メイン・ドライブＡＭＰ基板裏　洗浄後

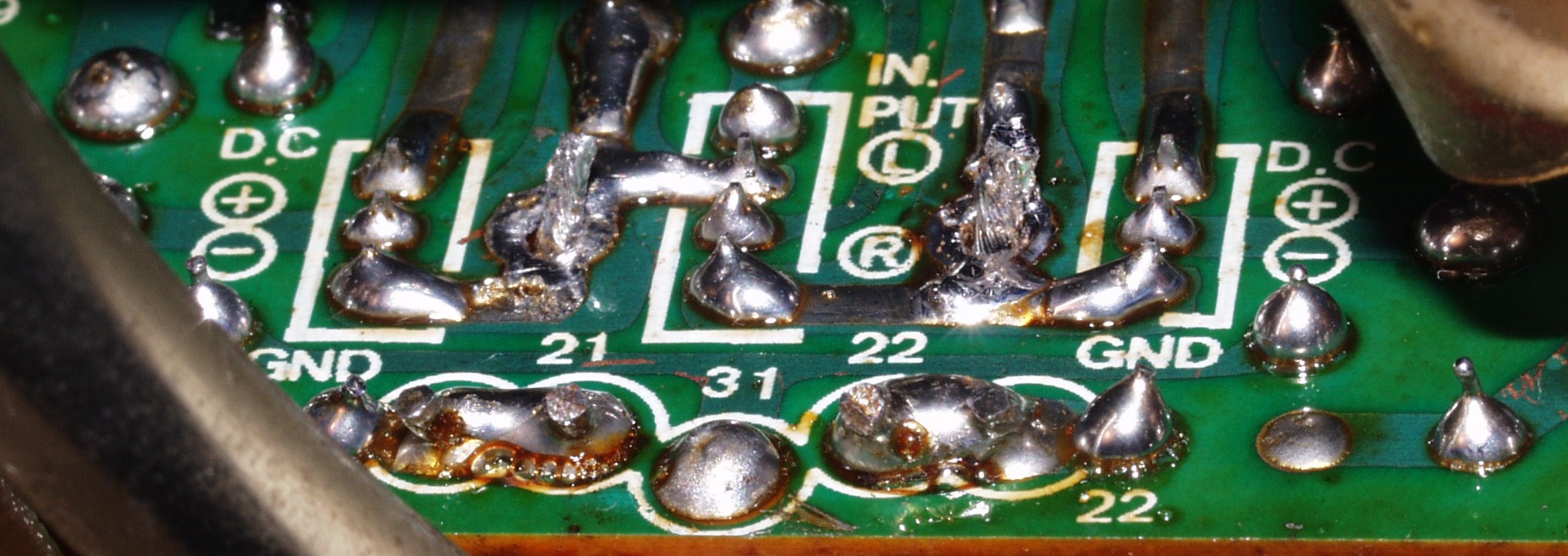

Ｃ－１Ｆ．　修理中　メイン・ドライブＡＭＰ基板裏　アースラインの接続,、普通は基板の裏からだが、銅箔保護の為表から差し込む

Ｃ－１Ｇ．　修理後　メイン・ドライブＡＭＰ基板裏　アースラインの接続

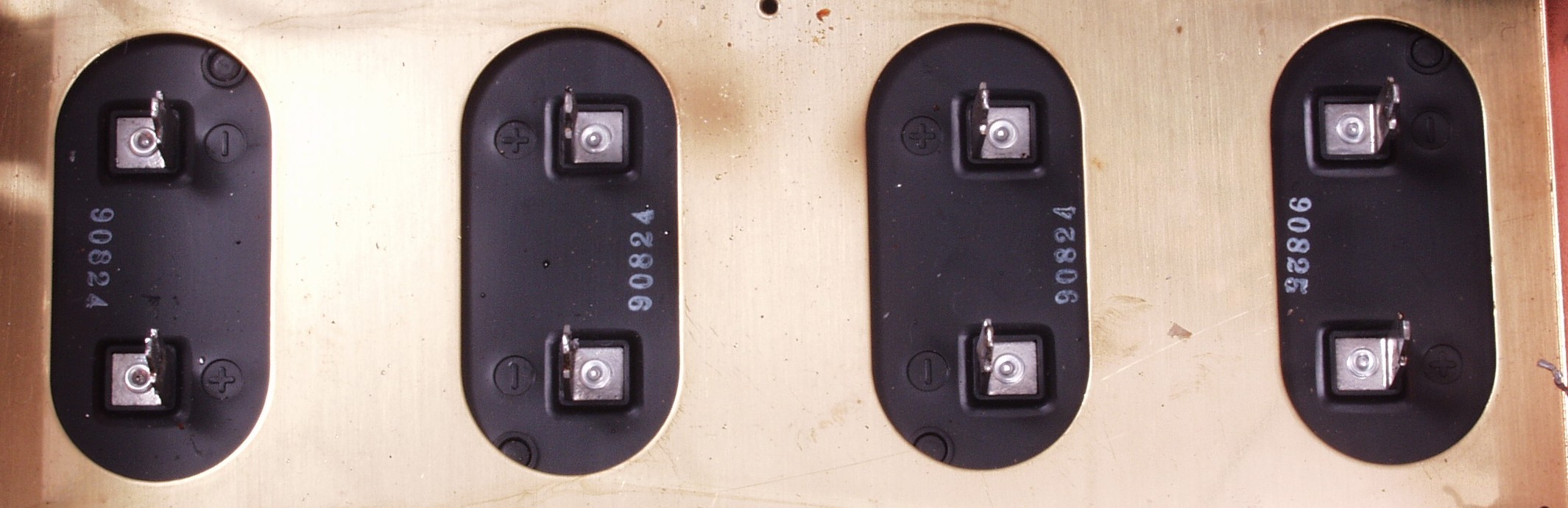

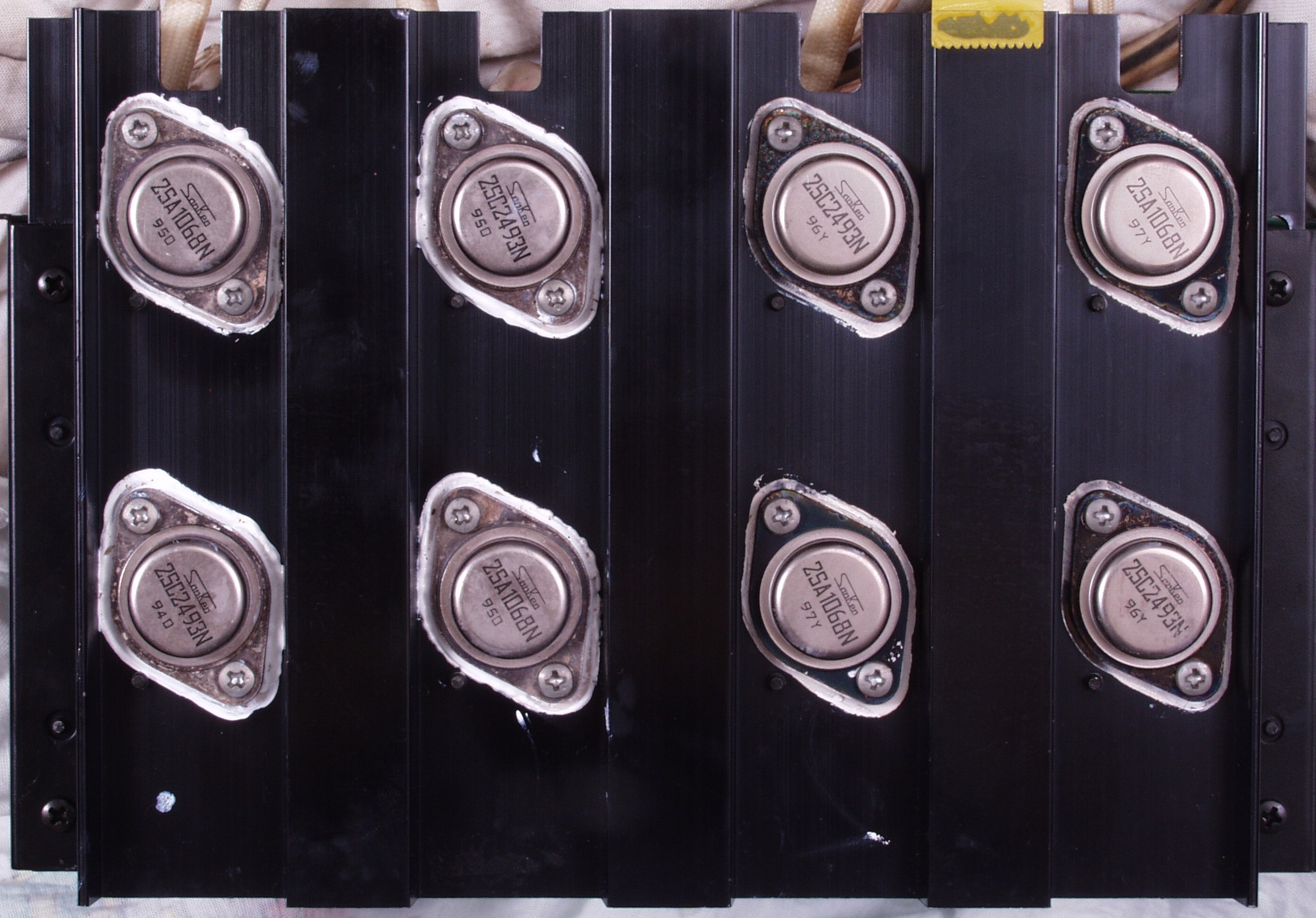

Ｃ－１Ｈ．　修理後　終段ＴＲ（トランジスター）　片側４個交換

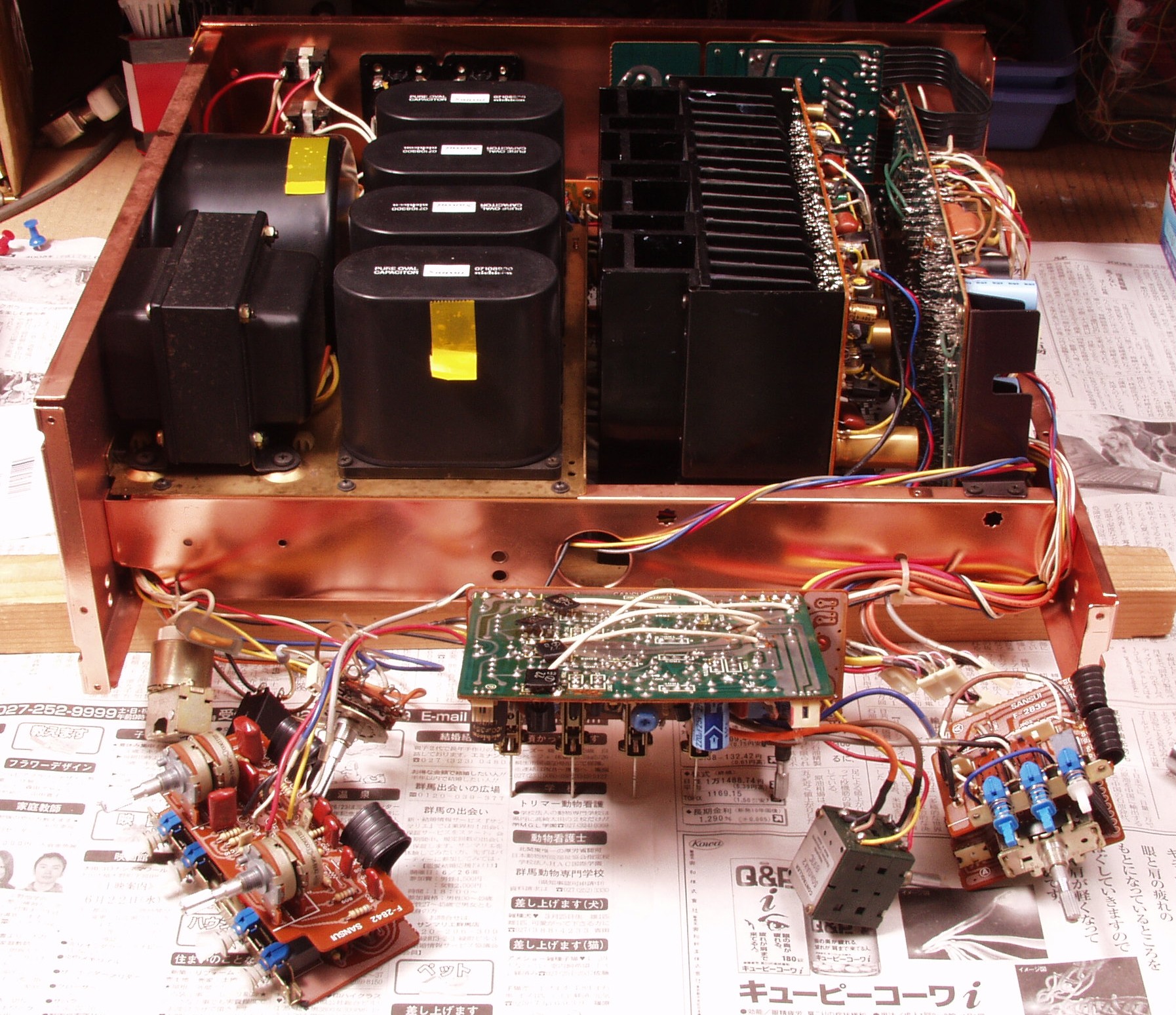

Ｃ－２．　前面パネルを取り外して、修理中

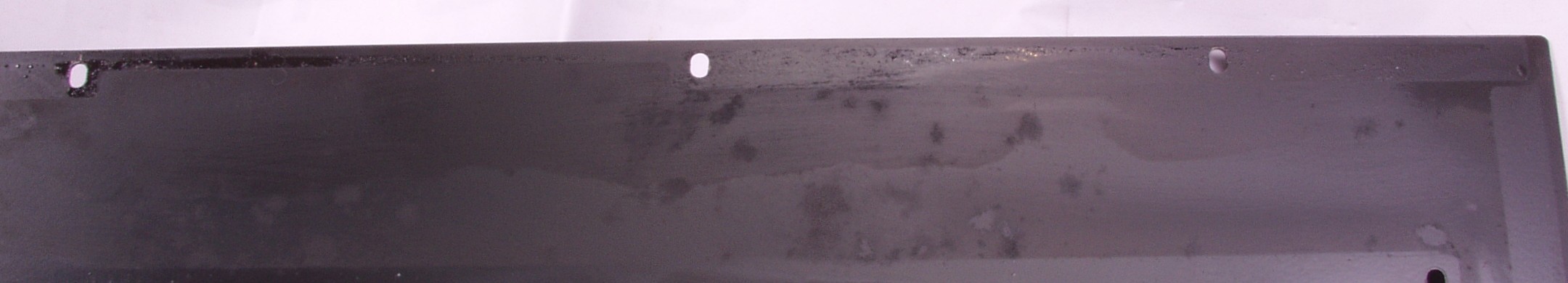

Ｃ－２Ａ．　パネル裏のシャーシに、使用した接点復活材の残り跡

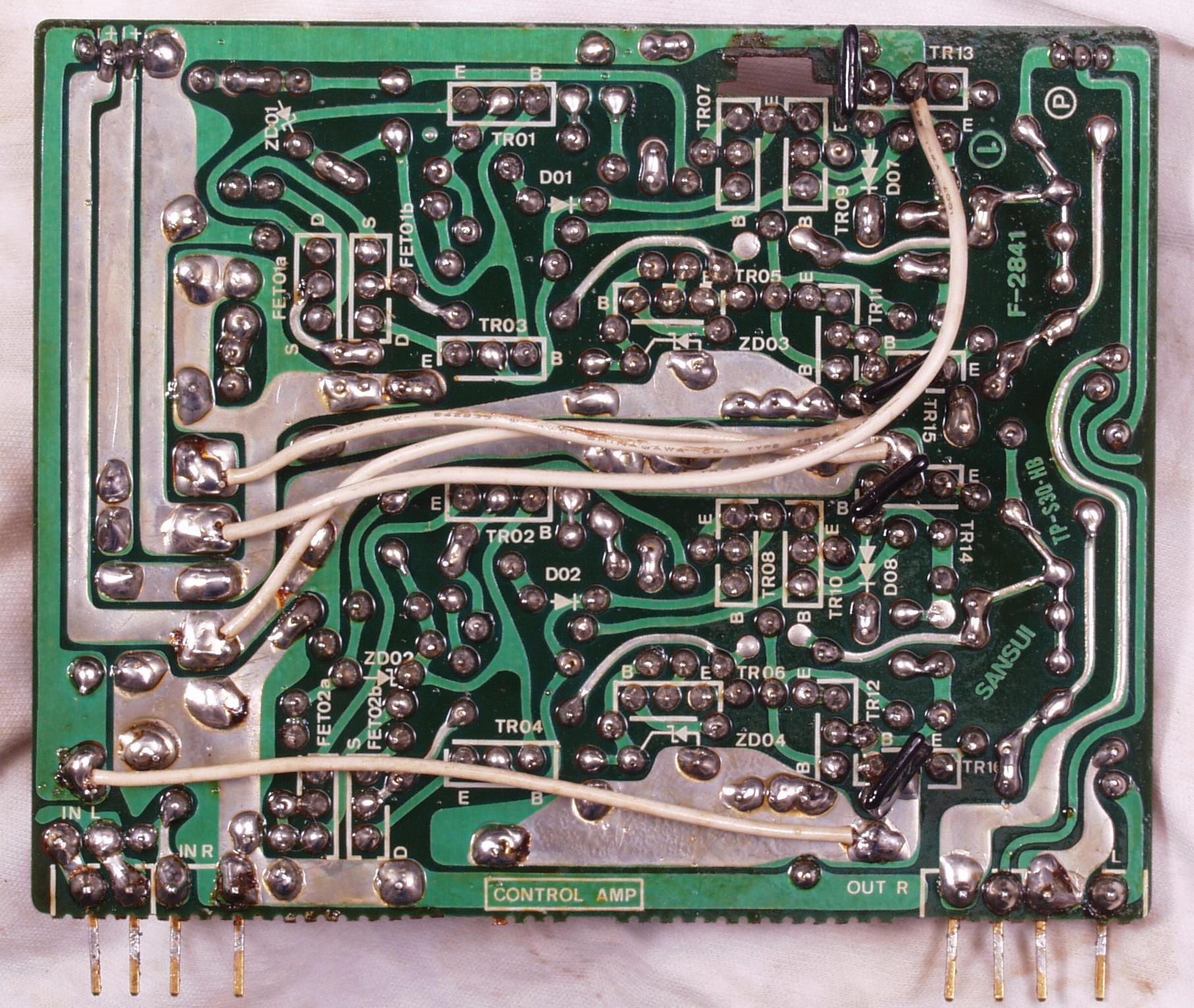

Ｃ－２Ｂ．　修理前　ＦＬＡＴ－ＡＭＰ基板

Ｃ－２Ｃ．　修理後　ＦＬＡＴ－ＡＭＰ基板　ＦＥＴ（電界効果トランジスター）２個、半固定ＶＲ２個、電解コンデンサー１２個交換、フイルムコンデンサー２個追加

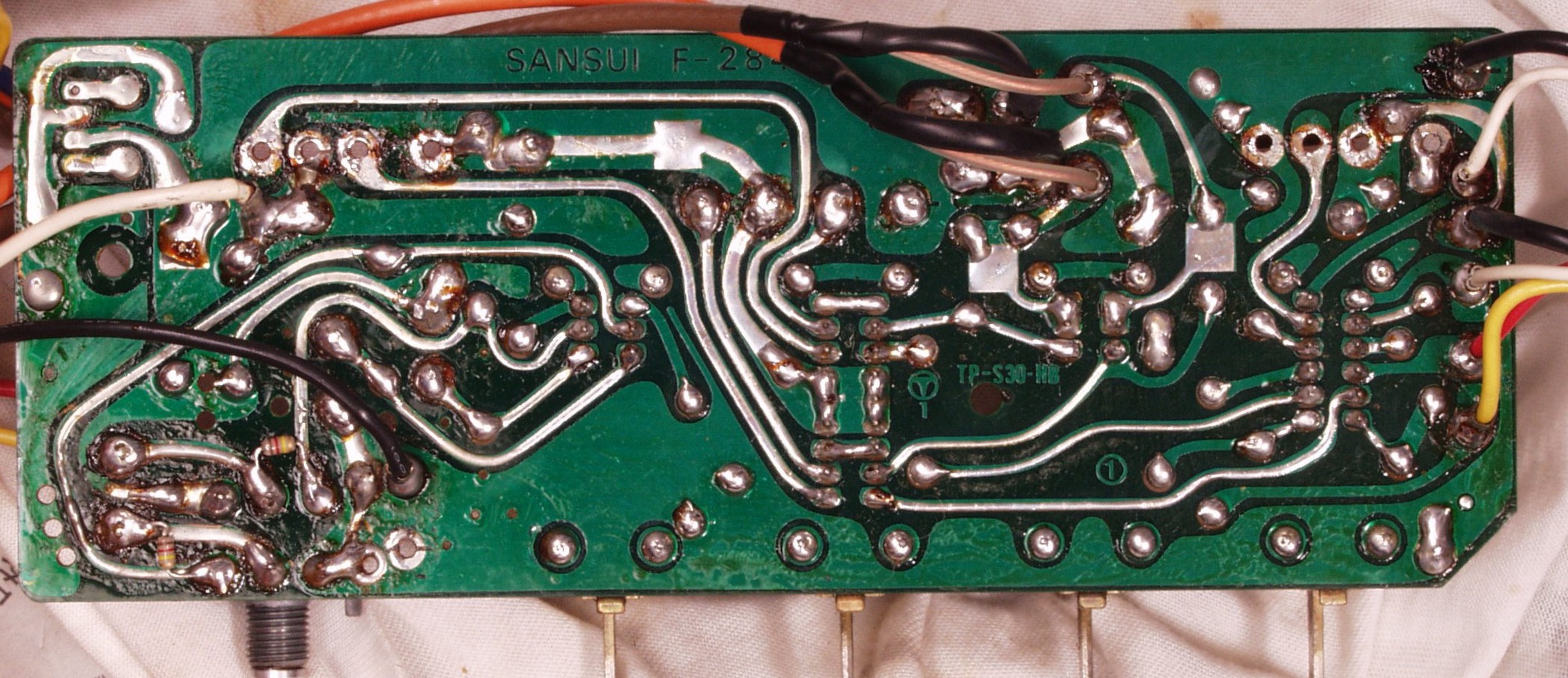

Ｃ－２Ｄ．　修理前　ＦＬＡＴ－ＡＭＰ基板裏

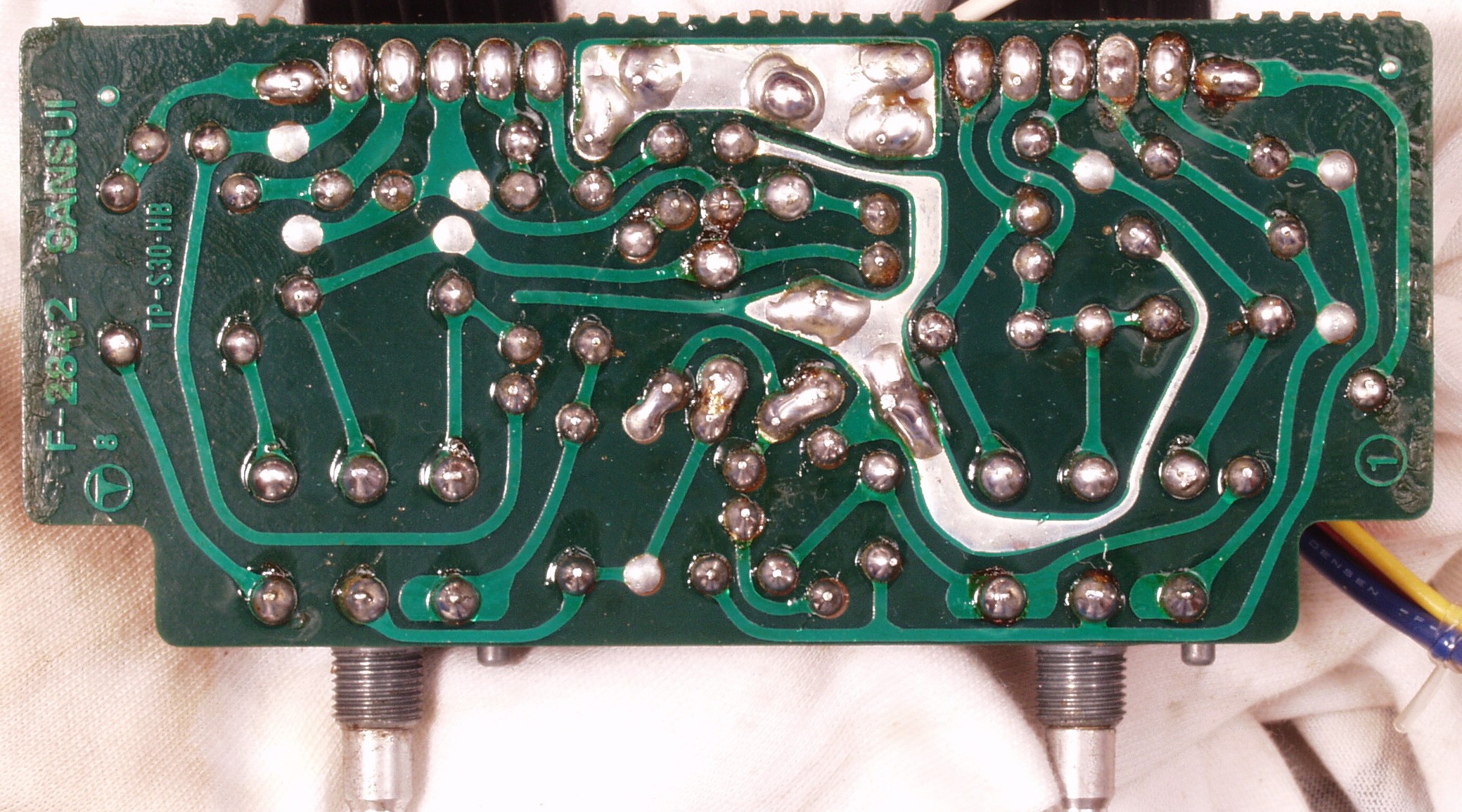

Ｃ－２Ｅ．　修理（半田補正）後　ＦＬＡＴ－ＡＭＰ基板裏　　全ての半田をやり直す

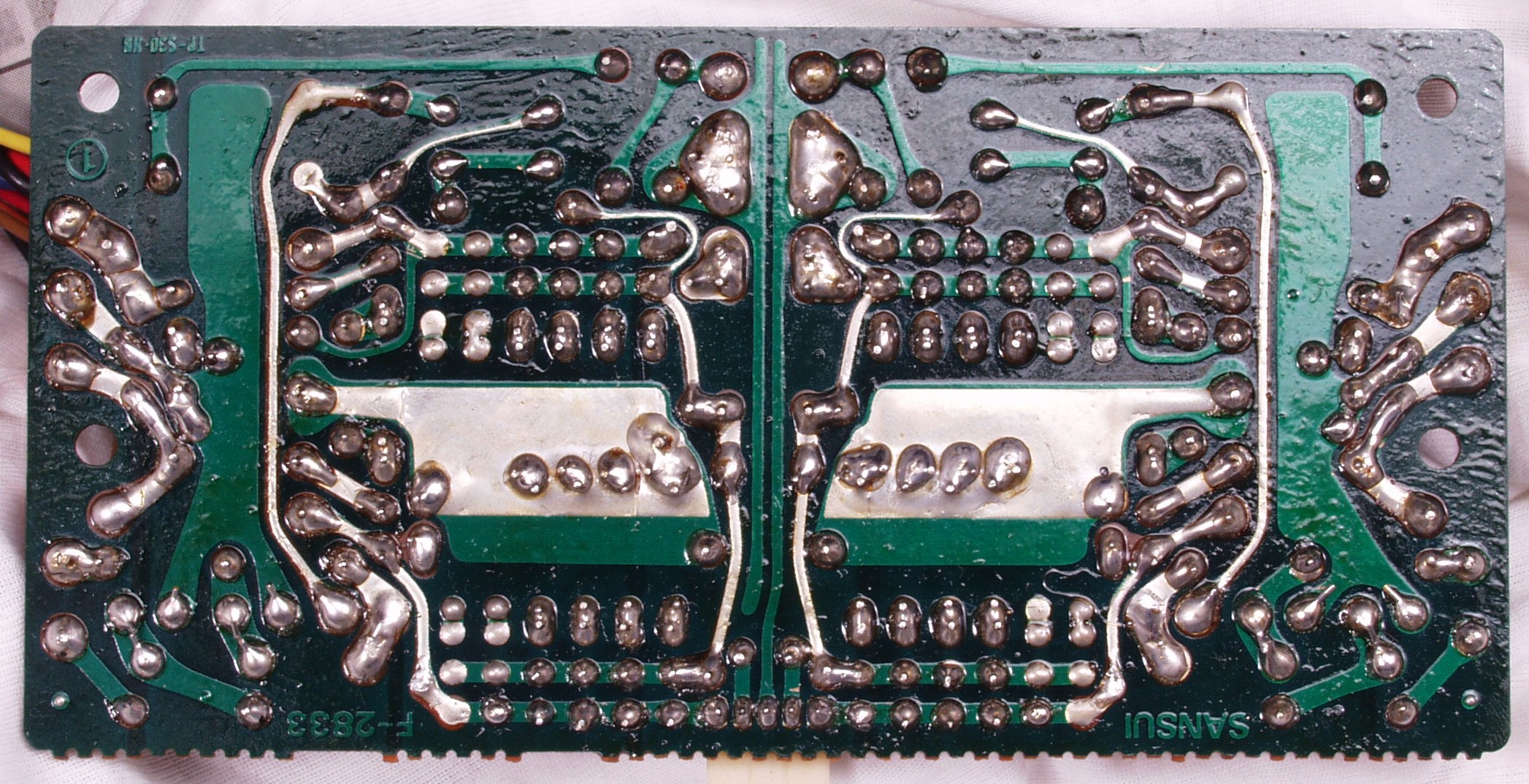

Ｃ－２Ｆ．　完成ＦＬＡＴ－ＡＭＰ基板裏　洗浄後

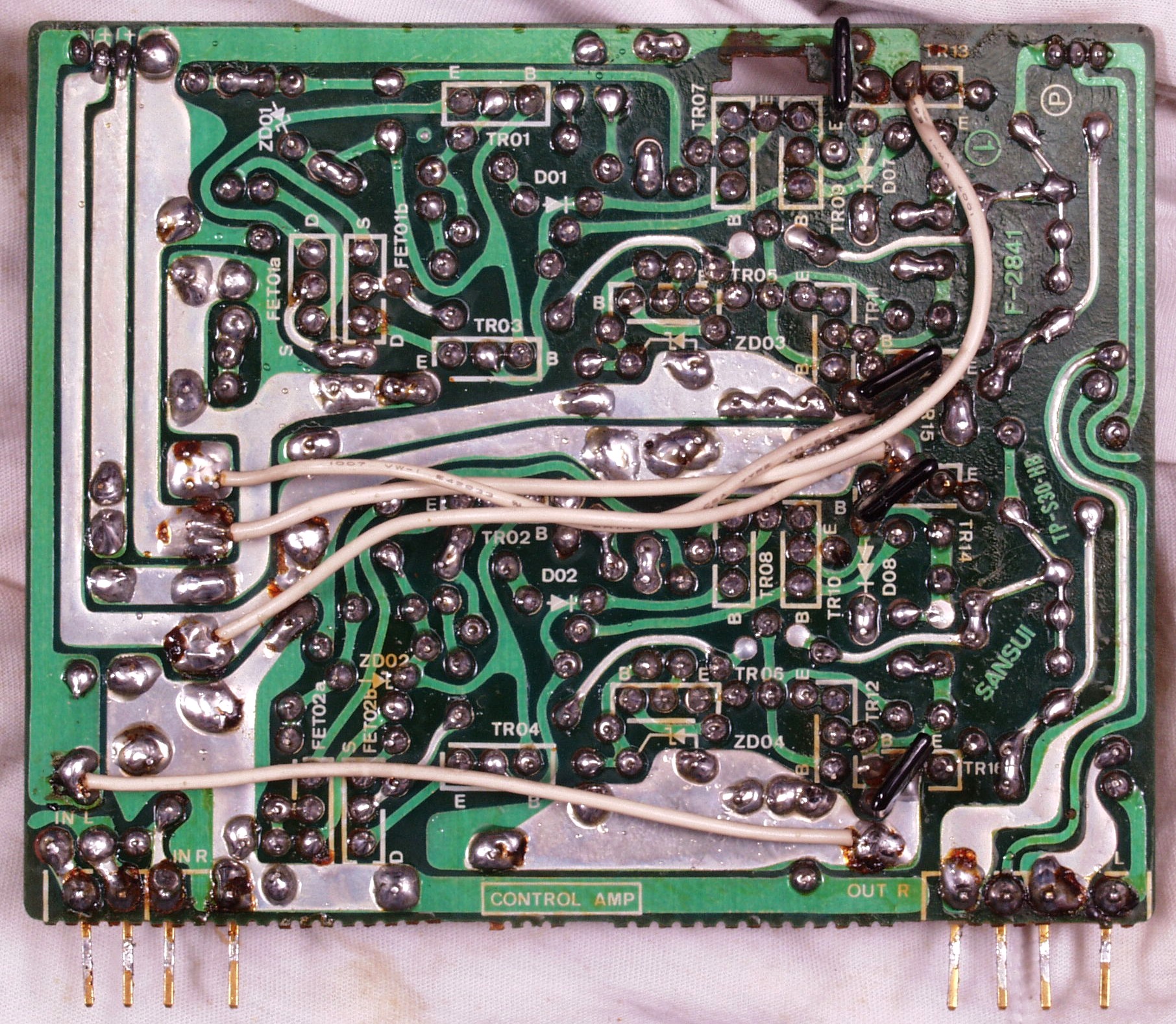

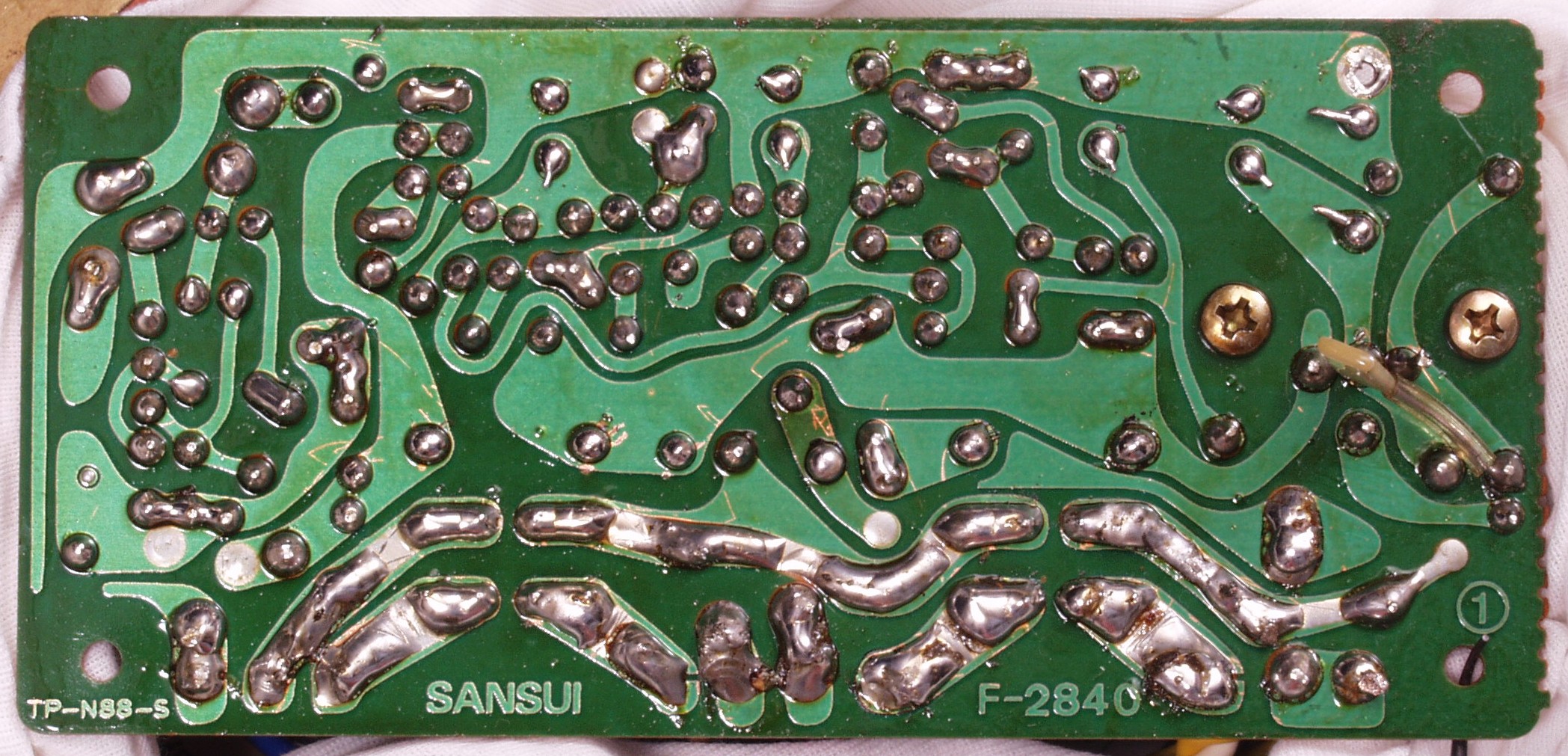

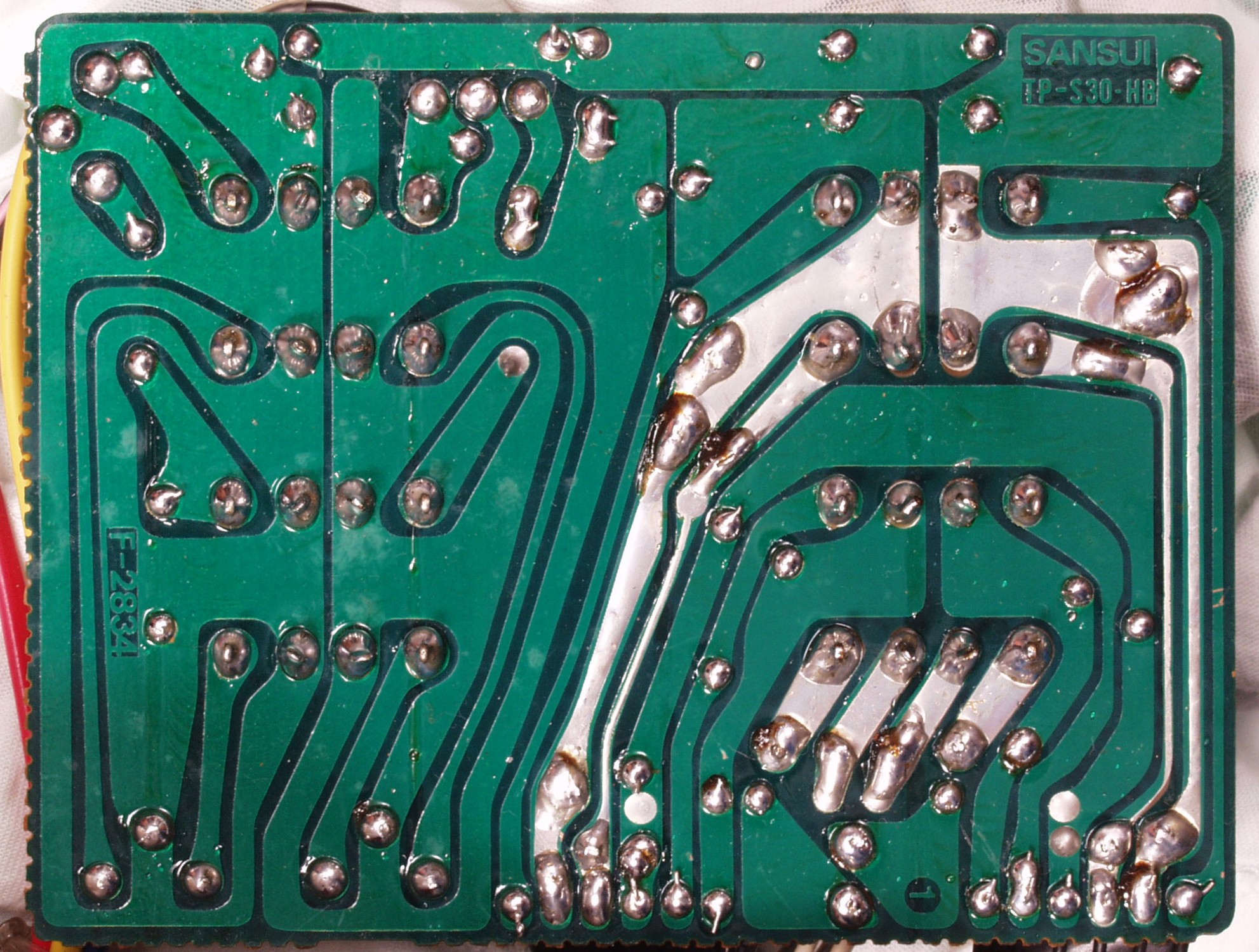

Ｃ－２Ｇ．　修理前　ＣＯＮＴＲＯＬ基板裏

Ｃ－２Ｈ．　修理（半田補正）後　ＣＯＮＴＲＯＬ基板裏　　全ての半田をやり直す

Ｃ－２Ｉ．　完成ＣＯＮＴＲＯＬ基板裏　洗浄後

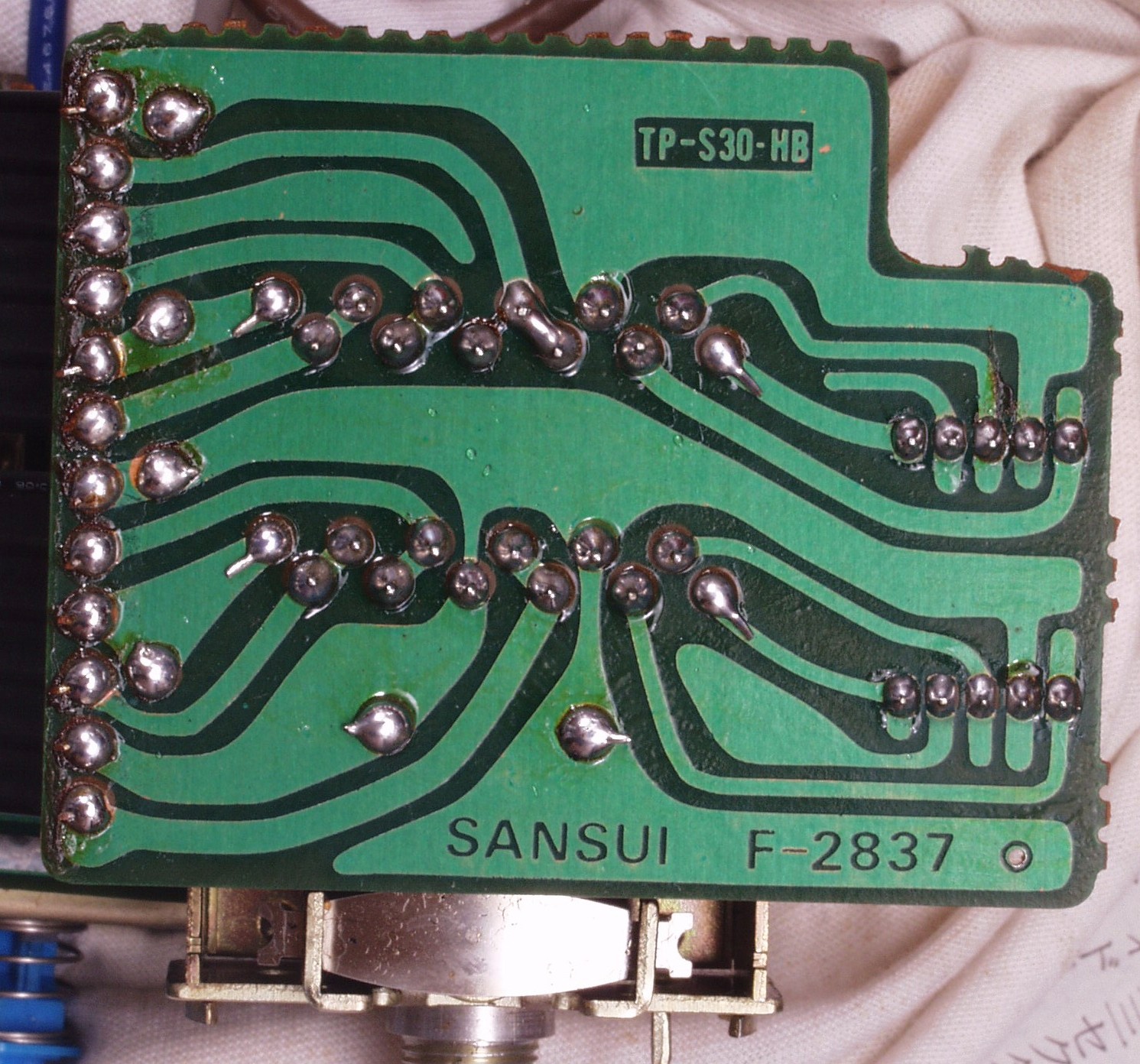

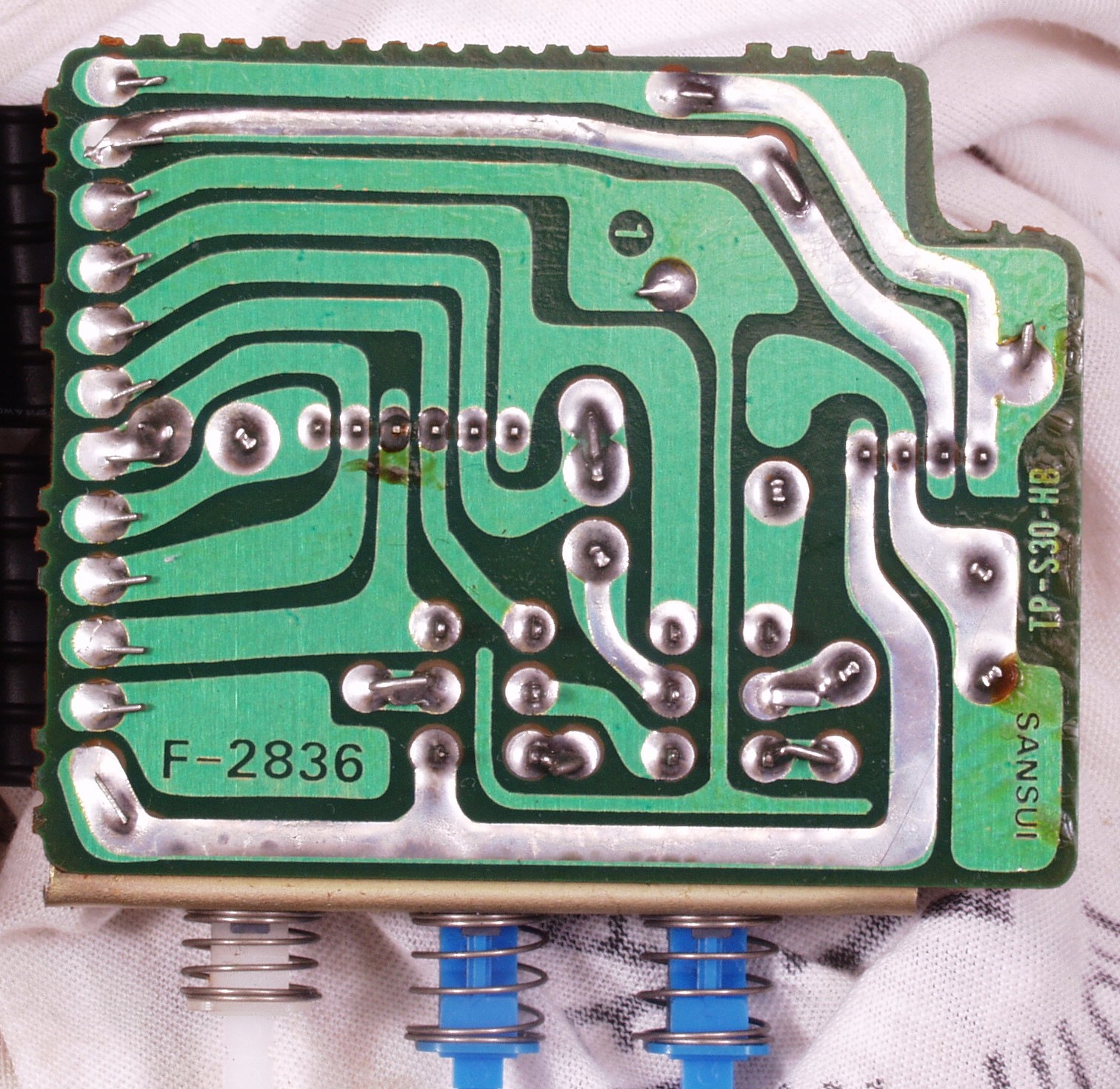

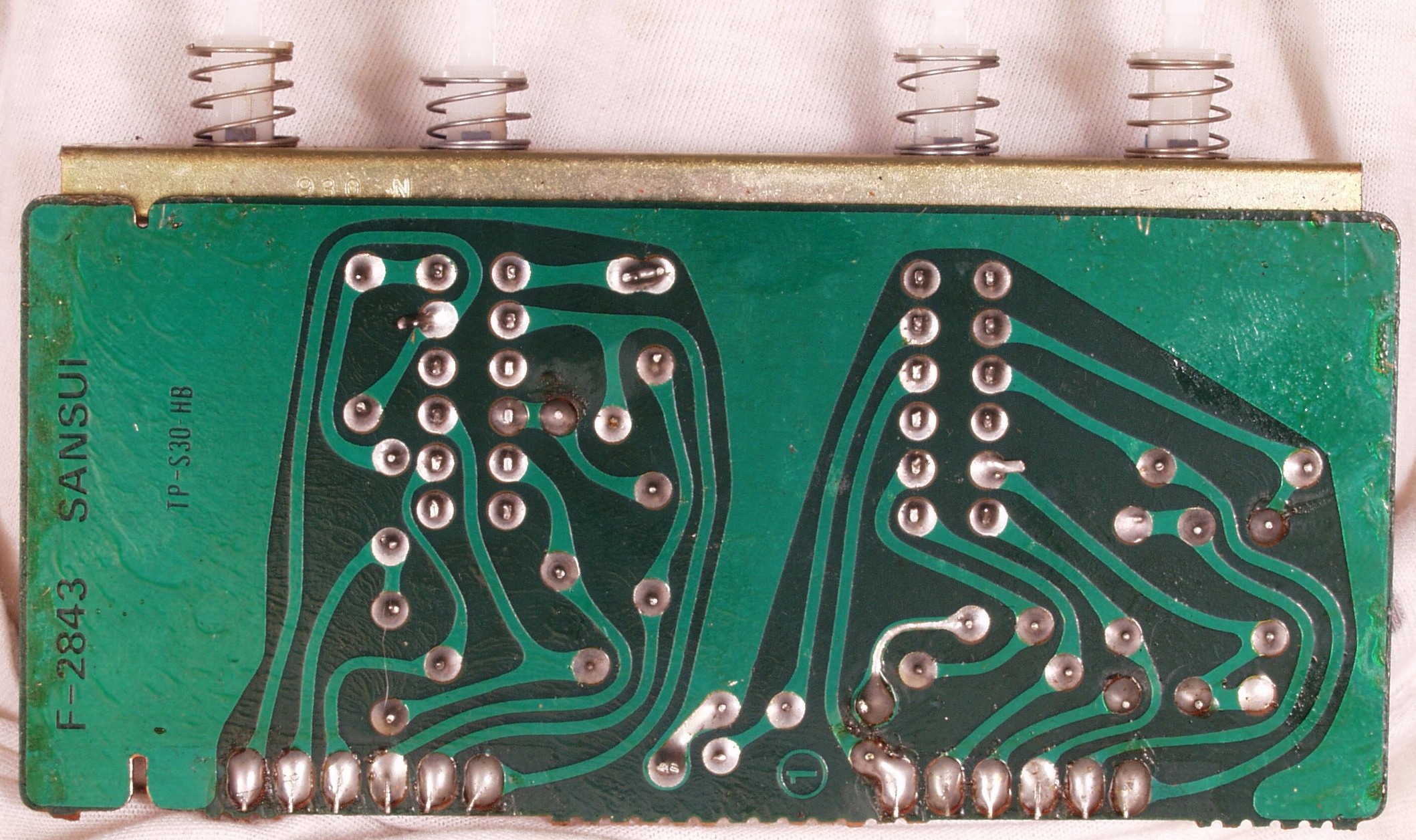

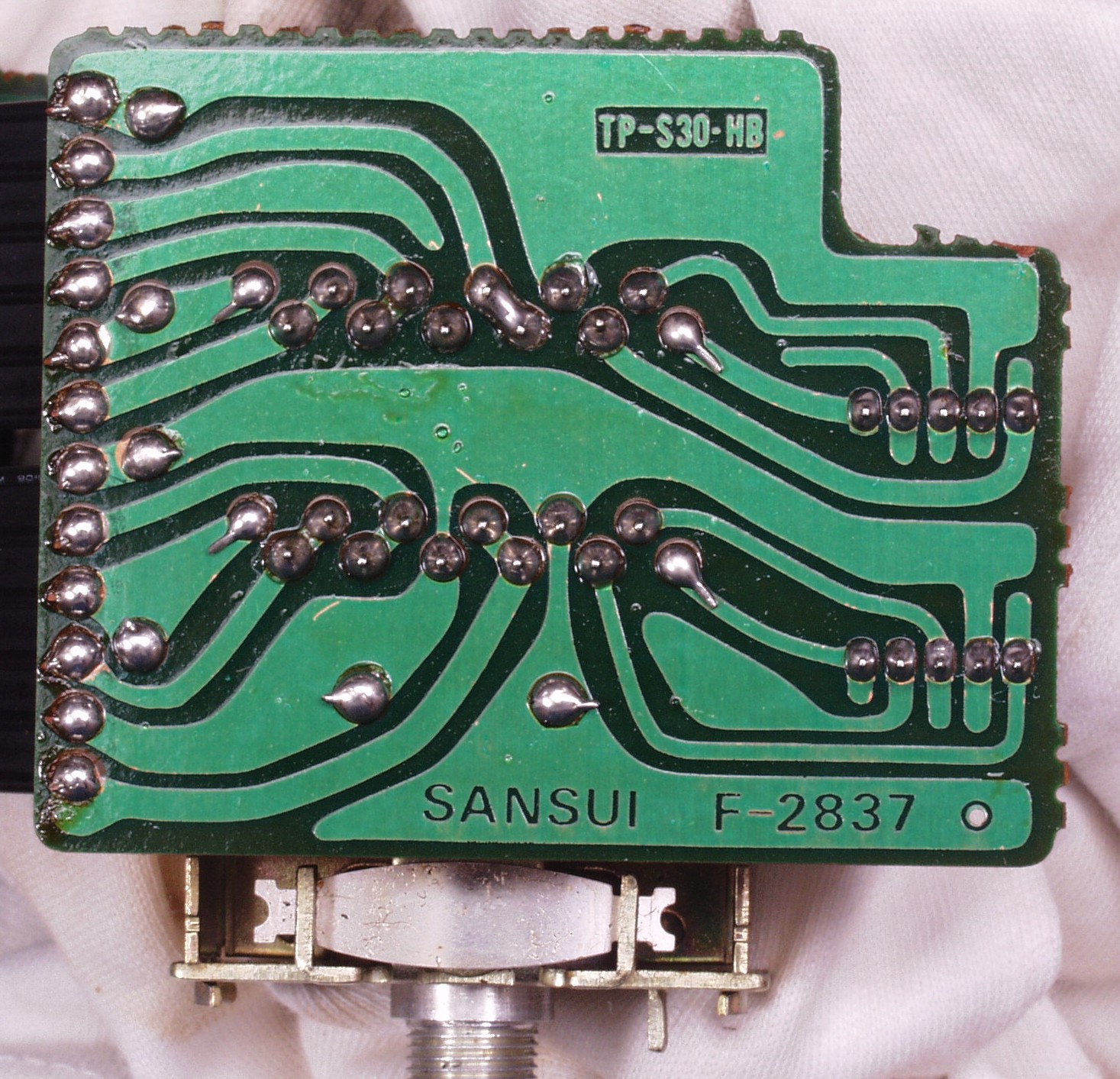

Ｃ－２Ｊ．　修理前　ＴａｐｅＣｏｐｙＳＷ基板裏

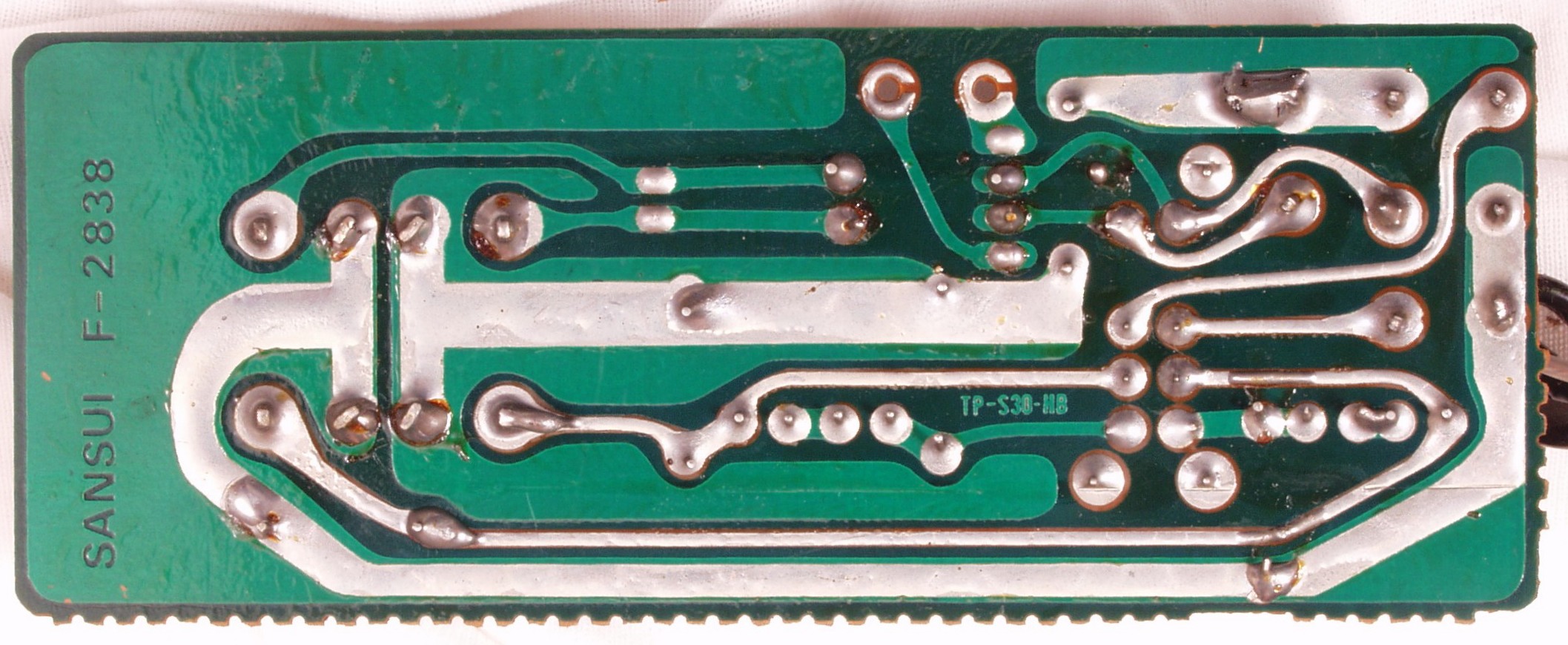

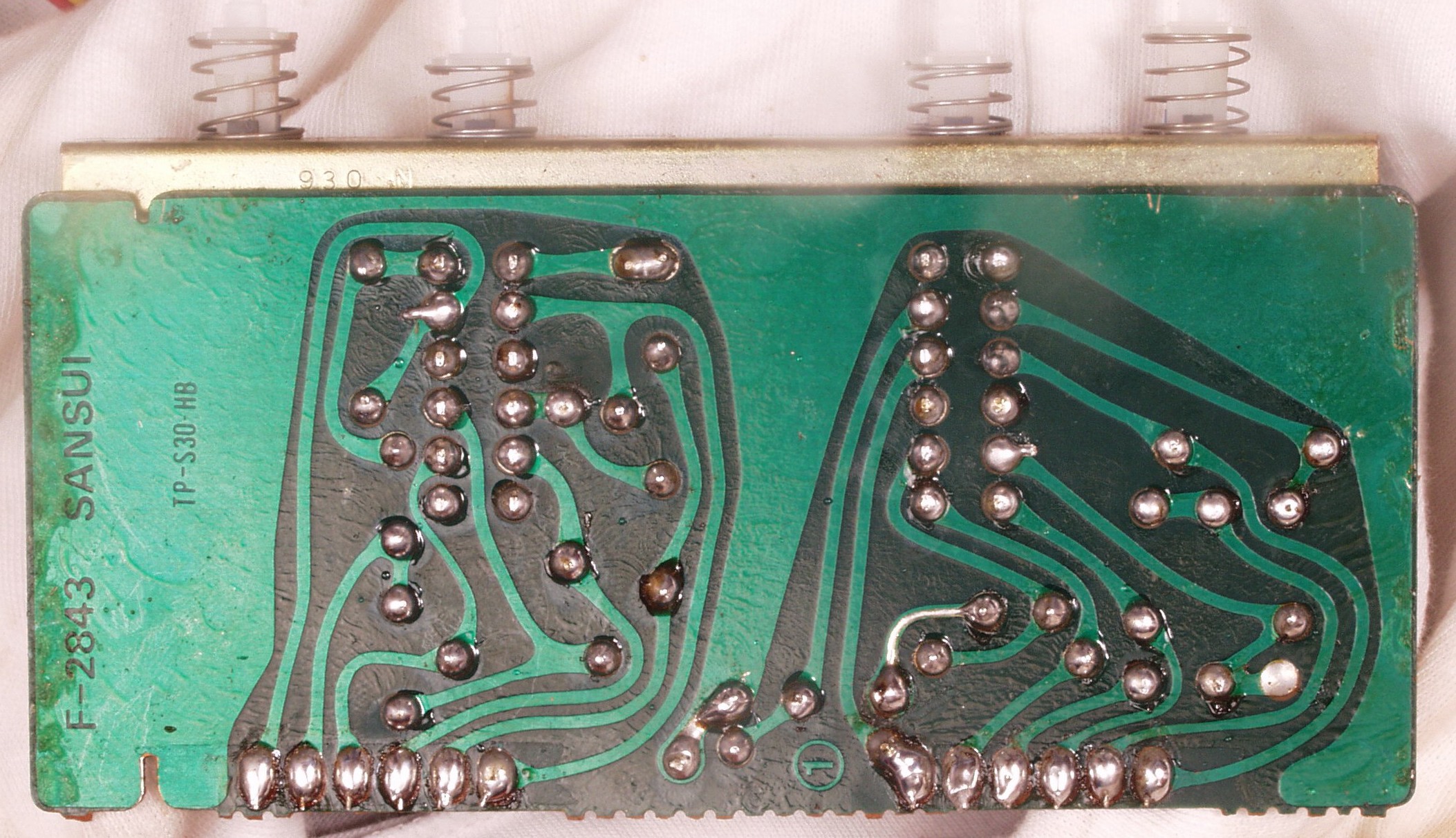

Ｃ－２Ｋ．　修理（半田補正）後　　ＴａｐｅＣｏｐｙＳＷ基板裏　全ての半田をやり直す

Ｃ－２Ｌ．　完成ＴａｐｅＣｏｐｙＳＷ基板裏　洗浄後

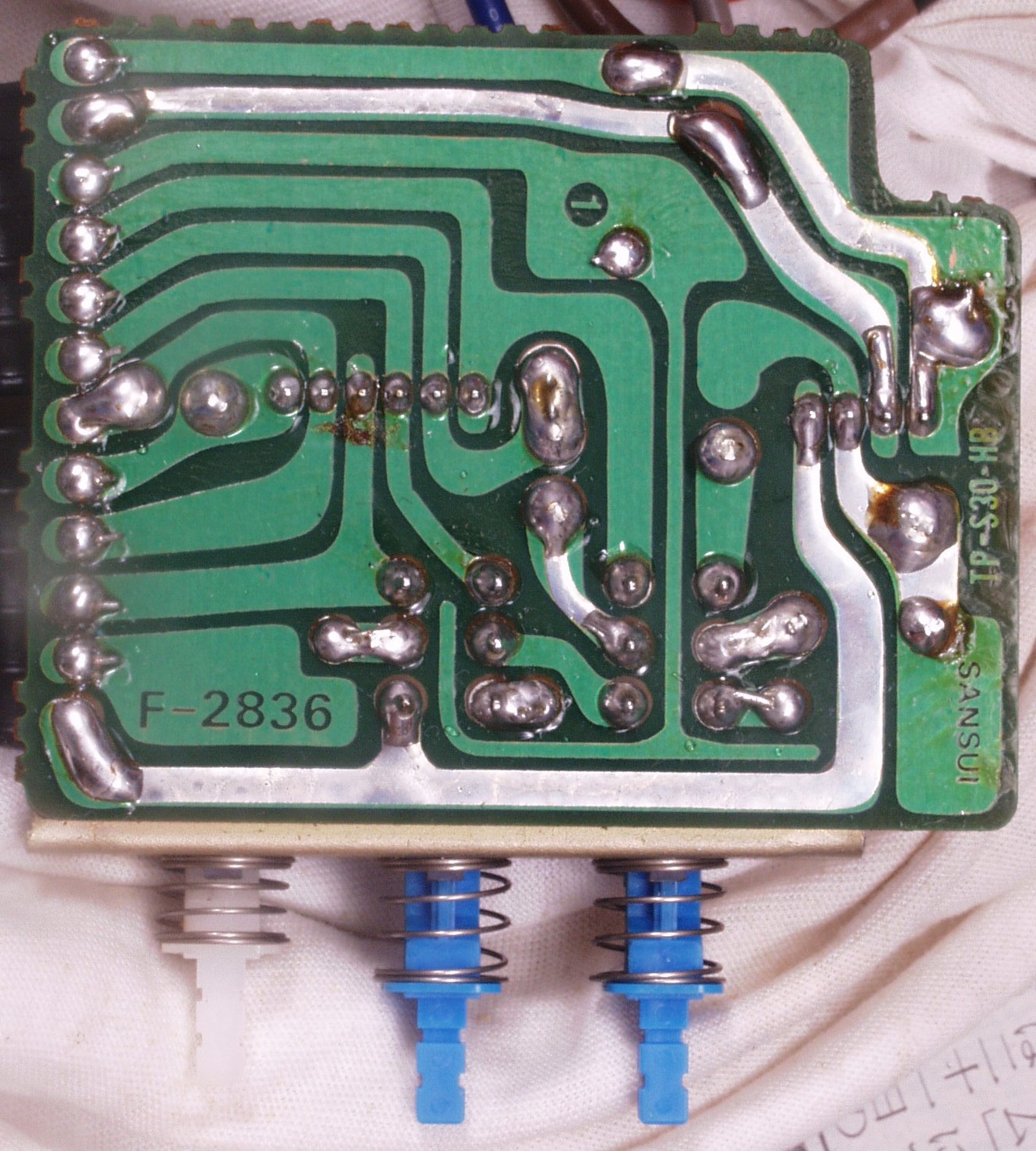

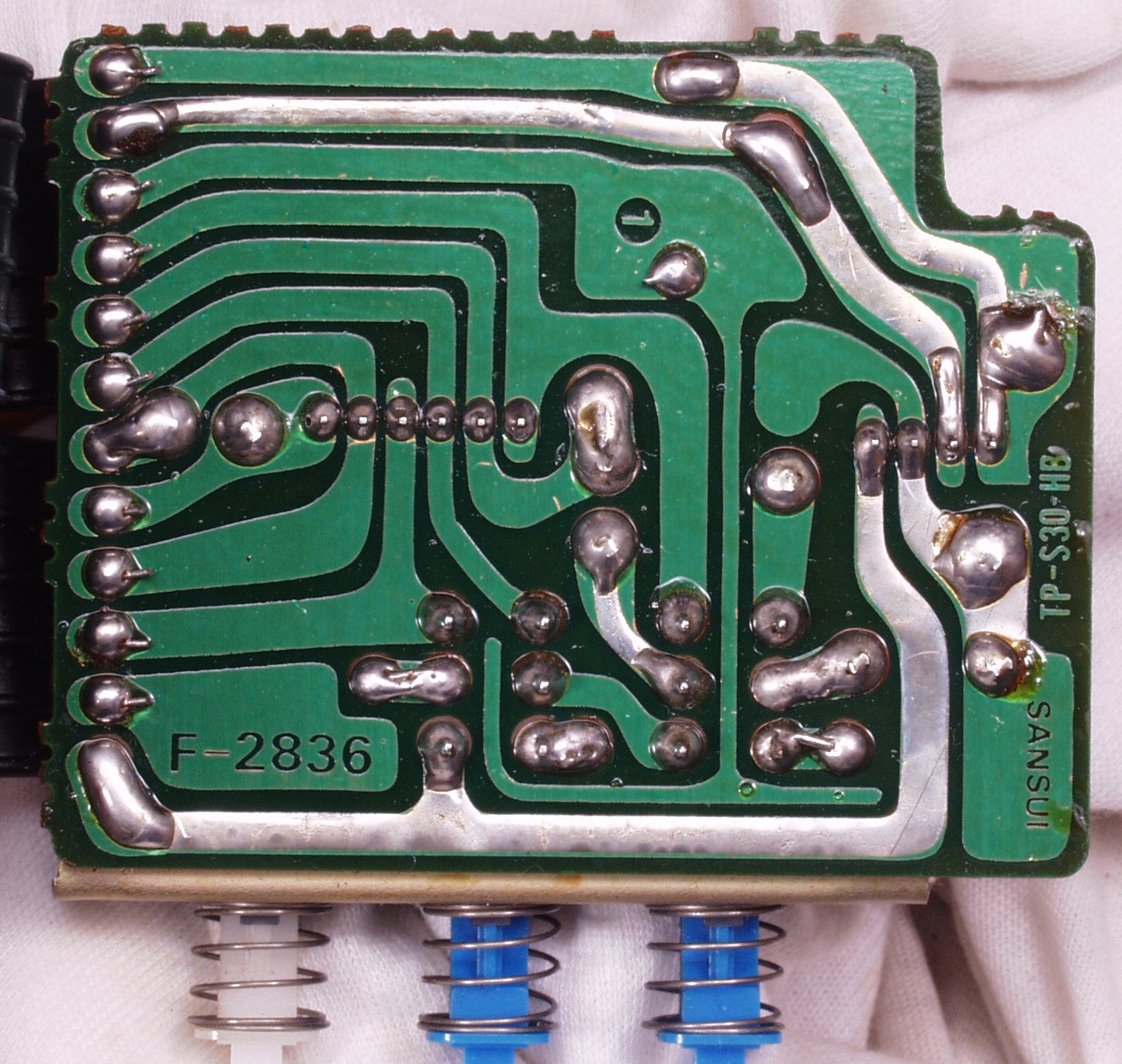

Ｃ－２Ｍ．　修理前　ＴａｐｅＰｌａｙＳＷ基板裏

Ｃ－２Ｎ．　修理（半田補正）後　ＴａｐｅＰｌａｙＳＷ基板裏　　全ての半田をやり直す

Ｃ－２Ｏ．　完成ＴａｐｅＰｌａｙＳＷ基板裏　洗浄後

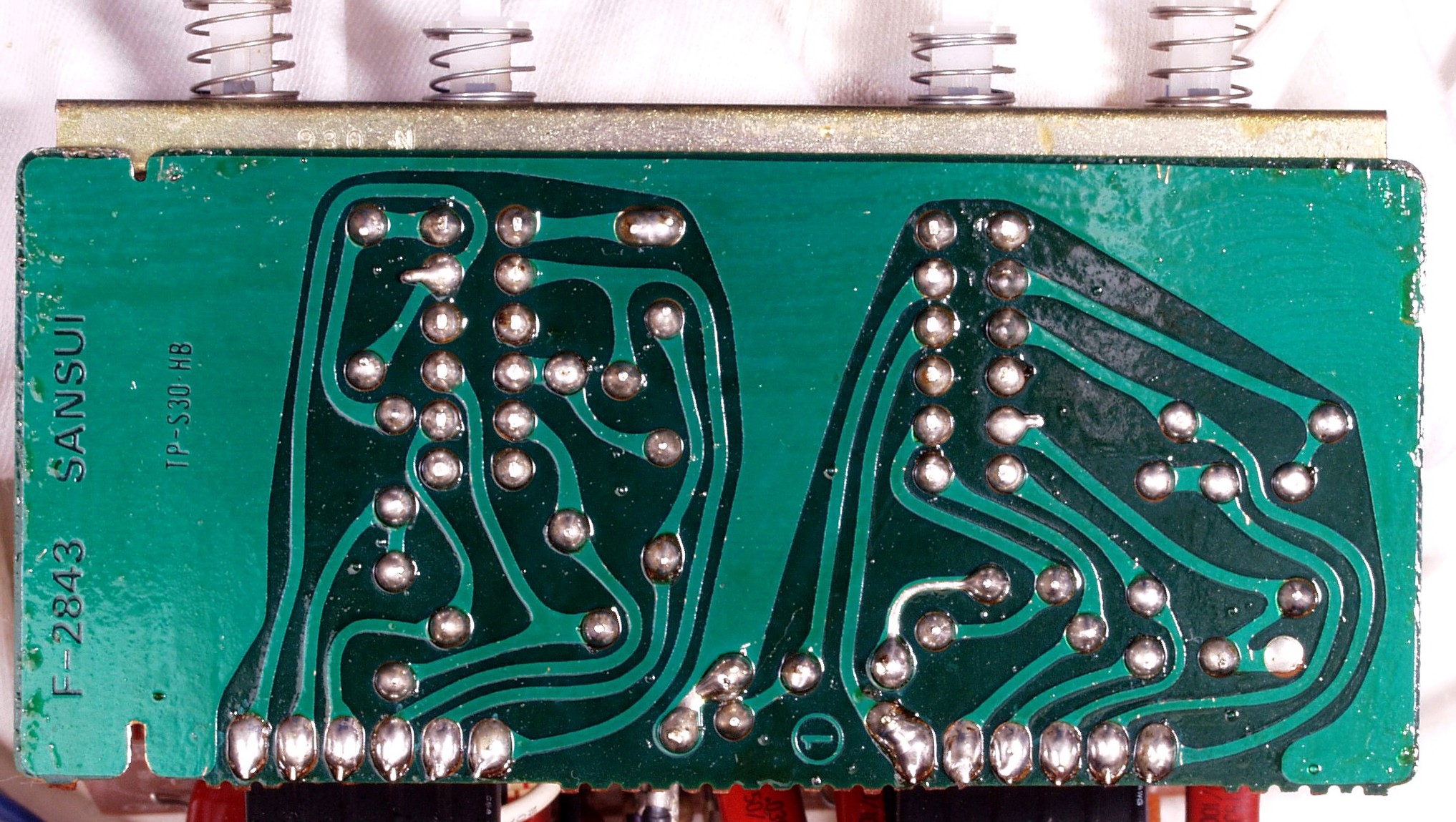

Ｃ－２Ｐ．　修理前　ＴＯＮＥ－ＳＷ基板裏

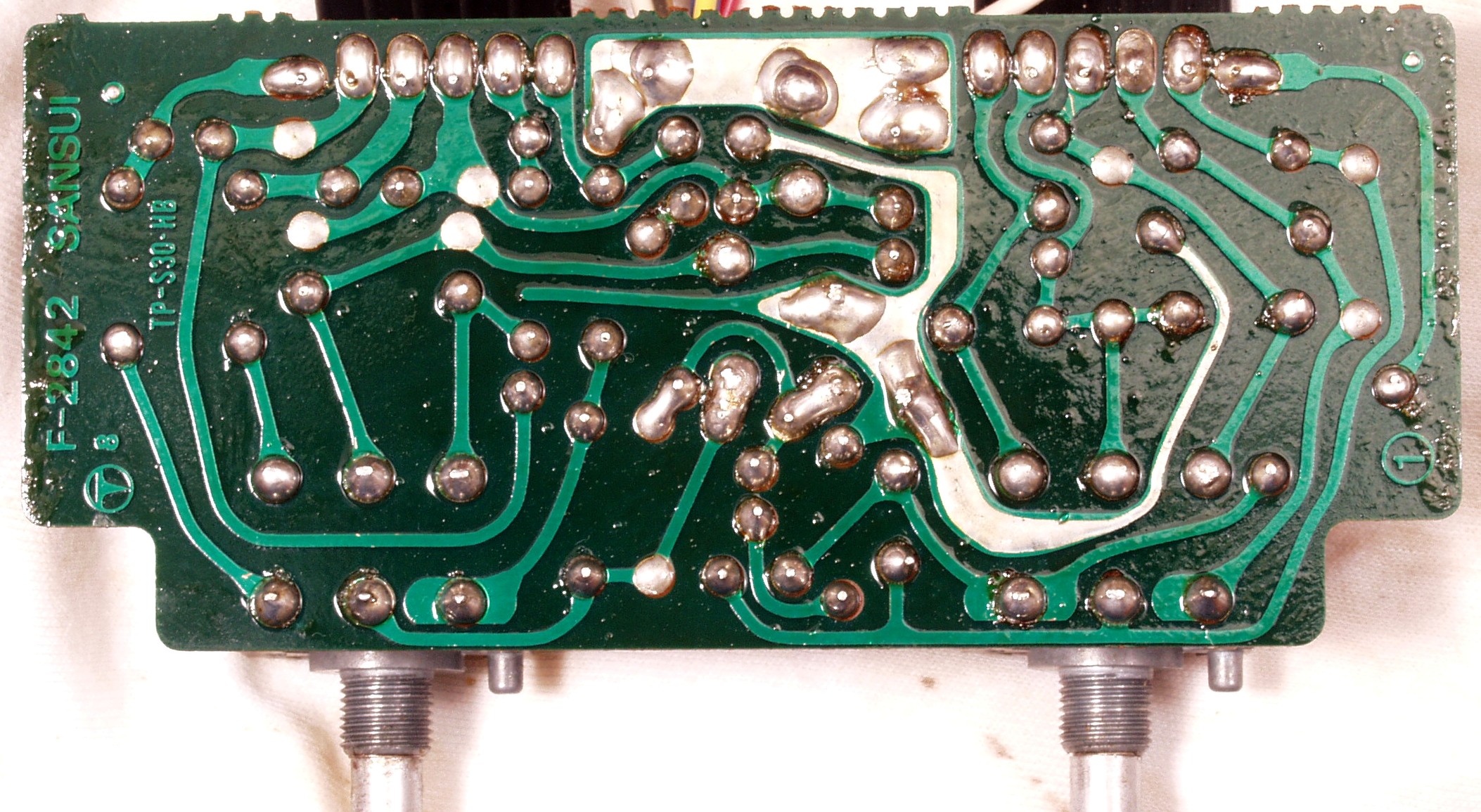

Ｃ－２Ｑ．　修理（半田補正）後　ＴＯＮＥ－ＳＷ基板裏　　全ての半田をやり直す

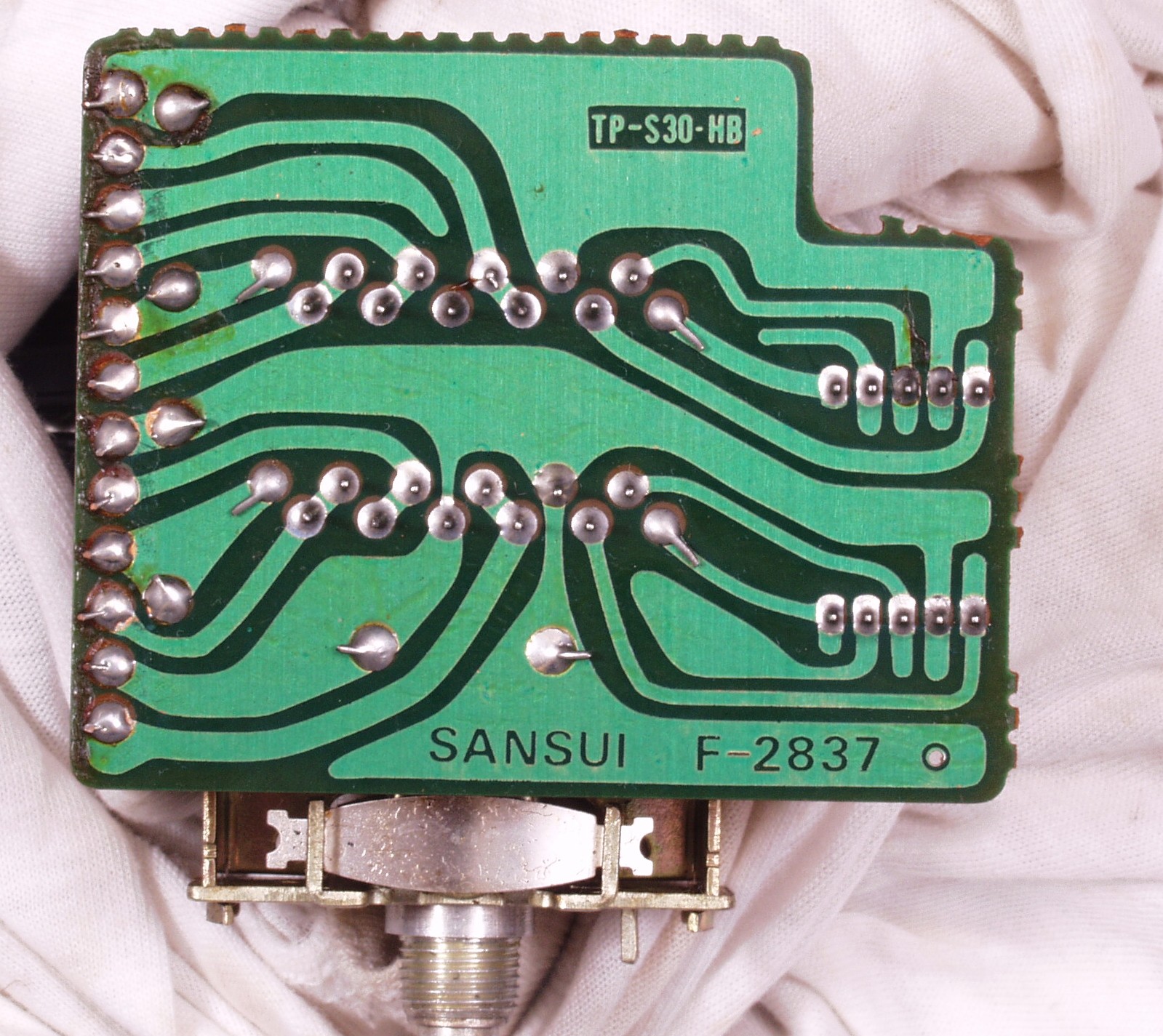

Ｃ－２Ｒ．　完成ＴＯＮＥ－ＳＷ基板裏　洗浄後

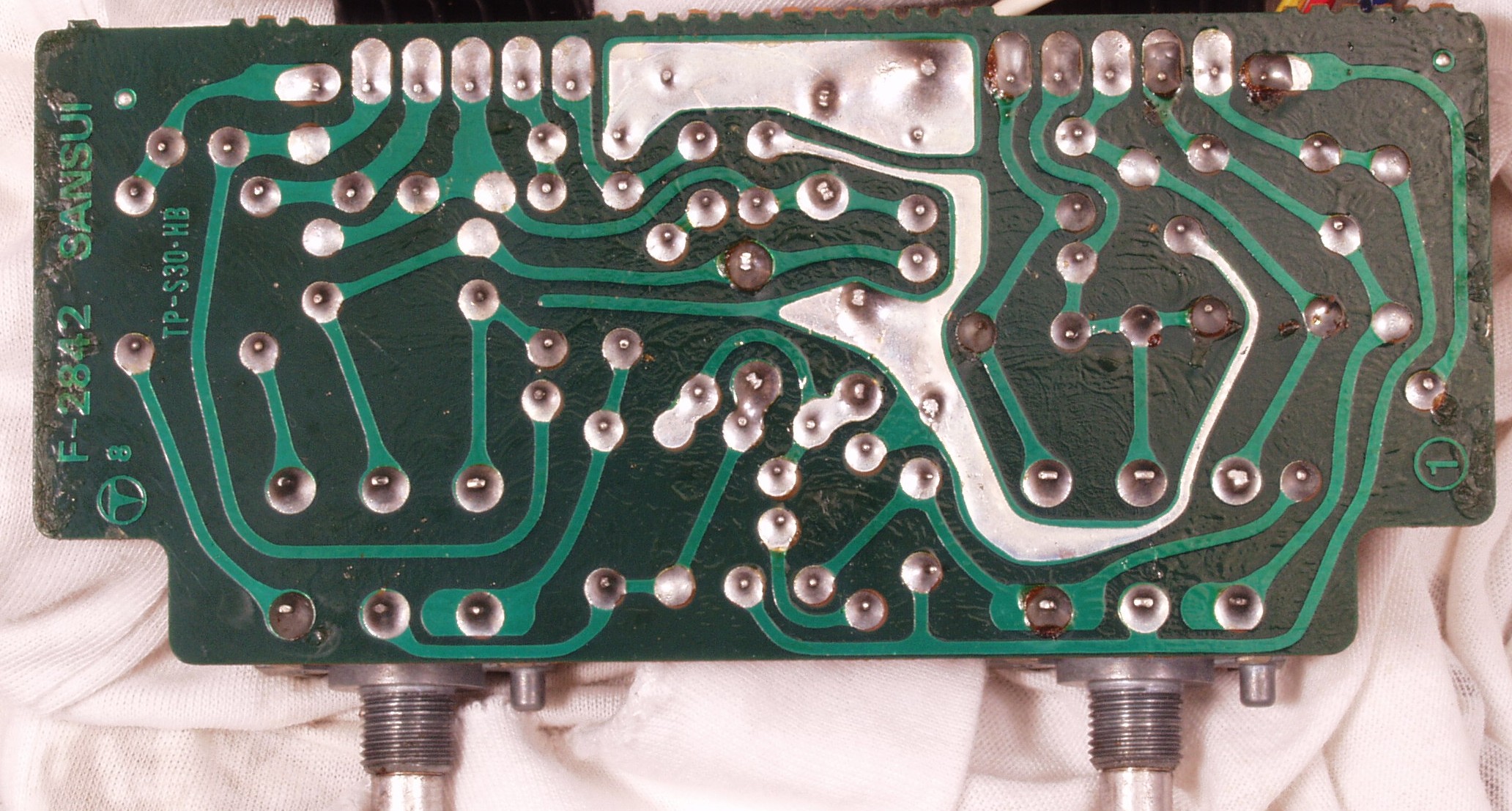

Ｃ－２Ｓ．　修理前　ＴＯＮＥ－ＶＲ基板裏

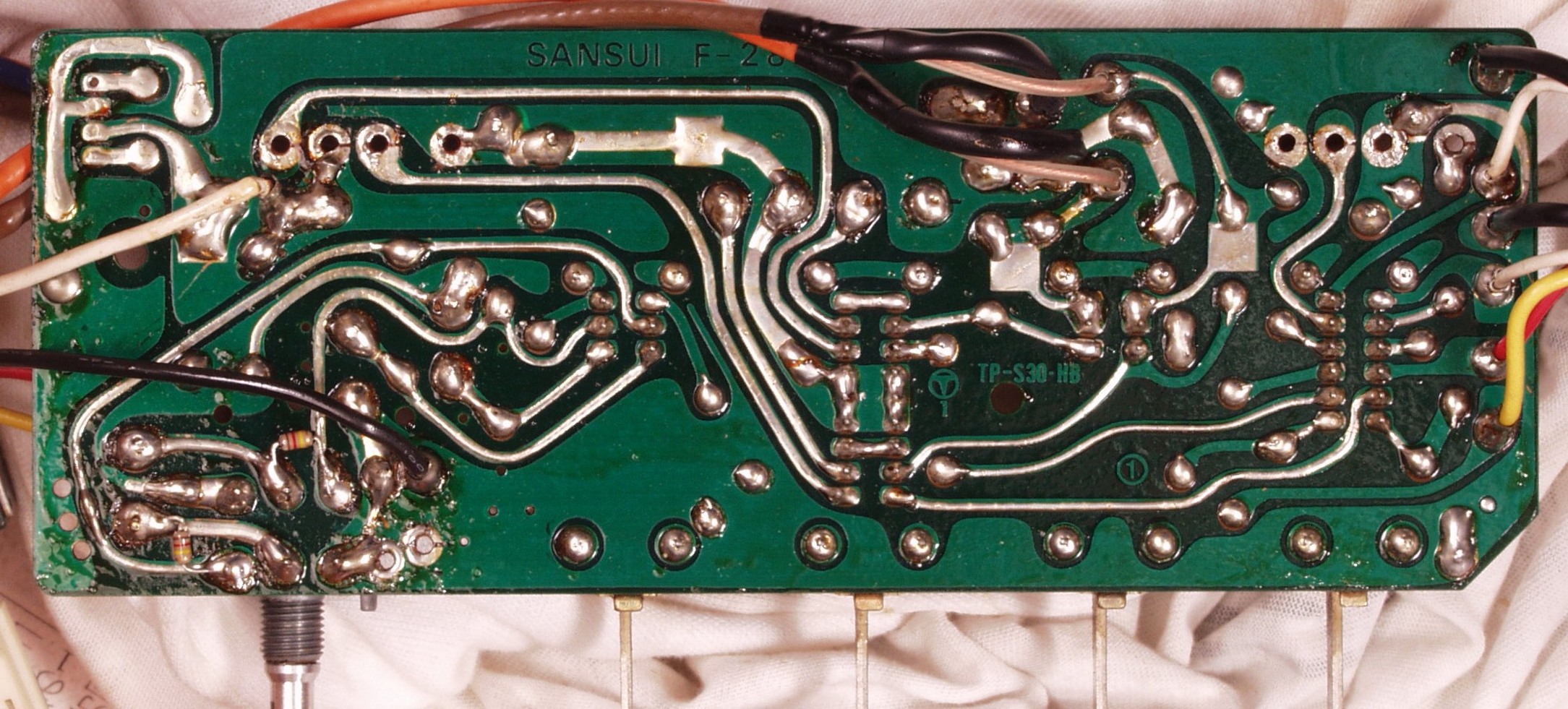

Ｃ－２Ｔ．　修理（半田補正）後　ＴＯＮＥ－ＶＲ基板　裏　　全ての半田をやり直す

Ｃ－２Ｕ．　完成ＴＯＮＥ－ＶＲ基板裏　洗浄後

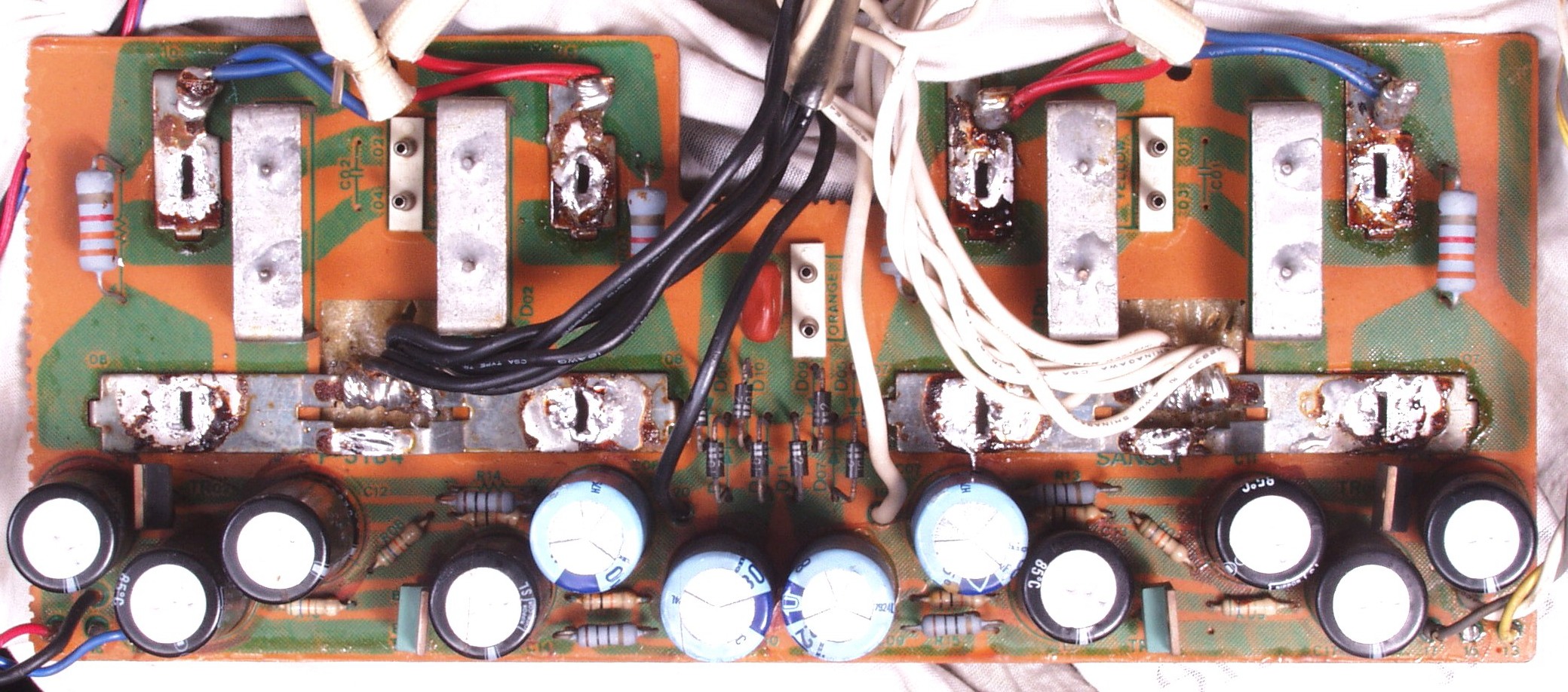

Ｃ－３Ａ．　修理前　電源整流基板

Ｃ－３Ａ－１．　修理前　電源整流基板　半田のノリが少ない

Ｃ－３Ｂ．　修理後　電源整流基板　電解コンデンサー１２個交換

Ｃ－３Ｂ－１．　修理中　終段ＴＲ（トランジスター）電源電解コンデンサーの点検

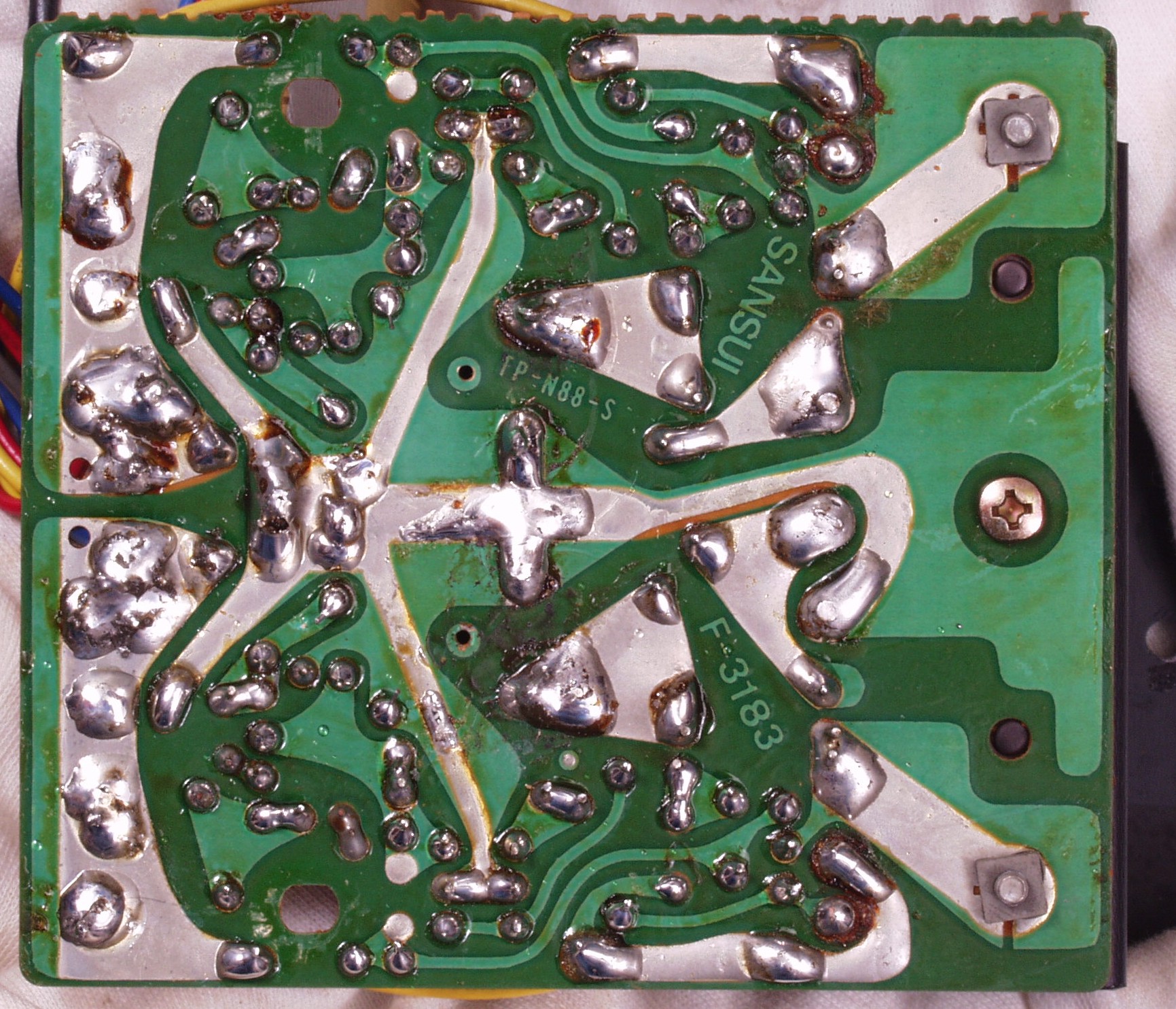

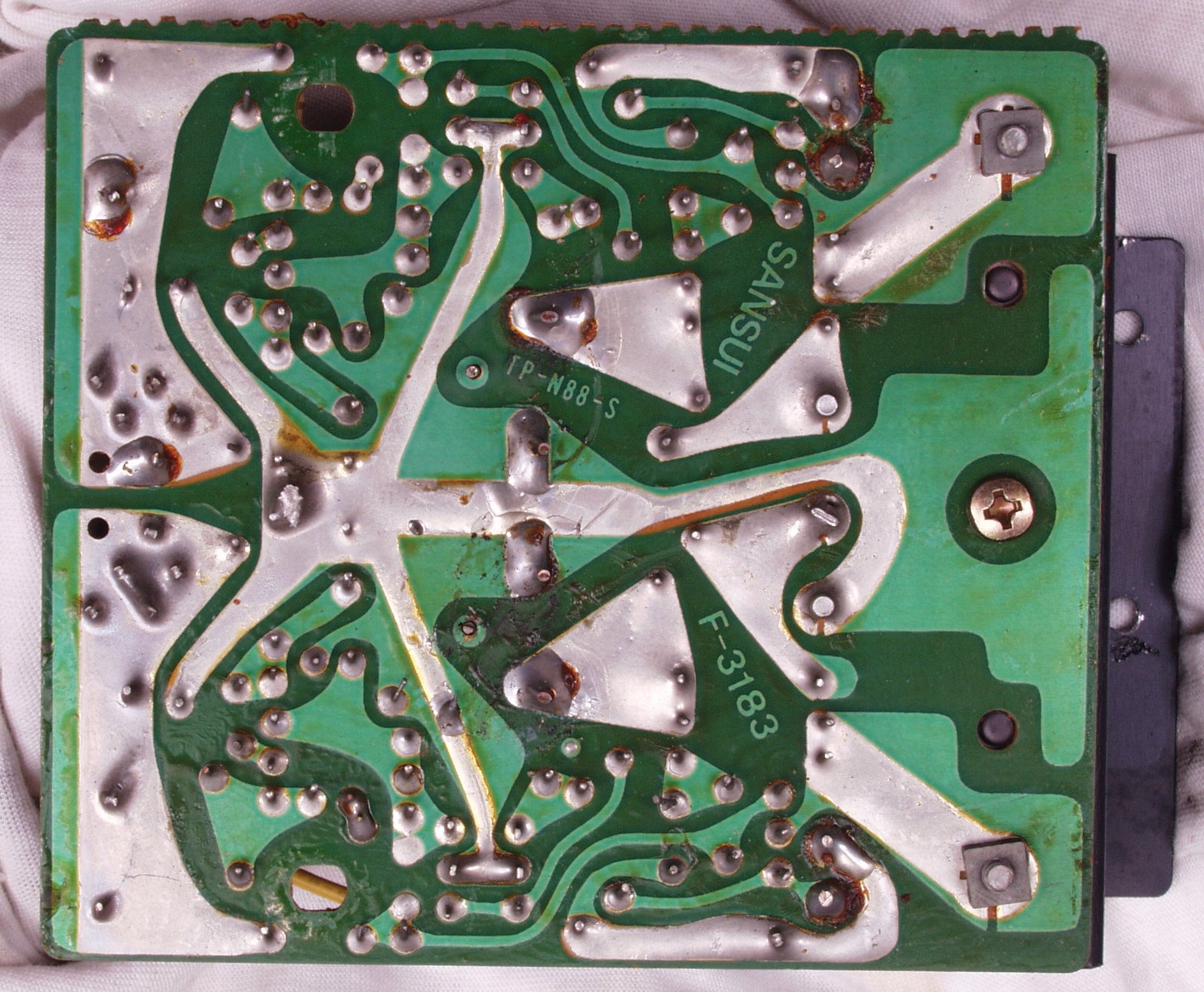

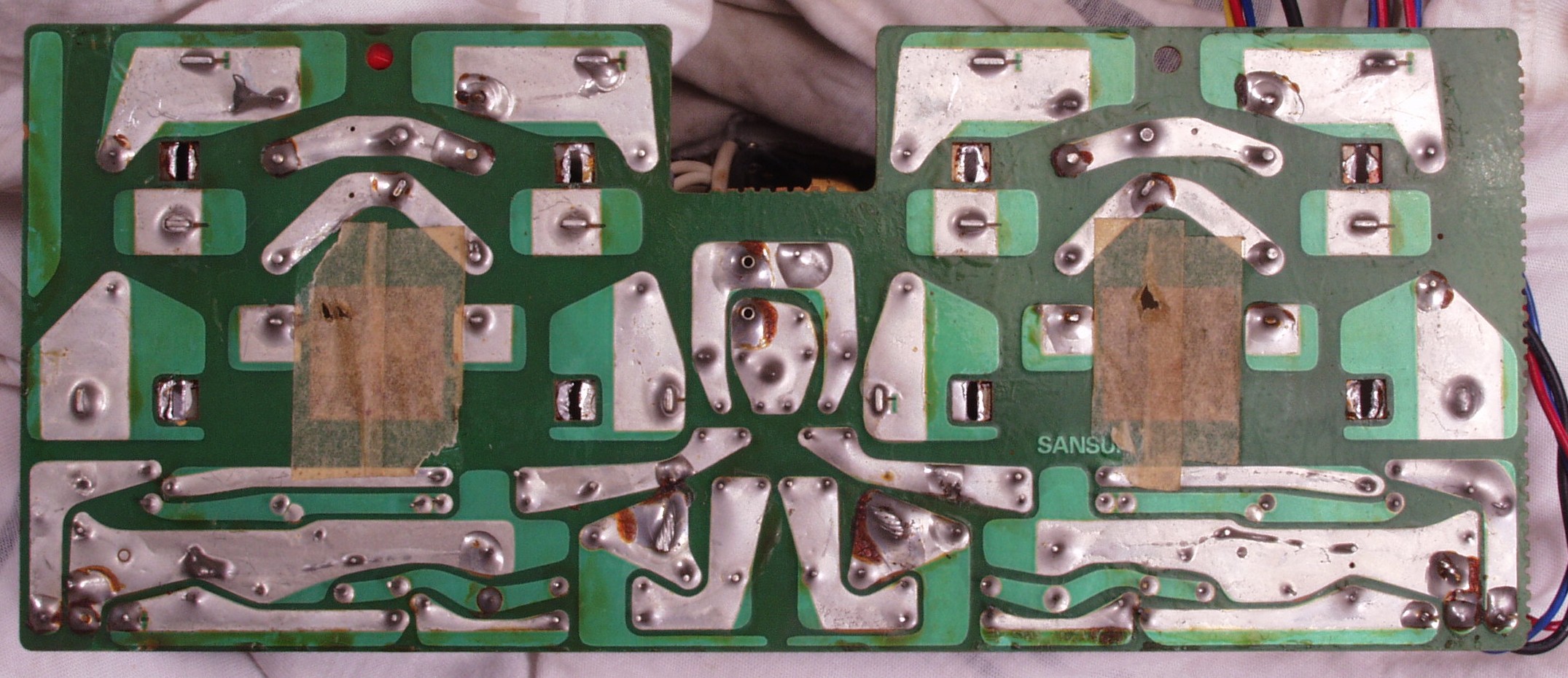

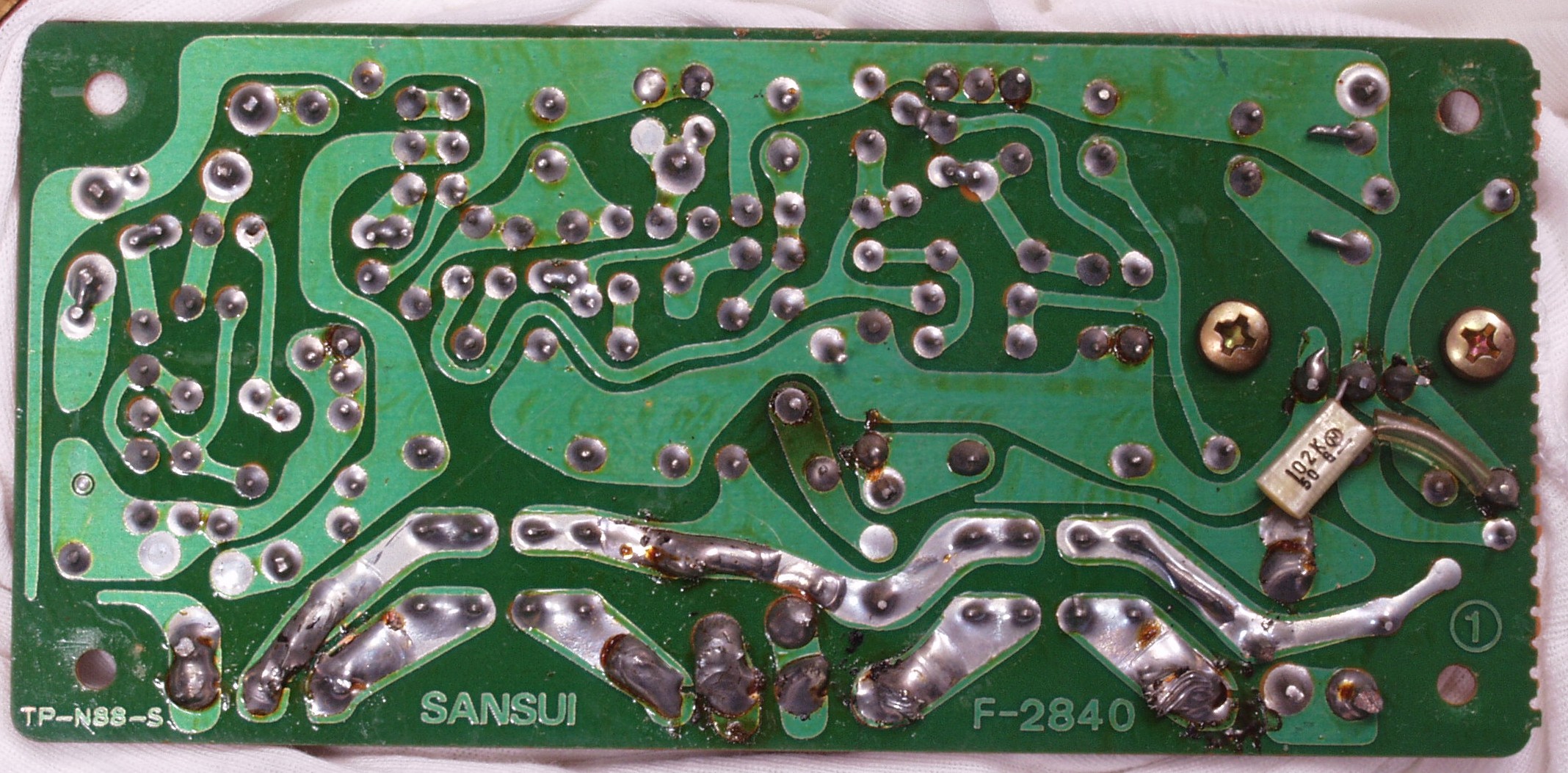

Ｃ－３Ｃ．　修理前　電源整流基板裏

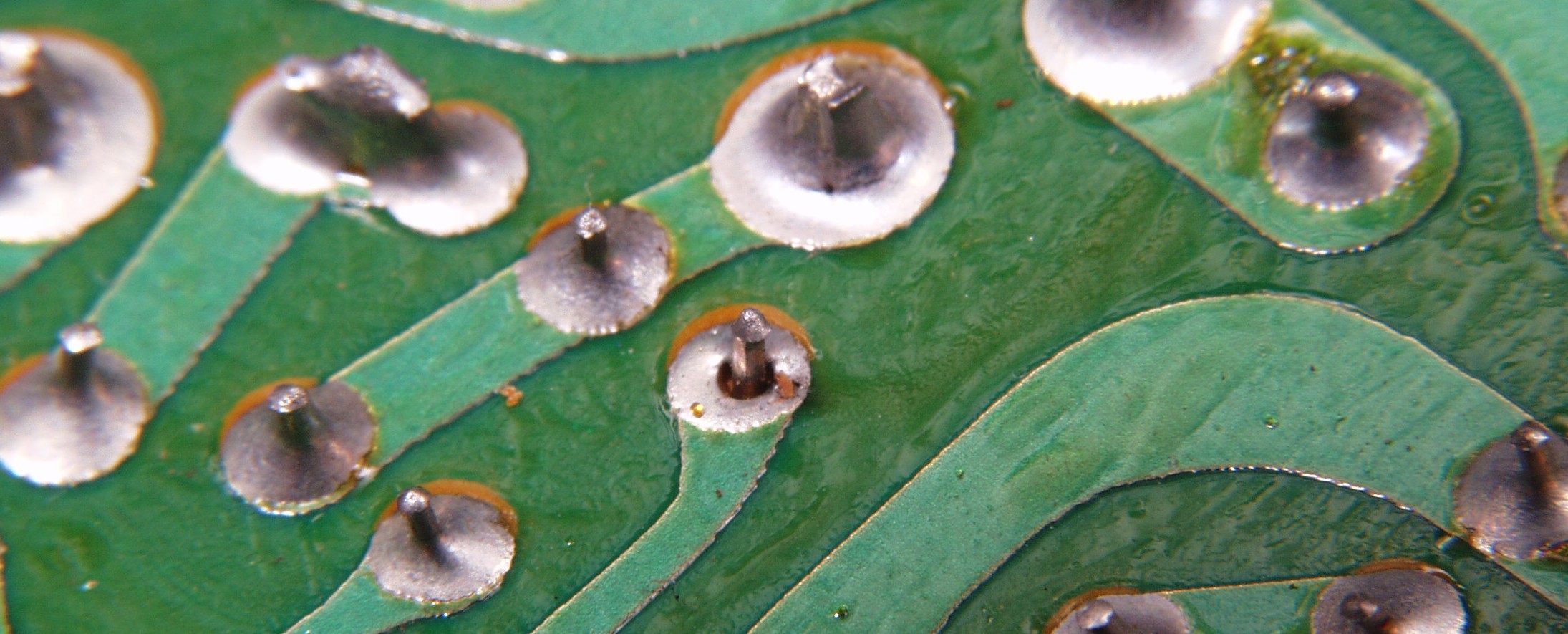

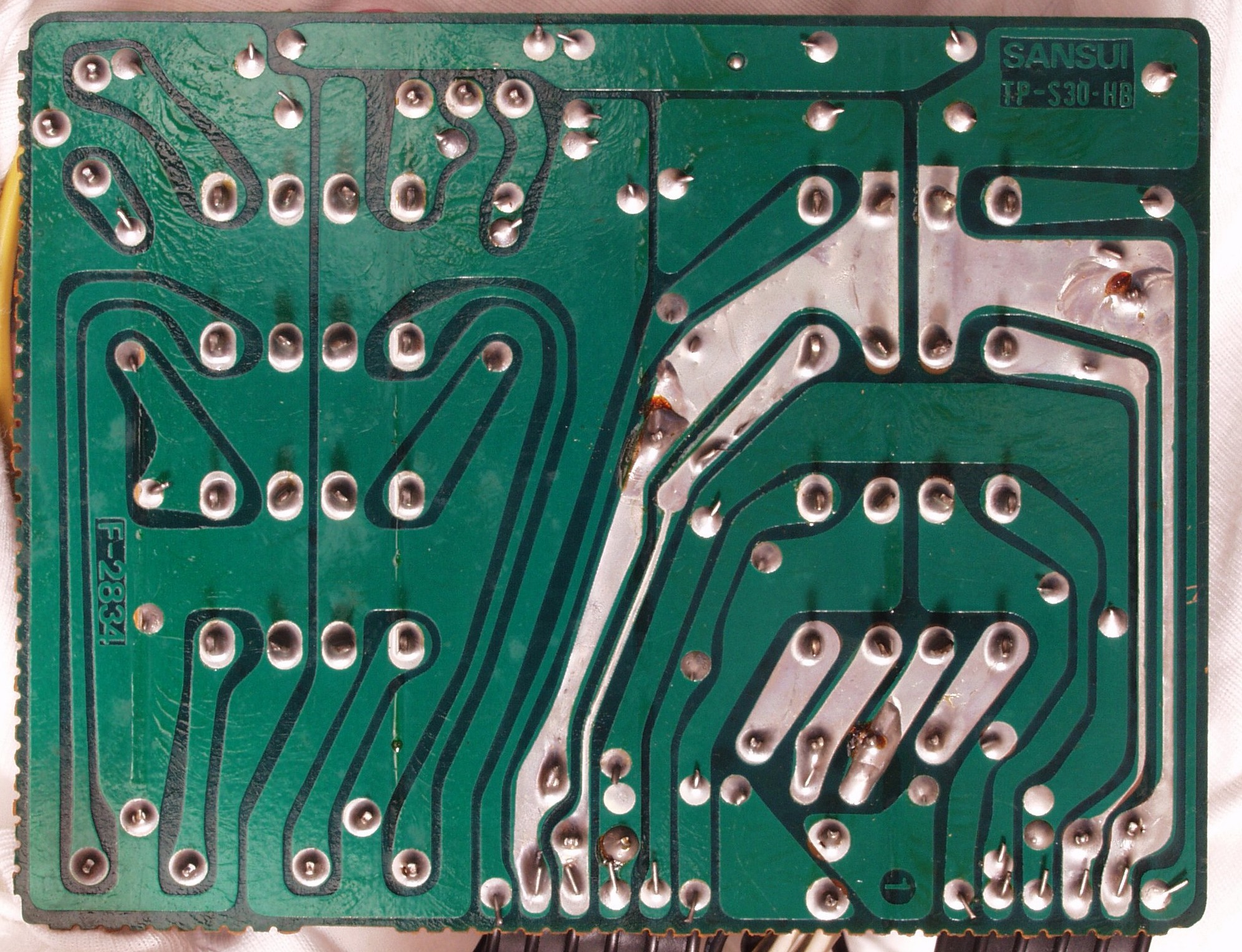

Ｃ－３Ｃ－１．　修理前　電源整流基板裏　半田不良ヶ所

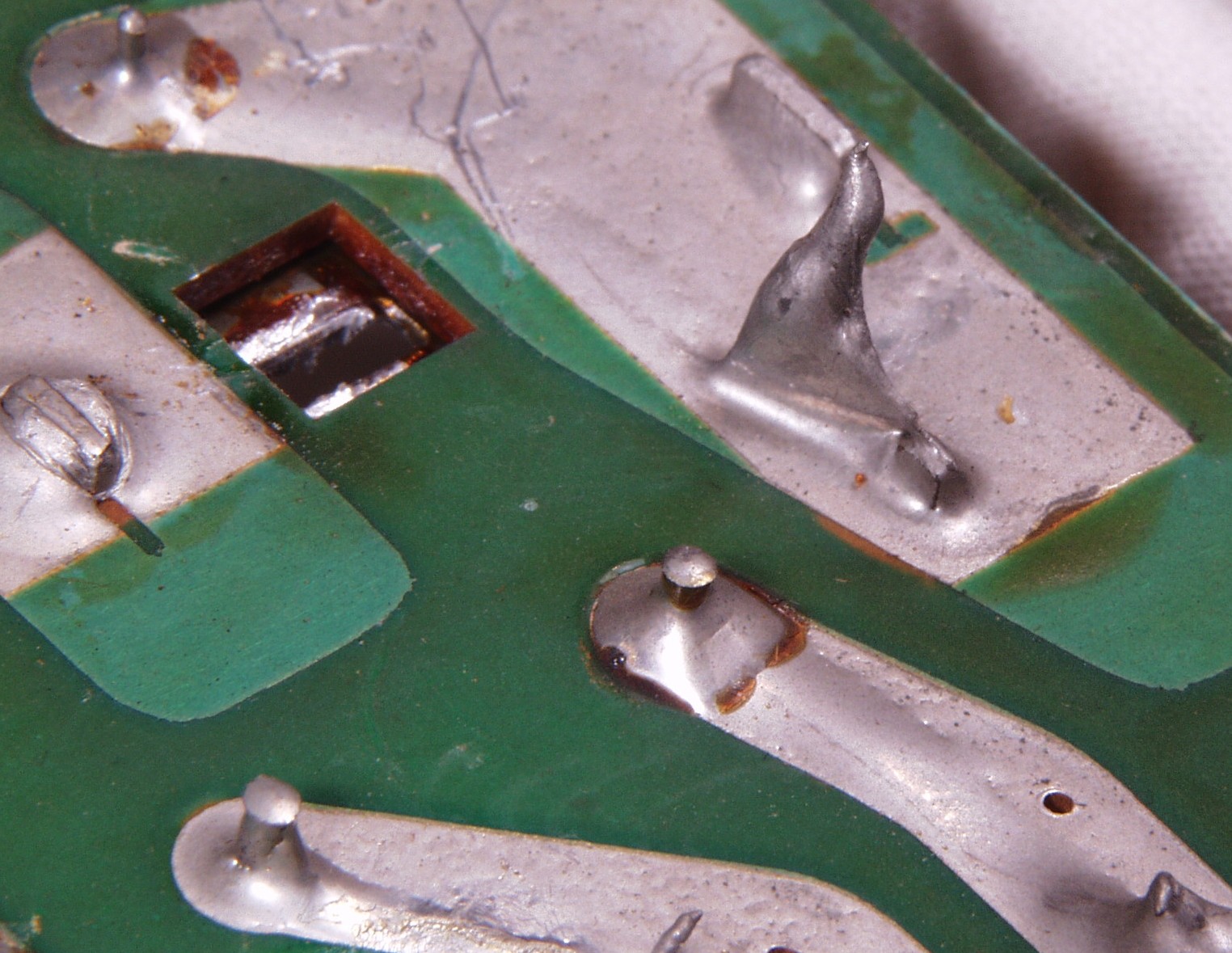

Ｃ－３Ｃ－２．　修理前　電源整流基板裏　半田不良ヶ所、製造時の「ドブ付」けから、もう少しで折れる！

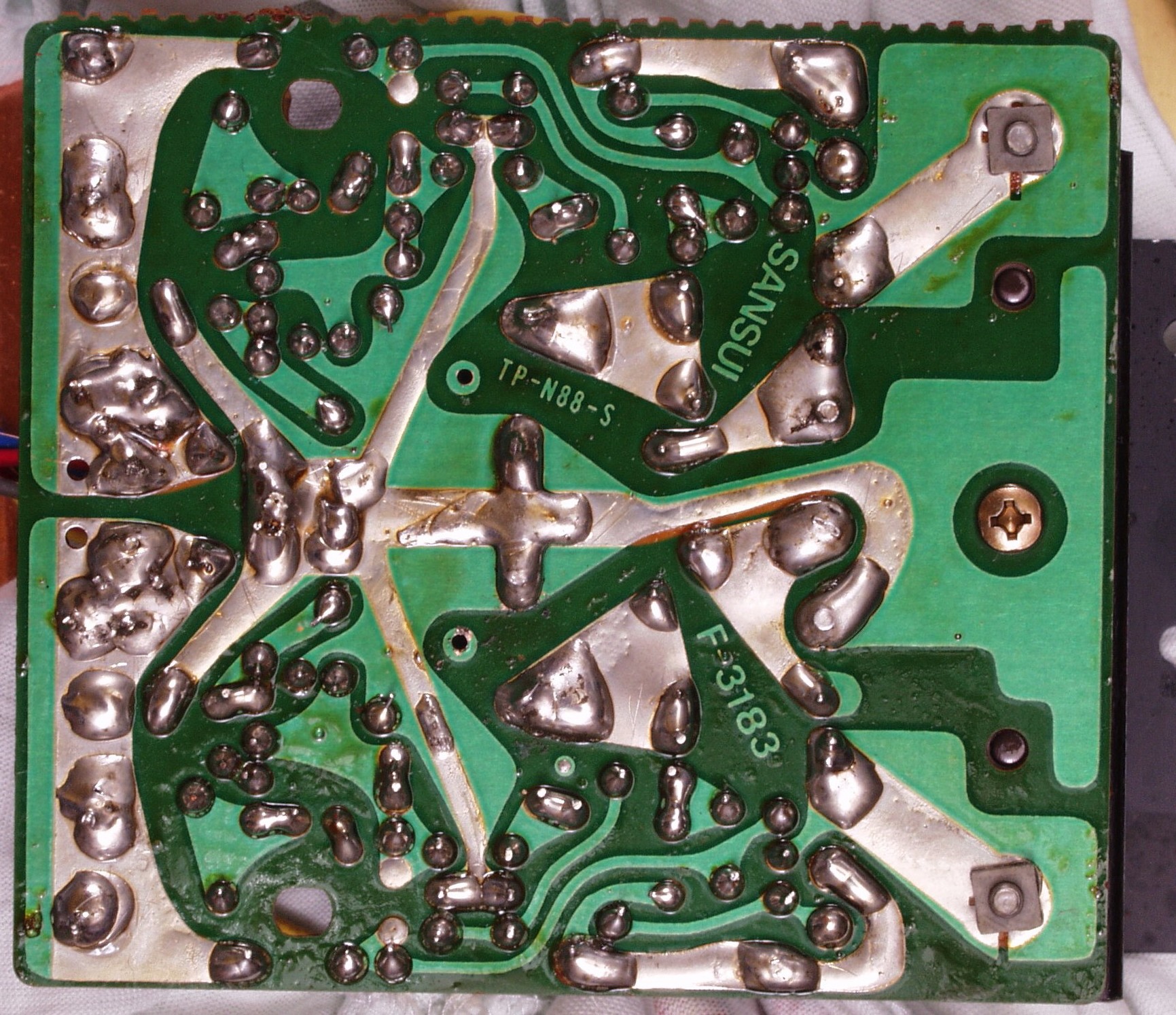

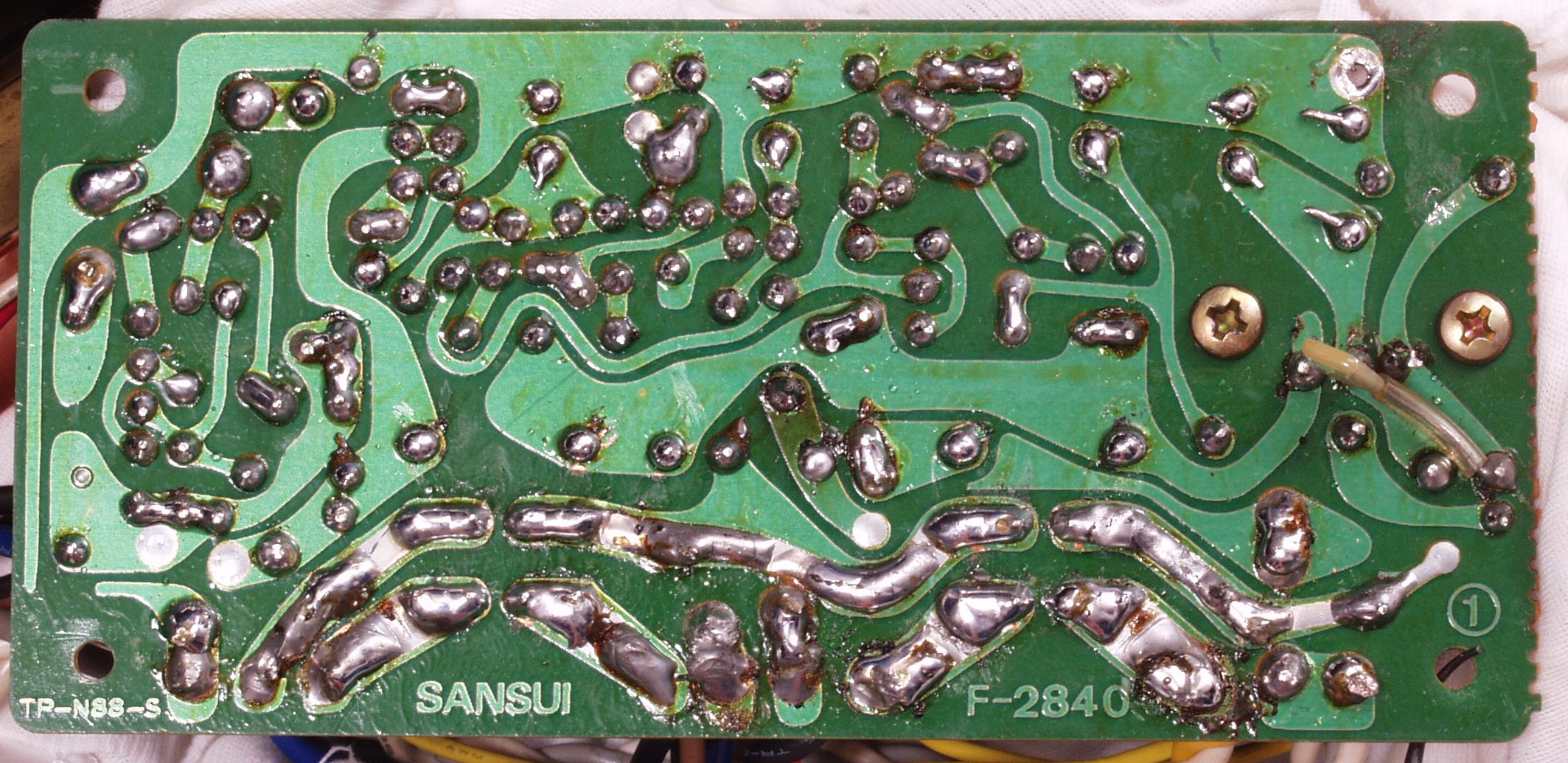

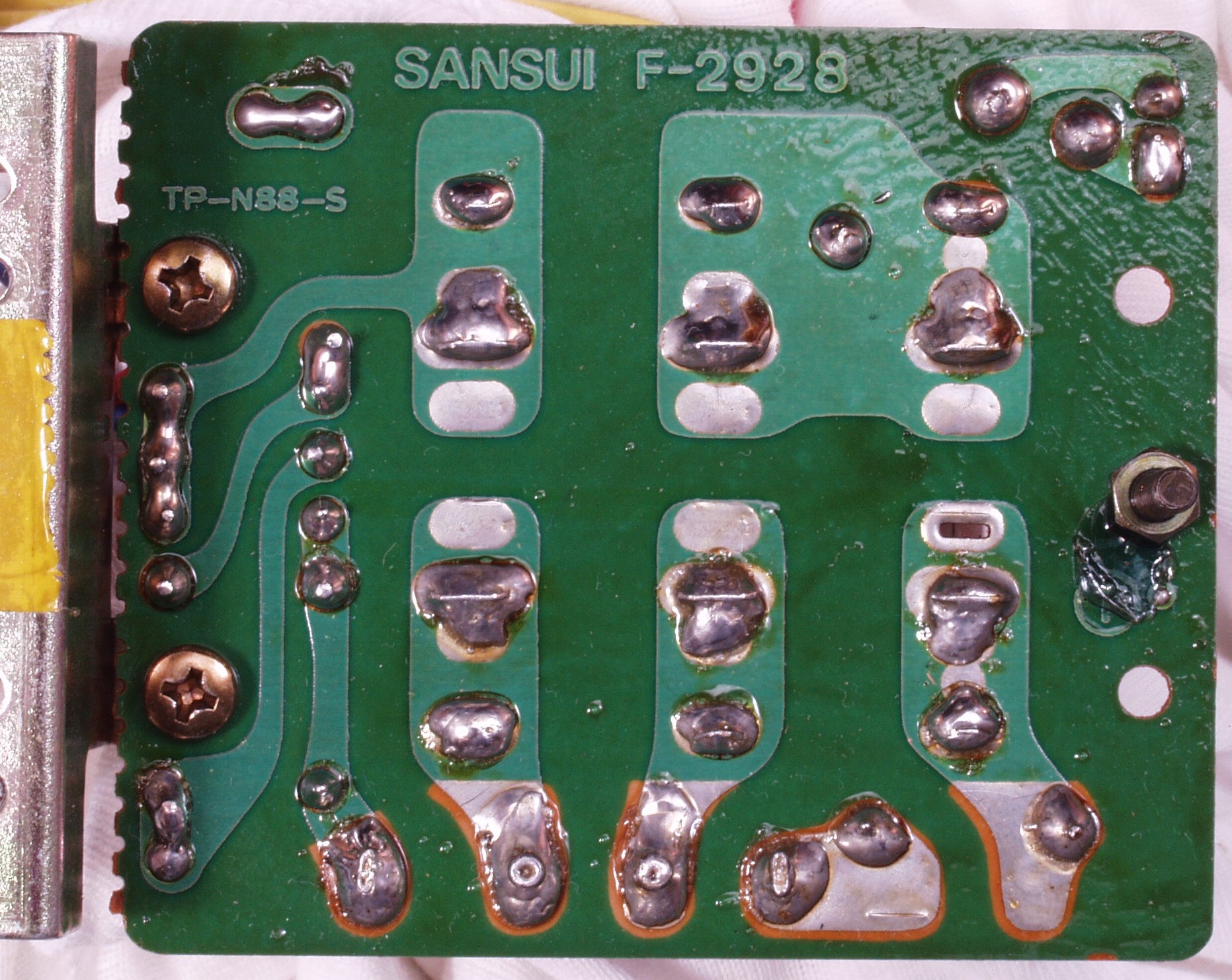

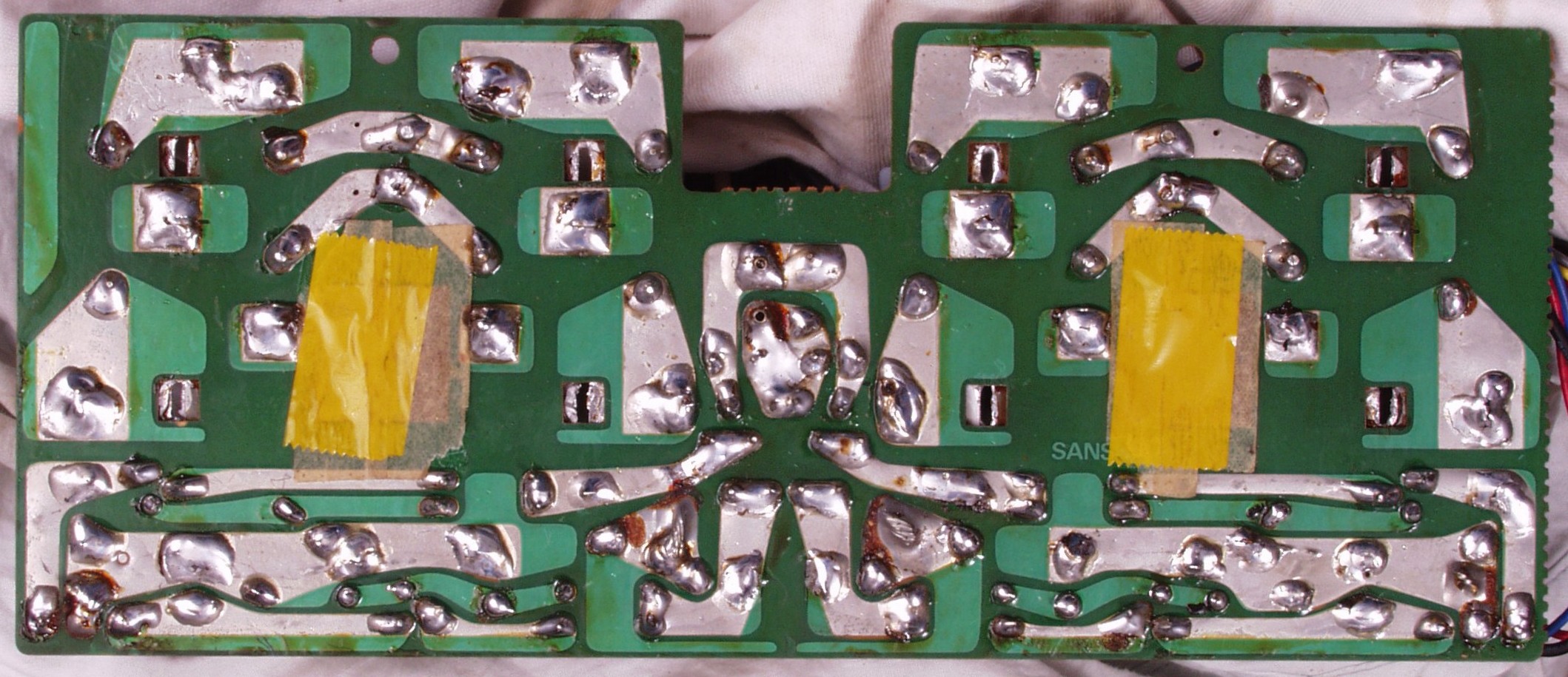

Ｃ－３Ｄ．　修理（半田補正）後　電源整流基板裏　　全ての半田をやり直す

Ｃ－３Ｅ．　完成電源整流基板裏　洗浄後

Ｃ－３Ｅ－１．　修理前　シャーシへのアースポイント

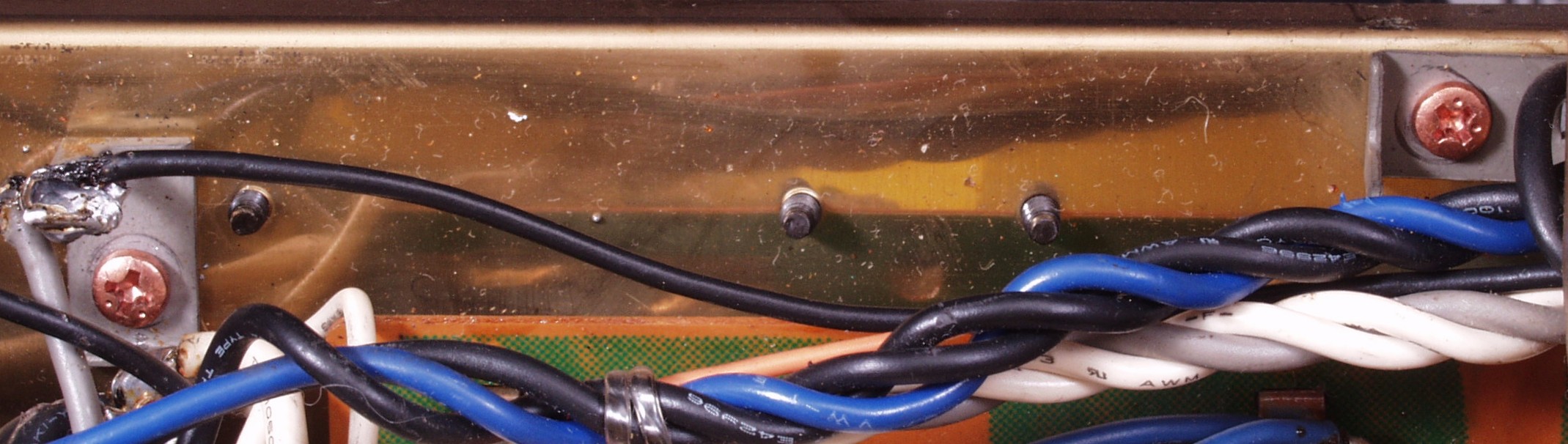

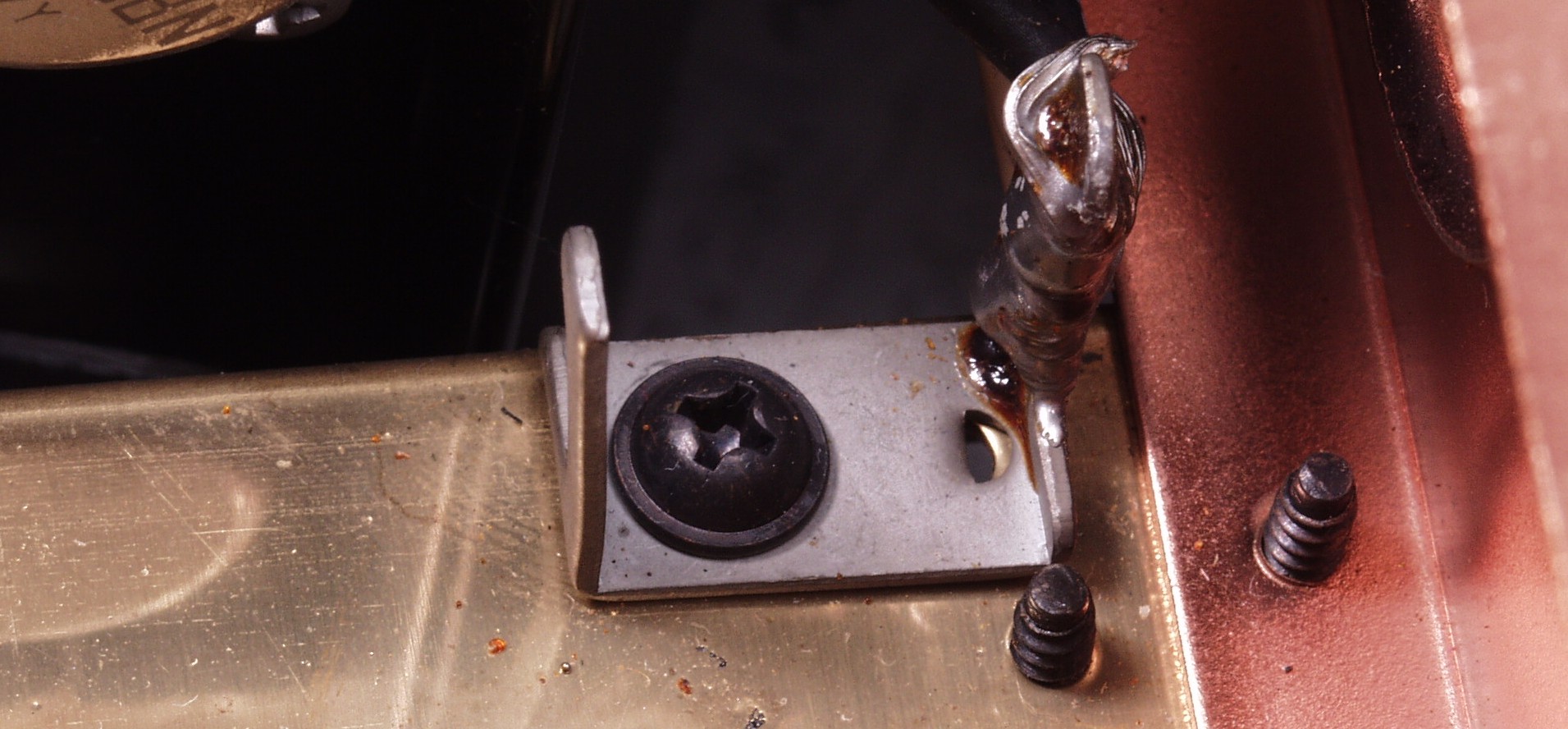

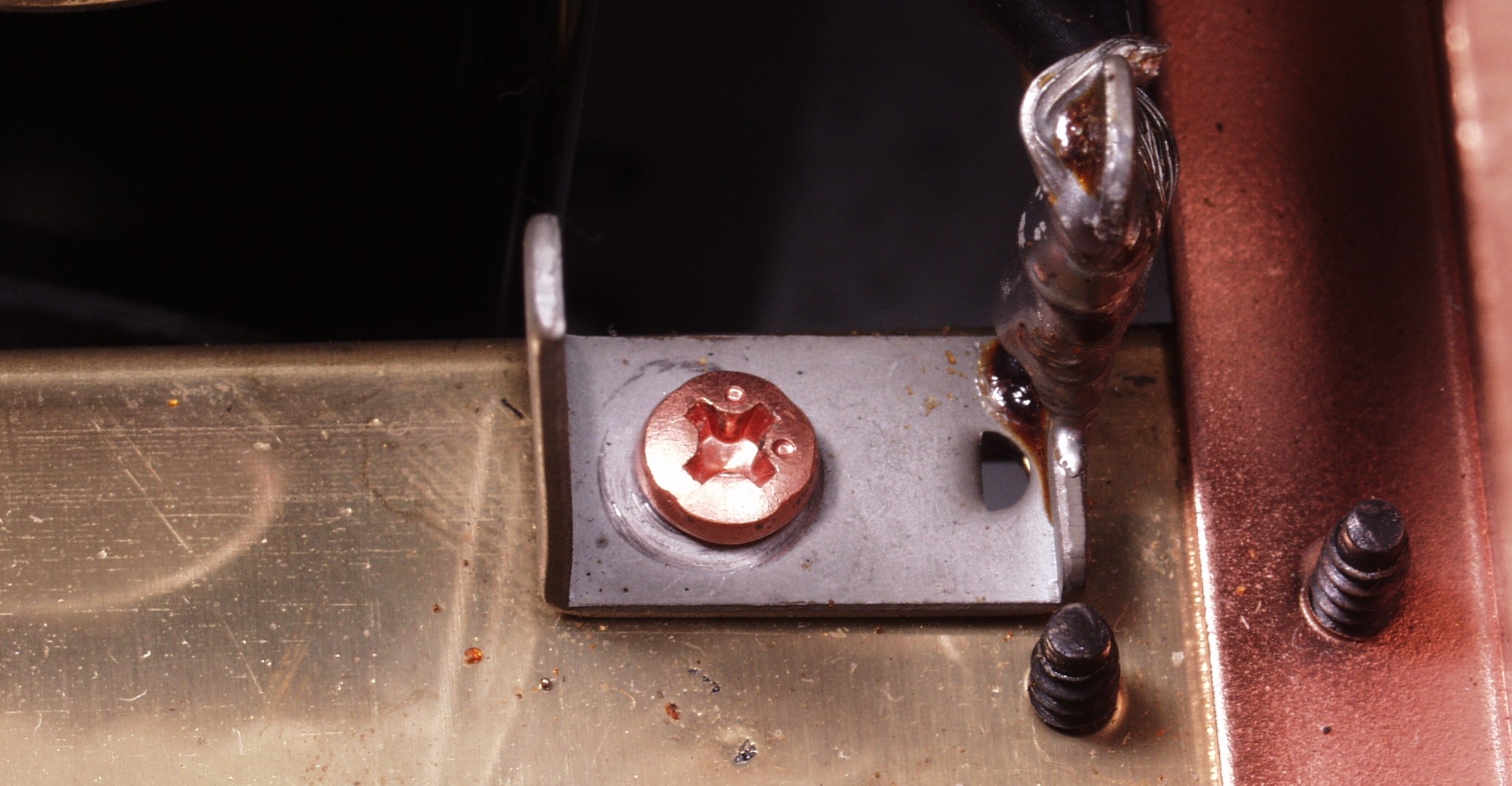

Ｃ－３Ｅ－２．　修理後　シャーシへのアースポイント、止めネジは銅メッキに交換する

Ｃ－３Ｅ－３．　修理後　他も同様に銅メッキに交換する

Ｃ－３Ｆ．　修理前　電源整流基板２

Ｃ－３Ｇ．　修理後　電源整流基板２　電解コンデンサー８個交換

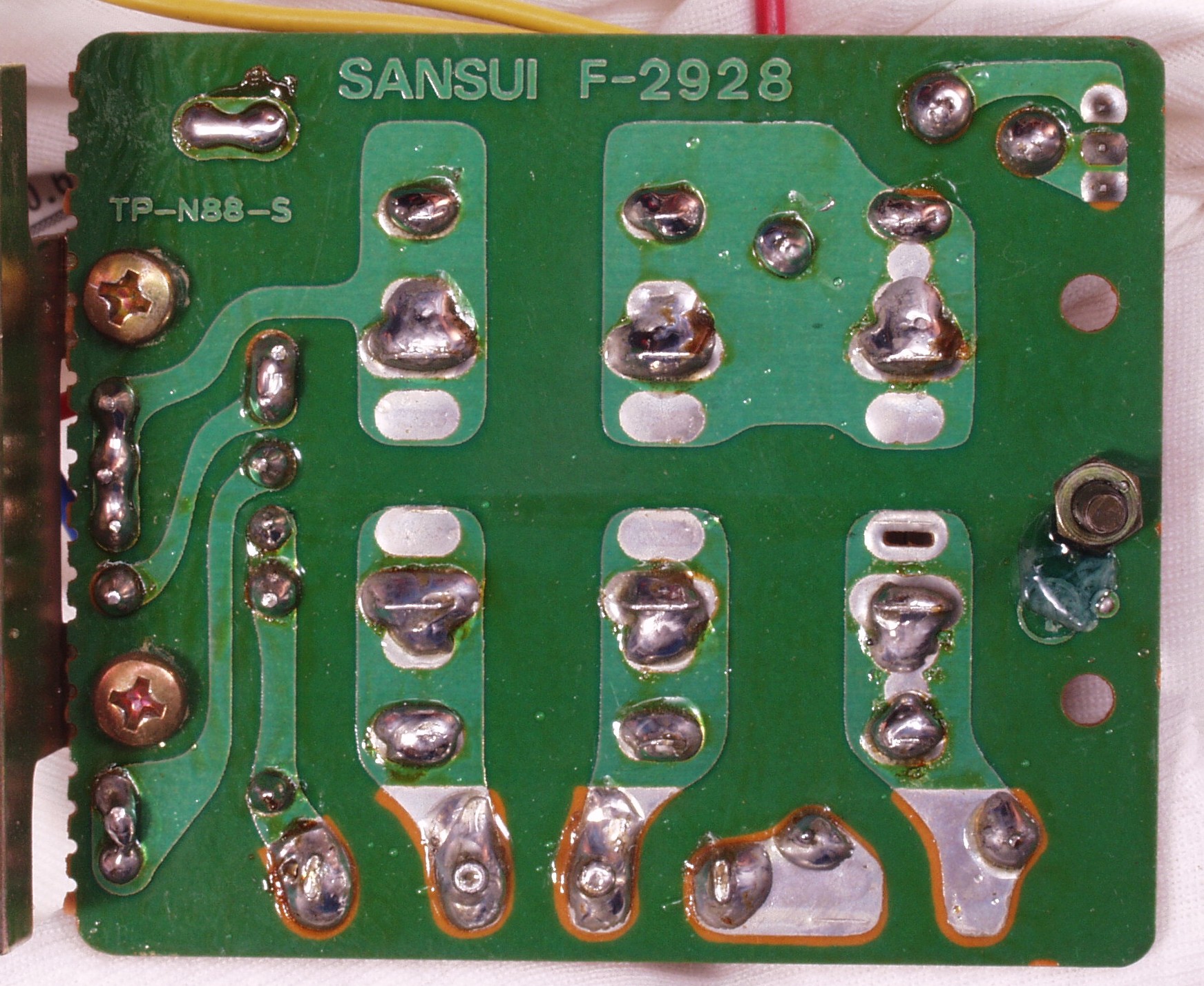

Ｃ－３Ｈ．　修理前　電源整流基板２裏

Ｃ－３Ｉ．　修理（半田補正）後　電源整流基板２裏　　全ての半田をやり直す

Ｃ－３Ｊ．　完成電源整流基板２裏　洗浄後

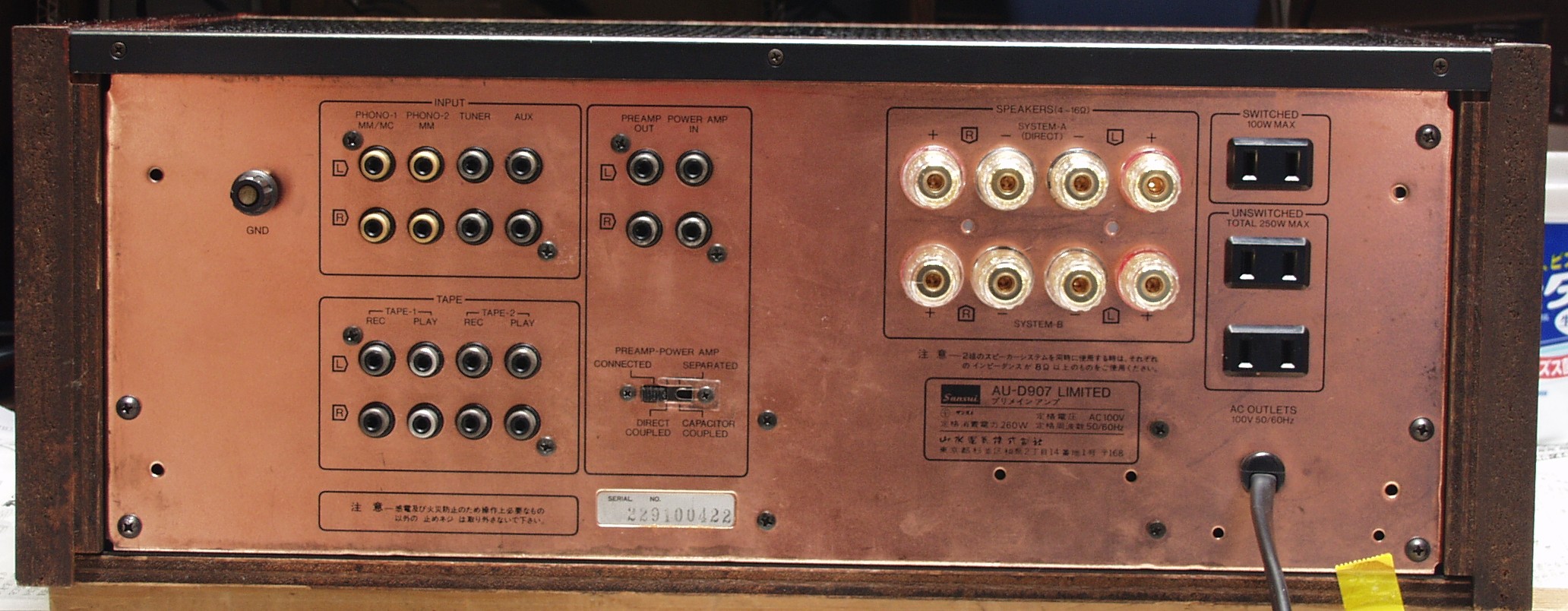

Ｃ－４．　後面パネルを取り外して、修理中

Ｃ－４－１．　修理中　ＳＰ端子に残る接点復活材の残り

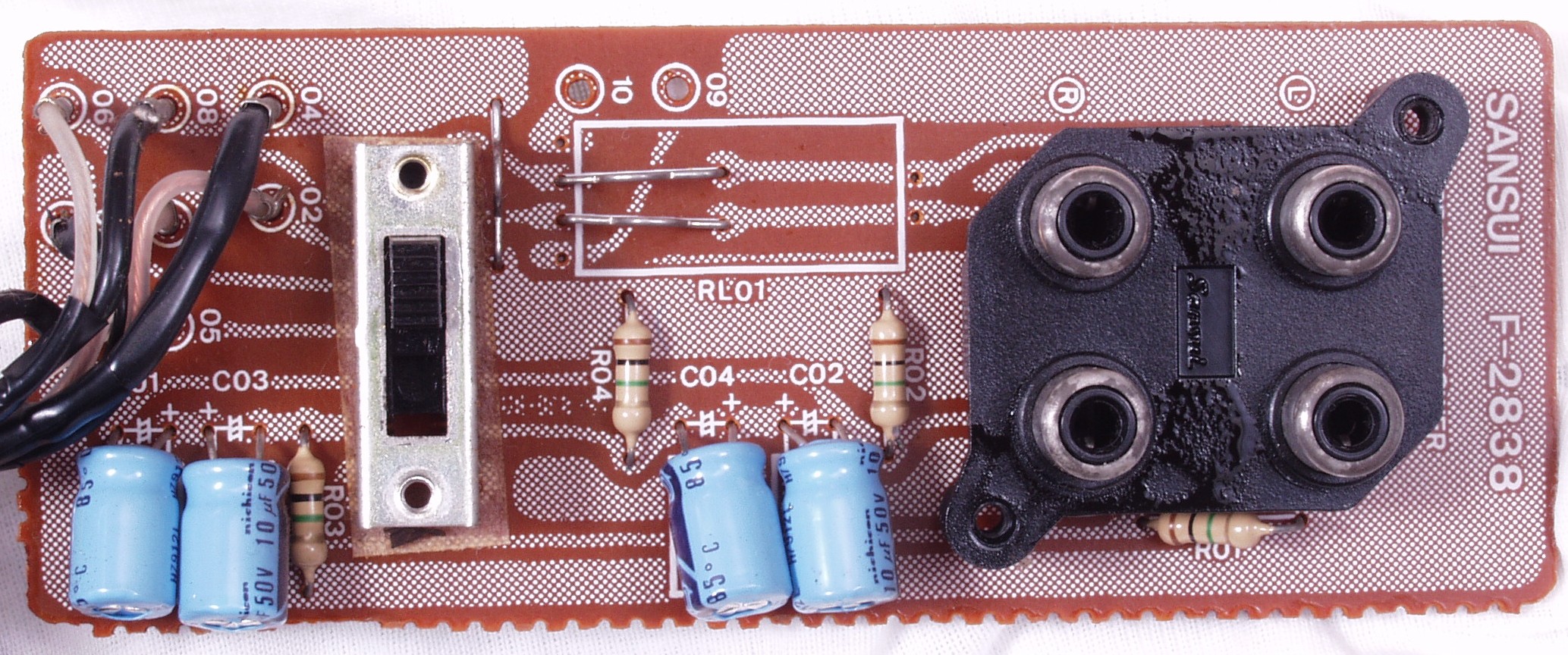

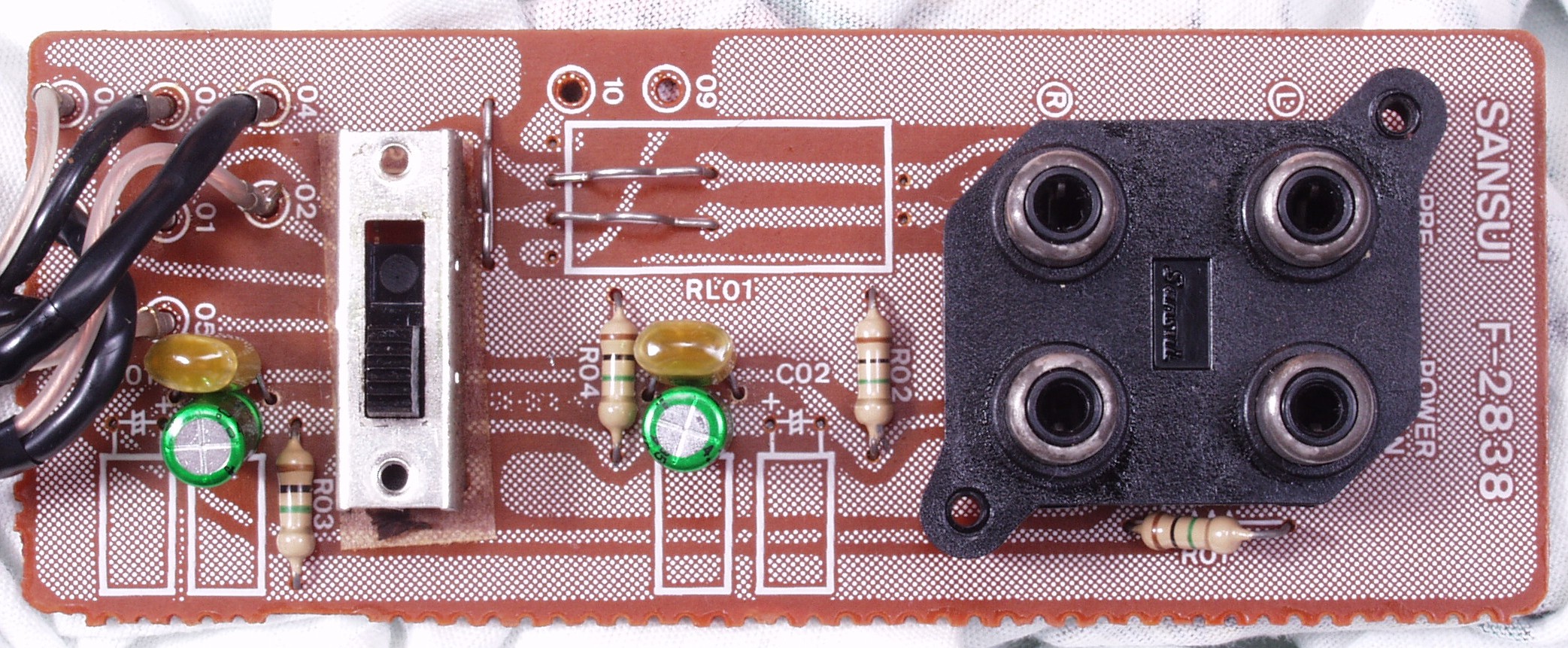

Ｃ－４Ａ．　修理後　ＲＣＡ端子基板　接点復活材の跡がある

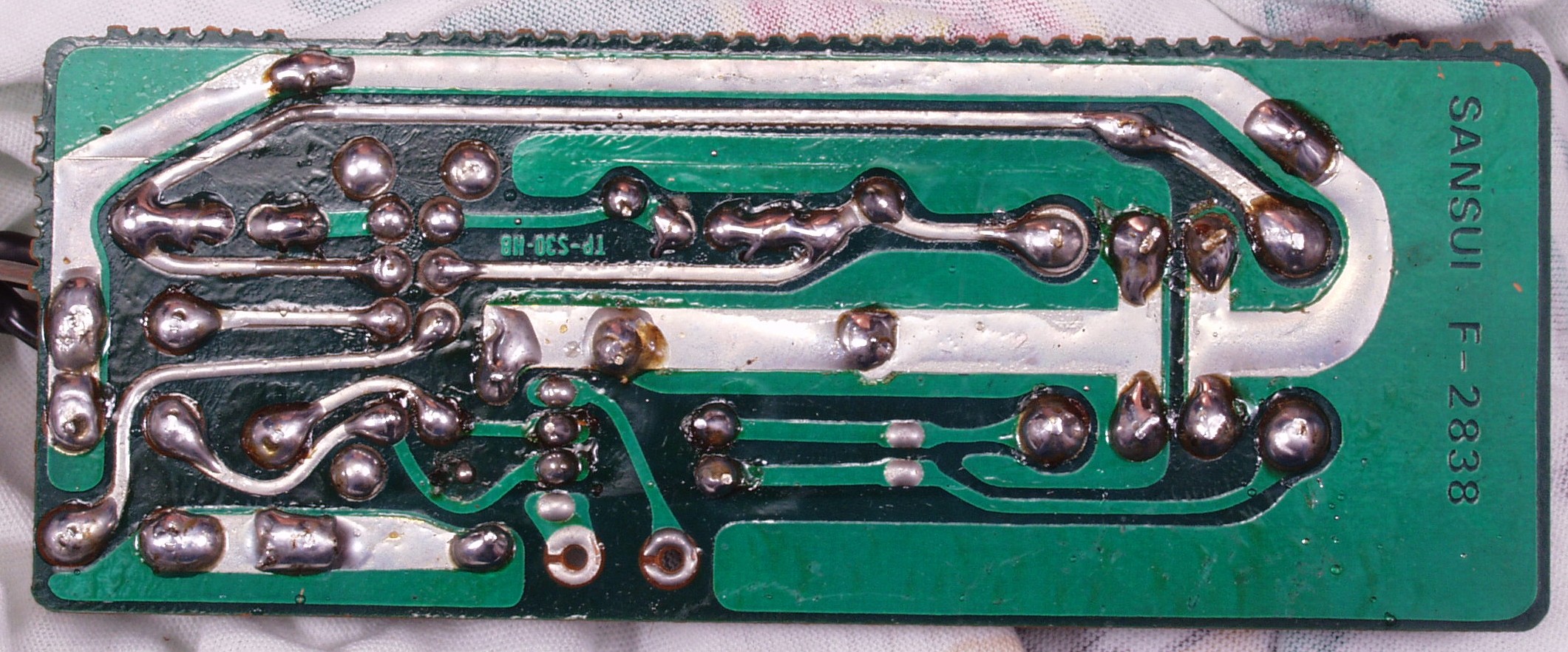

Ｃ－４Ｂ．　修理前　ＲＣＡ端子基板裏

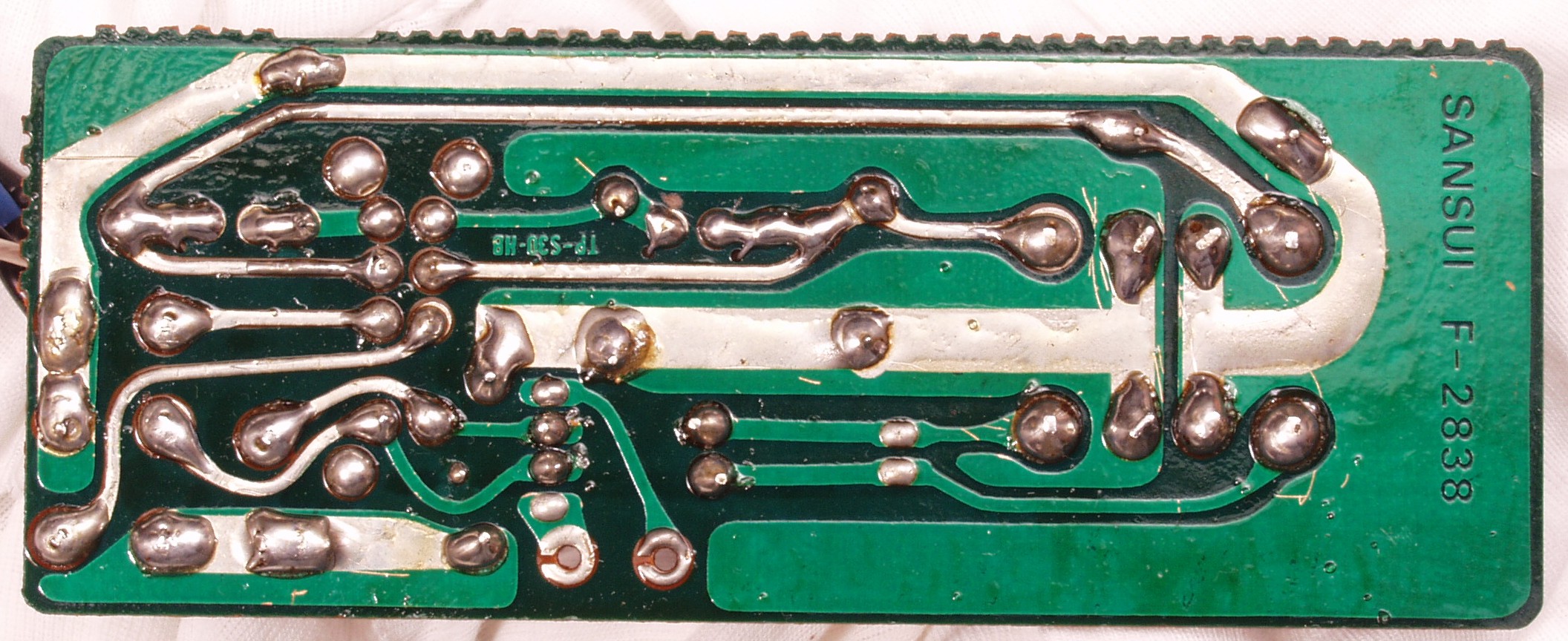

Ｃ－４Ｃ．　修理（半田補正）後　ＲＣＡ端子基板裏　　全ての半田をやり直す

Ｃ－４Ｄ．　完成ＲＣＡ端子基板裏　洗浄後

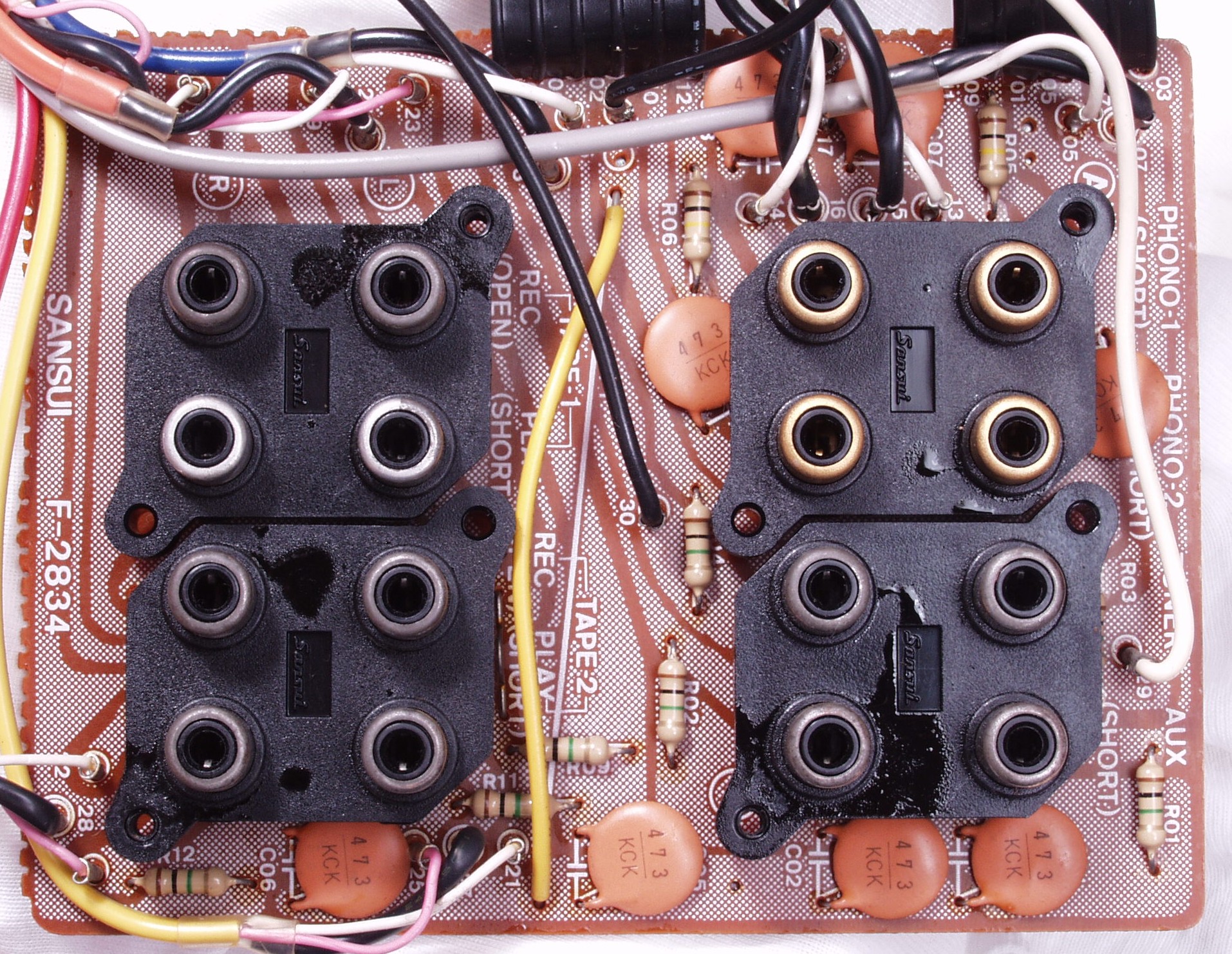

Ｃ－５Ａ．　修理前　プリメインＲＣＡ端子基板　接点復活材の跡がある

Ｃ－５Ｂ．　修理後　プリメインＲＣＡ端子基板　高価なBPに変更したので「２個→１個」、フイルムコンデンサー２個追加

Ｃ－５Ｃ．　修理前　プリメインＲＣＡ端子基板裏

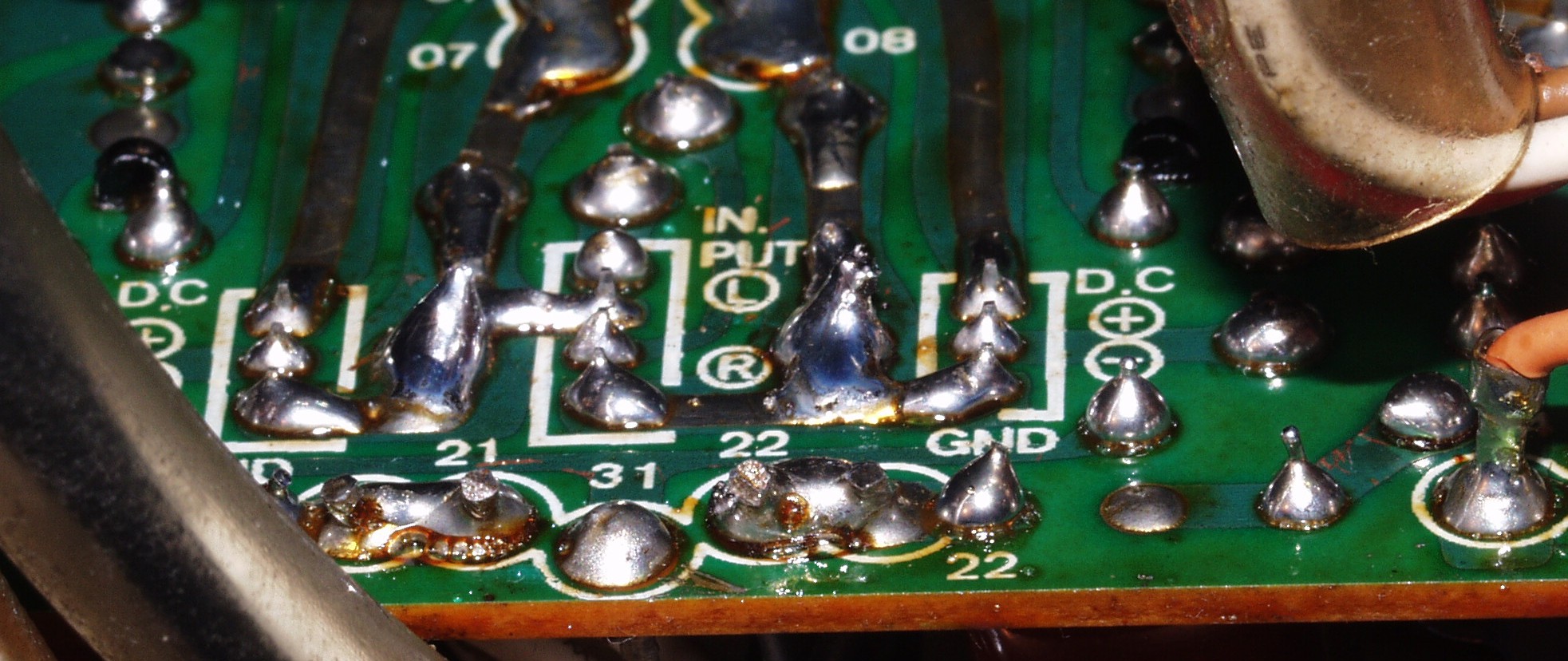

Ｃ－５Ｄ．　修理（半田補正）後　プリメインＲＣＡ端子基板裏　太いケーブルを付けるのでRCA端子は十分に半田盛る

Ｃ－５Ｅ．　完成プリメインＲＣＡ端子基板裏　洗浄後

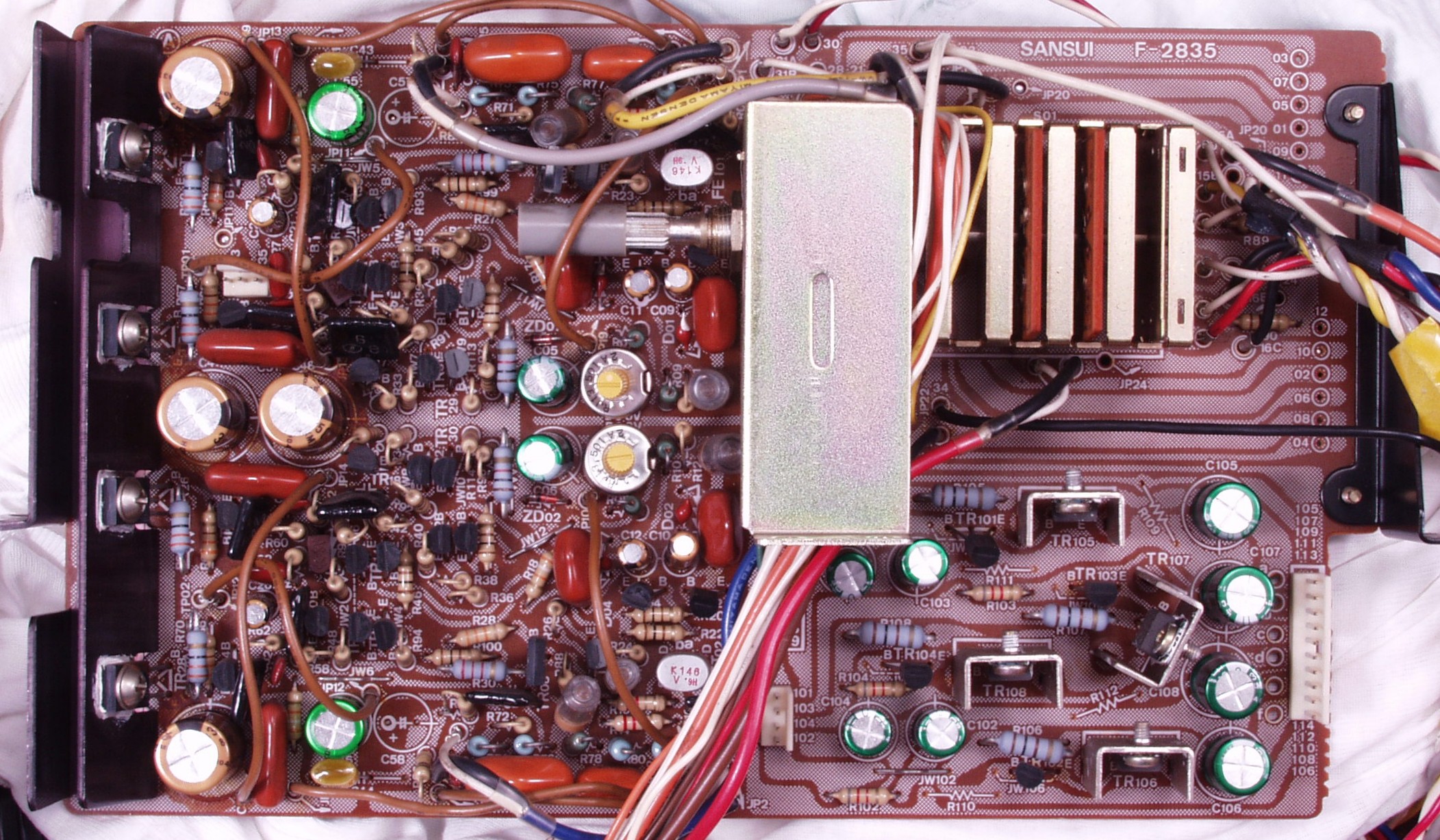

Ｃ－６Ａ．　修理前　ＥＱ基板

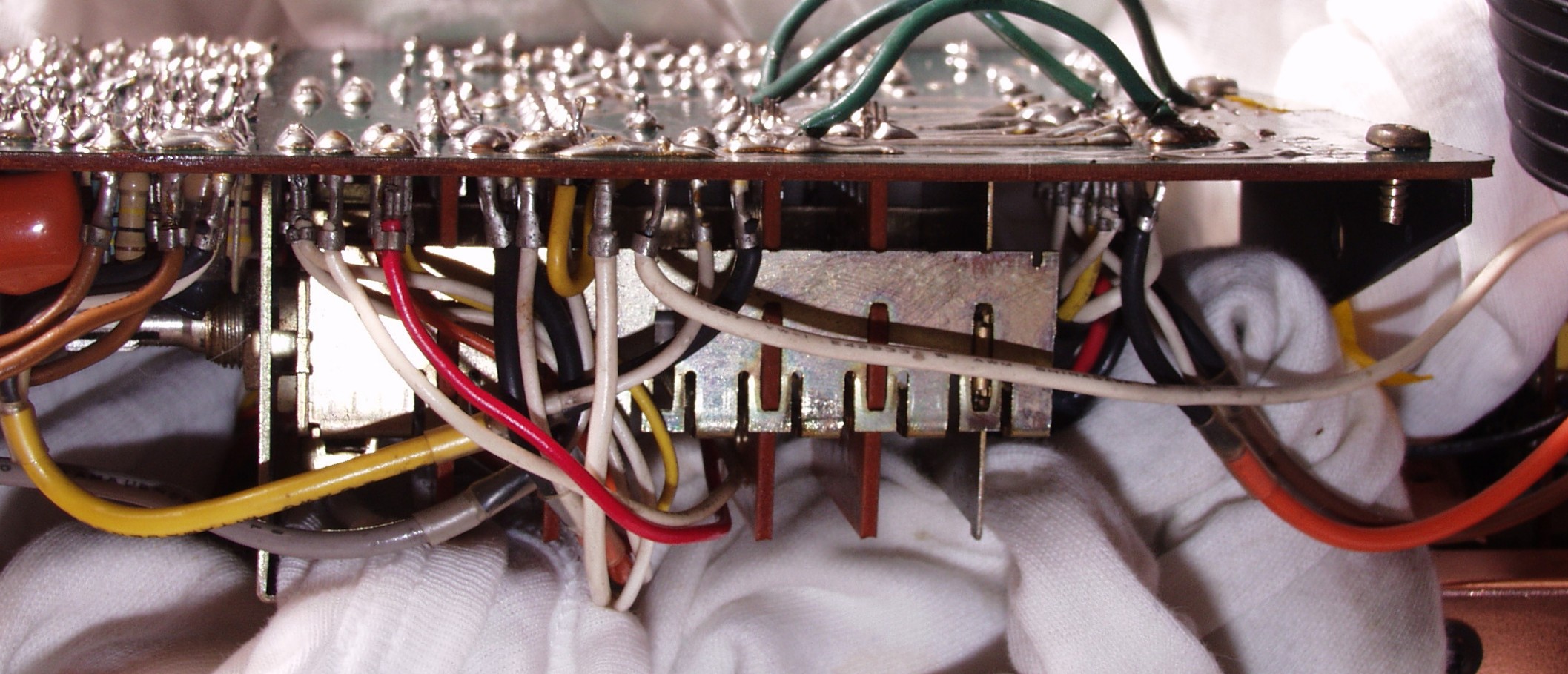

Ｃ－６Ｅ．　修理中　ＥＱ基板の入力切り替えＳＷの洗浄　他の所へ付着しないよう、「ボロ」でくるんで行う

Ｃ－６Ｂ．　修理後　ＥＱ基板　半固定ＶＲ２個、電解コンデンサー２２個交換、フイルムコンデンサー２個追加

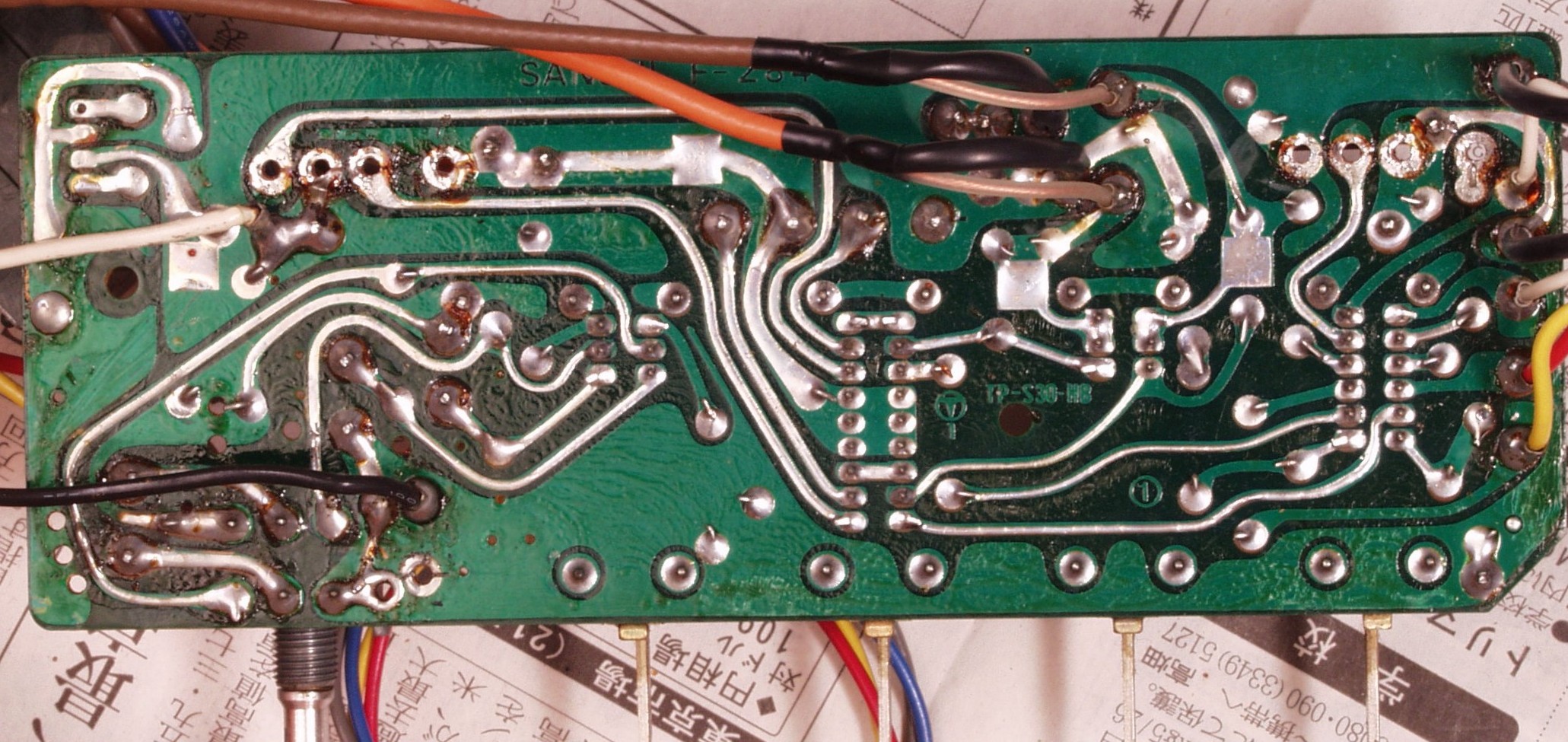

Ｃ－６Ｃ．　修理前　ＥＱ基板裏

Ｃ－６Ｄ．　修理（半田補正）後　ＥＱ基板裏　　全ての半田をやり直す

Ｃ－６Ｅ．　完成ＥＱ基板裏　洗浄後

Ｃ－７Ａ．　修理前　ＭＣ基板

Ｃ－７Ｂ．　修理後　ＭＣ基板　電解コンデンサー８個、半固定ＶＲ６個交換

Ｃ－７Ｃ．　修理前　ＭＣ基板裏

Ｃ－７Ｄ．　修理（半田補正）後　ＭＣ基板裏　　全ての半田をやり直す

Ｃ－７Ｅ．　完成ＭＣ基板裏　洗浄後

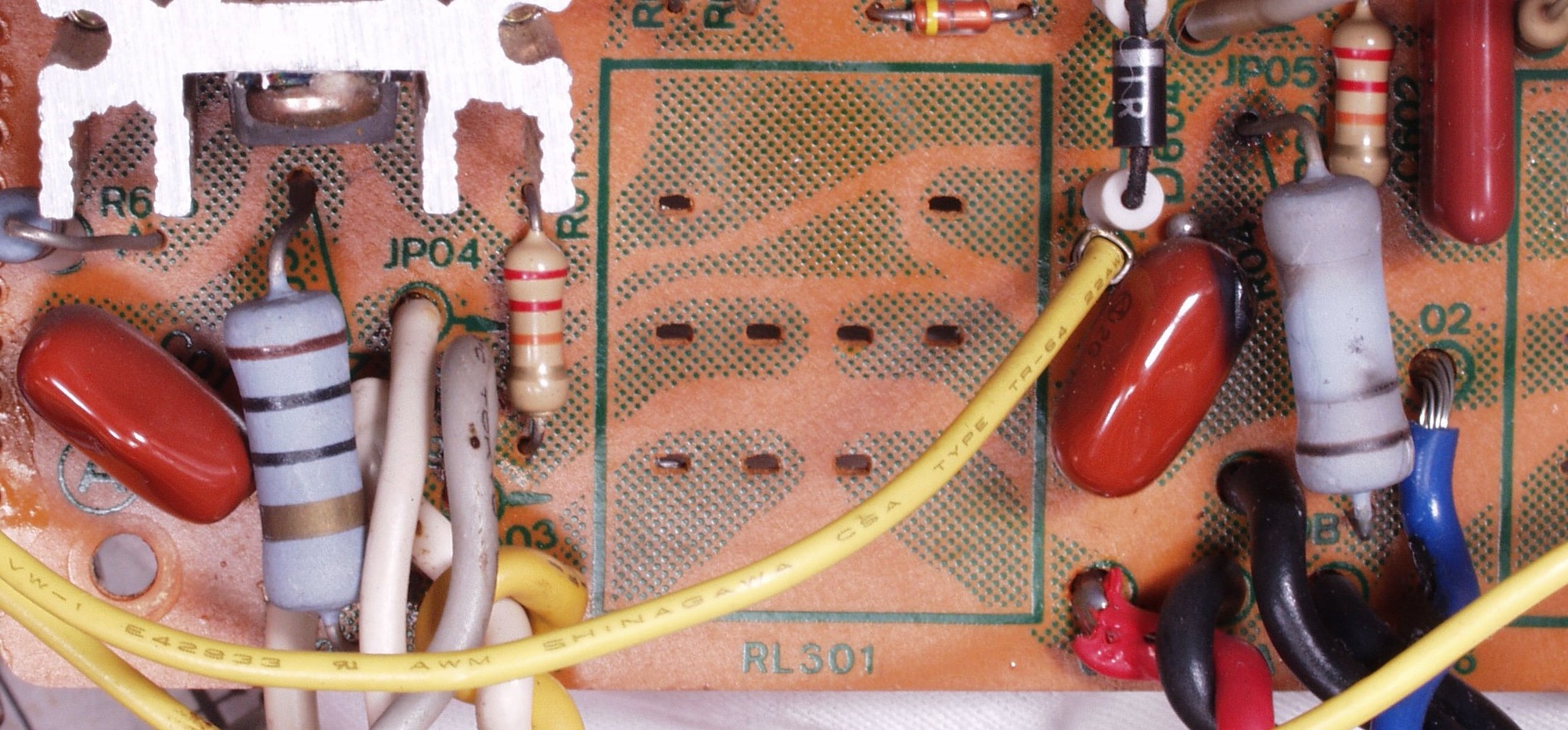

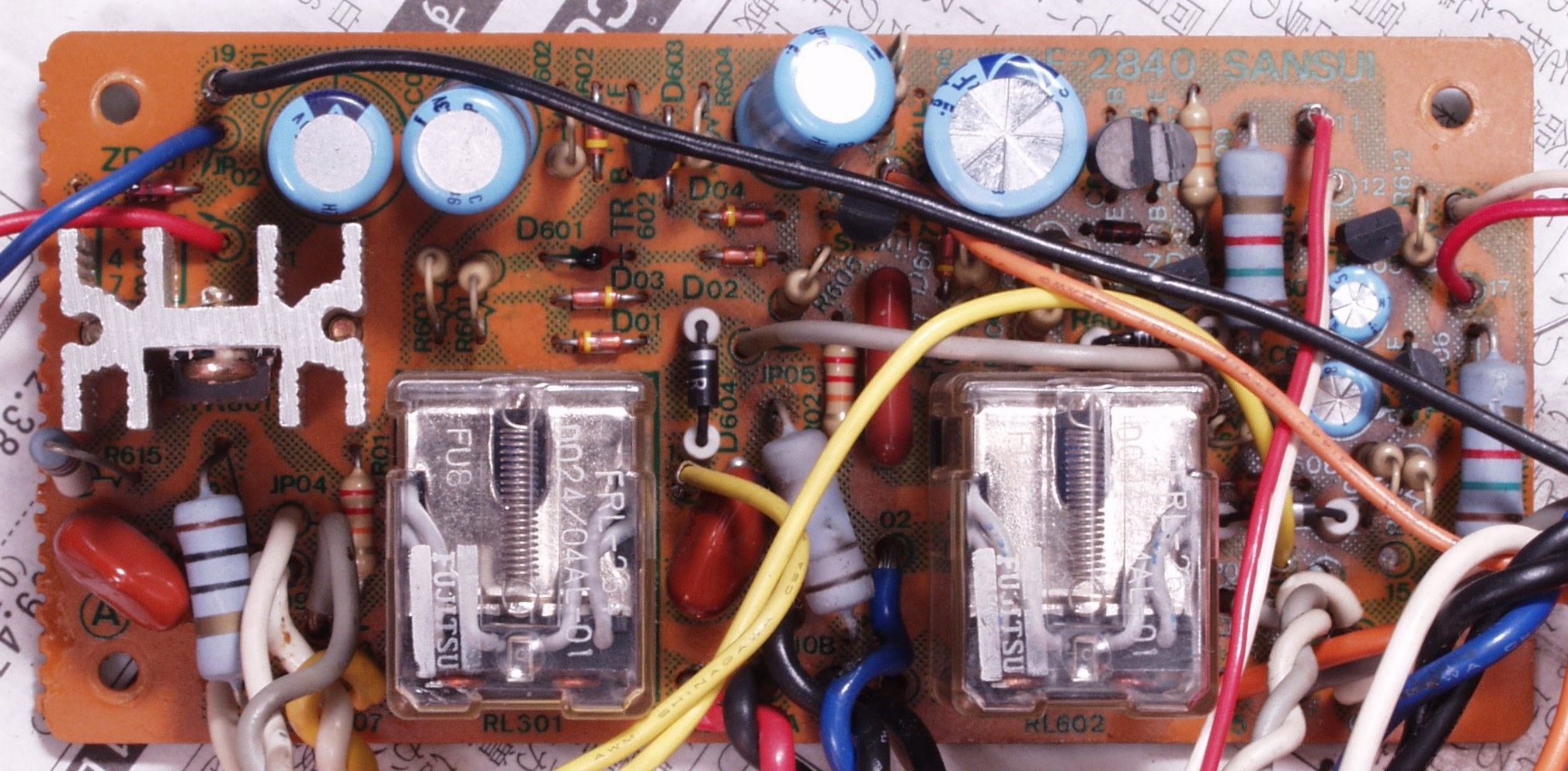

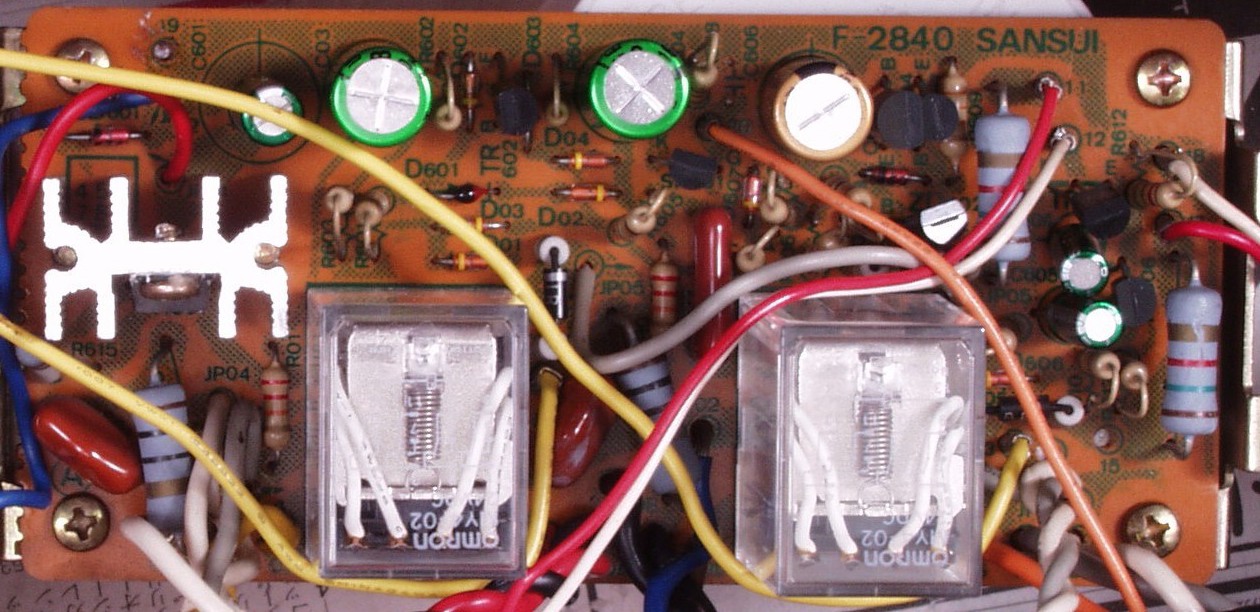

Ｃ－８Ａ．　修理前　ＳＰ接続リレー・プロテクト基板

Ｃ－８Ａ．　修理前　ＳＰ接続リレー・プロテクト基板、発振で焼けた抵抗とフイルムコンデンサー

Ｃ－８Ｂ．　修理後　ＳＰ接続リレー・プロテクト基板 　　　　　　　　　　　　　　　　　　　　　　　　　　　　ＳＰ接続リレー２個、電解コンデンサー６個、フイルムコンデンサー１個、抵抗１個交換

Ｃ－８Ｃ．　修理前　ＳＰ接続リレー・プロテクト基板裏

Ｃ－８Ｃ－１．　修理前　ＳＰ接続リレー・プロテクト基板裏、半田不良ヶ所

Ｃ－８Ｄ．　修理（半田補正）後　ＳＰ接続リレー・プロテクト基板裏　　全ての半田をやり直す

Ｃ－８Ｅ．　完成ＳＰ接続リレー・プロテクト基板裏　洗浄後

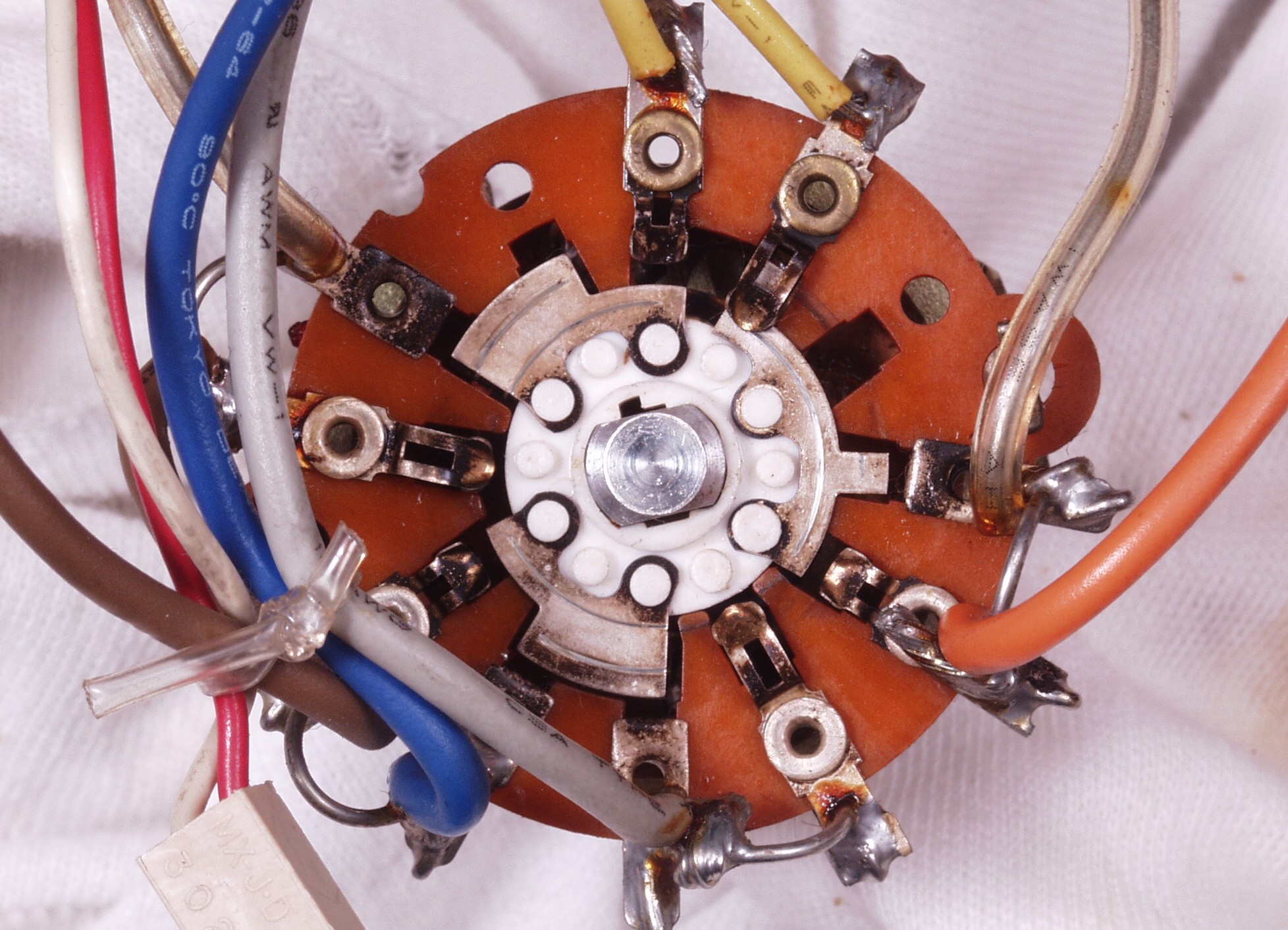

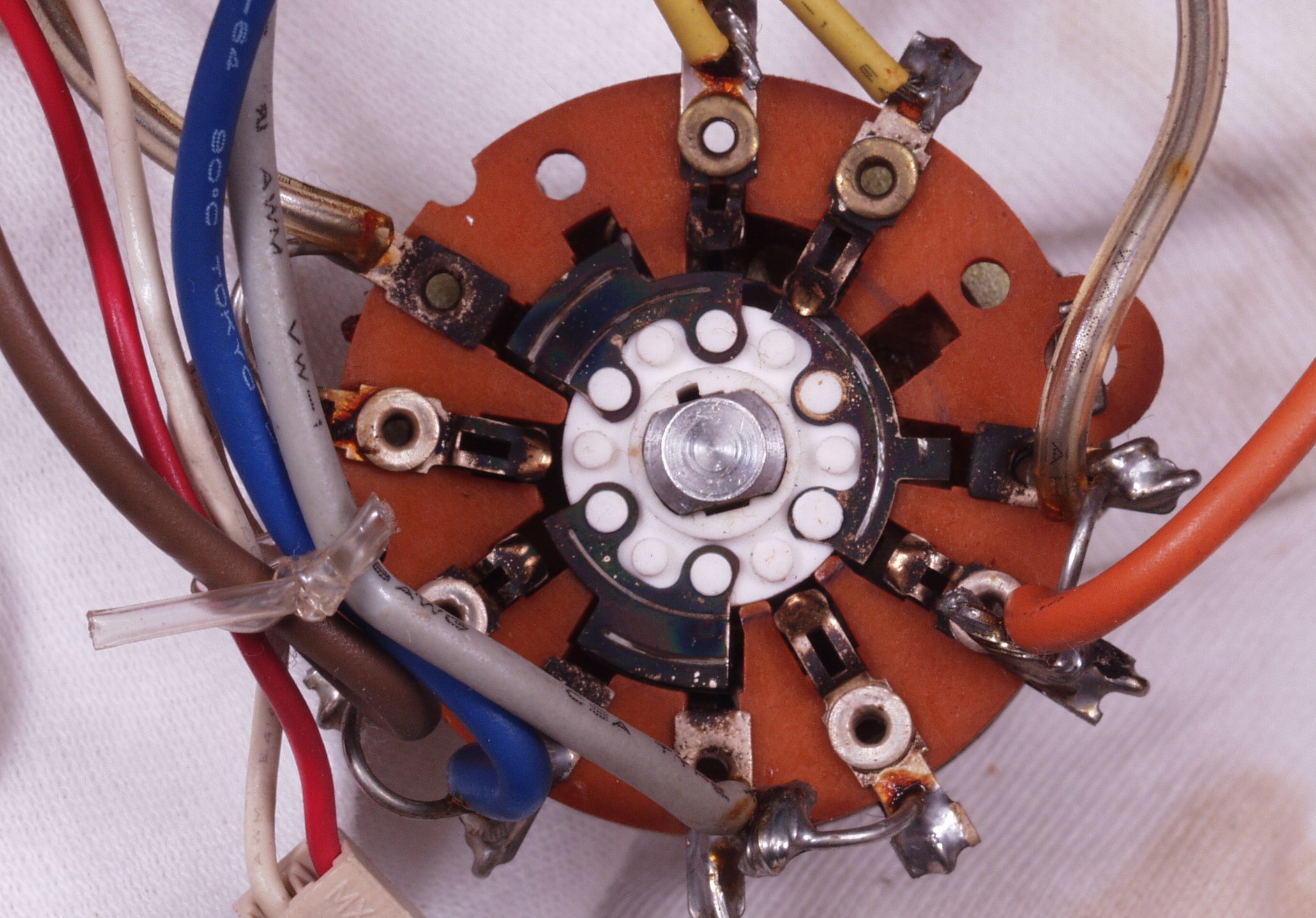

Ｃ－９Ａ．　修理前　ＳＰ接続切り替えＳＷ

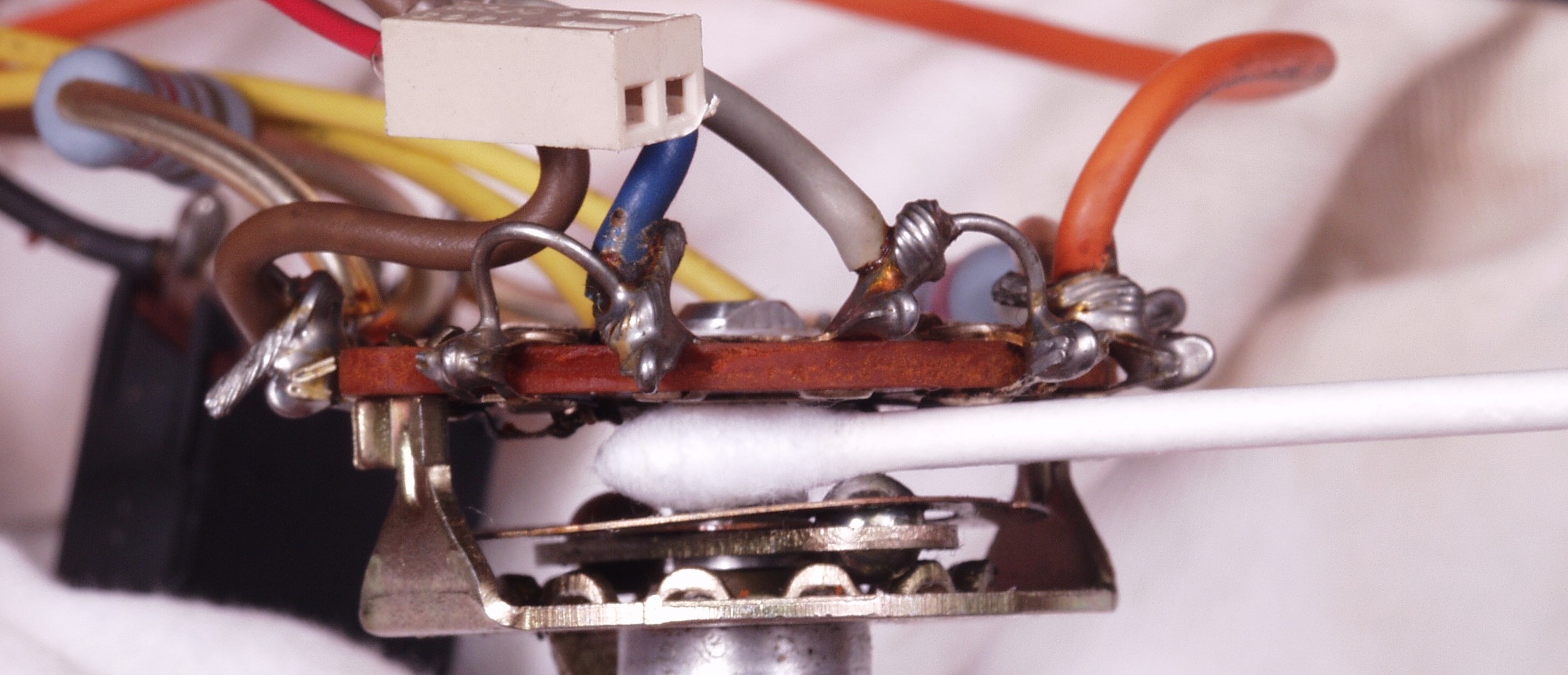

Ｃ－９Ｂ．　修理中　ＳＰ接続切り替えＳＷ、やりにくいがこちら側も磨く

Ｃ－９Ｃ．　修理後　ＳＰ接続切り替えＳＷ、清掃後

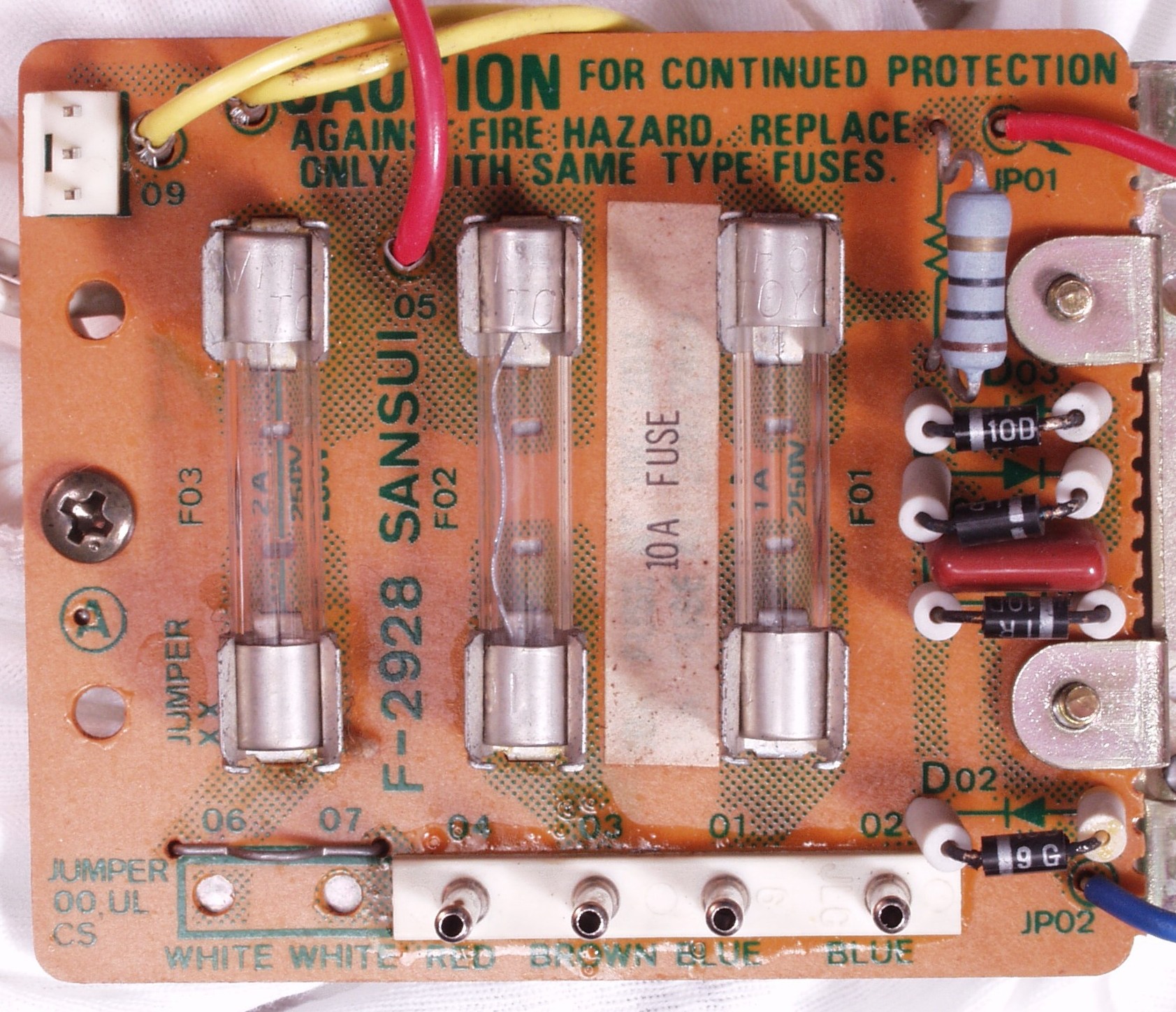

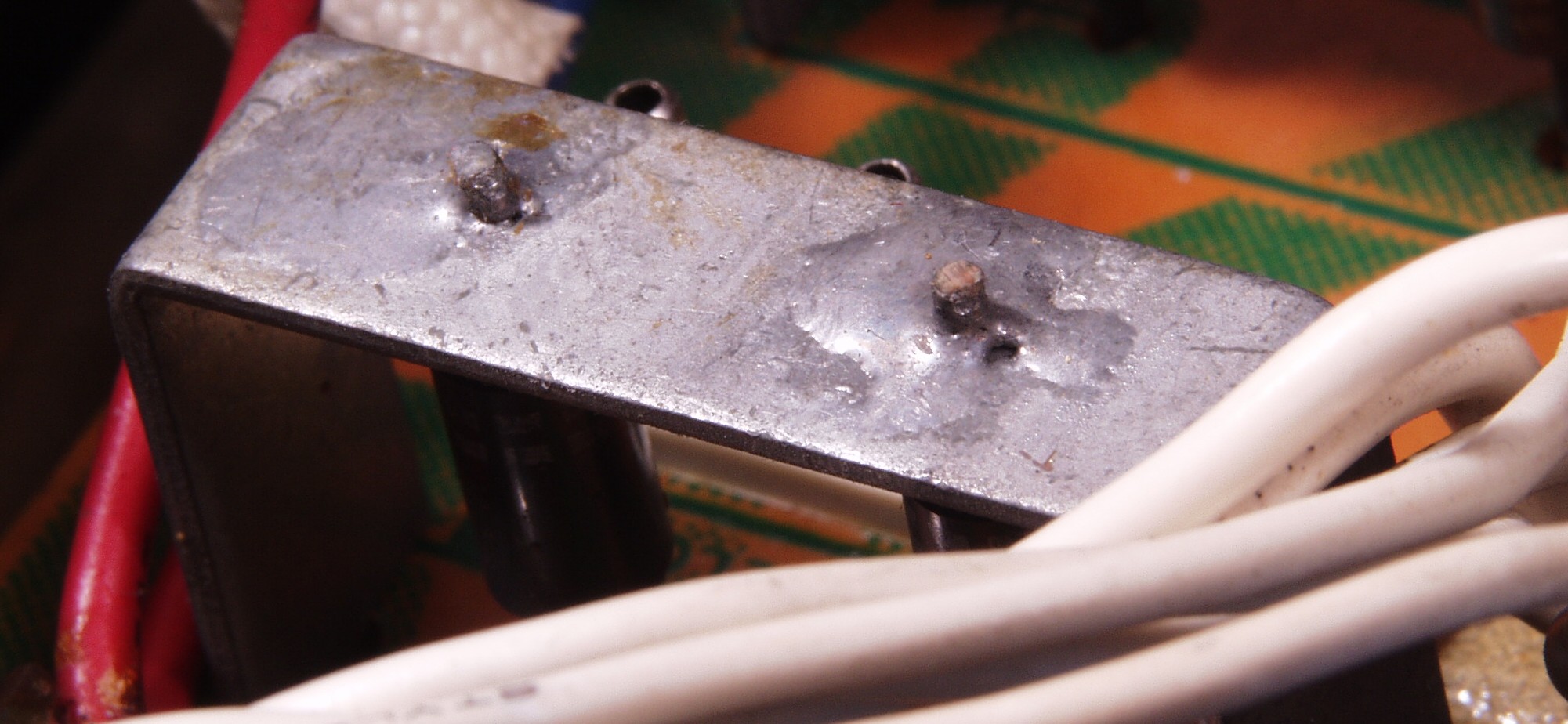

Ｃ－ＡＡ．　修理後　フューズ基板

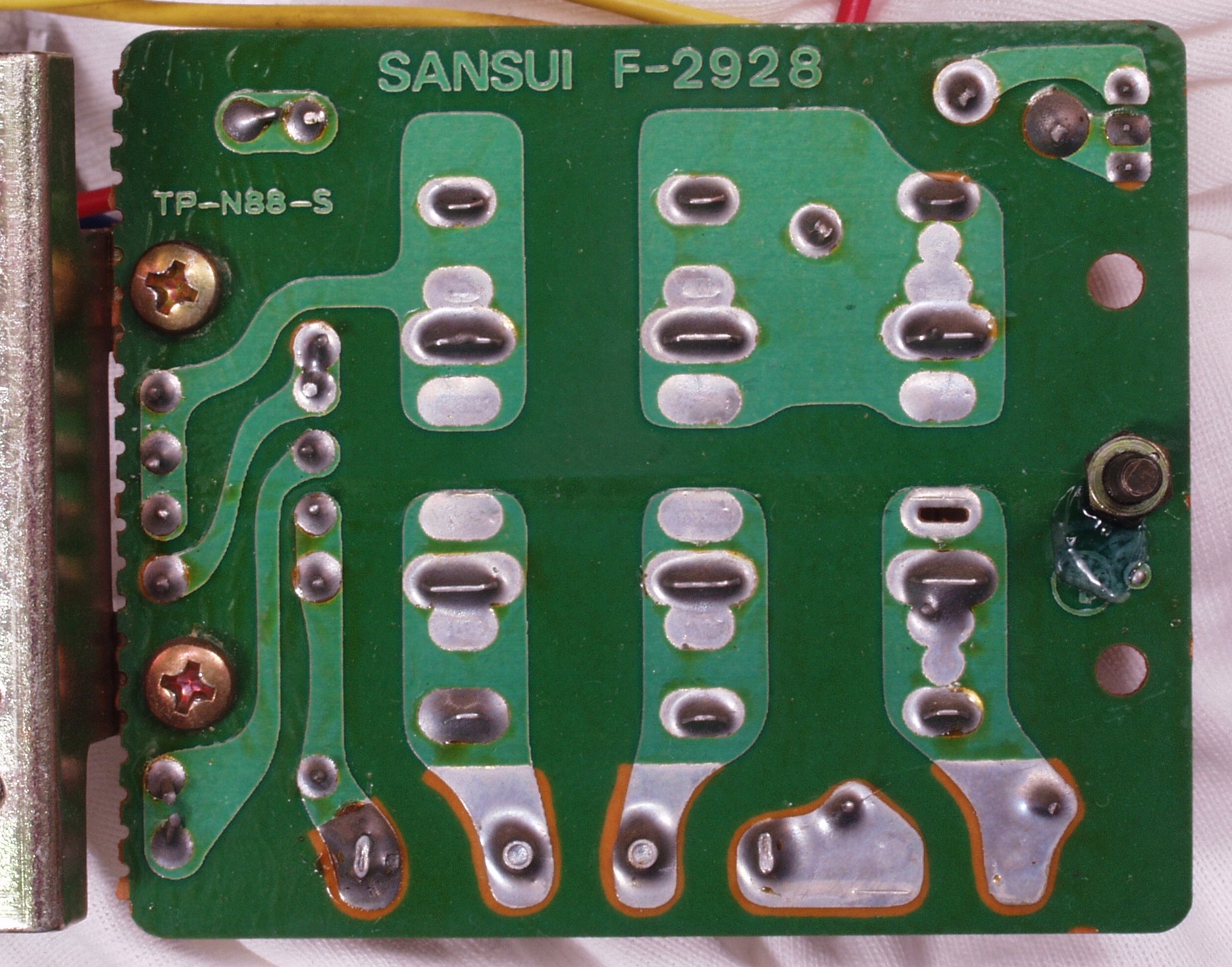

Ｃ－ＡＢ．　修理前　フューズ基板裏

Ｃ－ＡＣ．　修理後　フューズ基板裏

Ｃ－ＡＤ．　完成フューズ基板裏　洗浄後

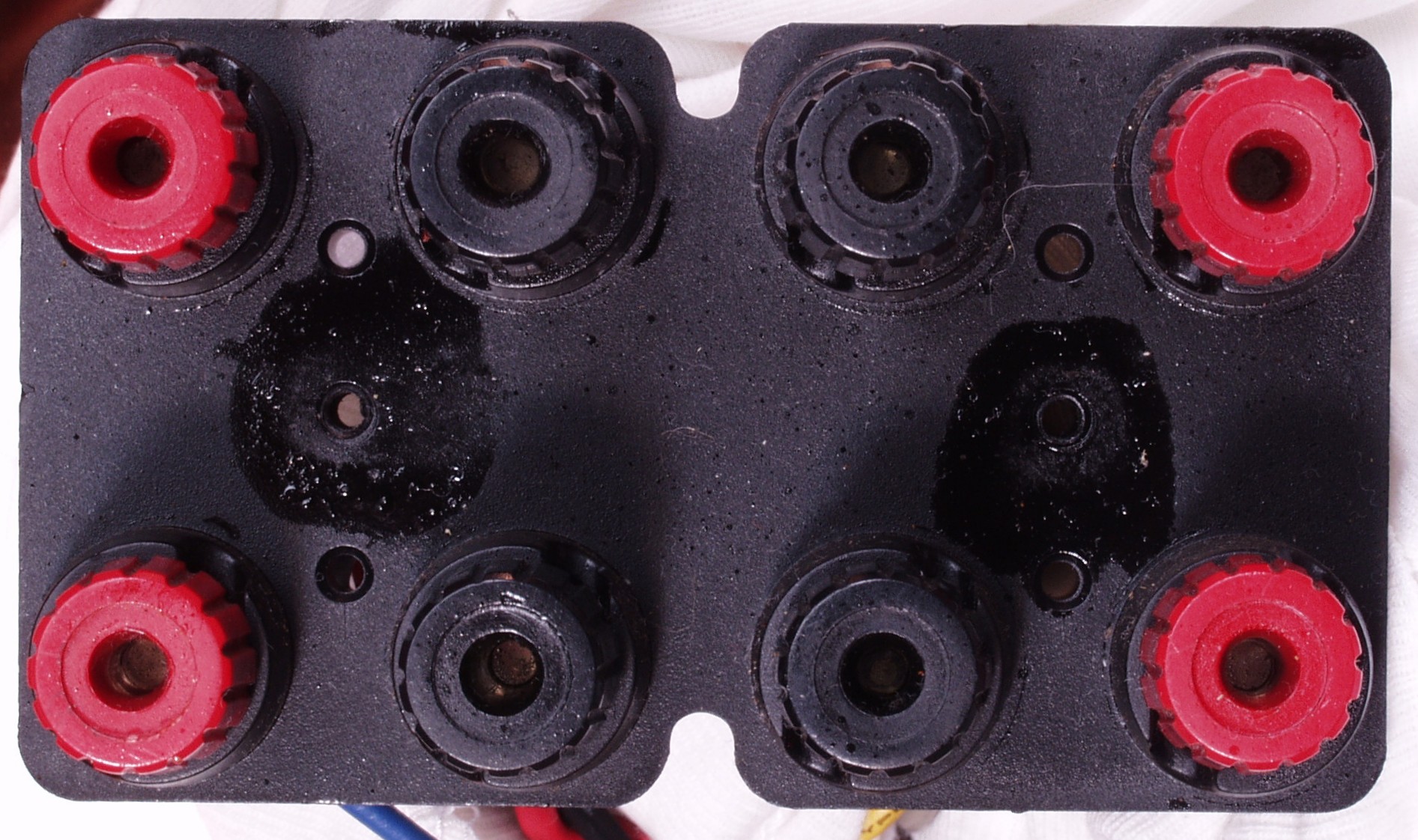

Ｃ－ＢＡ．　修理前　ＳＰ接続端子　今日の様に太い線を続ぐ事を想定していない

Ｃ－ＢＢ．　修理中　穴が大きいので、当て板の製作が必要

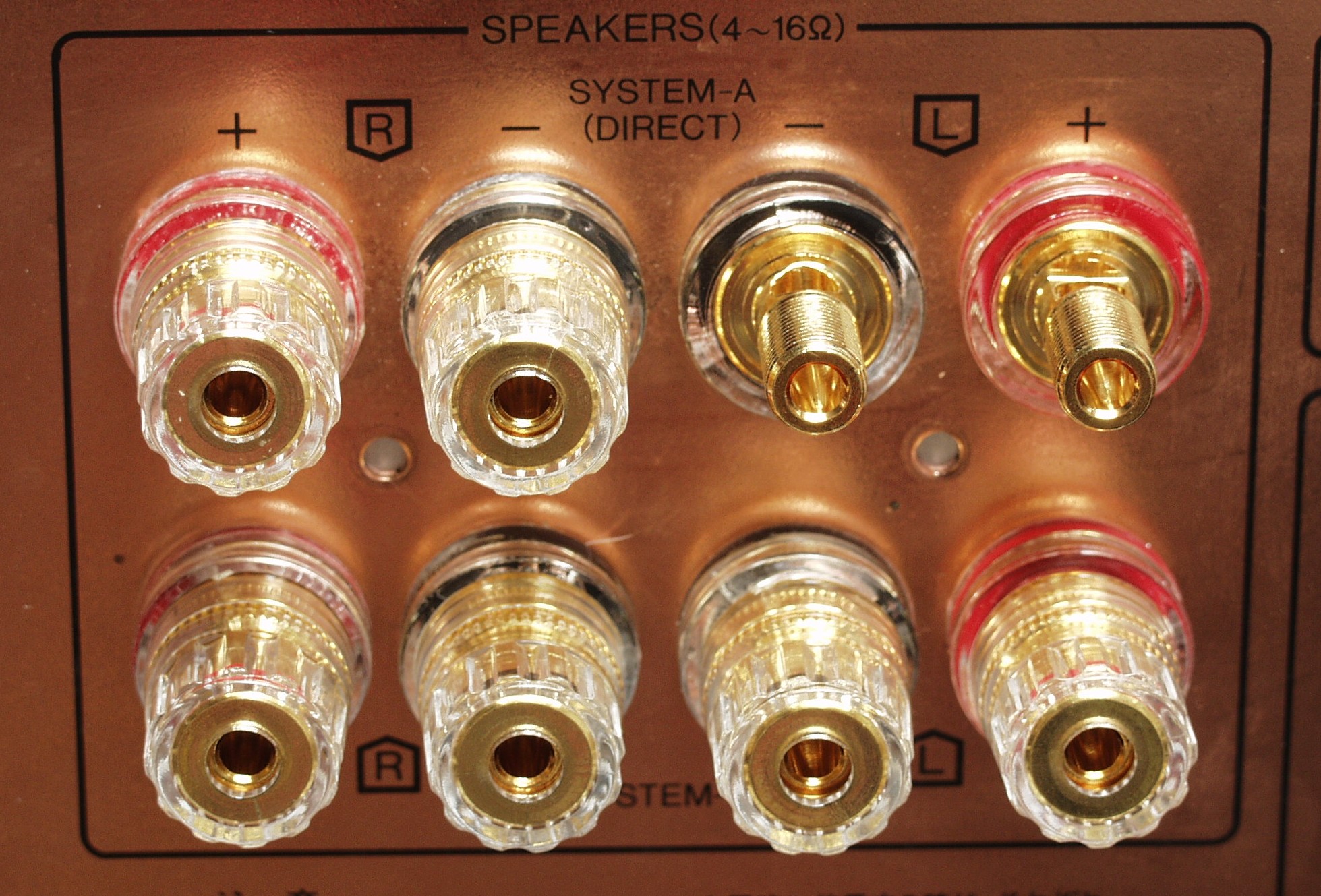

Ｃ－ＢＡ．　修理後　ＳＰ接続端子

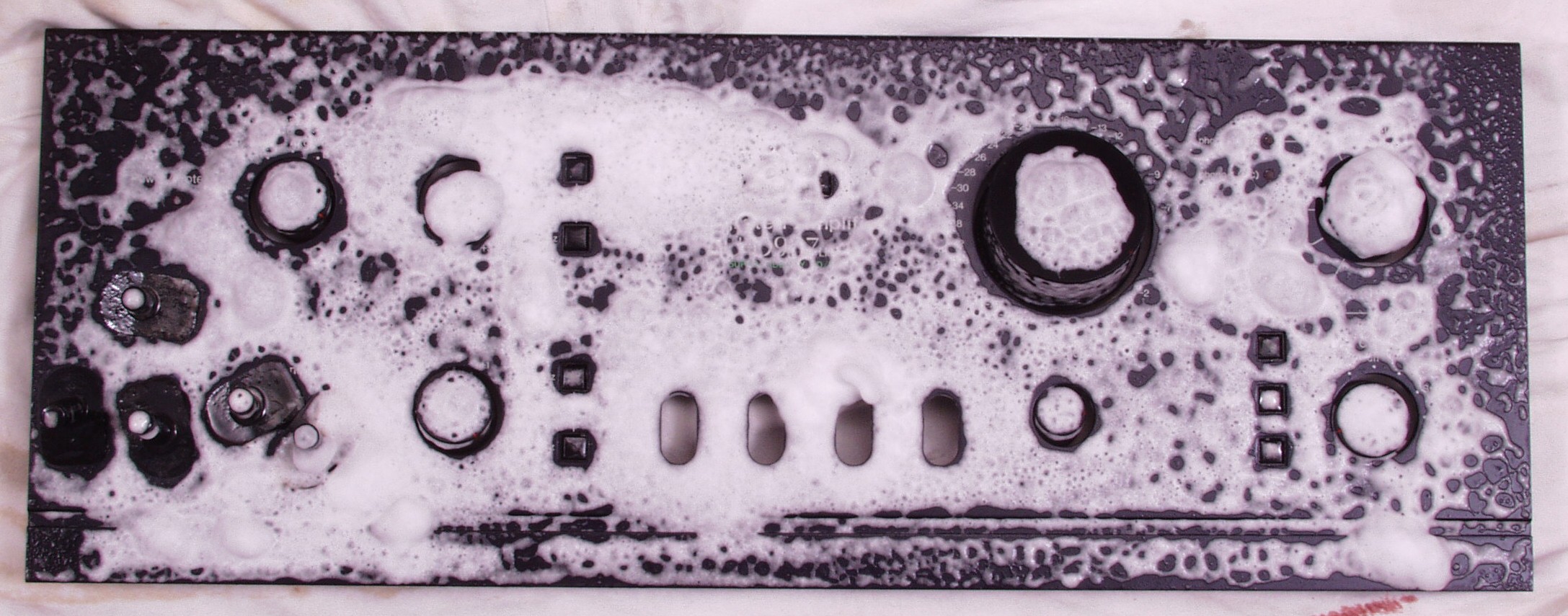

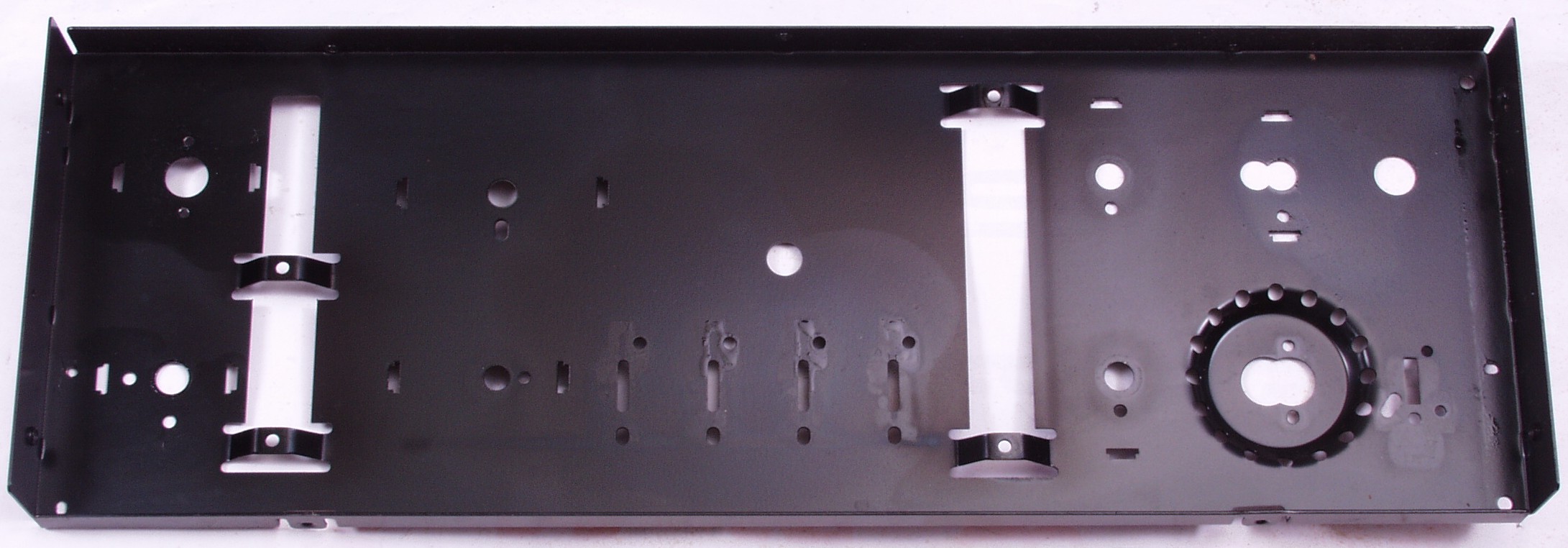

Ｃ－Ｂ．　パネル清掃

Ｃ－ＣＡ．　修理前　上から

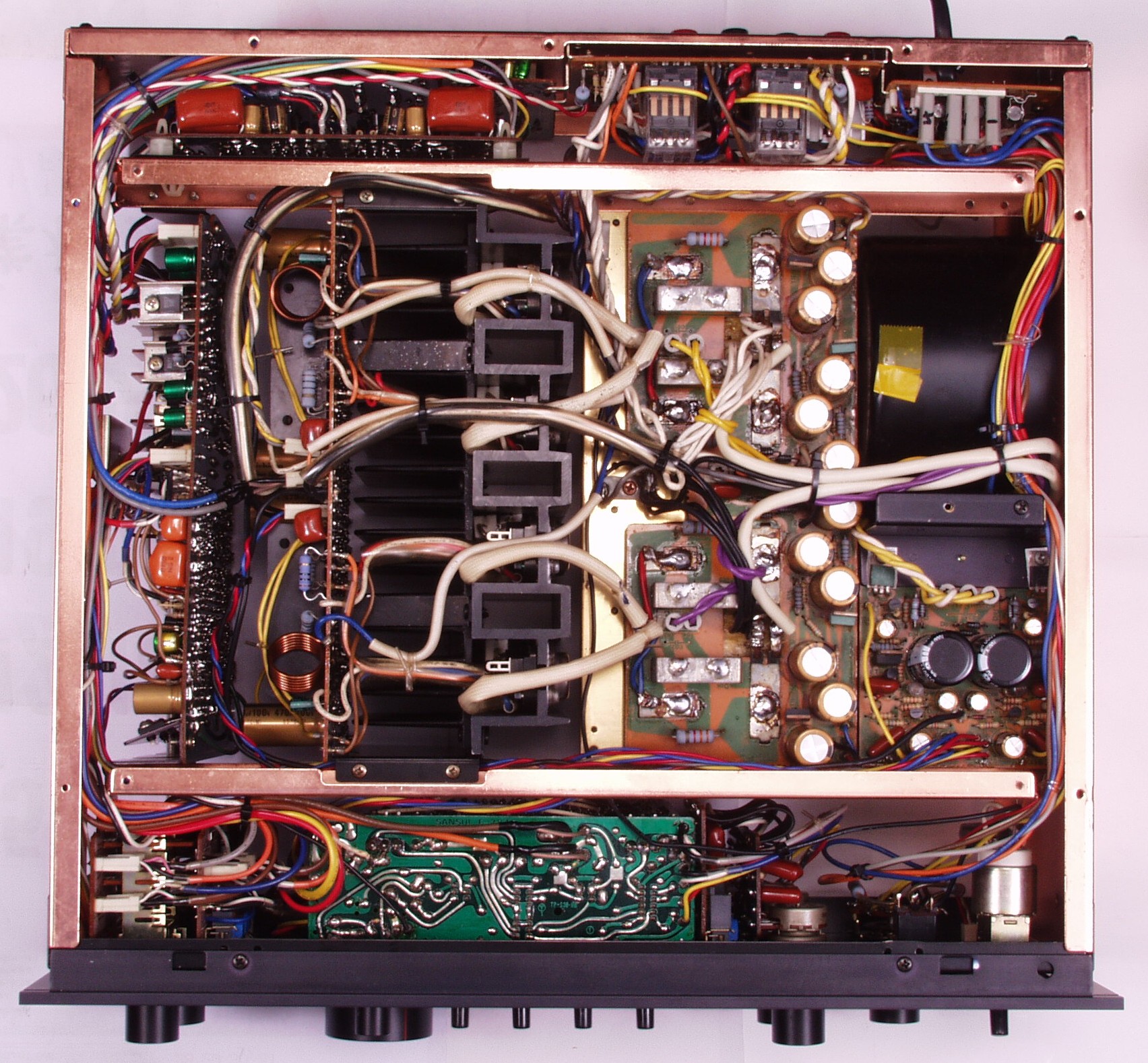

Ｃ－ＣＢ．　修理後　上から

Ｃ－ＣＣ．　修理前　下から

Ｃ－ＣＤ．　修理後　下から

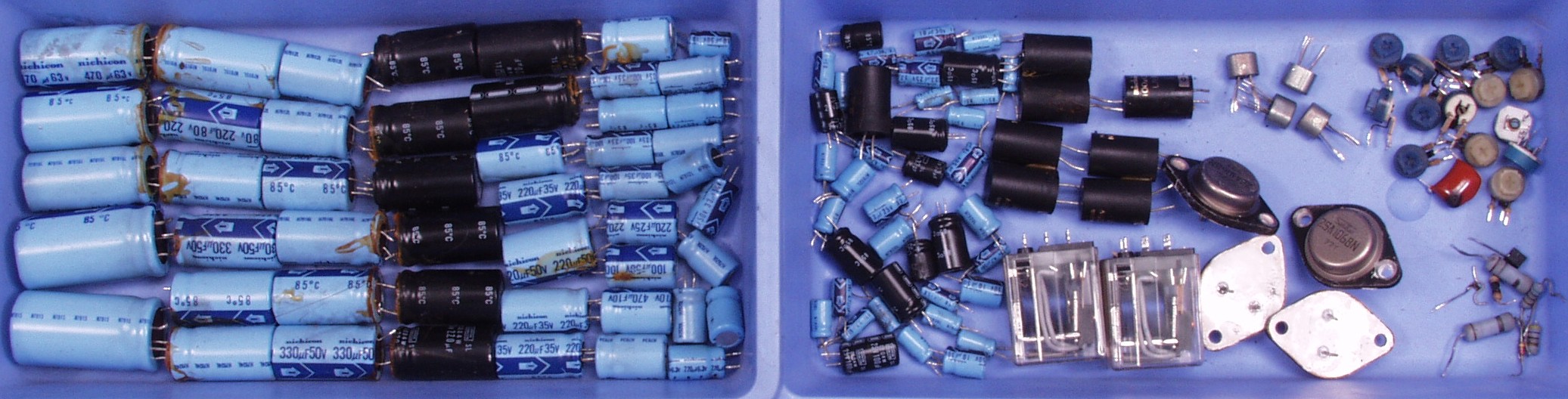

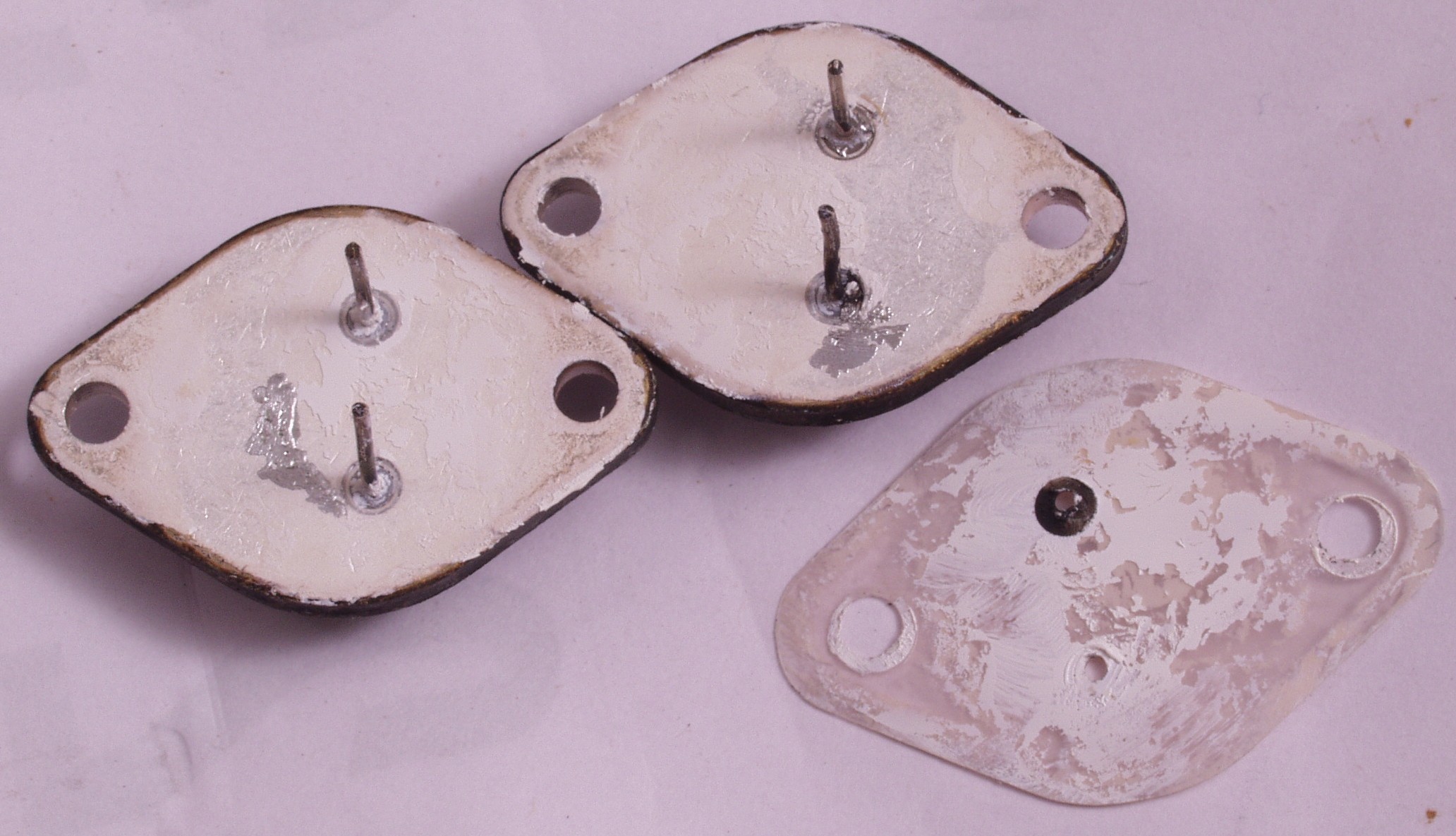

Ｃ－ＤＡ．　交換部品

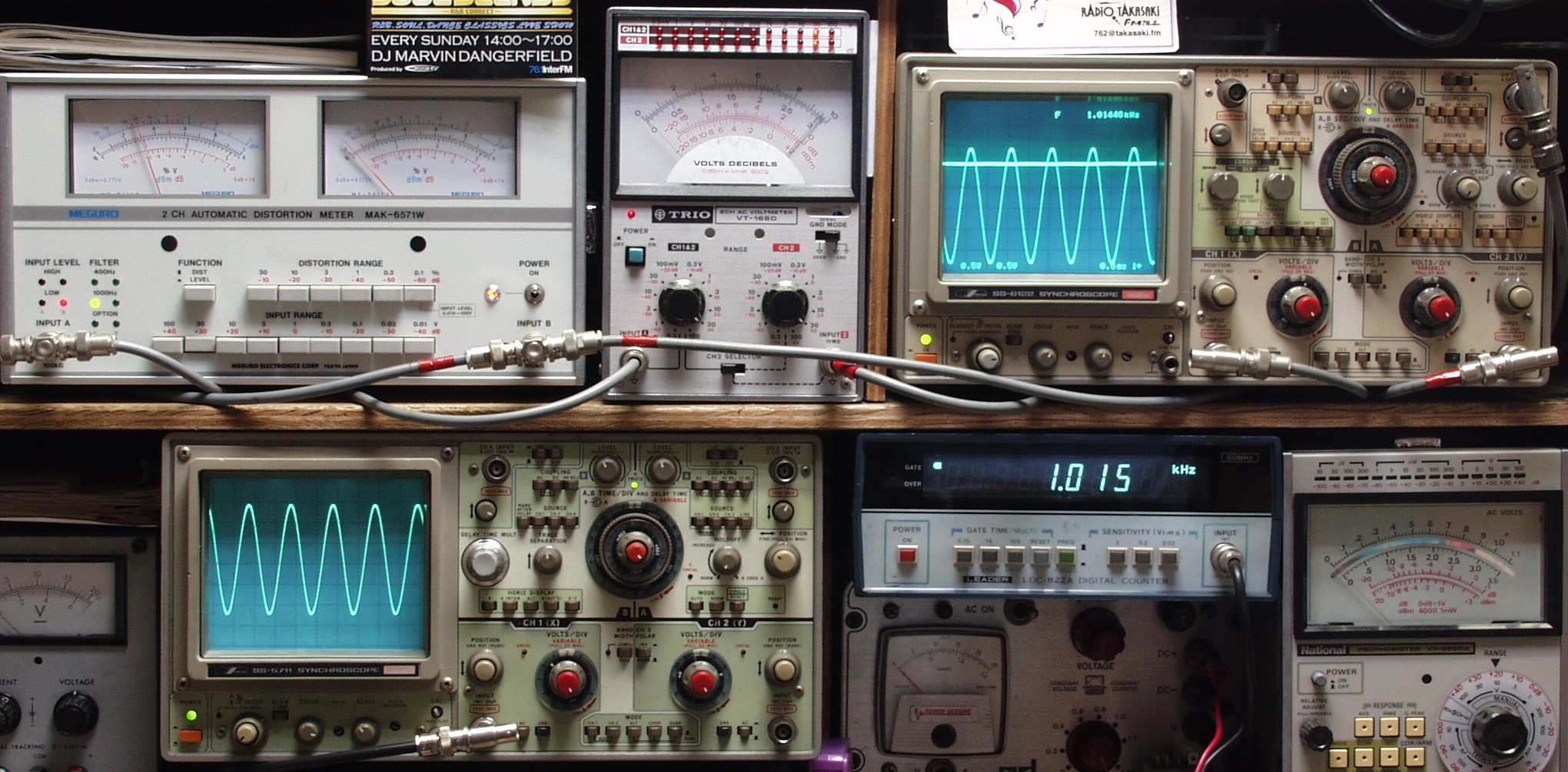

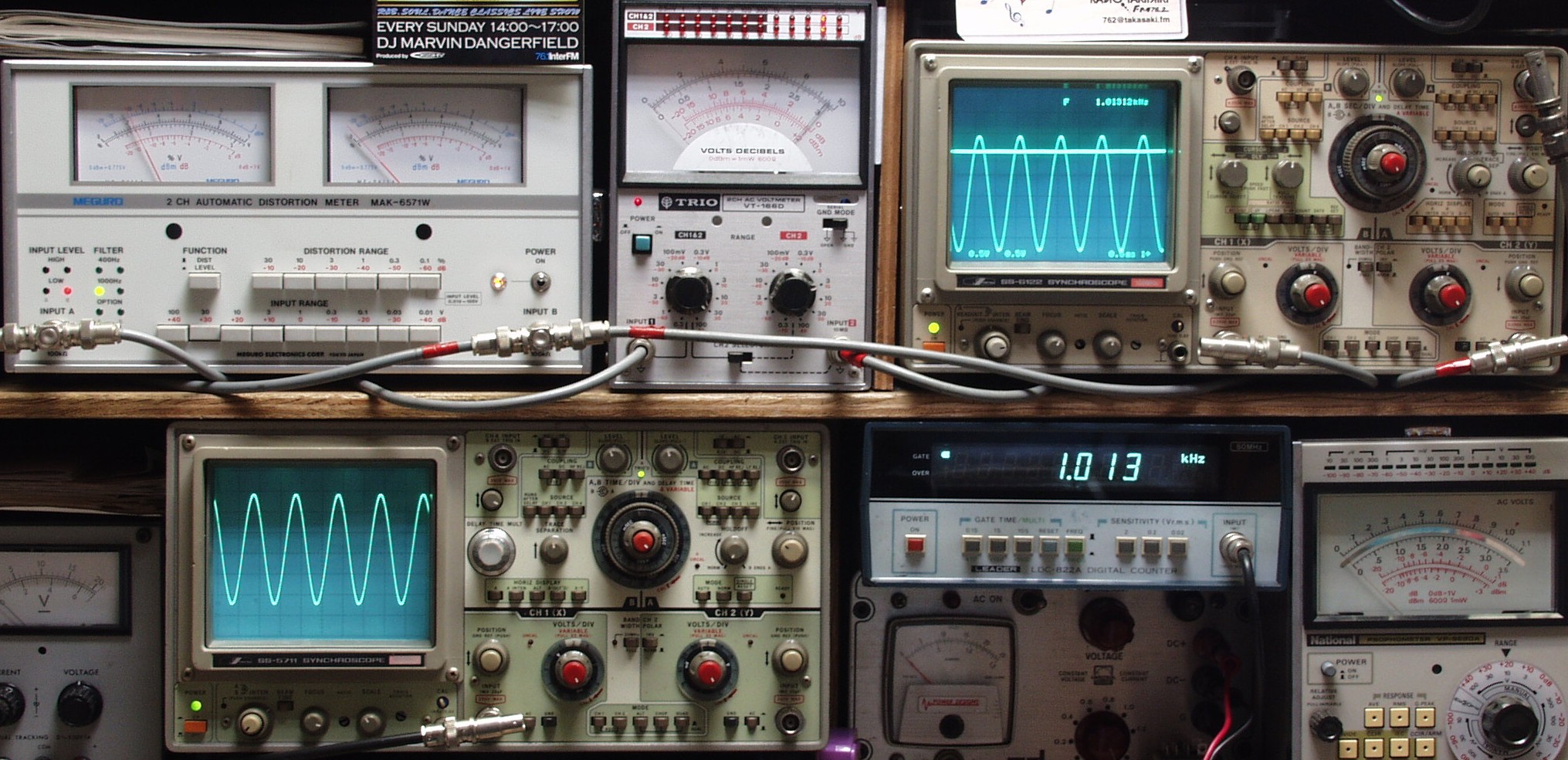

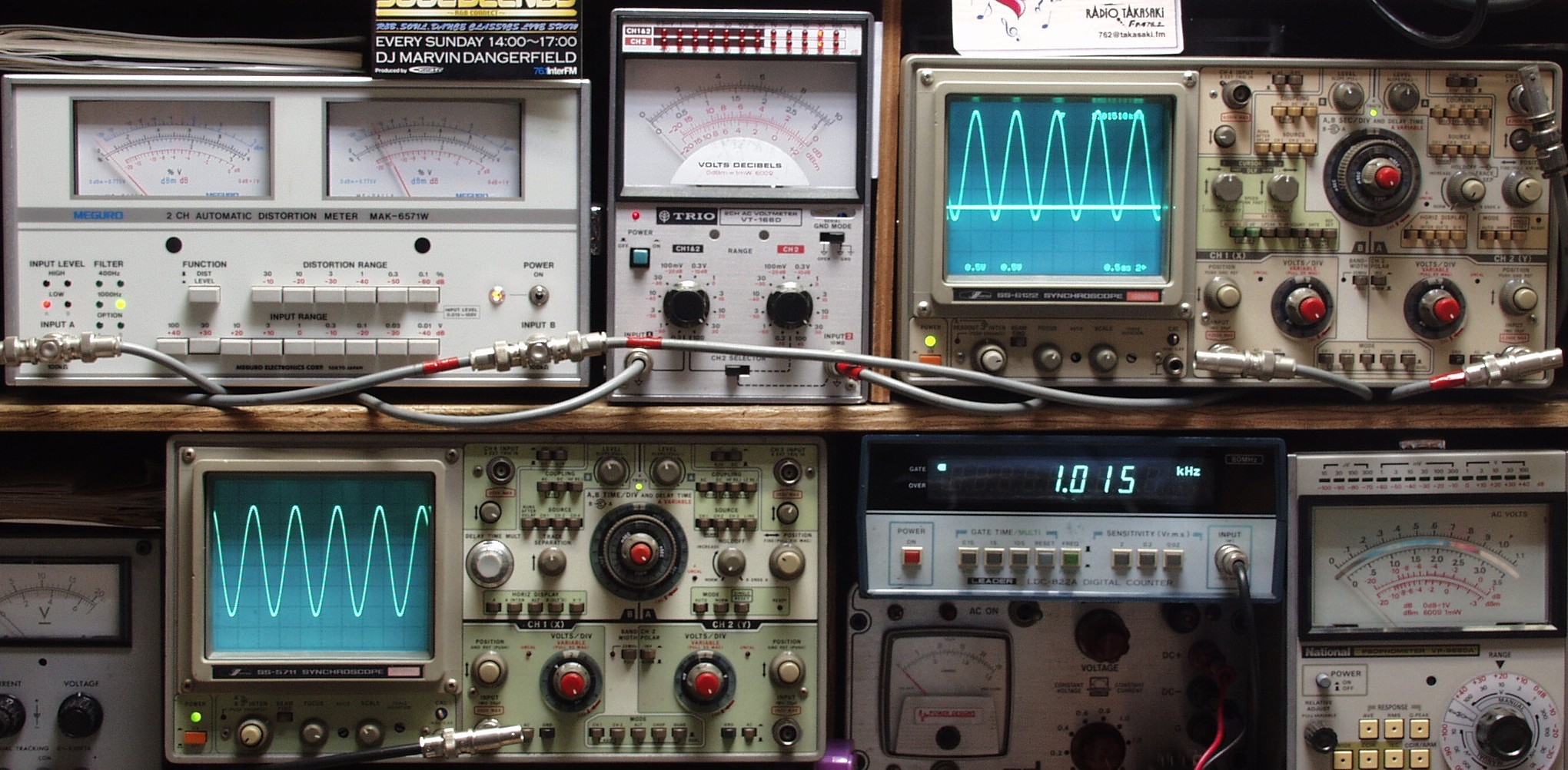

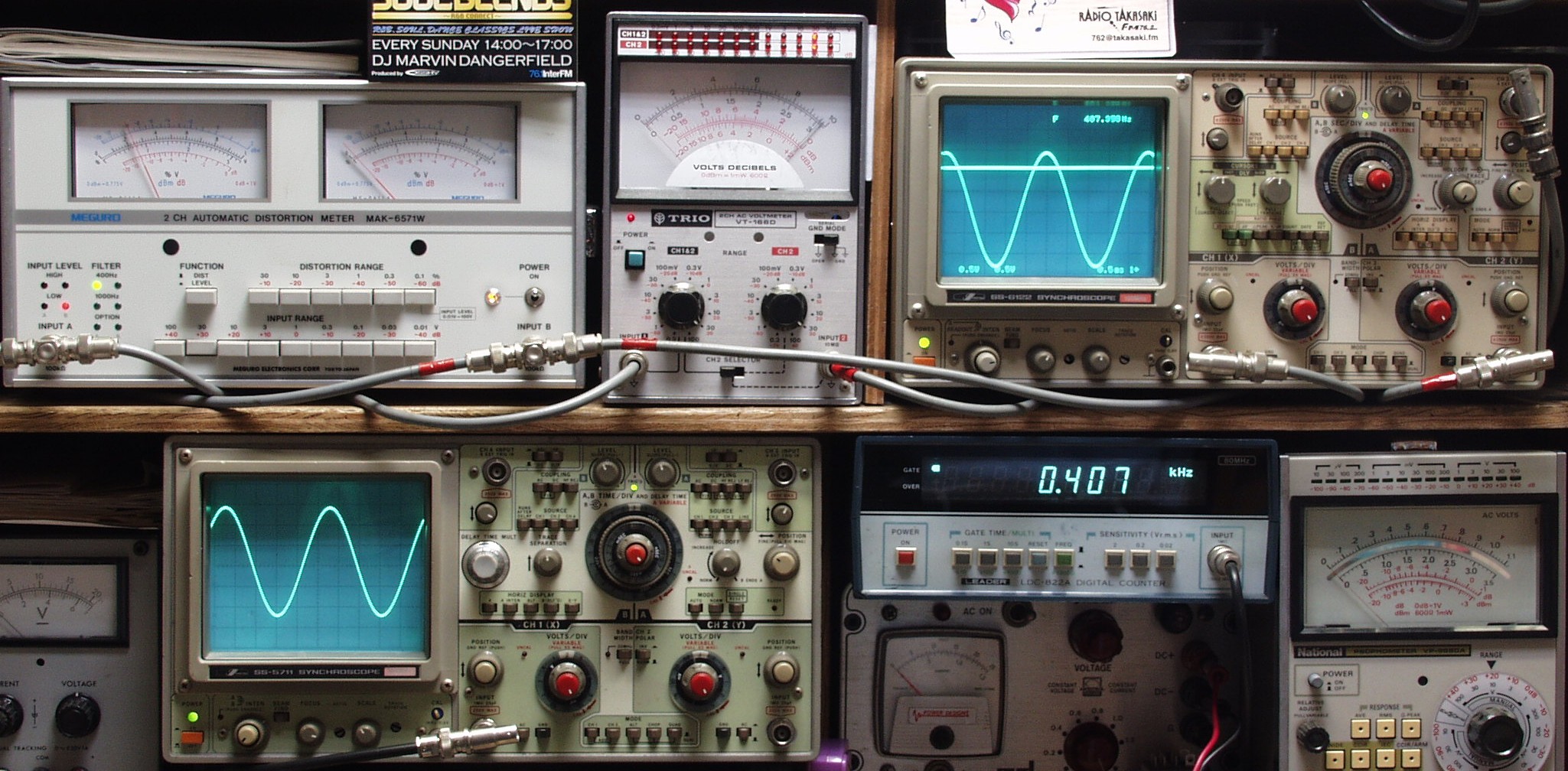

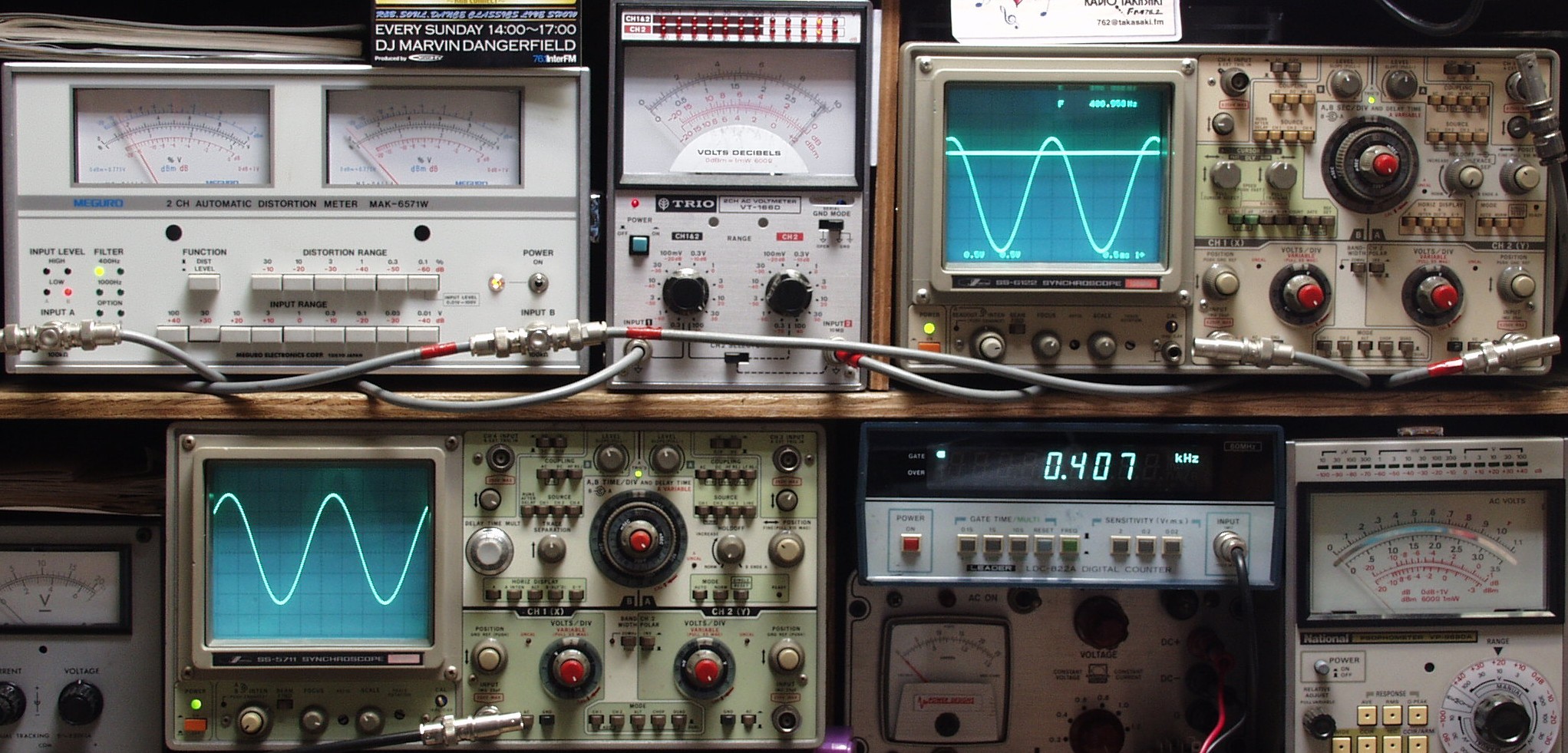

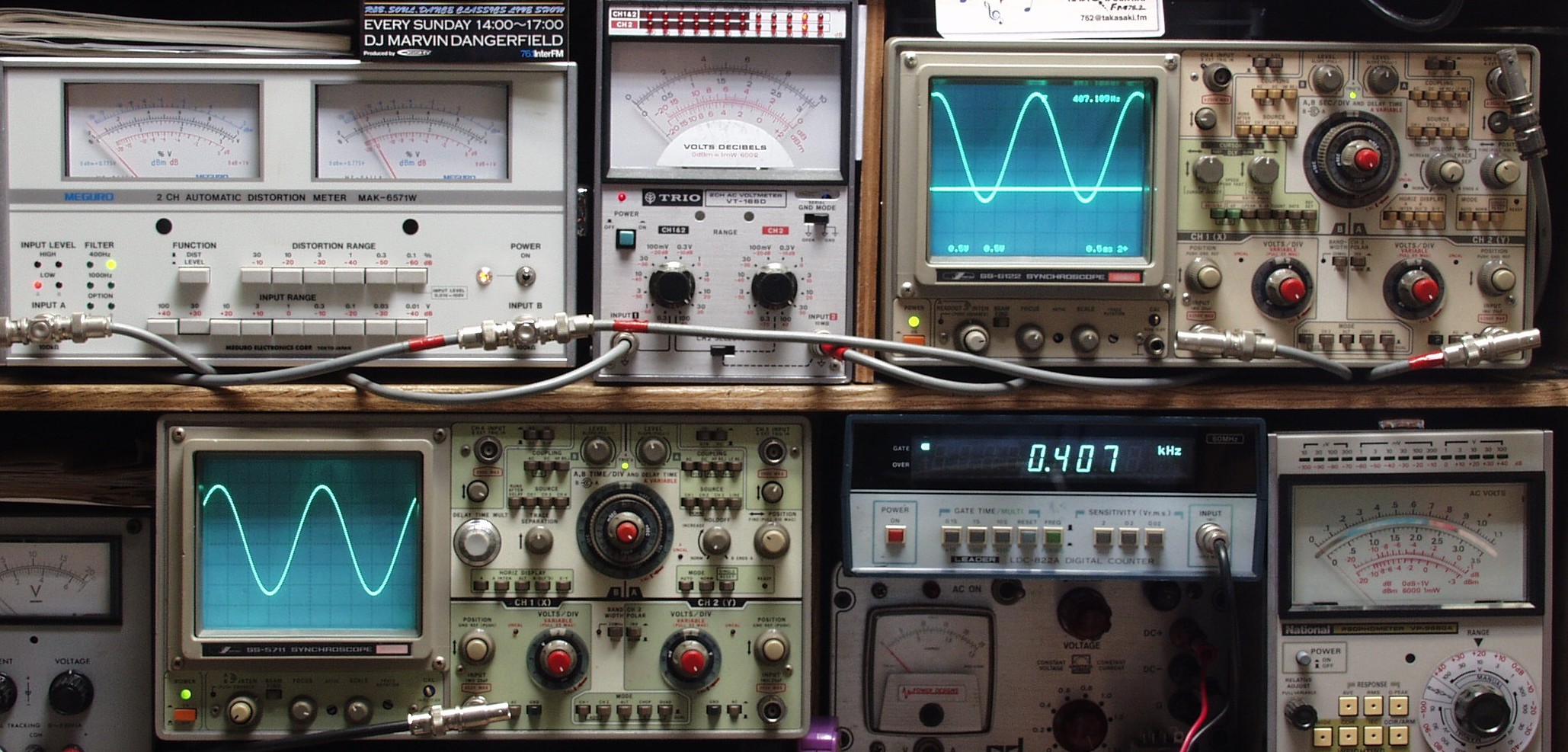

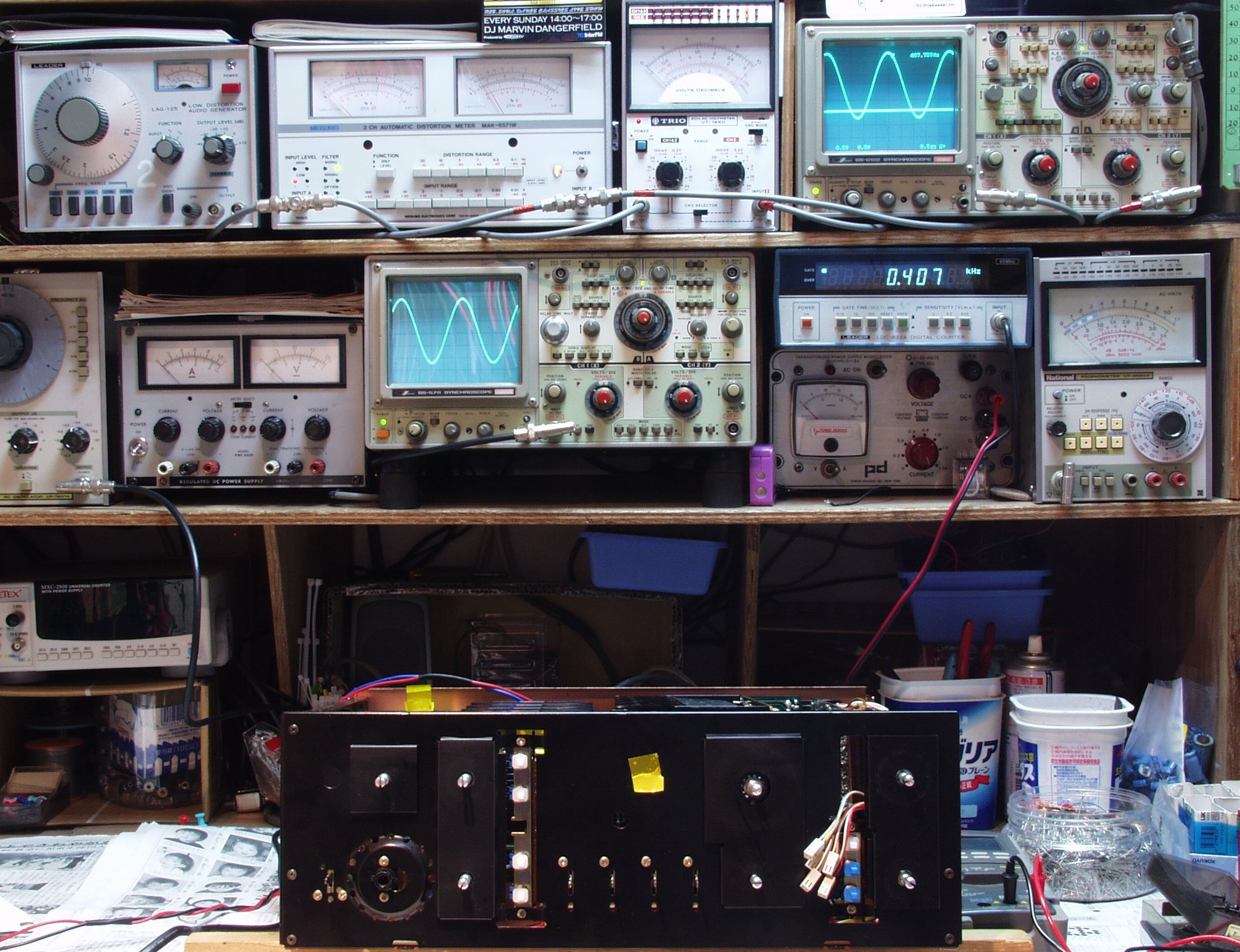

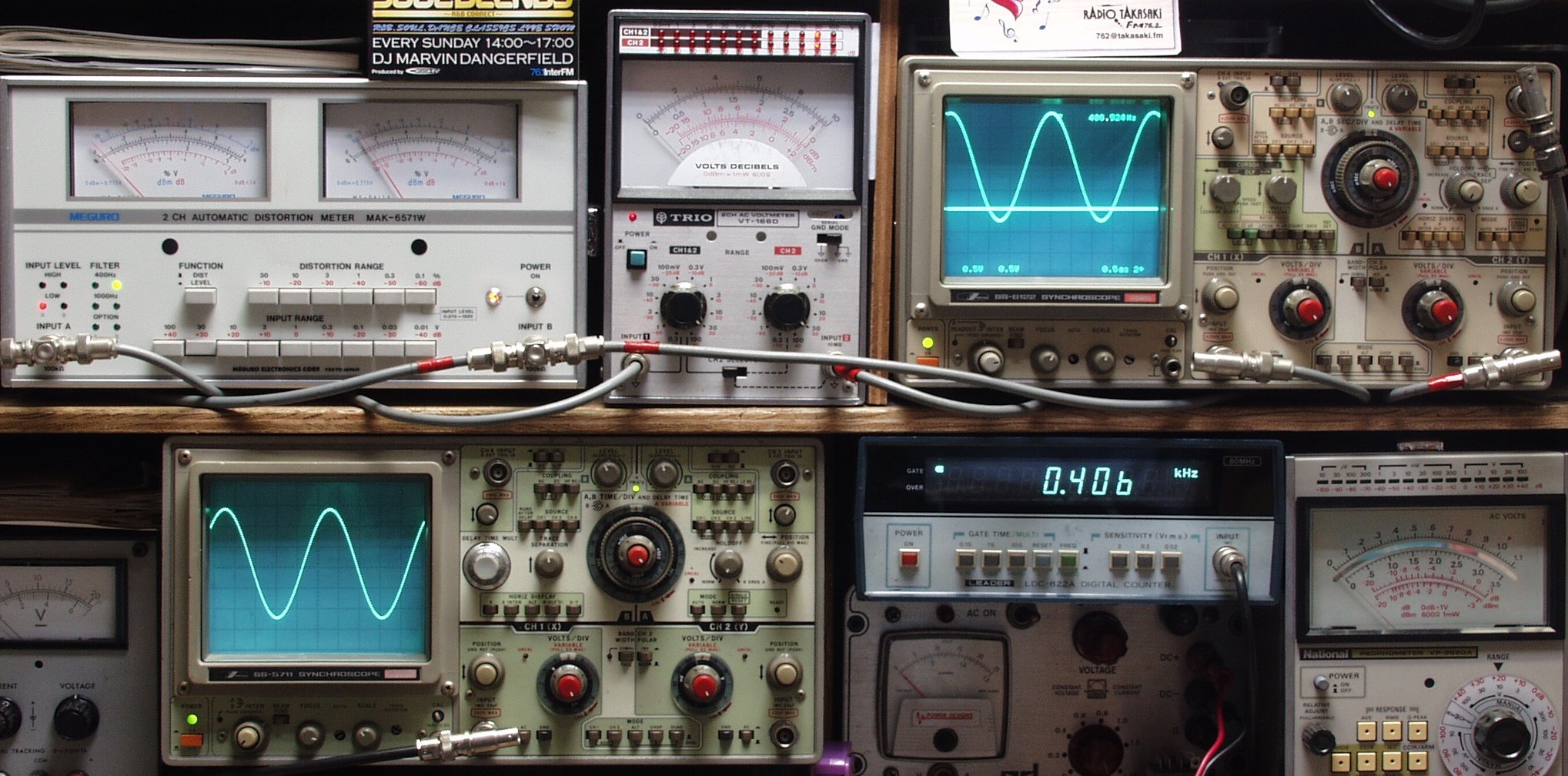

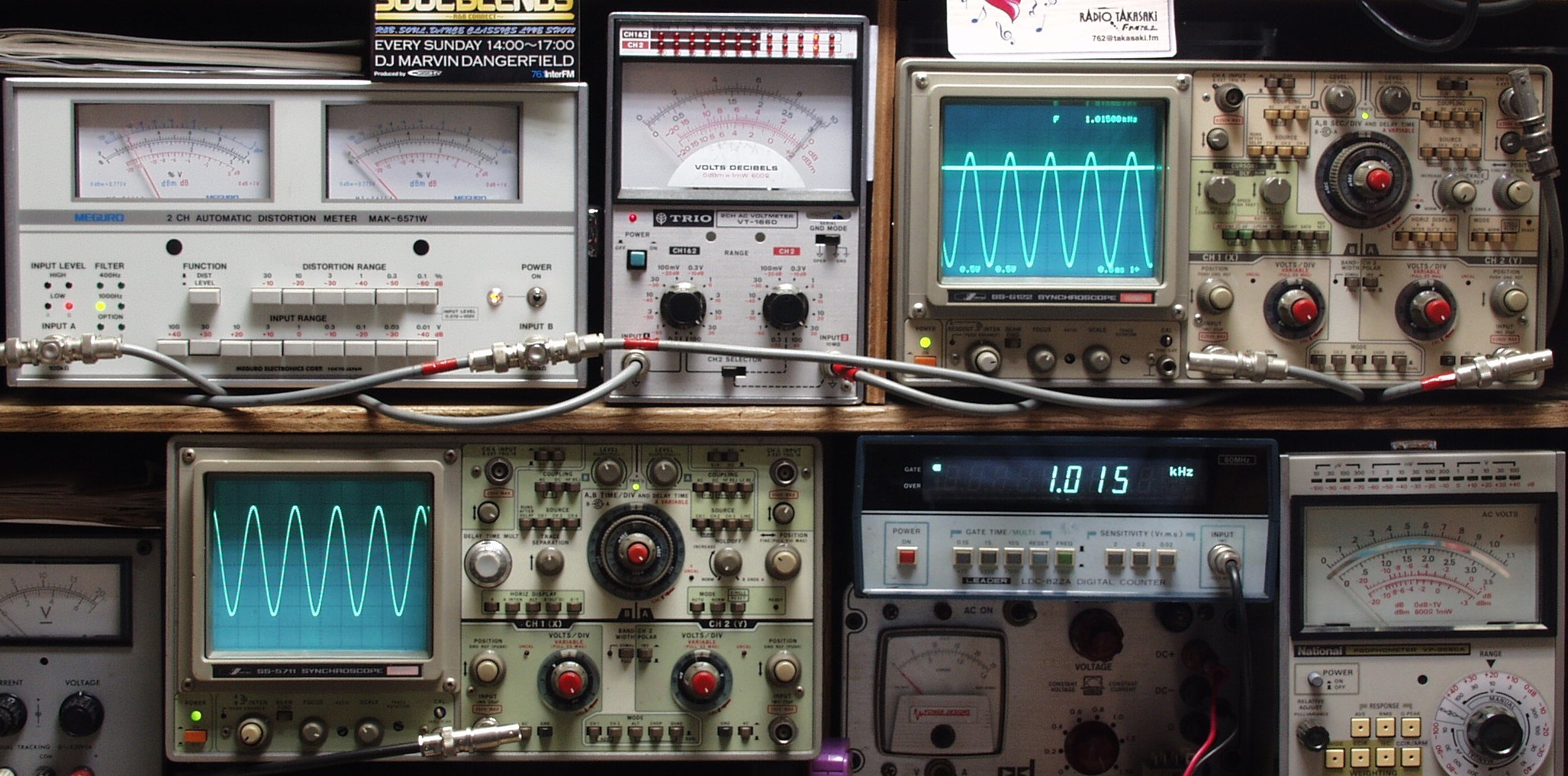

Ｅ．　測定・調整 Ｅ－１．　出力／歪み率測定・調整 　　　　＜見方＞ 　　　　　下左オーディオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％） 　　　　　下中＝入力波形（オーディオ発振器のTTLレベル）　下右＝周波数計 　　　　　上左＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　　　上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 　　　　　上右＝ＳＰ出力波形オシロ　上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力）

Ｅ－２Ａ．　Ｒ－ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０３％　ａｔ＝１０００ＨＺ　ＡＵＸ端子入力

Ｅ－２Ｂ．　Ｒ－ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０３％　ａｔ＝４００ＨＺ　ＡＵＸ端子入力

Ｅ－２Ｃ．　Ｌ－ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０３％　ａｔ＝１０００ＨＺ　ＡＵＸ端子入力

Ｅ－２Ｄ．　Ｌ－ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０３％　ａｔ＝４００ＨＺ　ＡＵＸ端子入力

Ｅ－３Ａ．　Ｒ－ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０３％　ａｔ＝１０００ＨＺ　ＭＭ端子入力

Ｅ－３Ｂ．　Ｒ－ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０３％　ａｔ＝４００ＨＺ　ＭＭ端子入力

Ｅ－３Ｃ．　Ｌ－ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０３％　ａｔ＝１０００ＨＺ　ＭＭ端子入力

Ｅ－３Ｄ．　Ｌ－ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０３％　ａｔ＝４００ＨＺ　ＭＭ端子入力

Ｅ－４Ａ．　Ｒ－ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０３％　ａｔ＝１０００ＨＺ　ＭＣ端子入力

Ｅ－４Ｂ．　Ｒ－ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０３％　ａｔ＝４００ＨＺ　ＭＣ端子入力

Ｅ－４Ｃ．　Ｌ－ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０３％　ａｔ＝１０００ＨＺ　ＭＣ端子入力

Ｅ－４Ｄ．　Ｌ－ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０３％　ａｔ＝４００ＨＺ　ＭＣ端子入力

Ｅ－４Ａ．　完成

Ｅ－４Ｂ．　２４時間エージング。

Ｓ．　Ｓａｎｓｕｉ　ＡＵ－Ｄ９０７　Ｌｉｍｉｔｅｄ　の仕様（カタログ・マニアルより）

型式 ワイドレンジＤＣプリメインアンプ　ＡＵ－Ｄ９０７　Ｌｉｍｉｔｅｄ パワーアンプ部 実効出力 100W+100W(8Ω、10Hz～20kHz、THD 0.008%) 100W+100W(8Ω、1kHz、THD 0.003%) 全高調波歪率 0.008%以下(10Hz～20kHz、実効出力時、8Ω) 混変調歪率(60Hz:7kHz＝4:1) 0.008%以下 出力帯域幅 3Hz～70kHz(IHF、両ch動作、THD0.02%、8Ω) ダンピングファクター 100(IHF、両ch動作、1kHz、8Ω) 周波数特性(1W) DC～500kHz +0 -3dB 入力感度/インピーダンス(1kHz) 1V/47kΩ SN比 125dB以上(IHF、Aネットワーク、ショートサーキット) チャンネルセパレーション 95dB以上(IHF、1kHz) ライズタイム 0.5μsec スルーレイト(8Ω) ±200V/μsec インサイドスルーレイト(8Ω) ±300V/μsec TIM歪(SAWTOOTH法、8Ω) 0.001%以下(LPF、100KHz) エンベロープ歪(8Ω) 0.001%以下 プリアンプ部 入力感度/インピーダンス(1kHz) Phono-1 MM=2.5mV/47kΩ Phono-1 MC=0.1mV/10Ω Phono-2 MM=2.5mV/47kΩ AUX、Tuner、Tape Play 1、2=150mV/30kΩ MC適合インピーダンス 100Ω以下 Phono最大許容入力(1kHz) Phono MM(THD 0.01%)=350mV Phono MC(THD 0.03%)=30mV 出力電圧(1kHz) Tape Rec 1、2(PIN)=150mV(47kΩ時) Pre Out=1V(47kΩ時) Max Pre Out(THD 0.05%)=4V(47kΩ時) 出力インピーダンス(1kHz) Tape Rec 1、2=600Ω以下 全高調波歪率 Phono MC(1kHz、6V)=0.005%以下 Phono MM(20Hz～20kHz、6V)=0.005%以下 AUX、Tuner、Tape Play 1、2(20Hz～20kHz、1V)=0.005%以下 混変調歪率(60Hz=7kHz＝4:1) AUX、Tuner、Tape Play 1、2(1V)=0.005%以下 周波数特性 RIAA偏差(Phono 1、2、20Hz～20kHz)=±0.2dB AUX、Tuner、Tape Play 1、2=5Hz～100kHz、+0 -1dB SN比(IHF、Aネットワーク、 ショートサーキット) Phono MC(入力換算)=-154dBV Phono MM=90dB以上 AUX、Tuner、Tape Play 1、2=100dB以上 チャンネルセパレーション (IHF、1kHz) Phono MC=70dB以上 Phono MM=75dB以上 AUX、Tuner、Tape Play 1、2=80dB以上 入力間セパレーション (入力ショート、1kHz) Tuner⇔Phono MM=90dB以上 Tape Play 1、2⇔Phono MM=90dB以上 Tuner⇔Tape Play 1、2=90dB以上 Tape Play 1⇔Tape Play 2=100dB以上 トーンコントロール Bass=±6dB(50Hz) トーンセレクター(ターンオーバー周波数)=300Hz、150Hz Treble=±6dB(15kHz) トーンセレクター(ターンオーバー周波数)=6kHz、3kHz サブソニックフィルター 16Hz(-3dB、6dB/oct) オーディオミューティング -20dB ヘッドホン端子出力 120mW(8Ω) 総　合 負荷インピーダンス 4～16Ω 定格消費電力(電気用品取締法) 260W 外形寸法 幅466x高さ182x奥行432mm 重量 20.0kg 価格 ￥175,000(1979年発売)
