Sansui AU−D707G EXTRA. 2台目 修理記録
平成15年10月16日到着   11月30日完成
A. 修理前の状況
  •  ボリューム0時でも、Rチャンネルから、「バリバリ」という雑音が出るようになってしまいました。

B. 原因
  • TR(トランジスター)/FET(電界トランジスター)の劣化

C. 修理状況
  • SP接続リレー交換
    初段FET交換
    バイアス/バランスVR交換
    電解コンデンサー交換(オーデオコンデンサー使用)
    フイルムコンデンサー

D. 使用部品
  • SP接続リレー交換                     2個
    初段FET                           4個
    バイアス/バランス半固定VR              4個
    電解コンデンサー                     57個
    フイルムコンデンサー                   14個

E. 調整・測定


F. 修理費   85,000円

A. 修理前の状況
A−1. 修理前 上から見る
C. 修理状況

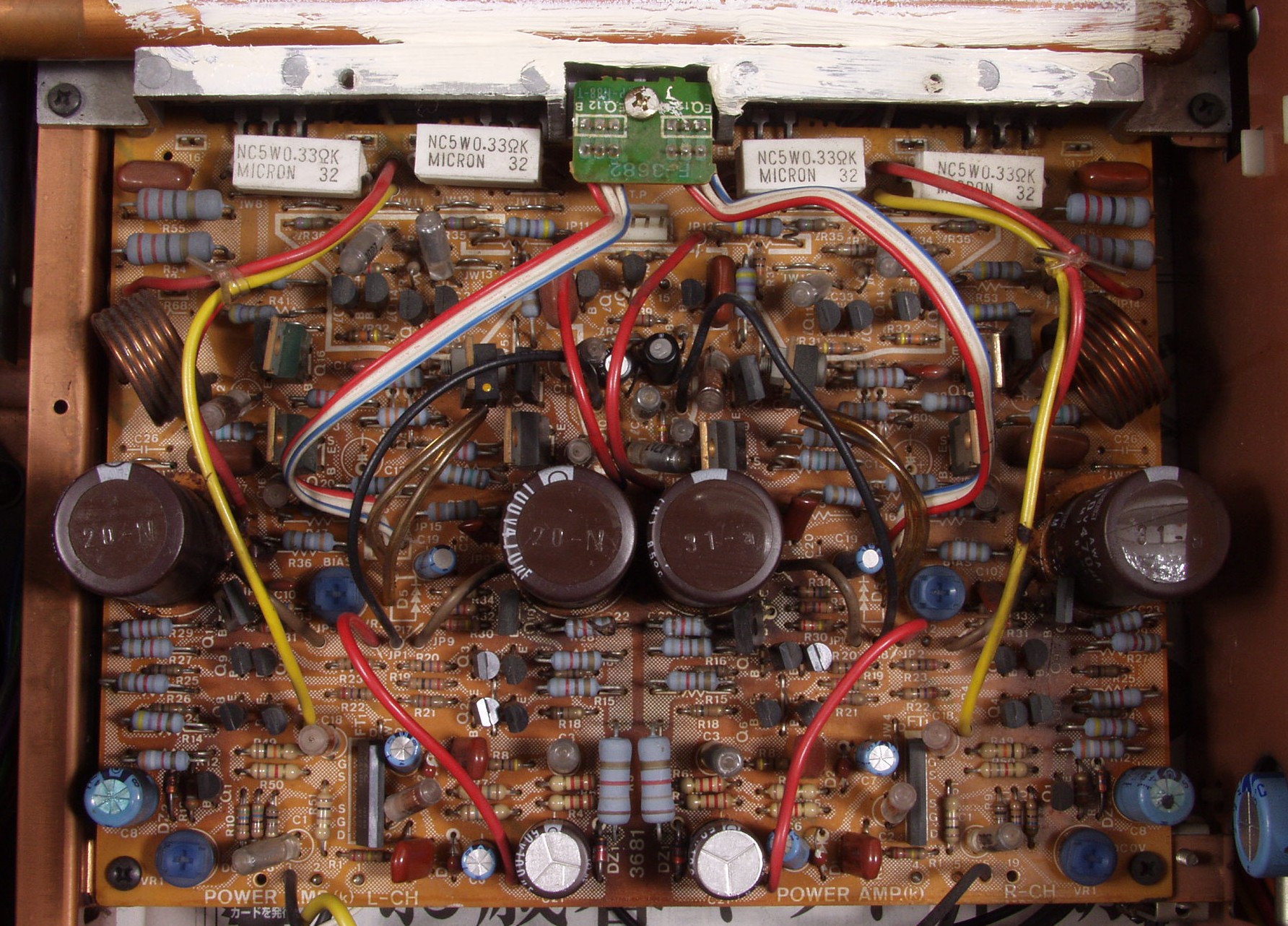

C−1A. 修理前 メインAMP基板

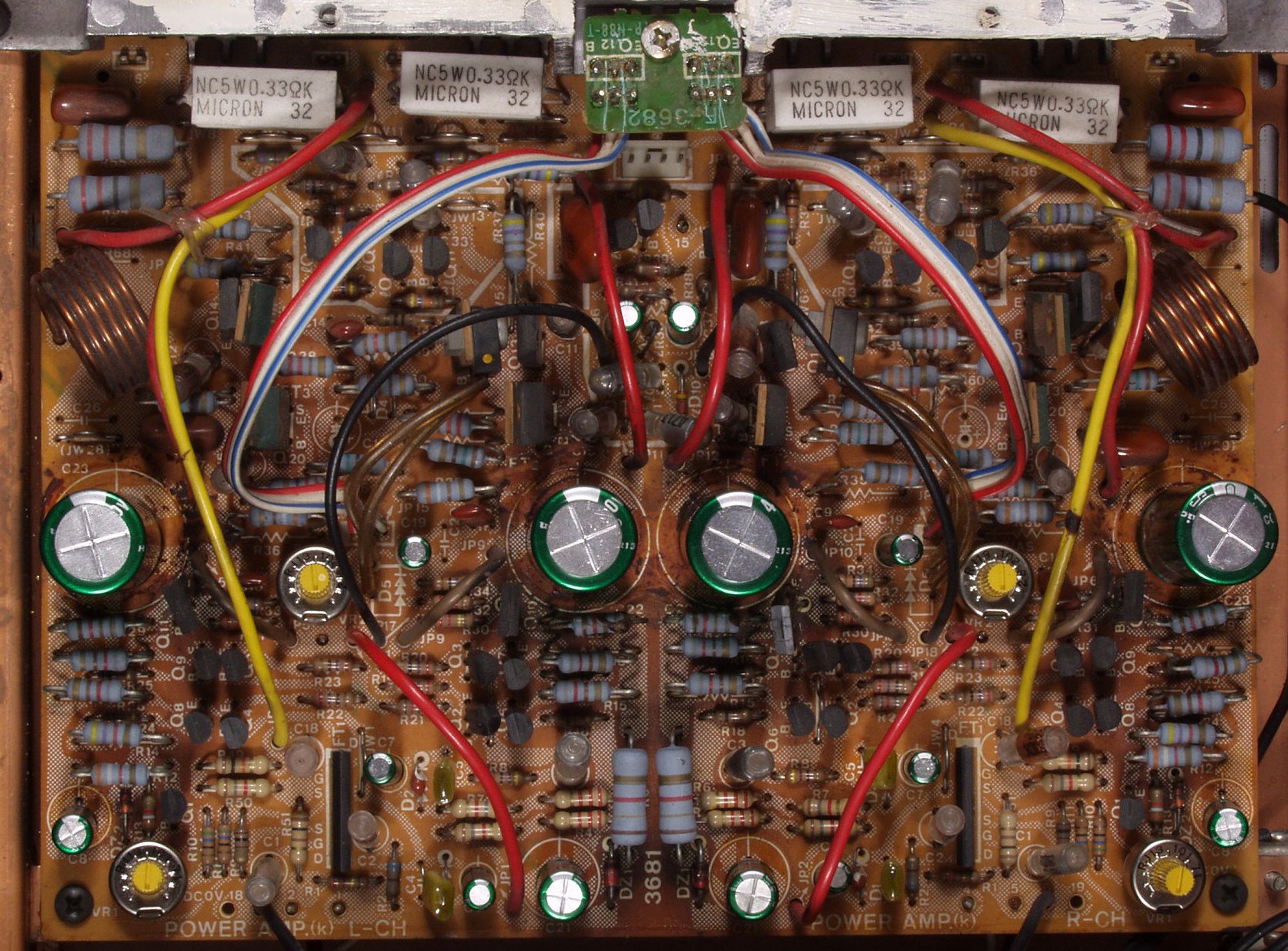

C−1B. 修理後 メインAMP基板 初段FET2個、バランス/バイアス調整用半固定VR4個、電解コンデンサー14個交換
C−1C. 修理前 メインAMP基板裏 修理履歴有り

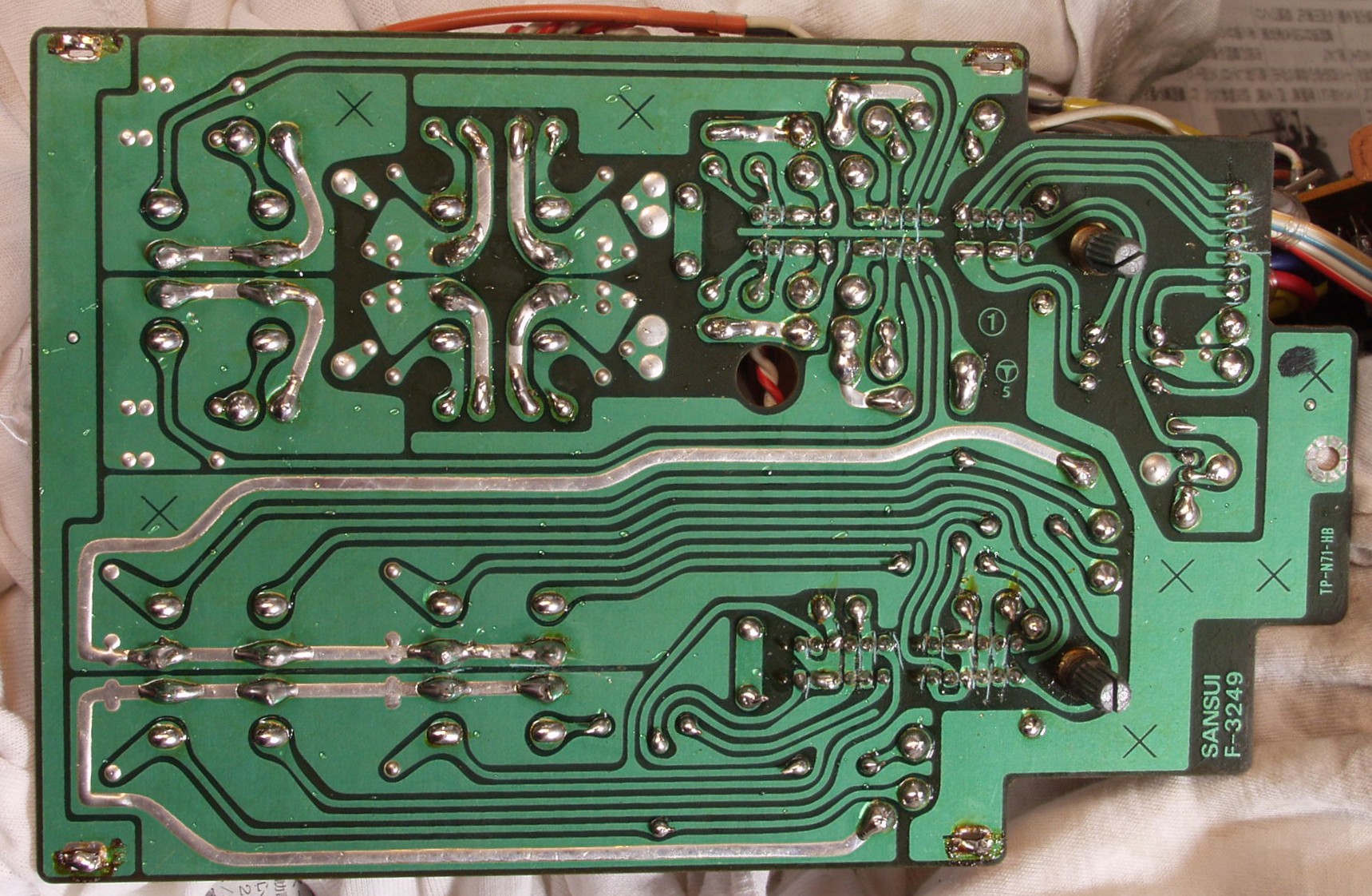

C−1D. 修理(半田補正)後 メインAMP基板裏 半田を全部やり直す

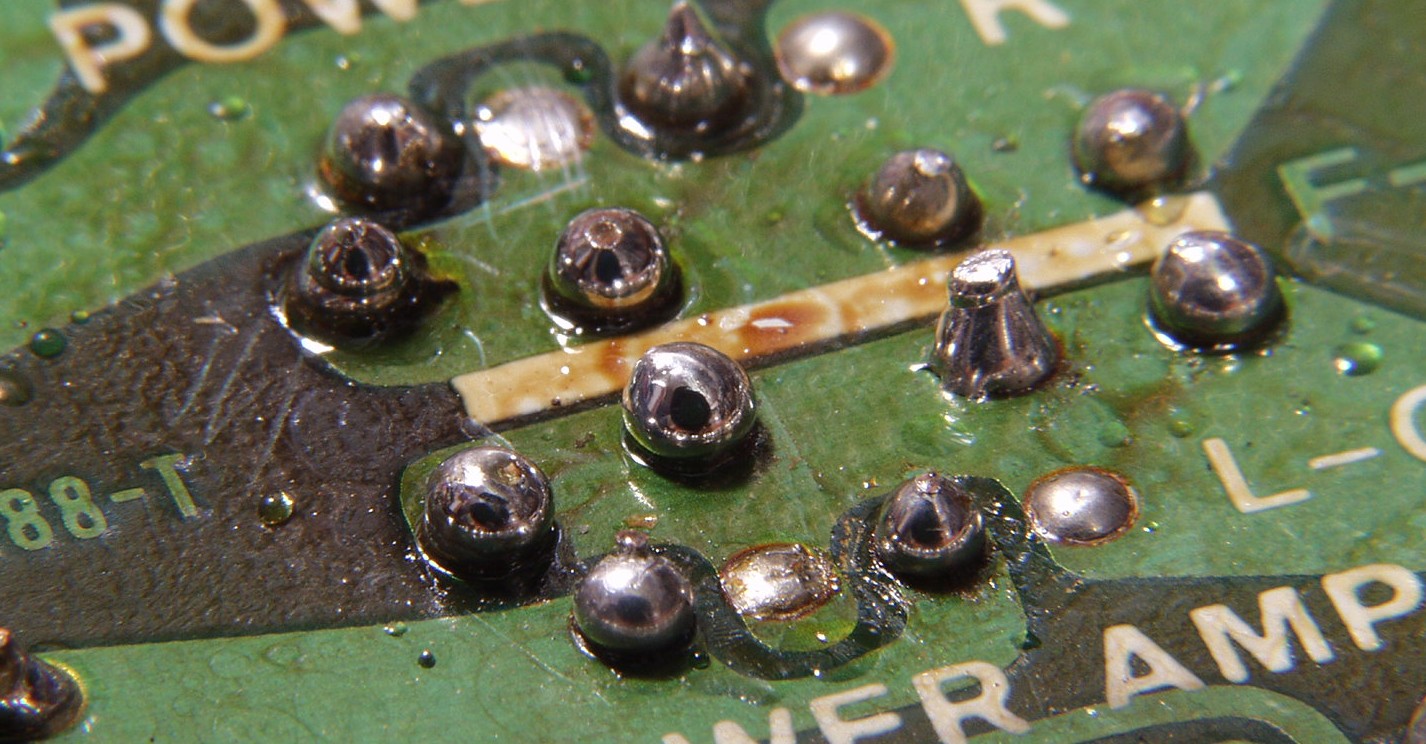

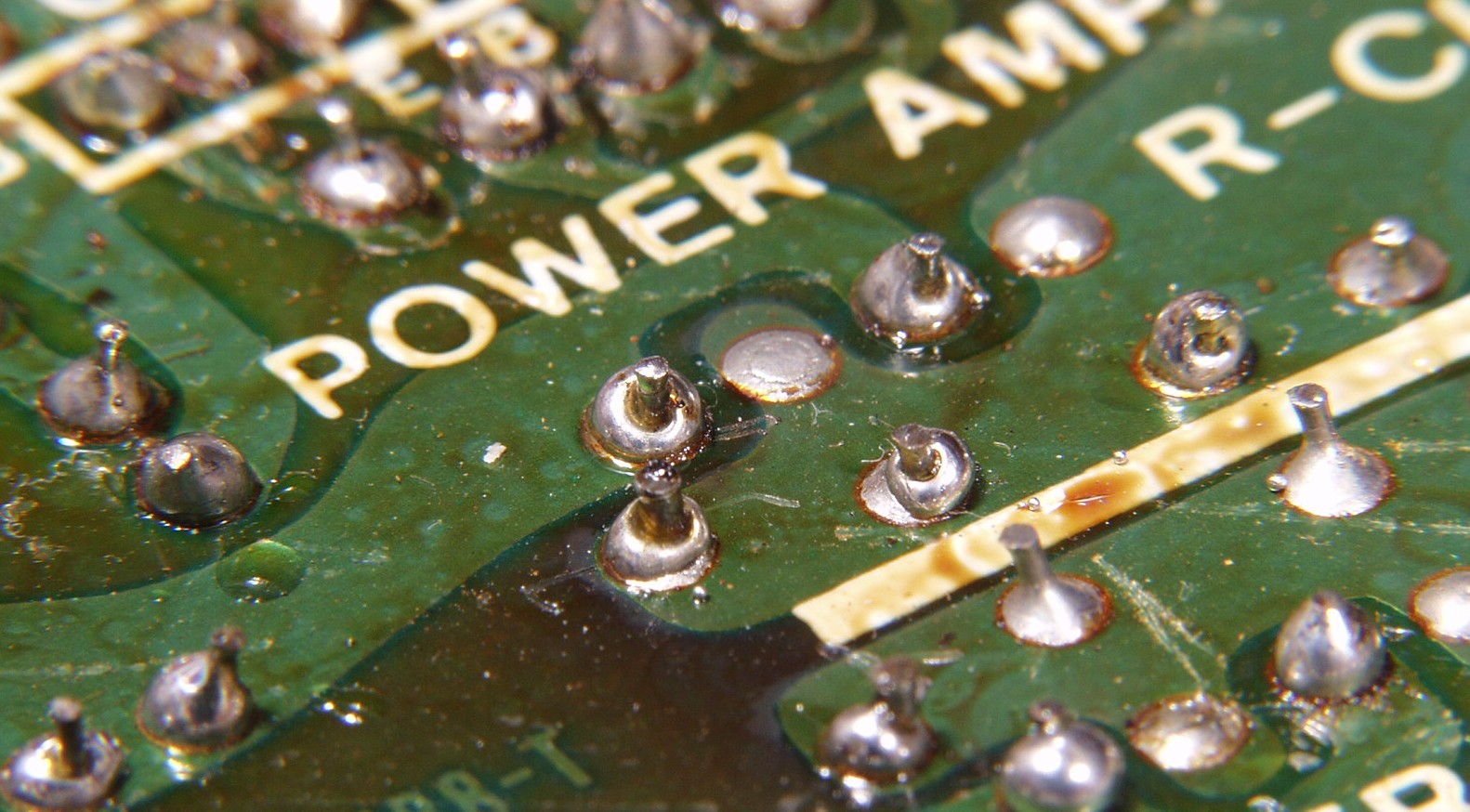

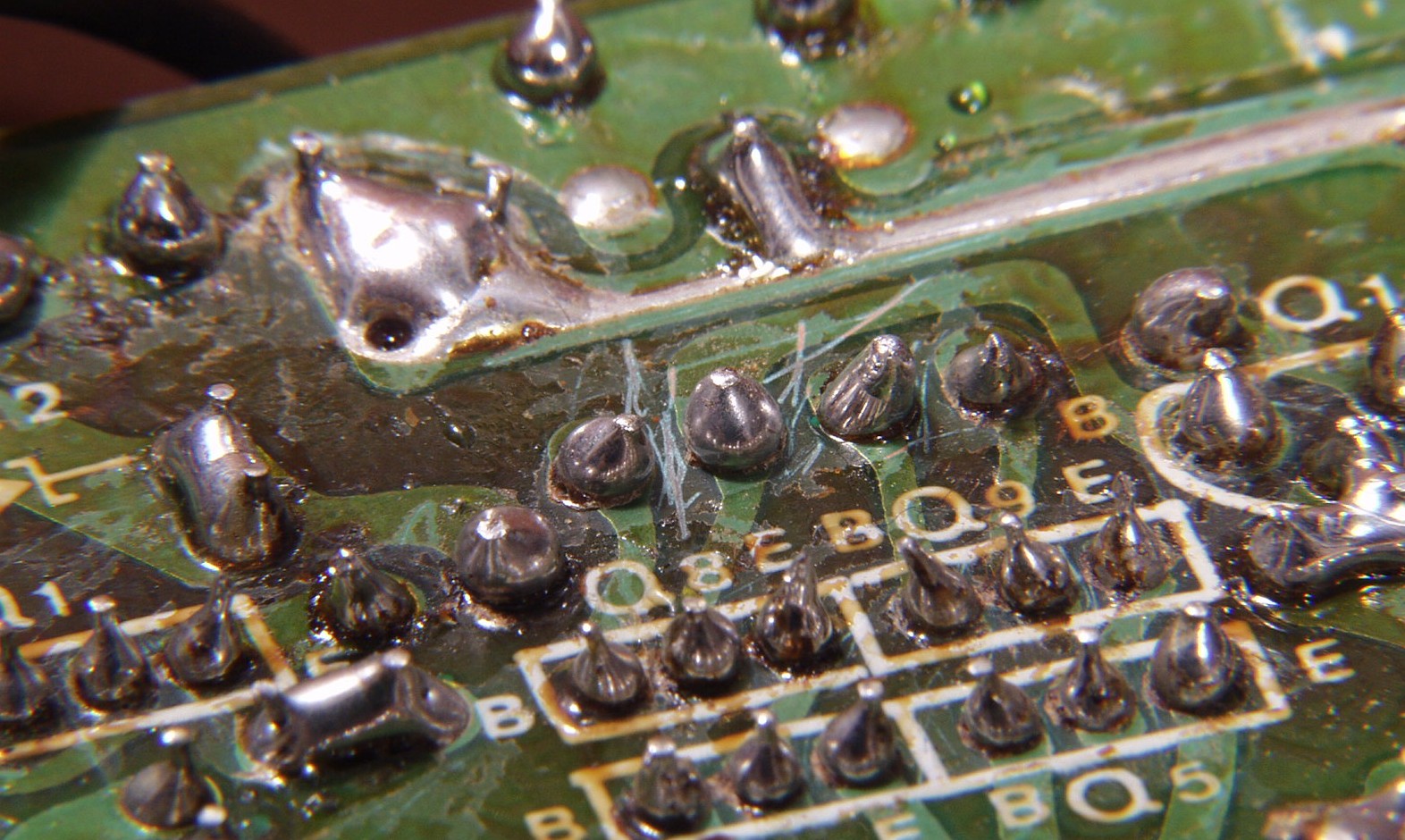

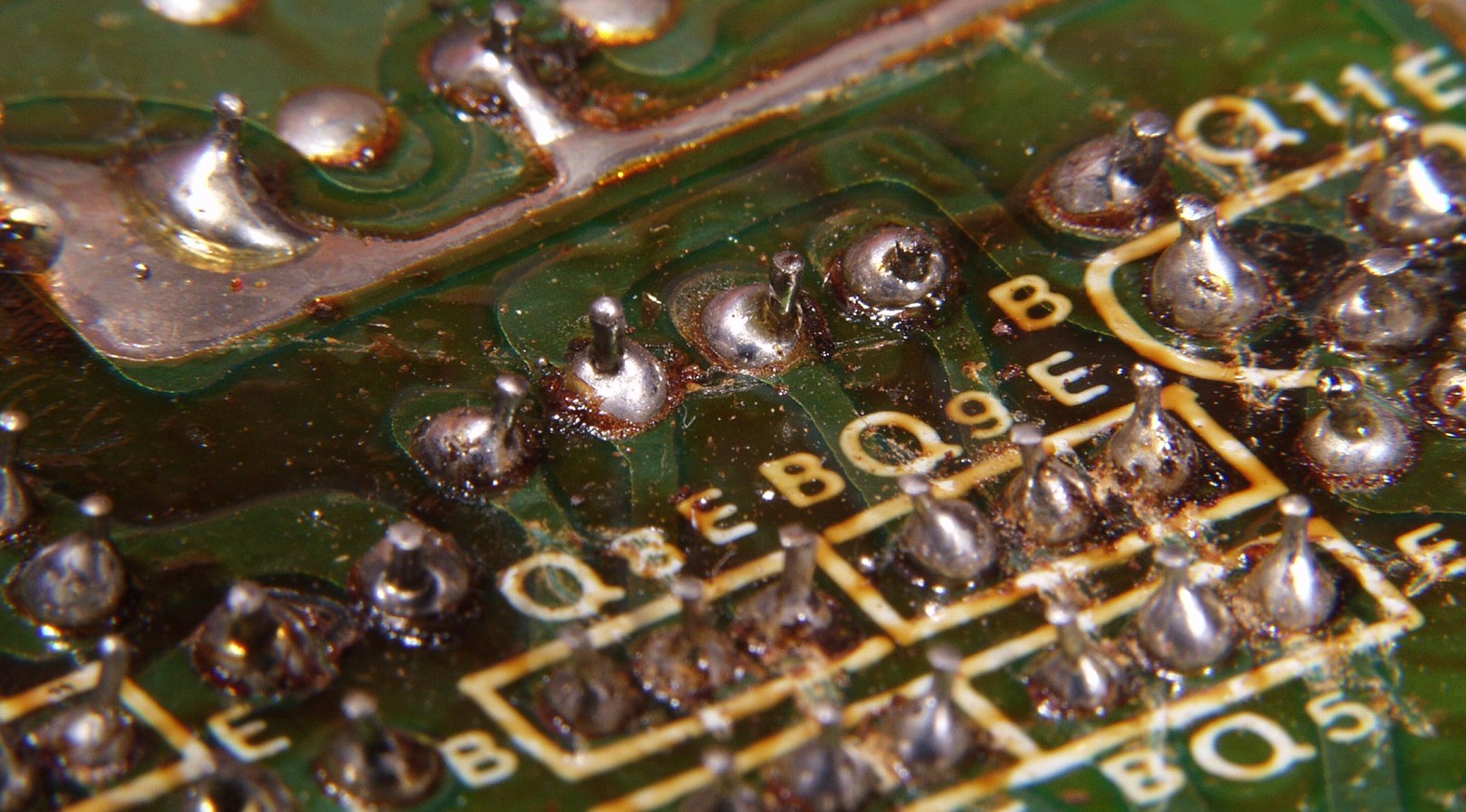

C−1E. 修理前 メインAMP基板裏 不良半田補正ヶ所T
C−1F. 修理後 メインAMP基板裏 不良半田補正ヶ所T
C−1G. 修理前 メインAMP基板裏 不良半田補正ヶ所U
C−1H. 修理後 メインAMP基板裏 不良半田補正ヶ所U
C−1E. 修理前 メインAMP基板 ダウサムパイプの止めネジが片側しか無い?

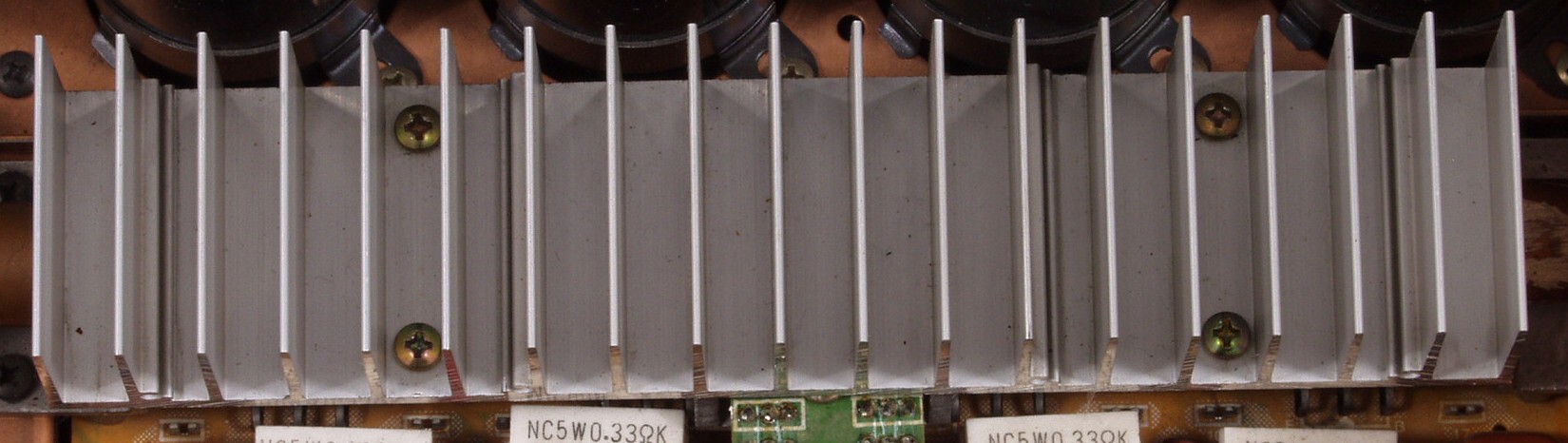

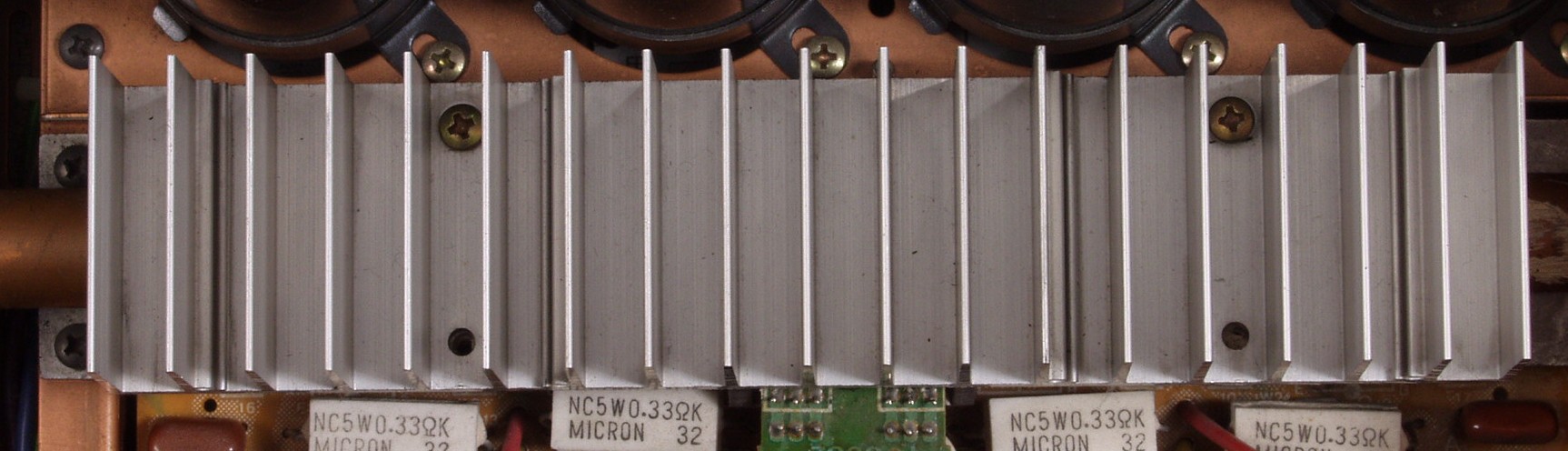

C−1F. 修理後 メインAMP基板 ダウサムパイプの止めネジ

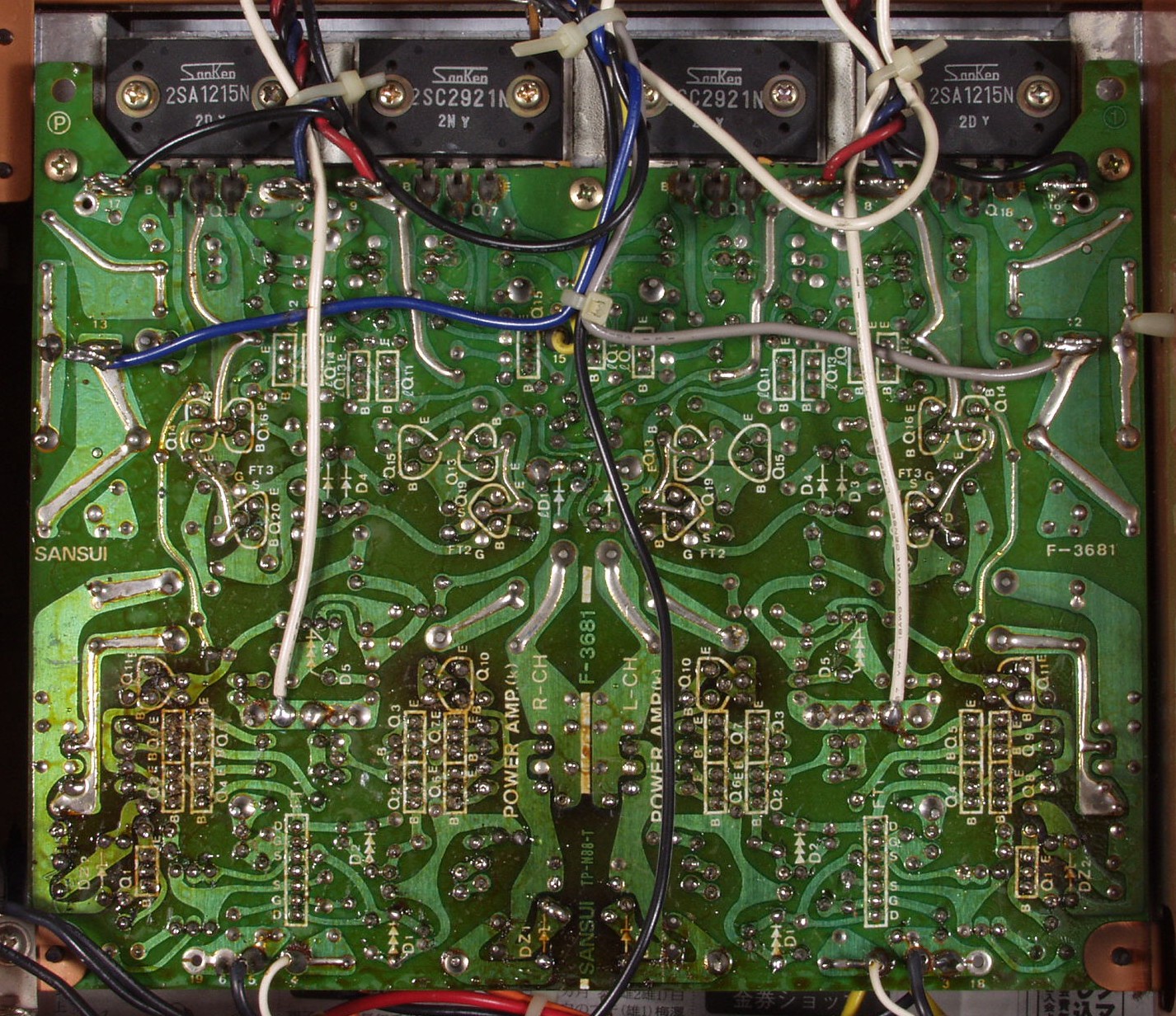

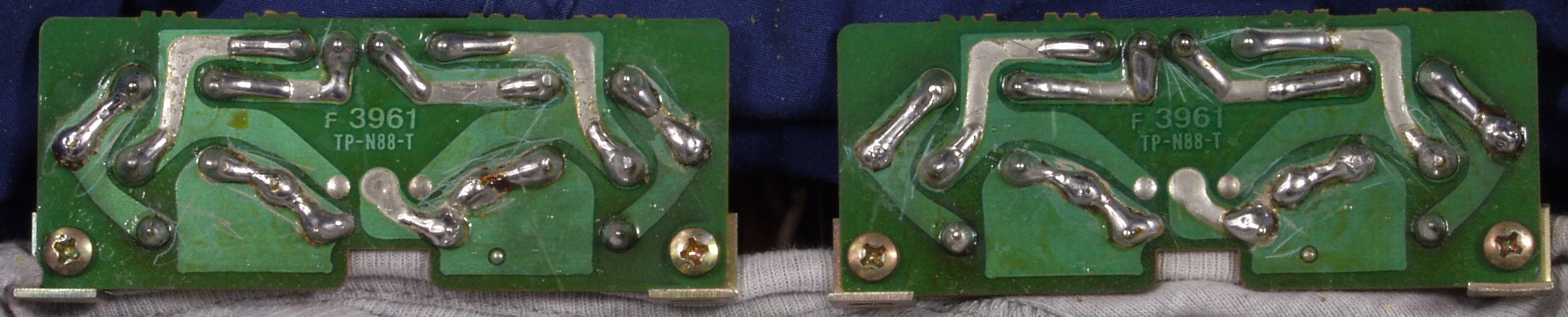

C−1G. 修理(半田補正)後 放熱器取り付けTR(トランジスター)基板裏 半田を全部やり直す

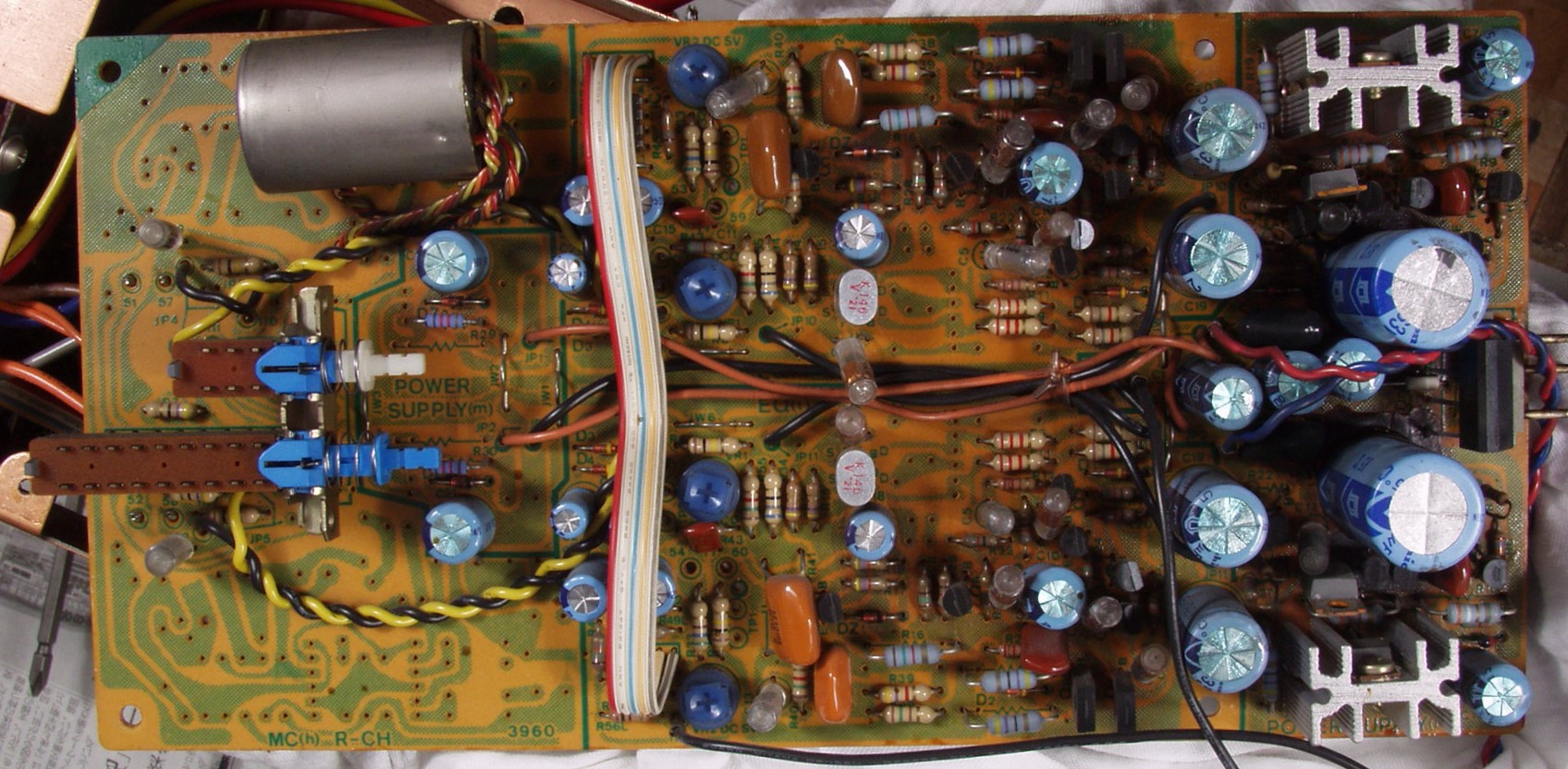

C−2A. 修理前 EQ−AMP基板 MCトランス搭載してある。これだけでも価値大
C−2B. 修理後 EQ−AMP基板 初段FET2個、電解コンデンサー23個交換
C−2C. 修理前 EQ−AMP基板裏 修理履歴有り

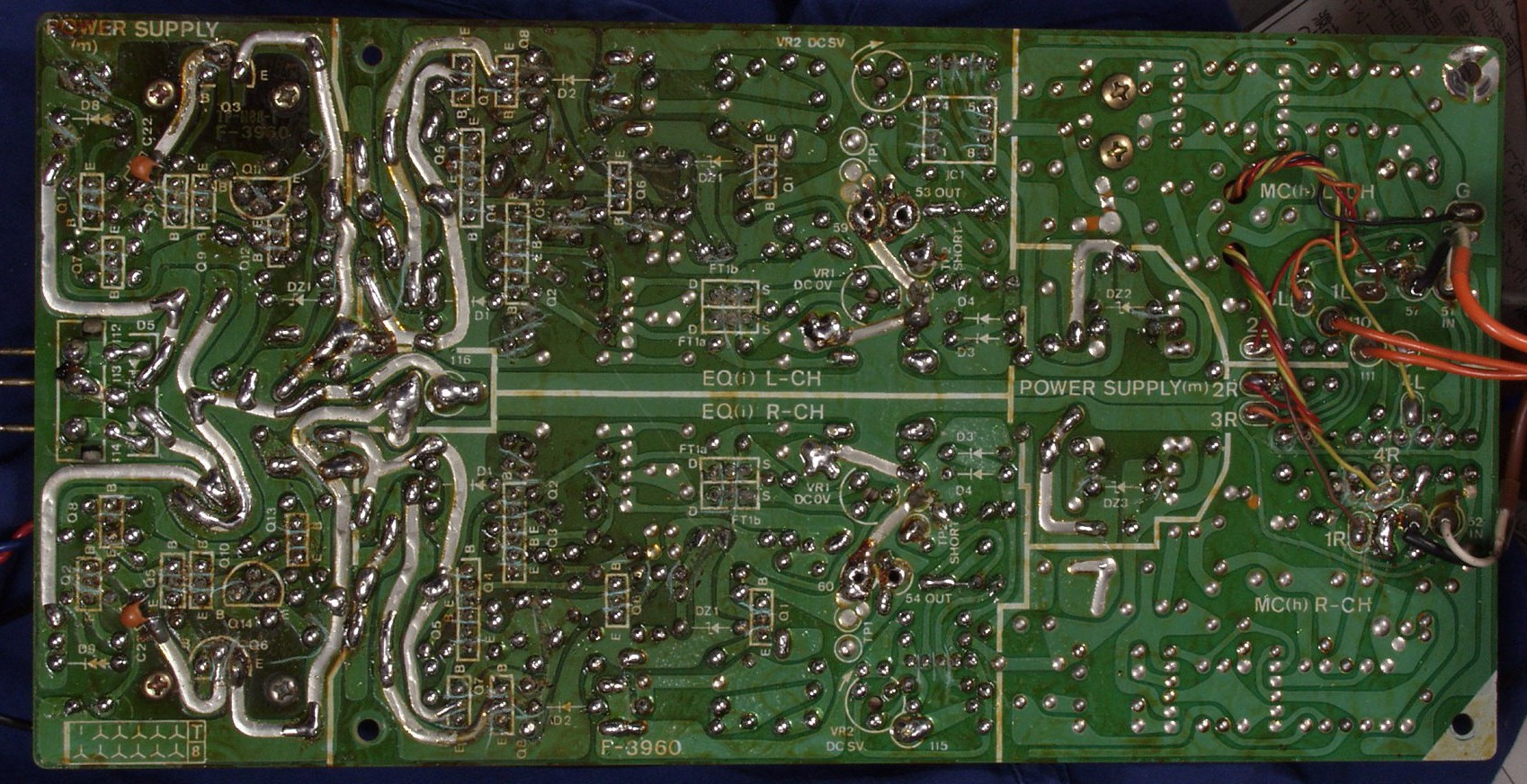

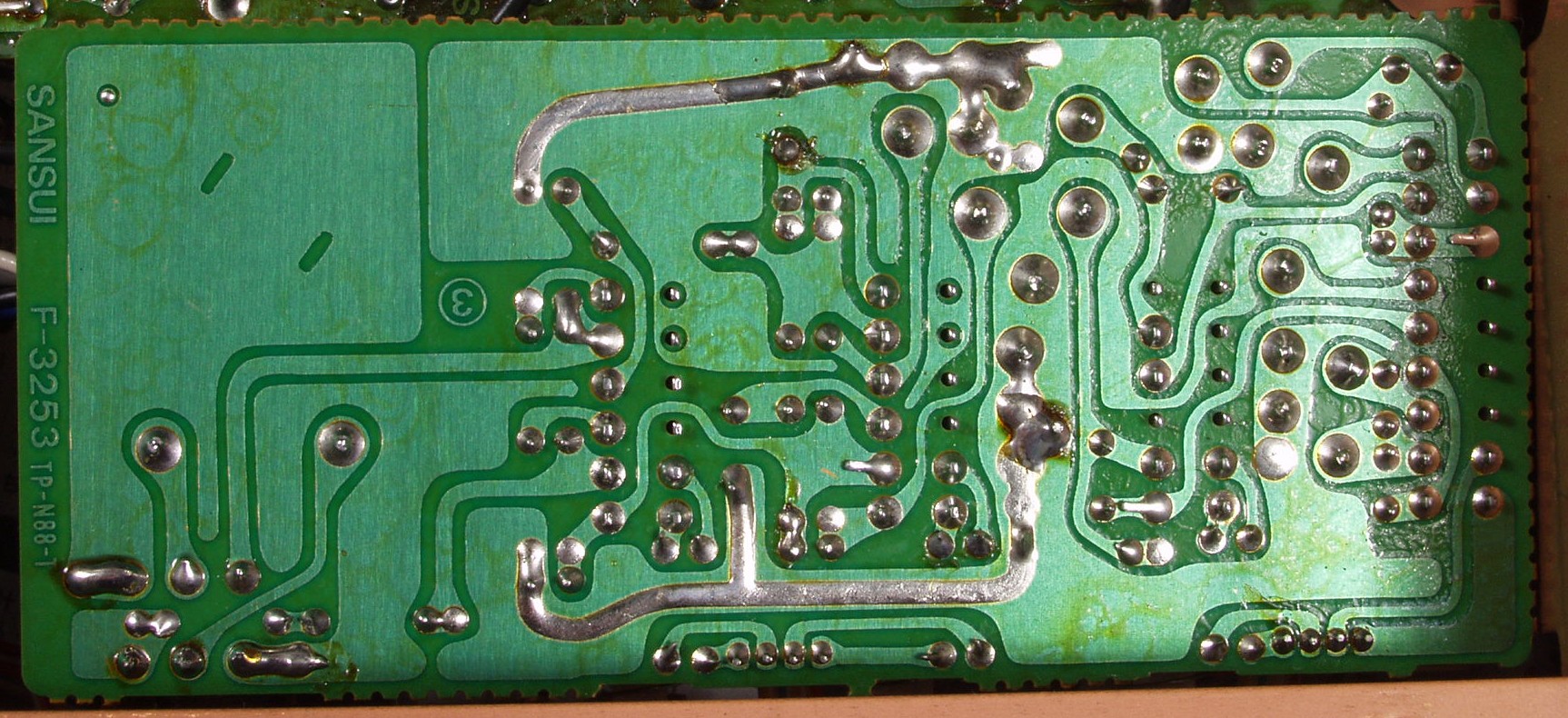

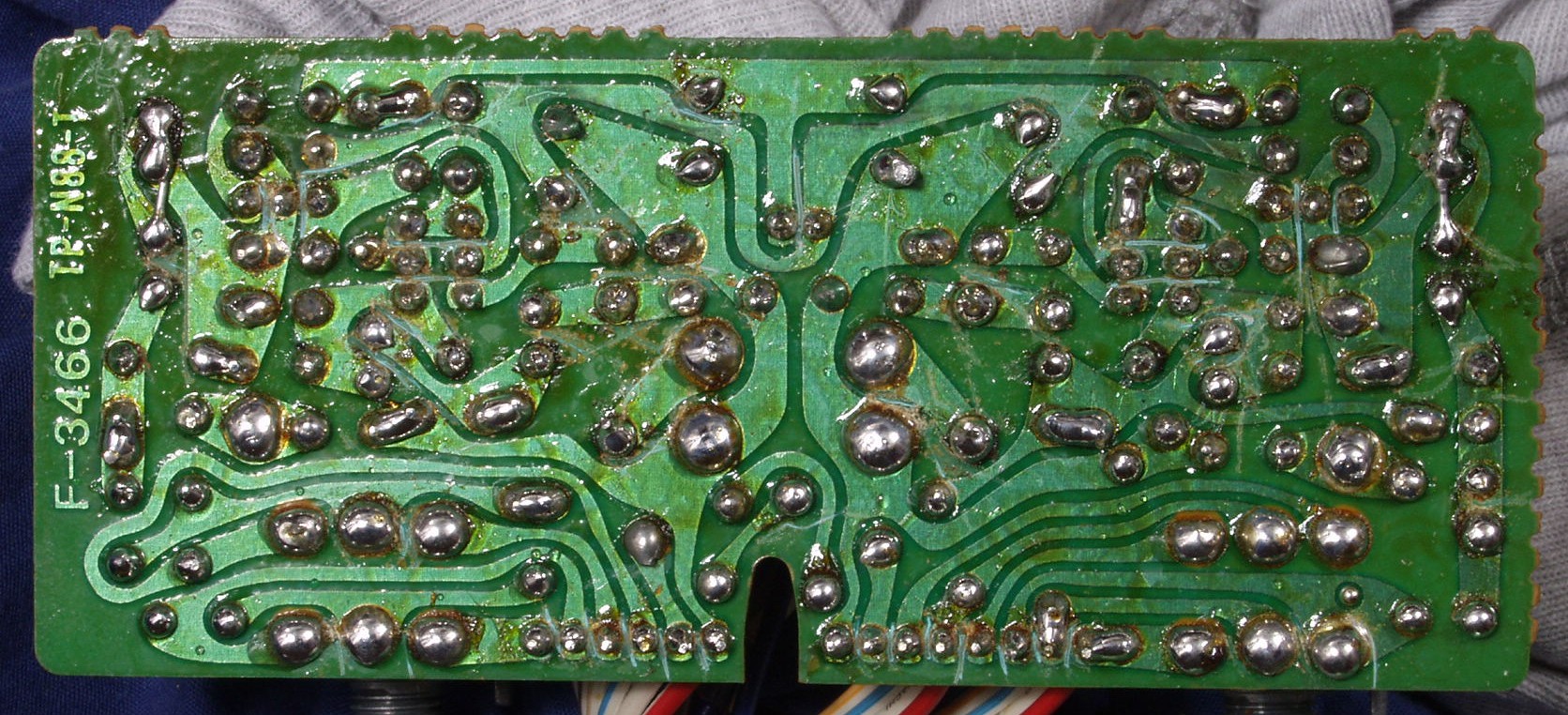

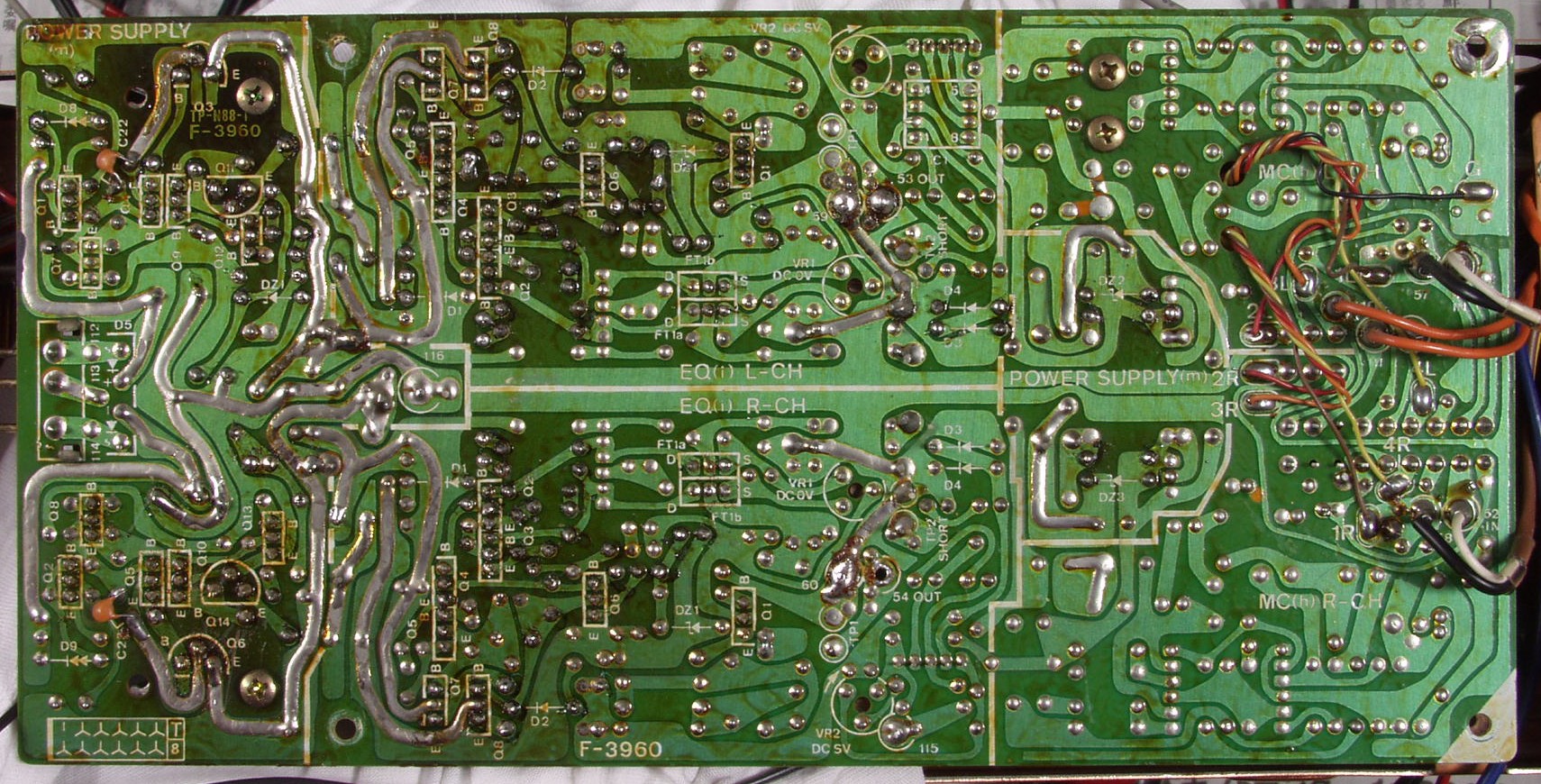

C−2D. 修理(半田補正)後 EQ−AMP裏 半田を全部やり直す

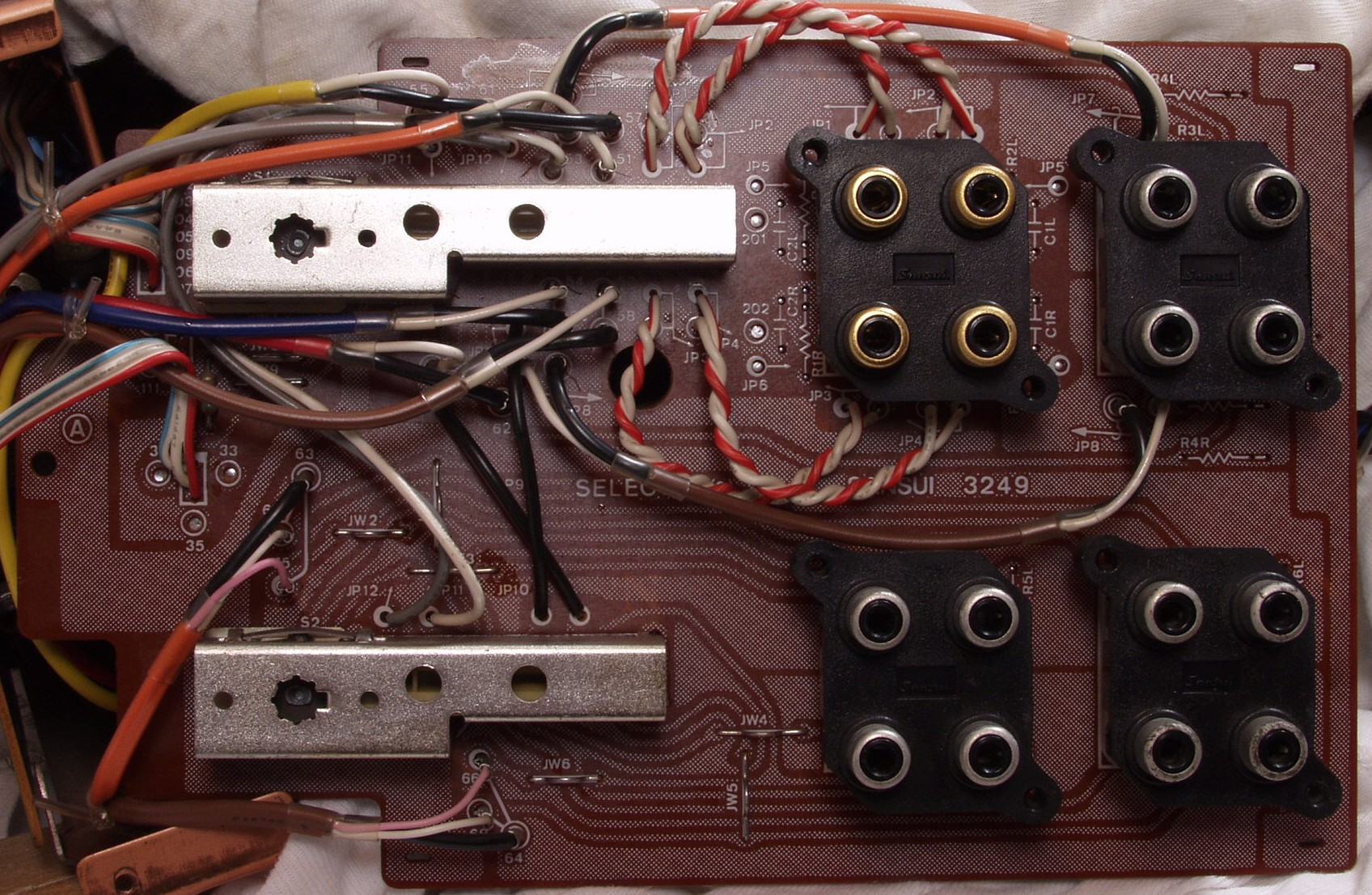

C−3A. 修理前 RCA端子基板
C−3B. 修理前 RCA端子基板裏
C−3C. 修理(半田補正)後 RCA端子基板裏 半田を全部やり直す

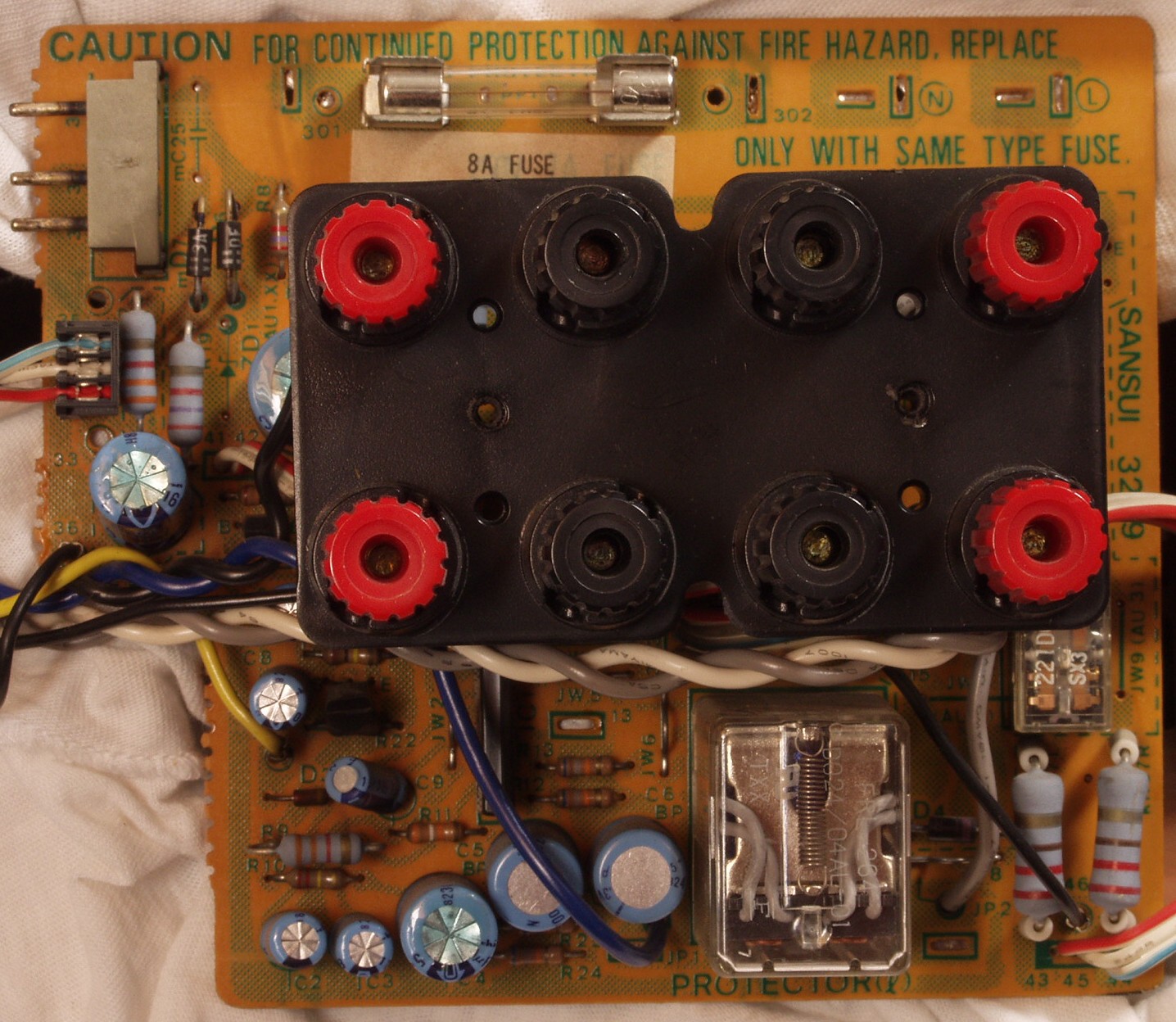

C−4A. 修理前 プロテクト基盤
C−4B. 修理後 プロテクト基盤 リレー2個、電解コンデンサー9個交換

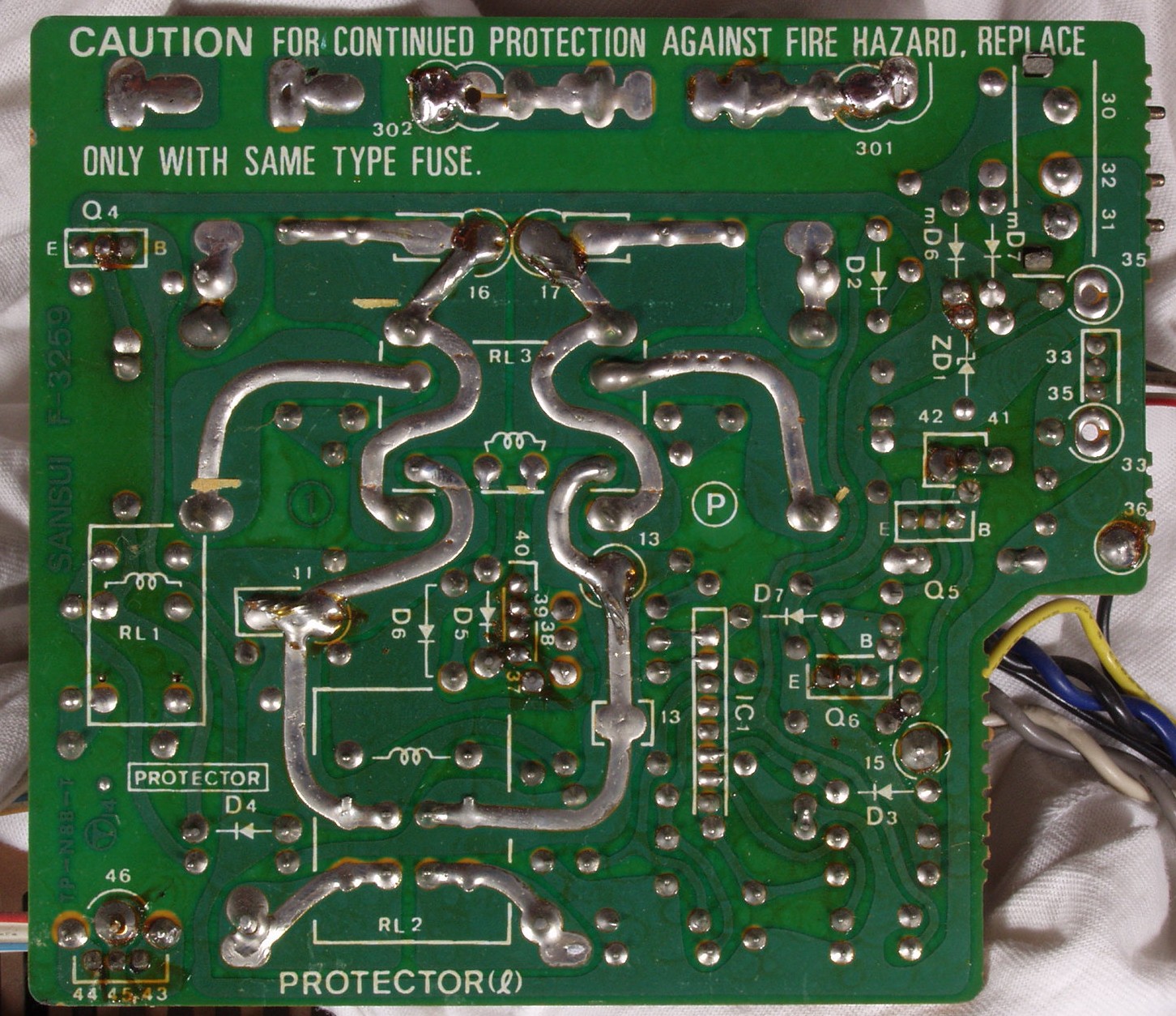

C−4C. 修理前 プロテクト基盤裏

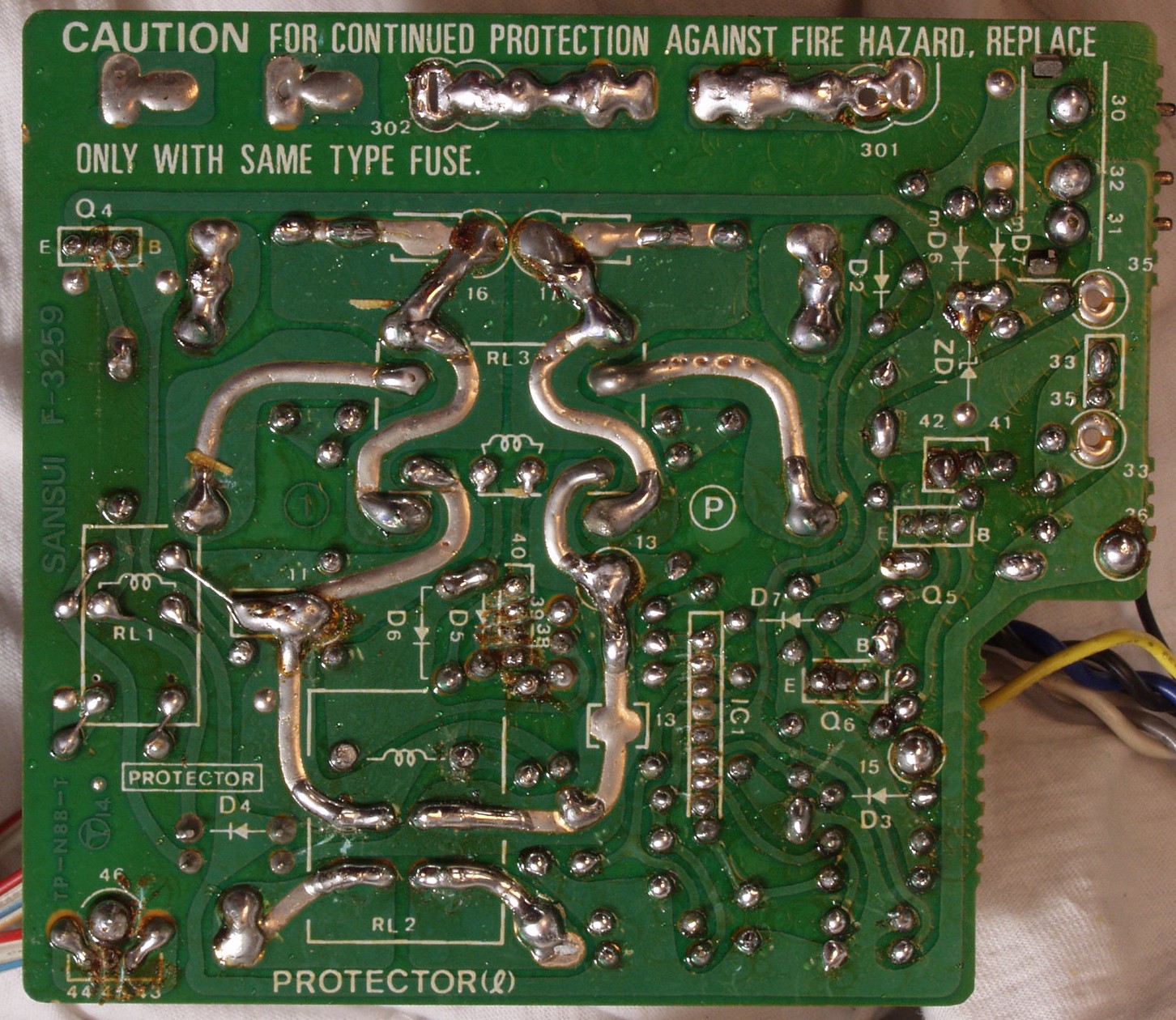

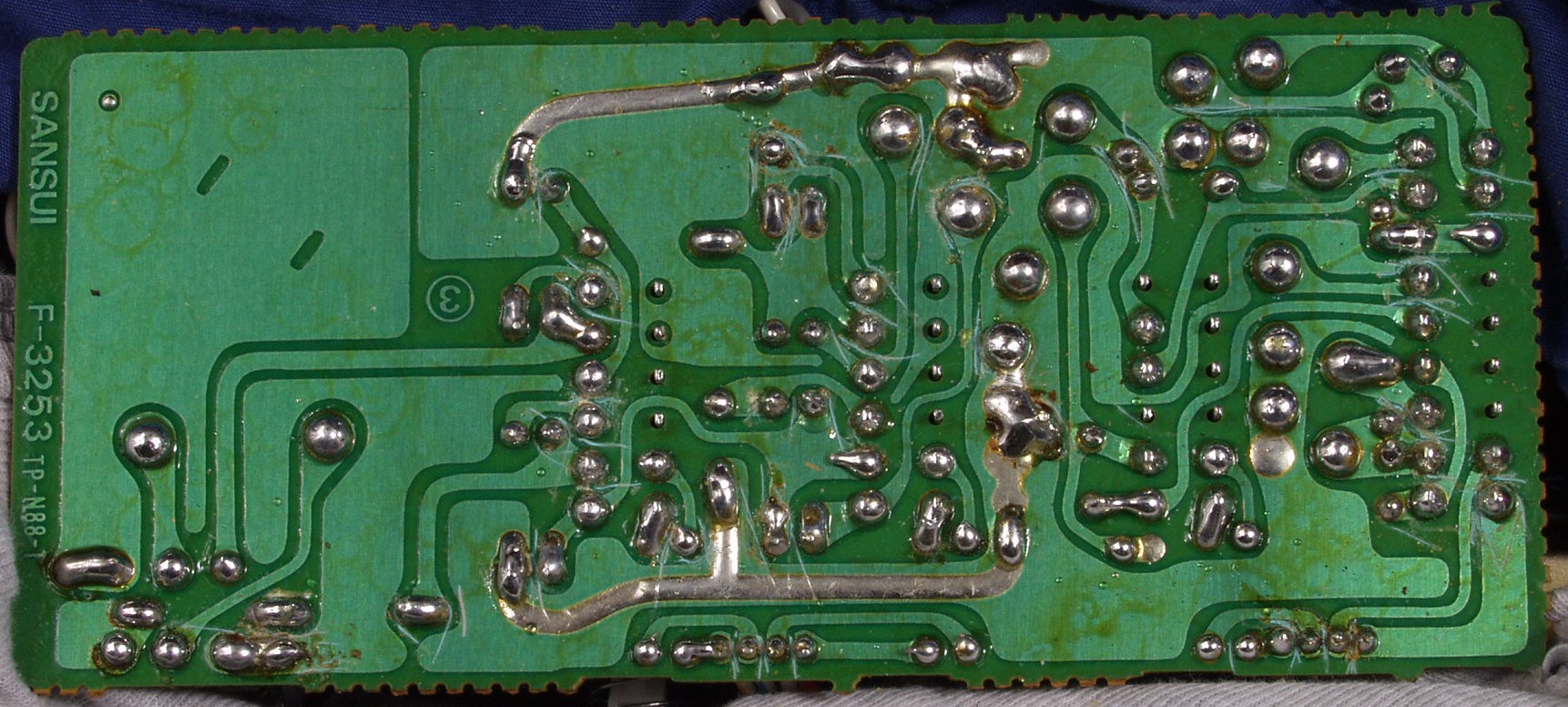

C−4D. 修理(半田補正)後 プロテクト基盤裏 半田を全部やり直す

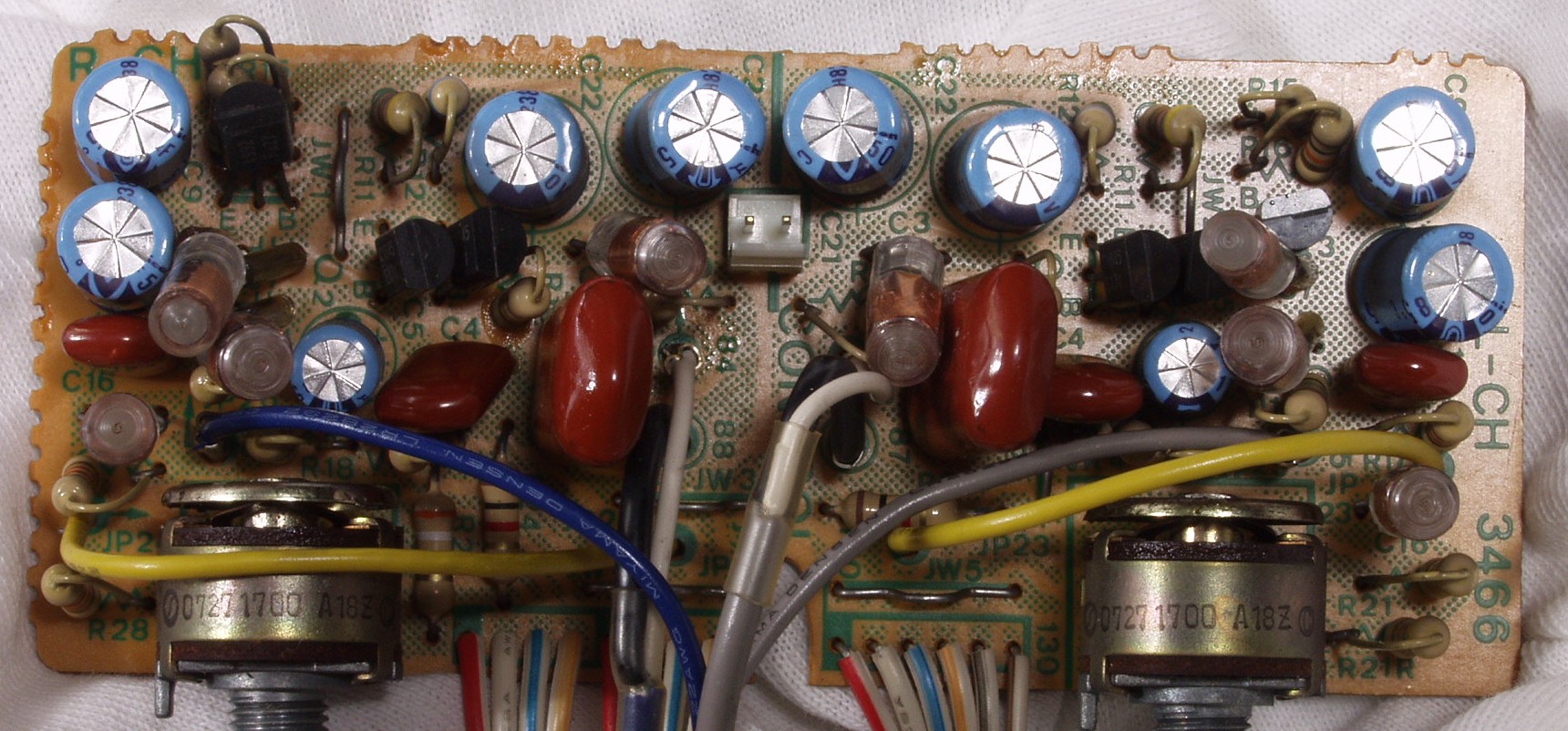

C−5A. 修理前 コントロールVR基盤

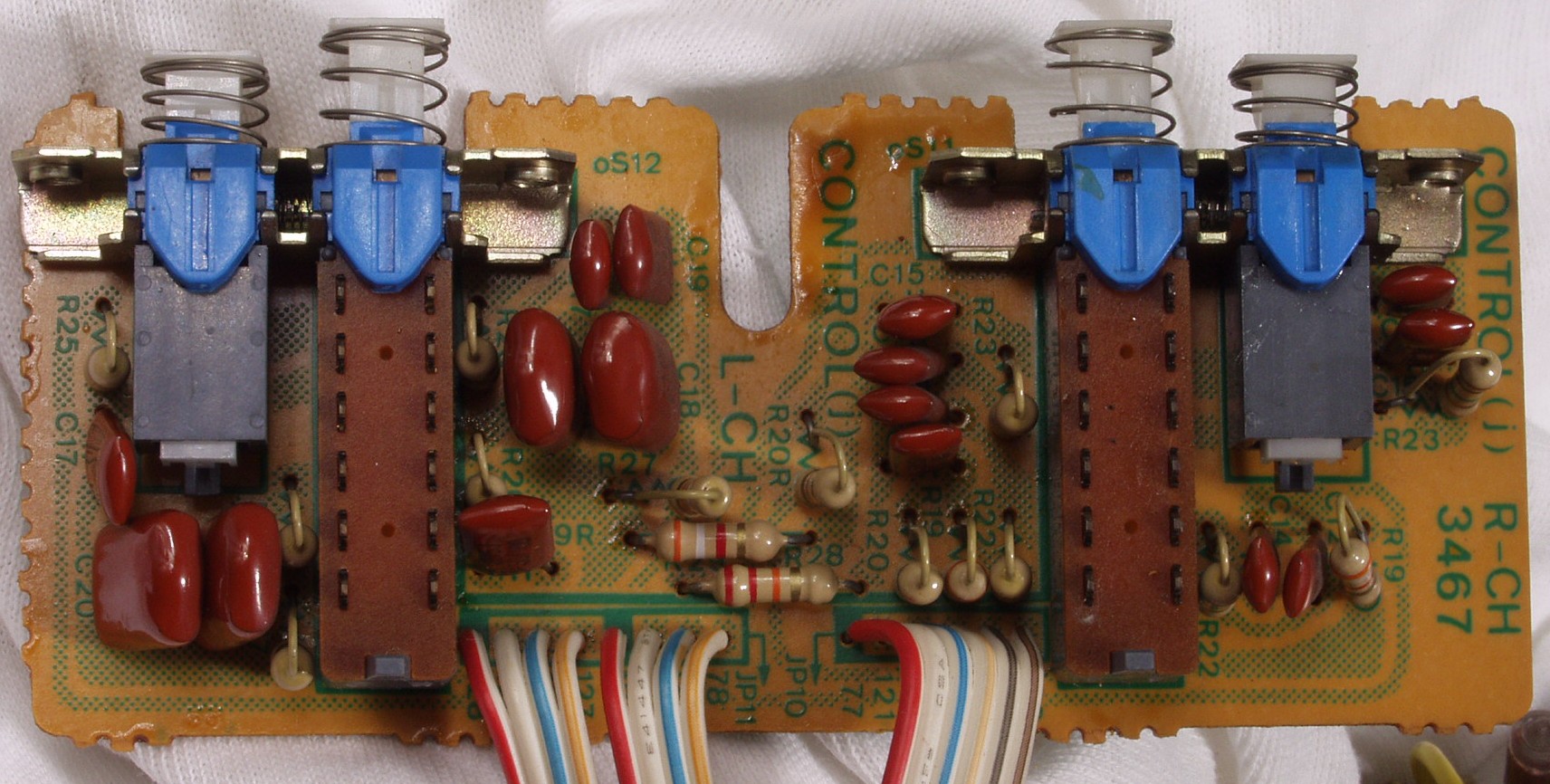

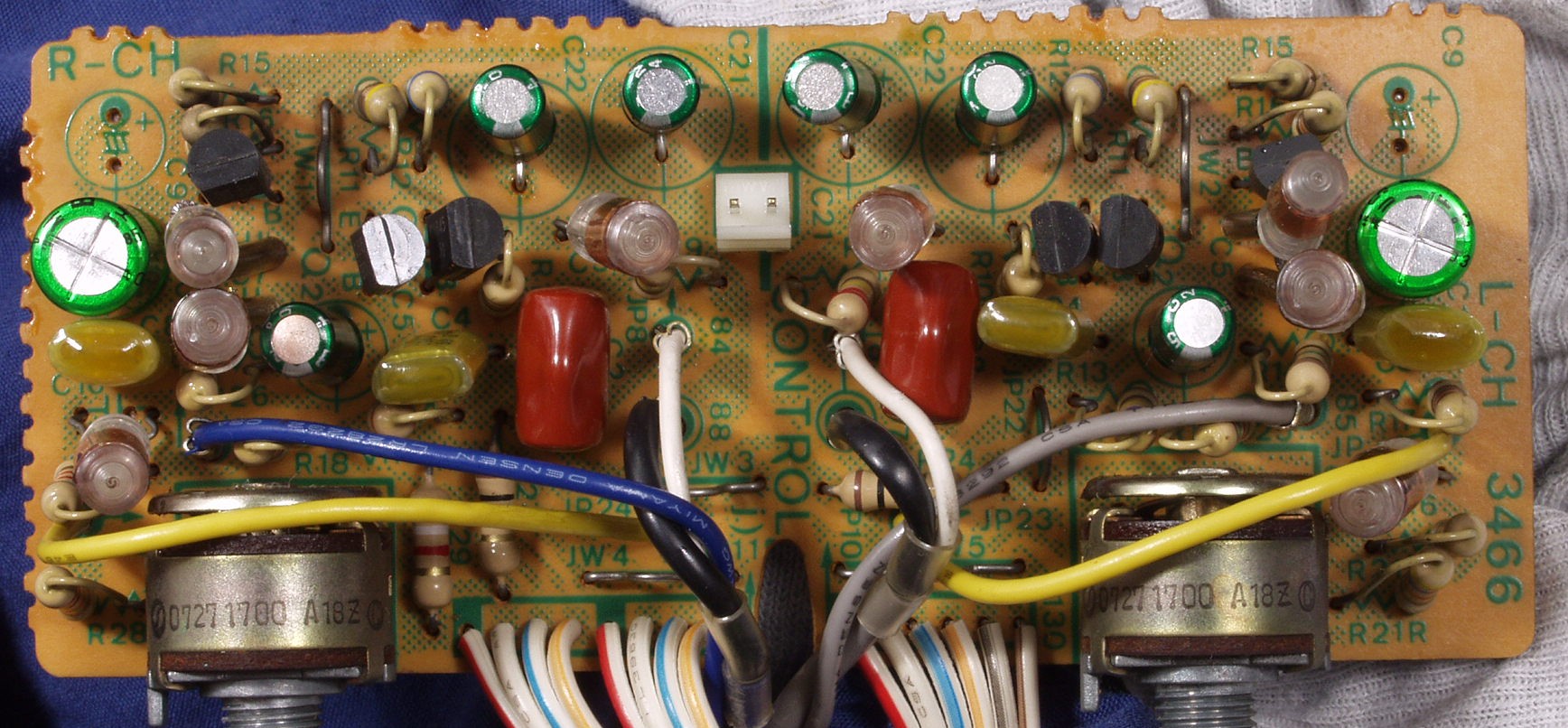

C−5B. 修理後 コントロールVR基盤 電解コンデンサー10個、フイルムコンデンサー6個交換

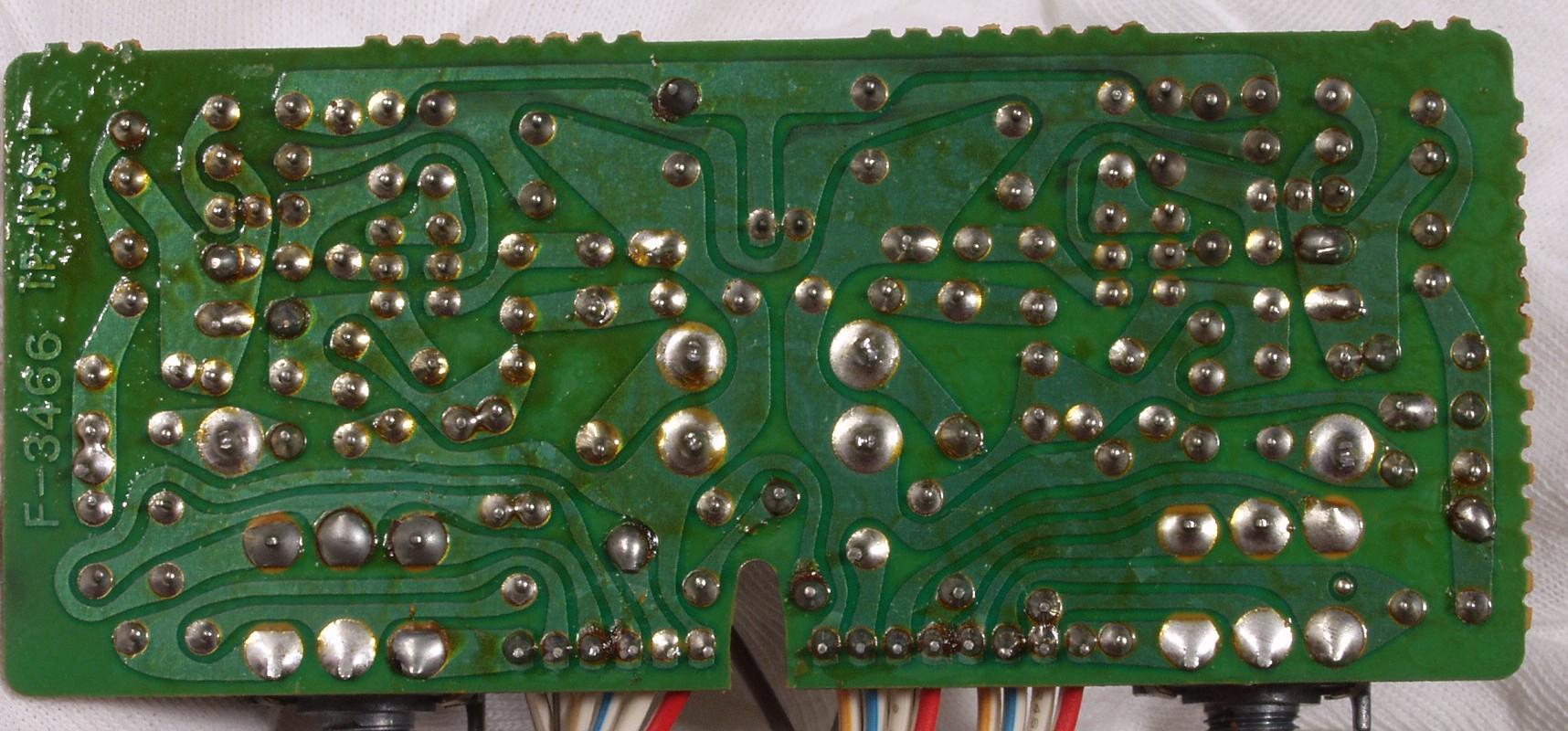

C−5C. 修理前 コントロールVR基盤裏
C−5D. 修理(半田補正)後 コントロールVR基盤裏  半田を全部やり直す
C−6A. 修理前 コントロールSW基盤

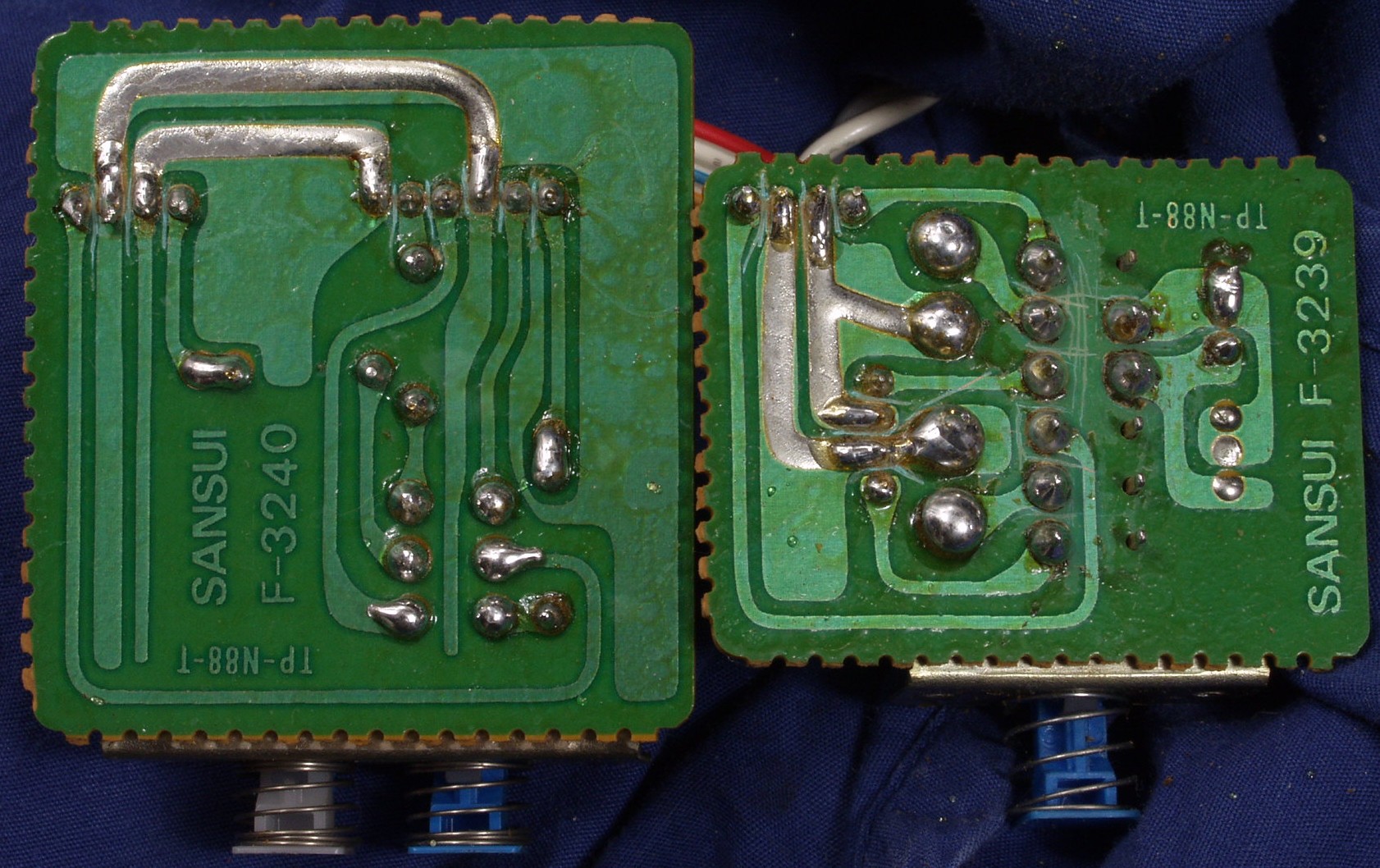

C−6B. 修理前 コントロールSW基盤裏

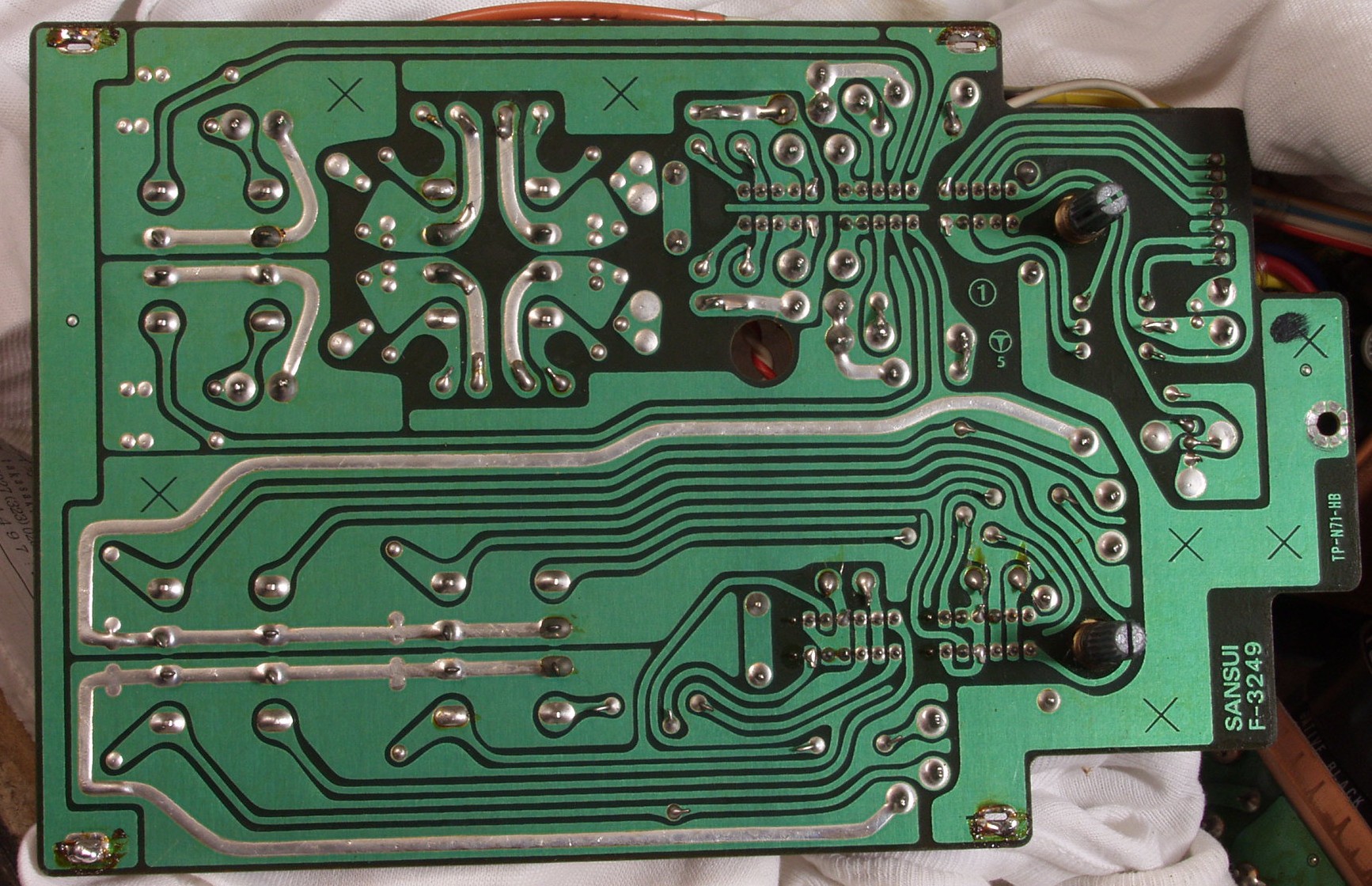

C−6C. 修理(半田補正)後 コントロールSW基盤裏  半田を全部やり直す

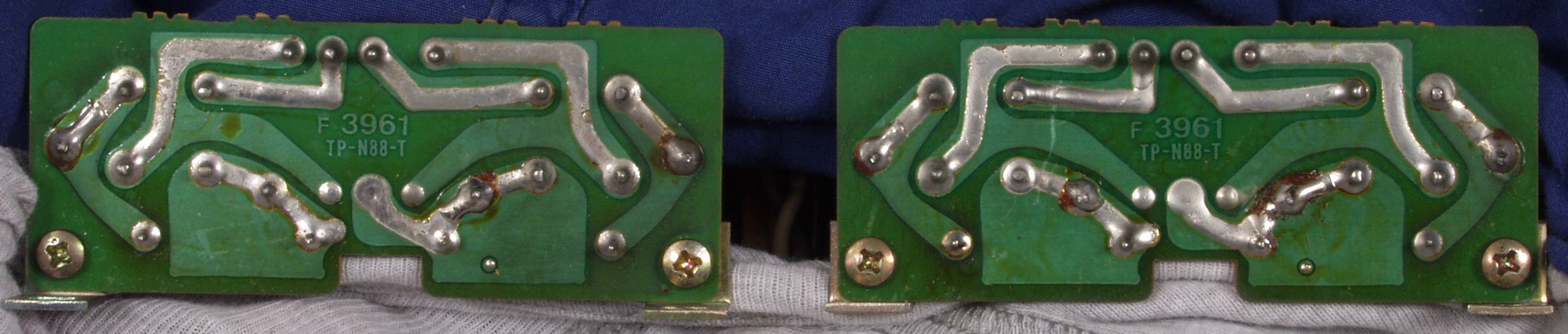

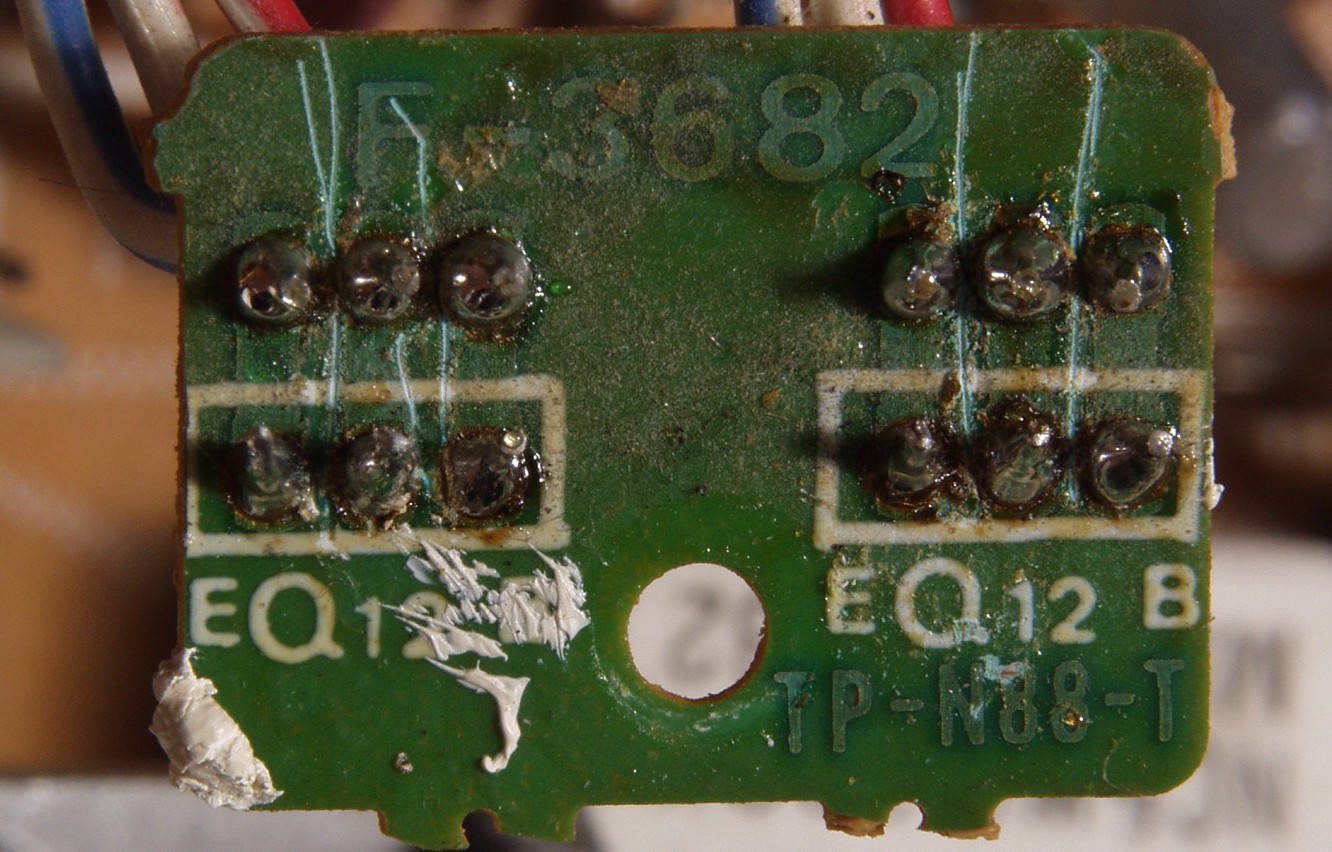

C−7A. 修理前 コントロールSW−2基盤裏
C−7B. 修理(半田補正)後 コントロールSW−2基盤裏  半田を全部やり直す
C−8A. 修理前 テープコントロールSW基盤
C−8B. 修理(半田補正)後 テープコントロールSW基盤裏  半田を全部やり直す

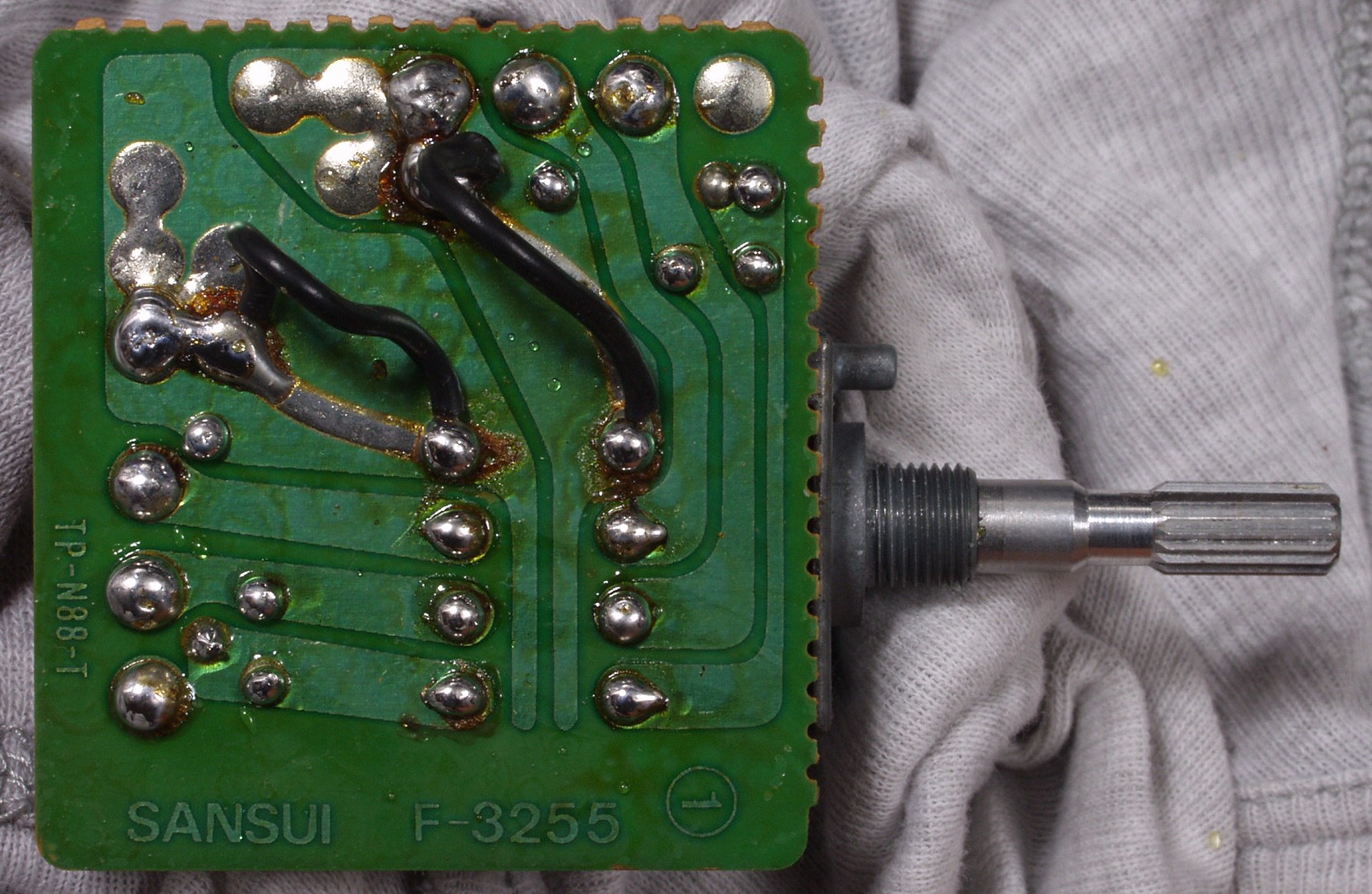

C−9A. 修理前 メインVR基盤裏

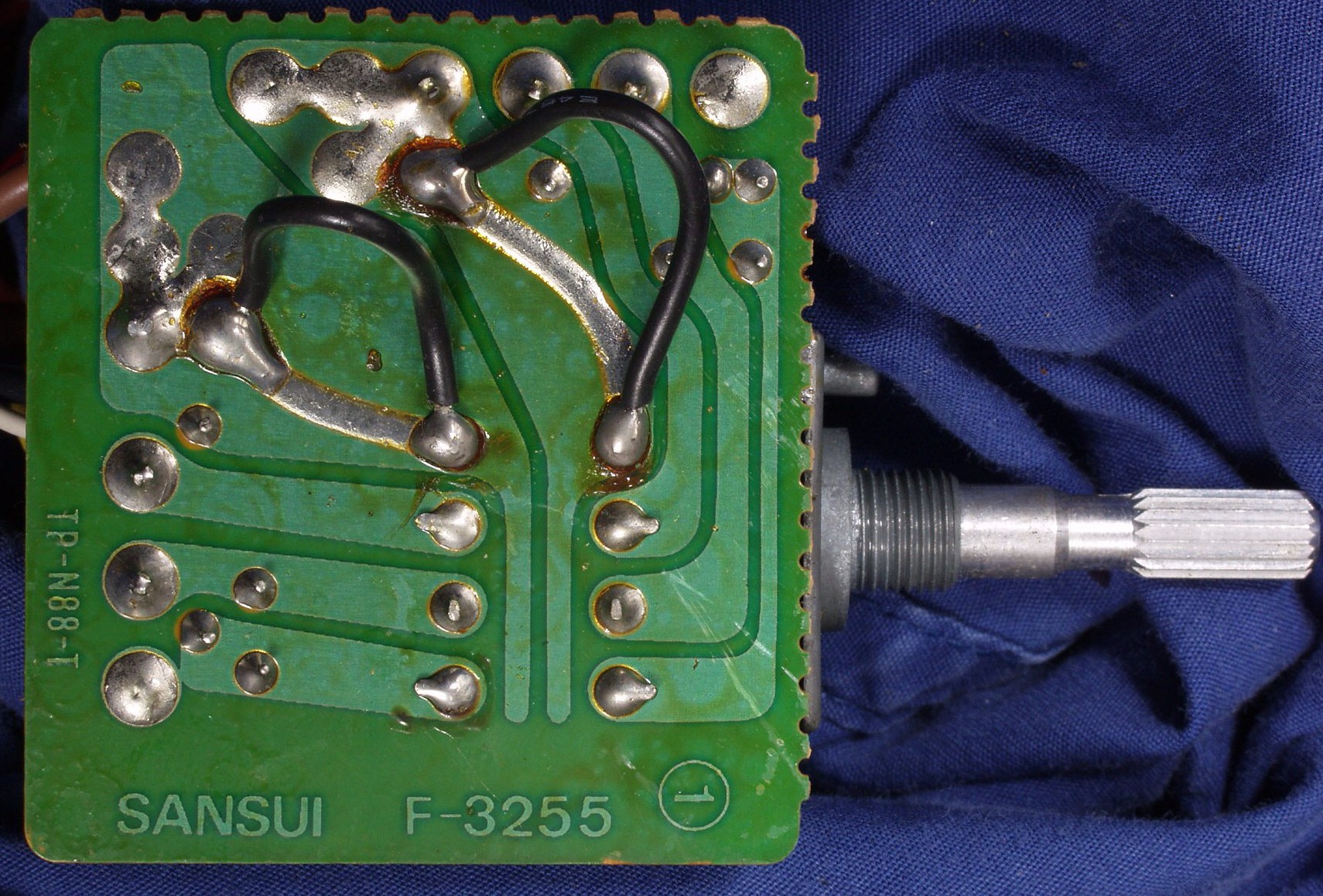

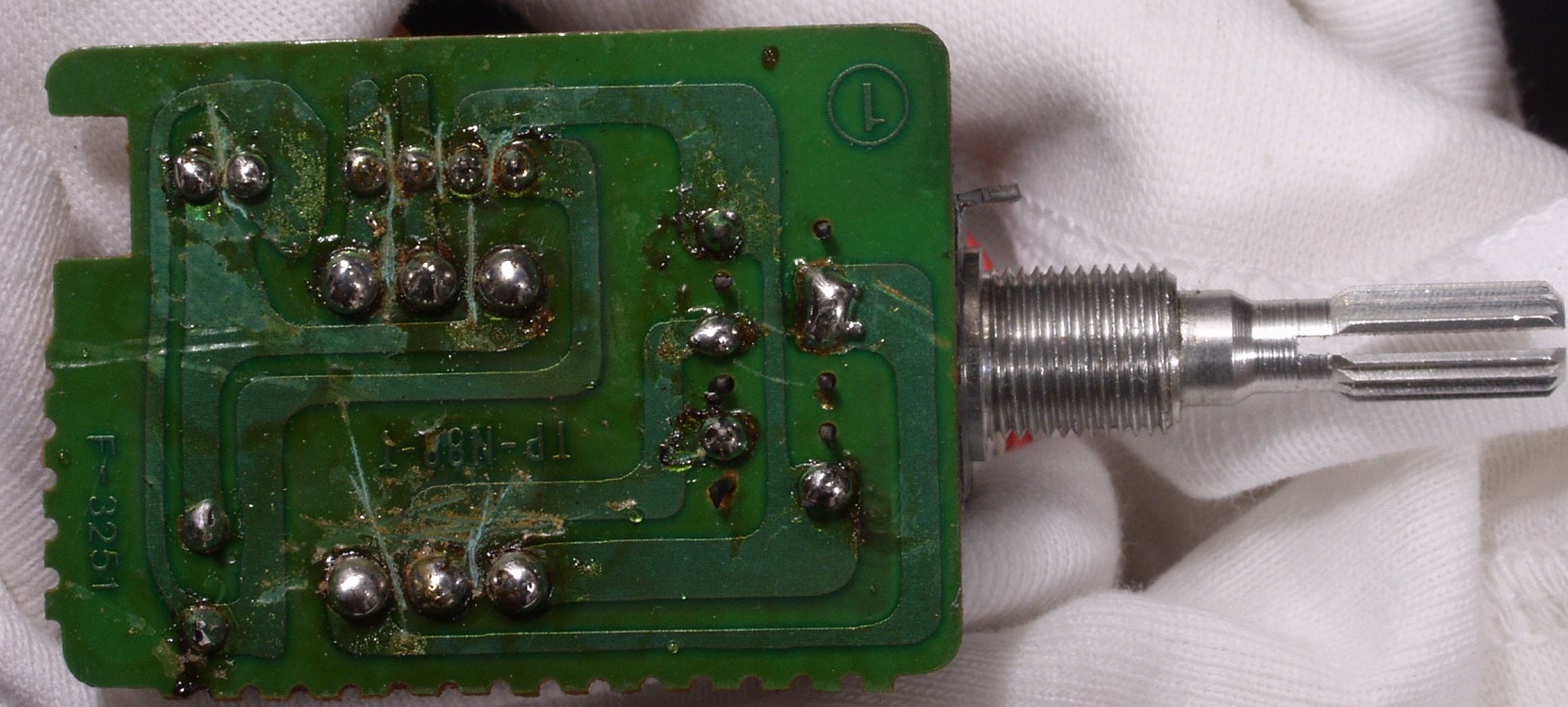

C−9B. 修理(半田補正)後 メインVR基盤裏  半田を全部やり直す

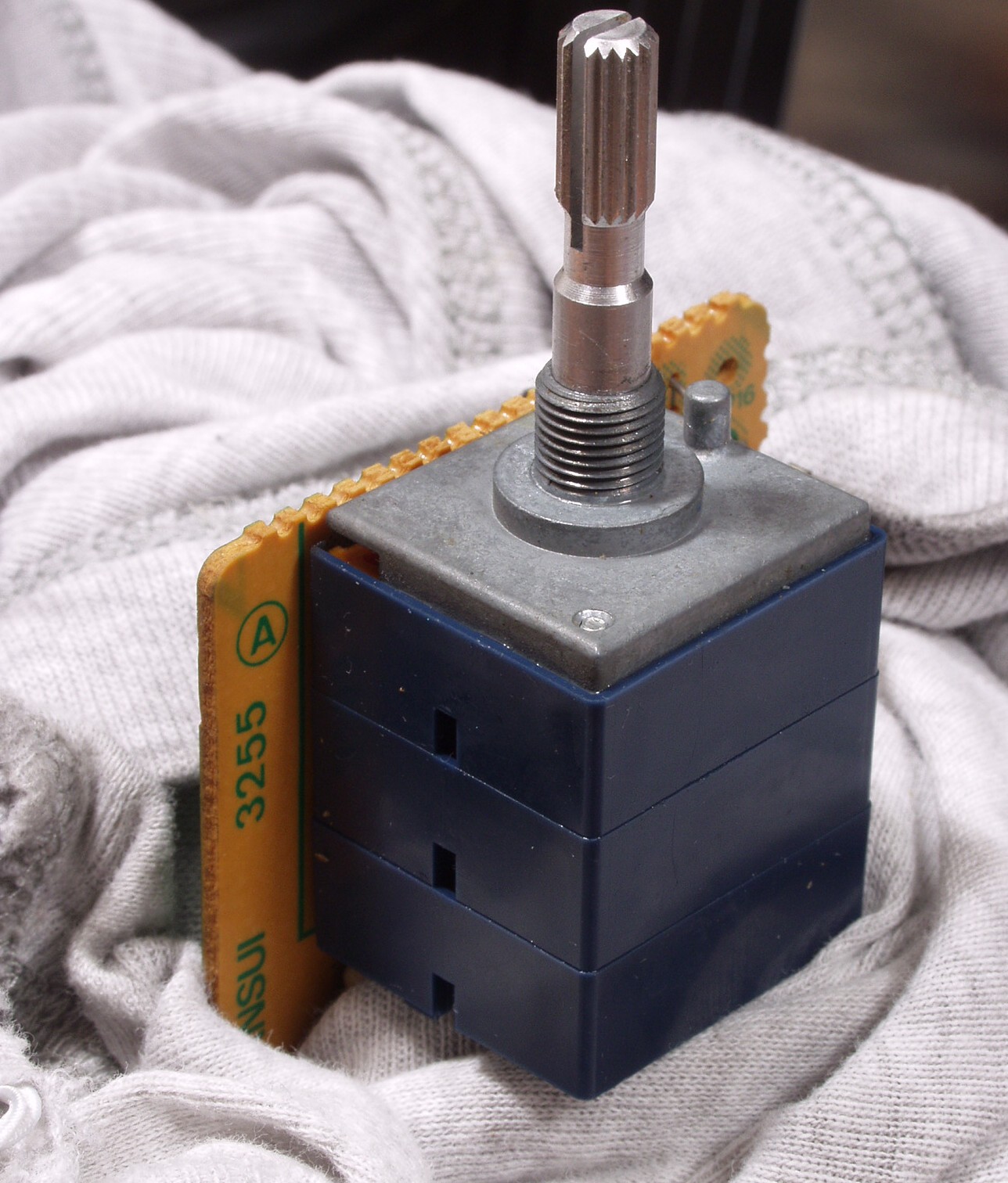

C−9C. 修理中 メインVRの接点復活剤の使用 軸方向に流れないよう、軸を上にする、回りにボロを敷き、少しずつ噴射する

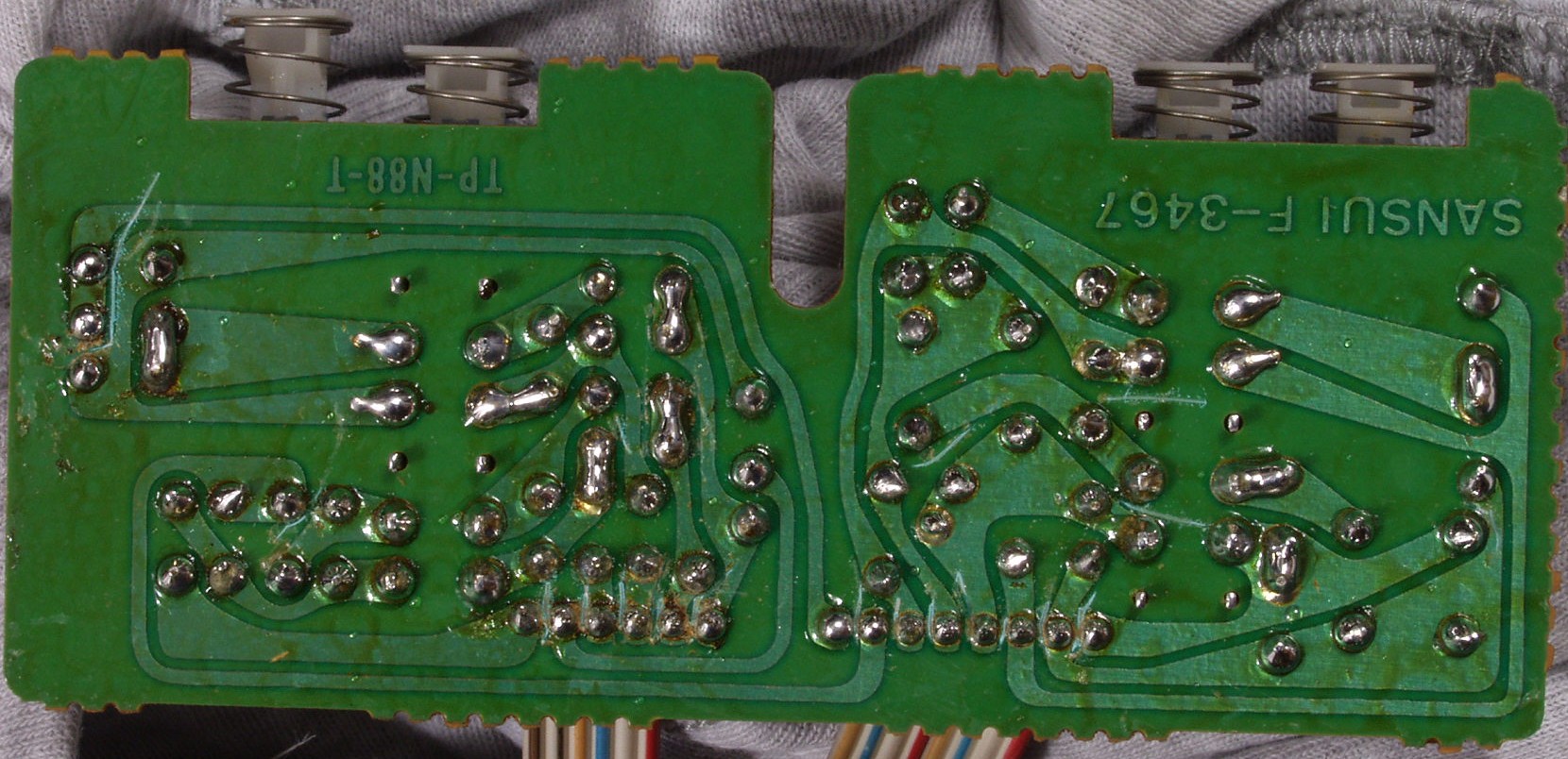

C−9D. 修理(半田補正)後 SP切り替えSW基盤裏  半田を全部やり直す
C−10A. 修理前 整流基盤裏
C−10B. 修理(半田補正)後 整流基盤裏  半田を全部やり直す

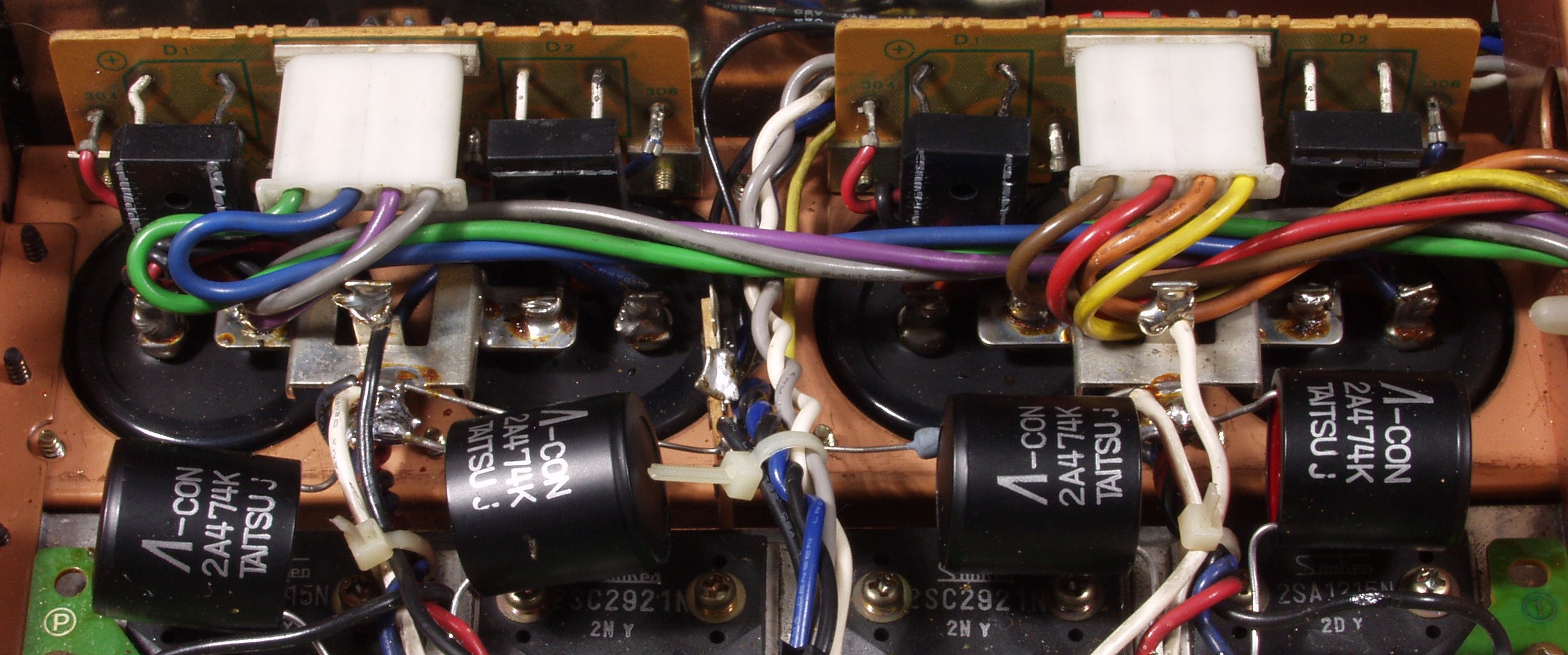

C−10C. 修理後 取り付けたλコン(支給品)

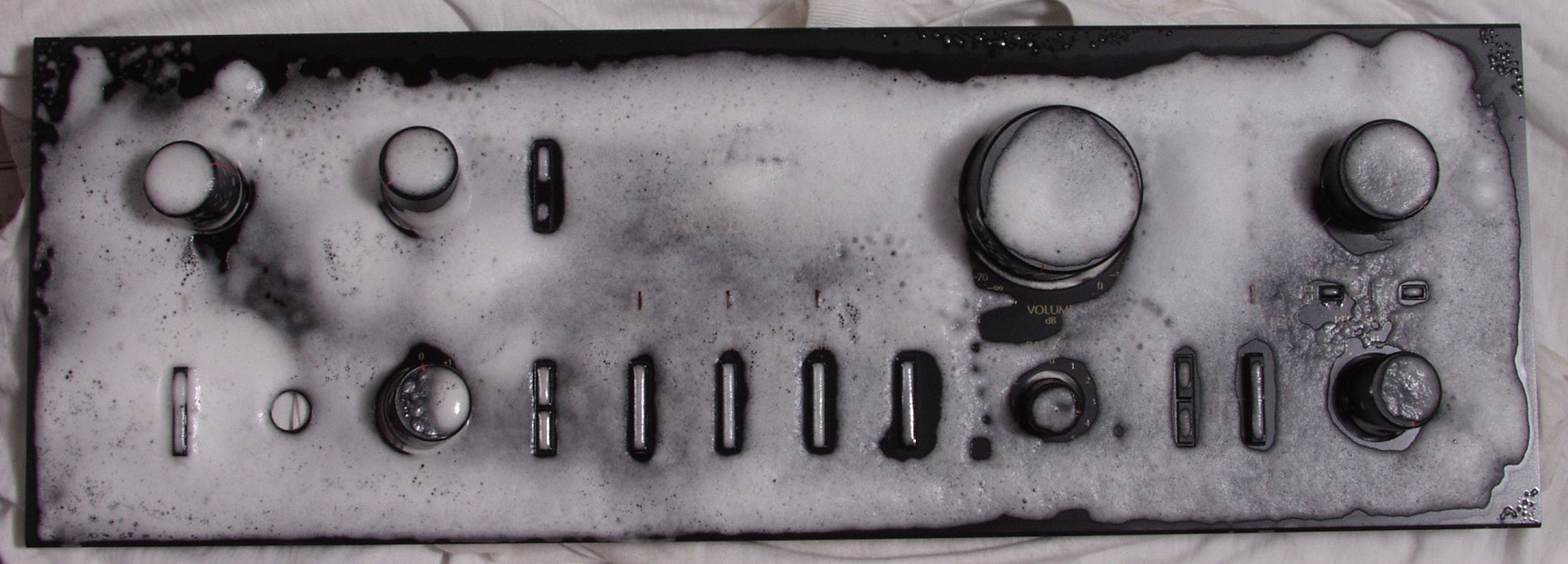

C−11A. パネル清掃

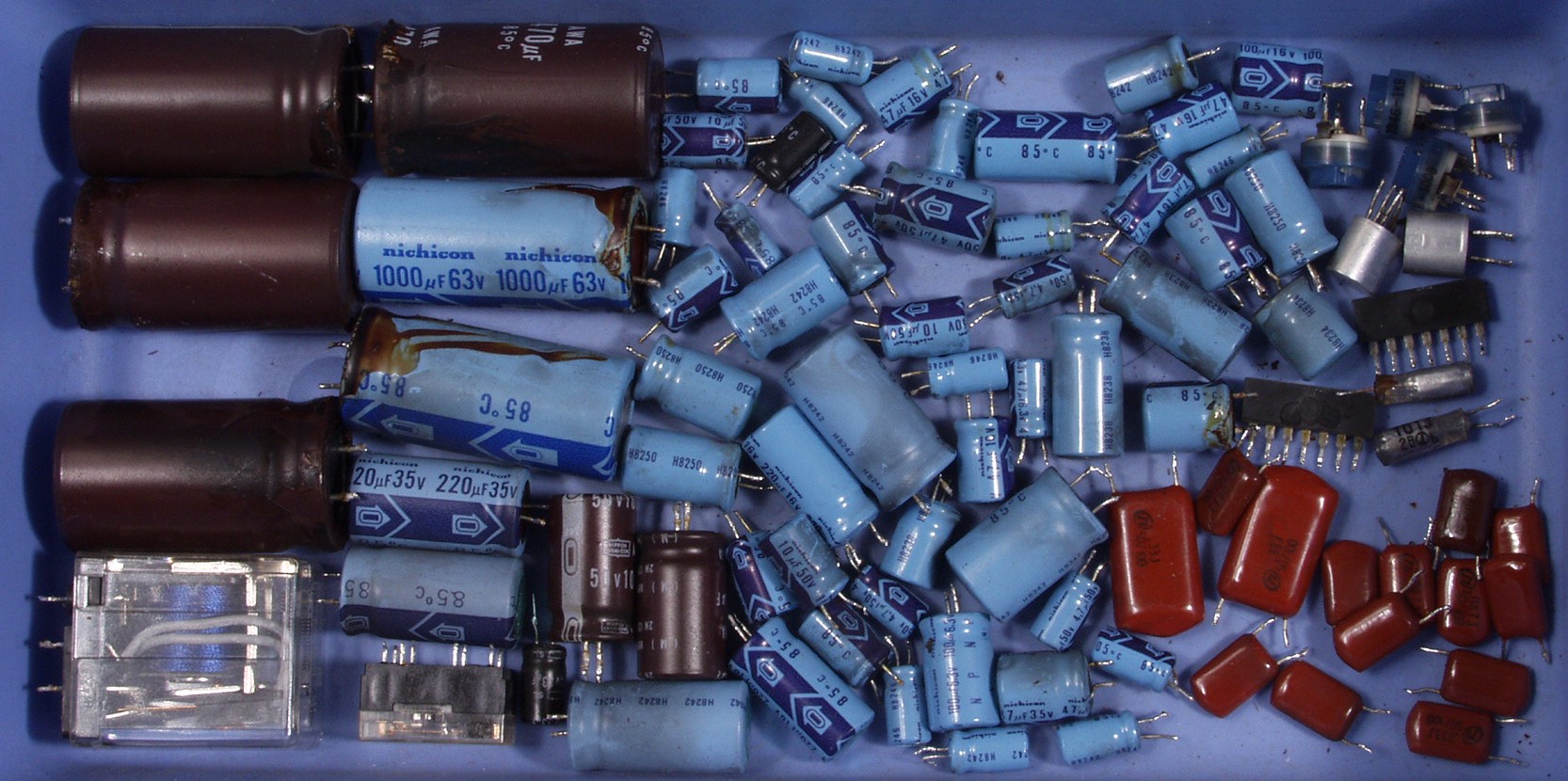

C−11B. 交換した部品

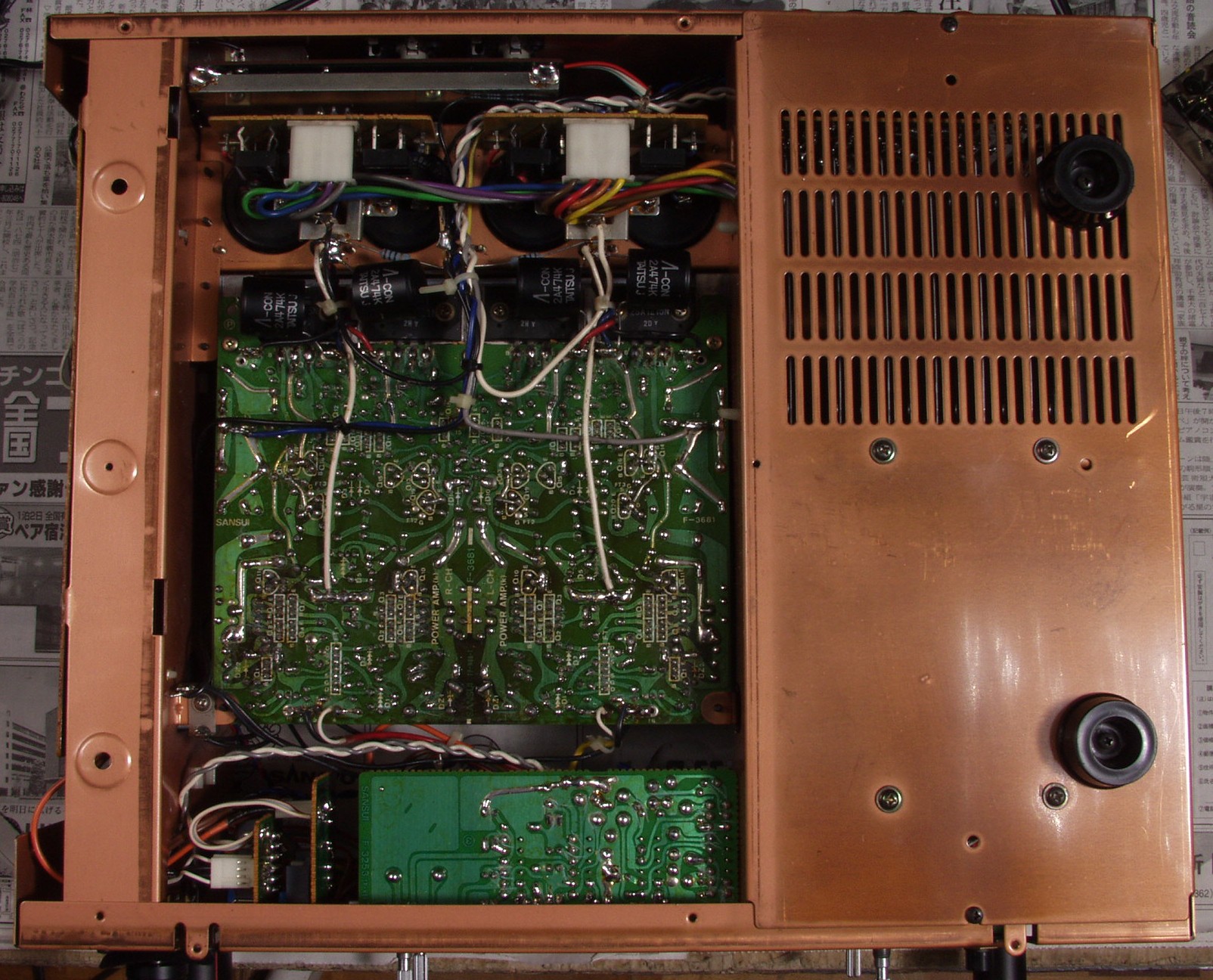

C−12A. 修理後 下から見る

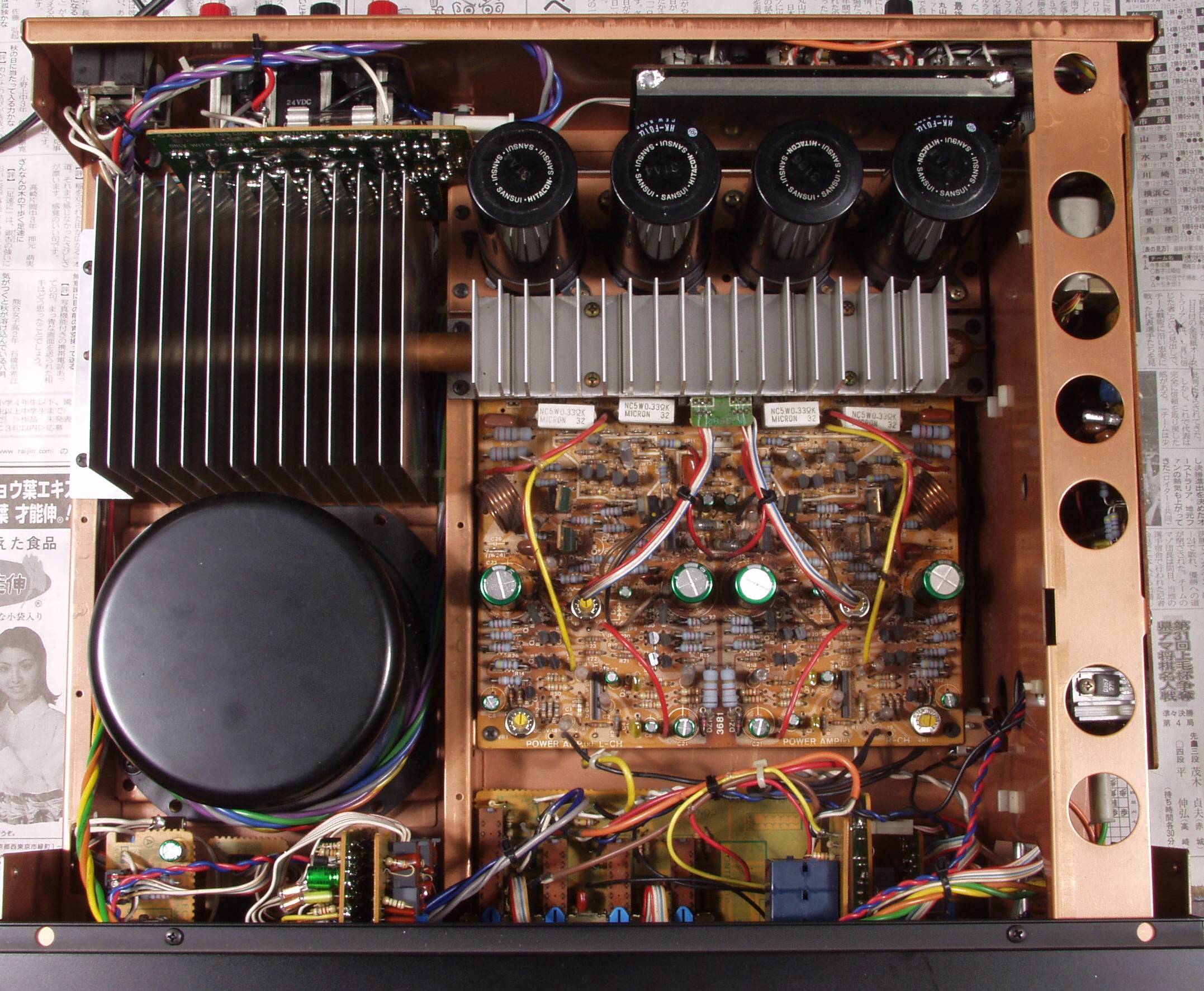

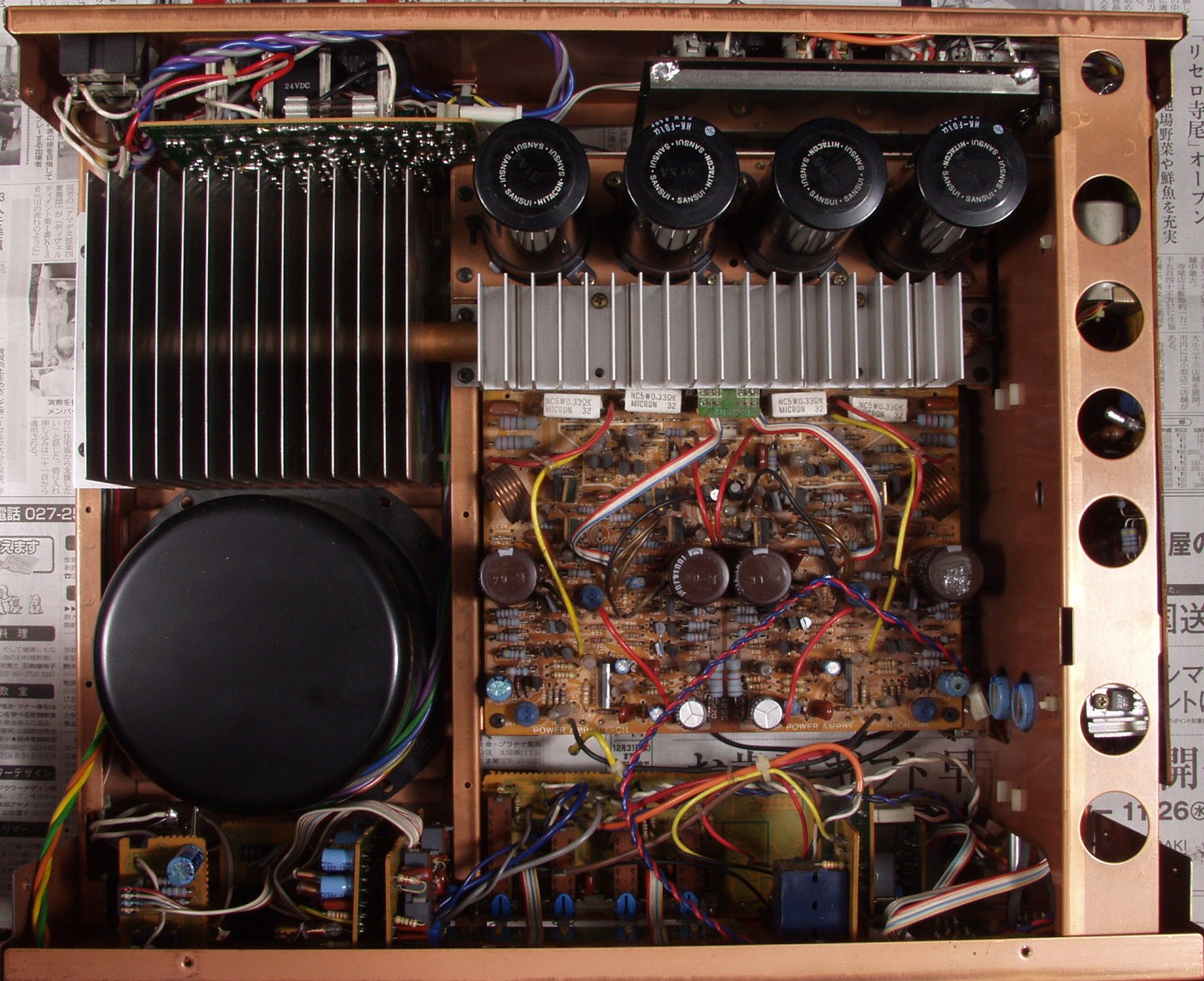

C−12B. 修理前 上から見る
C−12C. 修理後 上から見る

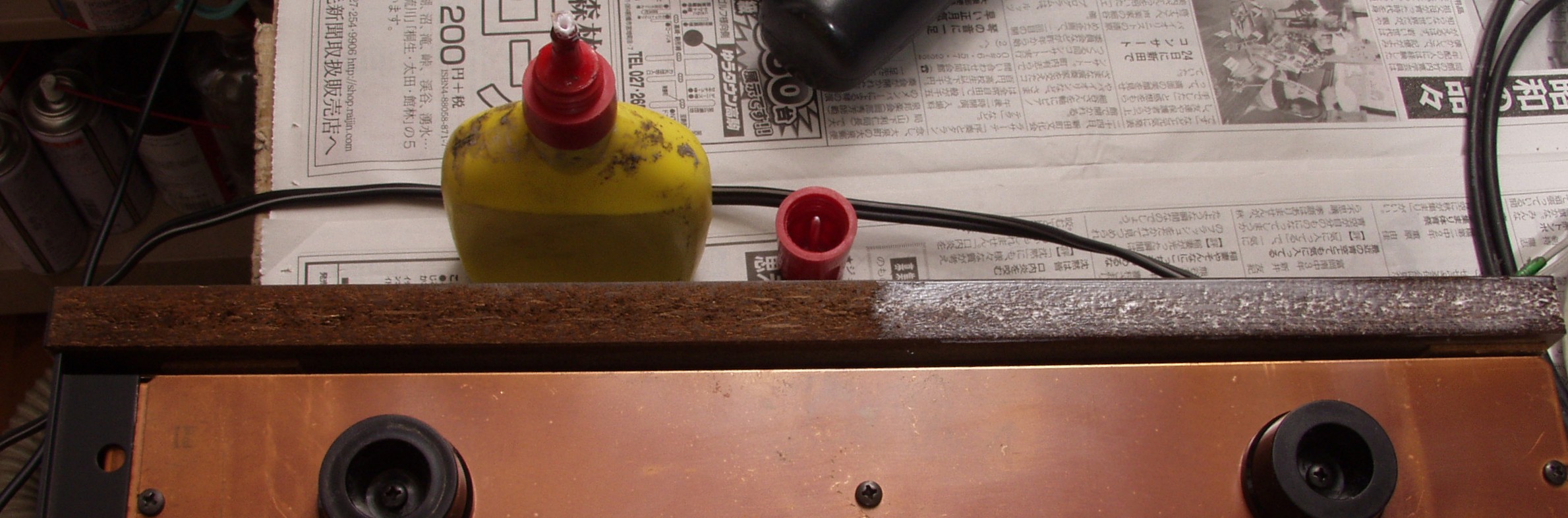

C−13A. 修理中 木ケースの角も木工ボンドを塗ると良い

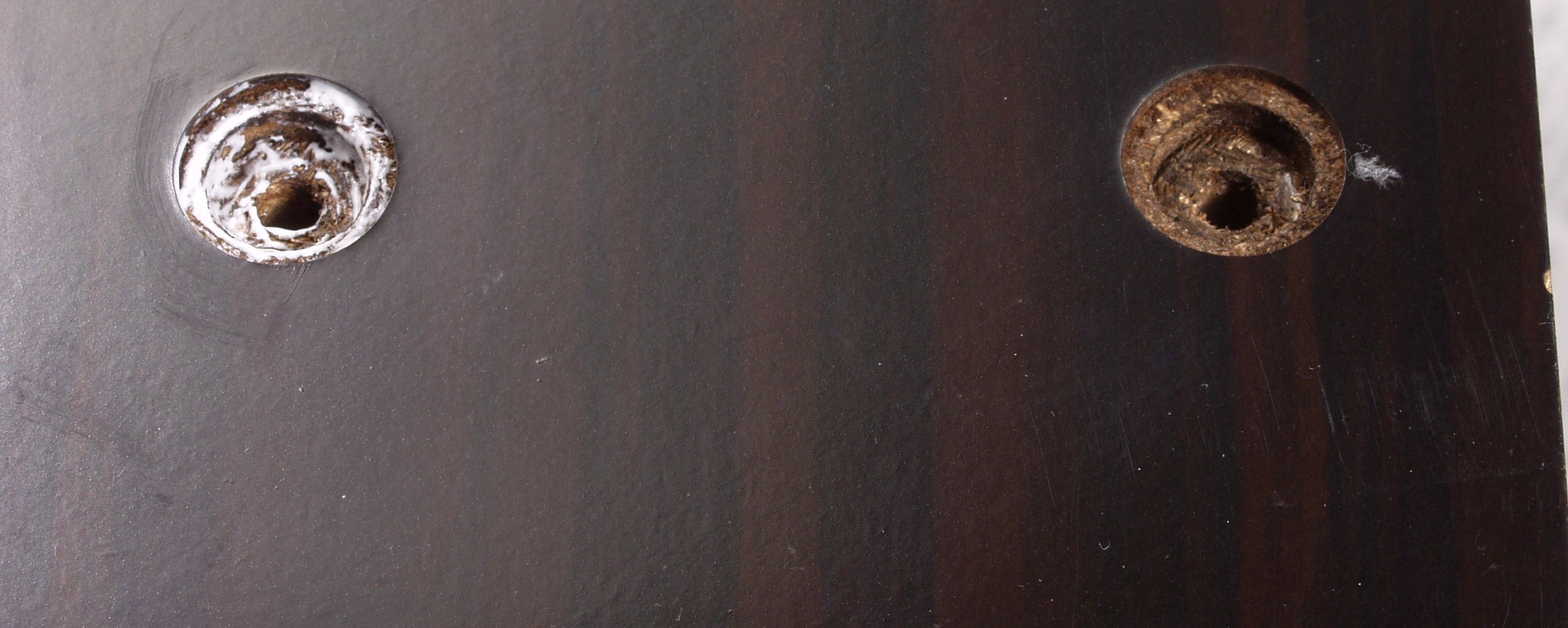

C−13B. 修理中 木ケースのネジ穴も木工ボンドを塗ると良い
E. 調整・測定

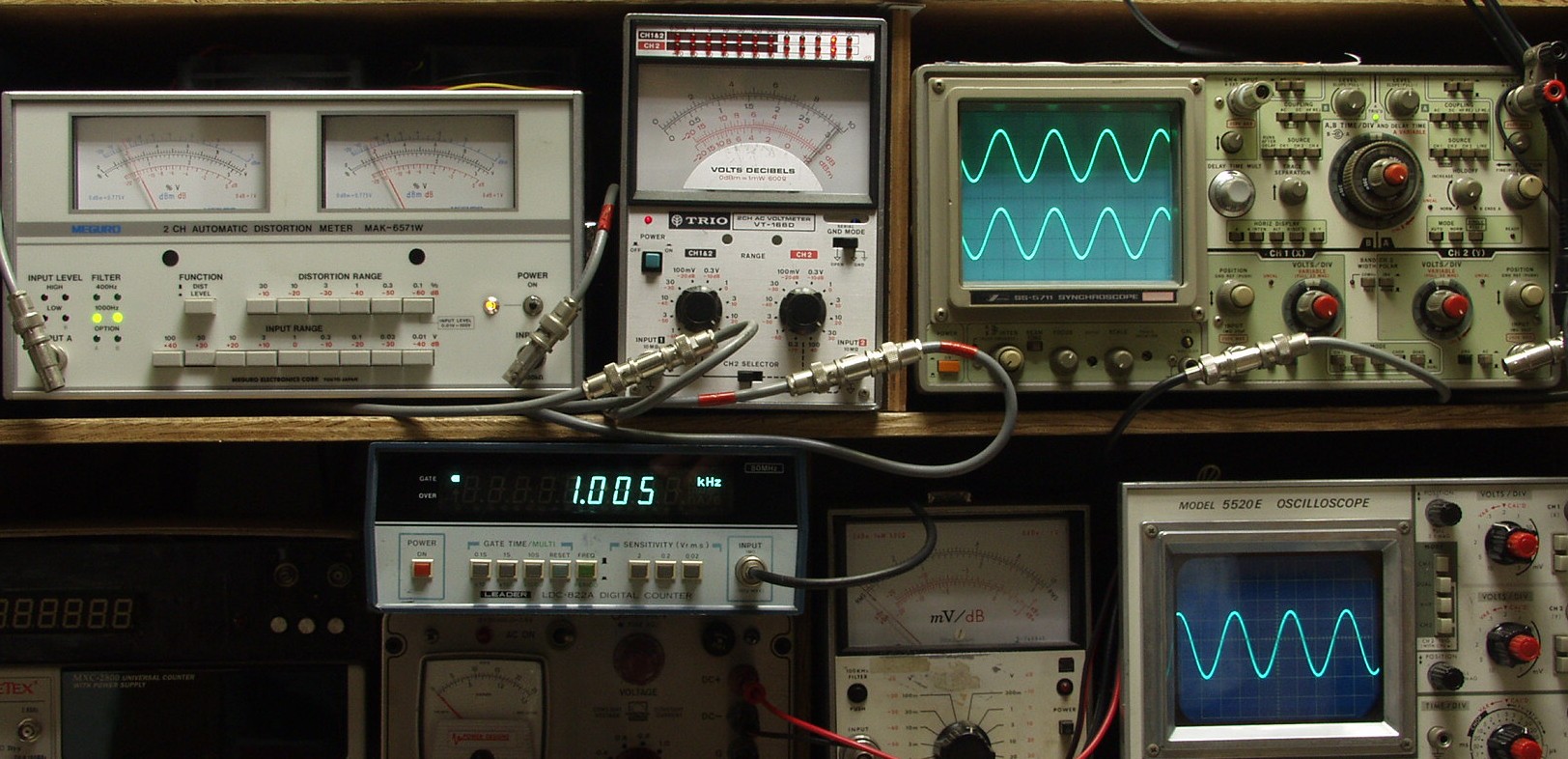

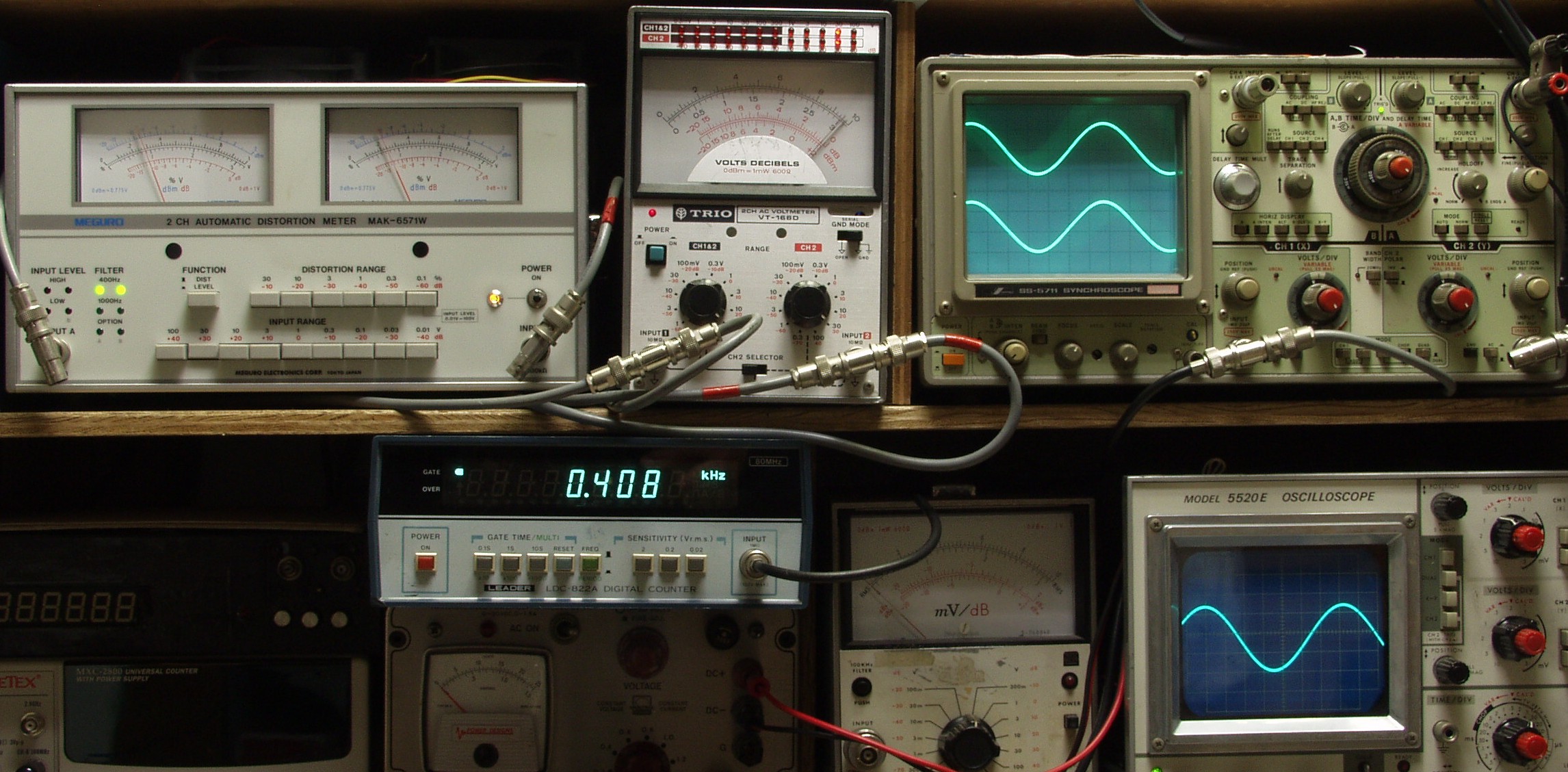

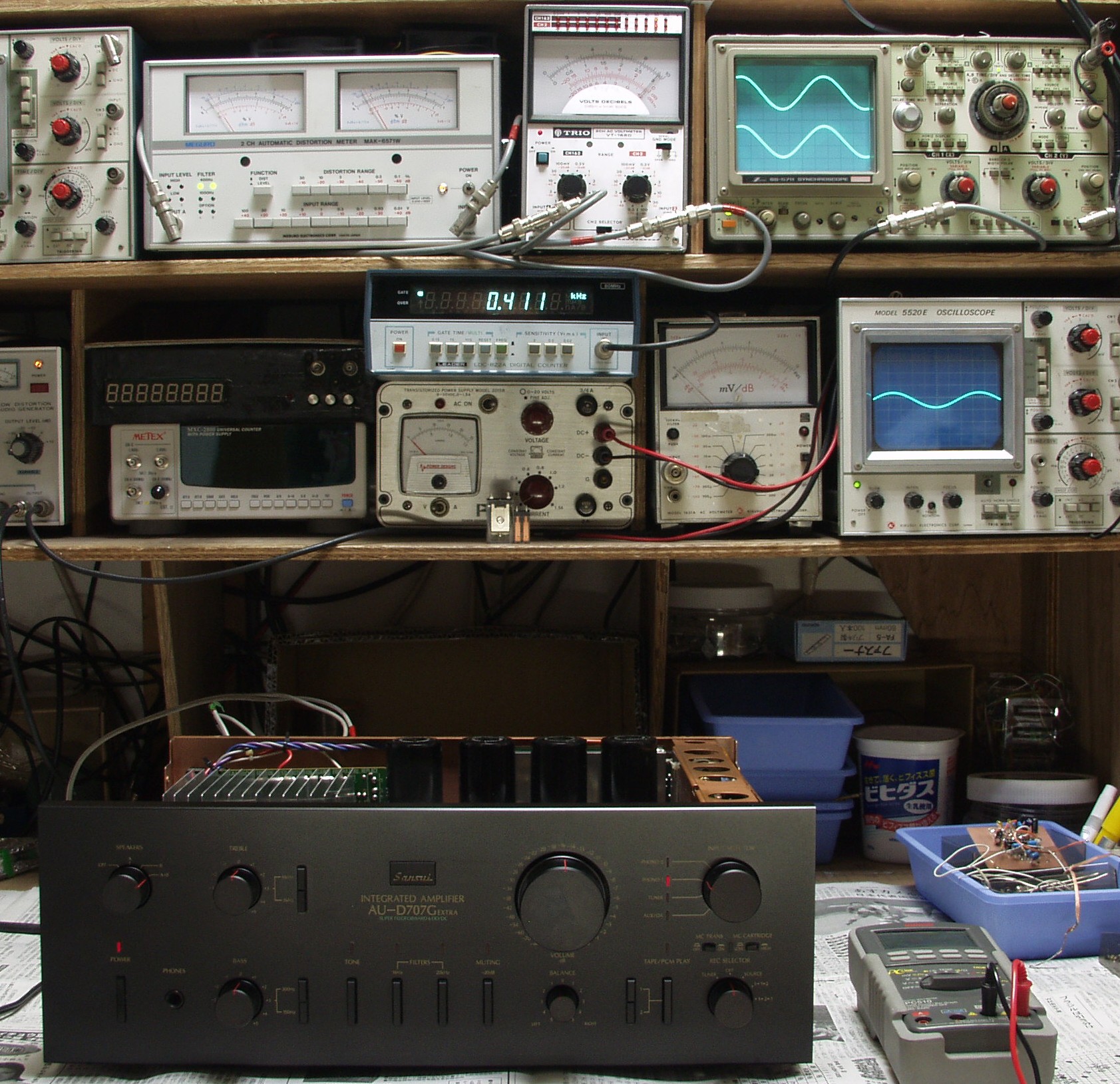

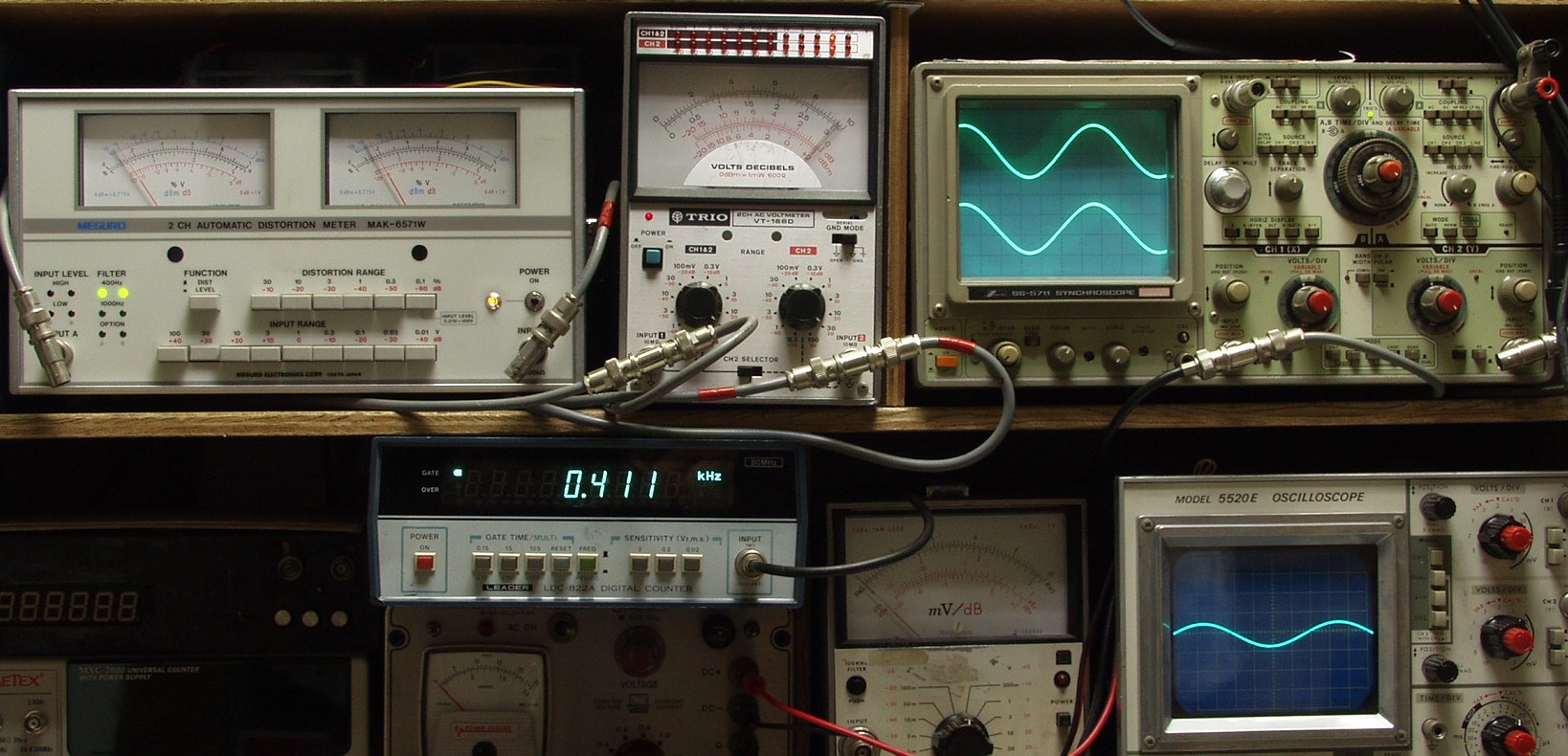

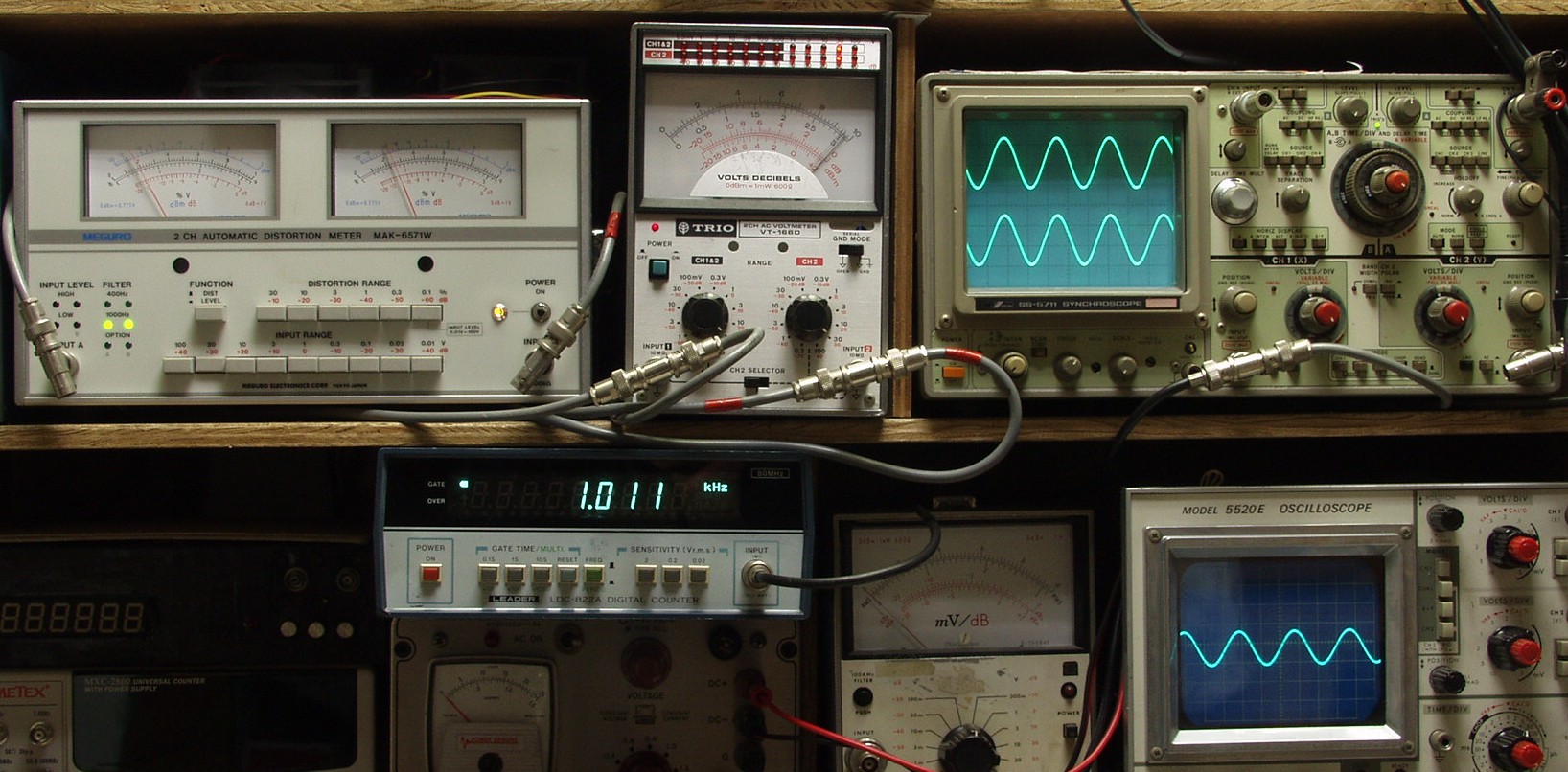

E−1. 出力/歪み率測定・調整
E−2A. SP出力30V=112W出力 0.02%歪み 1000HZ AUX入力
E−2B. SP出力30V=112W出力 0.02%歪み 400HZ AUX入力
E−3A. SP出力30V=112W出力 0.02%歪み 1000HZ MM入力
E−3B. SP出力30V=112W出力 0.02%歪み 400HZ MM入力
E−4A. SP出力30V=112W出力 0.02%歪み 1000HZ MC入力(トランス使用)
E−4A. SP出力30V=112W出力 0.02%歪み 400HZ MC入力(トランス使用)

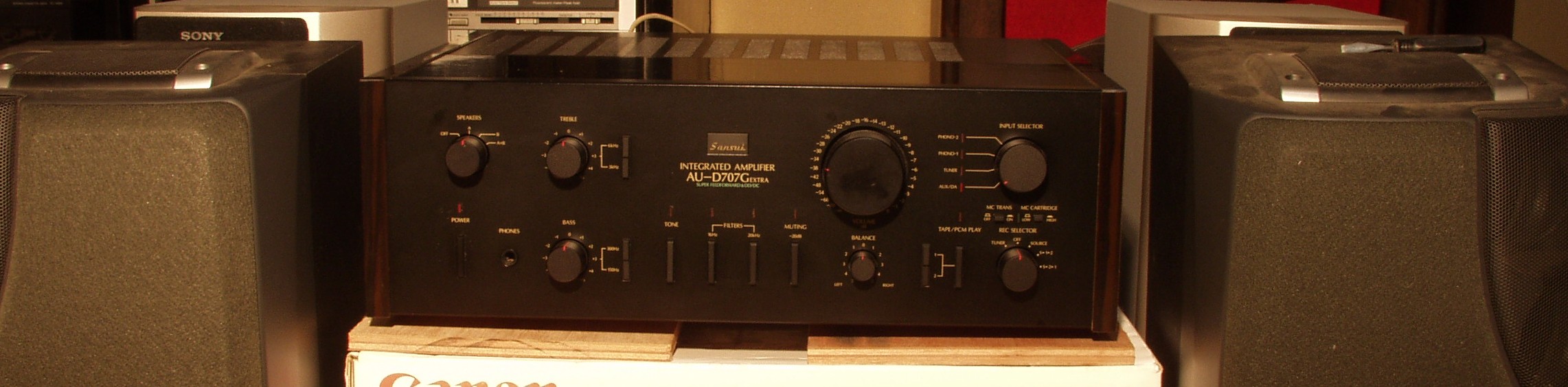

E−3. 完成  24時間エージング
