Ｐａｎａｓｏｎｉｃ　ＳＴ−９０３０Ｔ　修理記録

平成１４年１月５日到着　　平成１４年１月７日完成

修理前の状況 　音は、出るのですが、時々途切れます。 また、チュウーニングメータも狂っています。調整が、ずれている様です。 ステレオの左右は、分離します。 　原因 　調整不良、ＴＲ（トランジスター）劣化。 　修理状況 　ＲＦ増幅、、トラッキング、ＩＦ回路、ＭＰＸ回路調整 　ＡＭ回路調整 　配線手直し、補強　 　使用部品 　電解ｺﾝﾃﾞﾝｻー　　　　　　２個 　抵抗　　　　　　　　　　　４個 　ＴＲ（トランジスター）　　６個 　 　修理費　　１８，０００円　　　＜＜通常修理＞＞

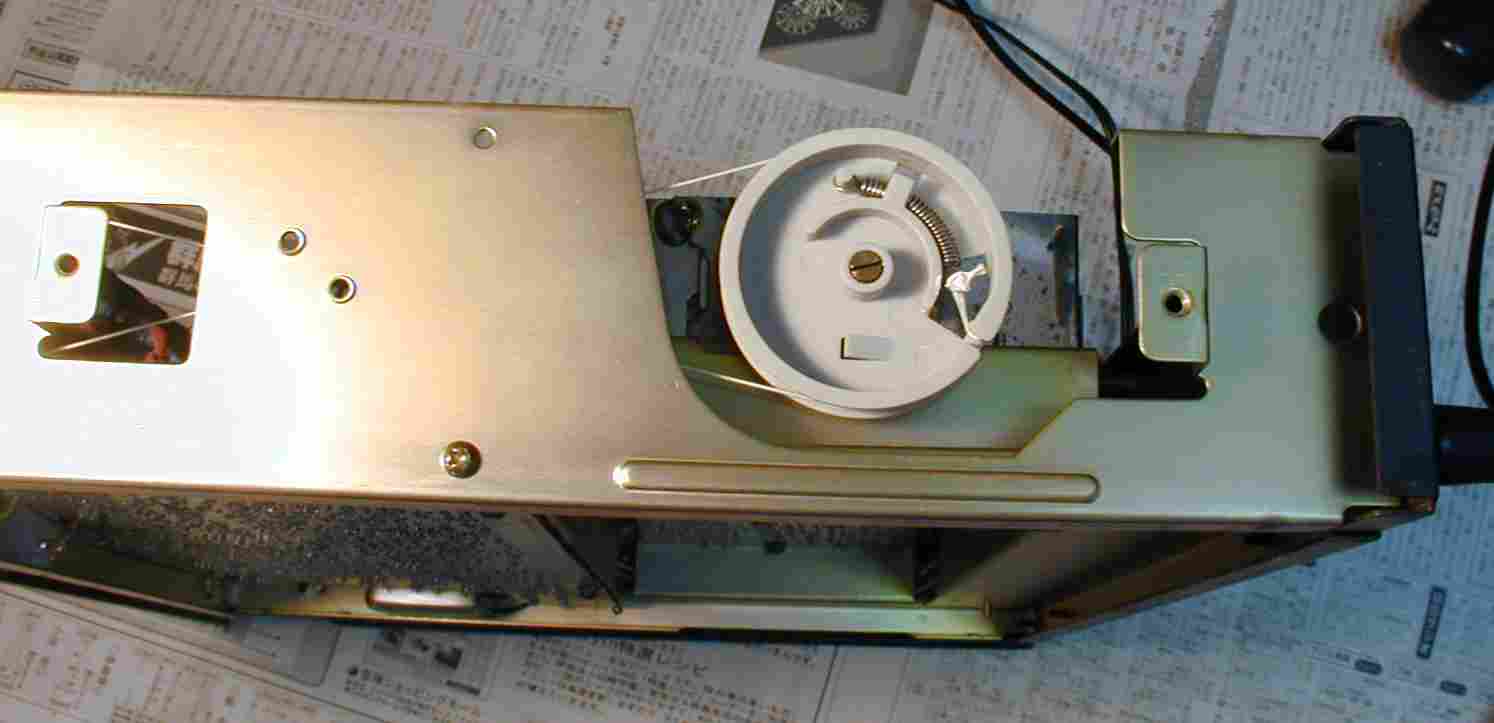

１．　ダイアル糸を締める、経験がないと結構大変。

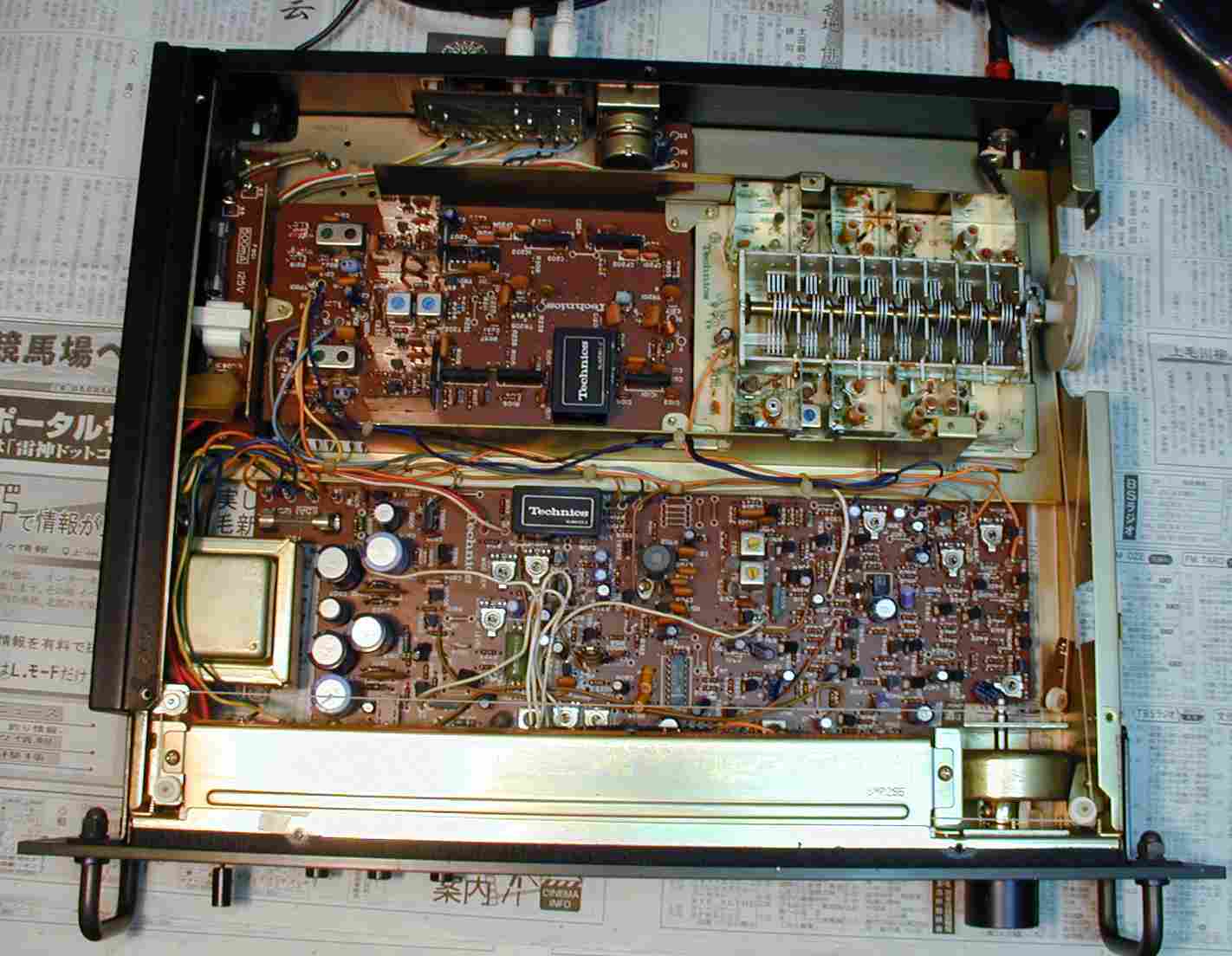

２．　基板が前部出るので、修理は非常にやりやすい。８連バリコン使用。

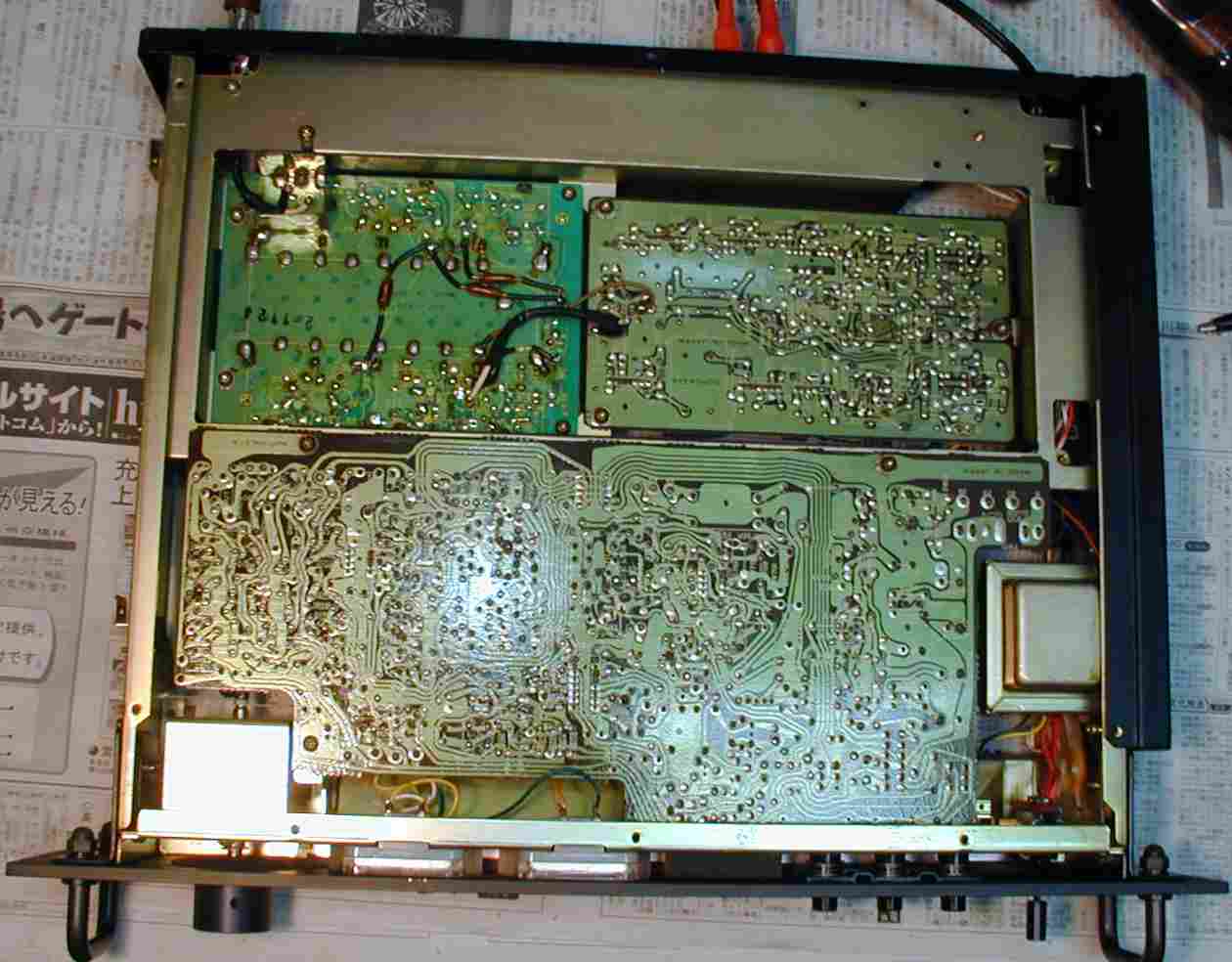

３．　渡りがすこし有るが、良くできている、修理は非常にやりやすい。

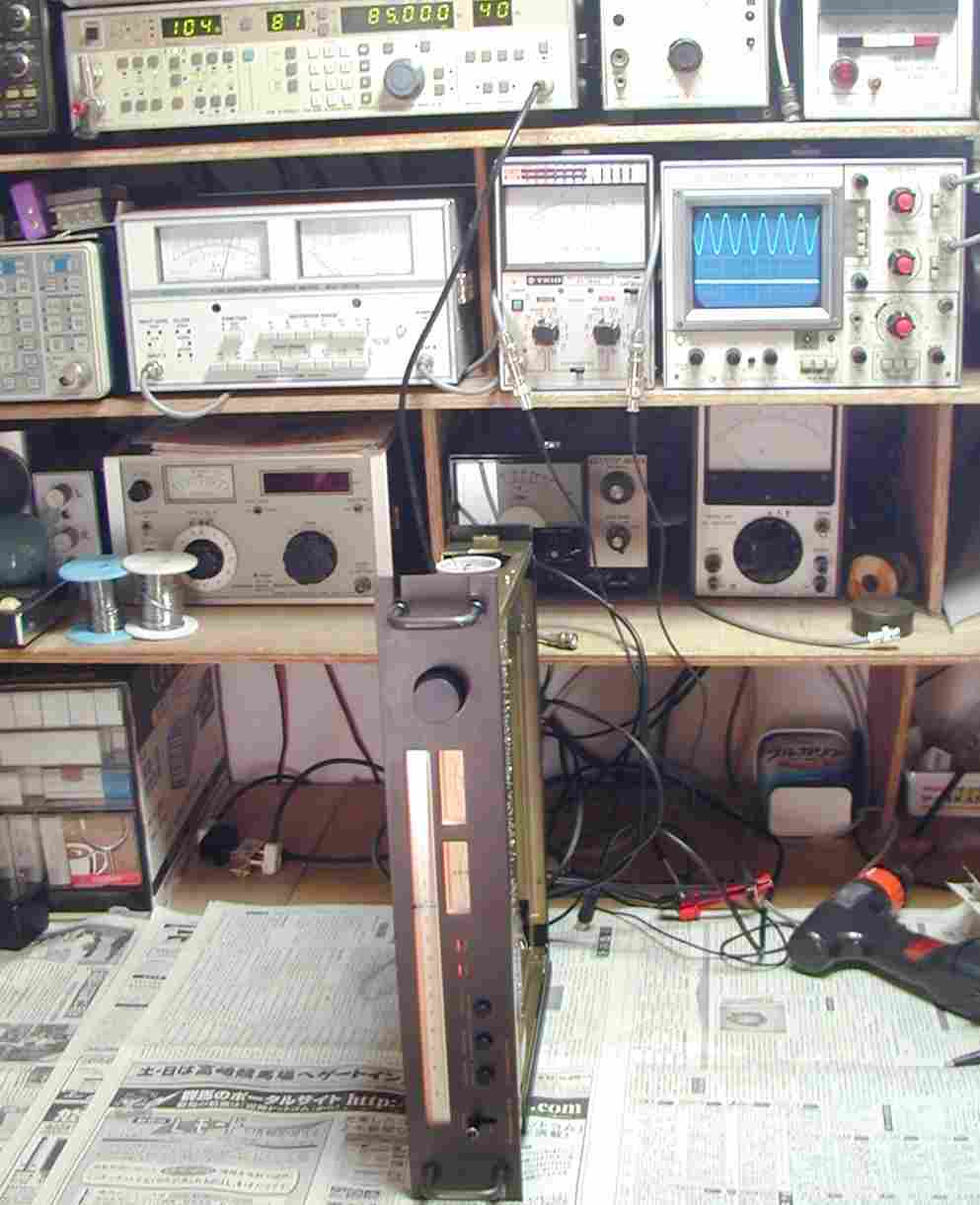

４．　調整開始

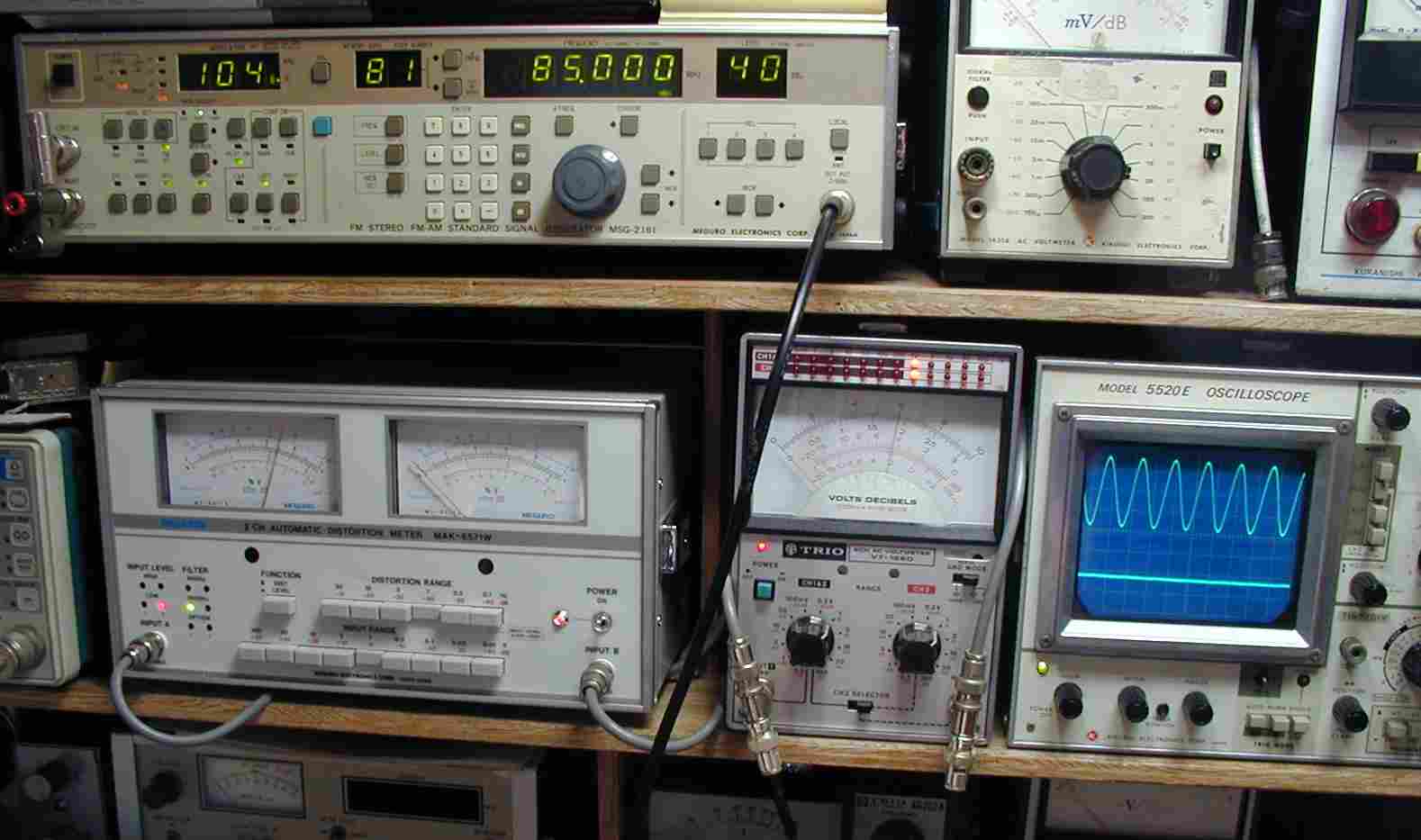

５．　ＦＭ　ＲＬ分離調整　Ｒ（右）チャネル受信調整中、上がＲ出力、下がＬ出力、ＦＭ　ＲＬ分離調整。

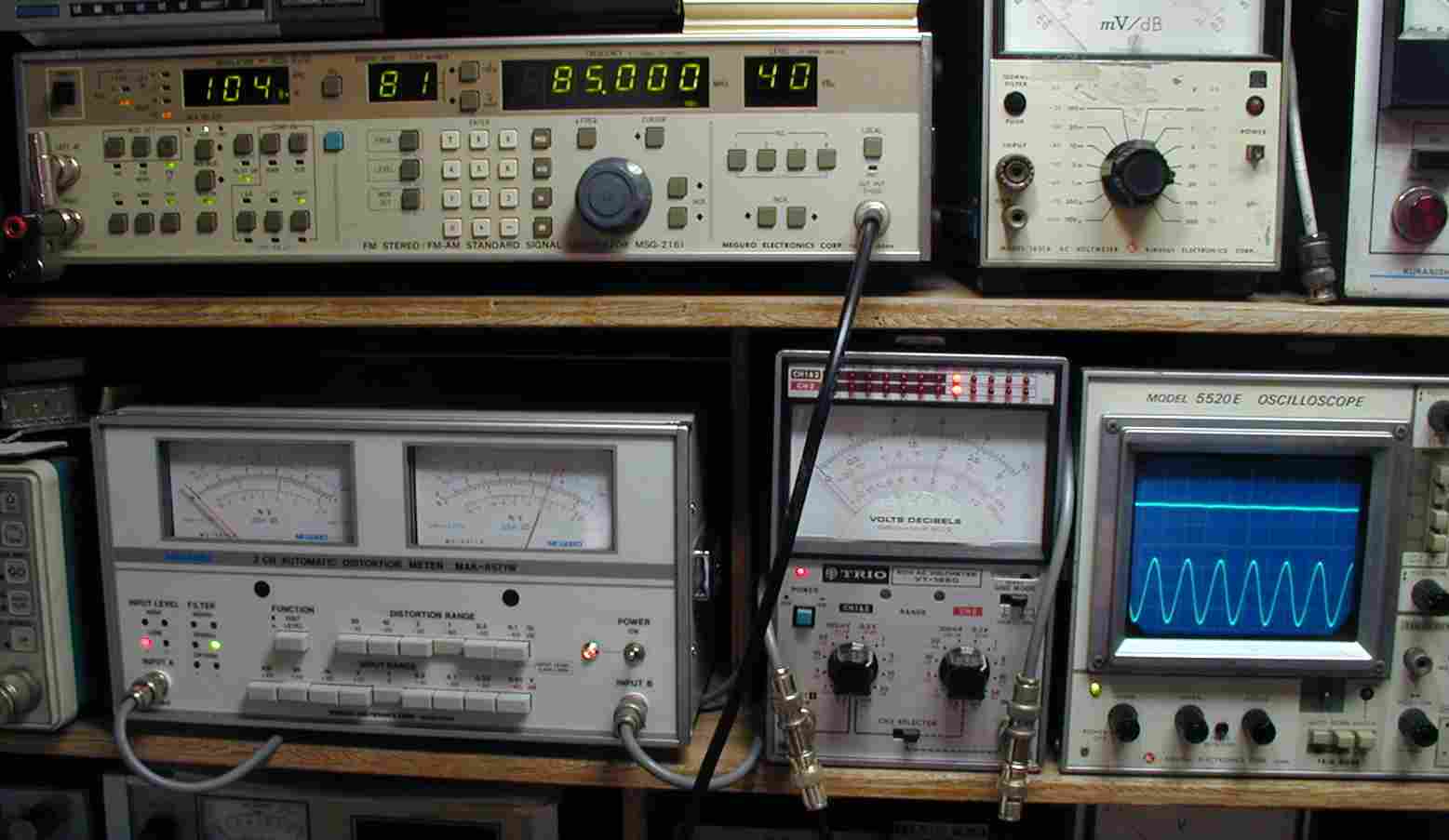

６．　ＦＭ　ＲＬ分離調整Ｌ（左）チャネル受信調整中、上がＲ出力、下がＬ出力、ＦＭ　ＲＬ分離調整。

７．　　完成

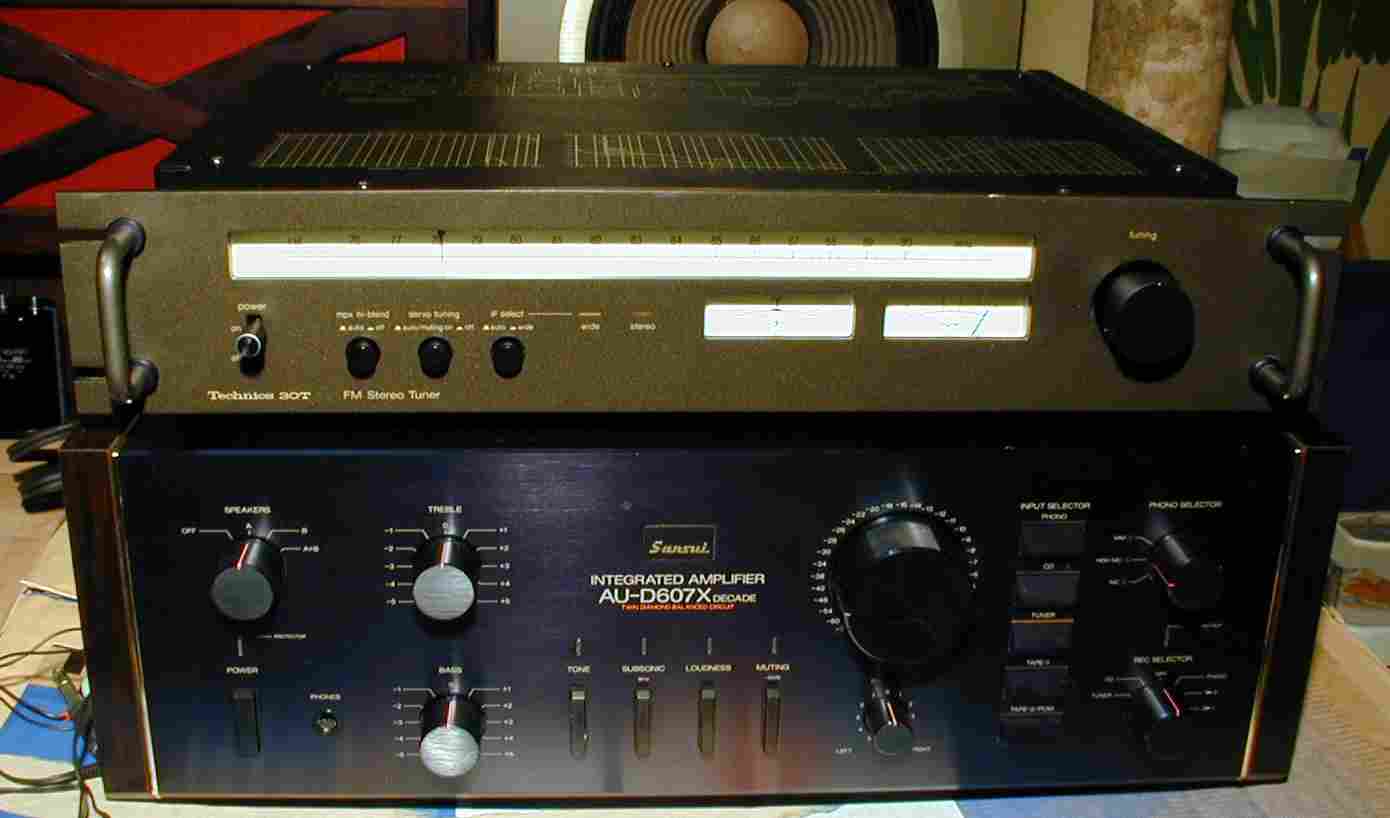

８．　　２４時間エージング。下は山水６０７ＸＤｅｃａｒｄで出力している。

小生の所は、Ｊ−ＣＯＭを引込しているので「ＢａｙＦＭ、Ｒａｄｉｏ高崎、ＦＭ東京、ＮＨＫ前橋、　Ｊ−ＷＡＶＥ、ＦＭ−群馬、Ｎａｃｋ５、ＩＮＴＥＲ−ＦＭ」　が受信できます。 　この様なチュ−ナを知ると、チューナーは、ト？オが無線機器を作っているので感度が良い、などと言う事は、勘違いだと言うことを思い知らされる。

st9030t8
