Sony ST−5000F. 5台目修理記録
平成28年9月14日到着   9月25日完成
A. 修理前の状況
  • 40年以上にわたって愛用してきたSONYのステレオFMチューナーST5000F。
    10年ほど前から左側の出力が下がってきたのでバリアヴル出力端子で左右のバランスを取りながら使用していました。
    ですが昨夜とうとう左側の音が出なくなってしまいました。



B. 原因
  • 各部劣化、IF、MPX部TR(トランジスター)劣化。

C. 修理状況

  • RF増幅、、トラッキング、IF回路、MPX回路、修理・調整。
    1部TR(トランジスター)交換。
    配線手直し、補強。
    半固定VR交換。
    フイルムコンデンサー交換。
    MPXフイルター分解修理


D. 使用部品
  • 電解コンデンサ−(オ−デオコンデンサー使用)      29個。
    TR(トランジスター)                       33個。
    フイルムコンデンサー                       4個。
    半固定VR                              4個。
    MPXフイルターフイルムコンデンサー             8個。


E. 調整・測定

F. 修理費  72,000円    オーバーホール修理

S. Sony ST−5000F の仕様(マニアル・カタログより)

A. 修理前の状況。画像をクリックすると、大きく(横幅2050ドット)表示されます。

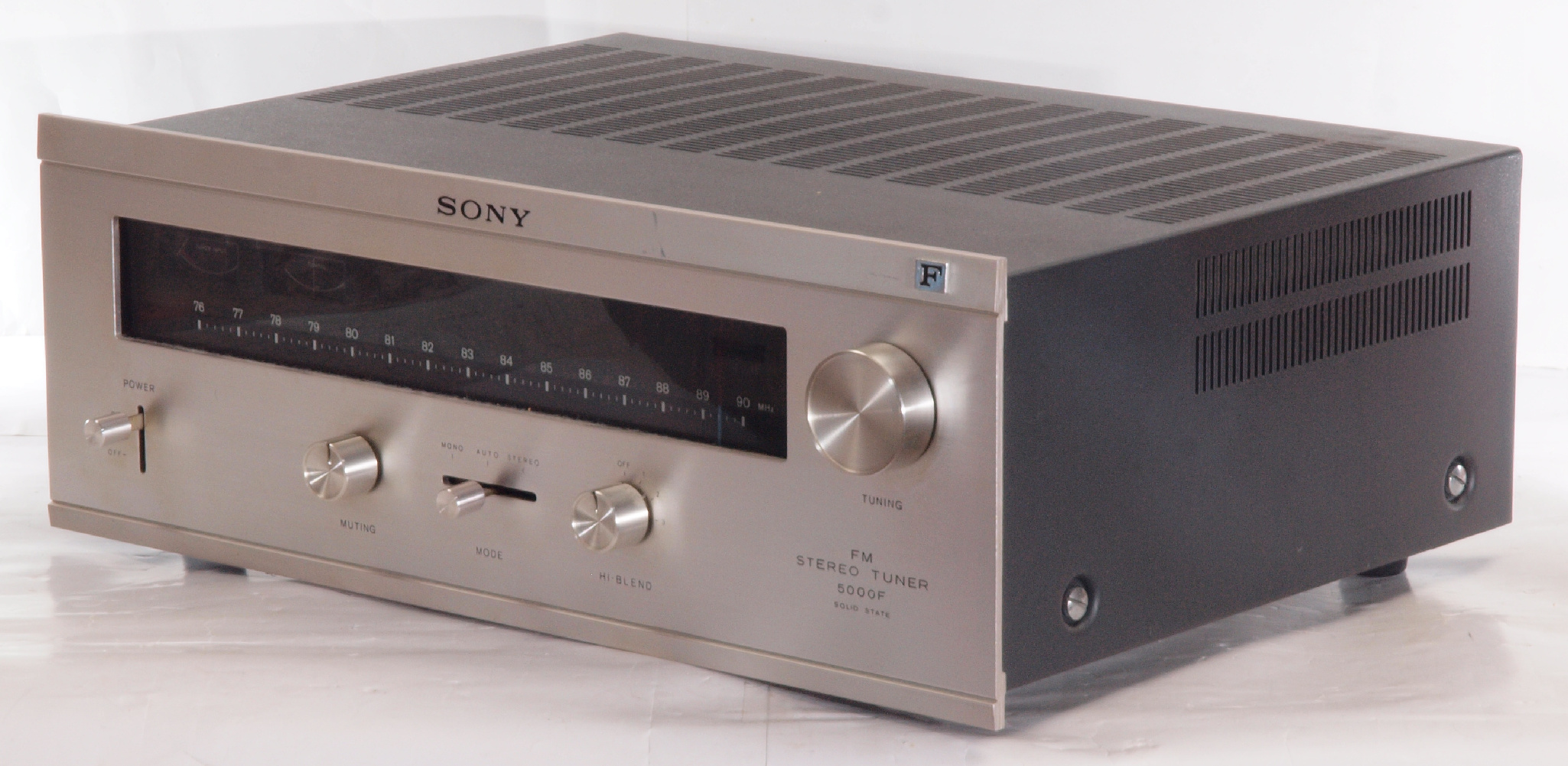

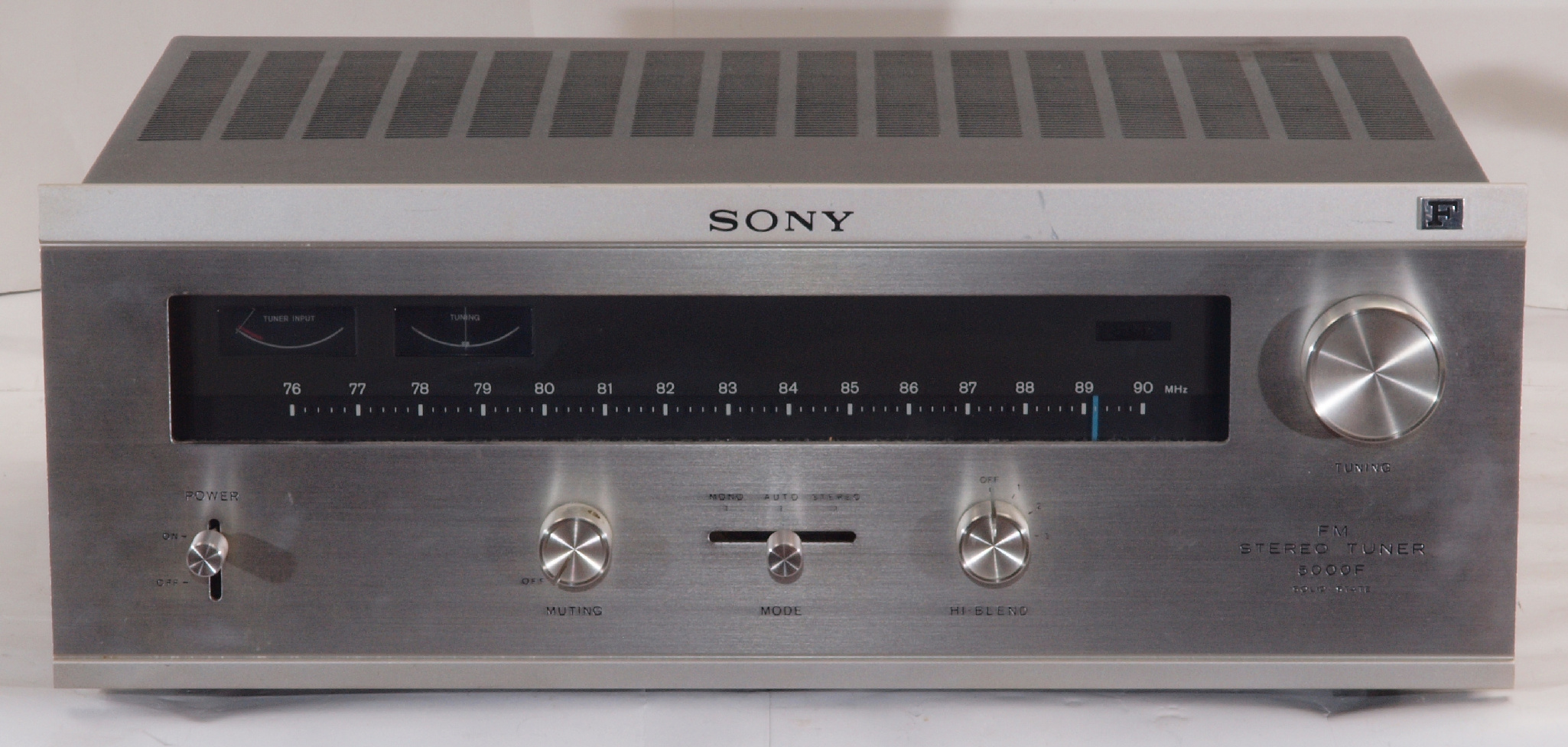

A11. 点検中 前から見る
A12. 点検中 前右から見る

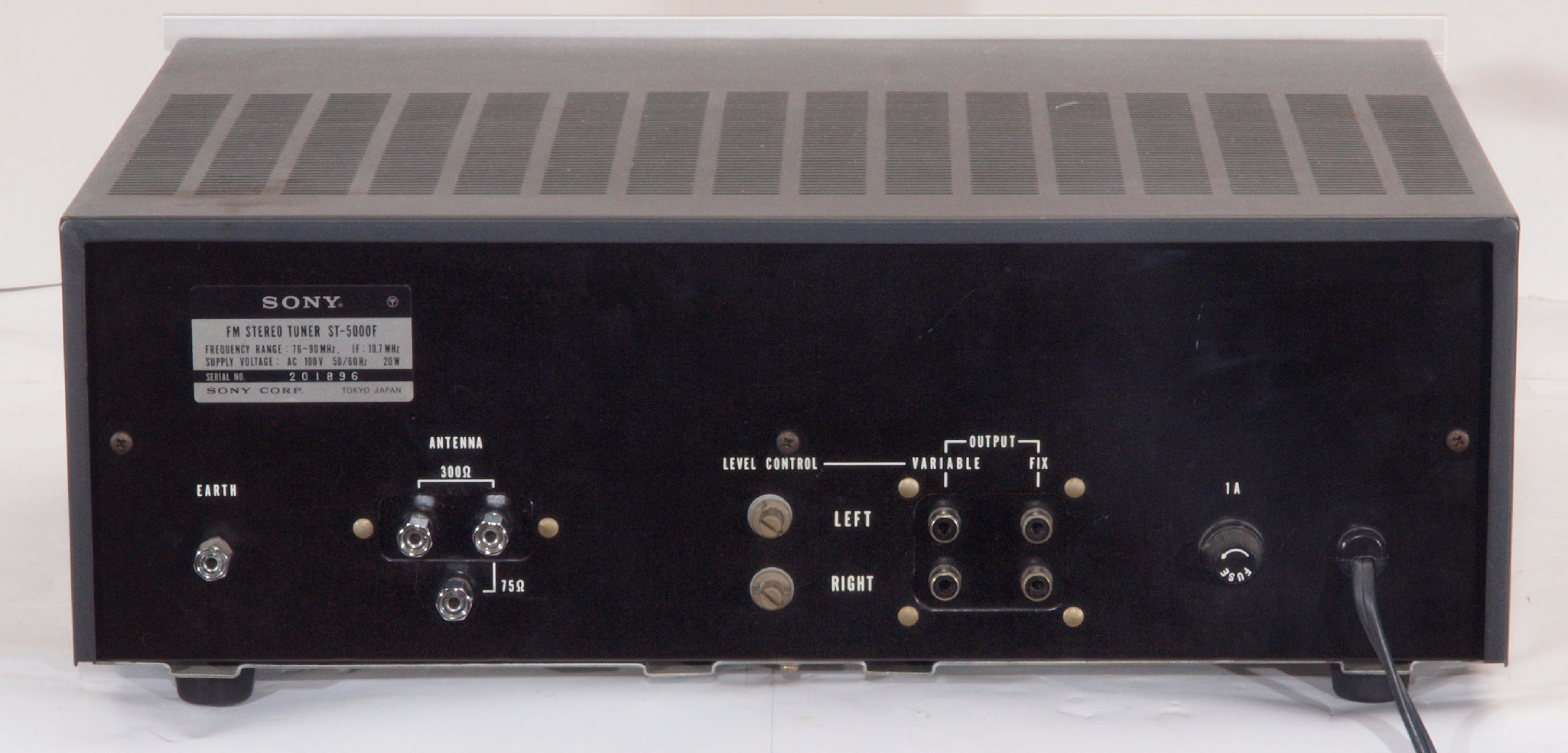

A13. 点検中 後から見る
A14. 点検中 後左から見る

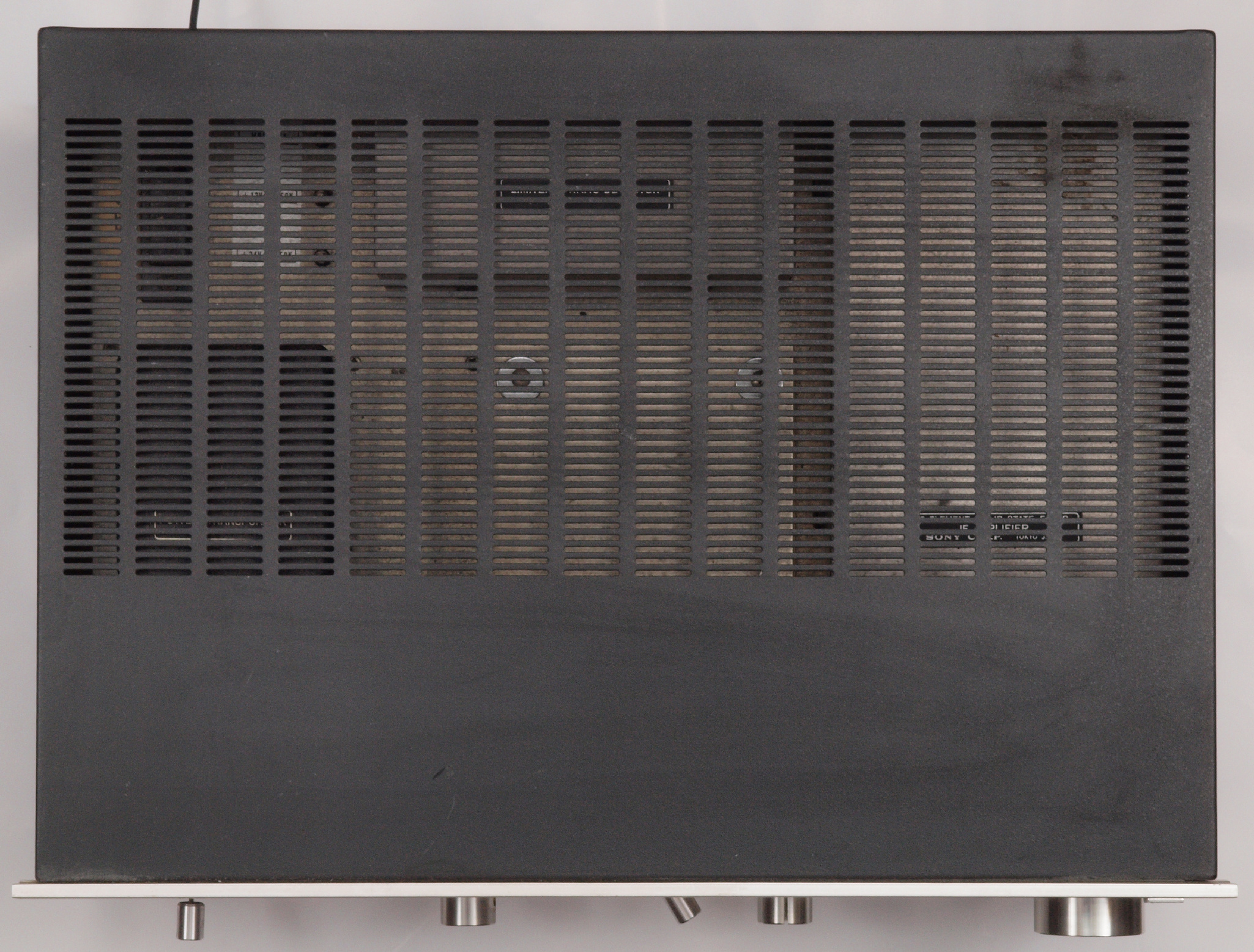

A15. 点検中 上から見る
A16. 点検中 上蓋を取り、上から見る
A17. 点検中 上蓋・シールドを取り、清掃後上から見る

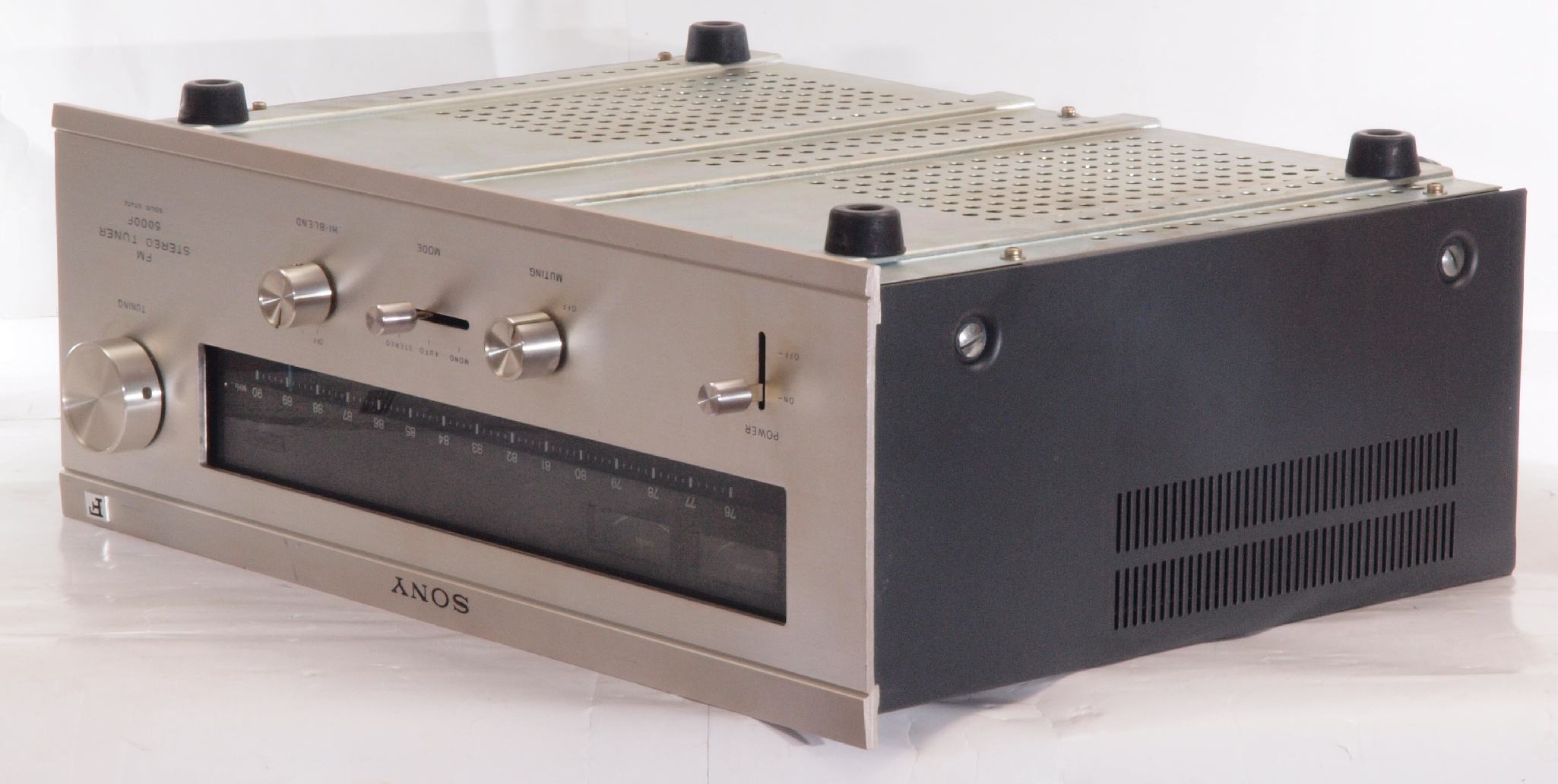

A21. 点検中 下前から見る
A22. 点検中 下前左から見る
A23. 点検中 下後から見る

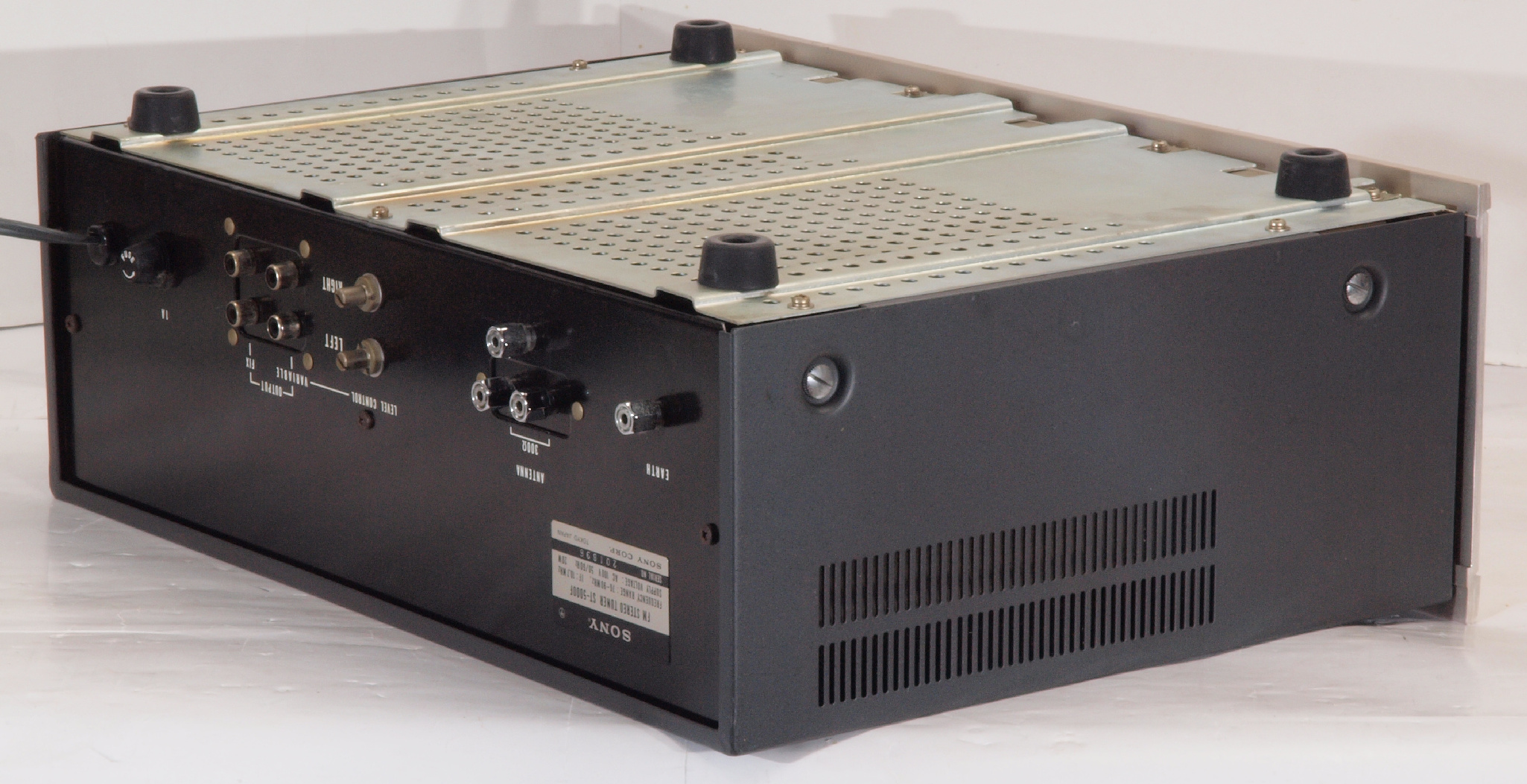

A24. 点検中 下後右から見る
A31. 点検中 下から見る
A32. 点検中 下蓋を取り、下から見る

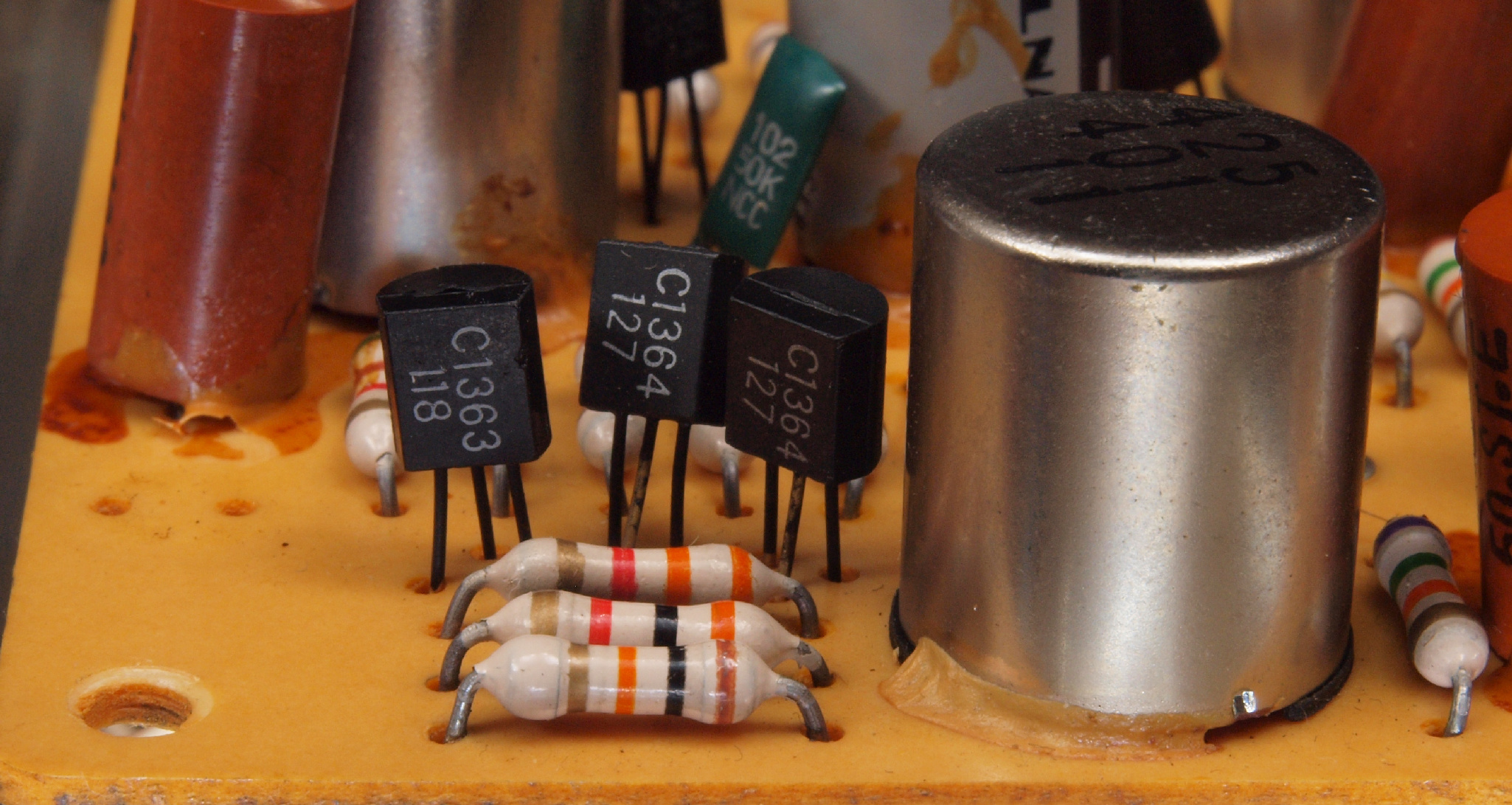

A41. 点検中 IF−AMP基板、 TR(トランジスター)の足が酸化で真黒!
A42. 点検中 IF−AMP基板、 TR(トランジスター)の足が酸化で真黒!

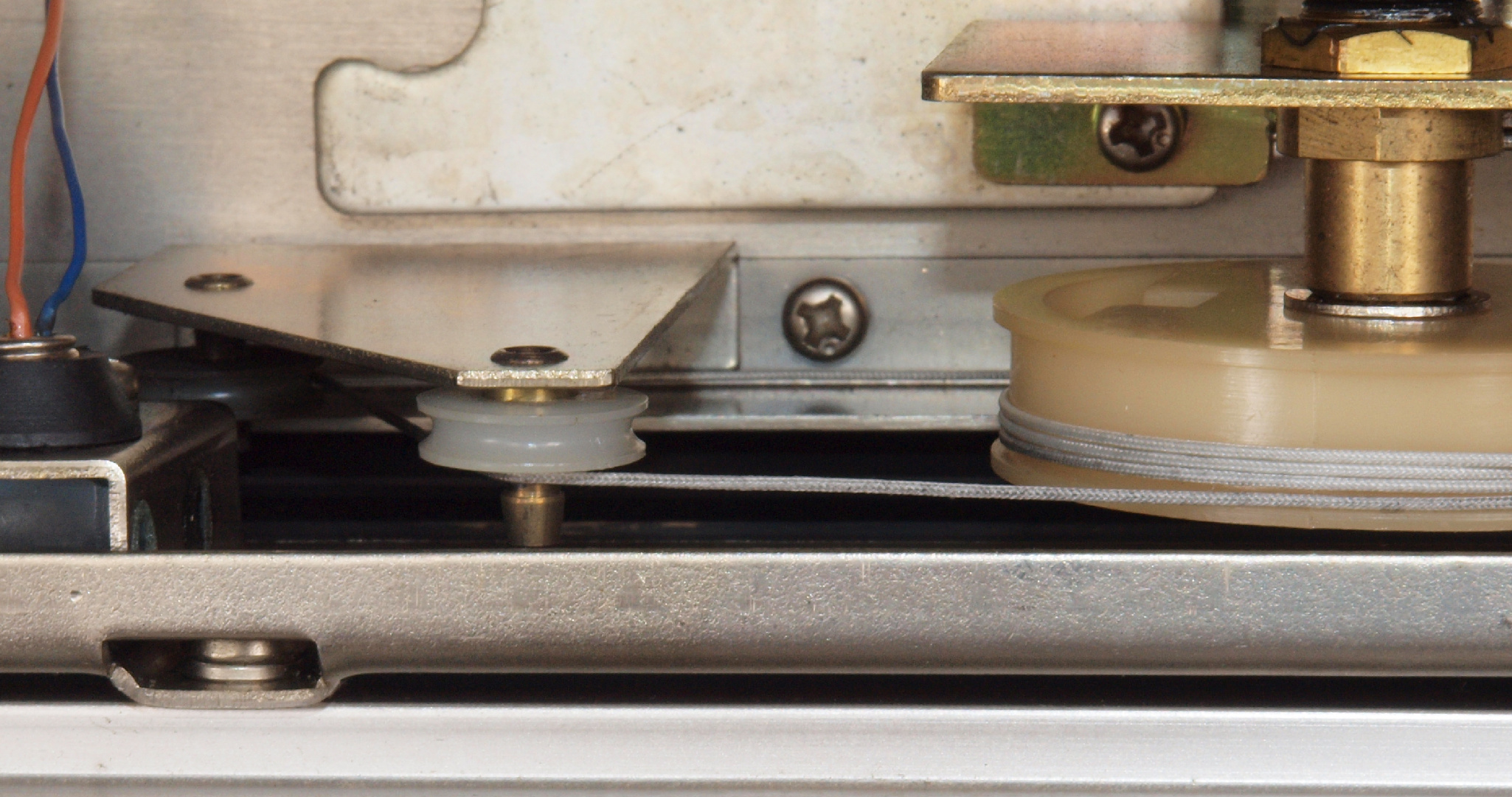

A43. 点検中 ダイアルの駆動糸がガイドプーリより外れている、前回の修理時?

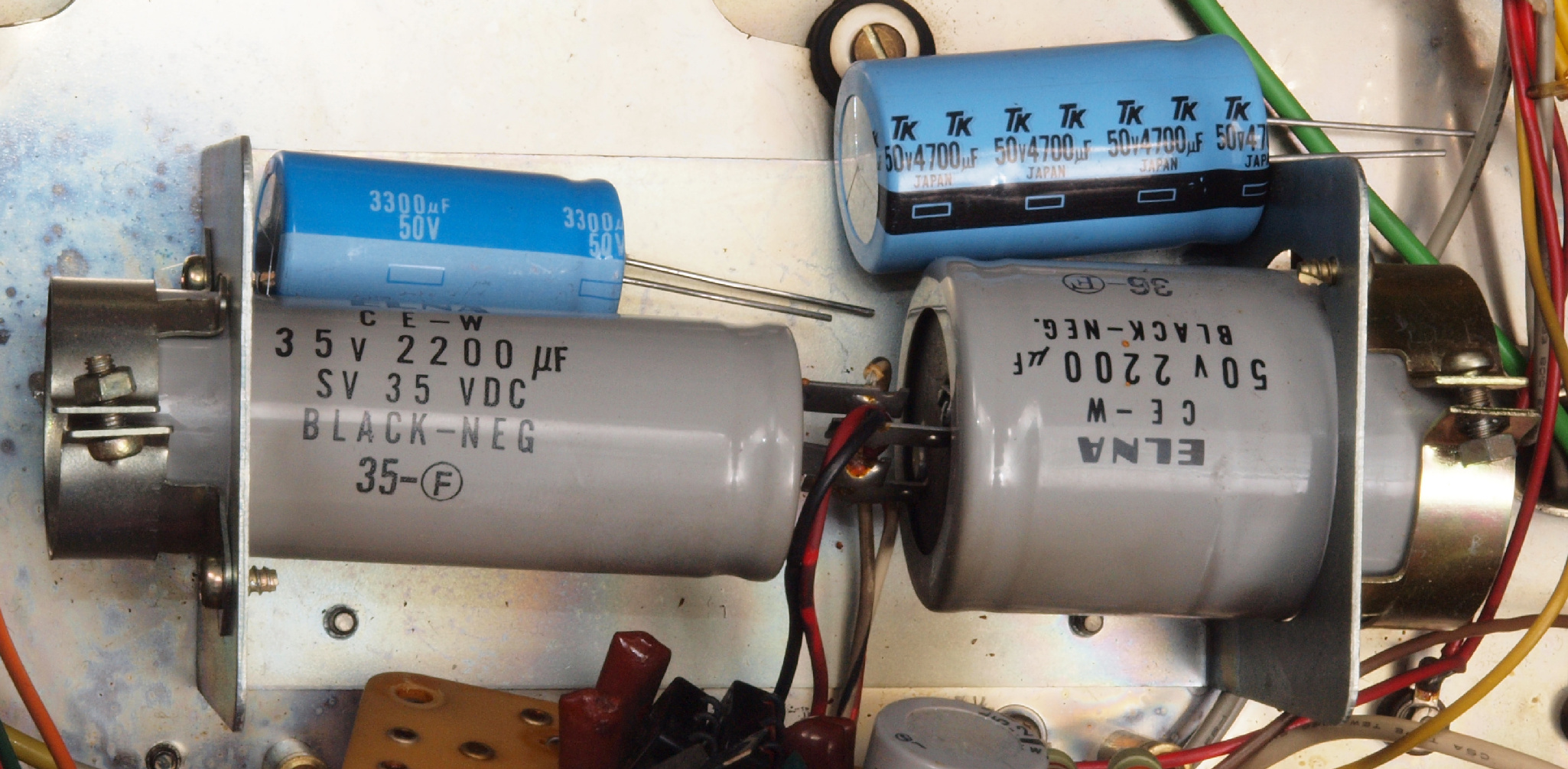

A44. 点検中 電源電解コンデンサー、 上=交換する新しい物、 下=付いている物。
                           2200μF/50WV → 4700μF/50WV
                           2200μF/35WV → 3300μF/50WV
C. 修理状況。画像をクリックすると、大きく(横幅2050ドット)表示されます。
C11. 修理前 電源基板

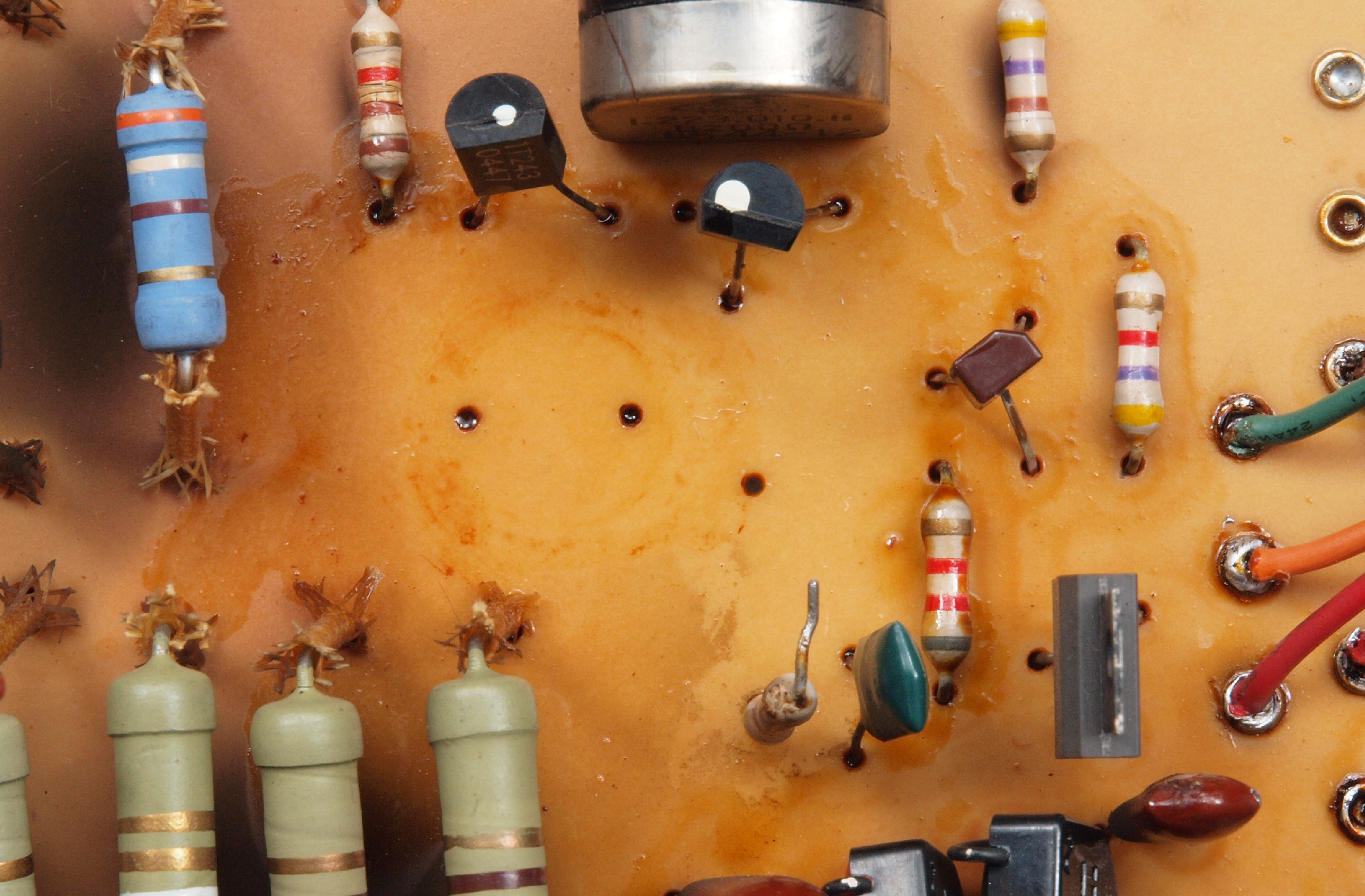

C112. 修理前 電源基板。 焼けた抵抗。
C112. 修理中 電源基板。 電解コンデンサー固定するトルエン溶媒の接着剤。
C113. 修理後 電源基板。  トルエン溶媒の接着剤を取り去り、コートを塗布後。
C12. 修理後 電源基板  電解コンデンサー1個、 抵抗1個交換
C13. 修理前 電源基板裏
C14. 修理(半田補正)後 電源基板裏、 全半田やり直し。 銅箔への配線は、表へ移動する。
C15. 完成電源基板裏。余分なフラックスを落として、コート液を塗る。

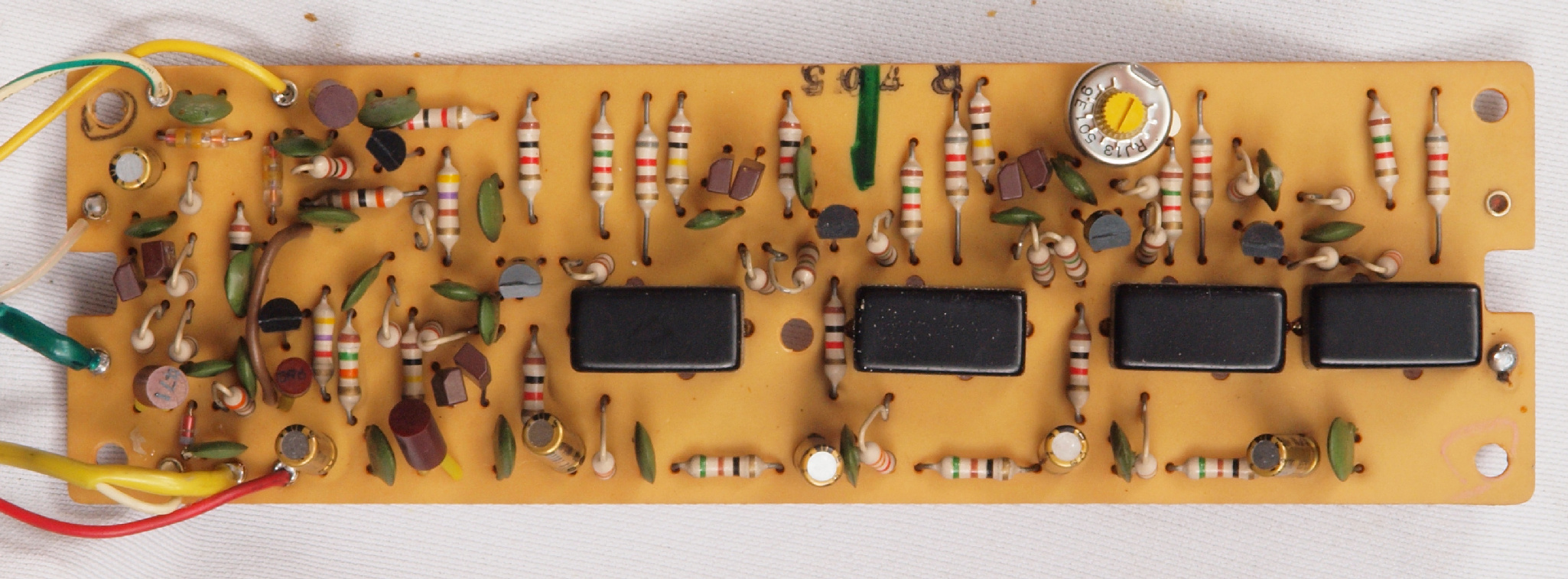

C21. 修理前 IF−AMP基板
C22. 修理後 IF−AMP基板  電解コンデンサー6個、半固定VR1個、TR(トランジスター)6個交換

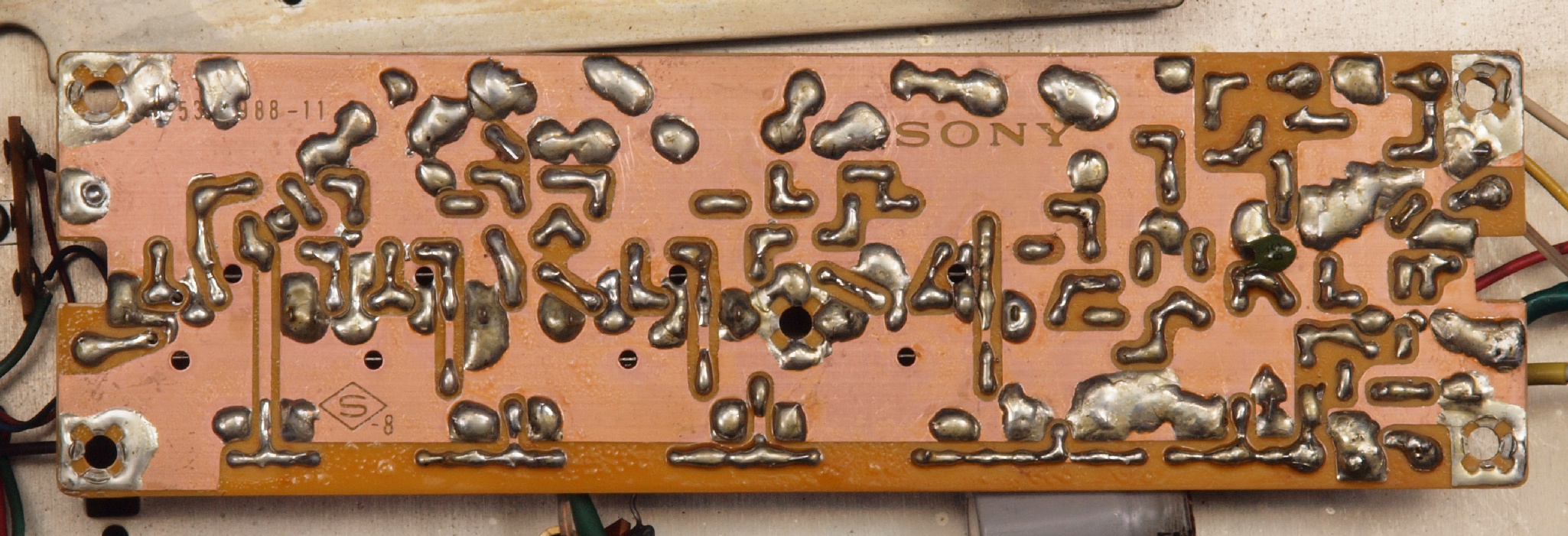

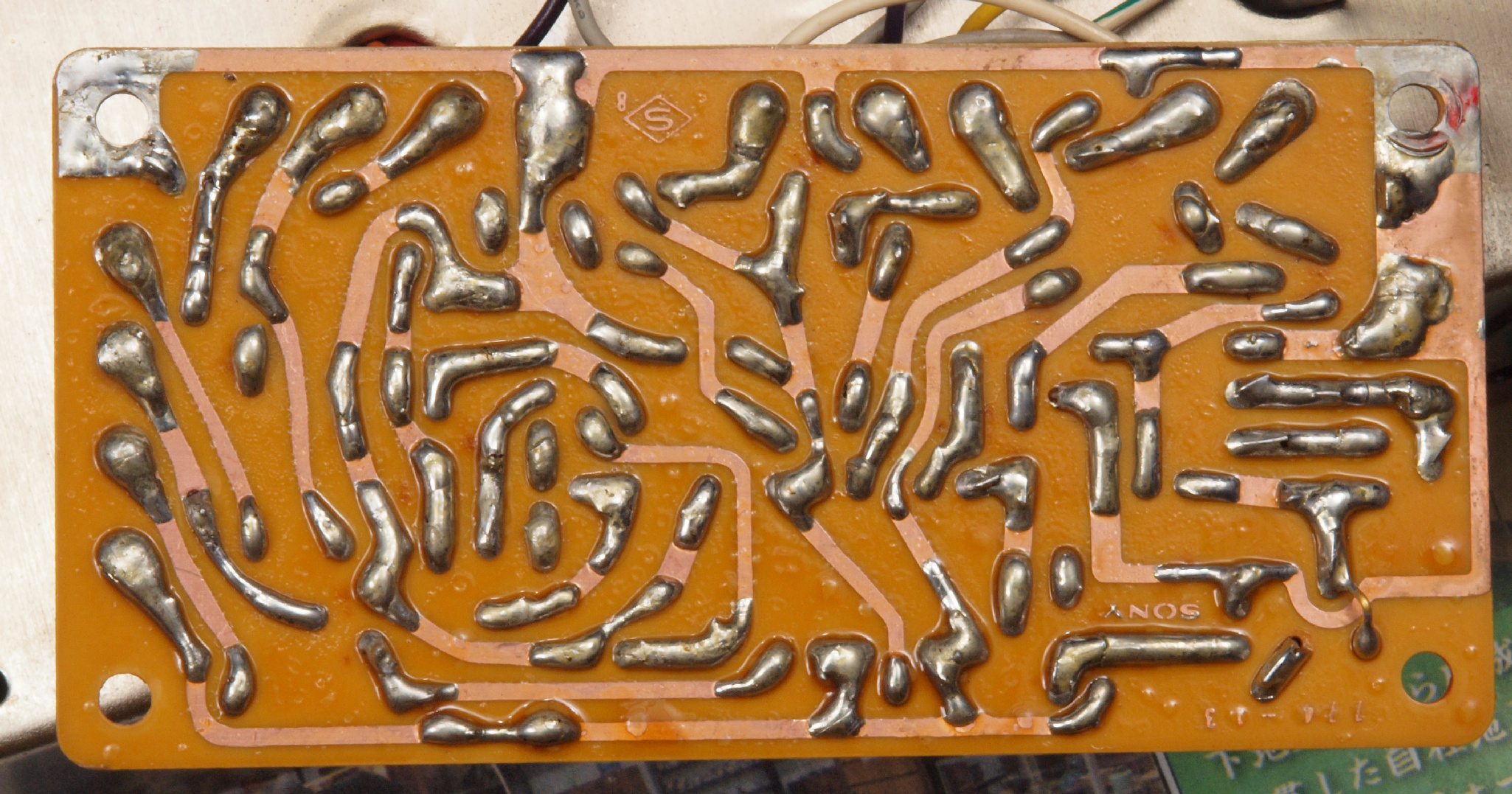

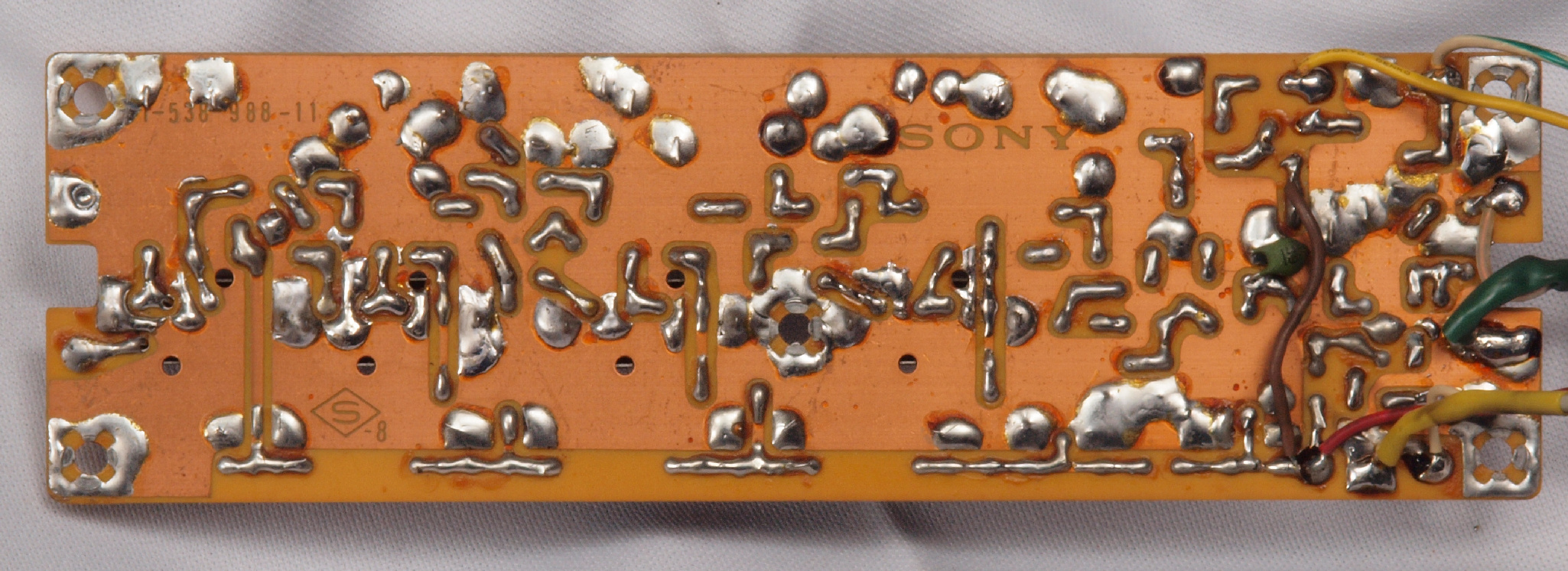

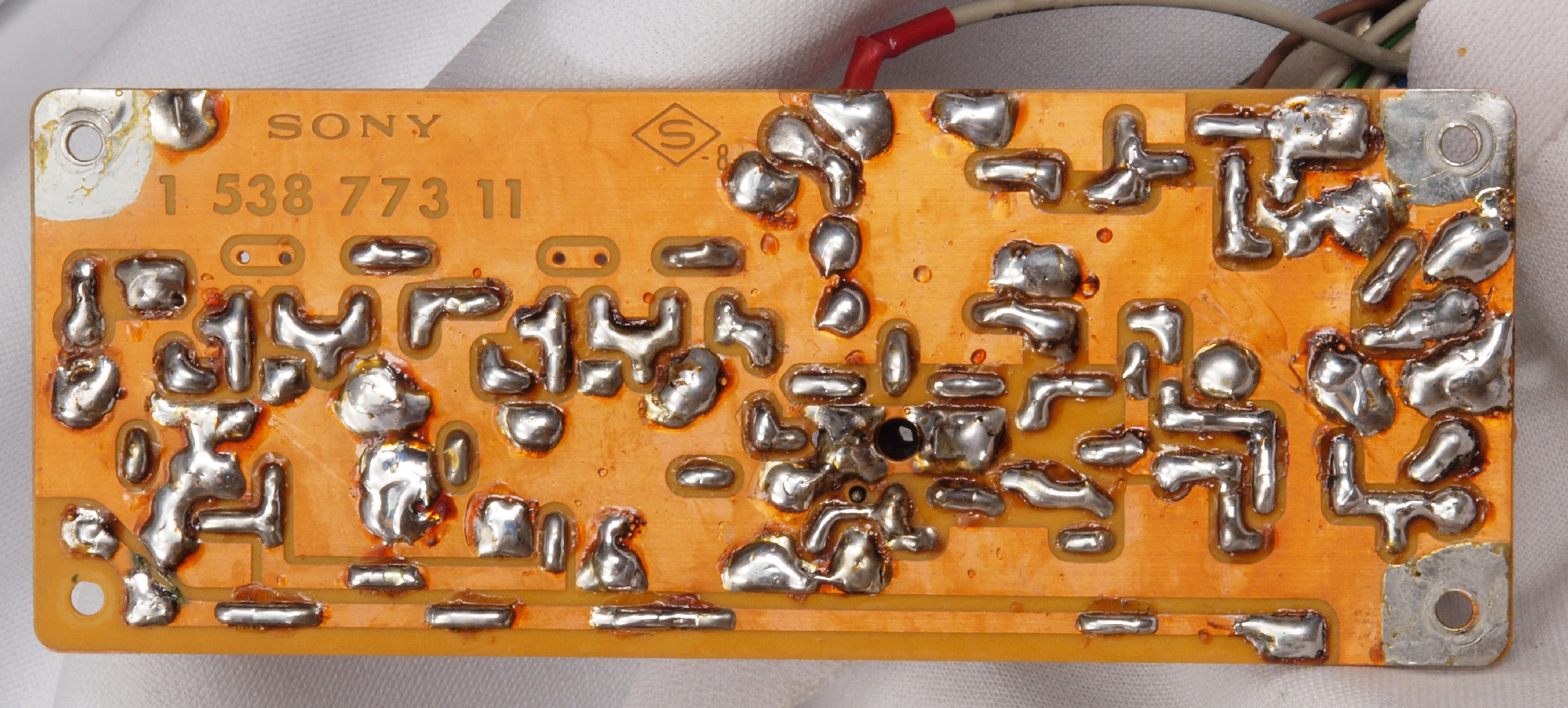

C23. 修理前 IF−AMP基板裏

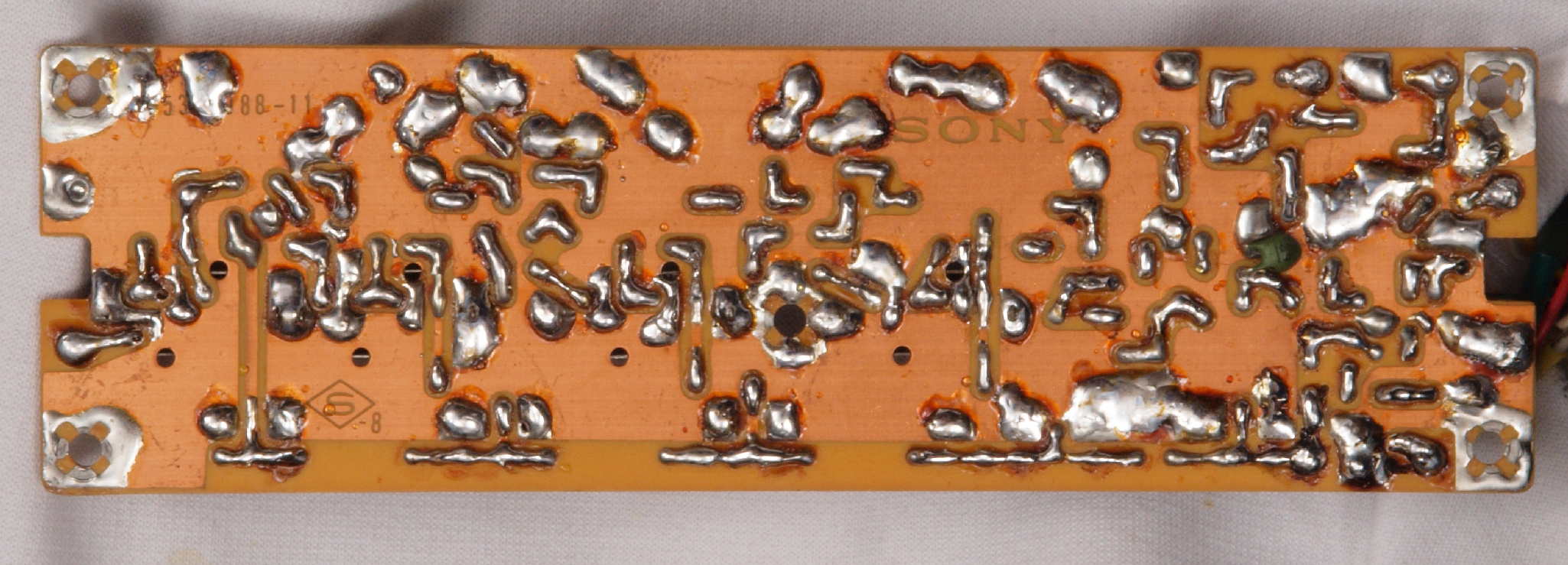

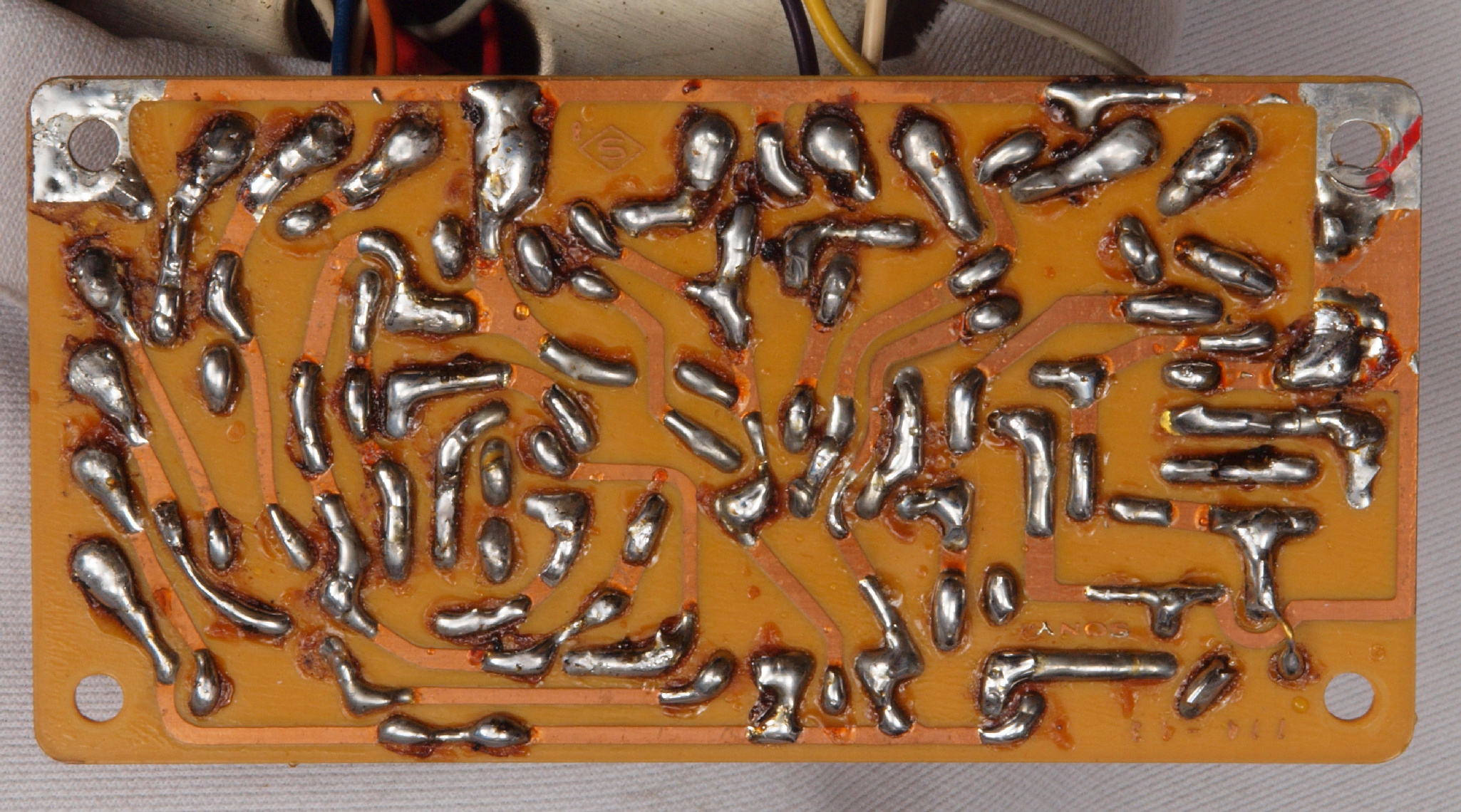

C24. 修理(半田補正)後 IF−AMP基板裏、 全半田やり直し。 銅箔への配線は、表へ移動する。
C25. IF−AMP基板裏。余分なフラックスを落として、コート液を塗る。

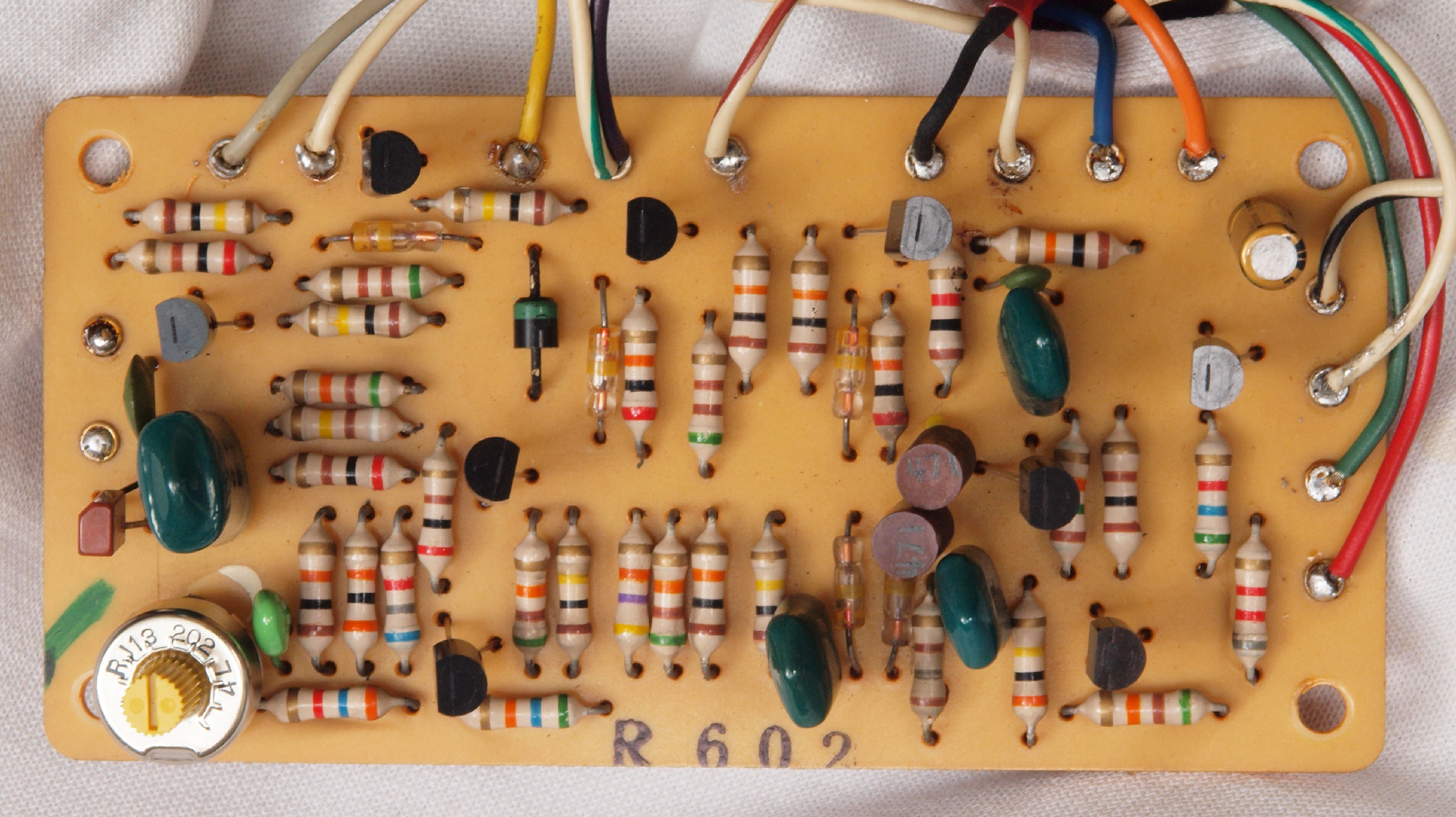

C31. 修理前 Muting基板

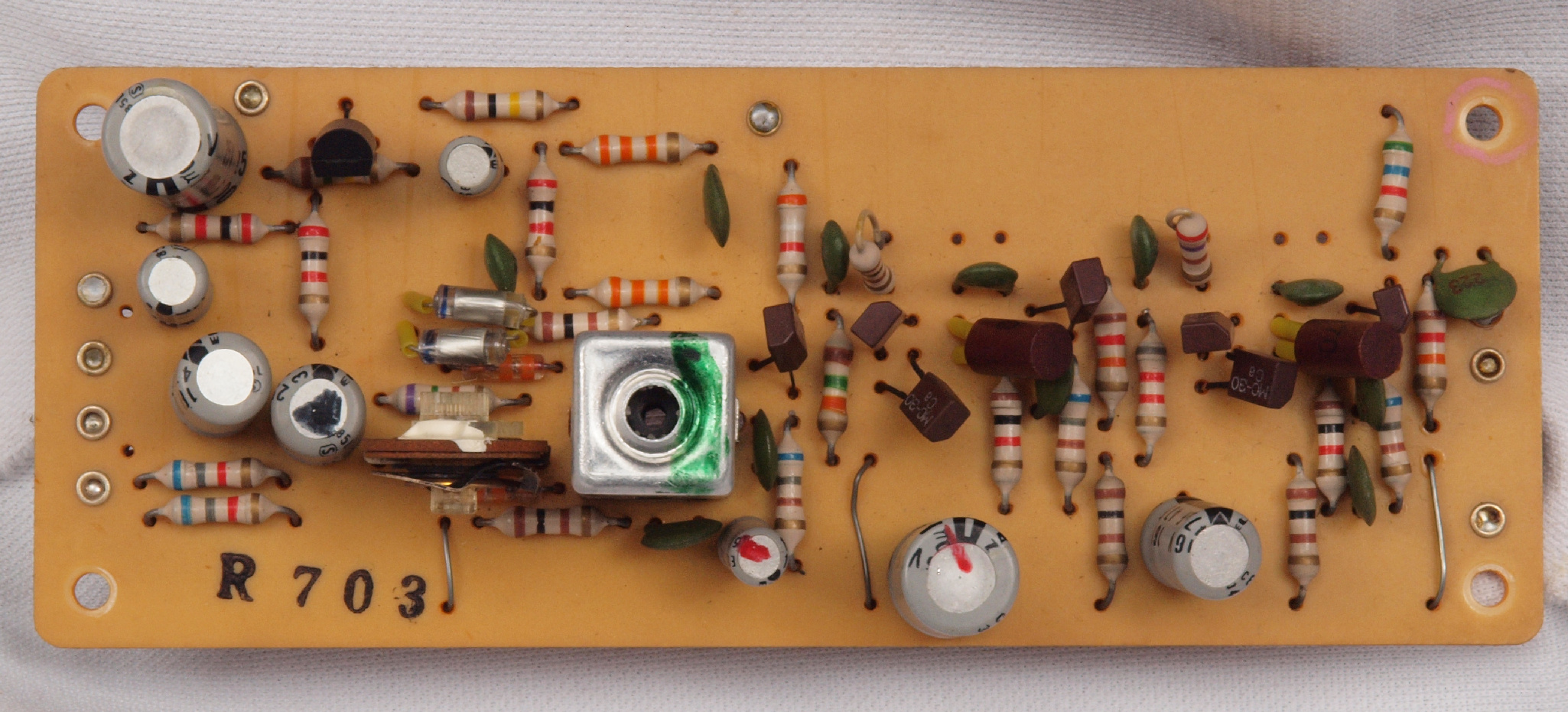

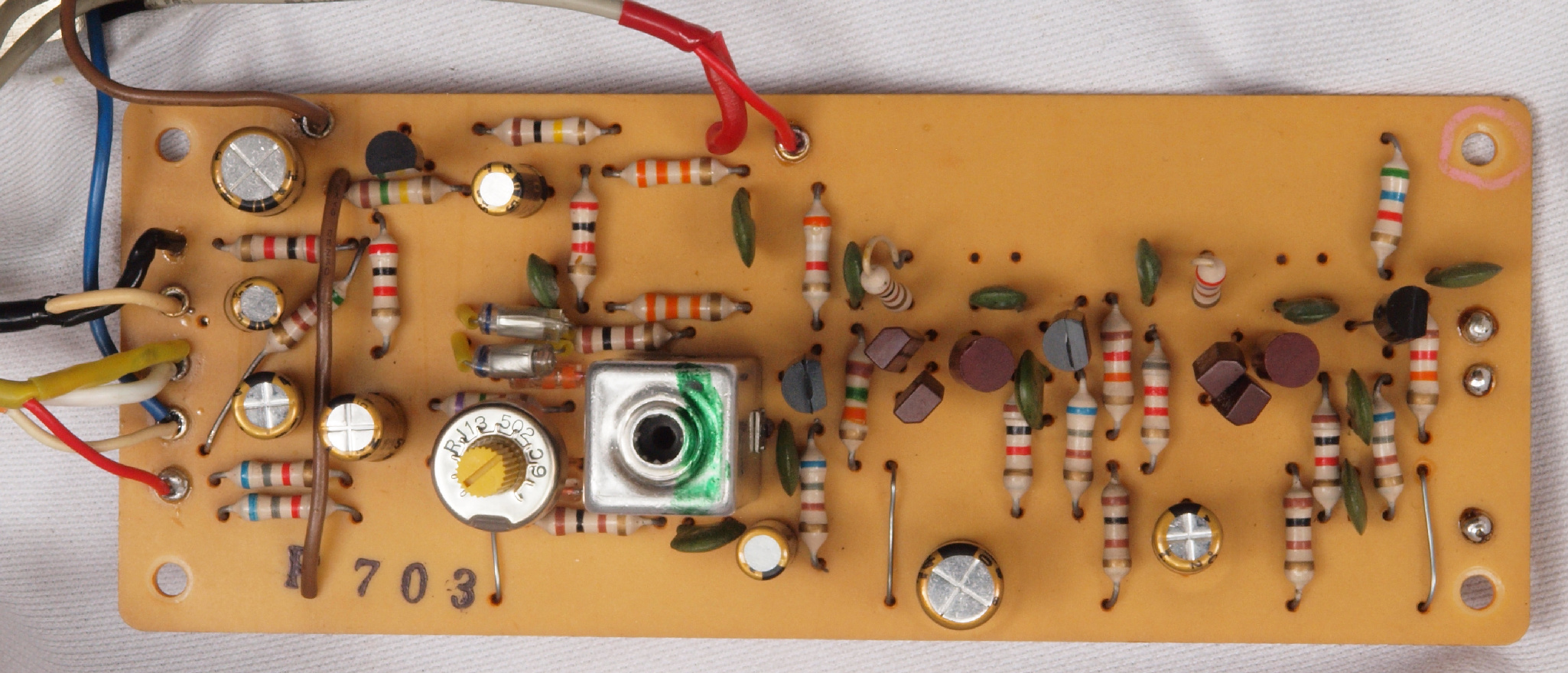

C32. 修理後 Muting基板。
                        電解コンデンサー1個、フイルムコンデンサー1個、半固定VR1個、TR(トランジスター)8個交換
C33. 修理前 Muting基板裏
C34. 修理(半田補正)後 Muting基板裏、 全半田やり直し。 銅箔への配線は、表へ移動する。
C35. 完成Muting基板裏。余分なフラックスを落として、コート液を塗る。

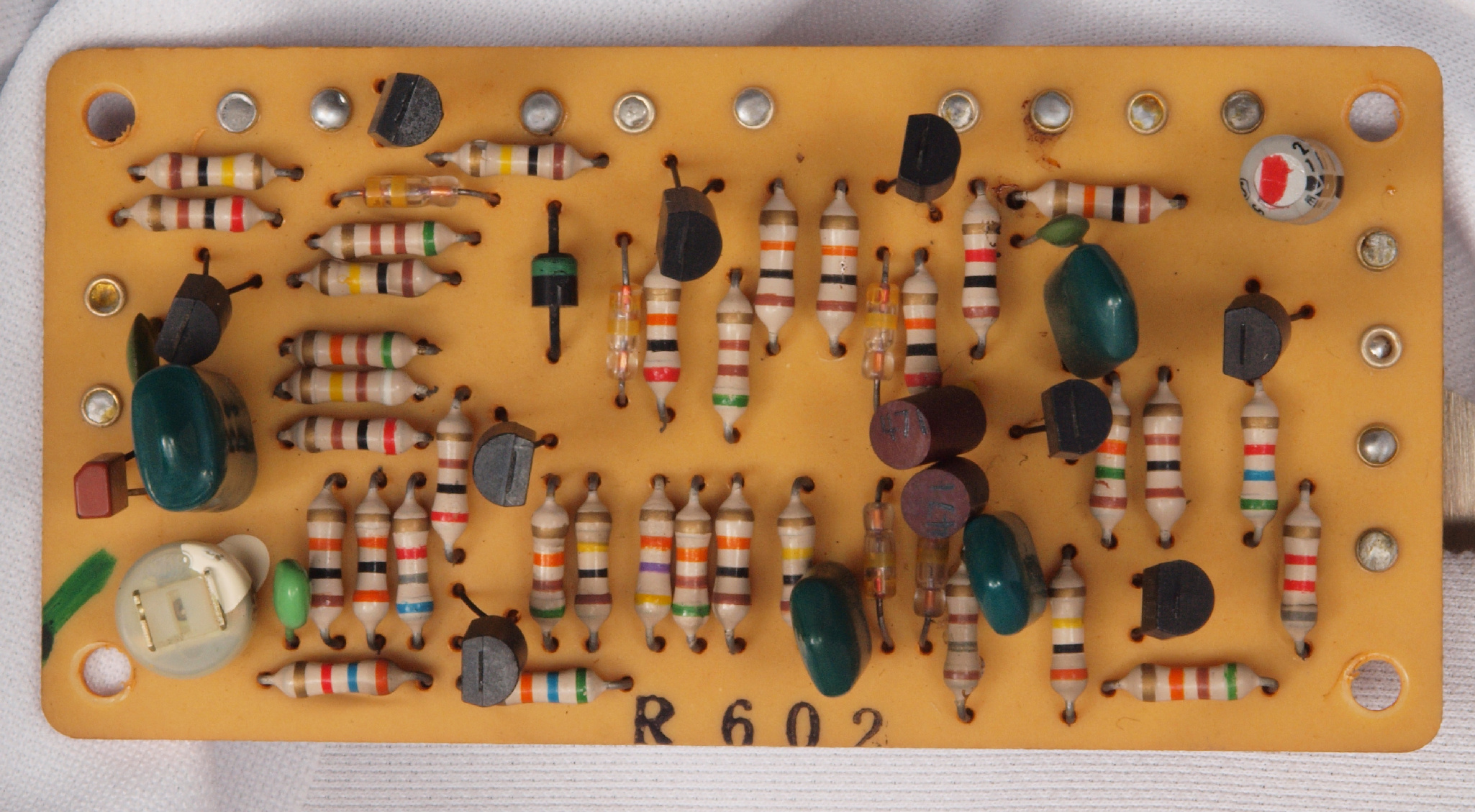

C41. 修理前 DET基板
C42. 修理後 DET基板 電解コンデンサー7個、TR(トランジスター)4個、半固定VR1個交換

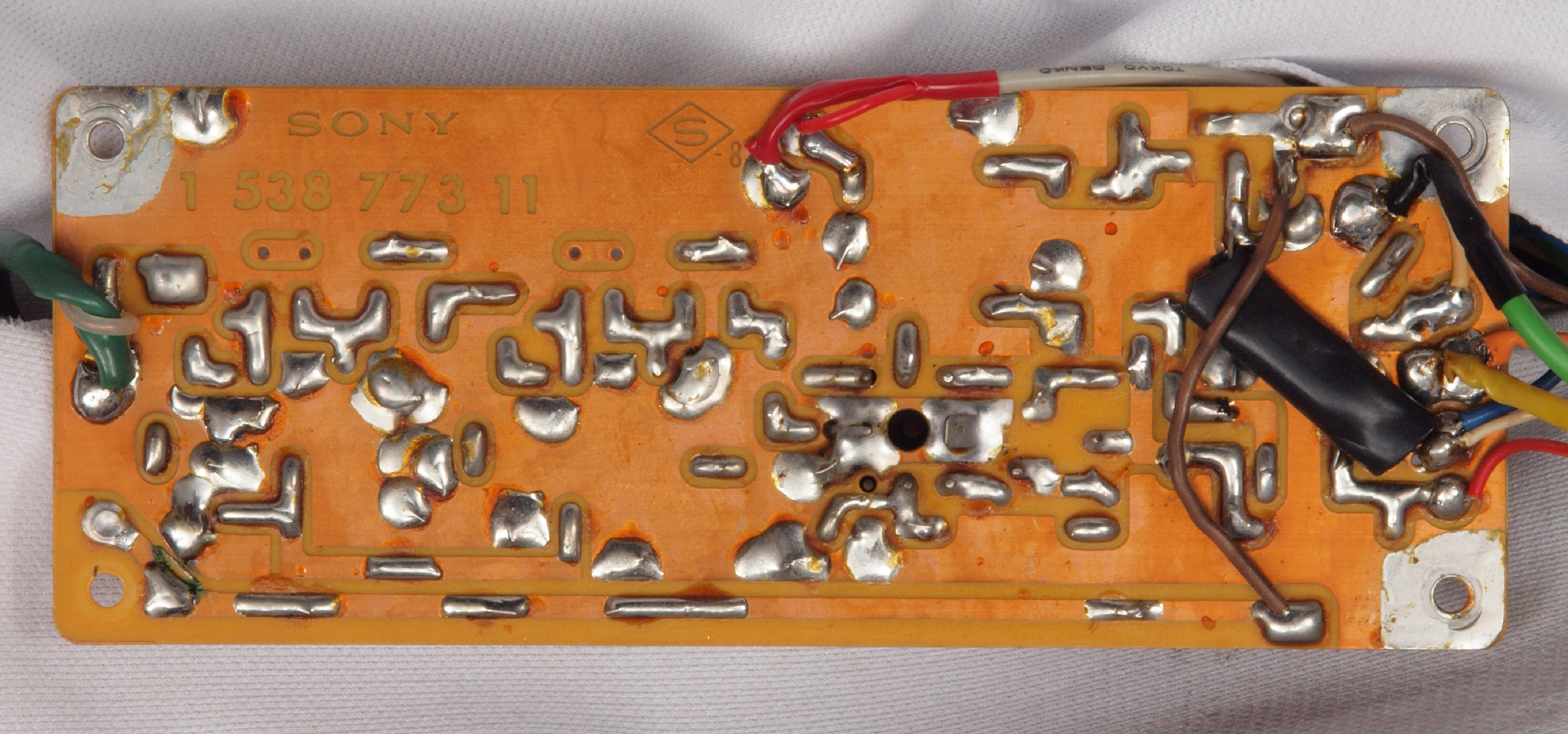

C43. 修理前 DET基板裏
C44. 修理(半田補正)後 DET基板裏、 全半田やり直し。 銅箔への配線は、表へ移動する。
C45. 完成DET基板裏。余分なフラックスを落として、コート液を塗る。

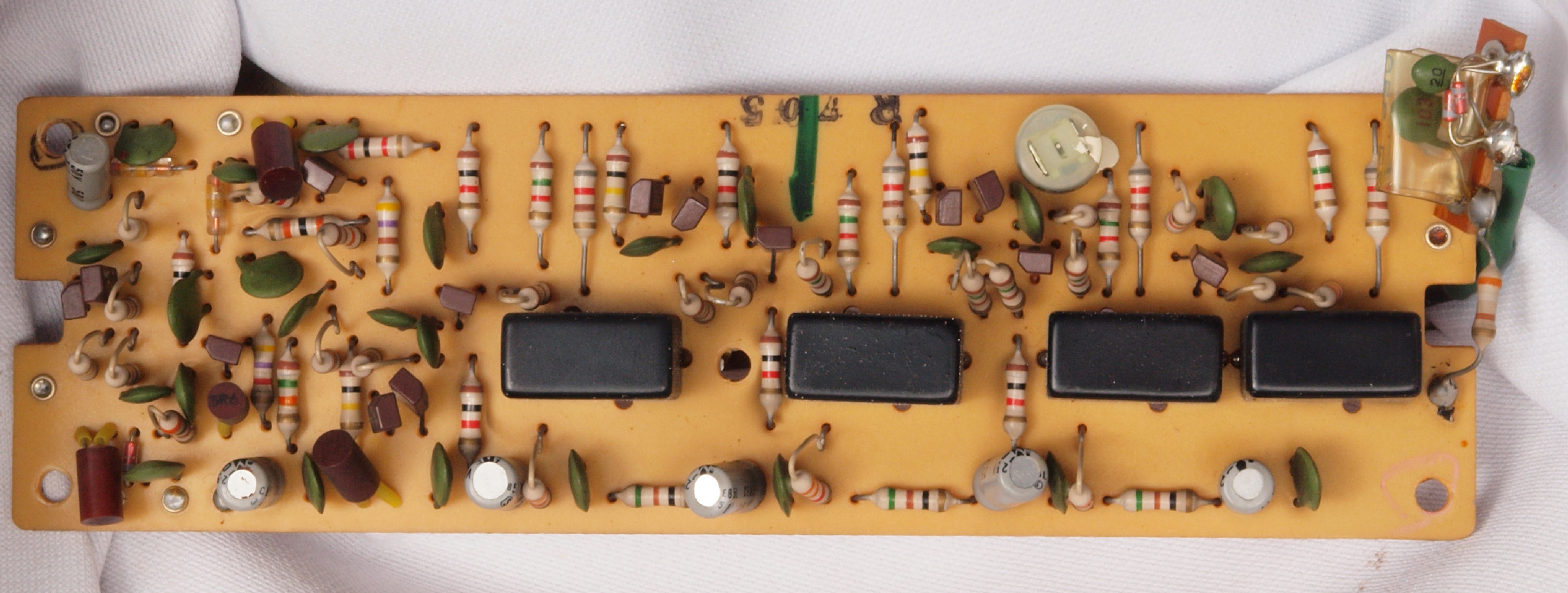

C51. 修理前 MPX基板
C512. 修理中 電源基板。 電解コンデンサー固定するトルエン溶媒の接着剤。
C513. 修理後 電源基板。  トルエン溶媒の接着剤を取り去り、コートを塗布後。

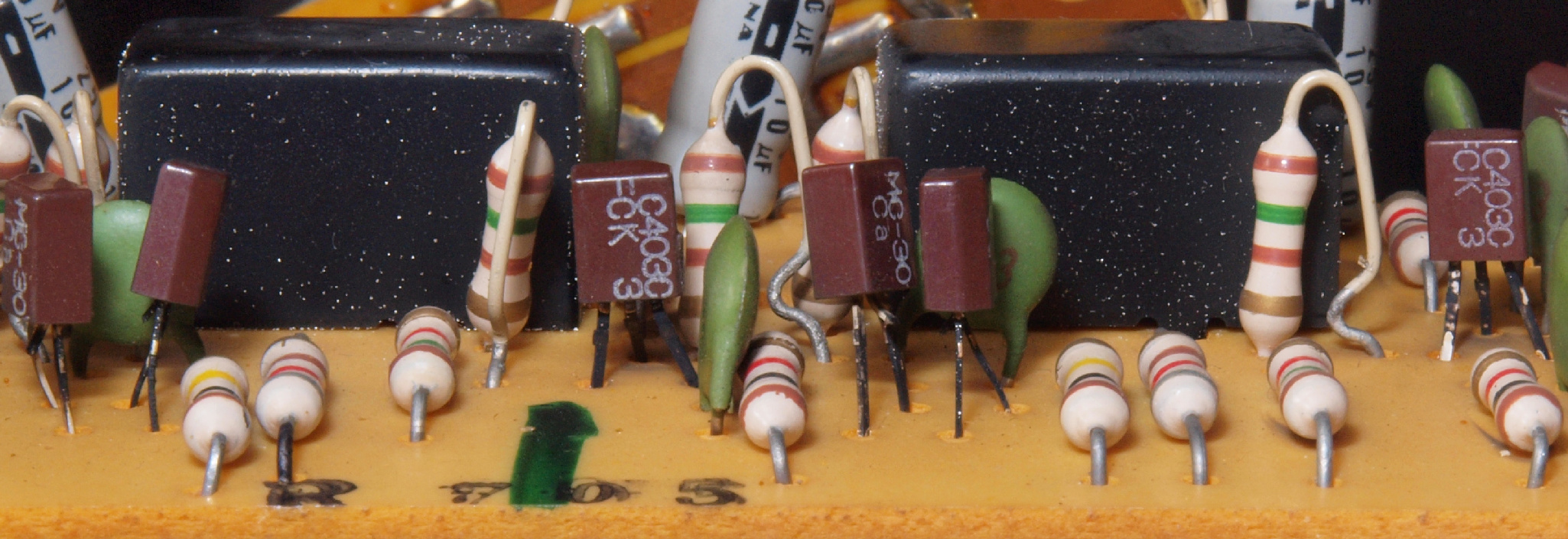

C52. 修理後 MPX基板 電解コンデンサー11個、フイルムコンデンサー4個、TR(トランジスター)15個、半固定VR1個交換
C53. 修理前 MPX基板裏
C54. 修理(半田補正)後 MPX基板裏、 全半田やり直し。 銅箔への配線は、表へ移動する。
C55. 完成MPX基板裏。余分なフラックスを落として、コート液を塗る。

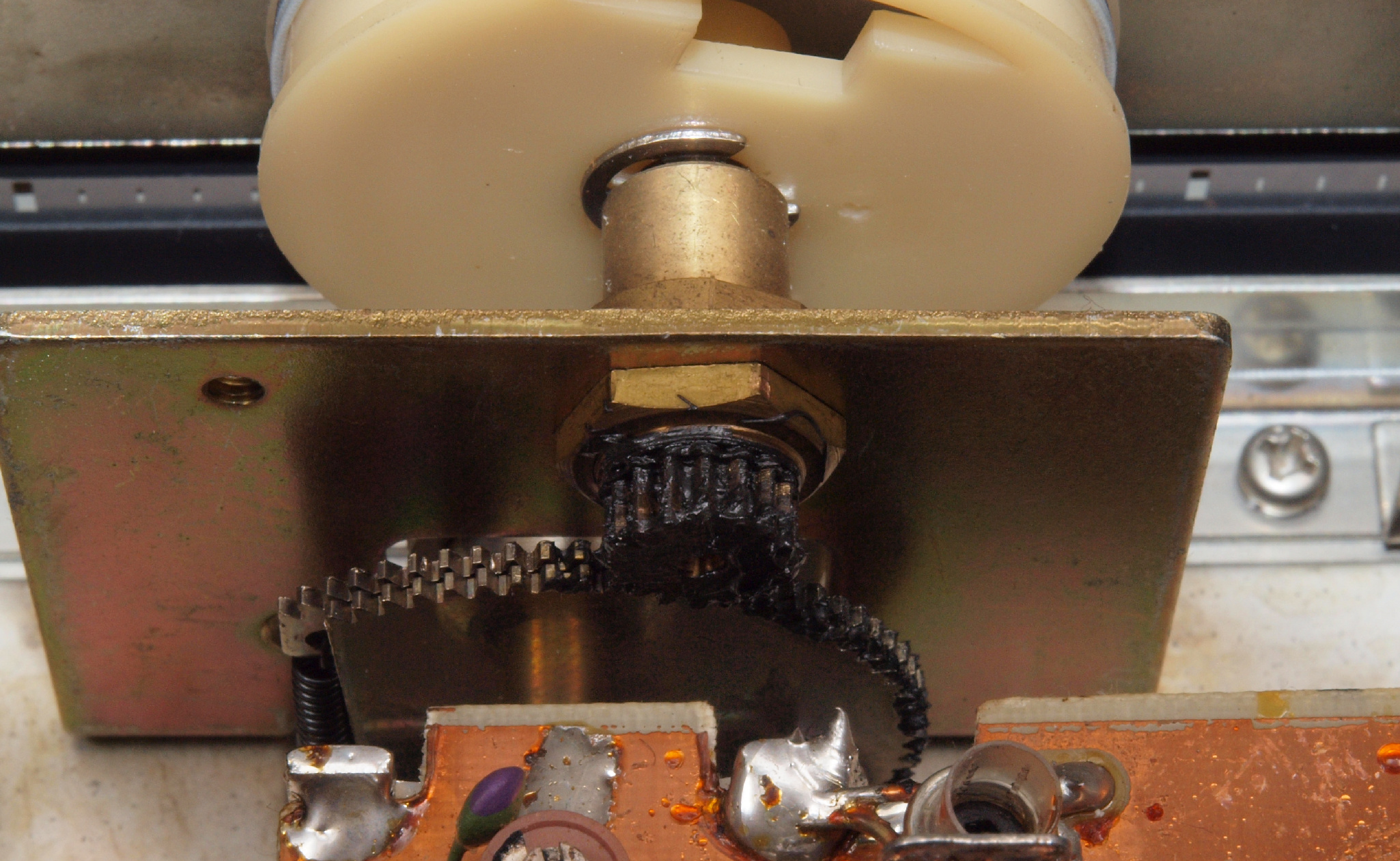

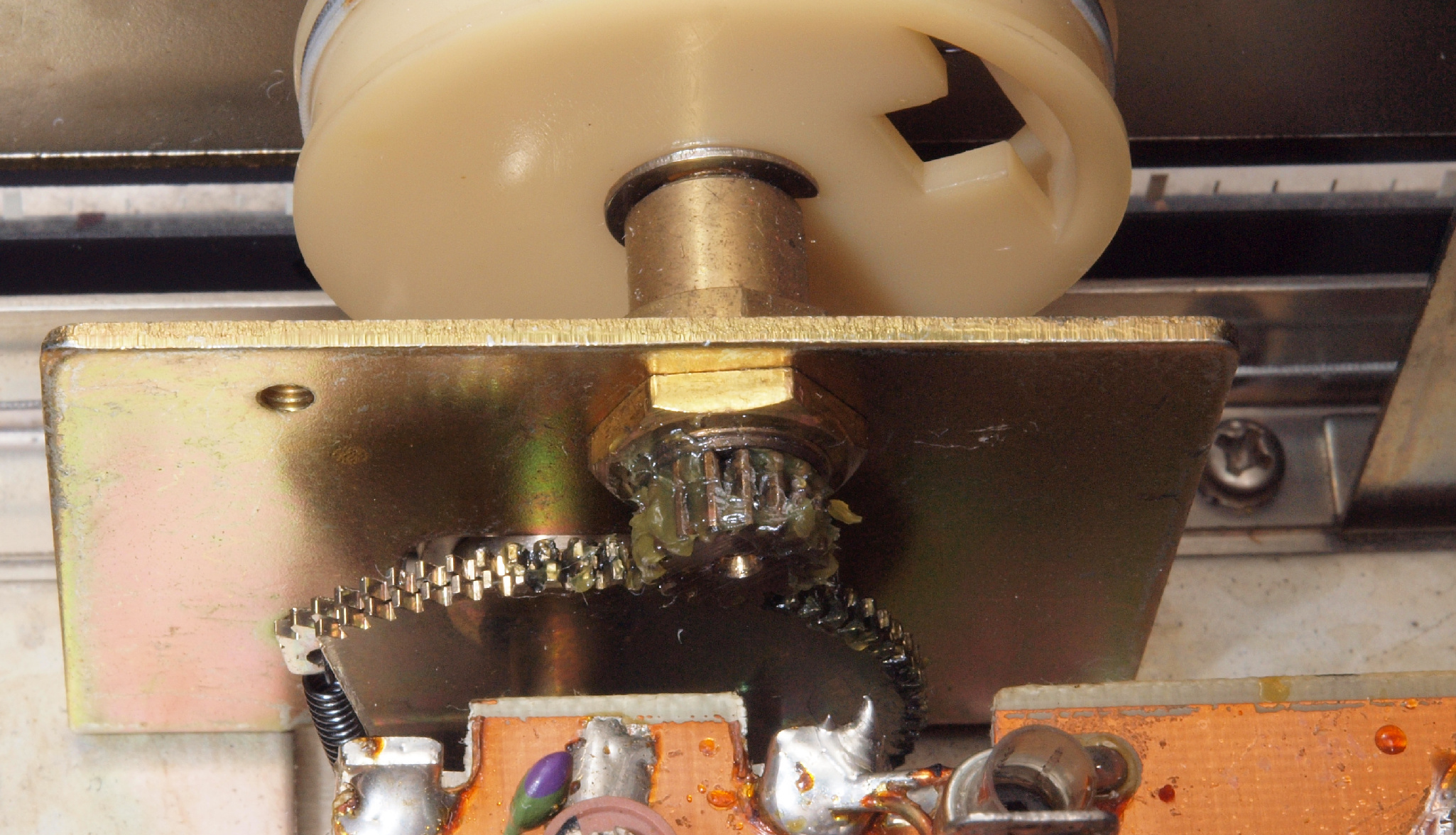

C61. 掃除前 バリコン減速歯車

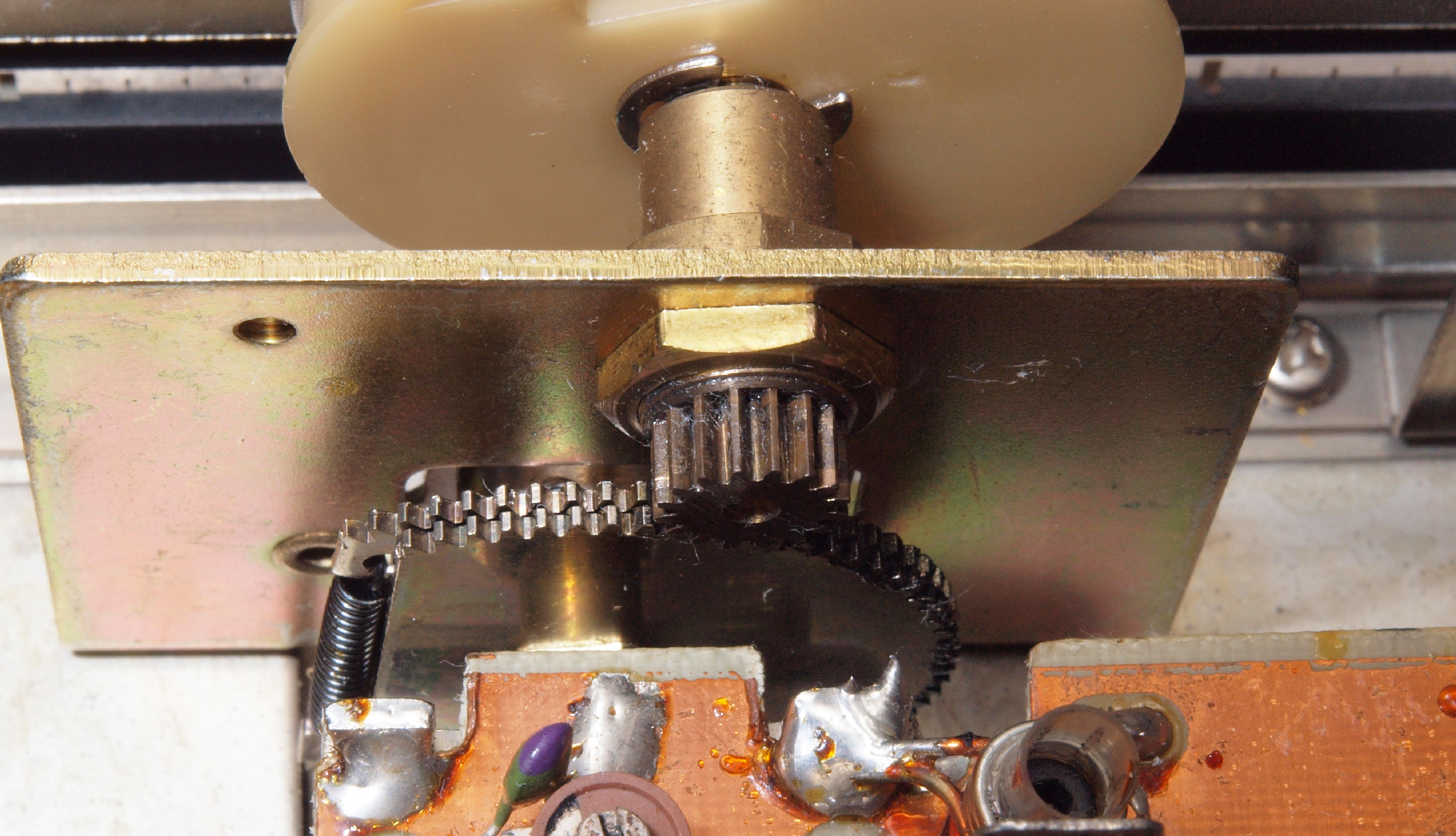

C62. 掃除後 バリコン減速歯車
C63. 新しいグリス塗布 バリコン減速歯車
C71. 修理前 フロントエンド内部
C72. 修理(半田補正)後 フロントエンド内部。 全半田やり直し、電解コンデンサー2個交換。
C73. C55. 完成フロントエンド内部。 余分なフラックスを落として、コート液を塗る。

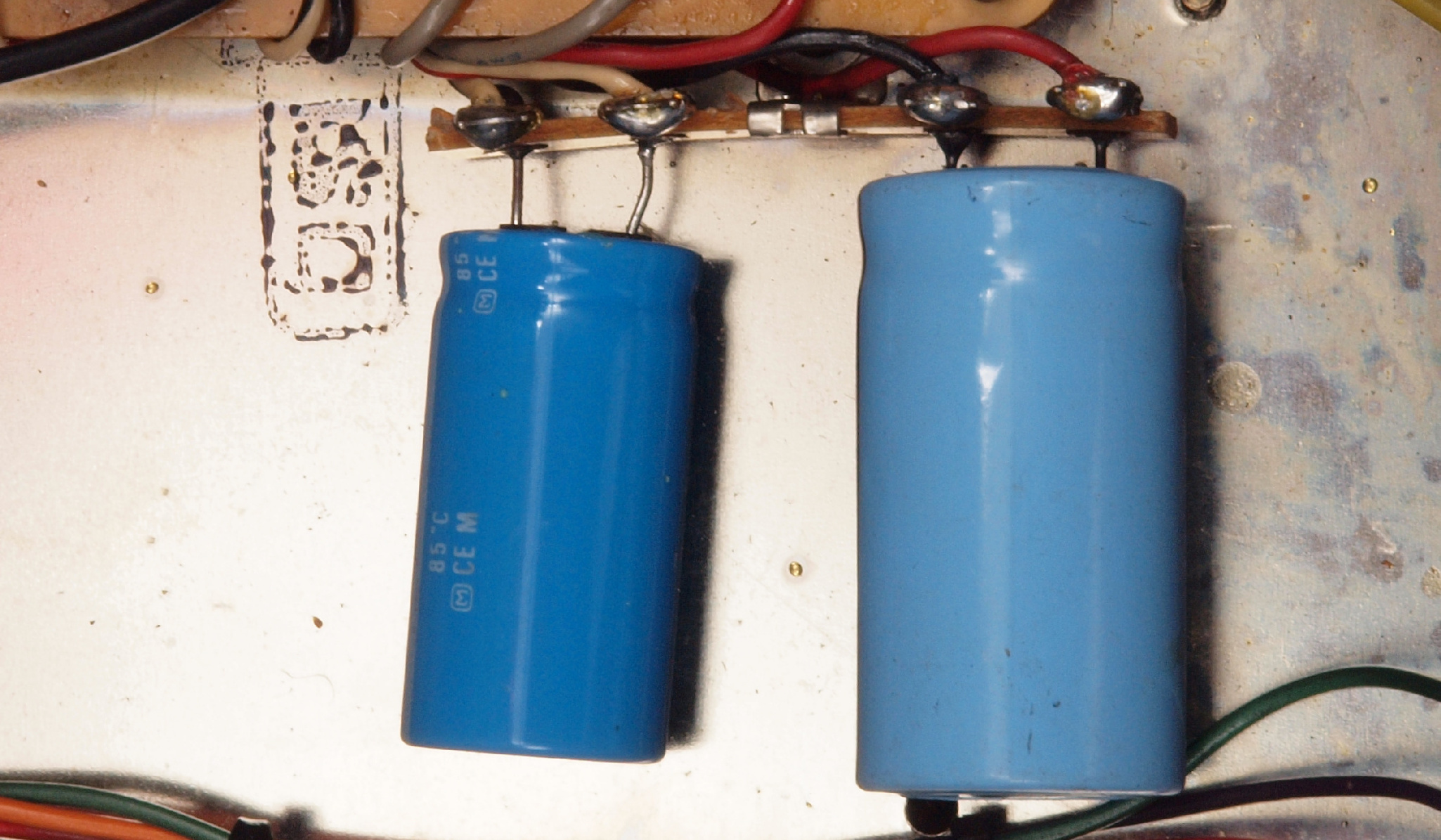

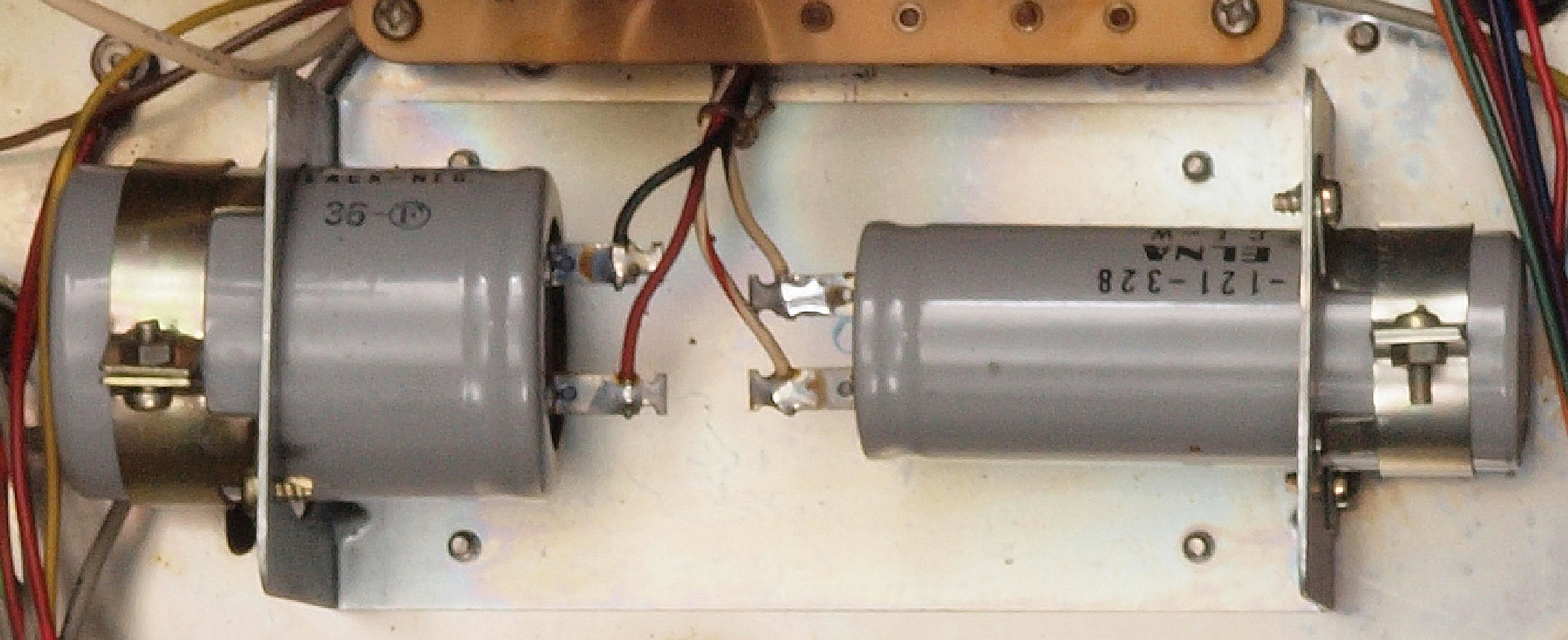

C81. 修理前 電源電解コンデンサー
C82. 修理後 電源電解コンデンサー

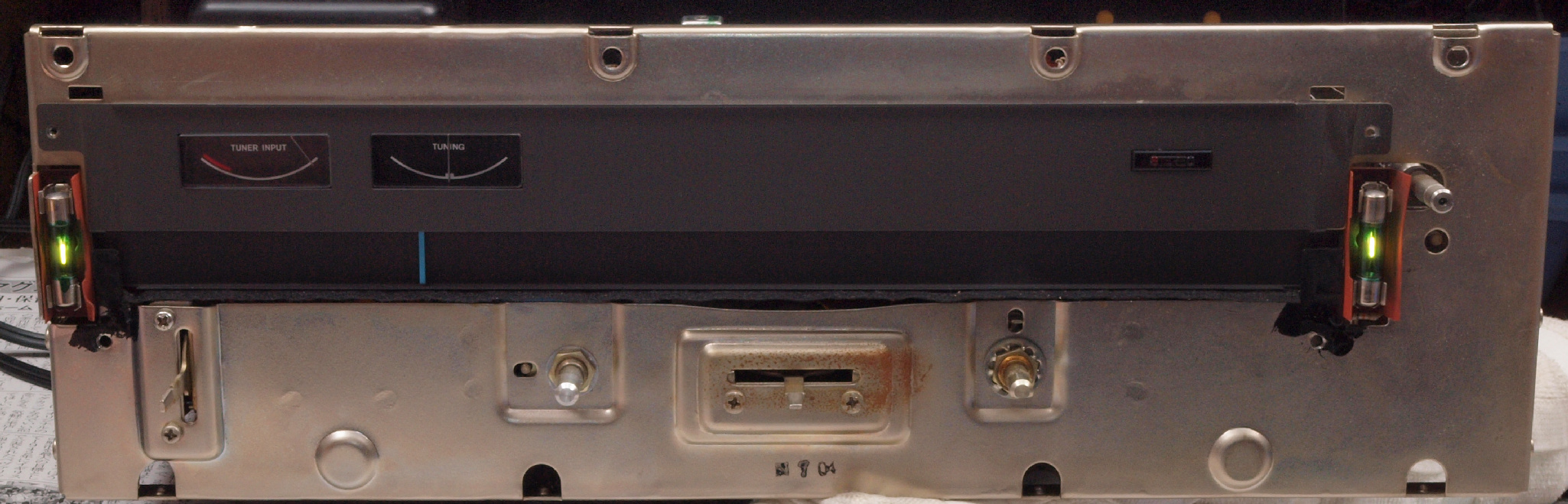

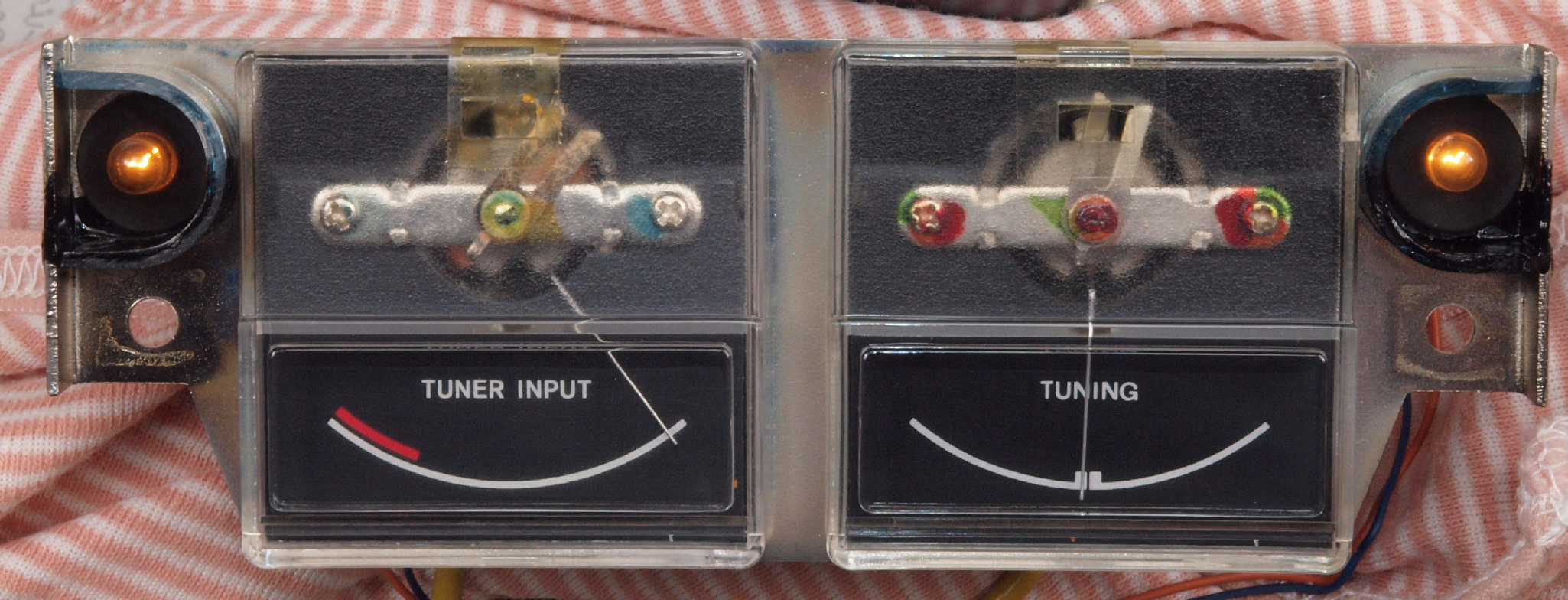

C91. 修理中 メータ、ランプ清掃

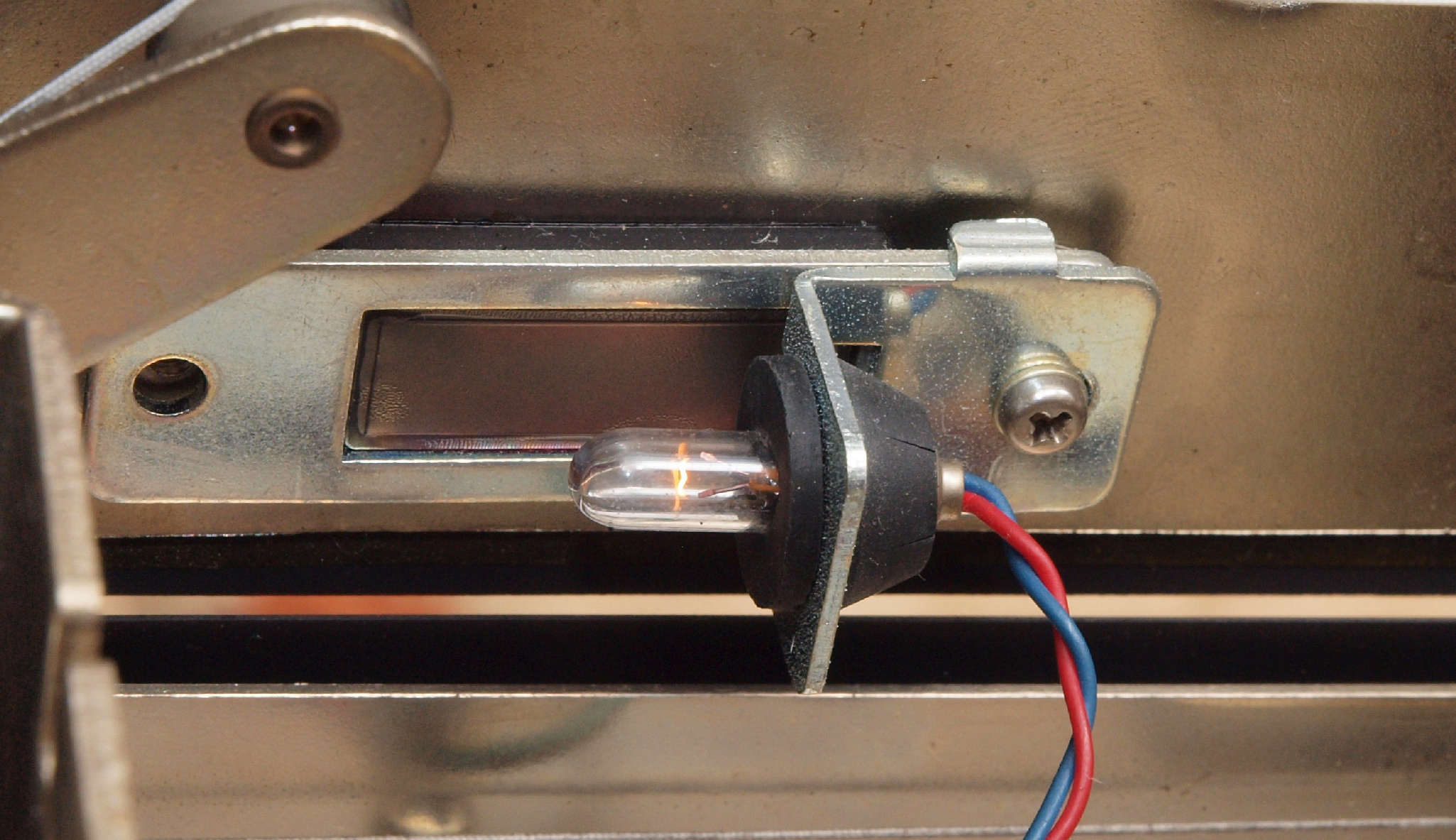

C92. 修理中 ステレオ表示ランプ清掃
C93. 修理中 パネルランプ交換

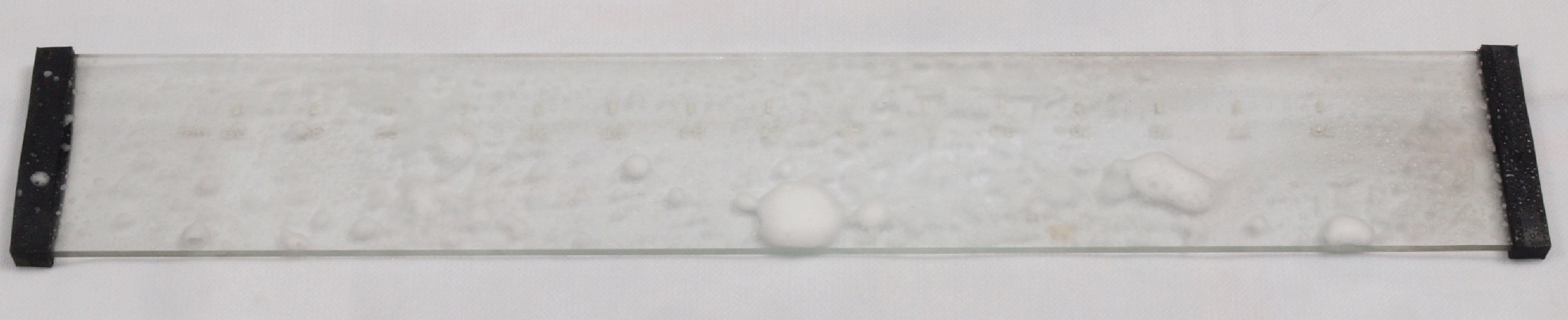

C94. 修理中 ダイアルメモリガラス清掃
C95. 修理中 パネル清掃

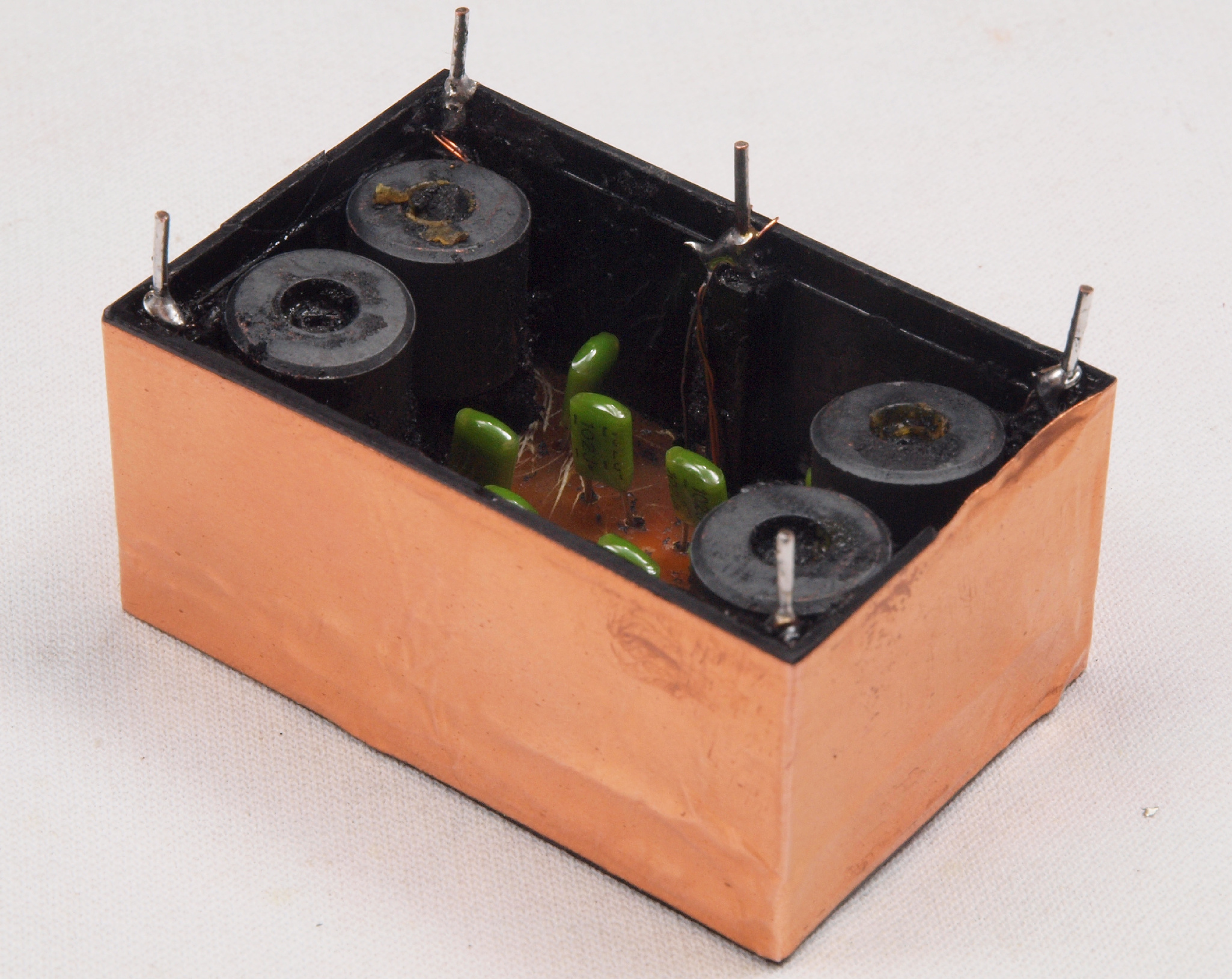

C96. 修理中 MPXフイルターフイルムコンデンサー交換。

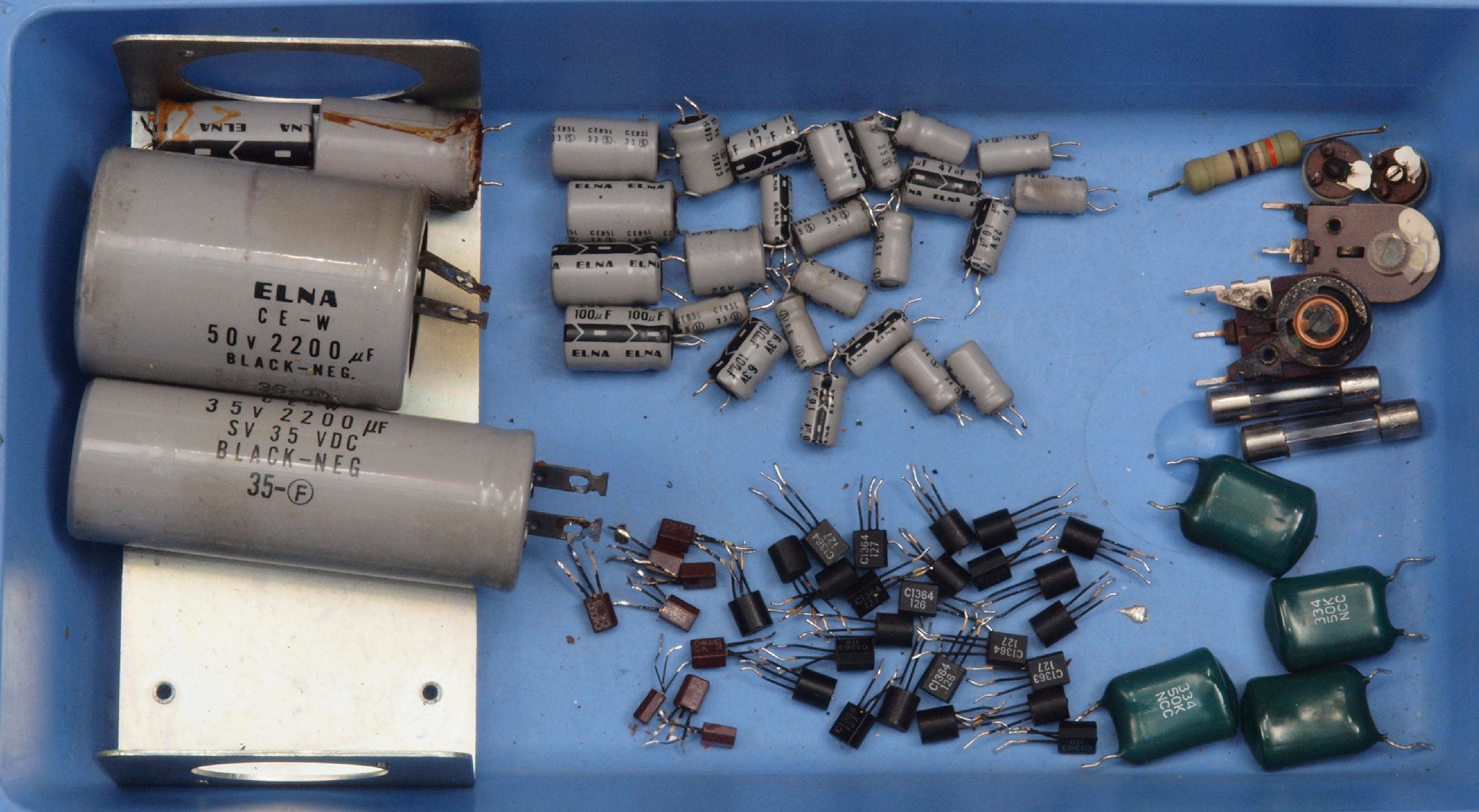

CA1. 交換部品

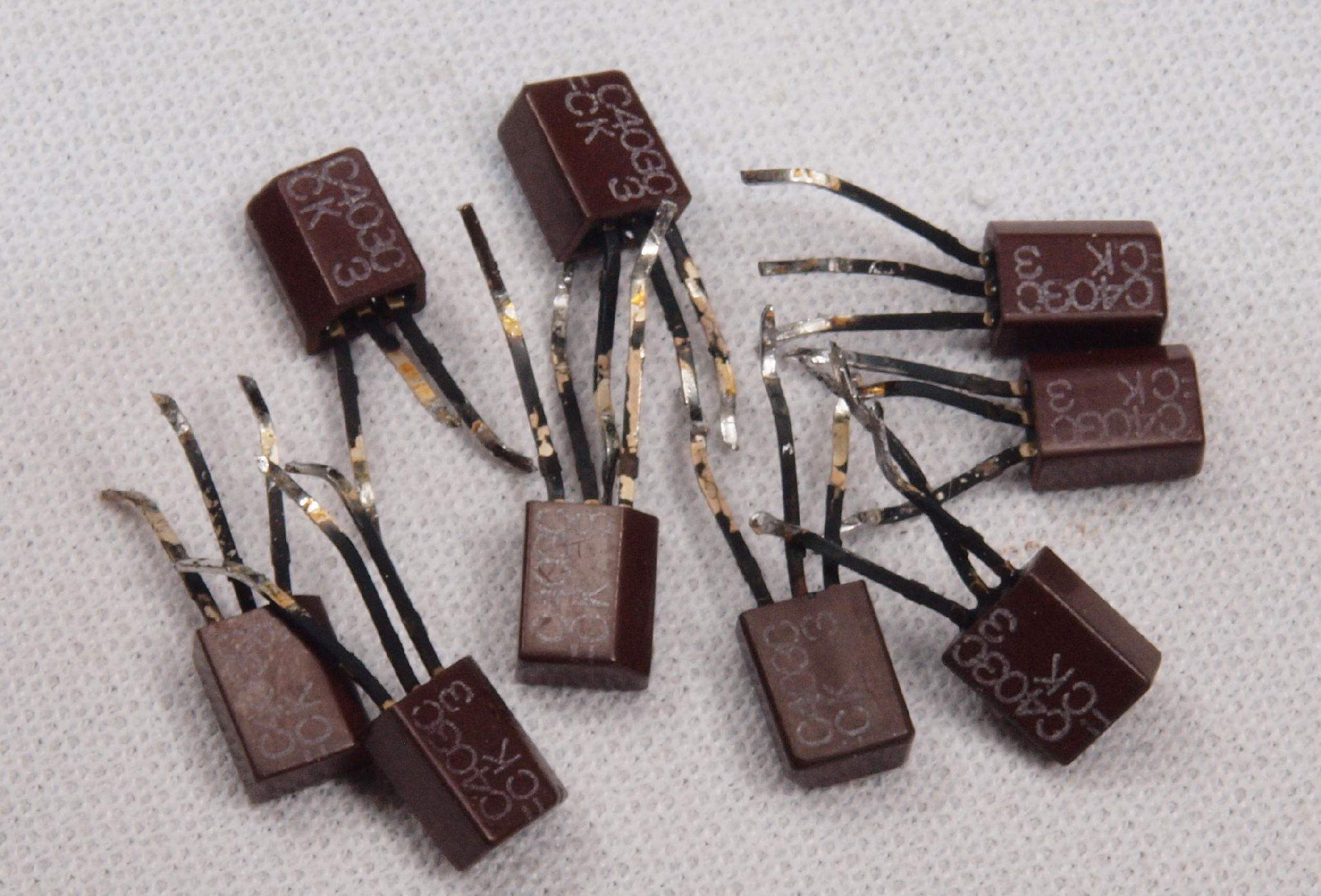

CA2. 交換部品、 足が腐食したTR(トランジスター)
CC1. 修理前 上から
CC2. 修理後 上から
CC3. 修理前 下から
CC4. 修理後 下から
E. 調整・測定、 FM受信感度、RL分離測定調整。画像をクリックすると、大きく(横幅2050ドット)表示されます。
     <見方>
     上の「LEADER 3216P FM ステレオ信号発信器」より信号を出す。 これを受信し出力を測定する。
         表示LED、 左端=変調度、 中左=メモリNo、 中右=出力周波数、 右端=出力レベル。
     中=R出力測定。
         「Audio Analyzer Panasonic VP−7723B」より測定。
         表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
     下=L出力測定。
         「Audio Analyzer Panasonic VP−7723B」より測定。
         表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
E10. 民生器のアンテナ入力インピーダンスは75Ω、プロ器の測定機器は50Ω。 変換器を挿入するので5.7dB損失する。
E11. トラッキング調整、 78MHZのポイントで合わす。
E12. トラッキング調整、 88MHZのポイントで合わす。
E13. トラッキング調整、 83MHZのポイントで合わす。
E21. FM モノラル受信測定。
     <見方>
     中上の「LEADER 3216P FM信号発信器」より信号を出す。 これを受信し出力を測定する。
         変調度=50%、 出力周波数=87MHZ、 出力レベル=40dB。
     中下=R出力測定。
         「Audio Analyzer Panasonic VP−7723B」より測定。
         変調周波数=1kHz、 出力電圧=1.85V、 歪み率=0.12%。
     下=L出力測定。
         「Audio Analyzer Panasonic VP−7723B」より測定。
         変調周波数=1kHz、 出力電圧=1.85V、 歪み率=0.13%。
E31. FM ステレオ受信測定。
     <見方>
     中上の「LEADER 3216P FM ステレオ信号発信器」より信号を出す。 これを受信し出力を測定する。
         変調度=50%、 出力周波数=87MHZ、 出力レベル=50dB。
     中下=R出力測定。
         「Audio Analyzer Panasonic VP−7723B」より測定。
         変調周波数=1kHz、 出力電圧=1.46V、 歪み率=0.16%。
     下=L出力測定。
         「Audio Analyzer Panasonic VP−7723B」より測定。
         変調周波数=1kHz、 出力電圧=1.43V、 歪み率=0.15%。
E32. FM ステレオ受信測定(分離度)。
     <見方>
     中上の「LEADER 3216P FM ステレオ信号発信器」より「R側信号」を出す。 これを受信し出力を測定する。
         変調度=50%、 出力周波数=87MHZ、 出力レベル=50dB。
     中下=R出力測定。
         「Audio Analyzer Panasonic VP−7723B」より測定。
         変調周波数=1kHz、 出力電圧=1.44V、 歪み率=0.45%。
     下=L出力測定。
         「Audio Analyzer Panasonic VP−7723B」より測定。
         変調周波数=1kHz、 出力電圧=19.7mV、 歪み率=25%。
E33. FM ステレオ受信測定(分離度)。
     <見方>
     中上の「LEADER 3216P FM ステレオ信号発信器」より「L側信号」を出す。 これを受信し出力を測定する。
         変調度=50%、 出力周波数=87MHZ、 出力レベル=50dB。
     中下=R出力測定。
         「Audio Analyzer Panasonic VP−7723B」より測定。
         変調周波数=1kHz、 出力電圧=19.9mV、 歪み率=24%。
     下=L出力測定。
         「Audio Analyzer Panasonic VP−7723B」より測定。
         変調周波数=1kHz、 出力電圧=1.42V、 歪み率=0.45%。
E4.  24時間エージング。 左は、DENON POA−1000B. 4台目
S. Sony ST−5000F の仕様(マニアル・カタログより)
型式 FMステレオチューナー ST−5000F。 輸出向= ST−5000FW
回路方式 スーパーヘテロダイン方式
受信周波数 76MHz〜90MHz(3.95〜3.33m)
中間周波数 10.7MHz
実用感度 1.5μV(IHF)
S/N比 70dB
キャプチャーレシオ 1.0dB
実効選択度 100dB(IHF)
イメージ妨害比 90dB
IF妨害比 100dB
スプリアス妨害比 100dB
AM抑圧比 65dB
ミューティングレベル 3μV〜15μV(連続可変)
周波数特性 20Hz〜15kHz、±0.5dB
アンテナ端子 300Ω平衡、 75Ω不平衡
高調波歪率 mono:0.2%(400Hz、100%変調時)、 stereo:0.35%(400Hz、100%変調時)
FMステレオセパレーション 40dB以上(中音域、100%変調)、 30dB以上(50Hz、100%変調)
30dB以上(10kHz、100%変調)、  20dB以上(15kHz、100%変調)
自動ステレオ動作レベル 3μV
SCA抑圧比 65dB
19kHz、38kHz抑圧比 70dB
周波数ドリフト(83MHz) -5℃〜+45℃、±20kHz
出力電圧/インピーダンス 固定出力(Fixed) =700mV/10kΩ(400Hz、100%変調時)
可変出力(Variable)=0〜2V/1kΩ(最大出力にて、100%変調時)
使用半導体 トランジスタ=39個、 FET=3個、 ダイオード=36個
その他の機能 チューナーインプットメーター、 チューニングメーター、 ステレオ表示ランプ
接続端子 アンテナ端子(300Ω,75Ω)、 アース端子,固定出力端子(FIX)、 可変出力端子(VARIABLE)
操作つまみ類 電源スイッチ、 モードセレクター(MONO AUTO STEREO)
ミューティング調節つまみ(連続可変)、 ハイブレンド調節つまみ(OFF,1,2,3)
同調つまみ
電源 AC100V、50Hz/60Hz
消費電力 約20W
外形寸法 幅400×高さ145×奥行310mm
重量 9.2kg
付属 FMフィーダーアンテナ×1、 接続コード RK-56×1、 スペアヒューズ(1A)×1
価格 \98,000
別売品 ユーラシアンチーク仕上木製ケース TAC-1(\4,600)、 マウント金具 MB-5(\2,800)
