SANSUI TU−9500. 3台目修理
平成18年7月29日持込   8月11日完成
  1.  修理前の状況
     FMステレオ受信不能
     FM時、チューニングメーター振れません


  2.  原因
     各部劣化・調整不良

  3.  修理状況
     RF増幅、、トラッキング、IF回路、MPX回路、修理・調整
     AM回路調整
     半固定VR交換
     電解コンデンサーをオーディオ用に交換
     半田補正
     劣化TR(トランジスター)・FET(電解トランジスター)交換


  4.  使用部品
     電解コンデンサ−(ミューズ使用)       36個
     フイルムコンデンサー               4個
     半固定VR                      9個
     TR(トランジスター)               12個
     FET(電解トランジスター)             2個


  5.  調整・測定

  6.  修理費  65,000円    「オーバーホール修理」

A. 修理前の状況

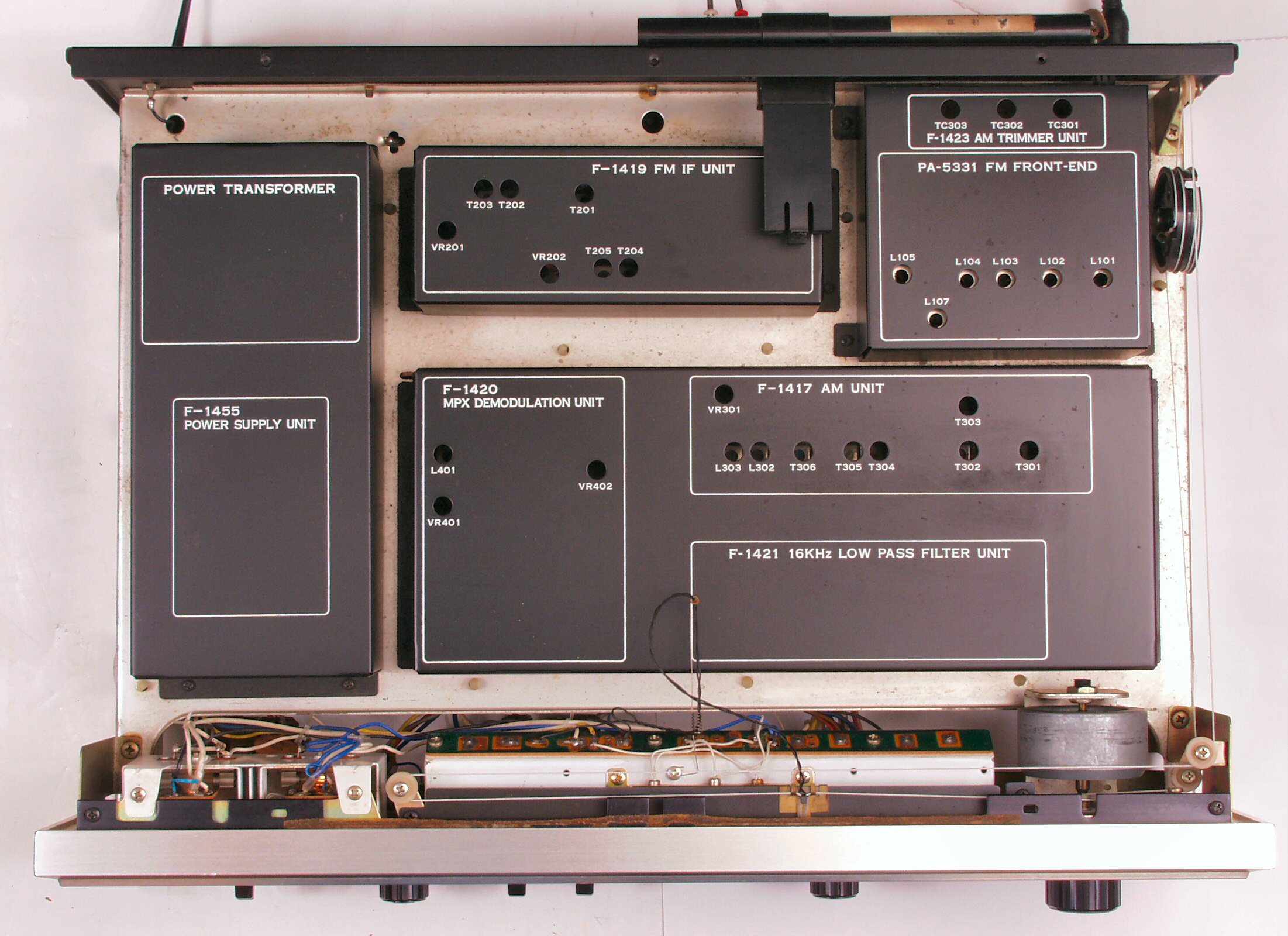

A1A. 点検中 上蓋を取った所

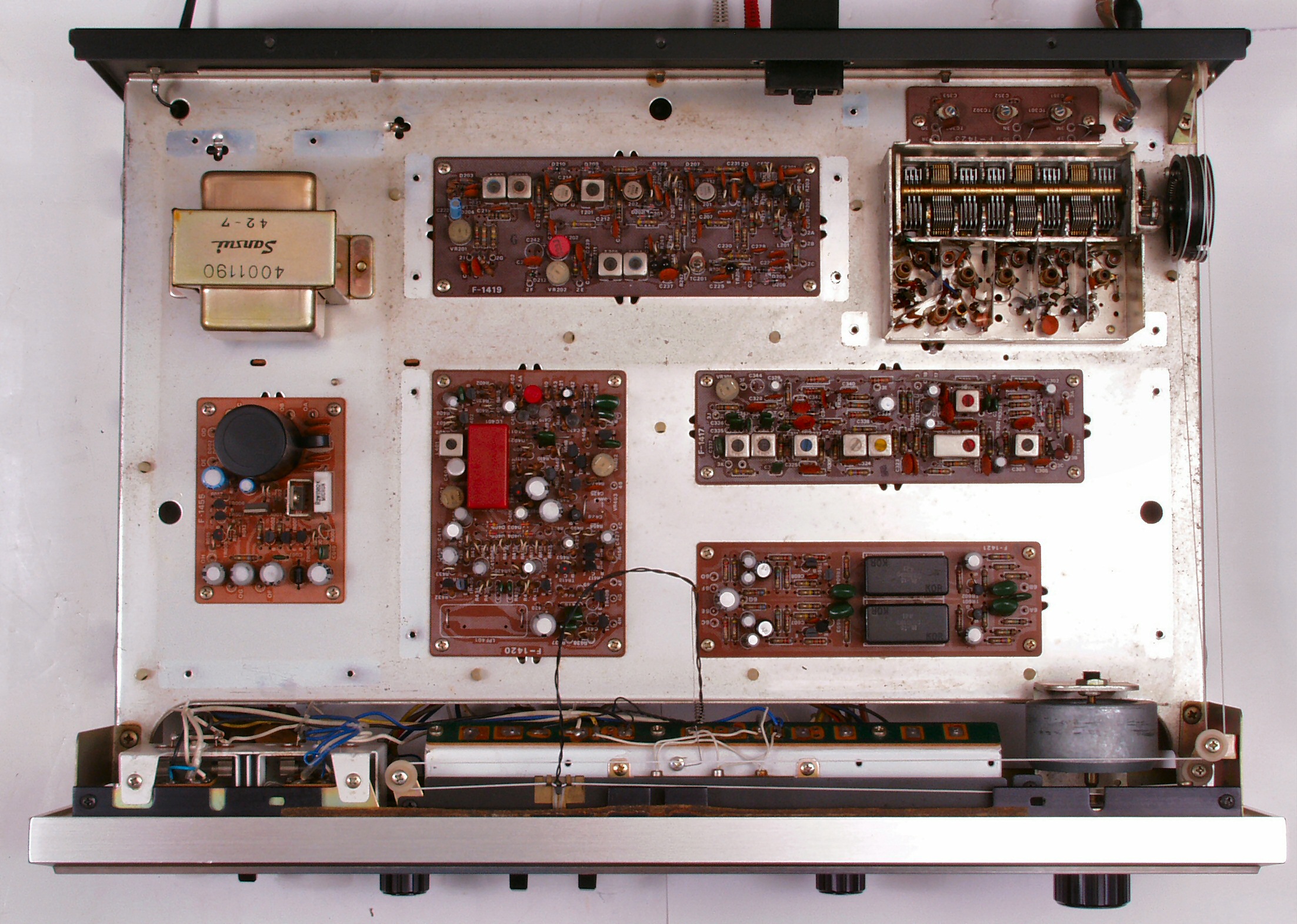

A1B. 点検中 上蓋を取り、シールドを外す
A1C. 点検中 下蓋を取る
C. 修理状況
C1A. 修理前 フロント・エンド(RF、MIX) MOS−FETによるRF2段増幅、MOS−FET−MIX

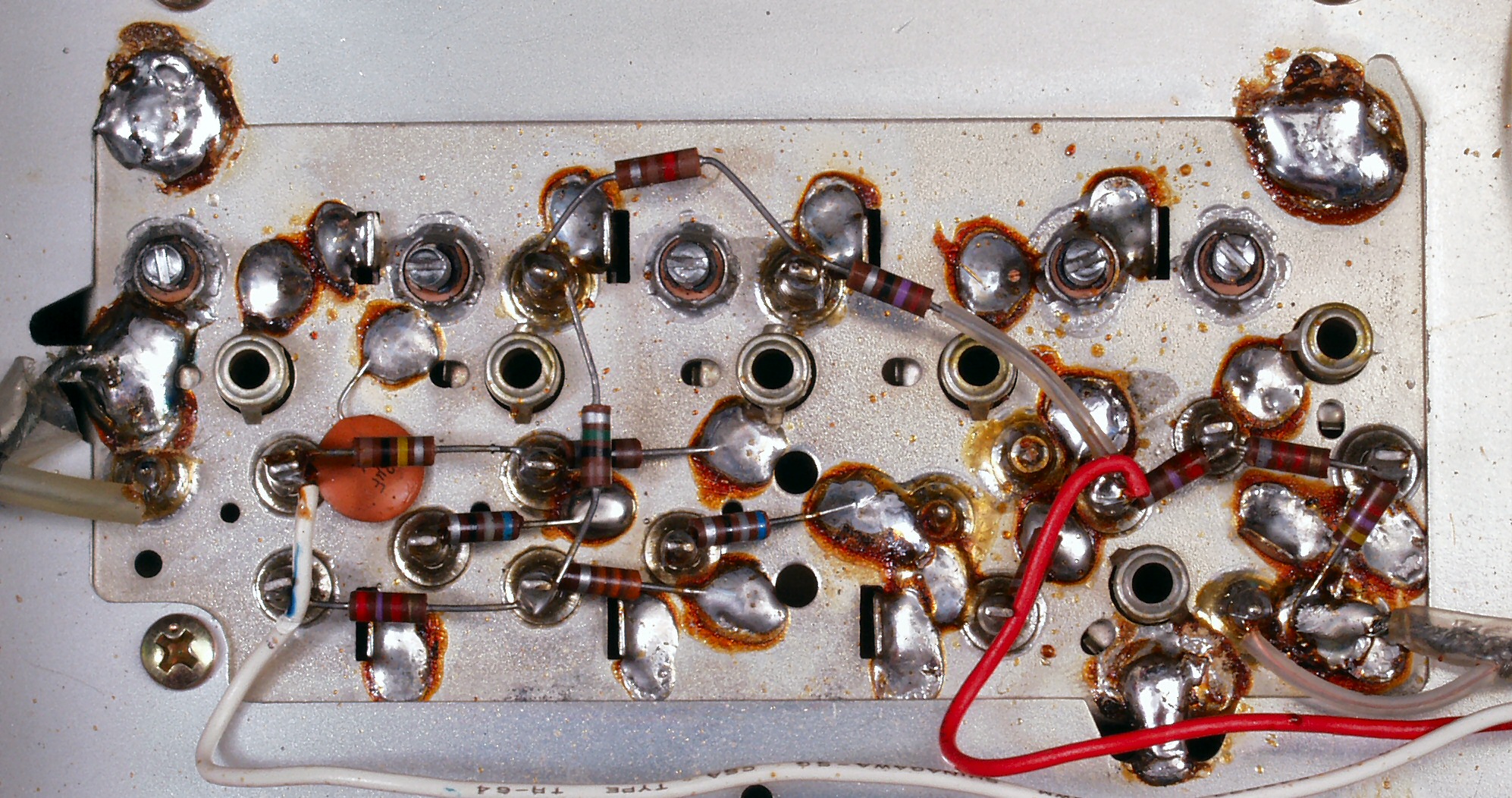

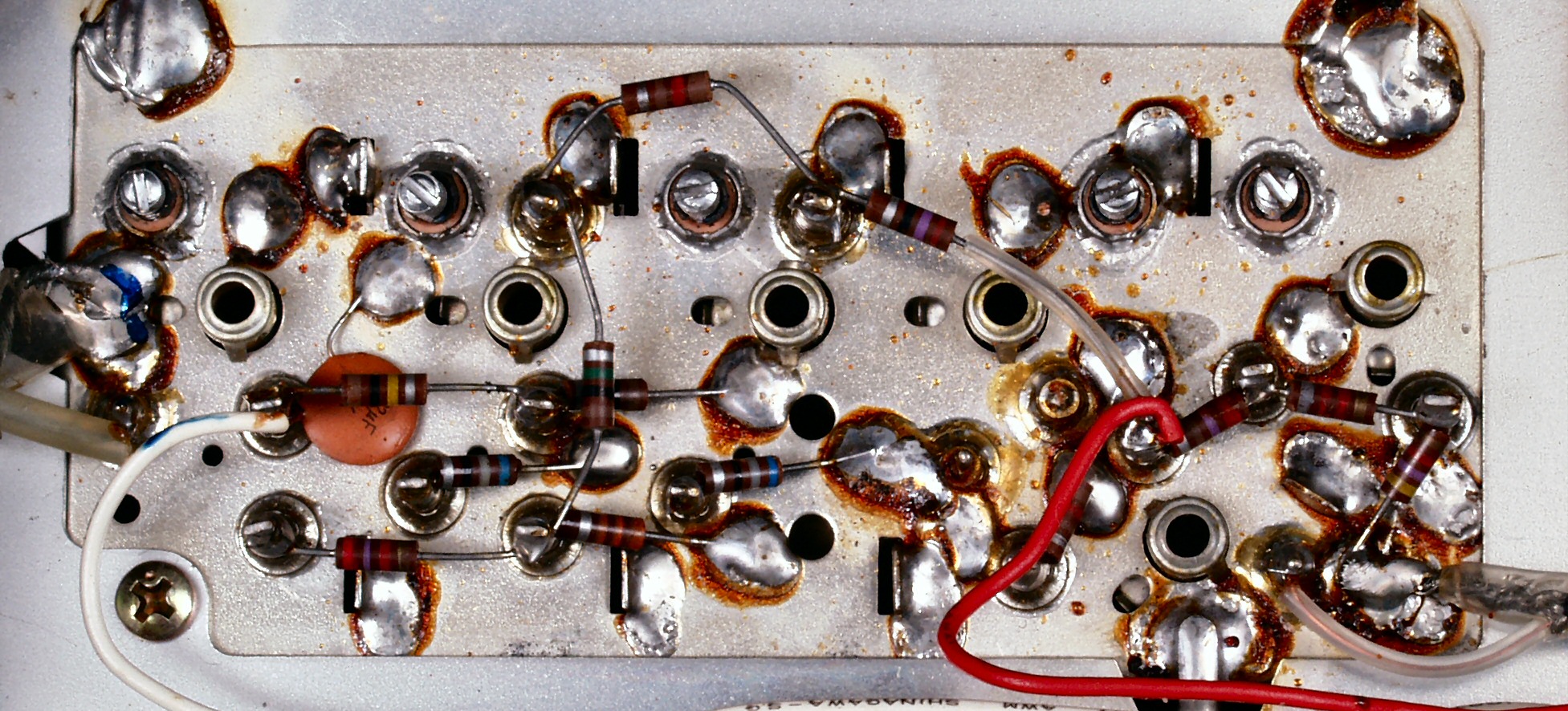

C1C. 修理前 フロント・エンド裏
C1D. 修理(半田補正)後 フロント・エンド裏

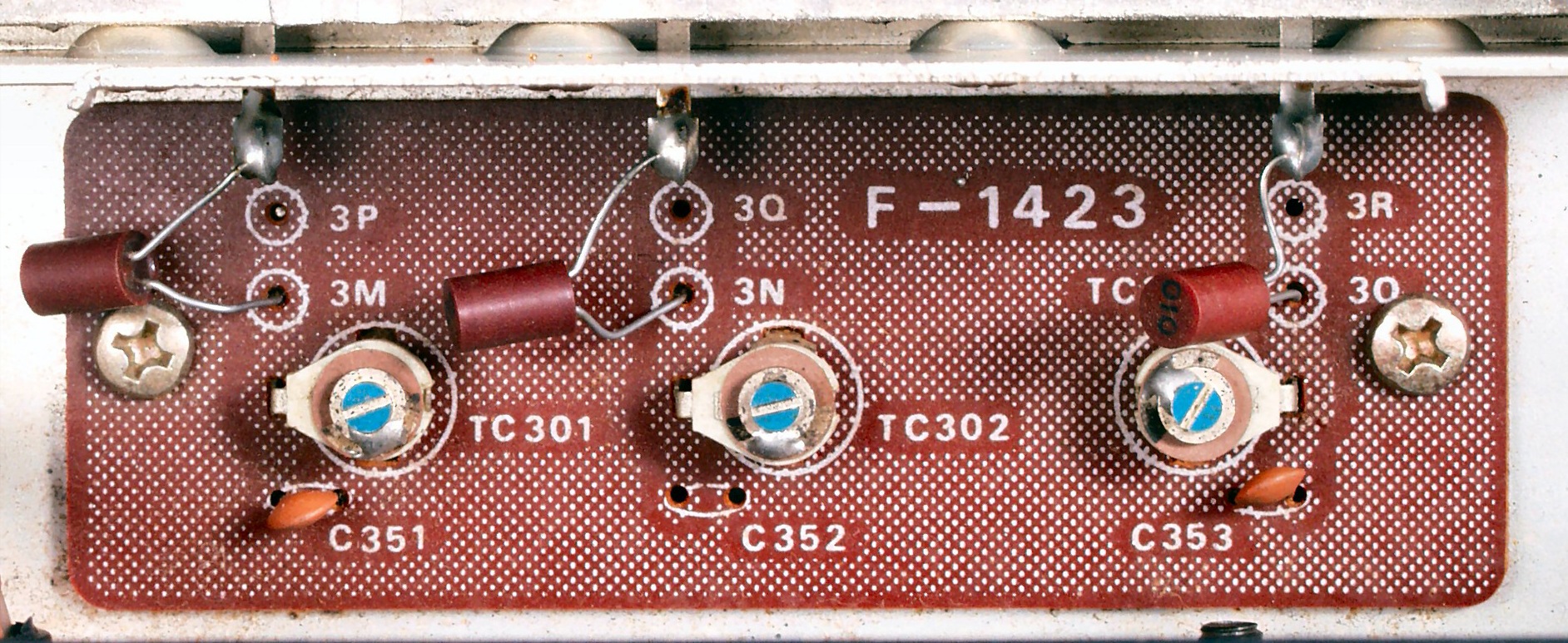

C1E. 修理前 AM−RFトリマー

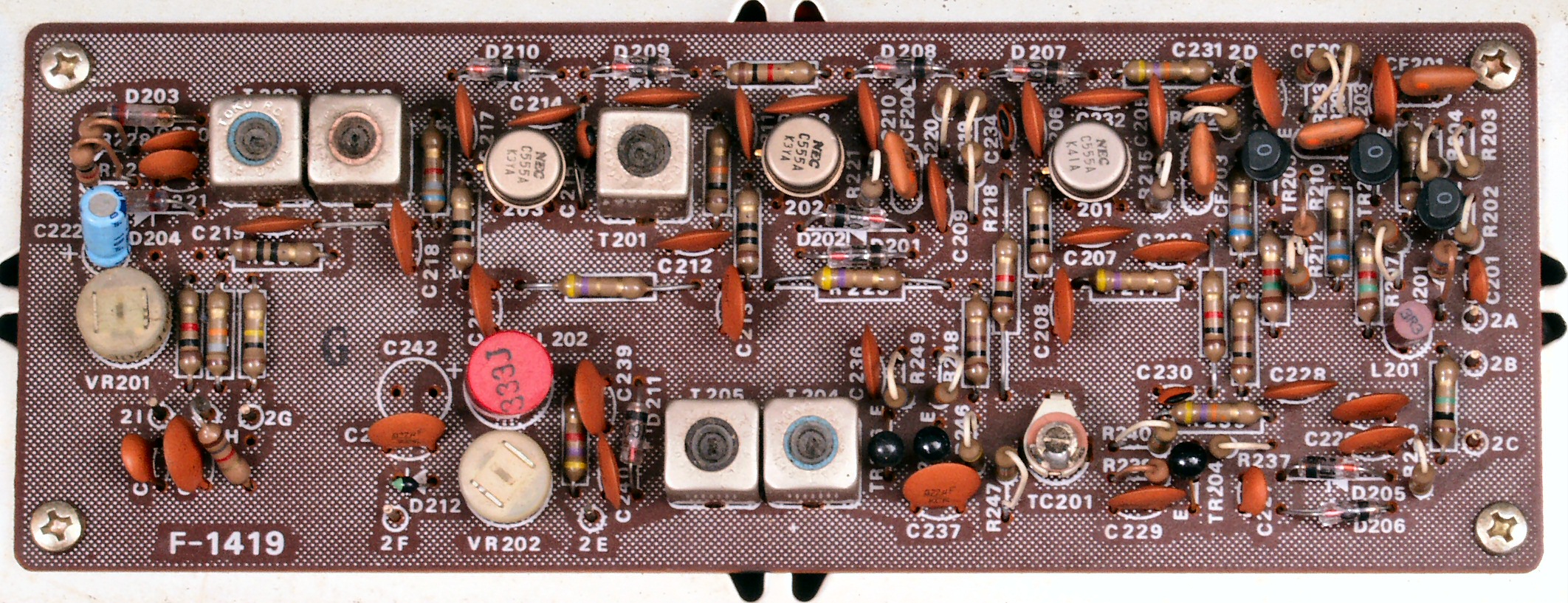

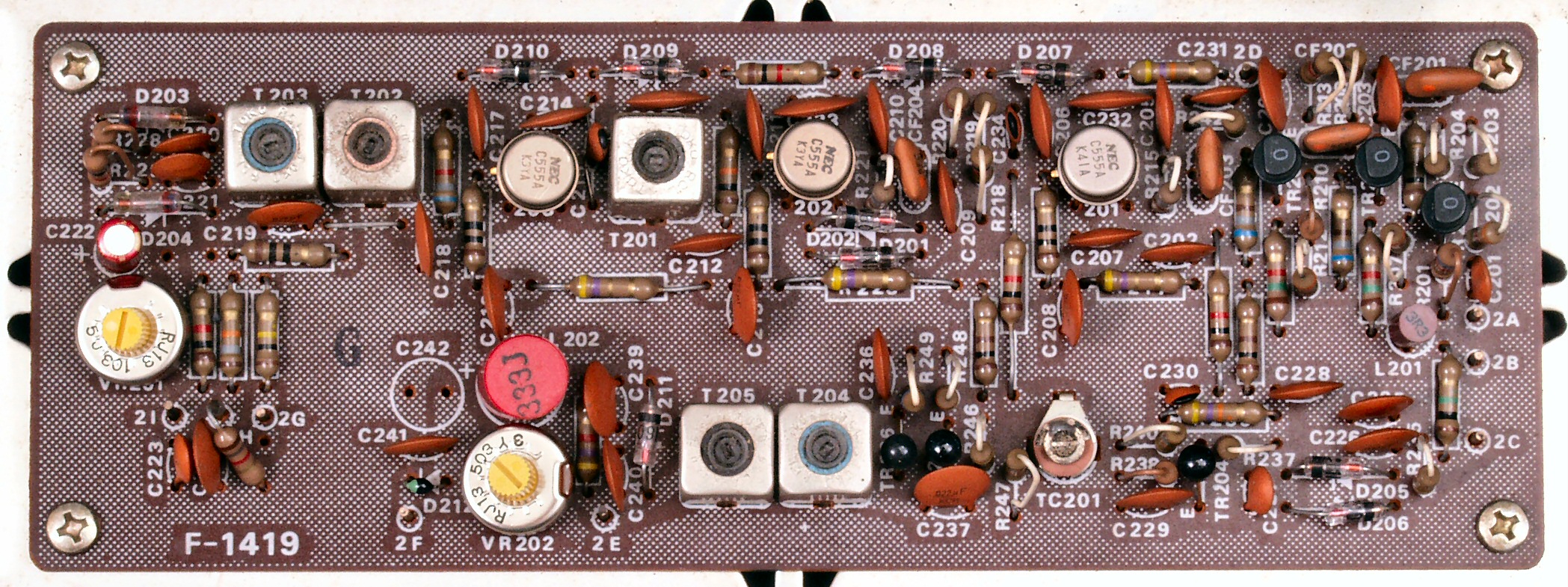

C2A. 修理前 FM−IF基板
C2B. 修理後 FM−IF基板 電解コンデンサー1個交換、半固定VR2個交換

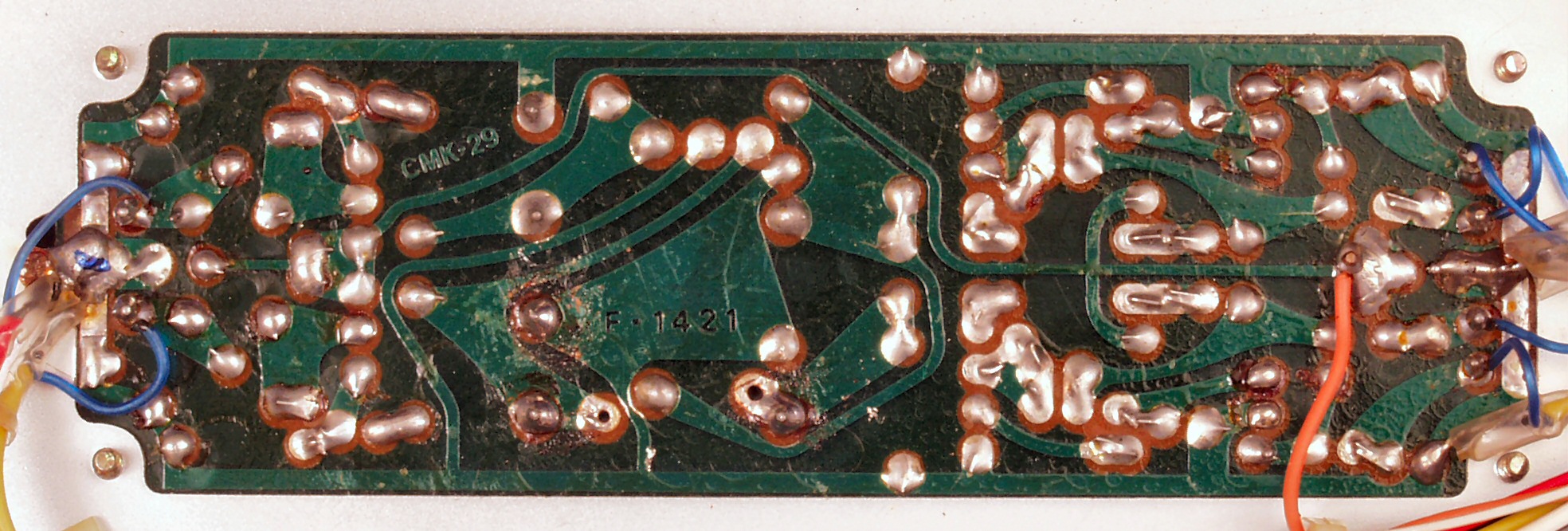

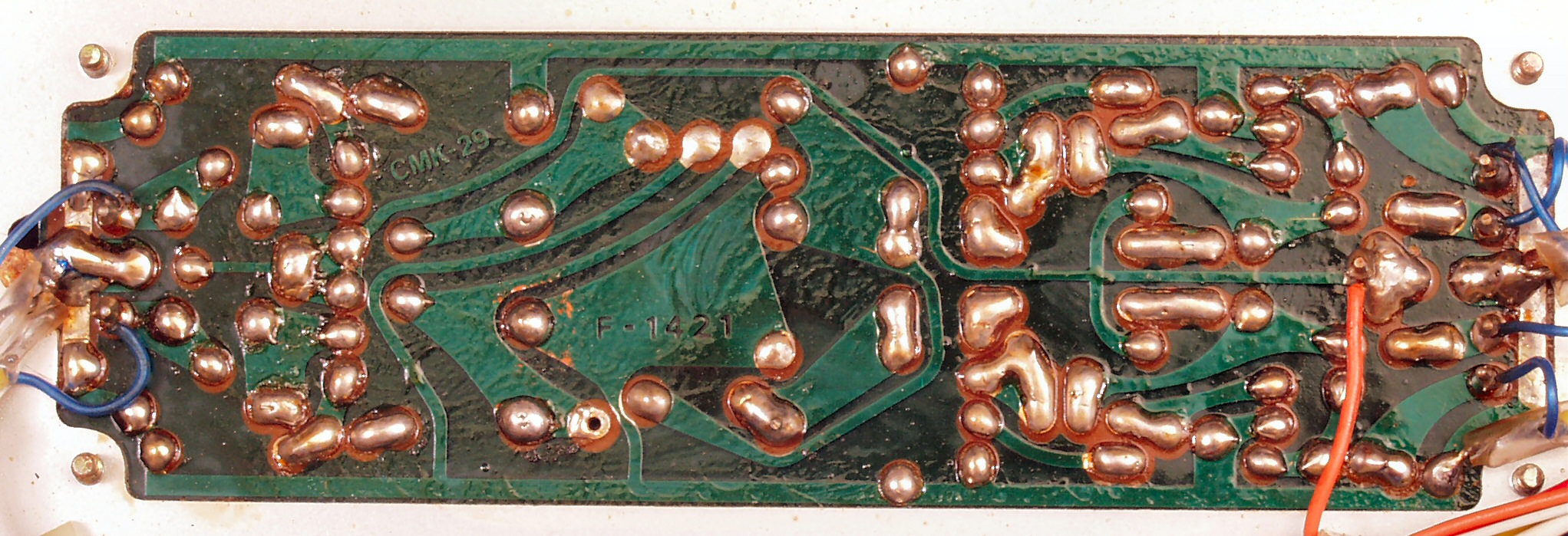

C2C. 修理前 FM−IF基板裏

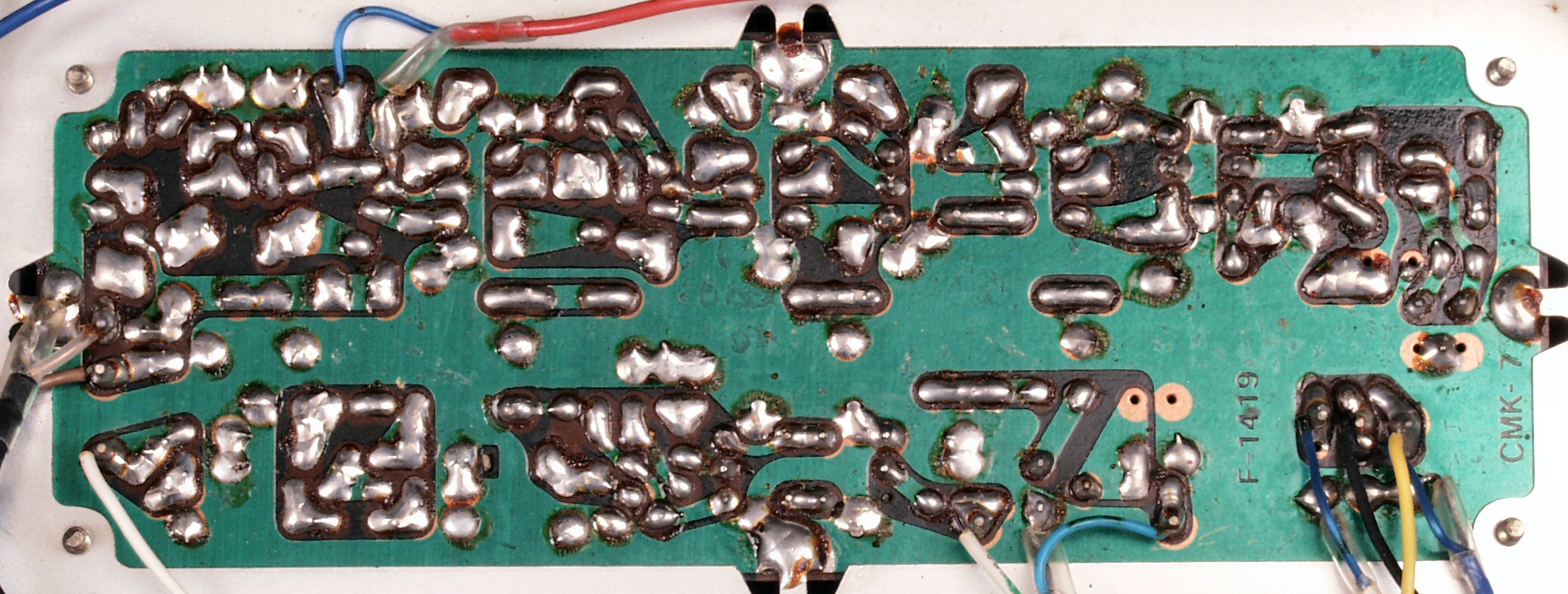

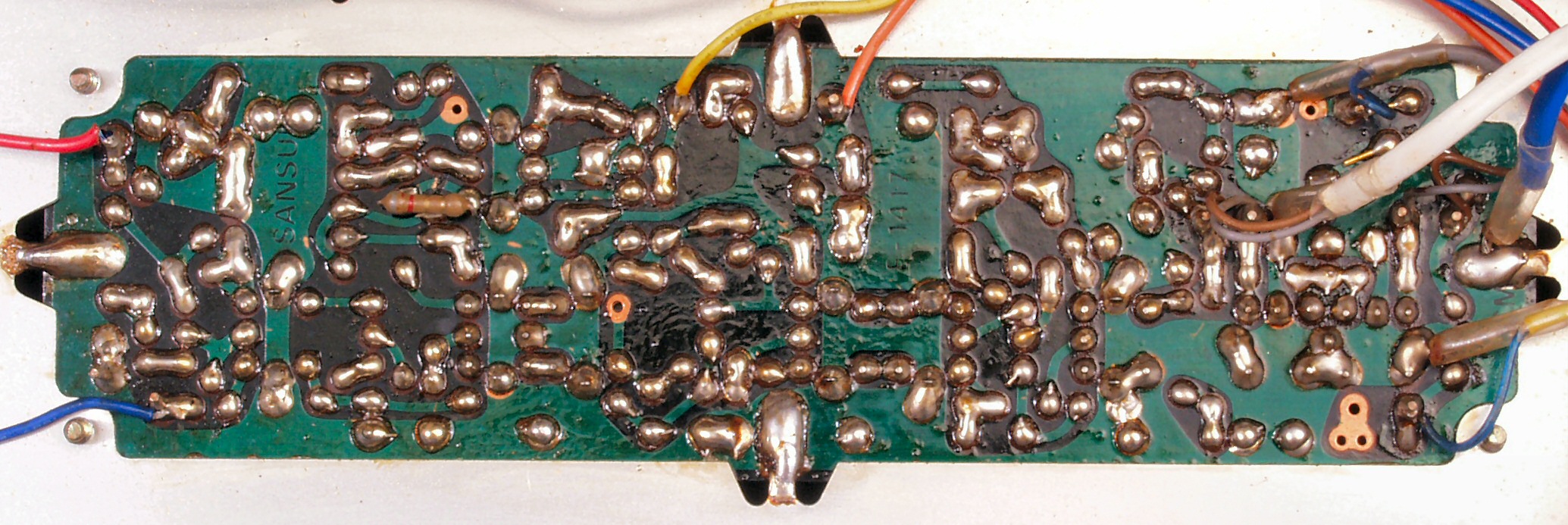

C2D. 修理(半田補正)後 FM−IF基板裏
C2E. 完成FM−IF基板裏。余分なフラックスを落として、コート液を塗る。
C3A. 修理前 AM基板
C3B. 修理後 AM基板 電解コンデンサー6個交換、半固定VR1個、TR(トランジスタ−)6個交換
C3D. 修理前 AM基板裏
C3D. 修理(半田補正)後 AM基板裏
C3E. 完成AM基板裏。余分なフラックスを落として、コート液を塗る。

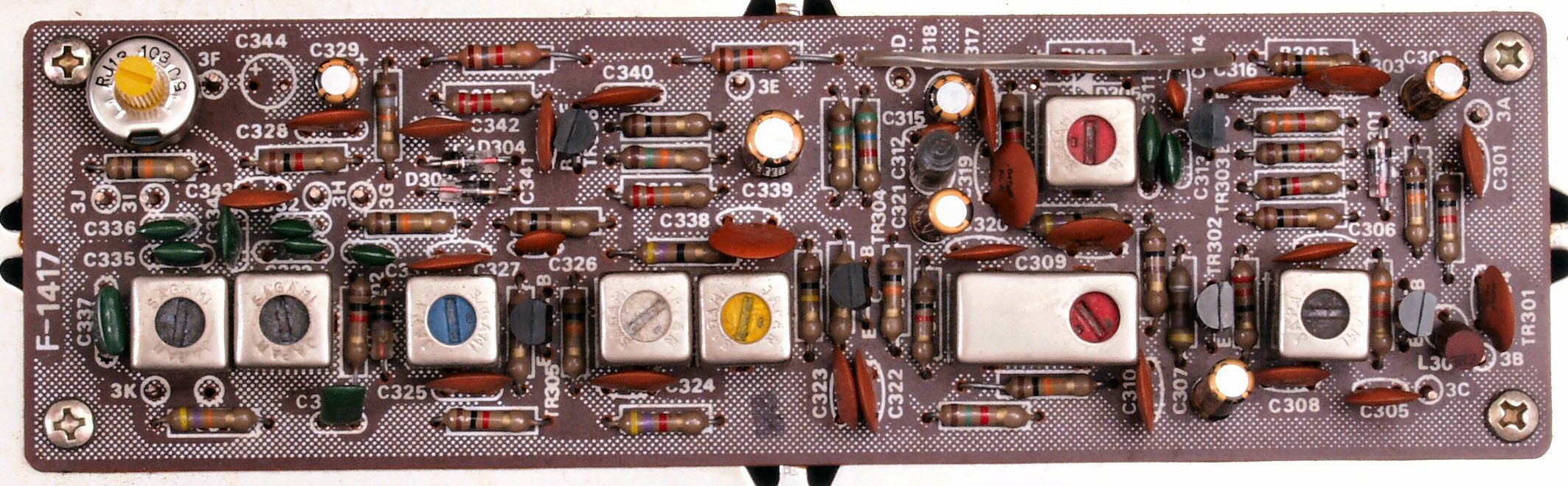

C4A. 修理前 MPX基板
C4B. 修理後 MPX基板 電解コンデンサー13個交換、半固定VR2個、TR(トランジスタ−)6交換

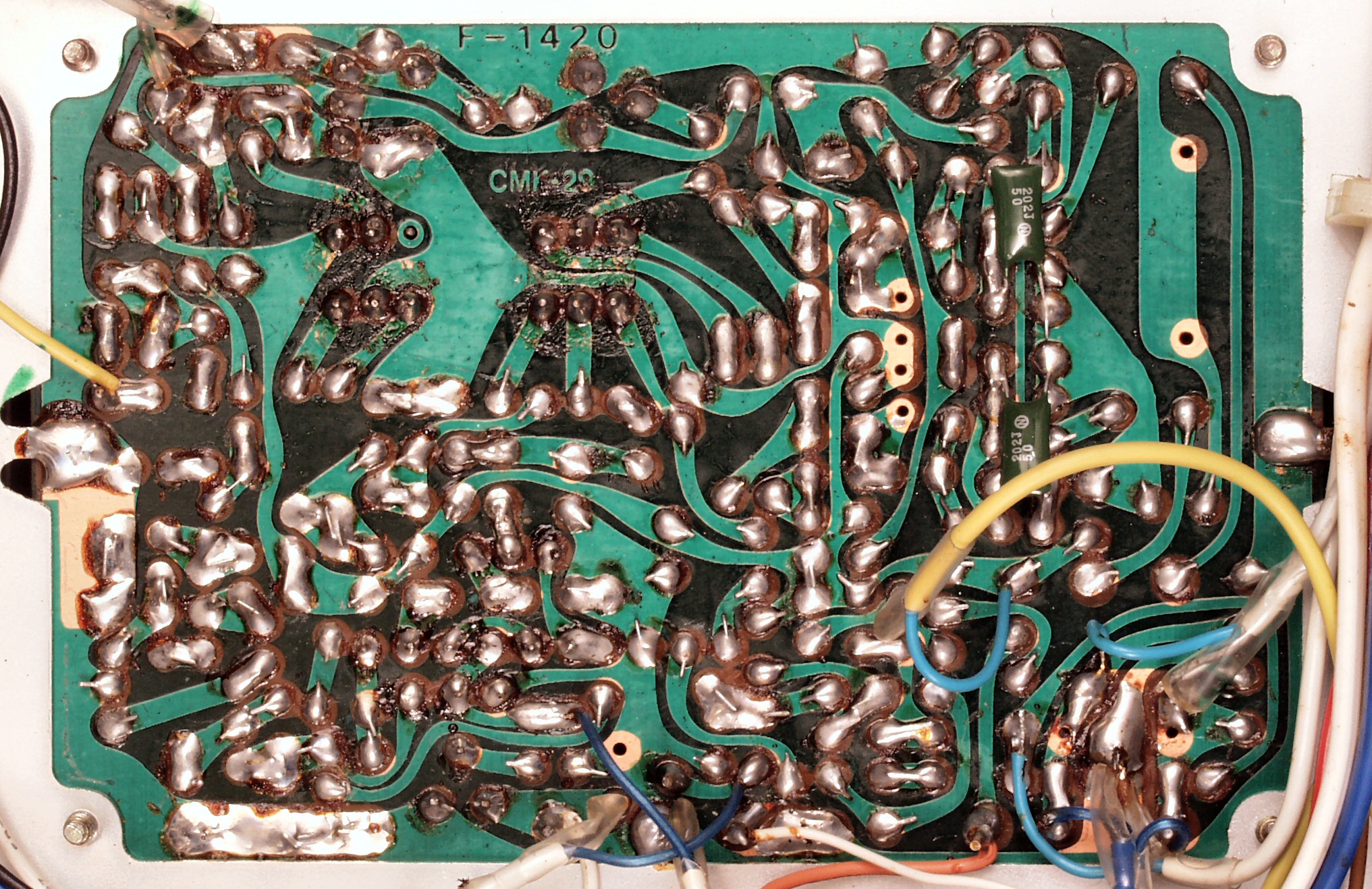

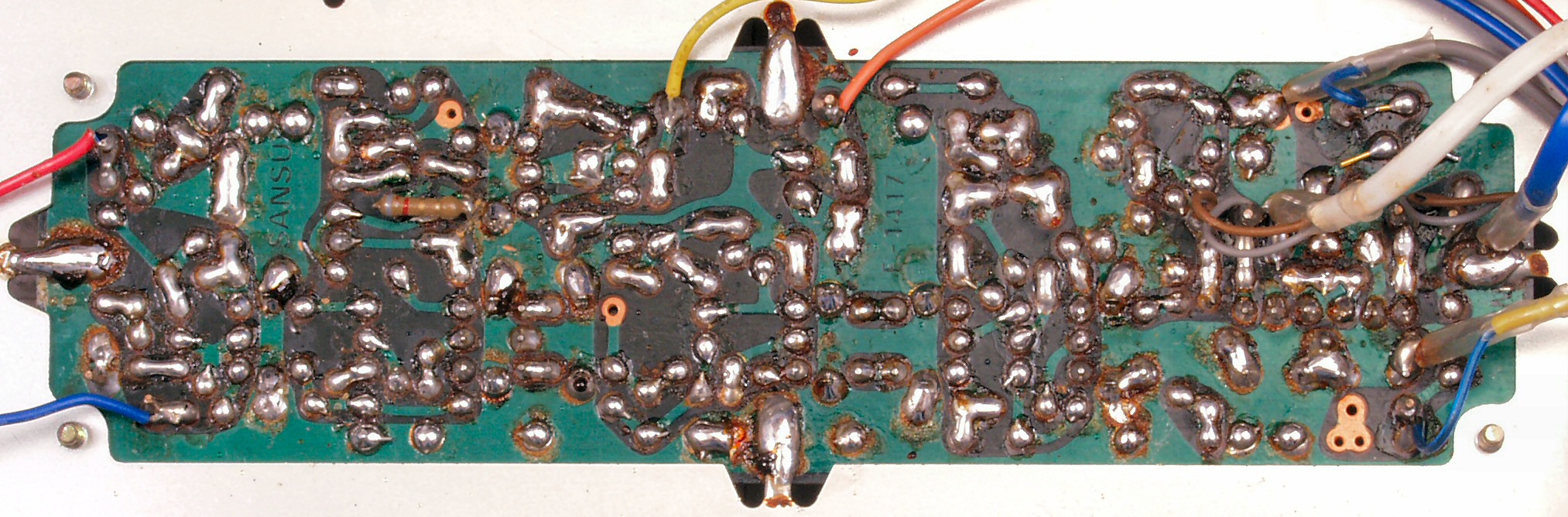

C4C. 修理前 MPX基板裏

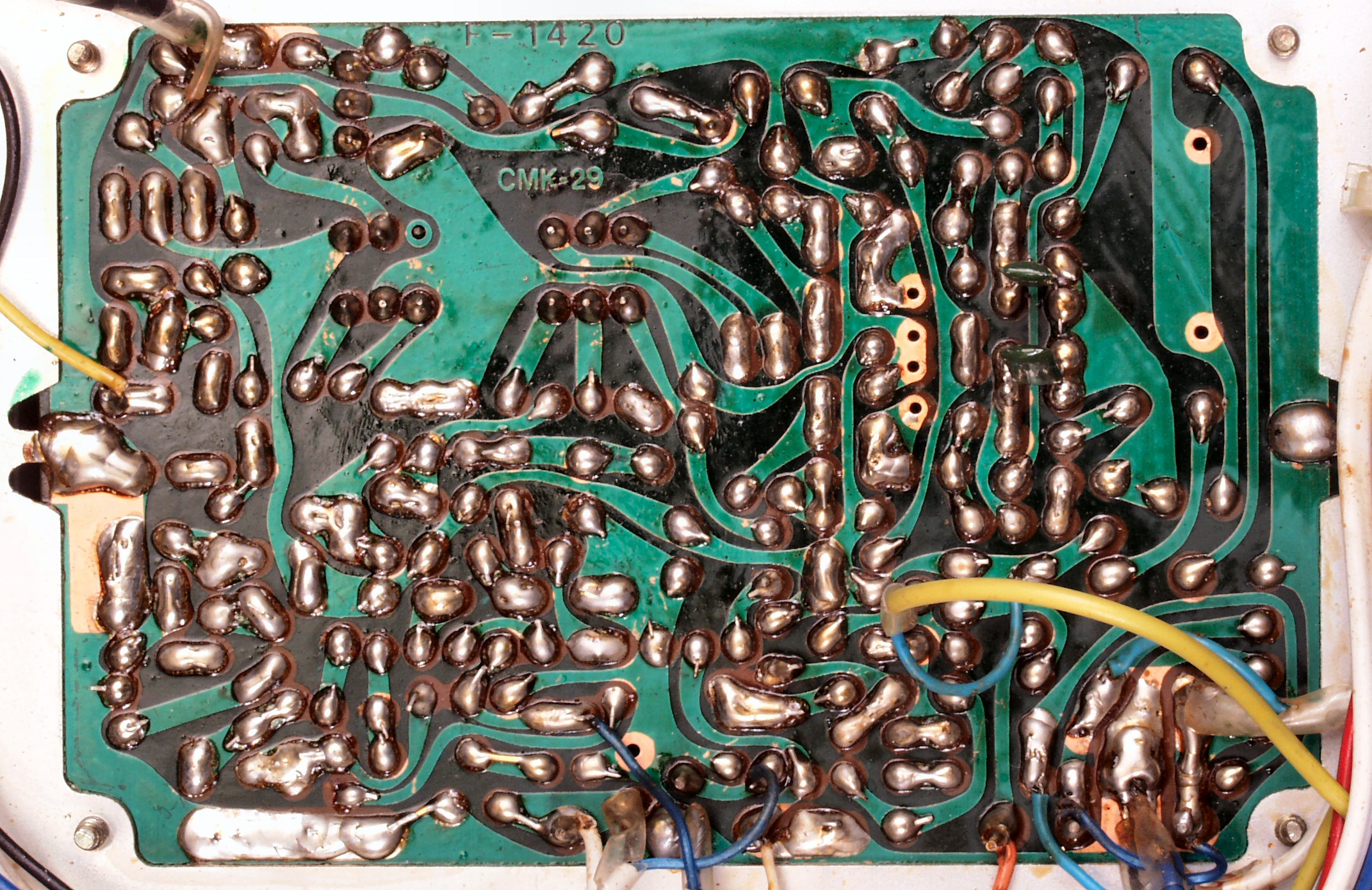

C4D. 修理(半田補正)後 MPX基板裏
C4E. 完成MPX基板裏。余分なフラックスを落として、コート液を塗る。

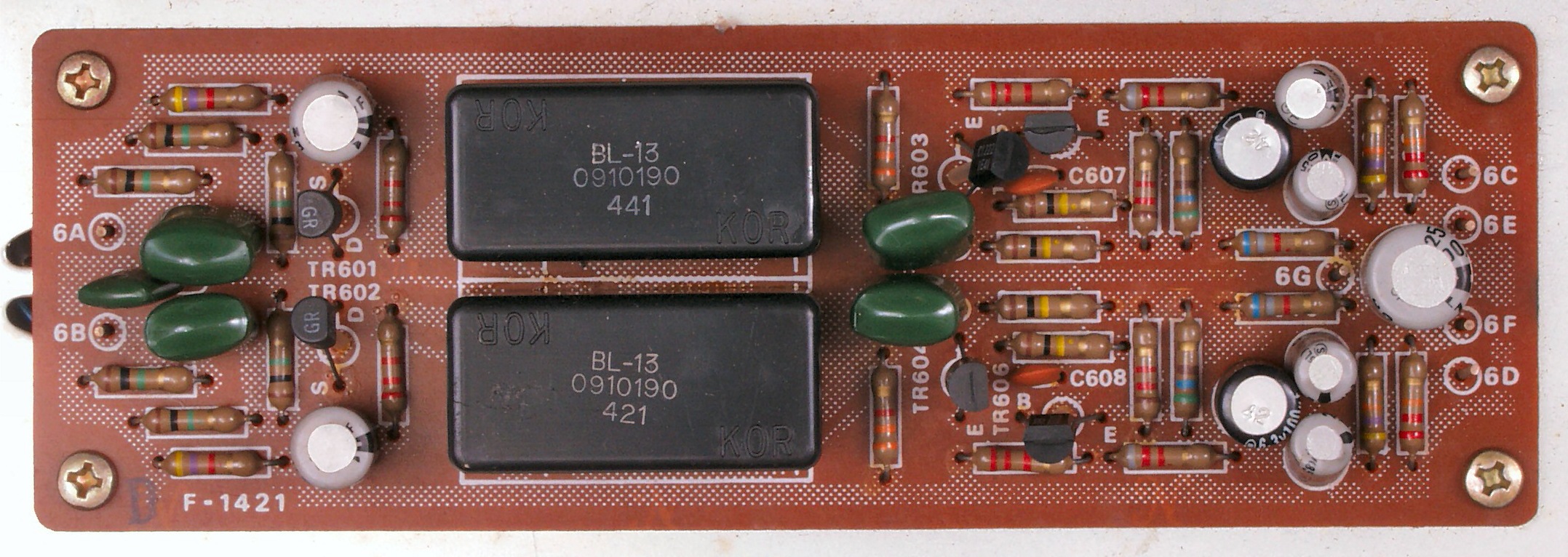

C5A. 修理前 フイルター・AF基板
C5B. 修理後 フイルター・AF基板
             電解コンデンサー9個、TR(トランジスター)4、FET(電解トランジスター)2個、フイルムコンデンサー4個交換
C5C. 修理前 フイルター・AF基板裏
C5D. 修理(半田補正)後 フイルター・AF基板裏
C5E. 完成フイルター・AM基板裏。余分なフラックスを落として、コート液を塗る。

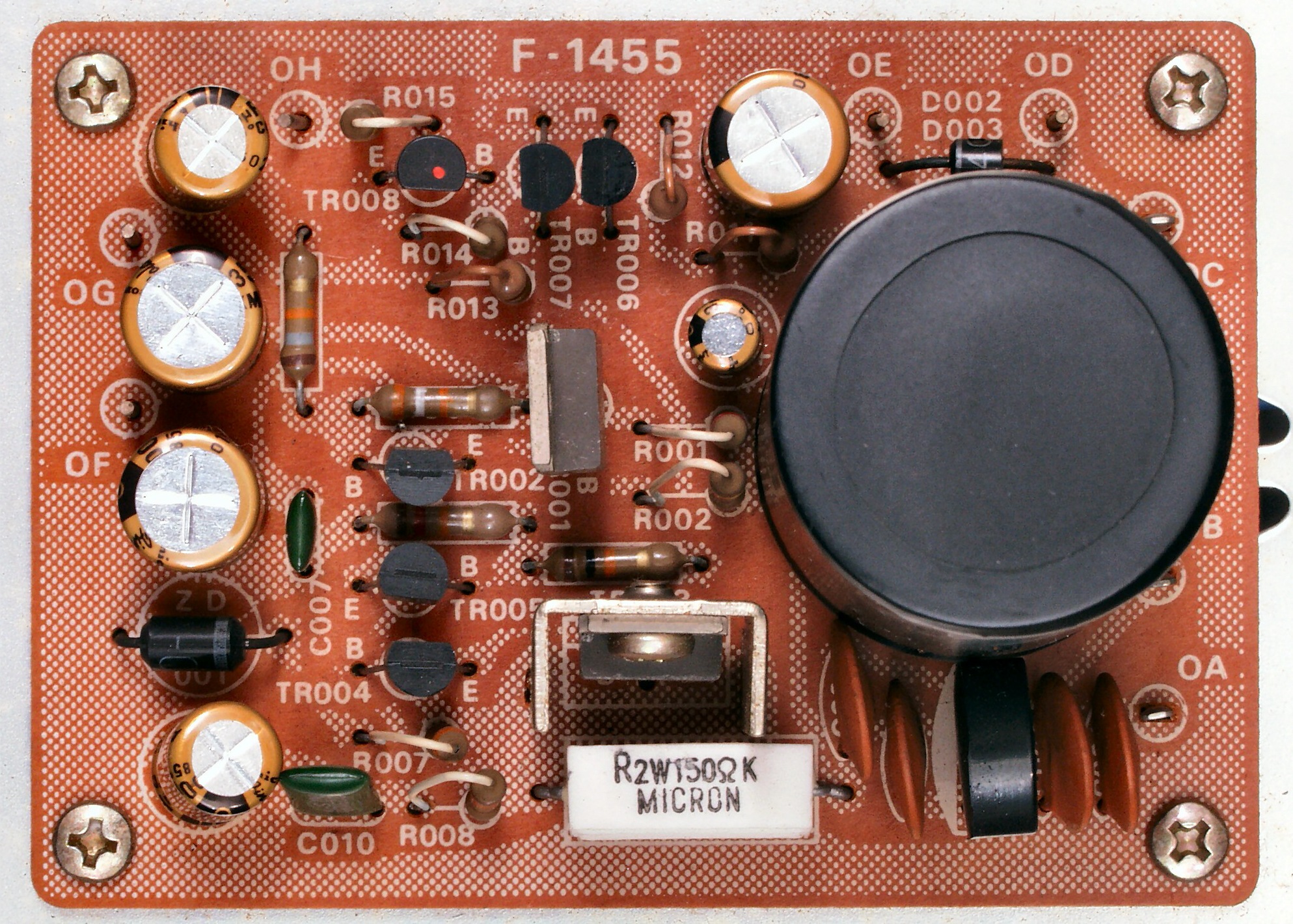

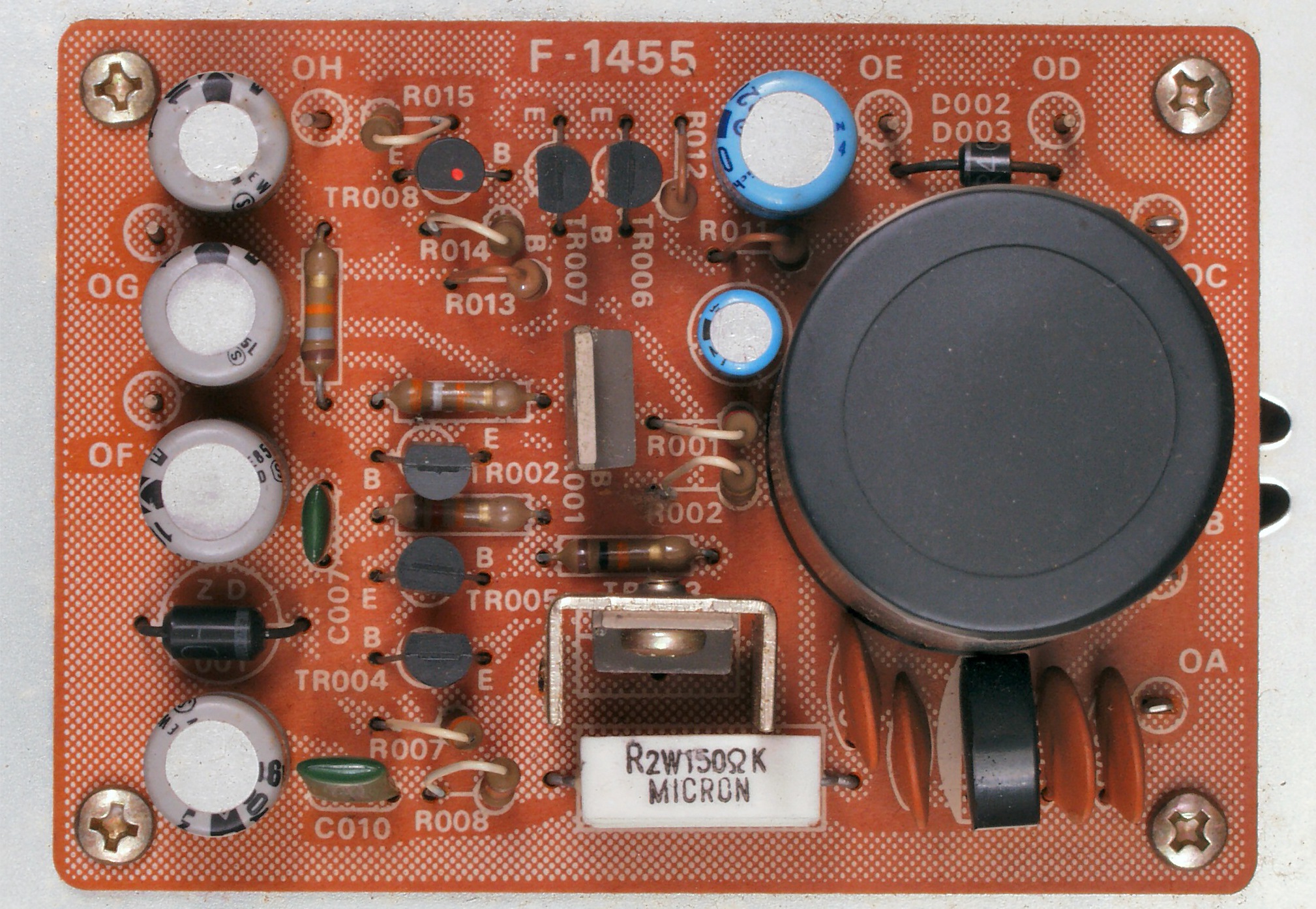

C6A. 修理前 電源基板
C6B. 修理後 電源基板 電解コンデンサー6個交換

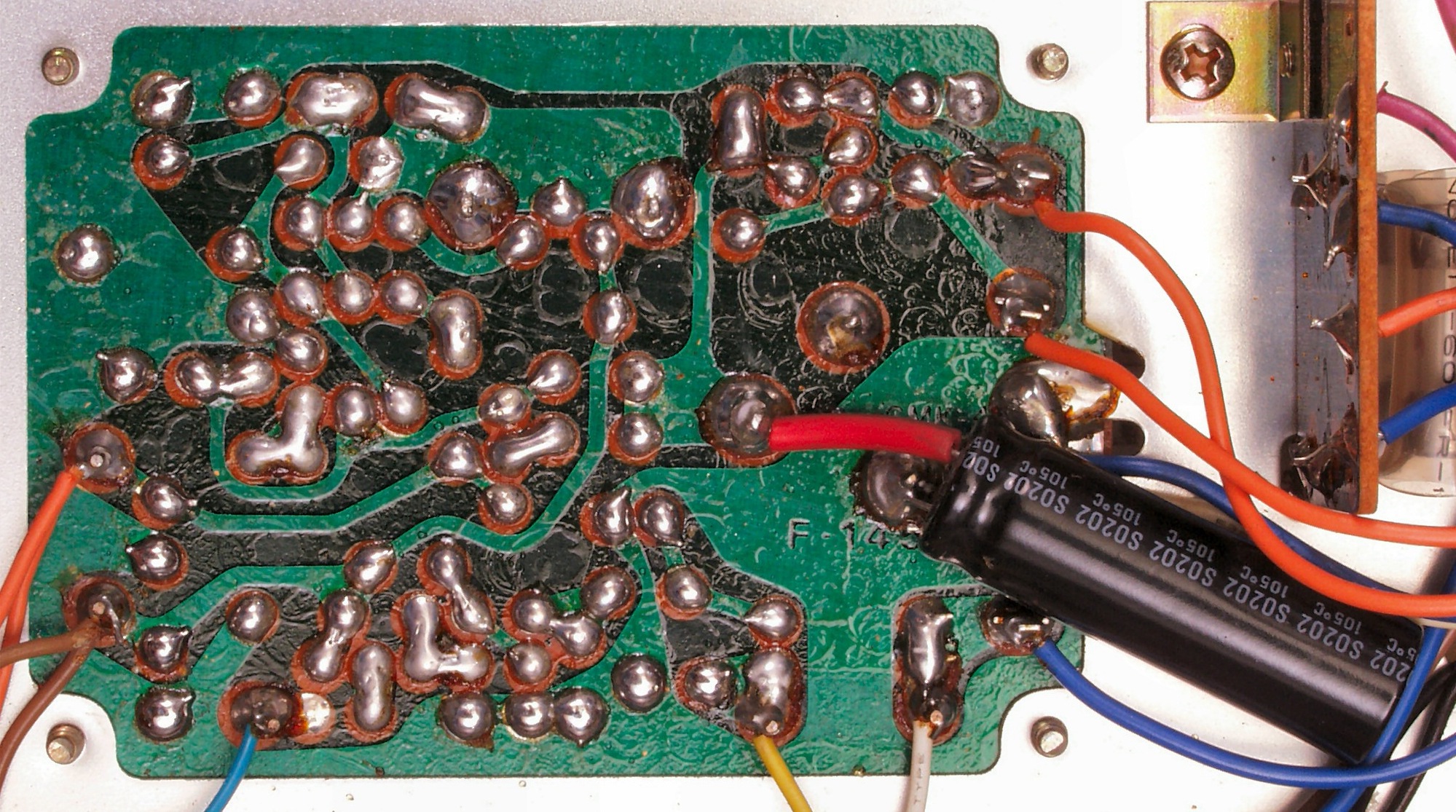

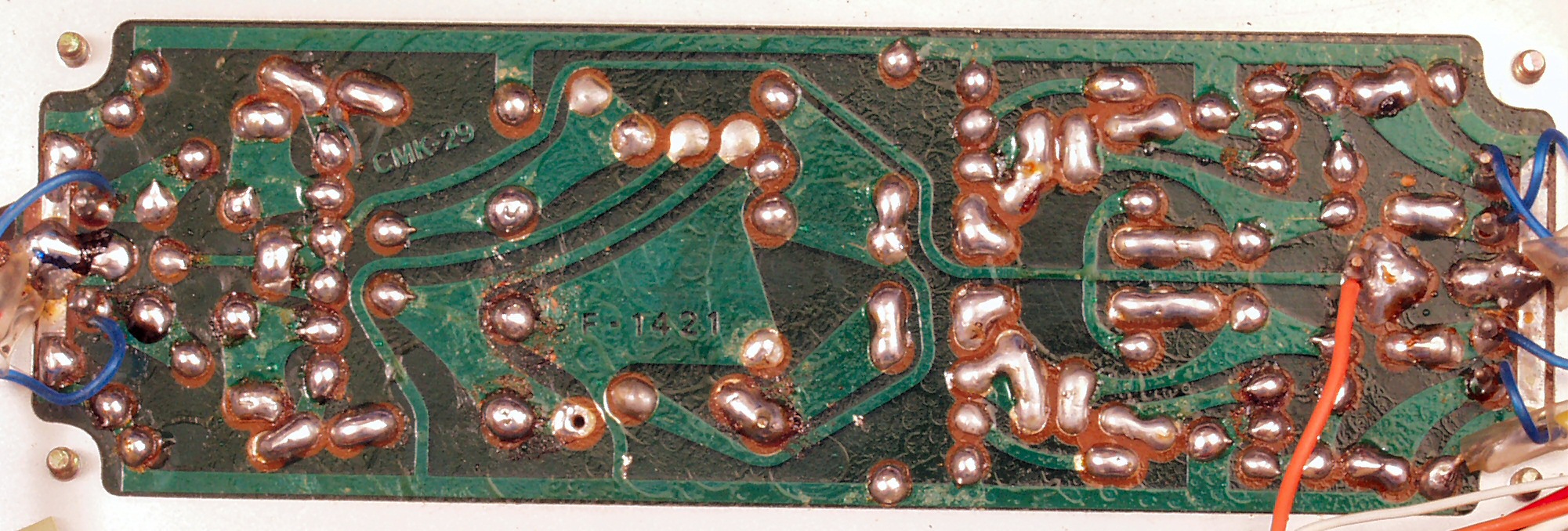

C6C. 修理前 電源基板裏
C6D. 修理(半田補正)後 電源基板裏
C6E. 完成電源基板裏。余分なフラックスを落として、コート液を塗る。
C7A. 修理前 バリコン歯車
C7B. 修理後 バリコン歯車

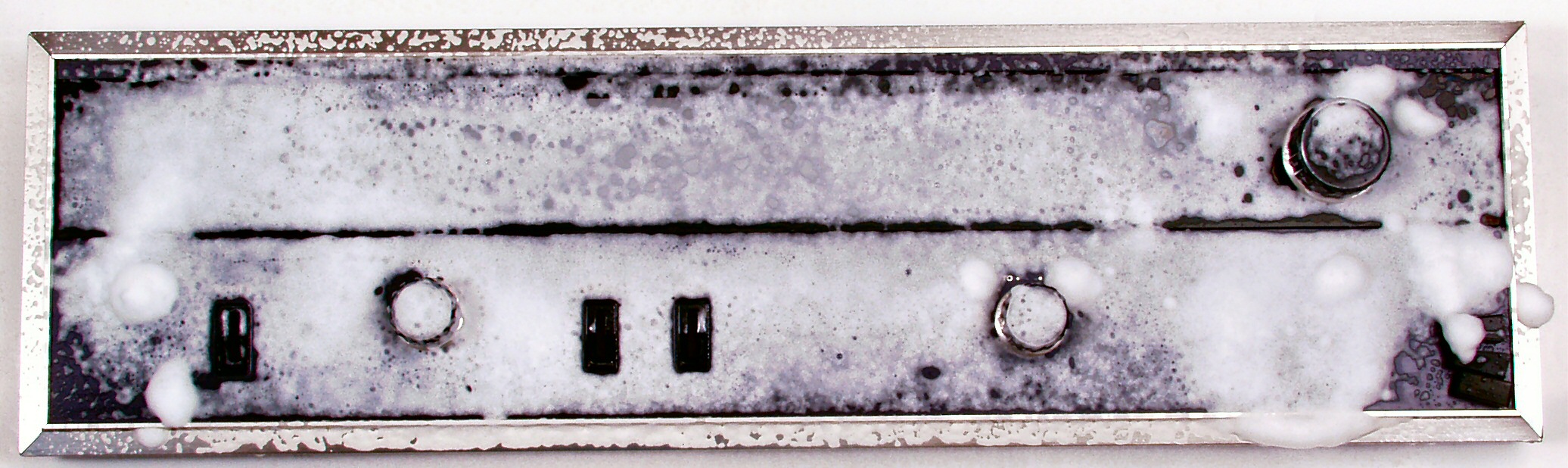

C8A. 修理中 パネル清掃
C8B. 修理中 パネル裏、接着材を流し込んで置く

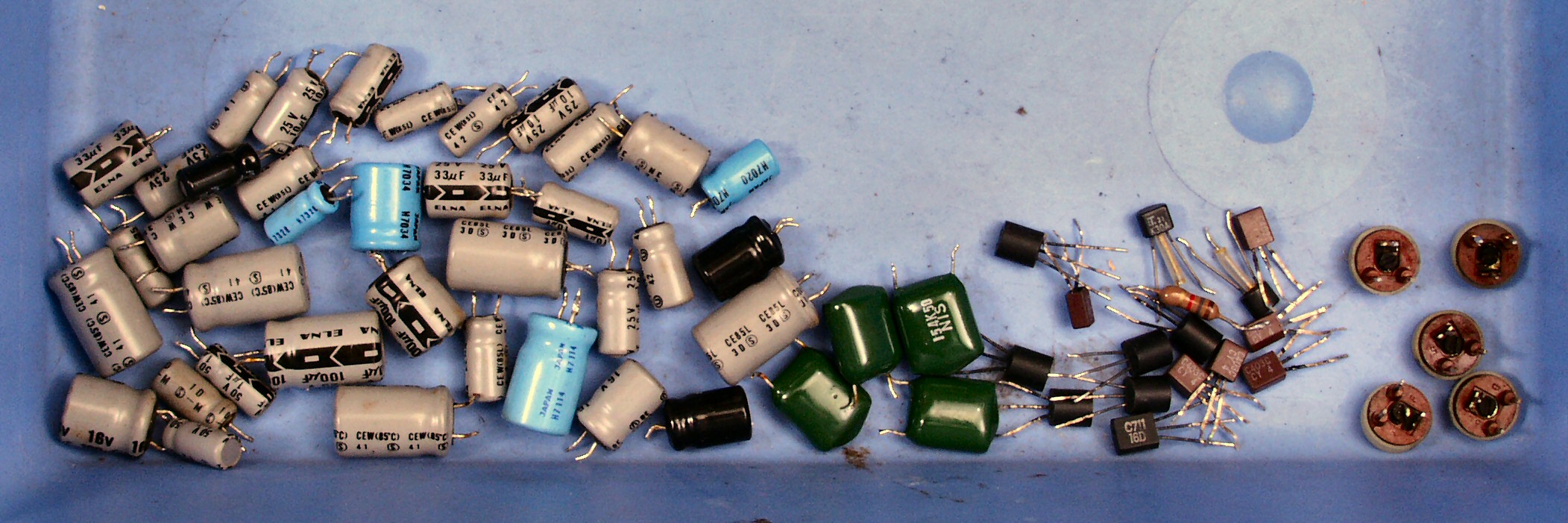

C9A. 交換部品

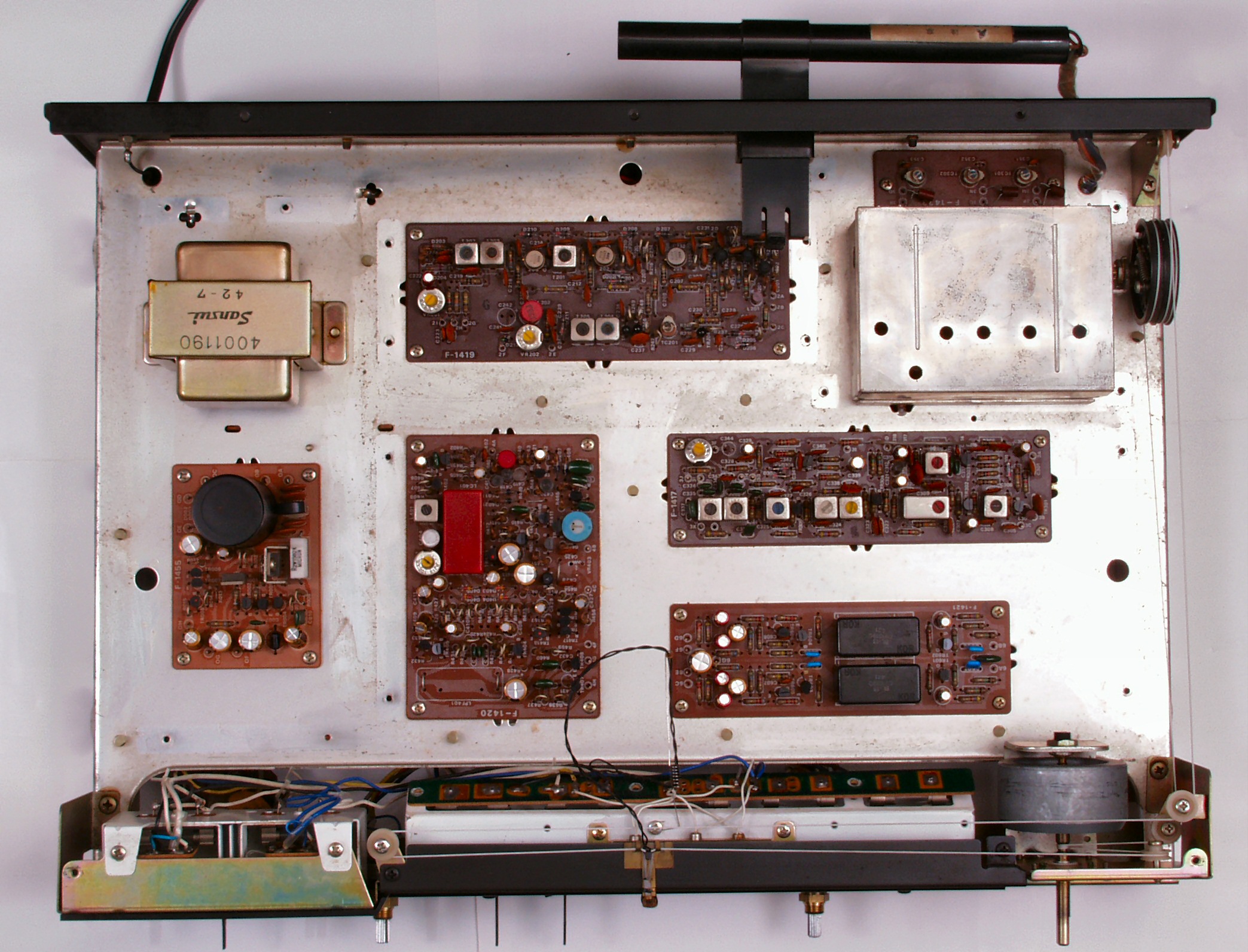

CAA. 修理前 上から
CAB. 修理後 上から

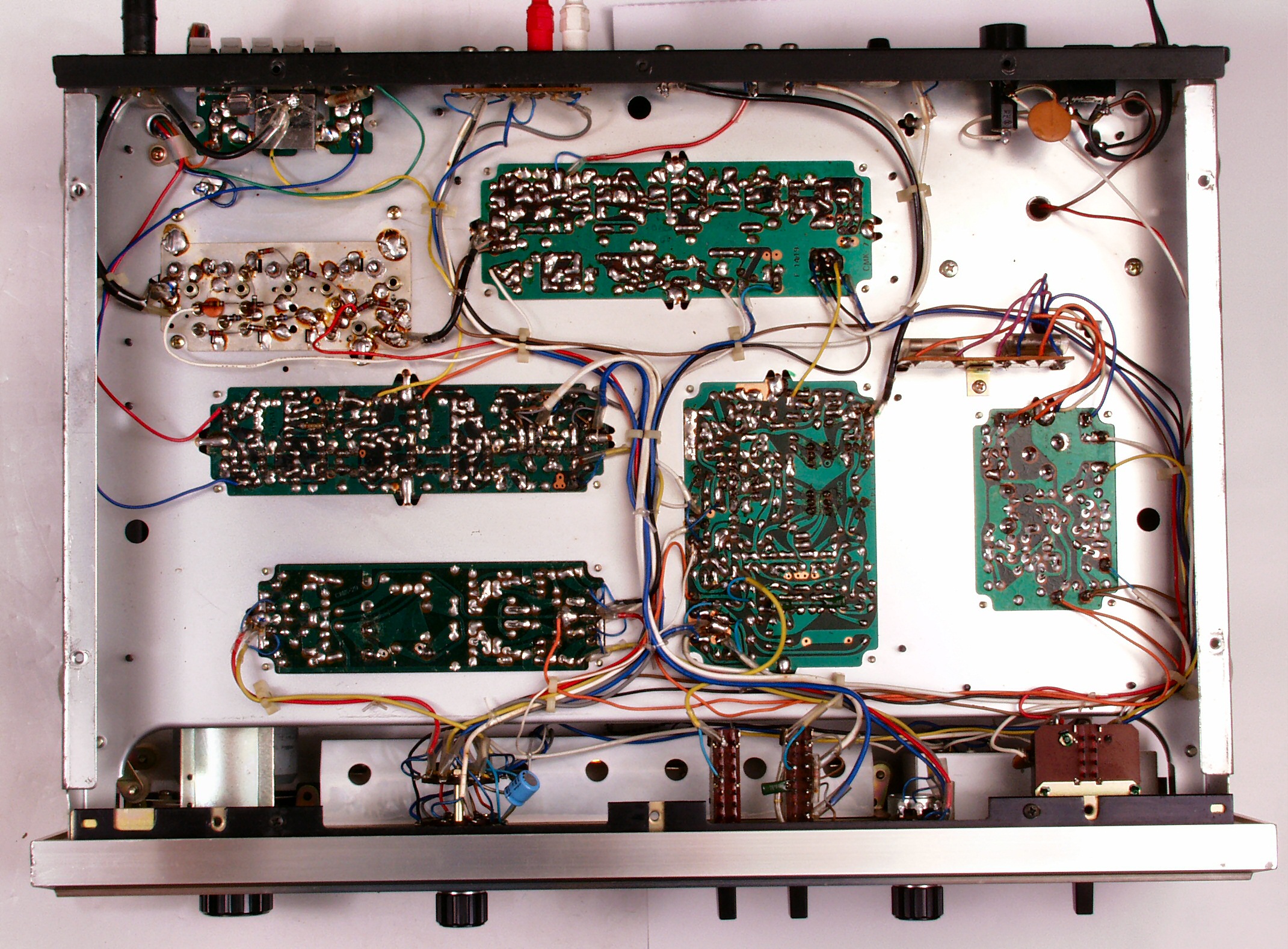

CAC. 修理前 下から
CAD. 修理後 下から
E. 調整・測定
E1. 感度測定調整
     <見方>
   上右=AM・FMステレオ信号発信器
   中左端電圧計=L側出力電圧測定、黒針のみ使用
   中中左歪み率計=出力の歪み率測定 左メータ=L出力、右メータ=R出力
   中中右=R側出力電圧測定、赤針のみ使用
   中右端オシロ=出力波形 上=R出力、下=L出力
   下中右上デジタル電圧計=出力電圧測定RLは切り替えて測定

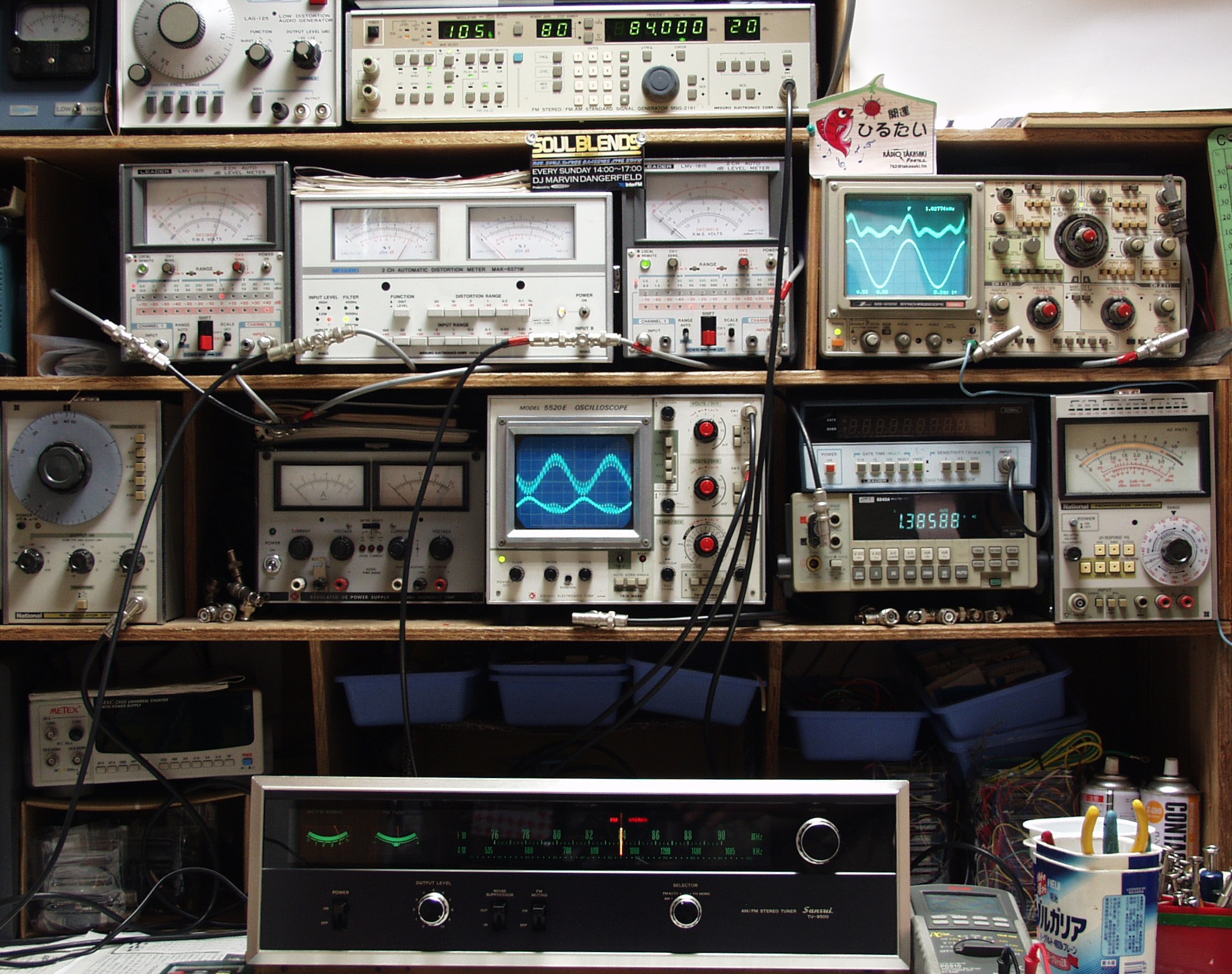

E2A. FM受信感度、歪み、分離度測定調整
      見方
     FMステレオ信号発信器より 84MHZで 1KHZの 変調信号を 20dBで出す
     これを受信し出力を測定する、変調はR側のみ
     L出力=5mV(Max50mVレンジ)    R出力=1.4V(Max1.5Vレンジ)
     歪み率、L出力=--%、右出力=0.9%
     出力波形 上=R出力、下=L出力。
E2B. FM受信感度、歪み、分離度測定調整
      見方
     FMステレオ信号発信器より 84MHZで 1KHZの 変調信号を 20dBで出す
     これを受信し出力を測定する、変調はL側のみ
     L出力=1.4V(Max1.5Vレンジ)    R出力=5mV(Max50mVレンジ)
     歪み率、L出力=0.9-%、右出力=−%
     出力波形 上=R出力、下=L出力。

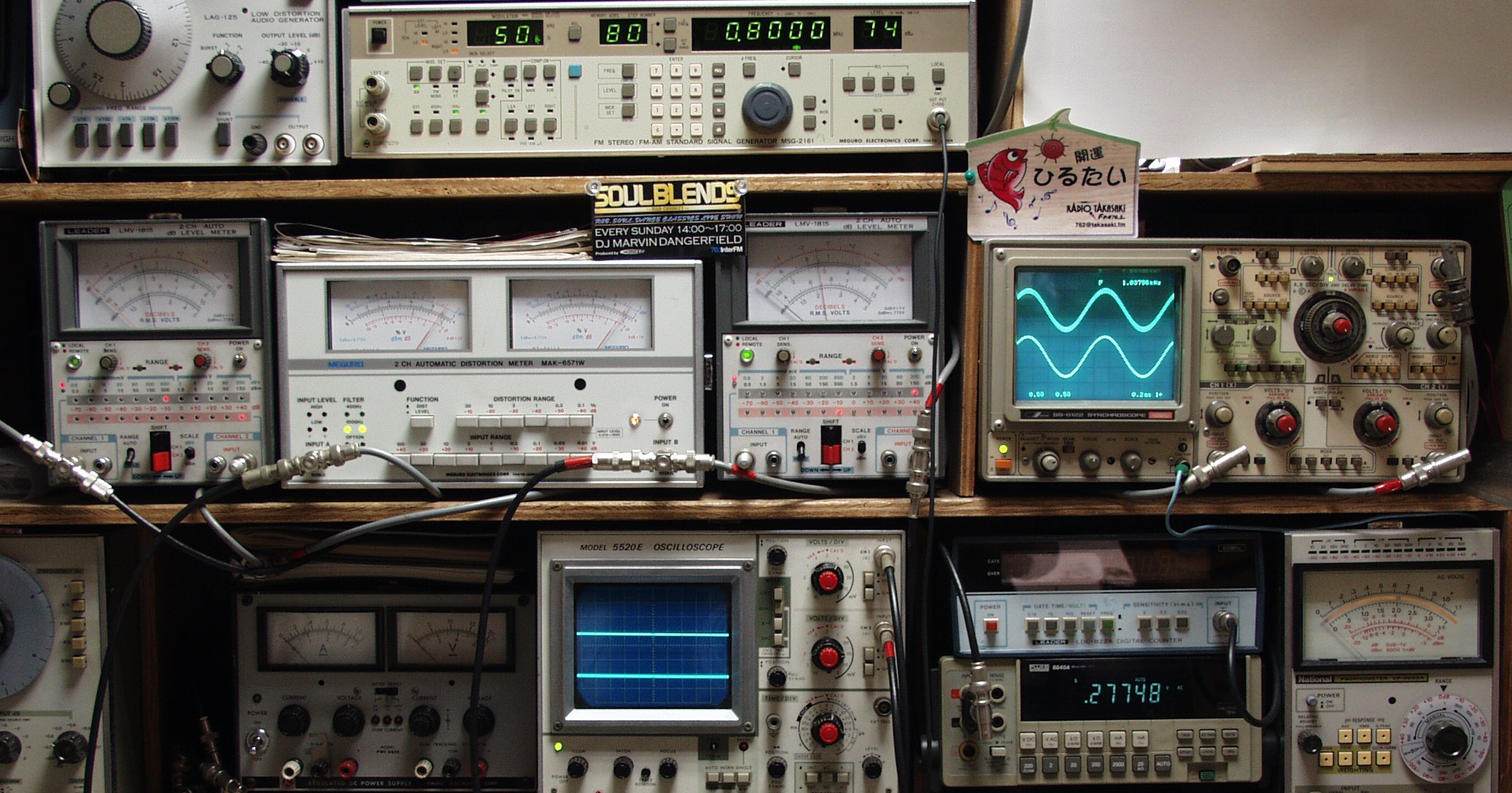

E3. AM 感度測定調整
    見方
     上のAM信号発信器より 800KHZで 1KHZの 50%変調信号を 74dBで出す
     これを受信し出力を測定する、
     L出力=0.28V(Max0.5Vレンジ)    R出力=0.28V(Max0.5Vレンジ)
     歪み率、L出力=1%、右出力=1%
     出力波形 上=R出力、下=L出力。
E4.  24時間エージング。

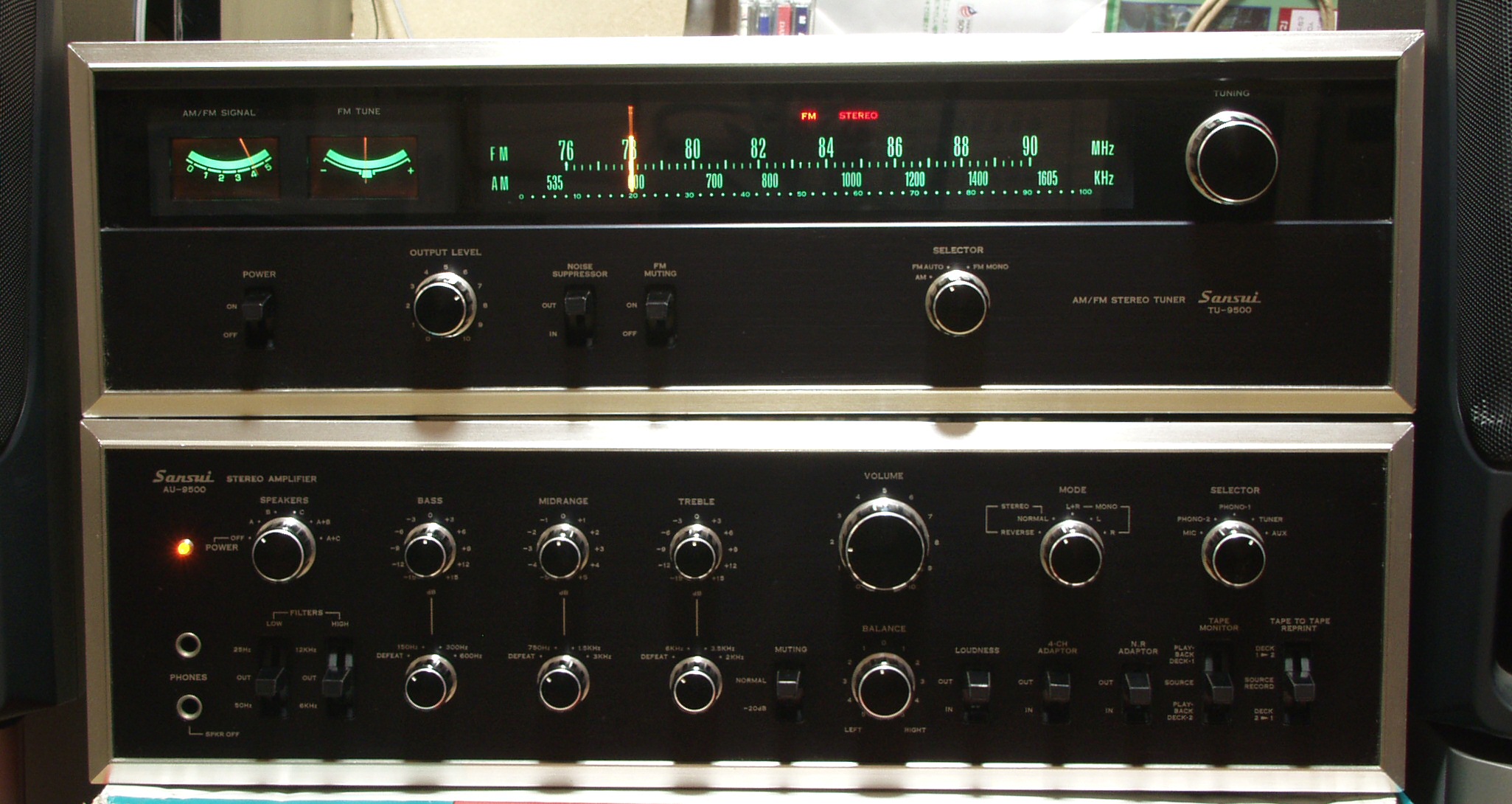

                      tu9500-318
