Ｓａｎｓｕｉ　ＴＵ２０７ ．ＴＵ−１５００修理記録

平成１３年１０月

A．　修理前の状況 　ＦＭ受信出来ず、ＡＭ感度悪い。 B．　原因 　ＲＦのＦＥＴ劣化 　ＭＰＸのＴＲ（トランジスター）の劣化 Ｃ．　修理状況 　ＲＦ増幅のＦＥＴ（電界トランジスター）交換、 　ＭＰＸのＴＲ（トランジスター） 交換 　配線手直し、補強 　ＲＦ増幅、トラッキング、ＩＦ増幅、ＭＰＸ調整 Ｄ．　使用部品 　ＴＲ（トランジスター） 　ＦＥＴ（電界トランジスター） 　電解ｺﾝﾃﾞﾝｻー　 　抵抗 Ｅ．　修理費　　１０,0００円　　　　「通常修理」

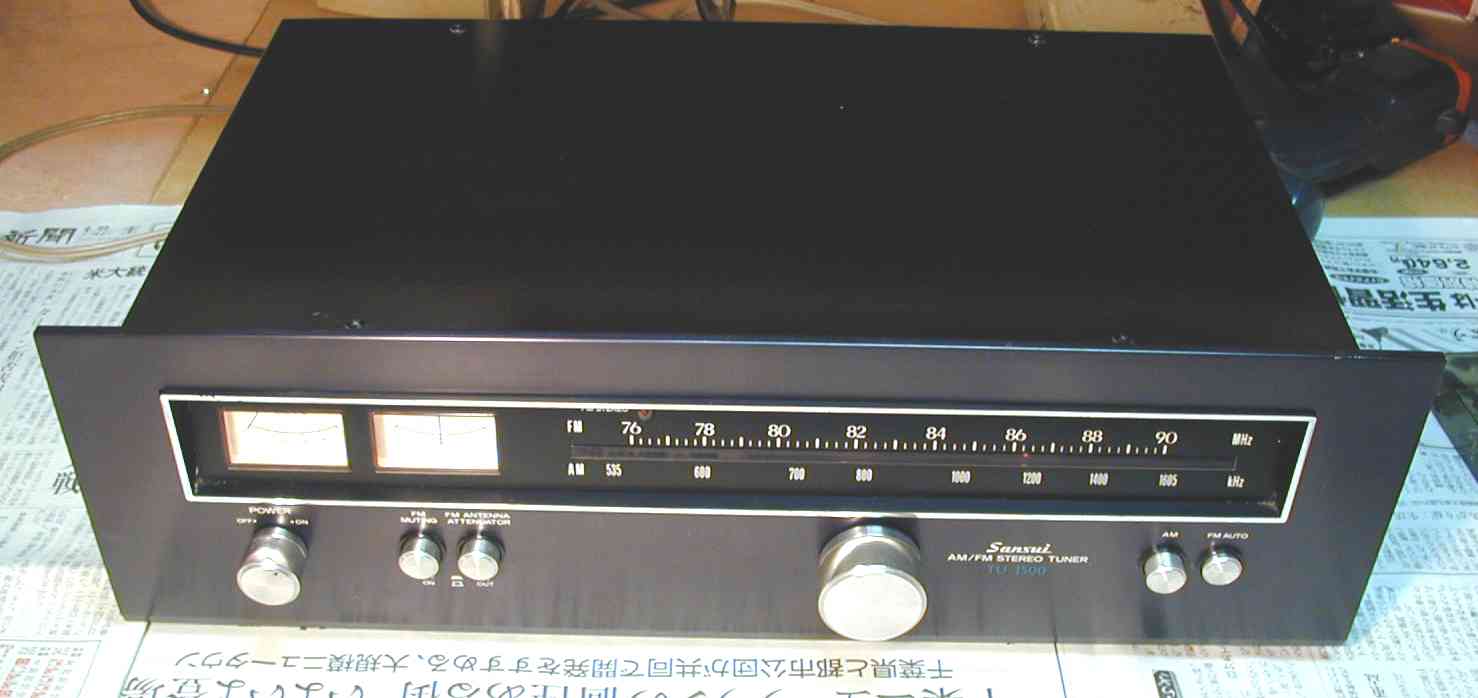

１．　ＡＵ−１５００

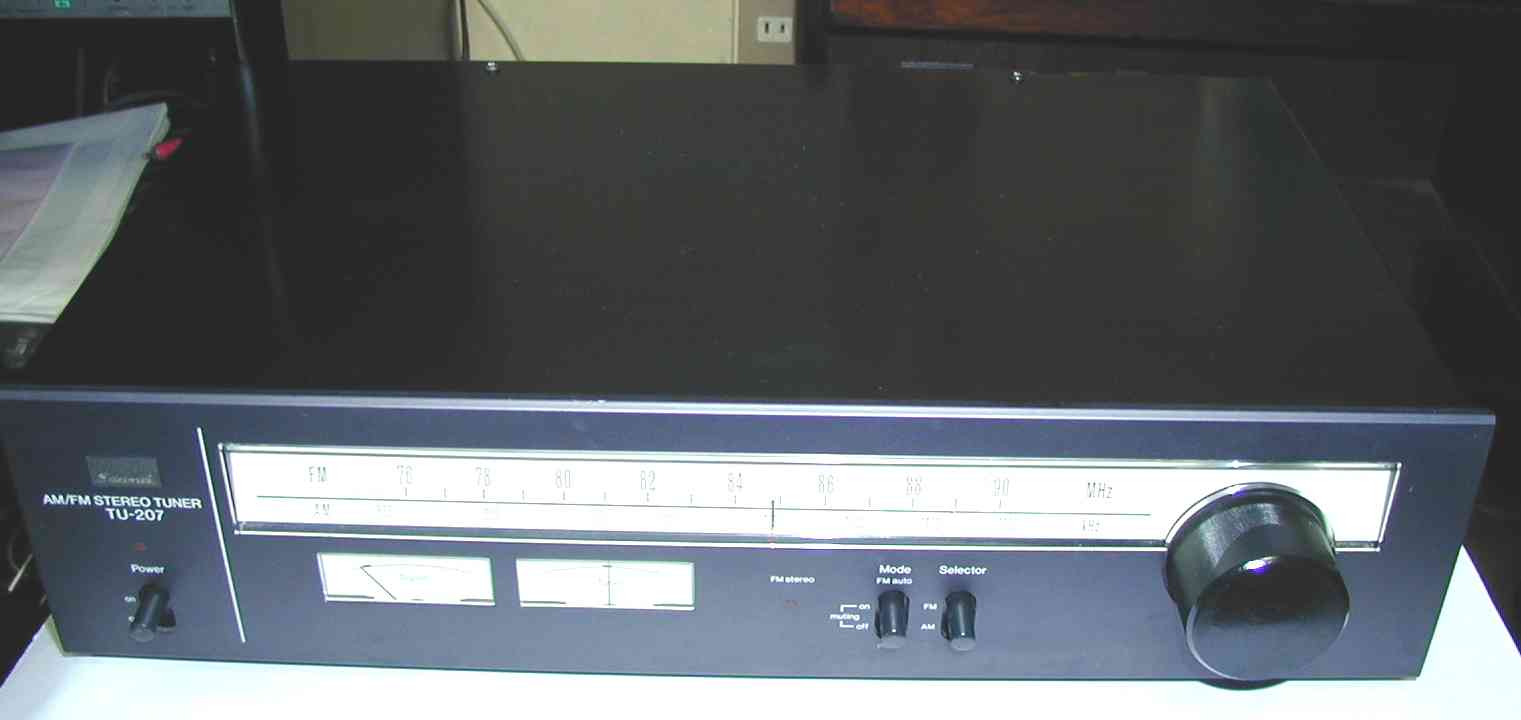

２．　ＡＵ−２０７

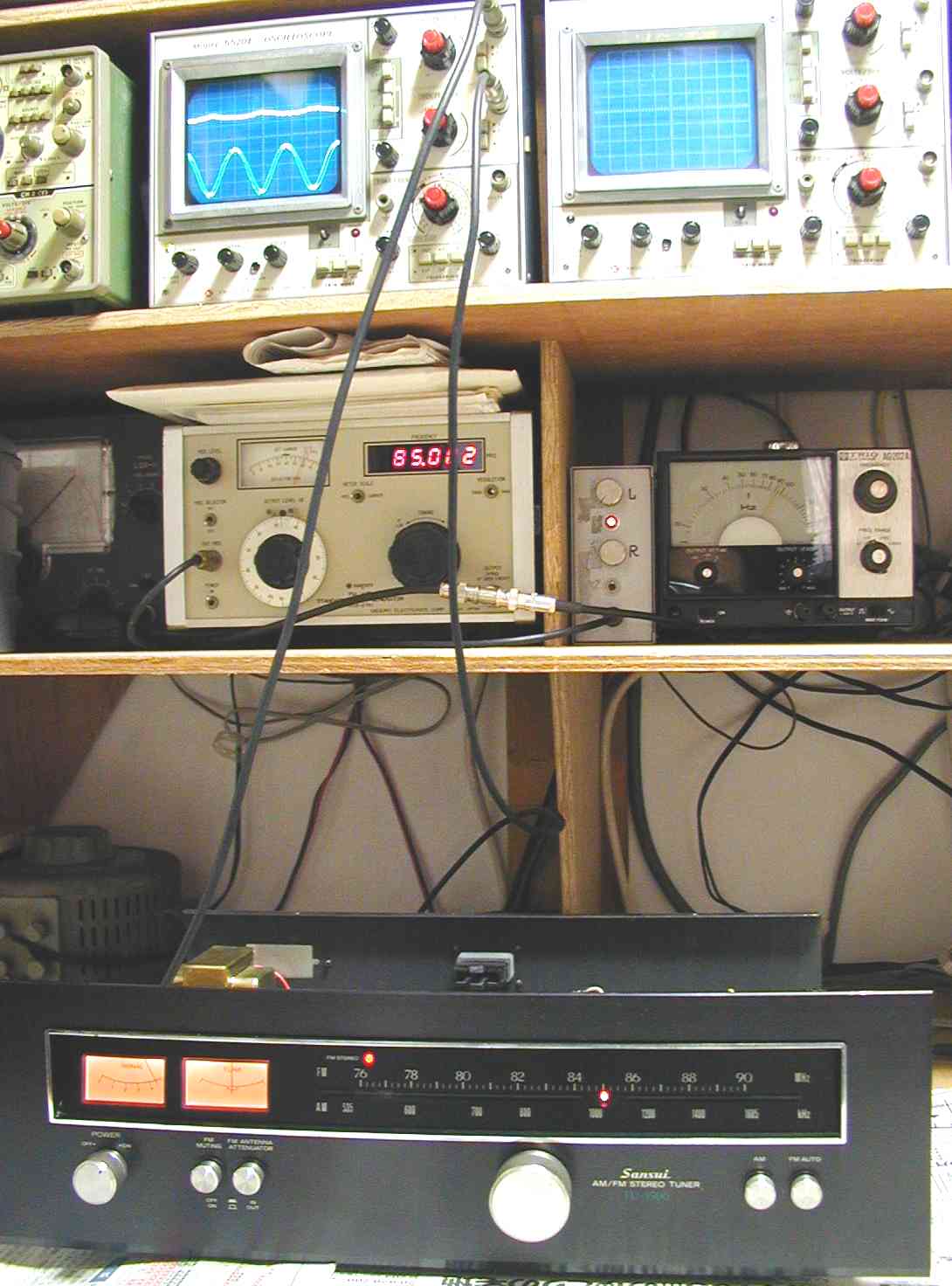

３．　Ｒ（右）チャネル受信調整中、上がＲ出力、下がＬ出力。

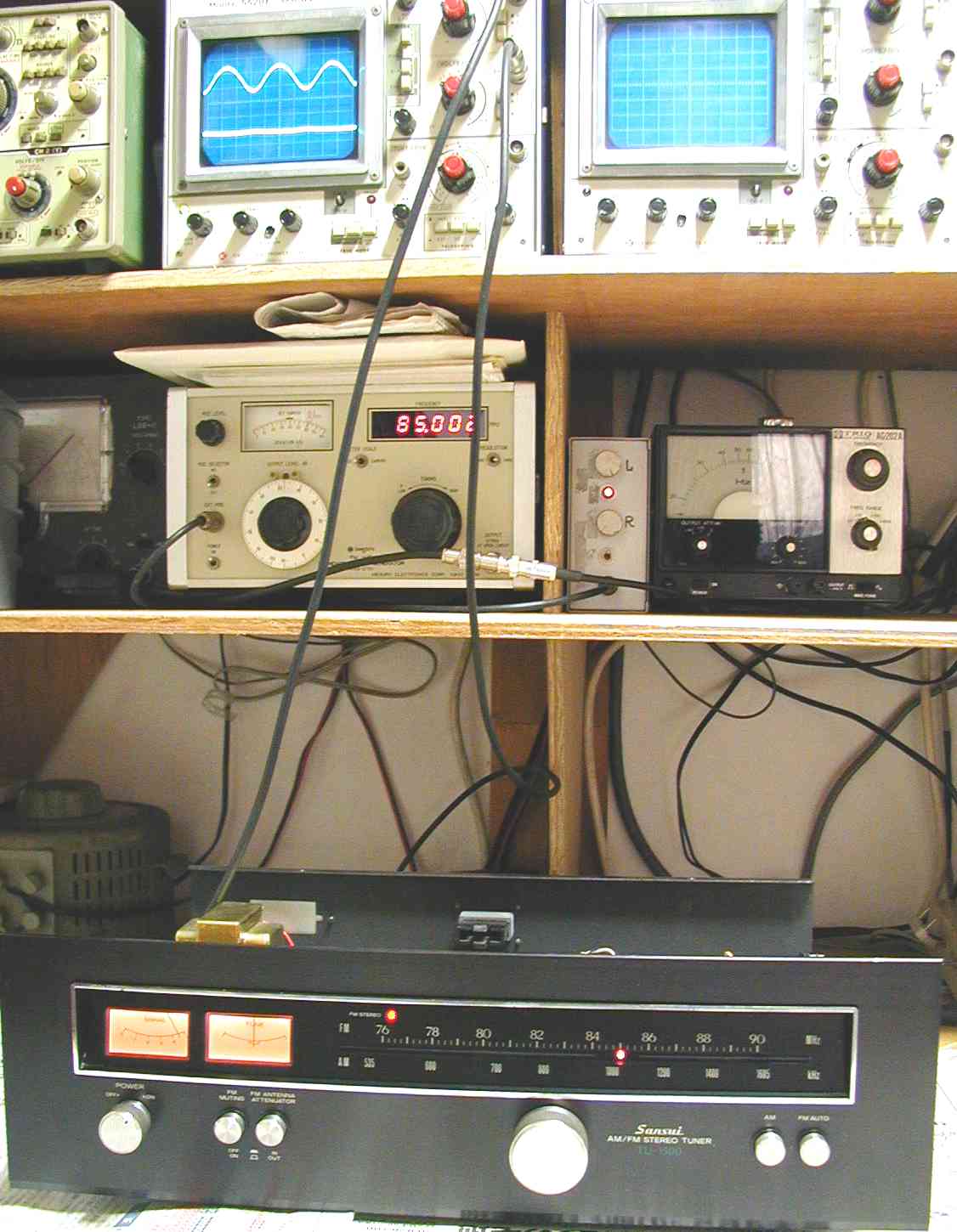

４．　Ｌ（左）チャネル受信調整中、上がＲ出力、下がＬ出力。
