QUAD FM4 修理記録

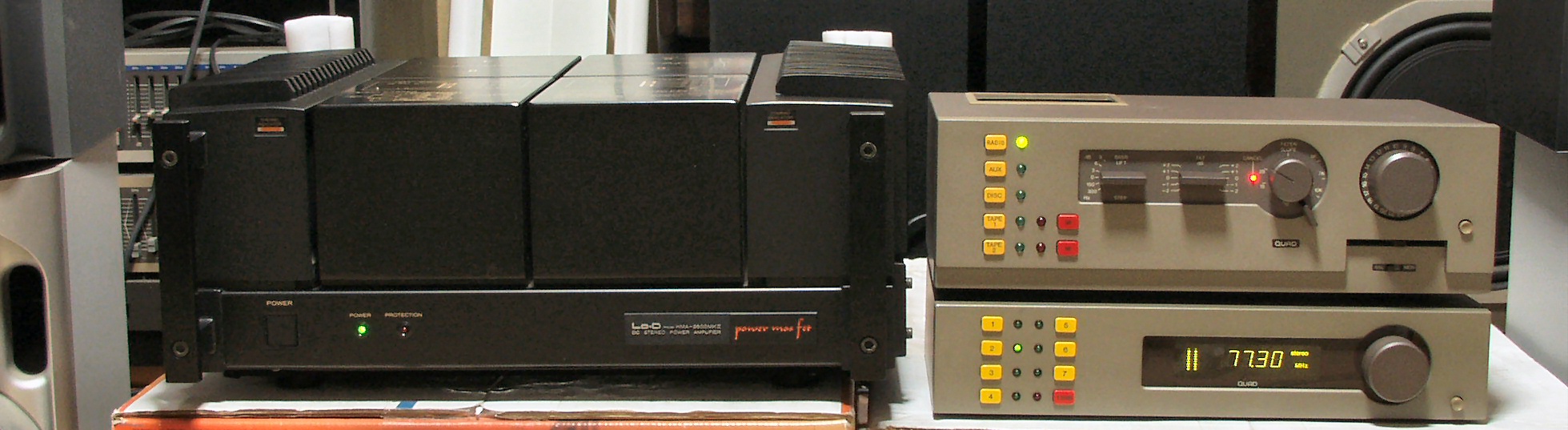

同時修理機器 QUAD 405. 10台目  QUAD−44. 6台目  平成17年11月20日到着   12月22日完成
A. 修理前の状況
  • 20年ほど前にQUAD44、405、チューナーFM4を購入して10年ほど使用して、その後使っていませんでした。
    このたび使用し始めましたが、
    @左のスピーカーからブーンという音(44と405を出来るだけ離して設置したら小さくなりました。)、
    Aスイッチを入れるとバツッという音がします。
    Bスイッチもかかりにくかったのですが、最近スイッチがきかなくなりました。
    CFM4は充電式の電池なのか安定しなかったのですが、電源を入れっぱなしにしていたら安定してきました。

B. 原因
  • 各部劣化、バックアップ電池の液漏れ、電解コンデンサーの液漏れによる基板腐食。

C. 修理状況
  •  RF増幅、、トラッキング、IF回路、MPX回路、修理・調整
     バックアップ電池を単4充電電池3本に交換
     配線手直し、補強
     半固定VR交換
     フイルムコンデンサー交換

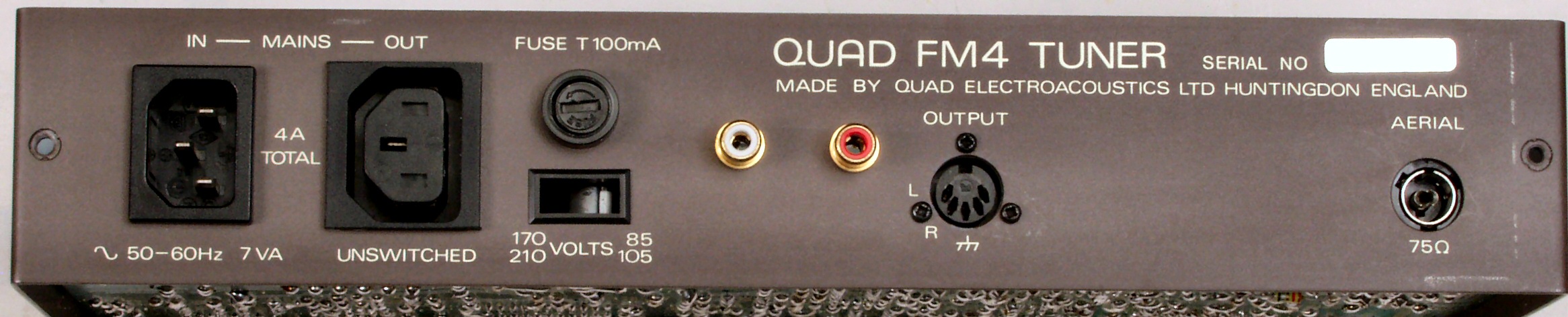

     出力RCA端子取り付け

D. 使用部品
  • 電解コンデンサー                          9個
    単4充電電池                             3個
    半固定VR                               6個
    RCA端子                               2個
    フイルムコンデンサー

E. 調整・測定

F. 修理費   45,000円  「オーバーホール修理」

A. 修理前の状況

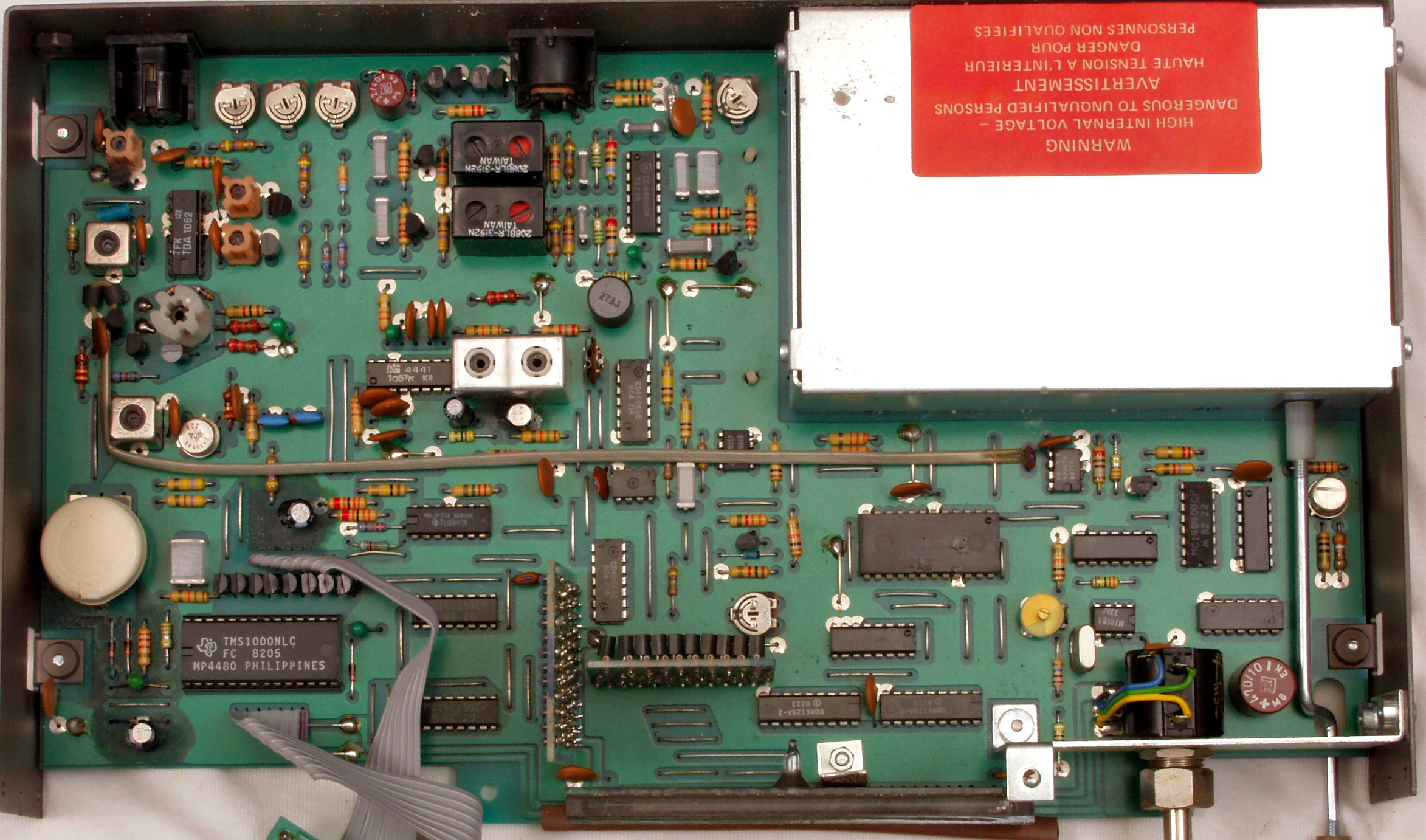

A1A. 上から見る。
A1B. 下から見る。

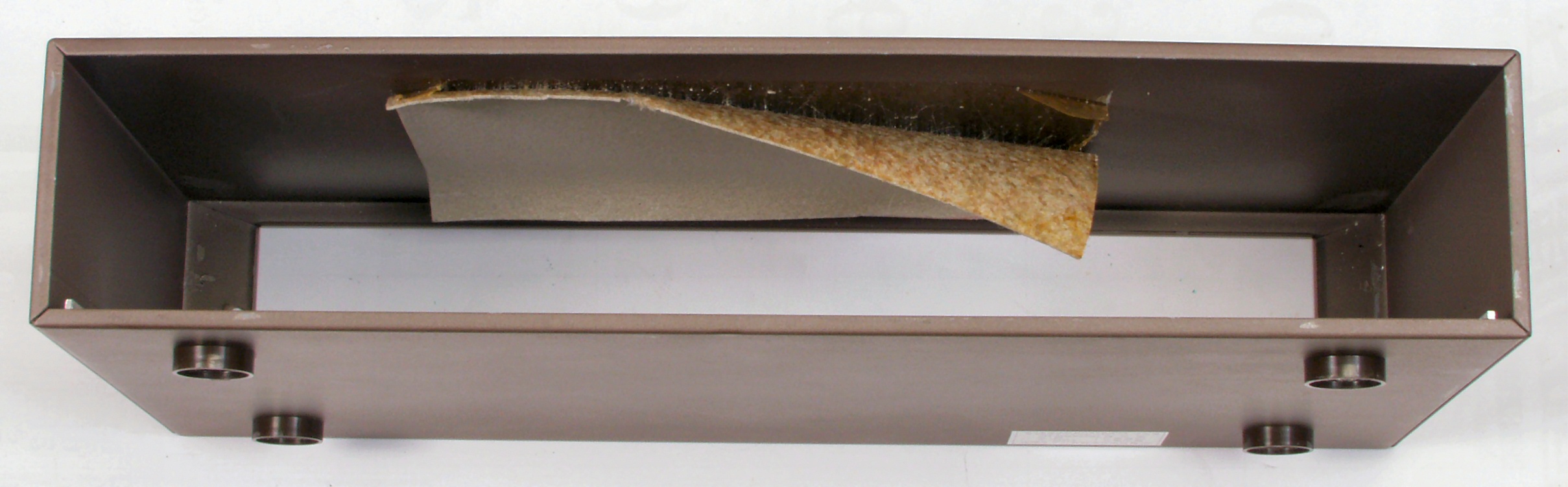

A2A. 点検中 ケース上に貼られた、フエルトを固めた様な物!
            雑誌の記事等でユーザーが貼り付けたと思われる、放熱が悪くなる。接着材が劣化して剥げ落ち、本体が引き出せない。

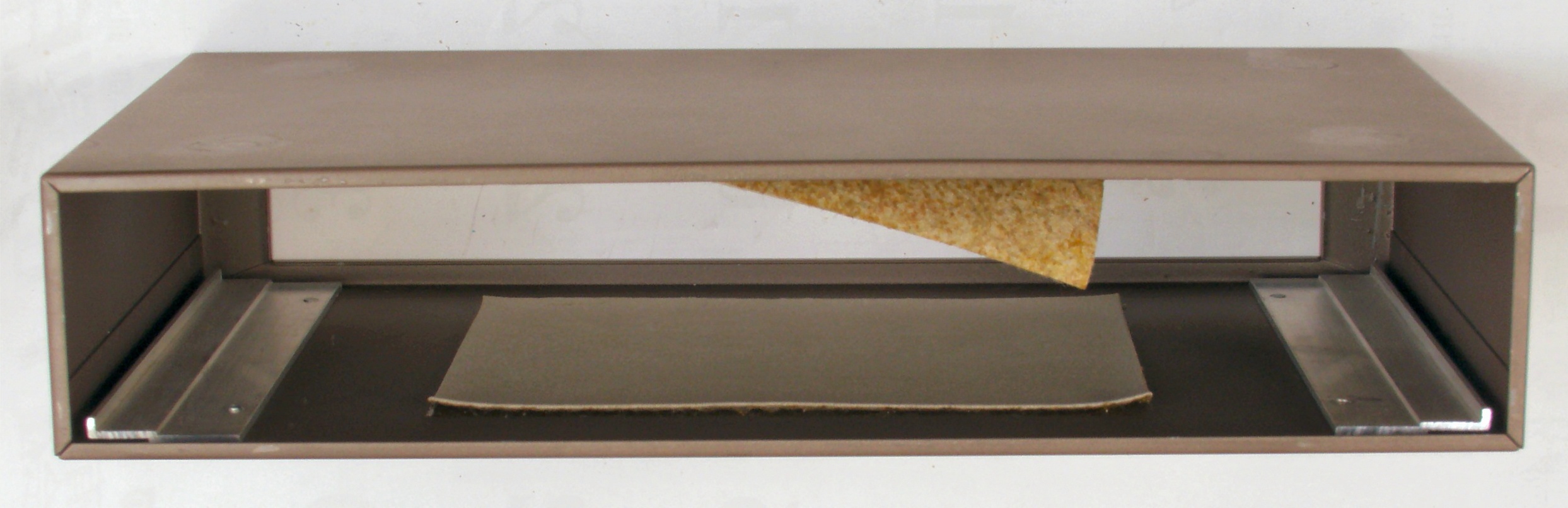

A2B. 点検中 ケース下に貼られた、フエルトを固めた様な物!
           雑誌の記事等でユーザーが貼り付けたと思われる、放熱が悪くなる。接着材が劣化して剥げ落ち、本体が引き出せない。
A3A. 点検中 電源部、左下の茶色い電解コンデンサーもヒビが入っている。

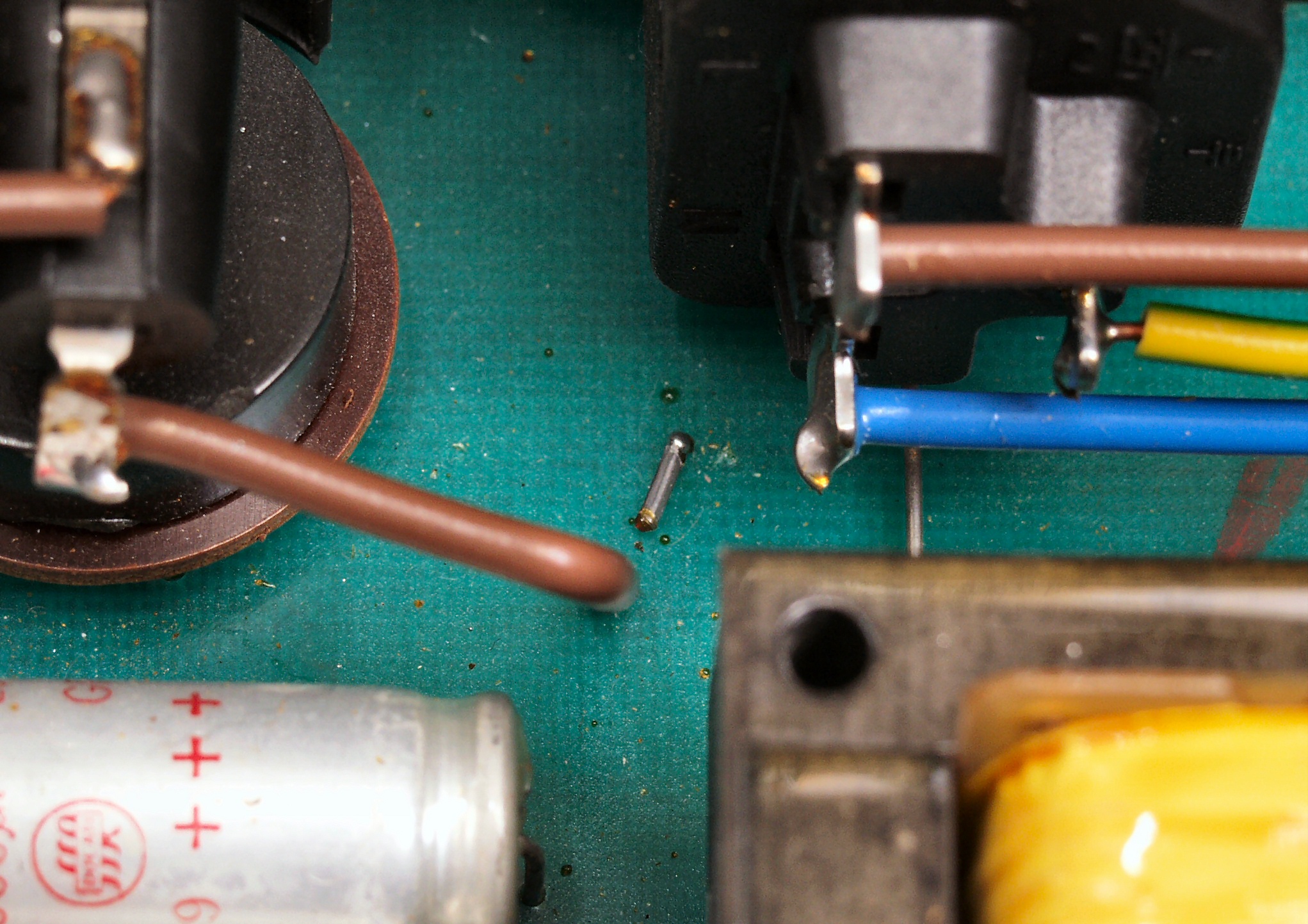

A3B. 点検中 電源部、配線クズが張り付いている!
A3C. 点検中 電源部裏
C. 修理状況

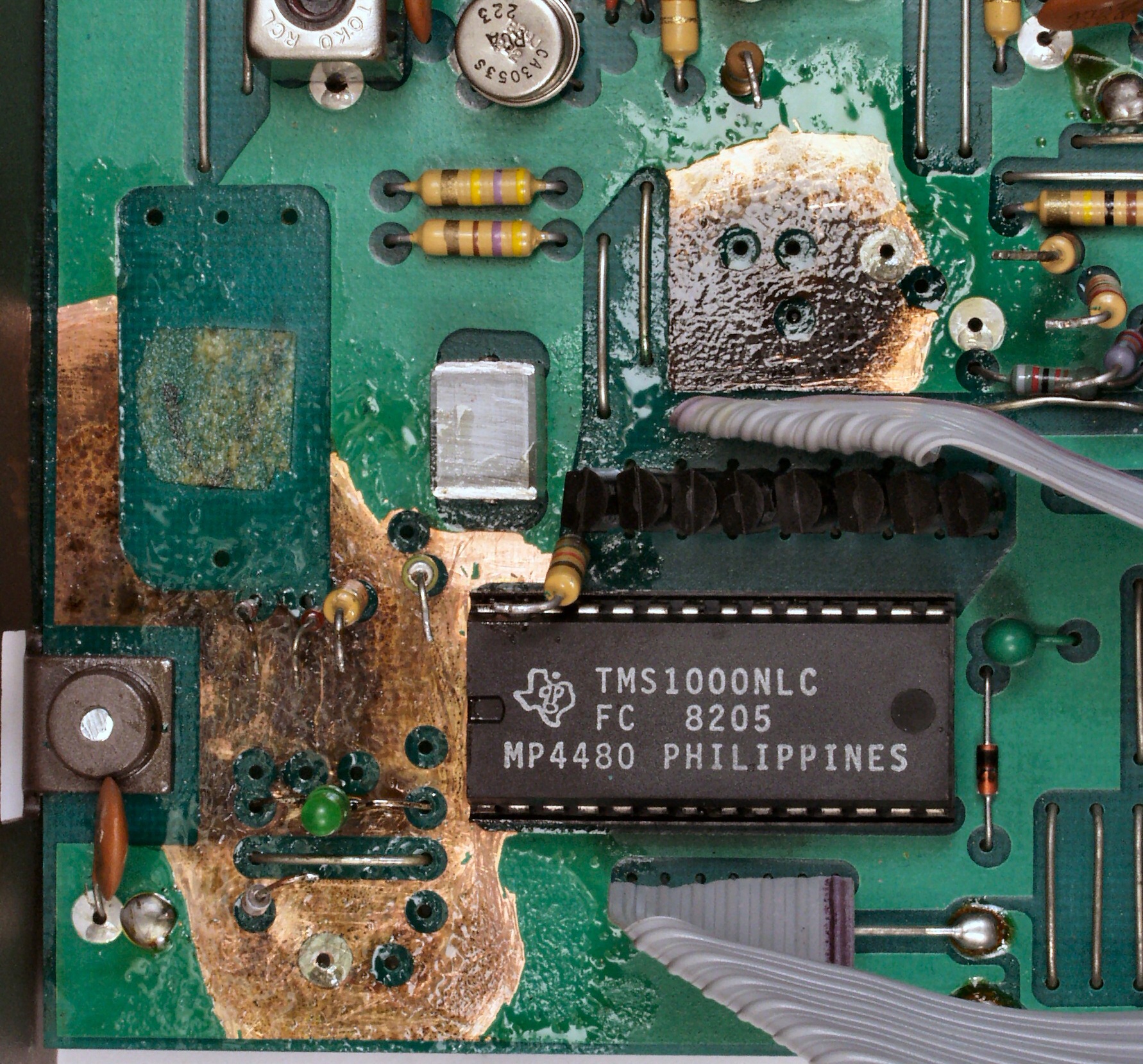

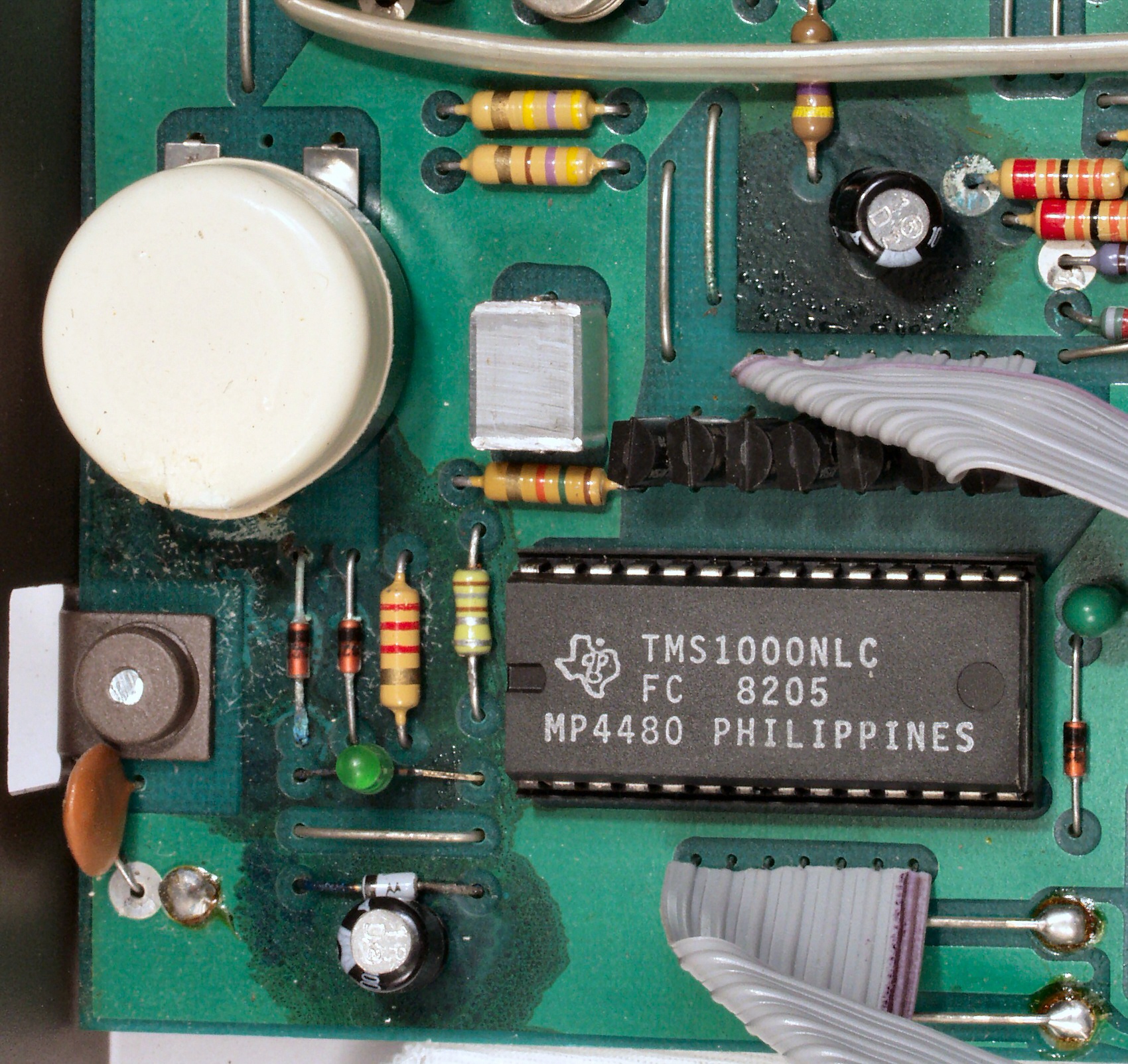

C1A. 修理前 基板腐食ケ所1、バックアップ電池及び電解コンデンサーからの液漏れ。
C1B. 修理中 基板腐食ケ所1、部品を外し、銅箔を出す

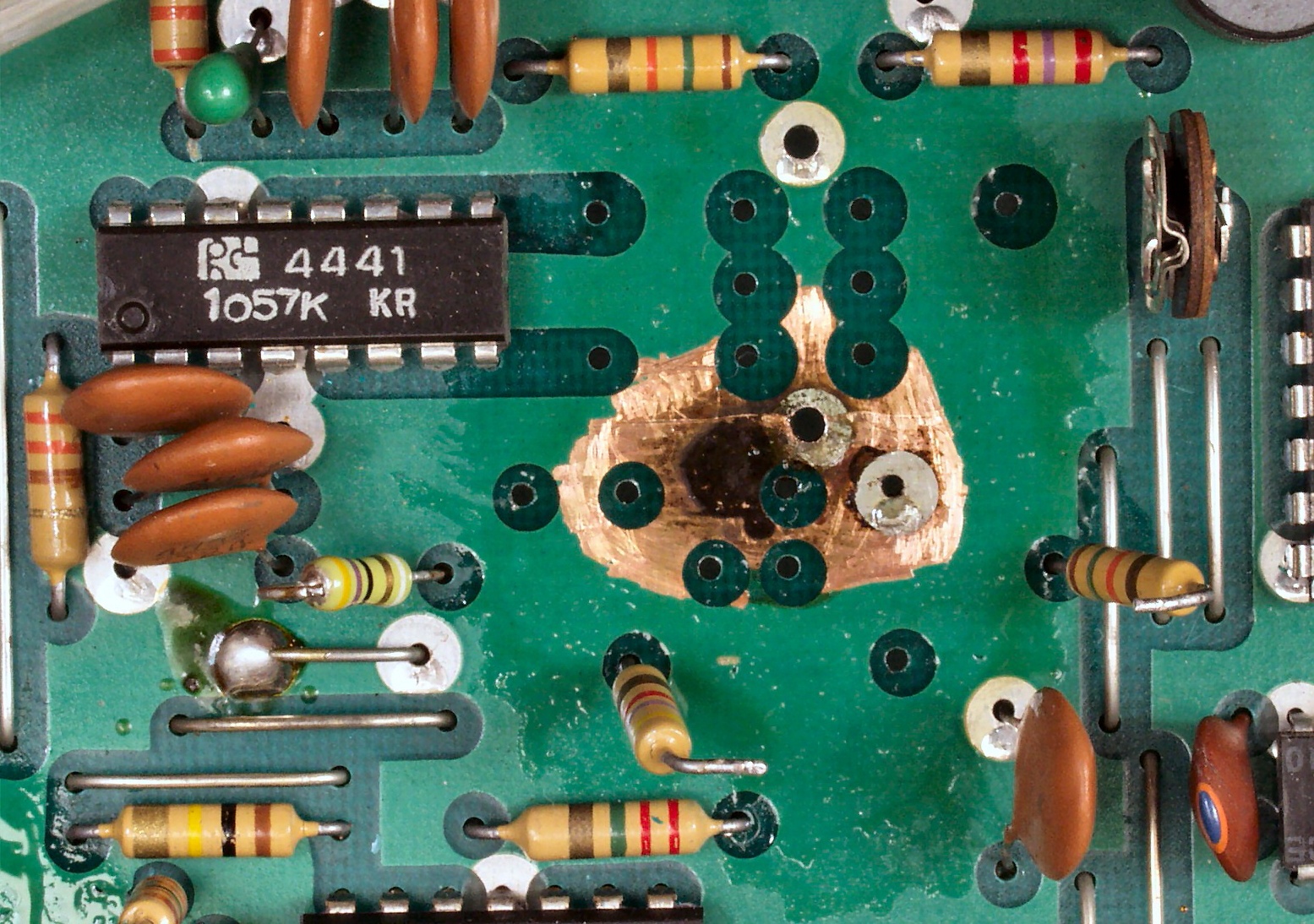

C1C. 修理後 基板腐食ケ所1、コート材を塗る
C1D. 完成基板腐食ケ所1

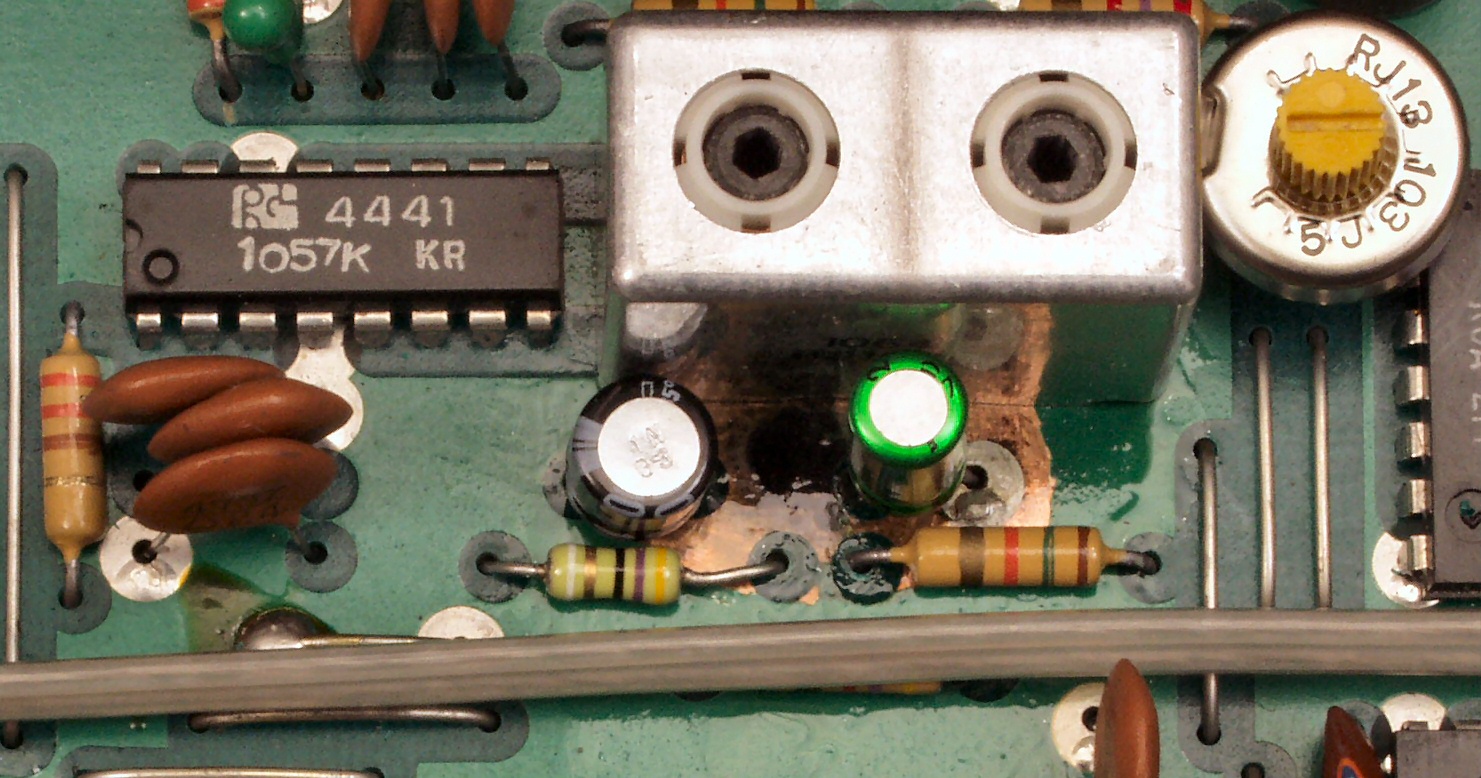

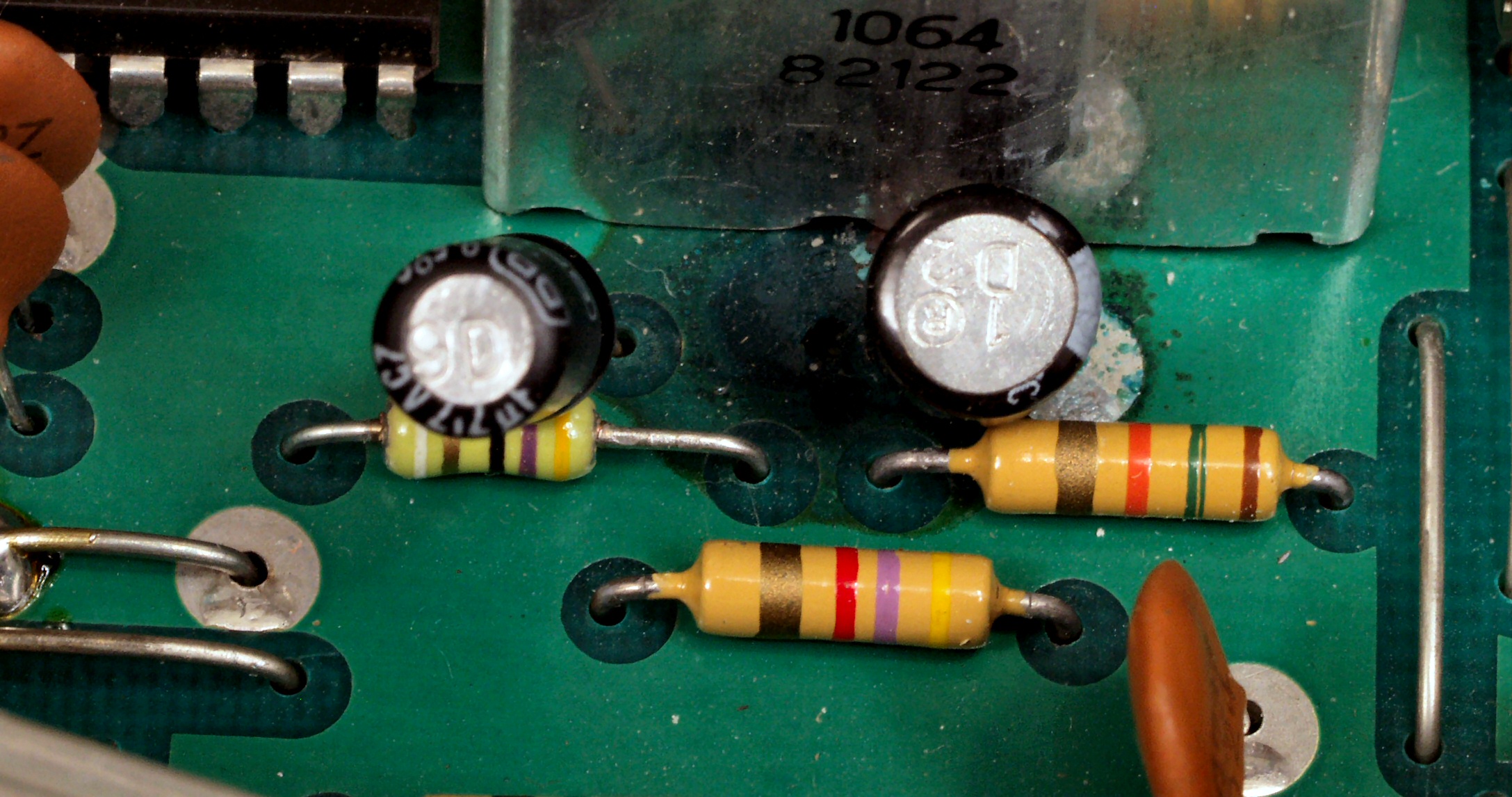

C2A. 修理前  基板腐食ケ所2、電解コンデンサーからの液漏れ。
C2B. 修理中 基板腐食ケ所2、部品を外し、銅箔を出す。IFTコイルの下まで及んでいる。

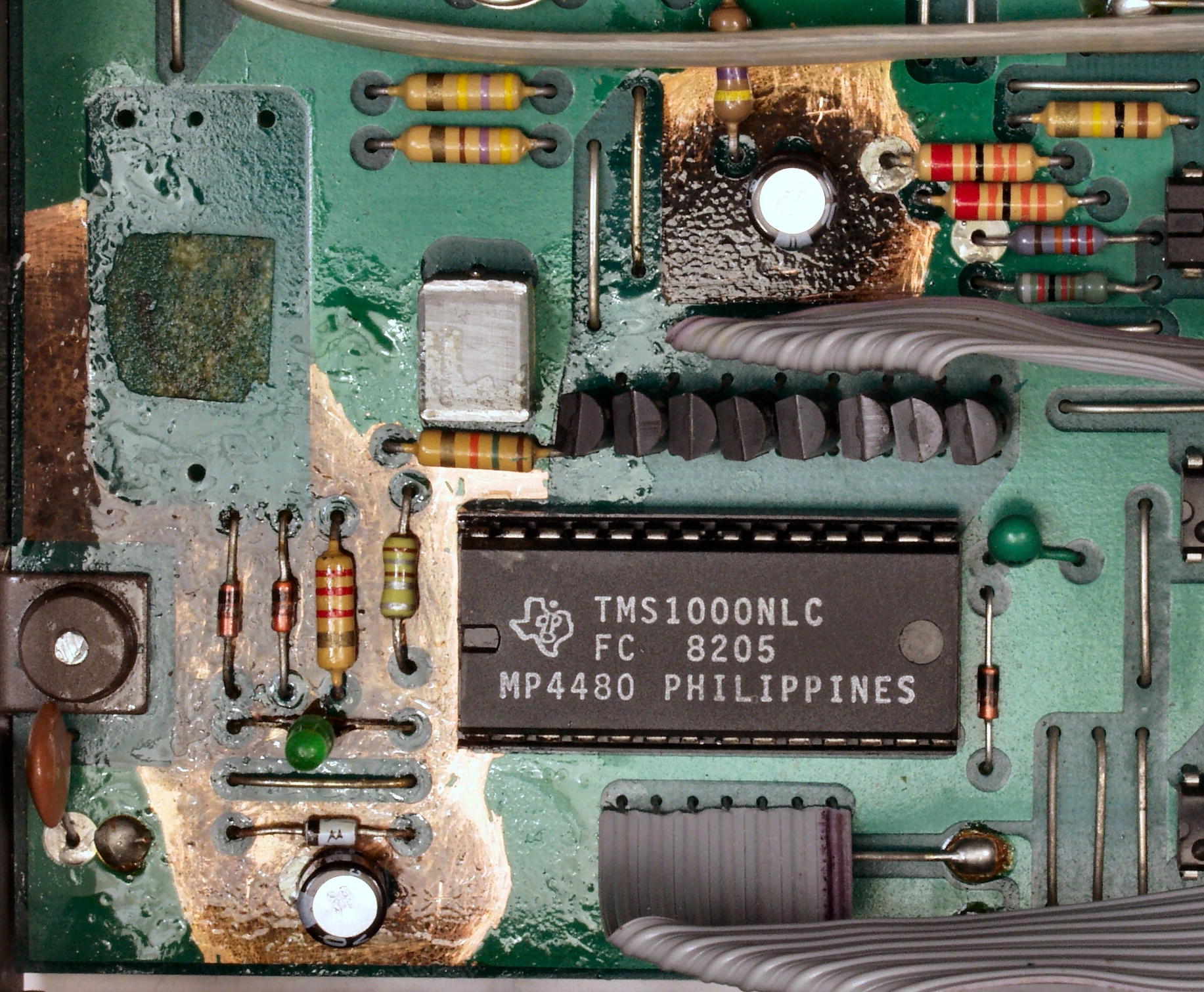

C2C. 修理後 基板腐食ケ所2、コート材を塗る
C2D. 完成基板腐食ケ所2

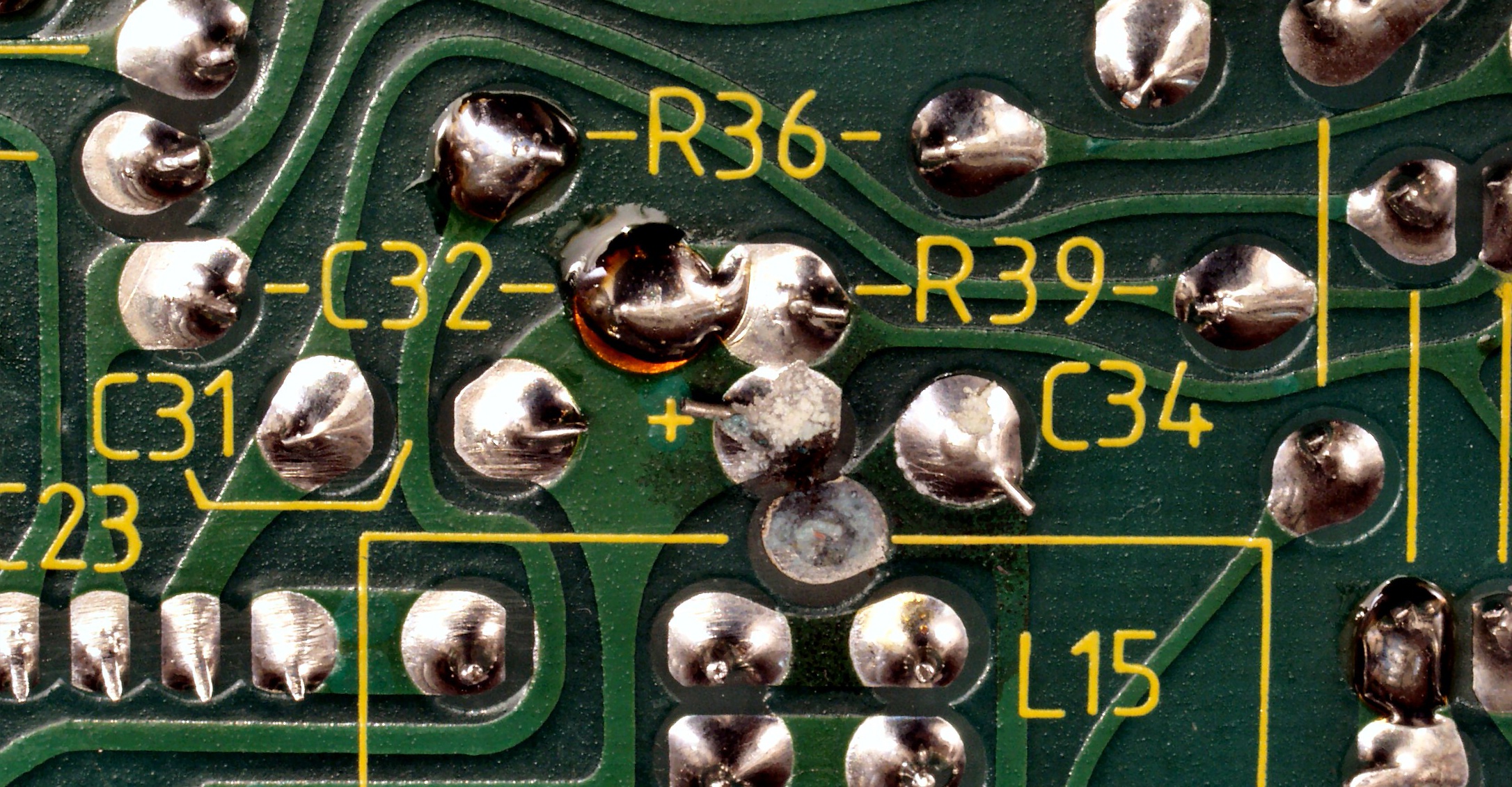

C2E. 修理前 基板腐食ケ所2、裏側
C2F. 修理中 基板腐食ケ所2、裏側

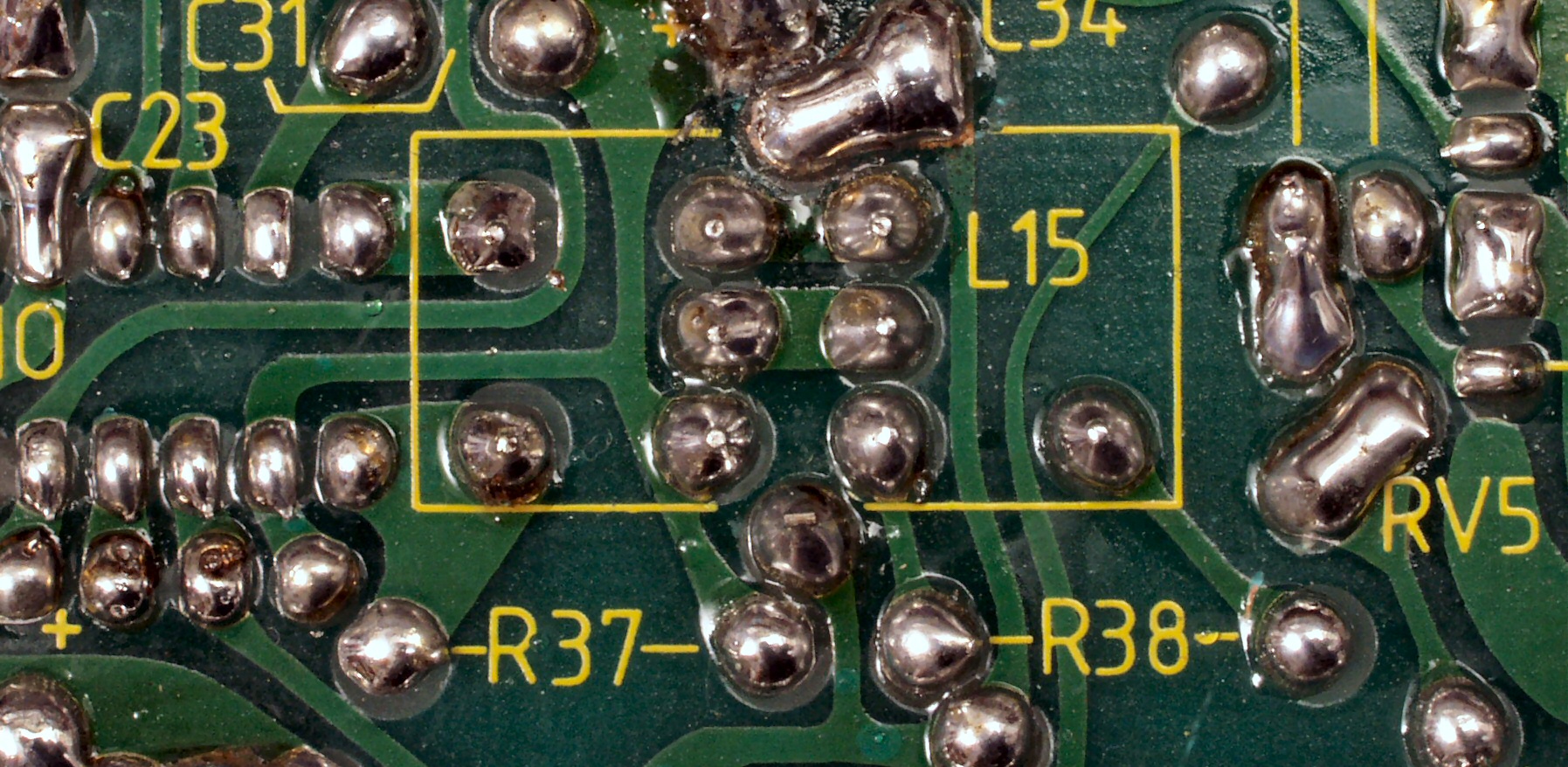

C2G. 完成基板腐食ケ所2
C3A. 修理前 基板電源部
C3B. 修理後 基板電源部、電解コンデンサー3個、フイルムコンデンサー1個交換

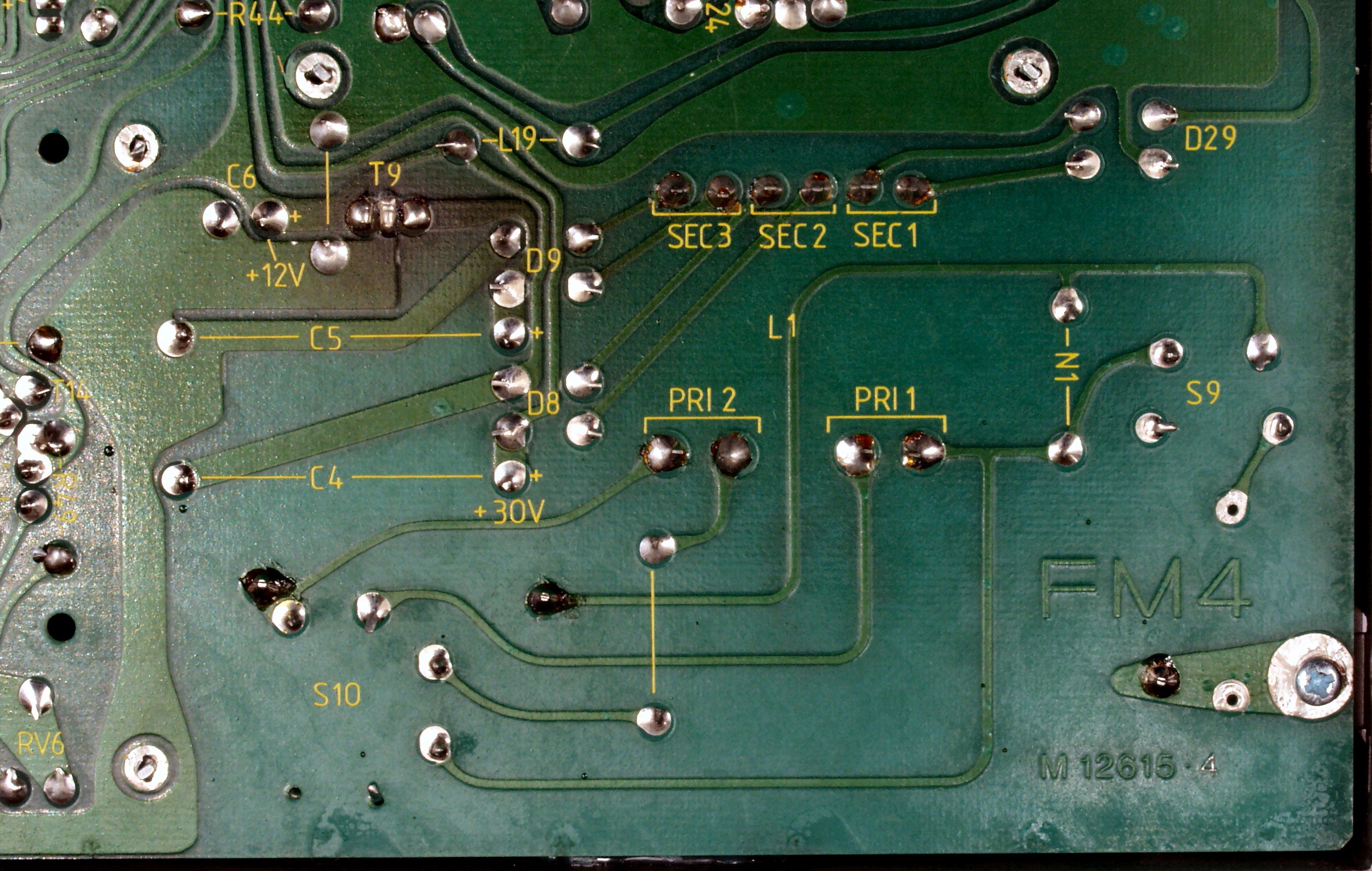

C3C. 修理前 基板電源部裏
C3D. 修理(半田補正)後 基板電源部裏
C3E. 完成基板電源部裏。余分なフラックスを落として、コート液を塗る。
C4A. 修理前 SW基板裏
C4B. 修理(半田補正)後 SW基板裏
C4C. 完成SW基板裏。余分なフラックスを落として、コート液を塗る。

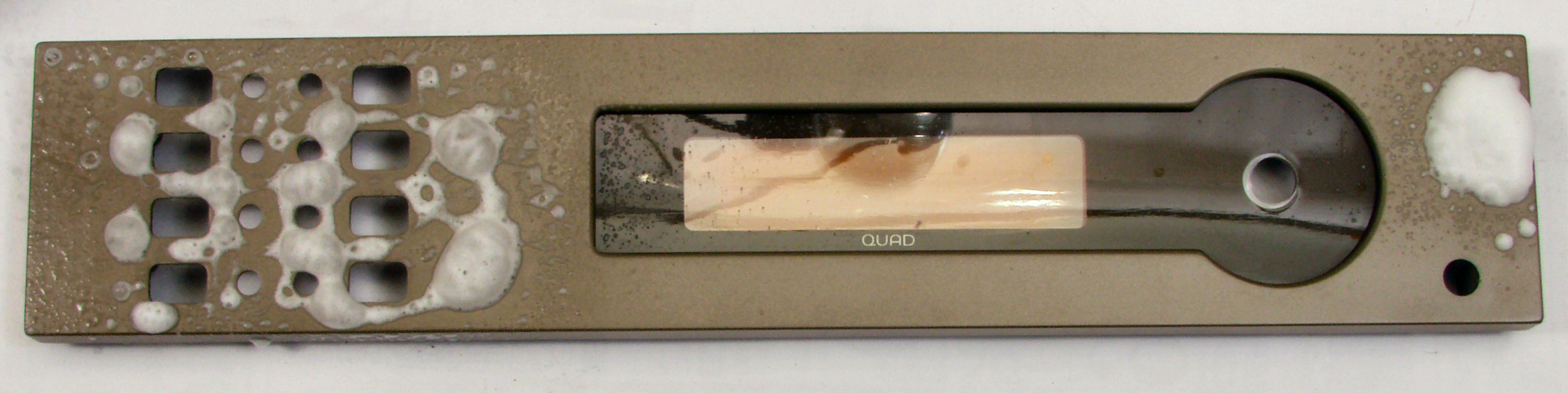

C5. 修理中 パネル清掃

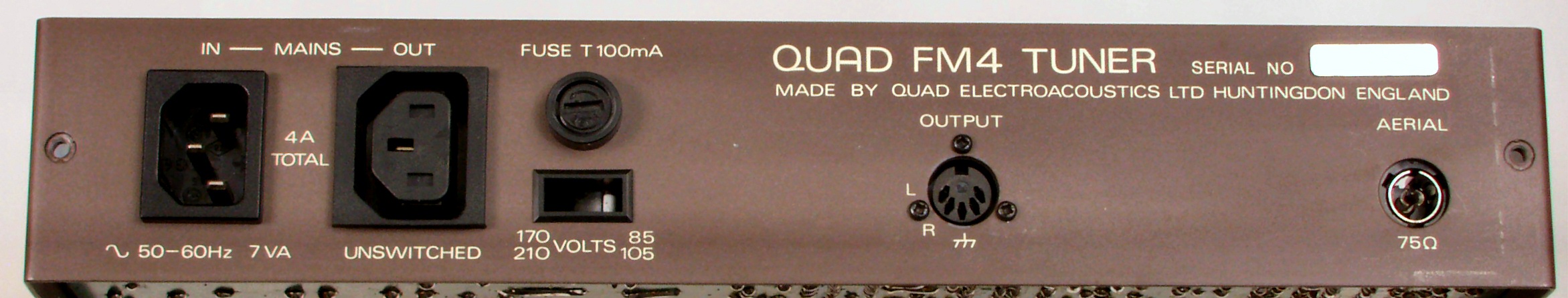

C7A. 修理前 出力RCA端子
C7B. 修理前 出力RCA端子
C8. 交換部品
C9A. 修理前 上から
C9B. 修理後 上から、バックアップ電池付ける前
C9B. 修理後 上から
C9C. 修理前 下から
C9D. 修理後 下から
C9D. 修理後 下から、洗浄後

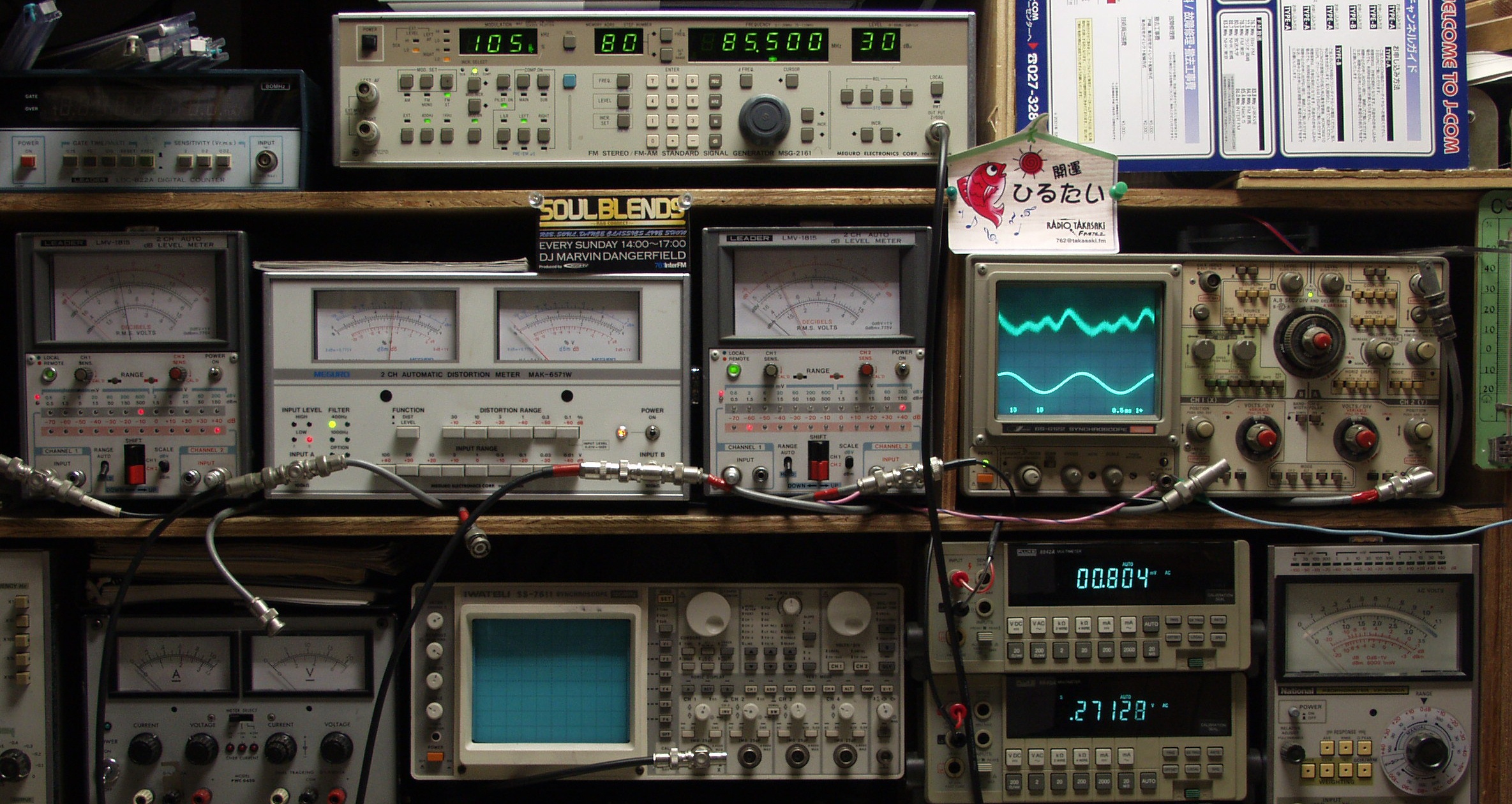

E. 調整・測定 FM受信感度、RL分離測定調整
     <見方>
   上段中のFMステレオ信号発信器より 85.5MHZで 400HZの 変調信号を 30dBで出す これを受信し出力を測定する
   中段左端 電圧計=L側出力電圧測定、黒針のみ使用
   中段中左 歪み率計=出力の歪み率測定 左メータ=L出力、右メータ=R出力
   中段中右 電圧計=R側出力電圧測定、赤針のみ使用
   中段右端 オシロ=出力波形 上=R出力、下=L出力(実際にはRL電圧計の出力「Max1V」を観測)
   下段中右上 デジタル電圧計=R出力電圧測定 下段中右下 デジタル電圧計=L出力電圧測定
E2A. FM 感度、RL分離測定調整 R側1000HZ
   FMステレオ信号発信器より 85.5MHZで 1000HZのR側変調信号を 30dBで出す
   L側出力電圧=1mV(1.5mVレンジ)
   歪み率計=0.8%(0.3%レンジ)
   R側出力電圧=0.28V(0.5Vレンジ)
E2B. FM 感度、RL分離測定調整 L側1000HZ
   FMステレオ信号発信器より 85.5MHZで 1000HZのL側変調信号を 30dBで出す
   L側出力電圧=0.28V(0.5Vレンジ)
   歪み率計=0.8%(0.3%レンジ)
   R側出力電圧=1mV(1.5mVレンジ)
E3A. FM 感度、RL分離測定調整 R側400HZ
   FMステレオ信号発信器より 85.5MHZで 400HZのR側変調信号を 30dBで出す
   L側出力電圧=1mV(1.5mVレンジ)
   歪み率計=0.8%(0.3%レンジ)
   R側出力電圧=0.28V(0.5Vレンジ)
E3B. FM 感度、RL分離測定調整 L側400HZ
   FMステレオ信号発信器より 85.5MHZで 400HZのL側変調信号を 30dBで出す
   L側出力電圧=0.28V(0.5Vレンジ)
   歪み率計=0.8%(0.3%レンジ)
   R側出力電圧=1mV(1.5mVレンジ)

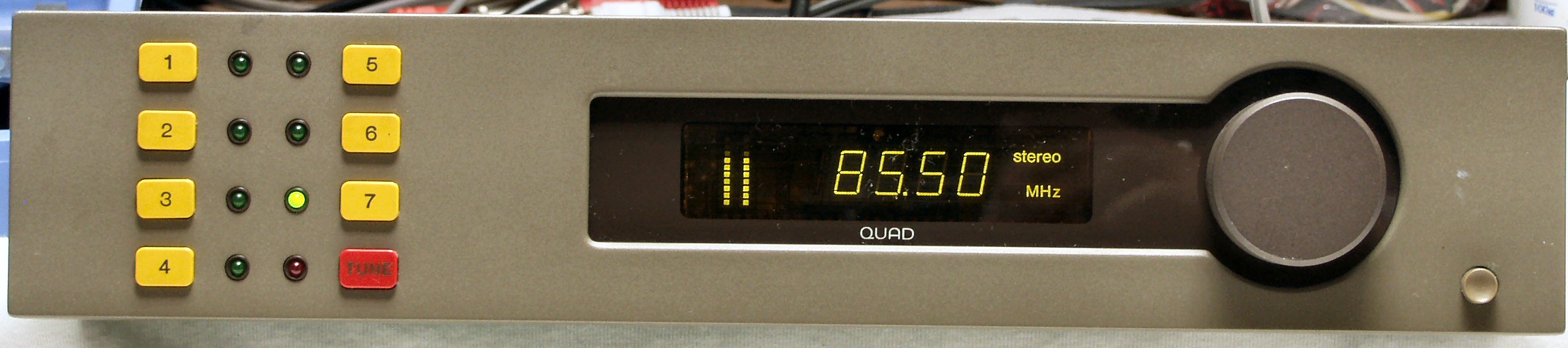

E4. その時の目盛り
E5.  24時間エージング。
