ONKYO T−455nU 修理記録
平成16年5月1日到着    5月14日完成
  1.  修理前の状況
    音でない、受信出来ない


  2.  原因
     リードリレー不良、TR(トランジスター)劣化、電解コンデンサー劣化
    O
  3.  修理状況
     RF増幅、、トラッキング、IF回路、MPX回路、修理・調整
     AM回路調整
     半固定VR交換
     電解コンデンサーをオーディオ用に交換
     半田補正
     フイルムコンデンサー交換

  4.  使用部品
     電解コンデンサー(ミューズ使用)            46個
     半固定VR                           7個
     TR(トランジスター)                      2個
     リ−ドリレー・ユニット                     3個
     フイルムコンデンサー                    13個

  5.  調整・測定

  6.  修理費  45,000円   「オーバーホール修理」

A. 修理前の状況

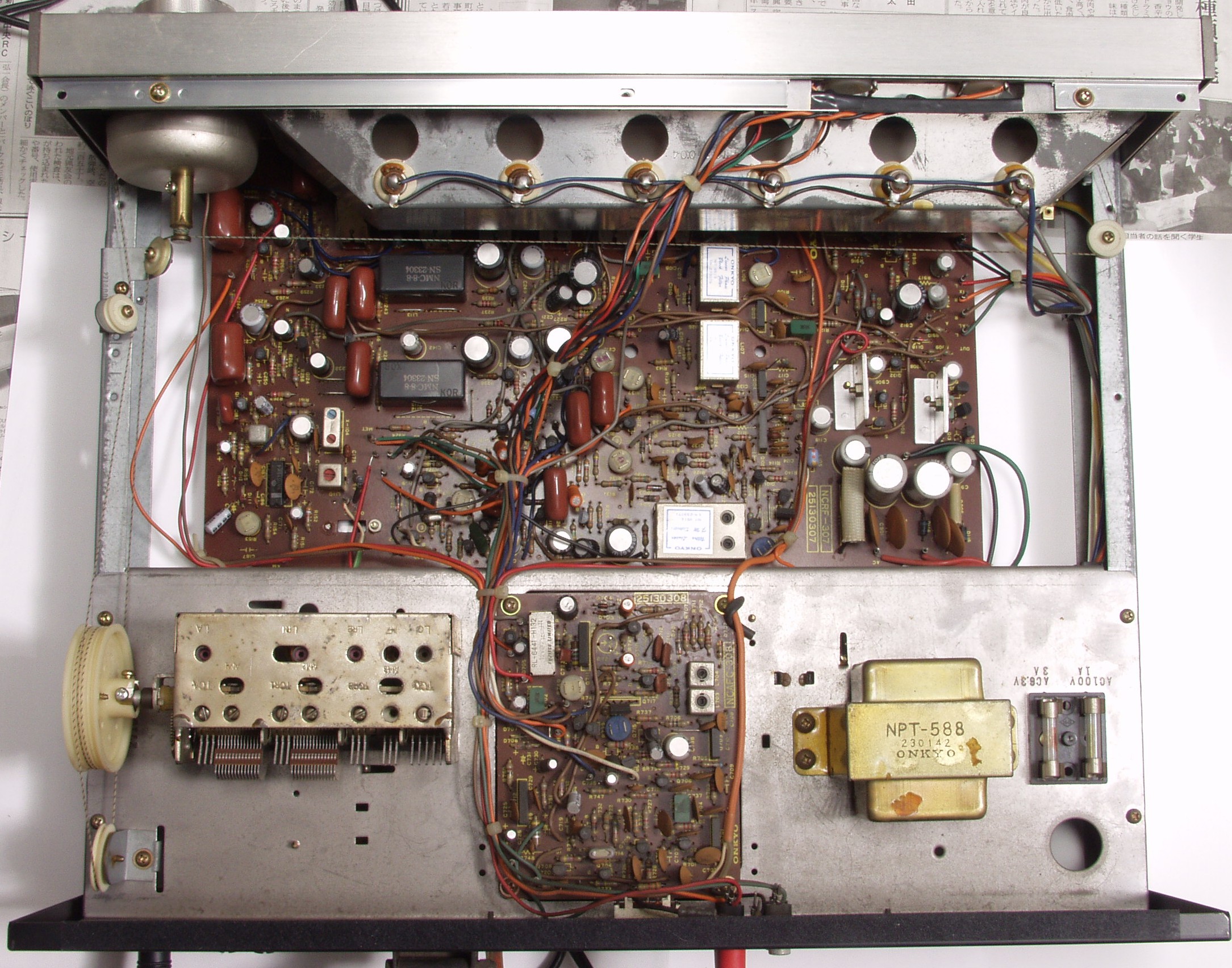

A1A. 修理前 上から見る
A1B. 修理前 下から見る
C. 修理状況

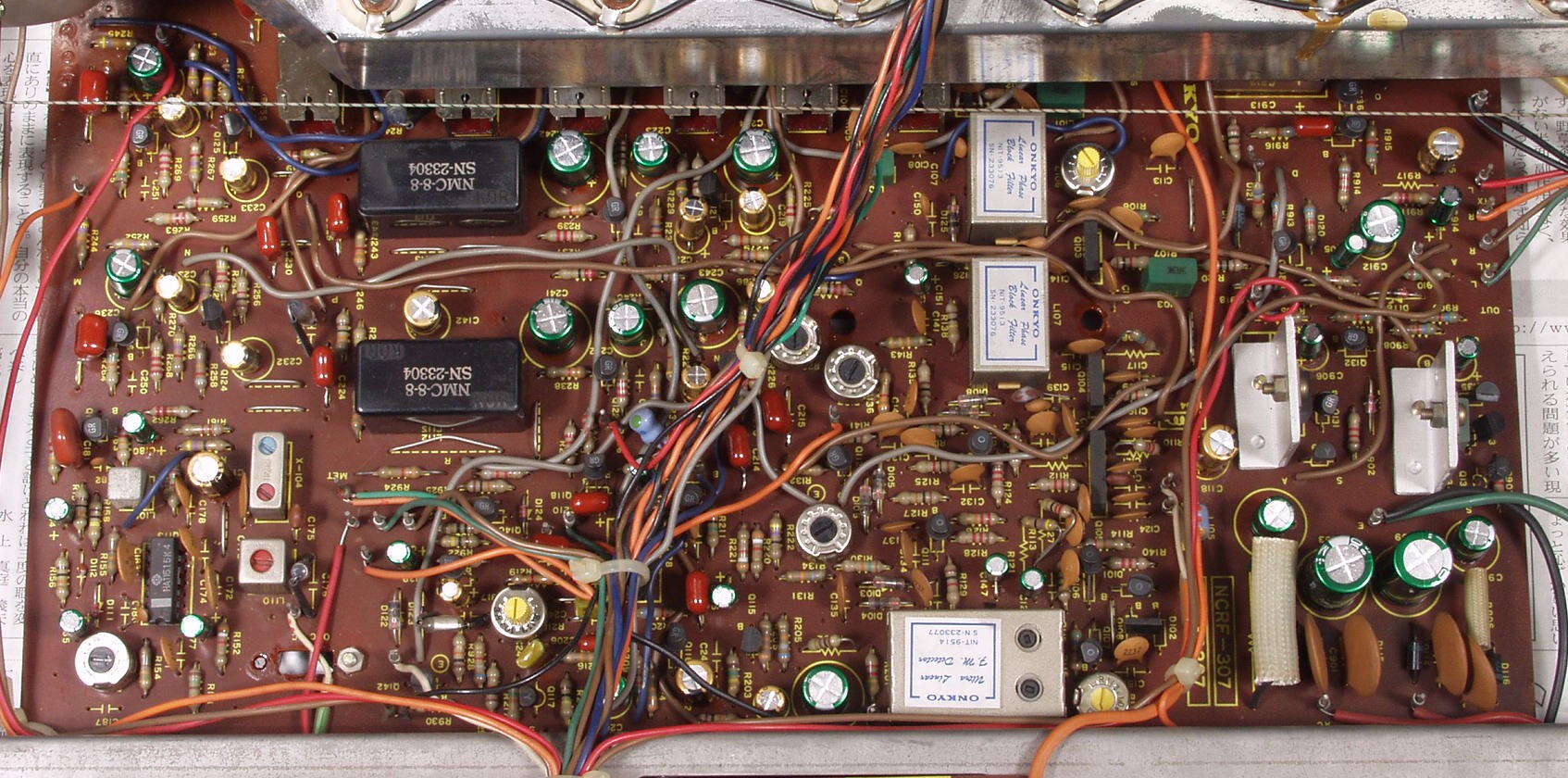

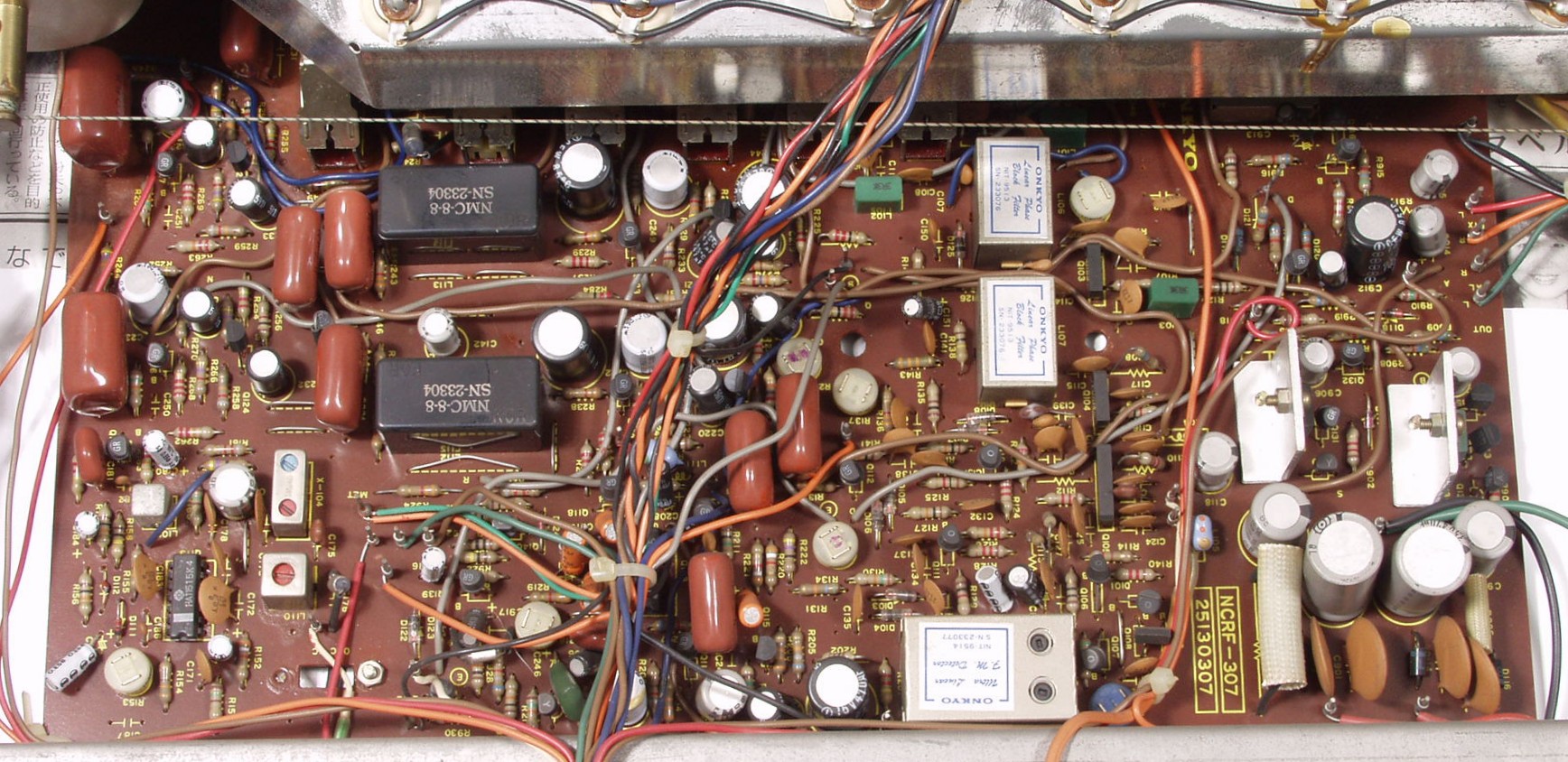

C1A. 修理前 基盤
C1B. 修理後 基盤 電解コンデンサー38個、半固定VR7個、TR(トランジスター)4個、フイルムコンデンサー10個交換

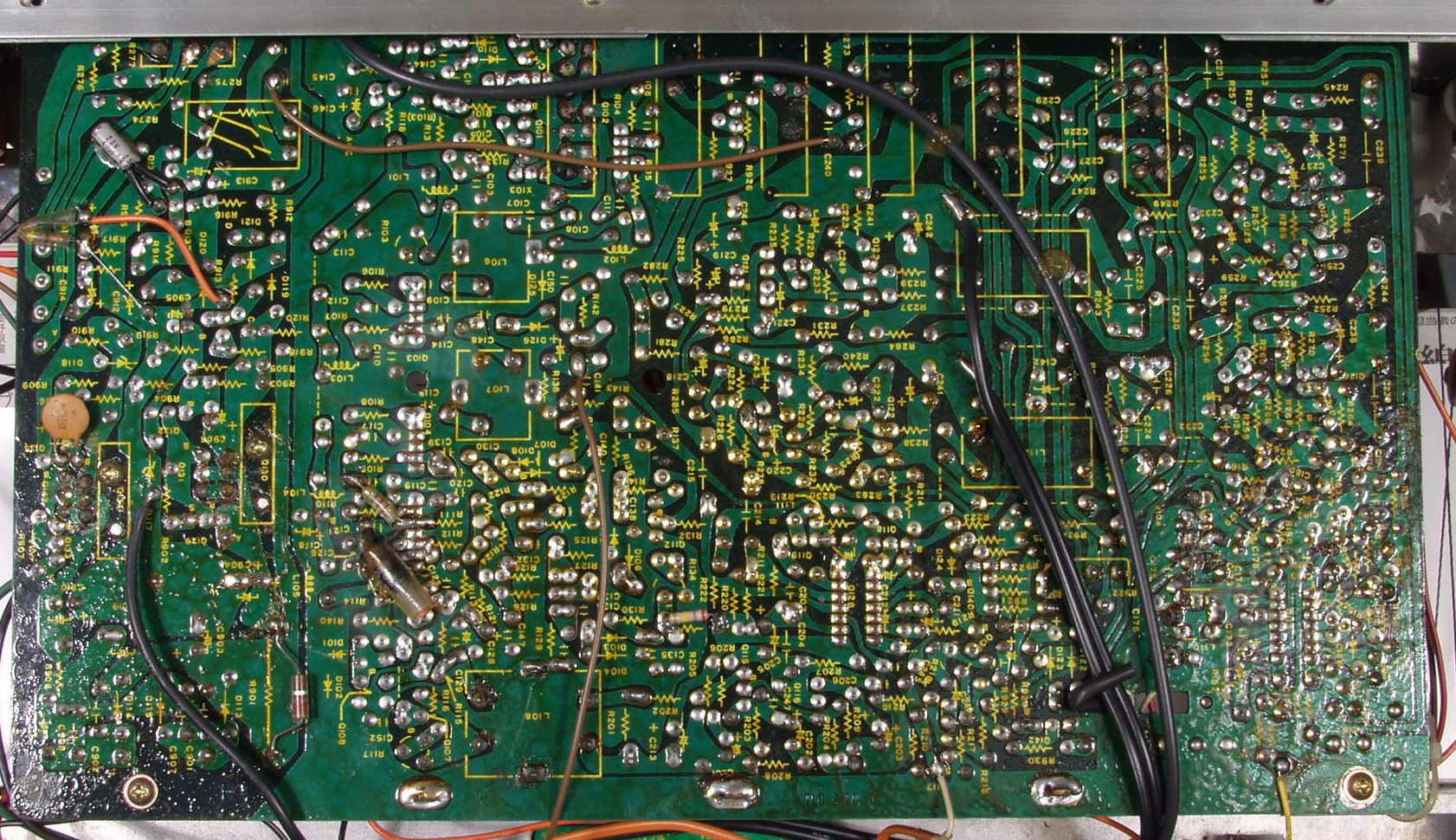

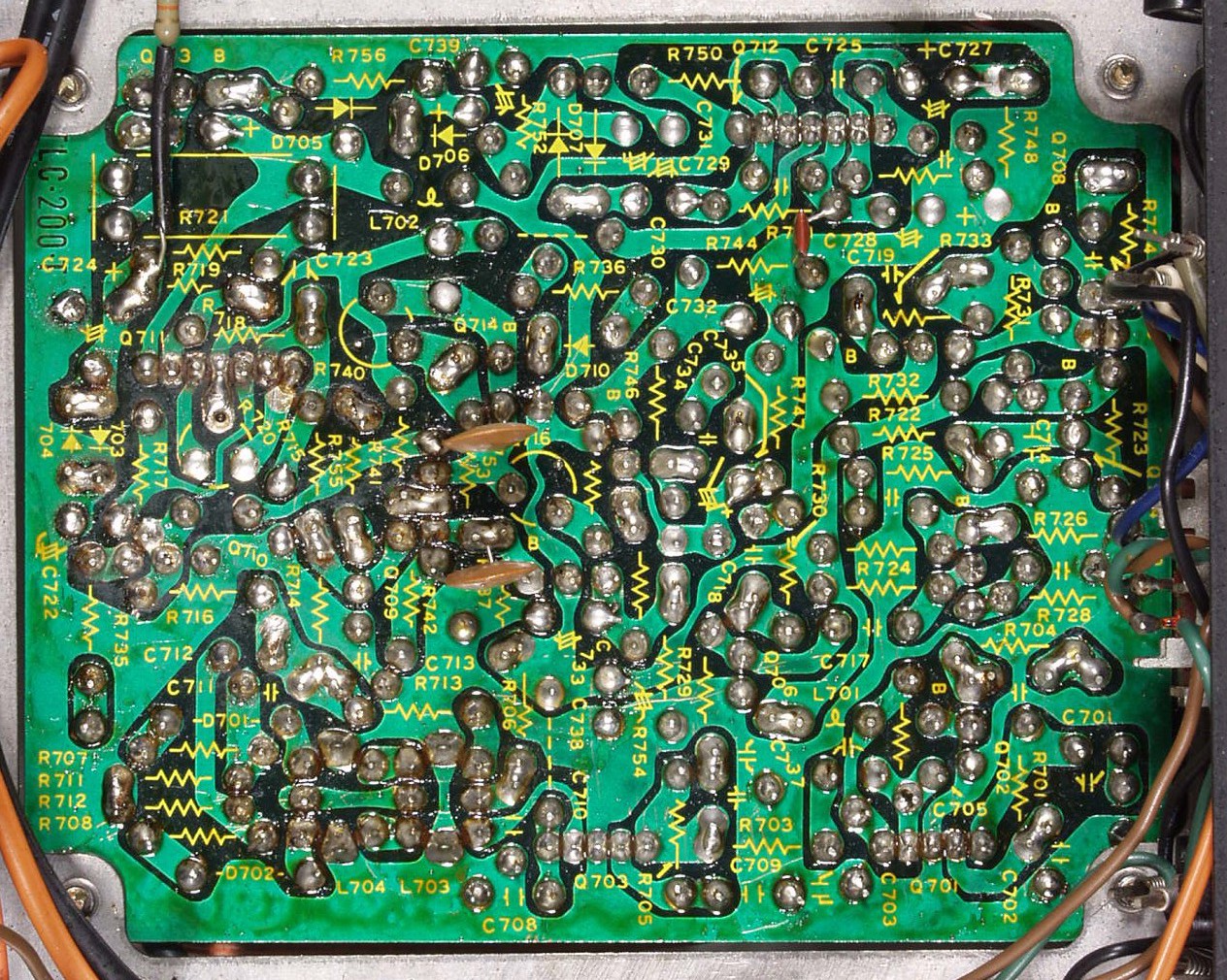

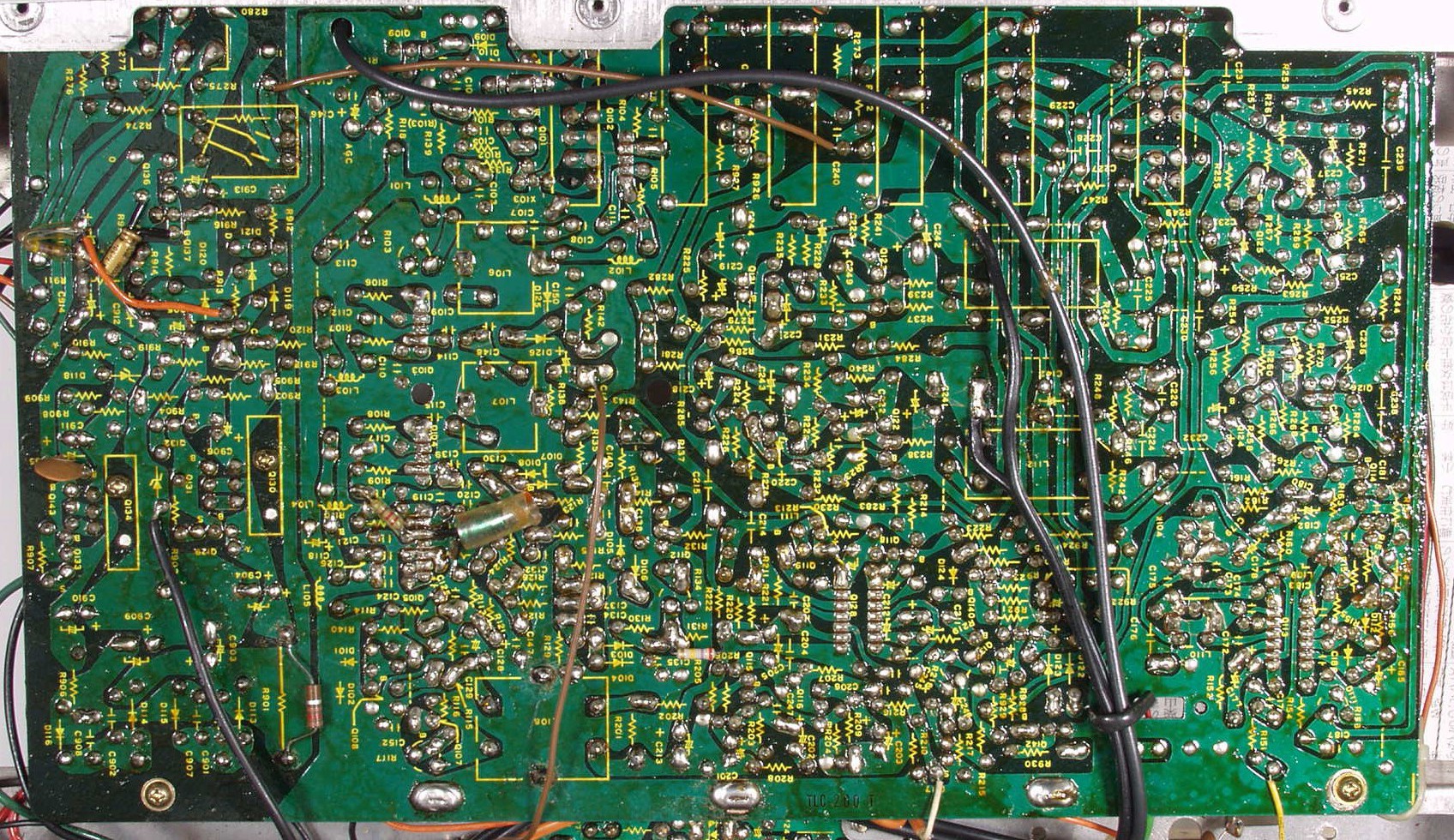

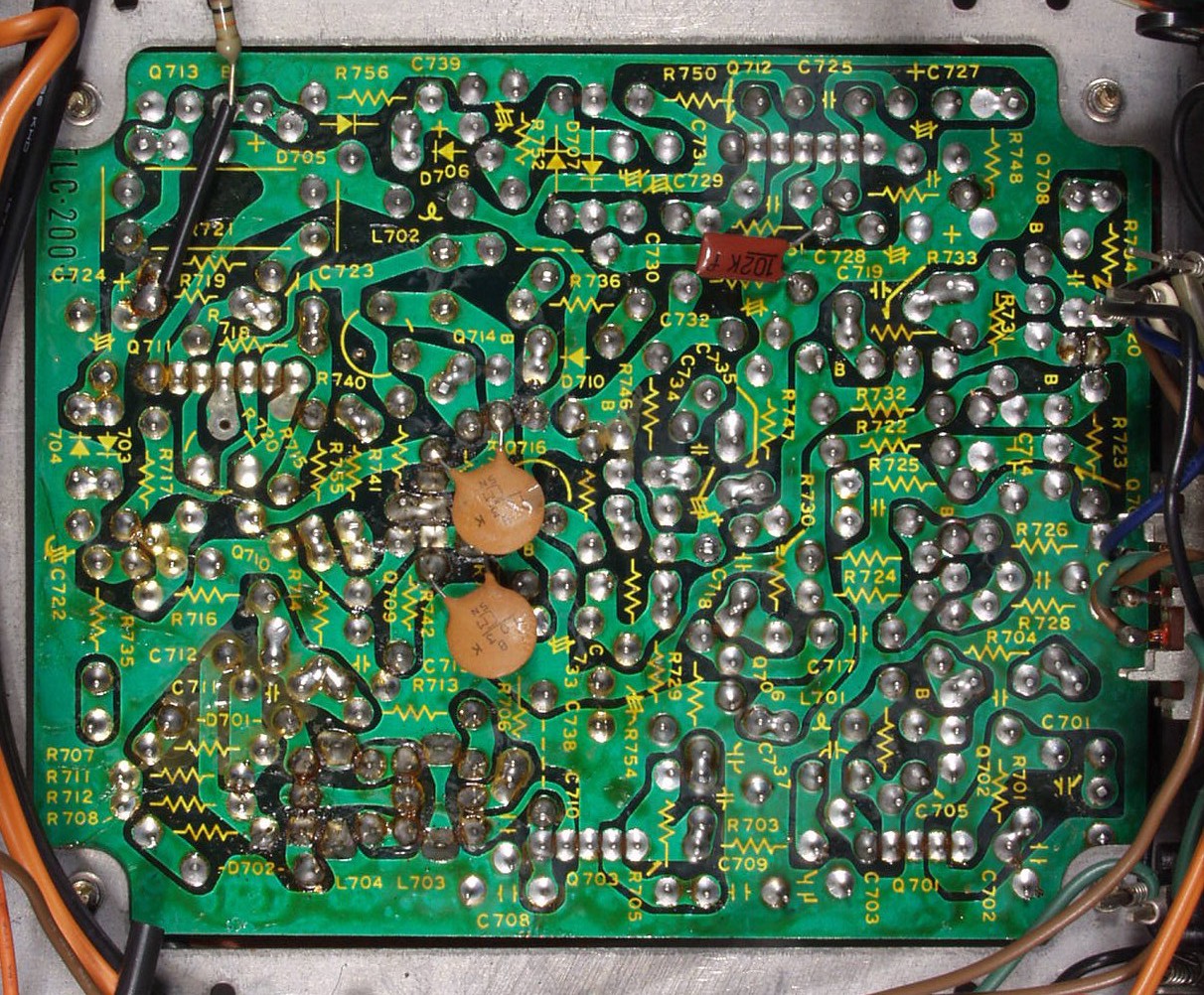

C1C. 修理前  基盤裏
C1D. 修理(半田補正)後  基盤裏

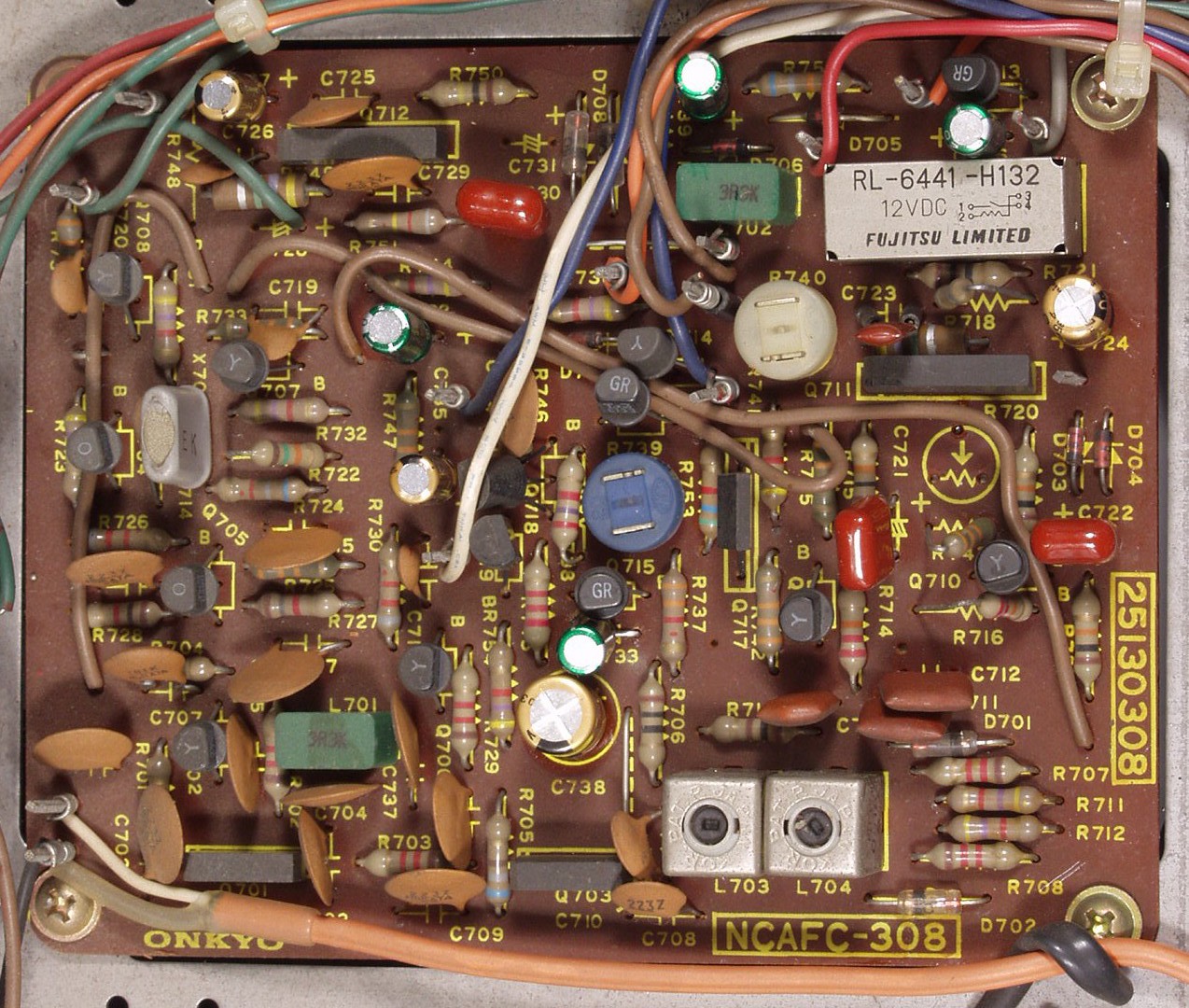

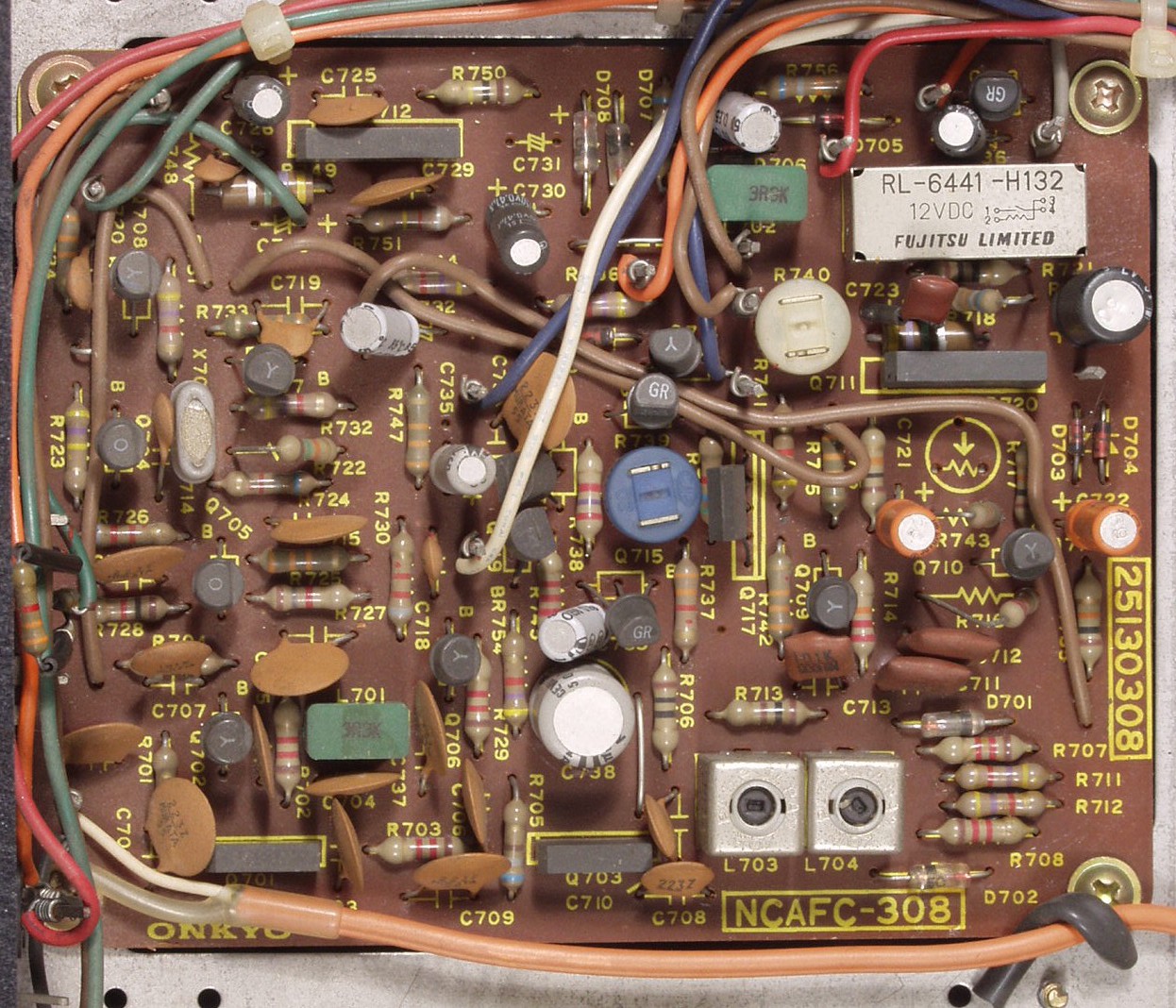

C4A. 修理前 AFC基板
C4B. 修理後 AFC基板 電解コンデンサー8個、フイルムコンデンサー3個交換
C4C. 修理前 AFC基板裏
C4D. 修理(半田補正)後 AFC基板裏

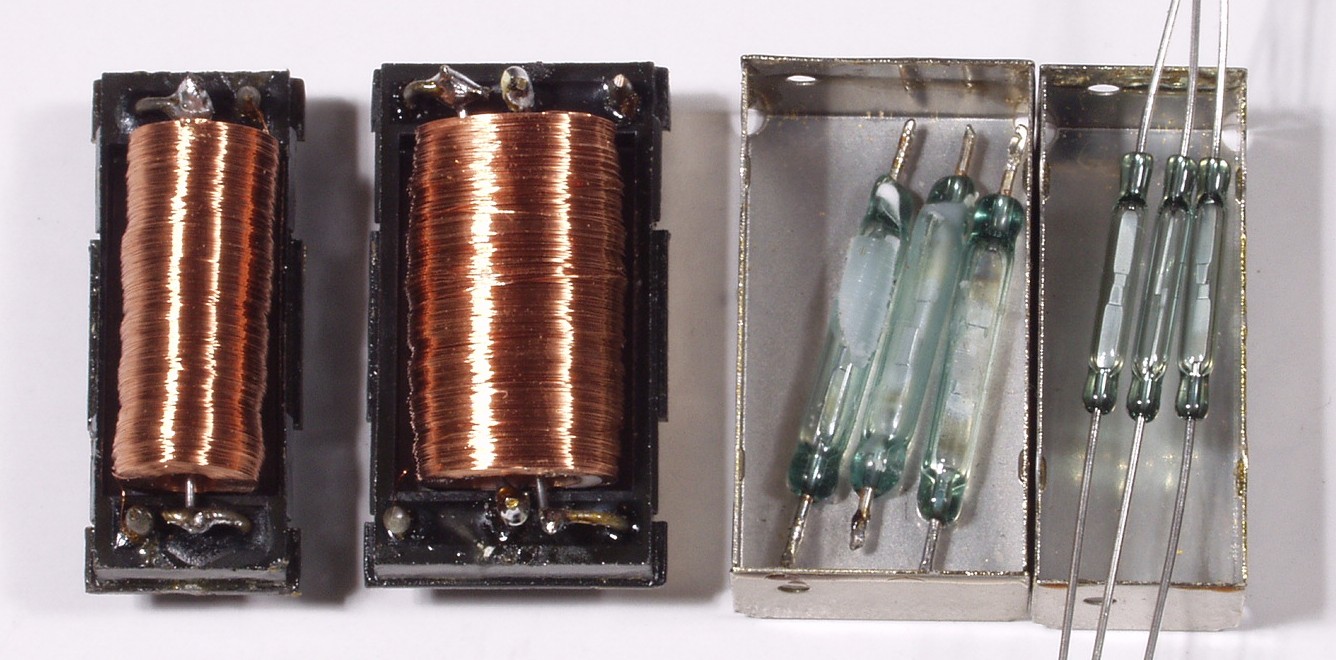

C5A. 修理中 リードリレー 右端がユニット
C5B. 修理後 リードリレー

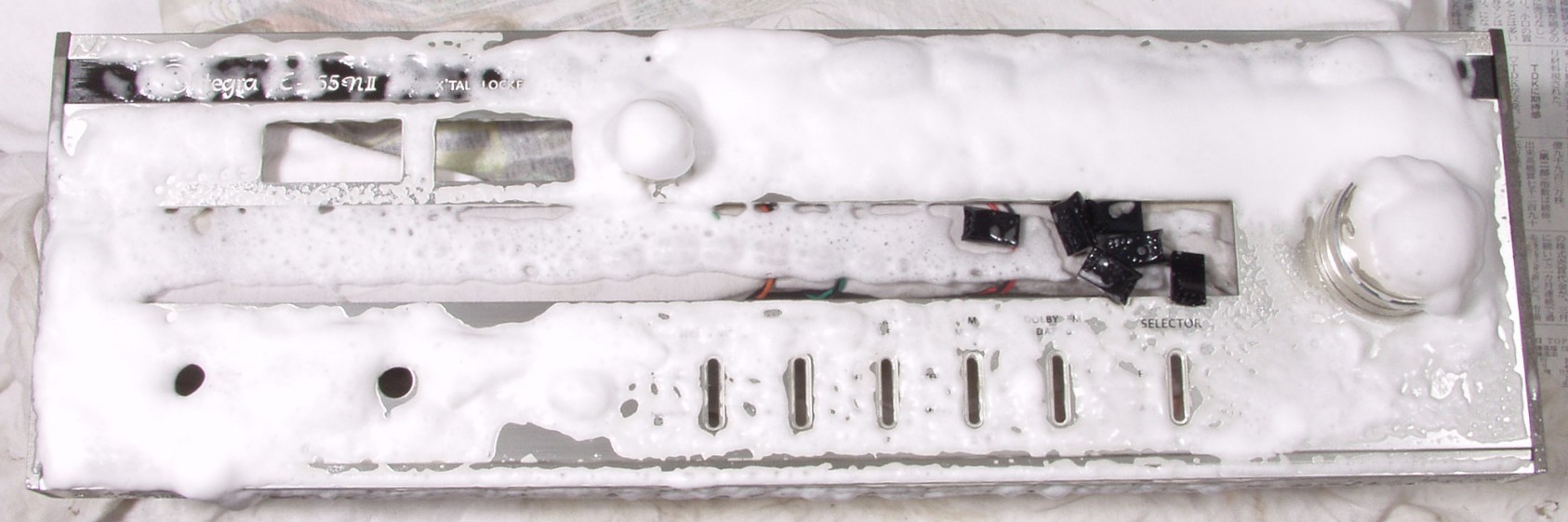

C7. パネル清掃
C8A. 修理前 上から

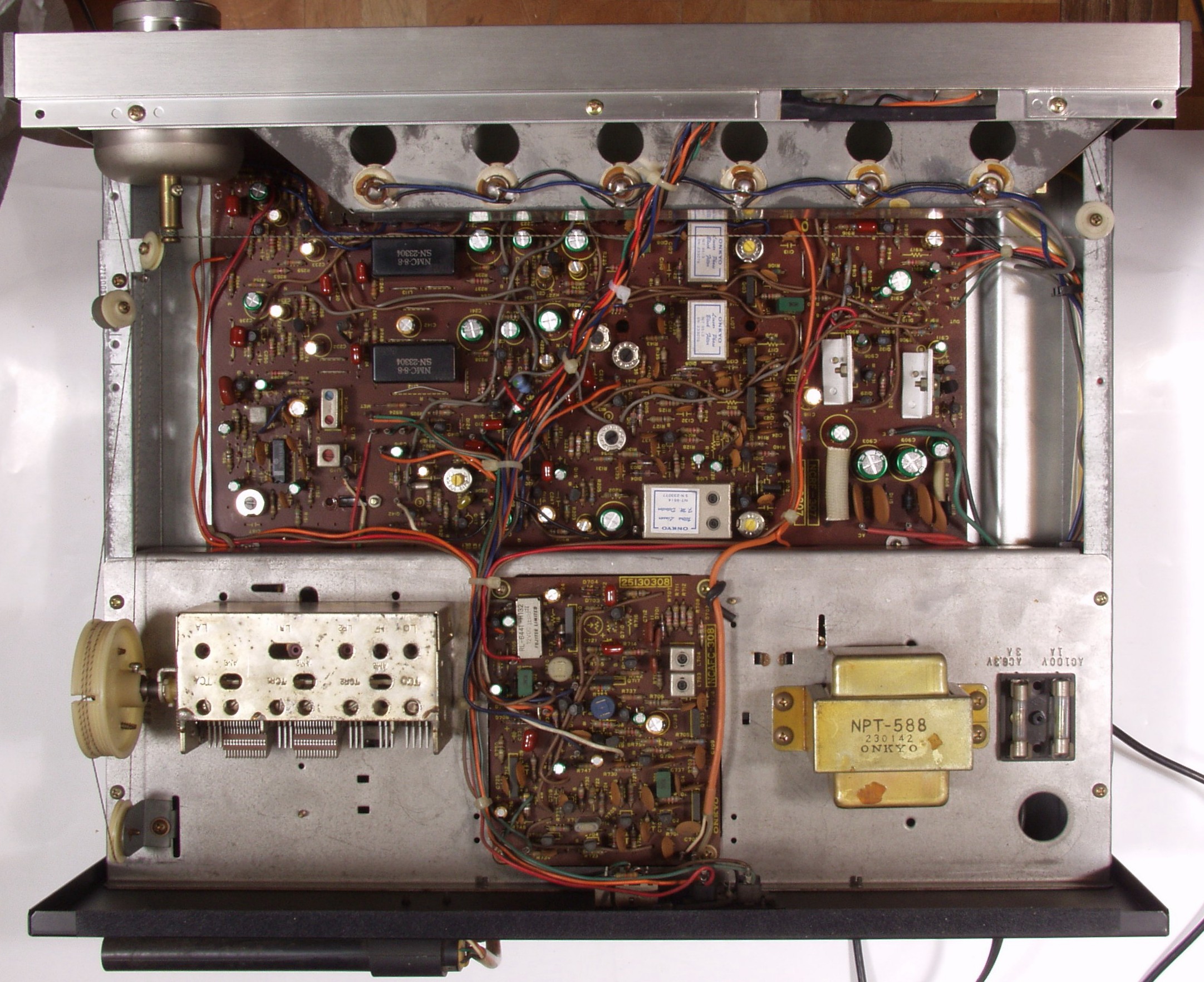

C8B. 修理後 上から

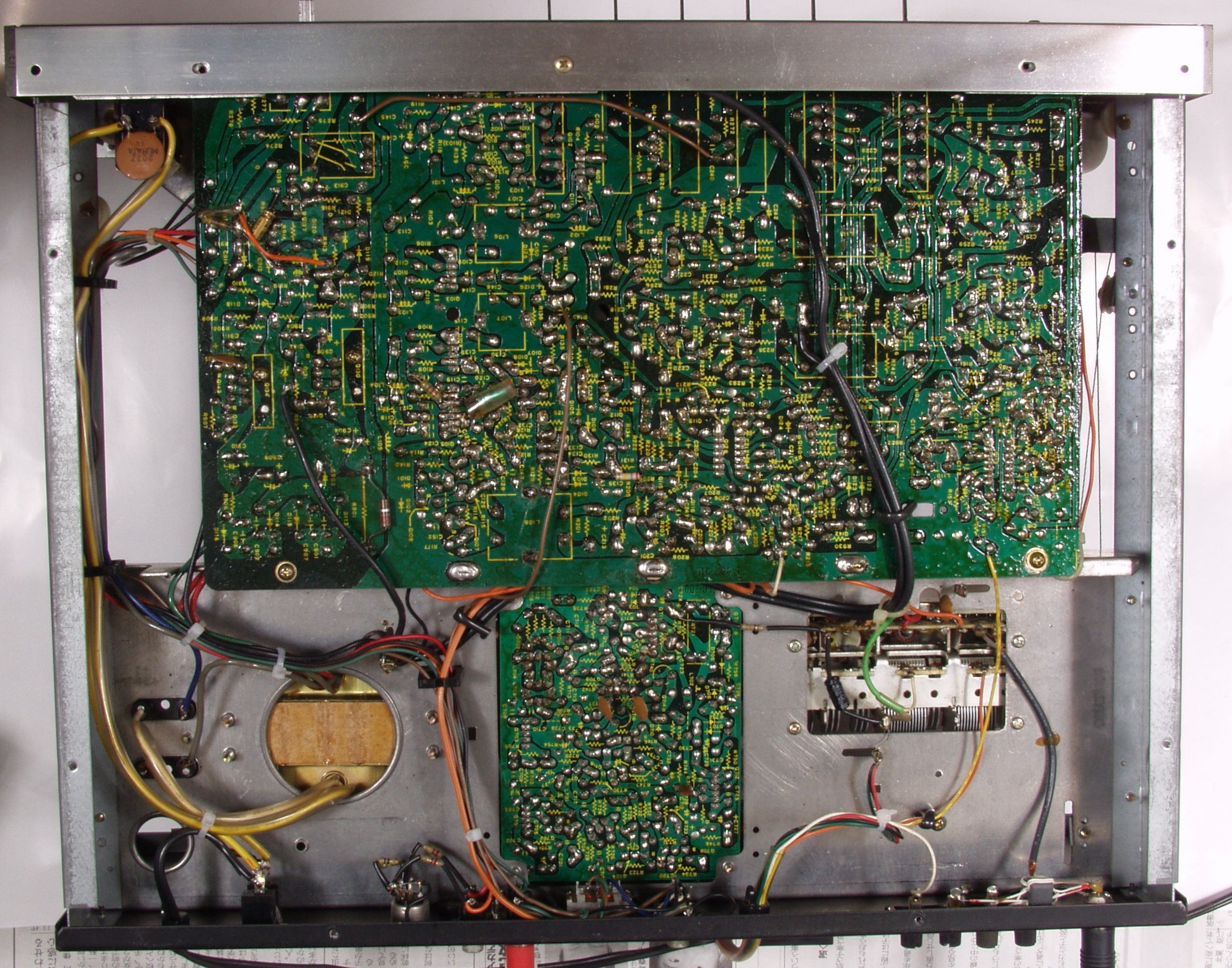

C8C. 修理前 下から
C8D. 修理後 下から

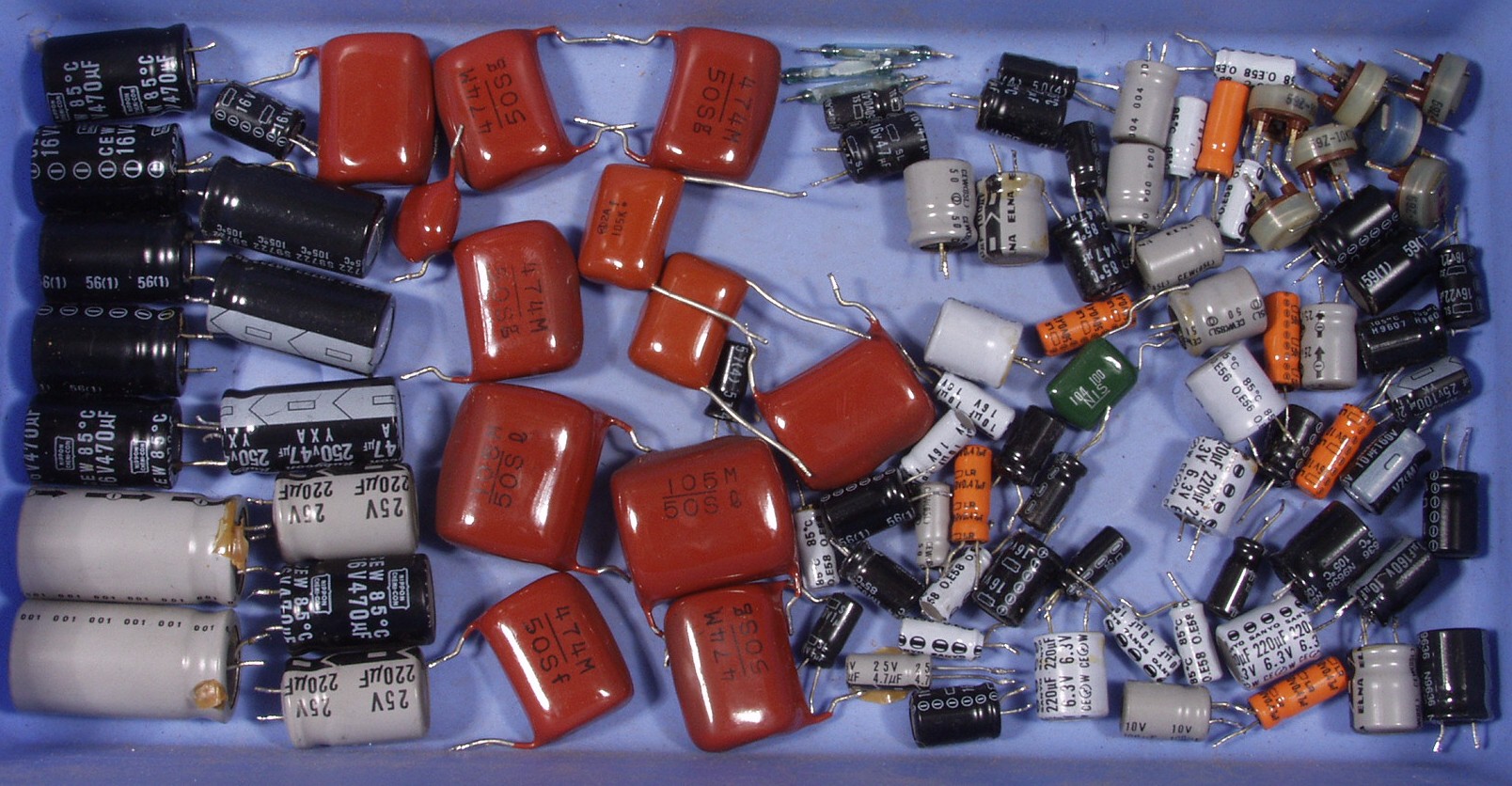

C9. 交換部品
E. 調整・測定
E1.

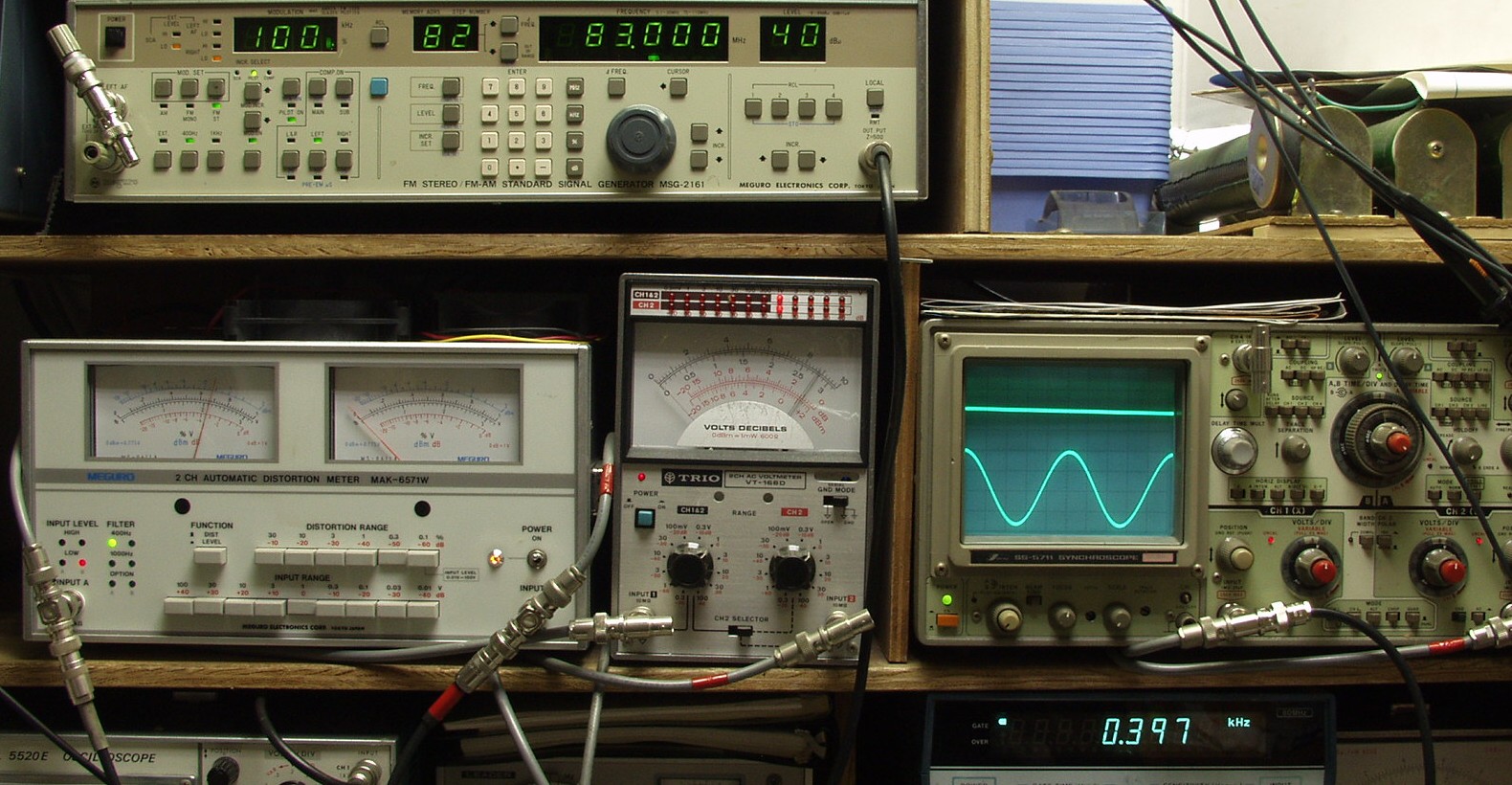

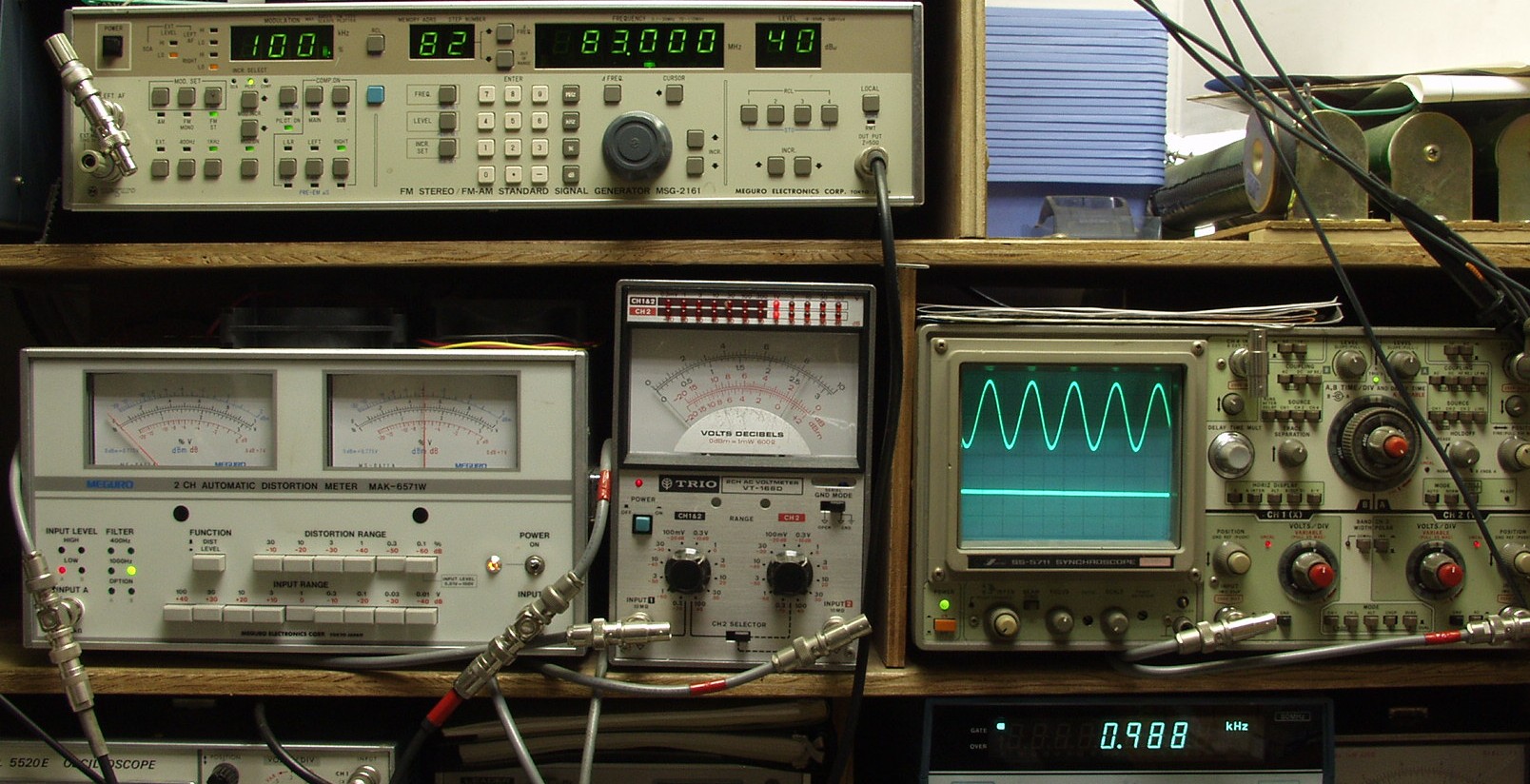

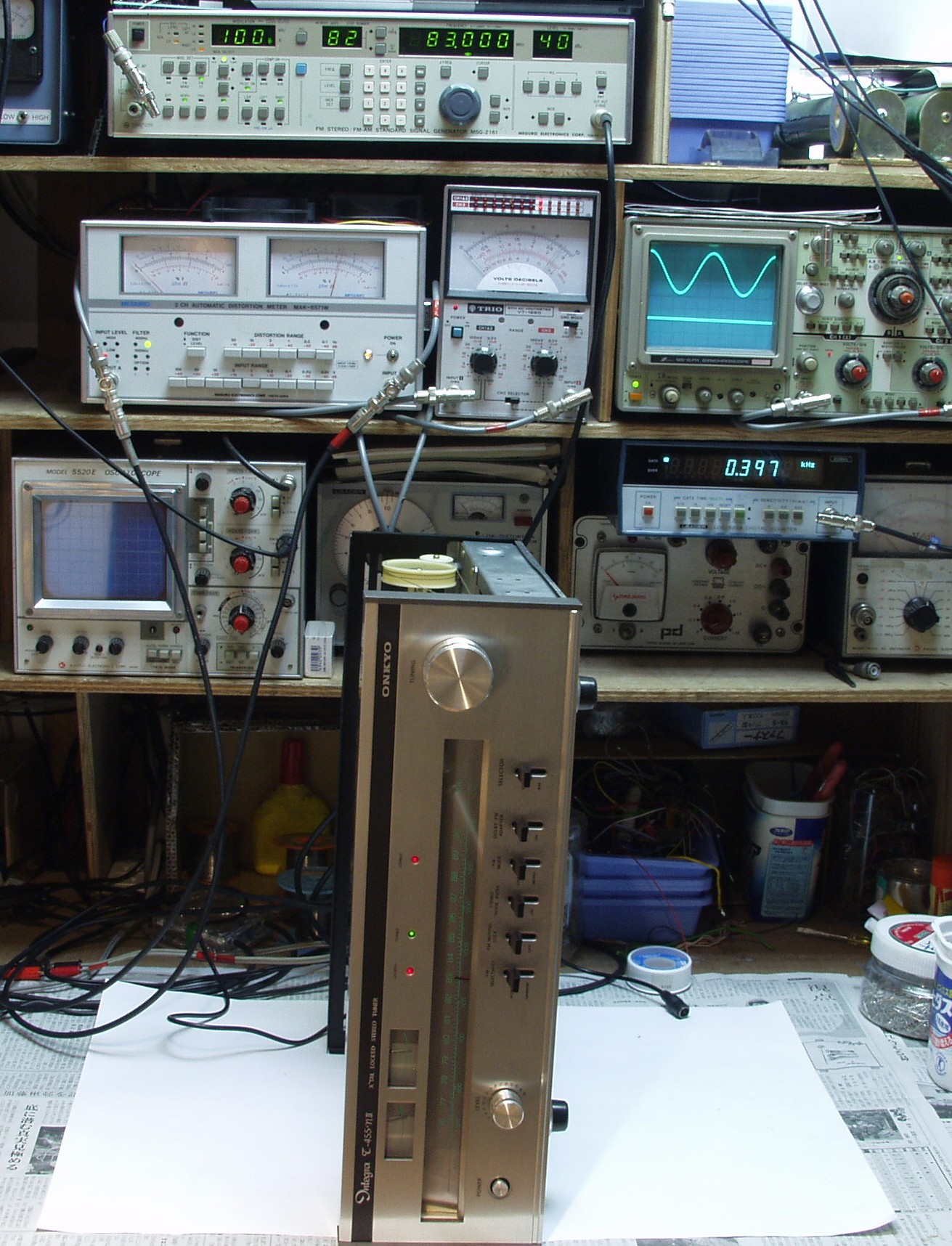

E2A. FM感度・RL分離測定調整 R側1000HZ変調
  見方
     上のFMステレオ信号発信器より 83MHZで 1000Hの Rのみ変調信号を 40dBで出す
     これを受信し出力を測定する、
     中左側の歪み率計=0.2%、左メータ=L出力、右メータ=R出力(最大0.3%レンジ)
     真ん中電圧測定器、赤針=R出力、黒針=L出力(最大3Vレンジ)
     中右側出力波形 上=R出力、下=L出力。 右下=周波数計
E2B. FM感度・RL分離測定調整 R側400HZ変調
E2C. FM感度・RL分離測定調整 L側1000HZ変調
  見方
     上のFMステレオ信号発信器より 83MHZで 1000Hの Lのみ変調信号を 40dBで出す
     これを受信し出力を測定する、
     中左側の歪み率計=0.2%、左メータ=L出力、右メータ=R出力(最大0.3%レンジ)
     真ん中電圧測定器、赤針=R出力、黒針=L出力(最大3Vレンジ)
     中右側出力波形 上=R出力、下=L出力。 右下=周波数計
E2D. FM感度・RL分離測定調整 L側400HZ変調
E3.  24時間エージング。
