DRAKE TR−7 #8093=red
平成15年4月30日到着  平成年月日完成
  1. 修理前の様子
    受信できますが、感度が下がっています。
    25KHzマーカをオンにすると感度が上がります。 送信出力も下がっていました。
    直前の電信によるテストではVOXが反応しなくなりました。送信不能です。

  2. 原因・現状
    上記の原因は送受切り替えのダ−オ−ドの焼損
    電源の電解コンデンサ−の経年劣化によるハム音あり
    各部電解コンデンサ−劣化
    FETの劣化による、感度低下

  3. 修理状況
    電解コンデンサ−の交換
    FET 交換
    TR(トランジスタ−)交換
    ダ−オ−ド交換
  4. 使用部品
    電解コンデンサ−
    FET
    TR(トランジスタ−)
    ダ−オ−ド

  5. 修理費     ,000円
    <<通常修理>>
修理状況

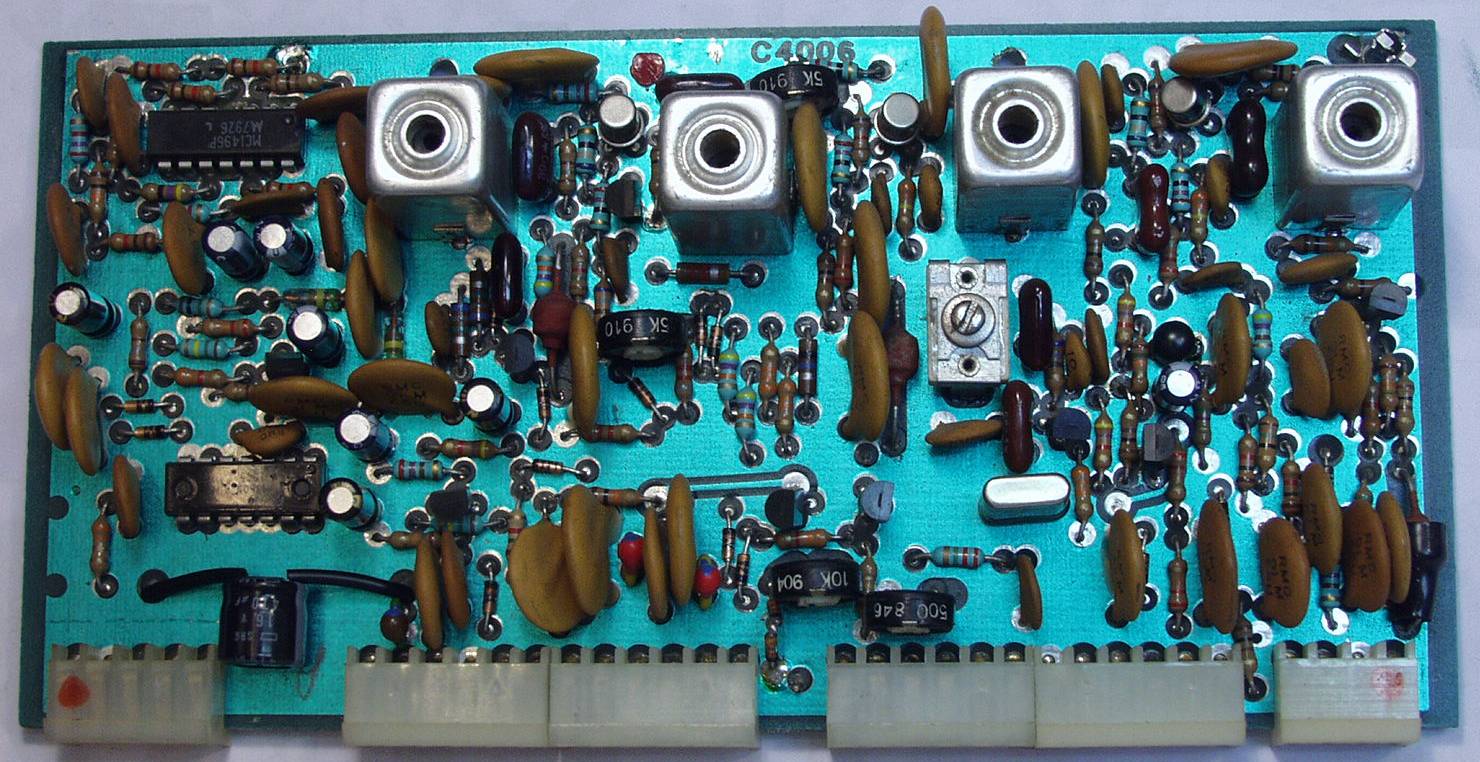

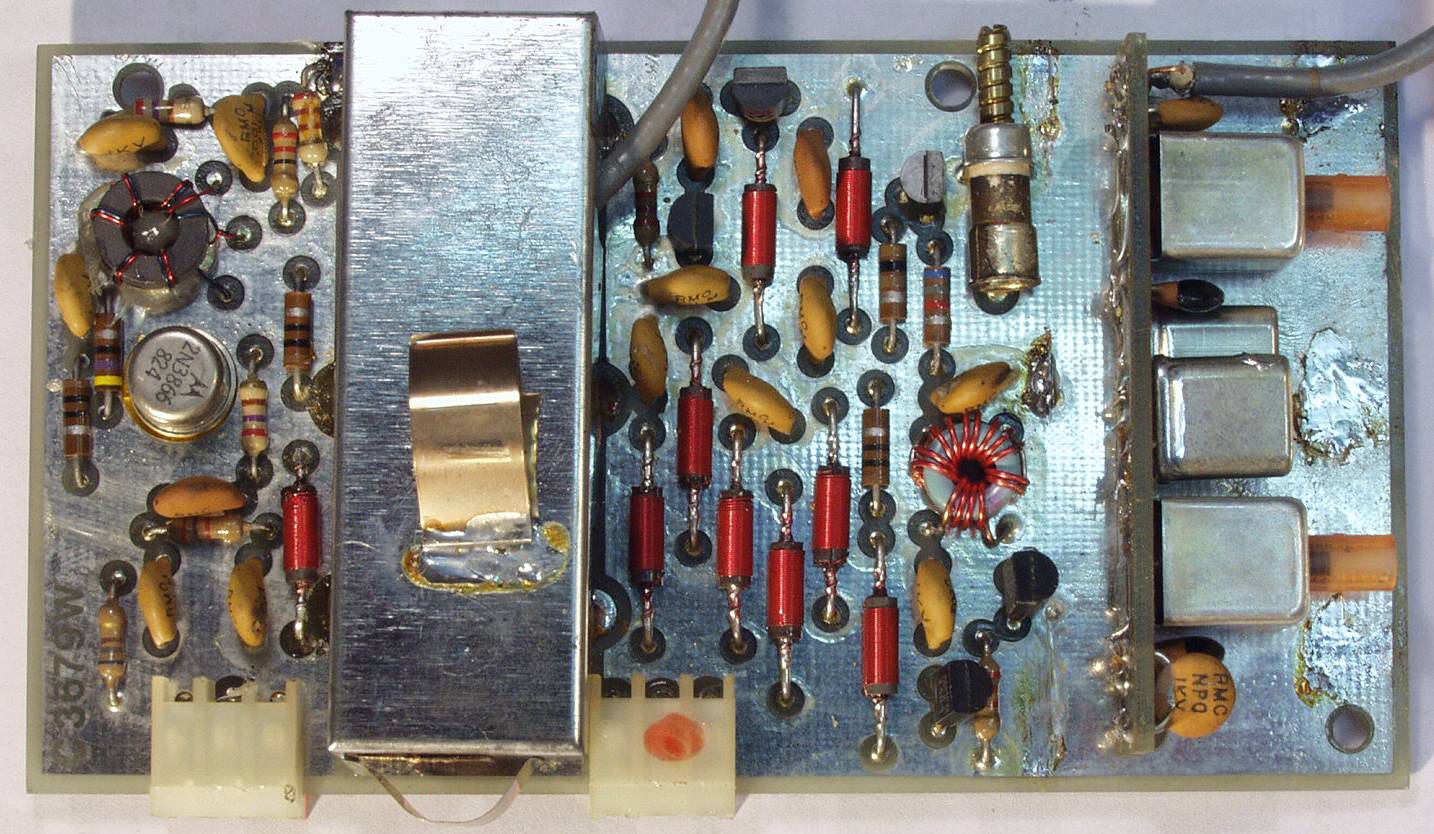

C−1A.修理前 2nd IF/Audio Bord
C−1B.修理後 2nd IF/Audio Bord 電解コンデンサー9個交換

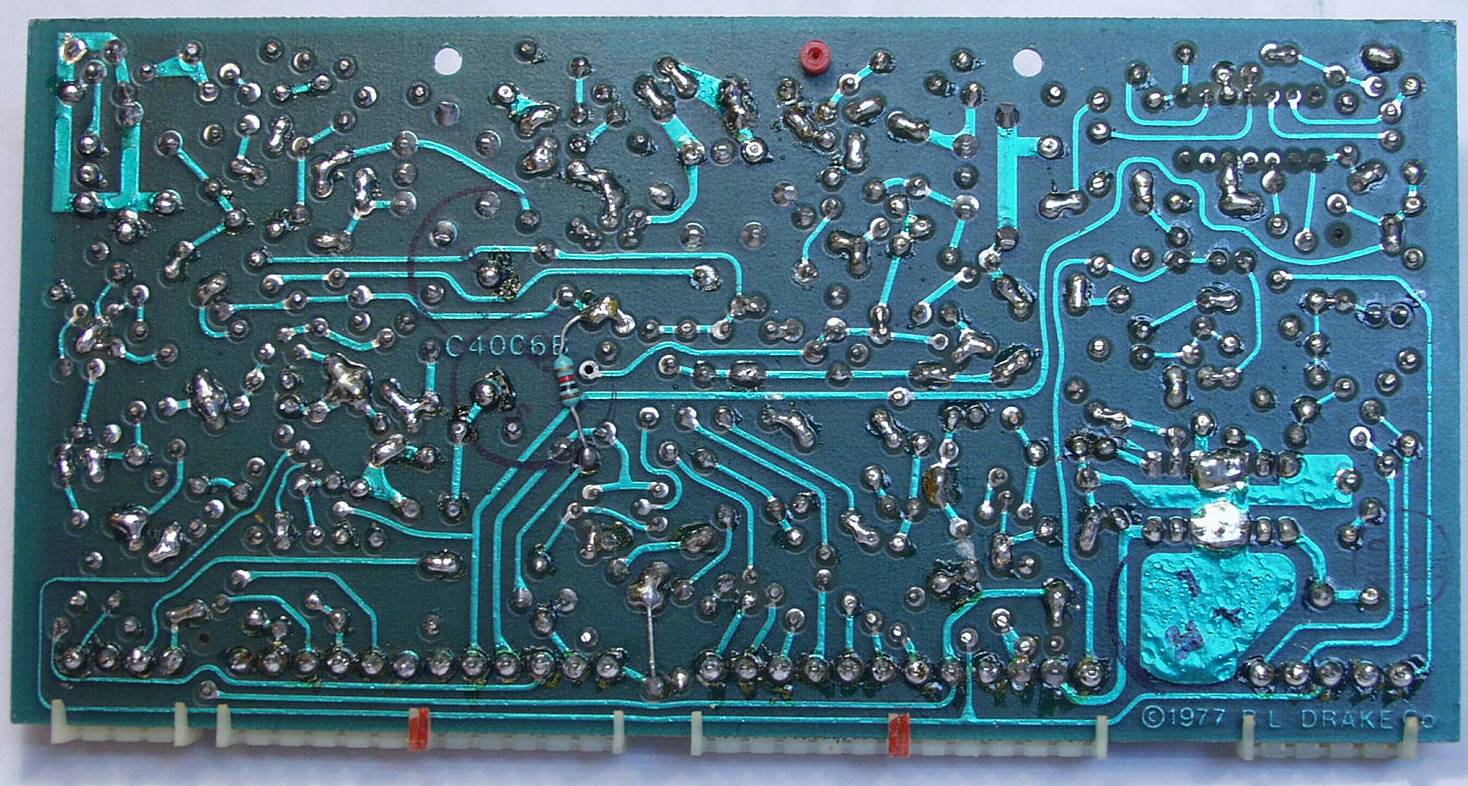

C−1C.修理前 2nd IF/Audio Bord 裏
C−1D.修理(半田補正)後 2nd IF/Audio Bord 裏

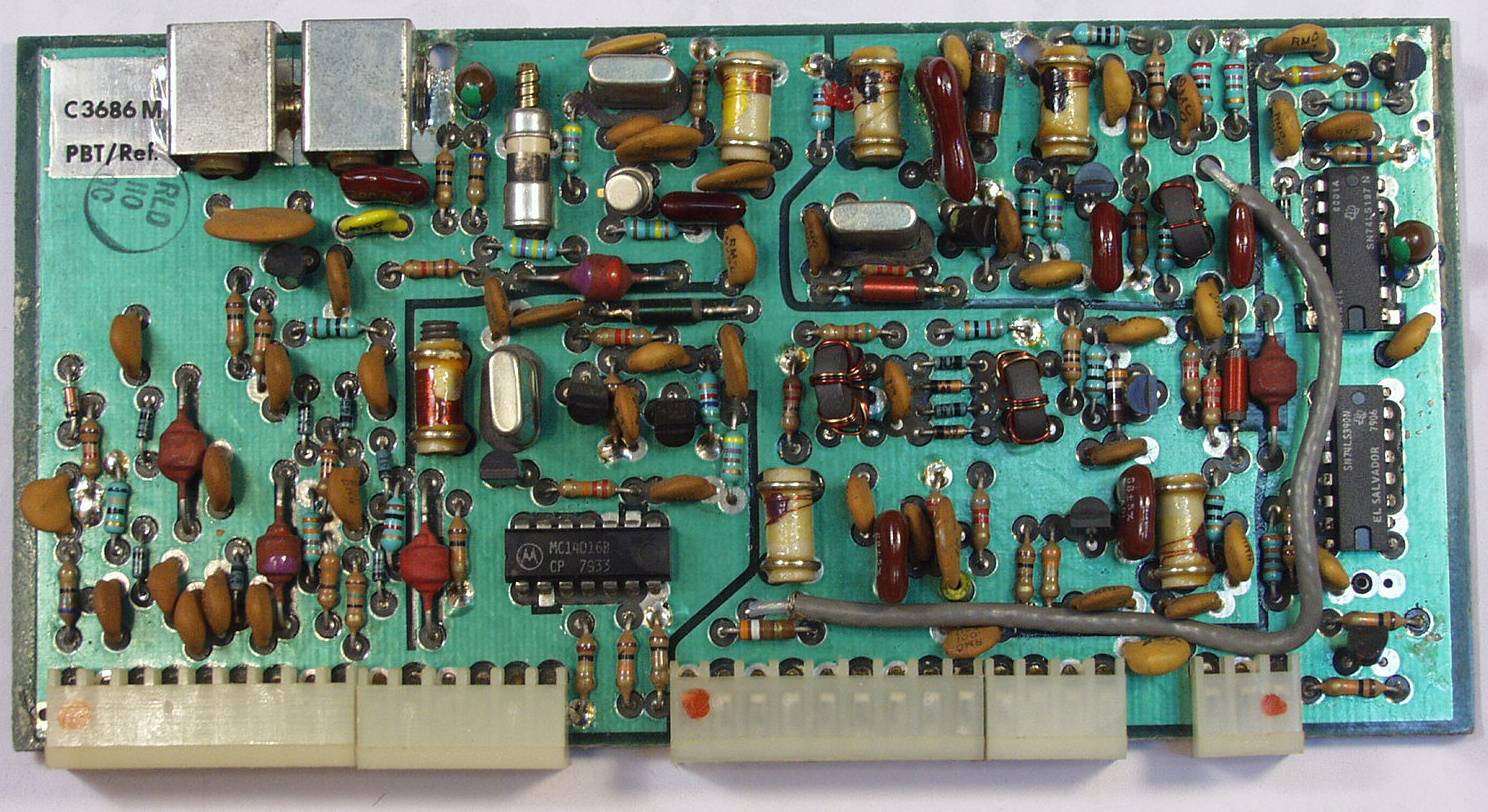

C−2A.修理前 PassBandTuning/Referrence Bord
C−2B.修理前 PassBandTuning/Referrence Bord 裏
C−2C.修理(半田補正)後 PassBandTuning/Referrence Bord 裏
C−3A.修理前 IF SelectivityBord
C−3B.修理前 IF SelectivityBord 裏
C−3C.修理(半田補正)後 IF SelectivityBord 裏

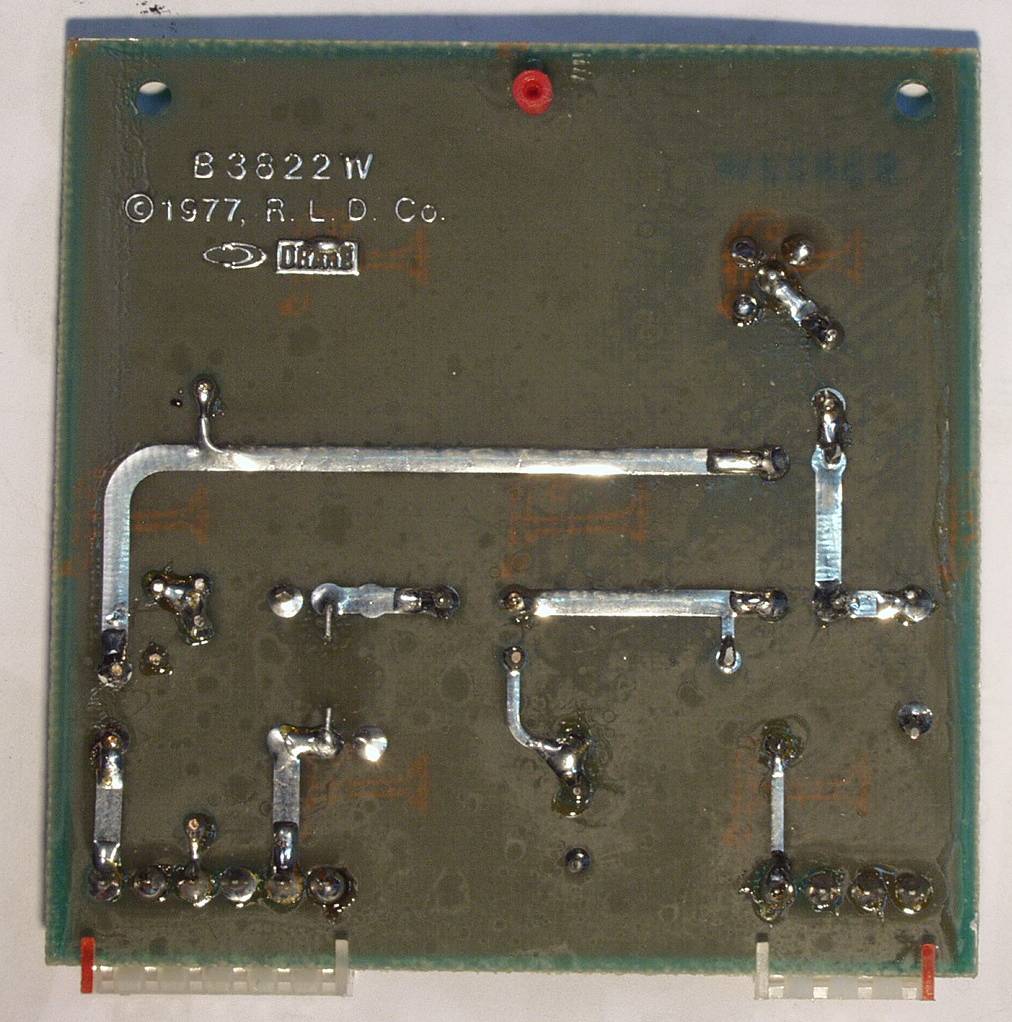

C−4A.修理前 2nd Mixer Bord
C−4B.修理前 2nd Mixer Bord 裏
C−4C.修理(半田補正)後 2nd Mixer Bord 裏

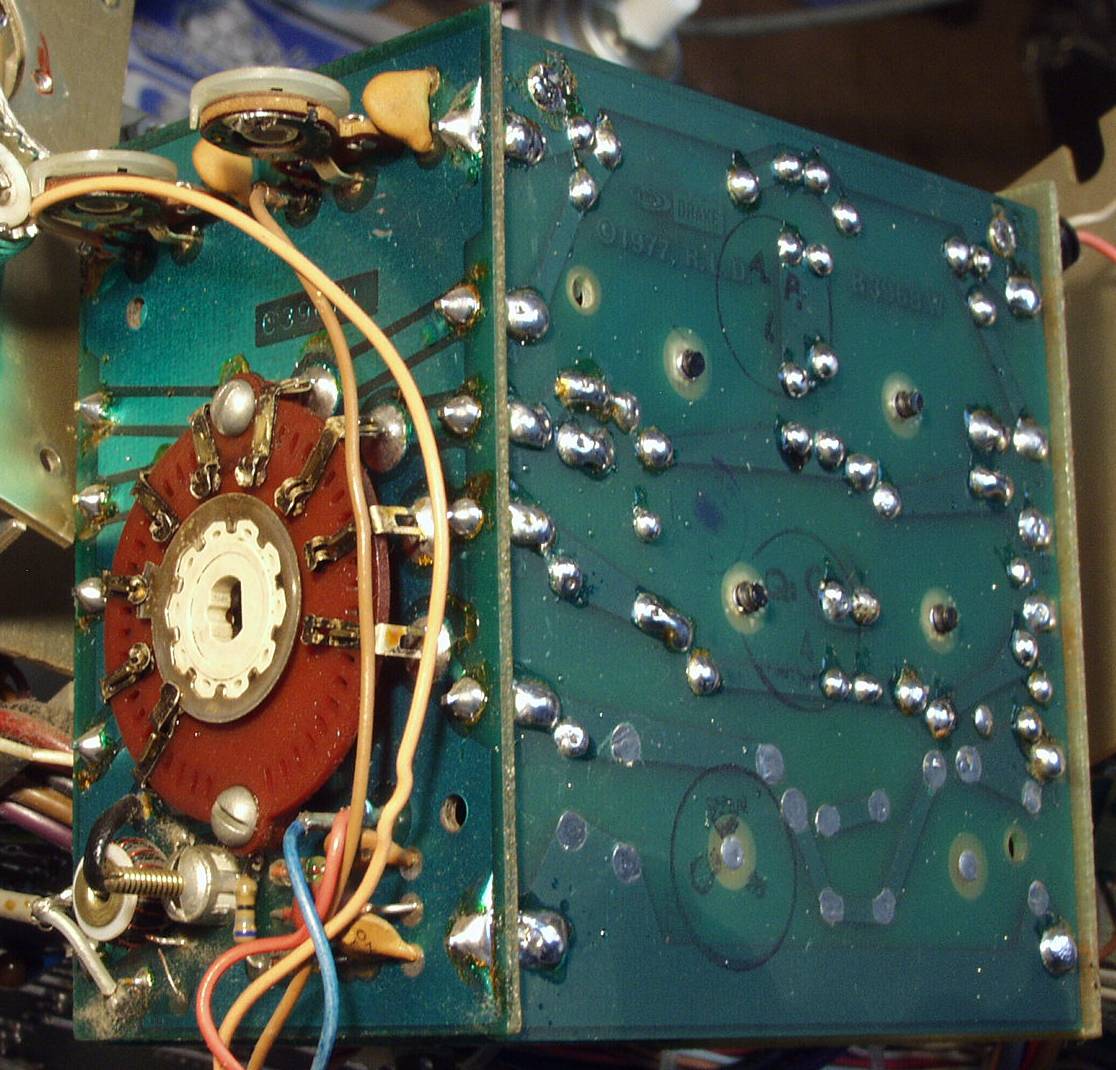

C−5A.修理前 IF Switching Bord
C−5B.修理前 IF Switching Bord 裏
C−5C.修理(半田補正)後 IF Switching Bord 裏

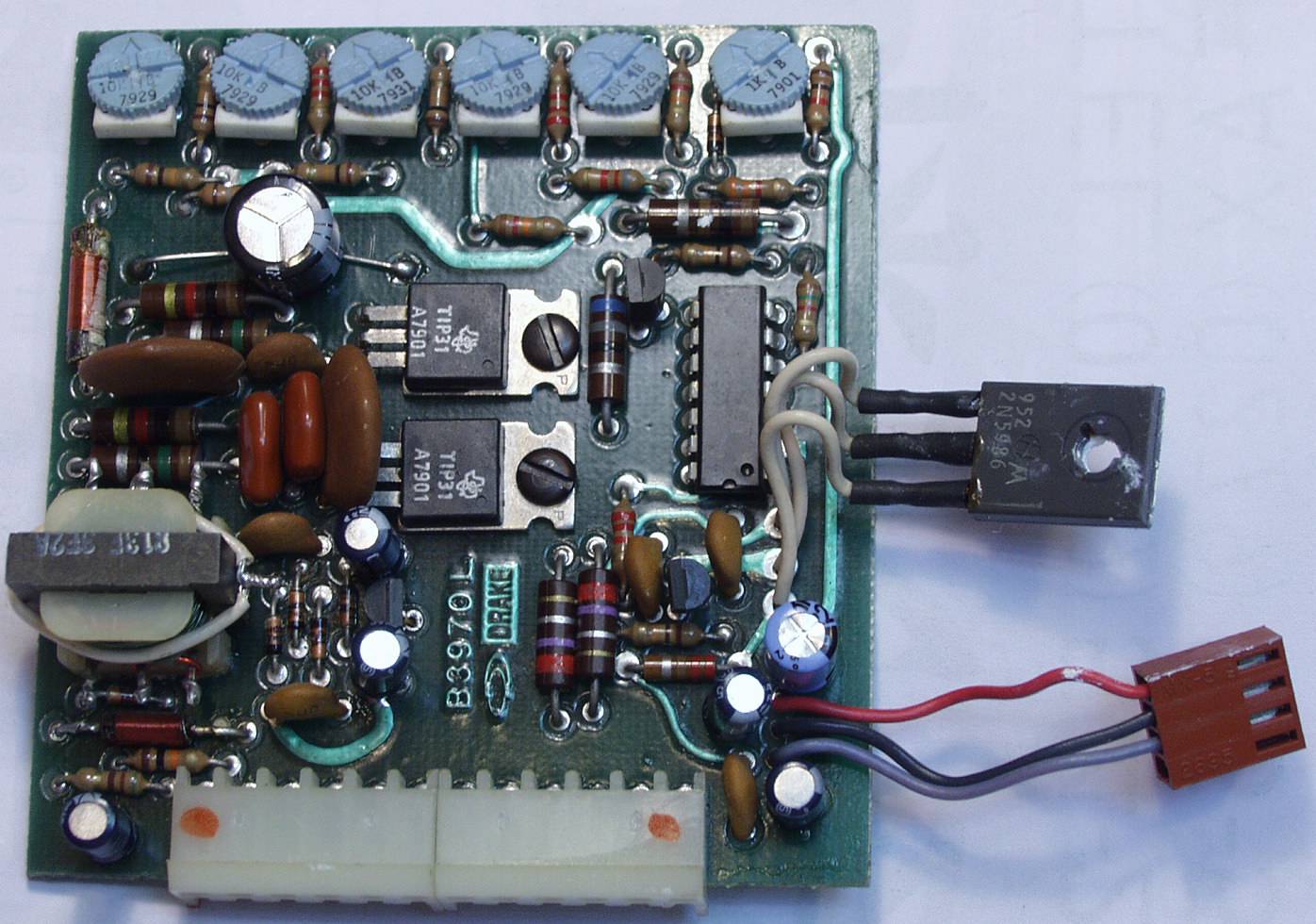

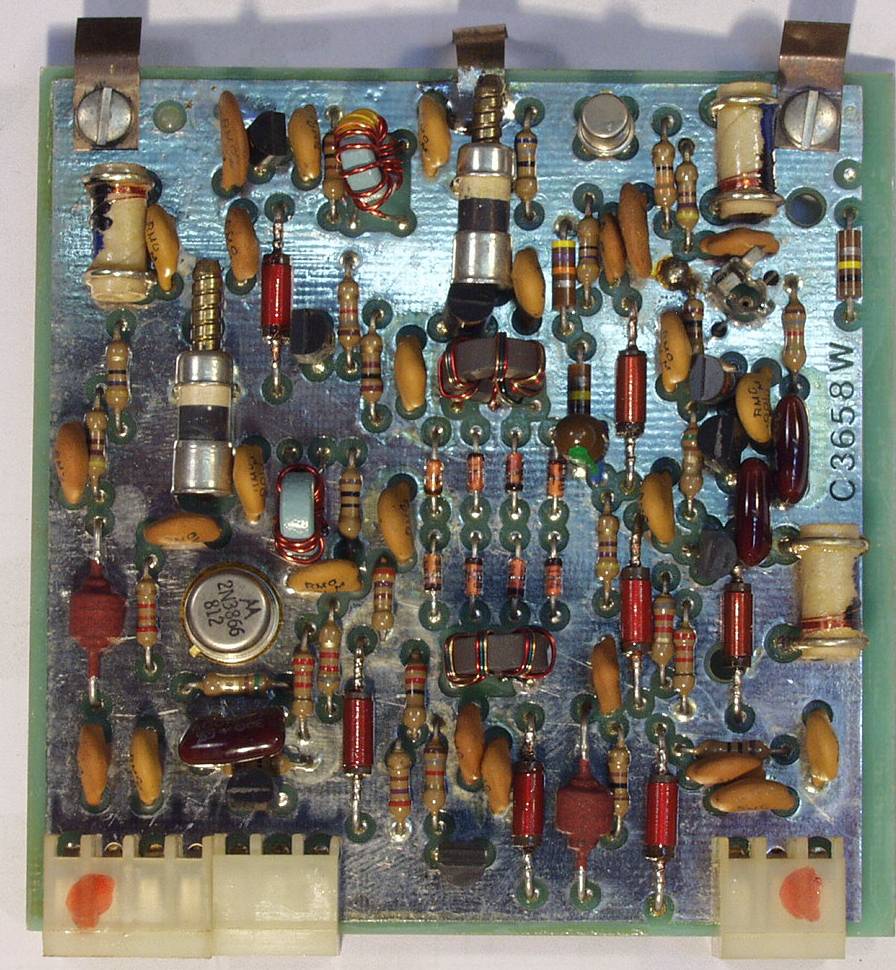

C−6A.修理前 Translator Bord
C−6B.修理後 Translator Bord
C−6C.修理前  Translator Bord 裏
C−6D.修理(半田補正)後  Translator Bord 裏
C−7A.修理前 VCO Bord
C−7B.修理後 VCO Bord 電解コンデンサー9個交換
C−7C.修理前 VCO Bord 裏
C−7D.修理(半田補正)後 VCO Bord 裏
C−8A.修理前 Up−Converter Bord
C−8B.修理後 Up−Converter Bord
C−8C.修理前 Up−Converter Bord 裏
C−8D.修理(半田補正)後 Up−Converter Bord 裏

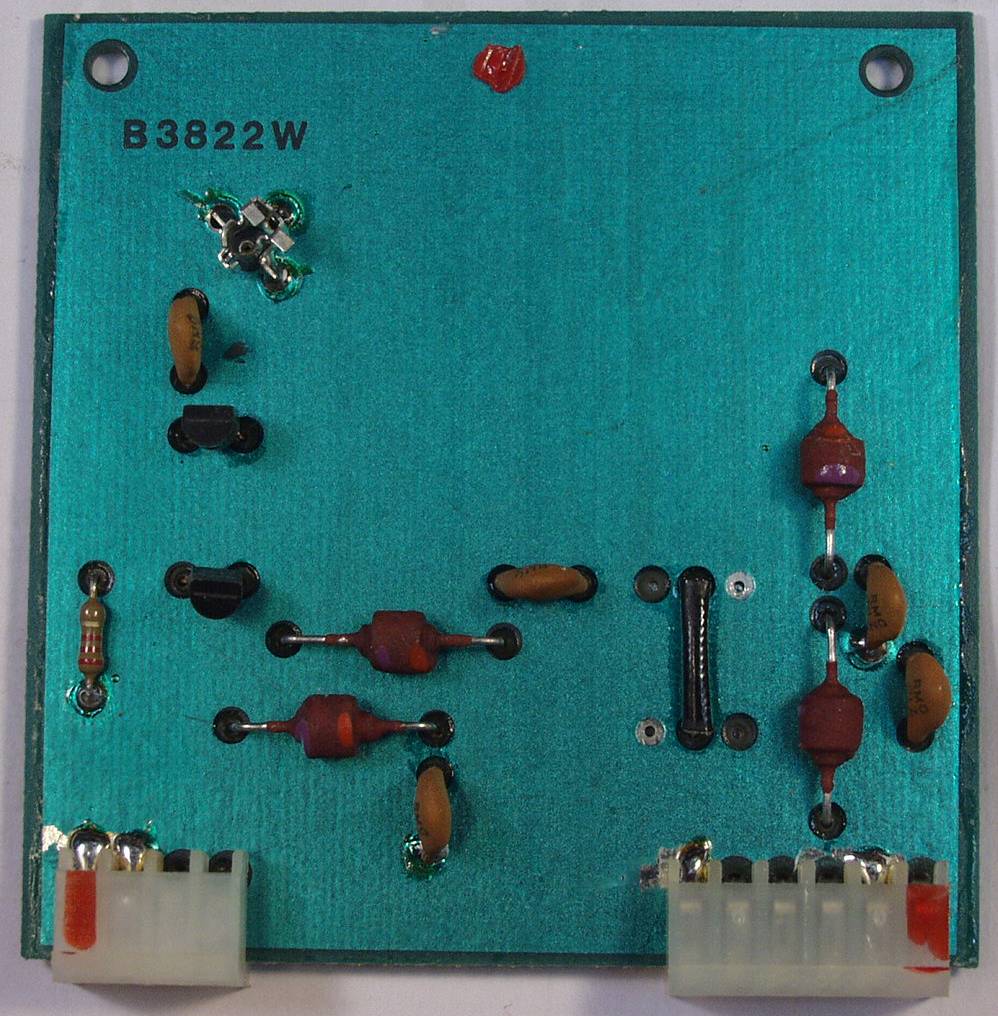

C−9A.修理前 Transmit Exciter Bord
C−9C.修理前 Transmit Exciter Bord 裏
C−9D.修理(半田補正)後 Transmit Exciter Bord 裏

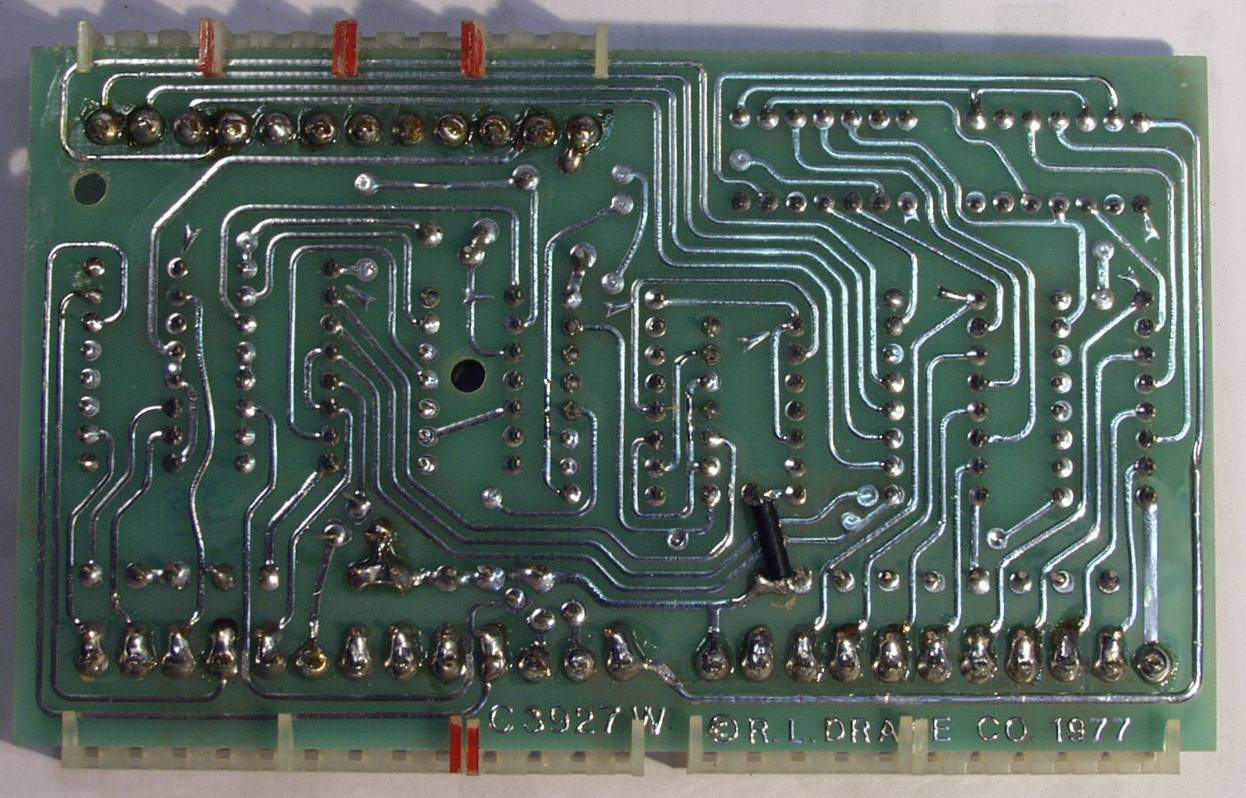

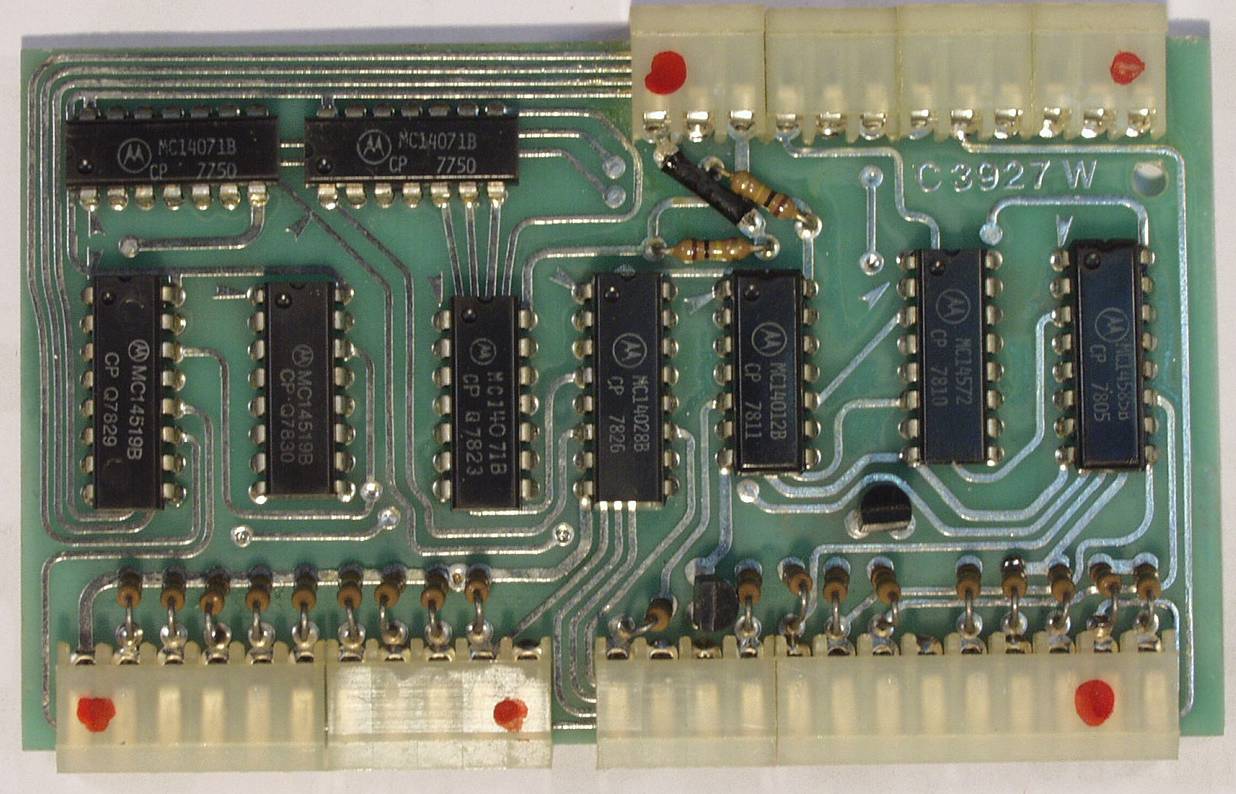

C−10A.修理前 Digital Control Bord
C−10B.修理前 Digital Control Bord 裏
C−10C.修理(半田補正)後 Digital Control Bord 裏
C−11A.修理前 AUX7 Auxiliary Proguram Bord

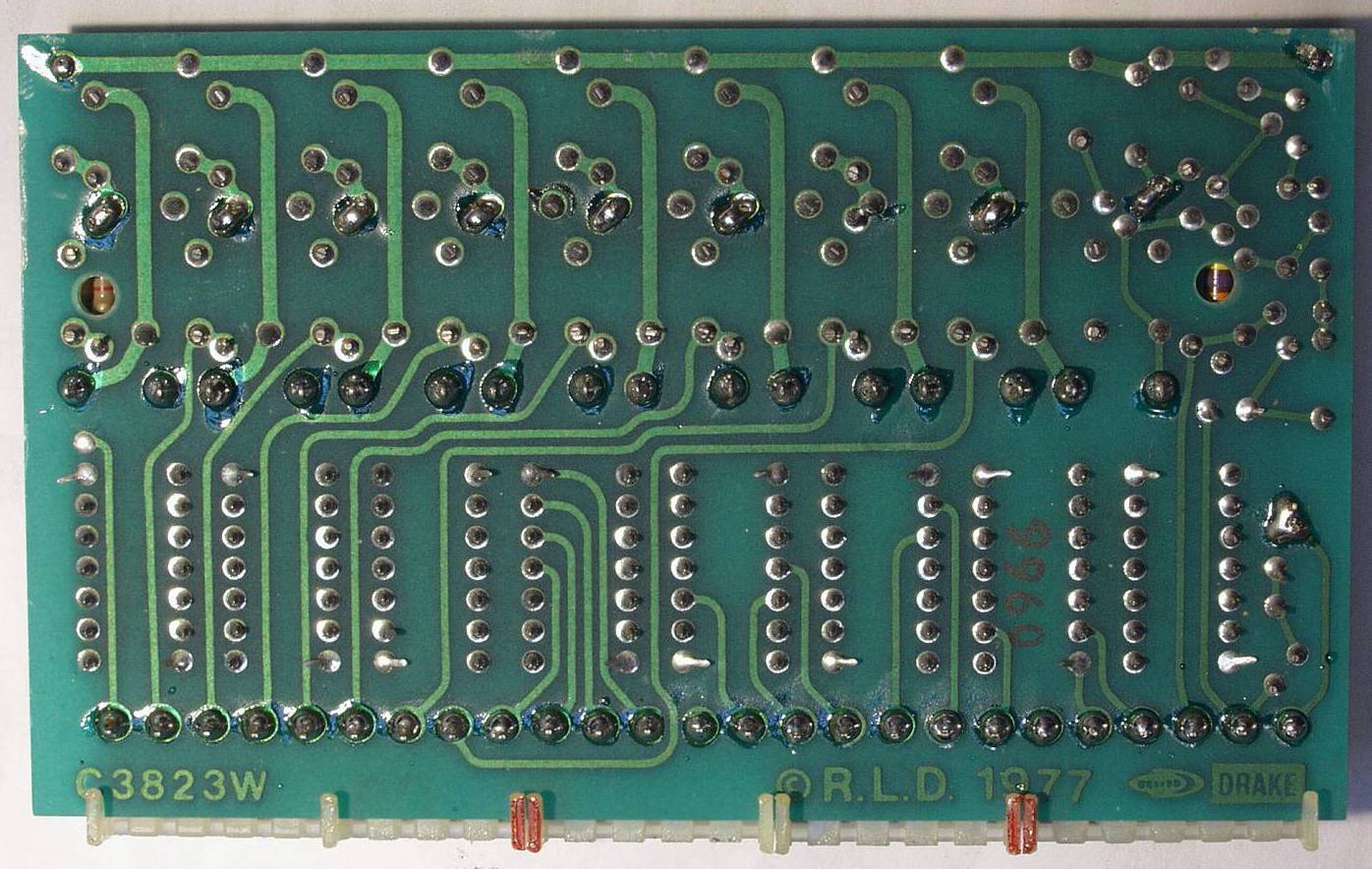

C−11B.修理前 AUX7 Auxiliary Proguram Bord 裏
C−11C.修理(半田補正)後 AUX7 Auxiliary Proguram Bord 裏

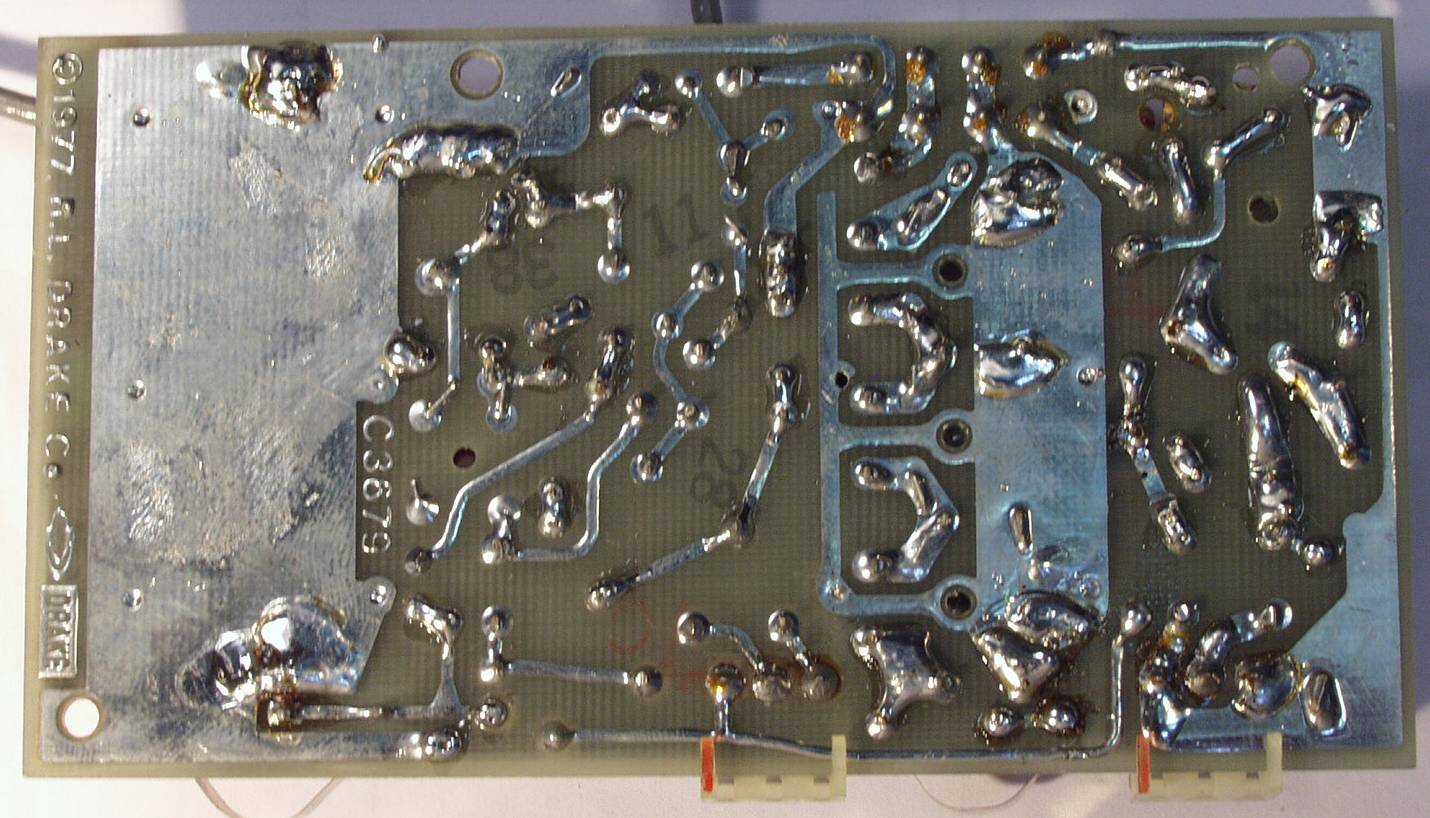

C−12A.修理前 Power Supply/Regulator Bord
C−12B.修理後 Power Supply/Regulator Bord 電解コンデンサー7個交換

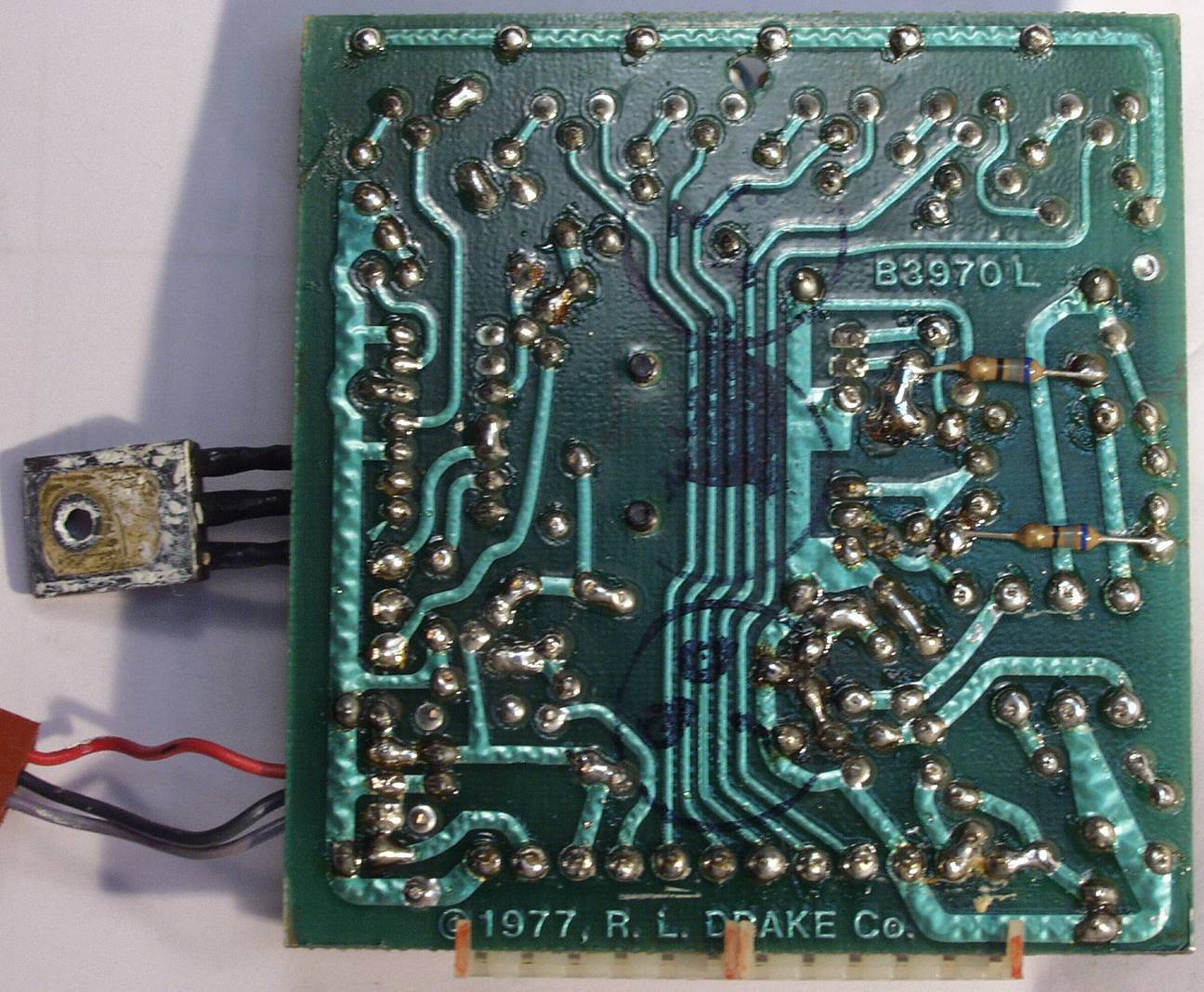

C−12C.修理前 Power Supply/Regulator Bord 裏
C−12D.修理(半田補正)後 Power Supply/Regulator Bord 裏

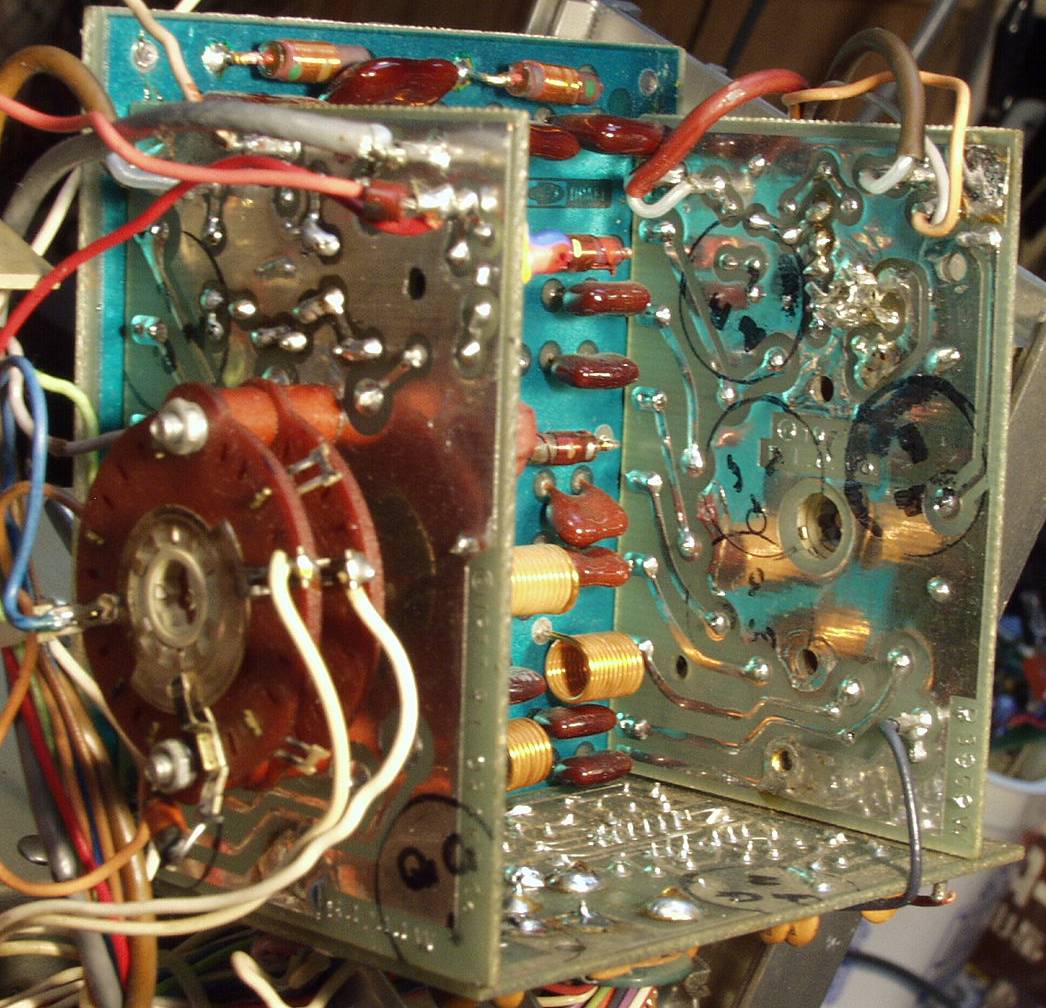

C−13A.修理前  Filter 左=Low−Pass Filter  右=High−Pass
C−13B.修理前 High−Pass Filter

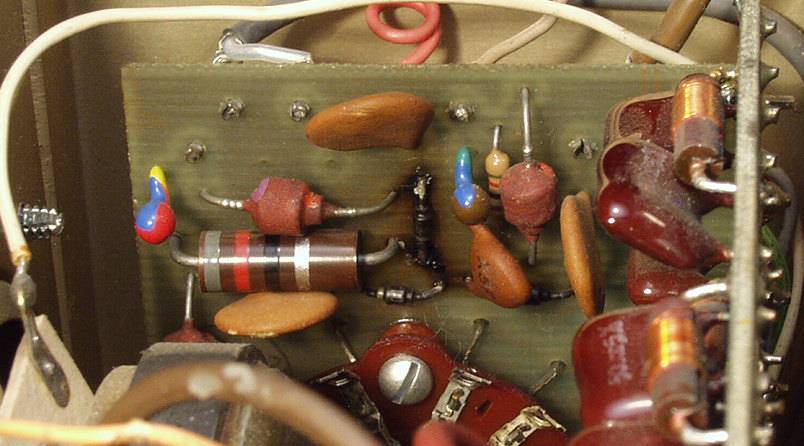

C−13C.修理前 High−Pass Filter 焼けた送受切り替えのダ−オ−ド
C−13D.修理後 High−Pass Filter
C−13E.修理後 High−Pass Filter
C−13F.修理(半田補正)後 High−Pass Filter

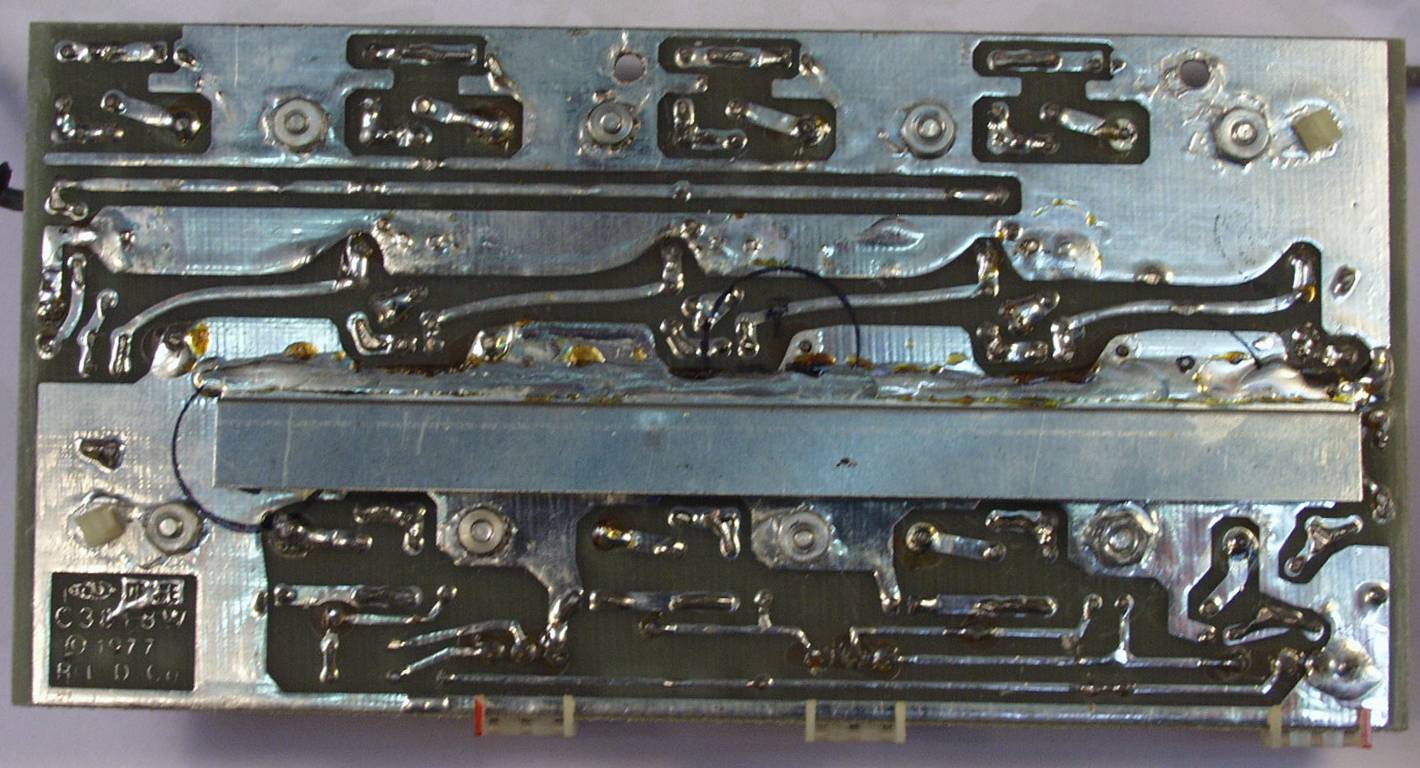

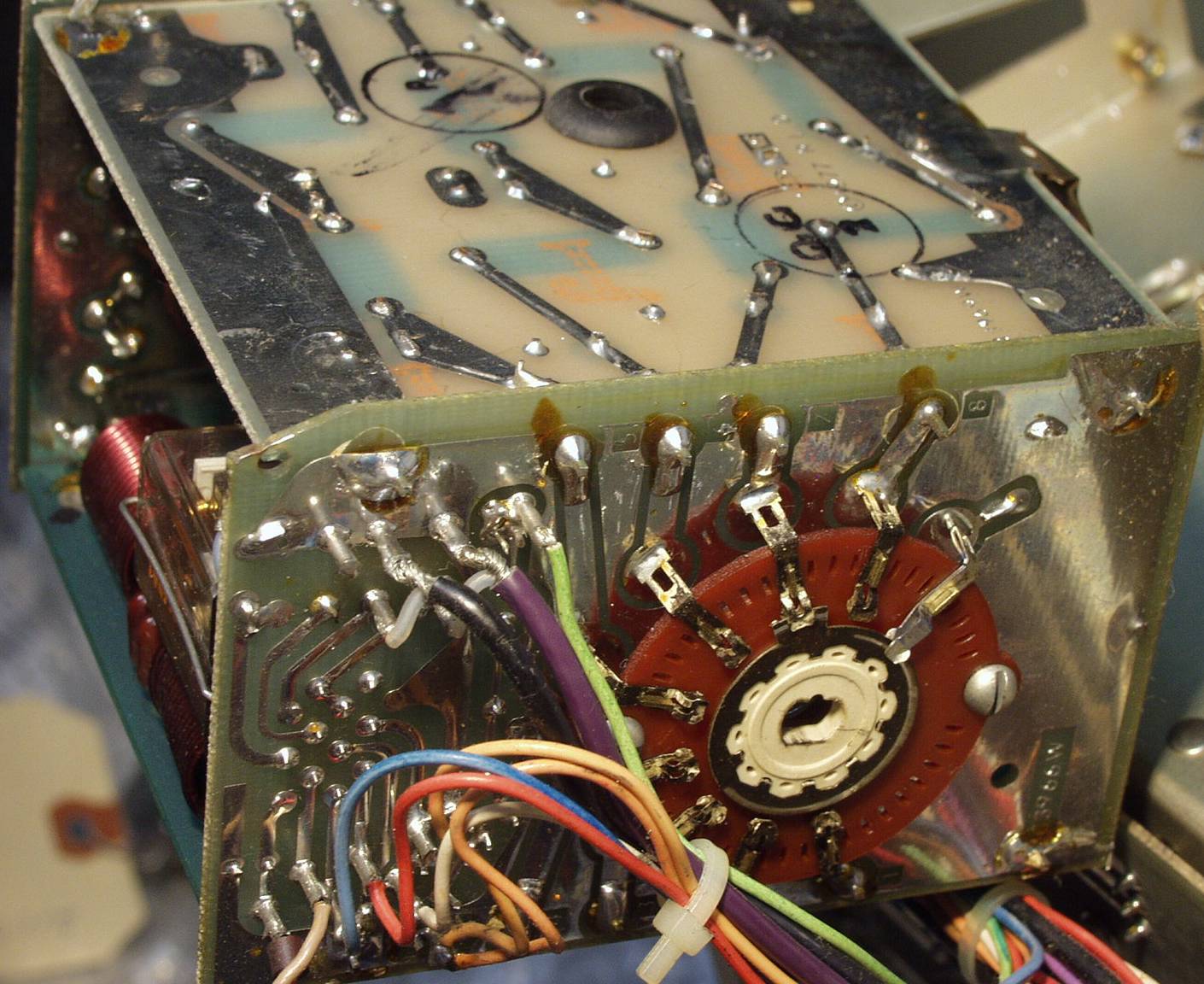

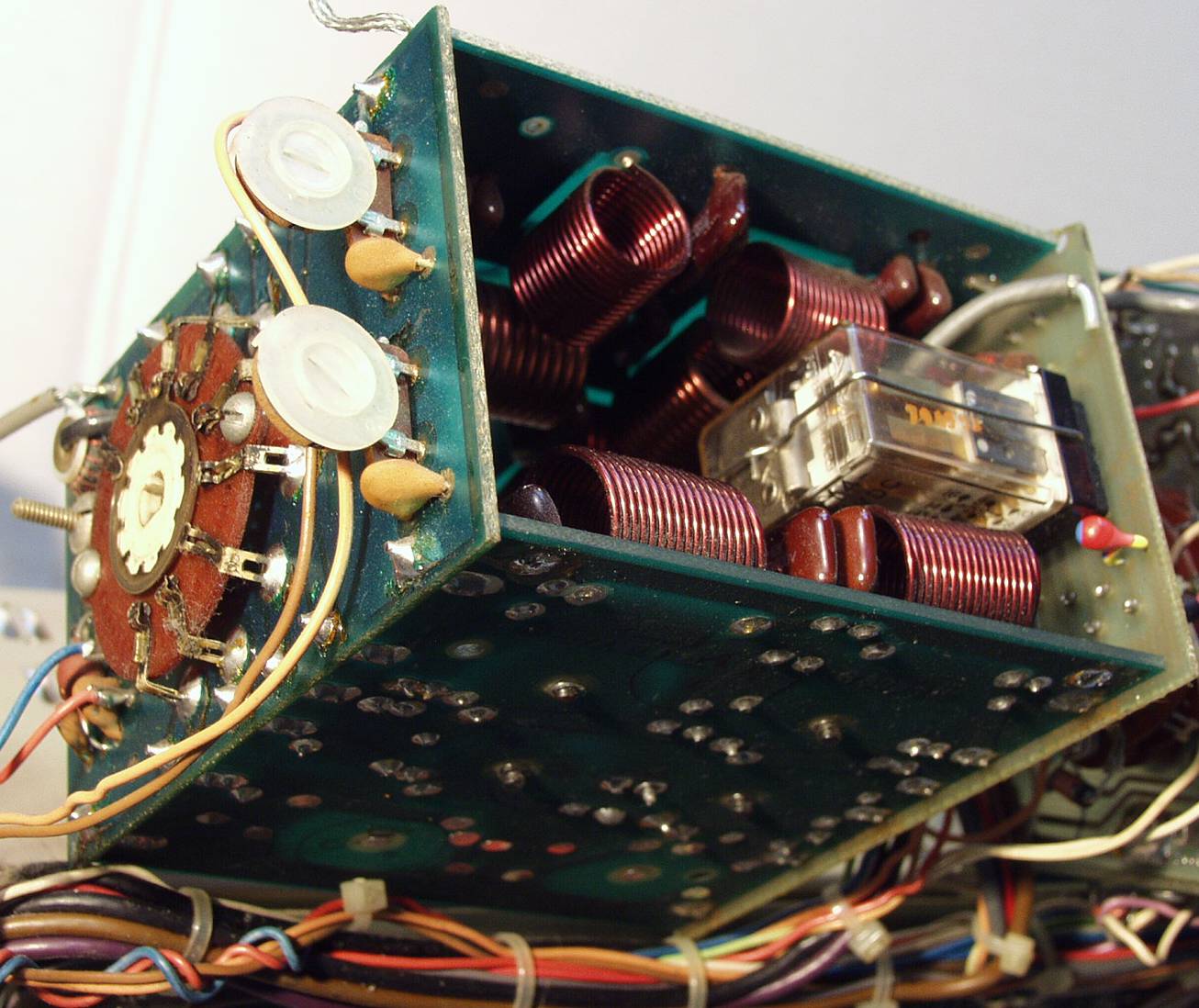

C−14A.修理前 Low−Pass Filter 出力側
C−14B.修理前 Low−Pass Filter 入力側
C−14C.修理後 Low−Pass Filter 出力側
C−14D.修理後 Low−Pass Filter 入力側
C−14E.修理(半田補正)後 Low−Pass Filter

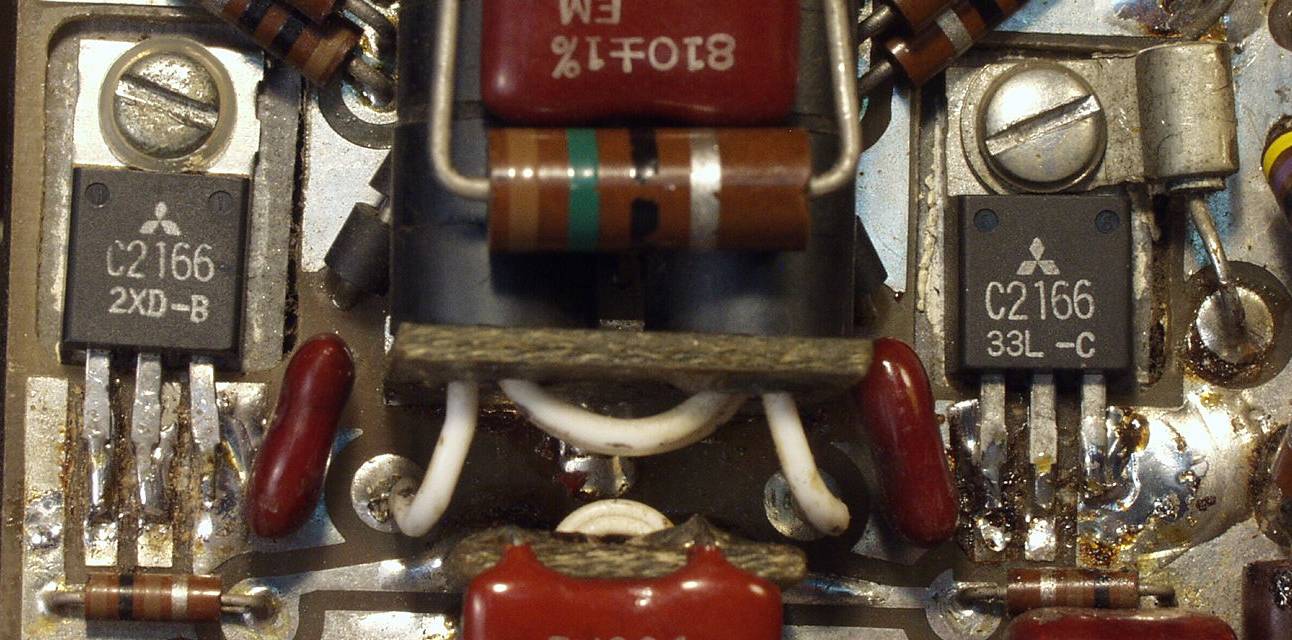

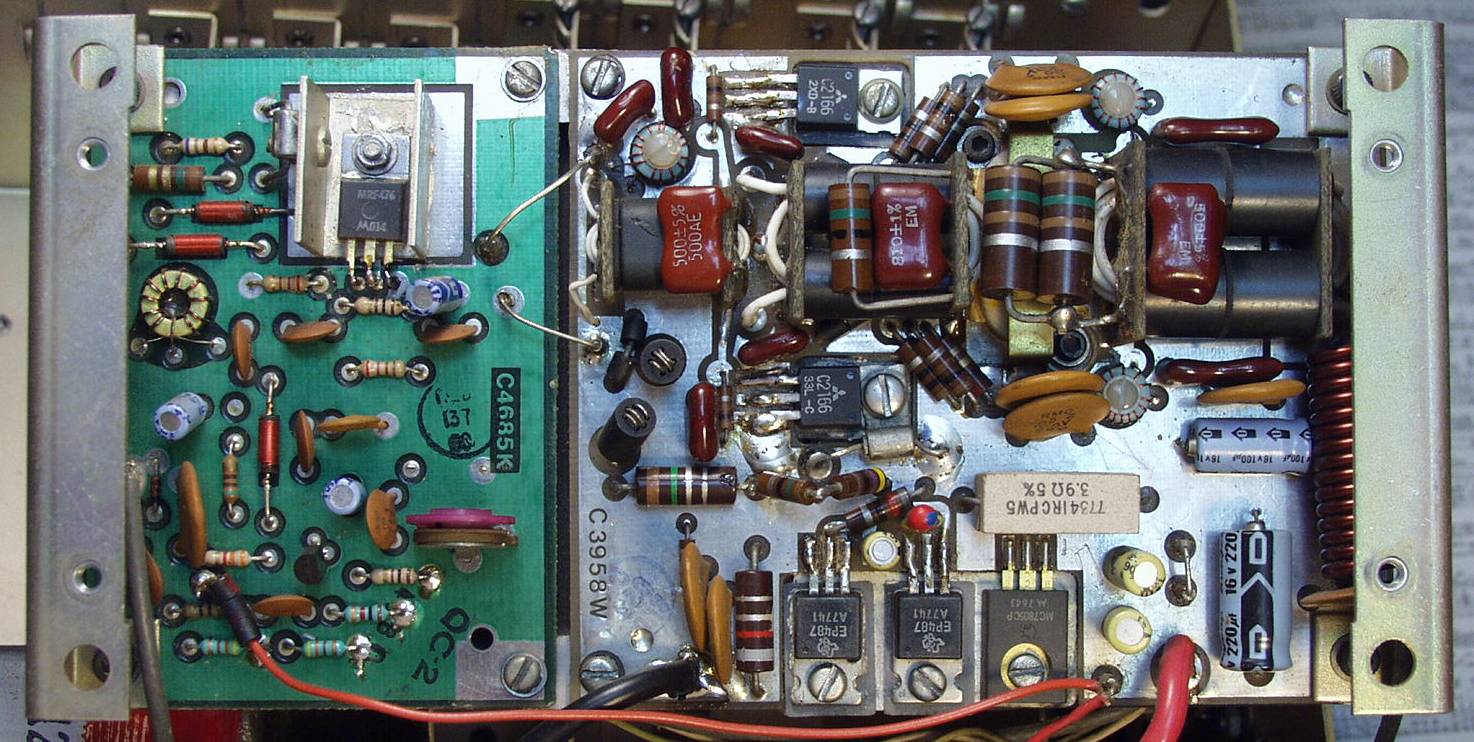

C−15A.修理前 Power Amplifier
C−15B.修理前 Power Amplifier

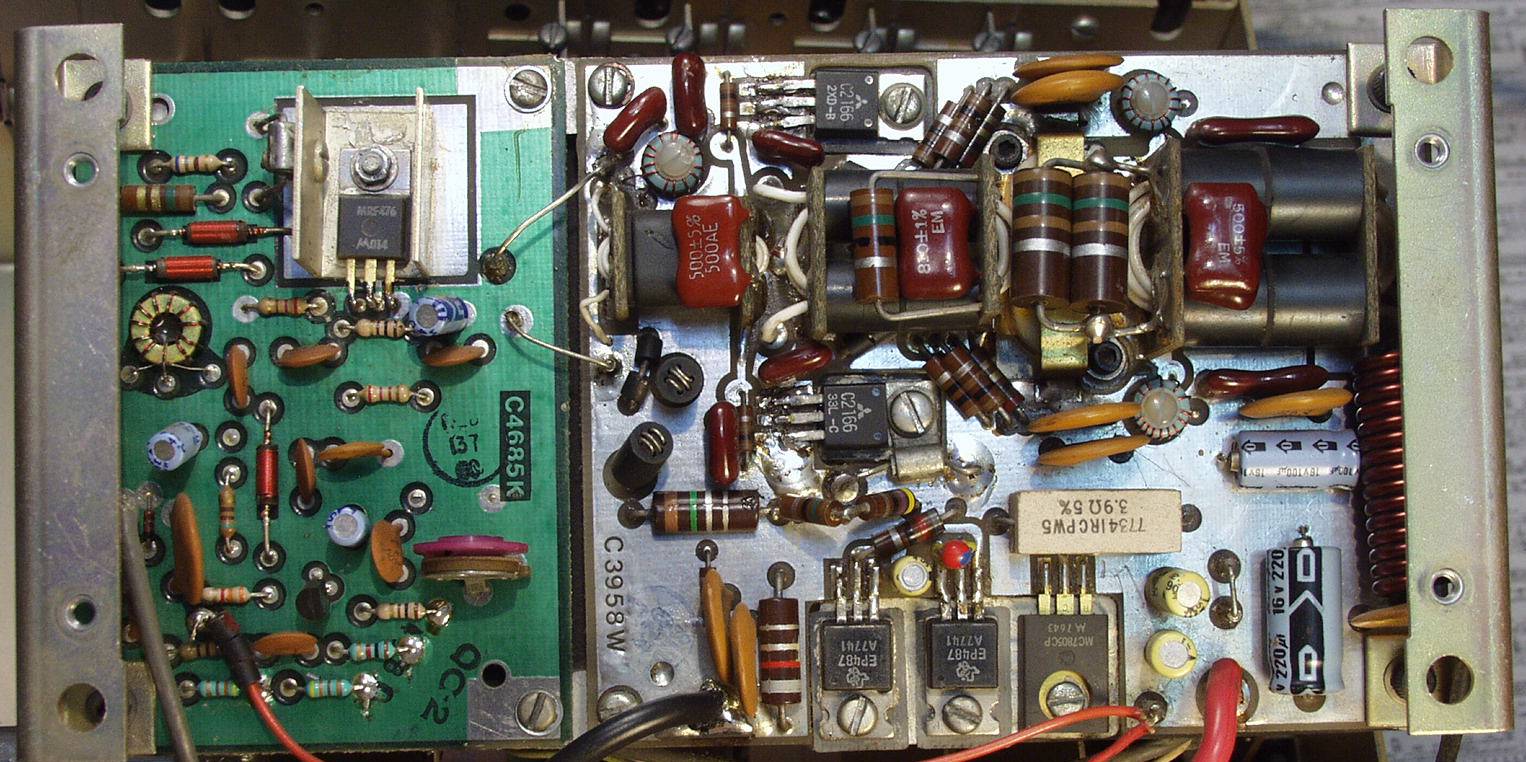

C−15C.修理後 Power Amplifier
