手回し発電機付きラジオ・ライトの改造・整備(平成23年)
改造・製作目的。
「内蔵充電池」容量が少ないので、「組込み電池」をニッケル水素充電池にして、充電可能にする。

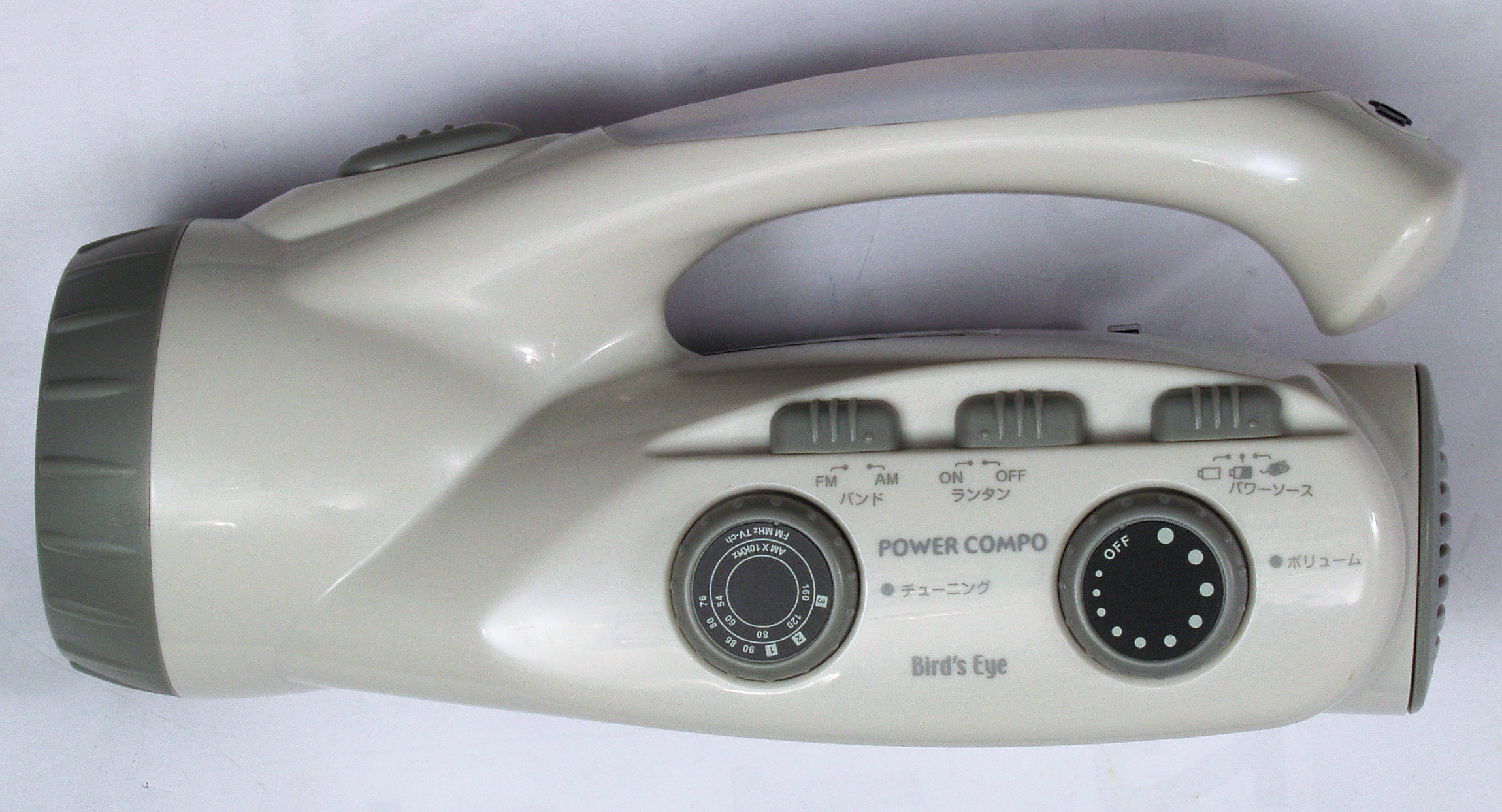

11. 正面から見る、FM/AMラジオが受信できる。

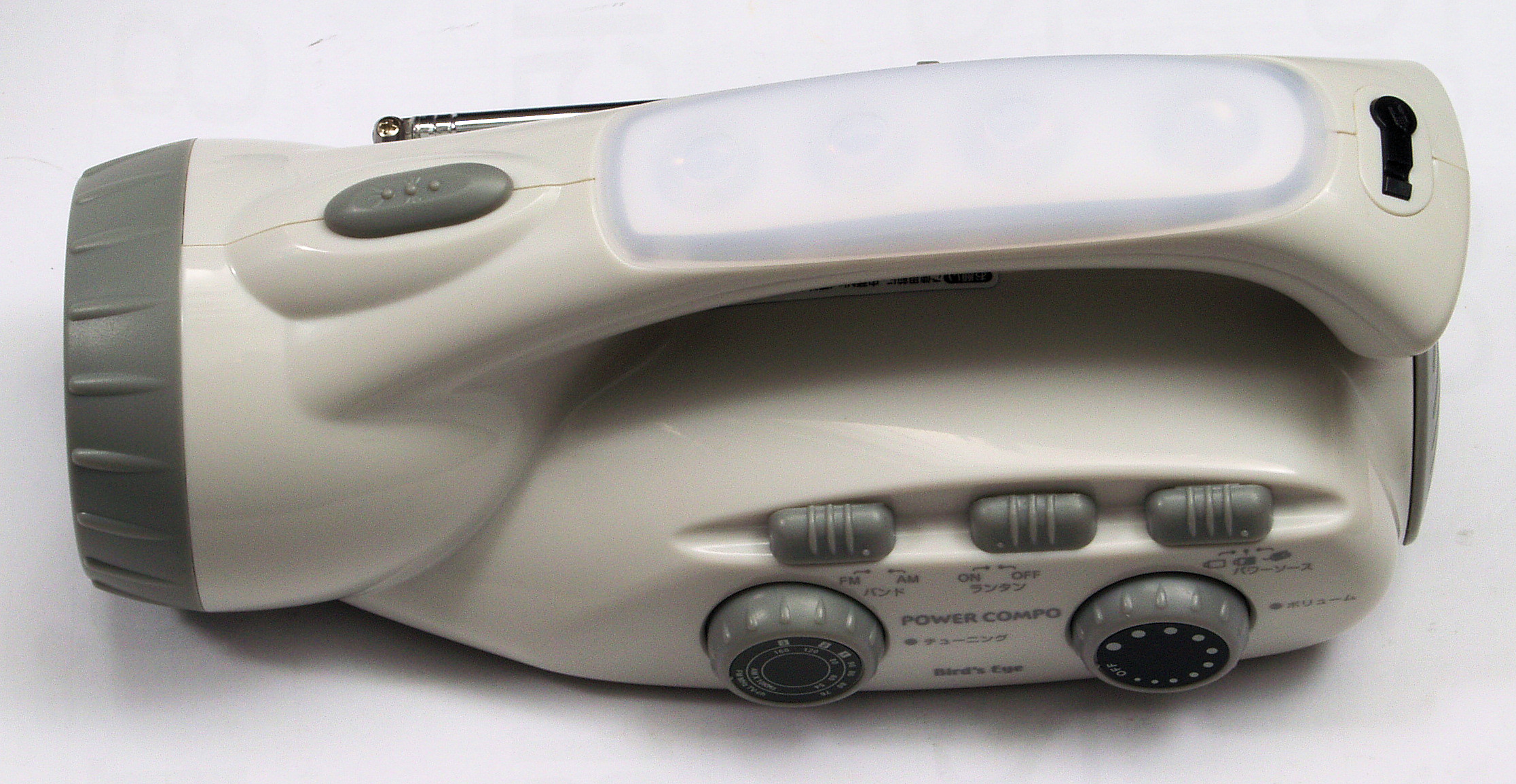

12. 左上から見る、上はLEDのランタン。
13. 右から見る、この「DYNAMO」ハンドルで発電する。

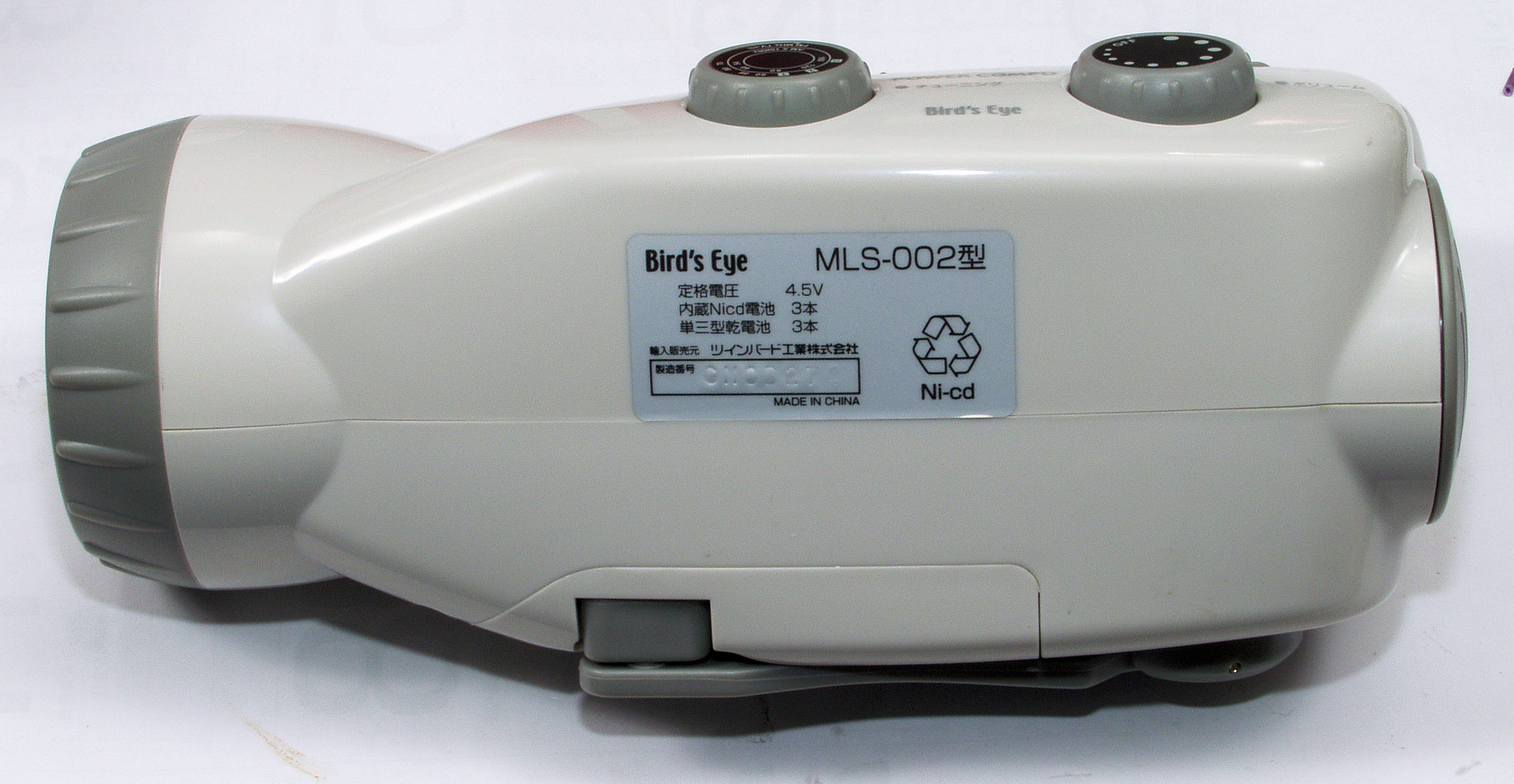

14. 下から見る。
15.「内蔵充電池」は3.6V300mAh。

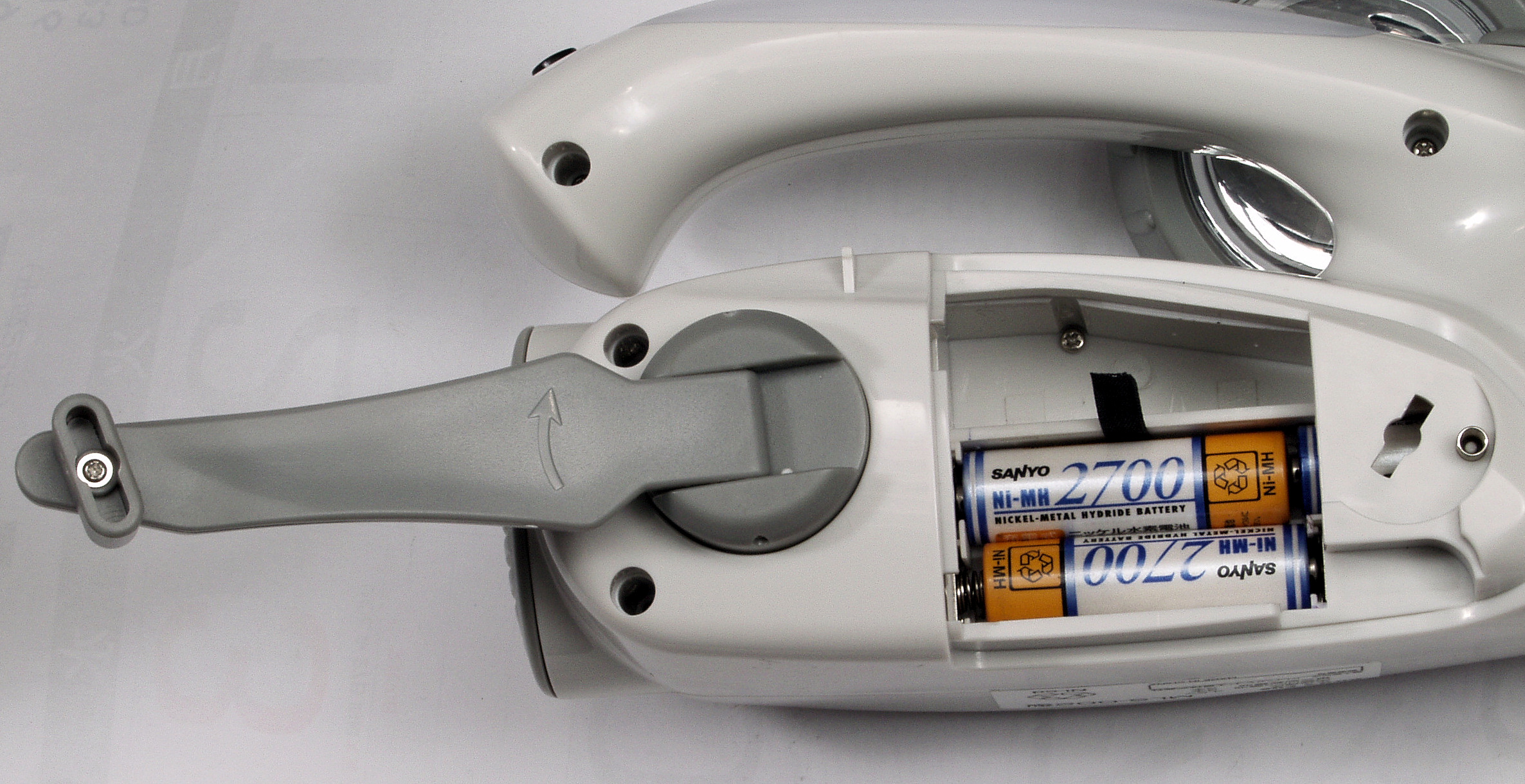

16.「組込み電池」は「ニッケル水素充電池」3.6V2700mAh。
21. 分解する。

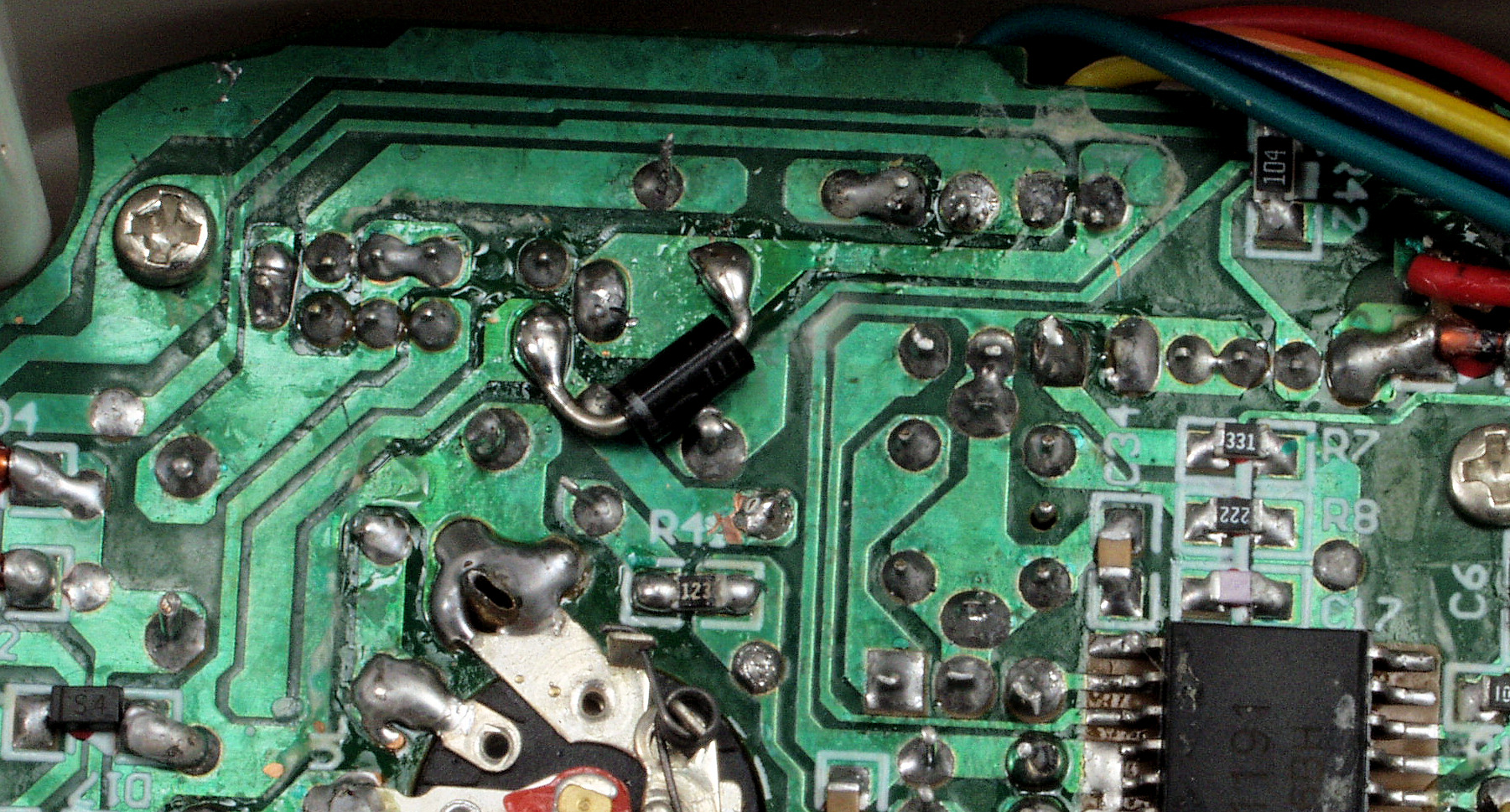

22. 「内蔵充電池」充電時に「組込み電池」も充電する様にダイオードを取り付ける。

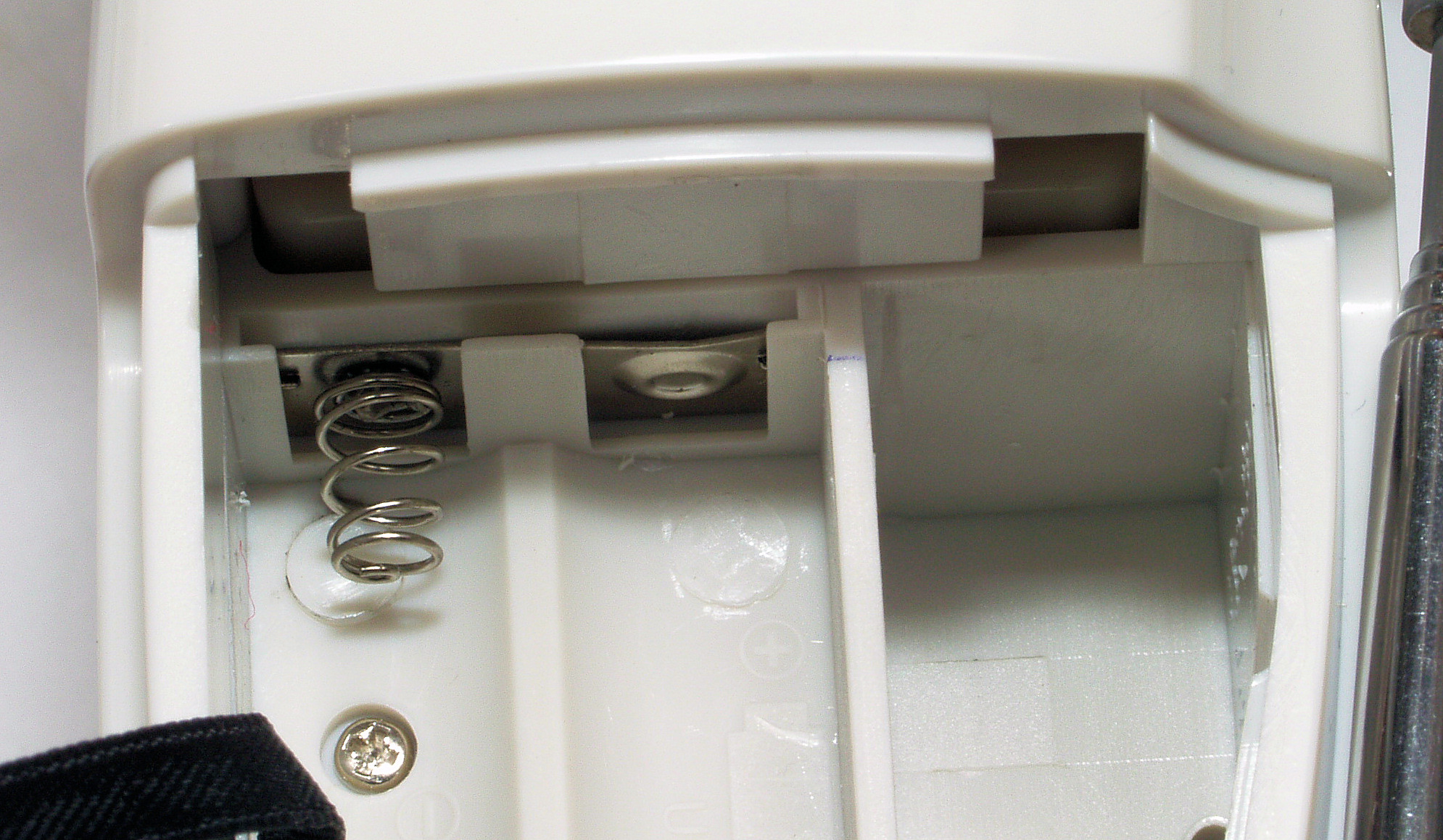

23. 「組込み電池」の「+極金具」を少し当たりやすく曲げる。充電乾電池は肩幅が高く、電極と接触しない物がある。

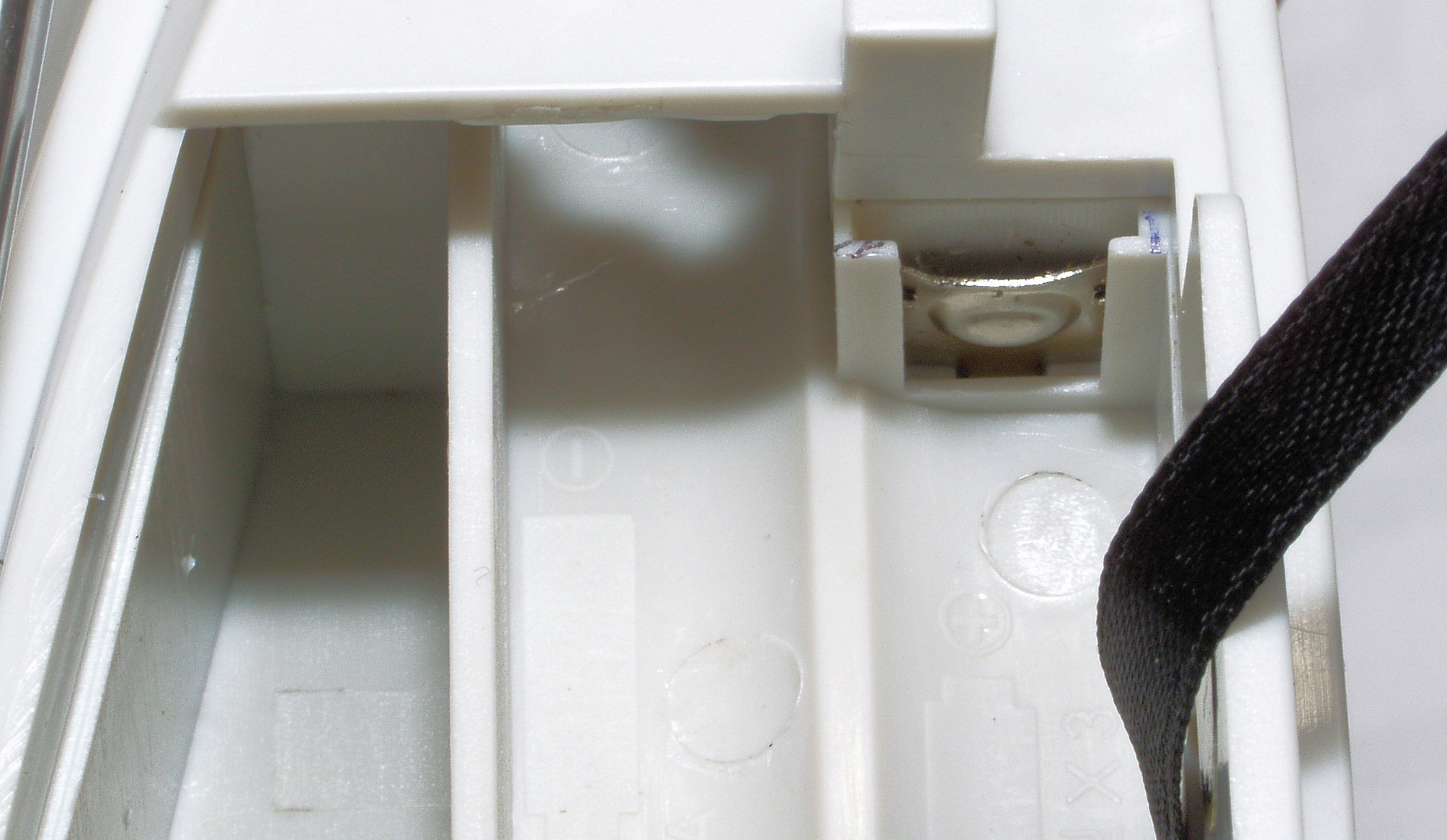

24. 「組込み電池」の「+極金具」を少し当たりやすく曲げる。
