Vacuum Tube Tester Hickok TV-2B/Uで
WE396A(GE5670、2C51) Gm, Ip測定
WE396A(GE5670、2C51)相互コンダクタンス=5500μmho「Ep=150V、Ip=8.2mA、Rk=240Ω」。
1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual。
  • 1本目、ユニット1 Gm測定=4500μmho、IP=9.89mA。
        ユニット2 Gm測定=4500μmho、IP=10.25mA。
    2本目、ユニット1 Gm測定=4250μmho、IP=10.07mA。
        ユニット2 Gm測定=4500μmho、IP=9.81mA。
    3本目、ユニット1 Gm測定=4500μmho、IP=11.03mA。
        ユニット2 Gm測定=4750μmho、IP=10.60mA。

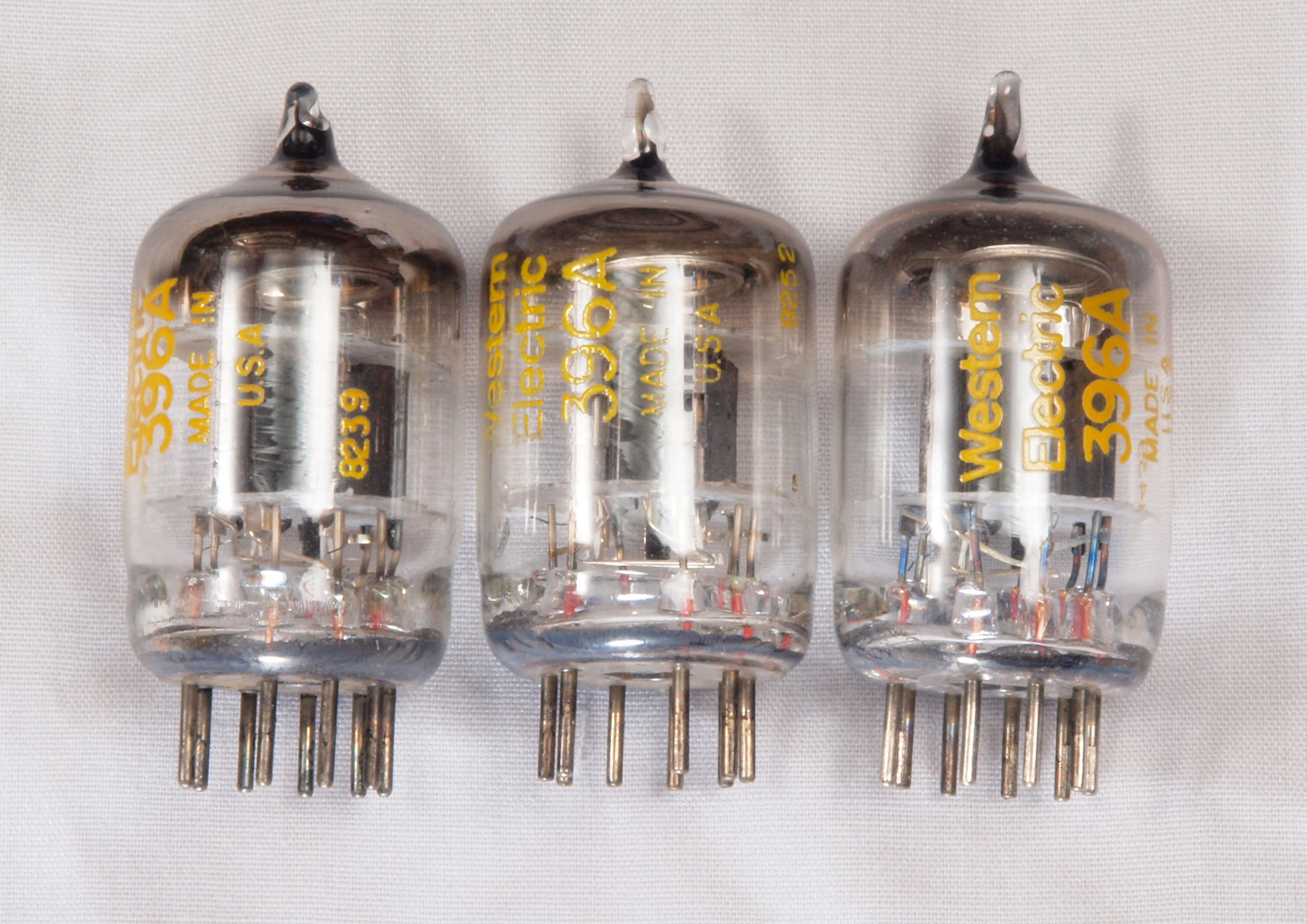

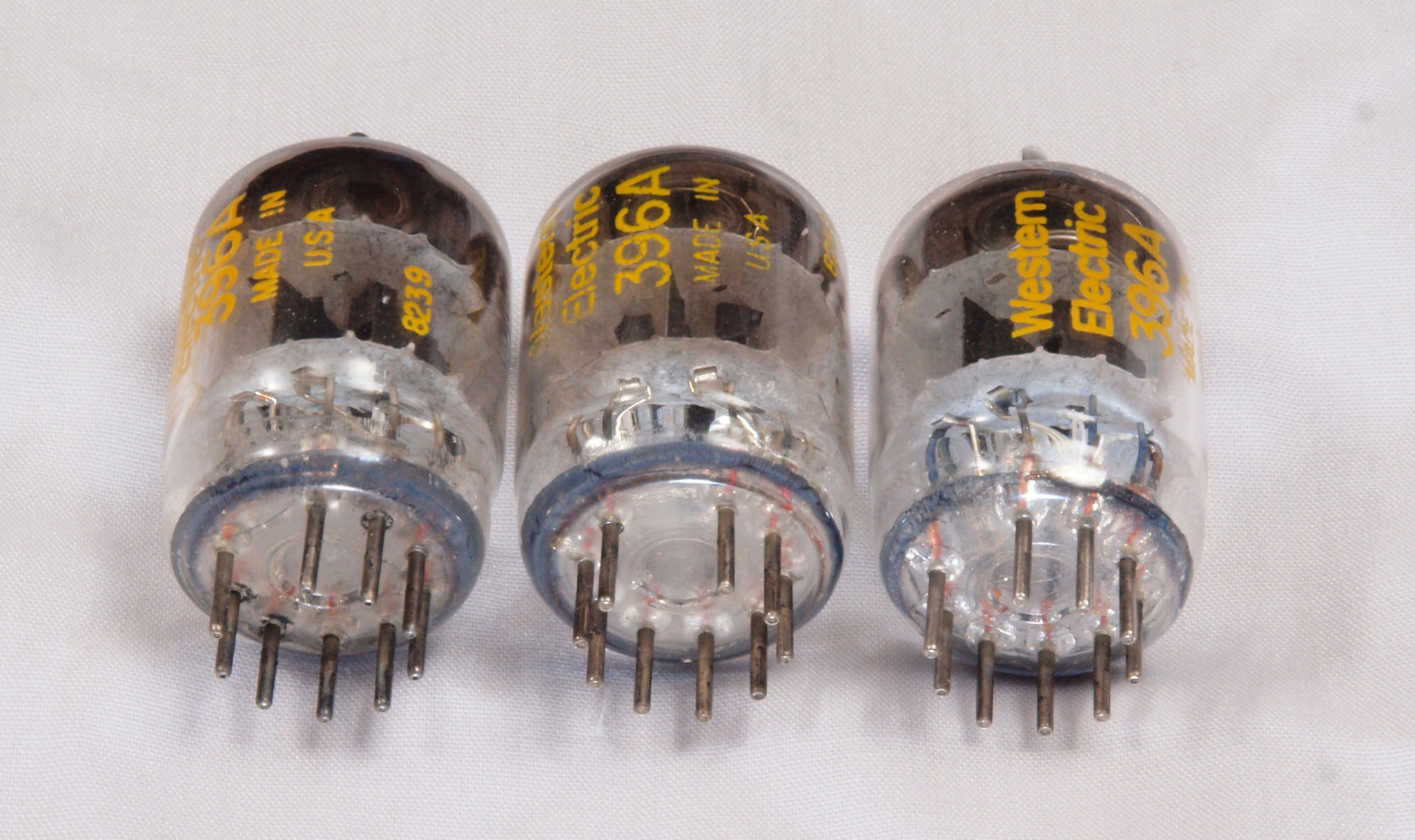

真空管。 左から、1本目WE396A、2本目WE396A、3本目WE396A。

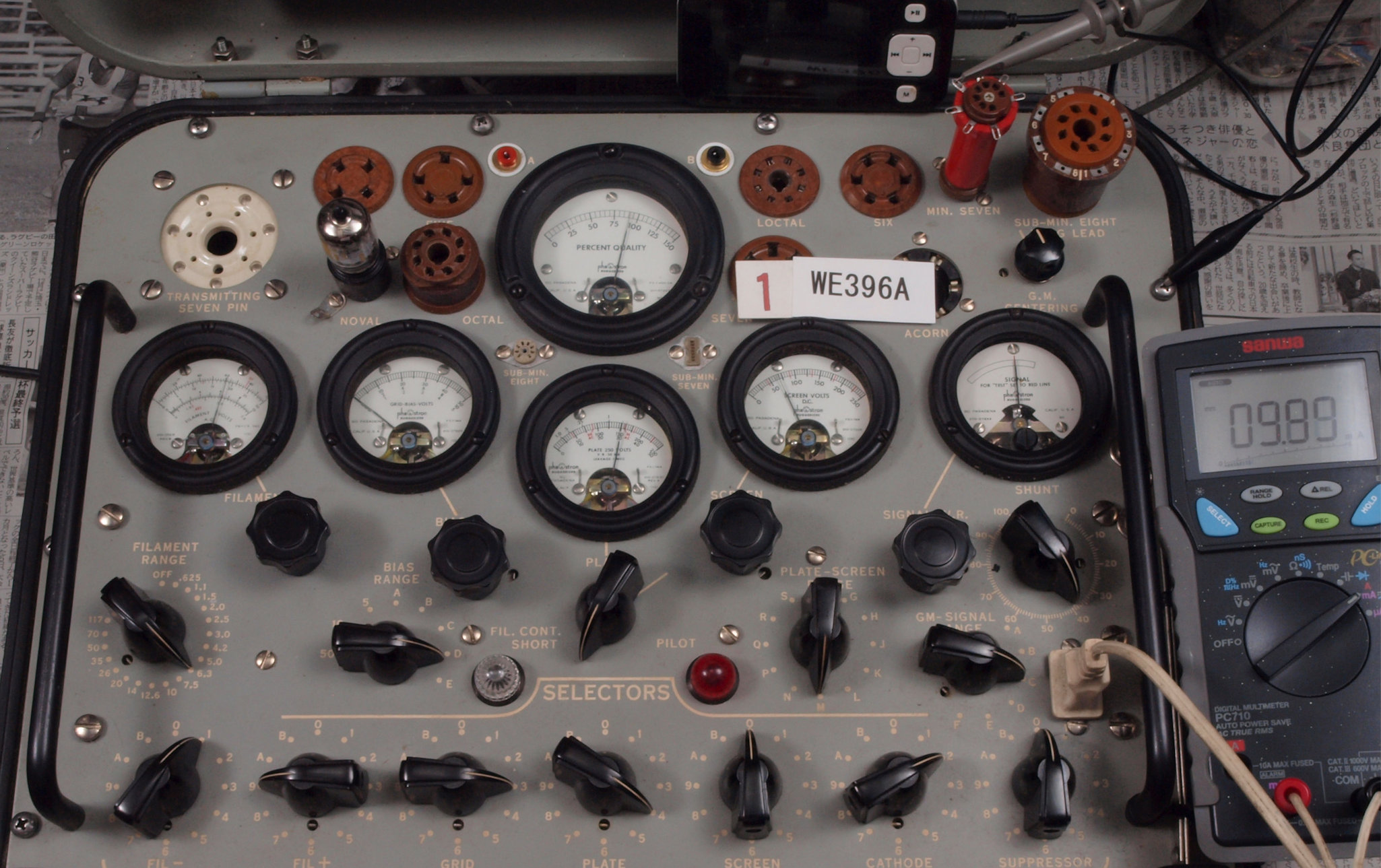

1本目 WE396Aユニット1。 Gm測定=4500μmho、IP=9.89mA。
                     測定条件、「Ep=150V、Rk=240Ω」。 RangeSW=C、FullScale=7500μmho

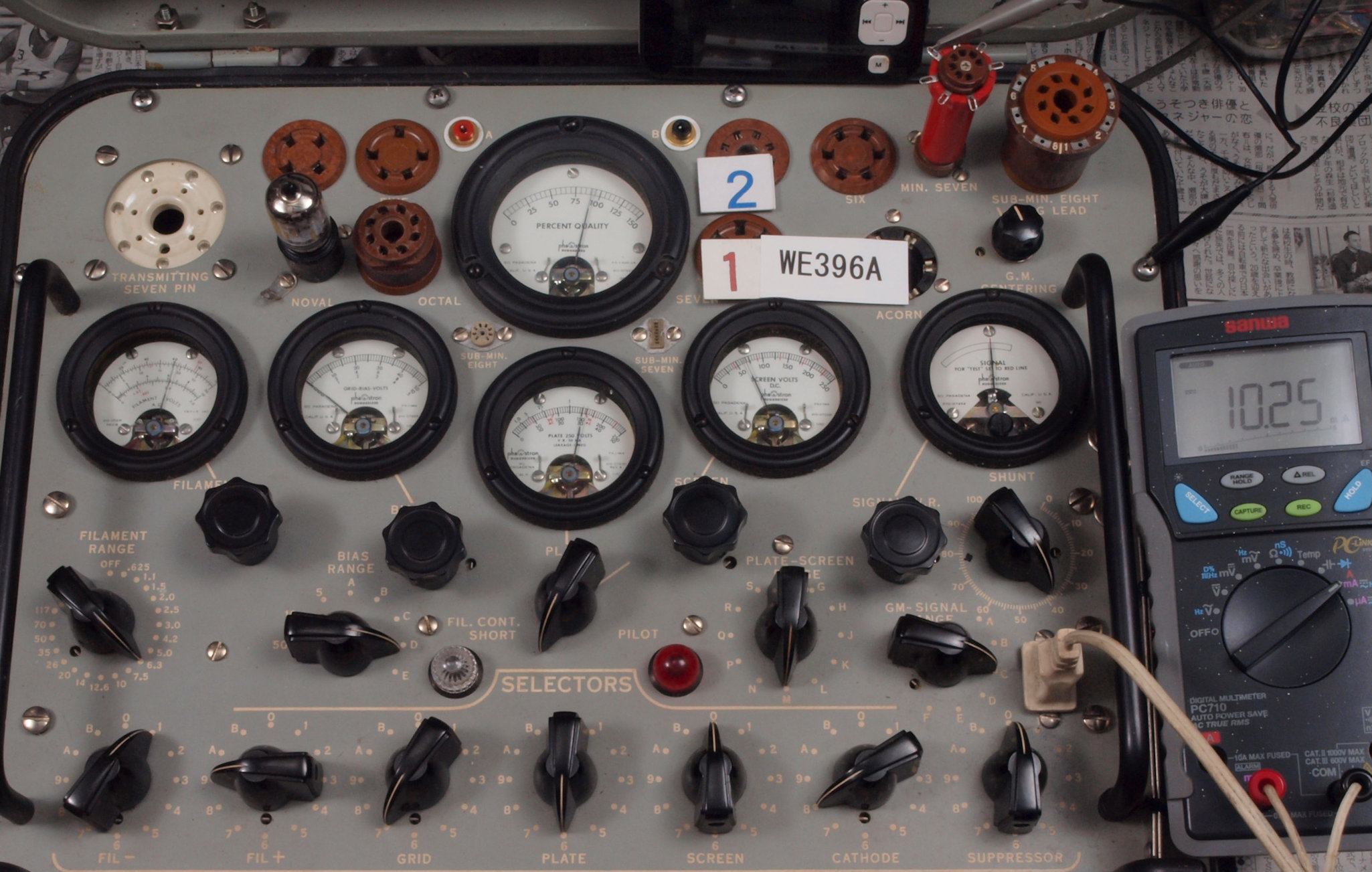

2本目 WE396Aユニット2。 Gm測定=4500μmho、IP=10.25mA。

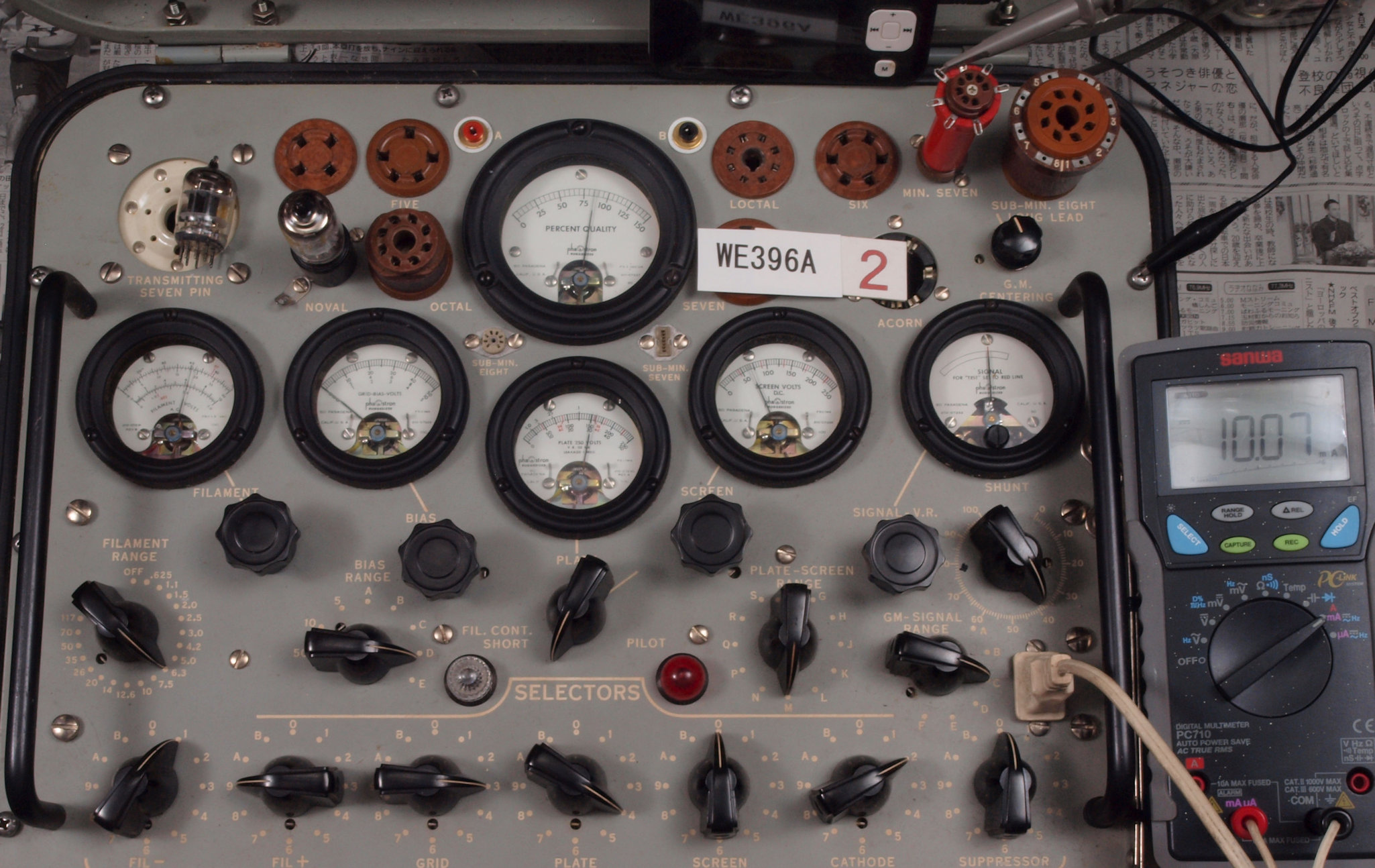

WE396Aユニット1。 Gm測定=4250μmho、IP=10.07mA。
                     測定条件、「Ep=150V、Rk=240Ω」。 RangeSW=C、FullScale=7500μmho

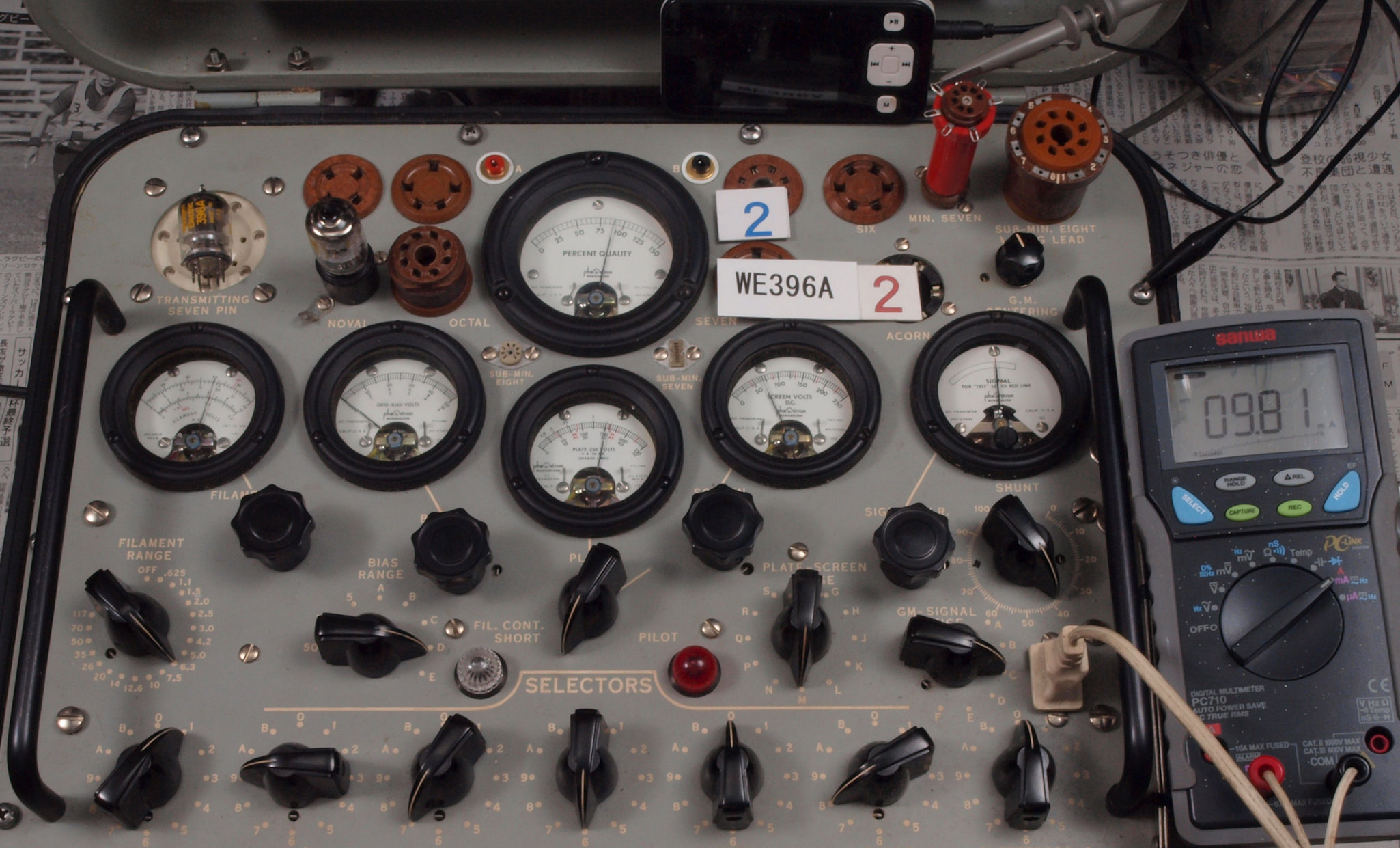

2本目 WE396Aユニット2。 Gm測定=4500μmho、IP=9.81mA。

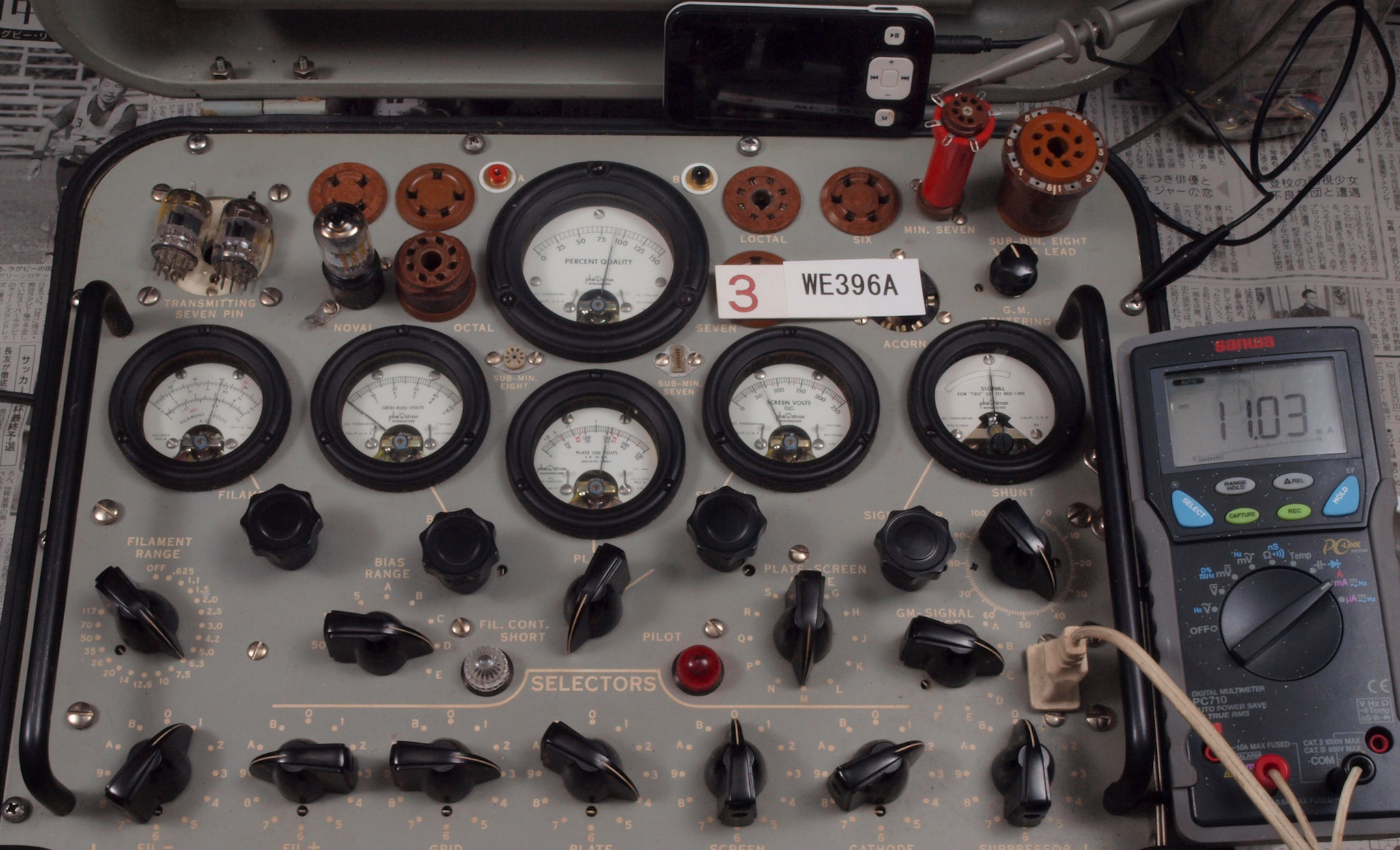

3本目 WE396Aユニット1。 Gm測定=4500μmho、IP=11.03mA。
                     測定条件、「Ep=150V、Rk=240Ω」。 RangeSW=C、FullScale=7500μmho

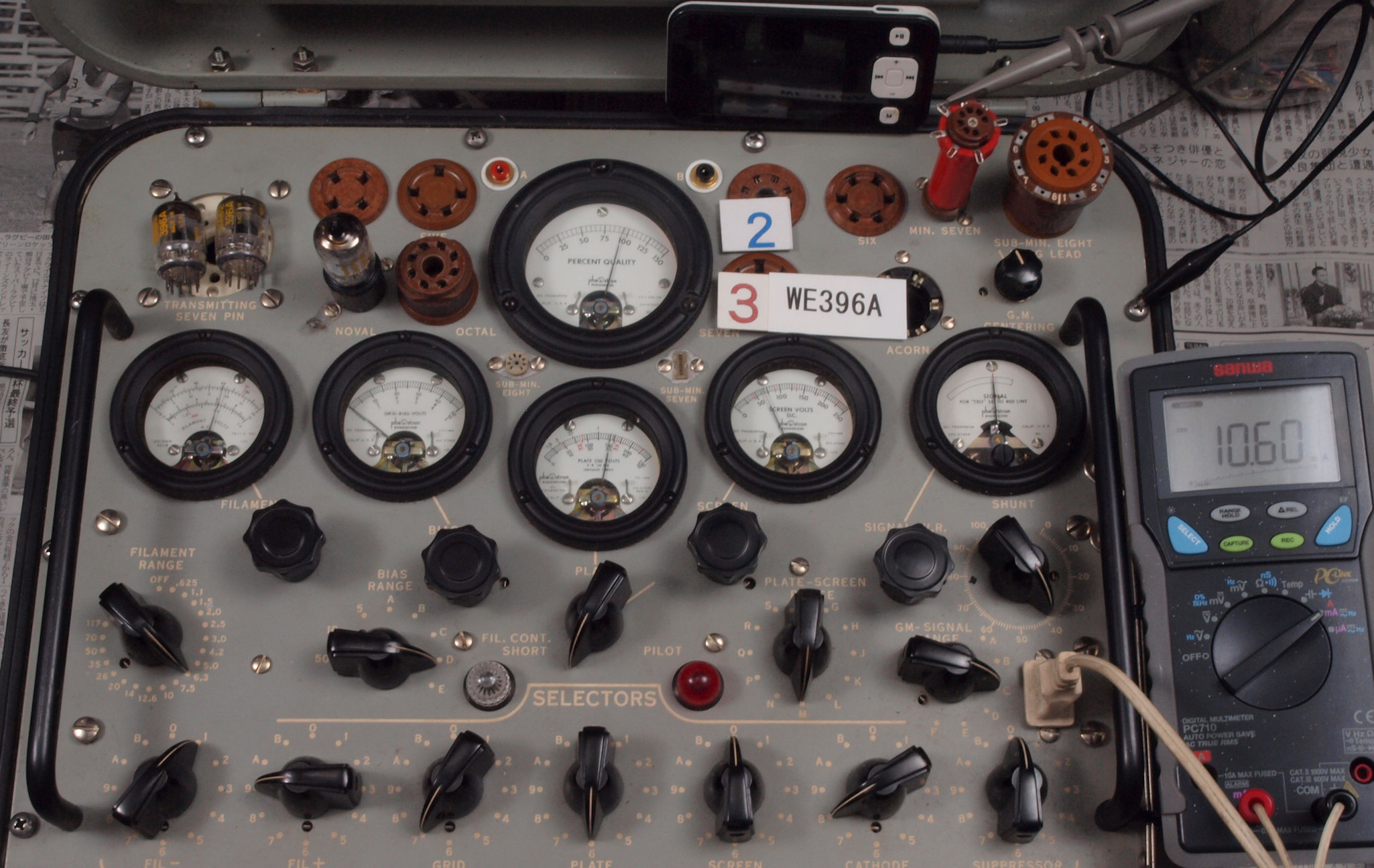

3本目 WE396Aユニット2。 Gm測定=4750μmho、IP=10.60mA。

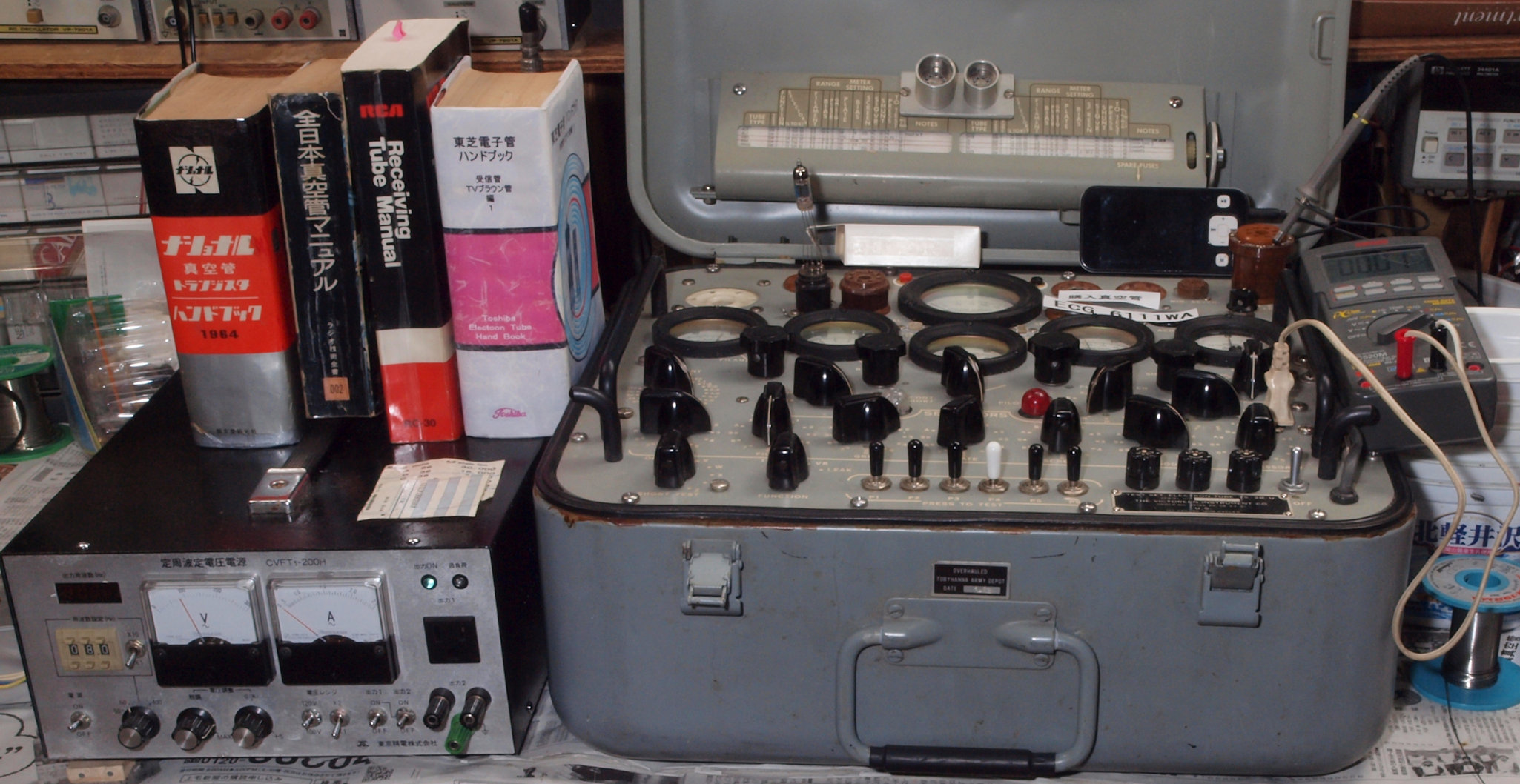

電源は安定化(電圧・周波数)電源を使用し、AC115V 60Hzで行う。

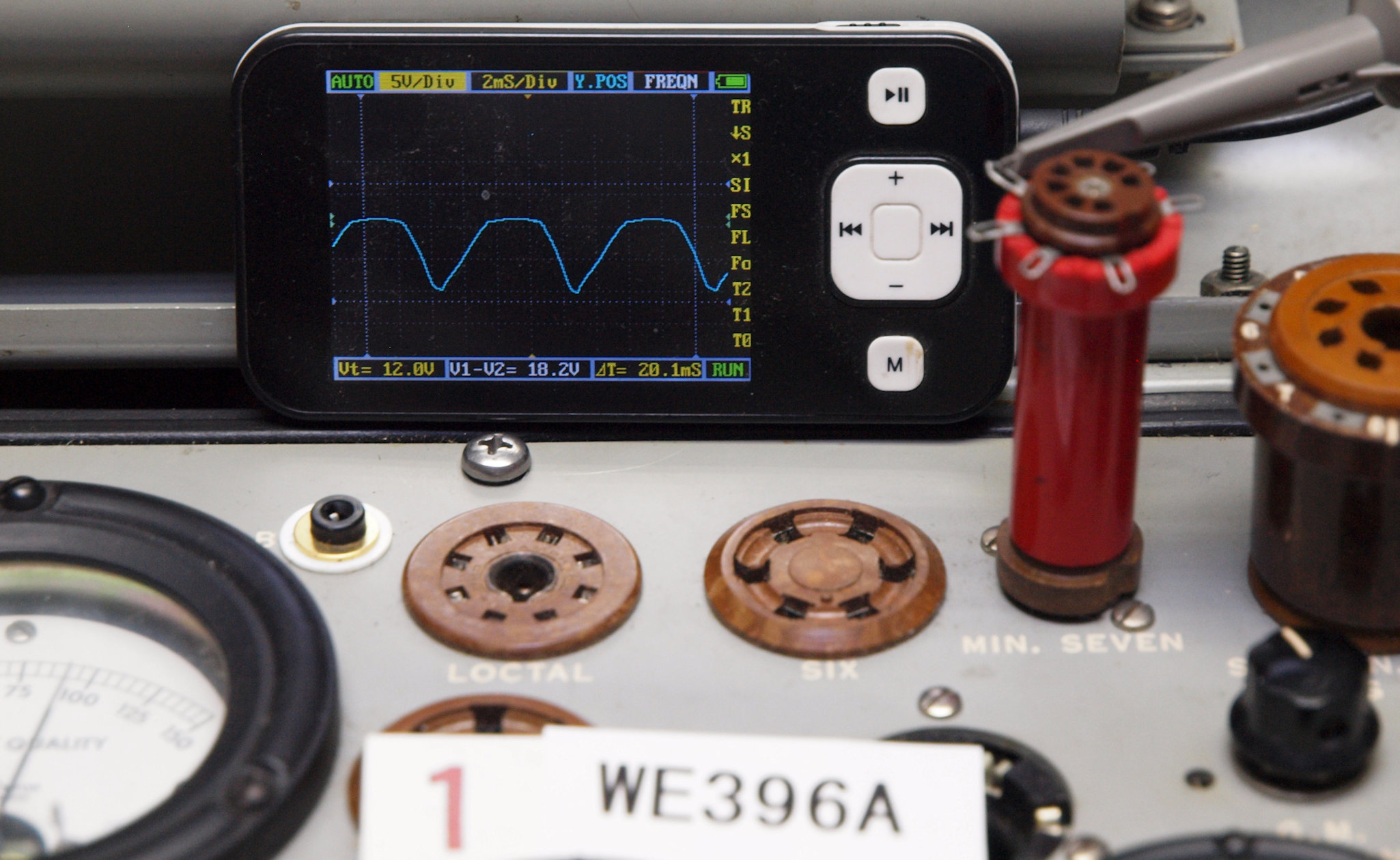

プレート波形を観測しながら測定する。
