Vacuum Tube Tester Hickok TV-2B/Uで
UY−807 Gm & Ip測定
  • A.1回目
    1本目 UY−807測定。 Gm=6600μmho、Ip=63.0mA。
    2本目 UY−807測定。 Gm=6250μmho、Ip=58.6mA。
    3本目 UY−807測定。 Gm=6500μmho、Ip=60.8mA。
    4本目 UY−807測定。 Gm=6500μmho、Ip=62.8mA。
  • B.2回目
    1本目 UY−807測定。 Gm=6000μmho、Ip=52.11mA。
    2本目 UY−807測定。 Gm=4600μmho、Ip=50.0mA。
    3本目 UY−807測定。 Gm=6650μmho、Ip=60.2mA。
    4本目 UY−807測定。 Gm=6000μmho、Ip=52.6mA。
A. YAHOOオークションで買た、東芝(マツダ)UY−807 4本の「Gm & Ip」測定。
真空管ハンドブック(規格表)の相互コンダクタンス=6000μmho「Ep=Esg=250V、Ip=72mA、Eg1=−14V」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

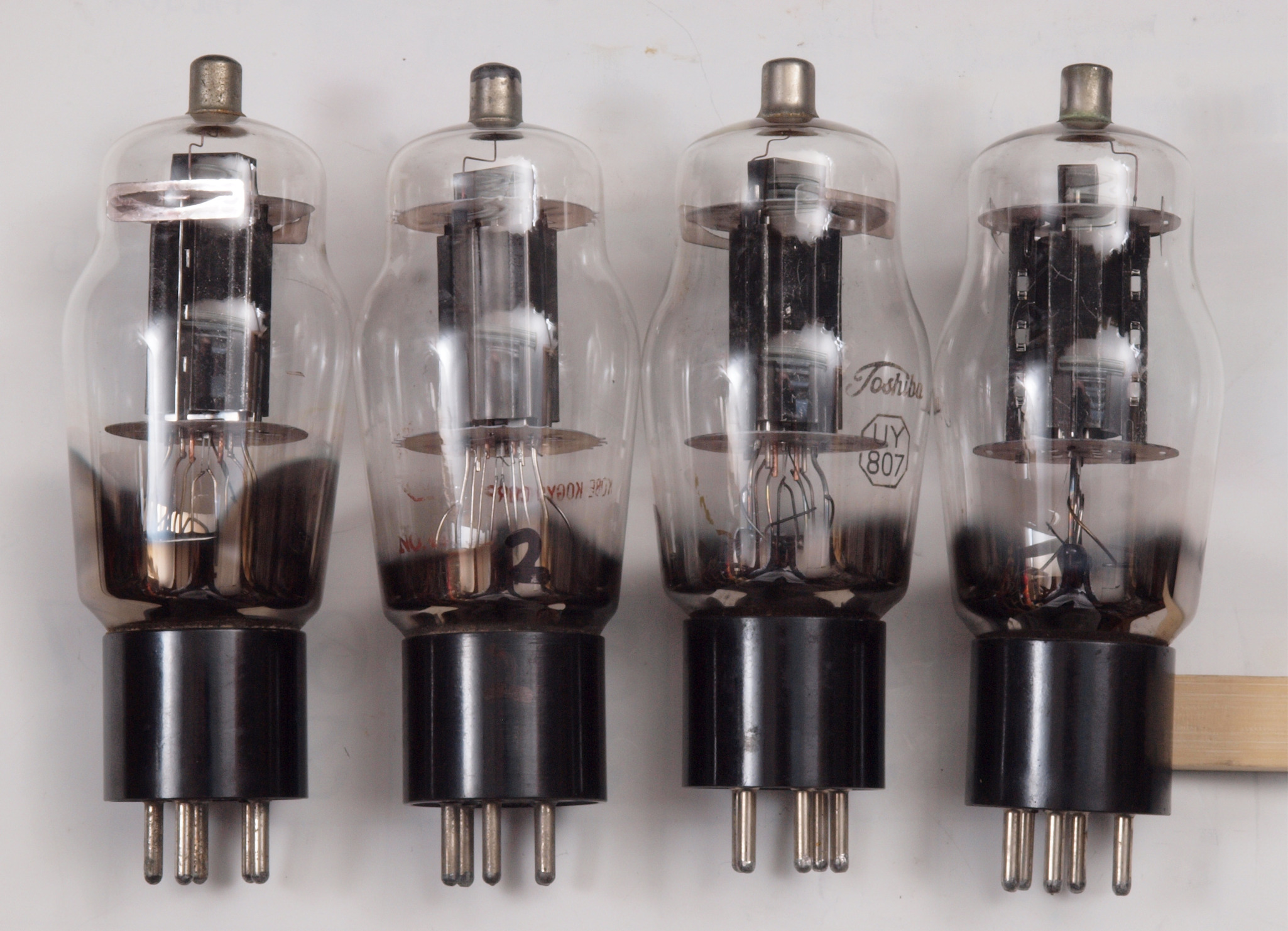

左から、1本目、 2本目、 ...、4本目。
  • 1本目 UY−807測定。 Gm=6600μmho、Ip=63.0mA。
    2本目 UY−807測定。 Gm=6250μmho、Ip=58.6mA。
    3本目 UY−807測定。 Gm=6500μmho、Ip=60.8mA。
    4本目 UY−807測定。 Gm=6500μmho、Ip=62.8mA。

画像をクリックすると、大きく(横幅2050ドット)表示されます。

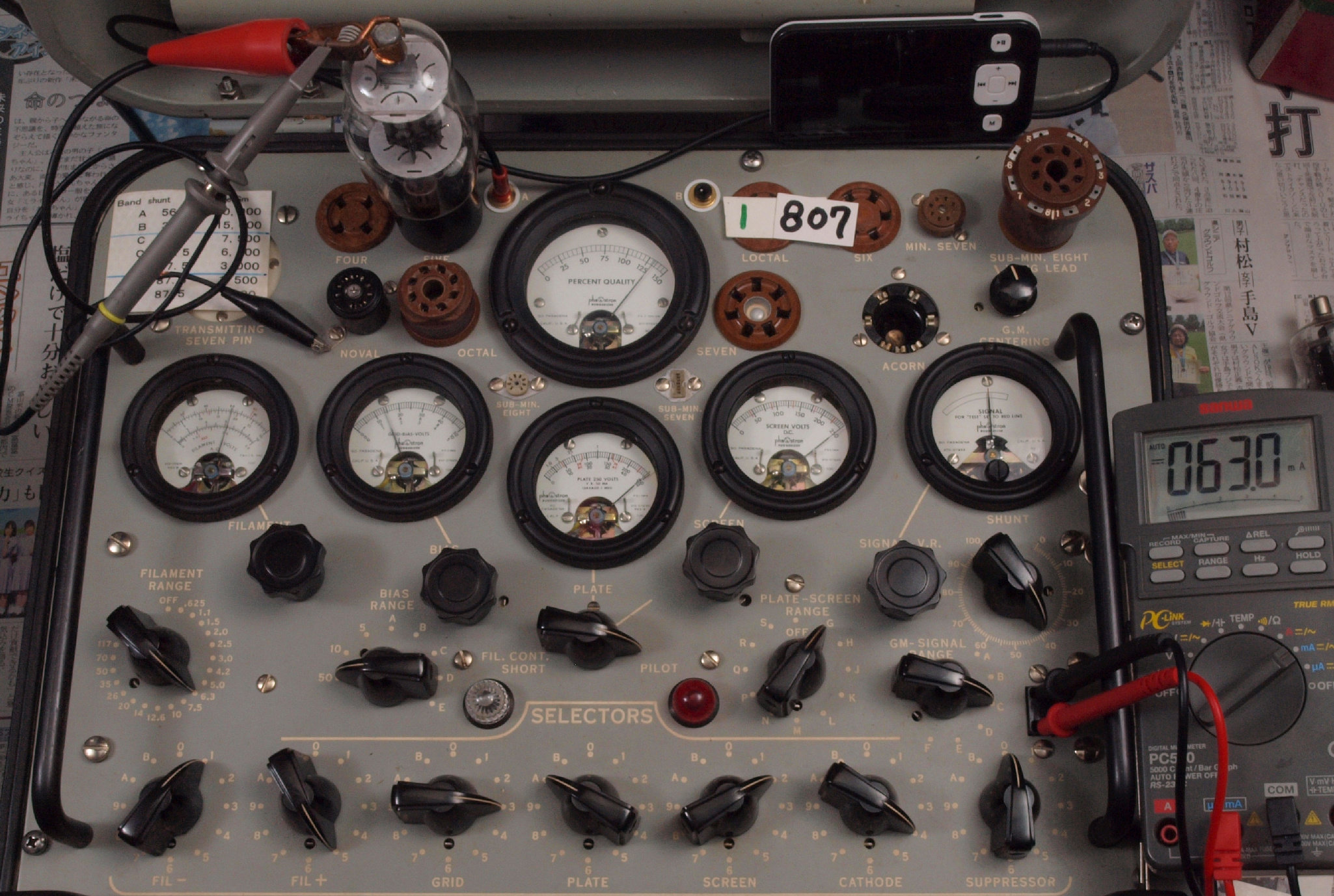

A1. 1本目 UY−807測定。 Gm=6600μmho、Ip=63.0mA。 RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」、

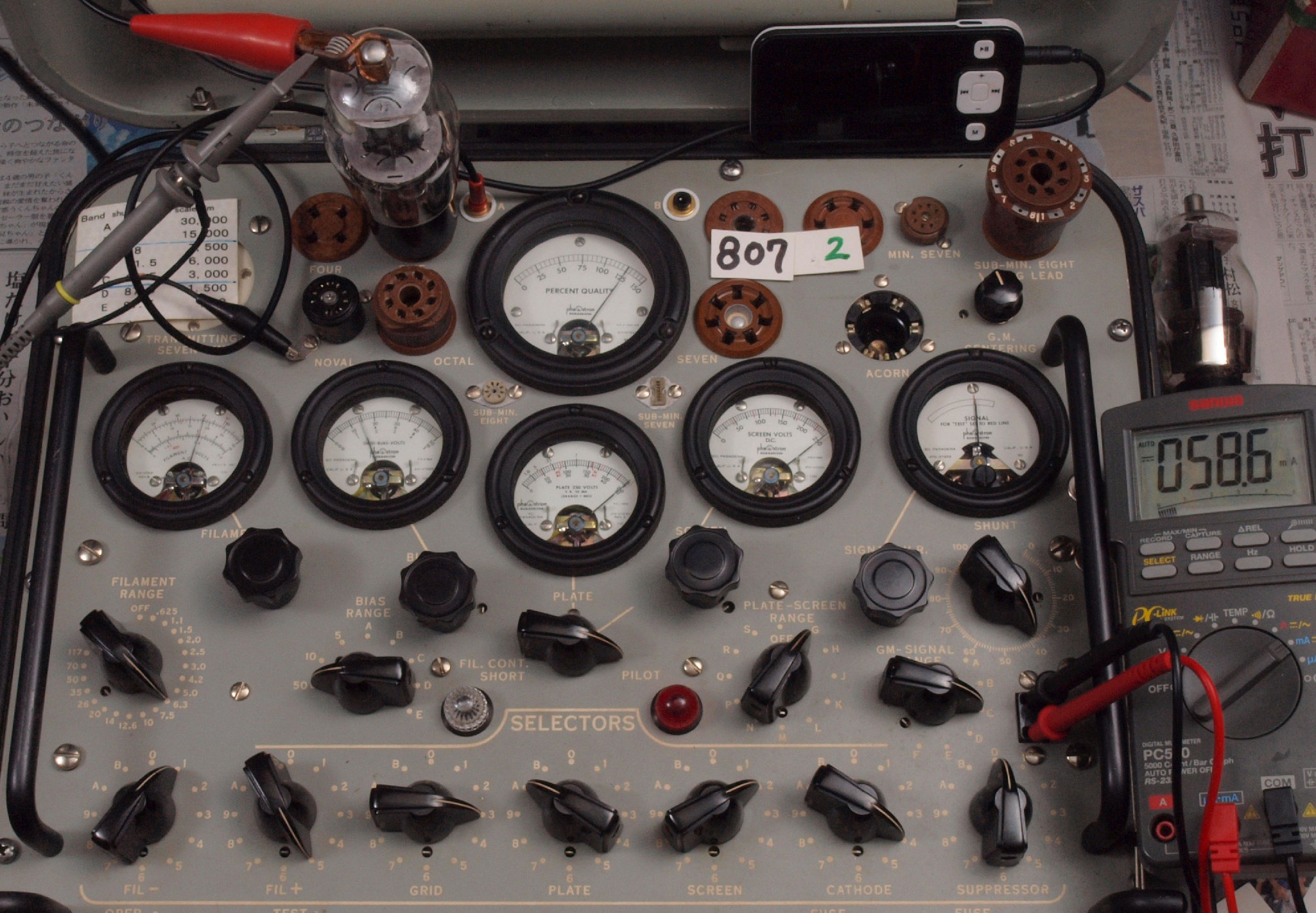

A2. 2本目 UY−807測定。 Gm=6250μmho、Ip=58.6mA。

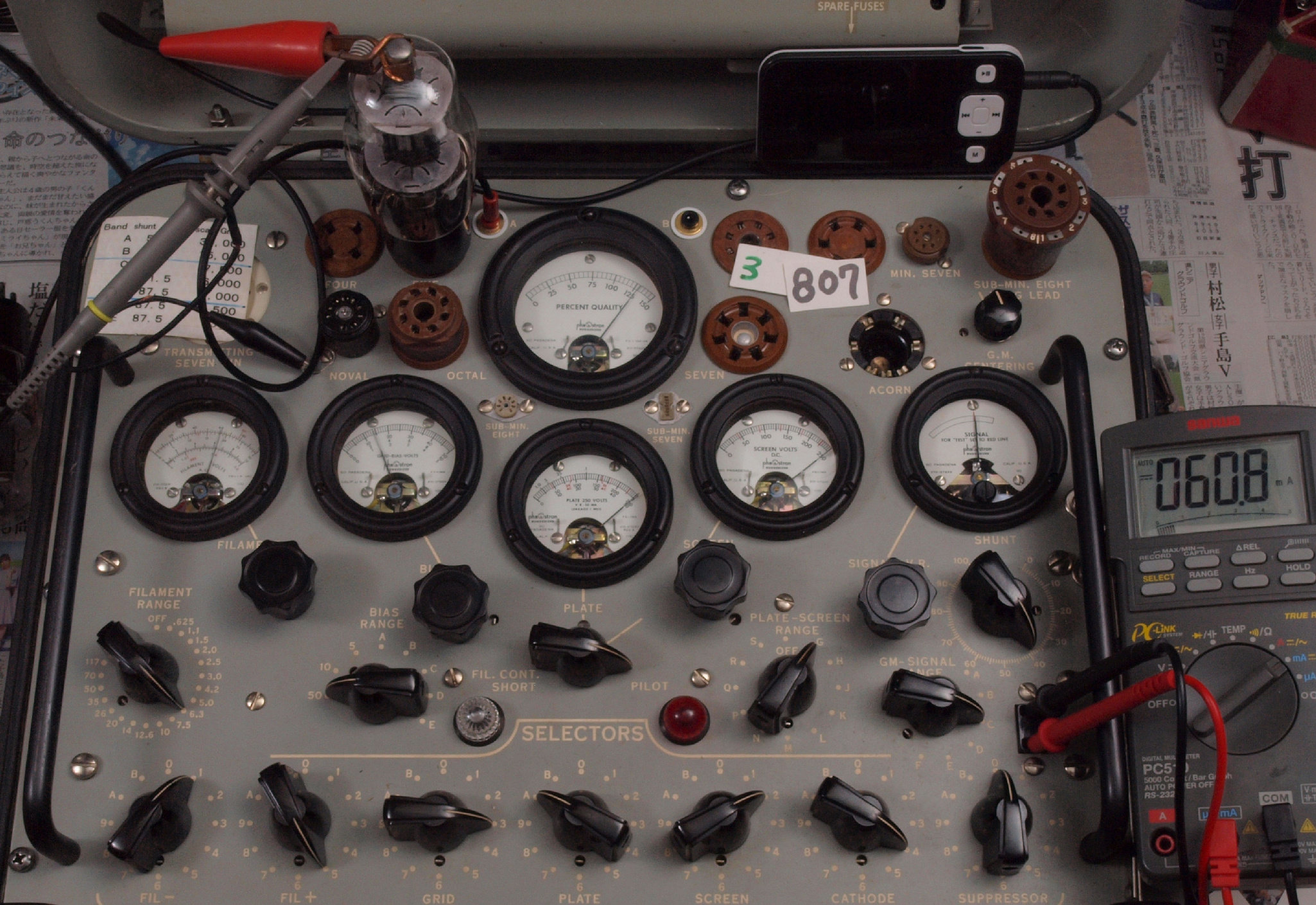

A3. 3本目 UY−807測定。 Gm=6500μmho、Ip=60.8mA。 RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」

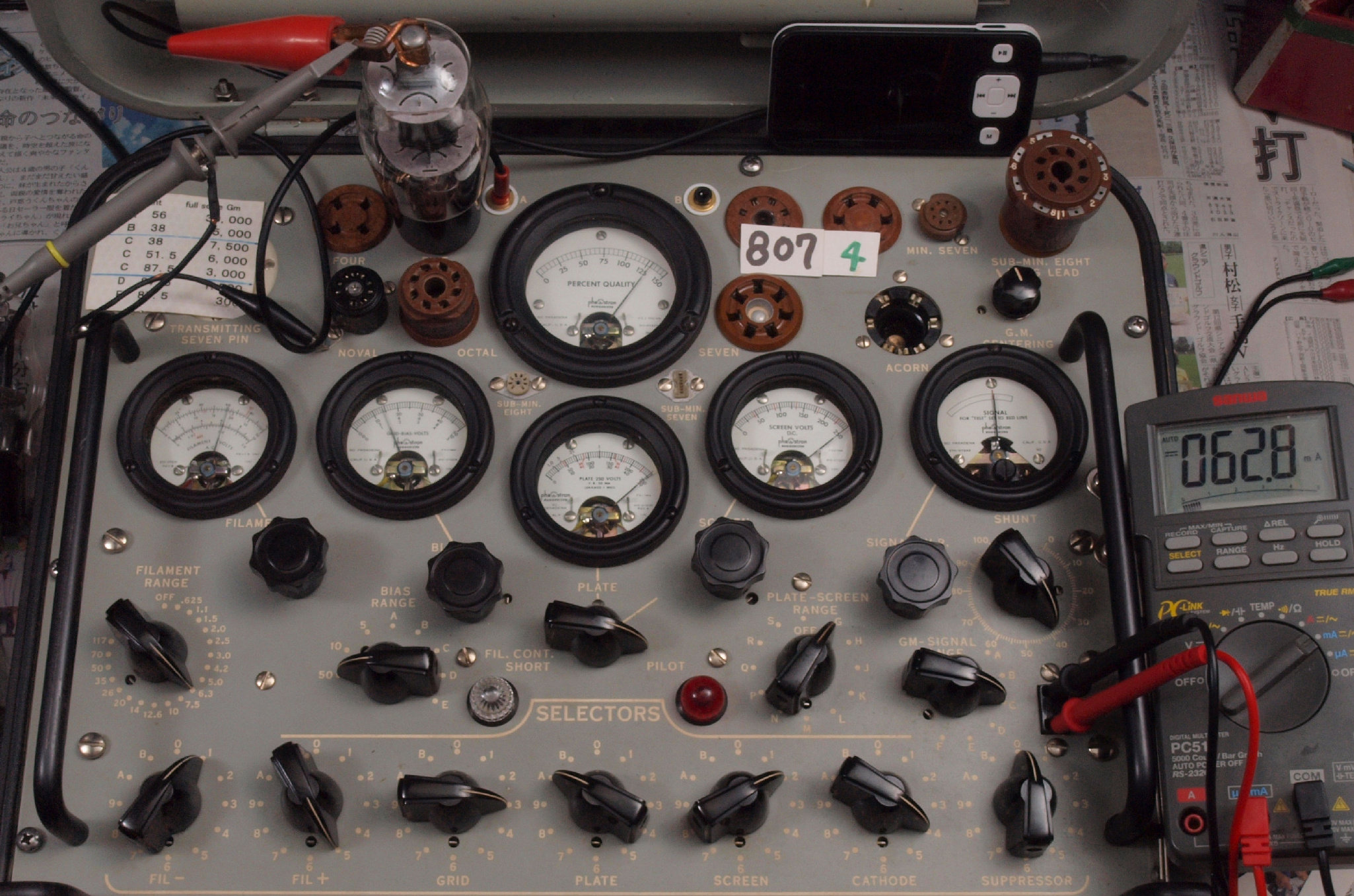

A4. 4本目 UY−807測定。 Gm=6500μmho、Ip=62.8mA。

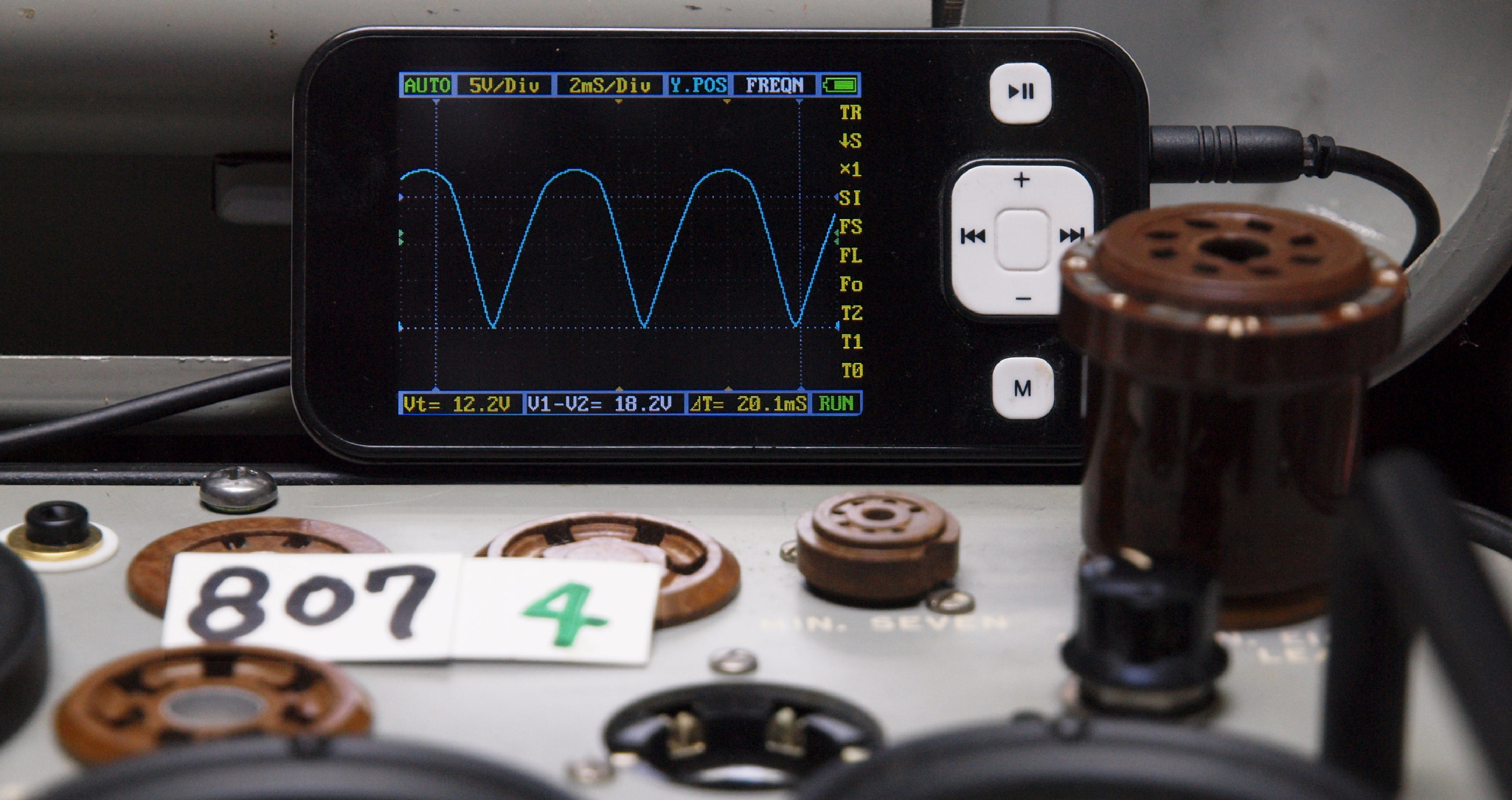

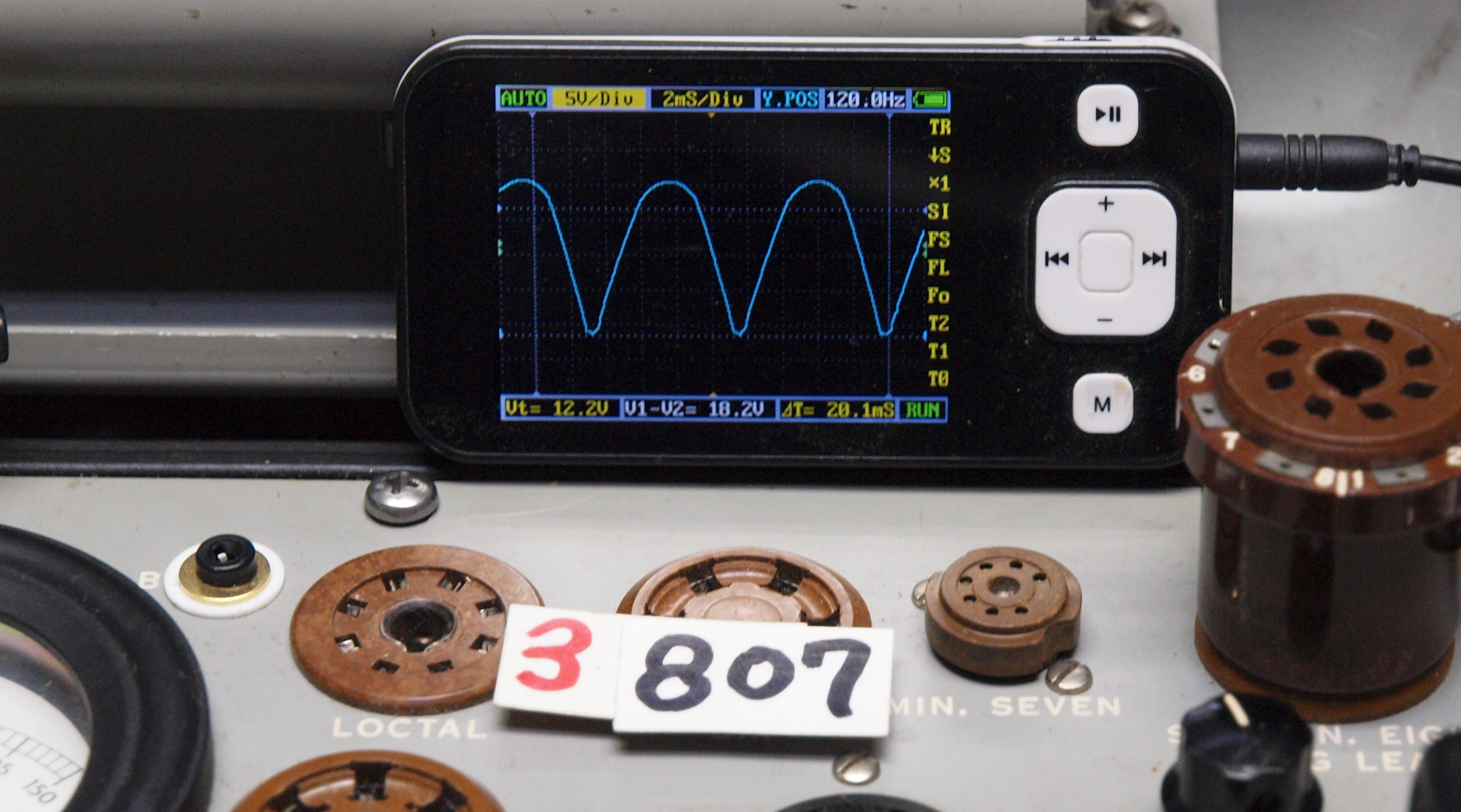

プレート波形を観測しながら測定する。

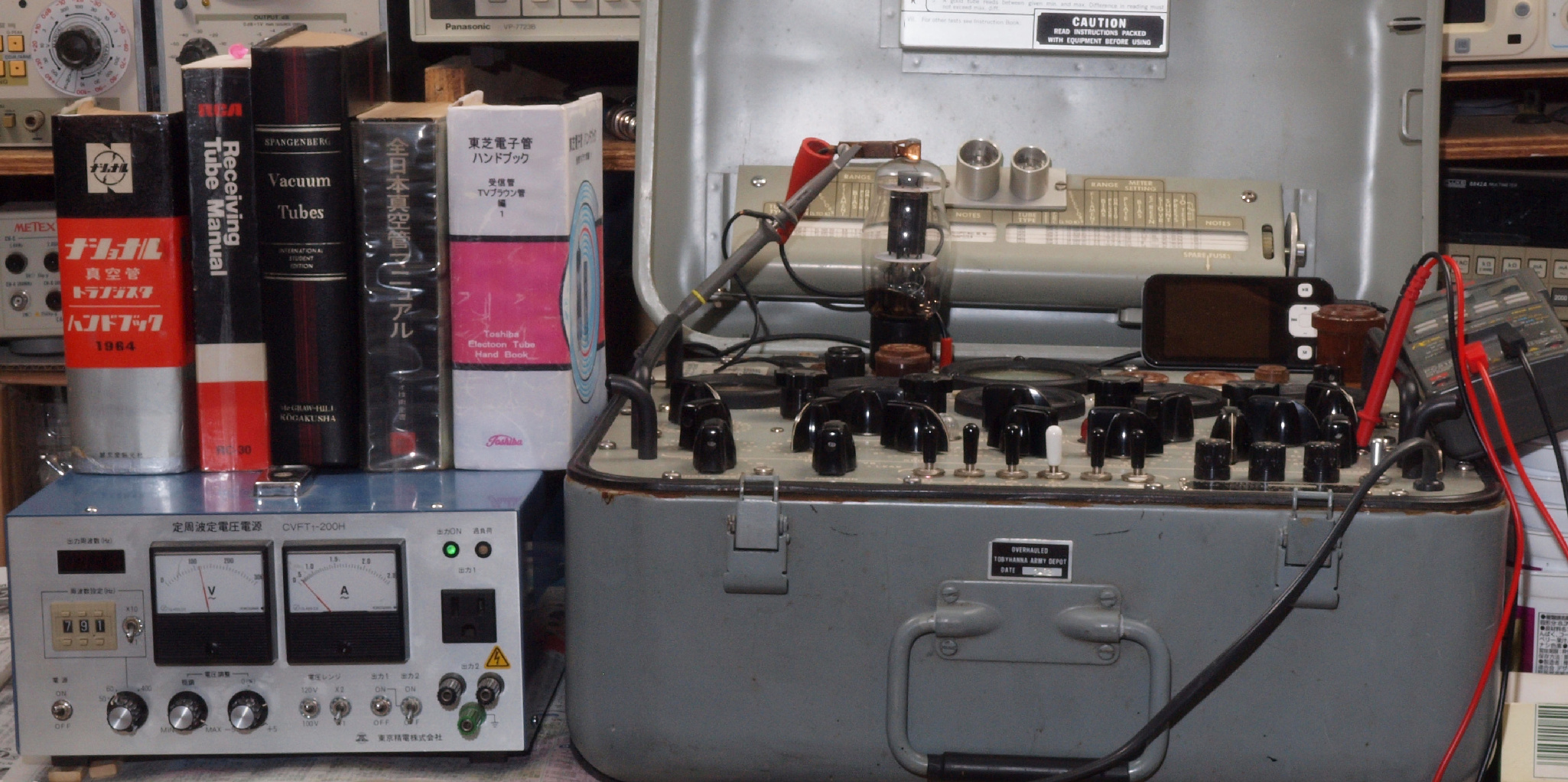

測定電源は安定化(電源・周波数)電源を使用し、AC115V 60Hzで行う。
B. YAHOOオークションで買た、東芝(マツダ)UY−807 4本の「Gm & Ip」測定。
真空管ハンドブック(規格表)の相互コンダクタンス=6000μmho「Ep=Esg=250V、Ip=72mA、Eg1=−14V」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

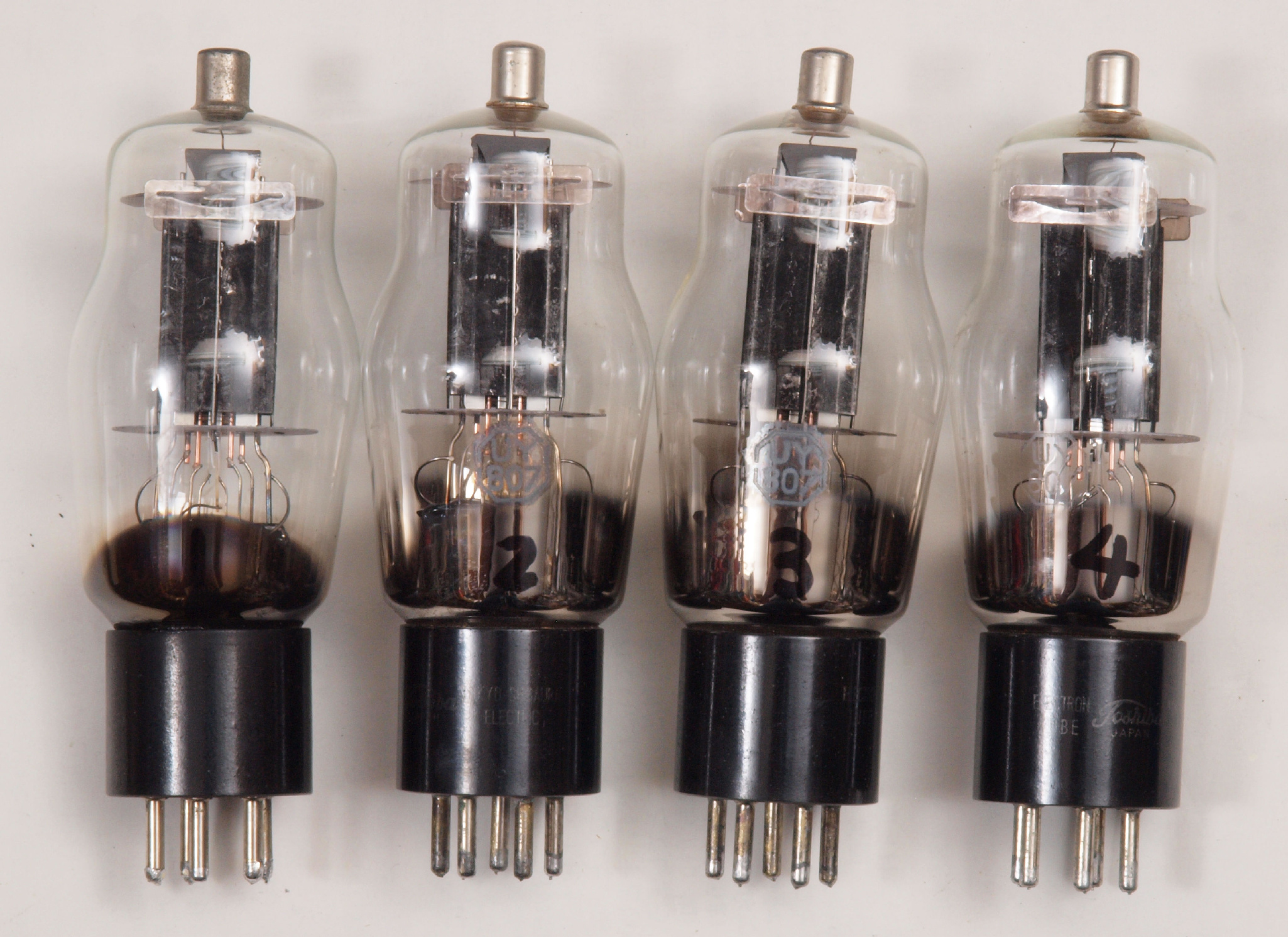

左から、1本目、 2本目、 ...、4本目。
  • 1本目 UY−807測定。 Gm=6000μmho、Ip=52.11mA。
    2本目 UY−807測定。 Gm=4600μmho、Ip=50.0mA。
    3本目 UY−807測定。 Gm=6650μmho、Ip=60.2mA。
    4本目 UY−807測定。 Gm=6000μmho、Ip=52.6mA。

画像をクリックすると、大きく(横幅2050ドット)表示されます。
B1. 1本目 UY−807測定。 Gm=6000μmho、Ip=52.11mA。 RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」、
B2. 2本目 UY−807測定。 Gm=4600μmho、Ip=50.0mA。
B3. 3本目 UY−807測定。 Gm=6650μmho、Ip=60.2mA。 RangeSW=C、FullScale=7500μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」、
B4. 4本目 UY−807測定。 Gm=6000μmho、Ip=52.6mA。
プレート電圧波形を観測しながら測定する。

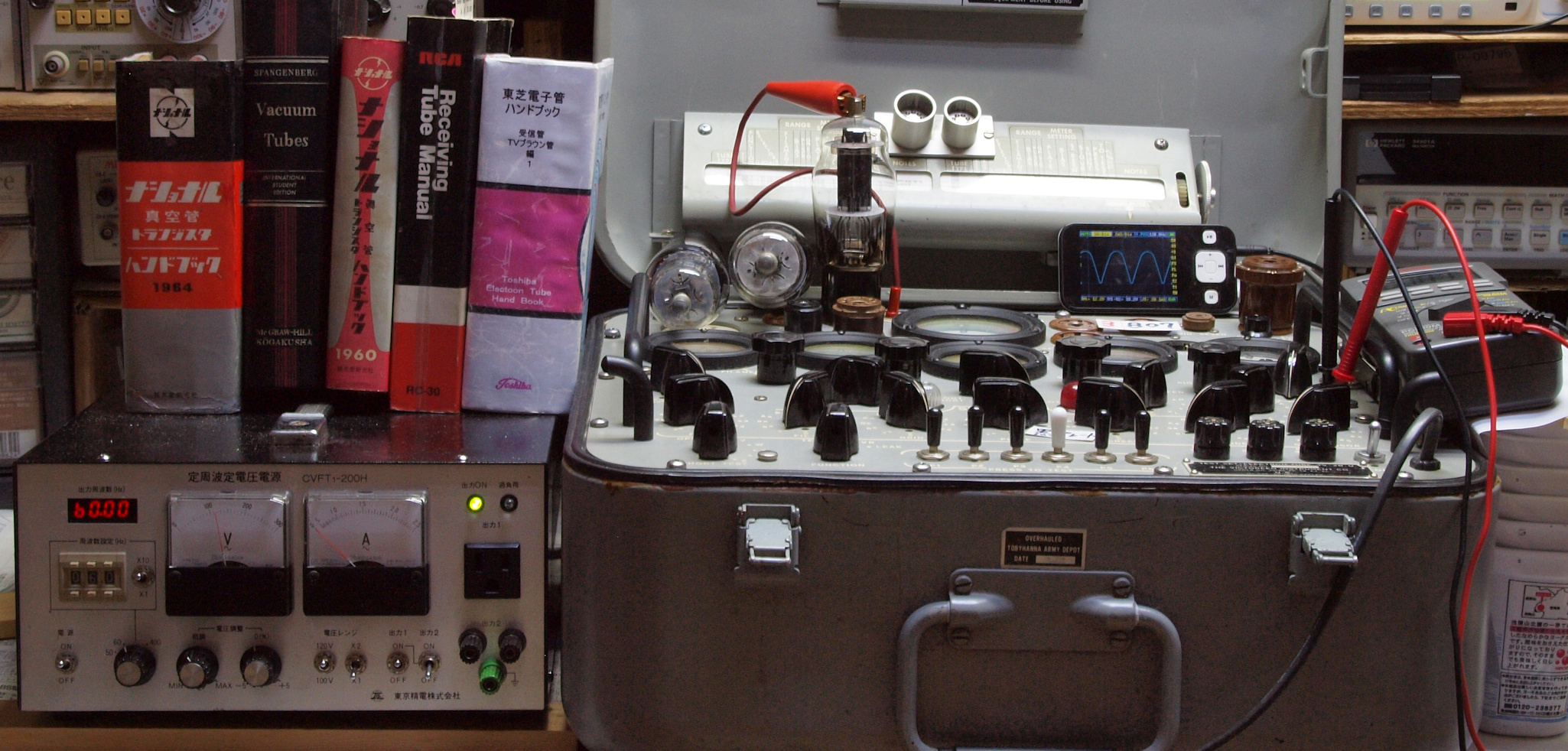

電源は安定化(電圧・周波数)電源を使用し、AC115V 60Hzで行う。
