Hickok TV-2B/Uで 829B(2B29)Gm測定
A. 1回目 YAHOOオークションで買い集めた、 829B(2B29、3E29)の「Gm & Ip」測定。
1本目 「829B」ユニット1測定。 Gm=7000μmho、Ip=43.6mA。
           ユニット2測定。 Gm=7500μmho、Ip=50.57mA。
2本目 「3E29」ユニット1測定。 Gm=8000μmho、Ip=53.39mA。
           ユニット2測定。 Gm=7500μmho、Ip=59.9mA。
3本目 「3E29」ユニット1測定。 Gm=7700μmho、Ip=62.1mA。
           ユニット2測定。 Gm=8000μmho、Ip=63.38mA。
4本目  空気管でした。

B. 2回目 YAHOOオークションで買い集めた、 829Bの「Gm & Ip」測定。
1本目 「829B」ユニット1測定。 Gm=9000μmho、Ip=63.38mA。
           ユニット2測定。 Gm=8000μmho、Ip=37.44mA。
2本目 「829B」ユニット1測定。 Gm=9200μmho、Ip=49.63mA。
           ユニット2測定。 Gm=8600μmho、Ip=45.21mA。
3本目 「829B」ユニット1測定。 Gm=9000μmho、Ip=45.14mA。
           ユニット2測定。 Gm=8000μmho、Ip=48.61mA。
4本目 「829B」ユニット1測定。 Gm=8000μmho、Ip=49.89mA。
           ユニット2測定。 Gm=8000μmho、Ip=55.5mA。
5本目 「829B」ユニット1測定。 Gm=8500μmho、Ip=50.3mA。
           ユニット2測定。 Gm=8000μmho、Ip=49.74mA。
A. YAHOOオークションで買い集めた、 829B(2B29、3E29)の「Gm & Ip」測定。

  • 真空管ハンドブック(規格表)の相互コンダクタンス=8500μmho
    「Ep=250V、Esg=175V、Ip=60mA、Eg1=−12V」 (全日本真空管マニュアル、オーディオ用真空管マニアル、世界の真空管カタログより)。
  • TV-2B/Uのチャート設定では、ヒータに12Vを掛ける設定ですが、6.3Vにして測定ユニットのみヒータを通電した方が良いです。

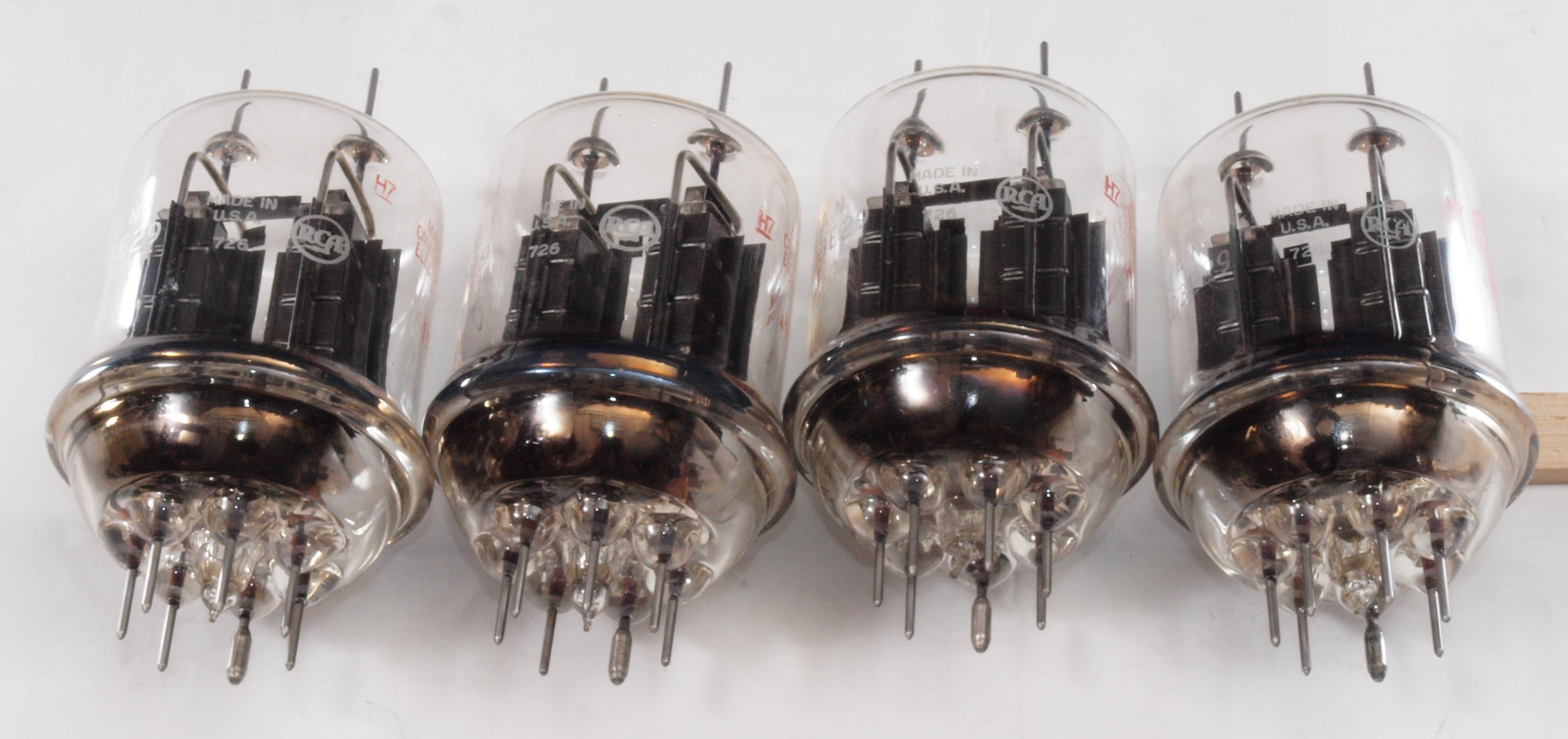

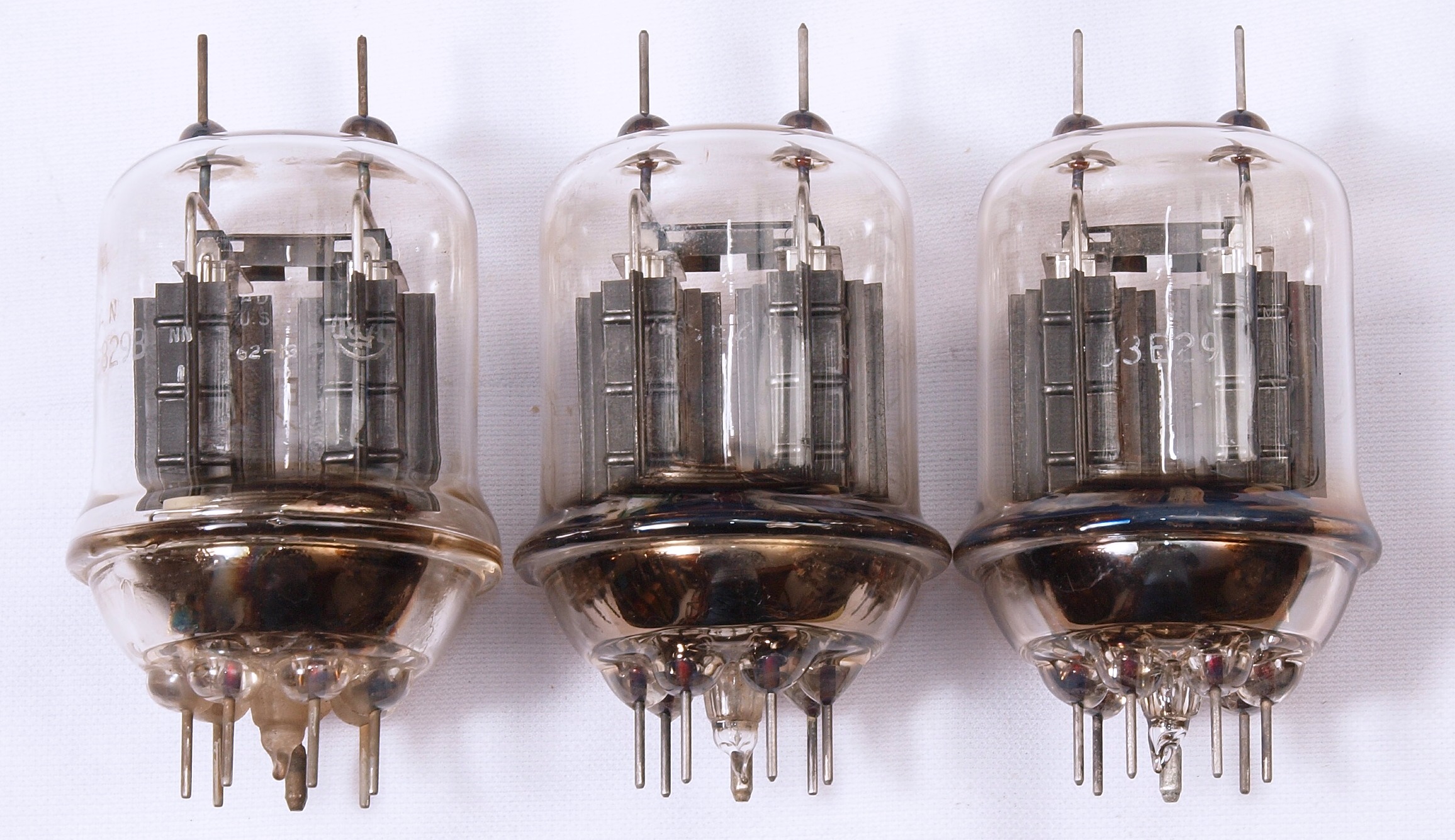

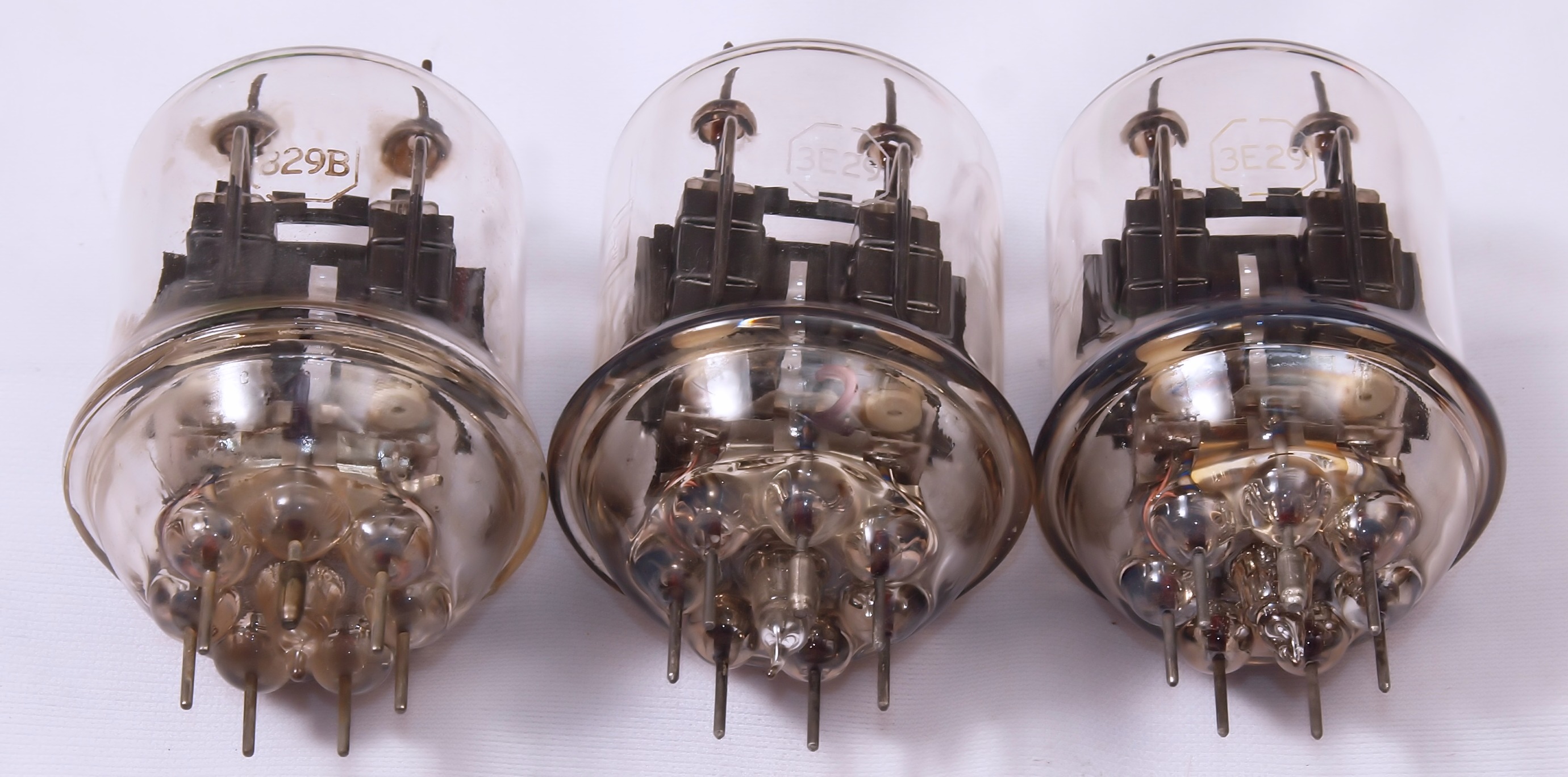

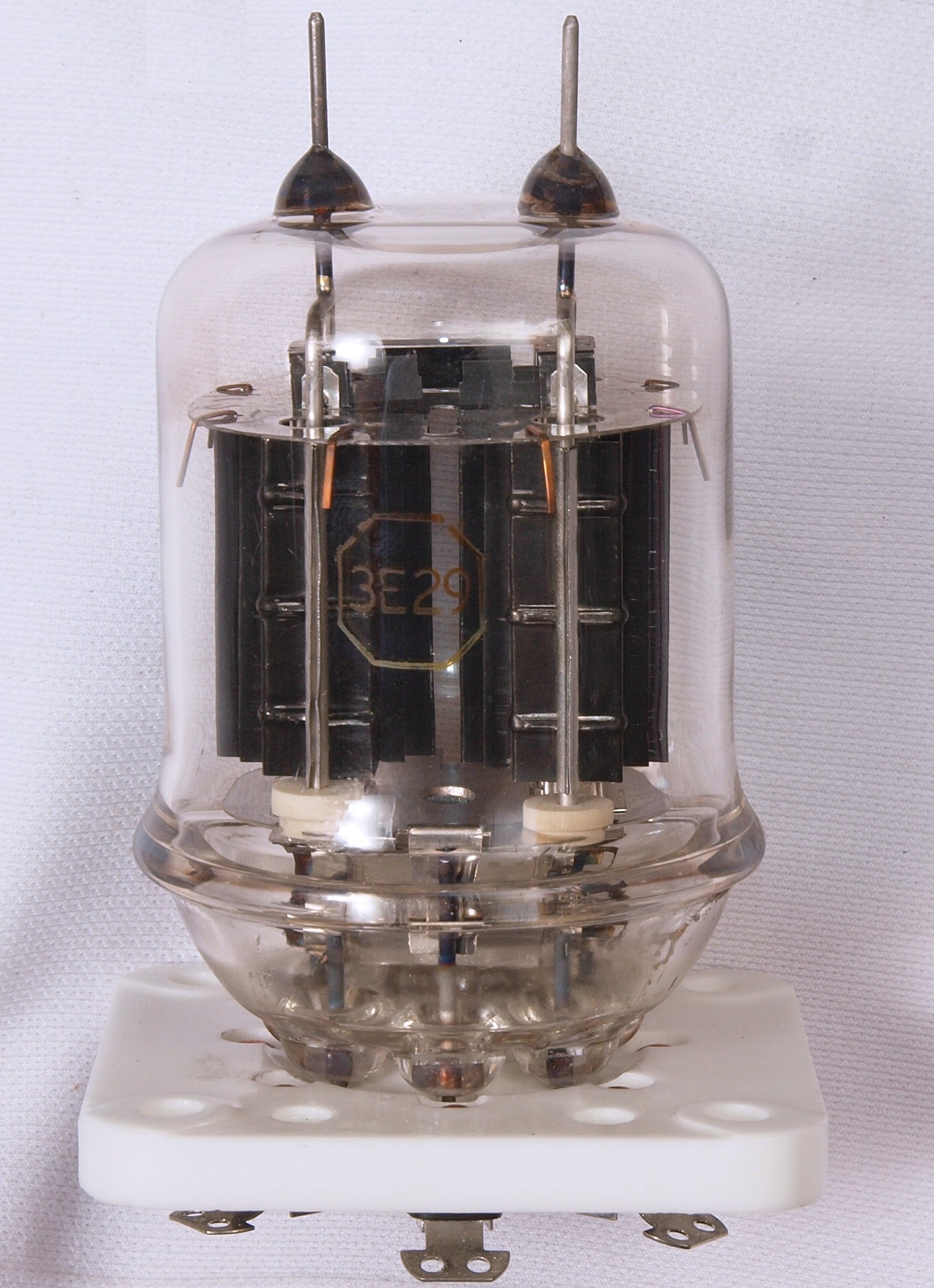

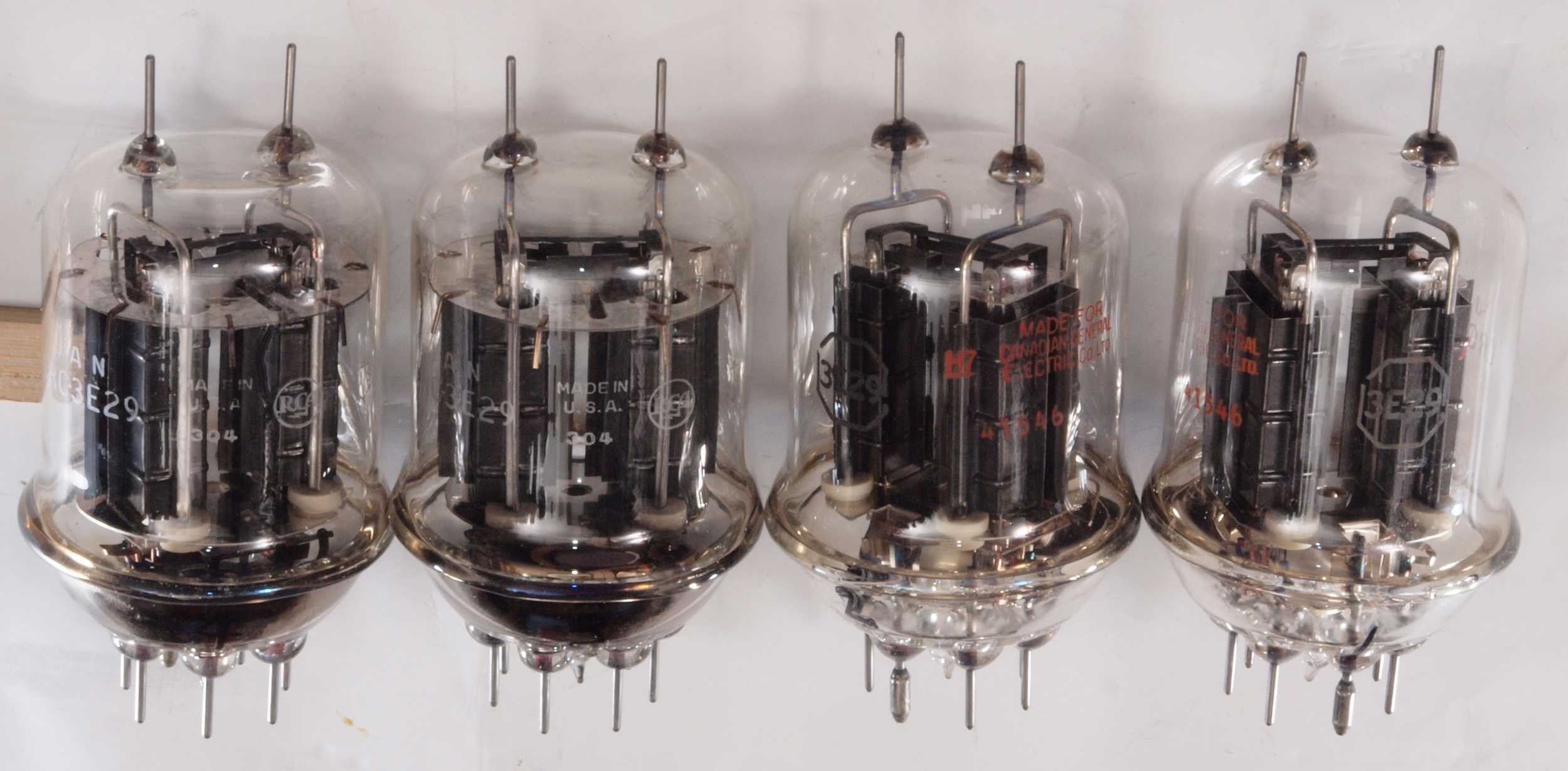

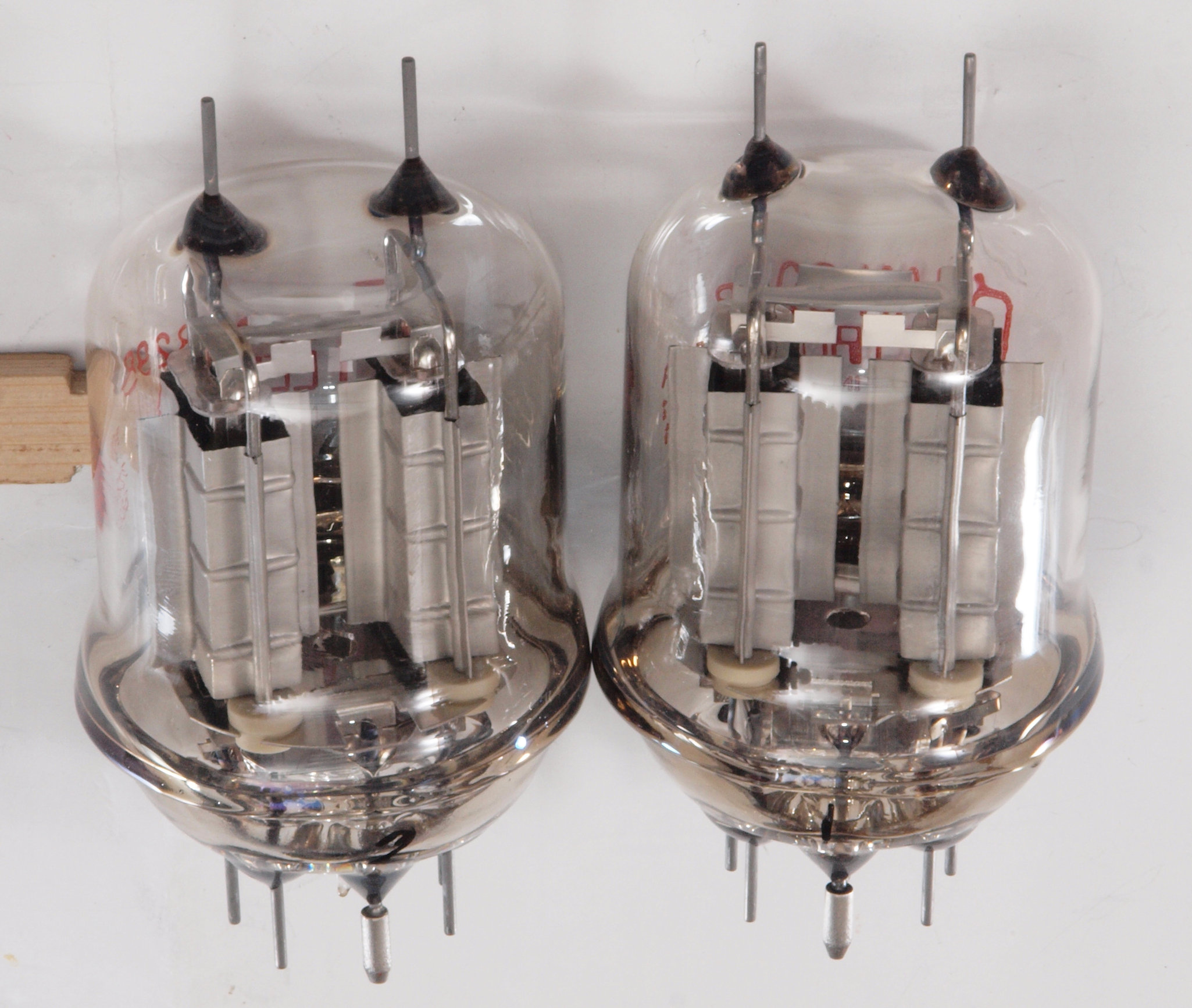

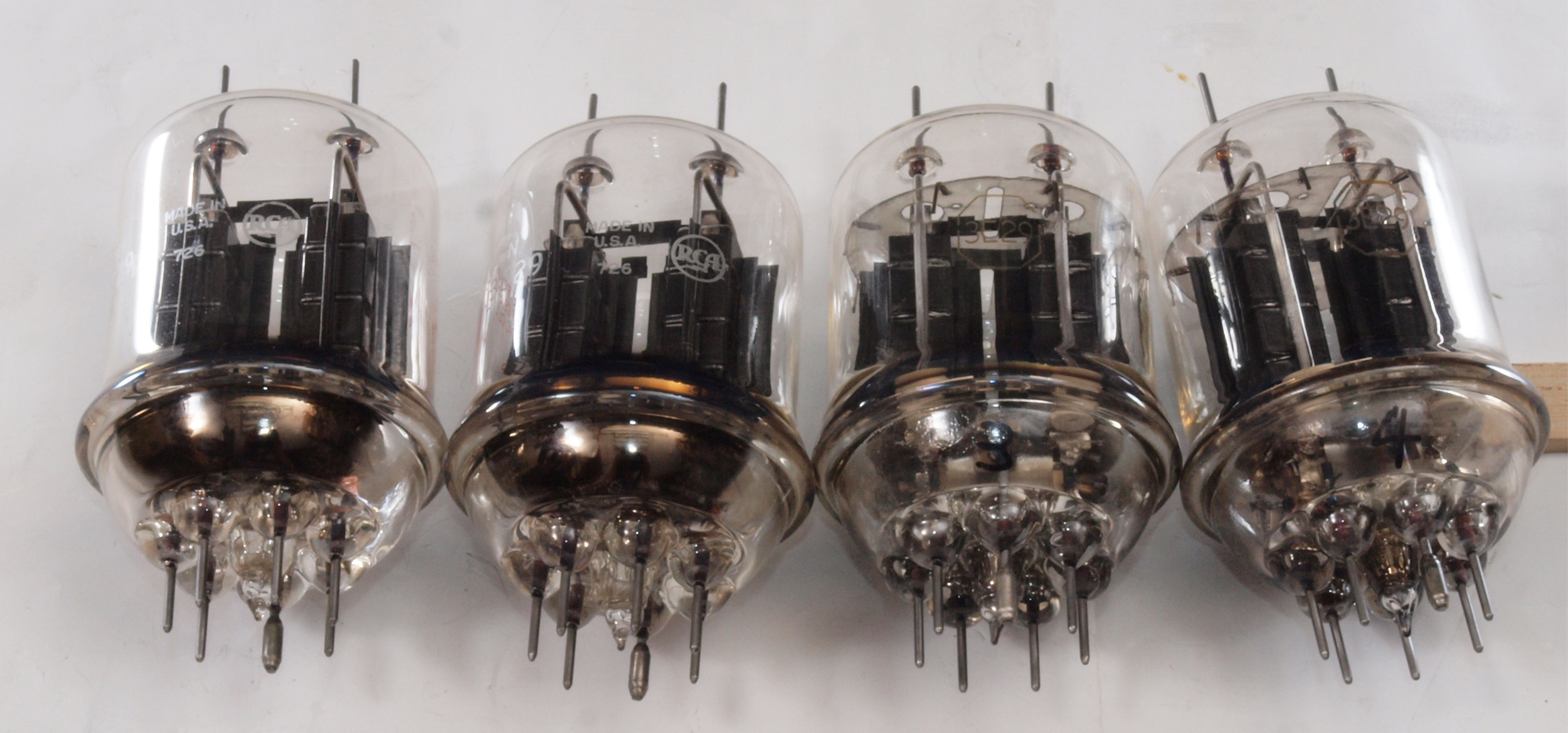

左から、1本目(829B)、 2本目(3E29)、3本目(3E29)、全てRCA製品。
左から、
1本目 「829B」ユニット1測定。 Gm=7000μmho、Ip=43.6mA。
           ユニット2測定。 Gm=7500μmho、Ip=50.57mA。
2本目 「3E29」ユニット1測定。 Gm=8000μmho、Ip=53.39mA。
           ユニット2測定。 Gm=7500μmho、Ip=59.9mA。
3本目 「3E29」ユニット1測定。 Gm=7700μmho、Ip=62.1mA。
           ユニット2測定。 Gm=8000μmho、Ip=63.38mA。。

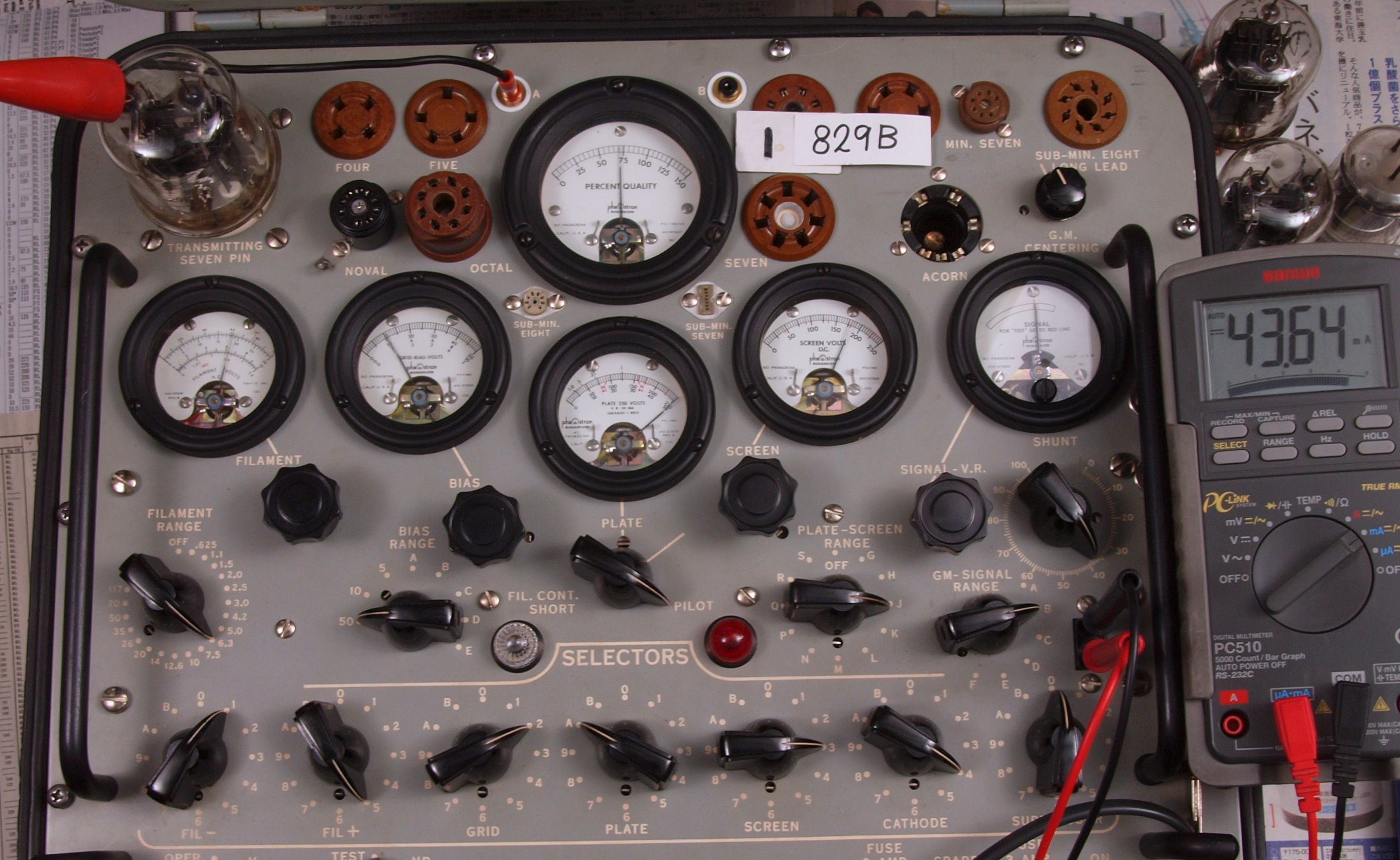

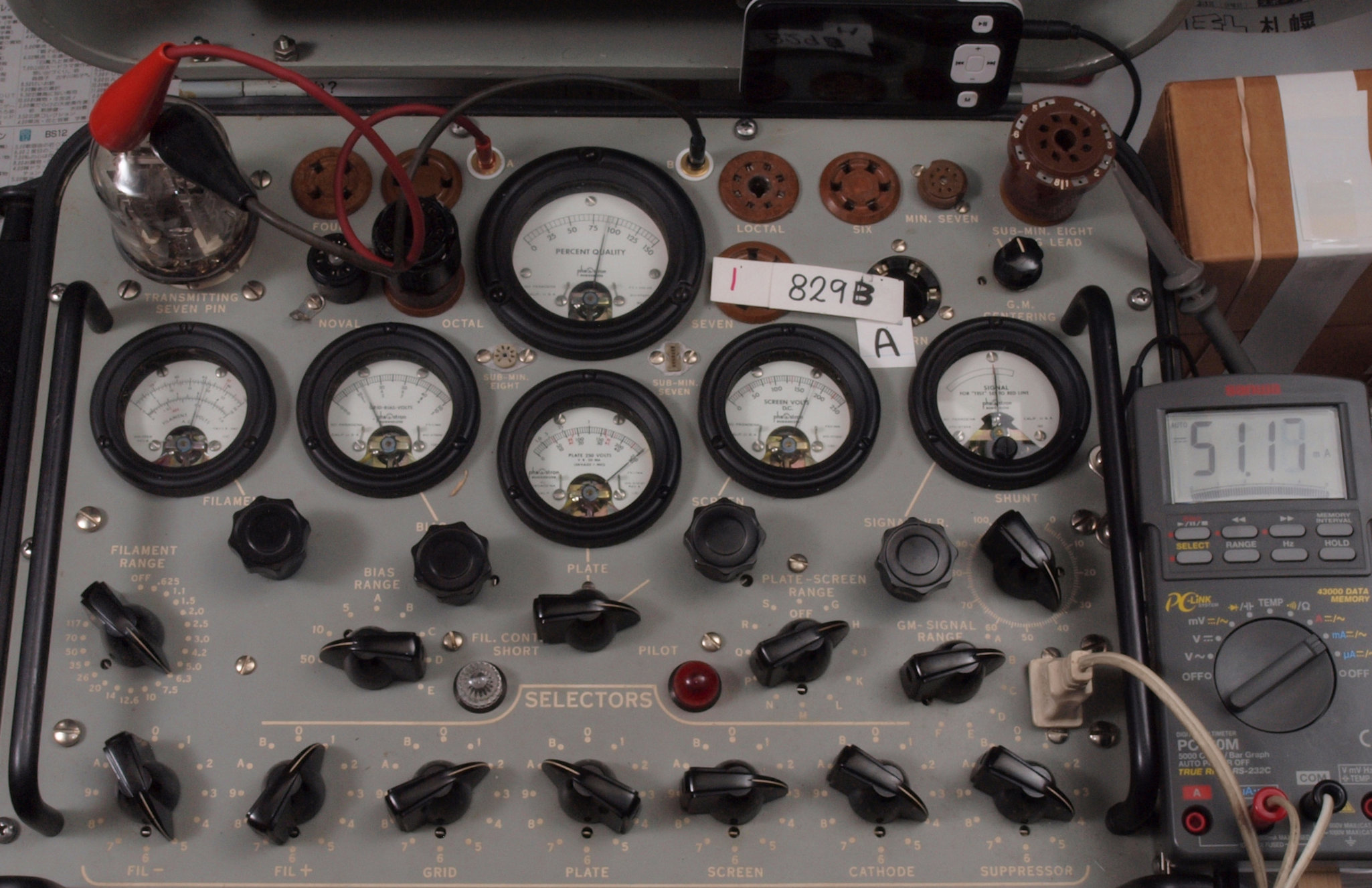

A11. 1本目 「829B」ユニット1測定。 Gm=7000μmho、Ip=43.6mA。
        測定条件、 「Ep=250V、Esg=175V、Eg1=−12V」RangeSW=C、FullScale=15000μ。

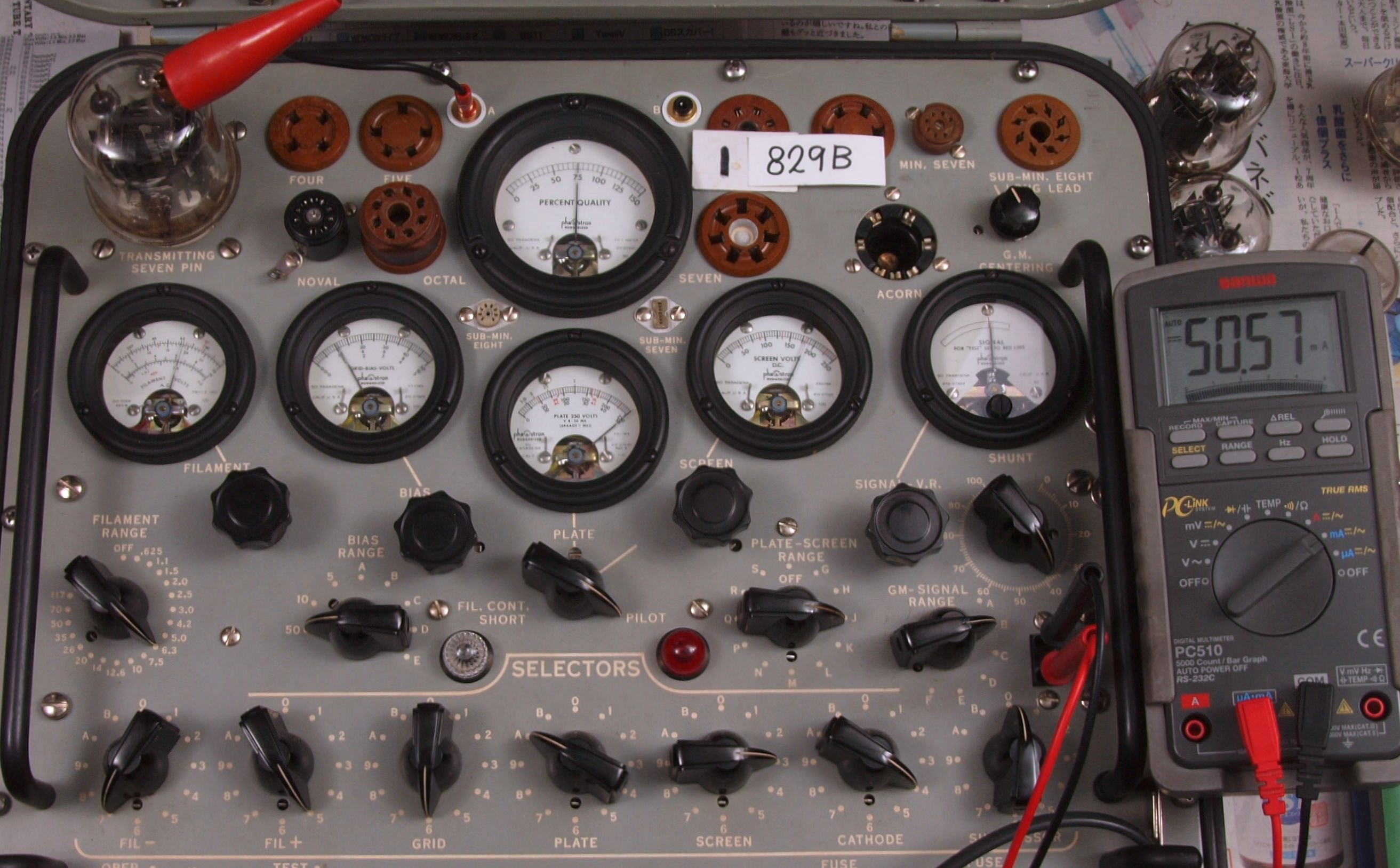

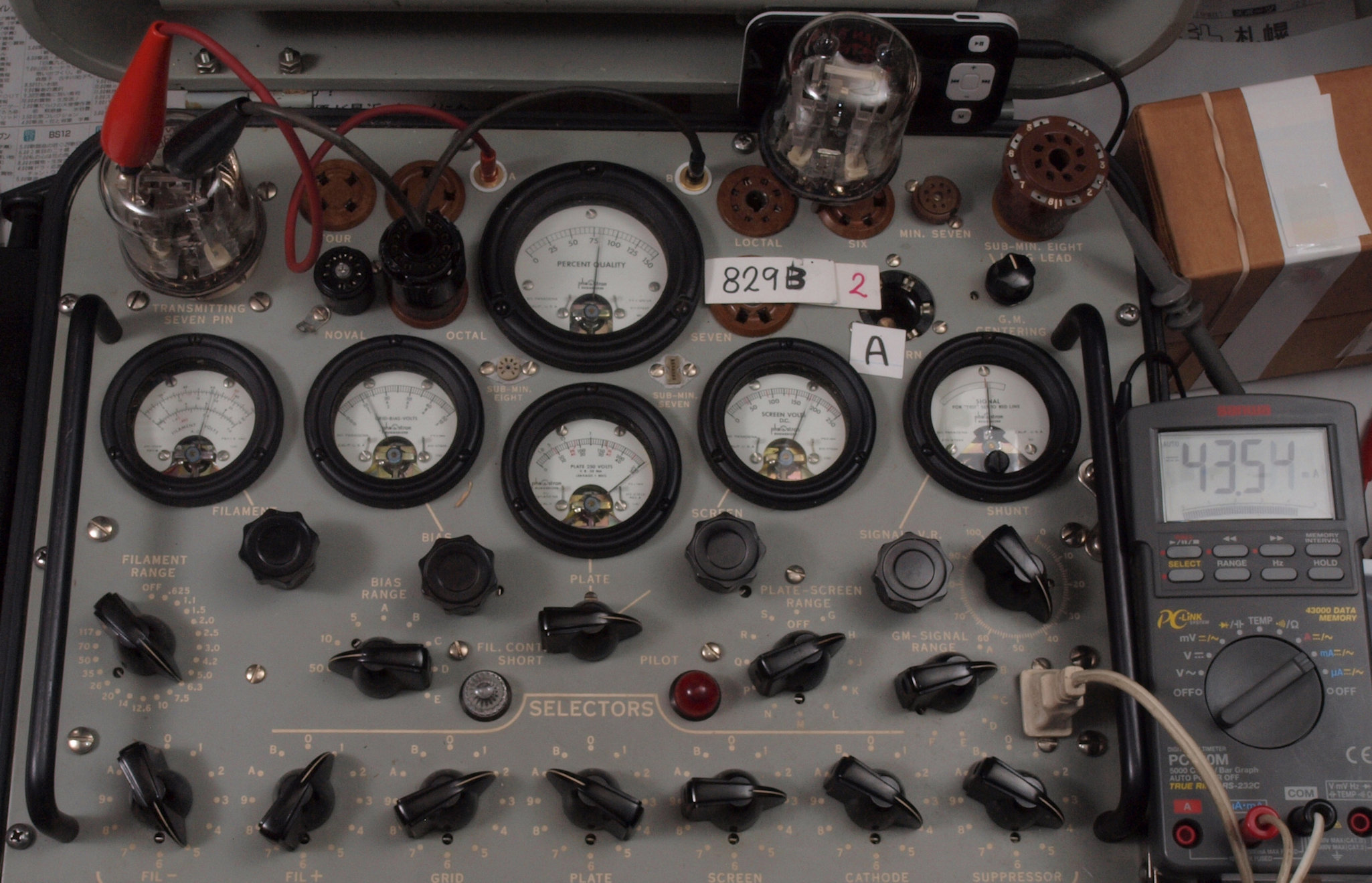

A12. 1本目 「829B」ユニット2測定。 Gm=7500μmho、Ip=50.57mA。
        測定条件、 「Ep=250V、Esg=175V、Eg1=−12V」RangeSW=C、FullScale=15000μ。

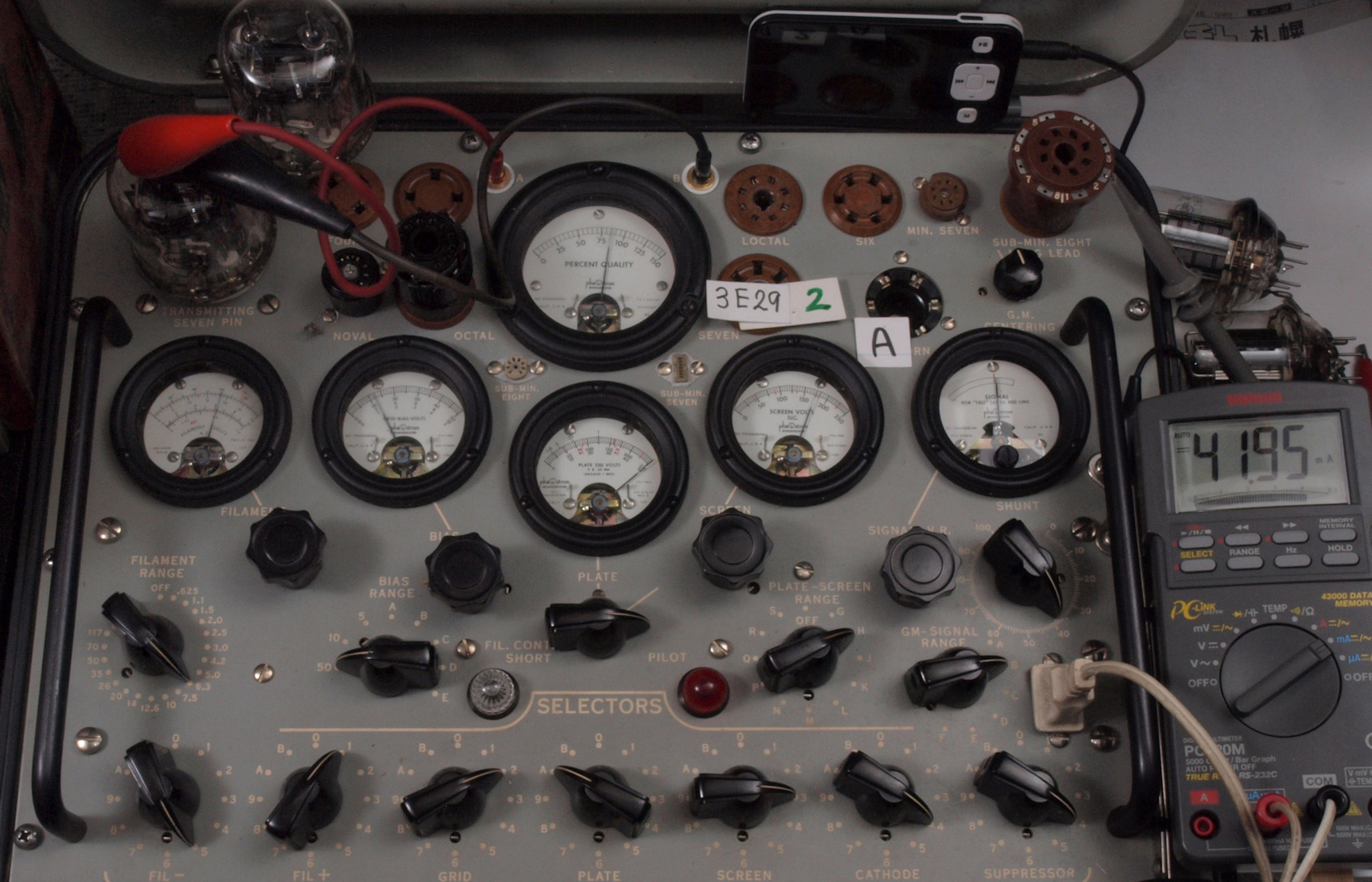

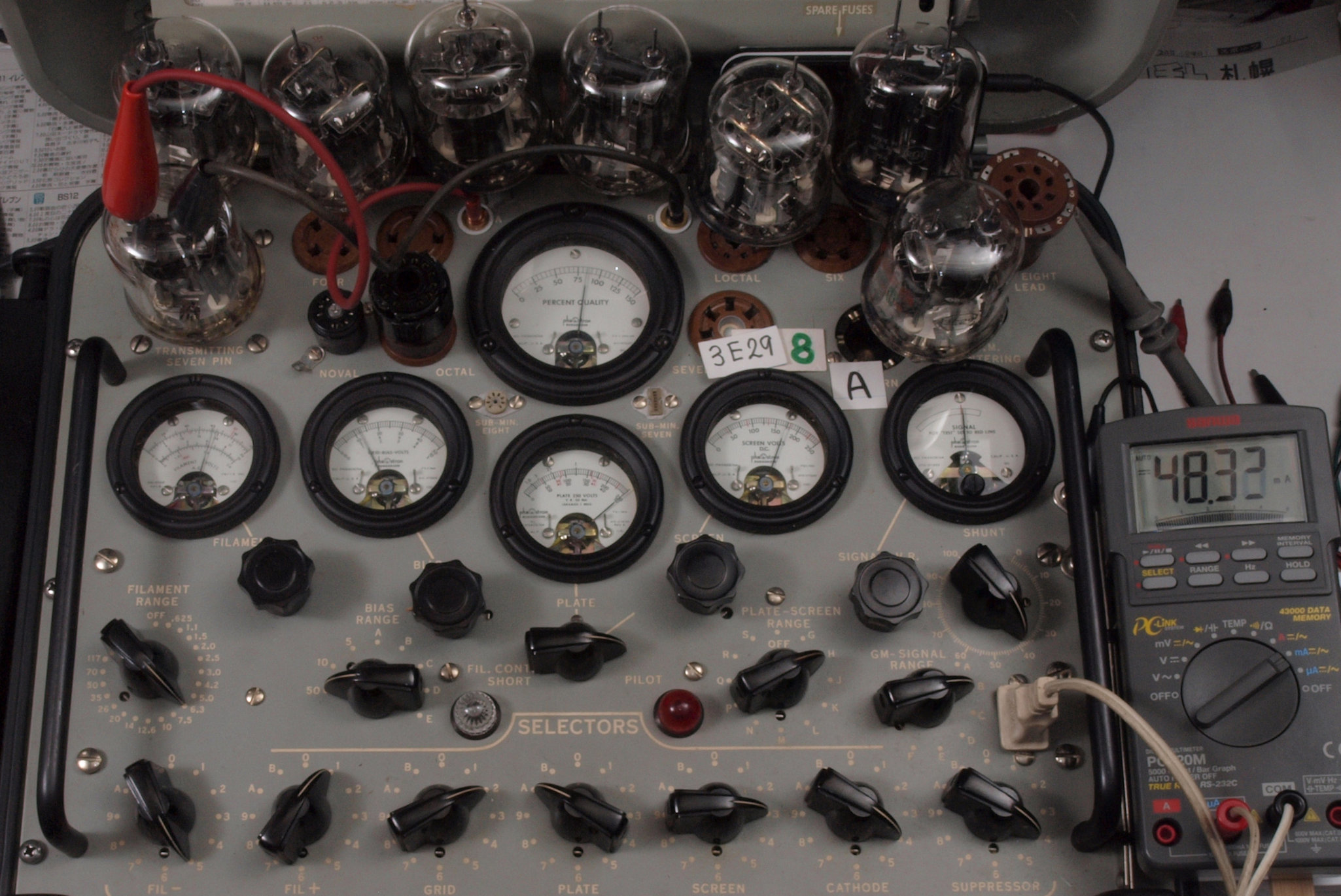

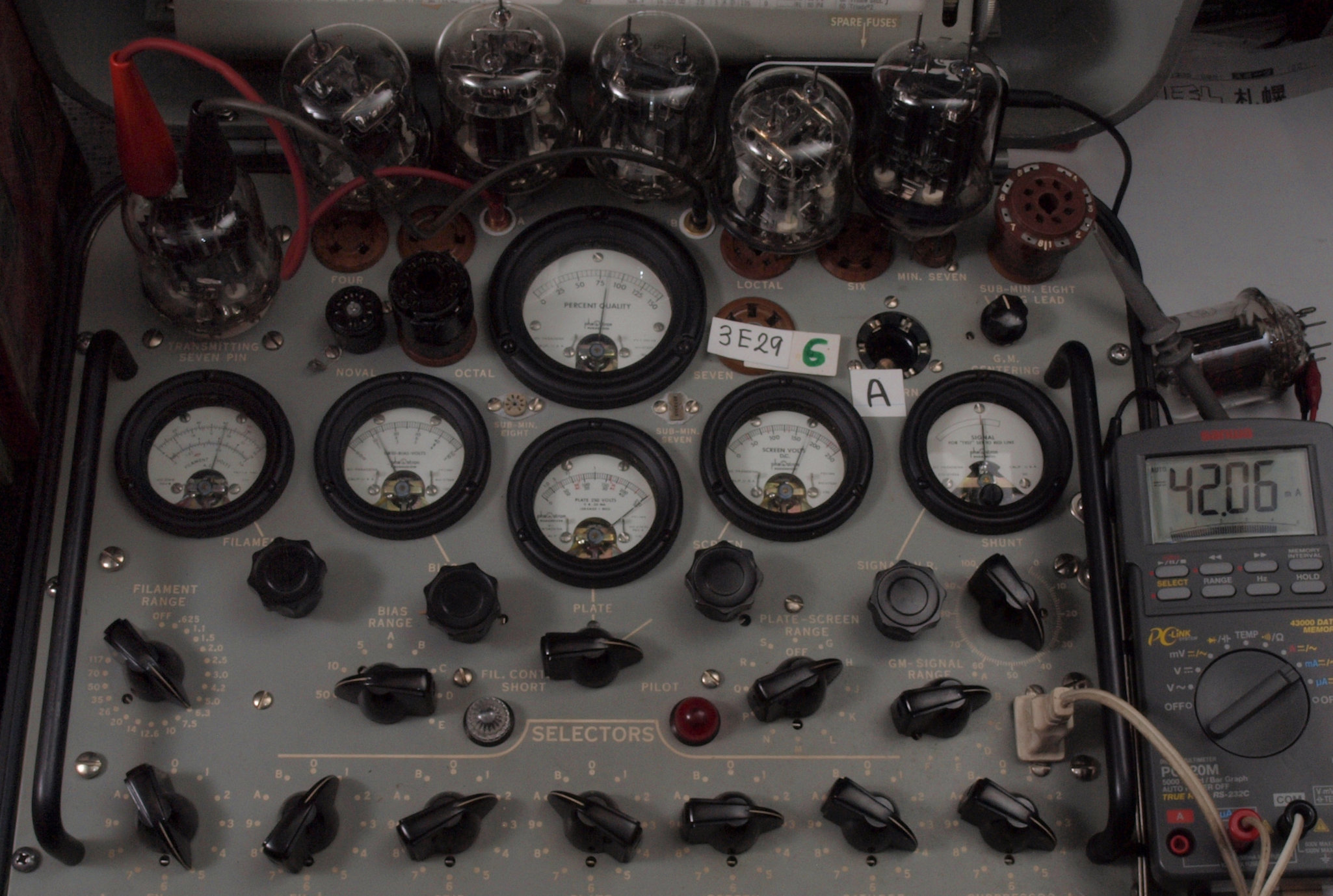

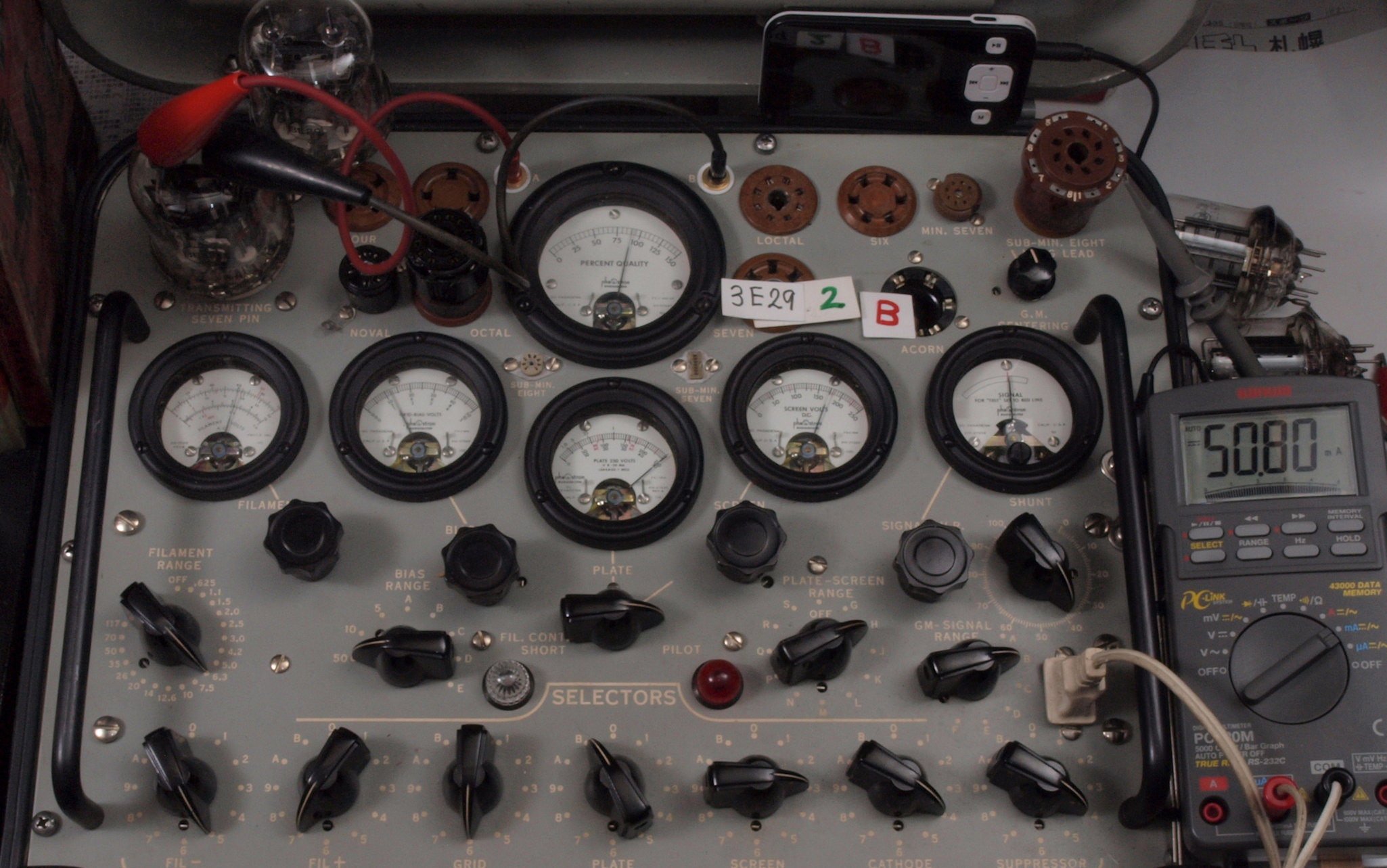

A21. 2本目 「3E29」ユニット1測定。 Gm=8000μmho、Ip=53.39mA。
        測定条件、 「Ep=250V、Esg=175V、Eg1=−12V」RangeSW=C、FullScale=15000μ。

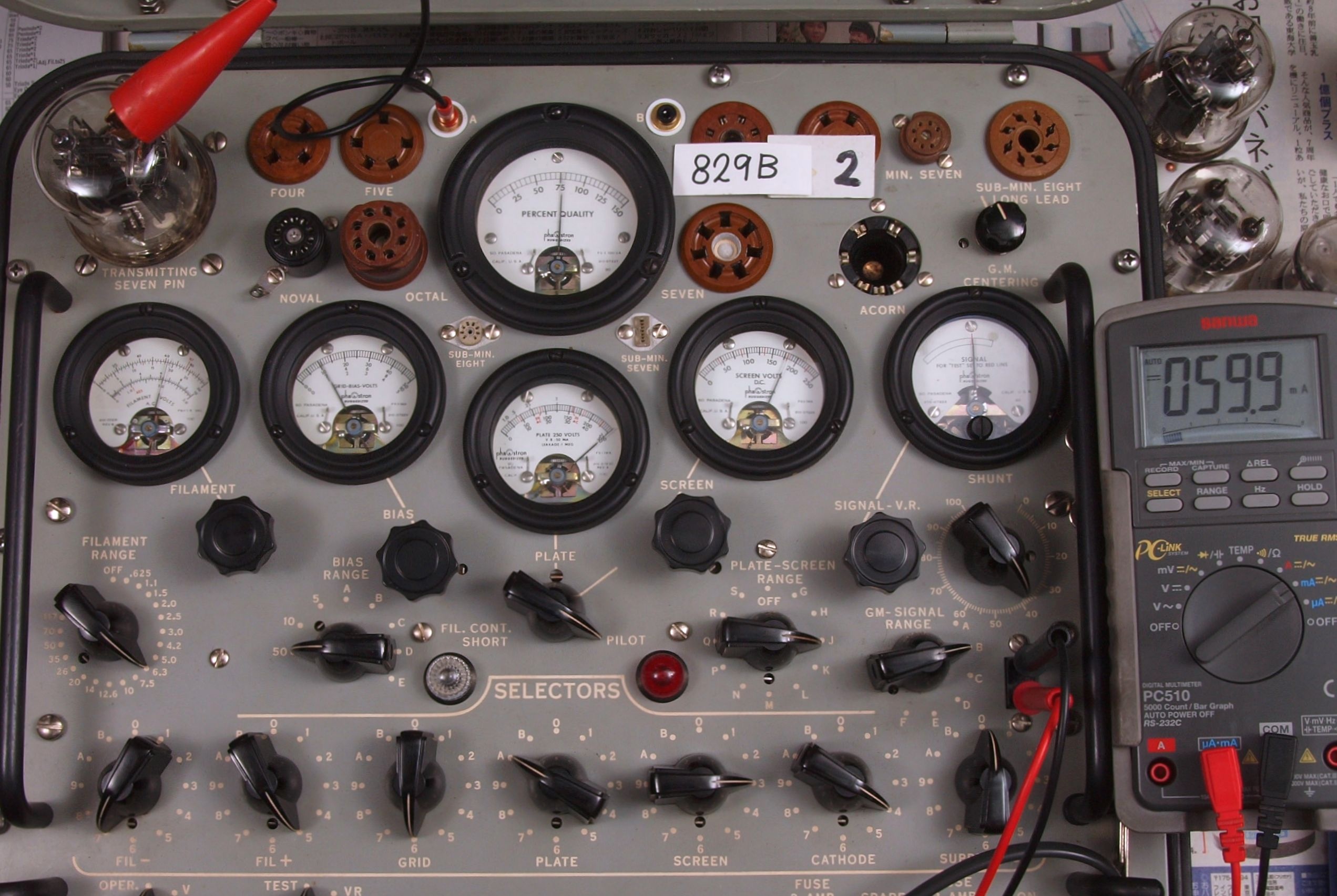

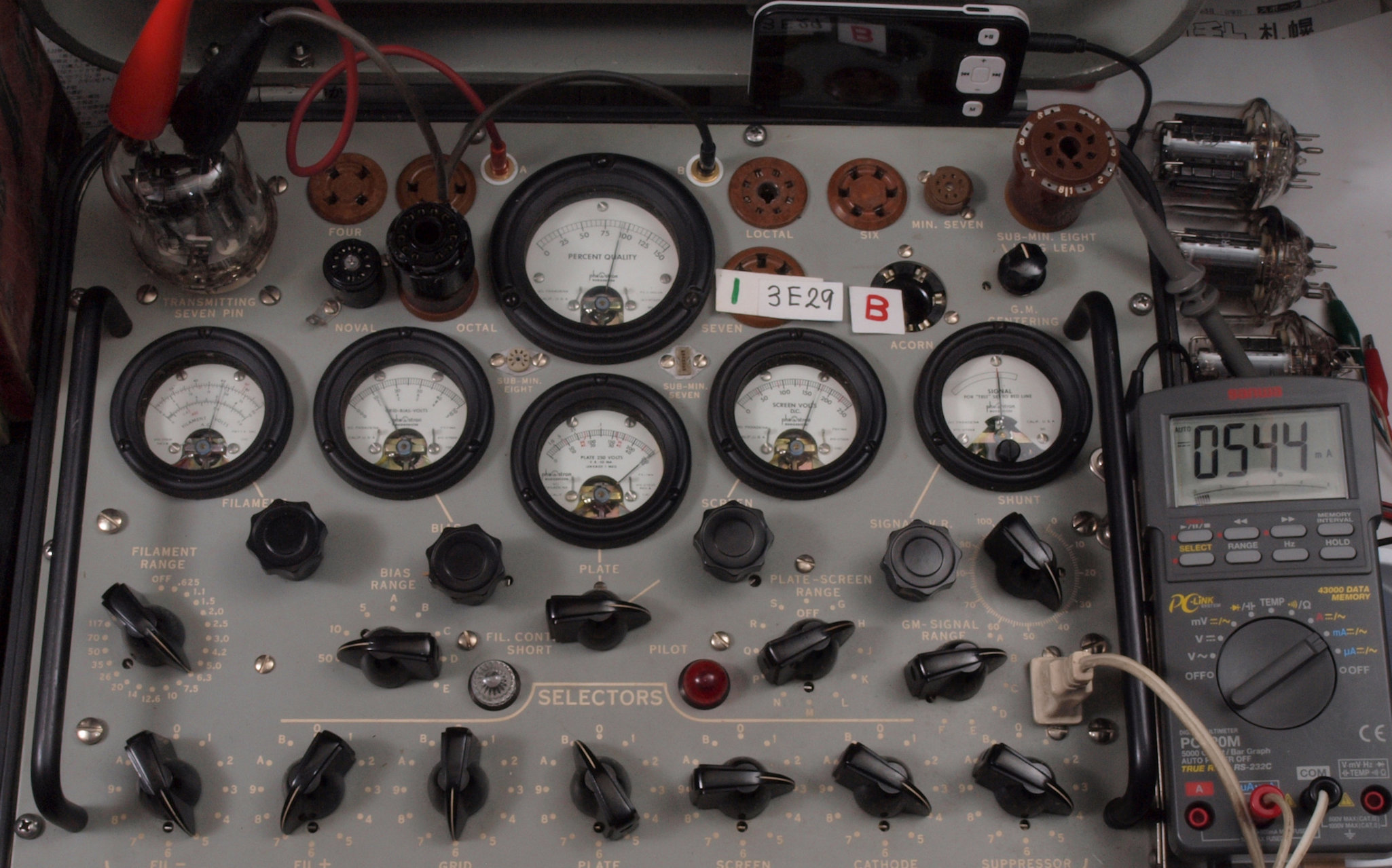

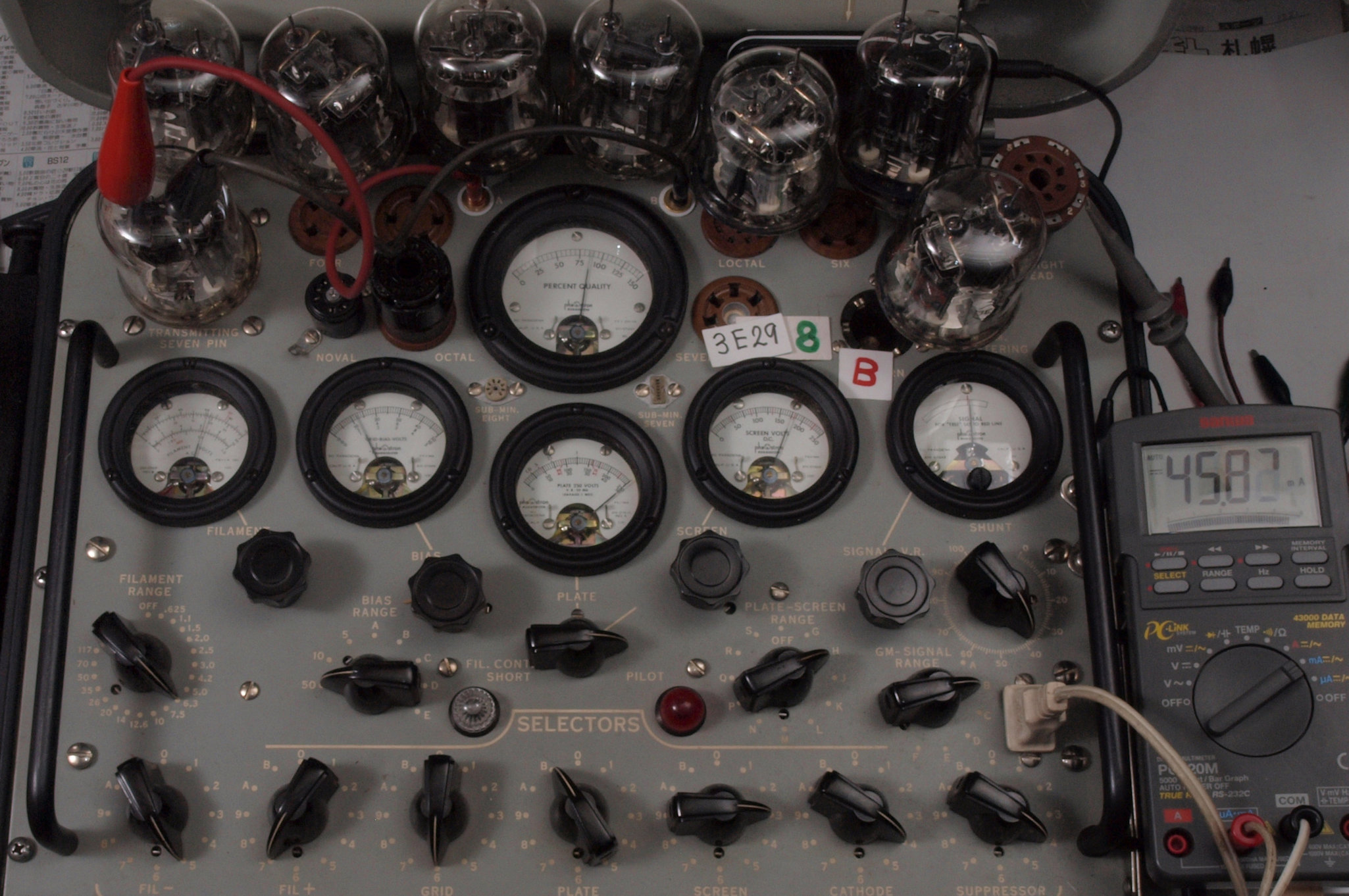

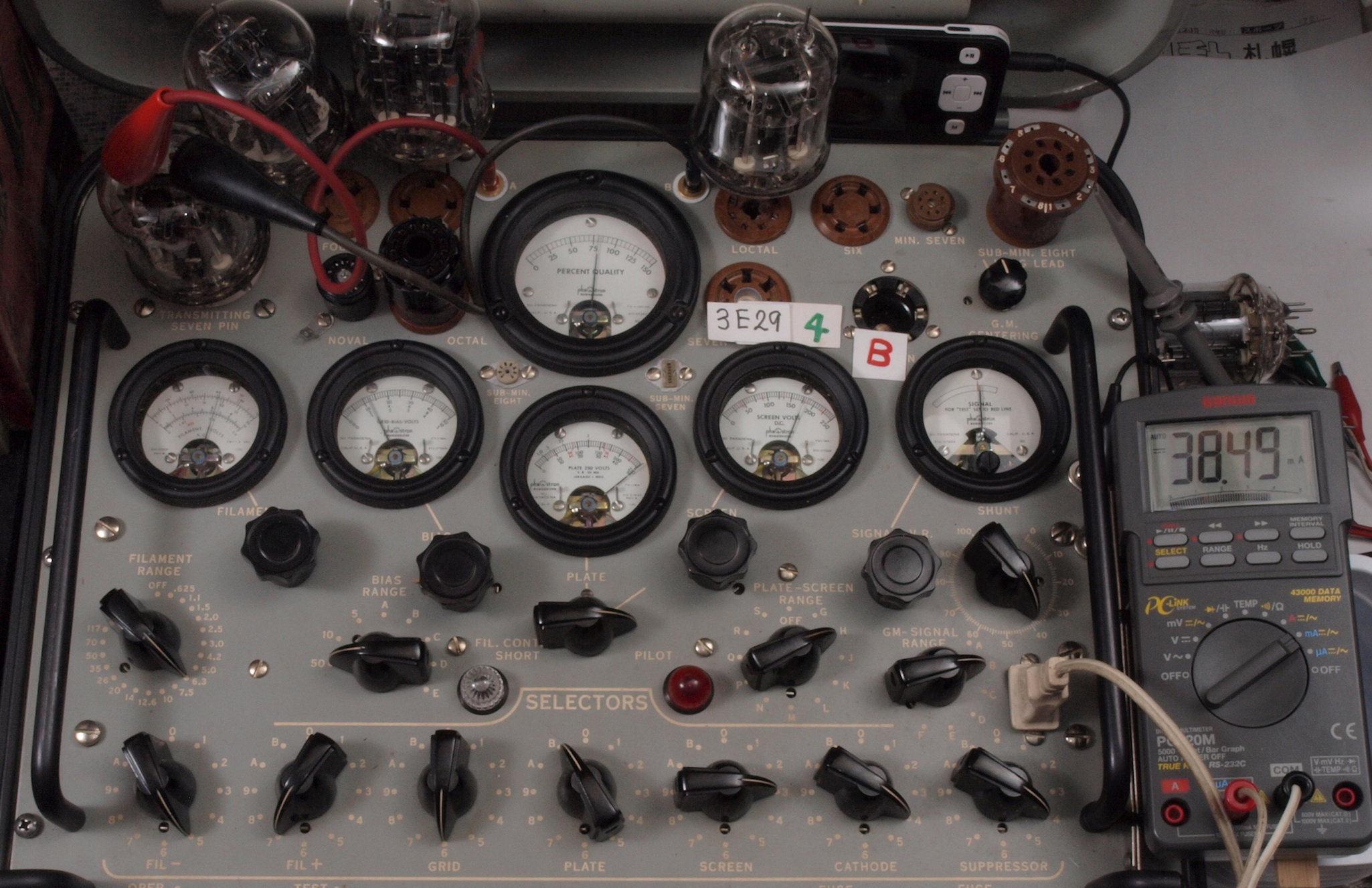

A22. 2本目 「3E29」ユニット2測定。 Gm=7500μmho、Ip=59.9mA。
        測定条件、 「Ep=250V、Esg=175V、Eg1=−12V」RangeSW=C、FullScale=15000μ。

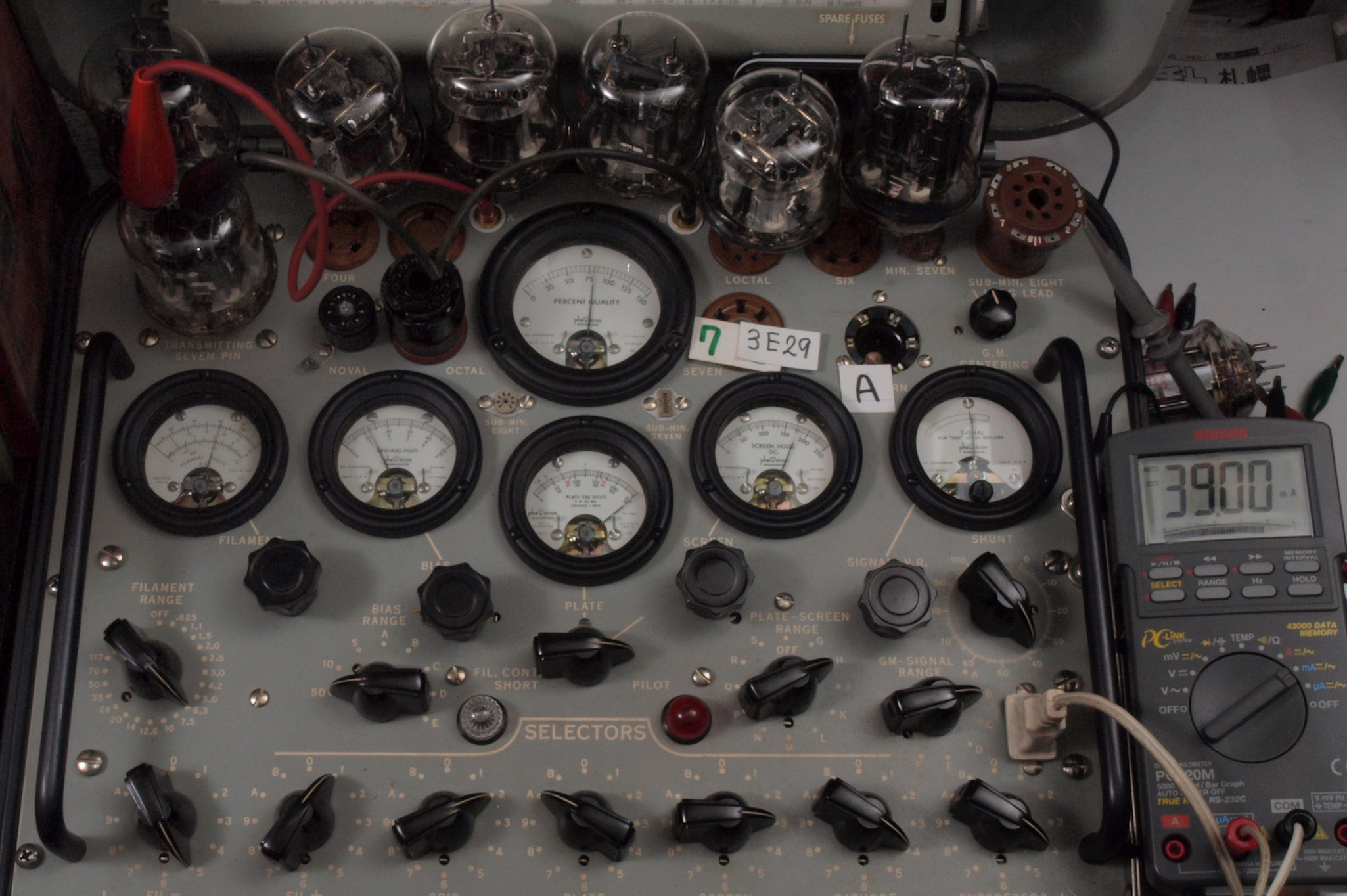

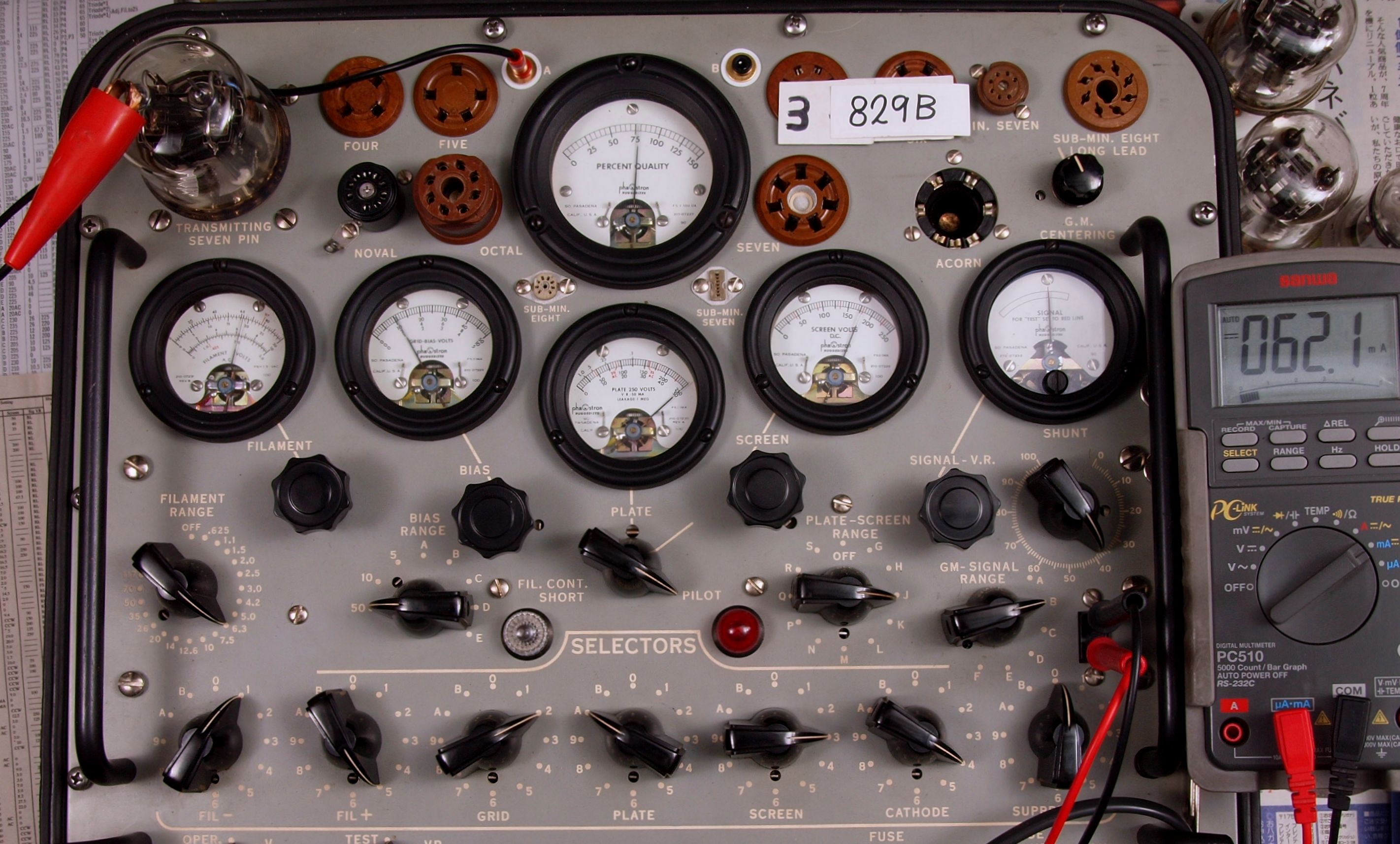

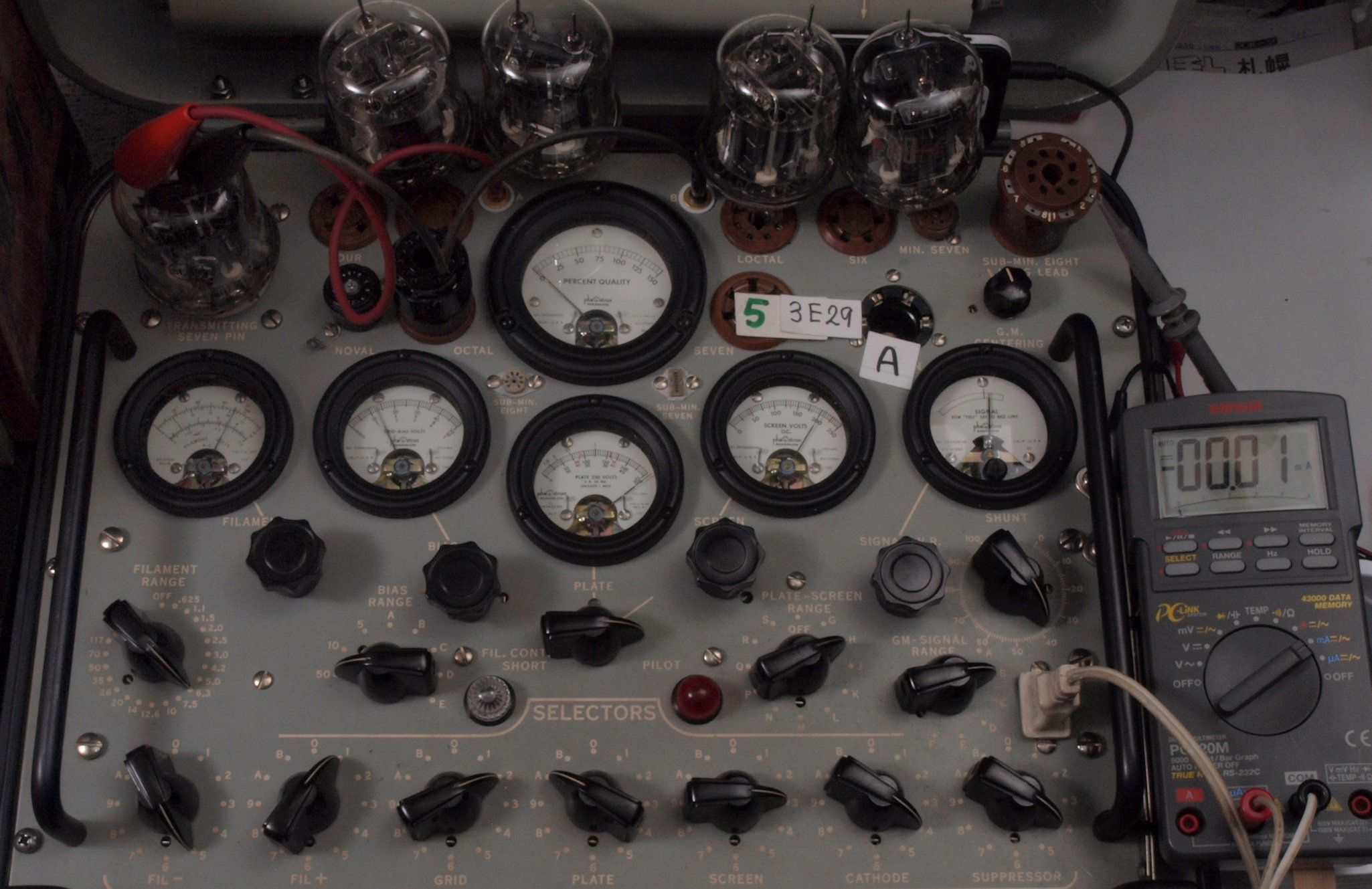

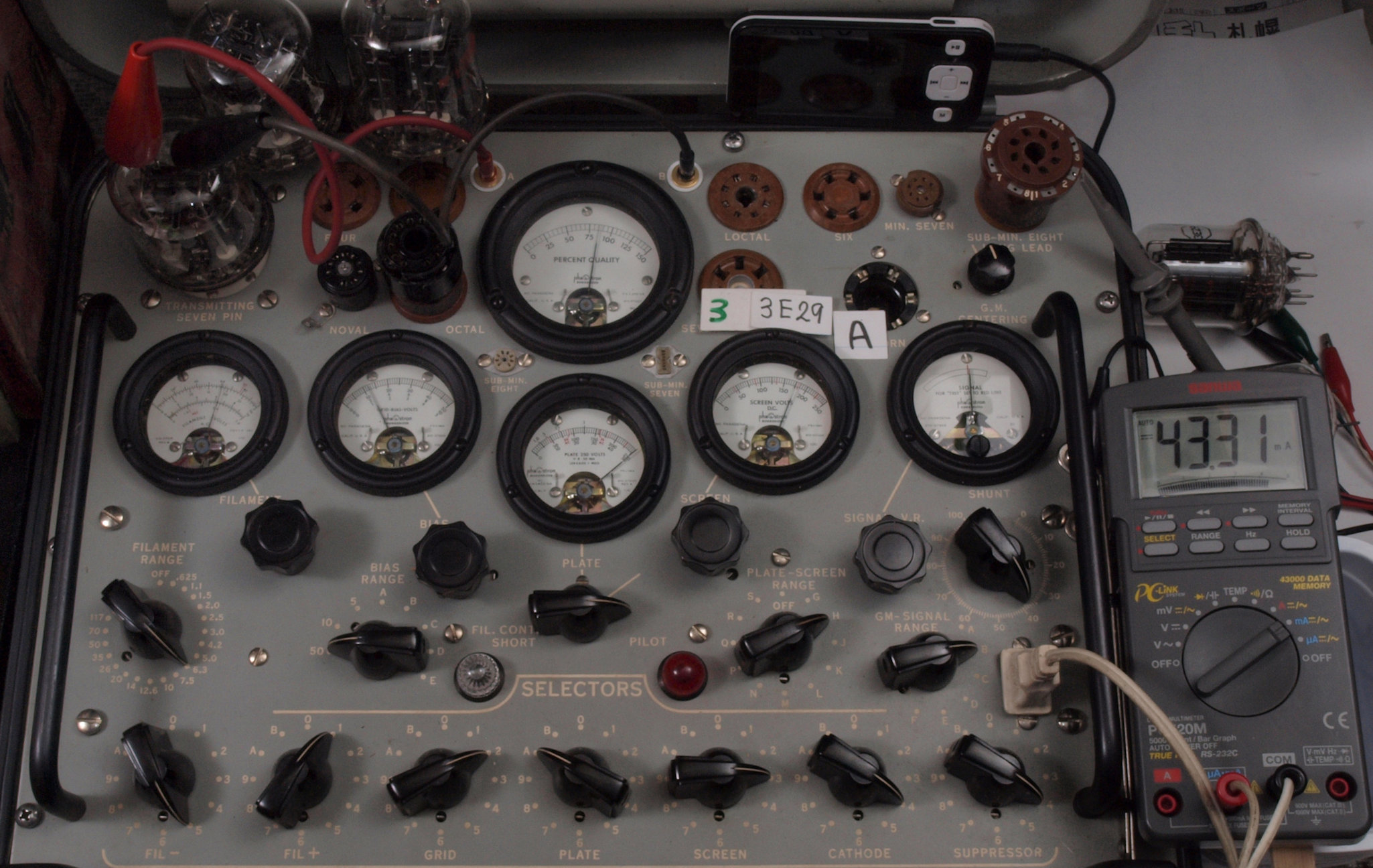

A31. 3本目 「3E29」ユニット1測定。 Gm=7700μmho、Ip=62.1mA。
        測定条件、 「Ep=250V、Esg=175V、Eg1=−12V」RangeSW=C、FullScale=15000μ。

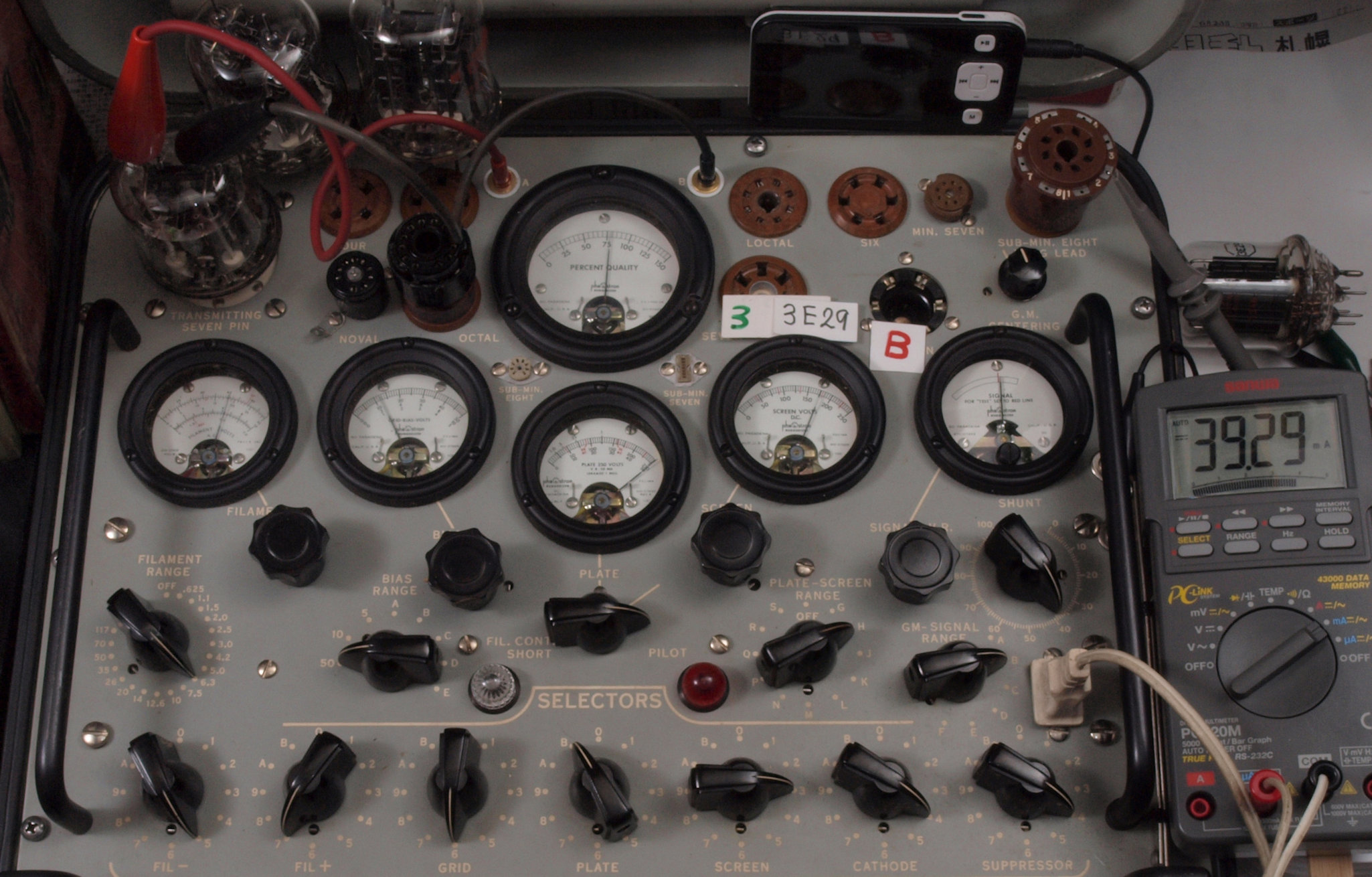

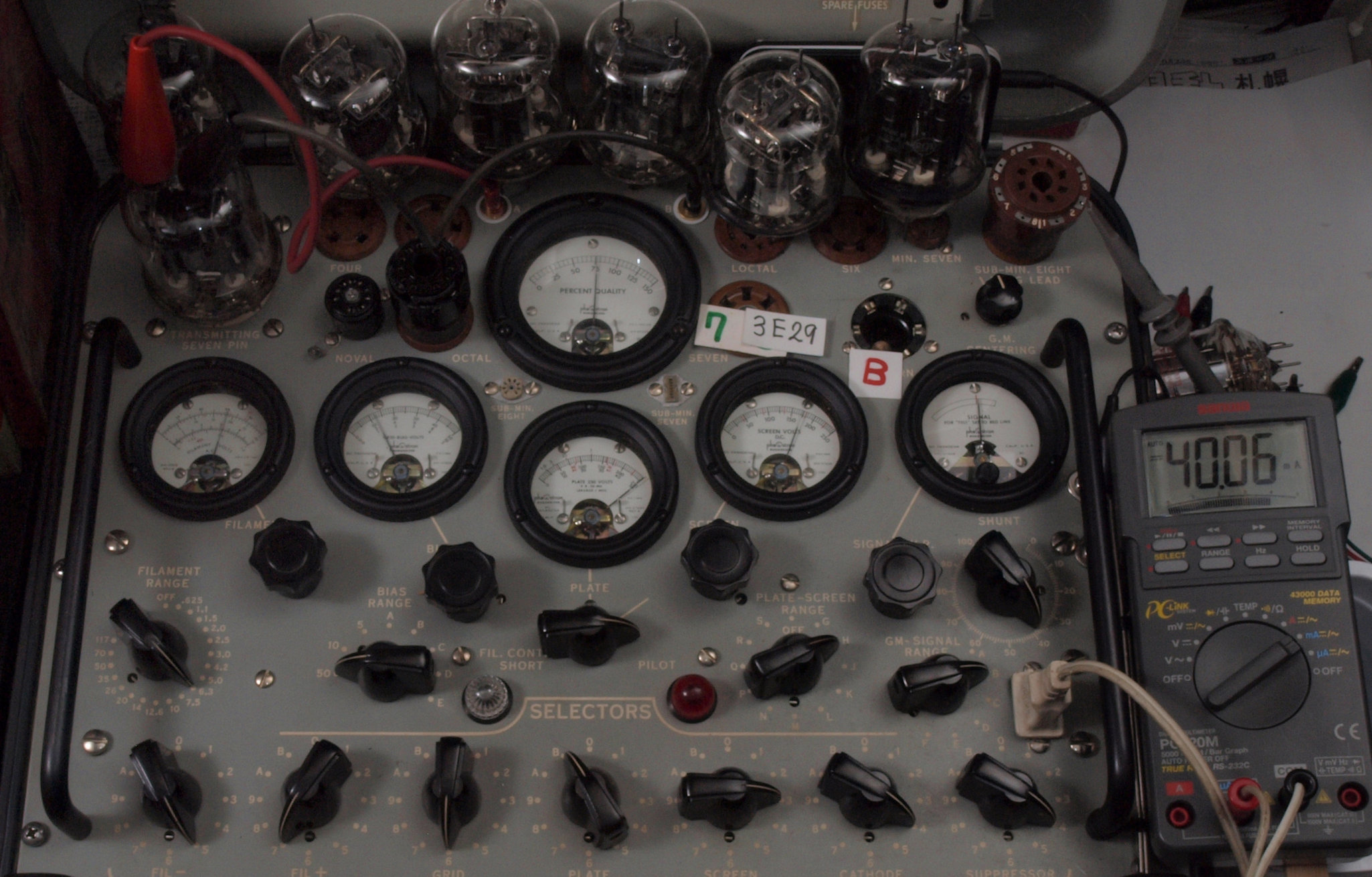

A32. 3本目 「3E29」ユニット2測定。 Gm=8000μmho、Ip=63.38mA。
        測定条件、 「Ep=250V、Esg=175V、Eg1=−12V」RangeSW=C、FullScale=15000μ。

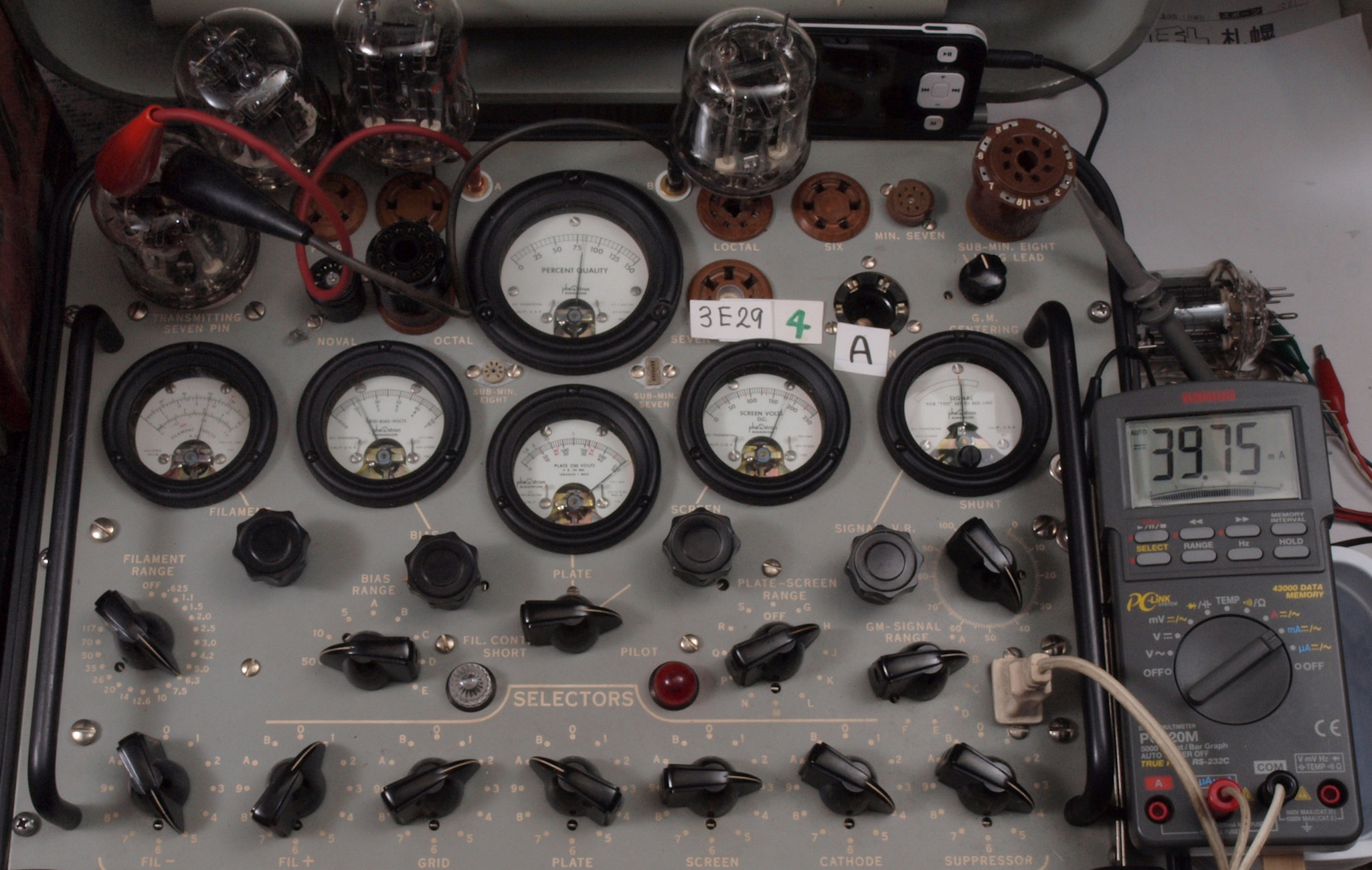

4本目 「2E29」ゲッターが無く空気管、RCA製品。

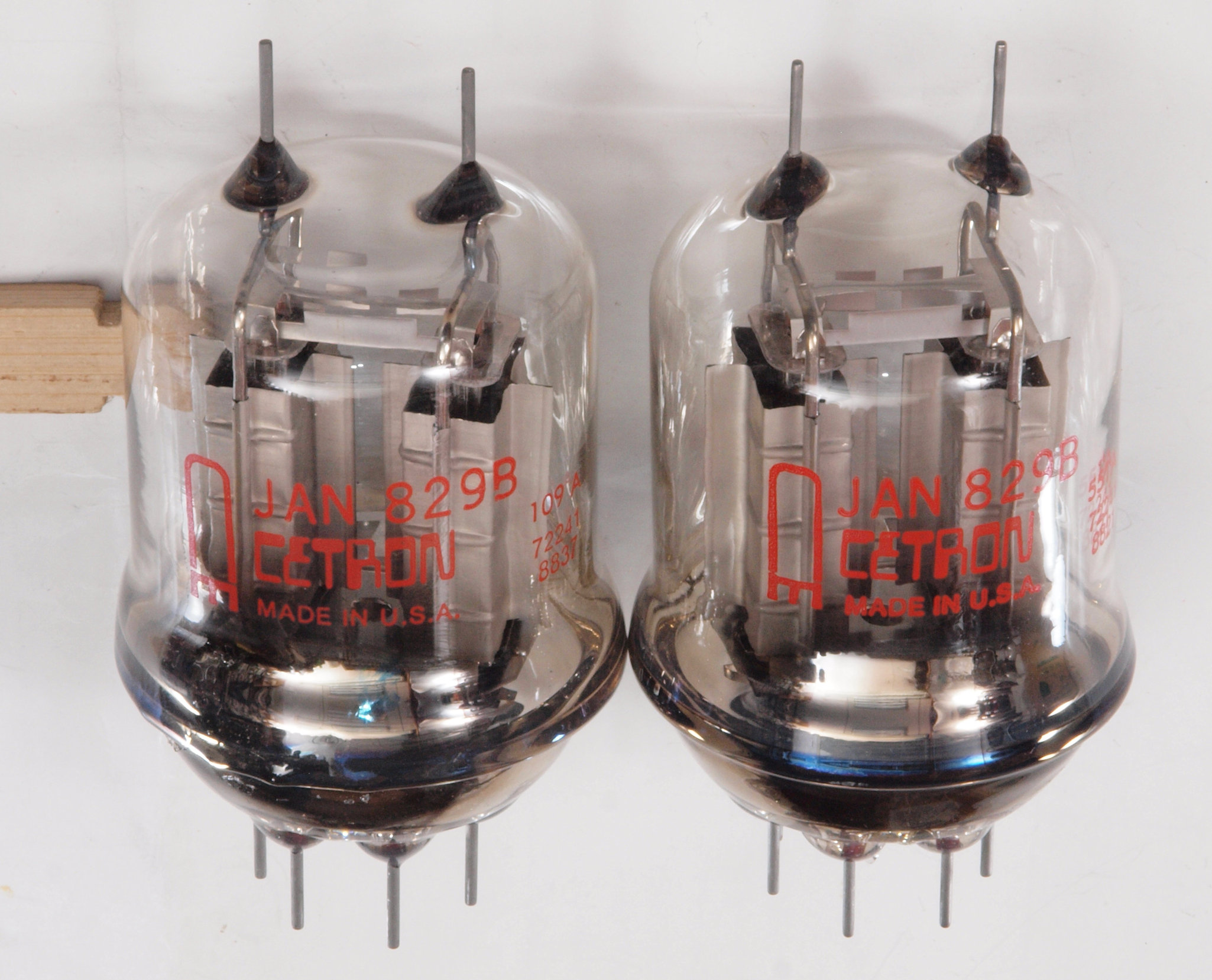

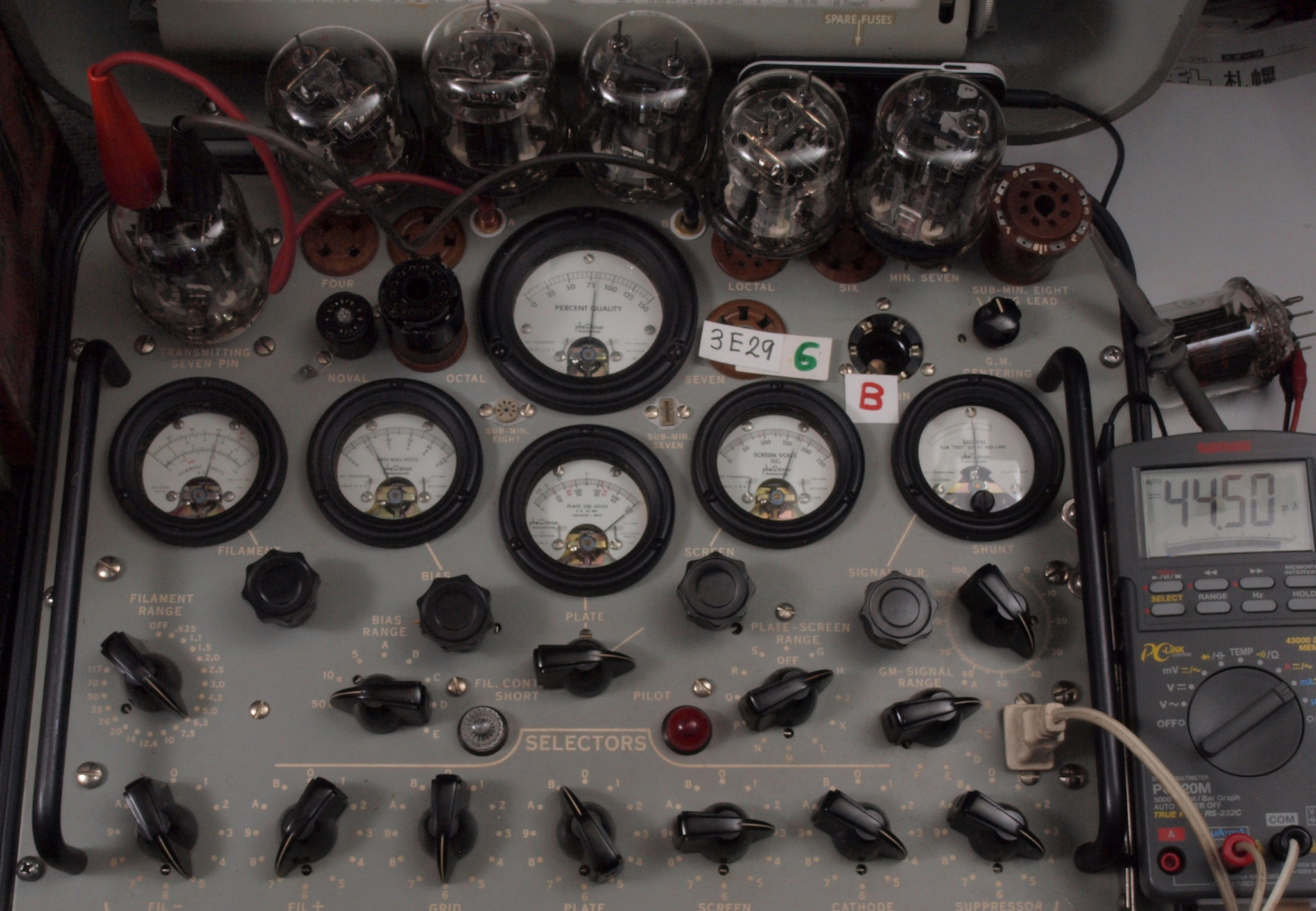

B. YAHOOオークションで買い集めた、 829Bの「Gm & Ip」測定。
  • 真空管ハンドブック(規格表)の相互コンダクタンス=8500μmho
    「Ep=250V、Esg=175V、Ip=60mA、Eg1=−12V」 (全日本真空管マニュアル、オーディオ用真空管マニアル、世界の真空管カタログより)。
  • TV-2B/Uのチャート設定では、ヒータに12Vを掛ける設定ですが、6.3Vにして測定ユニットのみヒータを通電した方が良いです。

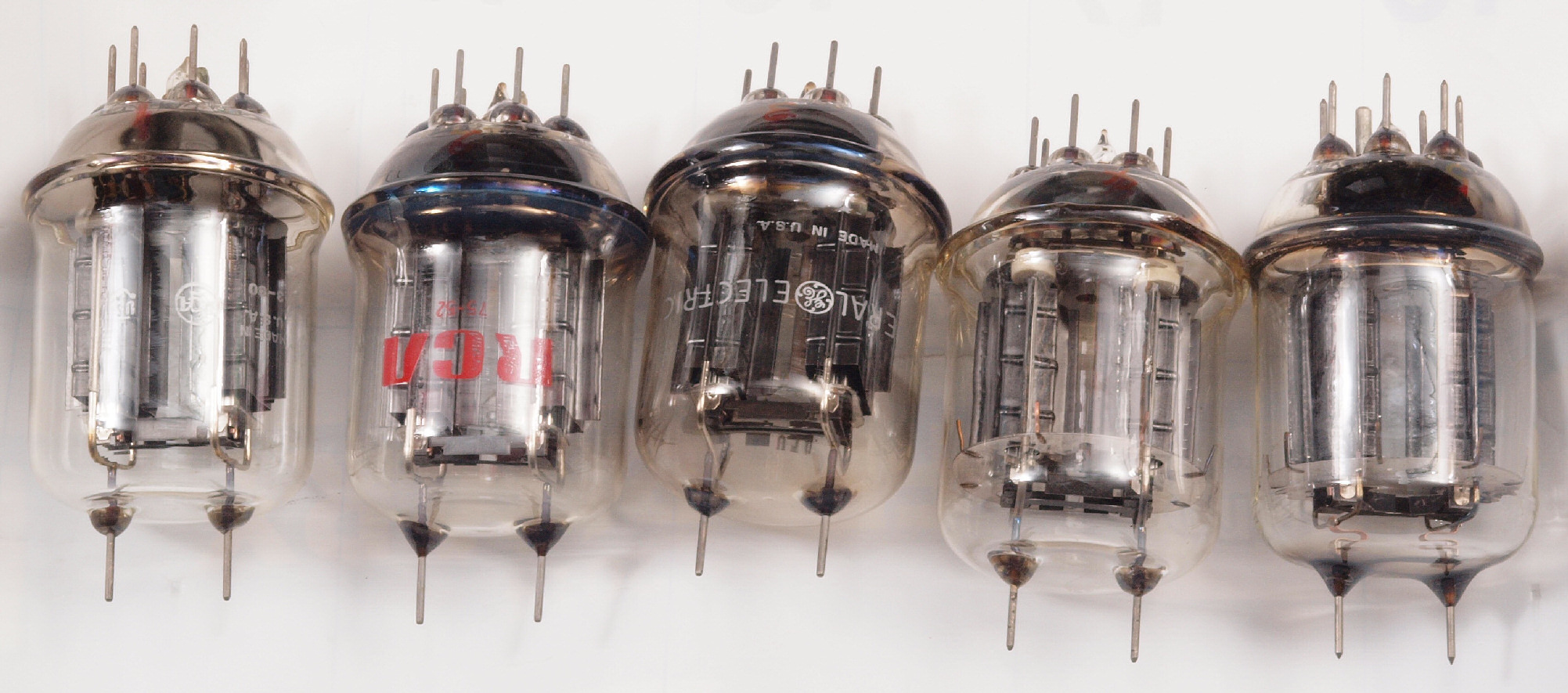

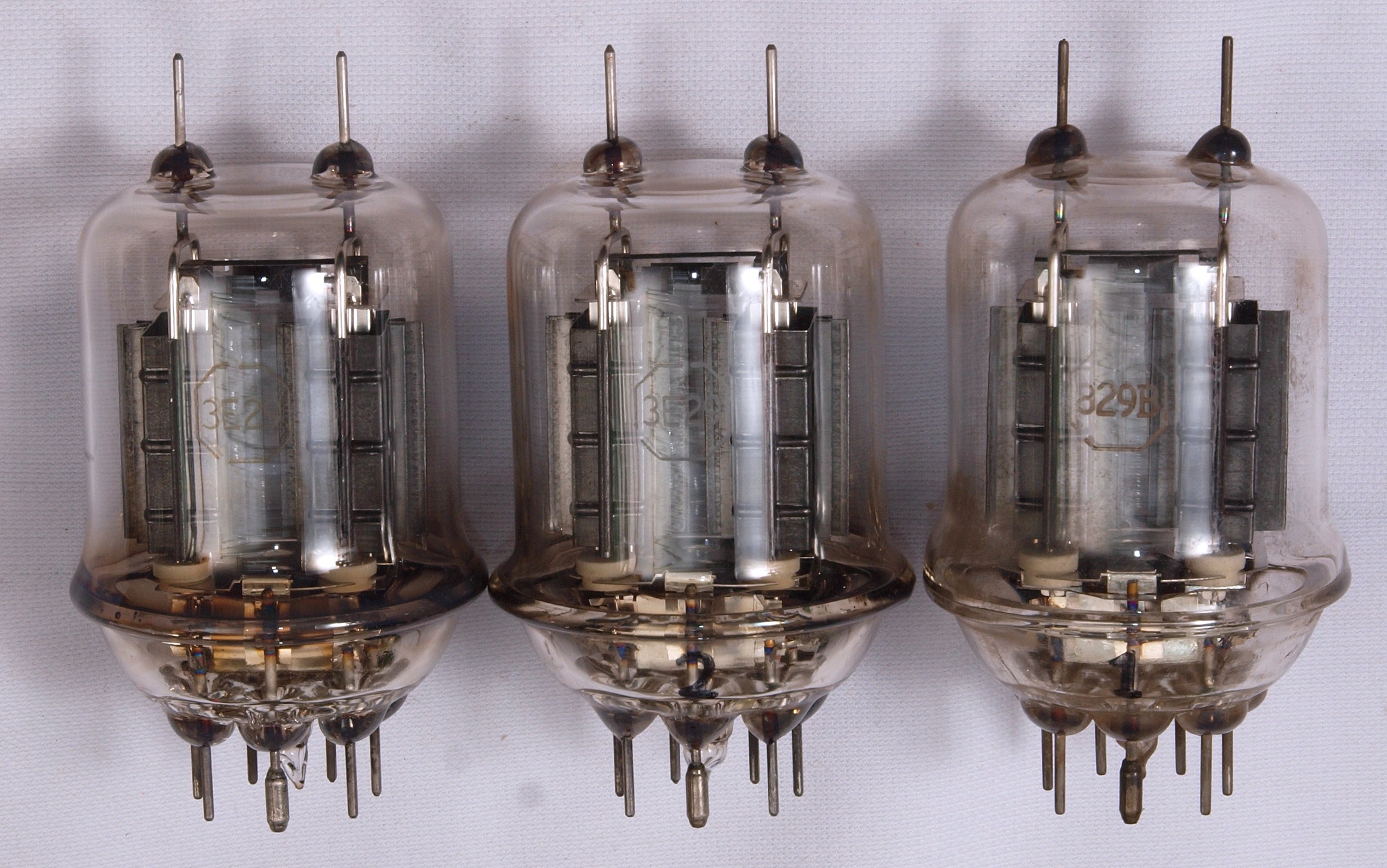

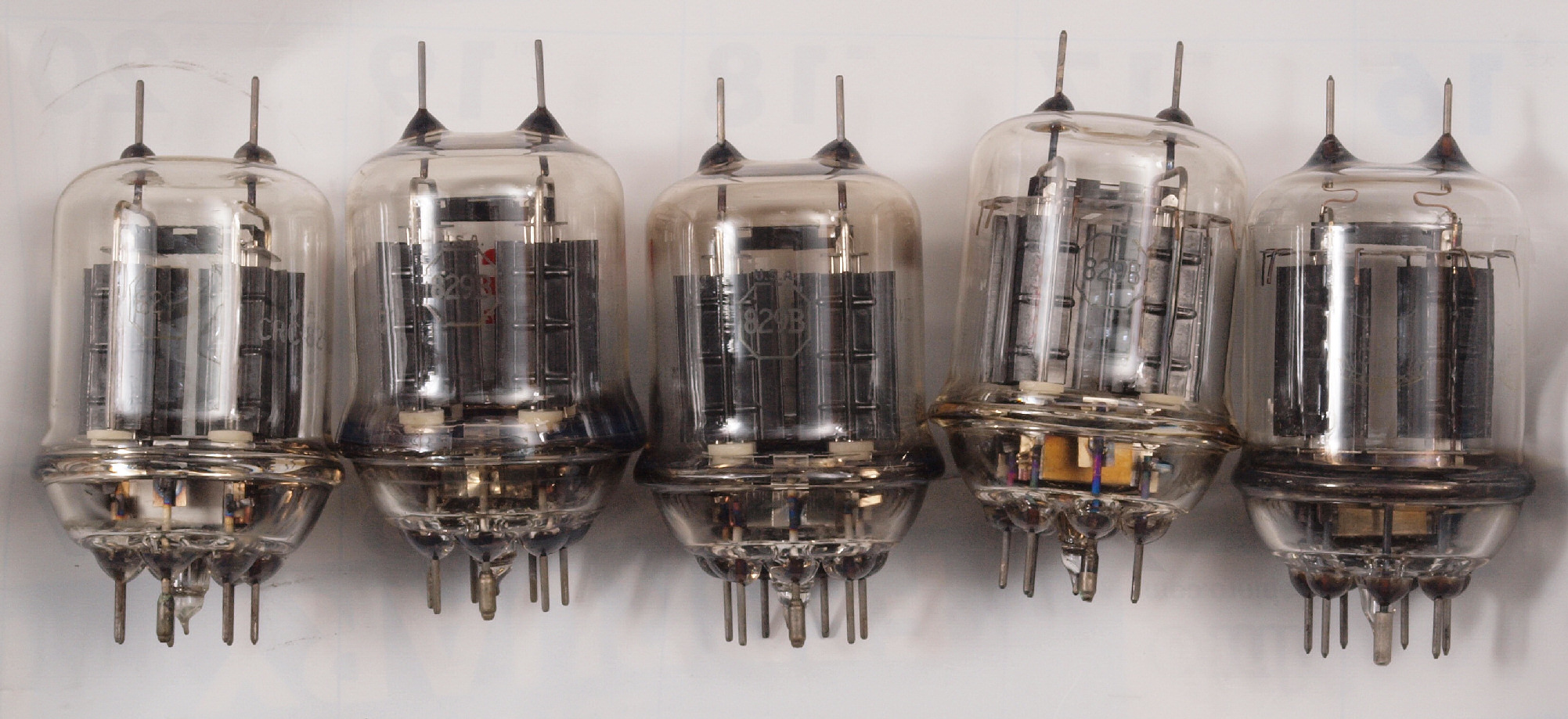

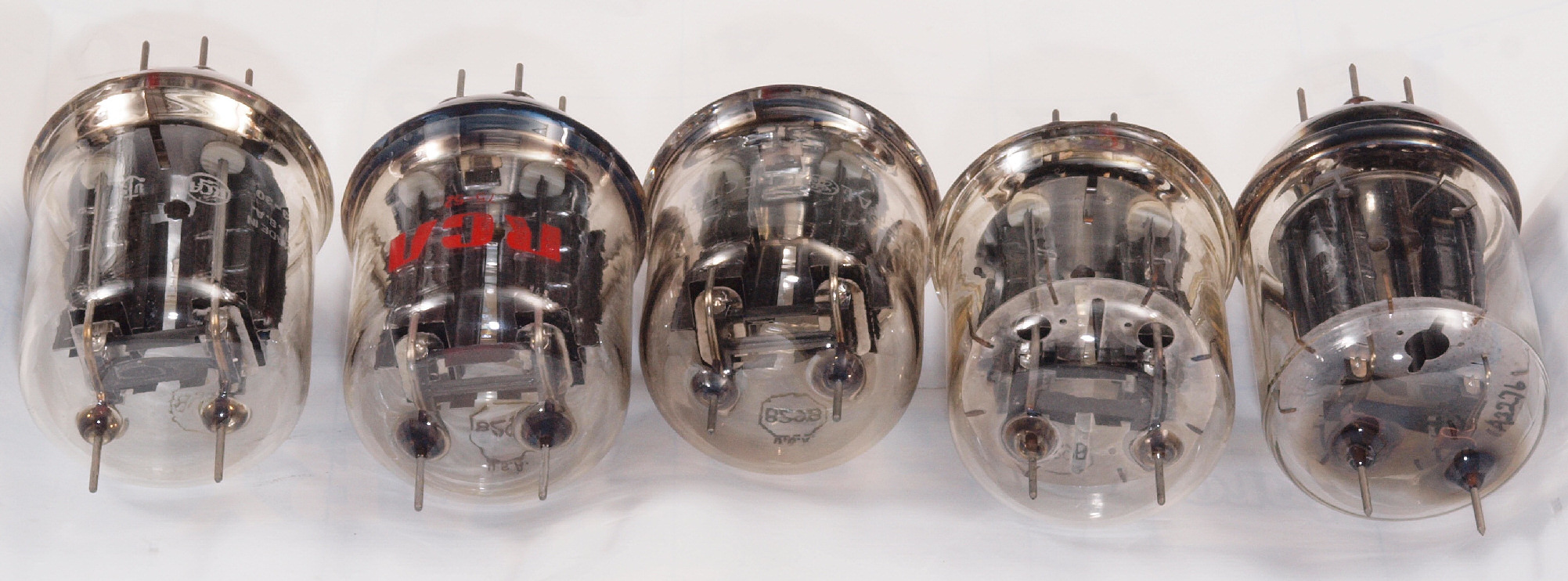

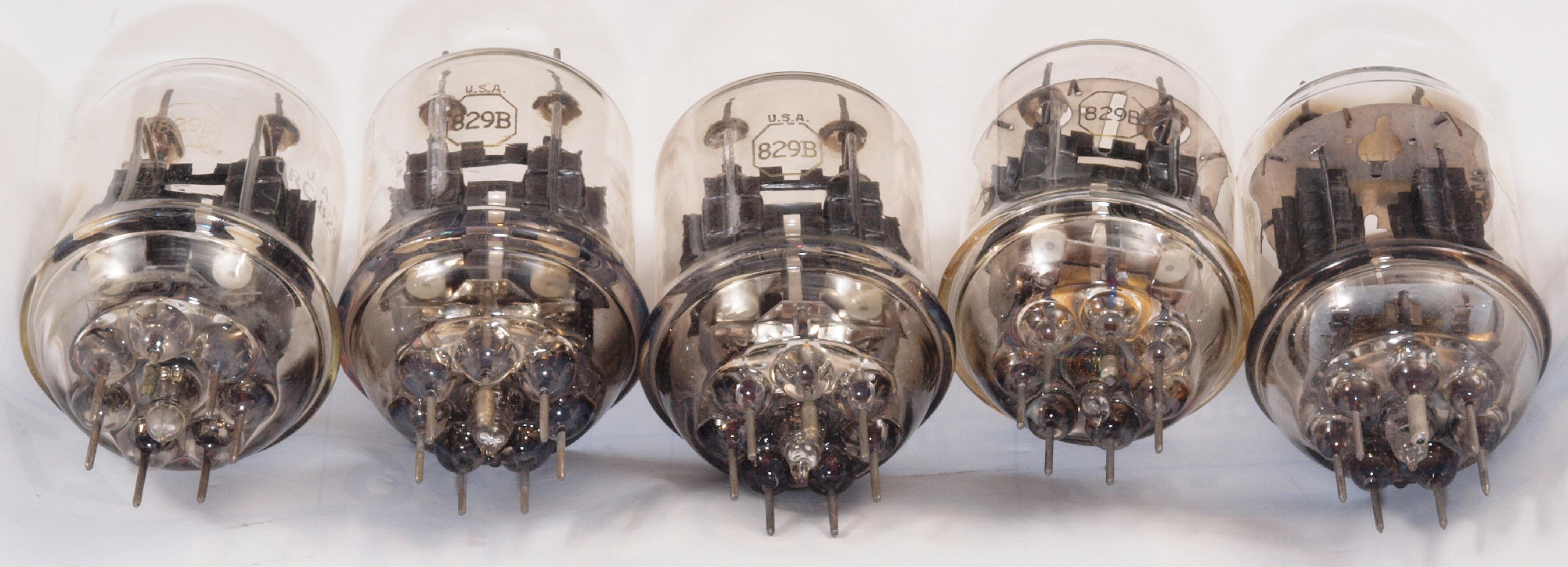

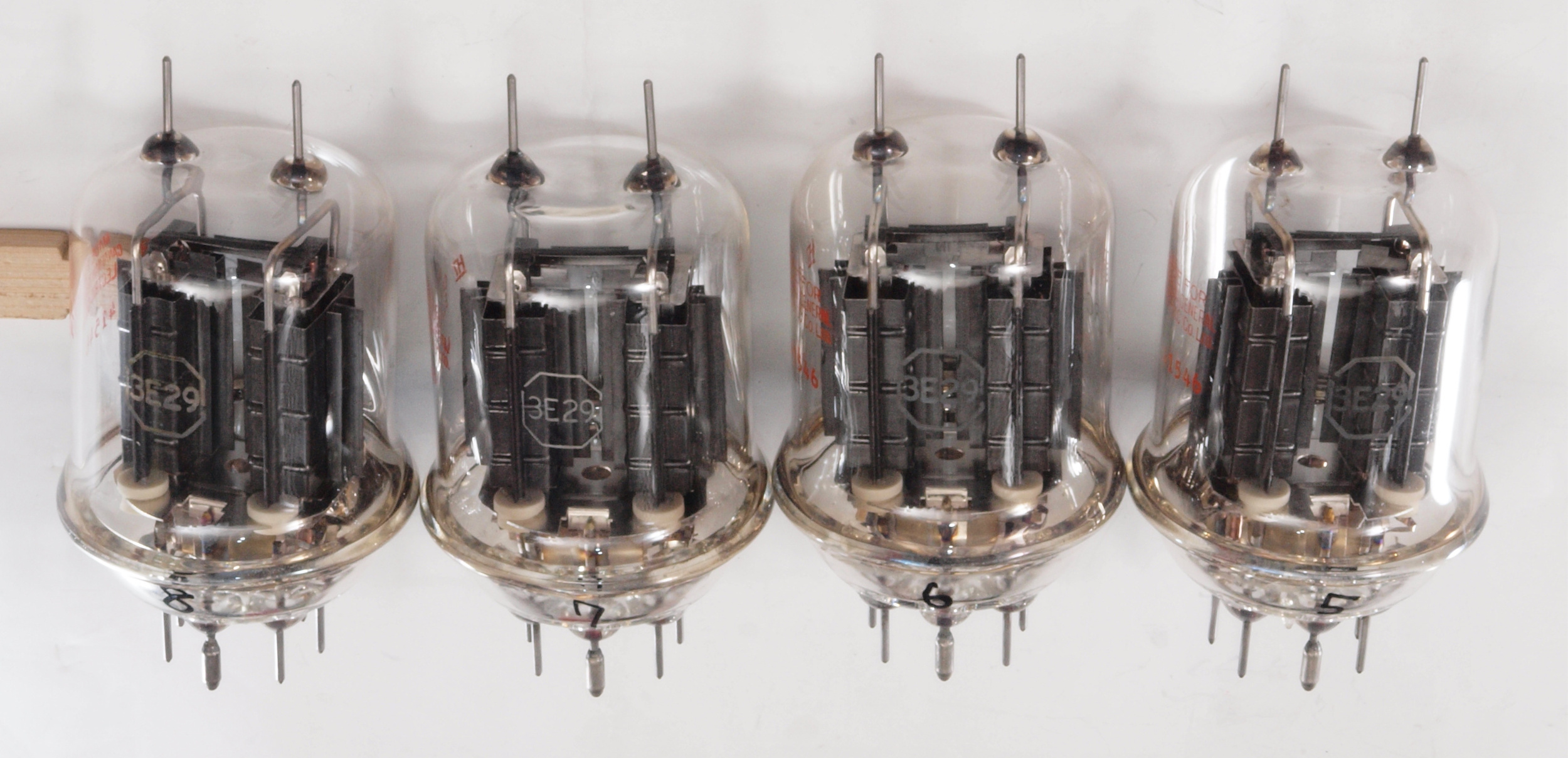

左から、1本目、 2本目、、、5本目。
左から、
1本目 「829B」ユニット1測定。 Gm=9000μmho、Ip=63.38mA。
           ユニット2測定。 Gm=8000μmho、Ip=37.44mA。
2本目 「829B」ユニット1測定。 Gm=9200μmho、Ip=49.63mA。
           ユニット2測定。 Gm=8600μmho、Ip=45.21mA。
3本目 「829B」ユニット1測定。 Gm=9000μmho、Ip=45.14mA。
           ユニット2測定。 Gm=8000μmho、Ip=48.61mA。
4本目 「829B」ユニット1測定。 Gm=8000μmho、Ip=49.89mA。
           ユニット2測定。 Gm=8000μmho、Ip=55.5mA。
5本目 「829B」ユニット1測定。 Gm=8500μmho、Ip=50.3mA。
           ユニット2測定。 Gm=8000μmho、Ip=49.74mA。

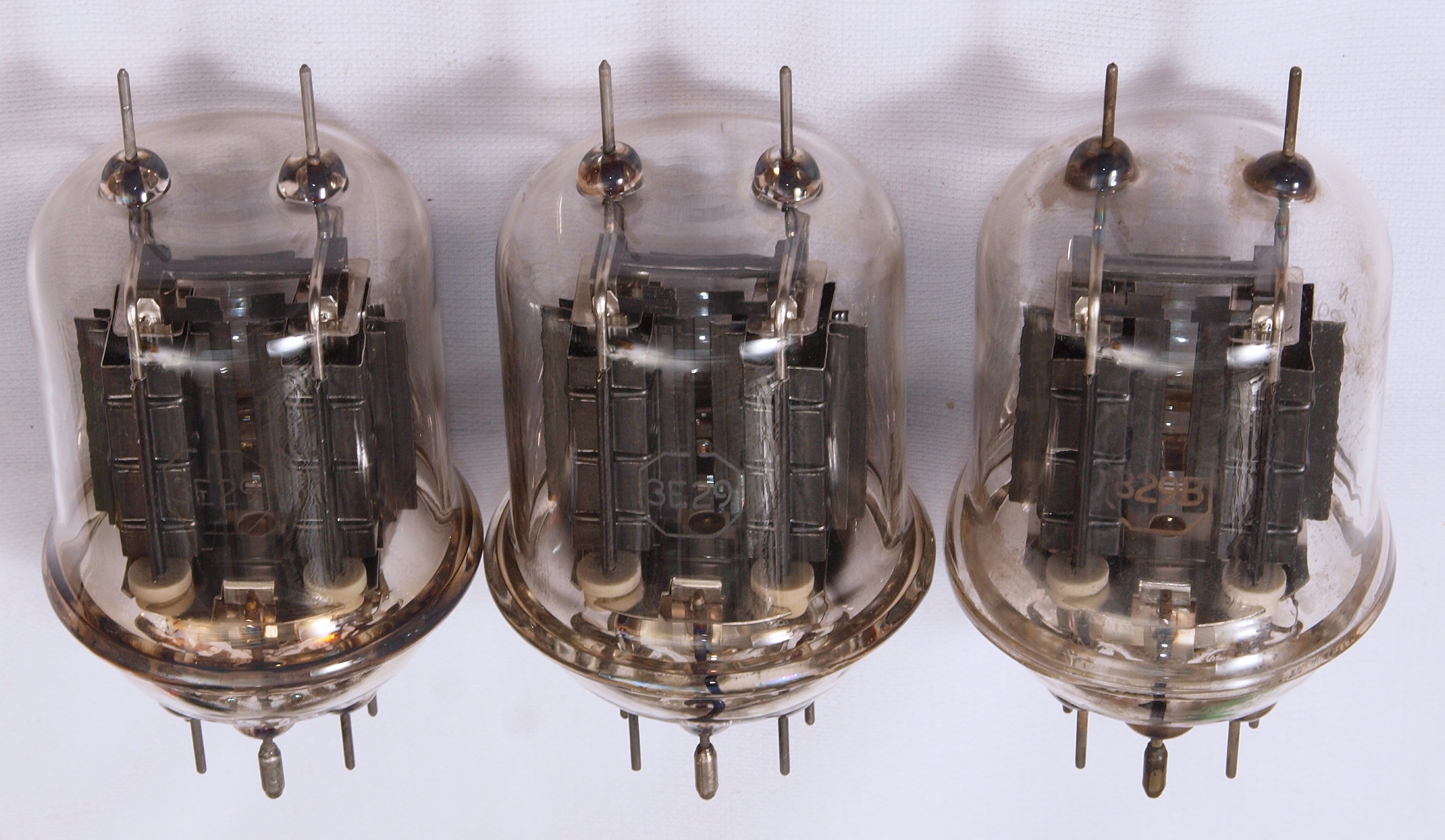

左から、1本目、 2本目、、、5本目。

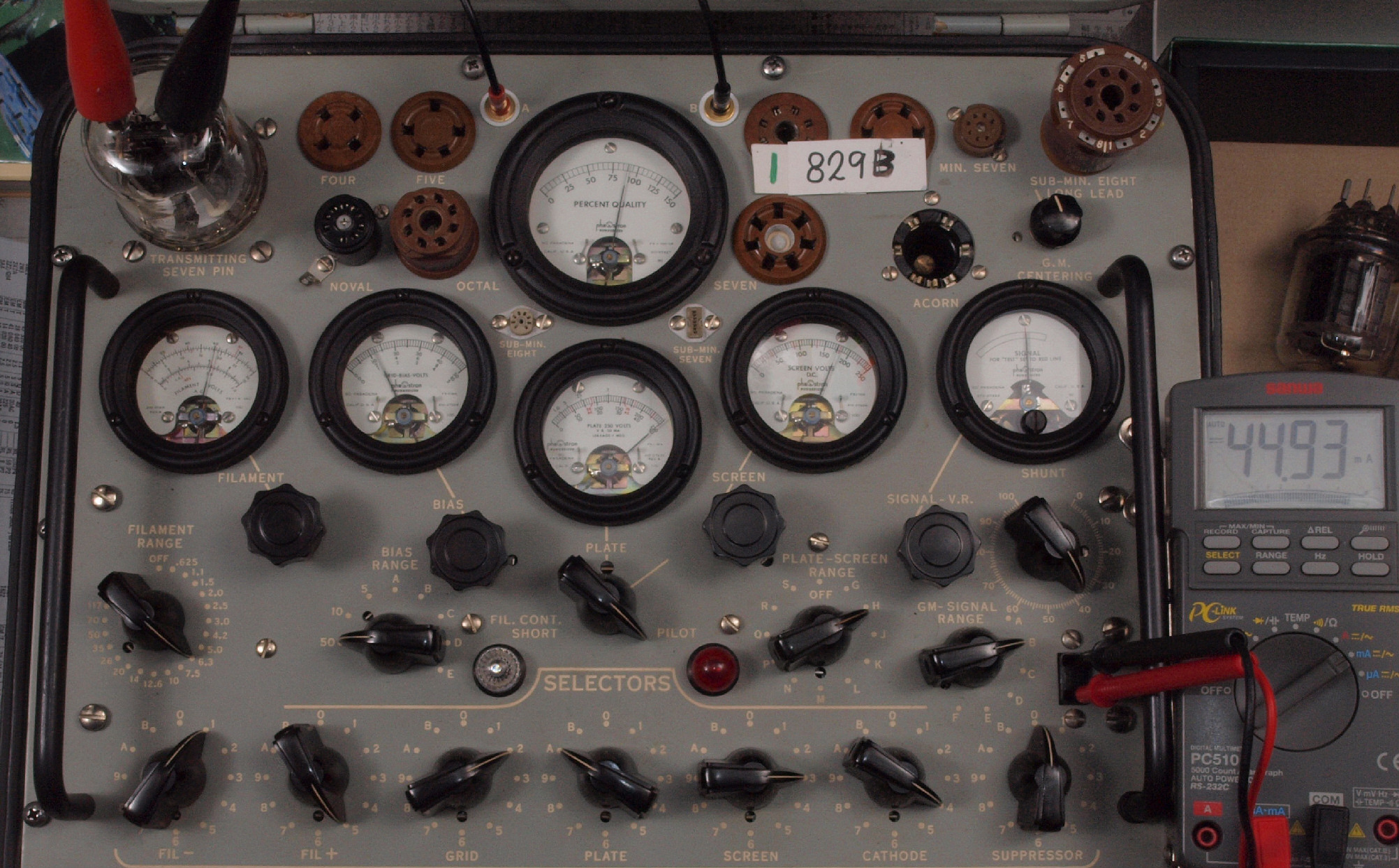

B11. 1本目 「829B」ユニット1測定。 Gm=9000μmho、Ip=44.93mA。
        測定条件、 「Ep=250V、Esg=175V、Eg1=−12V」RangeSW=C、FullScale=15000μ。

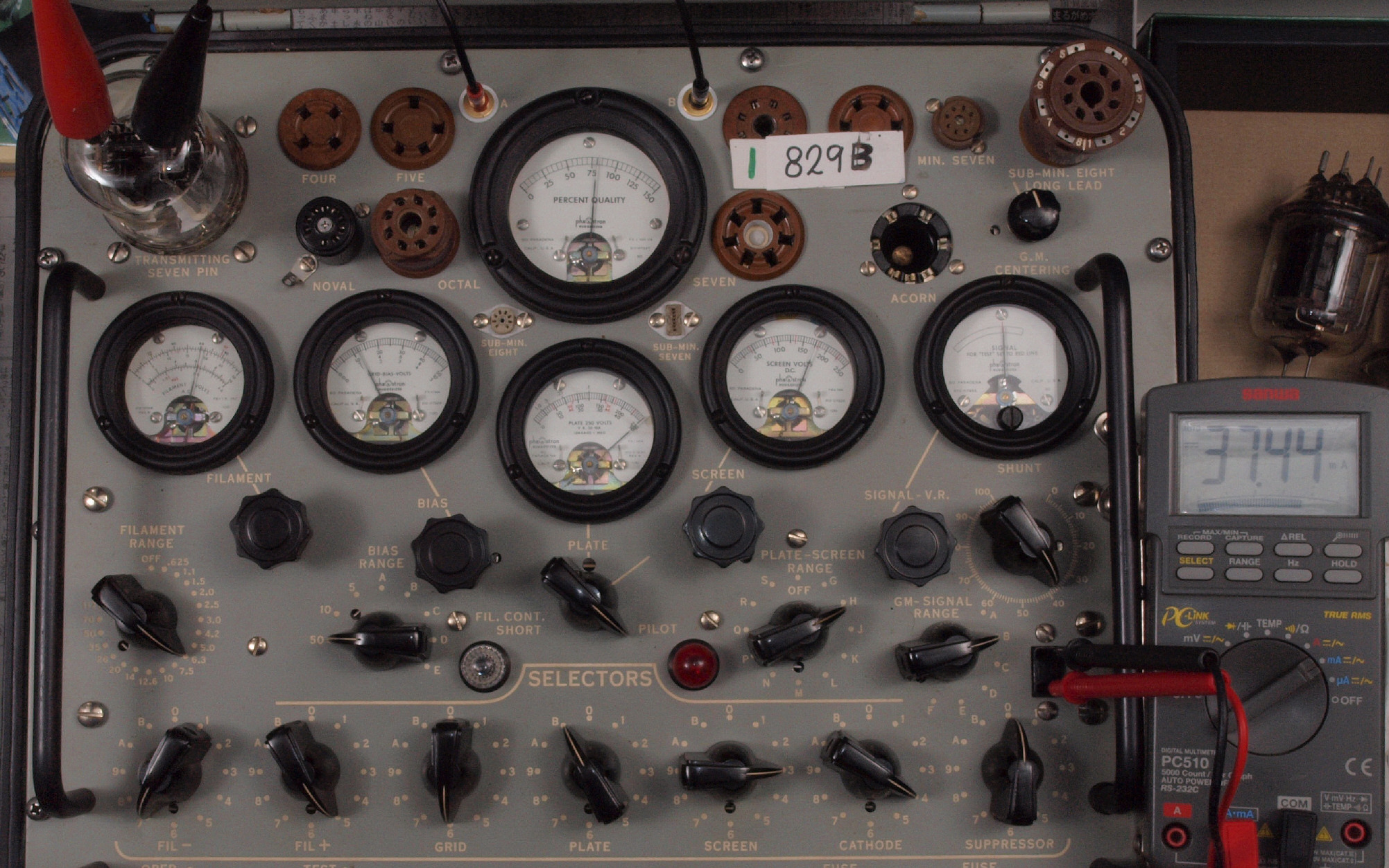

B12. 1本目 「829B」ユニット2測定。 Gm=8000μmho、Ip=37.44mA。
        測定条件、 「Ep=250V、Esg=175V、Eg1=−12V」RangeSW=C、FullScale=15000μ。

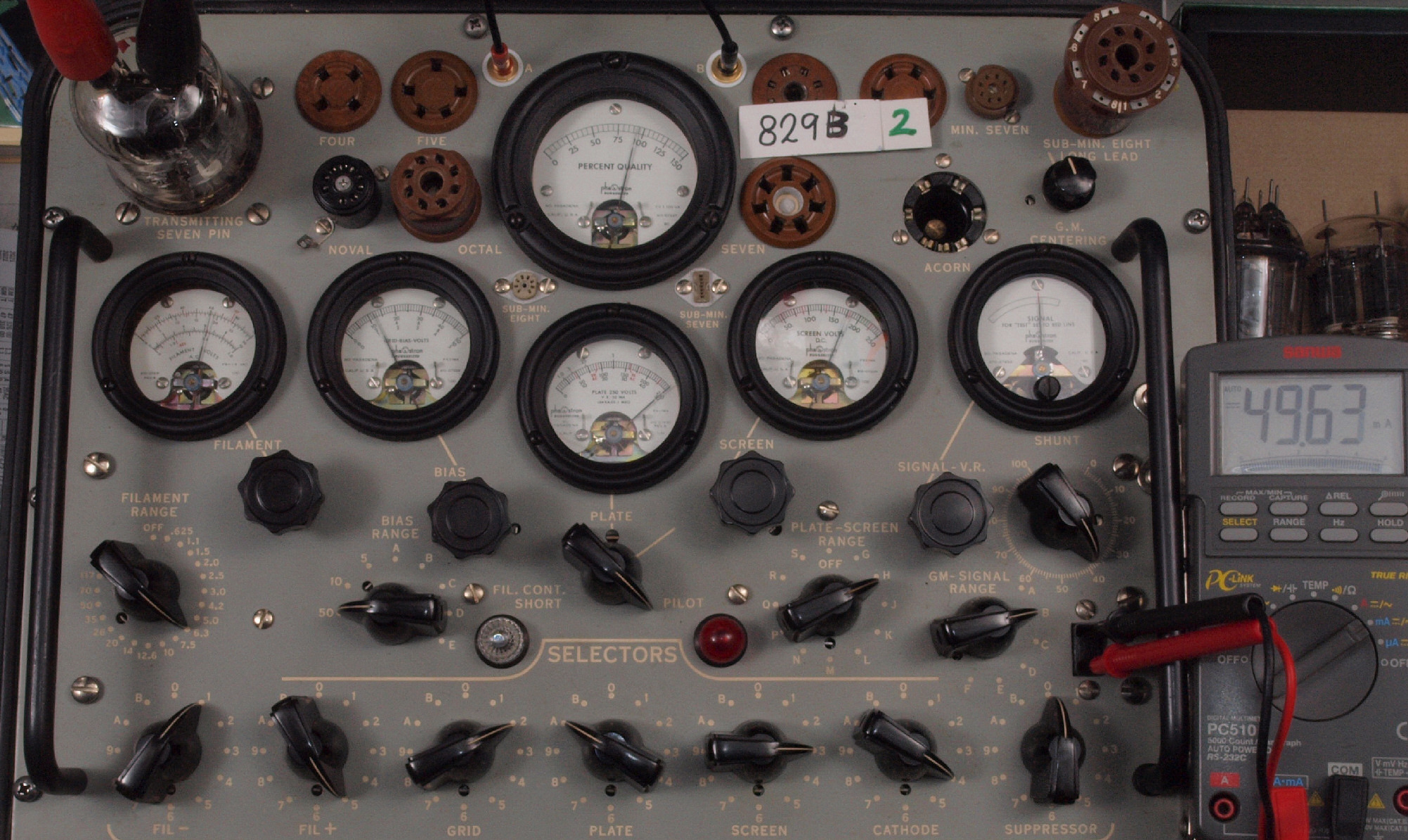

B21. 2本目 「829B」ユニット1測定。 Gm=9200μmho、Ip=49.63mA。
        測定条件、 「Ep=250V、Esg=175V、Eg1=−12V」RangeSW=C、FullScale=15000μ。

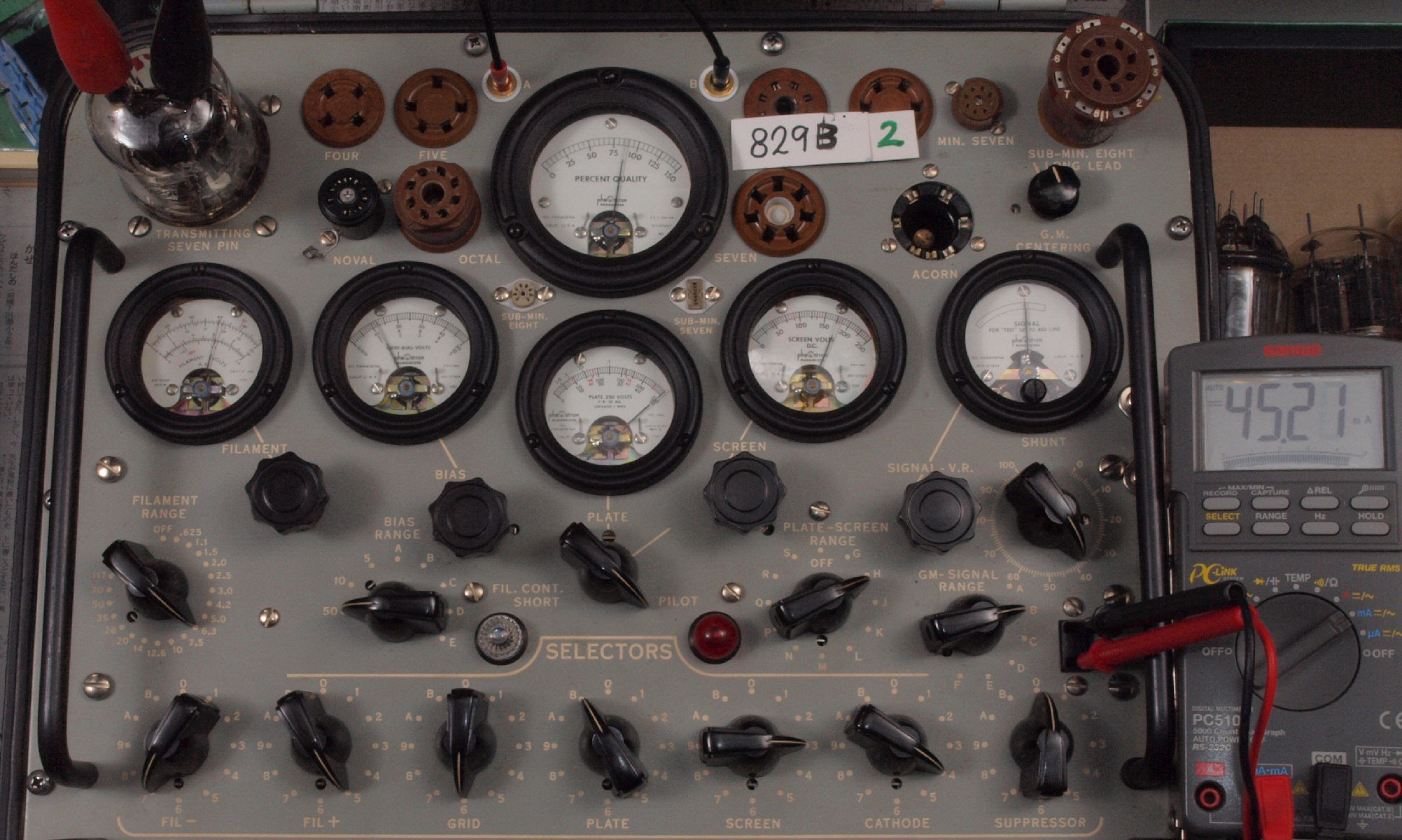

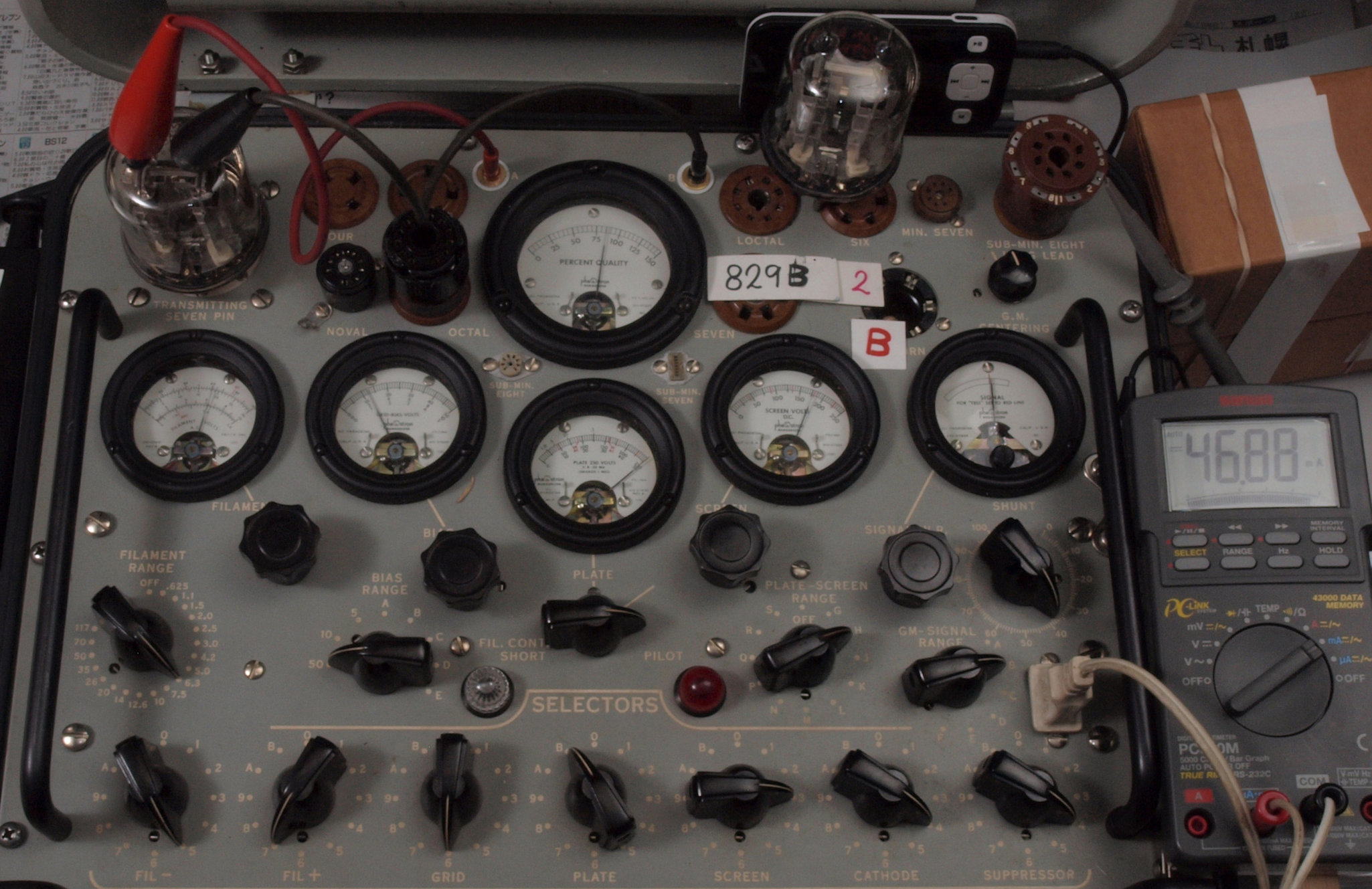

B22. 2本目 「829B」ユニット2測定。 Gm=8600μmho、Ip=45.21mA。
        測定条件、 「Ep=250V、Esg=175V、Eg1=−12V」RangeSW=C、FullScale=15000μ。

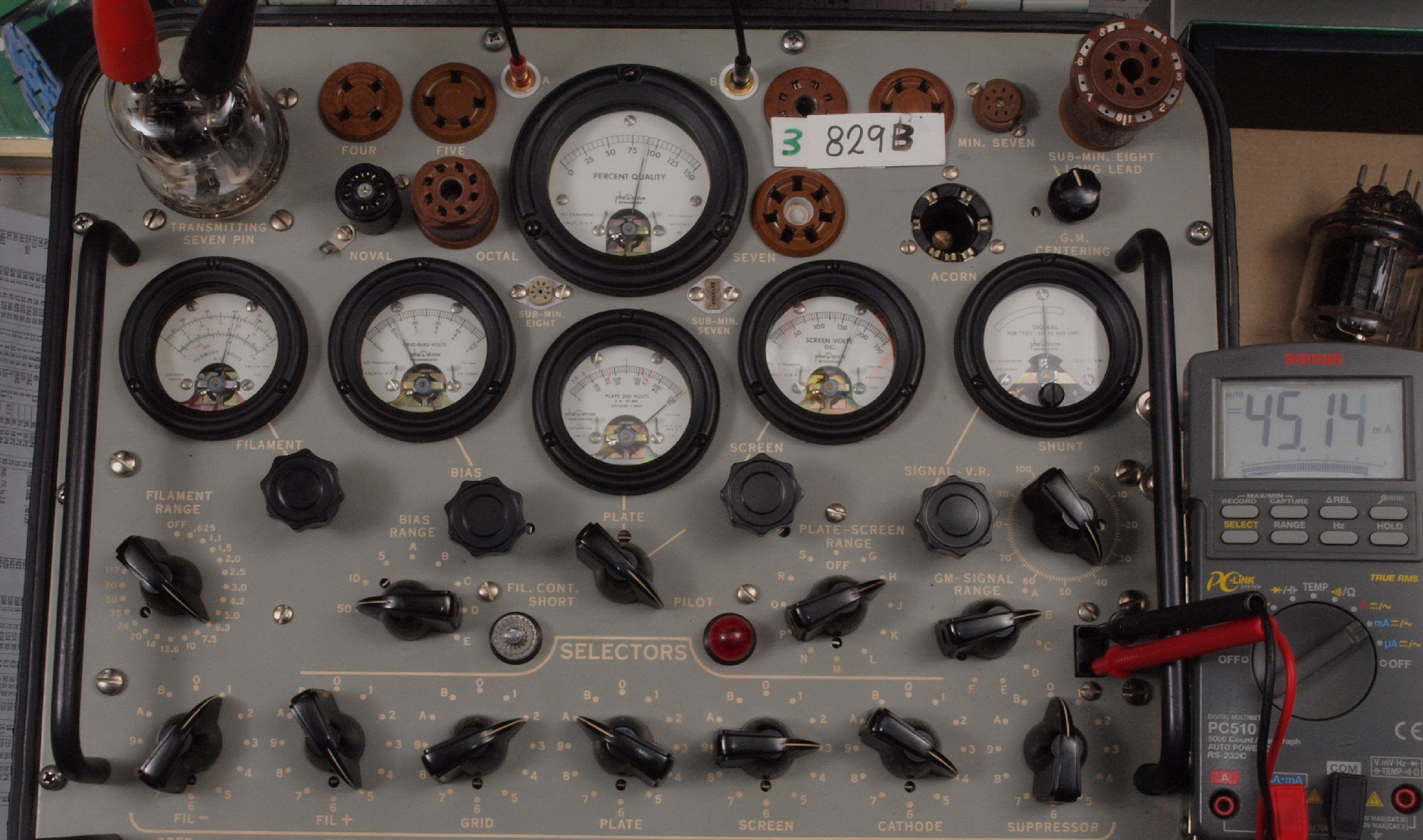

B31. 3本目 「829B」ユニット1測定。 Gm=9000μmho、Ip=45.14mA。
        測定条件、 「Ep=250V、Esg=175V、Eg1=−12V」RangeSW=C、FullScale=15000μ。

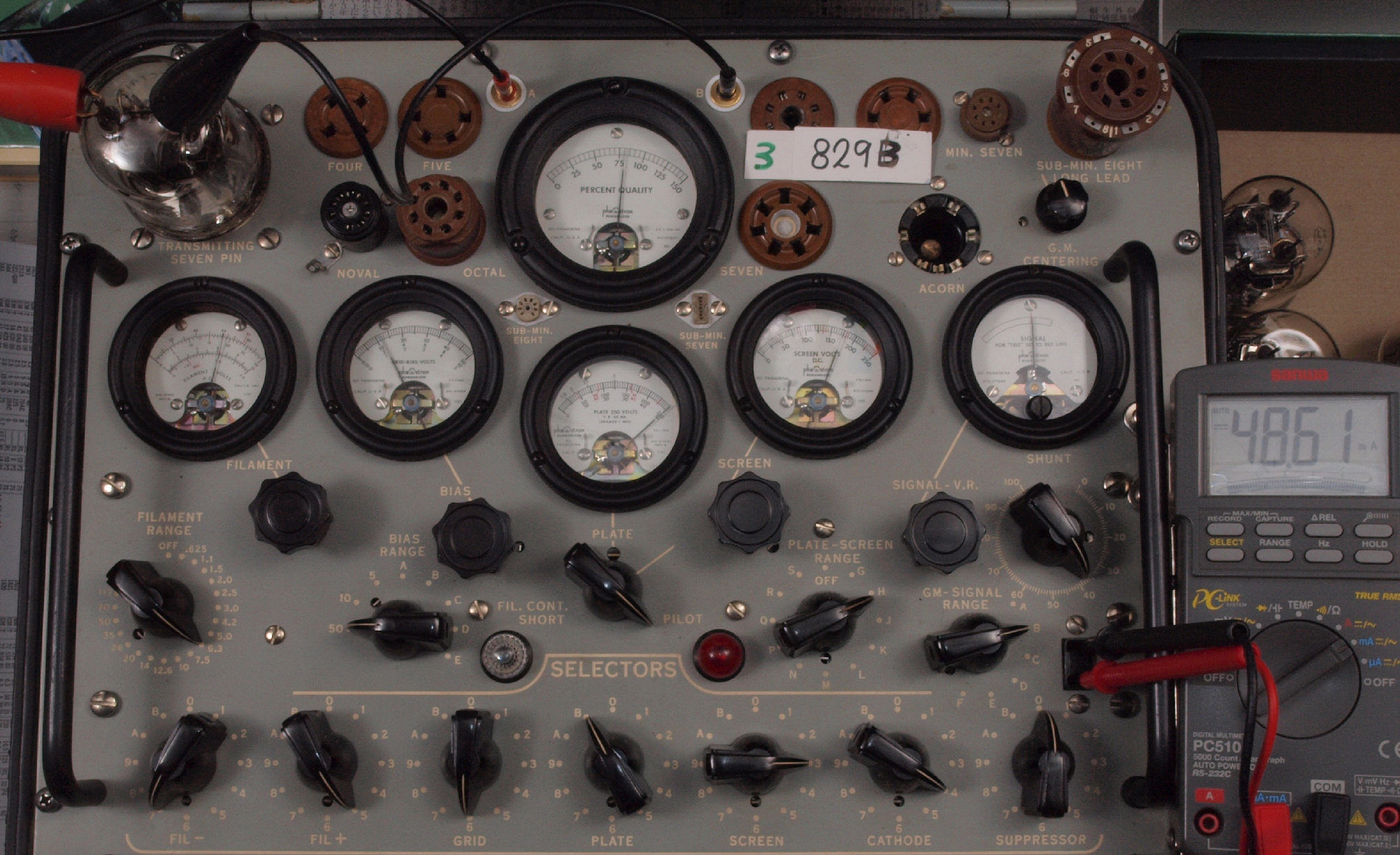

B32. 3本目 「829B」ユニット2測定。 Gm=8000μmho、Ip=48.61mA。
        測定条件、 「Ep=250V、Esg=175V、Eg1=−12V」RangeSW=C、FullScale=15000μ。

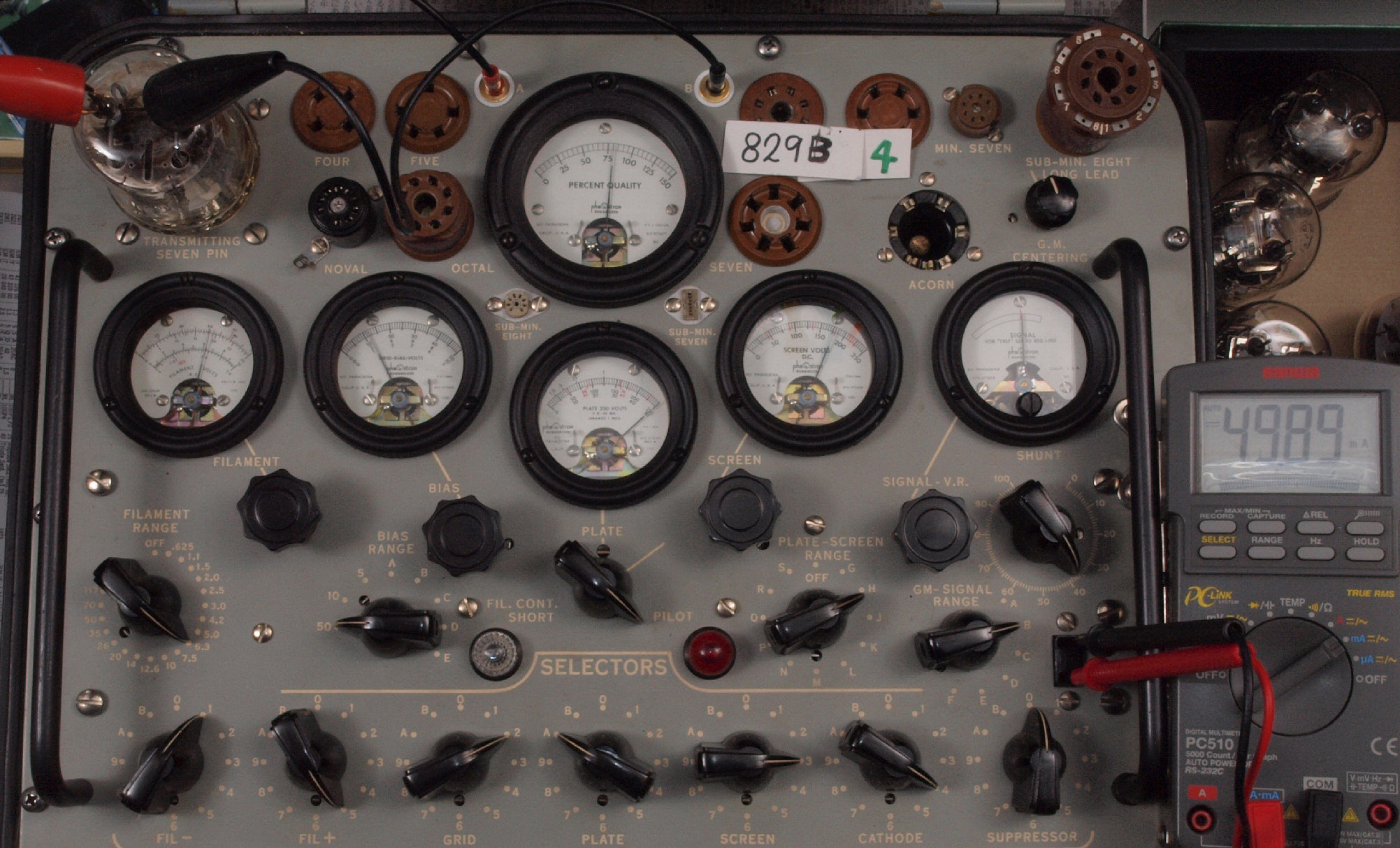

B41. 4本目 「829B」ユニット1測定。 Gm=8000μmho、Ip=49.89mA。
        測定条件、 「Ep=250V、Esg=175V、Eg1=−12V」RangeSW=C、FullScale=15000μ。

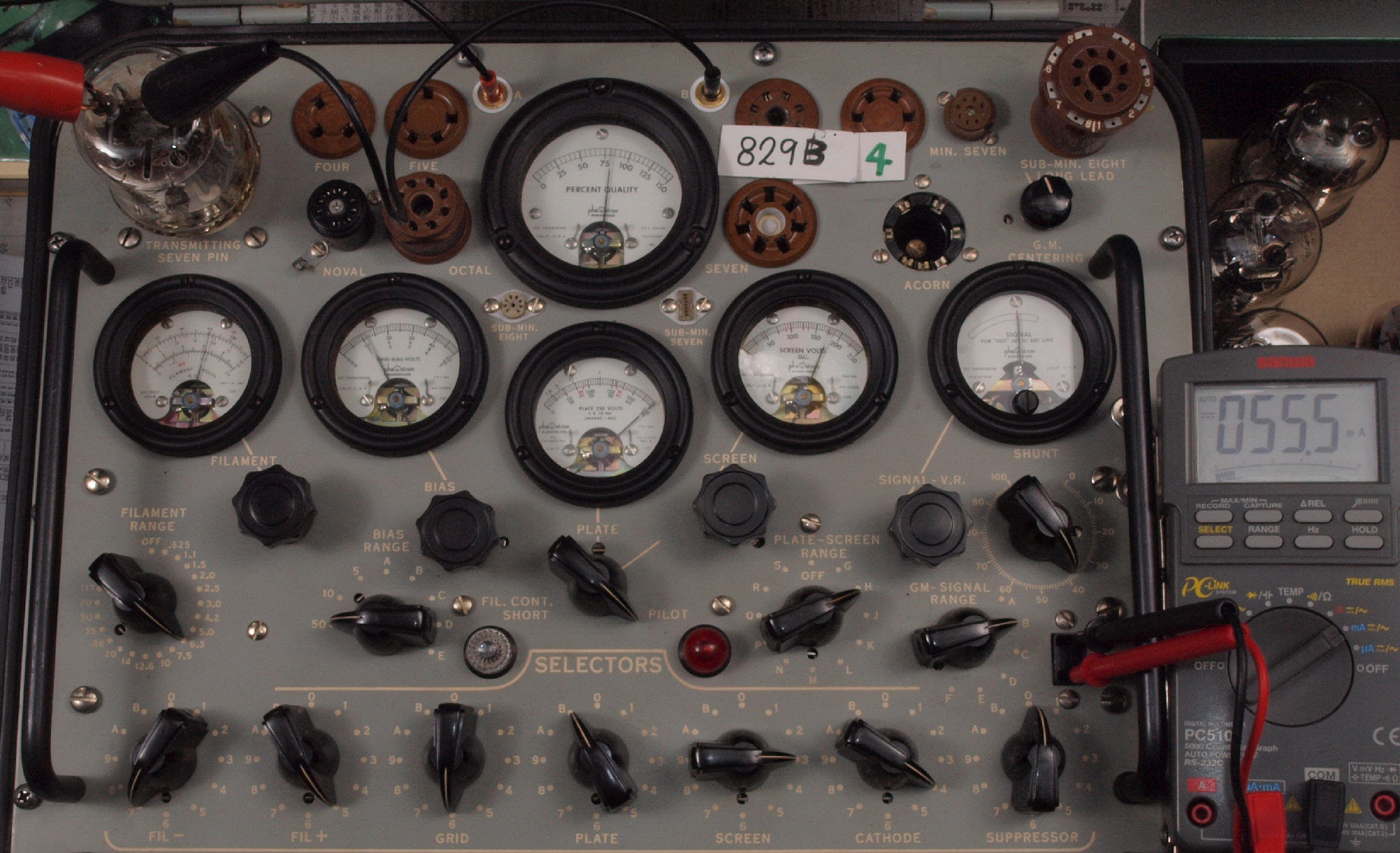

B42. 4本目 「829B」ユニット2測定。 Gm=8000μmho、Ip=55.5mA。
        測定条件、 「Ep=250V、Esg=175V、Eg1=−12V」RangeSW=C、FullScale=15000μ。

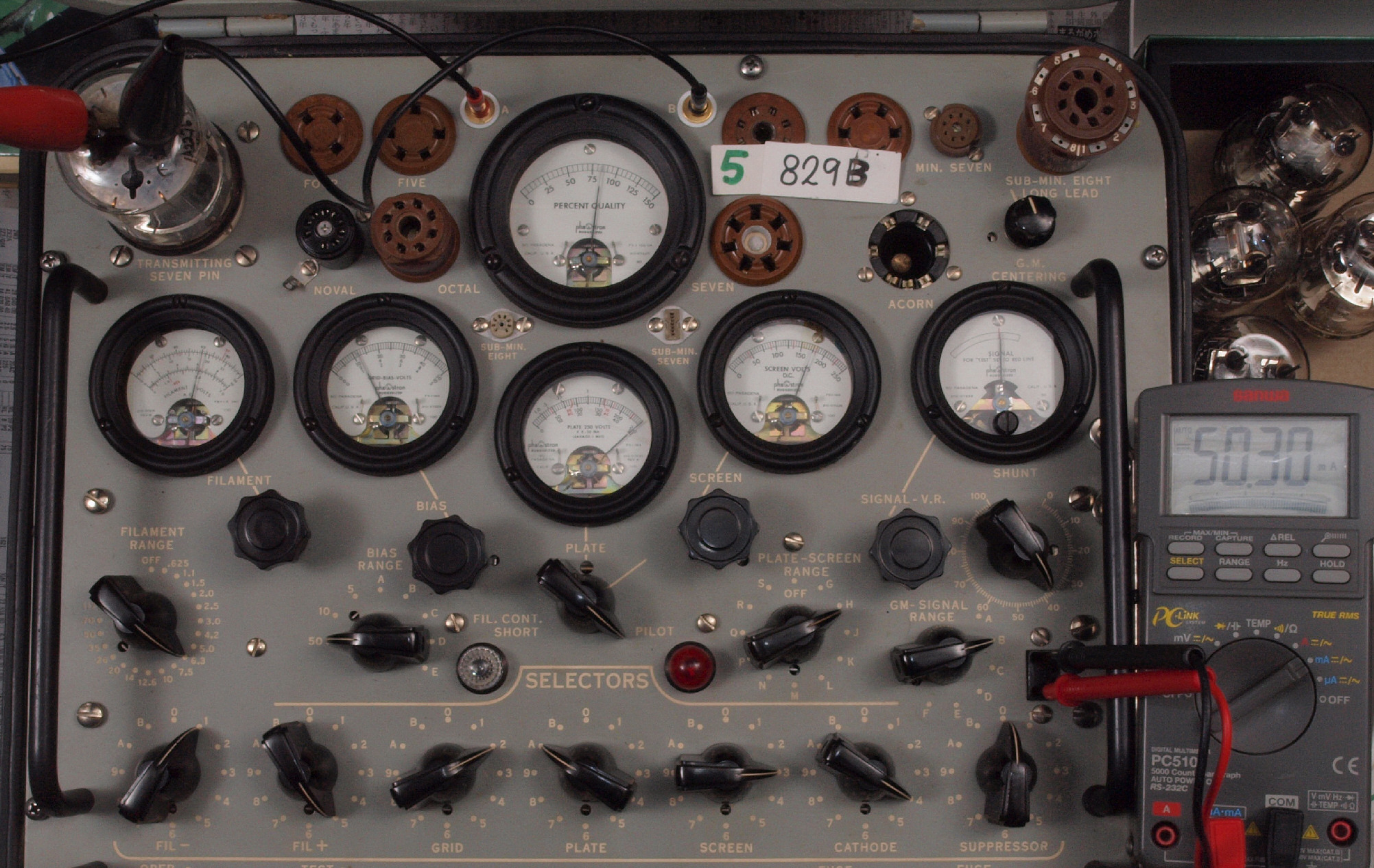

B51. 5本目 「829B」ユニット1測定。 Gm=8500μmho、Ip=50.3mA。
        測定条件、 「Ep=250V、Esg=175V、Eg1=−12V」RangeSW=C、FullScale=15000μ。

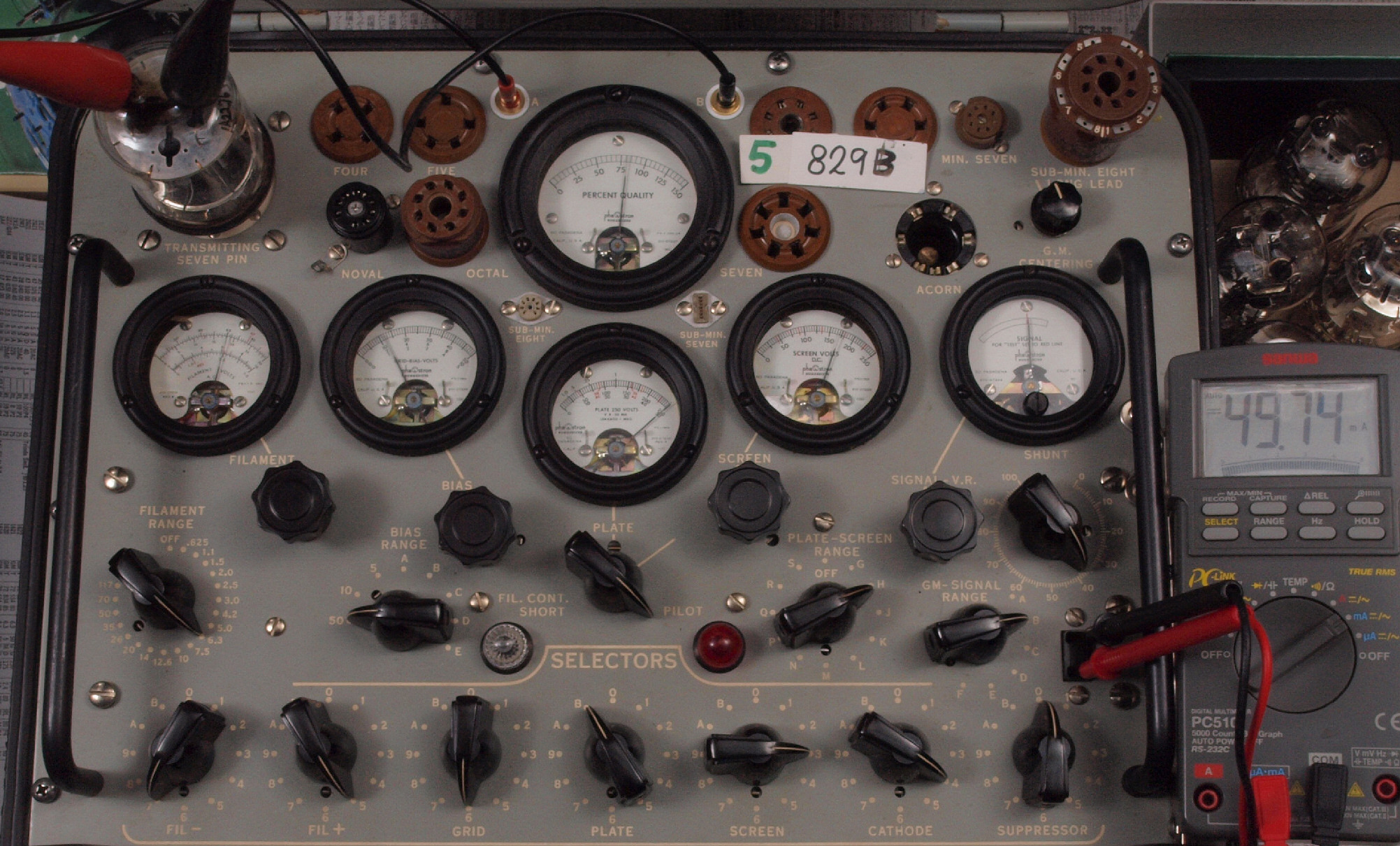

B52. 5本目 「829B」ユニット2測定。 Gm=8000μmho、Ip=49.74mA。
        測定条件、 「Ep=250V、Esg=175V、Eg1=−12V」RangeSW=C、FullScale=15000μ。

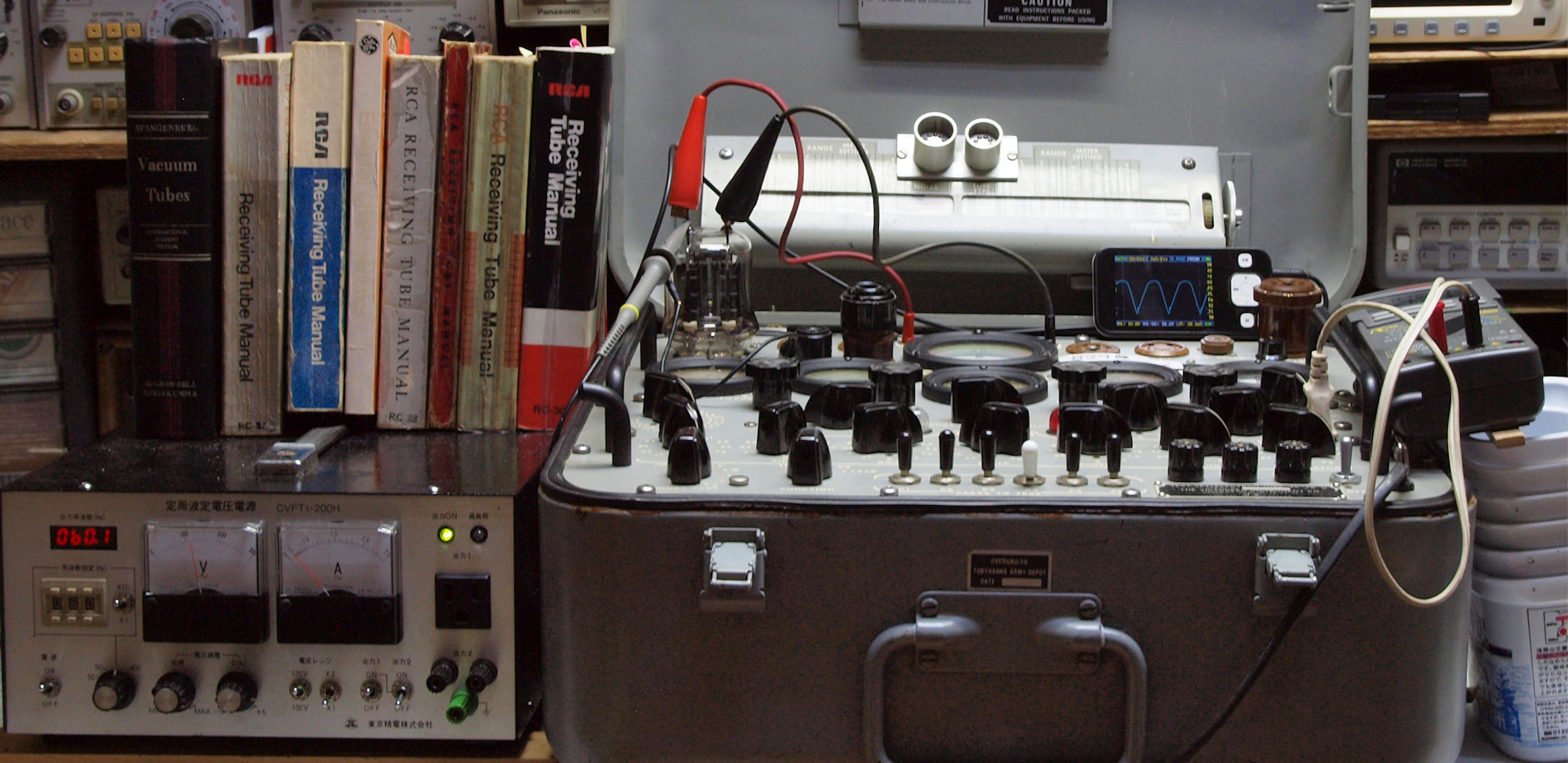

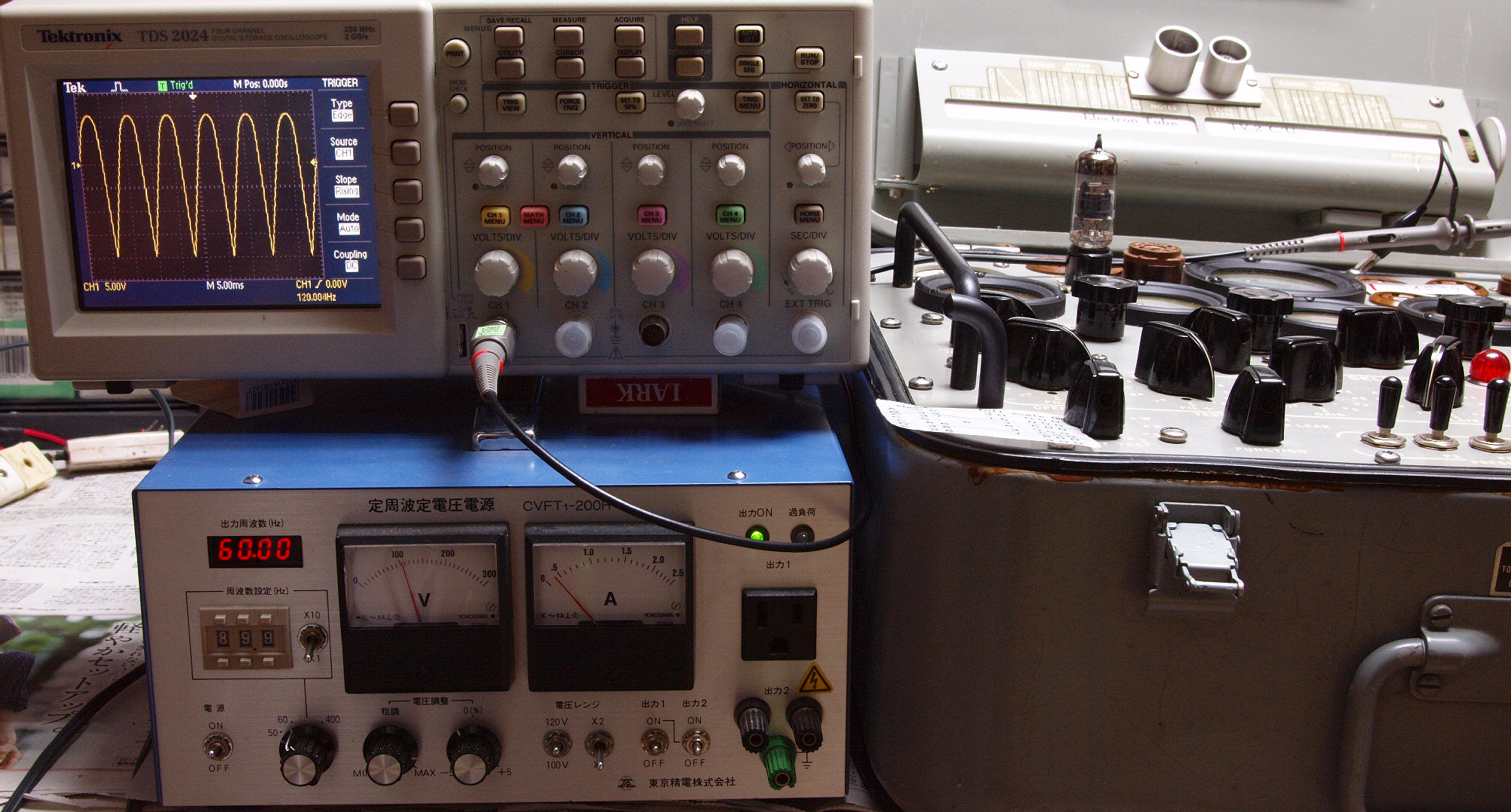

測定電源は安定化電源を使用し、AC115V 60Hzで行う。 プレート波形を観測しながら測定する。
