Vacuum Tube Tester Hickok TV-2B/Uで
RCA 1619. Gm & Ip測定
A. YAHOOオークションで4本購入。 購入先
1本目 「1619」測定。 Gm=3400μmho、Ip=24.27mA。
2本目 「1619」測定。 Gm=3200μmho、Ip=25.33mA。
3本目 「1619」測定。 Gm=3500μmho、Ip=24.99mA。
4本目 「1619」測定。 Gm=3400μmho、Ip=25.40mA。

B. YAHOOオークションで8本購入。 購入先
1本目 「1619」測定。 Gm=4200μmho、Ip=27.34mA。
2本目 「1619」測定。 Gm=4000μmho、Ip=25.19mA。
3本目 「1619」測定。 Gm=2800μmho、Ip=21.24mA。
4本目 「1619」測定。 Gm=2800μmho、Ip=23.08mA。
5本目 「1619」測定。 Gm=5000μmho、Ip=28.30mA。
6本目 「1619」測定。 Gm=3000μmho、Ip=24.90mA。
7本目 「1619」測定。 Gm=3380μmho、Ip=25.22mA。
8本目 「1619」測定。 Gm=3200μmho、Ip=25.72mA。
       平均      Gm=3490μmho、Ip=25.08mA。
6L6のGm=6000μmho、Ip=72mAとは、かなり離れている為、単純な差し替えは出来ない。
又、1619は直熱管の為、ハム雑音が出る為、オーディオ用には不向き。
A. YAHOOオークションで買い集めた、1619 4本の「Gm & Ip」測定。
真空管ハンドブック(規格表)の相互コンダクタンス=6000μmho「Ep=Esg=250V、Ip=72mA、Eg1=−14V」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

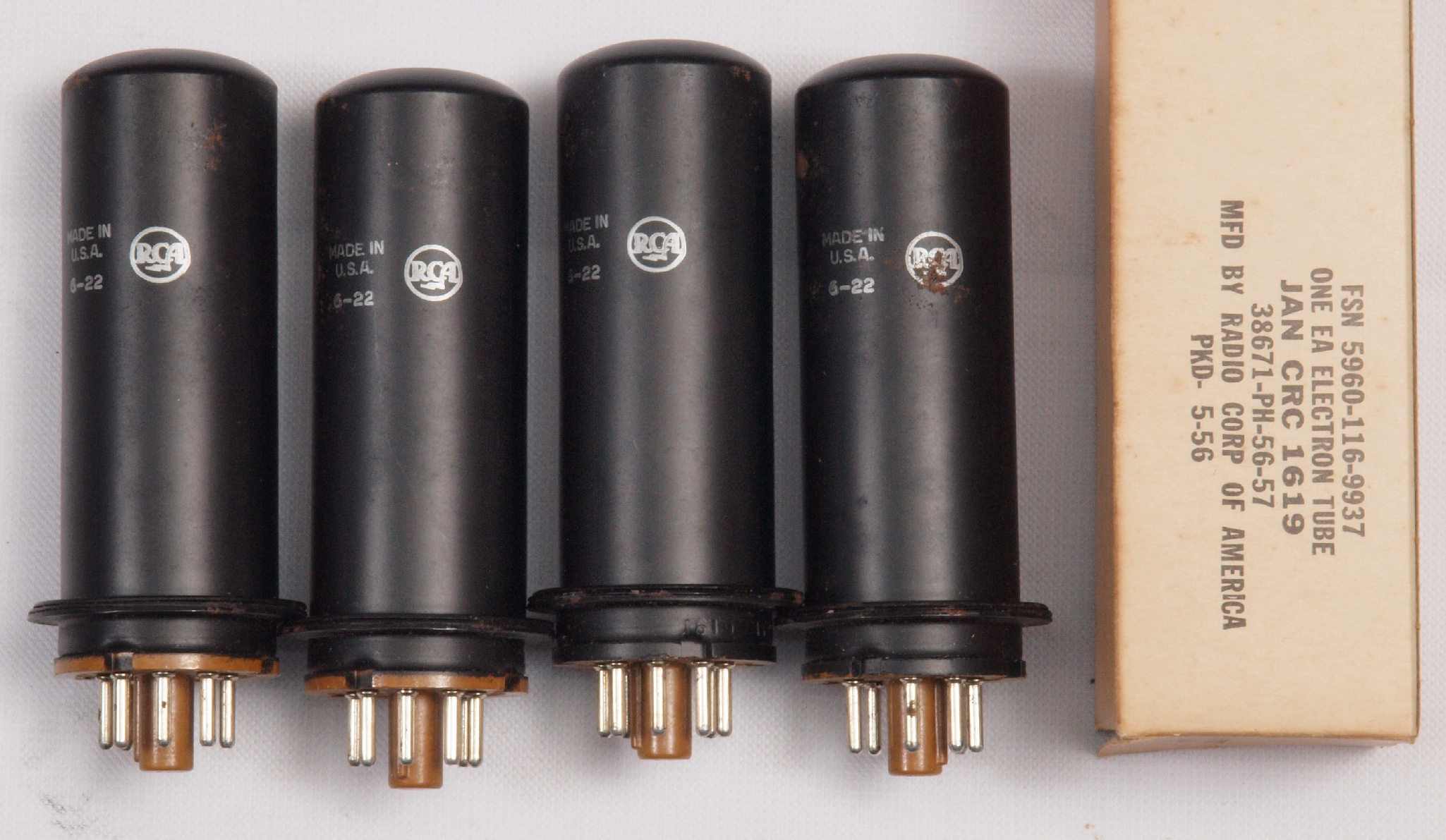

RCA 1619 左から、1本目、2本目、 ...、4本目。

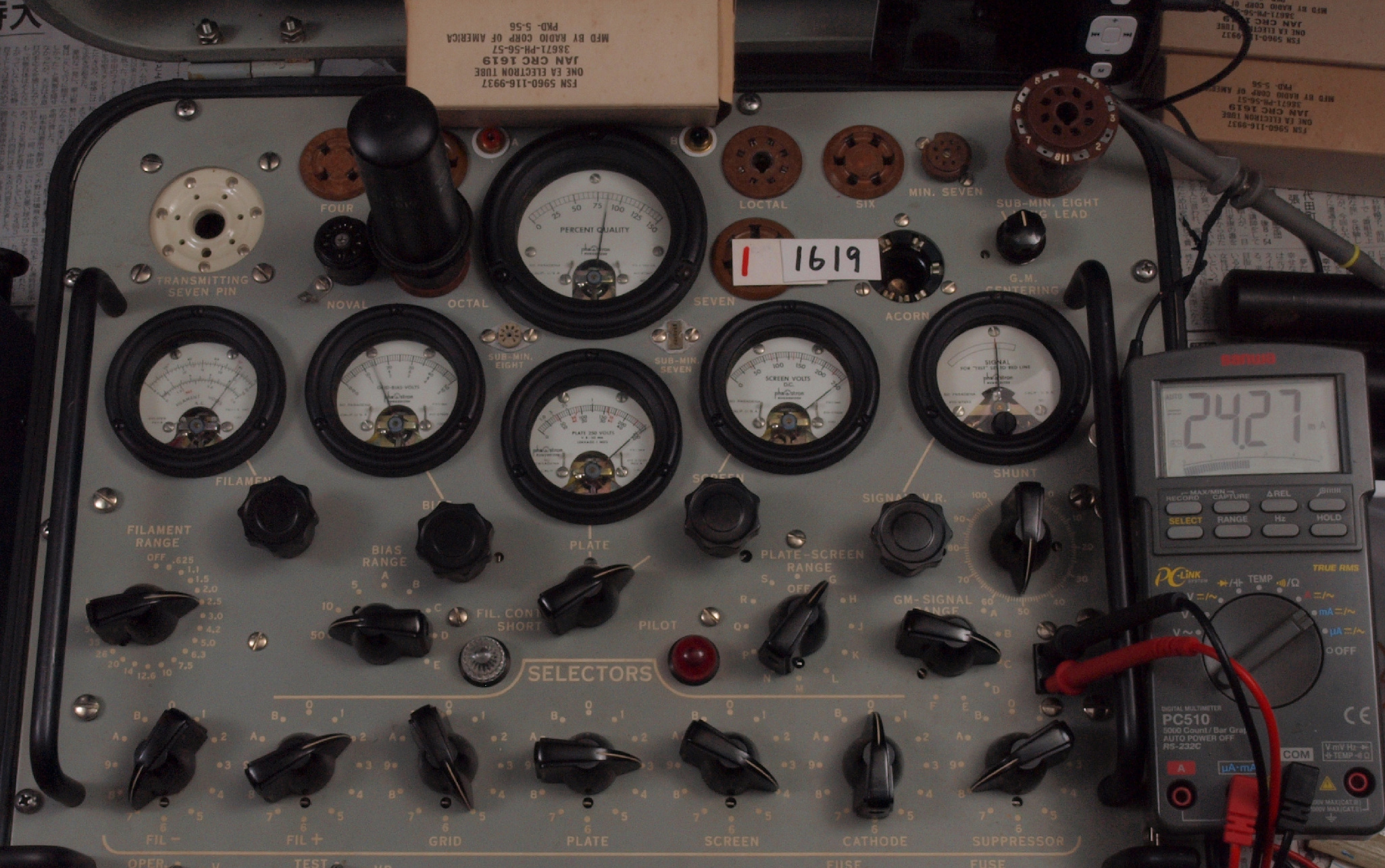

A1. 1本目 「1619」測定。 Gm=3400μmho、Ip=24.27mA。
                 RangeSW=C、FullScale=6000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」、

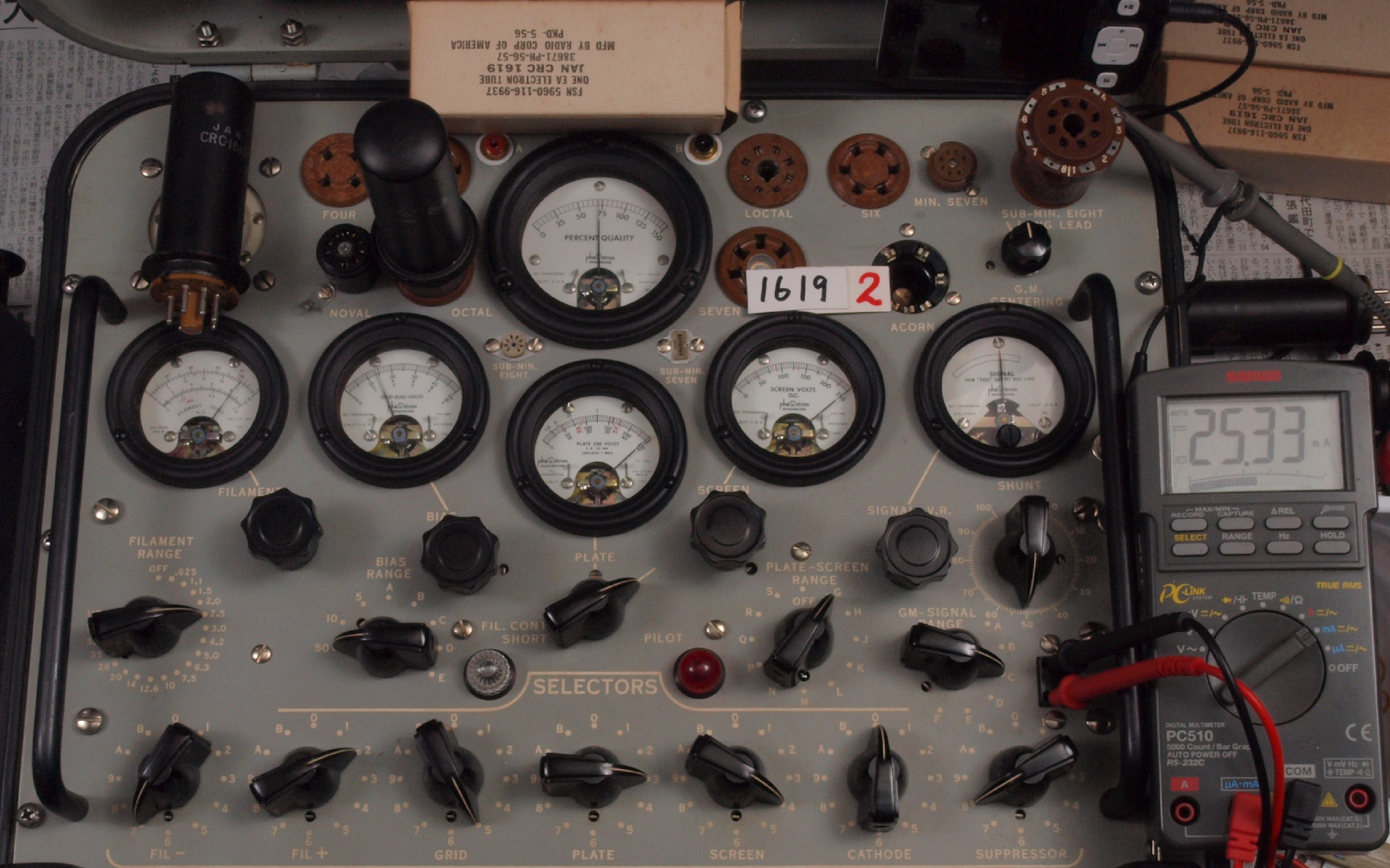

A2. 2本目 「1619」測定。 Gm=3200μmho、Ip=25.33mA。
A3. 3本目 「1619」測定。 Gm=3500μmho、Ip=24.99mA。
                 RangeSW=C、FullScale=6000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」、

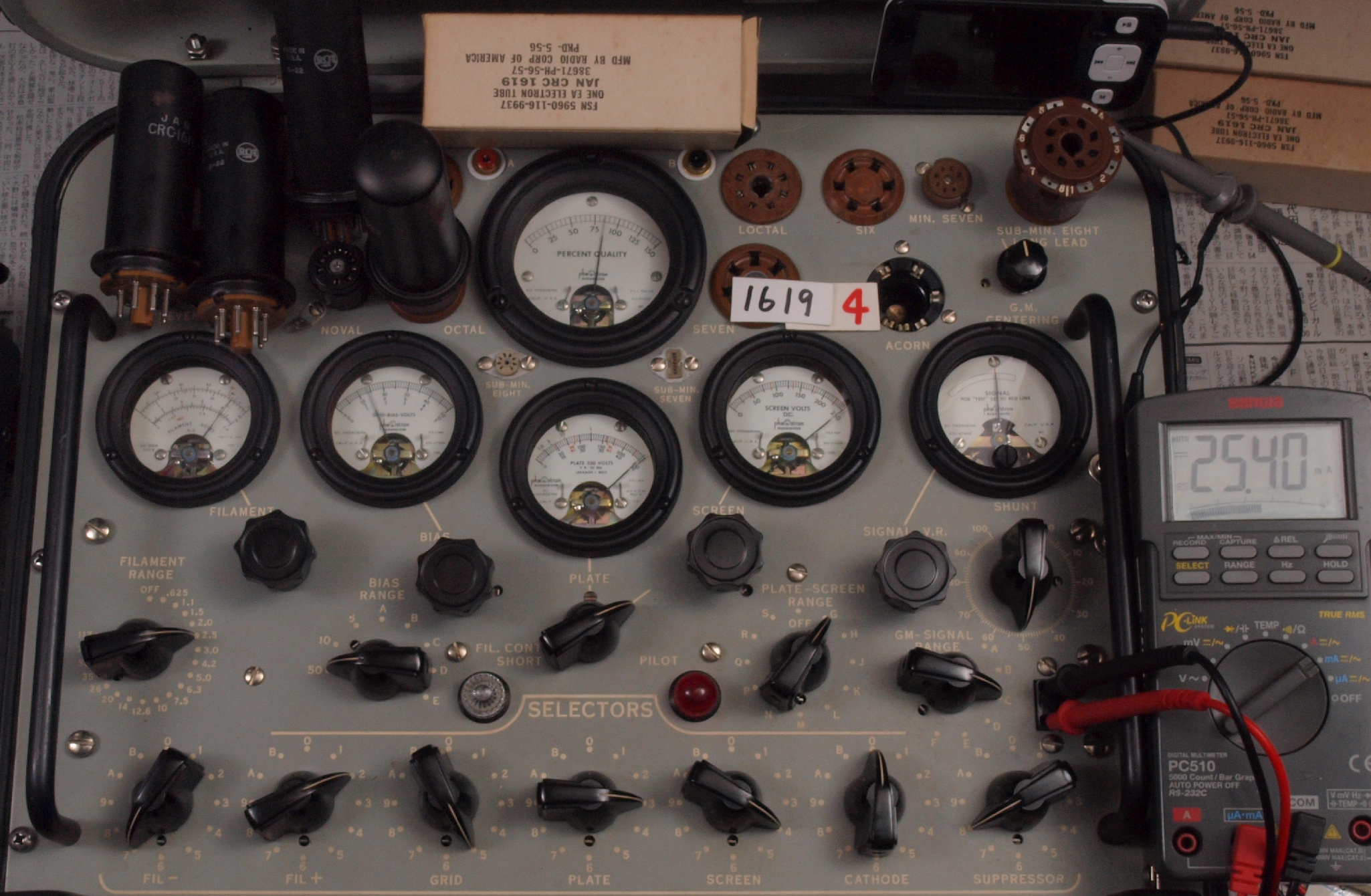

A4. 4本目 「1619」測定。 Gm=3400μmho、Ip=25.40mA。
B. YAHOOオークションで買い集めた、銀色文字表示 RCA 1619 8本の「Gm & Ip」測定。
真空管ハンドブック(規格表)の相互コンダクタンス=6000μmho「Ep=Esg=250V、Ip=72mA、Eg1=−14V」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

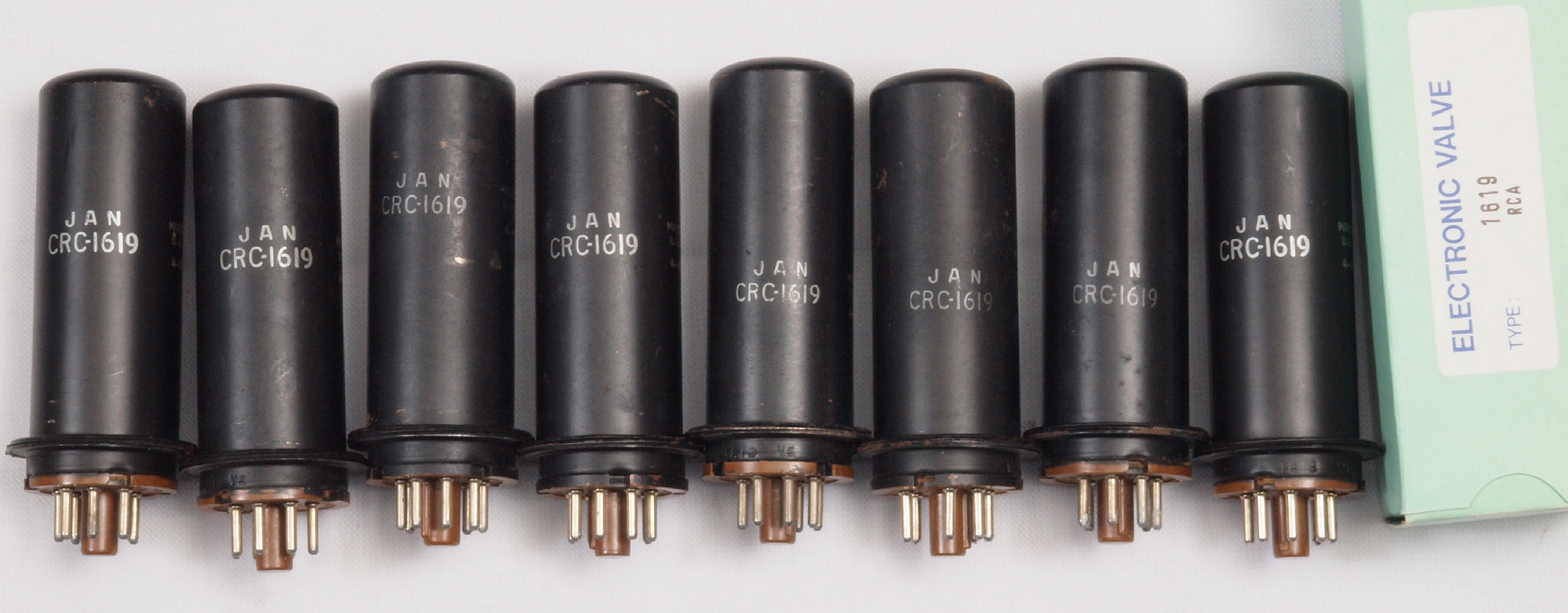

RCA 1619 左から、1本目、2本目、 ...、8本目。

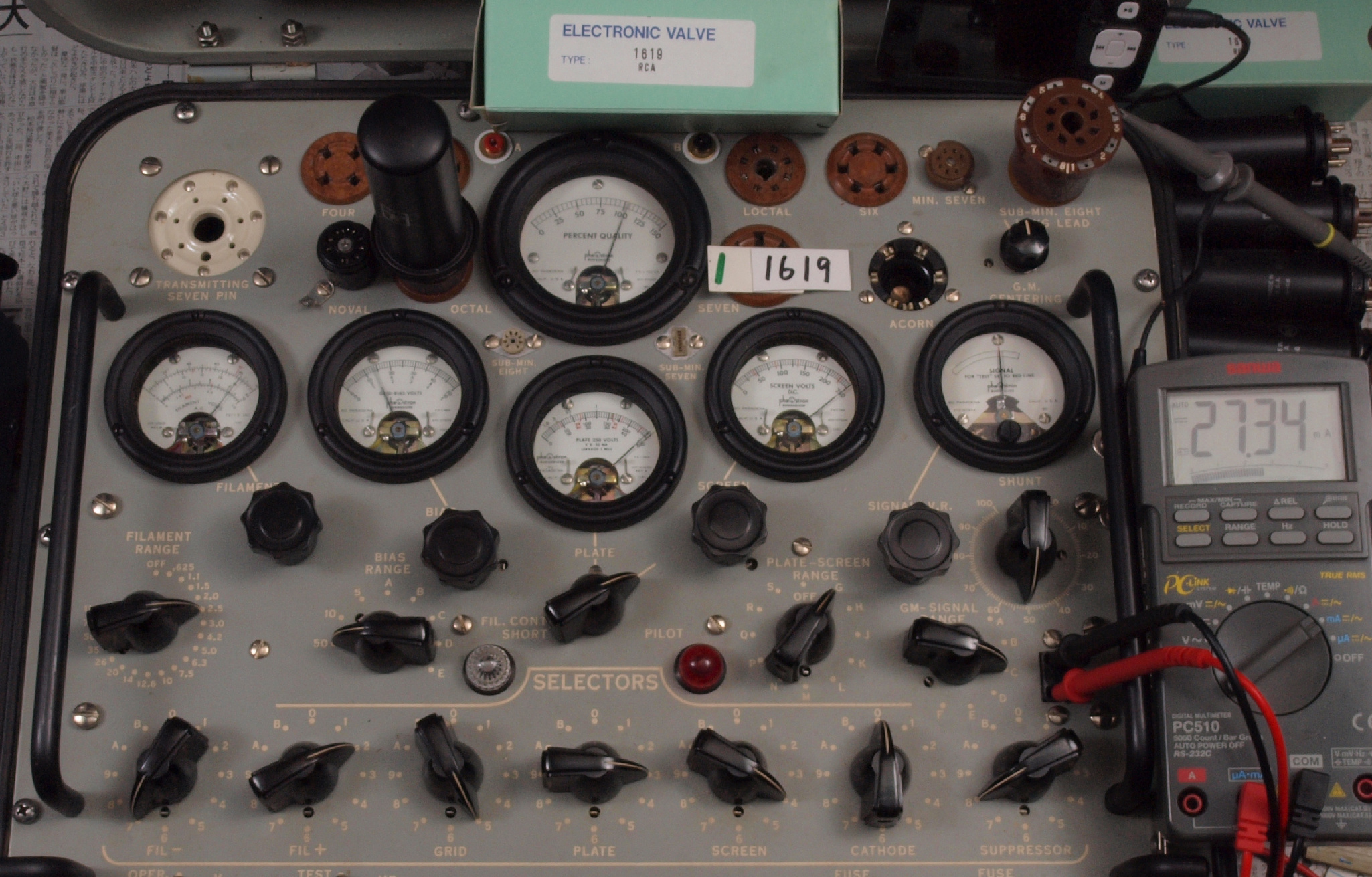

B1. 1本目 「1619」測定。 Gm=4200μmho、Ip=27.34mA。
                 RangeSW=C、FullScale=6000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」、

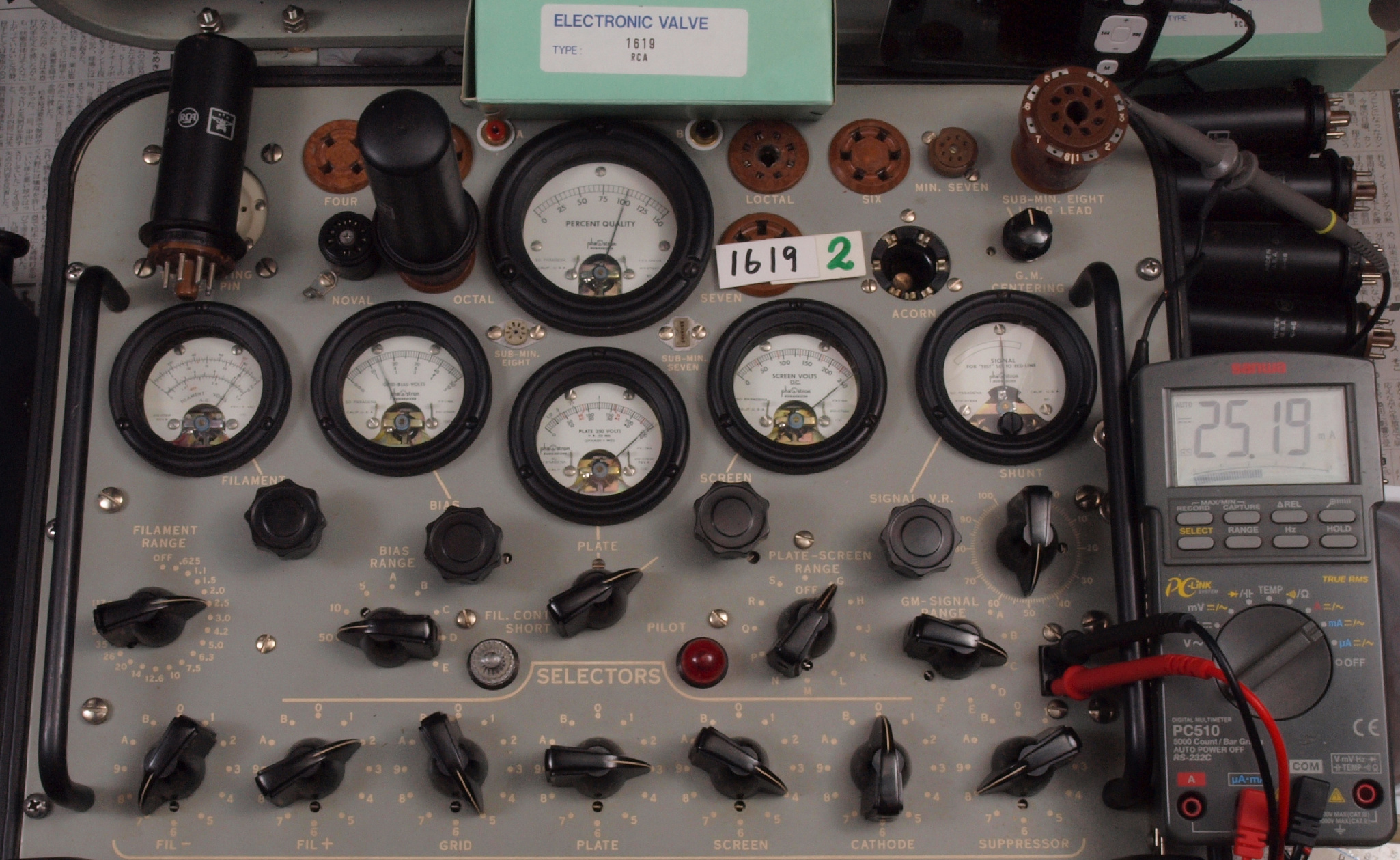

B2. 2本目 「1619」測定。 Gm=4000μmho、Ip=25.19mA。

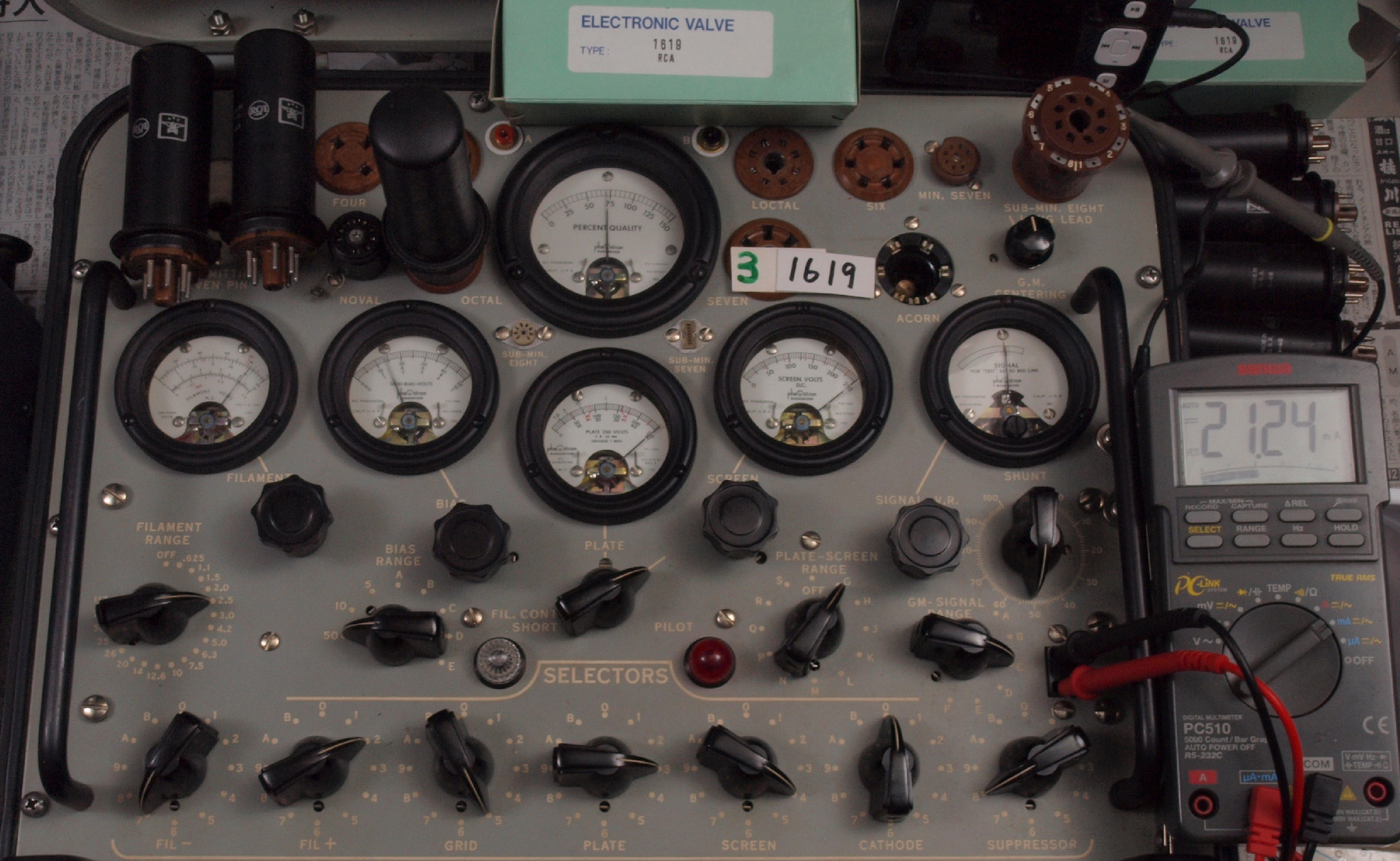

B3. 3本目 「1619」測定。 Gm=2800μmho、Ip=21.24mA。
                 RangeSW=C、FullScale=6000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」、
B4. 4本目 「1619」測定。 Gm=2800μmho、Ip=23.08mA。
B5. 5本目 「1619」測定。 Gm=5000μmho、Ip=28.30mA。
                 RangeSW=C、FullScale=6000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」、

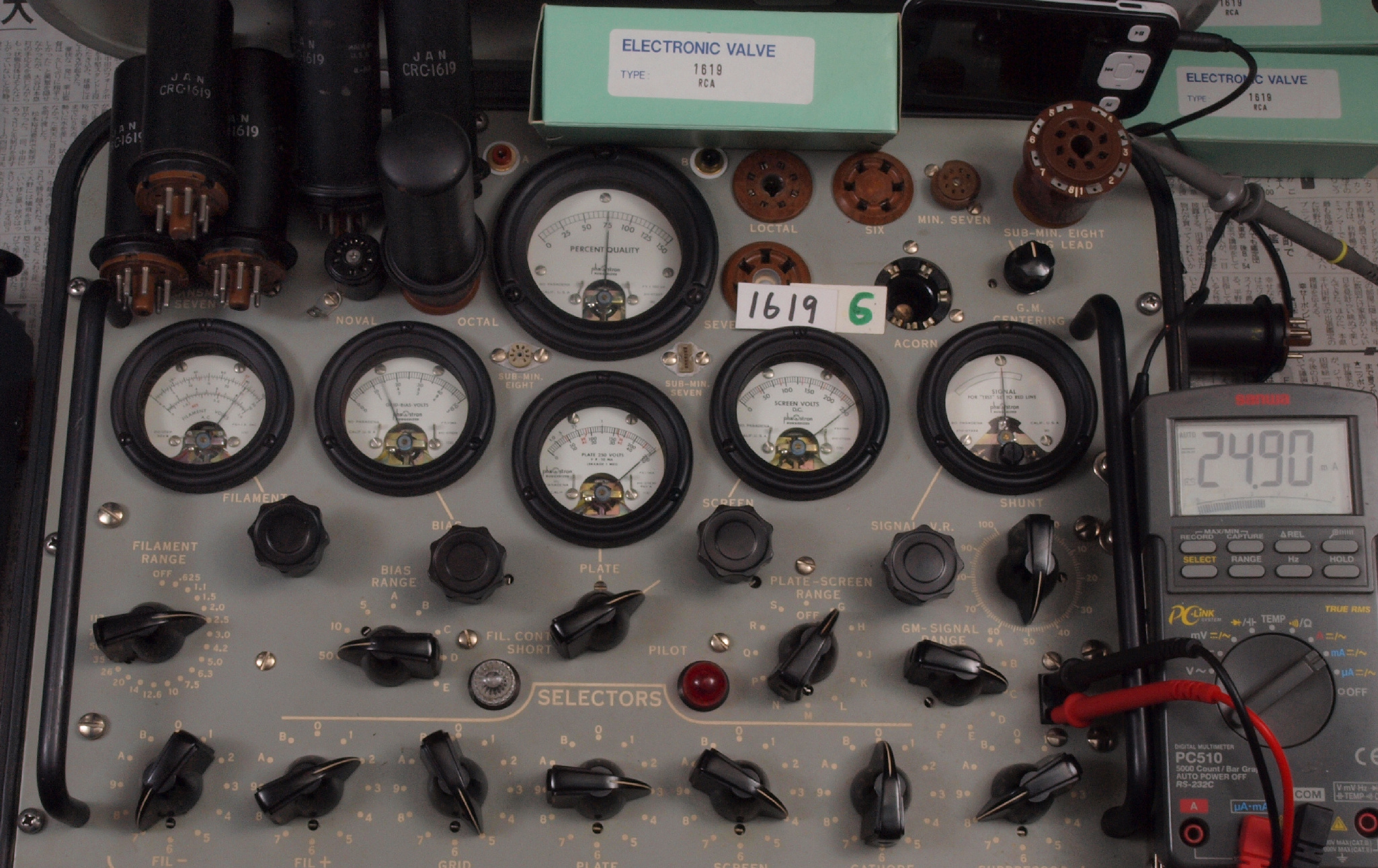

B6. 6本目 「1619」測定。 Gm=3000μmho、Ip=24.90mA。

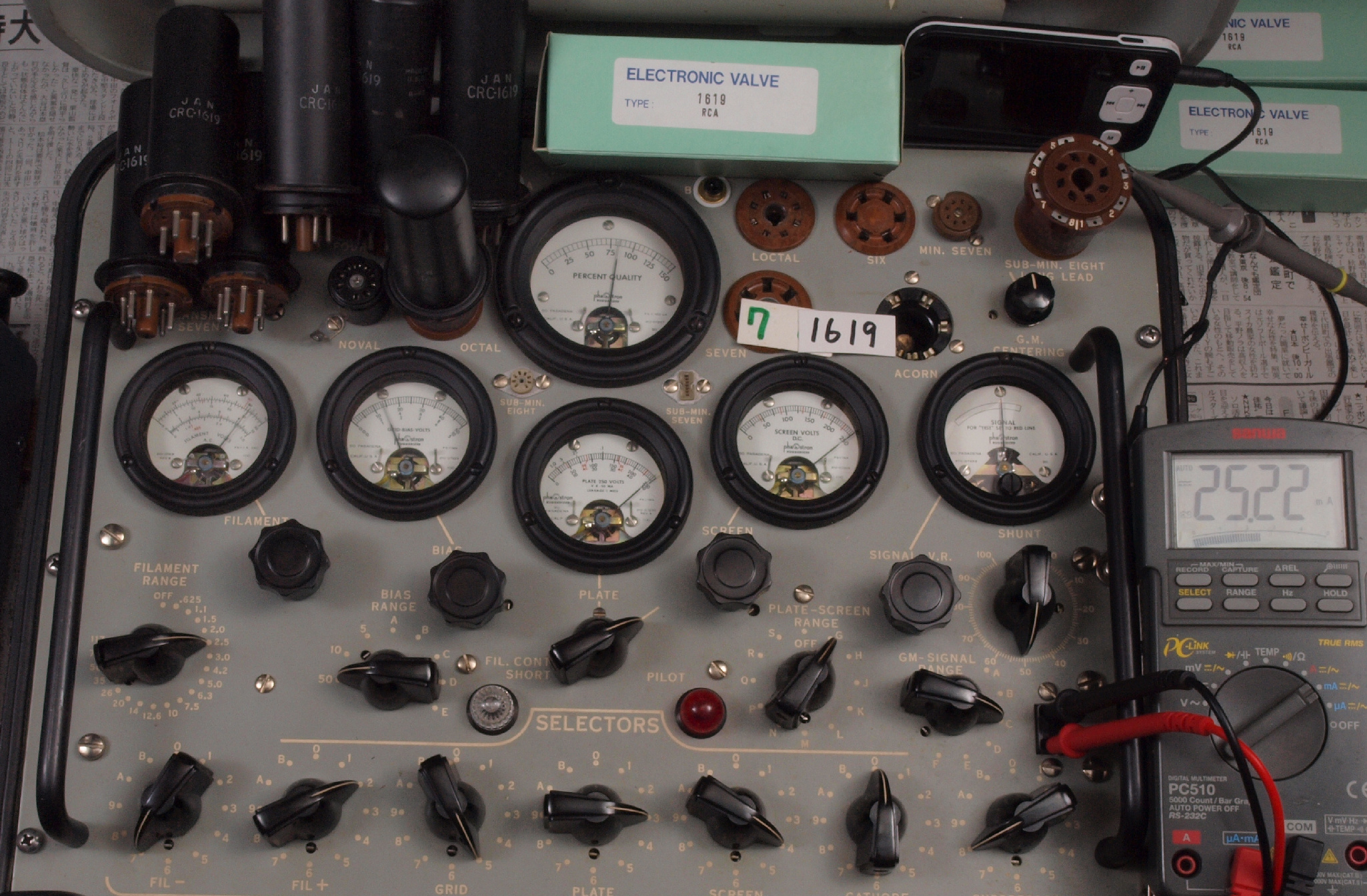

B7. 7本目 「1619」測定。 Gm=3380μmho、Ip=25.22mA。
                 RangeSW=C、FullScale=6000μmho。
                 測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」、
B8. 8本目 「1619」測定。 Gm=3200μmho、Ip=25.72mA。
プレート波形を観測しながら測定する。
測定電源は安定化(電源・周波数)電源を使用し、AC115V 60Hzで行う。
                   1619-g
