Hickok TV-2B/Uで National 12GB3 Gm & Ip測定

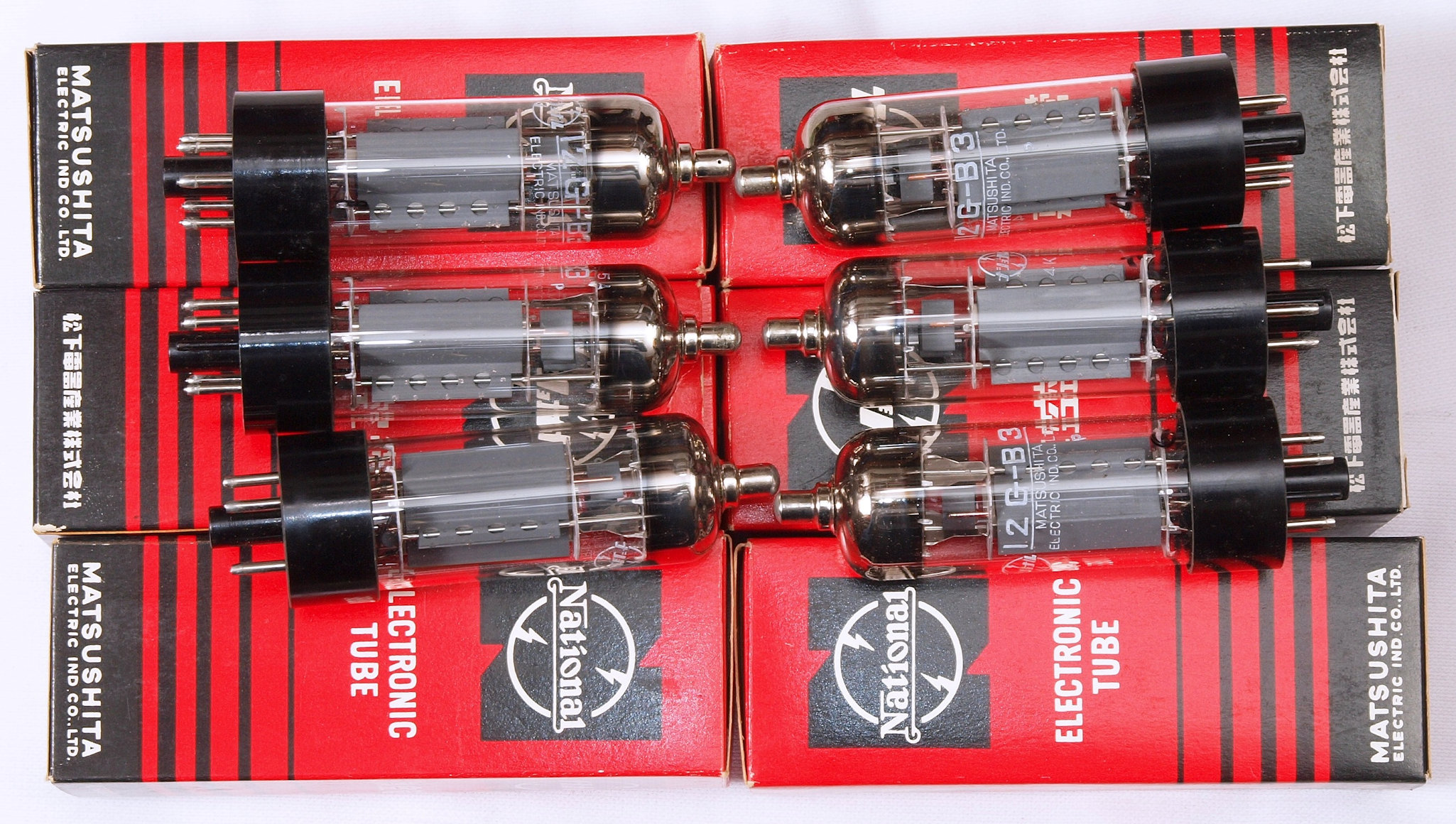

A. YAHOOオークションで買い集めた、未開封National 「12GB3」 6本の「Gm & Ip」測定。
    真空管ハンドブック(規格表)の相互コンダクタンス=14000μmho、
    「Ep=100V、Esg=100V、Ip=100mA、Eg1=−7.7V」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
左上1本目=Gm=16400μmho、Ip=91.4mA。
左中2本目=Gm=16600μmho、Ip=91.5mA。
左下3本目=Gm=16400μmho、Ip=98.0mA。
右上4本目=Gm=16000μmho、Ip=86.2mA。
右中5本目=Gm=16400μmho、Ip=93.4mA。
右下6本目=Gm=16400μmho、Ip=89.1mA。
A1. 1本目 「12GB3」測定。 Gm=16400μmho、Ip=91.4mA。 RangeSW=C、FullScale30000μmho。
                      測定条件、 「Ep=100V、Esg=100V、Eg1=−7.7V」

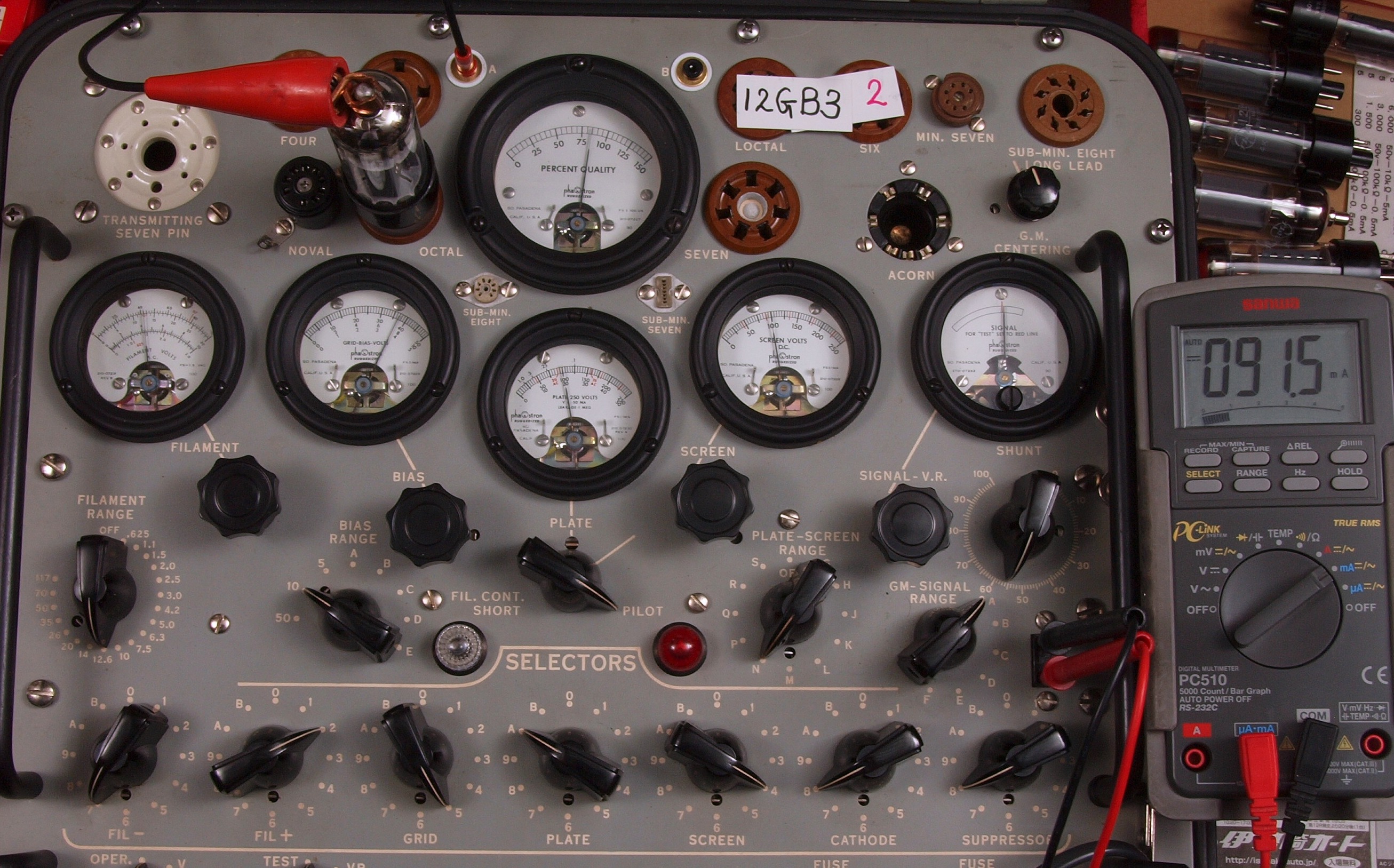

A2. 2本目 「12GB3」測定。 Gm=16600μmho、Ip=91.5mA。 RangeSW=C、FullScale30000μmho。
                      測定条件、 「Ep=100V、Esg=100V、Eg1=−7.7V」

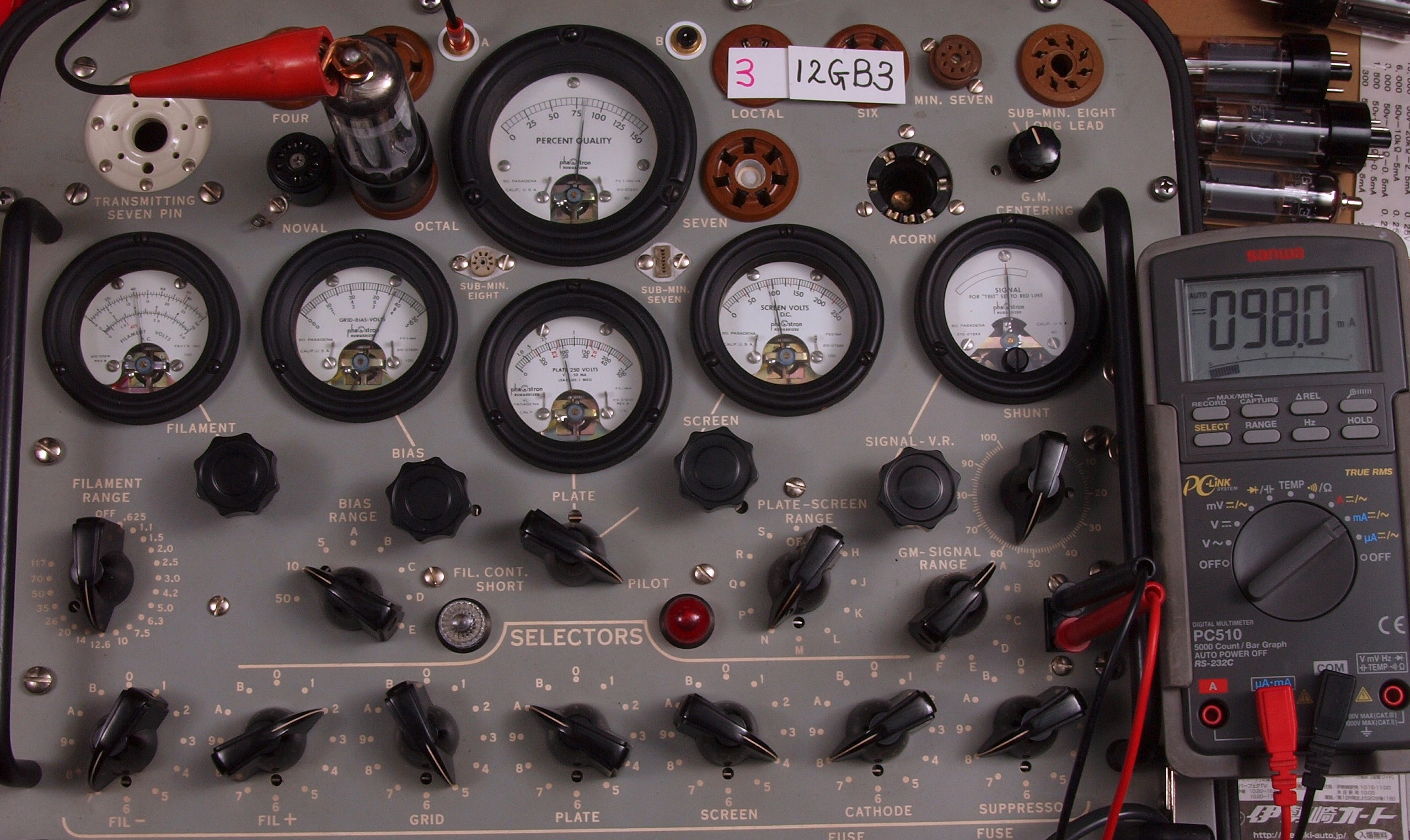

A3. 3本目 「12GB3」測定。 Gm=16400μmho、Ip=98mA。 RangeSW=C、FullScale30000μmho。
                      測定条件、 「Ep=100V、Esg=100V、Eg1=−7.7V」
A4. 4本目 「12GB3」測定。 Gm=16000μmho、Ip=86.2mA。 RangeSW=C、FullScale30000μmho。
                      測定条件、 「Ep=100V、Esg=100V、Eg1=−7.7V」
A5. 5本目 「12GB3」測定。 Gm=16400μmho、Ip=93.4mA。 RangeSW=C、FullScale30000μmho。
                      測定条件、 「Ep=100V、Esg=100V、Eg1=−7.7V」
A6. 6本目 「12GB3」測定。 Gm=16400μmho、Ip=89.1mA。 RangeSW=C、FullScale30000μmho。
                      測定条件、 「Ep=100V、Esg=100V、Eg1=−7.7V」
                   12gb3_8
