Vacuum Tube Tester Hickok TV-2B/Uで
ECC83MG Gm、Ip測定

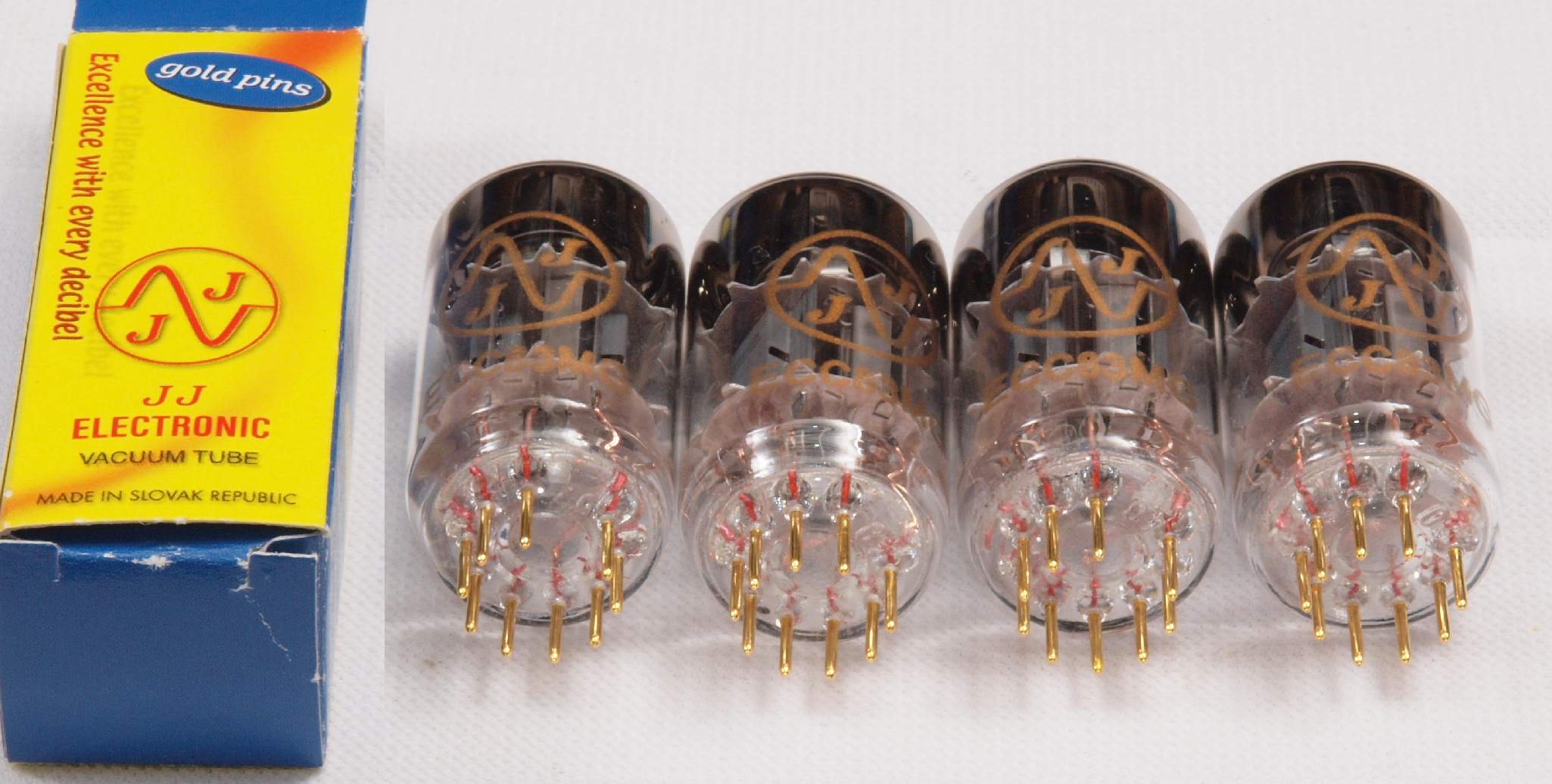

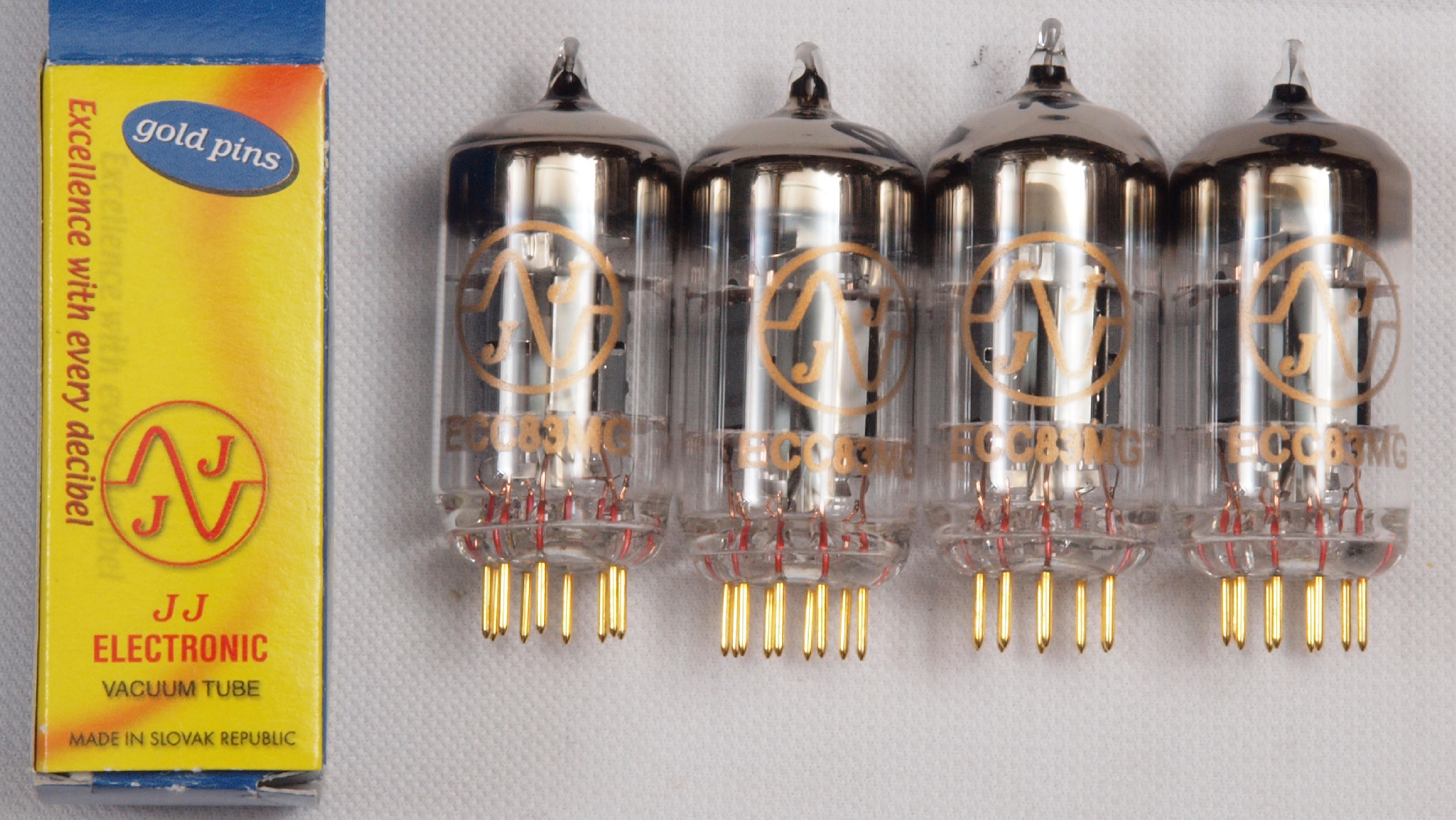

YAHOOオークションで購入、 JJ ECC83MG 4本。
  • 1本目 「ECC83MG」測定。 ユニット1 Gm測定=2300μmho、IP=2.01mA。
                       ユニット2 Gm測定=2400μmho、IP=2.09mA。
    2本目 「ECC83MG」測定。 ユニット1 Gm測定=2140μmho、IP=1.86mA。
                       ユニット2 Gm測定=2220μmho、IP=1.92mA。
    3本目 「ECC83MG」測定。 ユニット1 Gm測定=2200μmho、IP=1.92mA。
                       ユニット2 Gm測定=2220μmho、IP=1.91mA。
    4本目 「ECC83MG」測定。 ユニット1 Gm測定=2090μmho、IP=1.76mA。
                       ユニット2 Gm測定=2100μmho、IP=1.80mA。
  • 平均 ユニット Gm=2209μmho、IP=1.91mA。
一般的なRCAの規格Gm=1600μmho、IP=1.2mAと比較すると、改良(?)されているようです。
自作等、新規に使用するには良いのですが、古い機器に交換するときは、発振等に注意する。

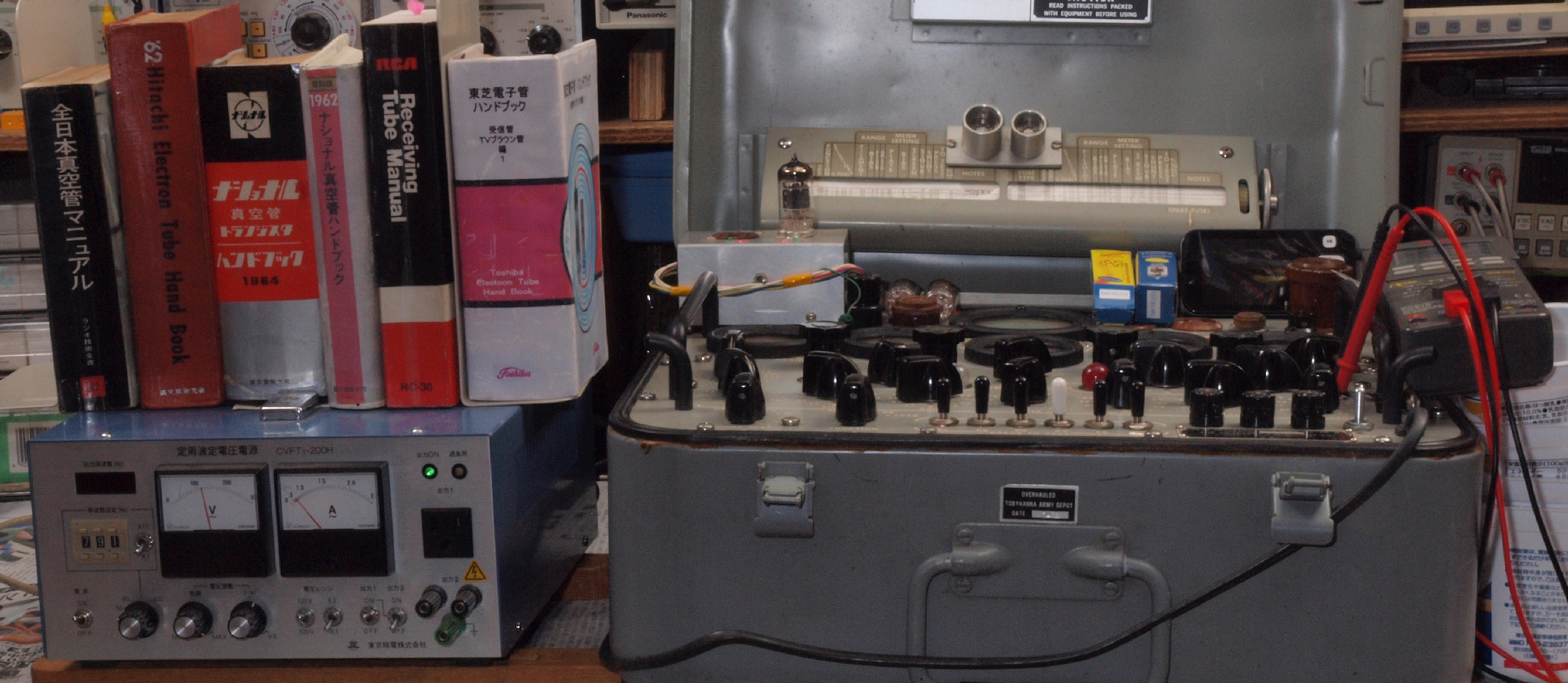

1. JJ−ECC83MG の測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
真空管ハンドブック(規格表)のECC83,12AX7相互コンダクタンス=1600μmho「Ep=250V、Ip=1.2mA、Eg1=−2V」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
左から1本目、2本目、3本目、4本目。

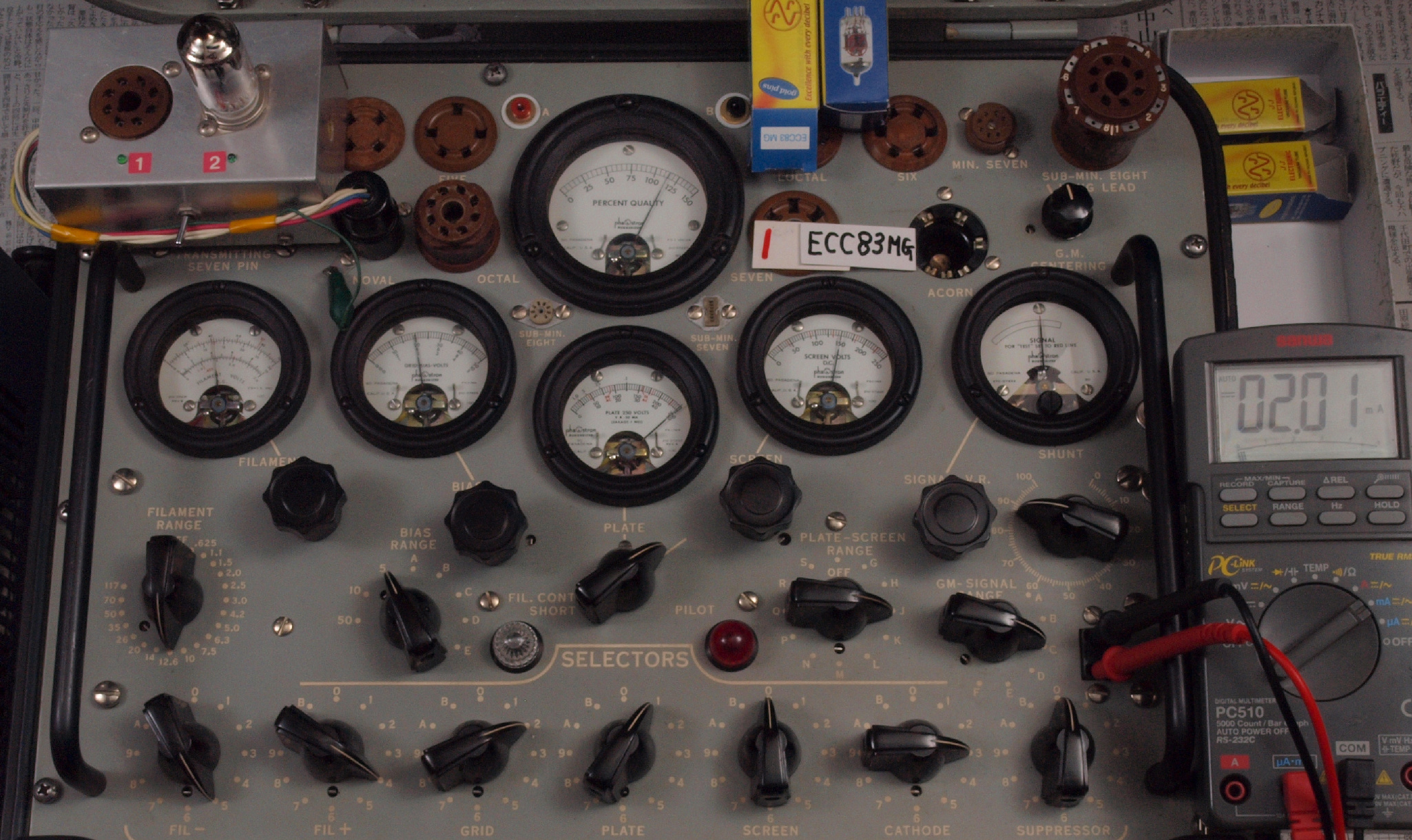

11. 「ECC83MG−1本目」ユニット1測定。 Gm測定=2300μmho、IP=2.01mA。
        測定条件「Ep=250V、Eg1=−2V」。 Cレンジ=3000μmhoレンジでの測定。
12. 「ECC83MG−1本目」ユニット2測定。 Gm測定=2400μmho、IP=2.09mA。
        測定条件「Ep=250V、Eg1=−2V」。 Cレンジ=3000μmhoレンジでの測定。
21. 「ECC83MG−2本目」ユニット1測定。 Gm測定=21400μmho、IP=1.86mA。
        測定条件「Ep=250V、Eg1=−2V」。 Cレンジ=3000μmhoレンジでの測定。
22. 「ECC83MG−2本目」ユニット2測定。 Gm測定=2220μmho、IP=1.92mA。
        測定条件「Ep=250V、Eg1=−2V」。 Cレンジ=3000μmhoレンジでの測定。

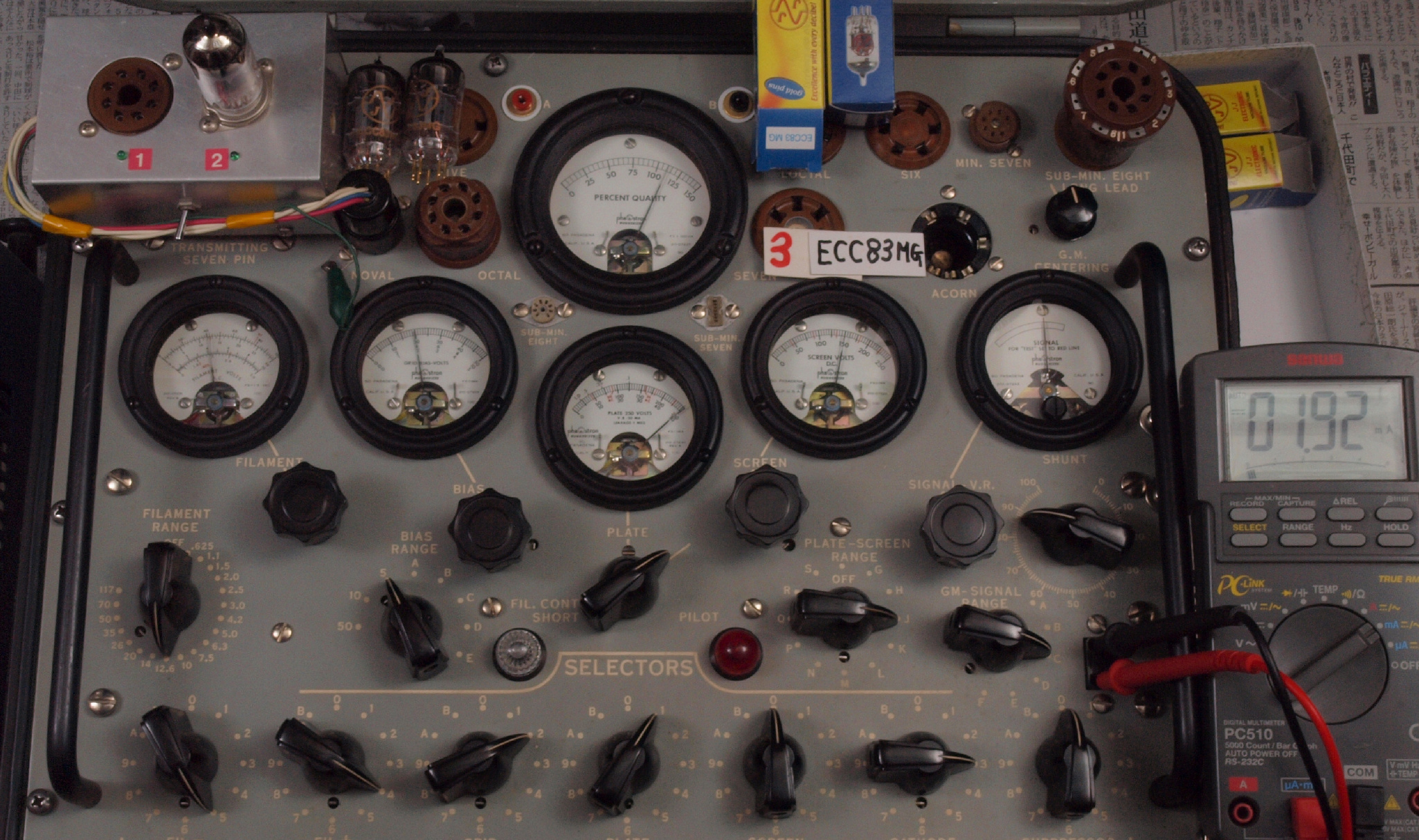

31. 「ECC83MG−3本目」ユニット1測定。 Gm測定=2200μmho、IP=1.92mA。
        測定条件「Ep=250V、Eg1=−2V」。 Cレンジ=3000μmhoレンジでの測定。
32. 「ECC83MG−3本目」ユニット2測定。 Gm測定=2220μmho、IP=1.91mA。
        測定条件「Ep=250V、Eg1=−2V」。 Cレンジ=3000μmhoレンジでの測定。
41. 「ECC83MG−4本目」ユニット1測定。 Gm測定=2090μmho、IP=1.76mA。
        測定条件「Ep=250V、Eg1=−2V」。 Cレンジ=3000μmhoレンジでの測定。
42. 「ECC83MG−4本目」ユニット2測定。 Gm測定=2100μmho、IP=1.80mA。
        測定条件「Ep=250V、Eg1=−2V」。 Cレンジ=3000μmhoレンジでの測定。

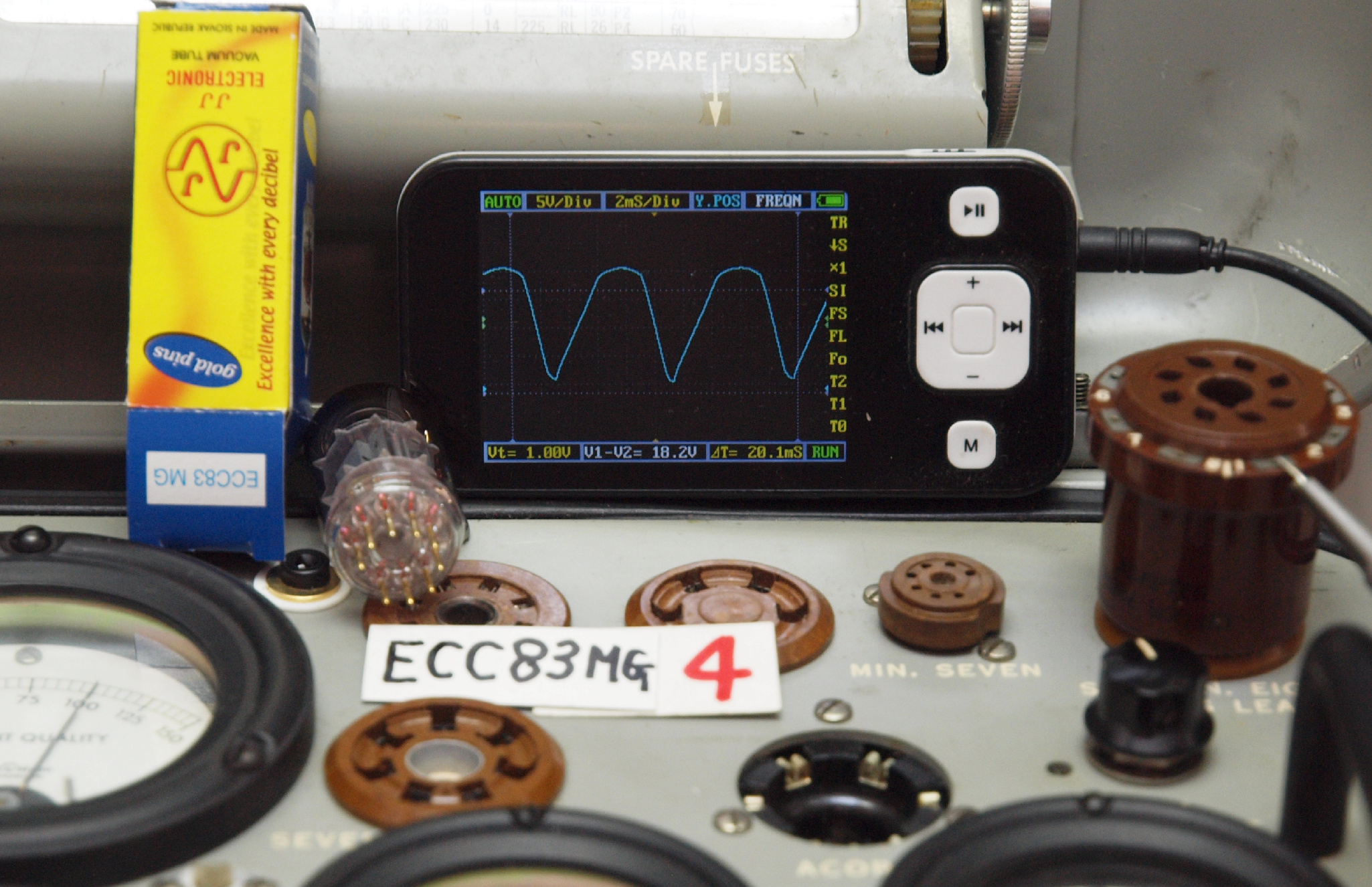

A29. プレート波形を観測しながら測定する。
測定電源は安定化(電源・周波数)電源を使用し、AC115V 60Hzで行う。
