VacuumTubeTester Hickok TV-2B/Uで
6RA8 Gm、Ip測定
YAHOOオークションへ委託出品。
  • LUX A−2500の付属品。
    1本目 「6RA8」測定。 Gm=11500μmho、Ip=87.9mA。
    2本目 「6RA8」測定。 Gm=11500μmho、Ip=89.3mA。
    3本目 「6RA8」測定。 Gm=10500μmho、Ip=89.7mA。
    4本目 「6RA8」測定。 Gm=10000μmho、Ip=91.7mA。
  • LUX 純正ストック品
    1本目 「6RA8」測定。 Gm=10000μmho、Ip=74.6mA。
    2本目 「6RA8」測定。 Gm=10500μmho、Ip=82.6mA。
    3本目 「6RA8」測定。 Gm=11000μmho、Ip=84.7mA。
    4本目 「6RA8」測定。 Gm=12000μmho、Ip=88.0mA。
    5本目 「6RA8」測定。 Gm=11000μmho、Ip=86.9mA。
    6本目 「6RA8」測定。 Gm=12000μmho、Ip=83.4mA。
    7本目 「6RA8」測定。 Gm=10000μmho、Ip=81.5mA。
    8本目 「6RA8」測定。 Gm=11000μmho、Ip=84.0mA。。
A. LUX A−2500の付属品 6RA8 4本の「Gm & Ip」測定。
   真空管ハンドブック(規格表)による相互コンダクタンス=10500μmho
   「Ep=250V、Ip=61mA、Eg1=−19V」
    (全日本真空管マニュアル、オーディオ用真空管マニアル、世界の真空管カタログより)。

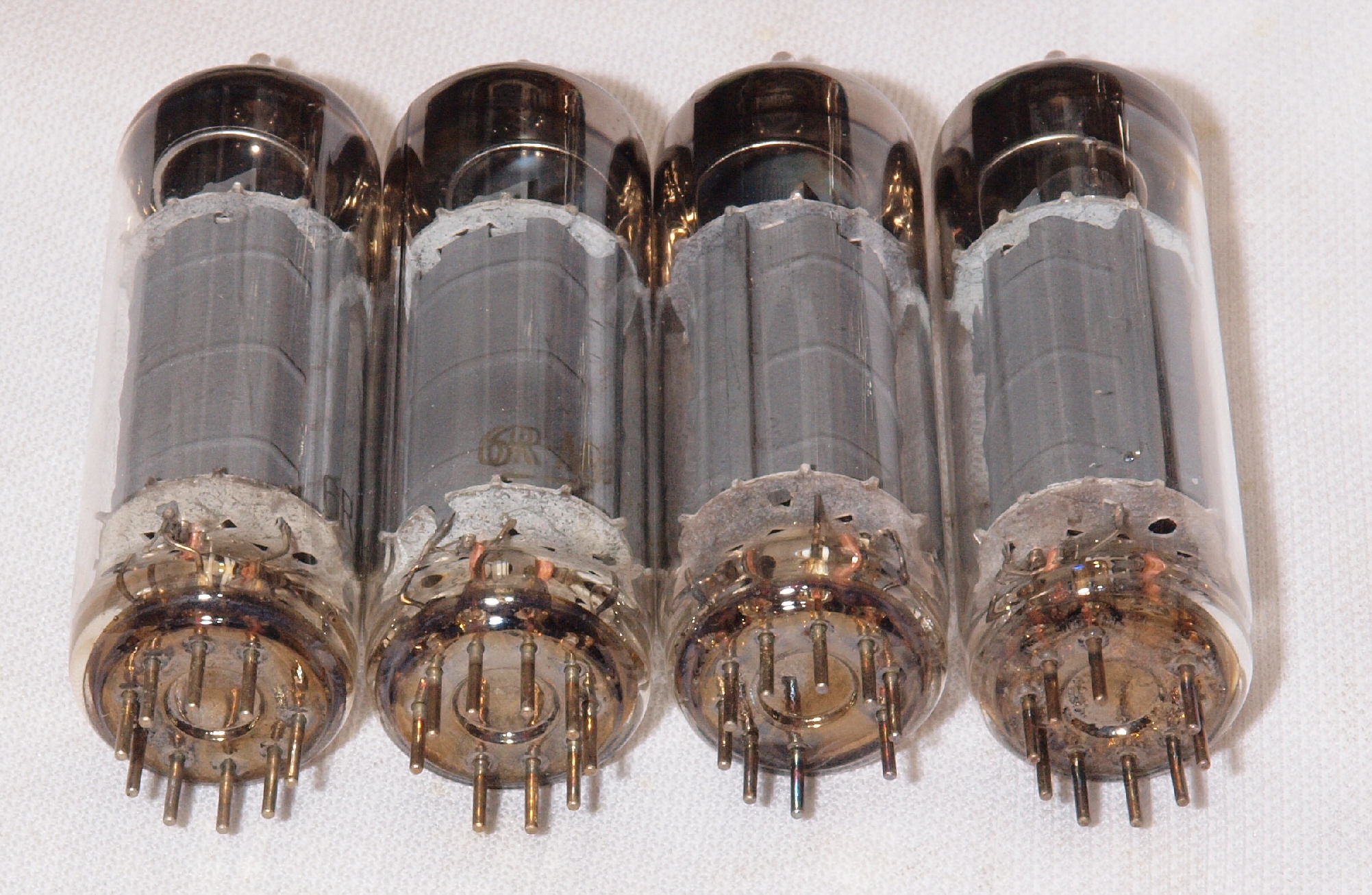

NEC 6RA8 左から、1、2、3、4本目。
1本目 「6RA8」測定。 Gm=11500μmho、Ip=87.9mA。
2本目 「6RA8」測定。 Gm=11500μmho、Ip=89.3mA。
3本目 「6RA8」測定。 Gm=10500μmho、Ip=89.7mA。
4本目 「6RA8」測定。 Gm=10000μmho、Ip=91.7mA。

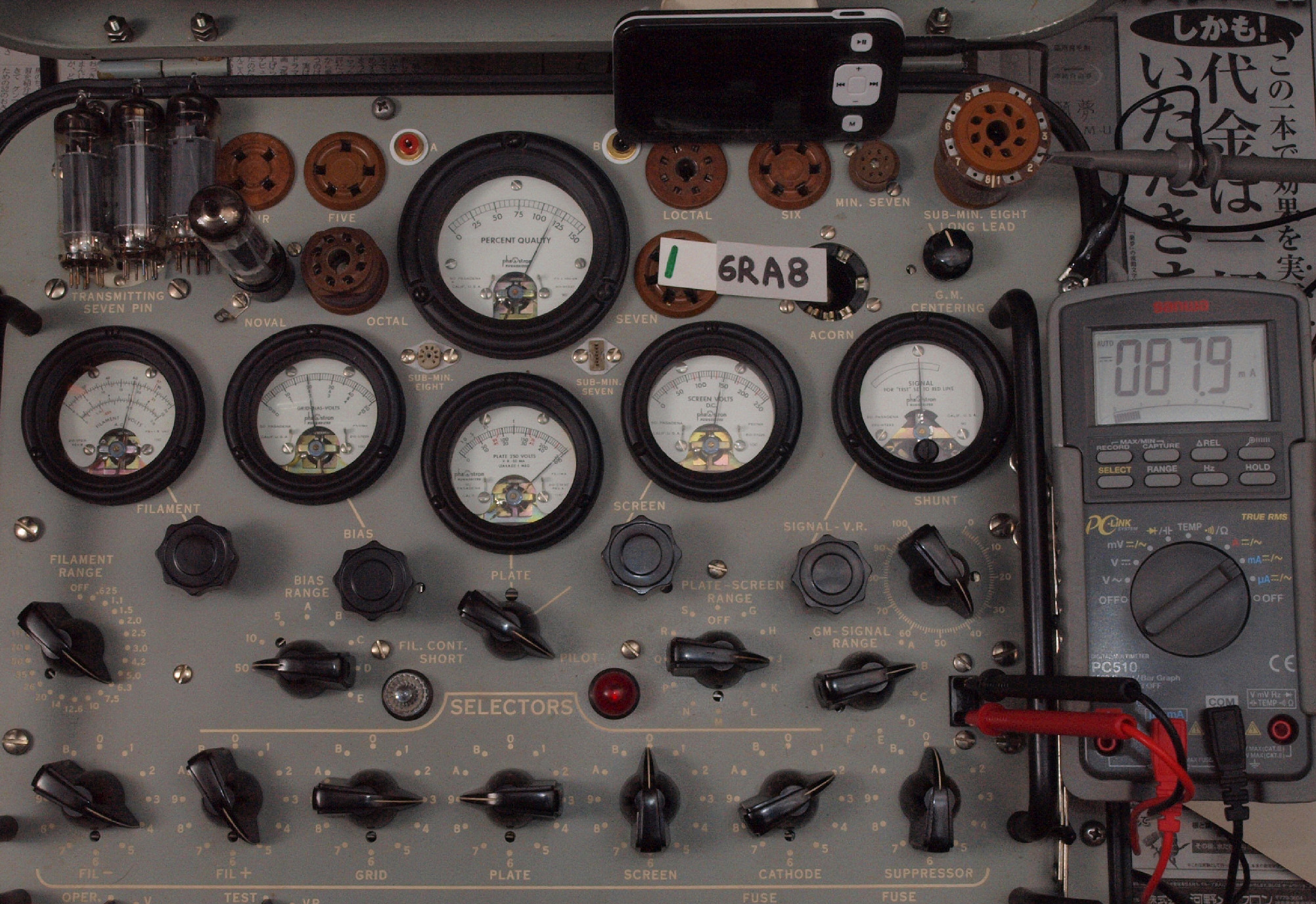

A1. 1本目 「6RA8」測定。Gm=11500μmho、Ip=87.9mA。RangeSW=B、FullScale=15000μmho。
                 測定条件、 「Ep=250V、Eg1=−19V」、
A2. 2本目 「6RA8」測定。 Gm=11500μmho、Ip=89.3mA。

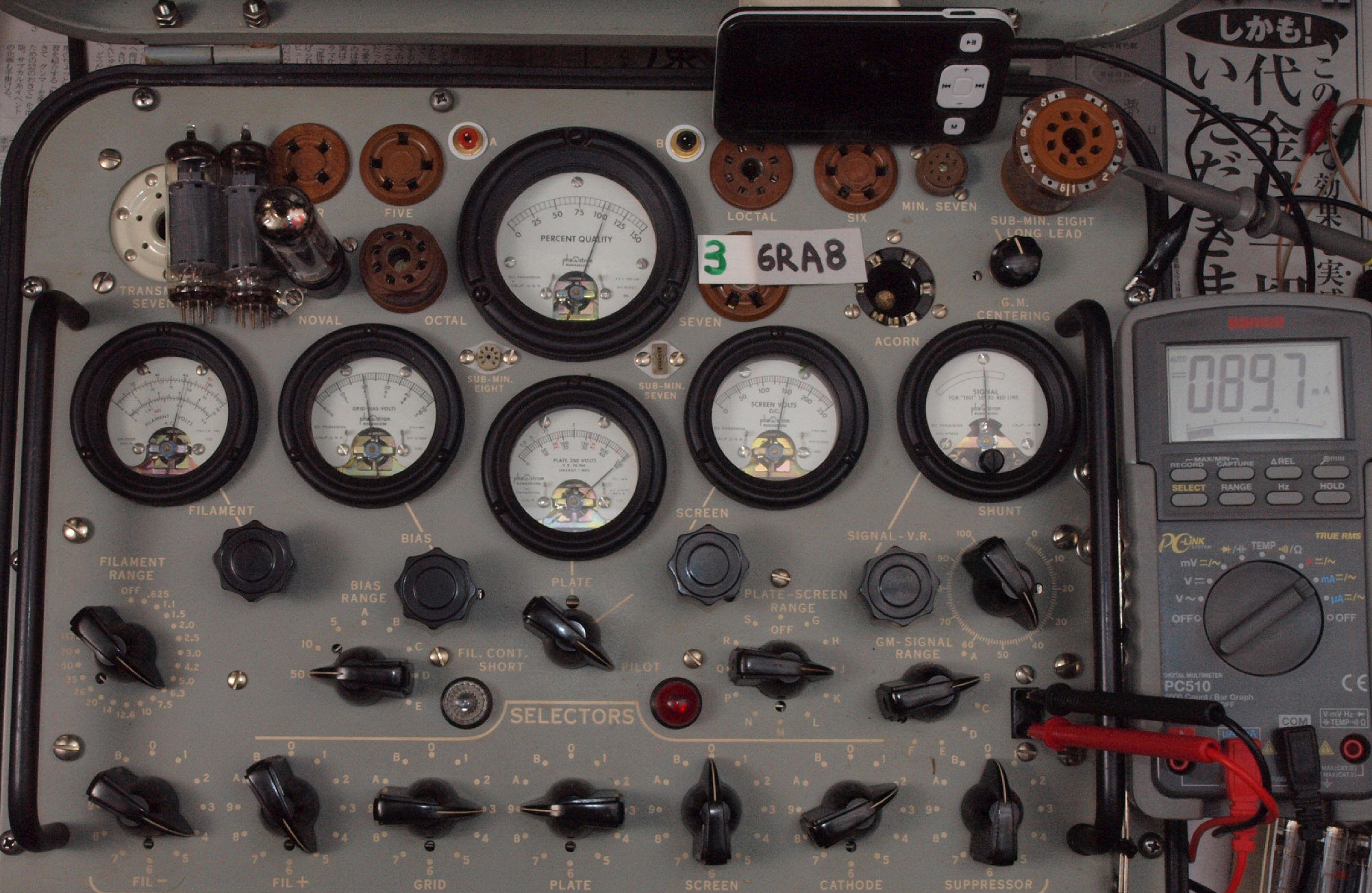

A3. 3本目 「6RA8」測定。Gm=10500μmho、Ip=89.7mA。RangeSW=B、FullScale=15000μmho。
                 測定条件、 「Ep=250V、Eg1=−19V」
A4. 4本目 「6RA8」測定。 Gm=10000μmho、Ip=91.0mA。
B. LUX 純正ストック品、 6RA8 8本の「Gm & Ip」測定。
   真空管ハンドブック(規格表)による相互コンダクタンス=10500μmho
   「Ep=250V、Ip=61mA、Eg1=−19V」
    (全日本真空管マニュアル、オーディオ用真空管マニアル、世界の真空管カタログより)。

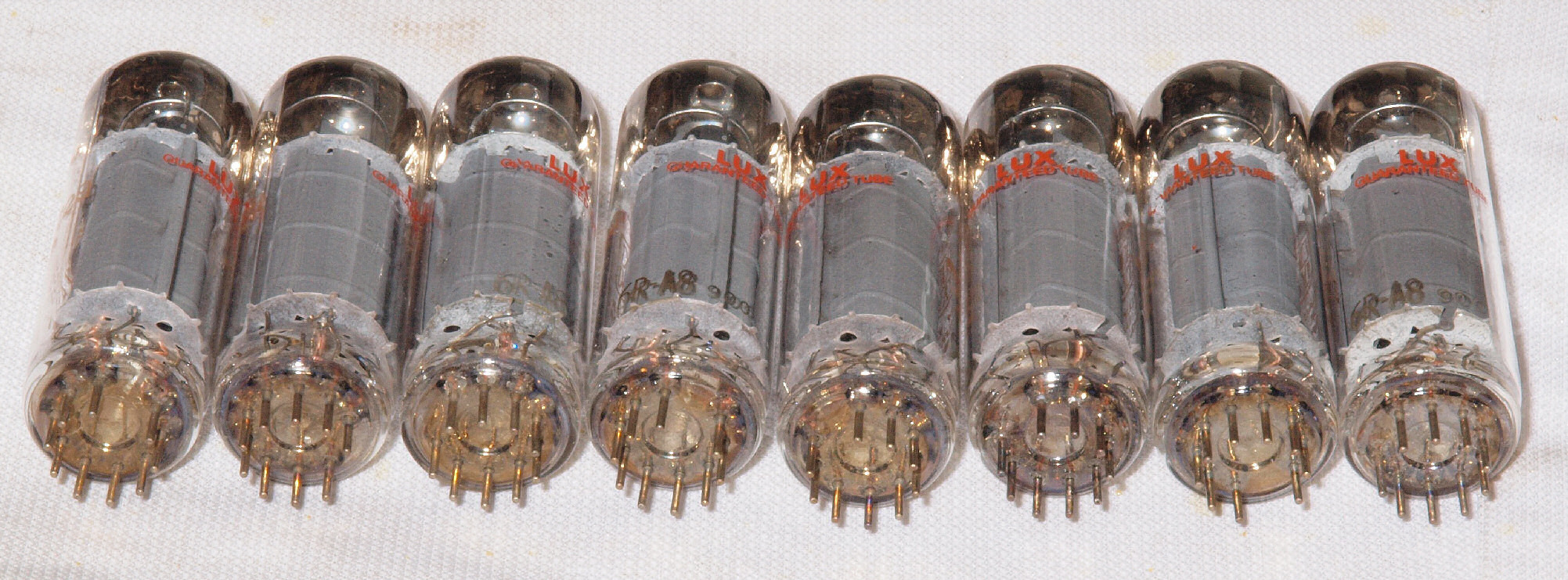

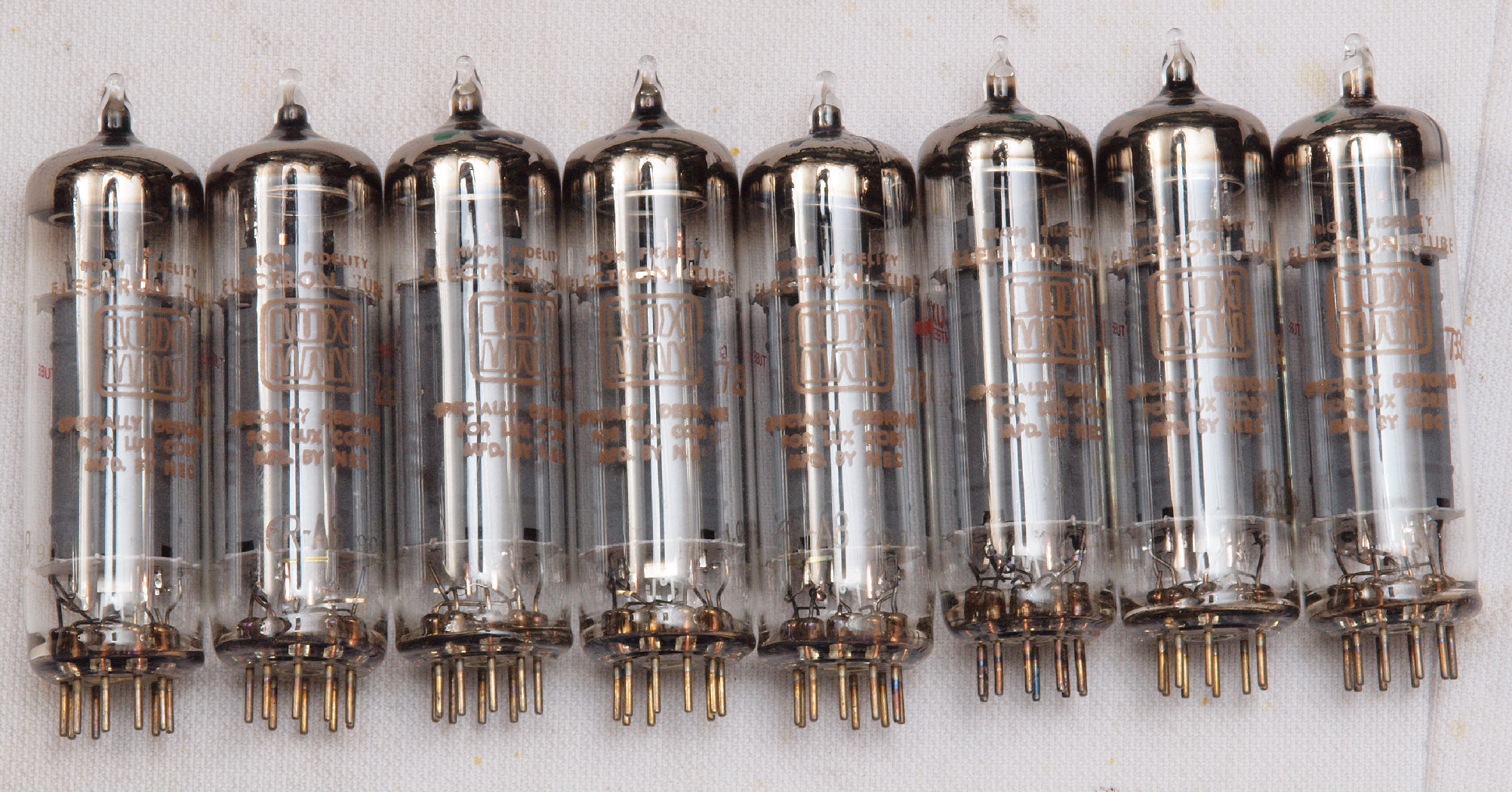

LUX 純正品 6RA8 左から、1、2、3、、、、8本目。
1本目 「6RA8」測定。 Gm=10000μmho、Ip=74.6mA。
2本目 「6RA8」測定。 Gm=10500μmho、Ip=82.6mA。
3本目 「6RA8」測定。 Gm=11000μmho、Ip=84.7mA。
4本目 「6RA8」測定。 Gm=12000μmho、Ip=88.0mA。
5本目 「6RA8」測定。 Gm=11000μmho、Ip=86.9mA。
6本目 「6RA8」測定。 Gm=12000μmho、Ip=83.4mA。

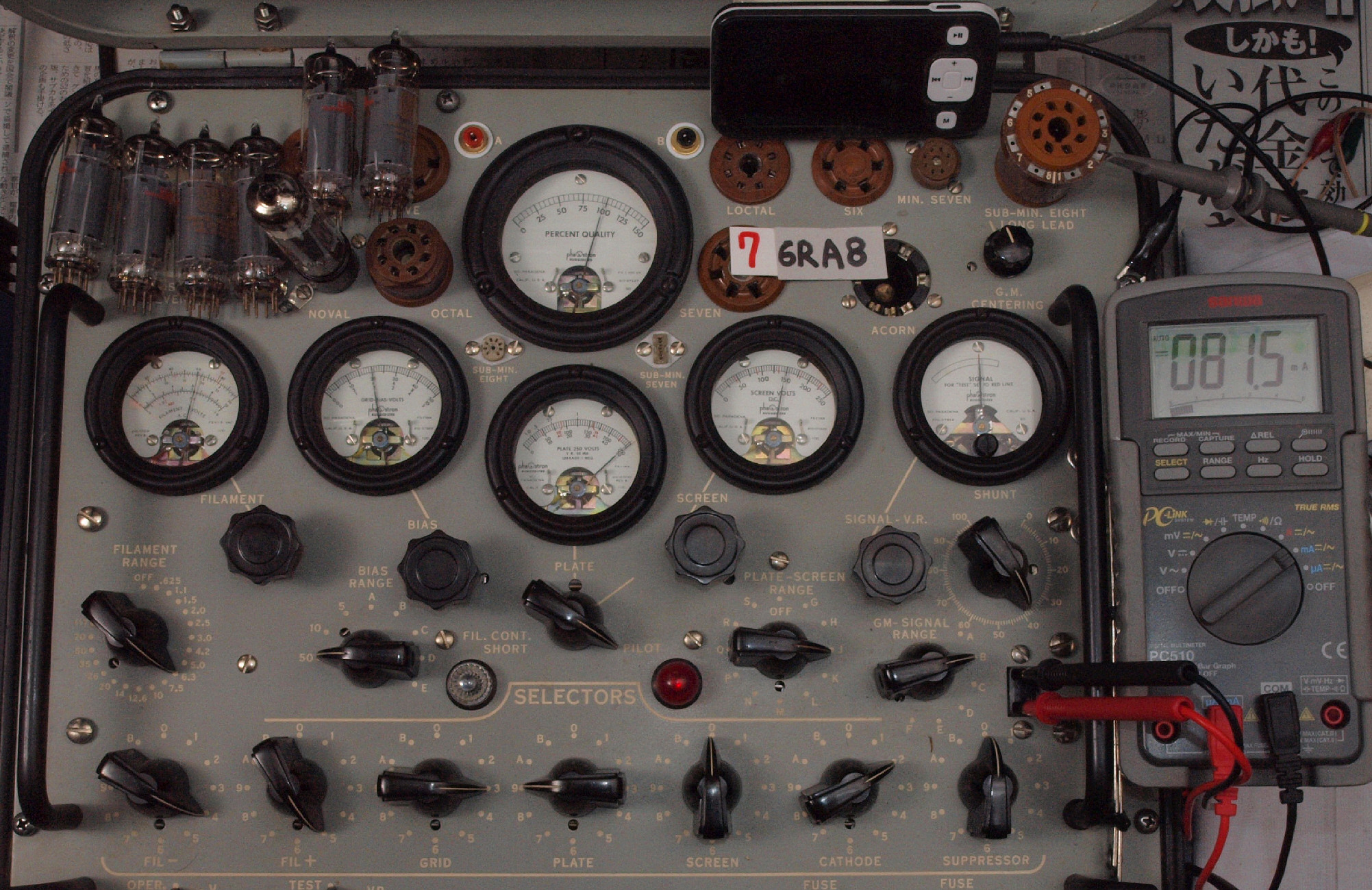

7本目 「6RA8」測定。 Gm=10000μmho、Ip=81.5mA。
8本目 「6RA8」測定。 Gm=11000μmho、Ip=84.0mA。
B1. 1本目 「6RA8」測定。Gm=10000μmho、Ip=74.6mA。RangeSW=B、FullScale=15000μmho。
                 測定条件、 「Ep=250V、Eg1=−19V」、

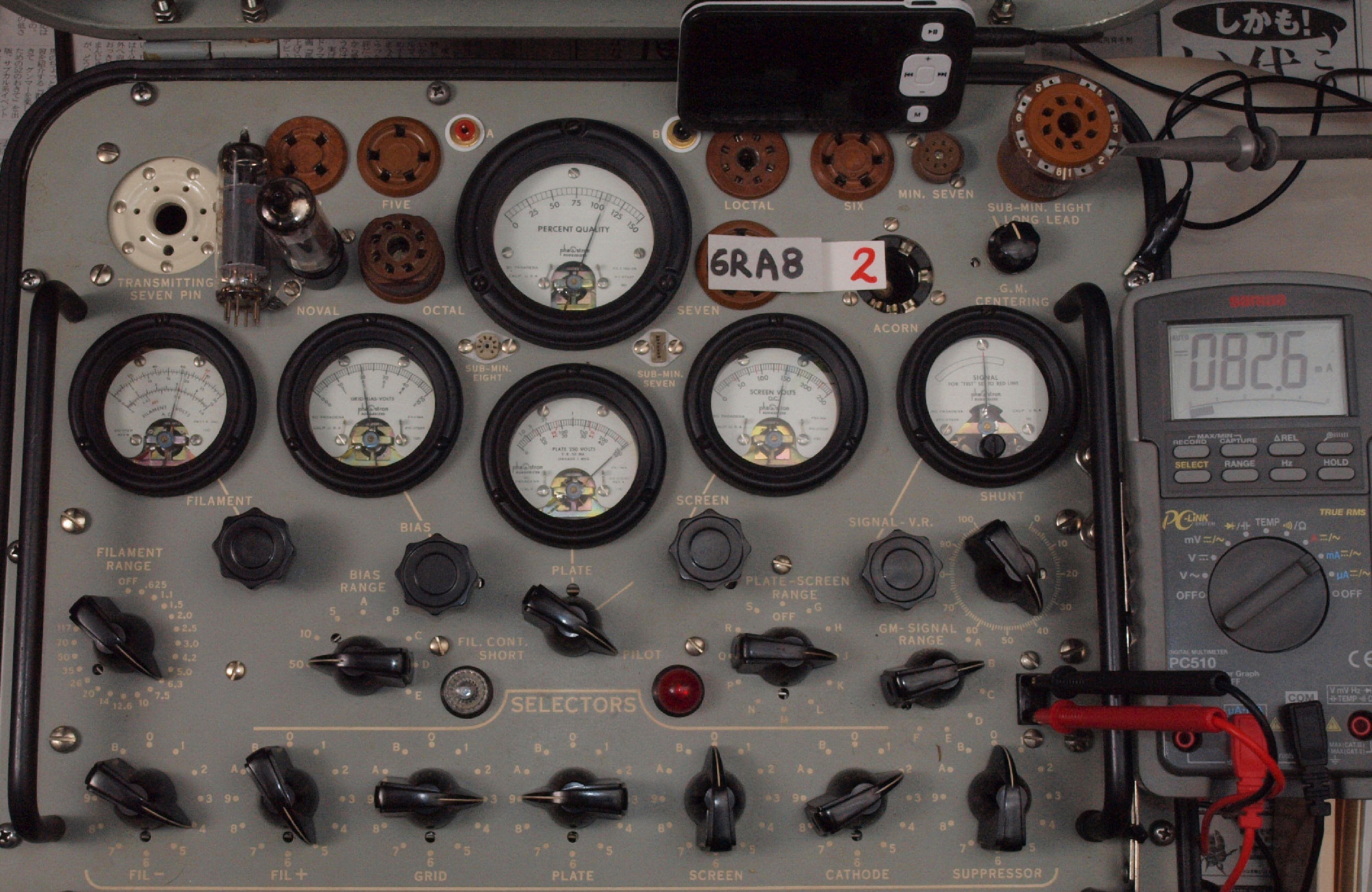

B2. 2本目 「6RA8」測定。 Gm=10500μmho、Ip=82.6mA。

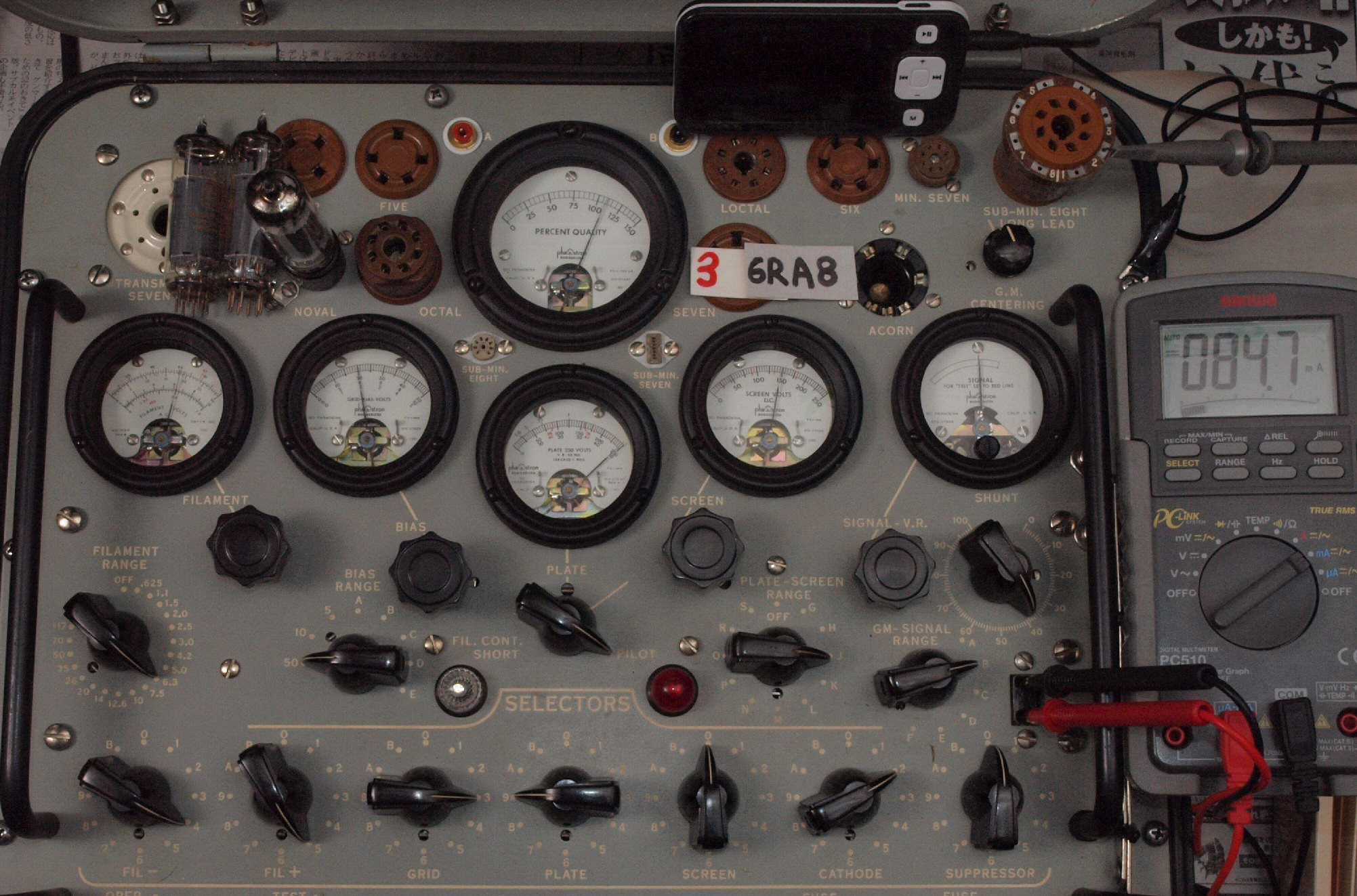

B3. 3本目 「6RA8」測定。Gm=11000μmho、Ip=84.7mA。
B4. 4本目 「6RA8」測定。 Gm=12000μmho、Ip=88.0mA。

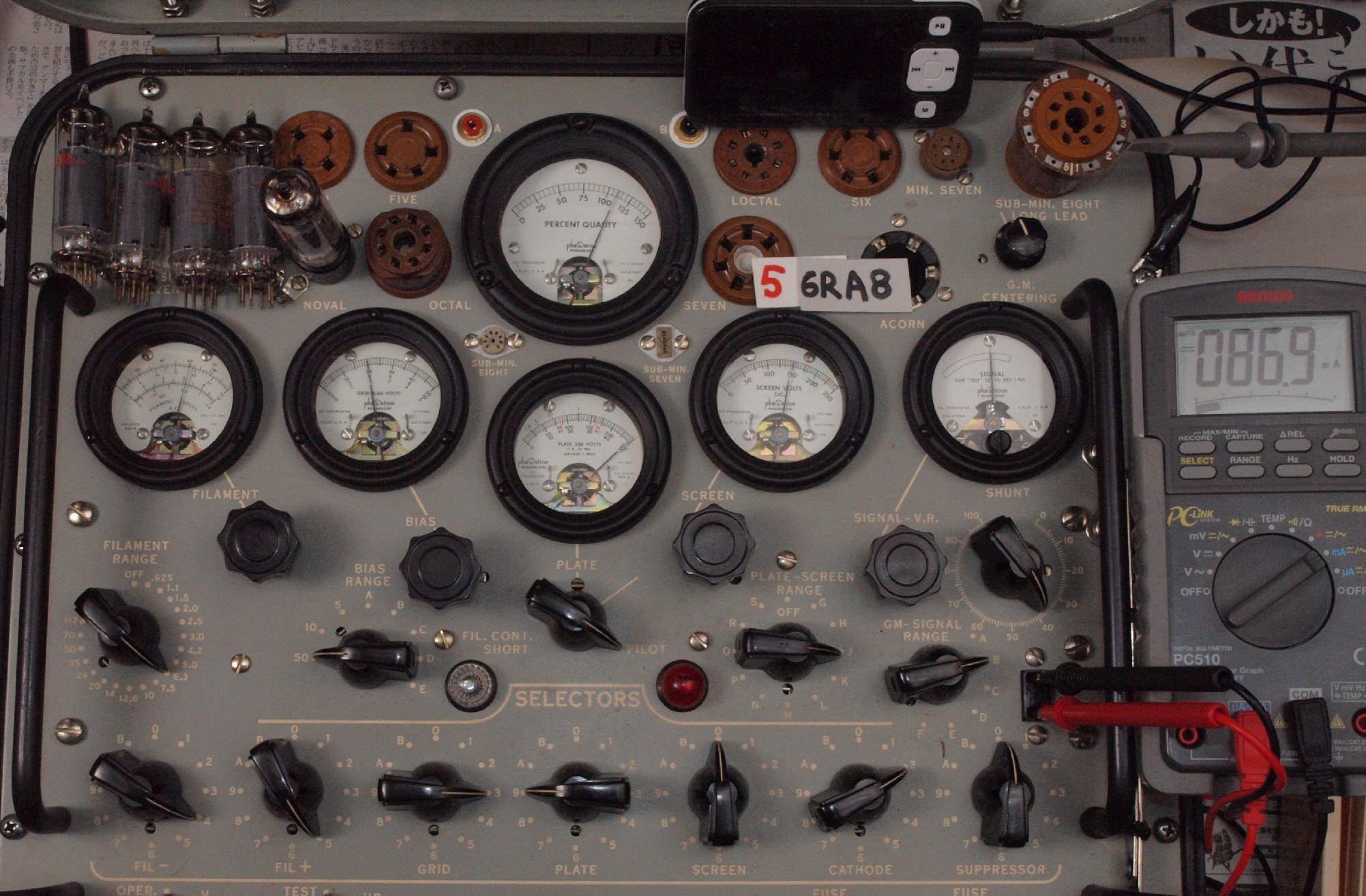

B5. 5本目 「6RA8」測定。Gm=11000μmho、Ip=86.9mA。RangeSW=B、FullScale=15000μmho。
                 測定条件、 「Ep=250V、Eg1=−19V」、
B6. 6本目 「6RA8」測定。 Gm=12000μmho、Ip=83.4mA。
B7. 7本目 「6RA8」測定。 Gm=10000μmho、Ip=81.5mA。

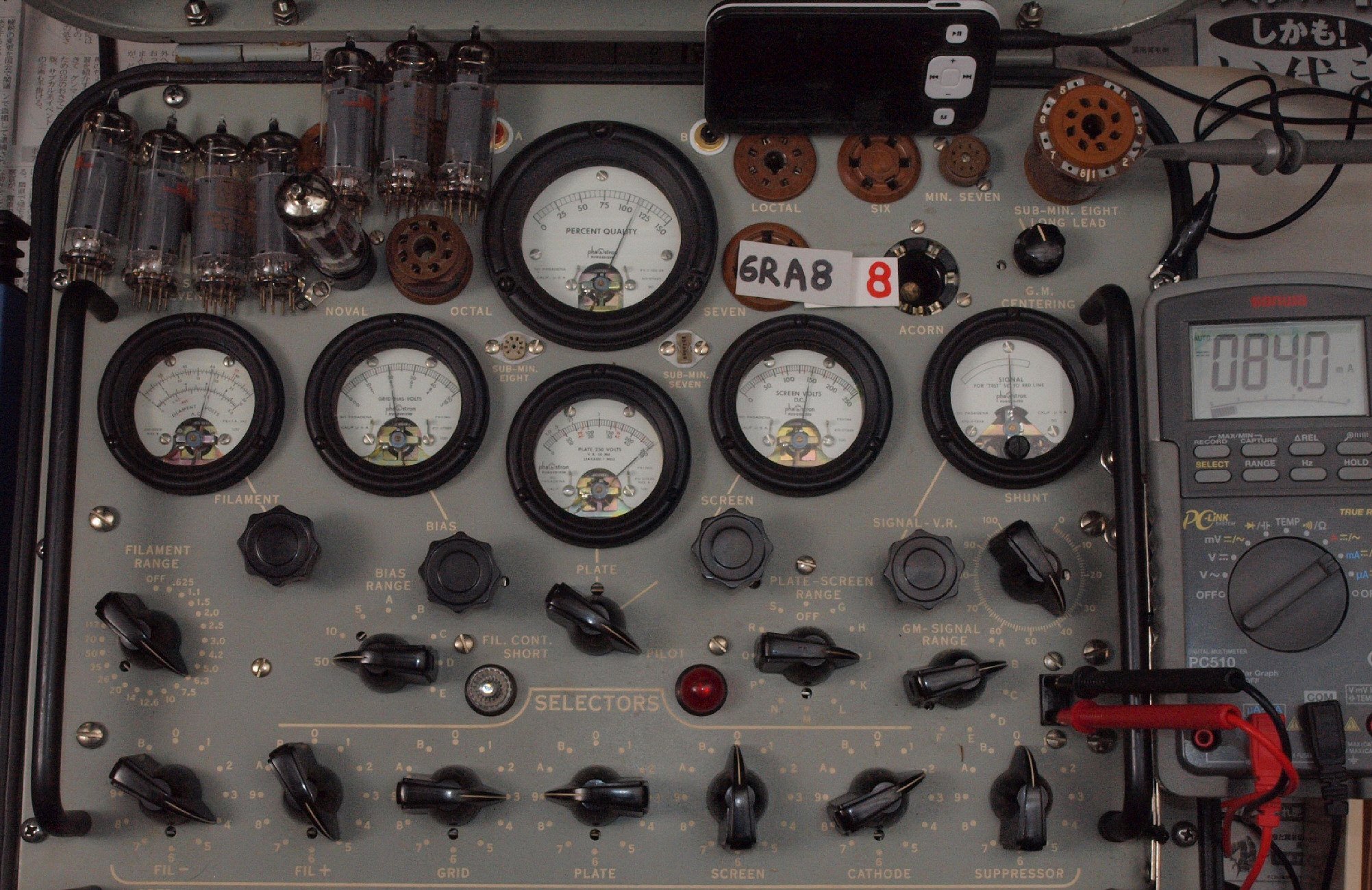

B8. 8本目 「6RA8」測定。 Gm=11000μmho、Ip=84.0mA。
C1. プレート波形を観測しながら測定する。
測定電源は安定化(電源・周波数)電源を使用し、AC115V 60Hzで行う。
                  6ra8-g
