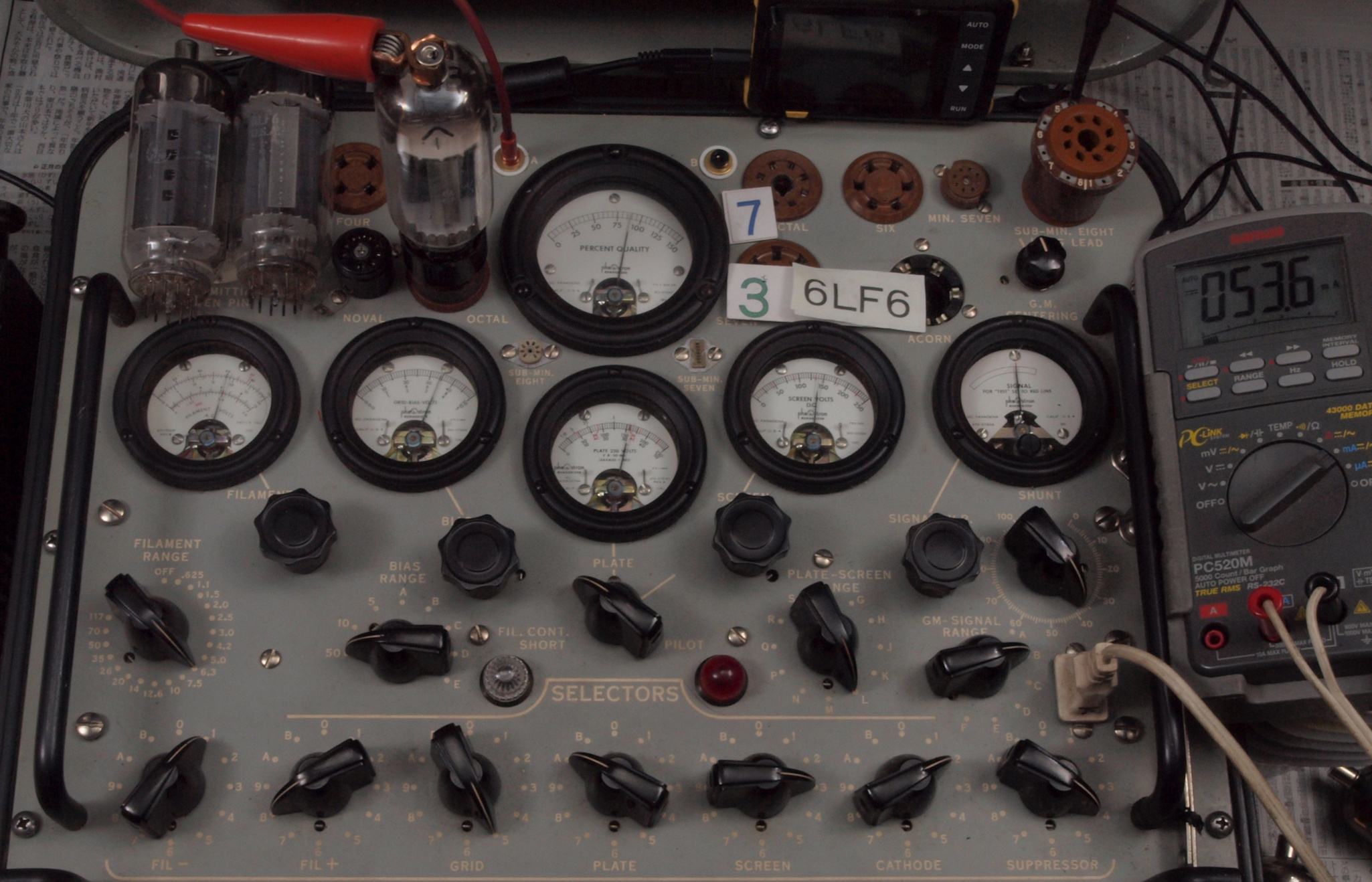

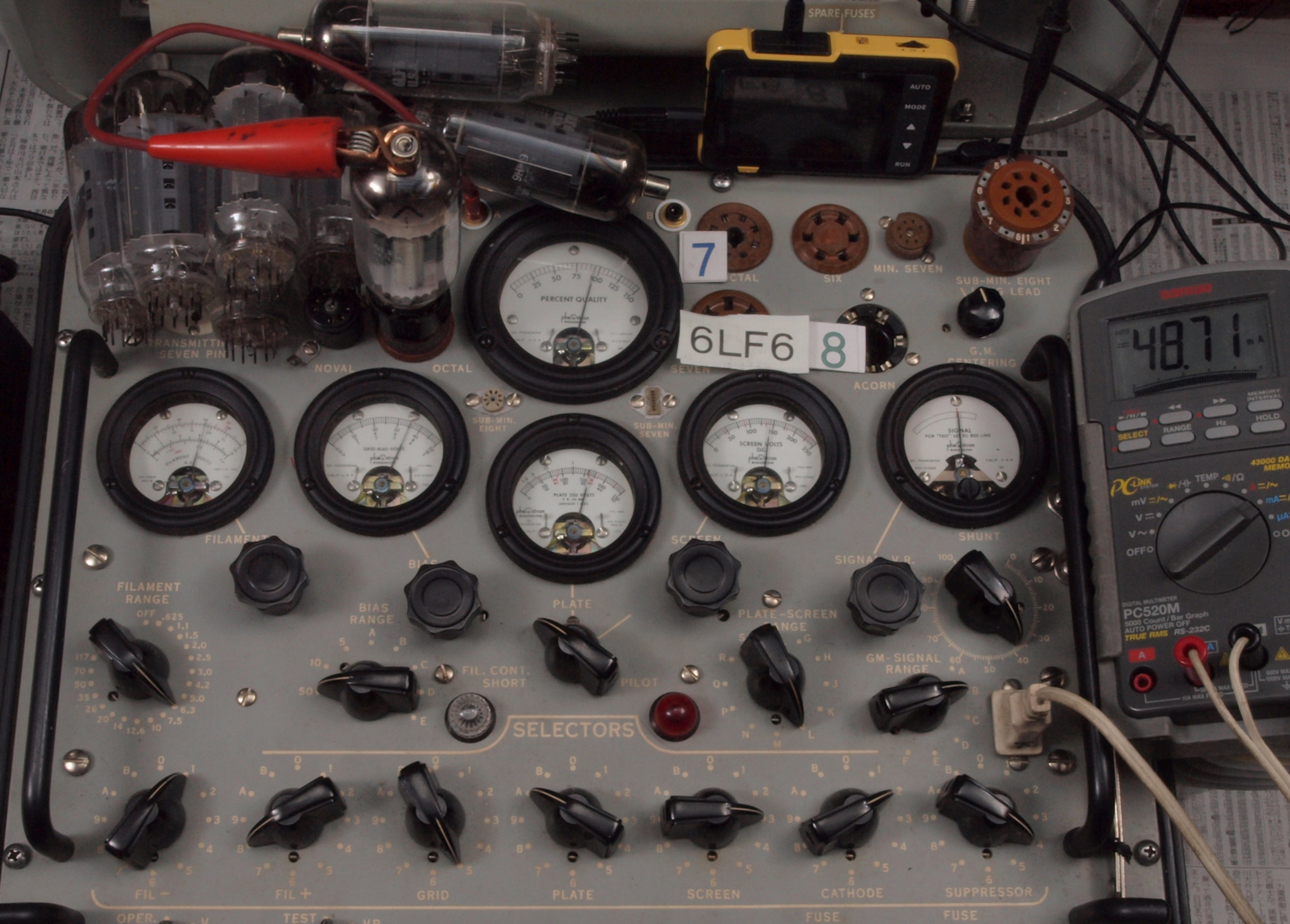

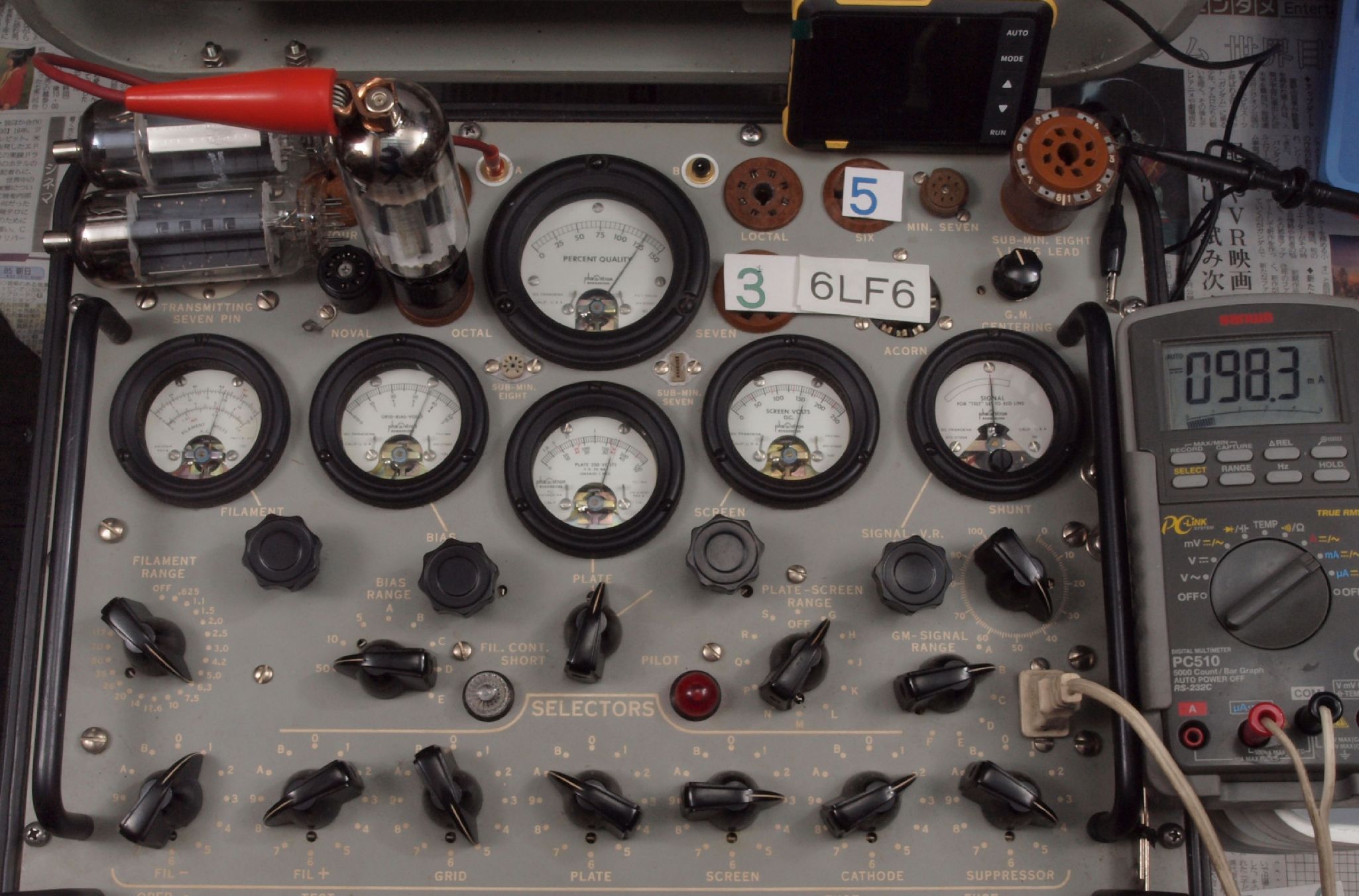

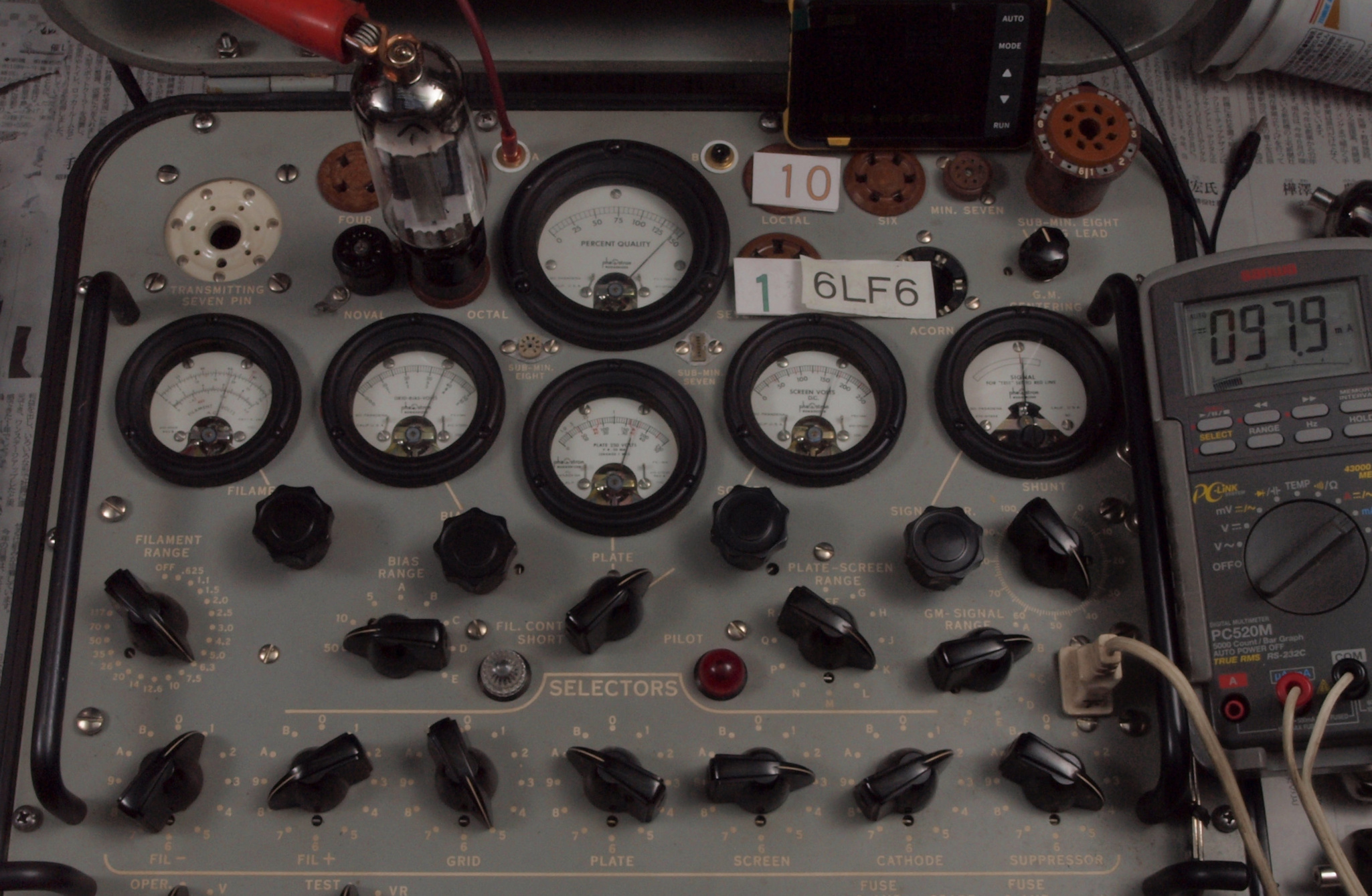

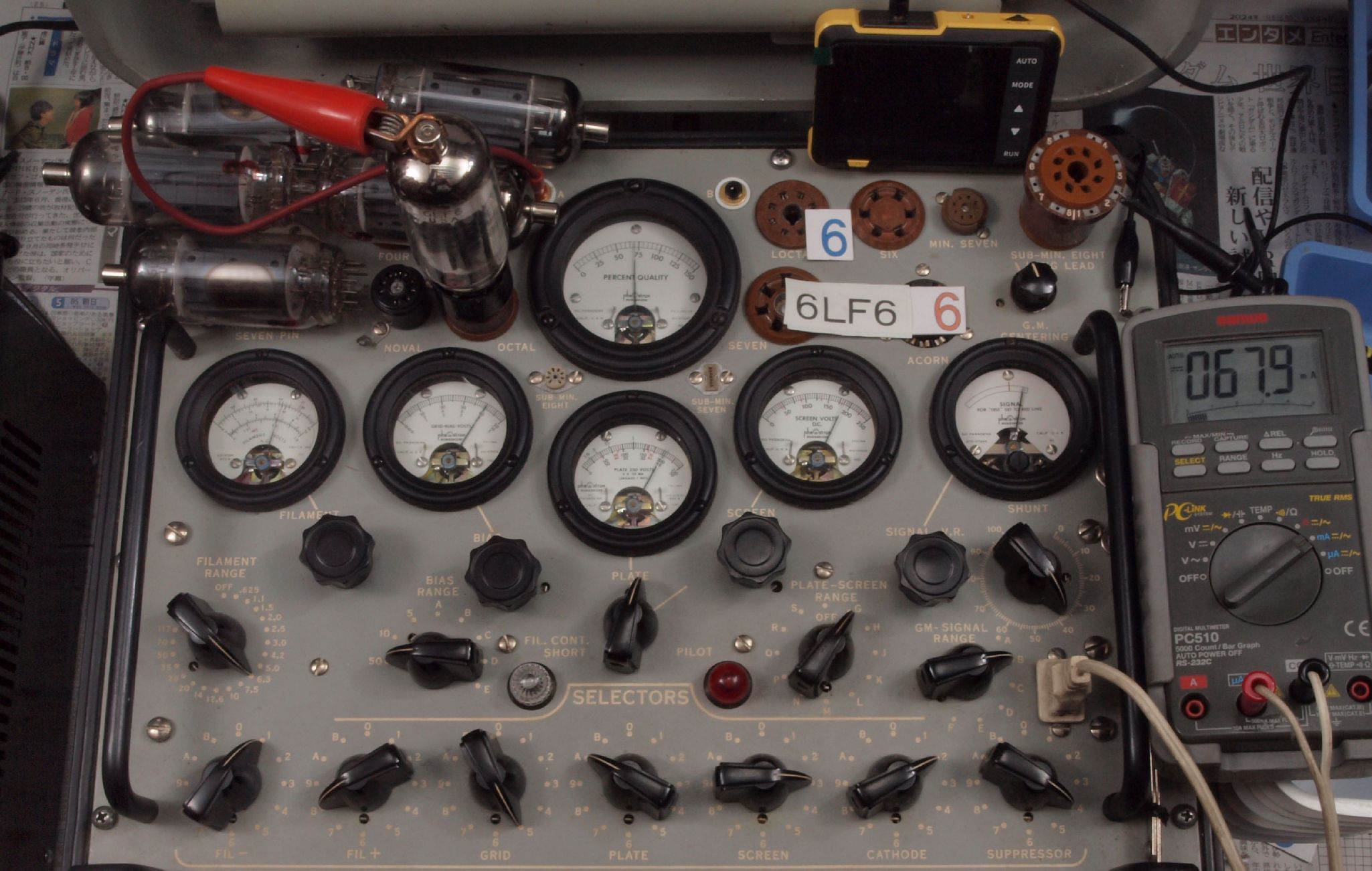

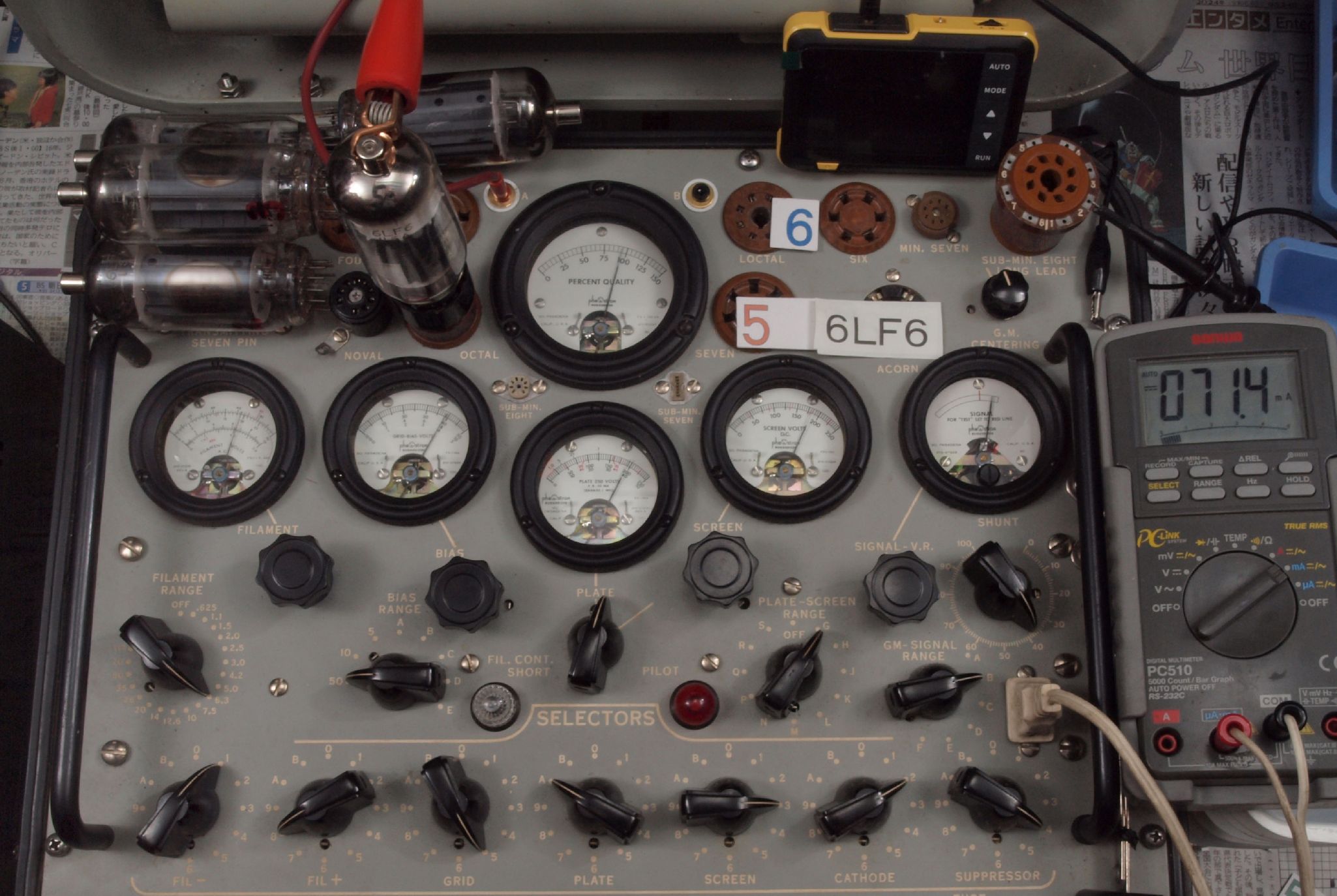

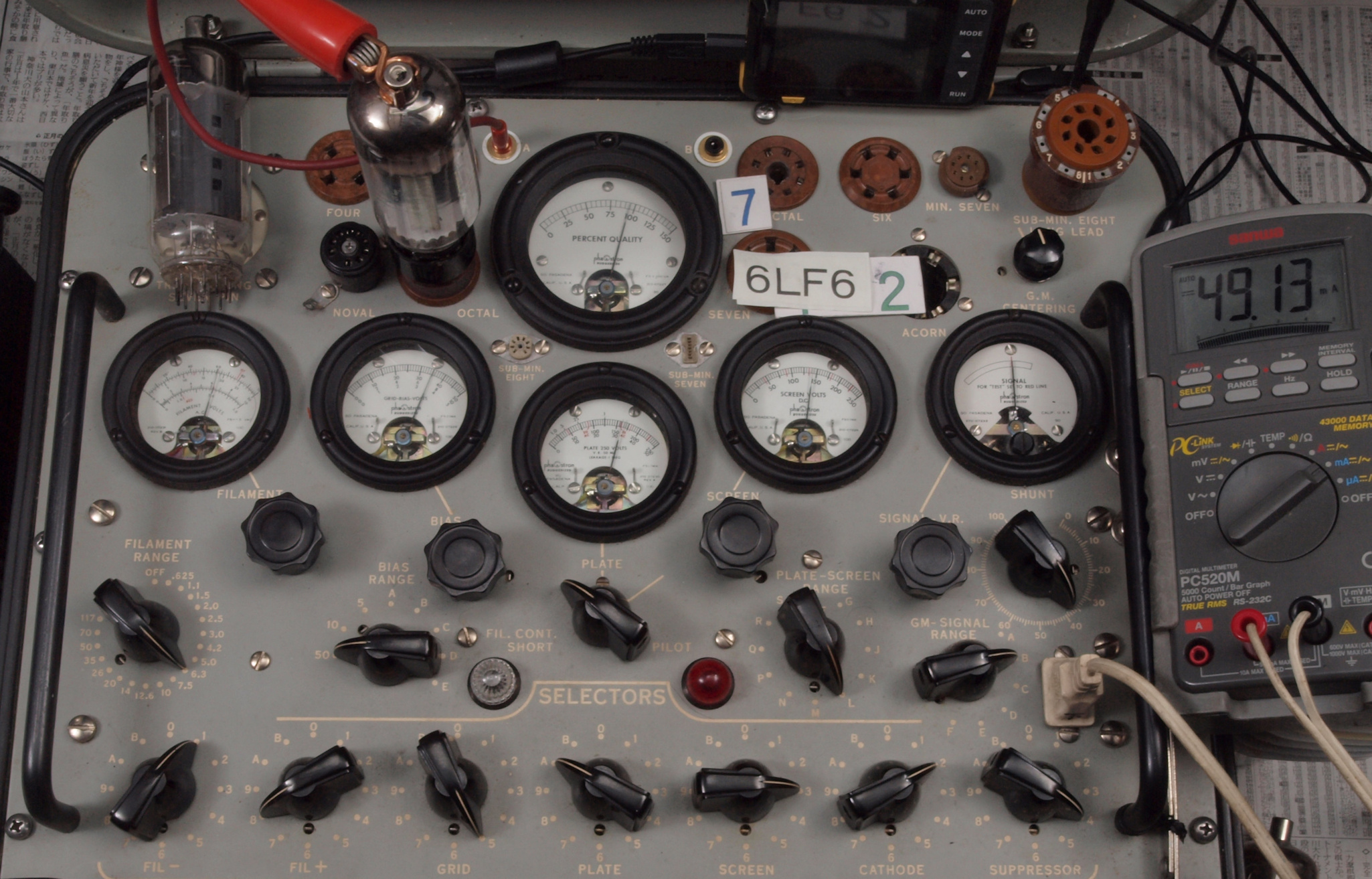

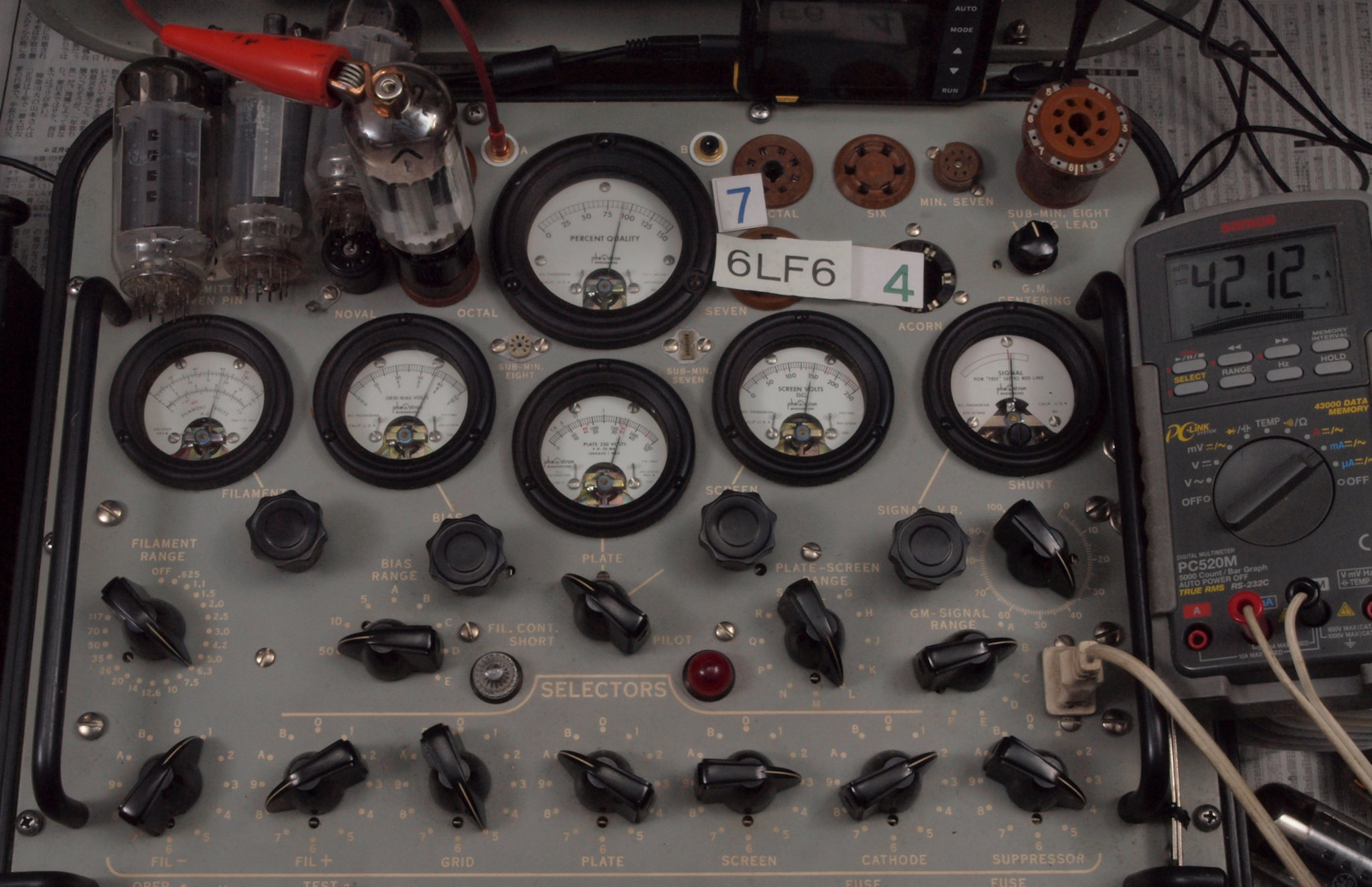

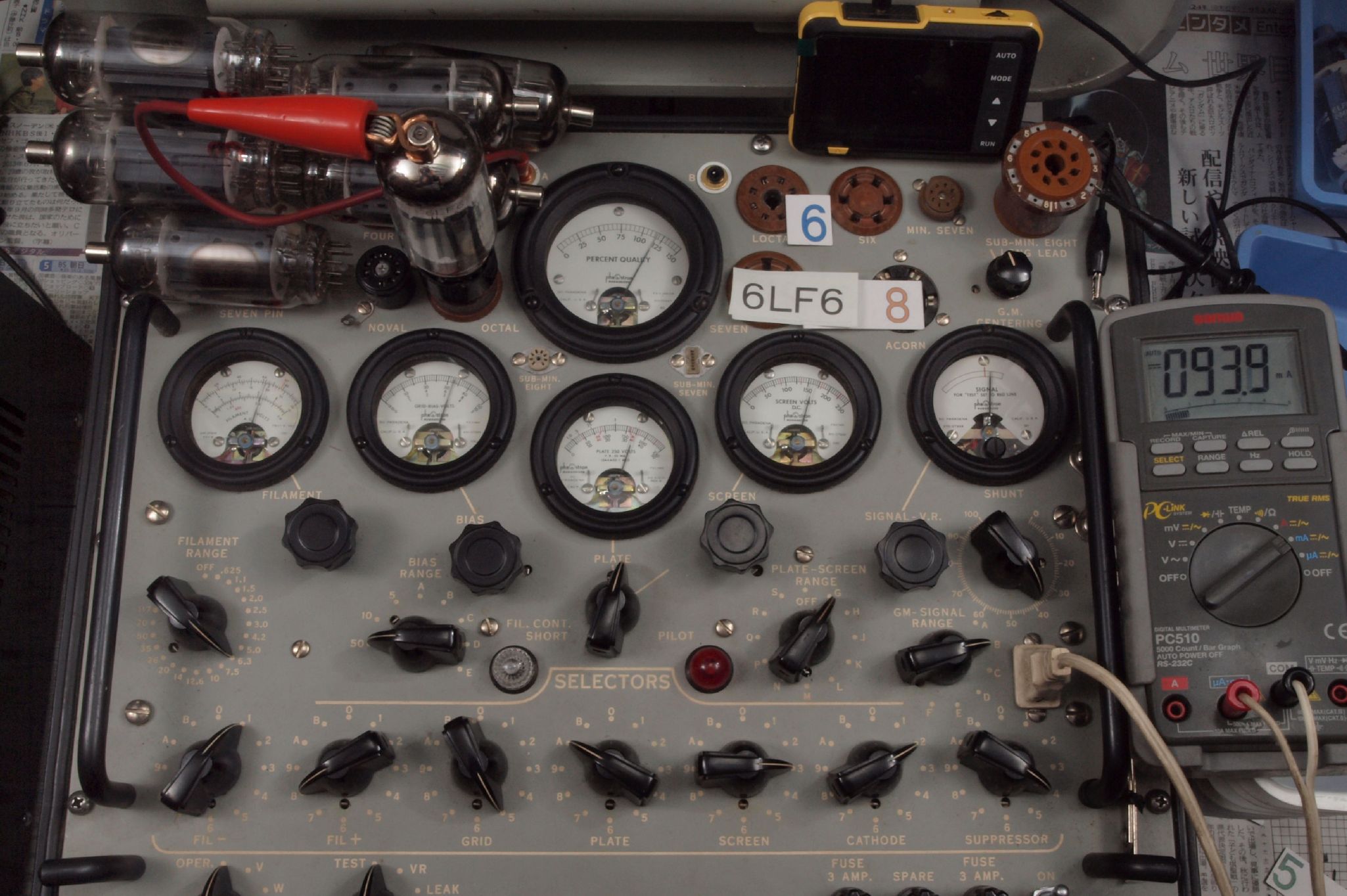

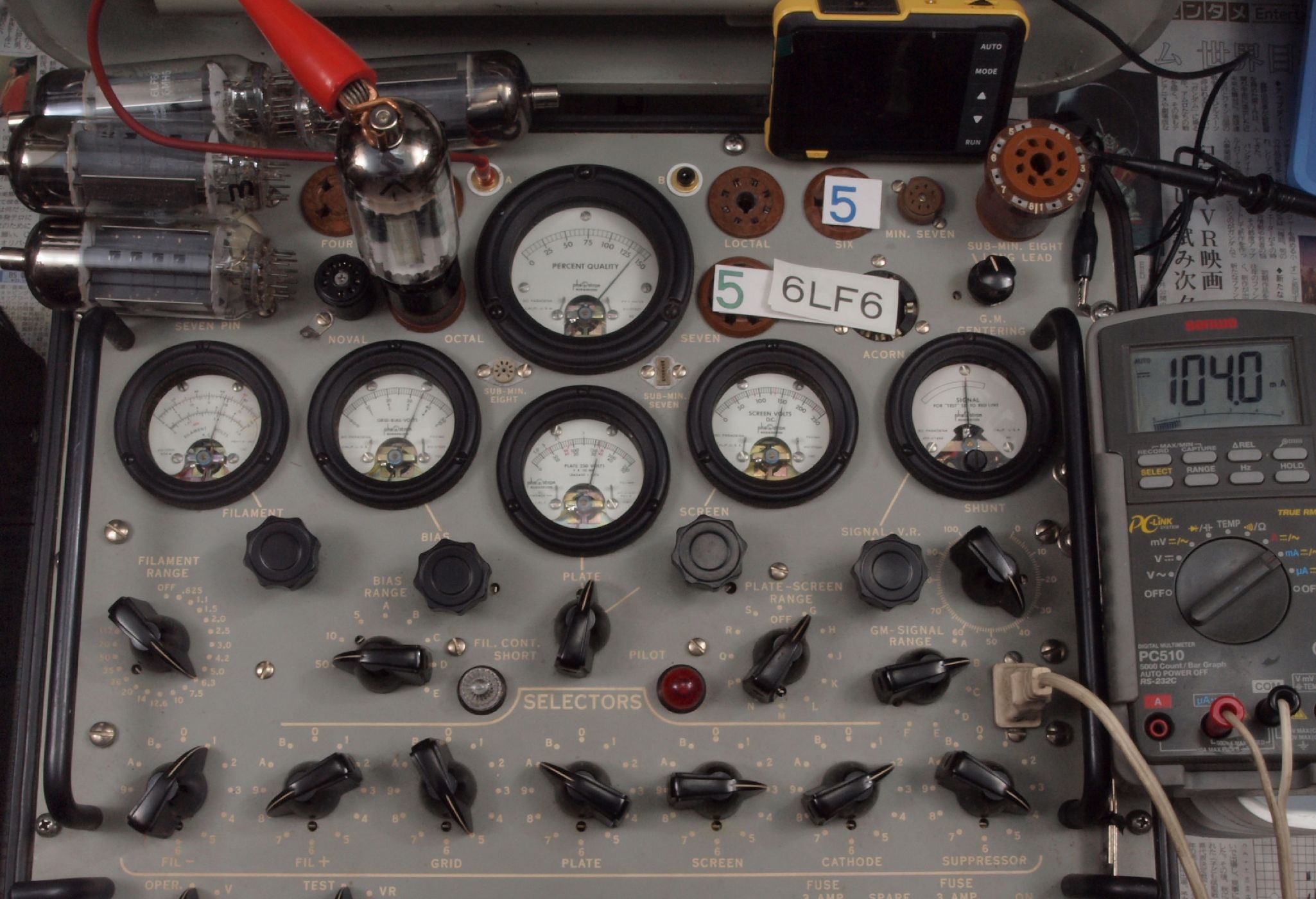

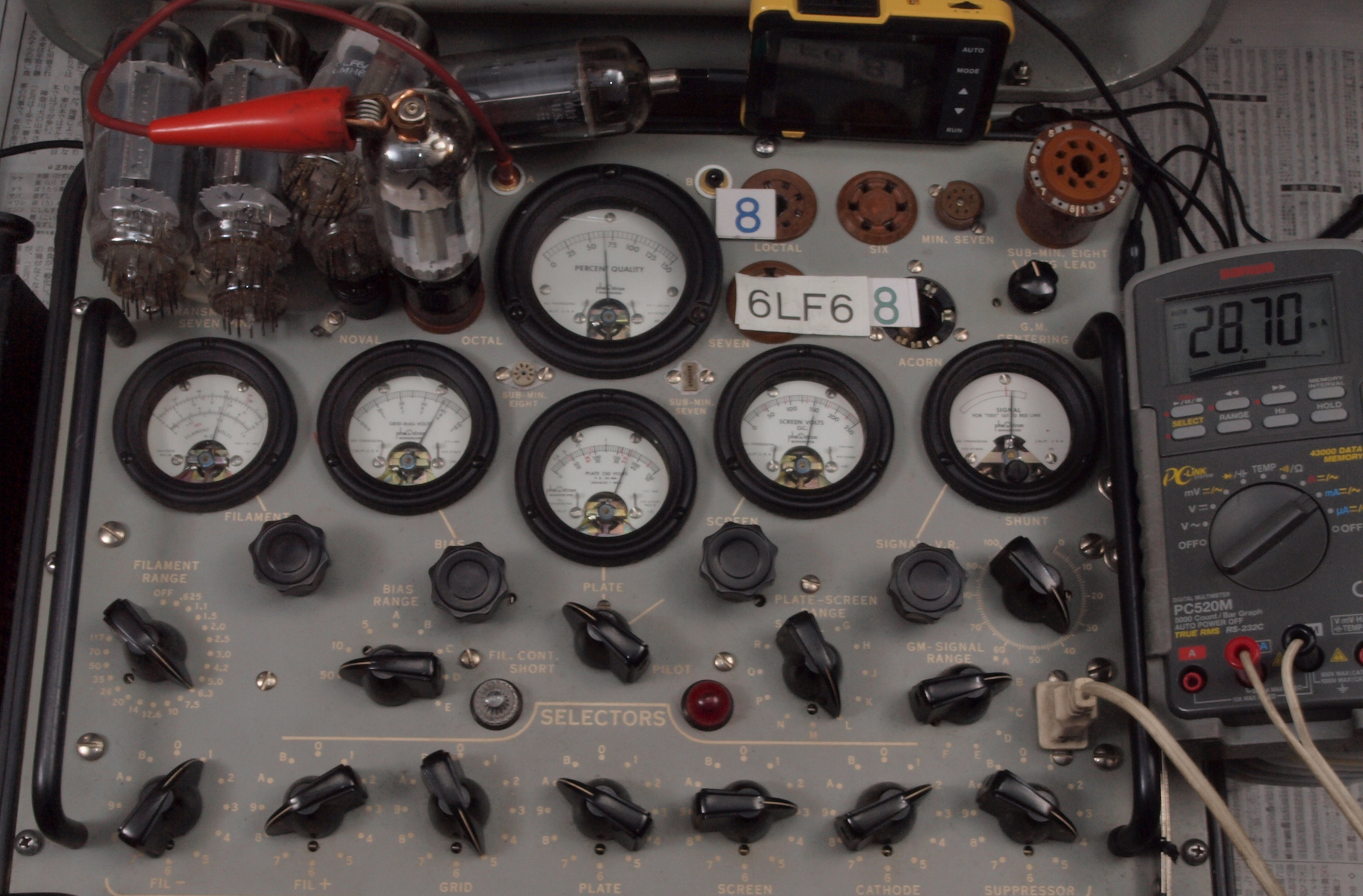

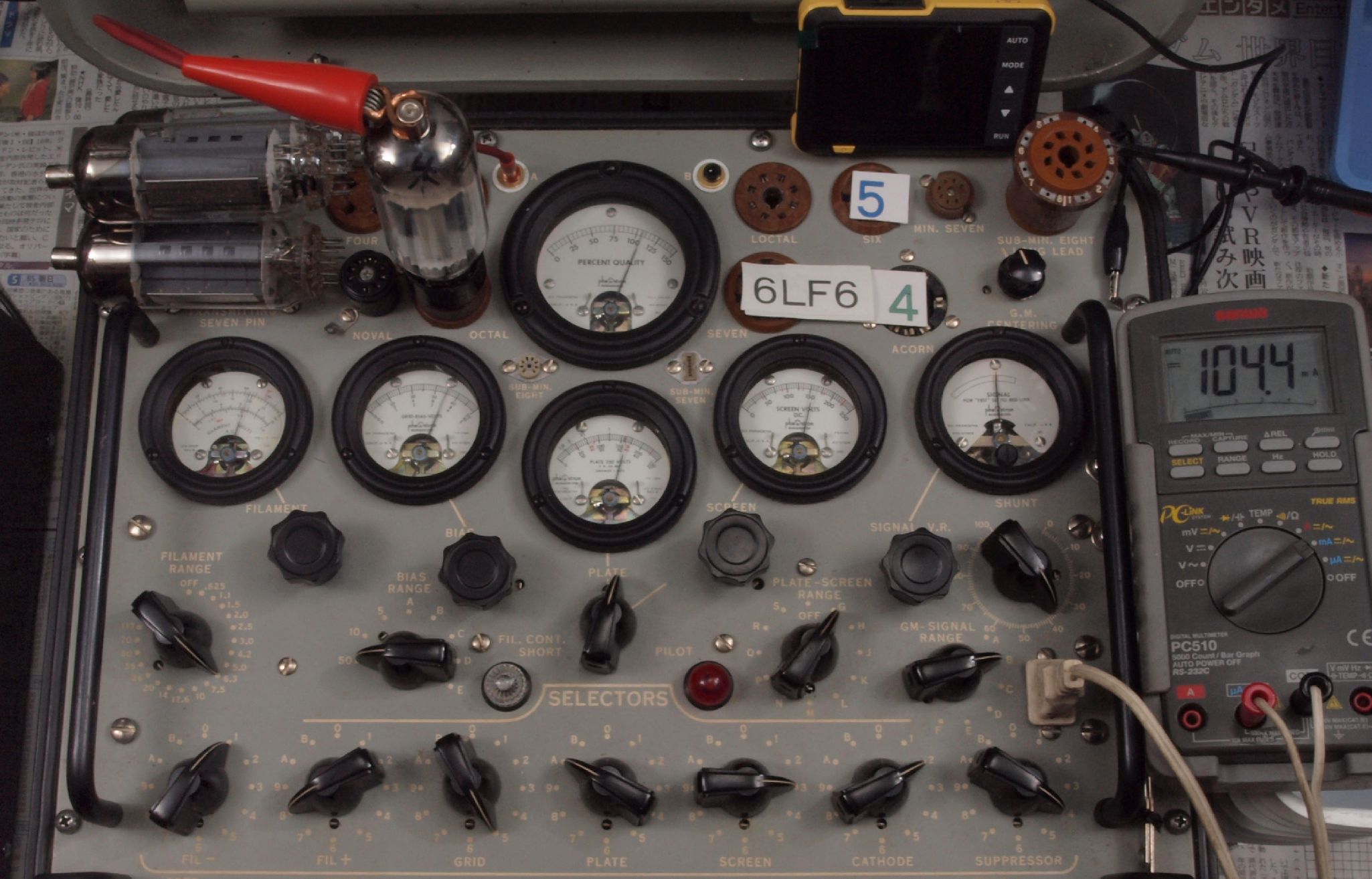

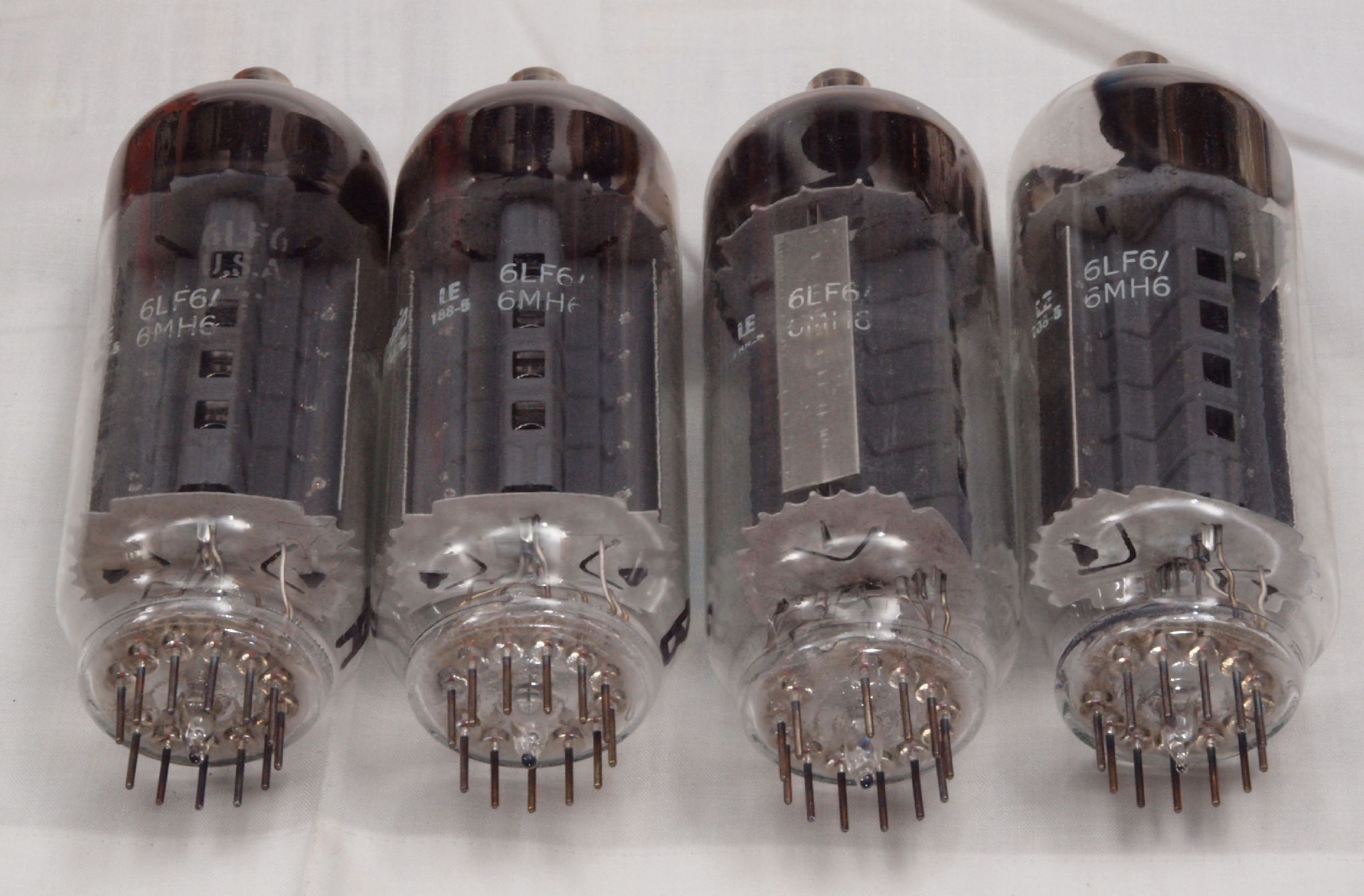

Vacuum Tube Tester Hickok TV-2B/Uで
6LF6、6LX6 Gm & Ip測定
1台目CounterPoint SA−4付属Gm(相互コンダクタンス)、IP測定。
  • 1本目 6LF6測定。 Gm=8100μmho、Ip=127.4mA。
    2本目 6LF6測定。 Gm=8100μmho、Ip=123.2mA。
    3本目 6LF6測定。 Gm=8100μmho、Ip=129.5mA。
    4本目 6LF6測定。 Gm=7900μmho、Ip=120.6mA。
    5本目 6LF6測定。 Gm=7900μmho、Ip=120.2mA。
    6本目 6LF6測定。 Gm=8500μmho、Ip=134.7mA。
    7本目 6LF6測定。 Gm=8000μmho、Ip=136.0mA。
    8本目 6LF6測定。 Gm=8000μmho、Ip=127.1mA。
2台目CounterPoint SA−4付属Gm(相互コンダクタンス)、IP測定。
  • 1本目 6LF6測定。 Gm=7600μmho、Ip=95.7mA。
    2本目 6LF6測定。 Gm=8200μmho、Ip=105.4mA。
    3本目 6LF6測定。 Gm=8100μmho、Ip=108.5mA。
    4本目 6LF6測定。 Gm=8300μmho、Ip=115.2mA。
    5本目 6LF6測定。 Gm=8100μmho、Ip=117.5mA。
    6本目 6LF6測定。 Gm=8400μmho、Ip=121.2mA。
    7本目 6LF6測定。 Gm=7900μmho、Ip=113.5mA。
    8本目 6LF6測定。 Gm=7900μmho、Ip=118.2mA。
1,2台目予備Gm(相互コンダクタンス)、IP測定。
  • 1本目 6LF6測定。 Gm=8200μmho、Ip=126.5mA。
    2本目 6LF6測定。 Gm=8000μmho、Ip=132.2mA。
    3本目 6LF6測定。 Gm=8000μmho、Ip=126.9mA。
    4本目 6LF6測定。 Gm=8000μmho、Ip=136.9mA。
    5本目 6LF6測定。 Gm=7600μmho、Ip=123.8mA。
    6本目 6LF6測定。 Gm=6200μmho、Ip=87.2mA。
    7本目 6LF6測定。 Gm=8000μmho、Ip=130.5mA。
    8本目 6LF6測定。 Gm=7200μmho、Ip=107.1mA。
    9本目 6LF6測定。 Gm=8000μmho、Ip=128.9mA。
    10本目 6LF6測定。 Gm=8000μmho、Ip=118.5mA。
    11本目 6LF6測定。 Gm=7400μmho、Ip=126.9mA。
    12本目 6LF6測定。 Gm=8400μmho、Ip=125.6mA。
    13本目 6LF6測定。 Gm=8000μmho、Ip=130.6mA。
    14本目 6LF6測定。 Gm=8100μmho、Ip=139.8mA。
    15本目 6LF6測定。 Gm=7500μmho、Ip=125.7mA。
    16本目 6LF6測定。 Gm=8000μmho、Ip=118.5mA。
    17本目 6LF6測定。 Gm=8000μmho、Ip=90.1mA。
3台目CounterPoint SA−4付属Gm(相互コンダクタンス)、IP測定。
  • 3−1本目 Gm測定=10500μmho、 Ip= 86.6mA。
    3−2本目 Gm測定=11300μmho、 Ip=106.7mA。
    3−3本目 Gm測定=13000μmho、 Ip= 91.2mA。
    3−4本目 Gm測定=13700μmho、 Ip=108.7mA。
    3−5本目 Gm測定=12500μmho、 Ip=104.3mA。
    3−6本目 Gm測定=14000μmho、 Ip=116.6mA。
    3−7本目 Gm測定=12700μmho、 Ip= 88.2mA。
    3−8本目 Gm測定=12000μmho、 Ip=102.8mA。
4台目CounterPoint SA−4付属Gm(相互コンダクタンス)、IP測定。
  • 4−1本目 Gm測定=12300μmho、 Ip= 84.2mA。
    4−2本目 Gm測定=12000μmho、 Ip=107.9mA。
    4−3本目 Gm測定=13100μmho、 Ip= 99.3mA。
    4−4本目 Gm測定= 9500μmho、 Ip= 94.9mA。
    4−5本目 Gm測定=11800μmho、 Ip= 85.7mA。
    4−6本目 Gm測定=12600μmho、 Ip=105.1mA。
    4−7本目 Gm測定=12000μmho、 Ip= 93.0mA。
    4−8本目 Gm測定=11700μmho、 Ip=102.1mA。
Yahooオークション購入3,4台目予備Gm(相互コンダクタンス)、IP測定。
  • Y1本目 Gm測定=13500μmho、 Ip= 83.6mA。
    Y2本目 Gm測定=14000μmho、 Ip= 84.9mA。
    Y3本目 Gm測定=13500μmho、 Ip= 83.2mA。
    Y4本目 Gm測定=15000μmho、 Ip= 91.9mA。
    Y5本目 Gm測定=14500μmho、 Ip= 91.4mA。
    Y6本目 Gm測定=15100μmho、 Ip=104.0mA。
    Y7本目 Gm測定=14800μmho、 Ip= 97.1mA。
    Y8本目 Gm測定=14900μmho、 Ip= 97.4mA。
    Y9本目 Gm測定=14100μmho、 Ip= 88.87mA。
    Y10本目 Gm測定=13500μmho、 Ip=91.1mA。
    Y11本目 Gm測定=10500μmho、 Ip=57.0mA。
e−Bay購入3,4台目予備Gm(相互コンダクタンス)、IP測定。
  • e1本目 Gm測定=15500μmho、 Ip=118.7mA。
    e2本目 Gm測定=15500μmho、 Ip=104.1mA。
    e3本目 Gm測定=15500μmho、 Ip=110.9mA。
    e4本目 Gm測定=15000μmho、 Ip=101.4mA。
    e5本目 Gm測定=15000μmho、 Ip=104.2mA。
    e6本目 Gm測定=15000μmho、 Ip=102.3mA。
    e7本目 Gm測定=15000μmho、 Ip=108.2mA。
    e8本目 Gm測定=15000μmho、 Ip=106.7mA。
    e9本目 Gm測定=15000μmho、 Ip=106.4mA。
    e10本目 Gm測定=15000μmho、 Ip=124.3mA。
    e11本目 Gm測定=15000μmho、 Ip=111.2mA。
    e12本目 Gm測定=15000μmho、 Ip=114.2mA。
    e13本目 Gm測定=15000μmho、 Ip=111.9mA。
    e14本目 Gm測定=15000μmho、 Ip=118.8mA。
    e15本目 Gm測定=15000μmho、 Ip=115.2mA。
    e16本目 Gm測定=15000μmho、 Ip=117.0mA。
    e17本目 Gm測定=15000μmho、 Ip=140.6mA。
    e18本目 Gm測定=15000μmho、 Ip=118.5mA。
    e19本目 Gm測定=15000μmho、 Ip=112.5mA。
    e20本目 Gm測定=15000μmho、 Ip=108.8mA。
U0. 真空管 6LF6 の規格。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
           真空管ハンドブック(規格表)の相互コンダクタンス=??μmho
            「Ep=160V、Esg=160V、Ip=1400mA、Eg1=0V」
            RC-30 Receiving Tube Manualより
            tv2b/uでは最大プレート電流が100mAなので、Eg1=−35Vに電圧を下げて測定。

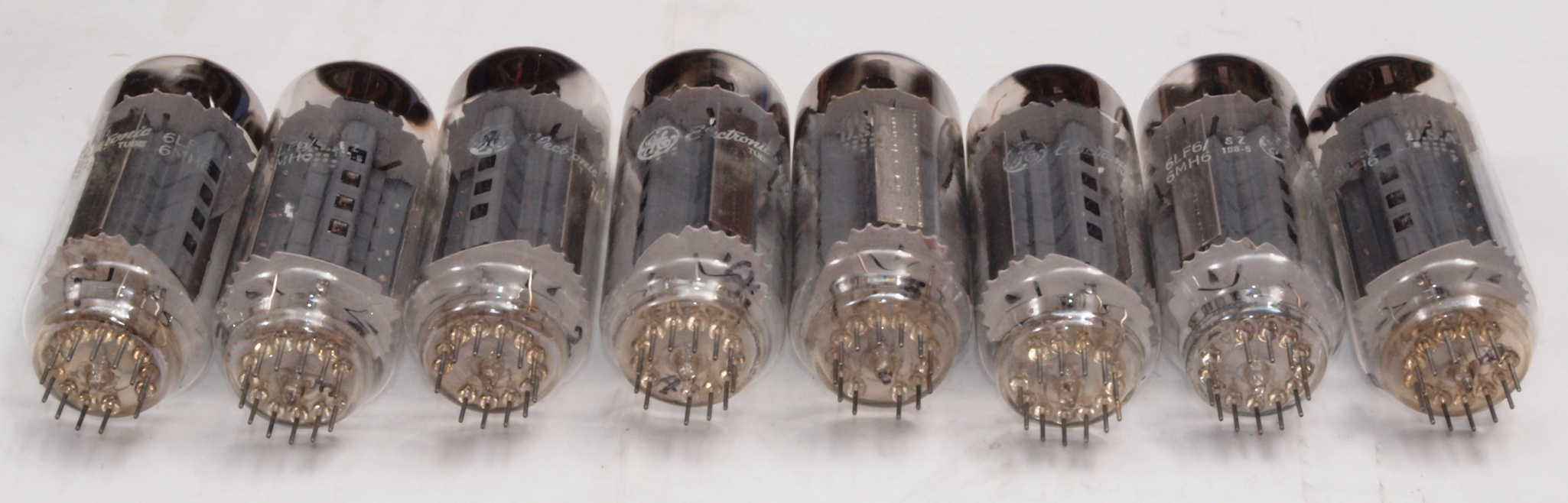

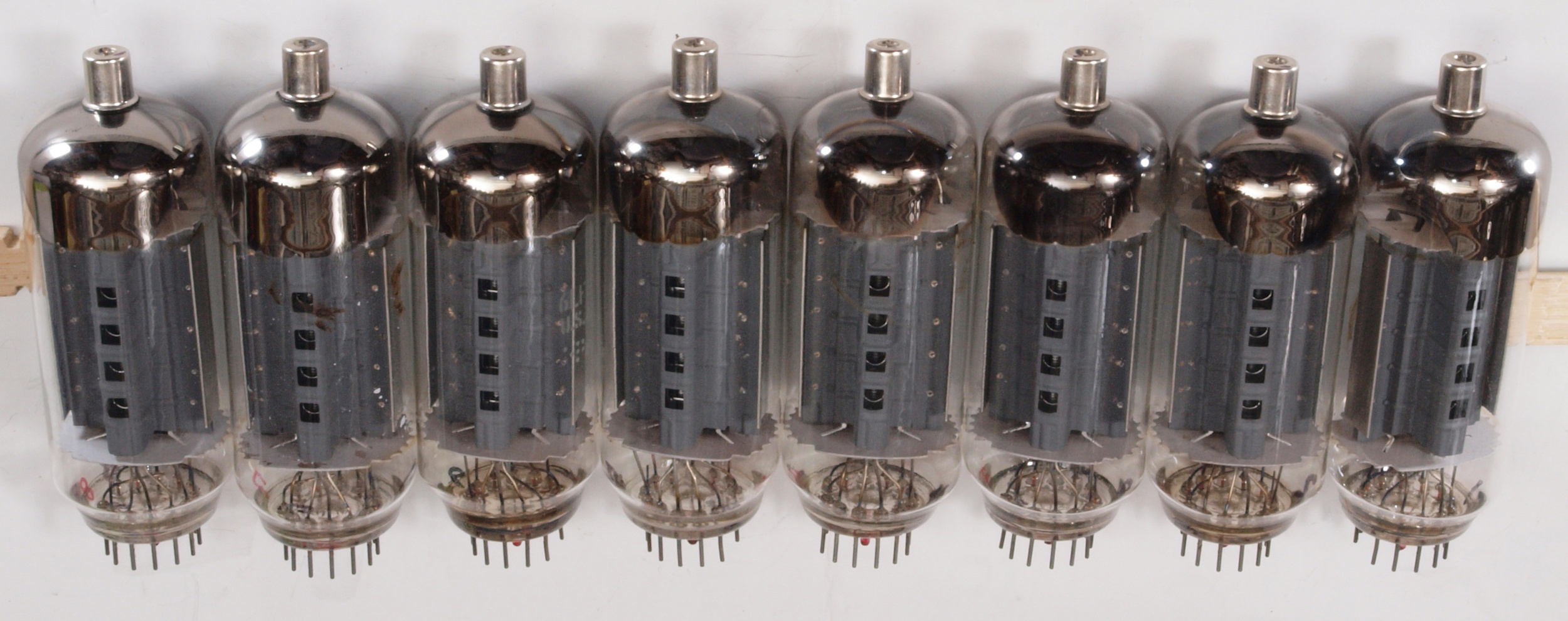

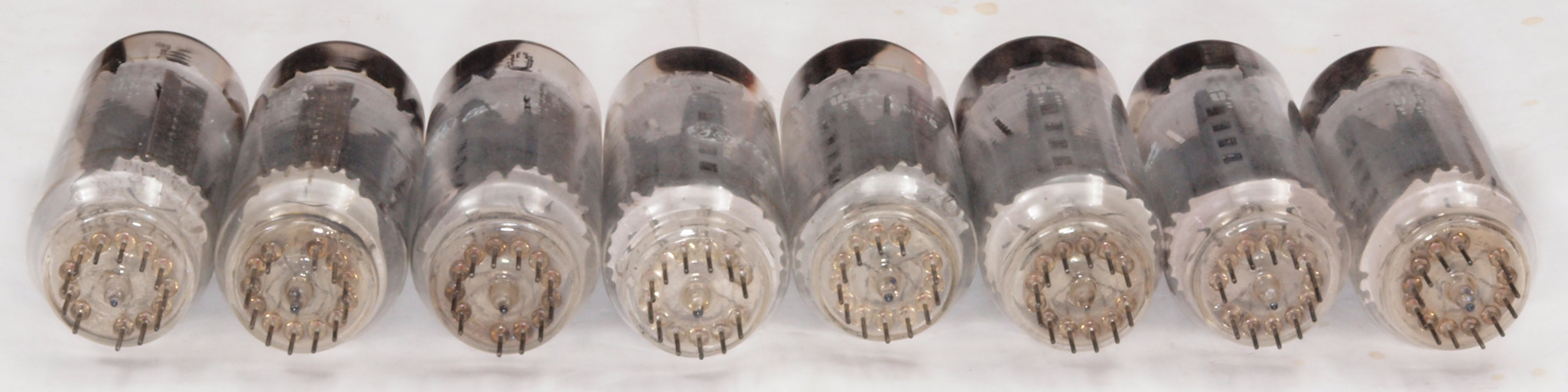

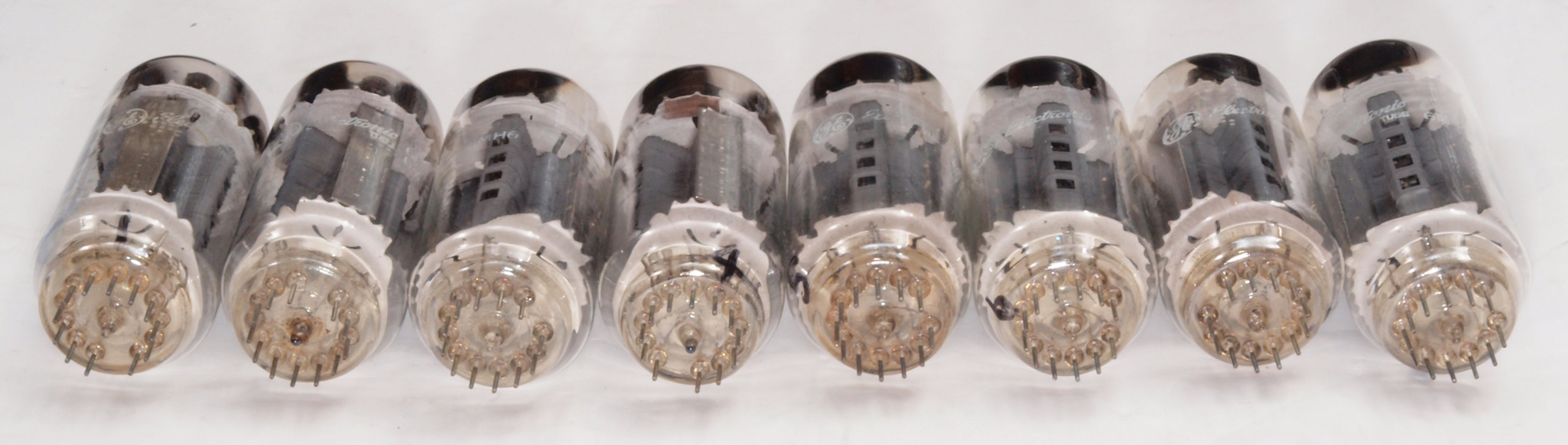

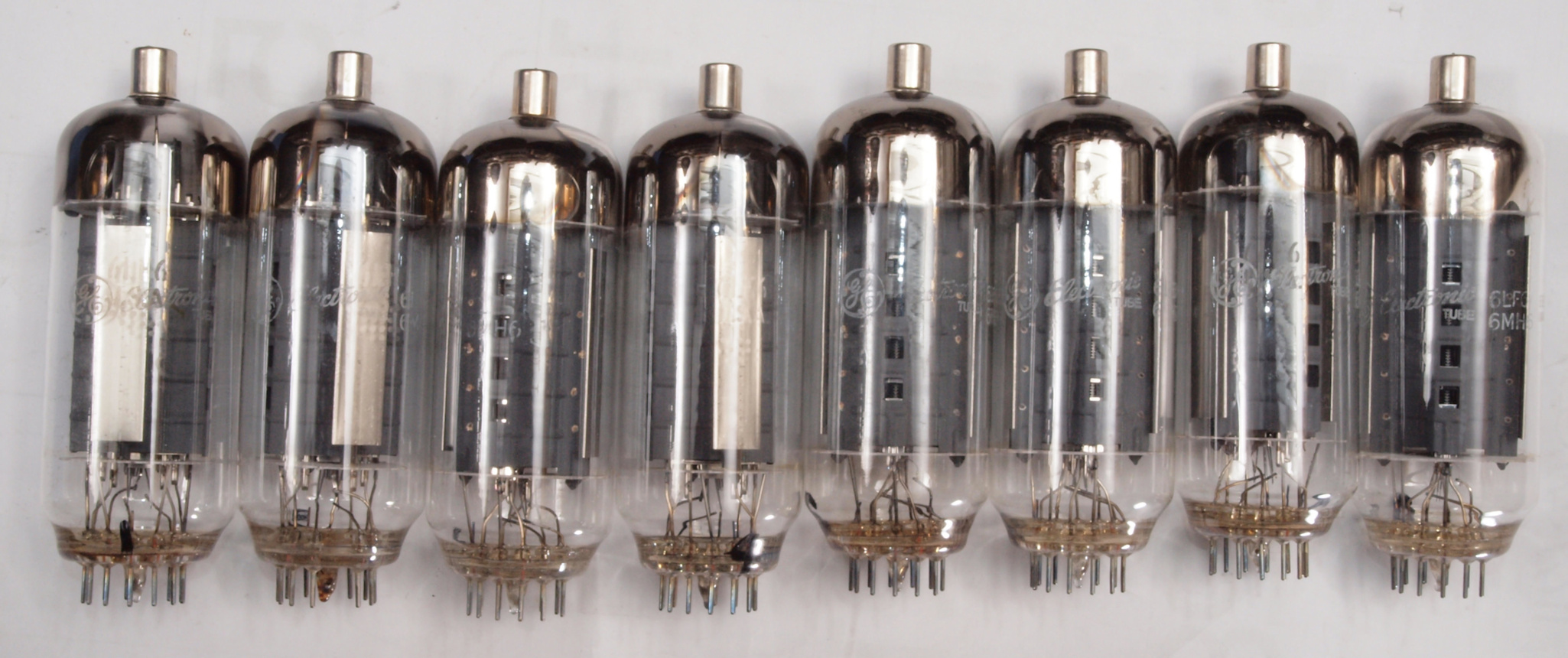

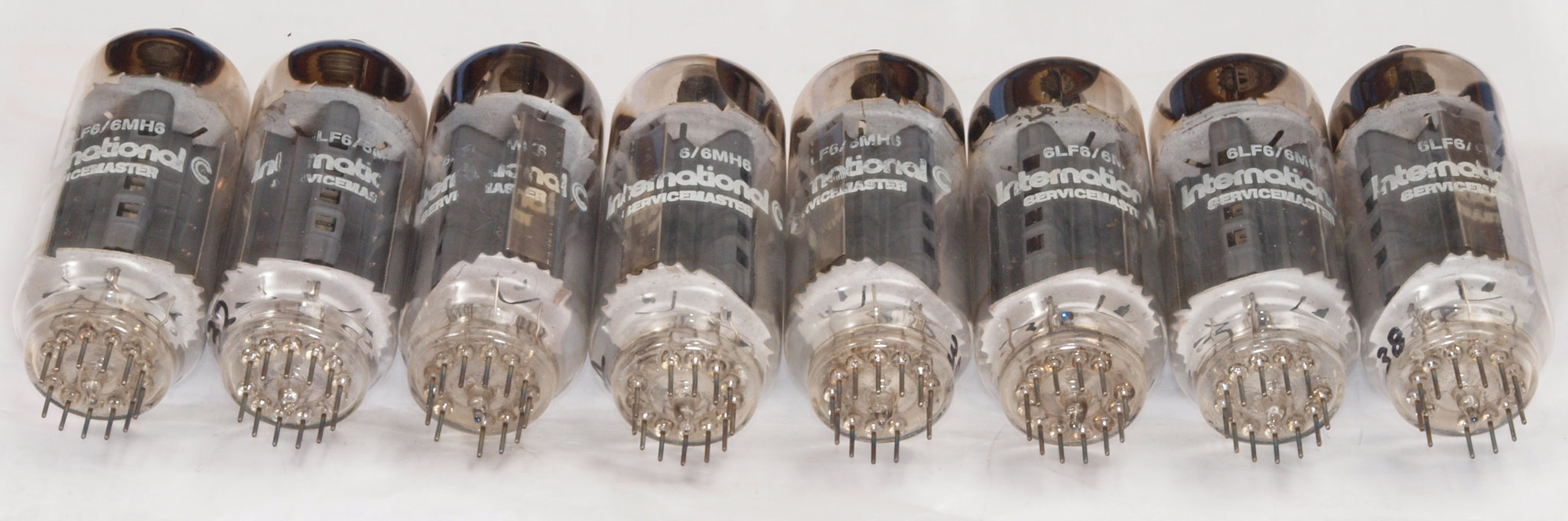

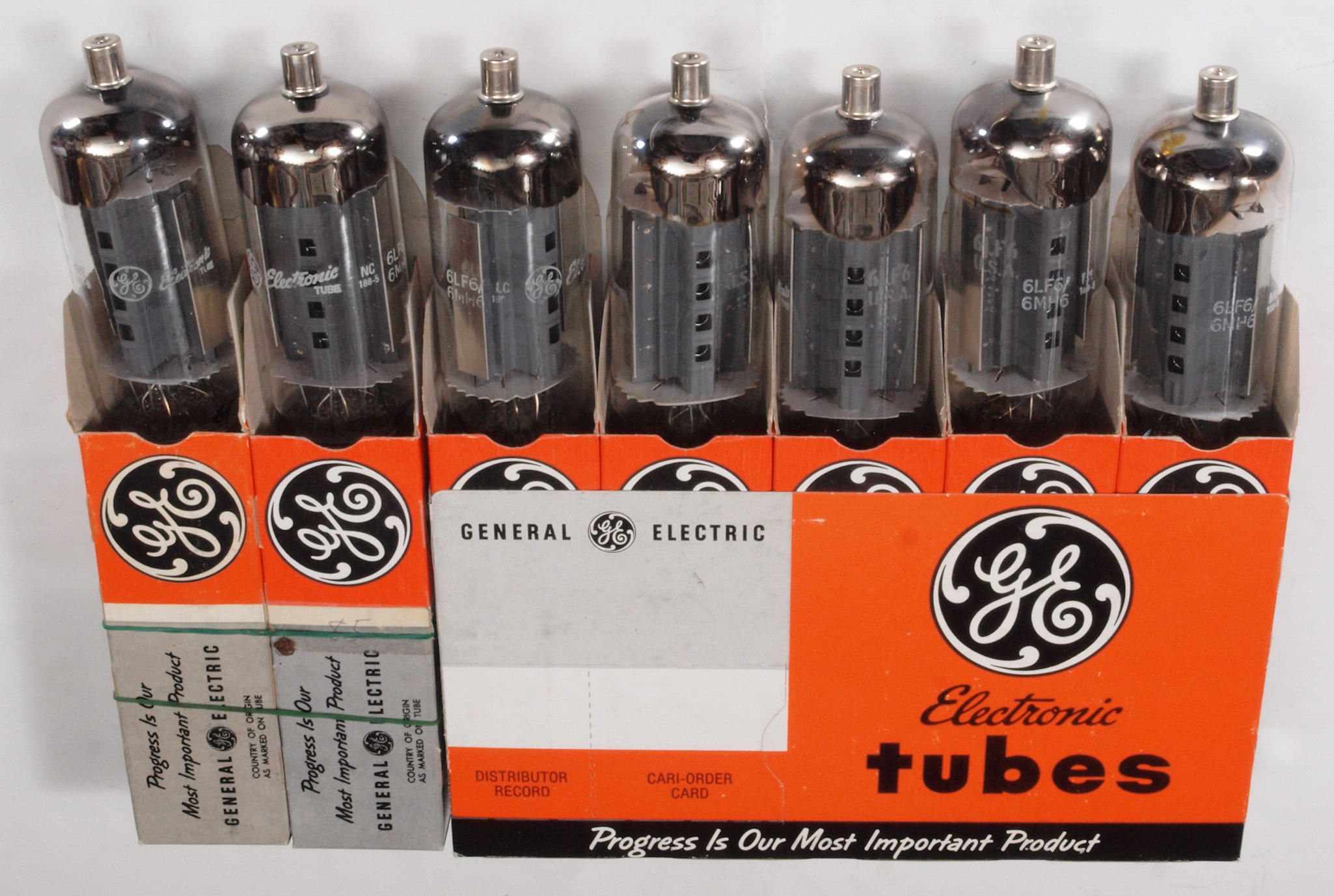

1台目付属真空管 6LF6 右から1番目、2番目、、、、8番目。

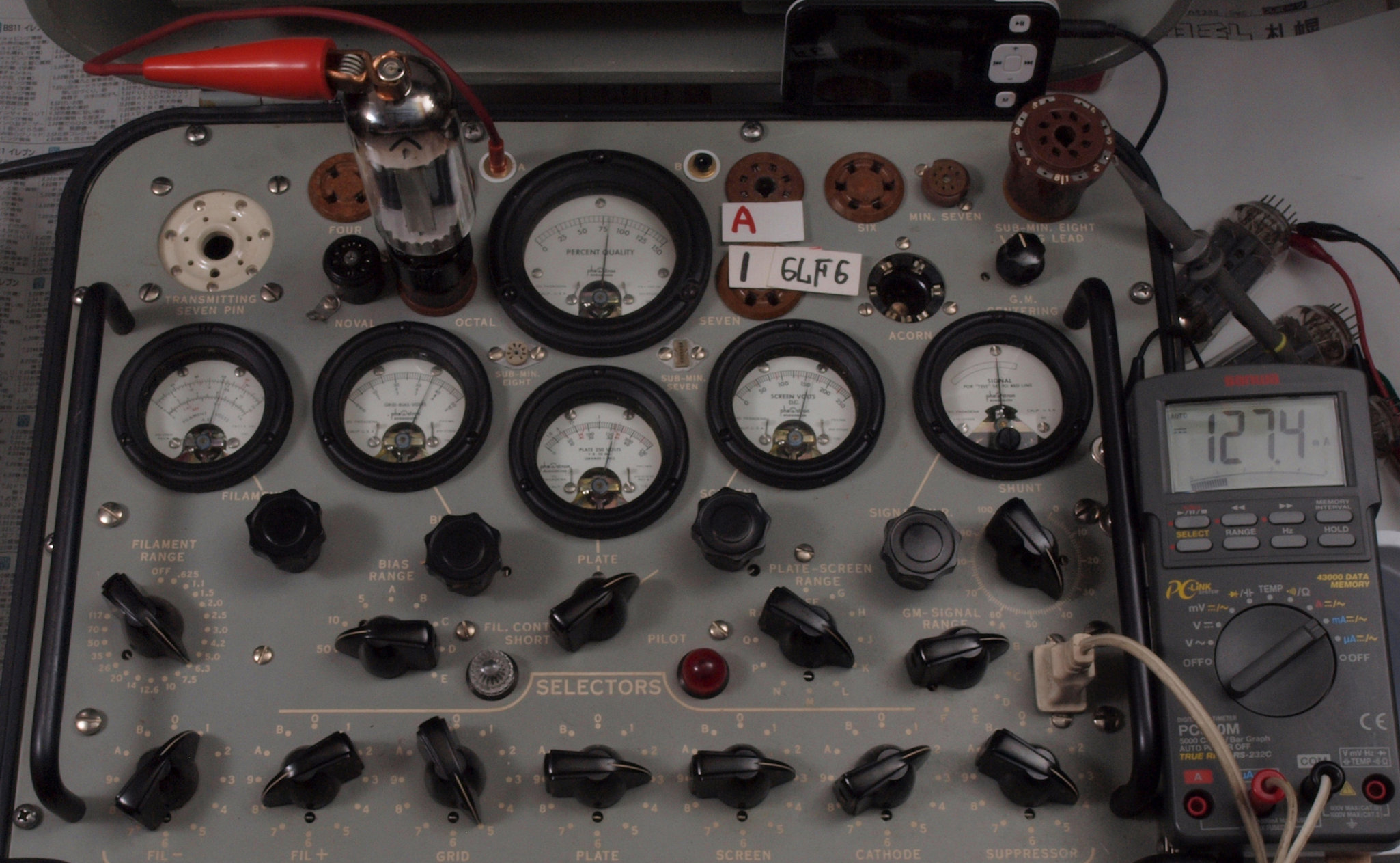

U11. 1台目付属1本目 6LF6 。 Gm測定=8100μmho、 Ip=127.4mA。
                 測定条件、「Ep=Esg=160V、Eg1=−35V」、Bレンジ=15000μmhoでの測定。

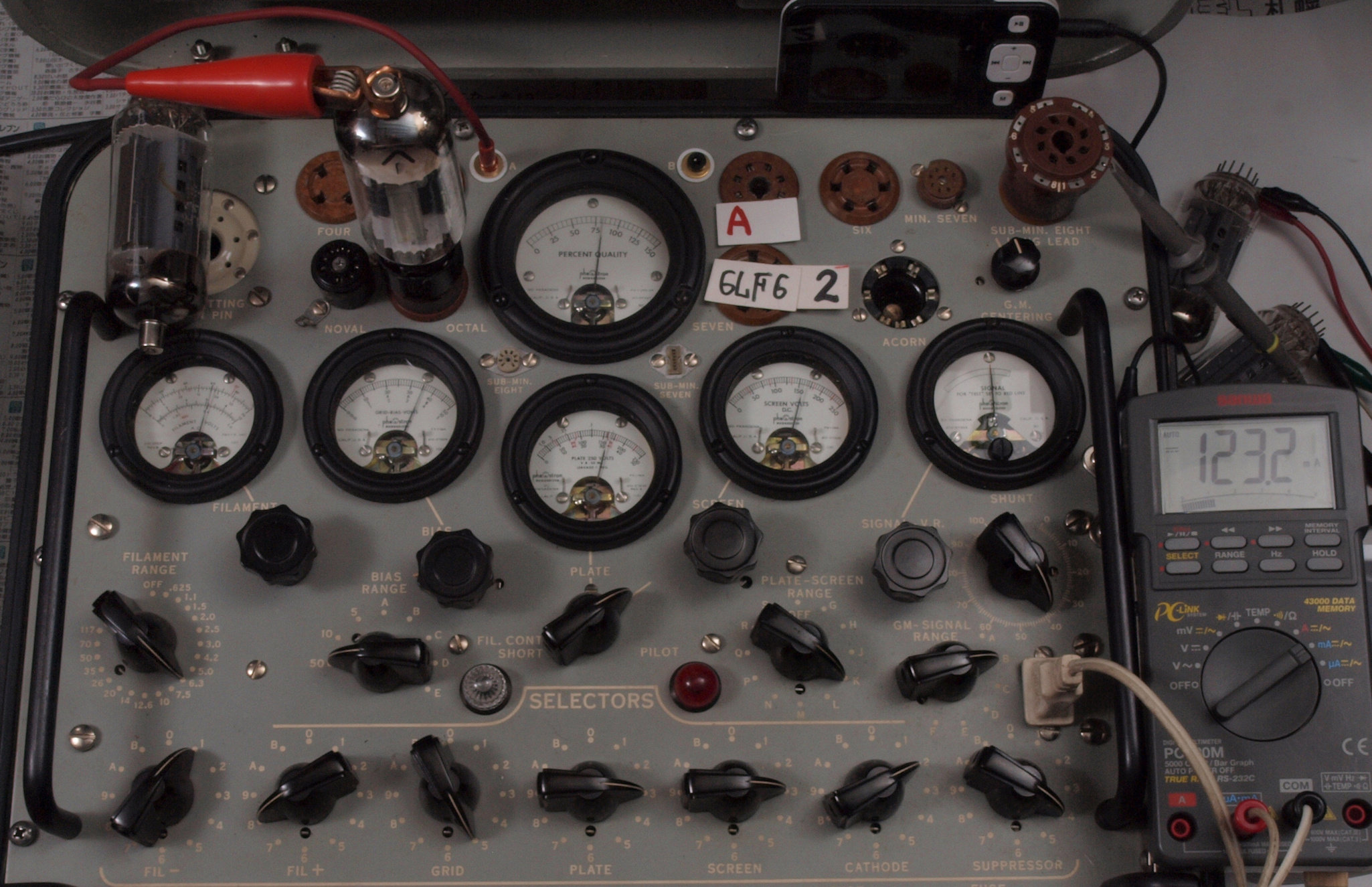

U12. 1台目付属2本目 6LF6 。 Gm測定=8100μmho、 Ip=123.2mA。

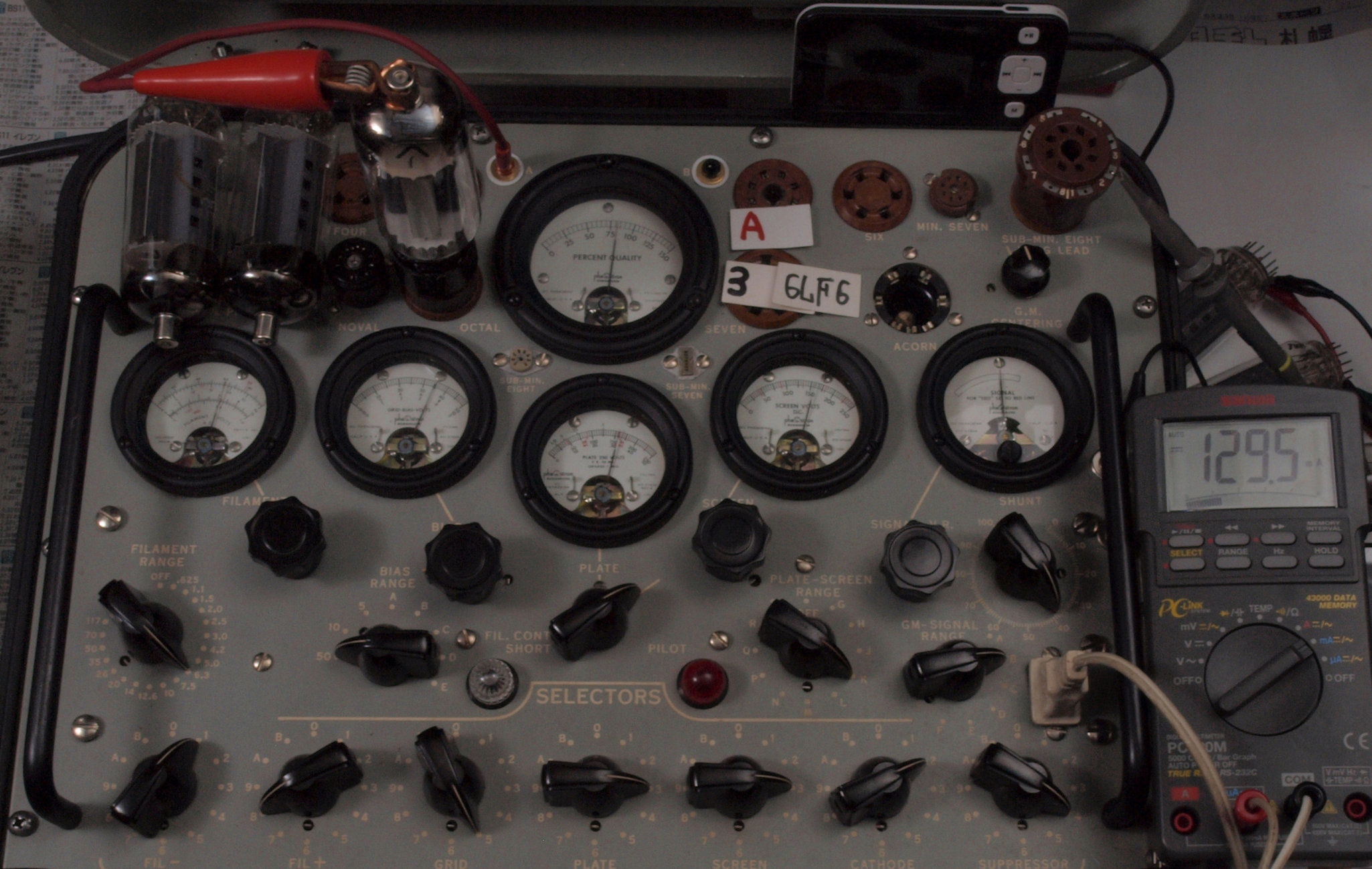

U13. 1台目付属3本目 6LF6 。 Gm測定=8100μmho、 Ip=129.5mA。
                 測定条件、「Ep=Esg=160V、Eg1=−35V」、Aレンジ=30000μmhoでの測定。

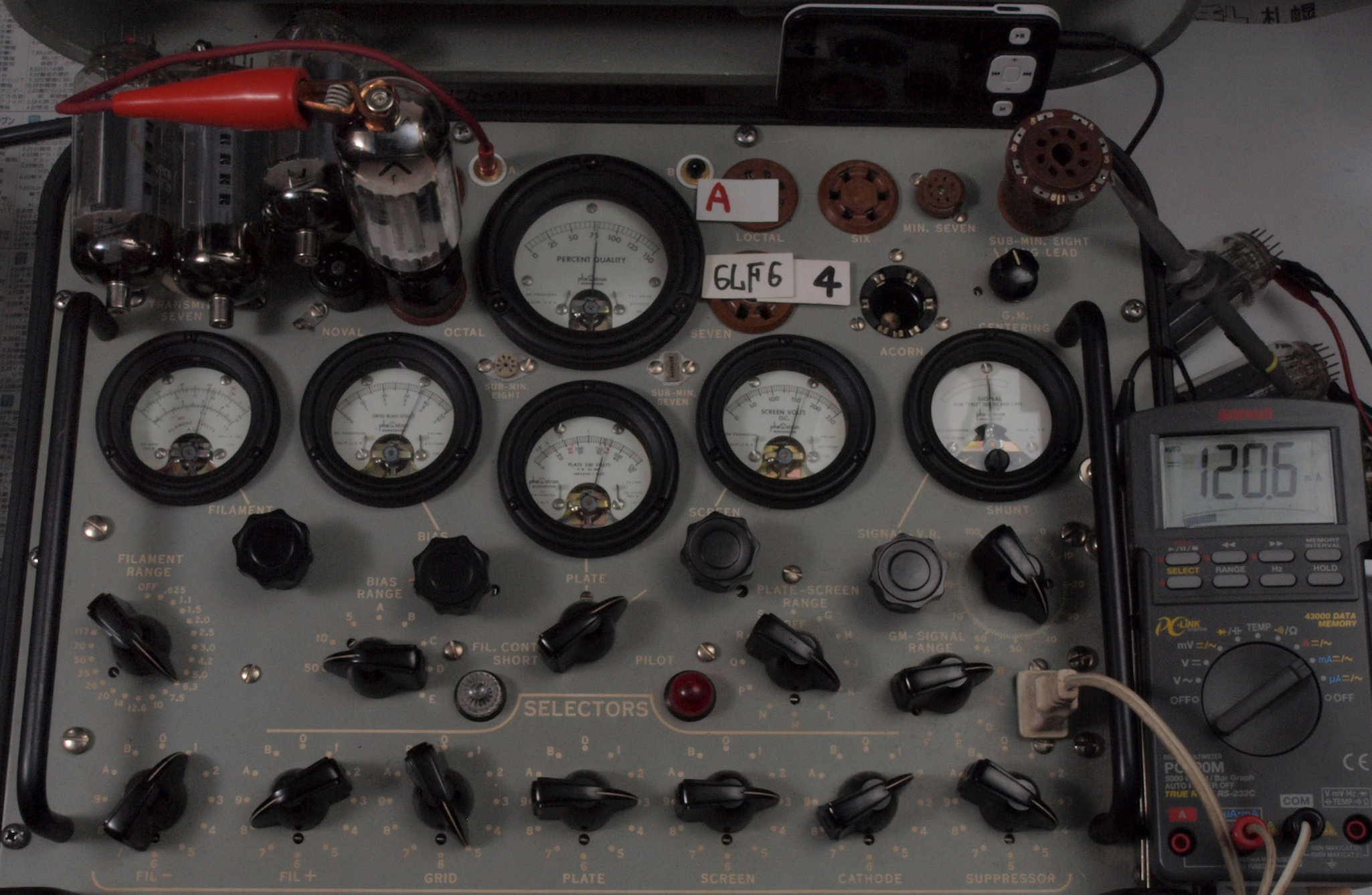

U14. 1台目付属4本目 6LF6 。 Gm測定=7900μmho、 Ip=120.6mA。

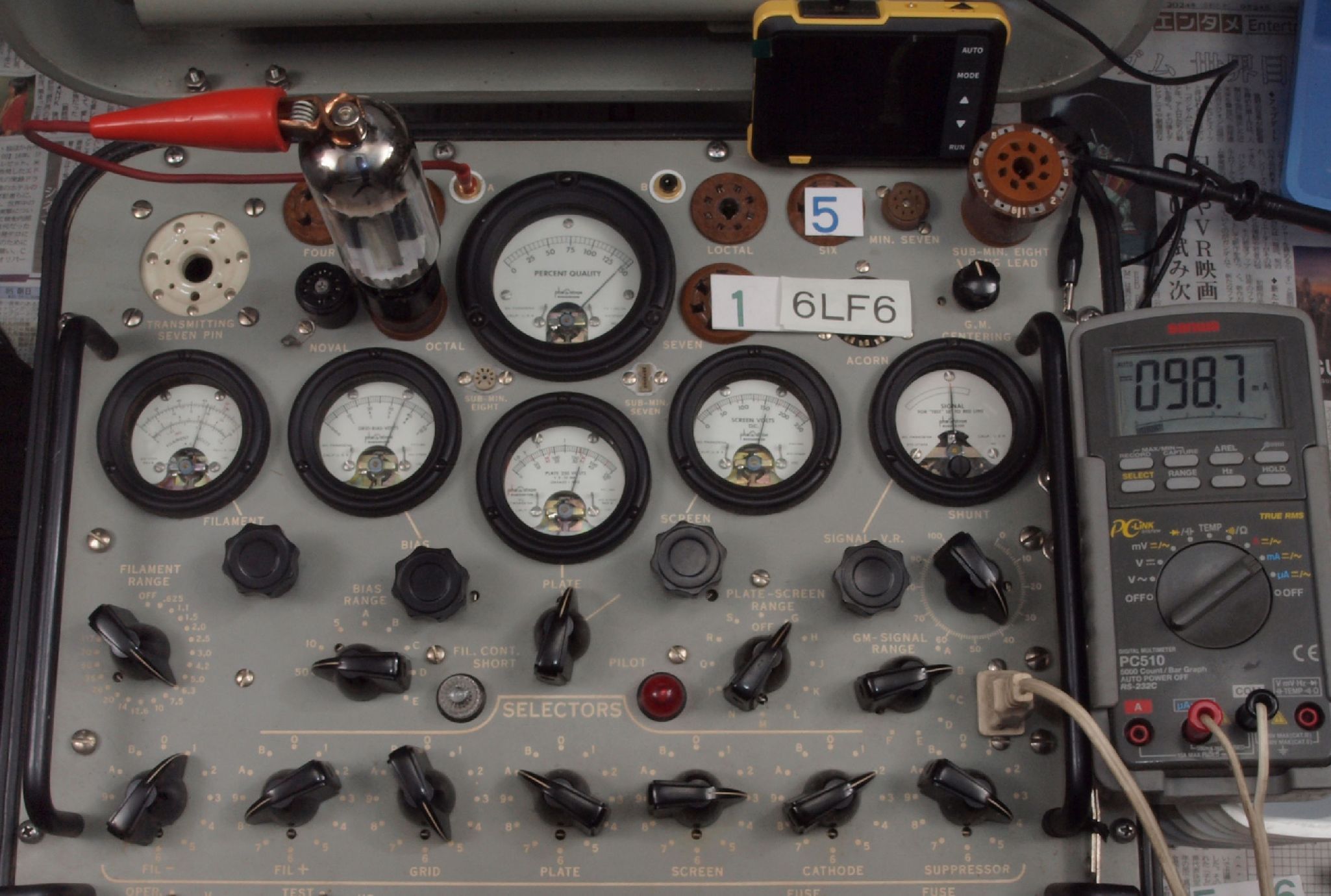

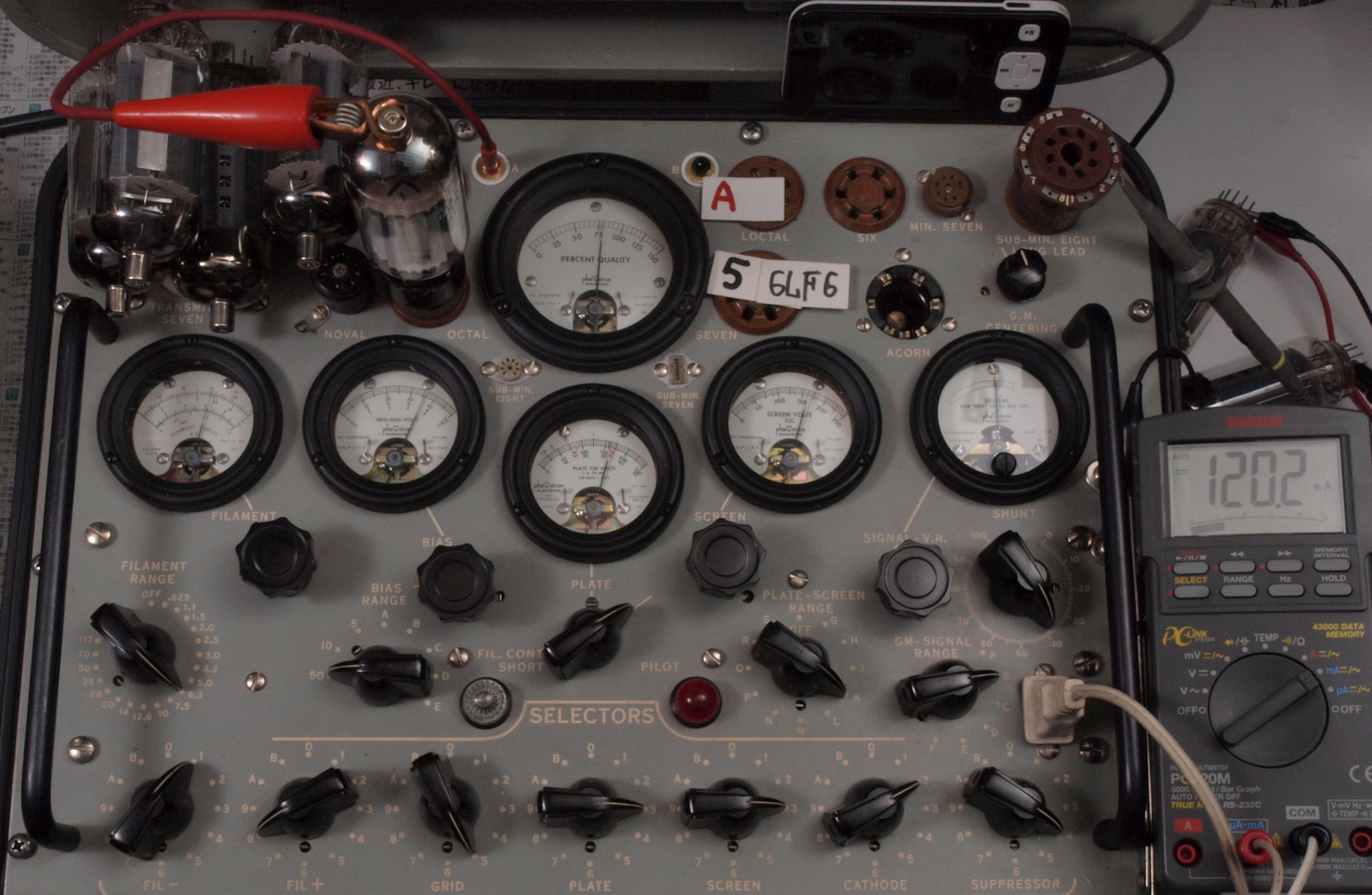

U15. 1台目付属5本目 6LF6 。 Gm測定=7900μmho、 Ip=120.2mA。
                  測定条件、「Ep=Esg=160V、Eg1=−35V」、Bレンジ=15000μmhoでの測定。

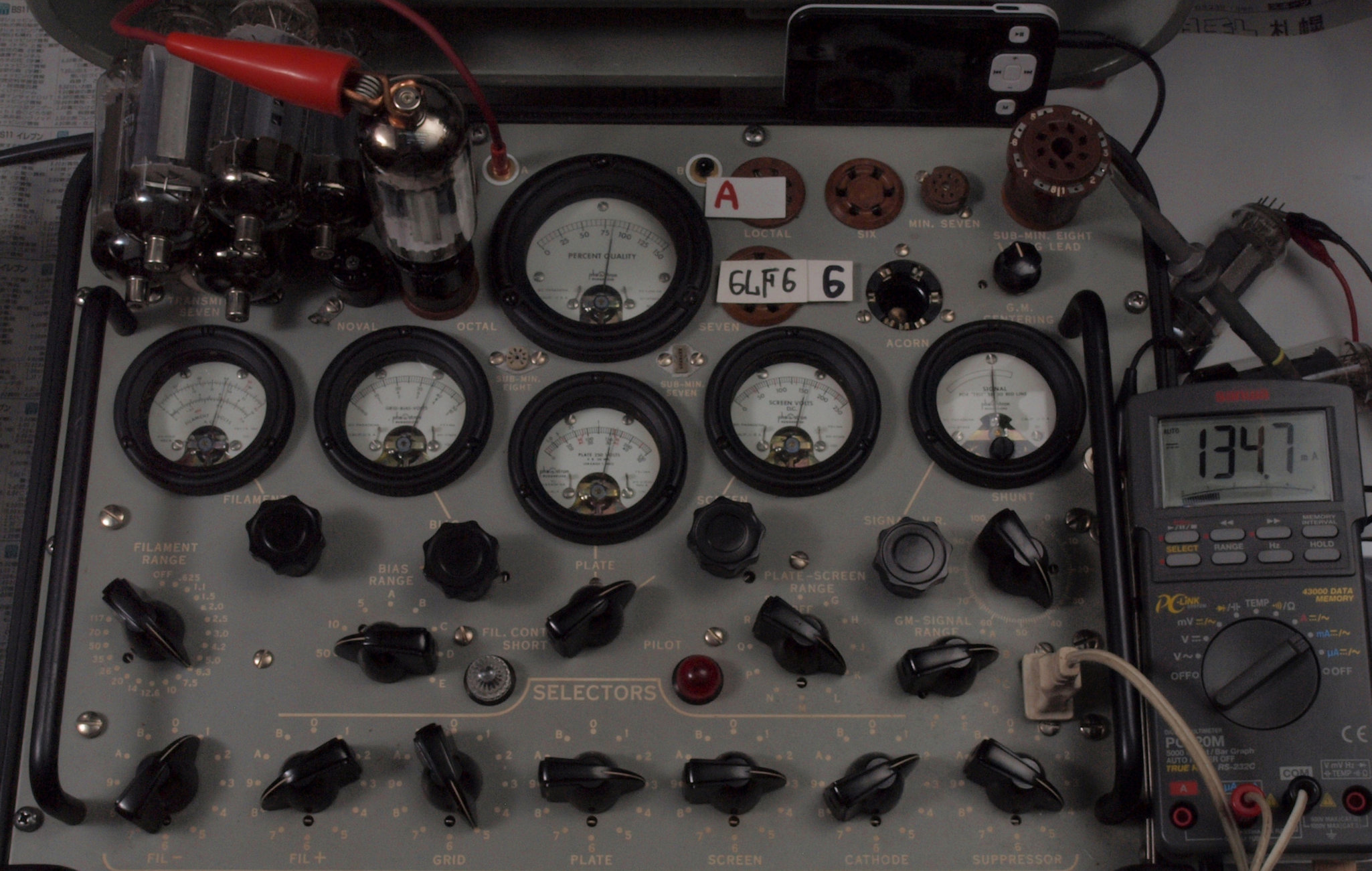

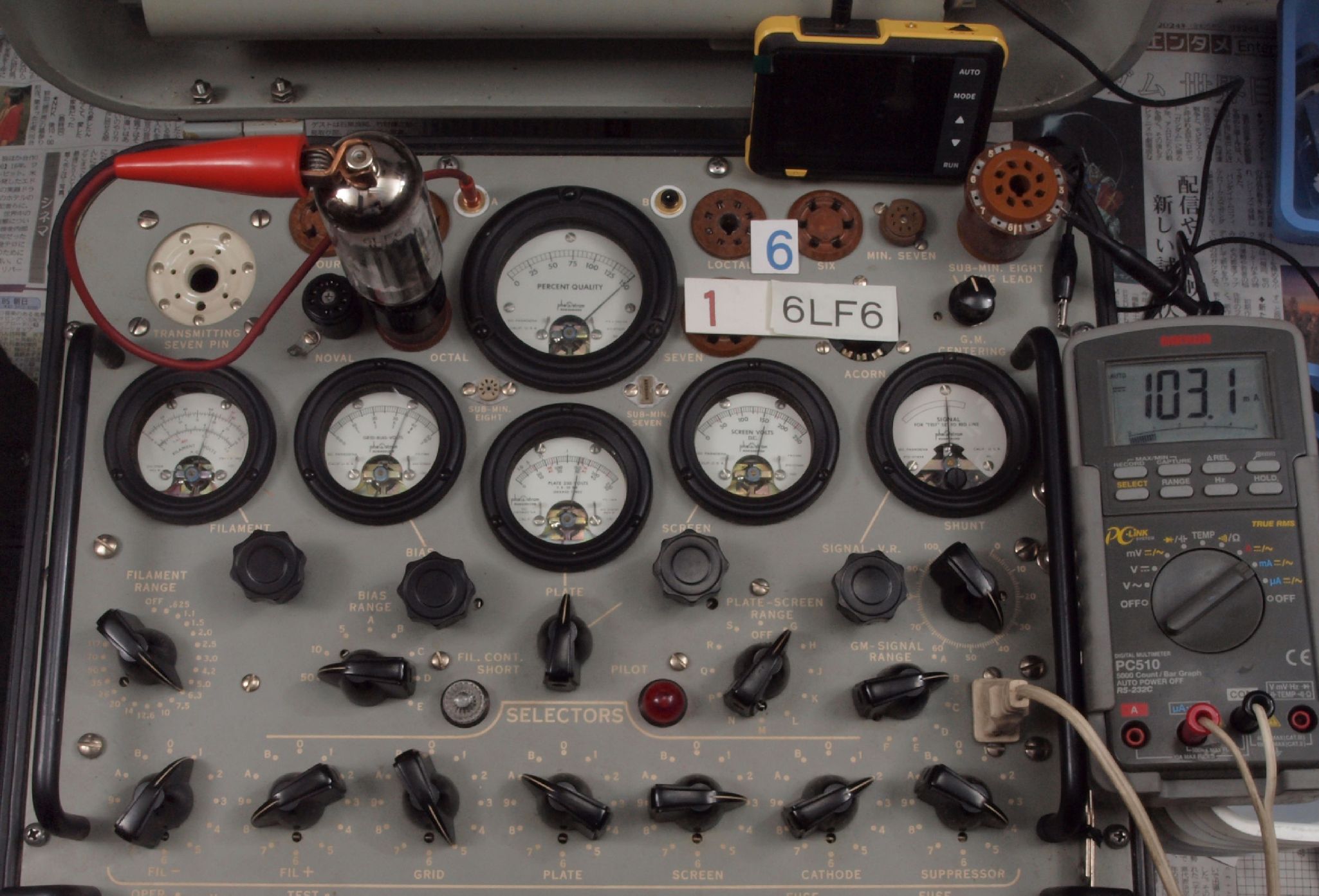

U16. 1台目付属6本目 6LF6 。 Gm測定=8500μmho、 Ip=134.7mA。

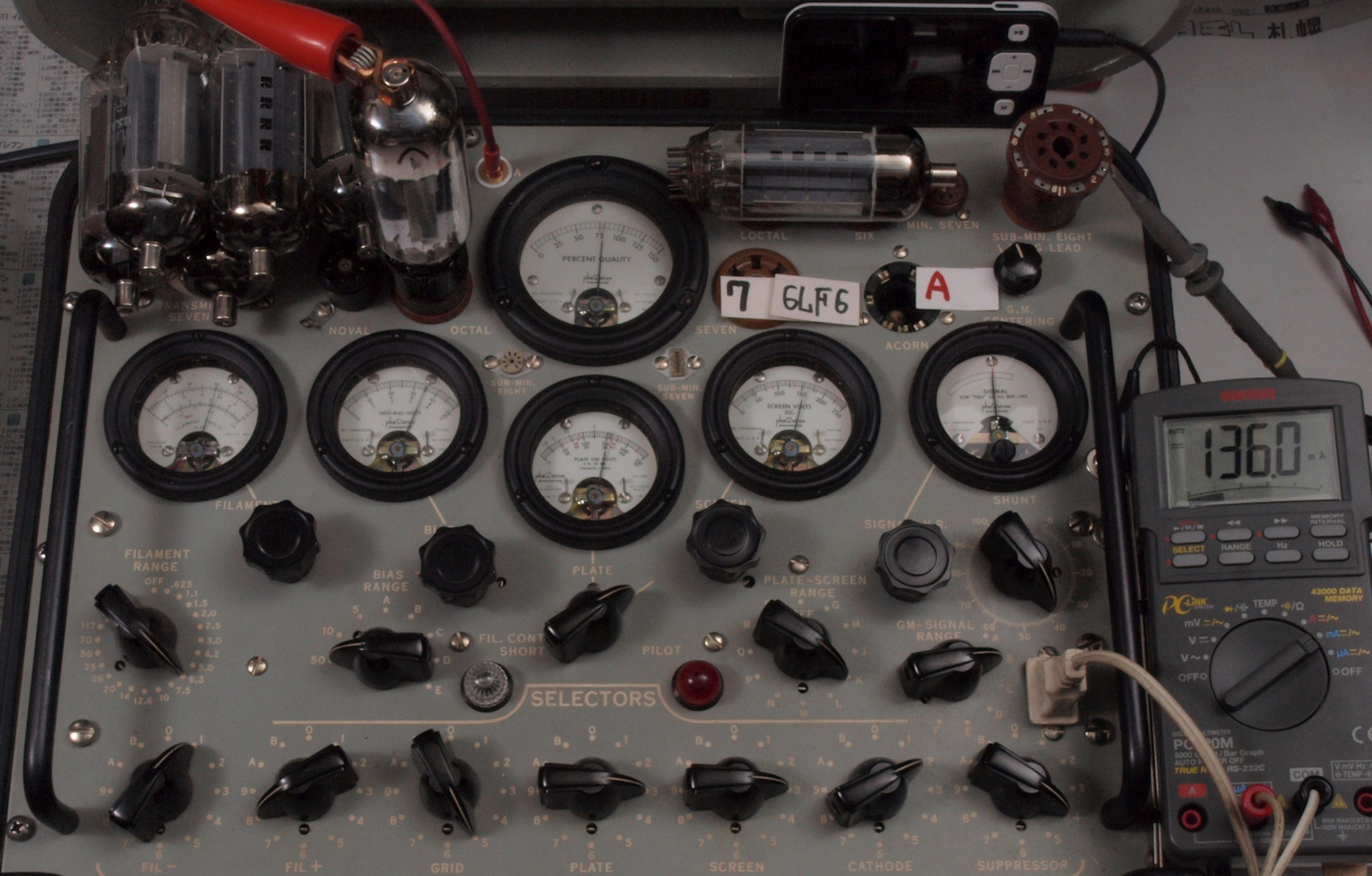

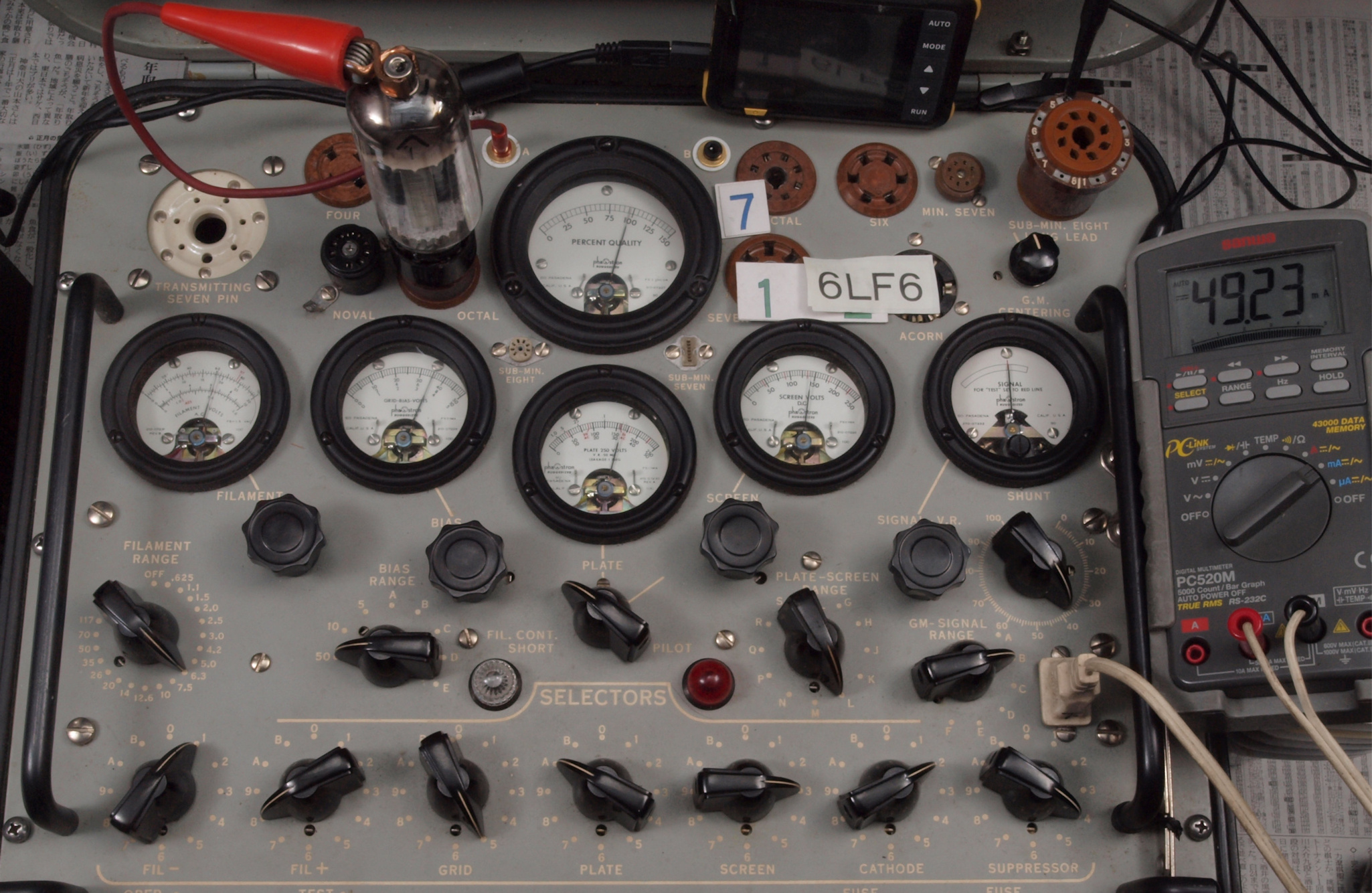

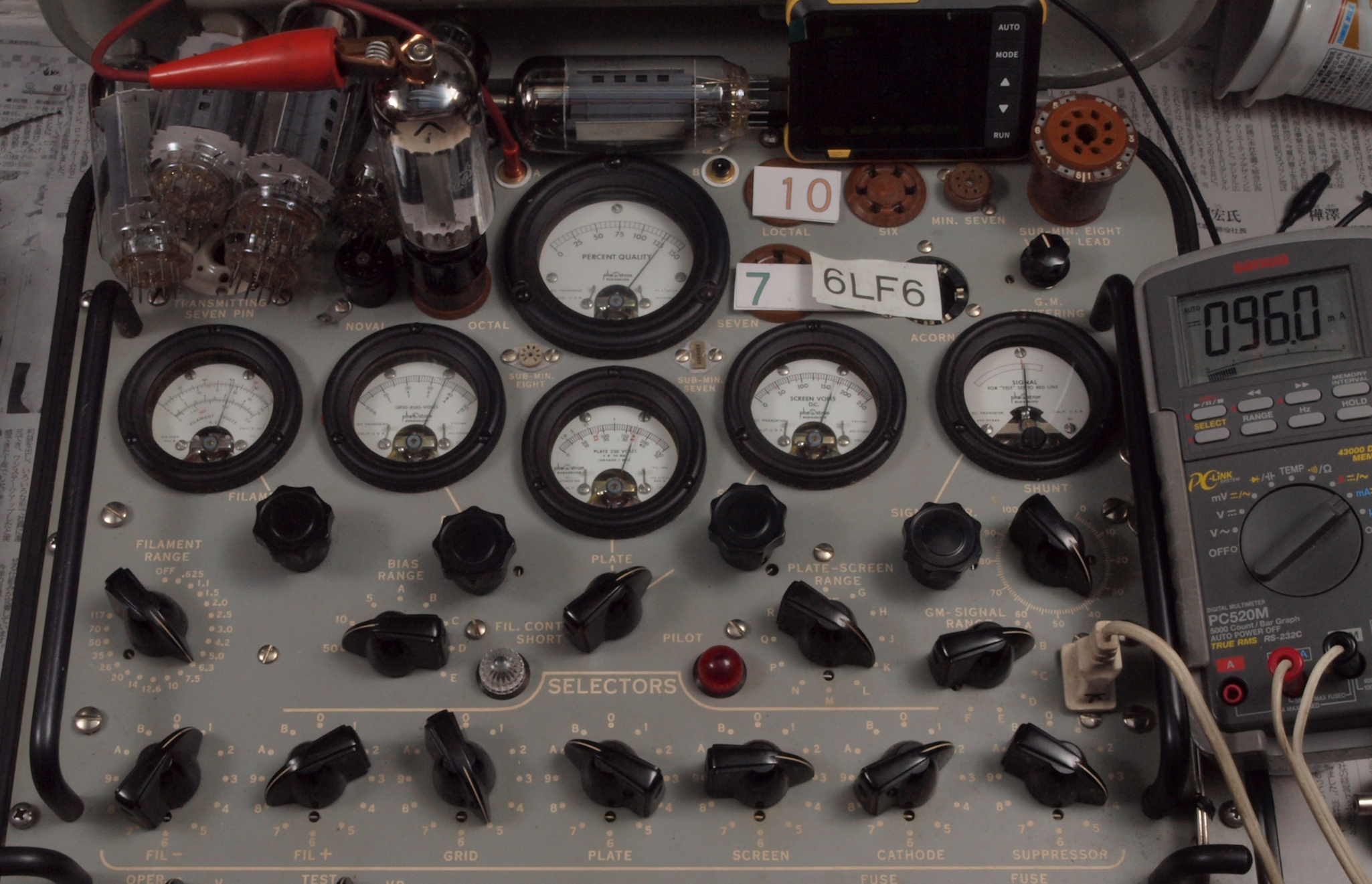

U17. 1台目付属7本目 6LF6 。 Gm測定=8000μmho、 Ip=136.0mA。
                  測定条件、「Ep=Esg=160V、Eg1=−35V」、Bレンジ=15000μmhoでの測定。

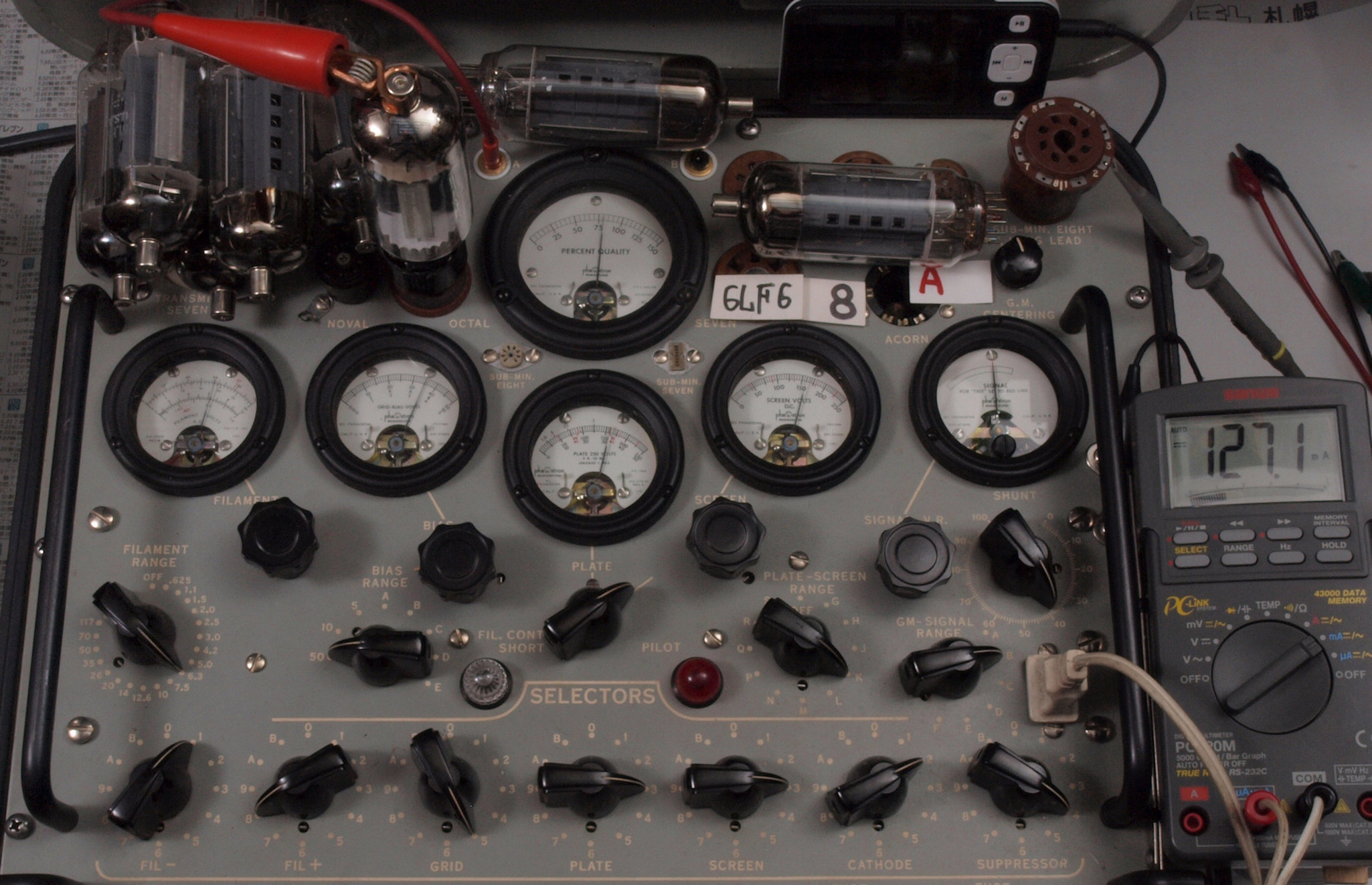

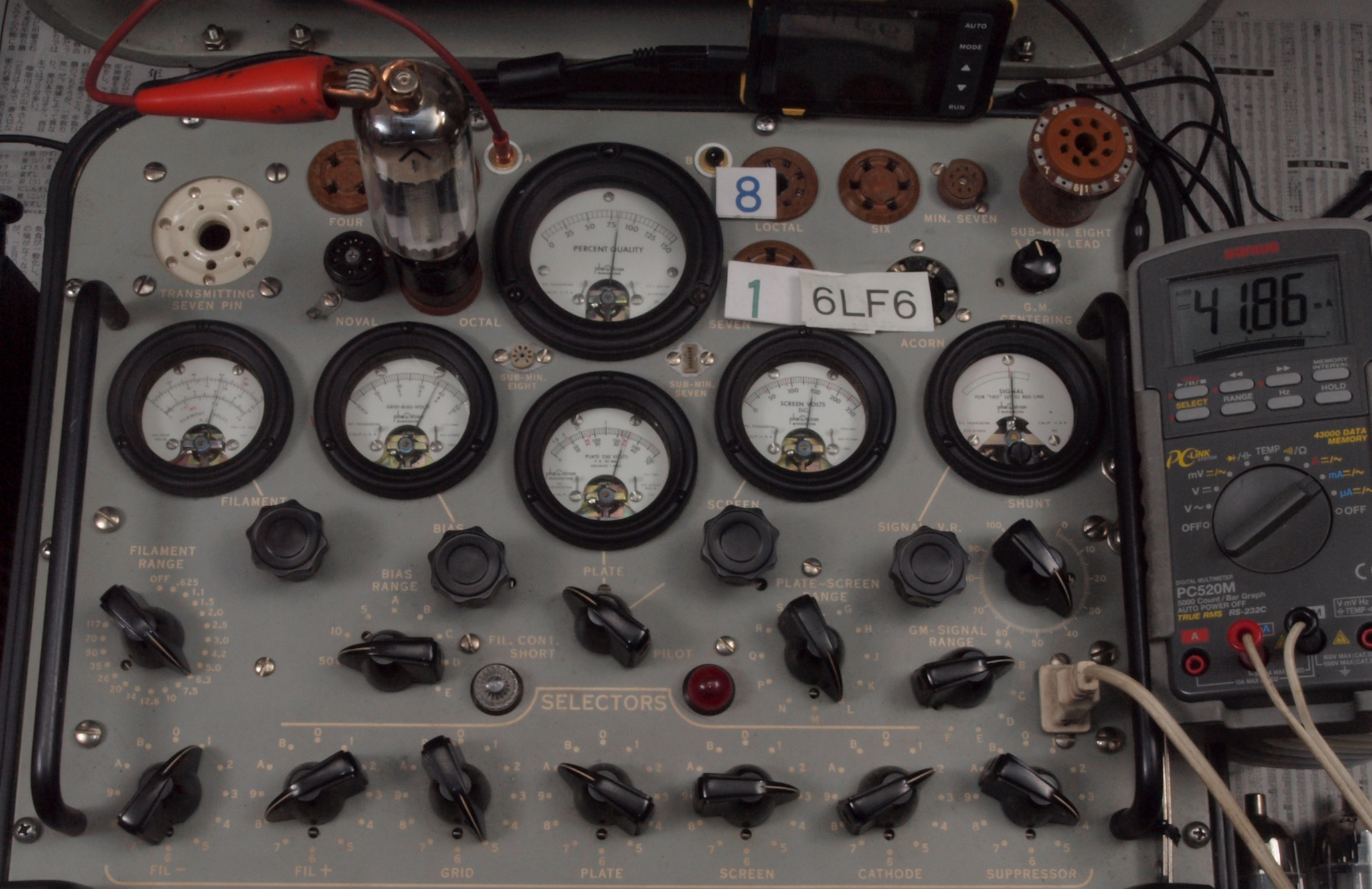

U18. 1台目付属8本目 6LF6 。 Gm測定=8000μmho、 Ip=127.1mA。
U2. 2台目付属真空管の測定。

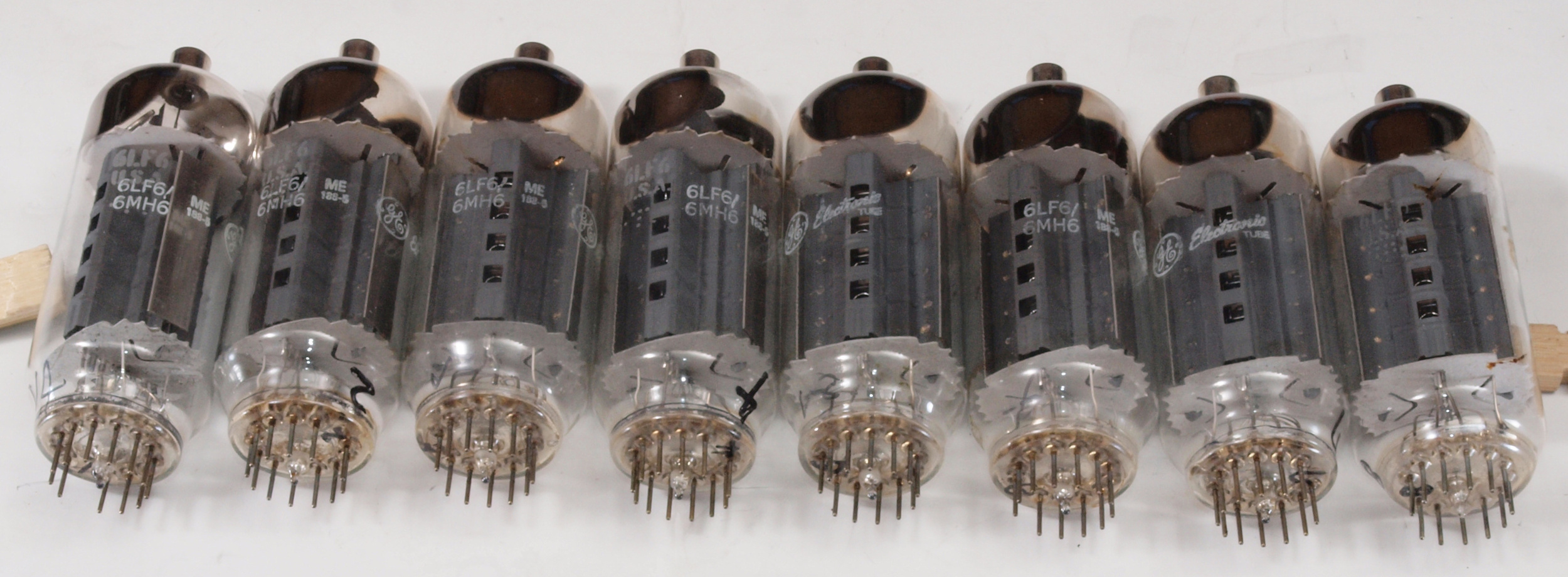

2台目付属真空管 6LF6 右から1番目、2番目、、、、8番目。

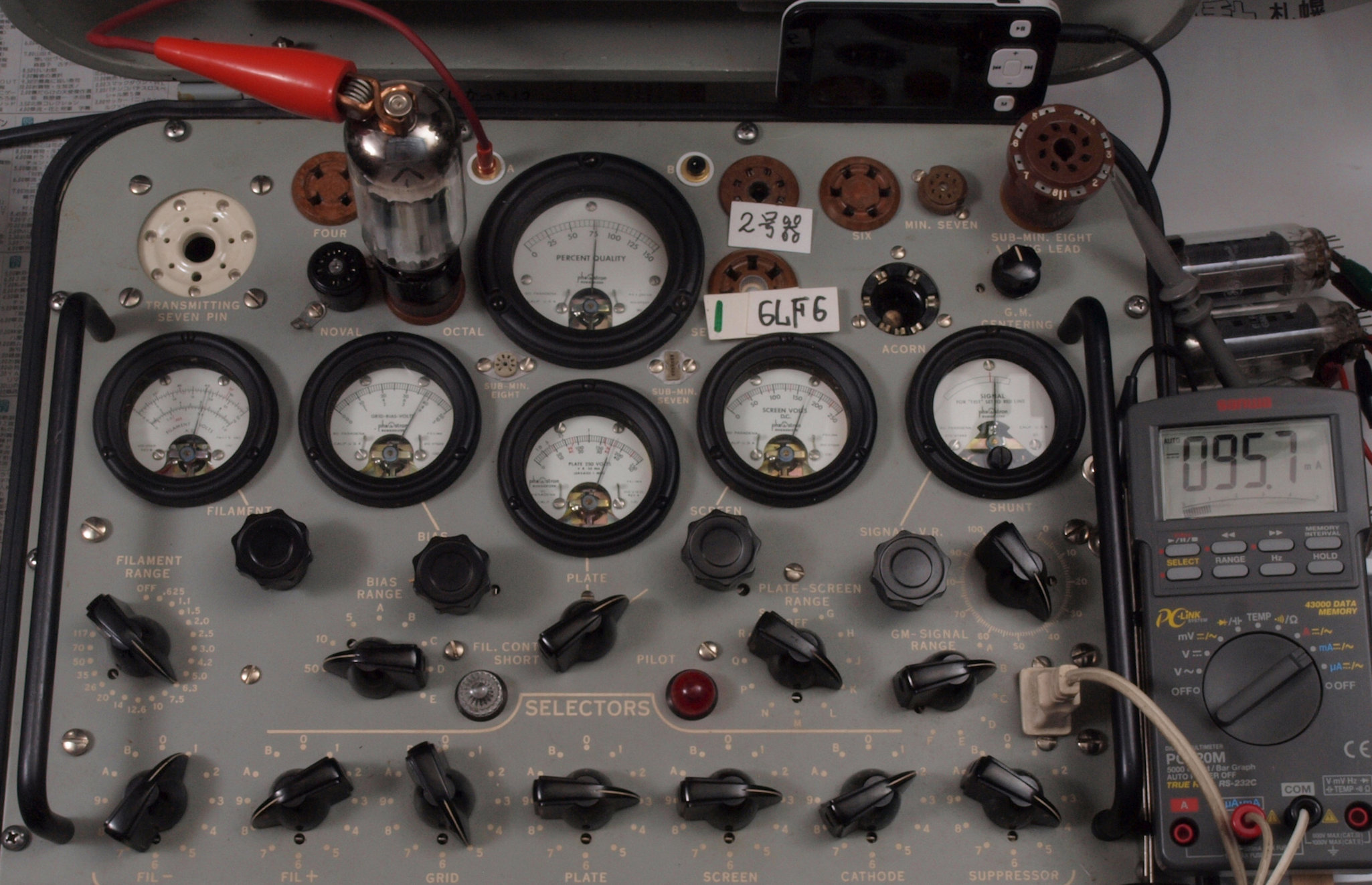

U21. 2台目付属1本目 6LF6 。 Gm測定=7600μmho、 Ip=95.7mA。
                 測定条件、「Ep=Esg=160V、Eg1=−35V」、Bレンジ=15000μmhoでの測定。

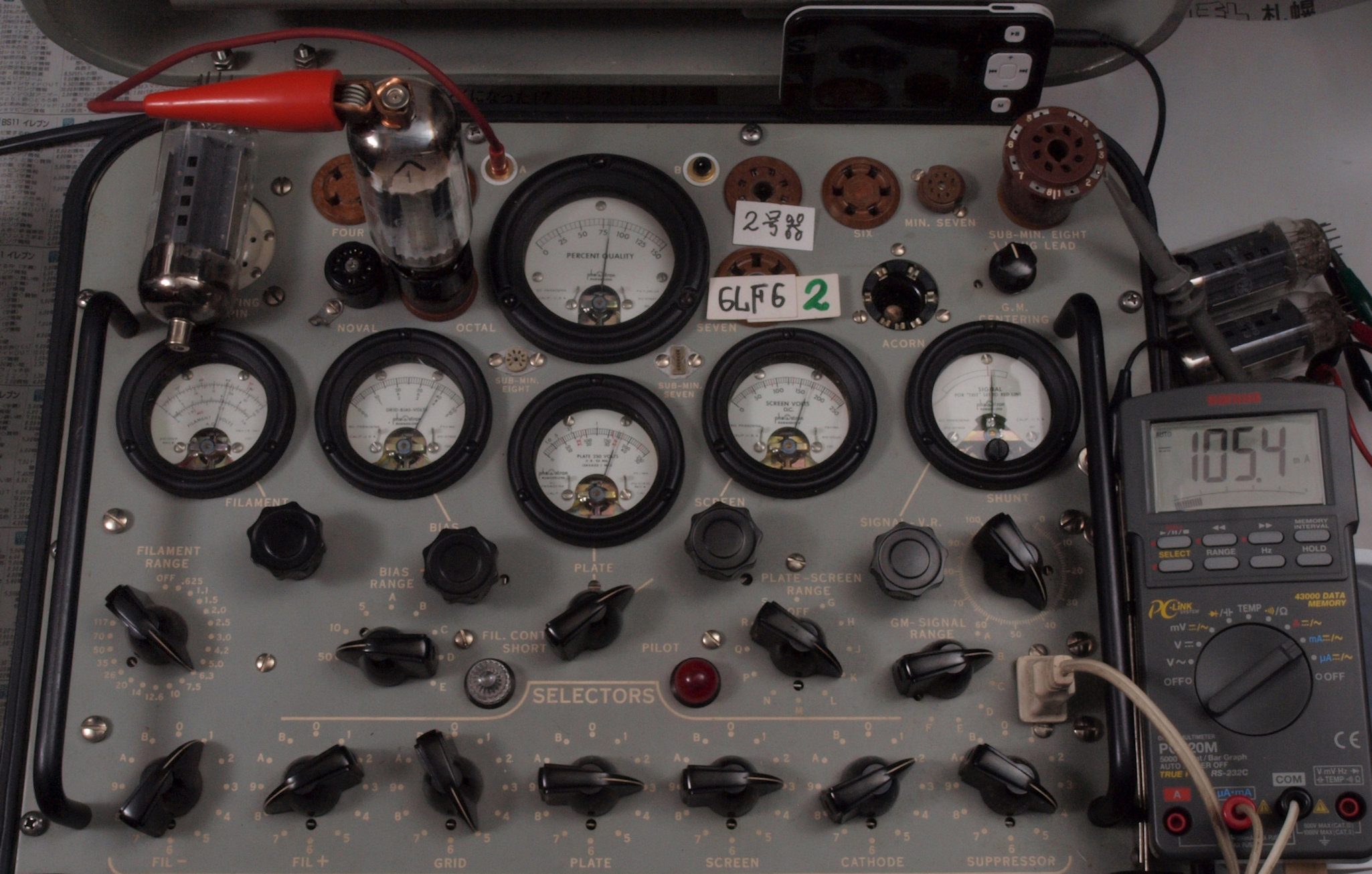

U22. 2台目付属2本目 6LF6 。 Gm測定=8200μmho、 Ip=105.4mA。

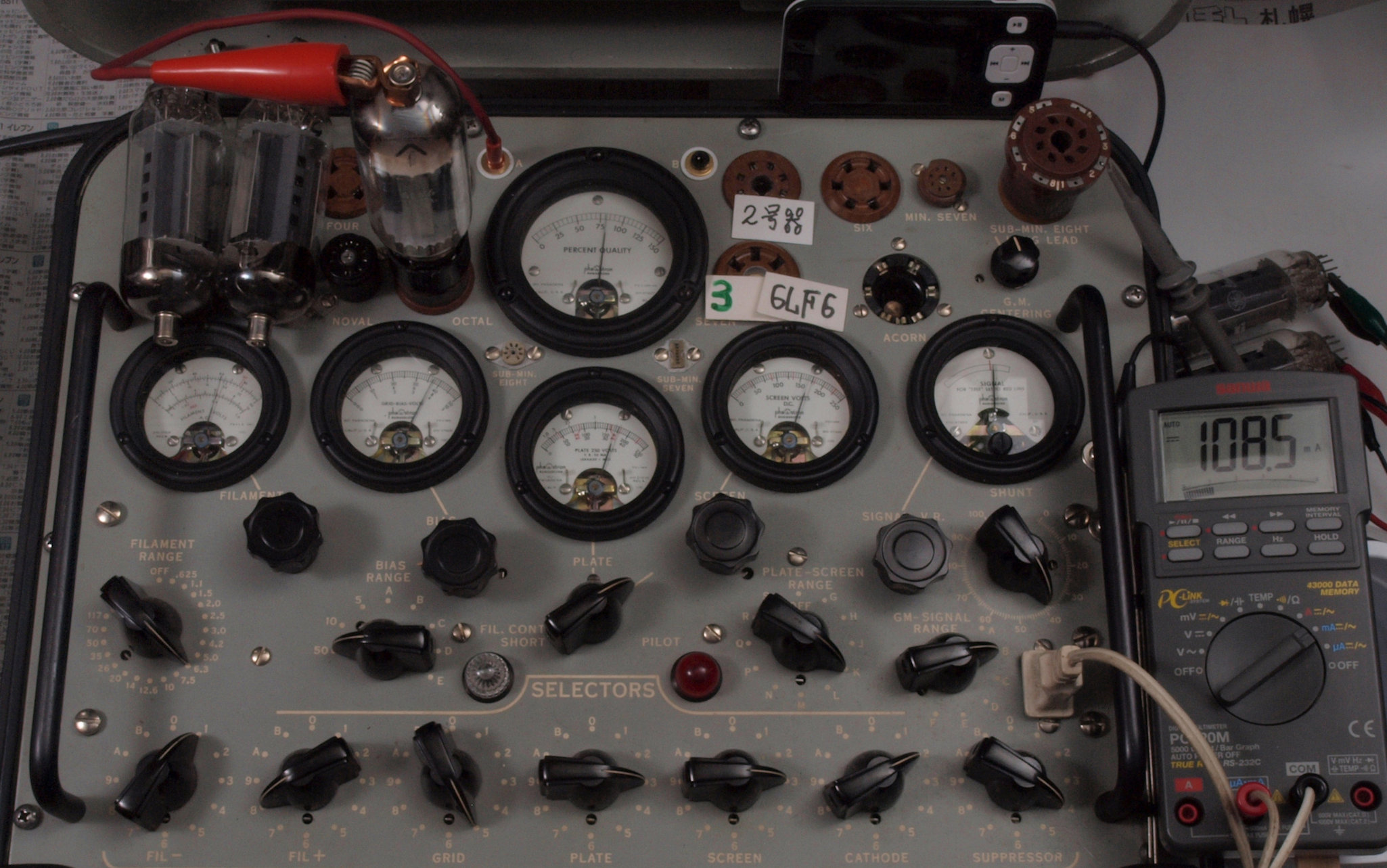

U23. 2台目付属3本目 6LF6 。 Gm測定=8100μmho、 Ip=108.5mA。
                 測定条件、「Ep=Esg=160V、Eg1=−35V」、Bレンジ=15000μmhoでの測定。

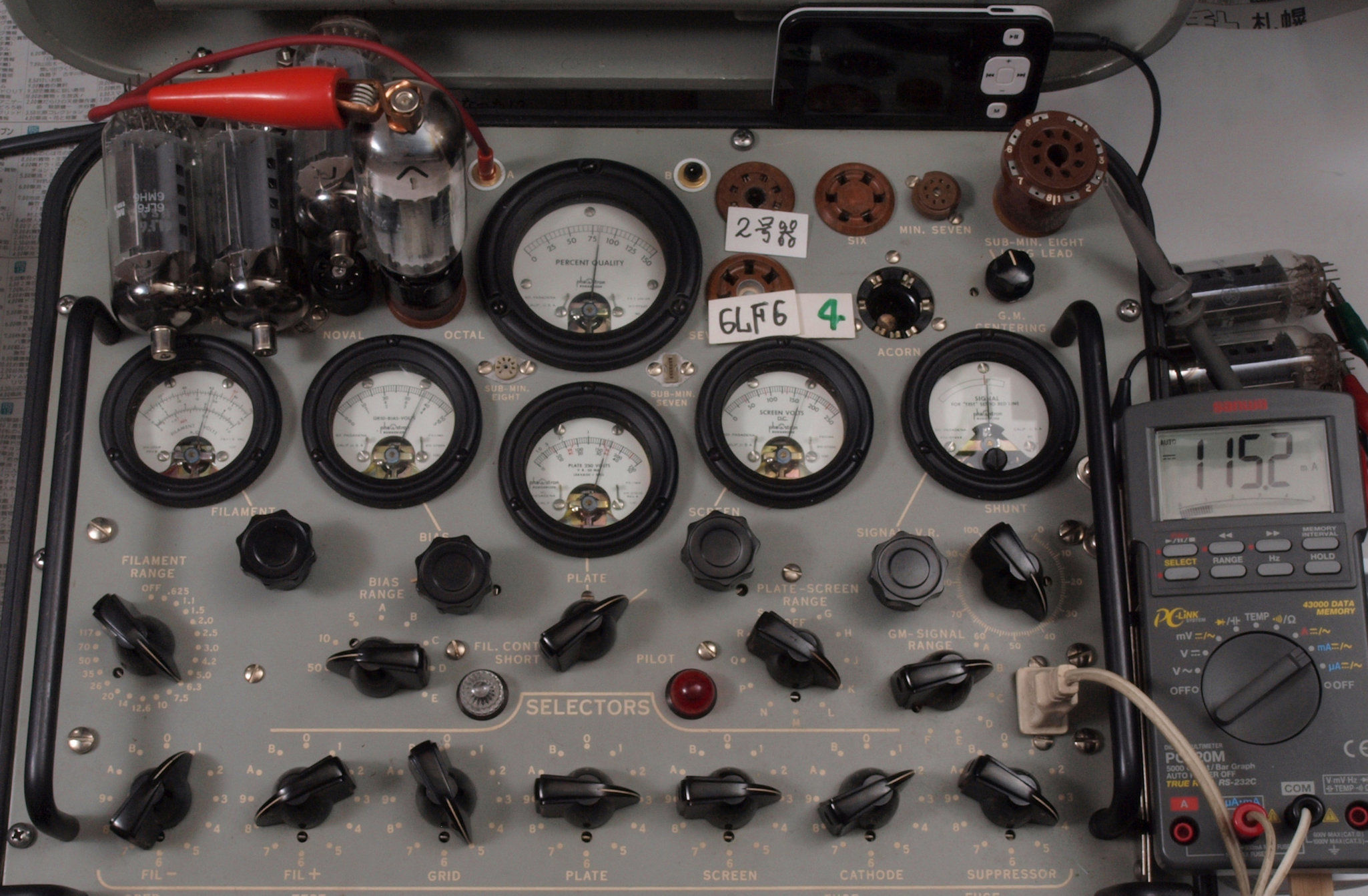

U24. 2台目付属4本目 6LF6 。 Gm測定=8300μmho、 Ip=115.2mA。

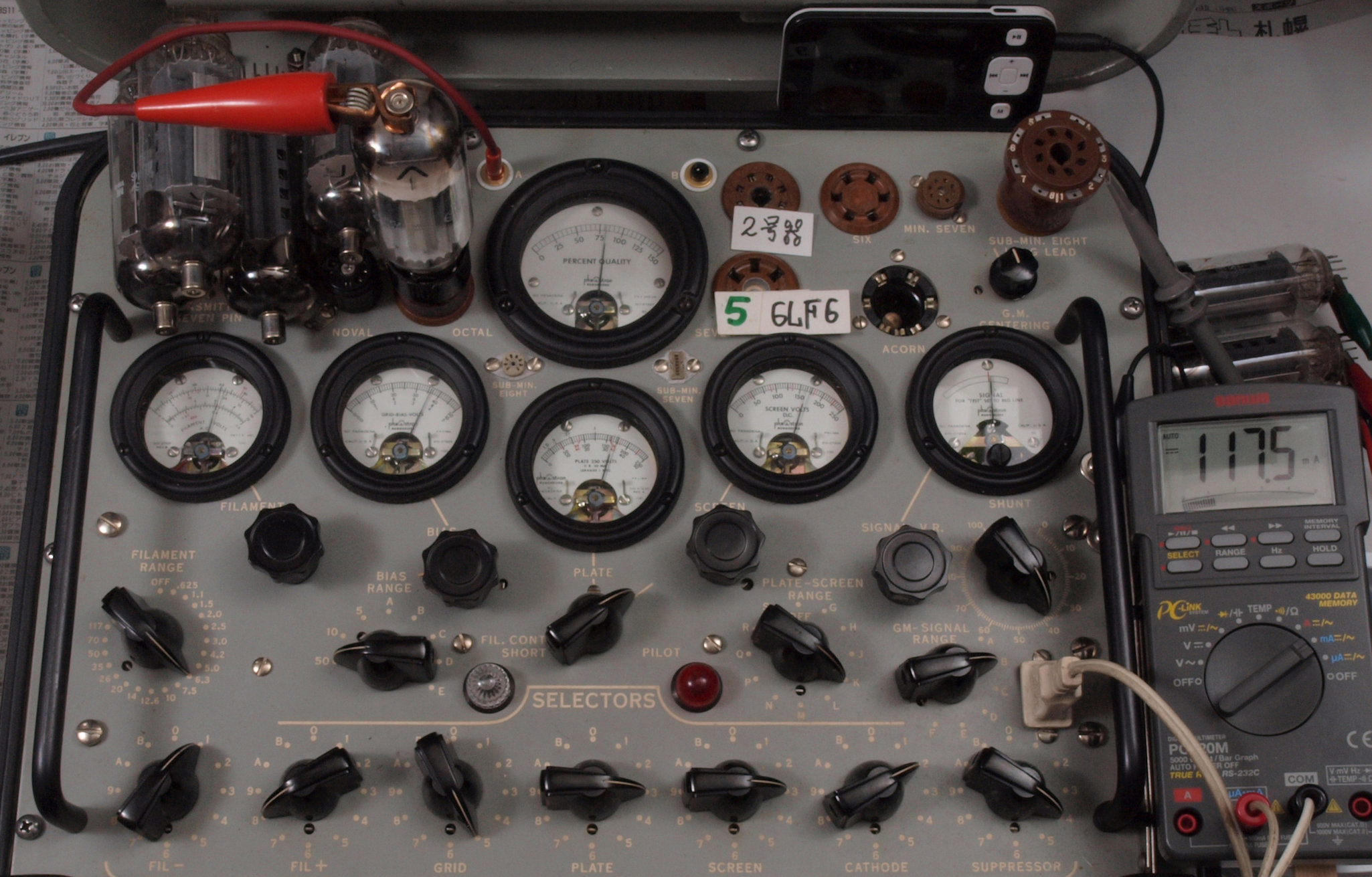

U25. 2台目付属5本目 6LF6 。 Gm測定=8100μmho、 Ip=117.5mA。
                  測定条件、「Ep=Esg=160V、Eg1=−35V」、Bレンジ=15000μmhoでの測定。

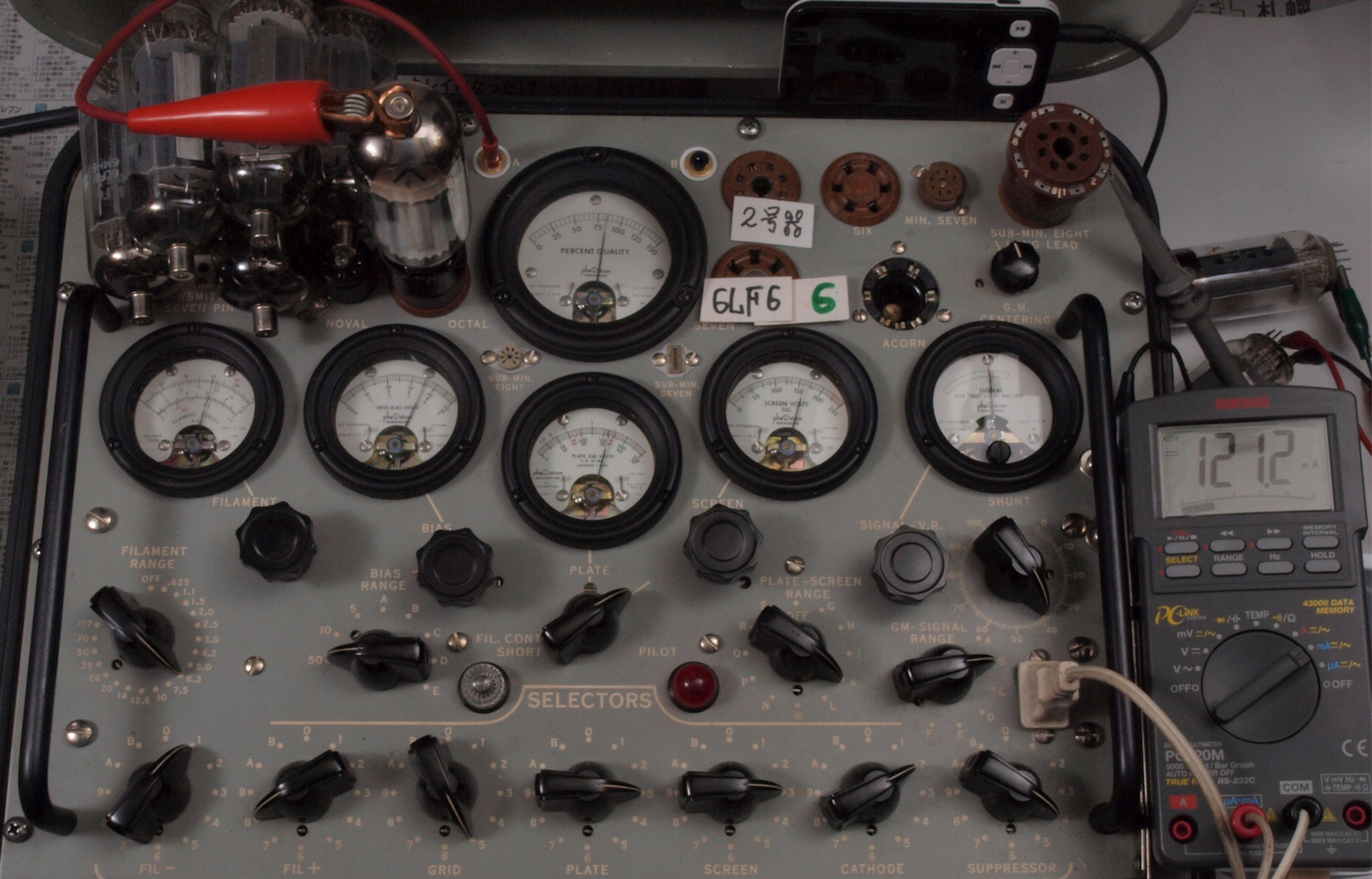

U26. 2台目付属6本目 6LF6 。 Gm測定=8400μmho、 Ip=121.2mA。

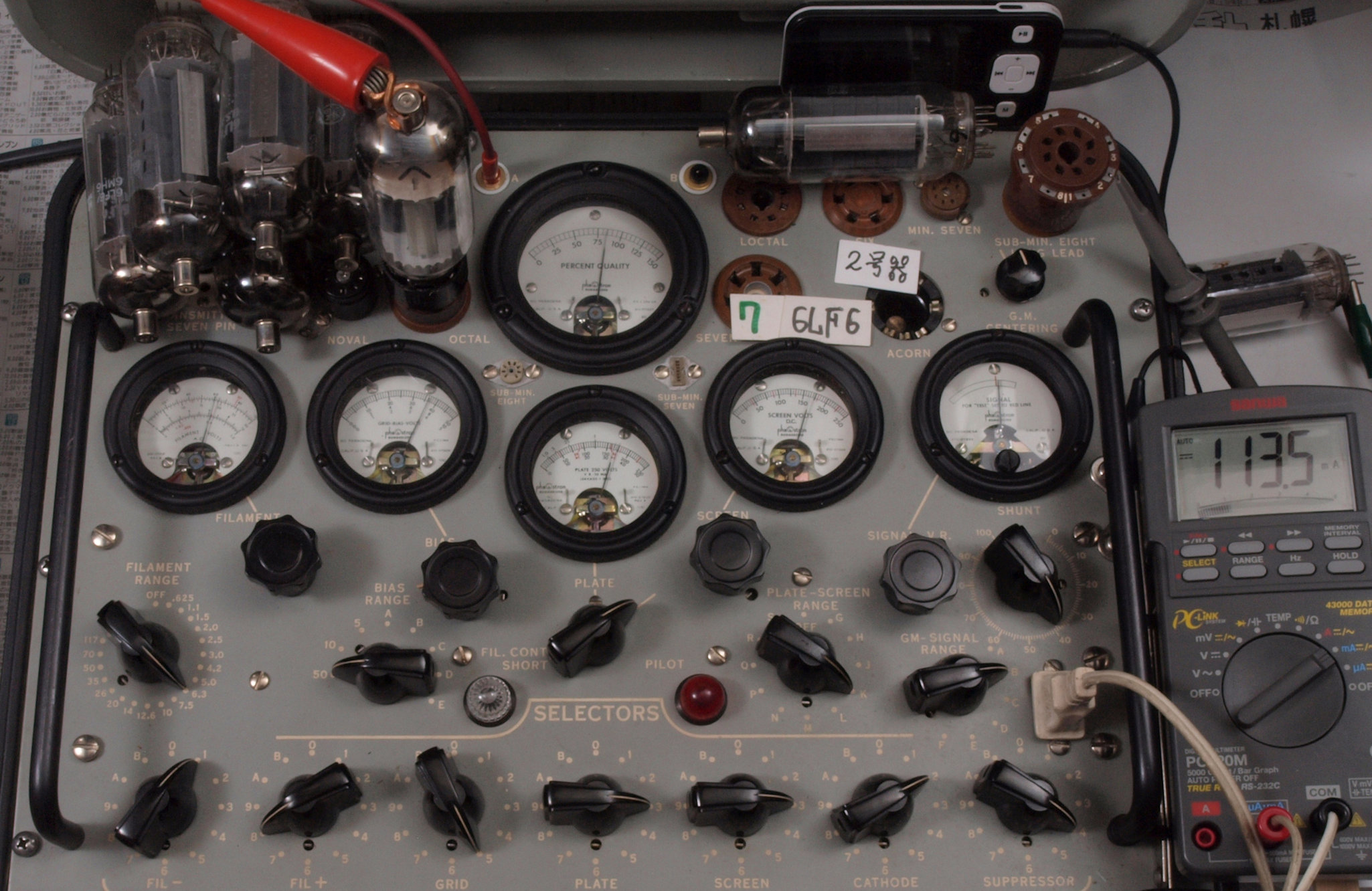

U27. 2台目付属7本目 6LF6 。 Gm測定=7900μmho、 Ip=113.5mA。
                  測定条件、「Ep=Esg=160V、Eg1=−35V」、Bレンジ=15000μmhoでの測定。

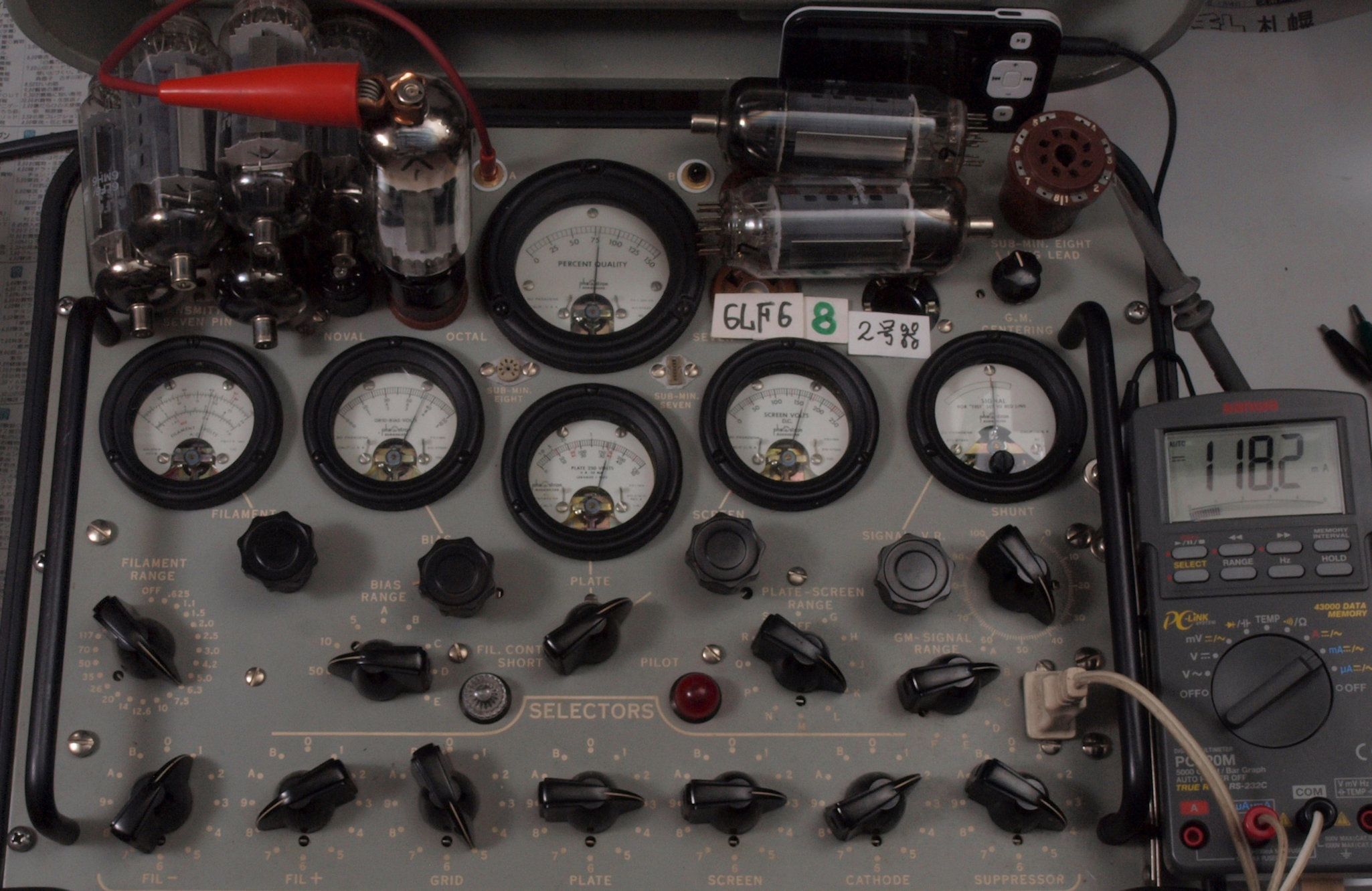

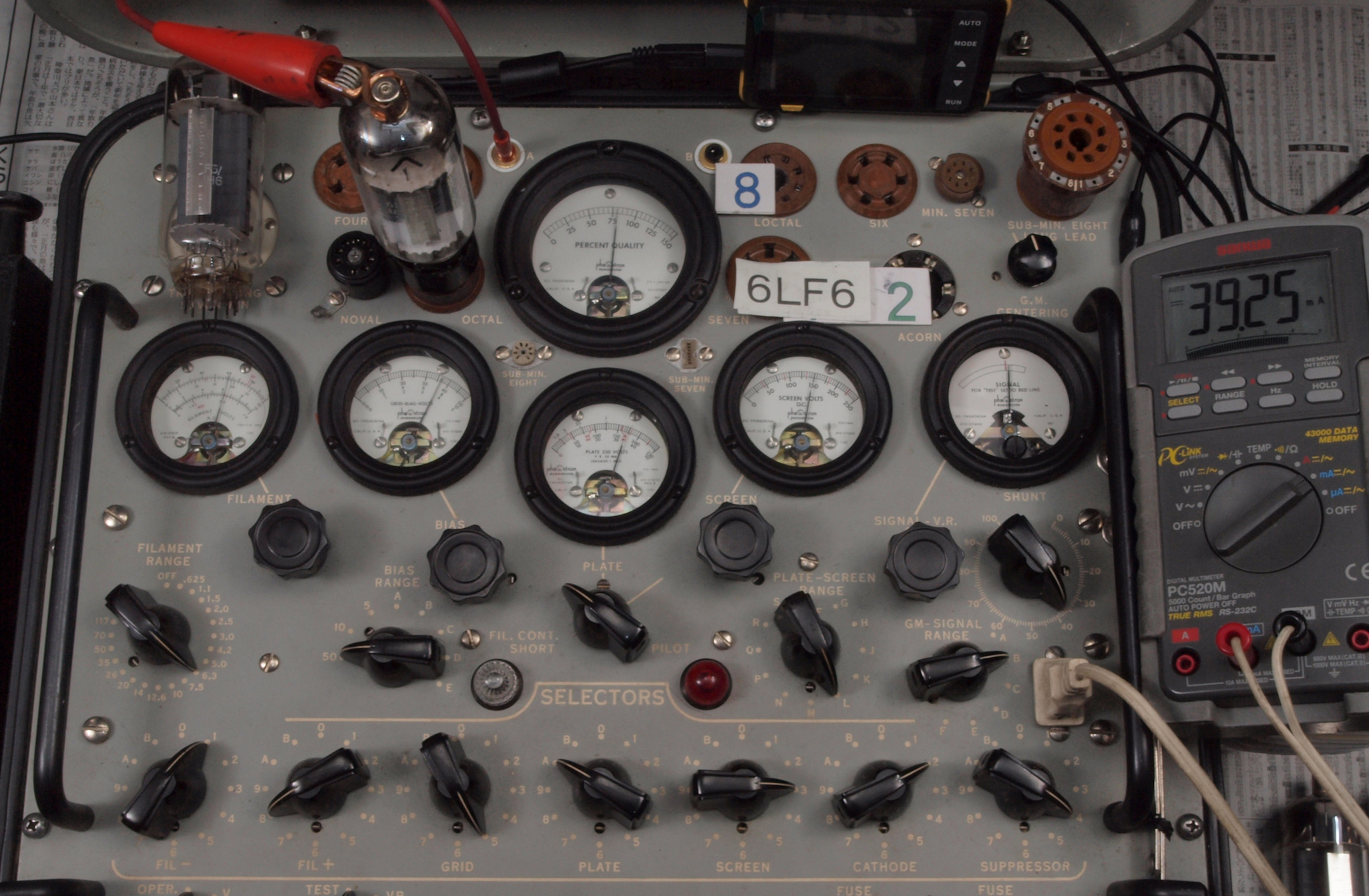

U28. 2台目付属8本目 6LF6 。 Gm測定=7900μmho、 Ip=118.2mA。

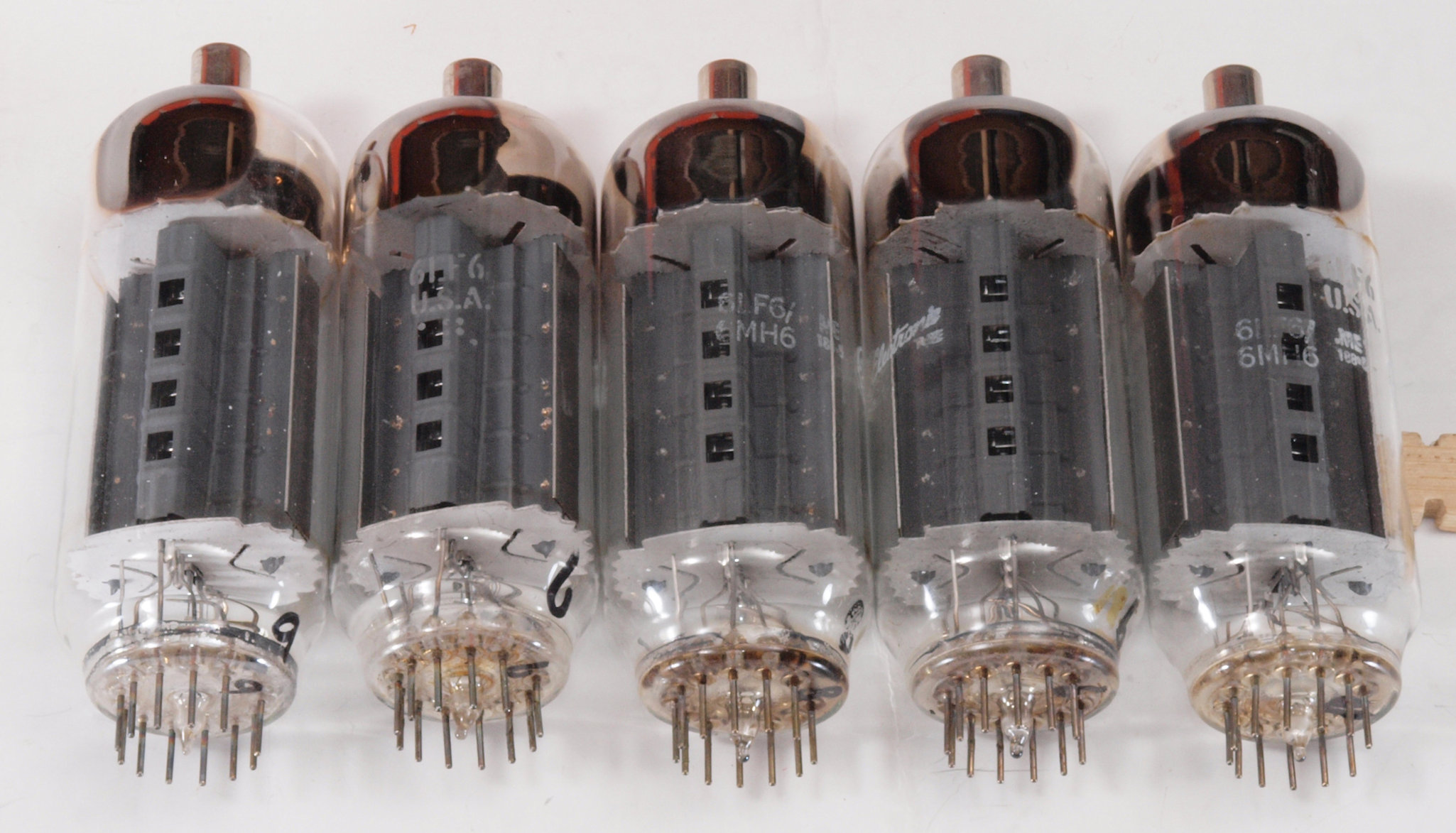

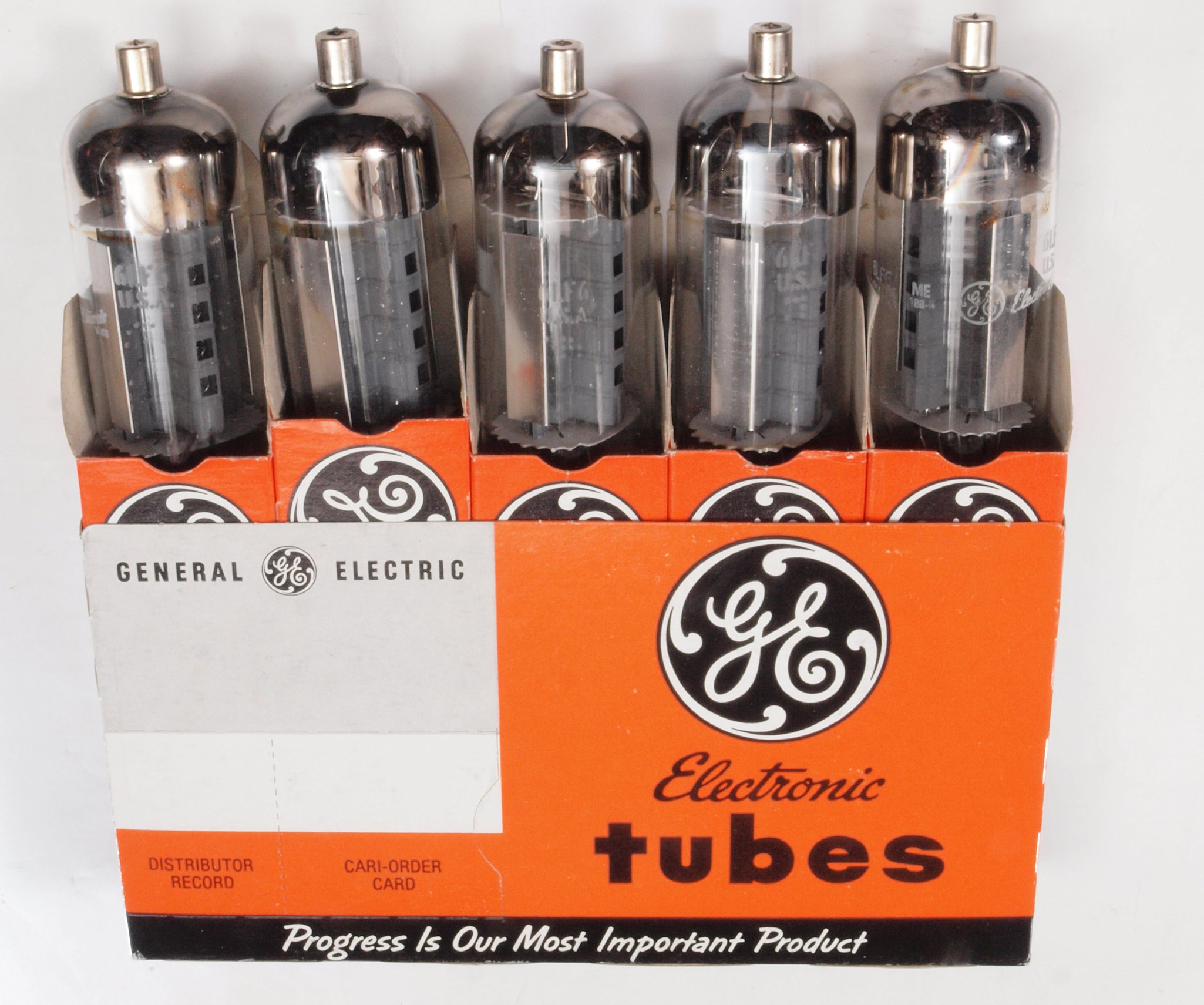

V0. 予備真空管の測定。 6LF6 右から1番目、2番目、、、、5番目。
予備真空管 6LF6 右から1番目、2番目、、、、5番目。

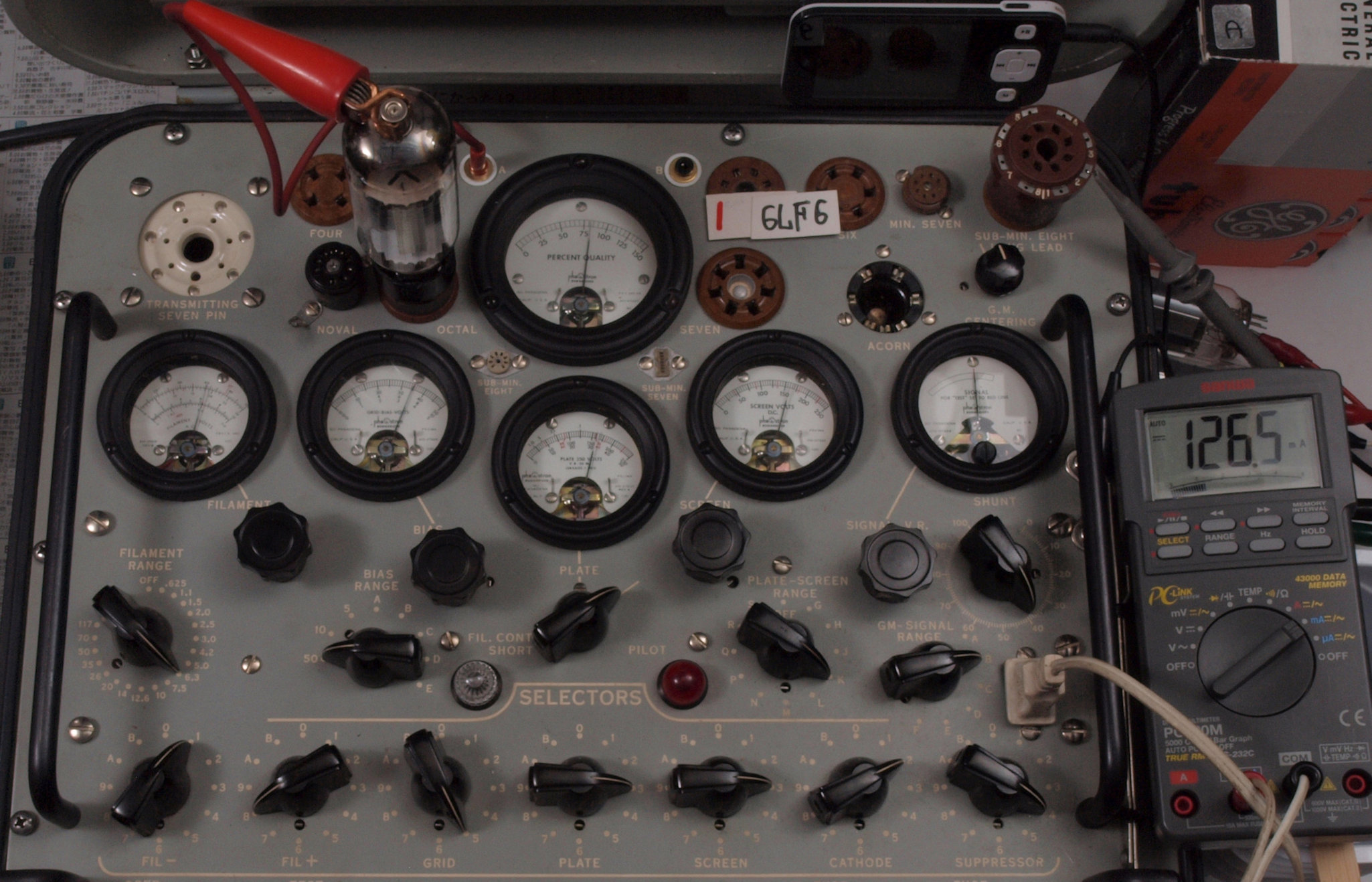

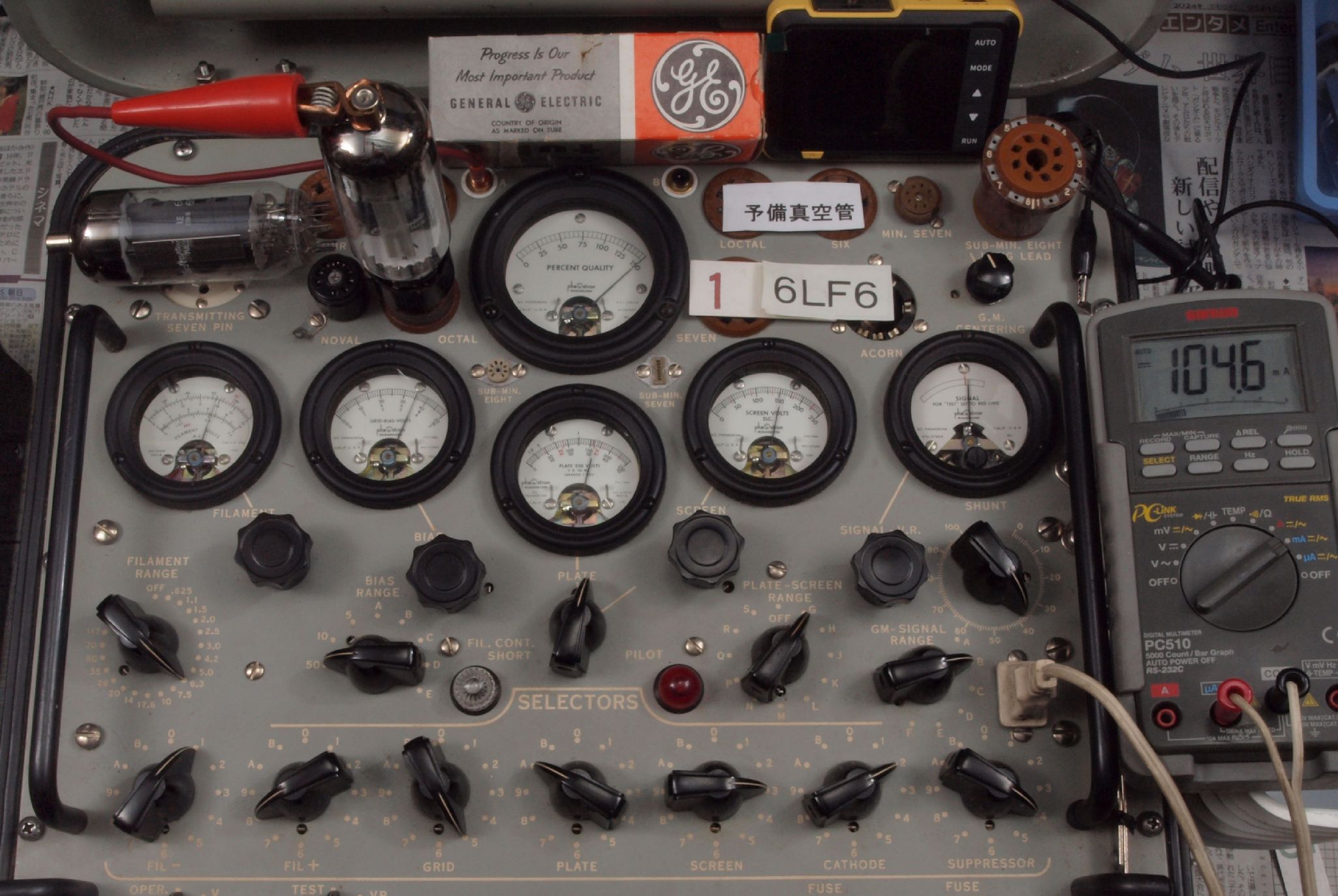

V11. 1本目 6LF6 。 Gm測定=8200μmho、 Ip=126.5mA。
                 測定条件、「Ep=Esg=160V、Eg1=−35V」、Bレンジ=15000μmhoでの測定。

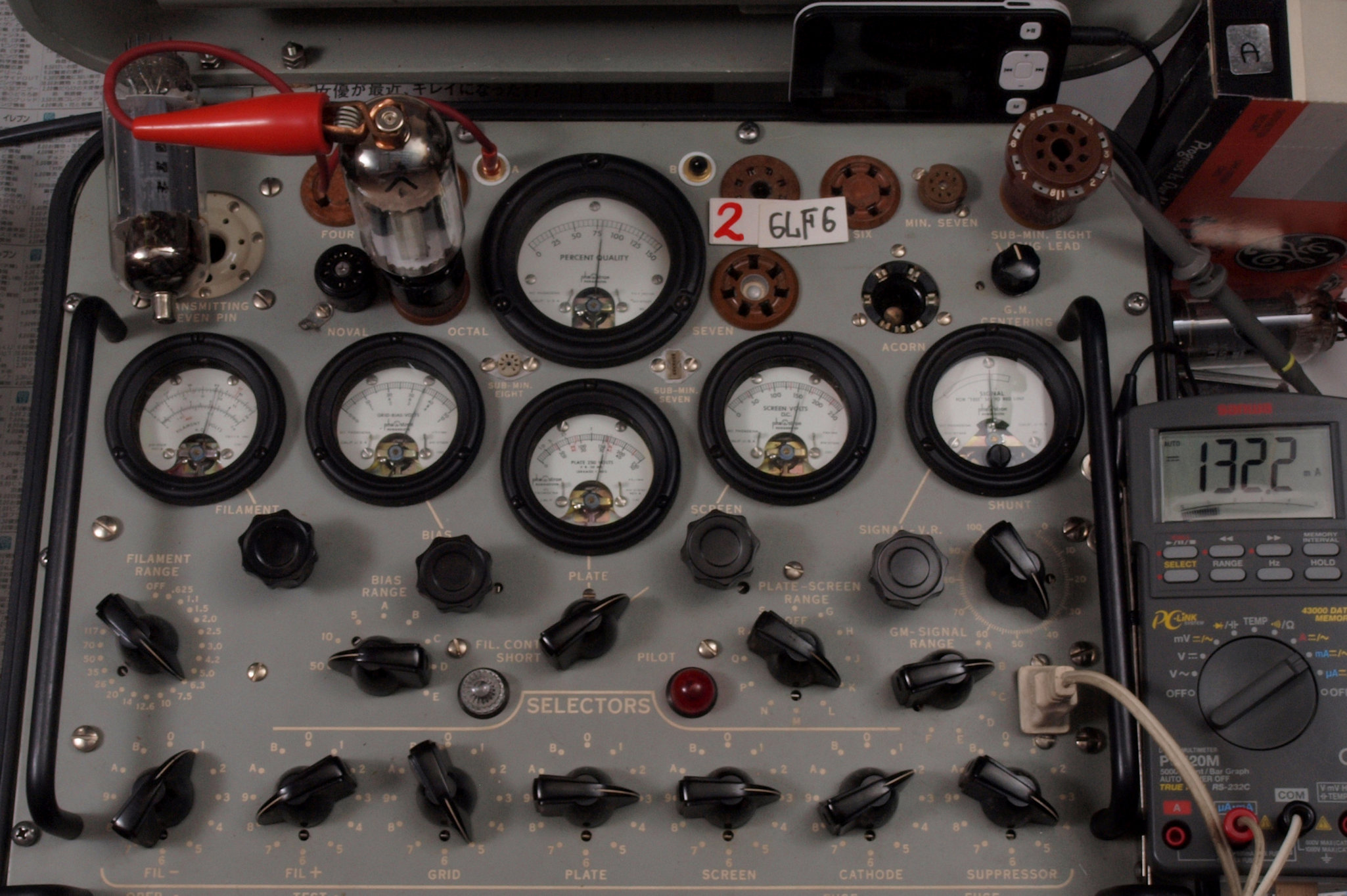

V12. 2本目 6LF6 。 Gm測定=8000μmho、 Ip=132.2mA。

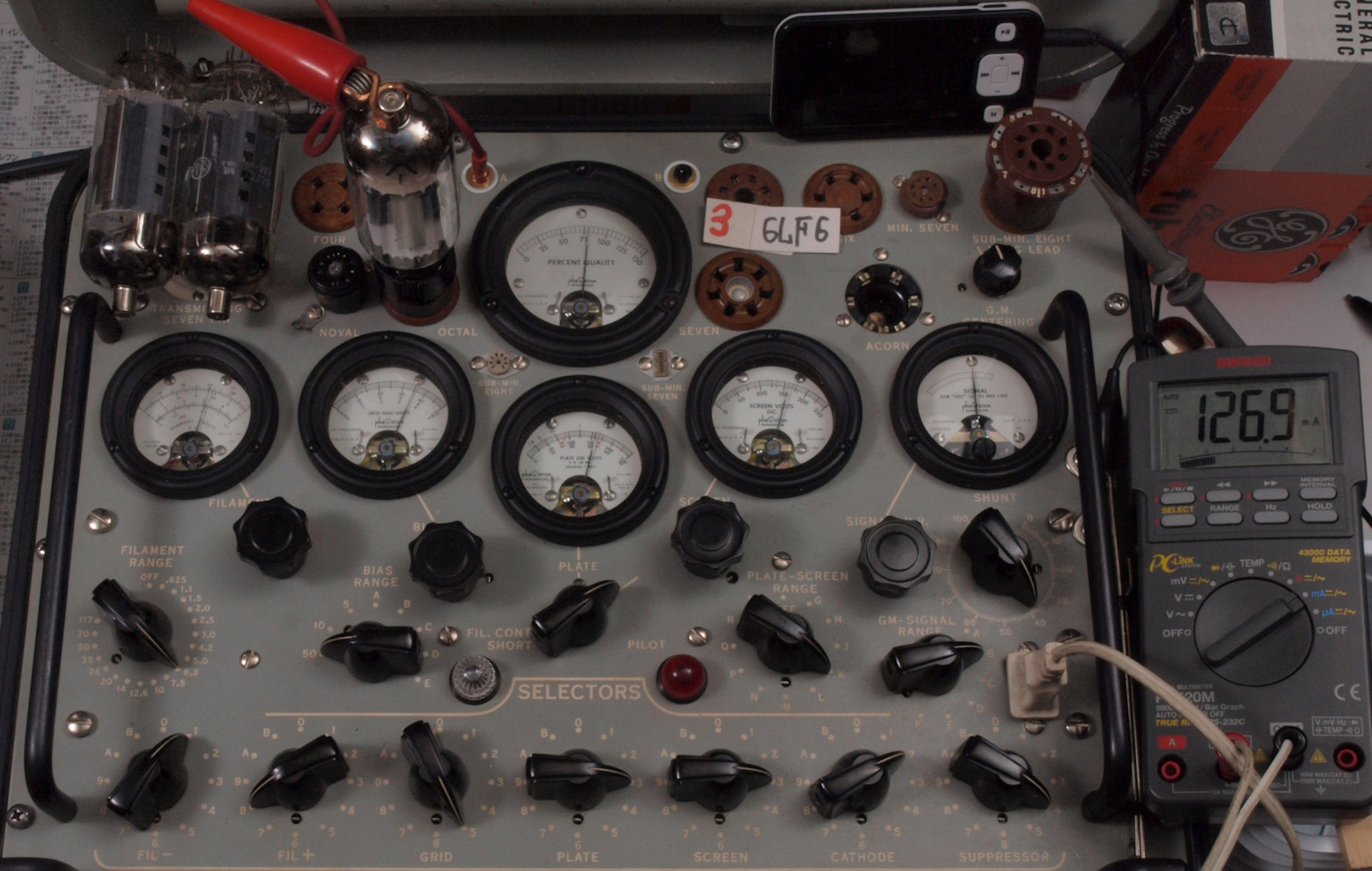

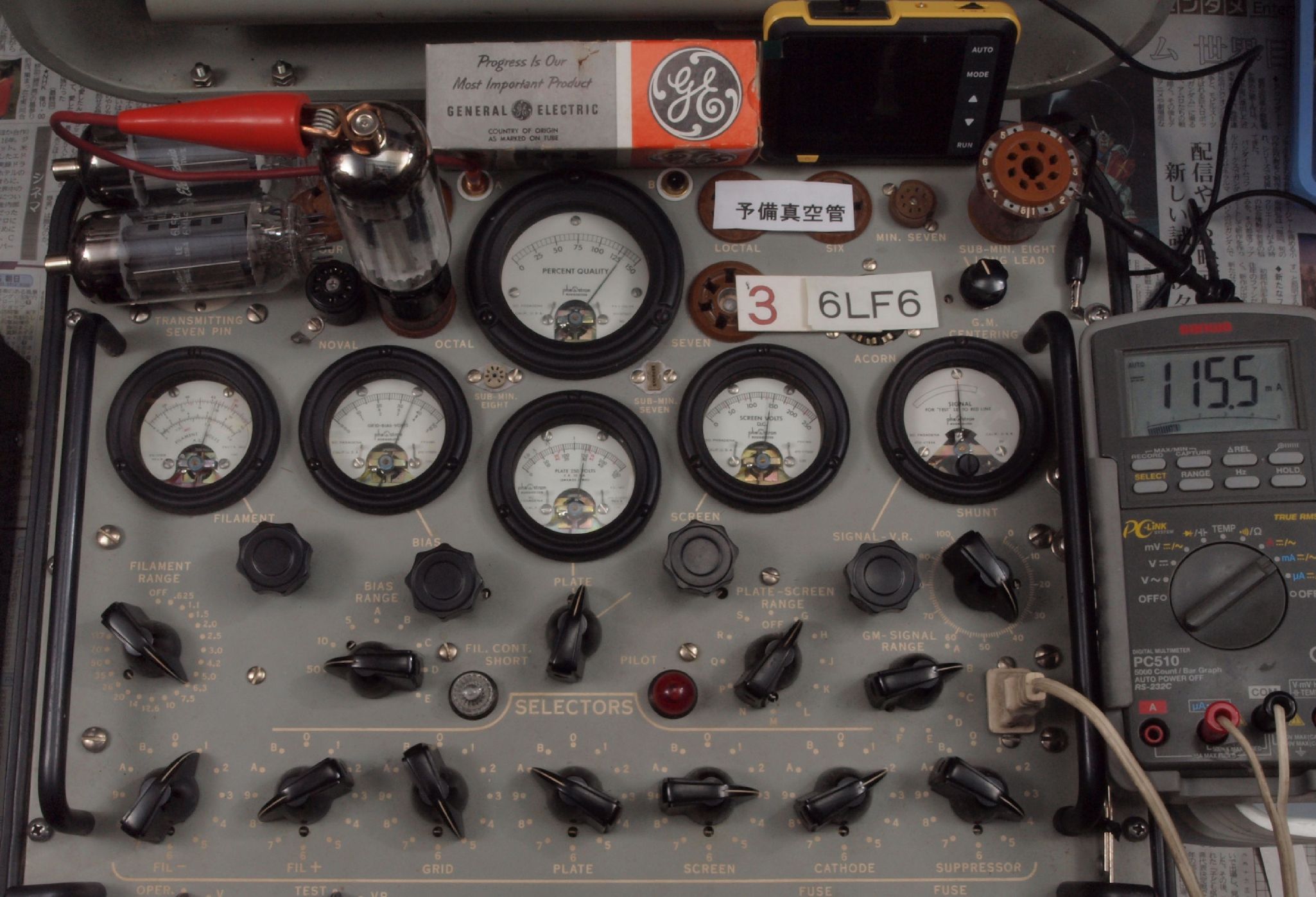

V13. 3本目 6LF6 。 Gm測定=8000μmho、 Ip=126.9mA。
                 測定条件、「Ep=Esg=160V、Eg1=−35V」、Bレンジ=15000μmhoでの測定。

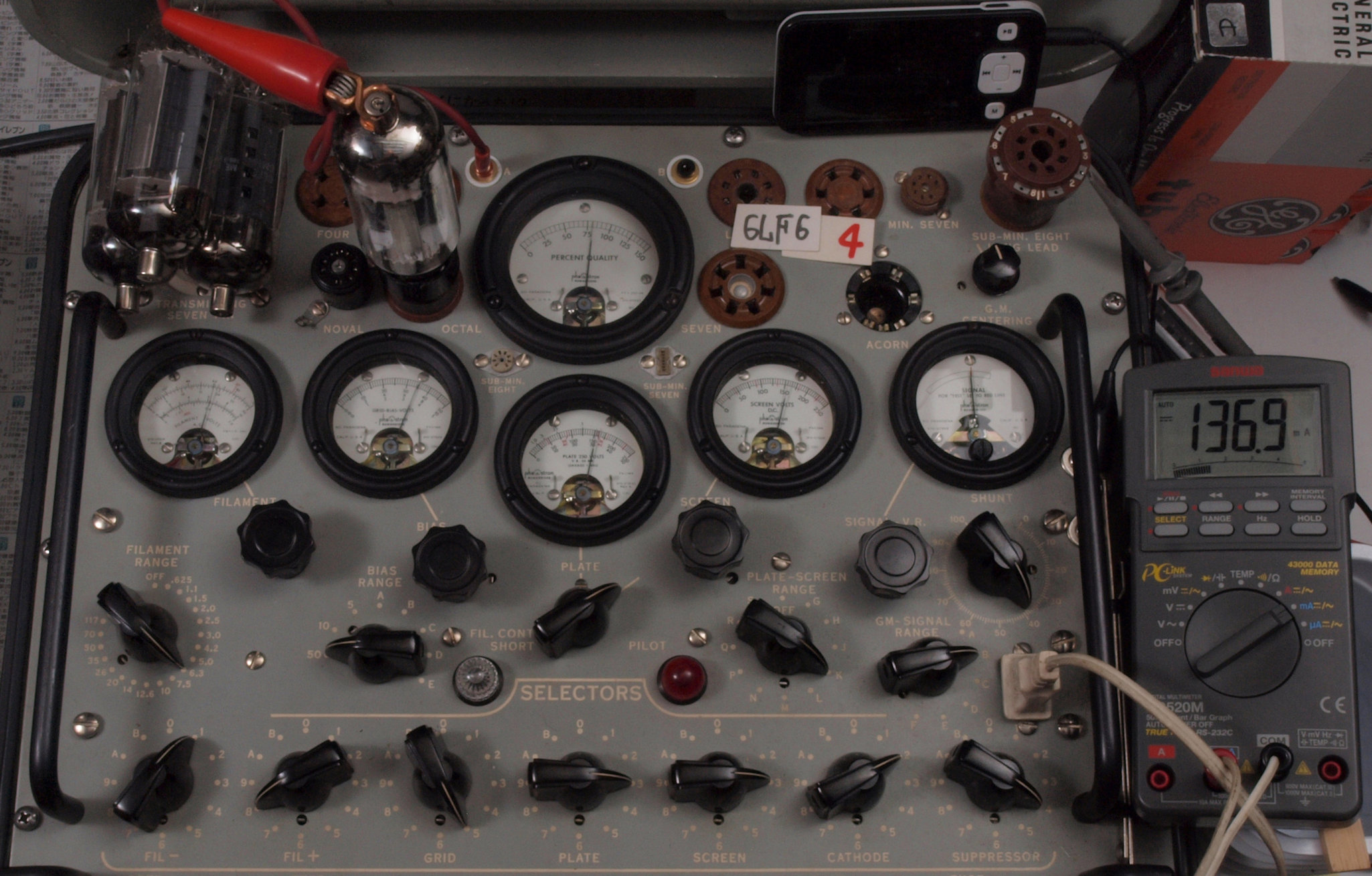

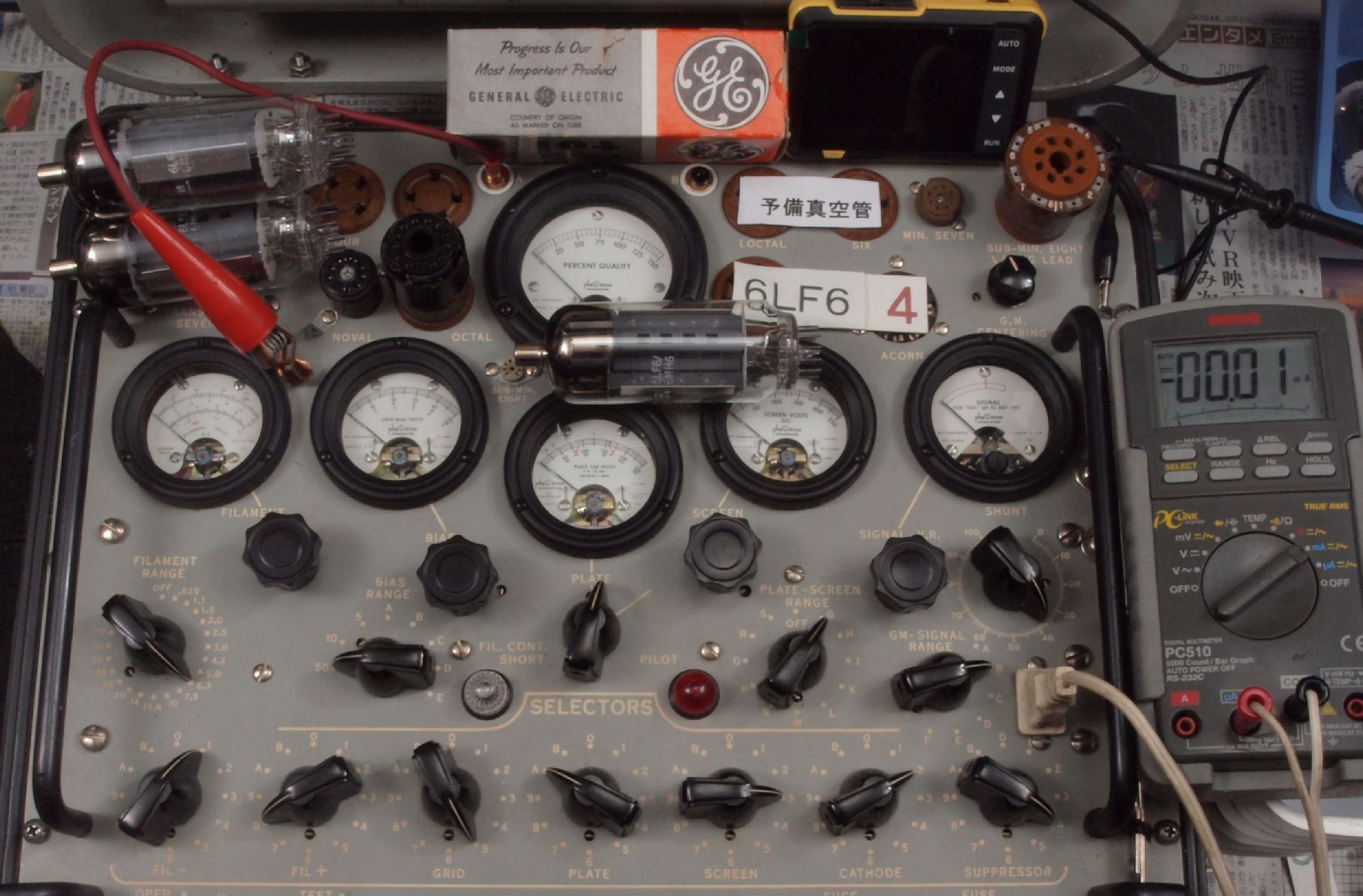

V14. 4本目 6LF6 。 Gm測定=8000μmho、 Ip=136.9mA。

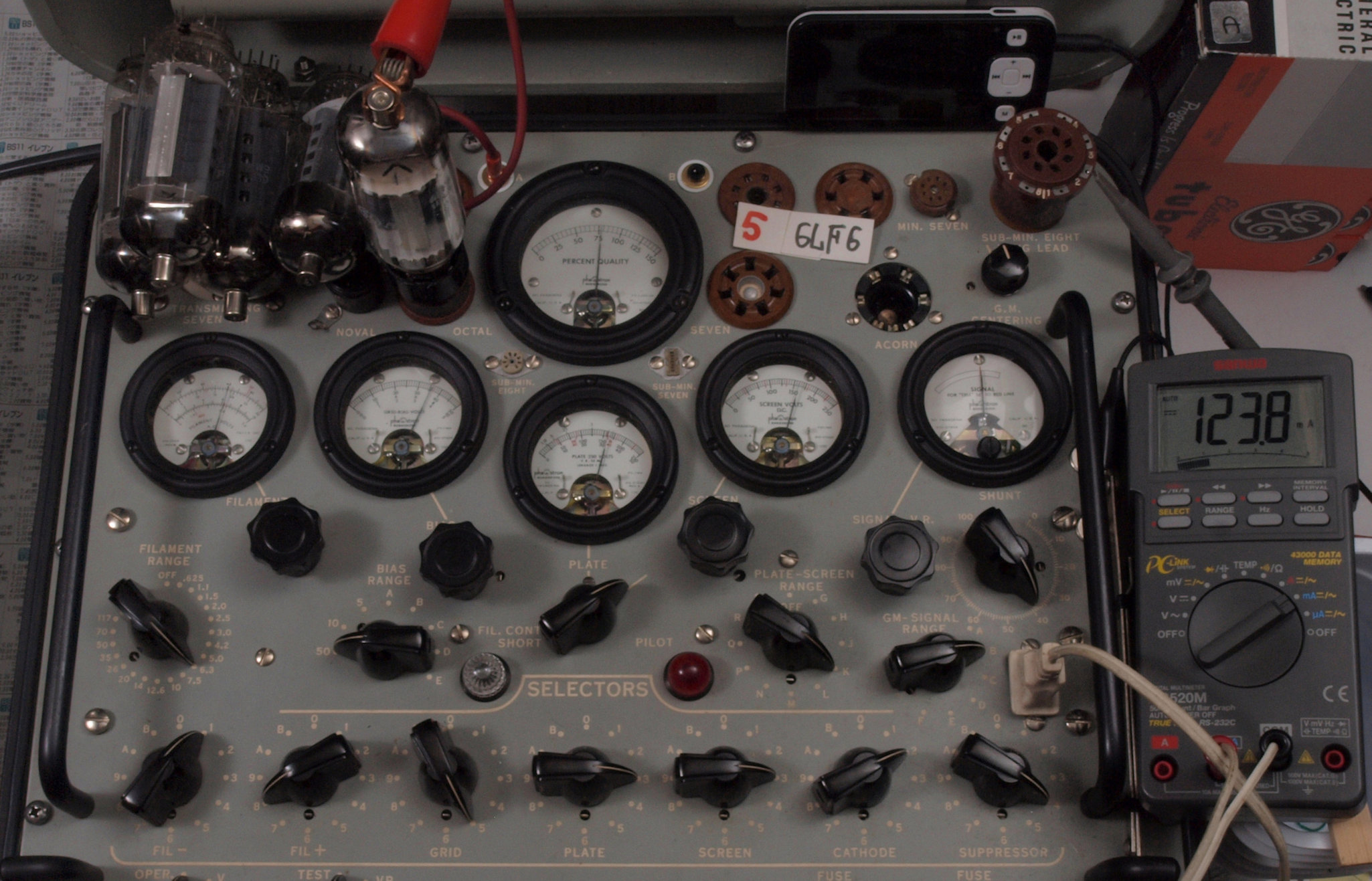

V15. 5本目 6LF6 。 Gm測定=7600μmho、 Ip=123.8mA。
                  測定条件、「Ep=Esg=160V、Eg1=−35V」、Bレンジ=15000μmhoでの測定。

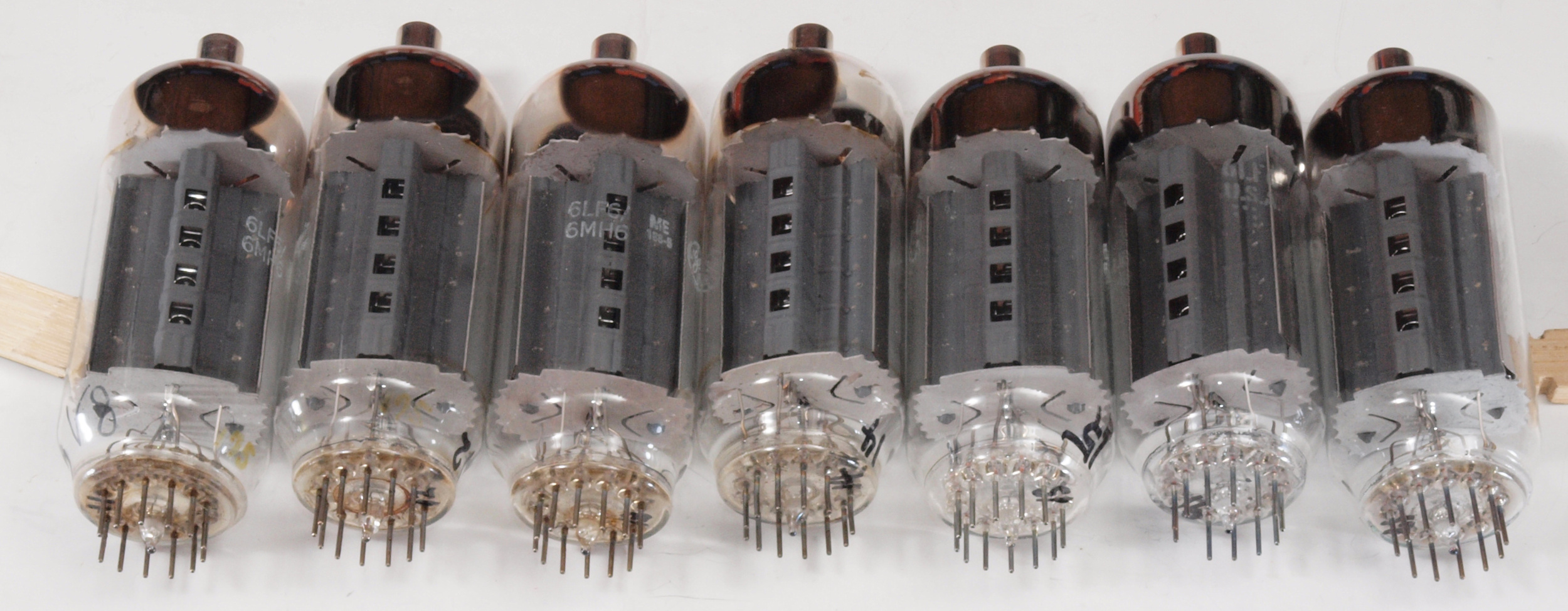

予備真空管の測定。  6LF6 右から6番目、7番目、、、、10番目。
予備真空管 6LF6 右から6番目、7番目、、、、10番目。

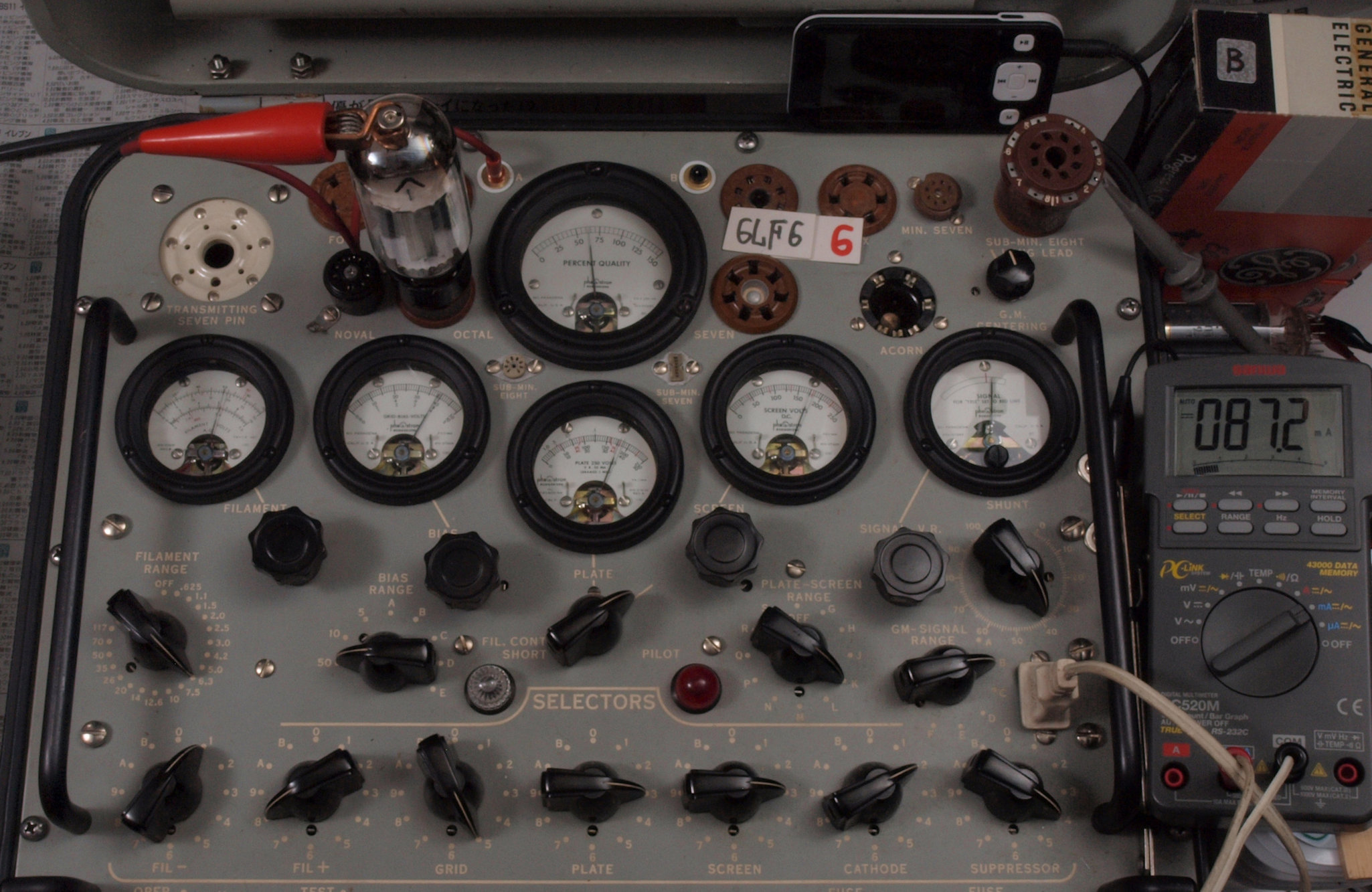

V16. 6本目 6LF6 。 Gm測定=6200μmho、 Ip=87.2mA。
                 測定条件、「Ep=Esg=160V、Eg1=−35V」、Bレンジ=15000μmhoでの測定。

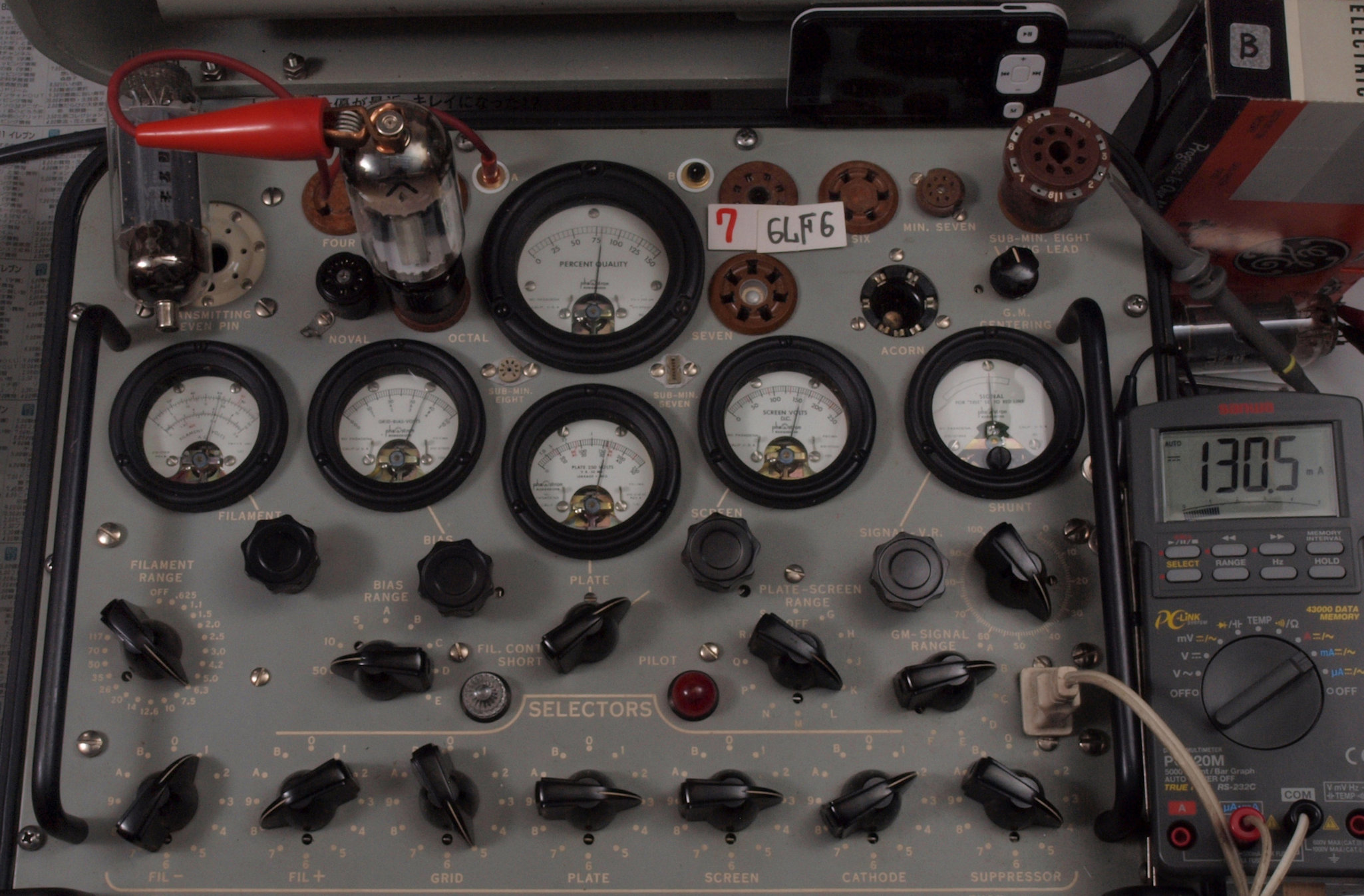

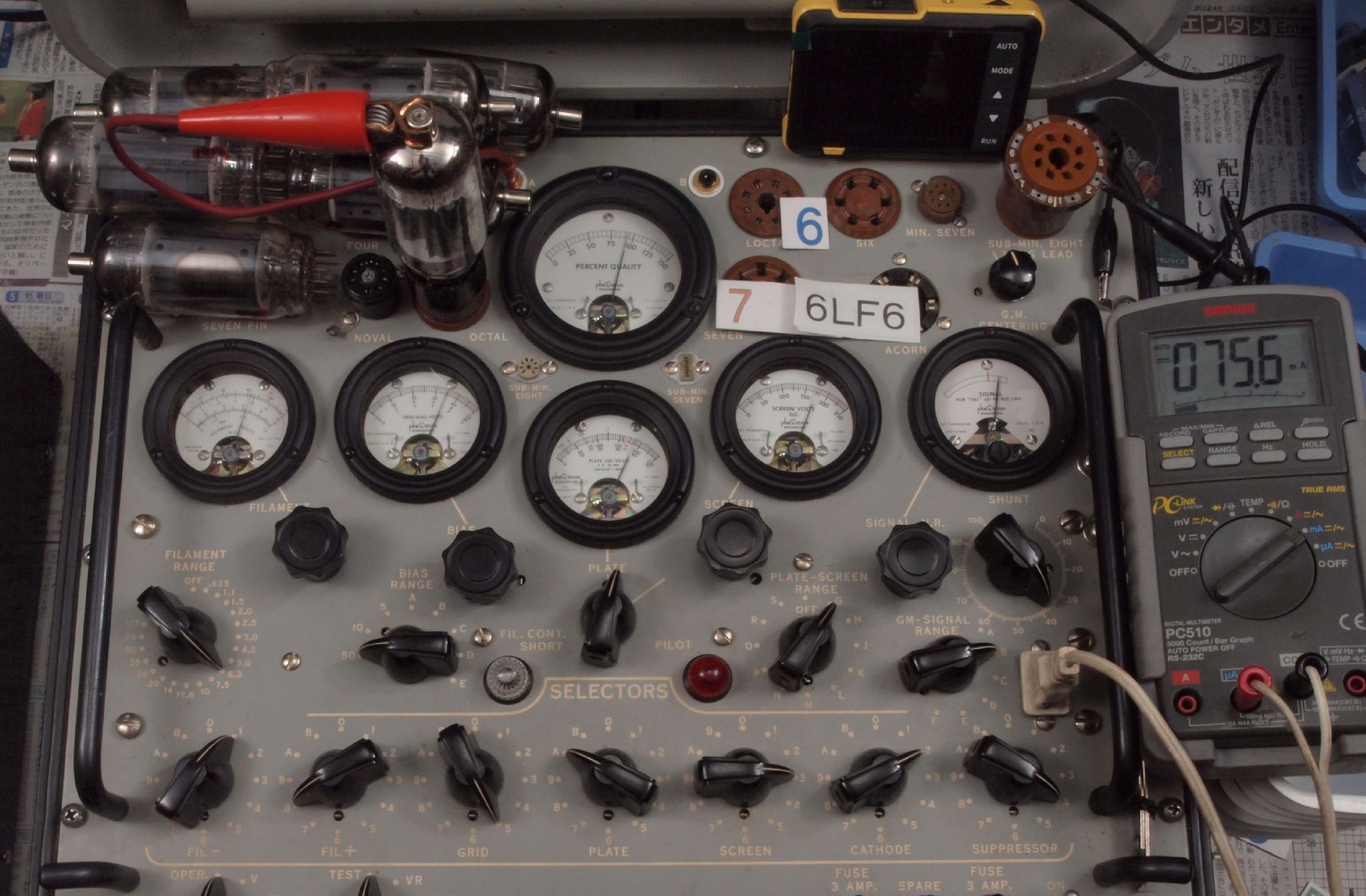

V17. 7本目 6LF6 。 Gm測定=8000μmho、 Ip=130.5mA。

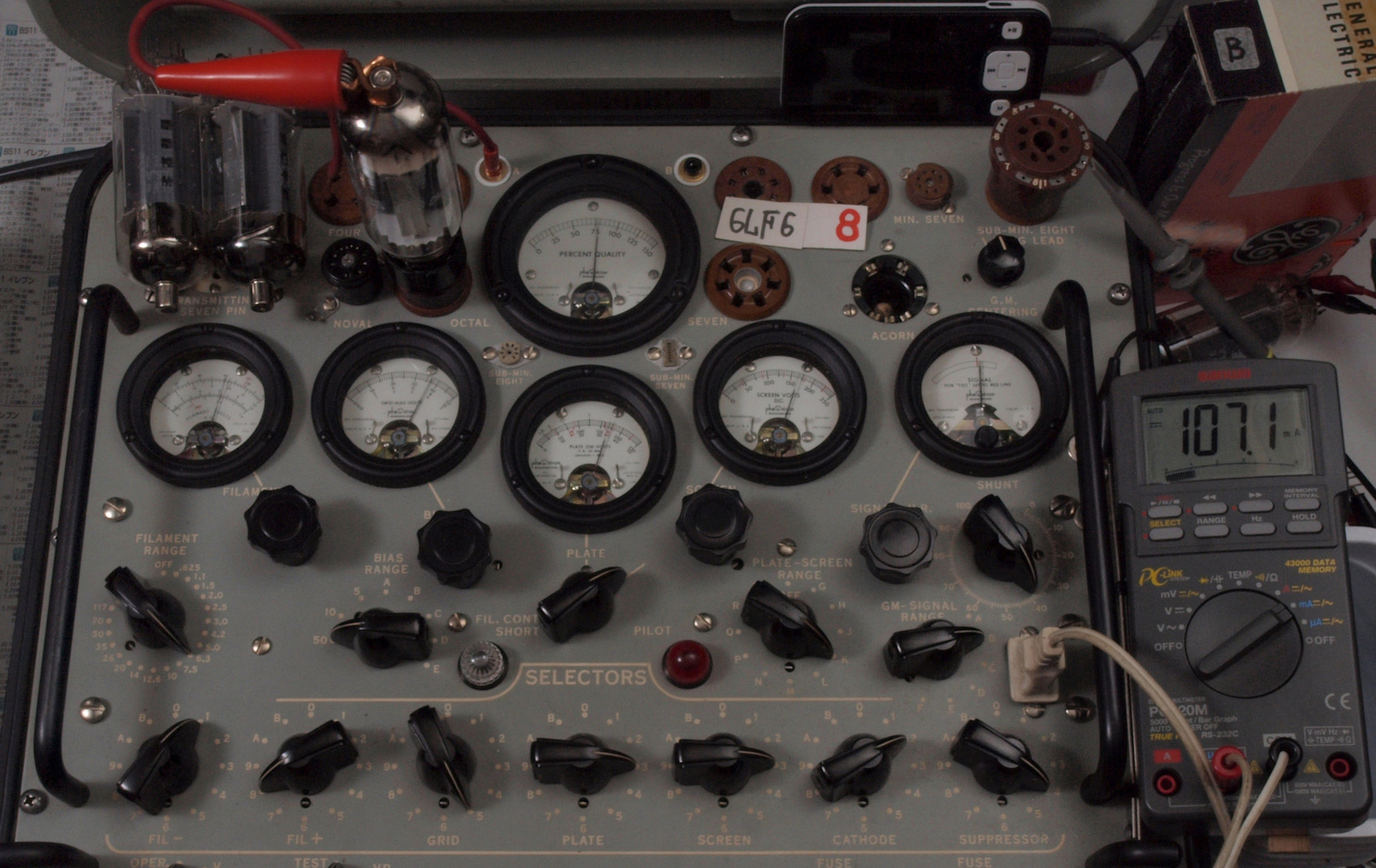

V18. 8本目 6LF6 。 Gm測定=7200μmho、 Ip=107.1mA。
                 測定条件、「Ep=Esg=160V、Eg1=−35V」、Bレンジ=15000μmhoでの測定。
V19. 9本目 6LF6 。 Gm測定=8000μmho、 Ip=17.67mA。

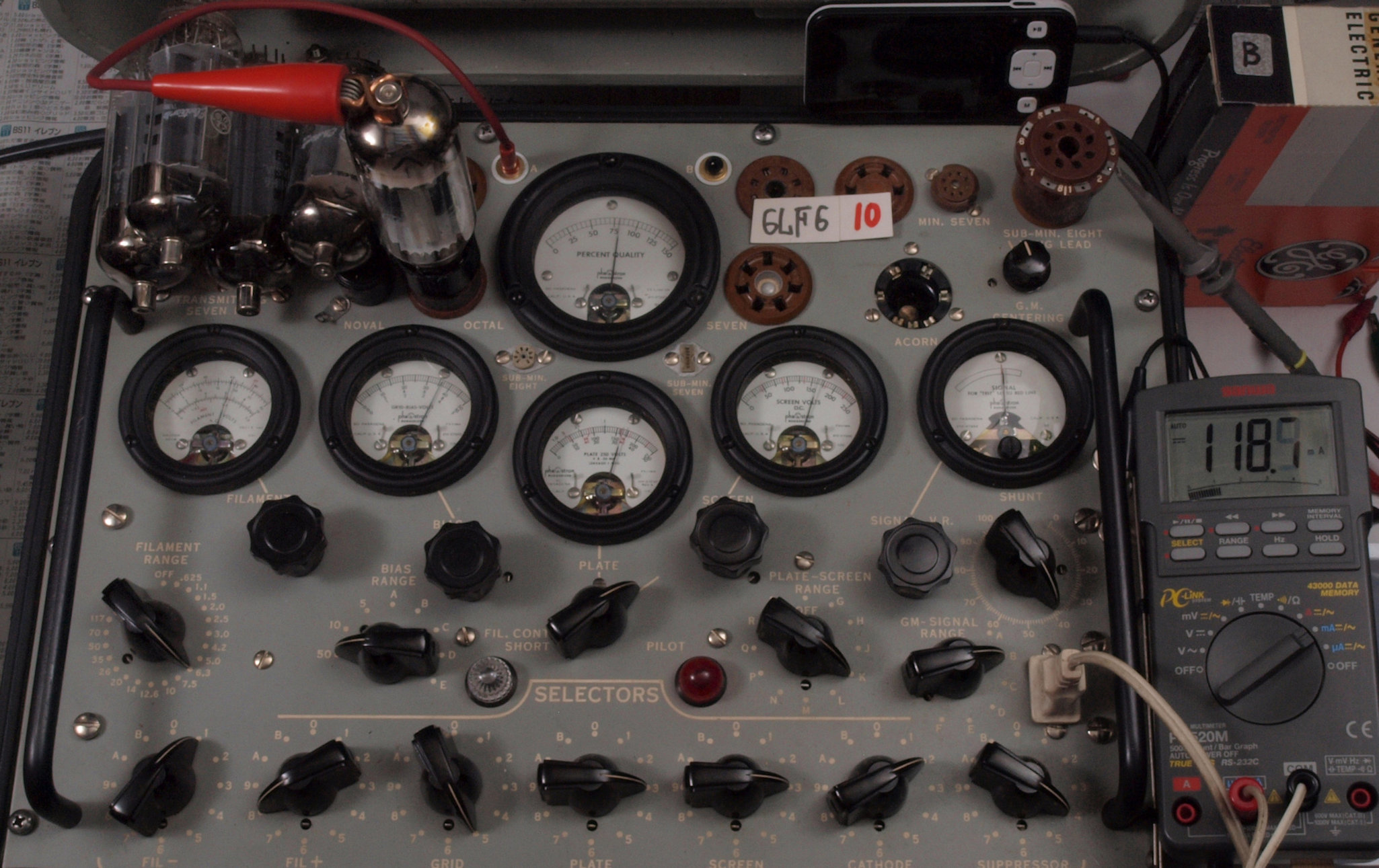

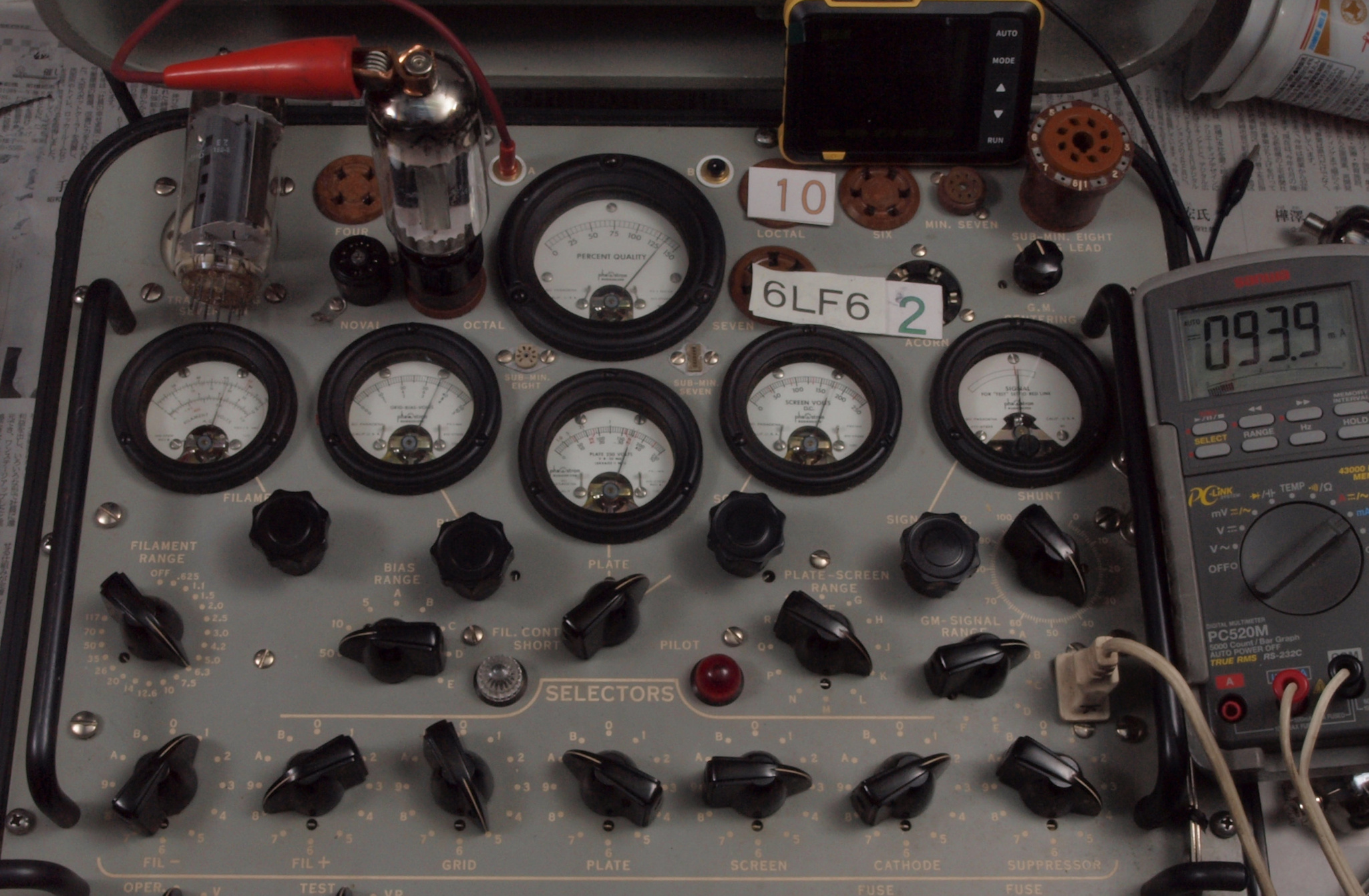

V110. 10本目 6LF6 。 Gm測定=8000μmho、 Ip=118.5mA。
                  測定条件、「Ep=Esg=160V、Eg1=−35V」、Bレンジ=15000μmhoでの測定。
予備真空管の測定。  6LF6 右から11番目、12番目、、、、17番目。
 6LF6 右から11番目、12番目、、、、17番目。

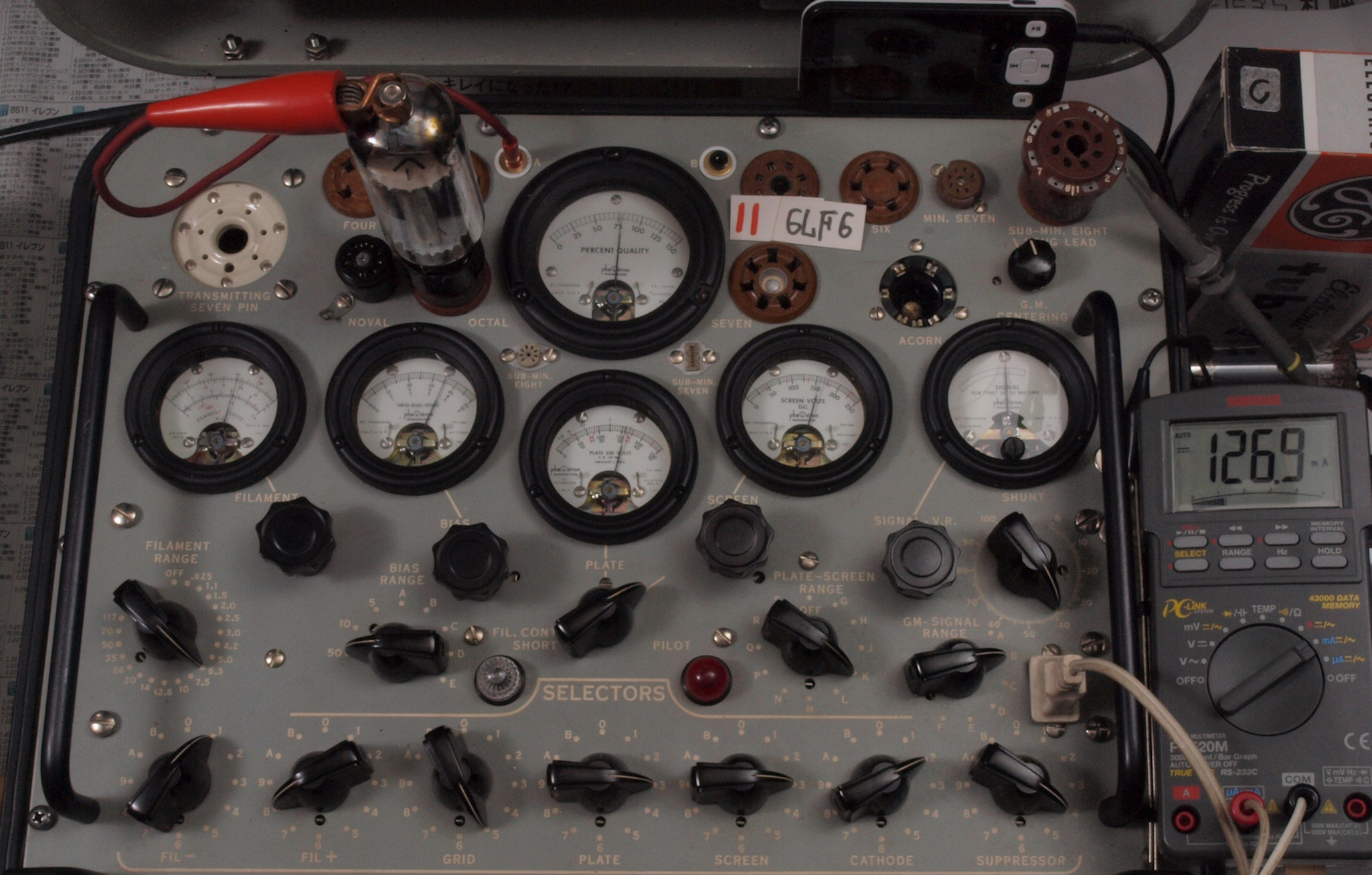

V111. 11本目 6LF6 。 Gm測定=7400μmho、 Ip=126.9mA。
                 測定条件、「Ep=Esg=160V、Eg1=−35V」、Bレンジ=15000μmhoでの測定。

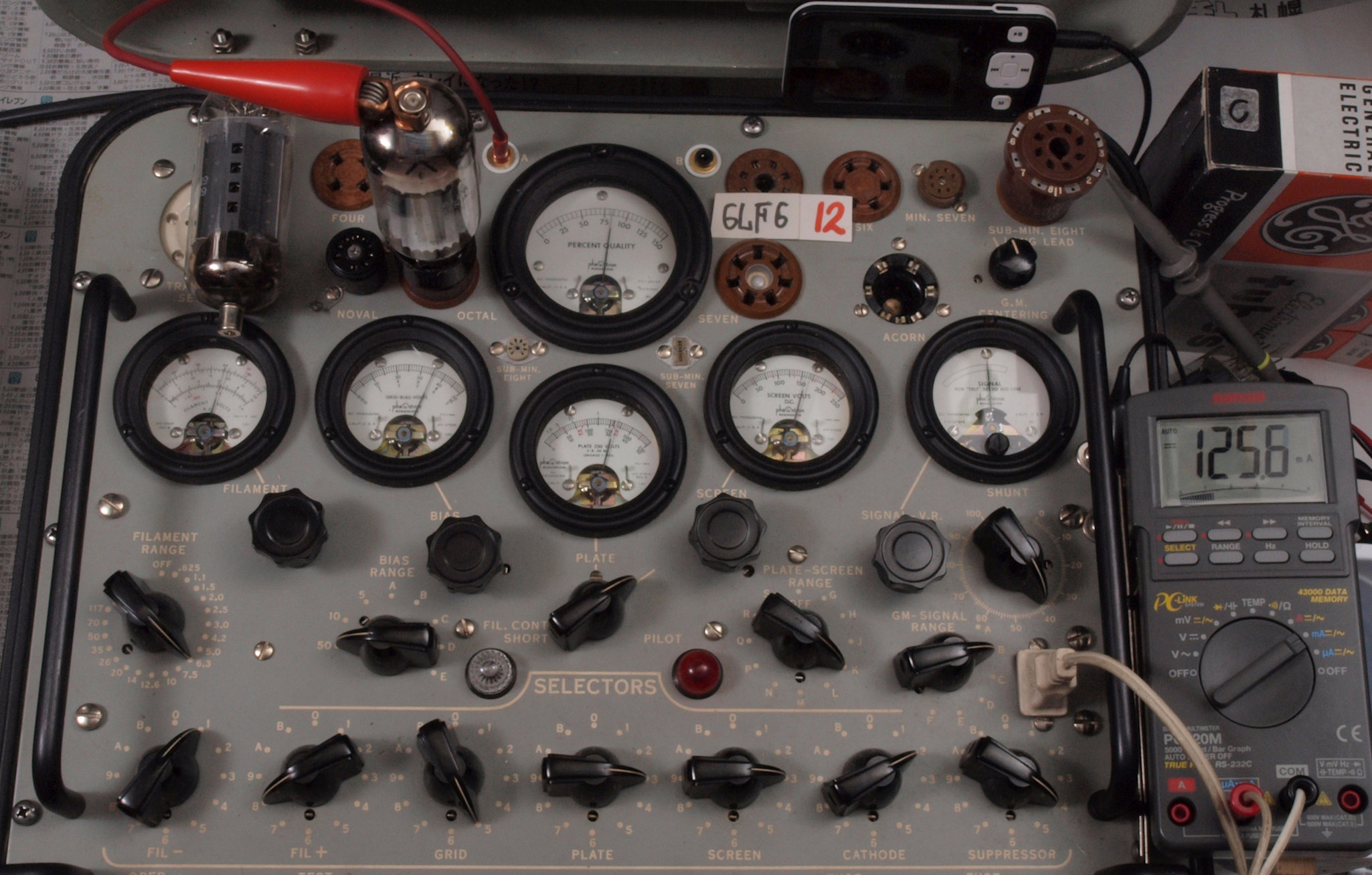

V112. 12本目 6LF6 。 Gm測定=8400μmho、 Ip=125.6mA。

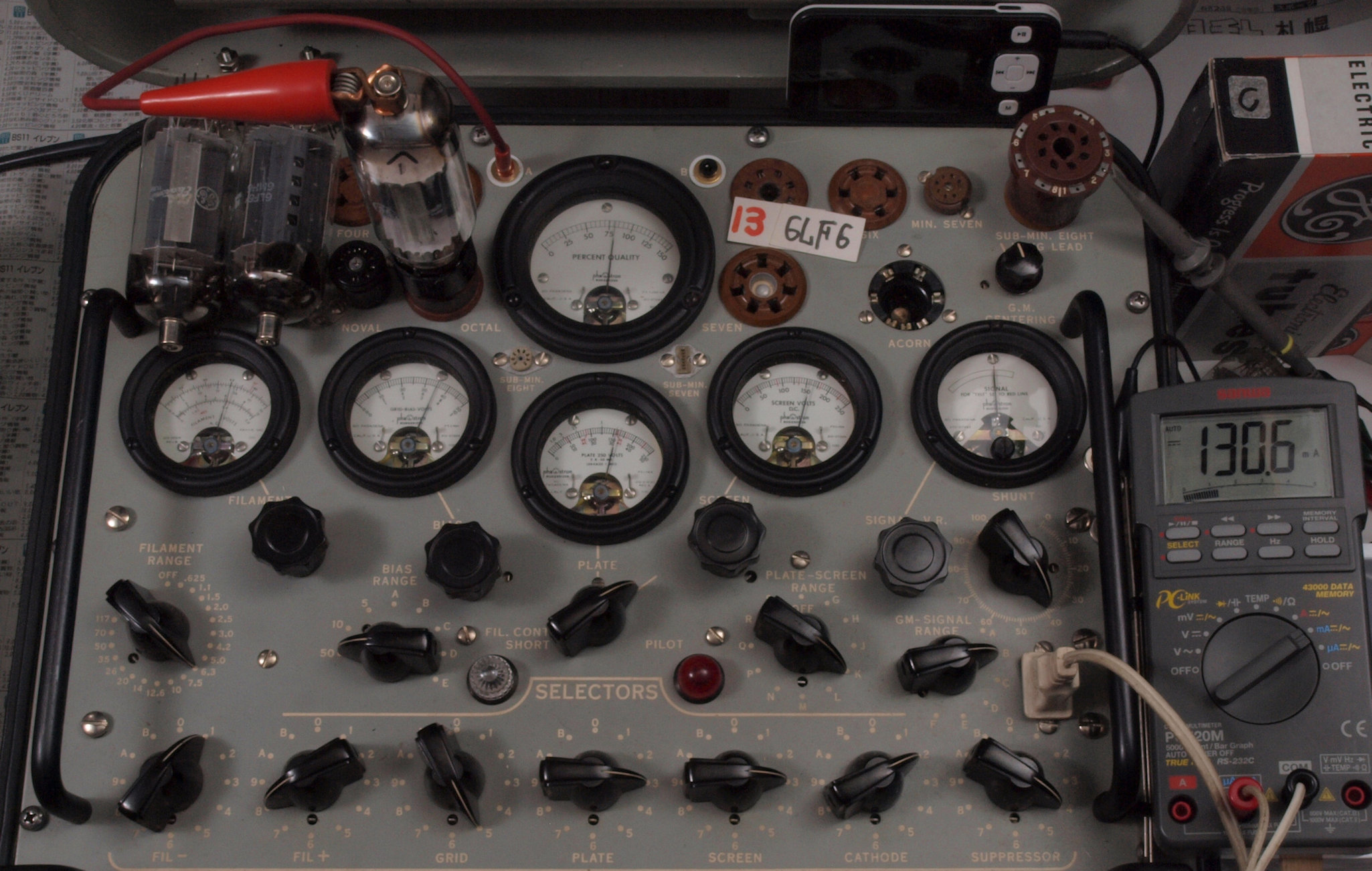

V113. 13本目 6LF6 。 Gm測定=8000μmho、 Ip=130.6mA。
                 測定条件、「Ep=Esg=160V、Eg1=−35V」、Bレンジ=15000μmhoでの測定。

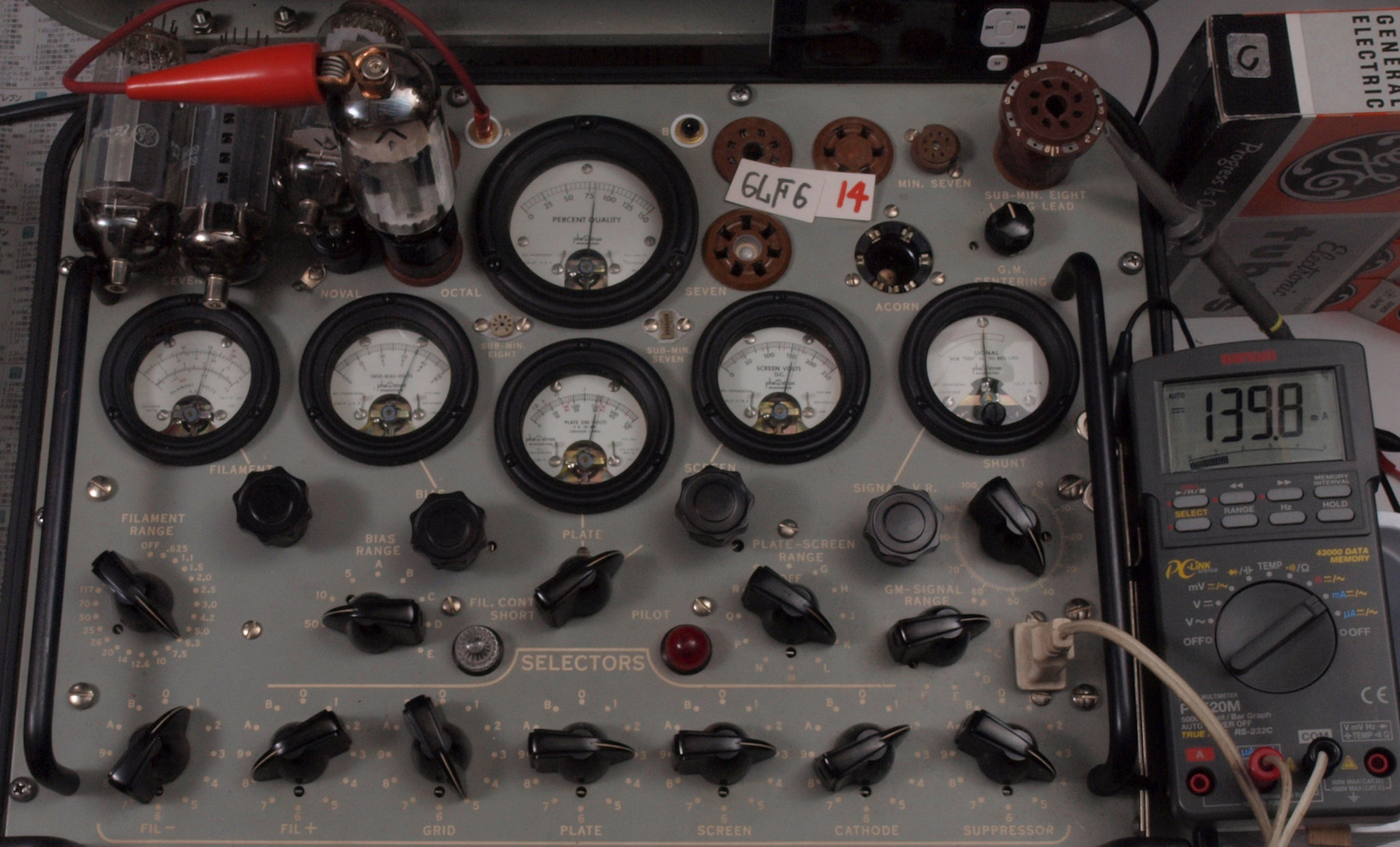

V114. 14本目 6LF6 。 Gm測定=8100μmho、 Ip=139.8mA。

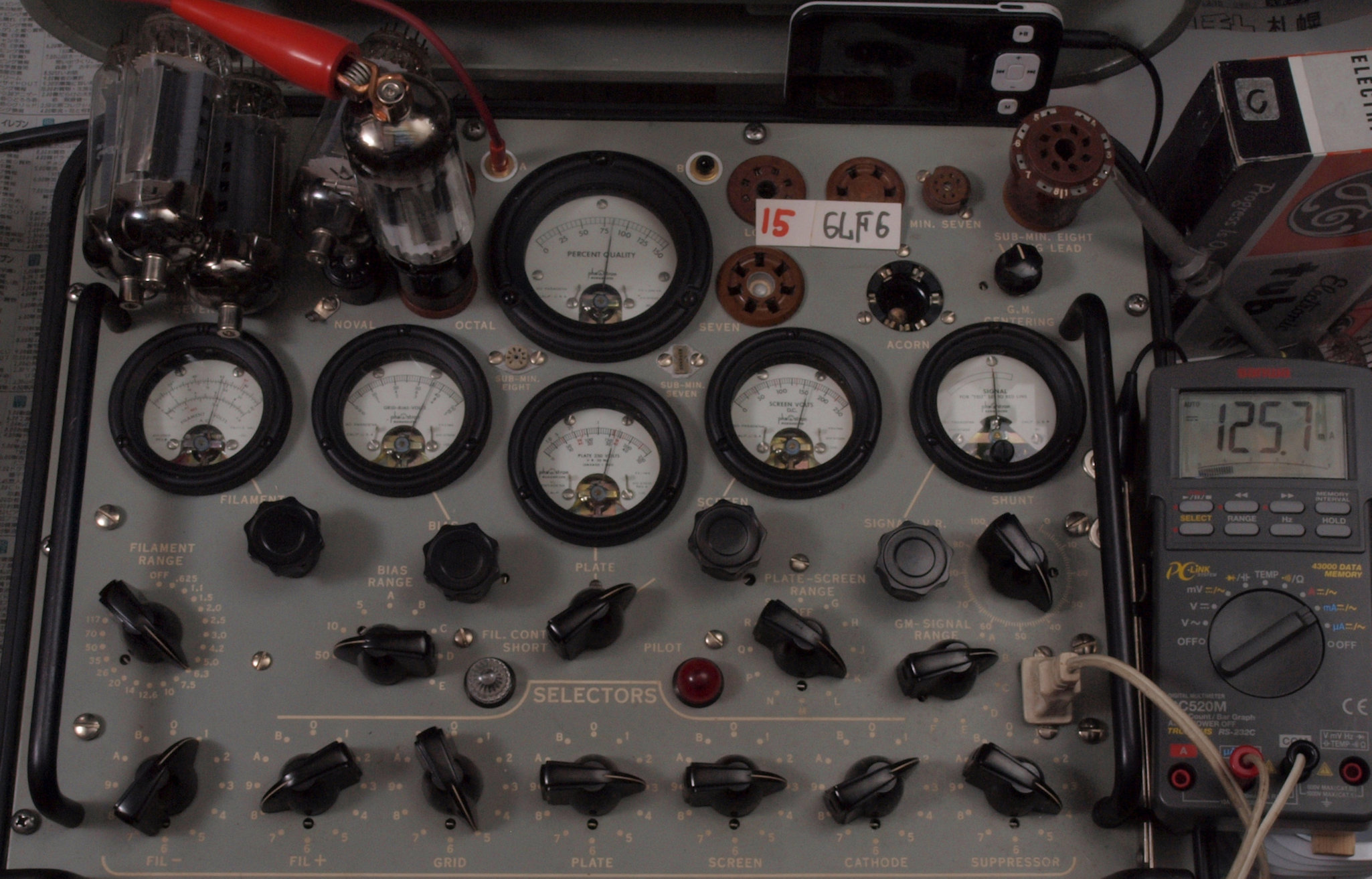

V115. 15本目 6LF6 。 Gm測定=7500μmho、 Ip=125.7mA。
                  測定条件、「Ep=Esg=160V、Eg1=−35V」、Bレンジ=15000μmhoでの測定。

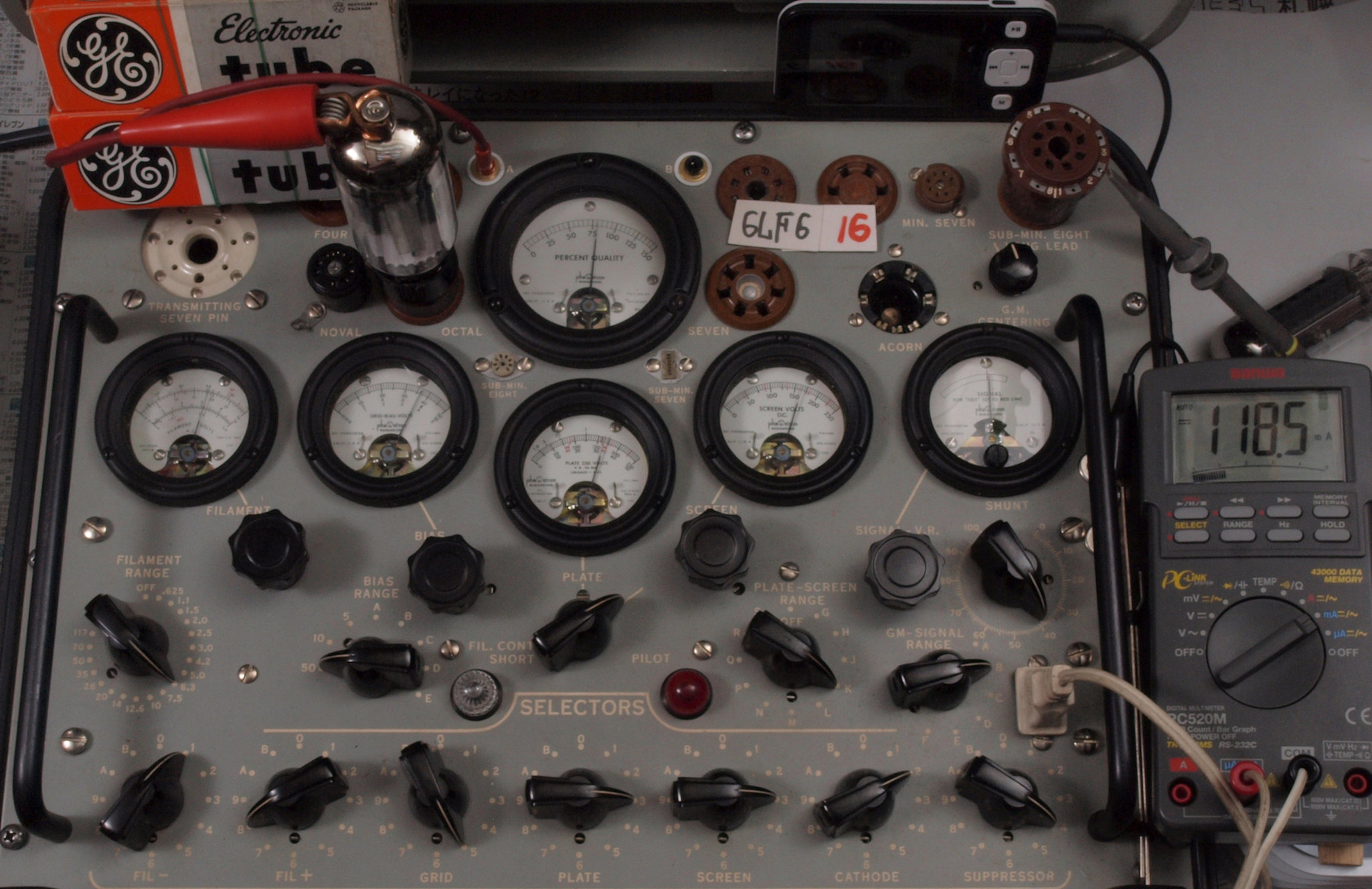

V116. 16本目 6LF6 。 Gm測定=8000μmho、 Ip=118.5mA。

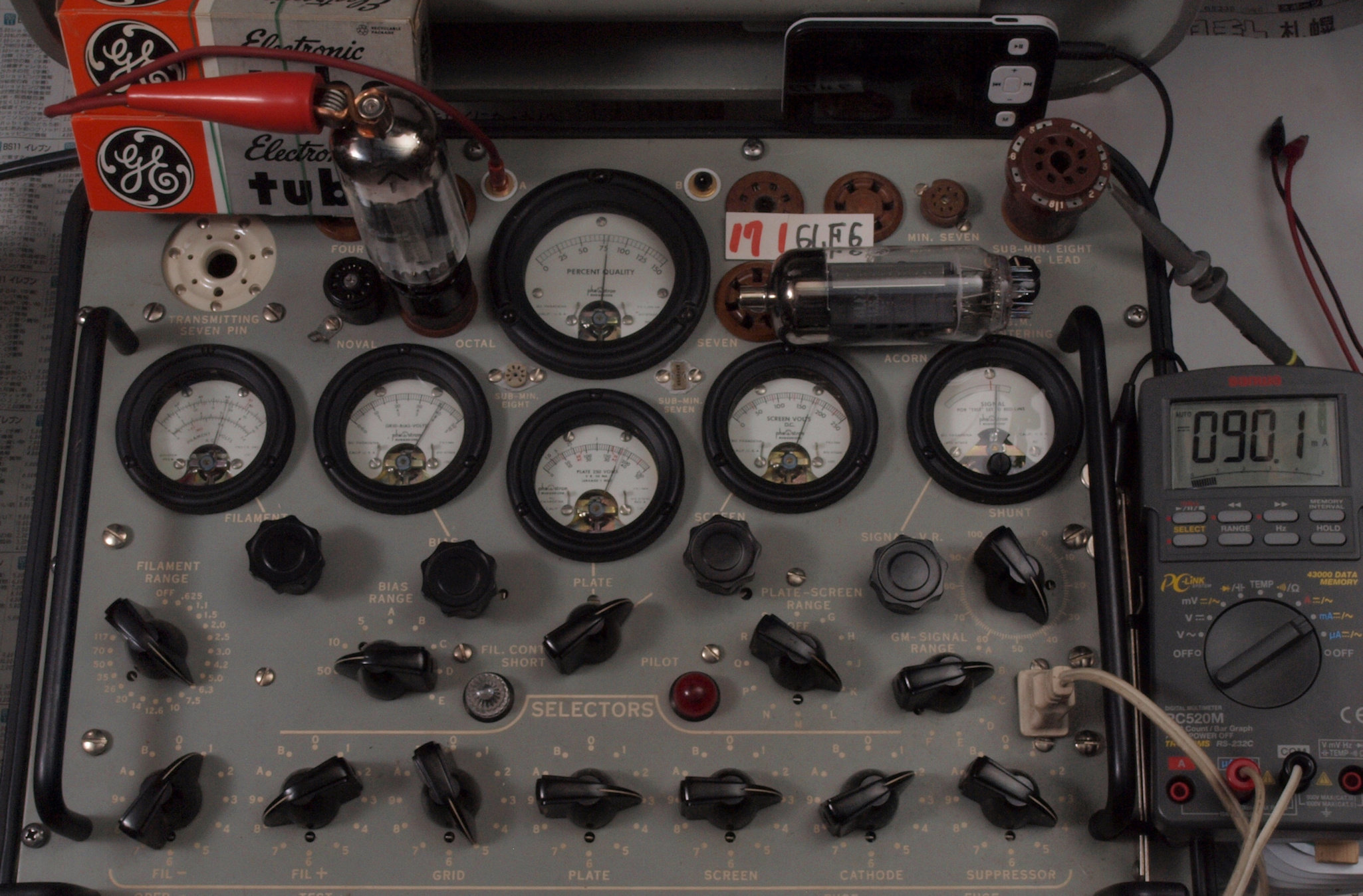

V117. 17本目 6LF6 。 Gm測定=8000μmho、 Ip=90.1mA。
                  測定条件、「Ep=Esg=160V、Eg1=−35V」、Bレンジ=15000μmhoでの測定。

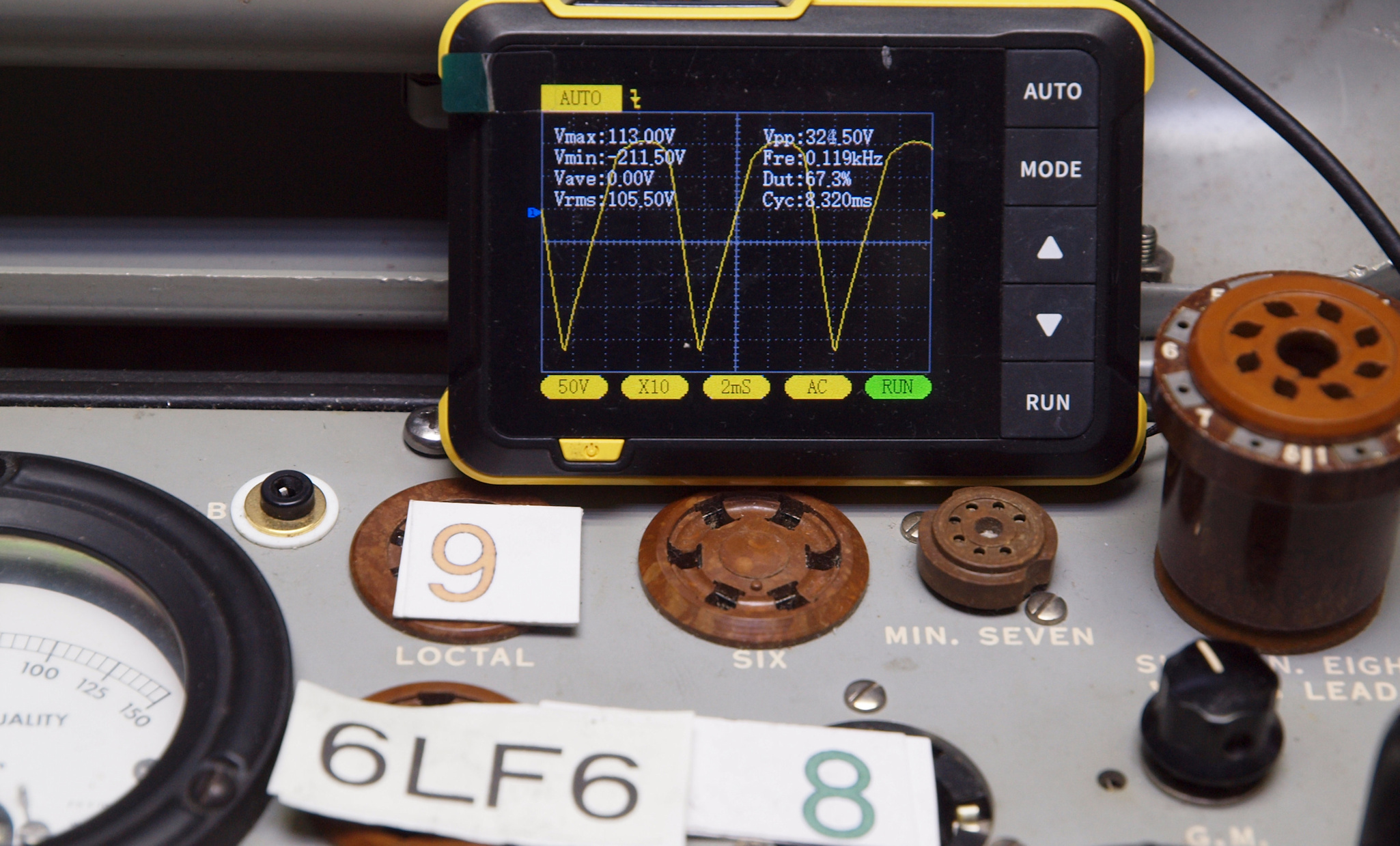

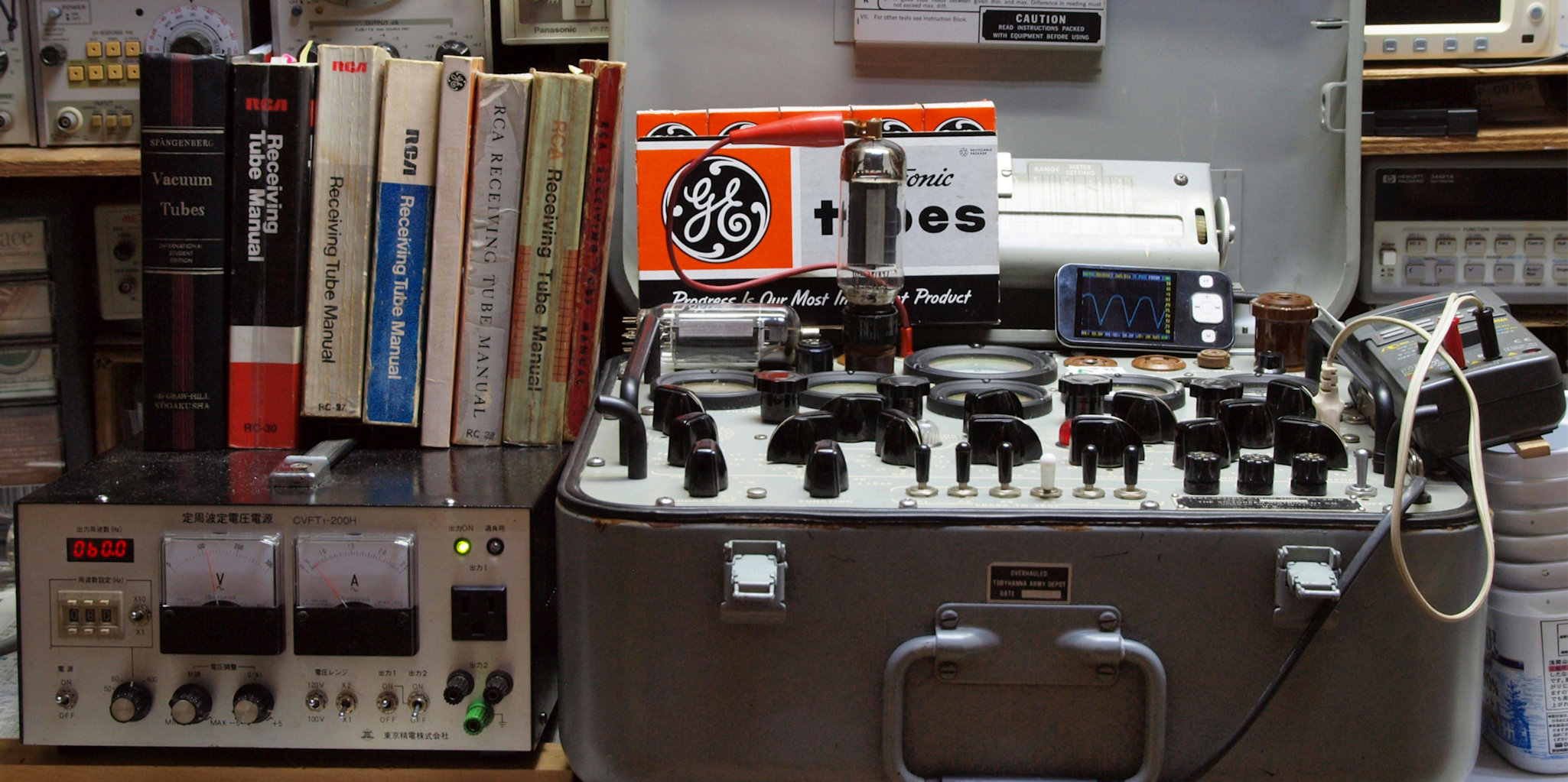

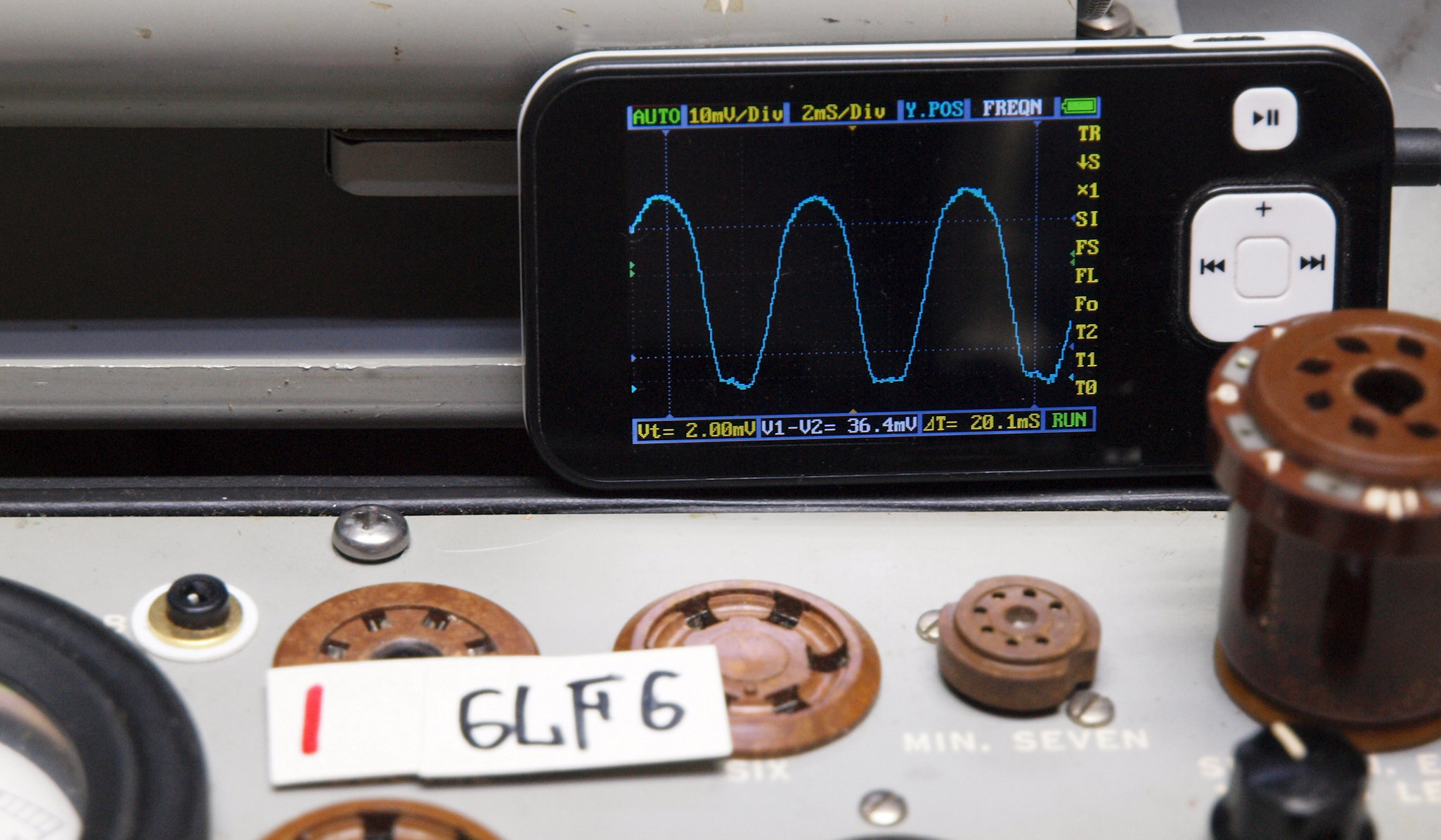

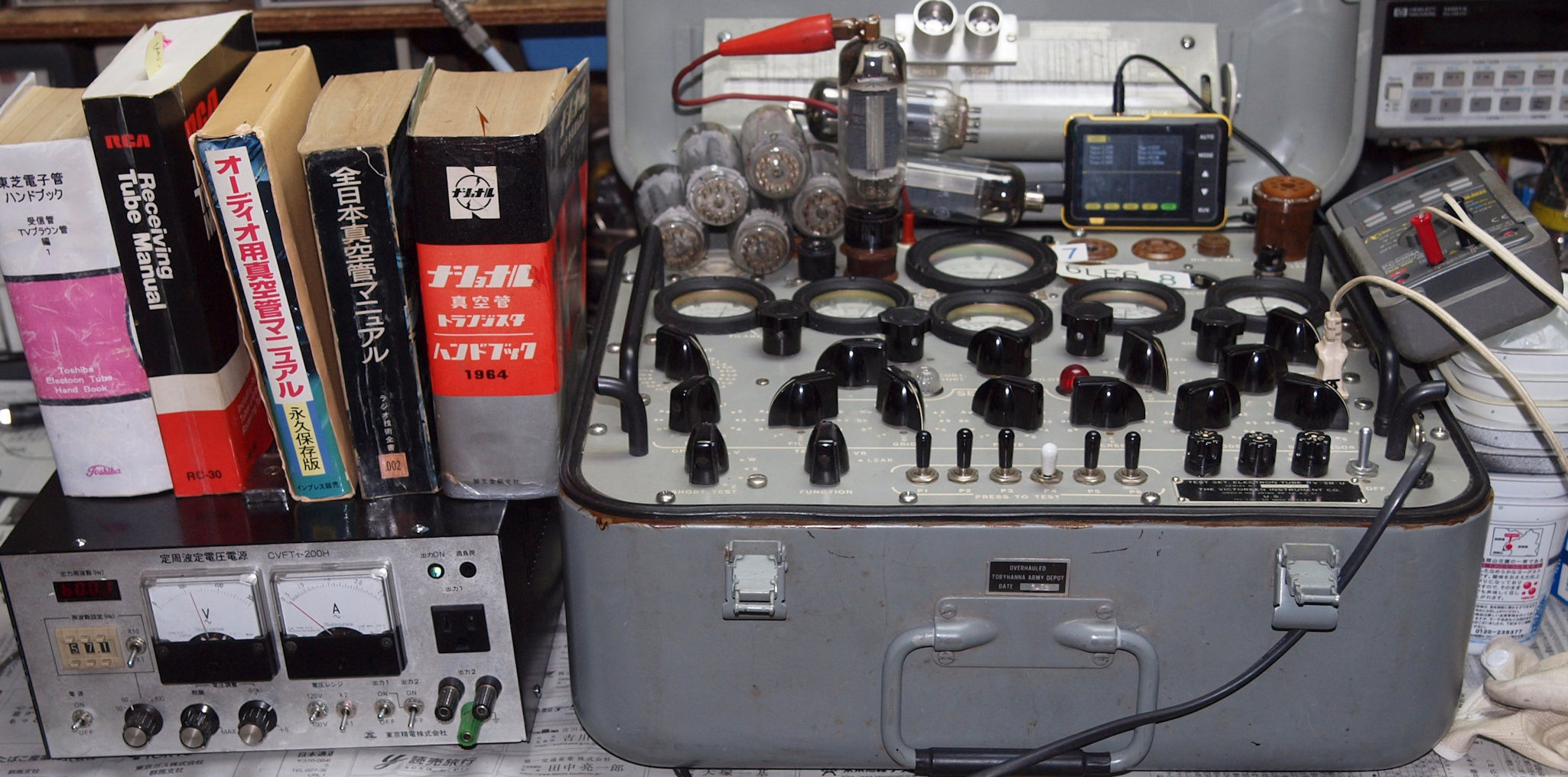

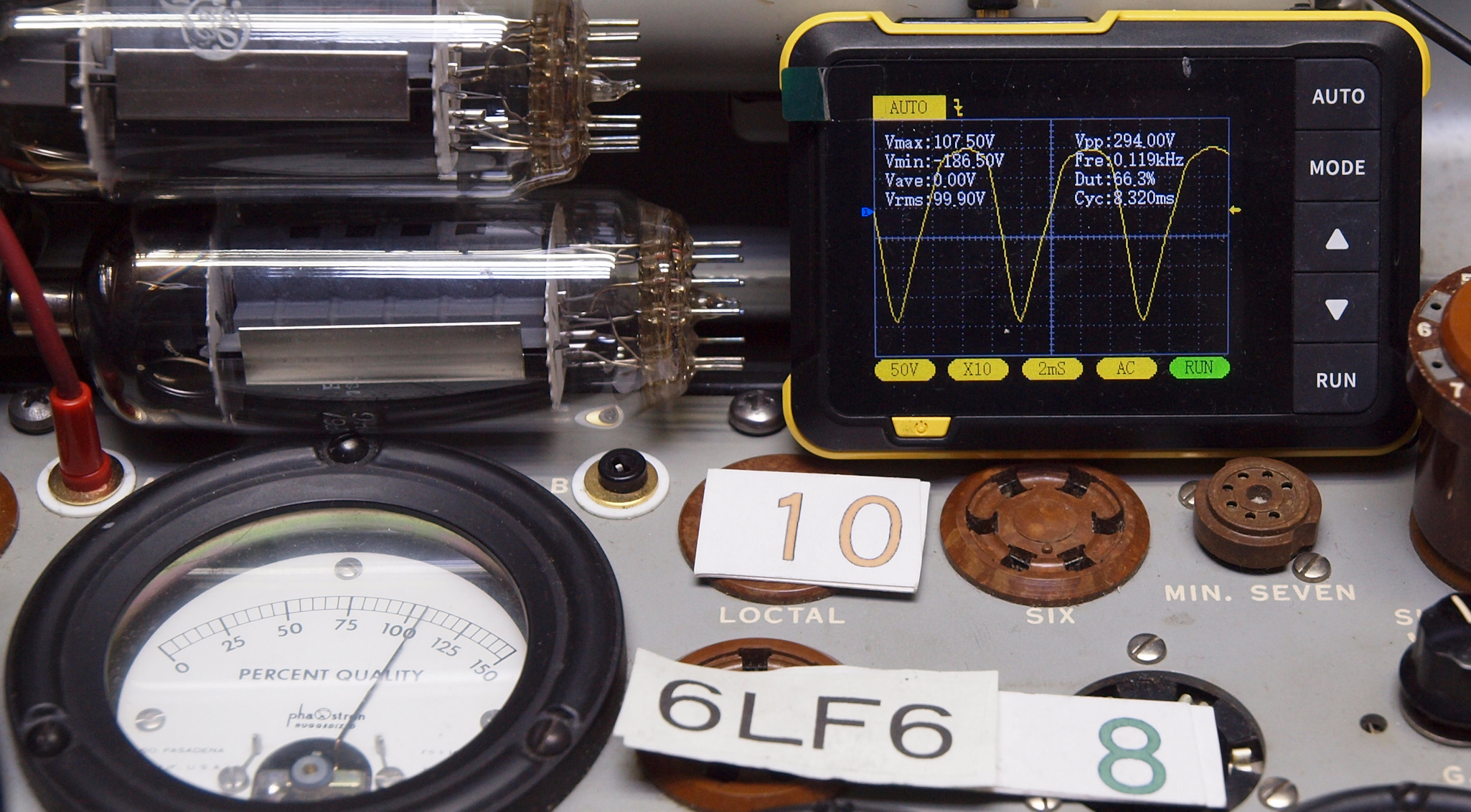

プレート電圧(カソード電流)波形を観測しながら測定する。

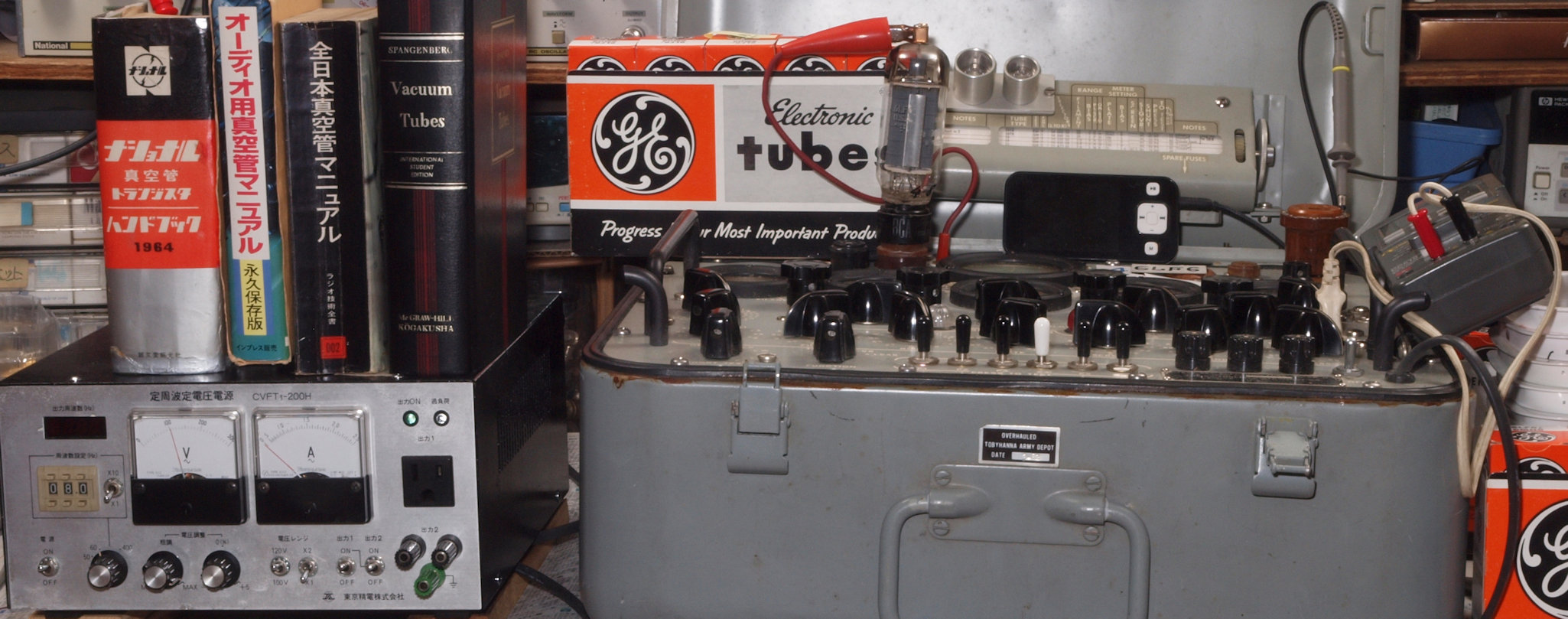

測定電源は安定化(電圧・周波数)電源を使用し、AC115V 60Hzで行う。
測定に使用する変換アダプター。 左=50CA10→US8ピン、右=6LF6→US8ピン。
U3. 真空管「6LF6」の規格。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
           真空管ハンドブック(規格表)の相互コンダクタンス=??μmho
            「Ep=160V、Esg=160V、Ip=1400mA、Eg1=0V」
            RC-30 Receiving Tube Manualより
            tv2b/uでは最大プレート電流が100mAなのでEg1=−35Vに電圧を下げて測定。

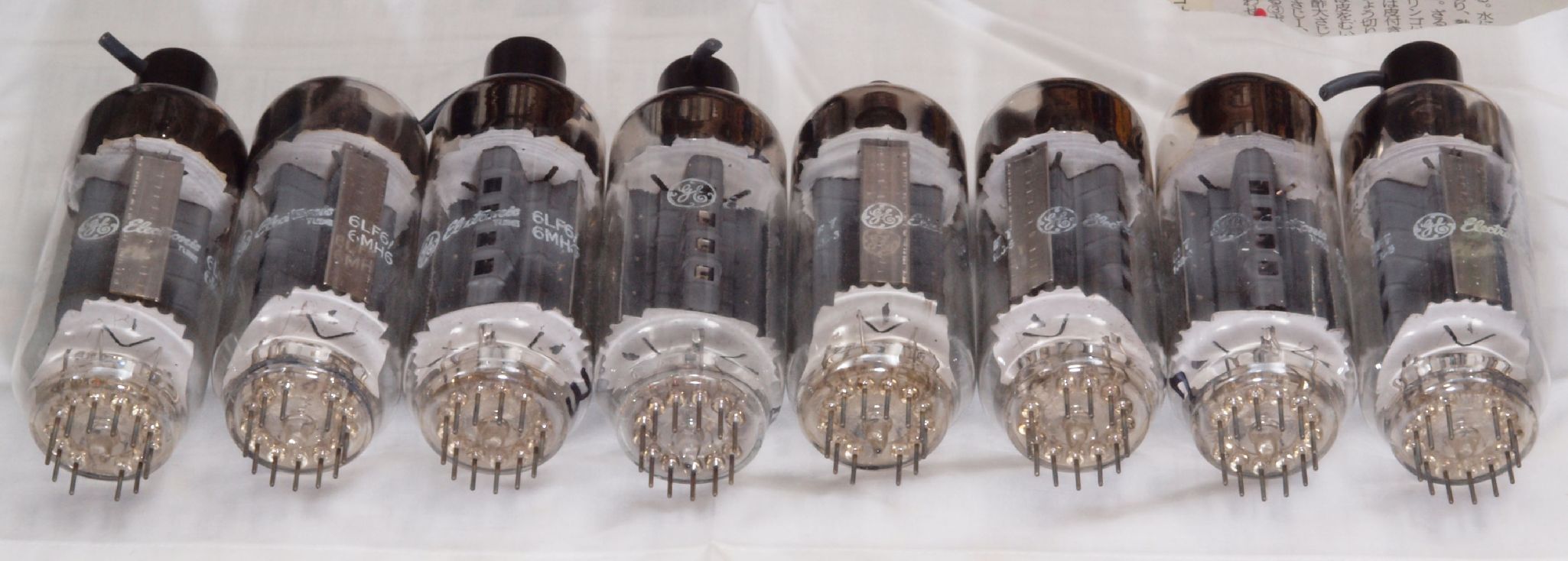

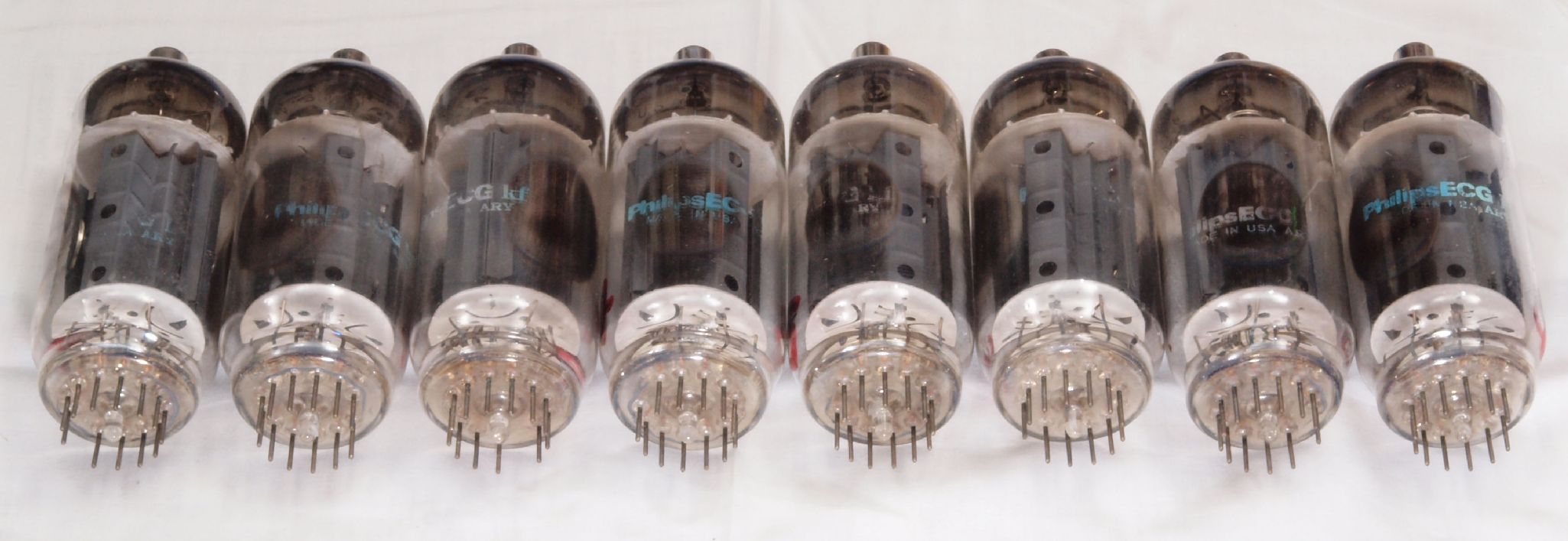

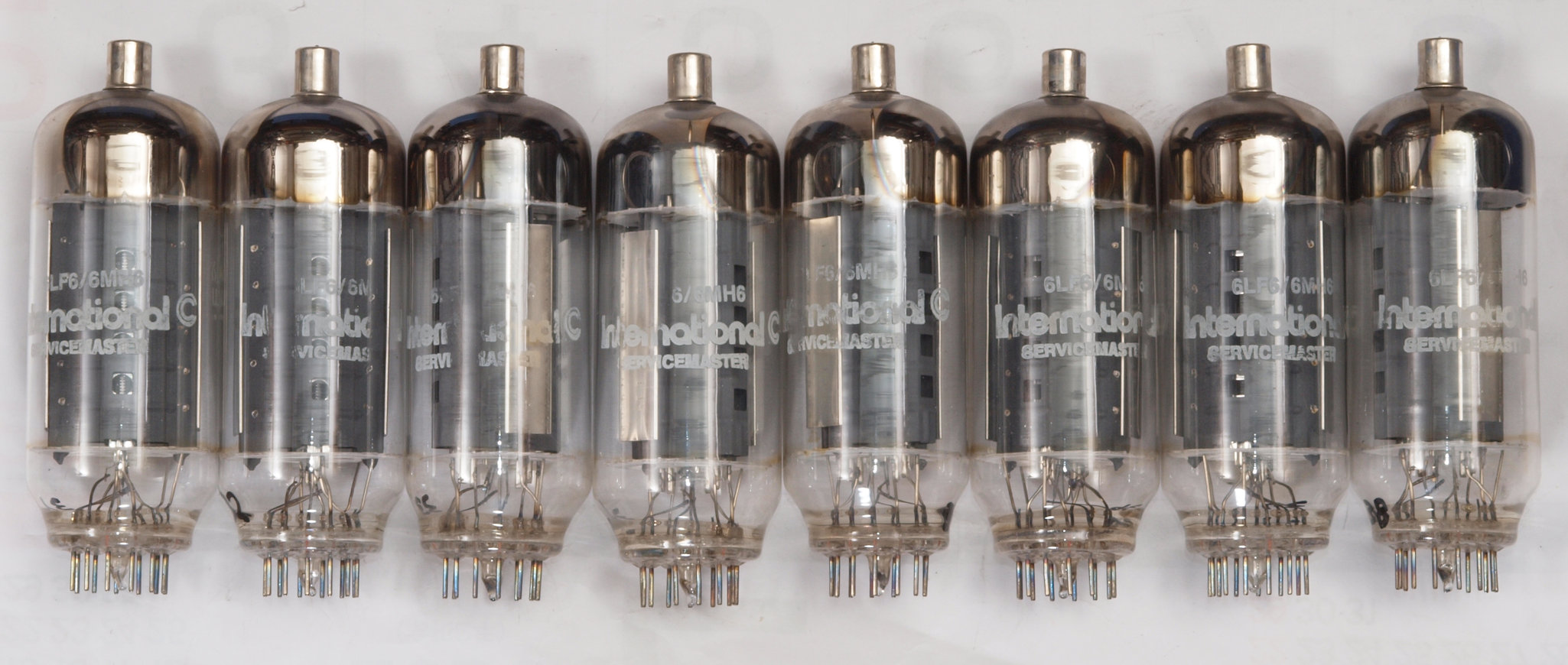

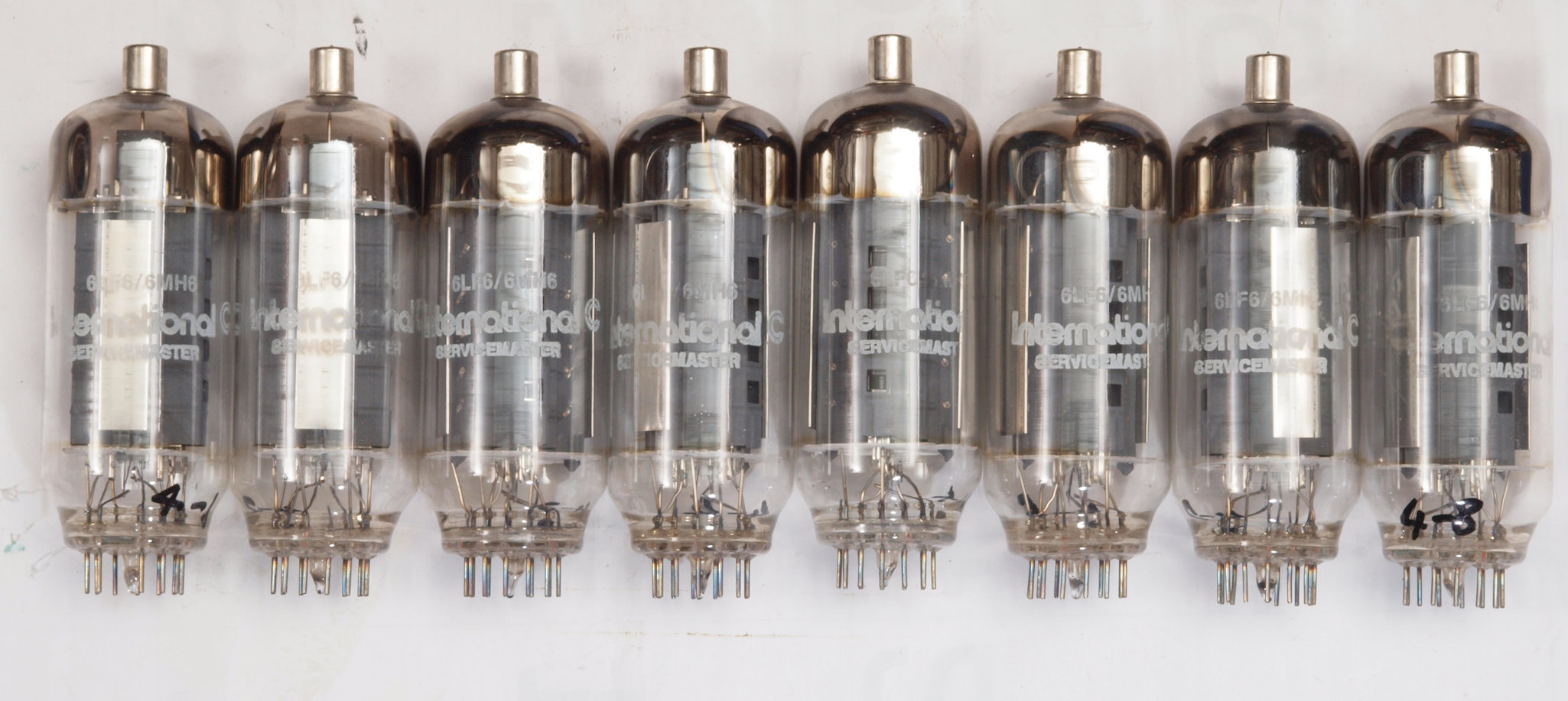

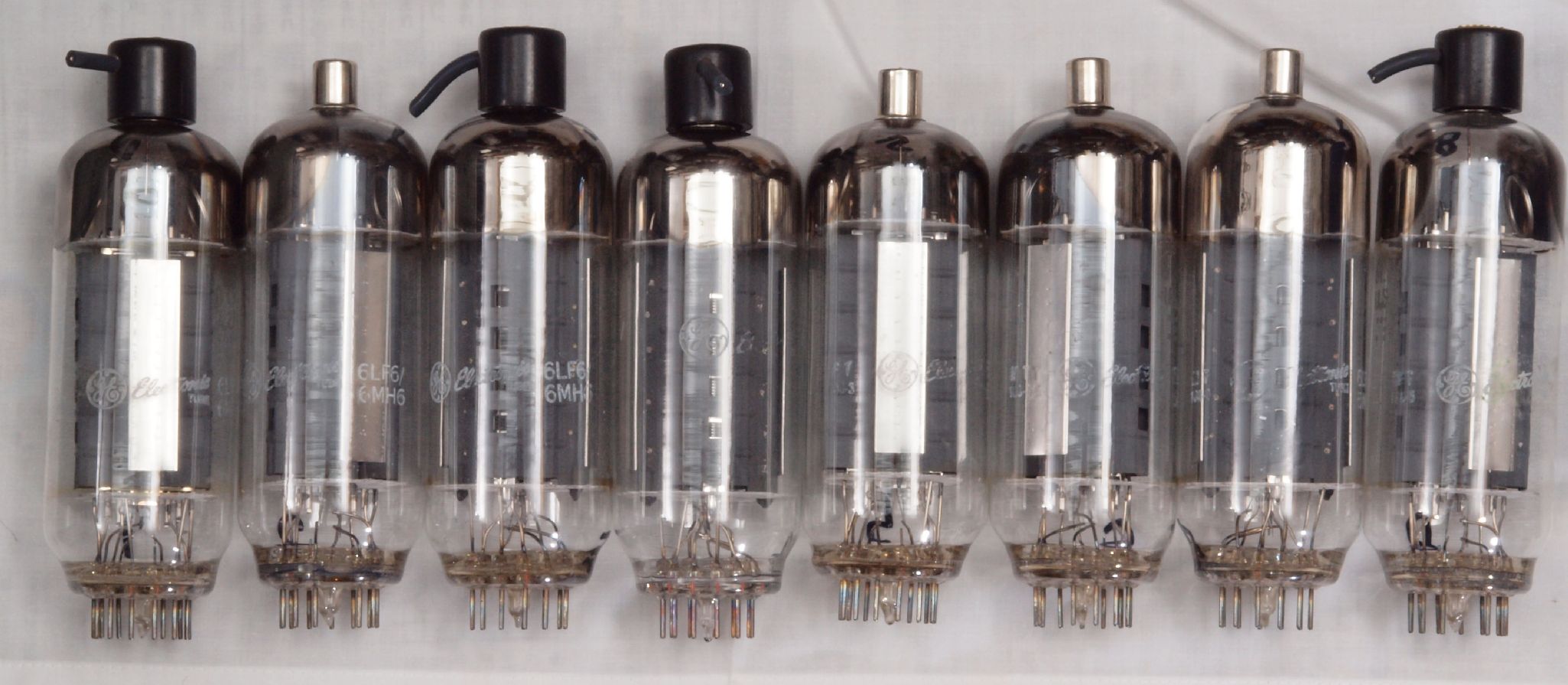

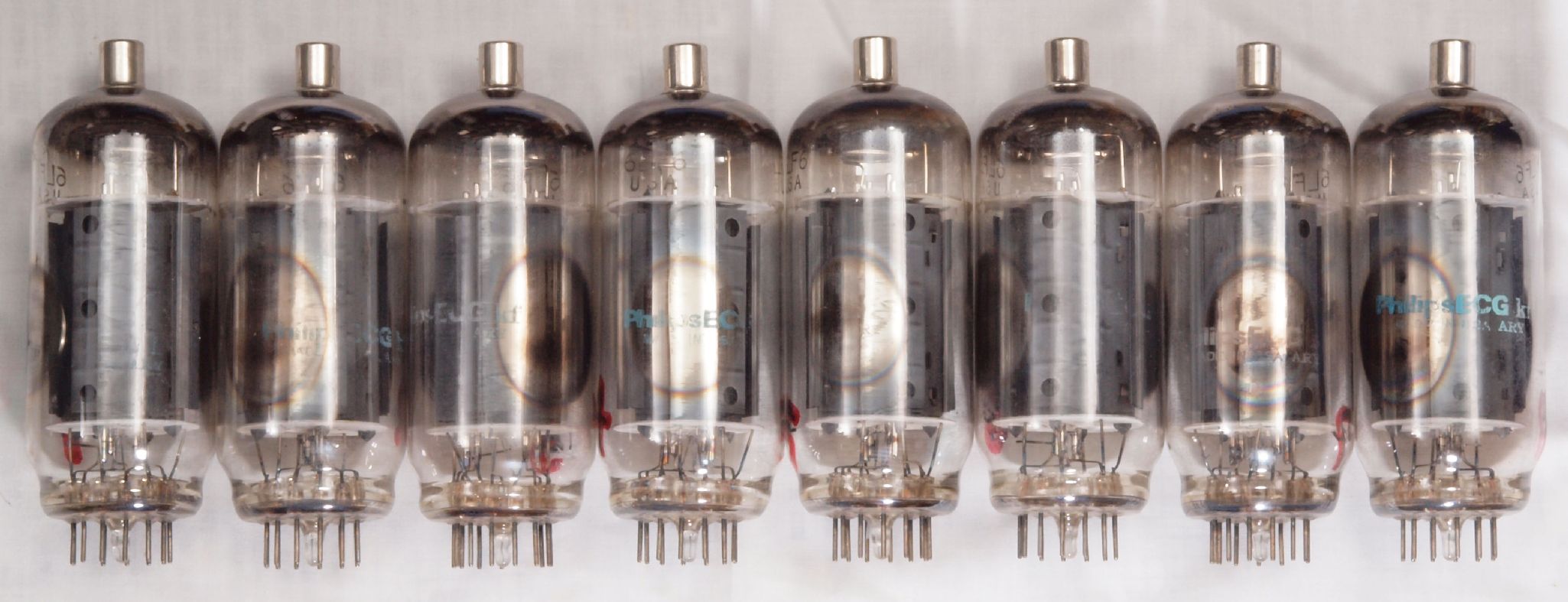

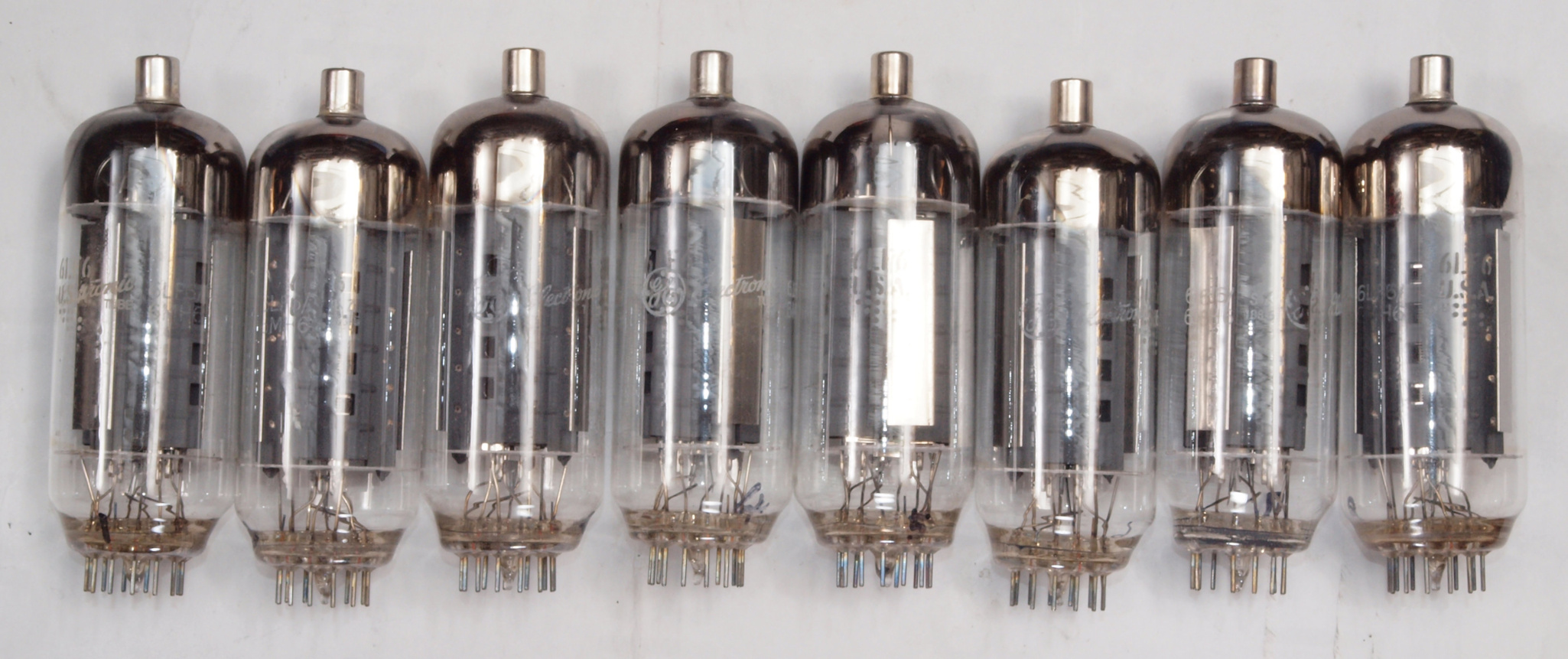

3台目付属真空管「6LF6」右から1番目、2番目、、、、8番目。

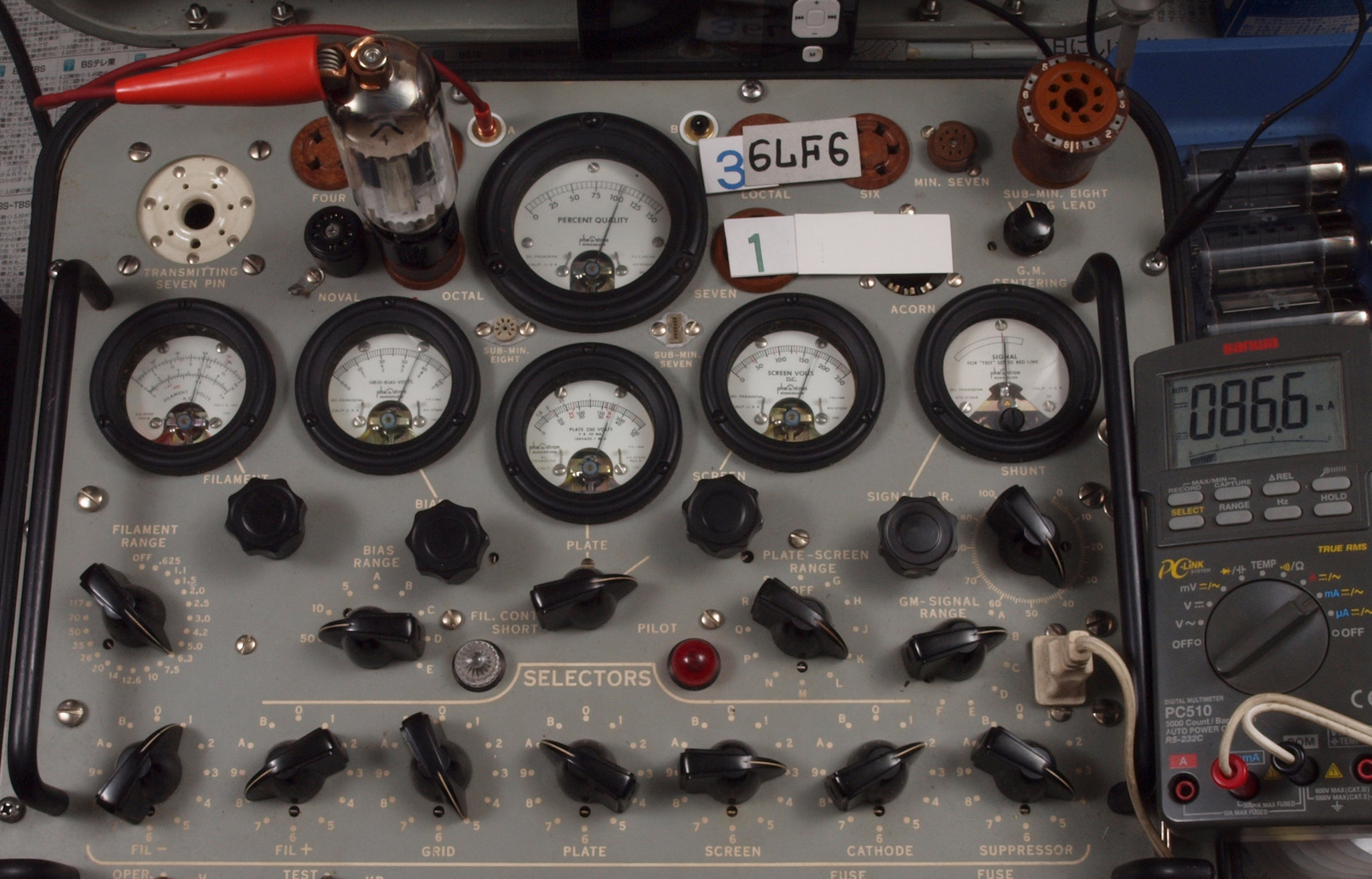

U31. 3台目付属1本目「6LF6」。 Gm測定=10500μmho、 Ip=86.6mA。
                 測定条件、「Ep=Esg=160V、Eg1=−35V」、Bレンジ=15000μmhoでの測定。

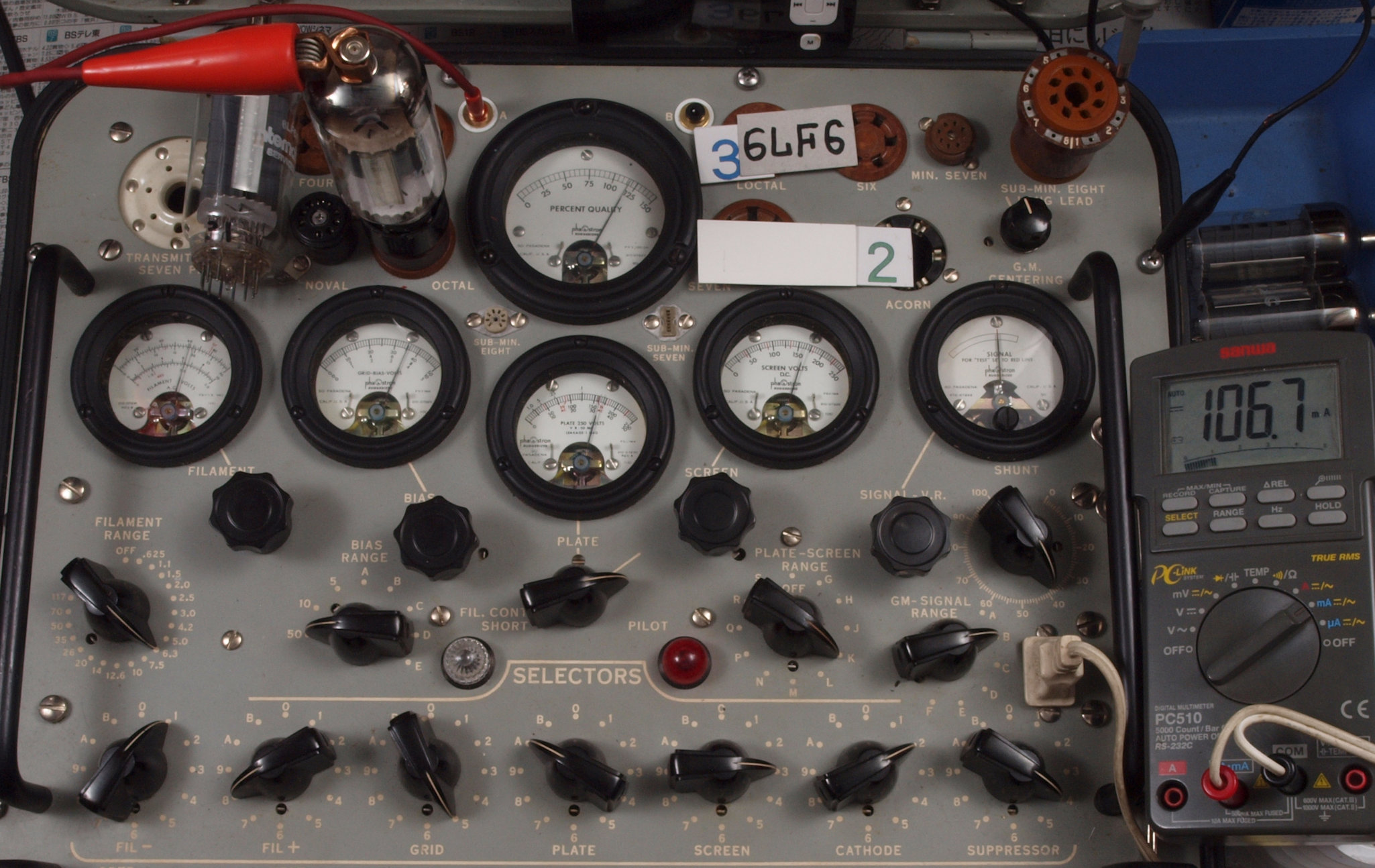

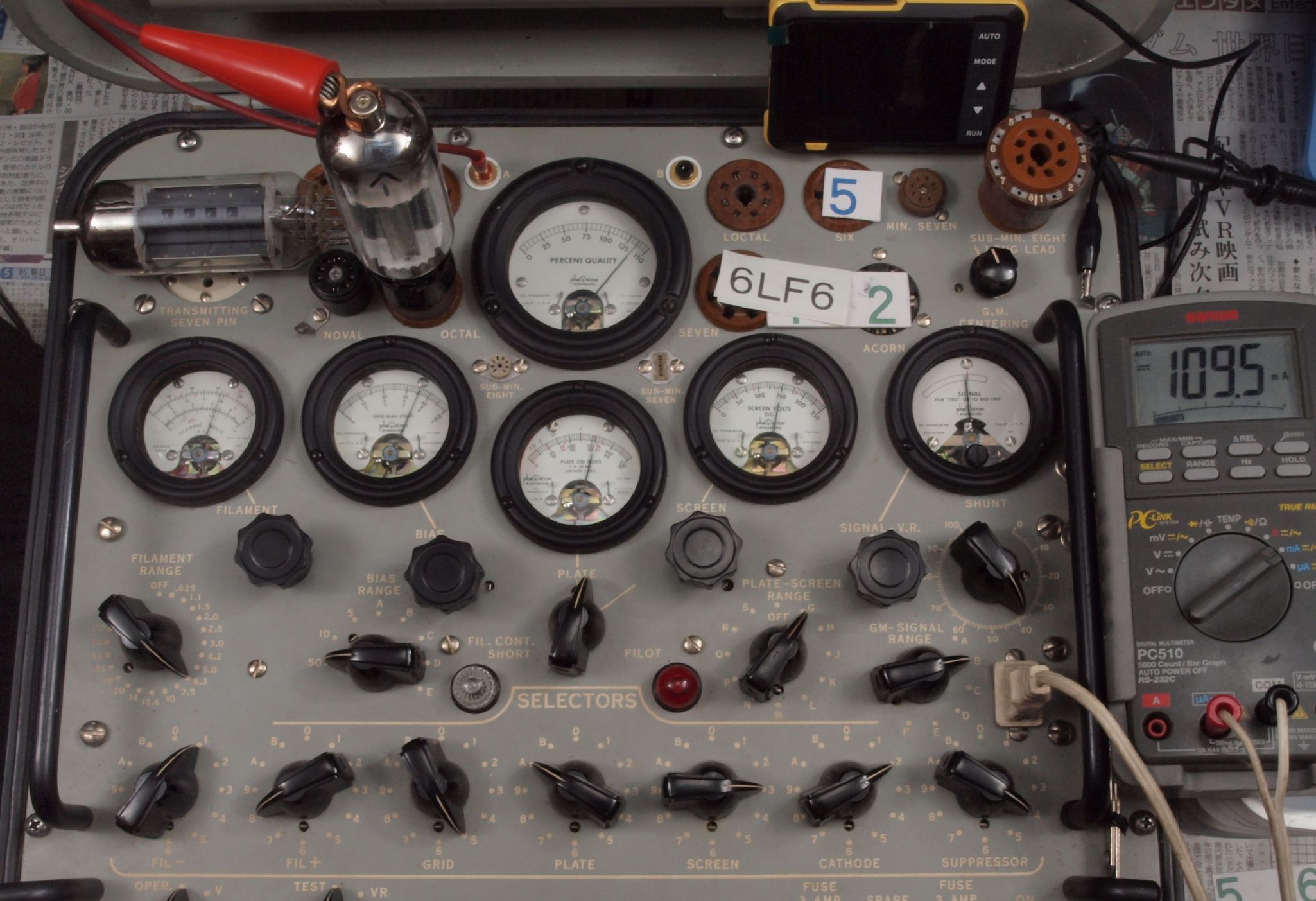

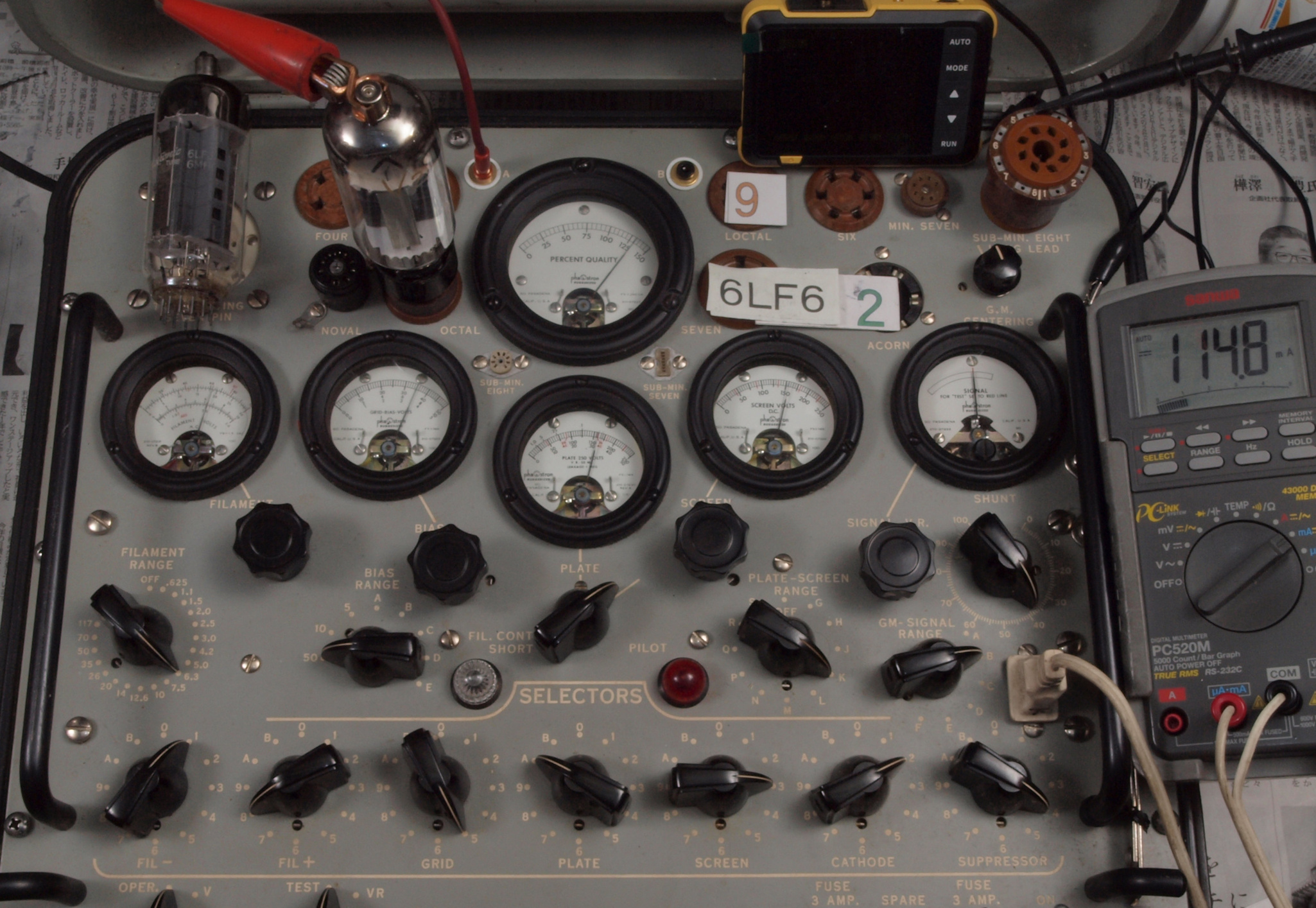

U32. 3台目付属2本目「6LF6」。 Gm測定=11300μmho、 Ip=106.7mA。

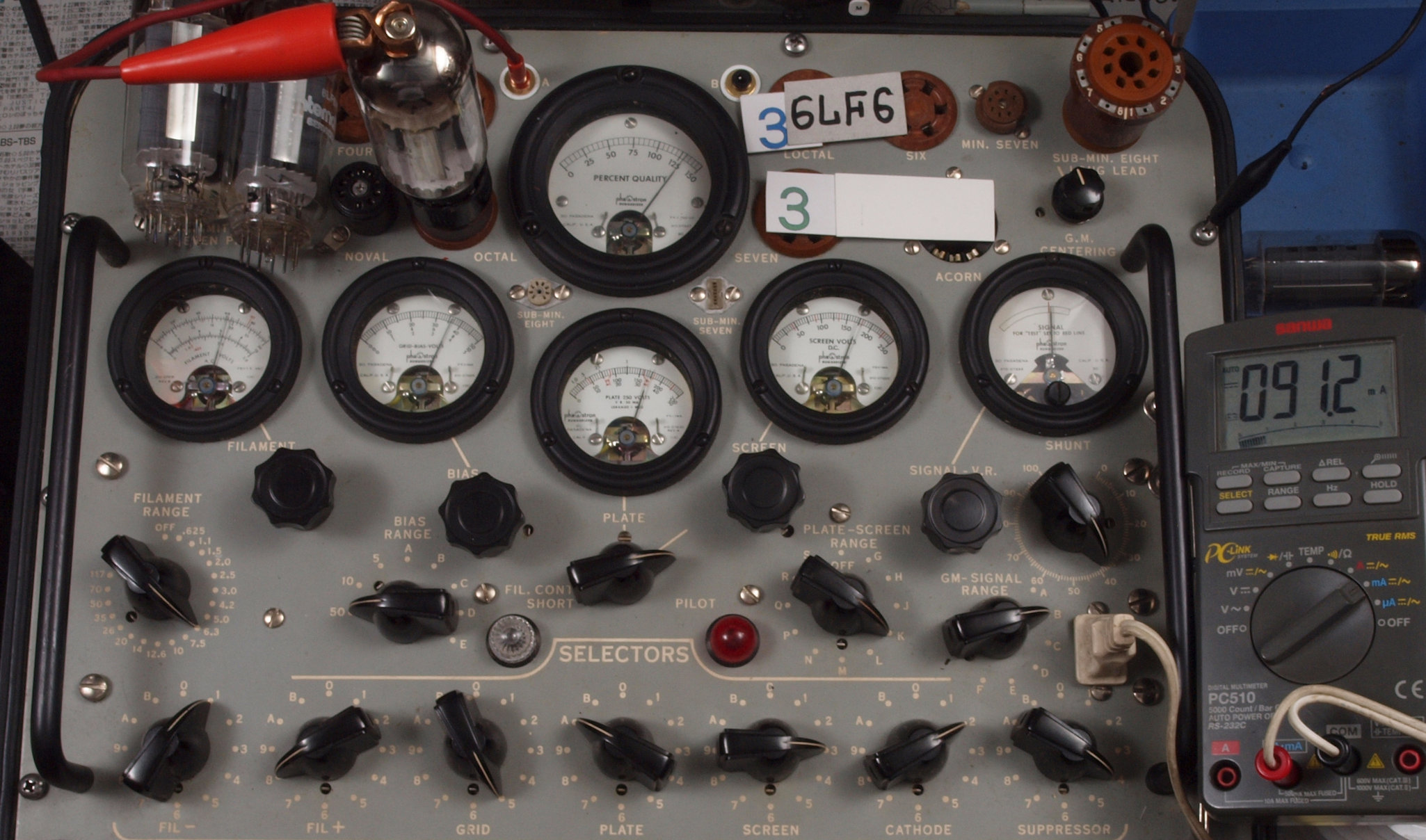

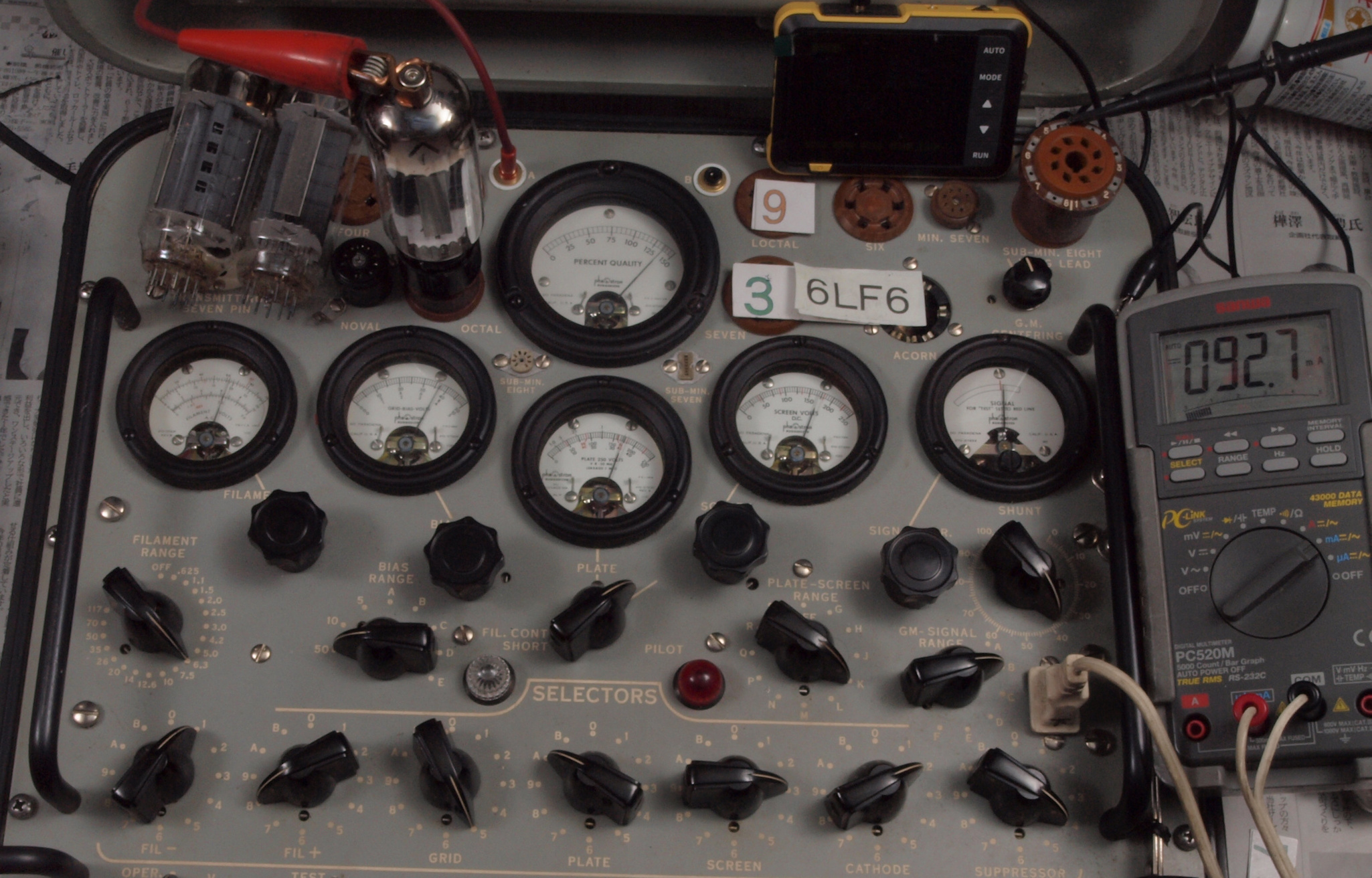

U33. 3台目付属3本目「6LF6」。 Gm測定=13000μmho、 Ip=91.2mA。
                 測定条件、「Ep=Esg=160V、Eg1=−35V」、Aレンジ=30000μmhoでの測定。

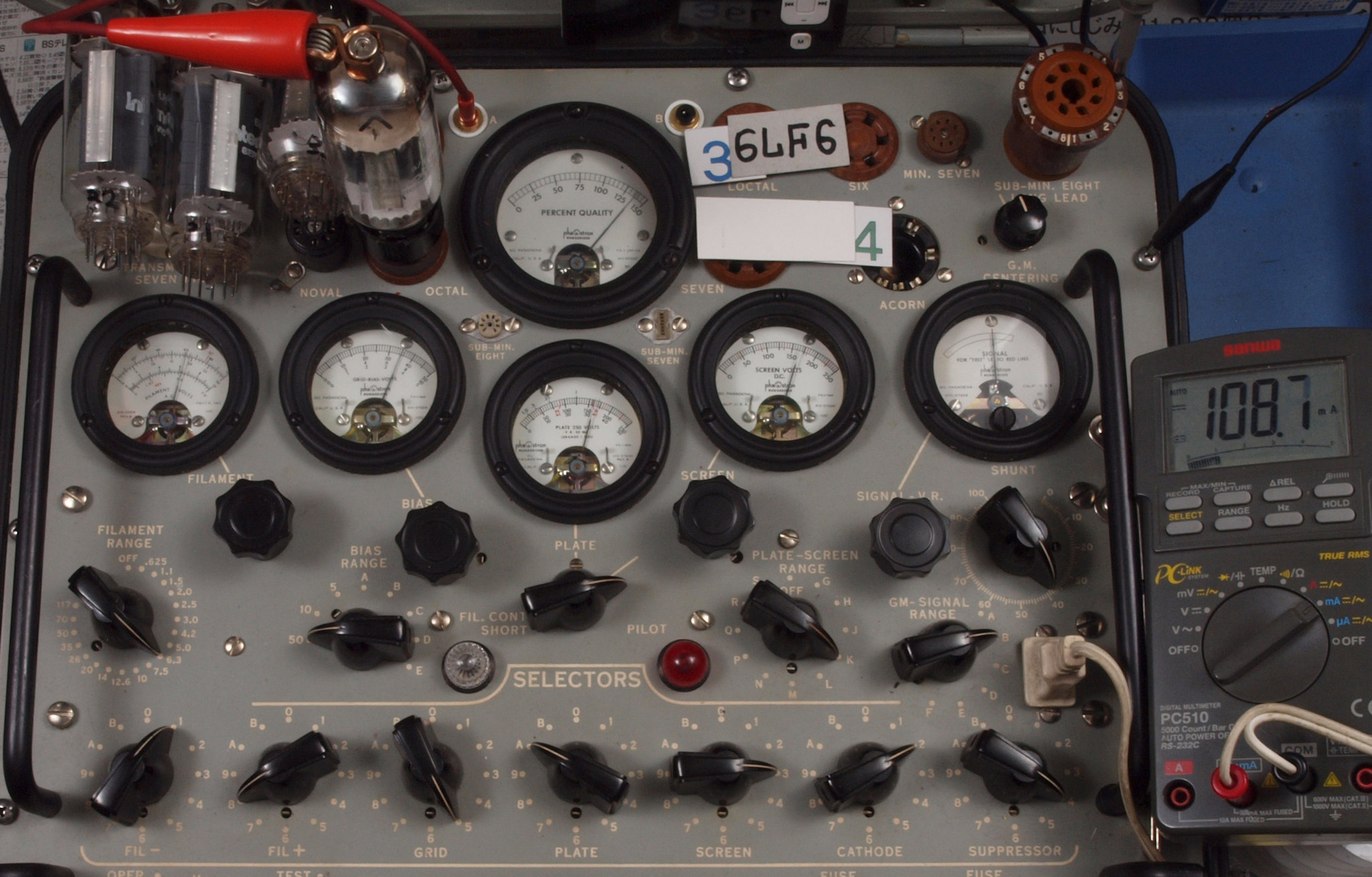

U34. 3台目付属4本目「6LF6」。 Gm測定=13700μmho、 Ip=108.7mA。

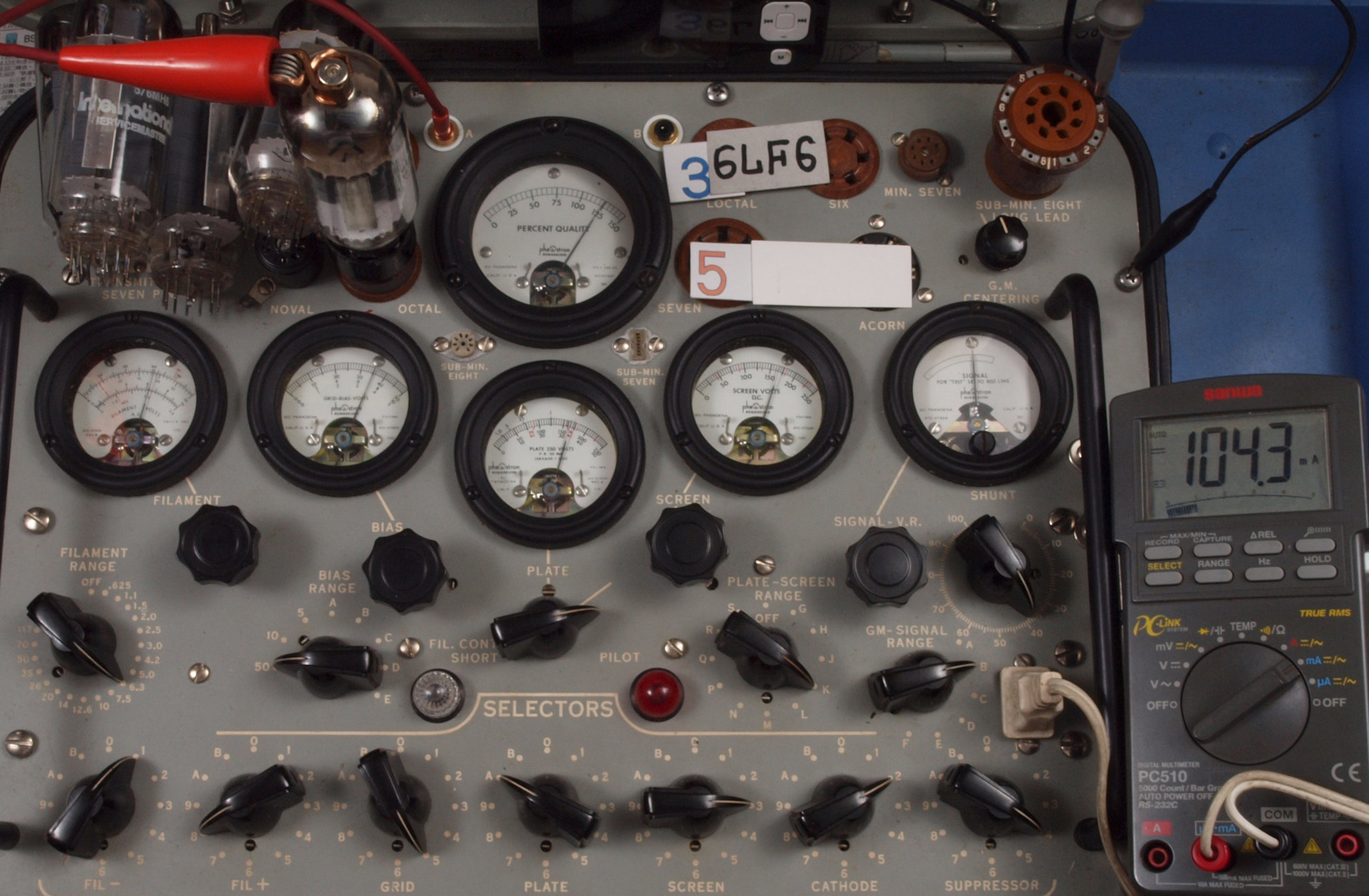

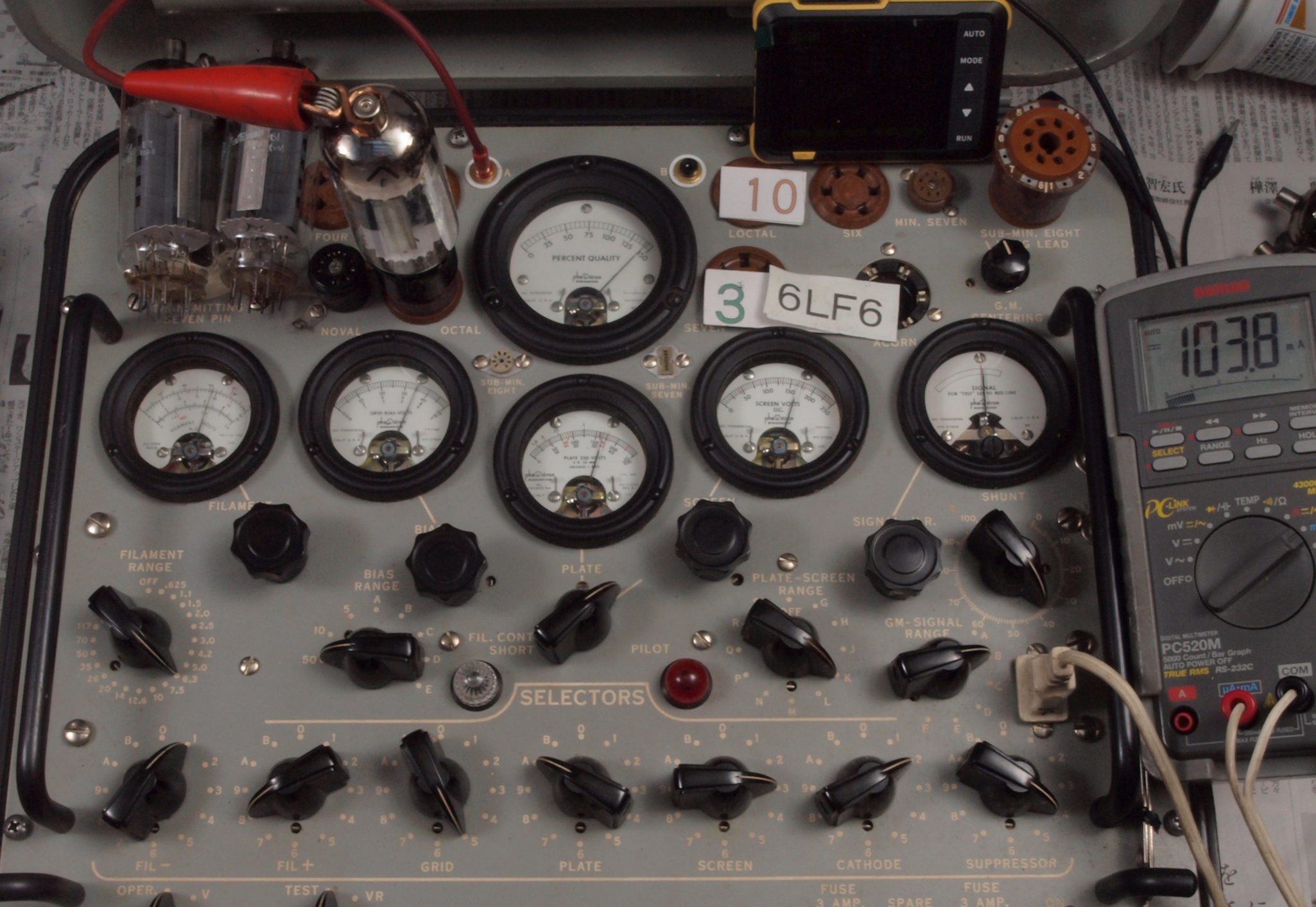

U35. 3台目付属5本目「6LF6」。 Gm測定=12500μmho、 Ip=104.3mA。
                  測定条件、「Ep=Esg=160V、Eg1=−35V」、Bレンジ=15000μmhoでの測定。

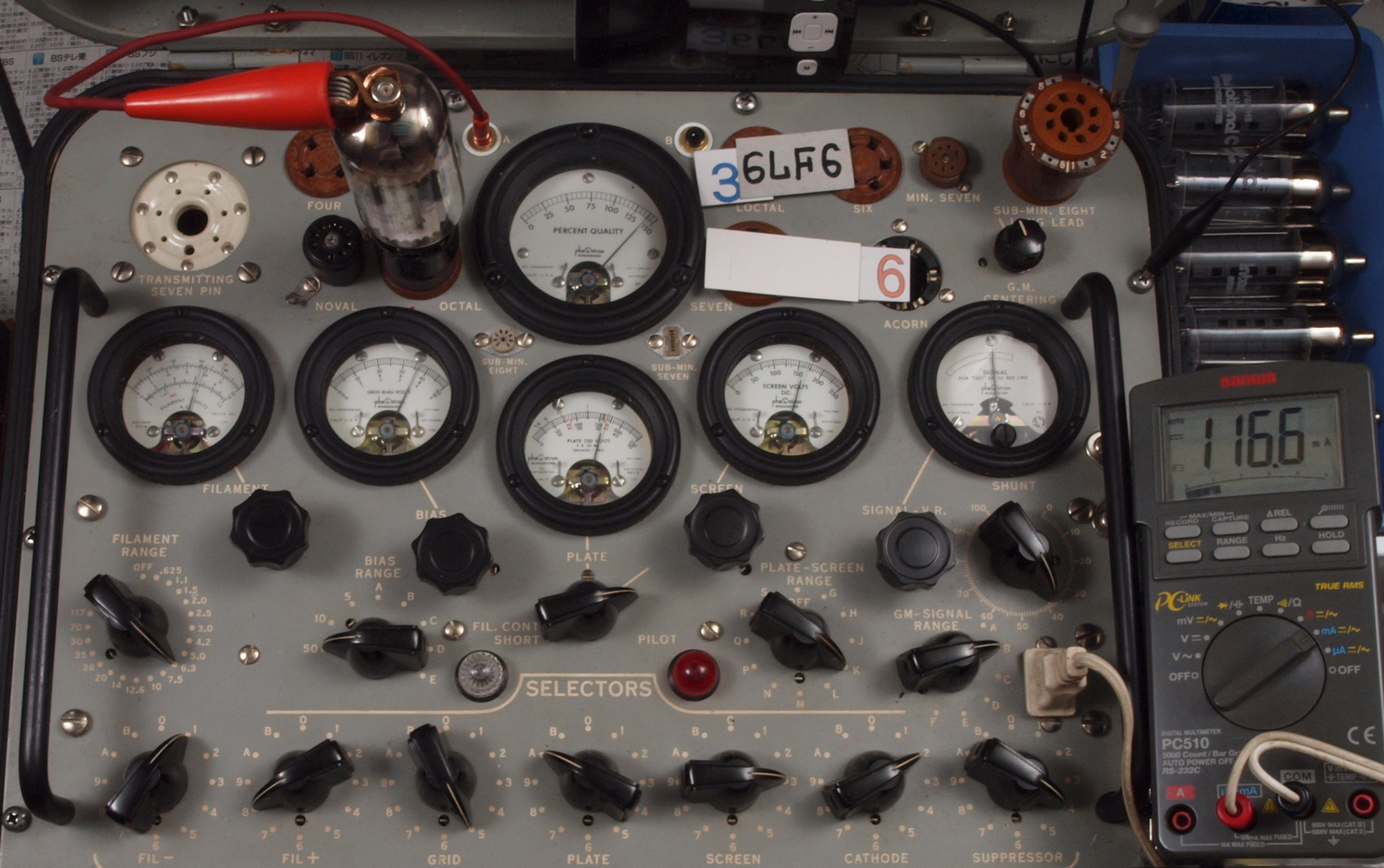

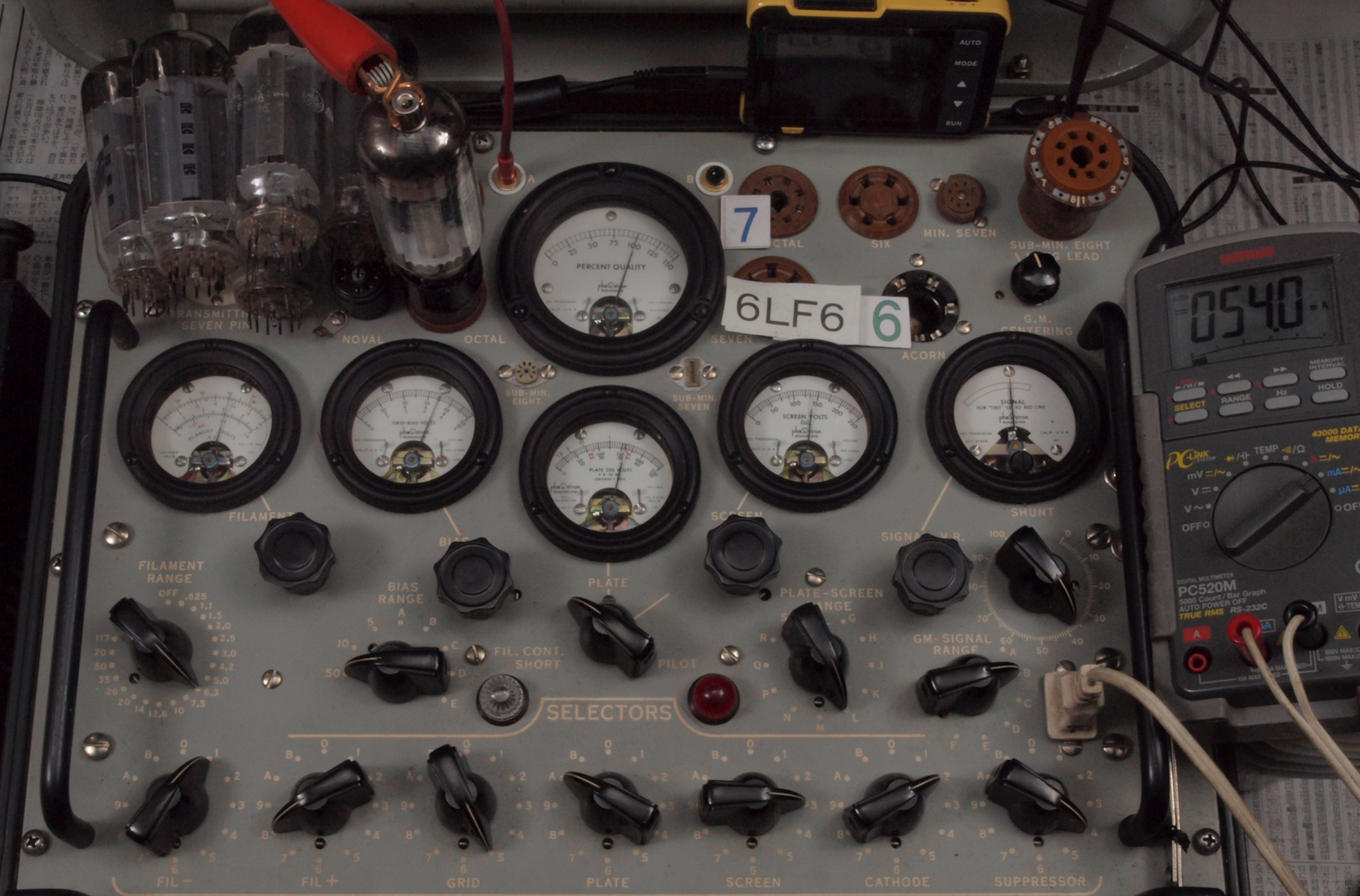

U36. 3台目付属6本目「6LF6」。 Gm測定=14000μmho、 Ip=116.6mA。

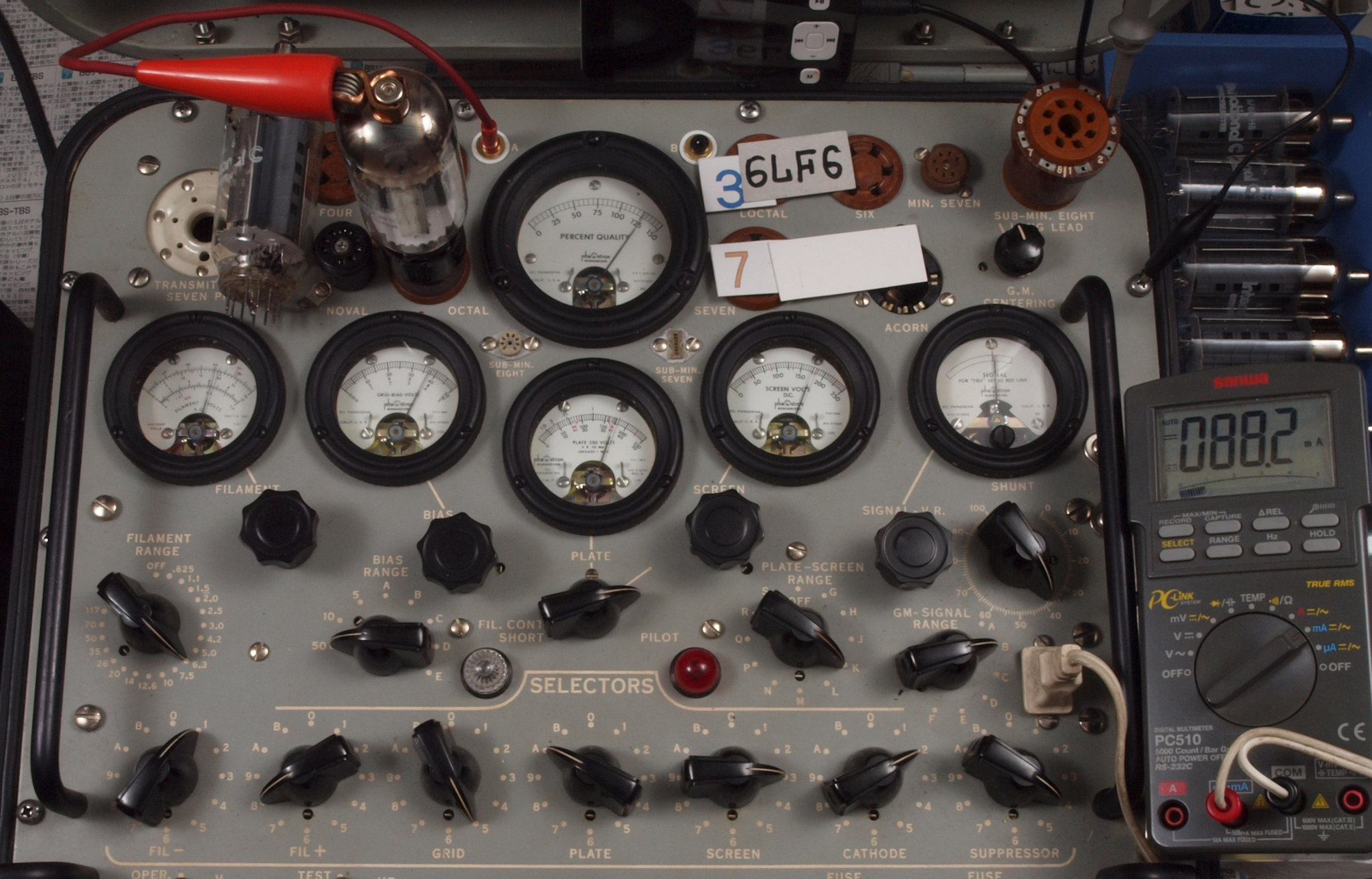

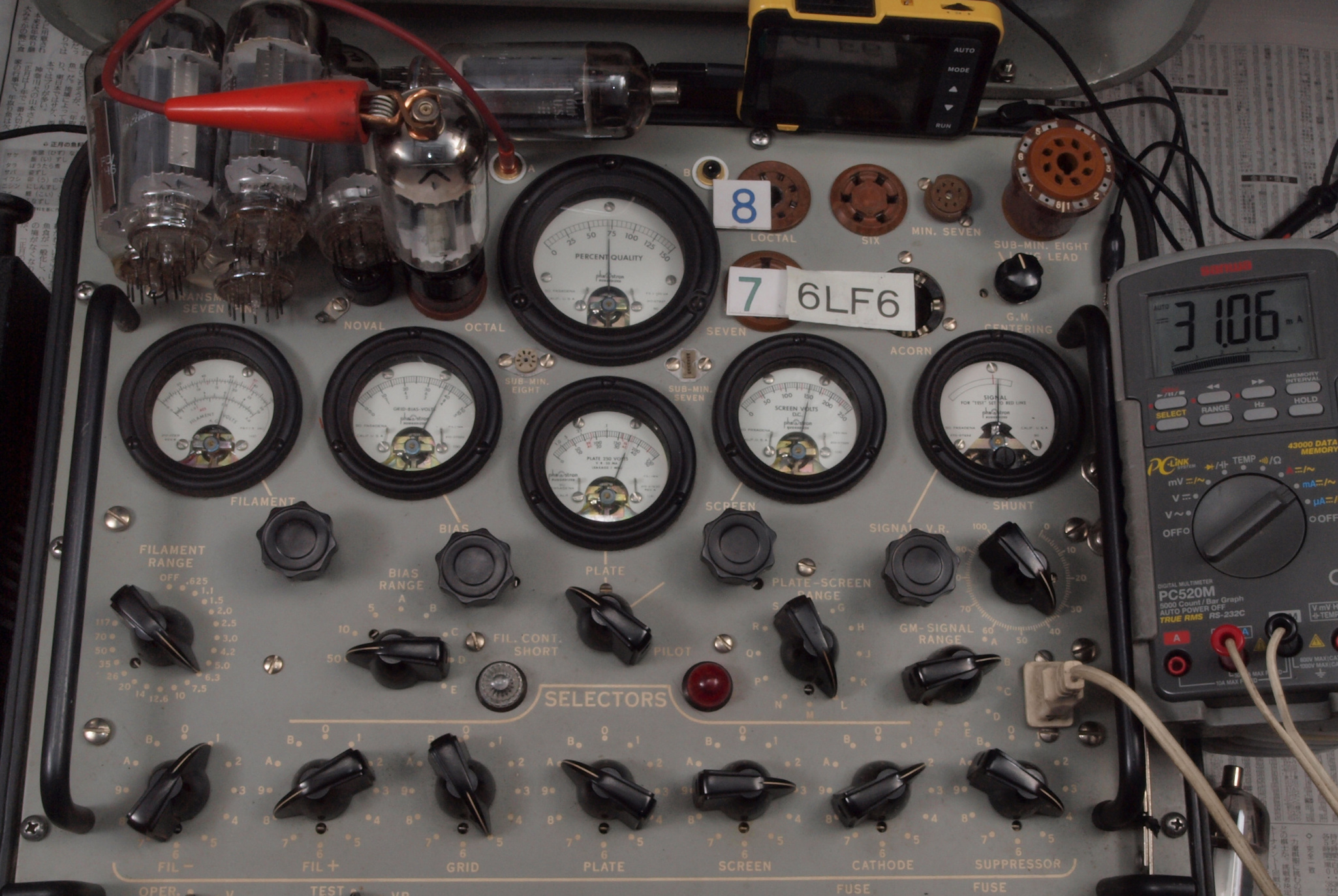

U37. 3台目付属7本目「6LF6」。 Gm測定=12700μmho、 Ip=88.2mA。
                  測定条件、「Ep=Esg=160V、Eg1=−35V」、Bレンジ=15000μmhoでの測定。

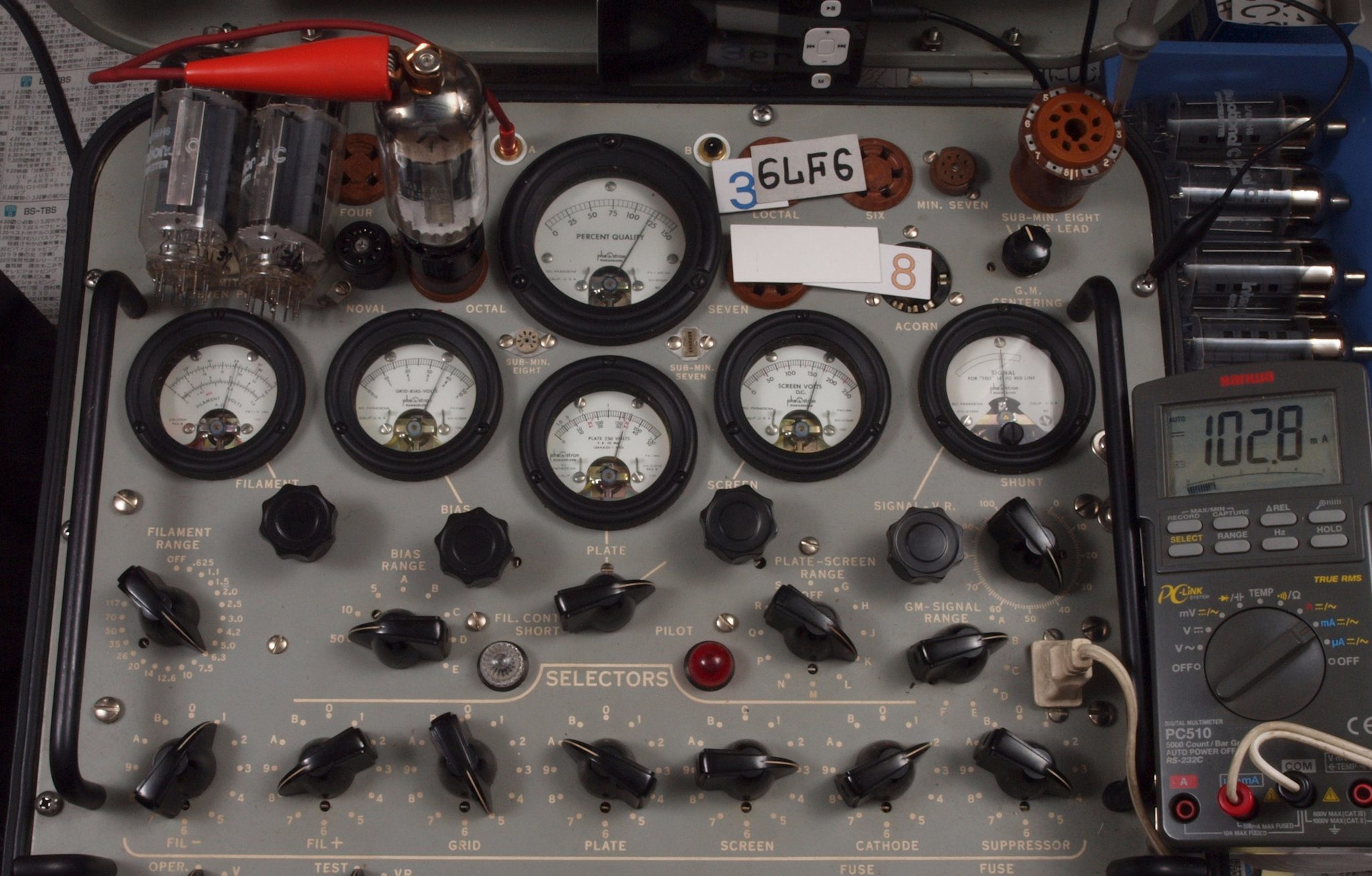

U38. 3台目付属8本目「6LF6」。 Gm測定=12000μmho、 Ip=102.8mA。
U4. 4台目付属真空管の測定。

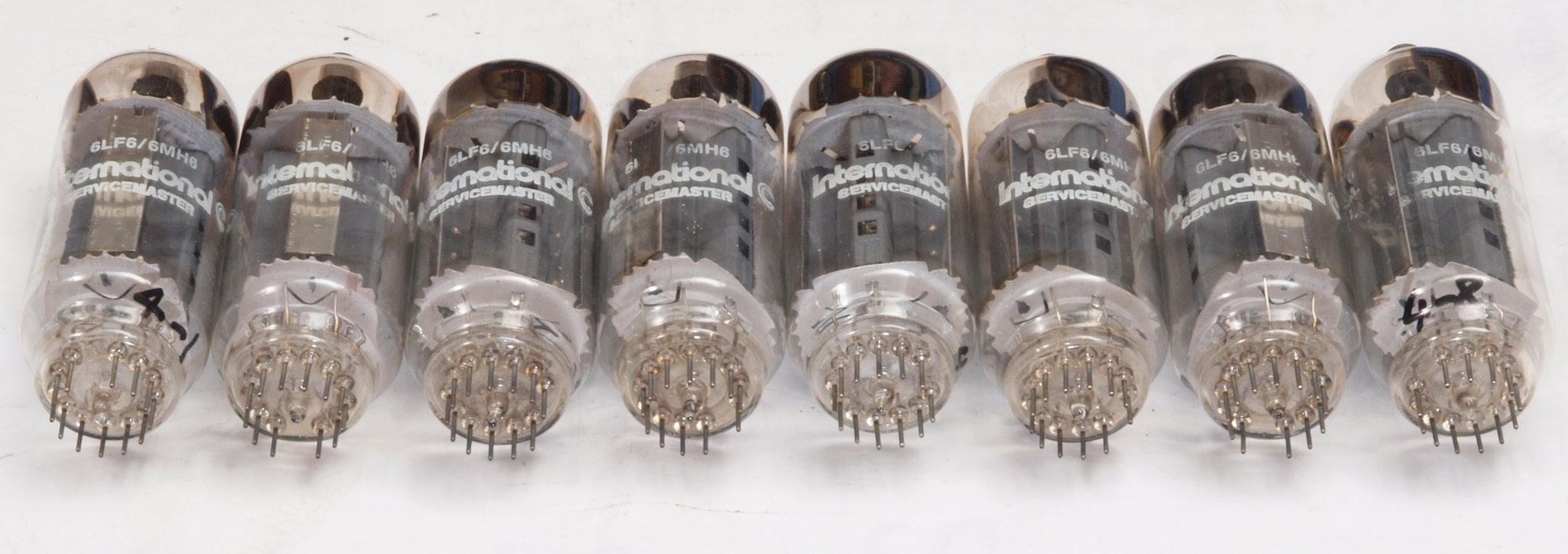

4台目付属真空管「6LF6」右から1番目、2番目、、、、8番目。

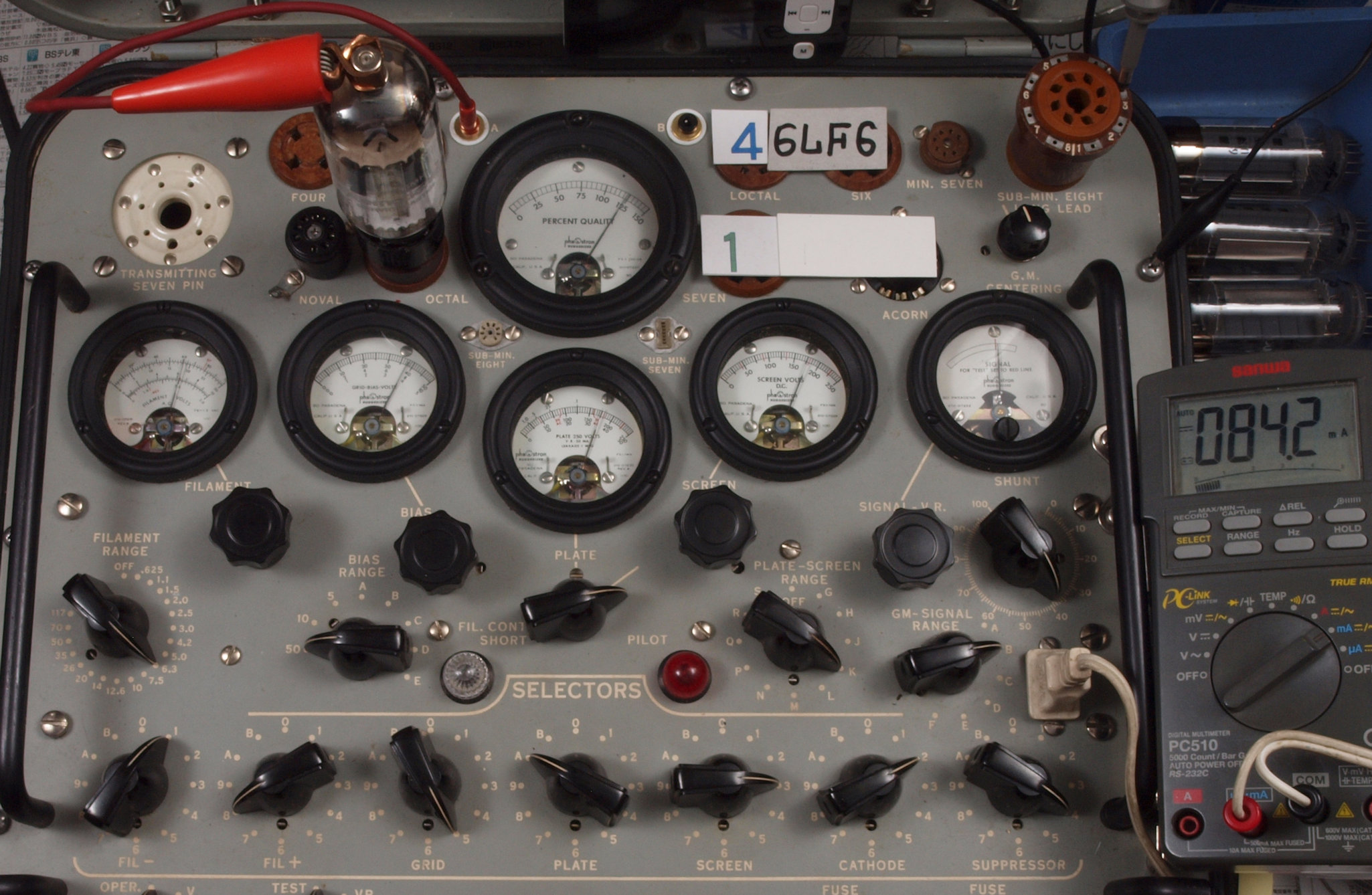

U41. 4台目付属1本目「6LF6」。 Gm測定=12300μmho、 Ip=84.2mA。
                 測定条件、「Ep=Esg=160V、Eg1=−35V」、Bレンジ=15000μmhoでの測定。

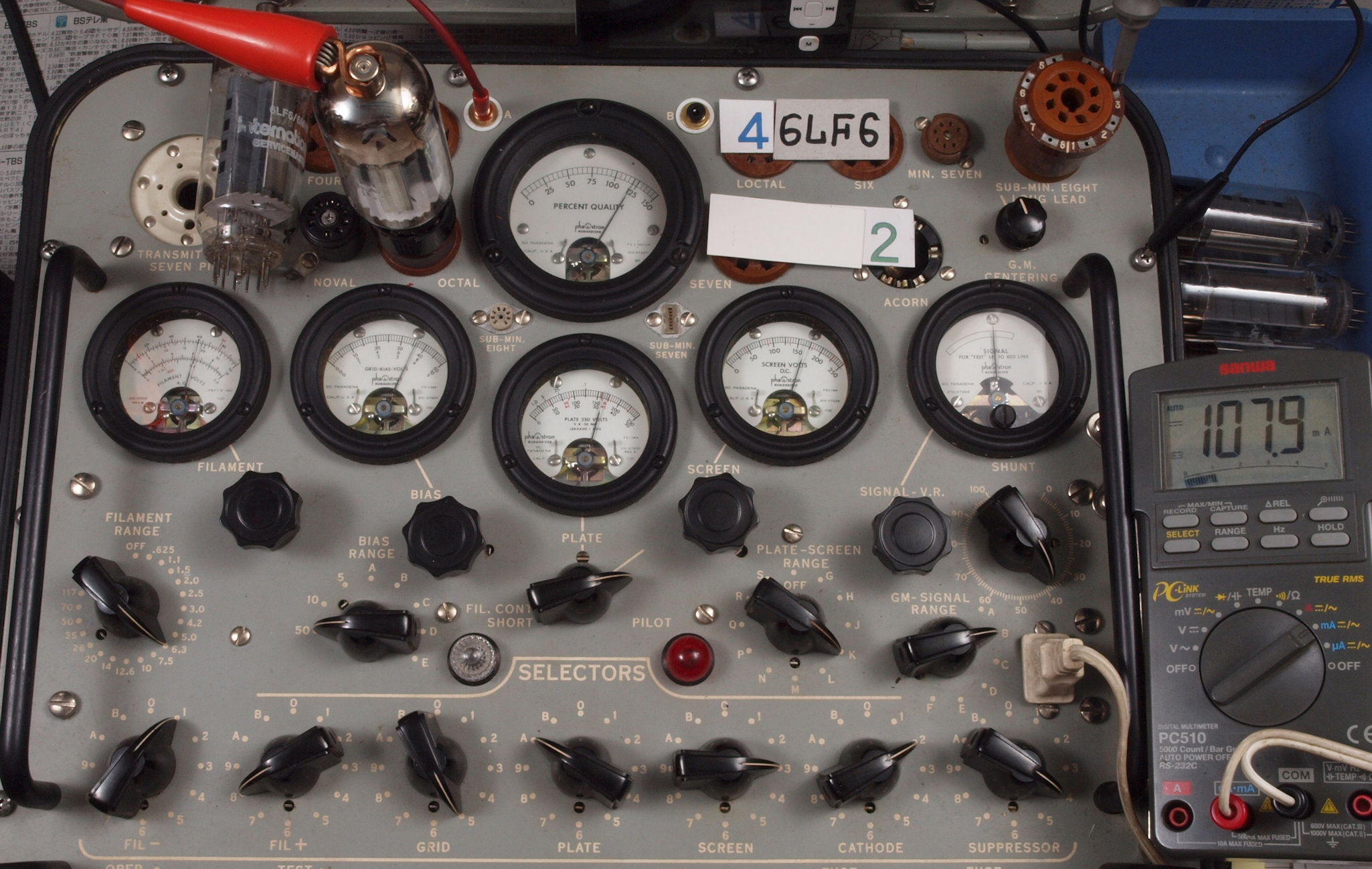

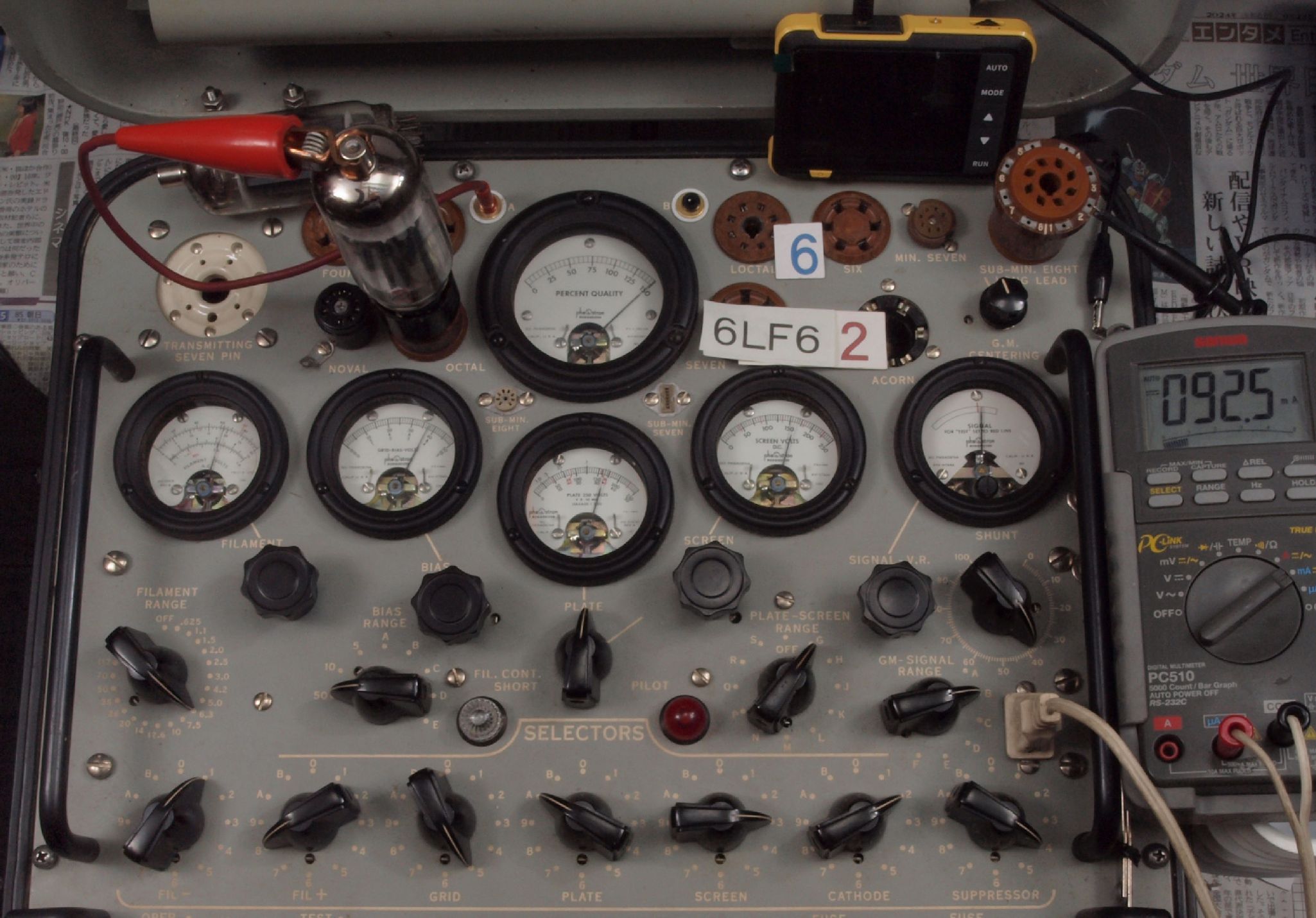

U42. 4台目付属2本目「6LF6」。 Gm測定=12000μmho、 Ip=107.9mA。

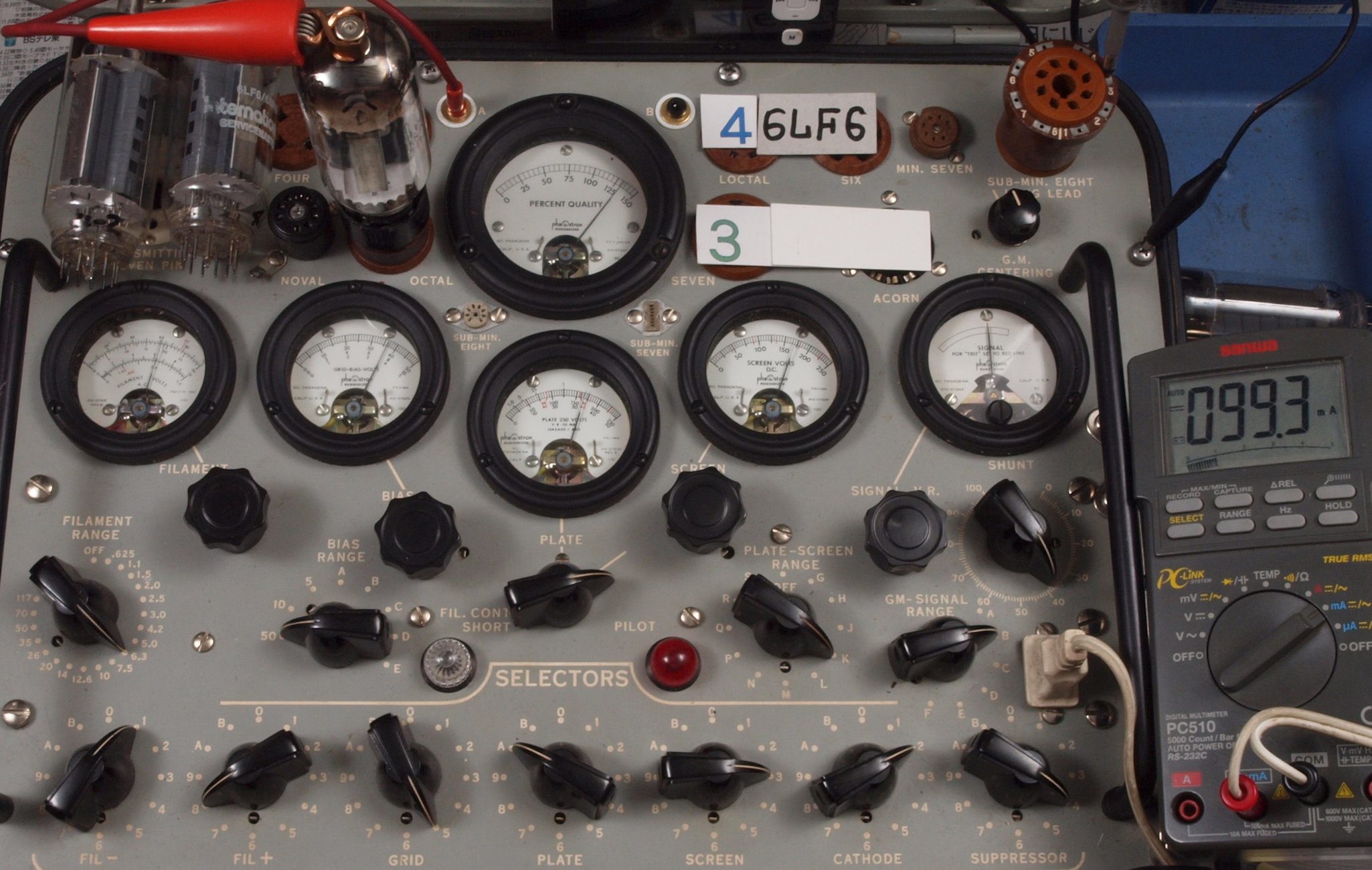

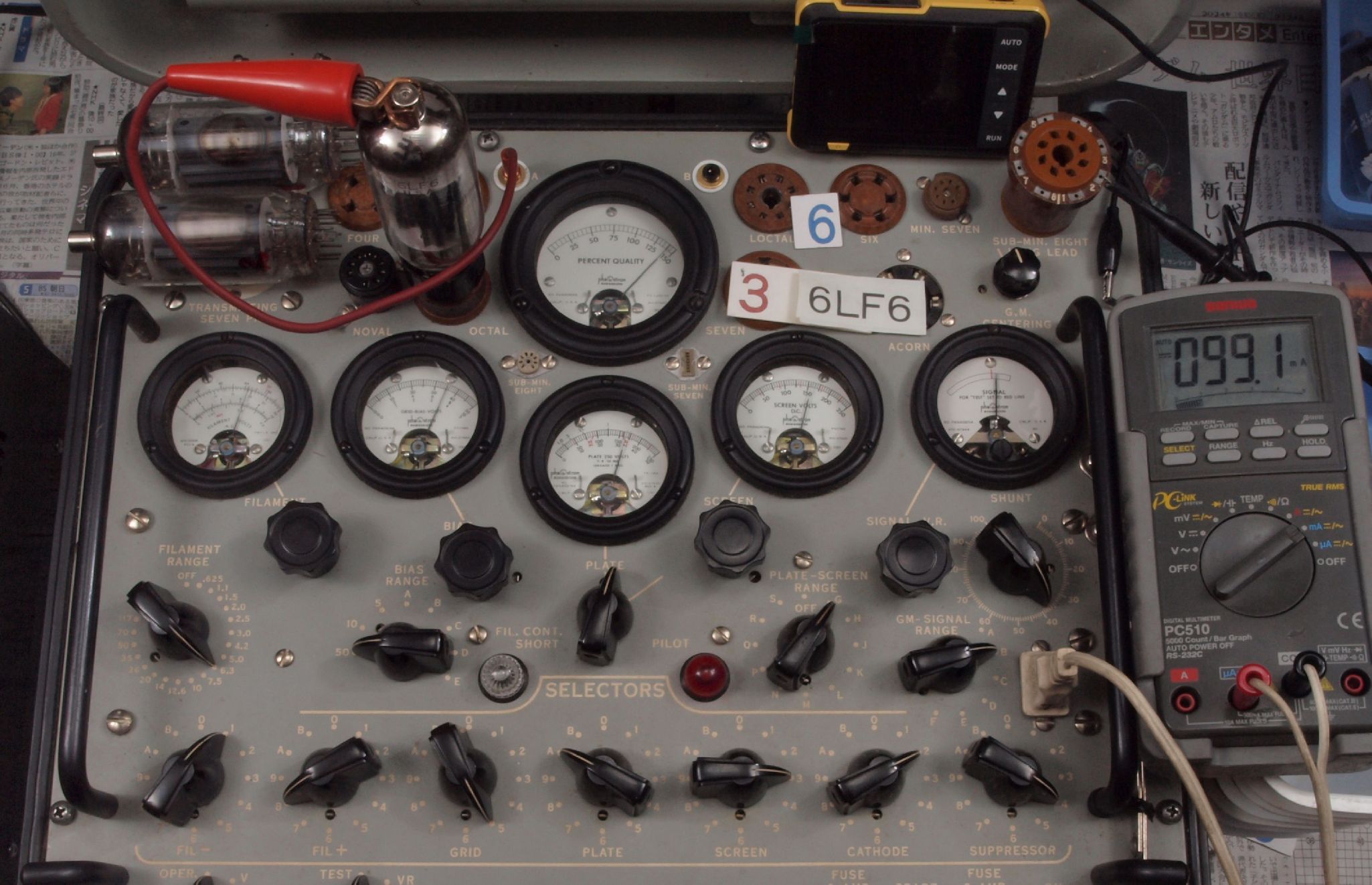

U43. 4台目付属3本目「6LF6」。 Gm測定=13100μmho、 Ip=99.3mA。
                 測定条件、「Ep=Esg=160V、Eg1=−35V」、Bレンジ=15000μmhoでの測定。

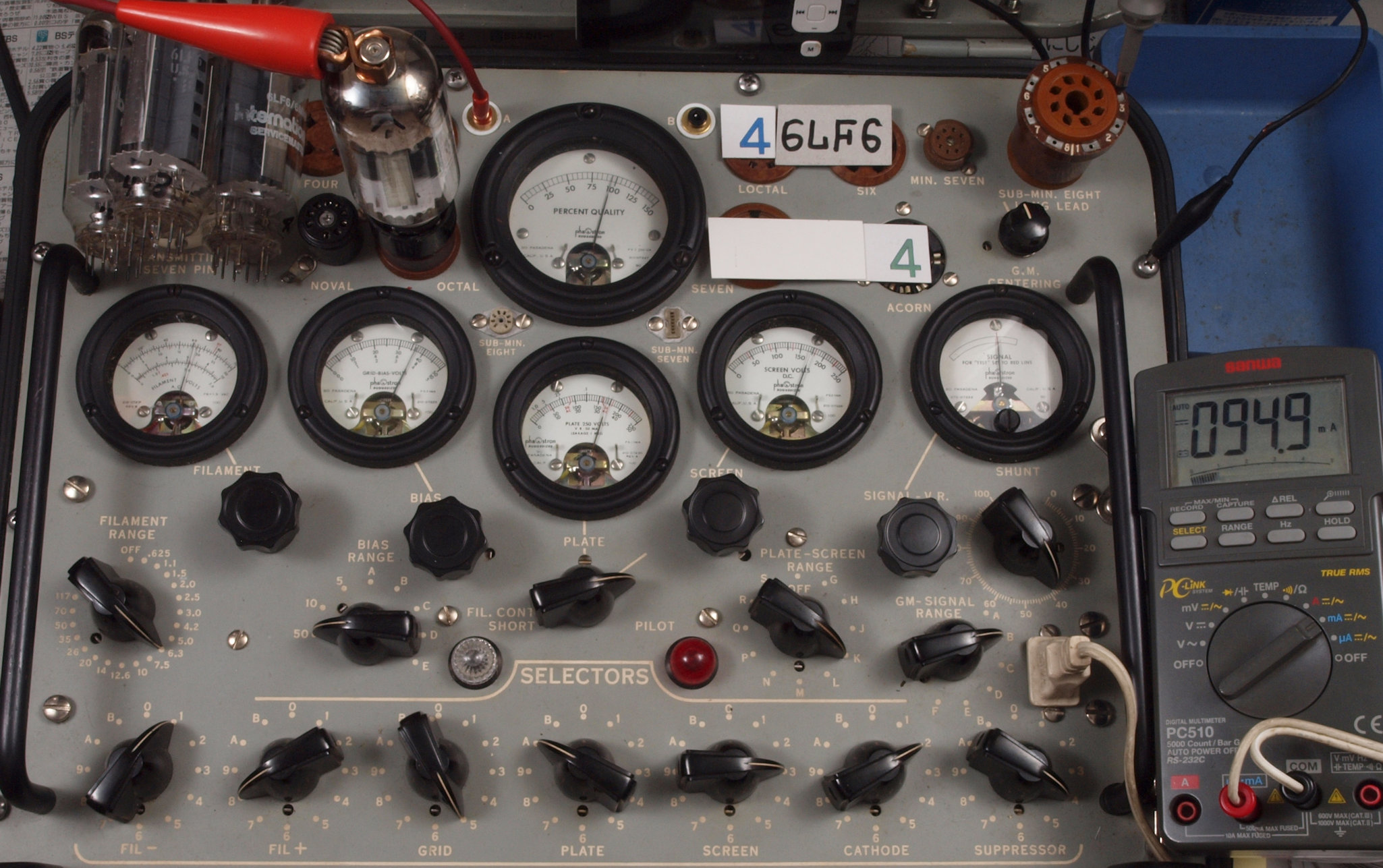

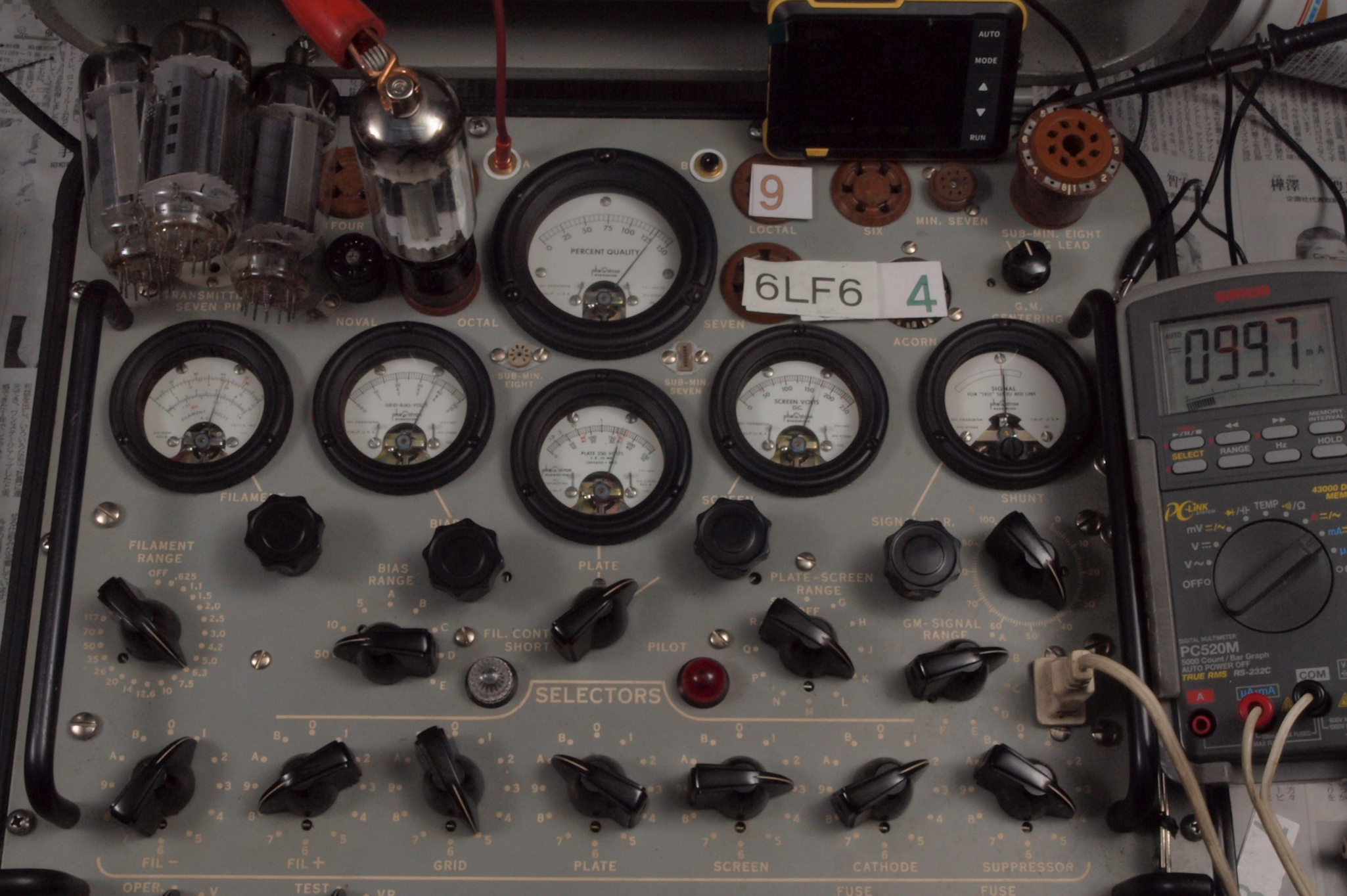

U44. 4台目付属4本目「6LF6」。 Gm測定=9500μmho、 Ip=94.9mA。

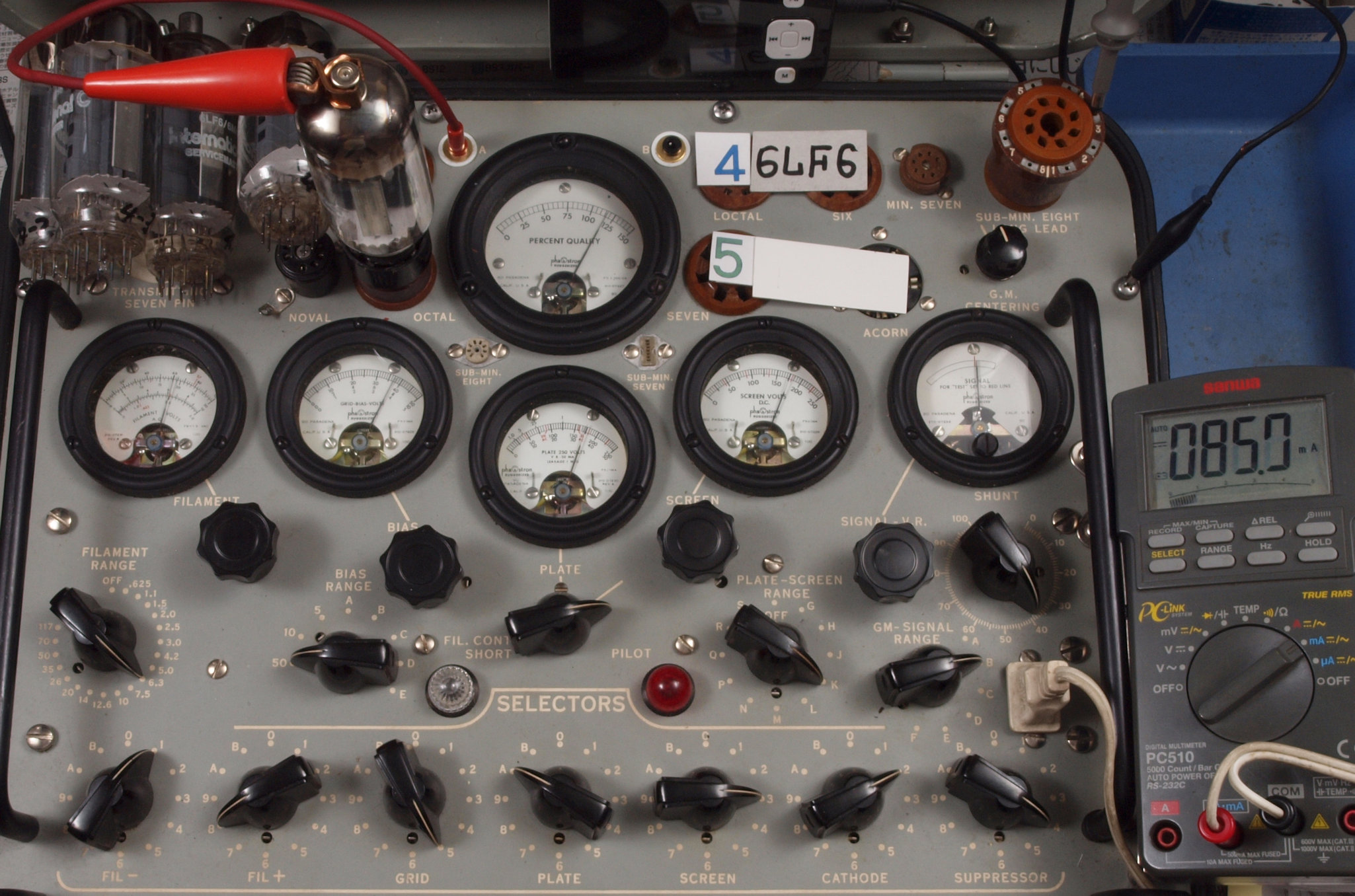

U45. 4台目付属5本目「6LF6」。 Gm測定=11800μmho、 Ip=85.7mA。
                  測定条件、「Ep=Esg=160V、Eg1=−35V」、Bレンジ=15000μmhoでの測定。

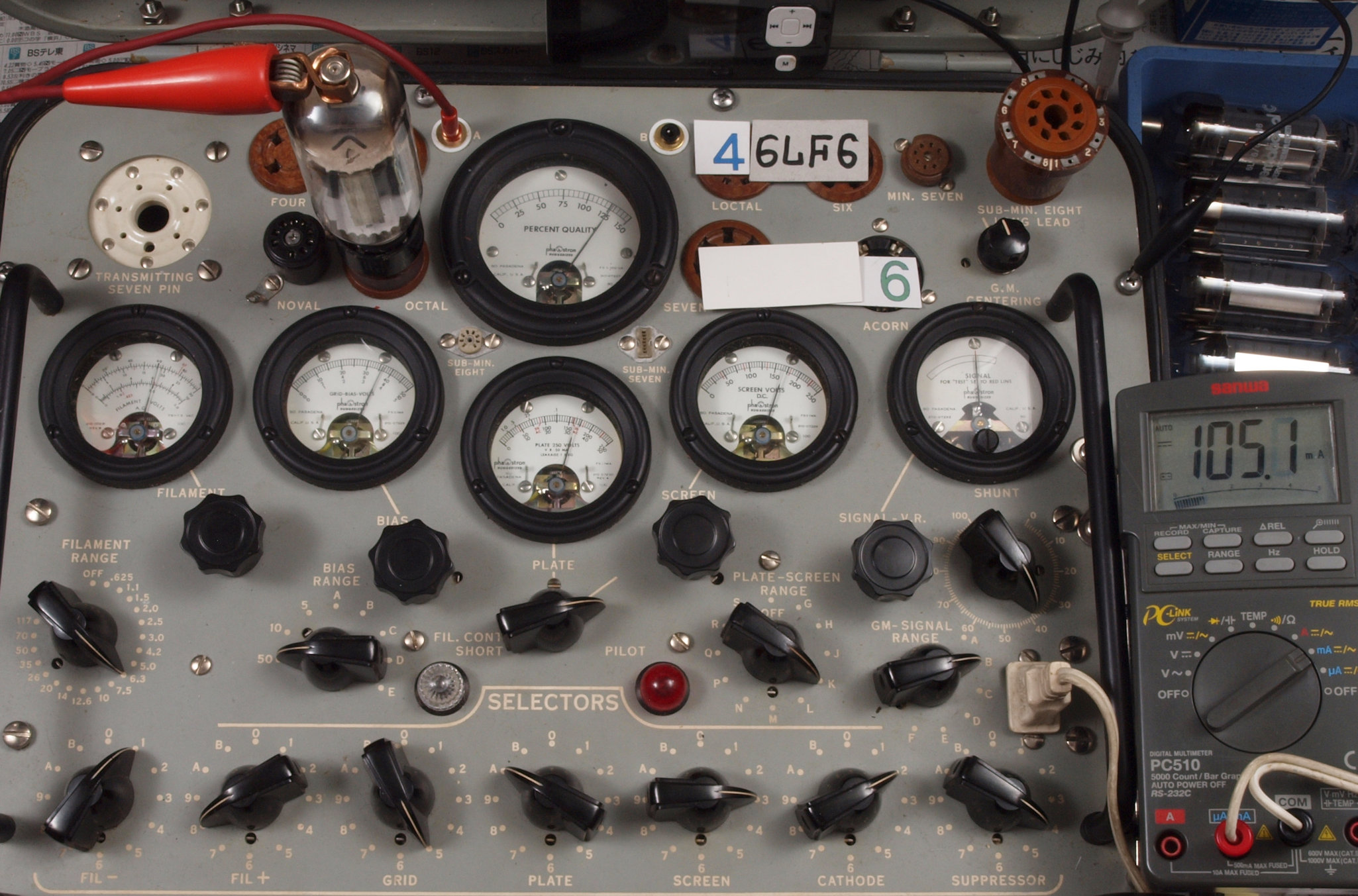

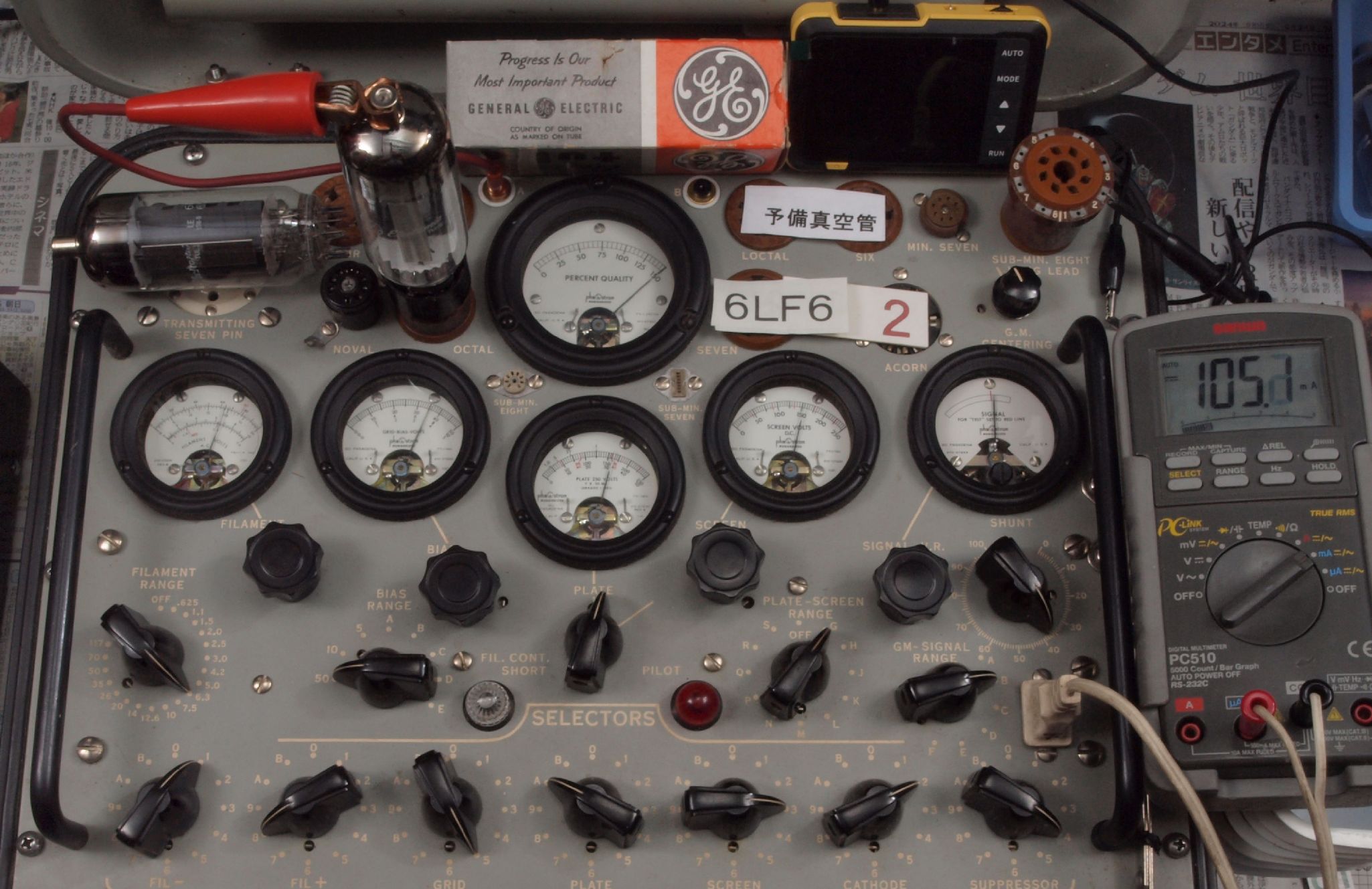

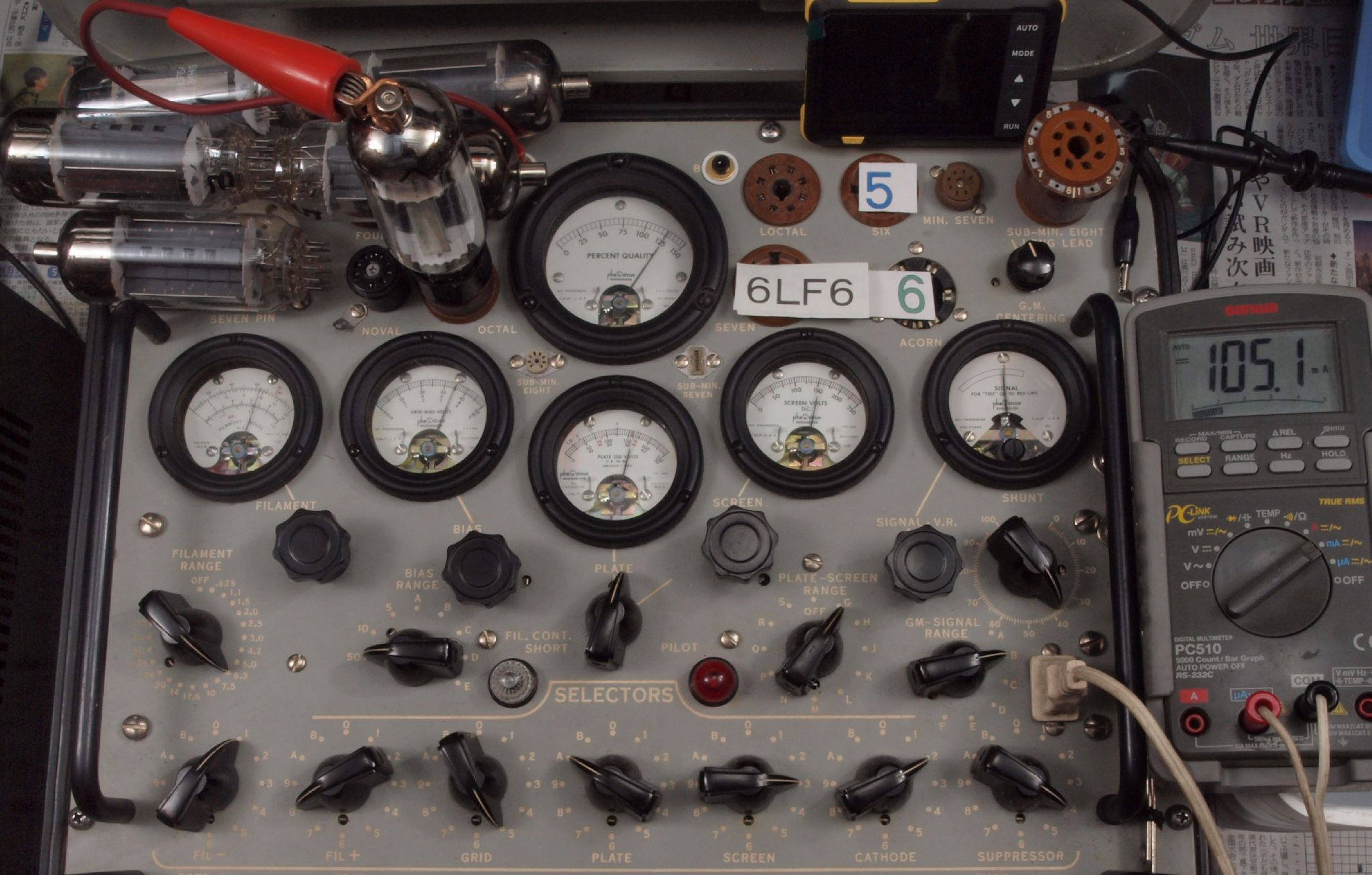

U46. 4台目付属6本目「6LF6」。 Gm測定=12600μmho、 Ip=105.1mA。

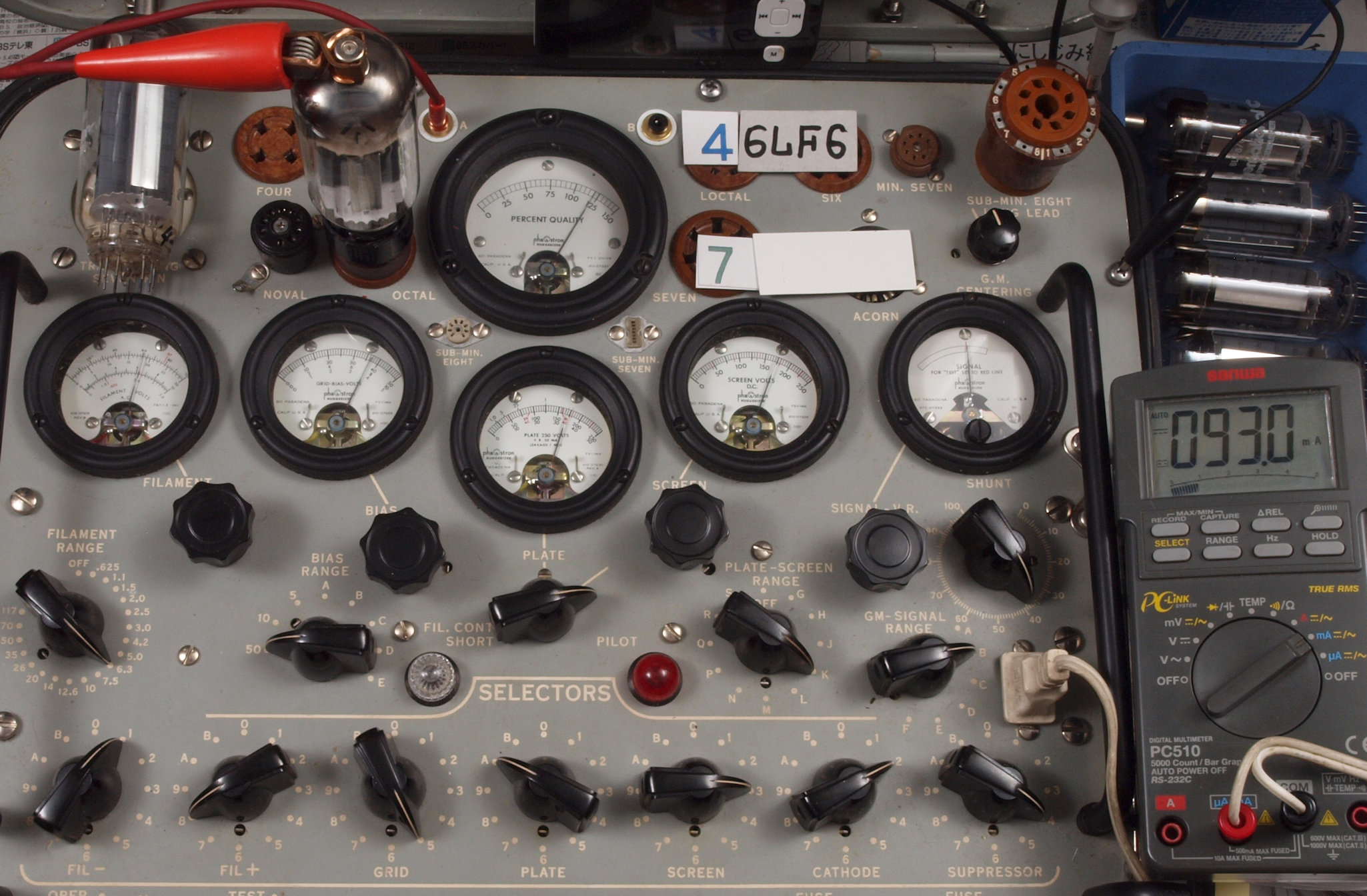

U47. 4台目付属7本目「6LF6」。 Gm測定=12000μmho、 Ip=93.0mA。
                  測定条件、「Ep=Esg=160V、Eg1=−35V」、Bレンジ=15000μmhoでの測定。

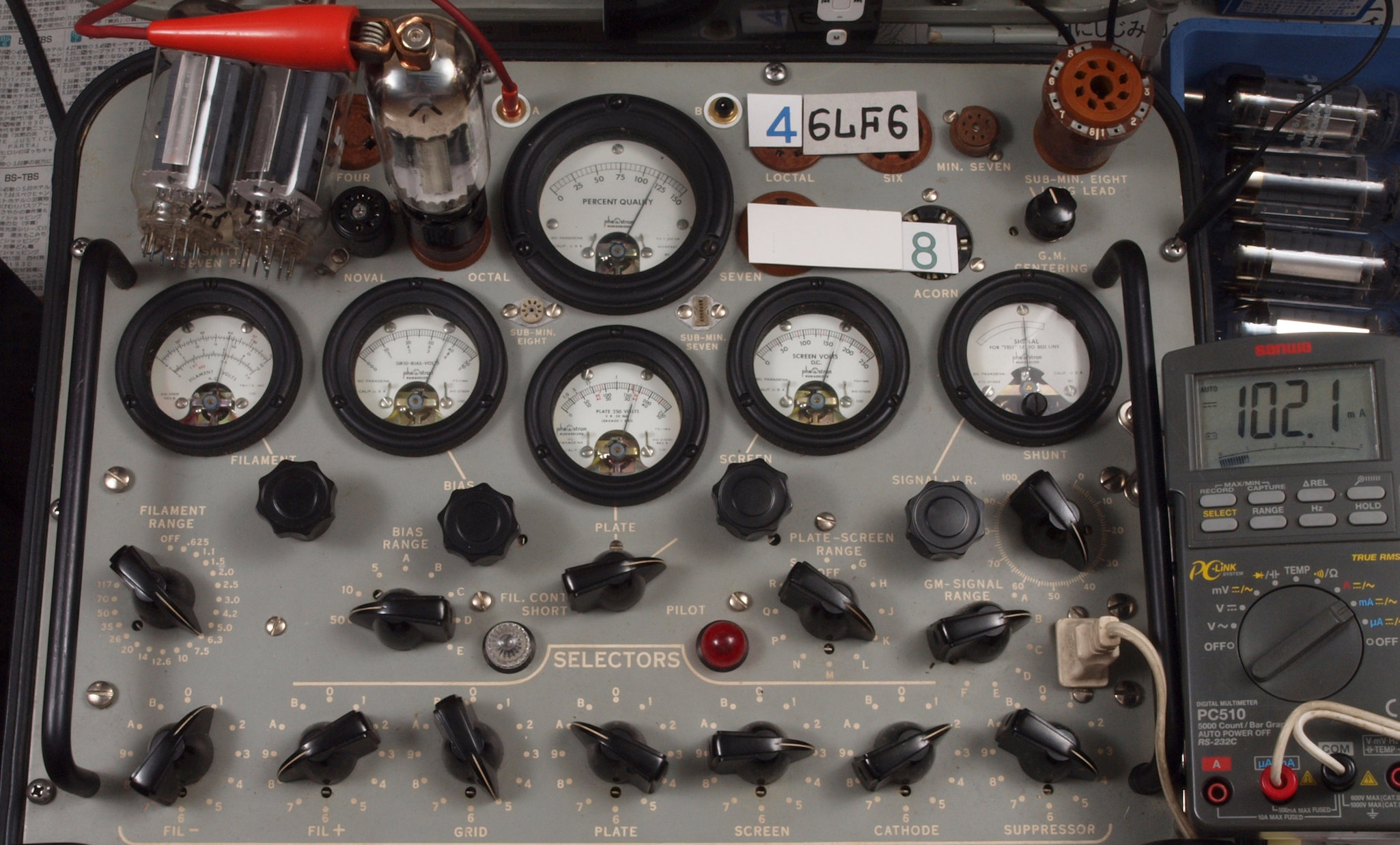

U48. 4台目付属8本目「6LF6」。 Gm測定=11700μmho、 Ip=102.1mA。

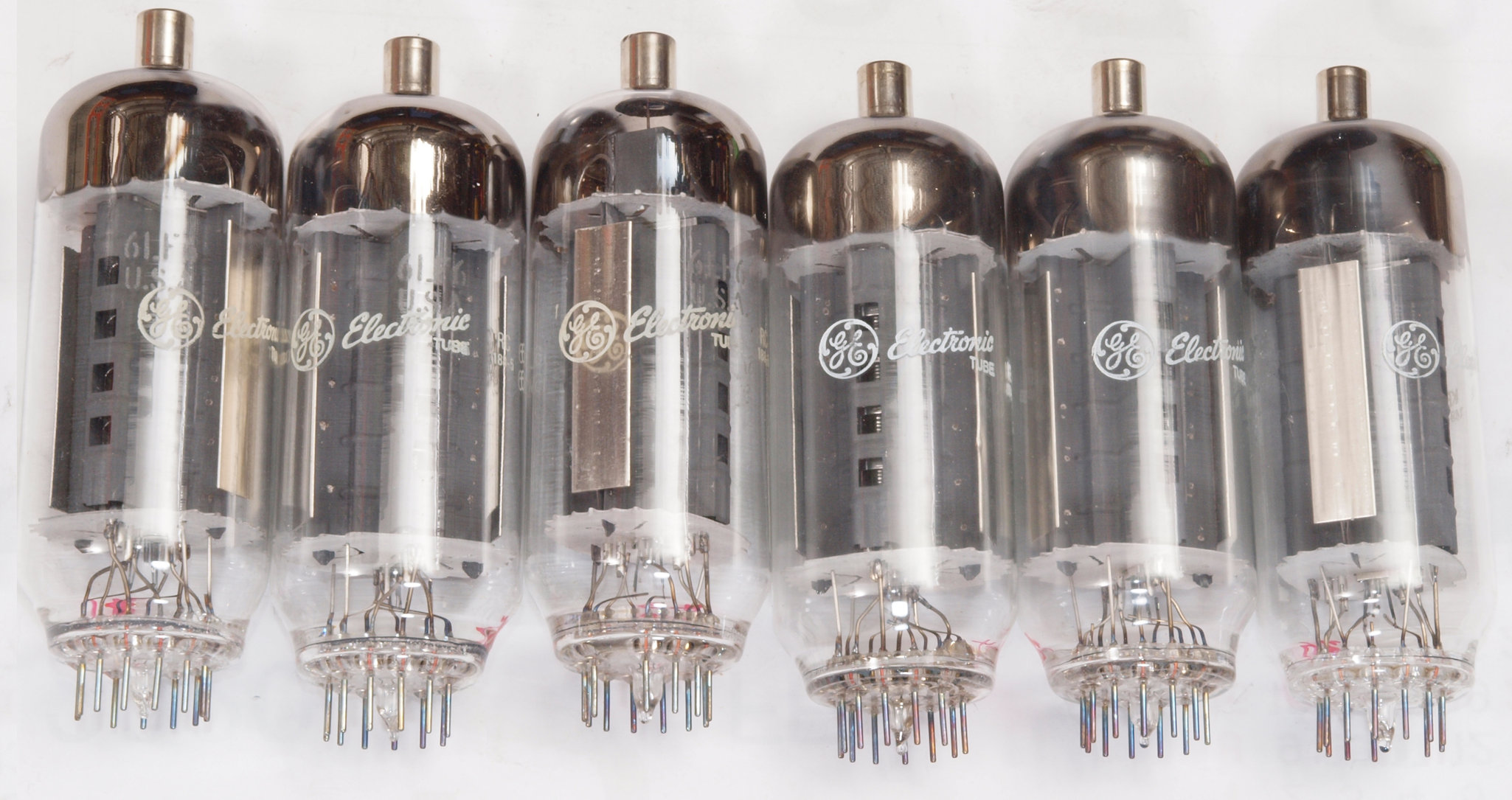

V30. Yahooオークション購入11本の測定。「6LF6」右から1番目、2番目、、、、6番目。

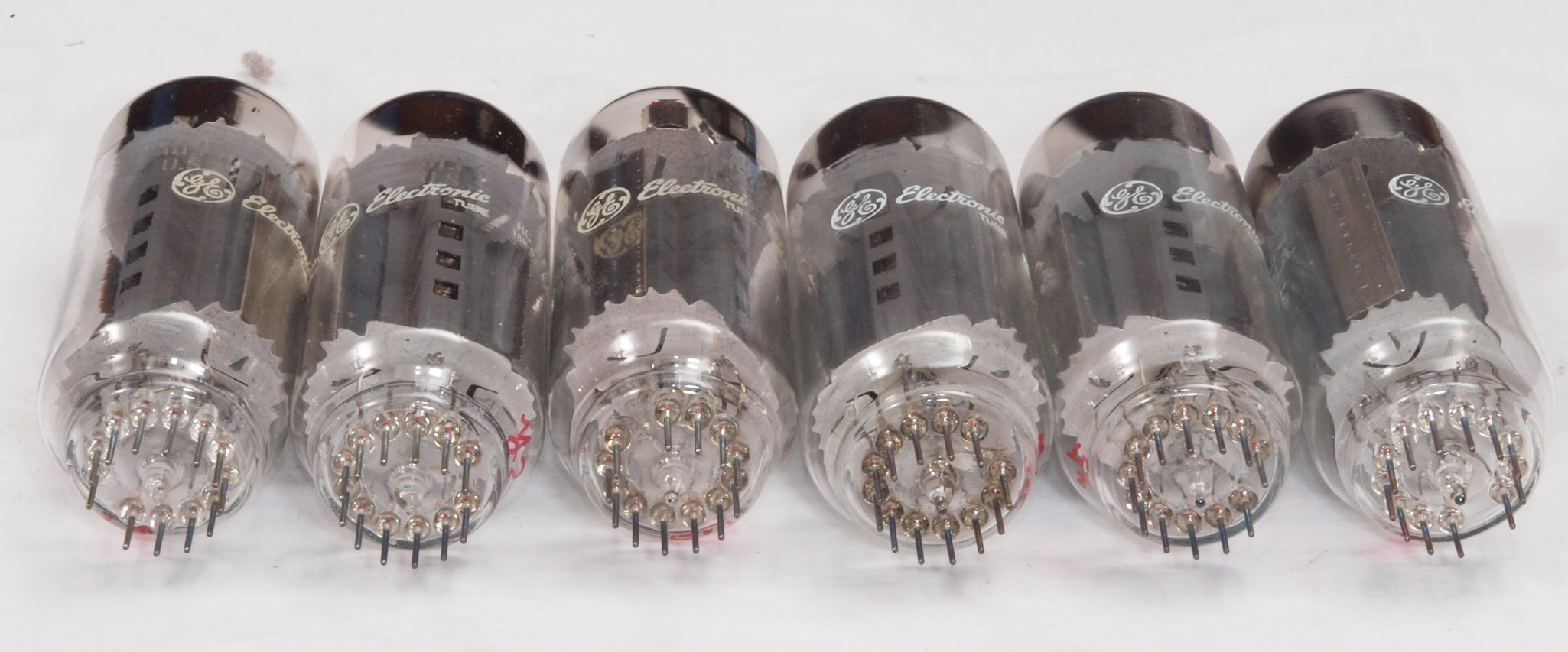

Yahooオークション購入右から1番目、2番目、、、、6番目

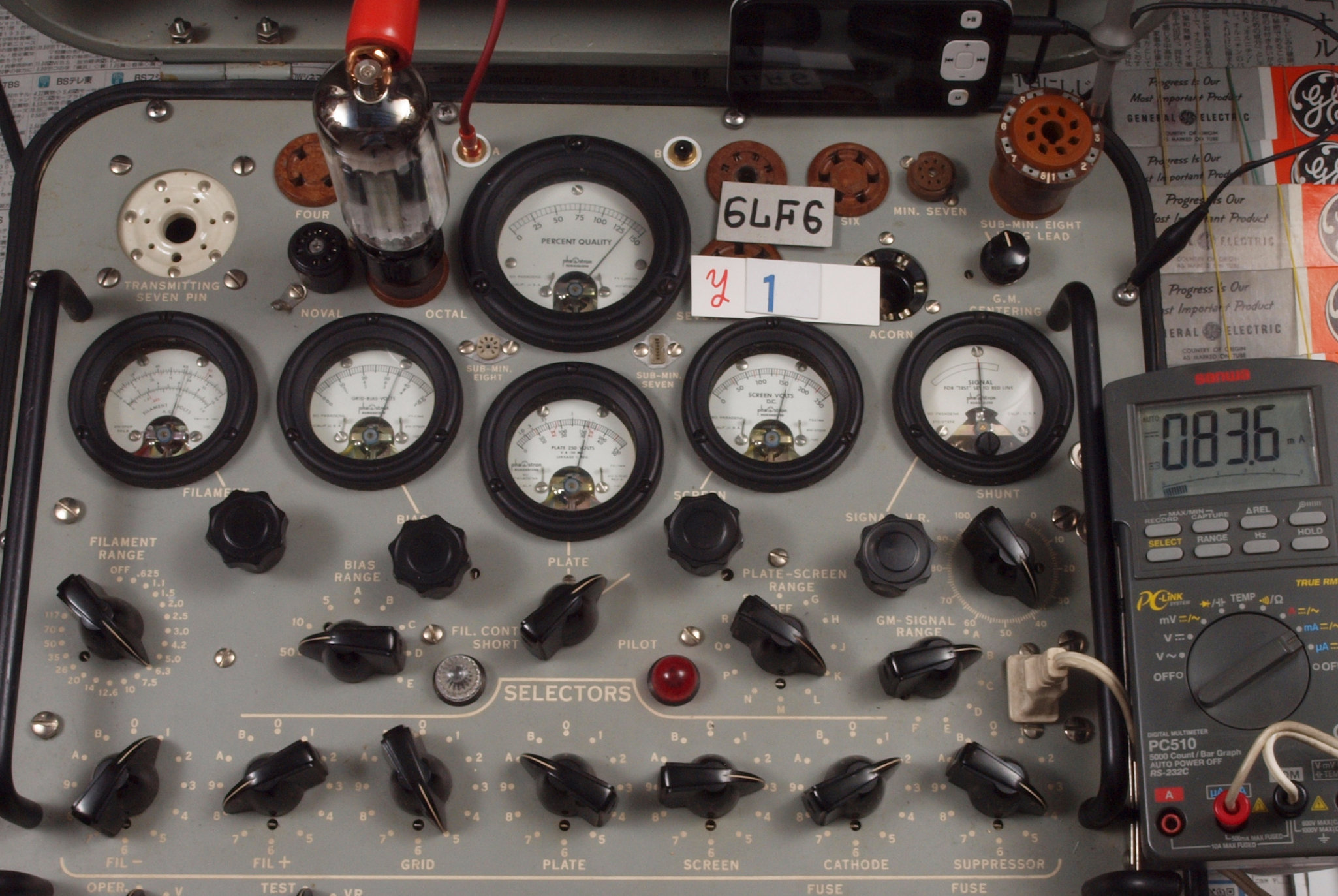

V31. 1本目「6LF6」。 Gm測定=13500μmho、 Ip=83.6mA。
                 測定条件、「Ep=Esg=160V、Eg1=−35V」、Bレンジ=15000μmhoでの測定。

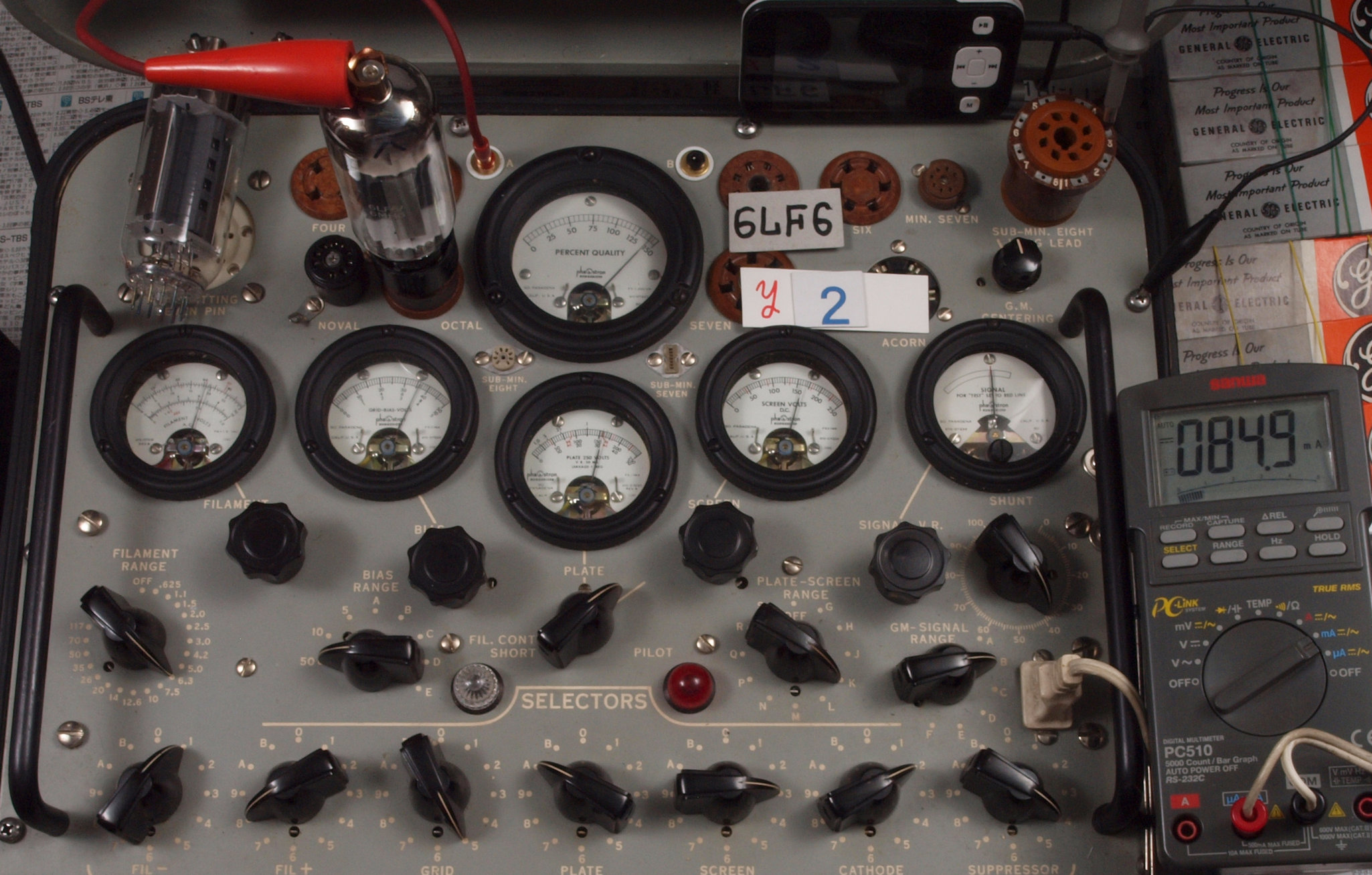

V32. 2本目「6LF6」。 Gm測定=14000μmho、 Ip=84.9mA。

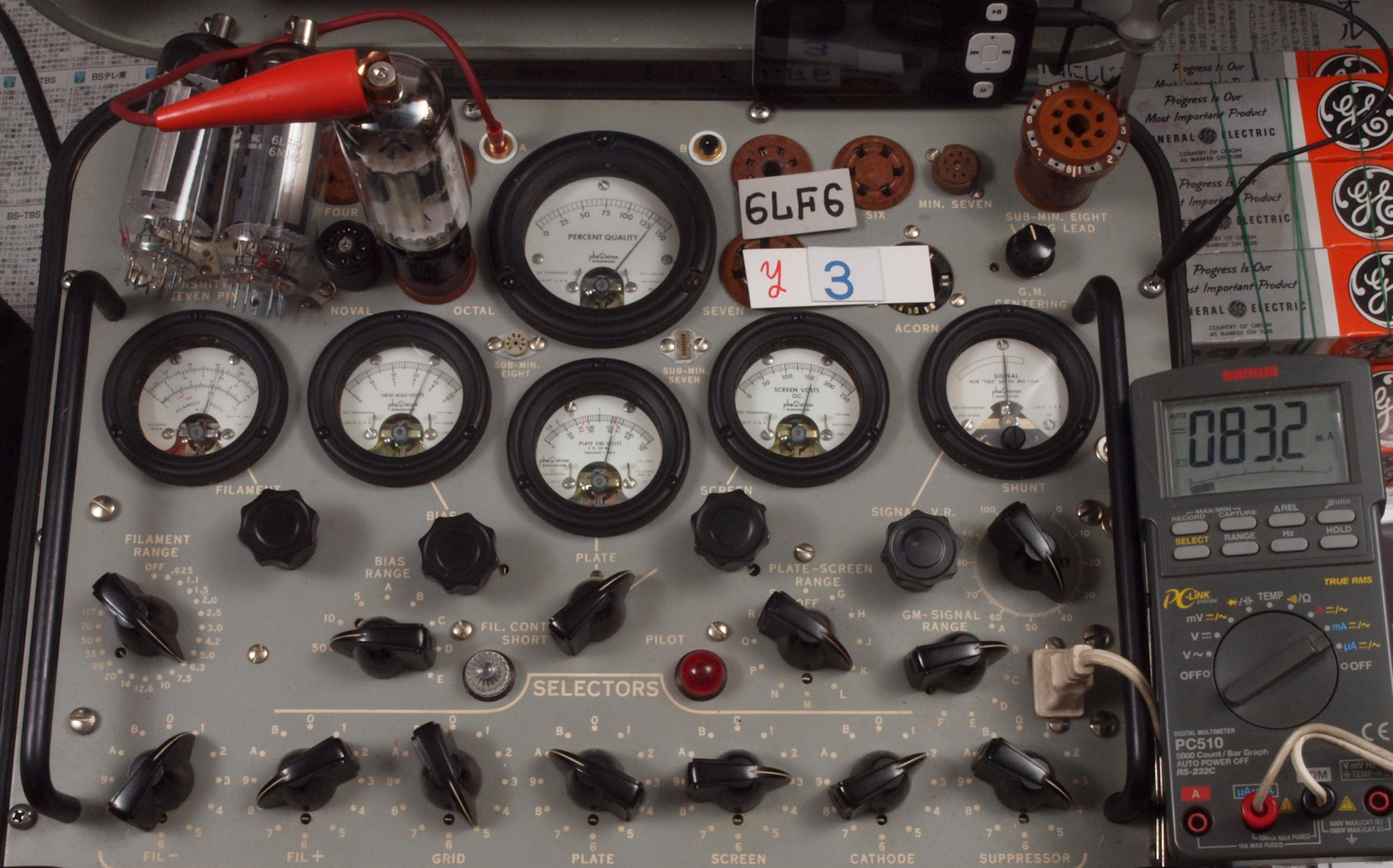

V33. 3本目「6LF6」。 Gm測定=13500μmho、 Ip=83.2mA。
                 測定条件、「Ep=Esg=160V、Eg1=−35V」、Bレンジ=15000μmhoでの測定。

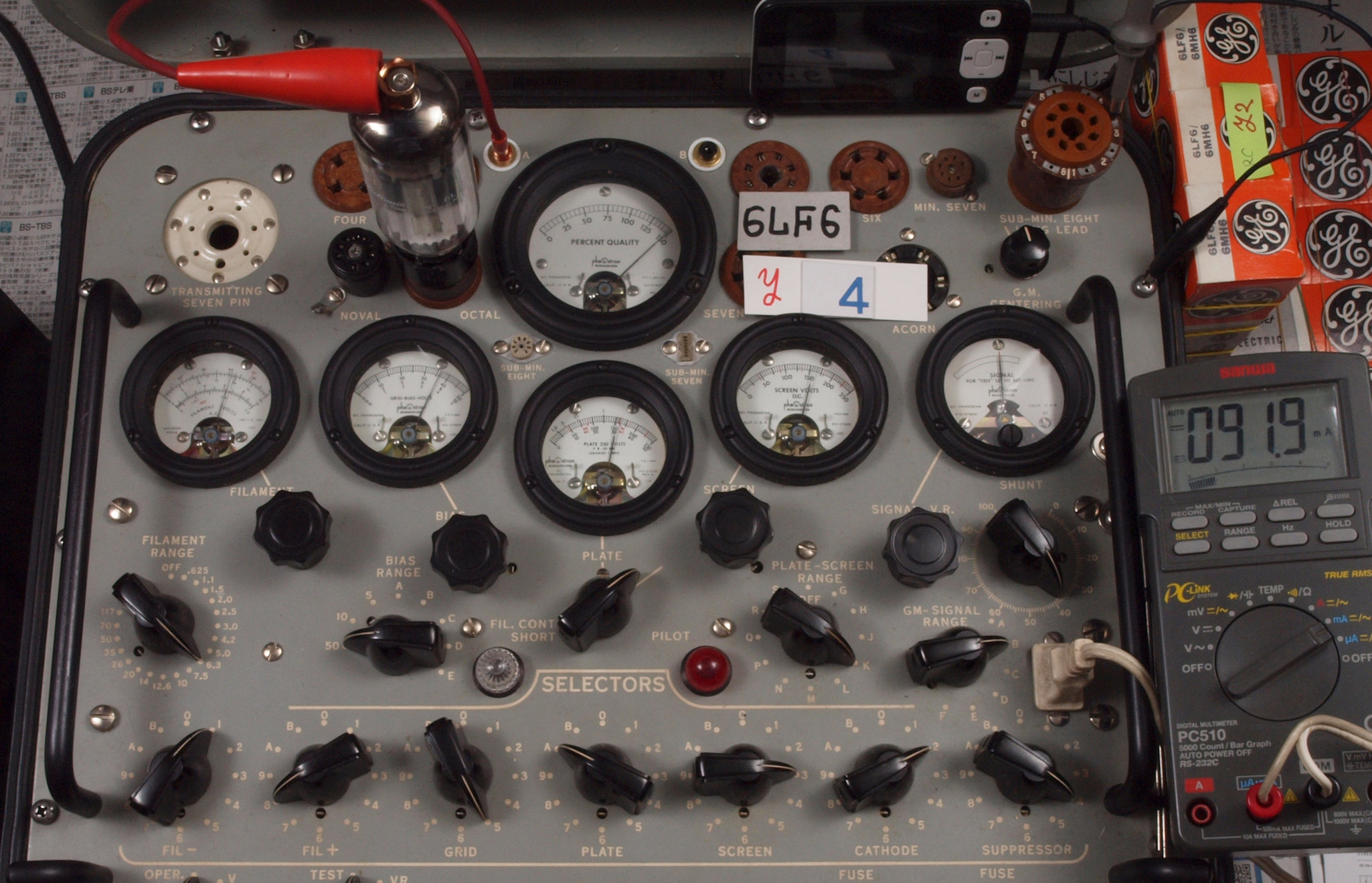

V34. 4本目「6LF6」。 Gm測定=15000μmho、 Ip=91.9mA。

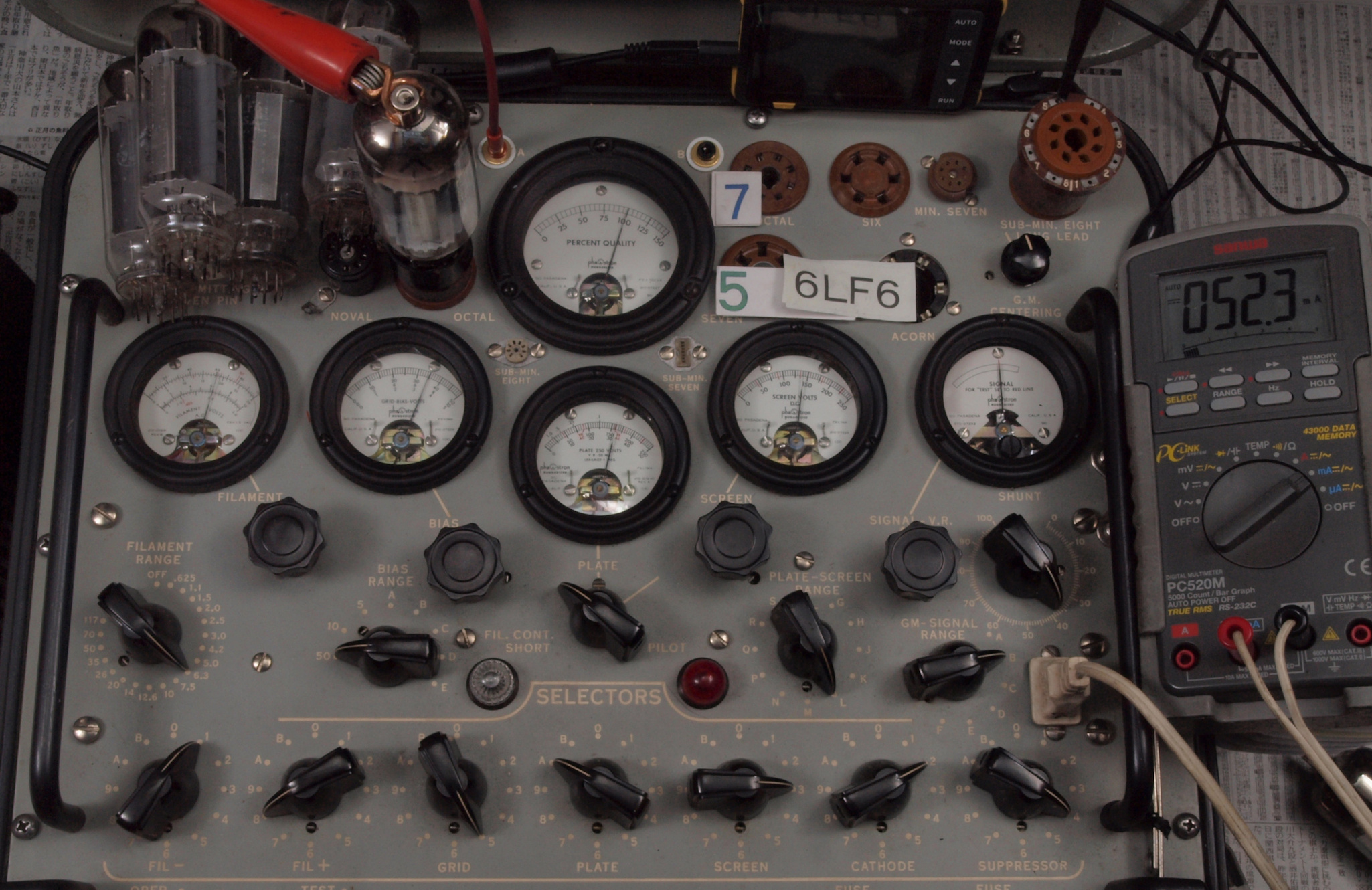

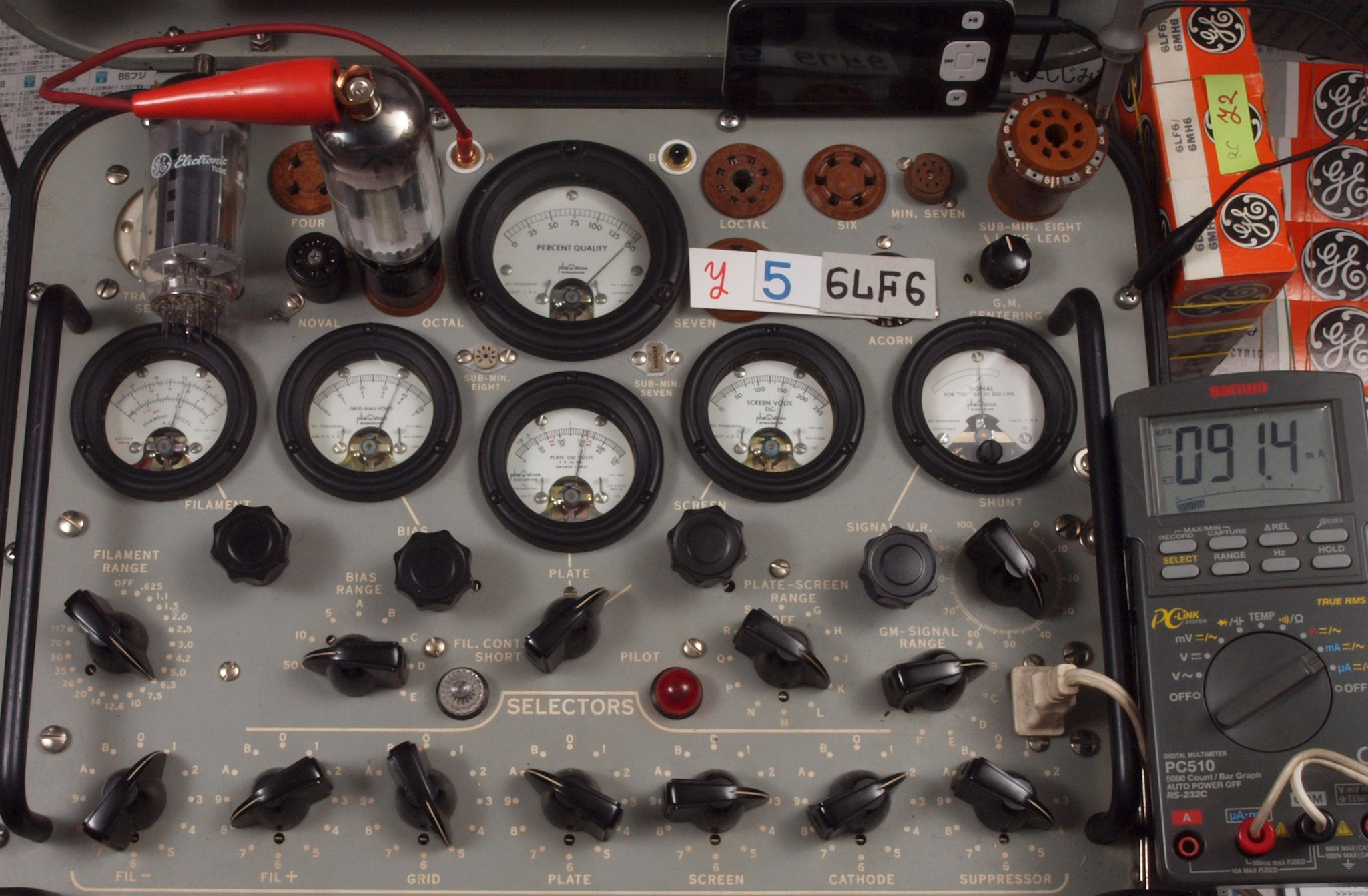

V35. 5本目「6LF6」。 Gm測定=14500μmho、 Ip=91.4mA。
                  測定条件、「Ep=Esg=160V、Eg1=−35V」、Bレンジ=15000μmhoでの測定。

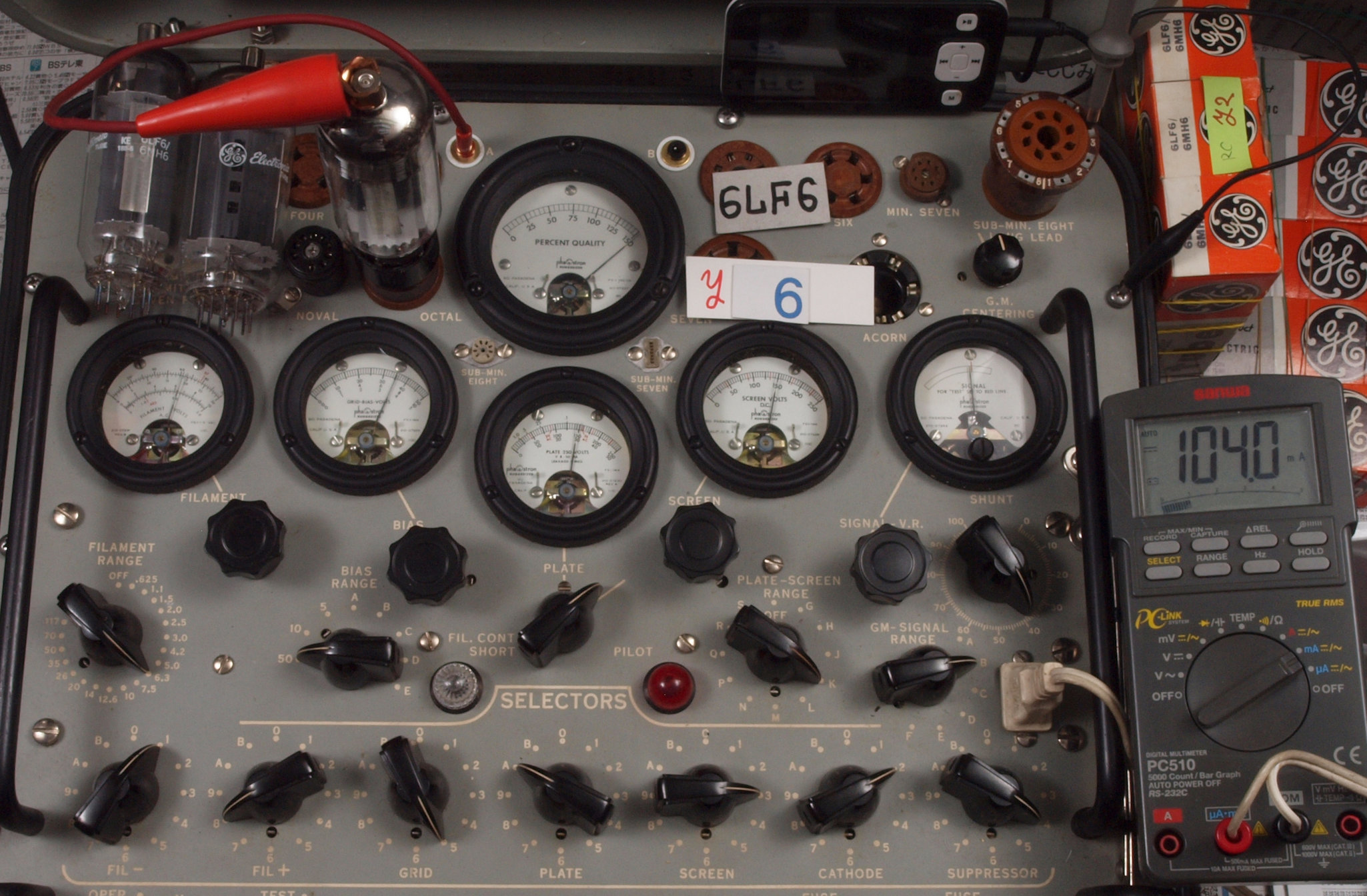

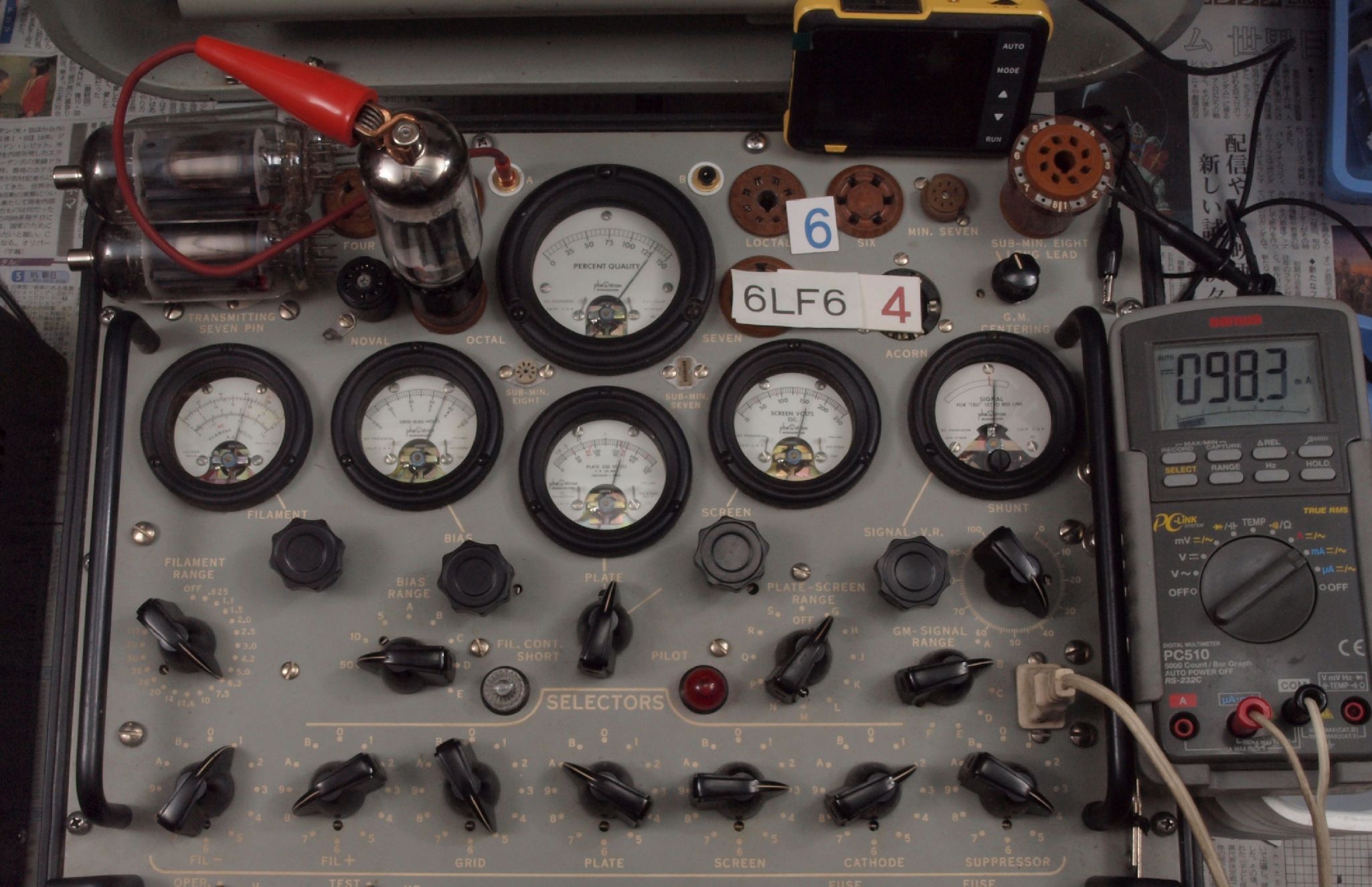

V36.6本目「6LF6」。 Gm測定=15100μmho、 Ip=104.0mA。
                 測定条件、「Ep=Esg=160V、Eg1=−35V」、Bレンジ=15000μmhoでの測定。

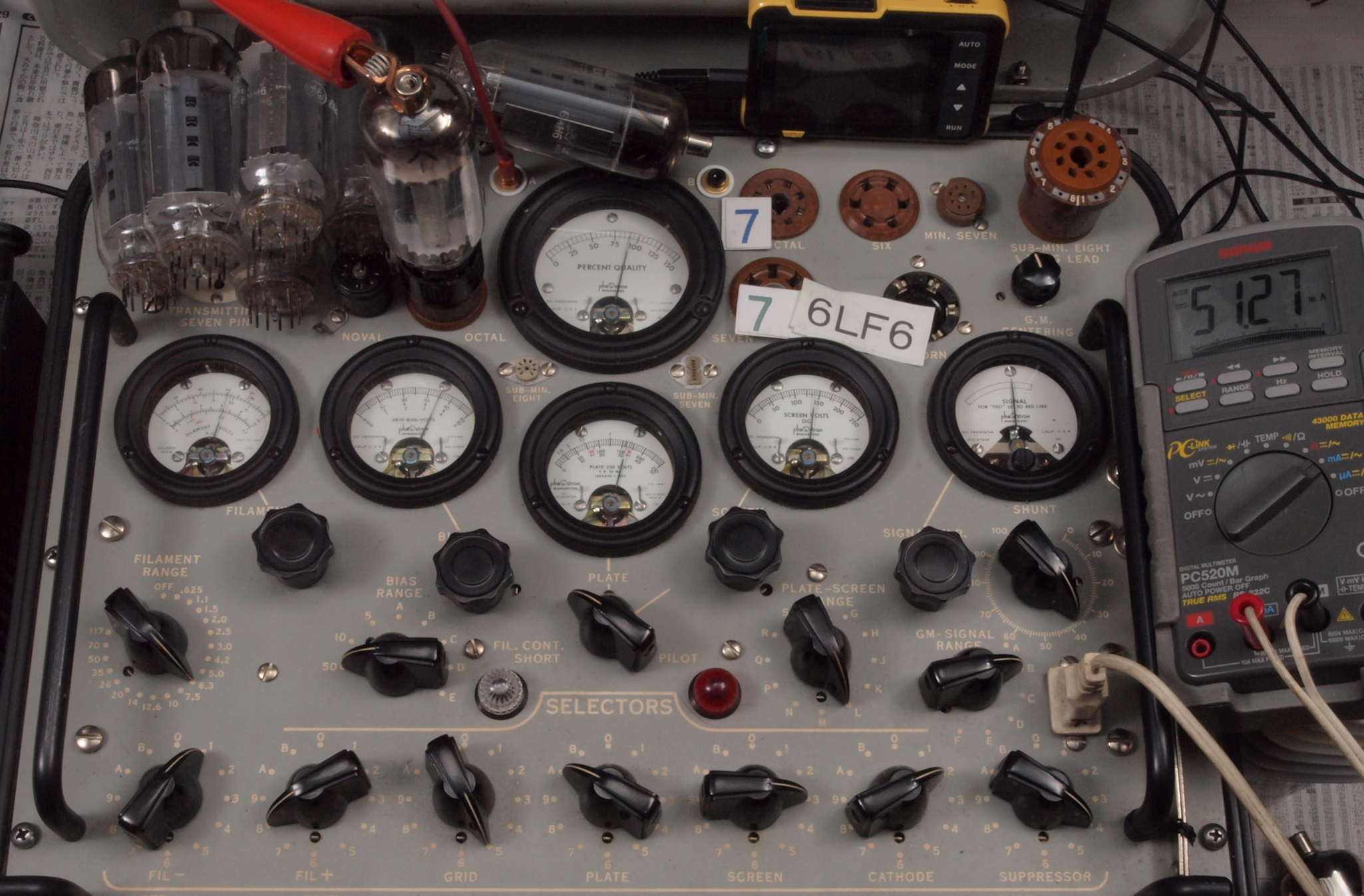

V37. 7本目「6LF6」。 Gm測定=14800μmho、 Ip=97.1mA。

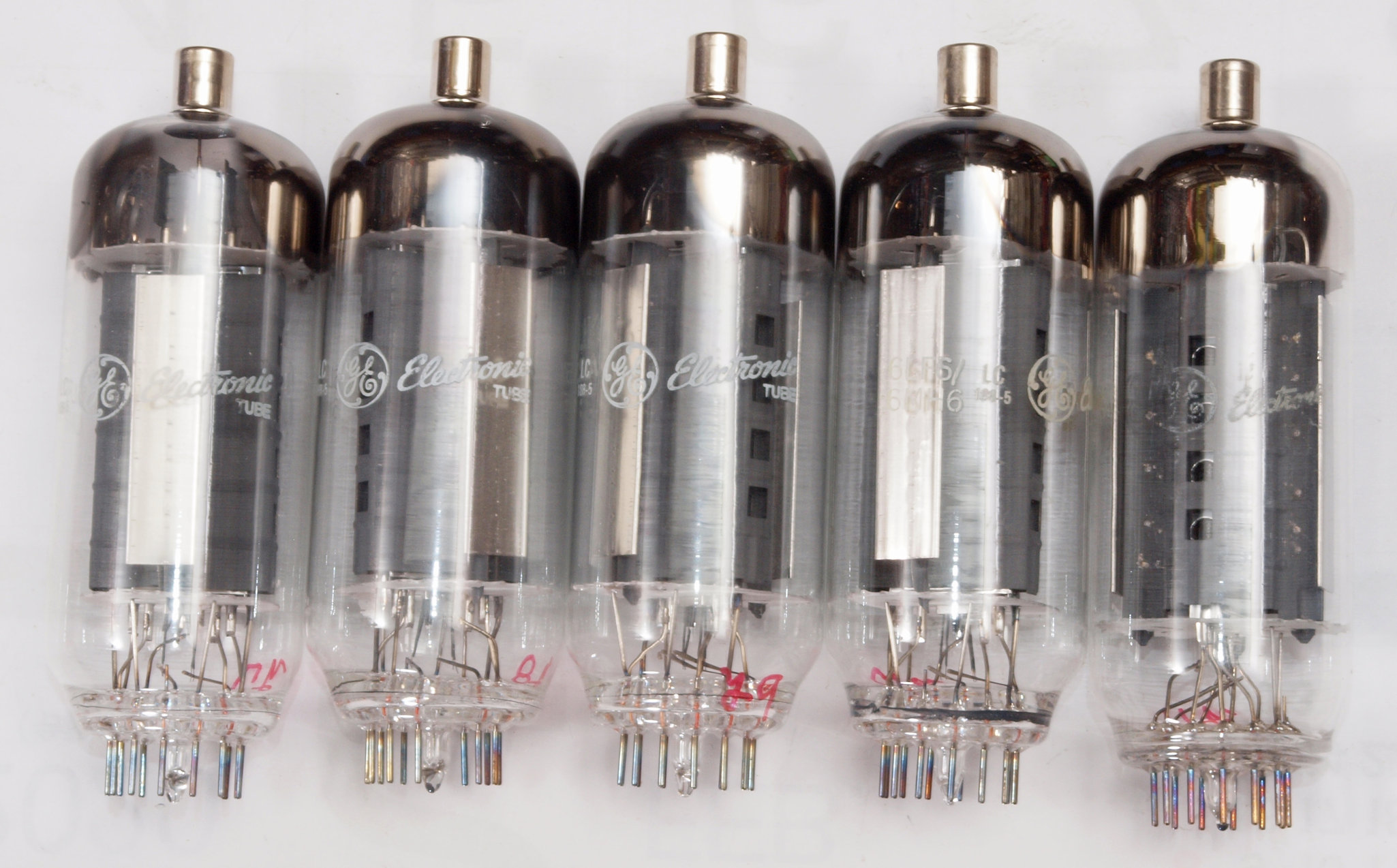

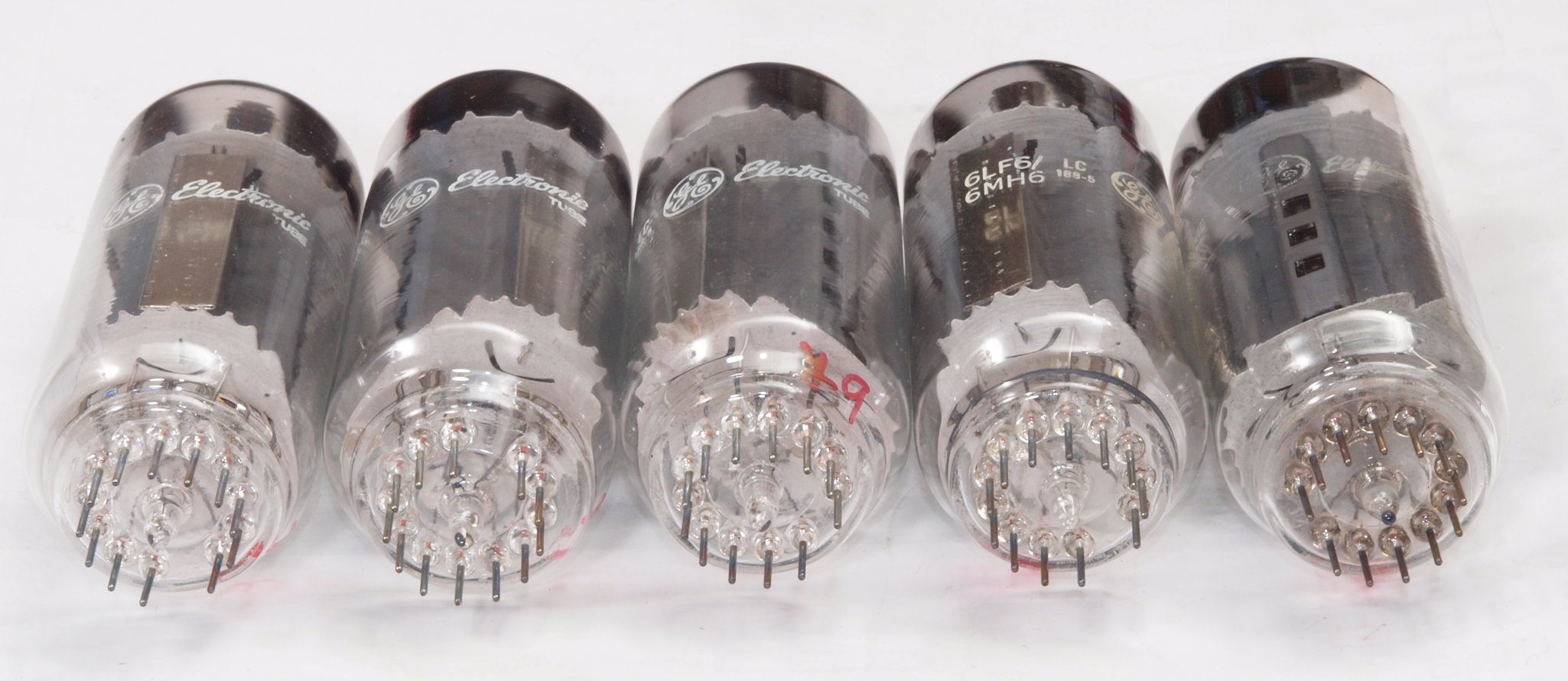

Yahooオークション購入右から7番目、8番目、、、、11番目。

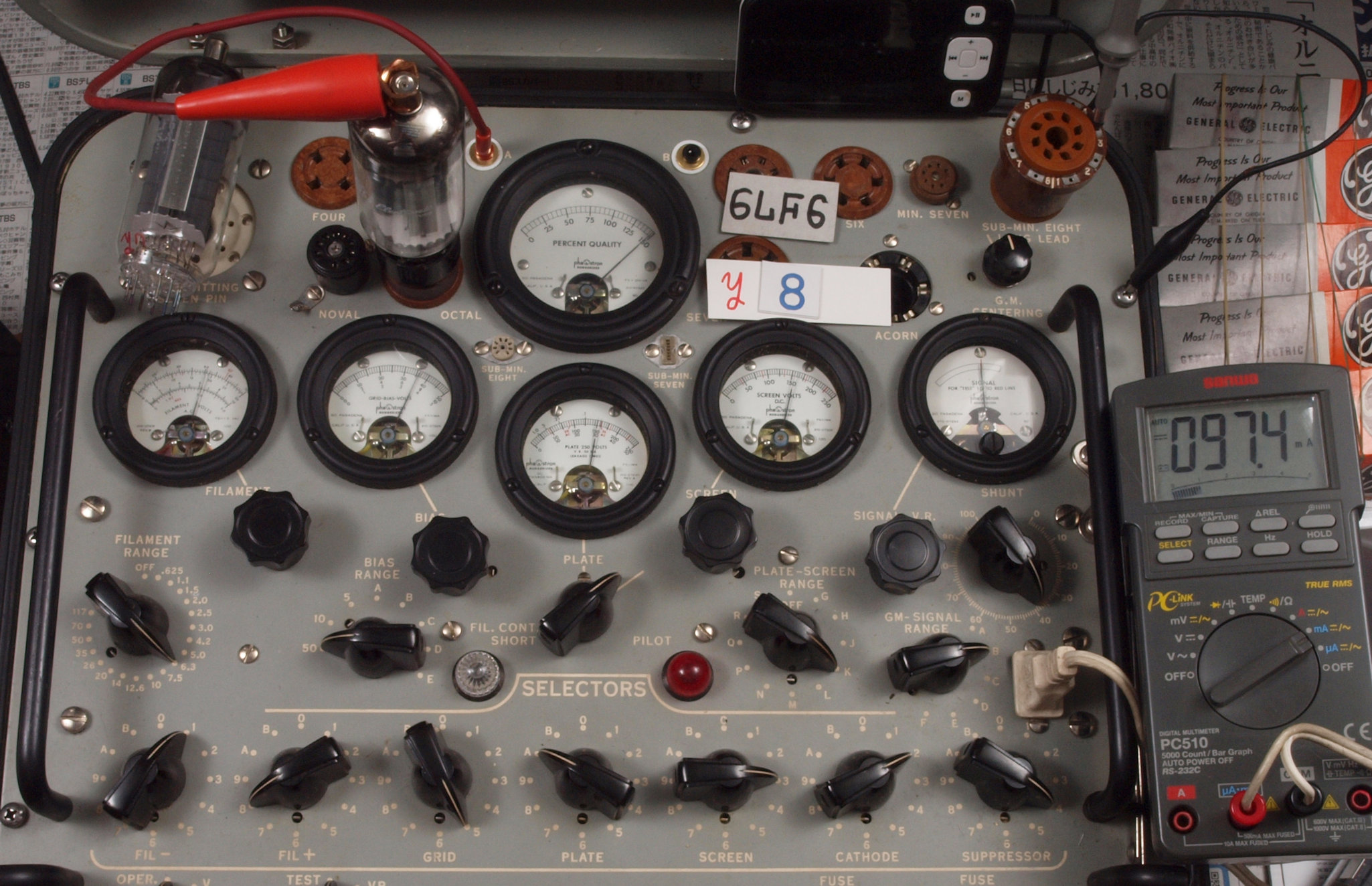

V38. 8本目「6LF6」。 Gm測定=14900μmho、 Ip=97.4mA。
                 測定条件、「Ep=Esg=160V、Eg1=−35V」、Bレンジ=15000μmhoでの測定。

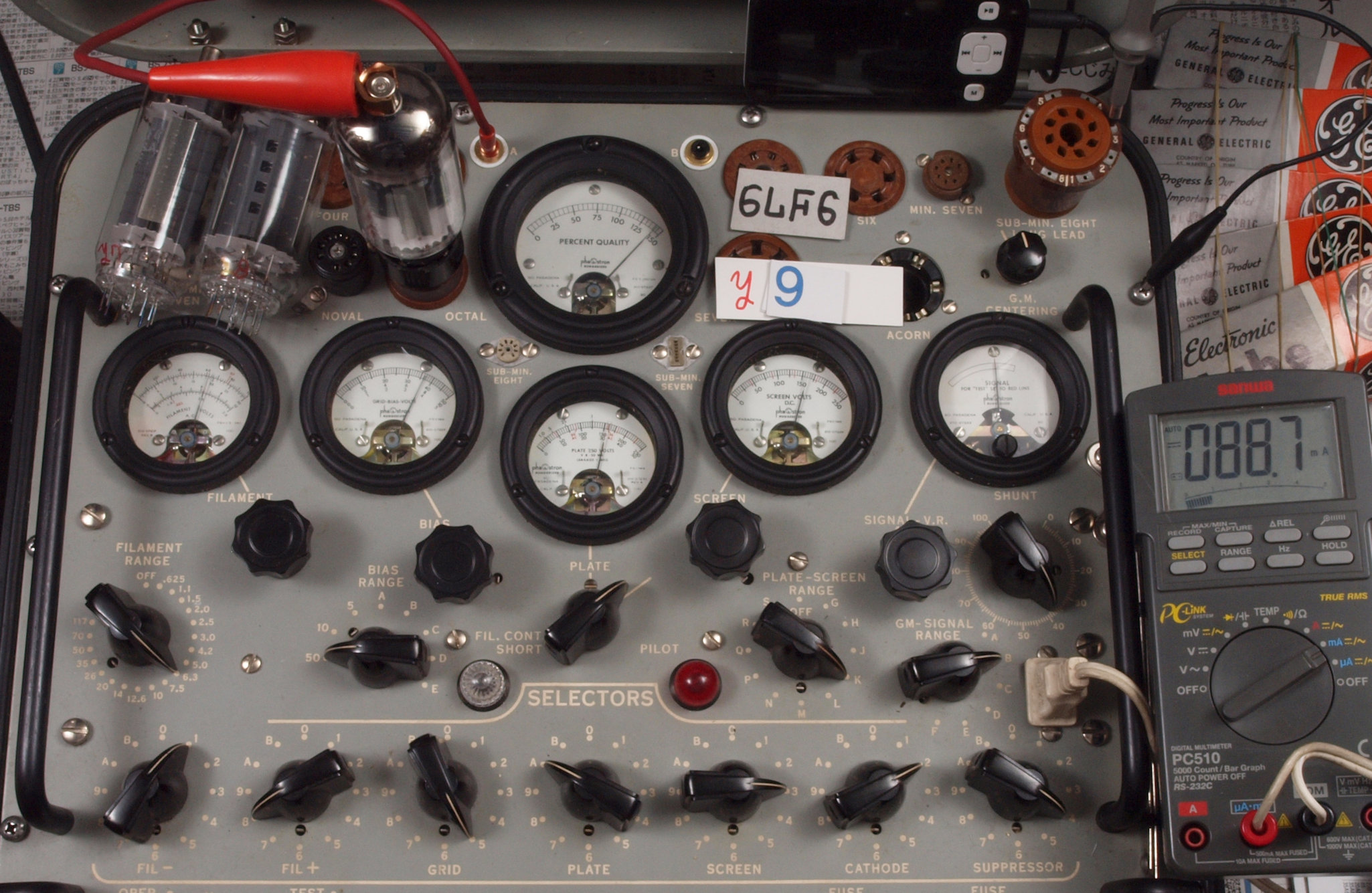

V39. 9本目「6LF6」。 Gm測定=14100μmho、 Ip=88.87mA。

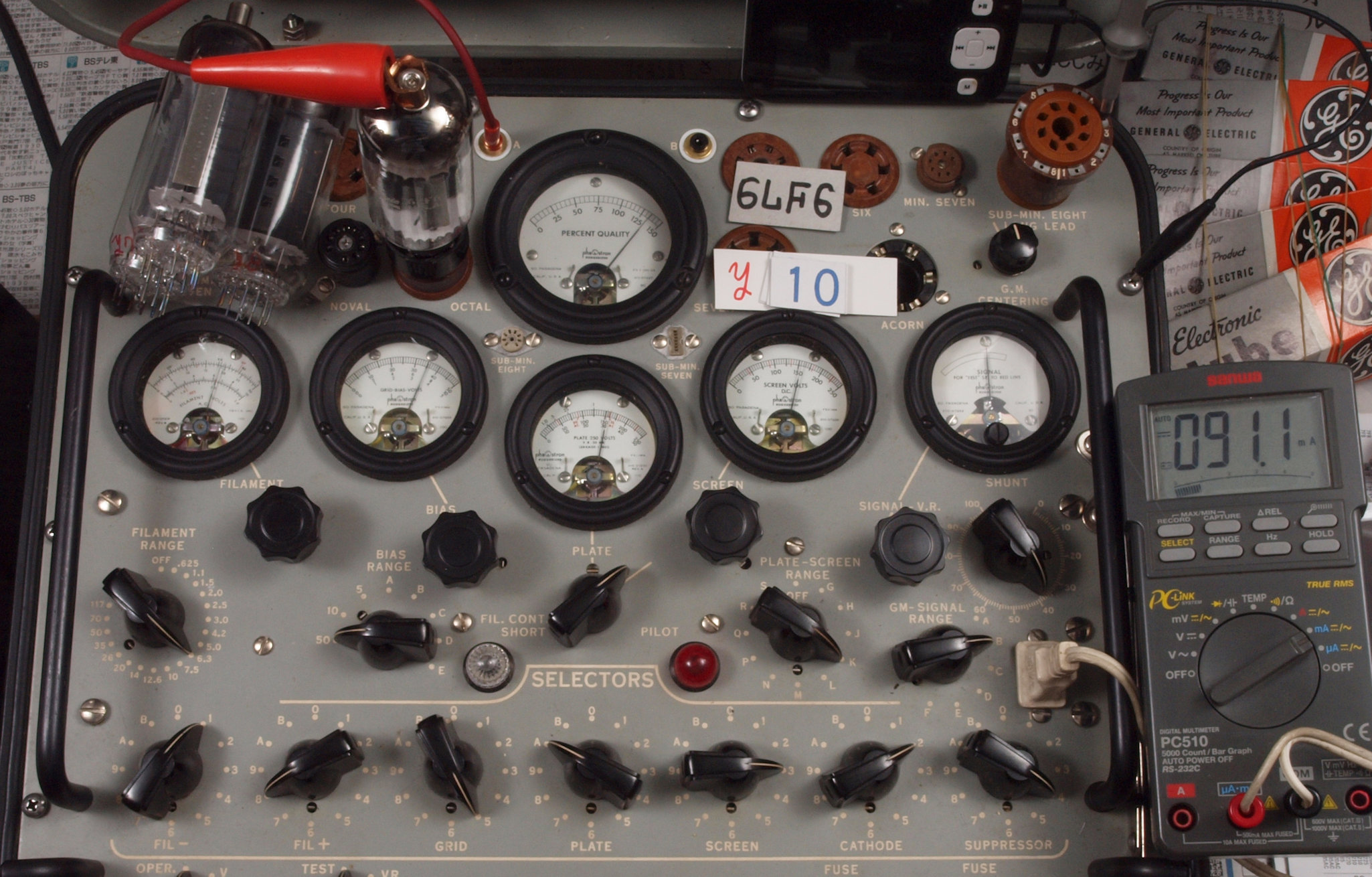

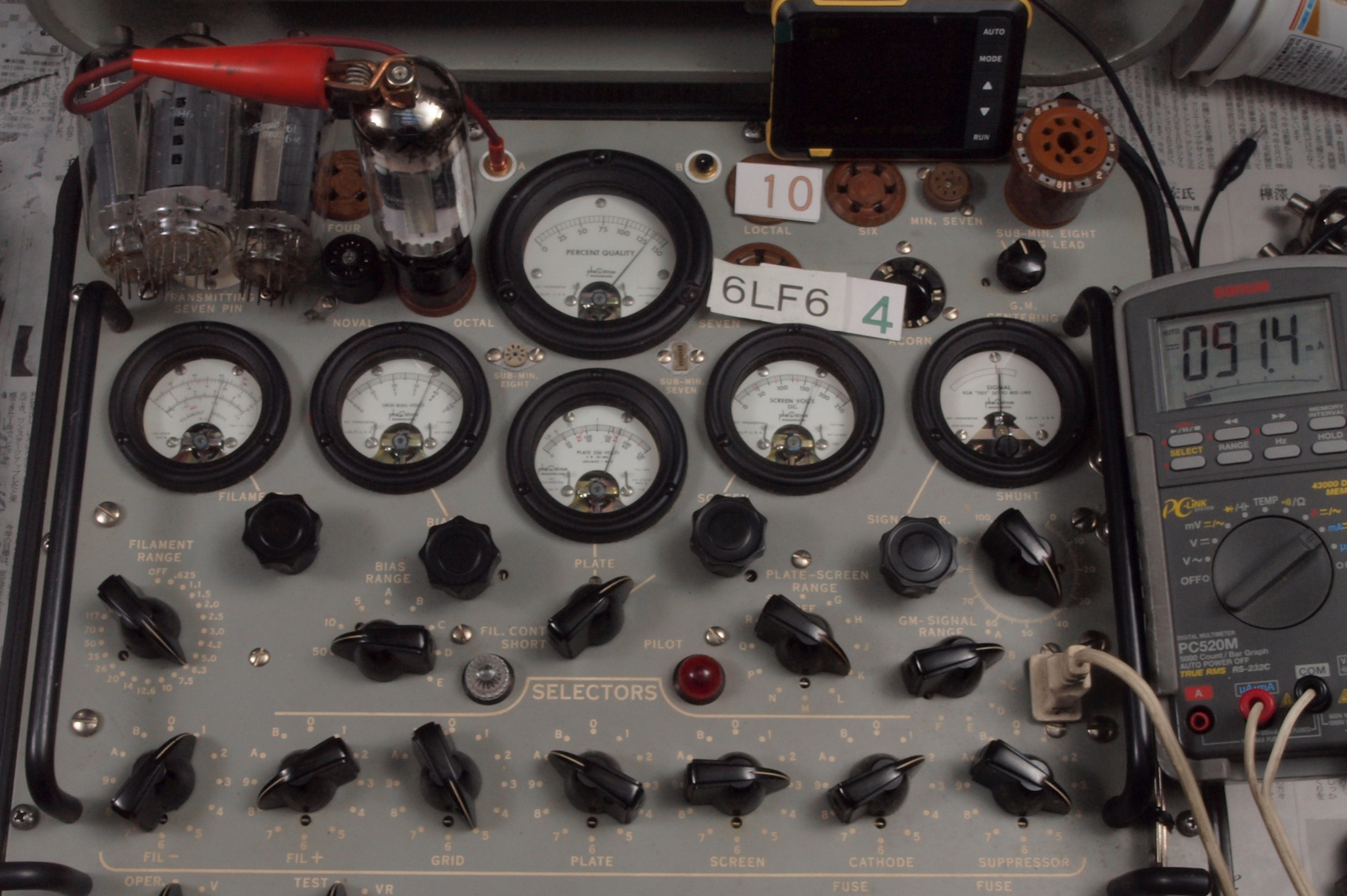

V310. 10本目「6LF6」。 Gm測定=13500μmho、 Ip=91.1mA。
                  測定条件、「Ep=Esg=160V、Eg1=−35V」、Bレンジ=15000μmhoでの測定。

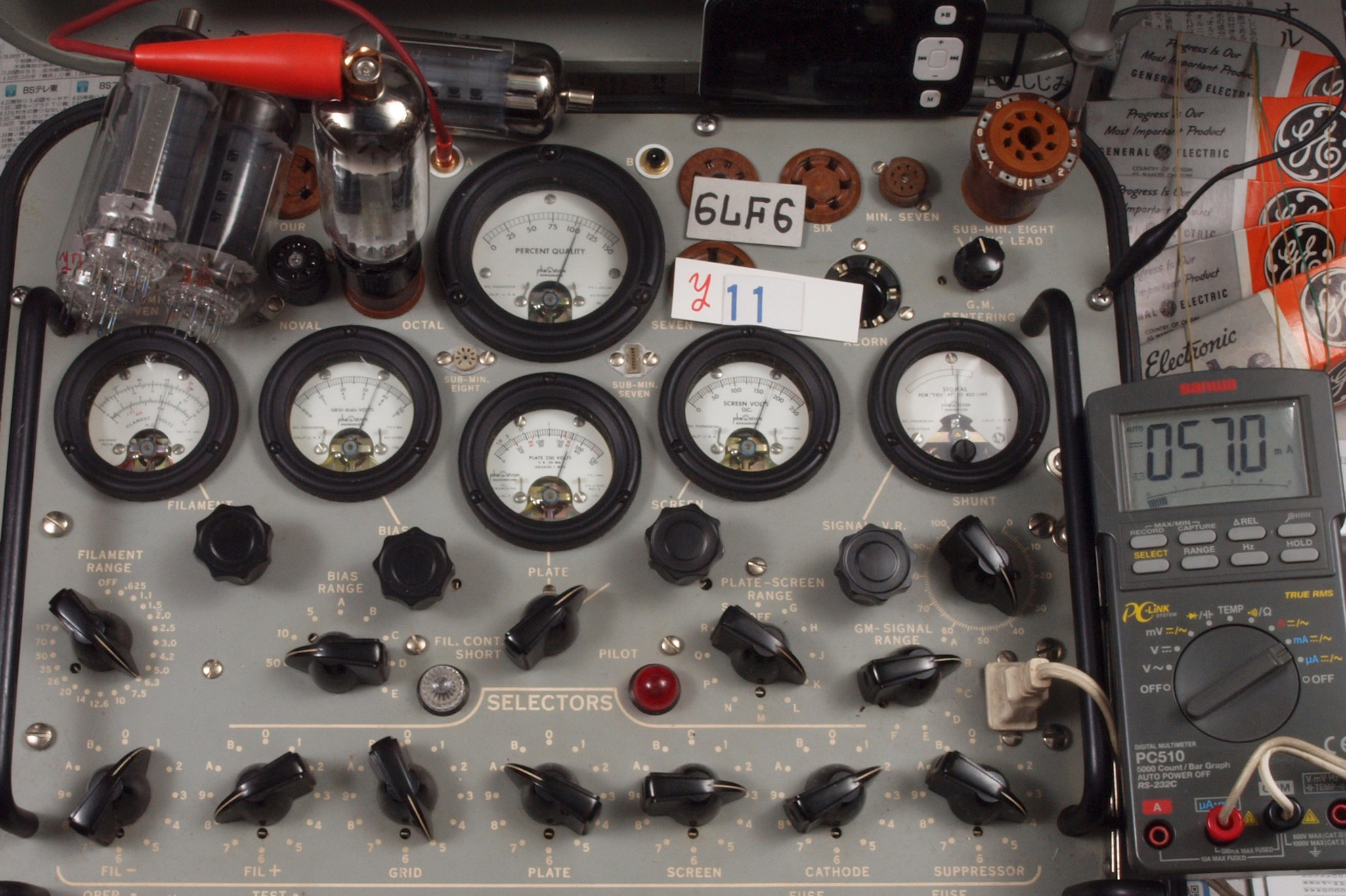

V311. 11本目「6LF6」。 Gm測定=10500μmho、 Ip=57.0mA。
                  測定条件、「Ep=Esg=160V、Eg1=−35V」、Bレンジ=15000μmhoでの測定。

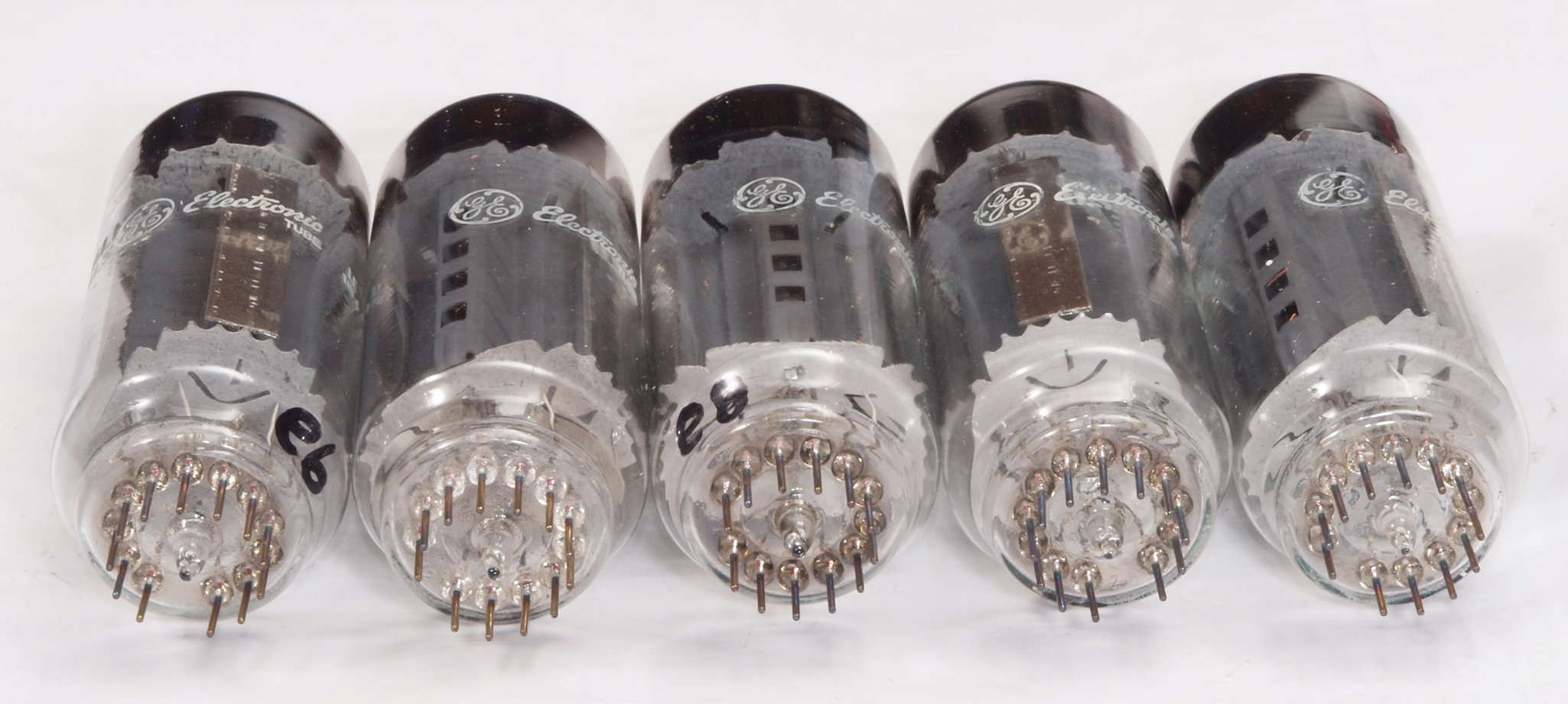

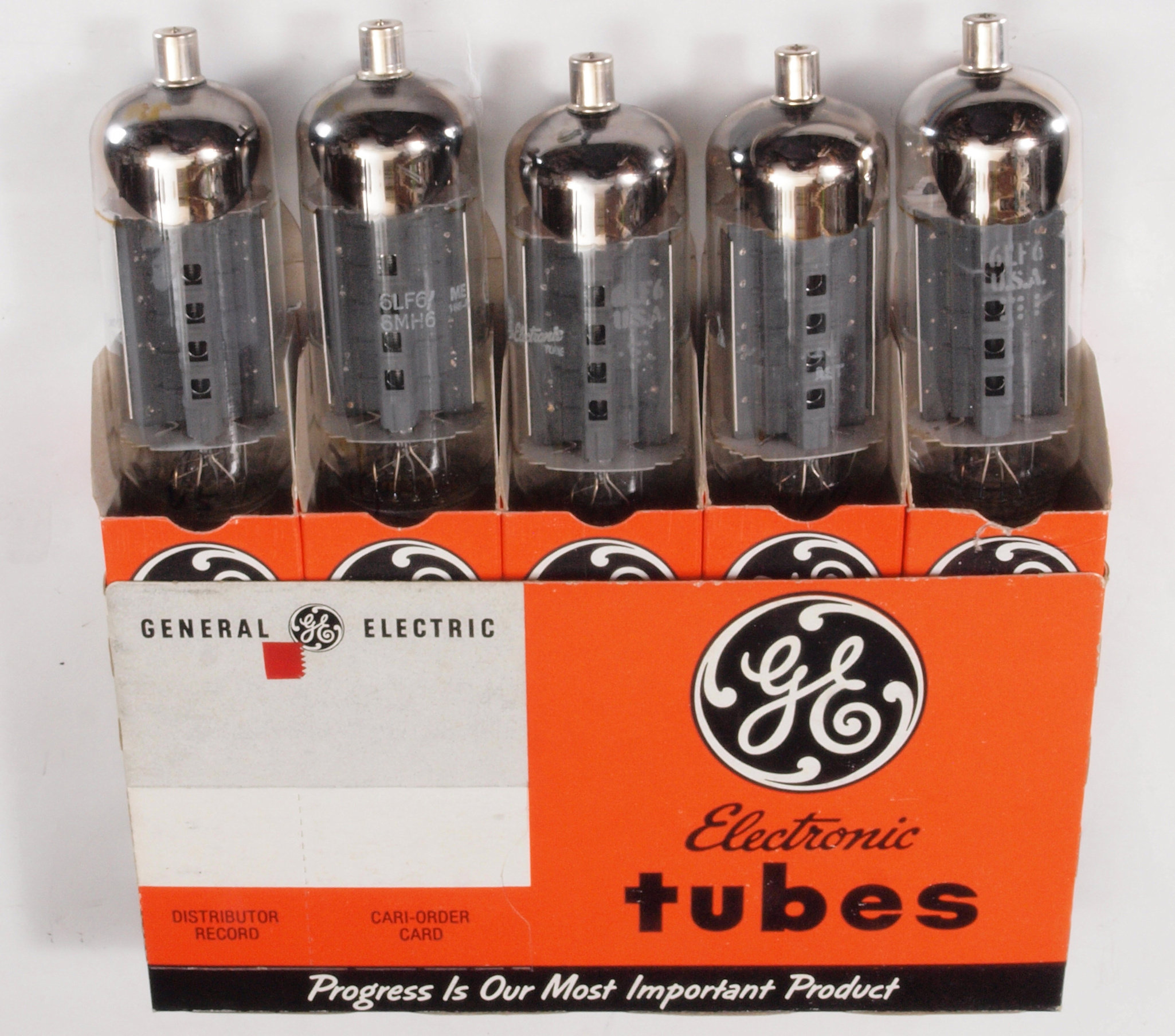

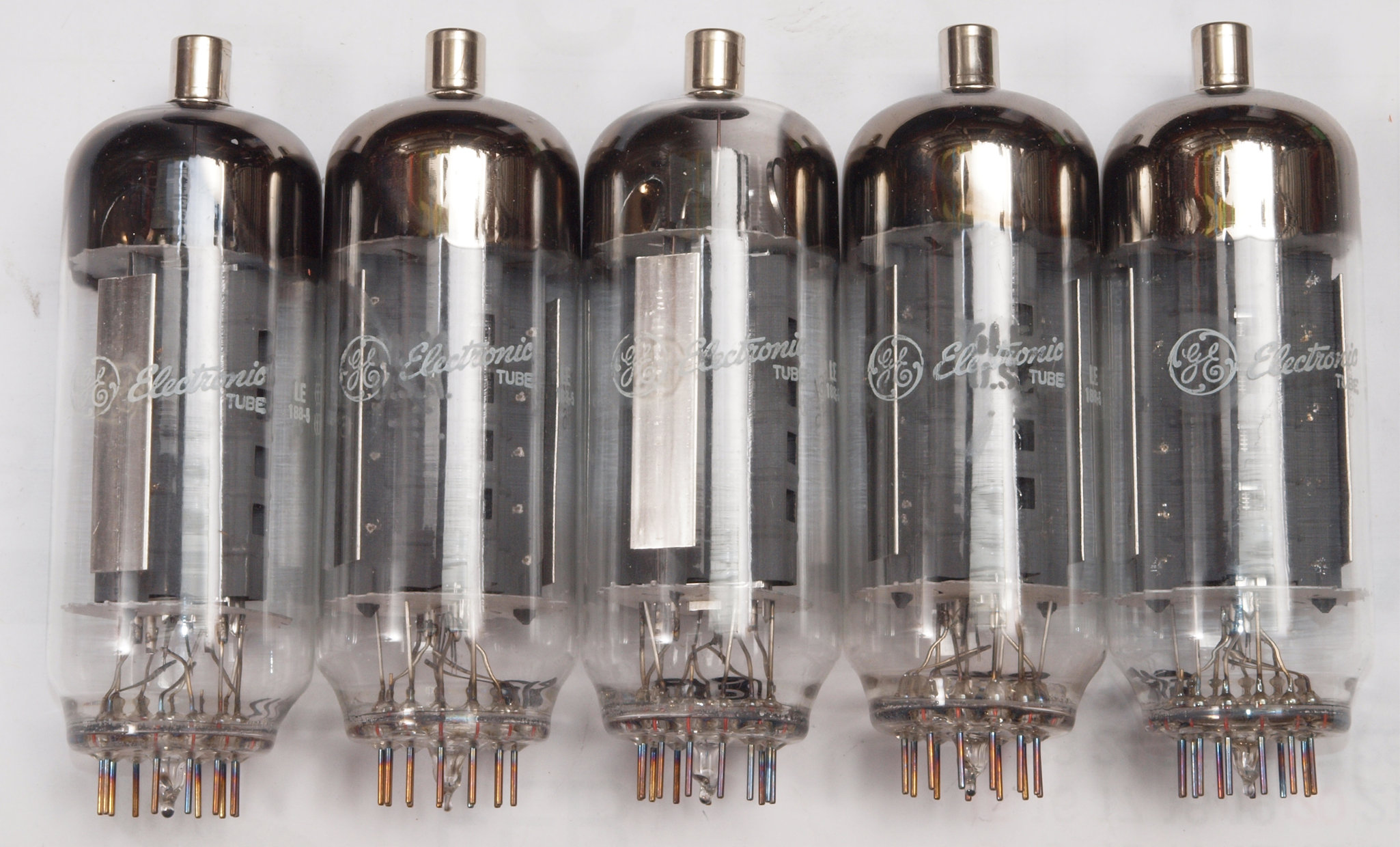

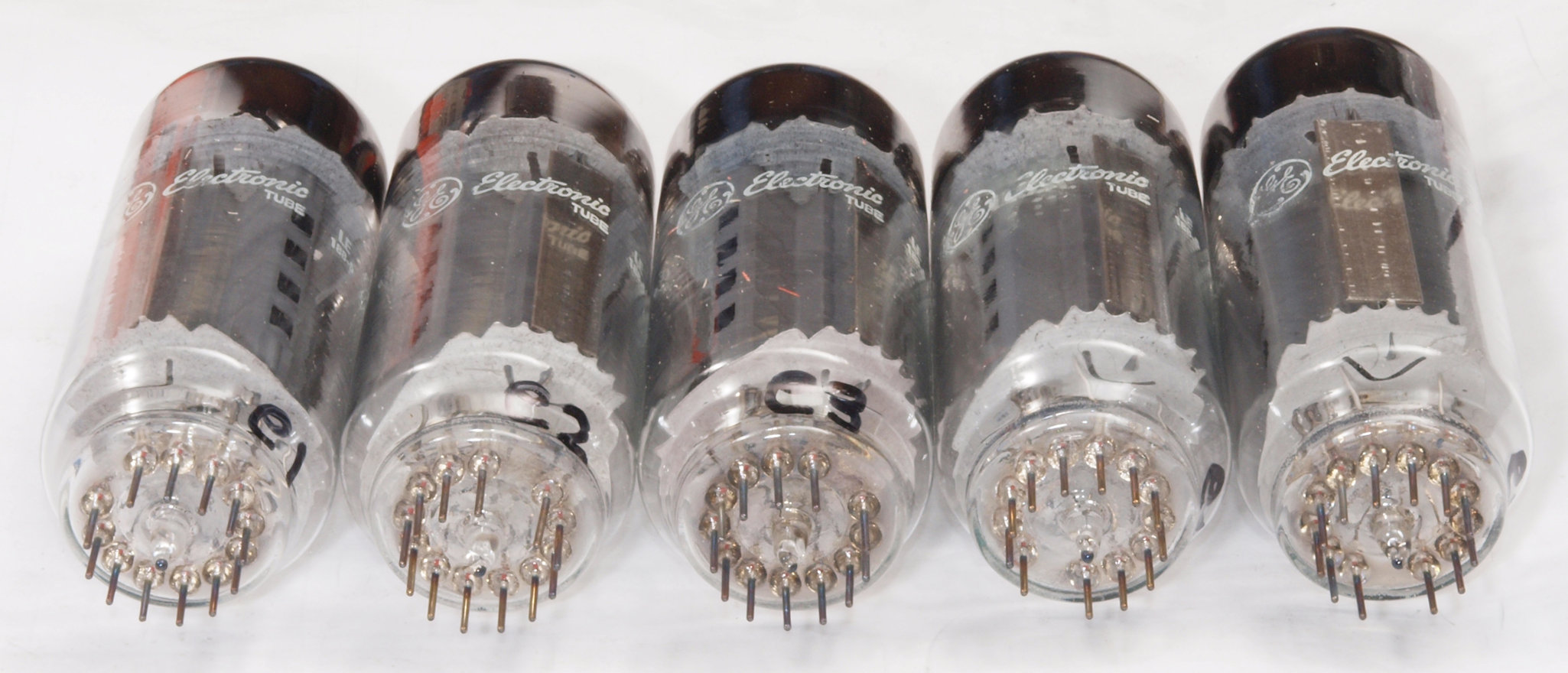

V40. e−Bayで購入20本の測定。「6LF6」右から1番目、2番目、、、、5番目。

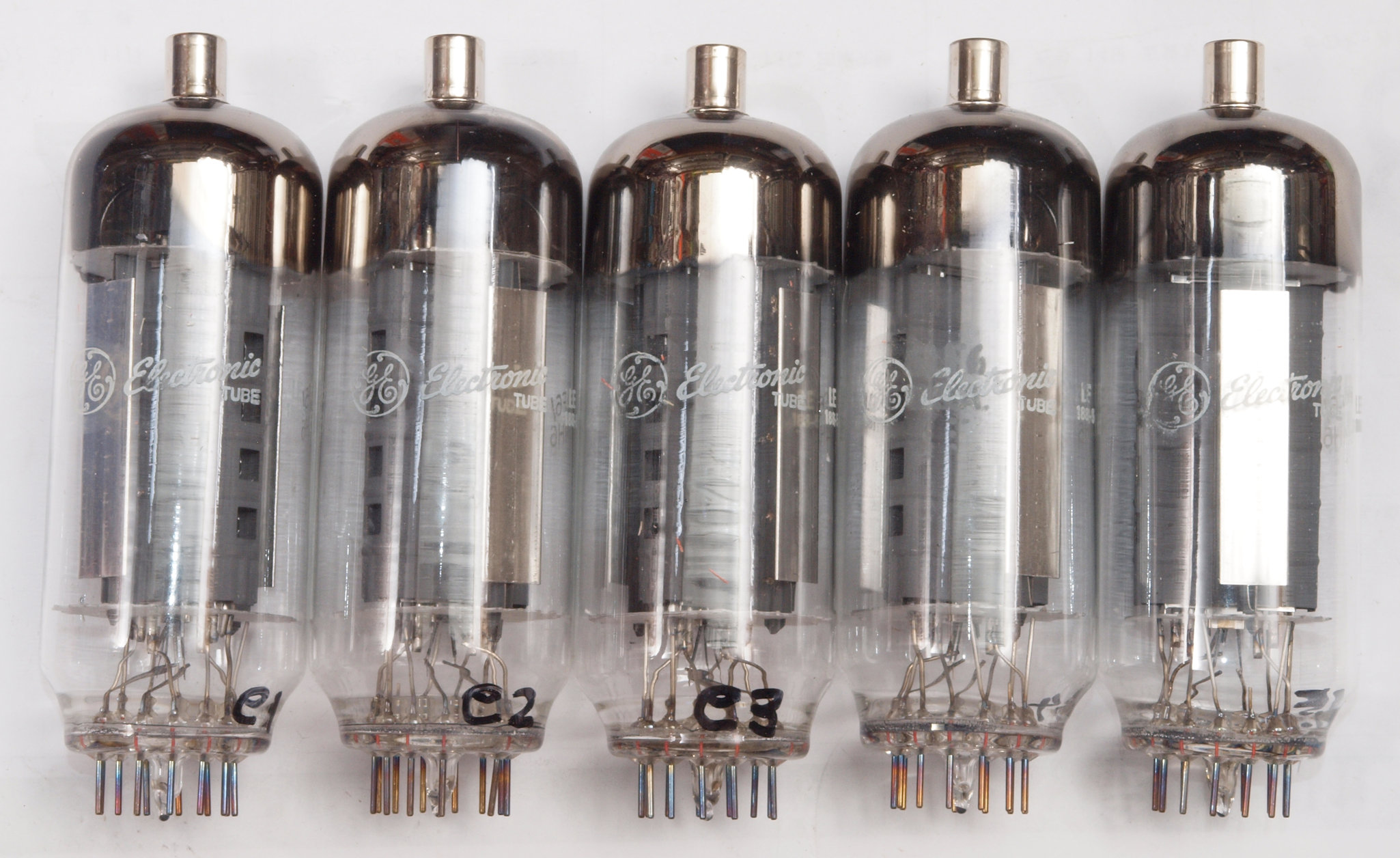

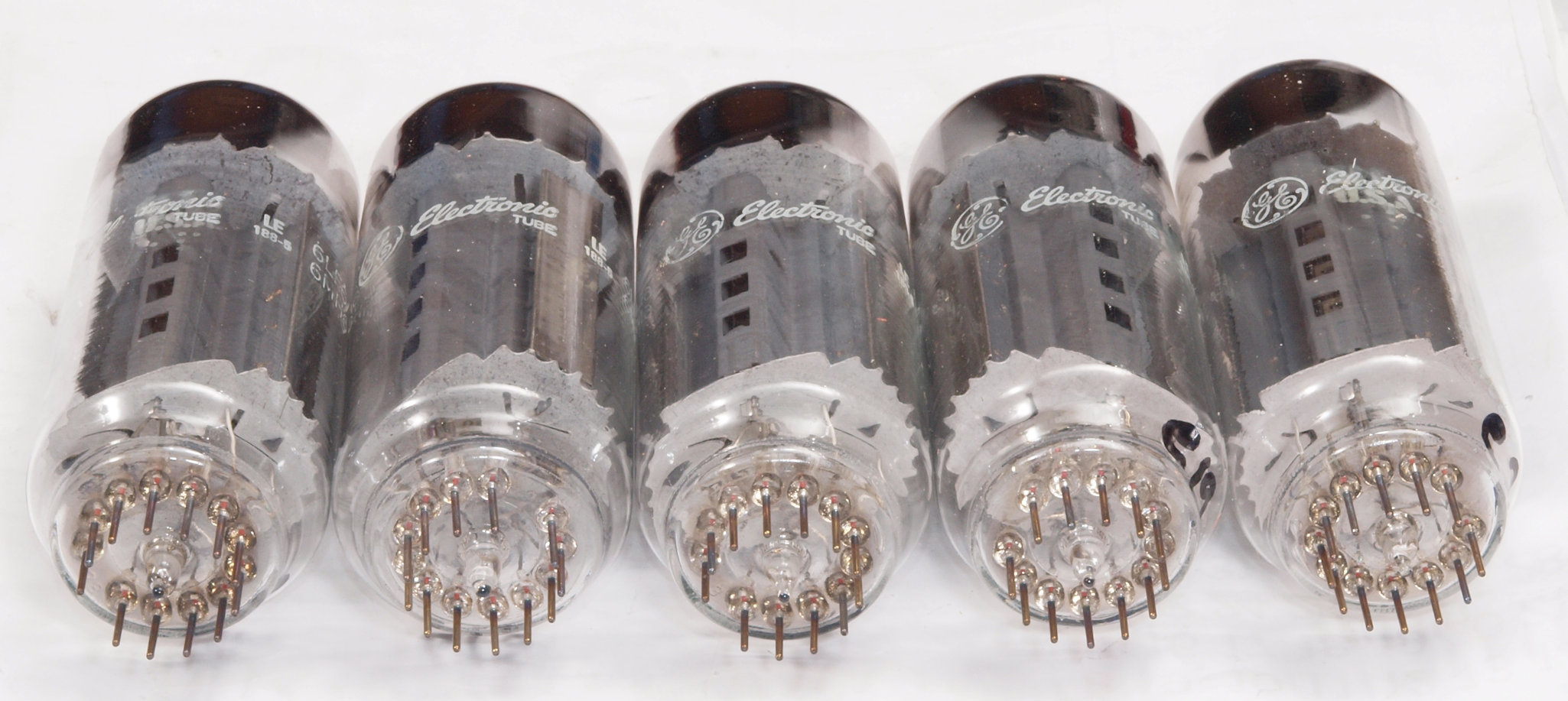

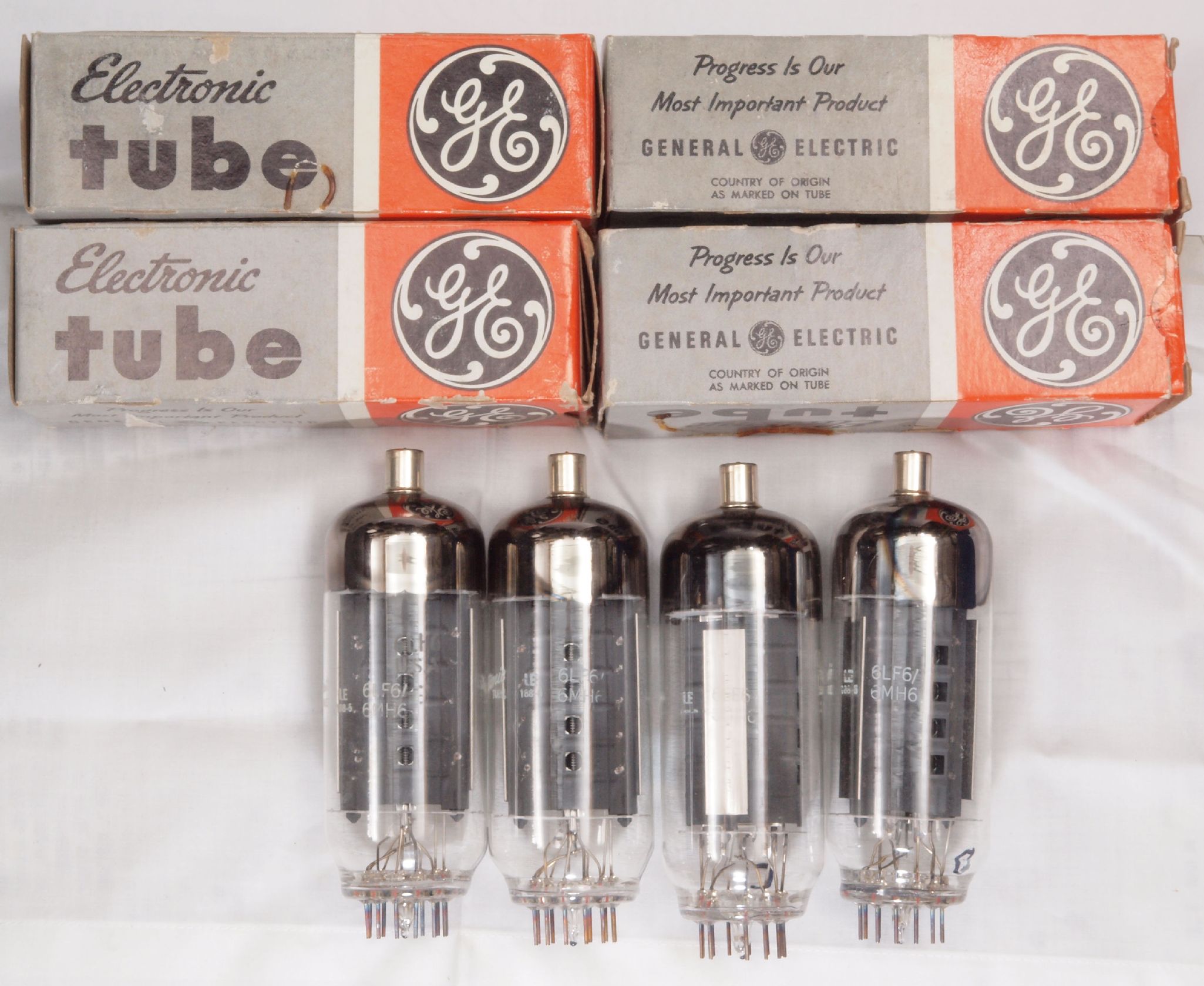

e−Bayで購入1番目、2番目、、、、5番目。

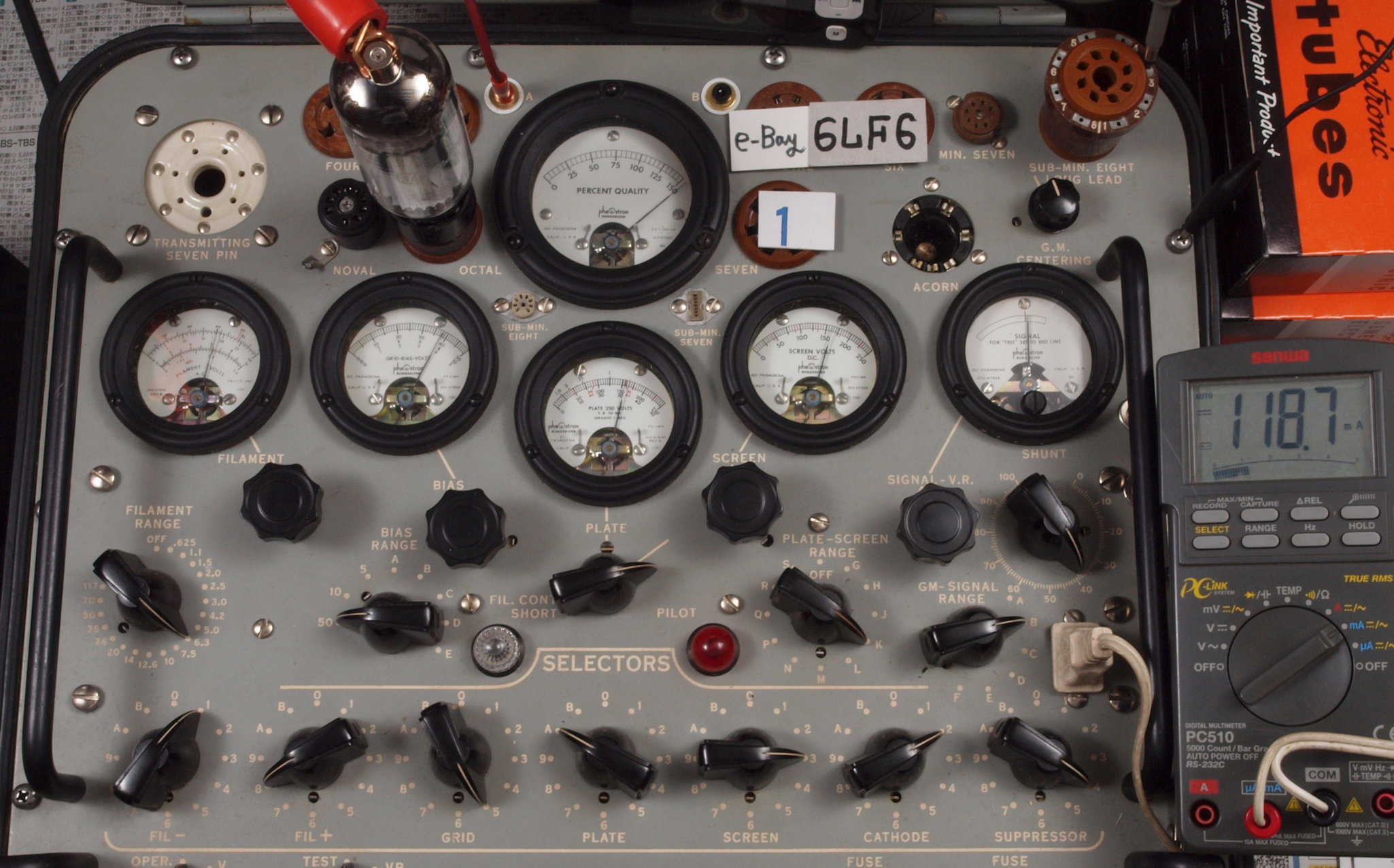

V41. 1本目「6LF6」。 Gm測定=15500μmho、 Ip=118.7mA。
                 測定条件、「Ep=Esg=160V、Eg1=−35V」、Bレンジ=15000μmhoでの測定。

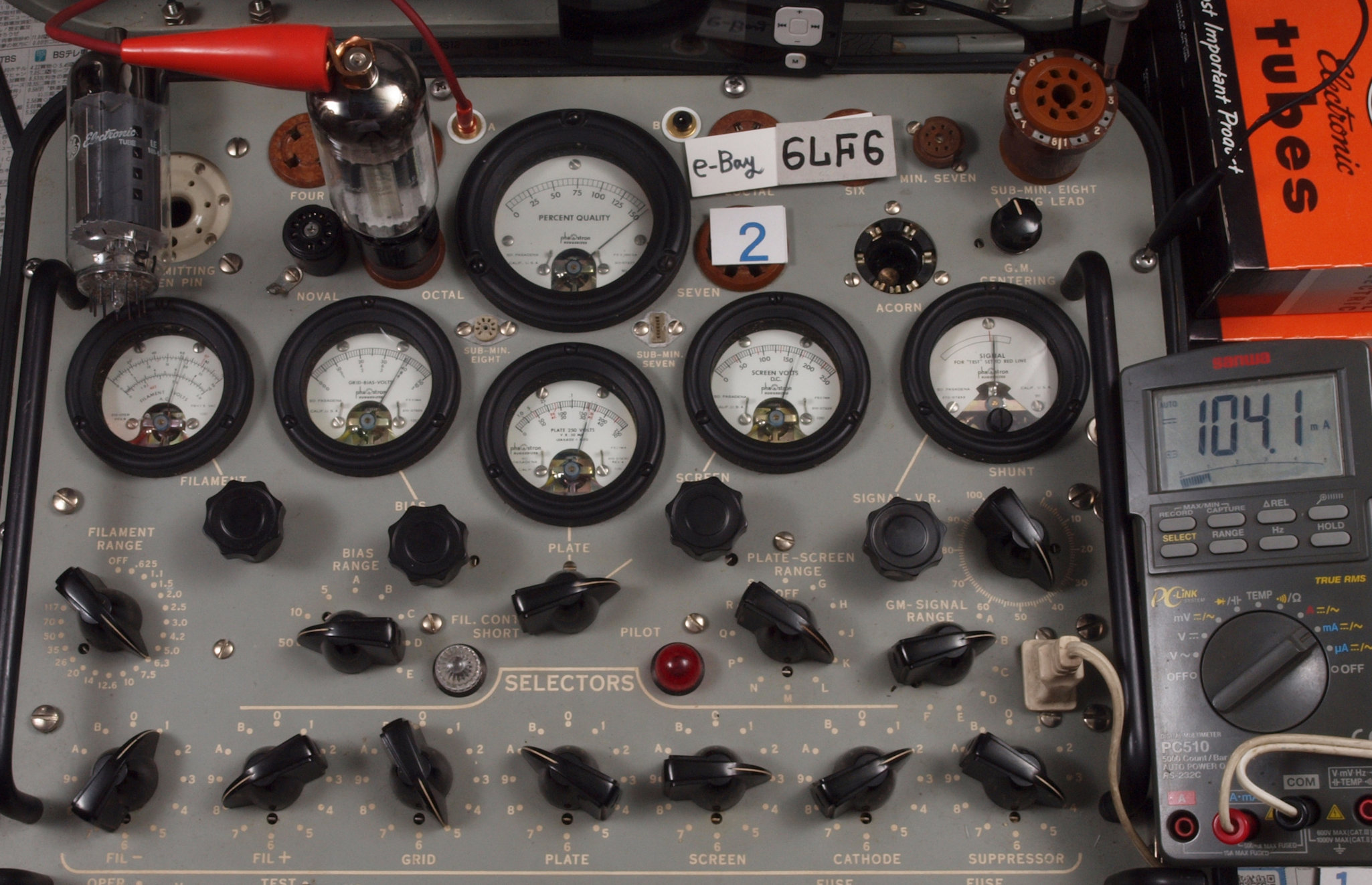

V42. 2本目「6LF6」。 Gm測定=15500μmho、 Ip=104.1mA。

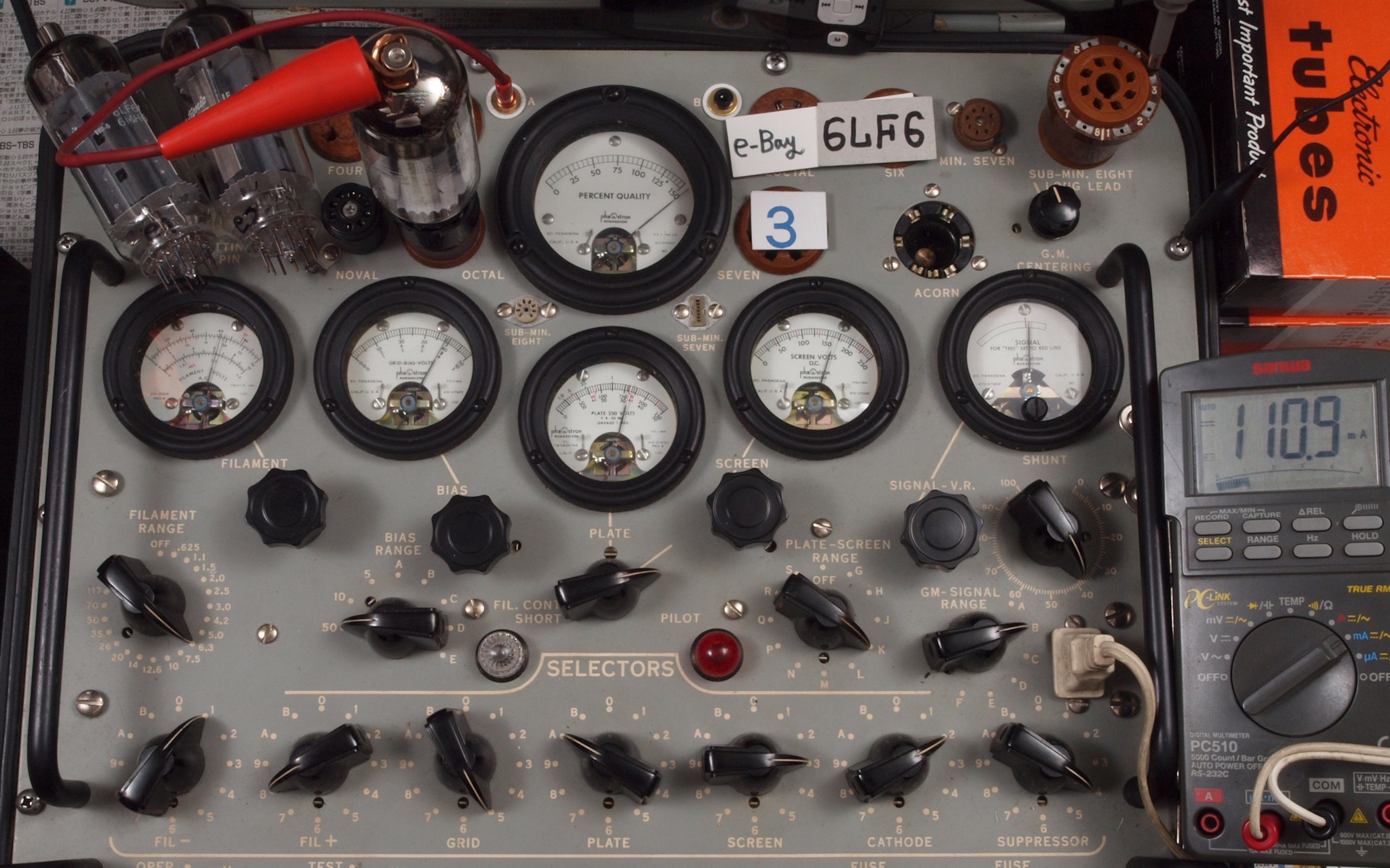

V43. 3本目「6LF6」。 Gm測定=15500μmho、 Ip=110.9mA。
                 測定条件、「Ep=Esg=160V、Eg1=−35V」、Bレンジ=15500μmhoでの測定。

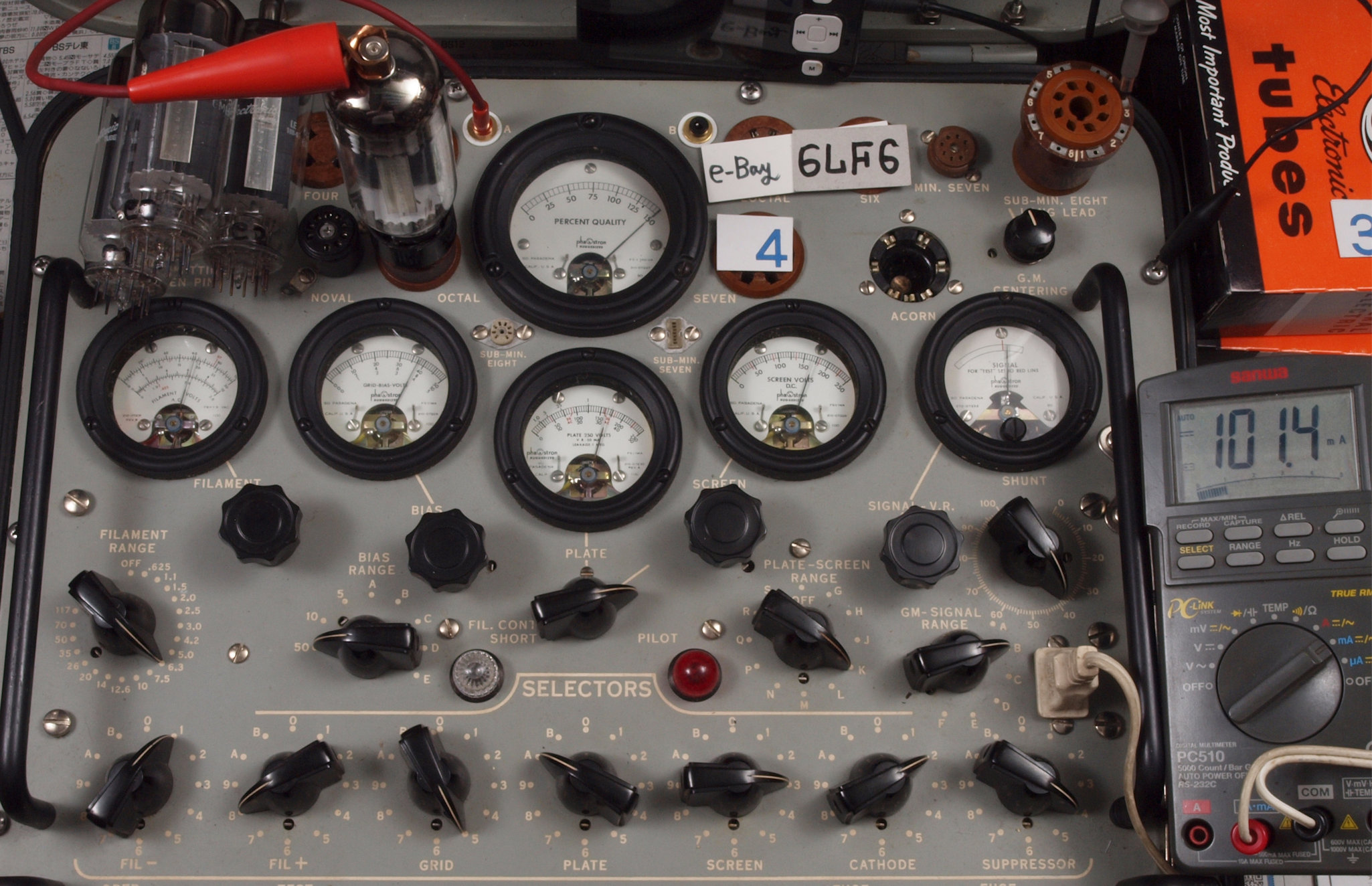

V44. 4本目「6LF6」。 Gm測定=15000μmho、 Ip=101.4mA。

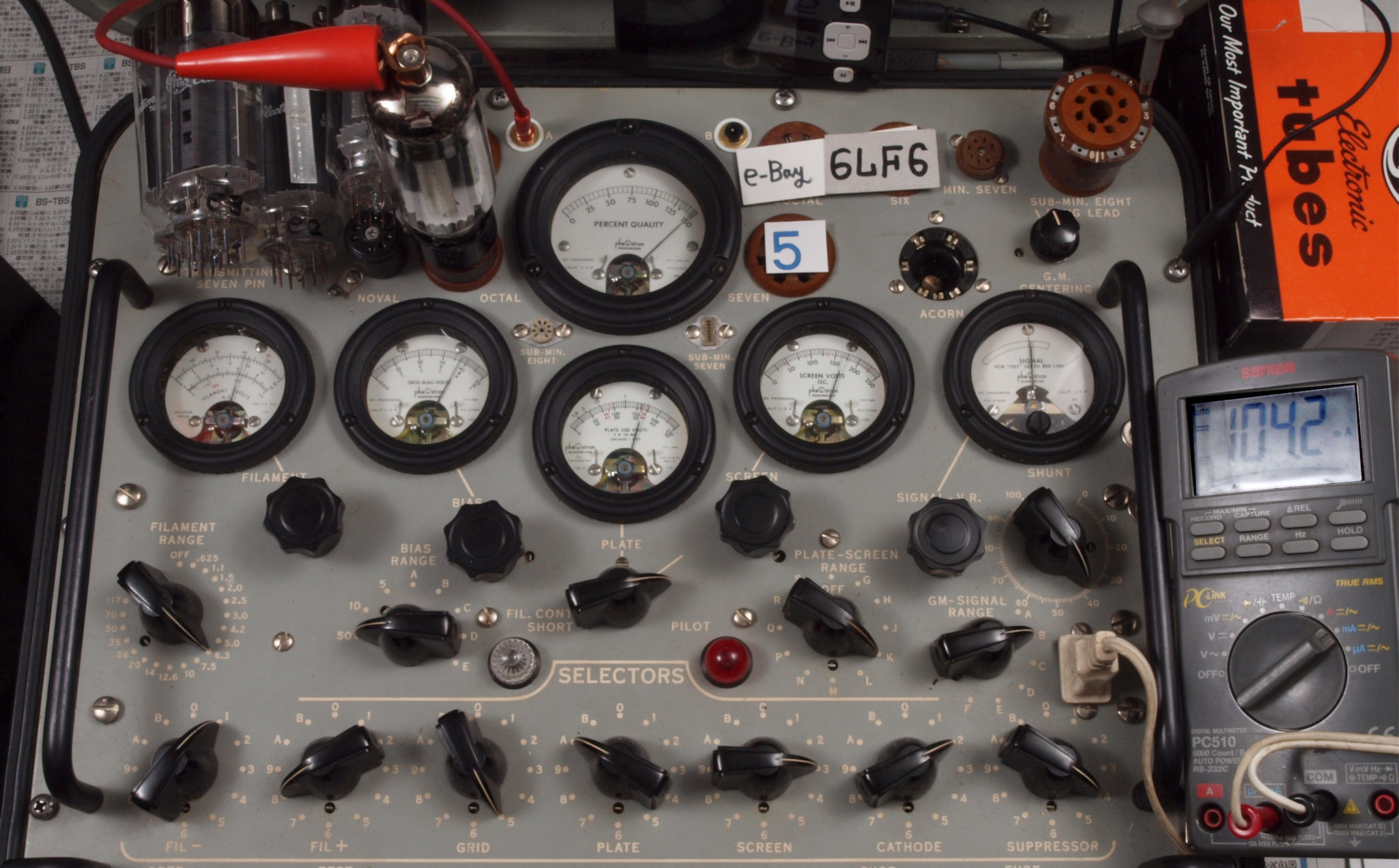

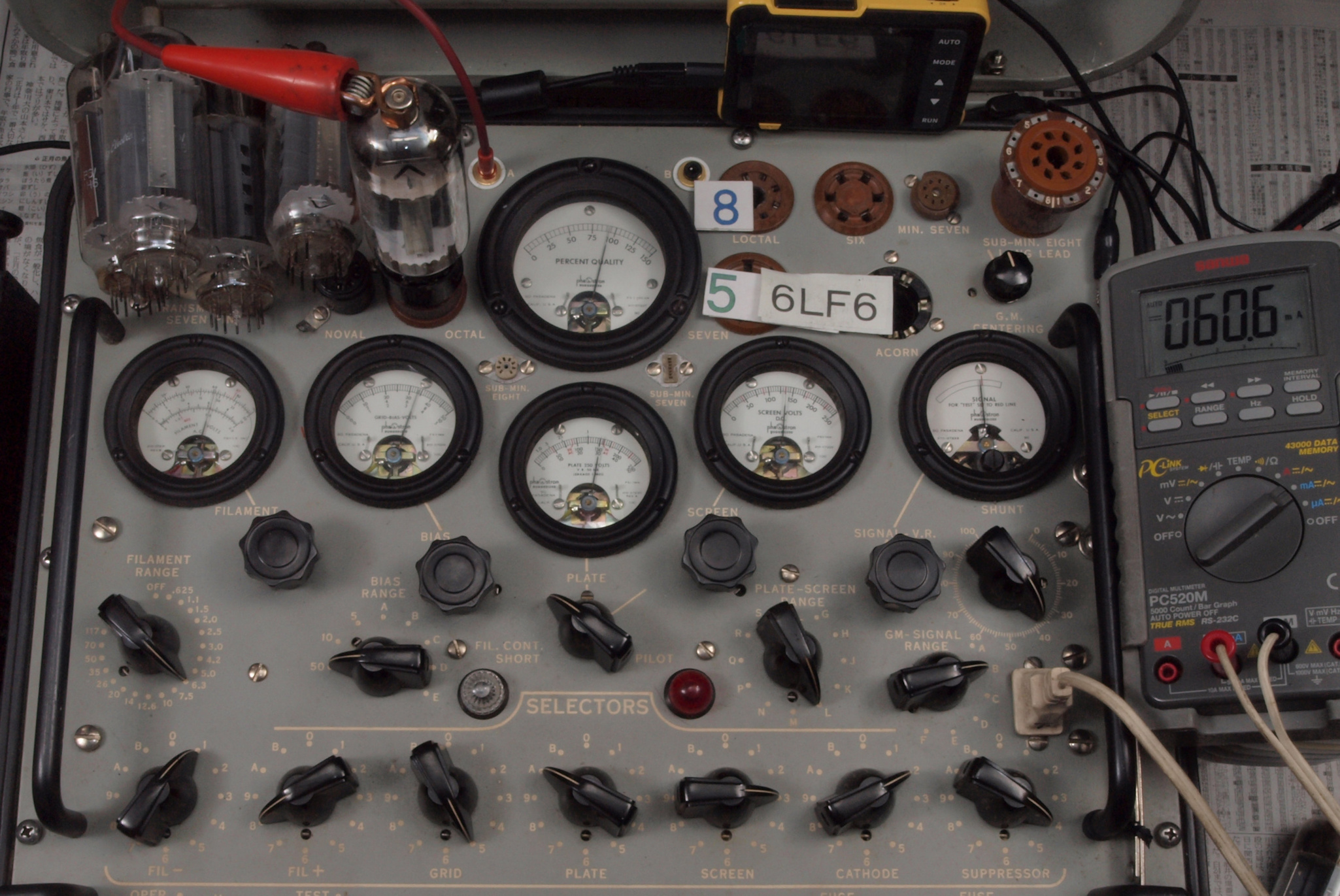

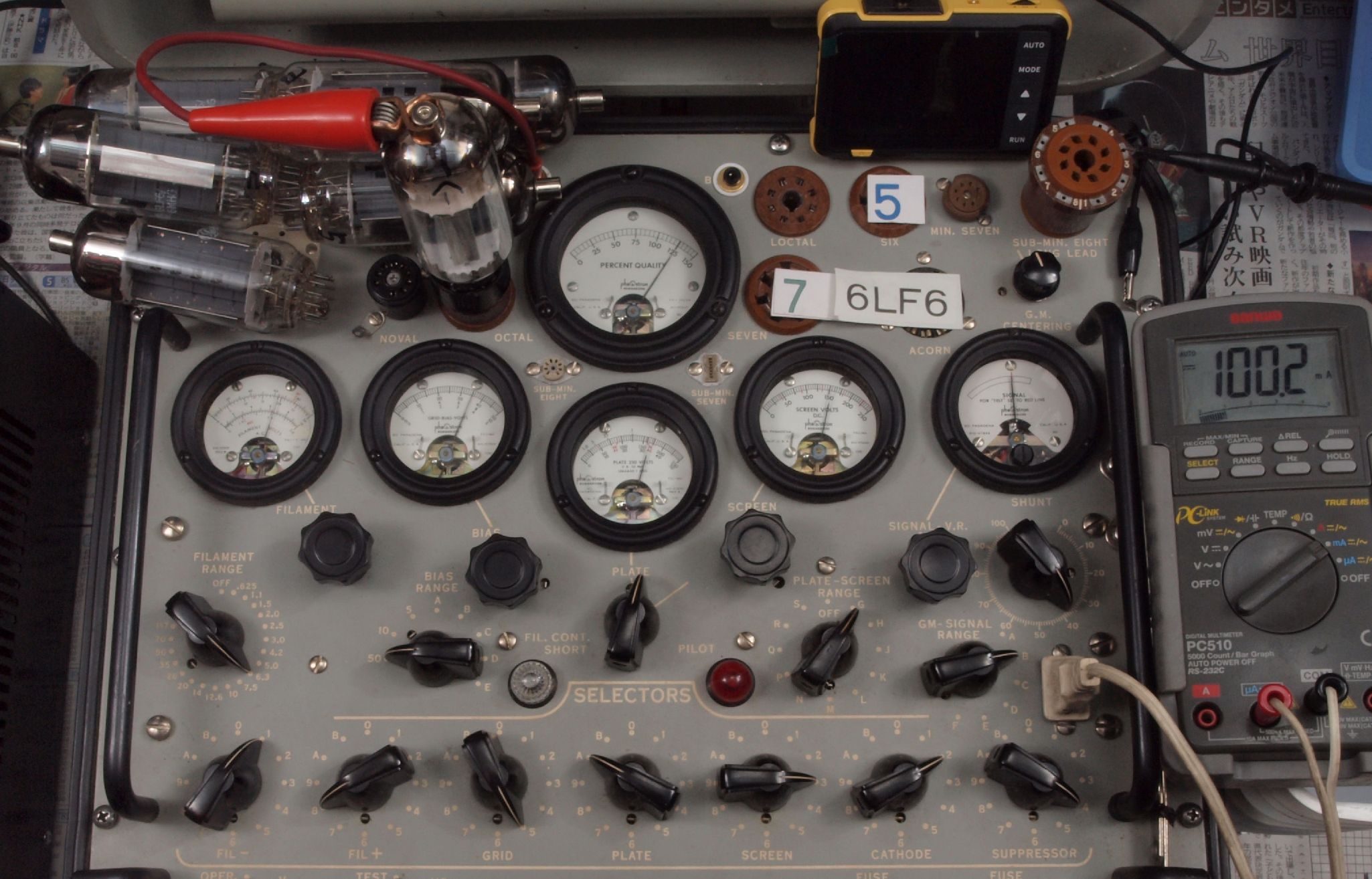

V45. 5本目「6LF6」。 Gm測定=15000μmho、 Ip=104.2mA。

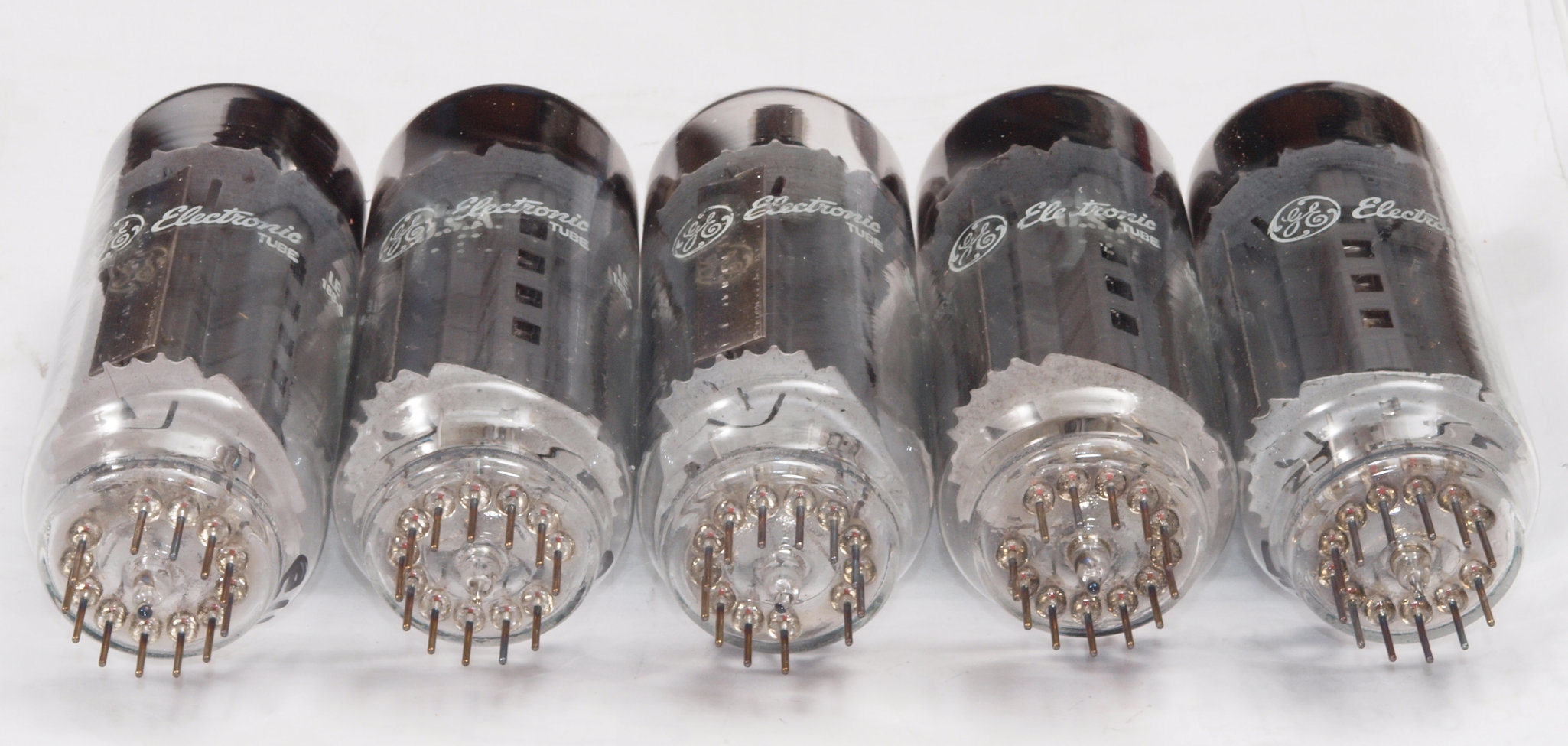

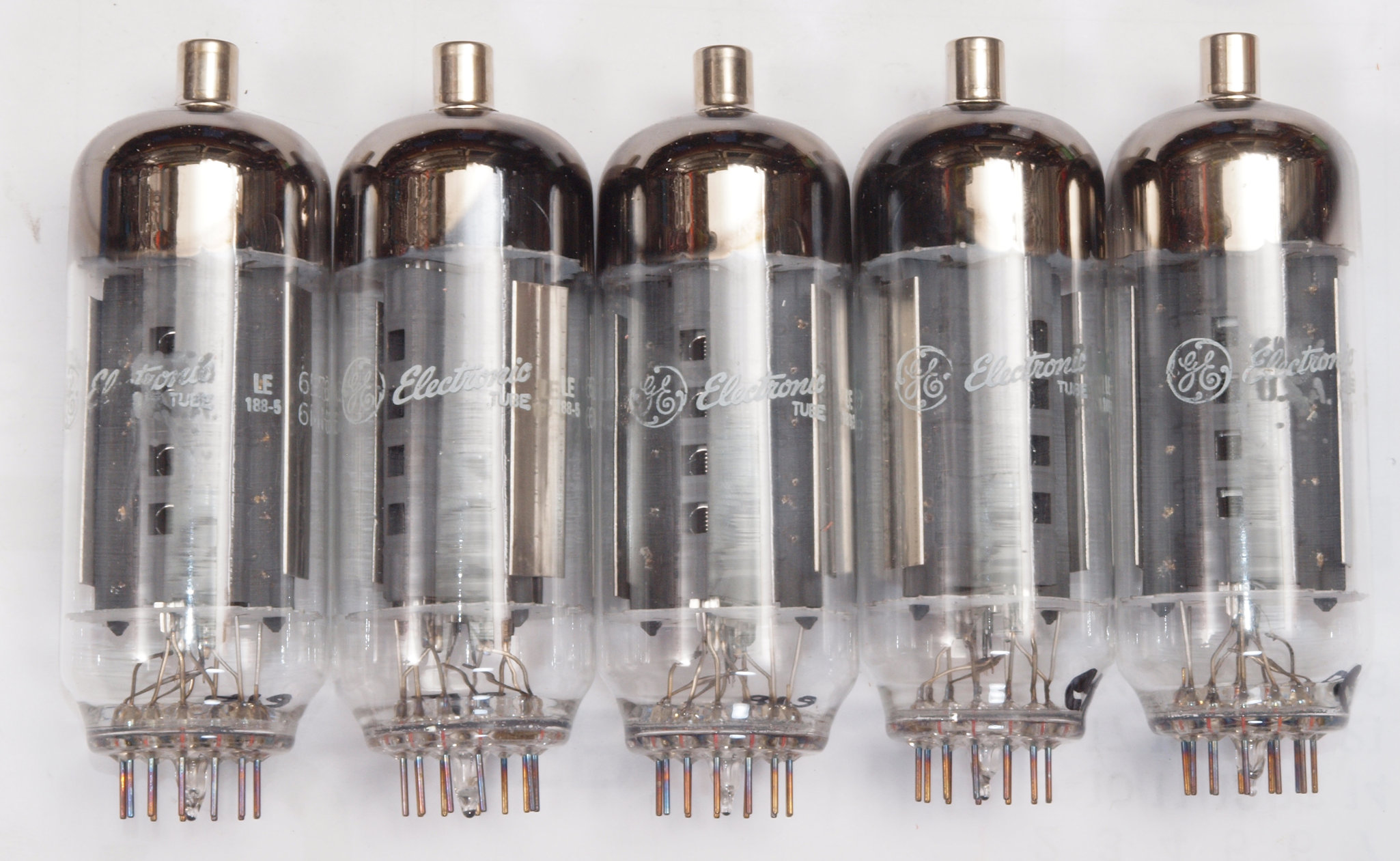

e−Bayで購入 右から6番目、7番目、、、、10番目。

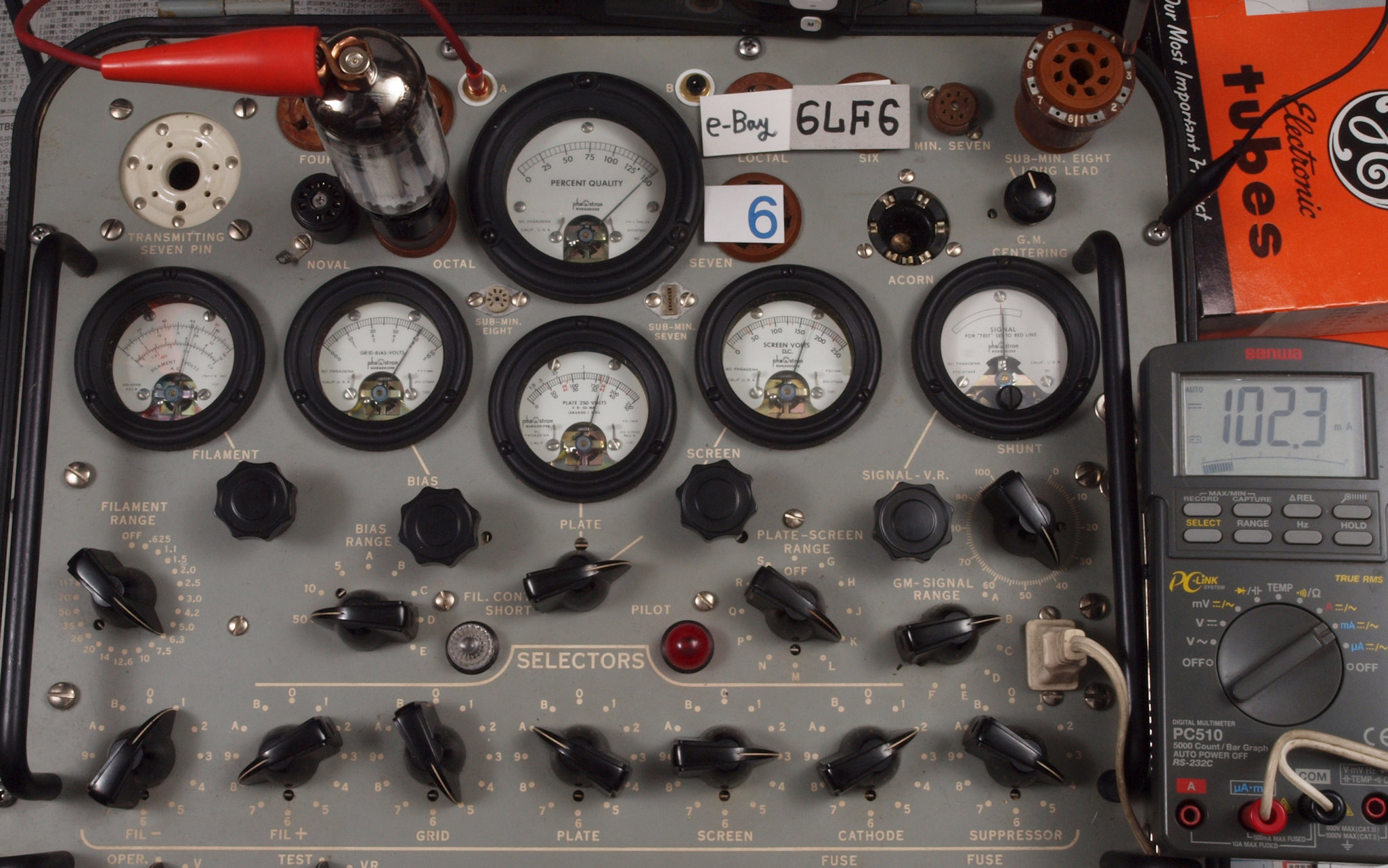

V46.6本目「6LF6」。 Gm測定=15000μmho、 Ip=102.3mA。
                 測定条件、「Ep=Esg=160V、Eg1=−35V」、Bレンジ=15000μmhoでの測定。

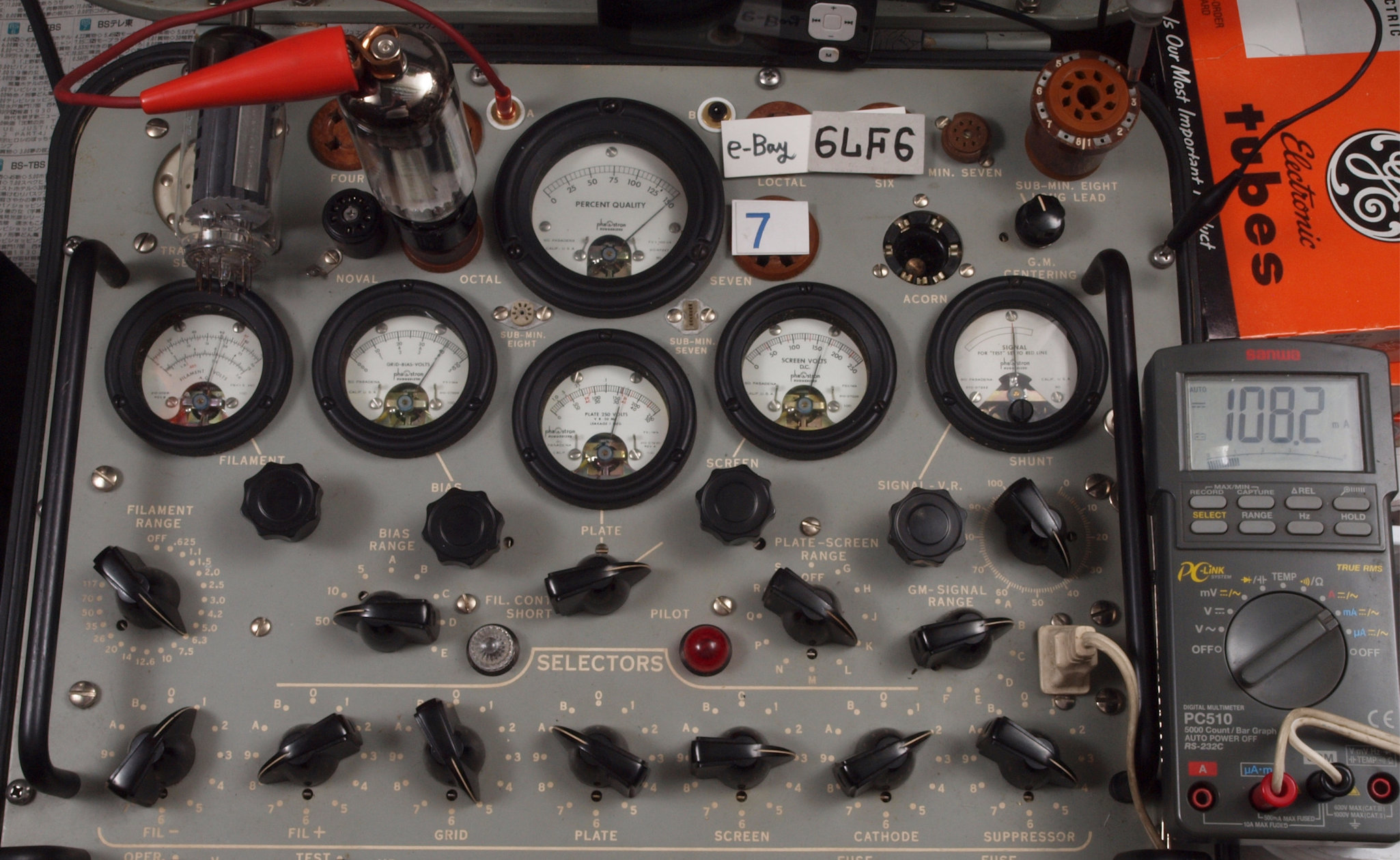

V47. 7本目「6LF6」。 Gm測定=15000μmho、 Ip=108.2mA。

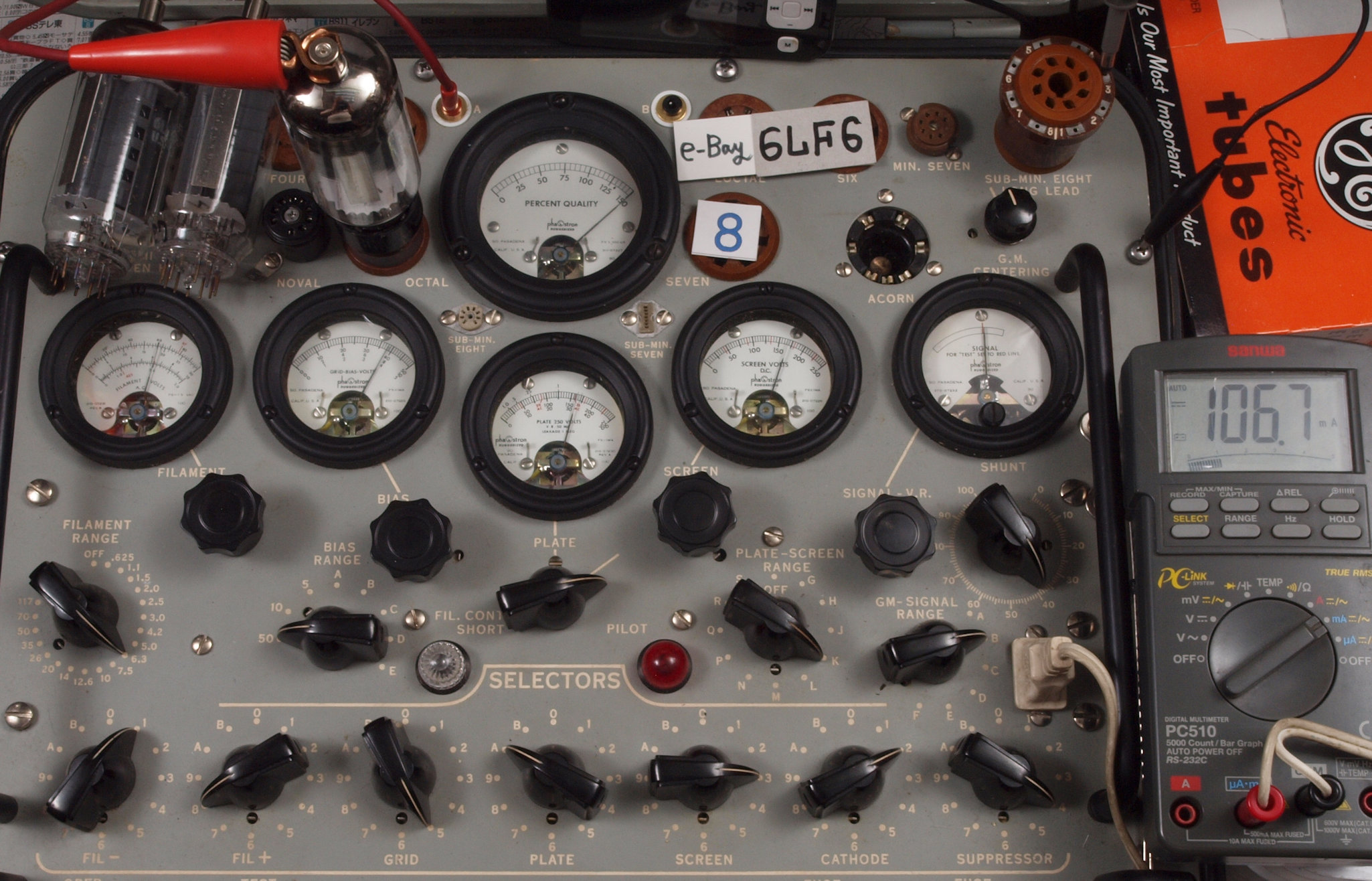

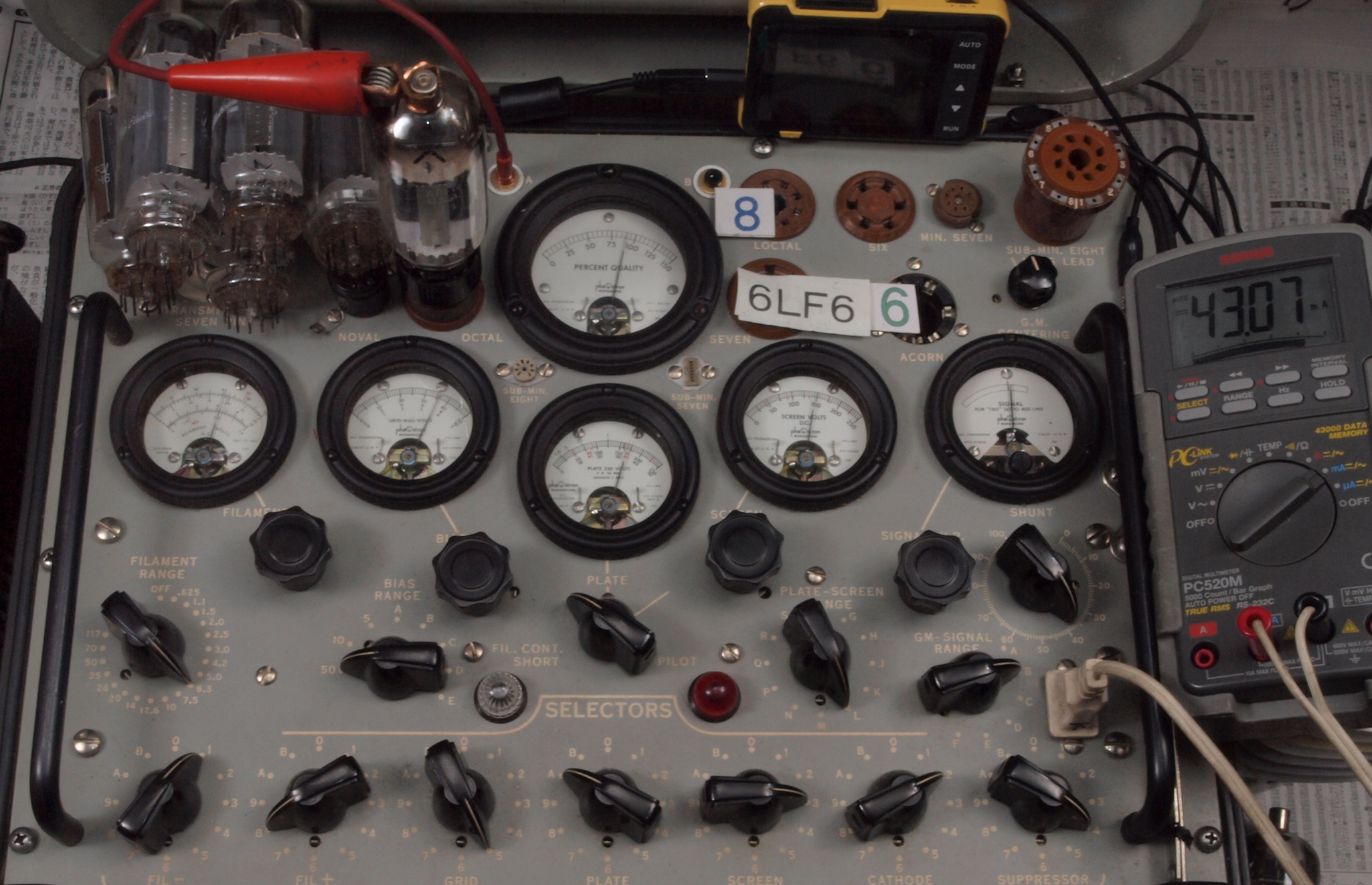

V48. 8本目「6LF6」。 Gm測定=15000μmho、 Ip=106.7mA。
                 測定条件、「Ep=Esg=160V、Eg1=−35V」、Bレンジ=15000μmhoでの測定。

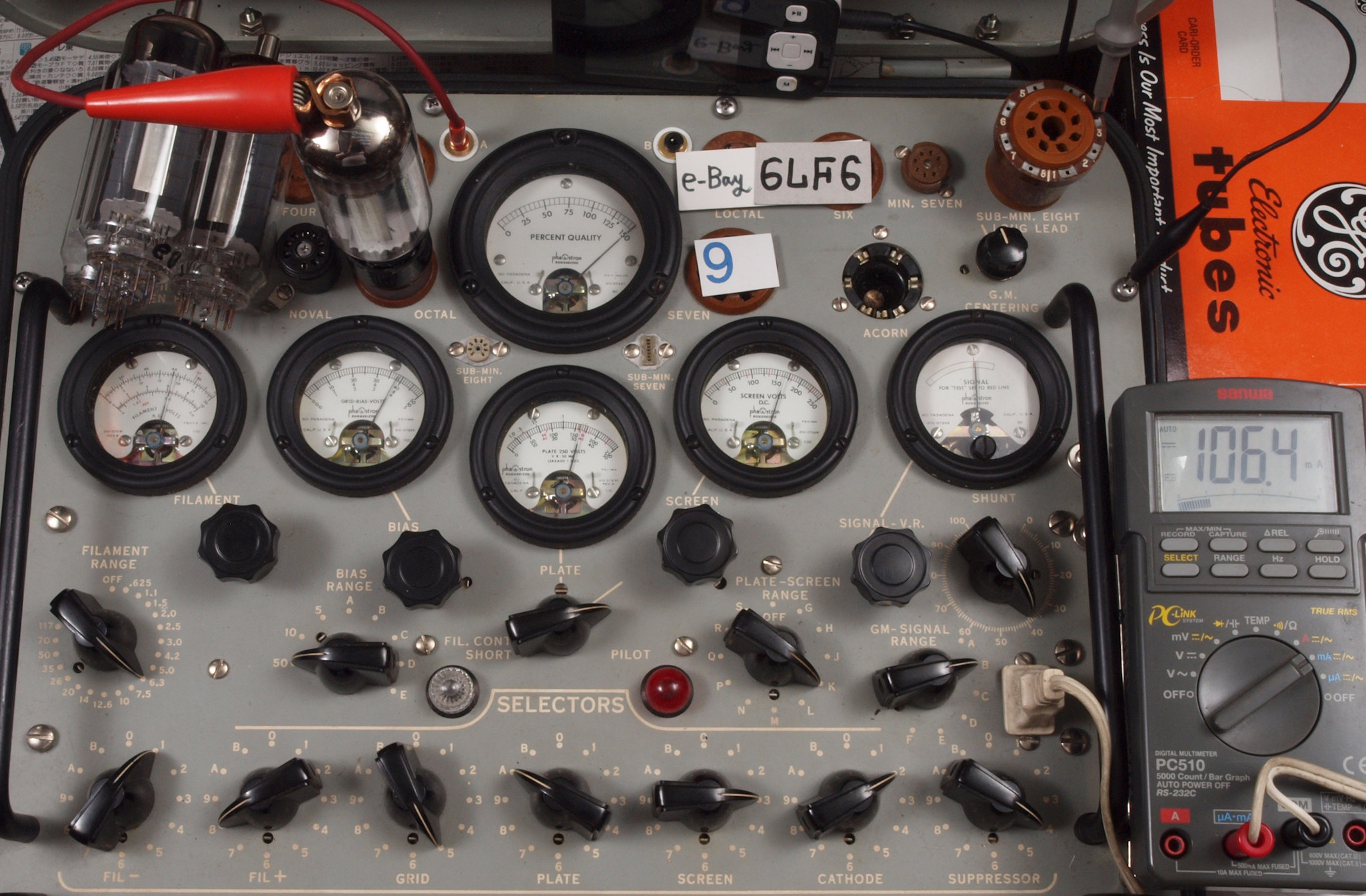

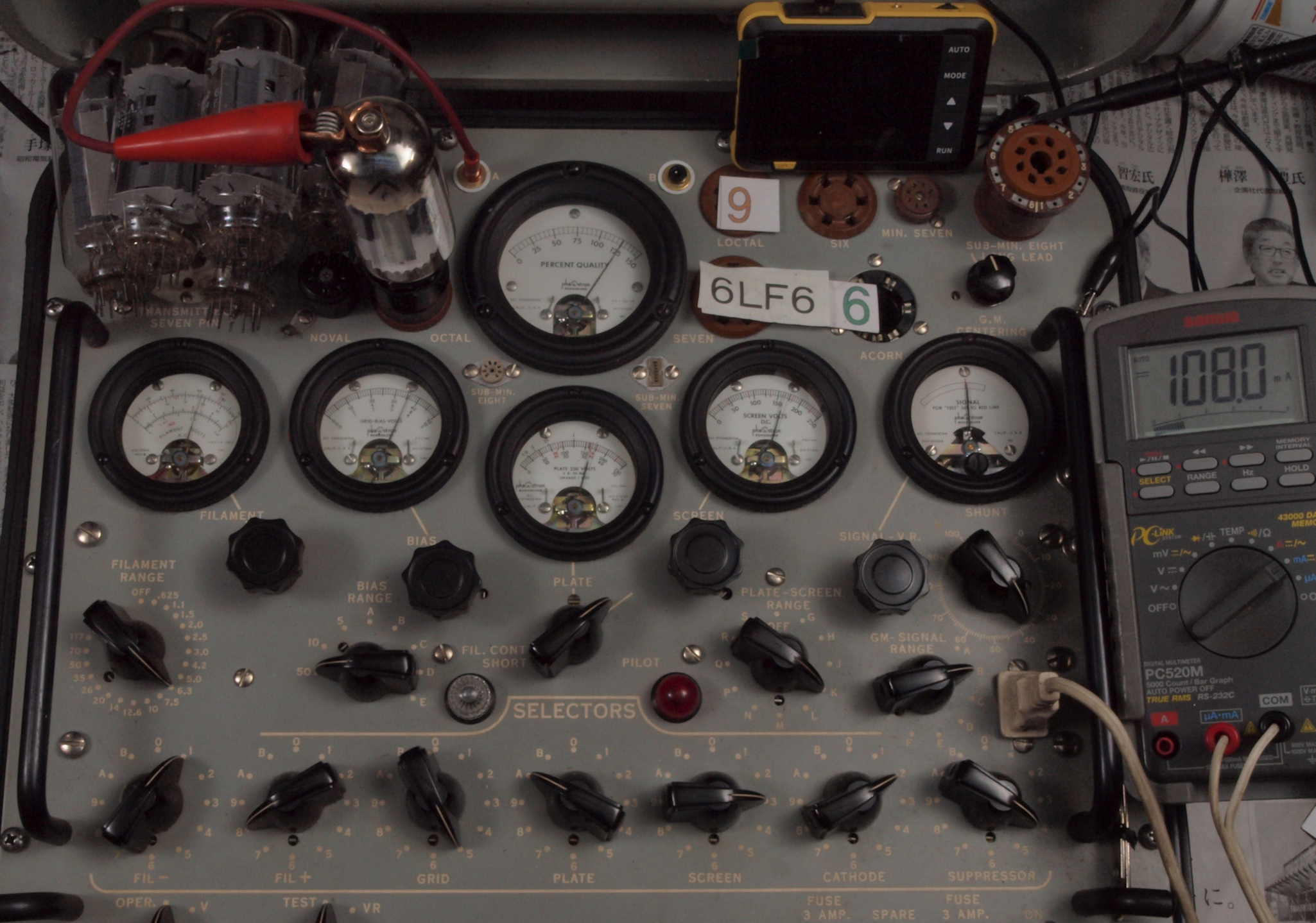

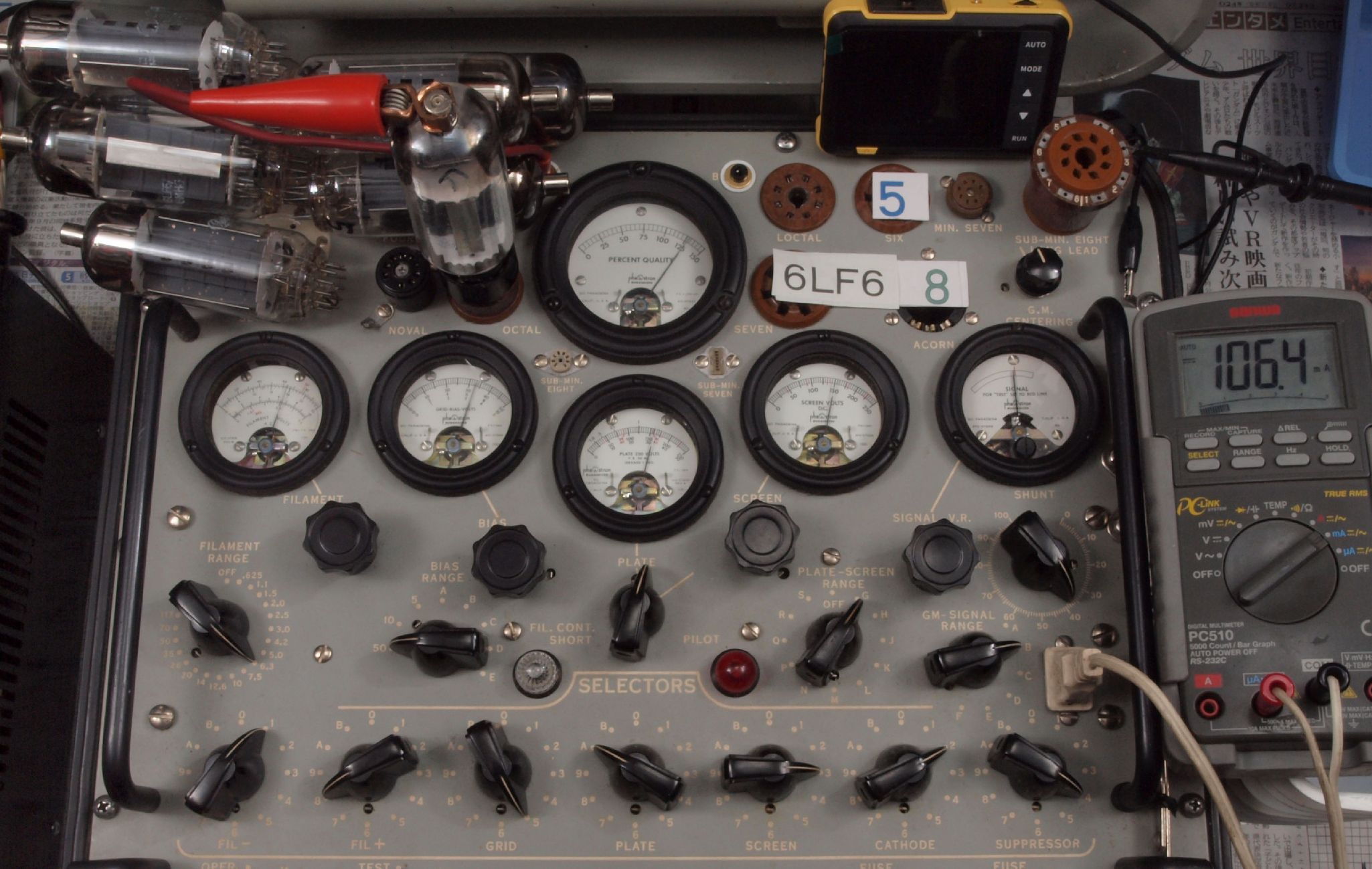

V49. 9本目「6LF6」。 Gm測定=15000μmho、 Ip=106.4mA。

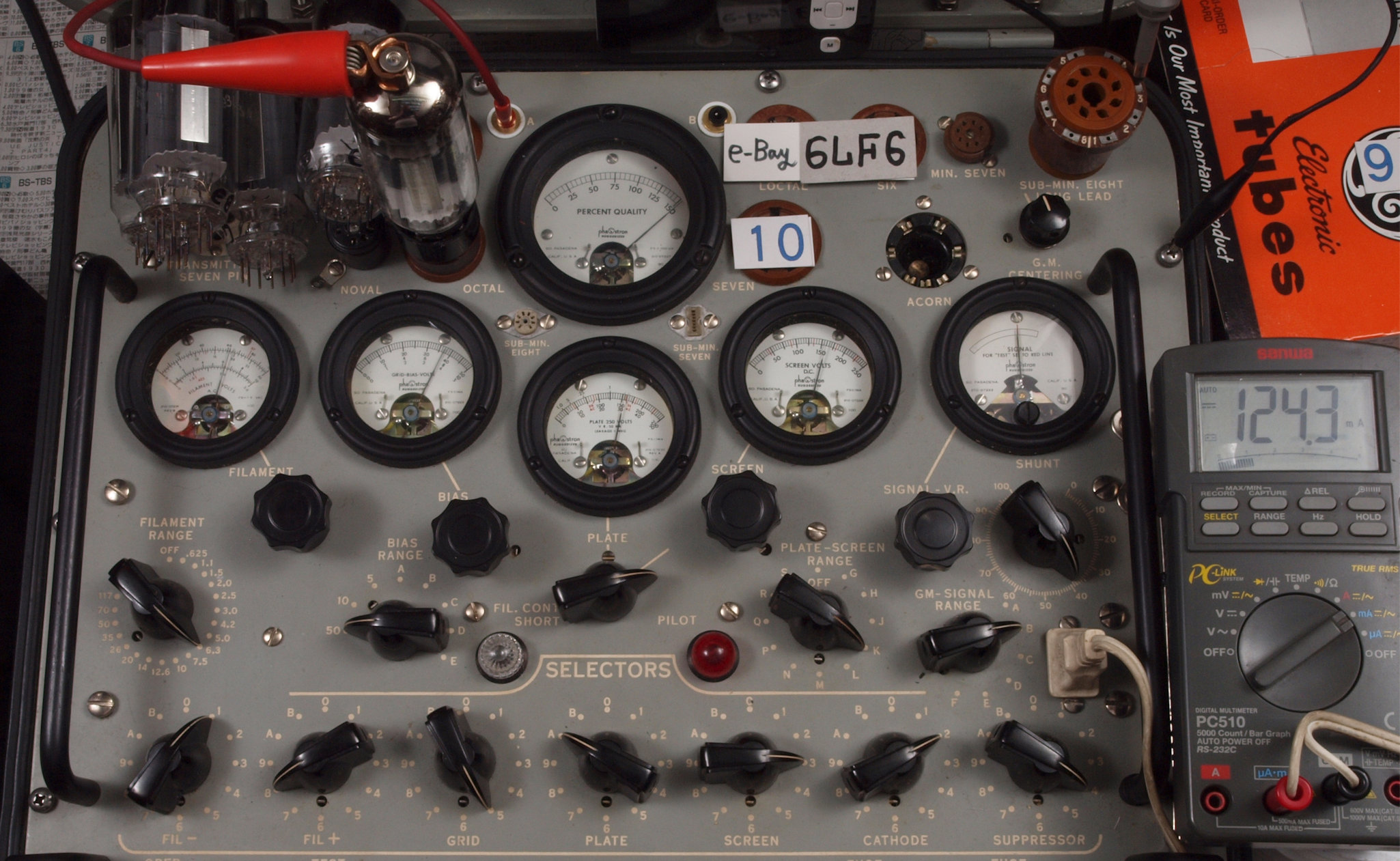

V410. 10本目「6LF6」。 Gm測定=15000μmho、 Ip=124.3mA。
e−Bayで購入 右から10番目、11番目、、、、15番目。

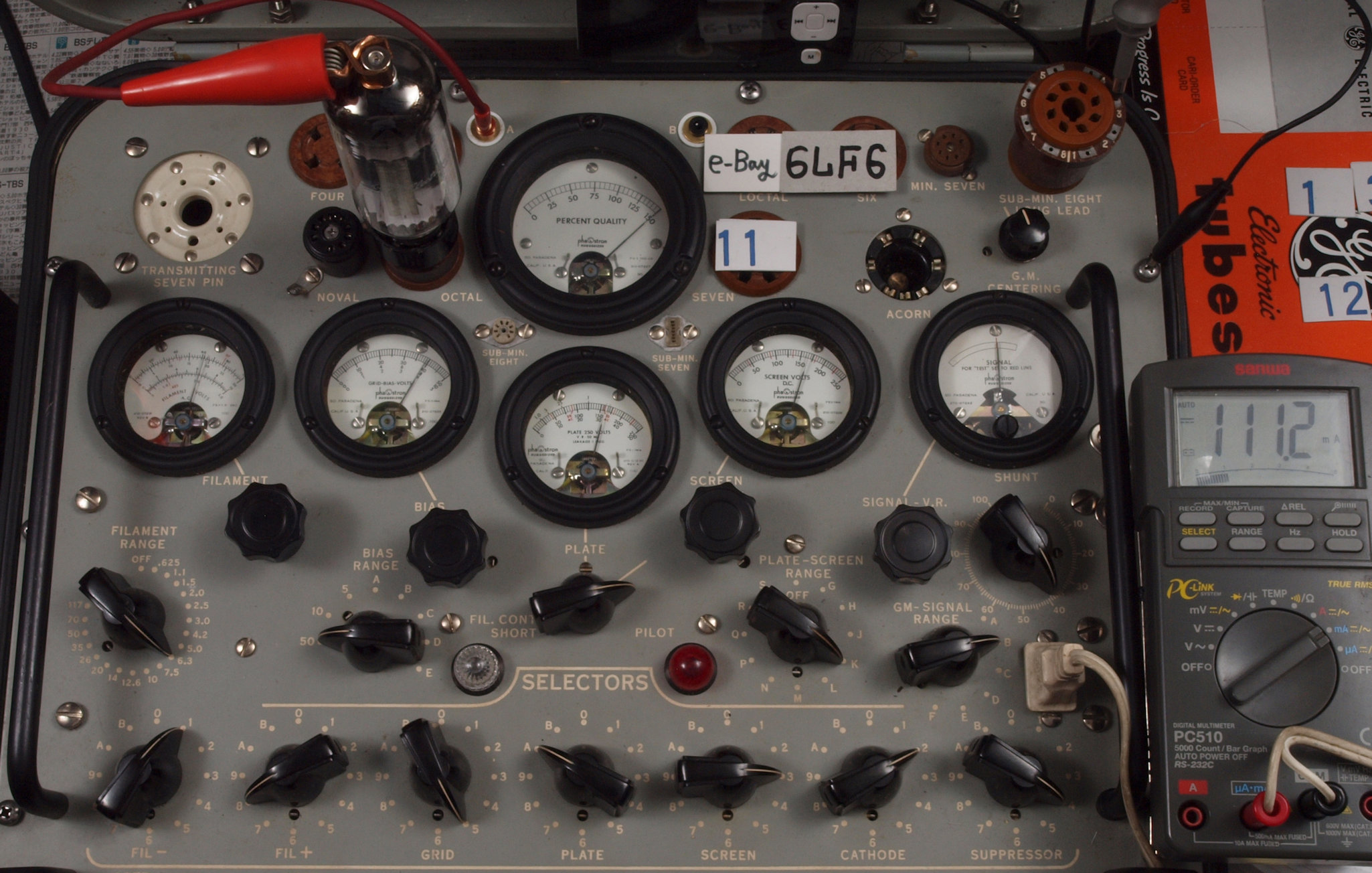

V411. 11本目「6LF6」。 Gm測定=15000μmho、 Ip=111.2mA。
                  測定条件、「Ep=Esg=160V、Eg1=−35V」、Bレンジ=15000μmhoでの測定。

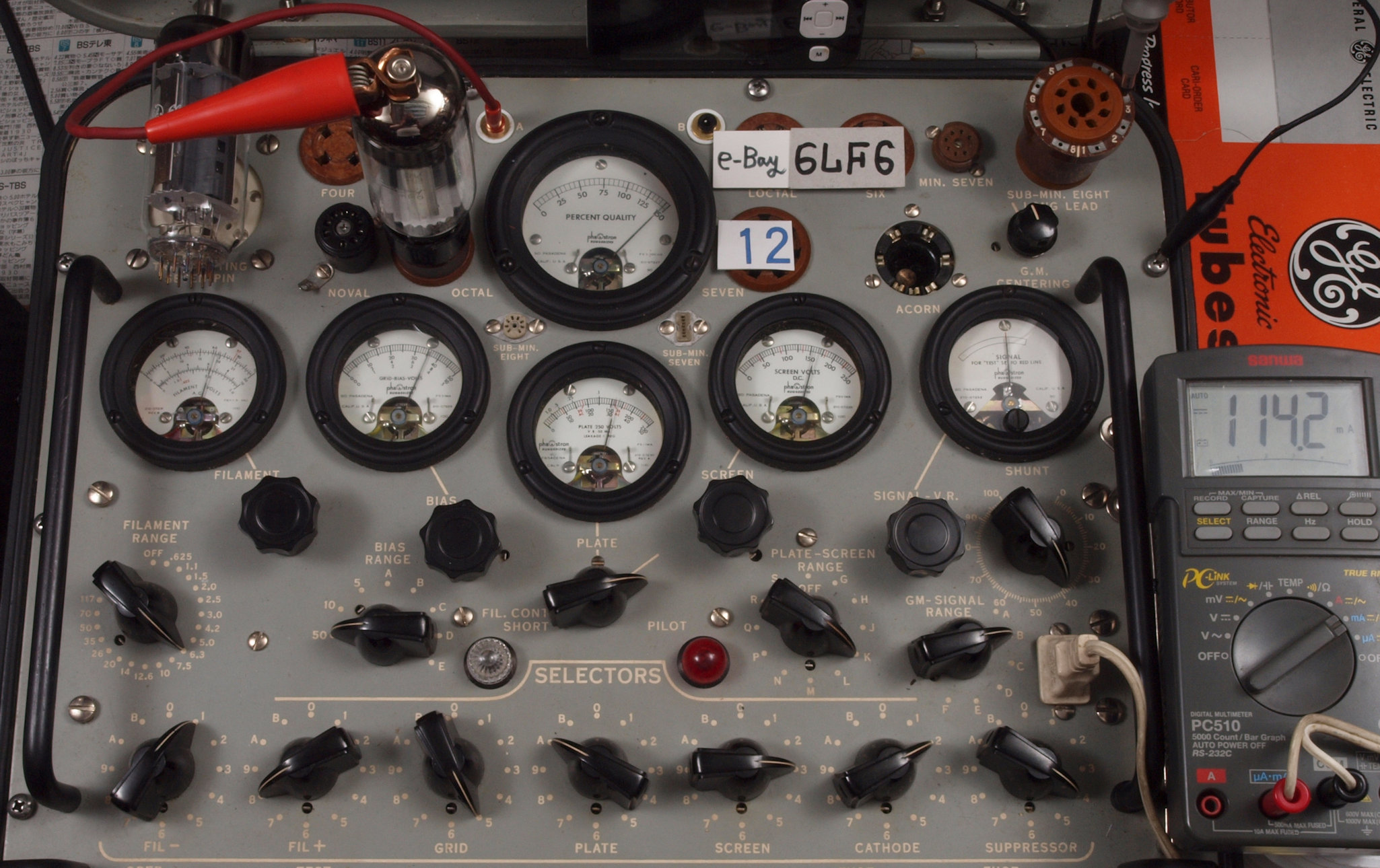

V412. 12本目「6LF6」。 Gm測定=15000μmho、 Ip=114.2mA。

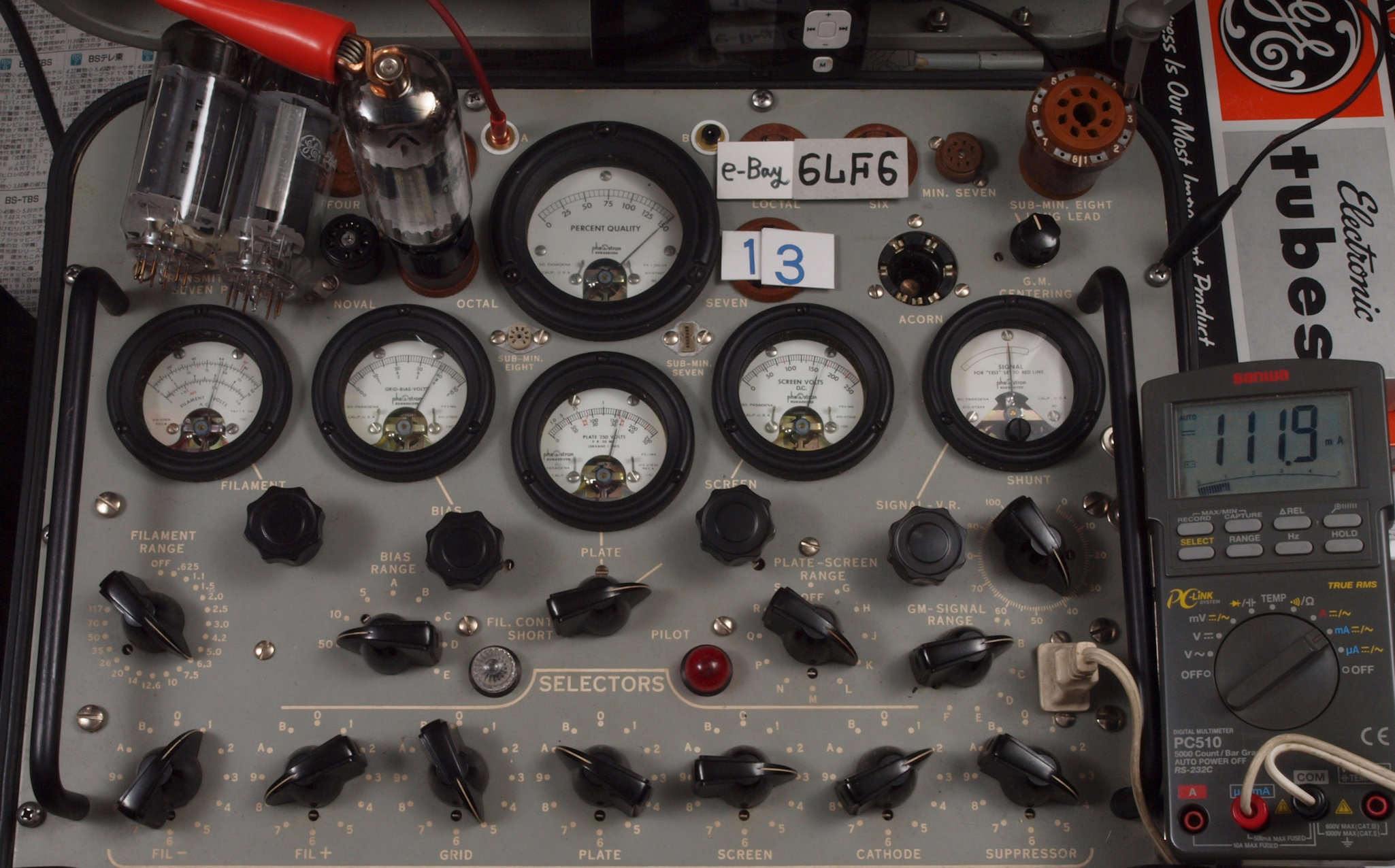

V413. 13本目「6LF6」。 Gm測定=15000μmho、 Ip=111.9mA。
                 測定条件、「Ep=Esg=160V、Eg1=−35V」、Bレンジ=15000μmhoでの測定。

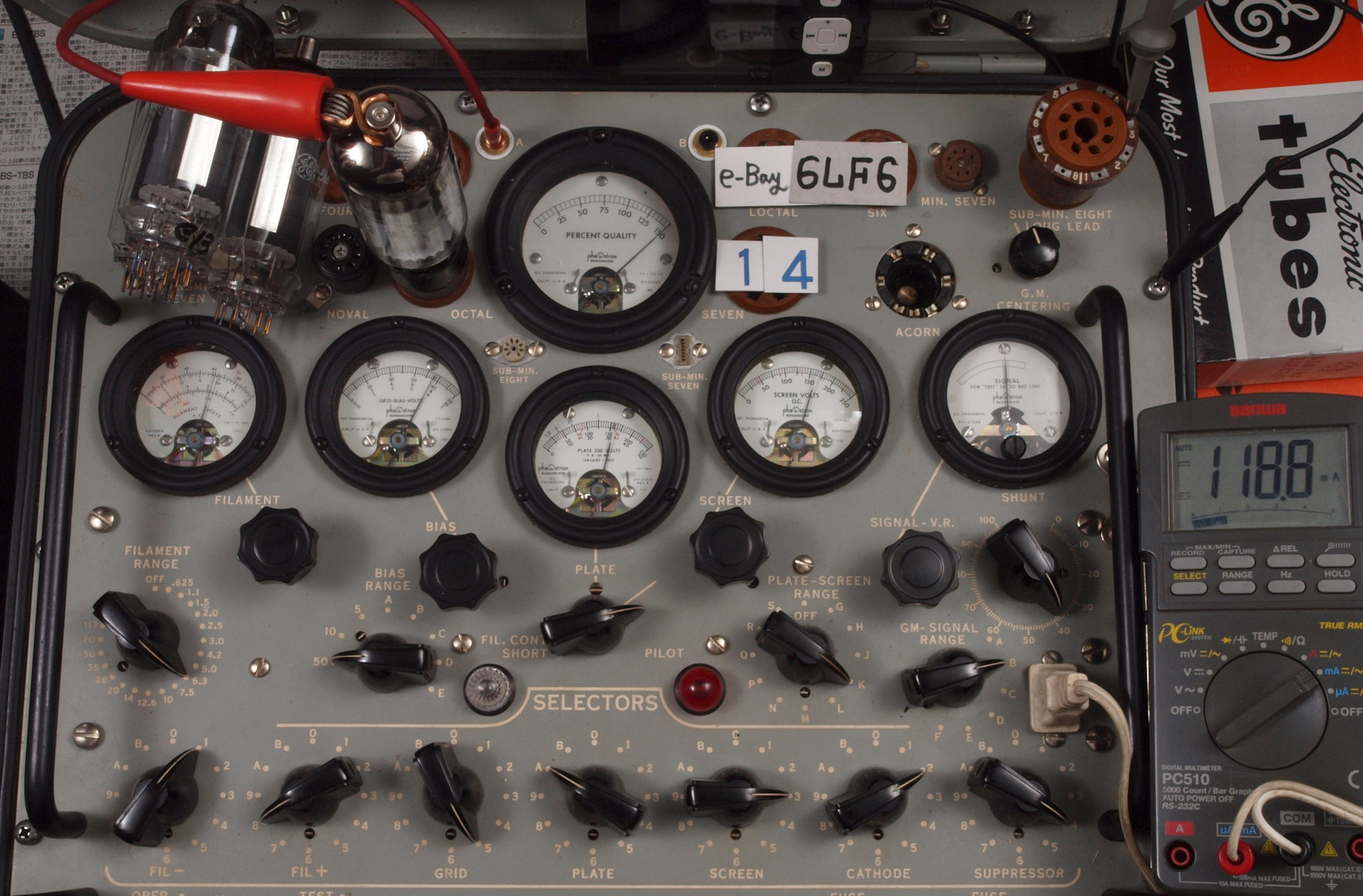

V414. 14本目「6LF6」。 Gm測定=15000μmho、 Ip=118.8mA。

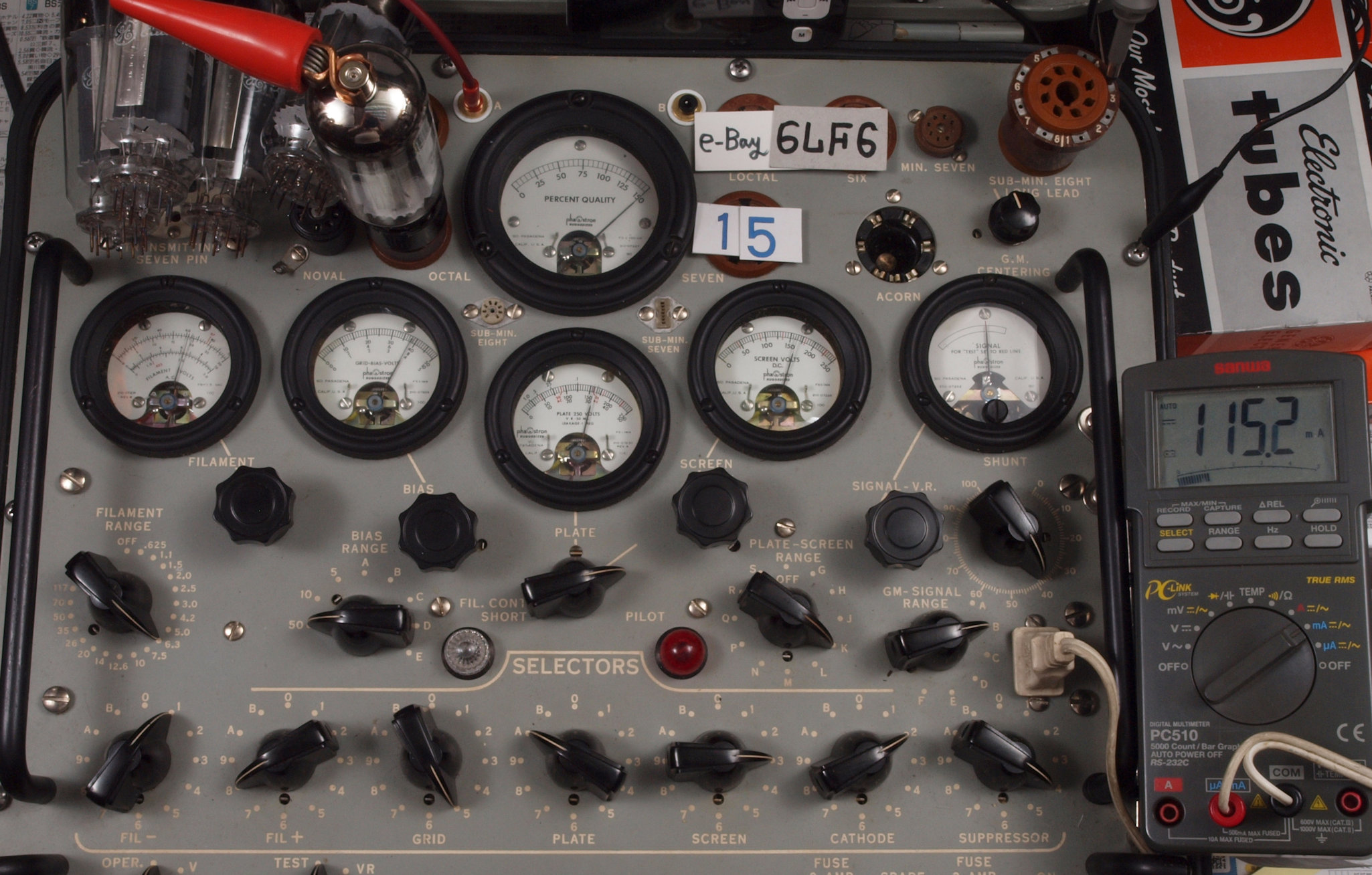

V415. 15本目「6LF6」。 Gm測定=15000μmho、 Ip=115.2mA。
e−Bayで購入 右から16番目、17番目、、、、20番目。

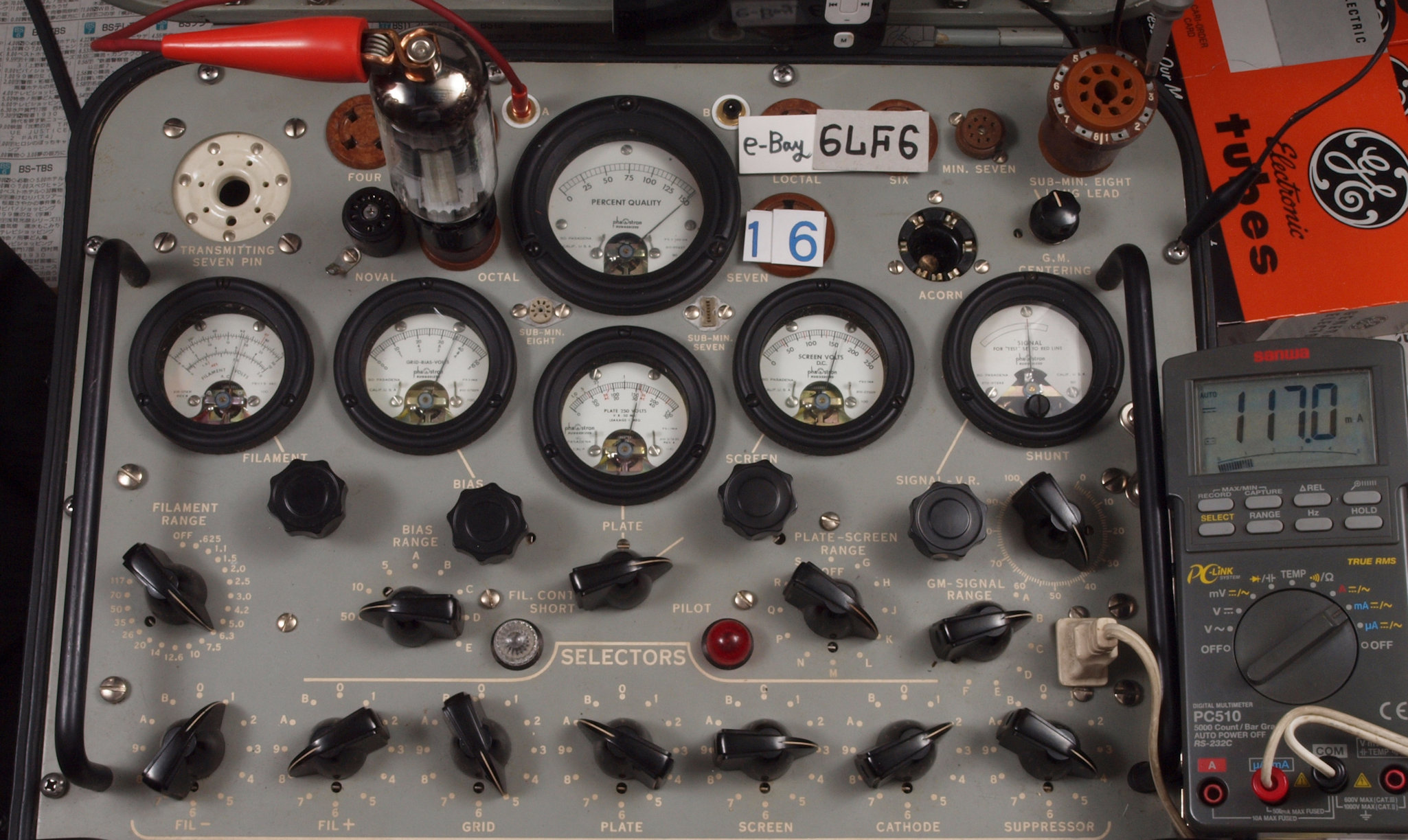

V416. 16本目「6LF6」。 Gm測定=15000μmho、 Ip=117.0mA。
                  測定条件、「Ep=Esg=160V、Eg1=−35V」、Bレンジ=15000μmhoでの測定。

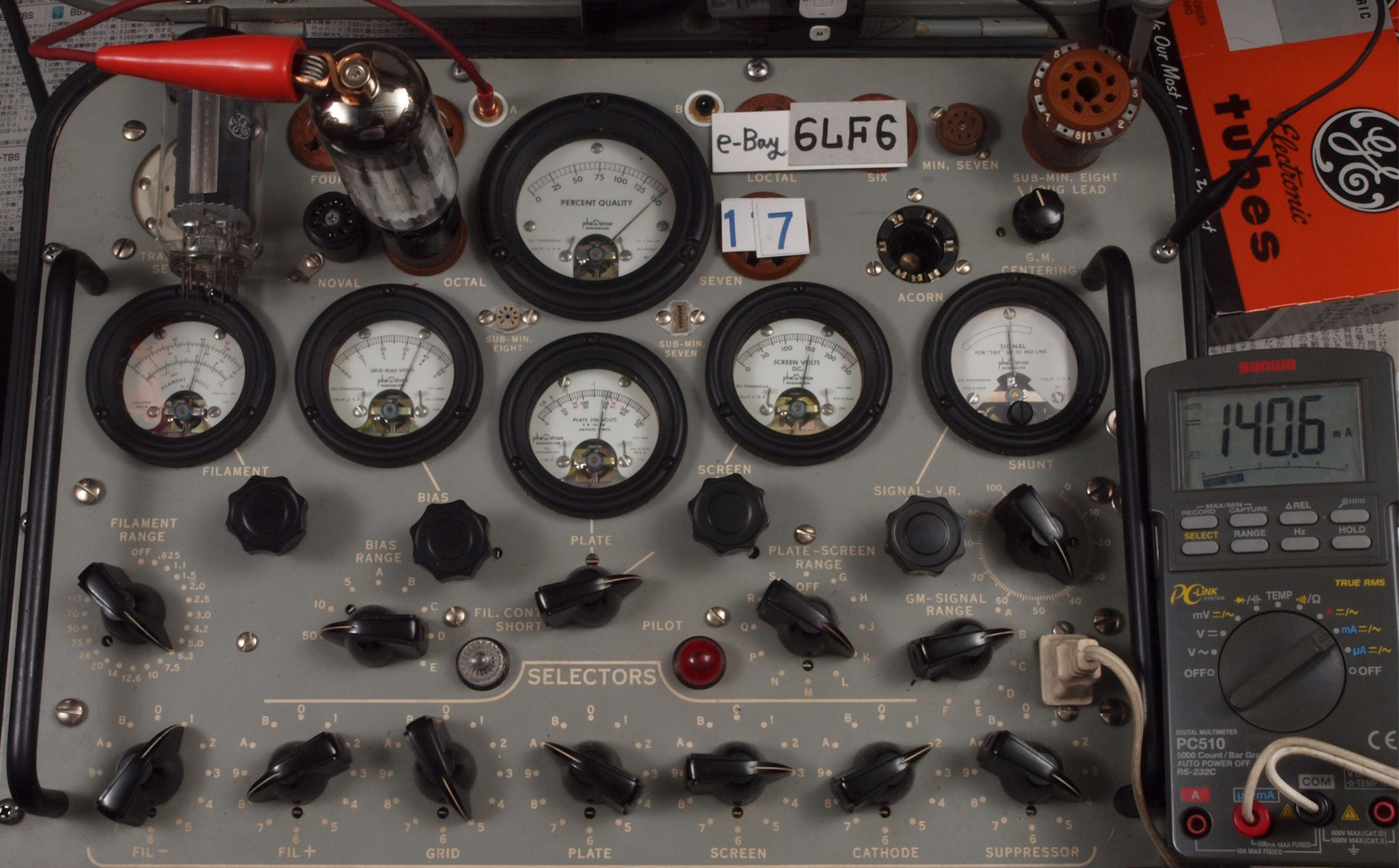

V417. 17本目「6LF6」。 Gm測定=15000μmho、 Ip=140.6mA。

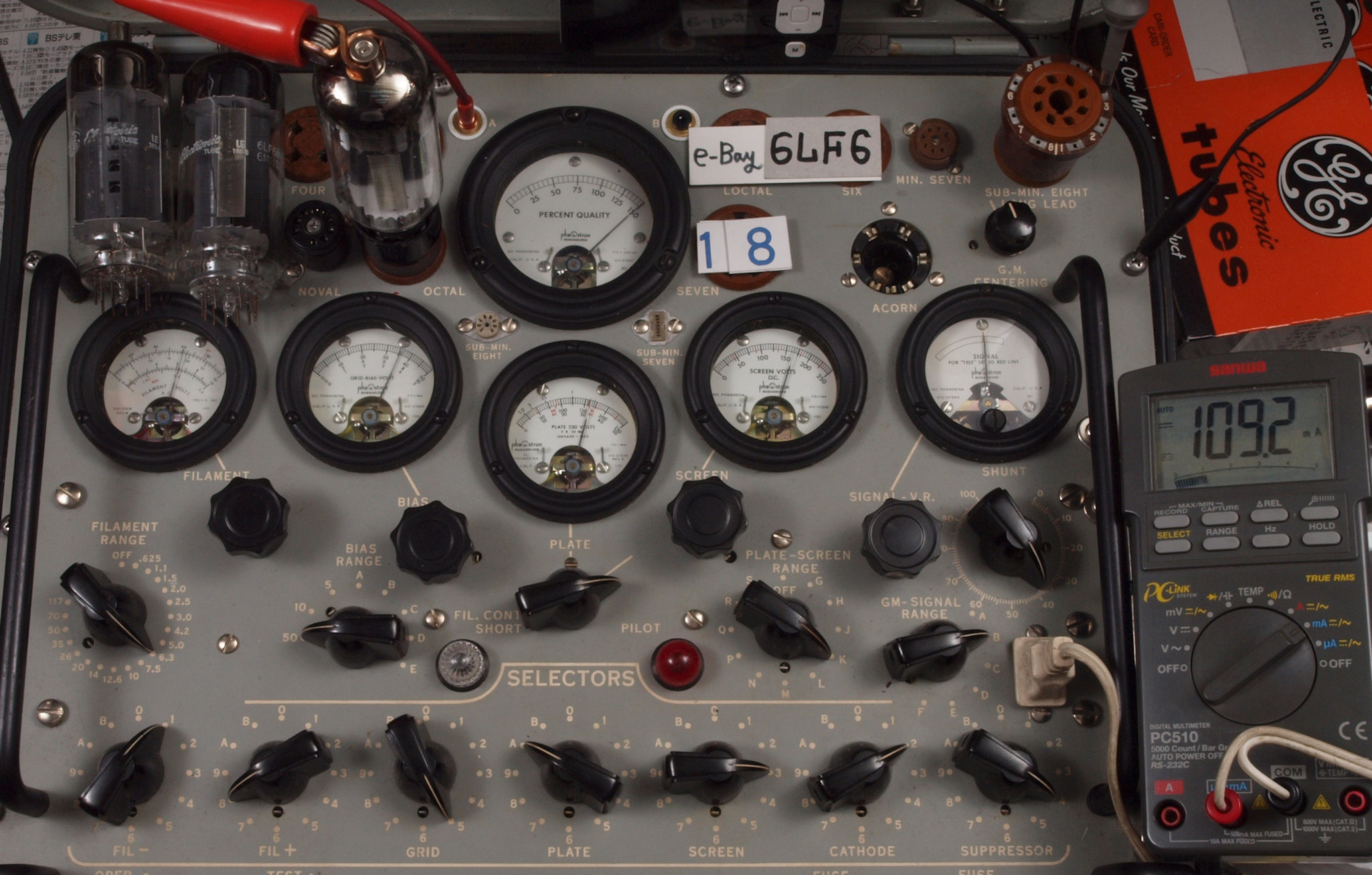

V418. 18本目「6LF6」。 Gm測定=8000μmho、 Ip=118.5mA。
                  測定条件、「Ep=Esg=160V、Eg1=−35V」、Bレンジ=15000μmhoでの測定。

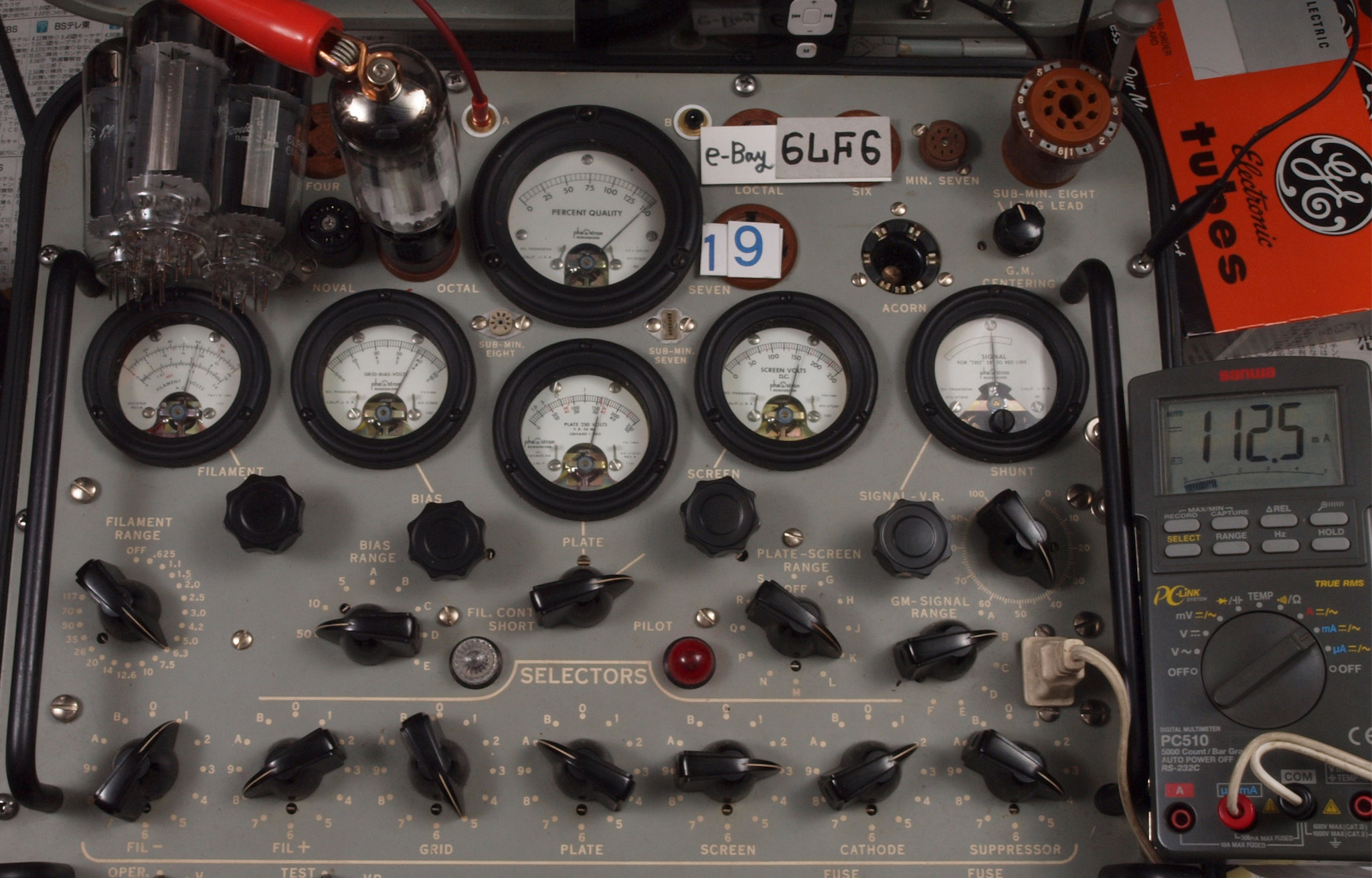

V419. 19本目「6LF6」。 Gm測定=15000μmho、 Ip=112.5mA。

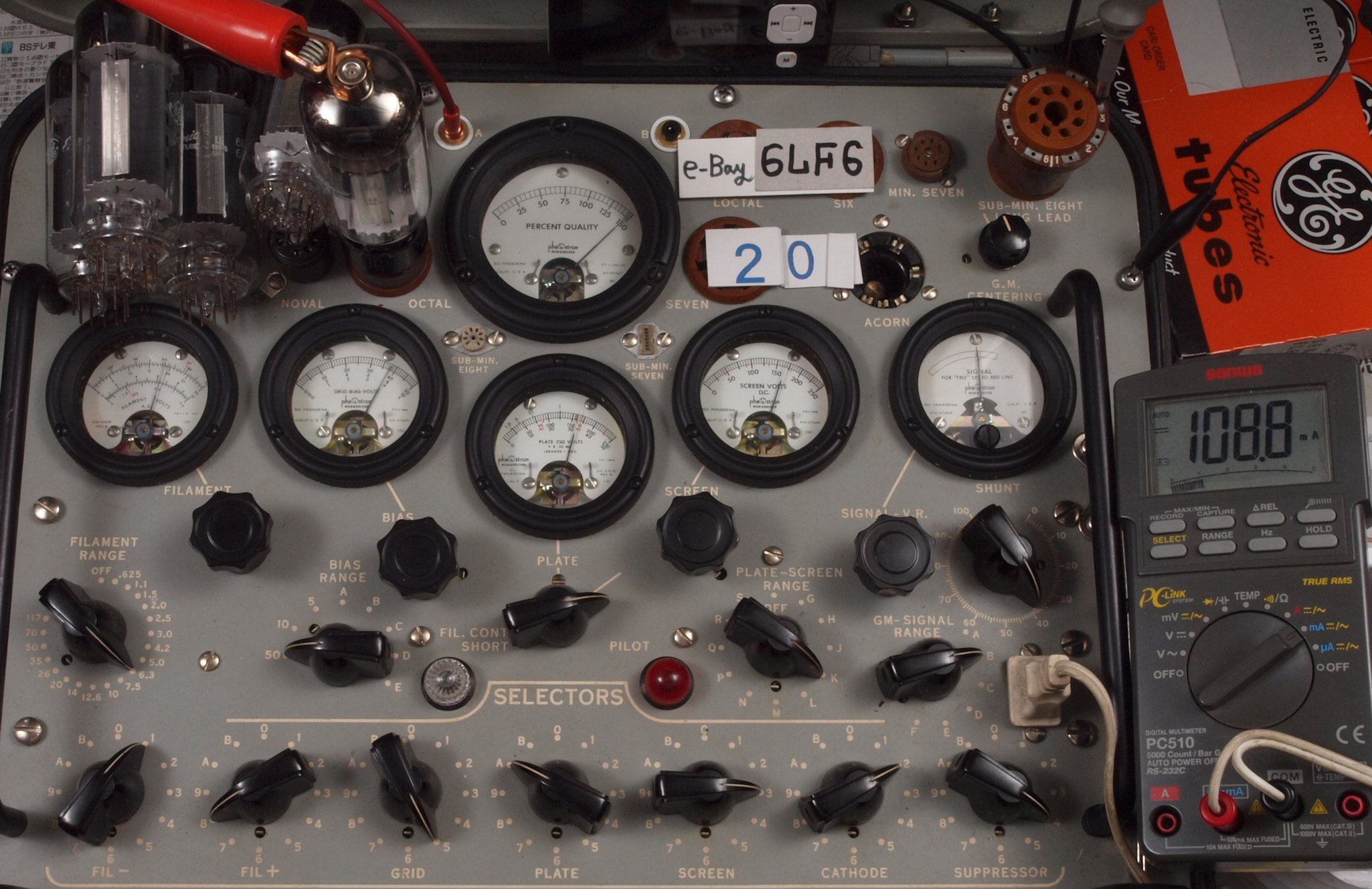

V420. 20本目「6LF6」。 Gm測定=15000μmho、 Ip=108.8mA。

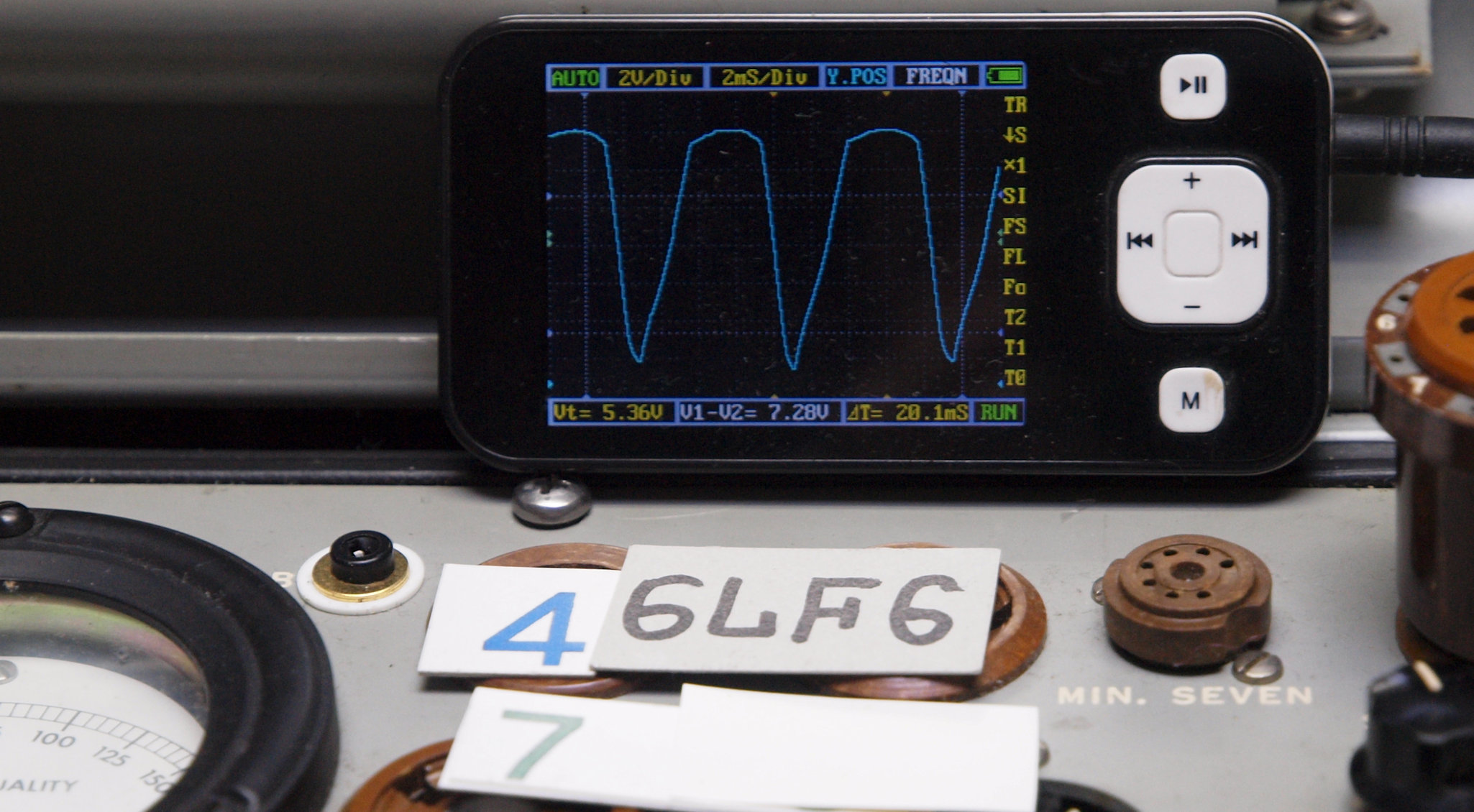

プレート(カソード電流)波形を観測しながら測定する。
電源は安定化(電圧・周波数)電源を使用し、AC115V 60Hzで行う。

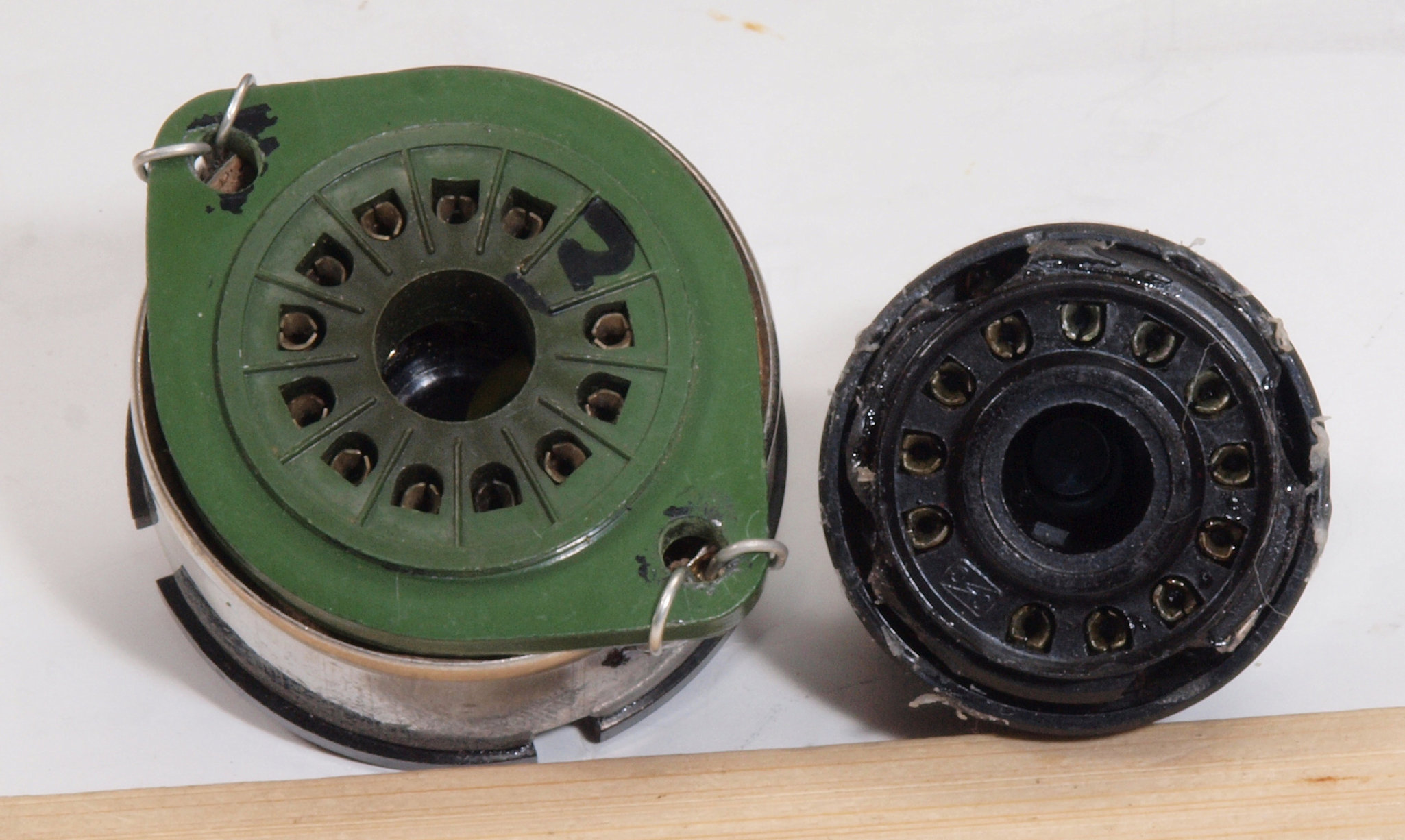

測定に使用する変換アダプター。 左=50CA10→US8ピン、右=6LF6→US8ピン。
