VacuumTubeTester Hickok TV-2B/Uで
４ＥＪ７、３ＥＪ７　Ｇｍ、 Ｉｐ測定
ＹＡＨＯＯオークションで購入した新品未開封　４ＥＪ７　の測定結果。
  • ＮＥＣ　１本目　４ＥＪ７　測定。　Ｇｍ＝２１０００μmho、Ｉｐ＝１８．２１ｍＡ。
    ＮＥＣ　２本目　４ＥＪ７　測定。　Ｇｍ＝１７０００μmho、Ｉｐ＝１２．３５ｍＡ。
    ＮＥＣ　３本目　４ＥＪ７　測定。　Ｇｍ＝１８４００μmho、Ｉｐ＝１１．６４ｍＡ。
  • 東芝　１本目　４ＥＪ７　測定。　Ｇｍ＝１５４００μmho、Ｉｐ＝８．９３ｍＡ。
    東芝　２本目　４ＥＪ７　測定。　Ｇ１がカソードタッチ、測定不可。
    東芝　３本目　３ＥＪ７　測定。　Ｇｍ＝１４９００μmho、Ｉｐ＝７．８４ｍＡ。
  • 日立　１本目　４ＥＪ７　測定。　Ｇｍ＝１４５００μmho、Ｉｐ＝６．７７ｍＡ。
    日立　２本目　４ＥＪ７　測定。　Ｇｍ＝１４５００μmho、Ｉｐ＝７．３１ｍＡ。
    日立　３本目　４ＥＪ７　測定。　Ｇｍ＝１５０００μmho、Ｉｐ＝７．７８ｍＡ。
    日立　４本目　４ＥＪ７　測定。　Ｇｍ＝１４２００μmho、Ｉｐ＝６．６０ｍＡ。　
Ａ．　高Ｇｍ管６ＥＪ７（ＥＦ１８４）測定。
真空管ハンドブック（規格表）による相互コンダクタンス＝１５０００μmho
「Ｅｐ＝Ｅsg＝２００Ｖ、Ｉｐ＝１０ｍＡ、ｅｇ１＝−２．５Ｖ」
1960/1962ナショナル真空管ハンドブック、全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアル、69'東芝電子管ﾊﾝﾄﾞﾌﾞｯｸより。
真空管ハンドブック（規格表）による相互コンダクタンス＝１２２５０μmho
「Ｅｐ＝Ｅsg＝２００Ｖ、Ｉｐ＝１０ｍＡ、ｅｇ１＝−２．５Ｖ」
RC-26,RC-28､RC-30 Receiving Tube Manualより。
Ａ１．　ＮＥＣ　４ＥＪ７　左から、１、２、３本目。
  • １本目　４ＥＪ７　測定。　Ｇｍ＝２１０００μmho、Ｉｐ＝１８．２１ｍＡ。
    ２本目　４ＥＪ７　測定。　Ｇｍ＝１７０００μmho、Ｉｐ＝１２．３５ｍＡ。
    ３本目　４ＥＪ７　測定。　Ｇｍ＝１８４００μmho、Ｉｐ＝１１．６４ｍＡ。

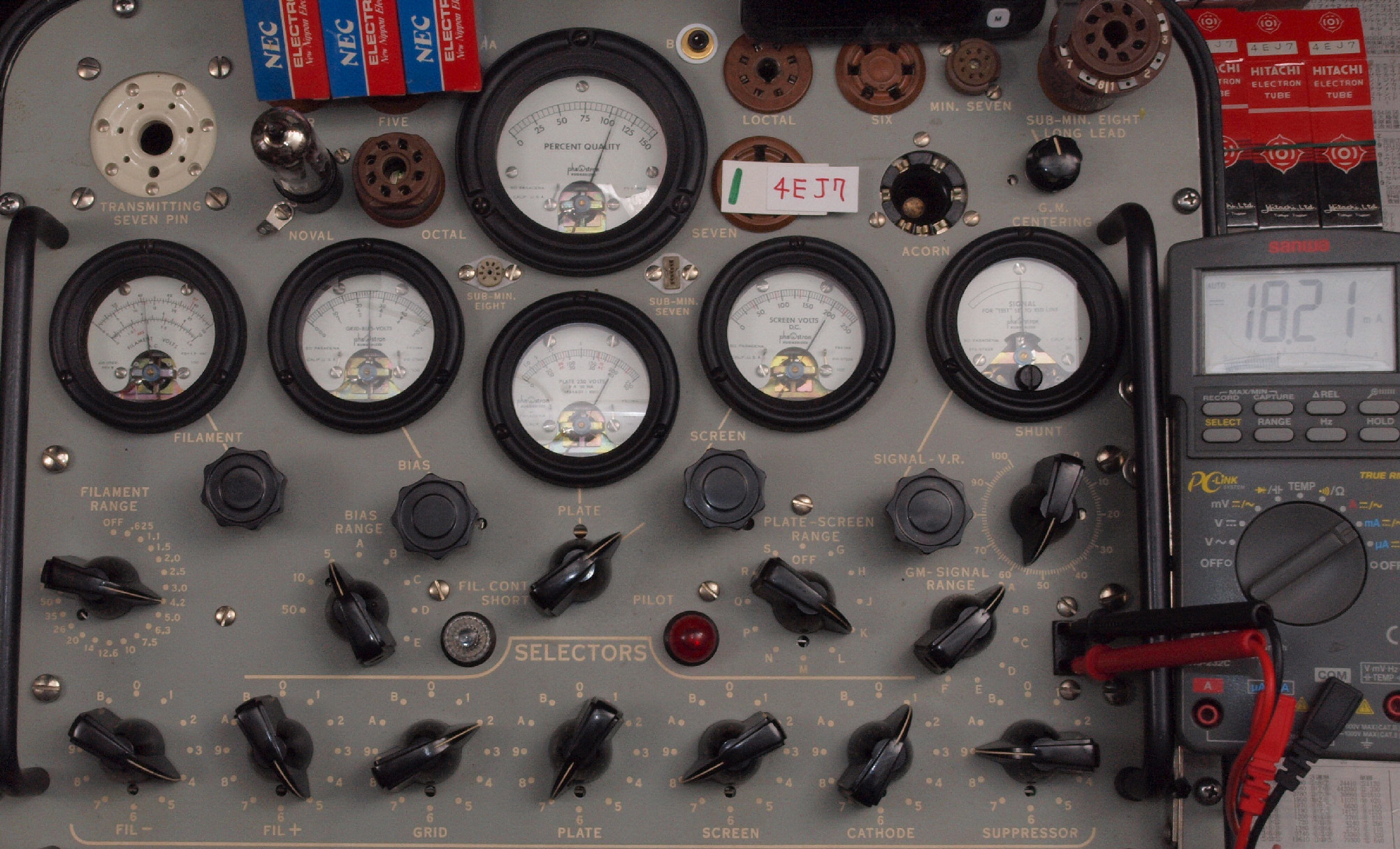

Ａ１１．　１本目　４ＥＪ７　測定。　Ｇｍ測定＝２１０００μmho、ＩＰ＝１８．２１ｍＡ。
　　　　　　　測定条件「Ｅｐ＝Ｅｓｇ＝２００Ｖ、Ｅｇ１＝−２．５Ｖ」。　Ａレンジ＝３００００μmhoレンジでの測定。

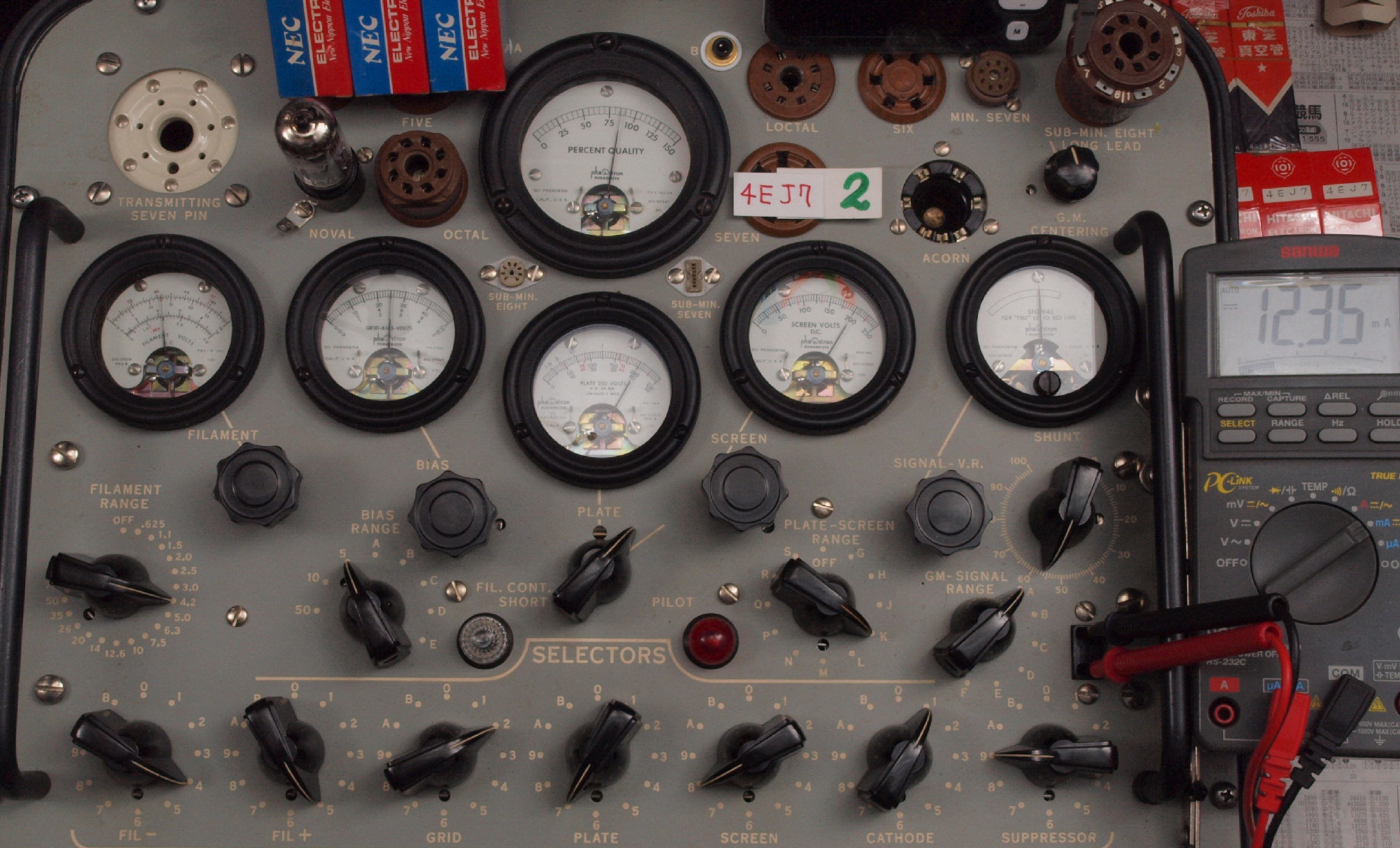

Ａ１２．　２本目　４ＥＪ７　測定。　Ｇｍ測定＝１７０００μmho、ＩＰ＝１２．３５ｍＡ。
　　　　　　　測定条件「Ｅｐ＝Ｅｓｇ＝２００Ｖ、Ｅｇ１＝−２．５Ｖ」。　Ａレンジ＝３００００μmhoレンジでの測定。

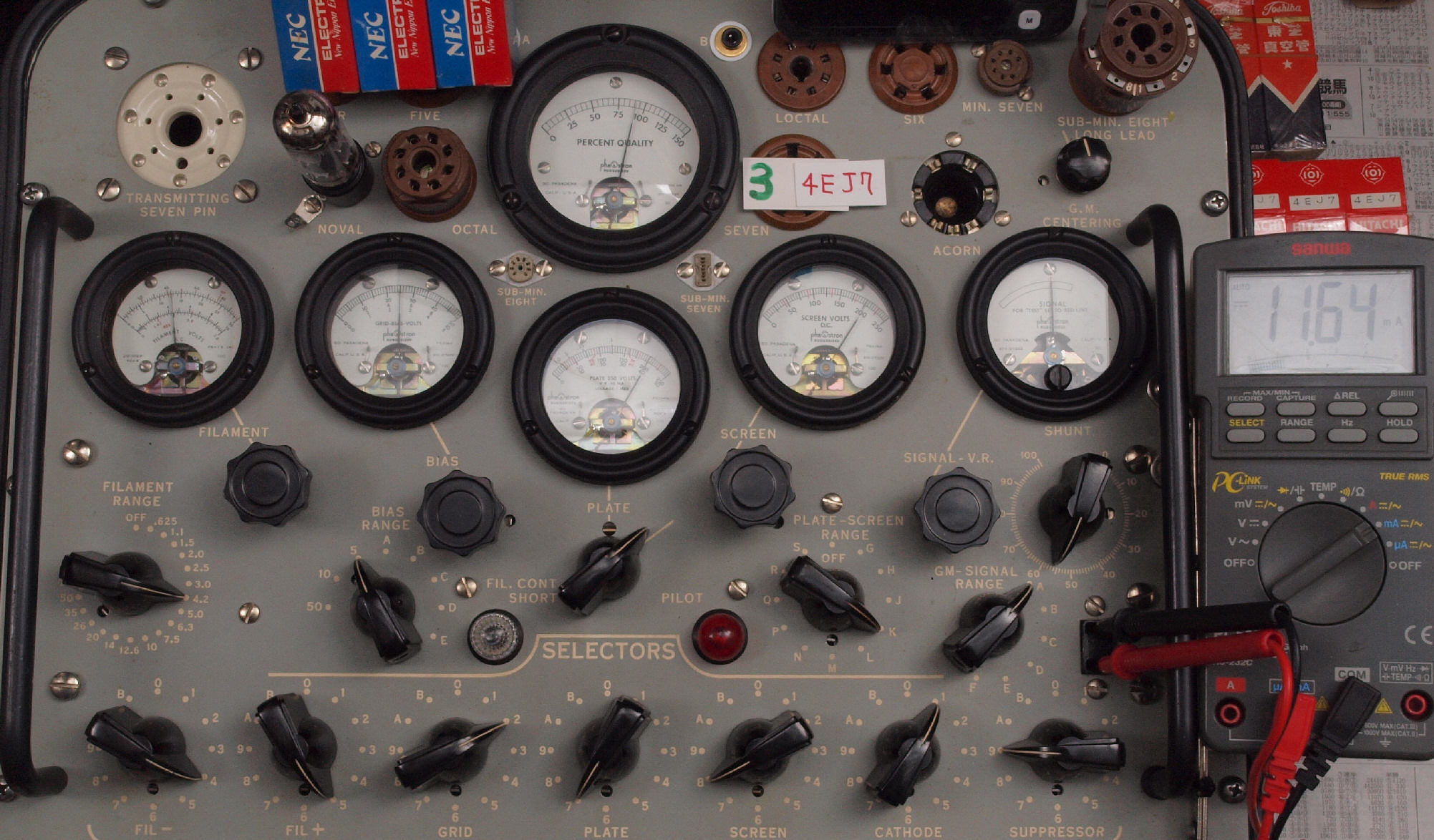

Ａ１３．　３本目　４ＥＪ７　測定。　Ｇｍ測定＝１８４００μmho、ＩＰ＝１１．６４ｍＡ。
　　　　　　　測定条件「Ｅｐ＝Ｅｓｇ＝２００Ｖ、Ｅｇ１＝−２．５Ｖ」。　Ａレンジ＝３００００μmhoレンジでの測定。
Ａ２．　東芝　４ＥＪ７　左から、１、２本目、３本目＝３ＥＪ７。
  • １本目　４ＥＪ７　測定。　Ｇｍ＝１５４００μmho、Ｉｐ＝８．９３ｍＡ。
    ２本目　４ＥＪ７　測定。　Ｇ１がカソードタッチ、測定不可。
    ３本目　３ＥＪ７　測定。　Ｇｍ＝１４９００μmho、Ｉｐ＝７．８４ｍＡ。
Ａ２１．　１本目　４ＥＪ７　測定。　Ｇｍ測定＝１５４００μmho、ＩＰ＝８．９３ｍＡ。
　　　　　　　測定条件「Ｅｐ＝Ｅｓｇ＝２００Ｖ、Ｅｇ１＝−３．０Ｖ」。　Ａレンジ＝３００００μmhoレンジでの測定。
Ａ２３．　３本目　３ＥＪ７　測定。　Ｇｍ測定＝１４９００μmho、ＩＰ＝７．８４ｍＡ。
　　　　　　　測定条件「Ｅｐ＝Ｅｓｇ＝２００Ｖ、Ｅｇ１＝−３．０Ｖ」。　Ａレンジ＝３００００μmhoレンジでの測定。

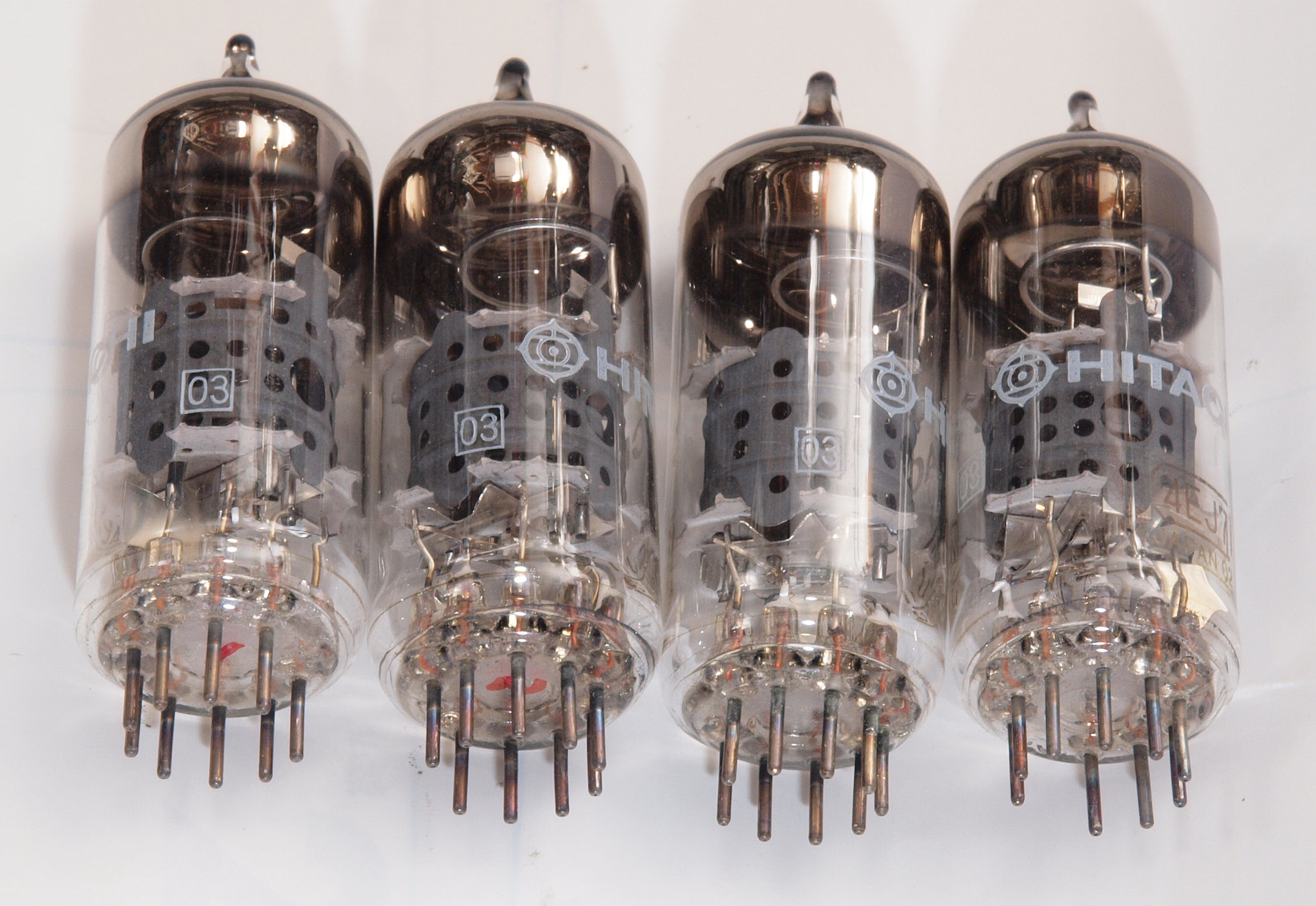

Ａ３．　日立　４ＥＪ７　左から、１、２、３、４本目。
  • １本目　４ＥＪ７　測定。　Ｇｍ＝１４５００μmho、Ｉｐ＝６．７７ｍＡ。
    ２本目　４ＥＪ７　測定。　Ｇｍ＝１４５００μmho、Ｉｐ＝７．３１ｍＡ。
    ３本目　４ＥＪ７　測定。　Ｇｍ＝１５０００μmho、Ｉｐ＝７．７８ｍＡ。
    ４本目　４ＥＪ７　測定。　Ｇｍ＝１４２００μmho、Ｉｐ＝６．６０ｍＡ。
Ａ３１．　１本目　４ＥＪ７　測定。　Ｇｍ測定＝１４５００μmho、ＩＰ＝６．７７ｍＡ。
　　　　　　　測定条件「Ｅｐ＝Ｅｓｇ＝２００Ｖ、Ｅｇ１＝−２．５Ｖ」。　Ｂレンジ＝１５０００μmhoレンジでの測定。
Ａ３２．　２本目　４ＥＪ７　測定。　Ｇｍ測定＝１４５００μmho、ＩＰ＝７．３１ｍＡ。
　　　　　　　測定条件「Ｅｐ＝Ｅｓｇ＝２００Ｖ、Ｅｇ１＝−２．５Ｖ」。　Ｂレンジ＝１５０００μmhoレンジでの測定。
Ａ３３．　３本目　４ＥＪ７　測定。　Ｇｍ測定＝１５０００μmho、ＩＰ＝７．７８ｍＡ。
　　　　　　　測定条件「Ｅｐ＝Ｅｓｇ＝２００Ｖ、Ｅｇ１＝−２．５Ｖ」。　Ｂレンジ＝１５０００μmhoレンジでの測定。
Ａ３４．　４本目　４ＥＪ７　測定。　Ｇｍ測定＝１４２００μmho、ＩＰ＝６．６ｍＡ。
　　　　　　　測定条件「Ｅｐ＝Ｅｓｇ＝２００Ｖ、Ｅｇ１＝−２．５Ｖ」。　Ｂレンジ＝１５０００μmhoレンジでの測定。

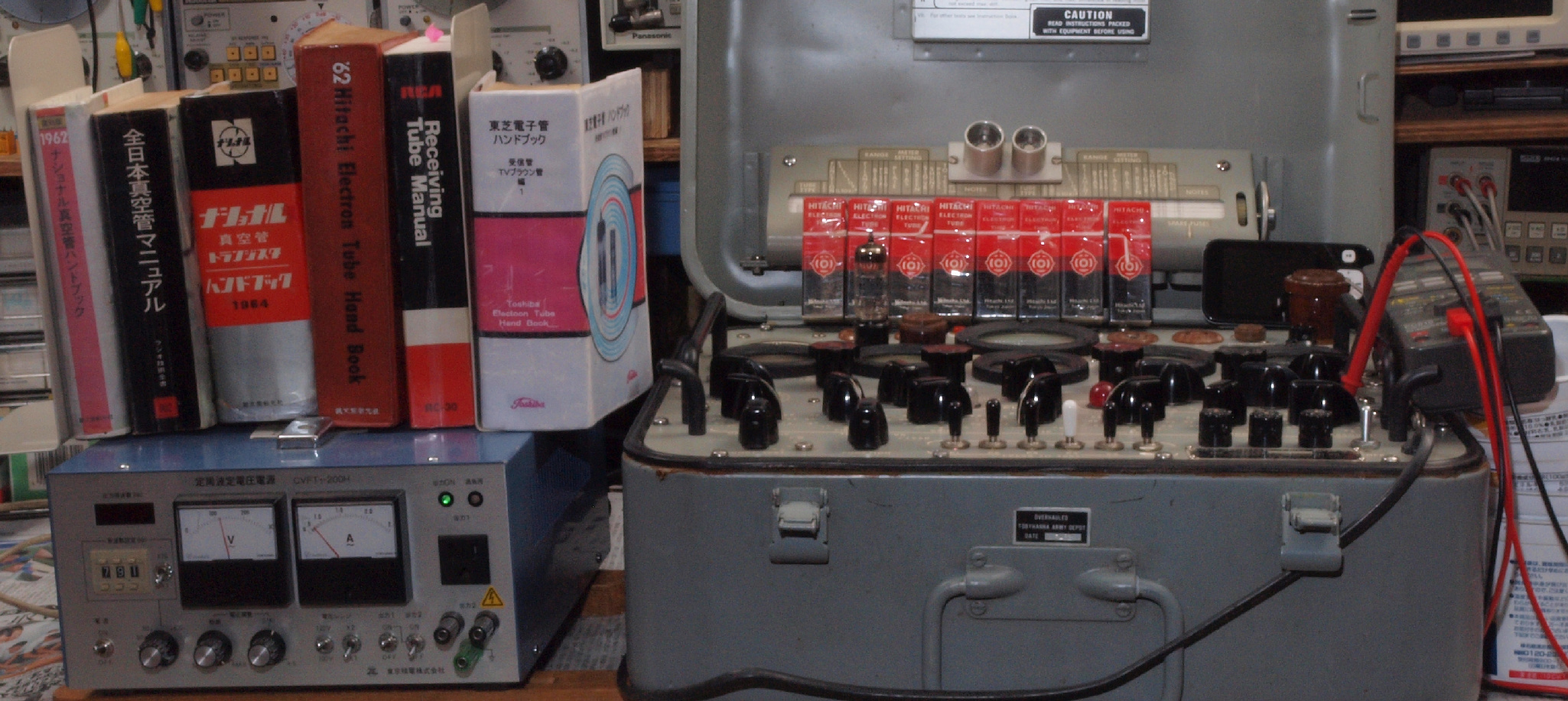

プレート電圧波形を観測しながら測定する。
電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。
