ナカミチ　７００�U　カセット　デッキ

平成１5年3月１０日持参　　平成１６年７月２５日部分修理

Ａ．修理前の状況 　Ｐｌａｙ駆動しない 　Ｒ側ＲＥＣ−ＡＭＰ不動作 B．原因 ＴＲ（トランジスタ−）劣化 RECヘッド断線 Ｃ．修理状況 ＴＲ（トランジスタ−）交換 Ｄ．使用部品 ＴＲ（トランジスタ−）　　　　　　　　　　　　　　　　　　　　　４個 Ｅ．調整・測定 Ｆ．修理費　　　２０，０００円　　　ヘッドが見つからないので再生系のみ部分修理 Ｓ．　Ｎａｋａｍｉｃｈｉ　７００�U　の仕様（カタログ・マニアルより）

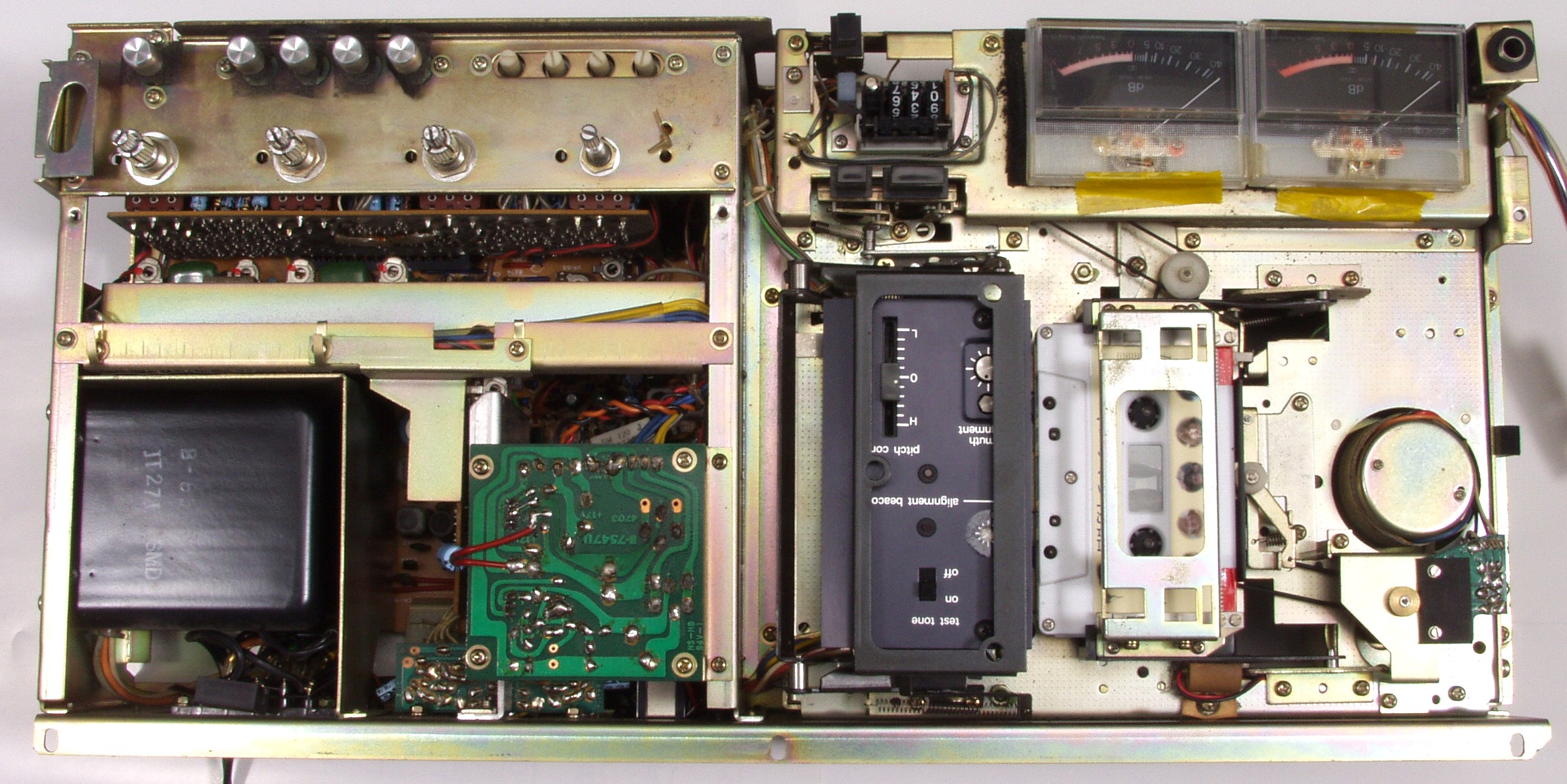

Ａ．修理前の状況 Ａ−１．修理点検中　上から見る

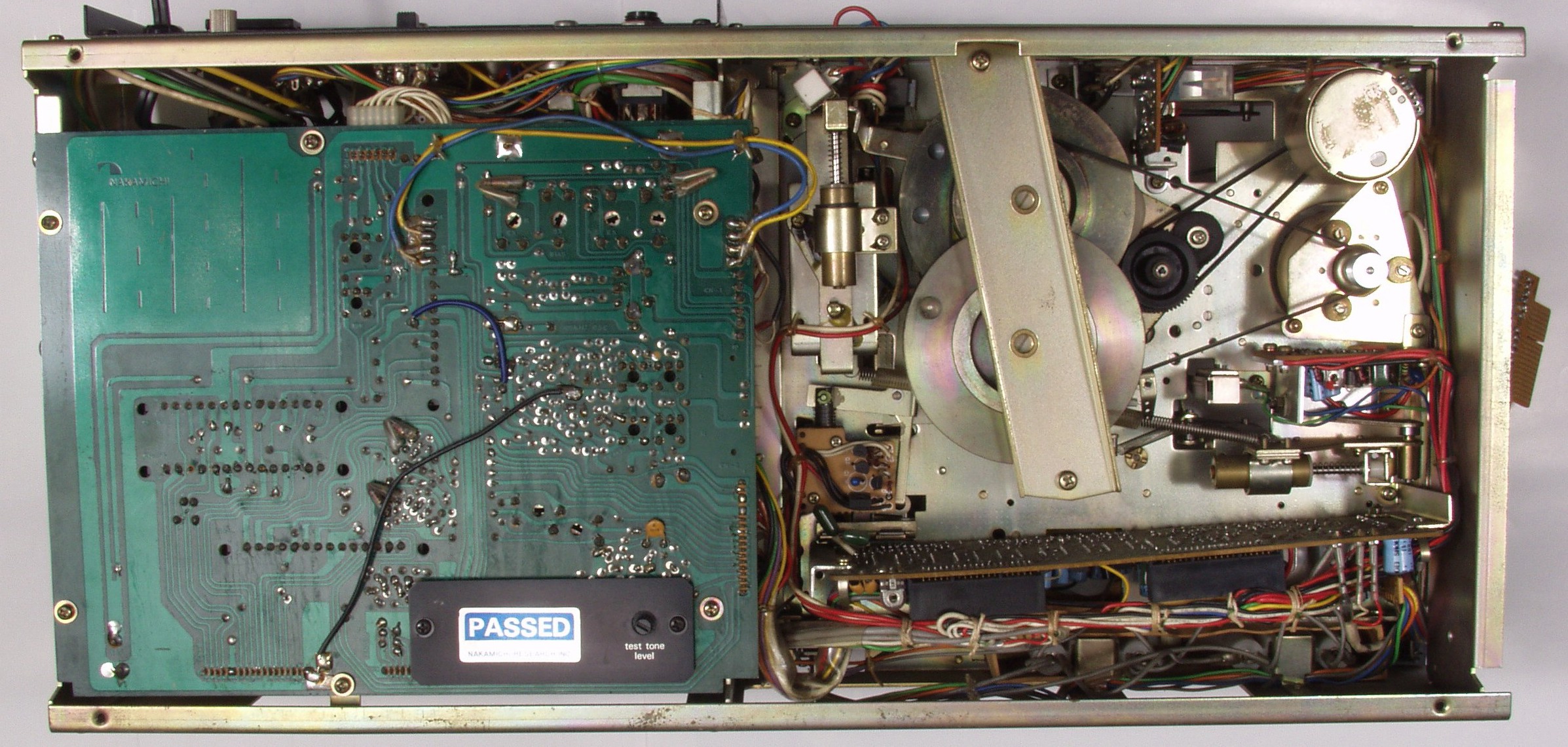

Ａ−２．修理点検中　上から見る

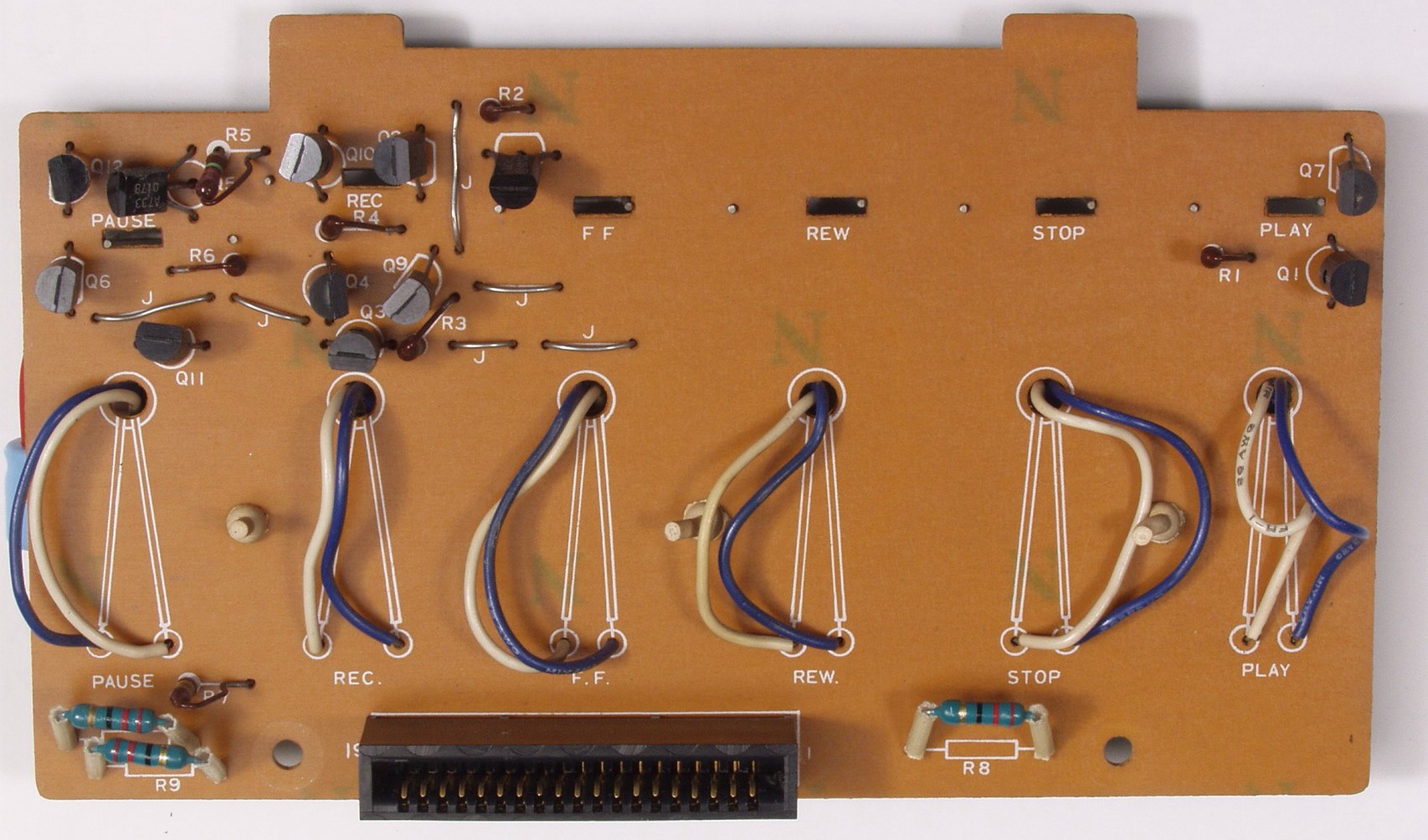

Ａ−３．修理点検中　テープコントロールＳＷ基板　ＴＲ（トランジスタ−）２個不良

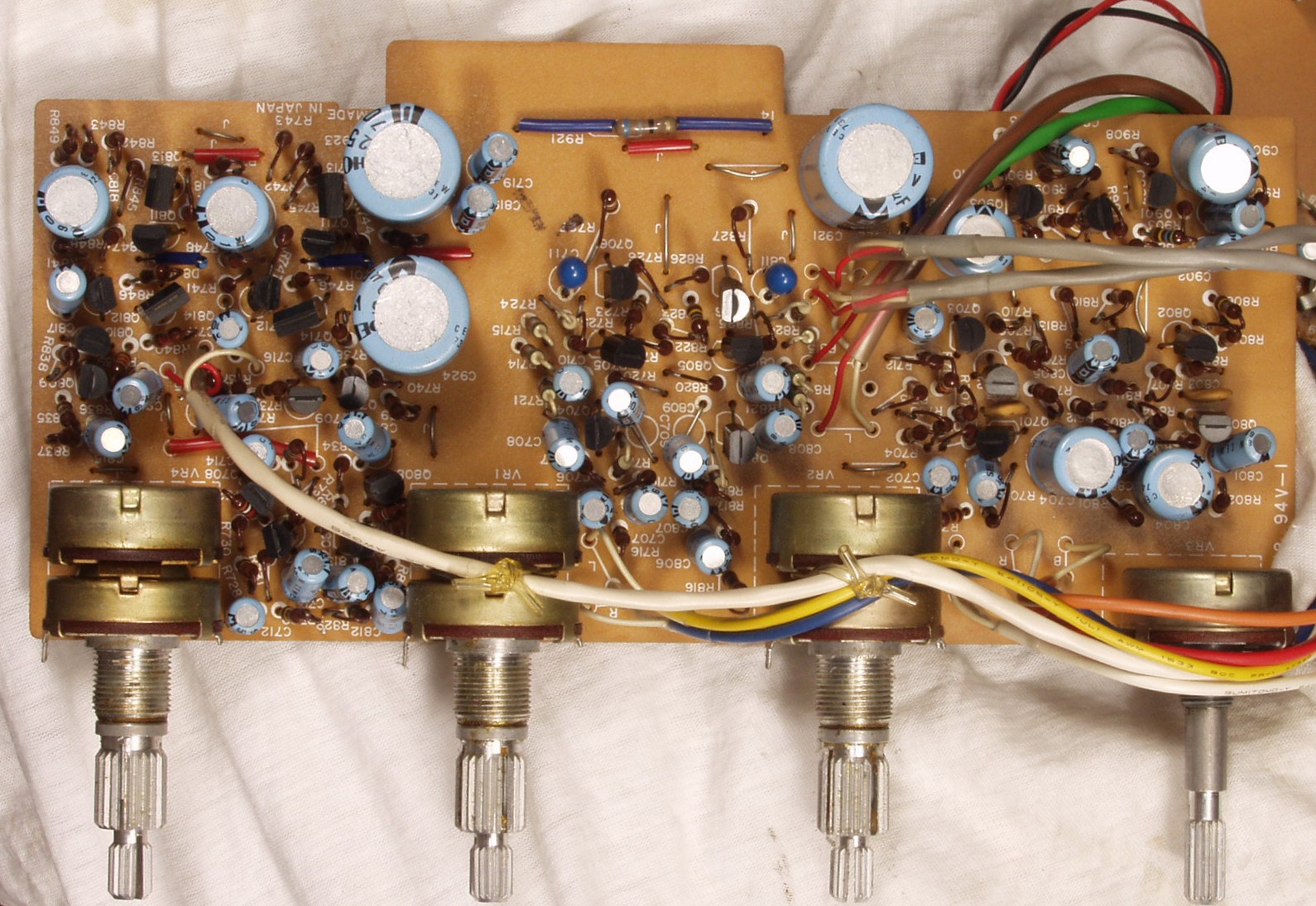

Ａ−４．修理点検中　ＶＲ基板　ＴＲ（トランジスタ−）４個不良

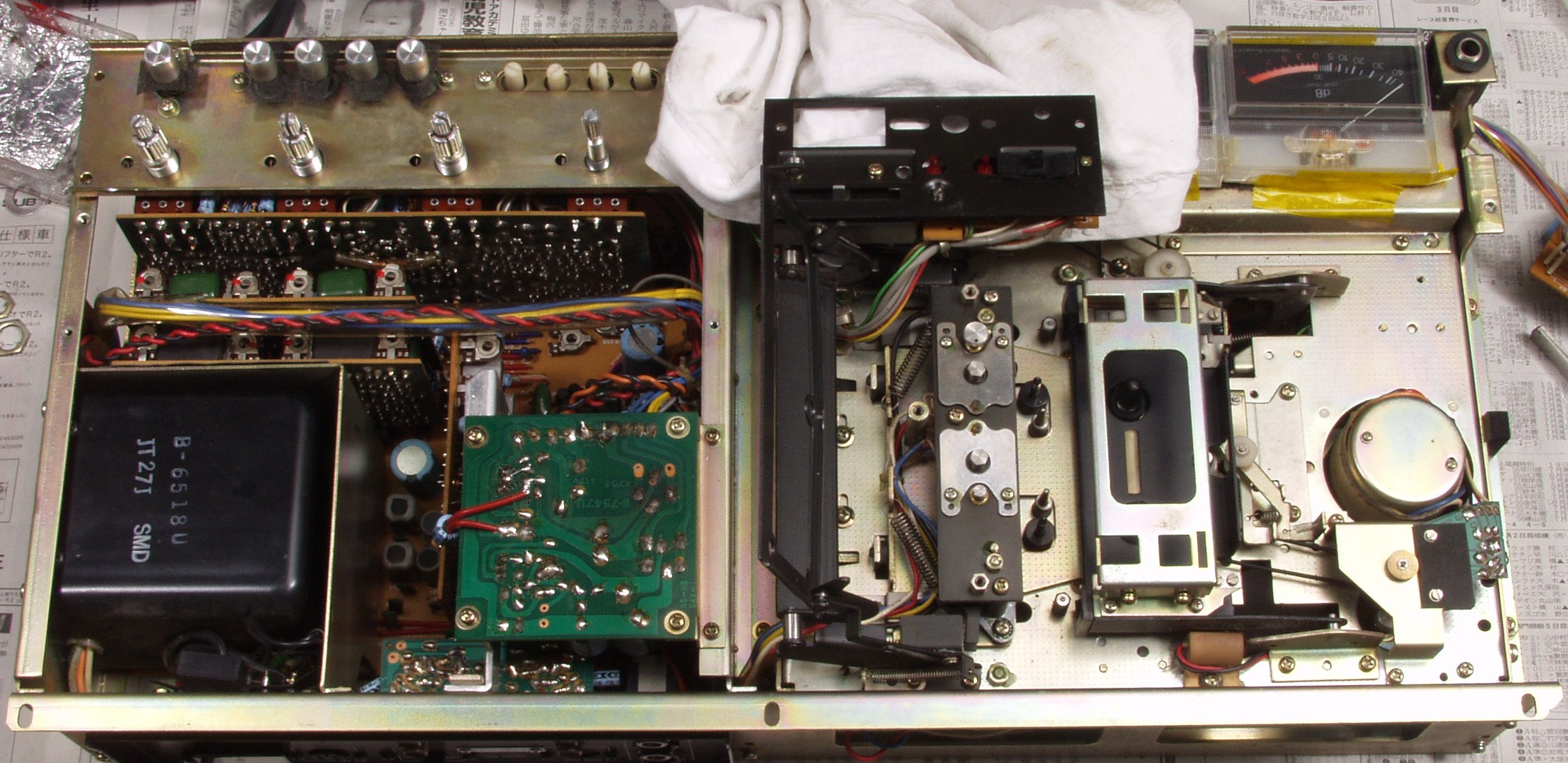

Ａ−５．修理点検中　録音ヘッド点検

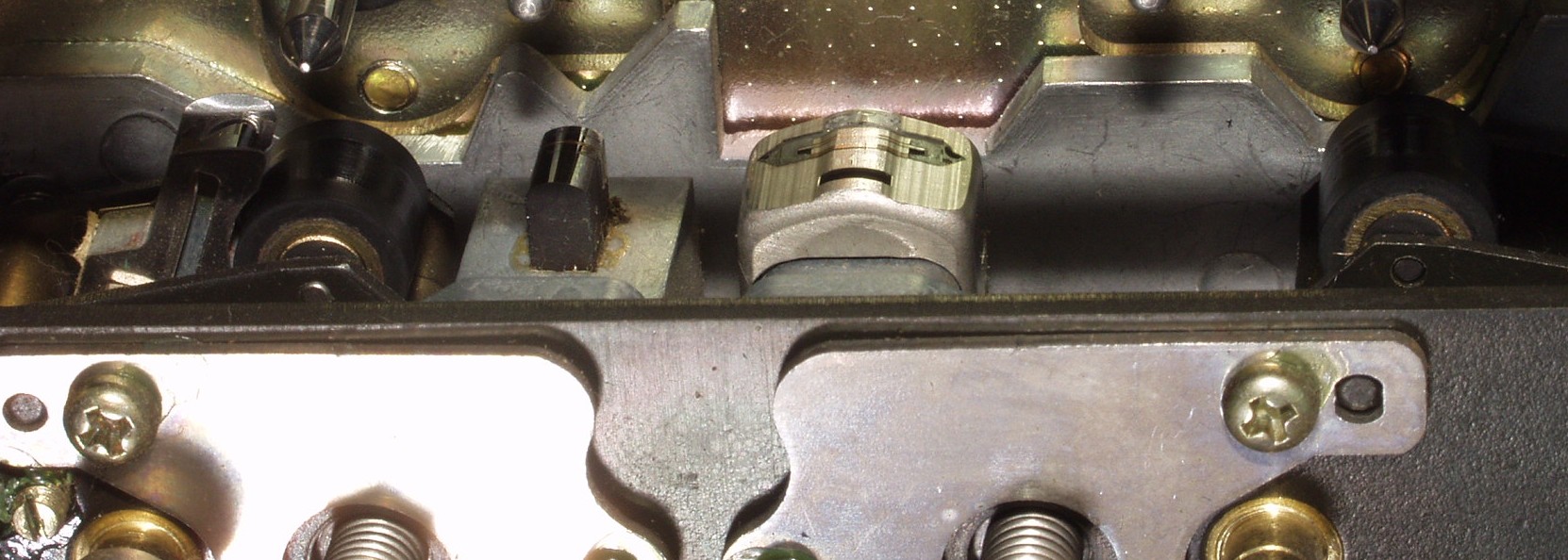

Ａ−６．修理点検中　録音ヘッド拡大　Ｌ側断線している！

↑＝消去ヘッド　　　　　　　↑＝録音ヘッド　　　　　　↑＝再生ヘッド

Ｓ．　Ｎａｋａｍｉｃｈｉ　７００�U　の仕様（カタログ・マニアルより）

型式 ステレオカセットデッキ テープ速度 4.8cm/秒 ワウ・フラッター 0.05%以下Wrms 周波数特性(A.B.L.E使用) 35Hz〜20000Hz±3dB (ドルビーシステムイン、SX、EX IIテープ) 総合S/N比 65dB (ドルビーシステムイン、WTD rms、400Hz 3%歪) (Wrms.,400Hz 3%歪) 総合歪率 1.5%以下(400Hz、0dB) 消去率 60dB以上(1kHz、飽和レベル) チャンネル・セパレーション 35dB以上(1kHz、0dB) クロストーク 60dB以上(1kHz、0dB) バイアス周波数 105kHz 入力 マイク、ブレンドマイク、DINマイク:0.2mV、10kΩ ライン:50mV、50kΩ 出力 ライン:1V ヘッドホン:40mW、8Ω(1kHz、0dB) 使用半導体 トランジスタ:138個 IC:9個 ダイオード:54個 電源 100、117、220、240V 50/60Hz 消費電力 最大60W 外形寸法 幅520x高さ267x奥行130mm 重量 約13kg 別売 リモートコントロールユニットRM-10(￥9,000) 価格 ￥210,000(1977年発売)

na700-25
