ＪＶＣ　ＴＴ−７１．　２台目修理記録

包装はこちら参考　　　　　　　　　　　　　　　　　　　平成１９年７月２３日到着　　８月５日完成

注意　タッチ・コントロール操作導入の為、機器のアースラインは内部回路の「＋２２V」に接続されています。 　　　　よって、通電状態で、基板の部品に接触は、厳禁です！　ＩＣが劣化や不動になります。

Ａ．　修理前の状況 　　　回転が「ユラグ」状態 ＡＥ．　仮修理での測定 Ｂ．　原因 　　　経年変化による劣化 　　 Ｃ．　修理状況 　 Ｄ．　使用部品 　　　電解コンデンサー　　　　　　　　　　　　　　１６個 　　　半固定ＶＲ　　　　　　　　　　　　　　　　　　　　４個 Ｅ．　調整 Ｆ．　修理費　　４５，０００円 Ｓ．　JVC　TT−７１ の仕様（マニアル・カタログより）

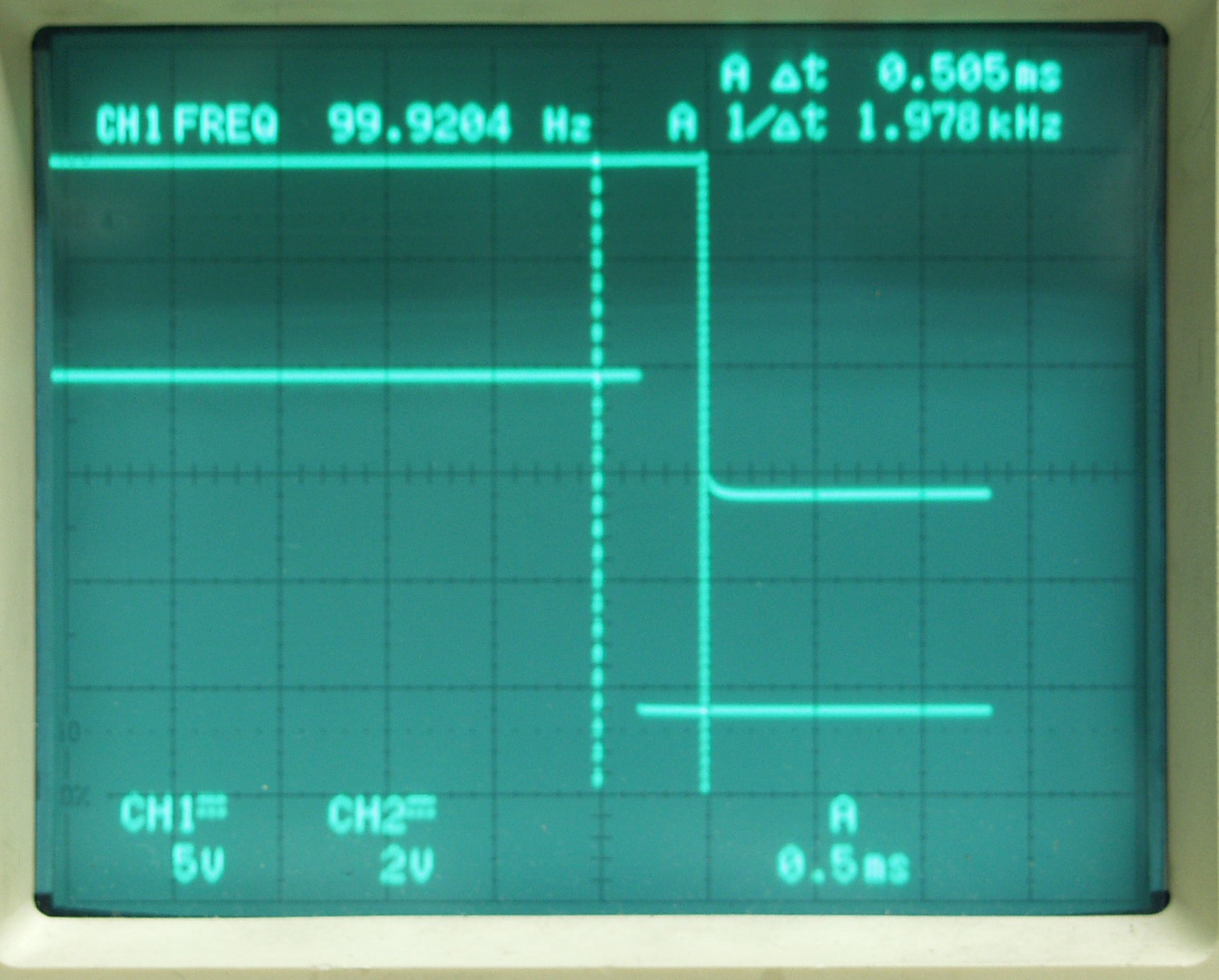

ＡＥ．　仮修理での測定 ＡＥ１１．　３３回転測定。　上のが１００ＨＺ基準矩形波、下がタンテーブルの回転矩形波。　差が最小時。 　　　　　　　　　　　　　　　　　　　　　　上下の点線のスケール間が、仕様書規定許容値の０．５ｍｓ

ＡＥ１２．　３３回転測定。　上のが１００ＨＺ基準矩形波、下がタンテーブルの回転矩形波。　差が最大時。 　　　　　　　　　　　　　　　　　　　　　　上下の点線のスケール間が、仕様書規定許容値の０．５ｍｓ、十分に規格内

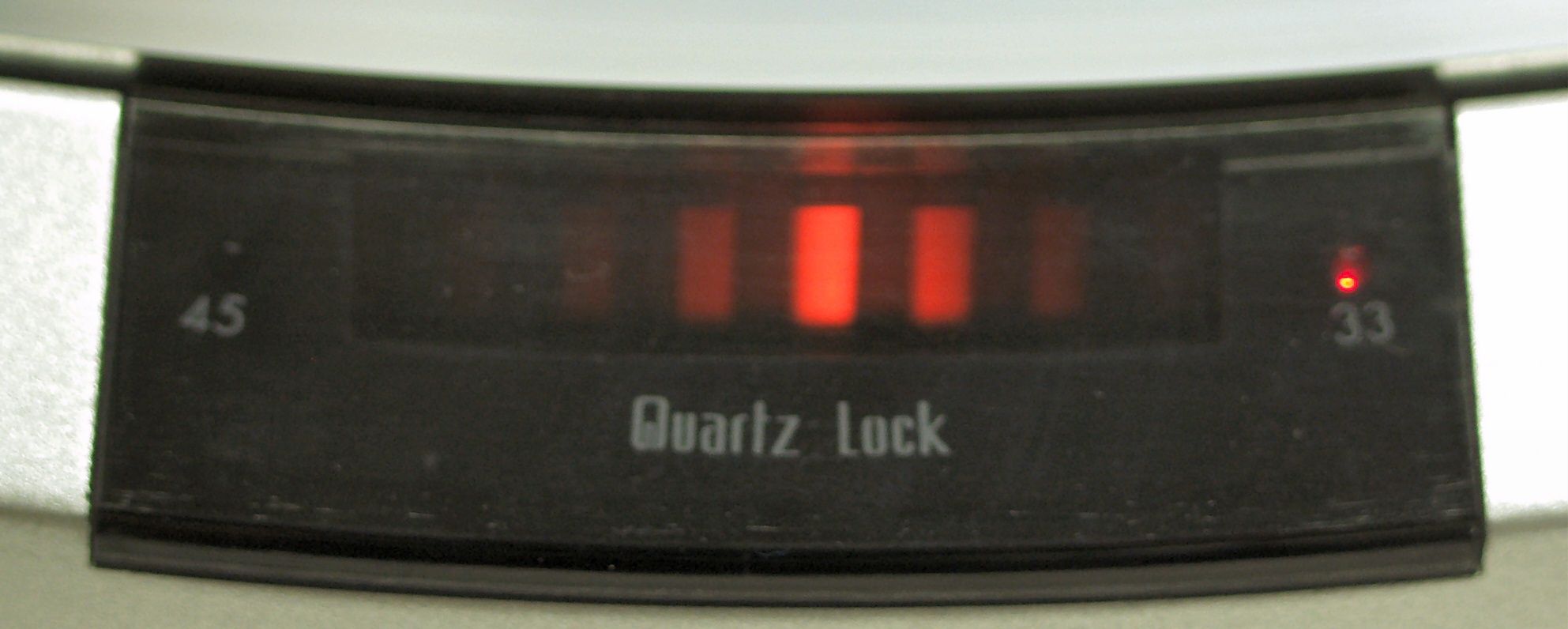

ＡＥ１３．　３３回転測定。　その時の内蔵ストロボ表示

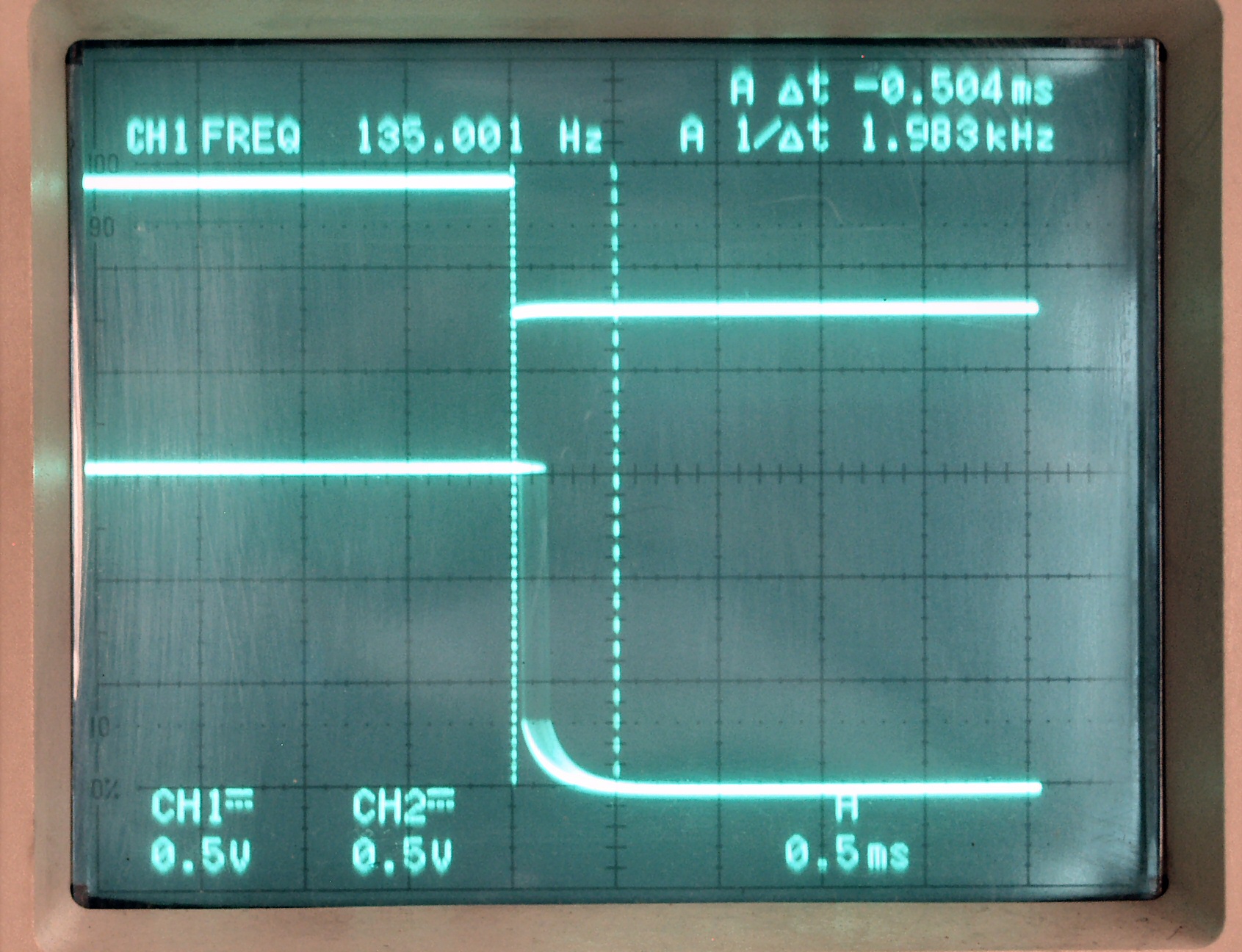

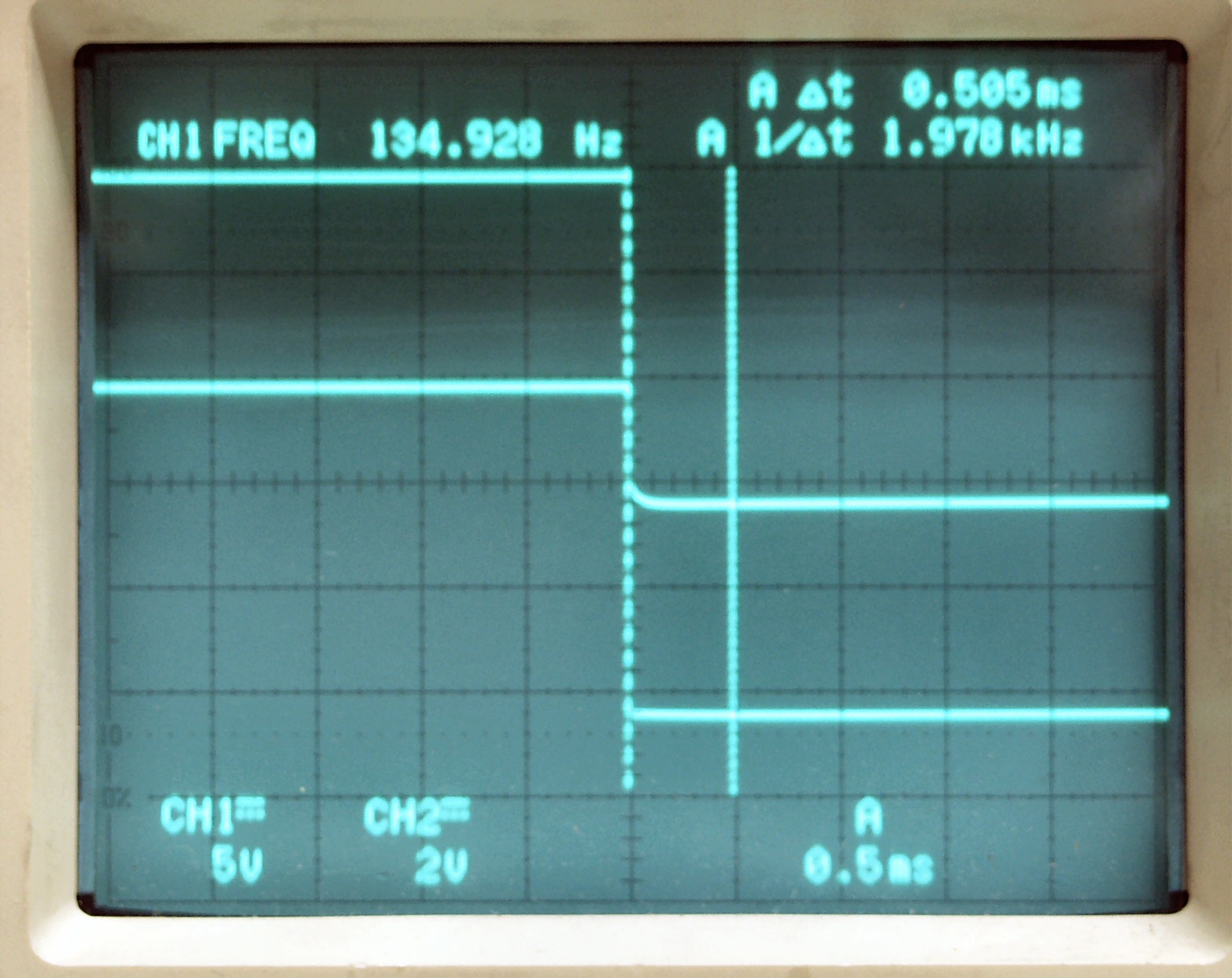

ＡＥ２１．　４５回転測定。　上のが１３４ＨＺ基準矩形波、下がタンテーブルの回転矩形波。　差が最小時。 　　　　　　　　　　　　　　　　　　　　　　上下の点線のスケール間が、仕様書規定許容値の０．５ｍｓ。

ＡＥ２２．　４５回転測定。　上のが１３４ＨＺ基準矩形波、下がタンテーブルの回転矩形波。　差が最大時。 　　　　　　　　　　　　　　　　　　　　　　上下の点線のスケール間が、仕様書規定許容値の０．５ｍｓ、十分に規格内

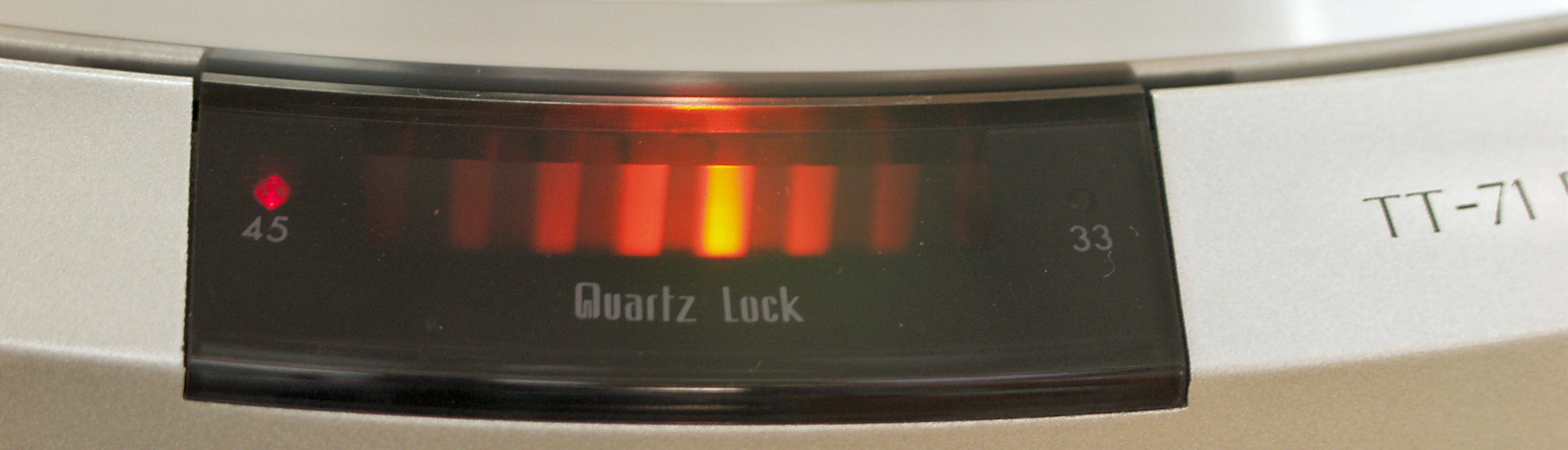

ＡＥ２３．　４５回転測定。　その時の内蔵ストロボ表示

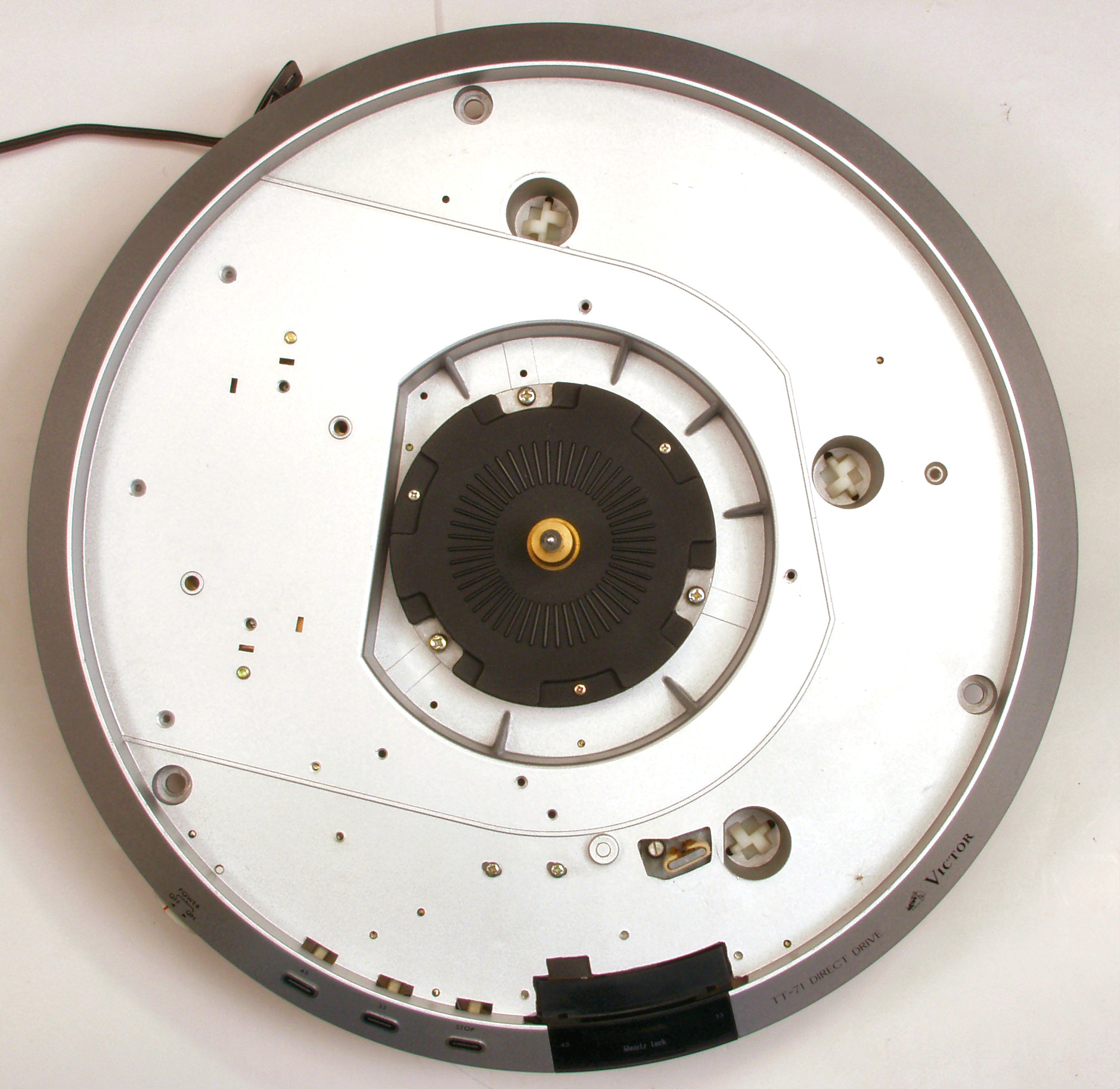

Ｃ．　修理状況　 Ｃ１．　修理中　モーターを取り出す為、カバーを取る

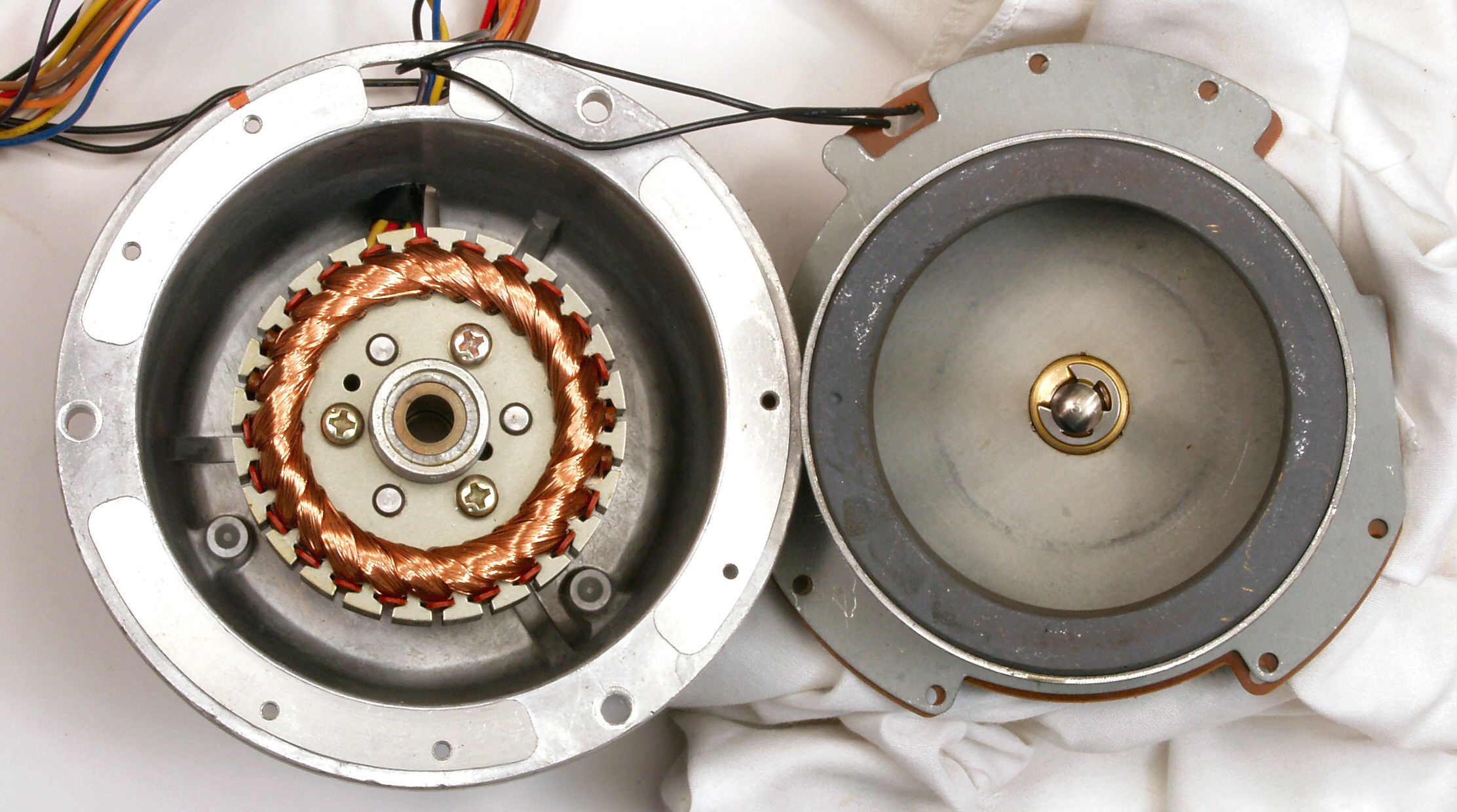

Ｃ２１．　修理中　モーターを分解・清掃・給油。　左＝固定子、右＝アウターロータ

Ｃ２２．　修理中　タンテーブル軸受けのベアリング。　オイル交換する。

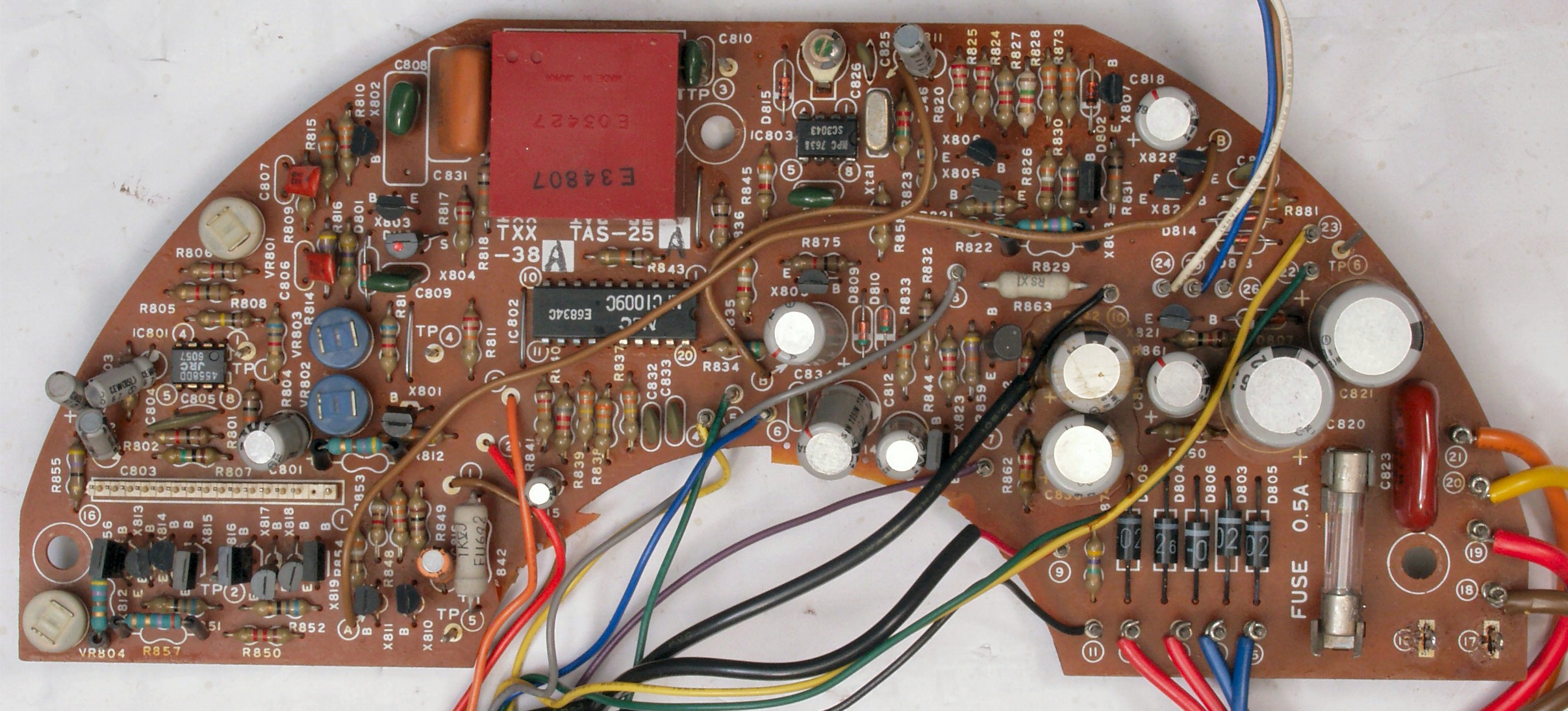

Ｃ３１．　修理前　基板

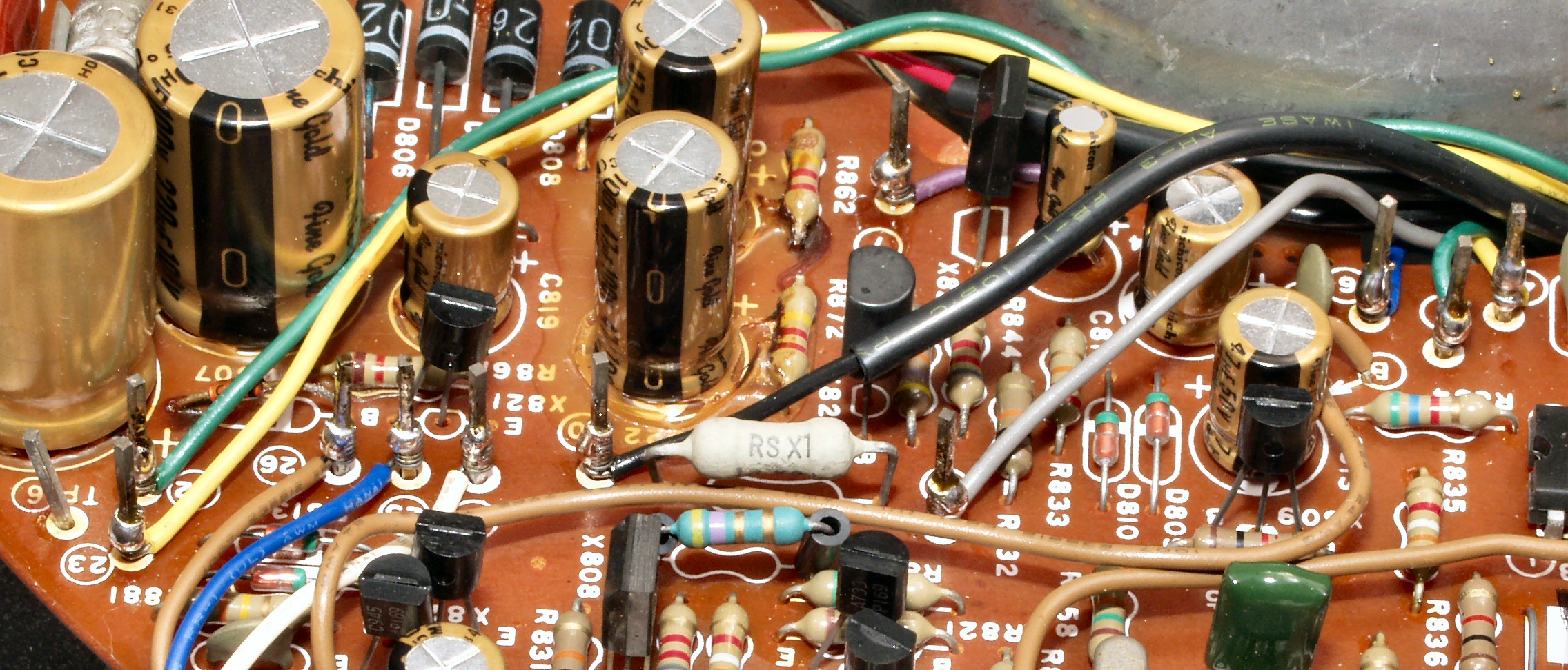

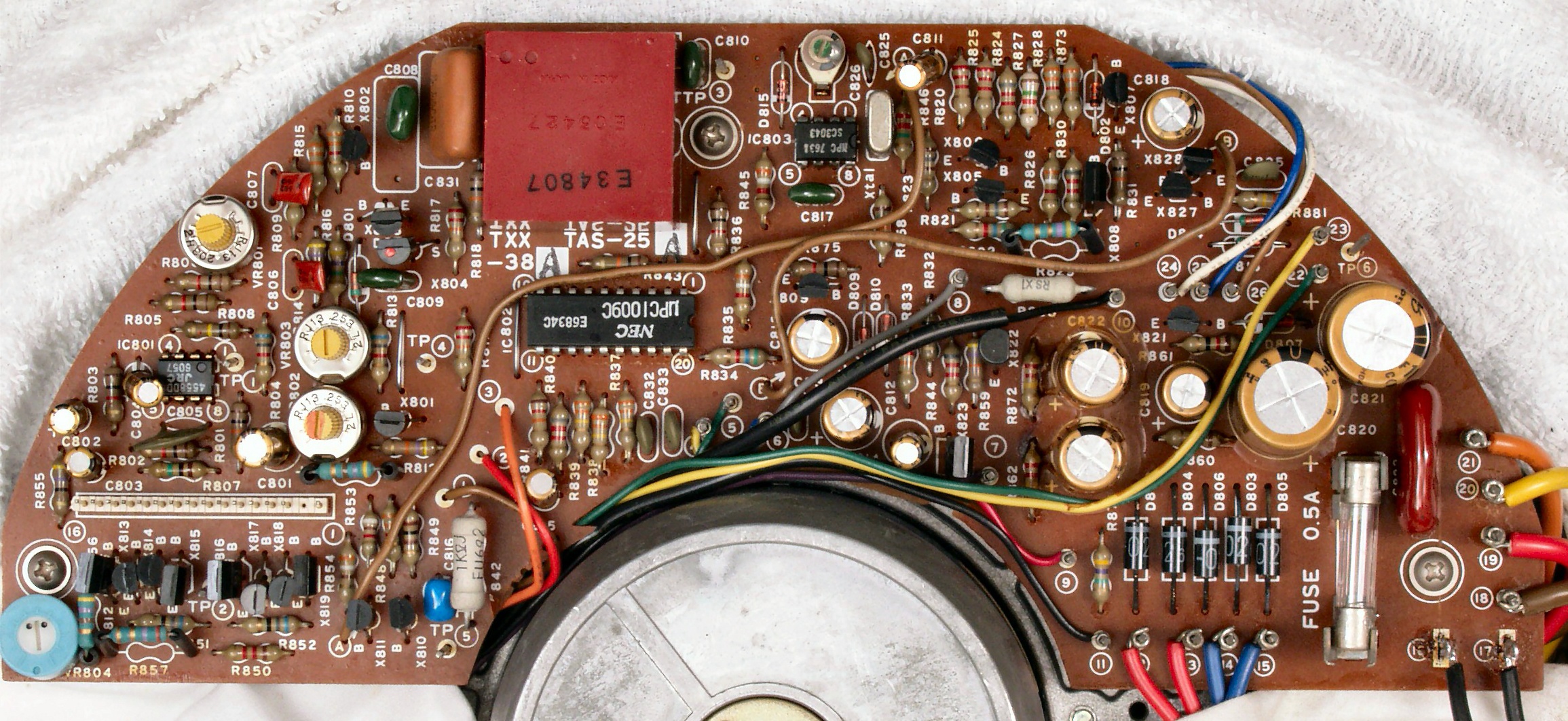

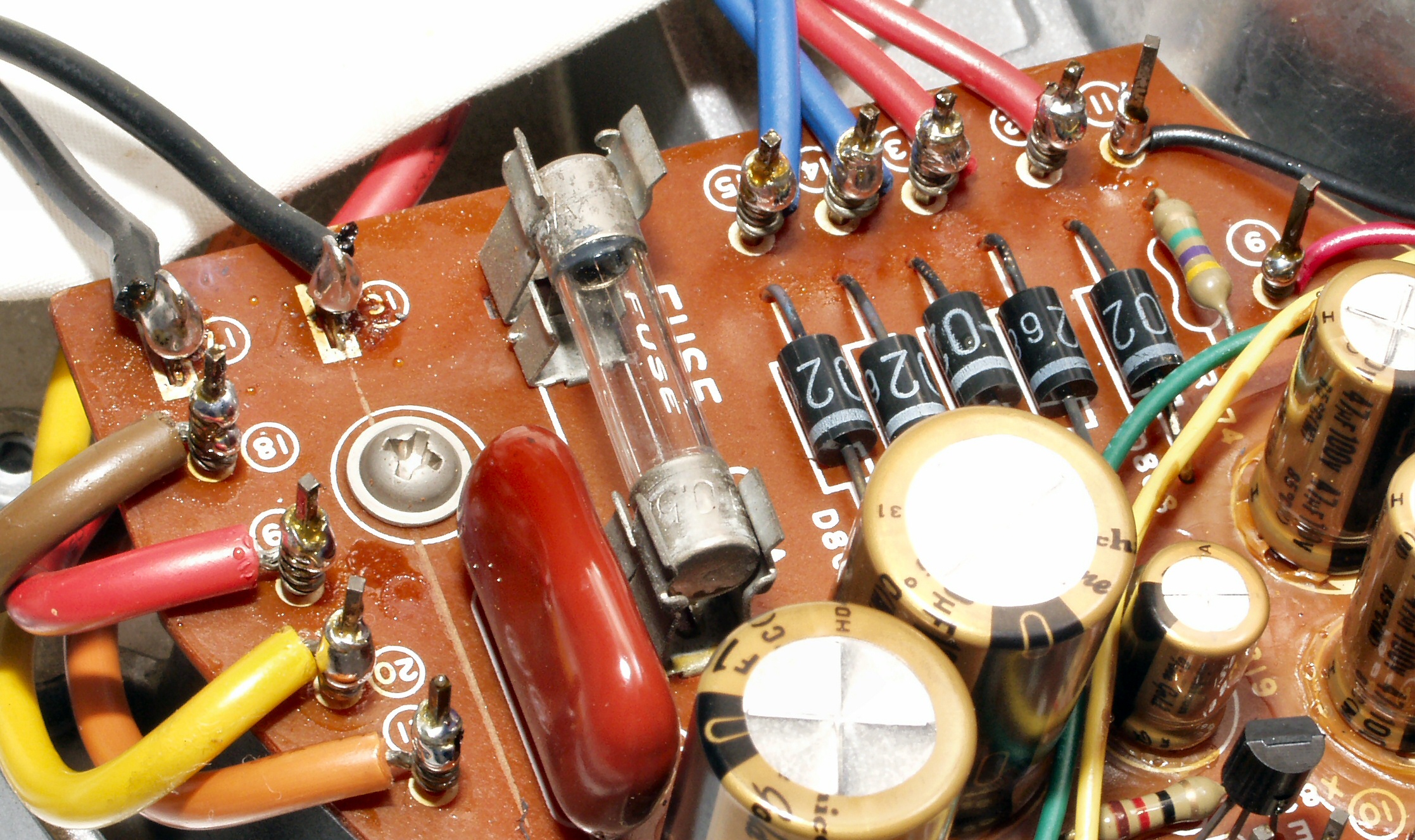

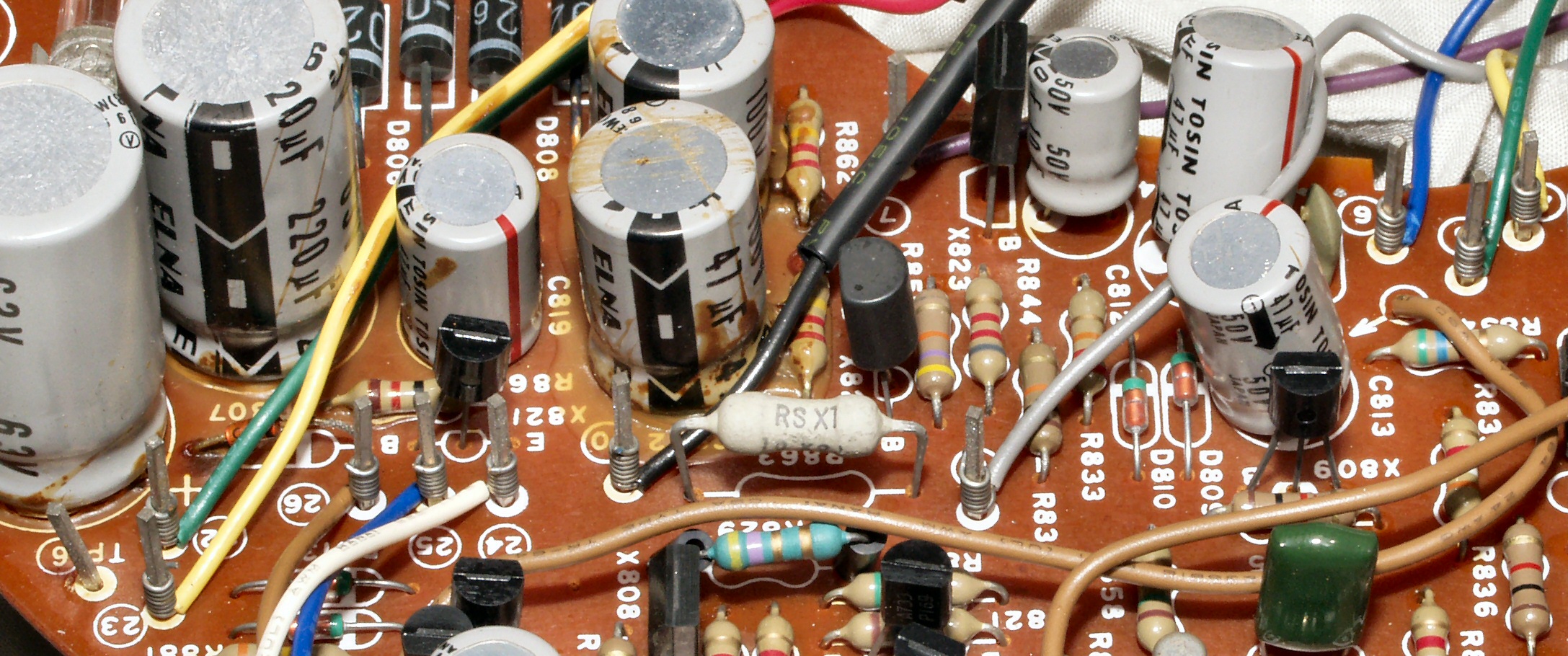

Ｃ３３．　修理後　基板　半固定ＶＲ４個、電解コンデンサー１６個交換

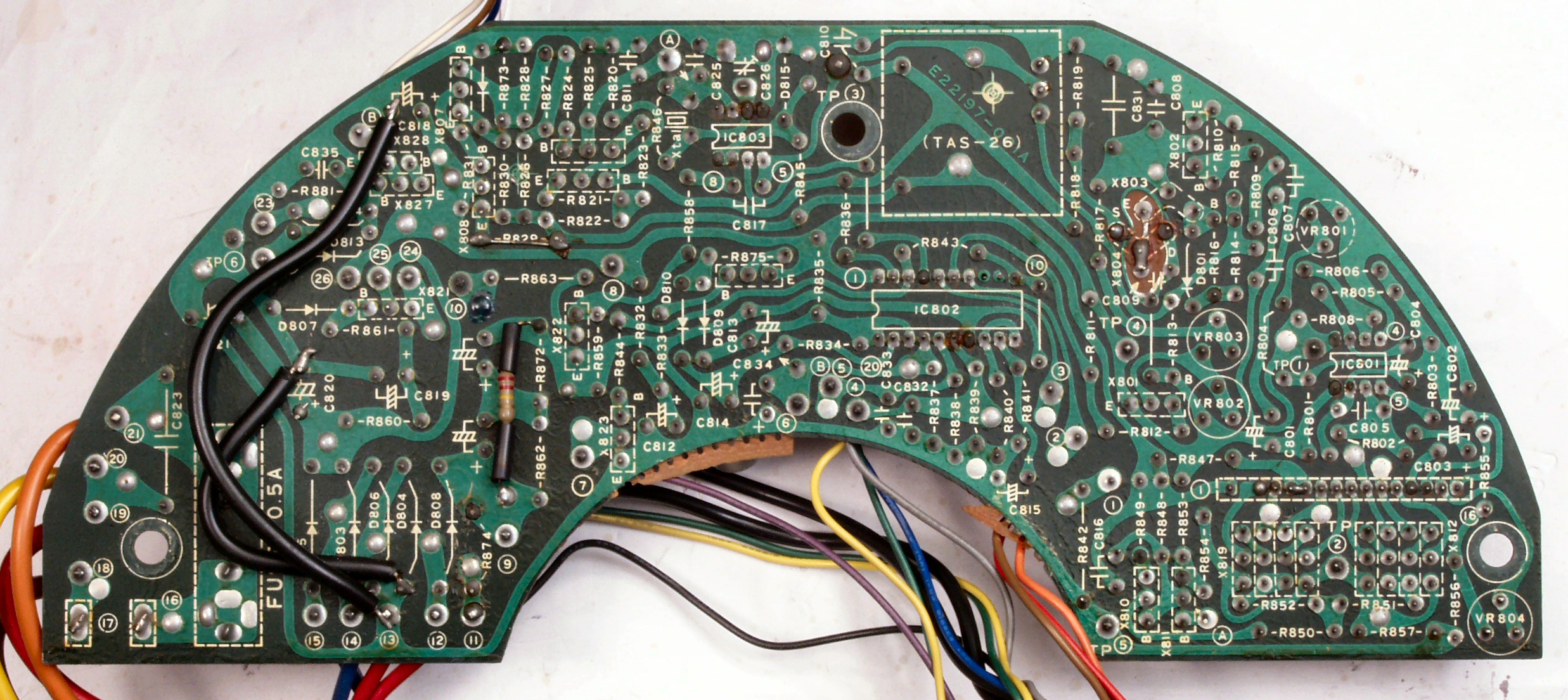

Ｃ３４．　修理前　基板裏

Ｃ３５．　修理（半田補正）後　基板裏　半田をやり直す

Ｃ３６．　完成基板裏　洗浄後

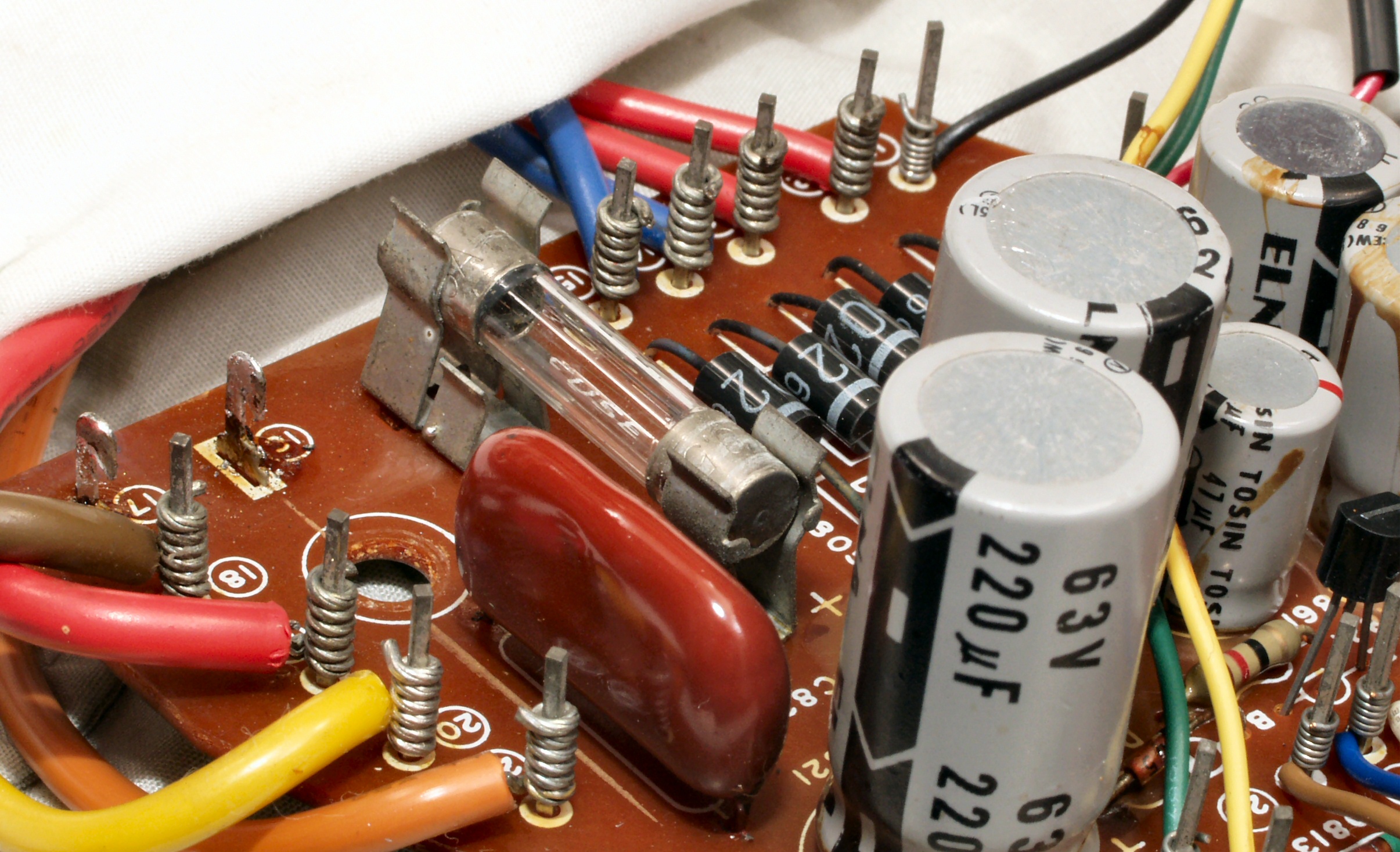

Ｃ４１．　修理前　基板ラッピング

Ｃ４２．　修理後　基板ラッピング

Ｃ４３．　修理前　基板ラッピング２

Ｃ４４．　修理後　基板ラッピング２

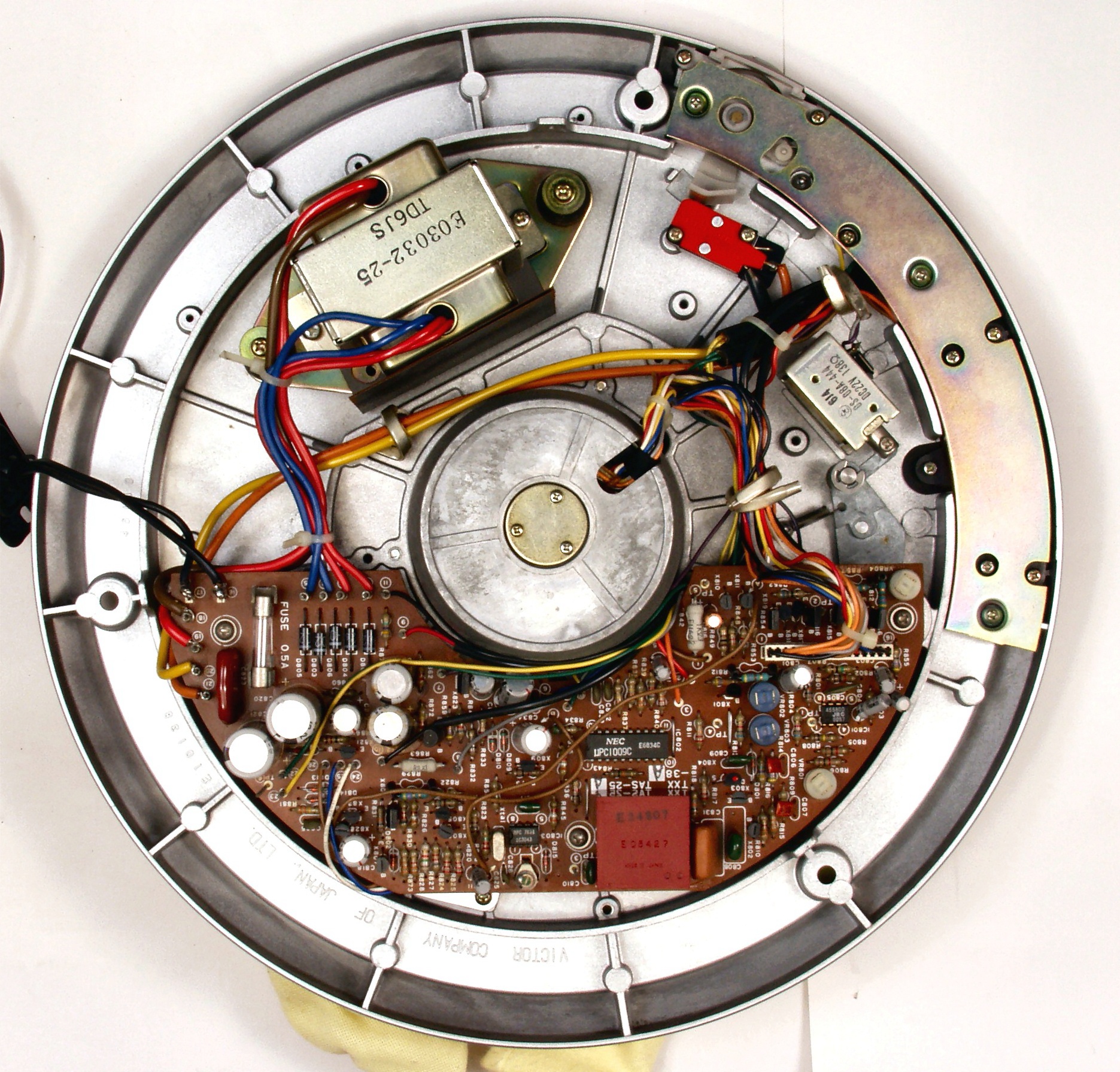

Ｃ５１．　修理前　　下から

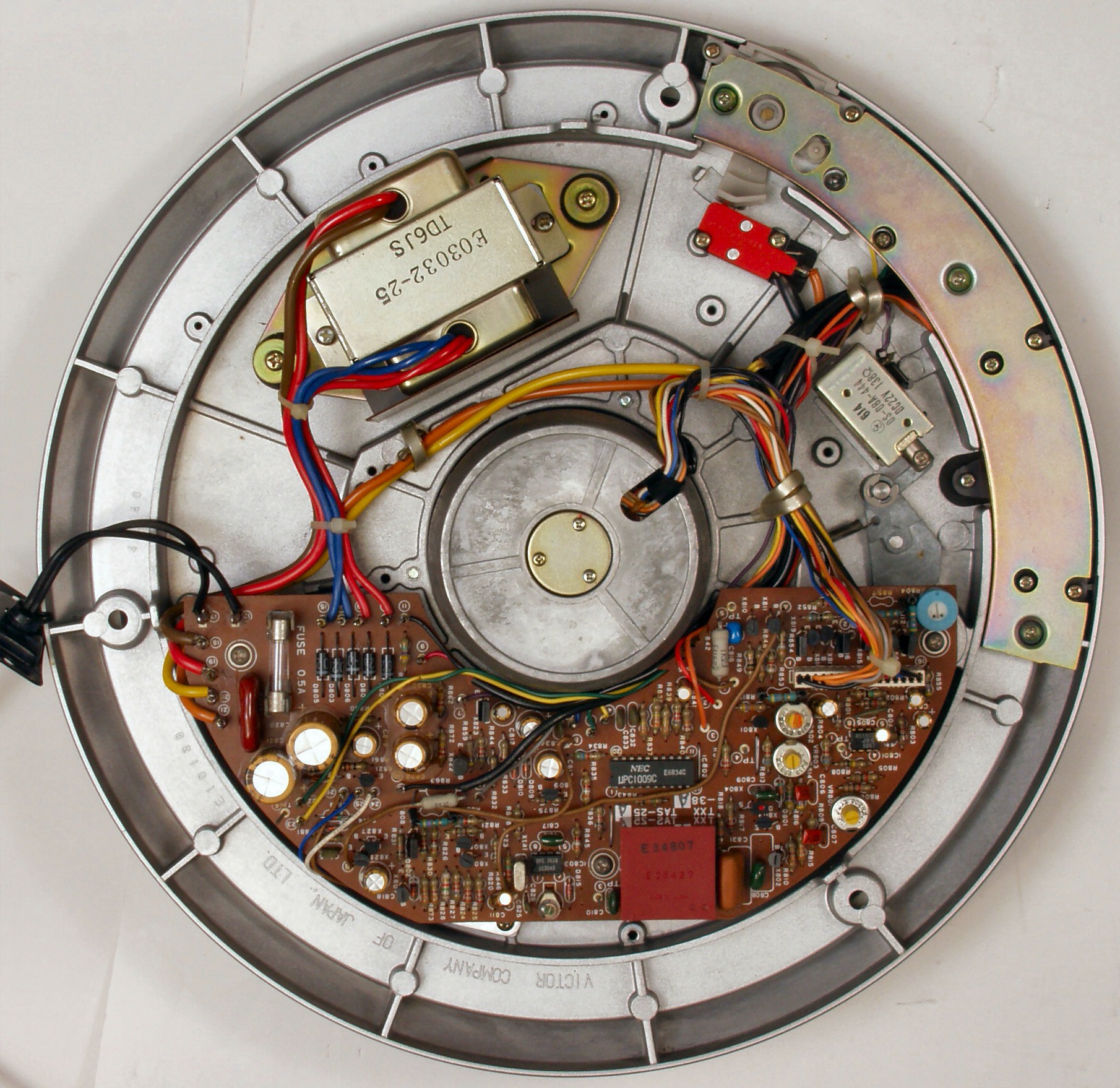

Ｃ５２．　修理後　　下から

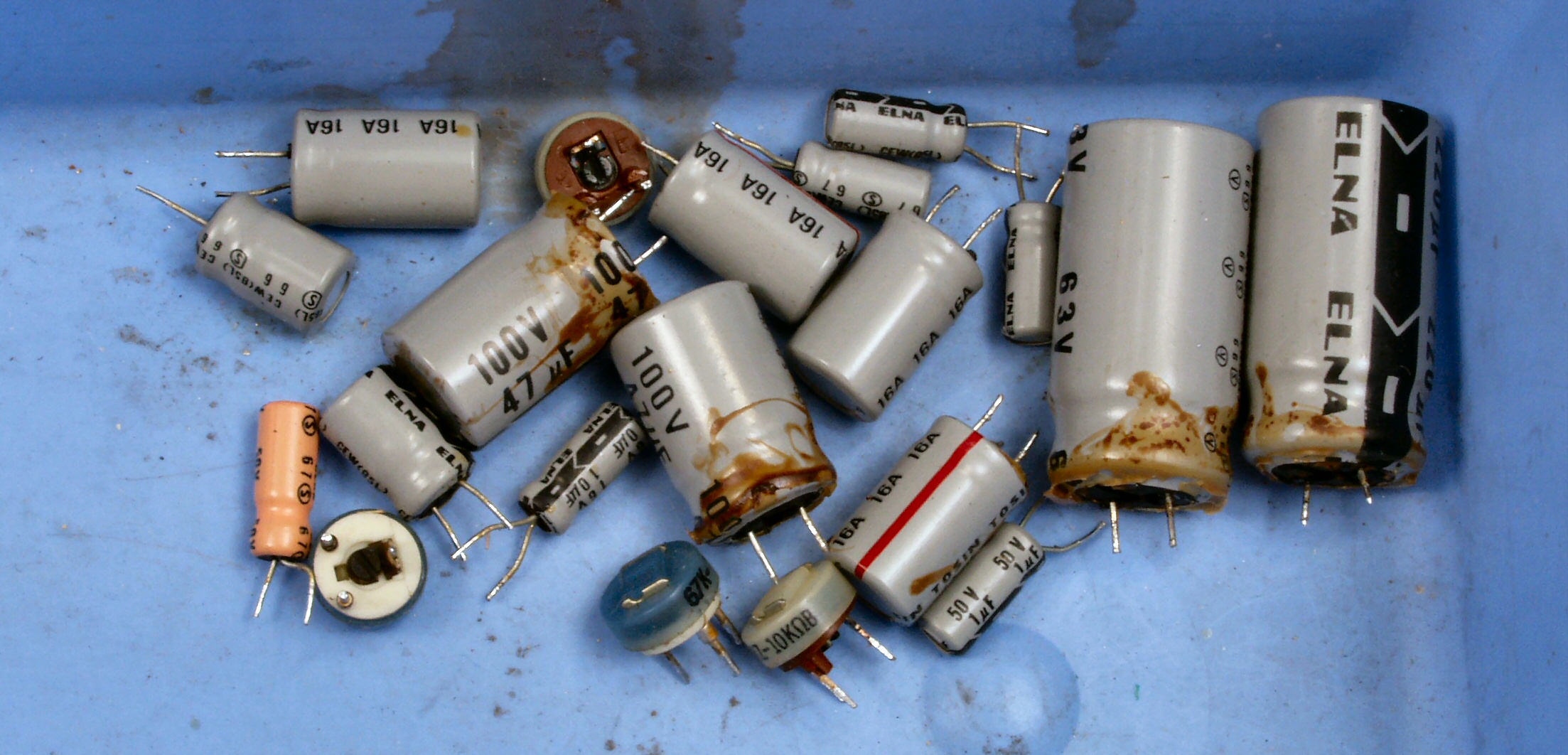

Ｃ６．　交換部品

Ｅ．　調整・測定 Ｅ１．　回転測定・調整。

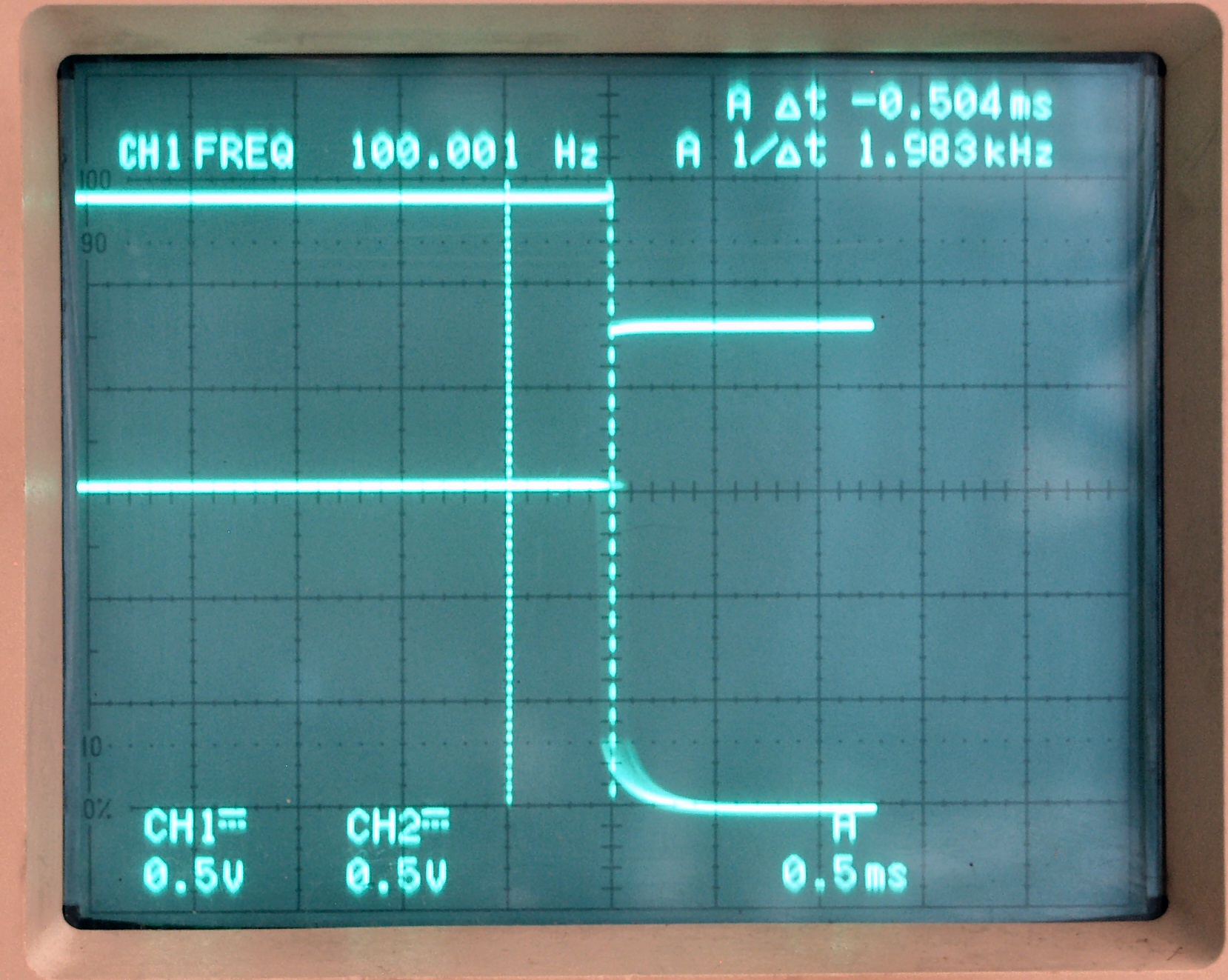

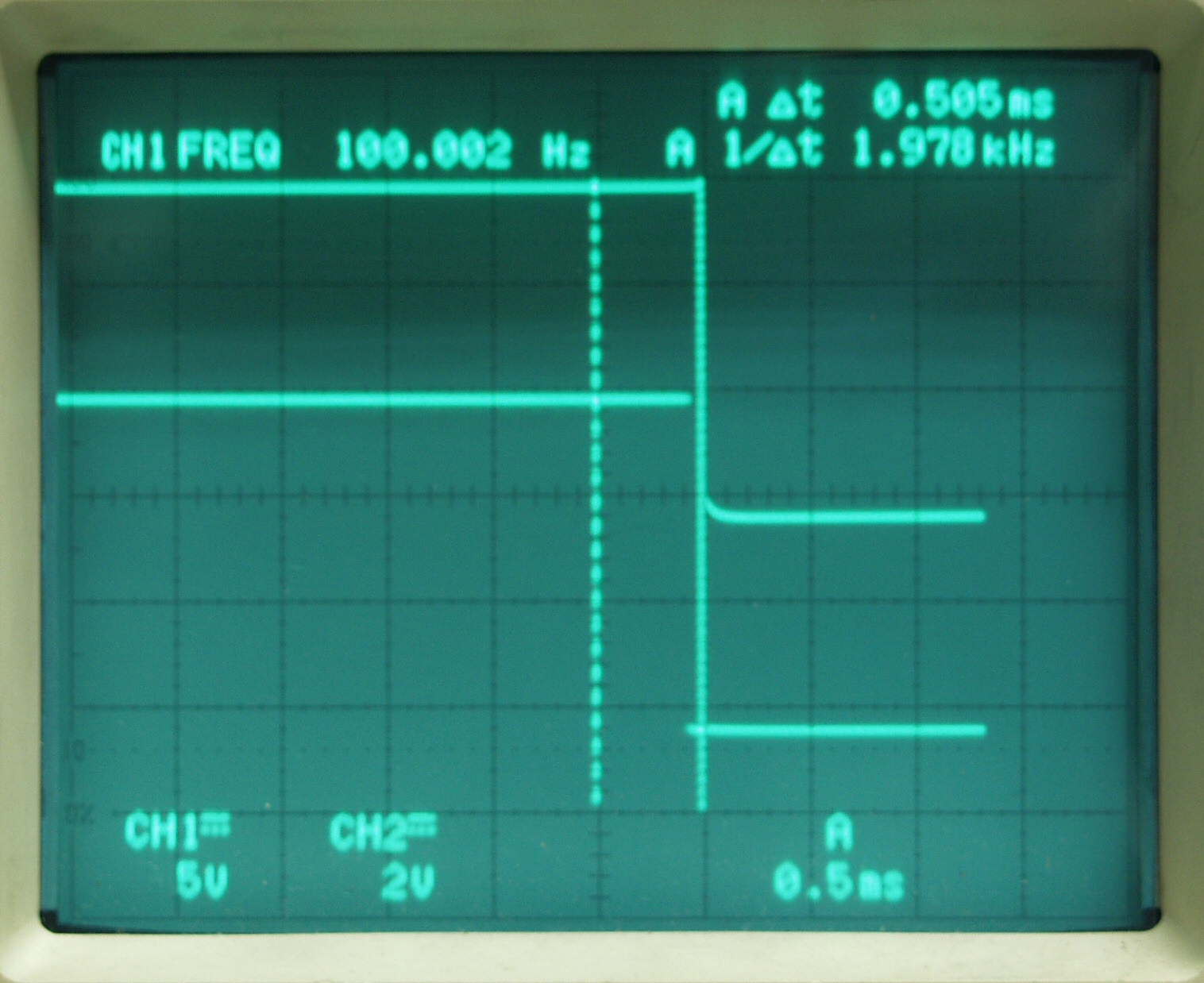

Ｅ２．　３３回転測定・調整。　上のが１００ＨＺ基準矩形波、下がタンテーブルの回転矩形波、ぶれているのがワウ（０．２ｍｓ以内）。 　　　　　　　　　　　　　　　　　　　上下の点線のスケール間が、仕様書規定許容値の０．５ｍｓ。

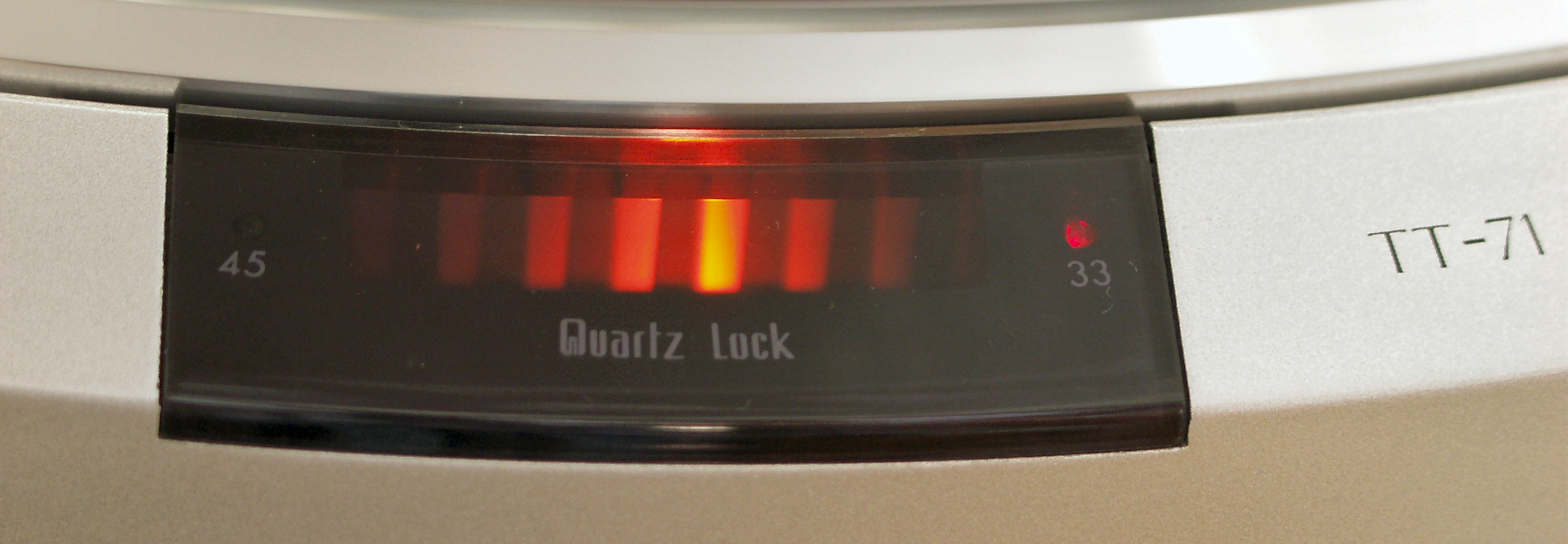

Ｅ３．　３３回転測定。　その時の内蔵ストロボ表示

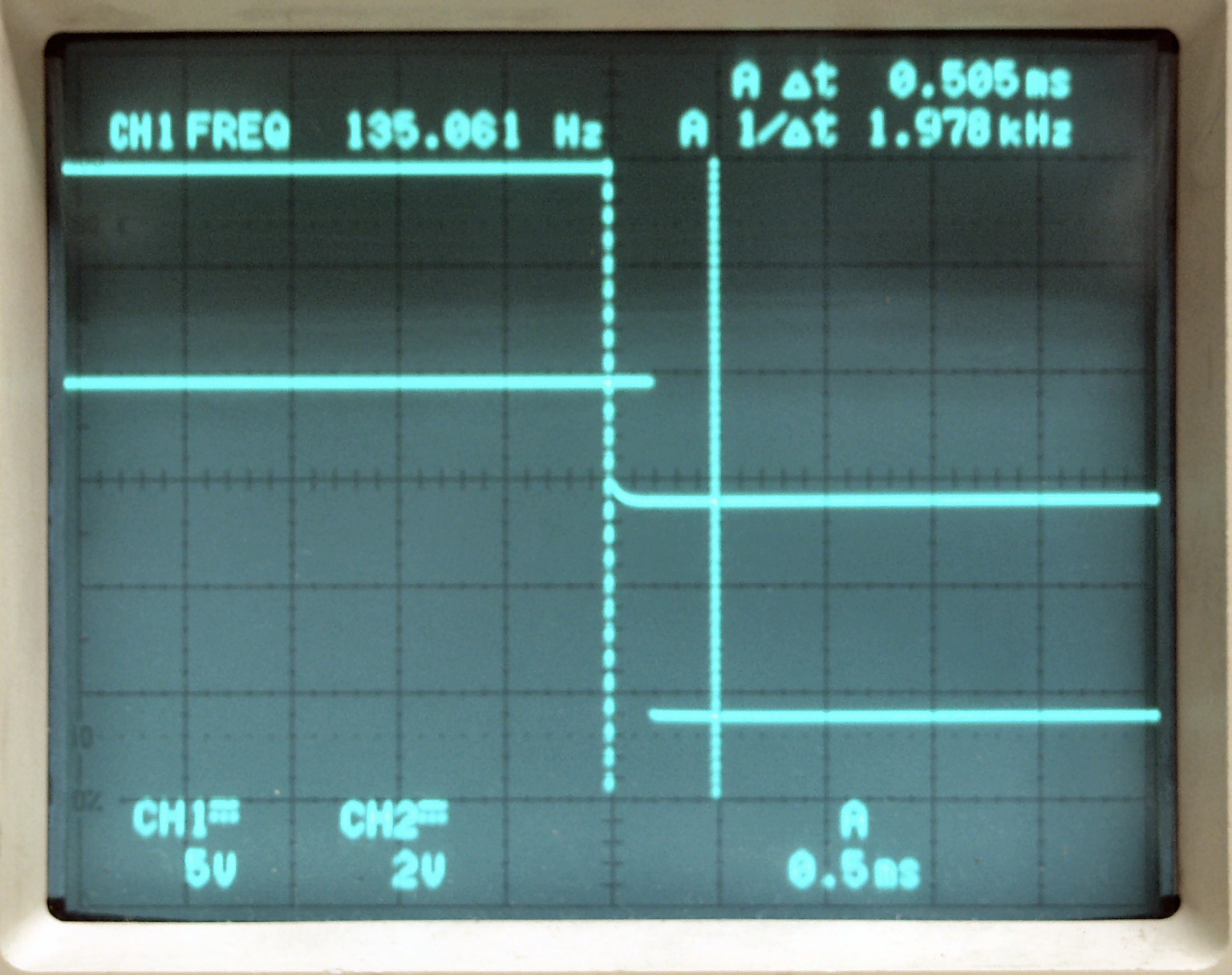

Ｅ４．　４５回転測定・調整。　上のが１３４ＨＺ基準矩形波、下がタンテーブルの回転矩形波、ぶれているのがワウ（０．２ｍｓ以内）。 　　　　　　　　　　　　　　　　　　　　上下の点線のスケール間が、仕様書規定許容値の０．５ｍｓ。

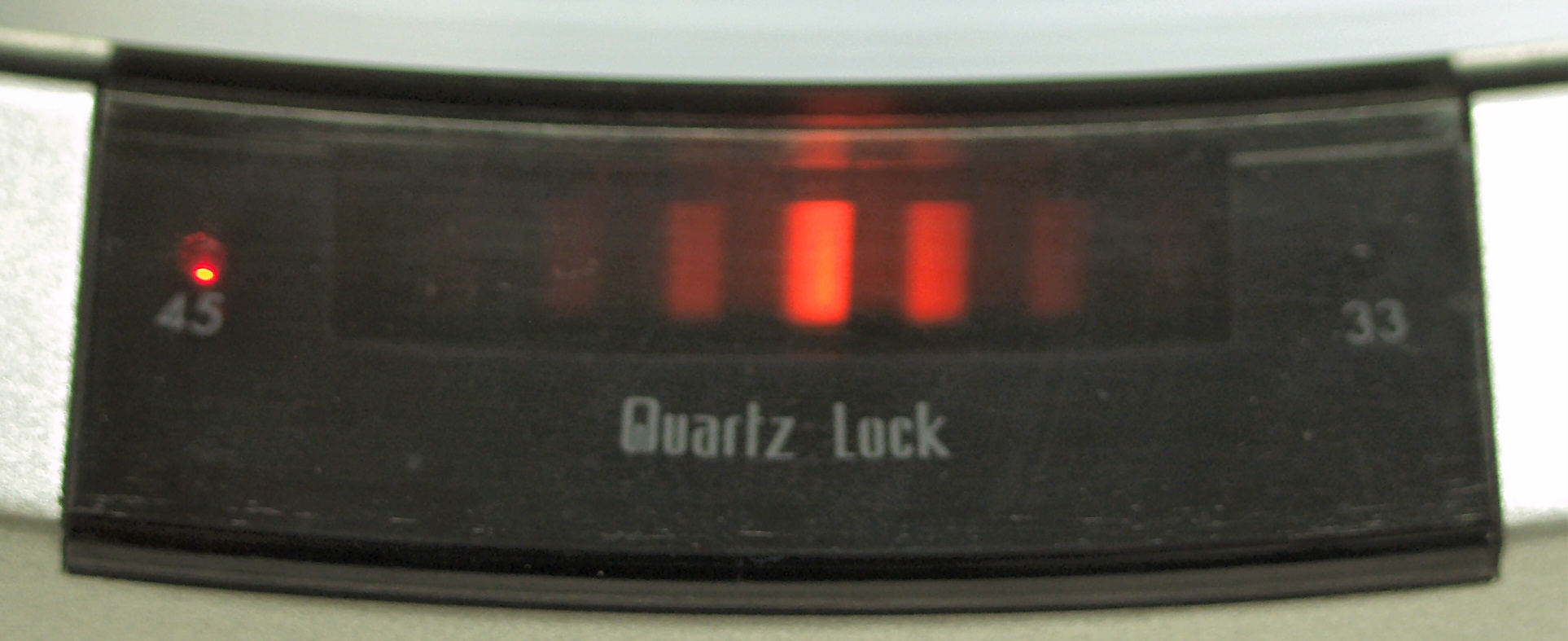

Ｅ５．　４５回転測定。　その時の内蔵ストロボ表示

Ｓ．　JVC　TT−７１ の仕様（マニアル・カタログより）

型式 ターンテーブル　ＴＴ− 駆動方式 FG検出クォーツロック・DCサーボ・ダイレクトドライブ ワウフラッター 0.025％（WRMS）、　0.013％（回転部） SN比 73dB（DIN-B） 起動特性 1.4sec.以内（1/2回転、33 1/3rpm時） クイックストップ特性 1.6sec.以内（33 1/3rpm時） オーバーシュート 2.5％以内 負荷特性 0％（針圧120g） ドリフト 0.0001％/h、　0.00003％/℃ 回転数偏差 0.002％以内 取付孔寸法 直径281mm正円形 外形寸法 幅350×高さ120×奥行350mm 重量 6.2kg 価格 42,800/1981年頃
