ＭＩＣＲＯＳＥＩＫＩ　ＳＸ−１５００ＶＧ．　２台目修理記録。 ＲＶ−１０９０. ８台目修理記録。　別ファイルが開きます。 ＲＹ−１５００Ｄ. ９台目修理記録。　ＲＢ−１５００．　７台目修理記録。

２０２３／１０／１４到着　　１０／３１完成

ＲＹ−１５００Ｄ. ９台目修理記録 Ｂ．　ＲＹ−１５００Ｄ　修理前の点検状況． Ｄ．　ＲＹ−１５００Ｄ　修理状況． Ｈ．　使用部品 電解コンデンサー　　　　６個。 フイルムコンデンサー　　２個。 Ｆ．　ＲＹ−１５００Ｄ　調整・測定． Ｊ．　修理費　　５０，０００円 Ｙ．　ユーザー宅の設置状況。 Ｓ．　MICRO SEIKI　ＳＸ−１５００　の仕様（マニアル・カタログより）

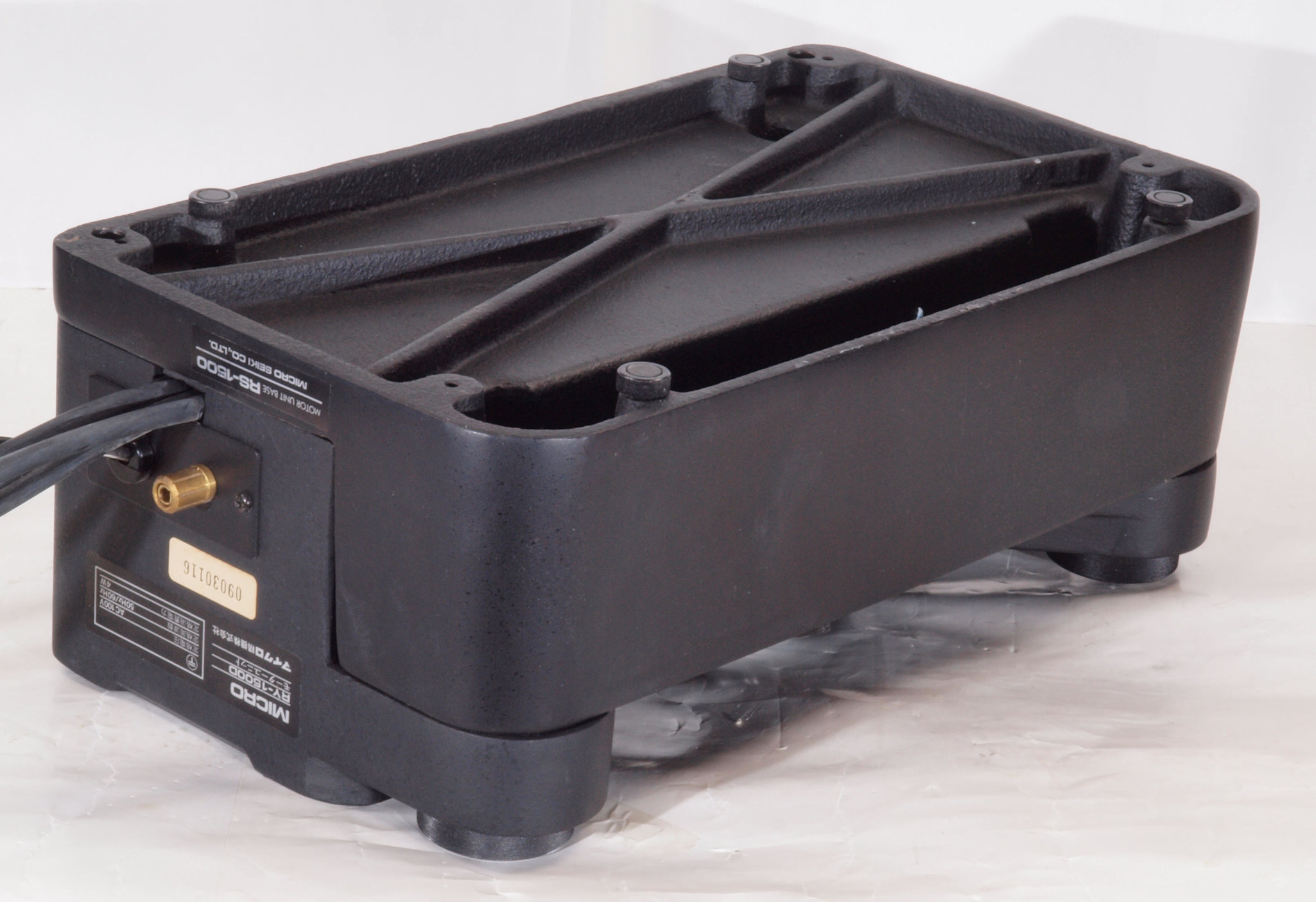

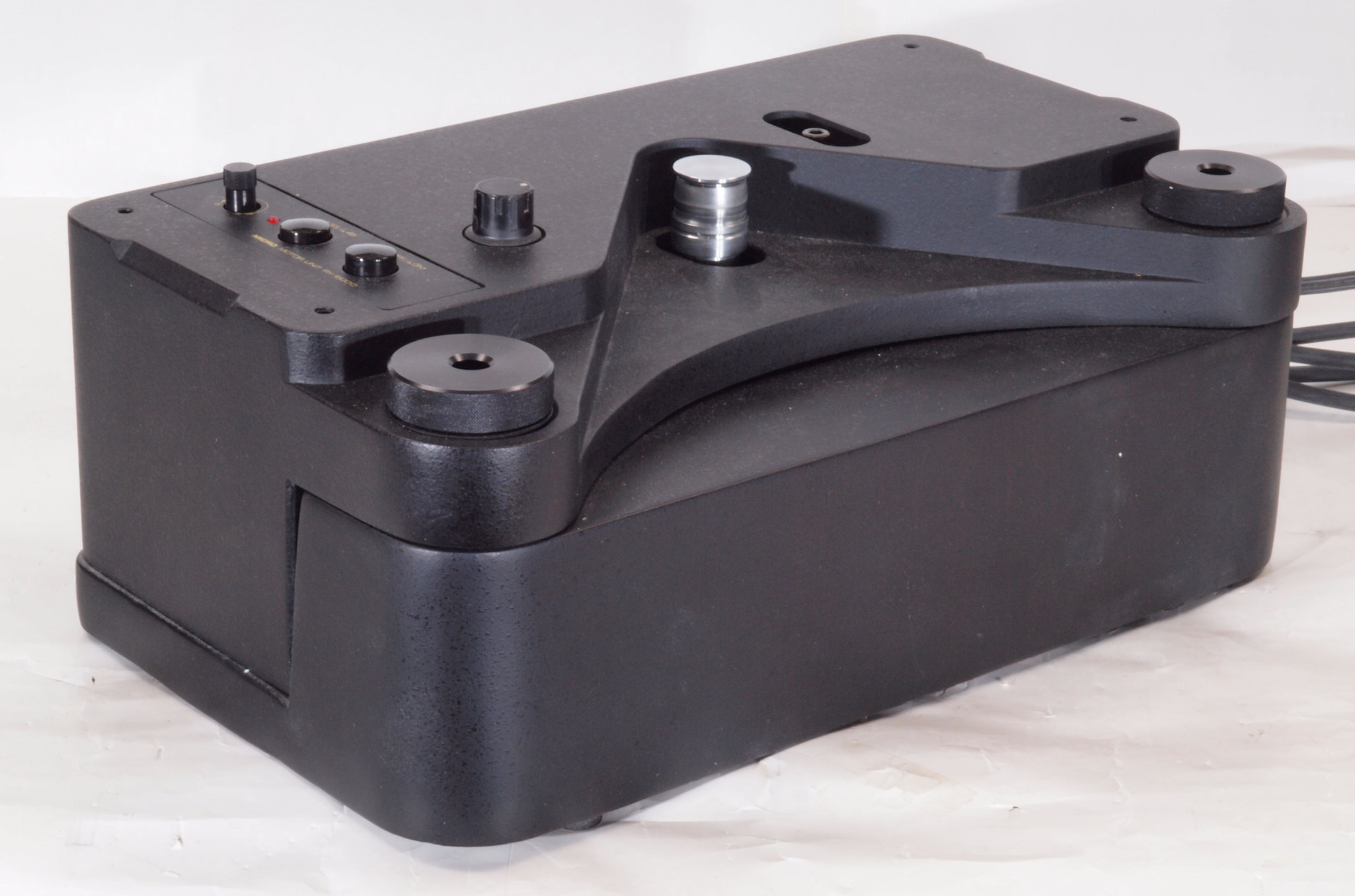

Ｂ．　ＲＹ−１５００Ｄ　修理前の点検状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｂ１１．　ＲＹ−１５００Ｄ点検中　前から見る

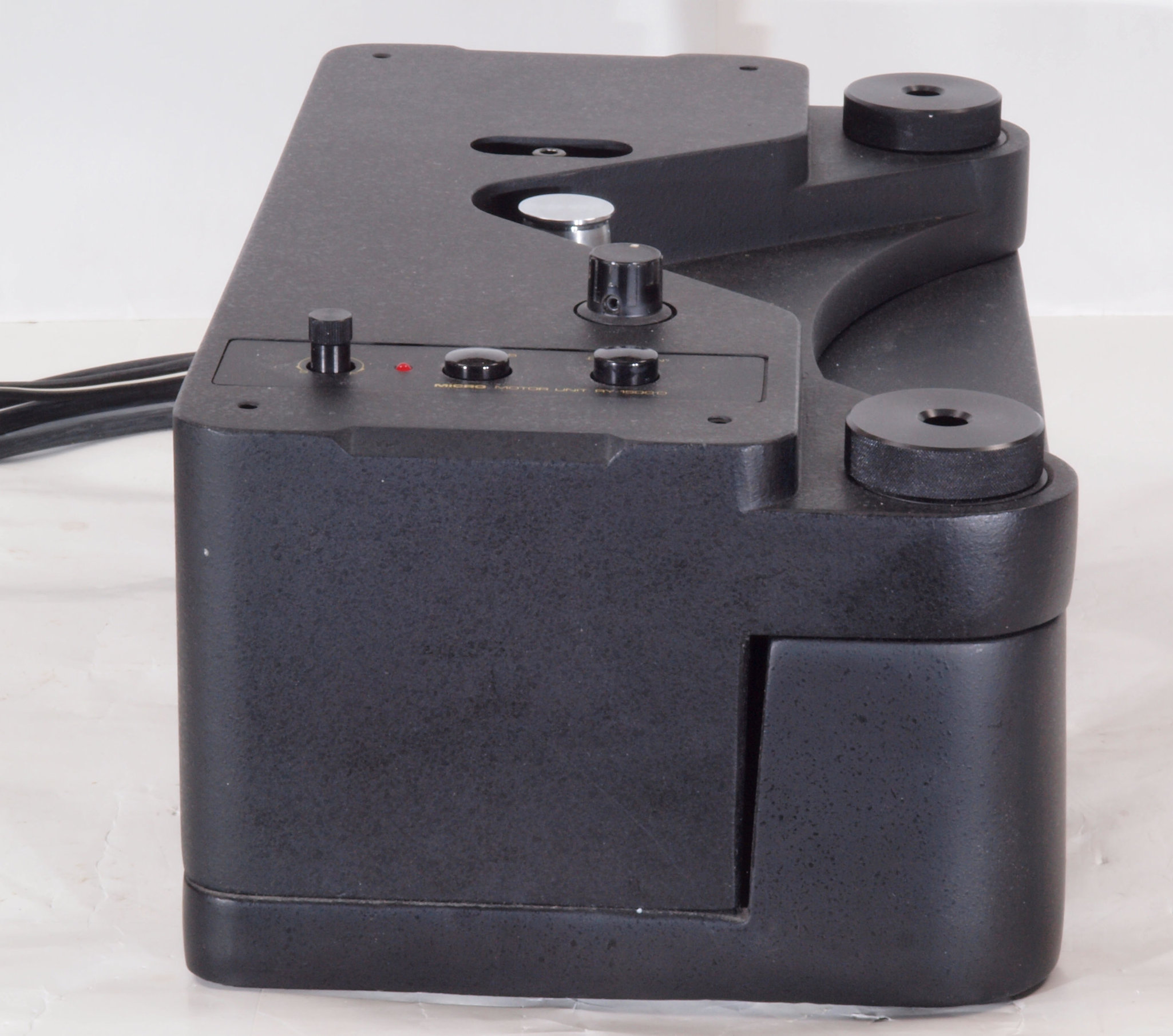

Ｂ１２．　ＲＹ−１５００Ｄ点検中　前右から見る

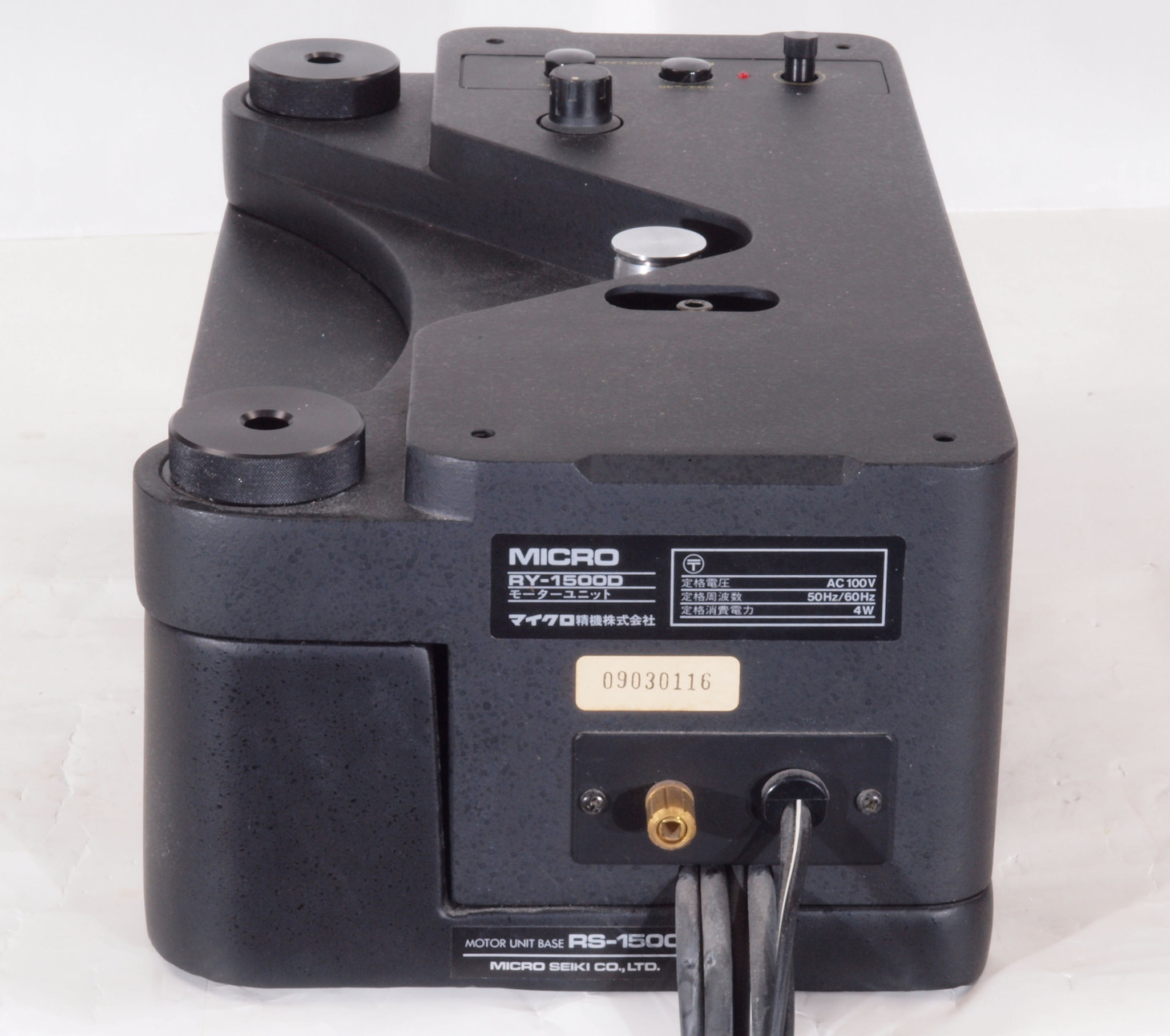

Ｂ１３．　ＲＹ−１５００Ｄ点検中　後から見る

Ｂ１４．　ＲＹ−１５００Ｄ点検中　後左から見る

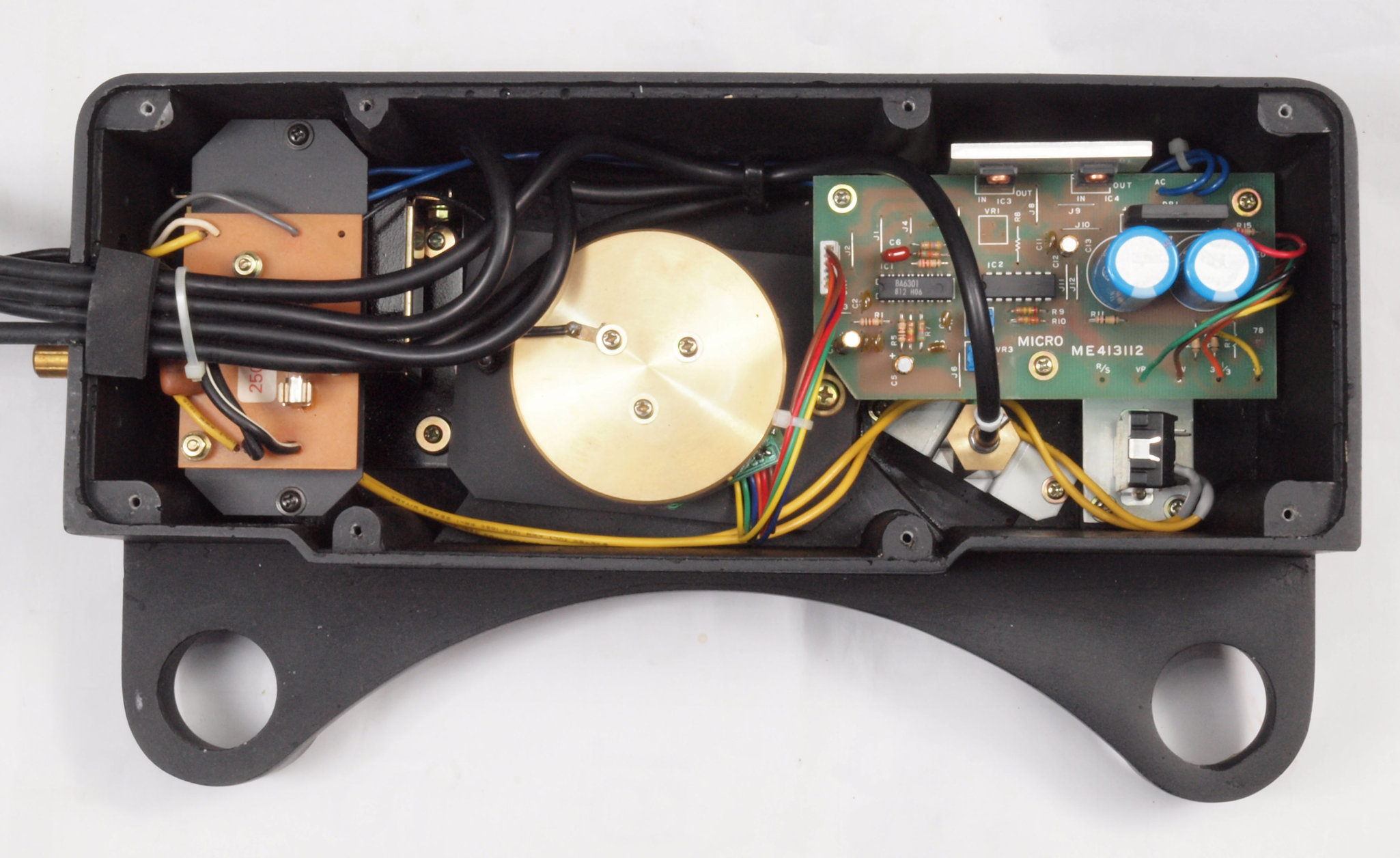

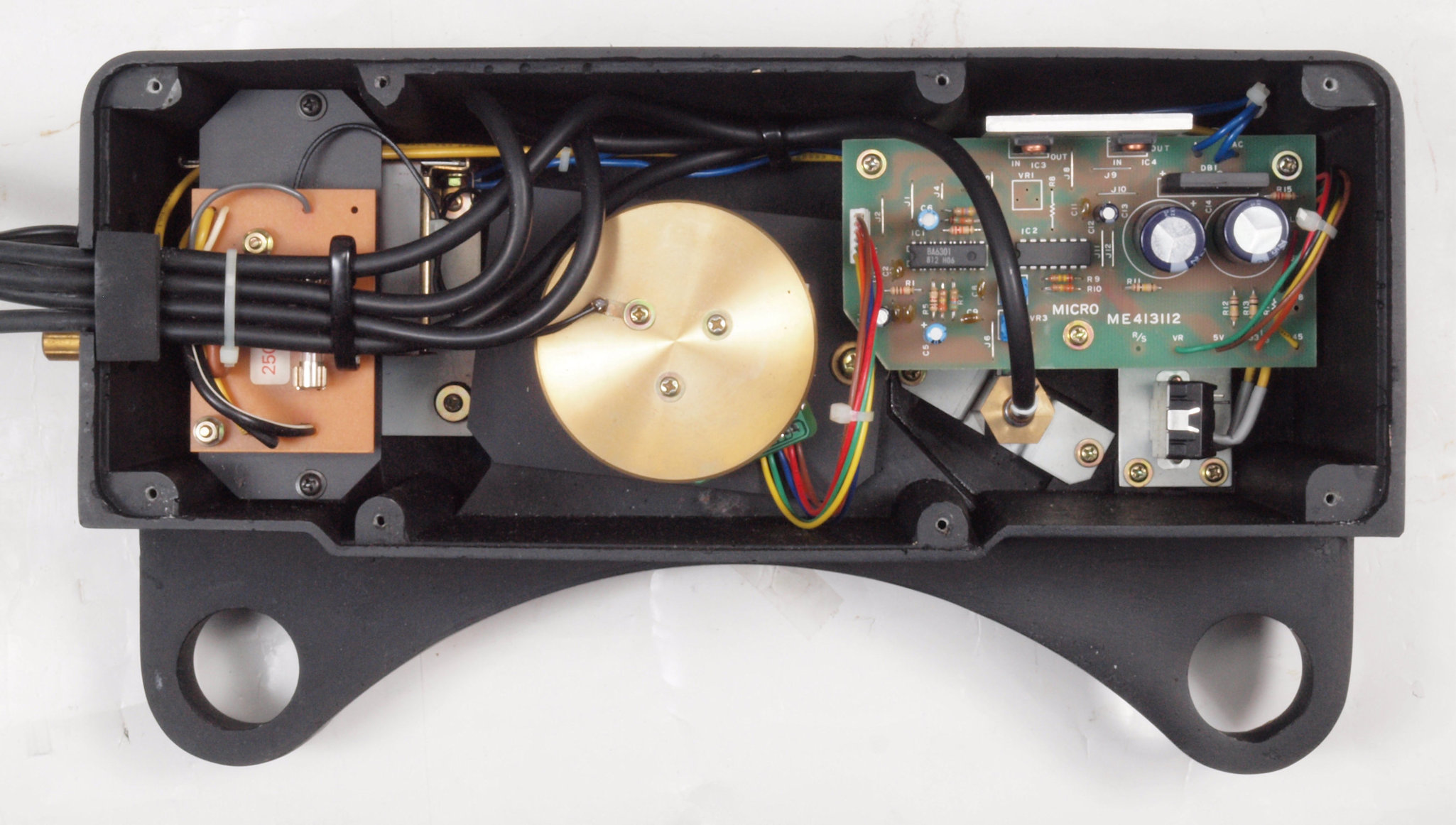

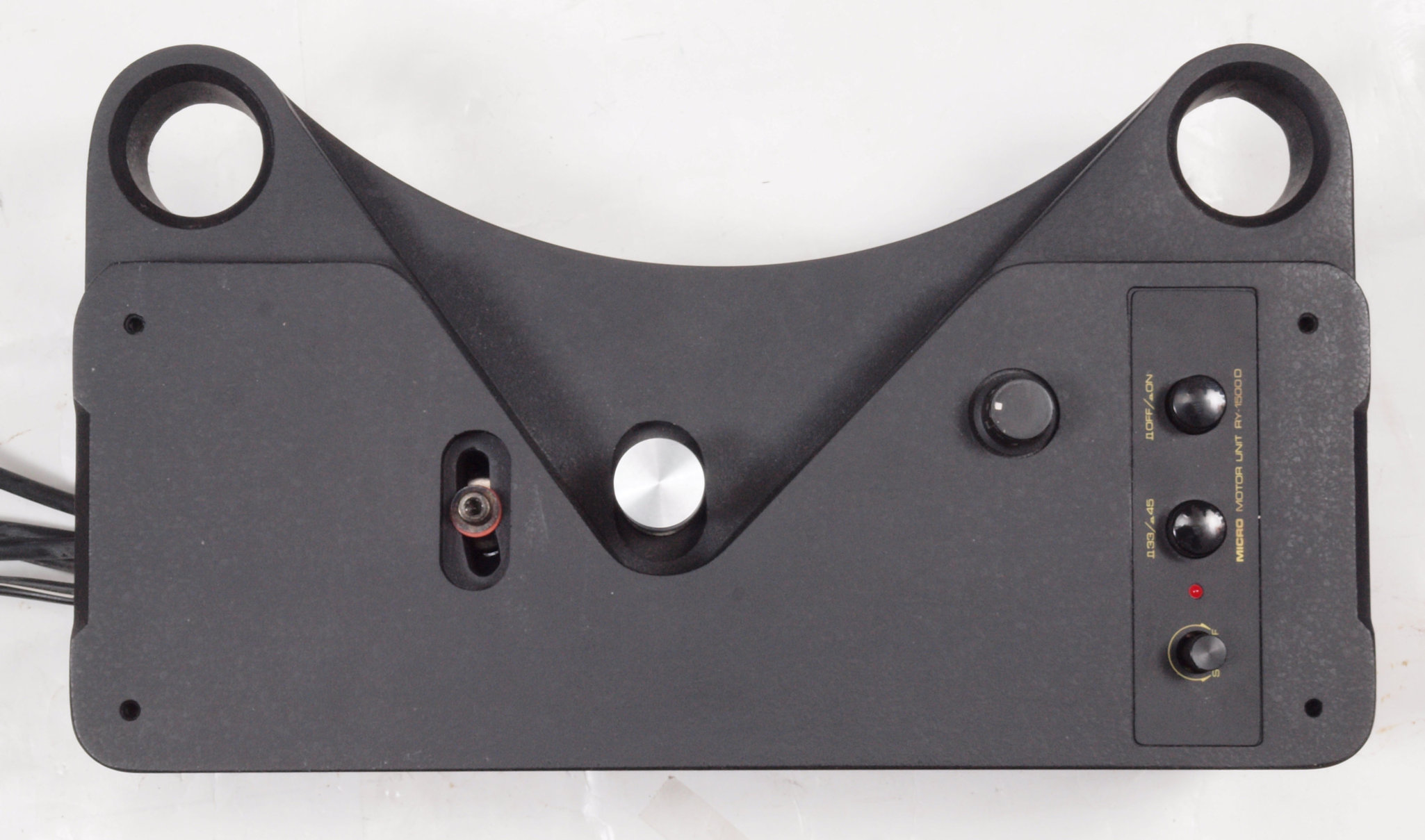

Ｂ２１．　ＲＹ−１５００Ｄ点検中　上から見る

Ｂ２２．　ＲＹ−１５００Ｄ点検中　　モータユニットベース「ＲＳ−１５００」を取り、上から見る

Ｂ３１．　ＲＹ−１５００Ｄ点検中　下前から見る

Ｂ３２．　ＲＹ−１５００Ｄ点検中　下前左から見る

Ｂ３３．　ＲＹ−１５００Ｄ点検中　下後から見る

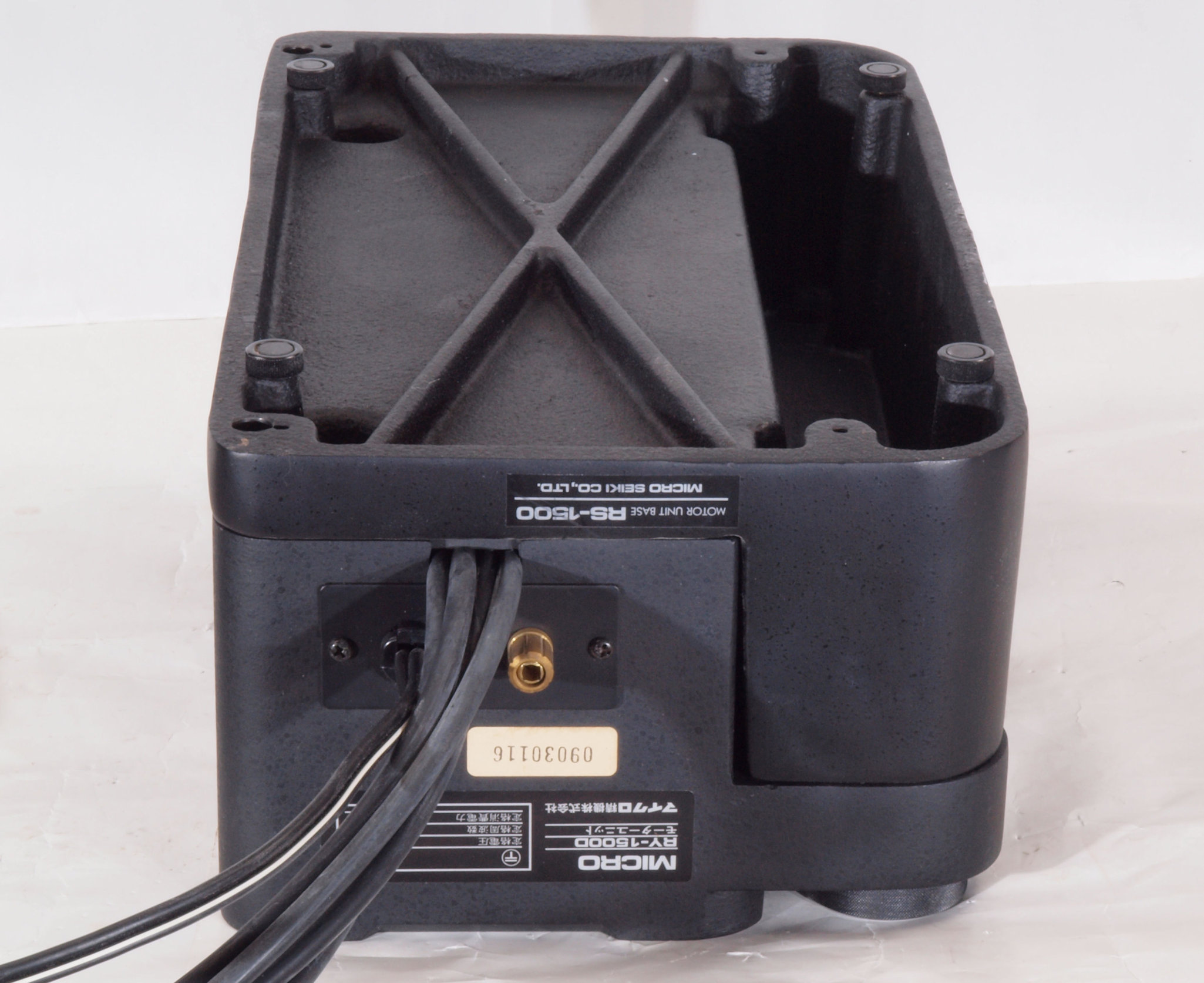

Ｂ３４．　ＲＹ−１５００Ｄ点検中　下後右から見る

Ｂ４１．　ＲＹ−１５００Ｄ点検中　下から見る

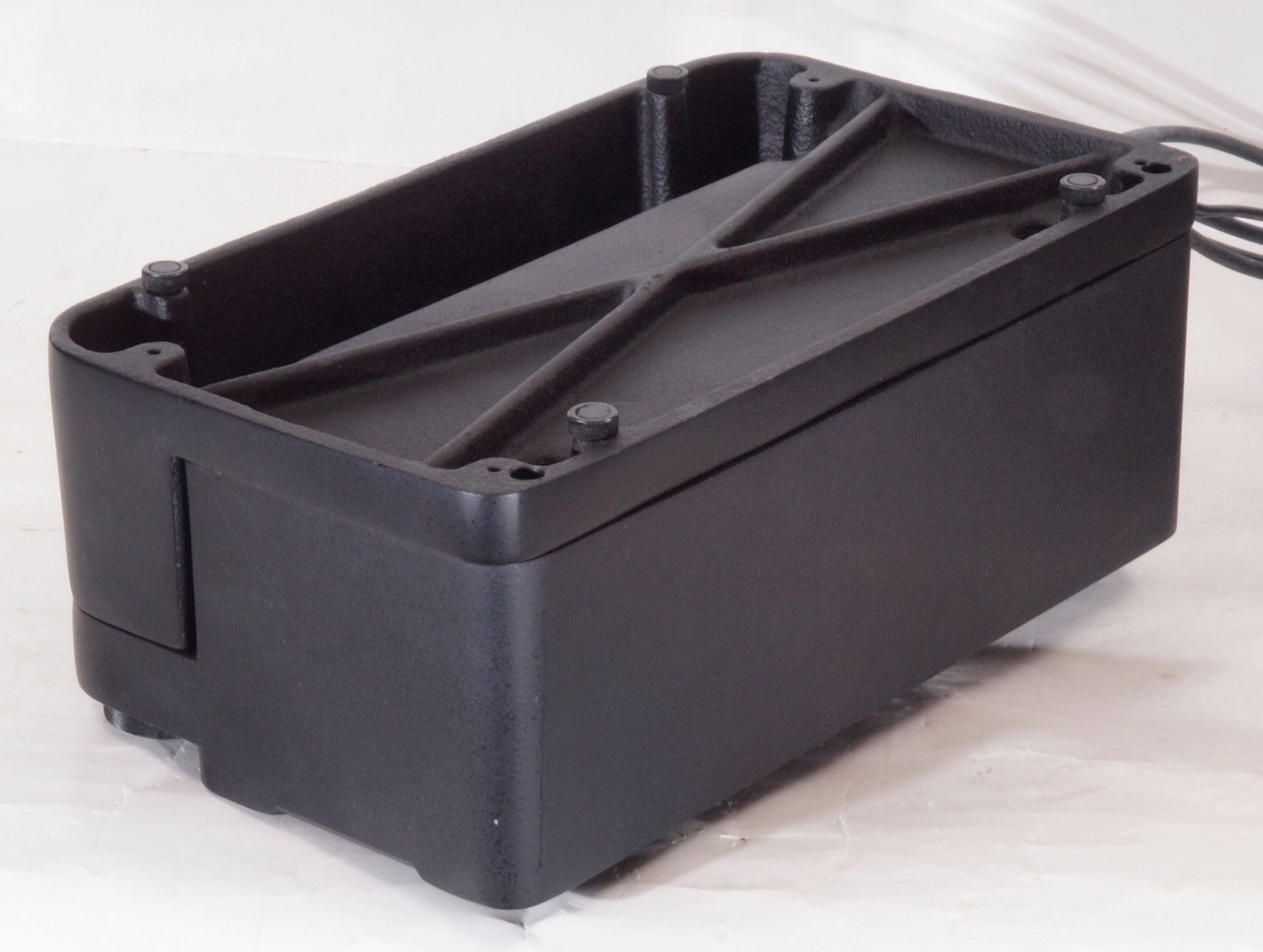

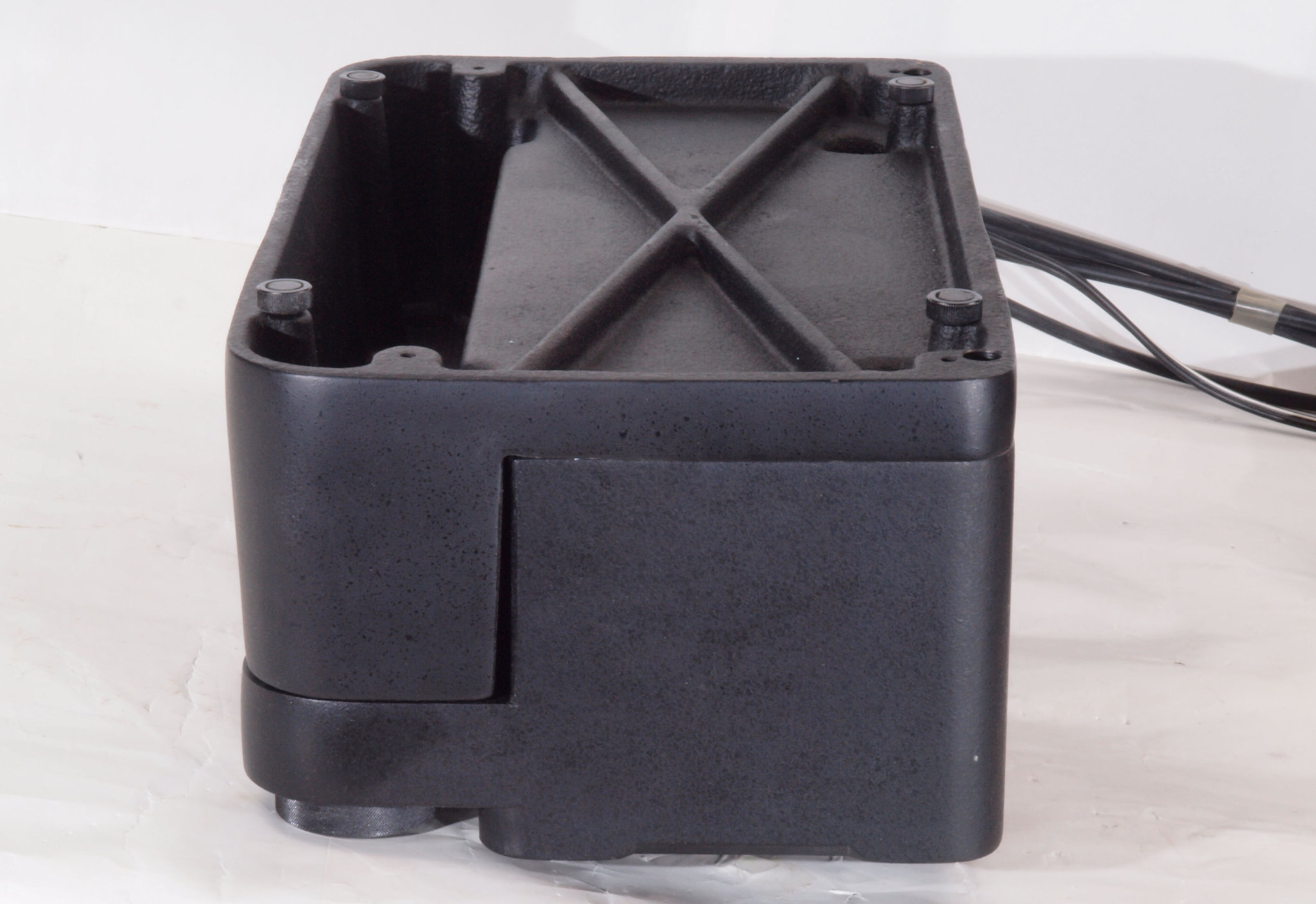

Ｂ４２．　ＲＹ−１５００Ｄ点検中　モータユニットベース「ＲＳ−１５００」.を取り、下から見る。下蓋無！

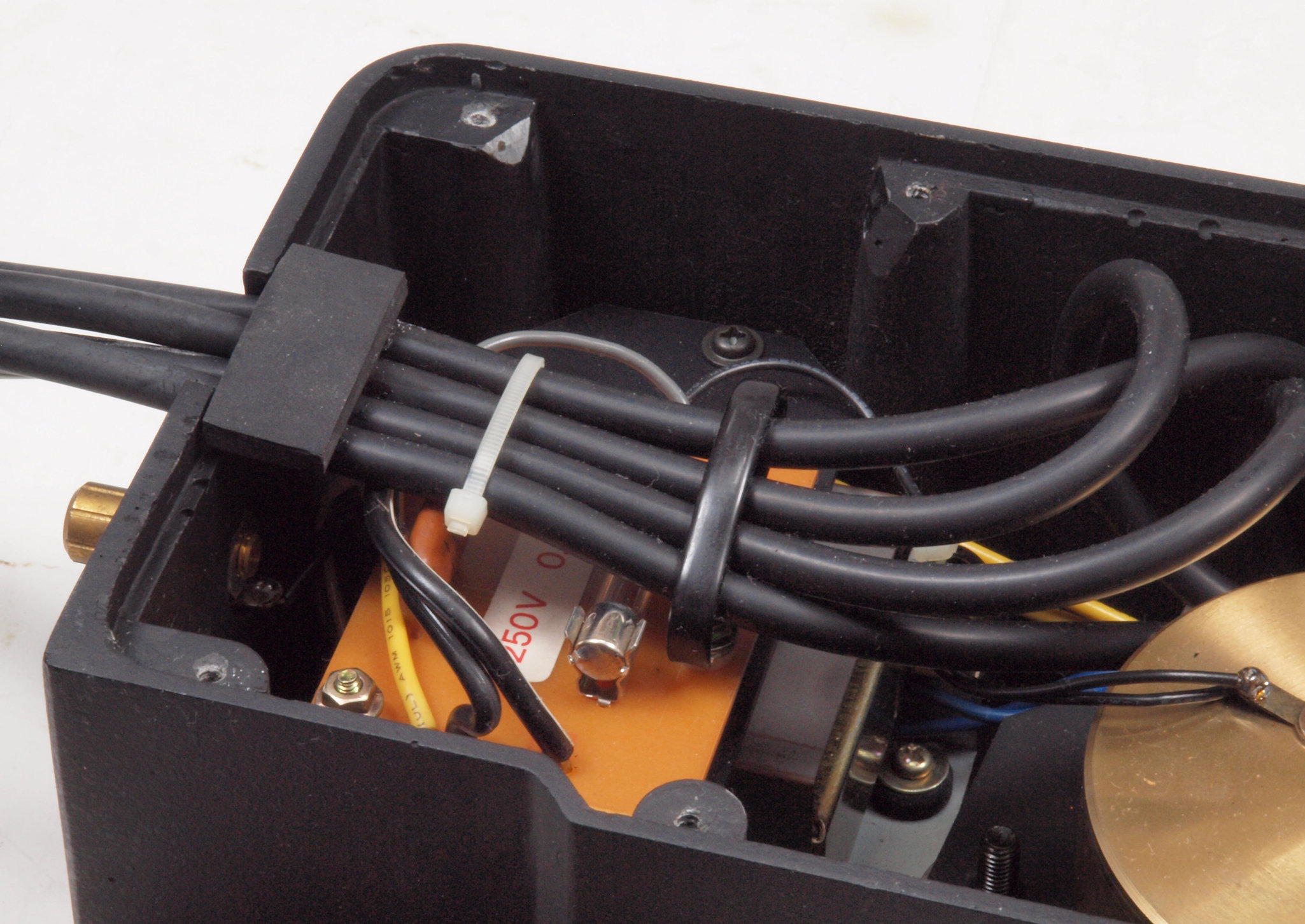

Ｂ４３．　ＲＹ−１５００Ｄ点検中　ホース押さえを見るとケースと面一、初めから下蓋無？

Ｄ．　ＲＹ−１５００Ｄ　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｄ１１．　修理前　モーター部コントロール基板

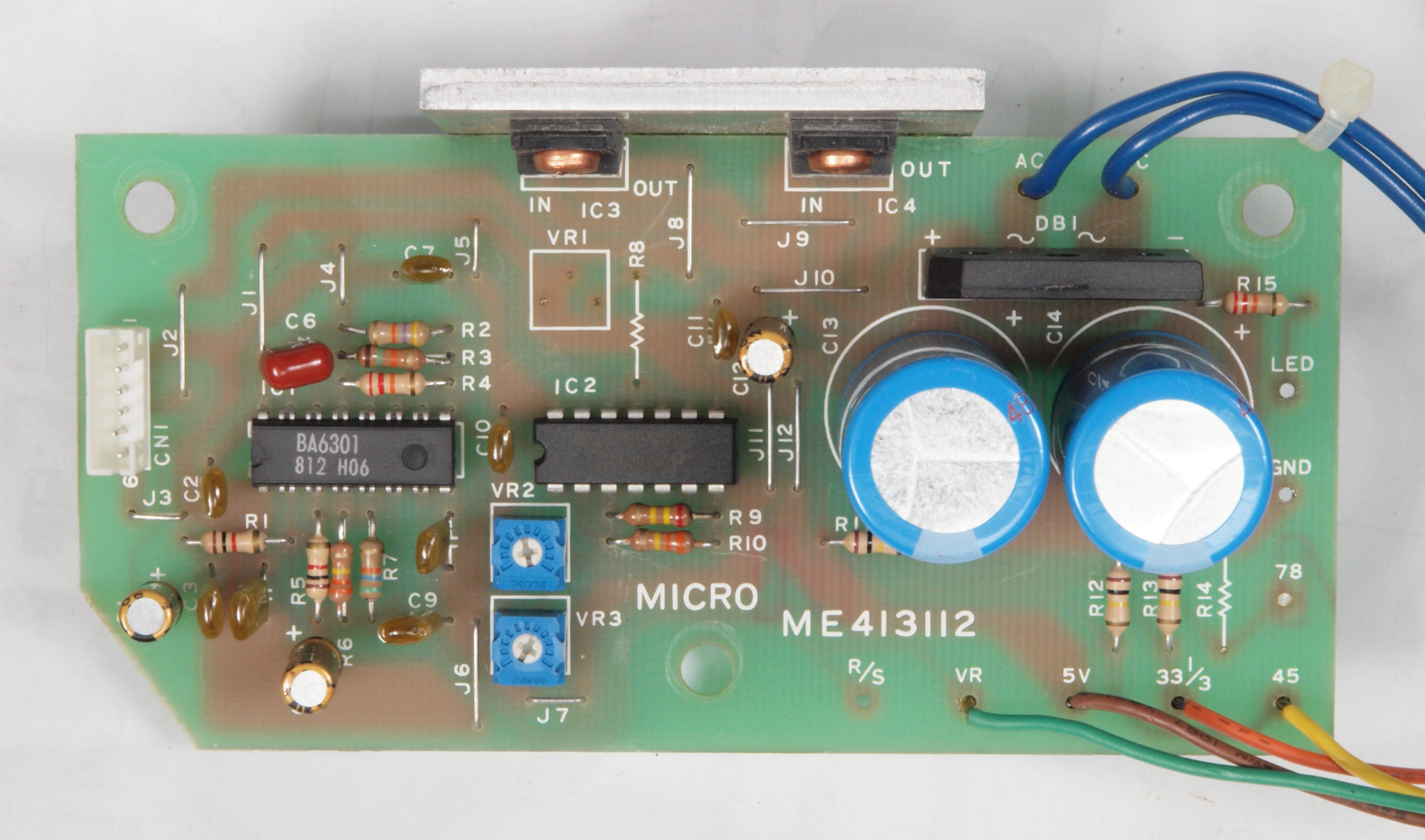

Ｄ１２．　修理後　モーター部コントロール基板、電解コンデンサー６個交換

Ｄ１３．　修理前　モーター部コントロール基板裏

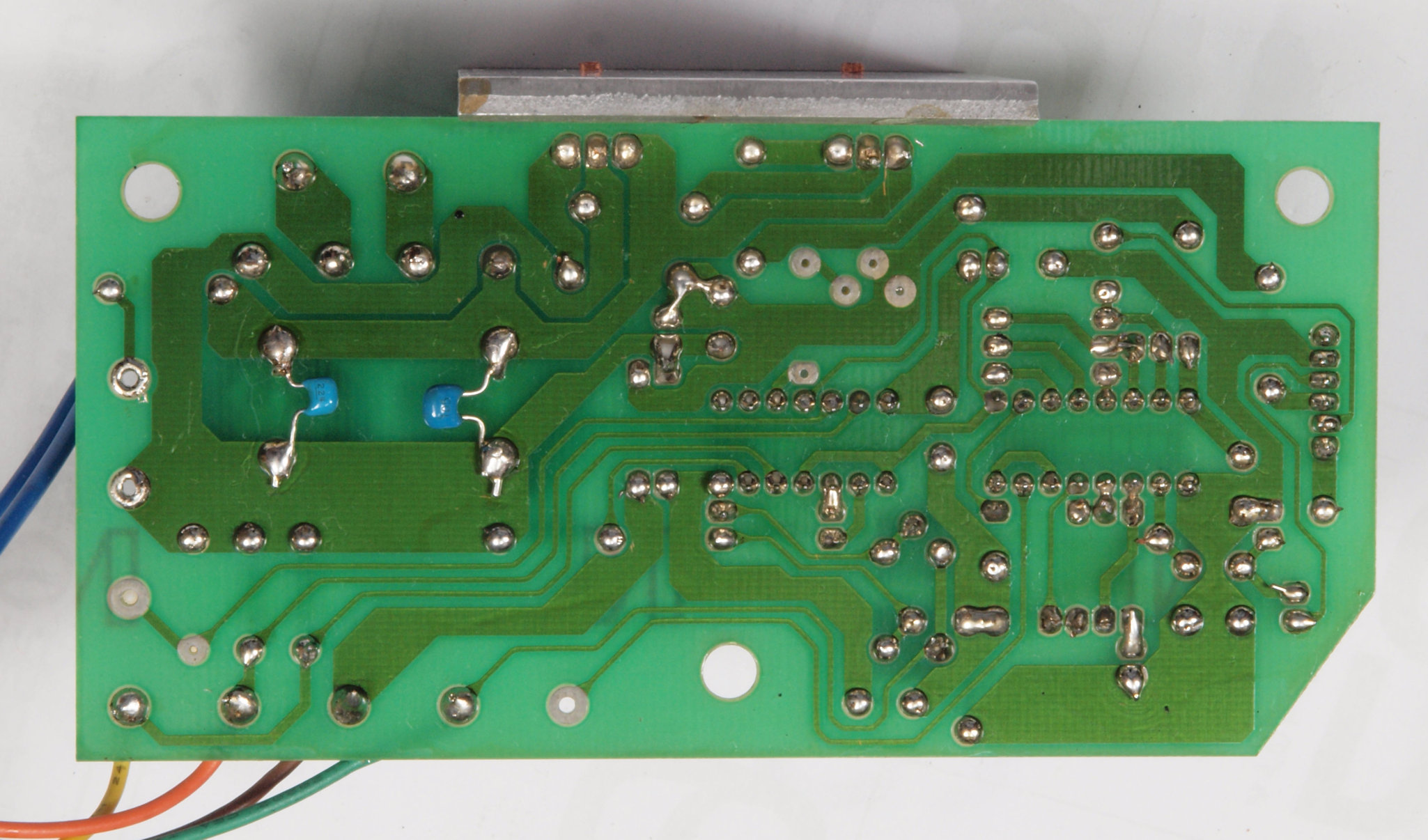

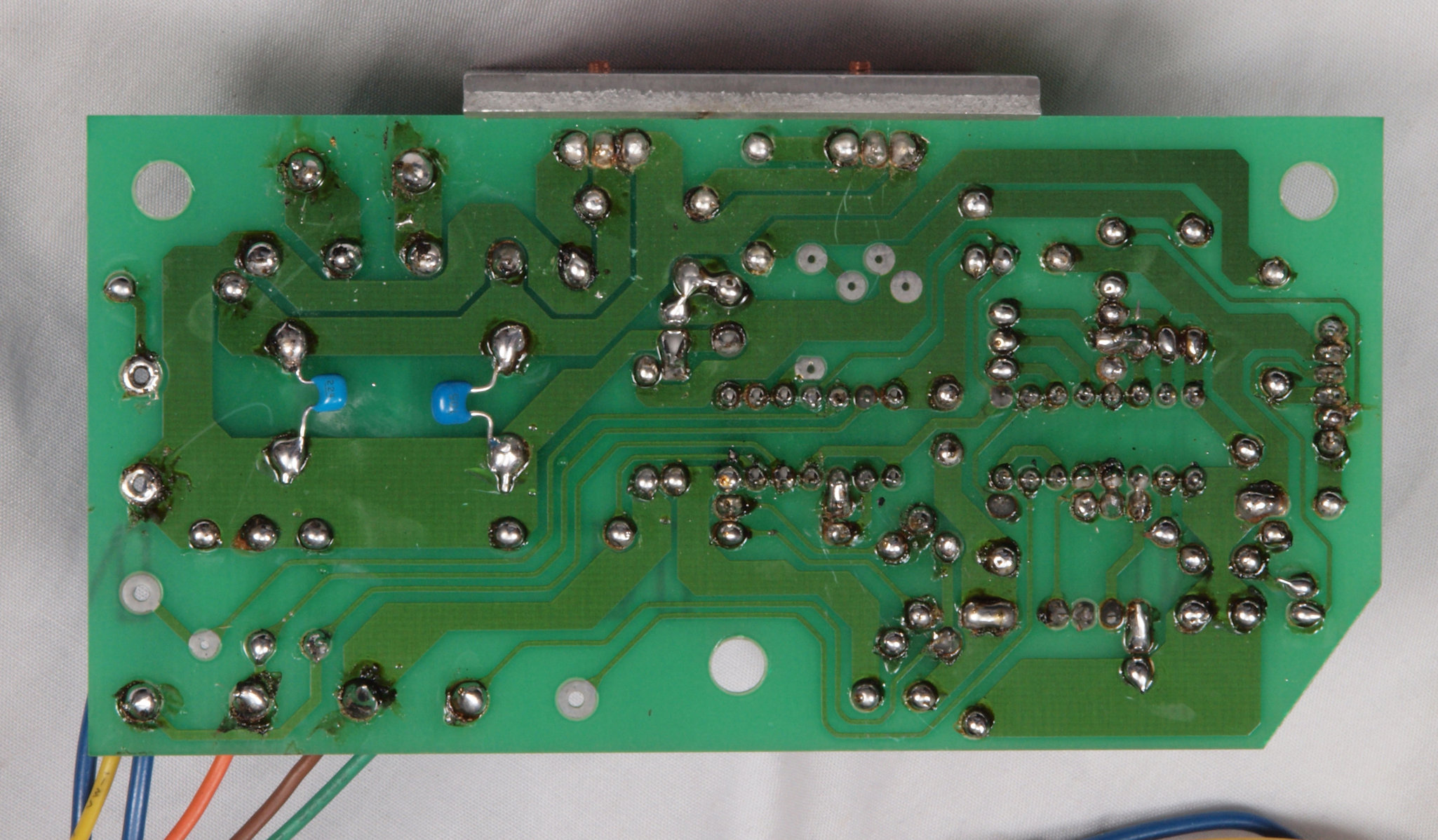

Ｄ１４．　修理（半田補正）後　モーター部コントロール基板裏。セラミックコンデンサー２個追加。

Ｄ１５．　完成モーター部コントロール基板裏。余分なフラックスを落として、コート液を塗る。

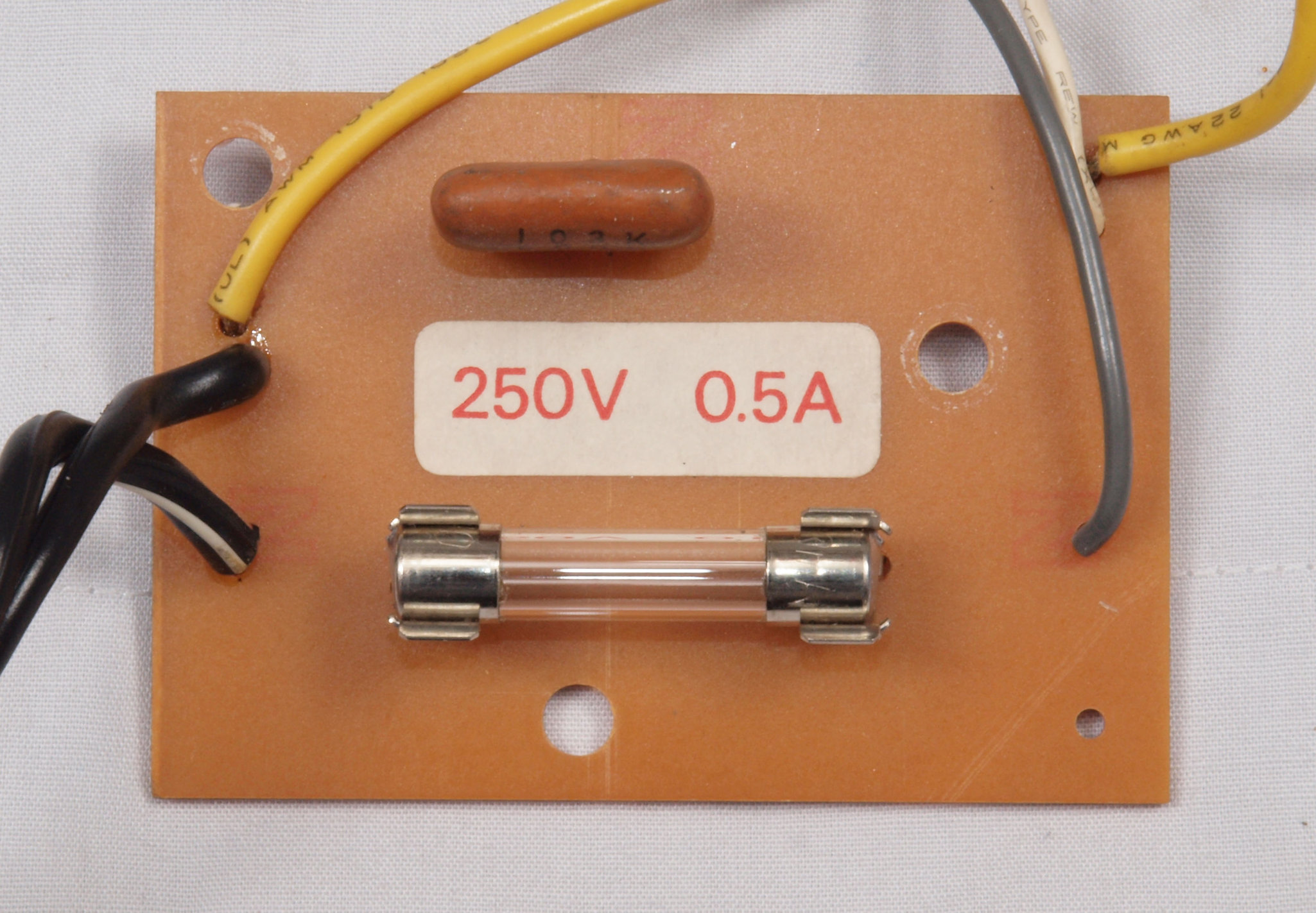

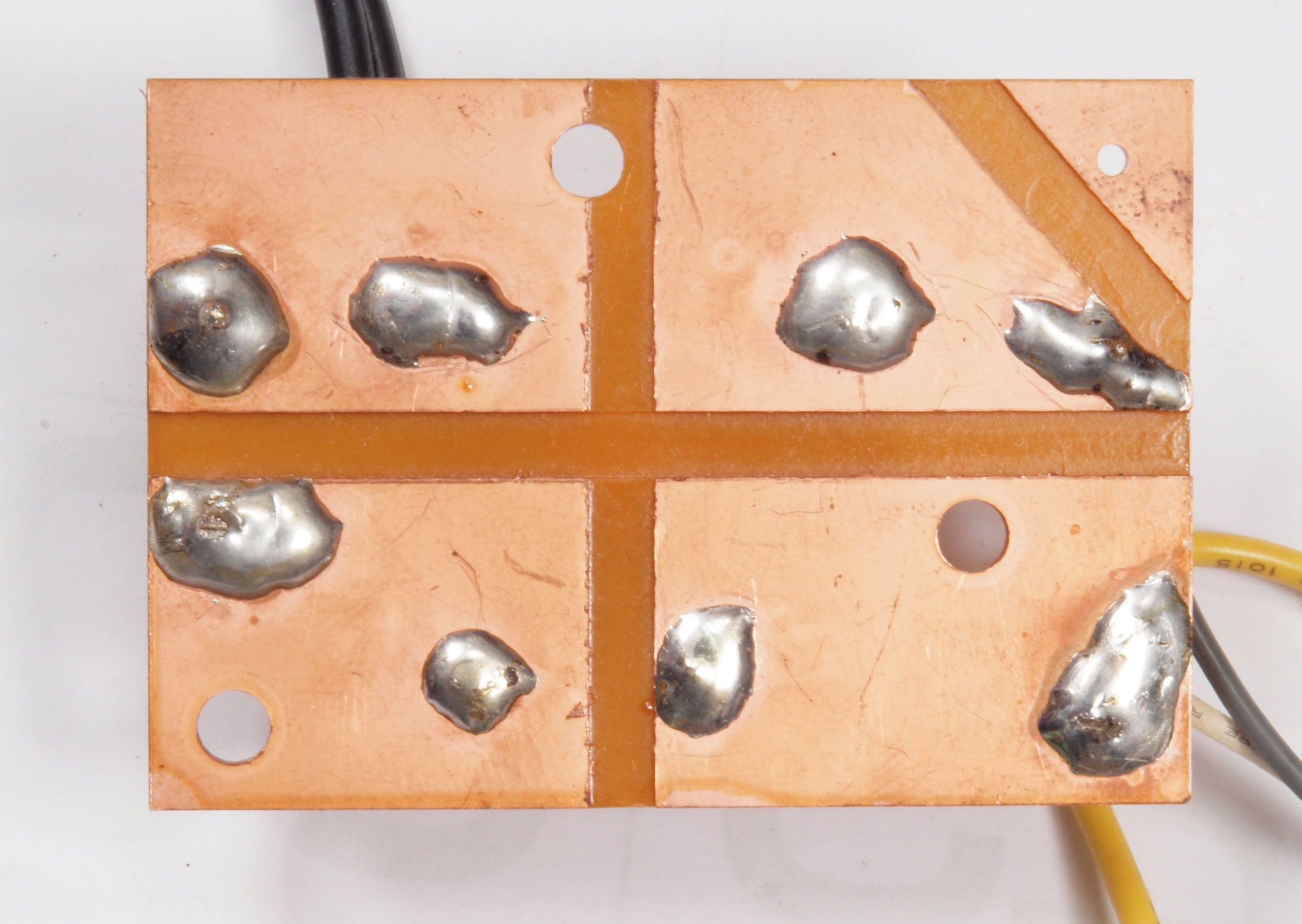

Ｄ２１．　修理前　ヒューズ基板

Ｄ２２．　修理前　ヒューズ基板裏

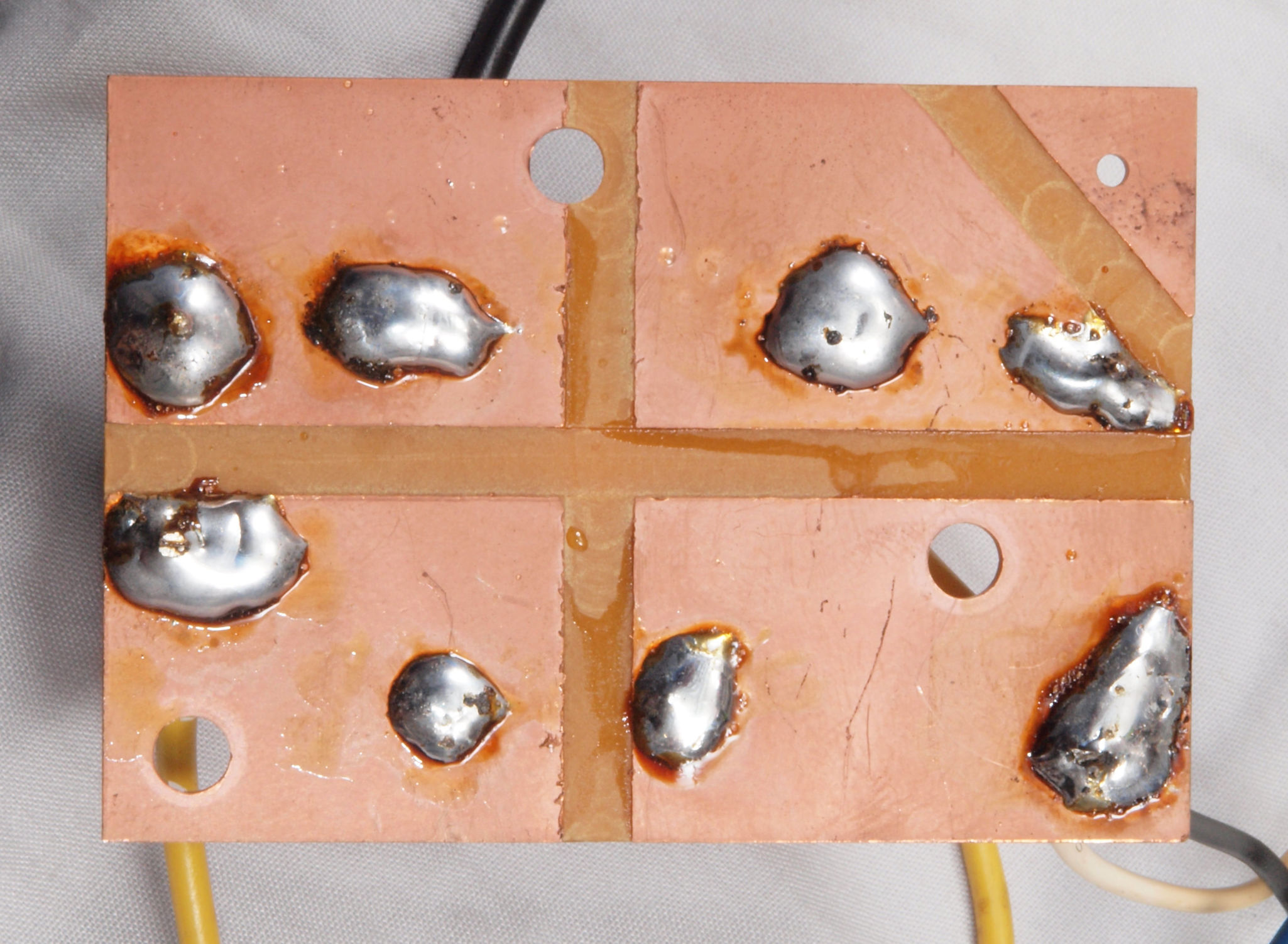

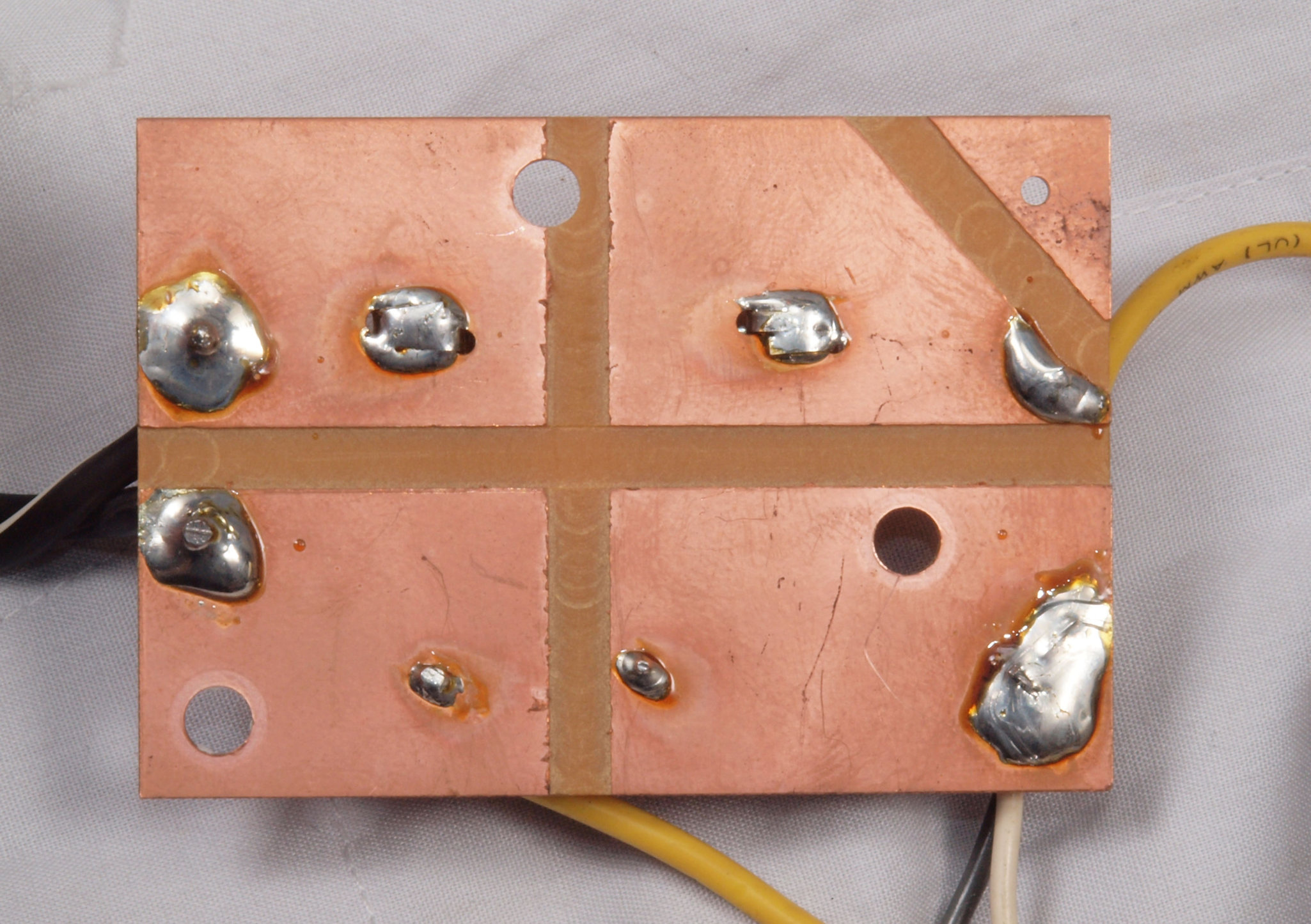

Ｄ２３．　修理（半田補正）後　ヒューズ基板裏

Ｄ２４．　完成ヒューズ基板裏　余分なフラックスを落として、コート液を塗る。

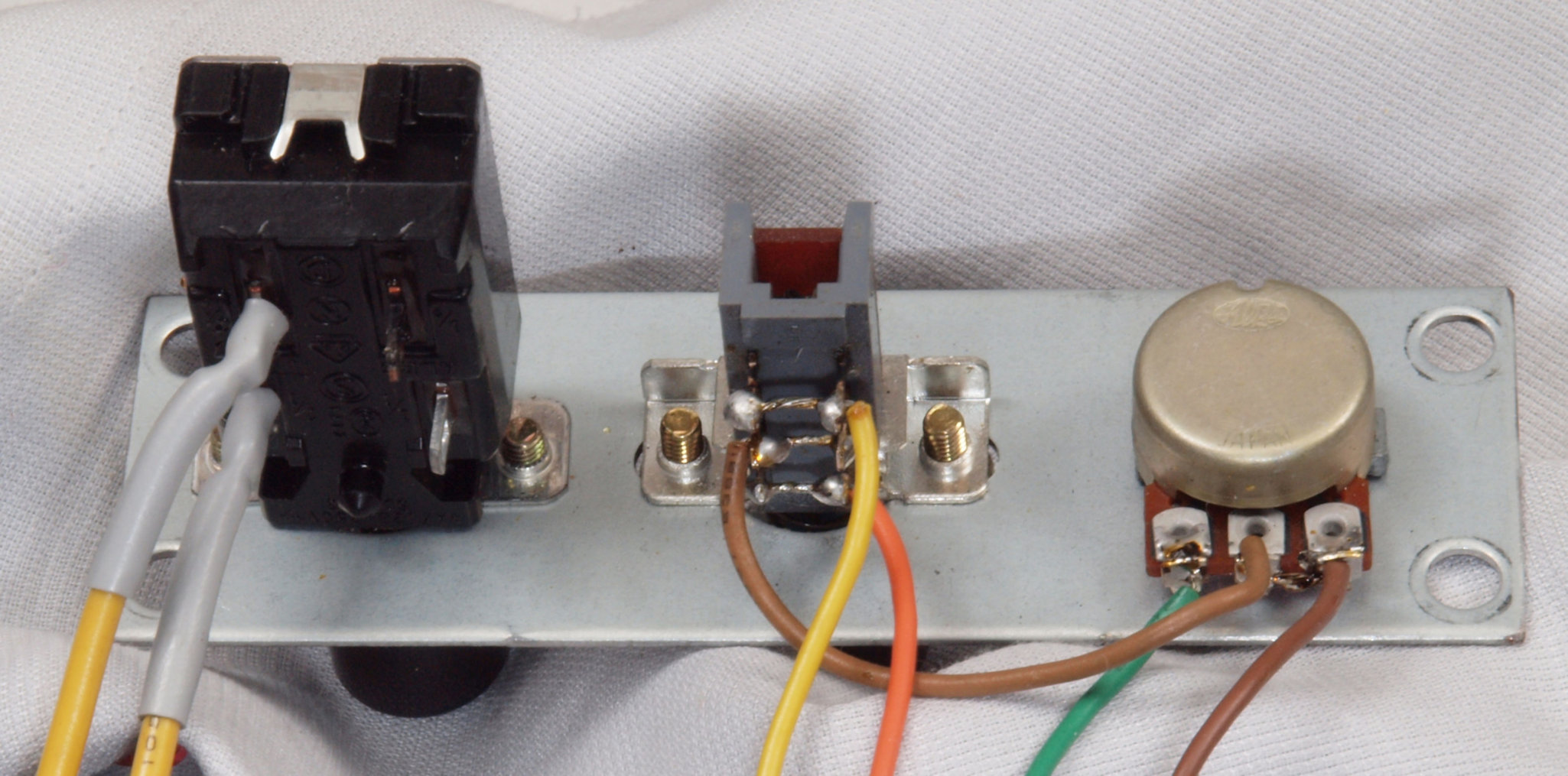

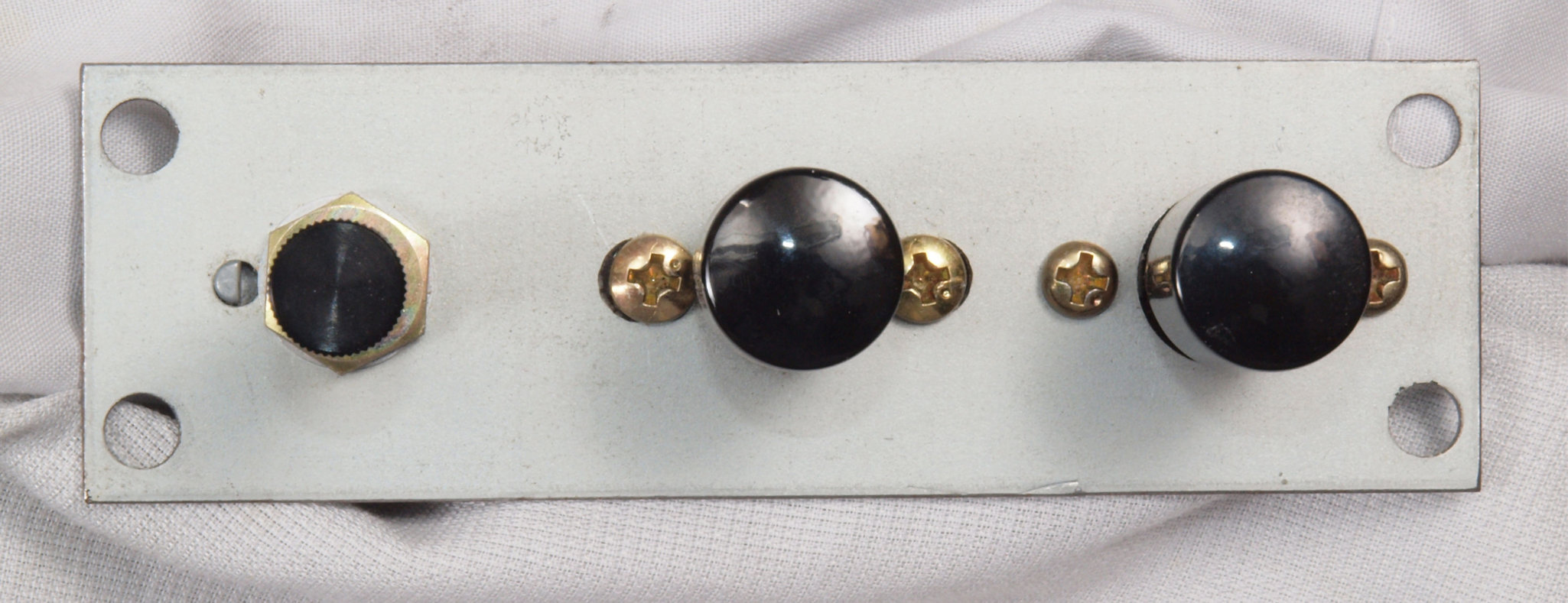

Ｄ３１．　修理前　ＳＷ・ＶＲ取り付け板。

Ｄ３２．　修理前　ＳＷ・ＶＲ取り付け板。

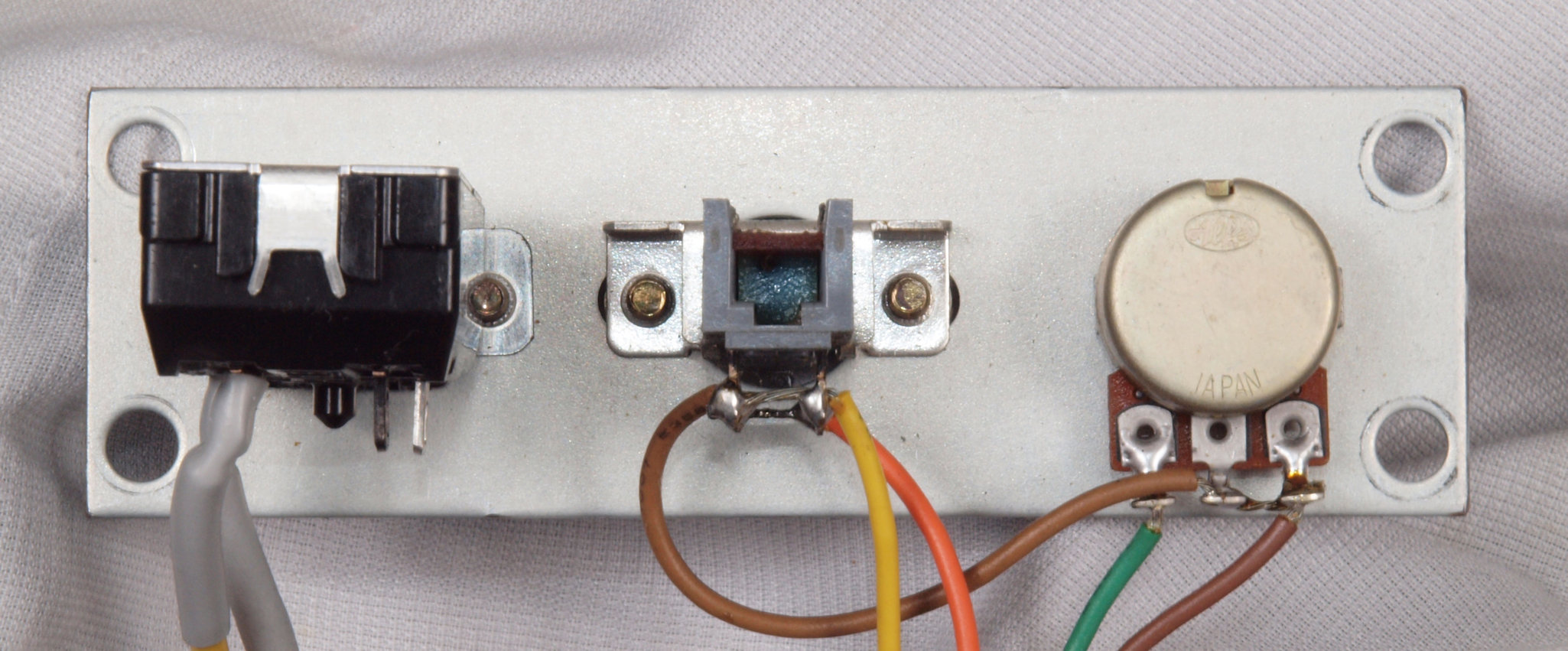

Ｄ３３．　修理（半田補正）後　ＳＷ・ＶＲ取り付け板。

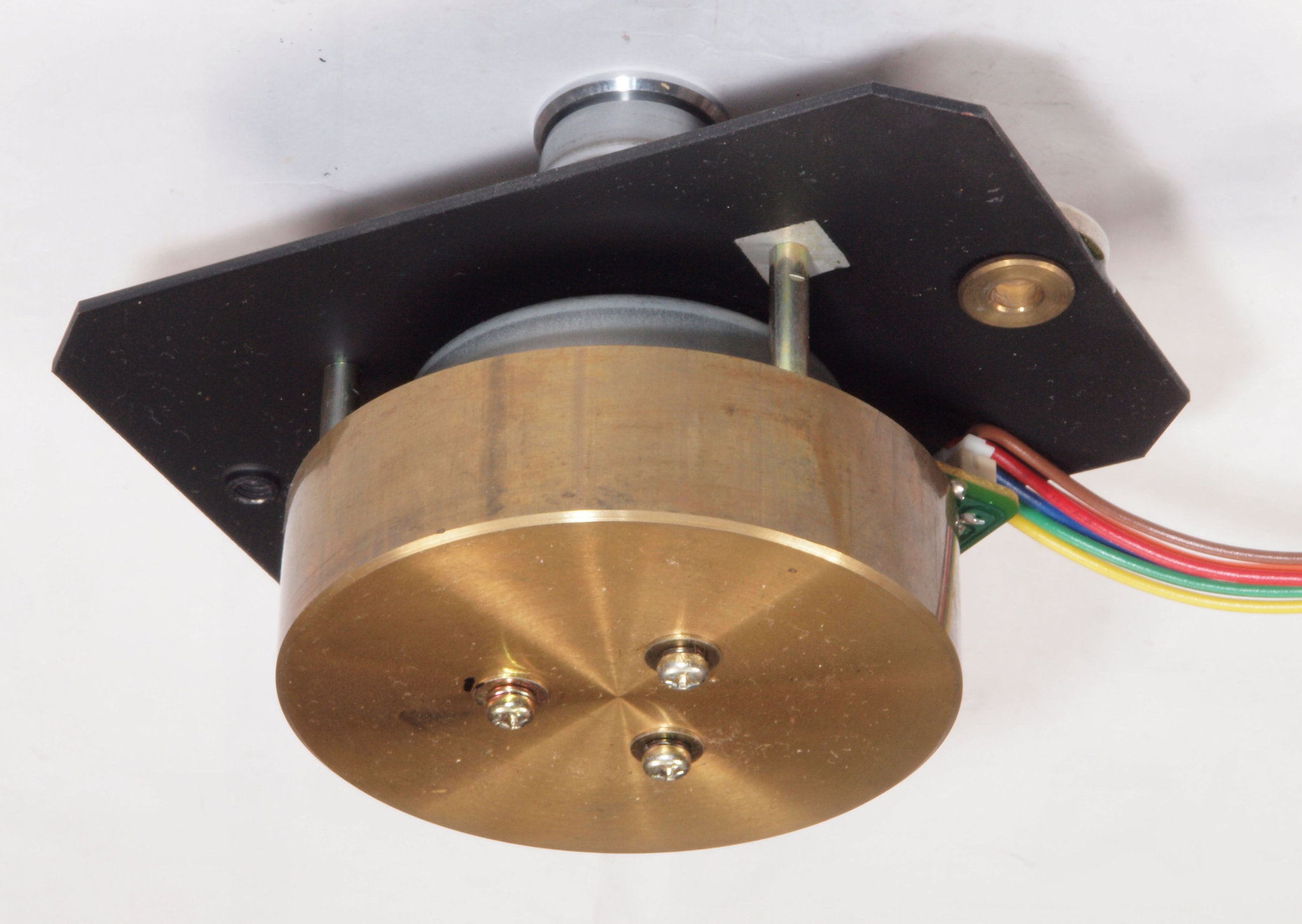

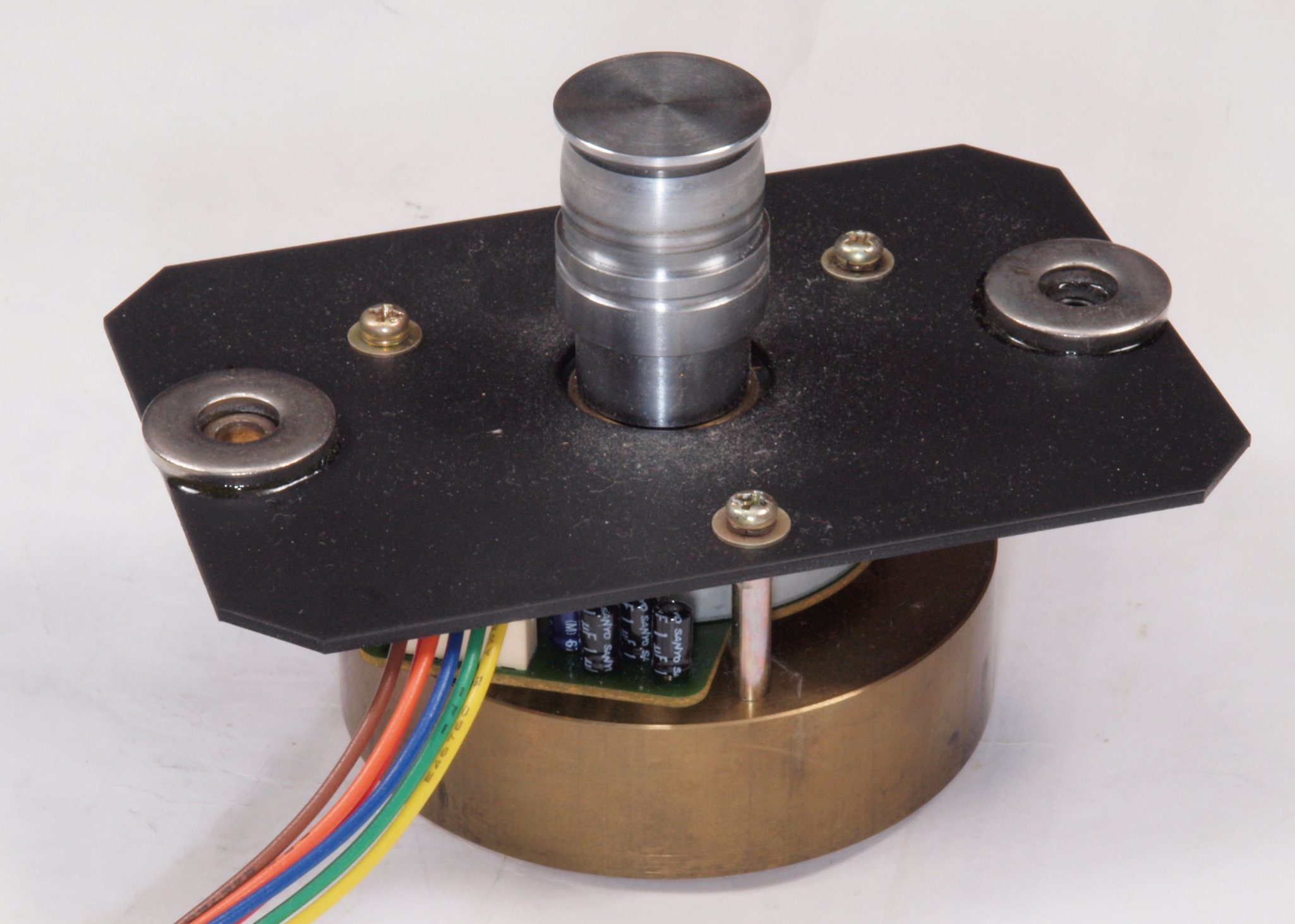

Ｄ４１．　修理中　モータ取り出す。

Ｄ４２．　修理中　モータ取り出す。下後から見る。

Ｄ４３．　修理中　モーター分解・整備・給油。

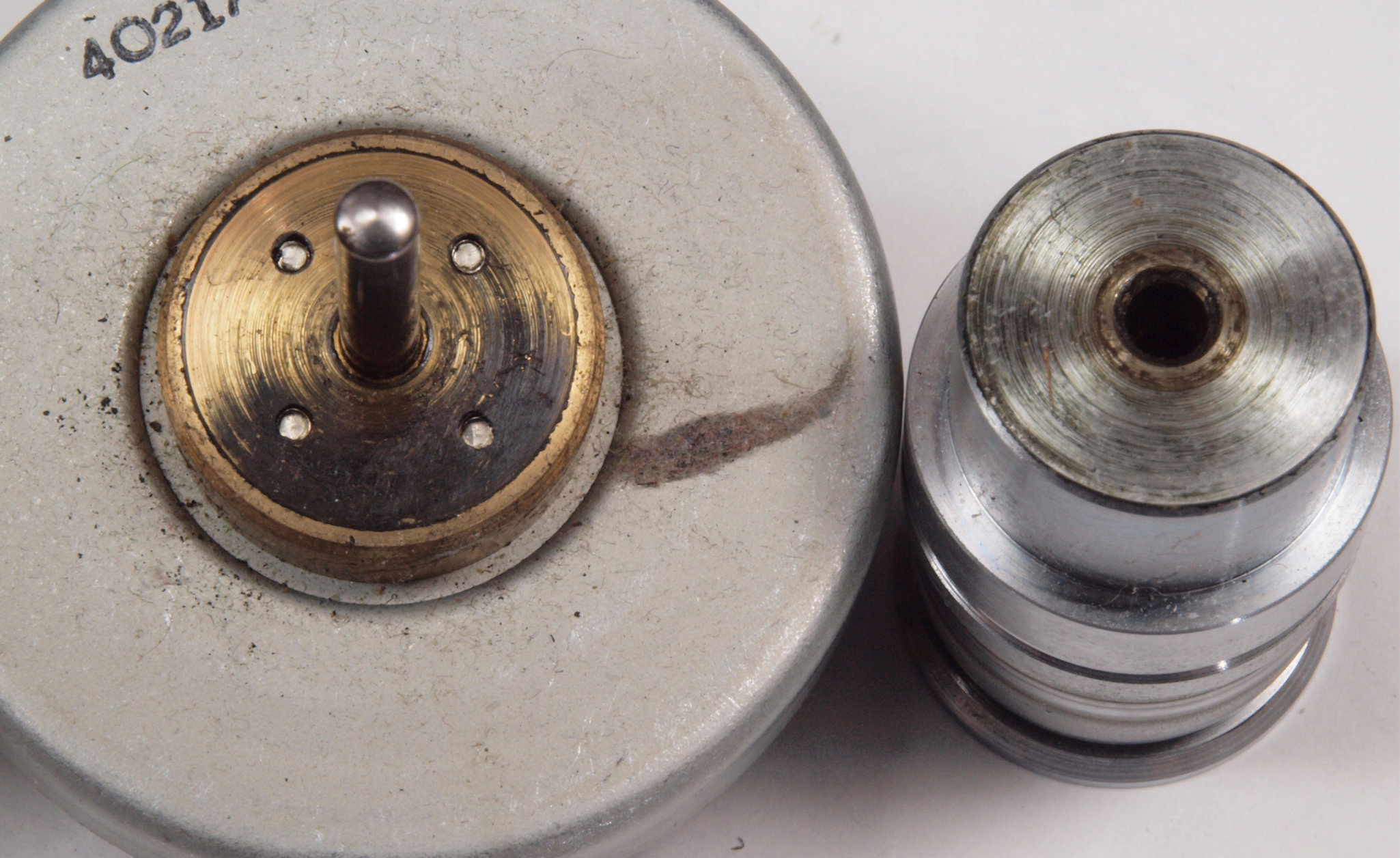

Ｄ４４．　修理中　モーター回転子とプリーとの擦れ合い。

Ｄ４５．　修理中　モーター回転子と固定子感知部との擦れ合い。

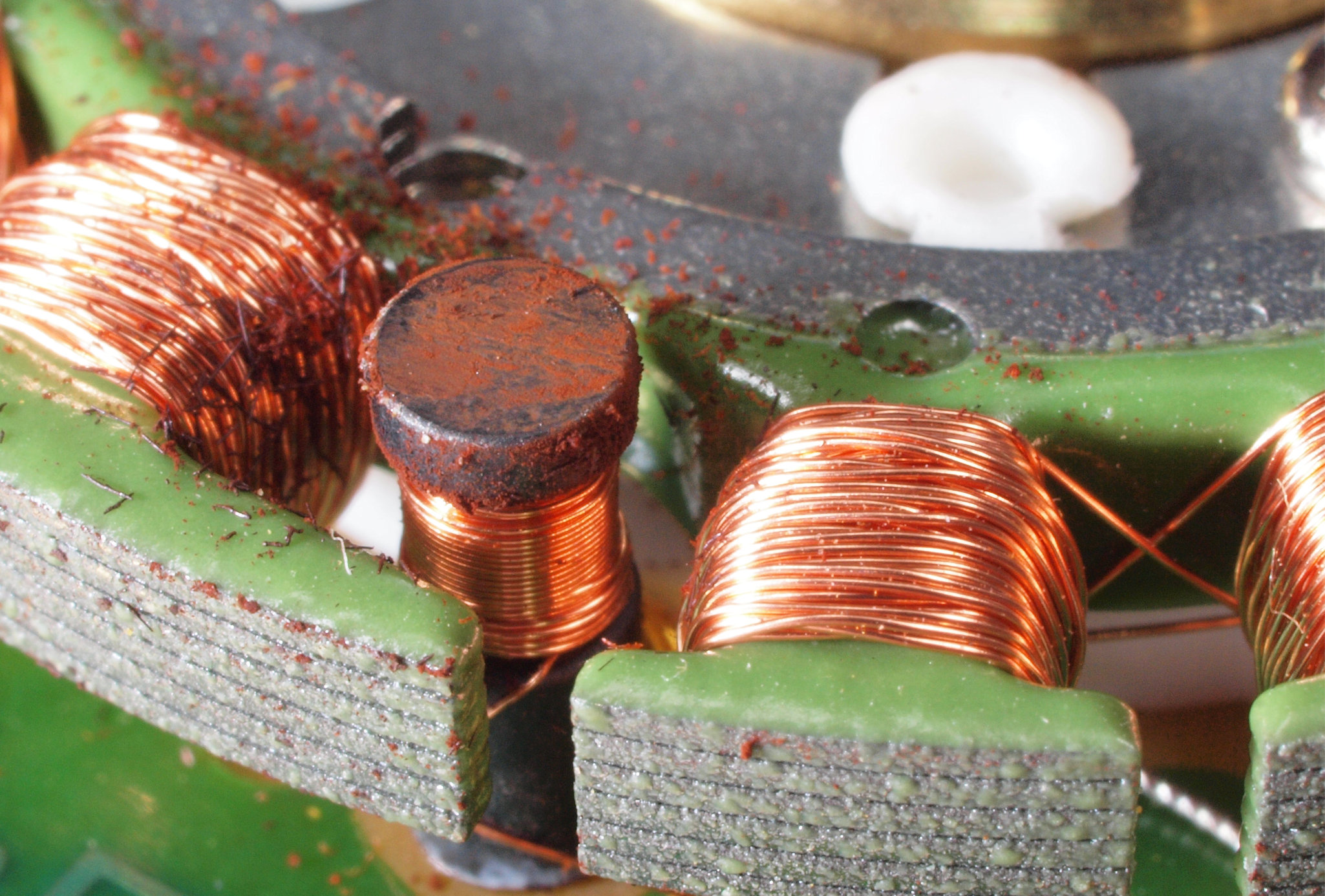

Ｄ４６．　修理中　モーター固定子感知部。もう少しで折れそう！

Ｃ４７．　修理中　モーター固定子

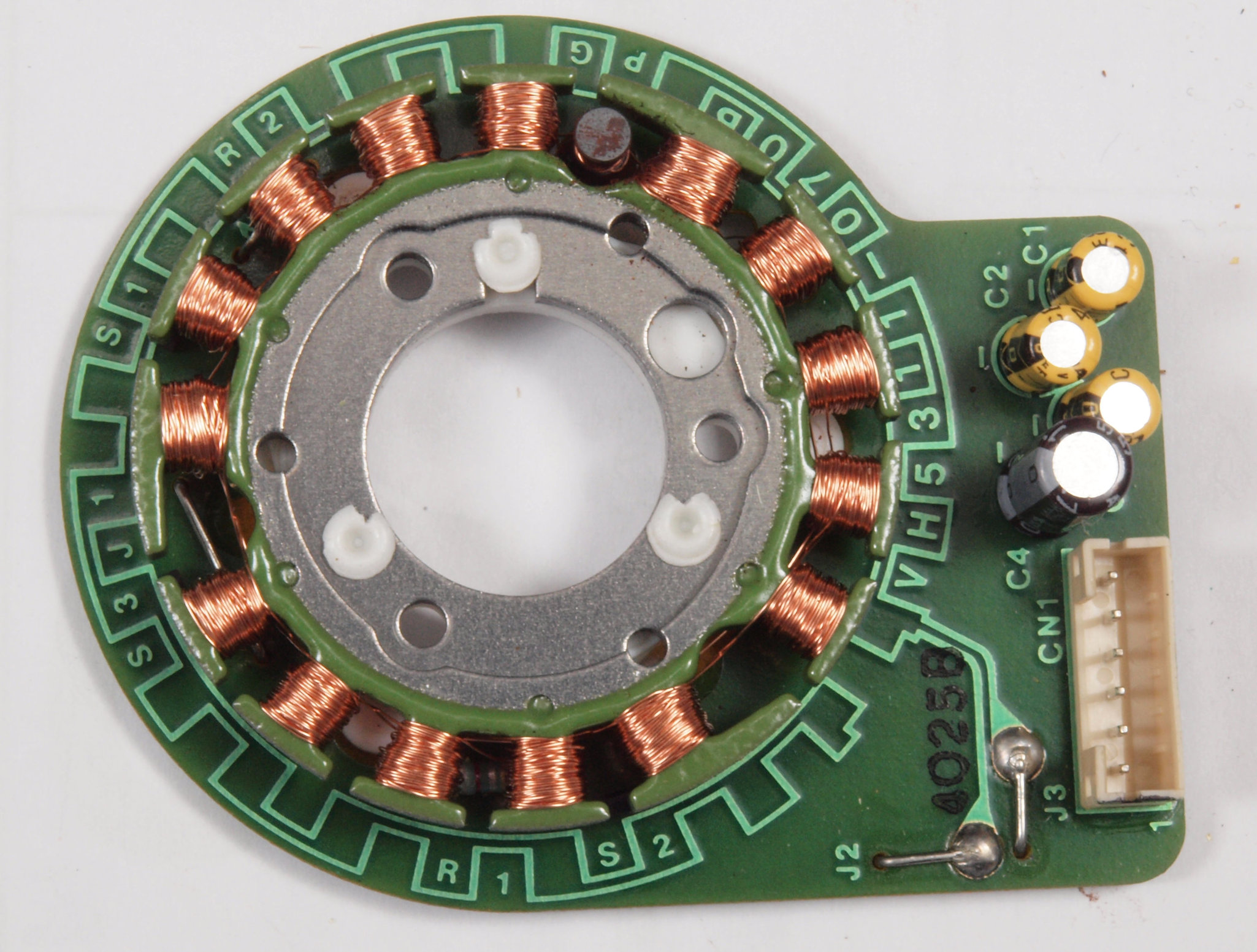

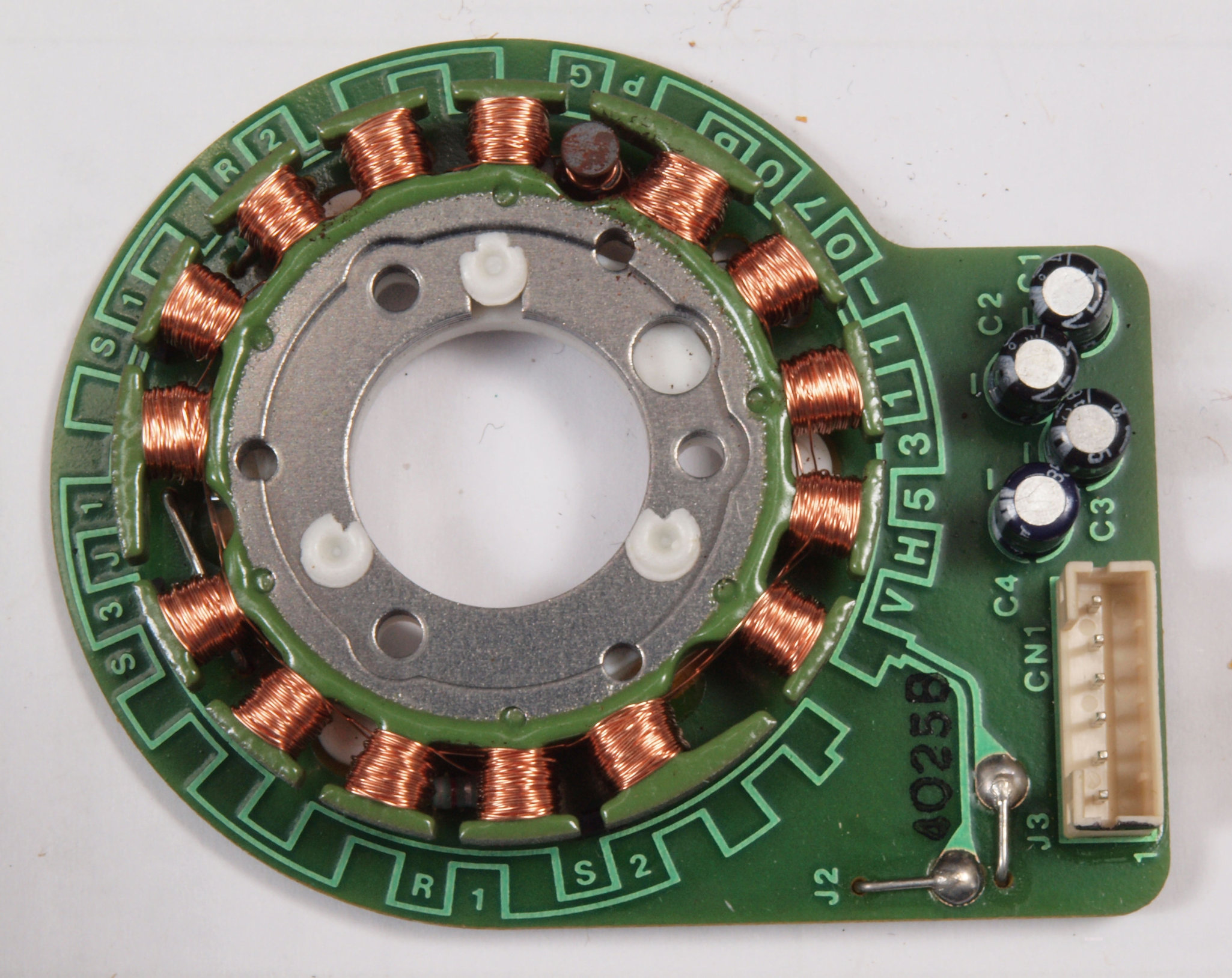

Ｃ４８．　修理後　モーター固定子　ＦＧコイル保護の為、コート液を塗る。電解コンデンサー４個交換

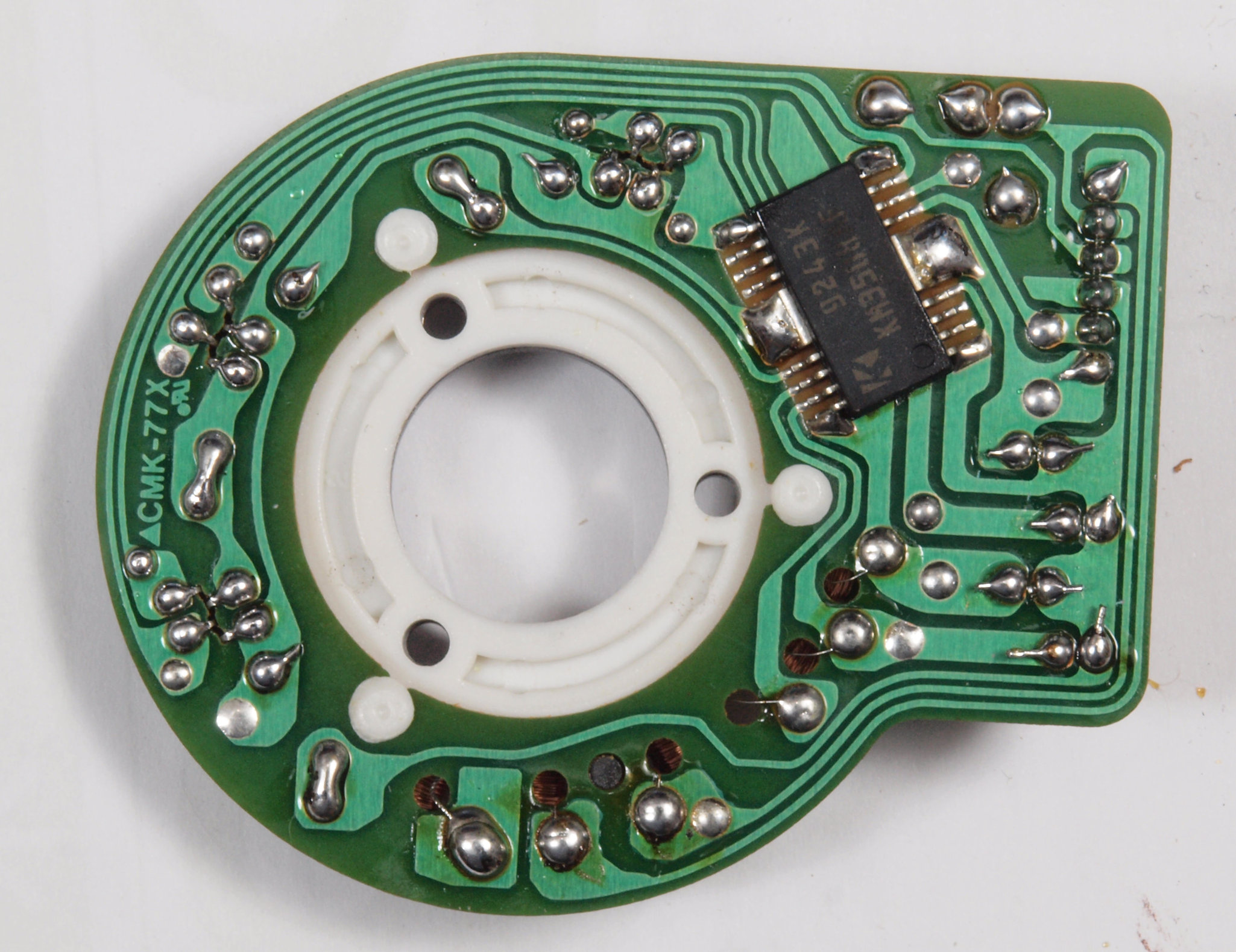

Ｃ４９．　修理中　モーター固定子裏

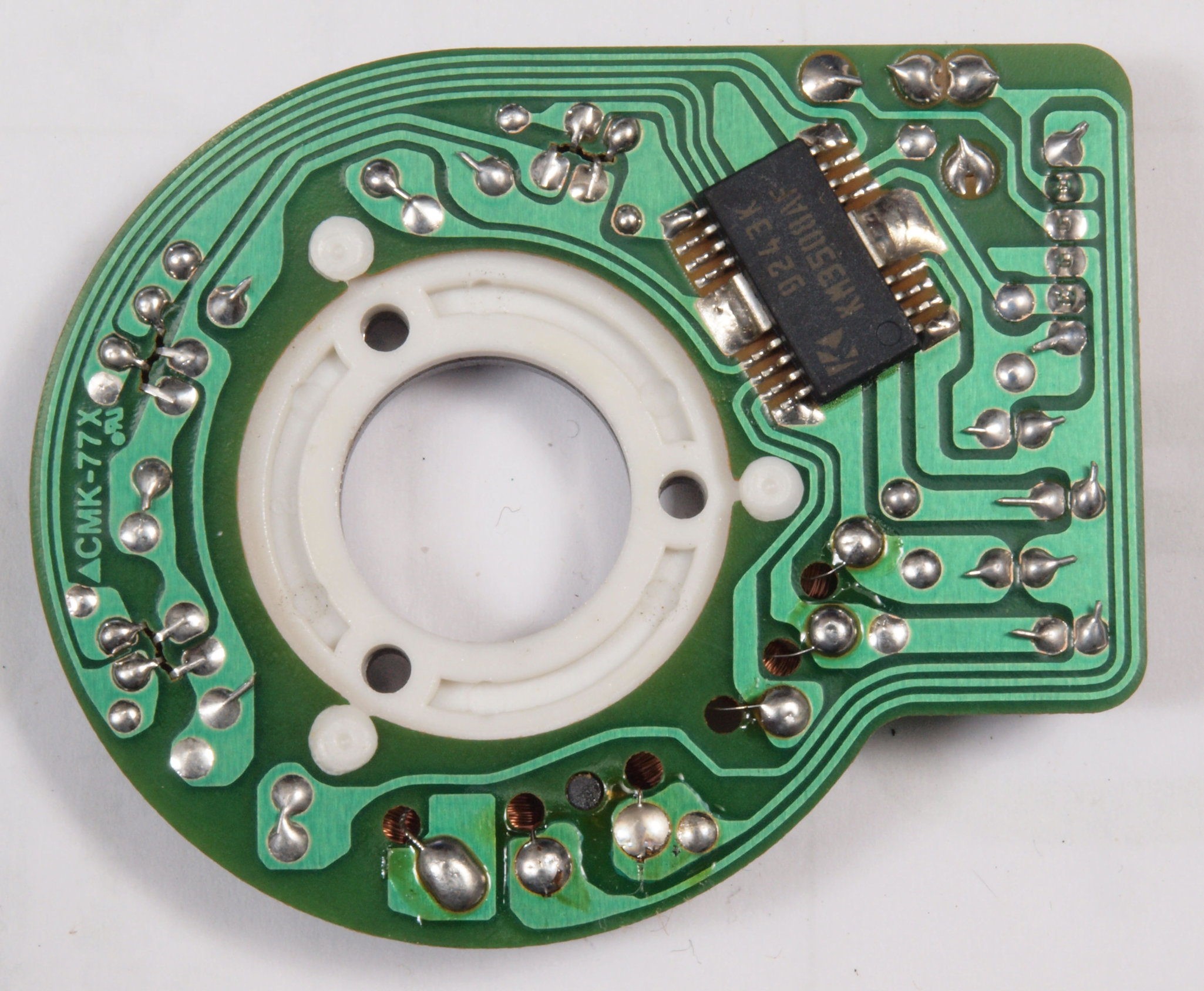

Ｃ４Ａ．　修理（半田補正）後　モーター固定子裏

Ｃ４Ｂ．　完成モーター固定子裏　余分なフラックスを落として、コート液を塗る

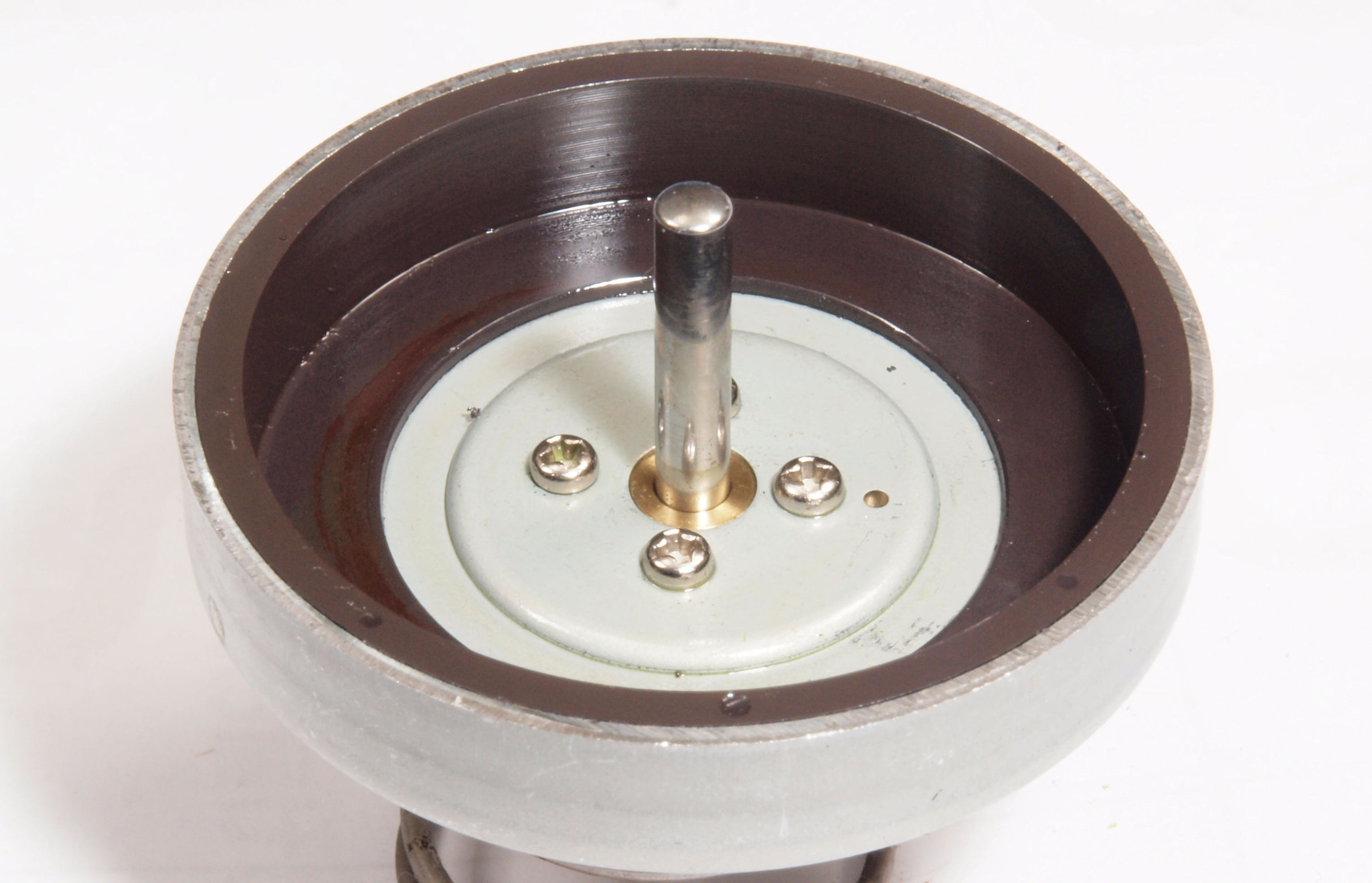

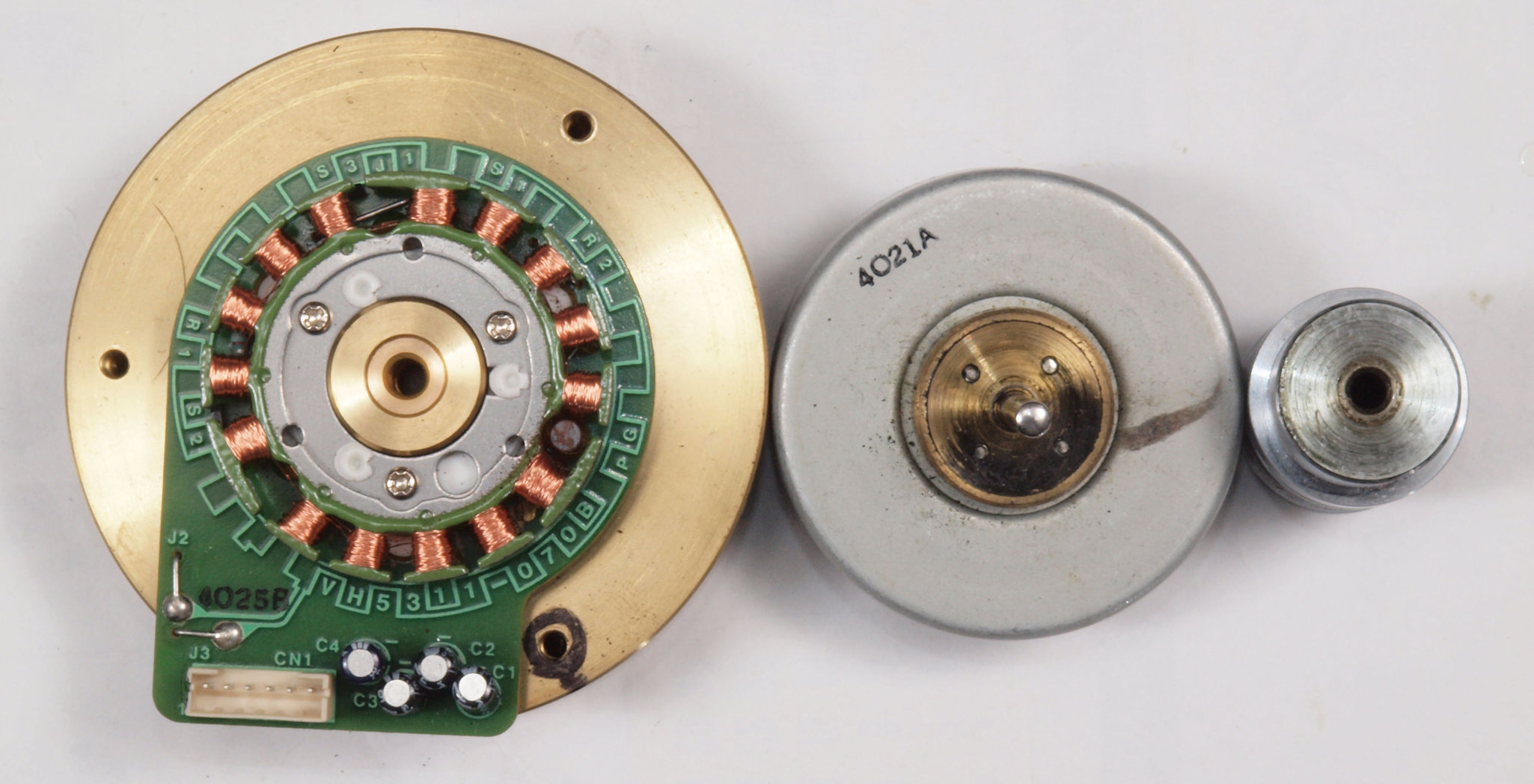

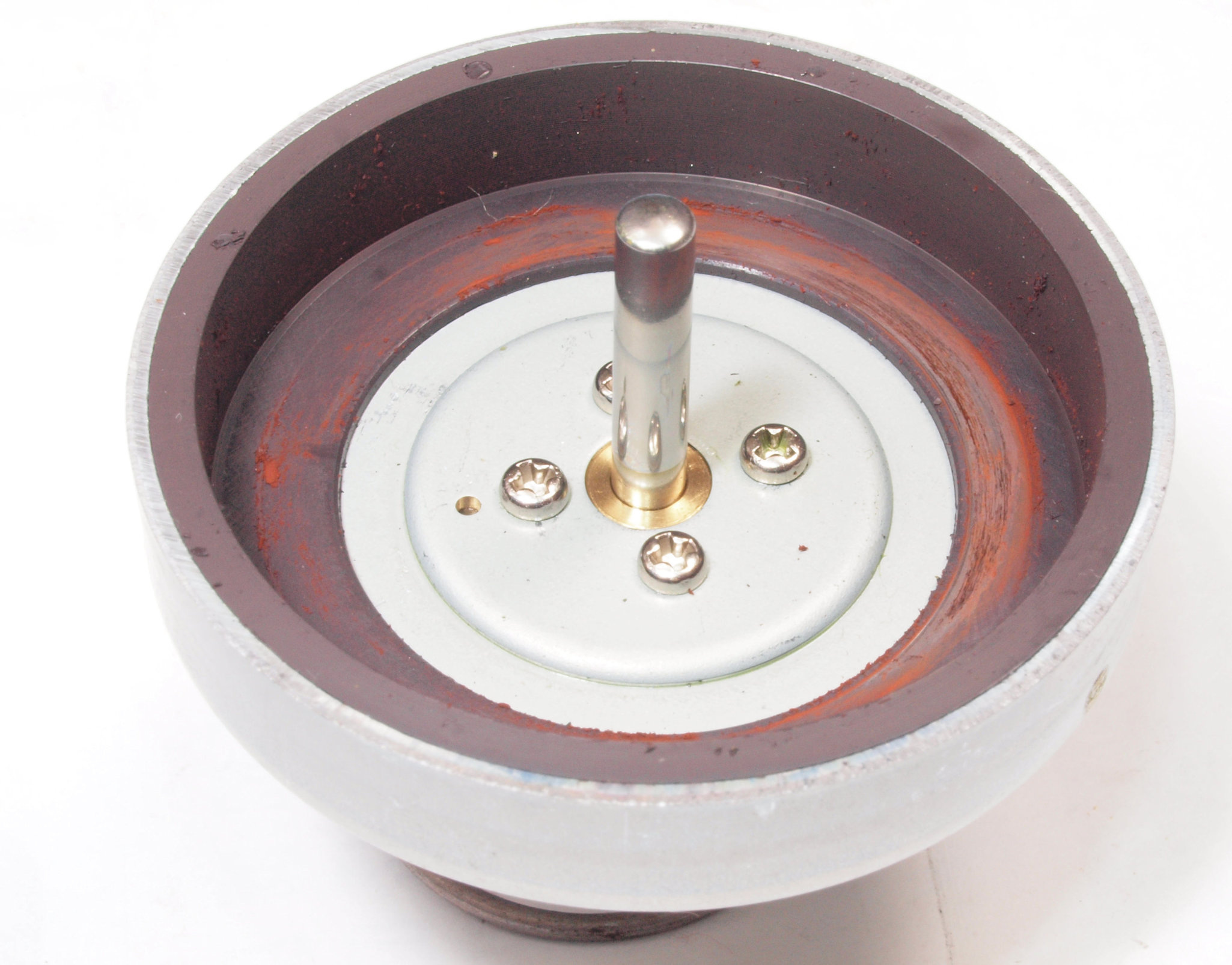

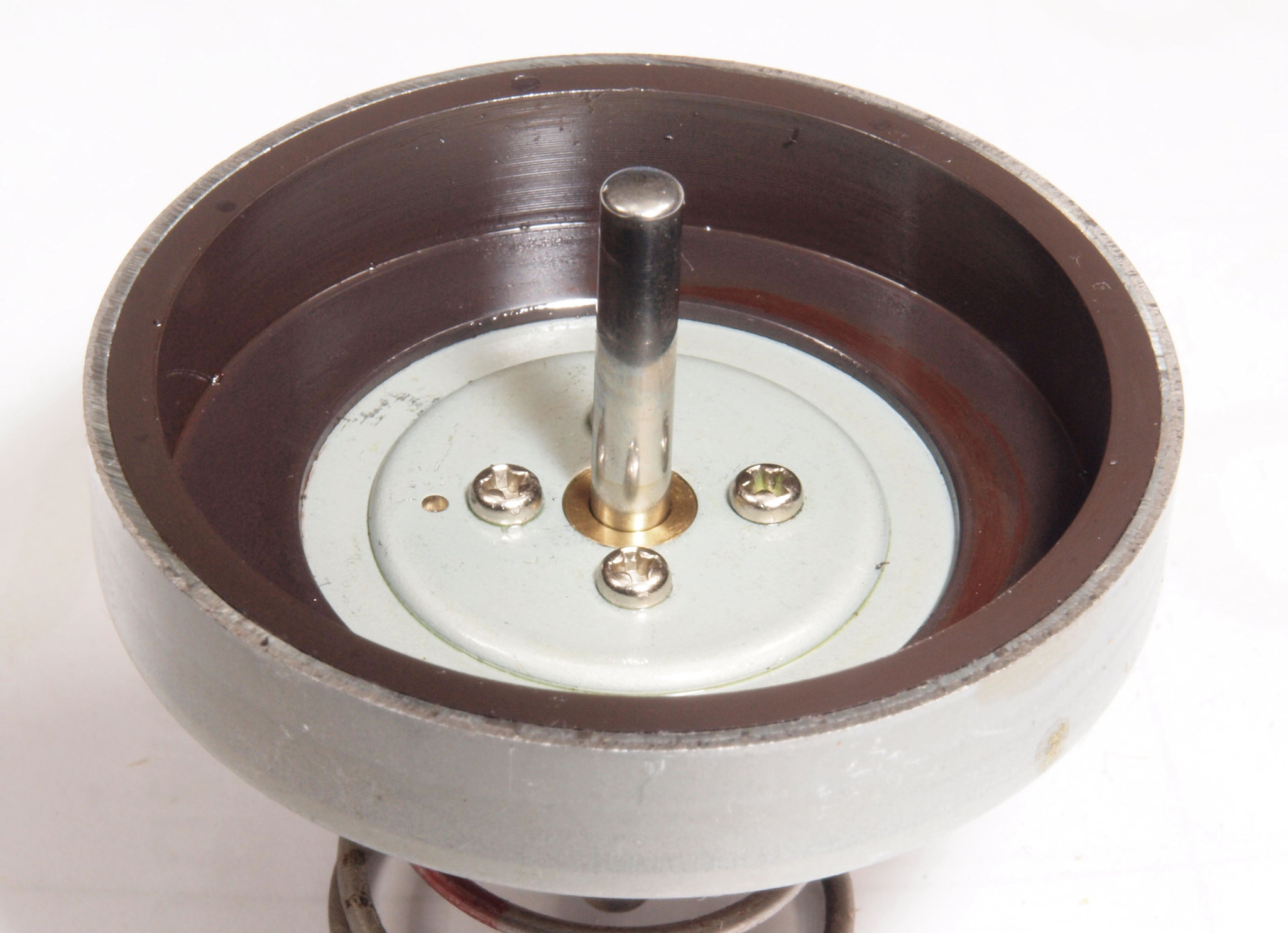

Ｄ５１．　修理中　モーターアウターロータ。

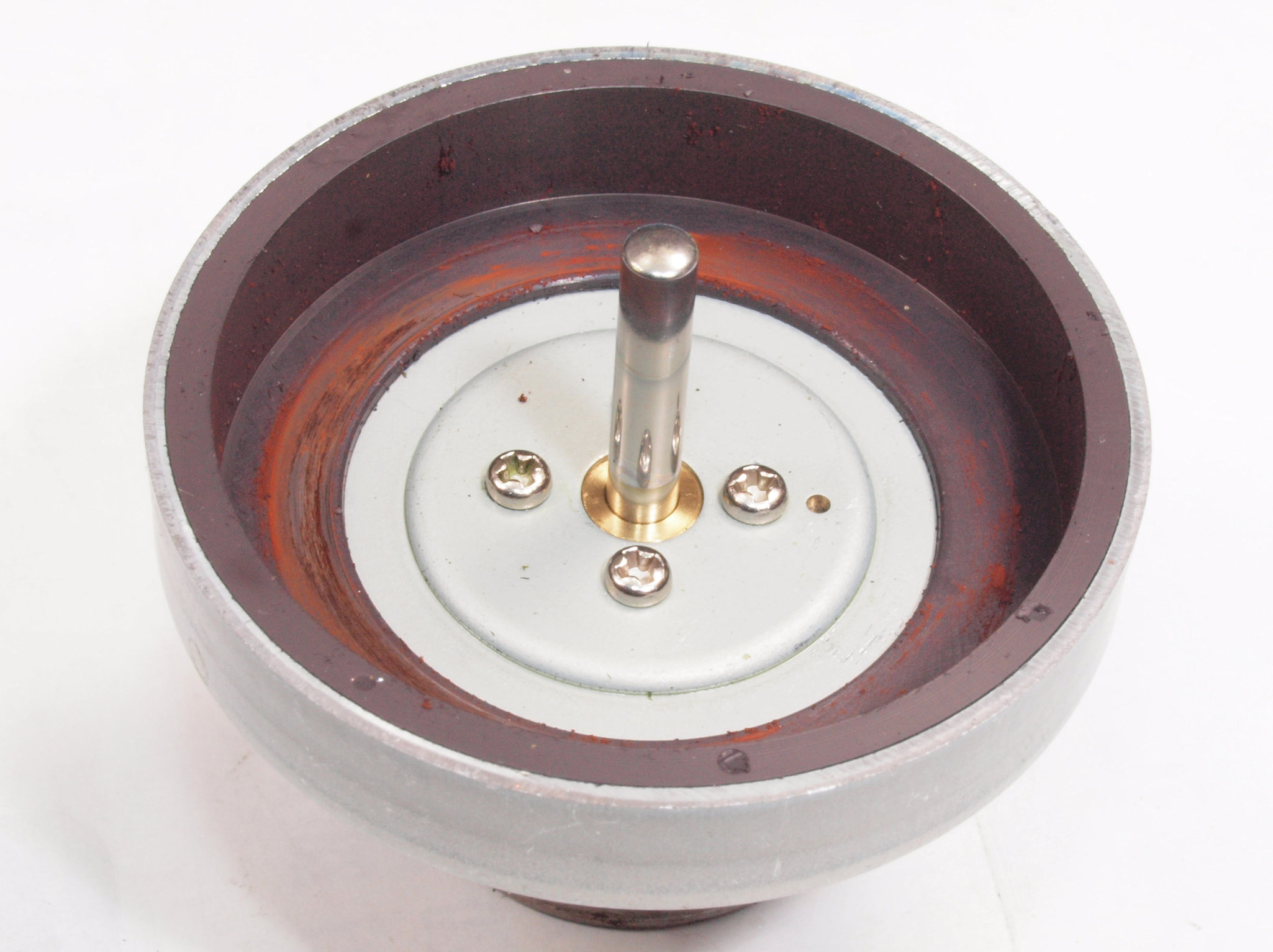

Ｄ５２．　修理中　モーターアウターロータ磁石。

Ｄ５３．　修理後　モーターアウターロータ磁石。　錆止めにＣＲＣを塗る。

Ｄ５４．　修理中　モーターアウターロータ磁石、反対側。

Ｄ５５．　修理後　モーターアウターロータ磁石、反対側。　錆止めにＣＲＣを塗る。

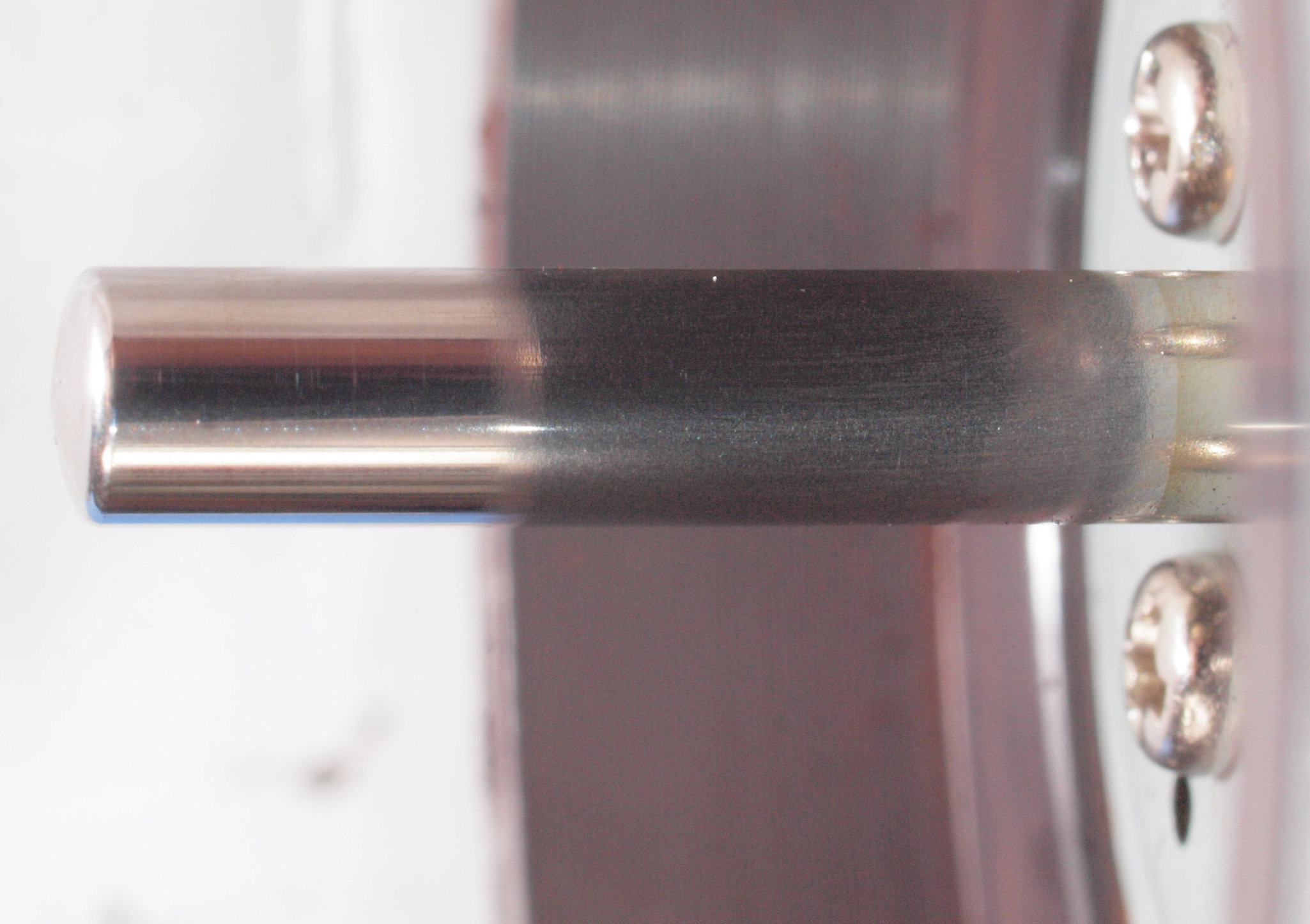

Ｄ５６．　修理中　モーター軸上。キズ多し！

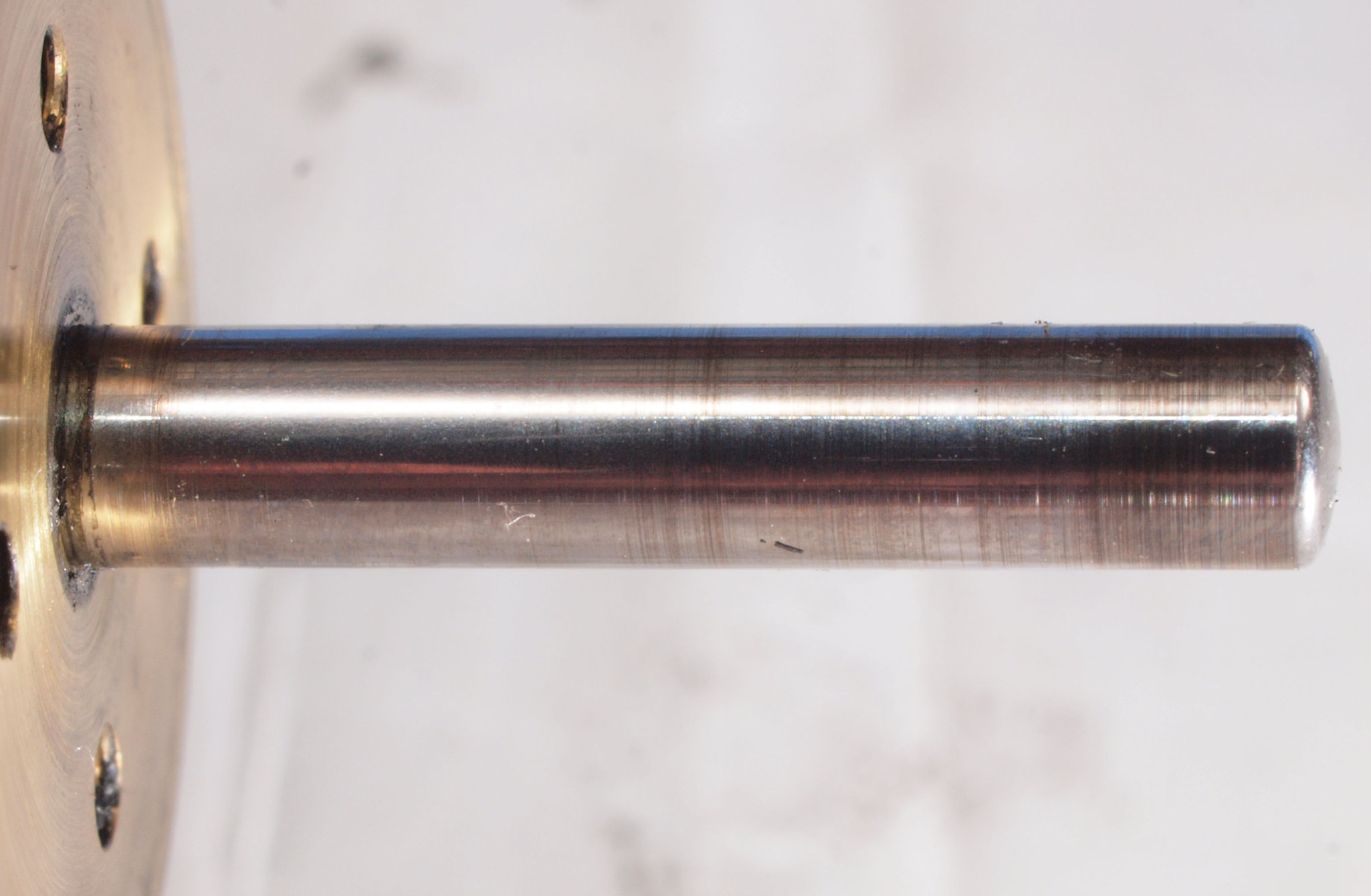

Ｄ５７．　修理中　モーター軸上、拡大。

Ｄ５８．　修理中　モーター軸下。

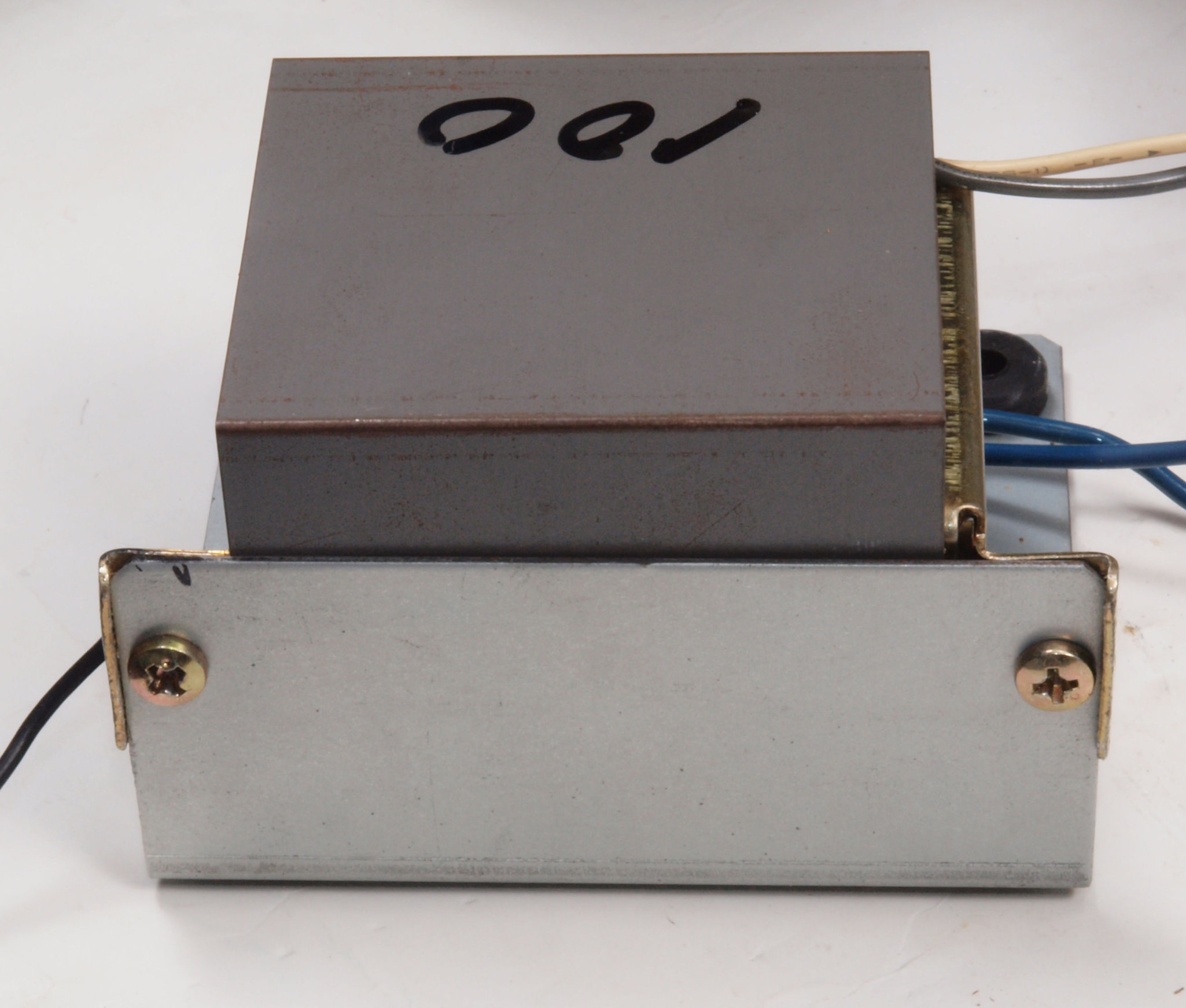

Ｄ６１．　修理中　電源トランス取り出し。

Ｄ６２．　修理中　電源トランス取り出し、反対側。

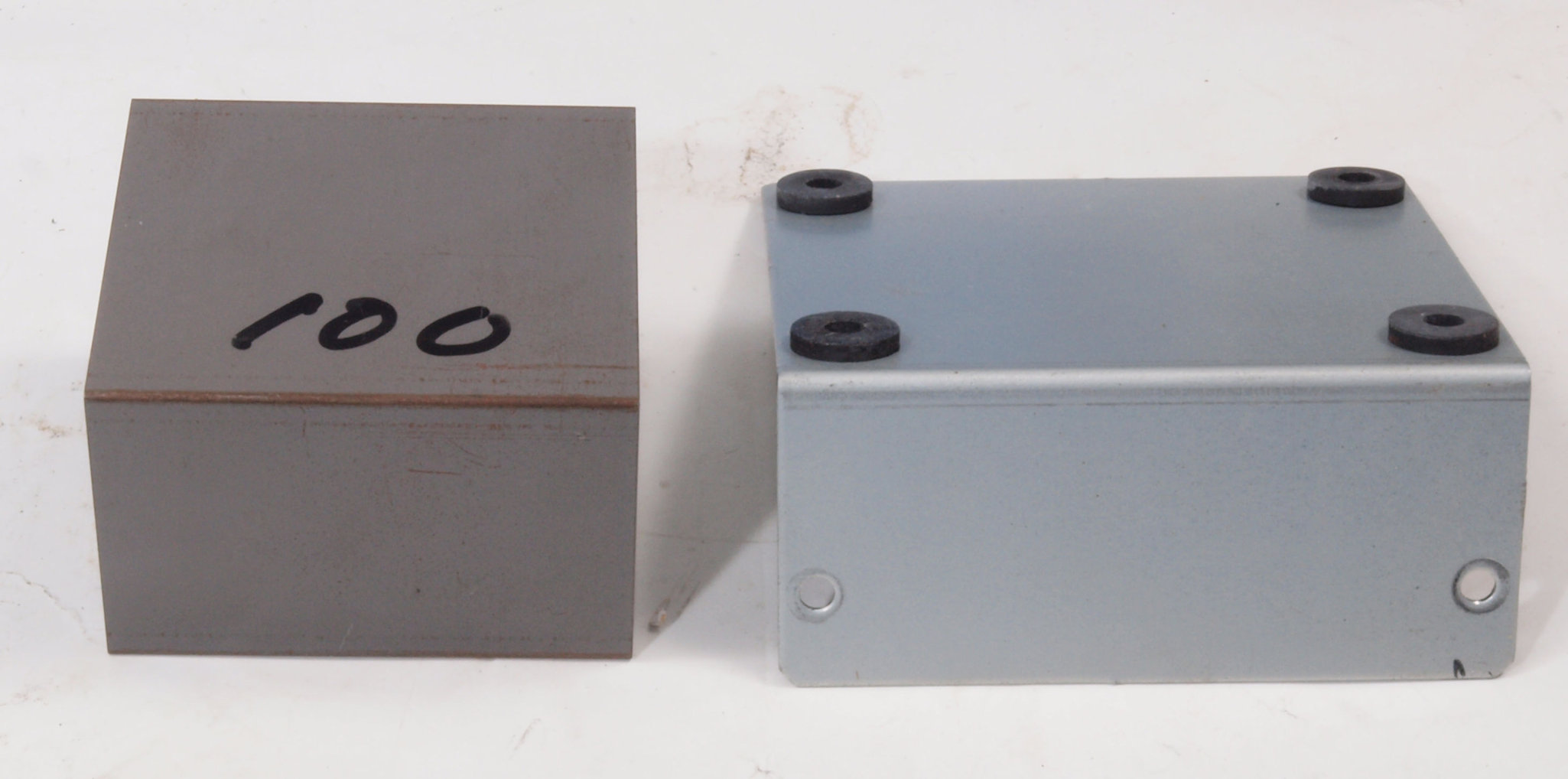

Ｄ６３．　修理中　電源トランスシールド。

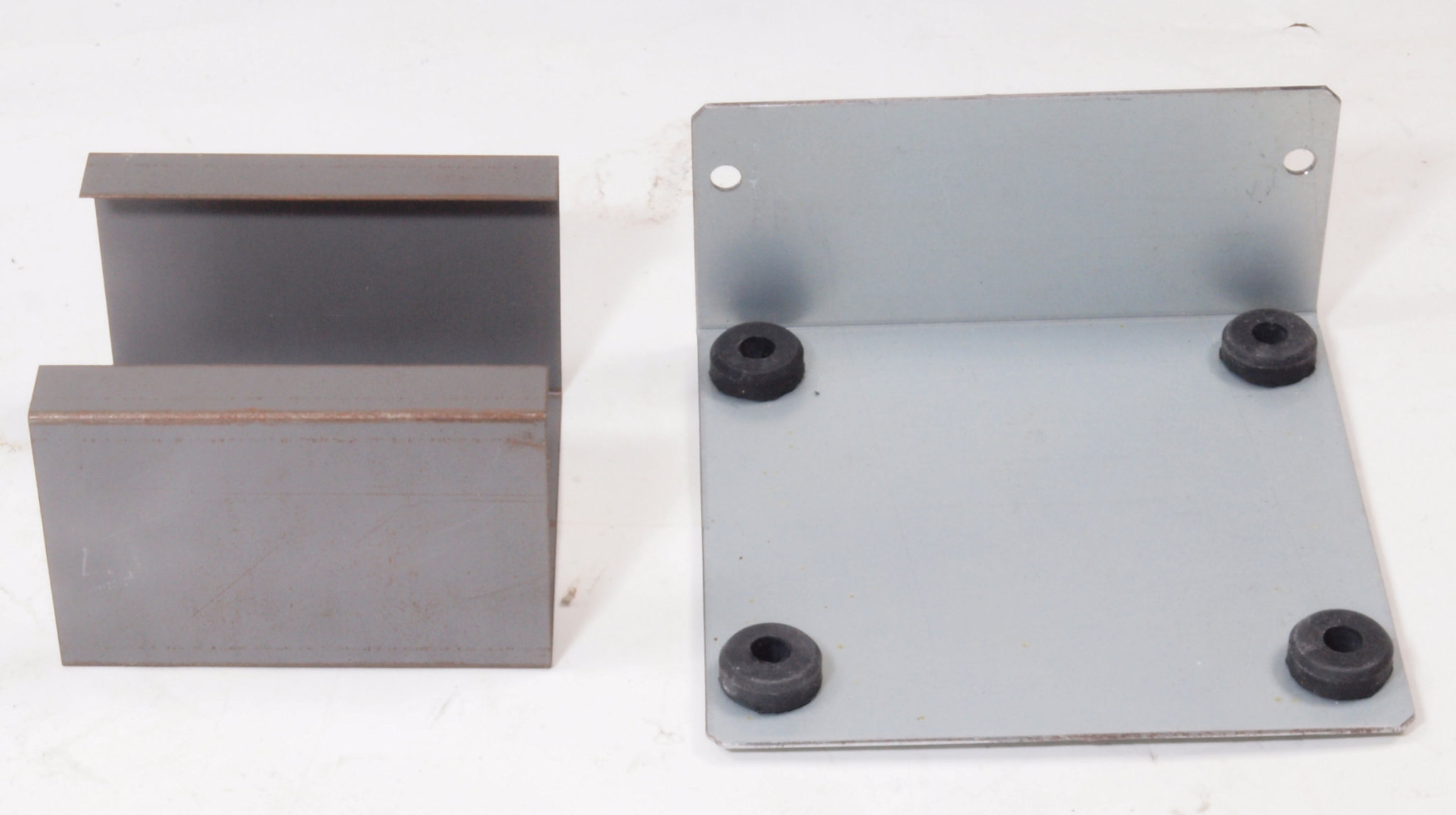

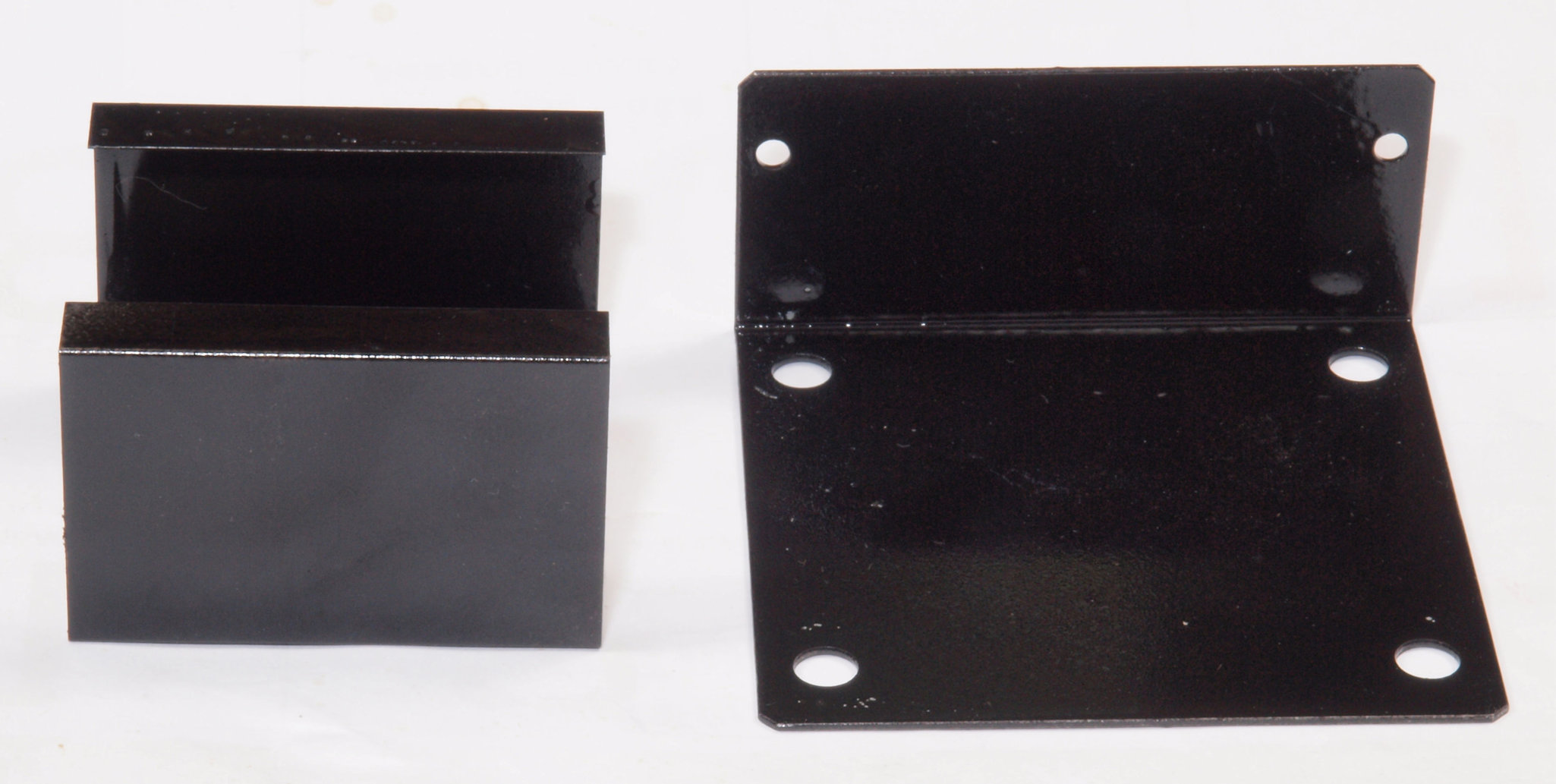

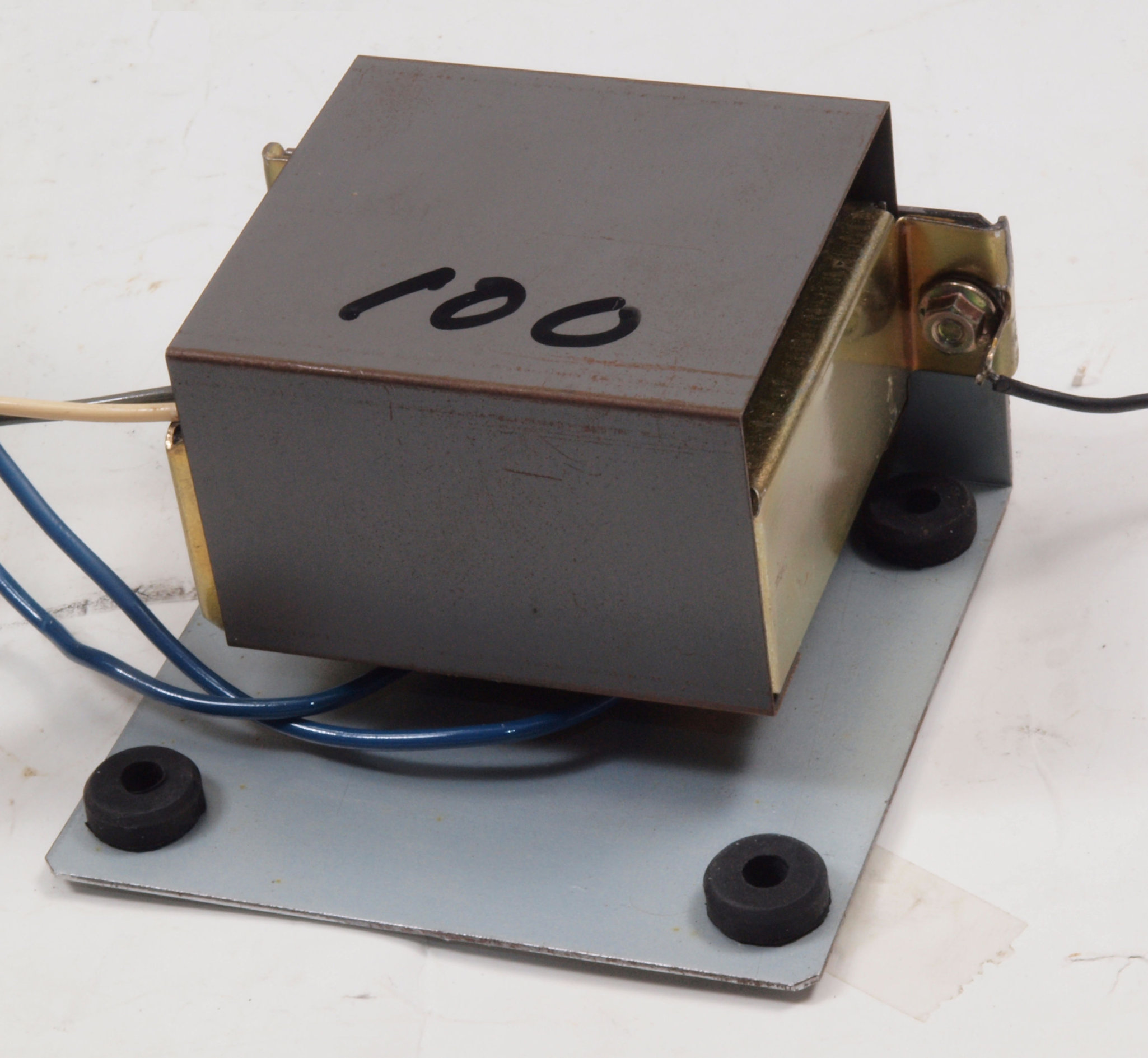

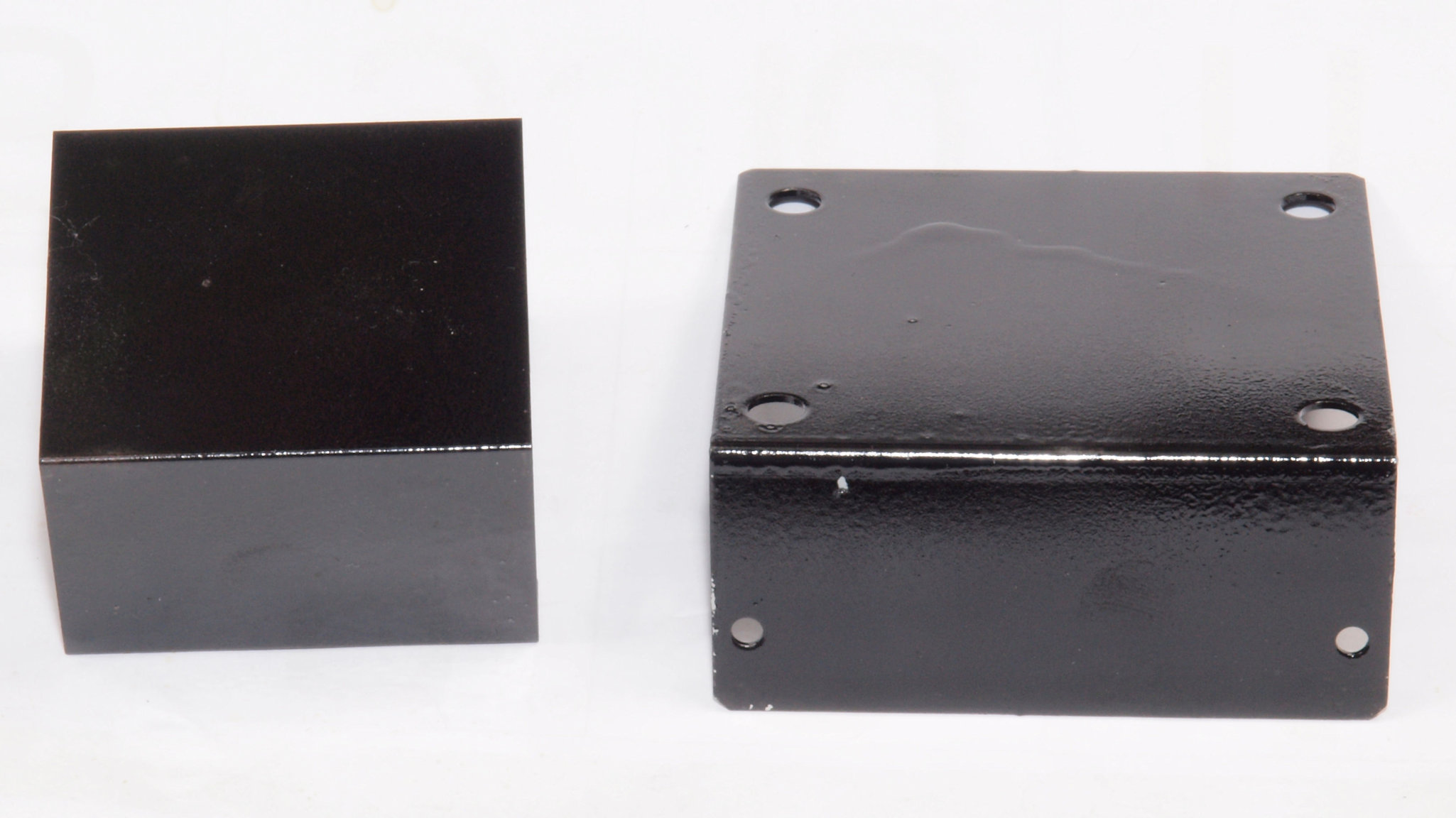

Ｄ６４．　修理（塗装）後　電源トランスシールド。

Ｄ６５．　修理中　電源トランスシールド、反対側。

Ｄ６６．　修理（塗装）後　電源トランスシールド、反対側。

Ｄ７１．　修理前　モーター固定ビス。ケースは金属ではないので、脆い。

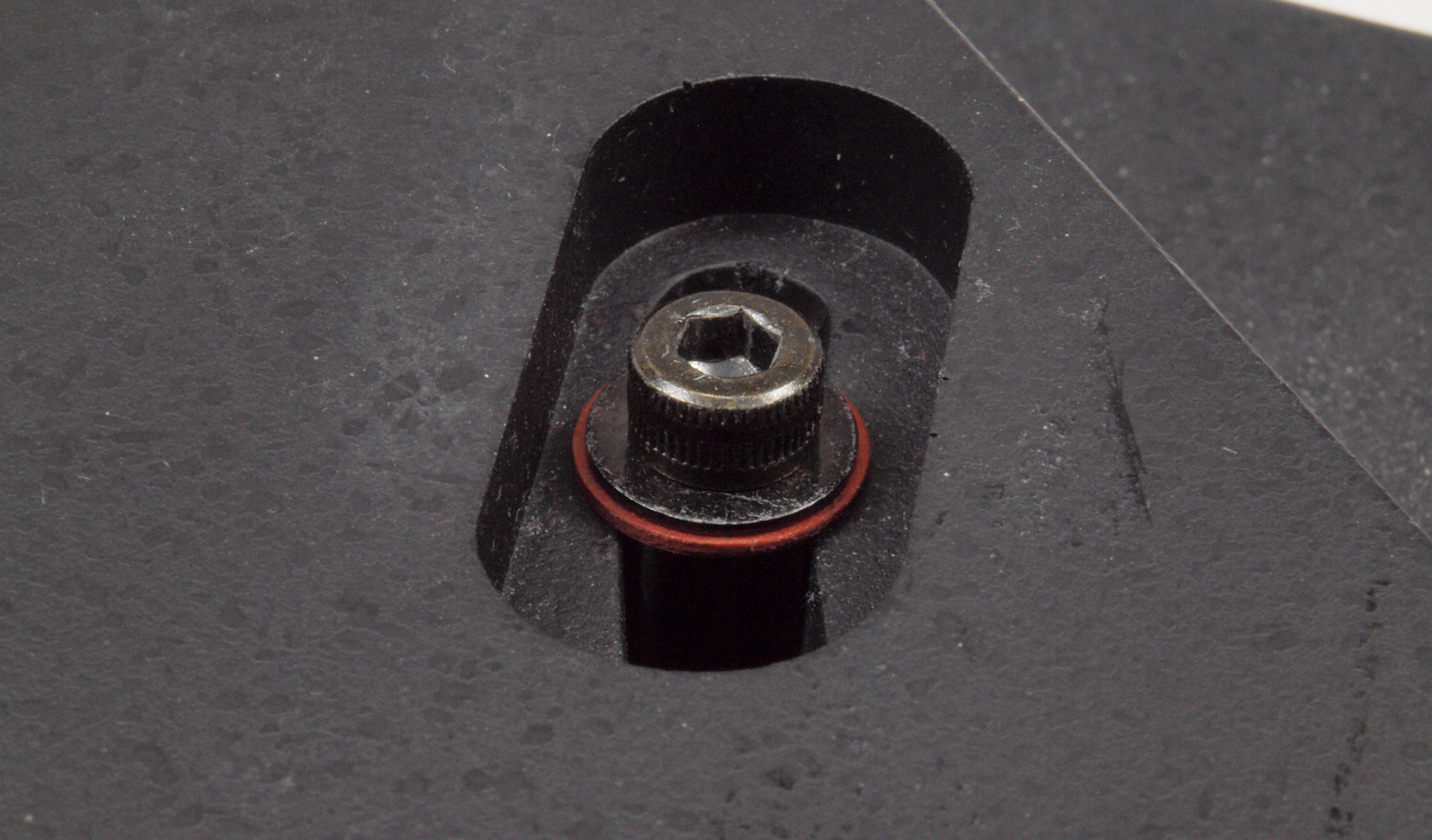

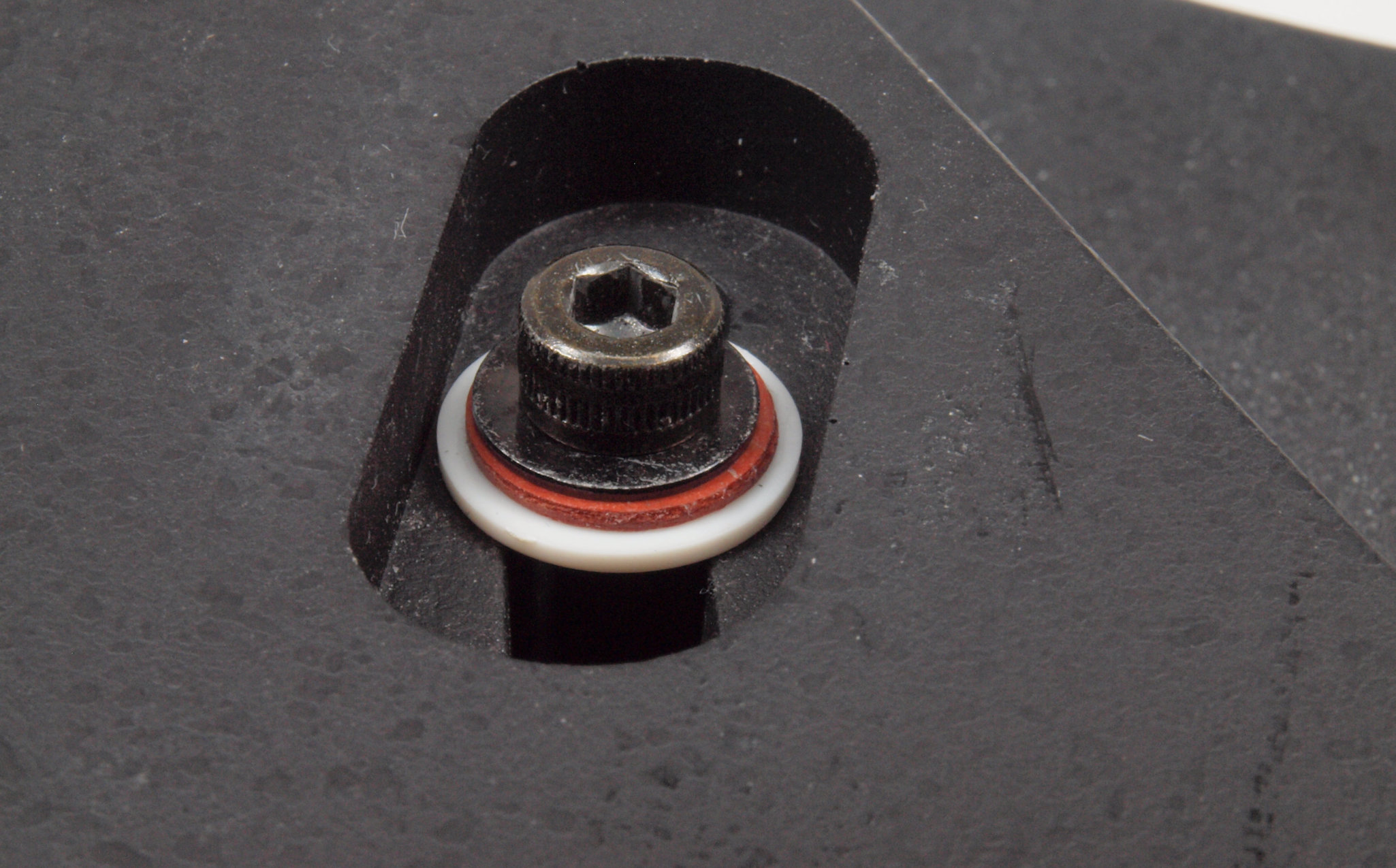

Ｄ７２．　修理後　モーター固定ビス。　押さえる座金を大きくし、ナイロンブシュを入れる。

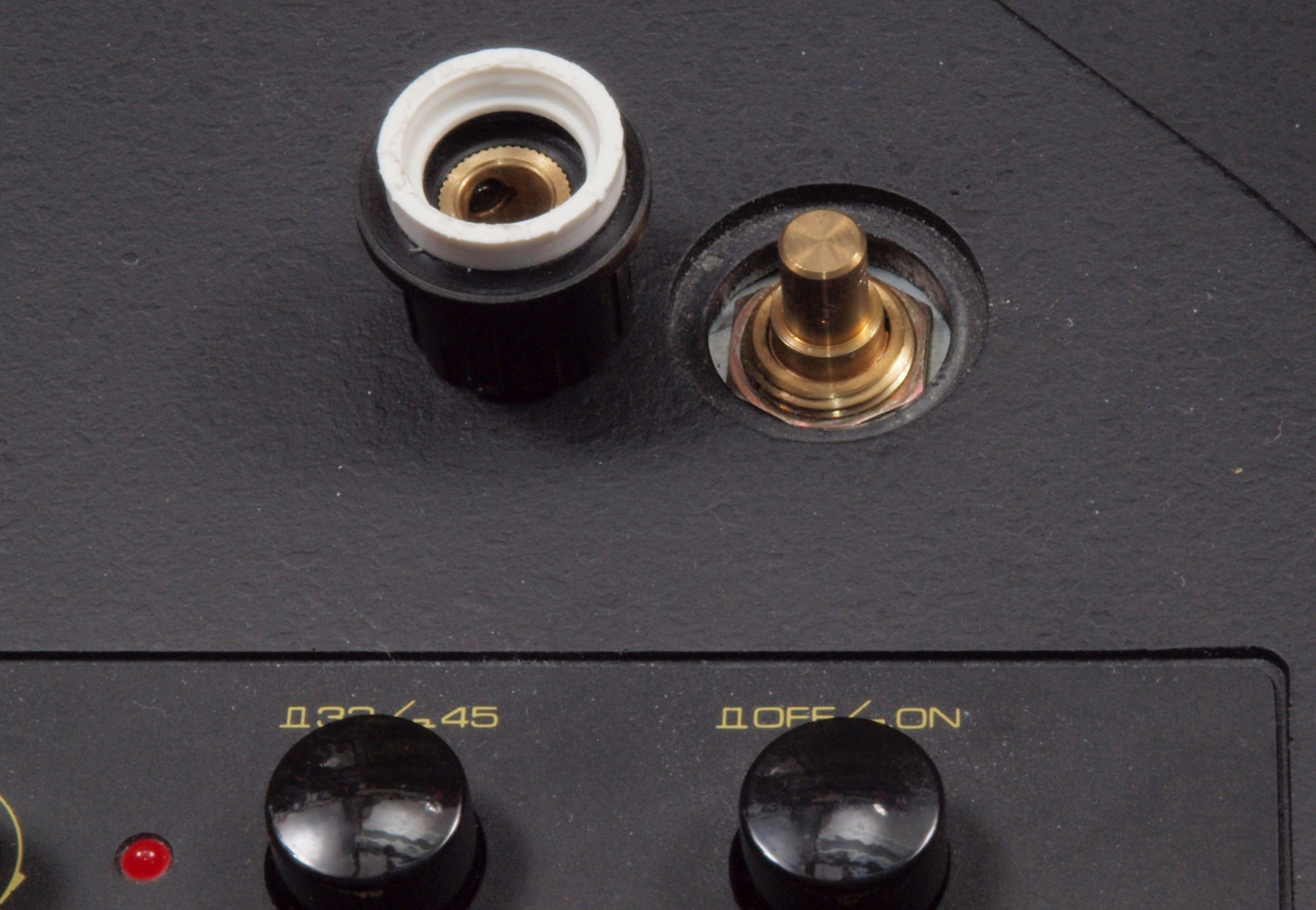

Ｄ８１．　修理後　エアー切り替えＳＷ。　両端に固定せず戻るので、ツマミの下にナイロンブシュを入れる。

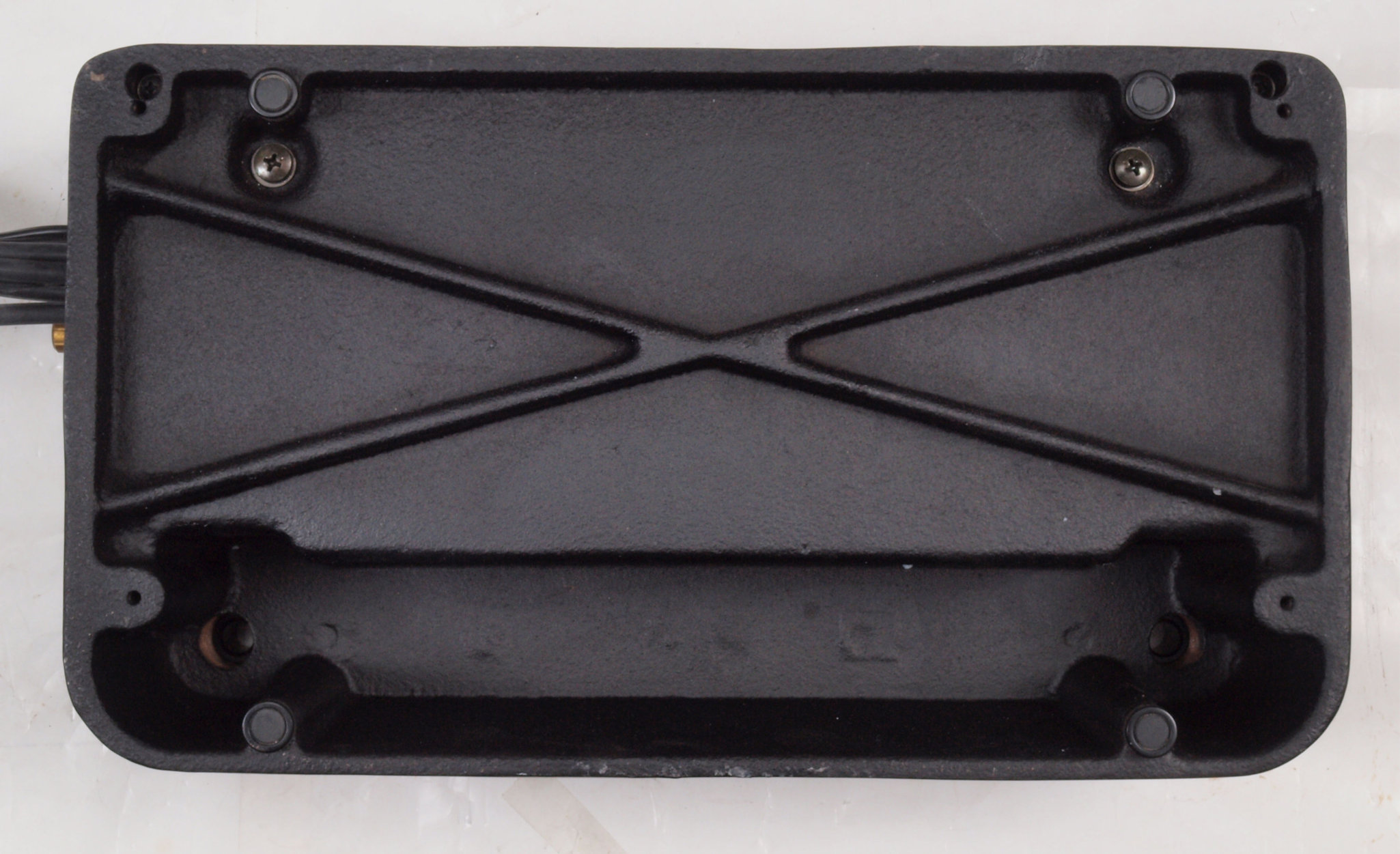

Ｄ９１．　修理前　下から見る

Ｄ９２．　修理後　下から見る

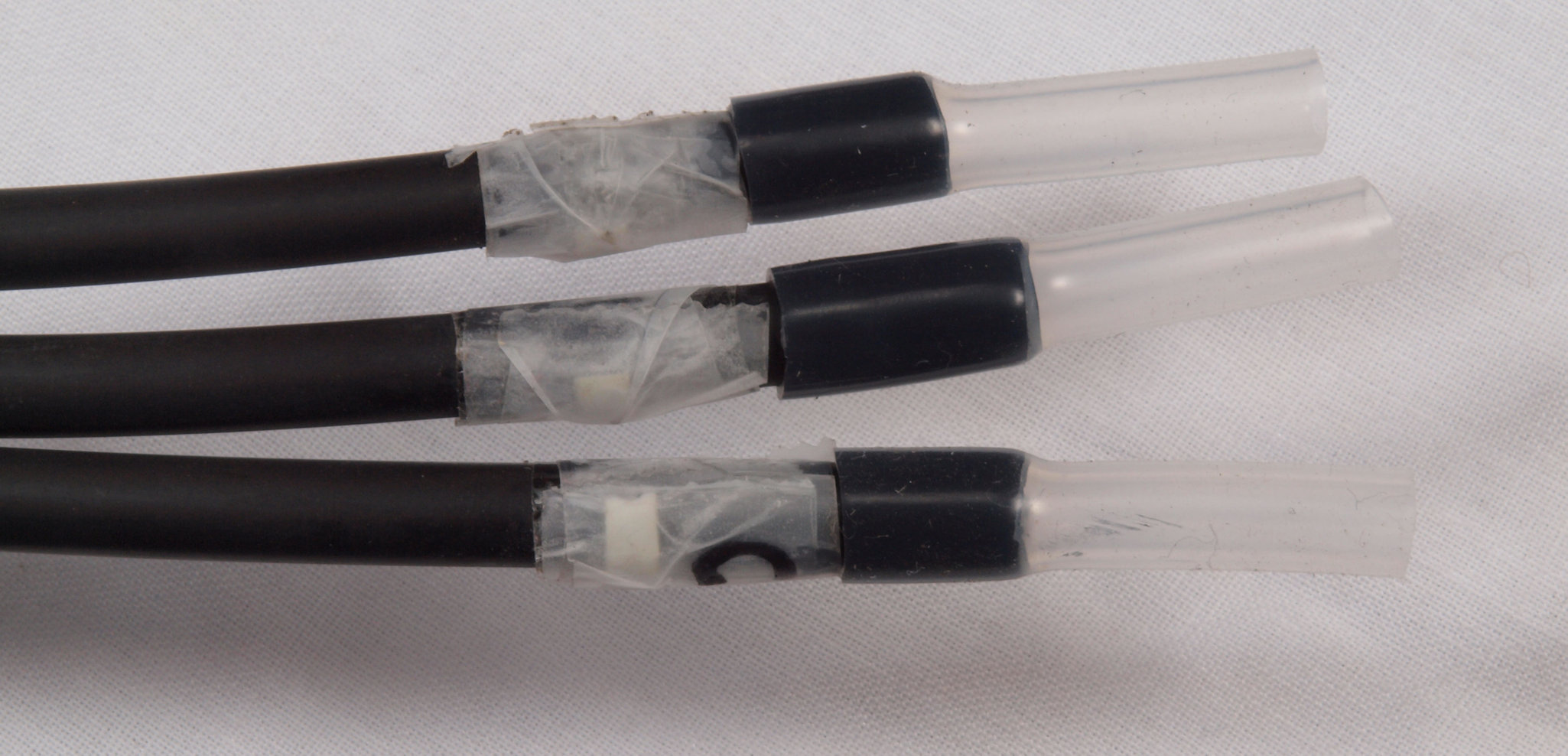

Ｄ９３．　修理後　接続ホースが経年変化で堅く端子に入らない（割れる）為、柔らかいテフロンチューブを足す。

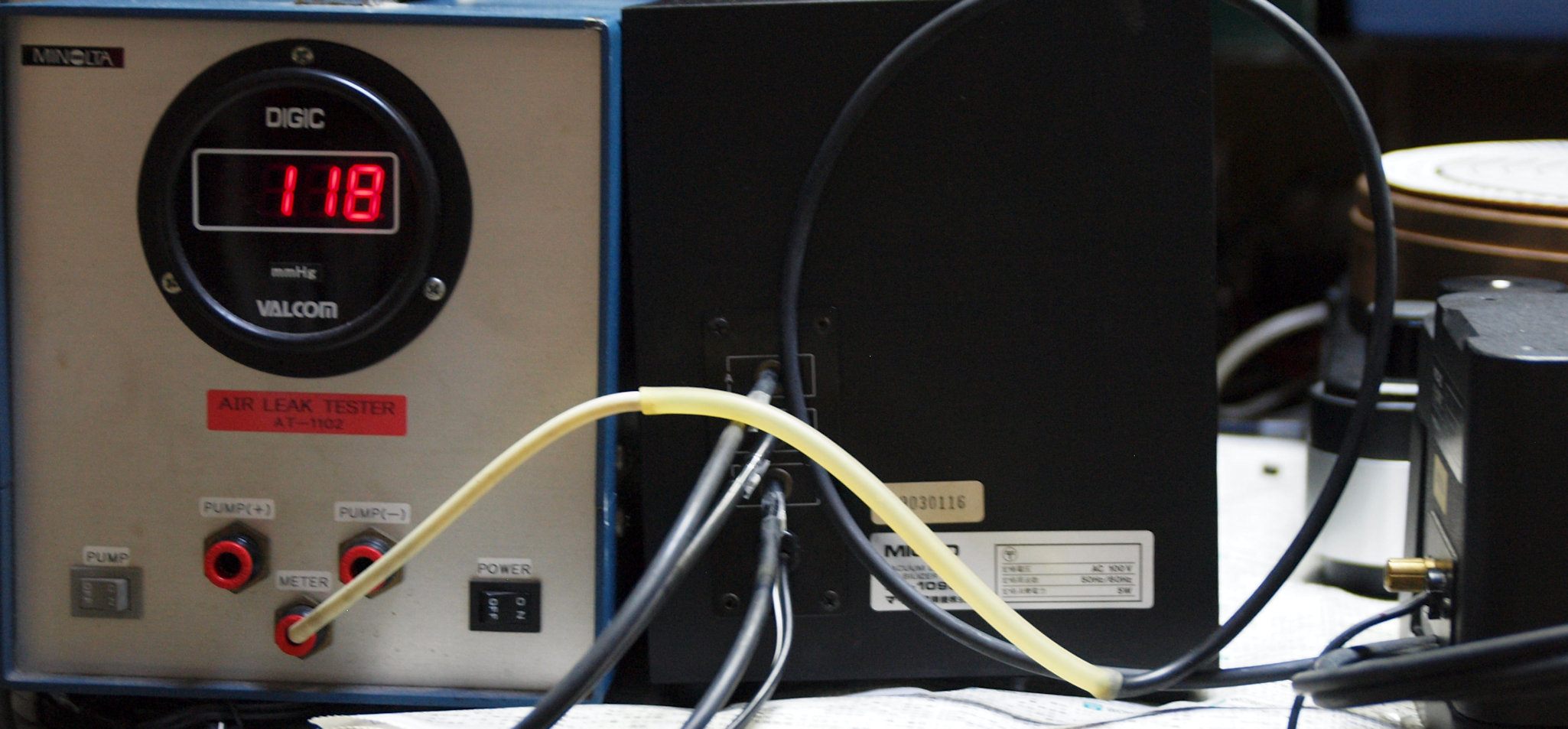

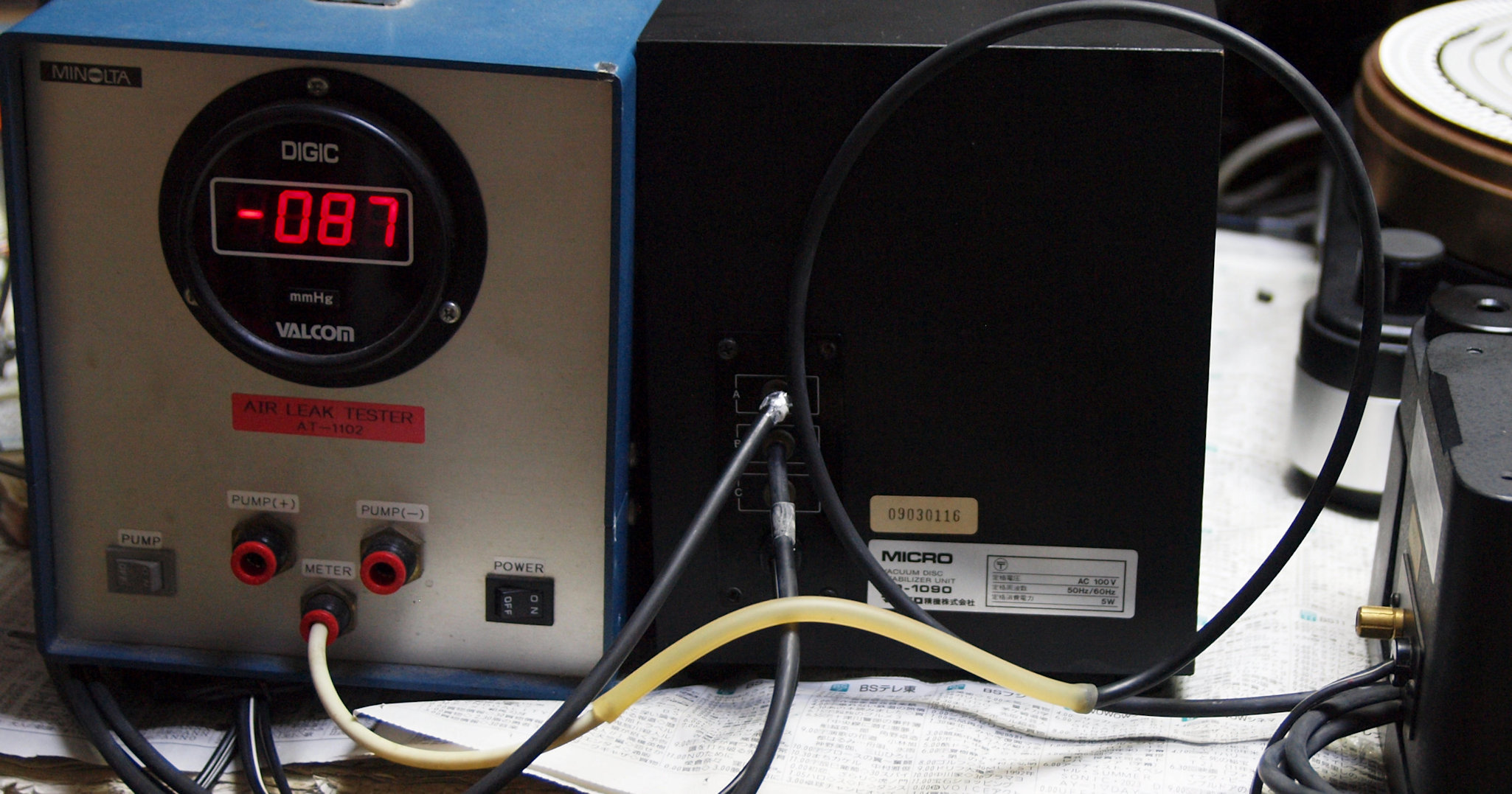

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　ダイアル−側一杯。

Ｅ２．　ダイアル＋側一杯。

ＲＢ−１５００．　７台目修理記録 B．　ＲＢ−１５００　修理前の点検状況． Ｄ．　ＲＢ−１５００修理状況． J．　修理費　　２２，０００円

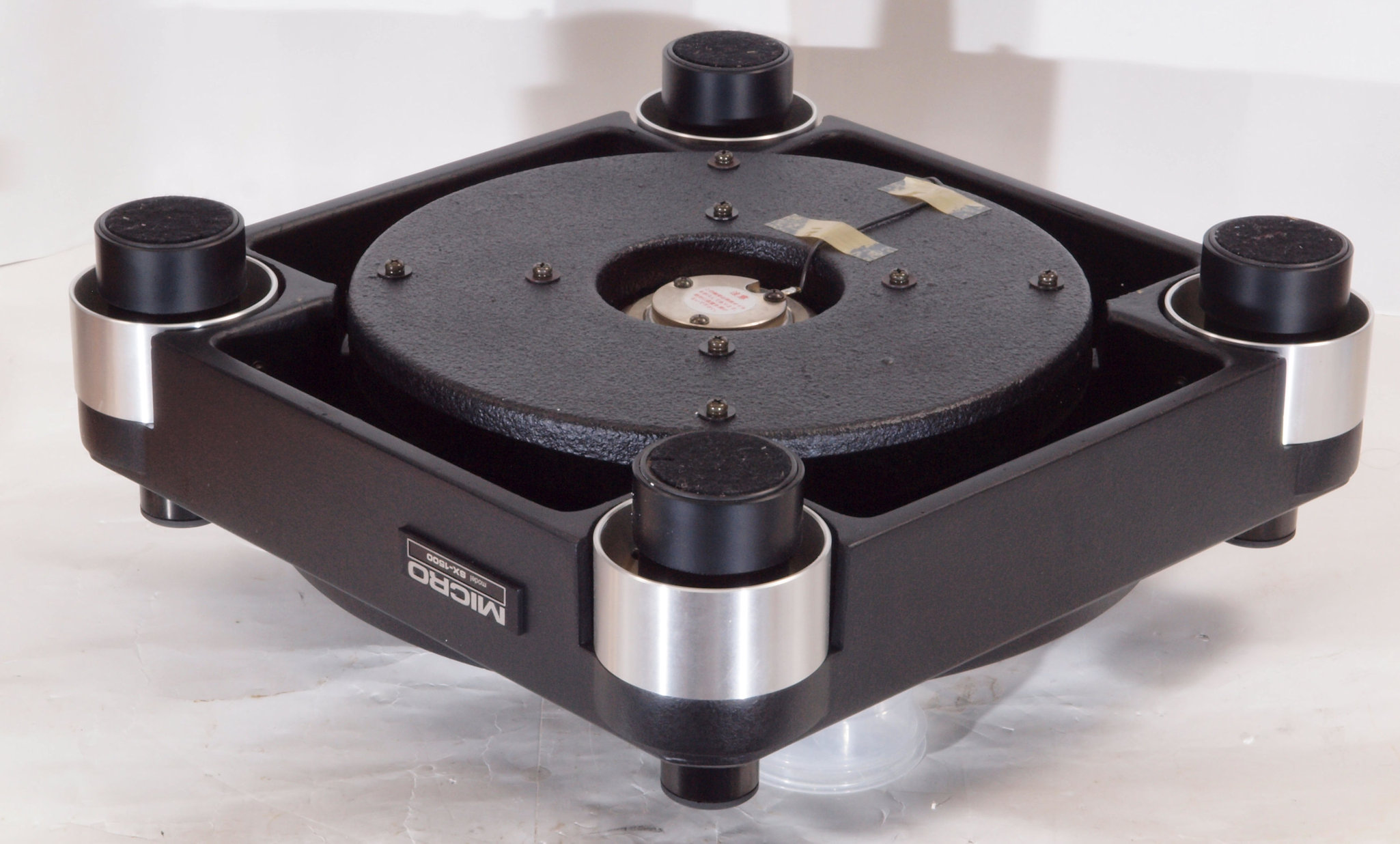

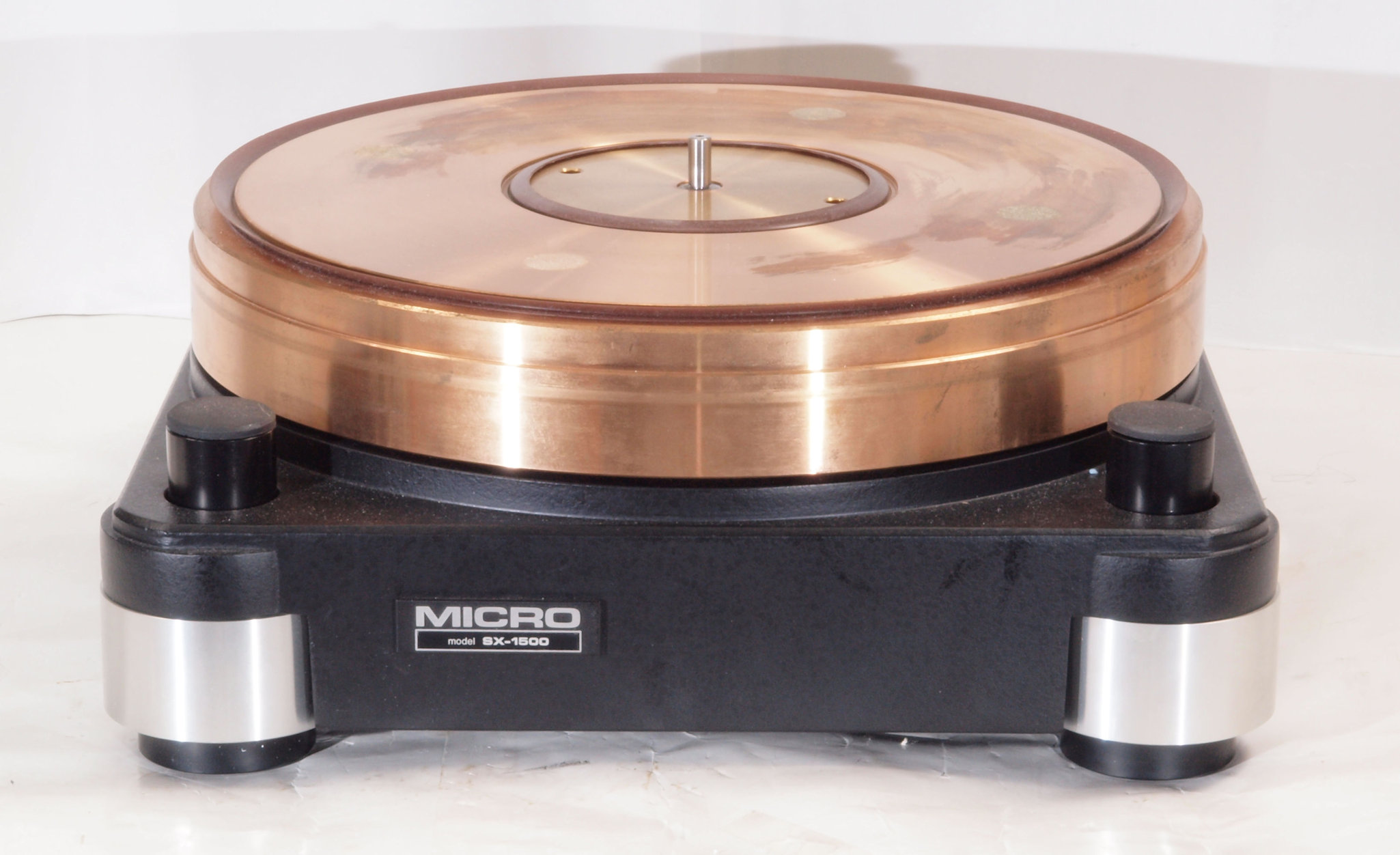

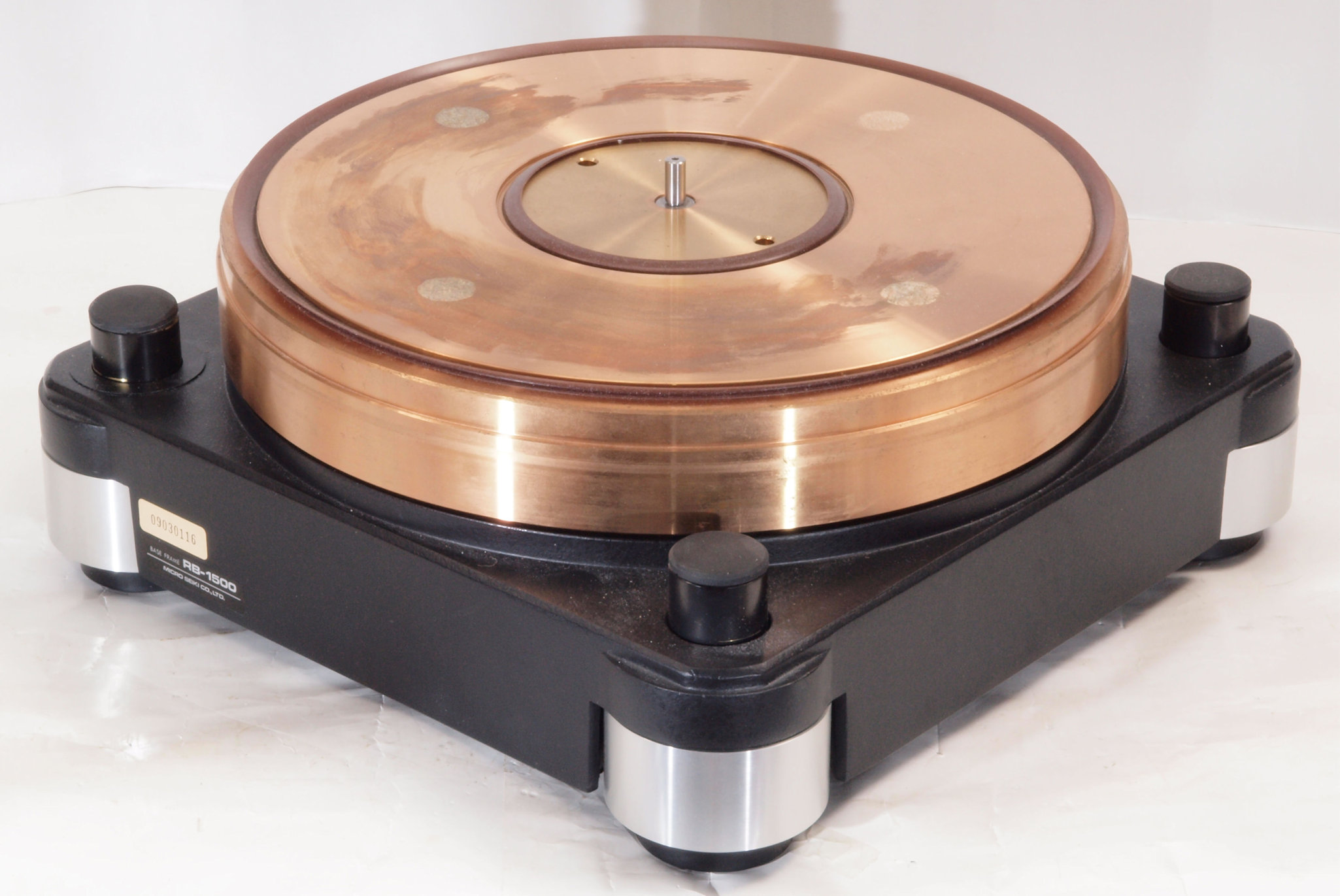

Ｌ．　ＲＢ−１５００　修理前の点検状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｌ１１．　ＲＢ−１５００点検中　前から見る

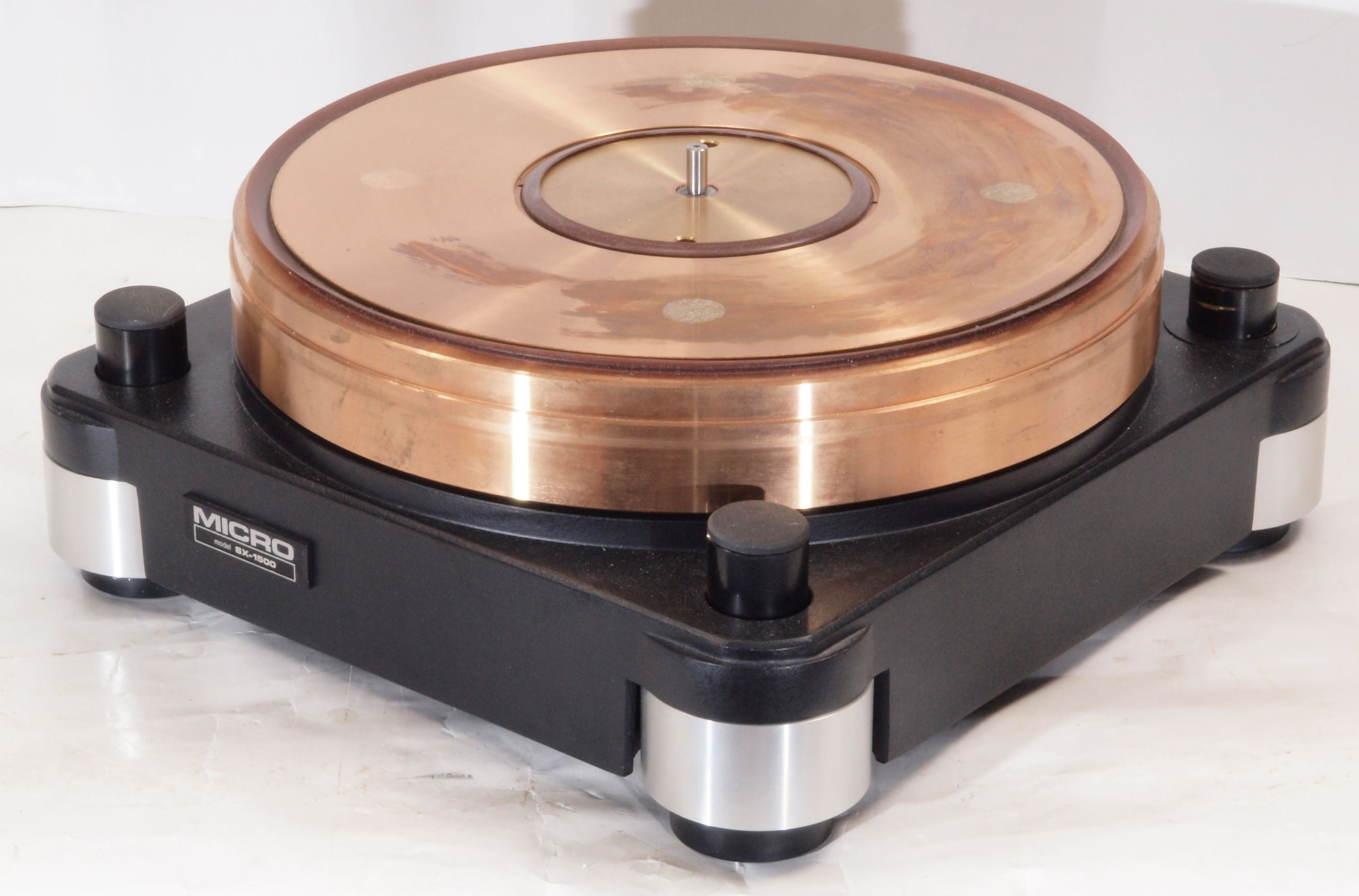

Ｌ１２．　ＲＢ−１５００点検中　前右から見る

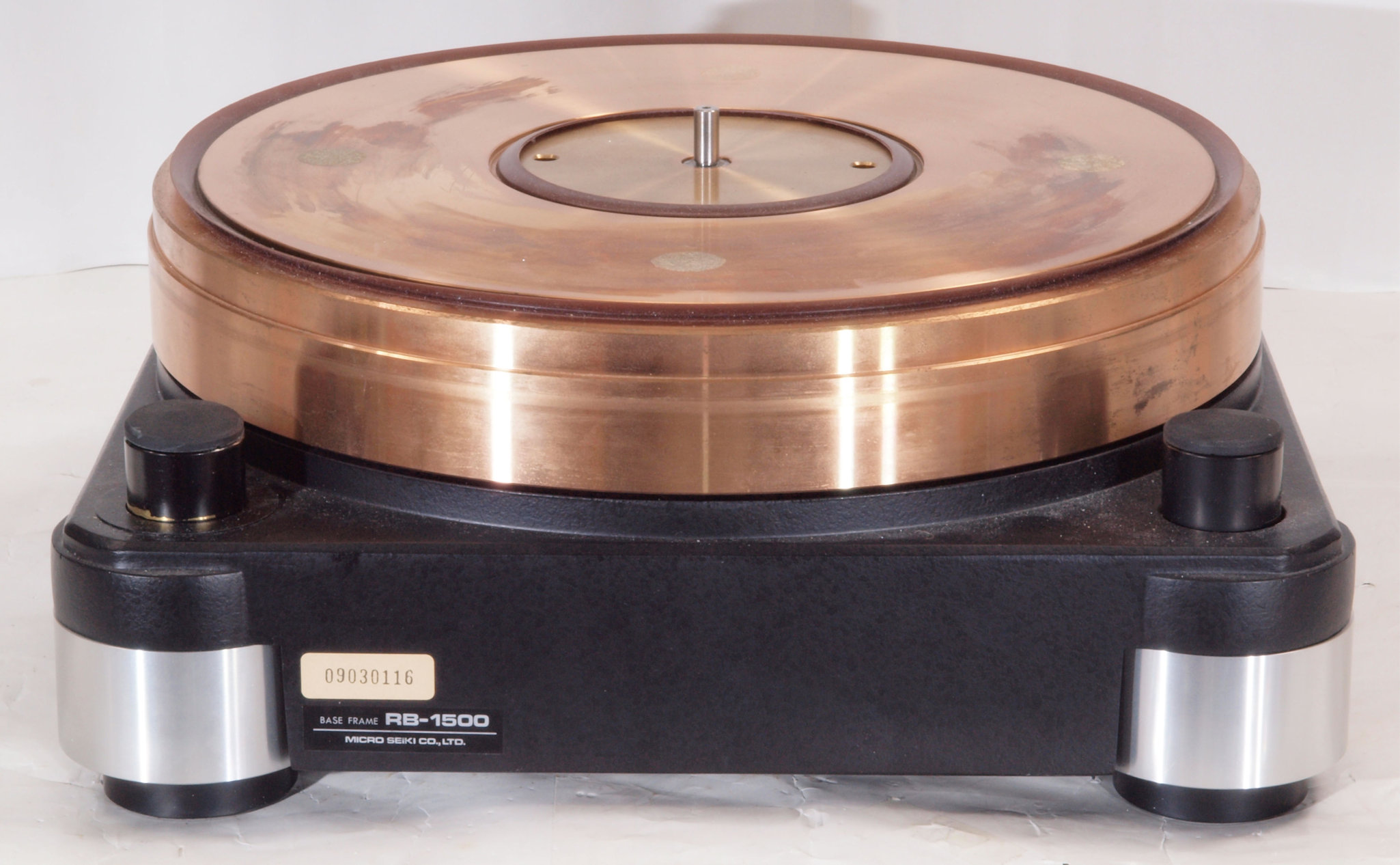

Ｌ１３．　ＲＢ−１５００点検中　後から見る

Ｌ１４．　ＲＢ−１５００点検中　後左から見る

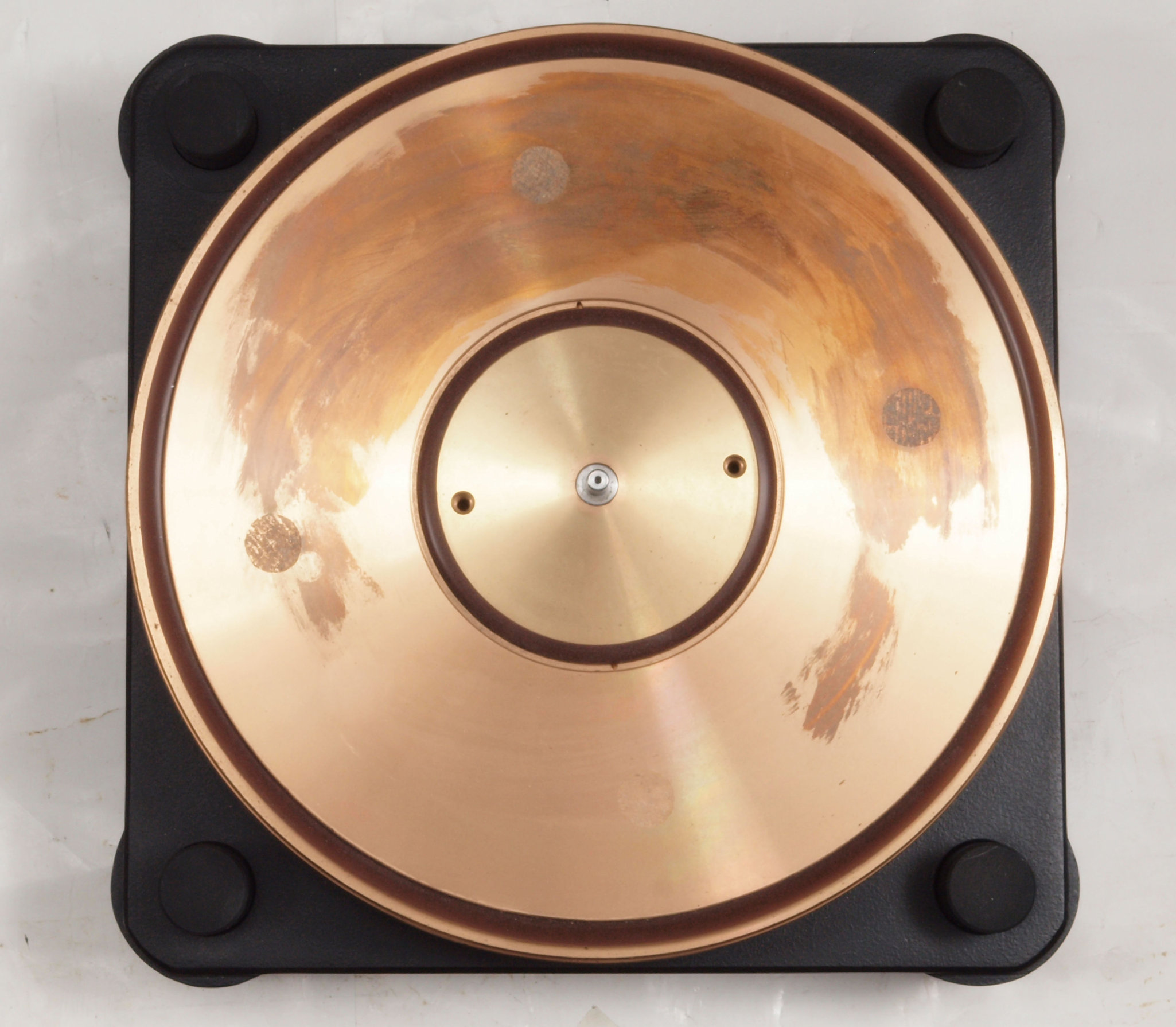

Ｌ２１．　ＲＢ−１５００点検中　上から見る

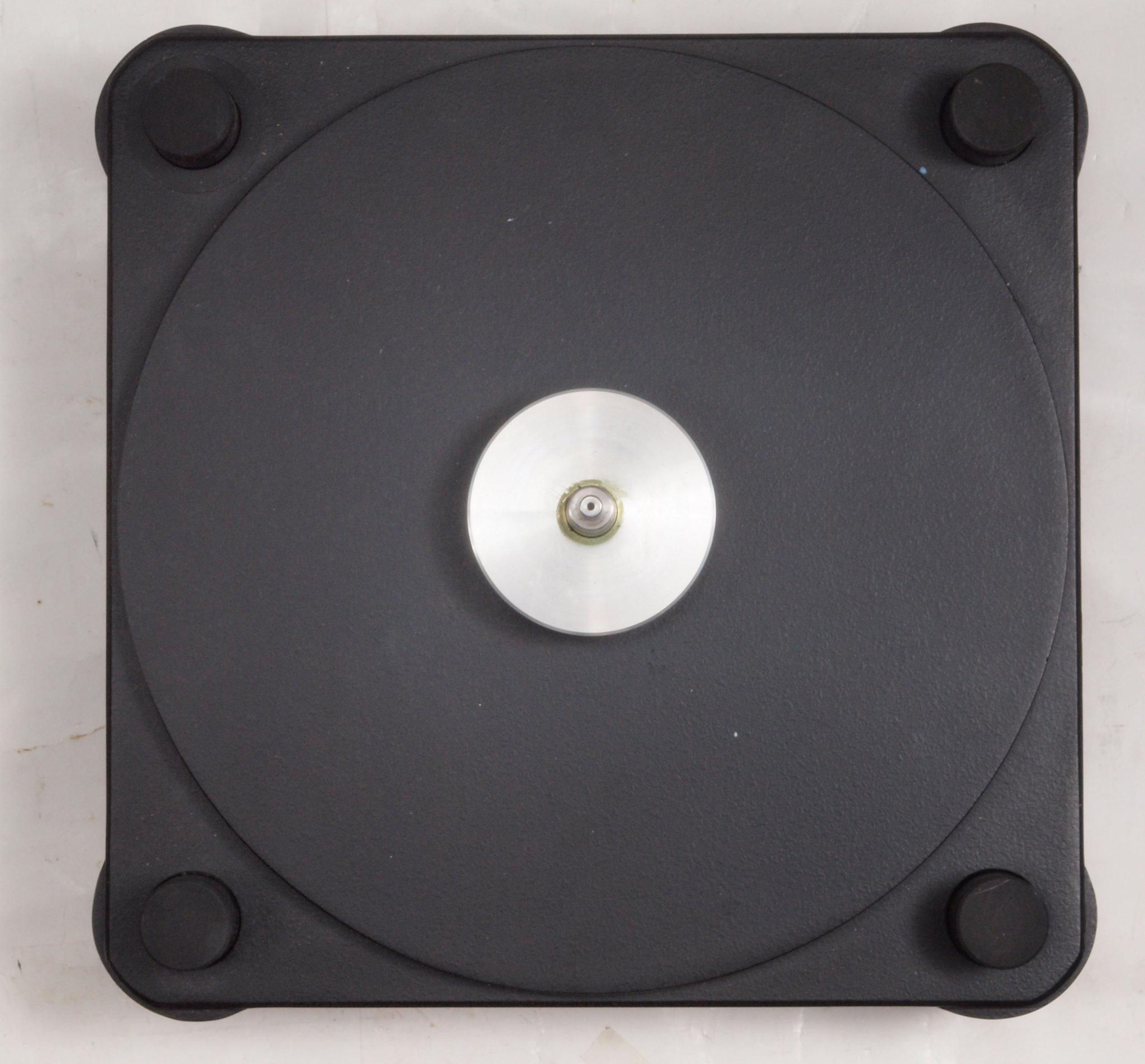

Ｌ２２．　ＲＢ−１５００点検中　テーブルを取り、上から見る

Ｌ２３．　ＲＢ−１５００点検中　テーブルを取り、前右から見る

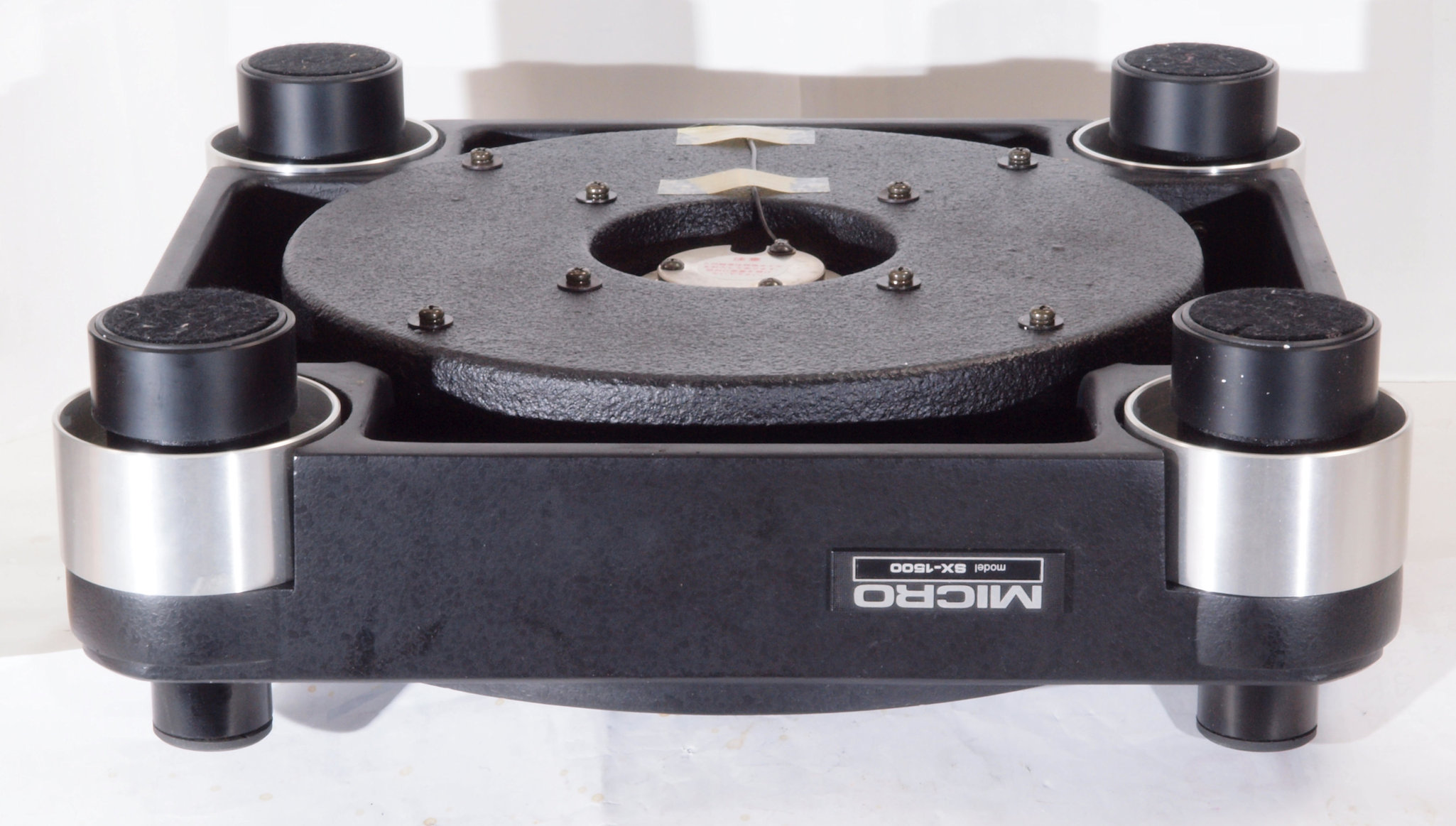

Ｌ３１．　ＲＢ−１５００点検中　下前から見る

Ｌ３２．　ＲＢ−１５００点検中　下前左から見る。

Ｌ３３．　ＲＢ−１５００点検中　後から見る。

Ｌ３４．　ＲＢ−１５００点検中　後右から見る。

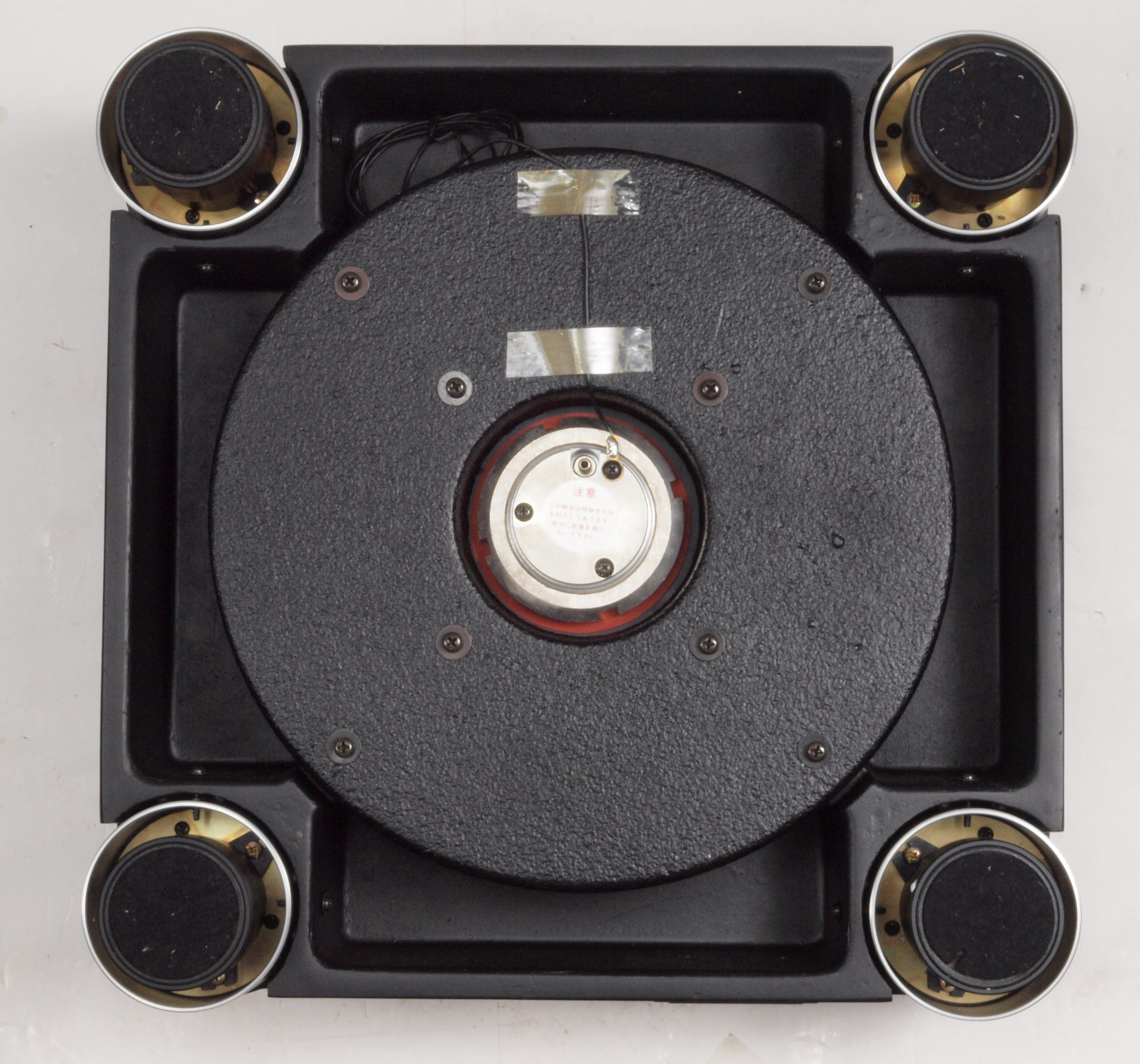

Ｌ４１．　ＲＢ−１５００点検中　下から見る

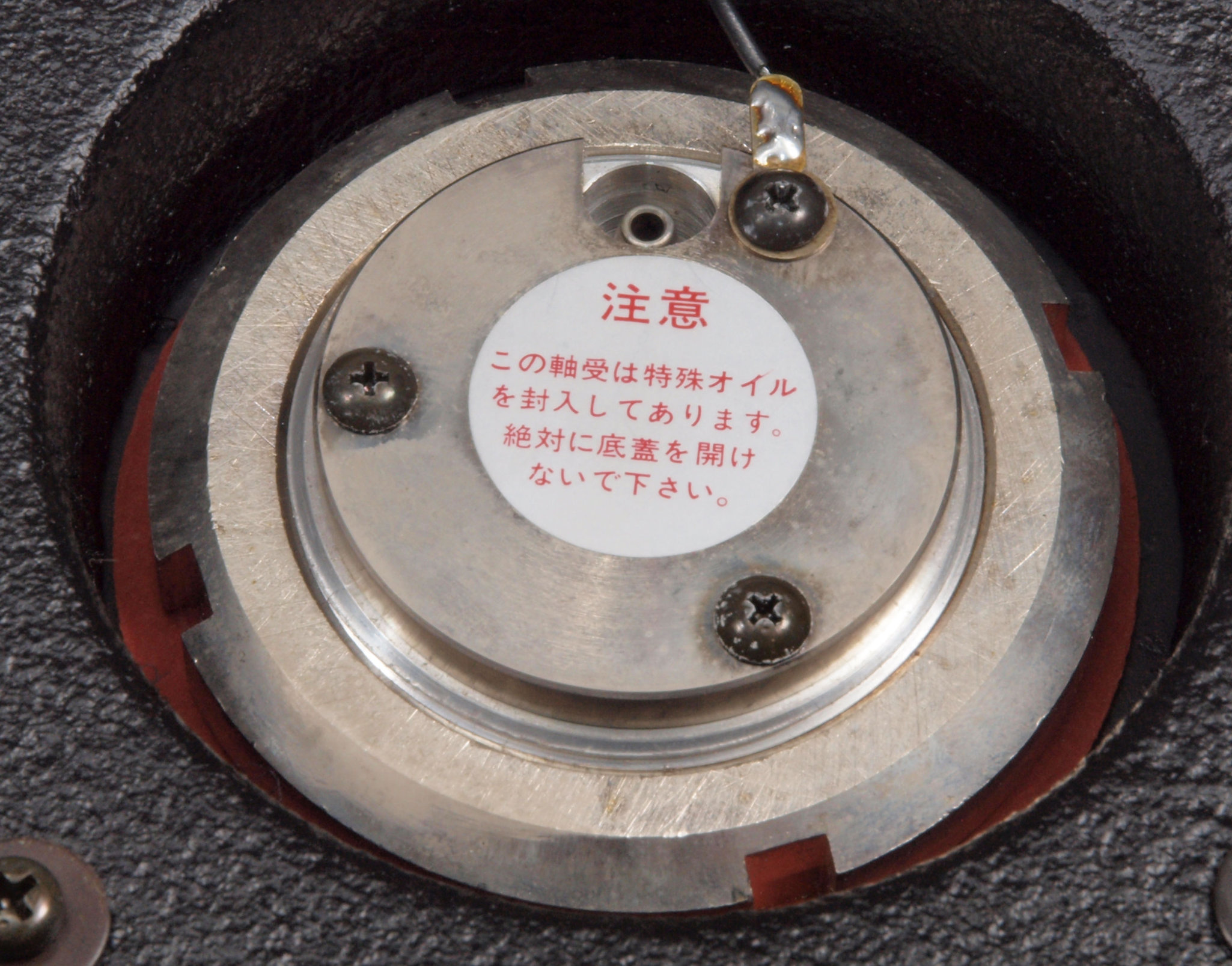

Ｌ４２．　ＲＢ−１５００点検中　下から見る、注意書！

Ｄ４３．　軸の分解・修理・給油。

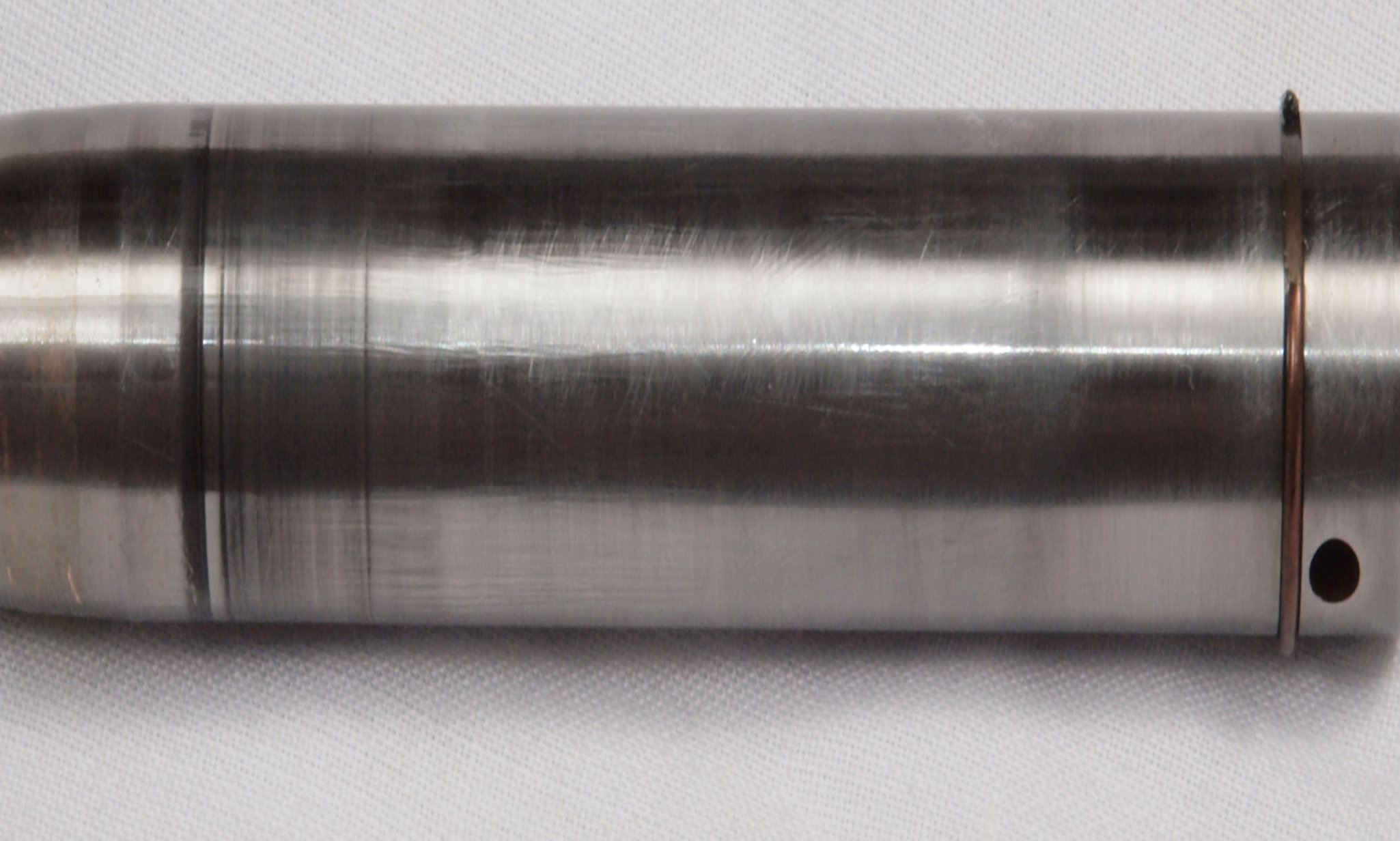

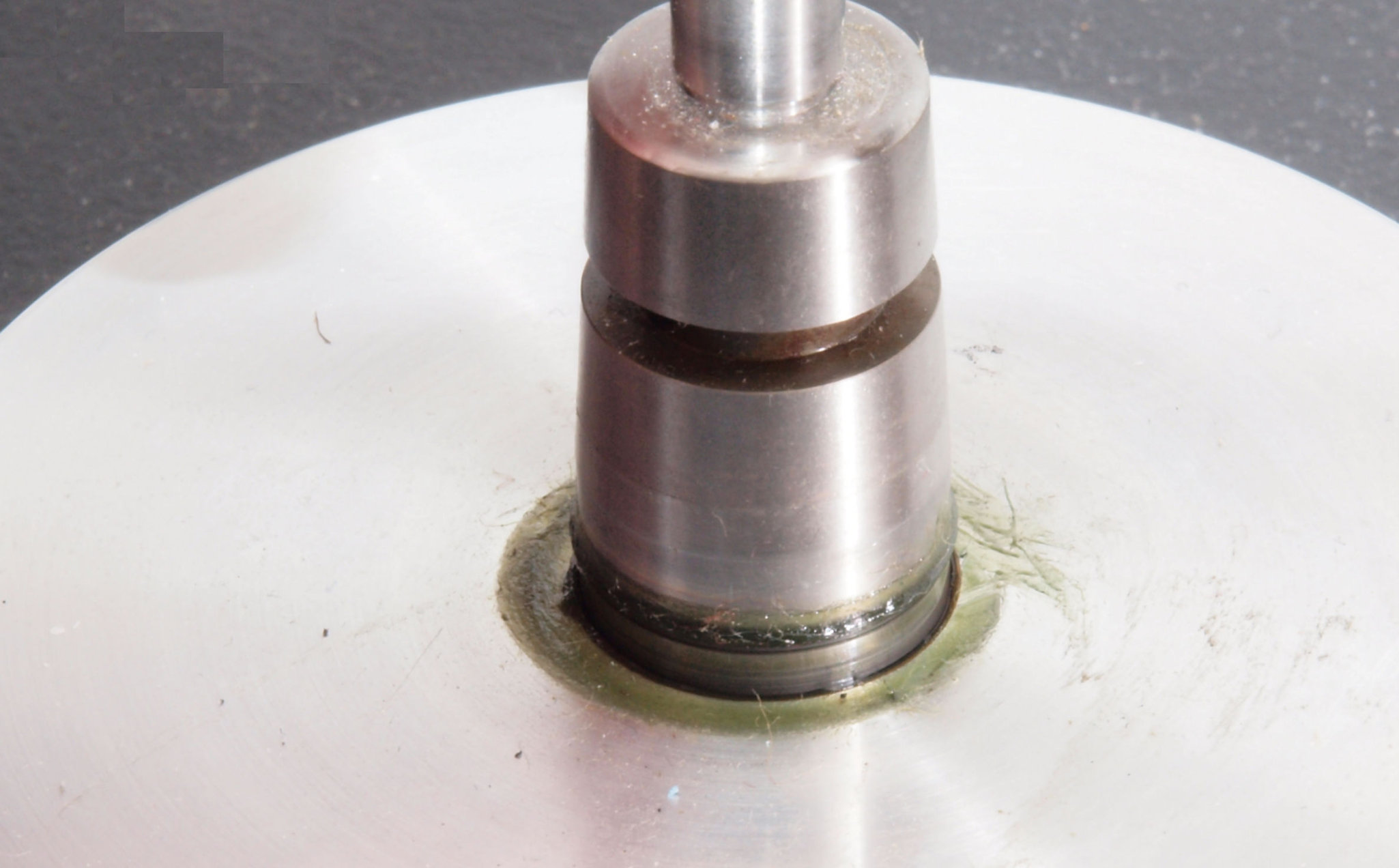

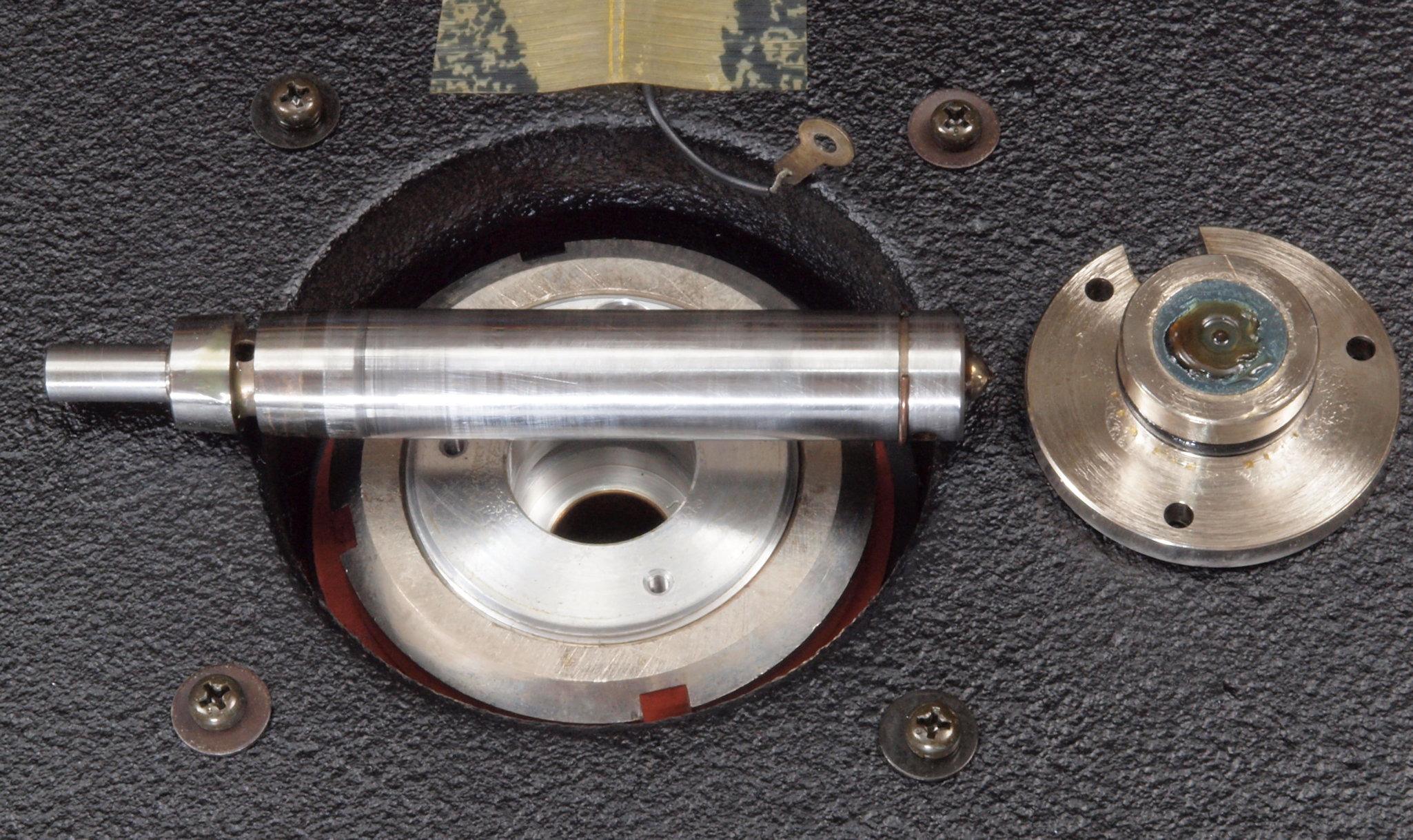

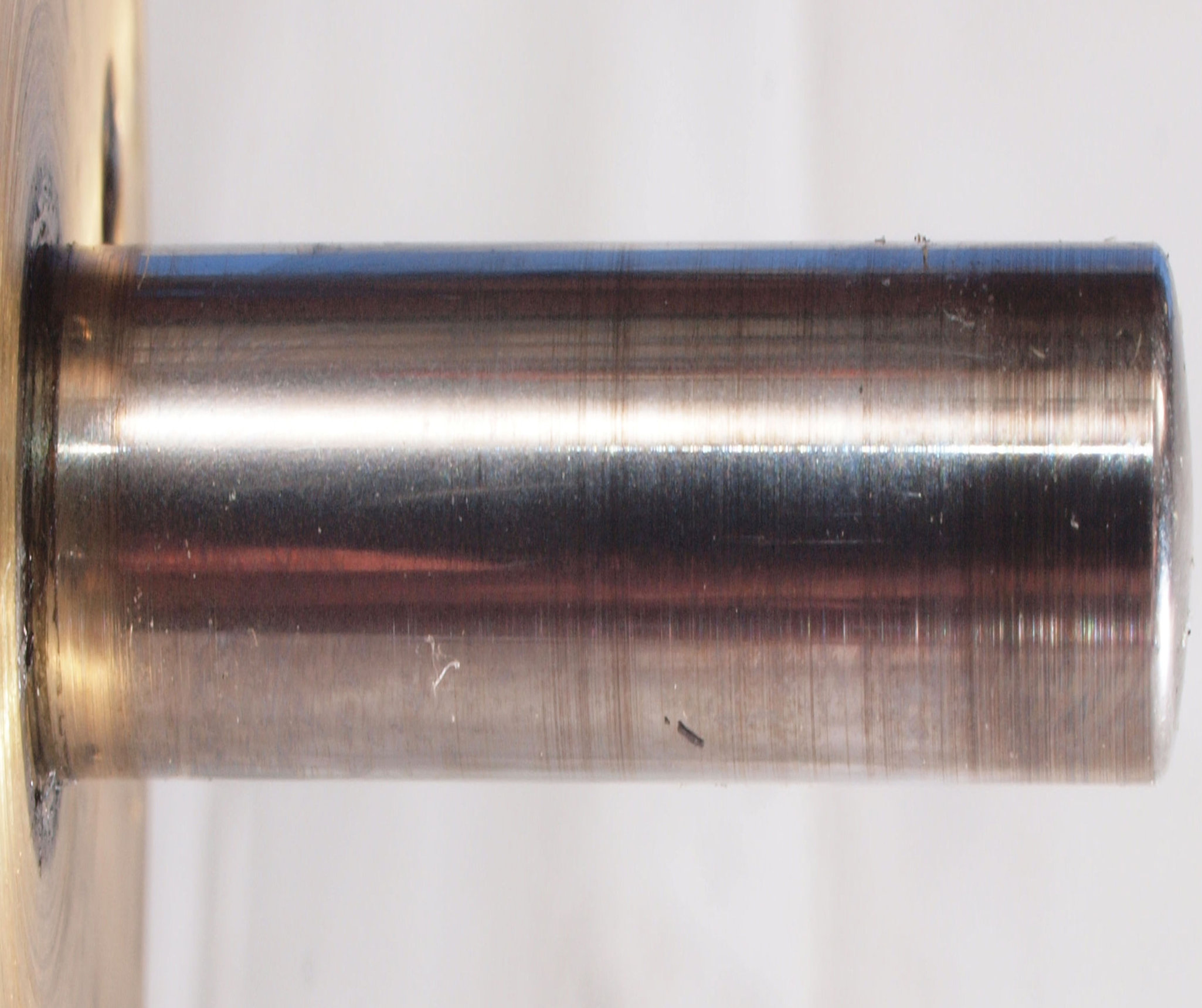

Ｄ４４．　軸を取り出す。　オイル劣化でキズ多数。

Ｄ４５．　軸を取り出す。拡大、縦横比変えています。

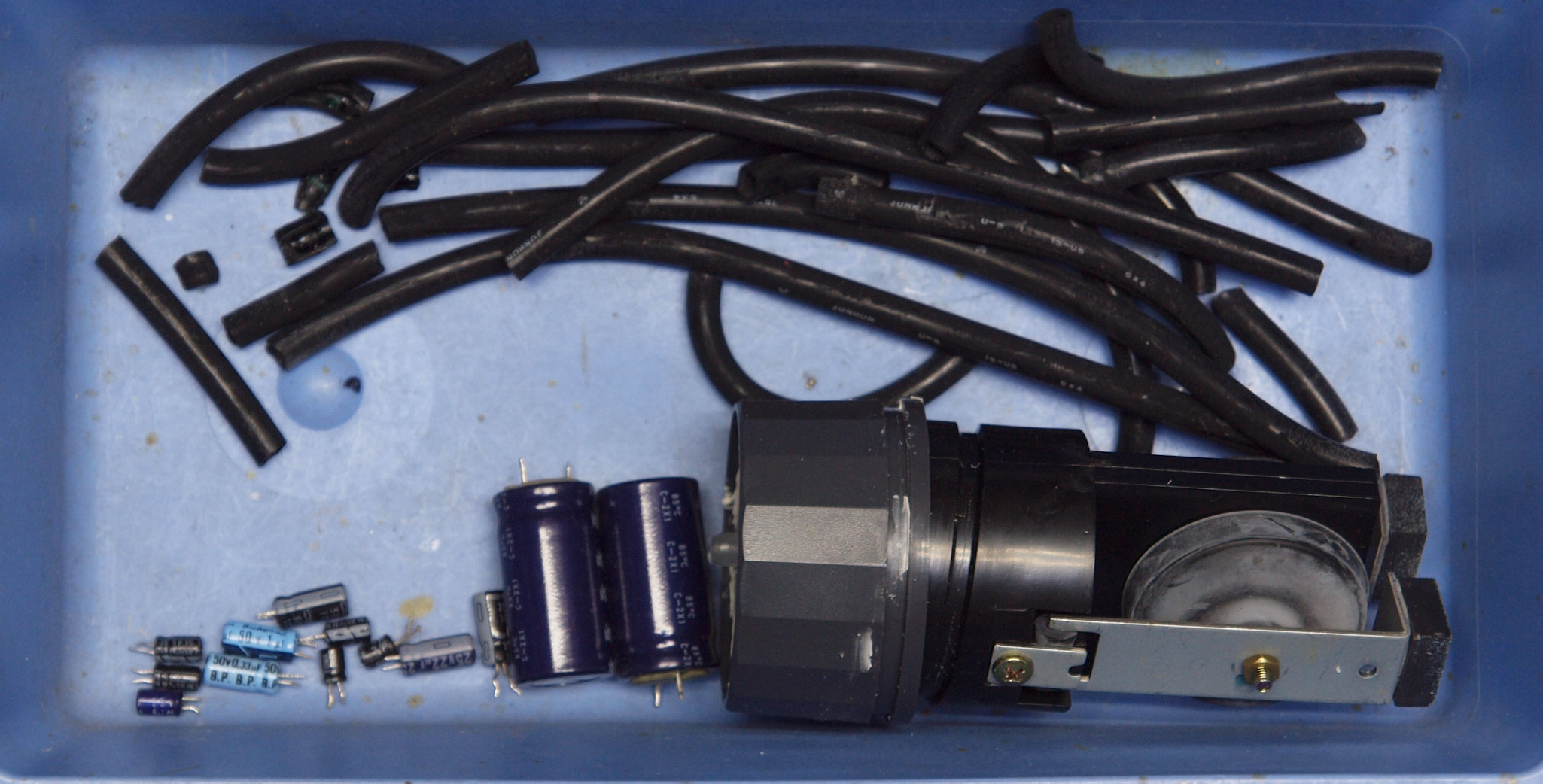

Ｄ２７．　全ての、交換部品

Ｆ．　ＲＢ−１５００　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

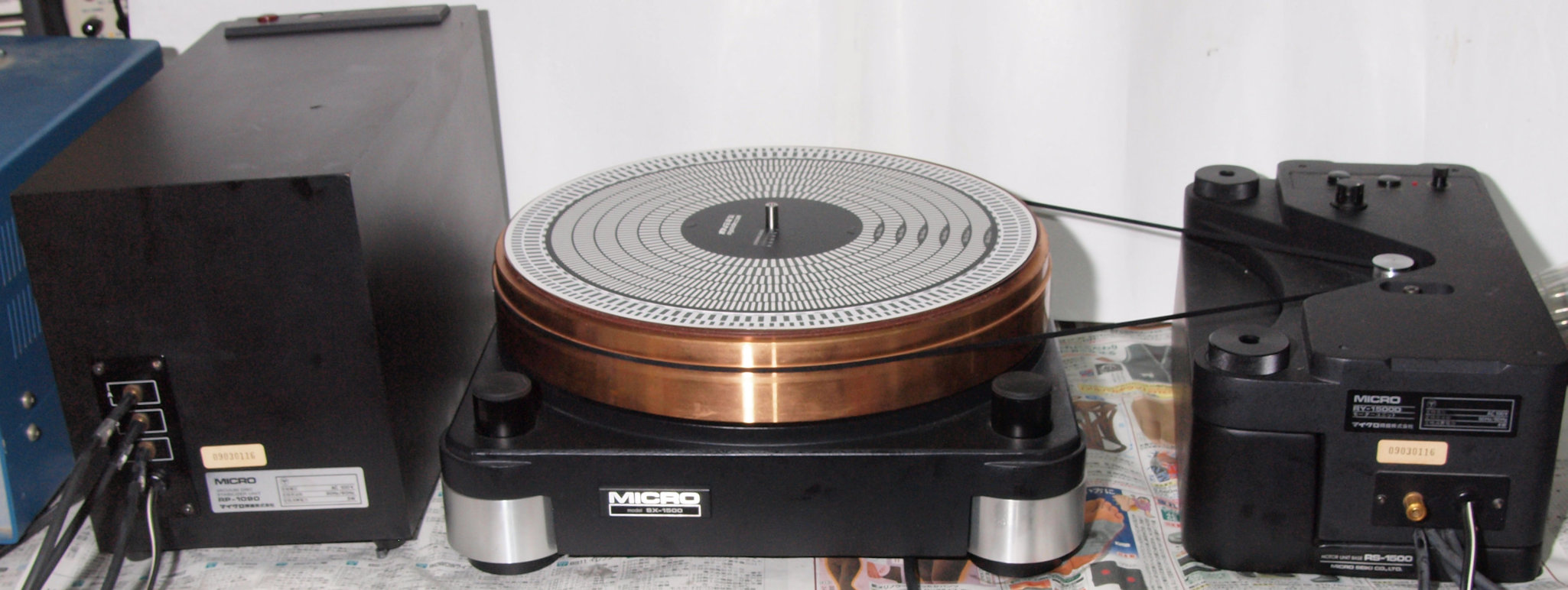

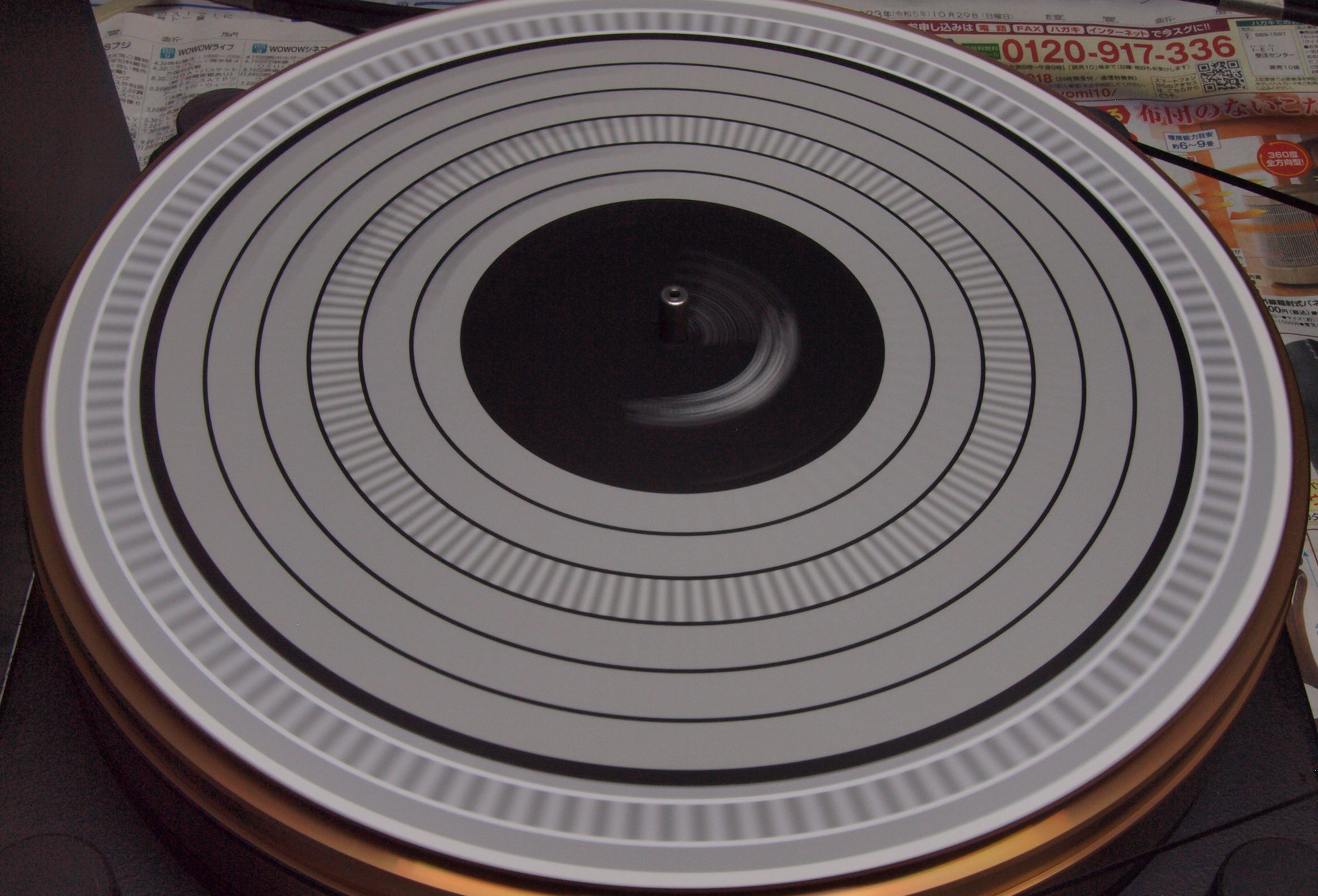

Ｆ２１．　３３回転。

Ｆ２２．　４５回転。

Ｙ１．　ユーザー宅へ設置。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

Ｓ．　MICRO SEIKI　ＳＸ−１５００　の仕様（マニアル・カタログより）

型式 ターンテーブル　ＳＸ１５００ 型名 SX-1500A SX-1500VG SX-1500FVG ターンテーブル アルミ製 砲金製 砲金製 ターンテーブル重量 2.8kg 9kg 9kg ターンテーブル・イナーシャ 600kg・cm2 1,360kg・cm2 1,360kg・cm2 付属品 ベルト（B-91） ターンテーブル・シート（RS-2） ストロボスコープ（MST-105） レコードスタビライザー（ST-10） ベルト（SF-1L） 糸（K-15） ターンテーブル・シート（AS-1V） ストロボスコープ（MST-105） レコードスタビライザー（ST-10） エアポンプ（RP-1090） エアポンプ（RP-1110） アームマウント・ベース AX-1G〜AX-8Gの中から使用するトーンアームに合ったものを使用 価格 \180,000（1991年頃） \220,000（1997年頃） \320,000（1991/1995年頃） \420,000（1991/1995年頃） 別売品 ストロボスコープ（ＭＳＴ-３０５）ストロボライト（ＭＳＬ-２０４）、 ハンドベース（ＨＢ-１５）、 ハイスピードイナーシャ（ＨＳ-８０）、 アクリル製ダストカバー（Ｃ-８５３）、 オーディオベース（ＢＡ-５０）、 リジッドポール（Ｒ-１５）
