MICRO SEIKI RY−5500.6台目修理記録
同時修理 RX−5000. 2台目                 平成28年5月16日到着  7月27日完成
A. 修理前の状況
  • 33、44回転ツマミを回す時に異音がします。


B. 原因
  • 回転部オイル劣化

C. 修理状況

D. 使用部品
  • 電解コンデンサー                9個。
    半固定VR                    2個。
    フイルムコンデンサー             6個。


F. 修理費  58,000円

S. MICRO SEIKI RY−5500 の仕様(マニアルより)

A. 修理前の点検状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

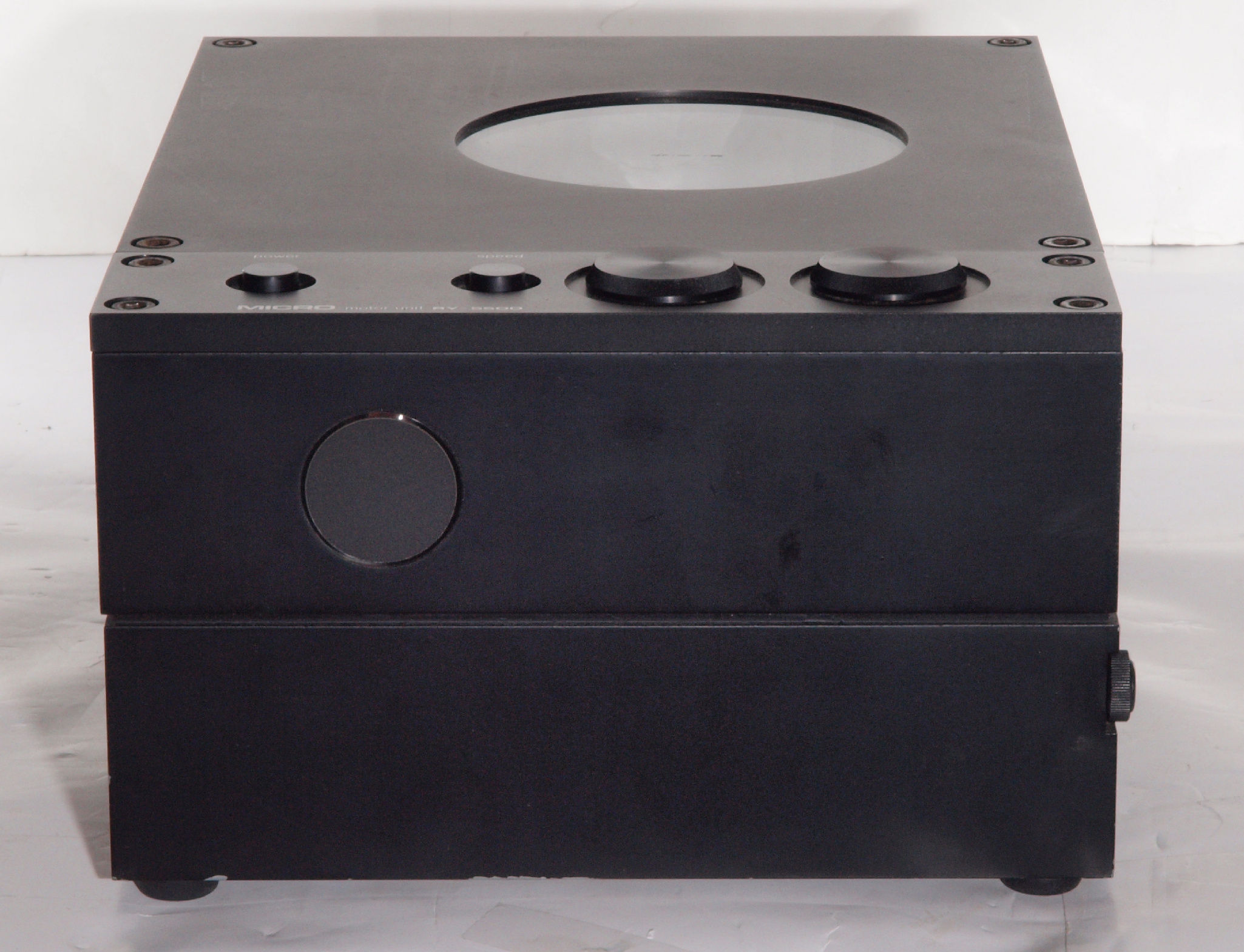

A11. 点検中 前から見る。

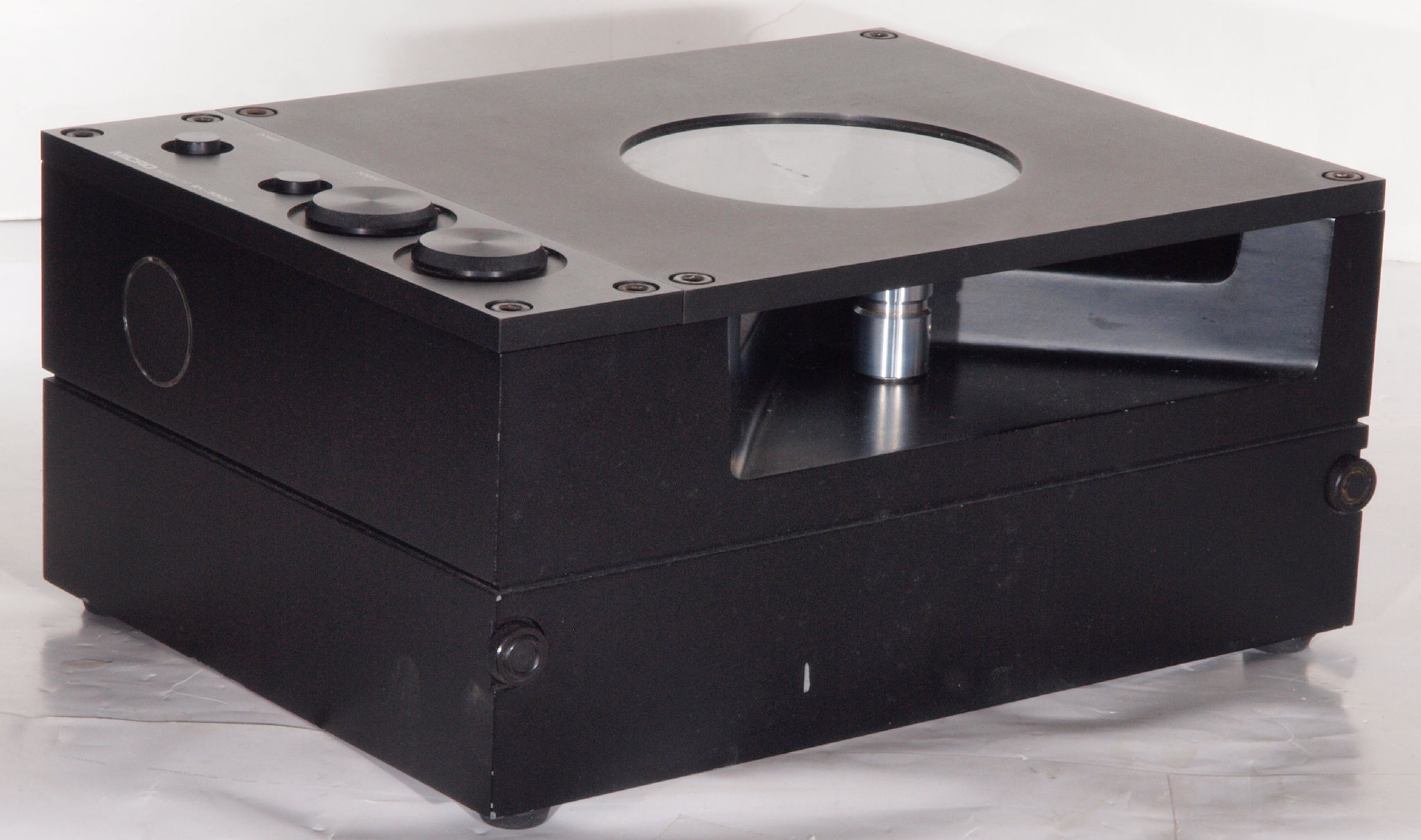

A12. 点検中、前右から見る。

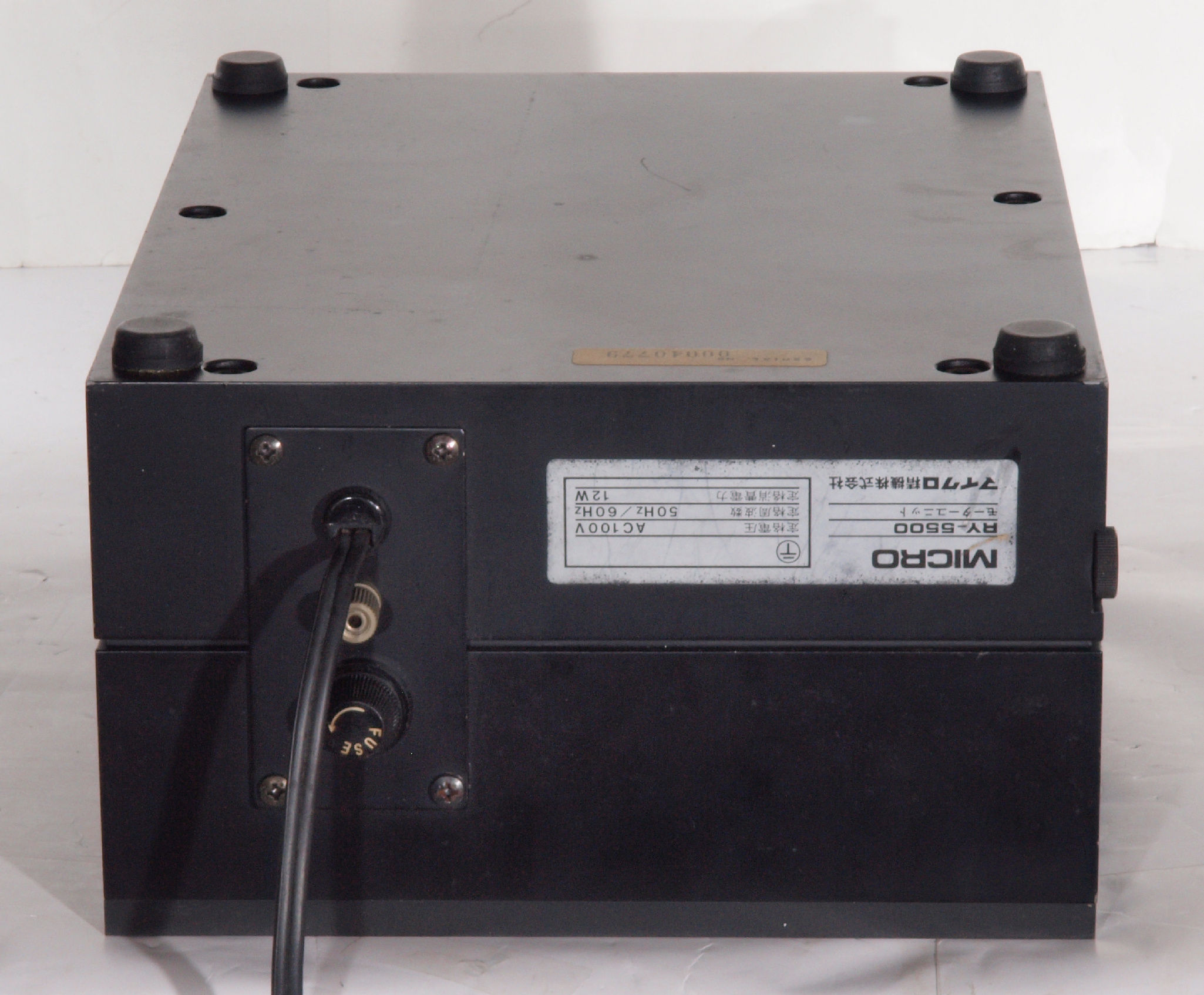

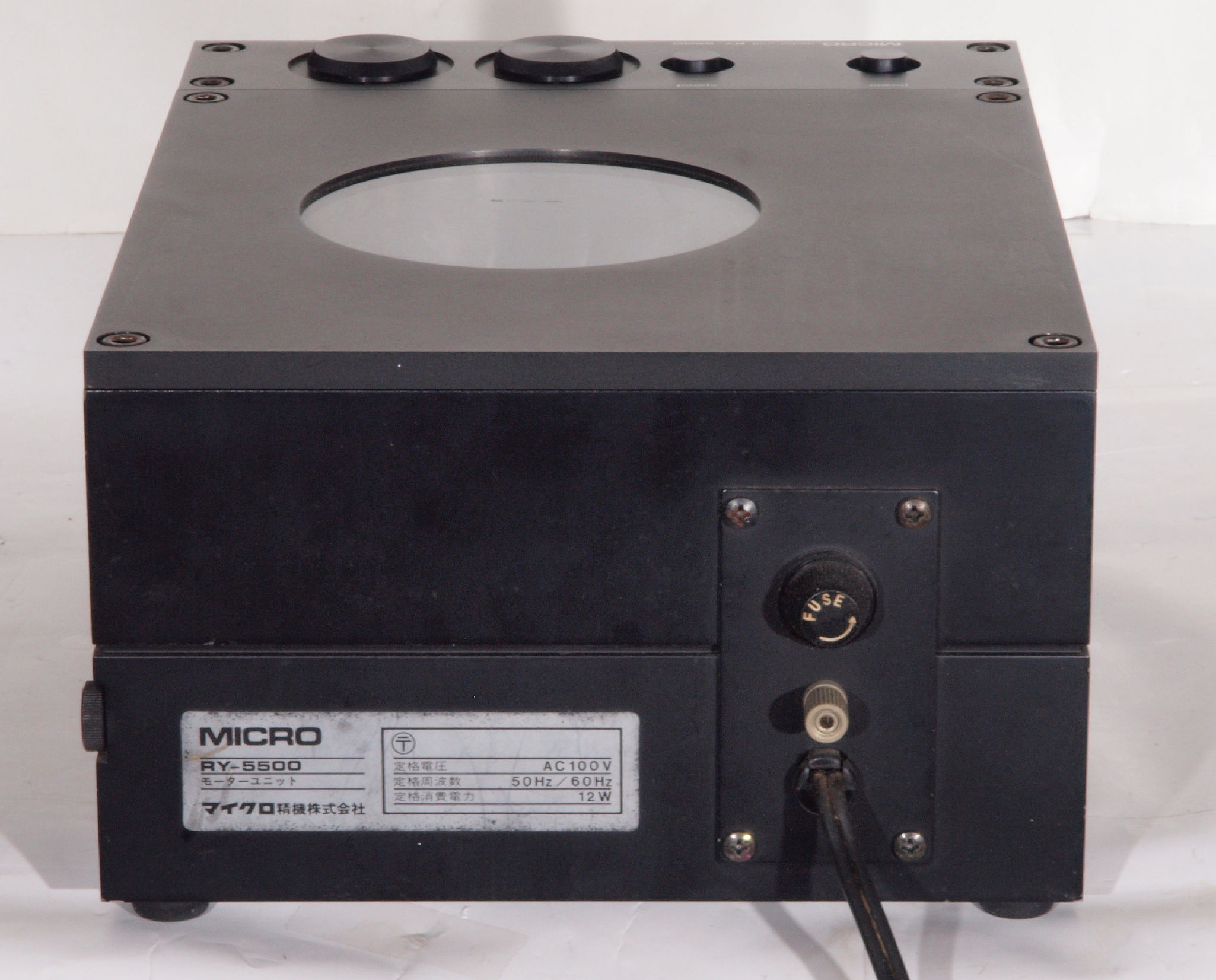

A13. 点検中、後から見る。

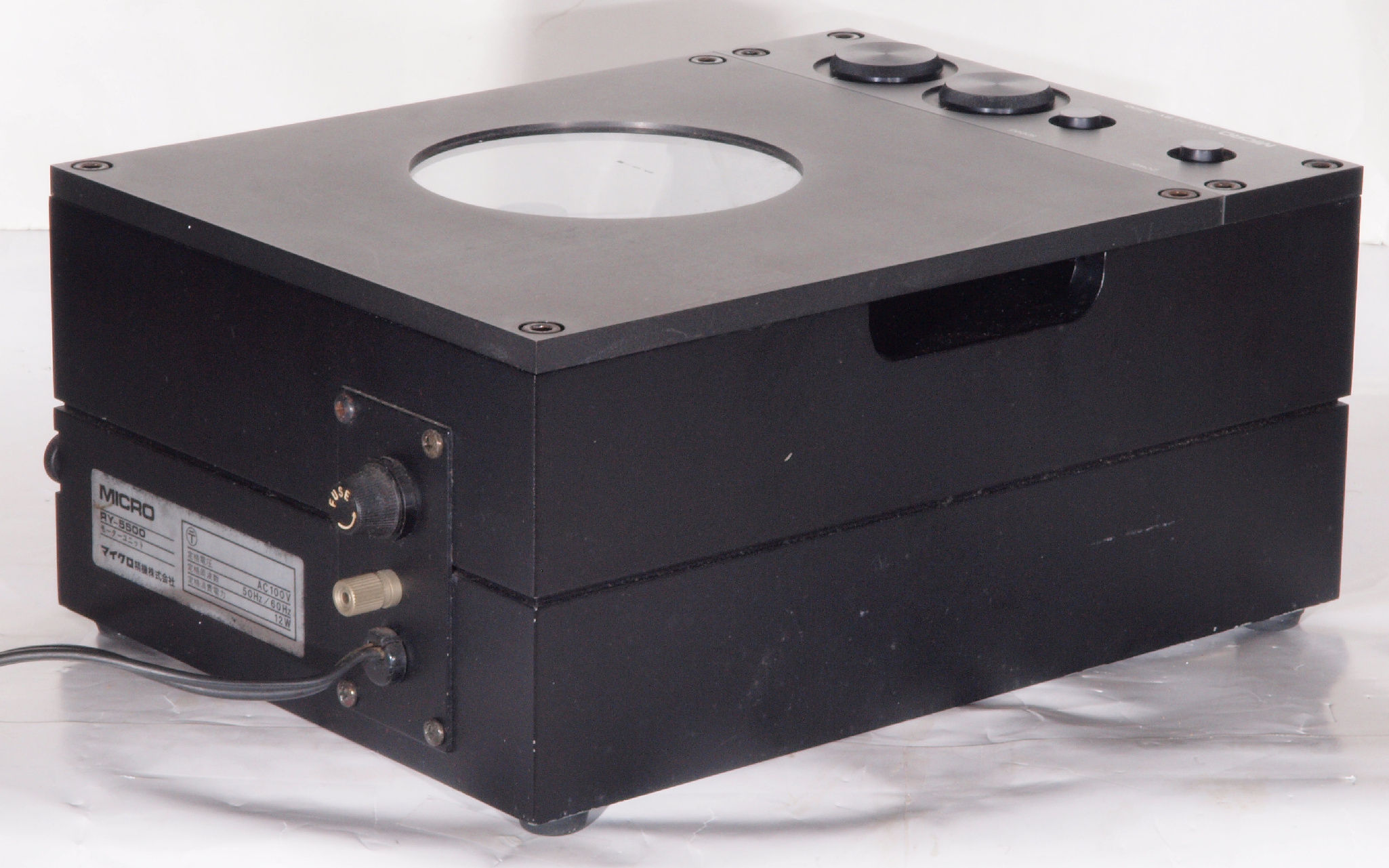

A14. 点検中、後右から見る。

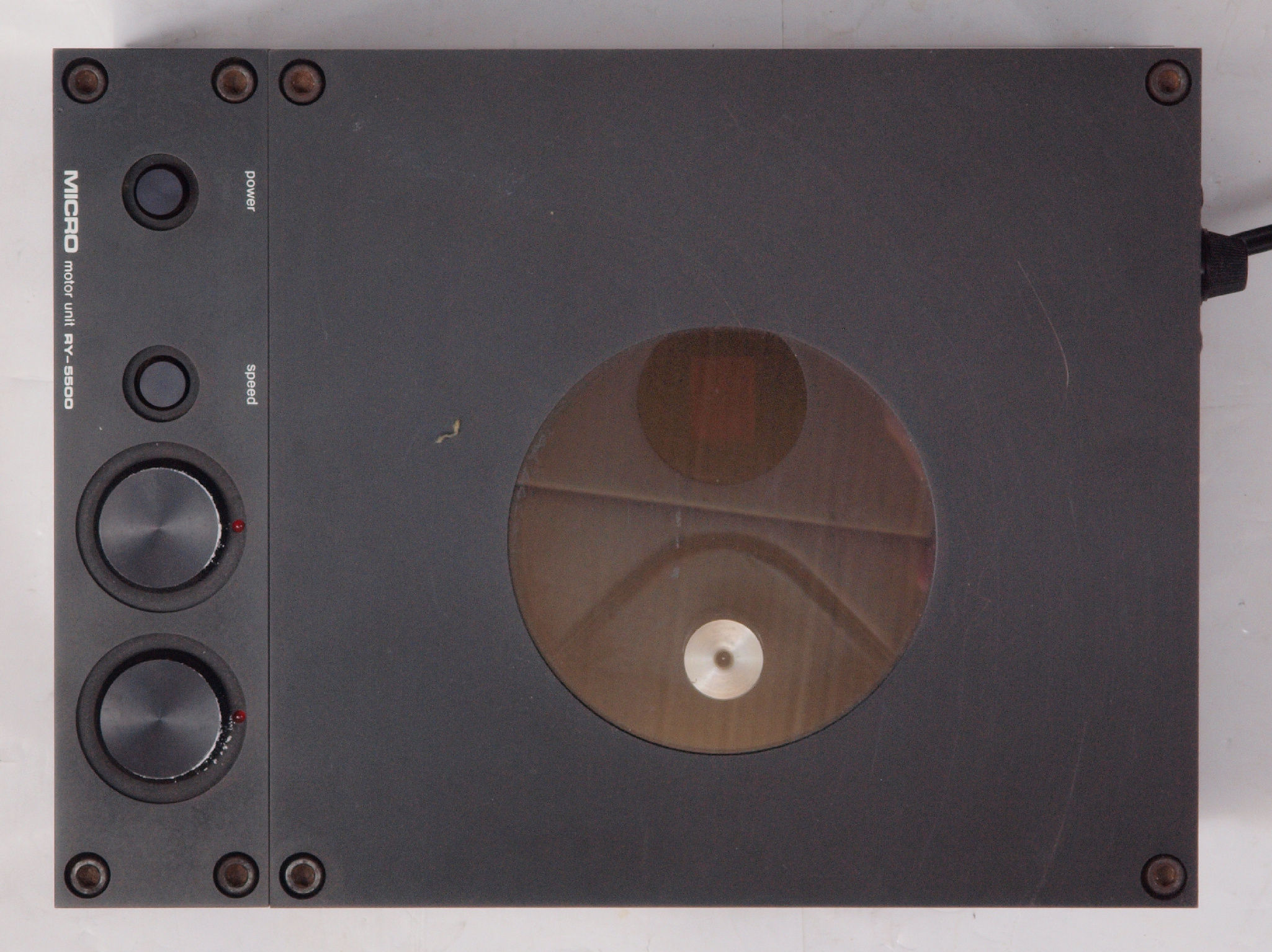

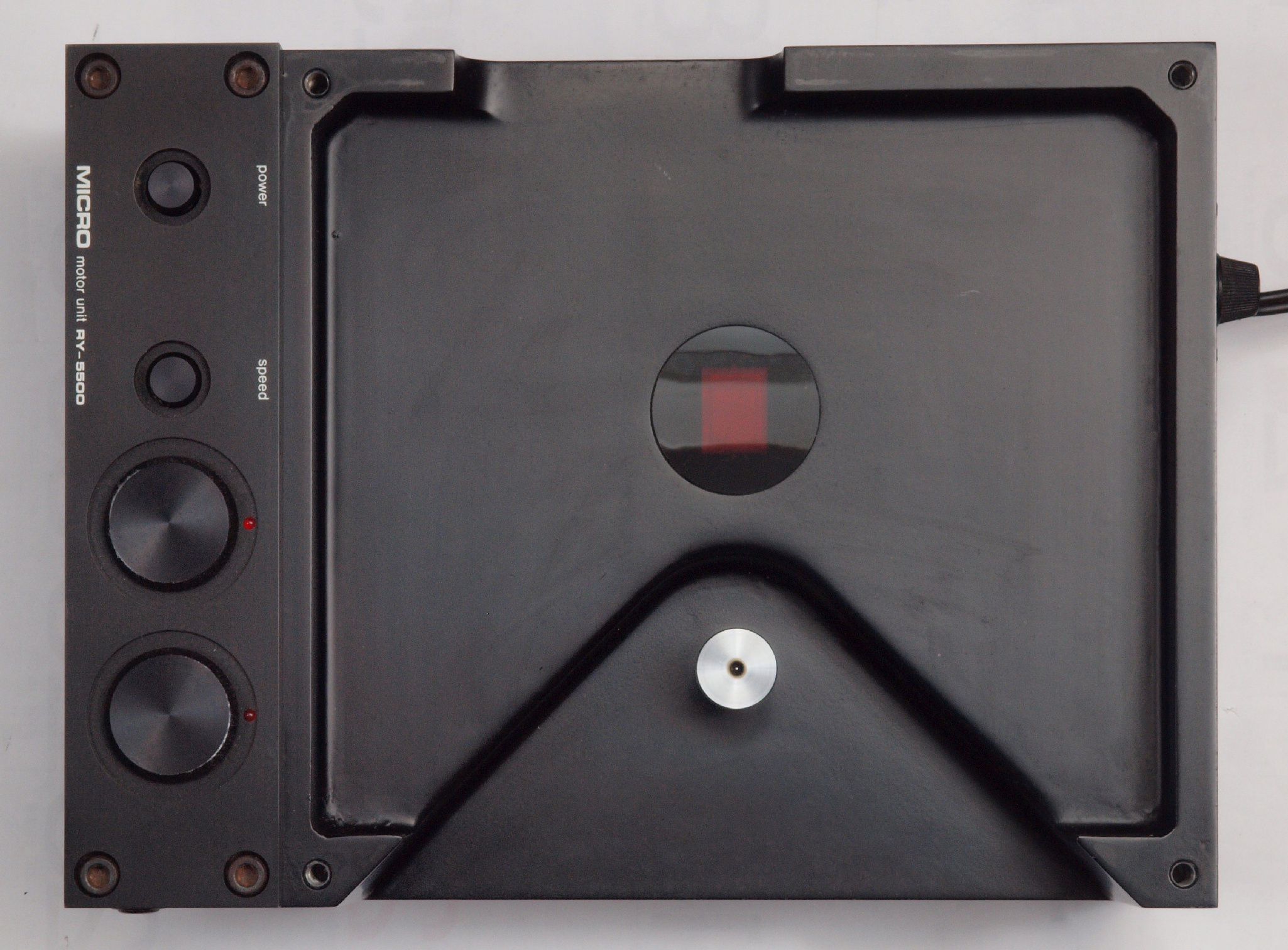

A15. 点検中、 上から見る
A16. 点検中、 上蓋を取り、上から見る。
A21. 点検中、下前から見る。
A22. 点検中、下前左から見る。

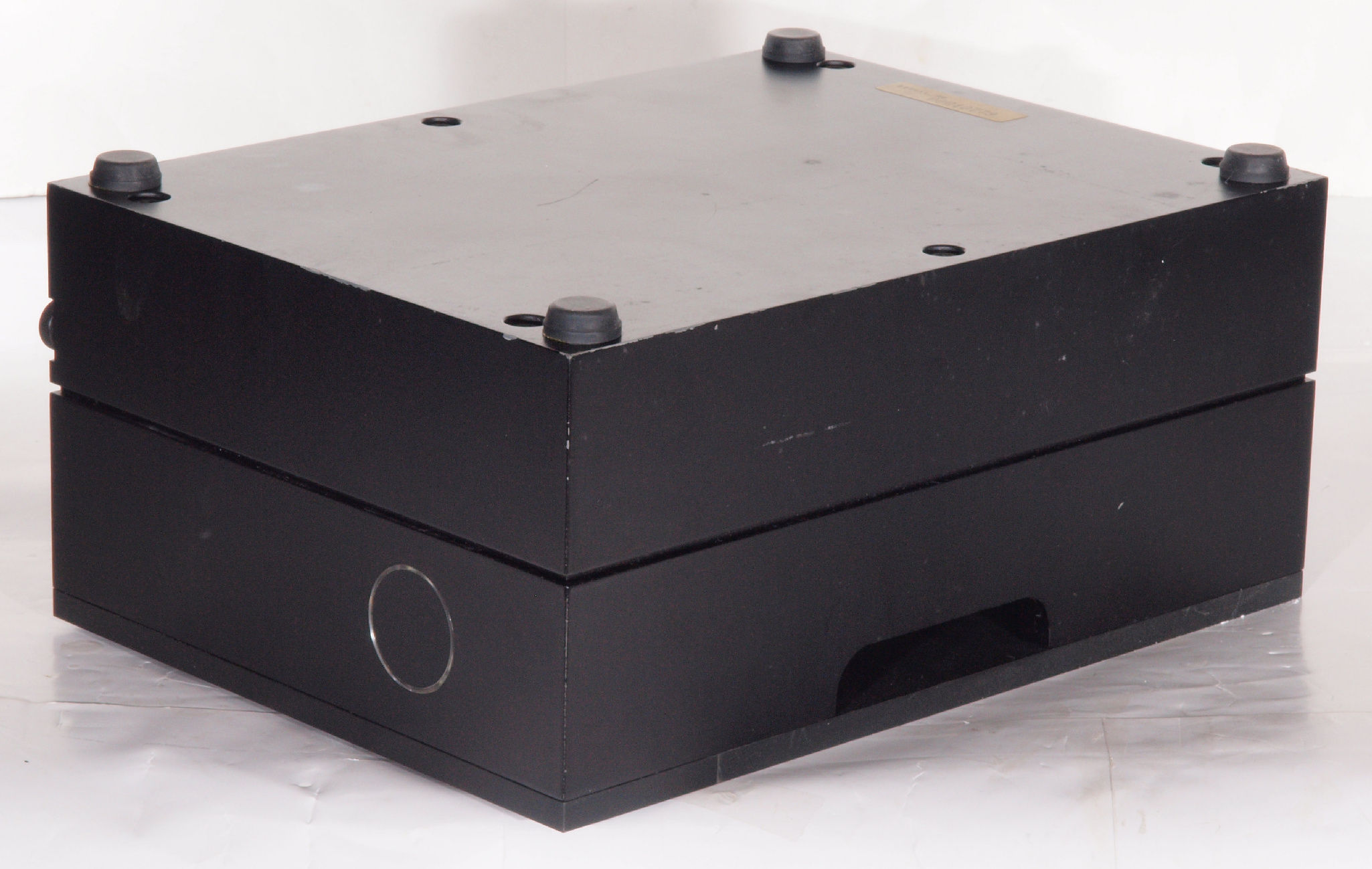

A23. 点検中、下後から見る。
A24. 点検中、下後右から見る。

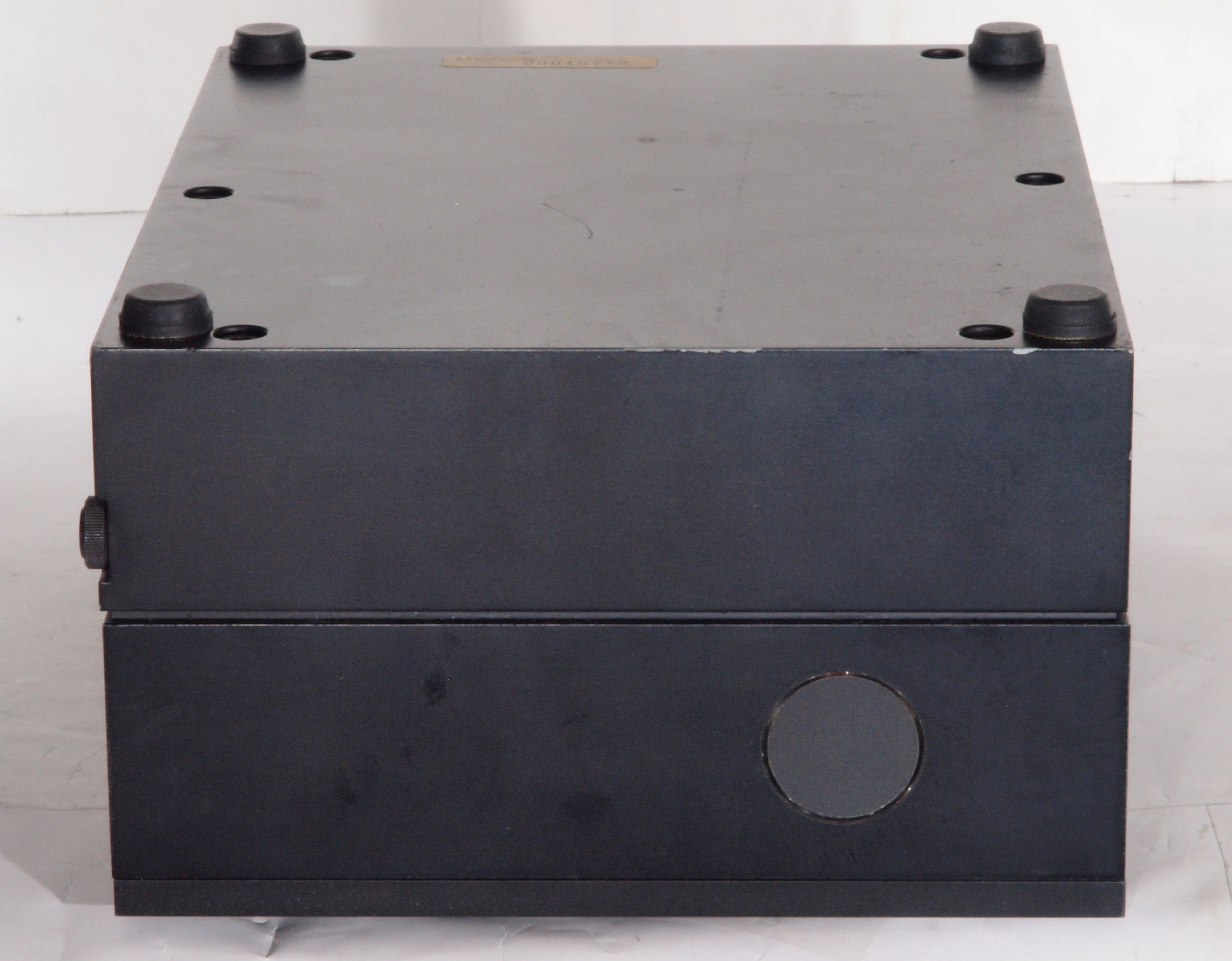

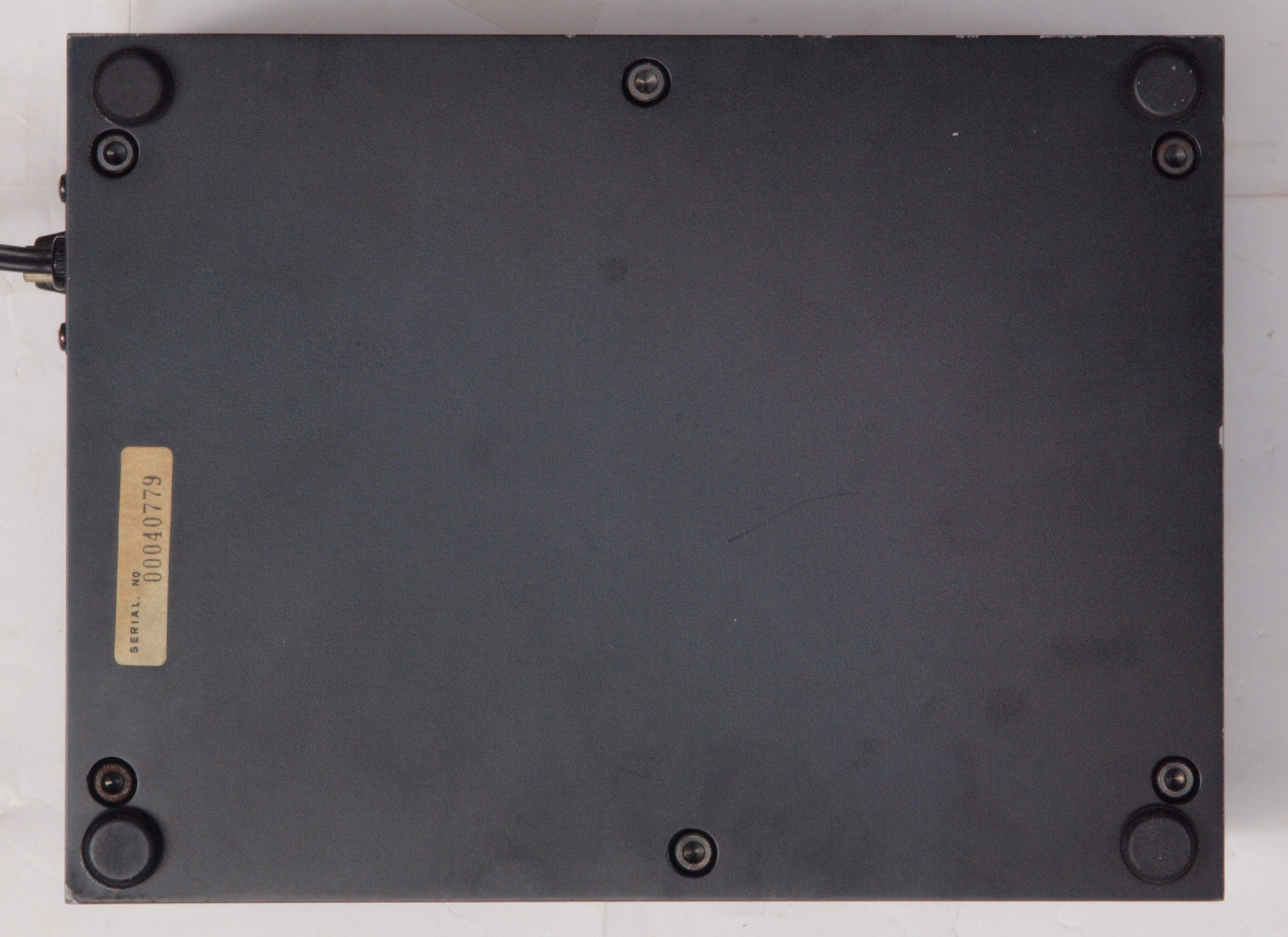

A25. 点検中、下から見る。

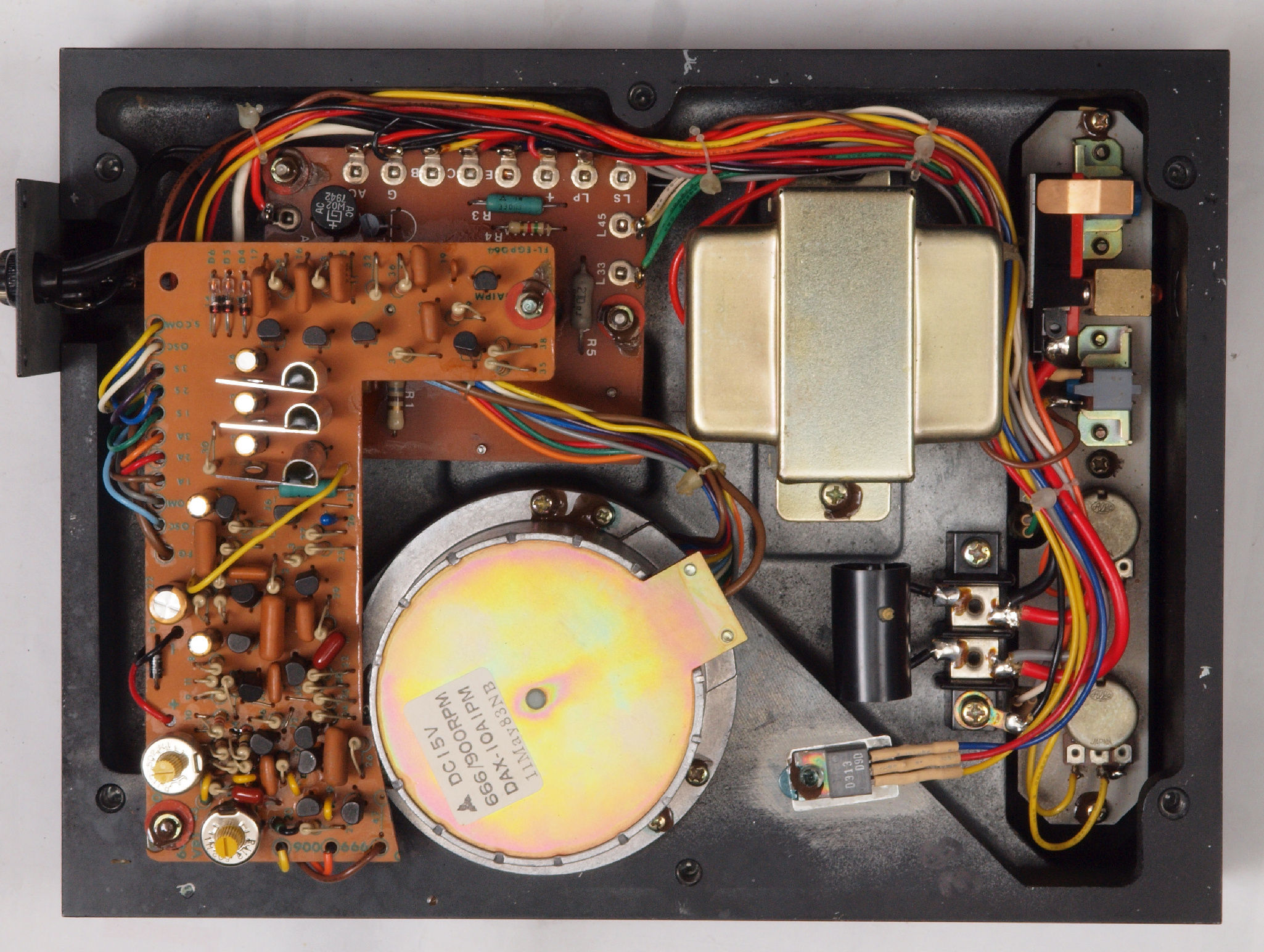

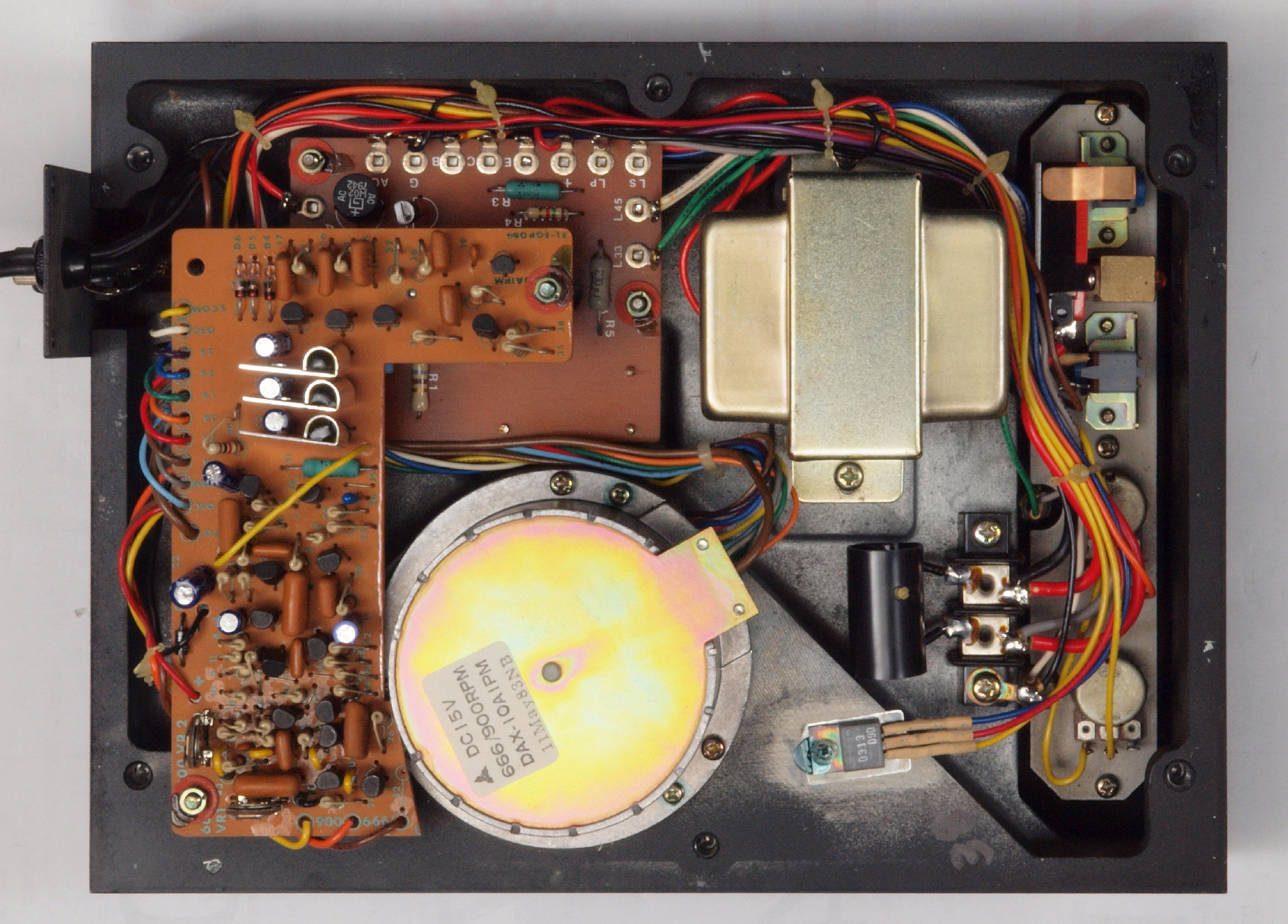

A26. 点検中、下蓋を取り、下から見る。修理歴は無。
C. 修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

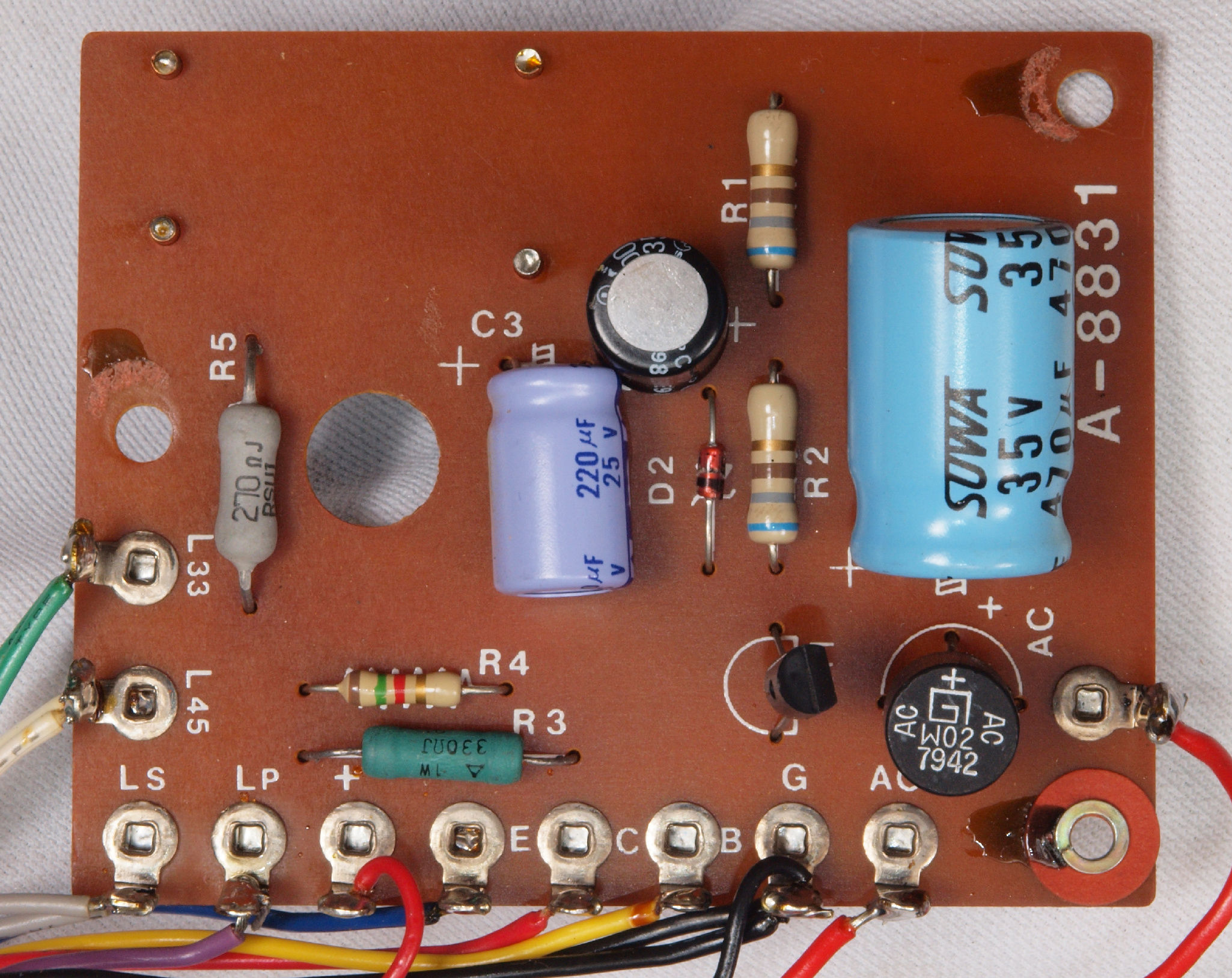

C11. 修理前 電源・LED表示基板

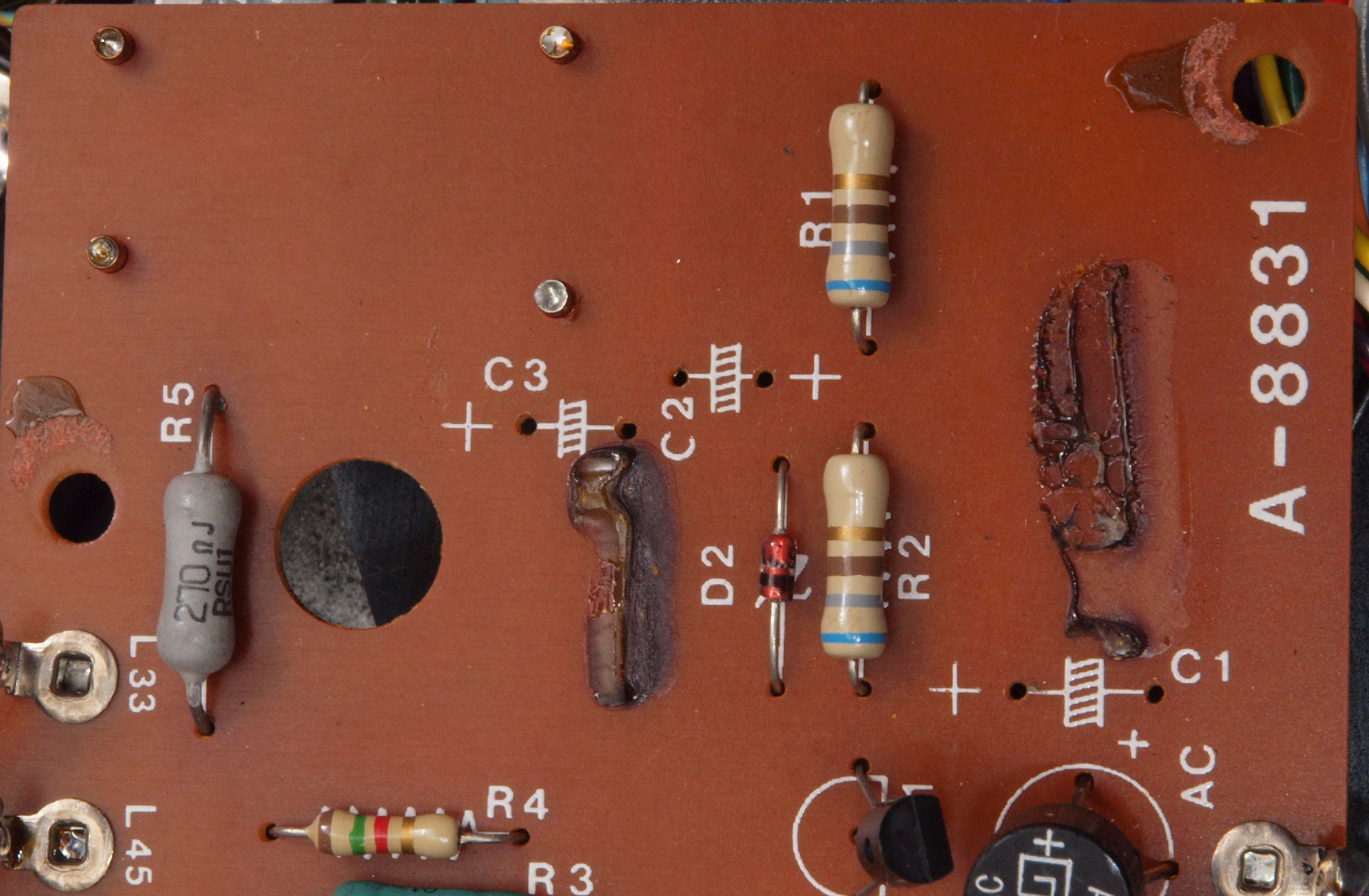

C112. 修理前 電源・LED表示基板。 電解コンデンサー固定するトルエン溶媒の接着剤。

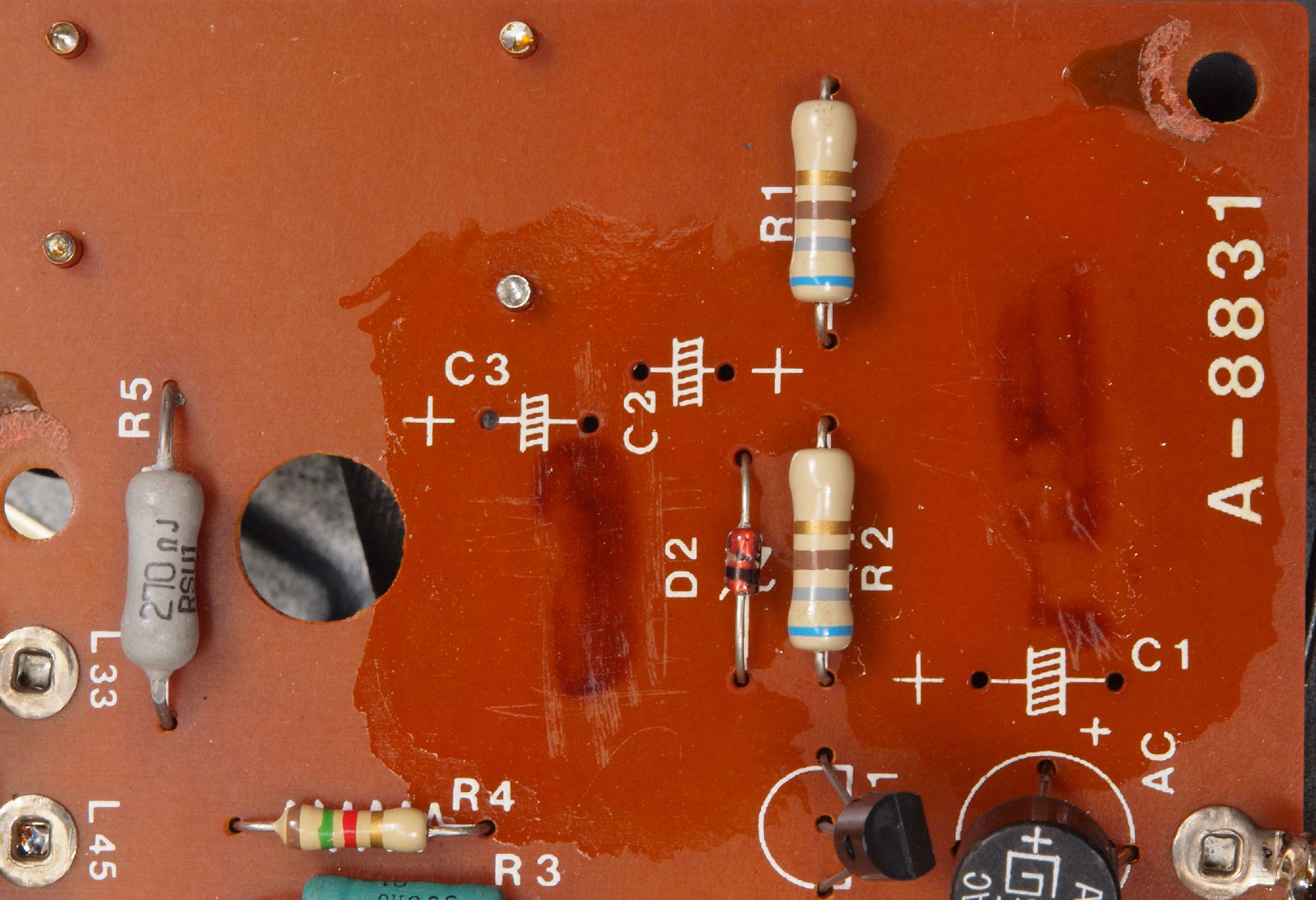

C113. 修理後 電源・LED表示基板。  トルエン溶媒の接着剤を取り去り、コートを塗布後。
C12 .修理後 電源・LED表示基板 電解コンデンサー3個交換

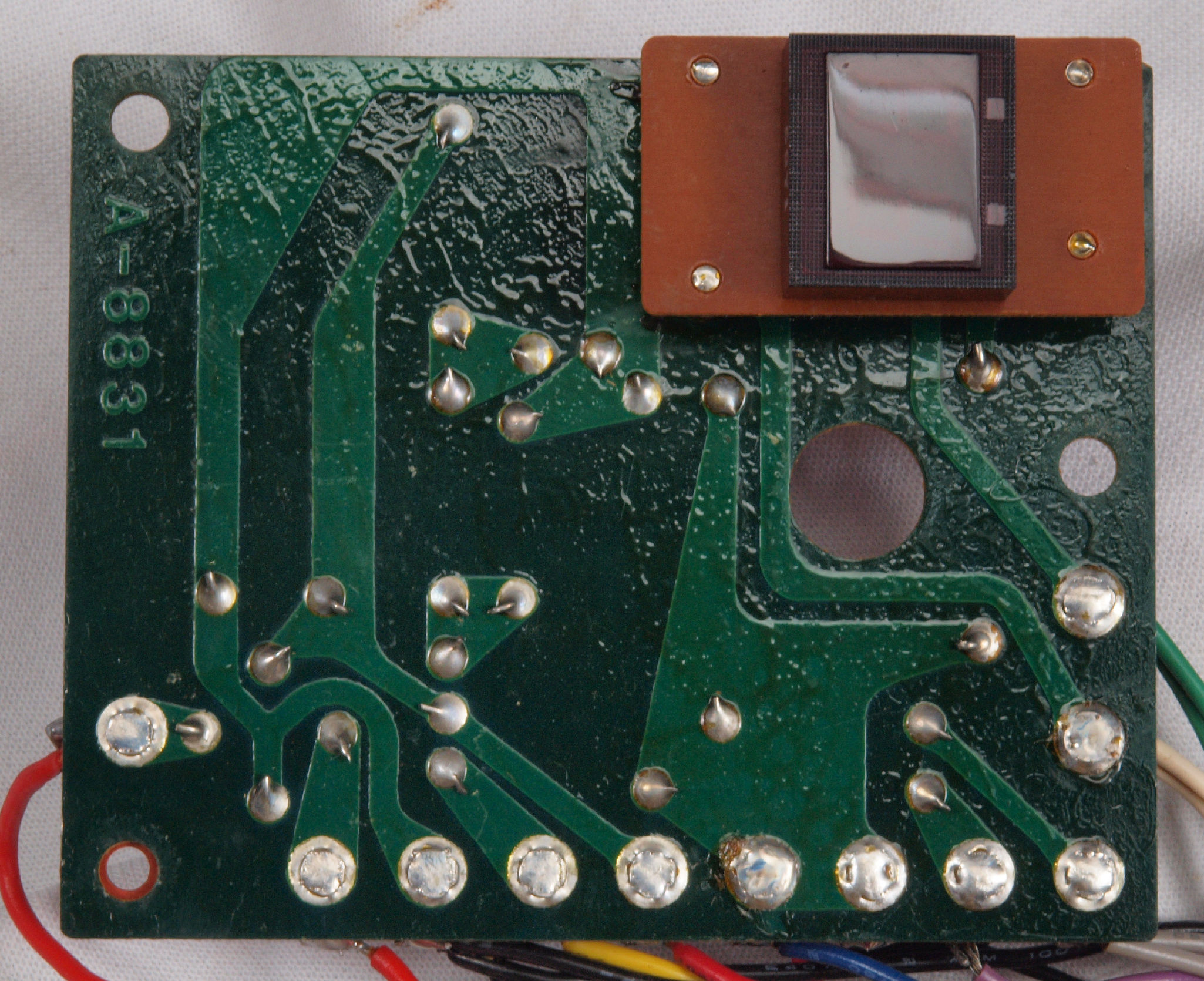

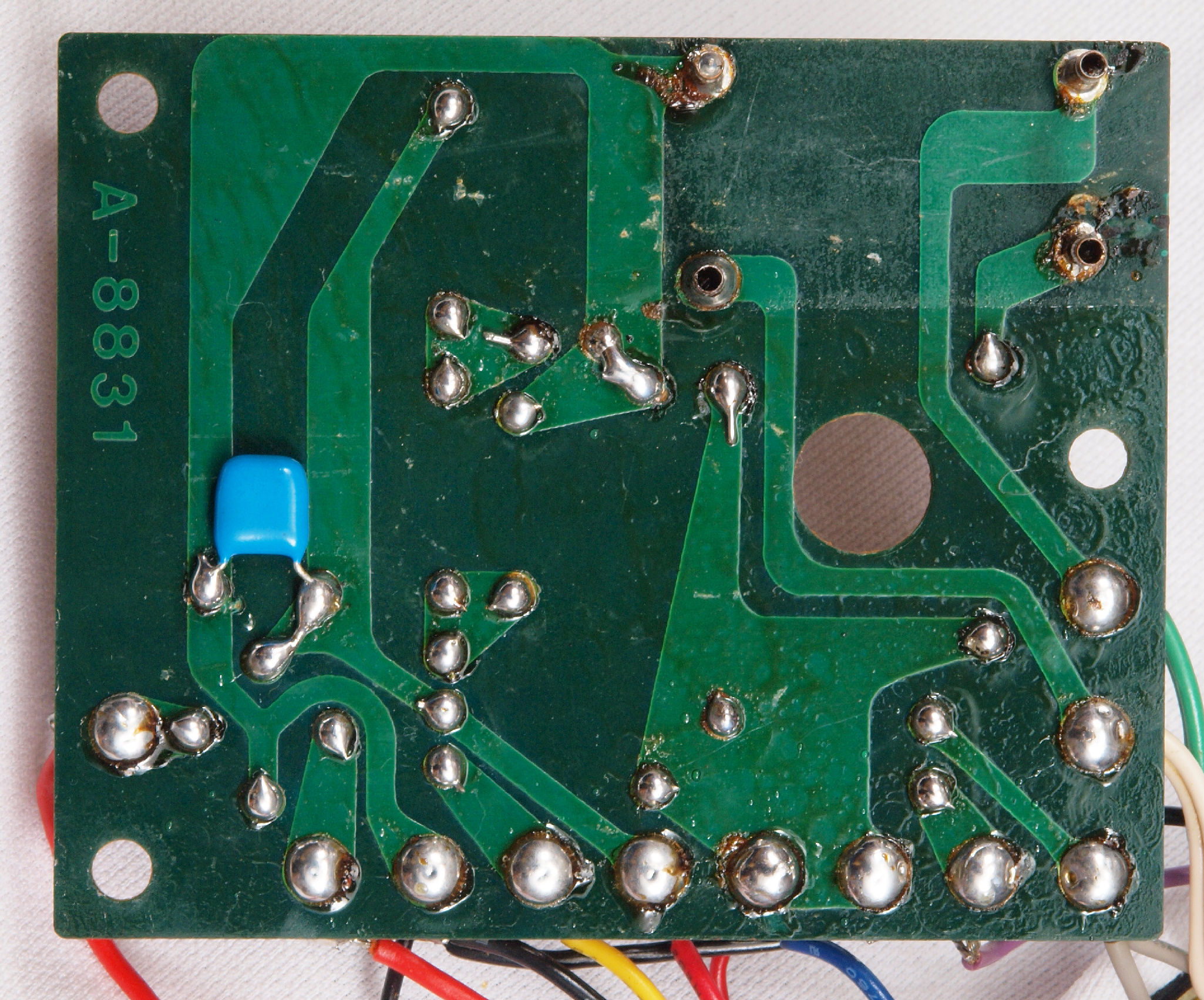

C13. 修理前 電源・LED表示基板裏
C14. 修理(再半田)後 電源・LED表示基板裏。 半田を全部やり直す。
C15. 完成電源・LED表示基板裏。 洗浄後、コート液を塗る。
C16. 修理前 速度表示LED基板

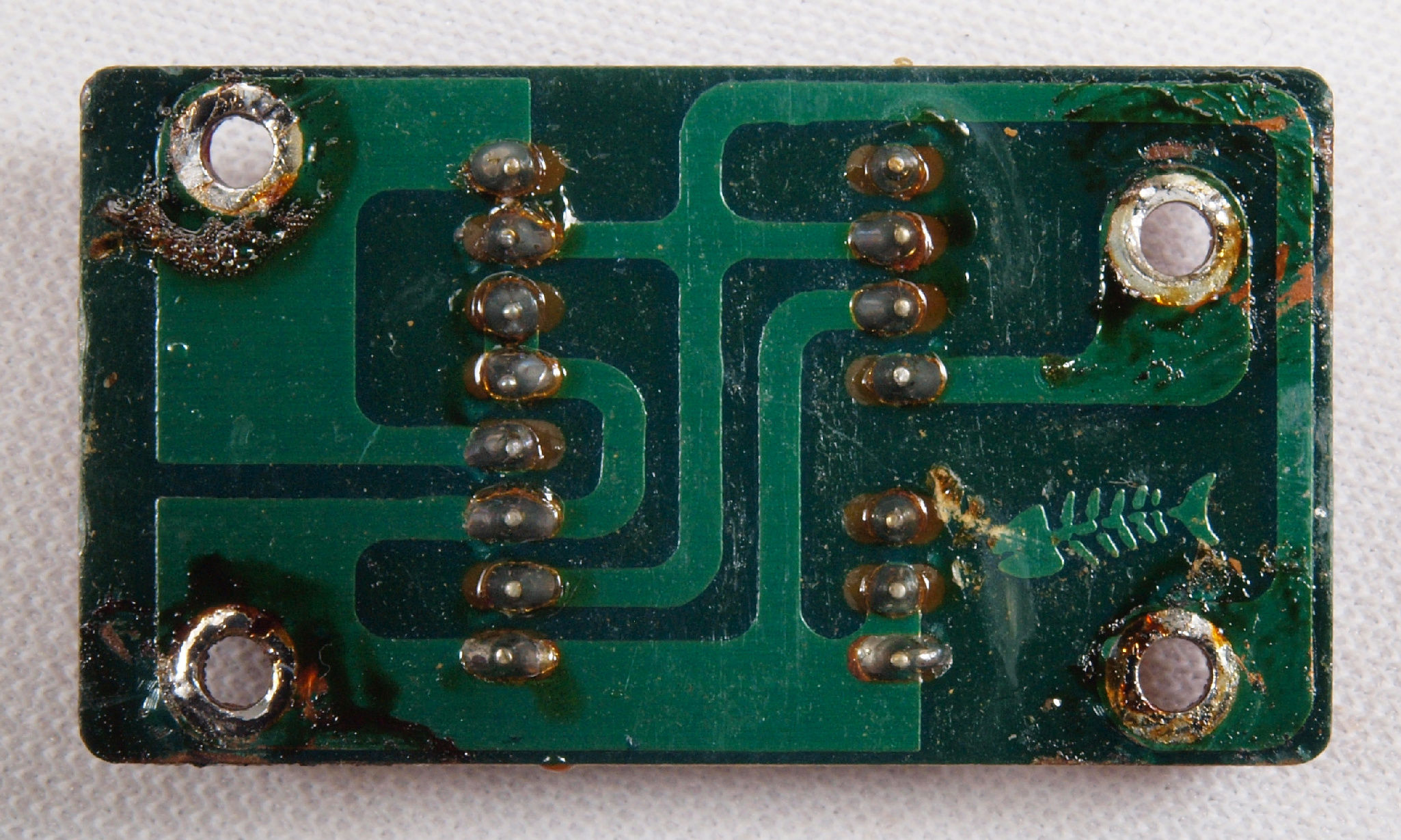

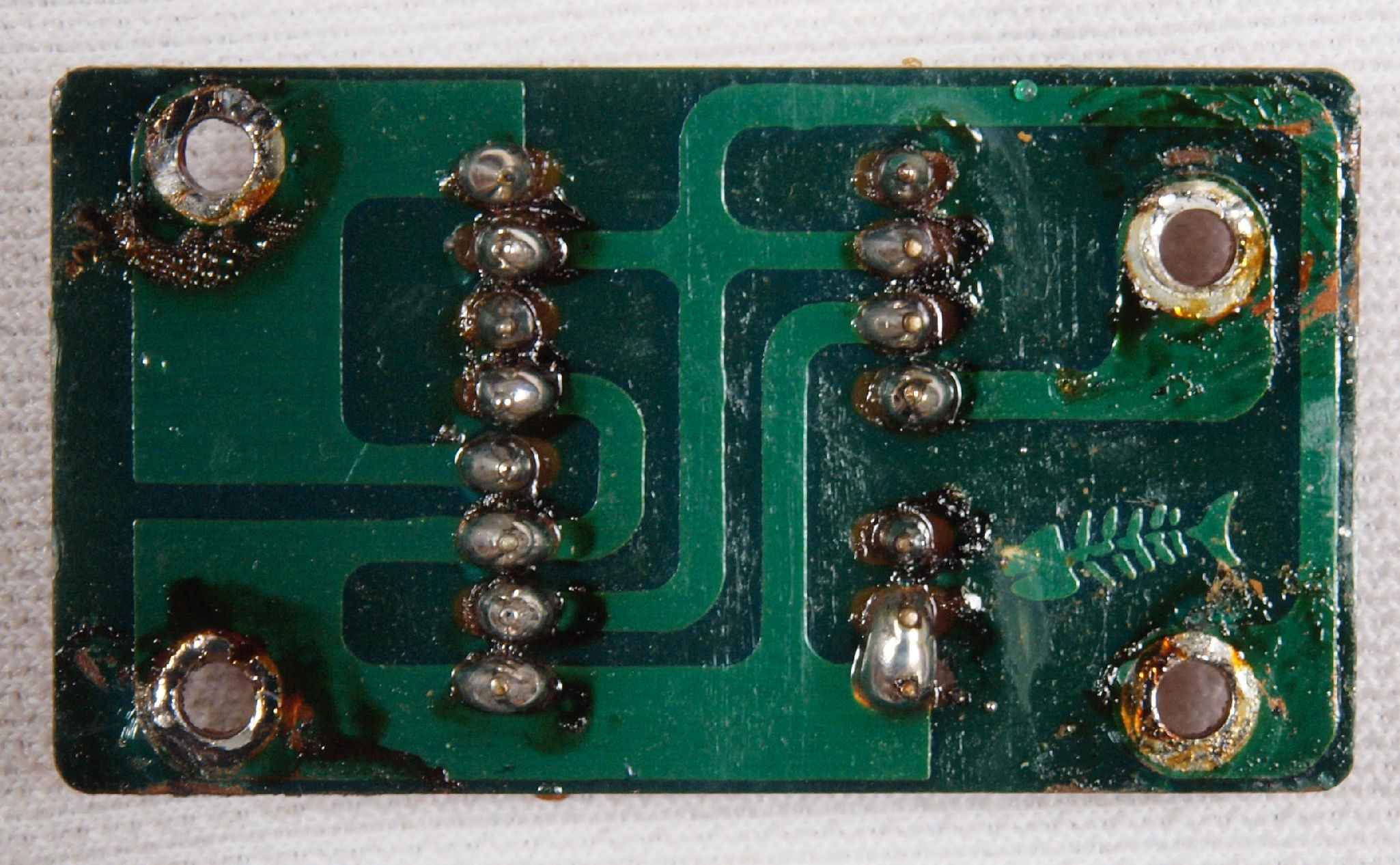

C17. 修理前 速度表示LED基板裏
C18. 修理(再半田)後 速度表示LED基板裏。 半田を全部やり直す。

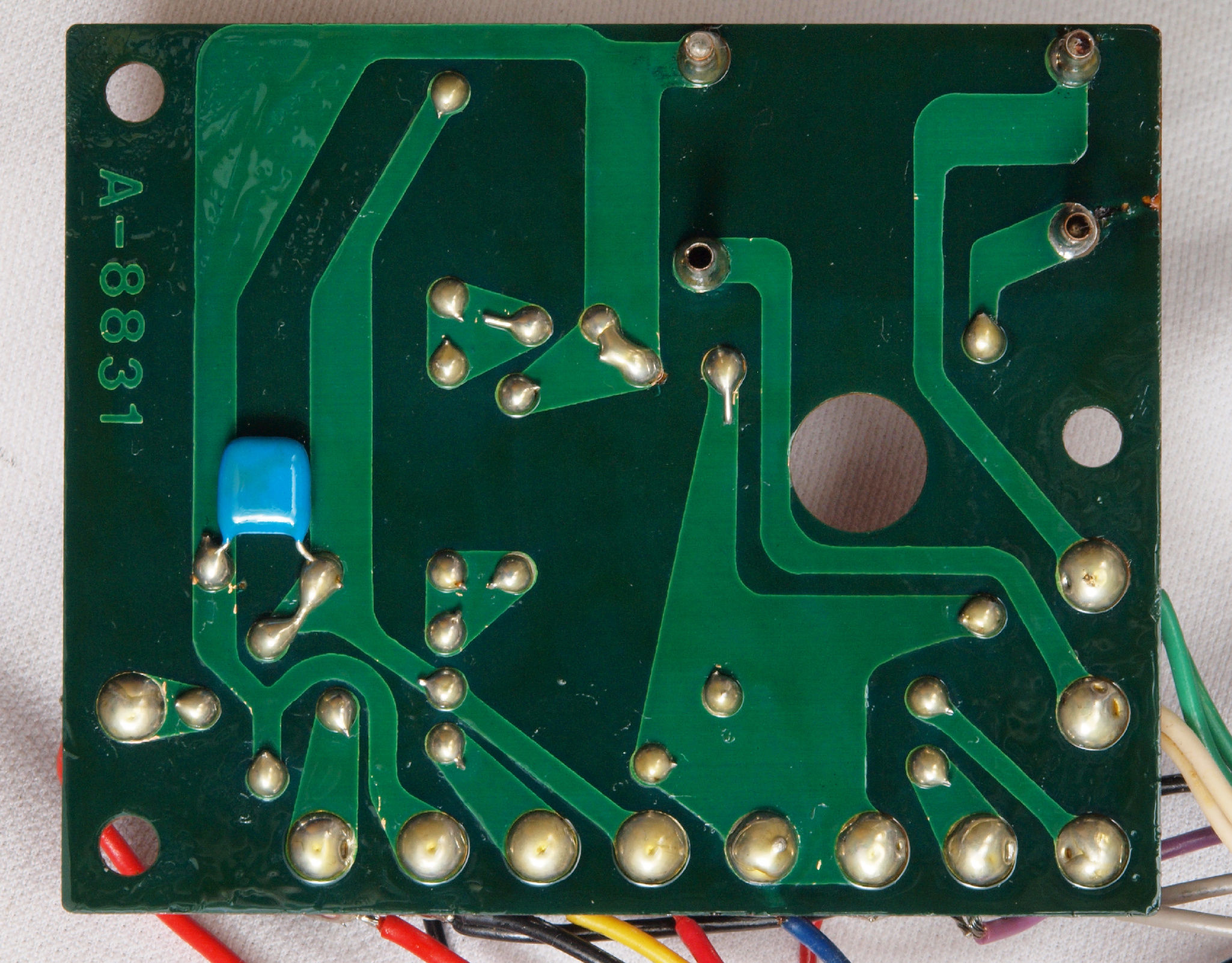

C19. 完成速度表示LED基板裏。 洗浄後、コート液を塗る。

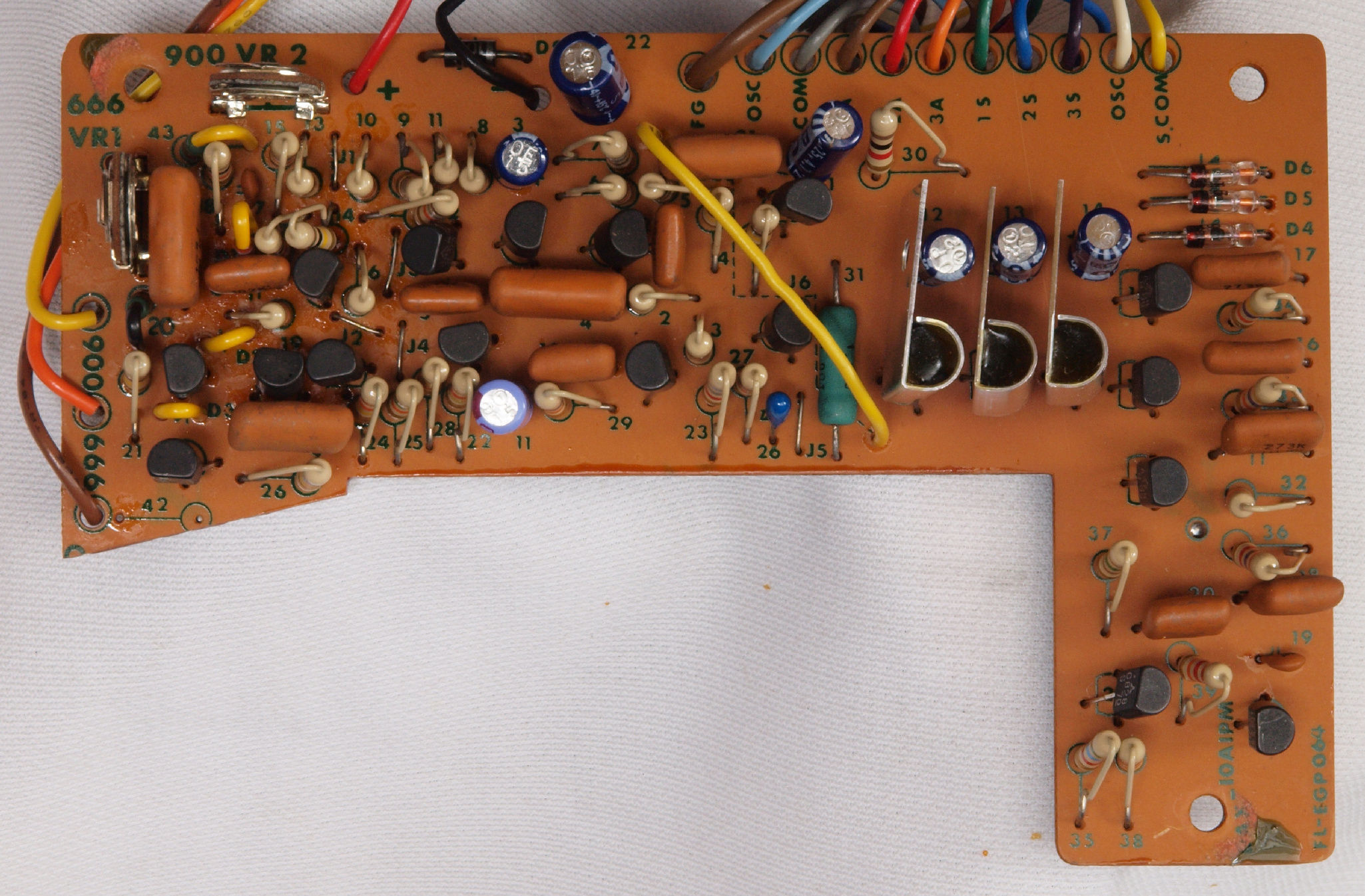

C21. 修理前 メイン基板
C22. 修理後 メイン基板。 電解コンデンサー7個、半固定VR2個交換

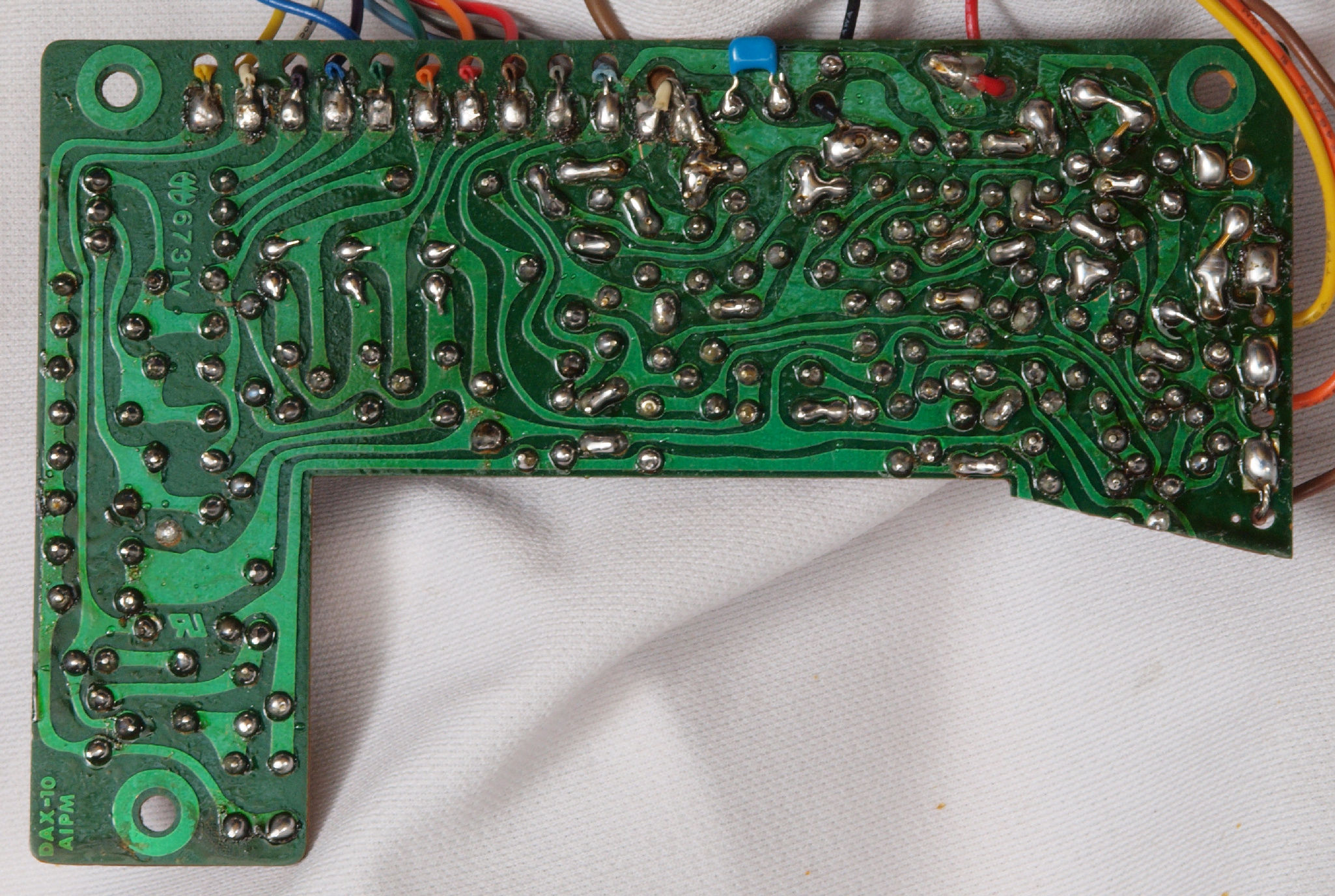

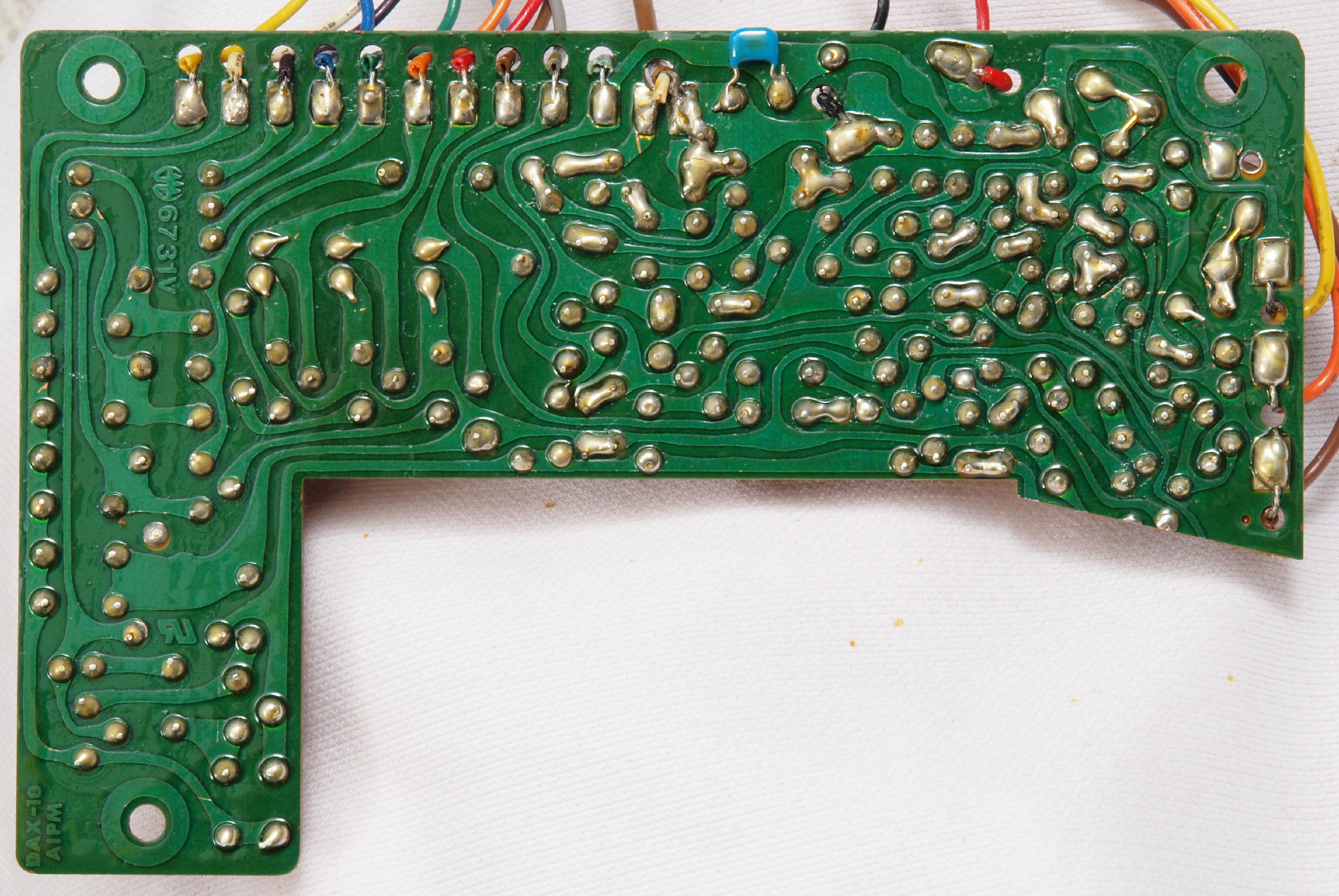

C23. 修理前 メイン基板裏
C24. 修理(再半田)後 メイン基板裏。 半田を全部やり直す。
C25. 完成メイン基板裏。 洗浄後、コート液を塗る。

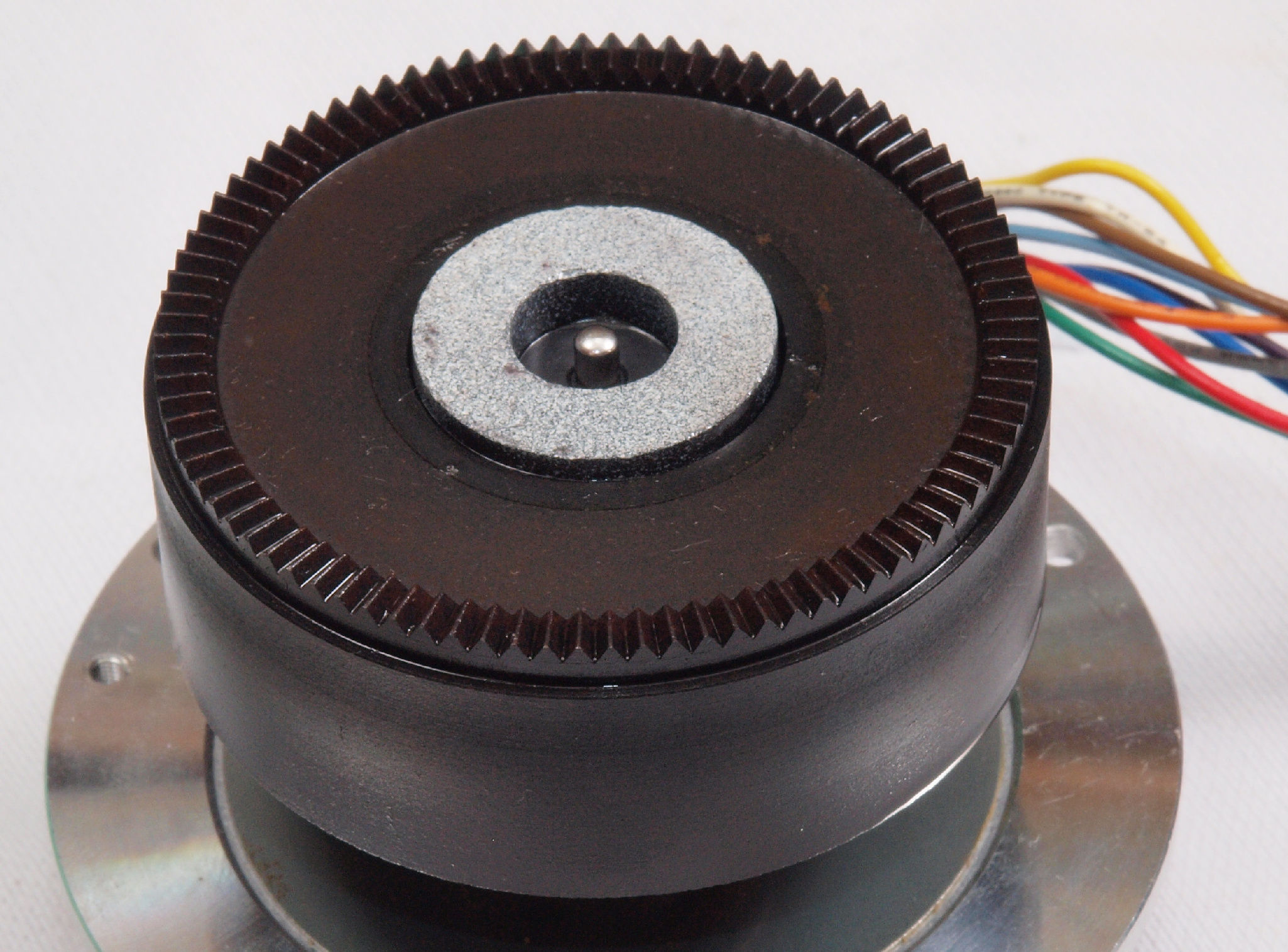

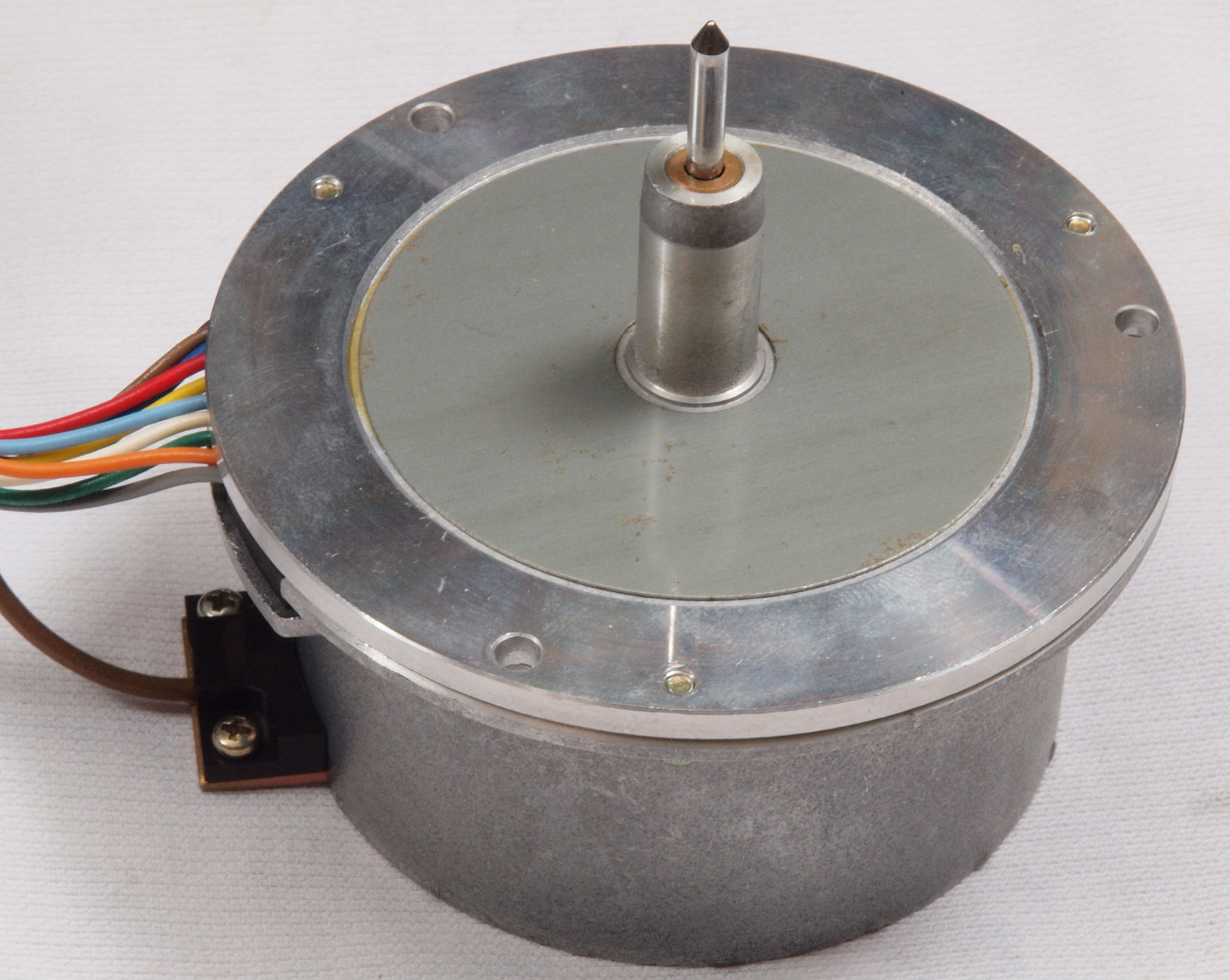

C40. 修理中 モーター取り出す

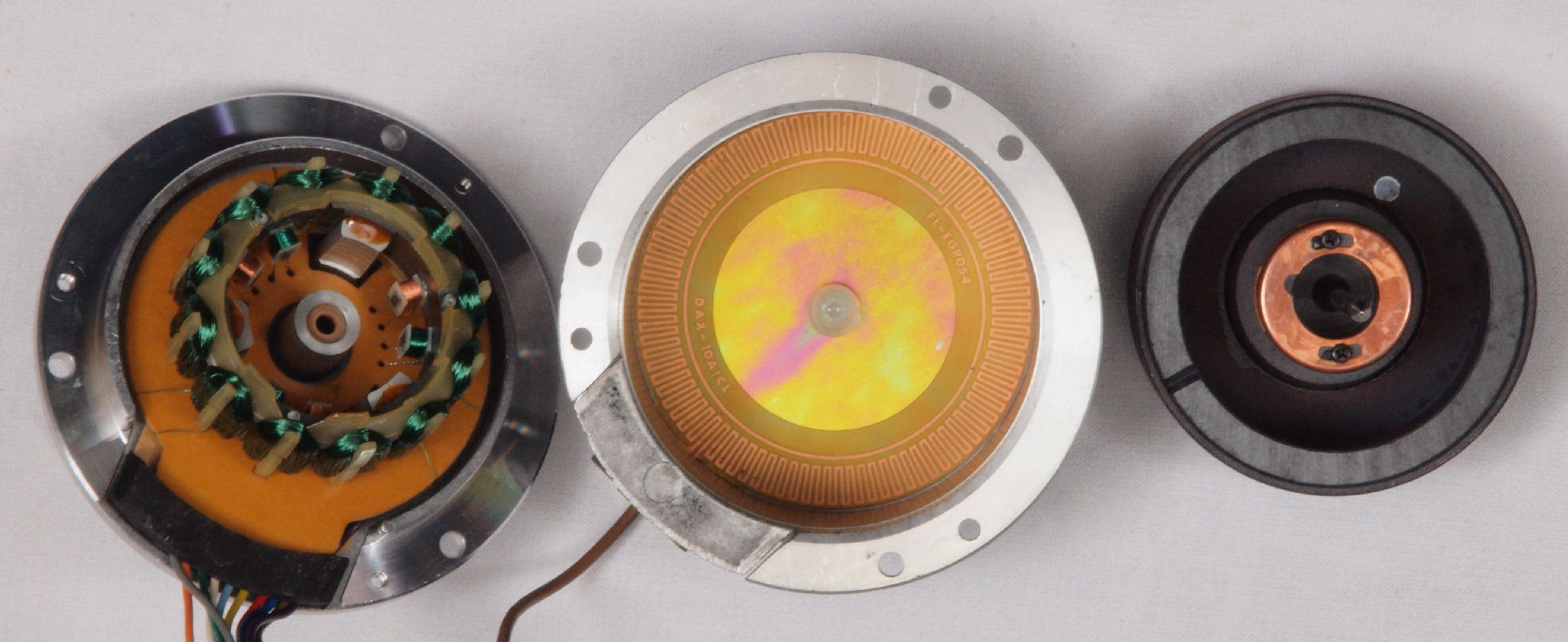

C41. 修理中 モーター分解点検・清掃・注油

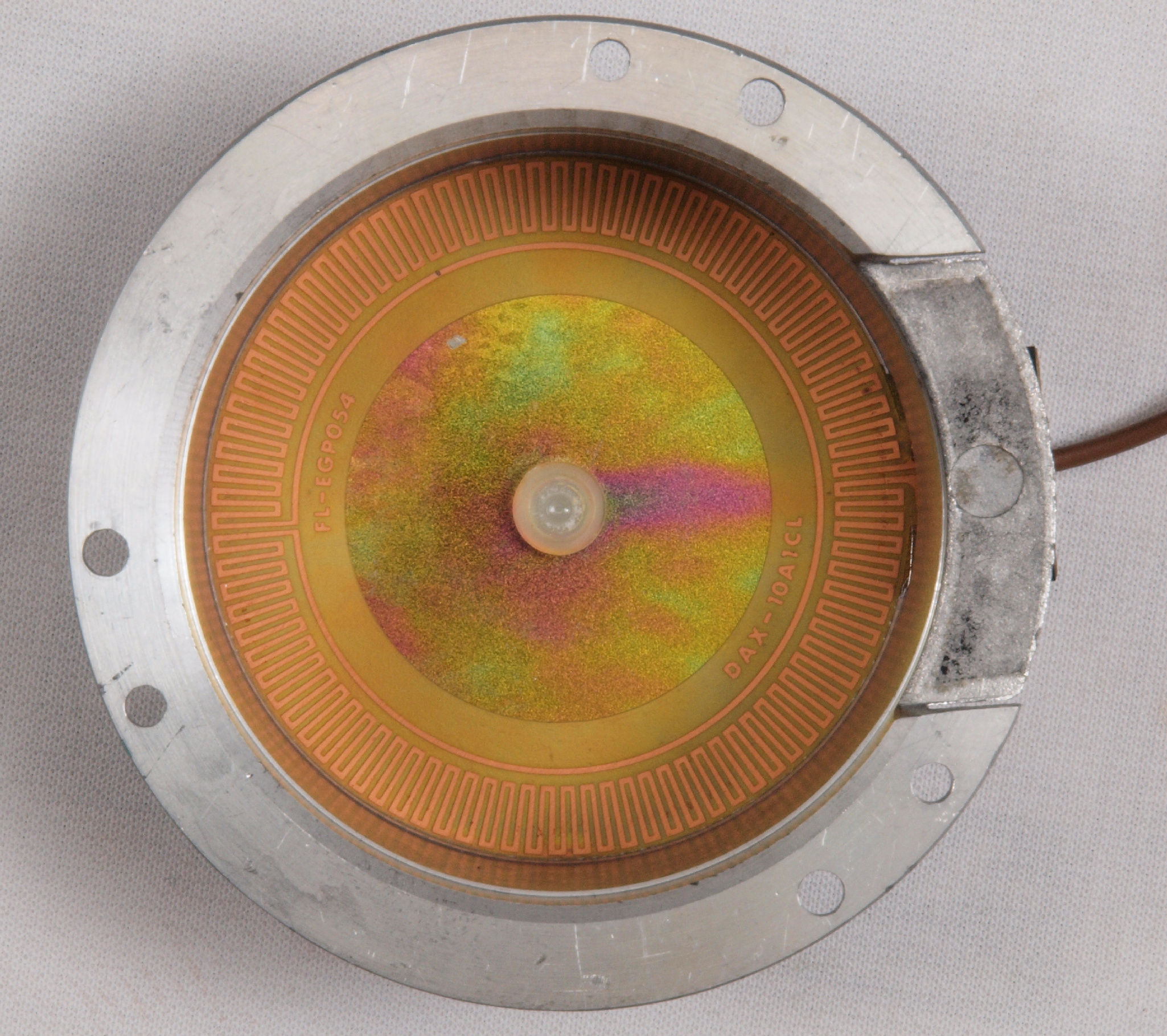

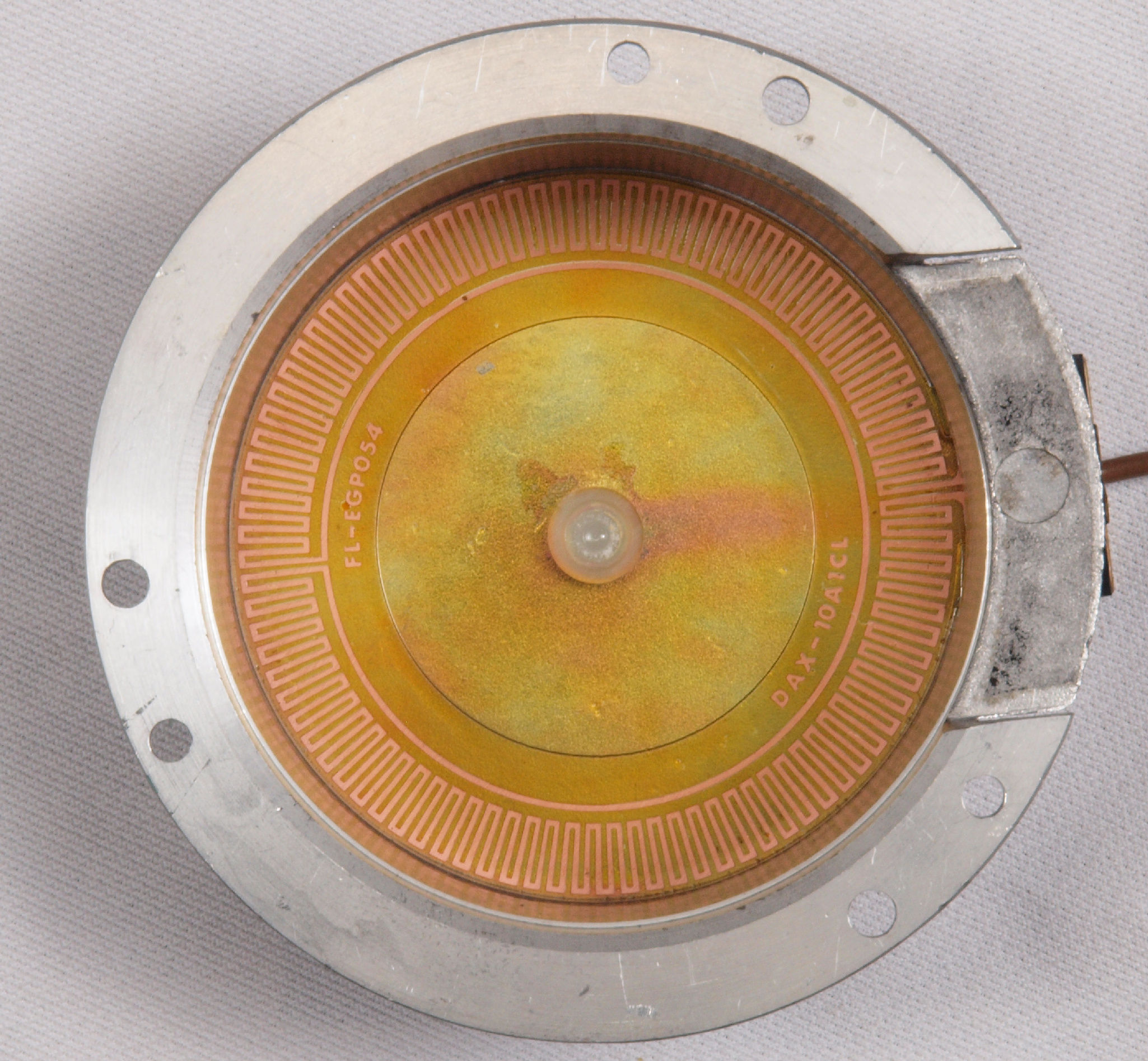

C42. 修理中 モーターサーボ感知巻き線(FGコイル)。
C43. 修理後 モーターサーボ感知巻き線清掃後、絶縁コートを塗る

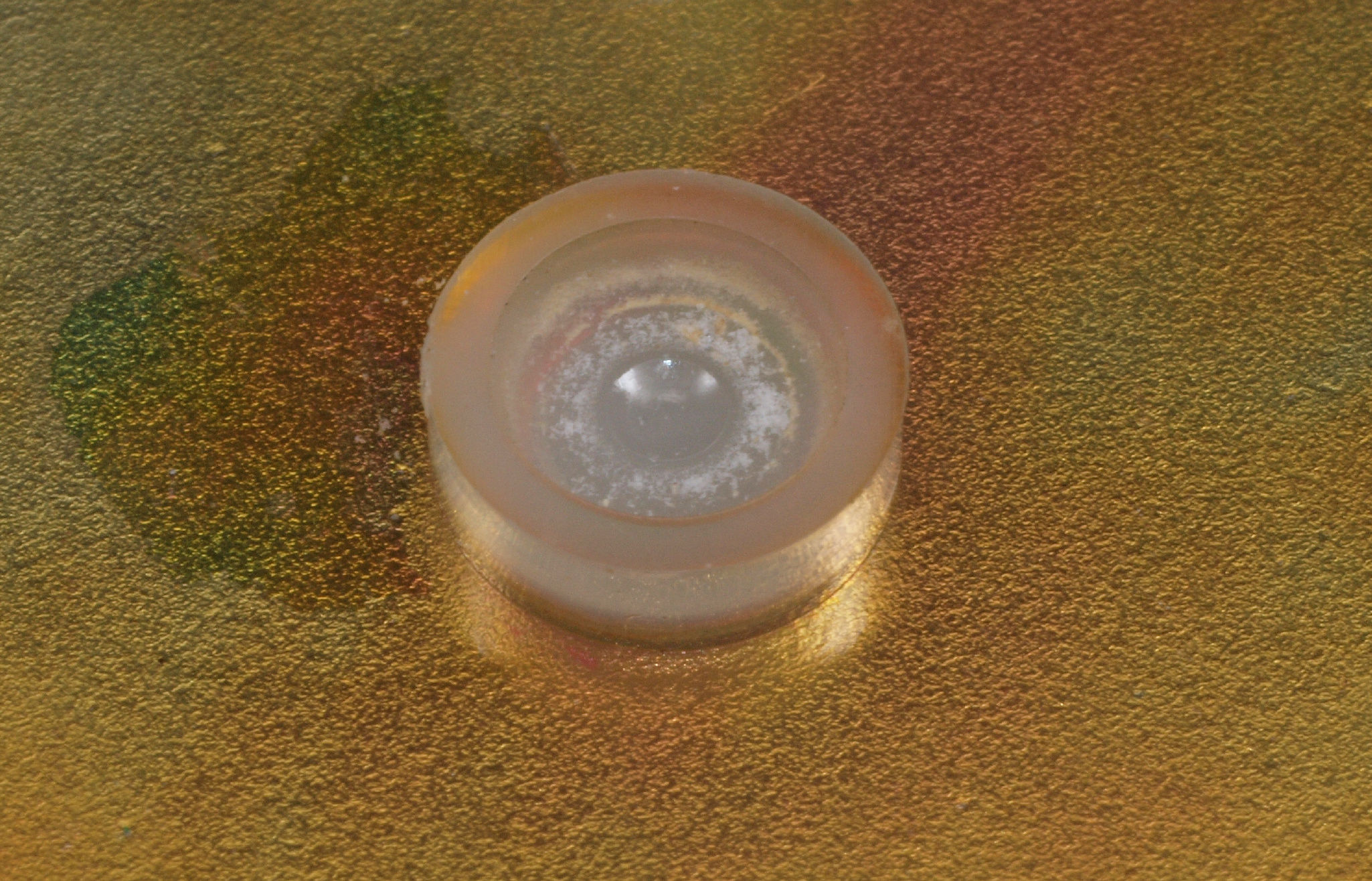

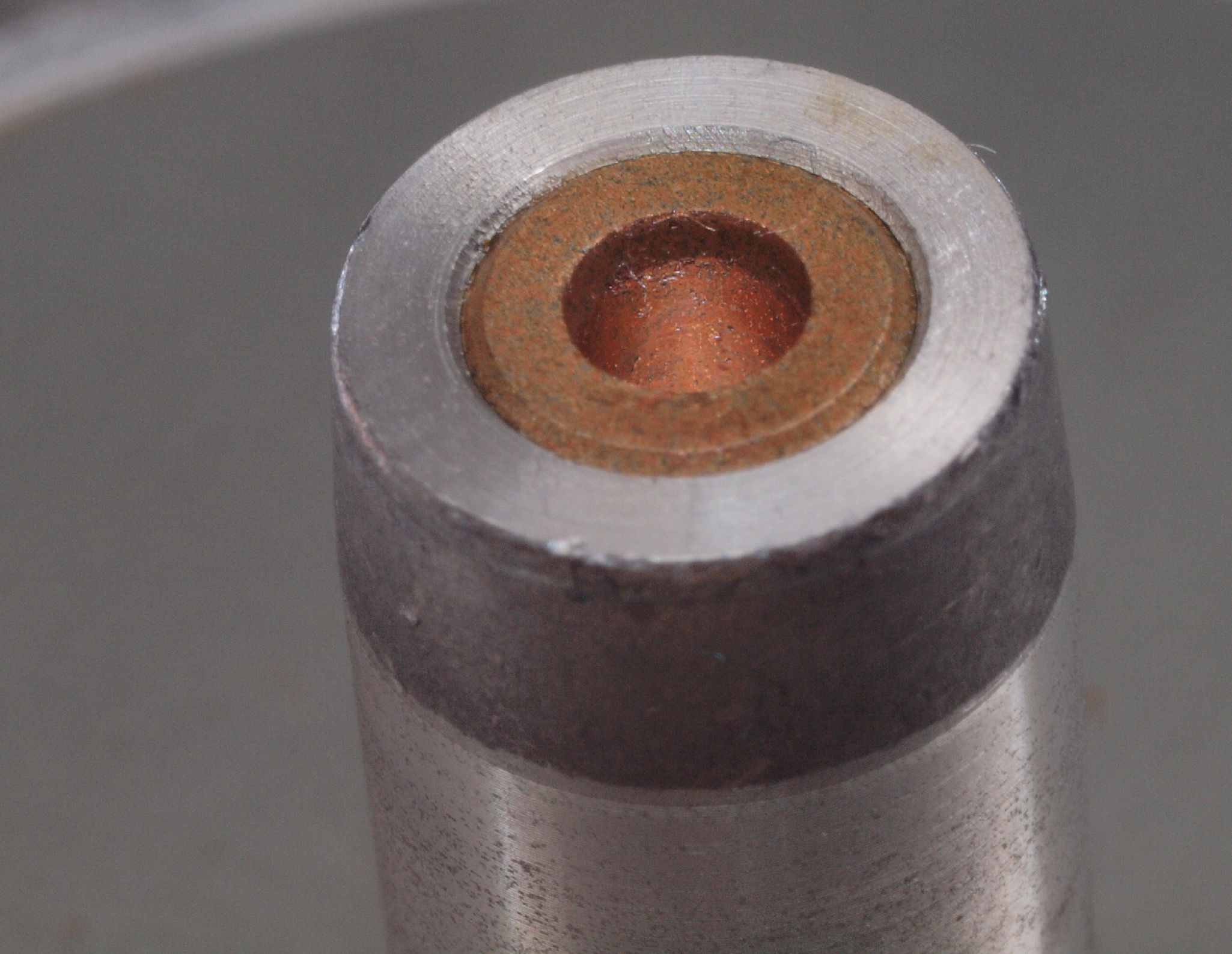

C44. 修理中 モータ軸下。 油分が無く、下の塩ビの軸受けを削っている。
C45. 修理中 モータ回転子軸受。 大部削られている。

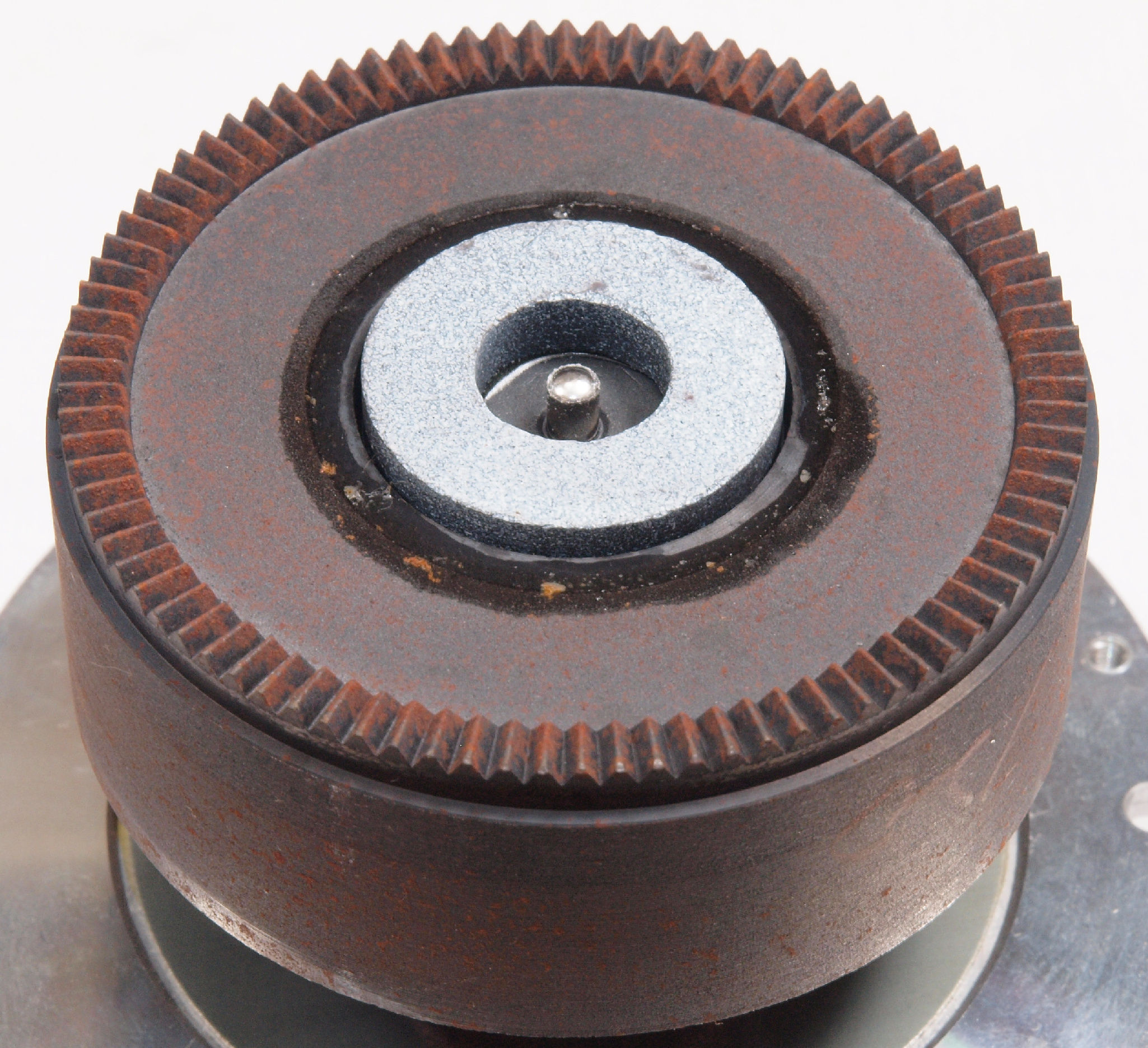

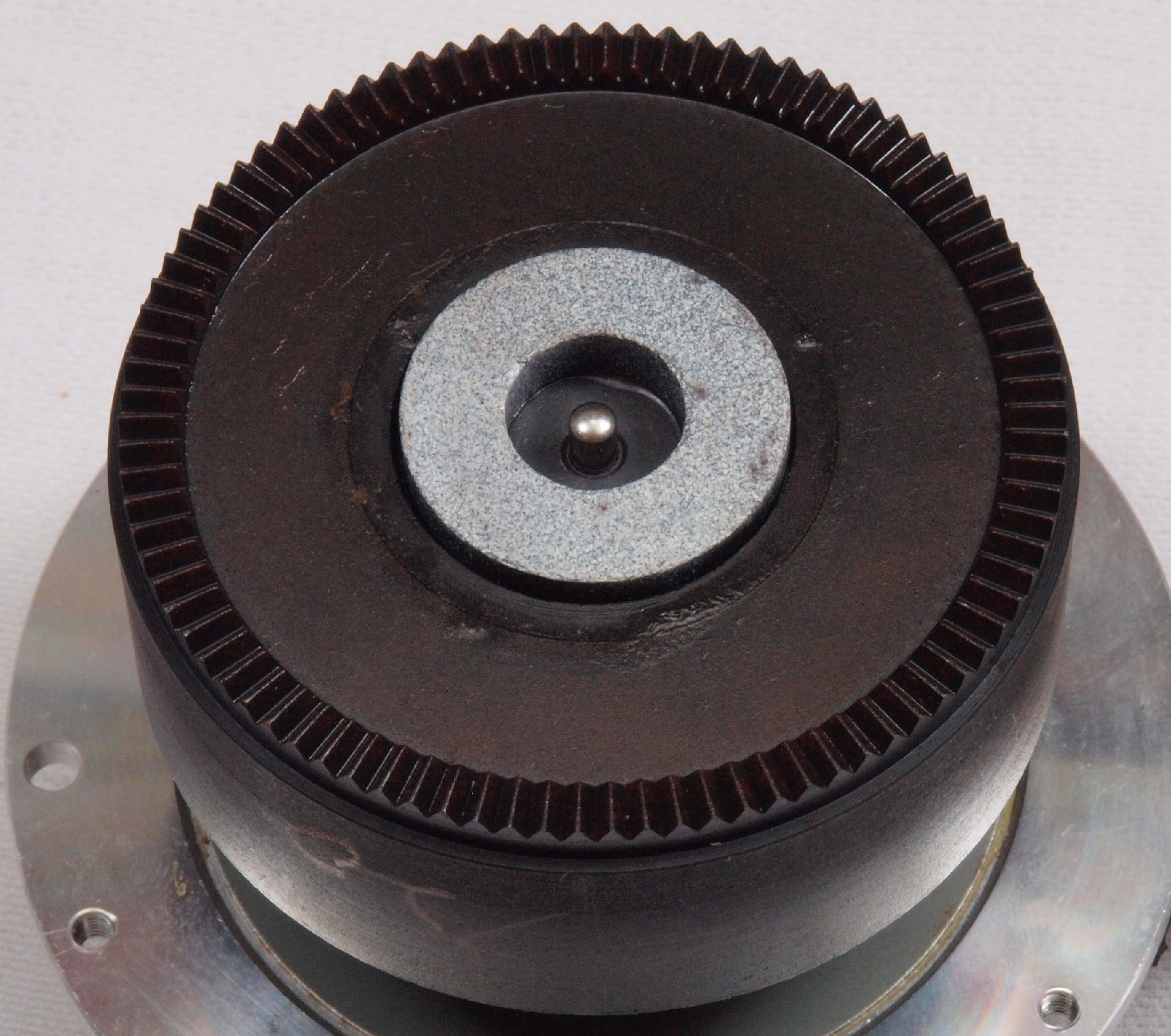

C51. 修理前  モーター回転子(アマチュア)の外側。 錆び(サビ)が発生。
C52. 修理(清掃)後  モーター回転子(アマチュア)。 CRCを塗布する、組み付け時再塗布。
C53. 修理(清掃)後  モーター回転子(アマチュア)。 2日後再塗布。
C54. 修理前  モーター回転子(アマチュア)の内側。 錆び(サビ)が発生。

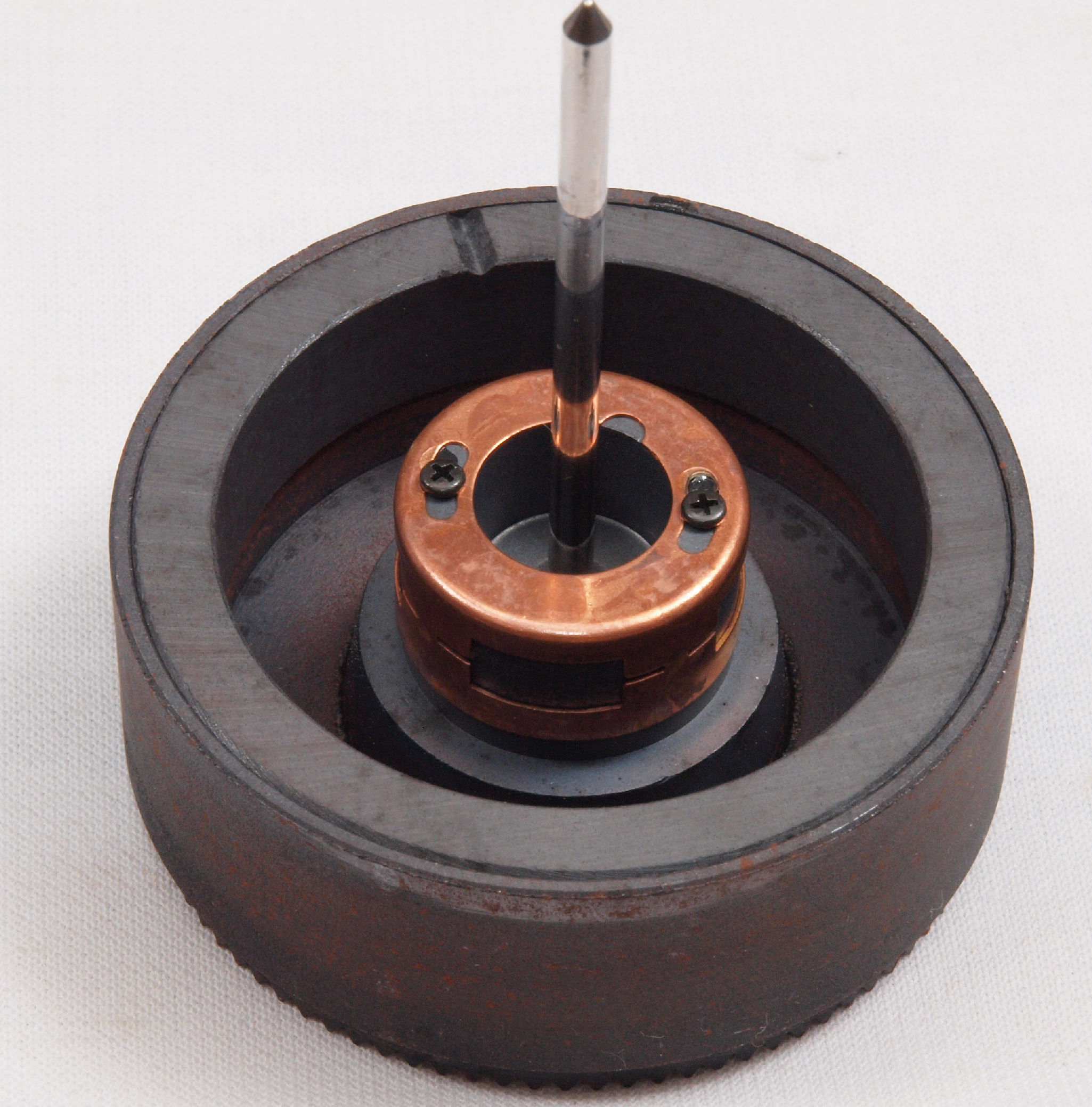

C55. 修理(清掃)後 モーター回転子(アマチュア)の内側。 CRCを塗布する、組み付け時再塗布。

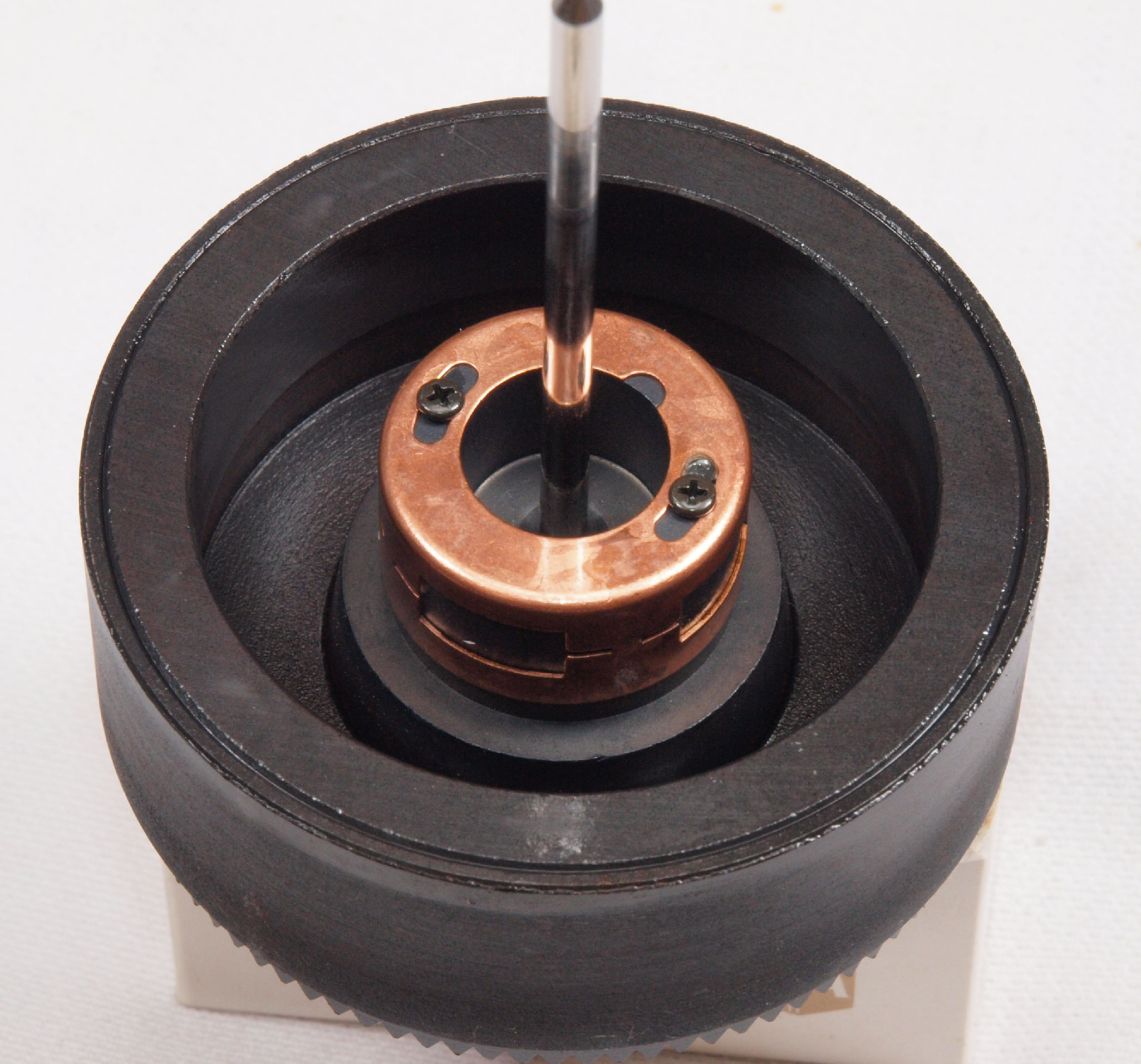

C56. 修理(清掃)後  モーター回転子(アマチュア)の内側。 2日後再塗布。

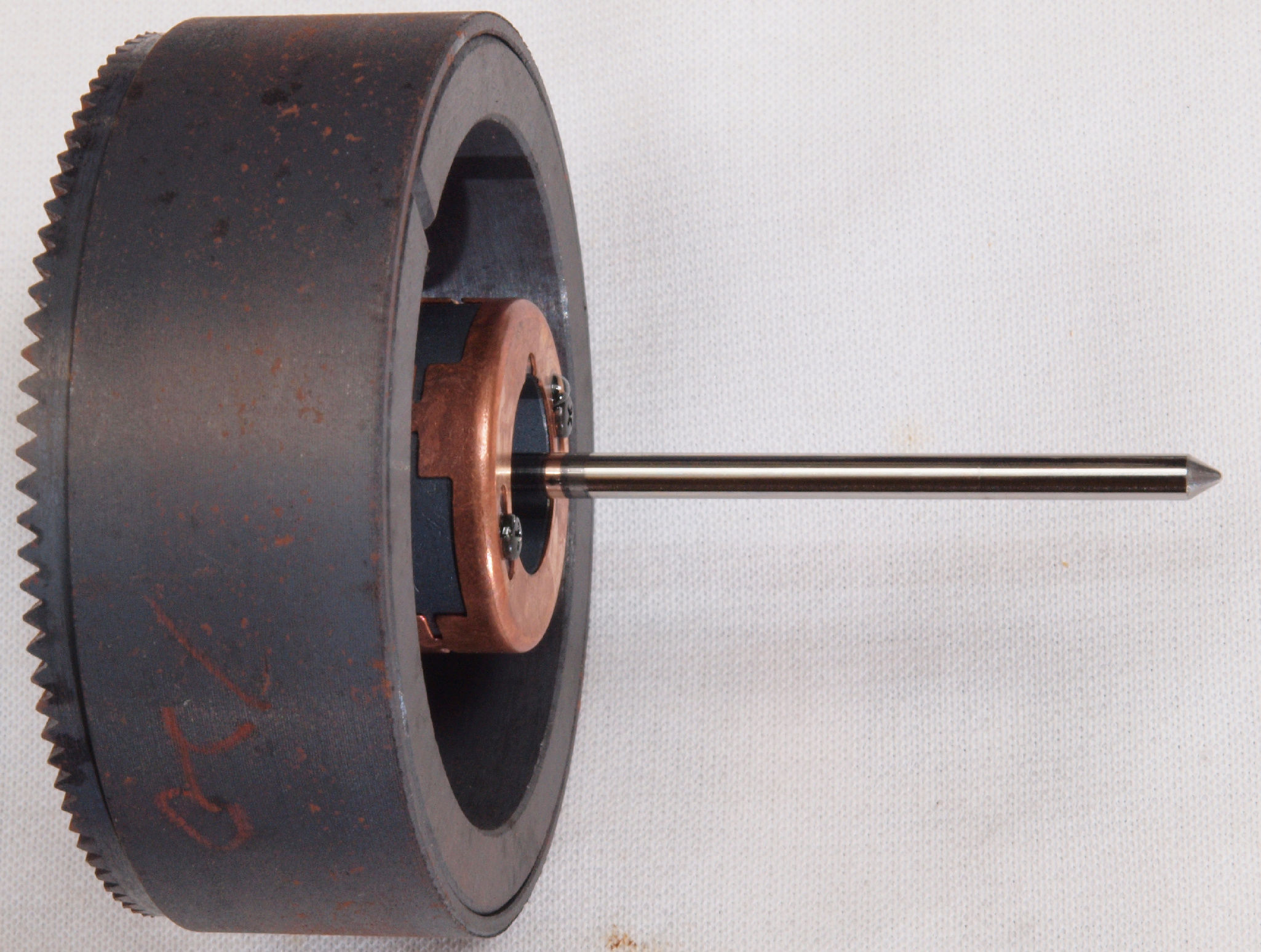

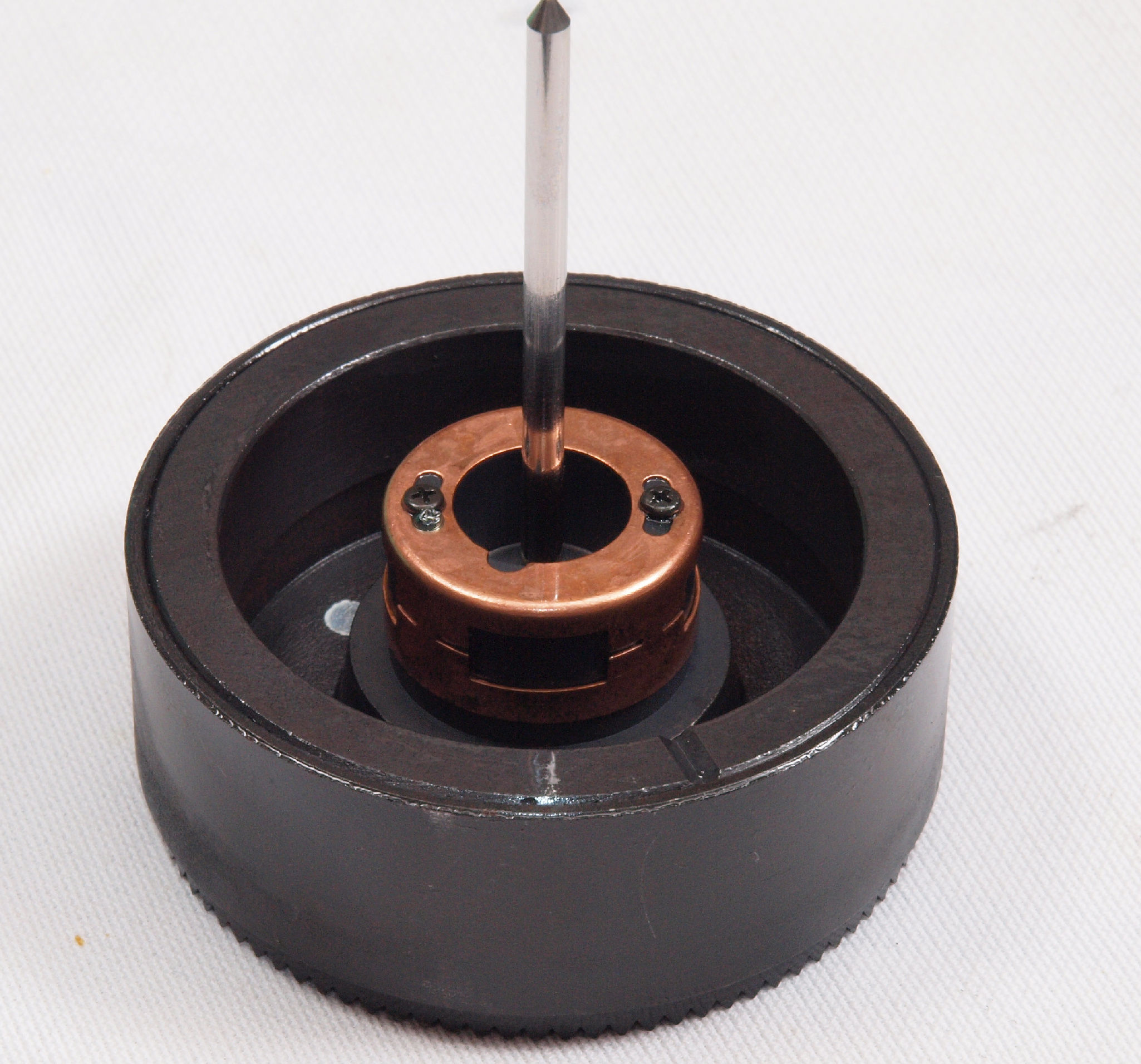

C57. 修理中 モーター回転子(アマチュア)軸
C58. 修理中 モーター回転子(アマチュア)軸、拡大。 オイル切れで少しキズ有り。

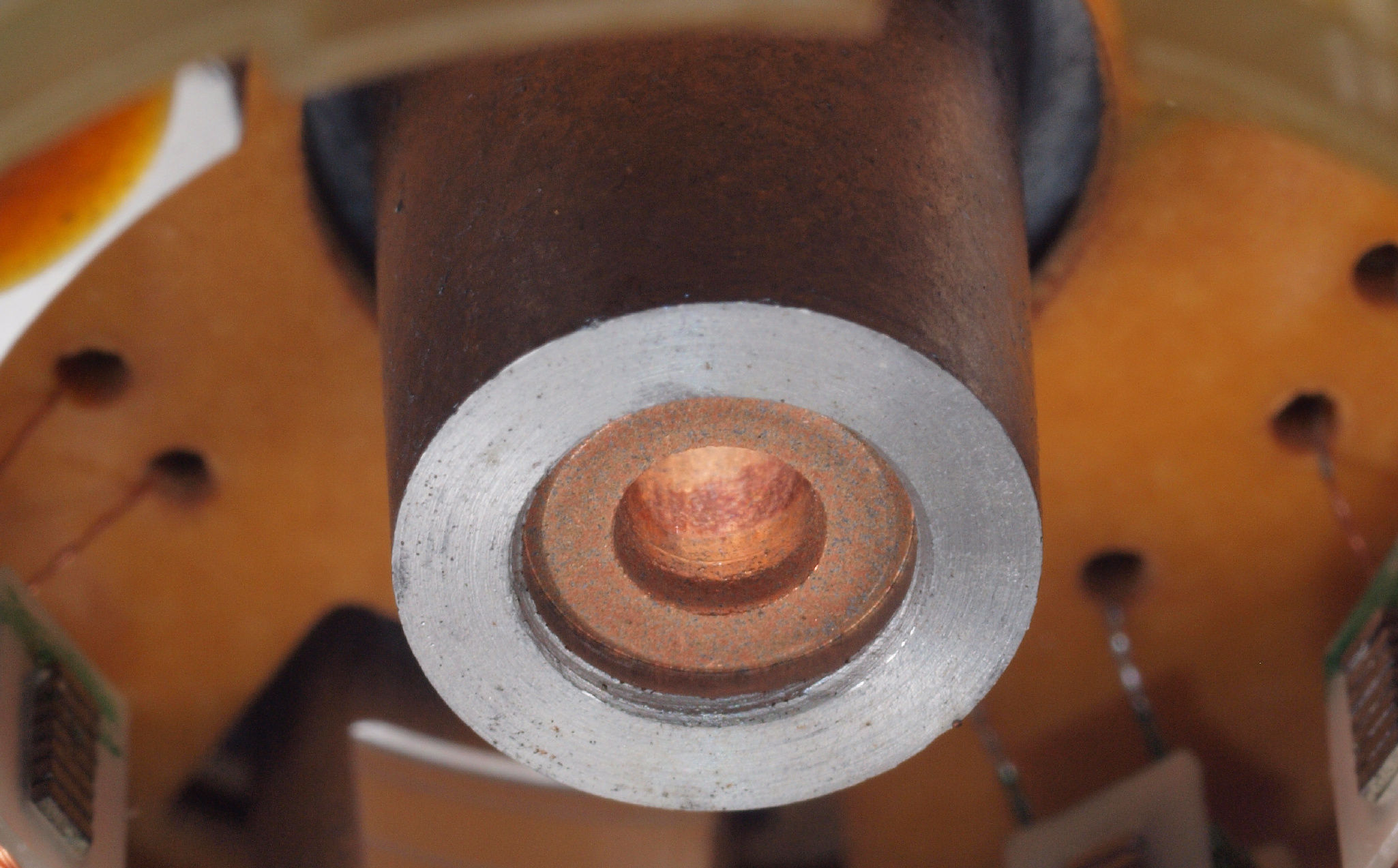

C61. 修理中、モータ回転子上側軸受を上から見る。 油分が無し。

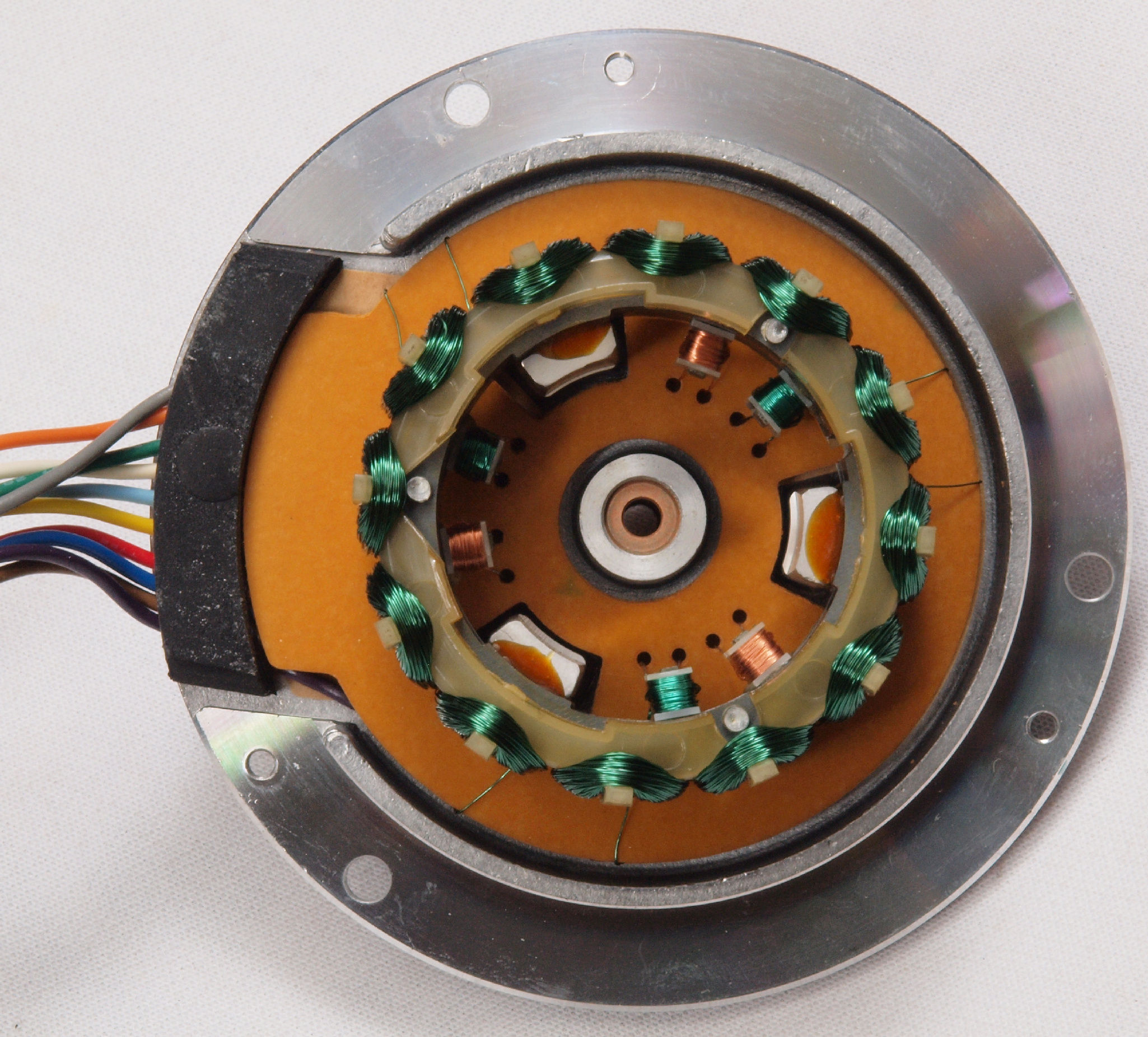

C62. 修理中、モーター固定子巻線+モータ回転子下側軸受。
C63. 修理中、モータ回転子上側軸受を下から見る。 油分が無し。

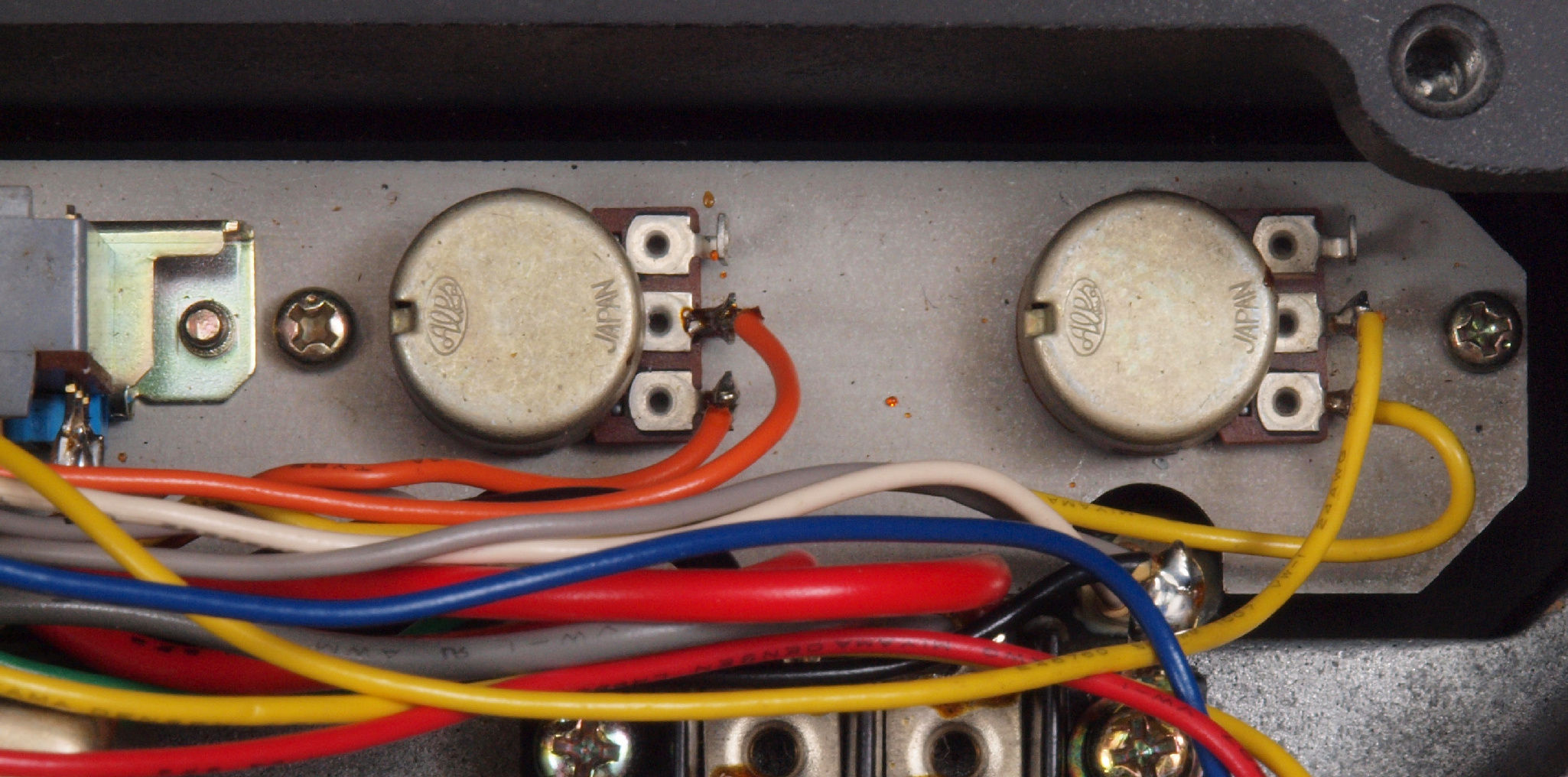

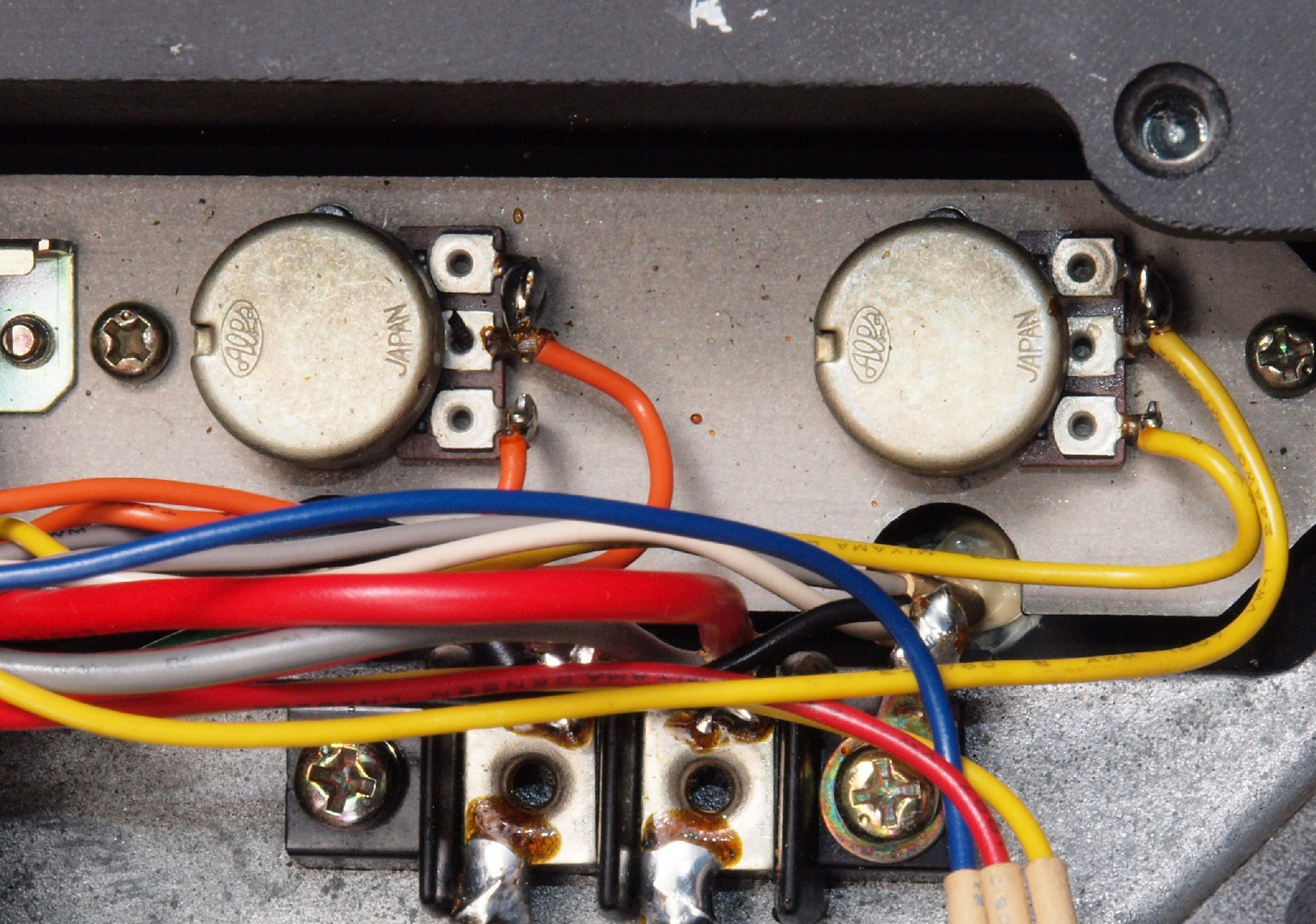

C71. 修理前、回転調整VR配線。
C72. 修理前、回転調整VR配線。

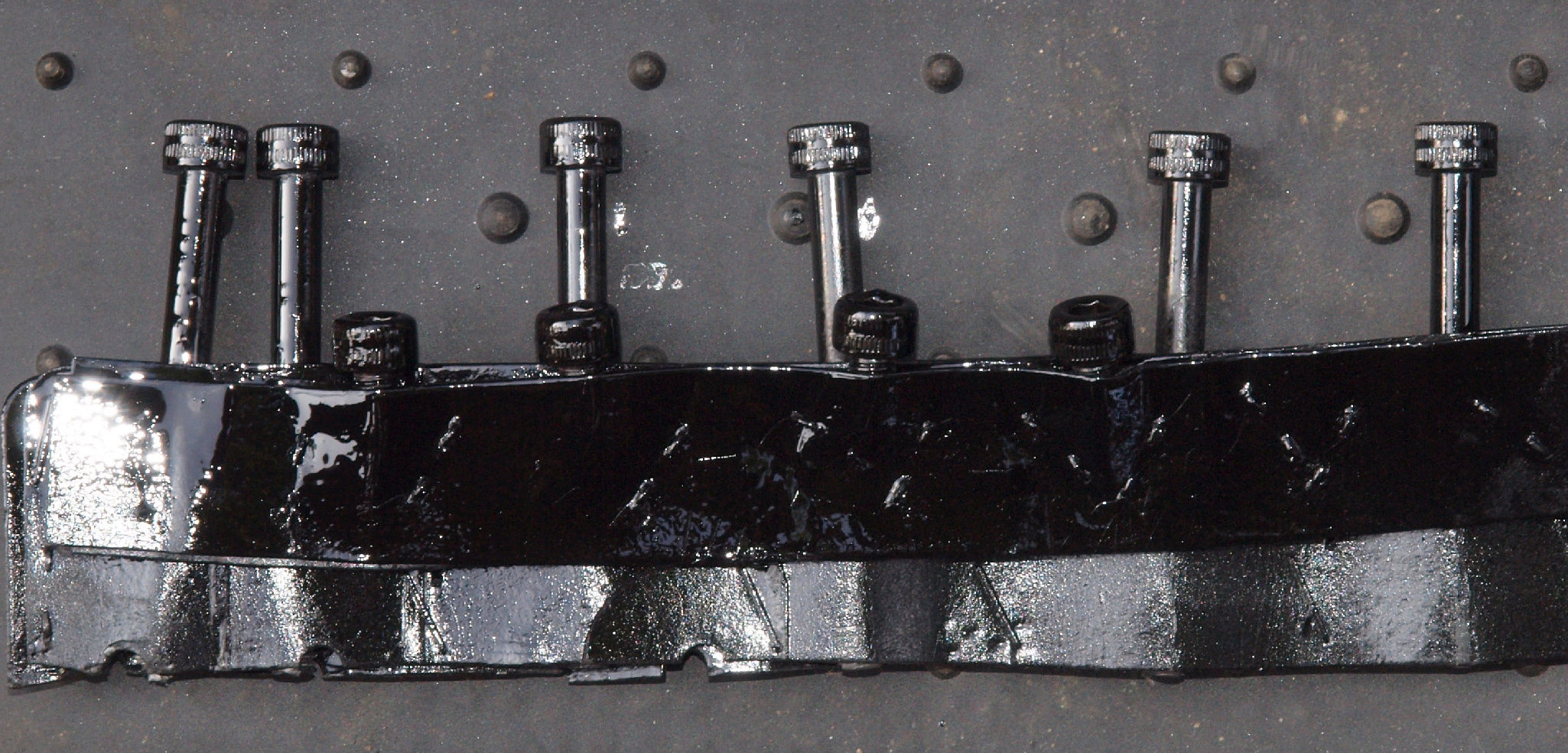

C8. 修理中 錆が発生しているので、ビスを軽く塗装。
C91. 修理前、下から見る。
C92. 修理後、下から見る。

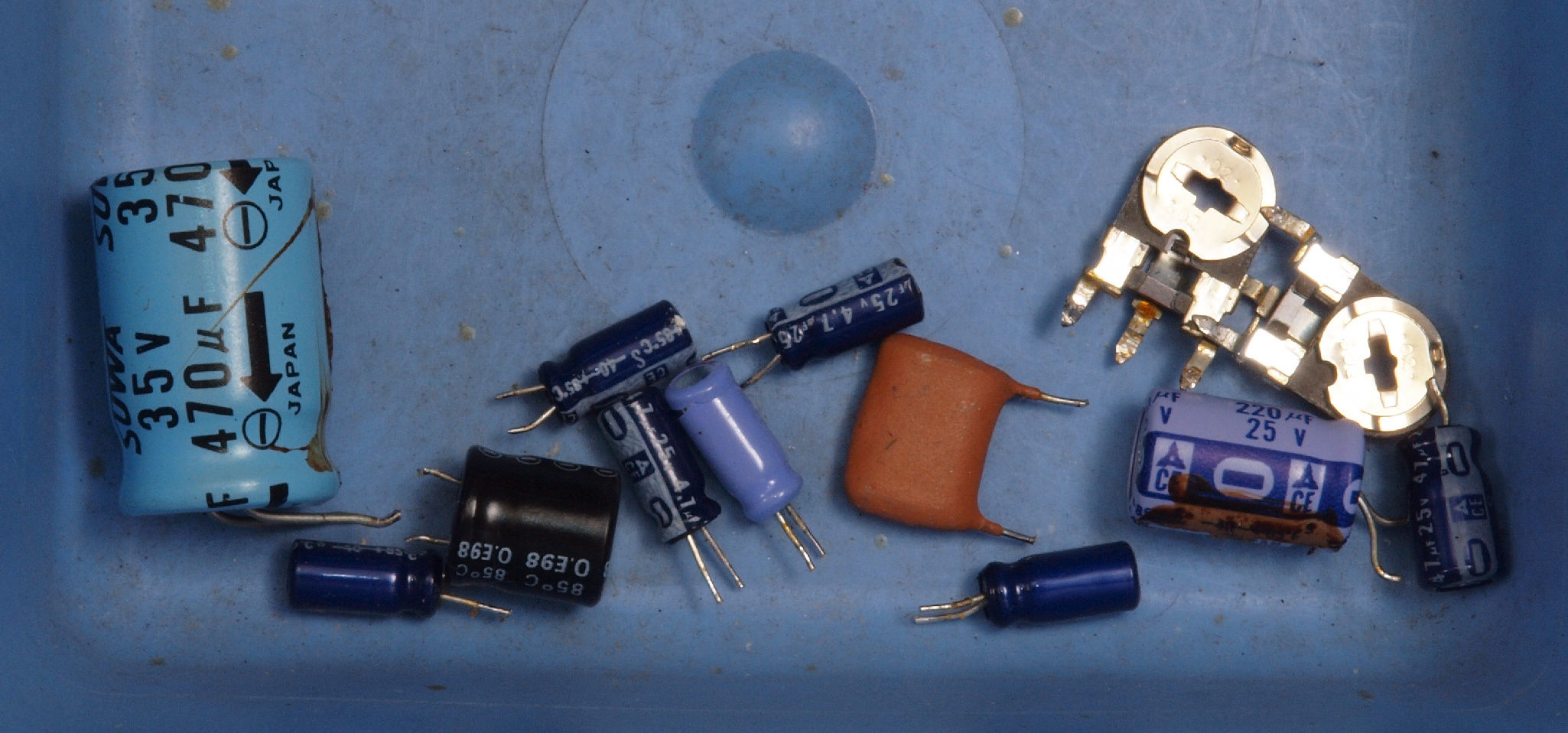

CA1. 交換部品。
S. MICRO SEIKI RY−5500 の仕様(カタログ・マニアルより)
駆動モーター FGサーボDCモーター
モーター回転数 33 1/3rpm=666、 45rpm=900
回転数調整範囲 ±6%
電源 AC100V、50Hz/60Hz
消費電力 12W
外形寸法 幅180×高さ114×奥行240mm
重量 12kg
価格 \140,000、1980年頃
  その他
付属 ドライブ糸 K-5
別売 ドライブ糸 5M(\1,000)
アームマウント AX-1G〜6G、AX-8G(\12,000)
アームマウント AX-7G(\38,000)
アームレスト用ベース RX-1(\500)
備考 アームマウント
AX-1G Micro MA-505X、505S、707X、
ADC LMF-1、LMF-2、EMT 929
Ortofon RS-212、RMG-212、SMG-212II、
Audio-Technica AT-1005II
Audio Craft AC-300C、A
Denon DA-303、305、307、309、401
FR FR-54、24mkII、14
SAEC WE-308N、308SX、407/23
Grace G-545F、707、840FB、940、945S
Technics EPA-101S、L、121S、L、99
Pioneer PA-1000
AX-2G SME 3009SII、SIII
AX-3G Micro MA-505LX、505LS
EMT 997
Ortofon RF297、RMG309
Audio Craft AC-300A、400A、C、400mkII
Denon DA-302、304、308
Grace G-565F、860FB、960
SAEC WE-308L
AX-4G SME 3012
AX-5G Audio-Technica:AT-1503II、1503III
FR FR-64、64S
AX-6G Micro MAX-282
Luster GST801
Audio Craft AC-4000MC
Audio-Technica AT-1501II、AT-1501III
FR FR-66S
SAEC WE-506/30
Victor UA-7082、7045
Technics EPA-100
Grace G660P
AX-7G: Micro MAX-282
Audio Craft AC-4000MC
※RX-5000のみ取付可能
AX-8G: Micro MA-505XII、SII、808X
SAEC WE-308N、308SX、407/23
Audio Craft AC-300mkII、3000MC
