| ＭＩＣＲＯＳＥＩＫＩ ＲＶ−１０９０． ４台目修理記録 |
| 平成２７年１２月１５日到着 平成２８年１月８日完成 |
Ａ． 修理前の状況．
Ｂ． 原因
Ｃ． 修理状況． Ｇ． 使用部品
Ｅ． 調整・測定． K． 修理費 ６２，０００円 |

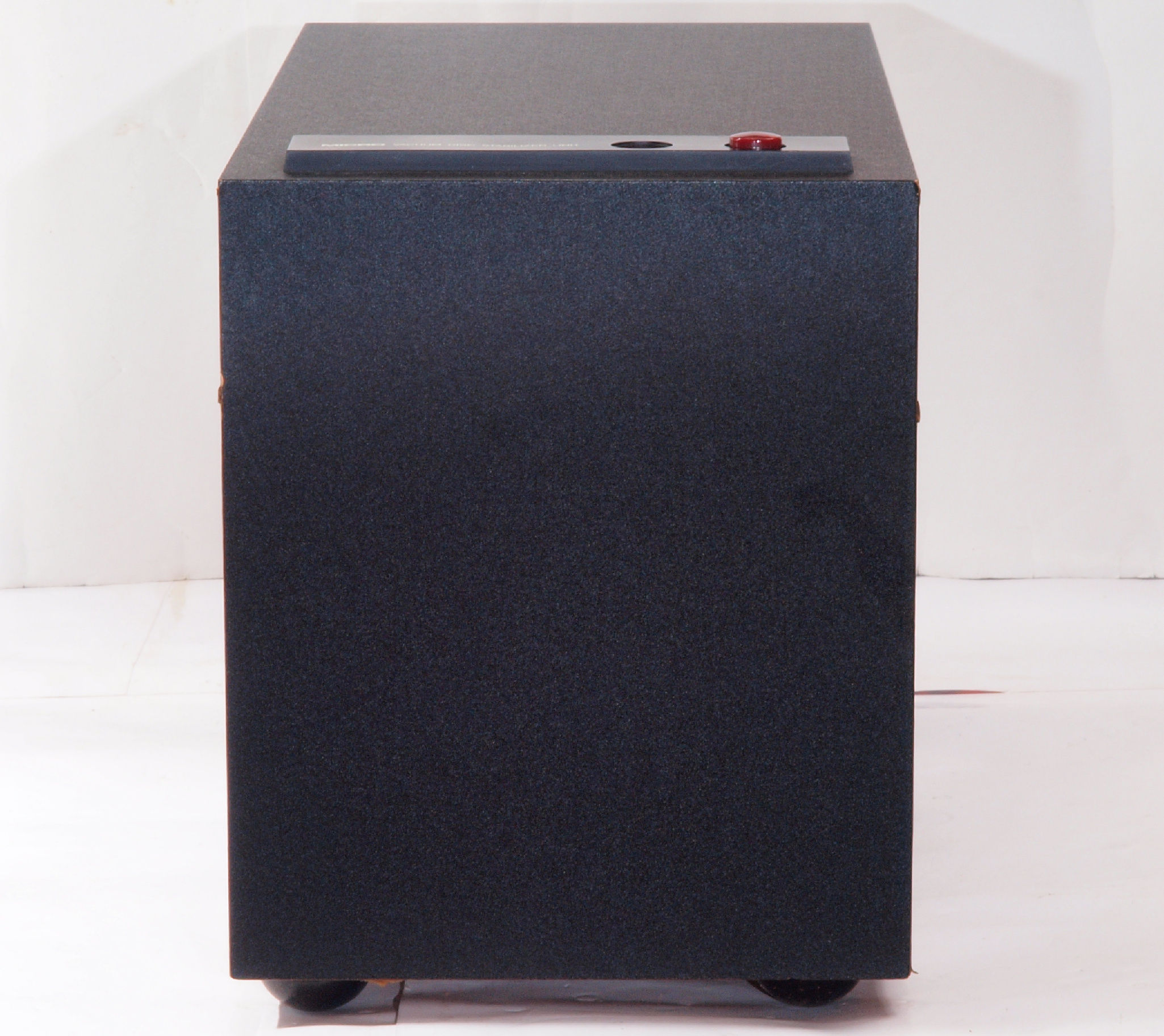

| Ａ． 修理前の点検状況 Ａ１１． 点検中 前から見る |
 |
| Ａ１２． 点検中 前右から見る |
 |

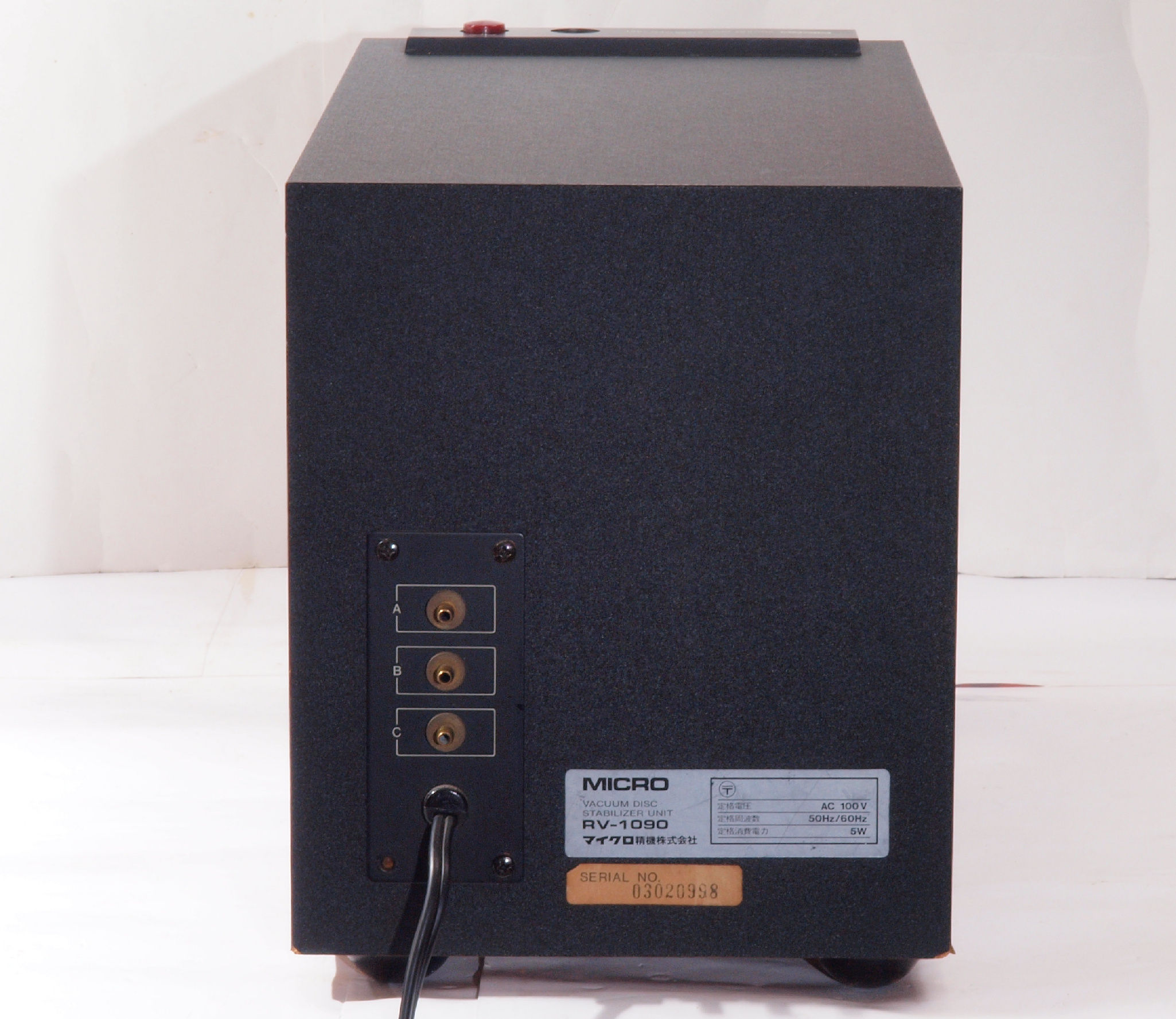

| Ａ１３． 点検中 後から見る |
 |
| Ａ１４． 点検中、 後から、電源入り口、吐出口見る。 止めビスが１本無し。 |
 |

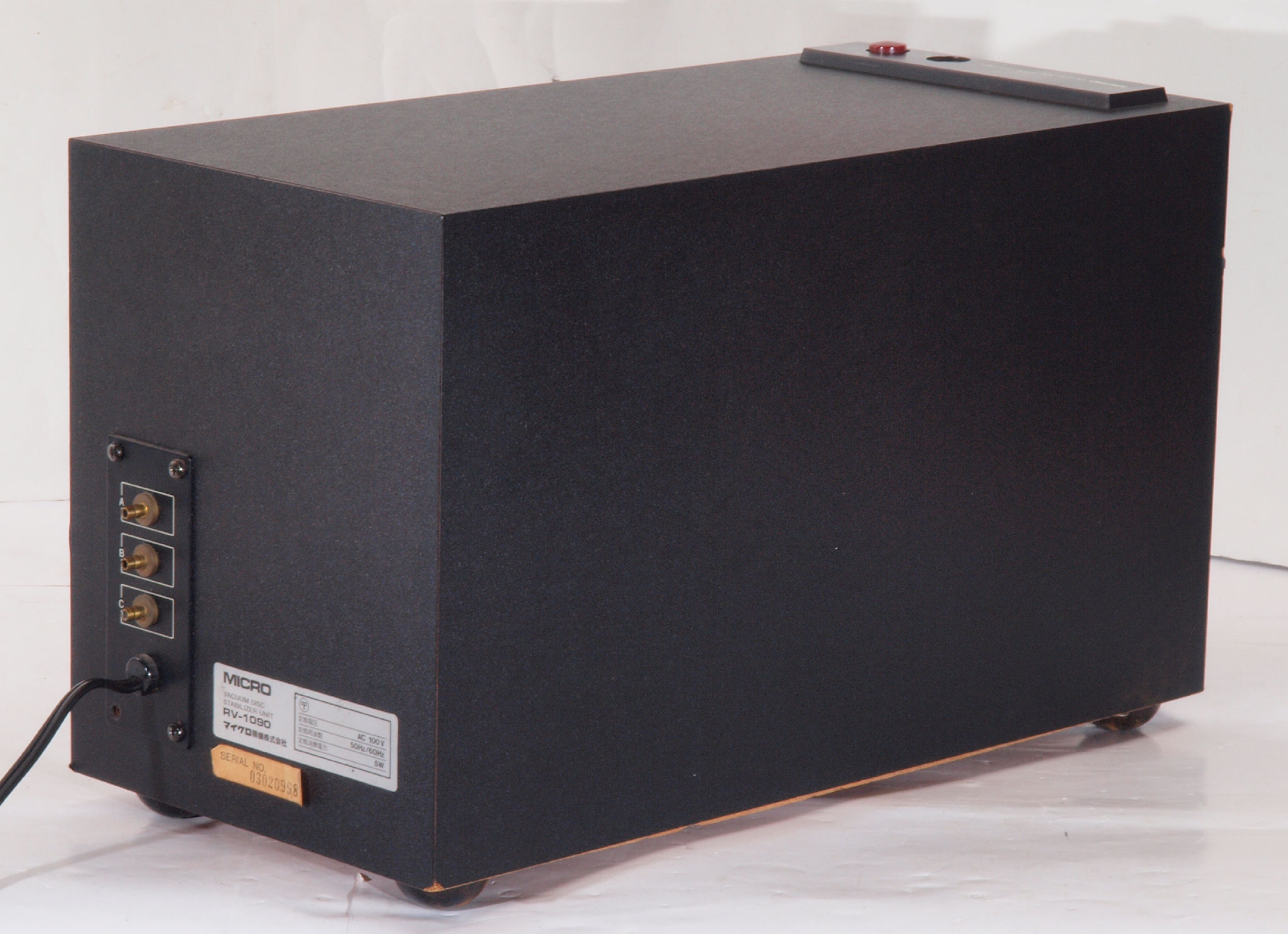

| Ａ１５． 点検中 後左から見る |
 |

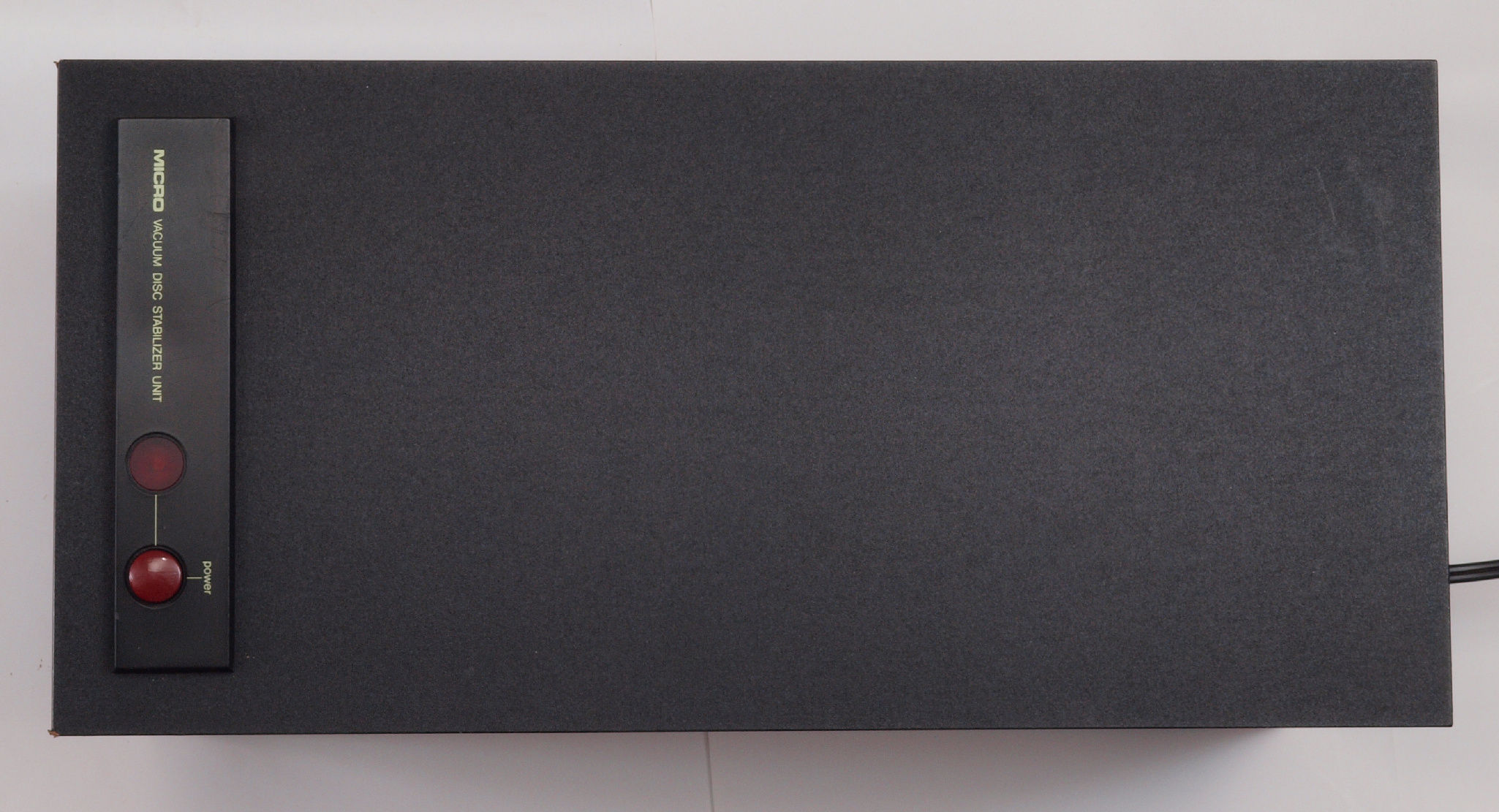

| Ａ２１． 点検中 上から見る |
 |

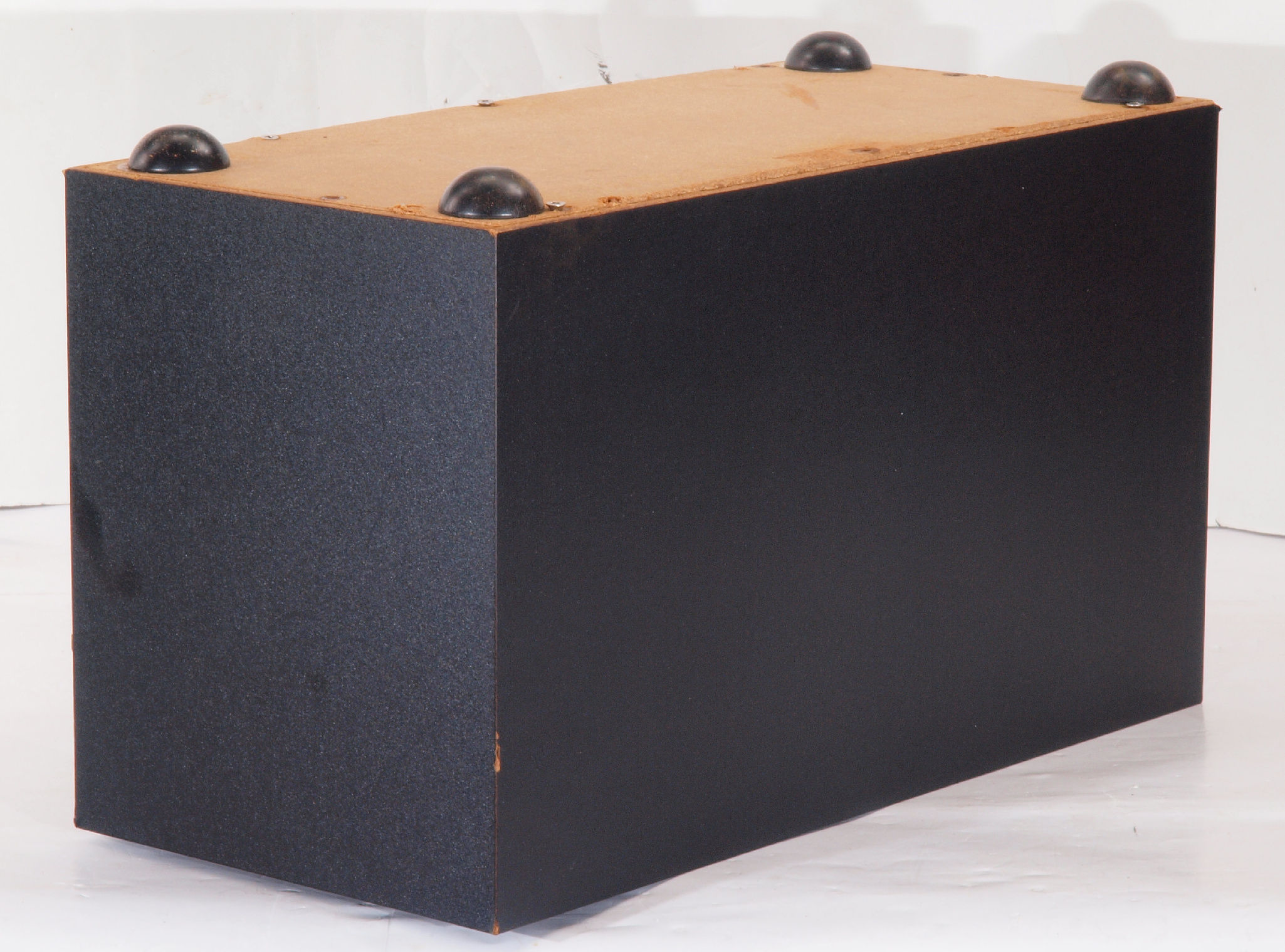

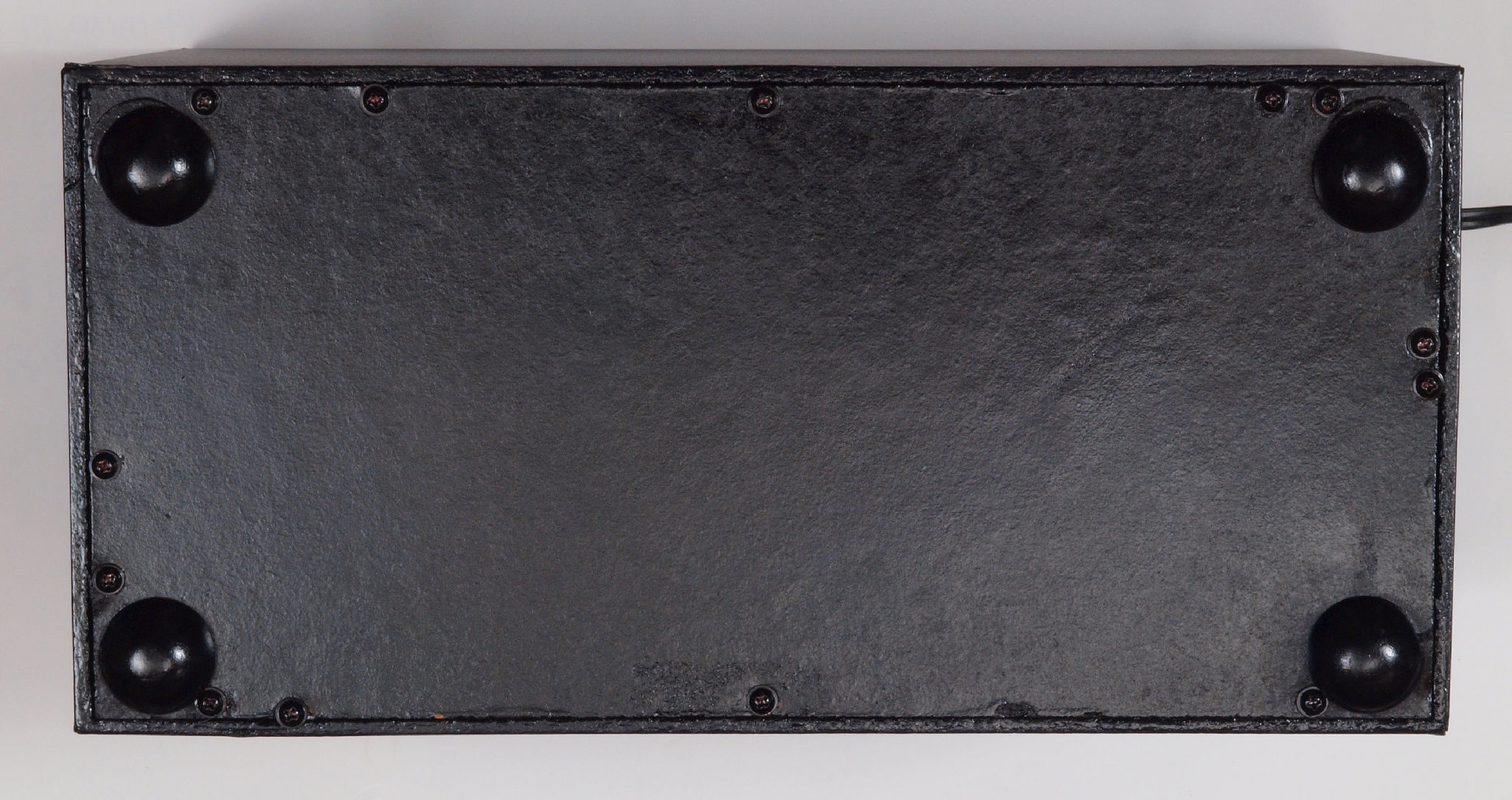

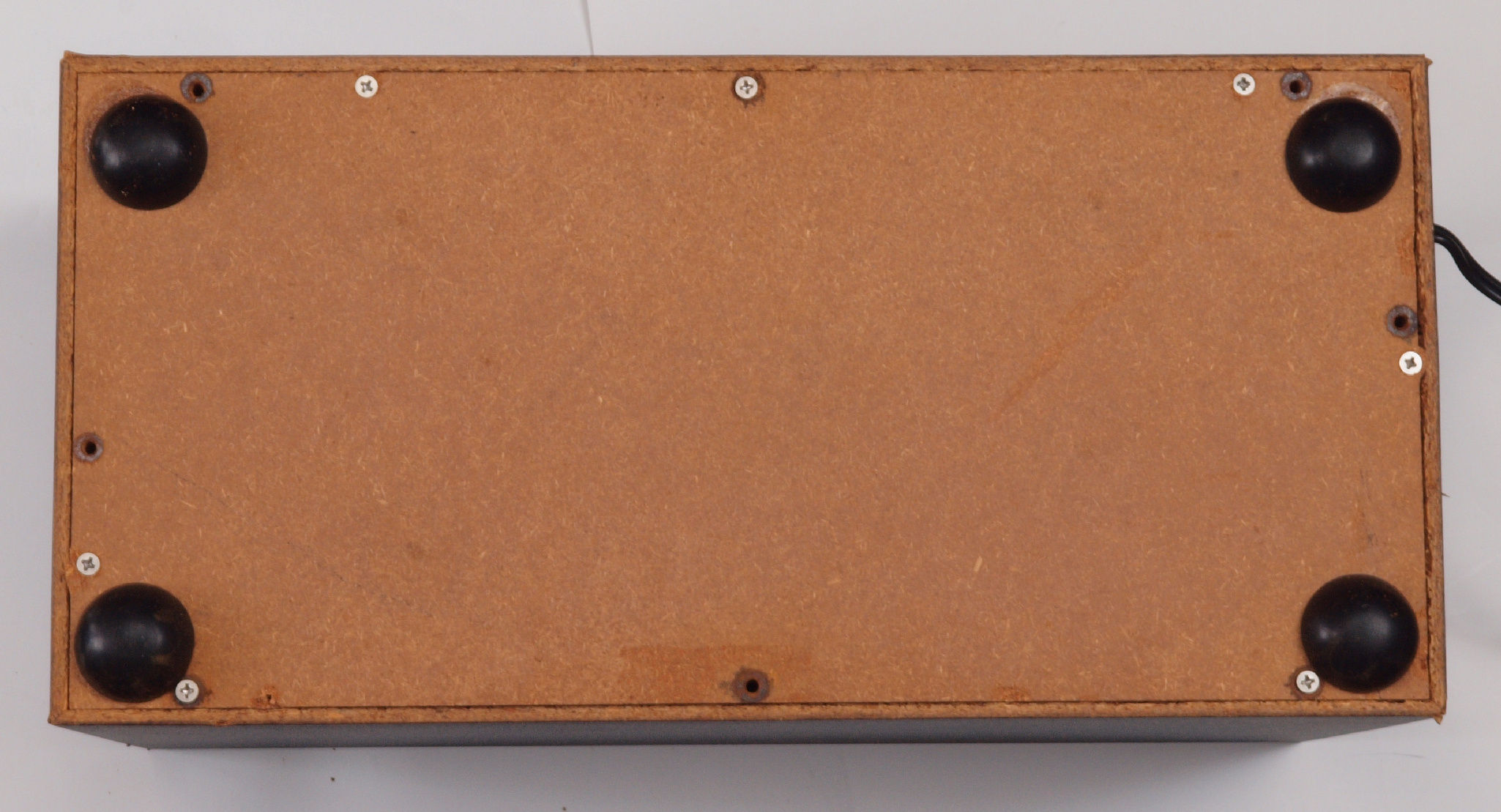

| Ａ２２． 点検中 下から見る |
 |
| Ａ２３． 点検中 下前左から見る |
 |

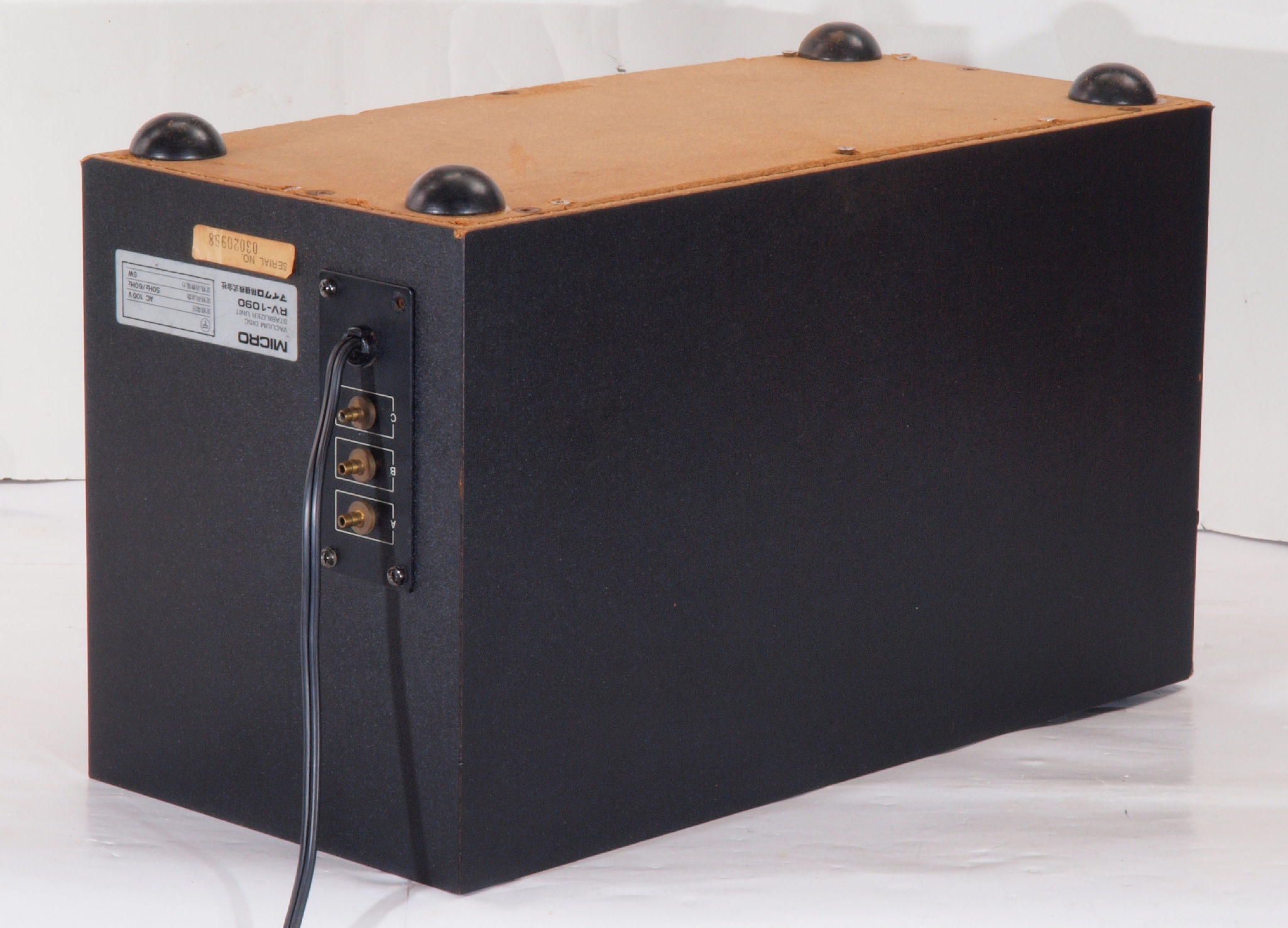

| Ａ２４． 点検中 下後右から見る |
 |
| Ａ３１． 点検中 下蓋・スポンジ取り、下から見る。 |
 |
| Ａ３２． 点検中 下蓋・スポンジ・ポンプ消音箱蓋を取り、下から見る。 |
 |

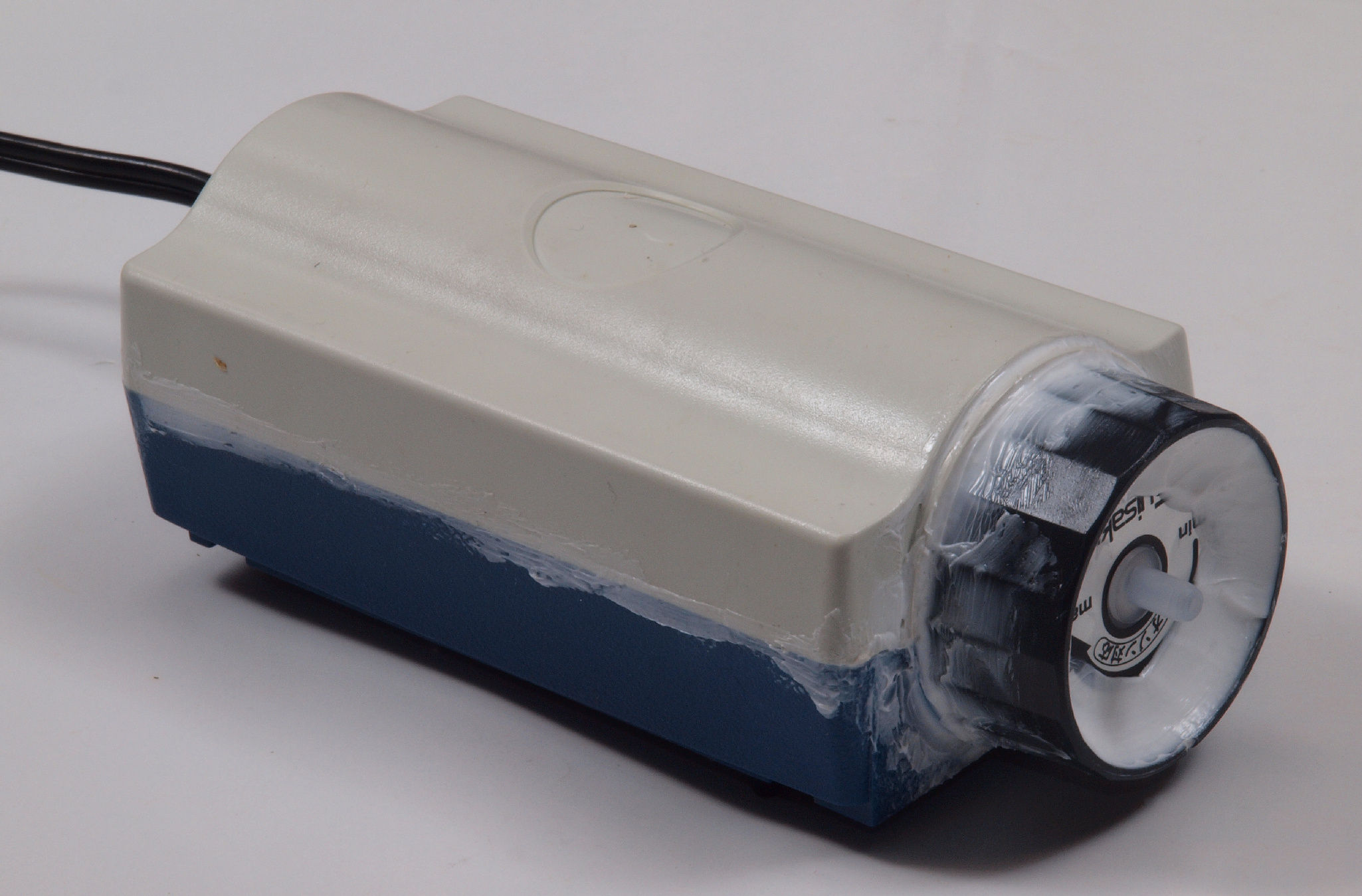

| Ａ４１． 点検中 ポンプを見る |
 |
| Ａ４２． 点検中 ポンプを見る、吸い込み口。 |
 |

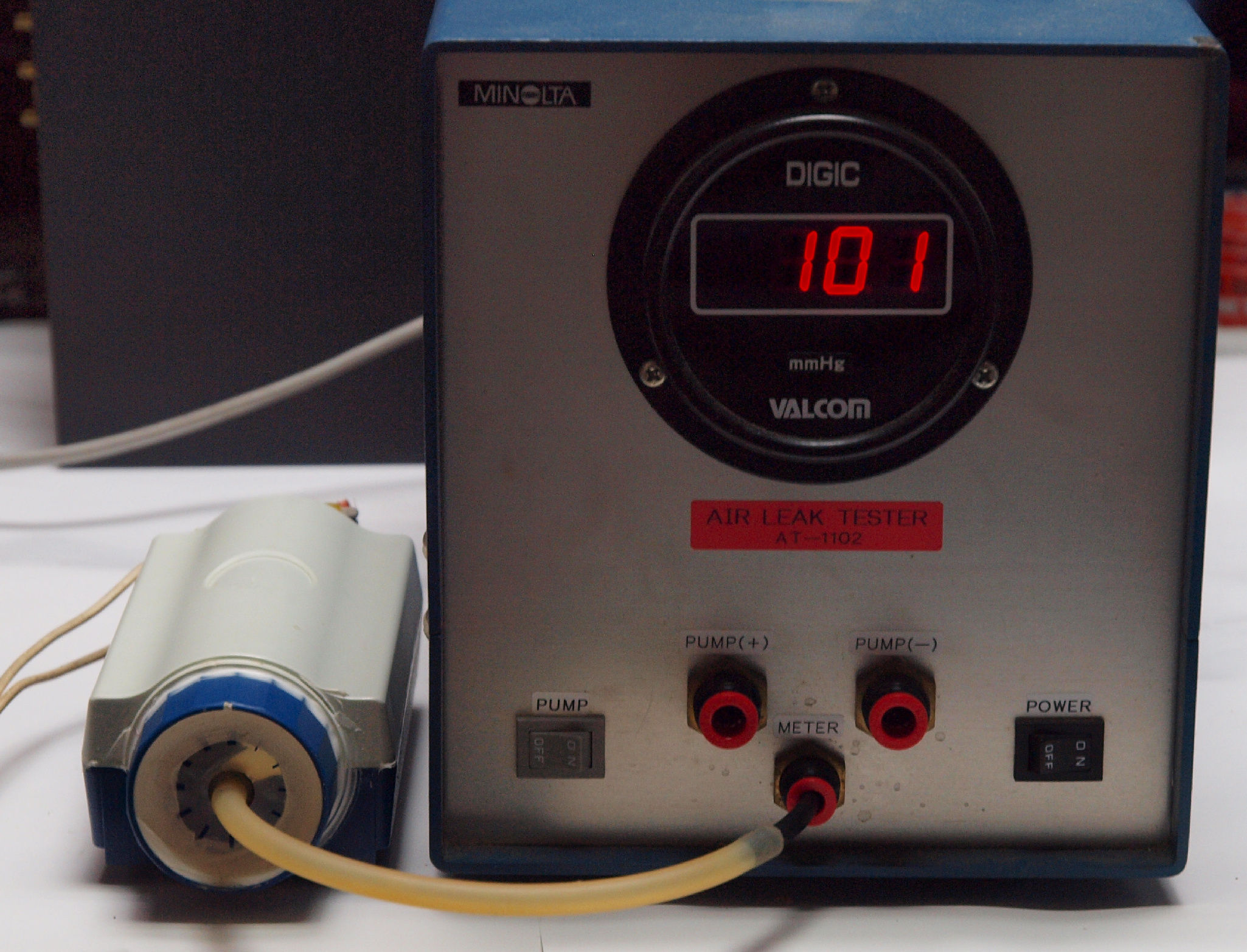

| Ａ５１． 点検中 ポンプ圧力測定中 「Ｃ＝吐き出し」 の圧力測定。 経年劣化で少し低い。 |
 |

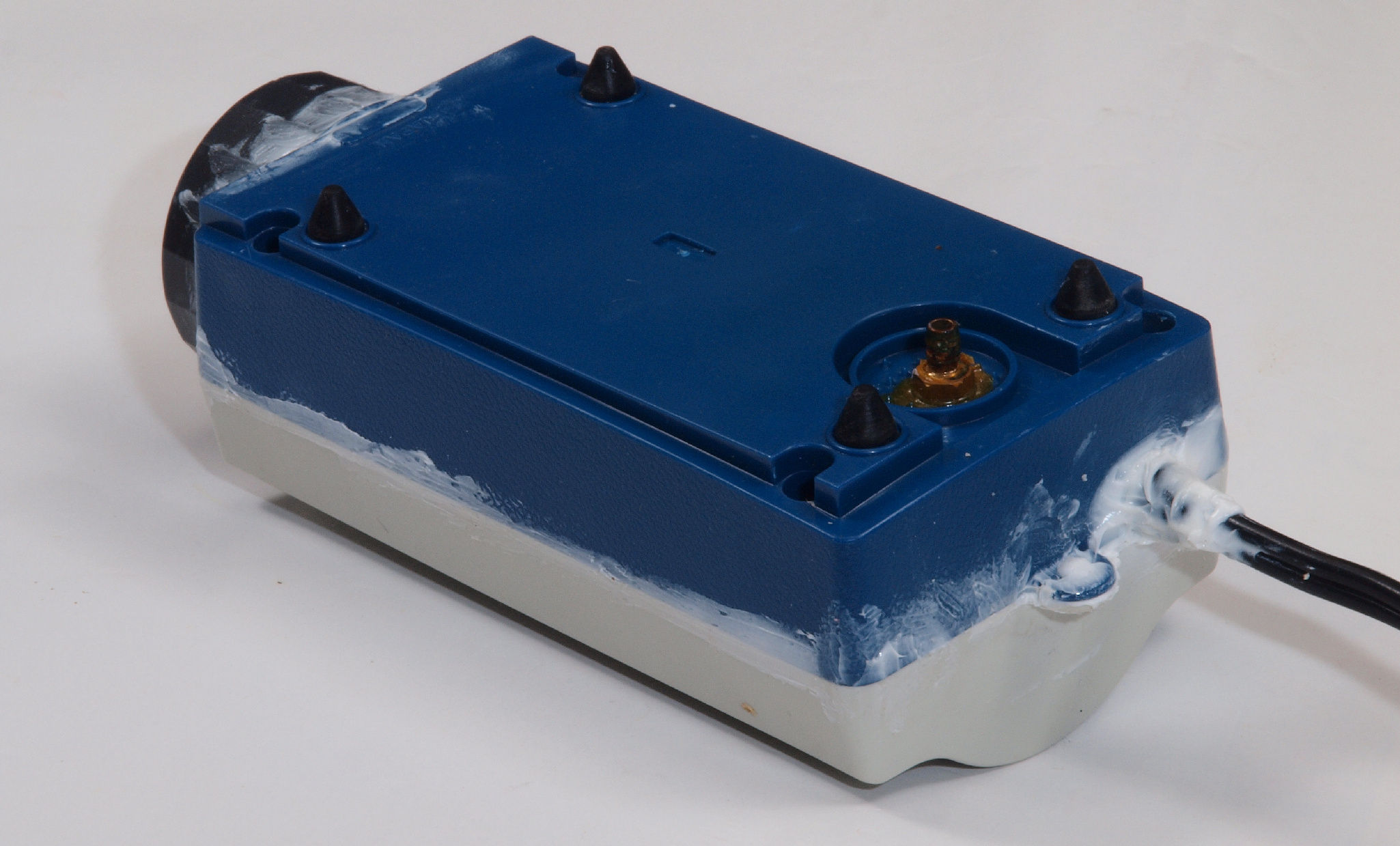

| Ｃ１． 修理状況． Ｃ１１． 修理前 ポンプ。 |
|
| Ｃ１２． 修理（交換）後 ポンプ。 |
 |
| Ｃ１３． 修理前 ポンプを見る、吸い込み口。 |
|
| Ｃ１４． 修理（交換）後 ポンプを見る、吸い込み口。 |
 |

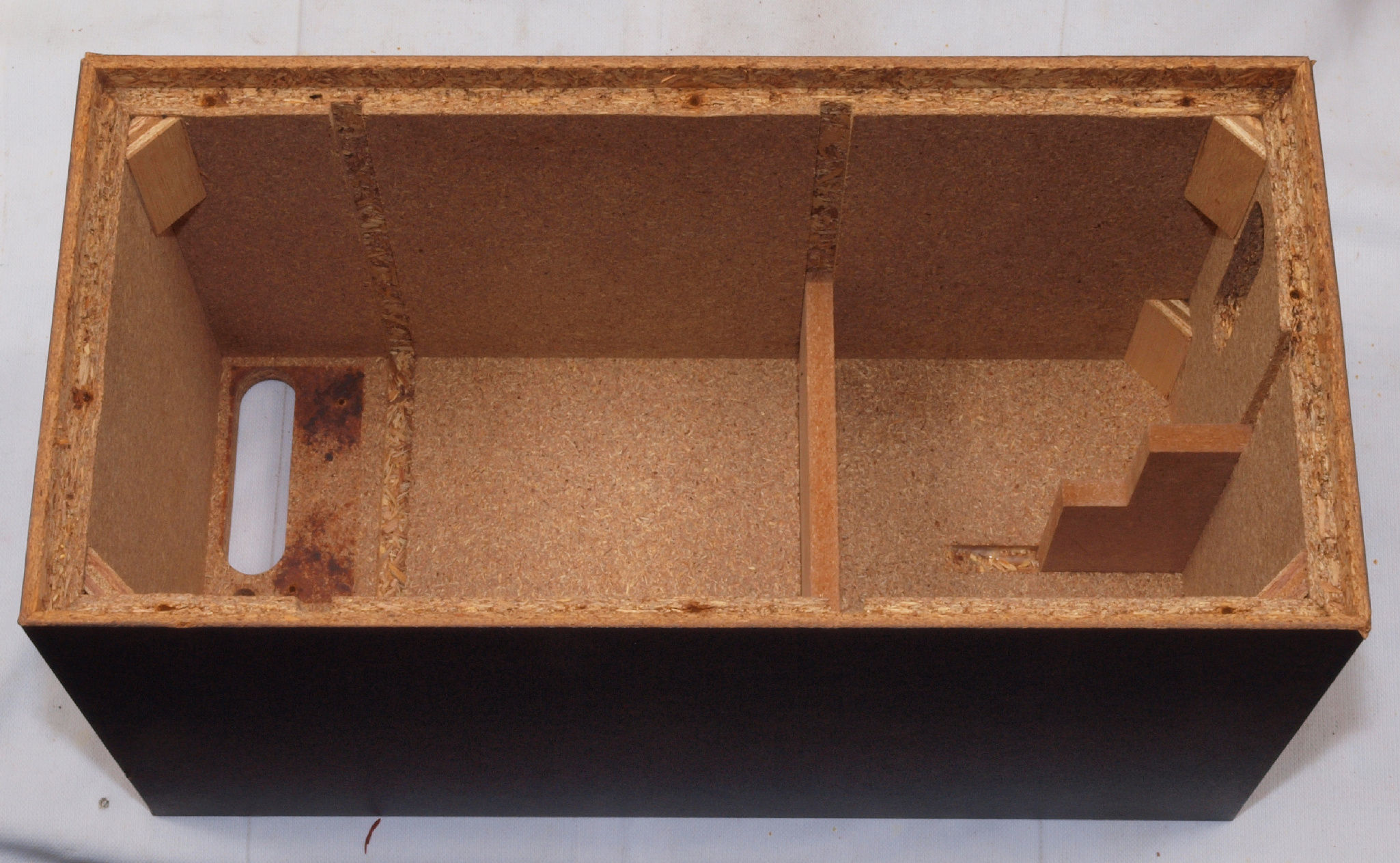

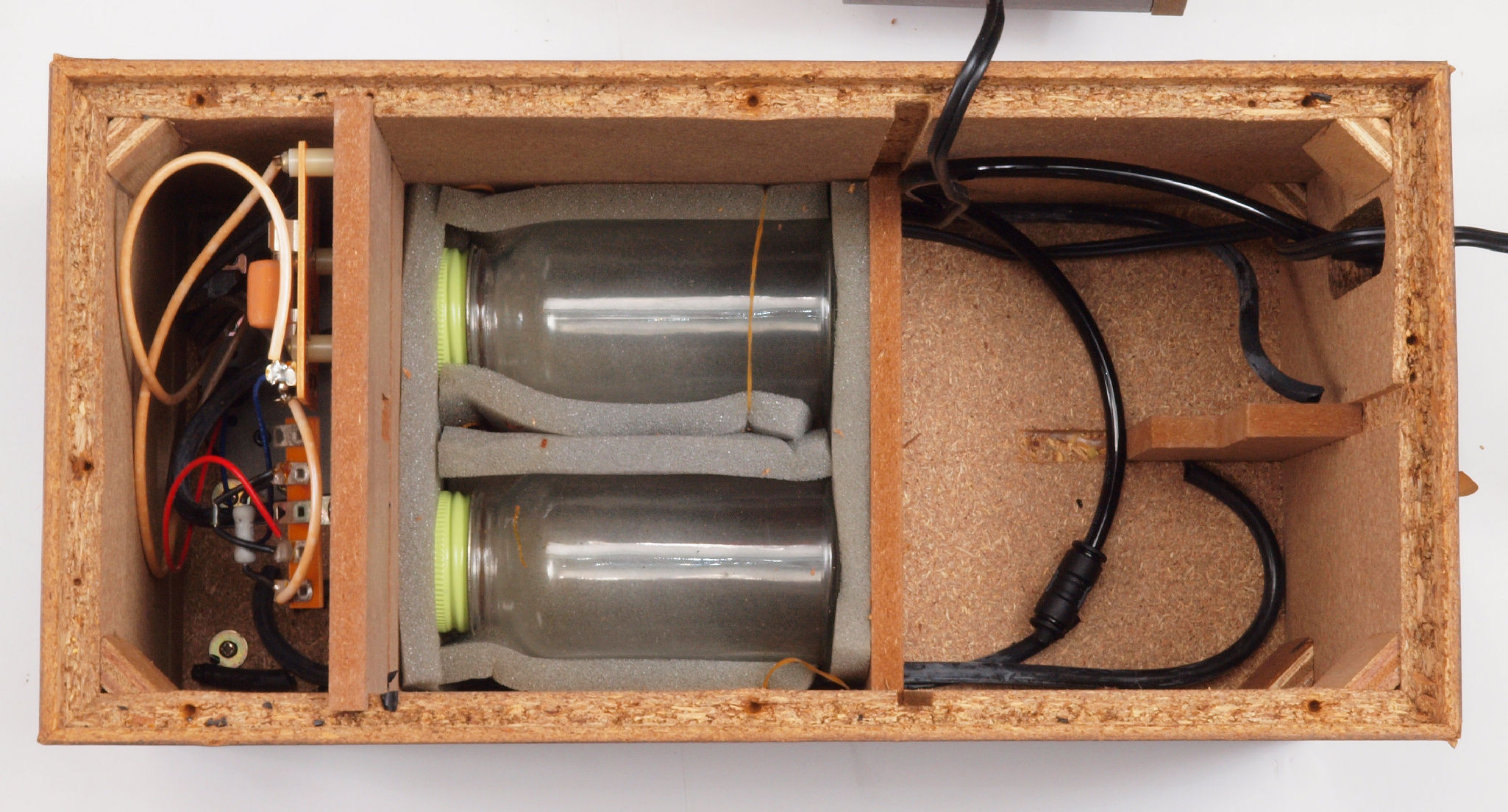

| Ｃ２１． 修理前 木箱ケース内のポンプ。 |
 |

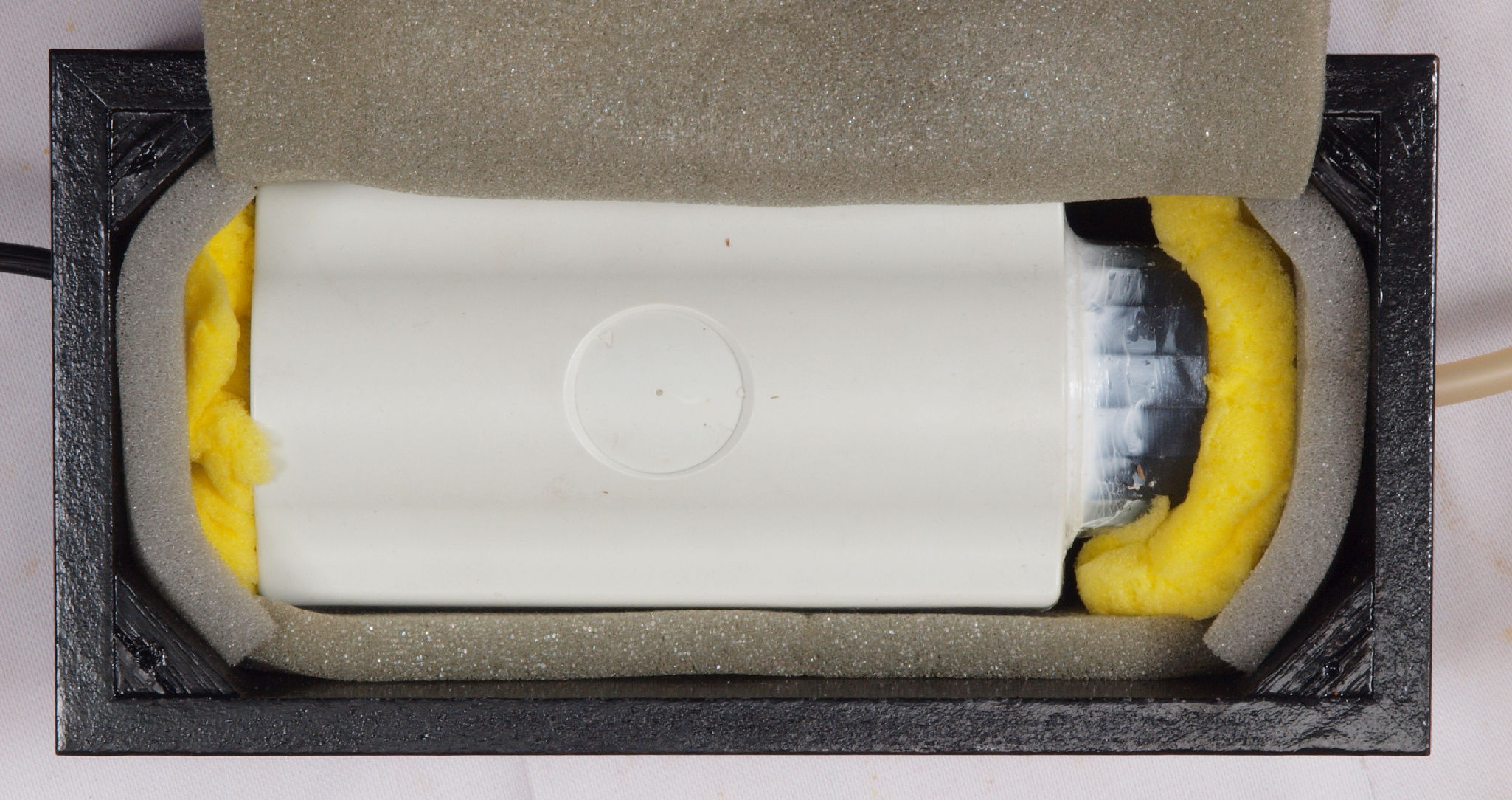

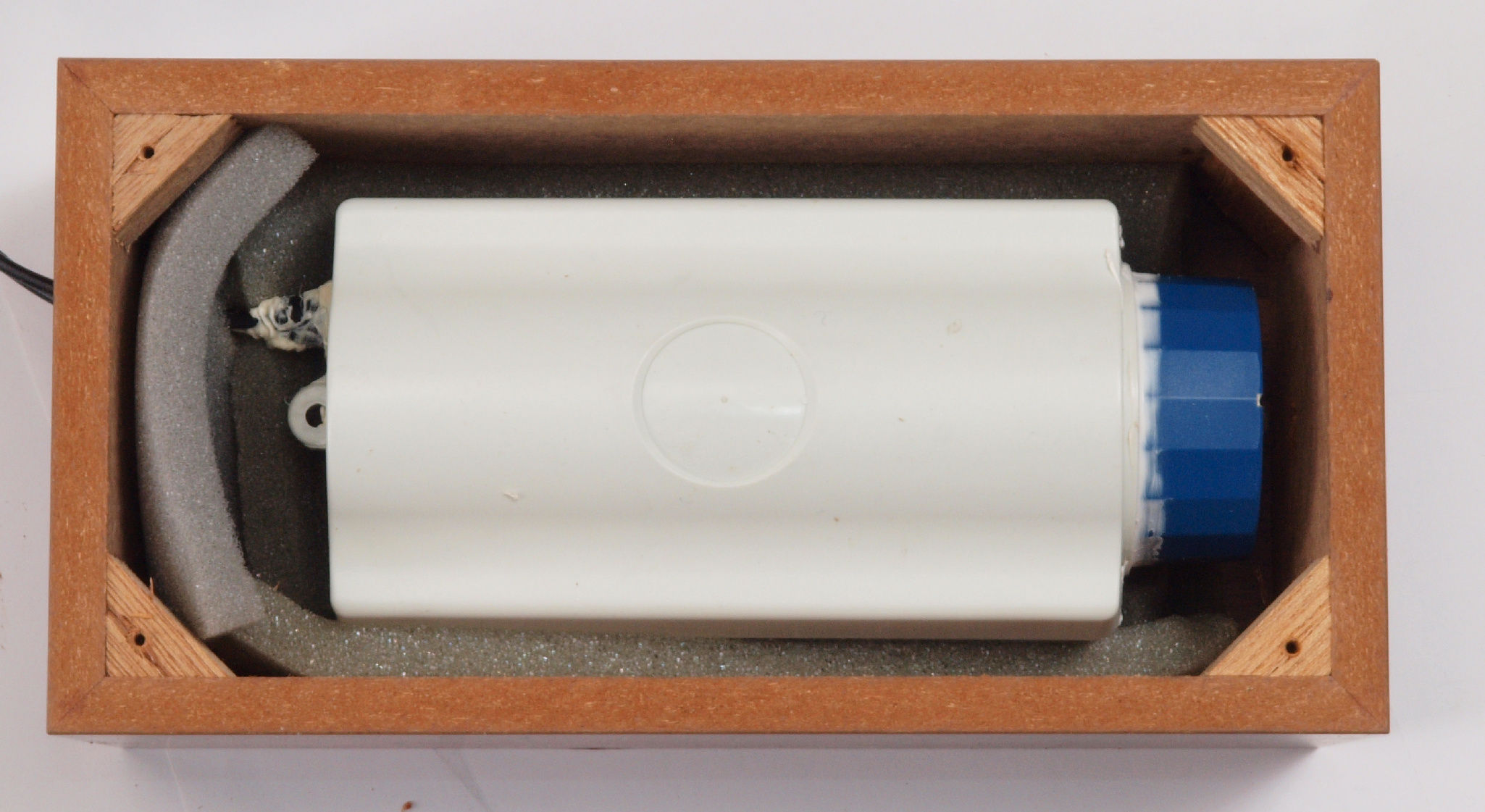

| Ｃ２２． 修理後 木箱ケース内のポンプ。 |
 |

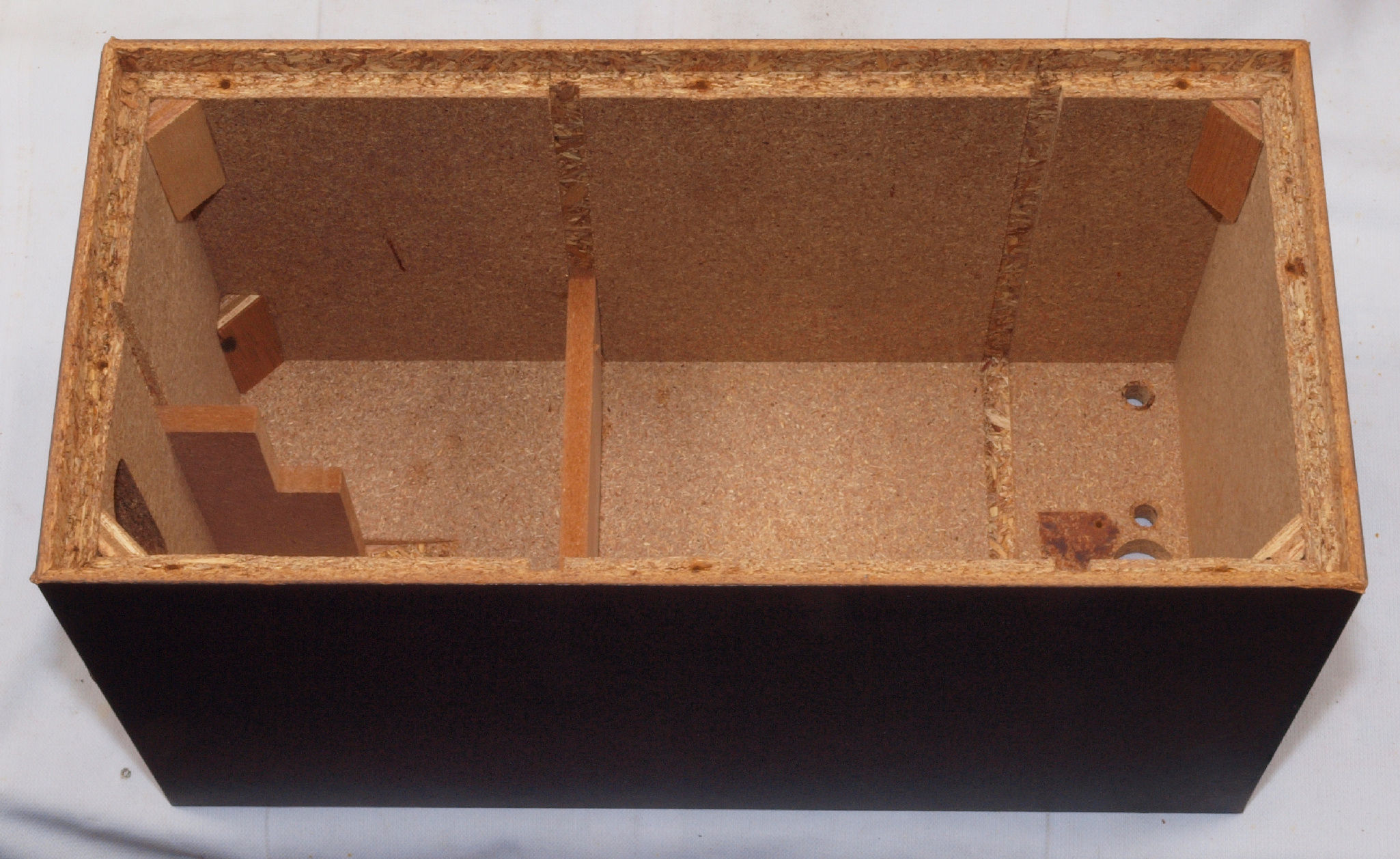

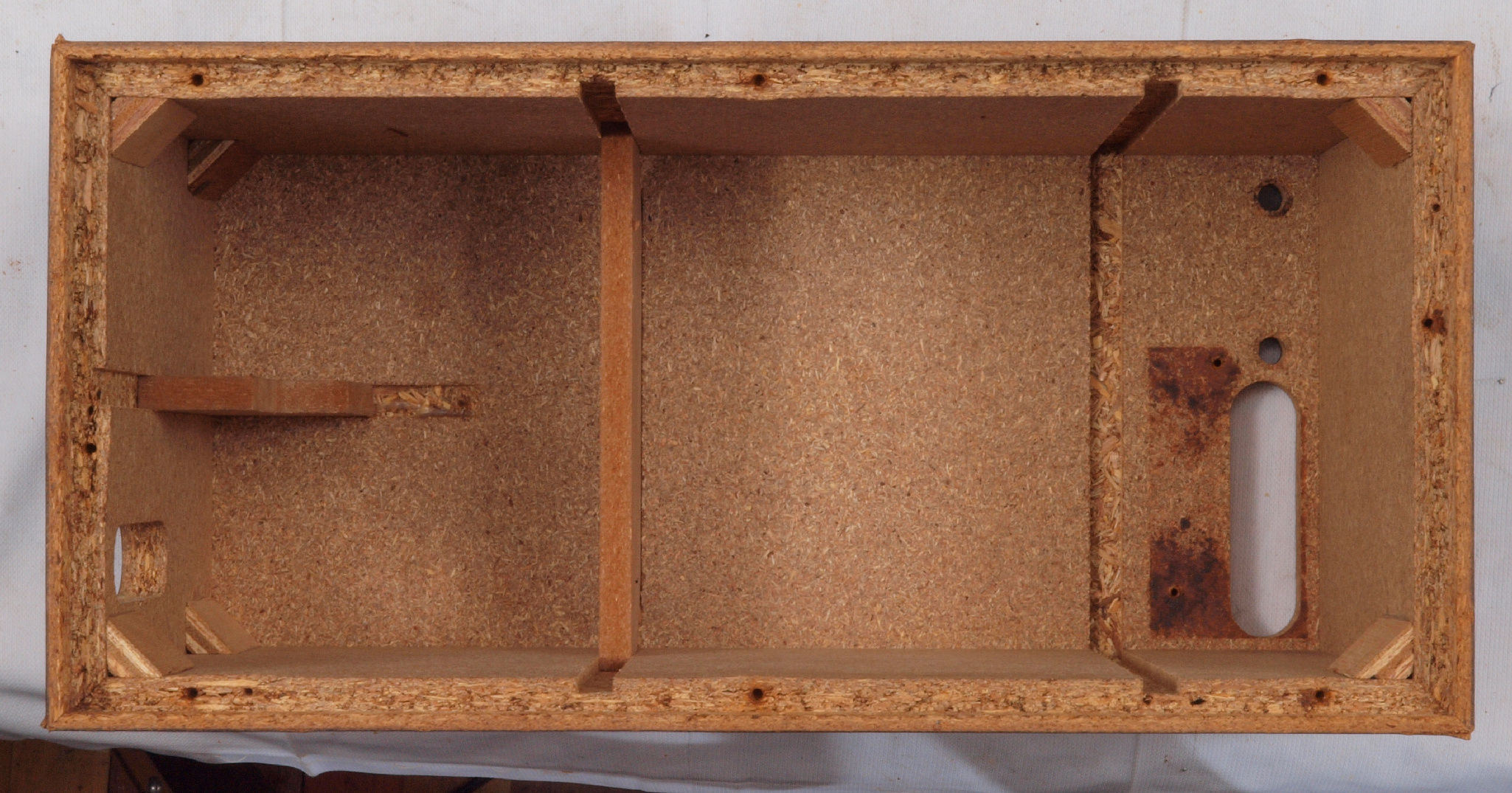

| Ｃ３１． 修理前 接着材が劣化した木箱。 |
 |

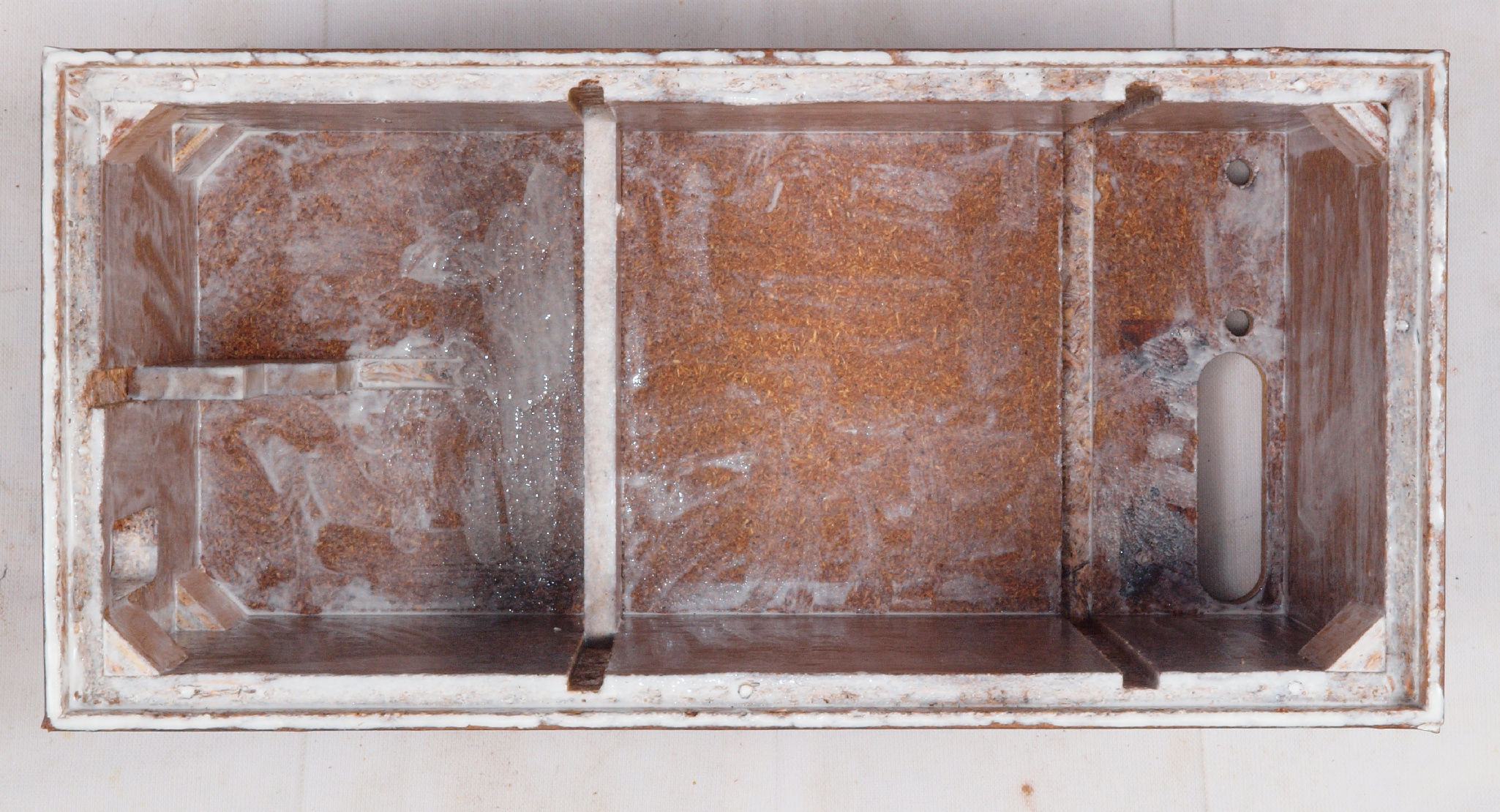

| Ｃ３２． 修理中 圧縮板にボンドを塗って固める。 |
 |

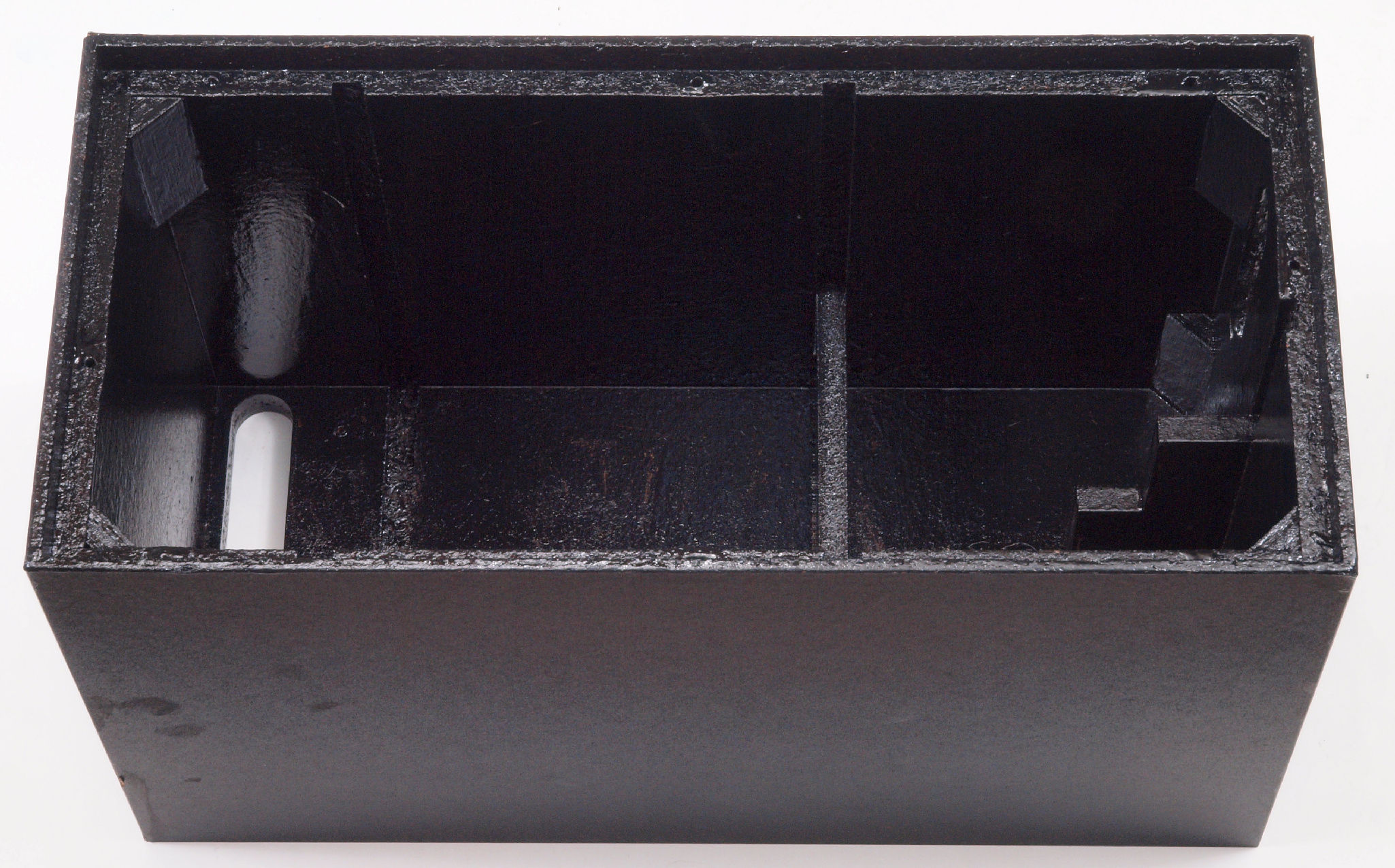

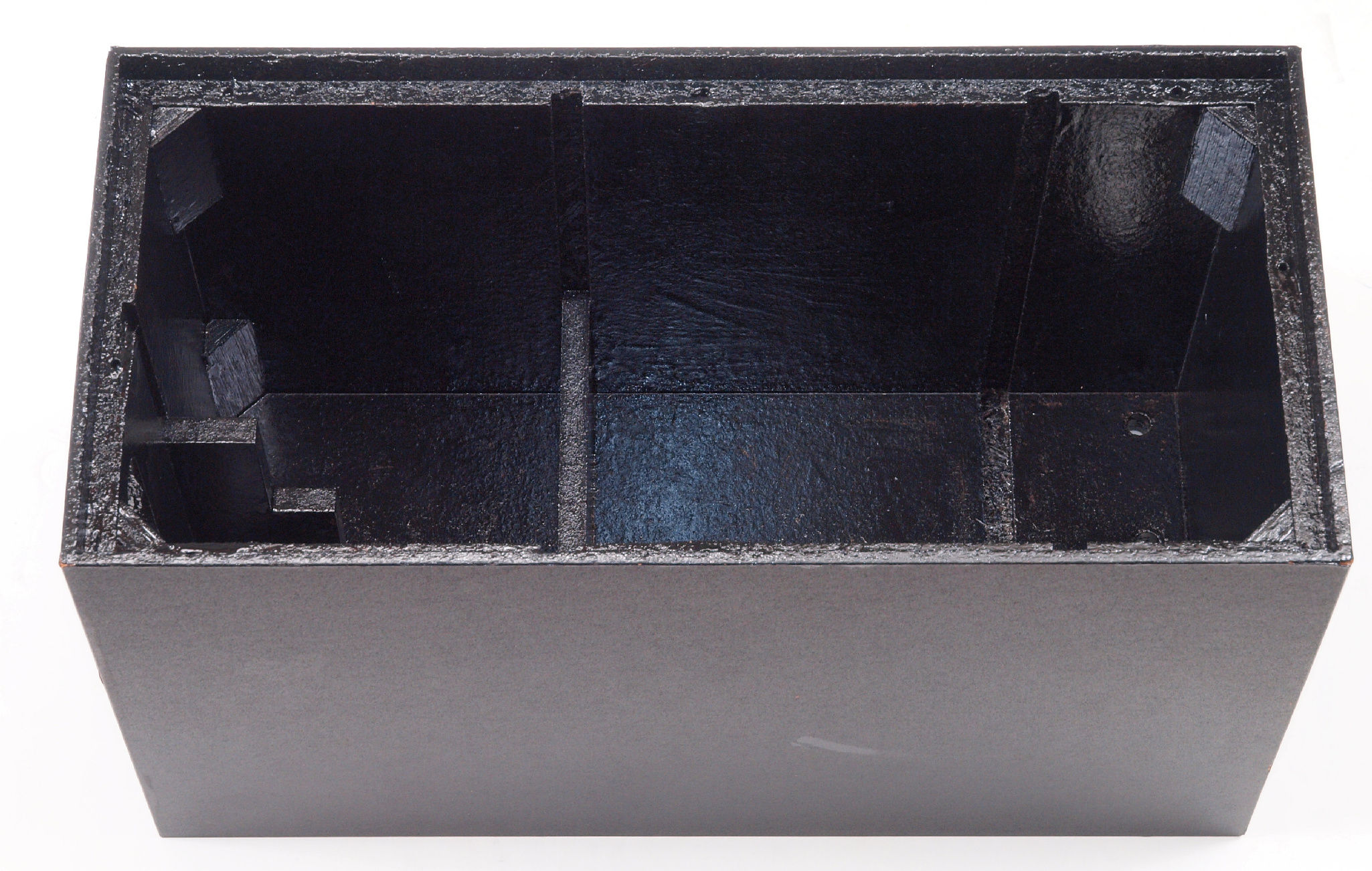

| Ｃ３３． 修理後 さらに、塗装する。 |
 |
| Ｃ３４． 修理前 接着材が劣化した木箱。右側。 |
 |

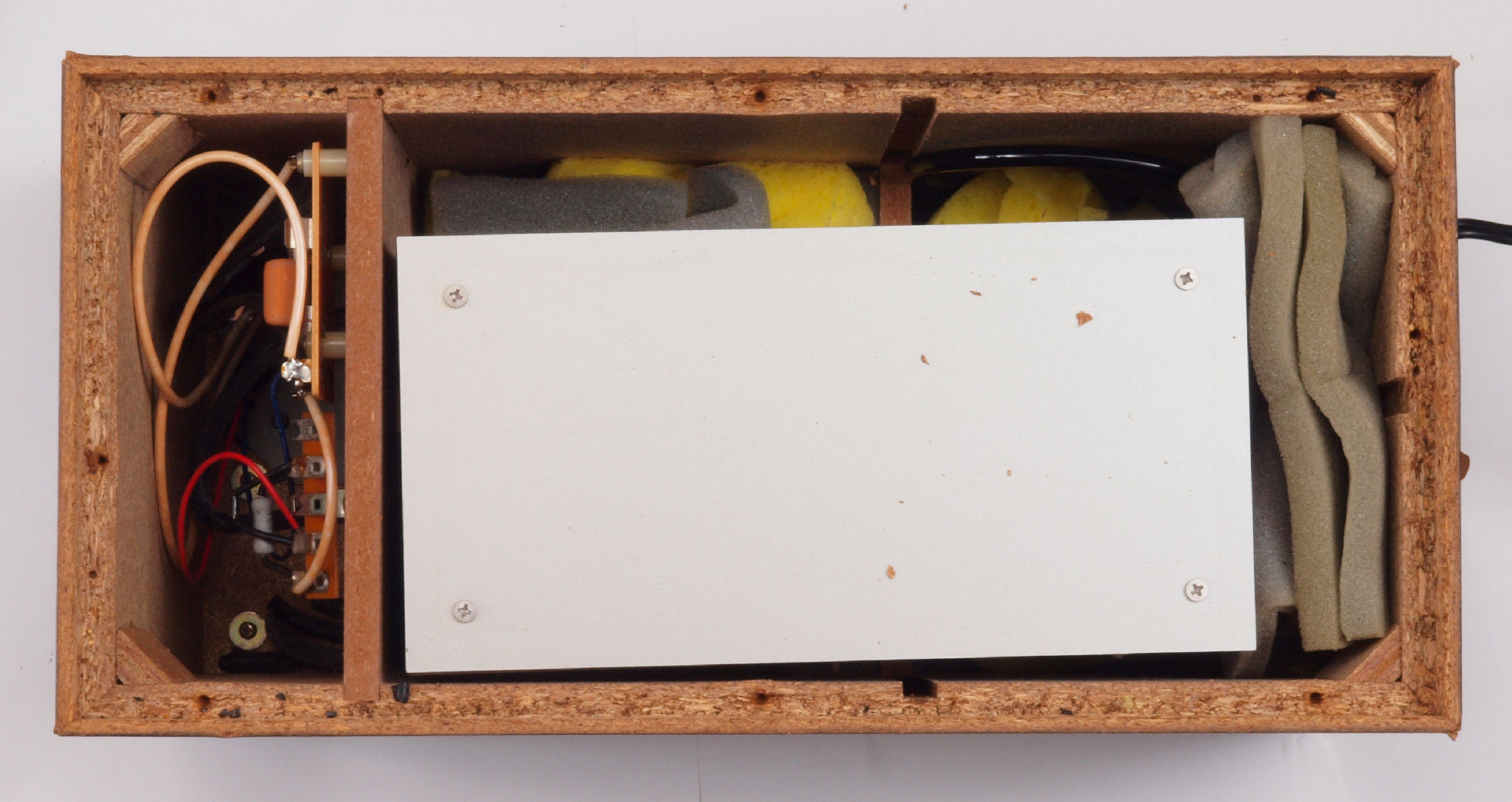

| Ｃ３５． 修理中 圧縮板にボンドを塗って固める。右側。 |
 |
| Ｃ３６． 修理後 さらに、塗装する。 |
 |
| Ｃ３７． 修理前 接着材が劣化した木箱。左側。 |
 |
| Ｃ３８． 修理中 圧縮板にボンドを塗って固める。左側。 |
 |
| Ｃ３９． 修理後 さらに、塗装する。 |
 |

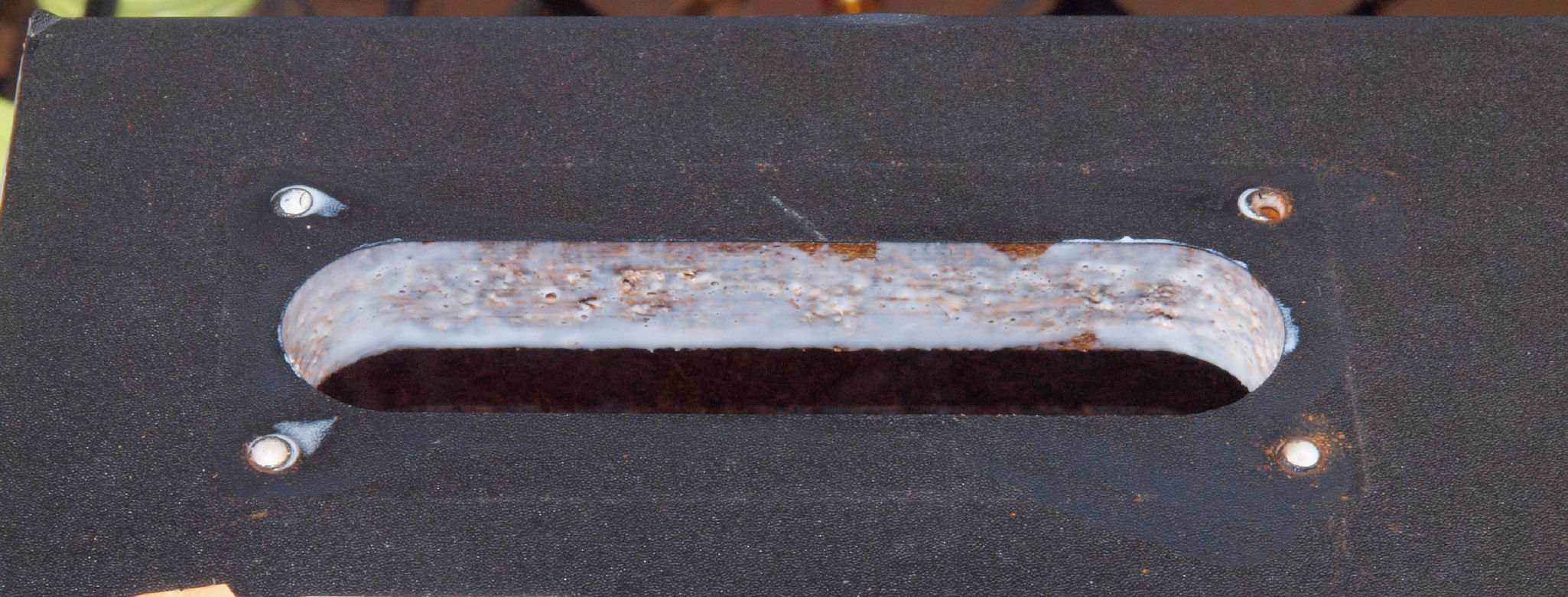

| Ｃ４１． 修理前 電源入り口、吐出口端子取り付け穴。 |
 |
| Ｃ４２． 修理前 電源入り口・吐出口端子取り付け穴。 ボンドを染みこませる。 |
 |

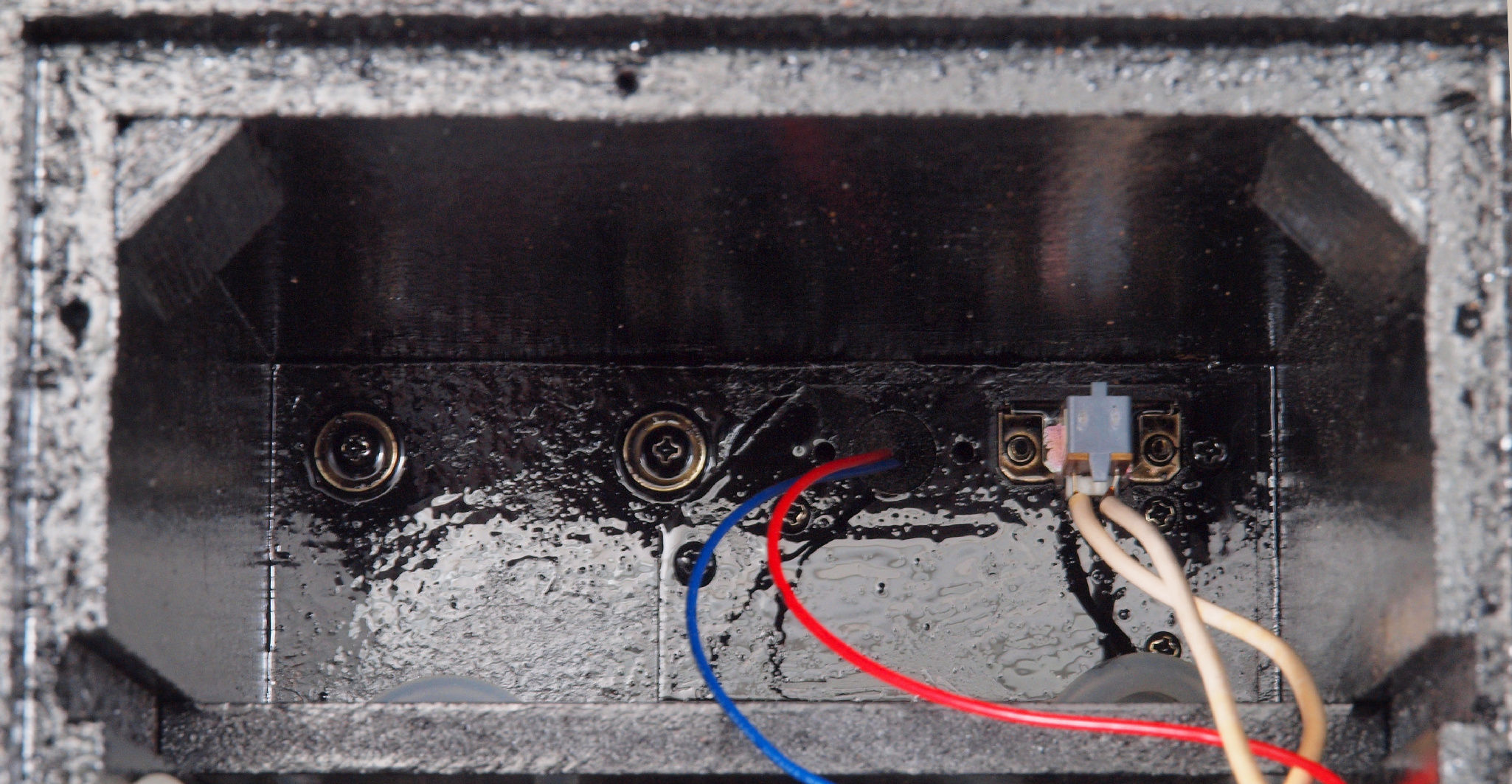

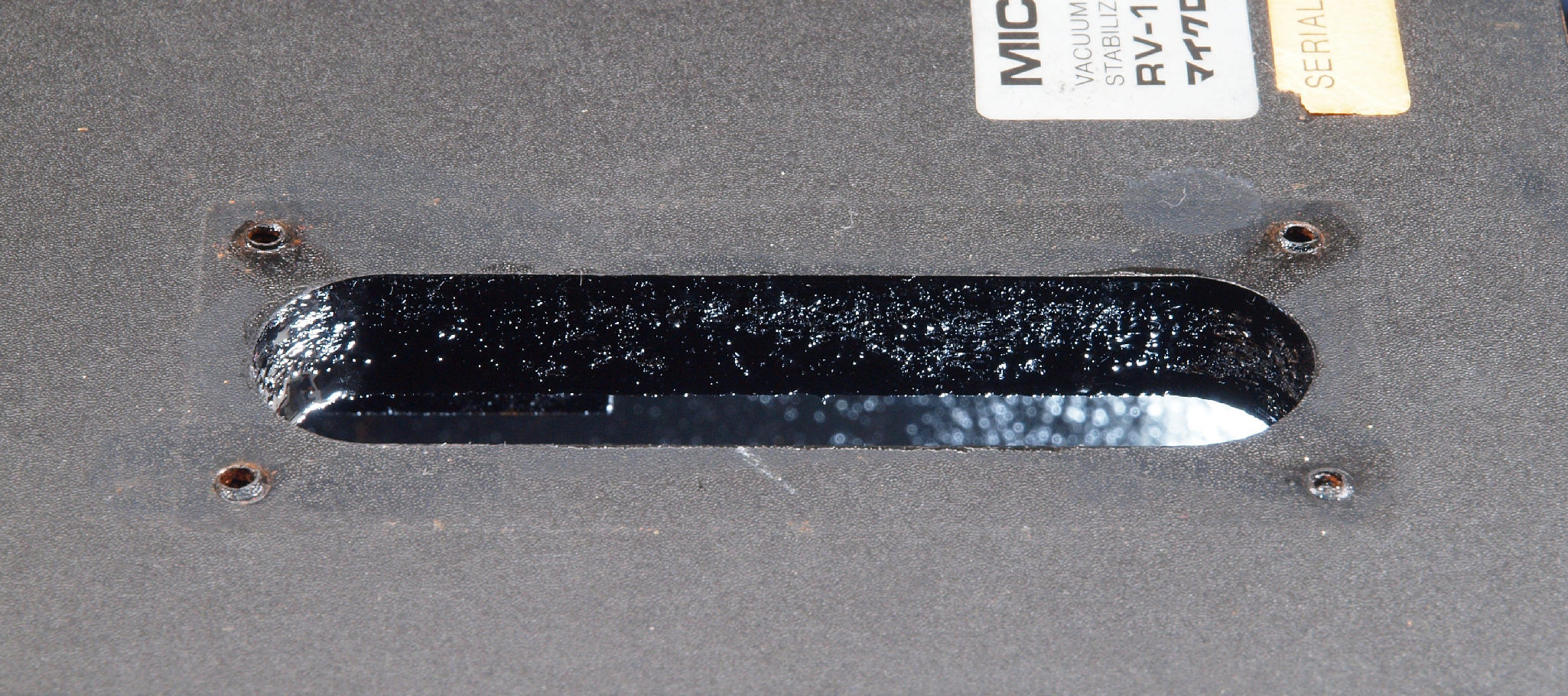

| Ｃ４３． 修理後 電源入り口・吐出口端子取り付け穴。 さらに、塗装する。 |
 |

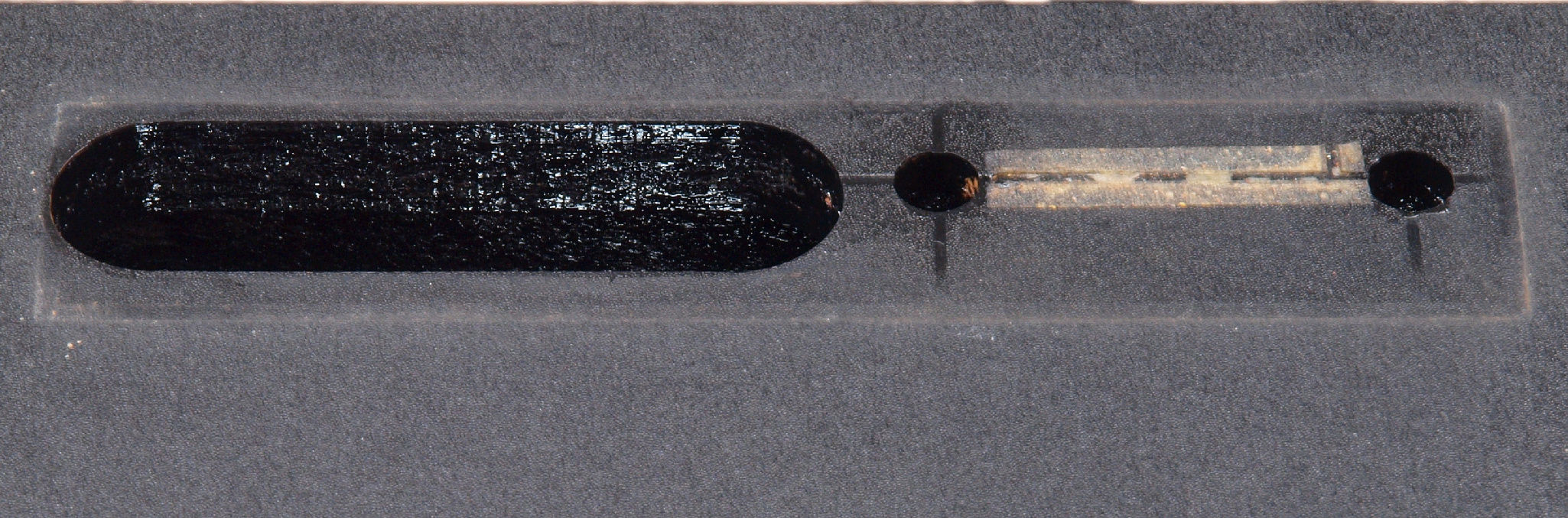

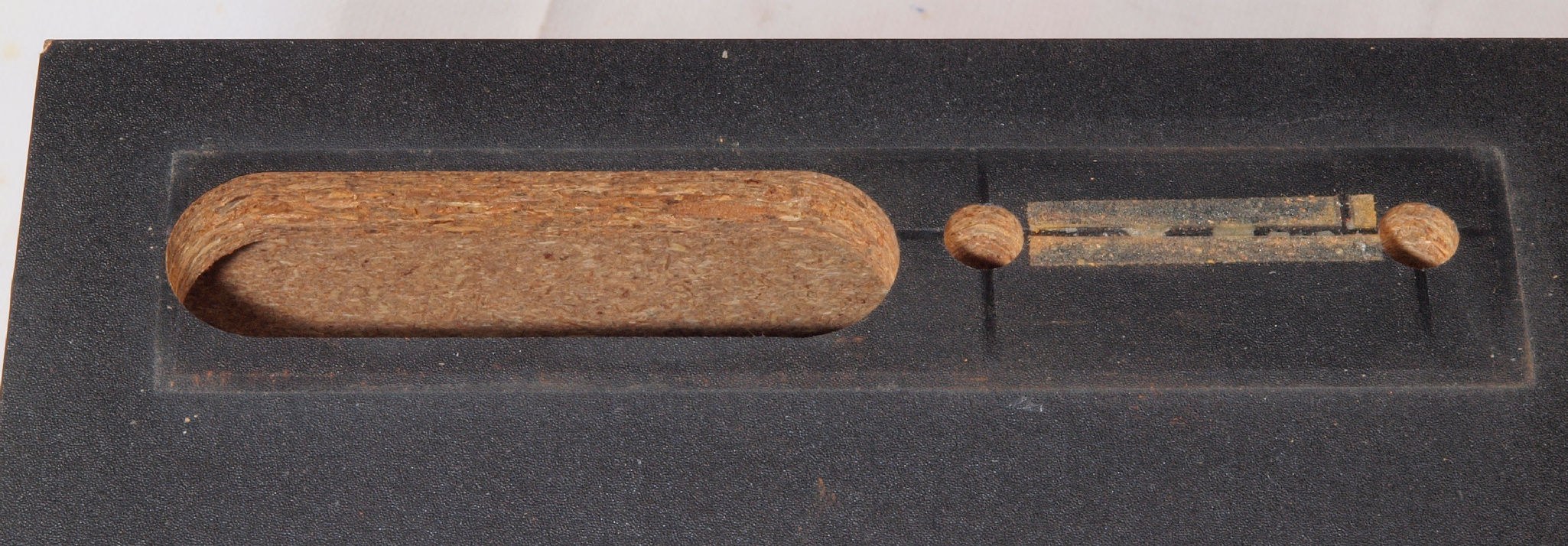

| Ｃ４４． 修理前 電源ＳＷ、ＬＥＤ表示板取り付け穴。 |
 |

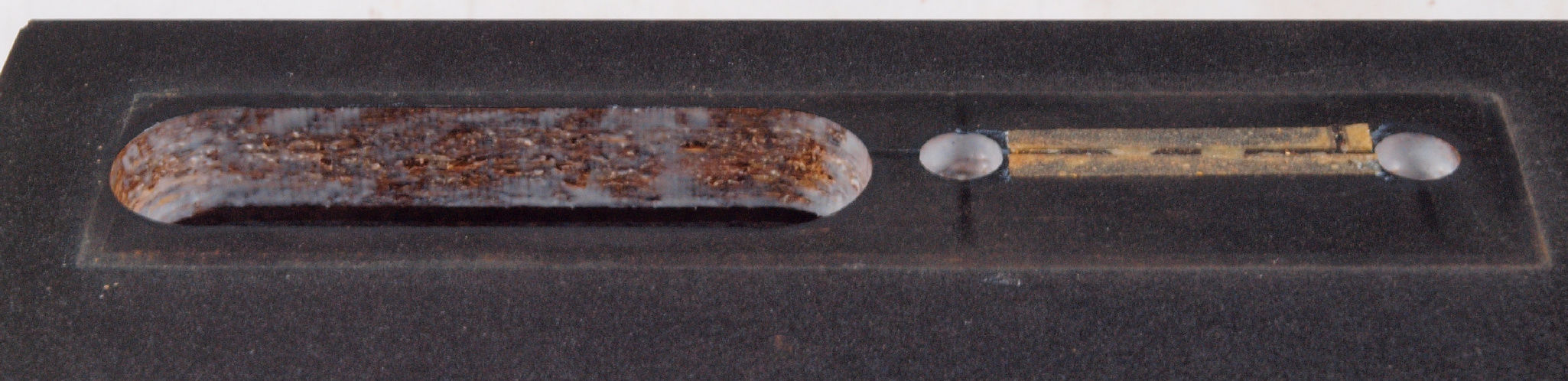

| Ｃ４５． 修理前 電源ＳＷ、ＬＥＤ表示板取り付け穴。 ボンドを染みこませる。 |
 |
| Ｃ４６． 修理後 ＳＷ、ＬＥＤ表示板取り付け穴。 さらに、塗装する。 |
 |

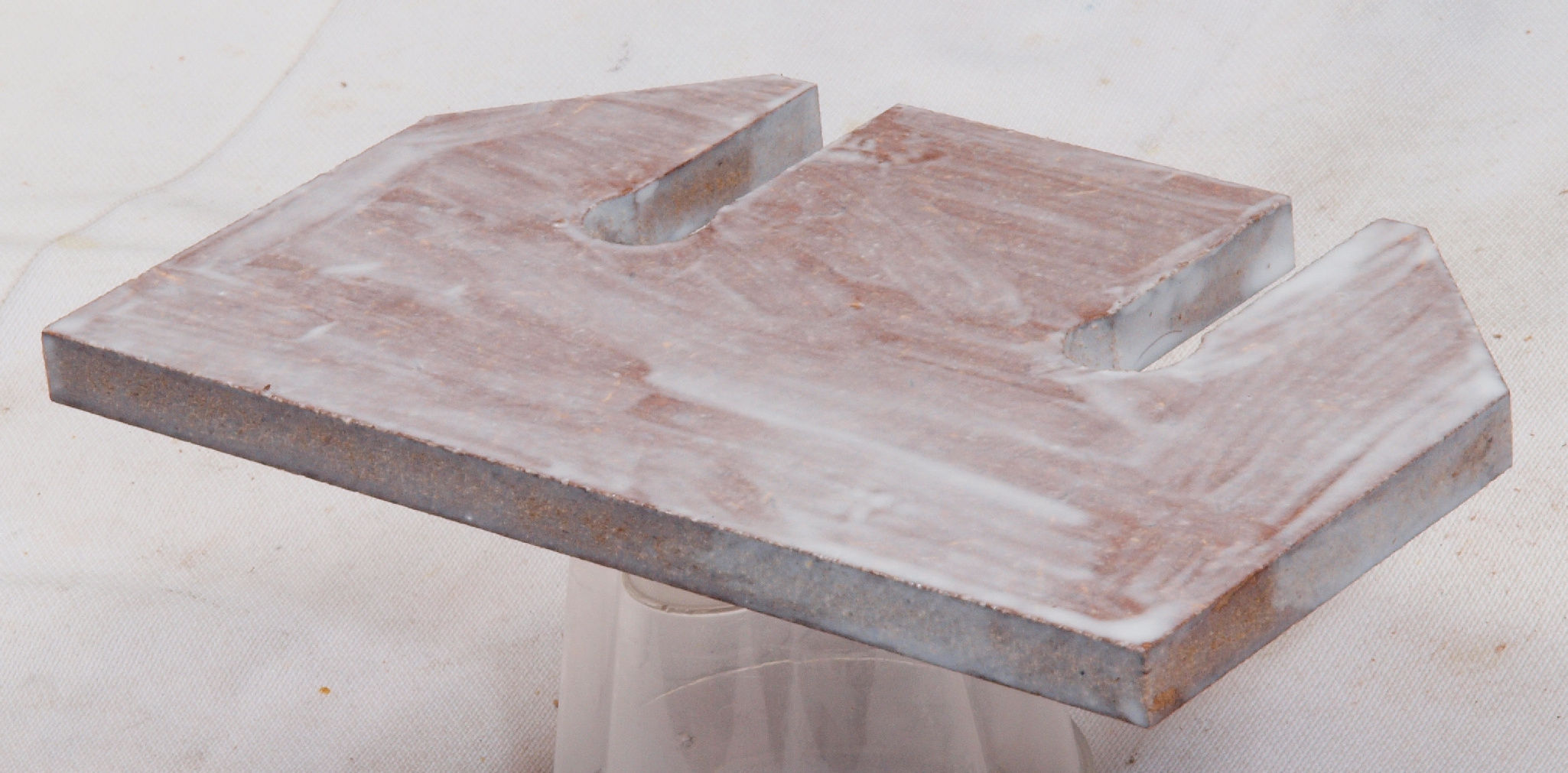

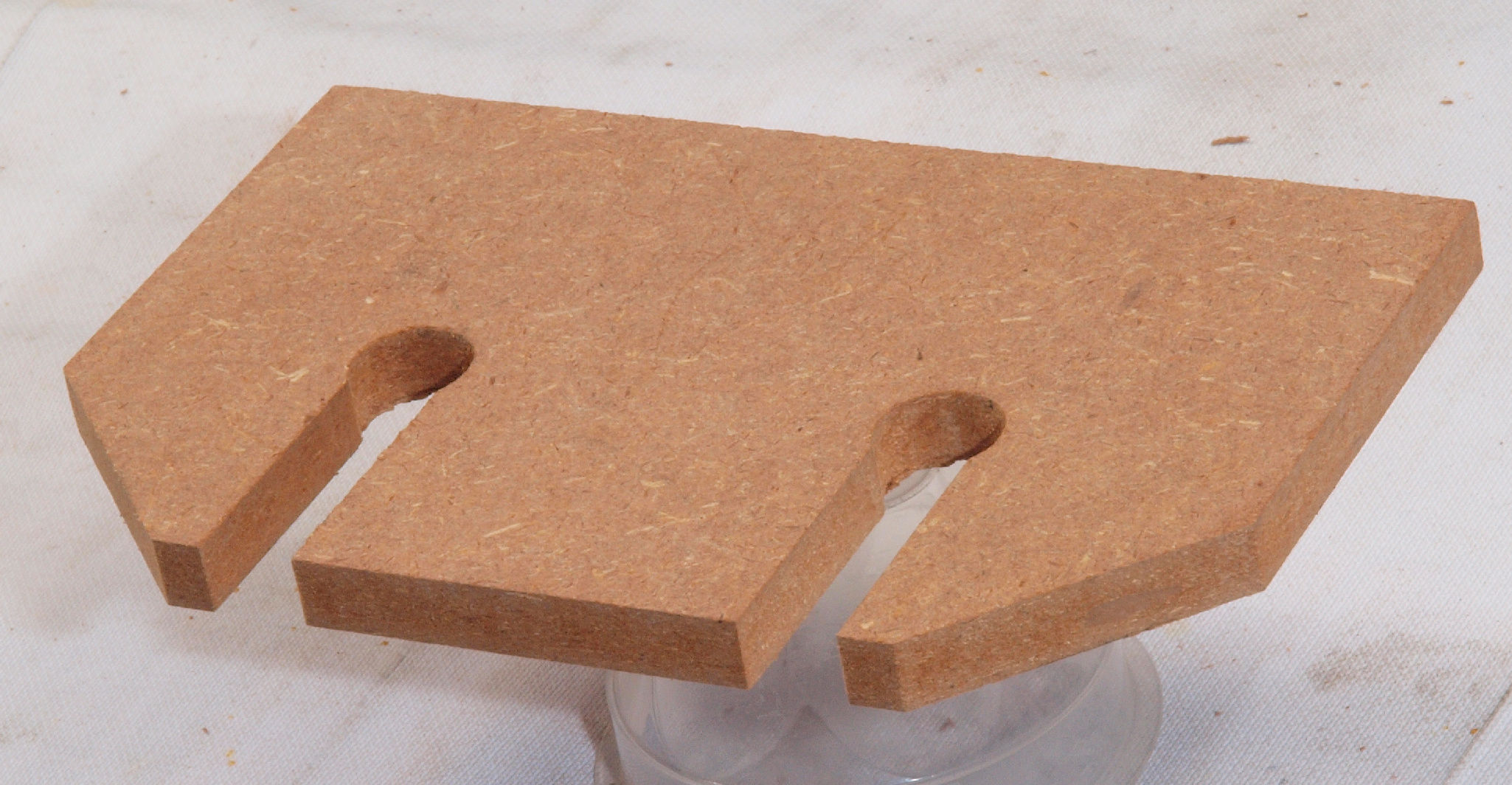

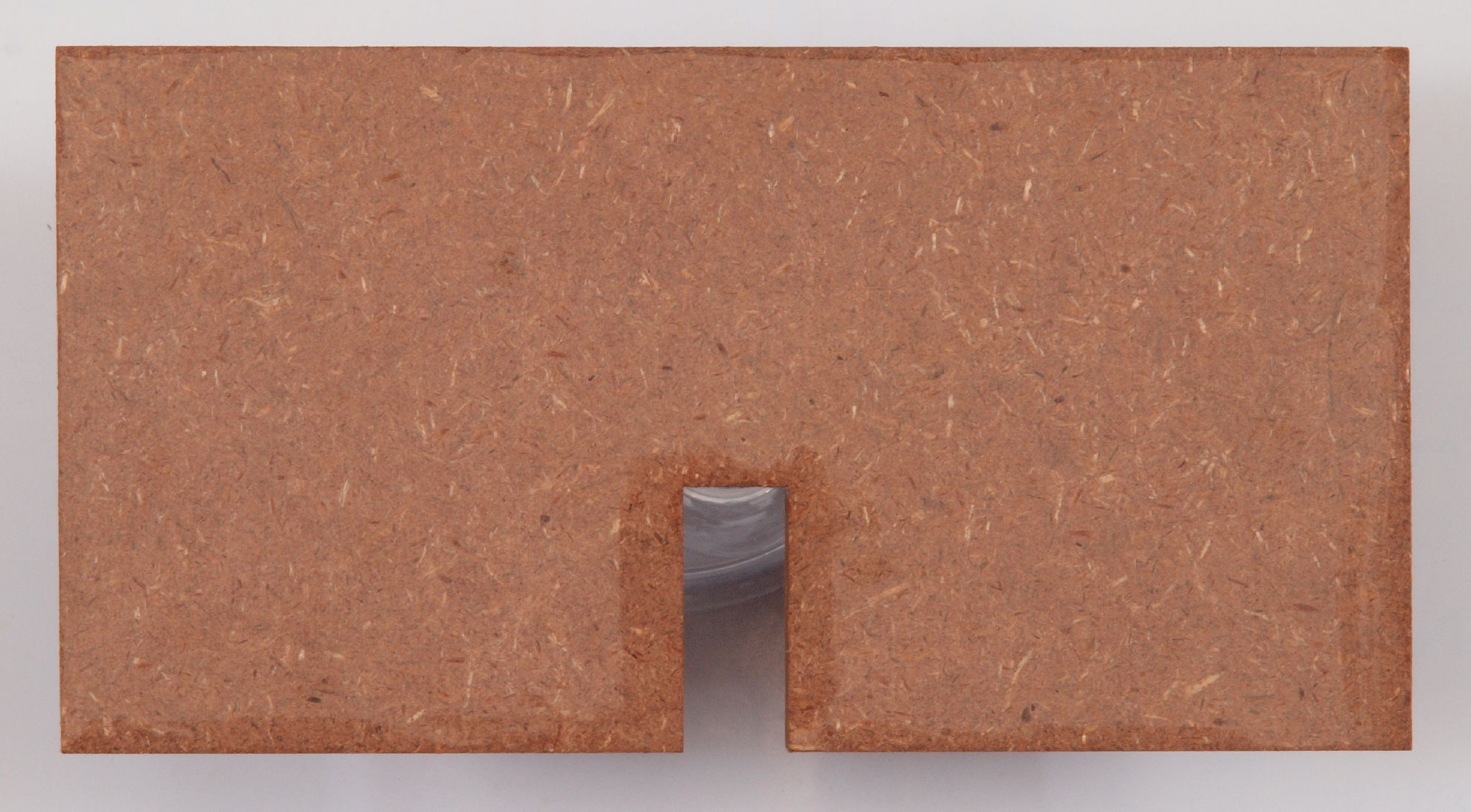

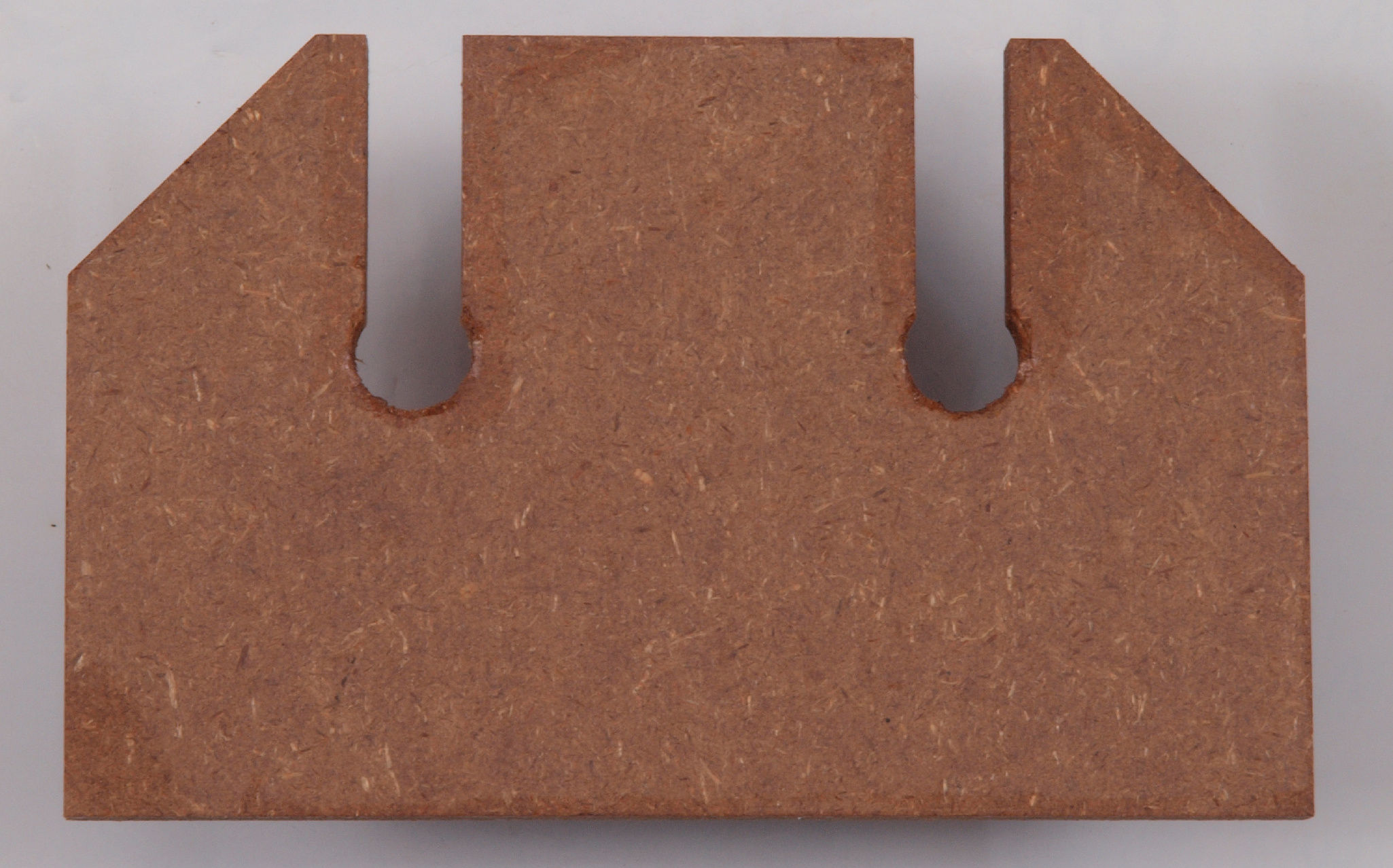

| Ｃ５１． 修理前 仕切り板表。 |
 |

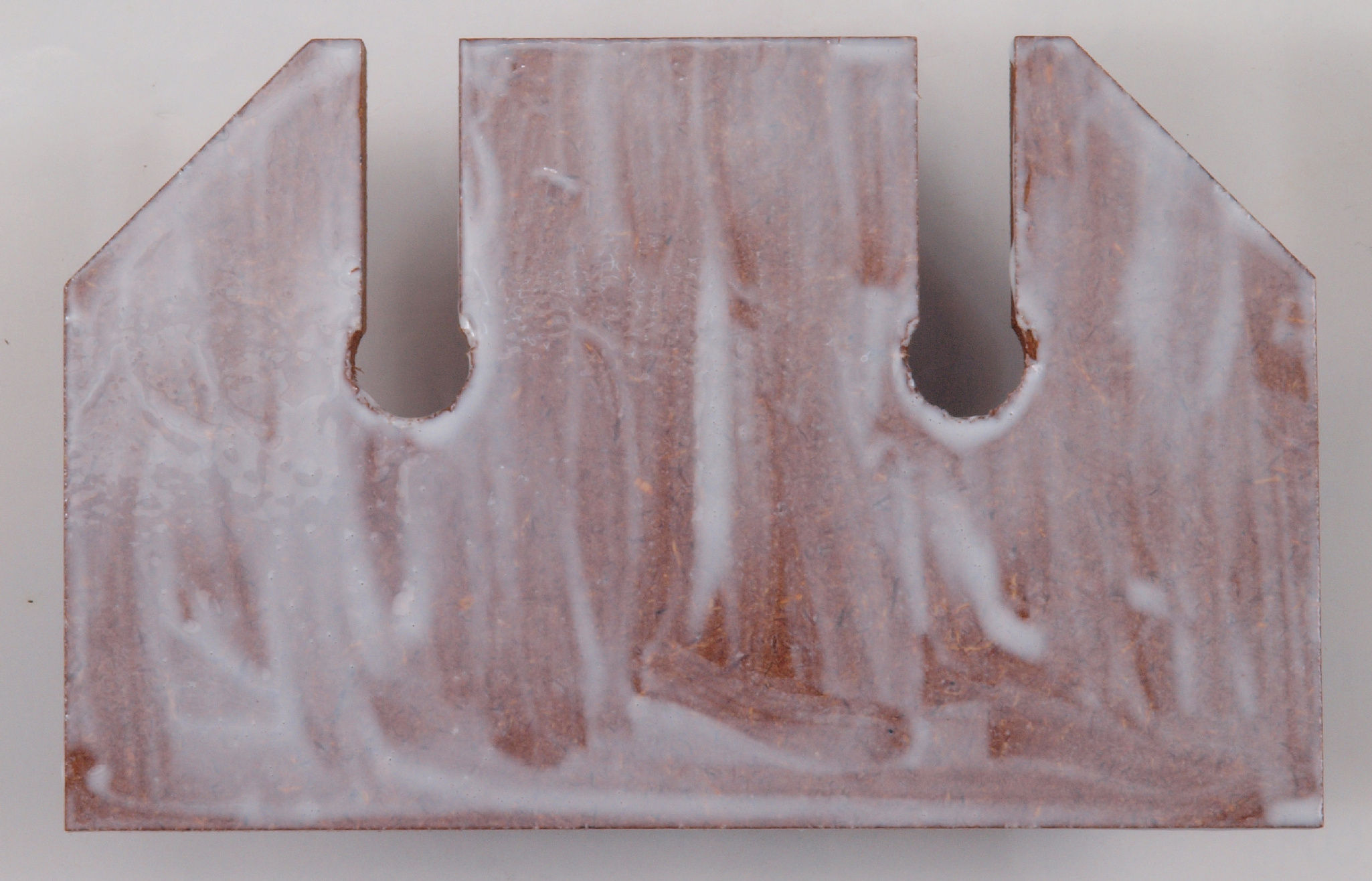

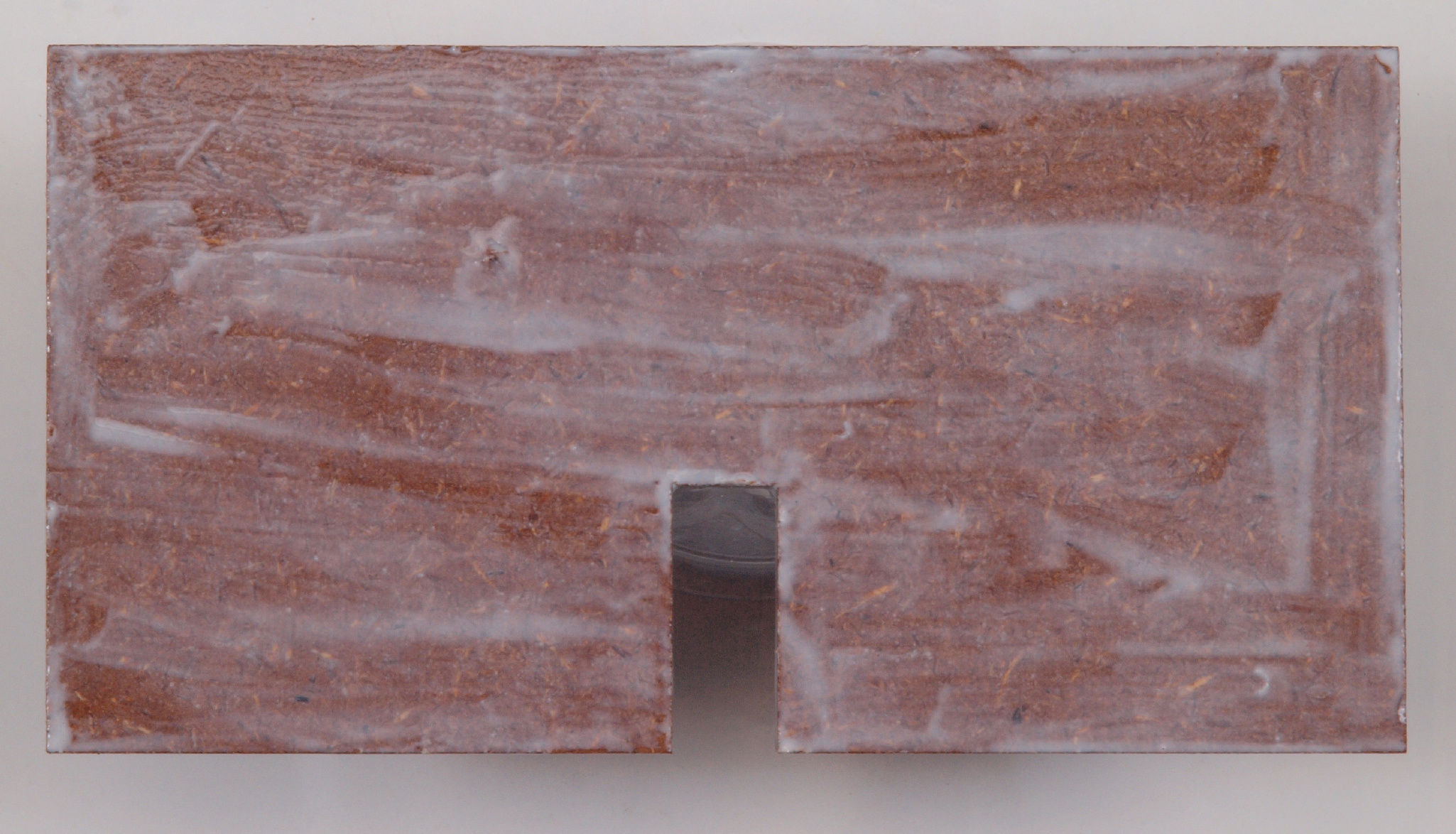

| Ｃ５２． 修理中 仕切り板表。 ボンドを染みこませる。 |
 |

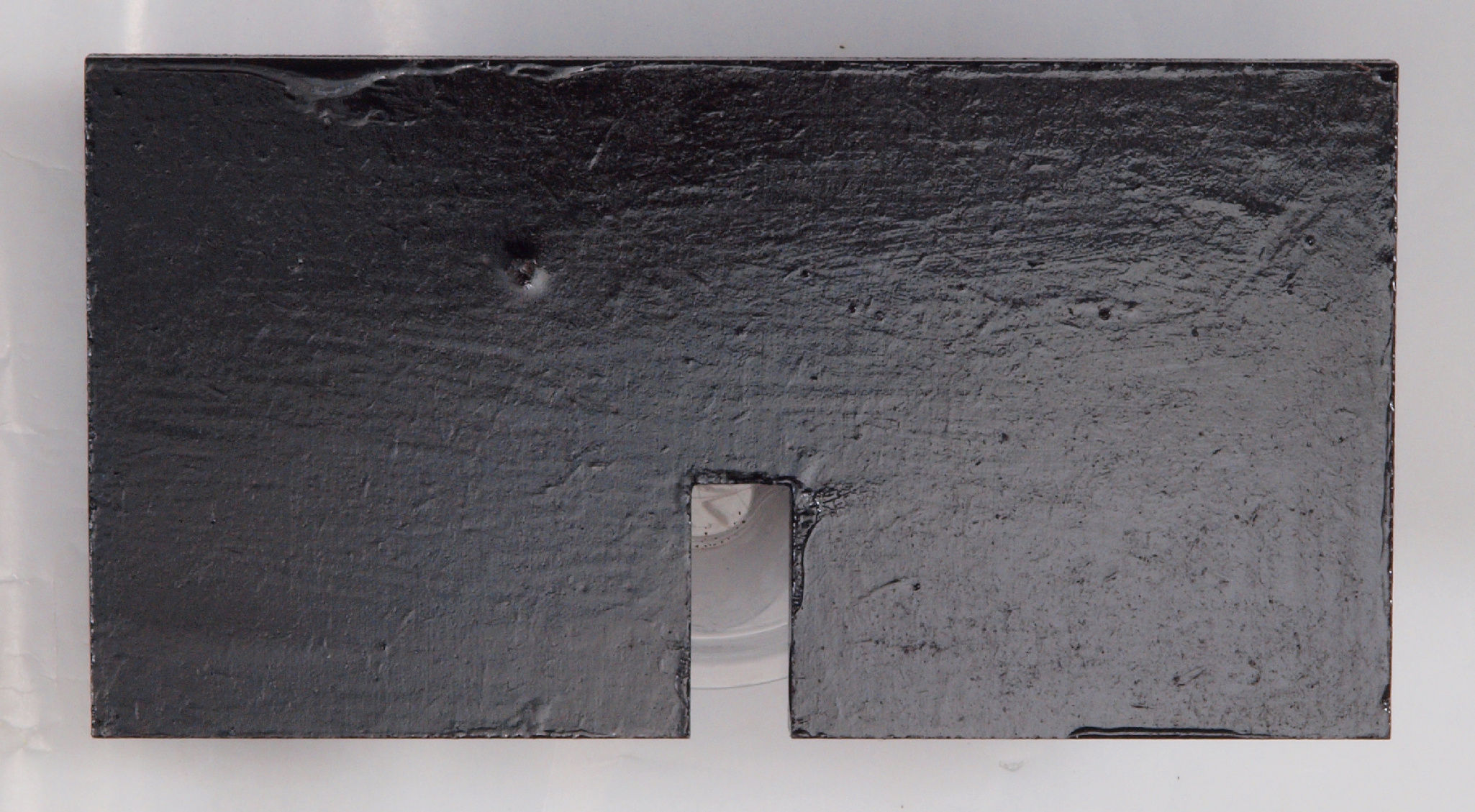

| Ｃ５３． 修理（塗装）後 仕切り板表。 さらに、塗装する。 |
 |
| Ｃ５４． 修理前 仕切り板裏。 |
 |
| Ｃ５５． 修理中 仕切り板裏。 ボンドを染みこませる。 |
 |

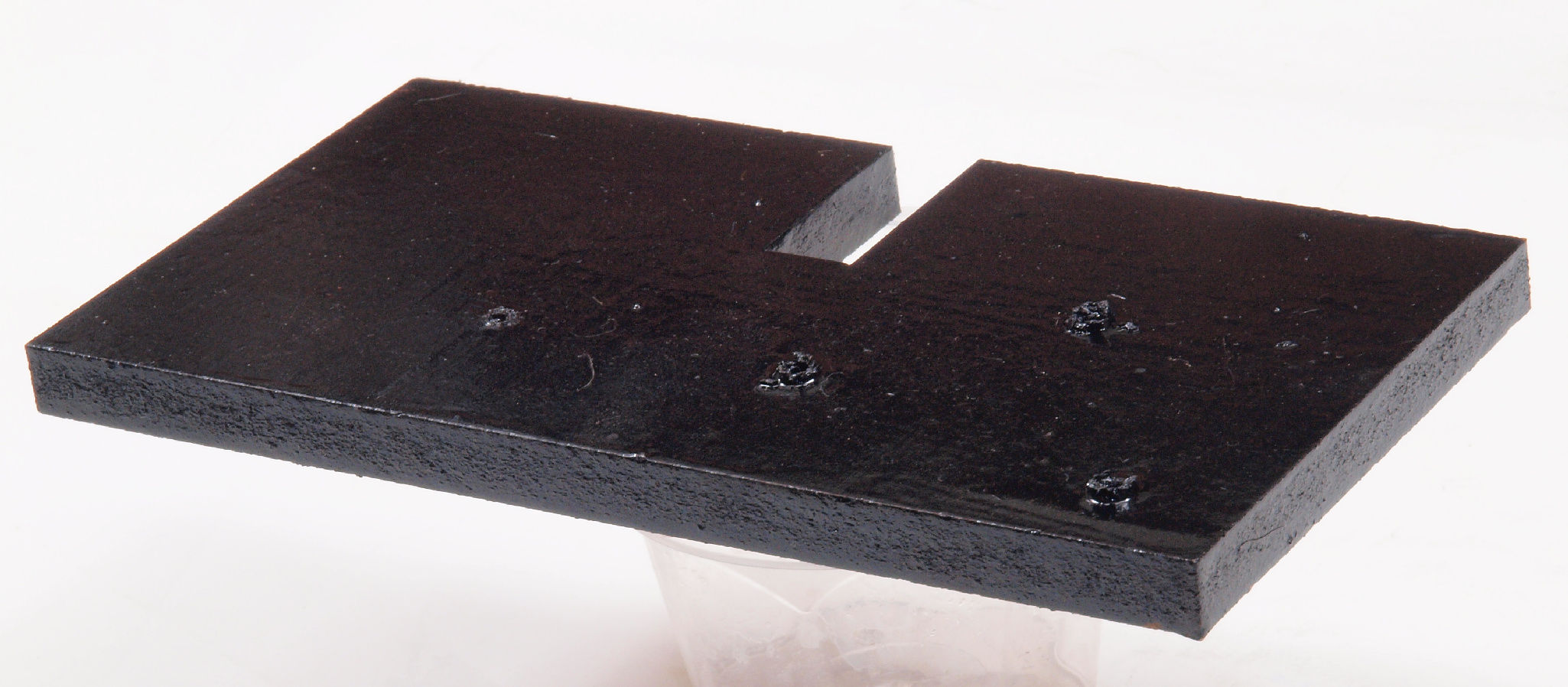

| Ｃ５６． 修理（塗装）後 仕切り板裏。 さらに、塗装する。 |
 |
| Ｃ５７． 修理前 仕切り板裏、反対側。 |
 |
| Ｃ５８． 修理中 仕切り板裏、反対側。 ボンドを染みこませる。 |
 |
| Ｃ５９． 修理（塗装）後 仕切り板裏、反対側。 さらに、塗装する。 |
 |

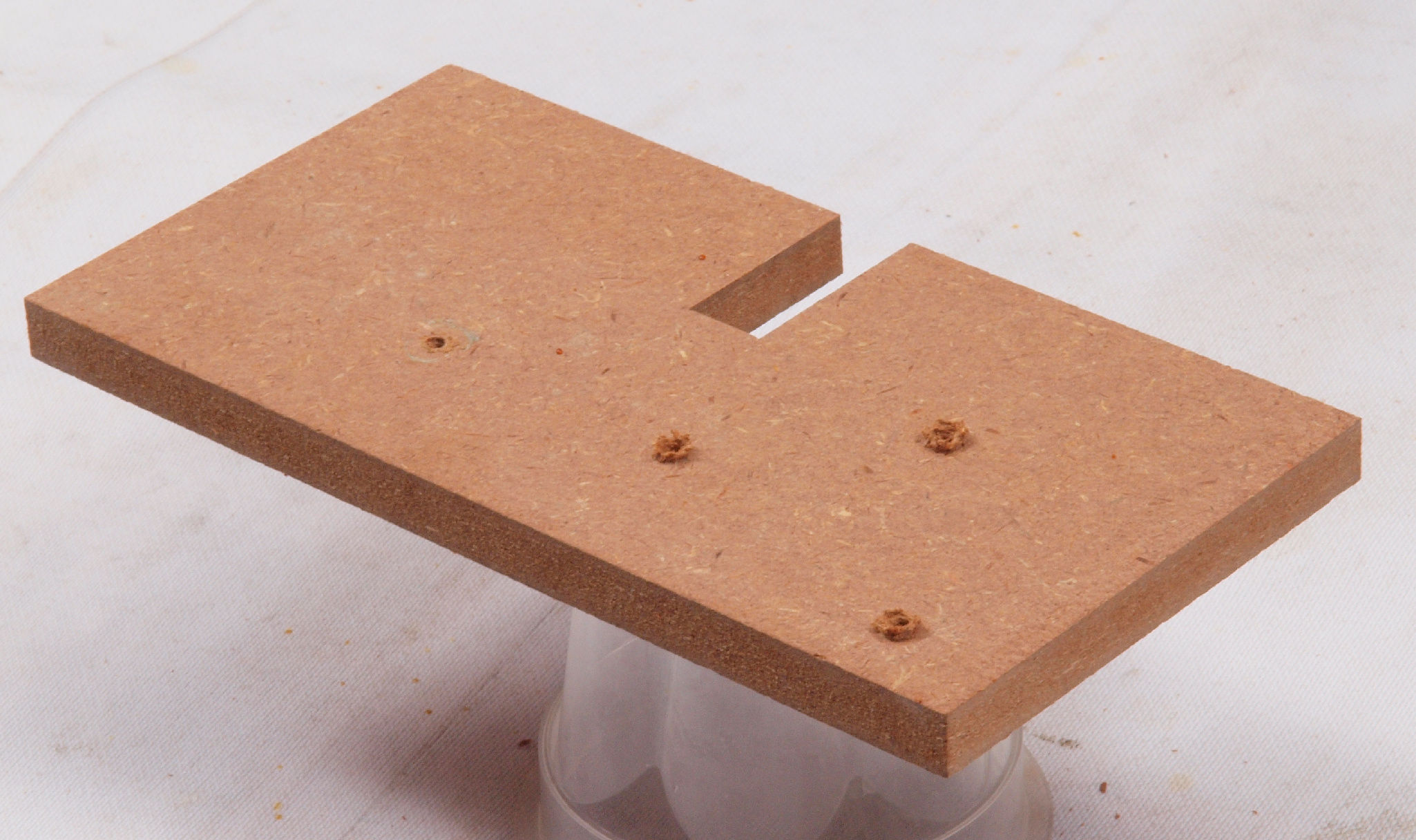

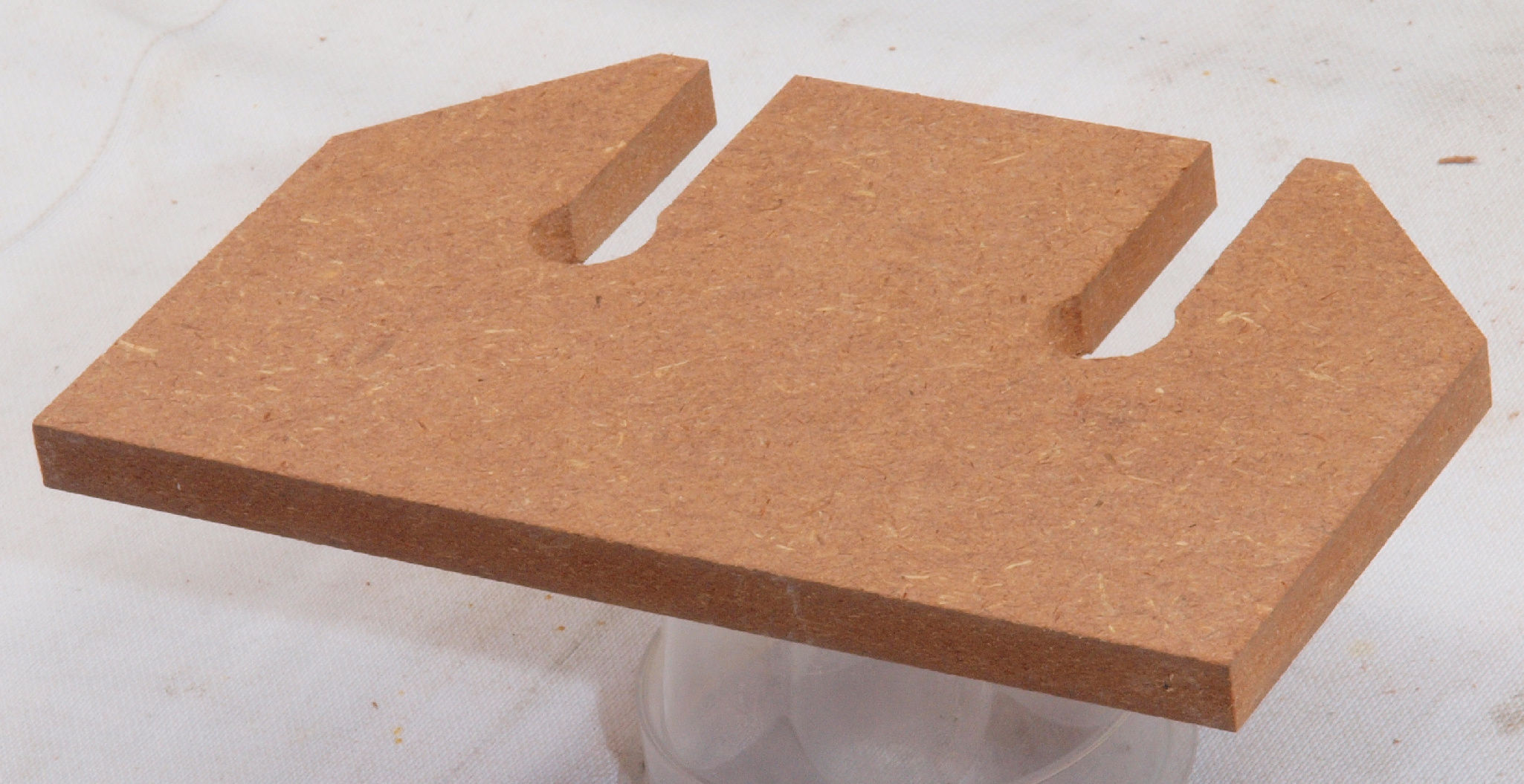

| Ｃ６１． 修理前 基板取付板表。 |
 |

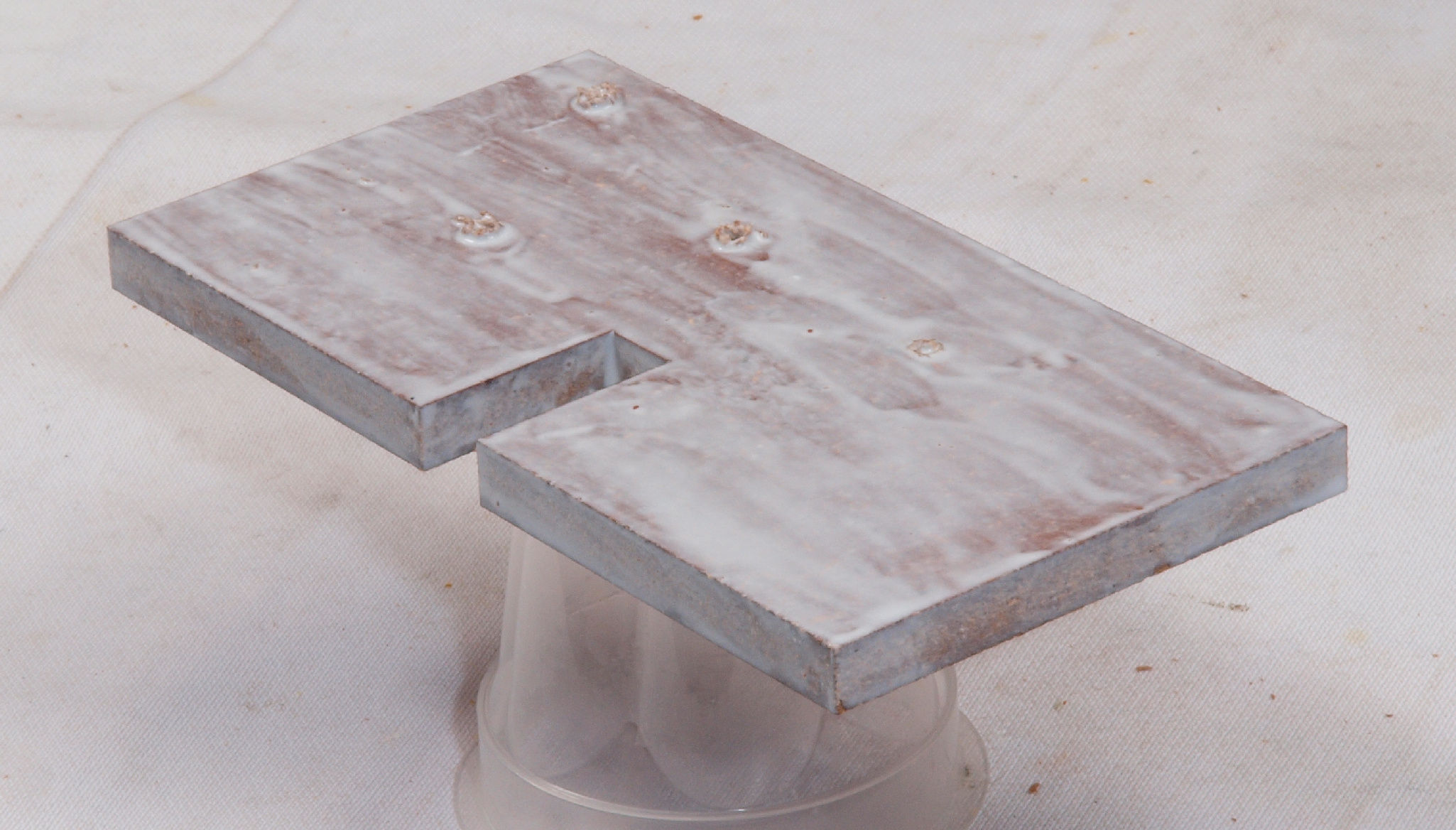

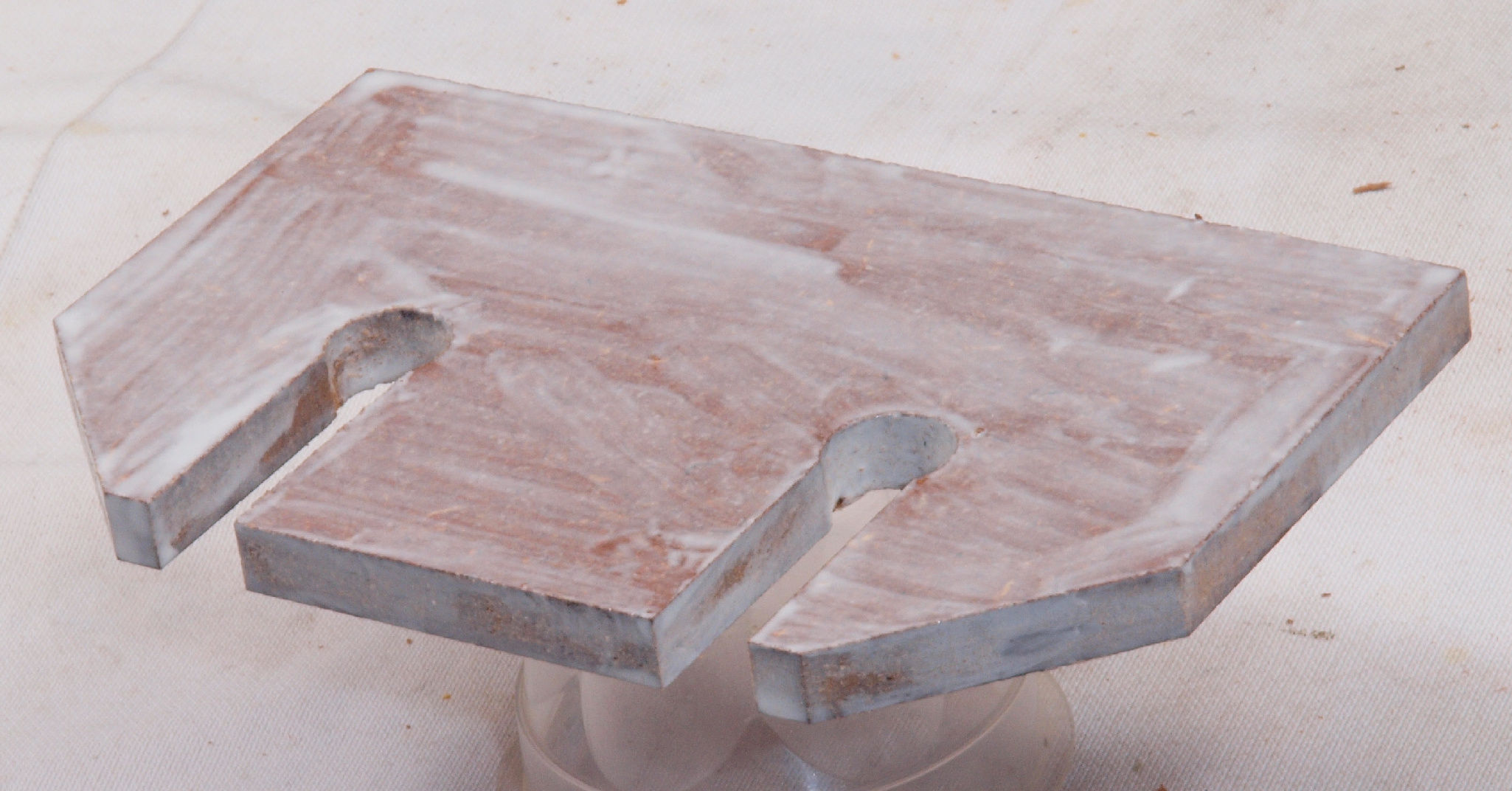

| Ｃ６２． 修理中 基板取付板表。 ボンドを染みこませる。 |
 |

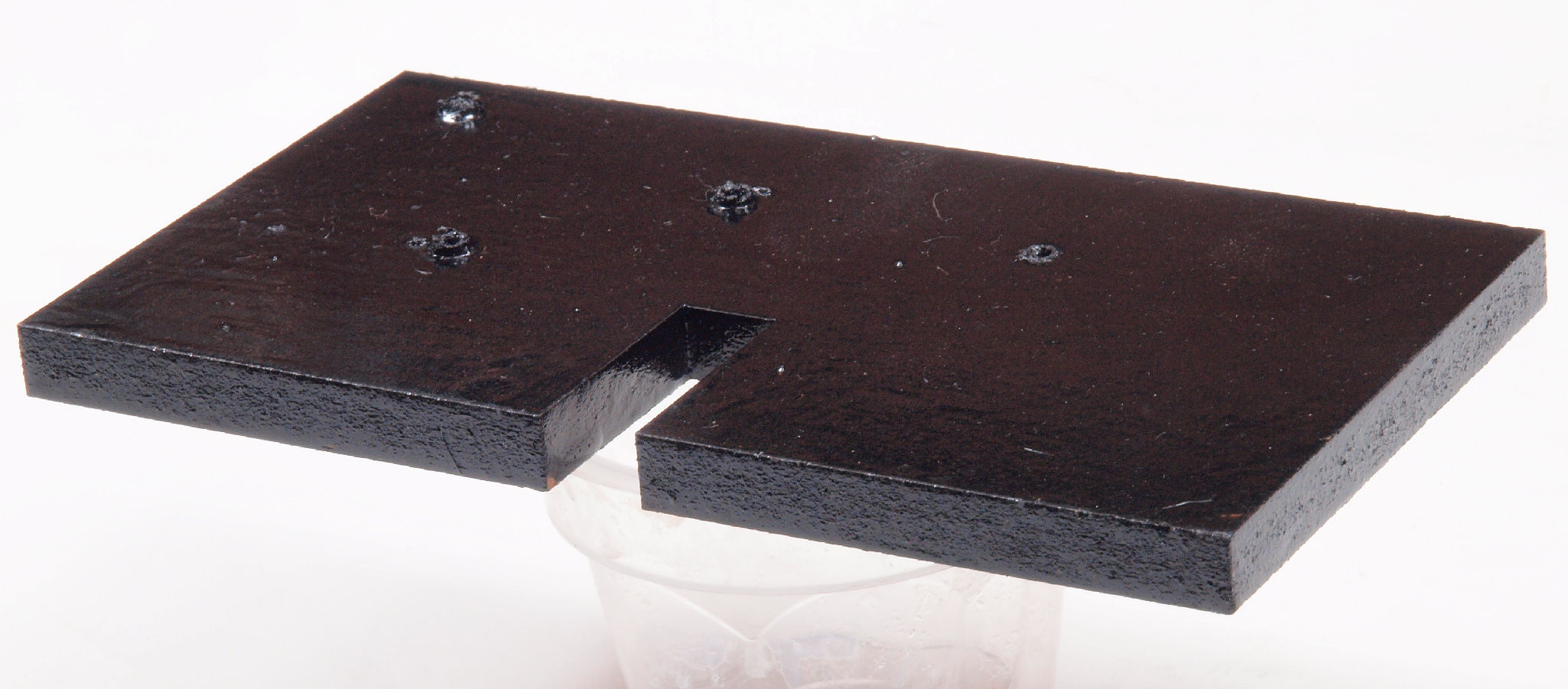

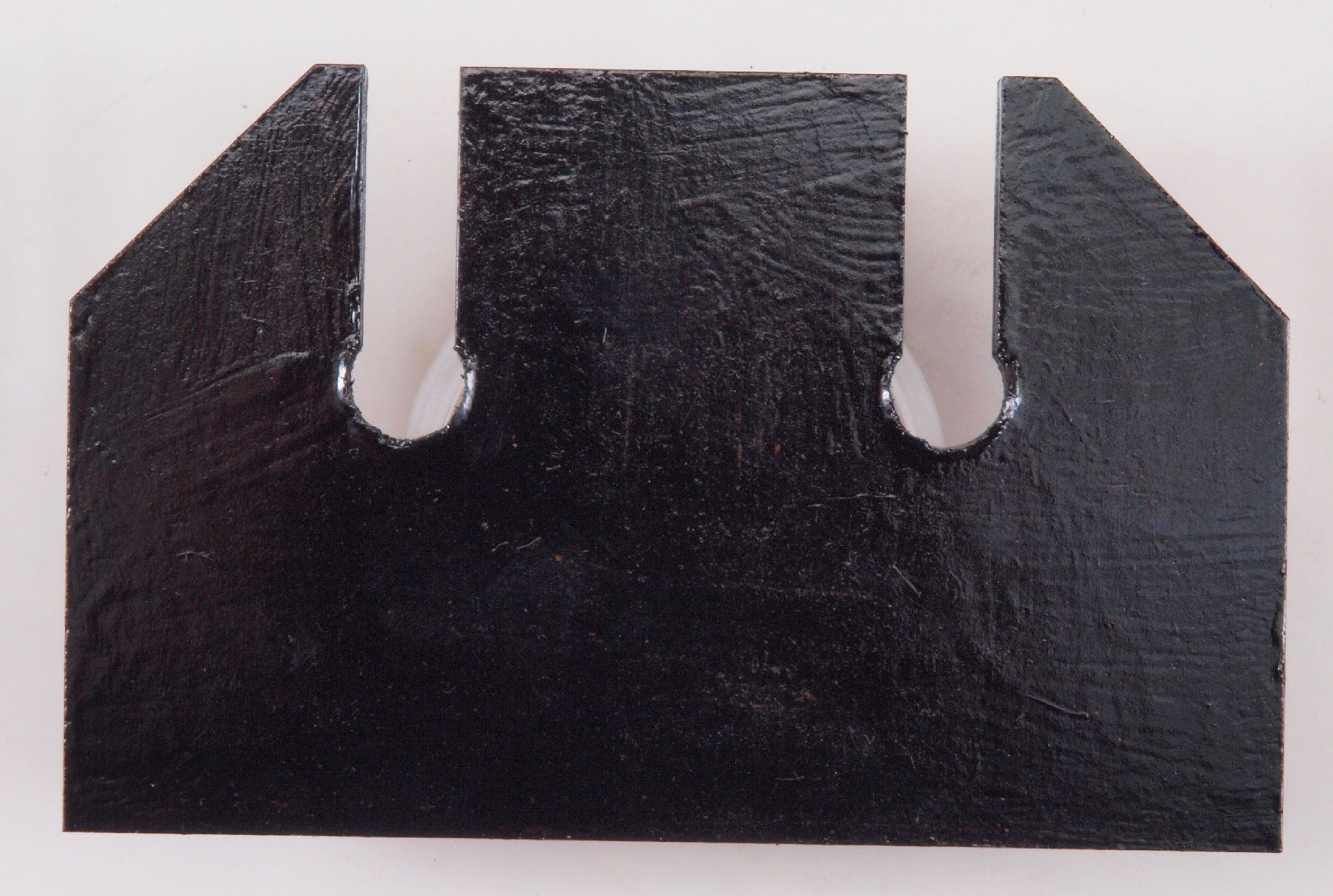

| Ｃ６３． 修理（塗装）後 基板取付板表。 さらに、塗装する。 |
 |
| Ｃ６４． 修理前 基板取付板裏。 |
 |

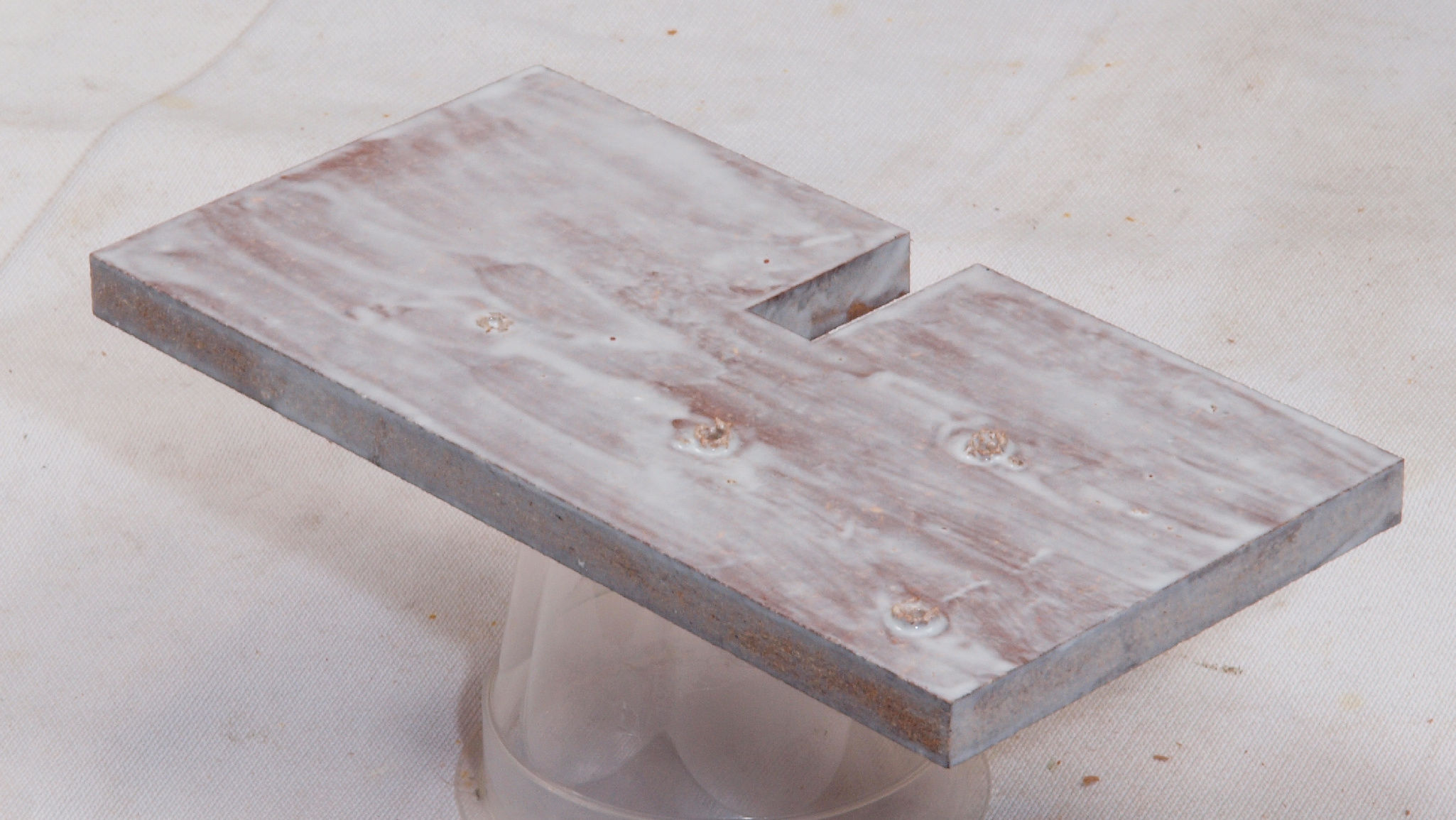

| Ｃ６５． 修理中 基板取付板裏。 ボンドを染みこませる。 |
 |

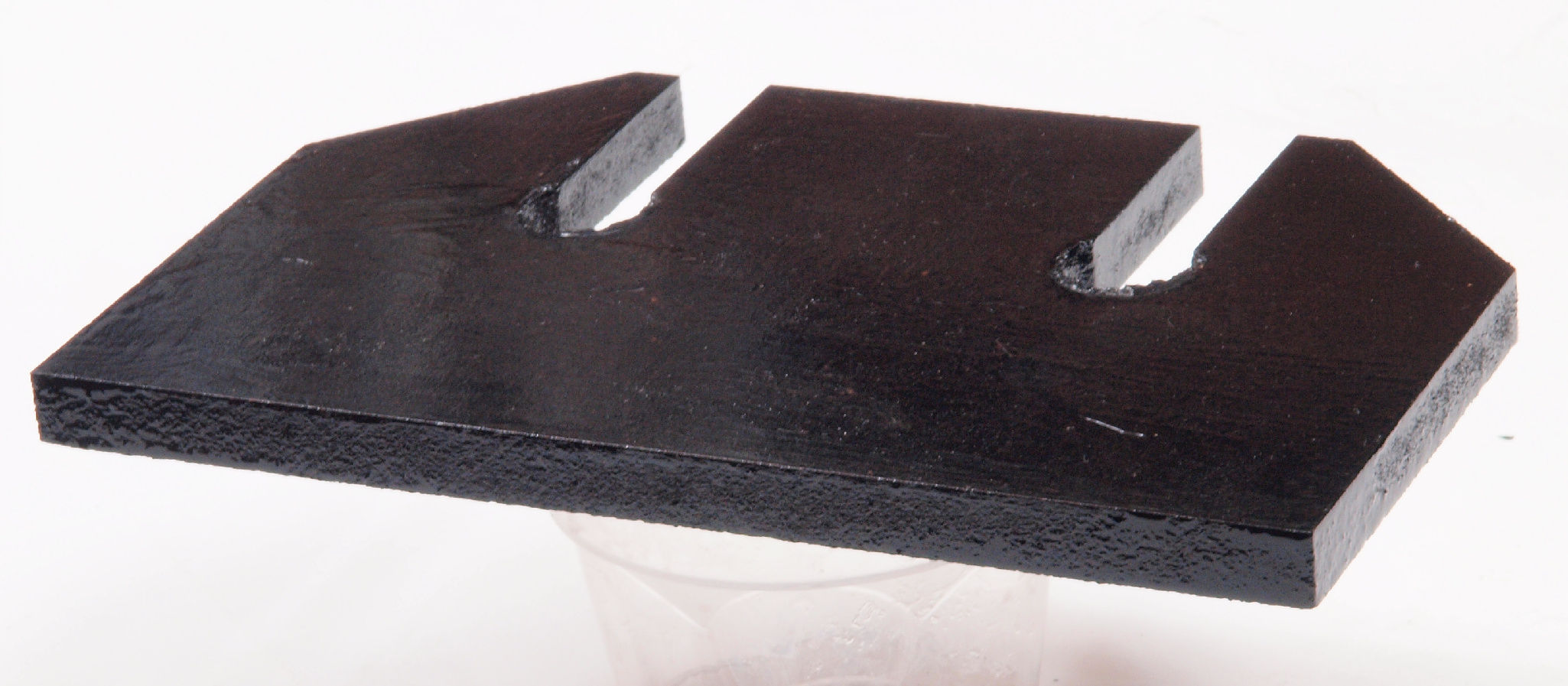

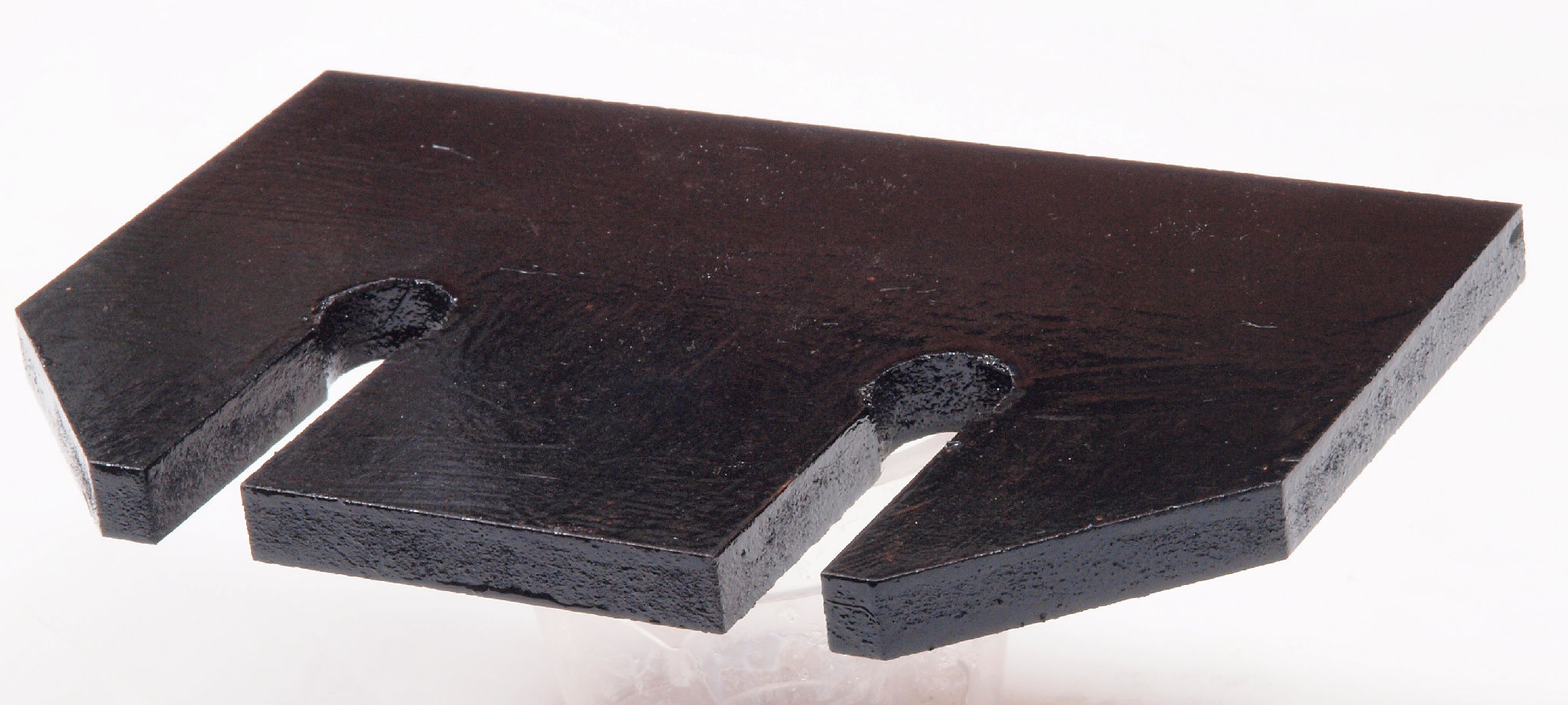

| Ｃ６６． 修理（塗装）後 基板取付板裏。 さらに、塗装する。 |
 |
| Ｃ６７． 修理前 基板取付板裏、反対側。 |
 |
| Ｃ６８． 修理中 基板取付板裏、反対側。 ボンドを染みこませる。 |
 |
| Ｃ６９． 修理（塗装）後 基板取付板裏、反対側。 さらに、塗装する。 |
 |

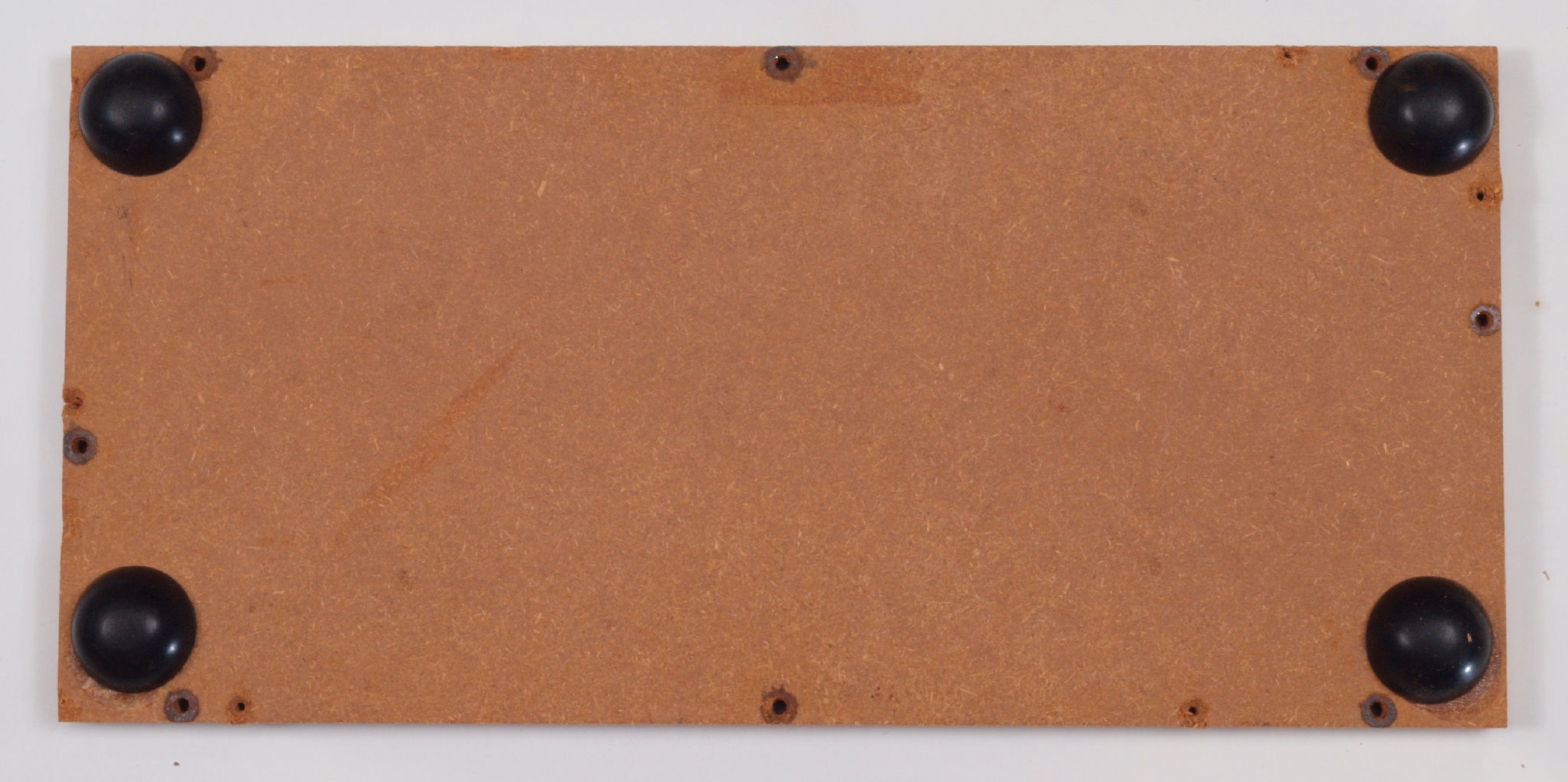

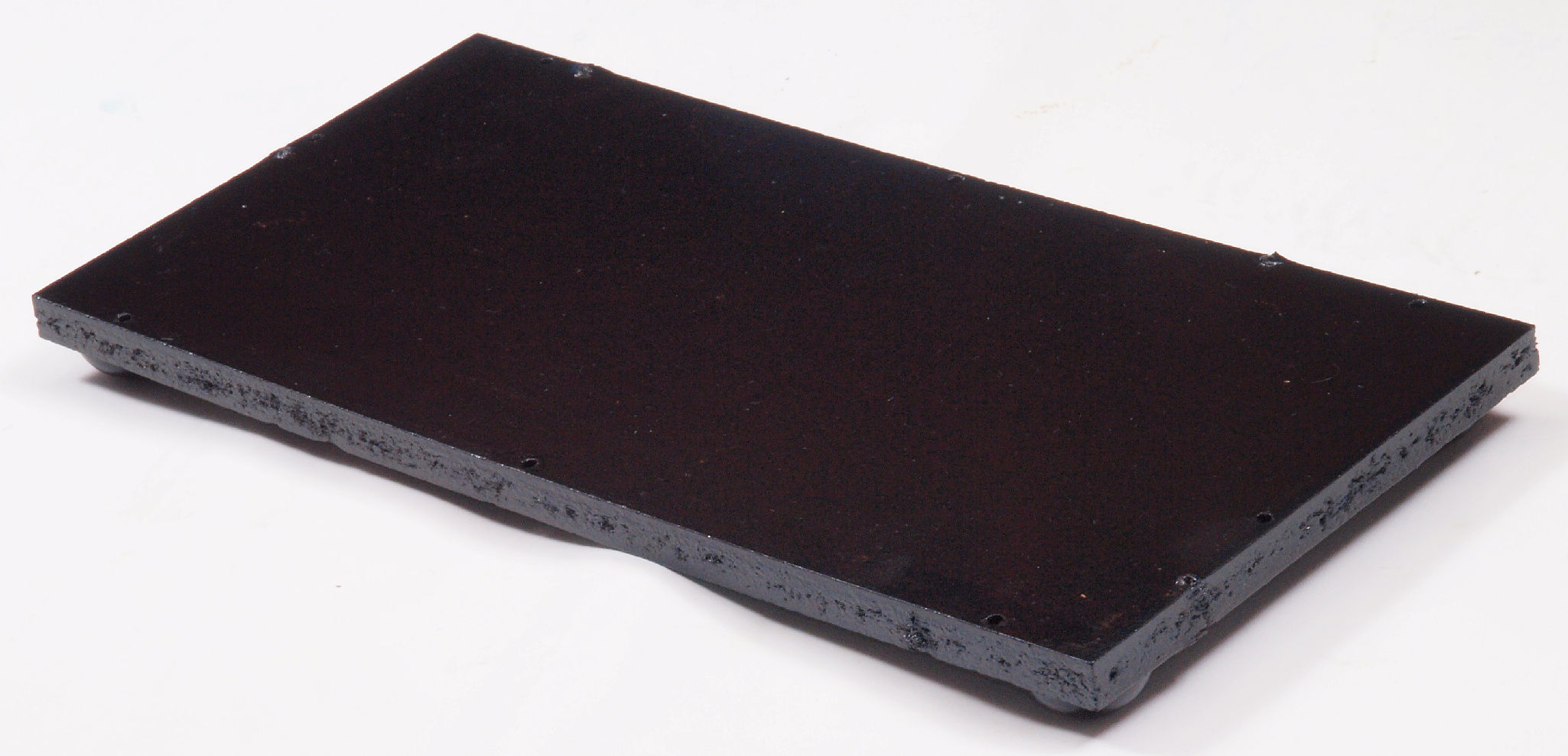

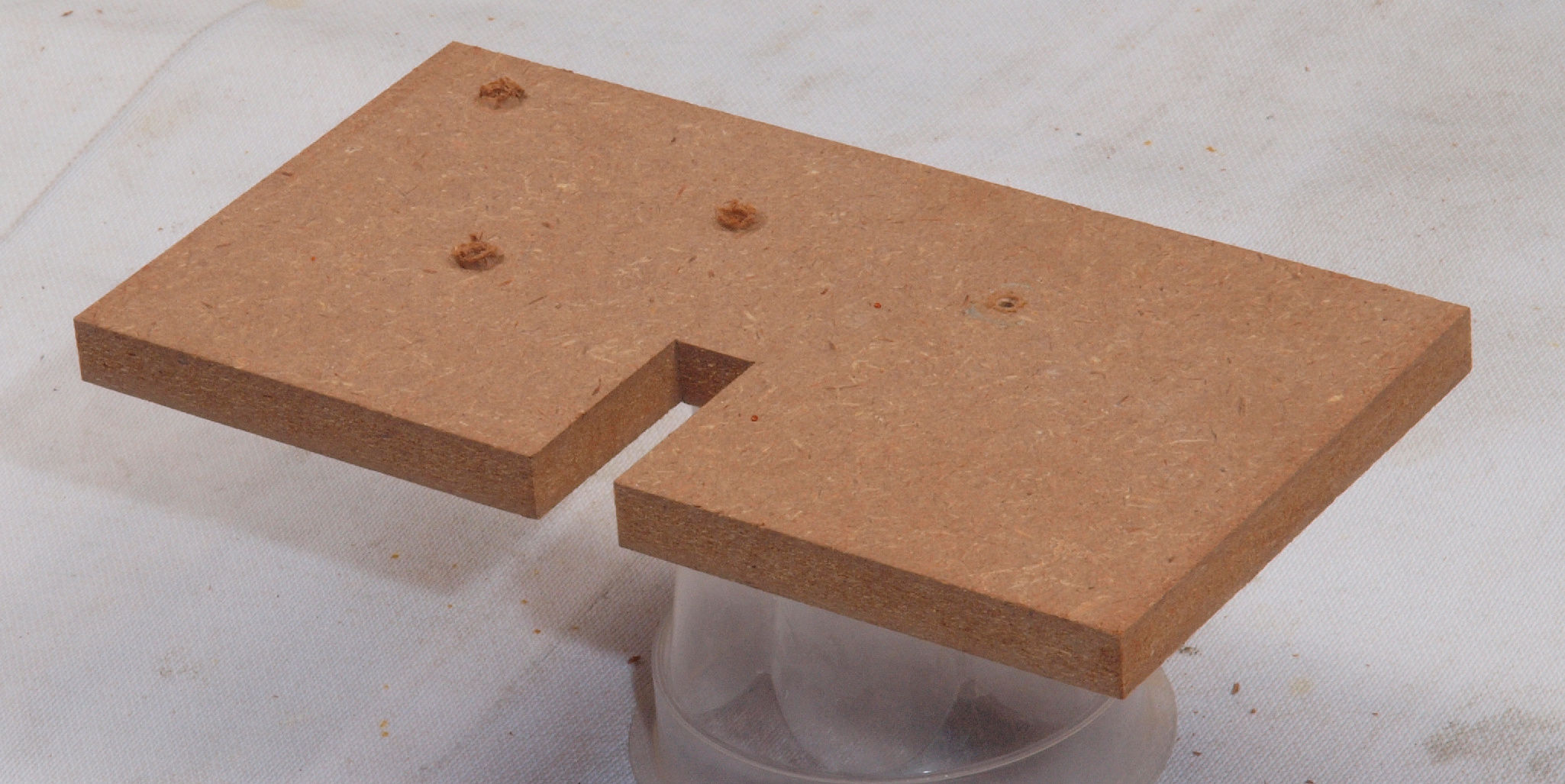

| Ｃ７１． 修理前 下蓋（底板）表 |
 |

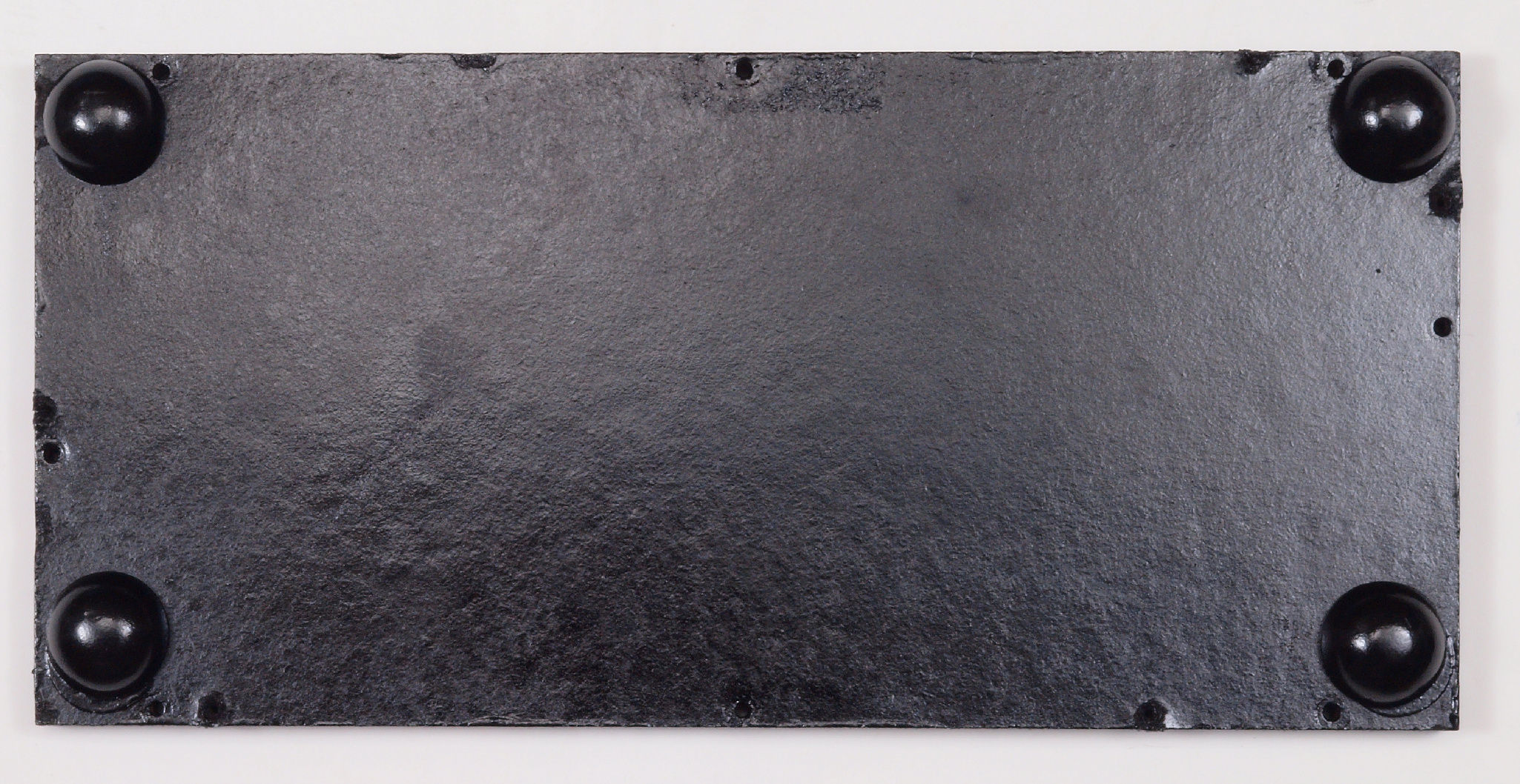

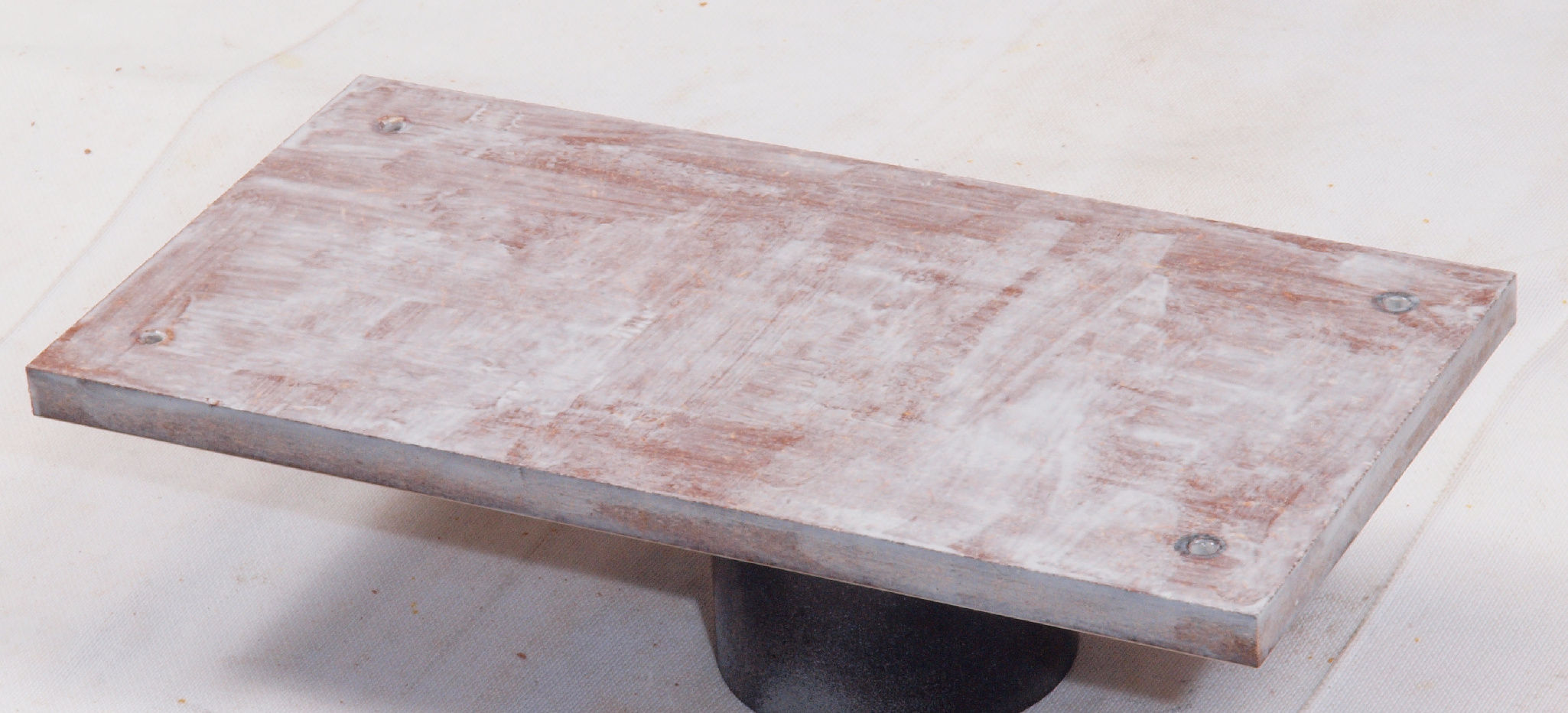

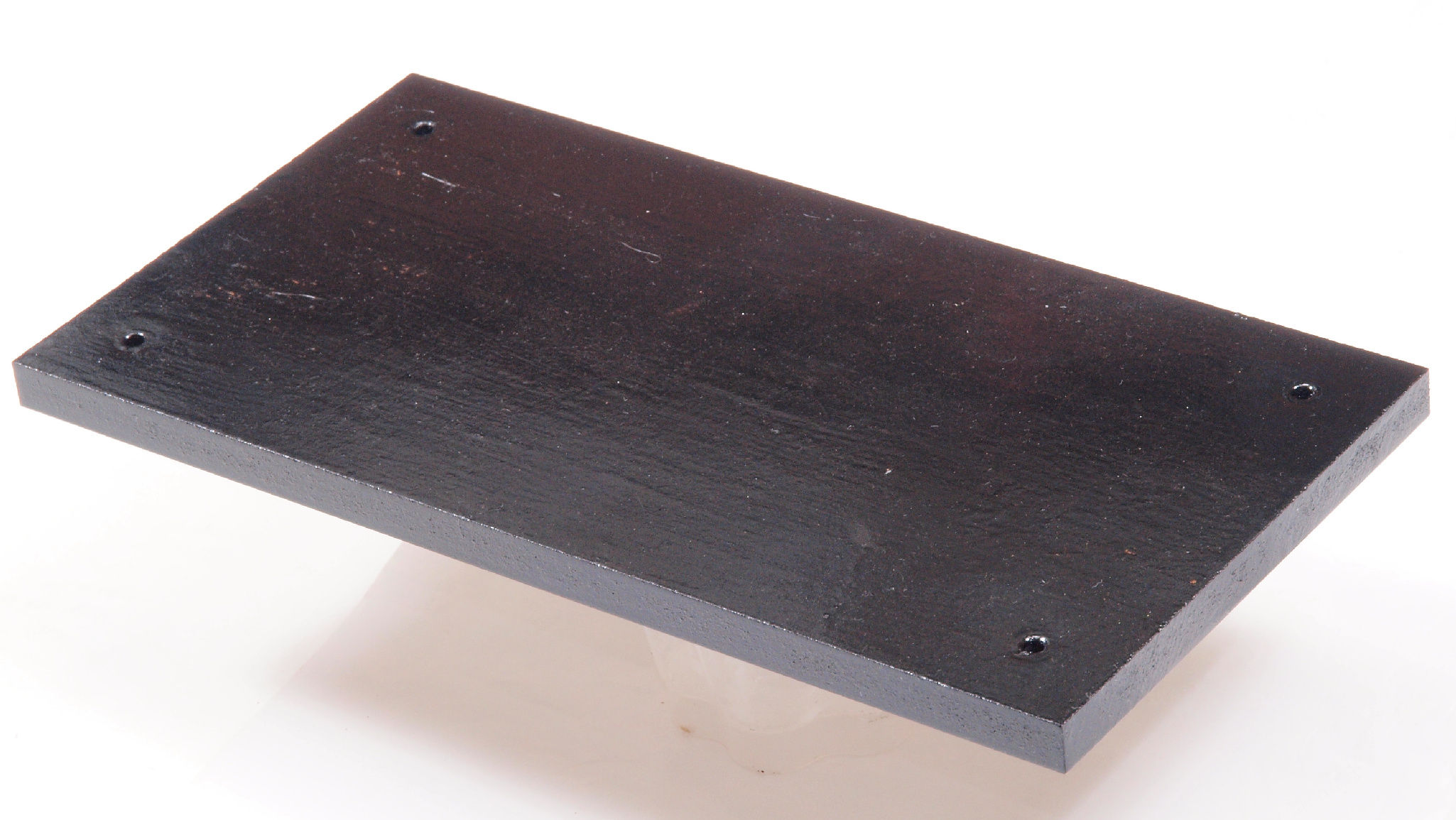

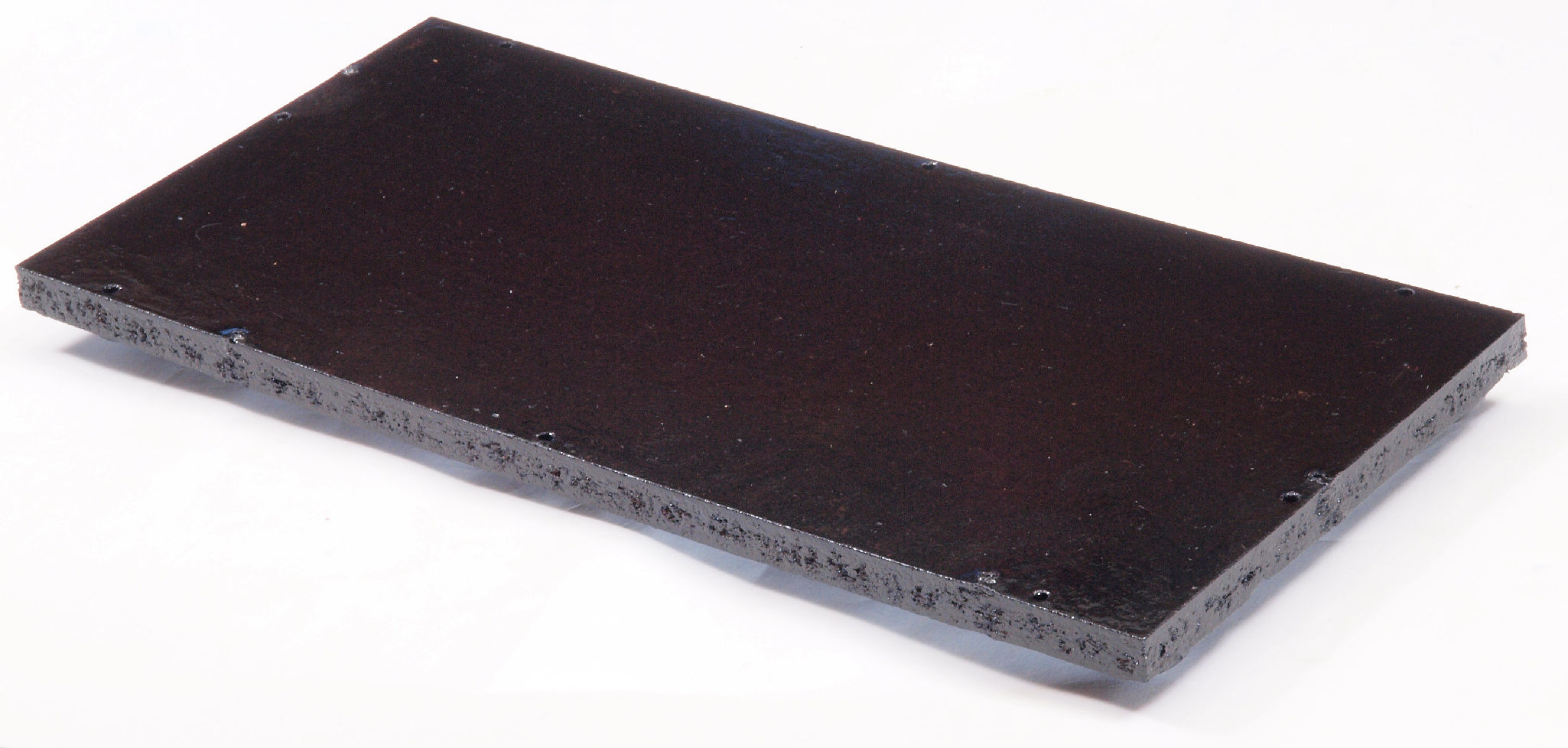

| Ｃ７２． 修理（塗装）後 下蓋（底板）表、 ラッカーを吹き付ける。 |
 |

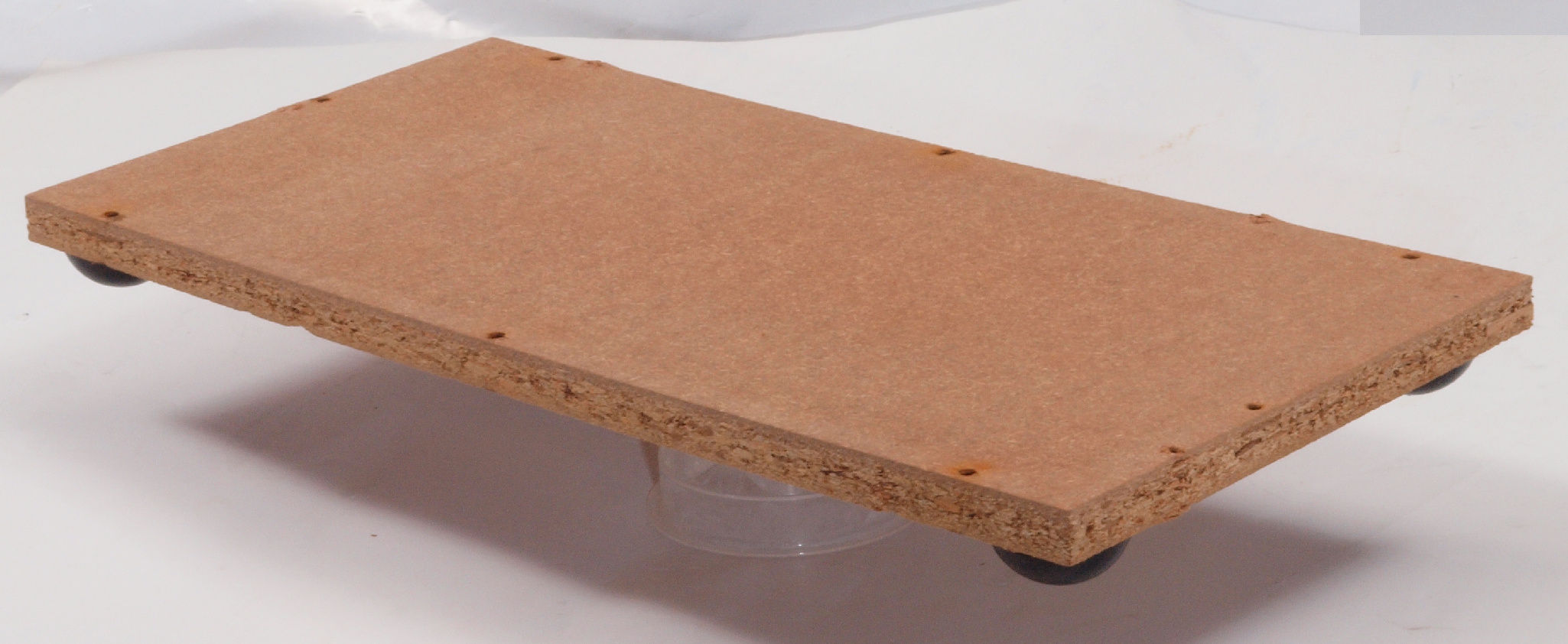

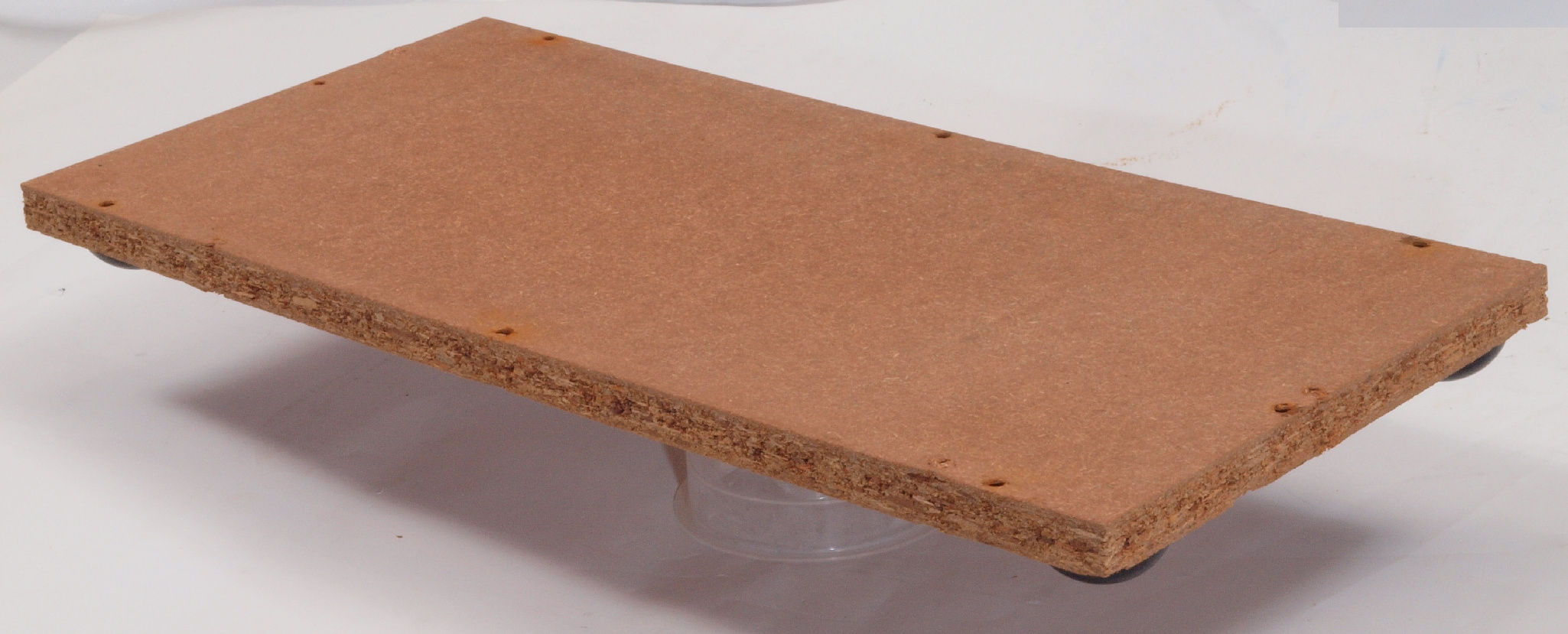

| Ｃ７３． 修理前 下蓋裏（底板）右横側 |
 |

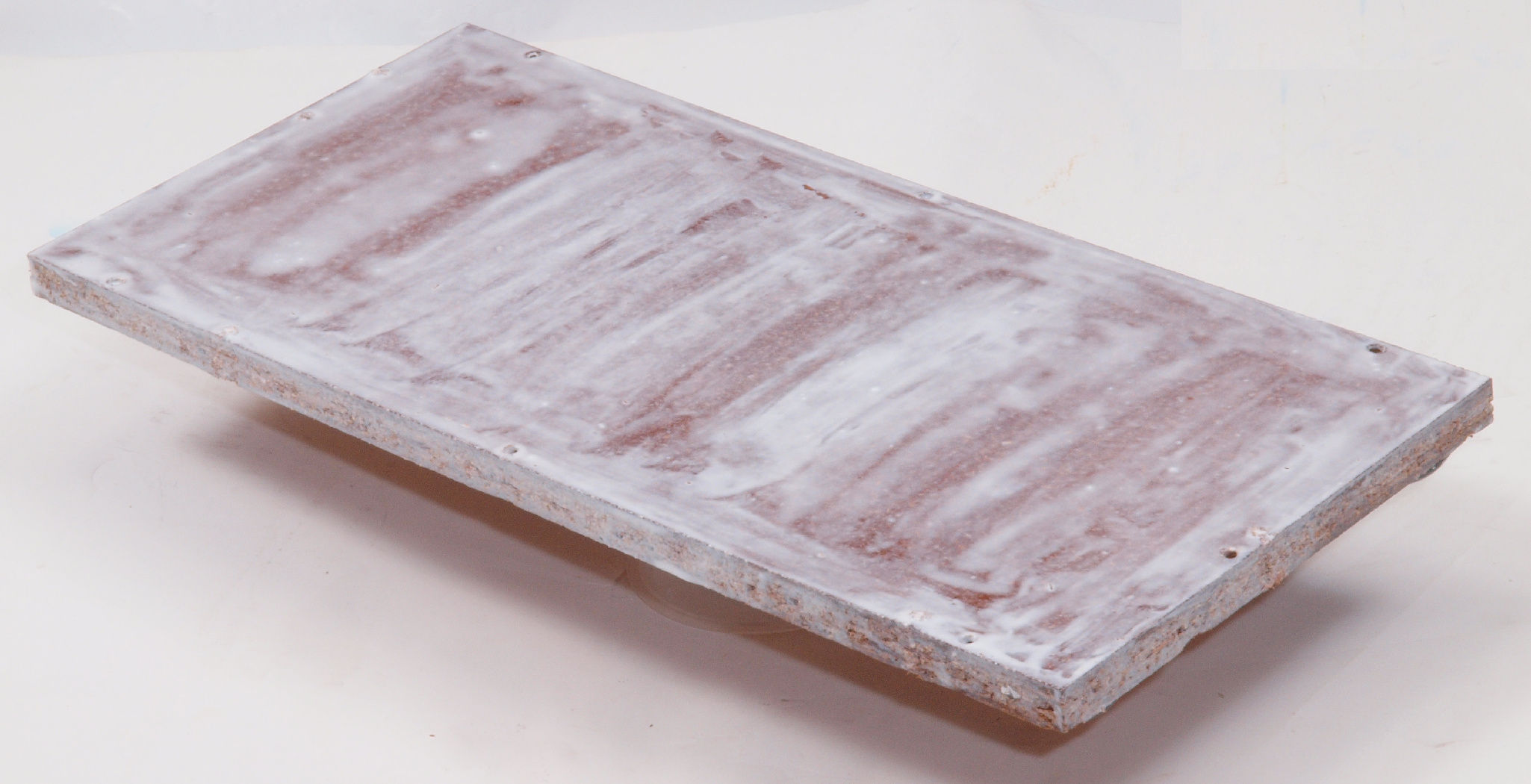

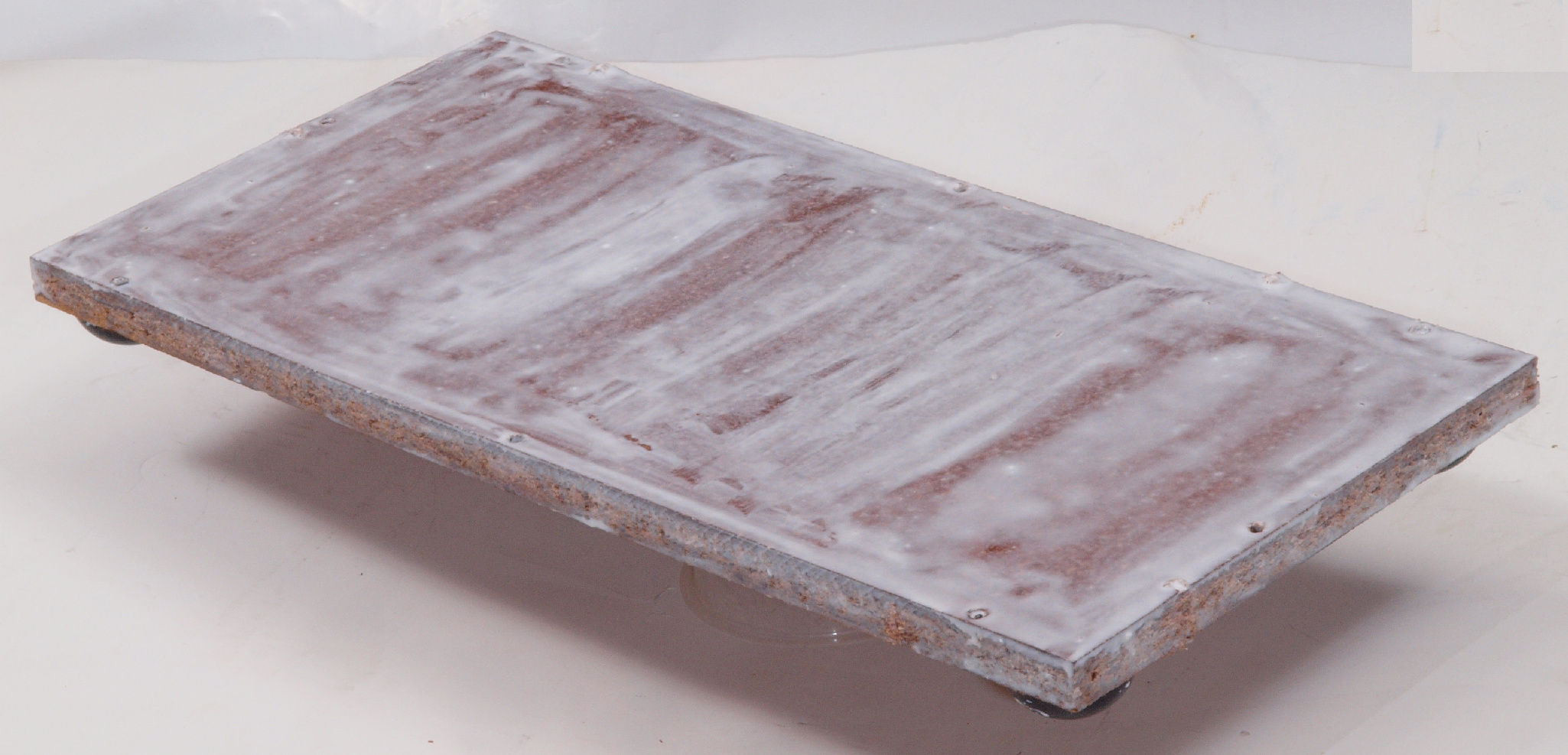

| Ｃ７４． 修理中 下蓋裏（底板）右横側、ボンドを染みこませる。 |
 |
| Ｃ７５． 修理（塗装）後 下蓋裏（底板）右横側、 さらに、塗装する。 |
 |
| Ｃ７６． 修理前 下蓋裏（底板）左横側 |
 |
| Ｃ７７． 修理中 下蓋裏（底板）左横側、ボンドを染みこませる。 |
 |
| Ｃ７８． 修理（塗装）後 下蓋裏（底板）左横側、 さらに、塗装する。 |
 |

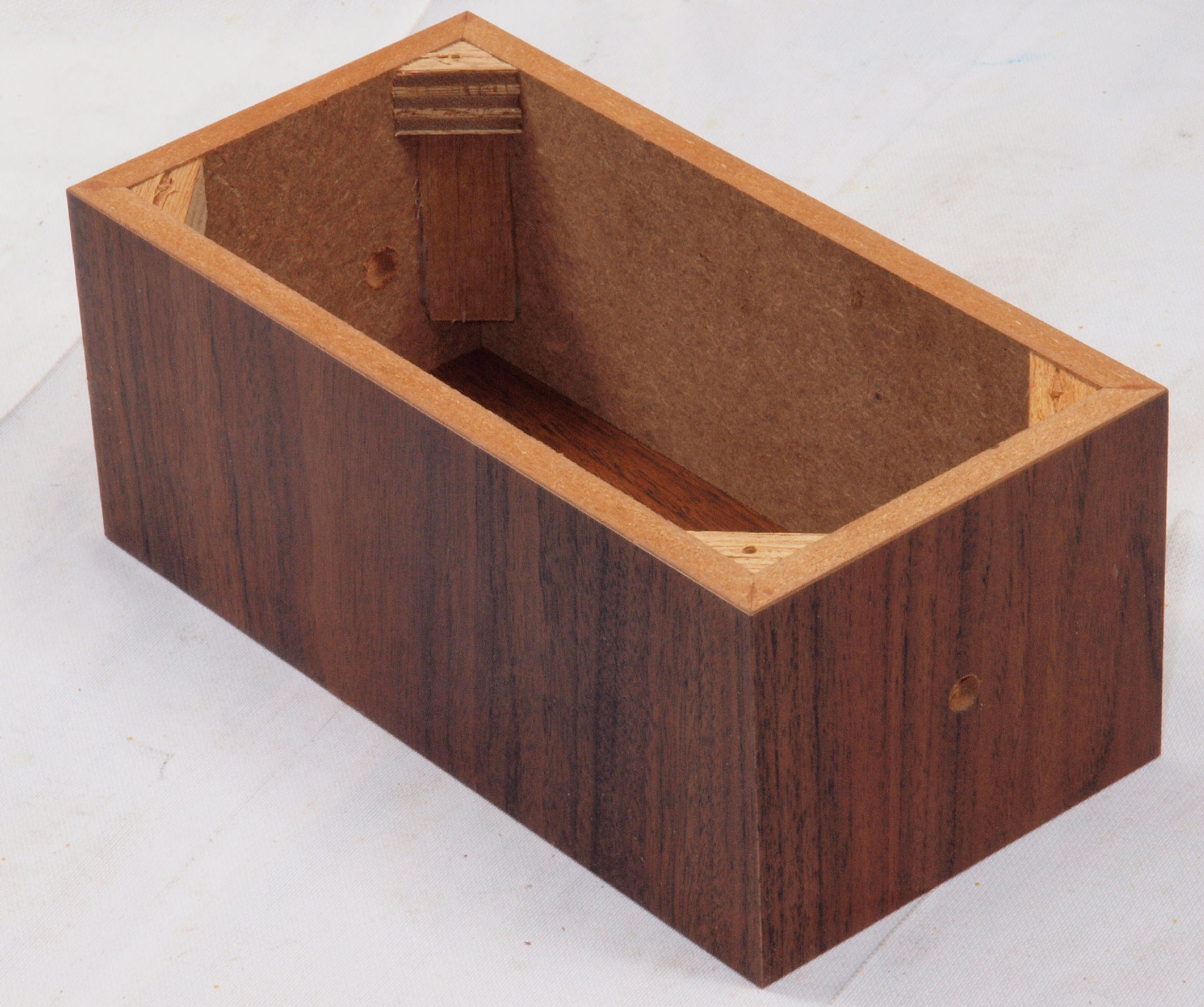

| Ｃ８１． 修理前 ポンプケース木箱。 |
 |

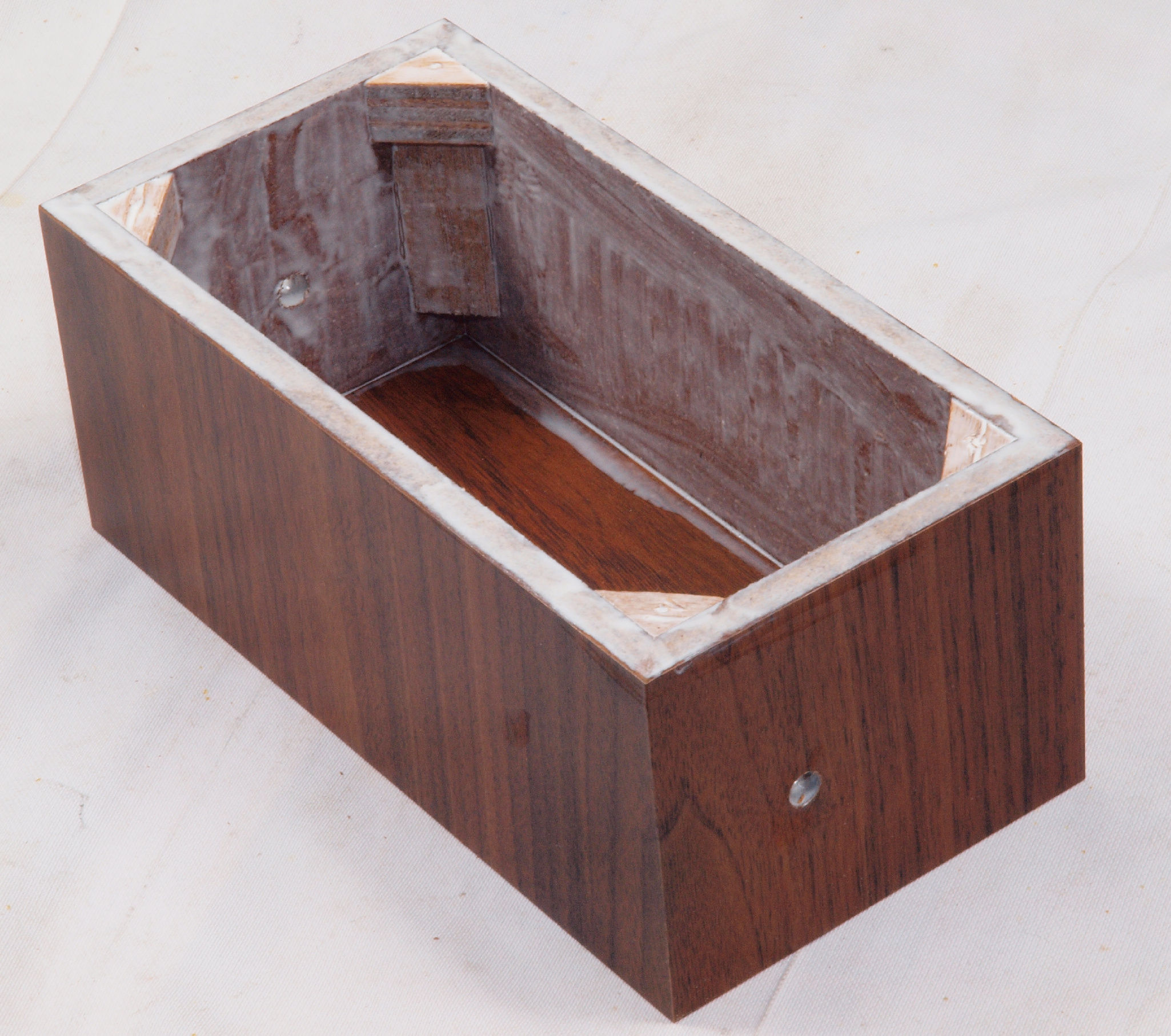

| Ｃ８２． 修理中 ポンプケース木箱。圧縮板にボンドを塗って固める。 |
 |

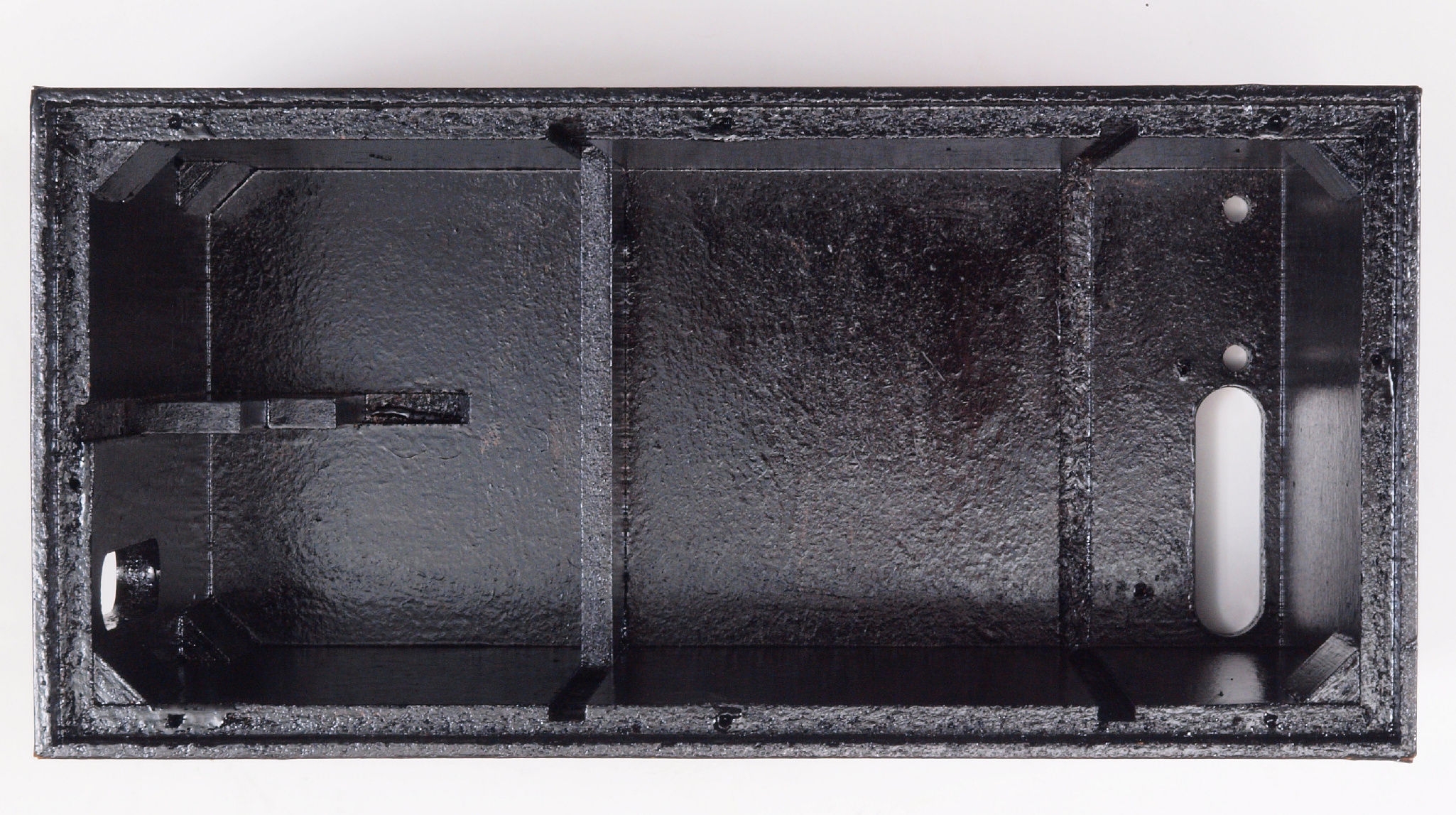

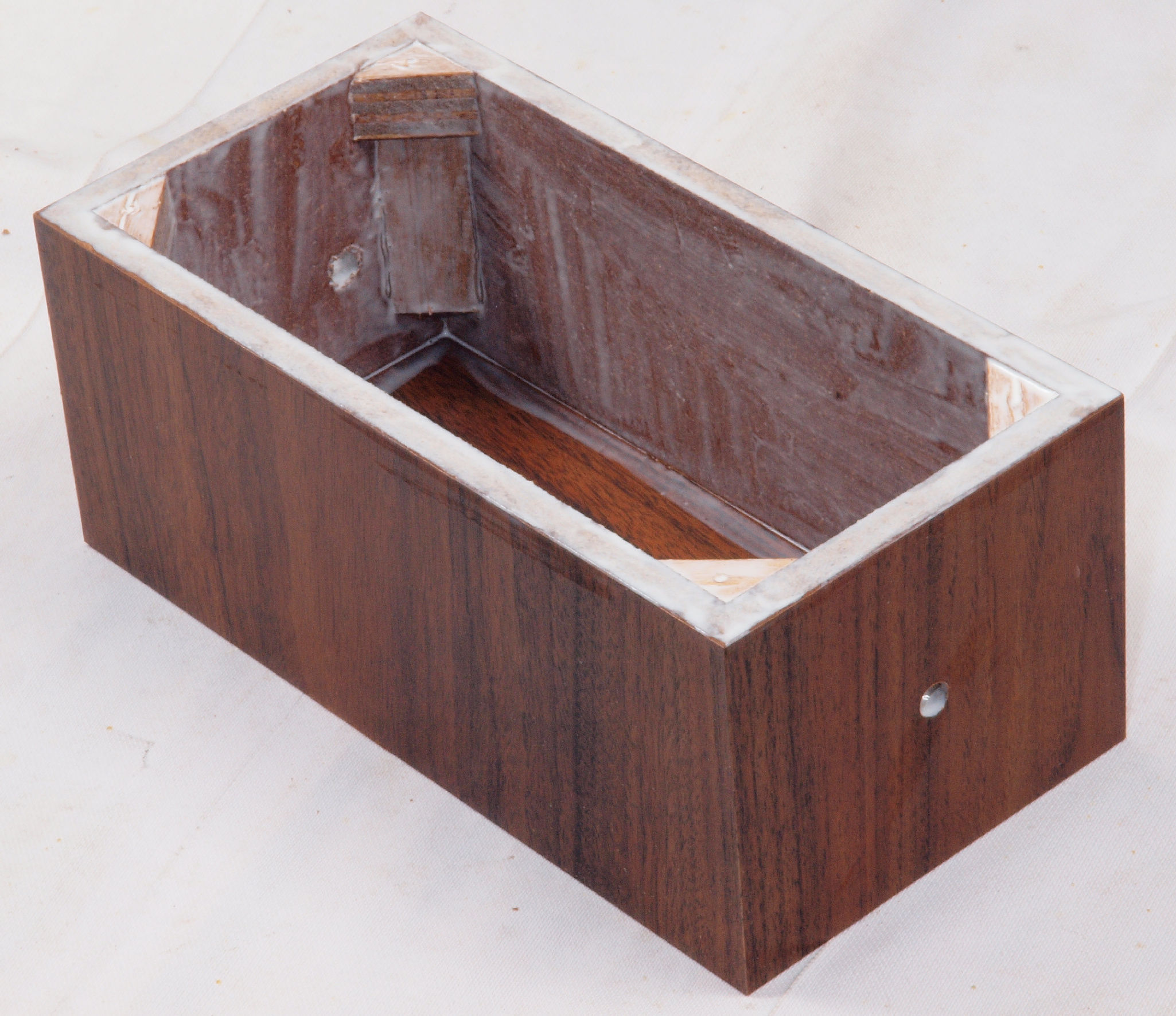

| Ｃ８３． 修理後 ポンプケース木箱。さらに、塗装する。 |
 |
| Ｃ８４． 修理前 ポンプケース木箱前右。 |
 |
| Ｃ８５． 修理中 ポンプケース木箱前右。圧縮板にボンドを塗って固める。 |
 |
| Ｃ８６． 修理後 ポンプケース木箱前右。さらに、塗装する。 |
 |
| Ｃ８７． 修理前 ポンプケース木箱後左。 |
 |
| Ｃ８８． 修理中 ポンプケース木箱後左。圧縮板にボンドを塗って固める。 |
 |
| Ｃ８９． 修理後 ポンプケース木箱後左。さらに、塗装する。 |
 |
| Ｃ８Ａ． 修理前 ポンプケース木箱下。 |
 |
| Ｃ８Ｂ． 修理中 ポンプケース木箱下。圧縮板にボンドを塗って固める。 |
 |
| Ｃ８Ｃ． 修理後 ポンプケース木箱下。さらに、塗装する。 |
 |

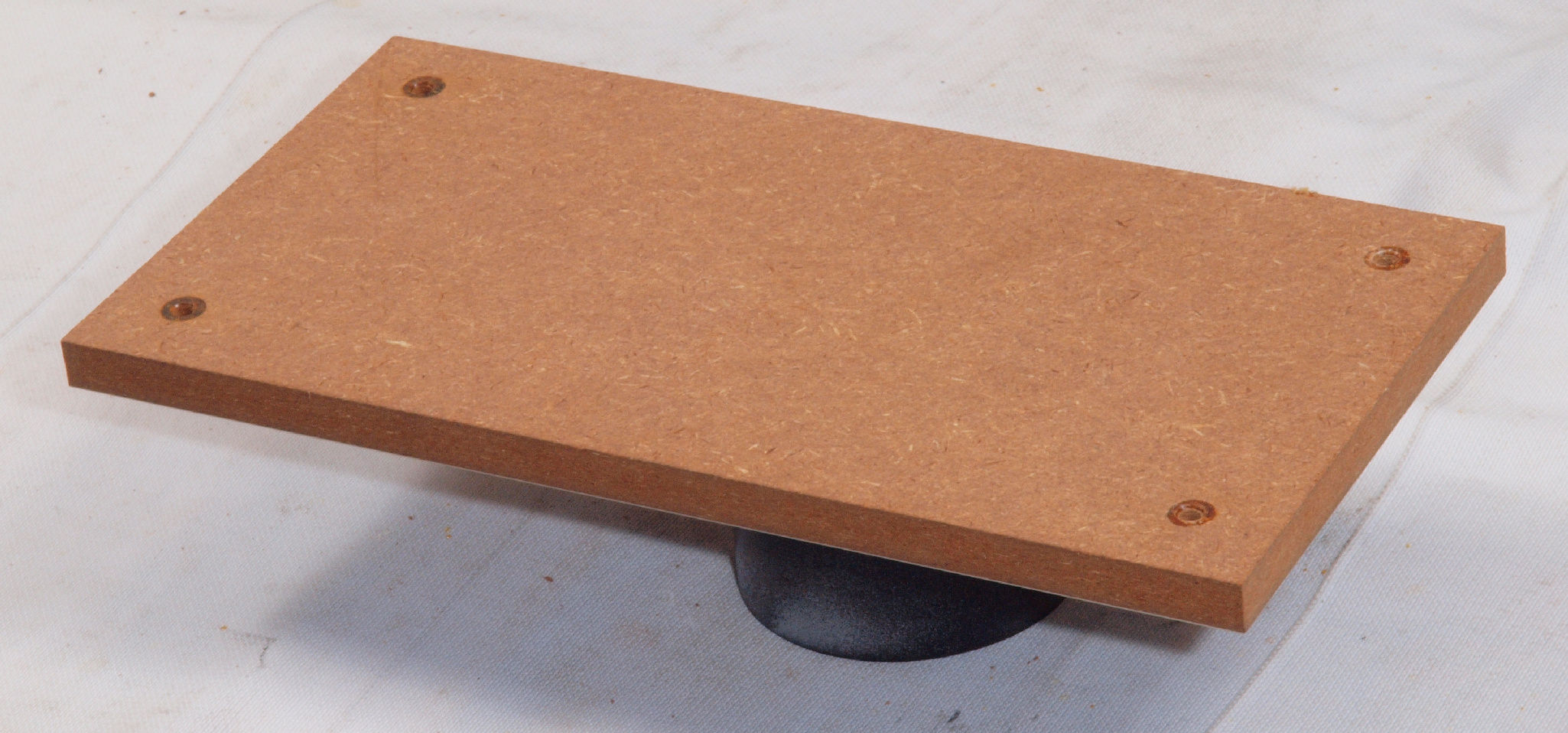

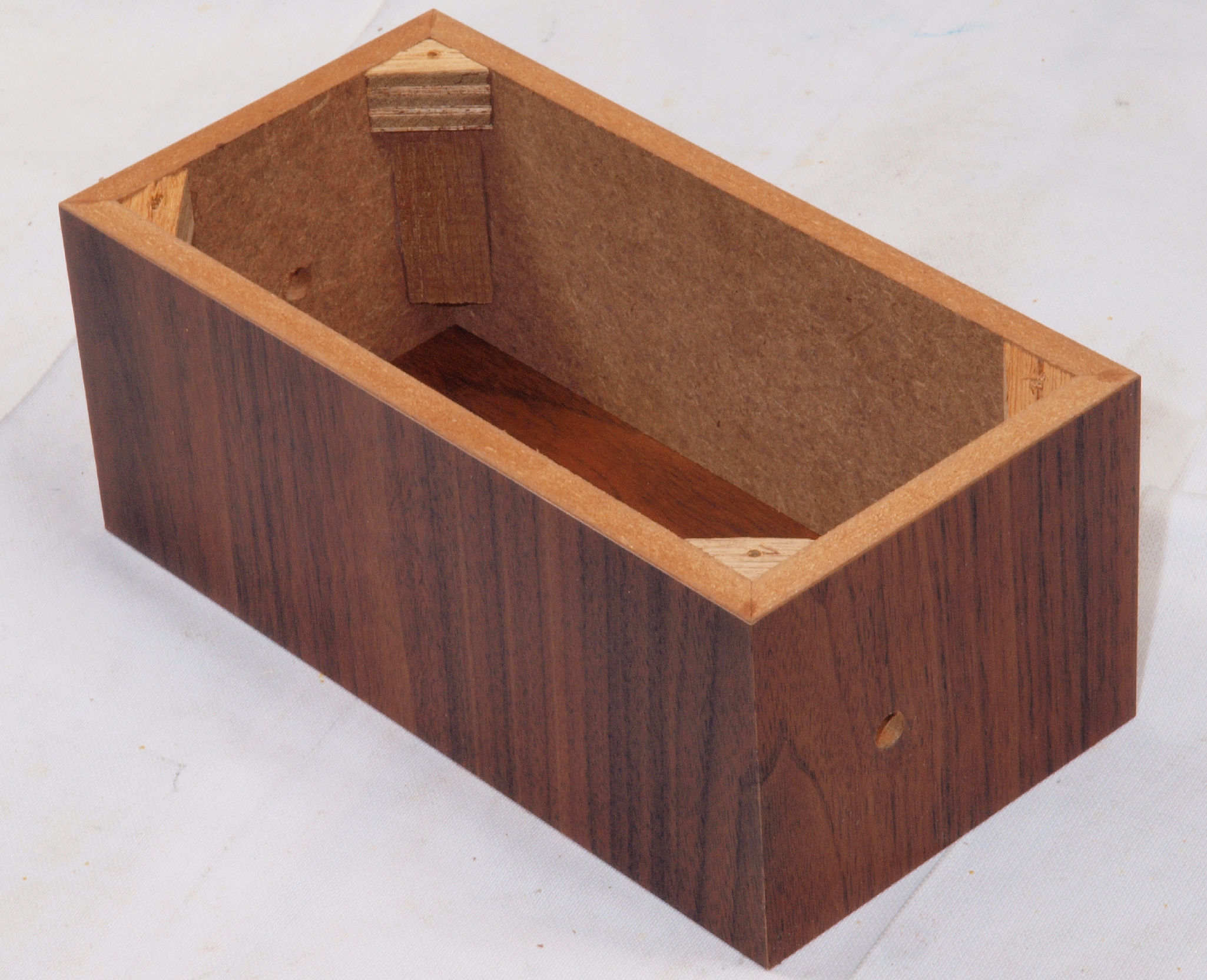

| Ｃ９１． 修理前 ポンプケース木箱上蓋表 |
 |

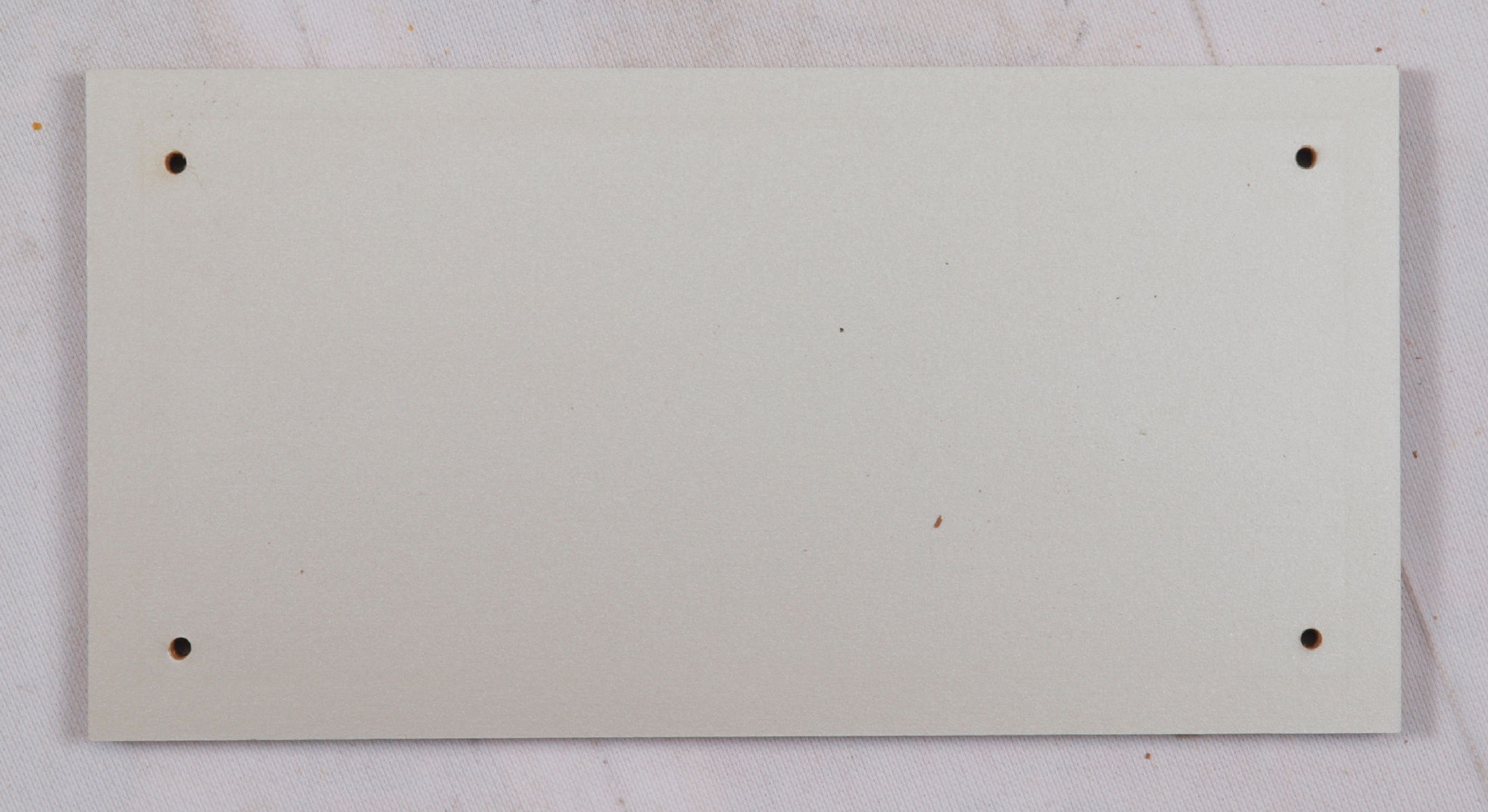

| Ｃ９２． 修理（塗装）後 ポンプケース木箱上蓋表。 塗装する。 |
 |

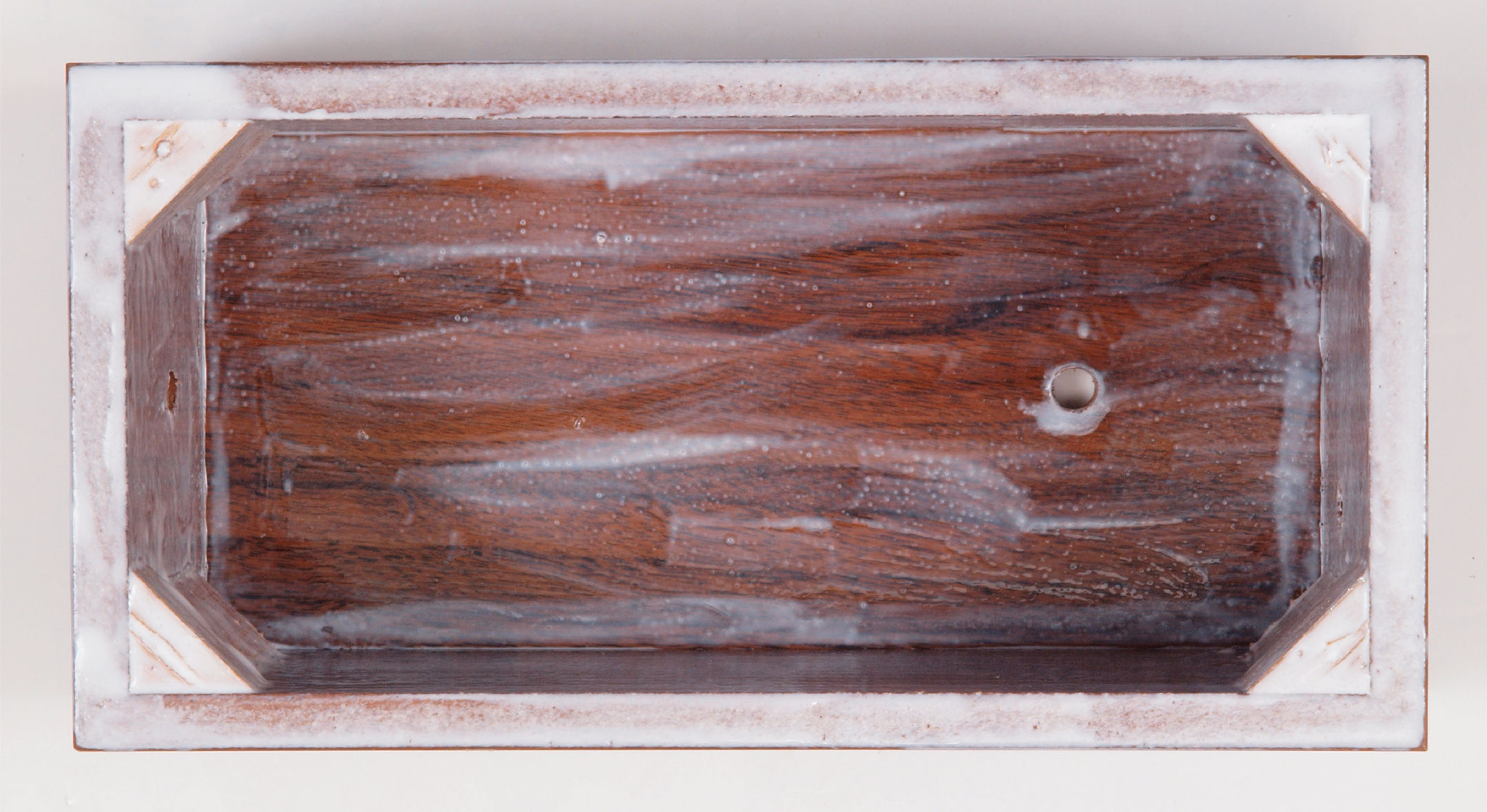

| Ｃ９３． 修理前 ポンプケース木箱上蓋裏右横側 |
 |

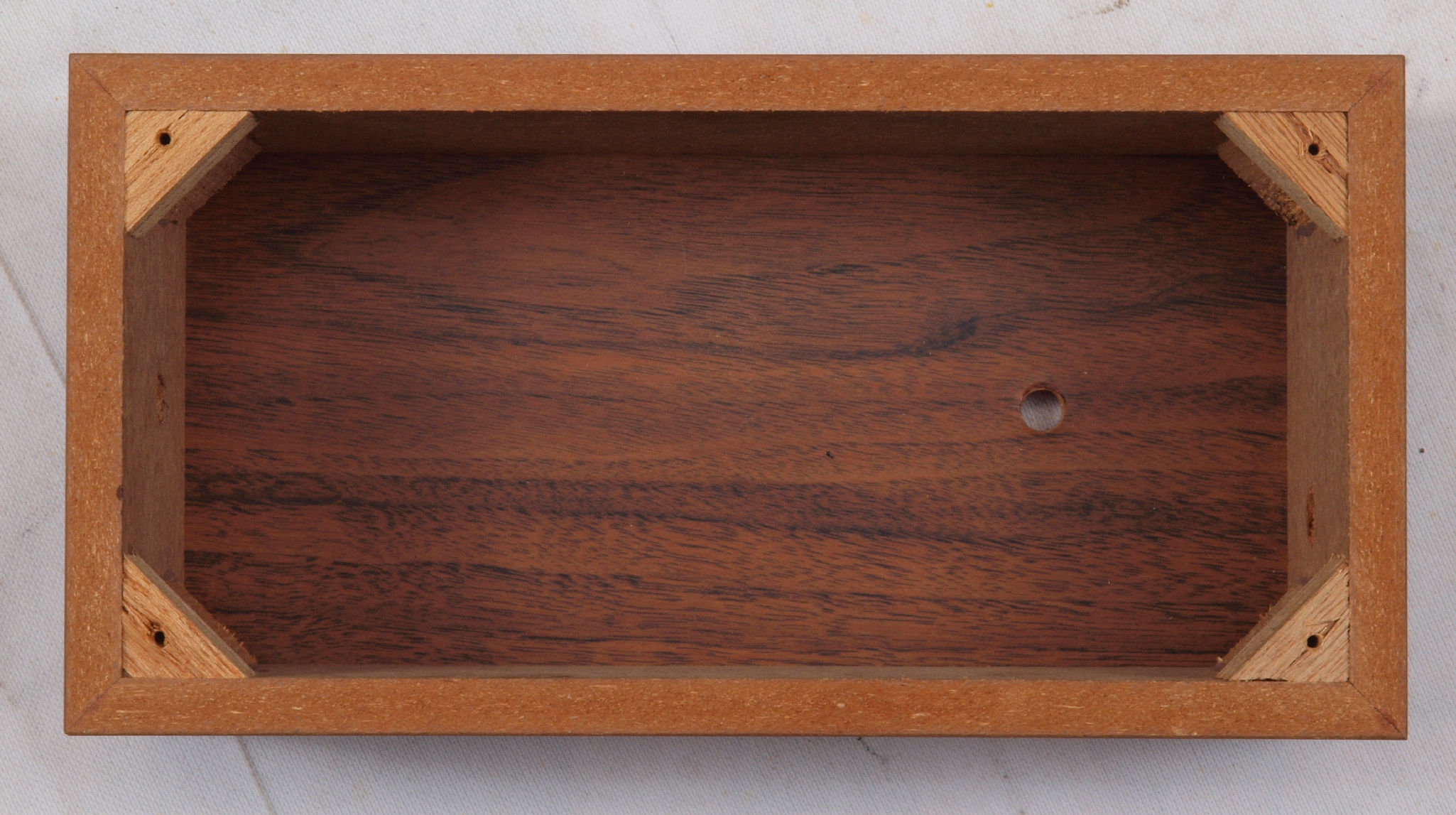

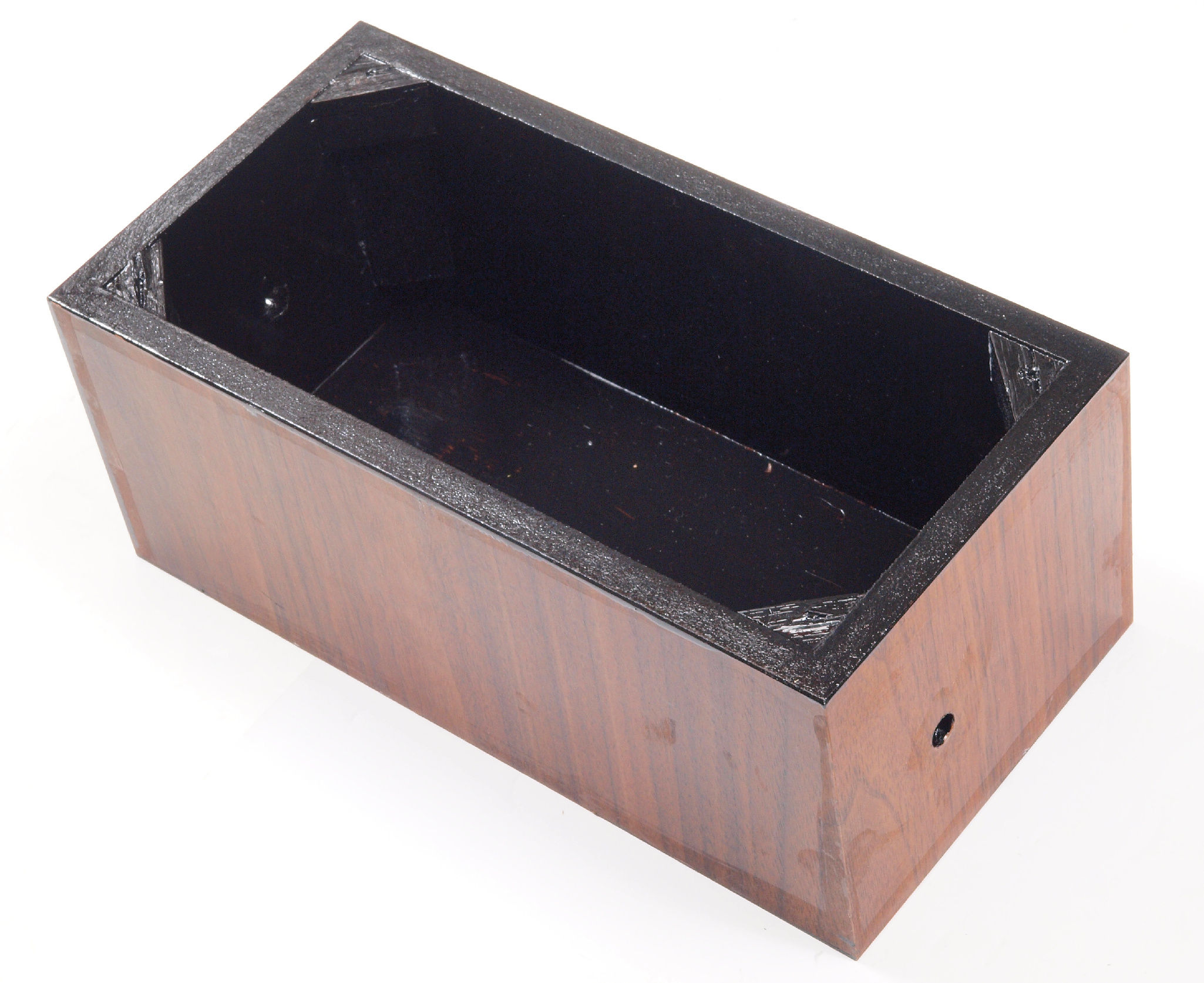

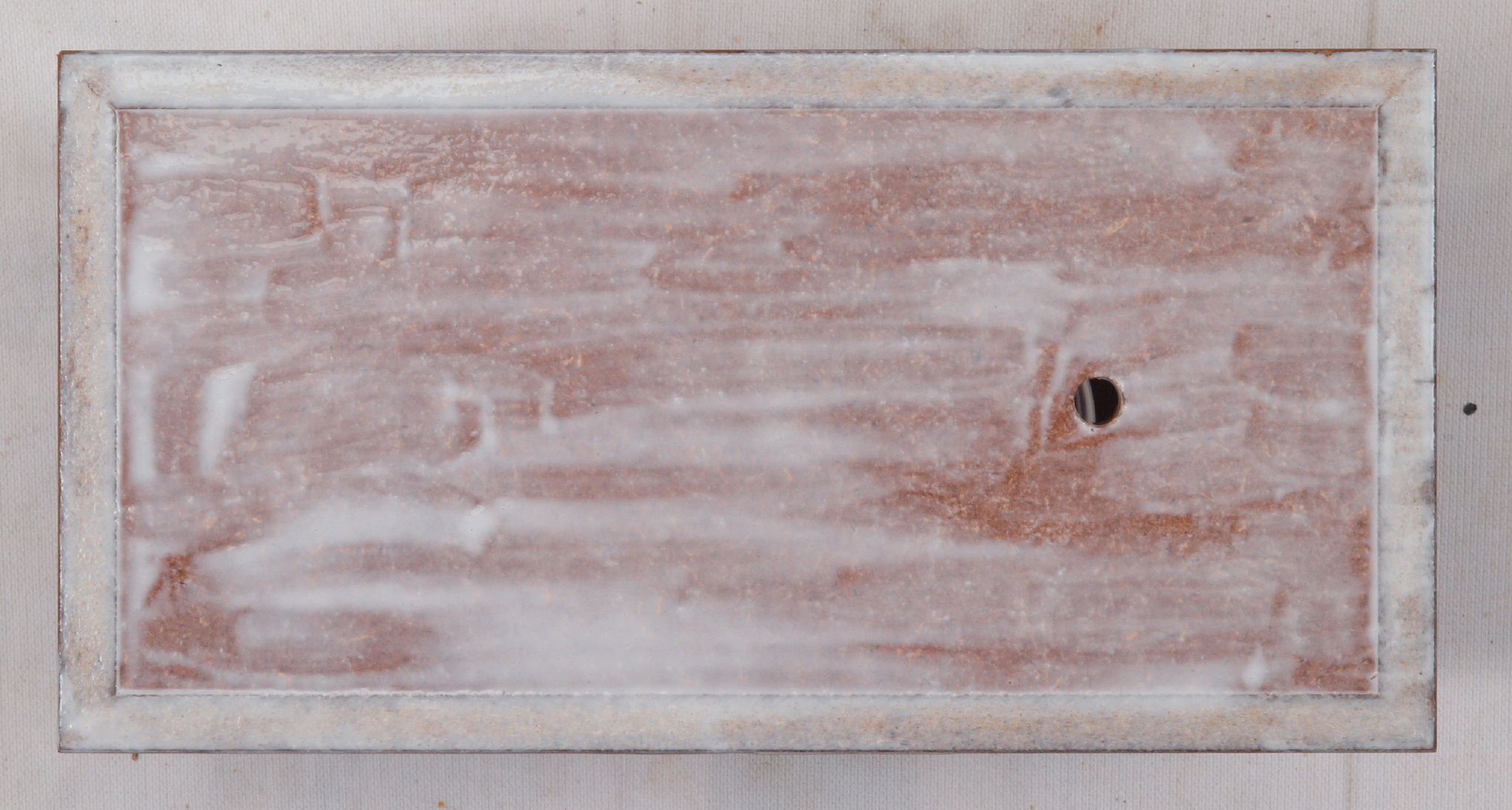

| Ｃ９４． 修理中 ポンプケース木箱上蓋裏右横側、ボンドを染みこませる。 |
 |

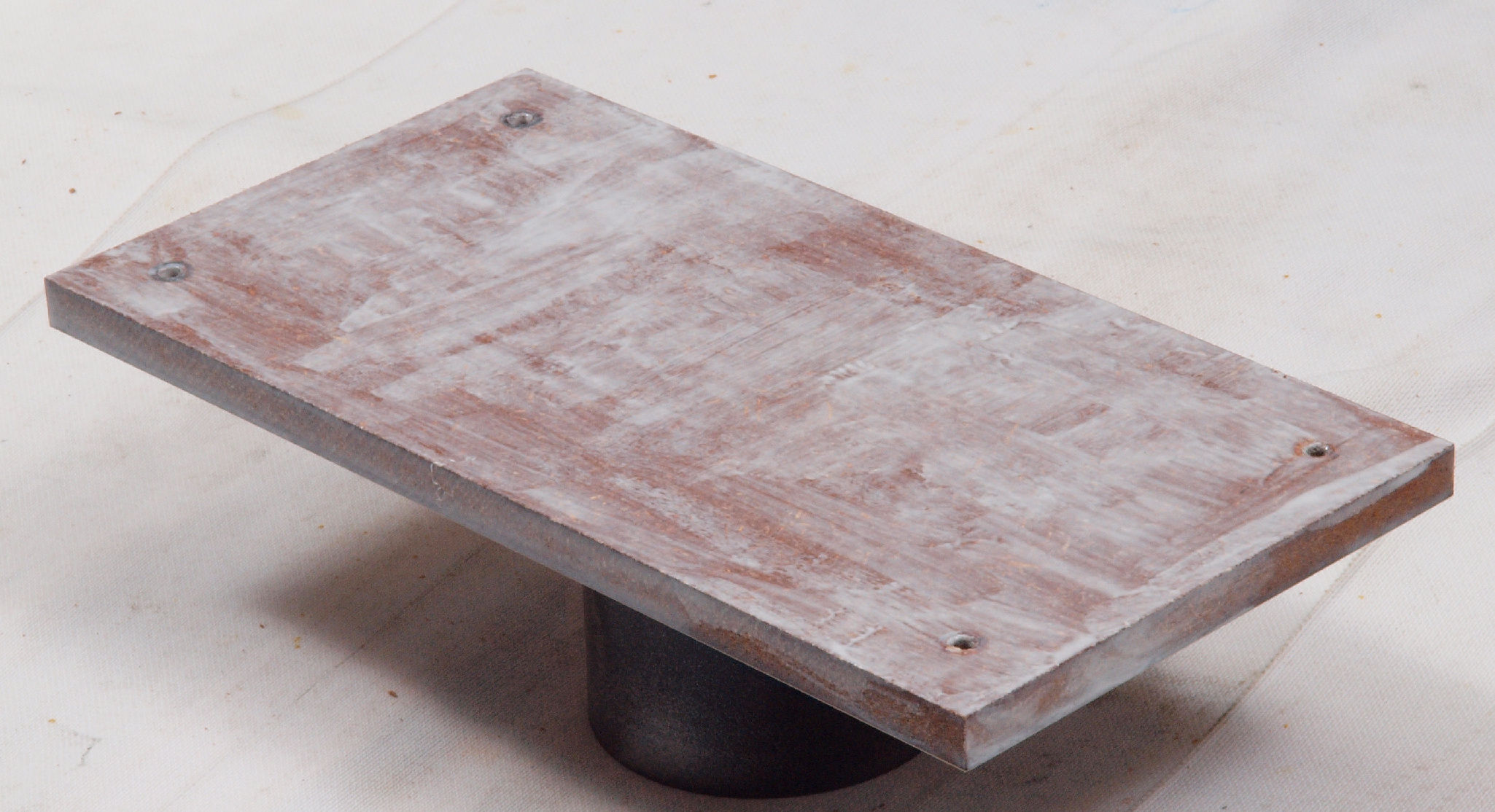

| Ｃ９５． 修理（塗装）後 ポンプケース木箱上蓋裏右横側。 さらに、塗装する。 |
 |
| Ｃ９６． 修理前 ポンプケース木箱上蓋裏左横側 |
 |
| Ｃ９７． 修理中 ポンプケース木箱上蓋裏左横側。ボンドを染みこませる。 |
 |
| Ｃ９８． 修理（塗装）後 ポンプケース木箱上蓋裏左横側。 さらに、塗装する。 |
 |

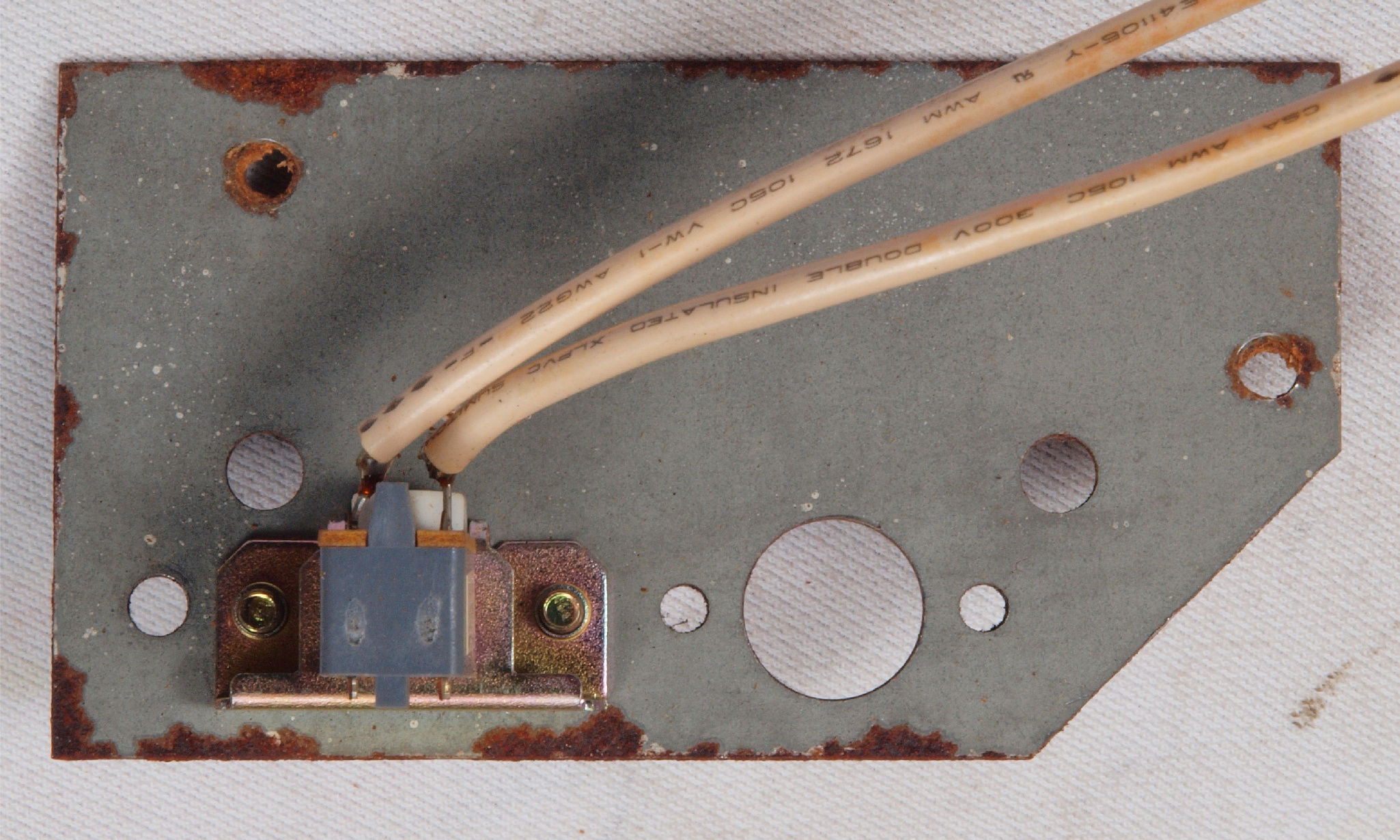

| ＣＡ１． 修理前 電源ＳＷ取り付け板表。 |
 |
| ＣＡ２． 修理（塗装）後 電源ＳＷ取り付け板表。 錆を落とし塗装する。 |
 |

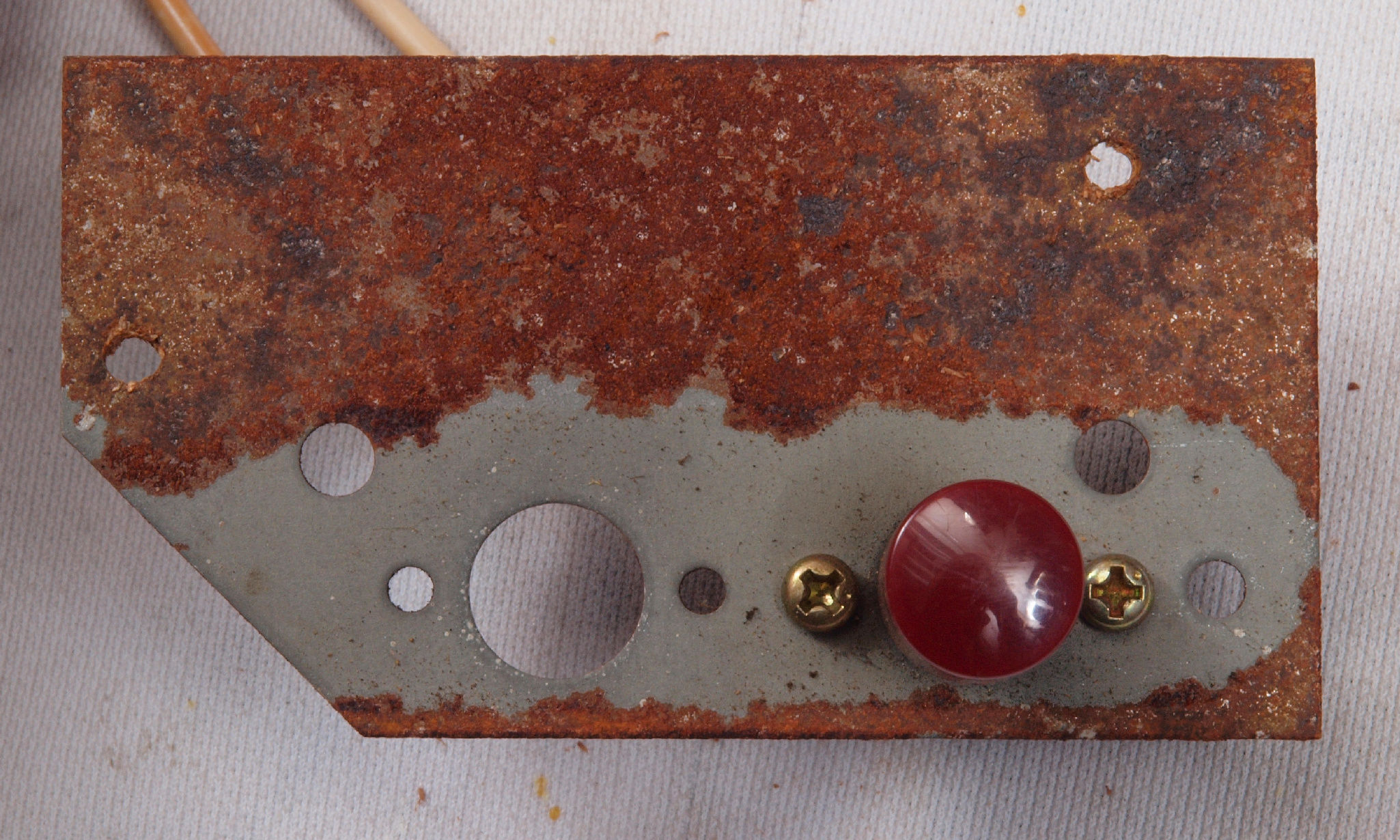

| ＣＡ３． 修理前 電源ＳＷ取り付け板裏。 |
 |
| ＣＡ４． 修理（塗装）後 電源ＳＷ取り付け板裏。 錆を落とし塗装する。 |
 |

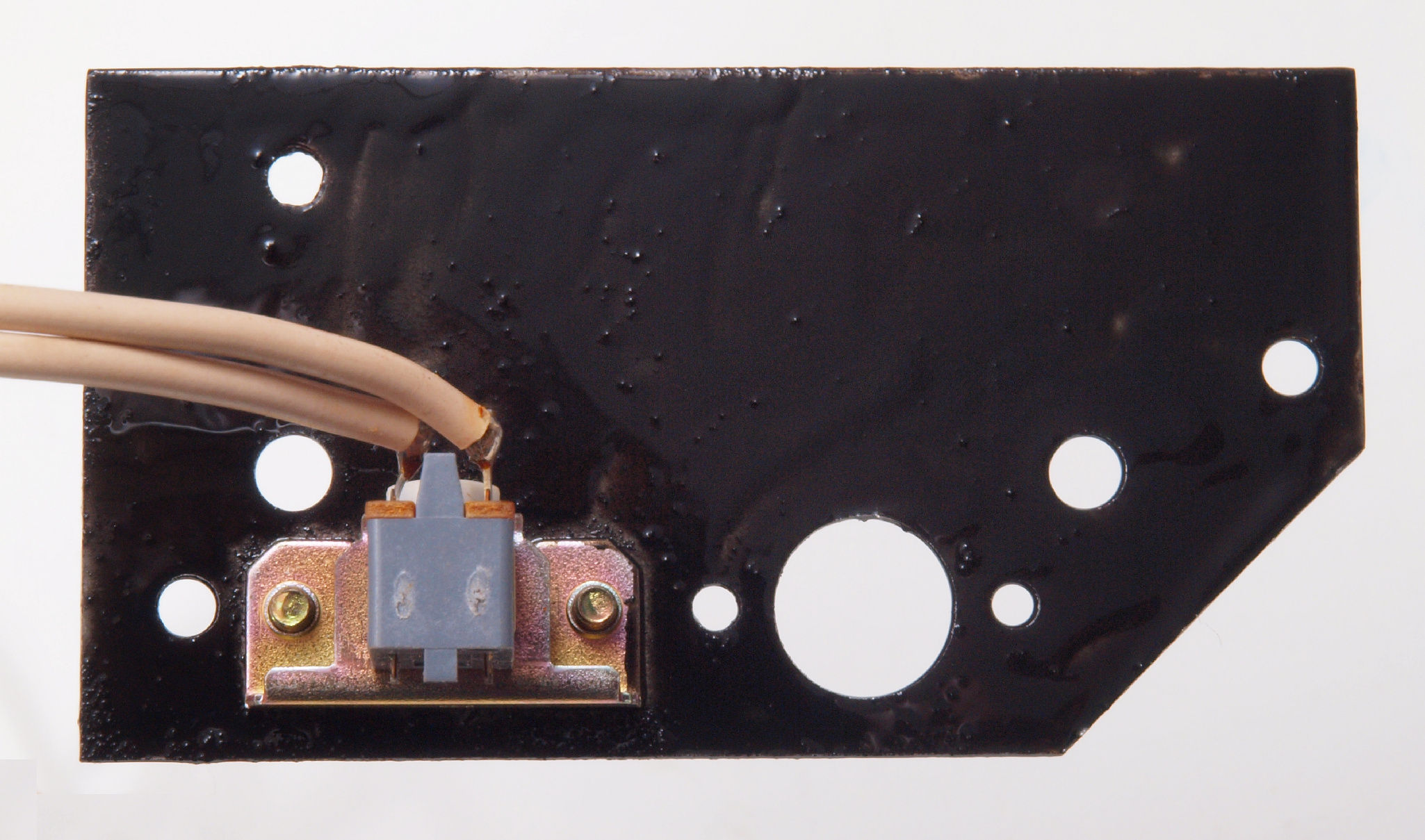

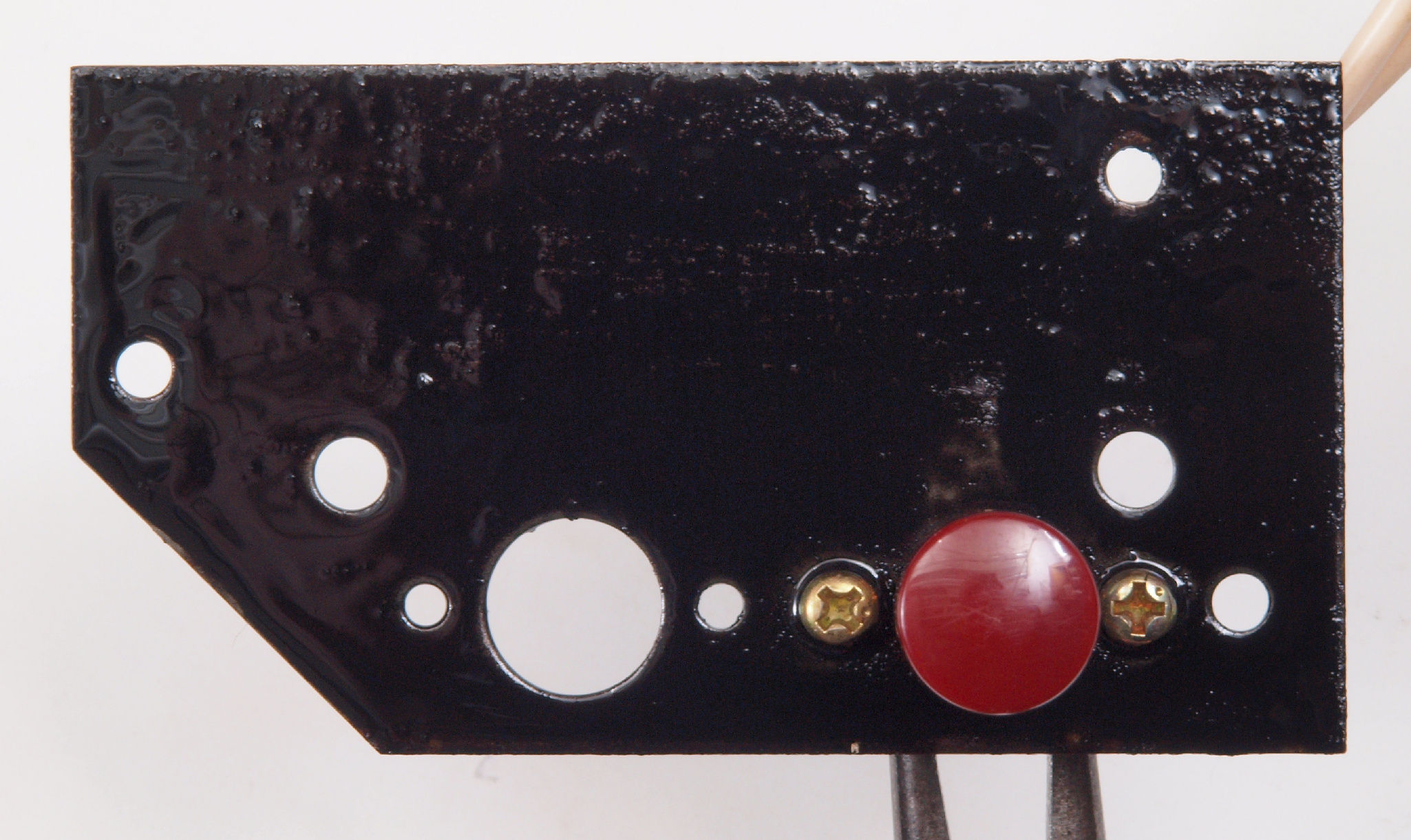

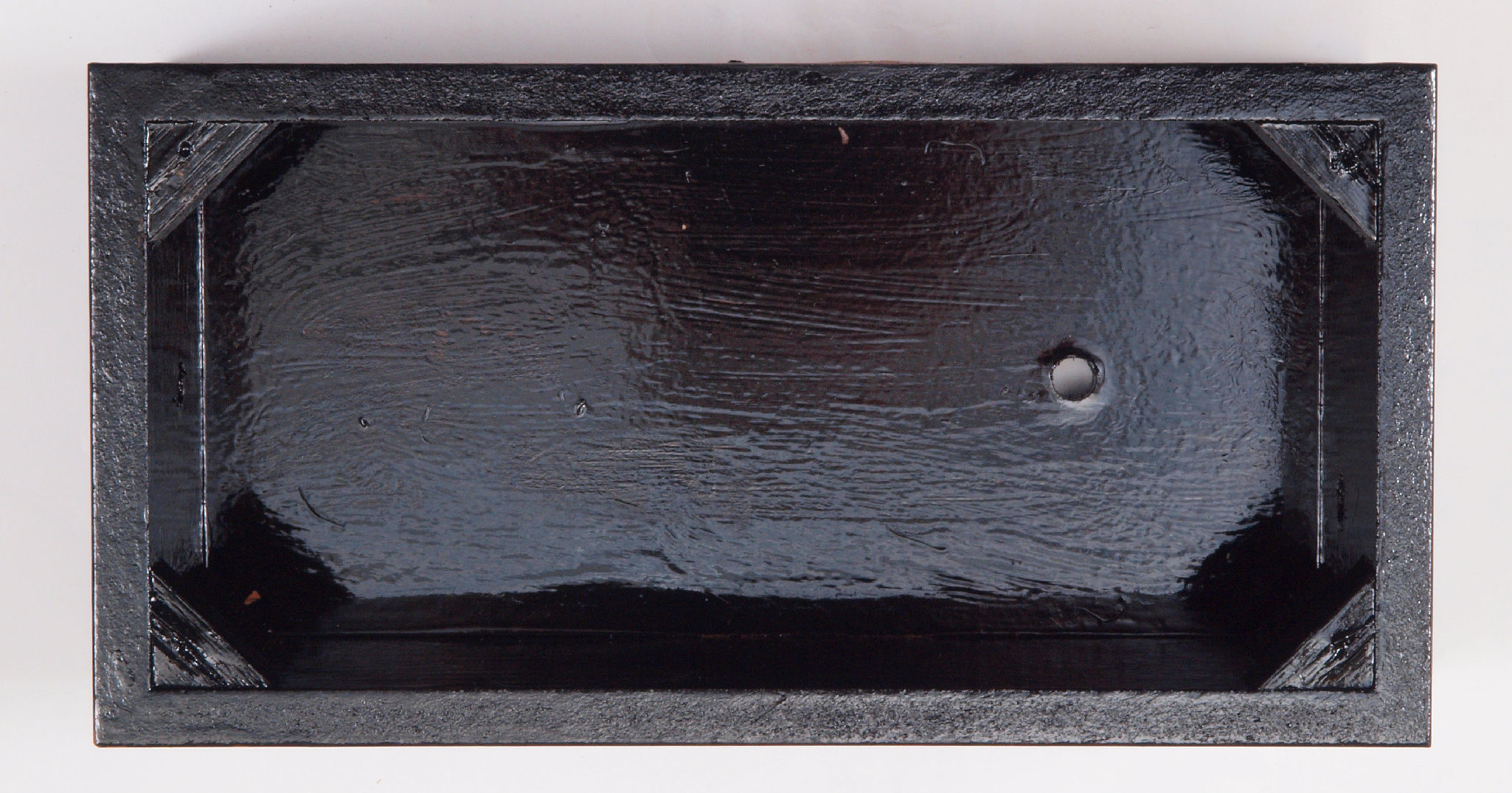

| ＣＡ５． 修理（取付）後 電源ＳＷ取り付け板。 ビス等も塗装する。 |
 |

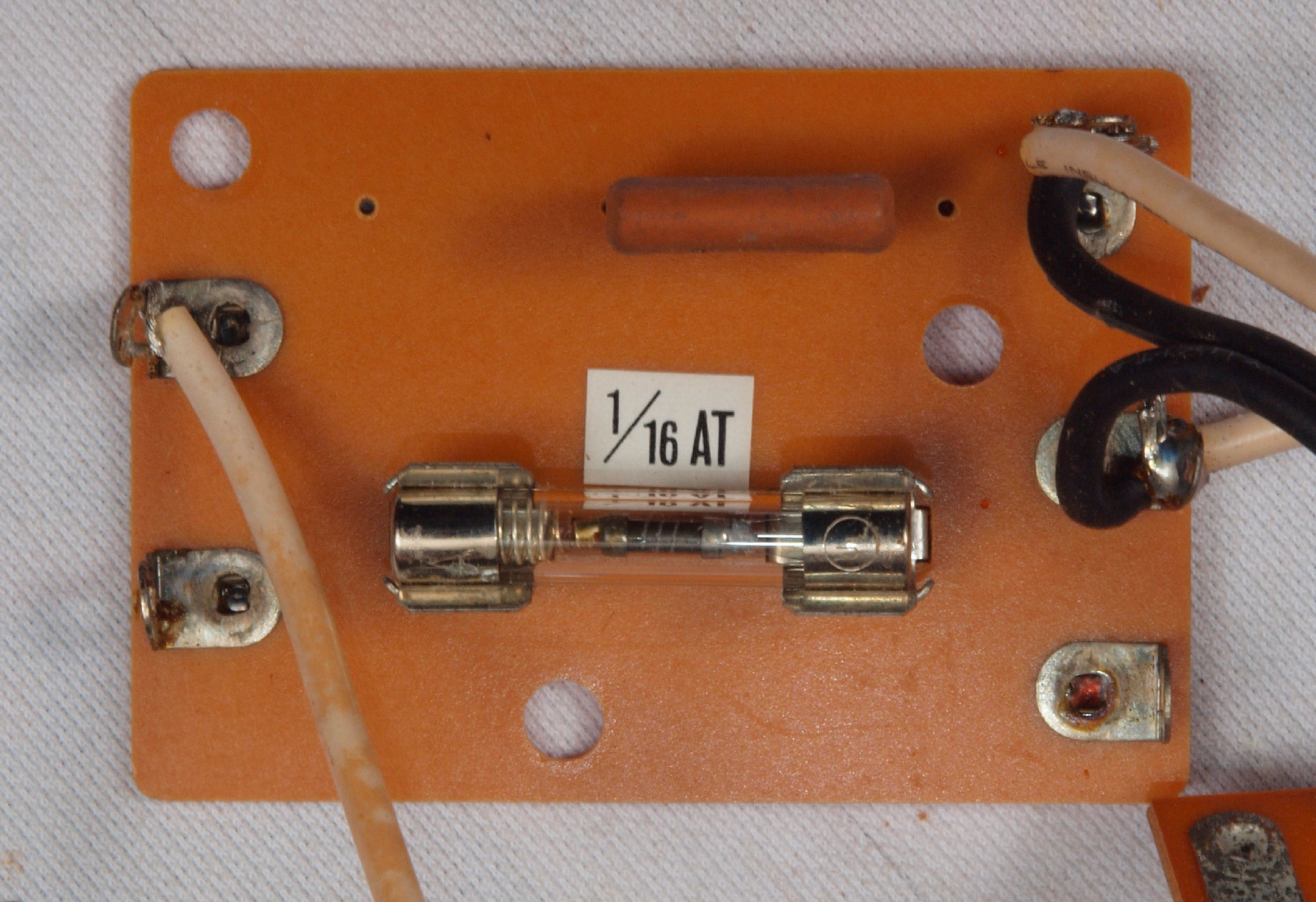

| ＣＢ１． 修理前 フューズ基板。 |
 |
| ＣＢ２． 修理前 フューズ基板裏。 |
 |

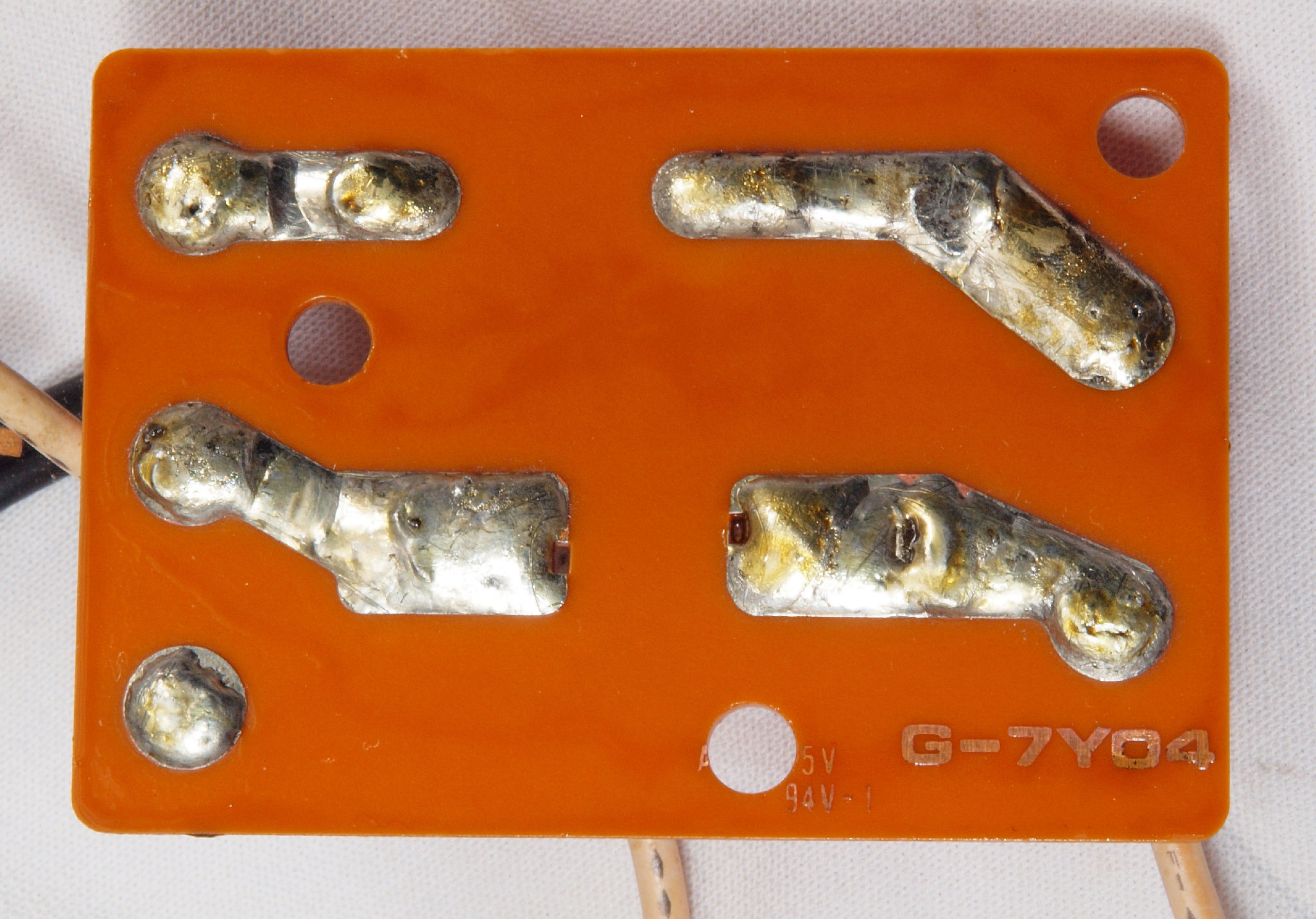

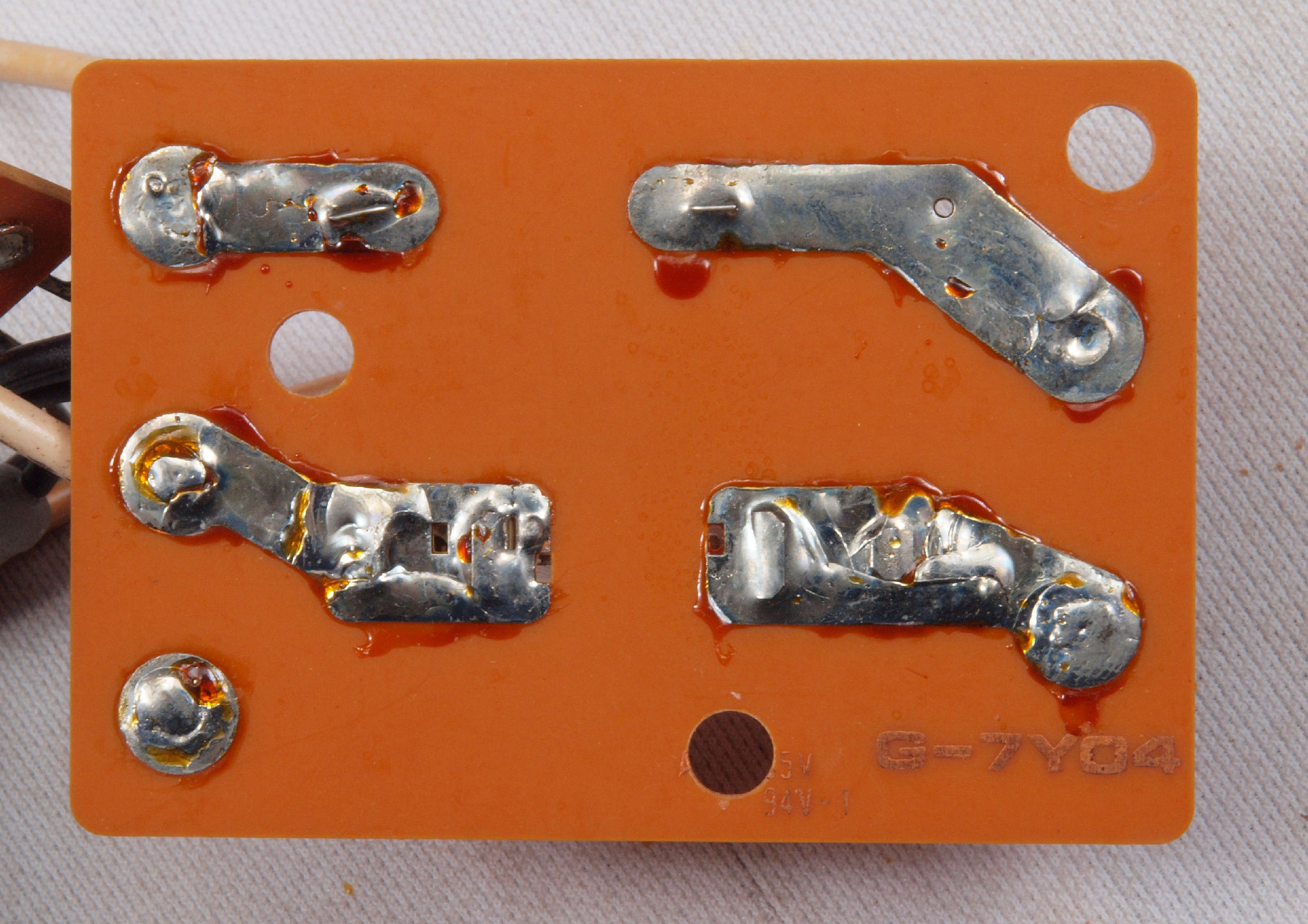

| ＣＢ３． 修理（半田補正）後 フューズ基板裏。 |
 |

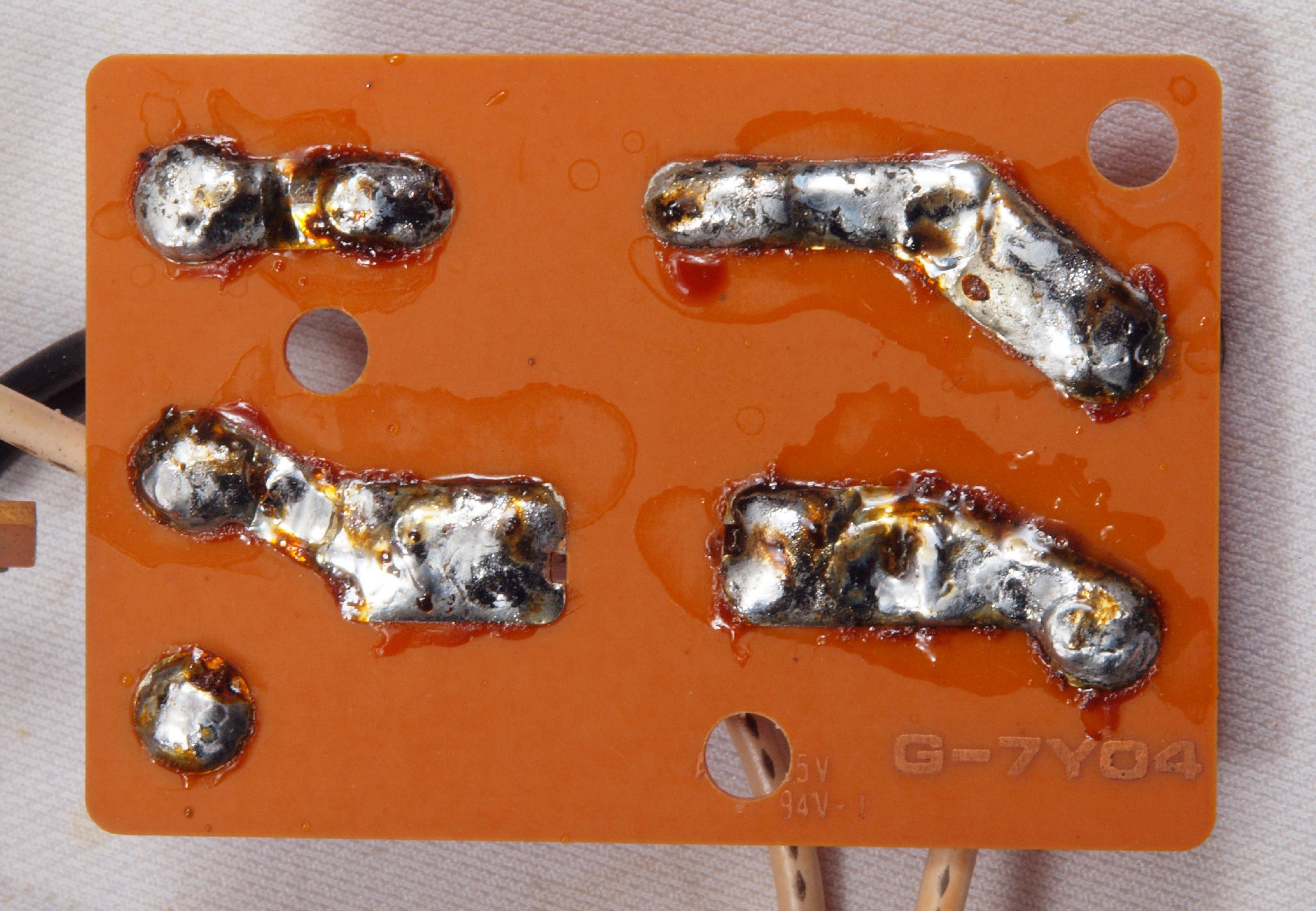

| ＣＢ４． 完成フューズ基板裏、 洗浄後コート液を塗る。 |
 |

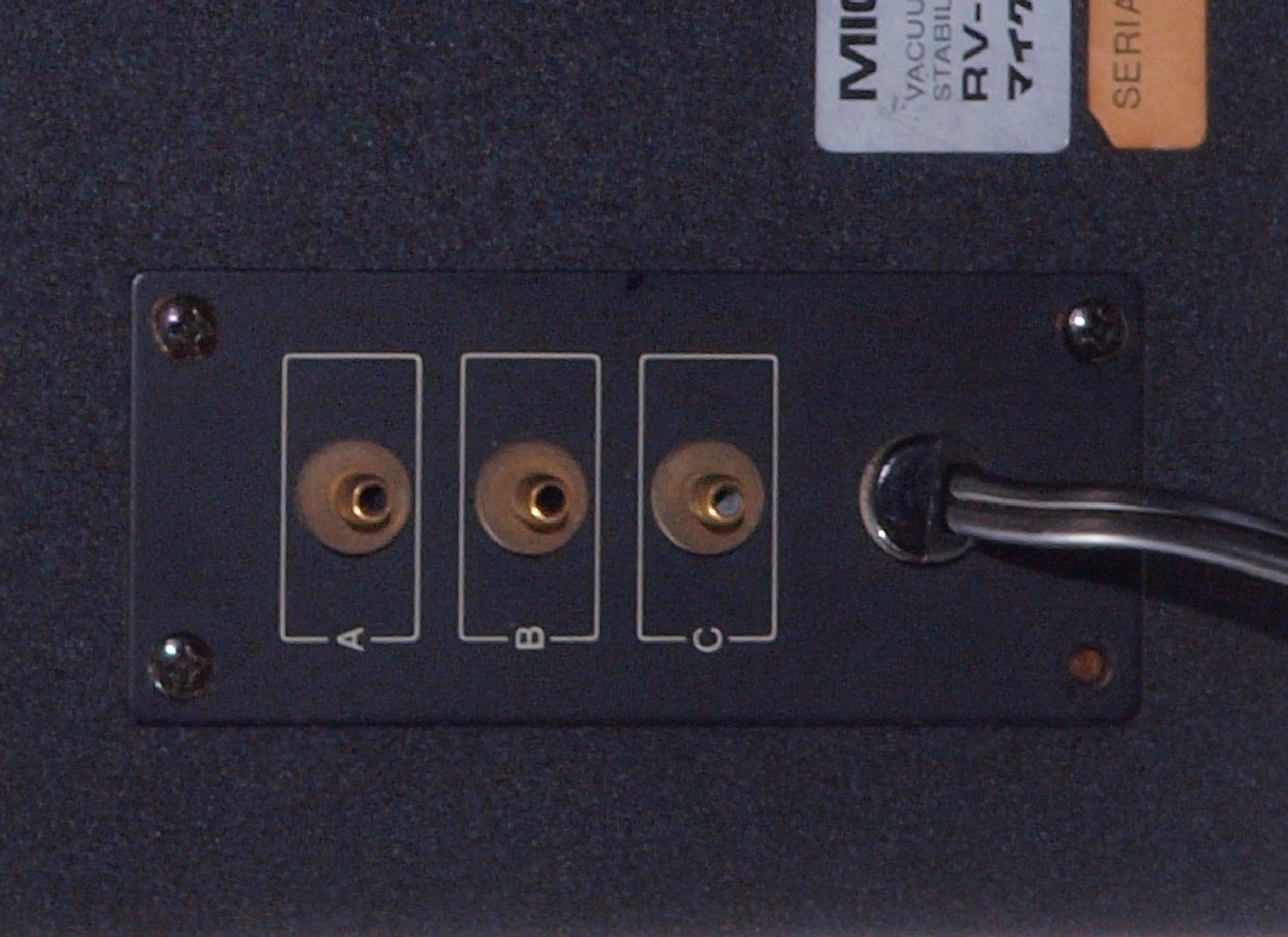

| ＣＣ１． 修理前 電源入り口、吐出口。 止めビスが１本無し。 |
|

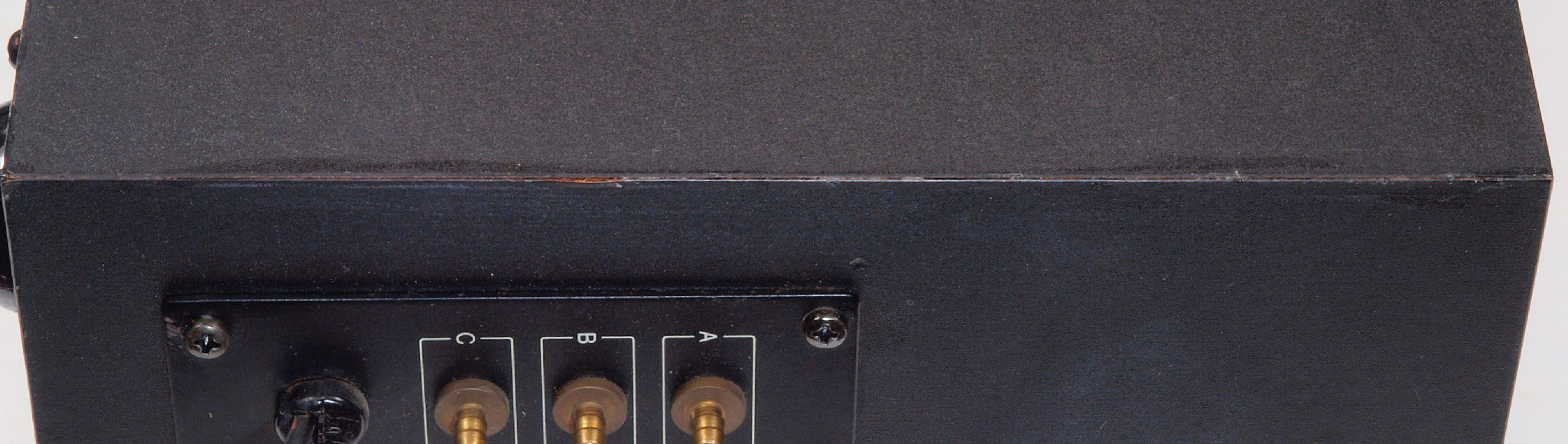

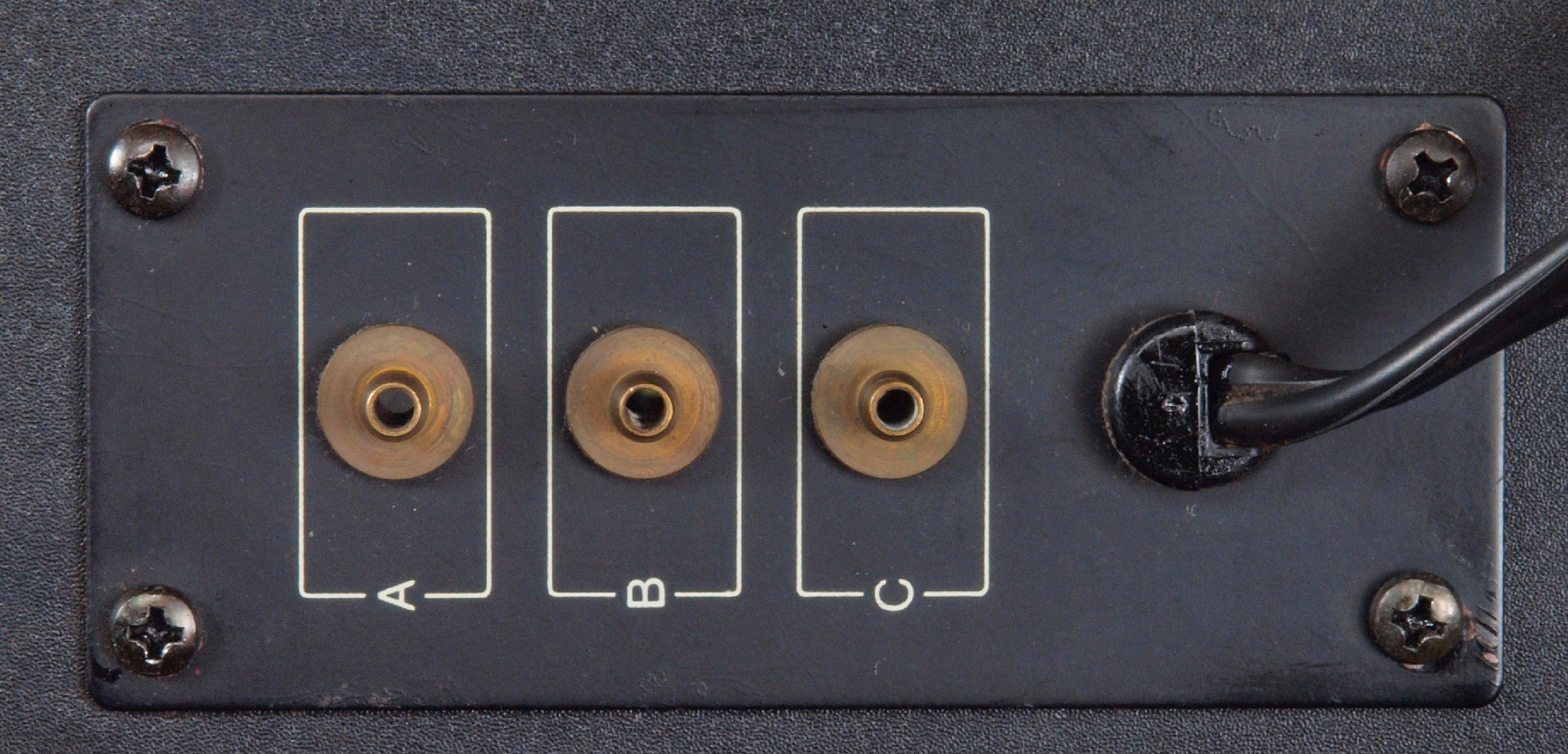

| ＣＣ２． 修理後 電源入り口、吐出口。 |
 |

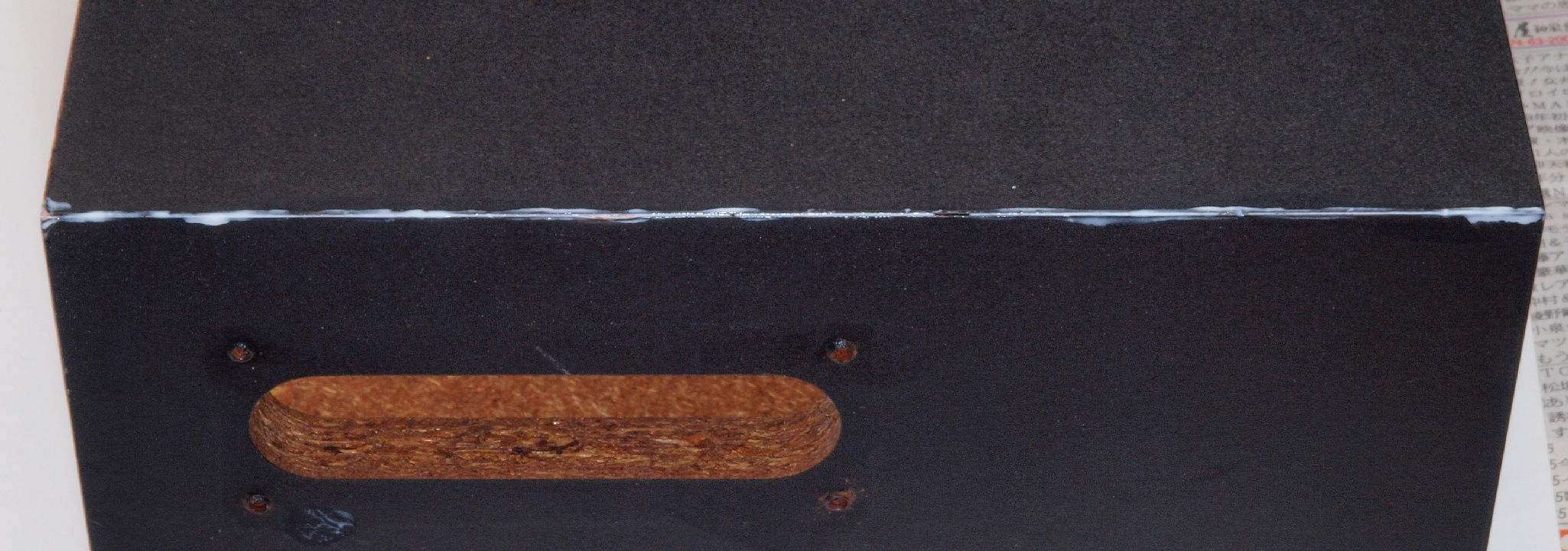

| ＣＤ１． 修理中 外箱角のビニールクロス、 突き合わせにボンドを流し込む。 |
 |
| ＣＤ２． 修理後 外箱角のビニールクロス、 乾燥後軽く拭き取る。 |
 |

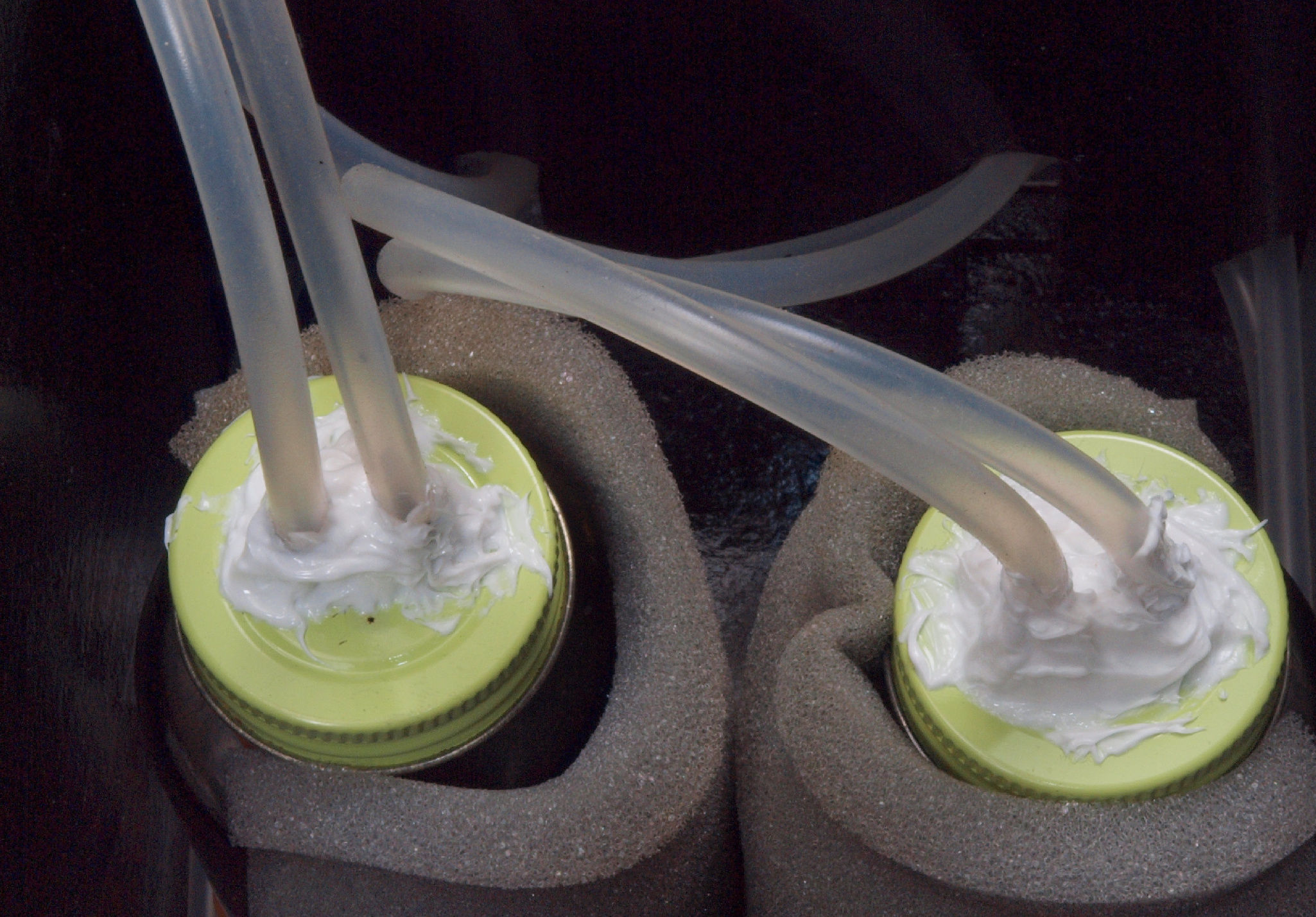

| ＣＥ１． 修理前 チャンバー等の配管。 |
|
| ＣＥ２． 修理後 チャンバーへの配管。 |
 |
| ＣＥ３． 修理前 下蓋を止める前。 |
|

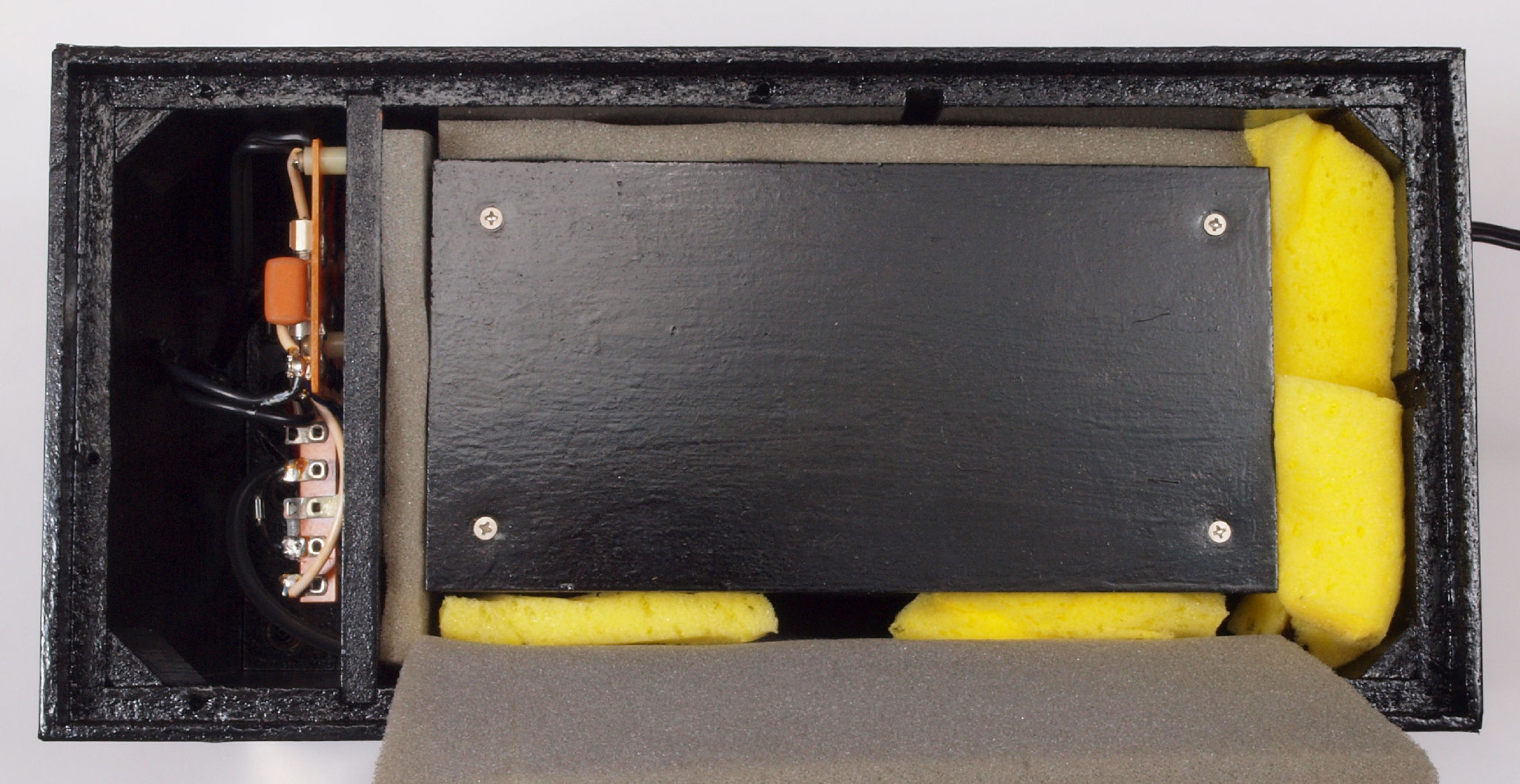

| ＣＥ４． 完成、下蓋を止める前。 |
 |

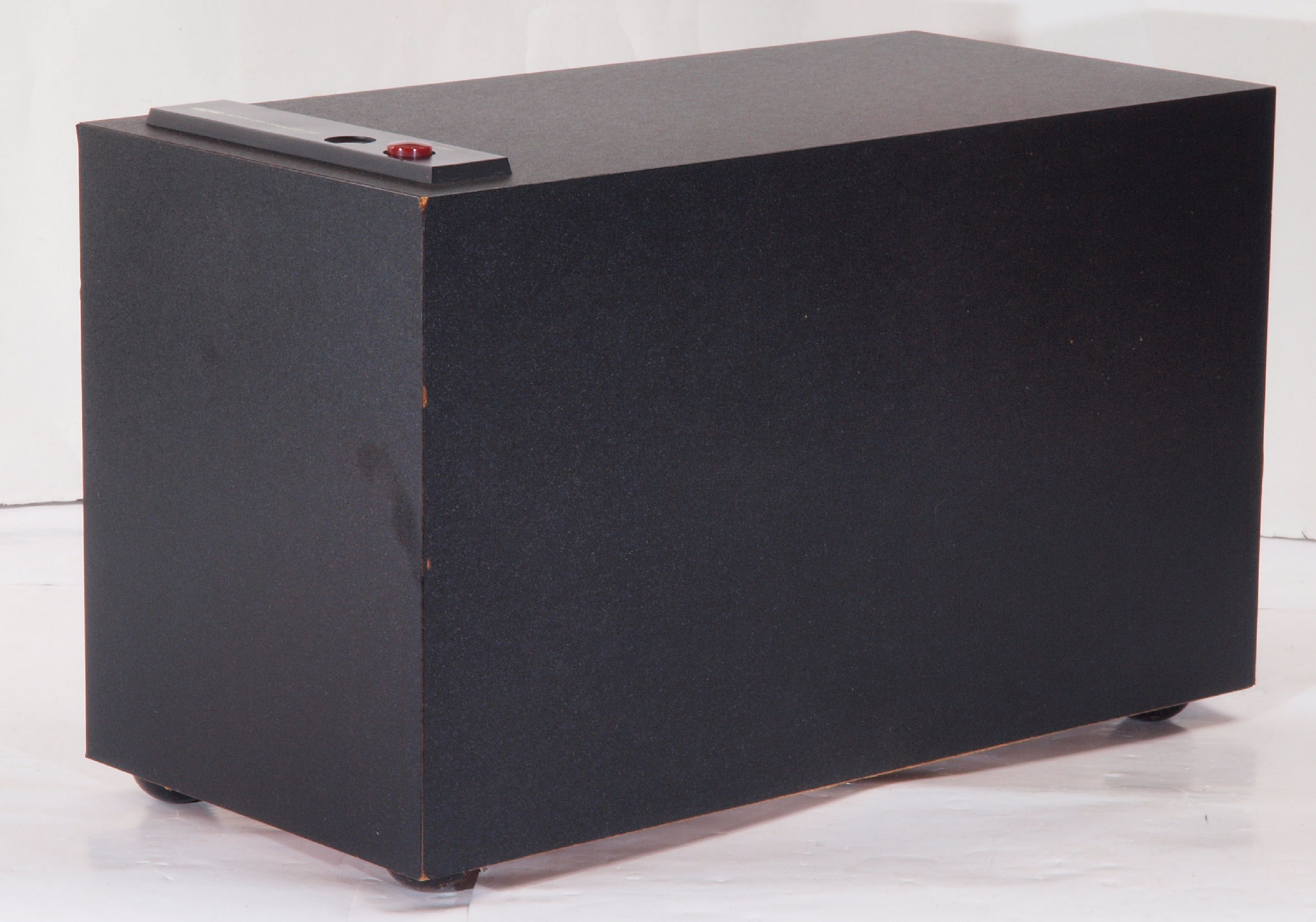

| ＣＥ５． 完成。 |
 |

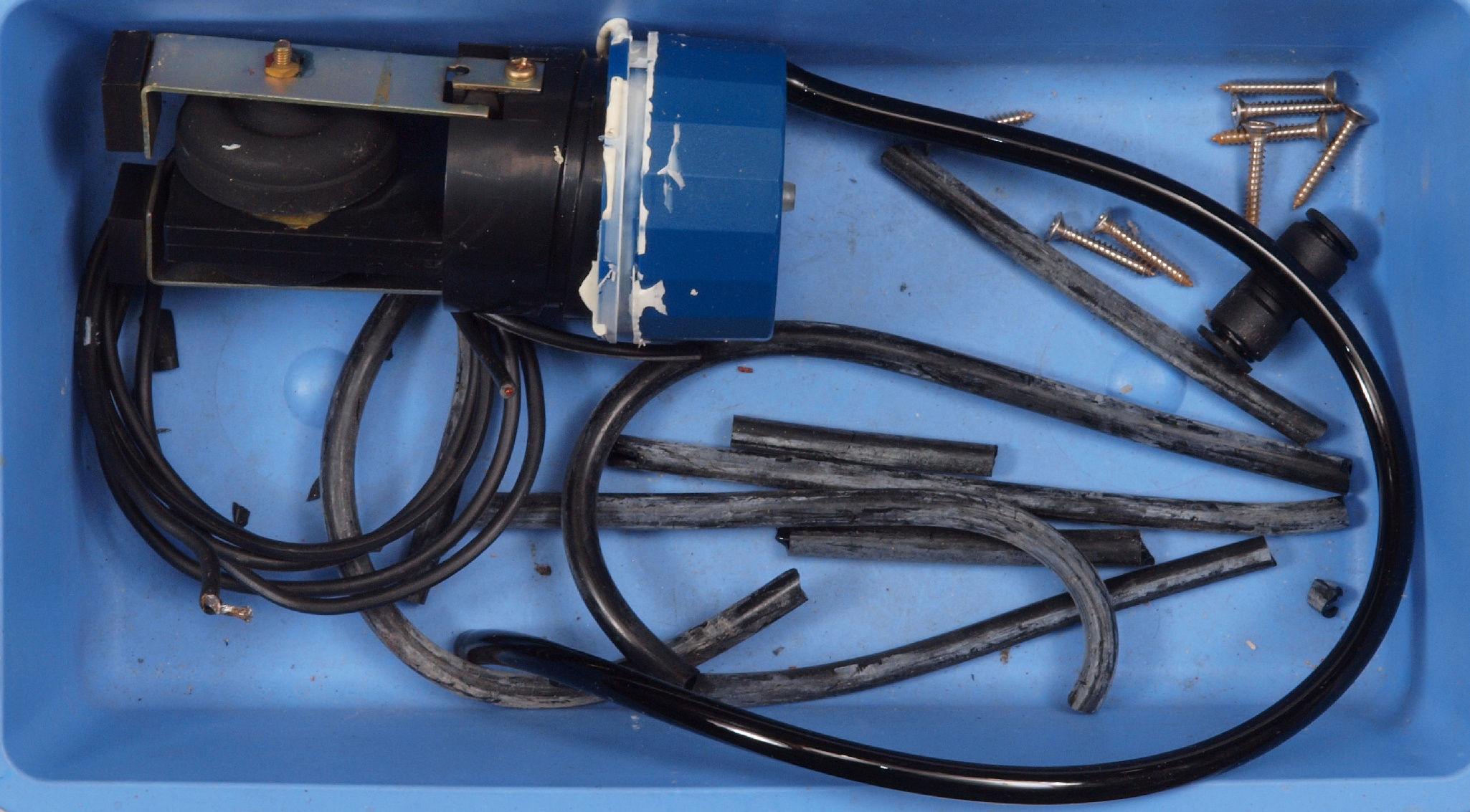

| ＣＦ． 交換部品。 |
 |
| Ｅ１． 調整・測定. |

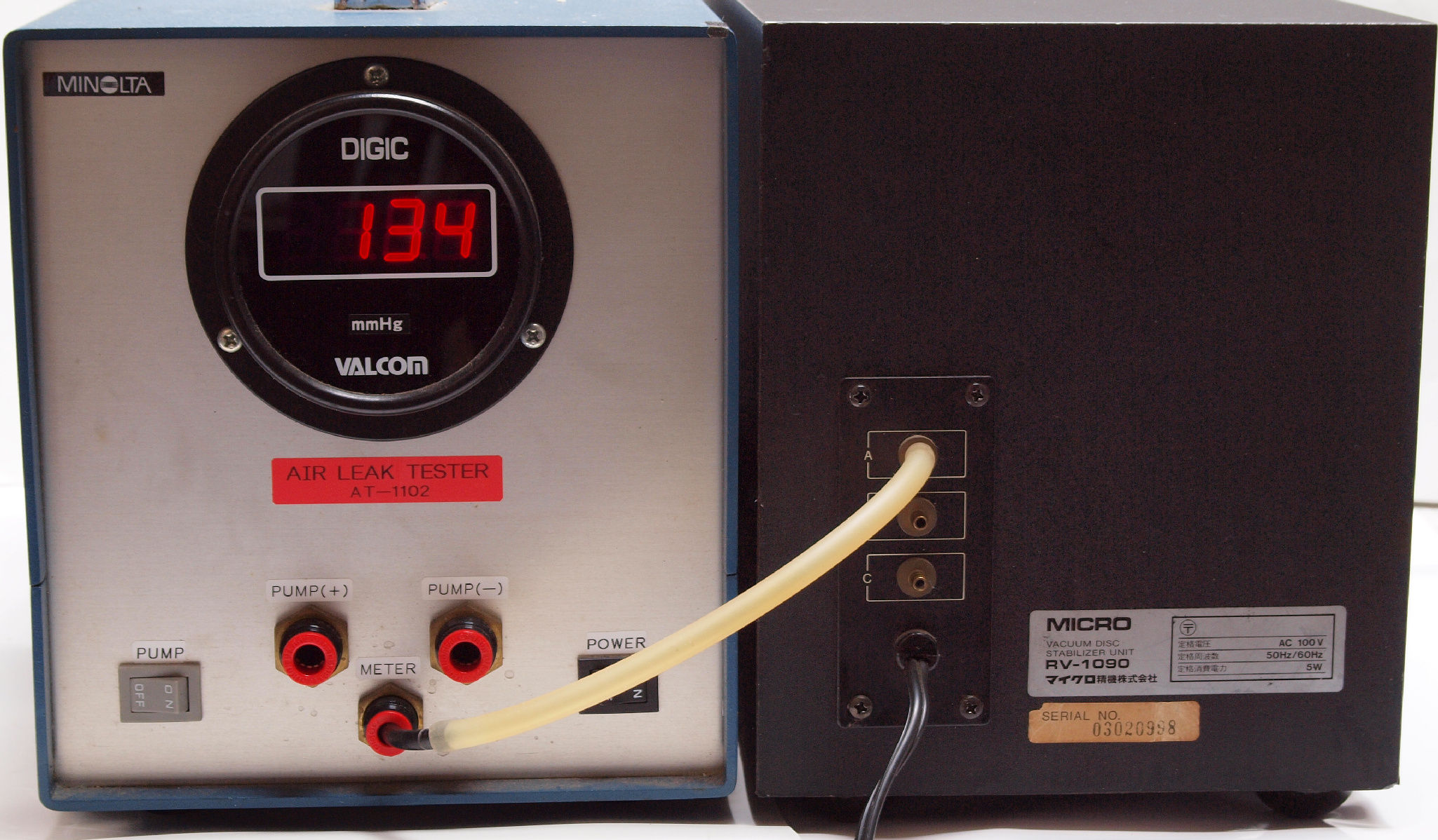

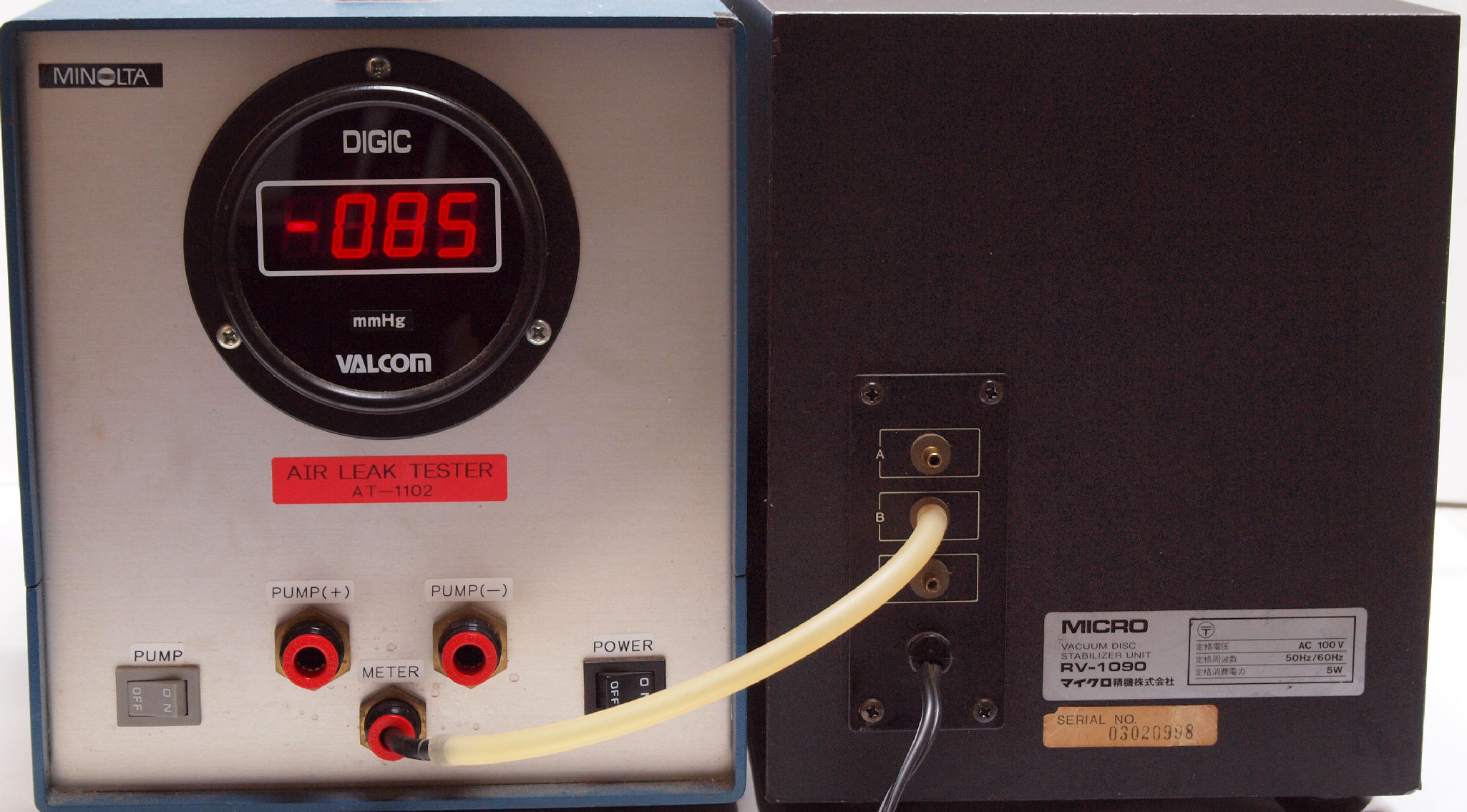

| Ｅ１． 「Ａ＝吐き出し」 の圧力測定。 |
 |
| Ｅ２． 「B＝吸い込」 の圧力測定。 Ａより低いのは圧力調整バイパスが有る為。 |
 |
