MICRO SEIKI Pumpunit RV−1090. 2台目修理記録
平成20年2月4日到着   2月19日完成
A. 修理前の状況
  • 全く流量・圧力が無い

B. 原因
  • 経年劣化

C. 修理状況

D. 使用部品
  • 新品ポンプユニット           1組
    ポンプケース修理。
    配管やり直し。

D. 使用部品

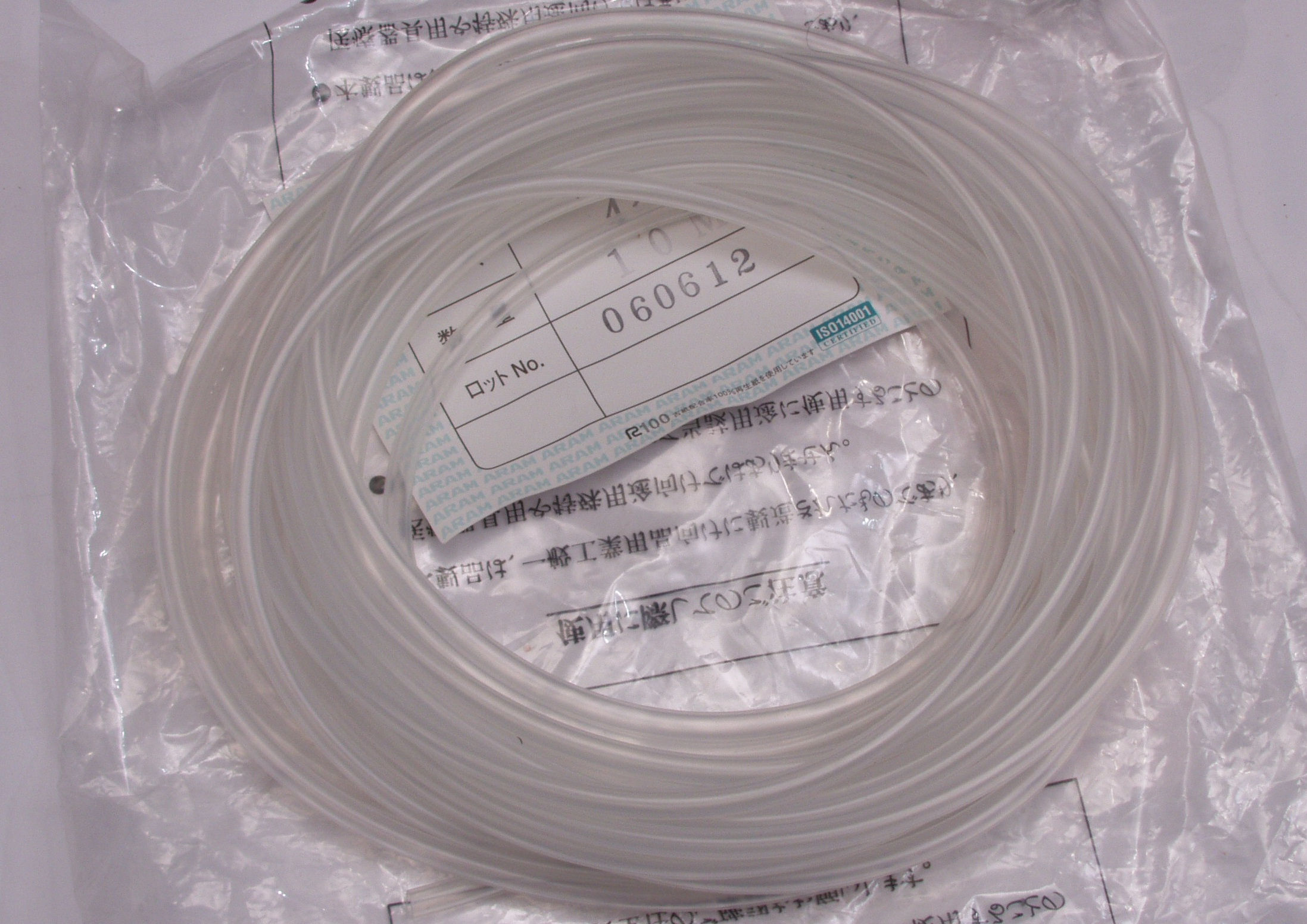

    耐熱チューブ
    新品ポンプユニット           1組。
    表示LED                 1個。

E. 調整・測定

G. 修理費  60,000円

A. 修理前の状況
A1A. 点検中 「B=吐き出し」 の圧力測定。
A1B. 点検中 「C=吸い込み」 の圧力測定。
A2A. 点検中 蓋を取り、ポンプをどかす。 ホースがカチカチであちらこちらでヒビが入り。直ぐに折れる。
A2B. 点検中 全て、耐熱ホースで交換する。
A3A. 点検中 ポンプを上から見る。

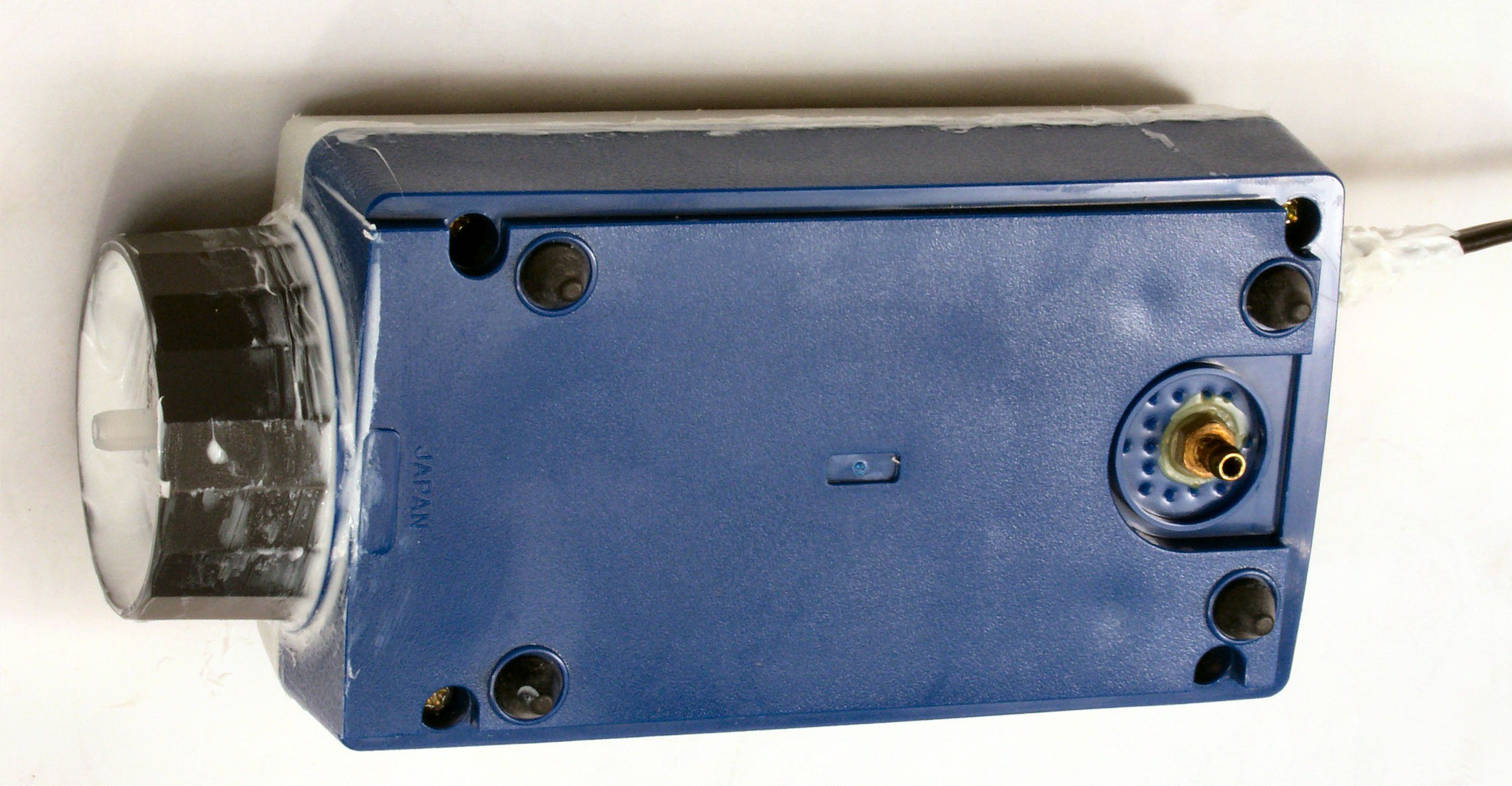

A3B. 点検中 ポンプを下から見る。

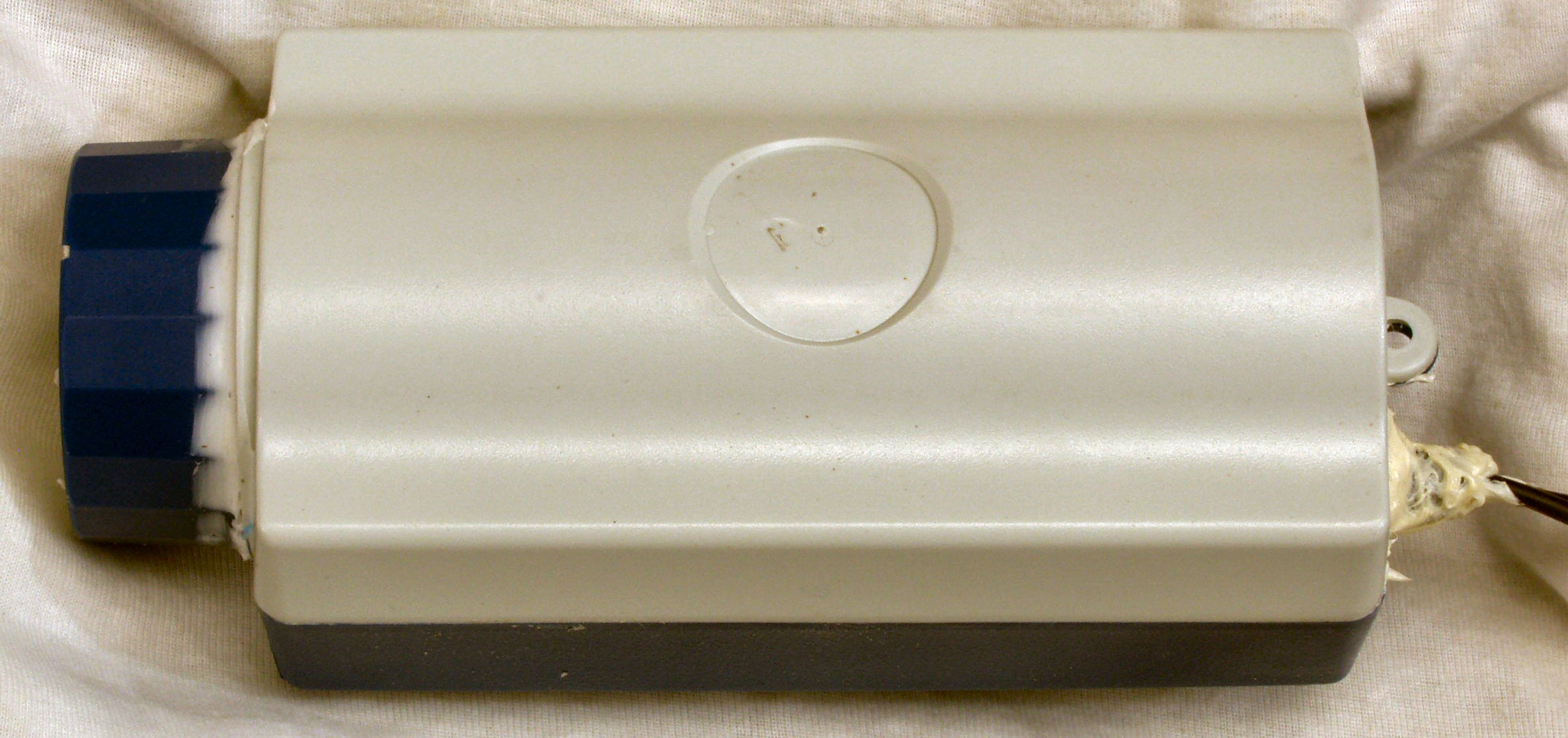

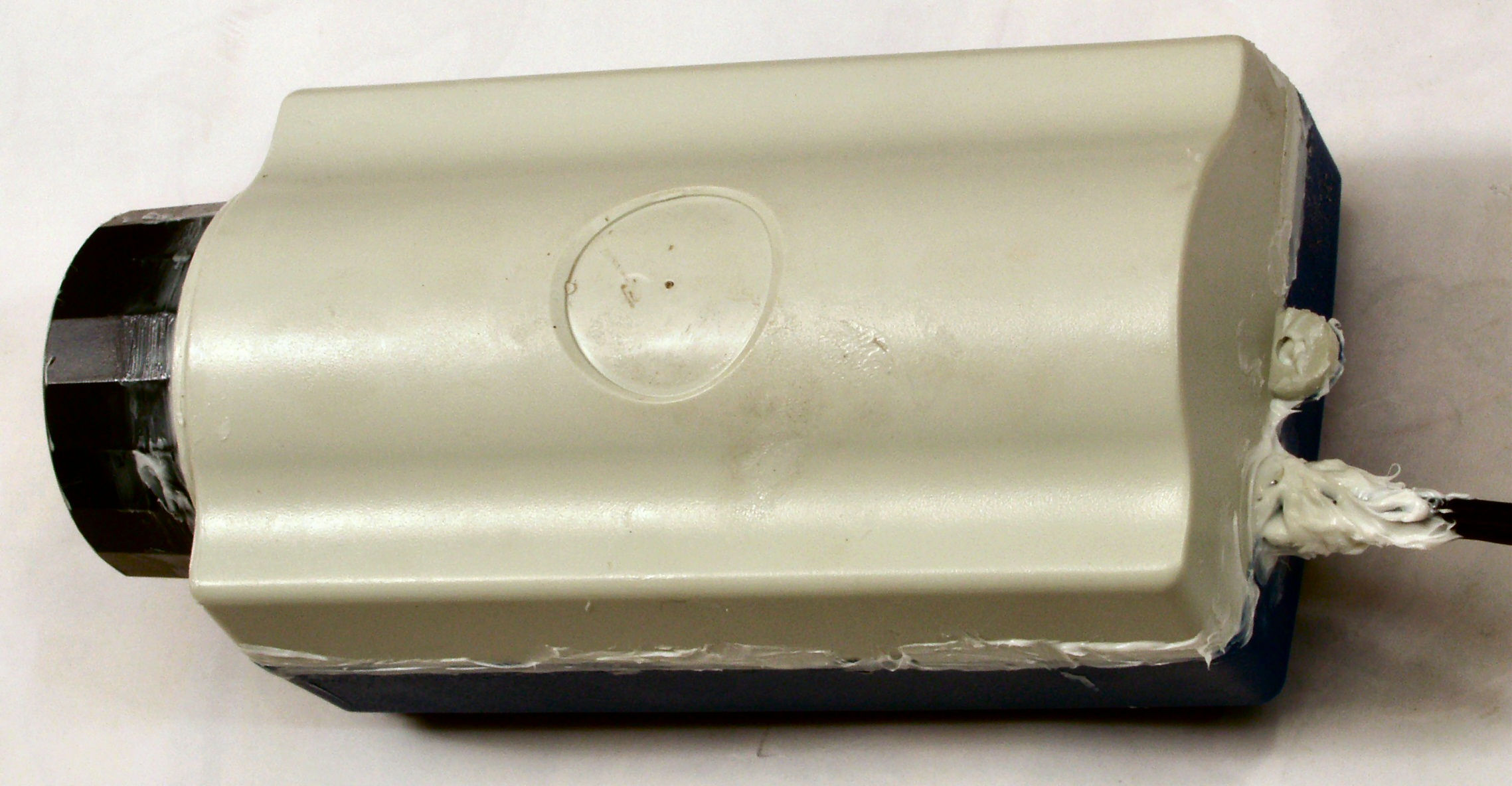

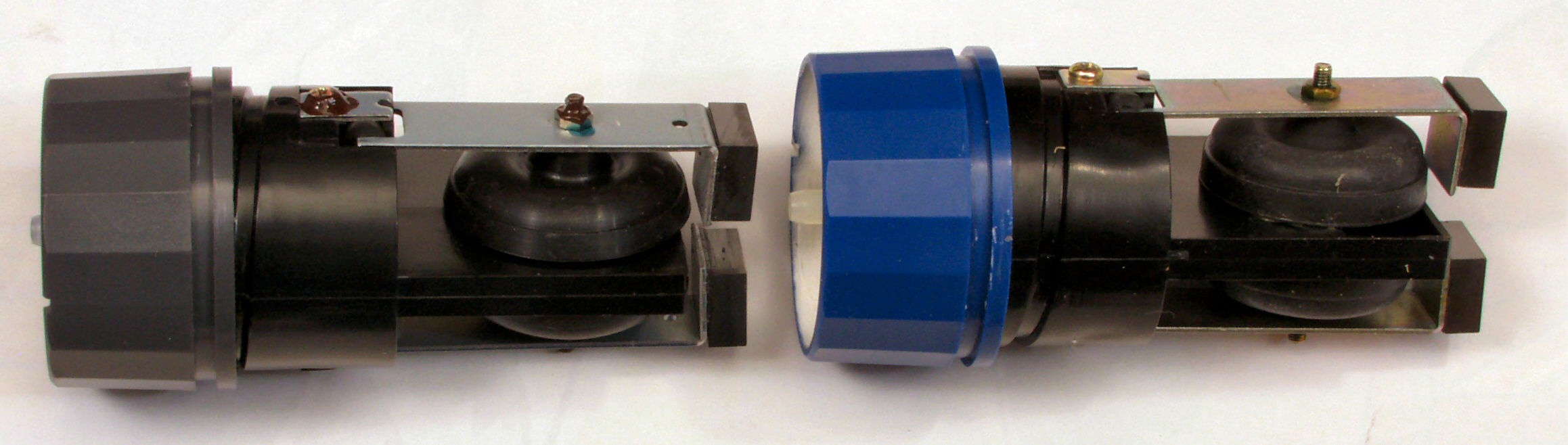

A4. 点検中 ポンプユニット比較。 左=新品、右=付いている物
C. 修理状況
C1A. 修理中、ケース。圧縮材の糊がきかなくなり始めているので、ボンドを塗る。
            又、何回もネジを開閉したので、ネジ穴が大きくなり、効かない。

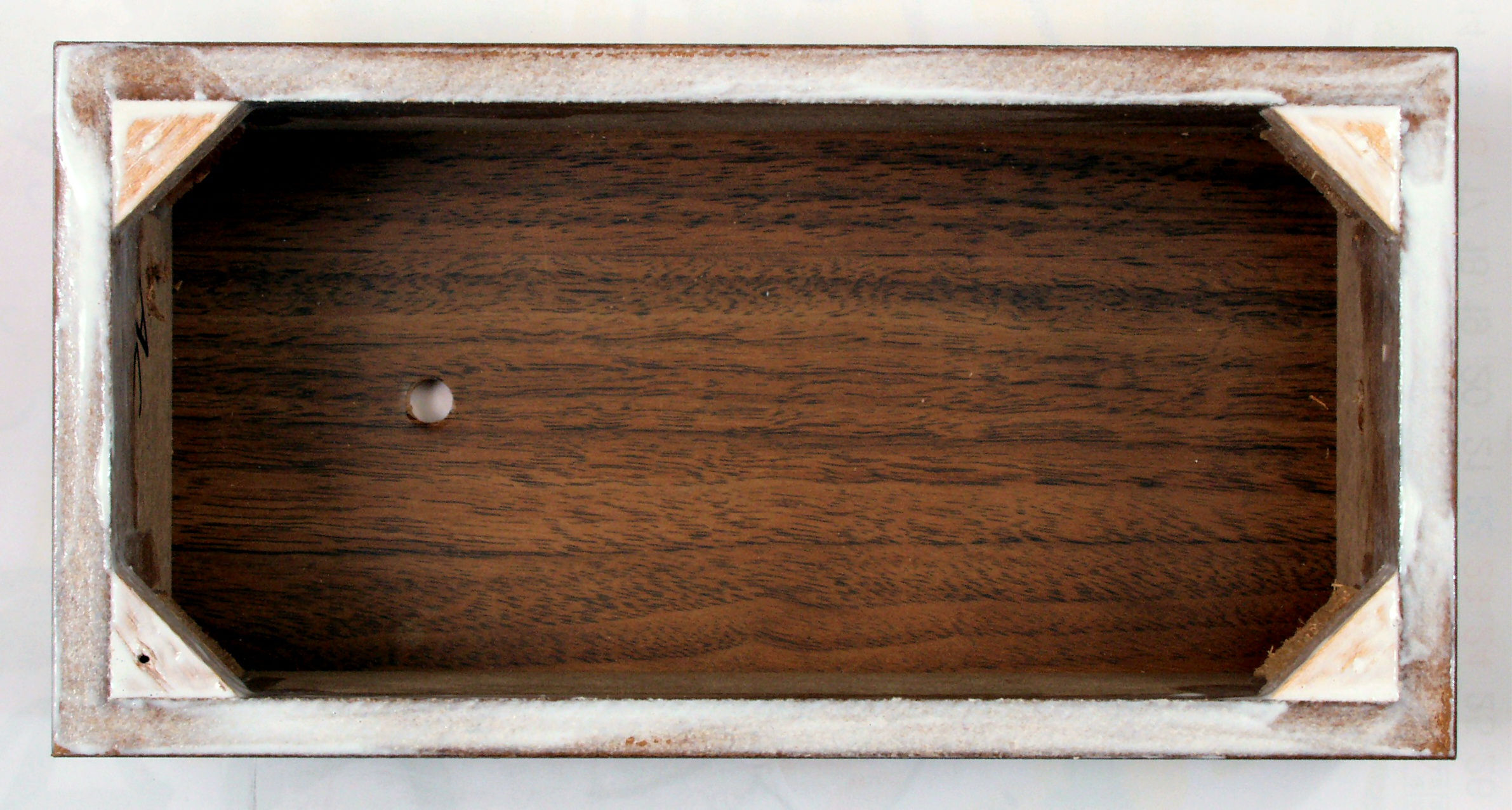

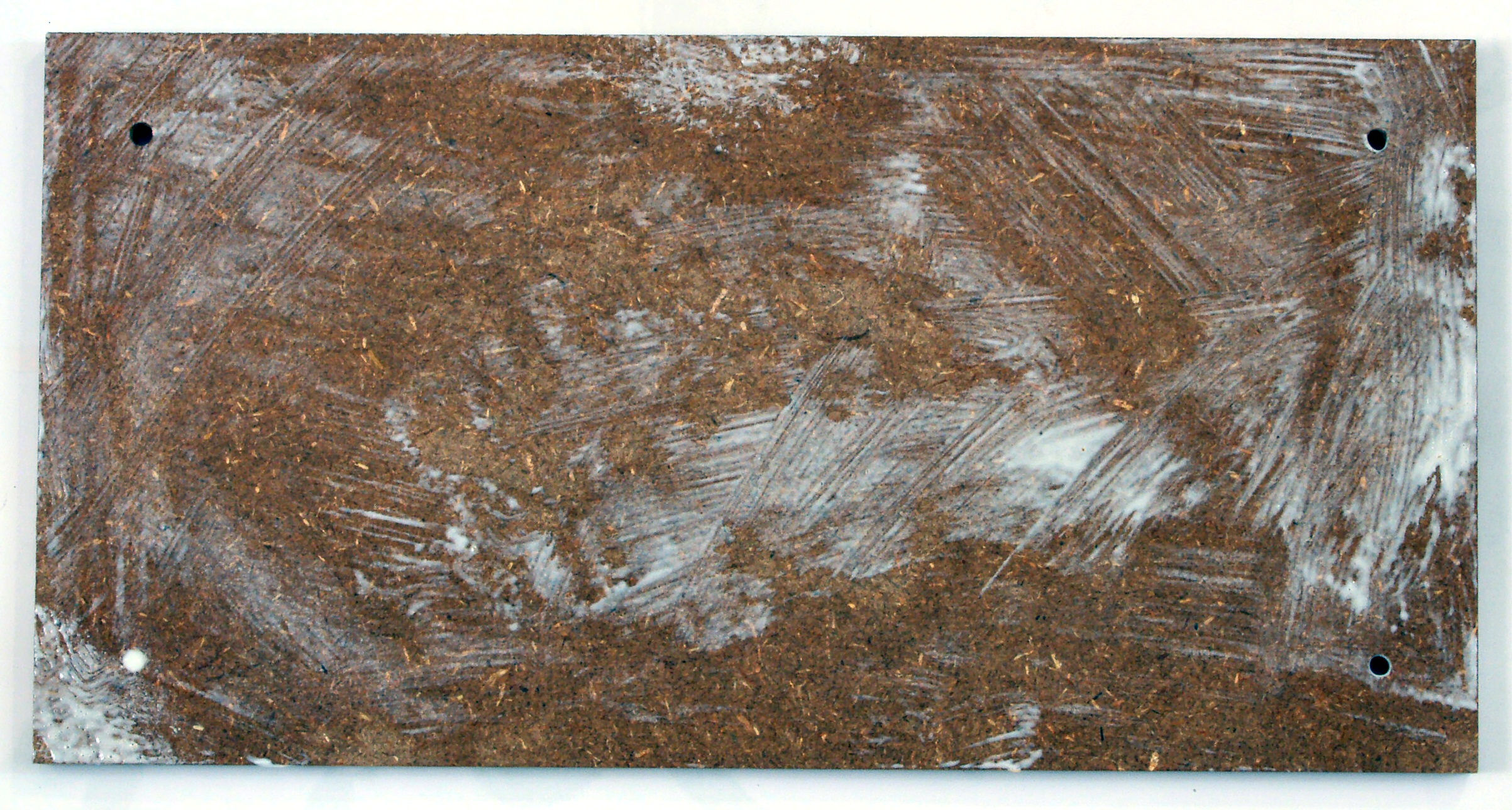

C1B. 修理中、下蓋、ボンドを塗る。
C2A. 修理中 ポンプケース、ボンドを塗る

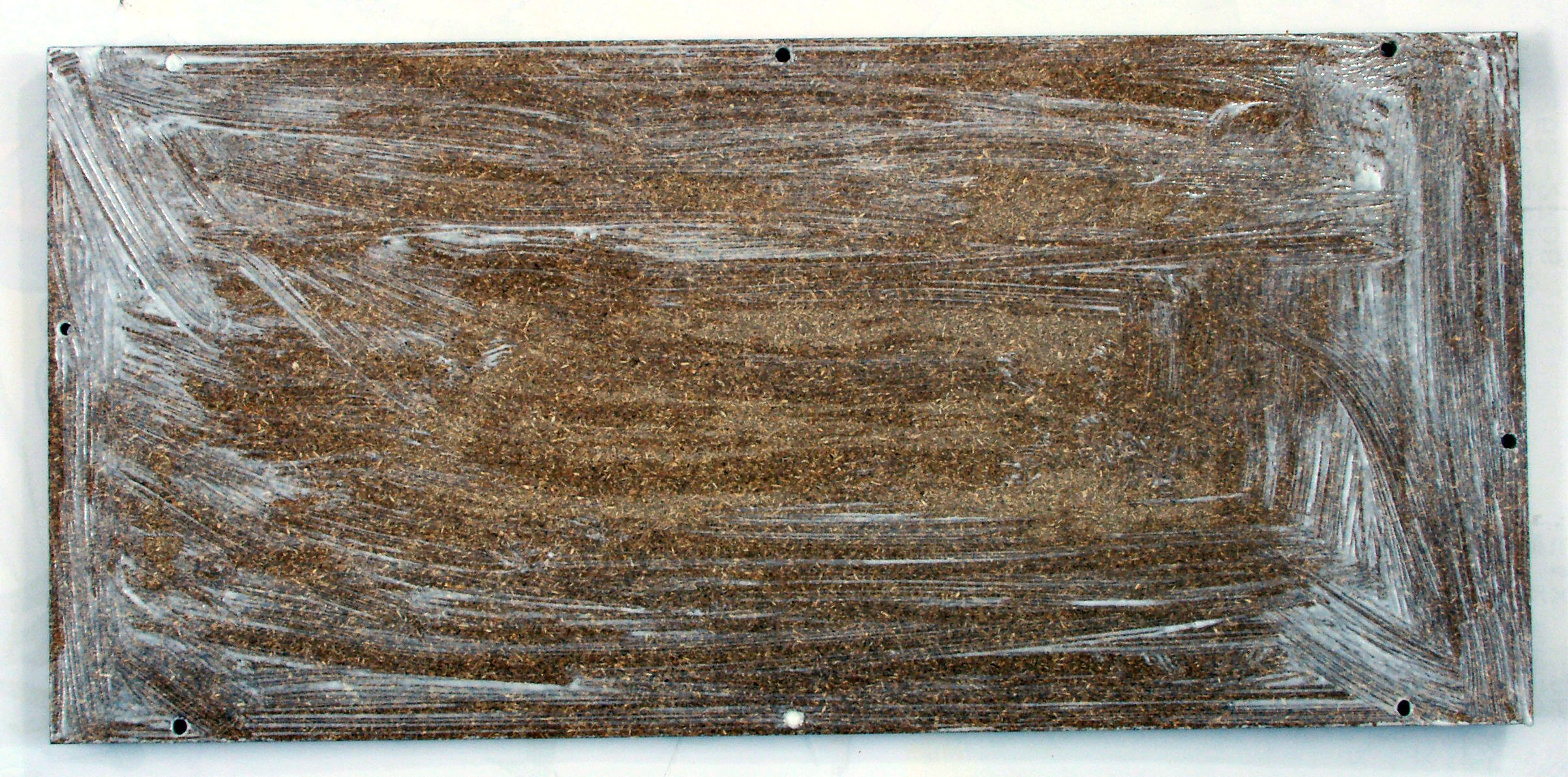

C2B. 修理中 ポンプケース蓋、ボンドを塗る

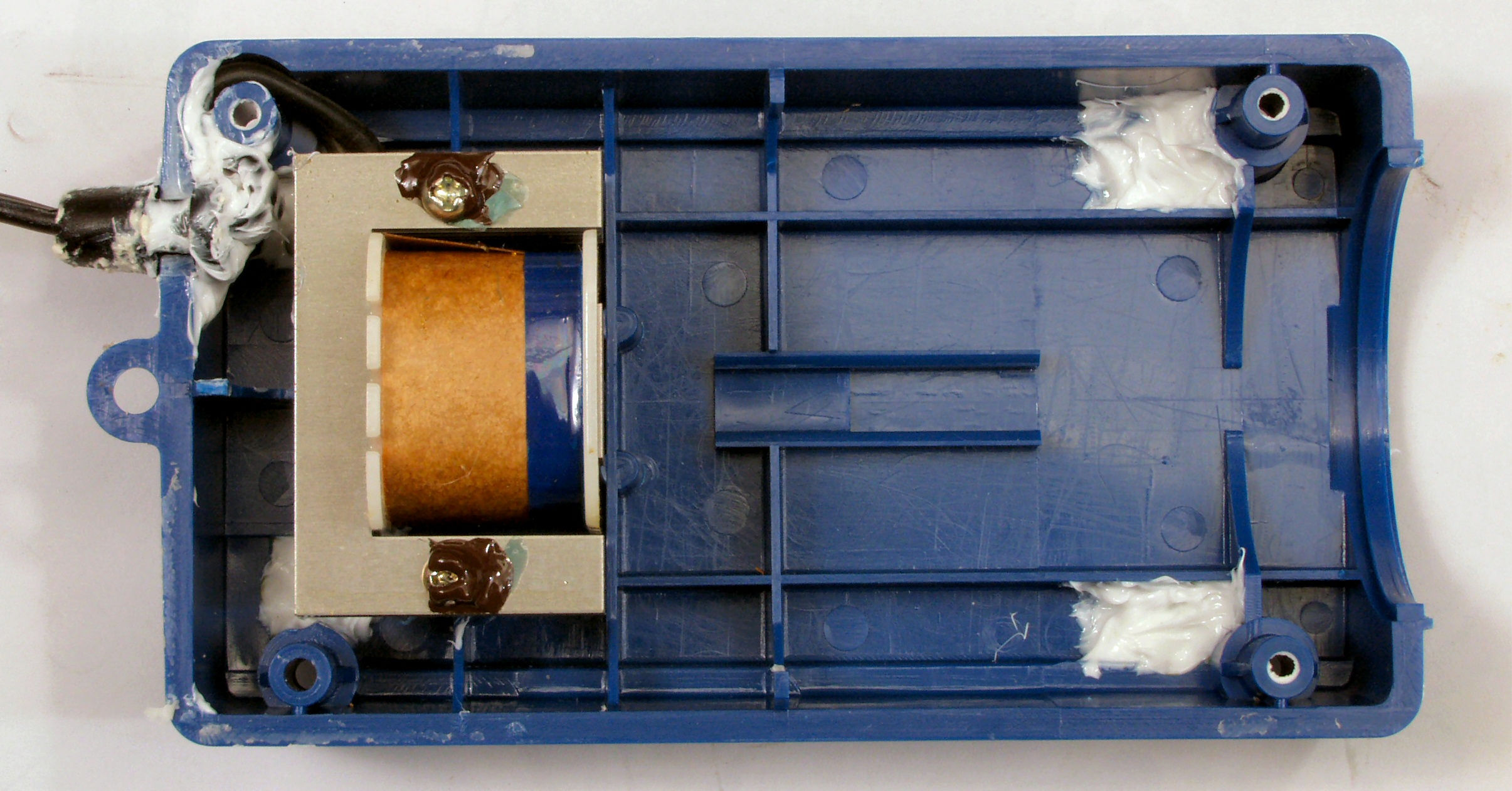

C3A. 修理中 内ポンプケース、コイル・電線固定

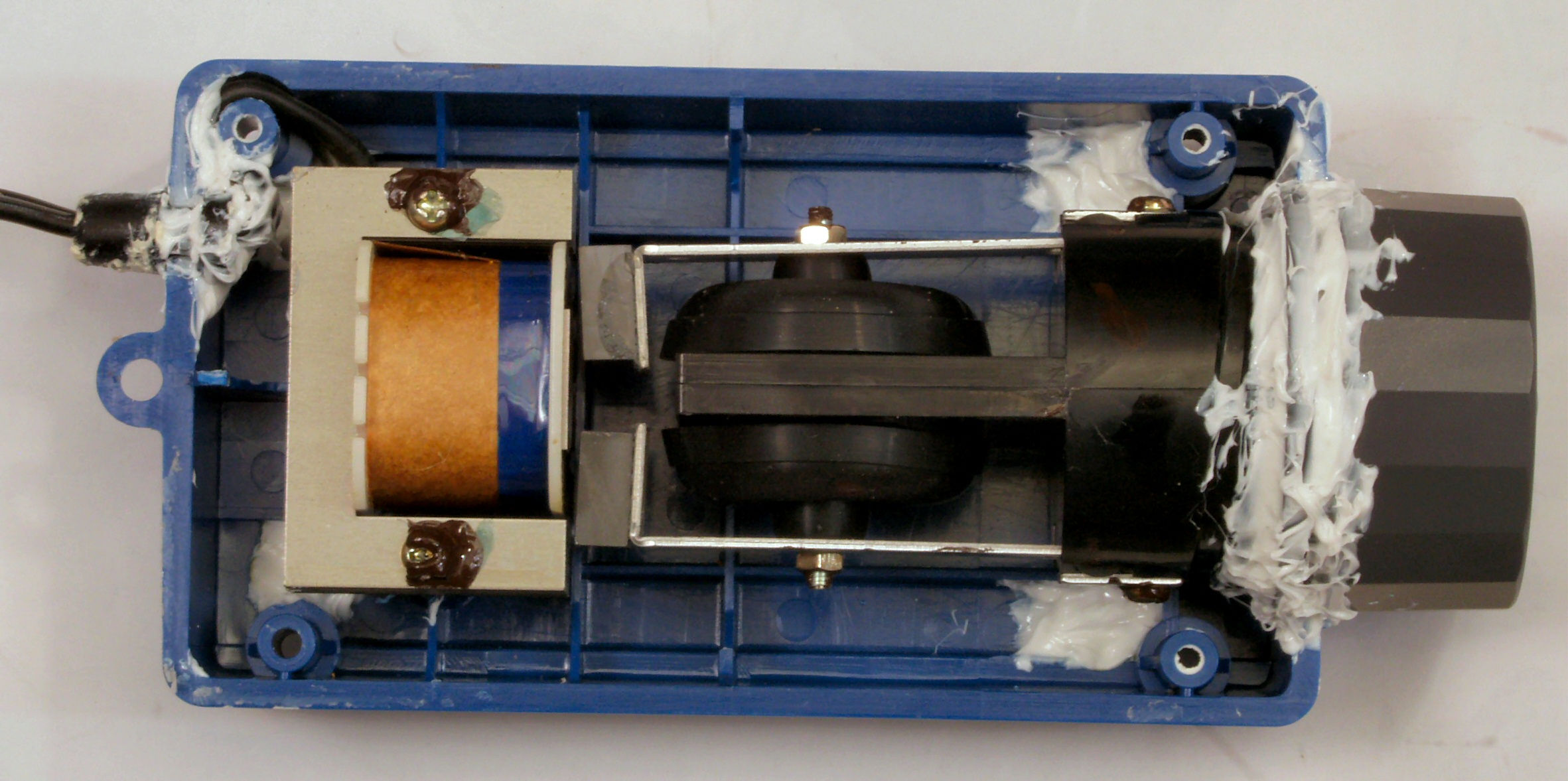

C3B. 修理中 内ポンプケース、ポンプユニット固定する

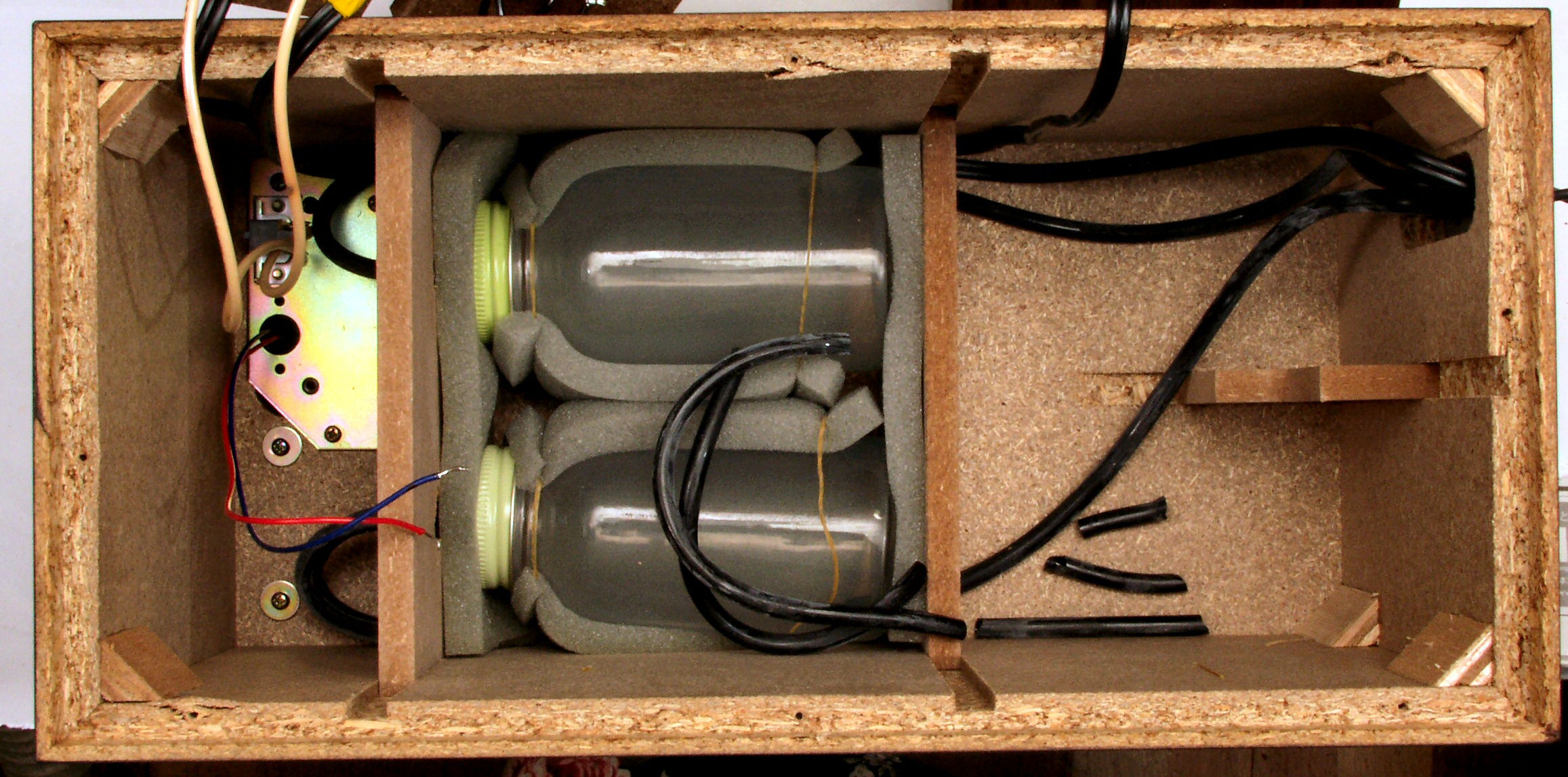

C4A. 修理前 内ポンプケースを見る、上から
C4B. 修理後 内ポンプケースを見る、上から
C4C. 修理前 内ポンプケースを見る、下から
C4D. 修理後 内ポンプケースを見る、下から

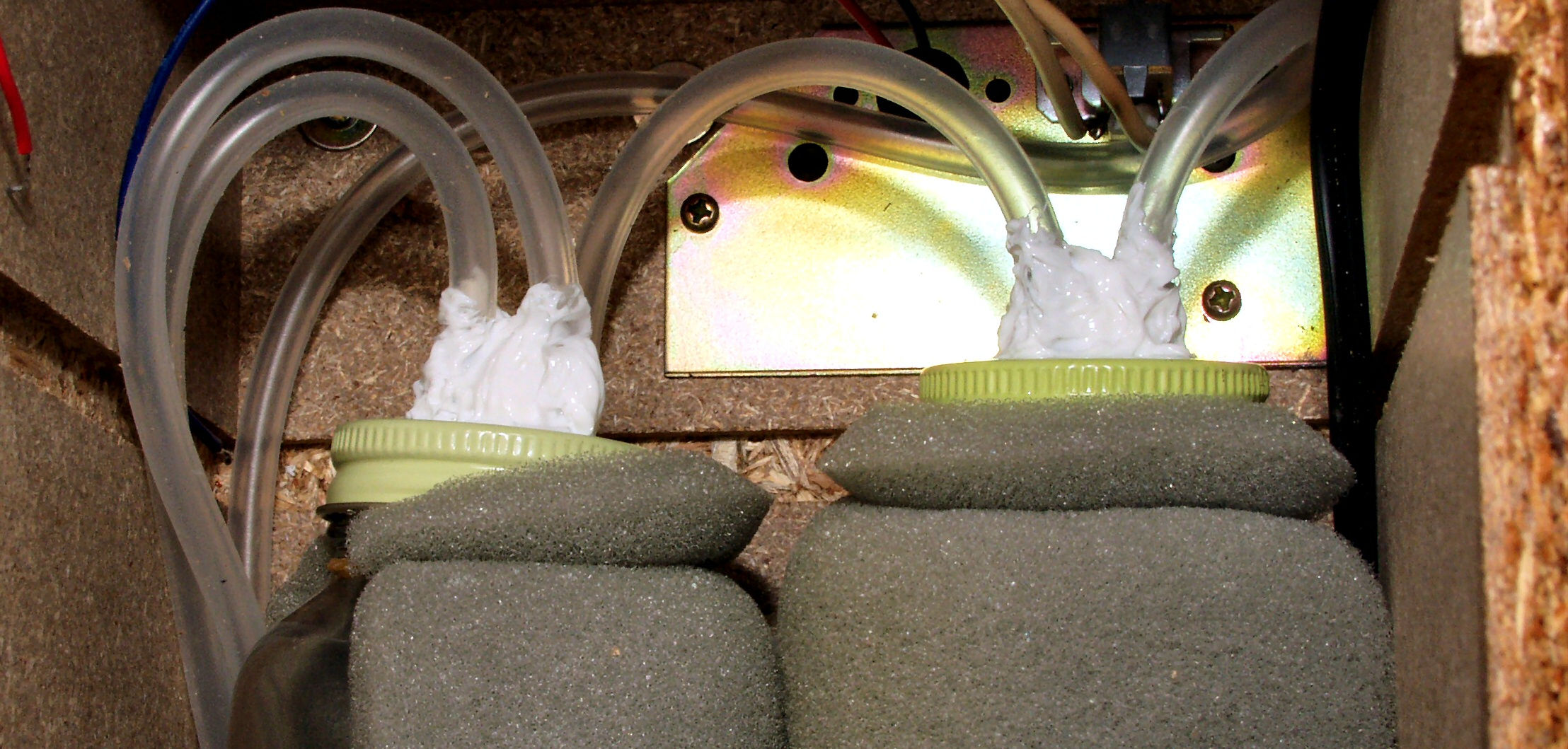

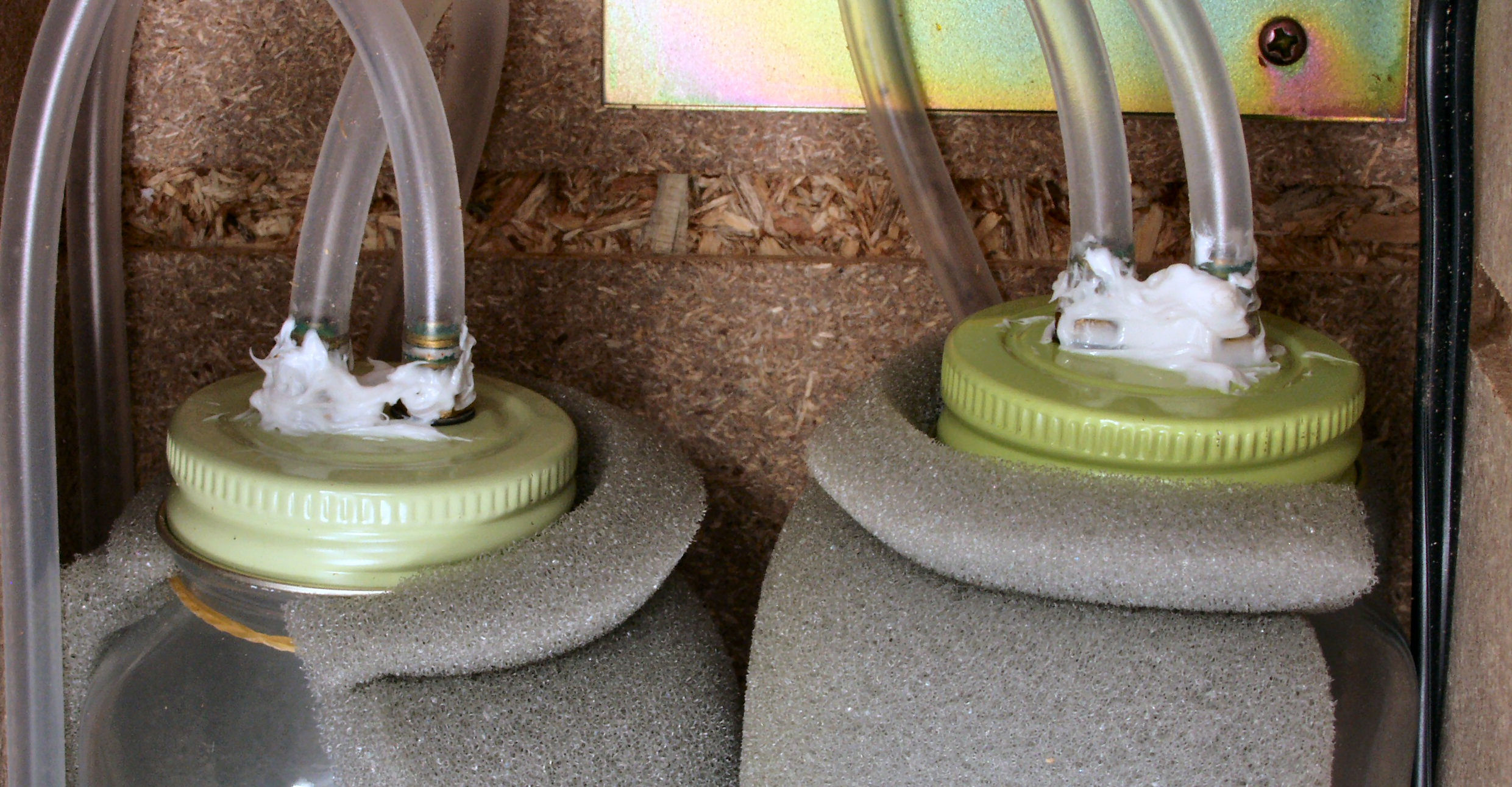

C5A. 修理中 エアーチャンバーのホース取り付け
C5B. 修理後 1日後に、もう1度、エアーチャンバーのホース取り付け

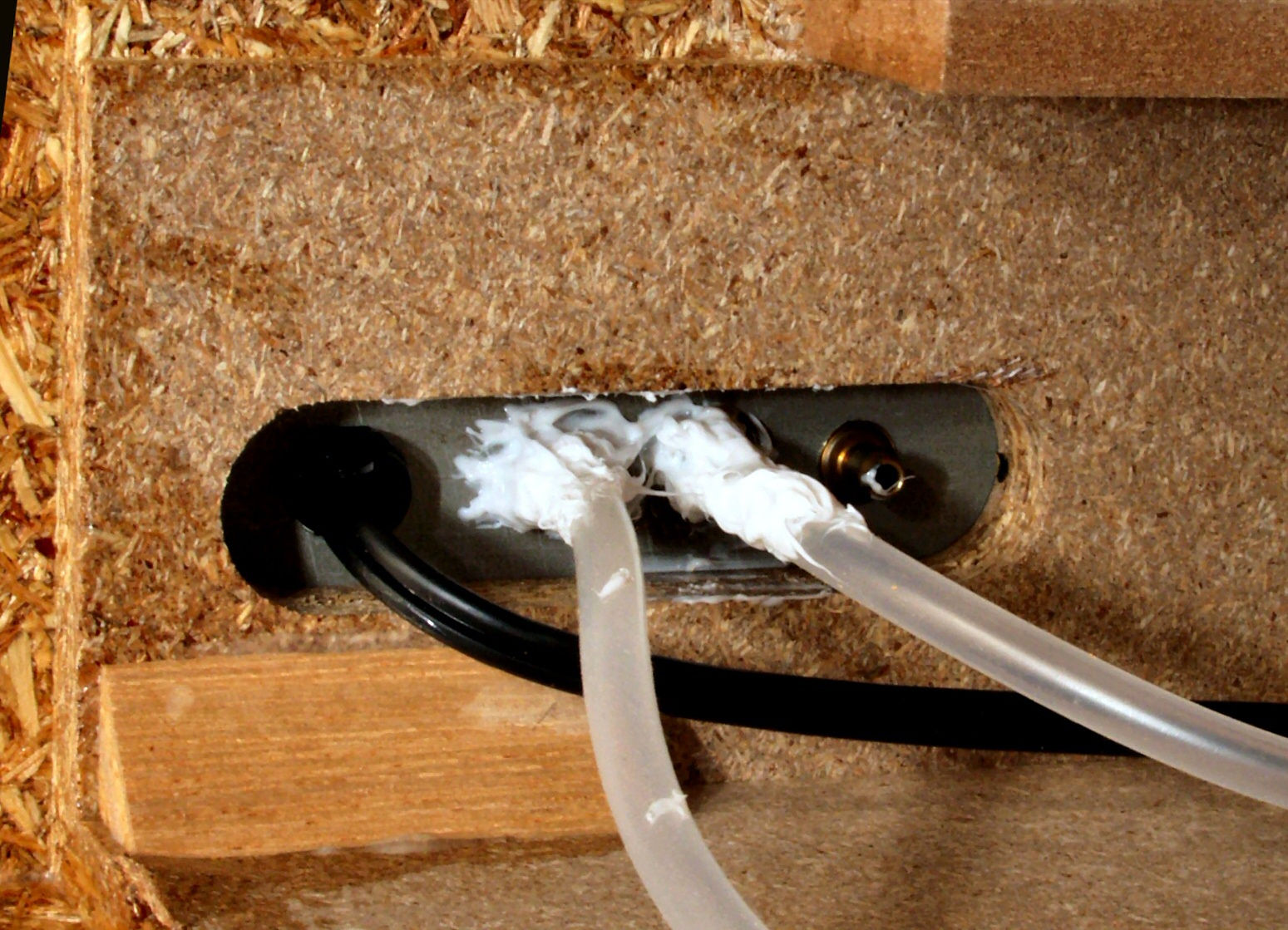

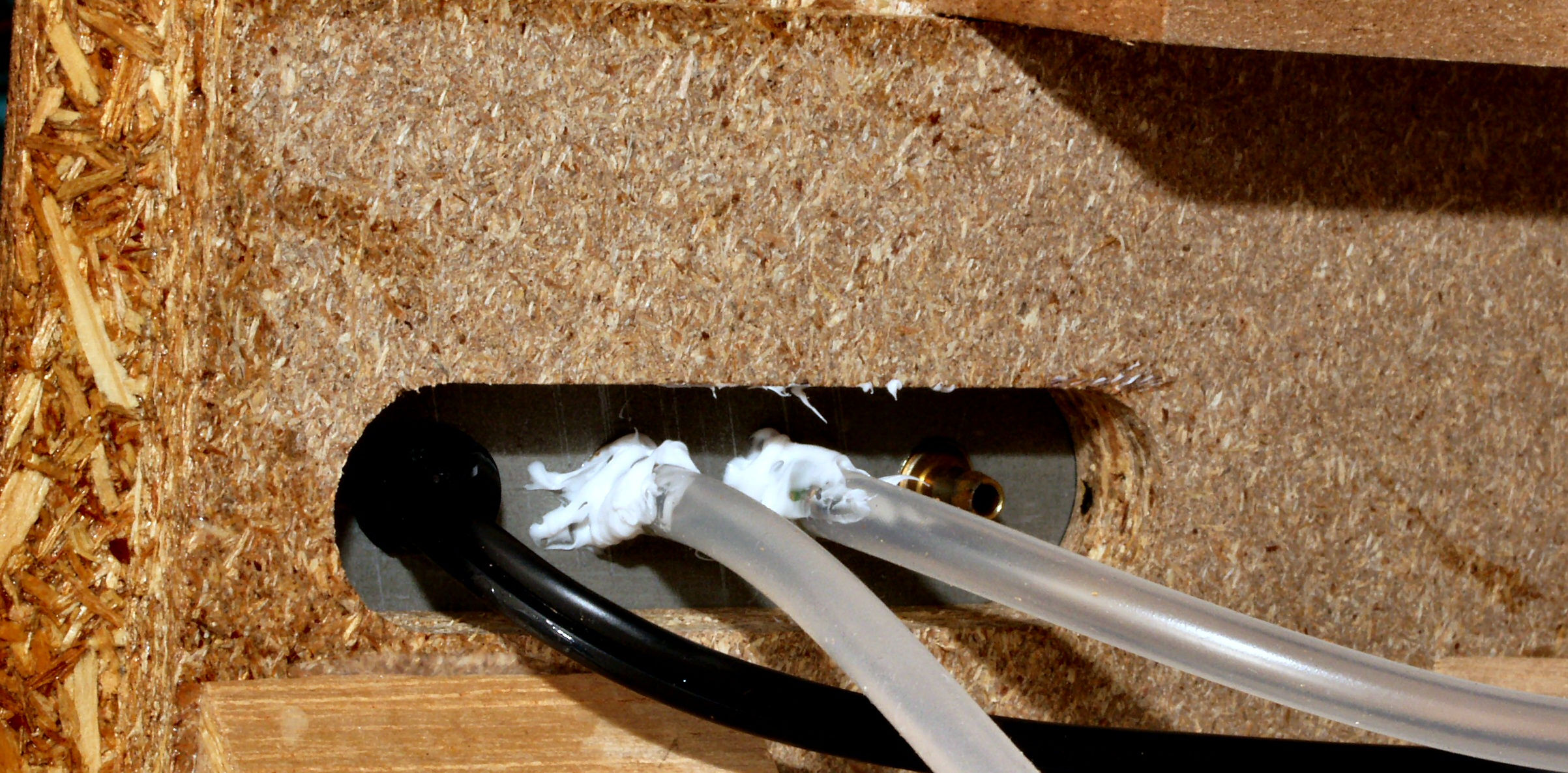

C6A. 修理中 出口のホース取り付け
C6B. 修理後  1日後に、もう1度、出口のホース取り付け
C7A. 修理中 ポンプケースへ組み付け完成

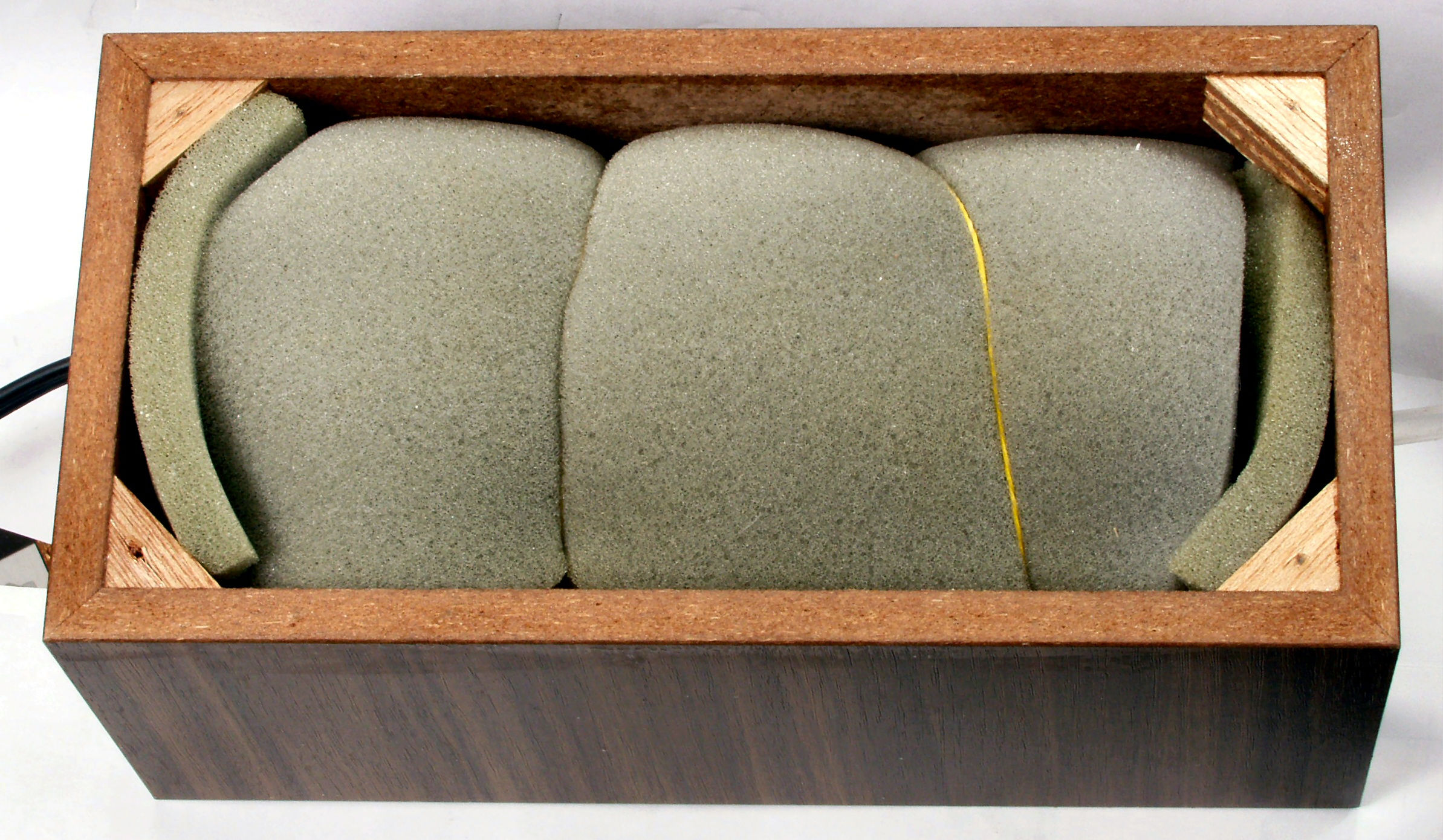

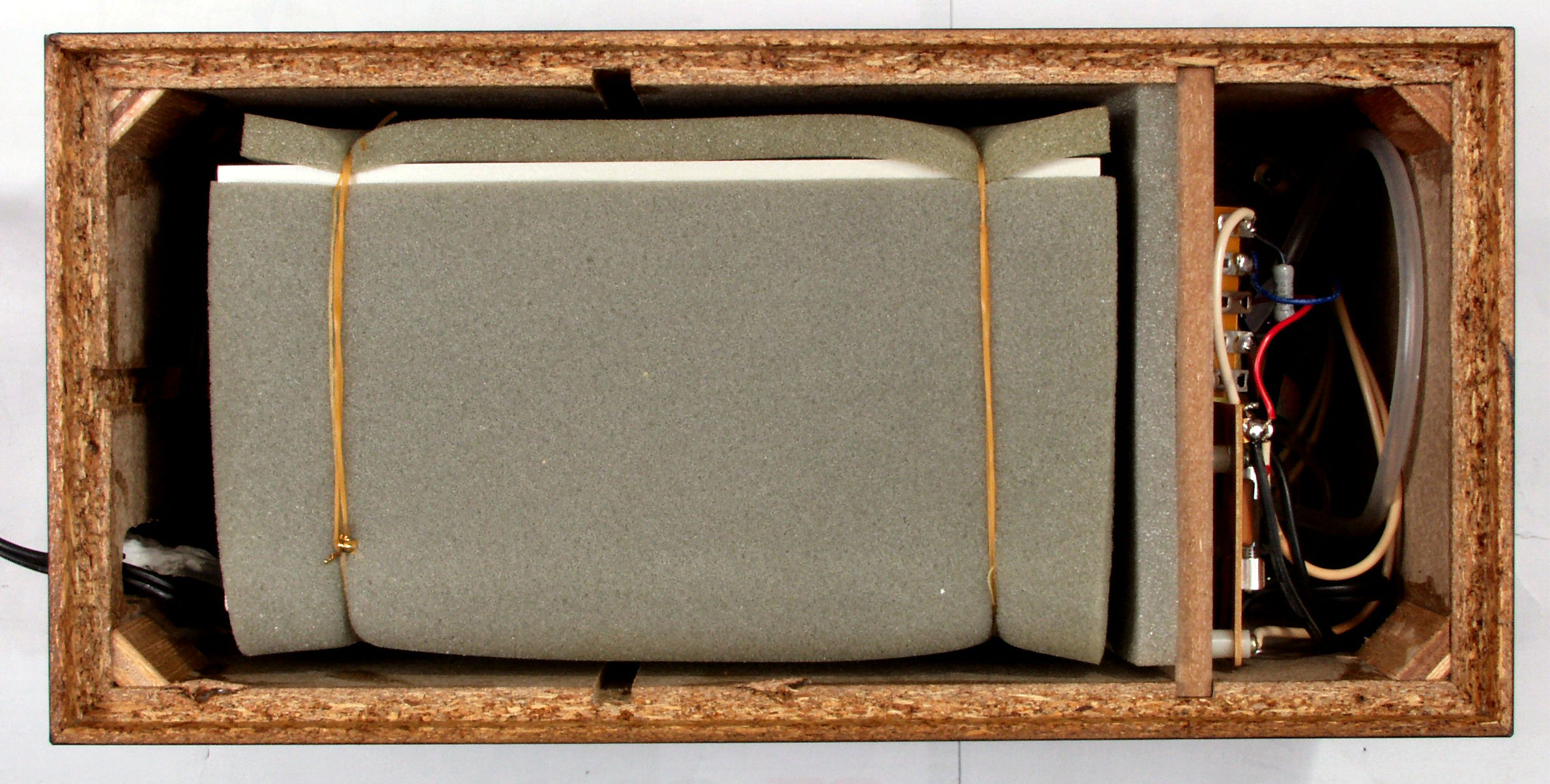

C7B. 修理中 完成し蓋をする前
E. 測定・調整

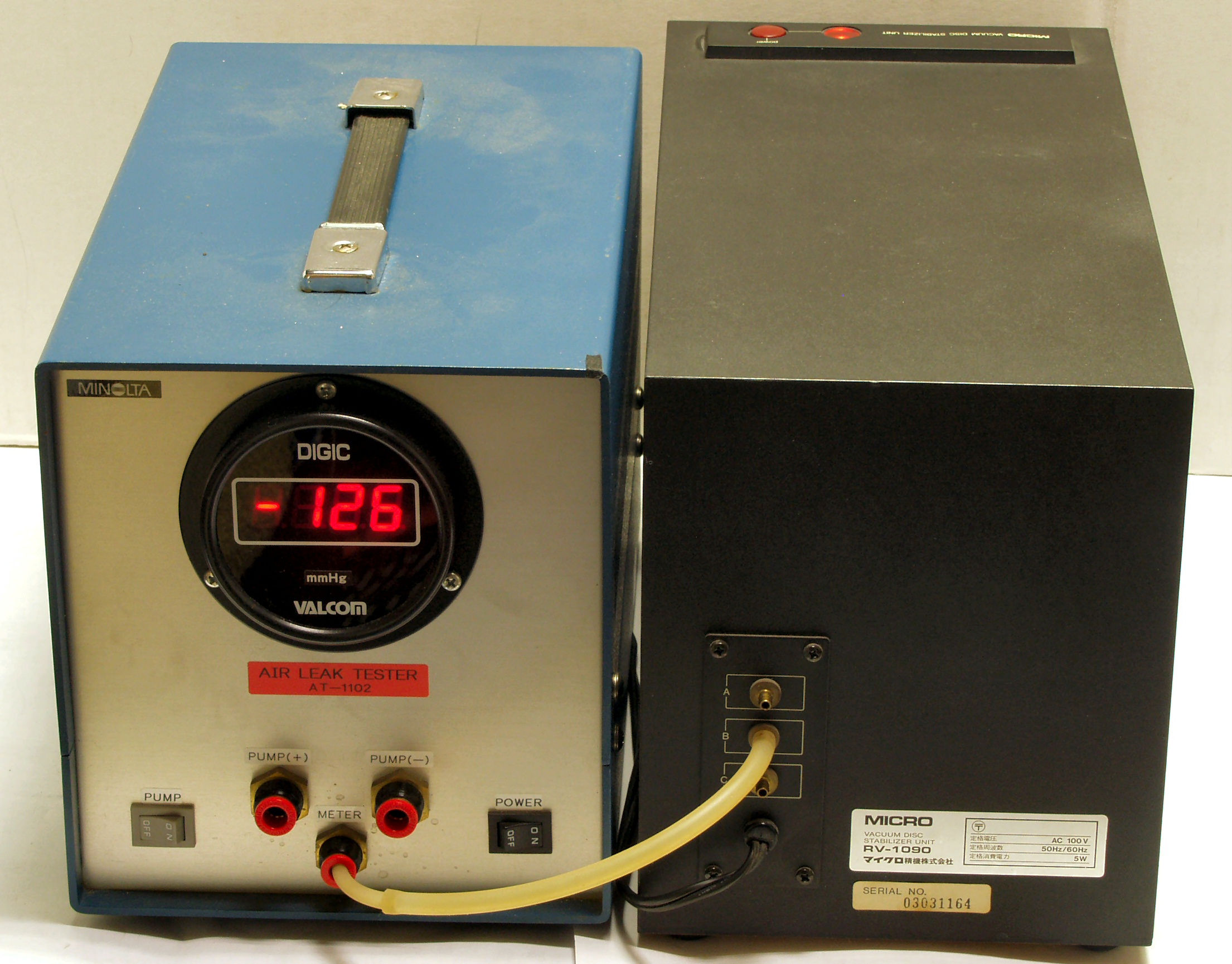

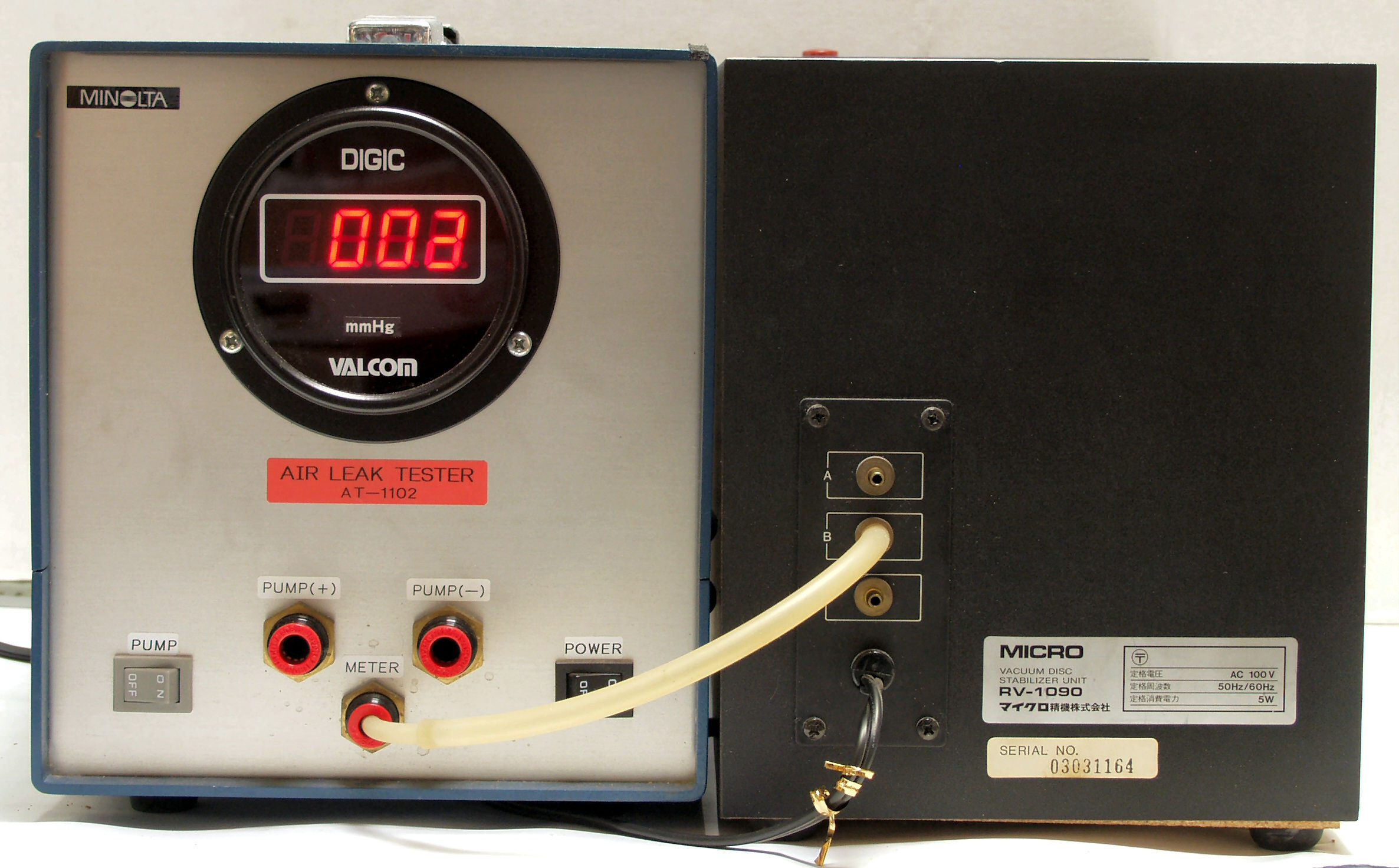

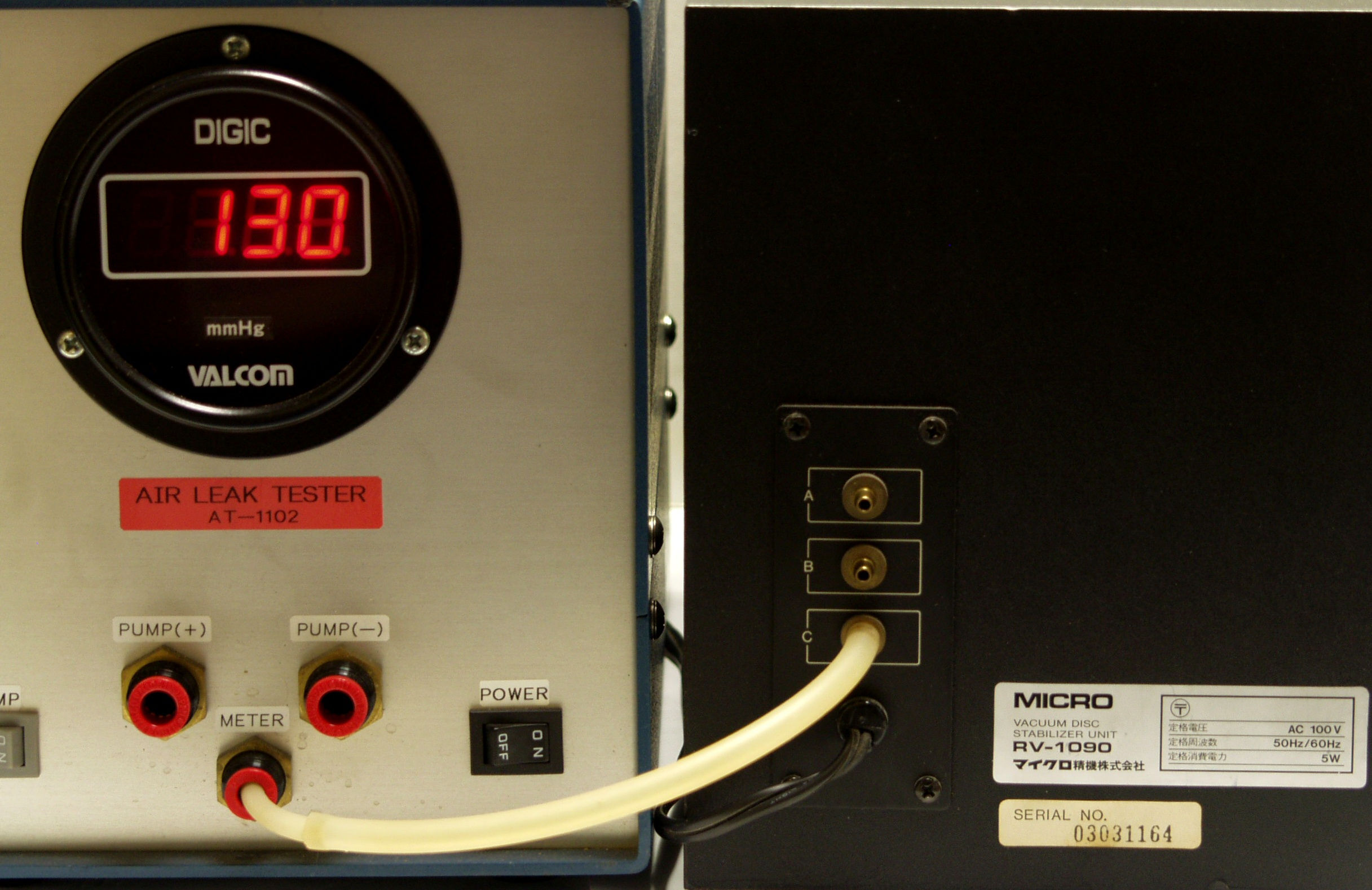

E1. 圧力測定
E2. 圧力測定 「C=吐き出し」端子

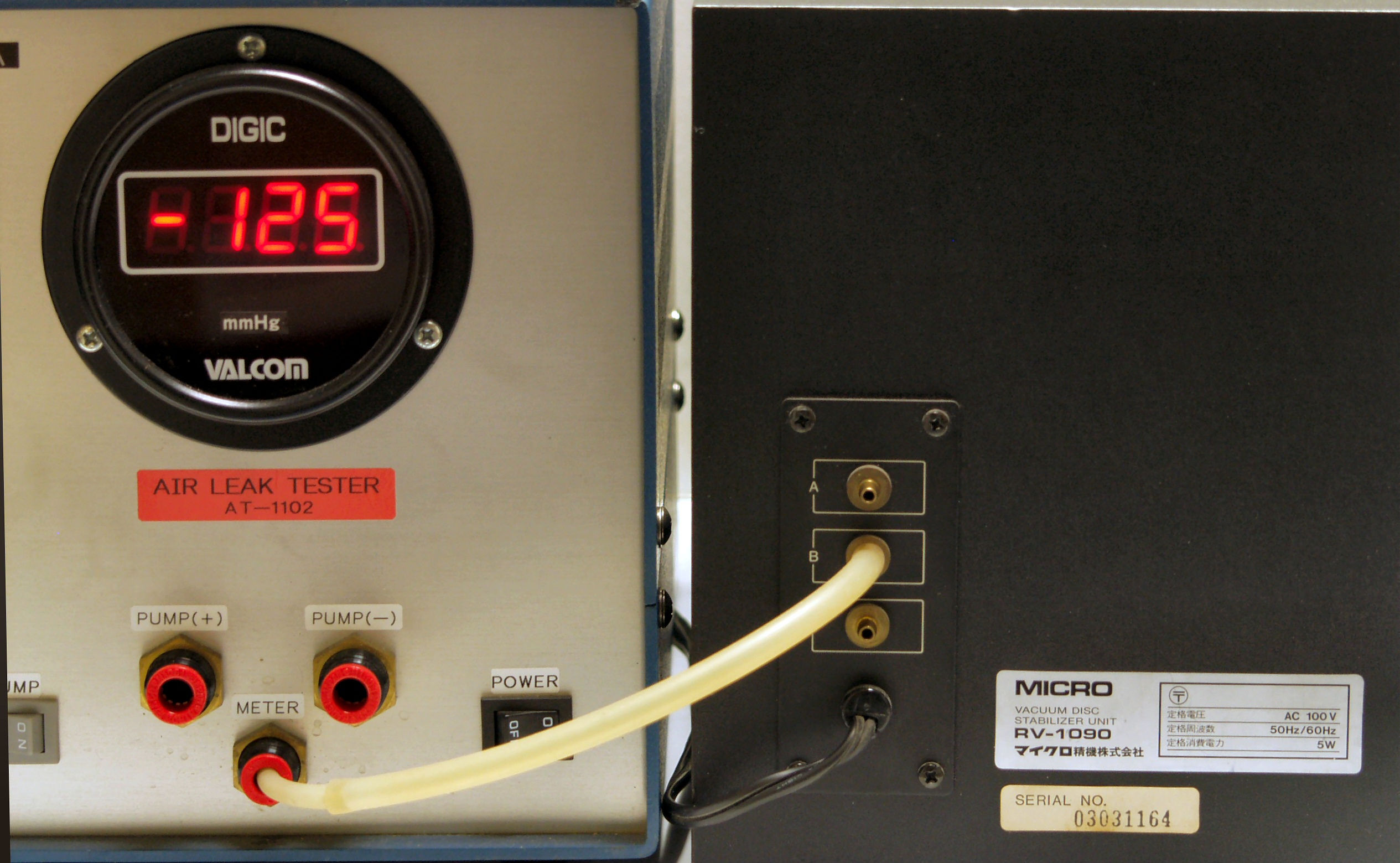

E3. 圧力測定 「B=吸い込み」端子。

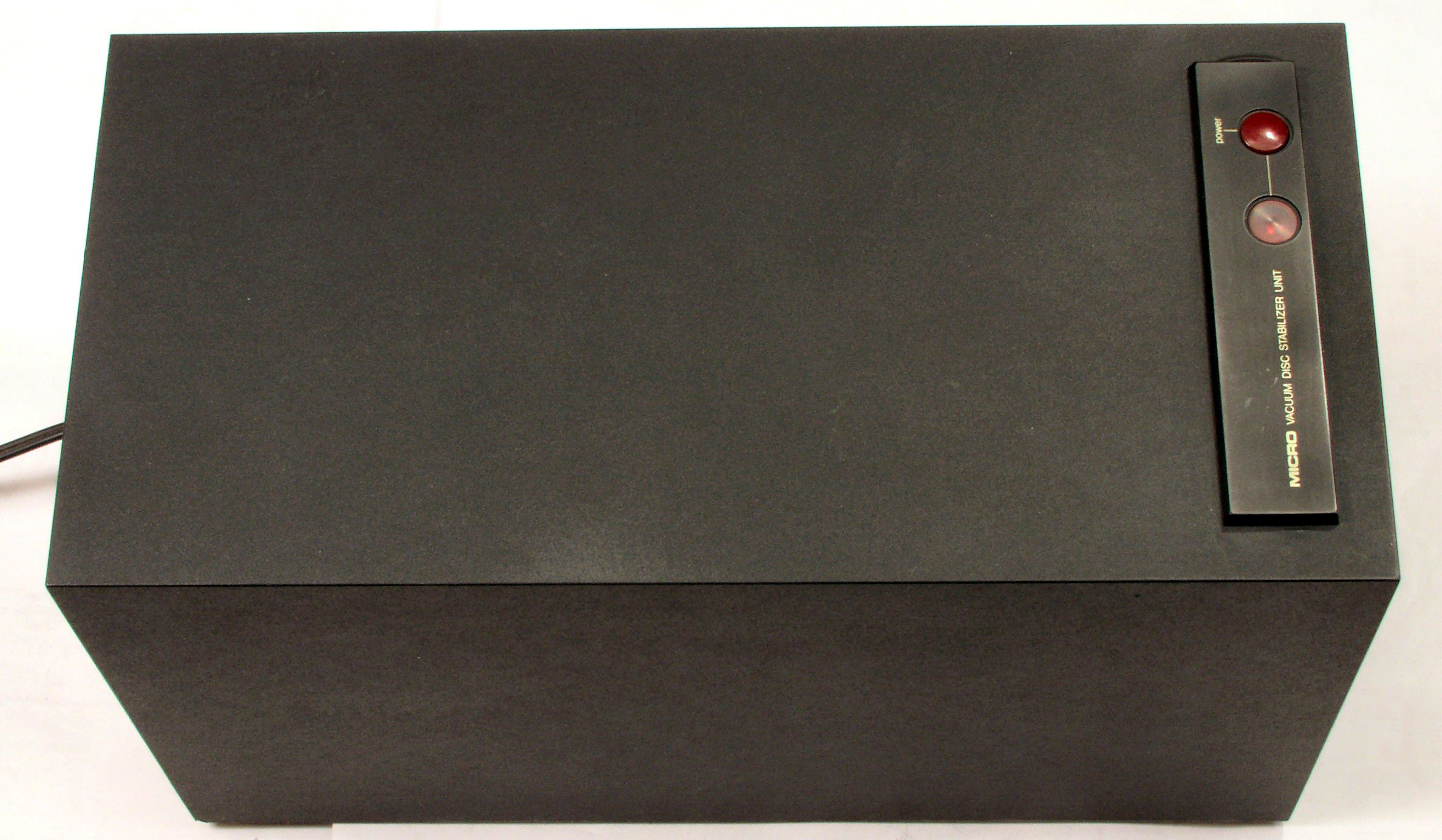

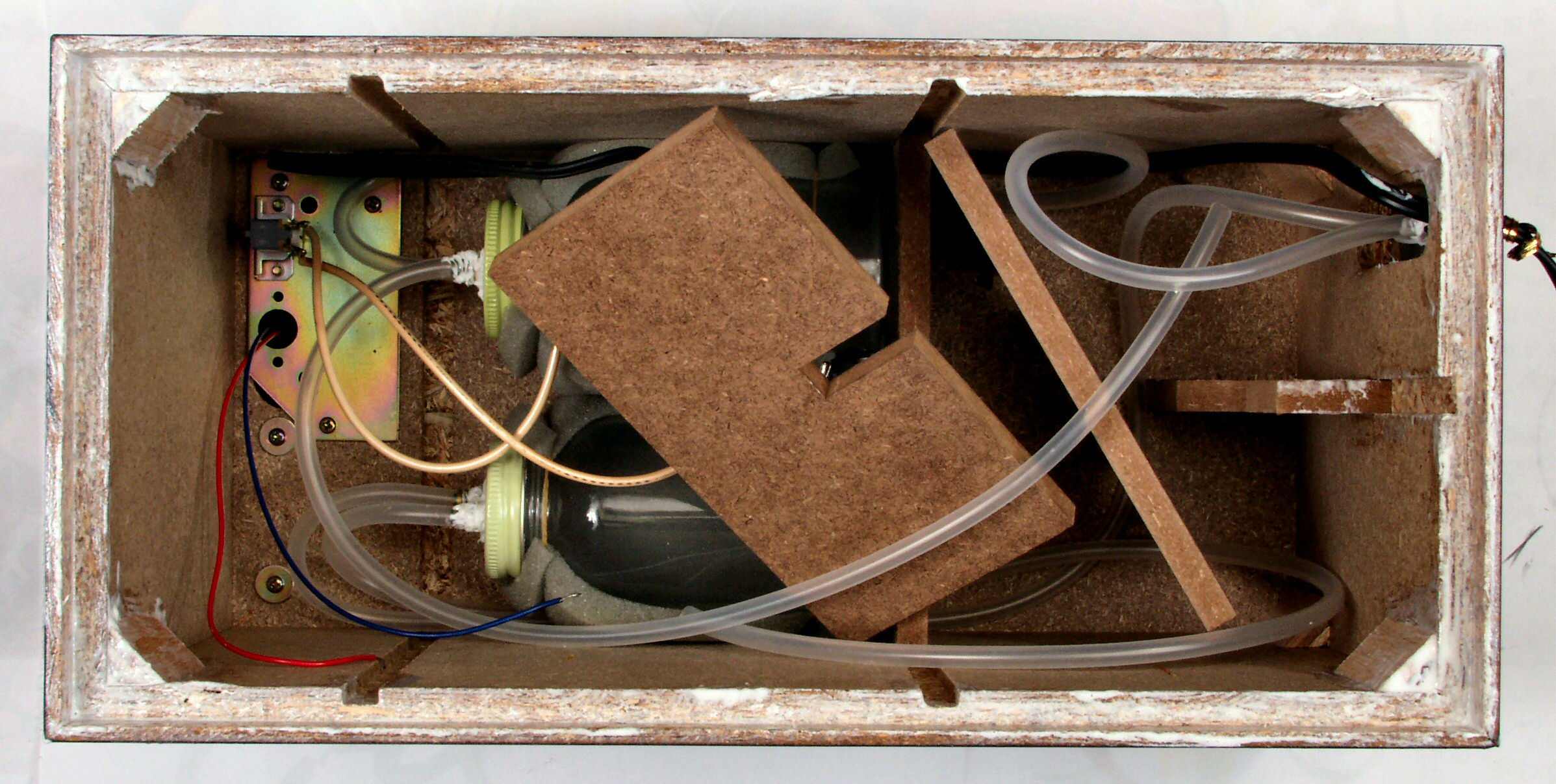

E4. 完成、上から見る

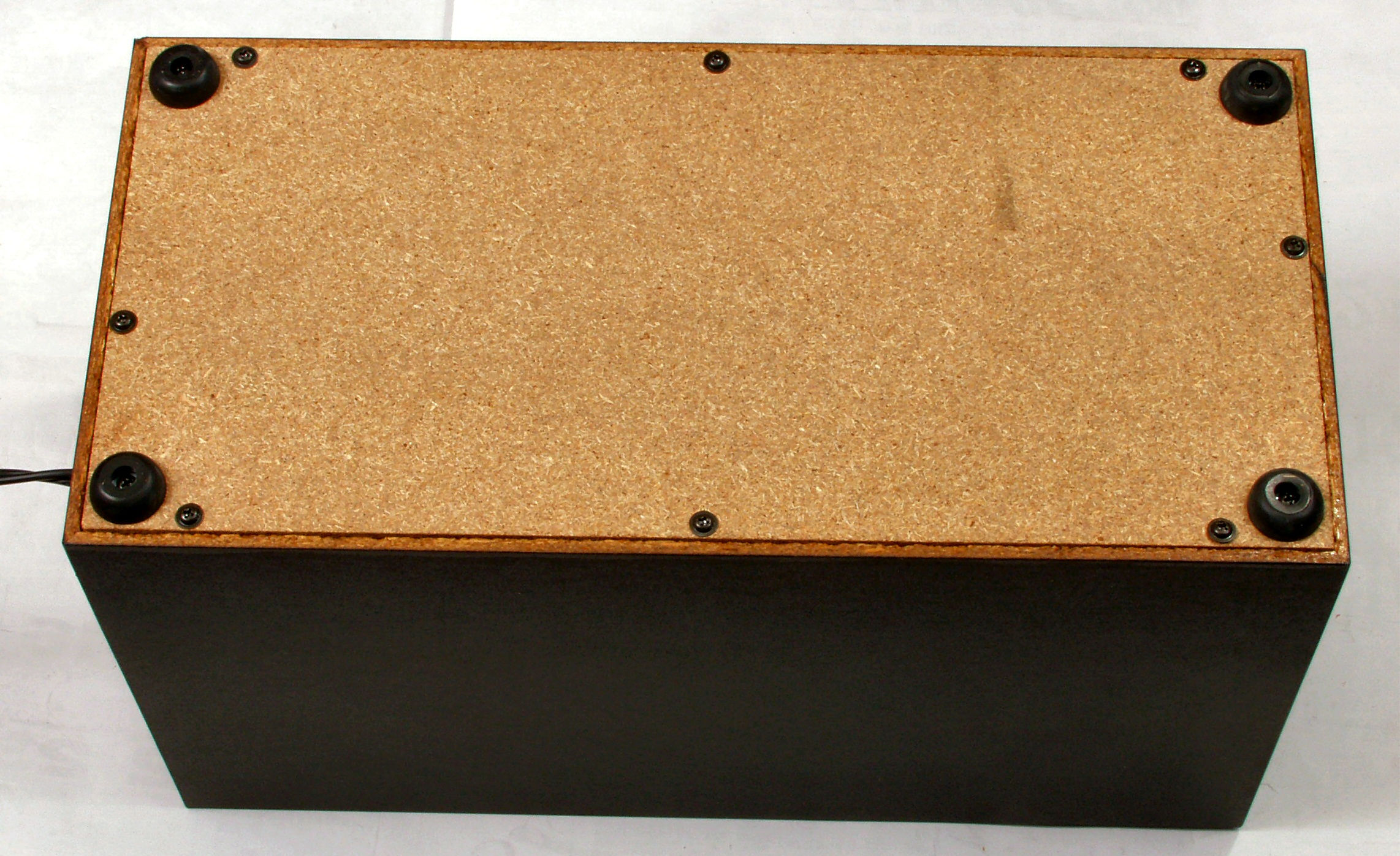

E5. 完成、下から見る

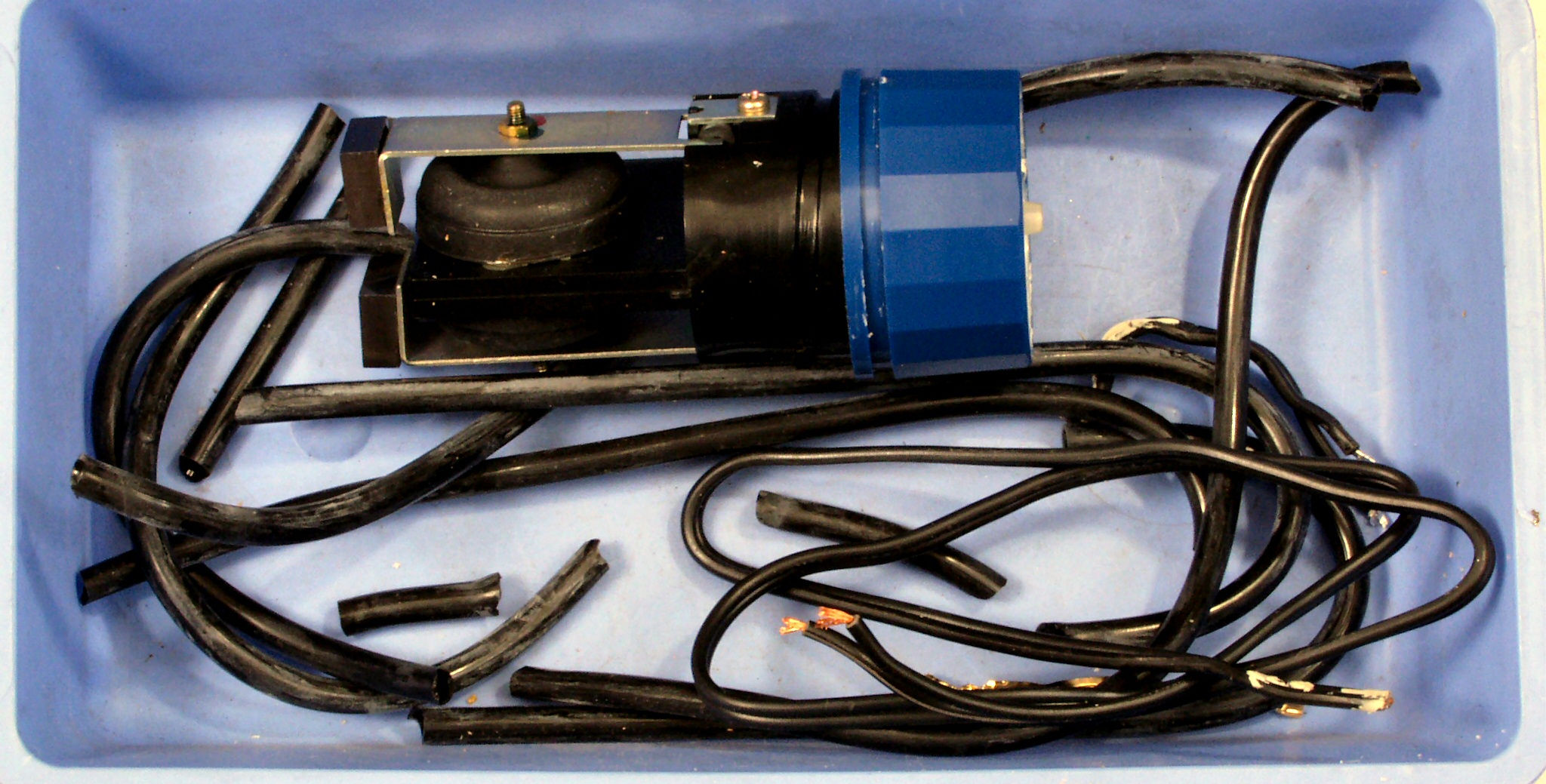

E6. 交換部品
                       rv1090-2q
