ＭＩＣＲＯＳＥＩＫＩ ＲＰ１１１０. 　２５台目修理記録
　　　　　　　２０１９／３／２４到着　　５／３０完成　
Ａ．　修理前の状況
  • 圧力が低い。


Ｓ．　修理前点検測定

Ｂ．　原因
  • 経年劣化でポンプユニットの圧力下がる。


Ｃ．　修理状況


Ｄ．　使用部品

Ｅ．　調整・測定

Ｆ．　修理費　　　　　６９，０００円　　オーバーホール修理。

Ｓ．ＭＩＣＲＯＳＥＩＫＩ　ＲＰ−１１１０　の仕様（マニアル・カタログより）
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

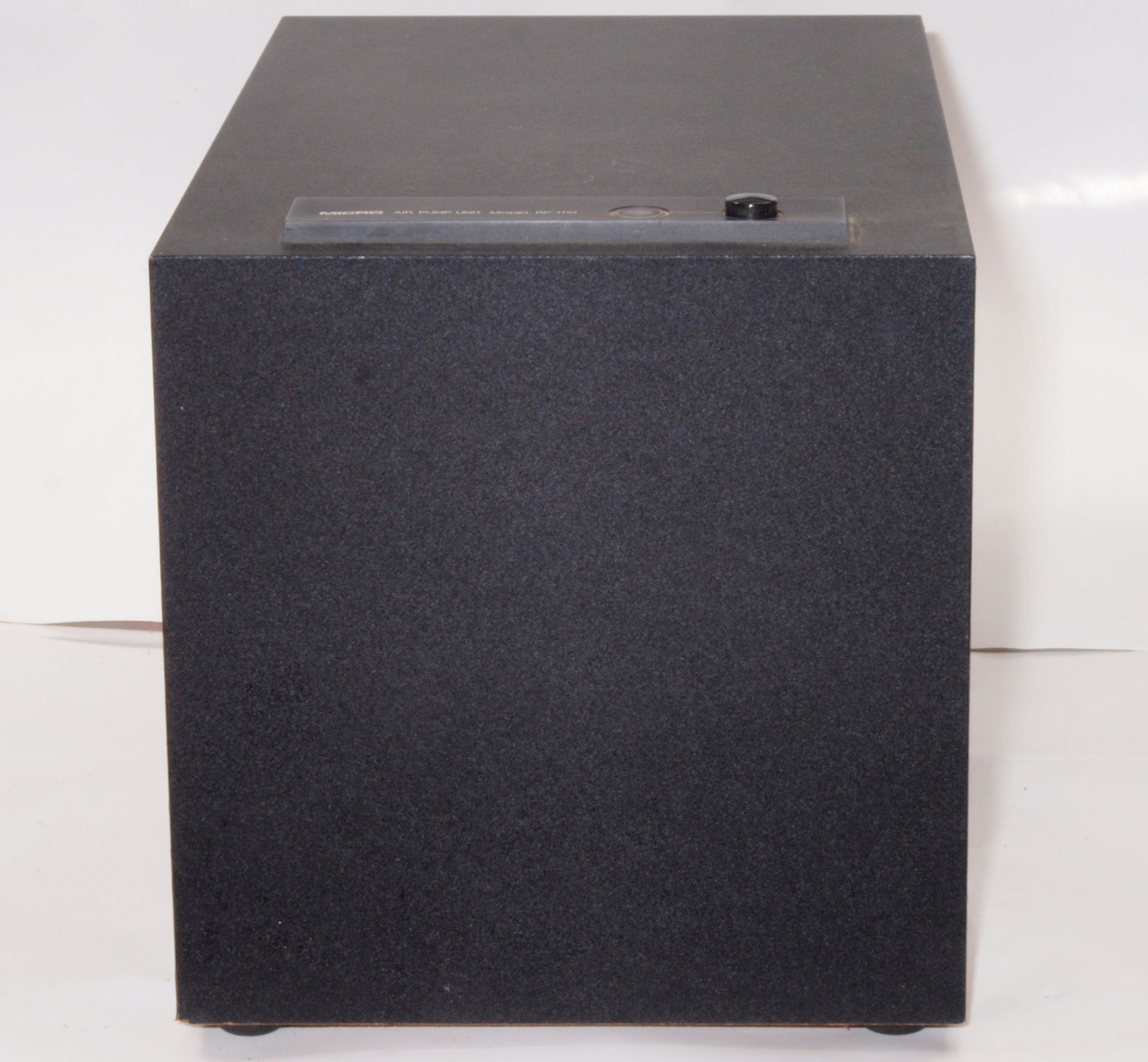

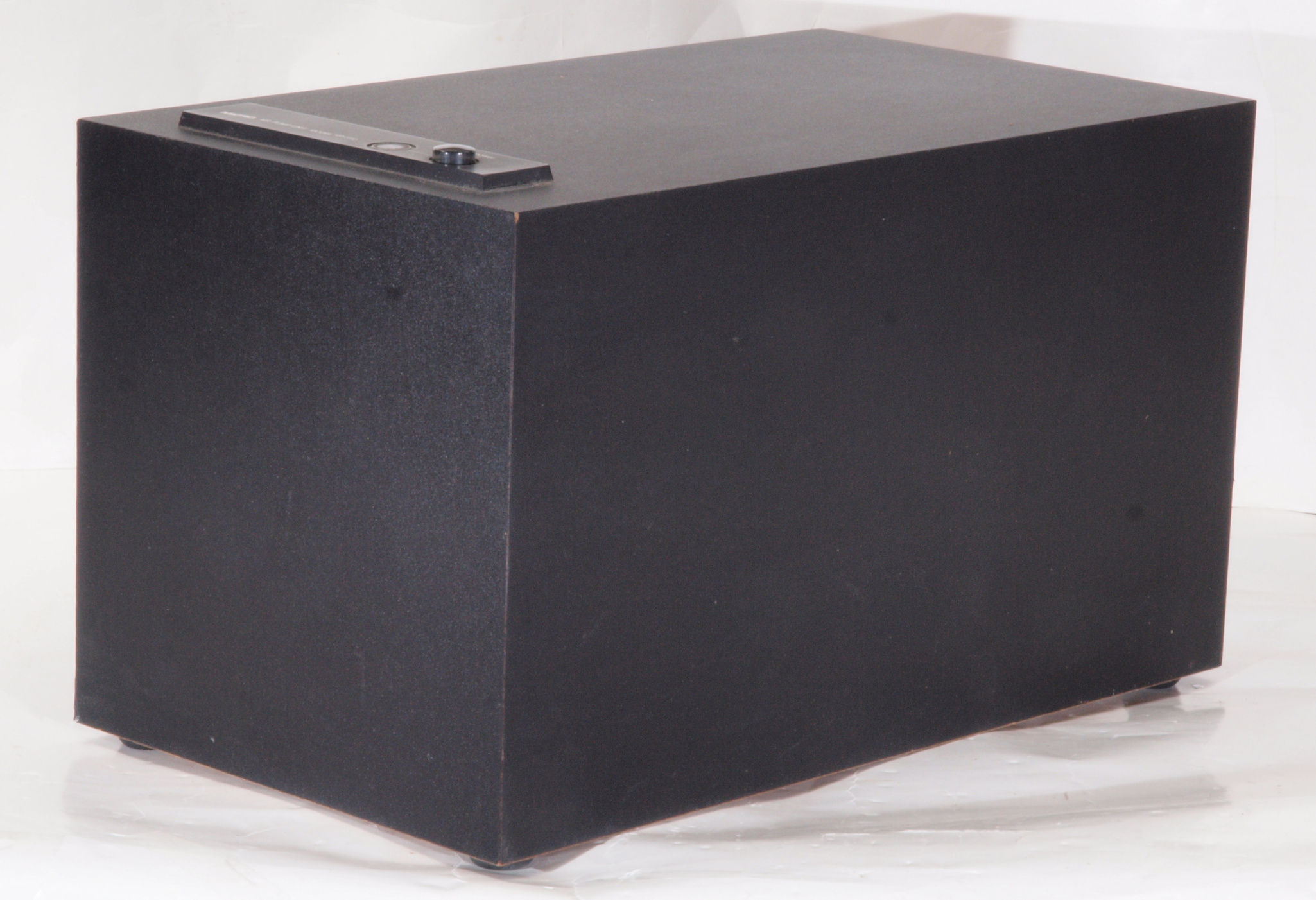

Ａ１１．　点検中、　前から見る。
Ａ１２．　点検中、　前右から見る

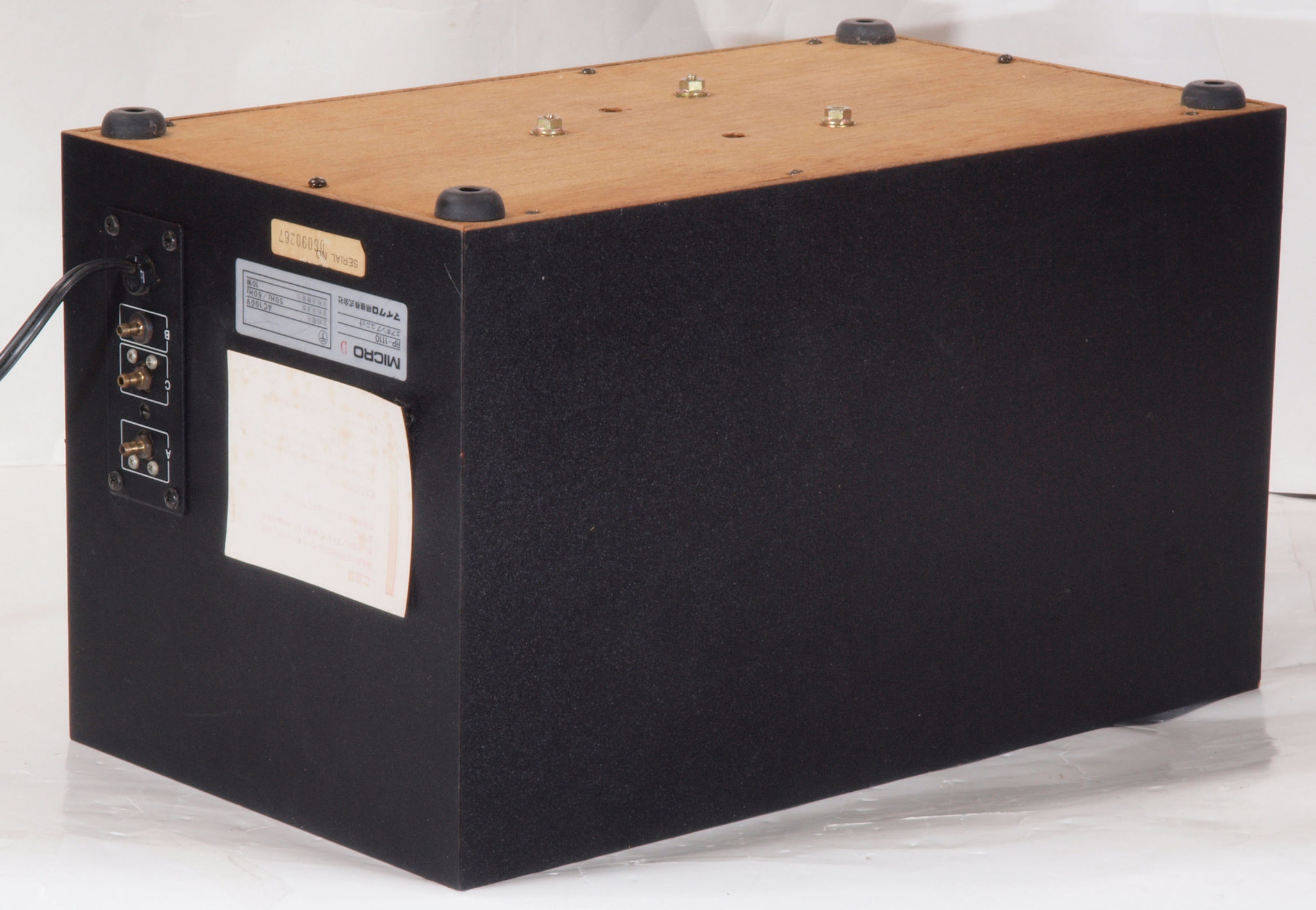

Ａ１３．　点検中　後から見る

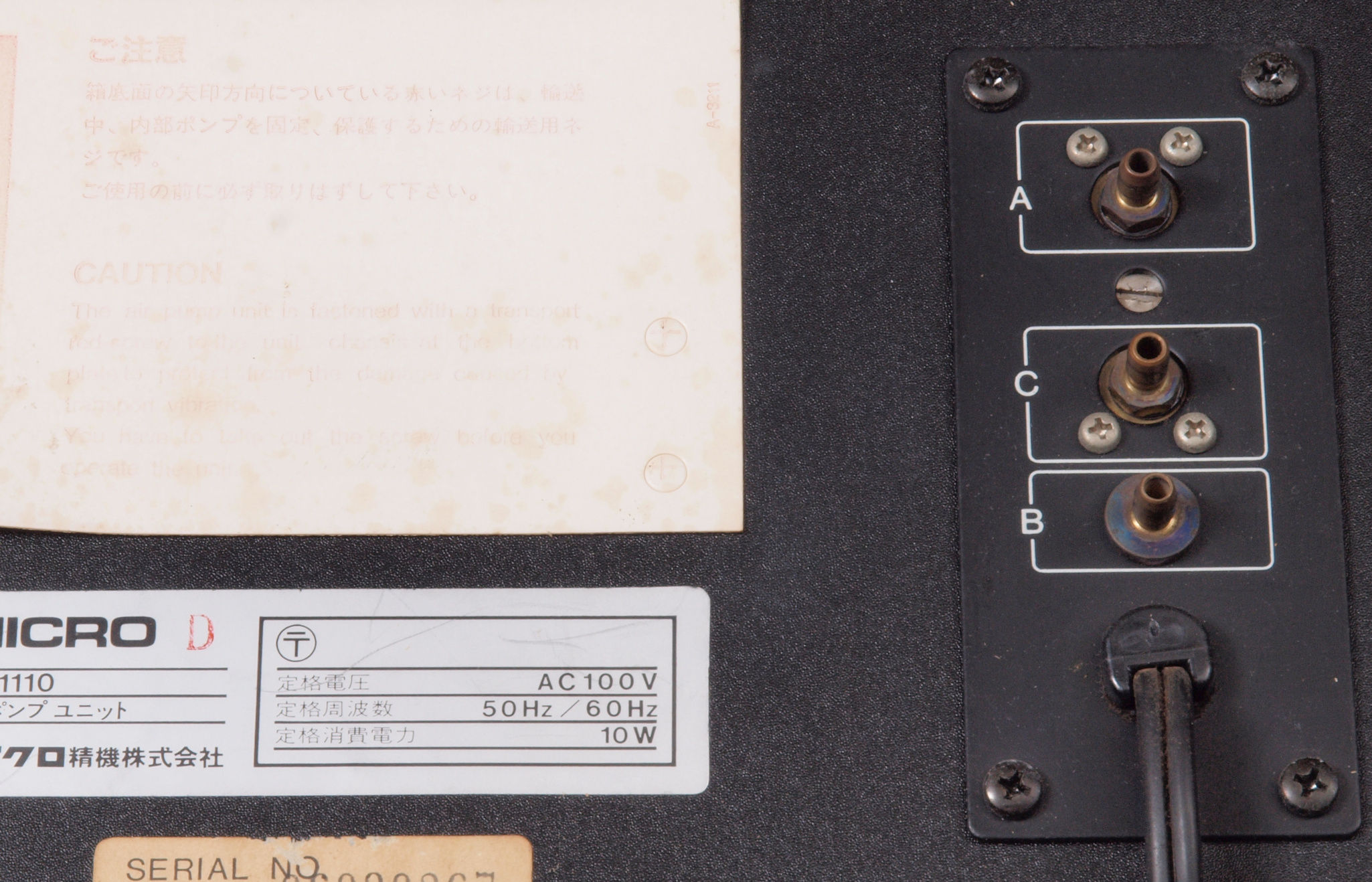

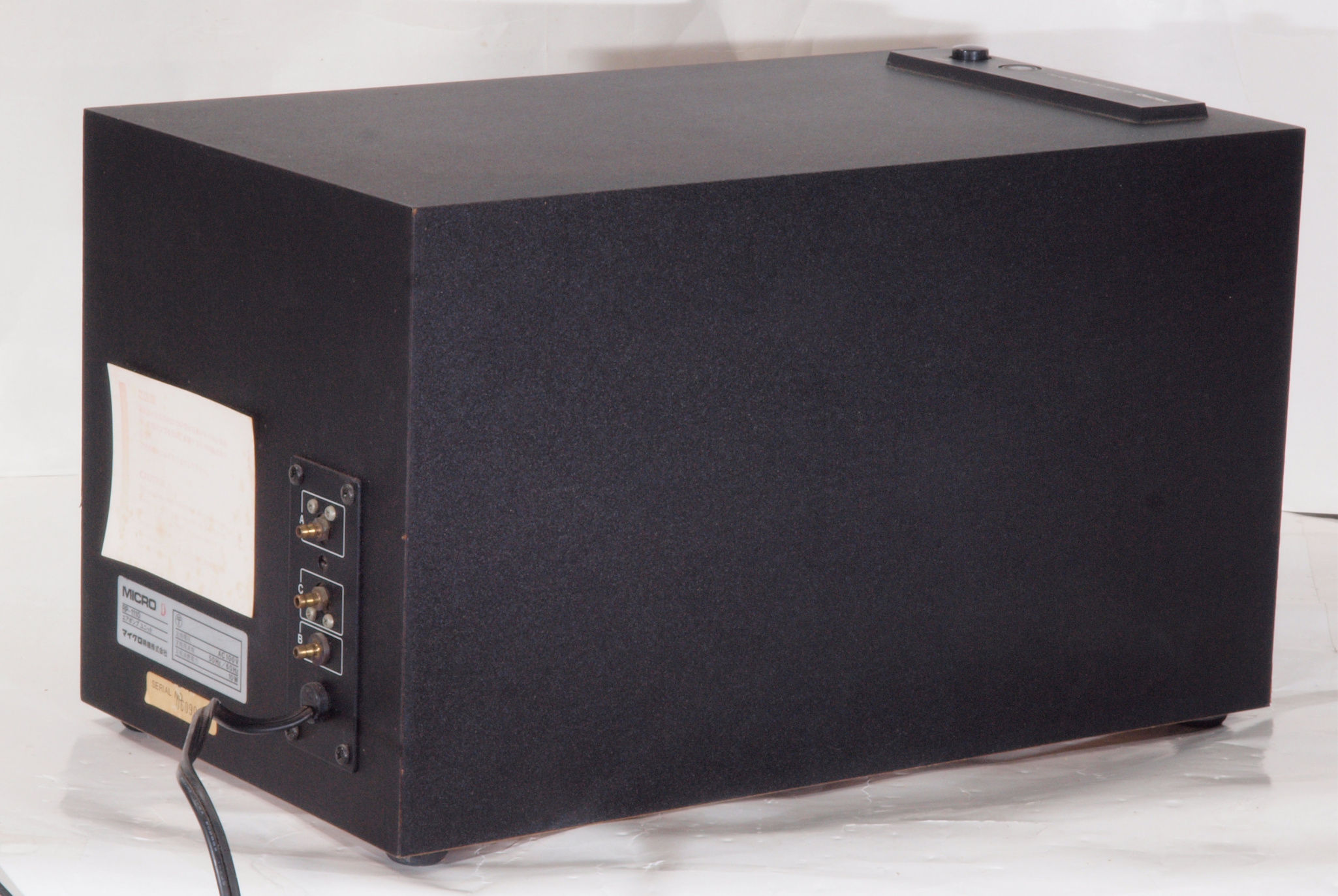

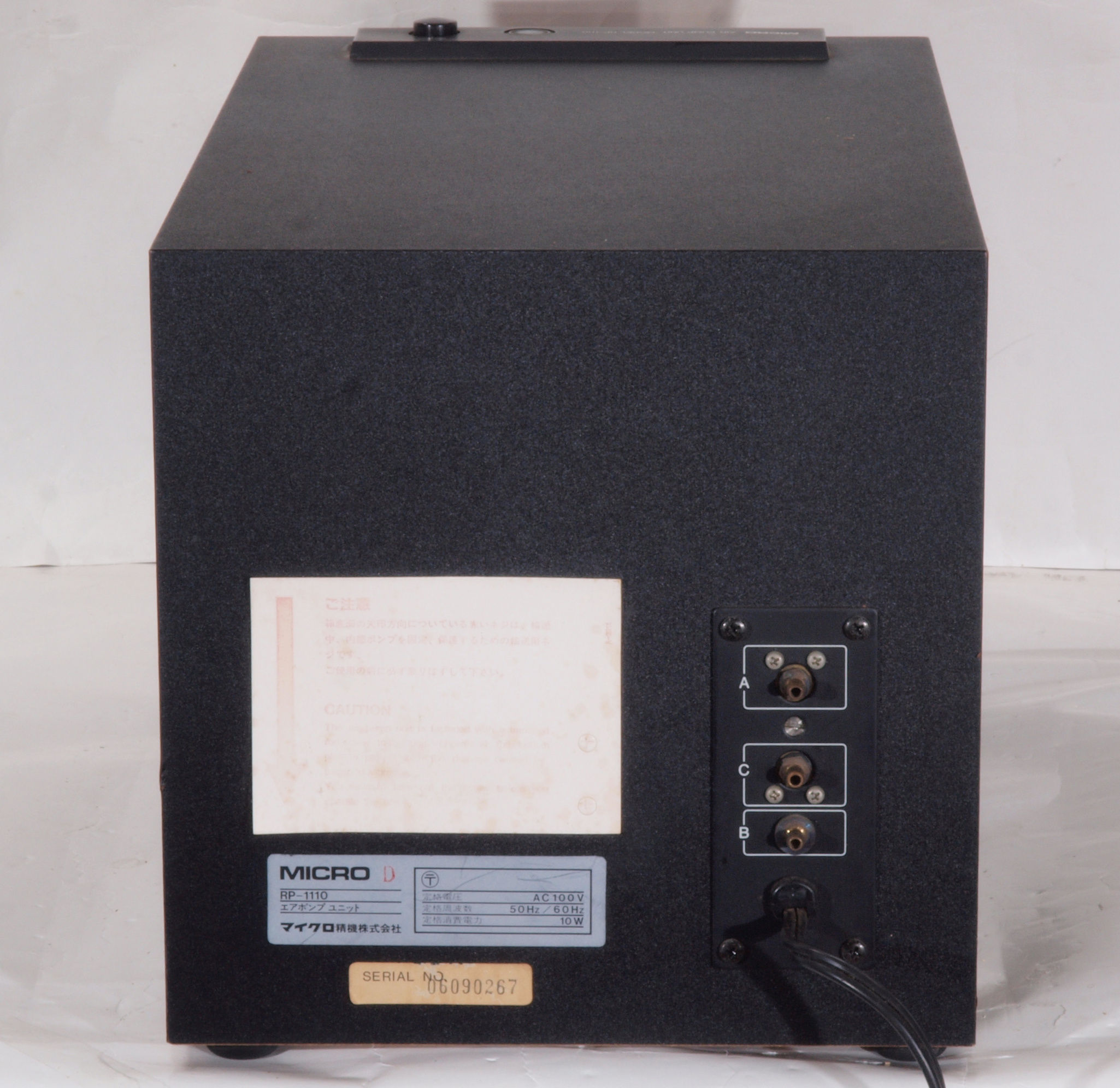

Ａ１４．　点検中、　後から、電源入り口、吐出口見る。
Ａ１５．　点検中、　後左から見る

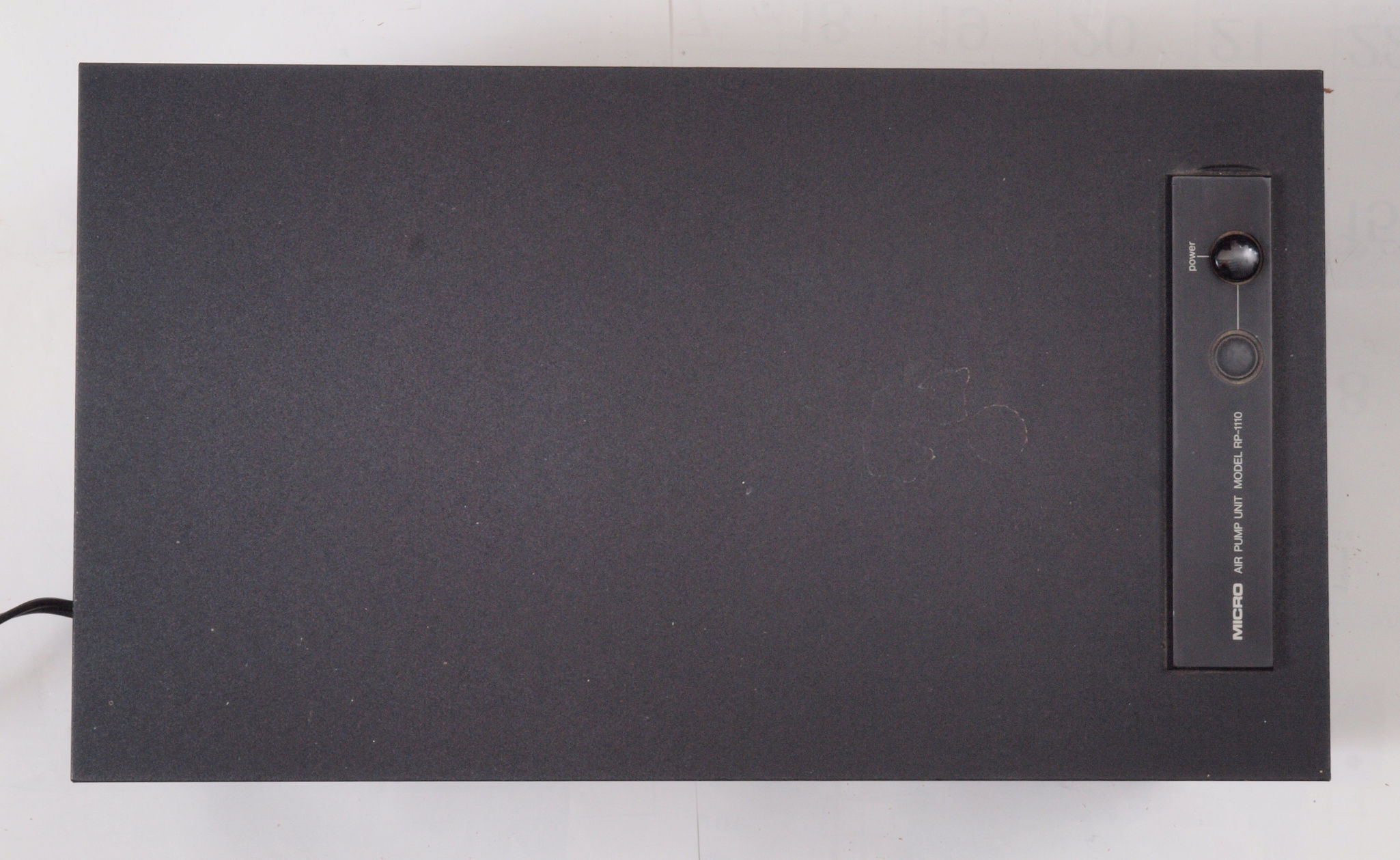

Ａ１６．　点検中、　上から見る

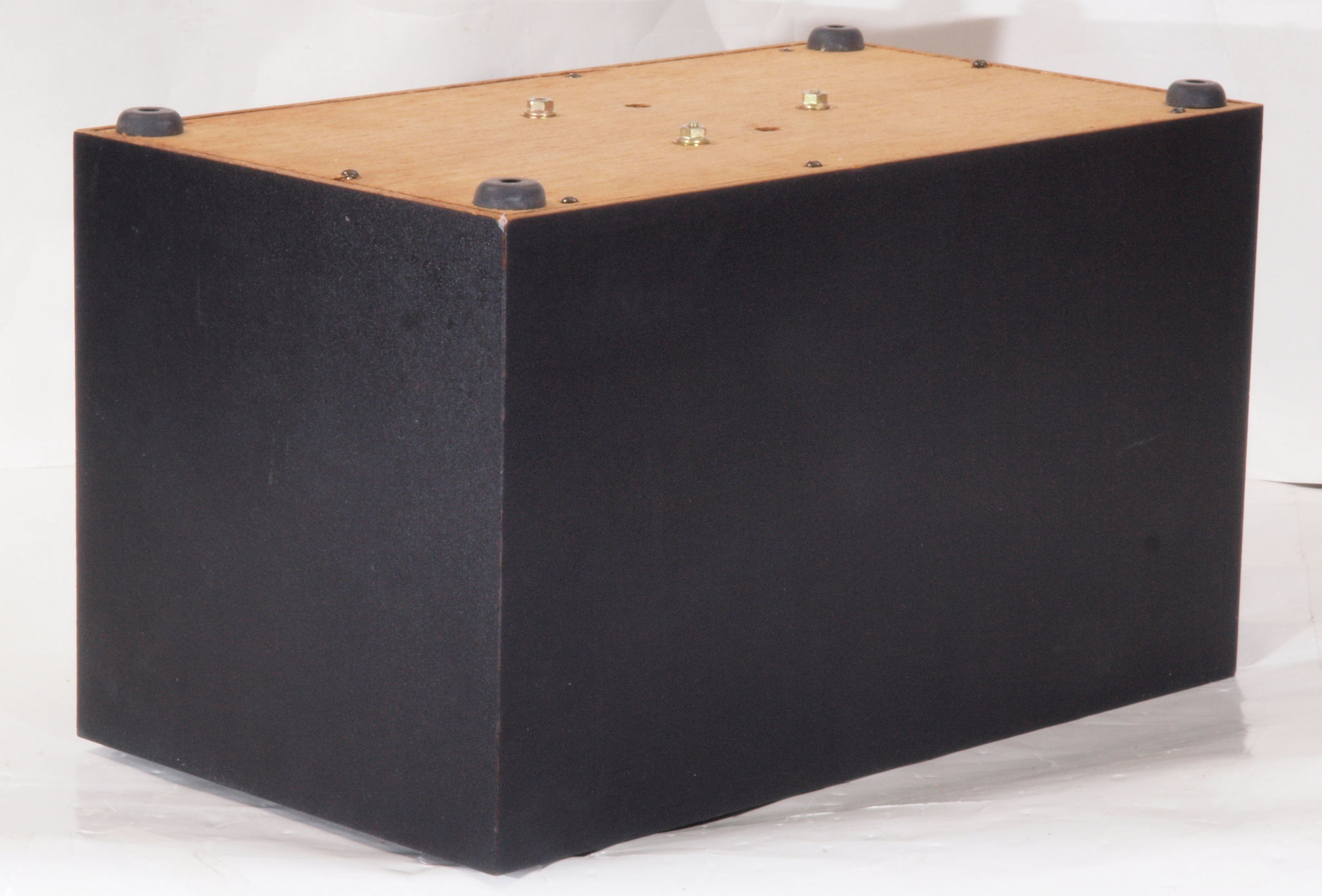

Ａ２１．　点検中、　下前左から見る
Ａ２２．　点検中、　下後右から見る

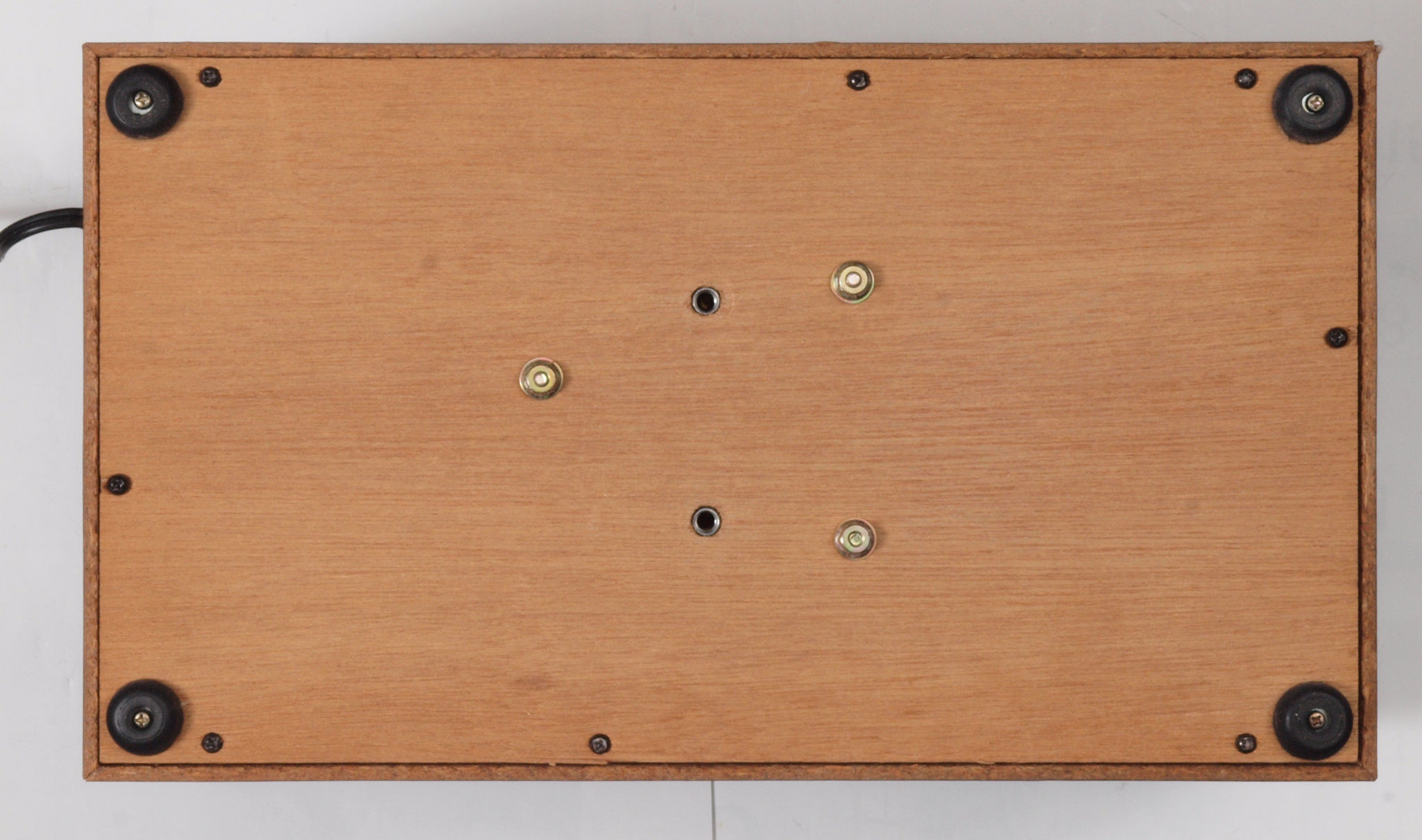

Ａ３１．　点検中、　下から見る。
Ａ３２．　点検中、　この様にポンプをビスで固定する。

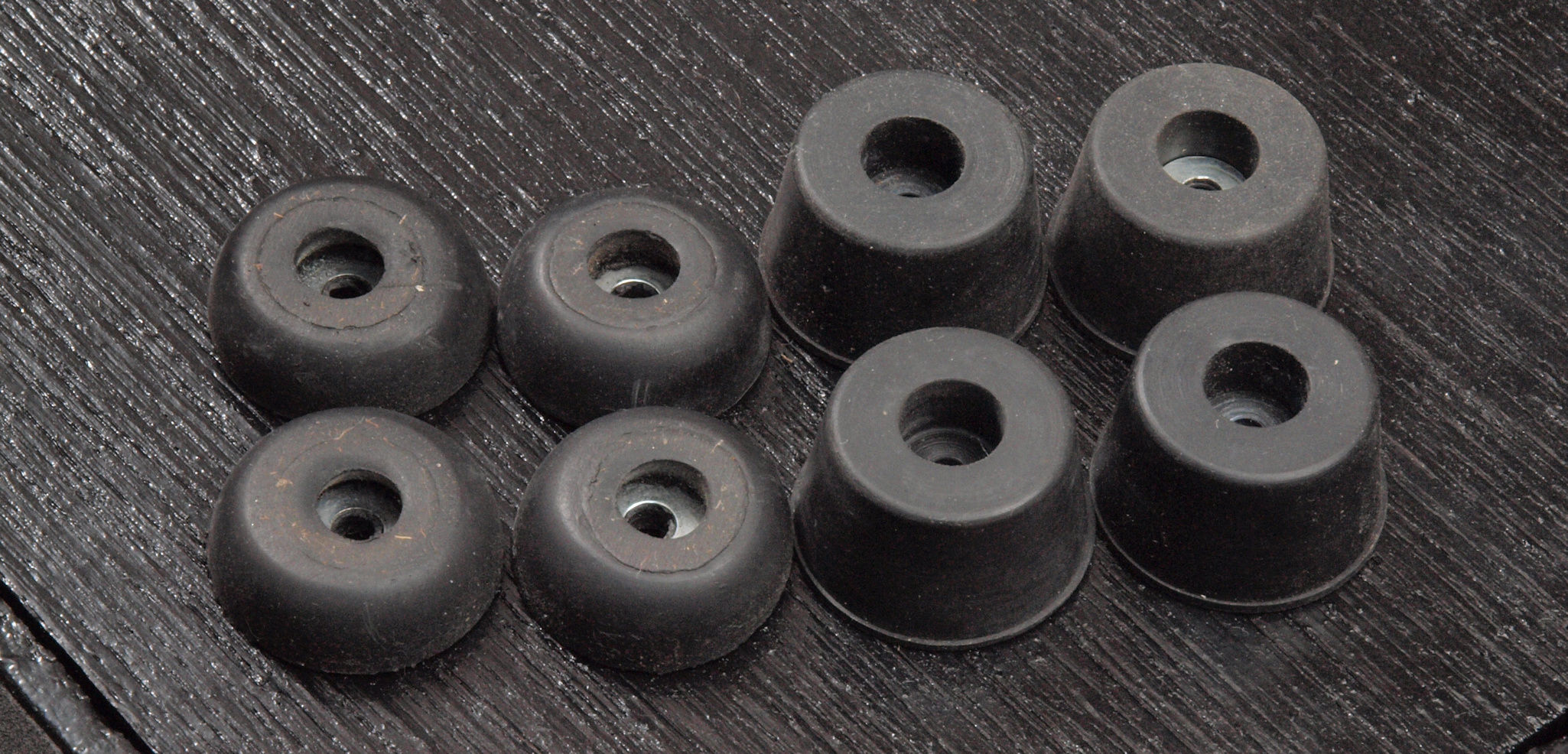

Ａ３３．　点検中、　下足比較。　右＝付いていた物。　左＝交換する物。

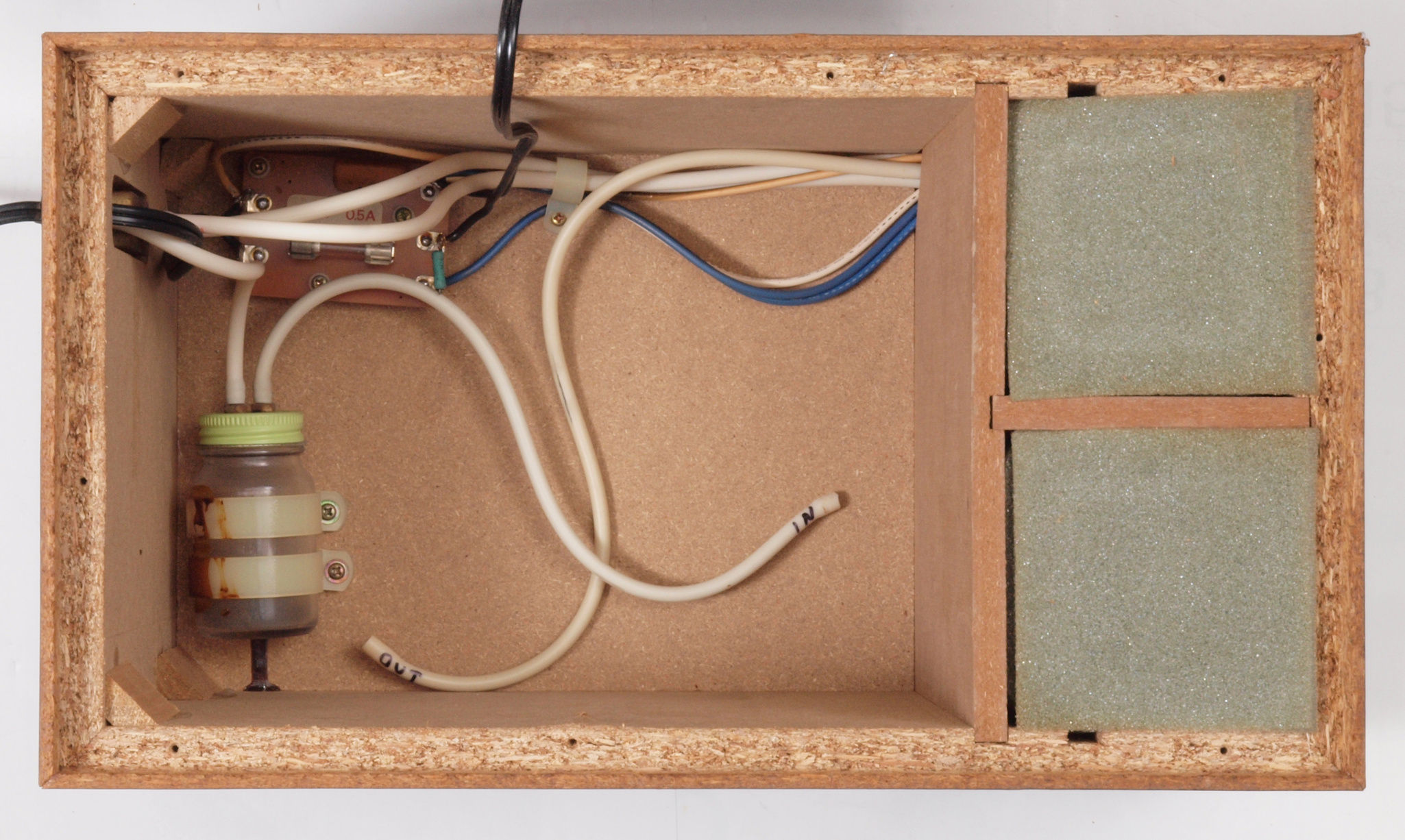

Ａ３４．　点検中、　下蓋、ポンプを取り、下から見る。
Ｓ．　修理前点検・測定.。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

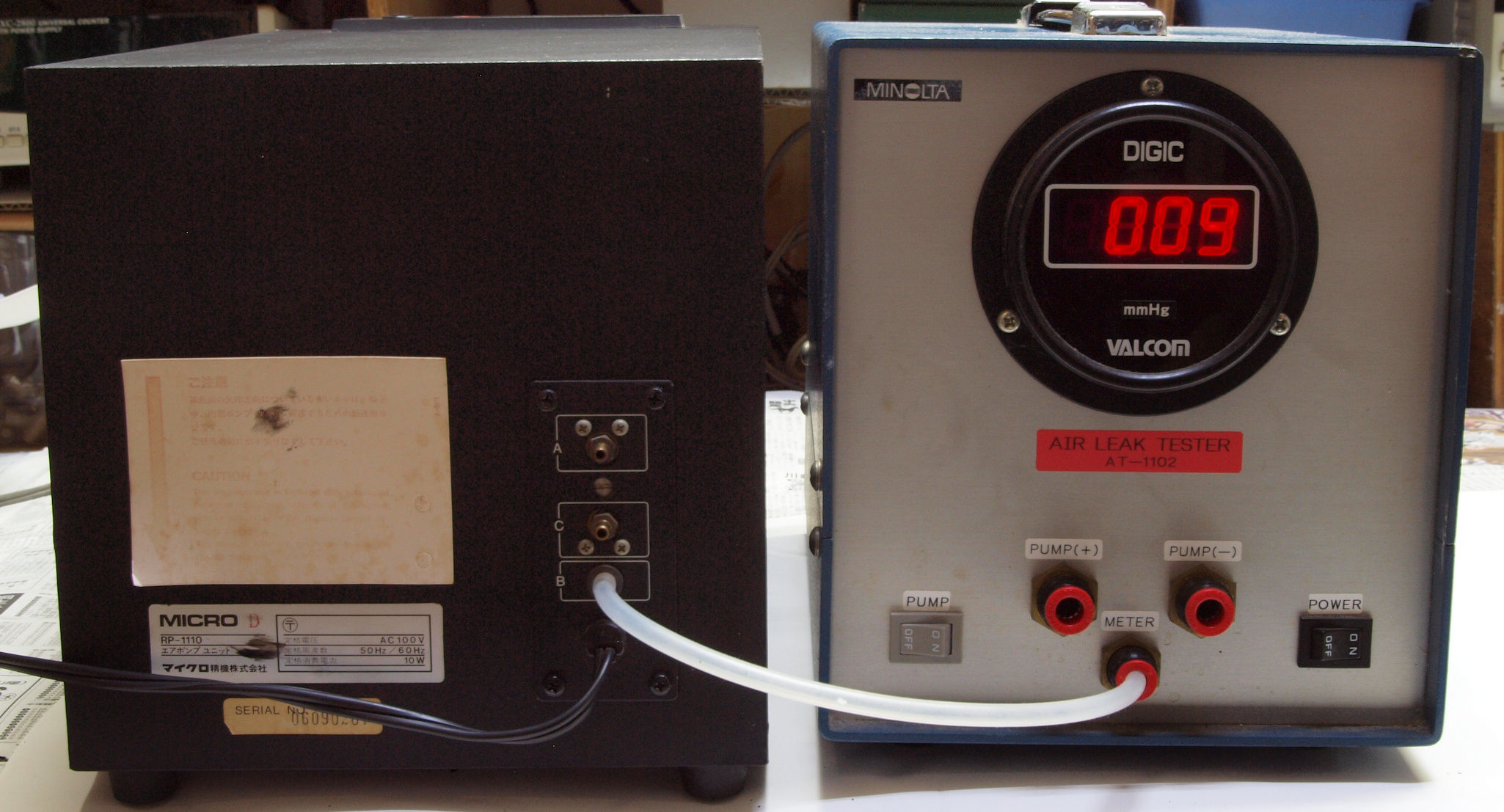

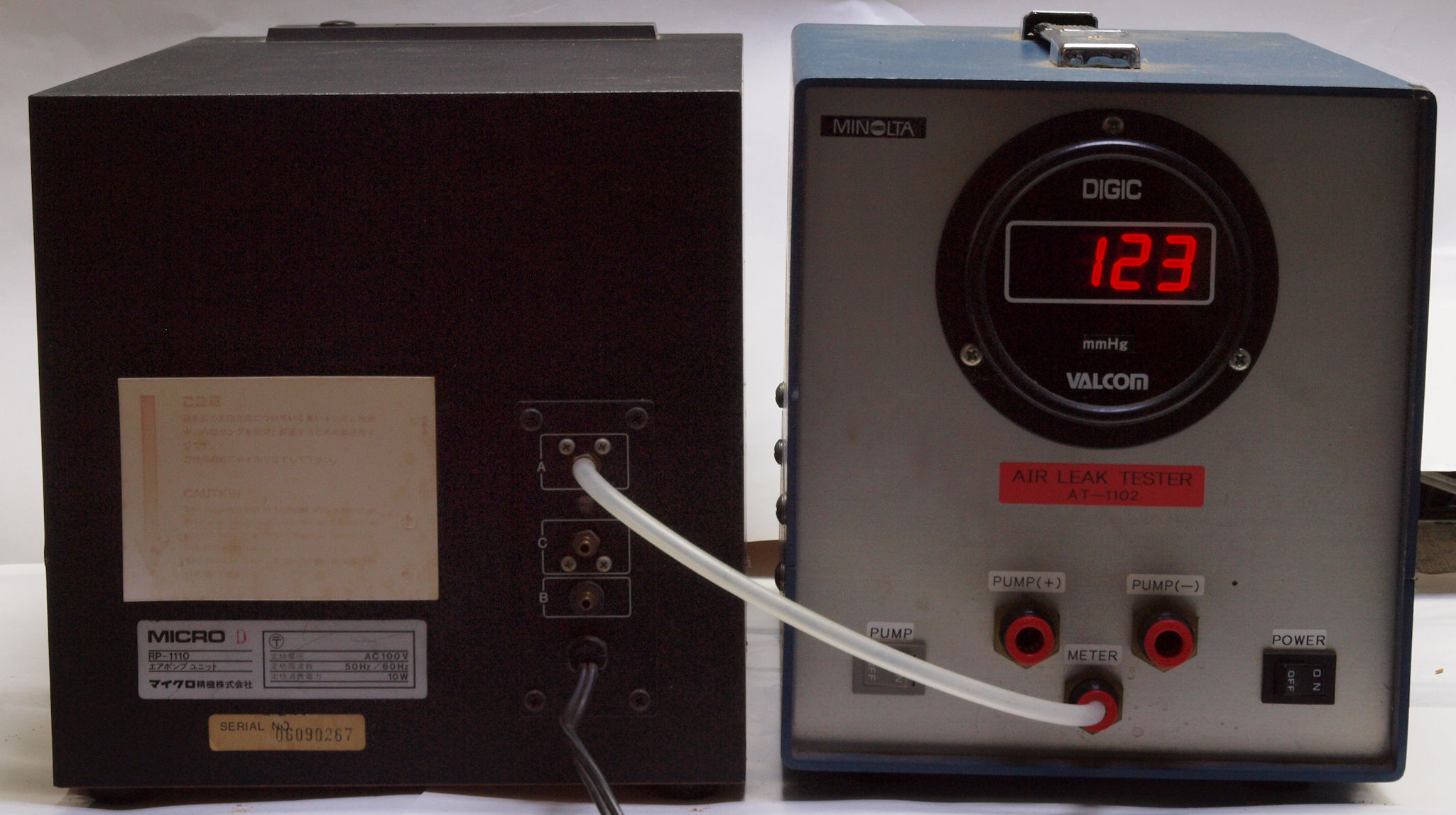

Ｓ１１．　測定中　「Ａ＝吐き出し」　の圧力測定。

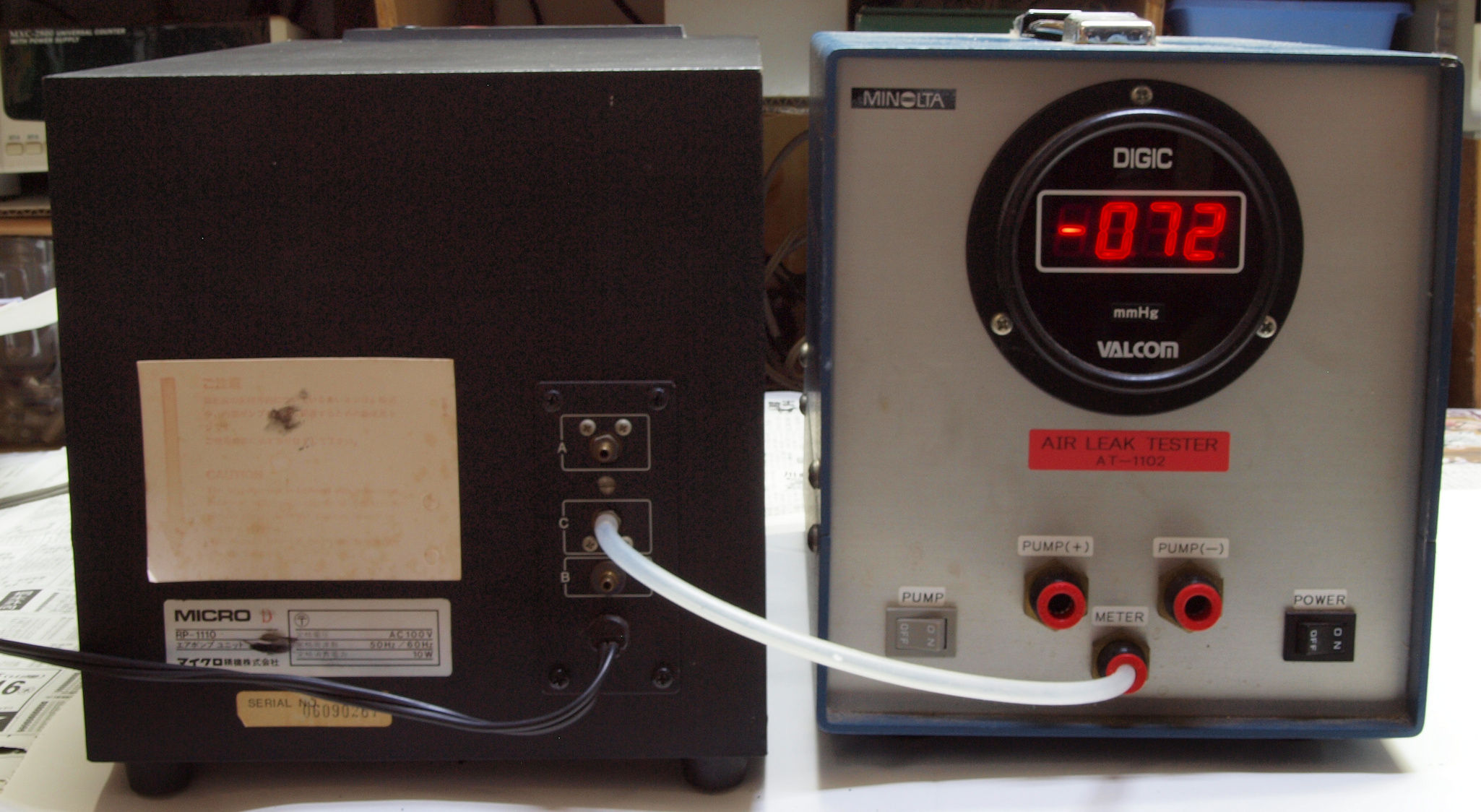

Ｓ１２．　測定中　「Ｂ＝吸い込」　の圧力測定。
Ｓ１3．　測定中　「Ｃ＝チャンバー入力のみ」　。
Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｃ１１．　修理中　ポンプ取り出し。
Ａ２１．　点検中、　下蓋、ポンプを取り、下から見る。

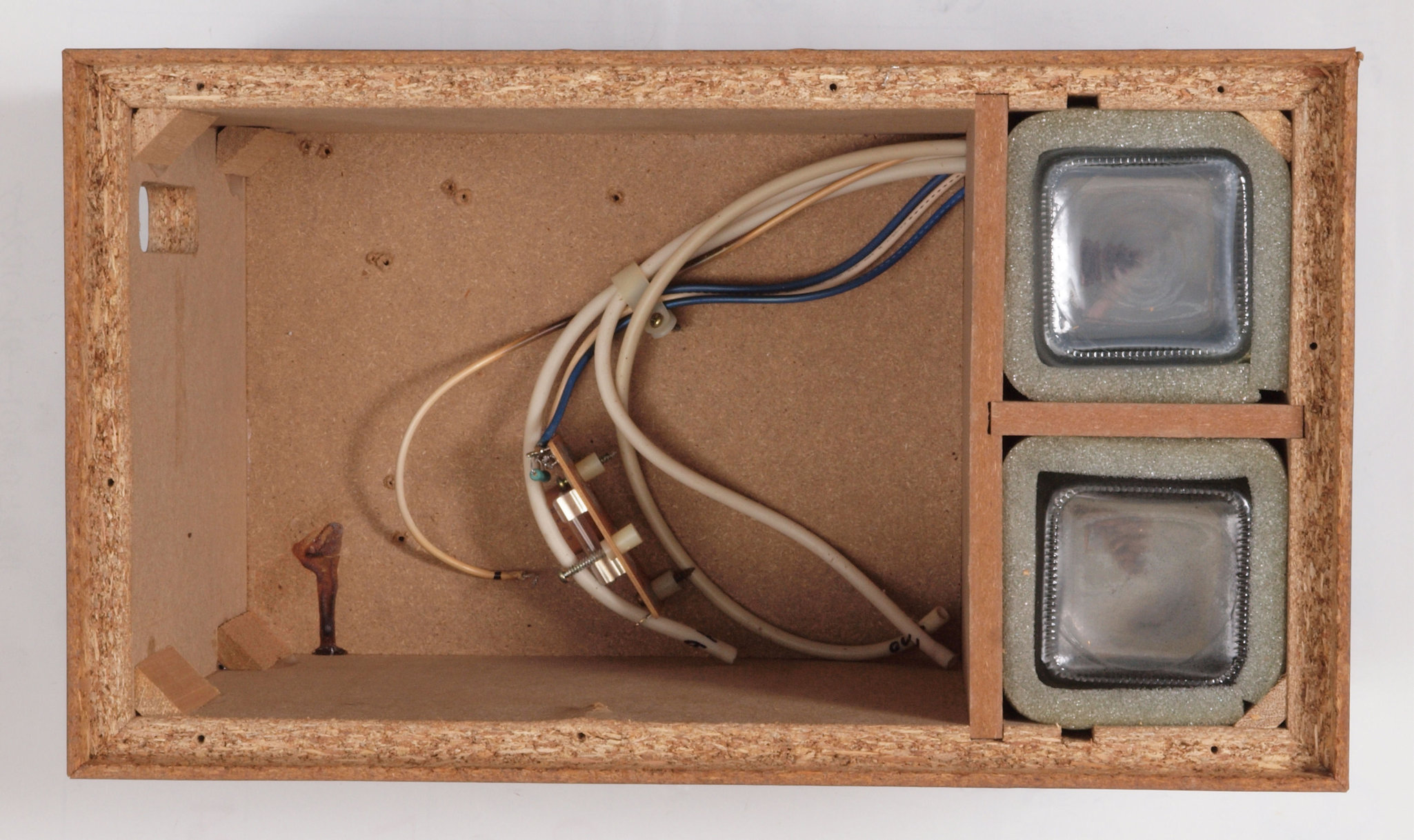

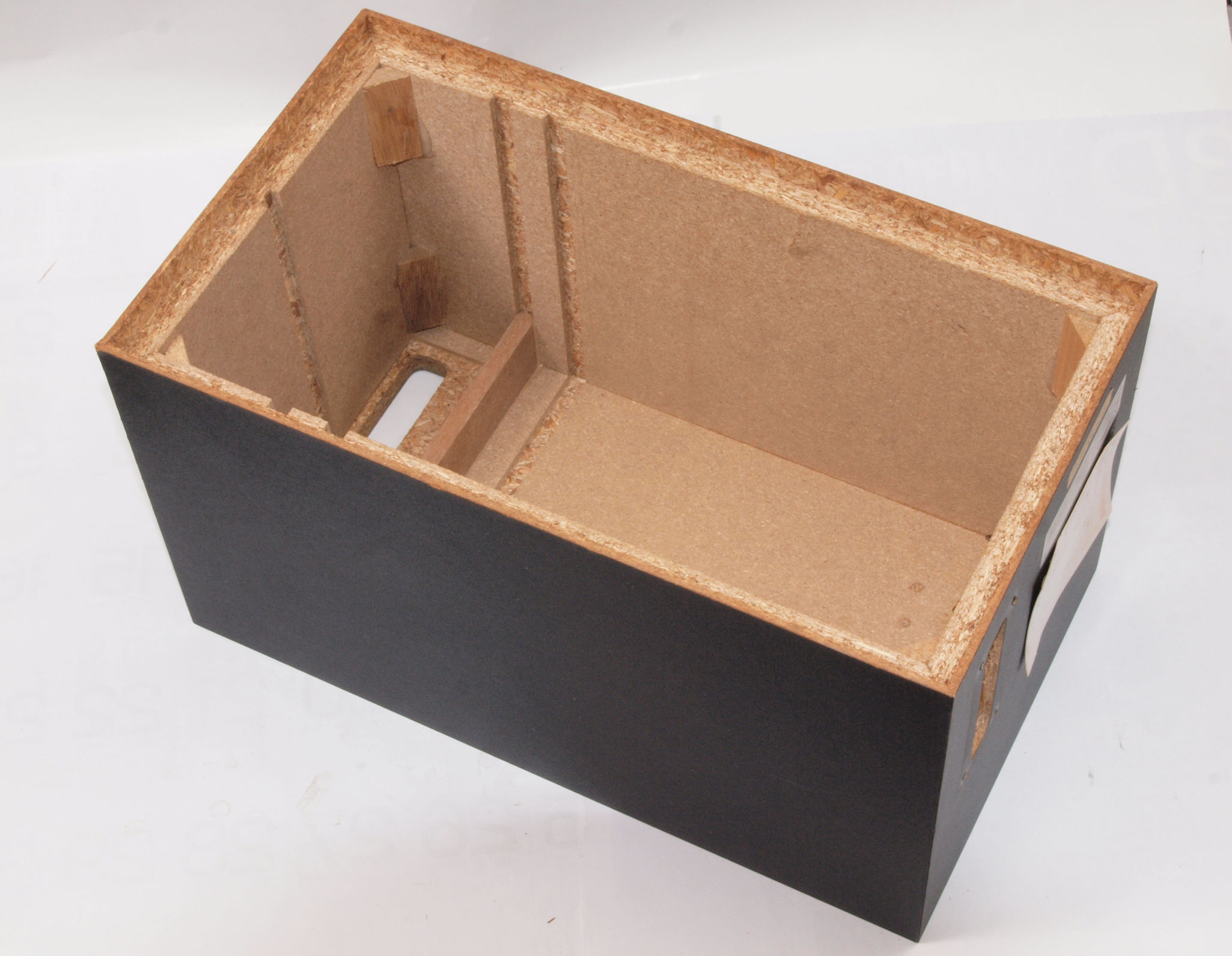

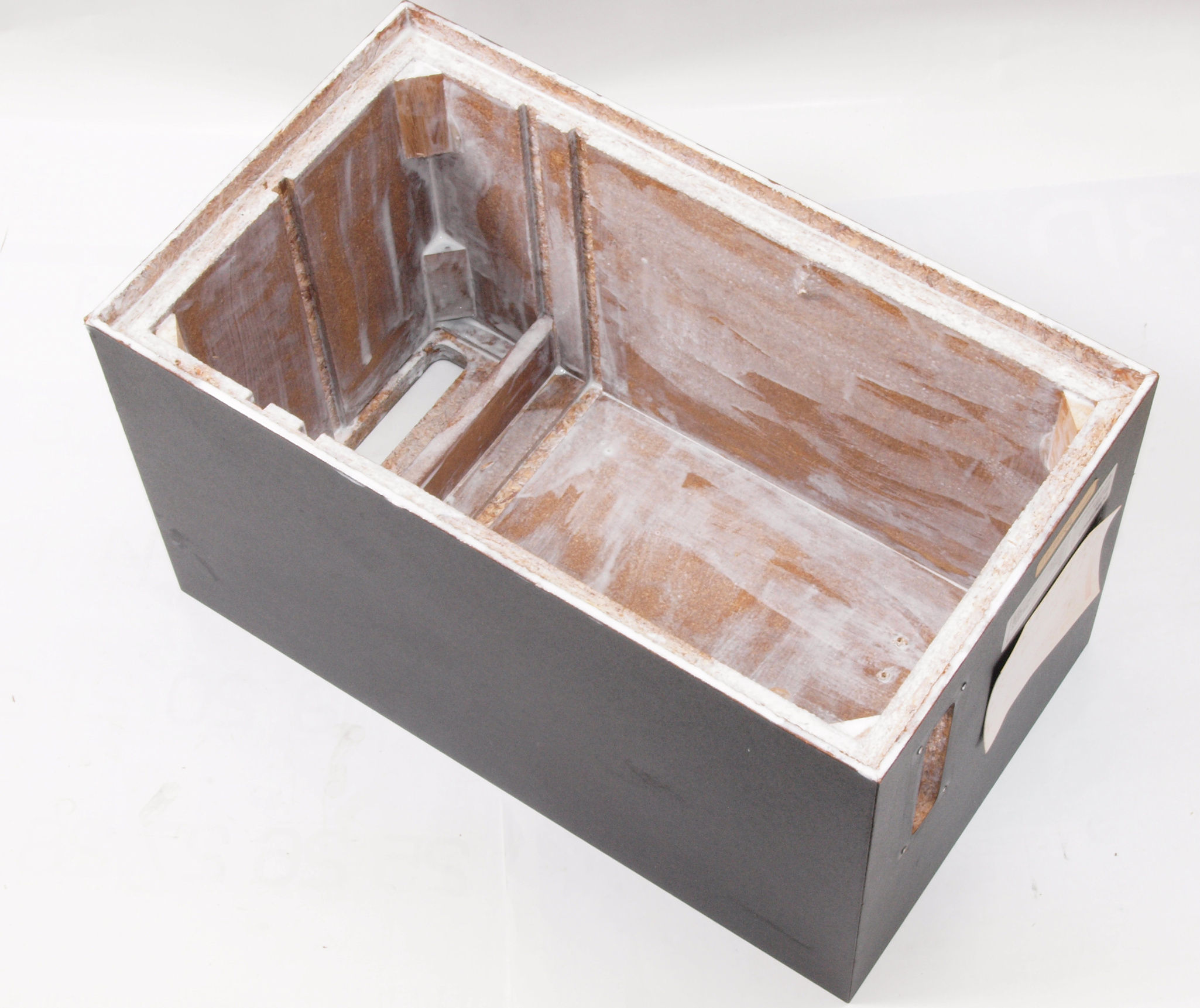

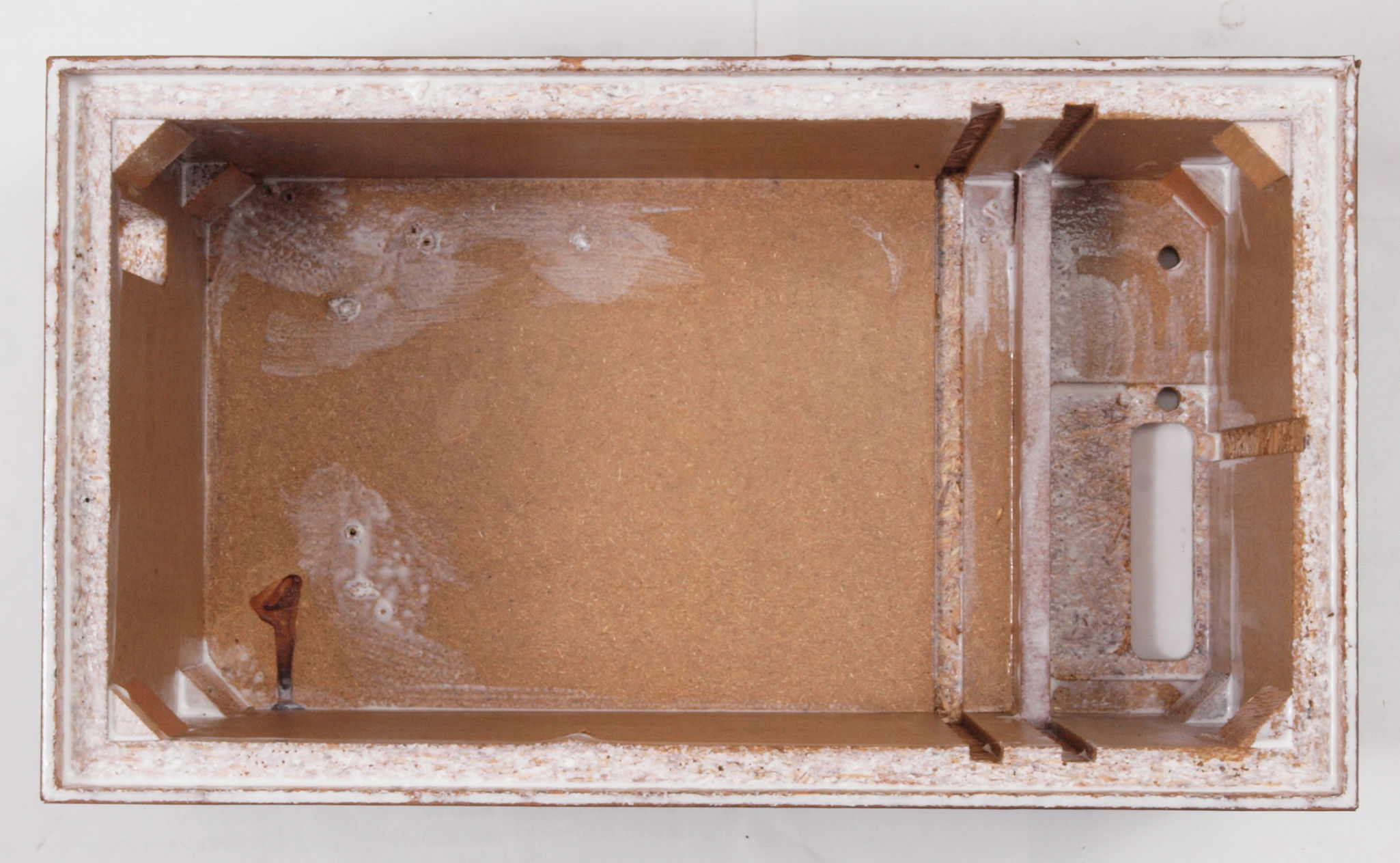

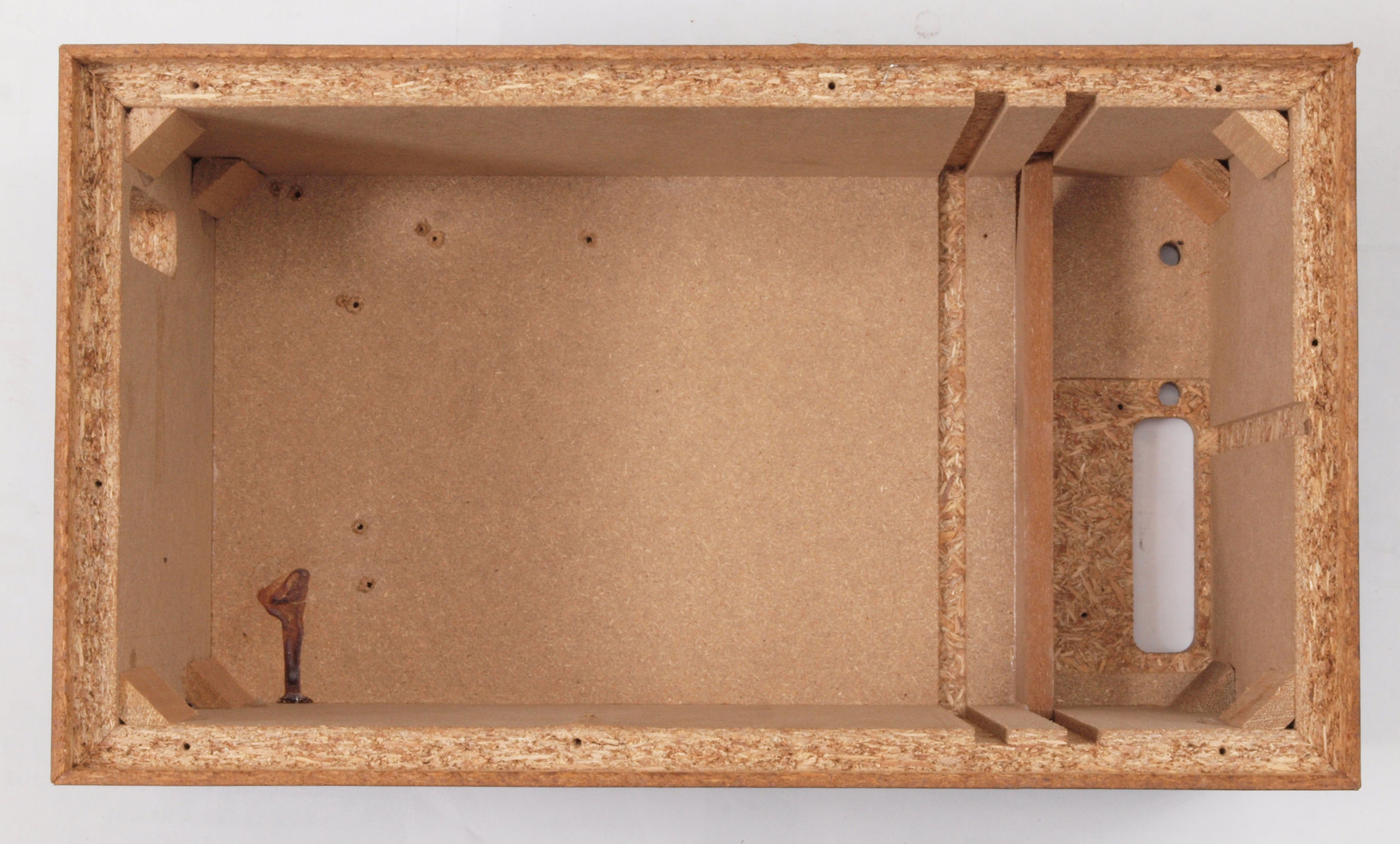

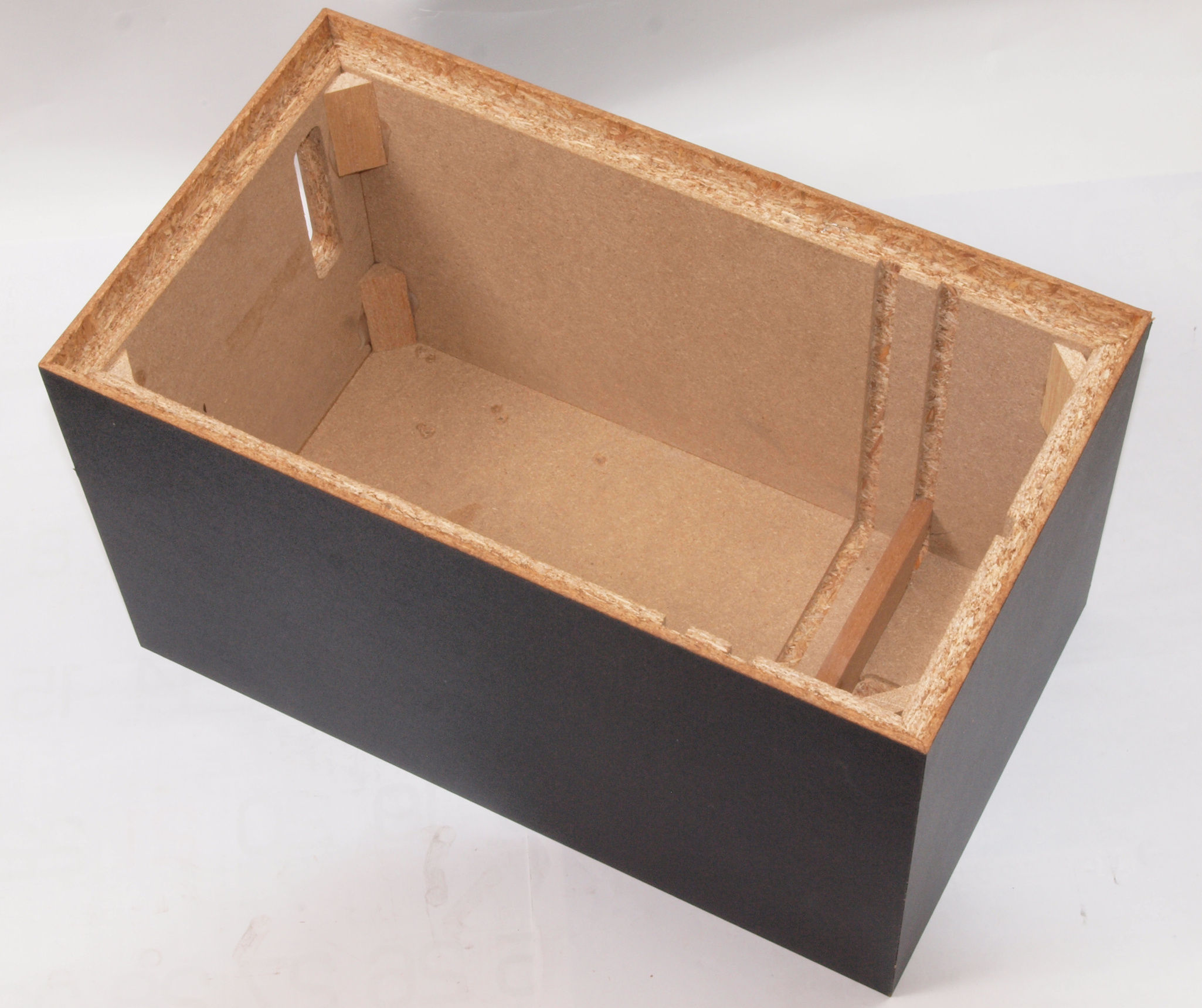

Ｃ２２．　修理中　　チャンバー、仕切り板、SW、端子を取り、下から見る。

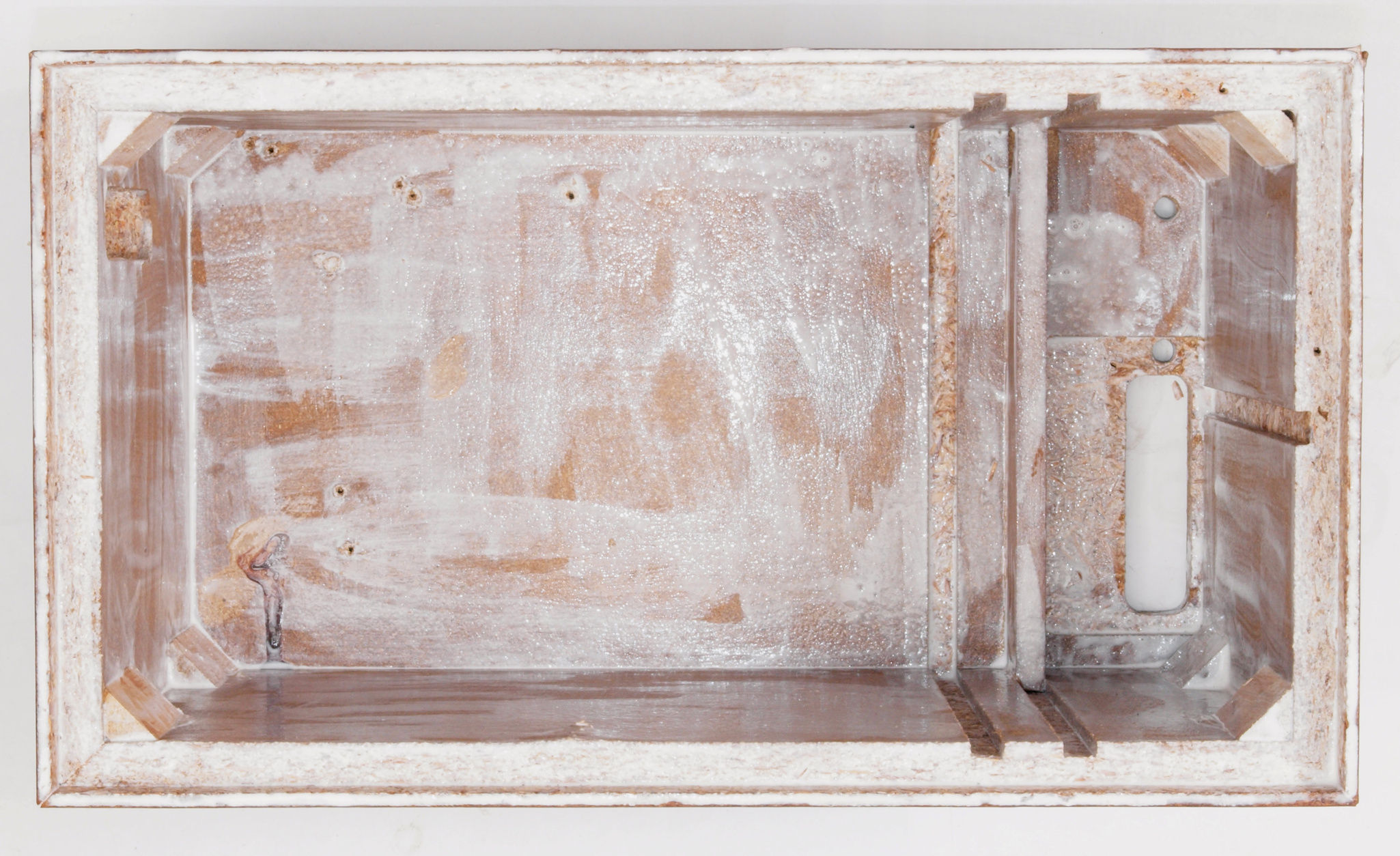

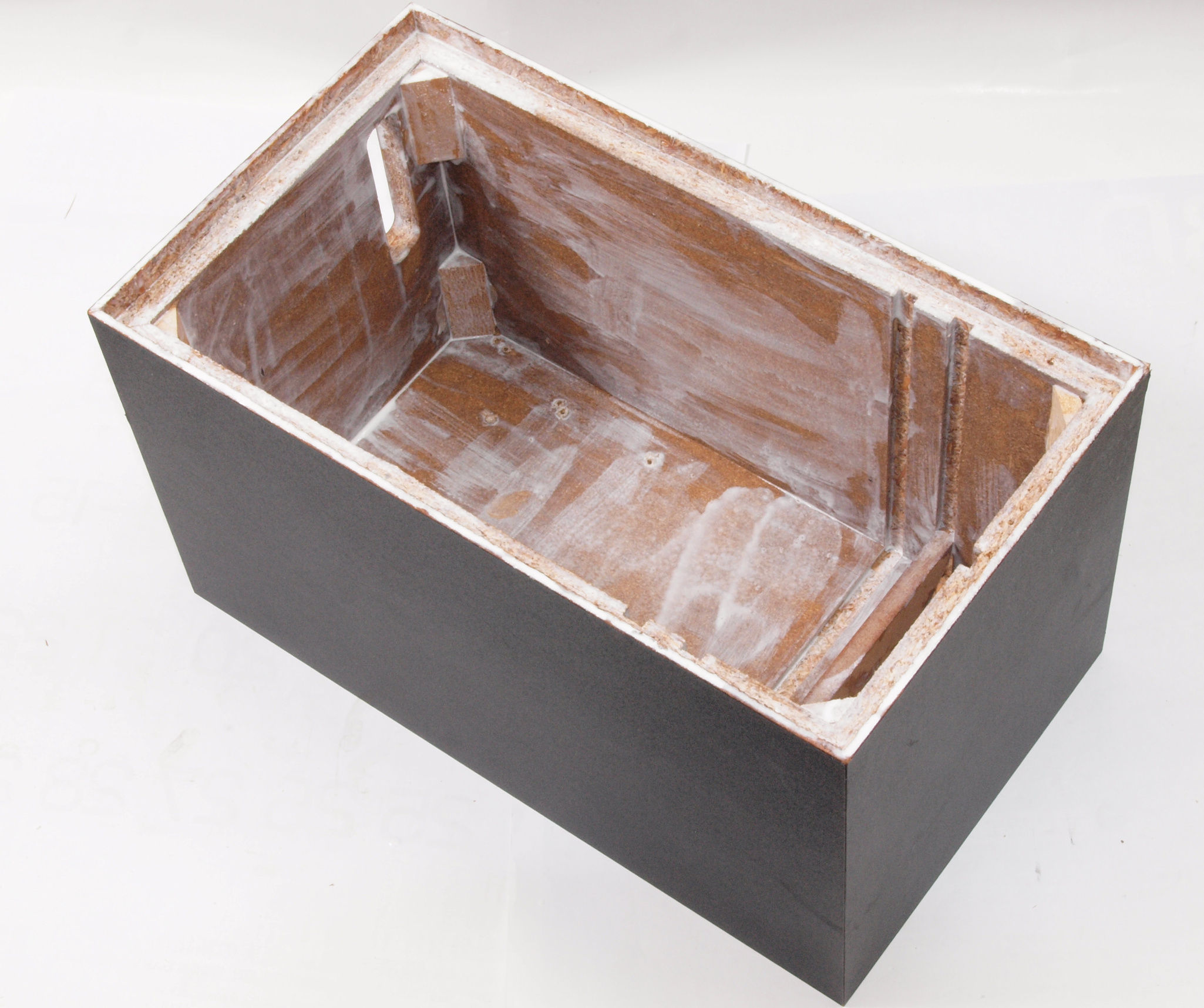

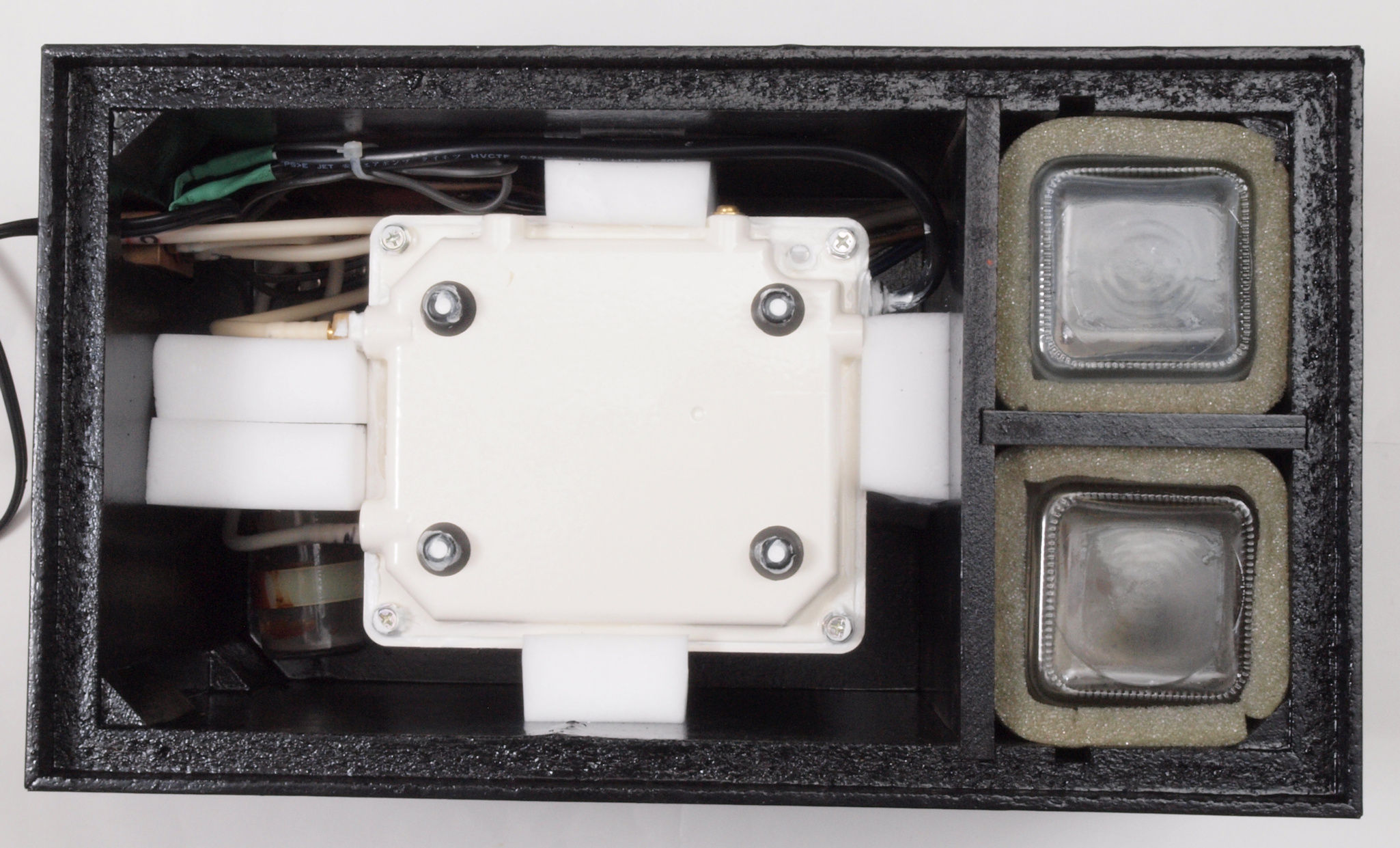

Ｃ２３．　修理中　　圧縮板にボンドを塗って固める。
Ｃ２４．　修理中　　更に乾燥後力の掛かる所には再度ボンドを塗って固める。

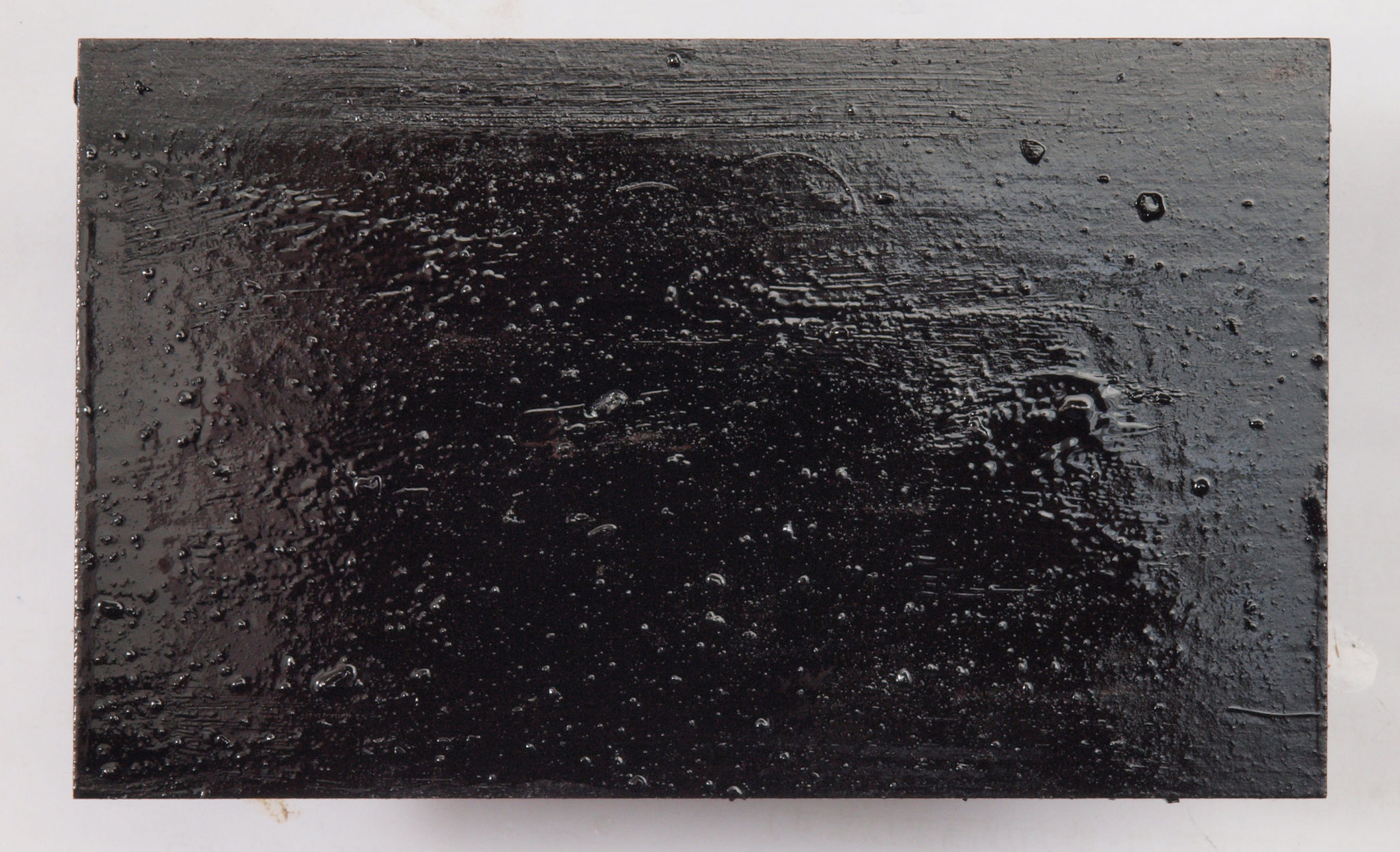

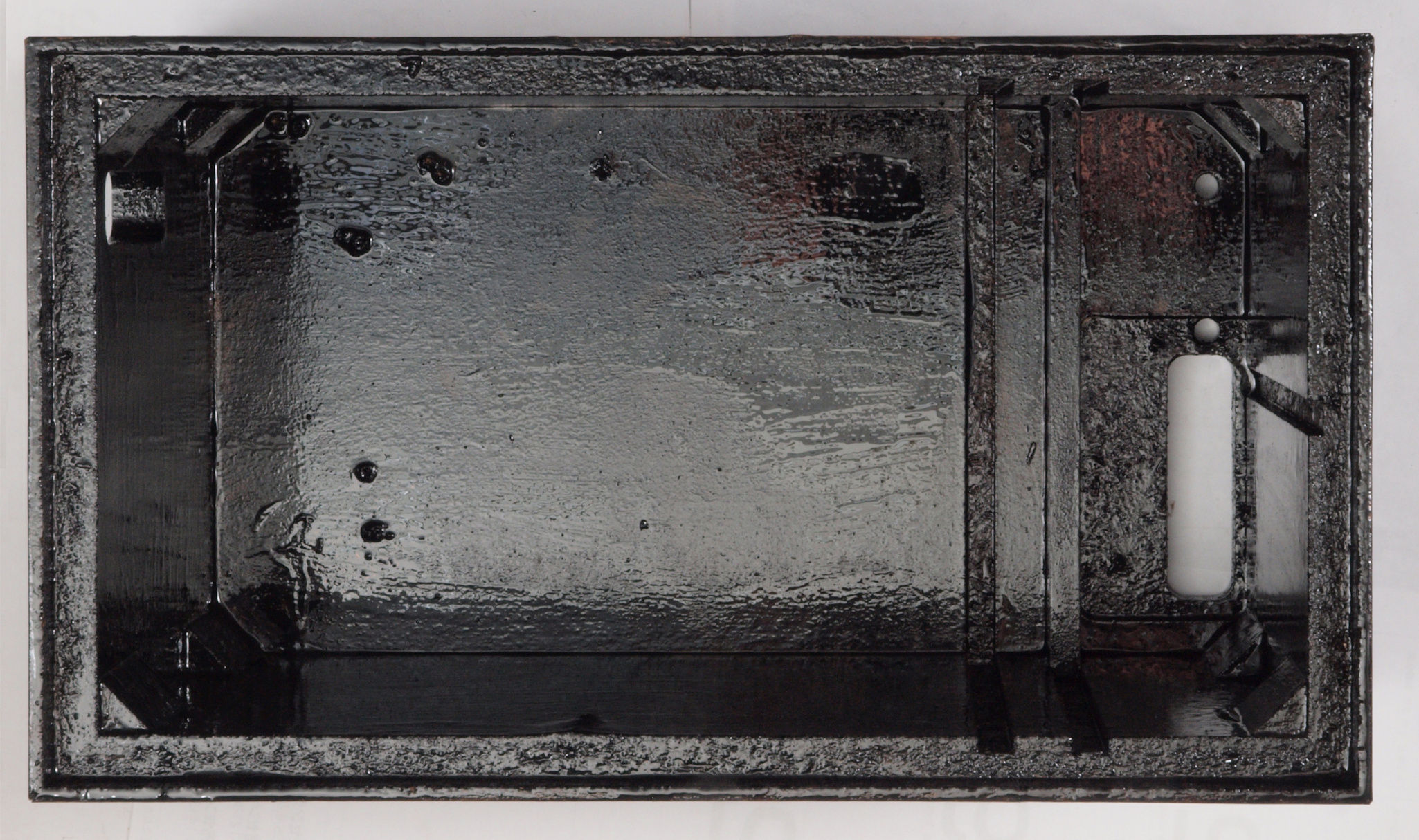

Ｃ２５．　修理後　さらに、塗装する。
Ｃ３１．　修理前　接着材が劣化した木箱圧縮板右側。
Ｃ３２．　修理中　圧縮板にボンドを塗って固める、右側。
Ｃ３３．　修理後　さらに、塗装する。
Ｃ３４．　修理前　接着材が劣化した木箱圧縮板左側。
Ｃ３５．　修理中　圧縮板にボンドを塗って固める、左側。
Ｃ３６．　修理後　さらに、塗装する。

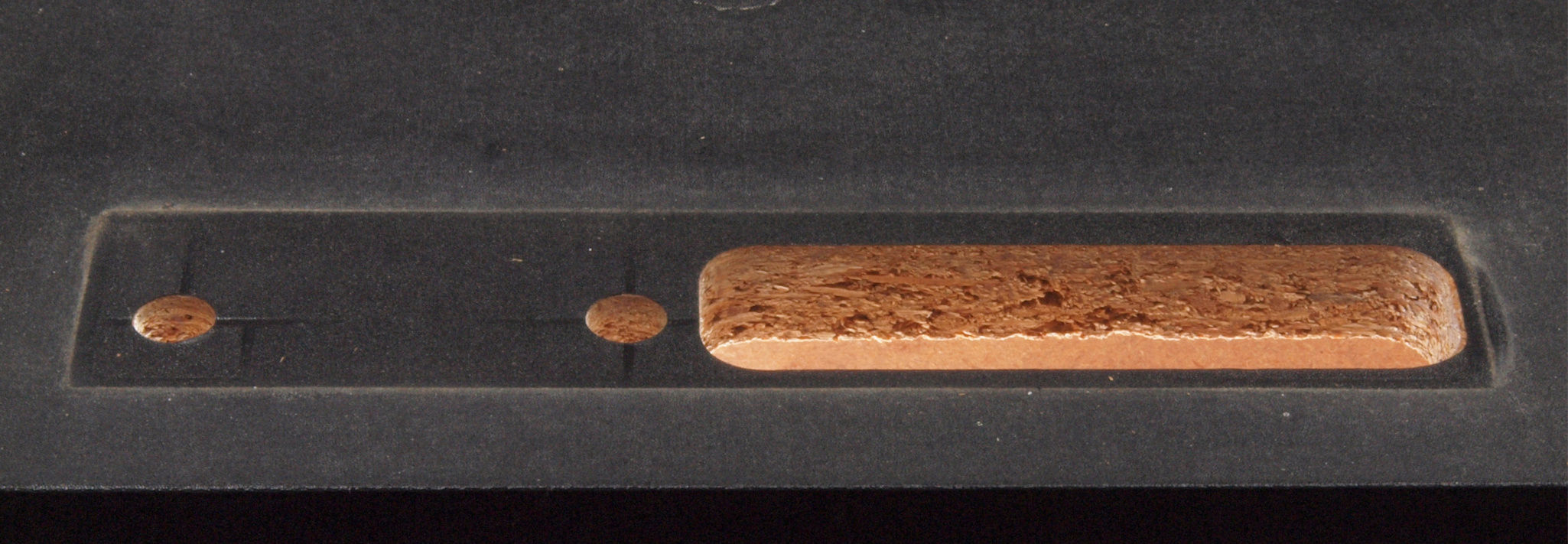

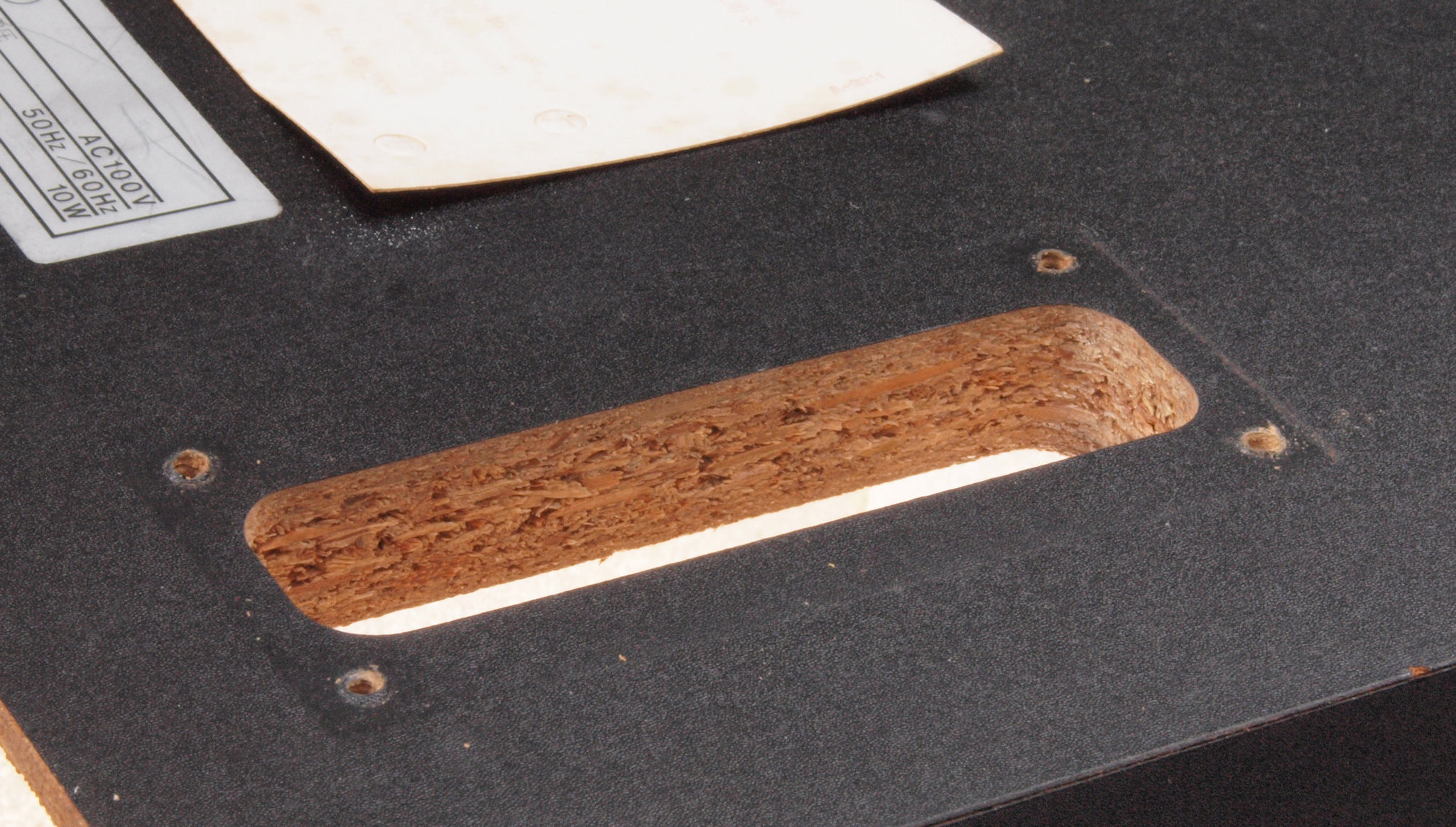

Ｃ４１．　修理前　「操作パネル取り付」　の穴
Ｃ４２．　修理中　「操作パネル取り付」　の穴、ボンドを染みこませる。

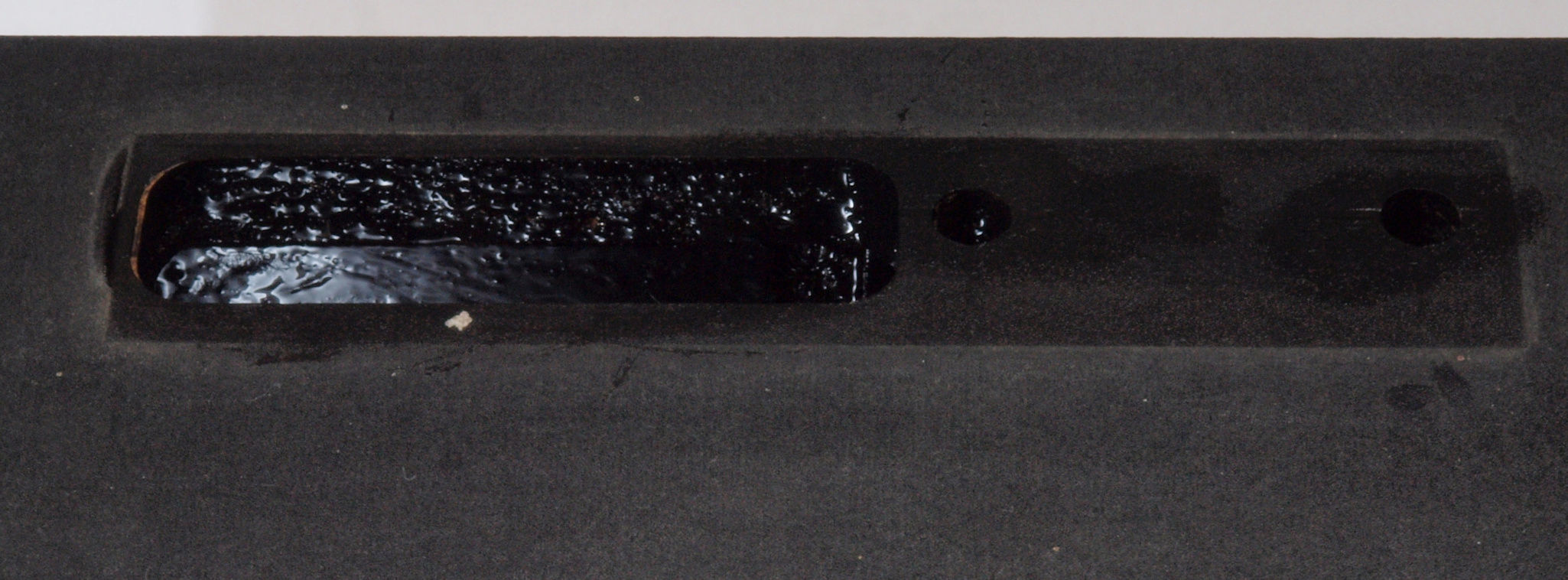

Ｃ４３．　修理後　さらに、塗装する。

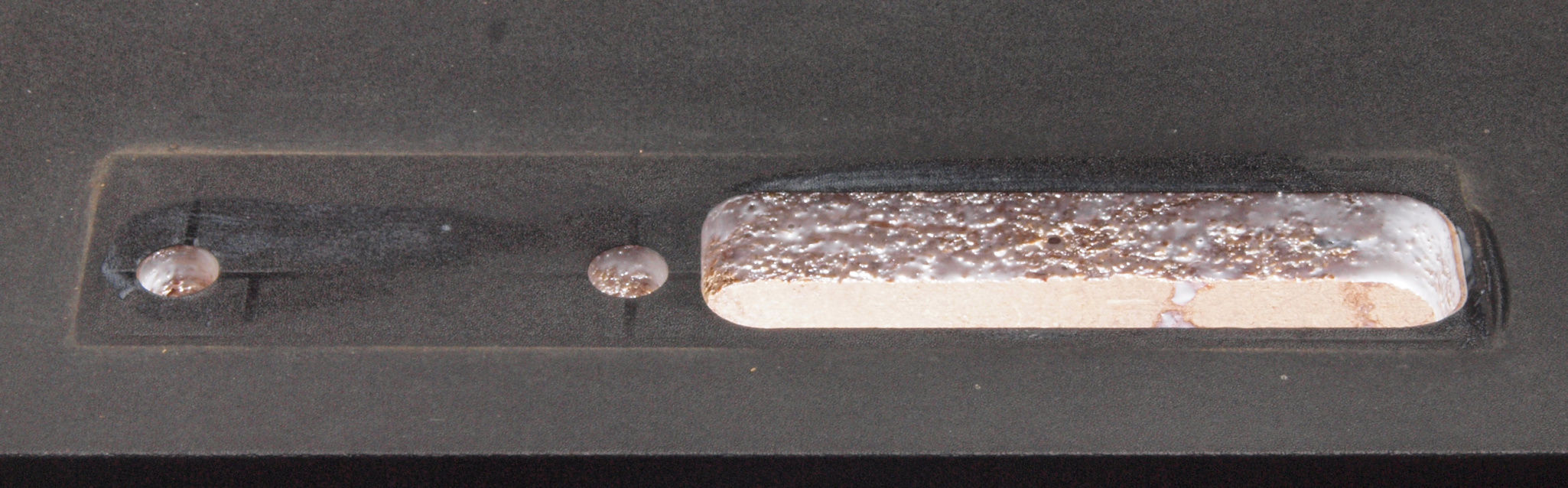

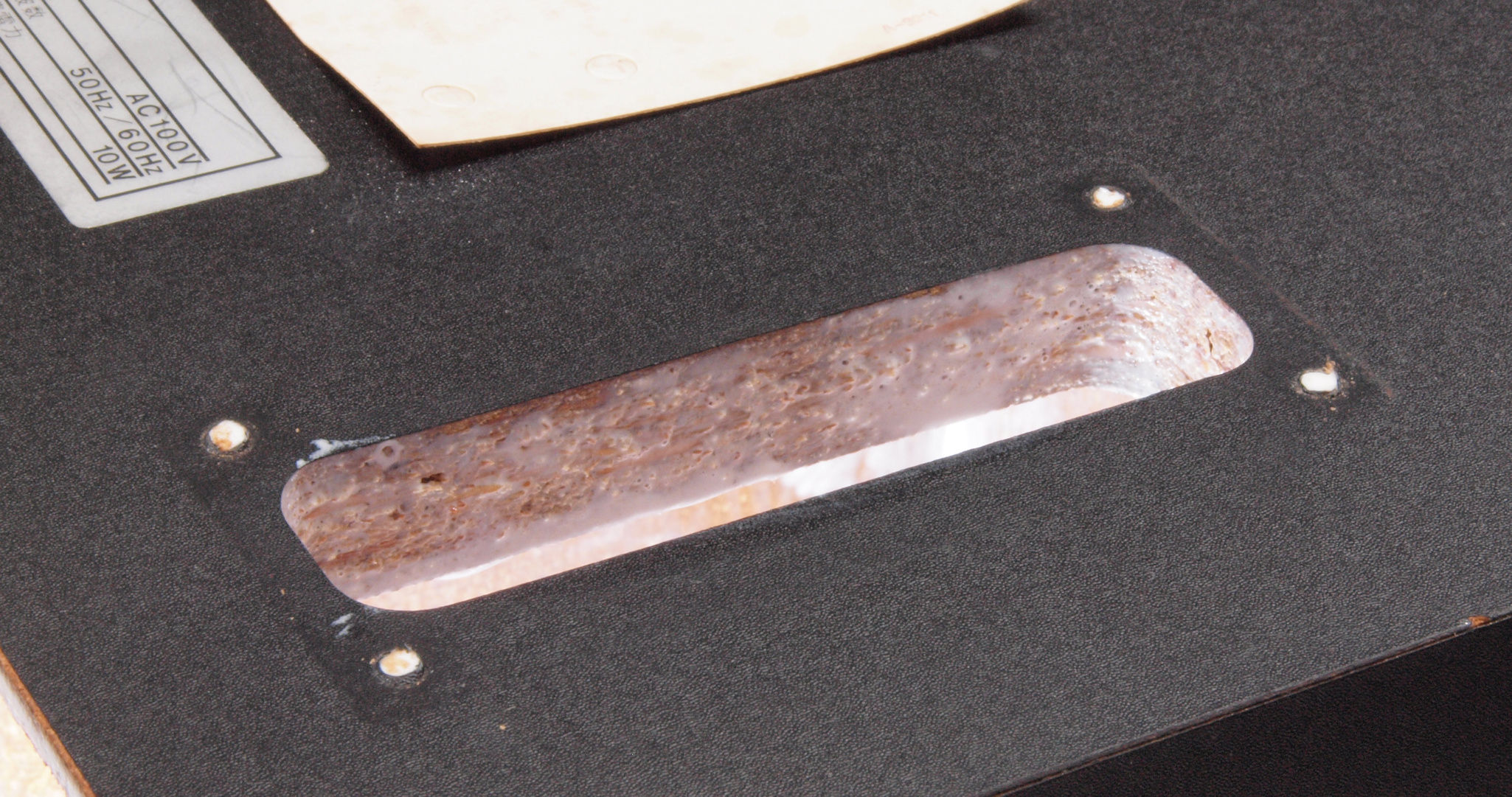

Ｃ５１．　修理前　「電源入り口、吐出口取り付け板」　の穴

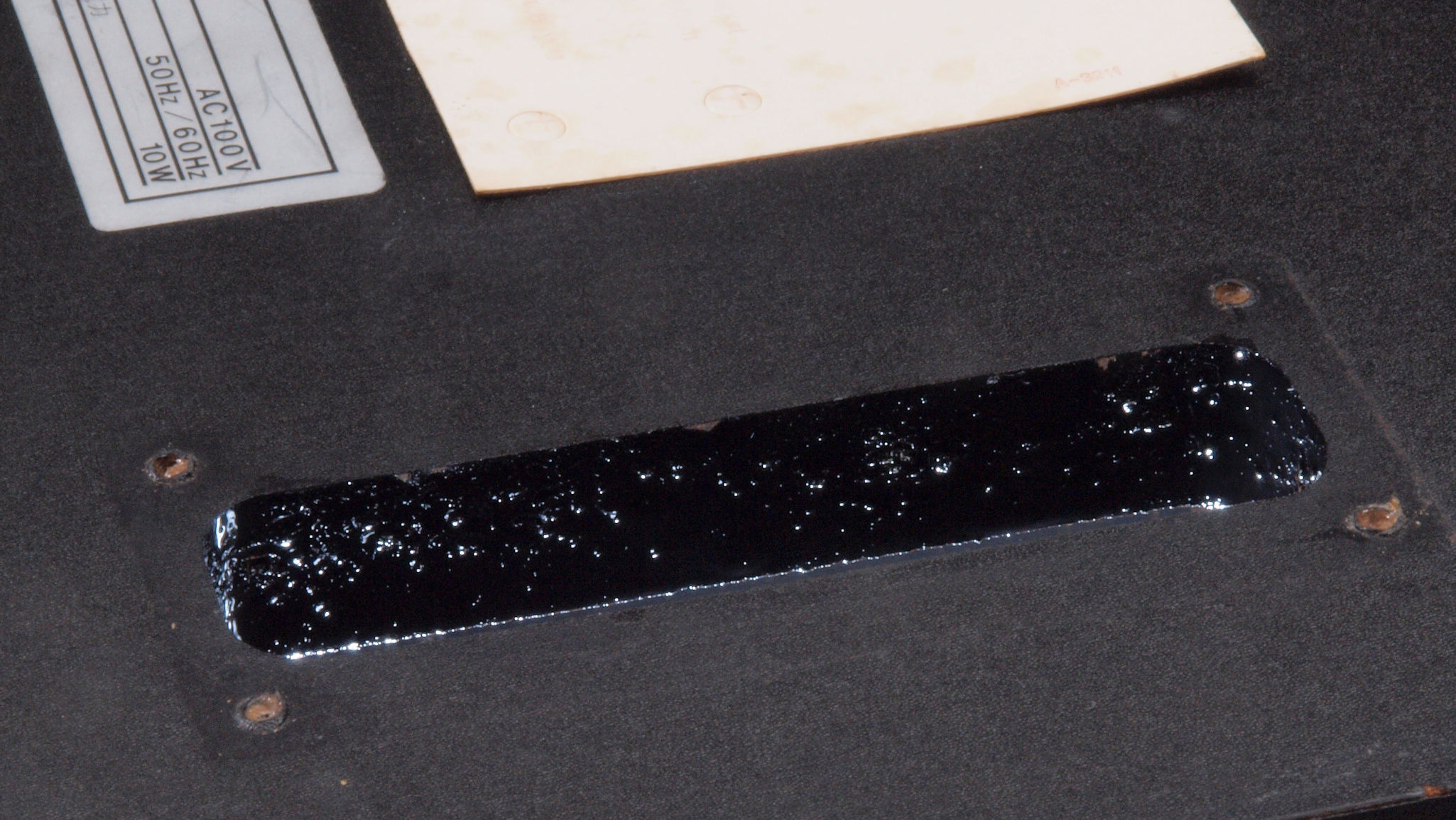

Ｃ５２．　修理中　「電源入り口、吐出口取り付け板」　の穴、ボンドを染みこませる。
Ｃ５３．　修理後　さらに、塗装する。

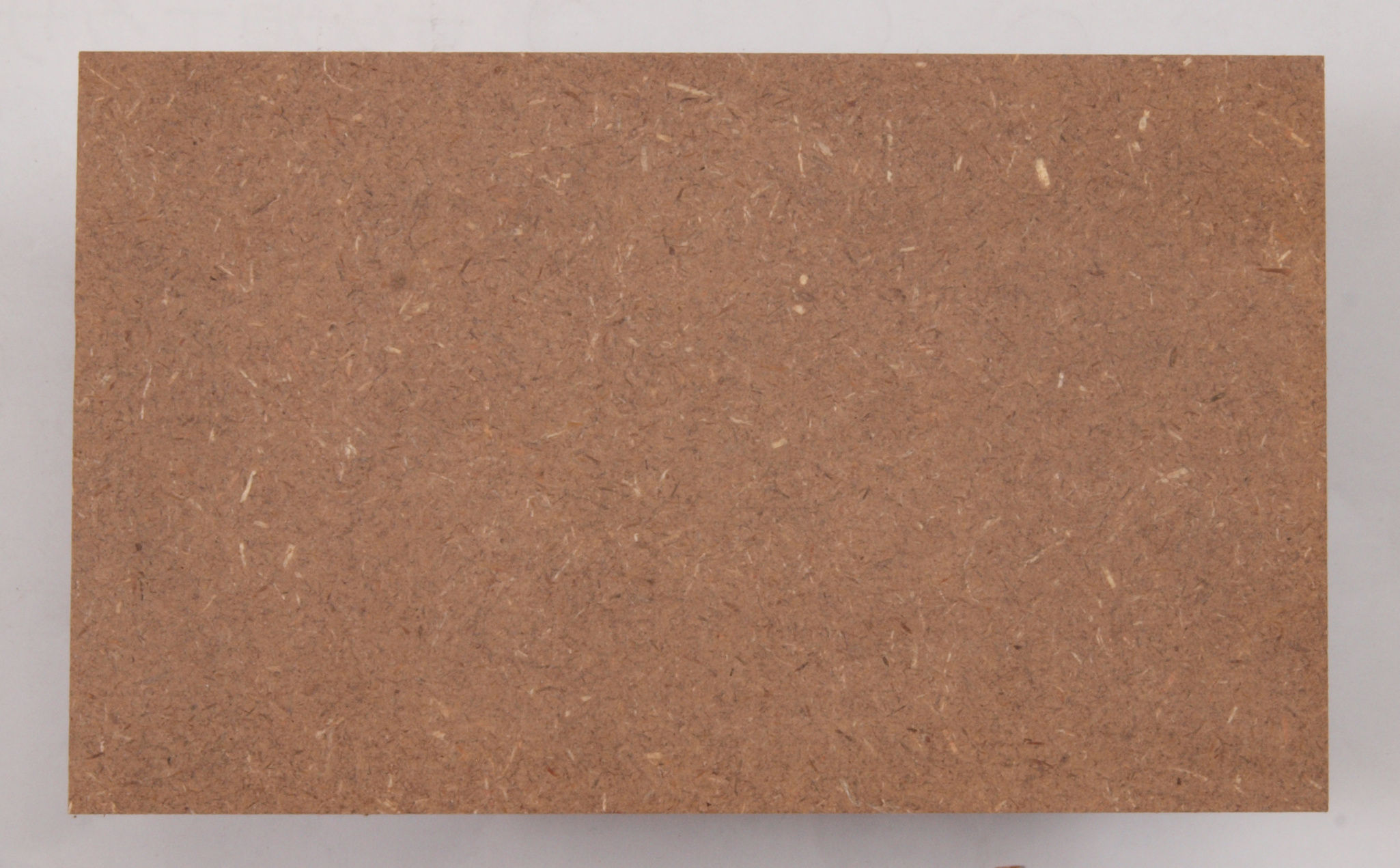

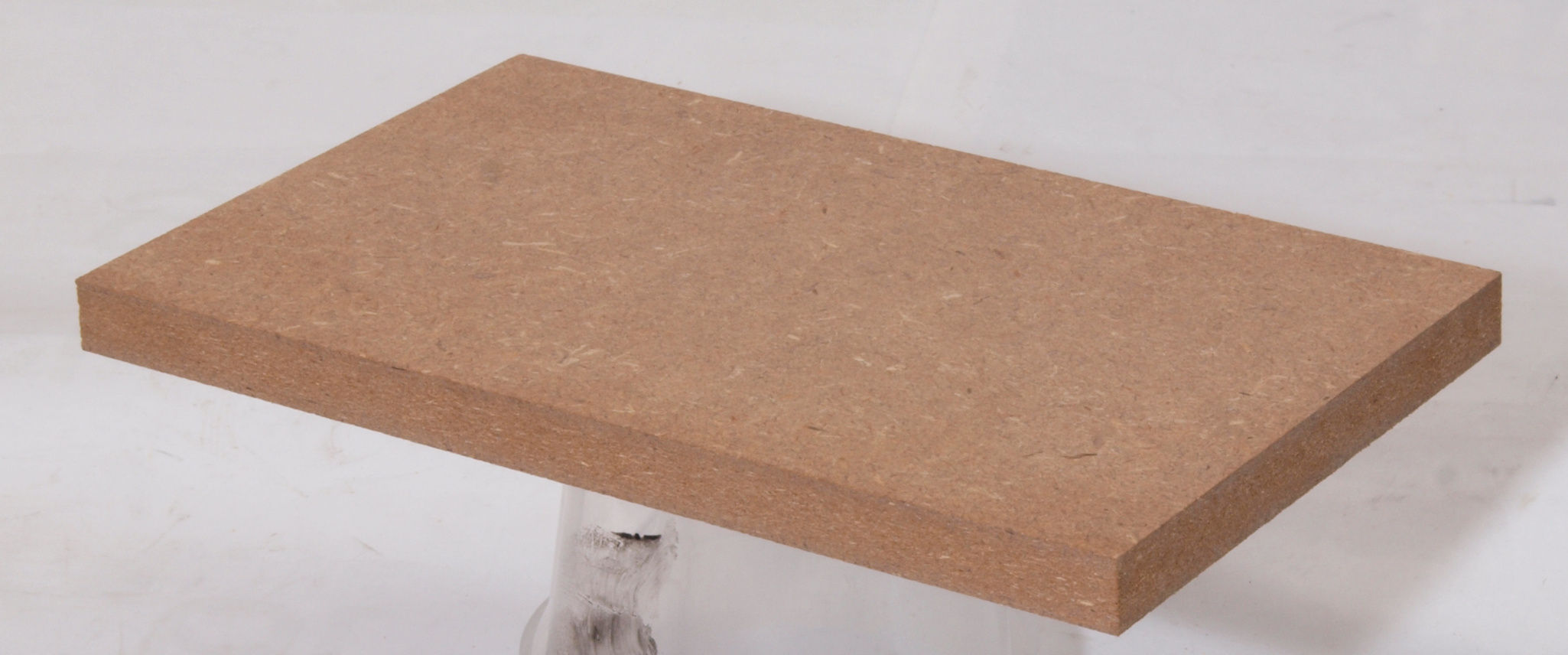

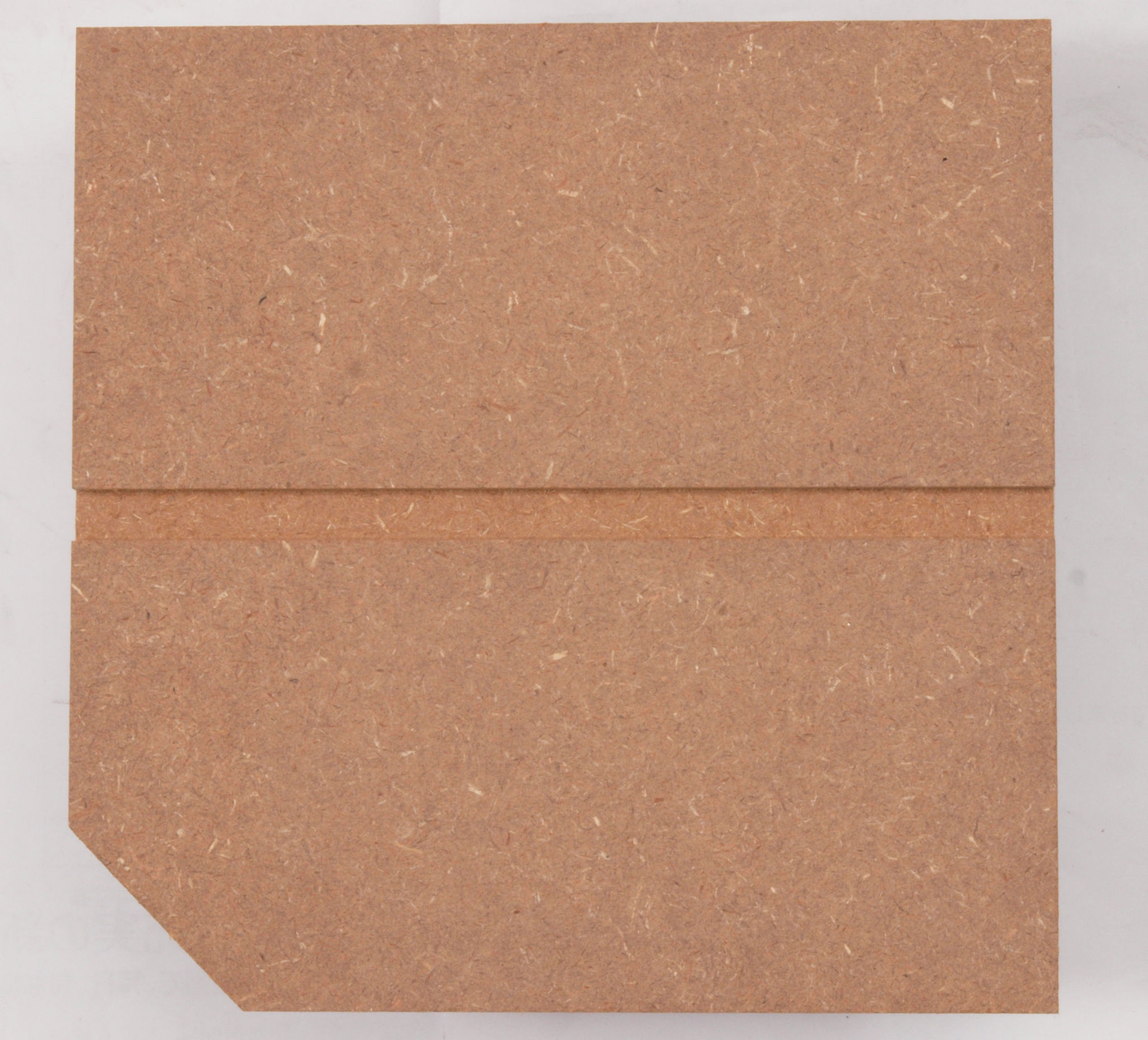

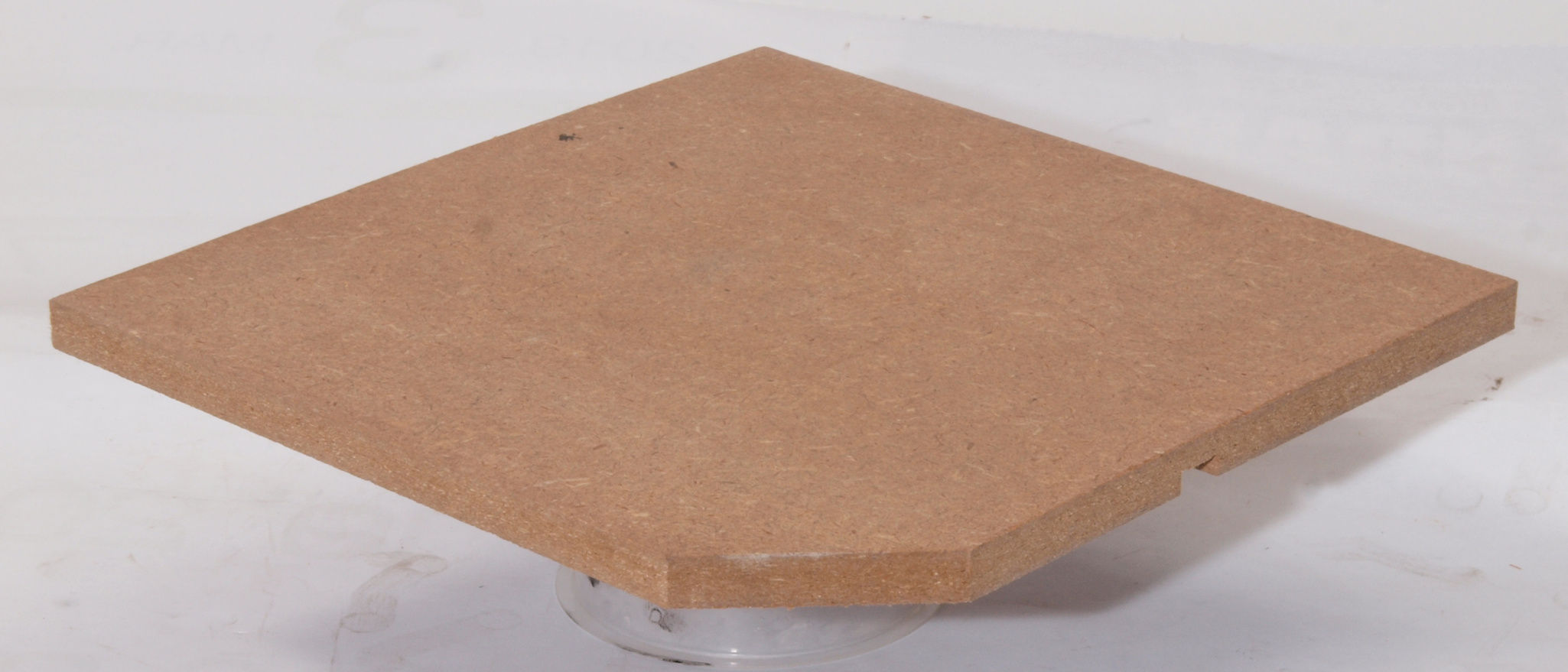

Ｃ６１．　修理前　チャンバー仕切圧縮板。

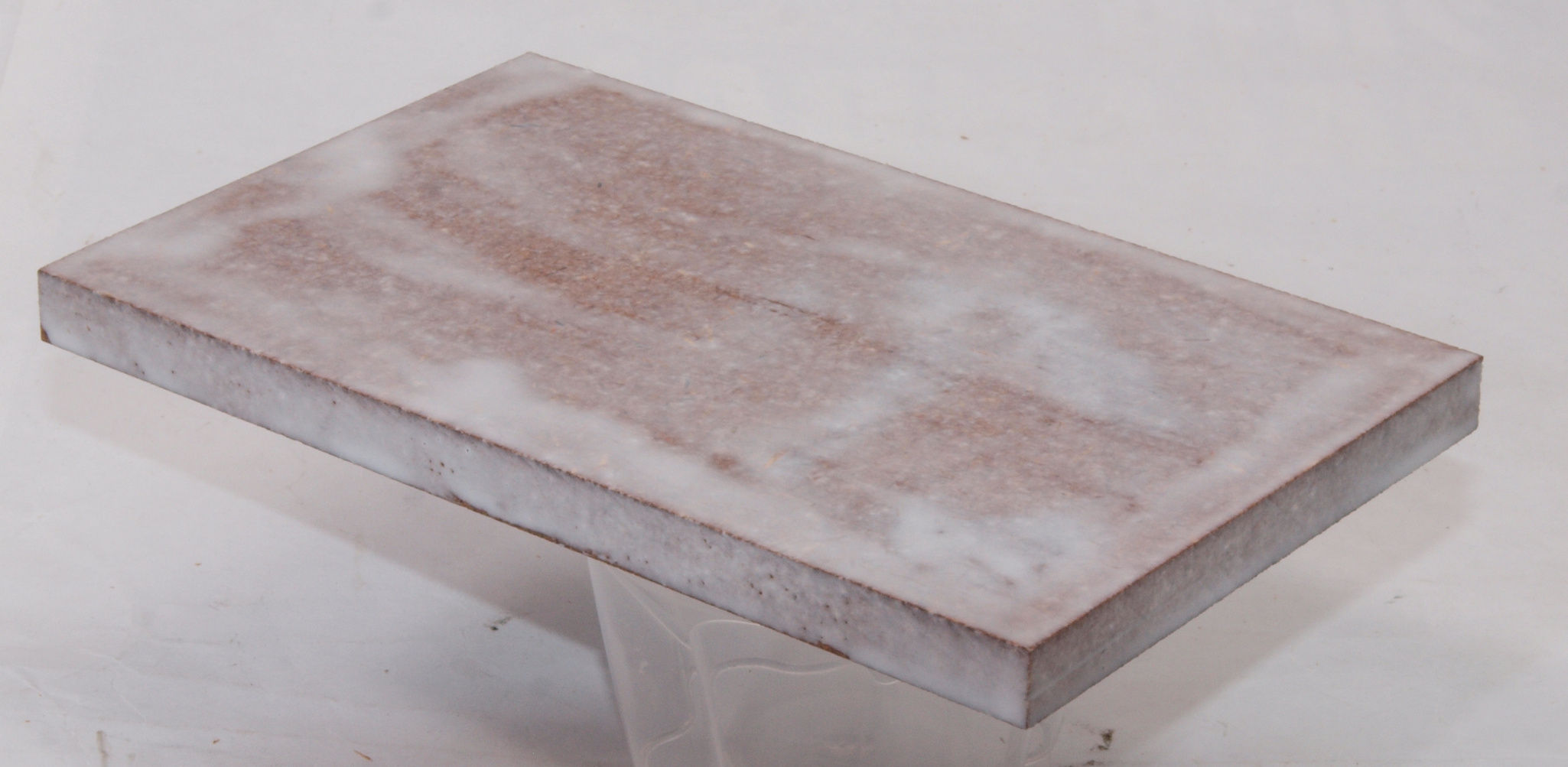

Ｃ６２．　修理中　チャンバー仕切圧縮板。ボンドを塗って固める。

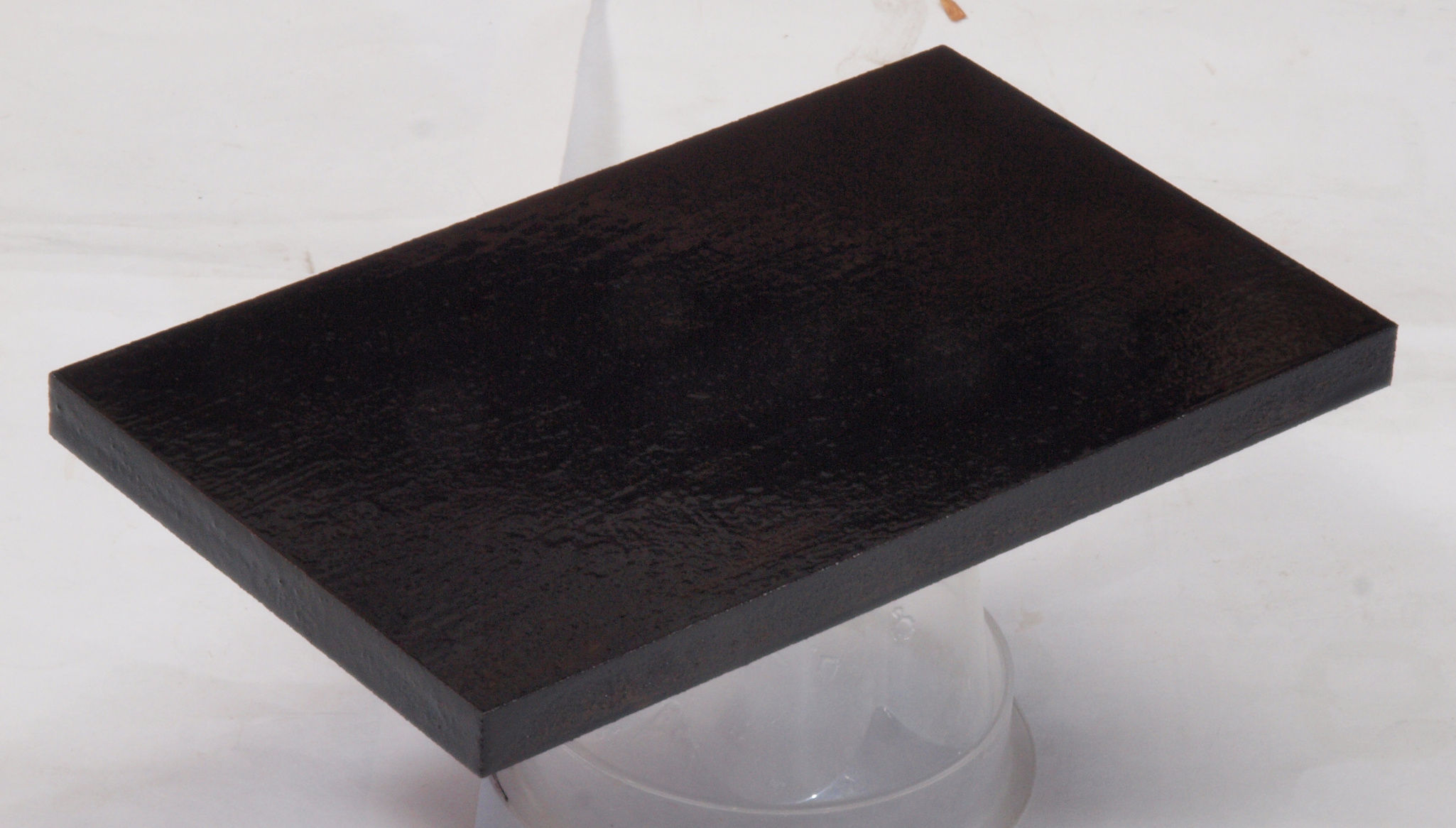

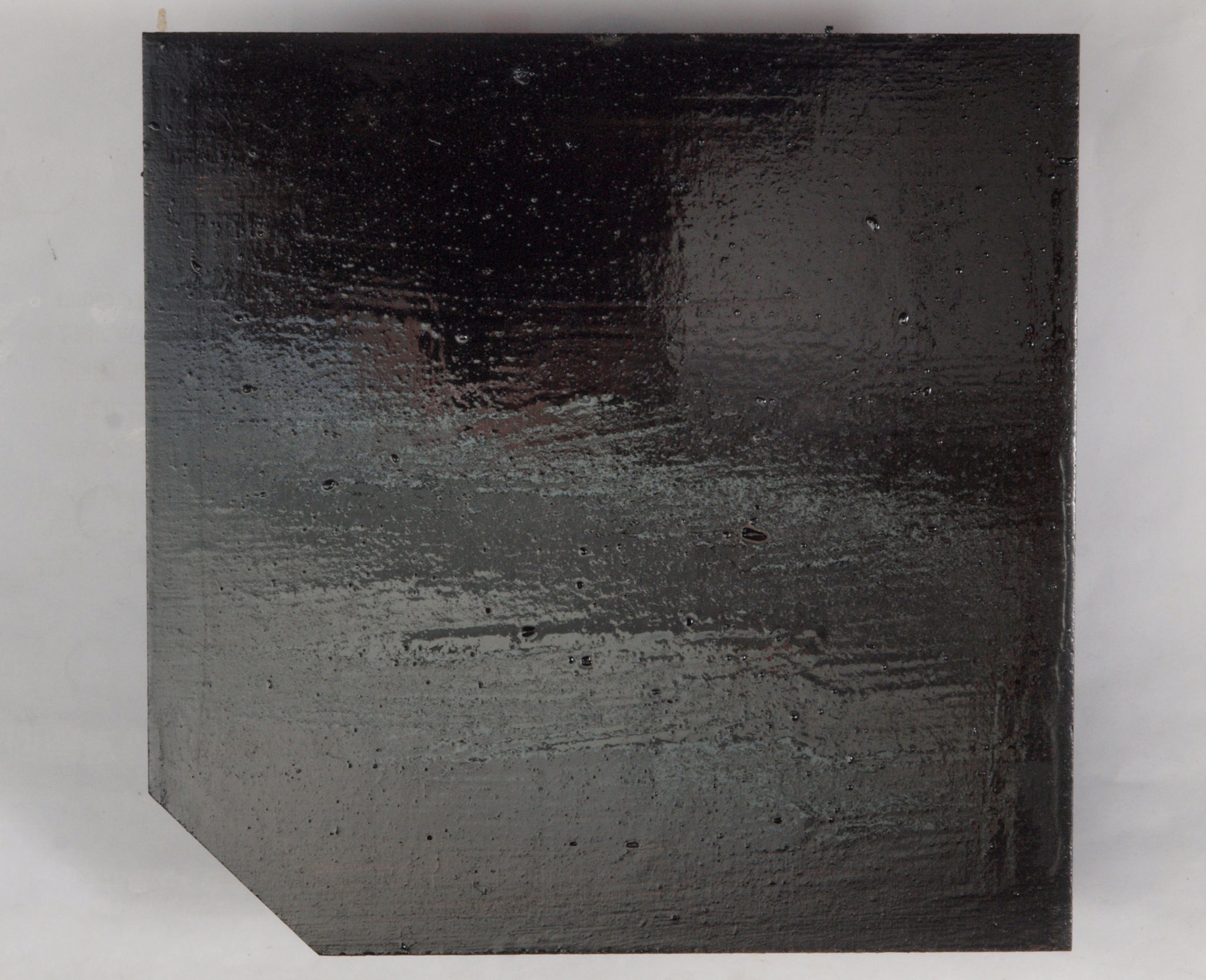

Ｃ６３．　修理後　さらに、塗装する。
Ｃ６４．　修理前　チャンバー仕切圧縮板裏。
Ｃ６５．　修理中　チャンバー仕切圧縮板裏。ボンドを塗って固める。
Ｃ６６．　修理後　さらに、塗装する。
Ｃ６７．　修理中　チャンバー仕切圧縮板裏反対側。
Ｃ６８．　修理中　チャンバー仕切圧縮板裏反対側。ボンドを塗って固める。
Ｃ６９．　修理後　さらに、塗装する。

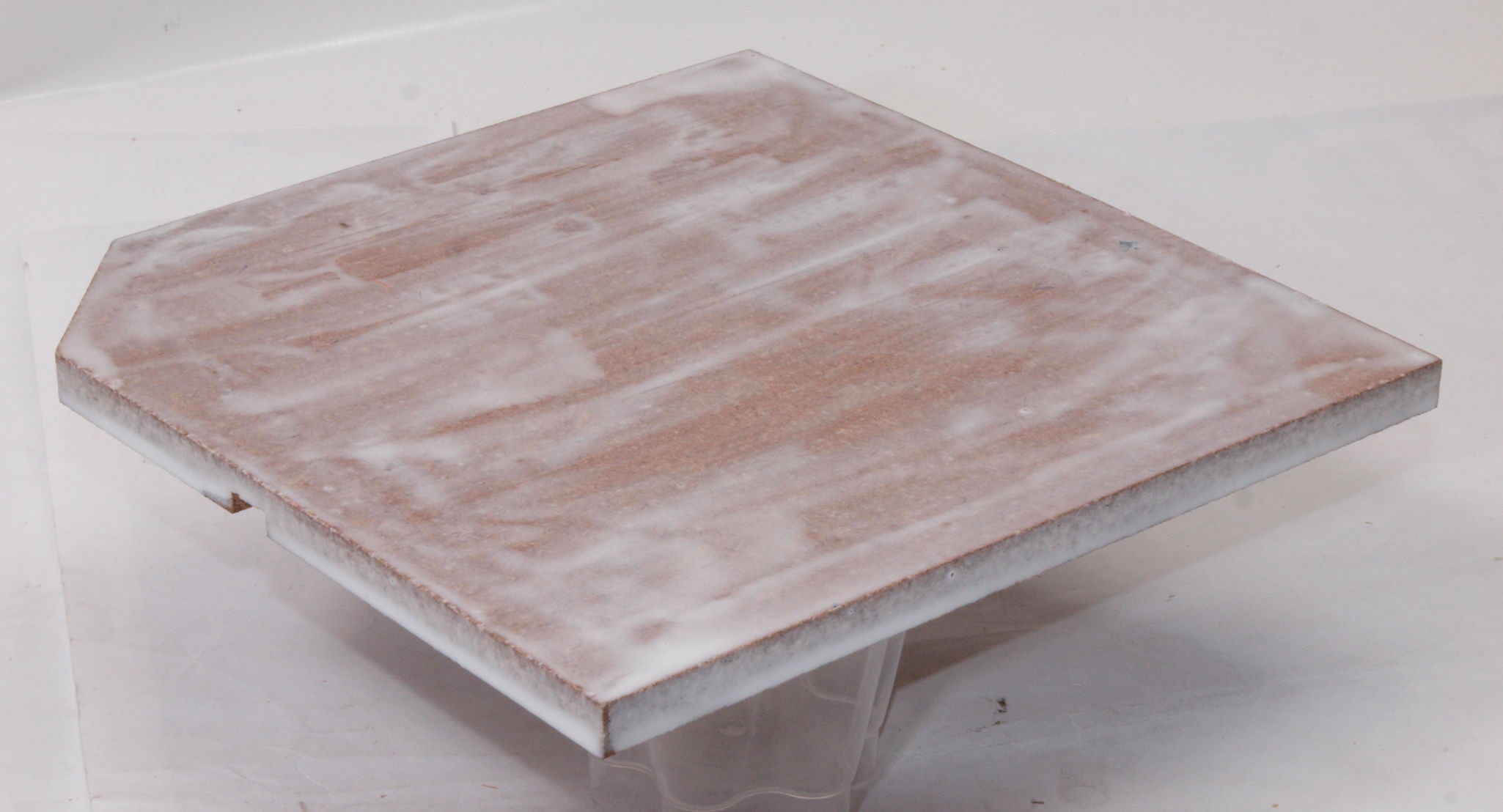

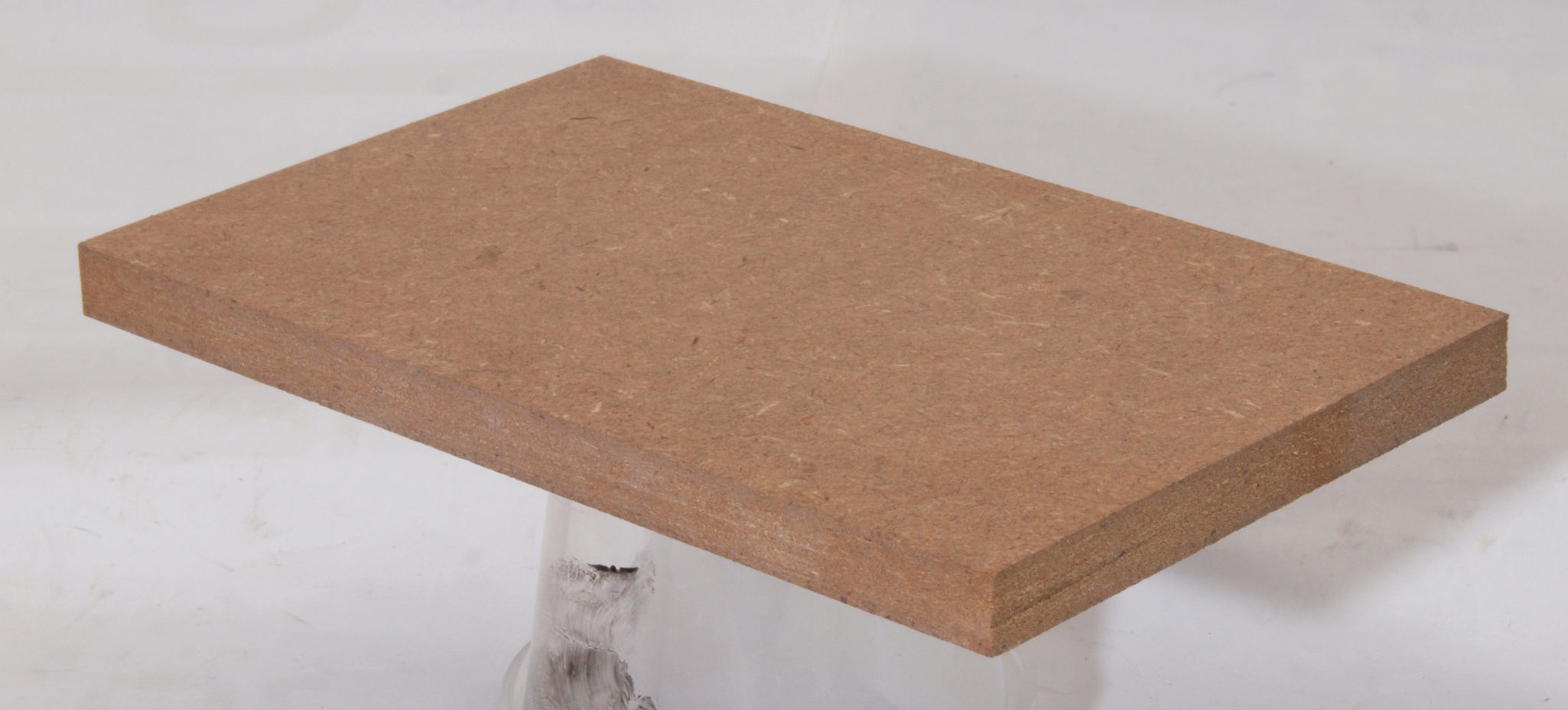

Ｃ７１．　修理前　チャンバー仕切圧縮板２。

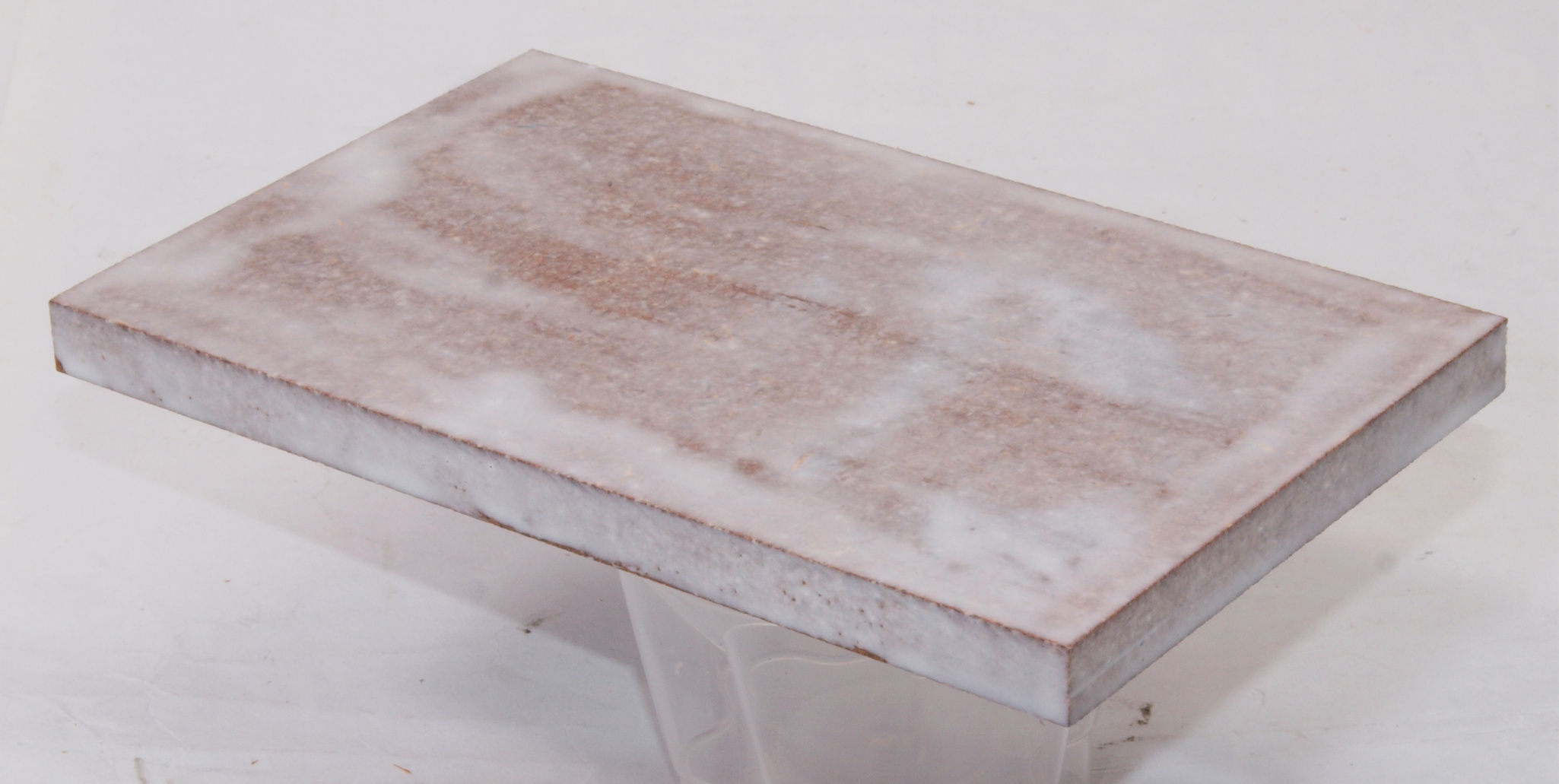

Ｃ７２．　修理中　チャンバー仕切圧縮板２。ボンドを塗って固める。

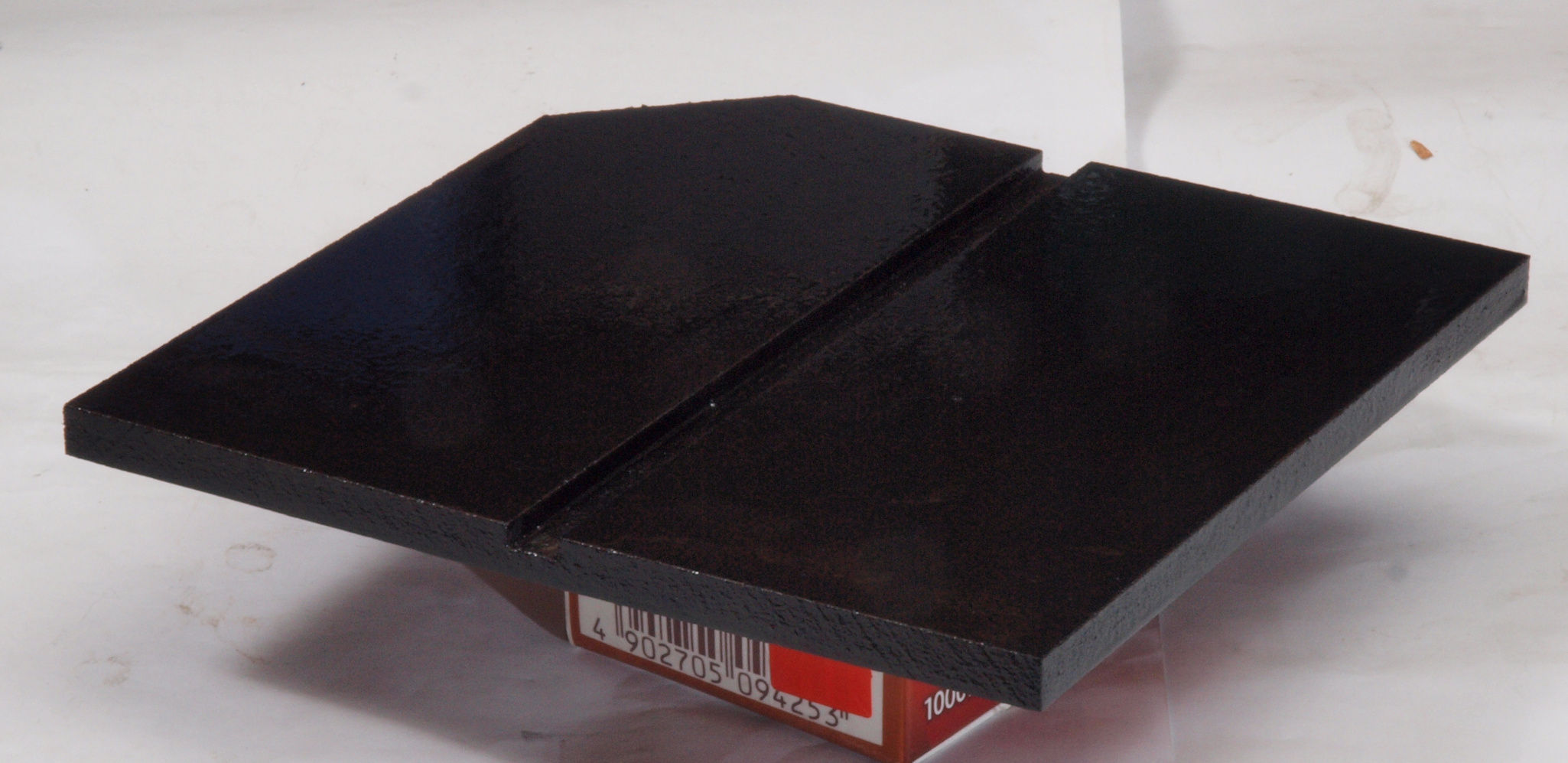

Ｃ７３．　修理後　さらに、塗装する。
Ｃ７４．　修理前　チャンバー仕切圧縮板２裏。

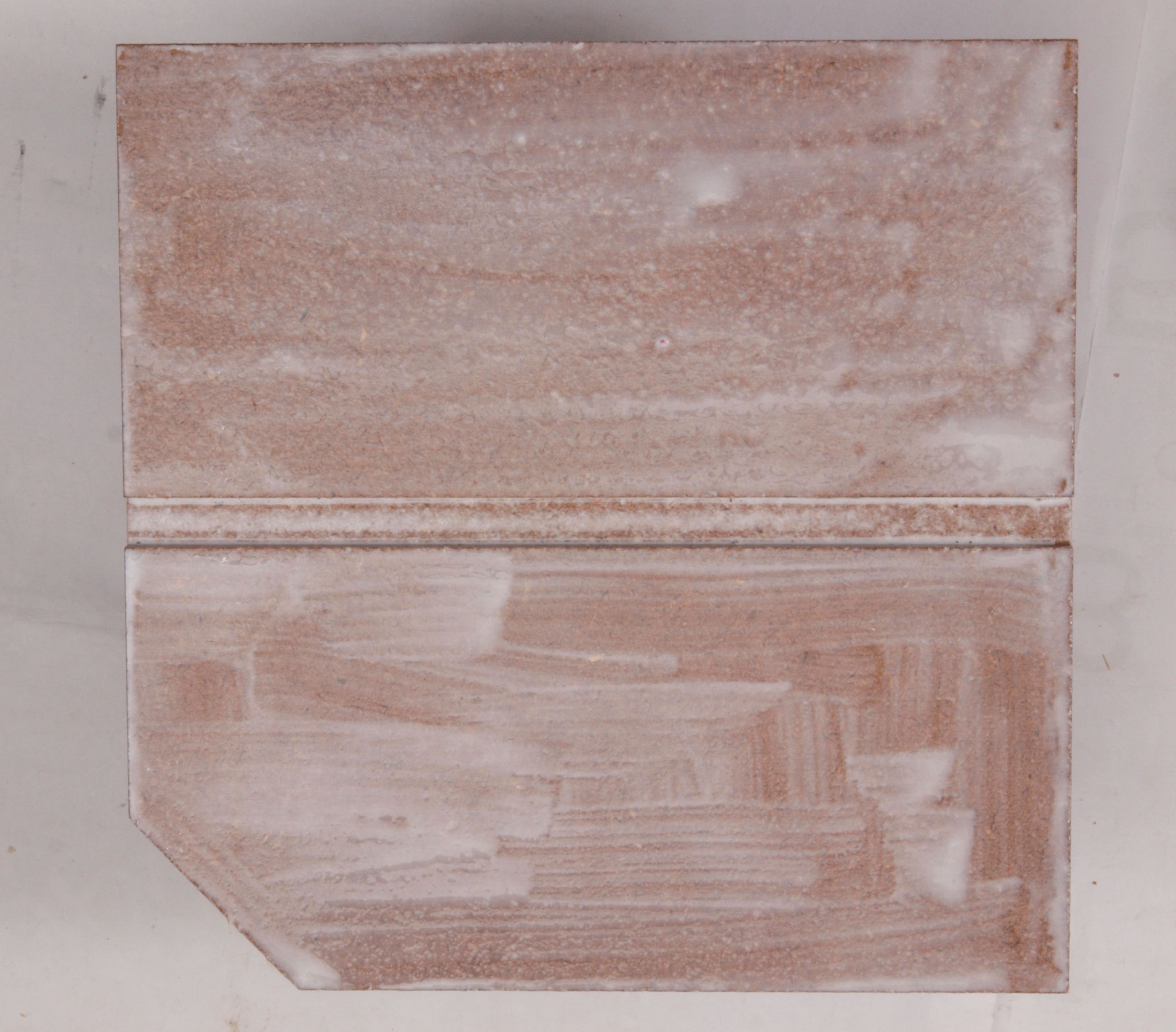

Ｃ７５．　修理中　チャンバー仕切圧縮板２裏。ボンドを塗って固める。

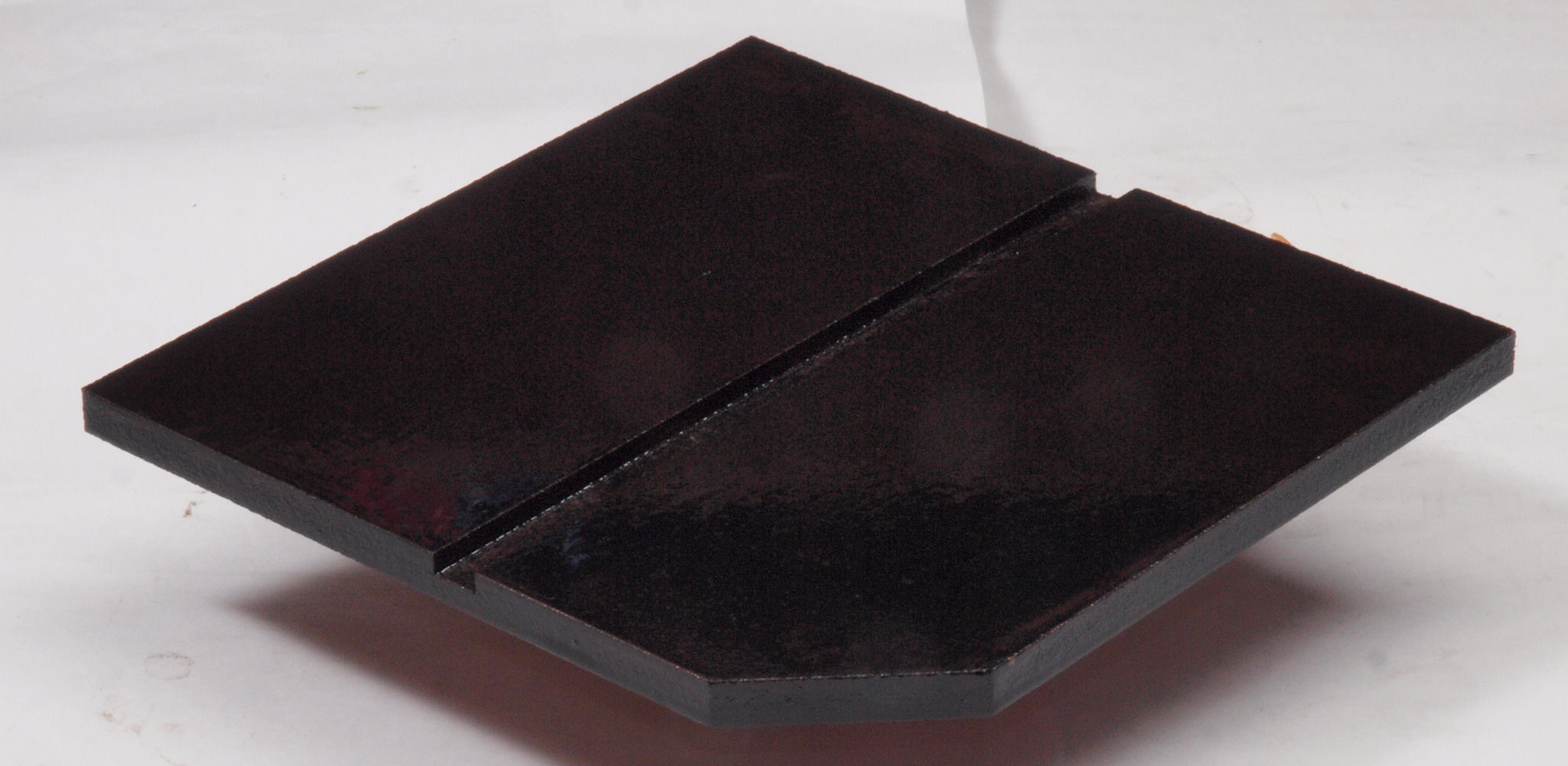

Ｃ７６．　修理後　さらに、塗装する。
Ｃ７７．　修理中　チャンバー仕切圧縮板２裏反対側。
Ｃ７８．　修理中　チャンバー仕切圧縮板２裏反対側。ボンドを塗って固める。
Ｃ７９．　修理後　さらに、塗装する。

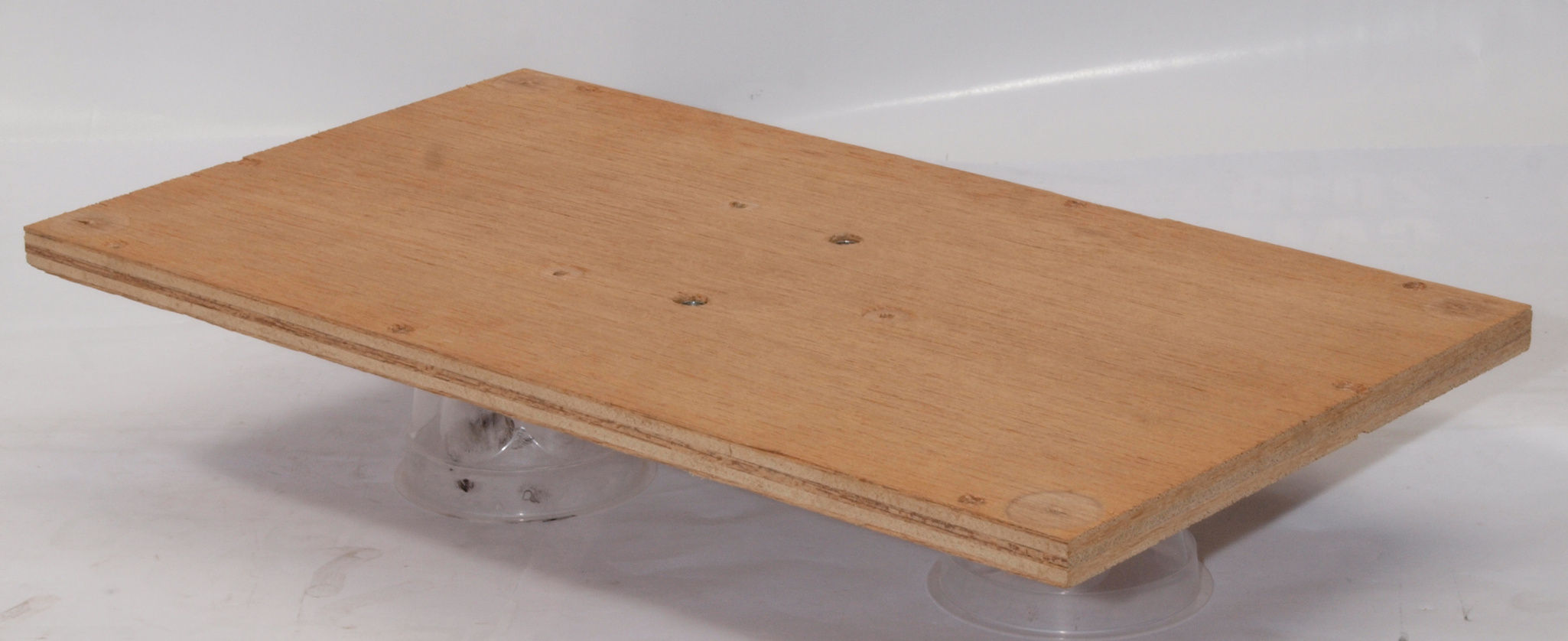

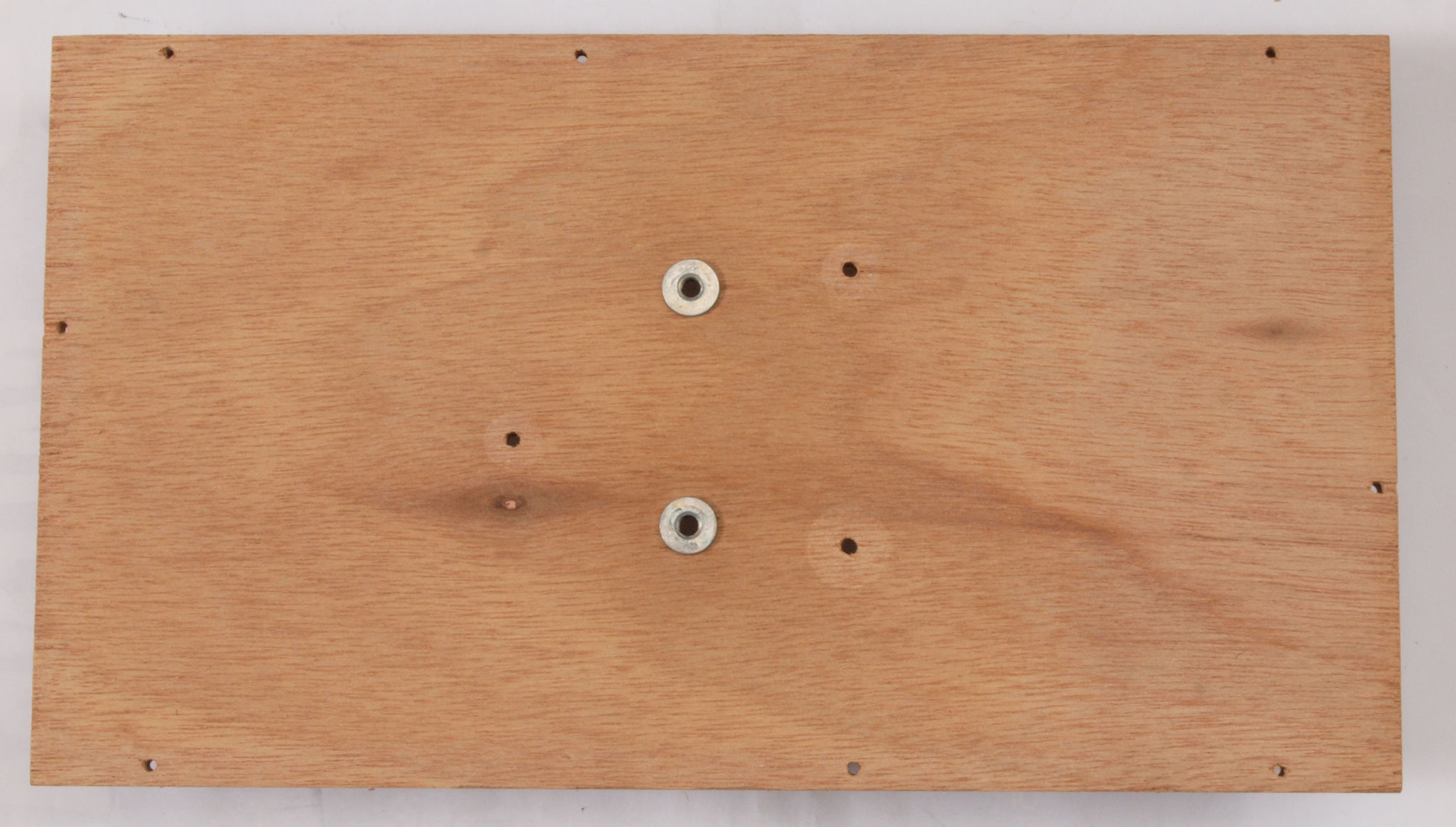

Ｃ８１．　修理前　下蓋表。

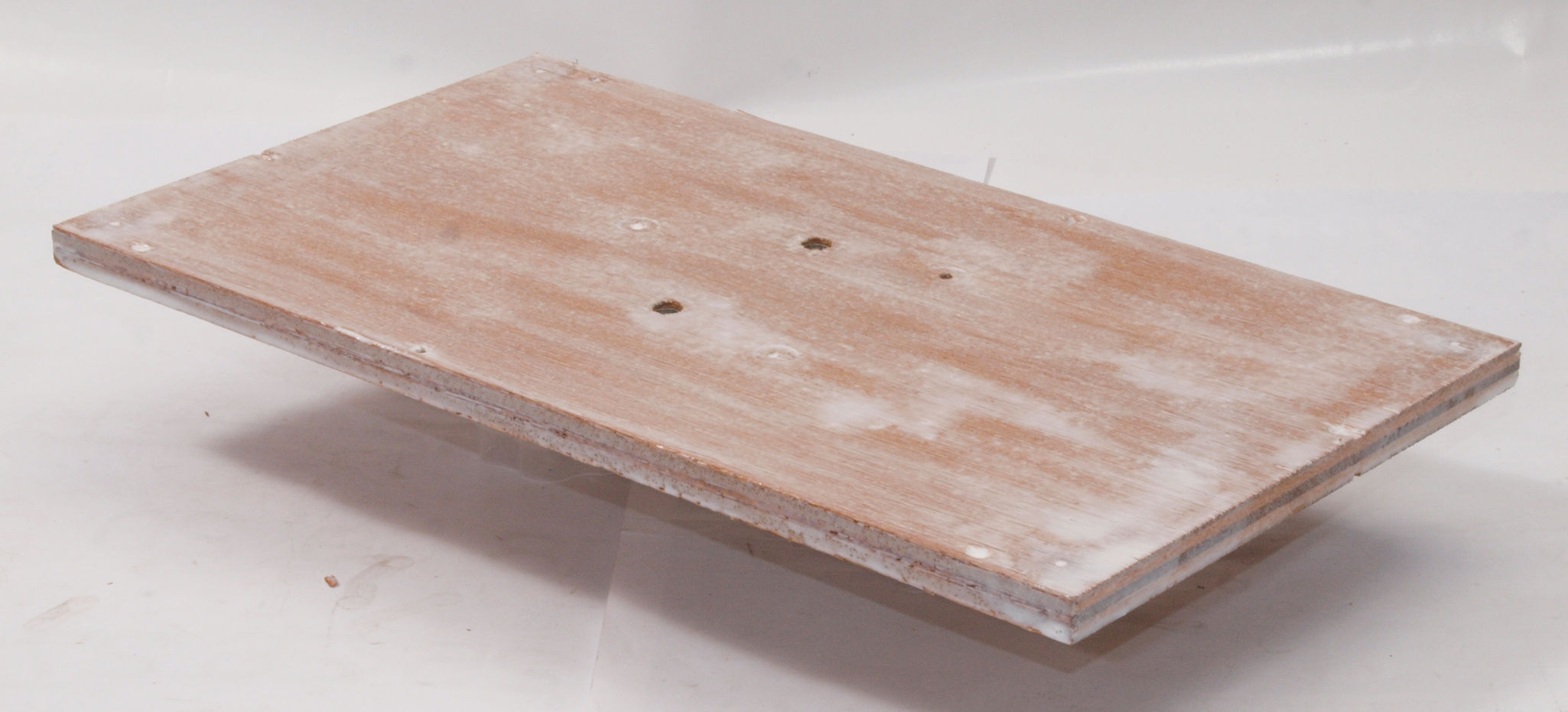

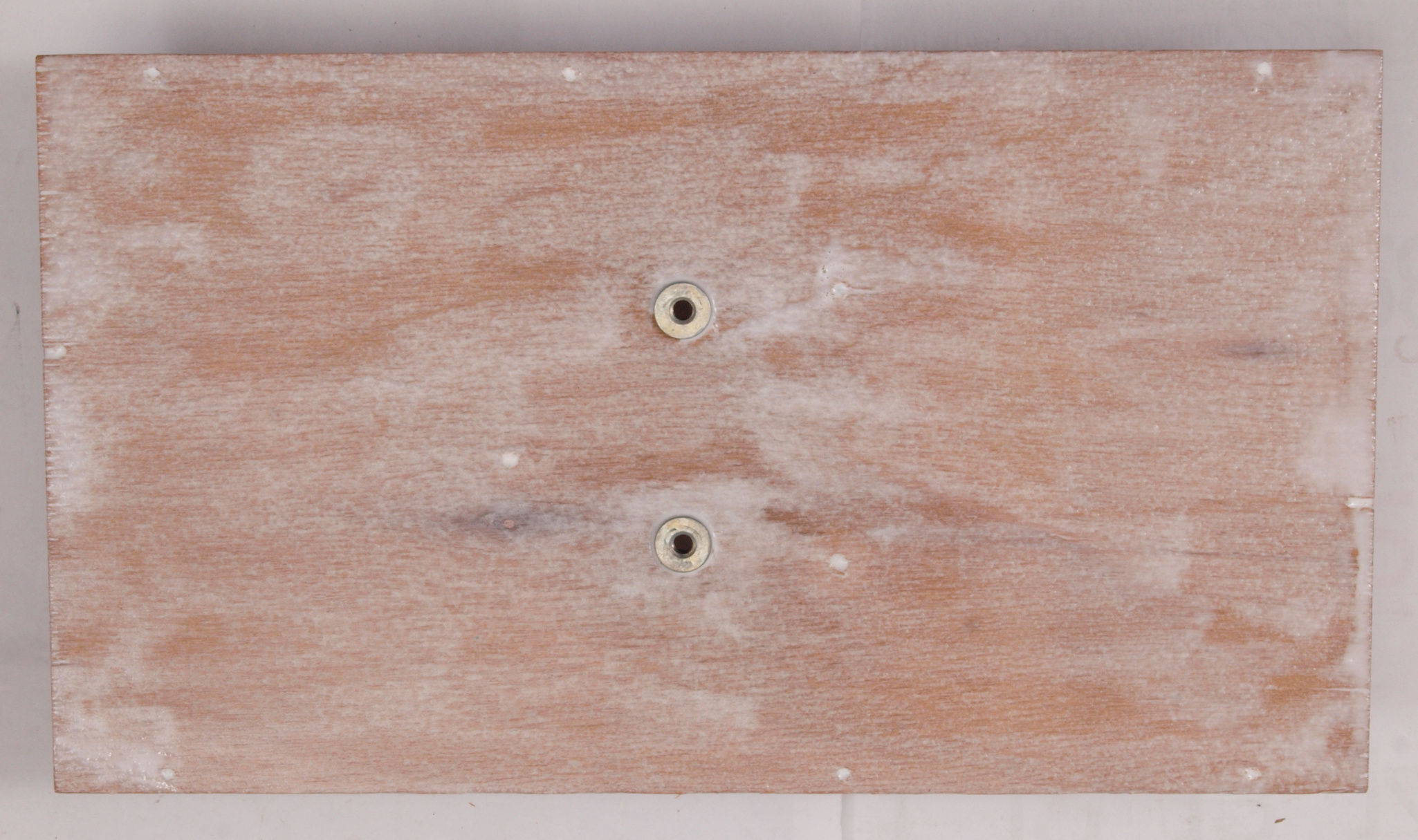

Ｃ８２．　修理中　下蓋表。　ボンドを塗る。

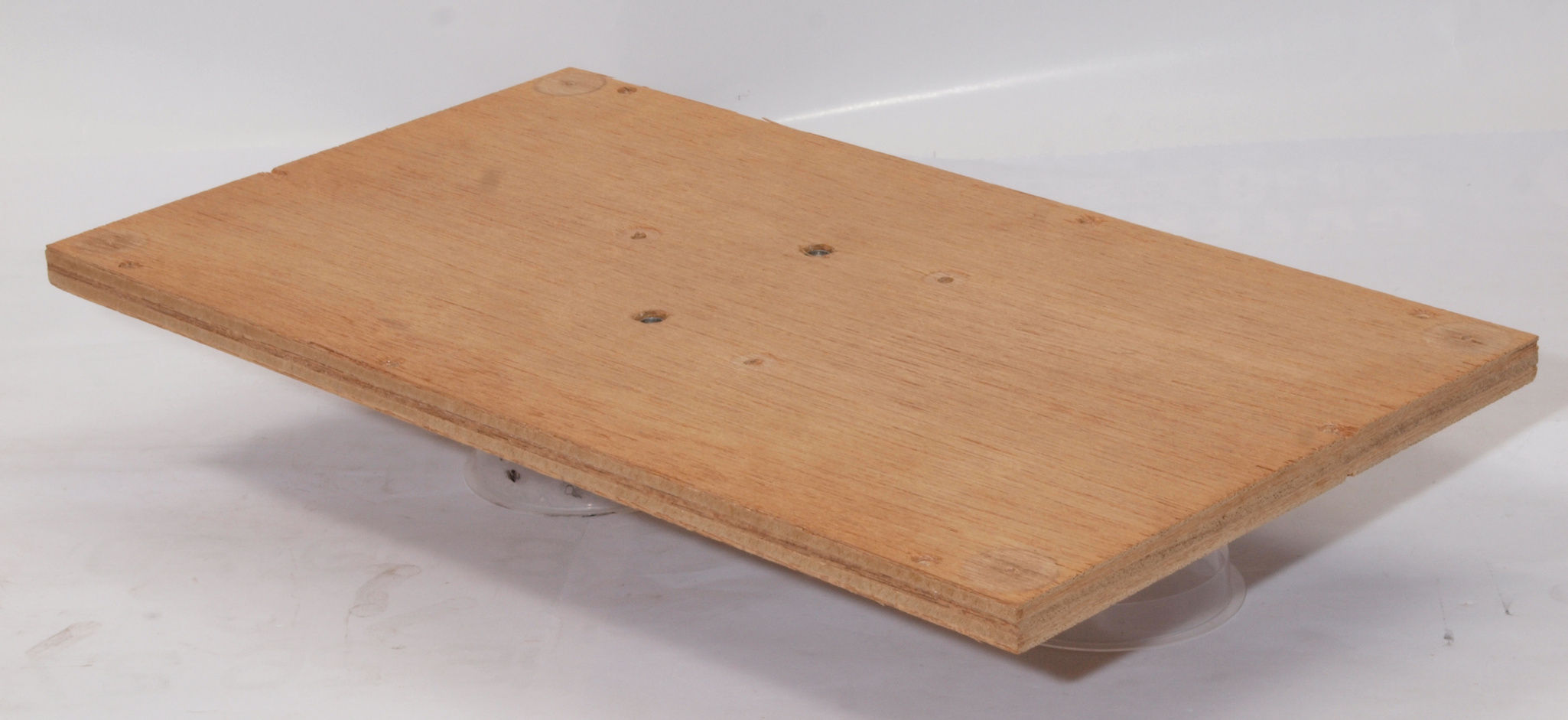

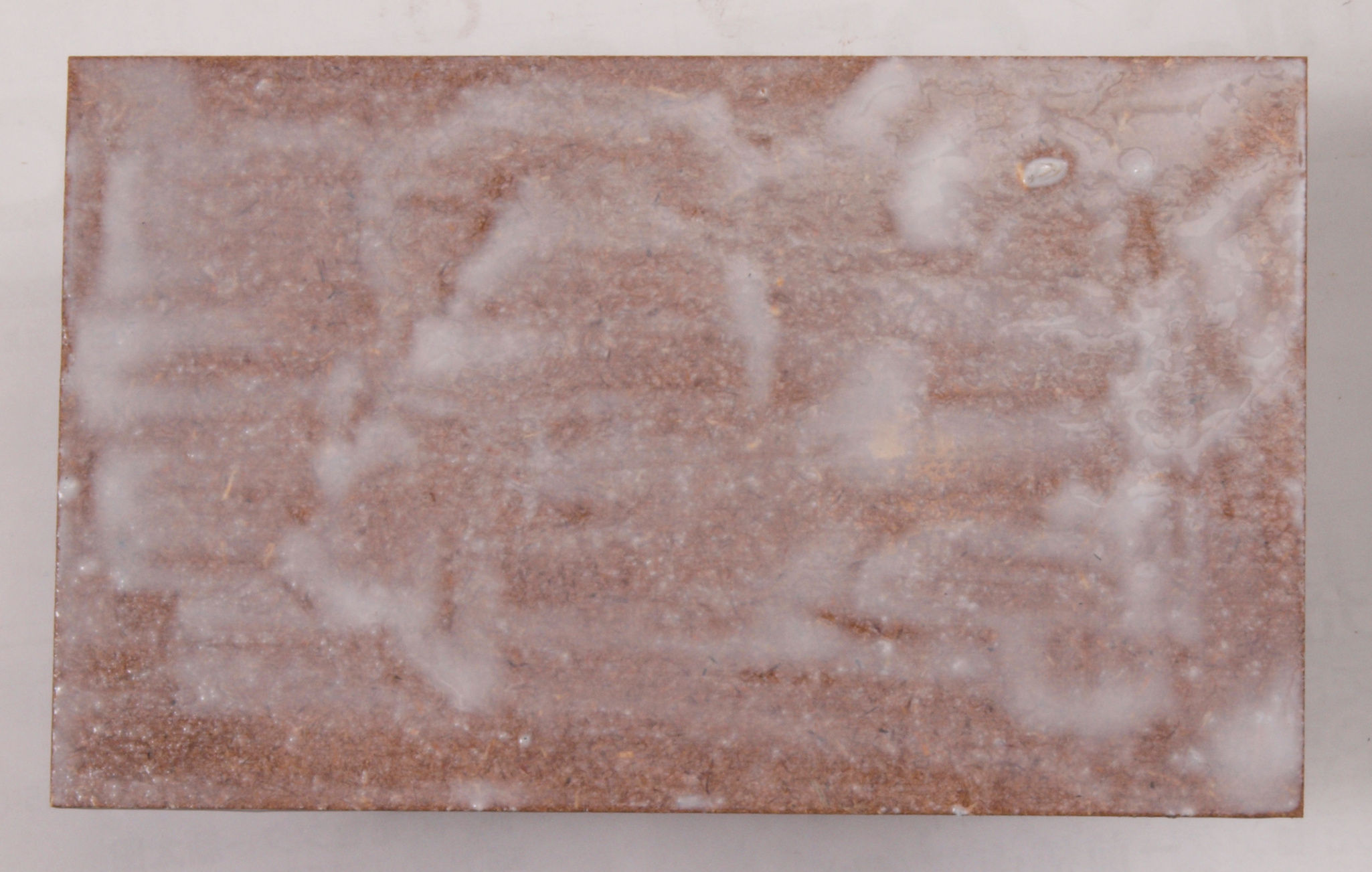

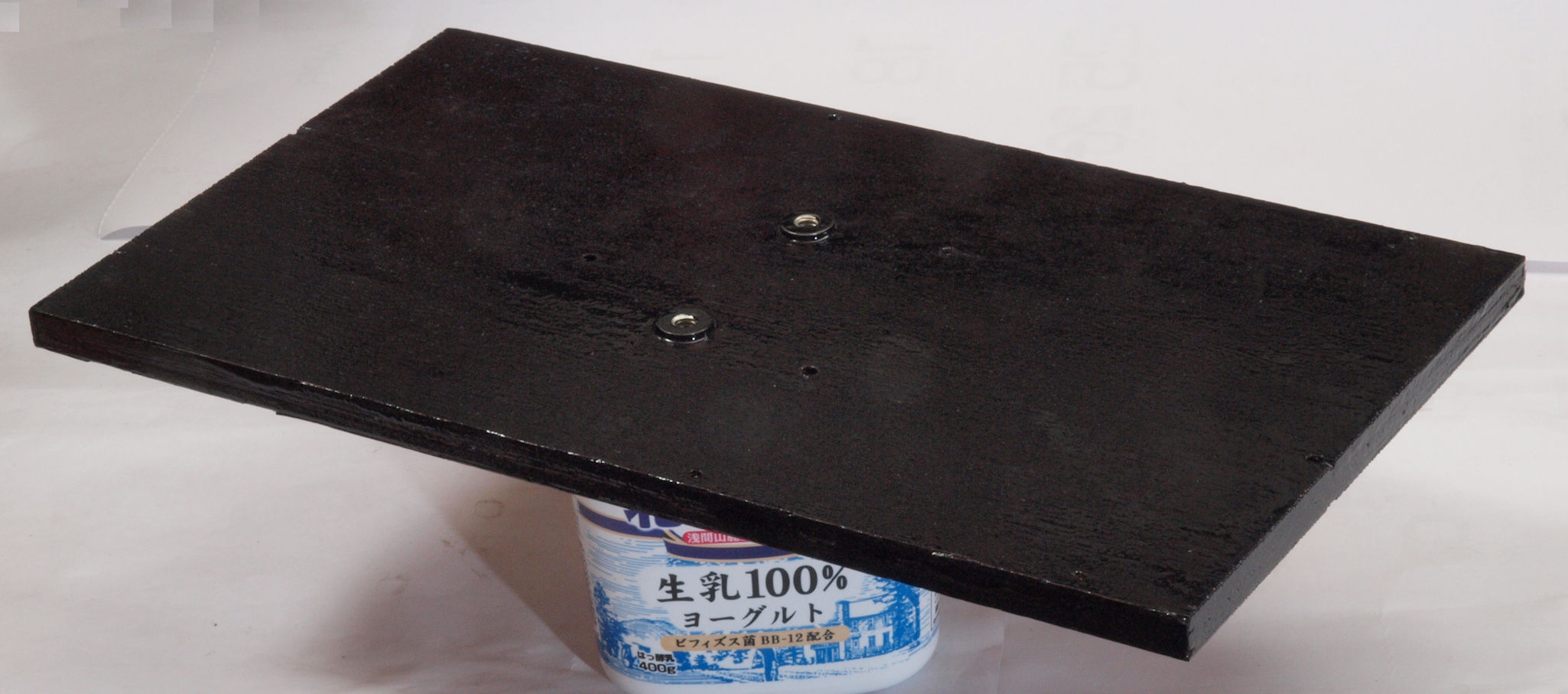

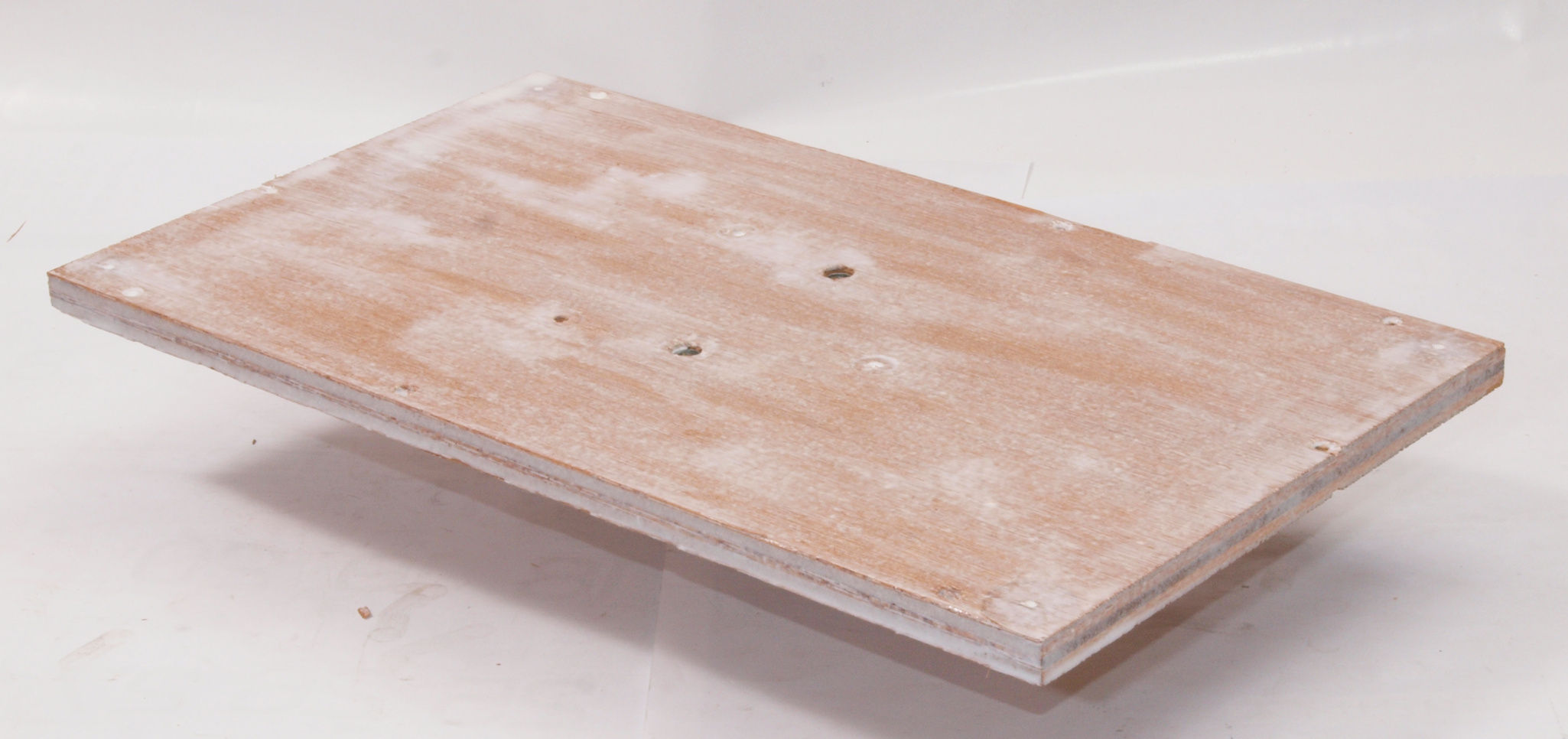

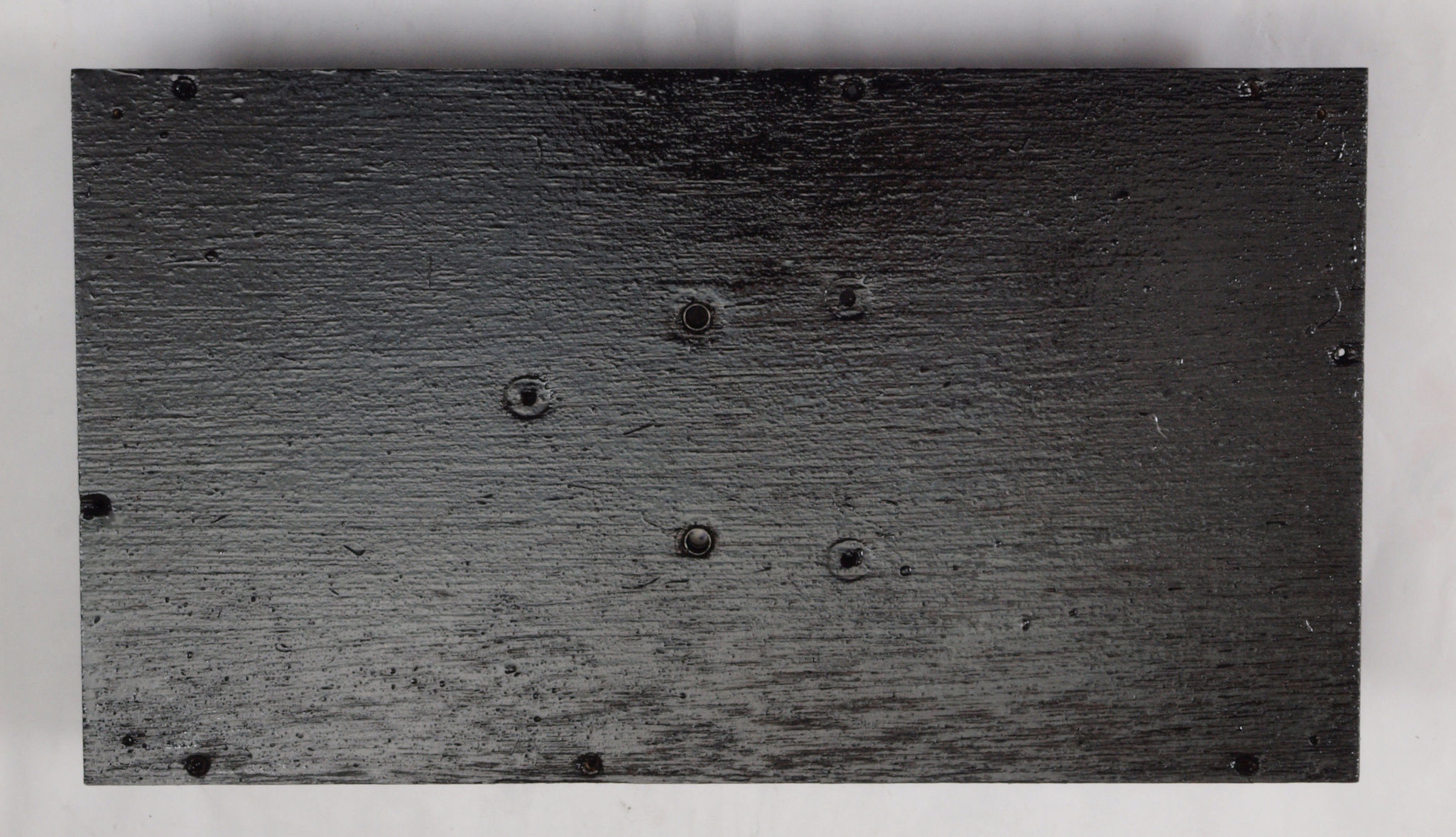

Ｃ８３．　修理（塗装）後　下蓋表。さらにペイントする。
Ｃ８４．　修理前　下蓋（底板）裏右横側。
Ｃ８５．　修理中　下蓋（底板）裏右横側、ボンドを染みこませる。

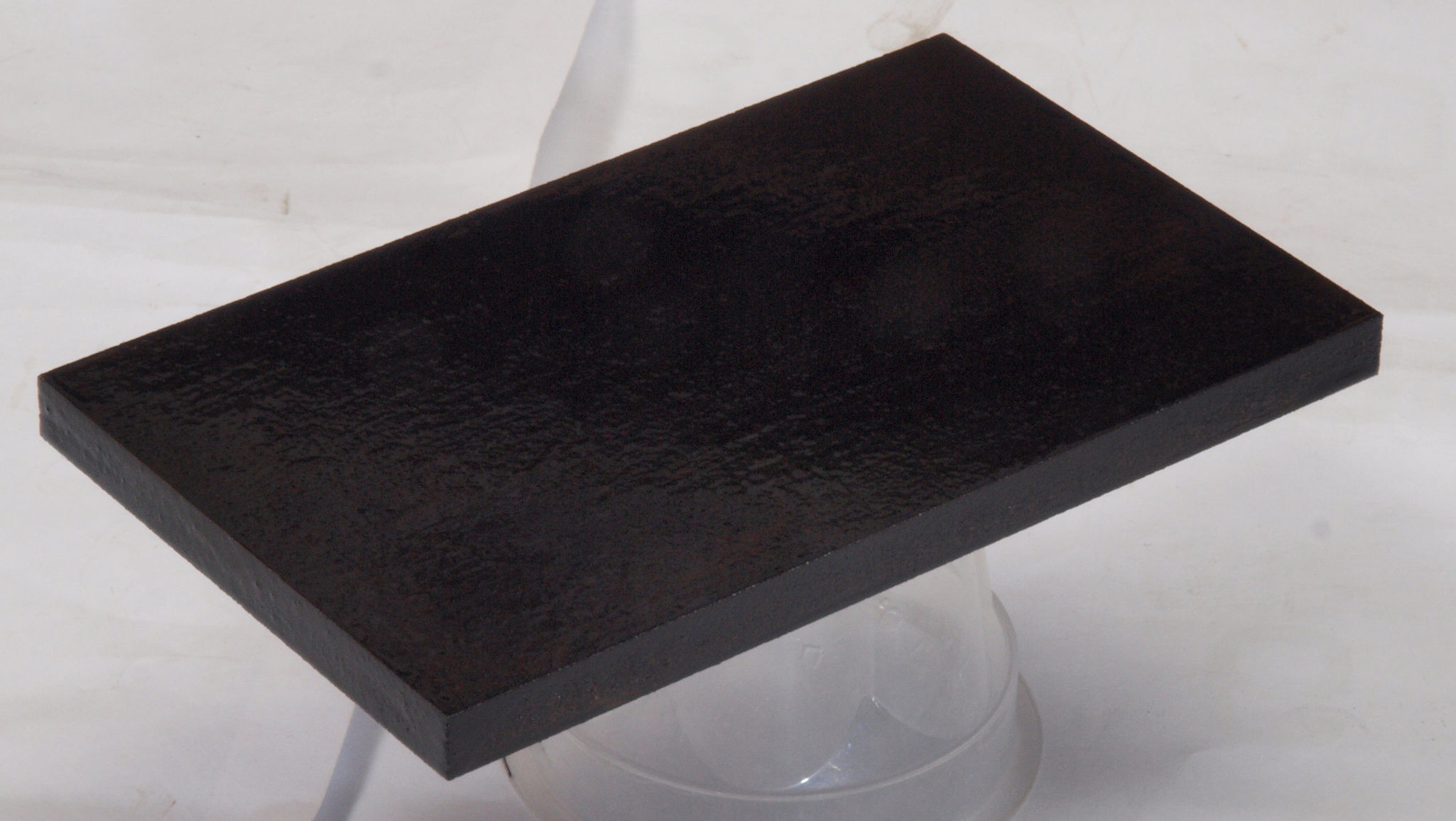

Ｃ８６．　修理（塗装）後　下蓋（底板）裏右横側、　さらに塗装する。
Ｃ８７．　修理前　下蓋（底板）裏左横側。
Ｃ８８．　修理中　下蓋（底板）裏左横側、ボンドを染みこませる。
Ｃ８９．　修理（塗装）後　下蓋（底板）裏左横側、　さらに塗装する。

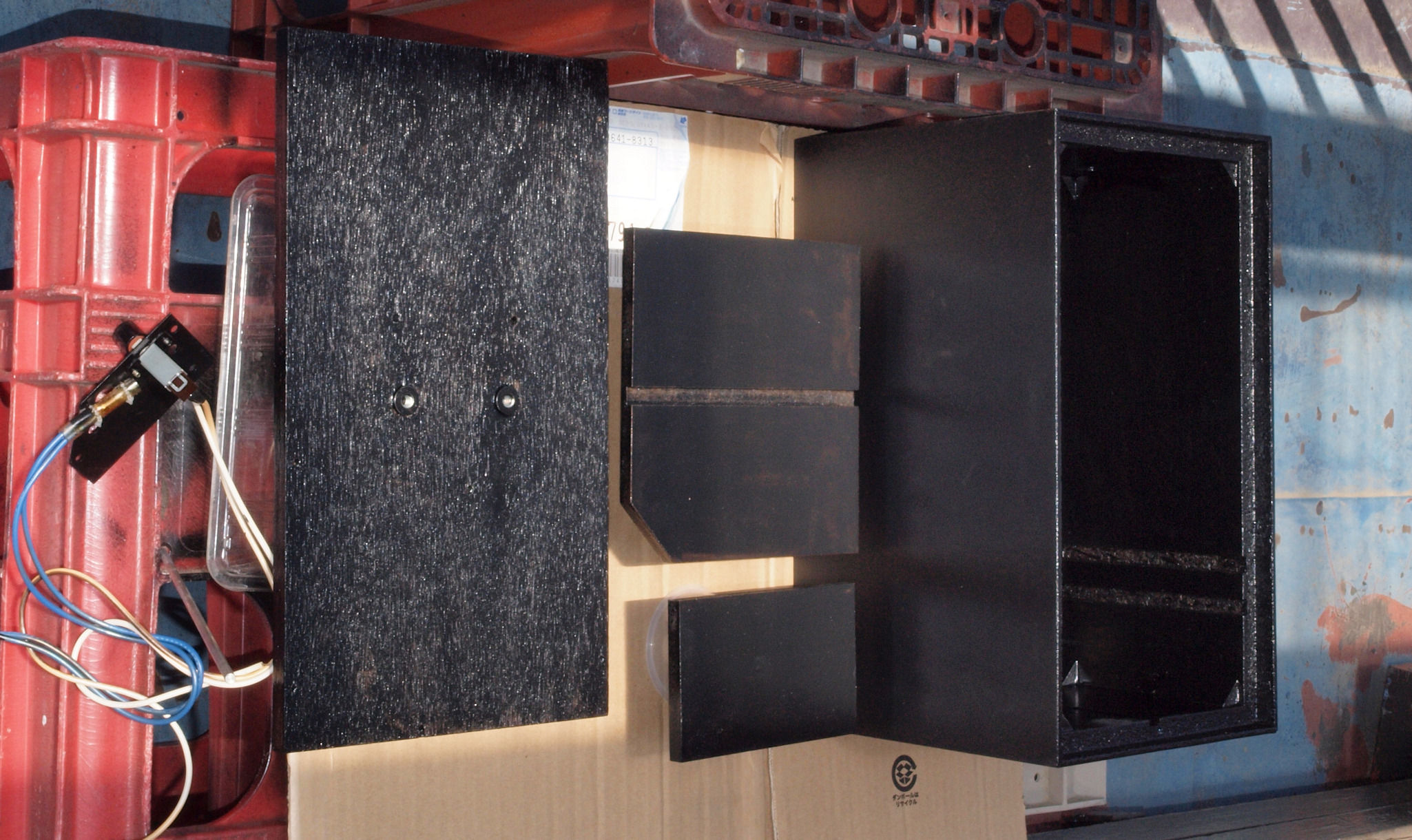

Ｃ８Ａ．　修理中　天日で乾燥中。

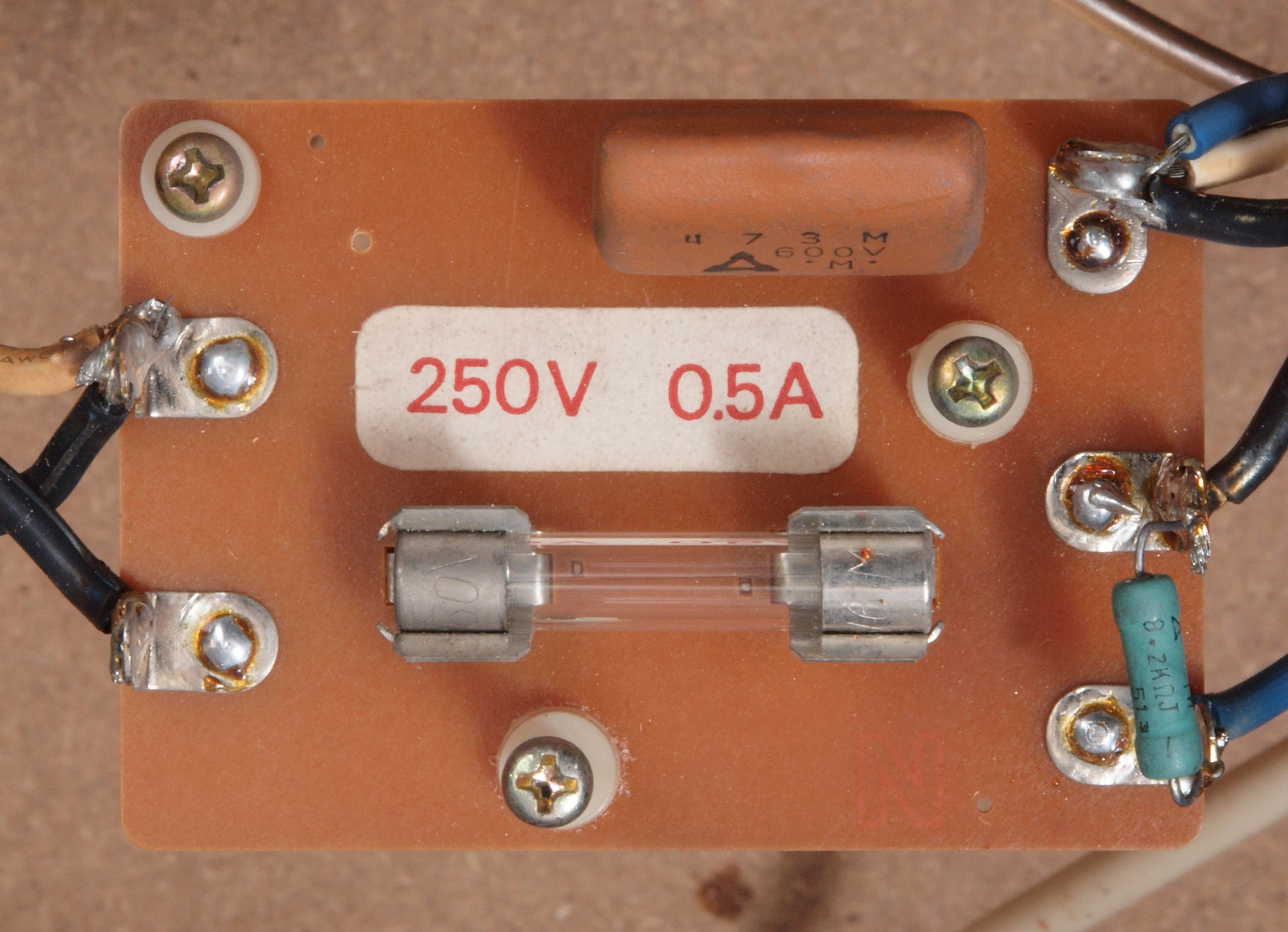

Ｃ９１．　修理前　ヒューズ基板。

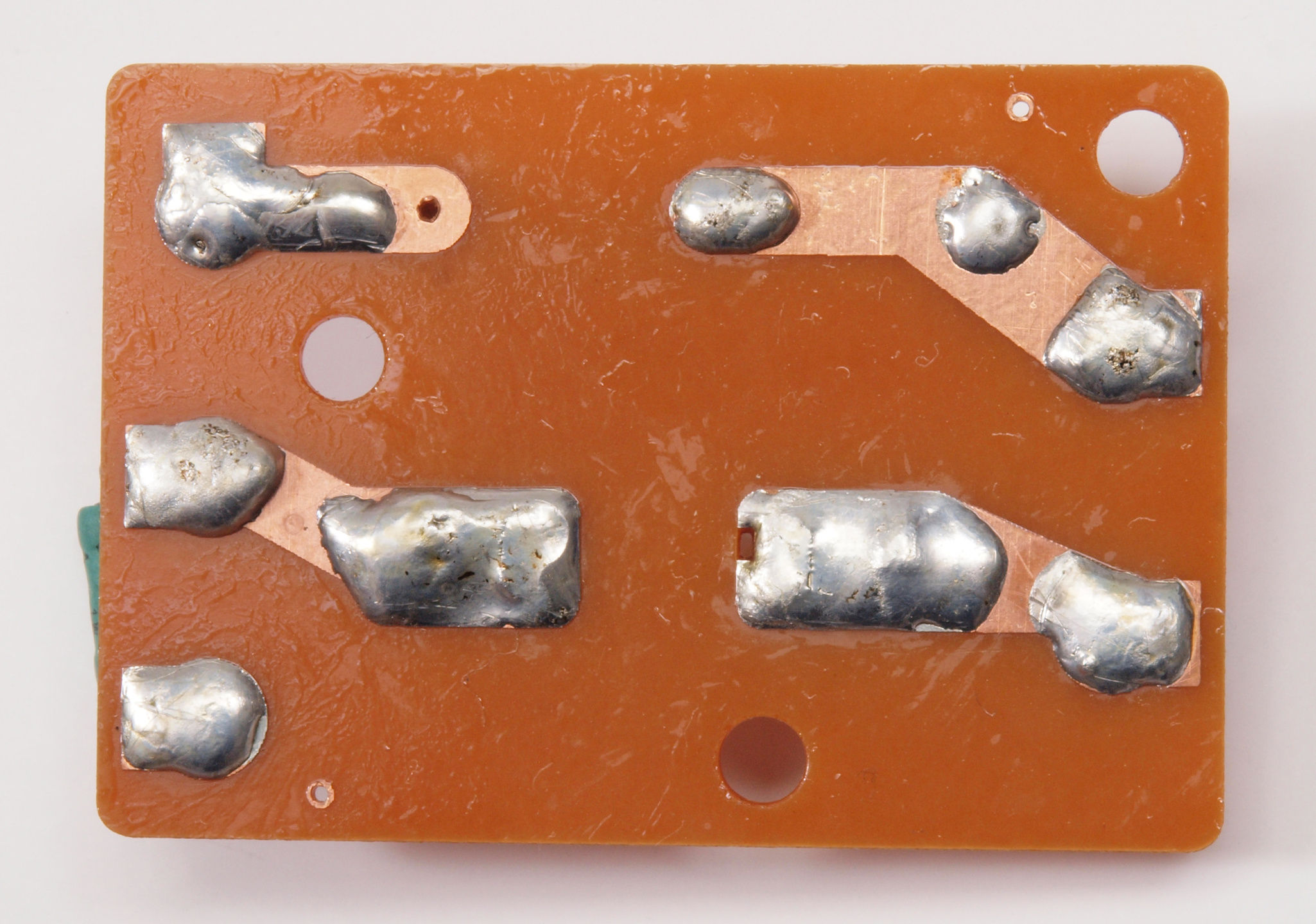

Ｃ９２．　修理前　ヒューズ基板裏。

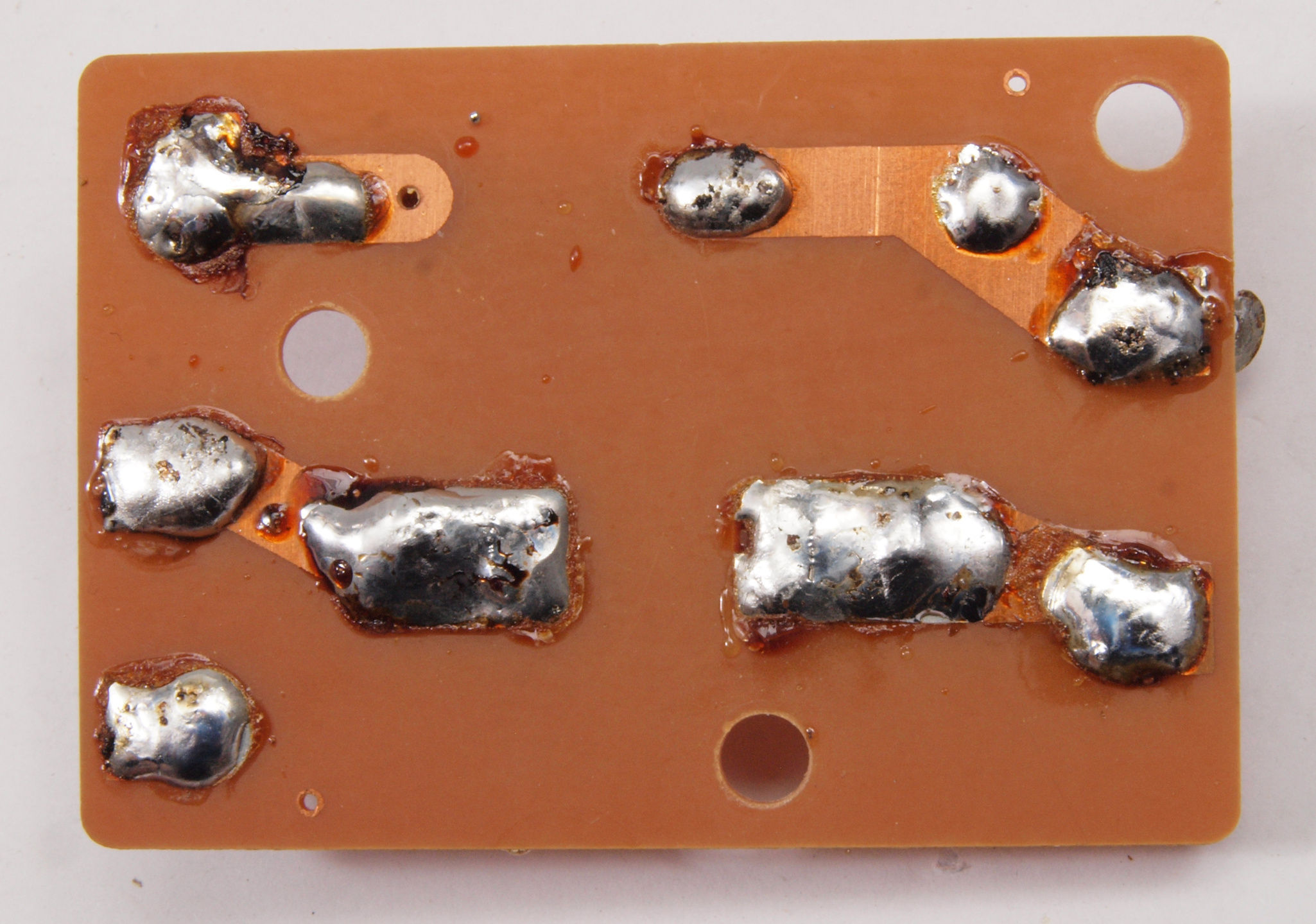

Ｃ９３．　修理（半田補正）後　ヒューズ基板裏。

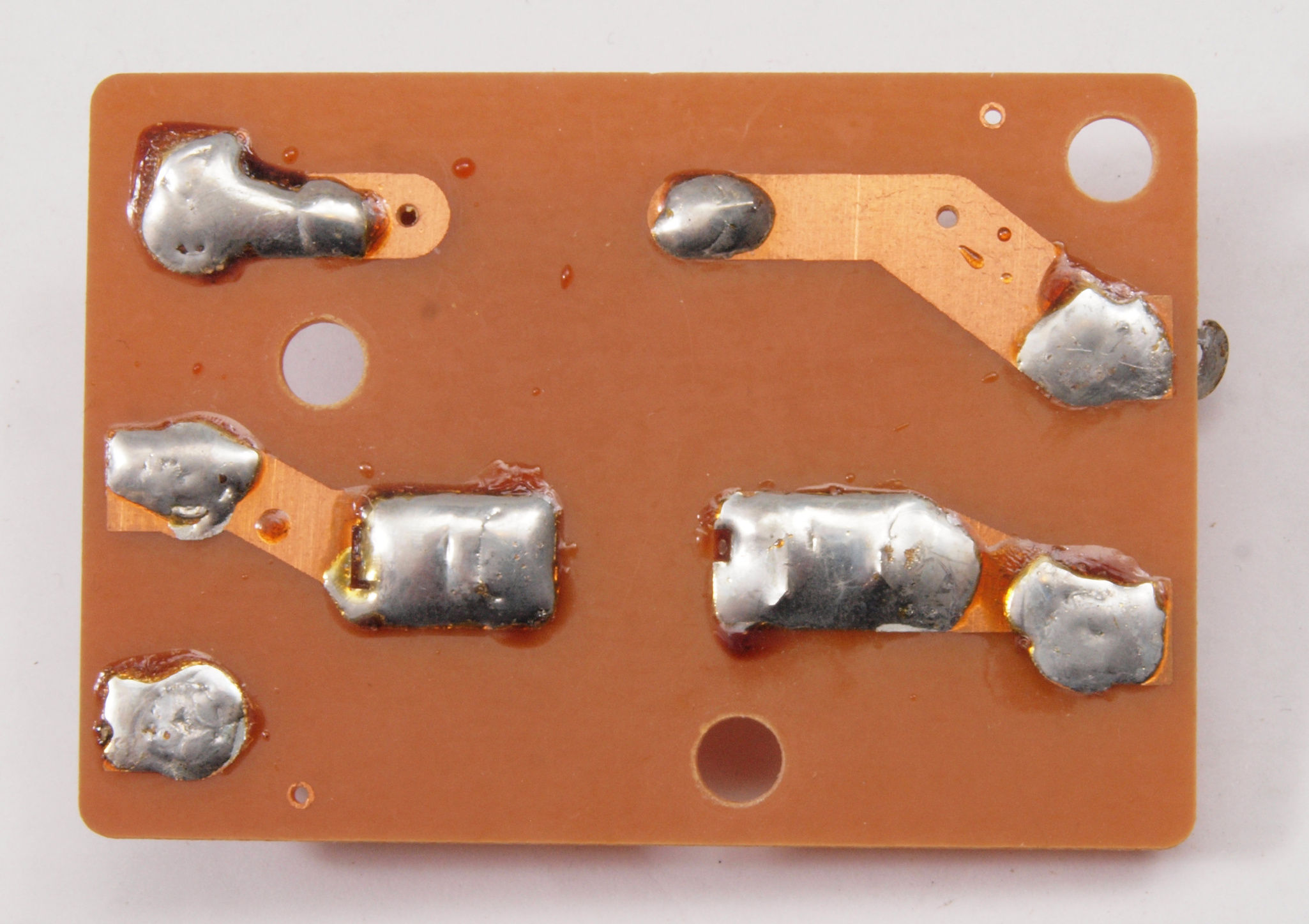

Ｃ９４．　完成ヒューズ基板裏。 余分なフラックスを落として、コート液を塗る。

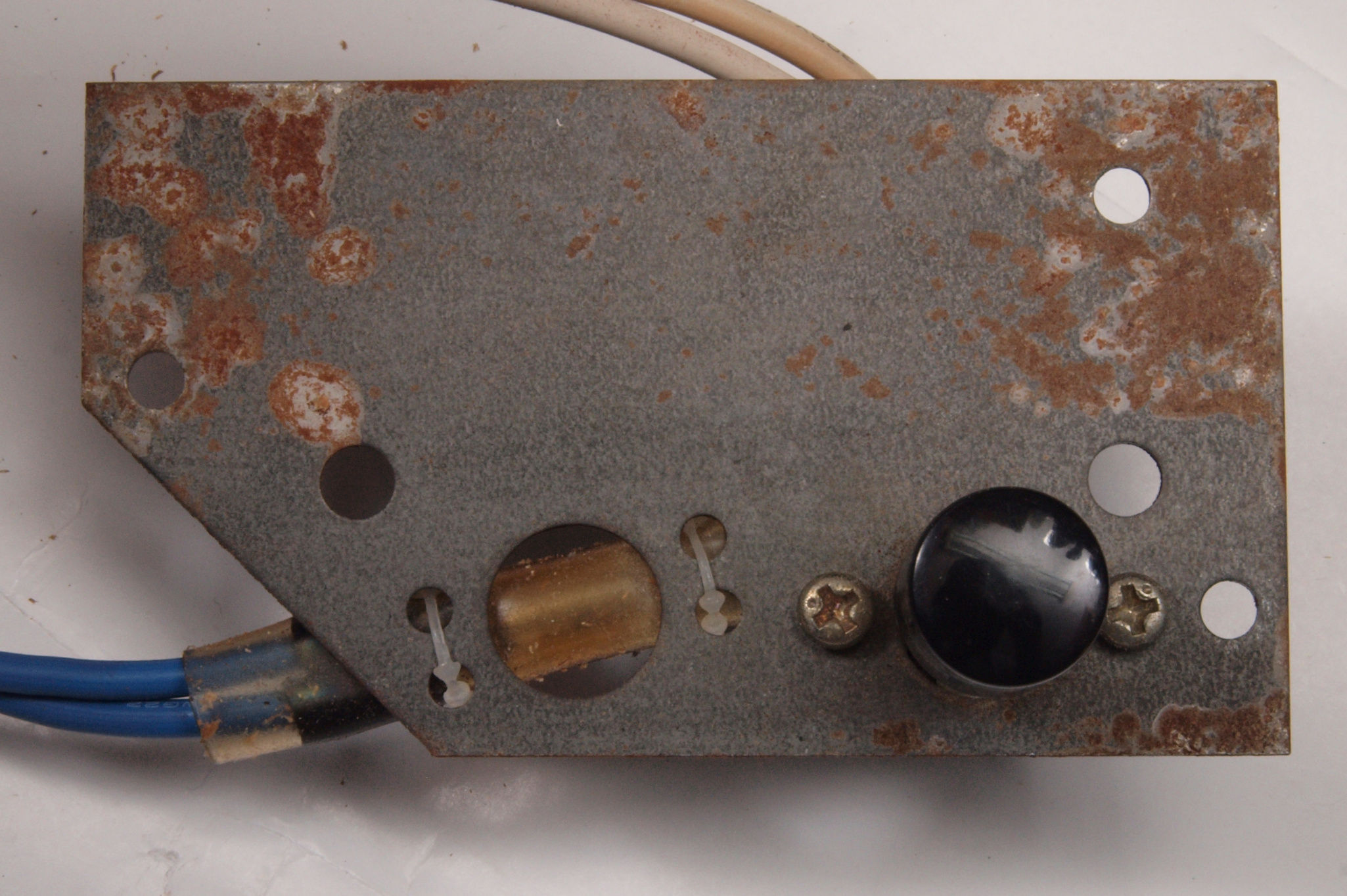

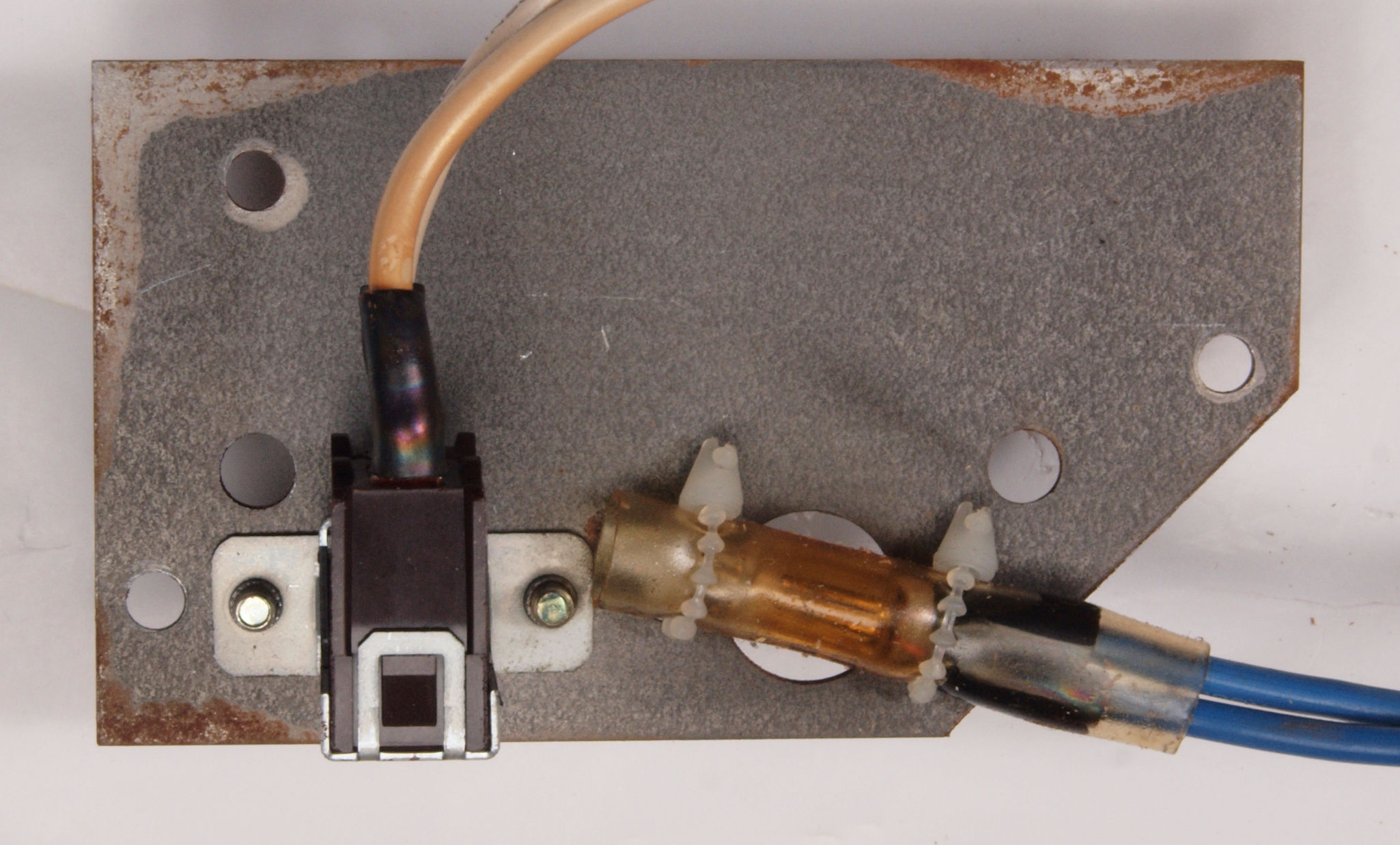

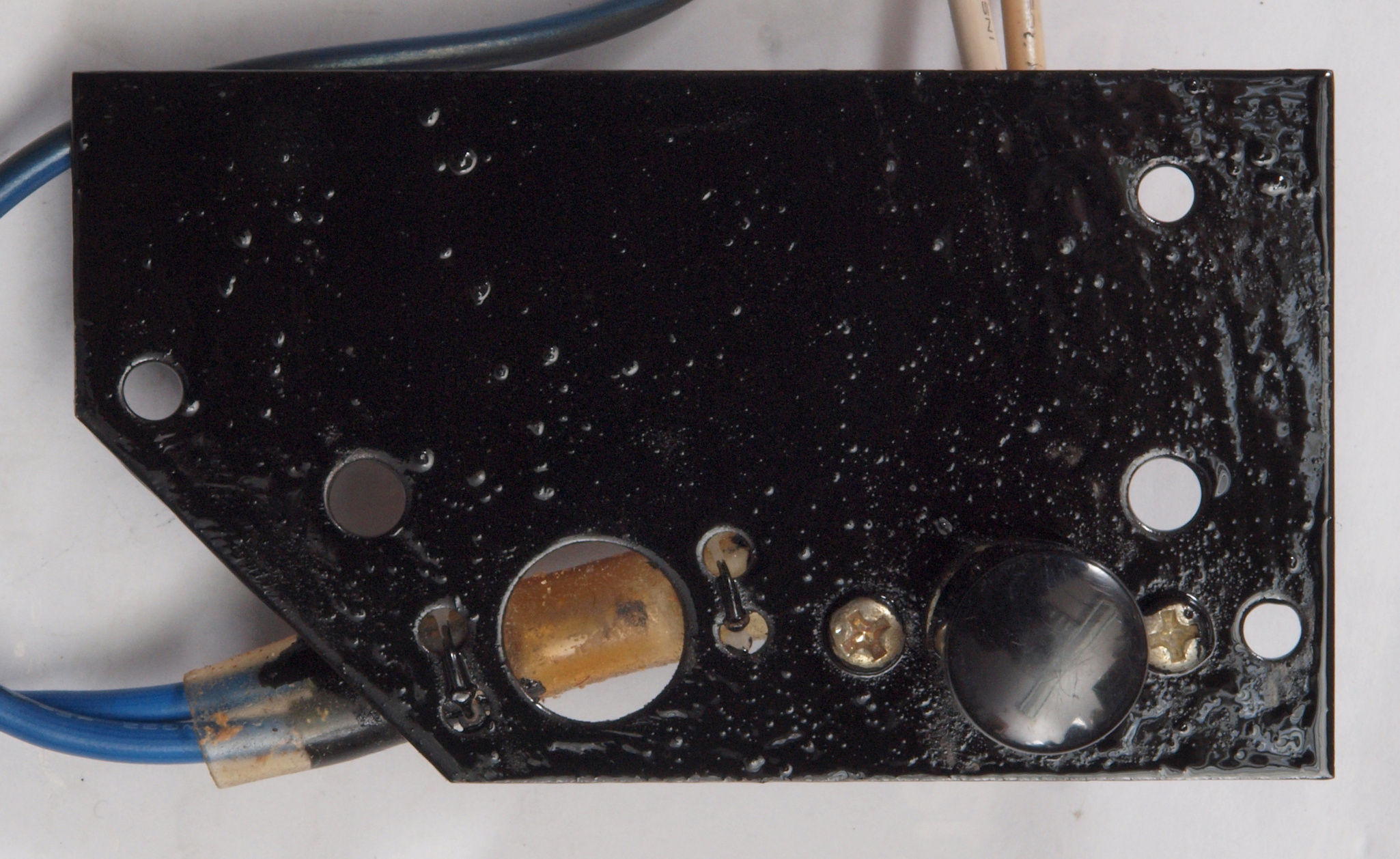

ＣＡ１．　修理（塗装）前　電源ＳＷ・ＬＥＤ取り付け金具。錆が出ている。

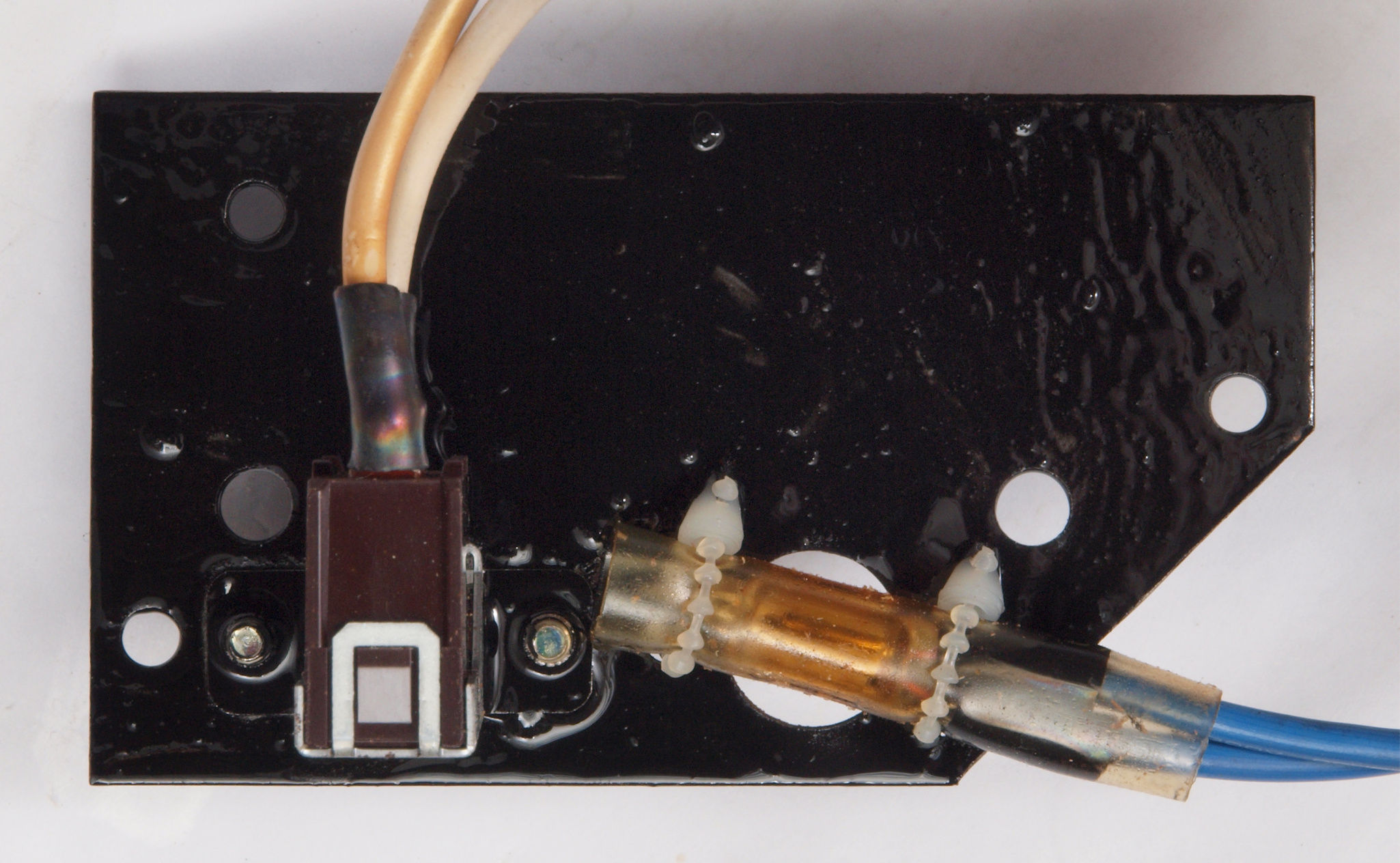

ＣＡ２．　修理（塗装）後　電源ＳＷ・ＬＥＤ取り付け金具,、塗装する。ＳＷのボタンが接着してあるので、取り付けたままで塗装する。
ＣＡ３．　修理（塗装）後　電源ＳＷ・ＬＥＤ取り付け金具表,、塗装する。
ＣＡ４．　修理（塗装）後　電源ＳＷ・ＬＥＤ取り付け金具,、塗装する。ＳＷのボタンが接着してあるので、取り付けたままで塗装する。

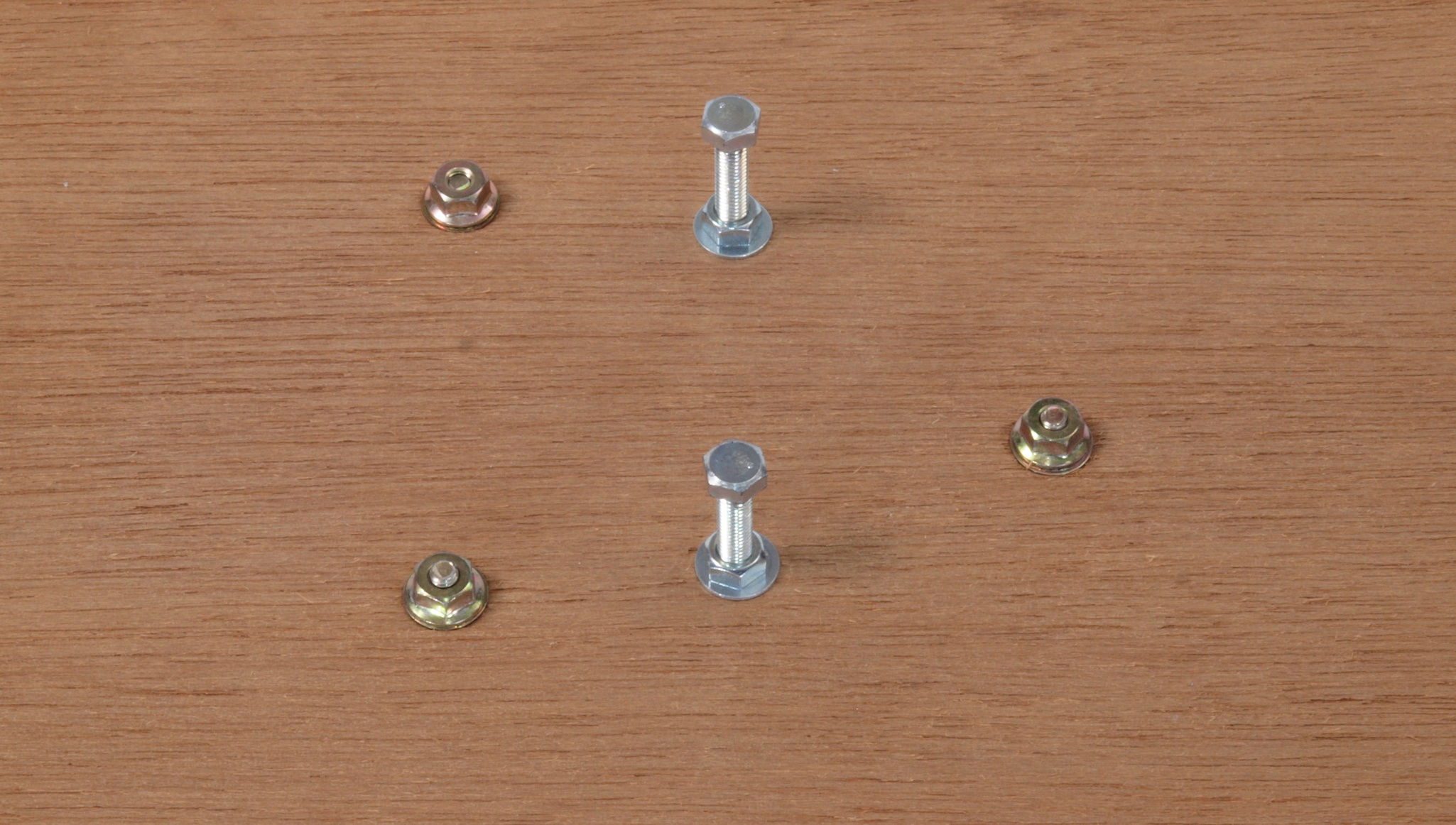

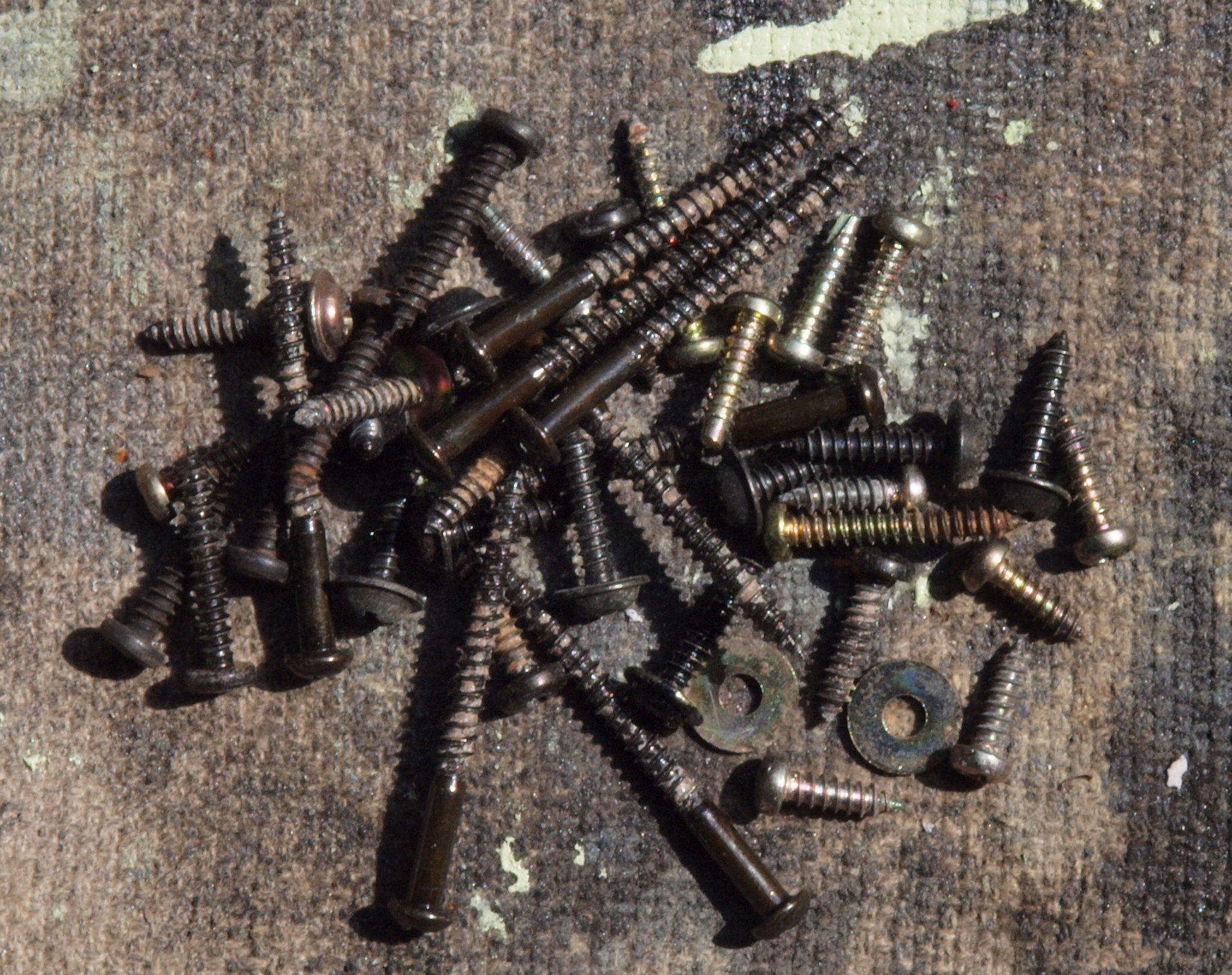

ＣＢ１．　修理（塗装）前　各種止めネジ類。

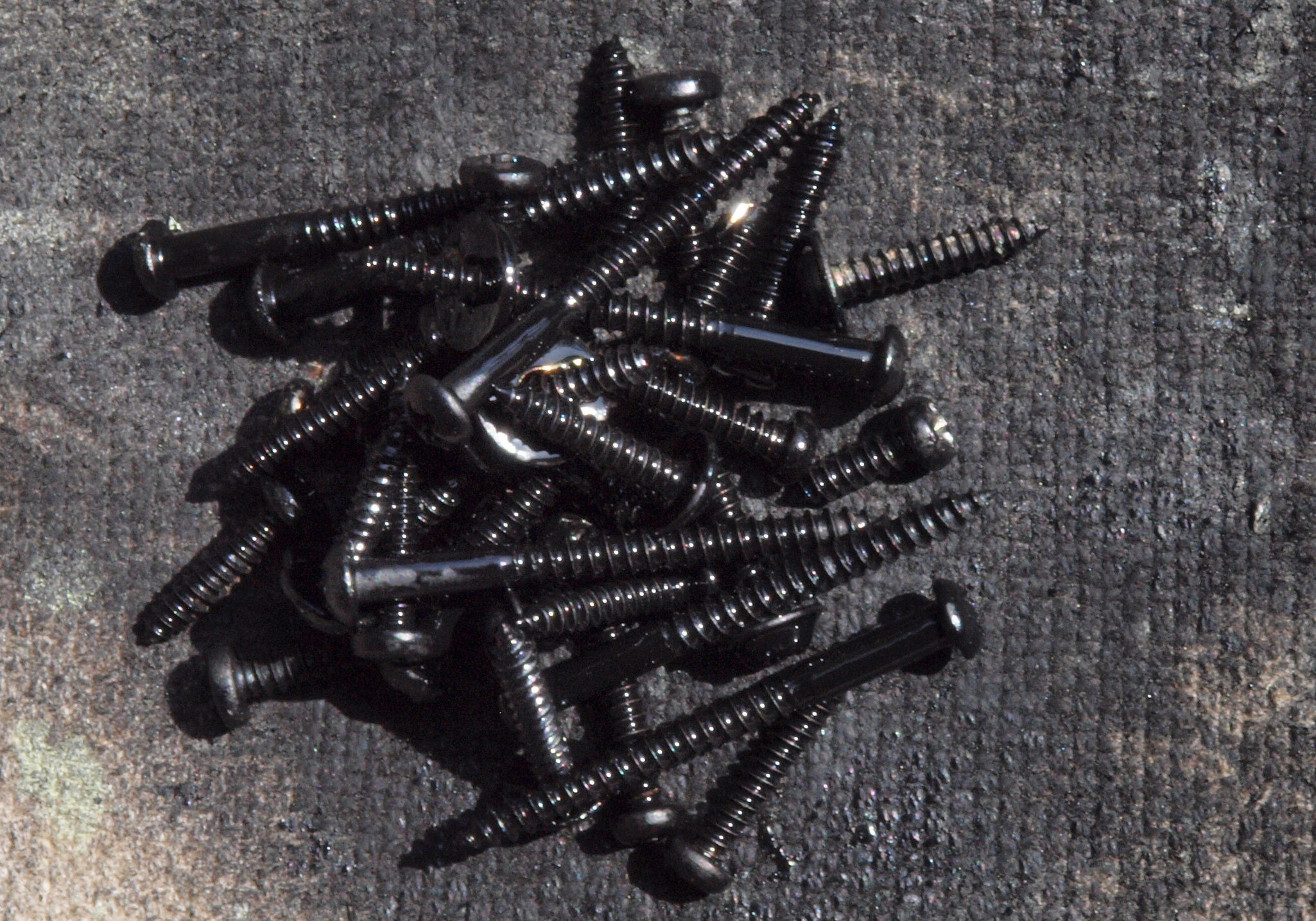

ＣＢ２．　修理（塗装）後　各種止めネジ類。　錆止めにラッカーを吹き付ける。

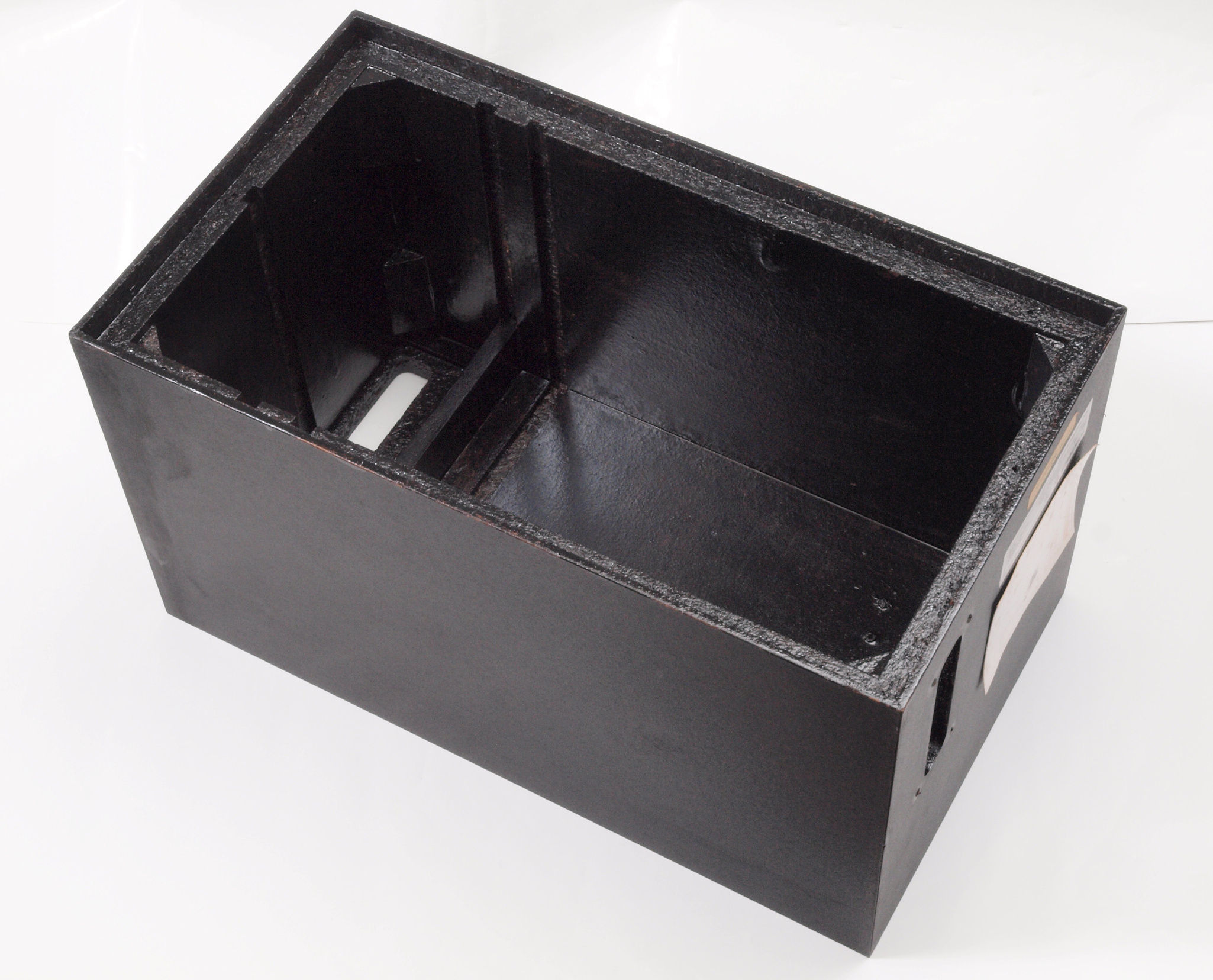

ＣＣ１．　修理完成

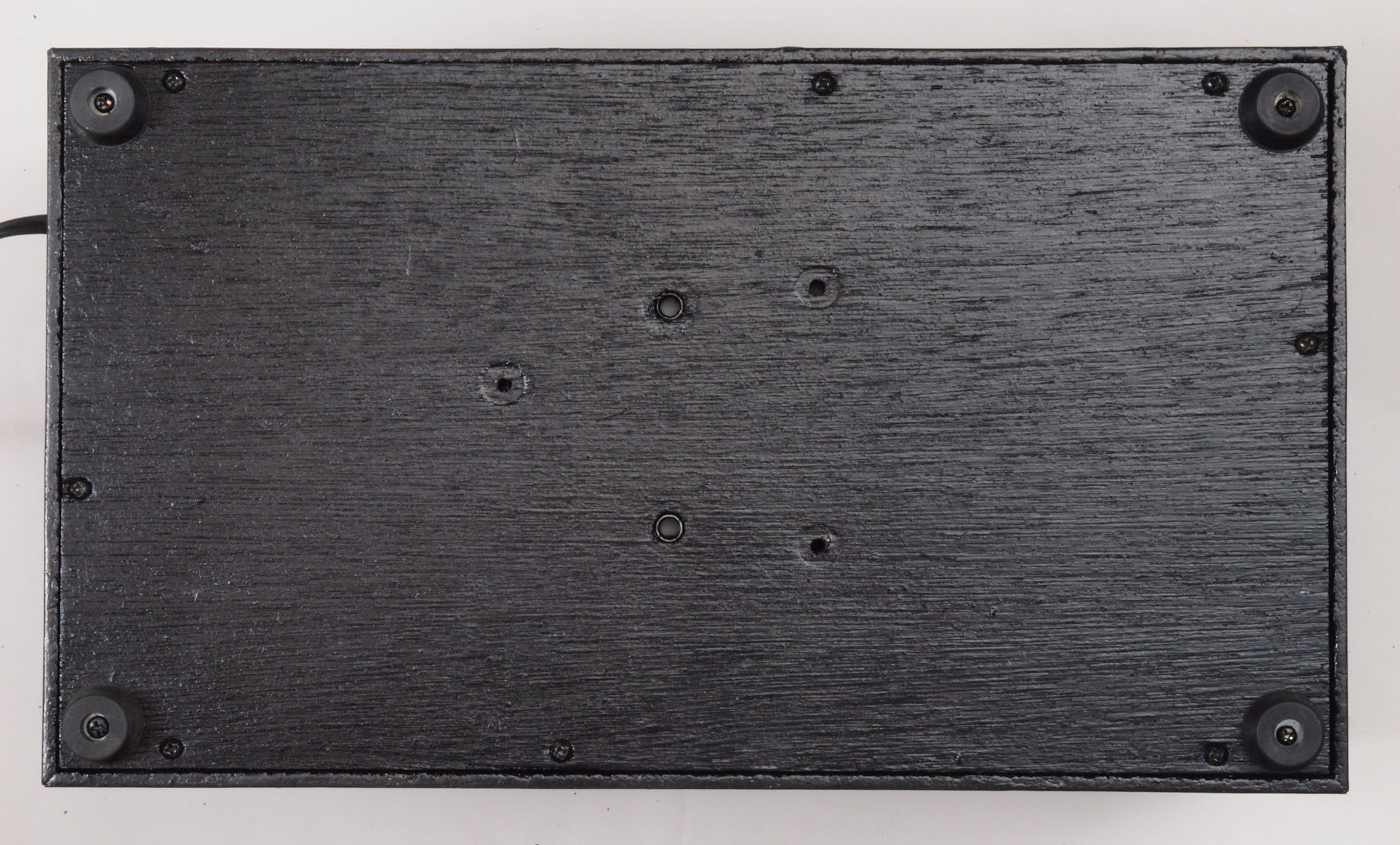

ＣＣ２．　修理完成後、下からみる。
Ｅ．　調整・測定.。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

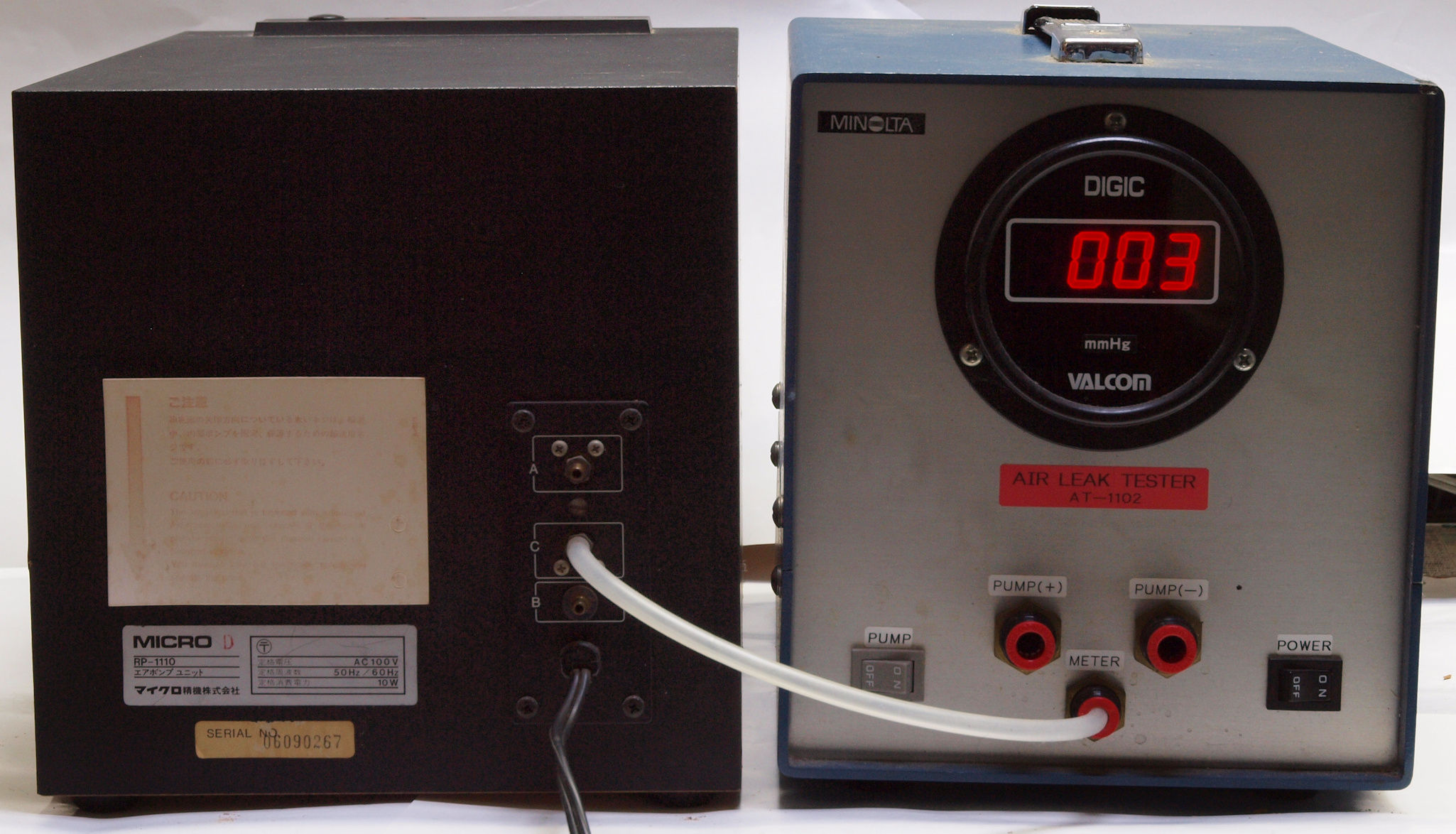

Ｅ１．　測定中　「Ａ＝吐き出し」　の圧力測定。　ターンテーブル浮かし圧力。
Ｅ２．　測定中　「Ｂ＝吸い込」　の圧力測定。　レコード吸着圧力。
Ｅ３．　圧力測定　レコード取り外し圧力。
Ｅ４．　完成　　２４時間エージング。　右は　Accuphase　Ｐ−３００Ｘ
Ｓ．　ＭＩＣＲＯＳＥＩＫＩ　ＲＰ−１１１０　の仕様（マニアル・カタログより）　
型名 エアーポンプ　ＲＰ-１１１０
出力エアー  エアーベアリング用１系統、バキューム用１系統、逆噴射用１系統
電源 ＡＣ１００Ｖ（５０/６０Ｈｚ）
消費電力 １０Ｗ
外形寸法 ２００Ｗ×３６０Ｄ×２１７Ｈmm
総重量 ６．３ｋｇ
