| ＭＩＣＲＯＳＥＩＫＩ ＲＰ１１１０. １２台目修理記録 |
| 「同時修理 ＳＸ−１１１FV． ３台目」 平成２４年５月９日到着 ５月２１日完成 |
Ａ． 修理前の状況
Ｓ． 修理前点検測定 Ｂ． 原因
Ｃ． 修理状況 Ｄ． 使用部品
Ｅ． 調整・測定 Ｆ． 修理費 ６５，０００円 |

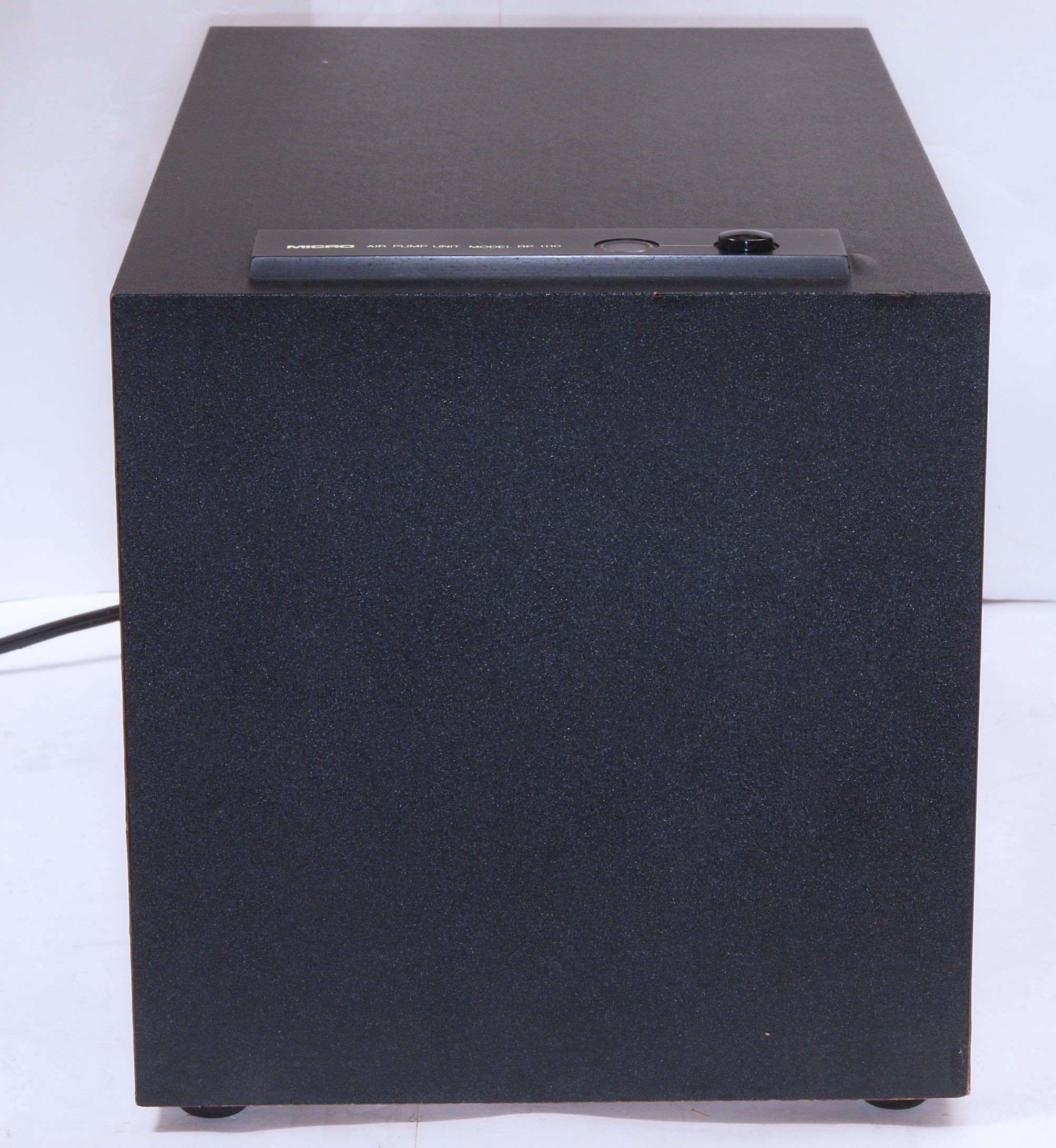

| Ａ． 修理前の状況. Ａ１１． 外観、 前から見る。 |
 |
| Ａ１２． 外観、 前左から見る |
 |

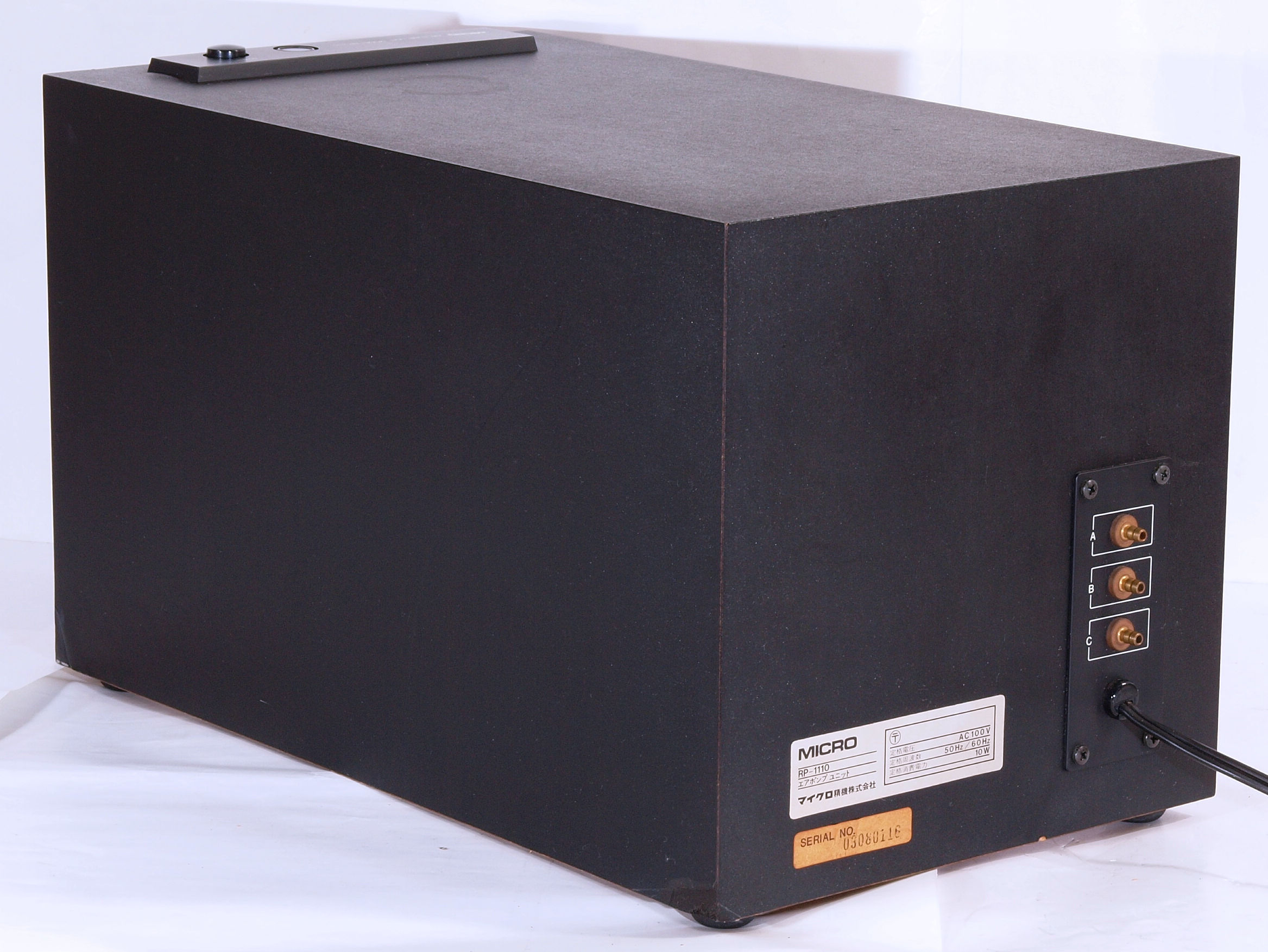

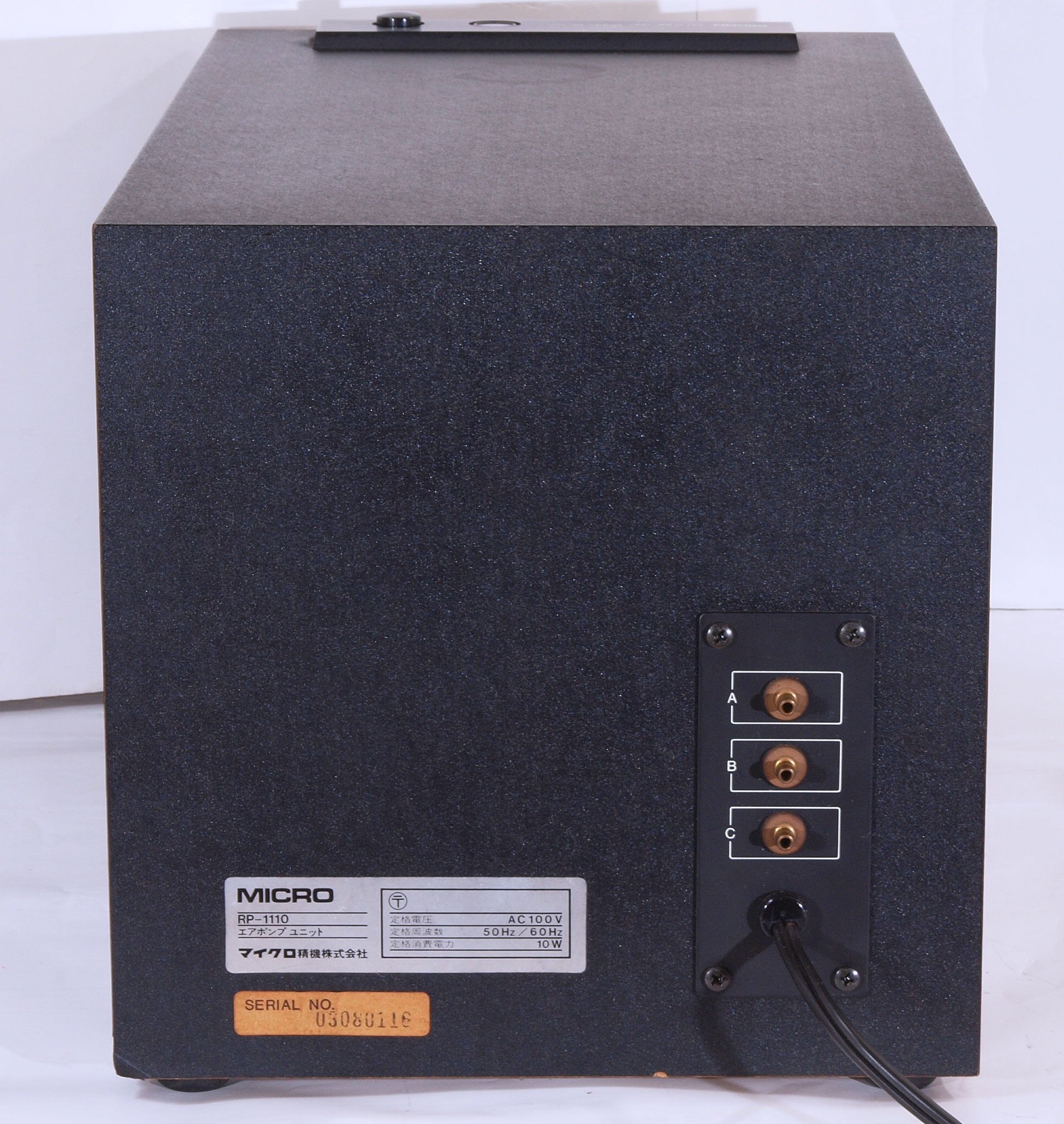

| Ａ１３． 外観 後から見る |
 |
| Ａ１４． 外観、 後から、電源入り口、吐出口見る。 |
 |
| Ａ１５． 外観 後右から見る |
 |
| Ａ１６． 外観 上から見る |
 |
| Ａ２１． 外観 下前右から見る |
 |
| Ａ２２． 外観 下後左から見る |
 |

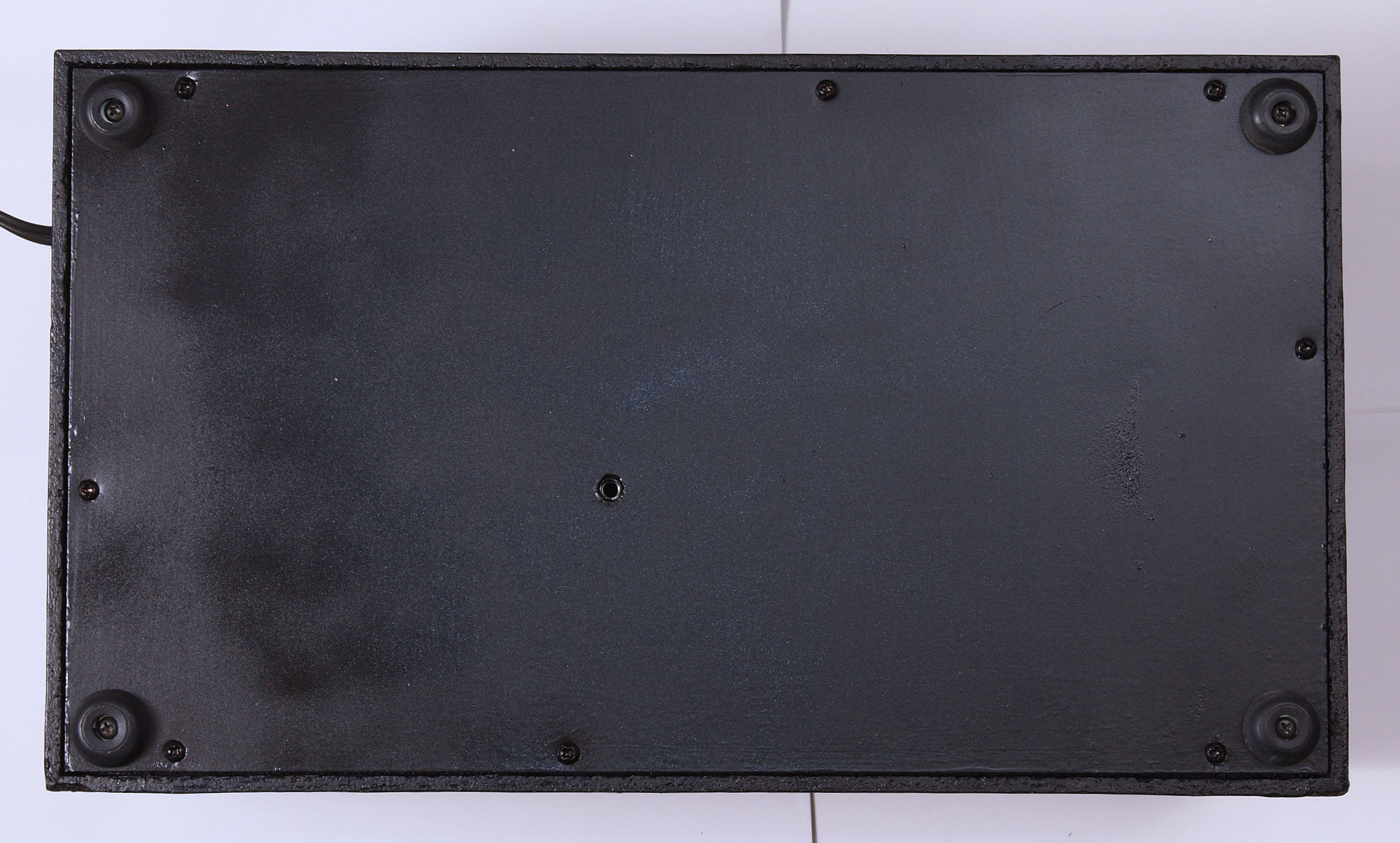

| Ａ３１． 外観 下から見る、 輸送時の固定ビスが使用されていない！ |
 |
| Ａ３２． 点検中 下蓋を取り、下から見る。 |
 |
| Ａ３３． 点検中 下蓋を取り、ポンプ取り付けビスが４本共抜けている。 |
 |

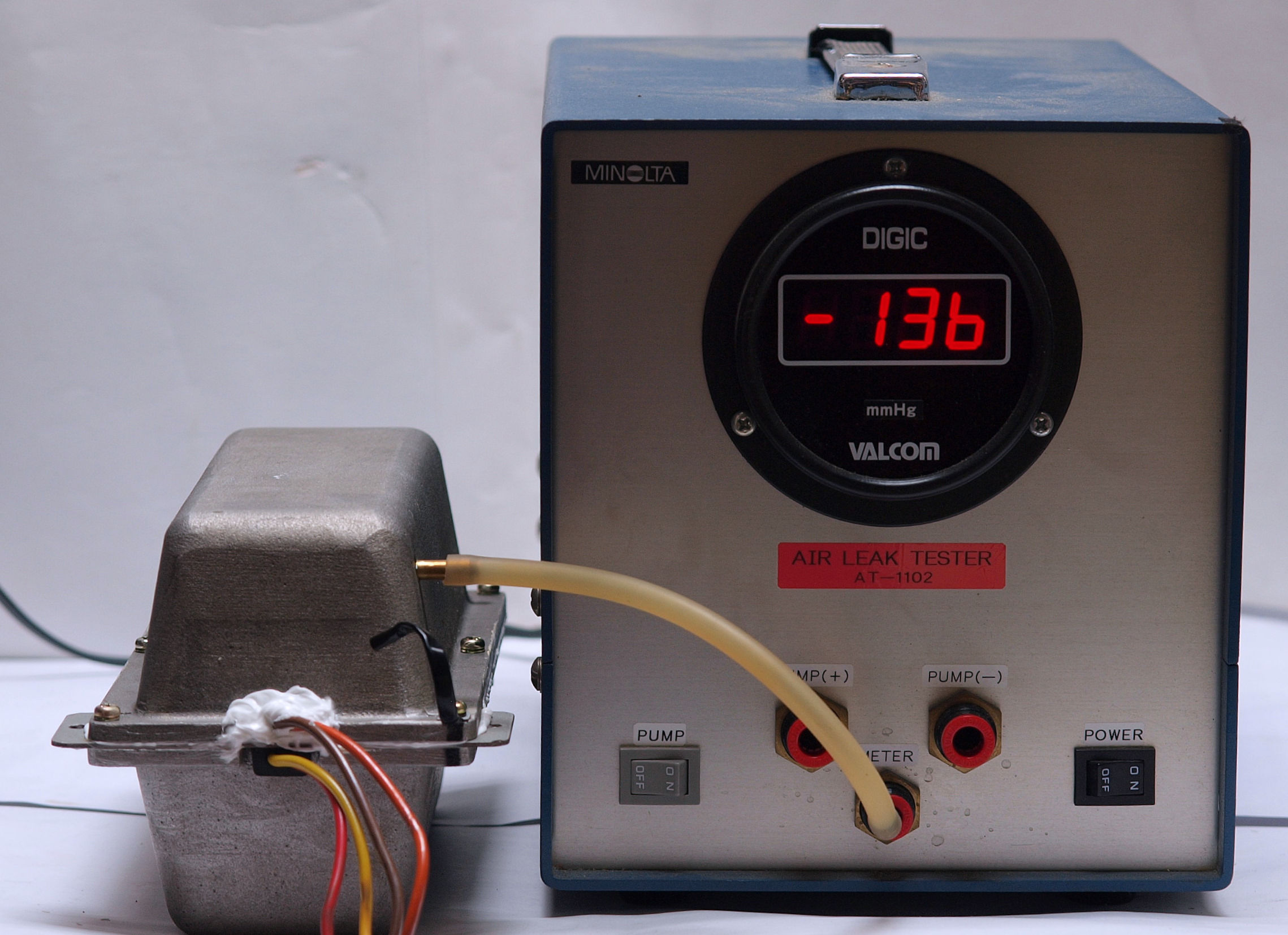

| Ｓ． 修理前点検・測定. Ｓ１１． 測定中 「Ａ＝吐き出し」 の圧力測定。 低い |
 |
| Ｓ１２． 測定中 「Ｃ＝吸い込」 の圧力測定。 低い |
 |
| Ｓ１３． 測定中 「Ｂ＝吐き出し」 は未使用。 |
 |

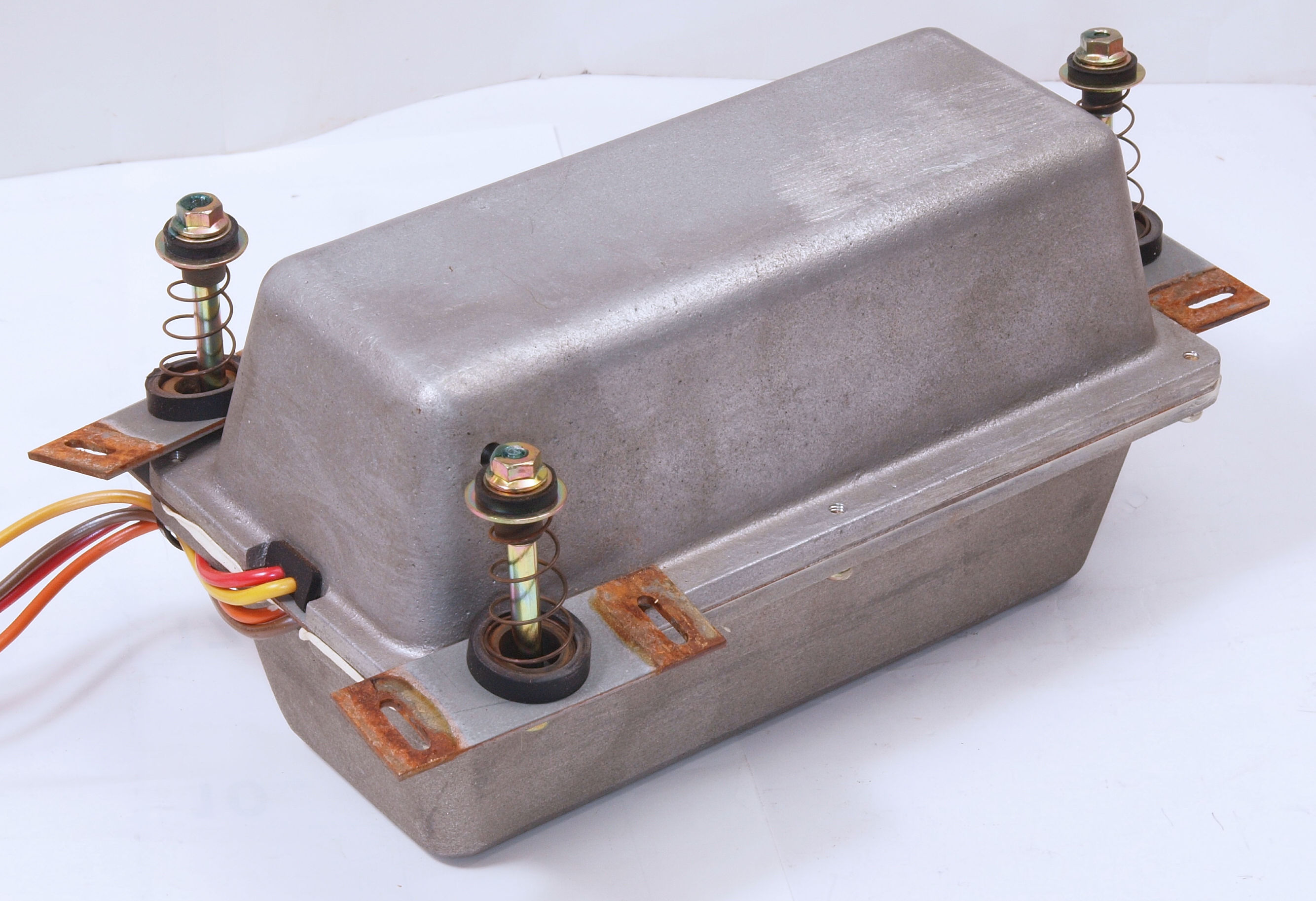

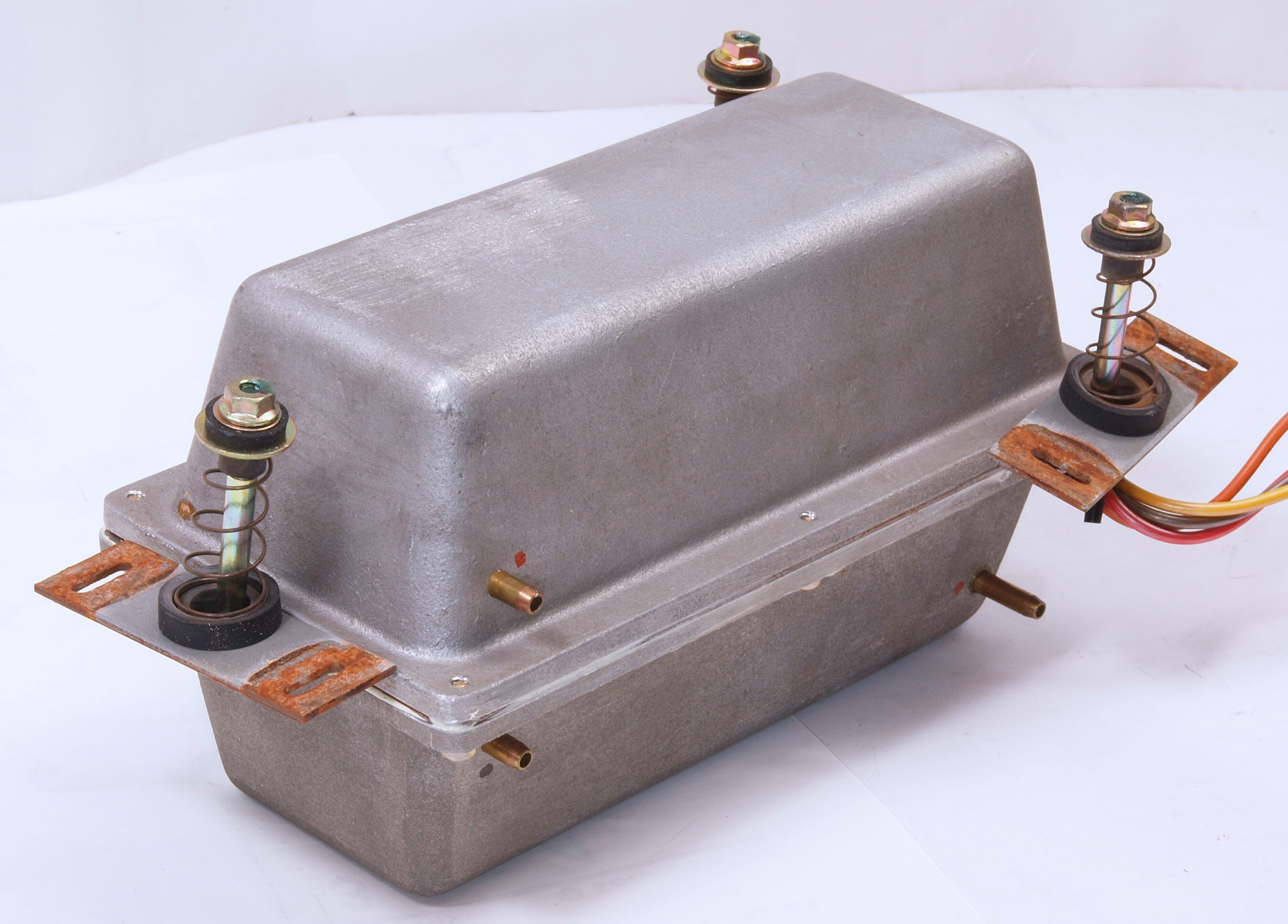

| Ｓ２１． 点検中 ポンプ取り出し。 |
 |
| Ｓ２２． 点検中 ポンプ取り出し。 |
 |
| Ｓ２３． 点検中 ポンプ取り出し。 |
 |
| Ｓ２４． 点検中 ポンプ取り出し。 |
 |

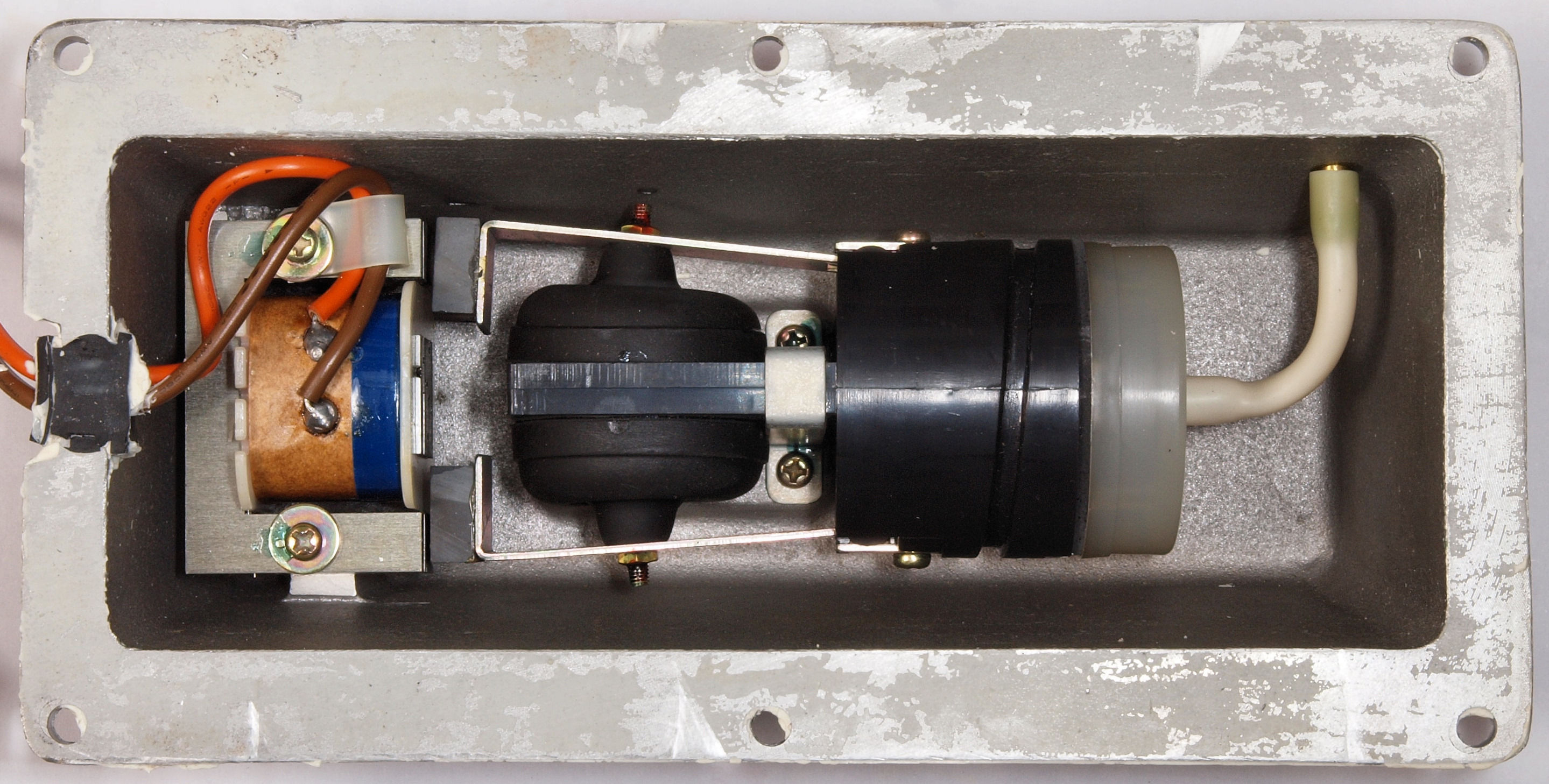

| Ｃ． 修理状況 Ｃ１１． 修理前 「Ａ＝吐き出し用ポンプ」 |
 |

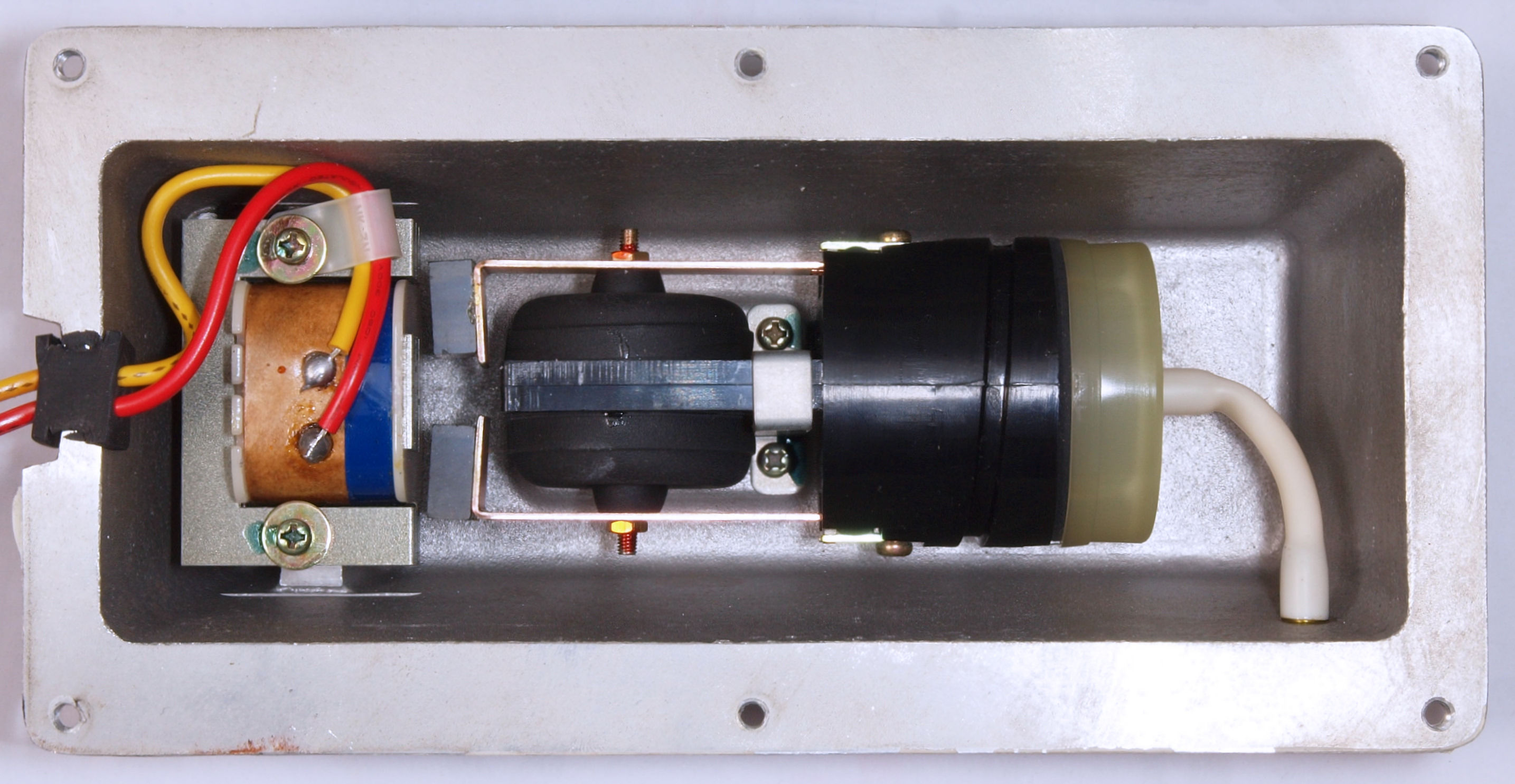

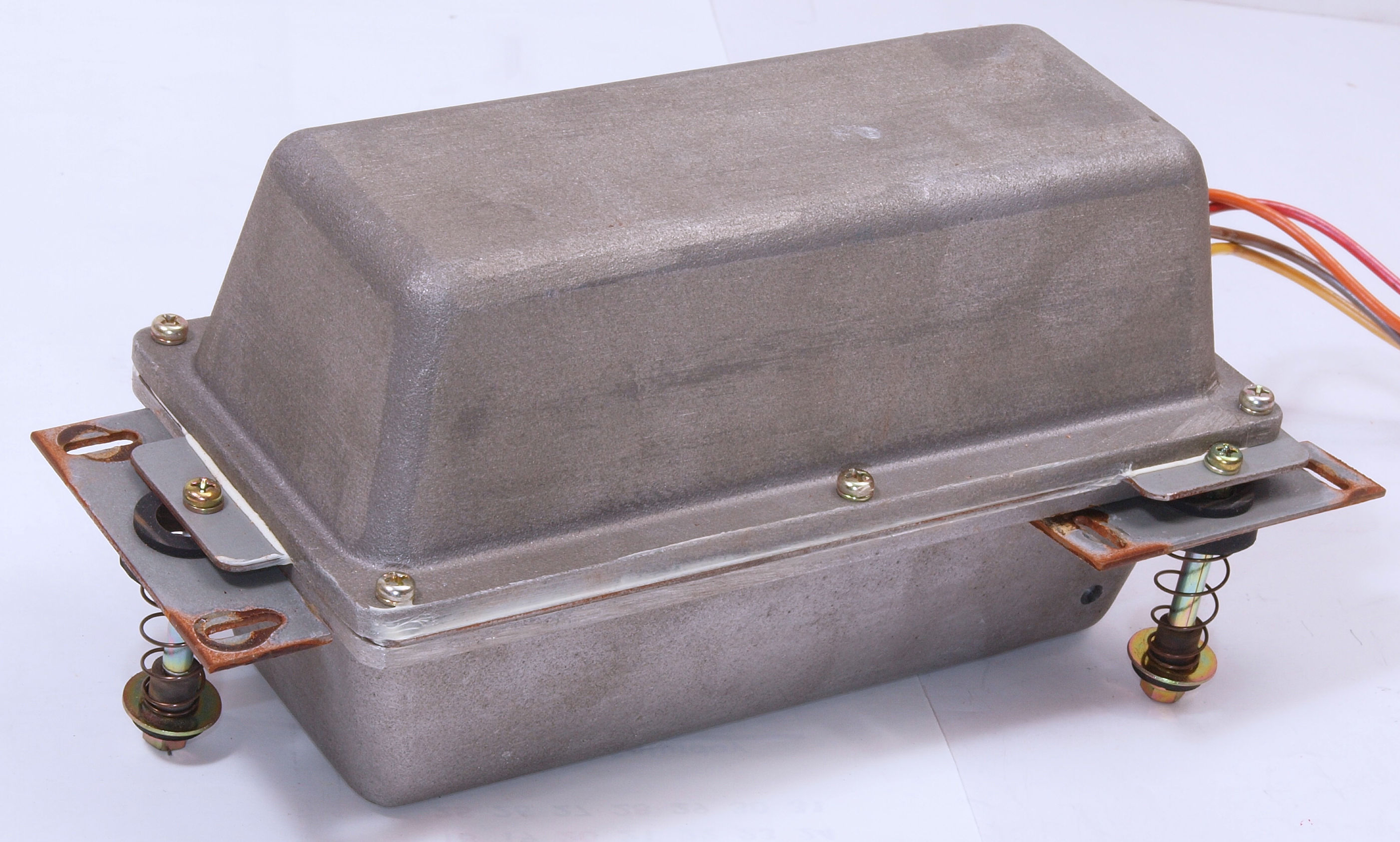

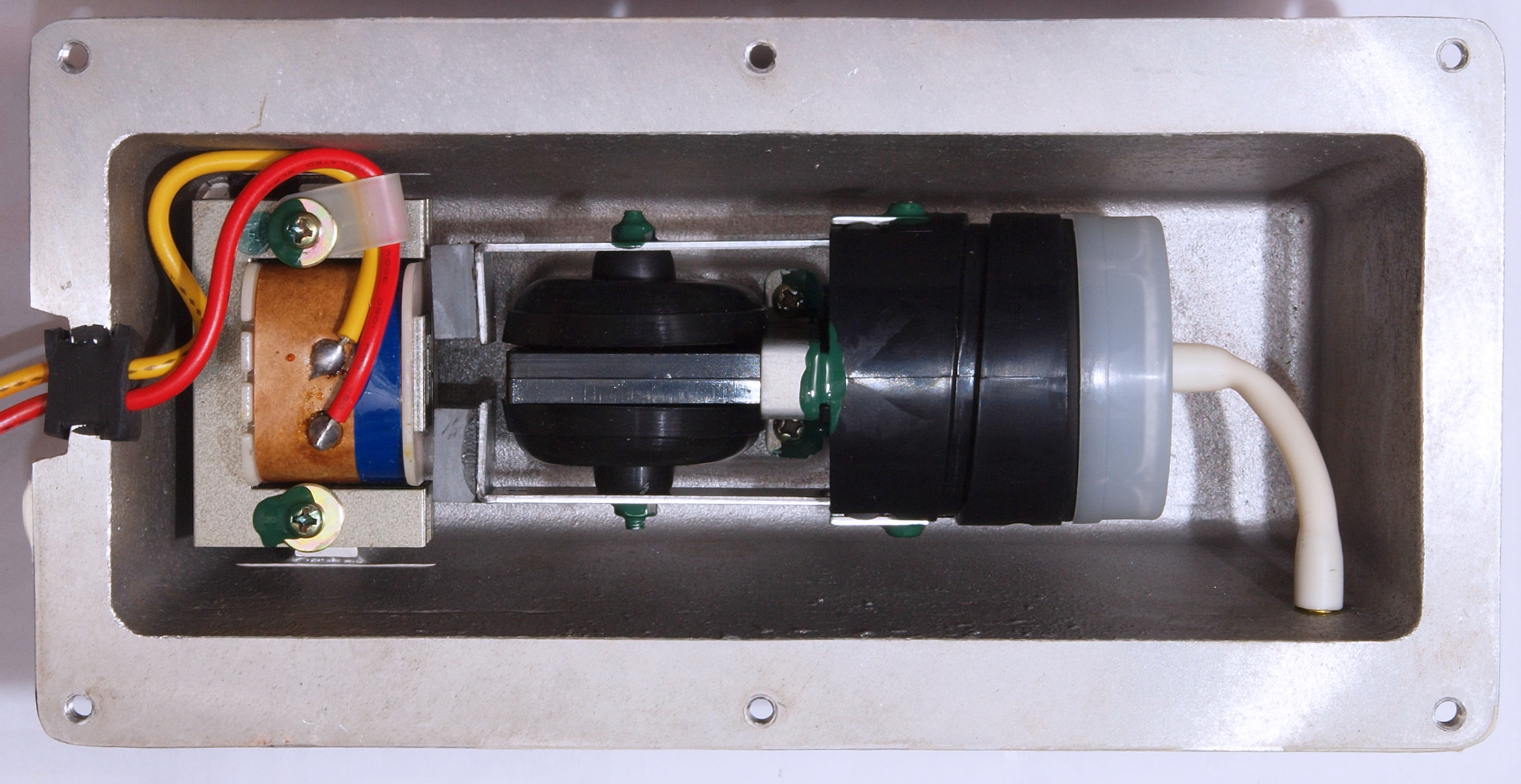

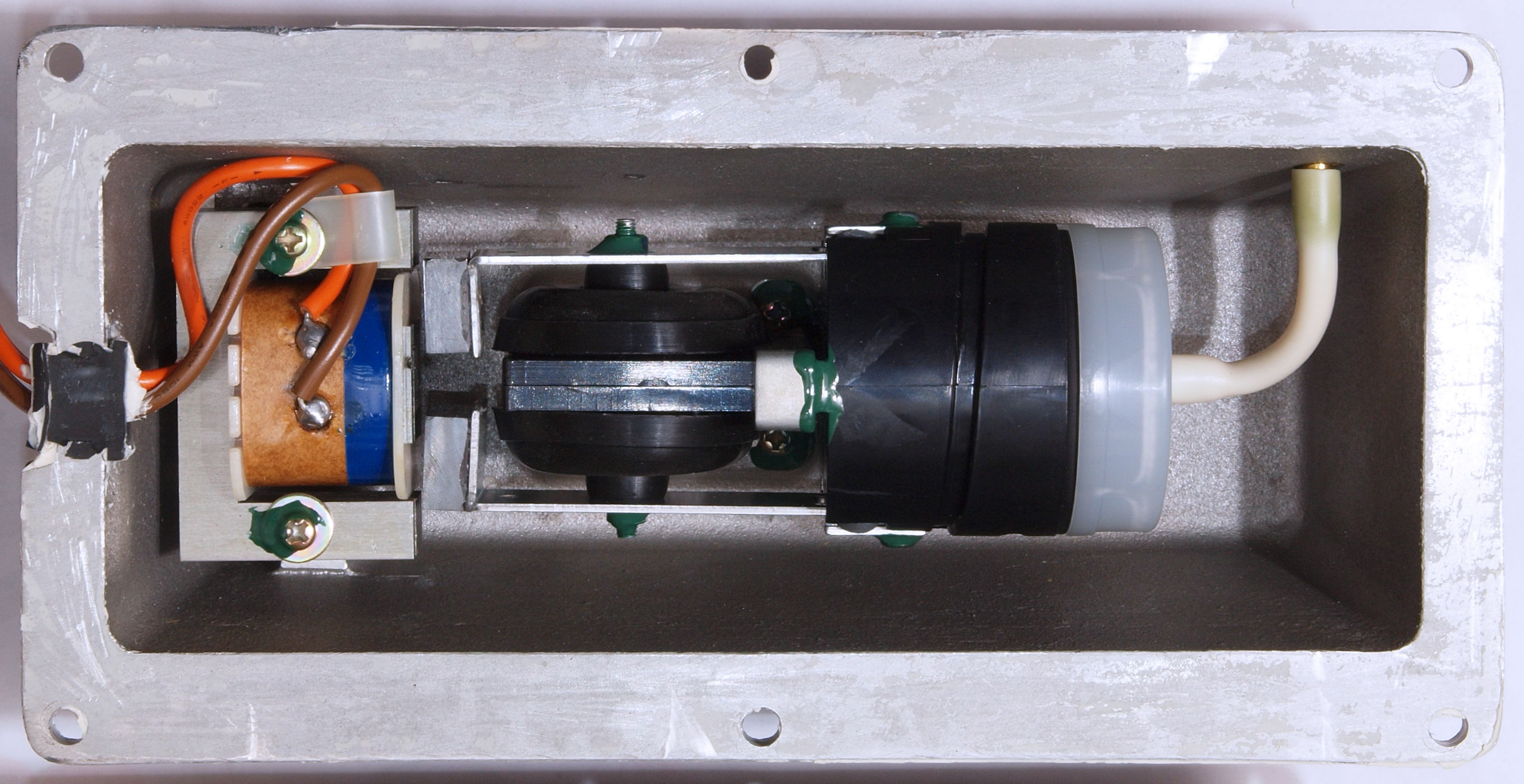

| Ｃ１２． 修理（交換）後 「Ａ＝吐き出し用ポンプ」 ユニット |
 |

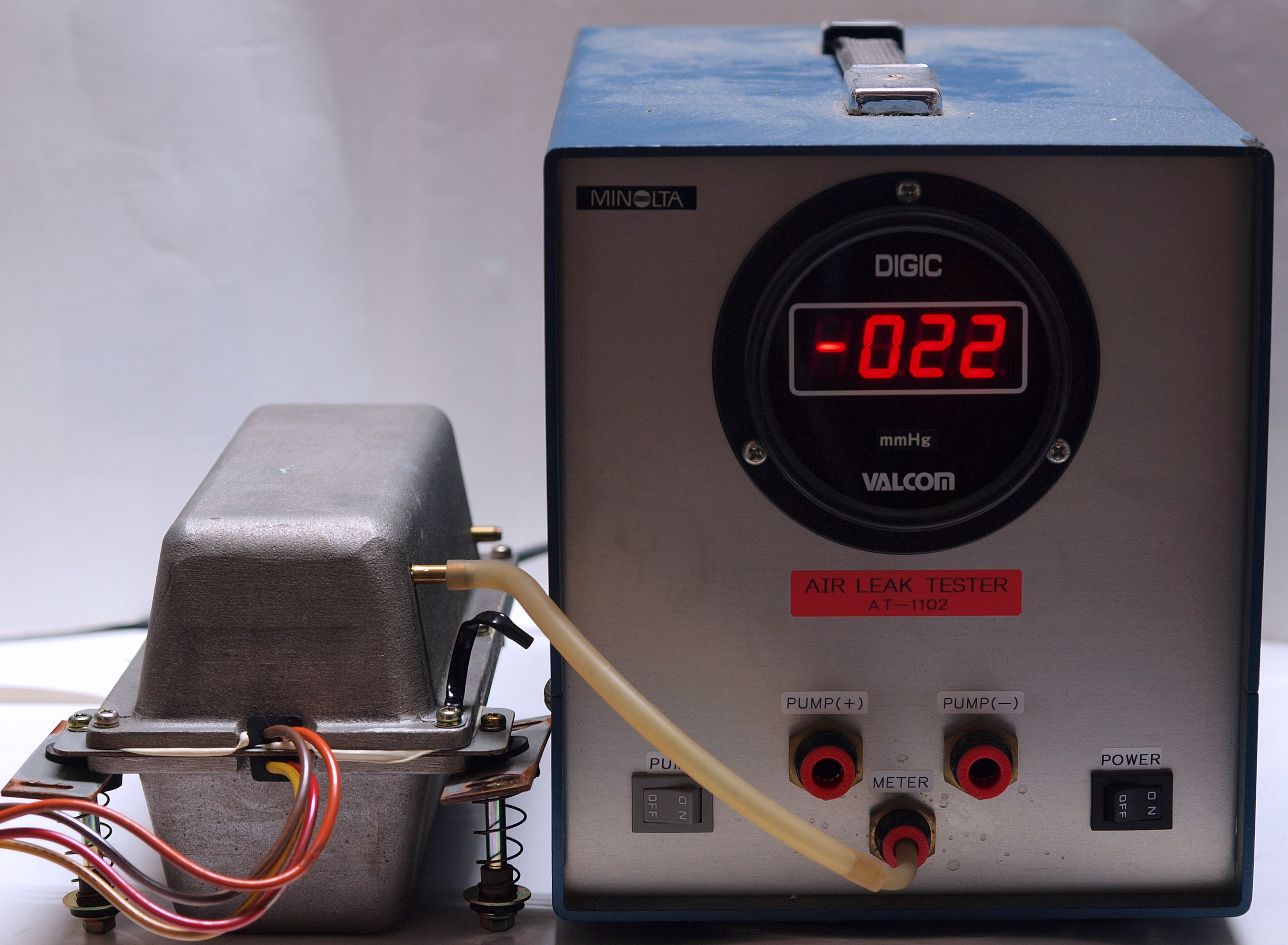

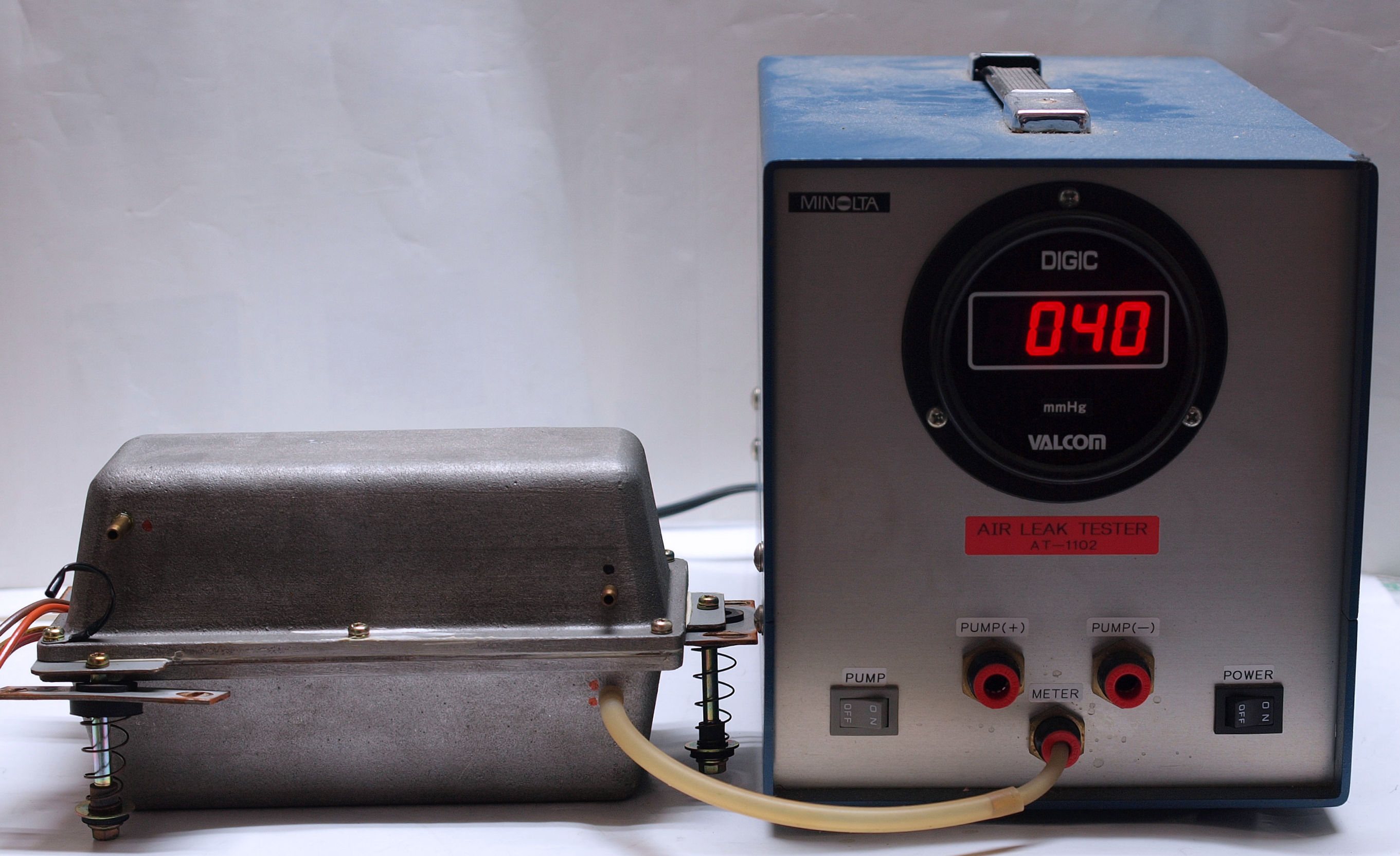

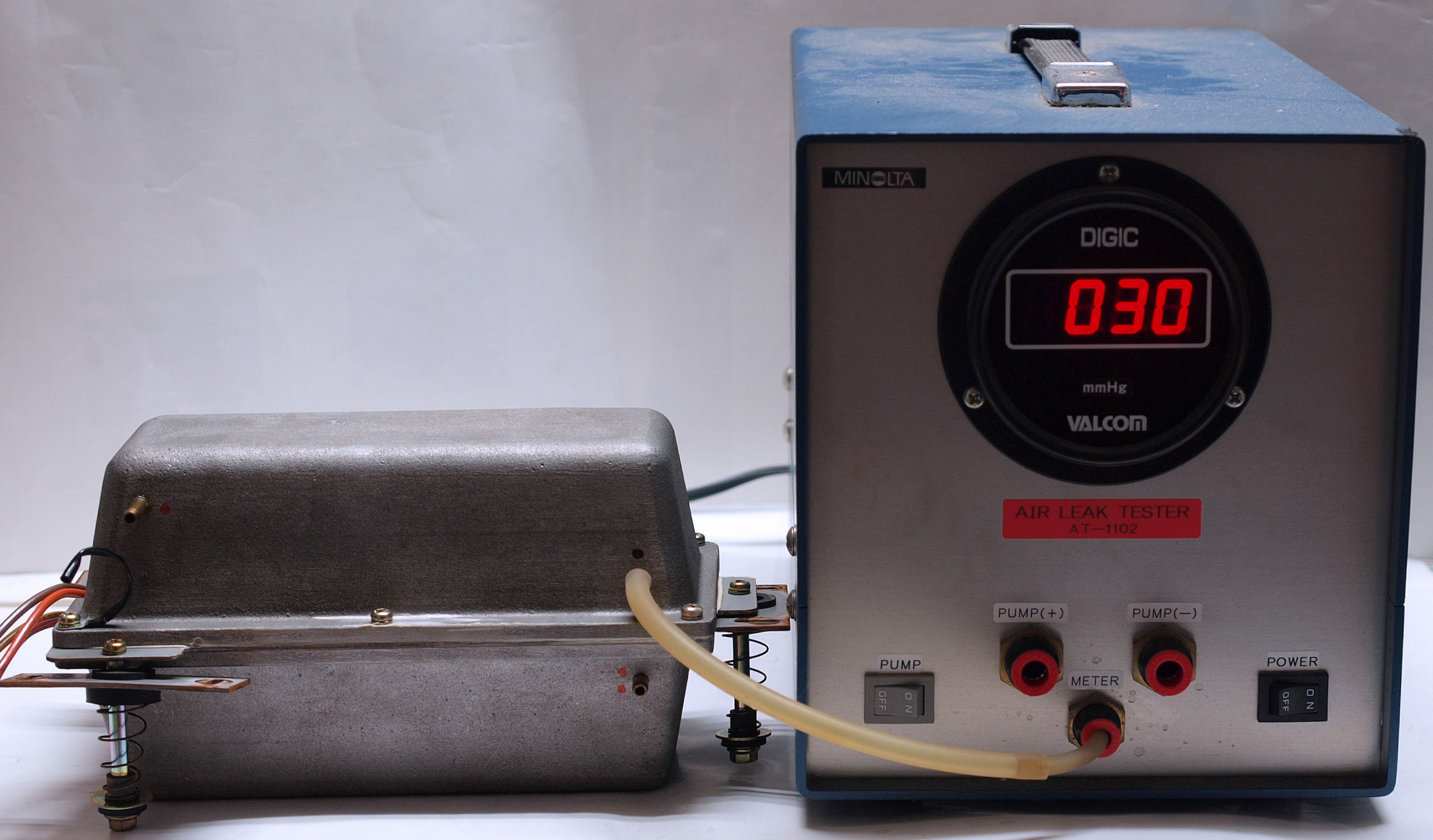

| Ｃ１３． 修理（交換）後圧力測定中の 「Ａ＝吐き出し用ポンプ」 |
 |
| Ｃ２１． 修理前 「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」 |
 |

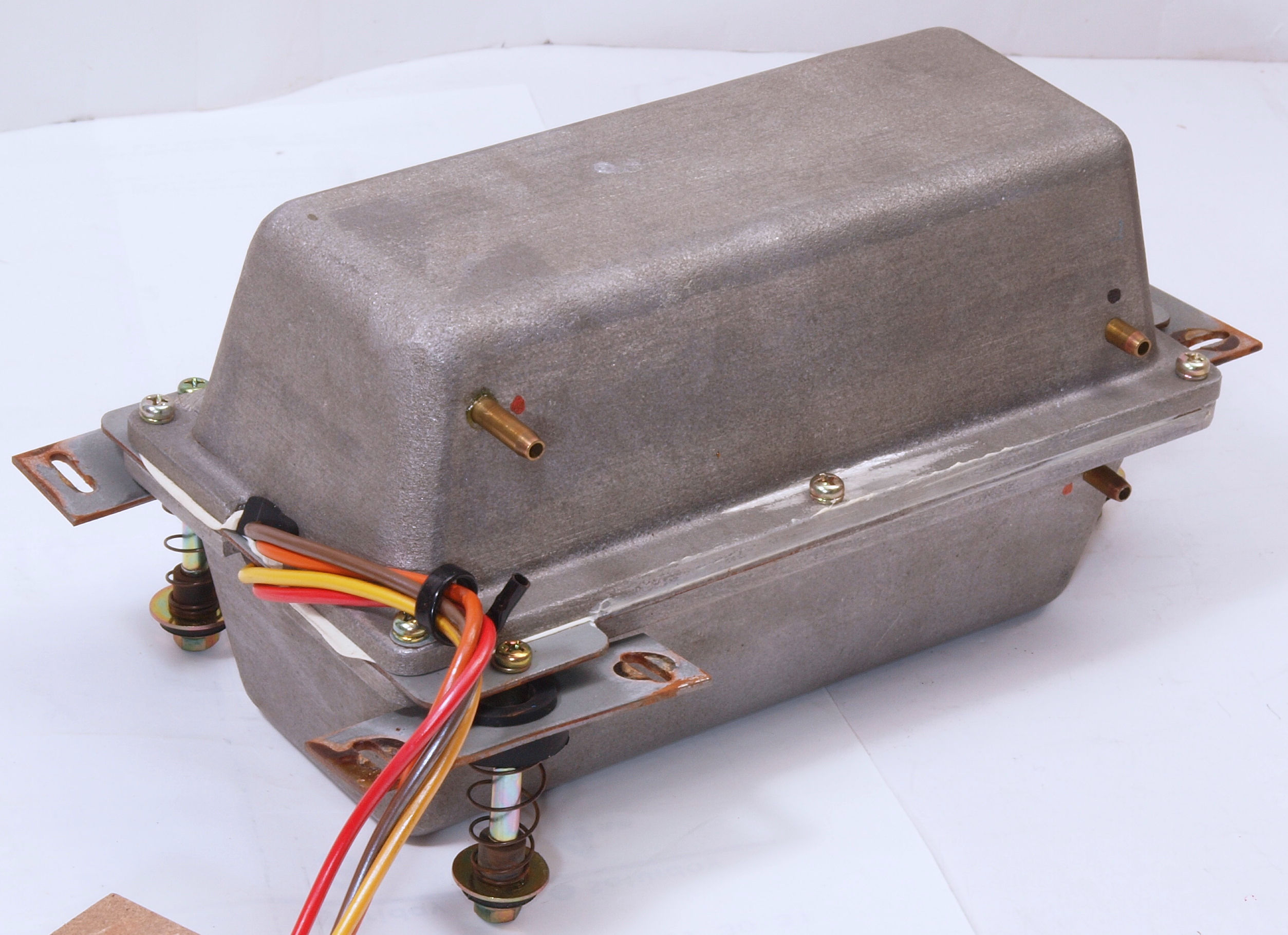

| Ｃ２２． 修理（交換）後 「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」 ユニット |
 |

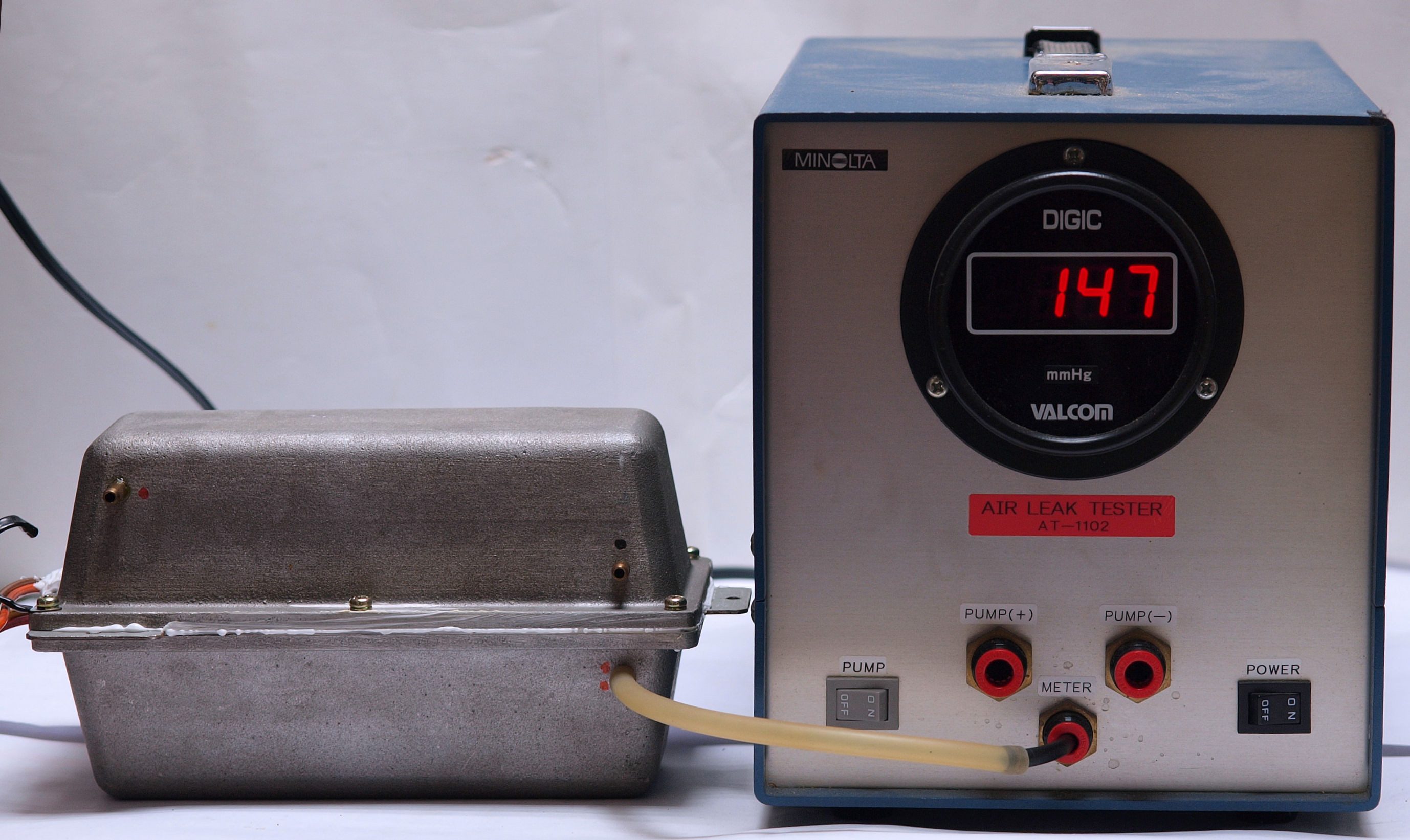

| Ｃ２３． 修理（交換）後圧力測定中の 「Ｃ＝吐き出し」 |
 |

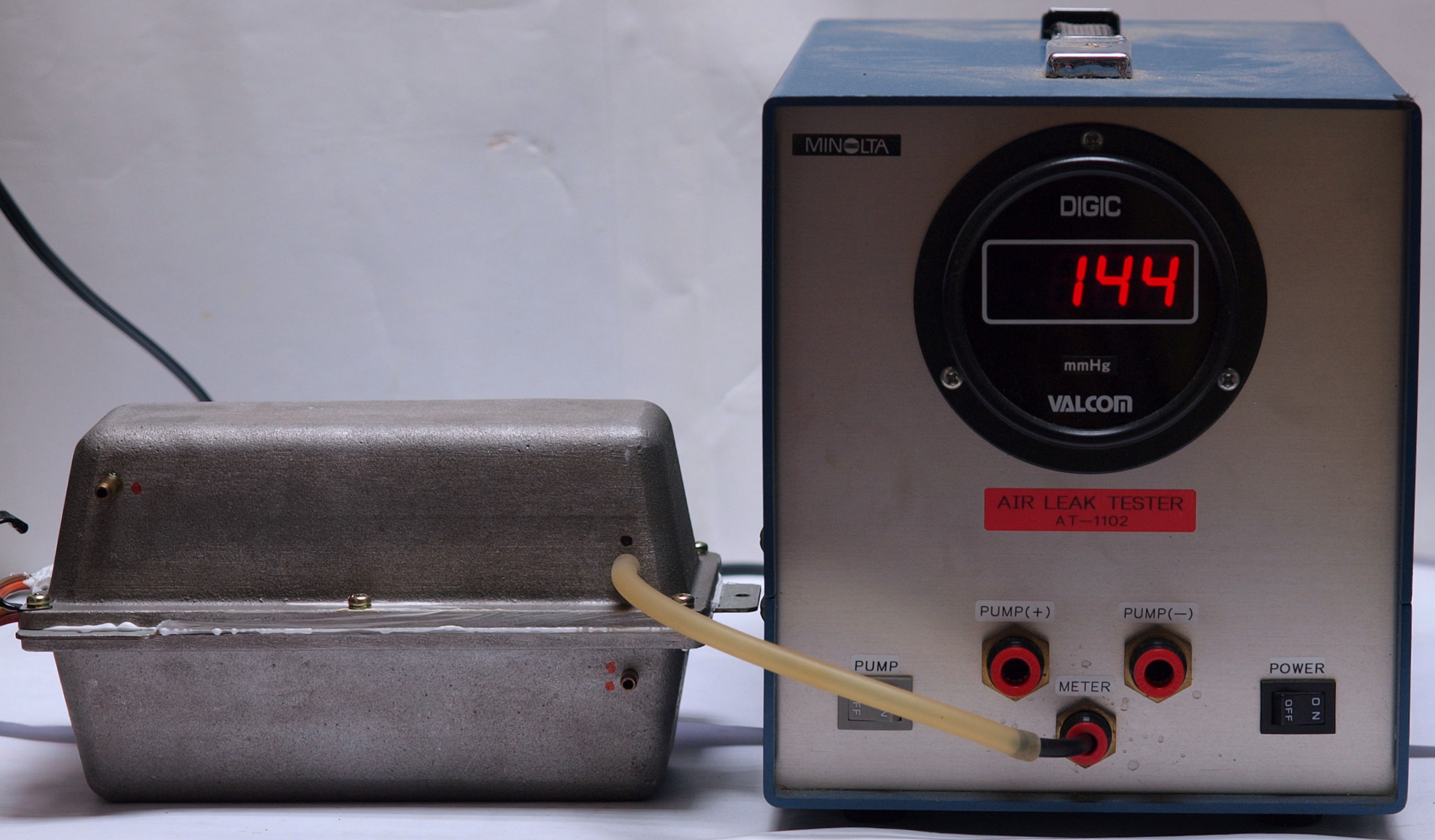

| Ｃ２４． 修理（交換）後圧力測定中の 「Ｂ＝吸い込み」 |
 |
| Ｃ３１． 修理前 各種止めネジ。 「同時修理 ＳＸ−１１１FV． ３台目」 のも含まれています。 |
 |
| Ｃ３２． 修理（塗装）中 各種止めネジ、軽くラッカーを吹き付ける、 この時期は日差しが強く、摂氏７０度位まで、温度が上がり、強い皮膜となる。 |
 |
| Ｃ３３． 修理前 ポンプ取り付け金具類、錆が出ている。 |
 |
| Ｃ３４． 修理（塗装）後 ポンプ取り付け金具類、錆止めにラッカーを吹き付ける、 この時期は日差しが強く、摂氏７０度位まで、温度が上がり、強い皮膜となる。 |
 |

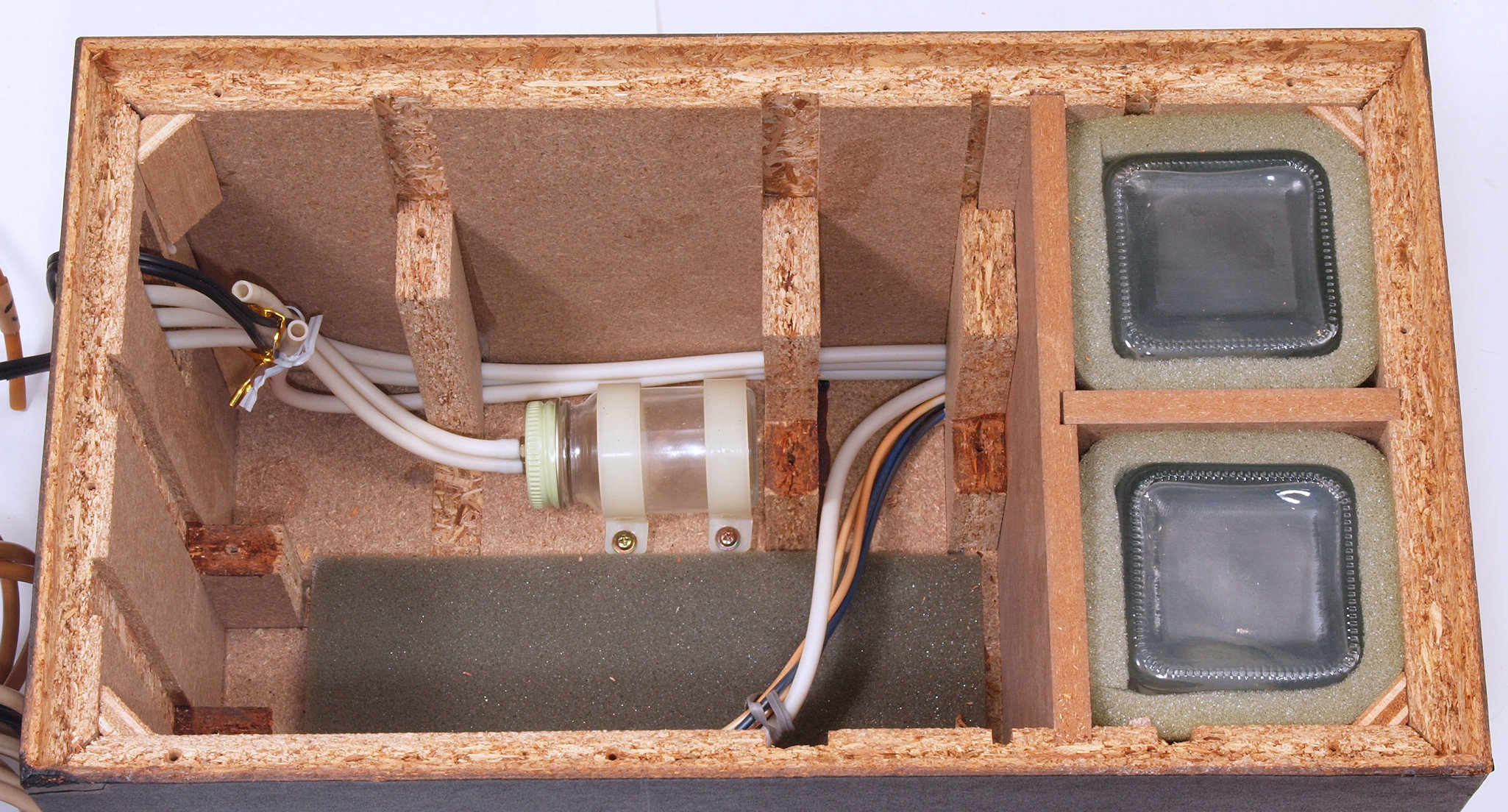

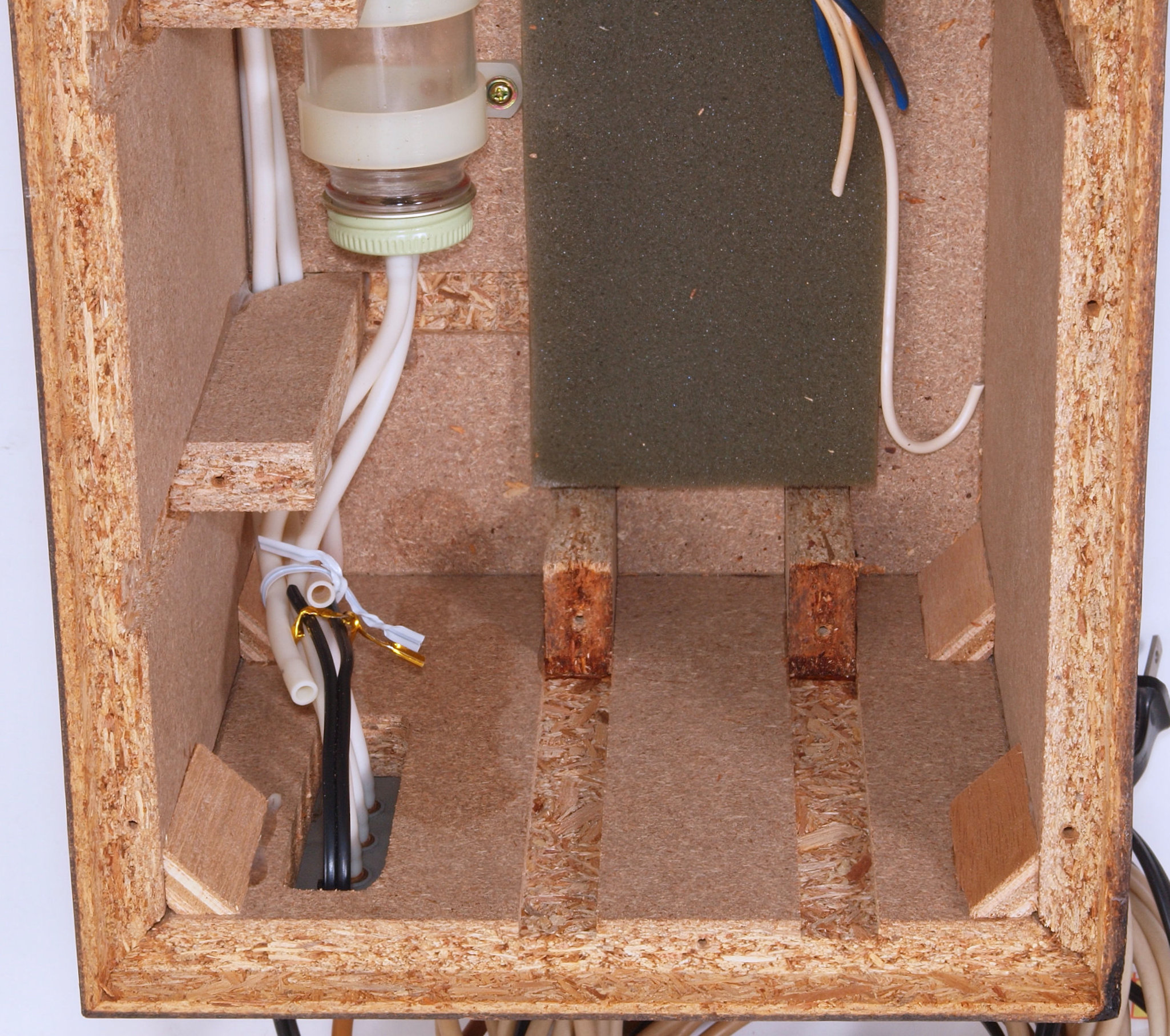

| Ｃ４１． 修理前 接着材が劣化した木箱圧縮板右側。 |
 |

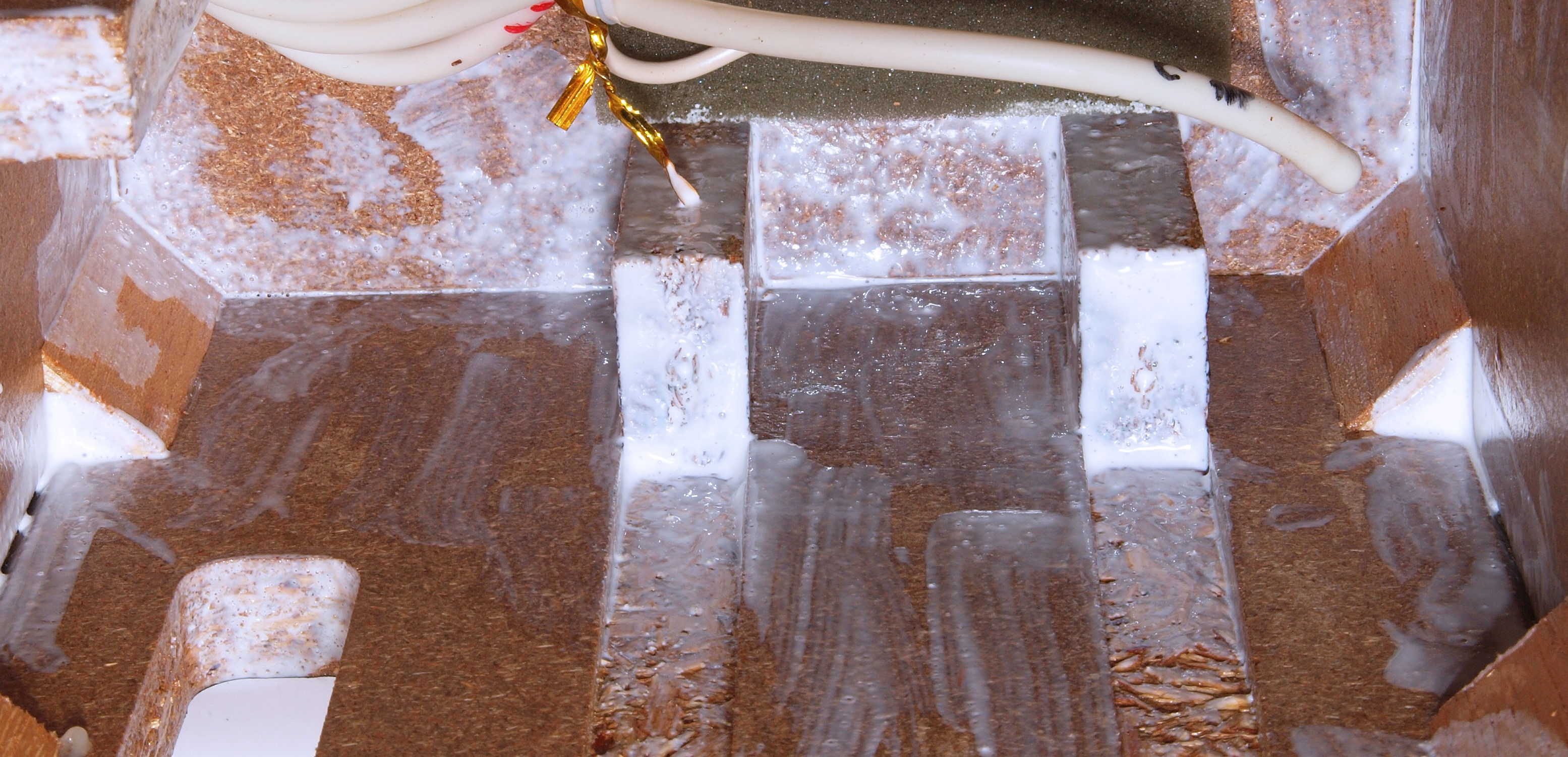

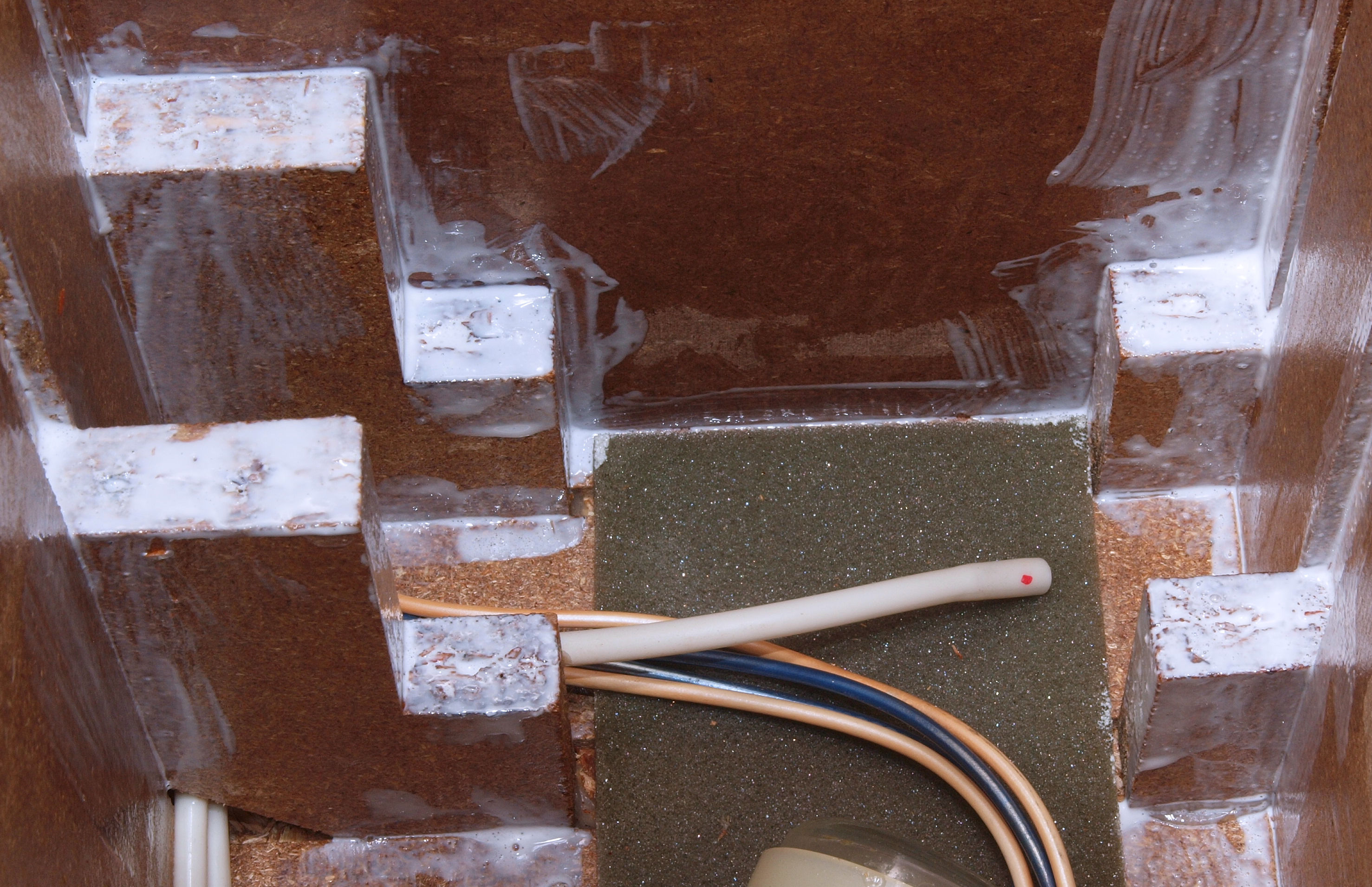

| Ｃ４２． 修理中 圧縮板にボンドを塗って固めている、右側。 |
 |

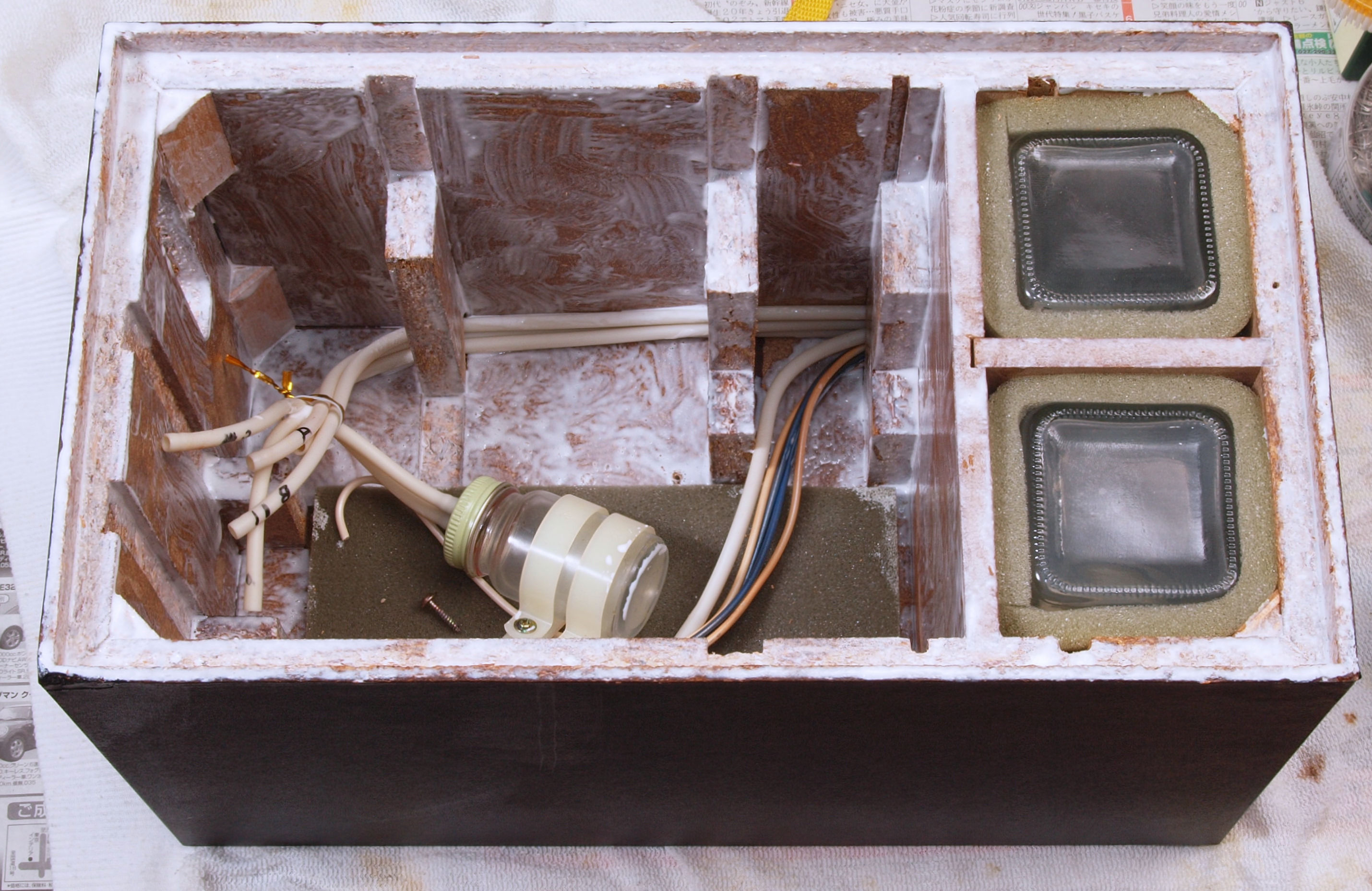

| Ｃ４３． 修理後 表に出るところは、ラッカーを吹き付ける。 |
 |

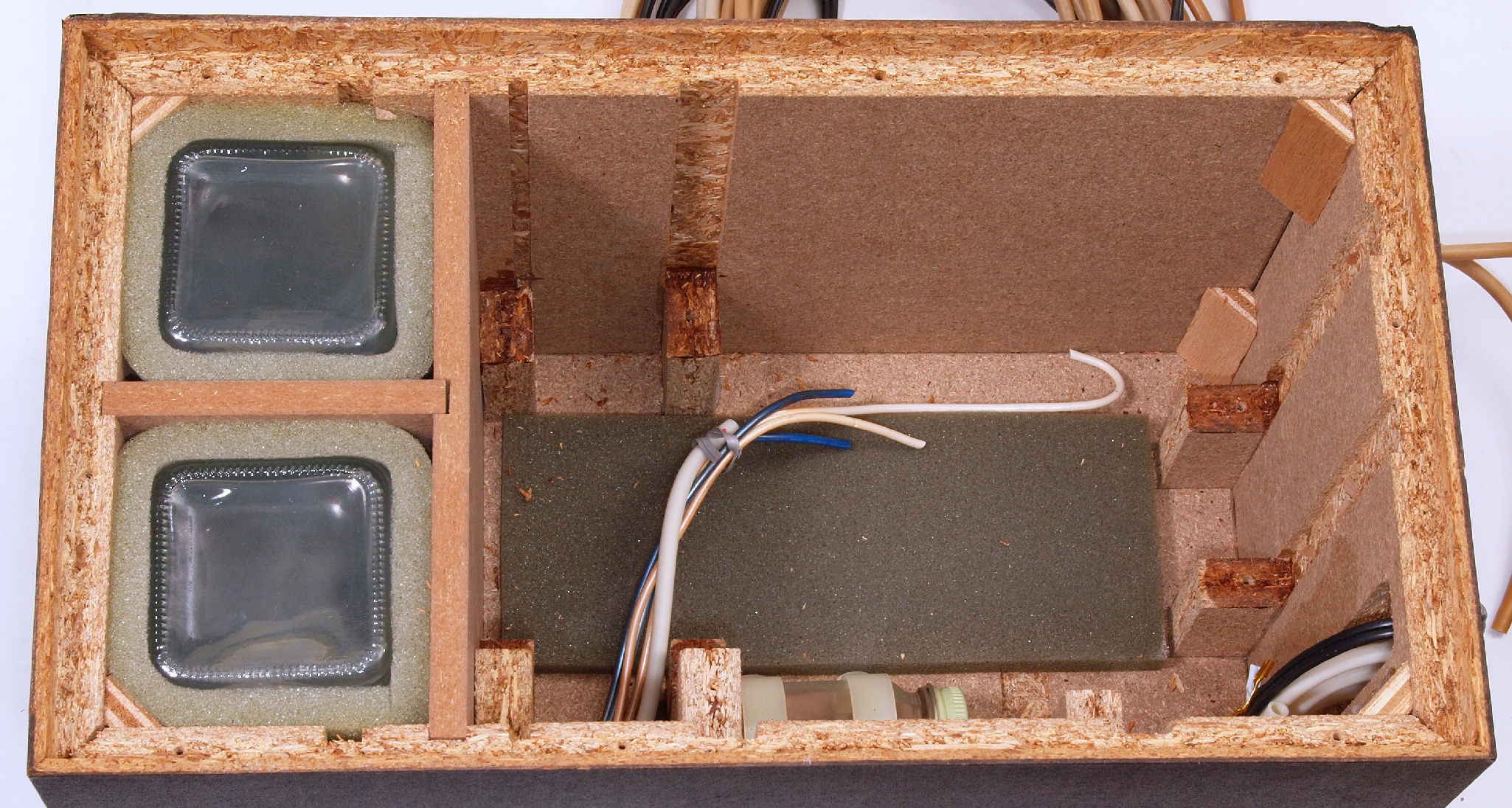

| Ｃ４４． 修理前 接着材が劣化した木箱圧縮板左側。 |
 |
| Ｃ４５． 修理中 圧縮板にボンドを塗って固めている、左側。 |
 |
| Ｃ４６． 修理後 表に出るところは、ラッカーを吹き付ける。 |
 |

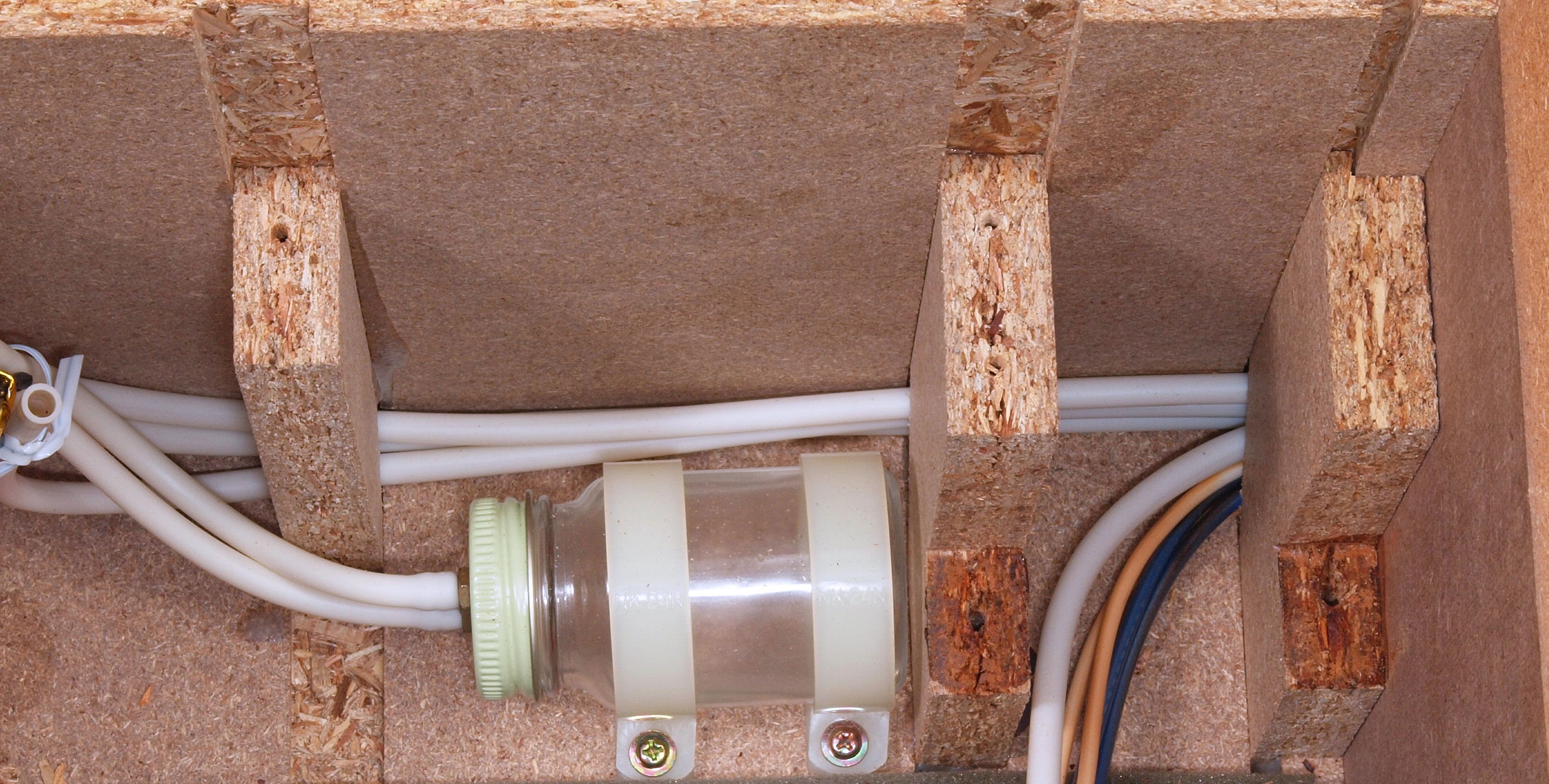

| Ｃ５１． 修理前 接着材が劣化したフューズ取付圧縮板。 |
 |
| Ｃ５２． 修理後 圧縮板にボンドを塗って固めている、フューズ取付圧縮板。 |
 |
| Ｃ５３． 修理前 木ネジで割れた、「ポンプ取り付け板」。 |
 |
| Ｃ５４． 修理中 木ネジで割れた、「ポンプ取り付け板」、ボンドを染みこませる。 |
 |
| Ｃ５５． 修理前 木ネジで割れた、「ポンプ取り付け板」。 |
 |
| Ｃ５６． 修理中 木ネジで割れた、「ポンプ取り付け板」、ボンドを染みこませる。 |
 |
| Ｃ５７． 修理中 「電源入り口、吐出口取り付け板」 の穴、ボンドを染みこませる。 |
 |

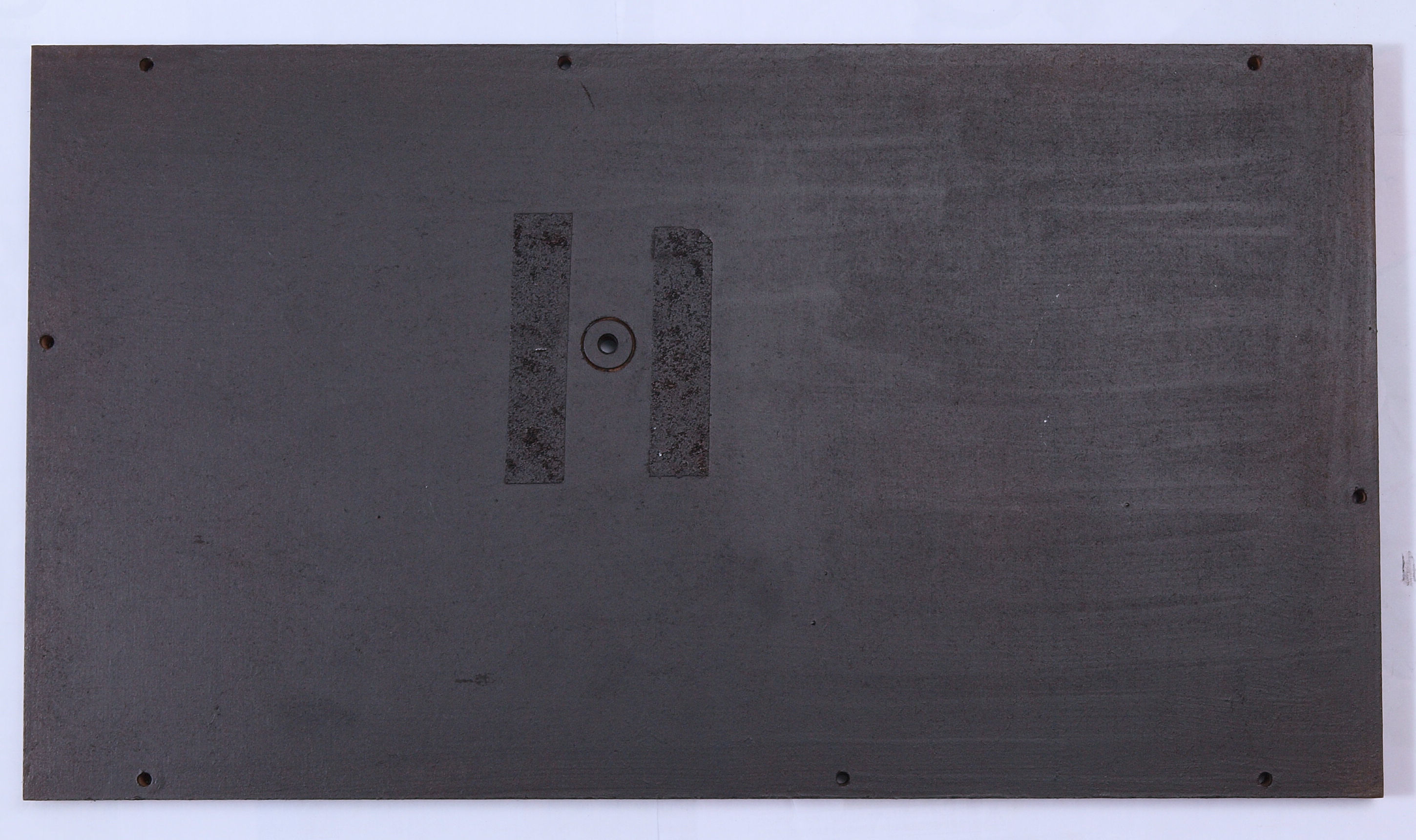

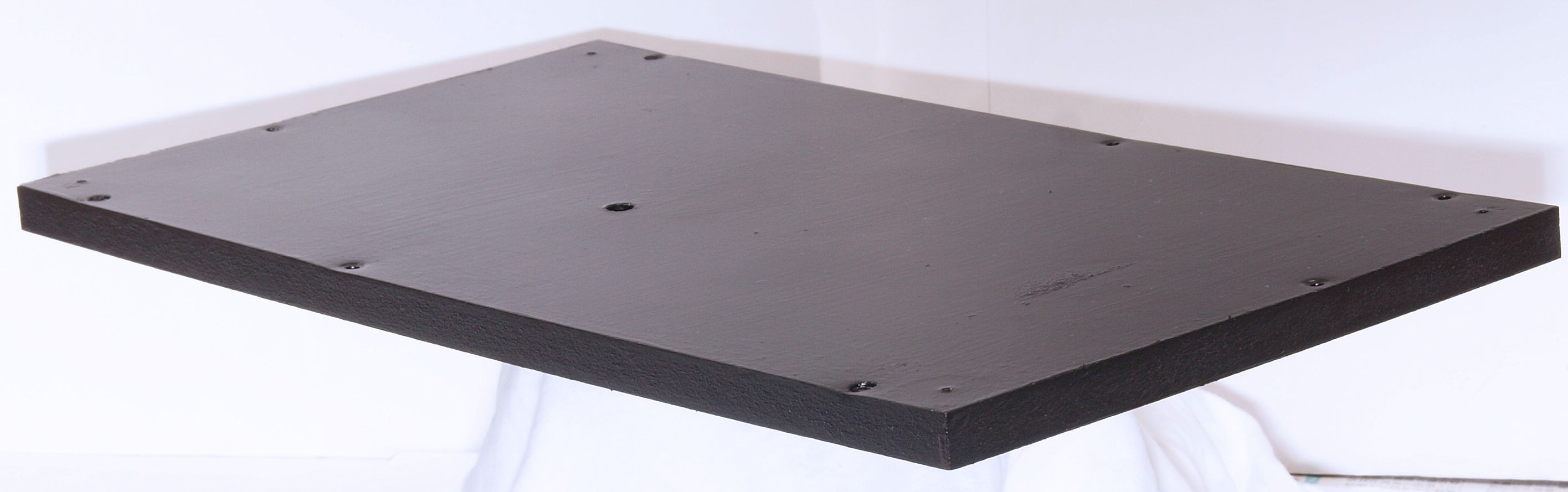

| Ｃ６１． 修理前 下蓋（底板）表。 |
 |

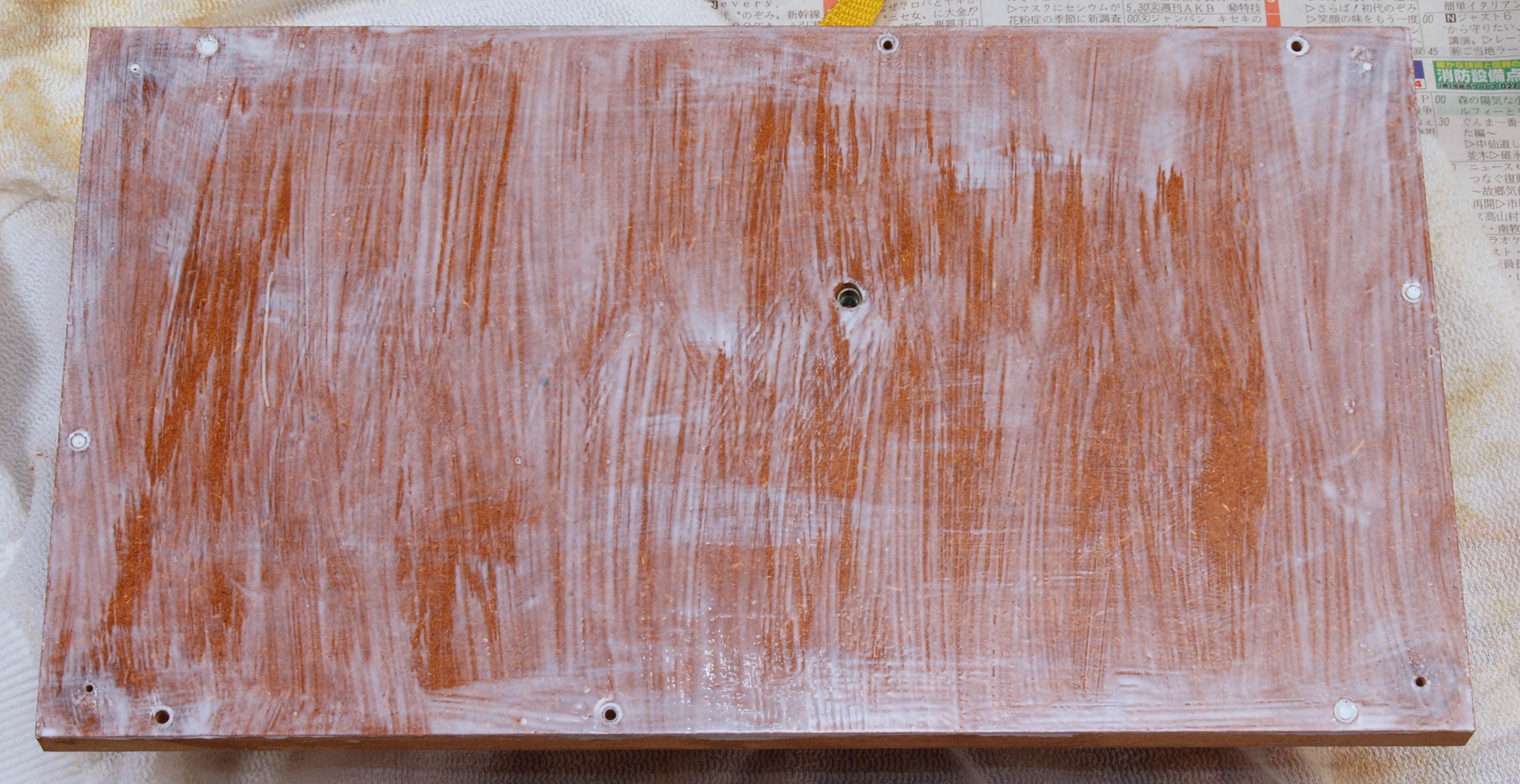

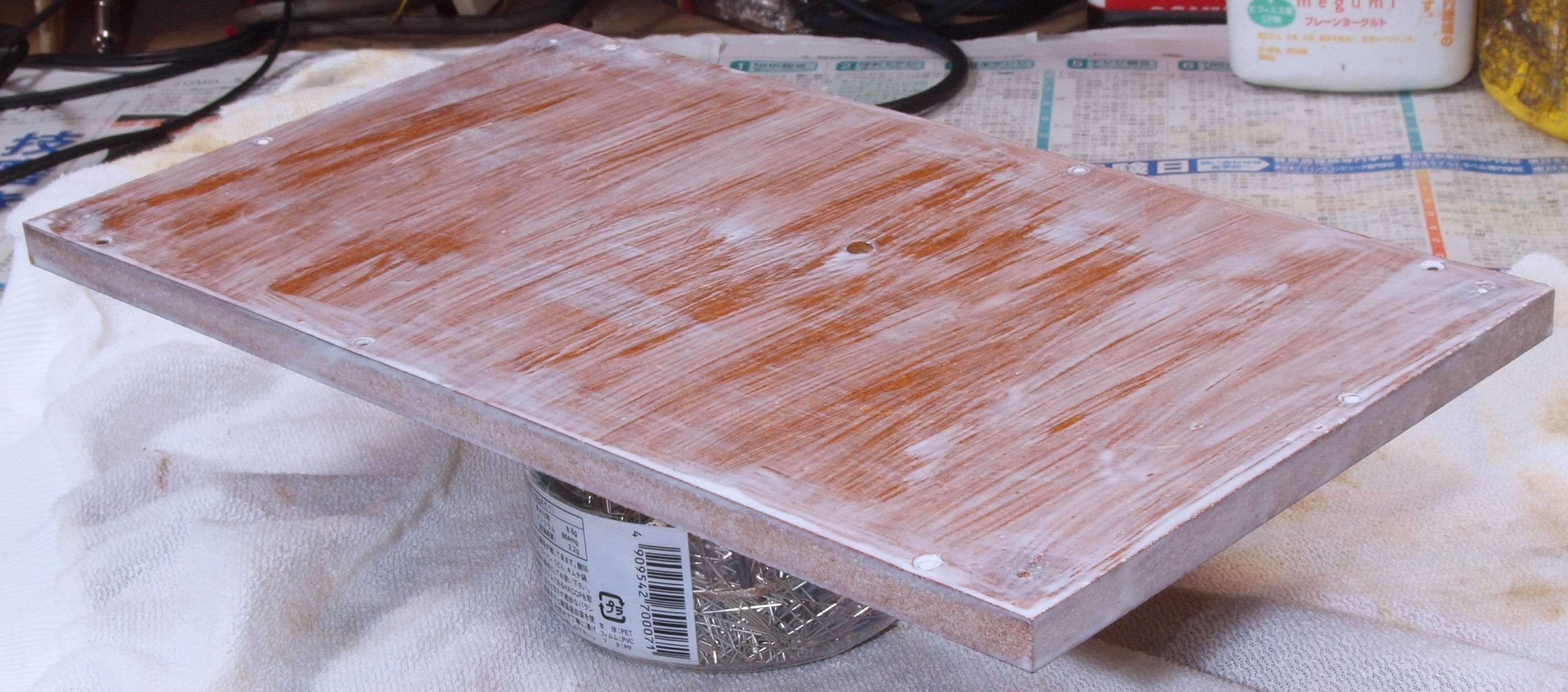

| Ｃ６２． 修理中 下蓋（底板）裏、ボンドを染みこませる。 |
 |
| Ｃ６３． 修理（塗装）後 下蓋（底板）表、湿気止めにラッカーを吹き付ける。 |
 |

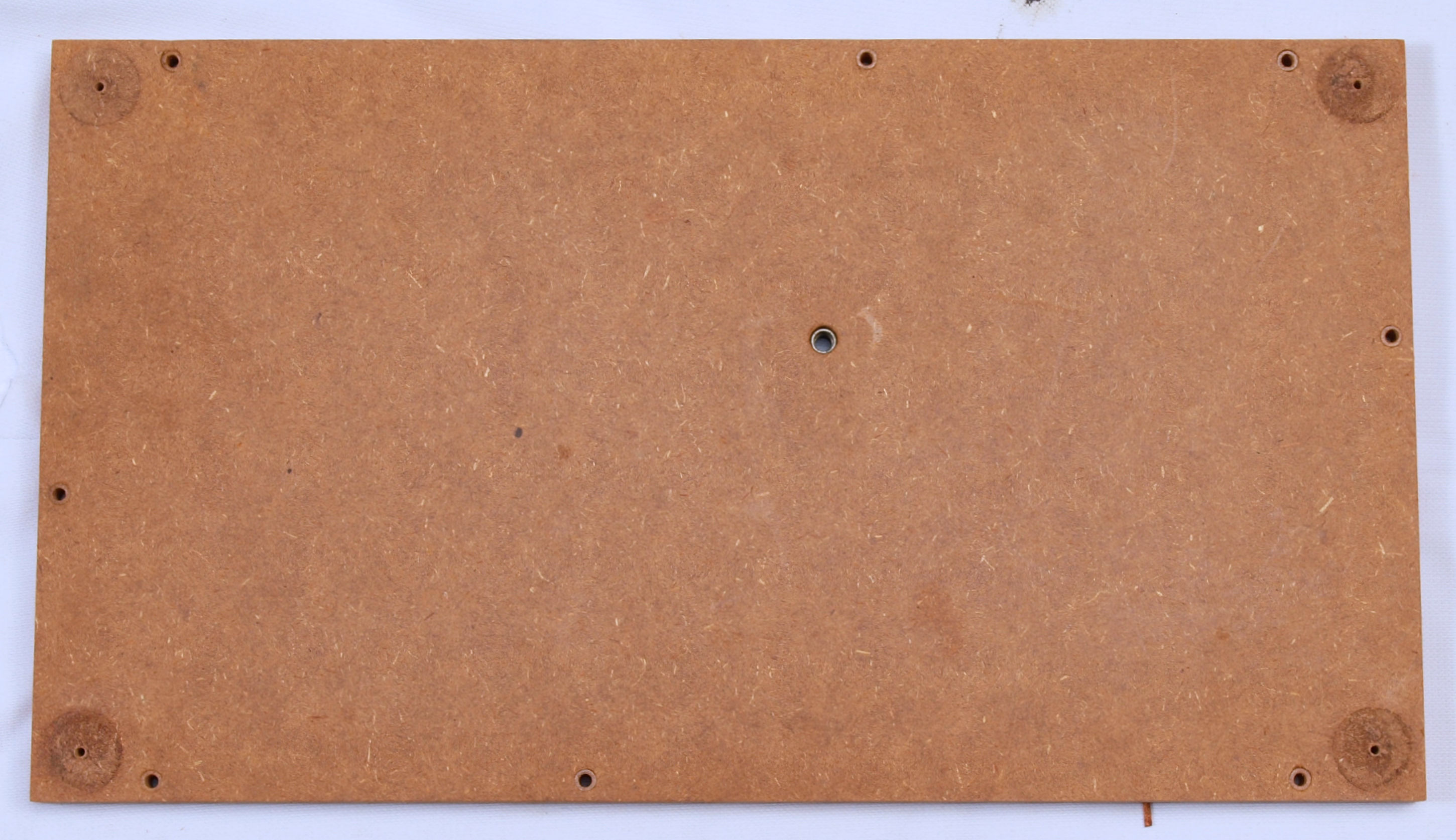

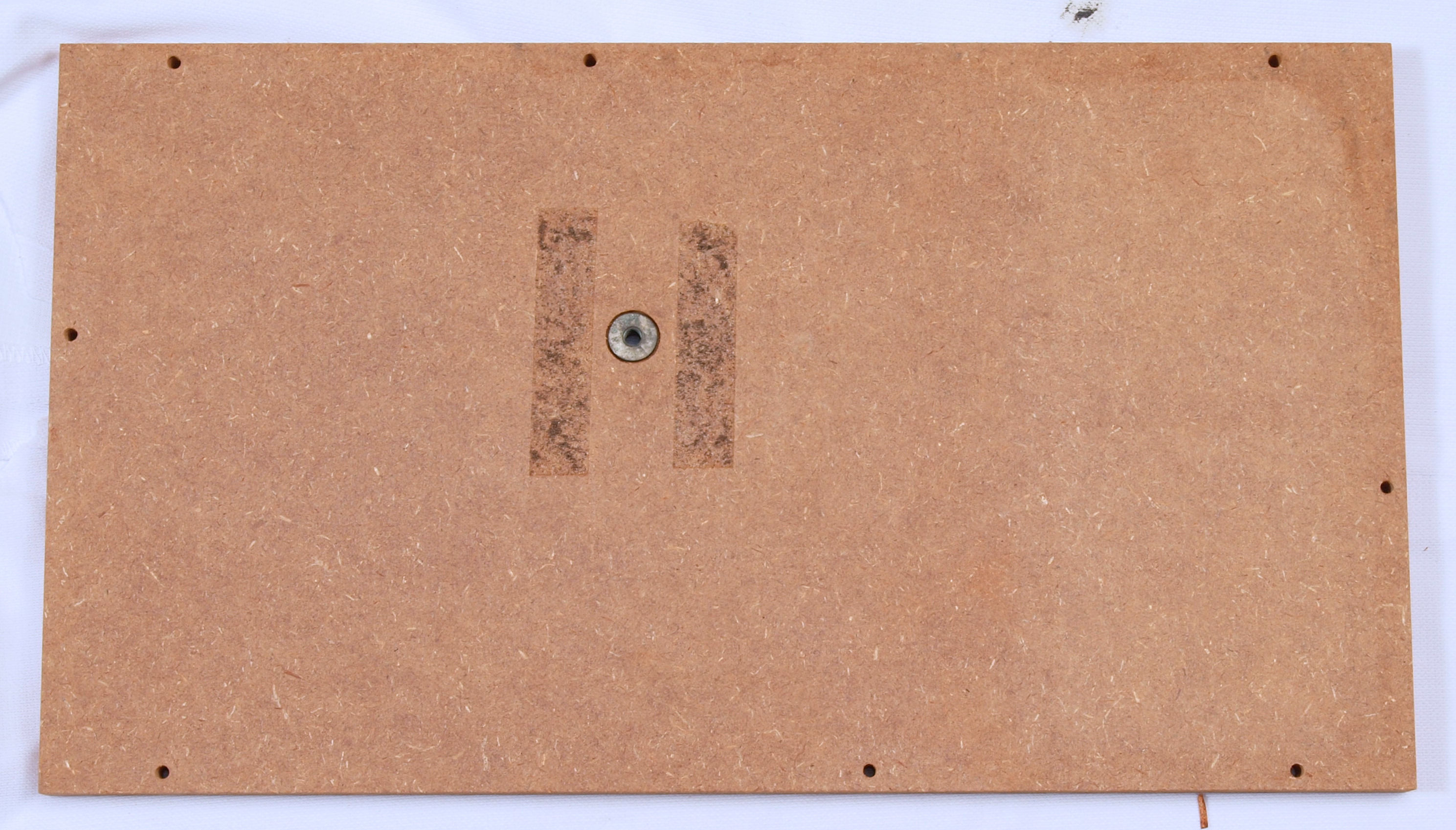

| Ｃ６４． 修理前 下蓋（底板）裏。 |
 |
| Ｃ６５． 修理中 下蓋（底板）裏、ボンドを染みこませる。 |
 |

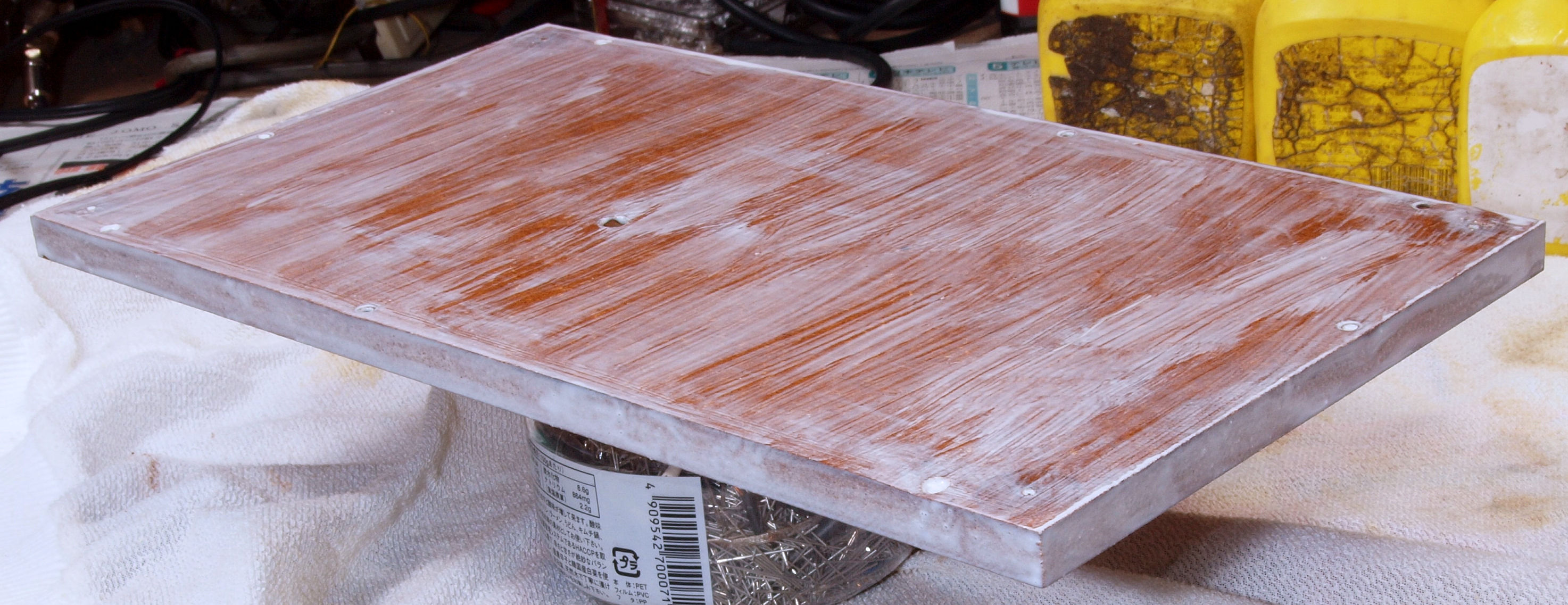

| Ｃ６６． 修理（塗装）後 下蓋（底板）裏、湿気止めにラッカーを吹き付ける。 |
 |
| Ｃ６７． 修理中 下蓋（底板）右横側、ボンドを染みこませる。 |
 |
| Ｃ６８． 修理（塗装）後 さらにラッカーを吹き付ける。 |
 |

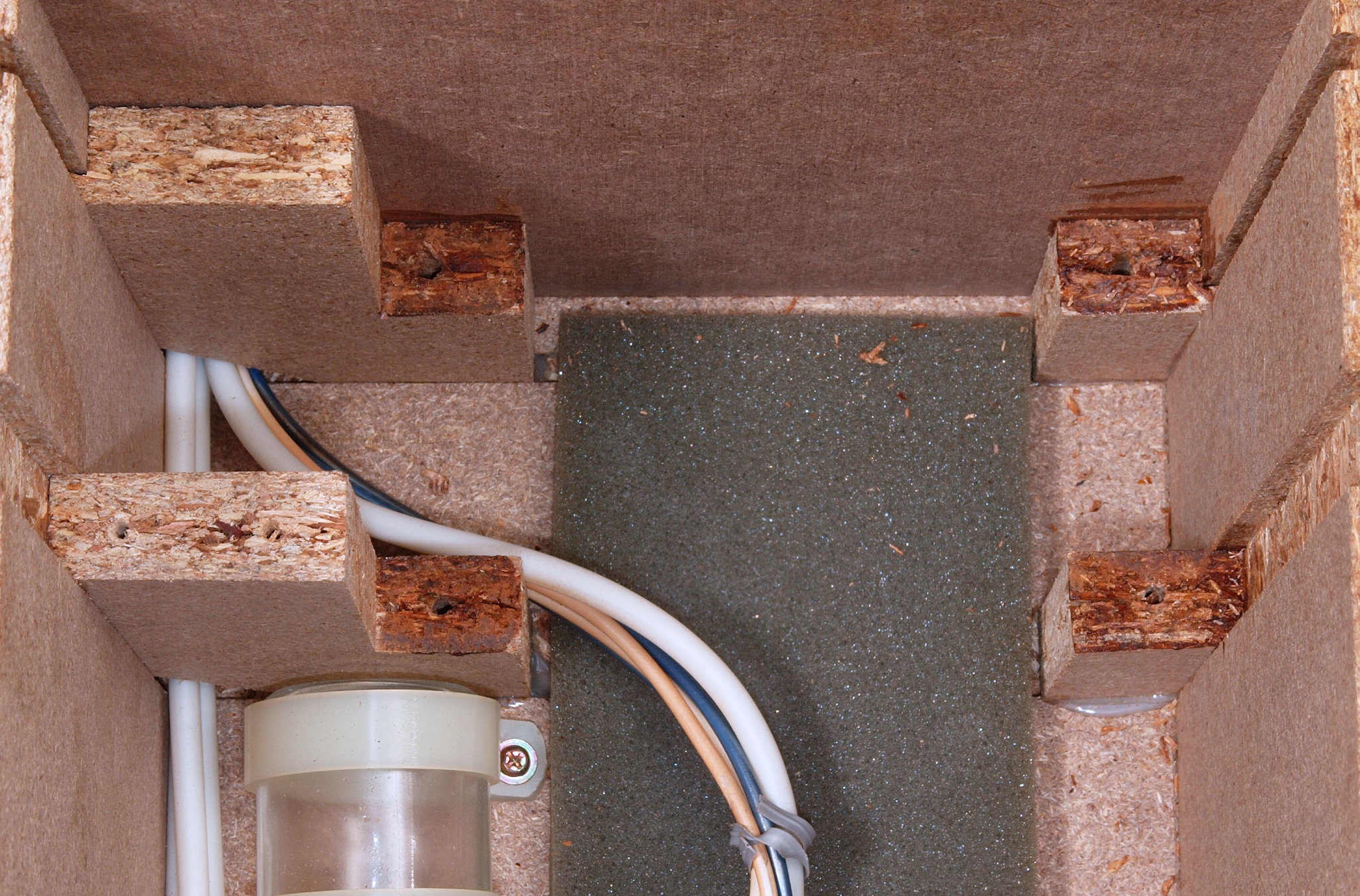

| Ｃ６９． 修理中 下蓋（底板）左横側、ボンドを染みこませる。 |
 |
| Ｃ６A． 修理（塗装）後 さらにラッカーを吹き付ける。 |
 |

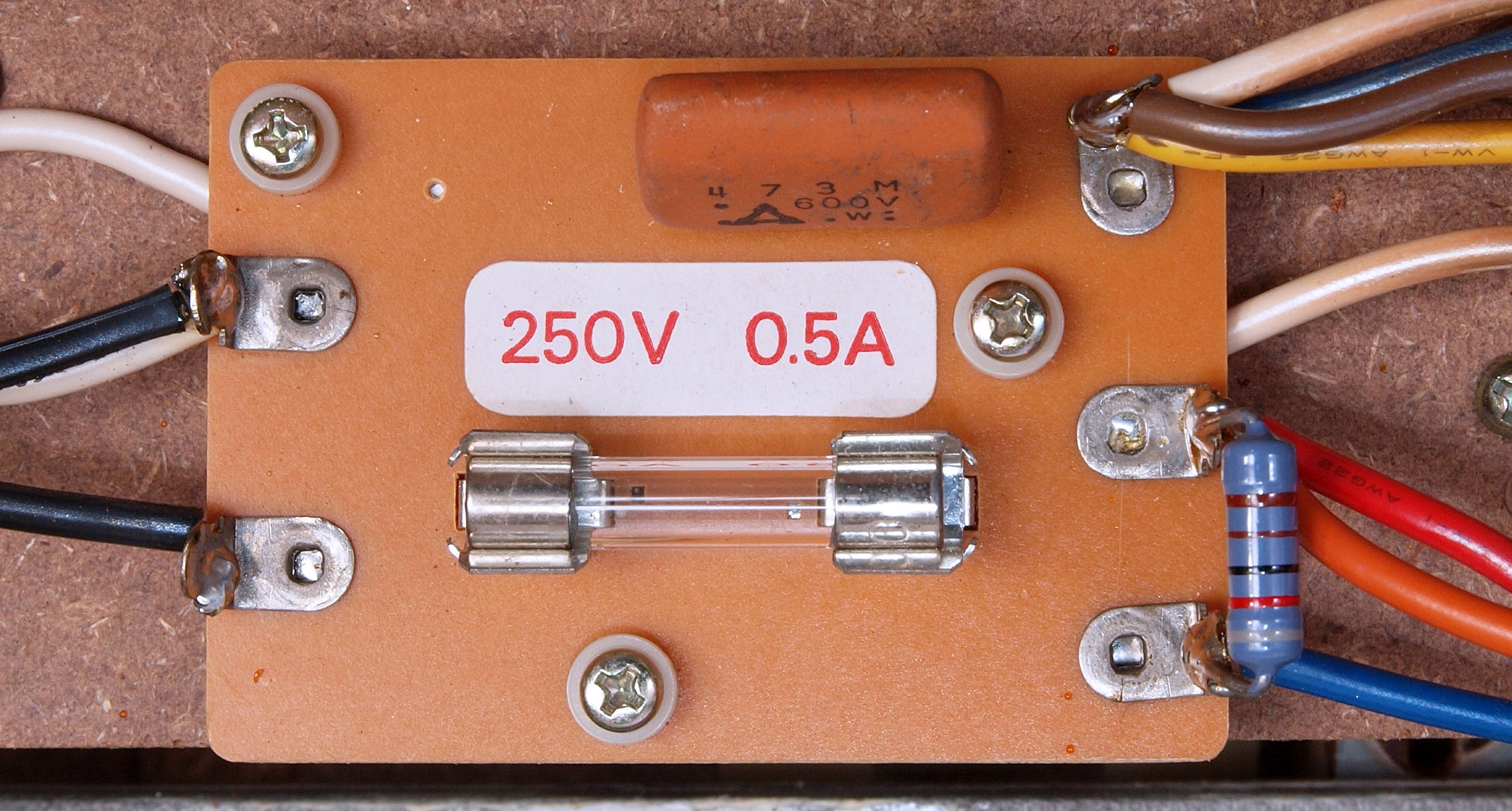

| Ｃ７１． 修理前 フューズ基板。 |
 |

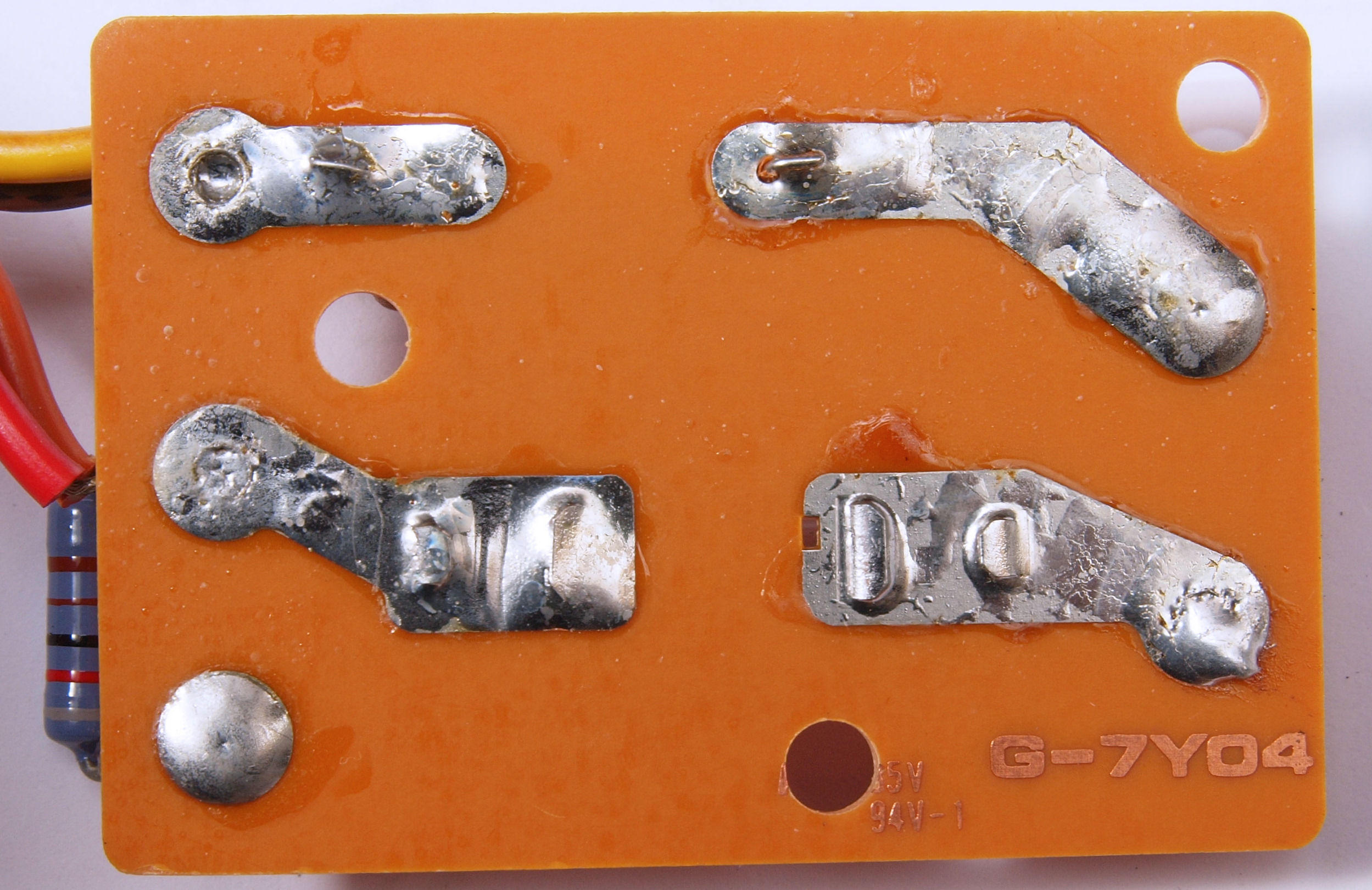

| Ｃ７２． 修理前 フューズ基板裏。 |
 |

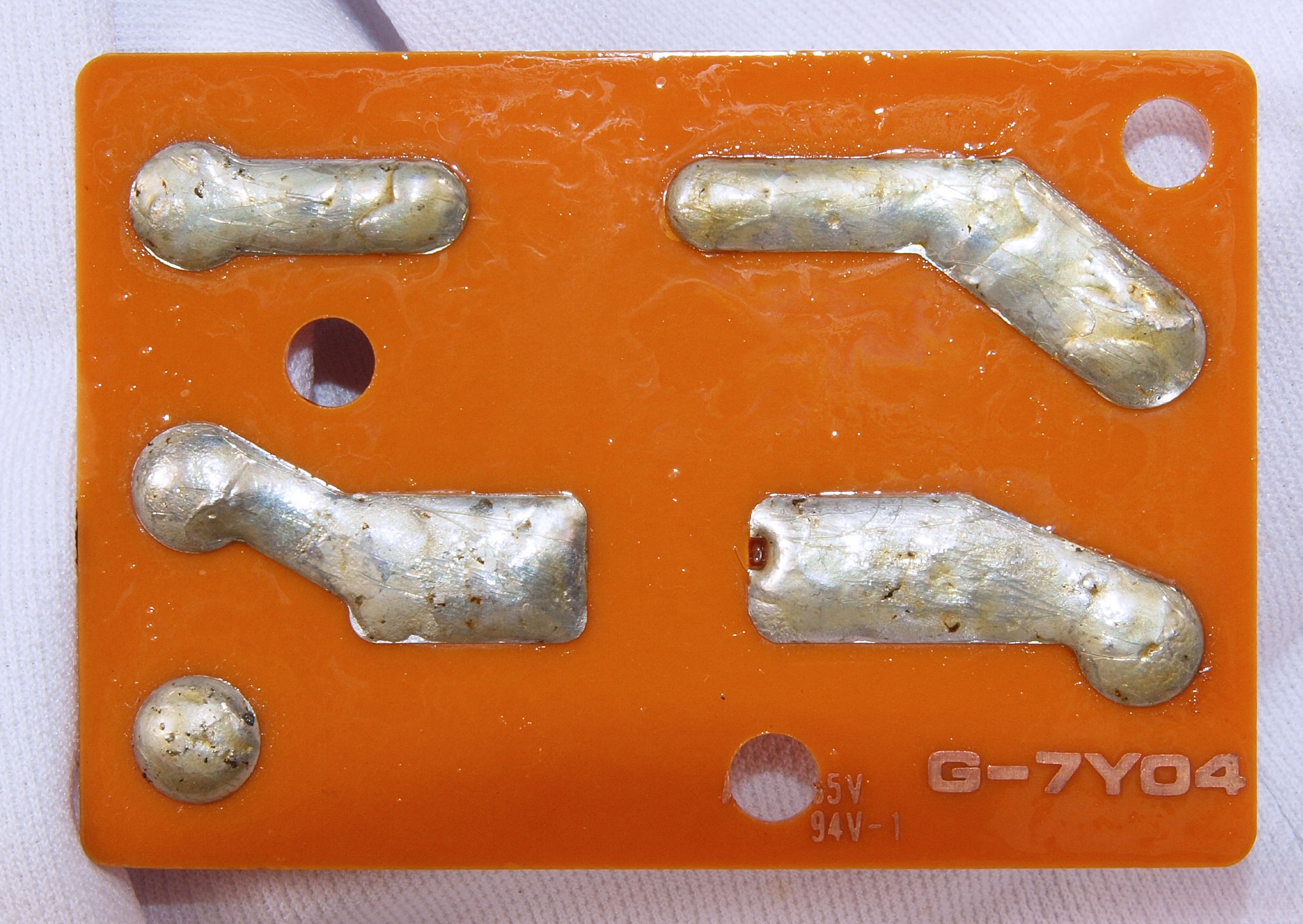

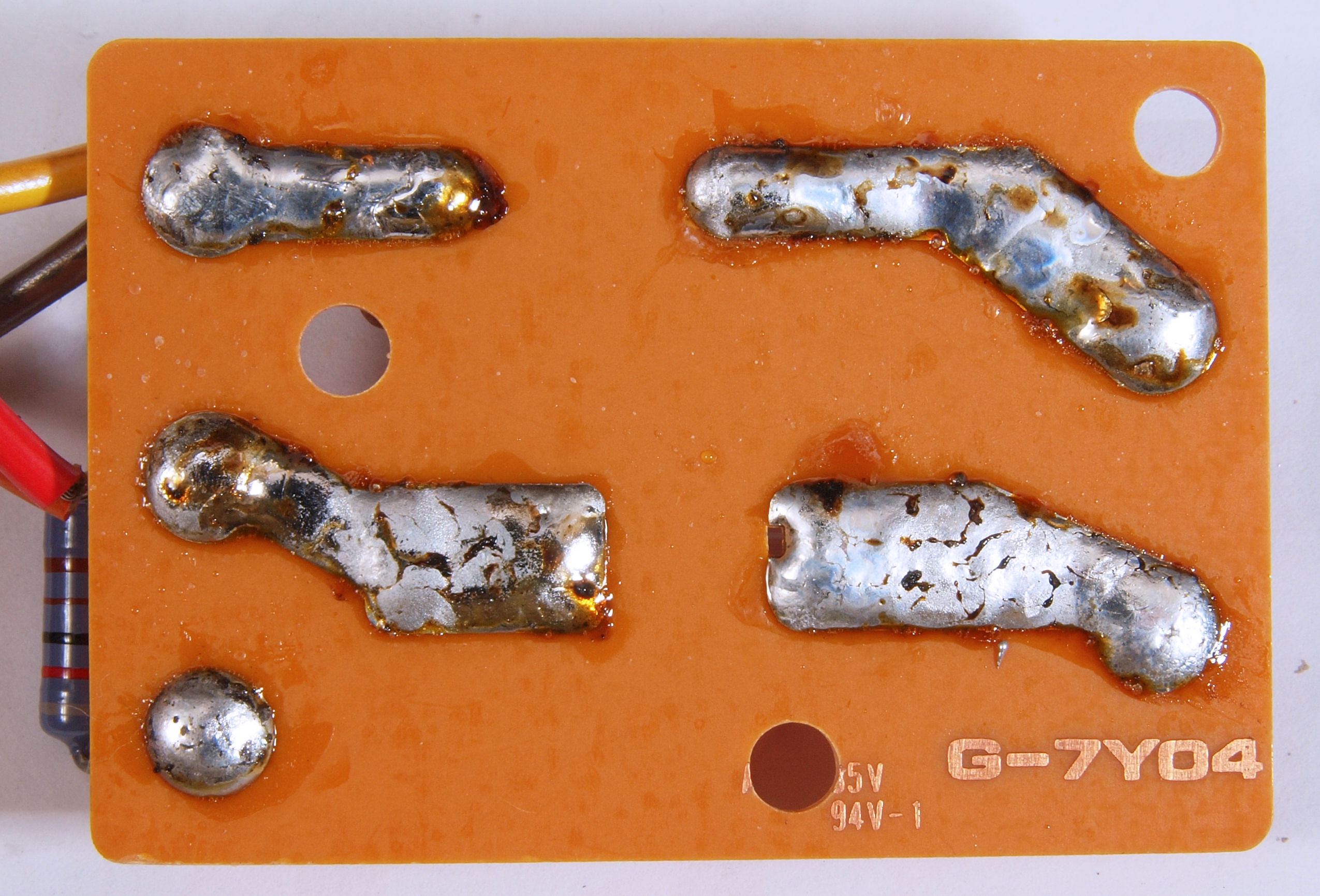

| Ｃ７３． 修理（半田補正）後 フューズ基板裏。 |
 |

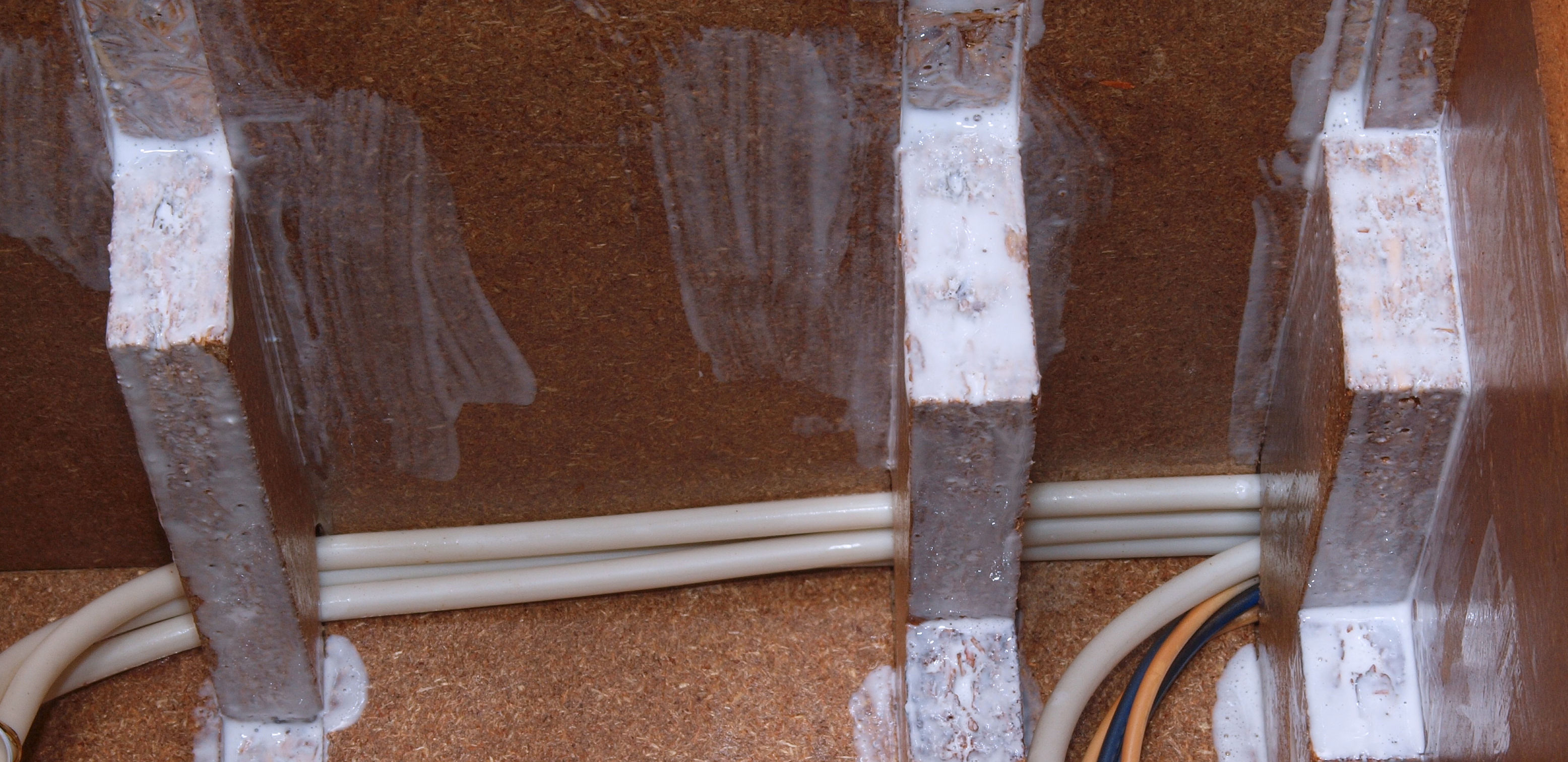

| Ｃ７４． 完成フューズ基板裏。 |
 |

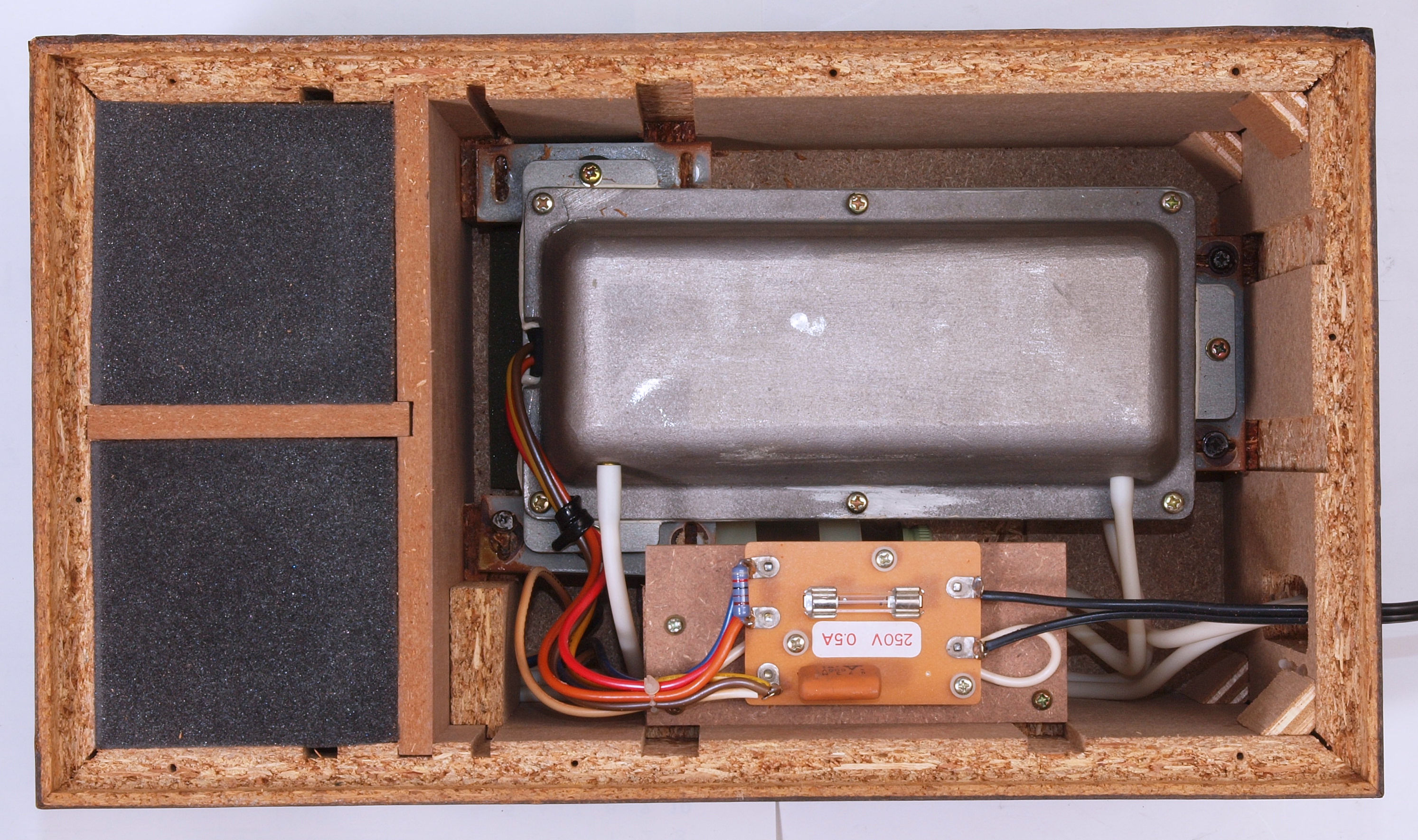

| Ｃ８１． 修理前 上から見る |
|

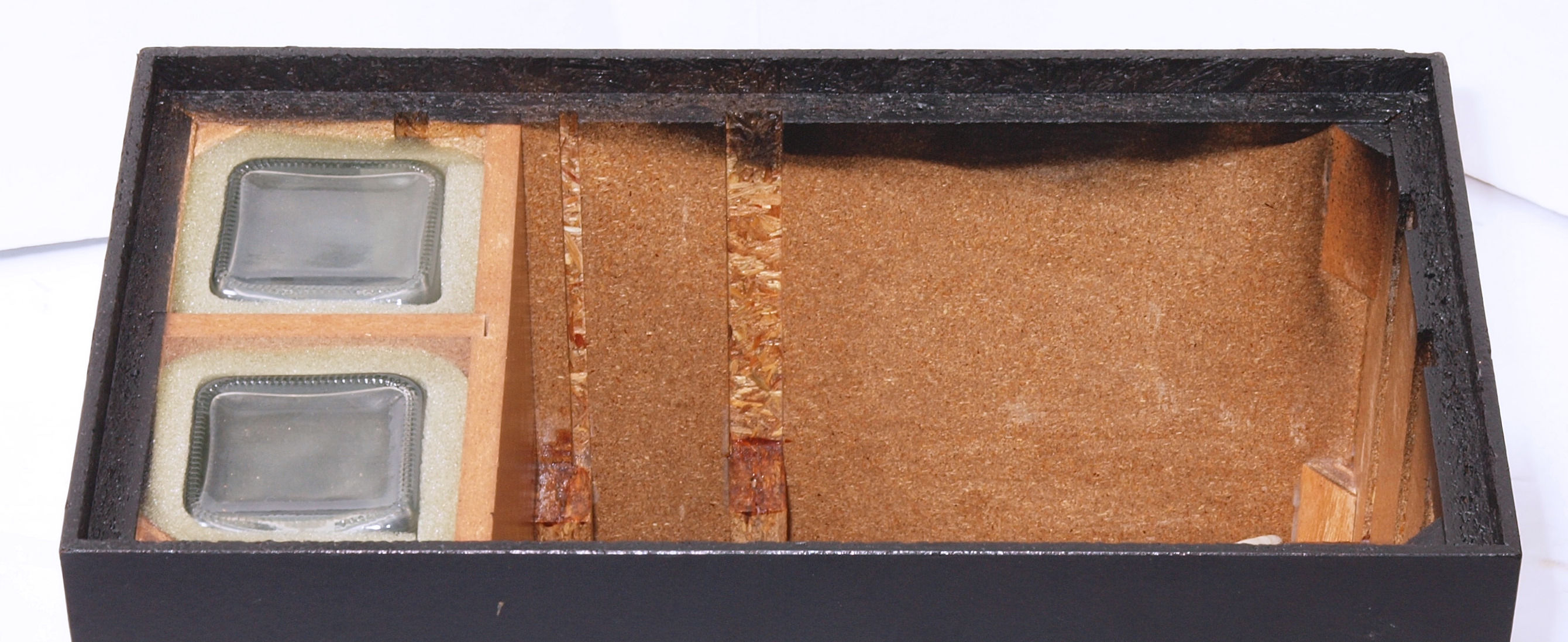

| ＣＡ２． 修理中 部品を取りさった所。 |
 |

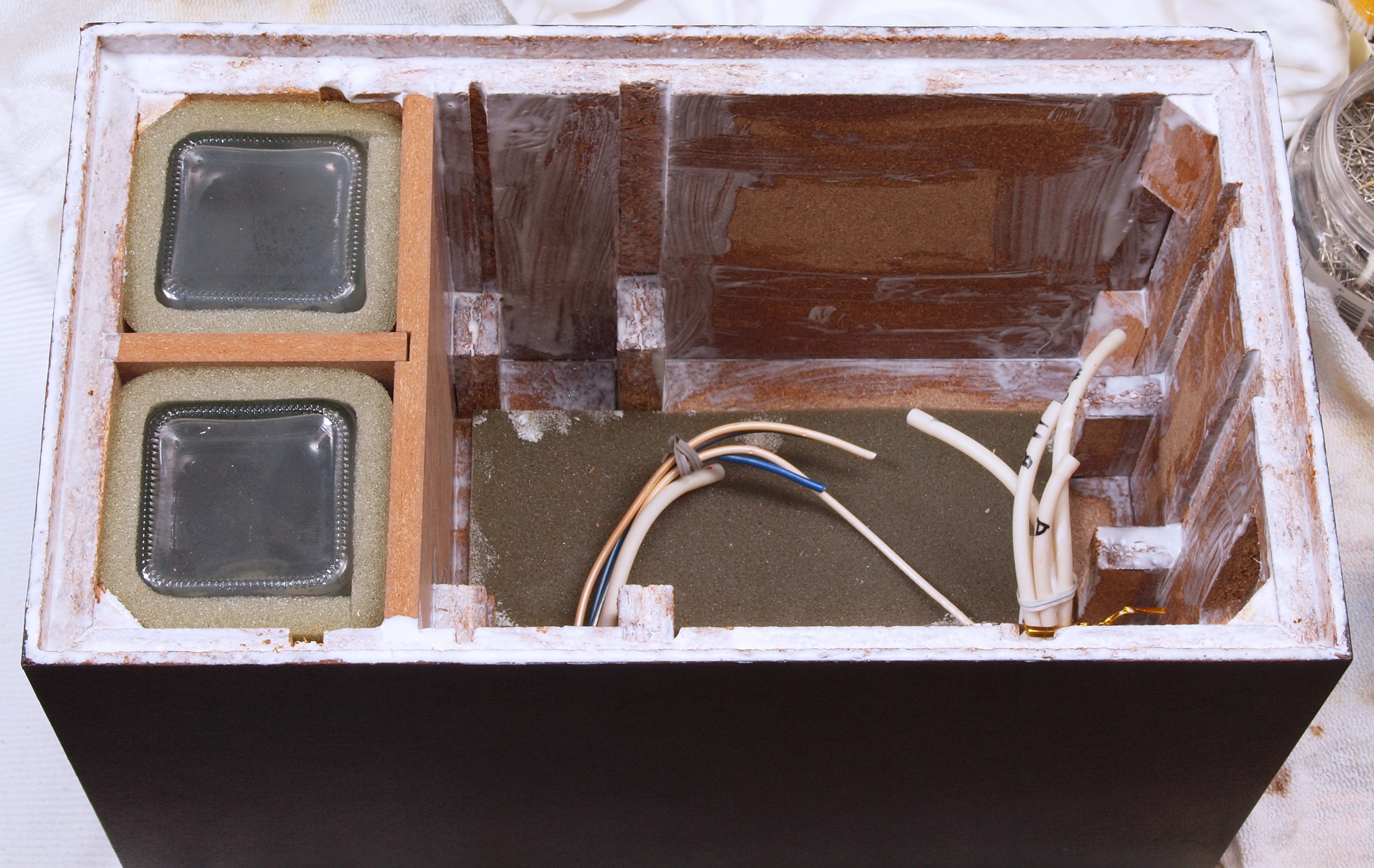

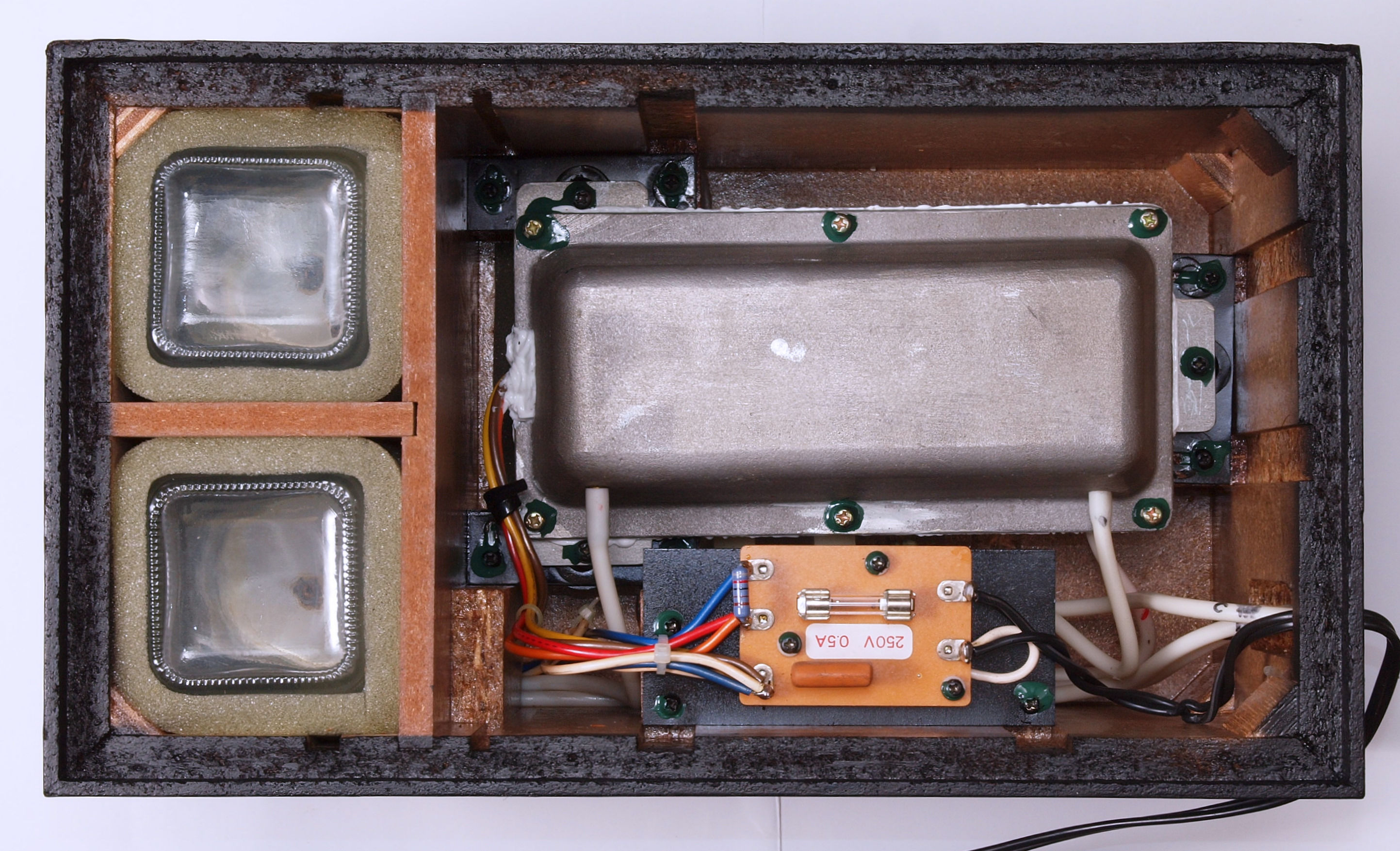

| ＣＡ４． 修理後 完成。 |
 |

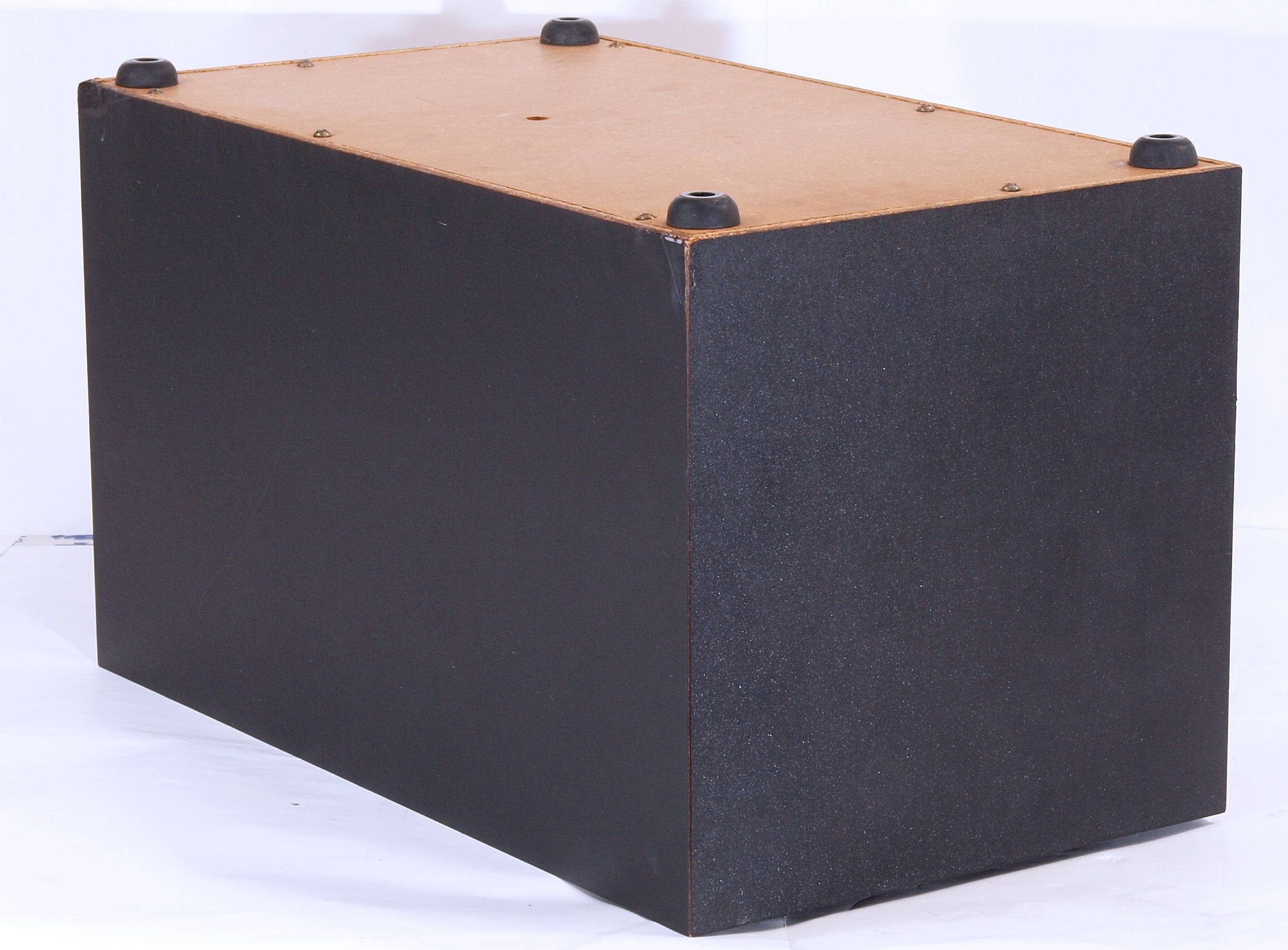

| ＣＡ５． 修理後 下から見る |
 |

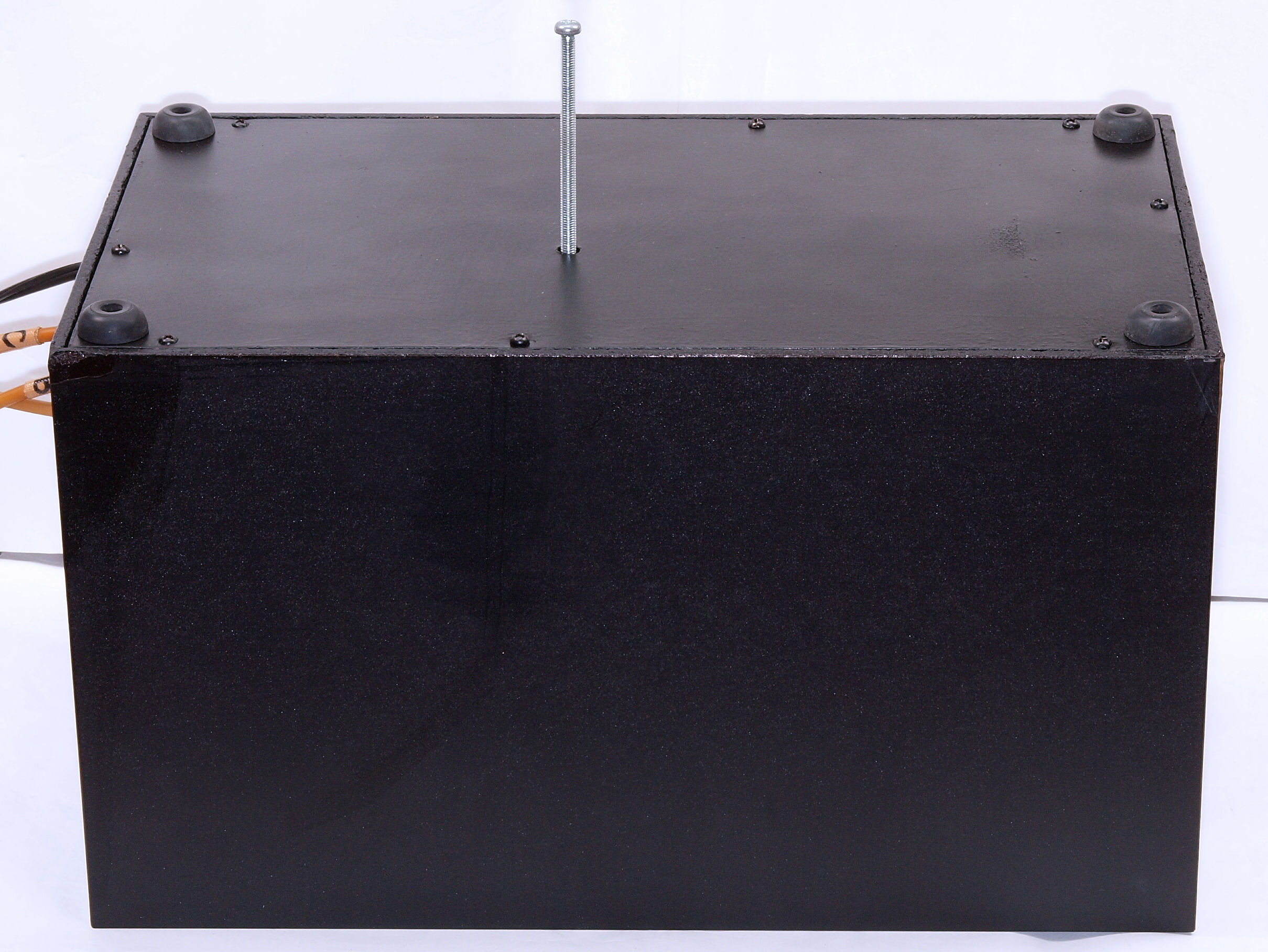

| ＣＡ６． 完成、 輸送中はポンプをこのビスで固定する。 |
 |
| ＣＡ７． 完成、本体に接続し、エージング中。 |
 |
| Ｅ． 調整・測定. |

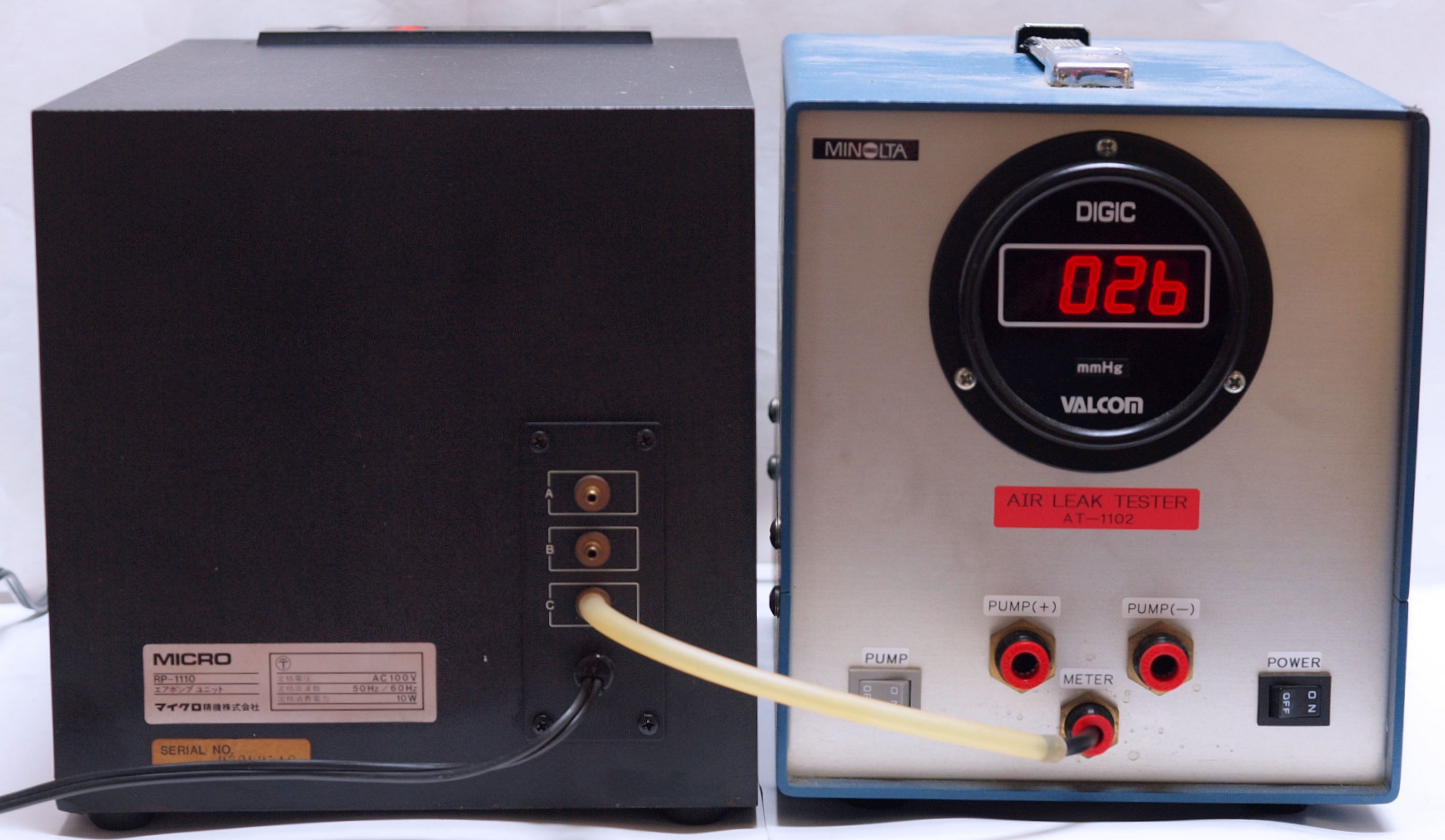

| Ｅ１． 圧力測定 Ａ端子 |
 |
| Ｅ２． 圧力測定 Ｂ端子。 |
 |

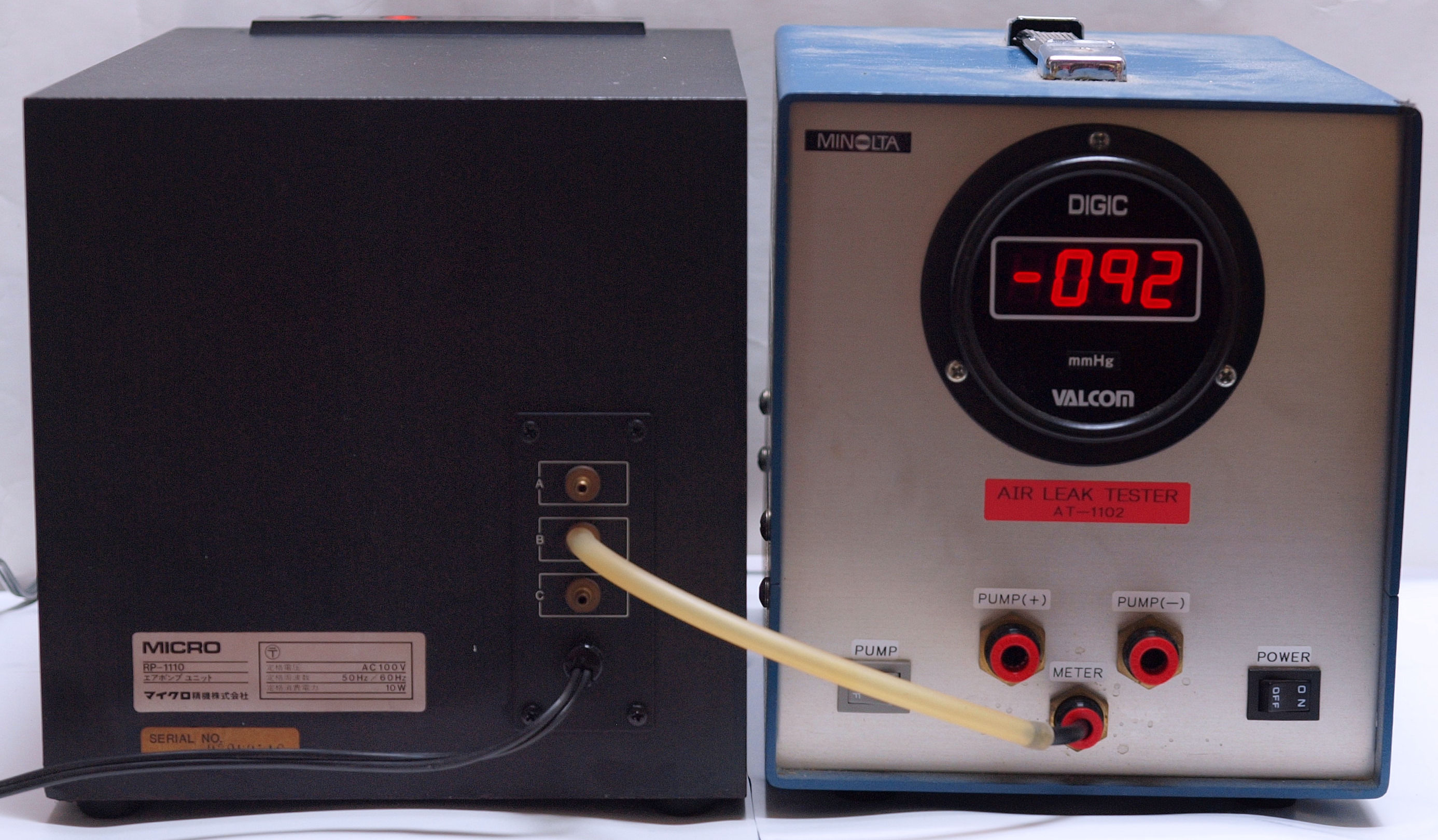

| Ｅ３． 圧力測定 Ｃ端子。 B端子圧力より低いのは、調整バイバスが有る為。 |
 |
