| ＭＩＣＲＯＳＥＩＫＩ ＲＰ１１１０． ８台目修理記録 |
| 平成２１年８月１５日到着 平成２２年２月２８日完成 |
Ａ． 修理前の状況
Ｓ． 修理前点検測定 Ｂ． 原因
Ｃ． 修理状況 Ｄ． 使用部品
Ｅ． 調整・測定 Ｆ． 修理費 ９５，０００円 |

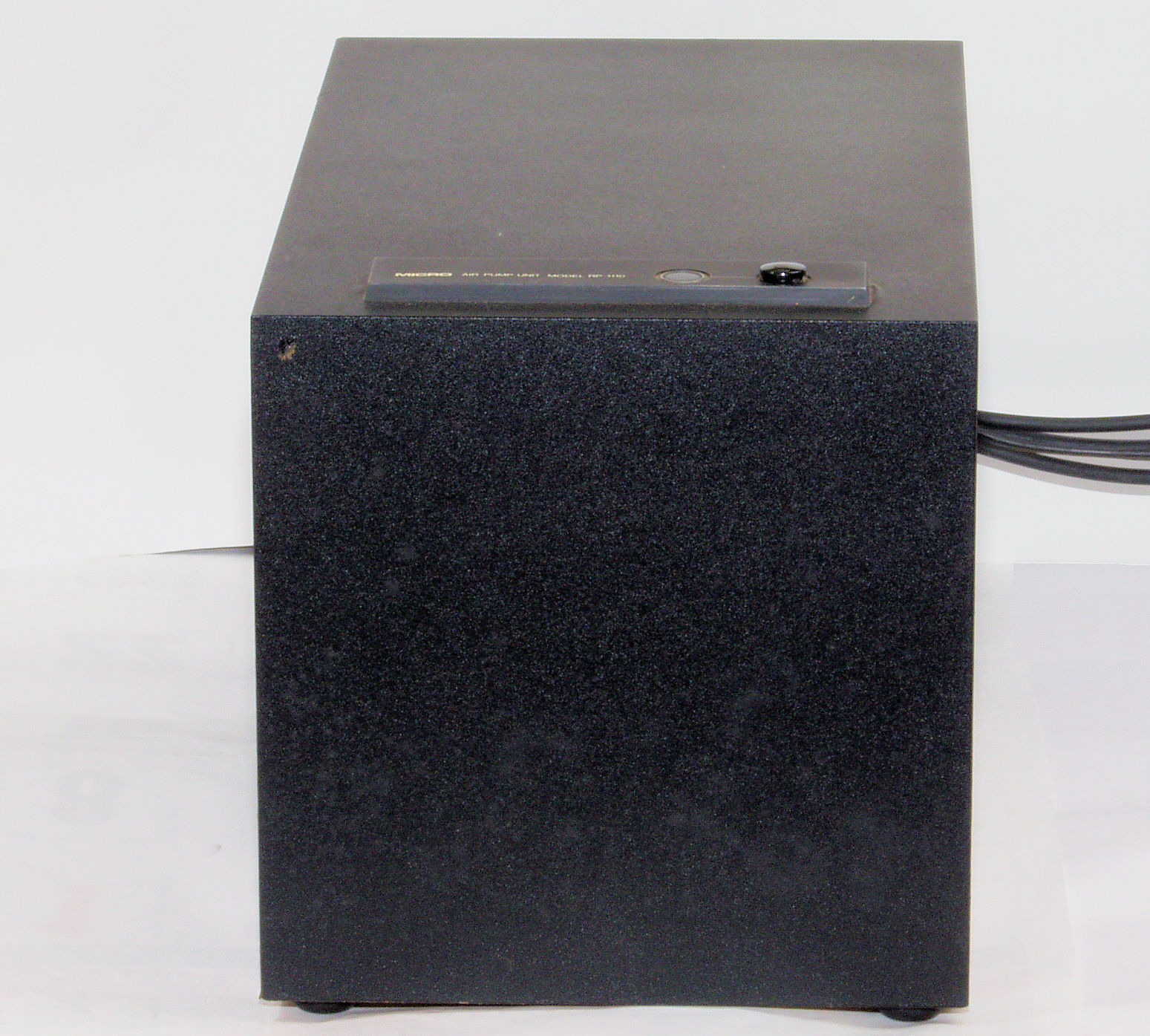

| Ａ． 修理前の状況 Ａ１１． 外観、 前から見る。 |
 |

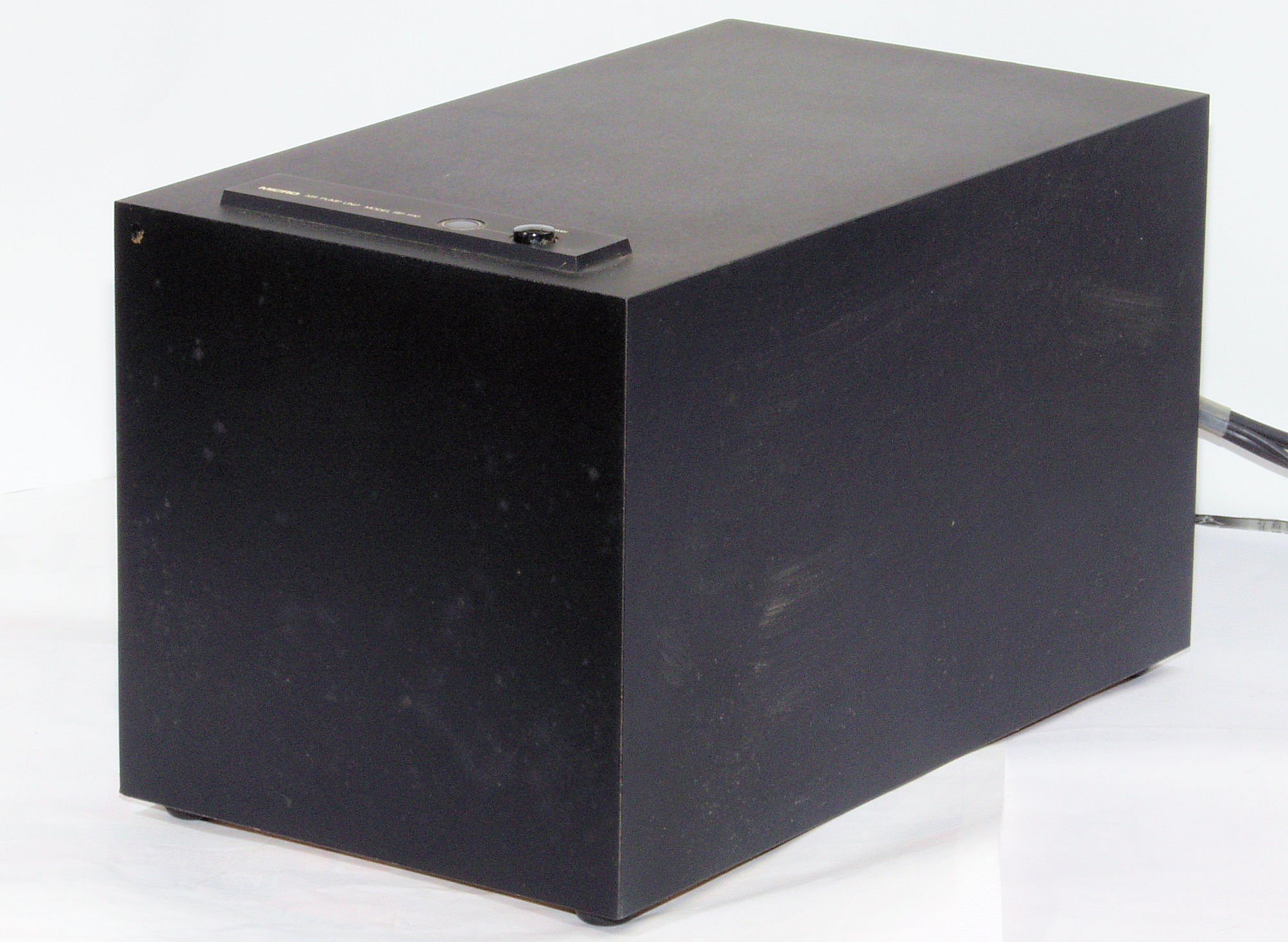

| Ａ１２． 外観、 前右から見る |
 |

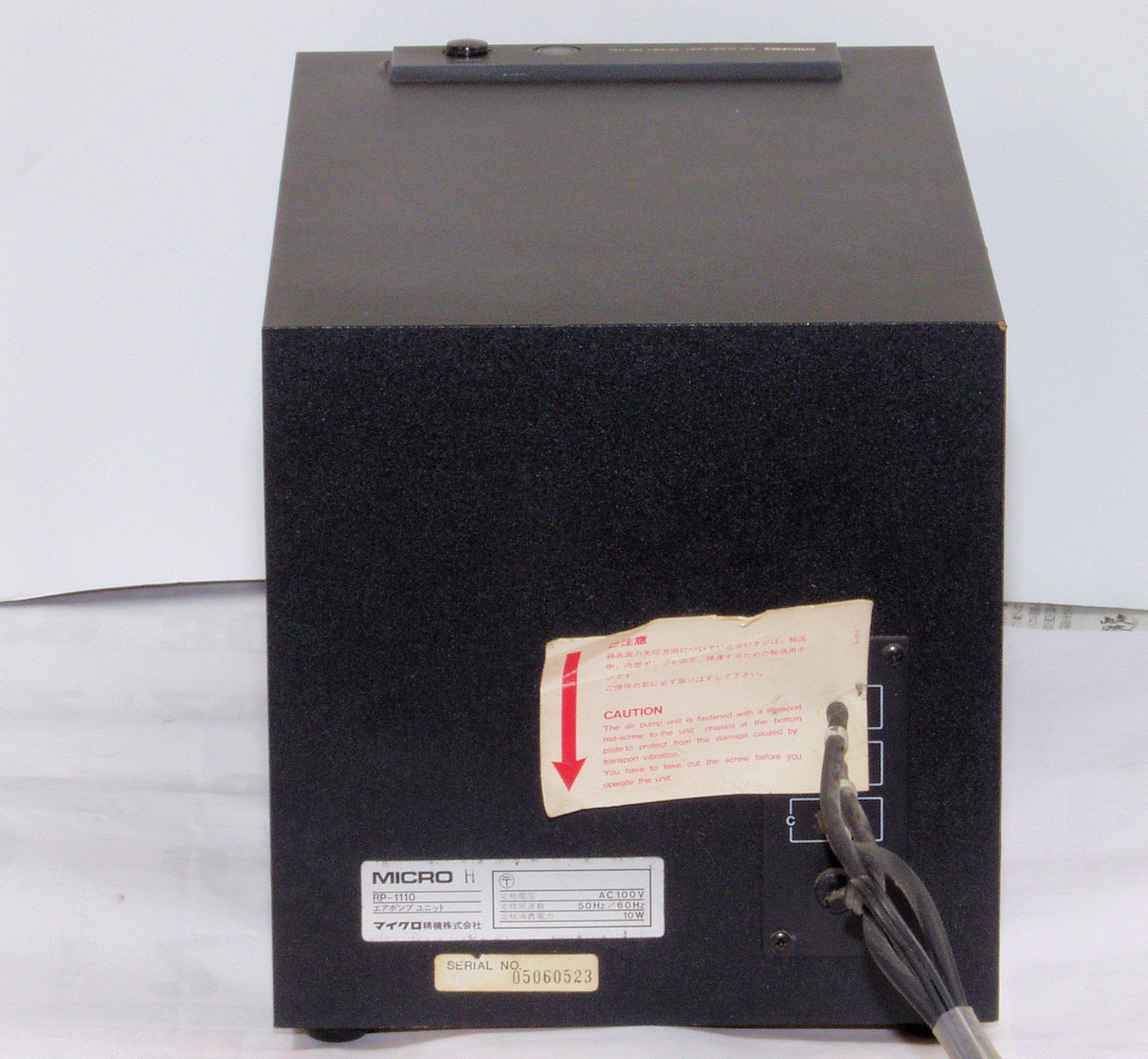

| Ａ１３． 外観 後から見る |
 |

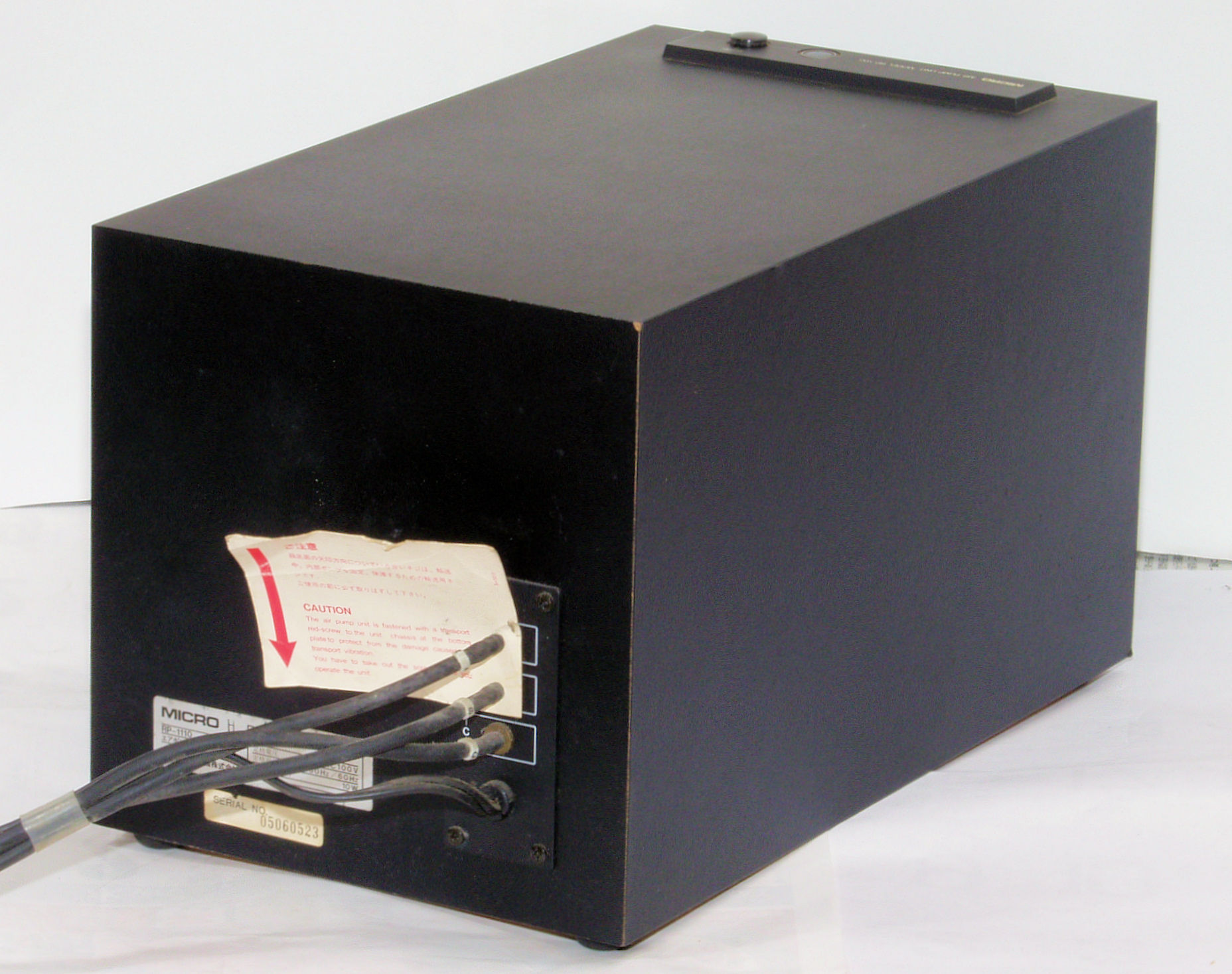

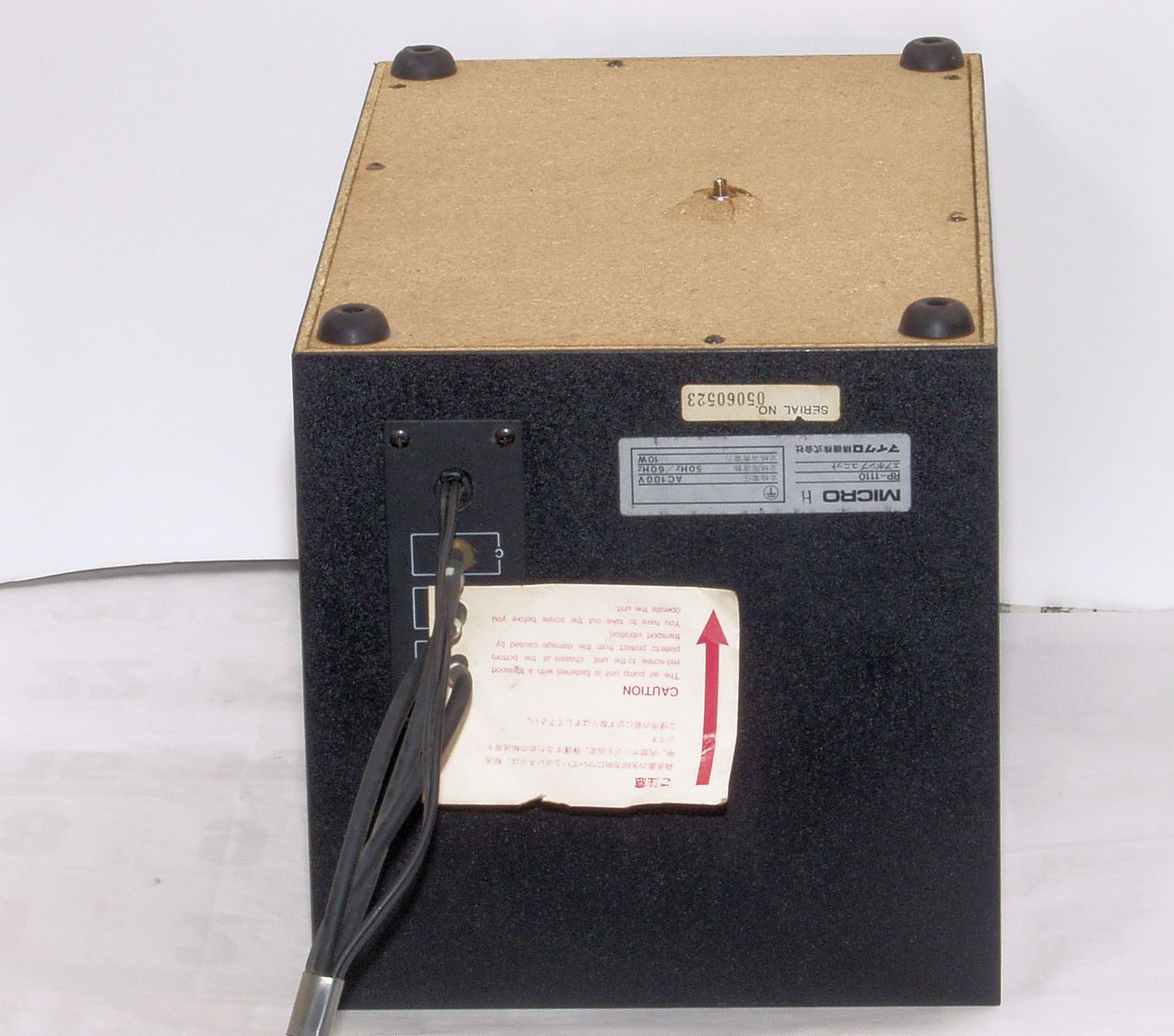

| Ａ１４． 外観、 後から、電源入り口、吐出口見る。 |
 |

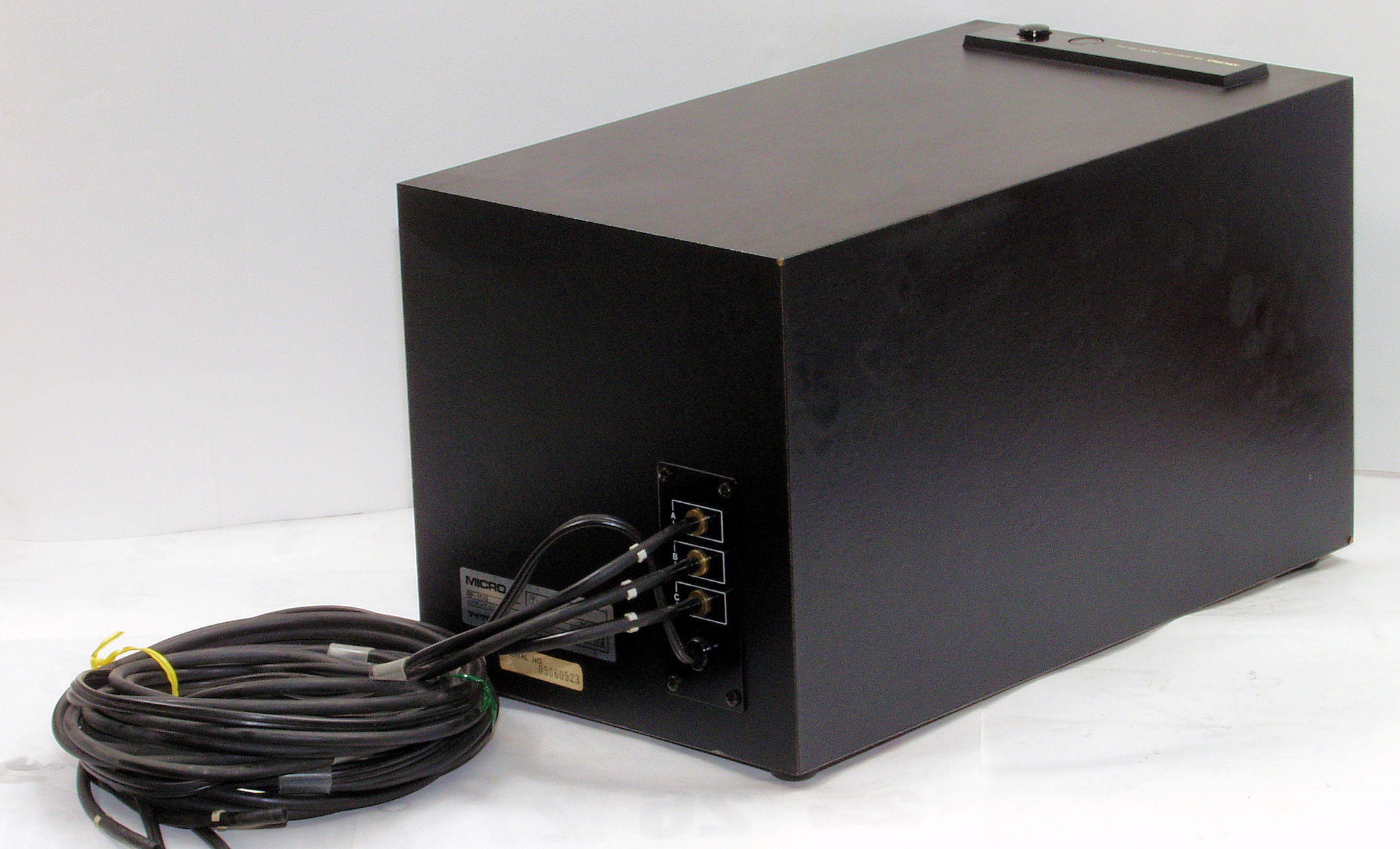

| Ａ１５． 外観 後左から見る |
 |
| Ａ１６． 外観 上から見る |
 |

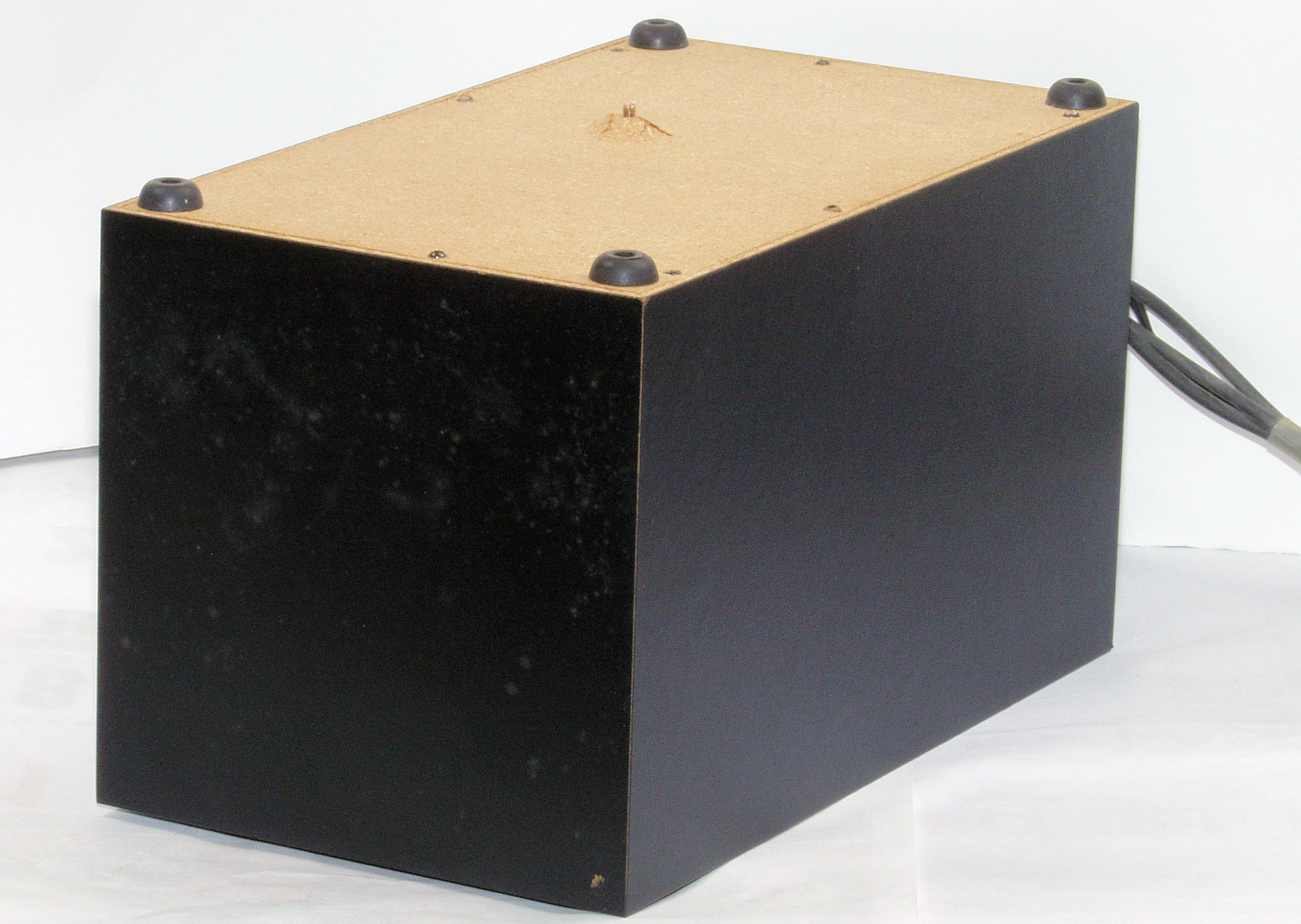

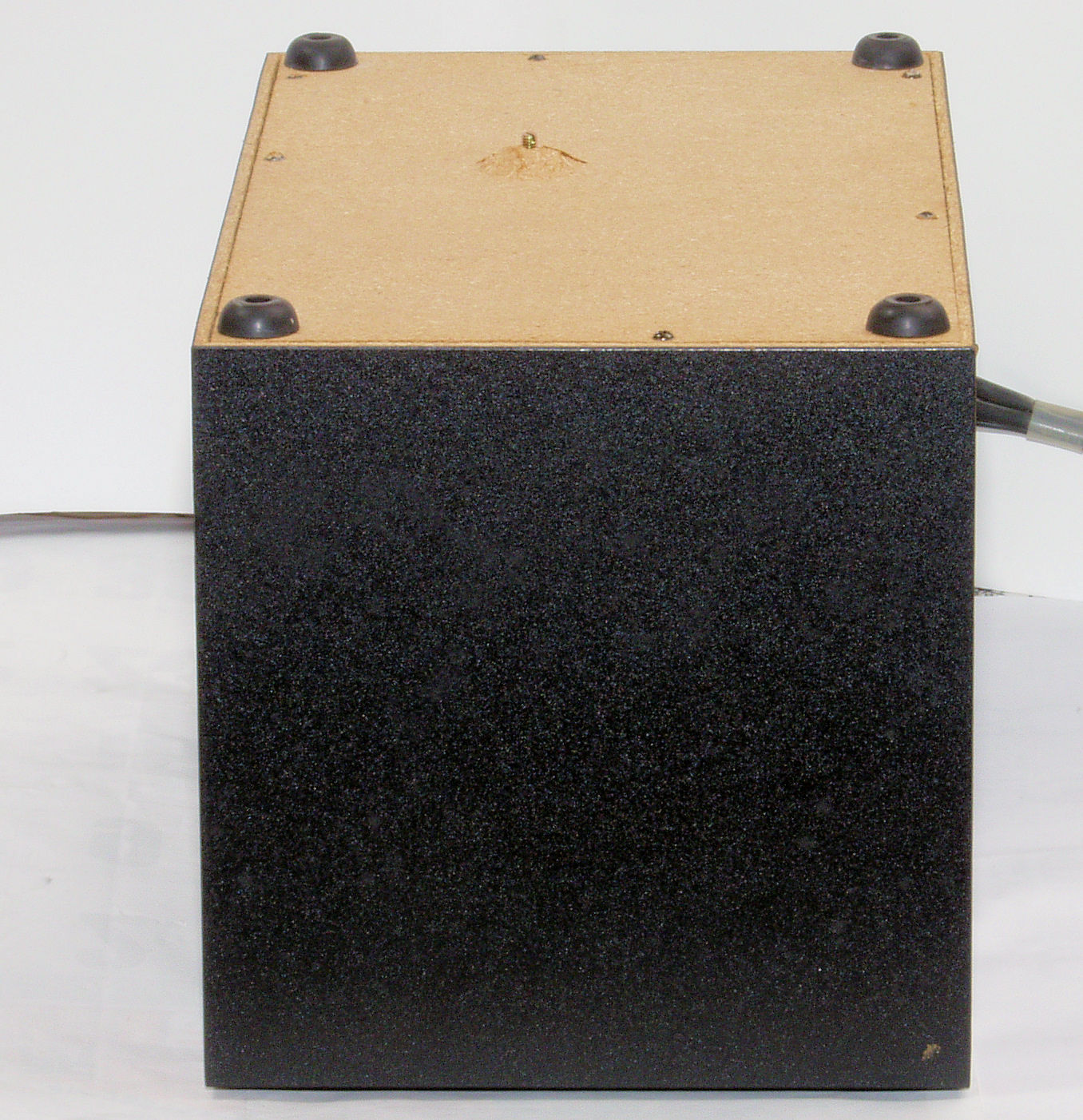

| Ａ２１． 外観 下前から見る |
 |
| Ａ２２． 外観 下前左から見る |
 |

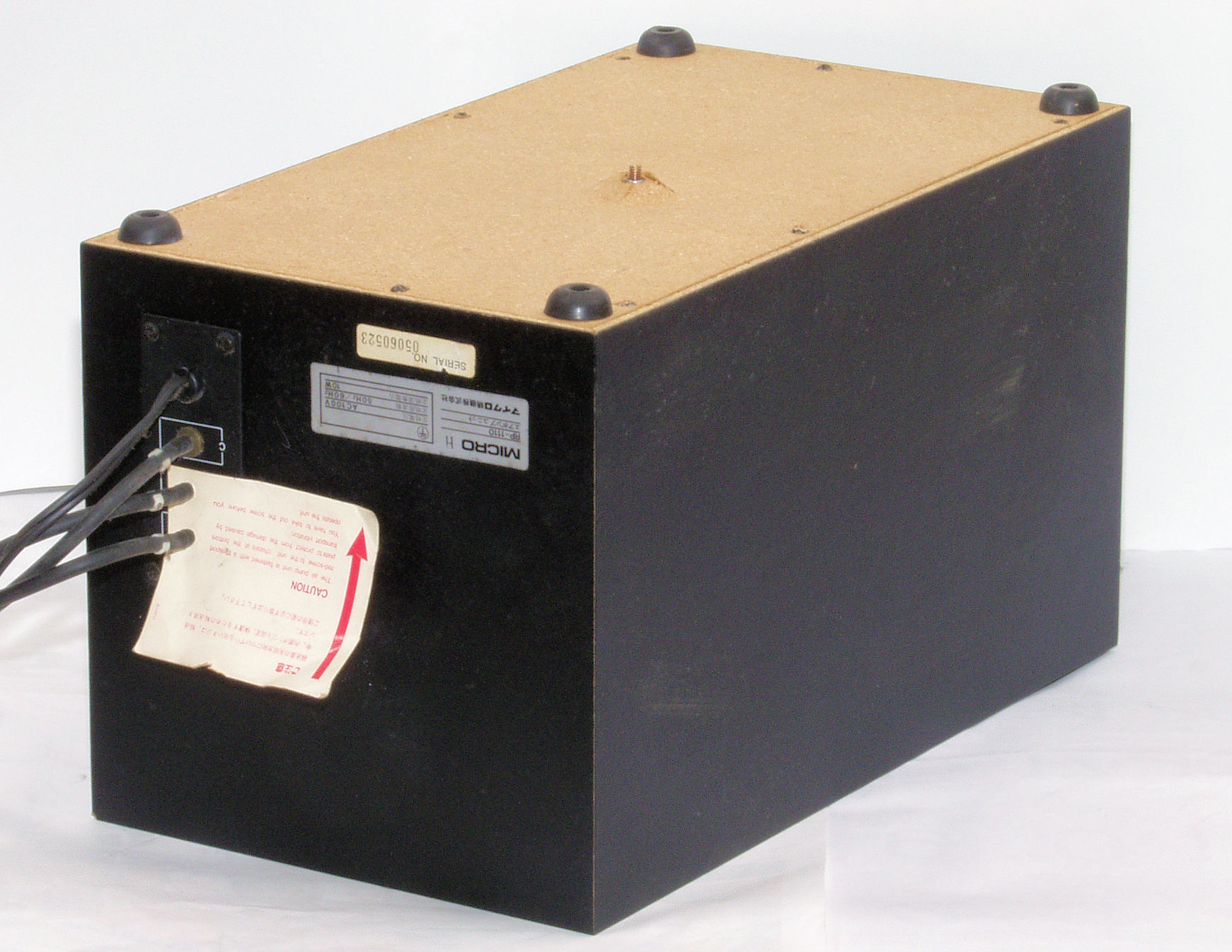

| Ａ２３． 外観 下後から見る |
 |

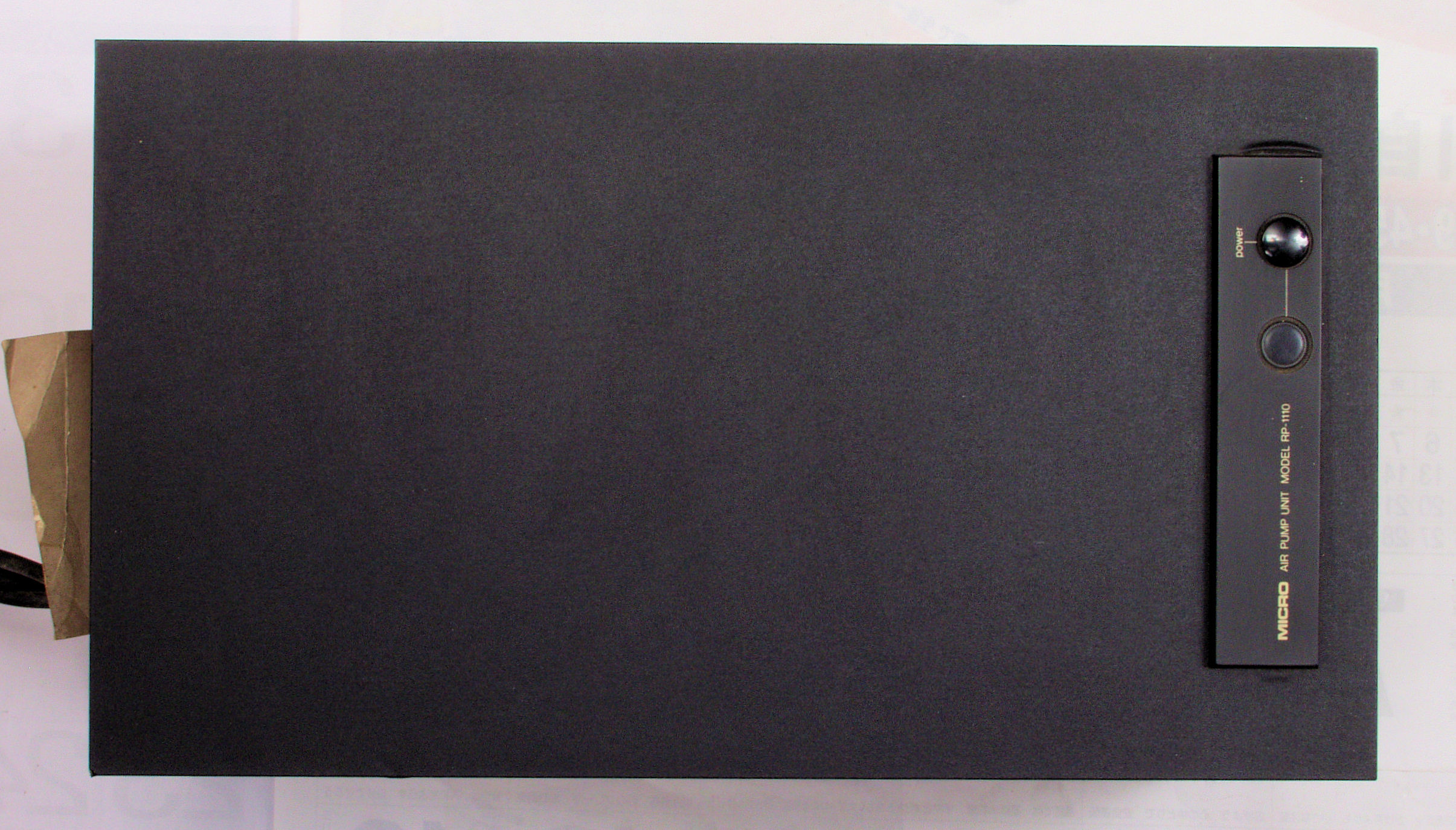

| Ａ２４． 外観 下後右から見る |
 |

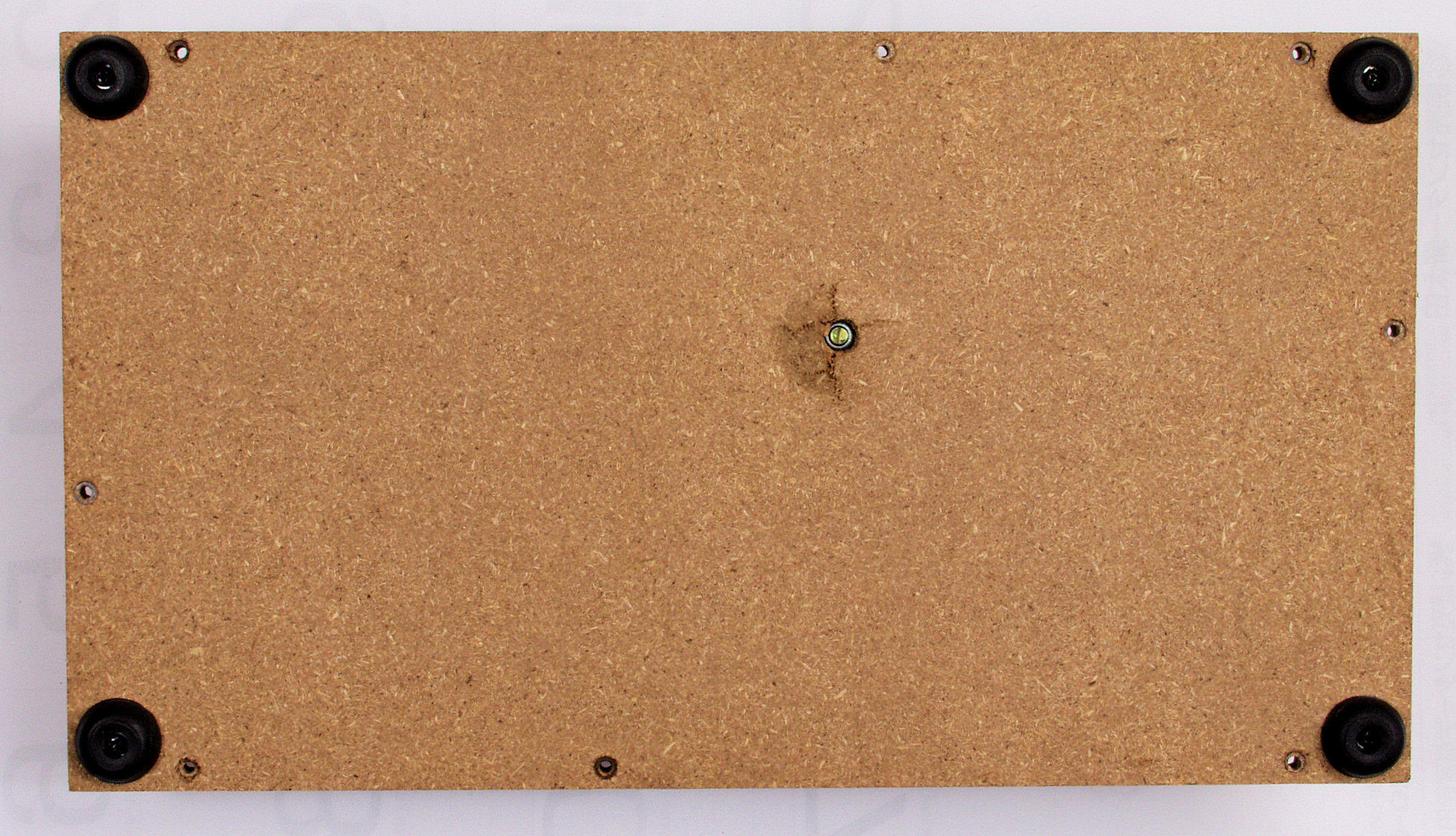

| Ａ３１． 外観 下から見る、内部ユニット固定ネジが突き出ている。 |
 |

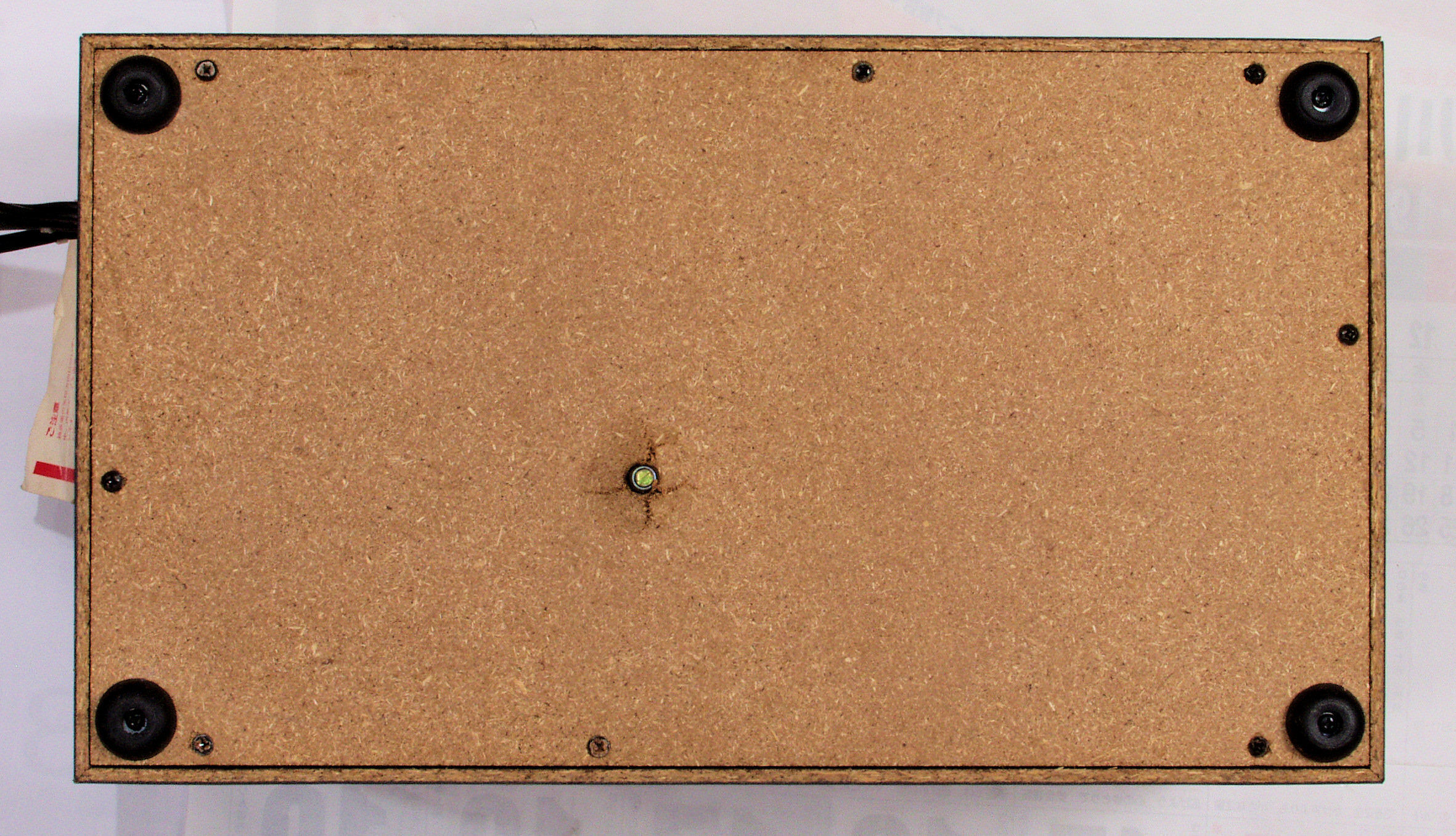

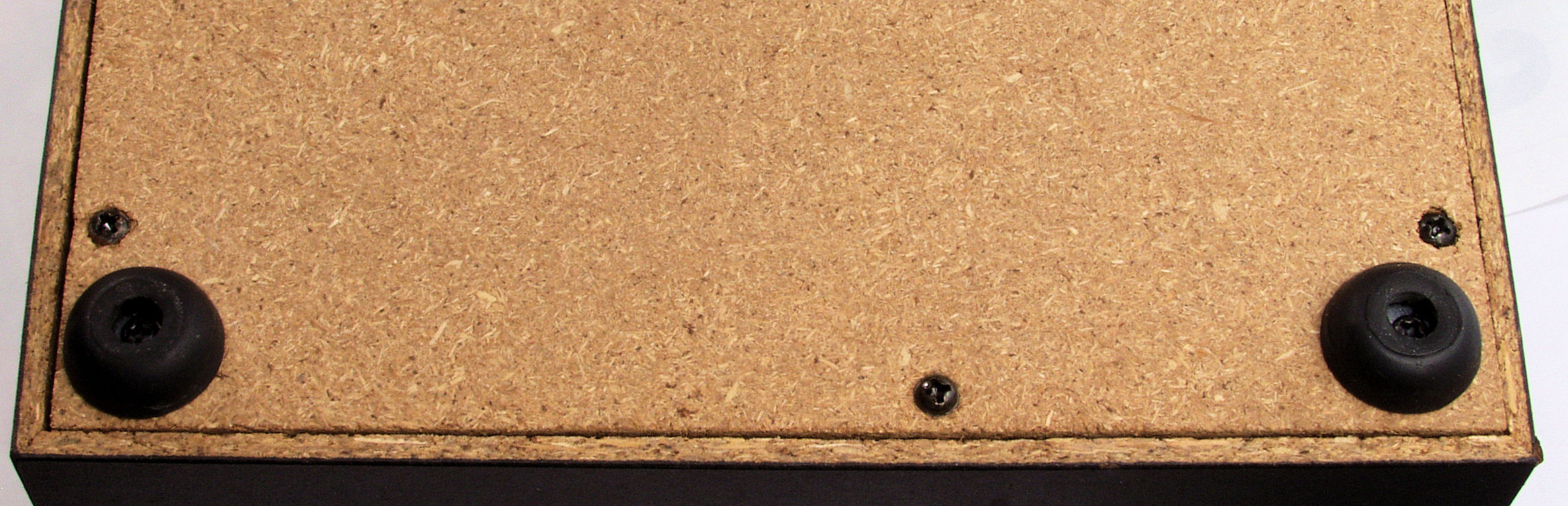

| Ａ３２． 外観 下から見る、下蓋前側「止めネジ」、外した形跡無し。 |
 |
| Ａ３３． 外観 下から見る、下蓋後側「止めネジ」、外した形跡無し。 |
 |

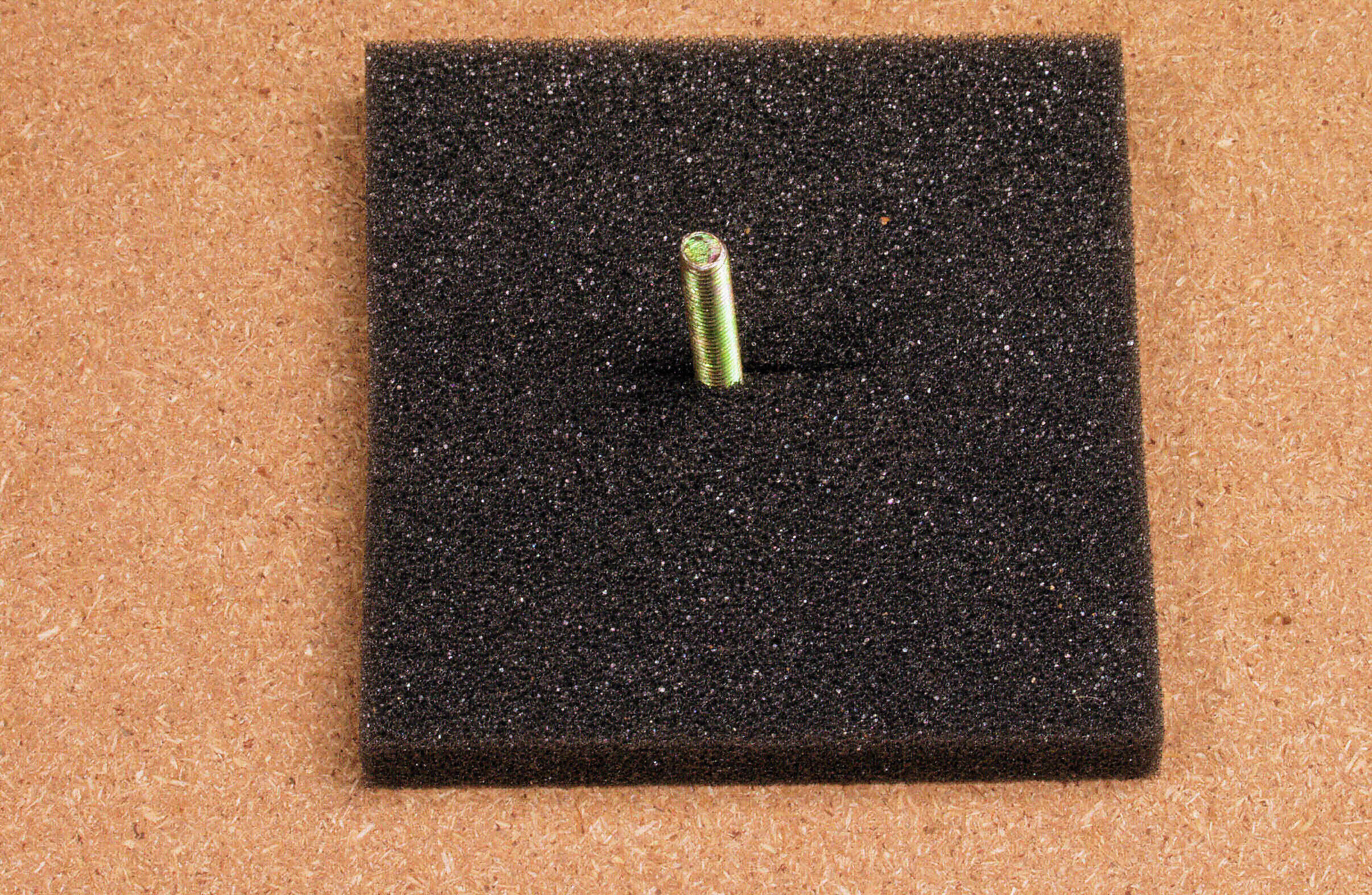

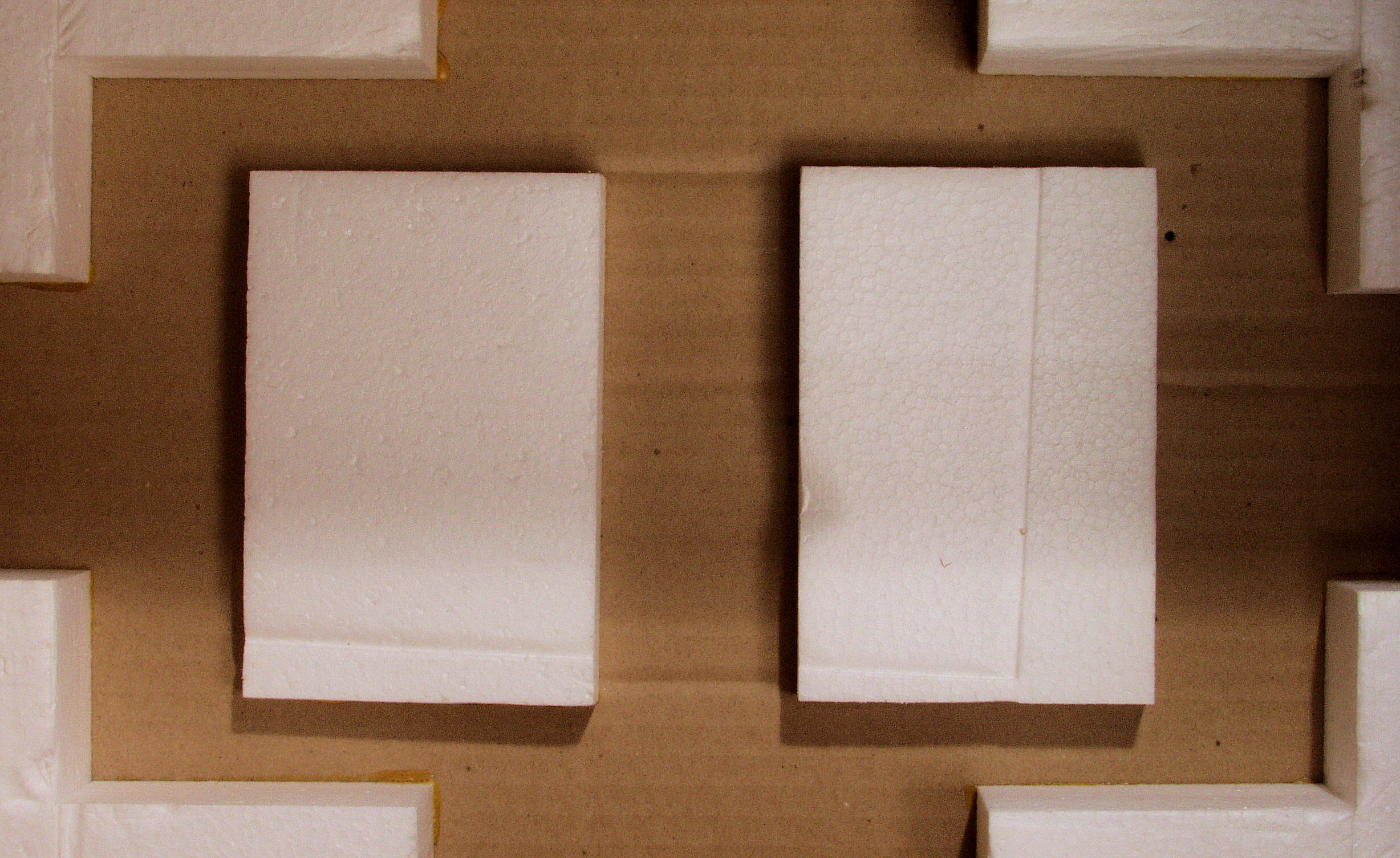

| Ａ４１． 外観 ダンボール箱内の下側クッション。 内部ユニット固定ネジが当たった跡がある。 |
 |

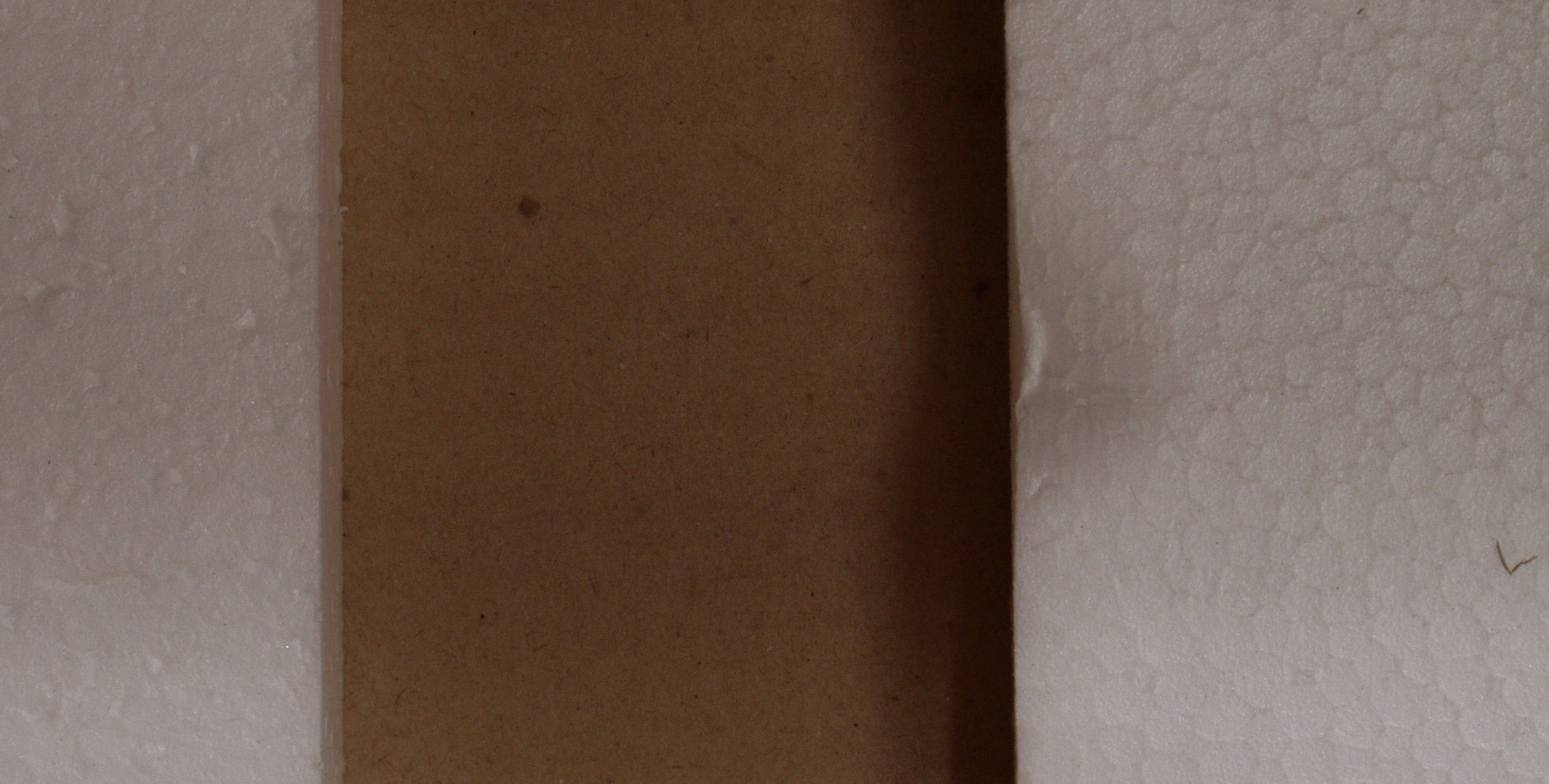

| Ａ４２． 外観 ダンボール箱内の下側クッション、拡大。 |
 |

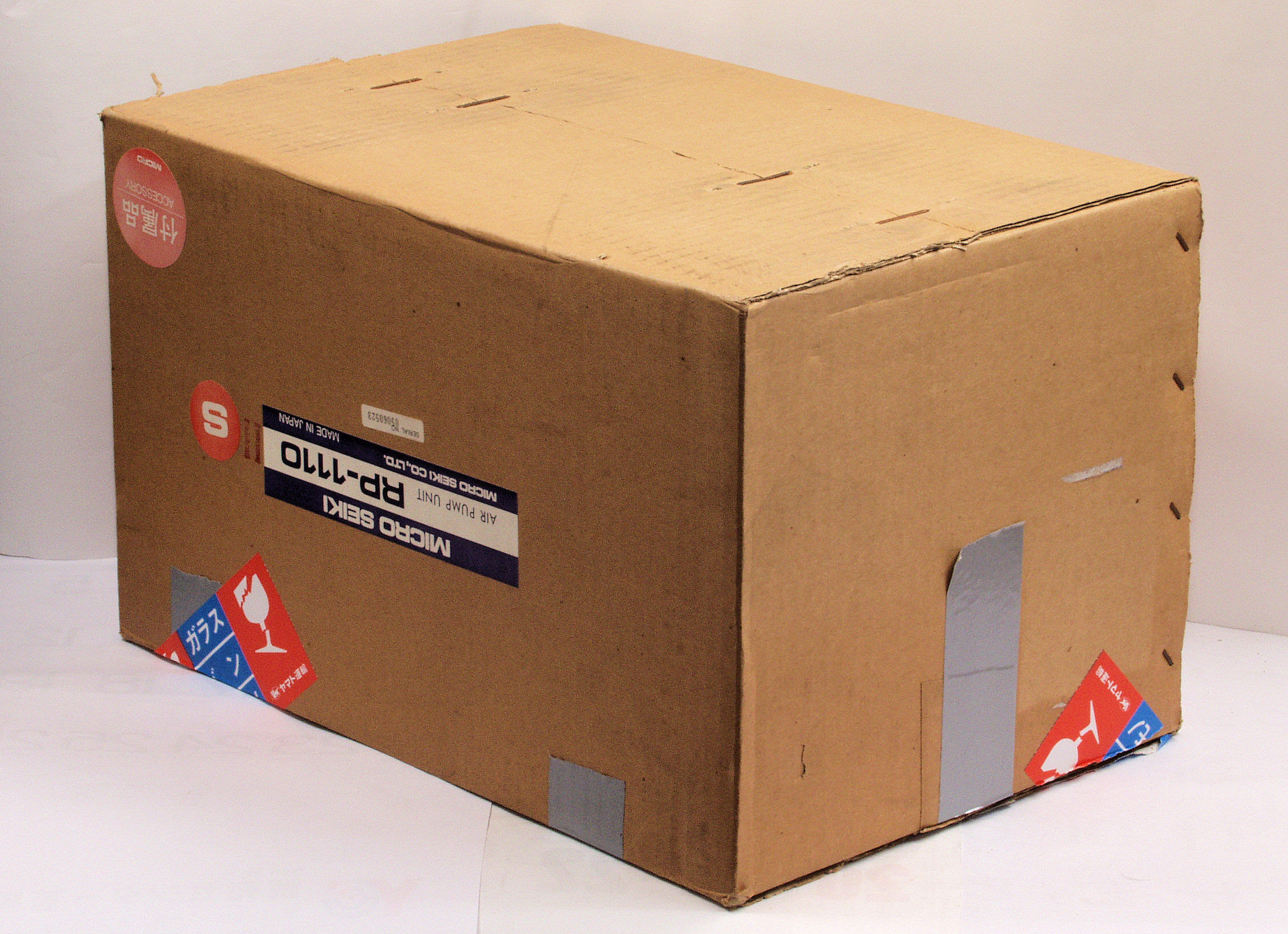

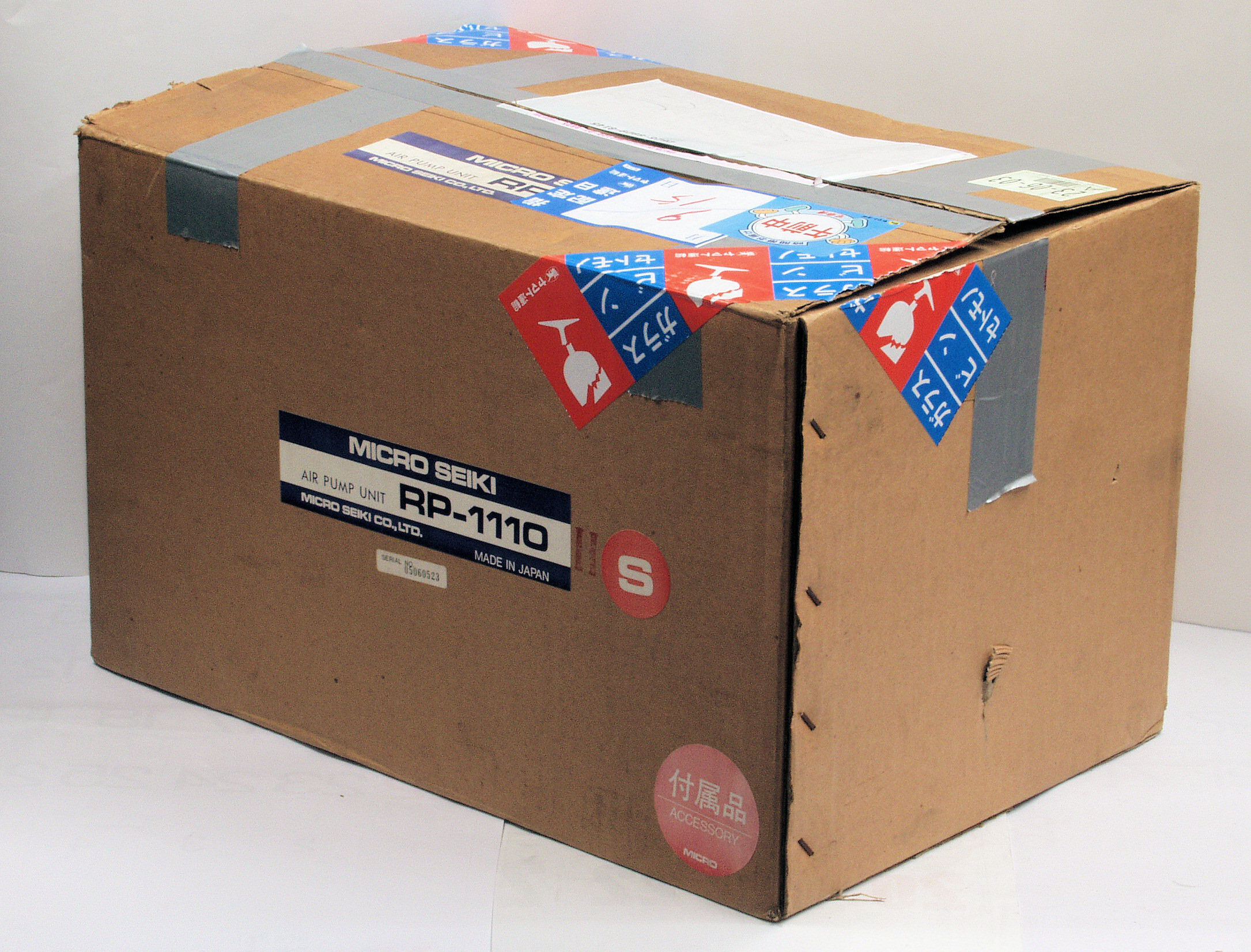

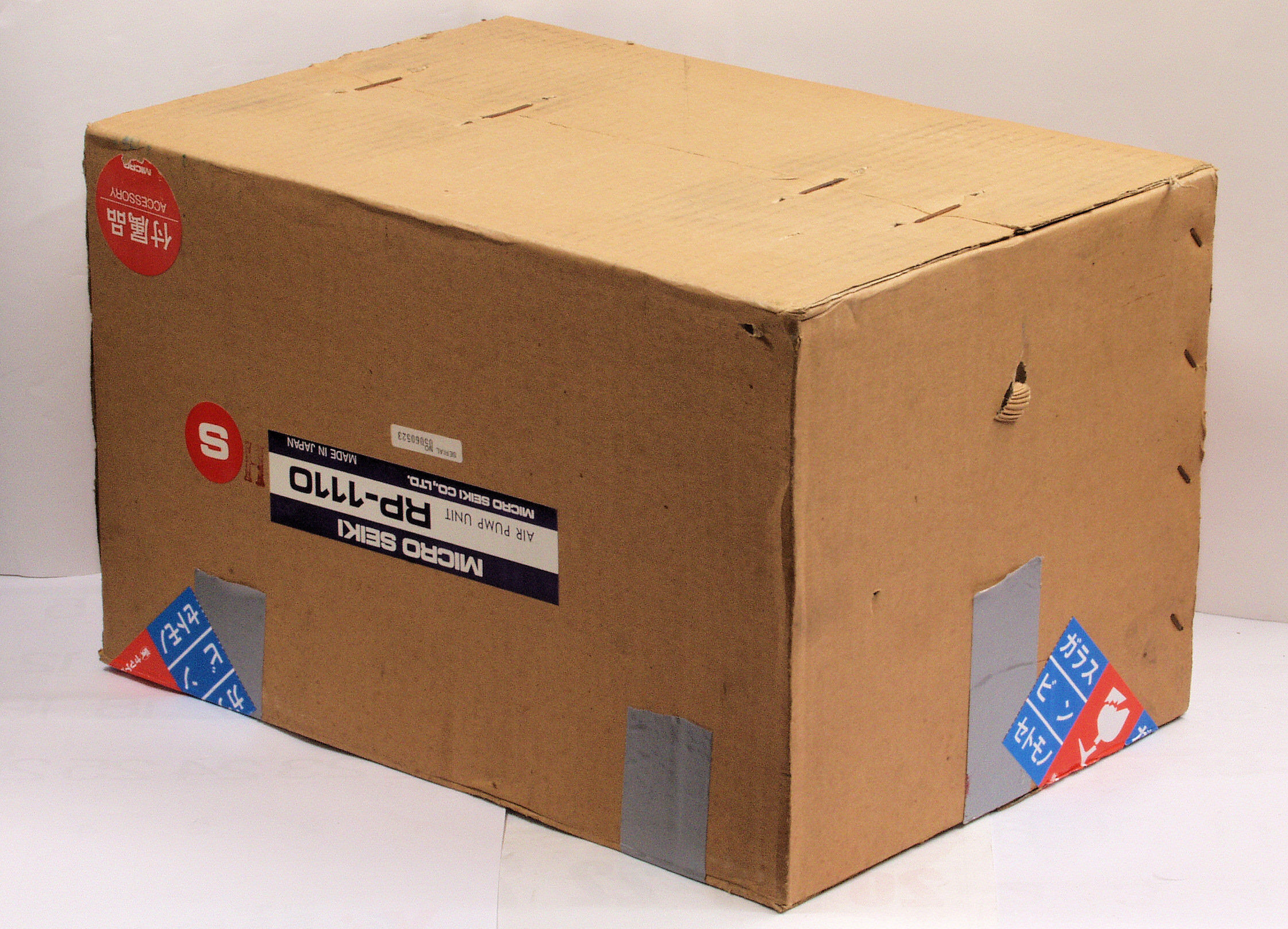

| Ａ５１． ダンボール箱外観、 上から見る。 |
 |
| Ａ５２． ダンボール箱外観、 横上から見る。 |
 |
| Ａ５３． ダンボール箱外観、 横上から見る、反対側。 |
 |
| Ａ５４． ダンボール箱外観、 下から見る。 |
 |
| Ａ５５． ダンボール箱外観、 横下から見る。 |
 |
| Ａ５６． ダンボール箱外観、 横下から見る、反対側。 |
 |

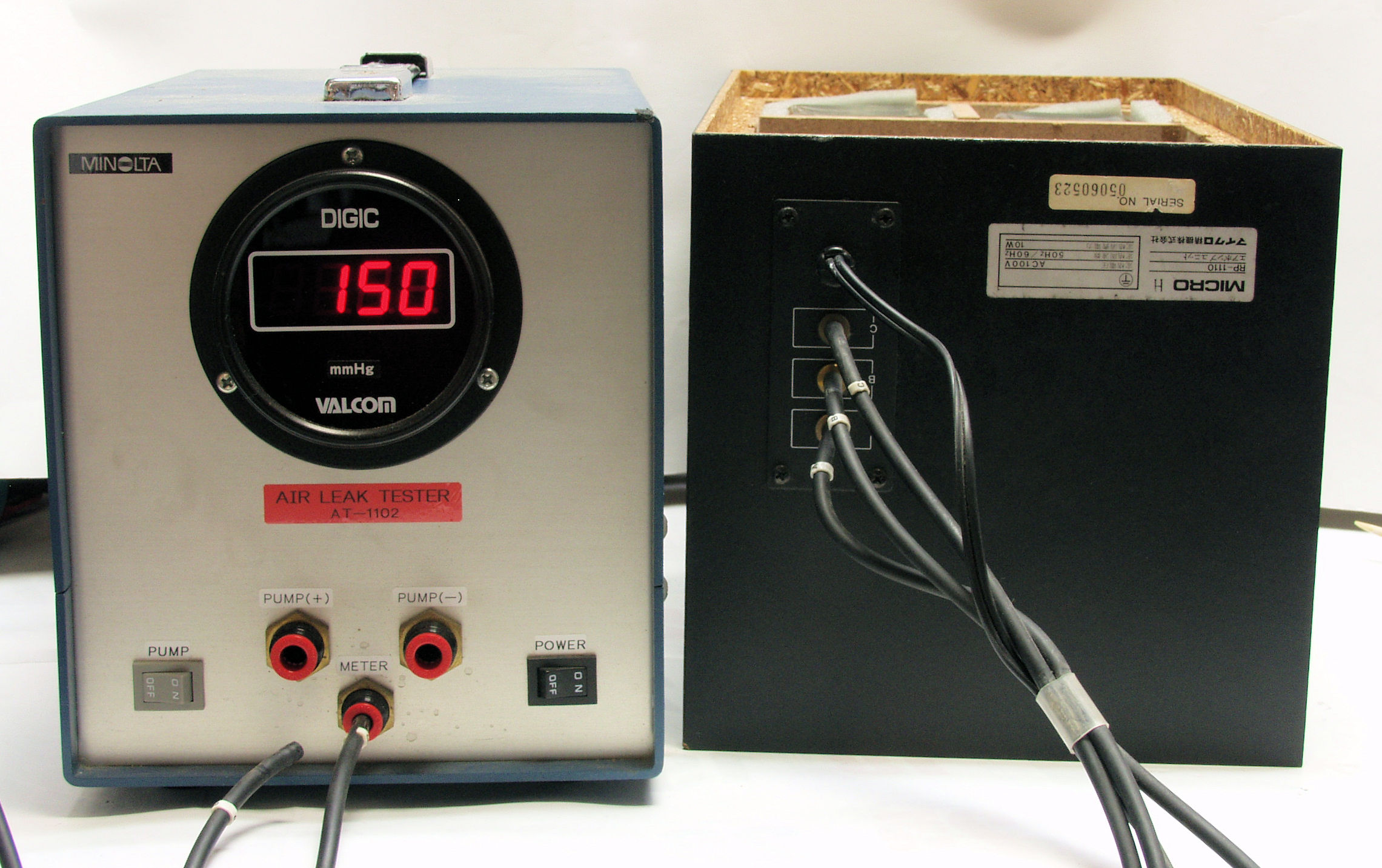

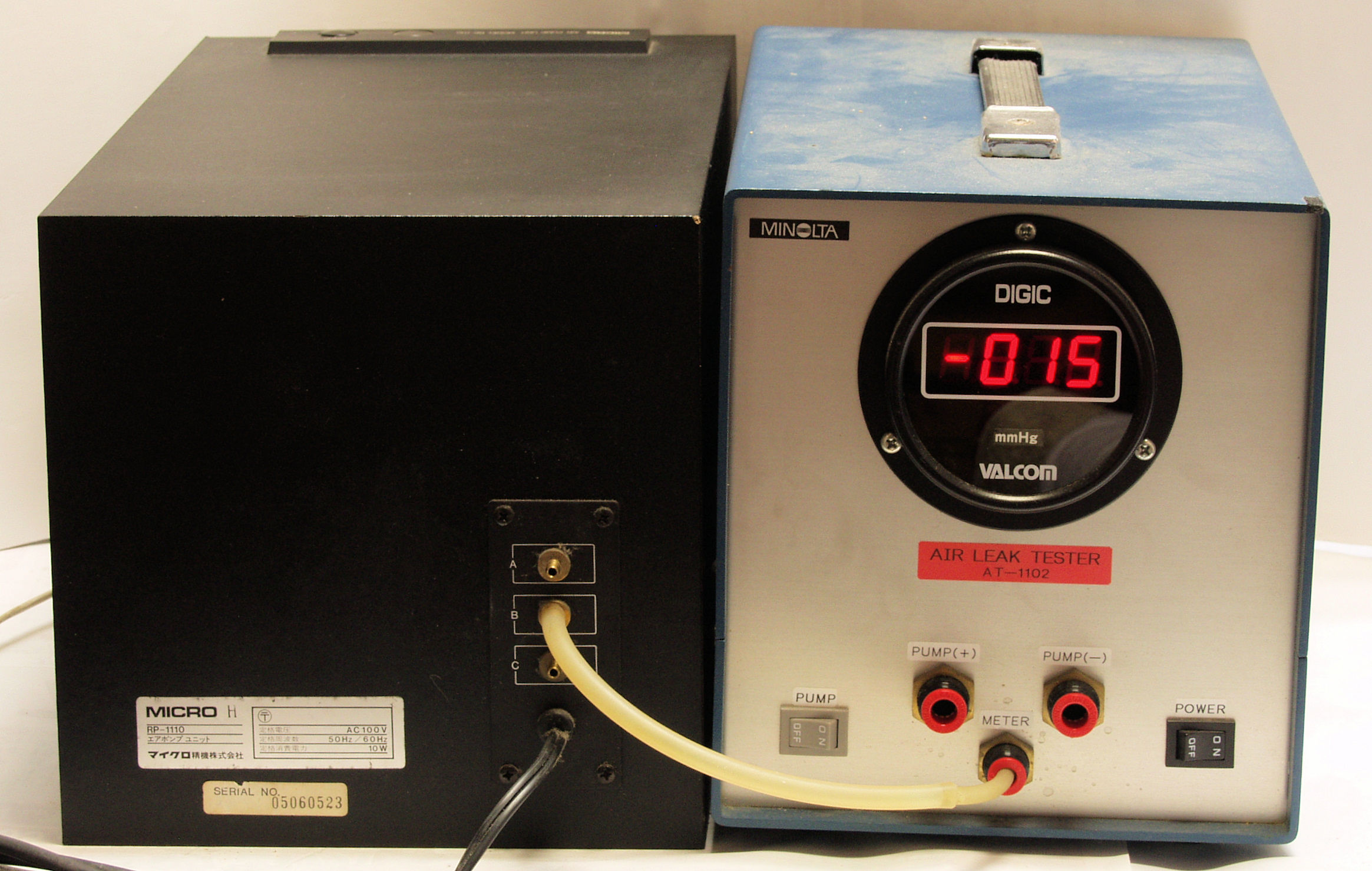

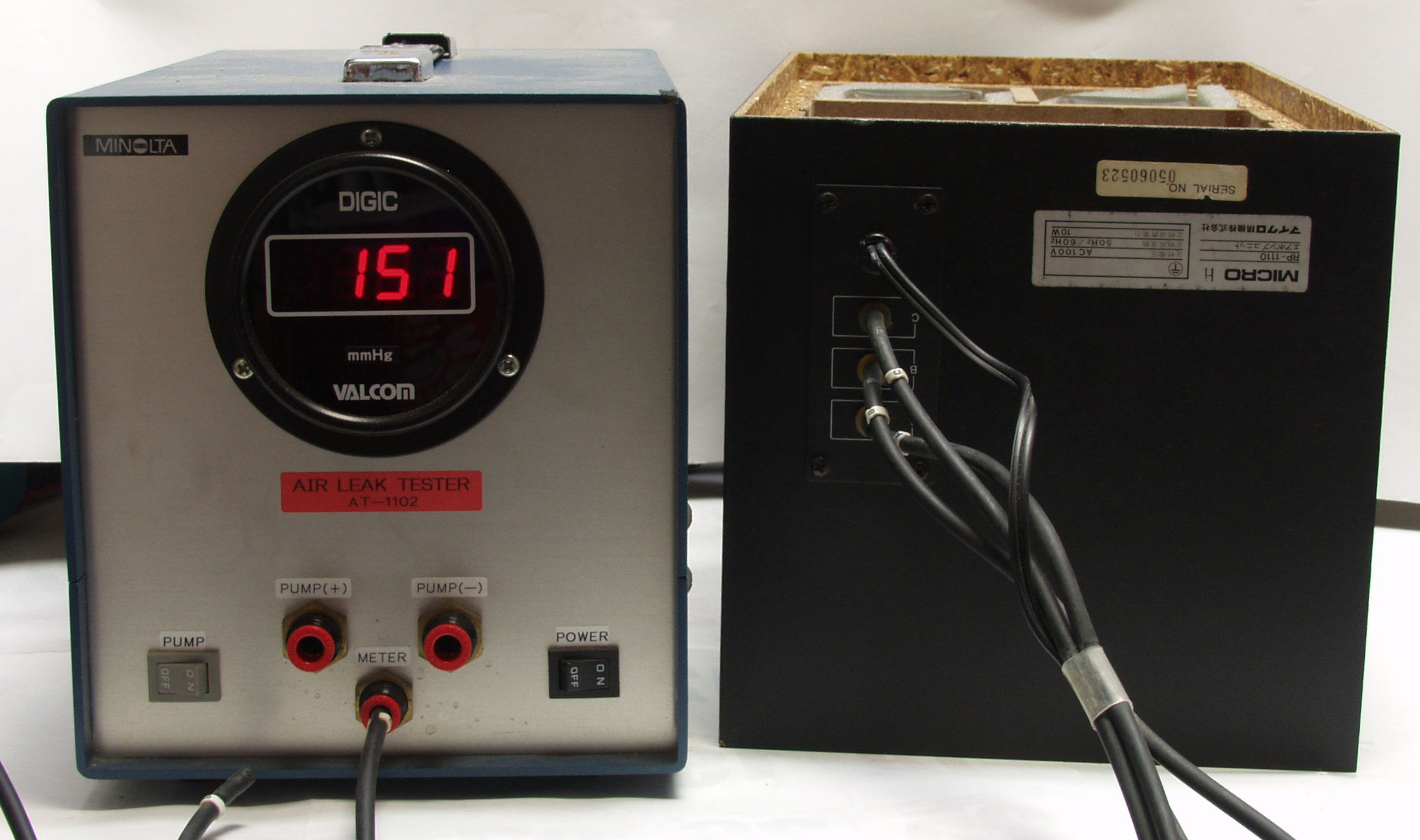

| Ｓ． 修理前点検・測定 Ｓ１１． 測定中 「Ａ＝吐き出し」 の圧力測定。 低い |
 |
| Ｓ１２． 測定中 「Ｂ＝吸い込」 の圧力測定。 低い |
 |
| Ｓ１３． 測定中 「Ｃ＝吐き出し」 の圧力測定。 低い |
 |
| Ｓ２１． 点検中 下蓋表。 |
 |

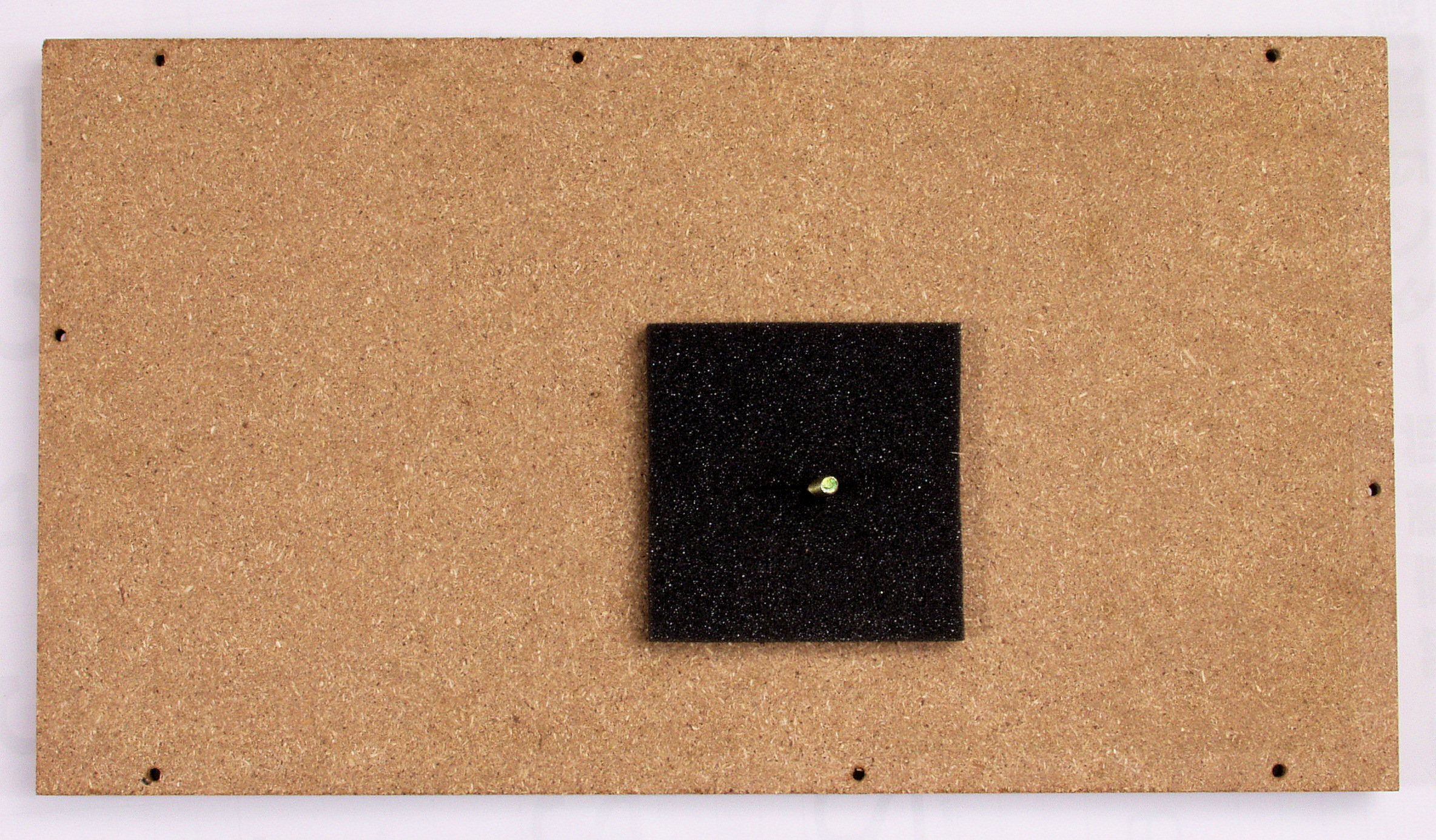

| Ｓ２２． 点検中 下蓋裏側。 |
 |
| Ｓ２３． 点検中 下蓋止めネジ。錆が発生。 |
 |

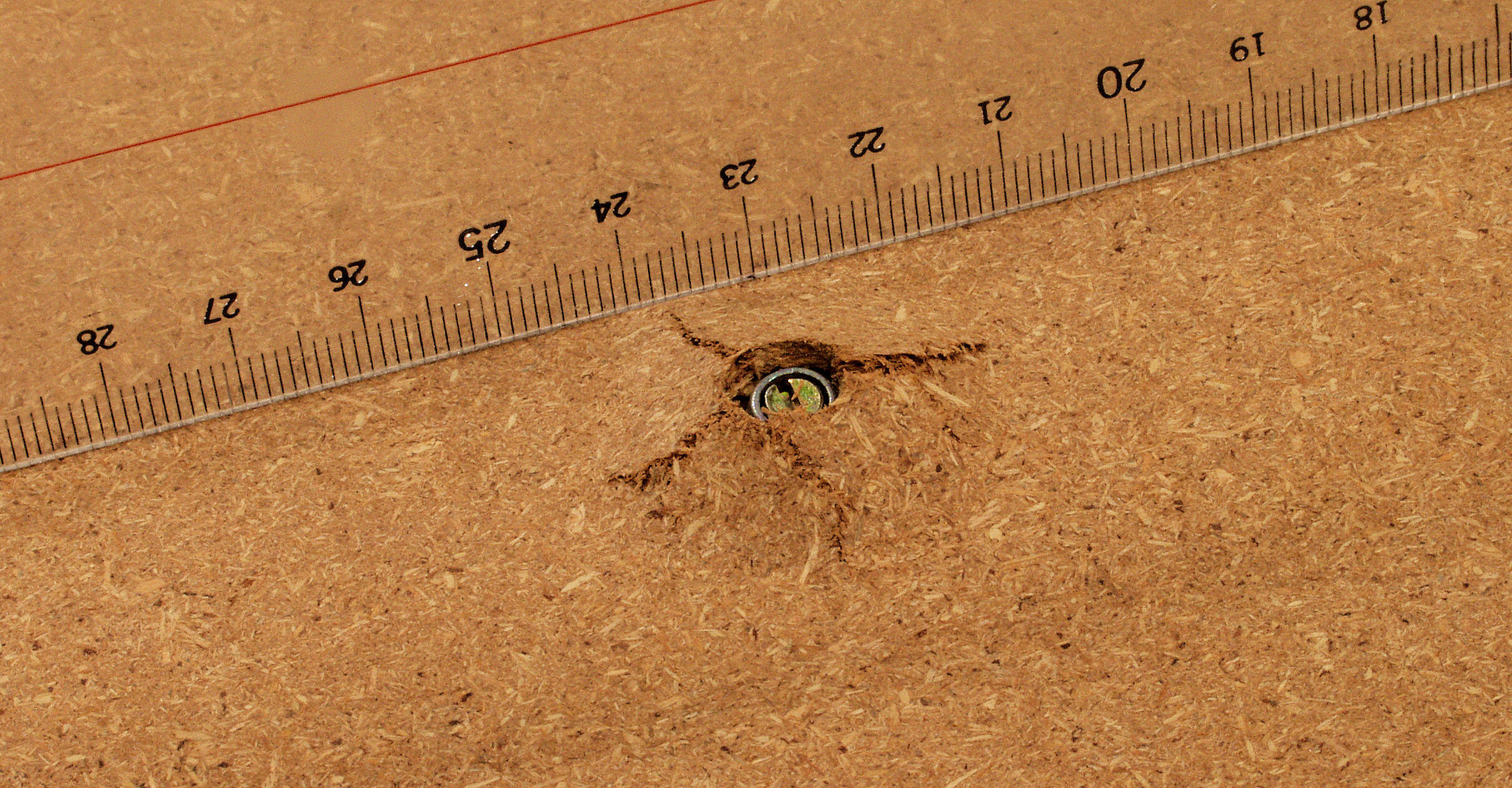

| Ｓ３１． 点検中 下蓋の内部ユニット固定ネジ、突き出ている。 |
 |
| Ｓ３２． 点検中 下蓋裏側の内部ユニット固定ネジ、曲がっている。 |
 |
| Ｓ３３． 点検中 内部ユニットの固定ネジが当たる部分。 |
 |

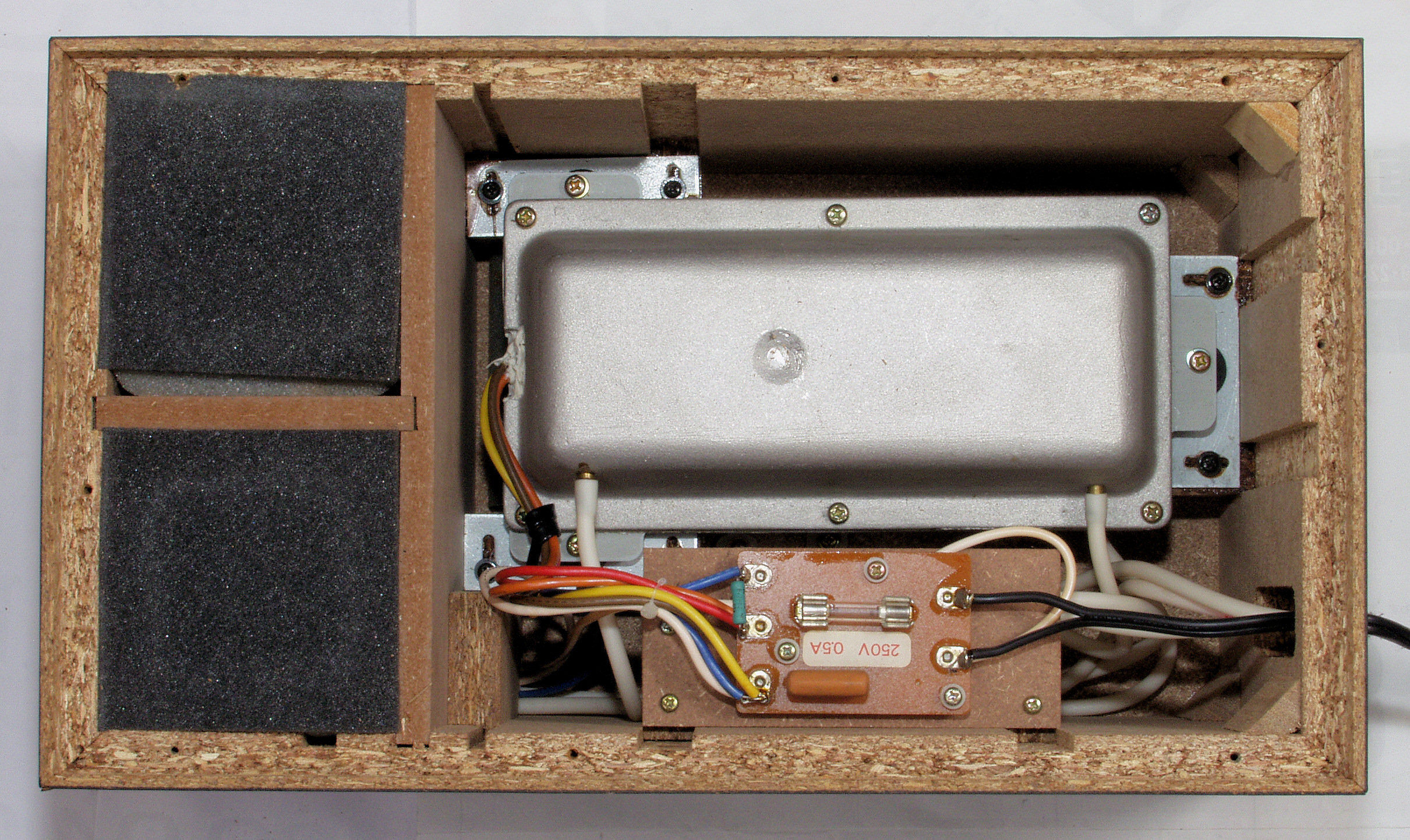

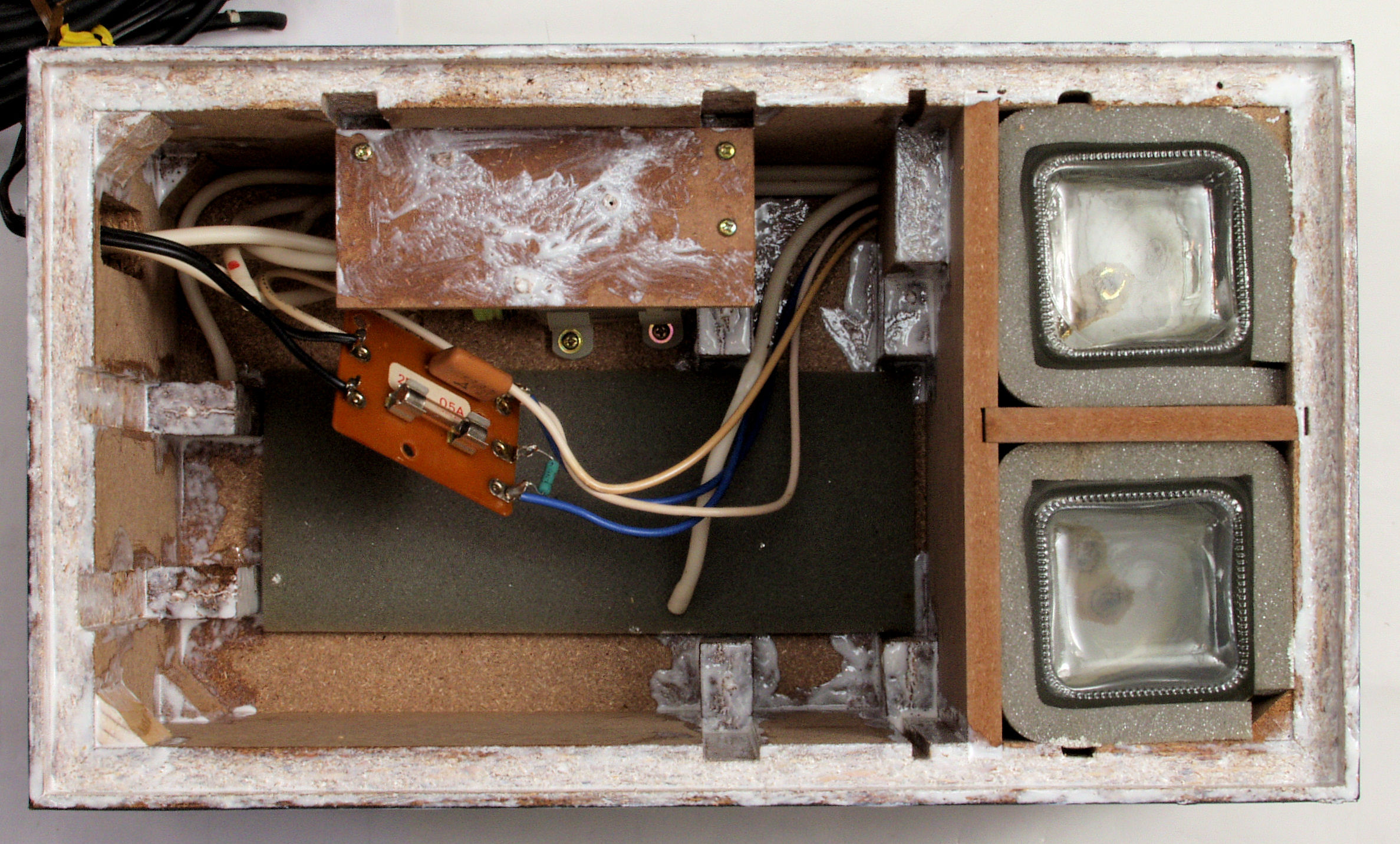

| Ｓ４１． 点検中 下蓋を外し、下から見る。 |
 |

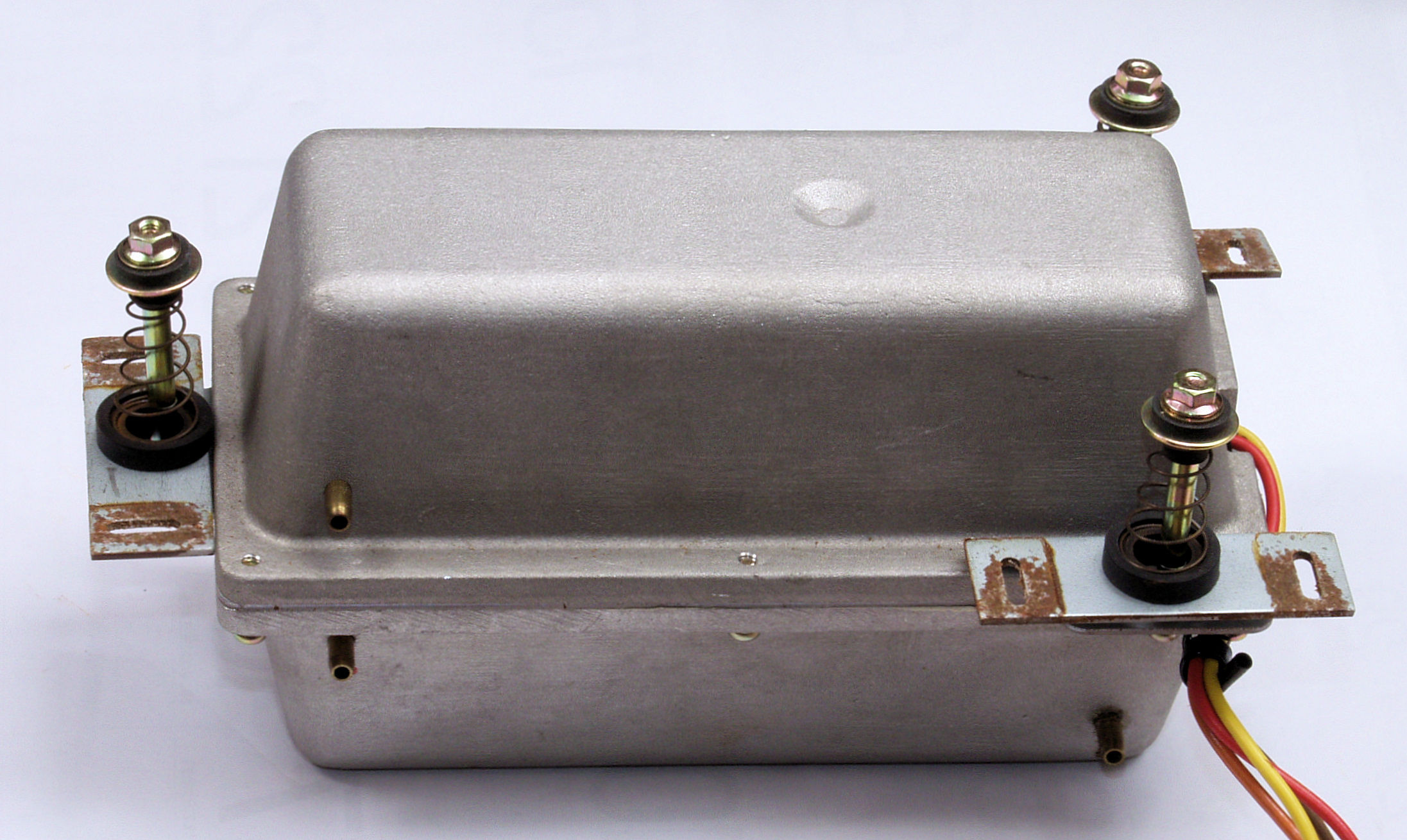

| Ｓ４２． 点検中 ポンプケース。 |
 |

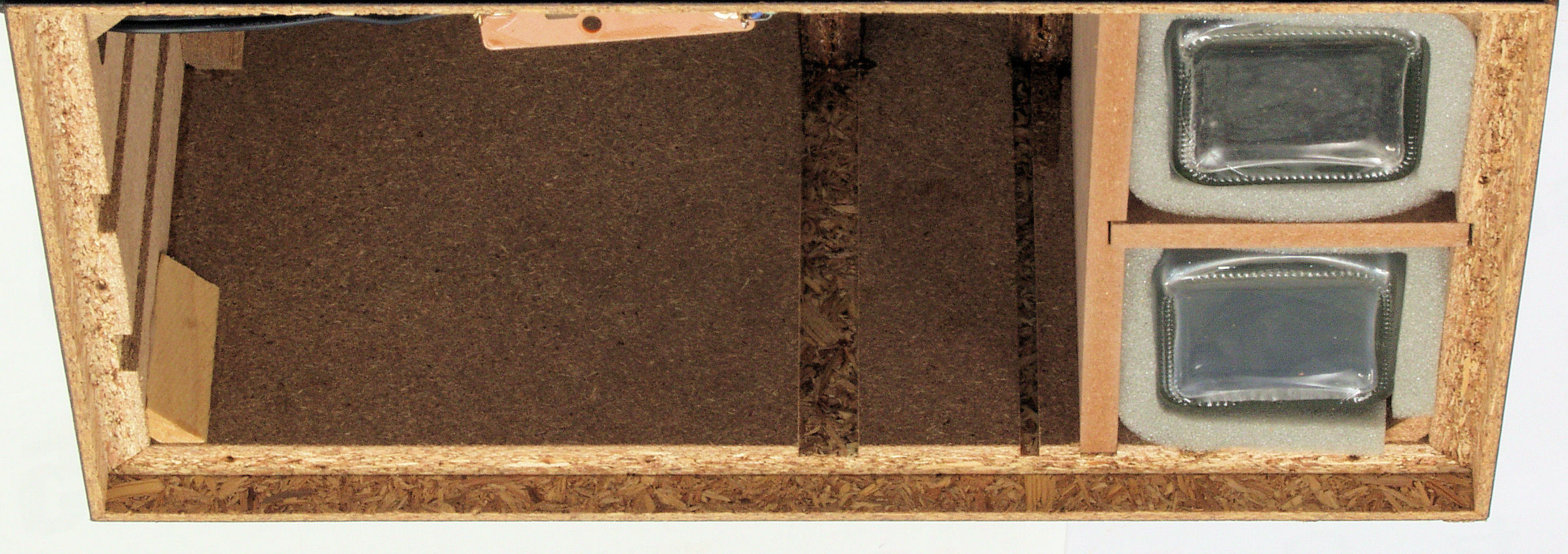

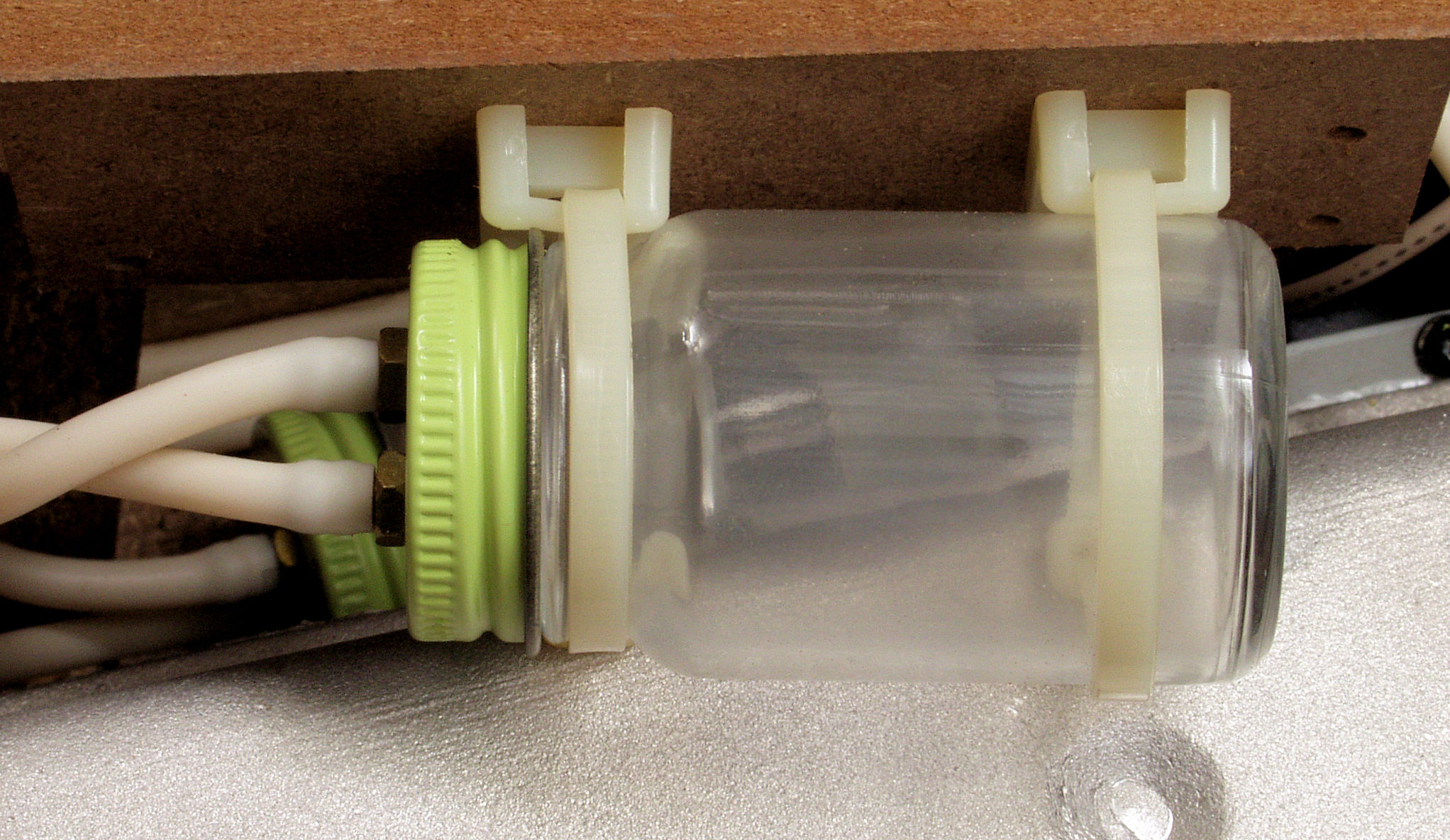

| Ｓ４３． 点検中 エアーチャンバー、ここで脈動を吸収する。 |
 |
| Ｓ５１． 点検中 ポンプケース表。 |
 |
| Ｓ５２． 点検中 ポンプケース裏。 |
 |

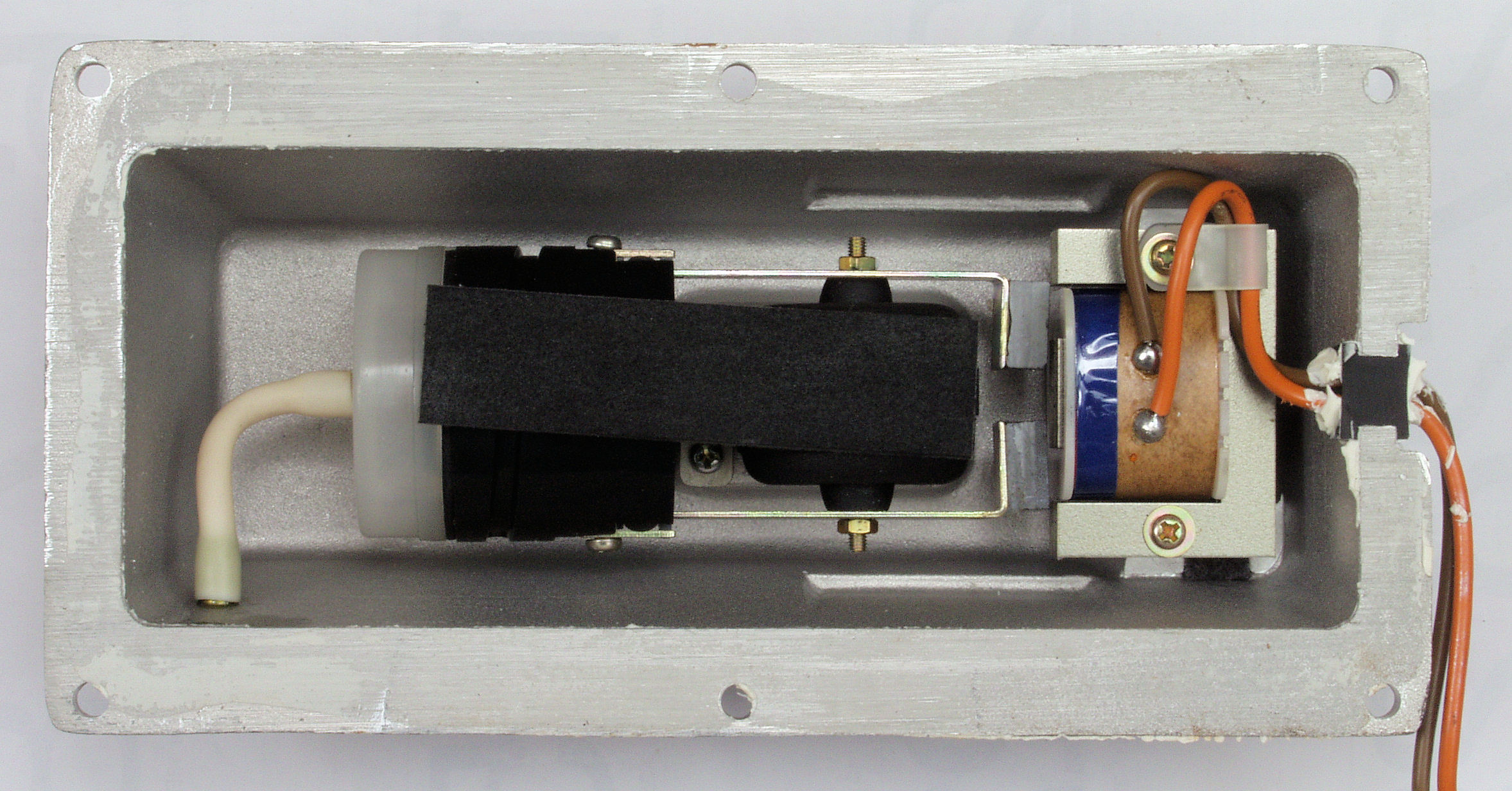

| Ｃ．修理状況 Ｃ１１． 修理前 「Ａ＝吐き出し用ポンプ」 |
 |

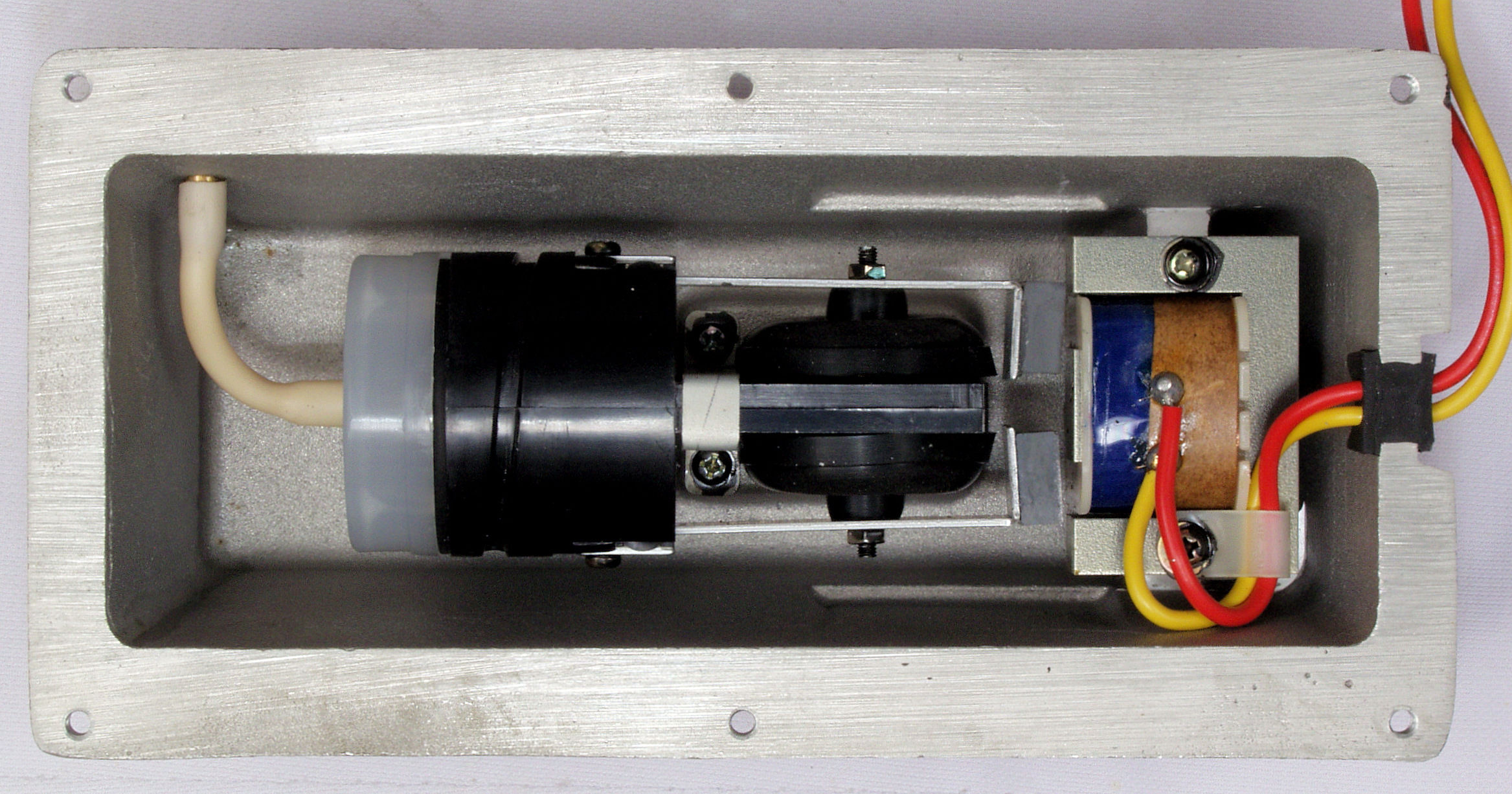

| Ｃ１２． 修理（交換）後 「Ａ＝吐き出し用ポンプ」 ユニット |
 |

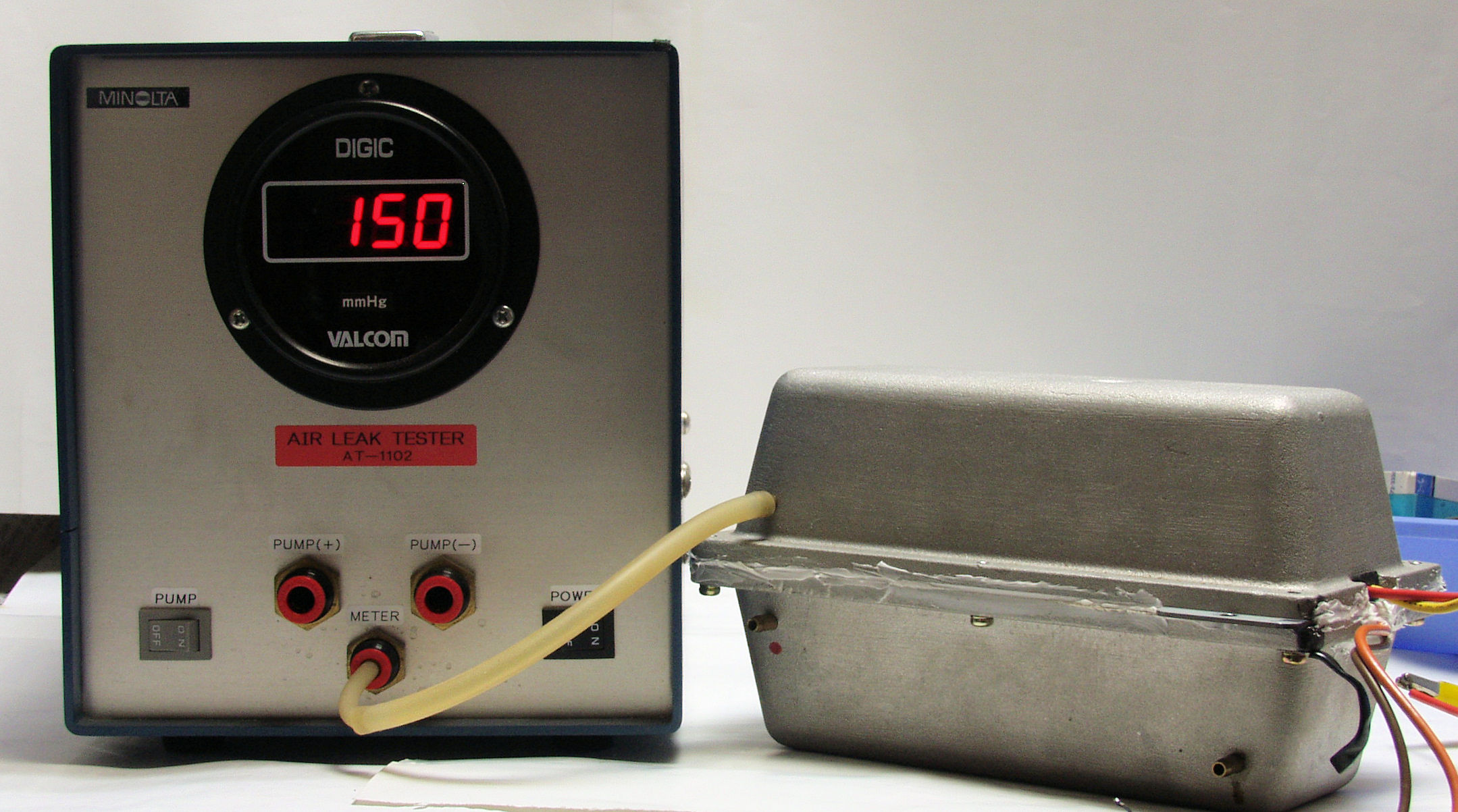

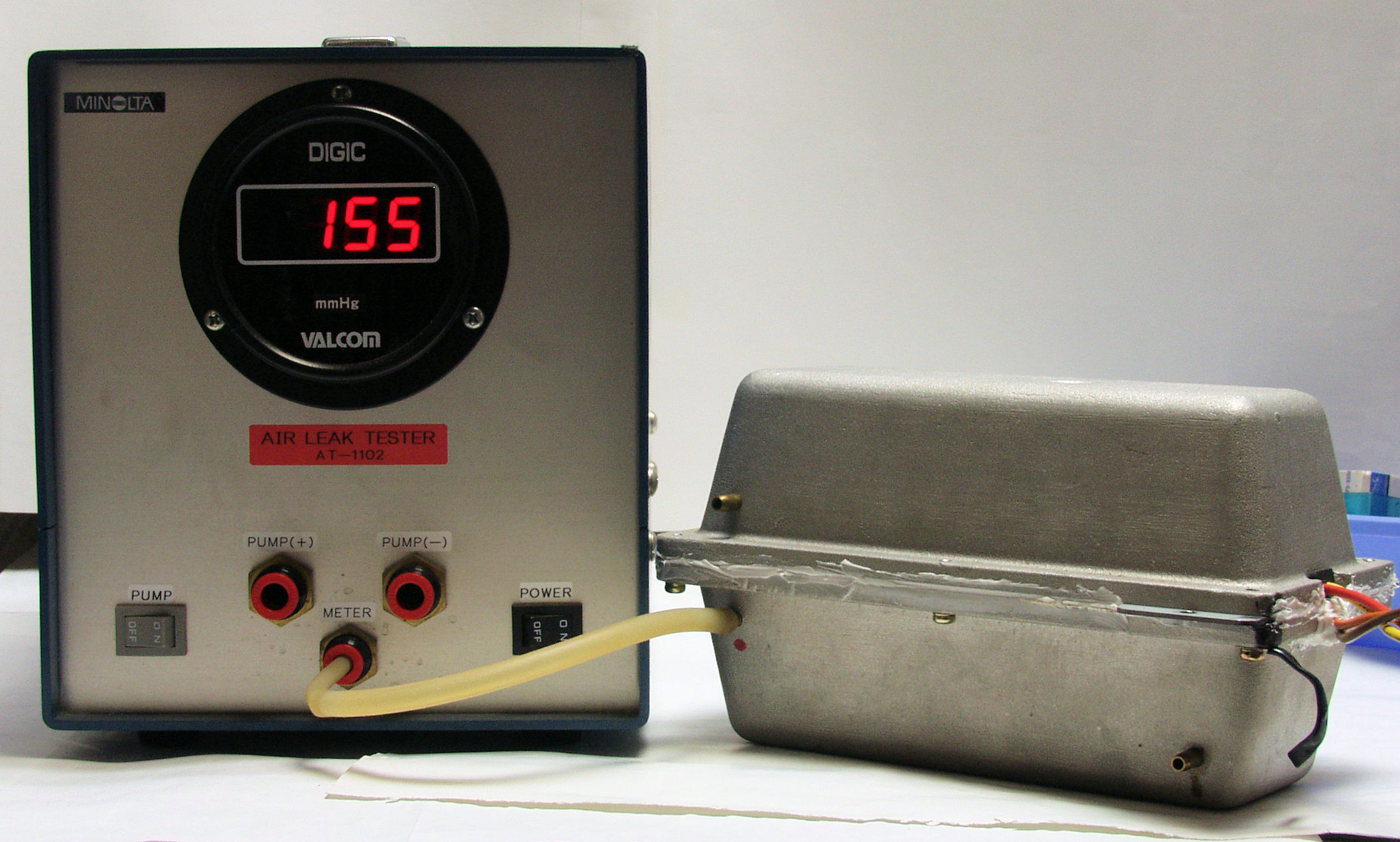

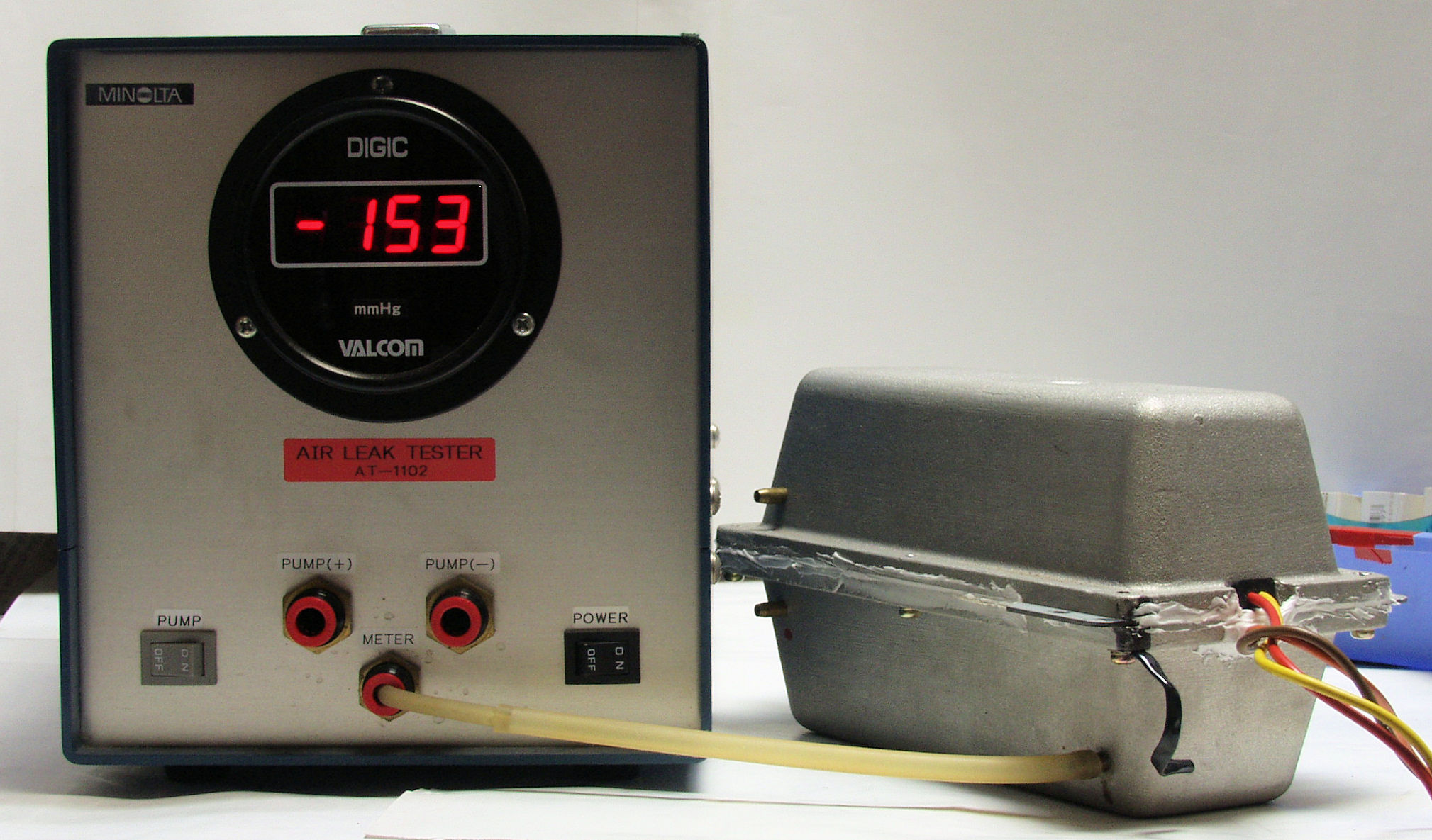

| Ｃ１３． 圧力測定中の「Ａ＝吐き出し用ポンプ」 |
 |
| Ｃ２１． 修理前 「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」 |
 |

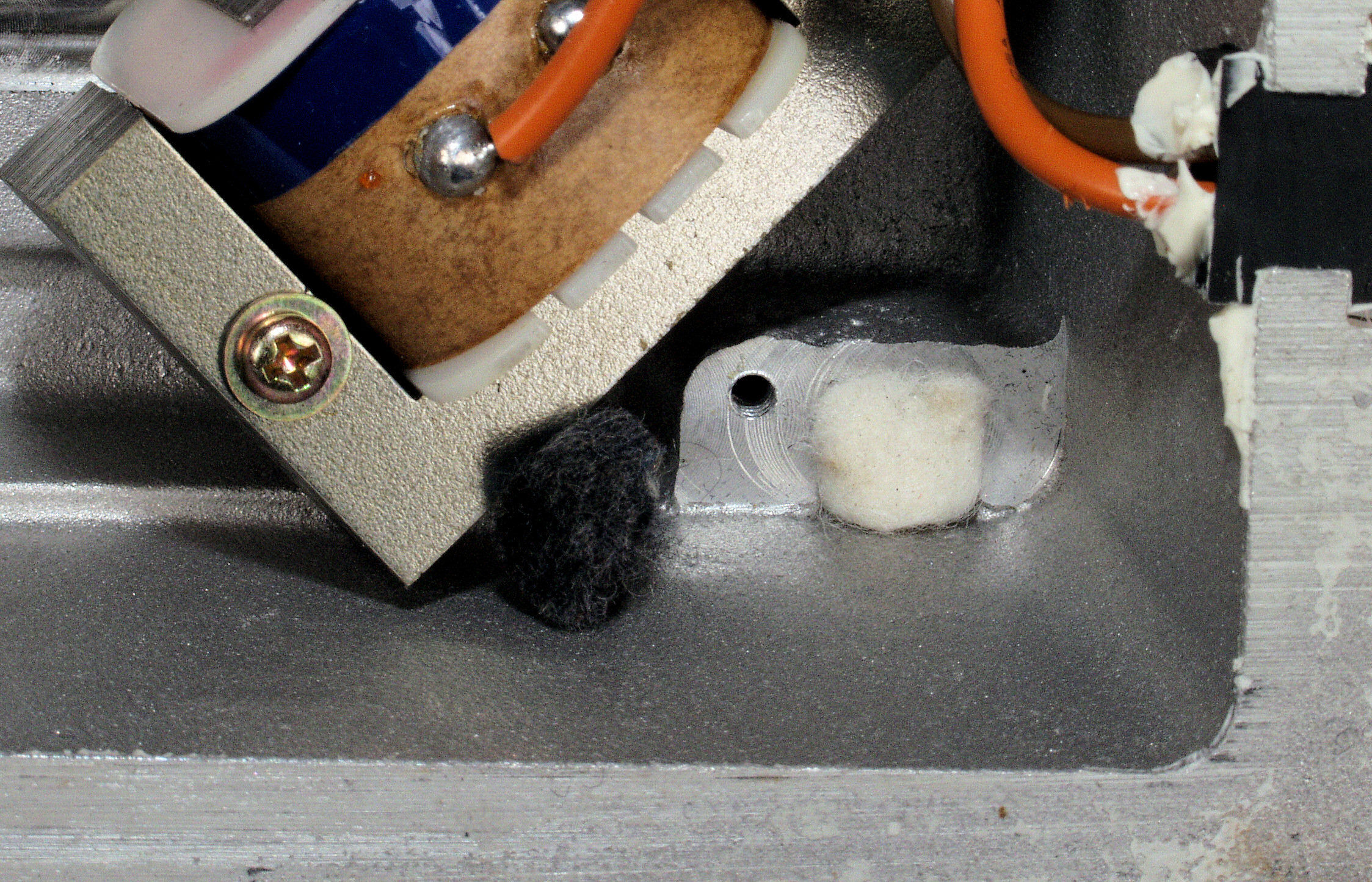

| Ｃ２２． 修理中 「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」、吸引フイルター交換。 左黒色＝交換前、右白色＝交換後。 |
 |

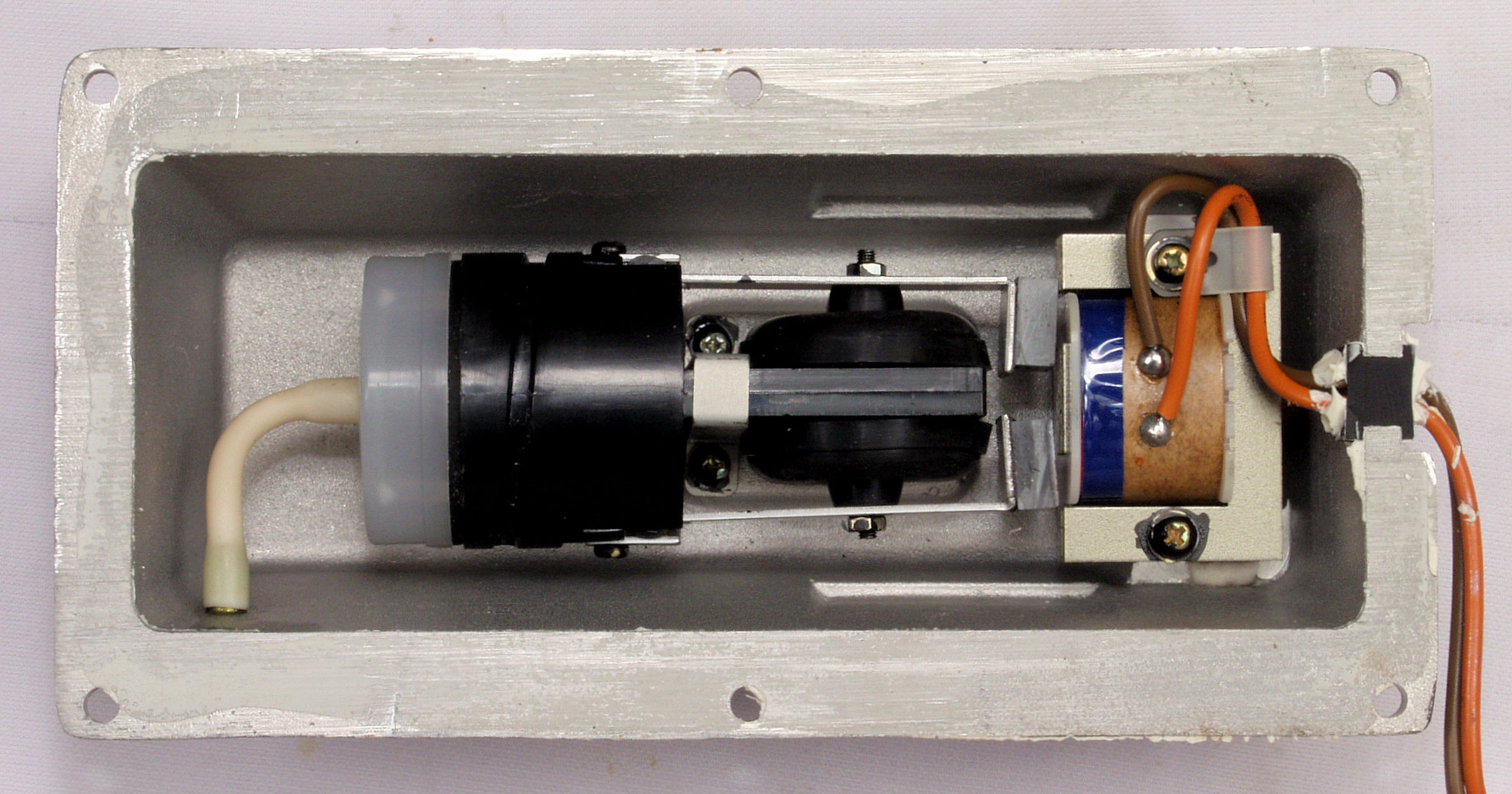

| Ｃ２３． 修理（交換）後 「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」 ユニット |
 |
| Ｃ２４． 圧力測定中の「C＝吐き出し」 |
 |
| Ｃ２５． 圧力測定中の「B＝吸い込み」 |
 |

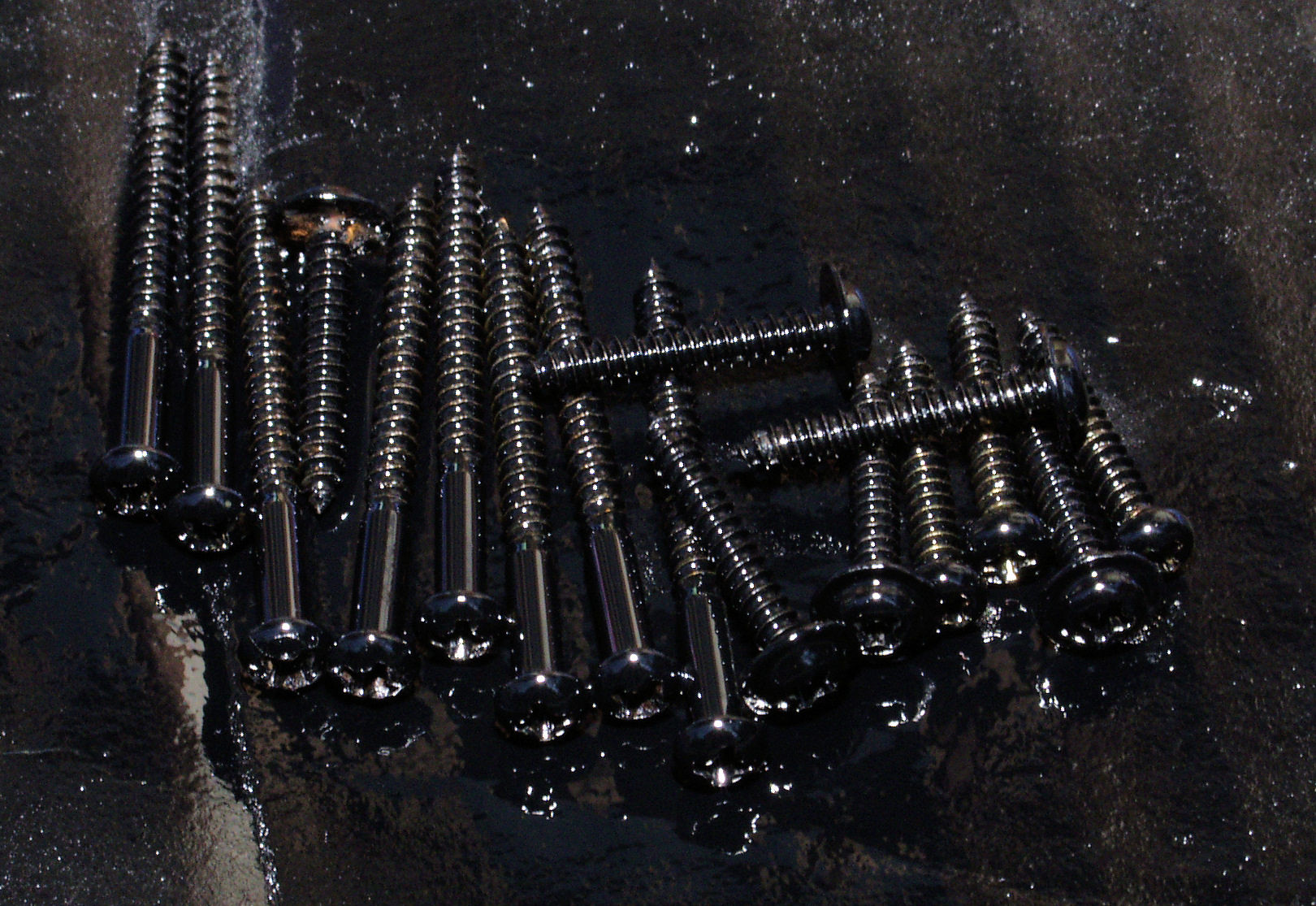

| Ｃ３１． 修理前 止めネジ、錆が発生。 |
 |
| Ｃ３２． 修理中 止めネジ、錆が発生。 |
 |
| Ｃ３３． 完成 天日で乾燥中。 |
 |
| Ｃ５１． 修理前 ポンプ取り付け金具類、錆が出ている。 |
 |
| Ｃ５２． 修理前 ポンプ取り付け金具類、錆止めにラッカーを吹き付ける。 |
 |
| Ｃ６１． 修理前 接着材が劣化した圧縮板。 |
 |
| Ｃ６２． 修理中 圧縮板にボンドを塗って固めている |
 |
| Ｃ６３． 修理前 接着材が劣化した圧縮板２。 |
 |
| Ｃ６４． 修理中 圧縮板にボンドを塗って固めている２． |
 |

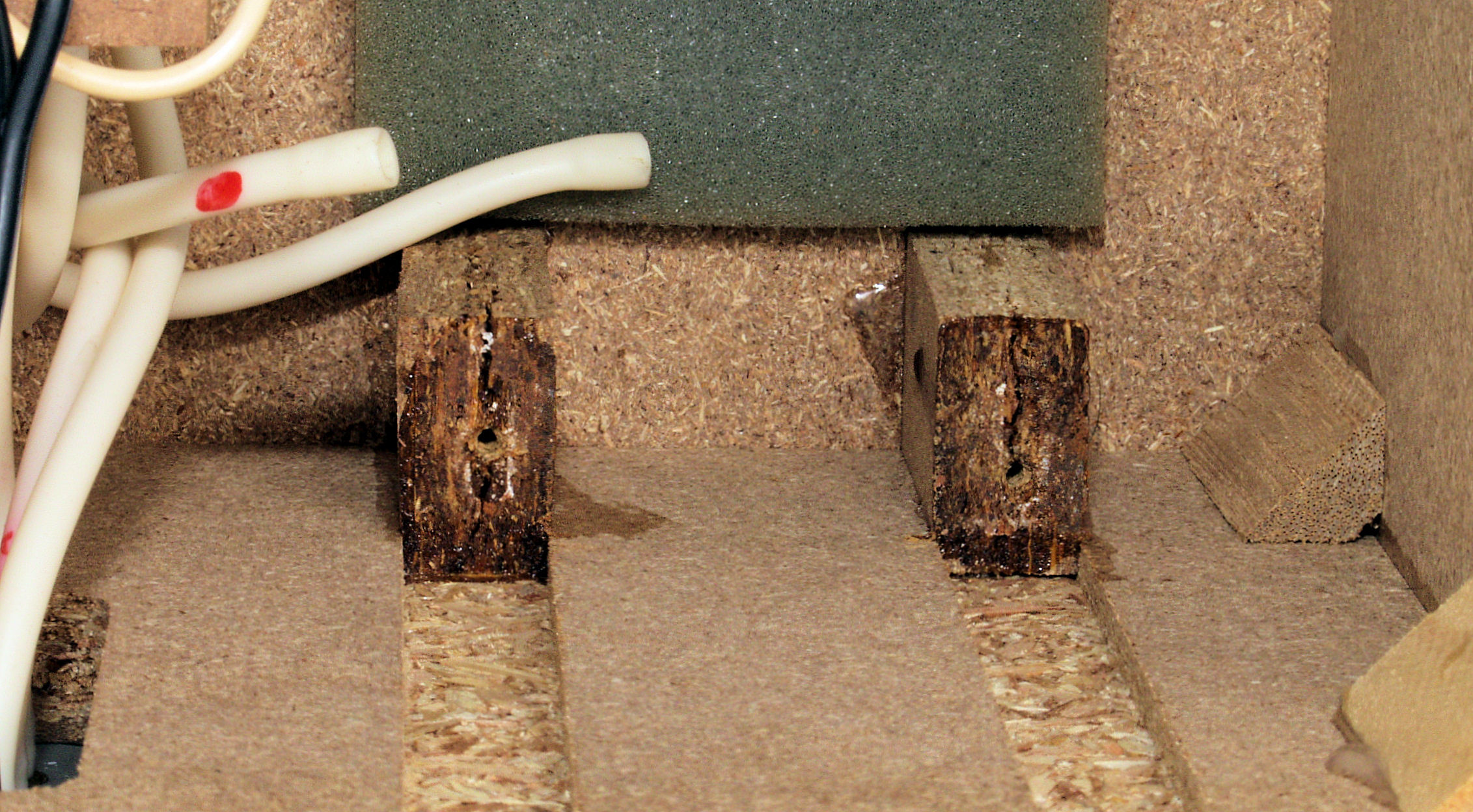

| Ｃ７１． 修理前 木ネジで割れた、「ポンプ取り付け板」。 |
 |
| Ｃ７２． 修理中 木ネジで割れた、「ポンプ取り付け板」、ボンドを染みこませる。 |
 |
| Ｃ７３． 修理前 木ネジで割れた、「ポンプ取り付け板」。 |
 |
| Ｃ７４． 修理中 木ネジで割れた、「ポンプ取り付け板」、ボンドを染みこませる。 |
 |
| Ｃ８１． 修理前 底板表。 |
|
| Ｃ８２． 修理後 底板表、湿気止めにラッカーを吹き付ける。 |
 |
| Ｃ８３． 修理前 底板裏。 |
|
| Ｃ８４． 修理後 底板裏、湿気止めにラッカーを吹き付ける。 |
 |

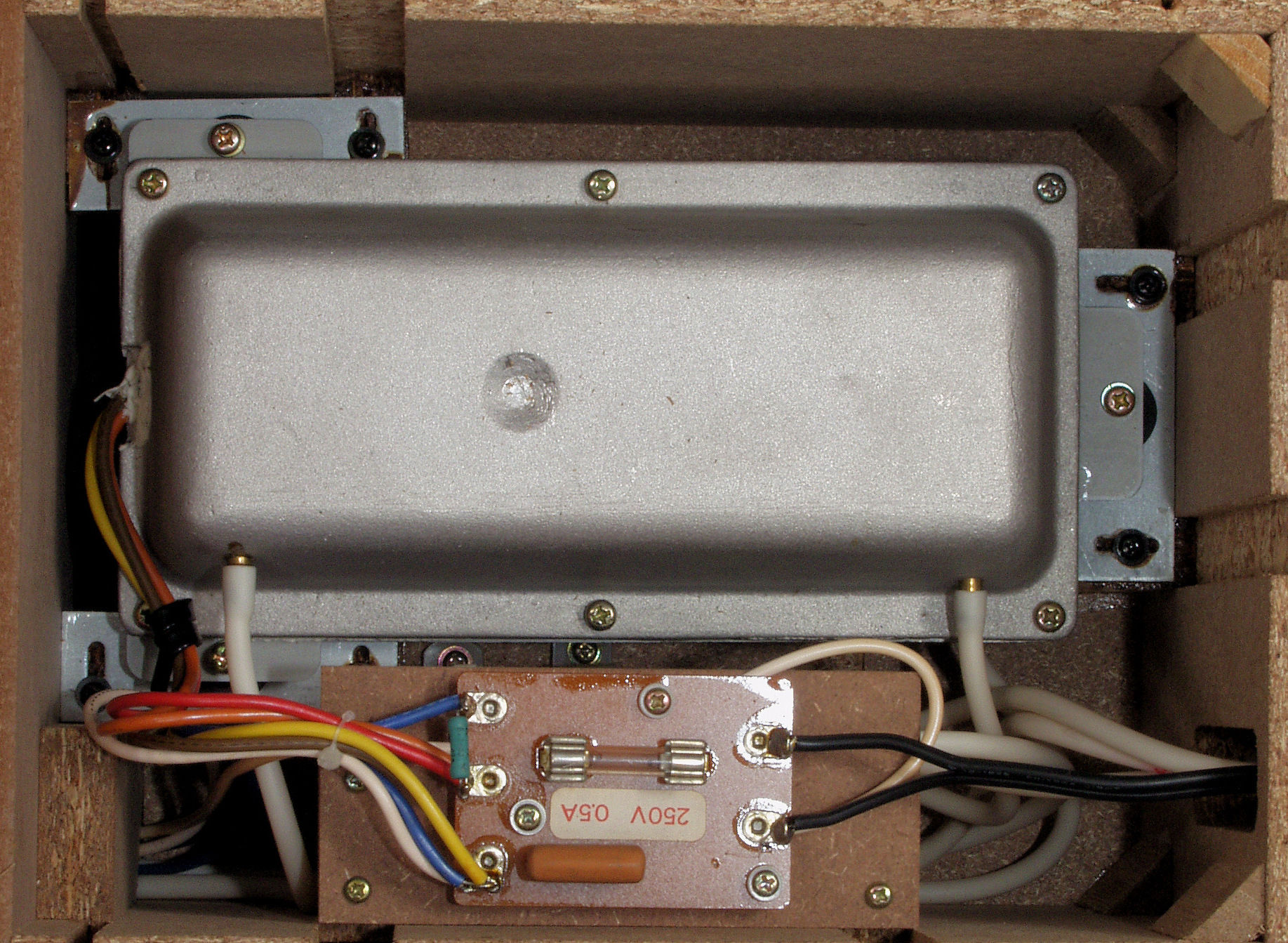

| Ｃ９１． 修理前 ヒューズ基板。 |
 |

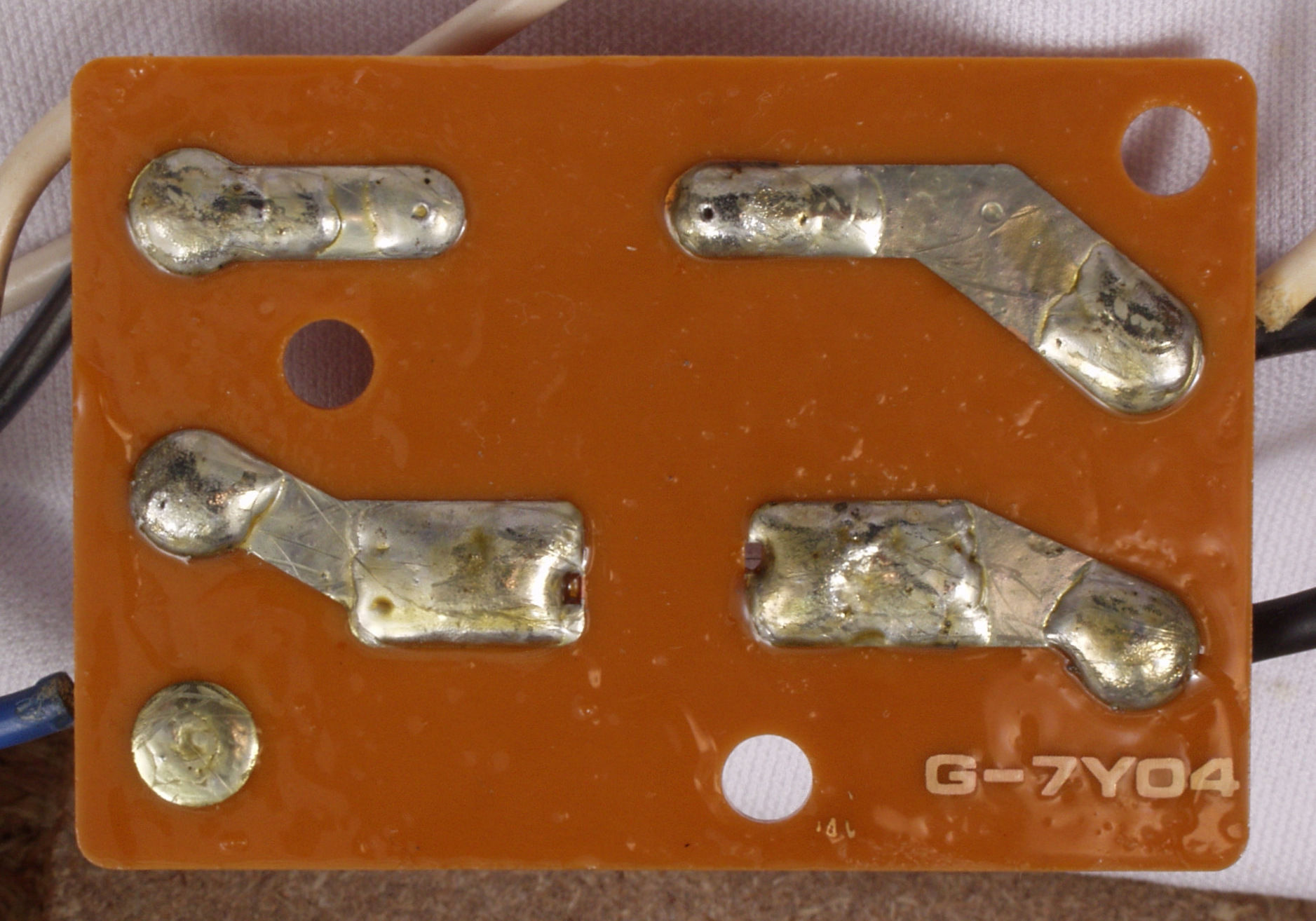

| Ｃ９３． 修理前 ヒューズ基板裏。 |
 |
| Ｃ９４． 修理（半田補正）後 ヒューズ基板裏。 |
 |
| Ｃ９５． 完成ヒューズ基板裏。 |
 |

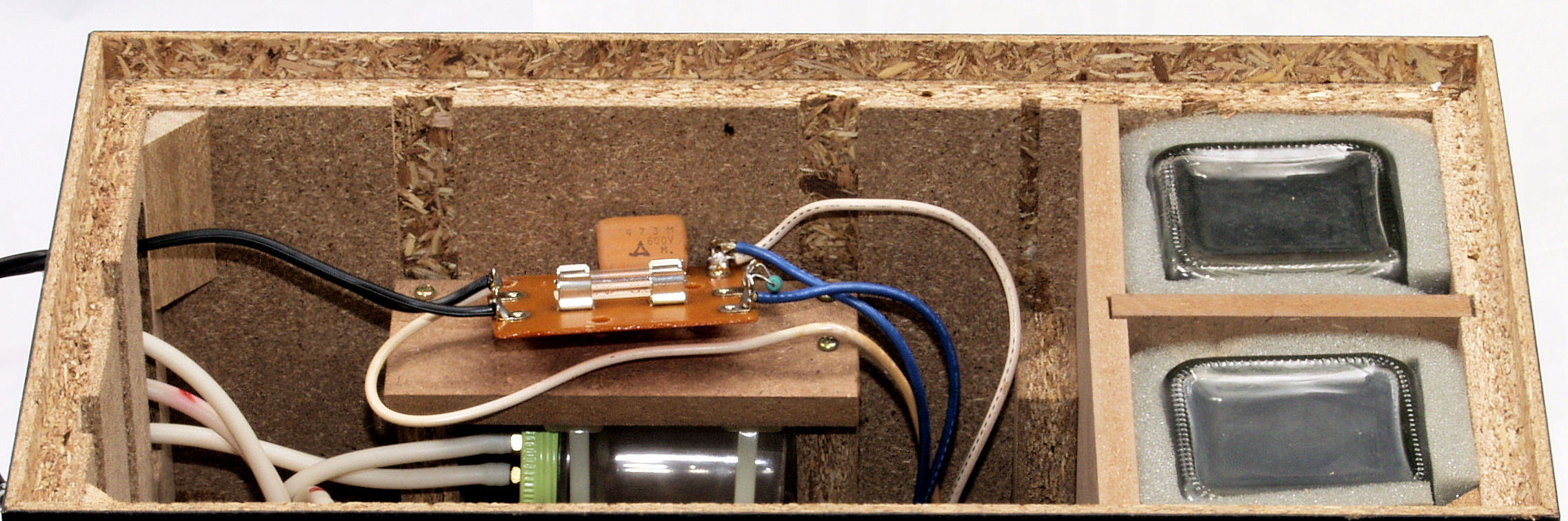

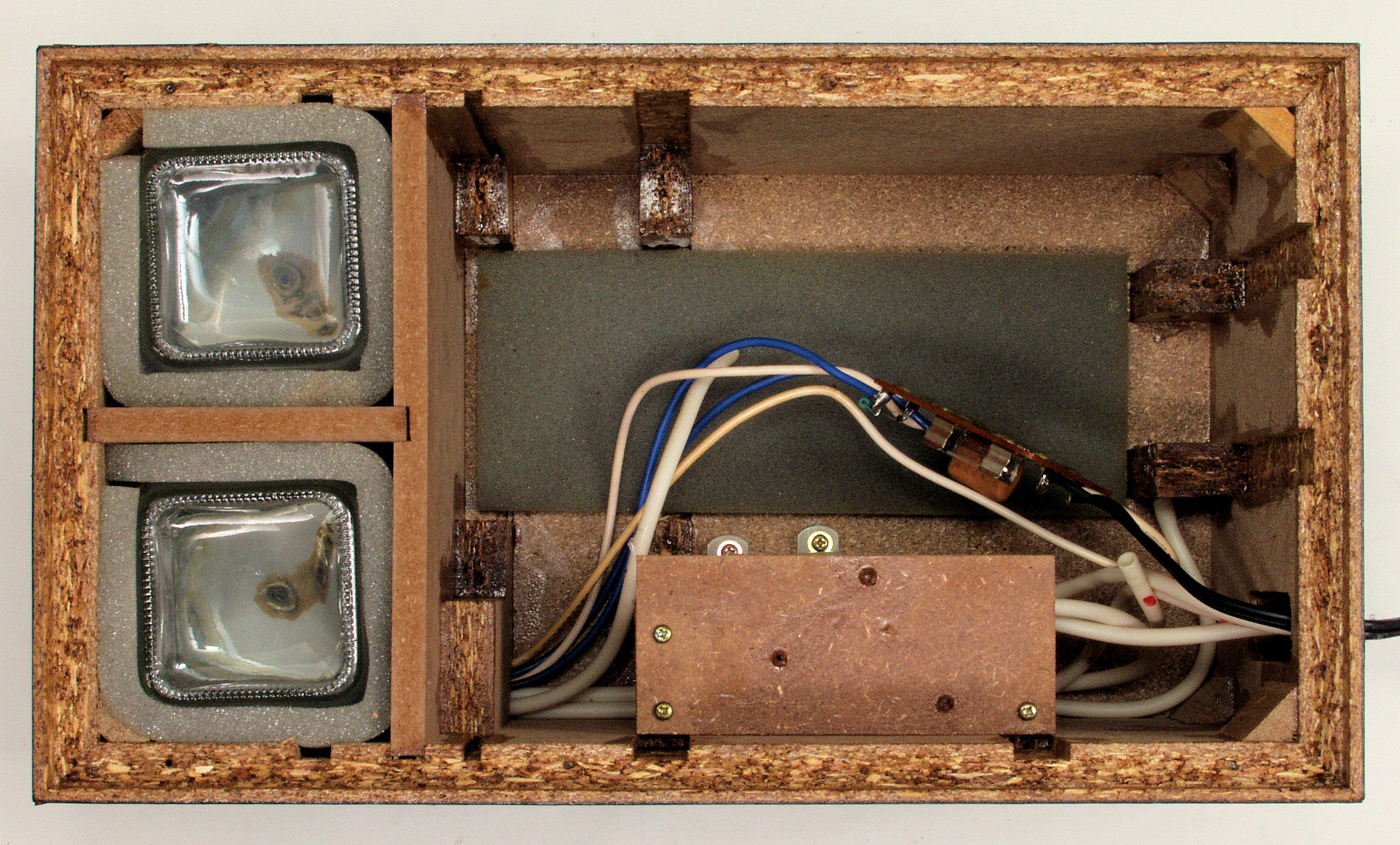

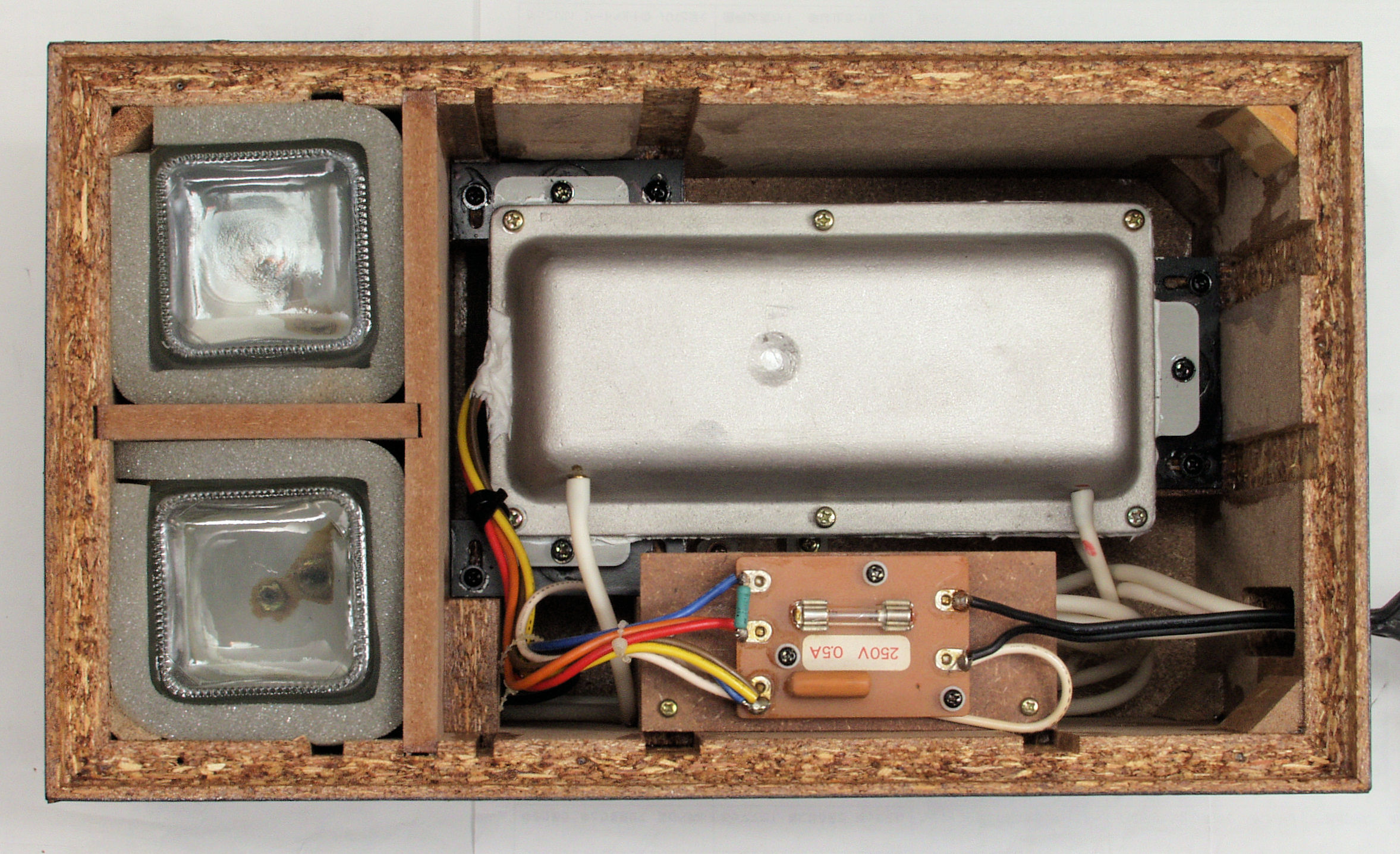

| ＣＡ１． 修理前 上から見る |
|

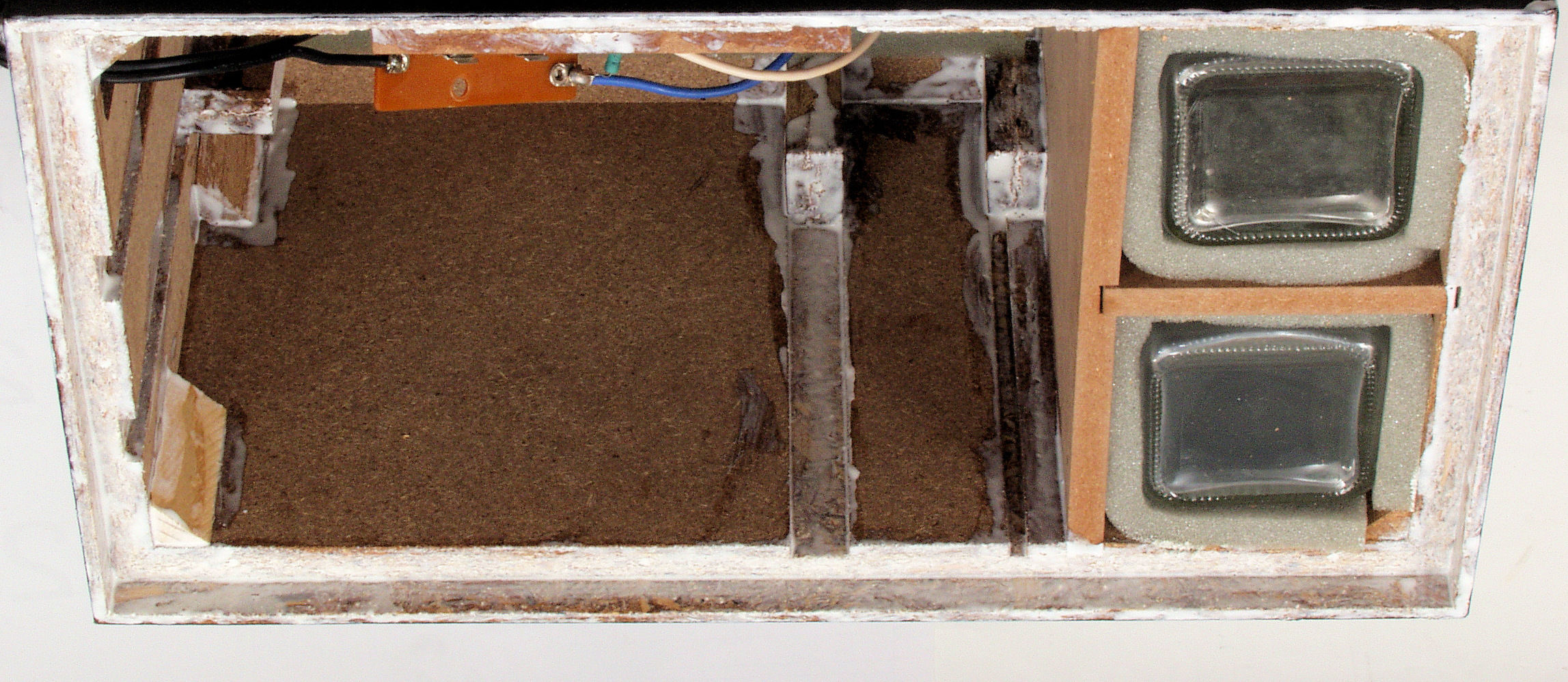

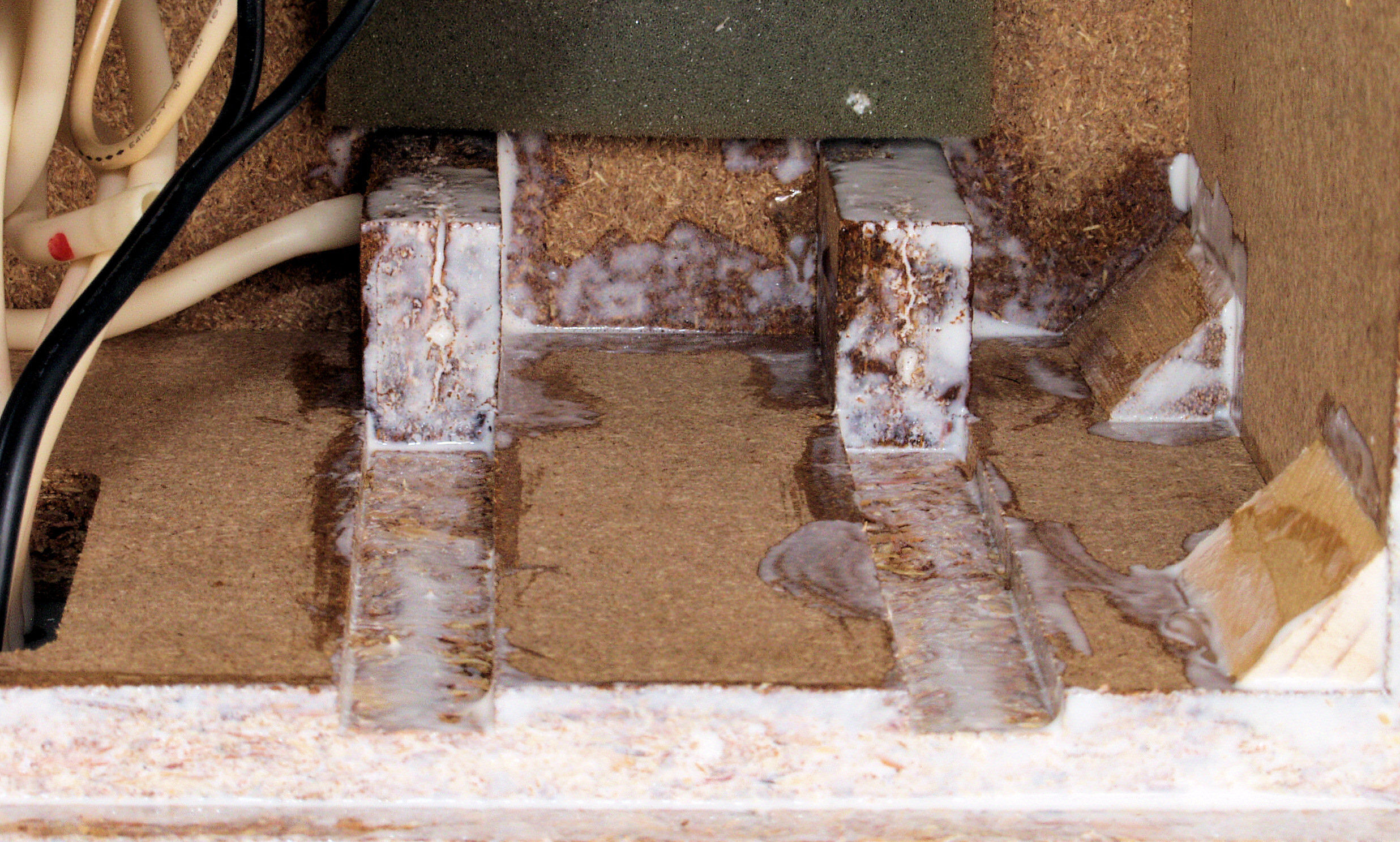

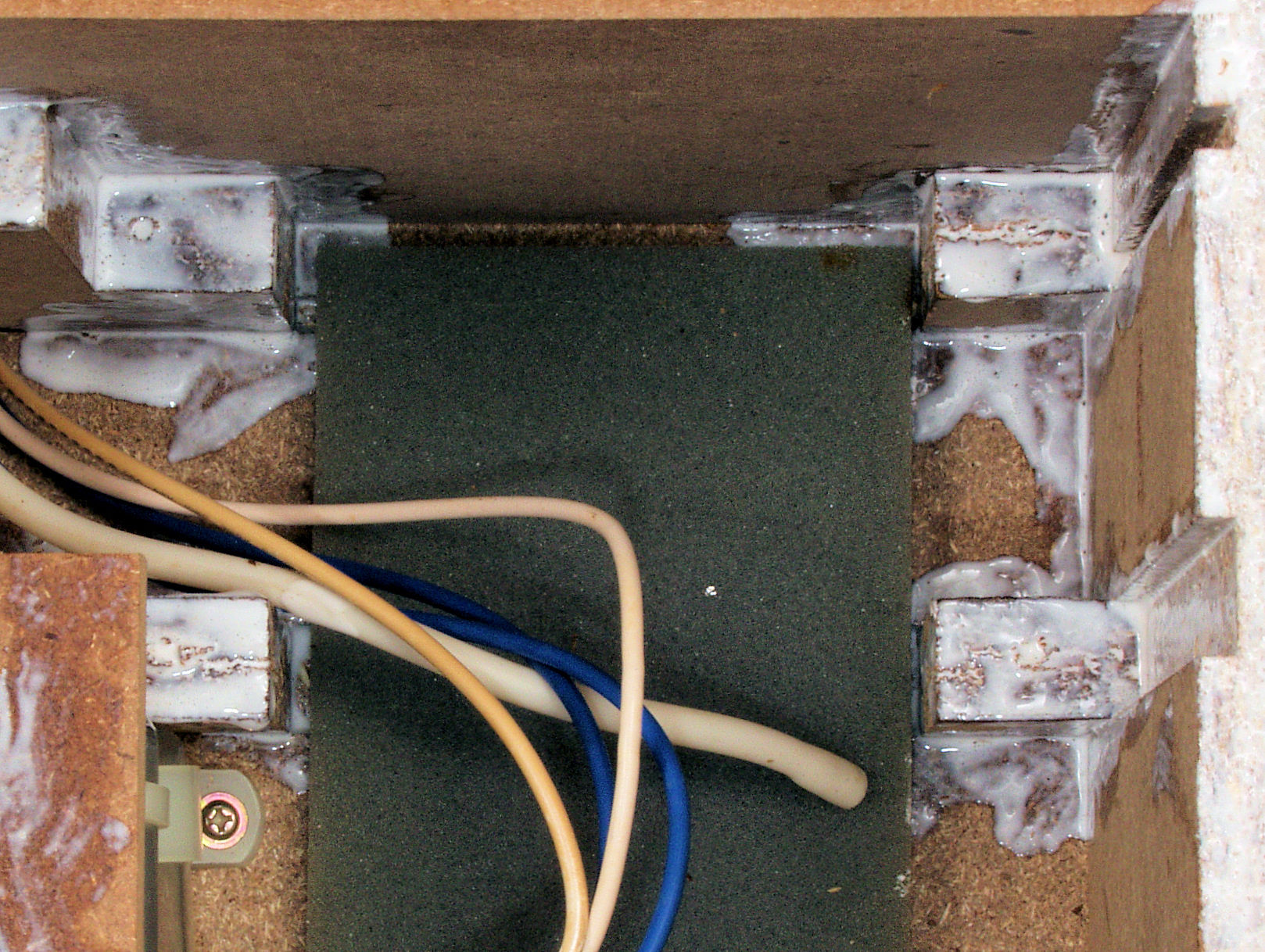

| ＣＡ２． 修理中 圧縮板にボンドを塗って固めた所。 |
 |
| ＣＡ３． 修理中 圧縮板にボンドを塗って固めた所、大きな割れに２回目。 |
 |

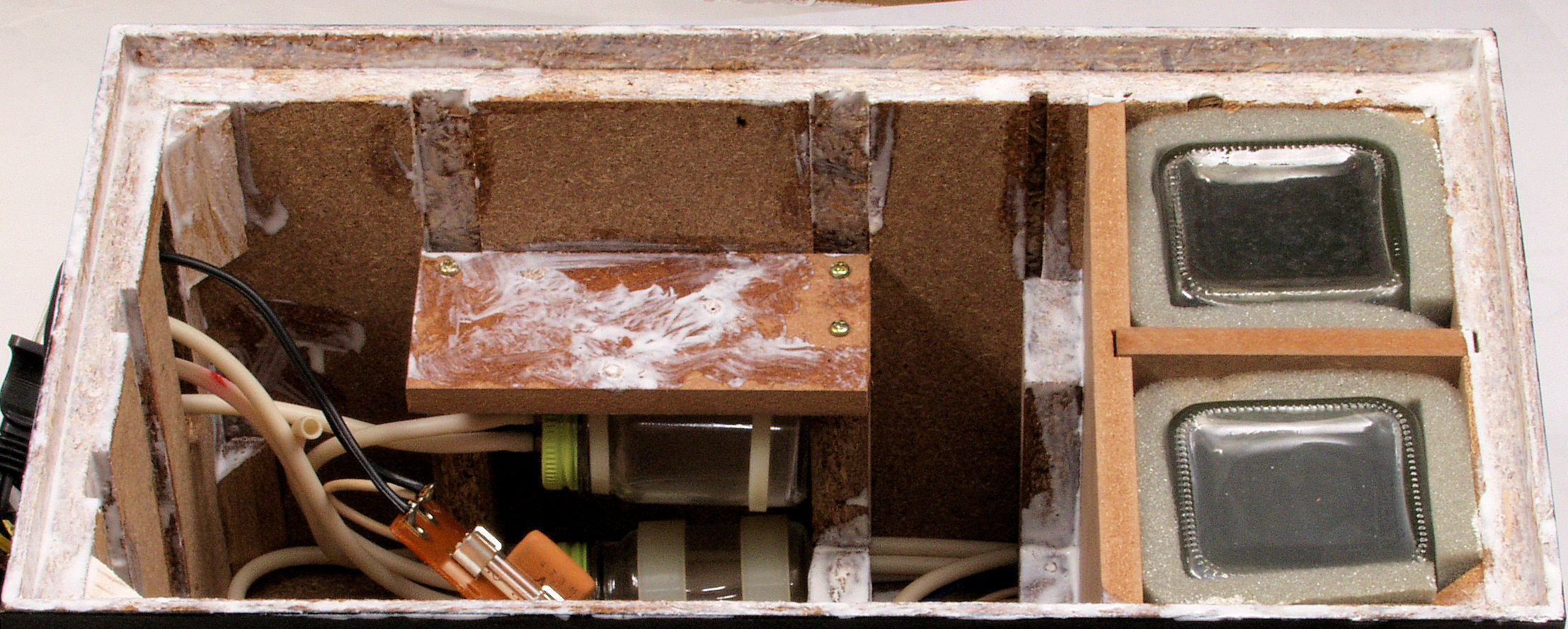

| ＣＡ４． 修理後 上から見る |
 |
| ＣＡ５． 完成 |
 |
| Ｅ． 調整・測定> |
| Ｅ１． 圧力測定 Ａ端子 |
 |
| Ｅ２． 圧力測定 Ｂ端子。 C端子圧力より低いのは、調整バイバスが有る為。 |
 |
| Ｅ４． Ｃ圧力が上がらない、チャンバーの漏れ修理中。 |
 |
| Ｅ５． 圧力測定 Ｃ端子。 |
 |
