MICRO SEIKI HS−80 & RX−5000 修理記録
同時修理 RY−5500.3台目                平成21年7月2日持込  7月17日完成
A. 修理前の状況
  • オーバホール

D. 修理状況
  • オイル交換(非公開)
  • 清掃

G. 使用部品
  • オイル
  • 洗浄材

J. 修理費  30,000円

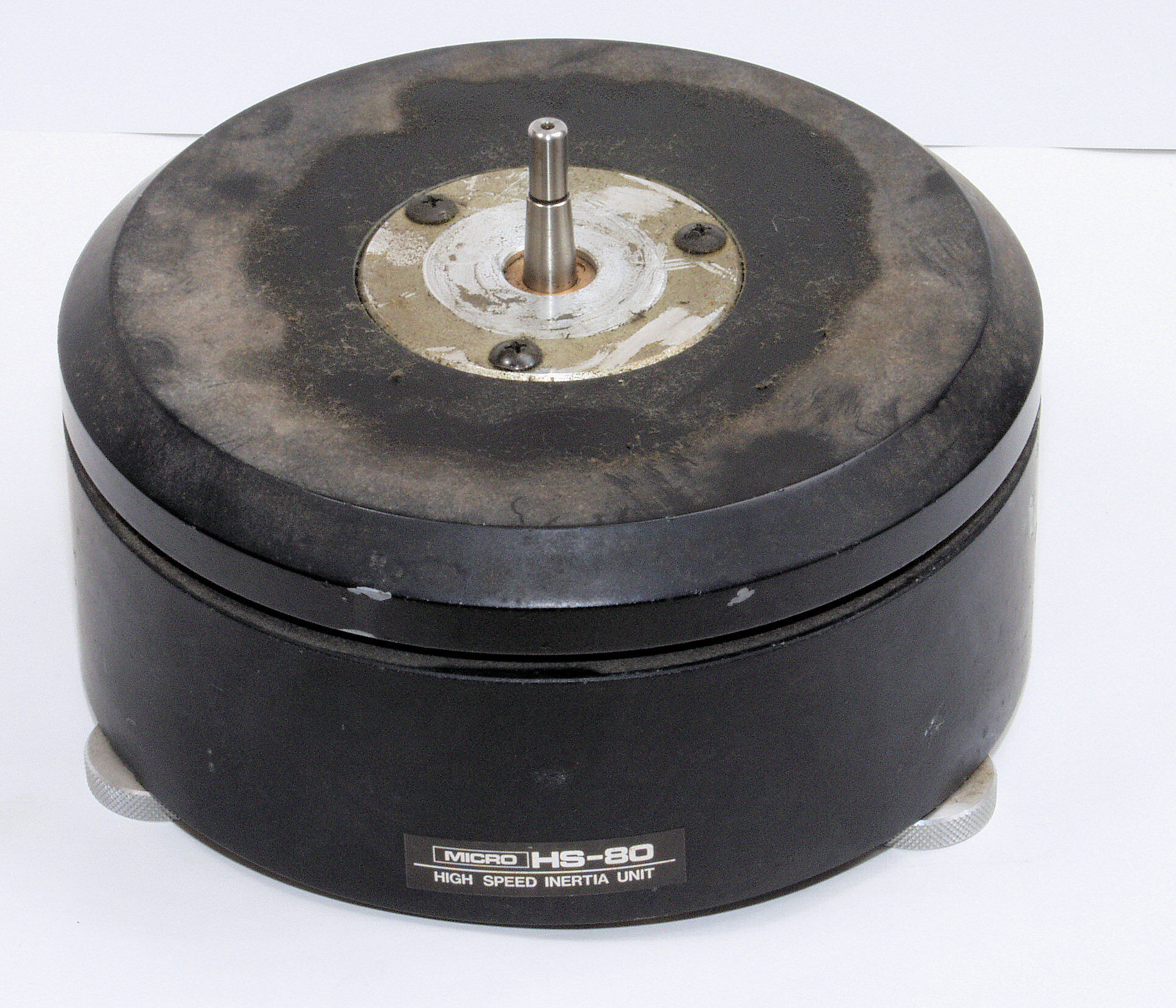

A. 「HS−80」修理前の点検状況(HighSpeedInertiaUnit)

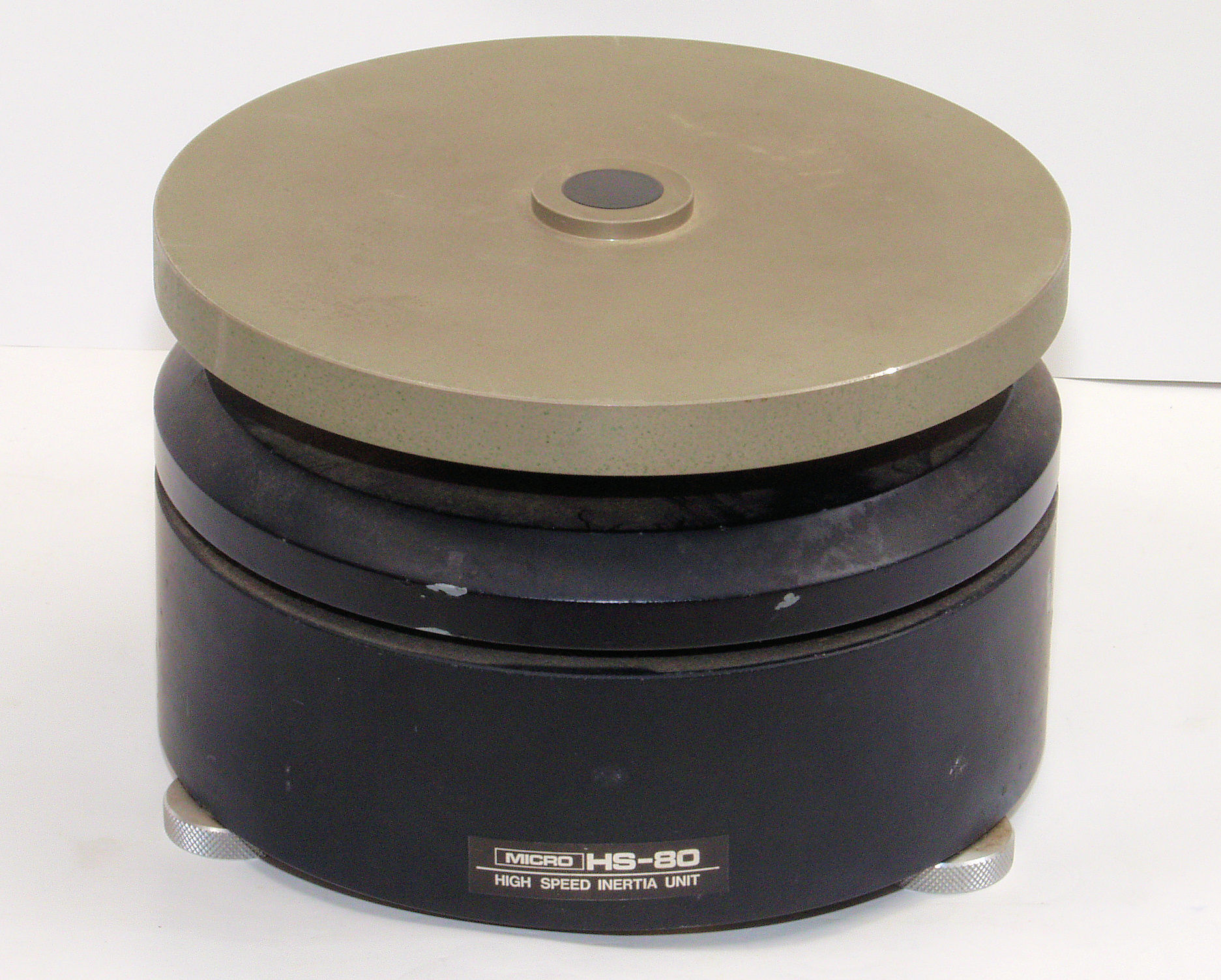

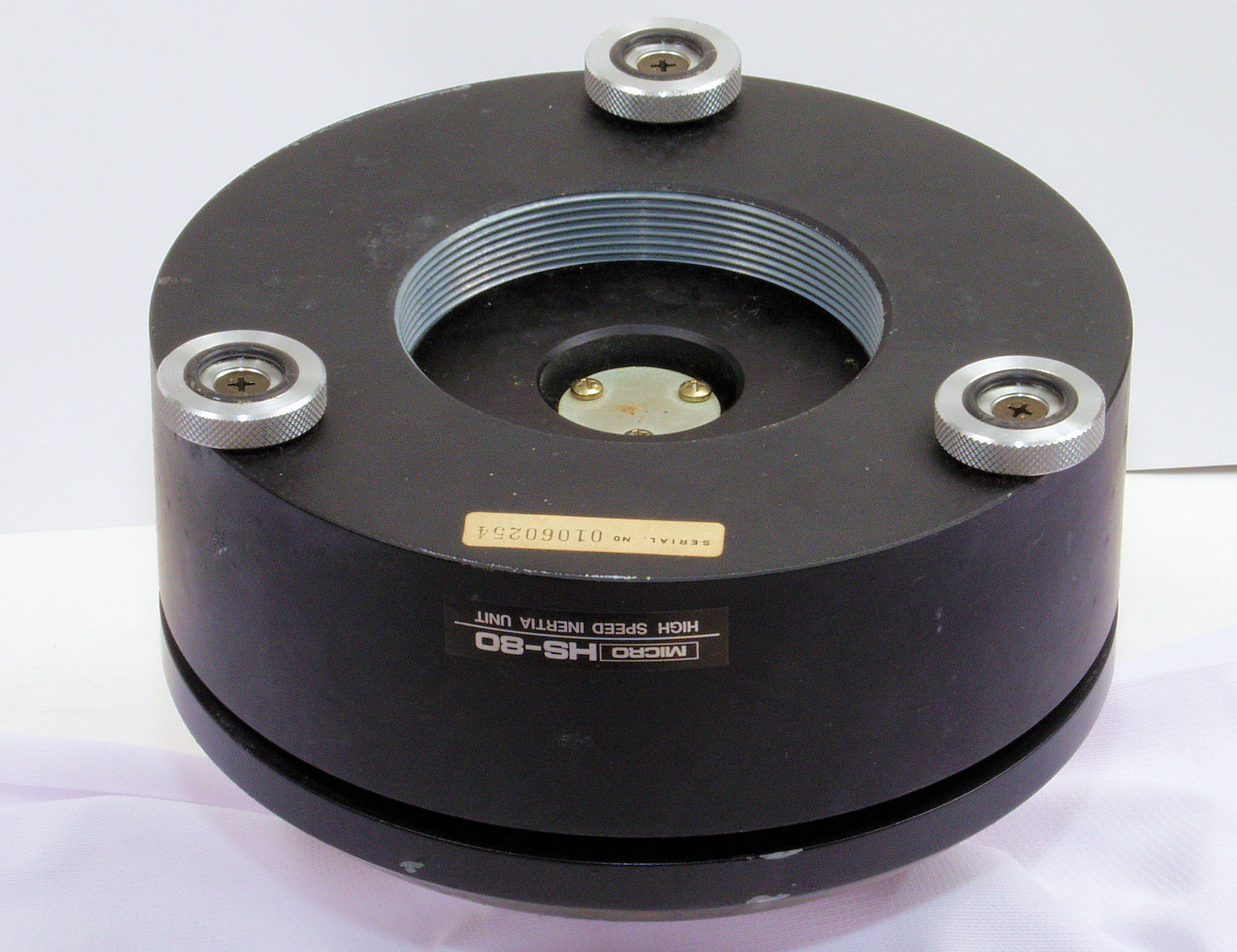

A11. 点検中 前から見る。

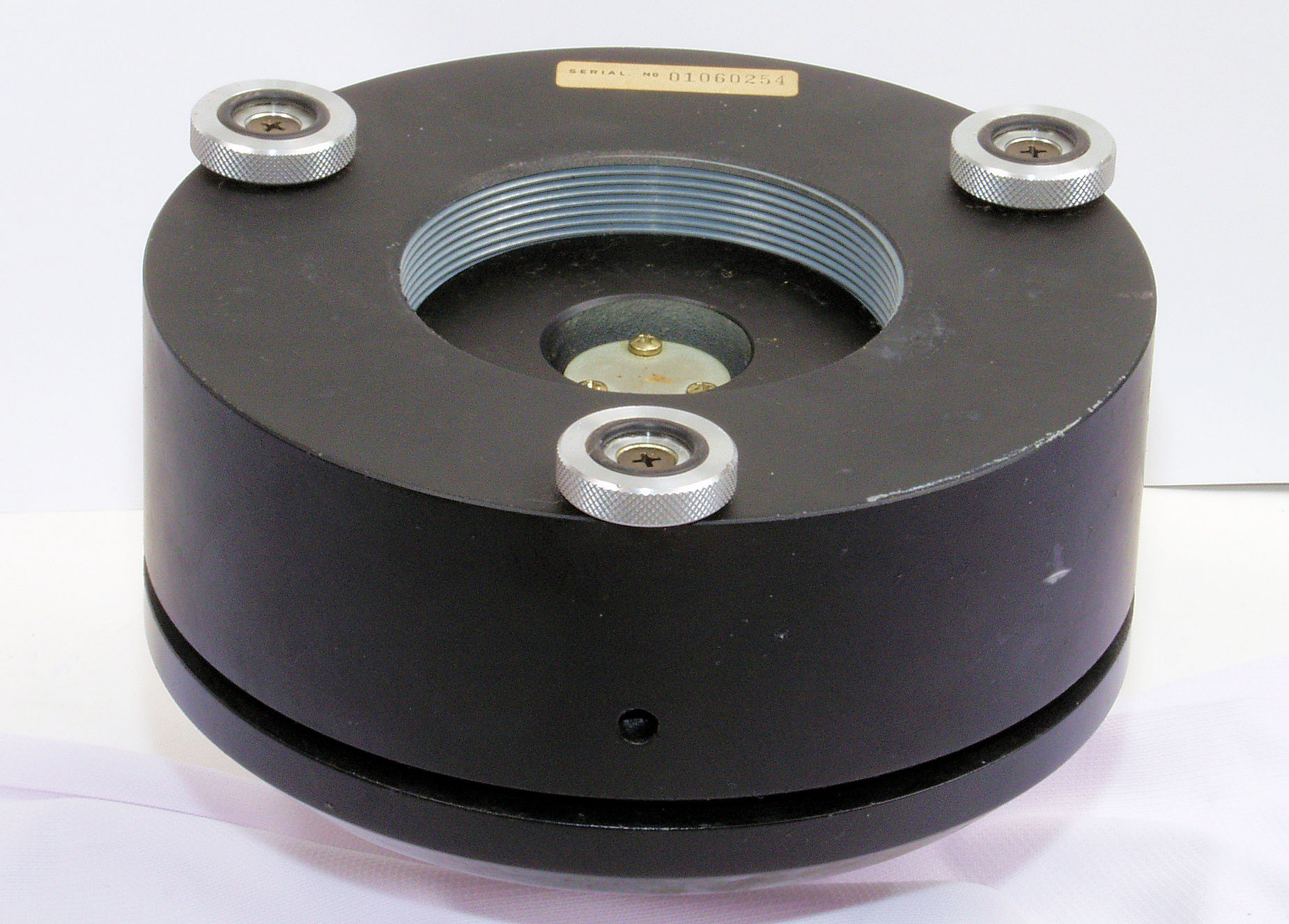

A12. 点検中、後から見る。

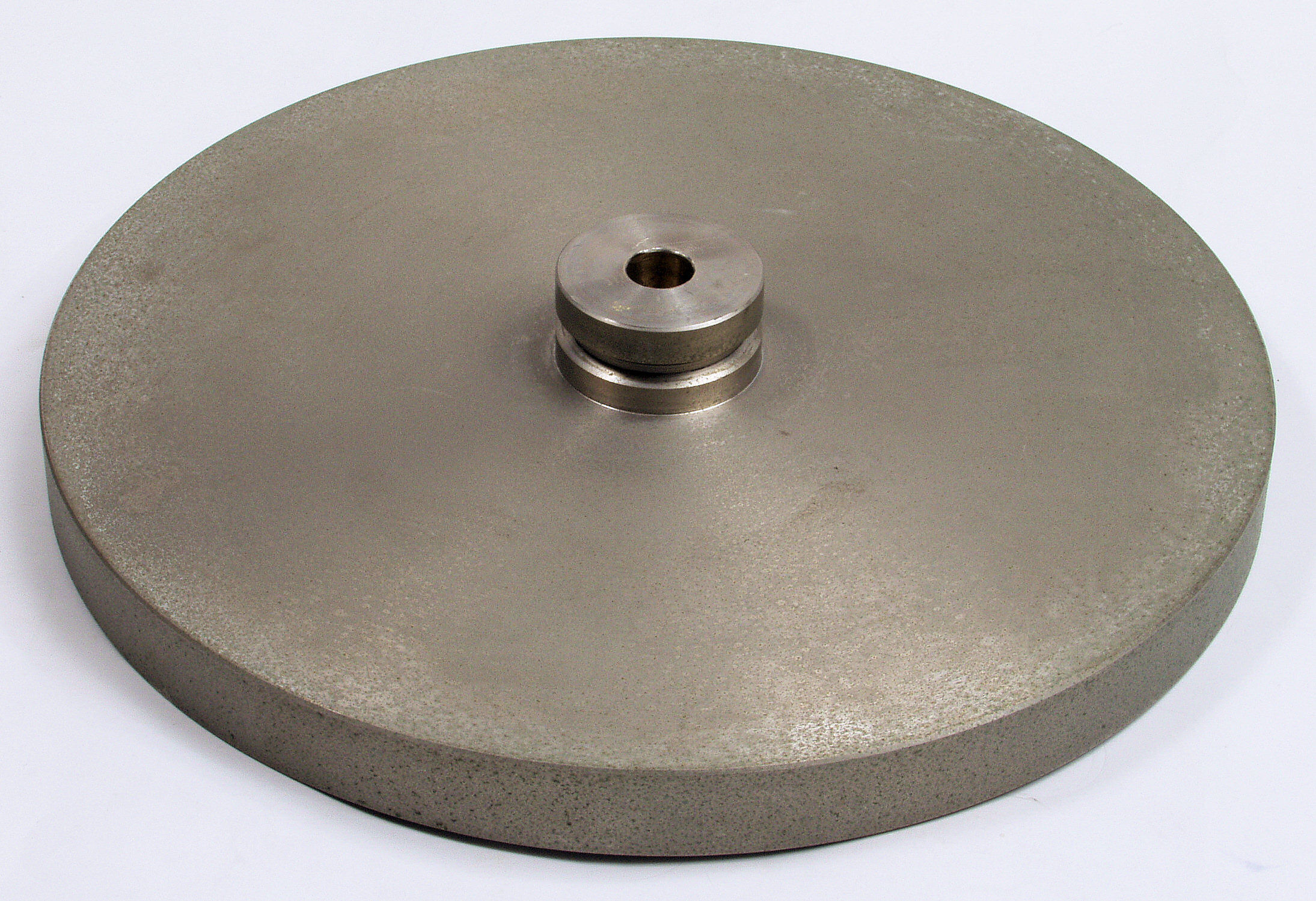

A21. 点検中、テーブルを上から見る。
A22. 点検中、テーブルを裏から見る。
A23. 点検中、テーブルを裏から軸プーリを見る。

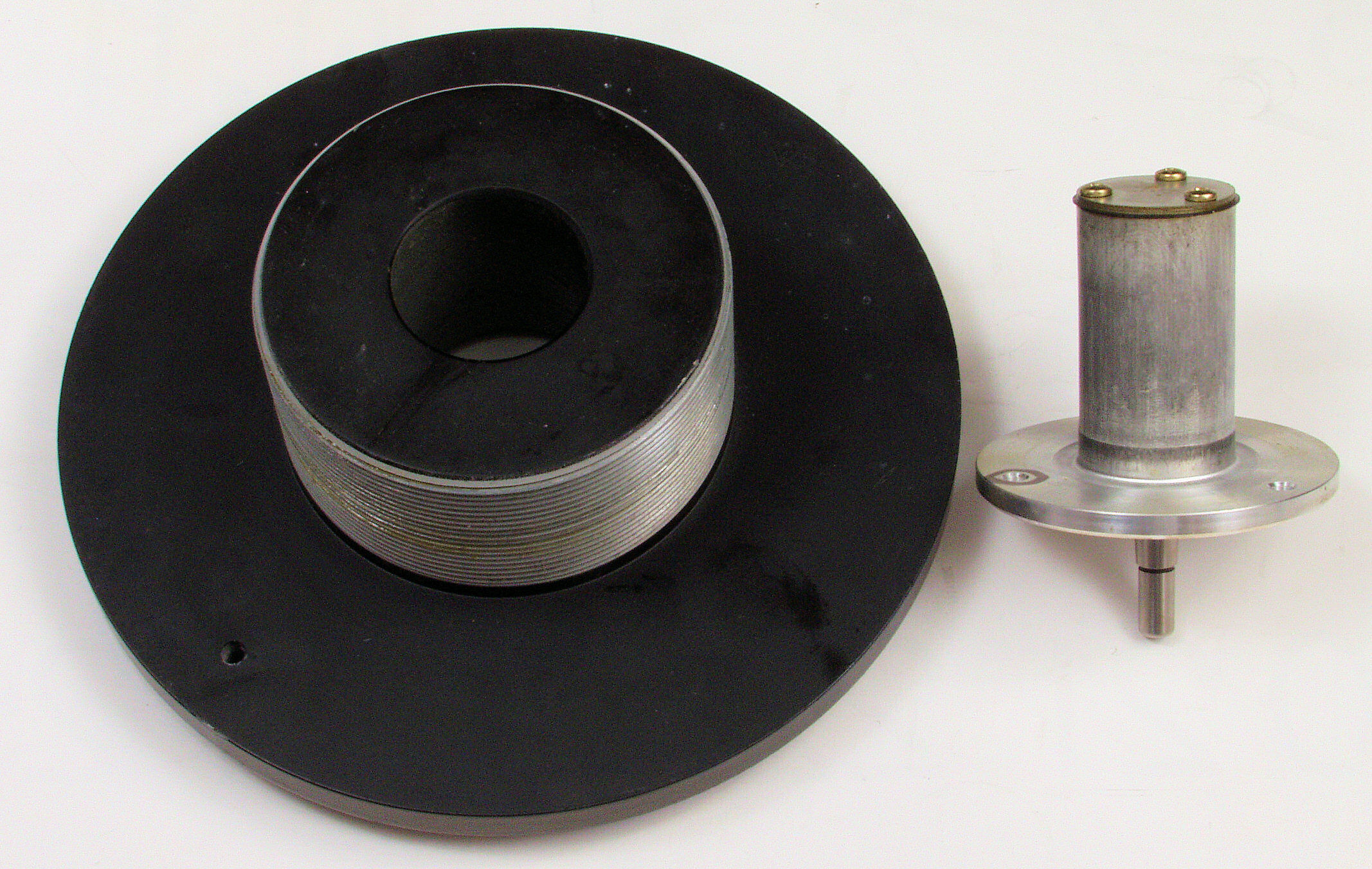

A31. 点検中、テーブルを取り、前から見る。
A32. 点検中、テーブルを取り、前から見る。
A33. 点検中、テーブルを取り、前から見る。

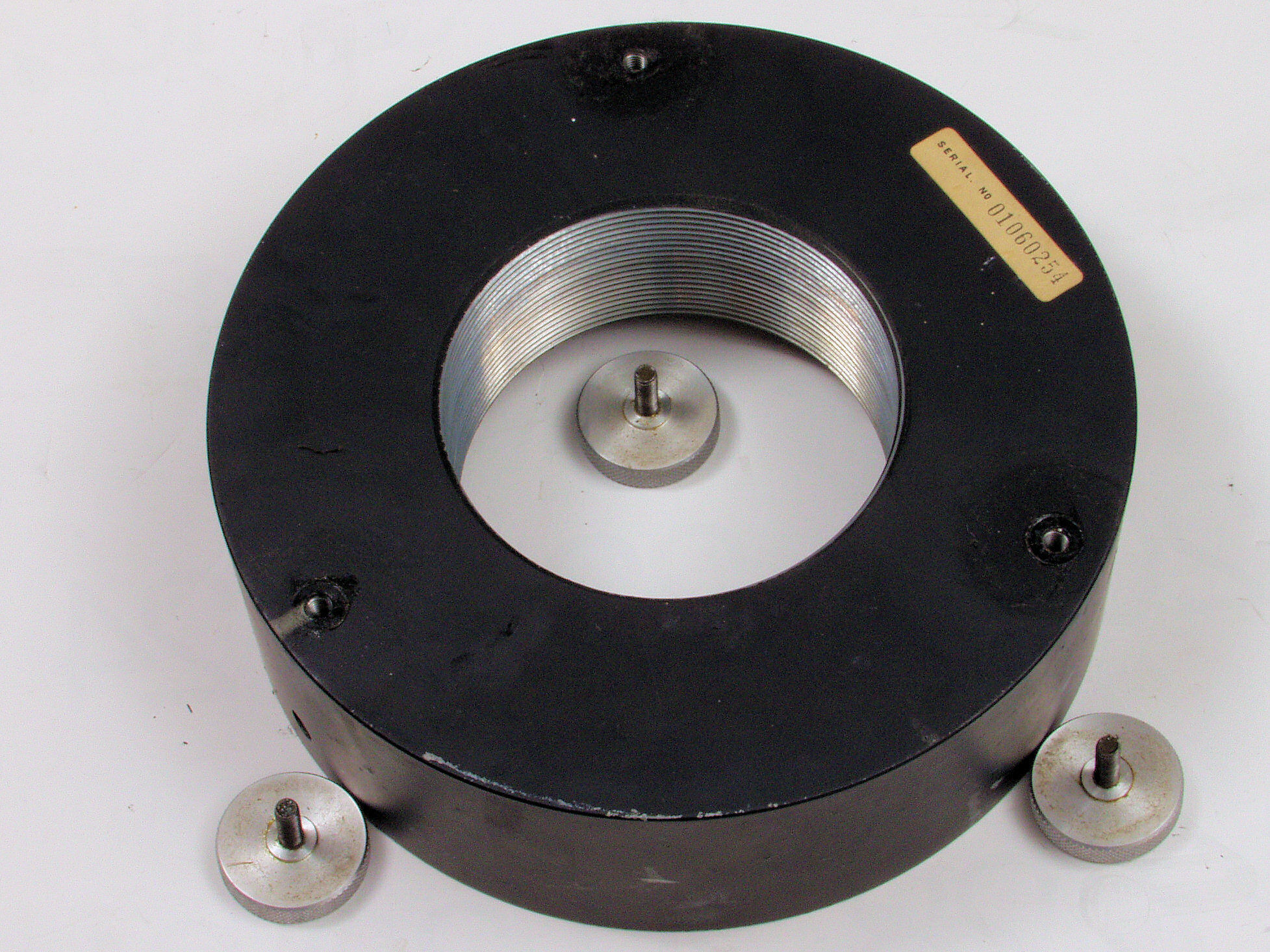

A41. 点検中、下前から見る。
A42. 点検中、下前から見る。

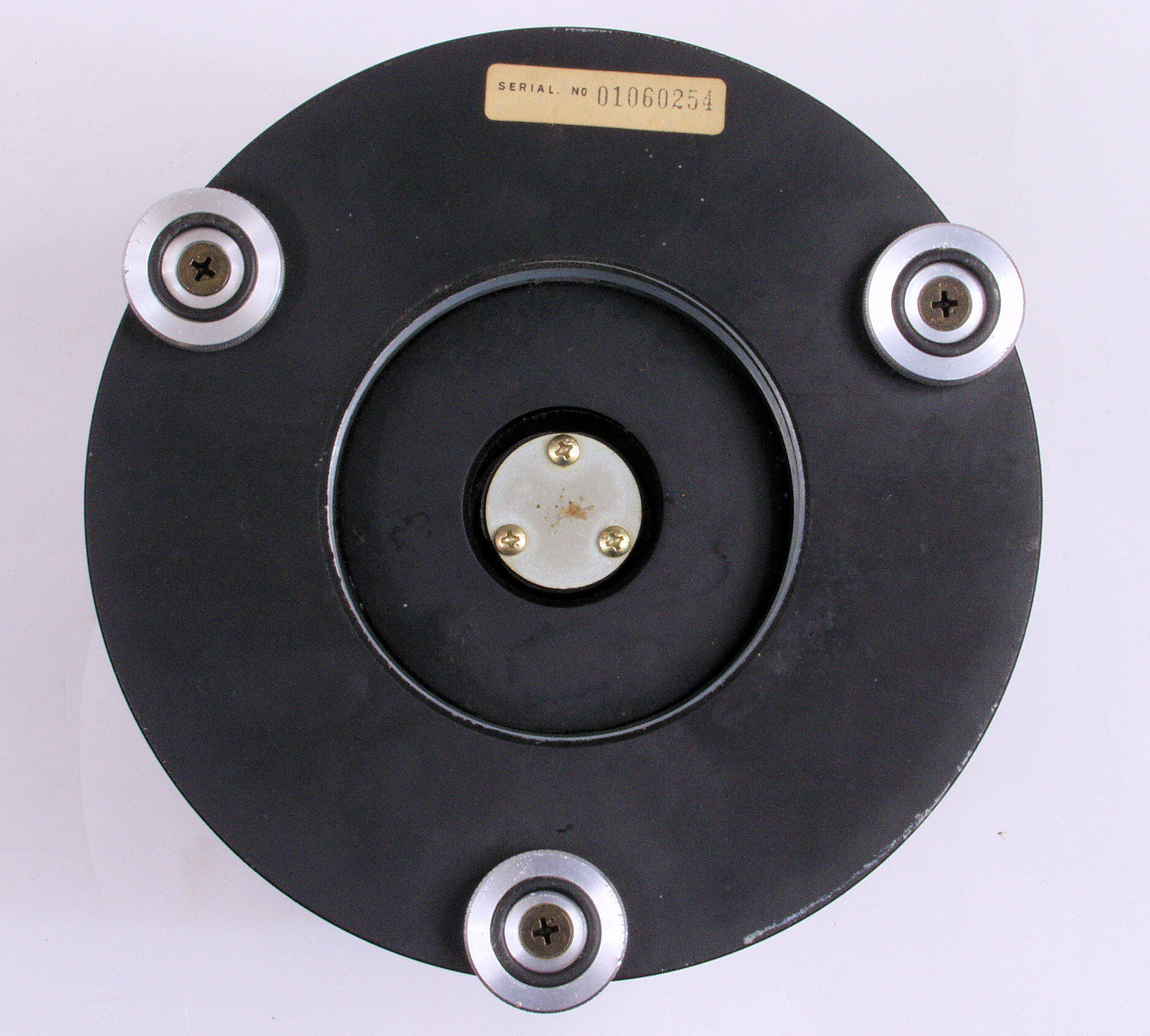

A43. 点検中、下後から見る。
A44. 点検中、上から見る。
D. 修理状況

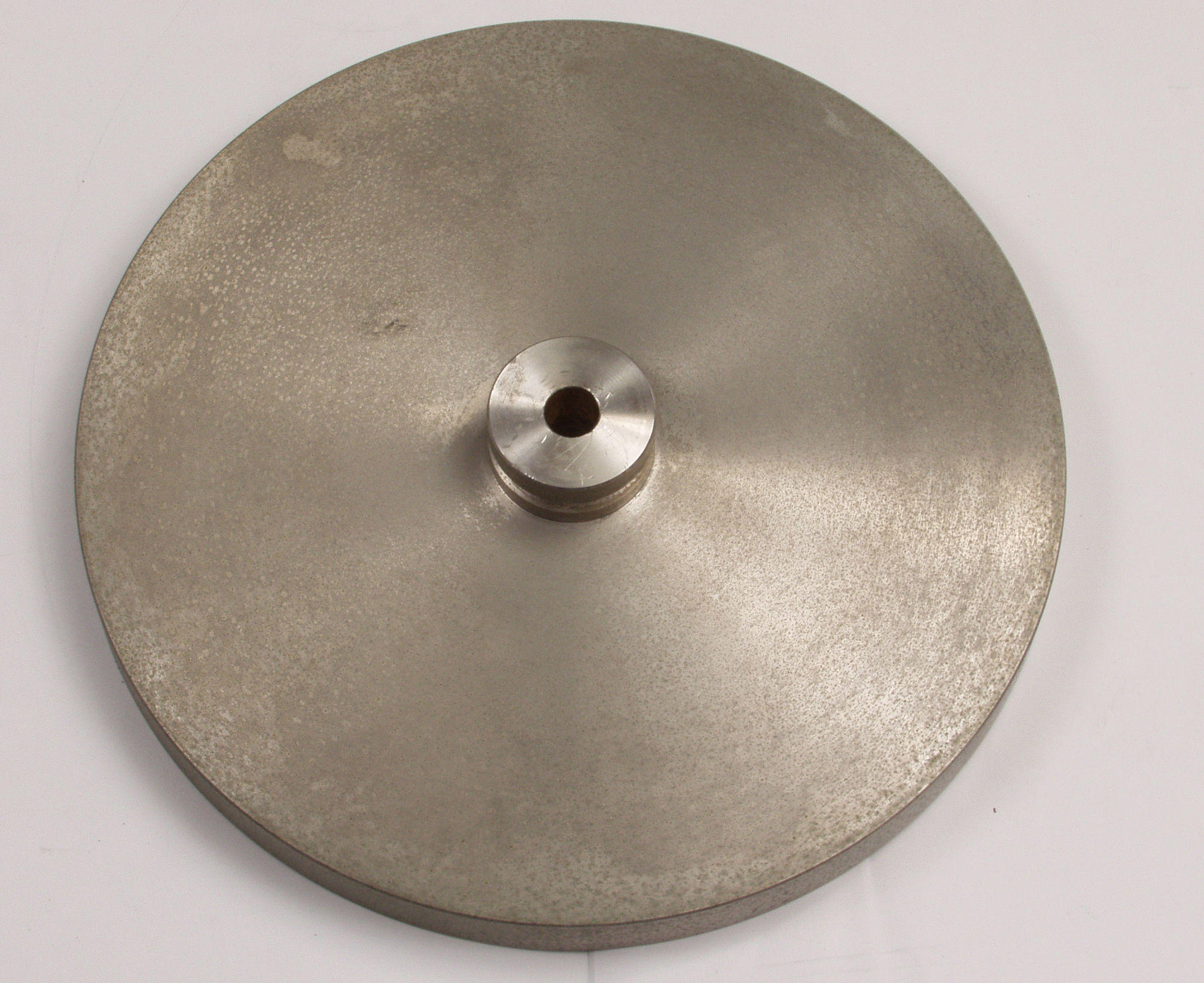

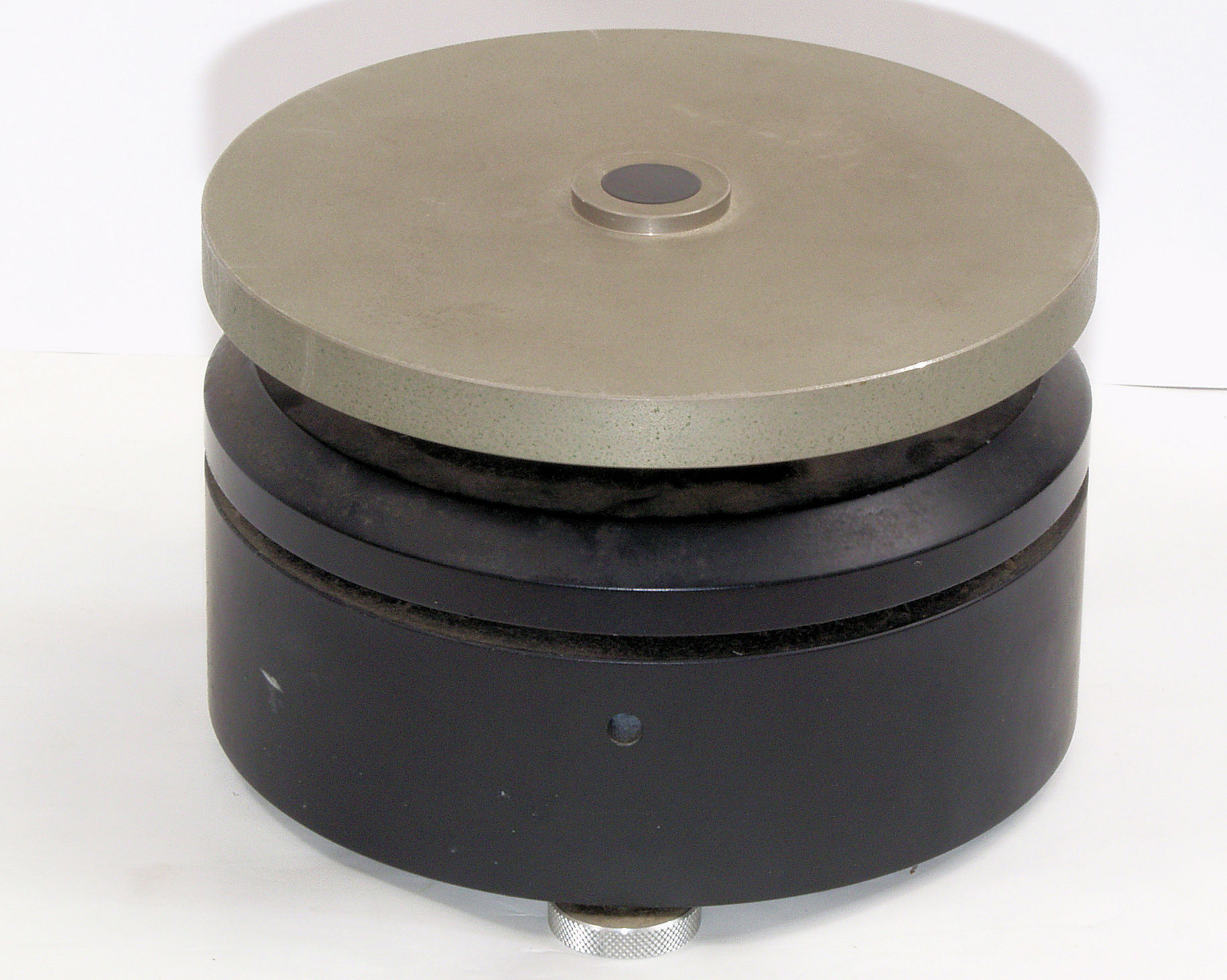

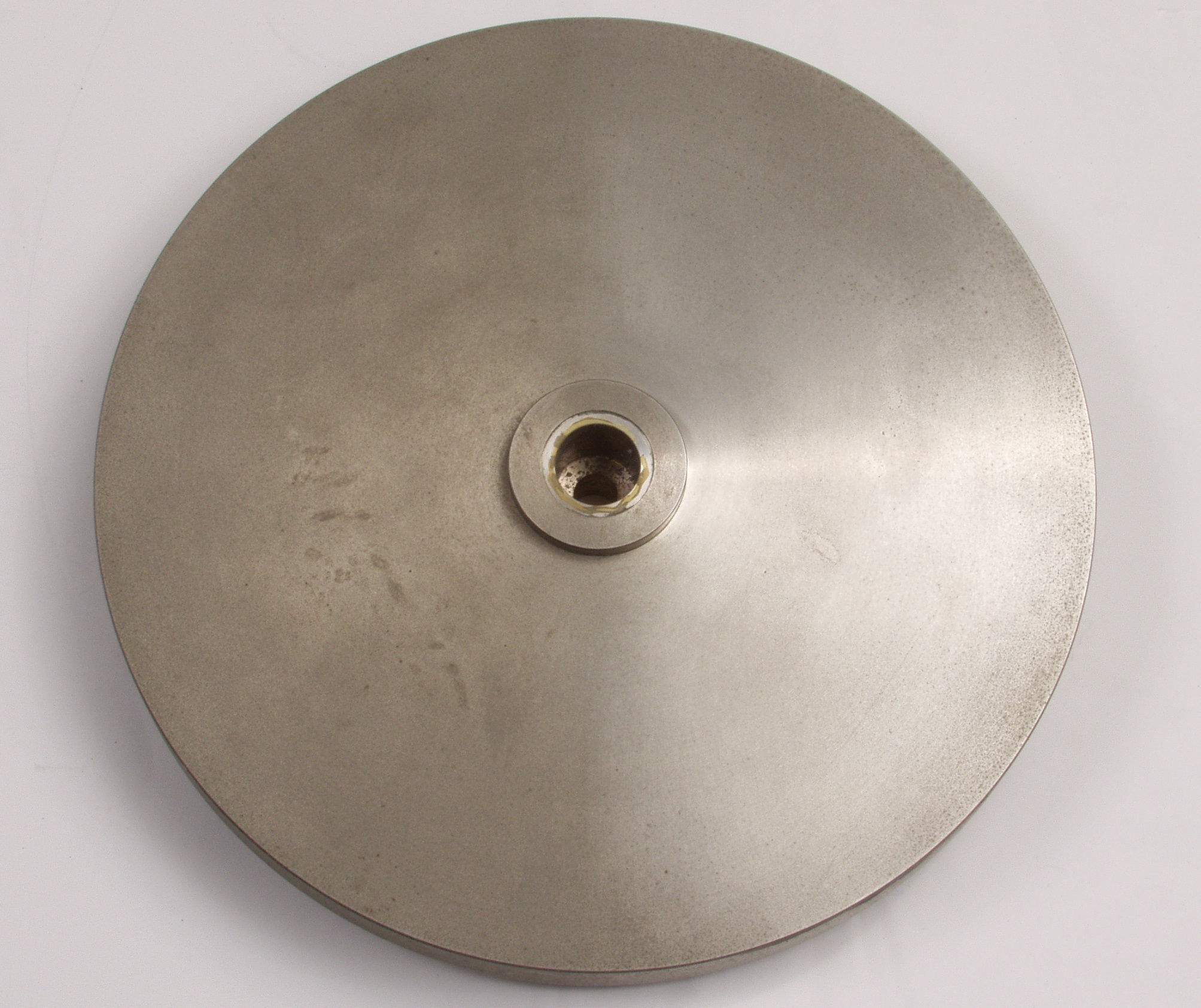

D11. 修理前 、テーブル表から見る。
D12. 修理(研磨・清掃)中、テーブル表から見る。右半分終了。

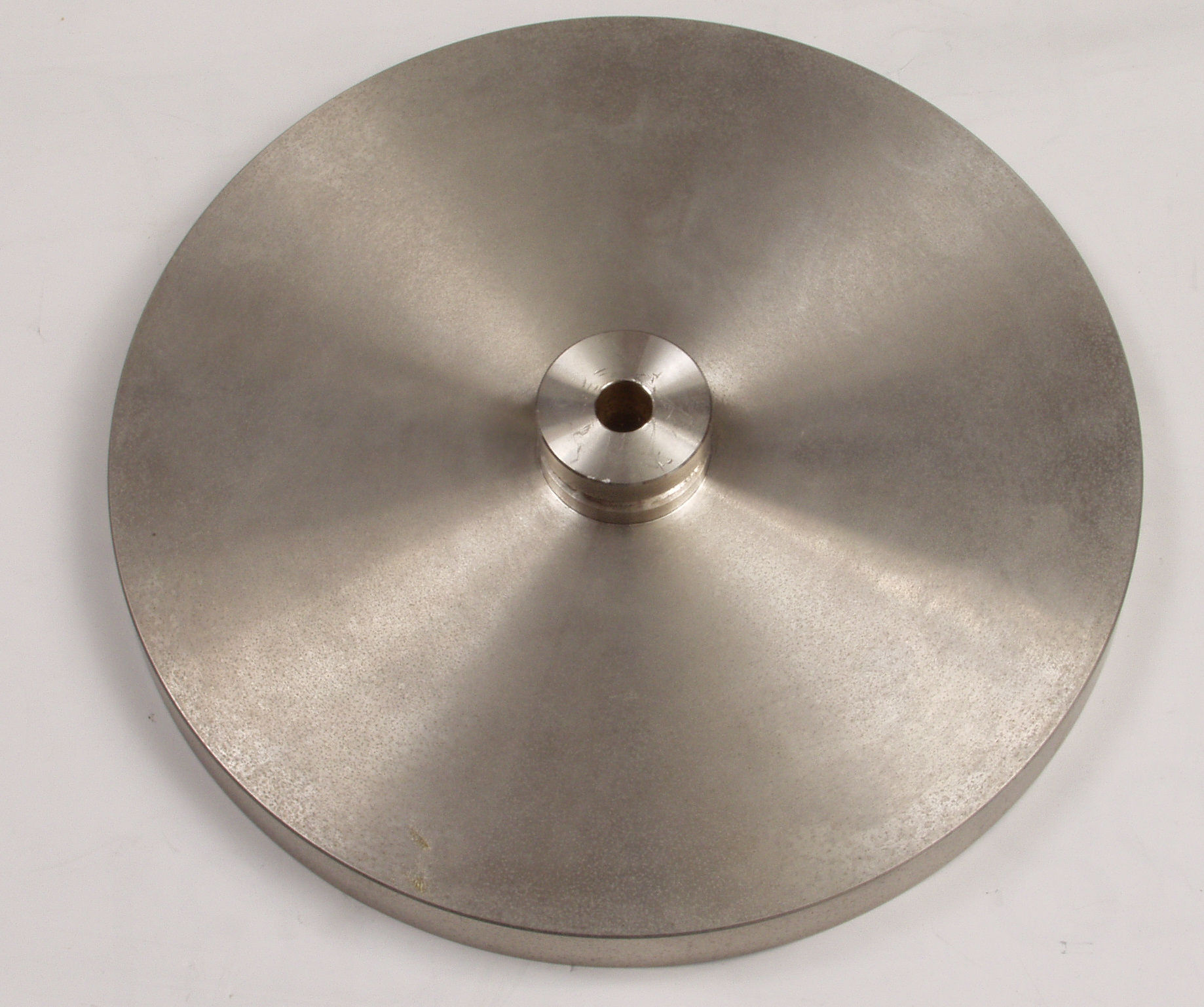

D13. 修理(研磨・清掃)後、テーブル表から見る。研磨剤変更して行う。

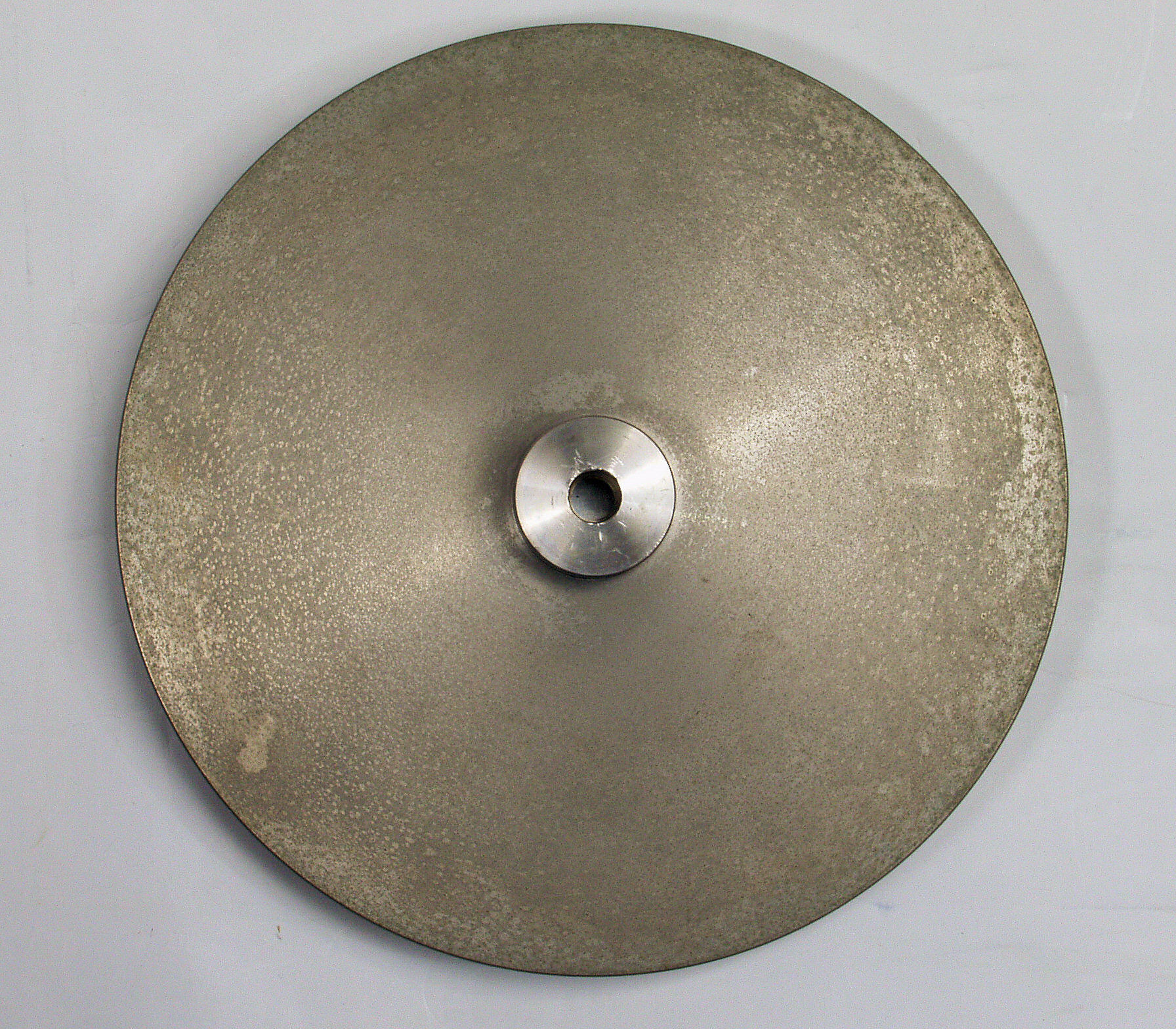

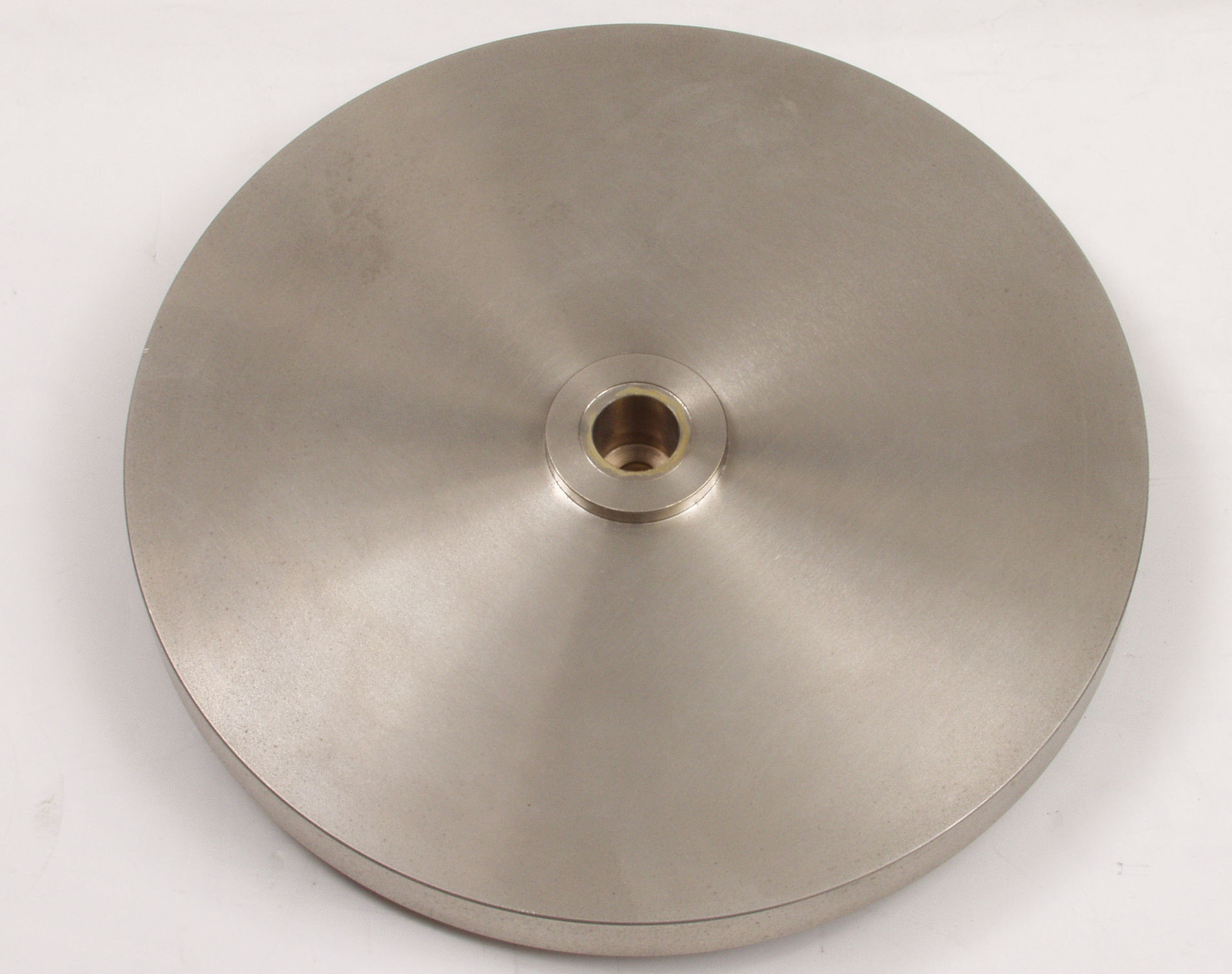

D21. 修理前 、テーブル裏を見る。
D22. 修理(研磨・清掃)中、テーブル裏を見る。右半分終了。
D23. 修理(研磨・清掃)後、テーブル裏から見る。研磨剤変更して行う。

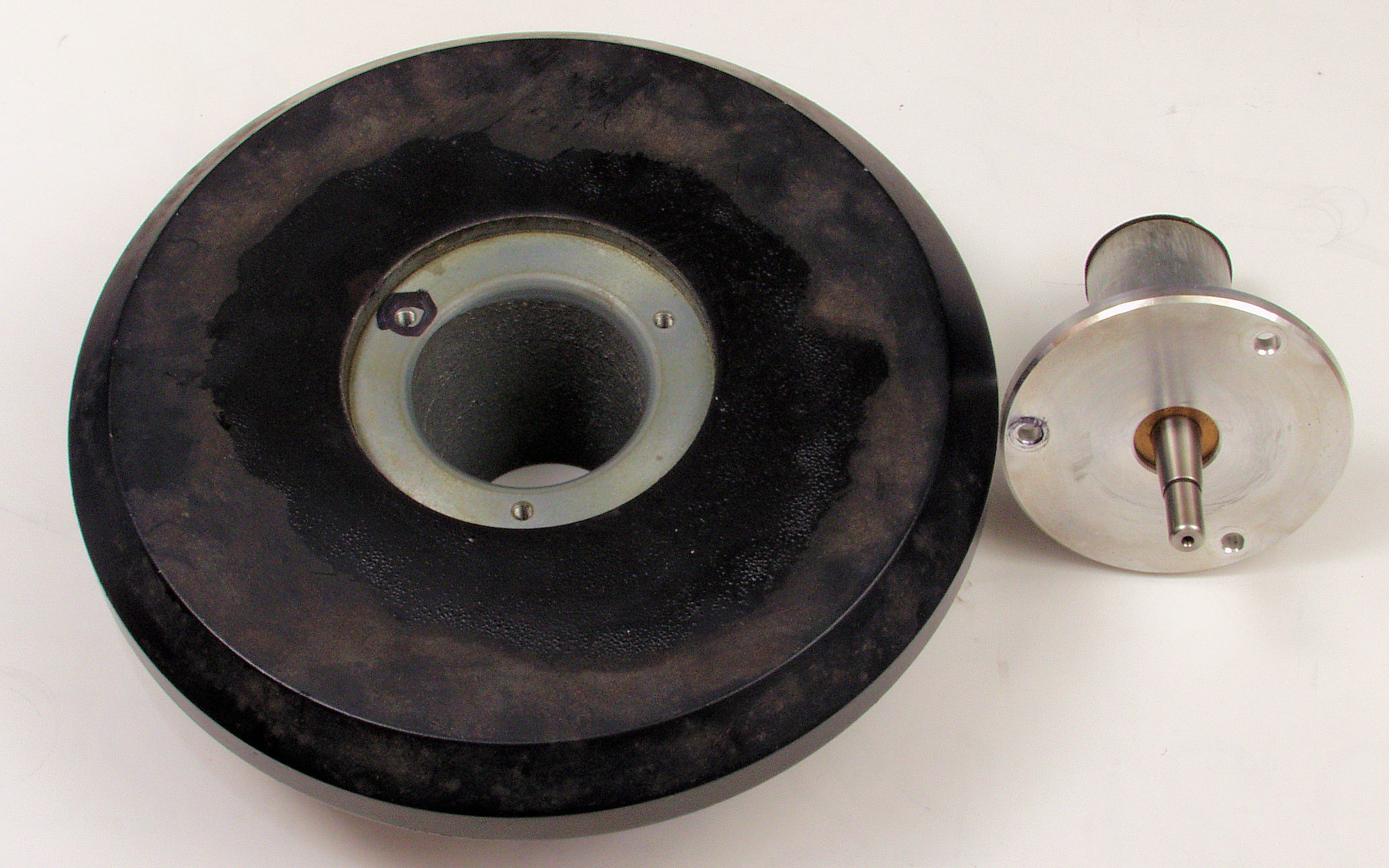

D31. 修理(分解・清掃・給油)中、 上下軸受け。
D32. 修理(分解・清掃・給油)中、 上下軸受け。

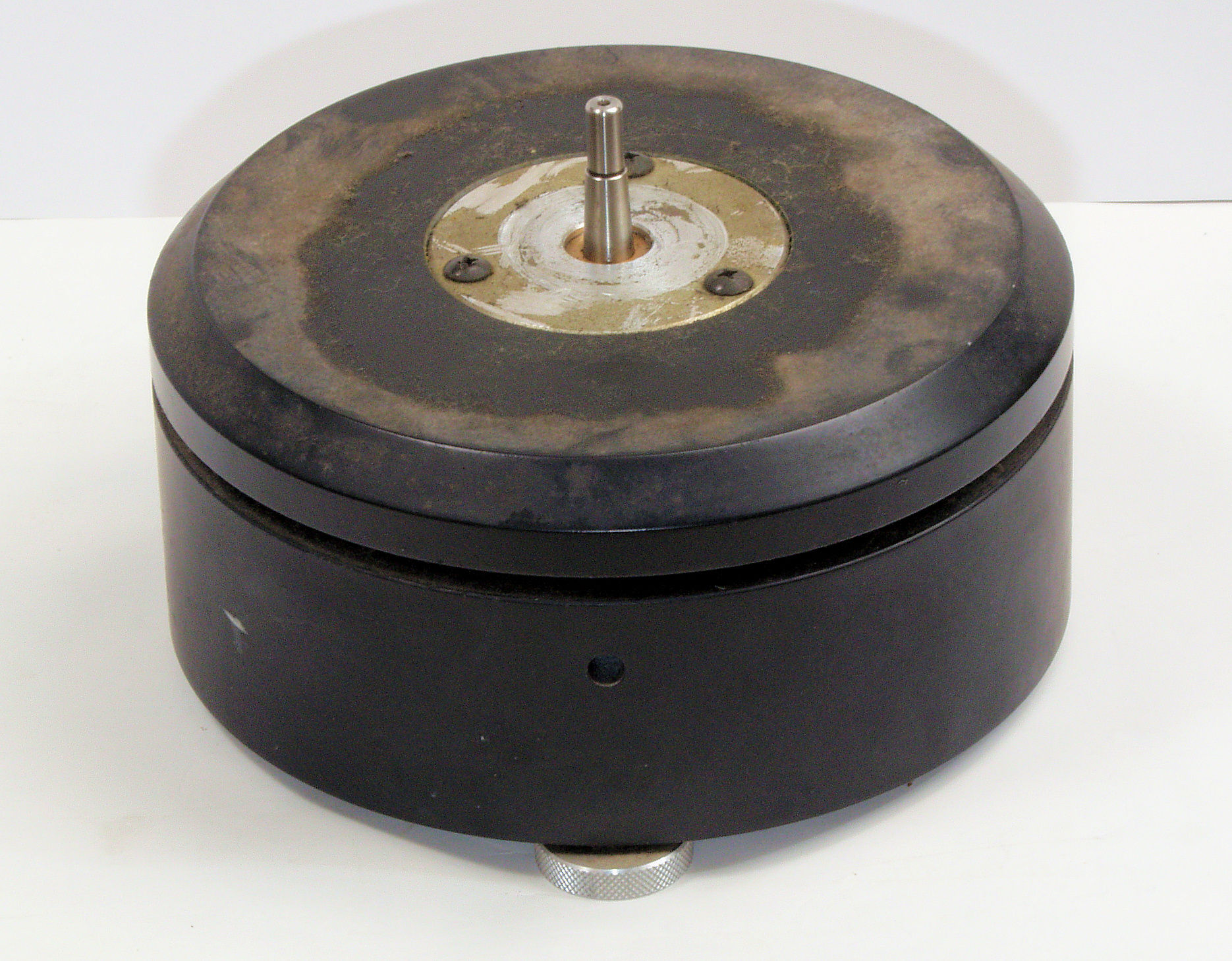

D41. 修理(分解・清掃・給油)中、 本体。
D42. 修理(分解・清掃・給油)中、 本体。
D51. 修理前、 前から見る。
D52. 修理後、 前から見る。

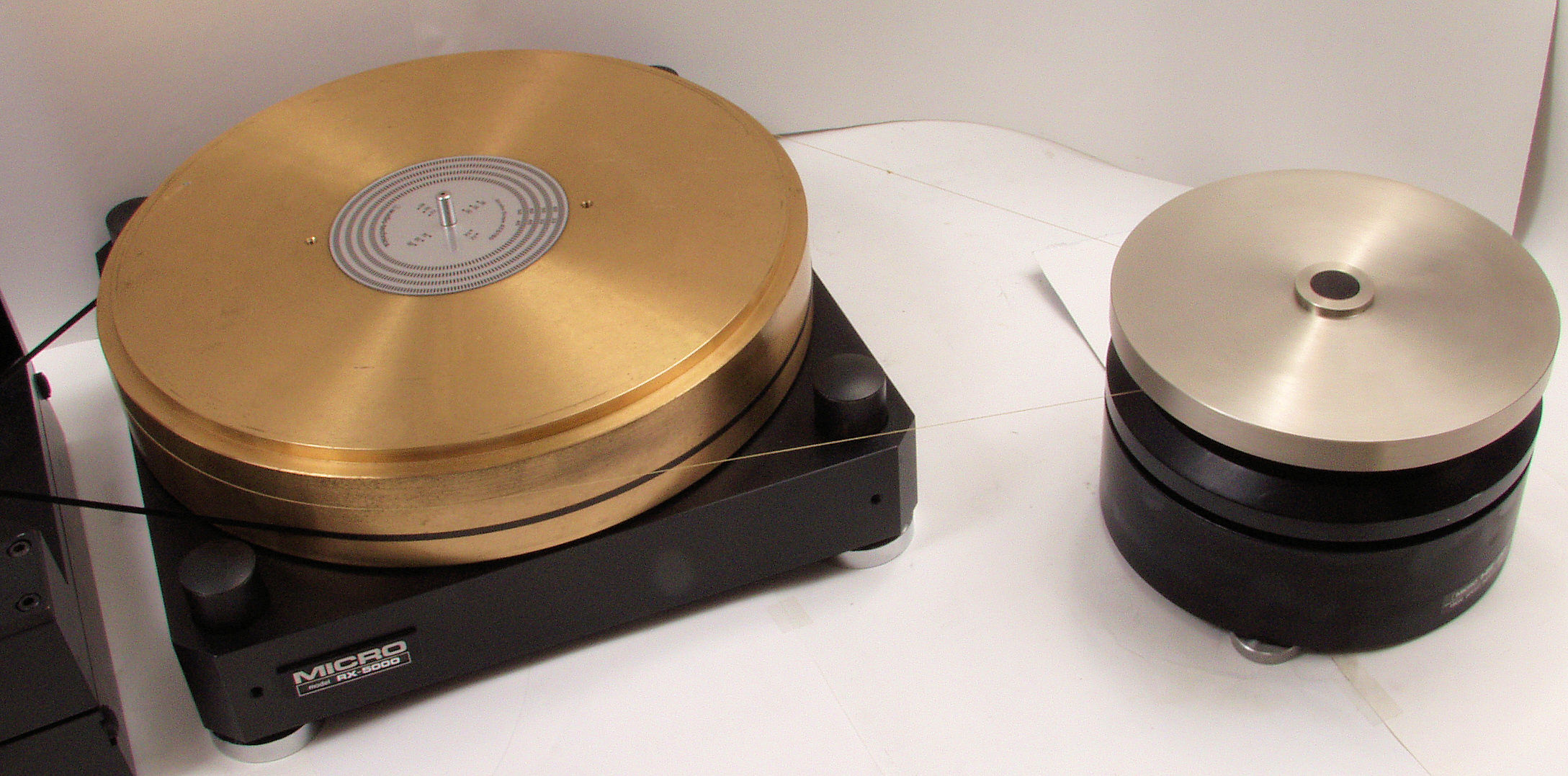

D6. 完成。

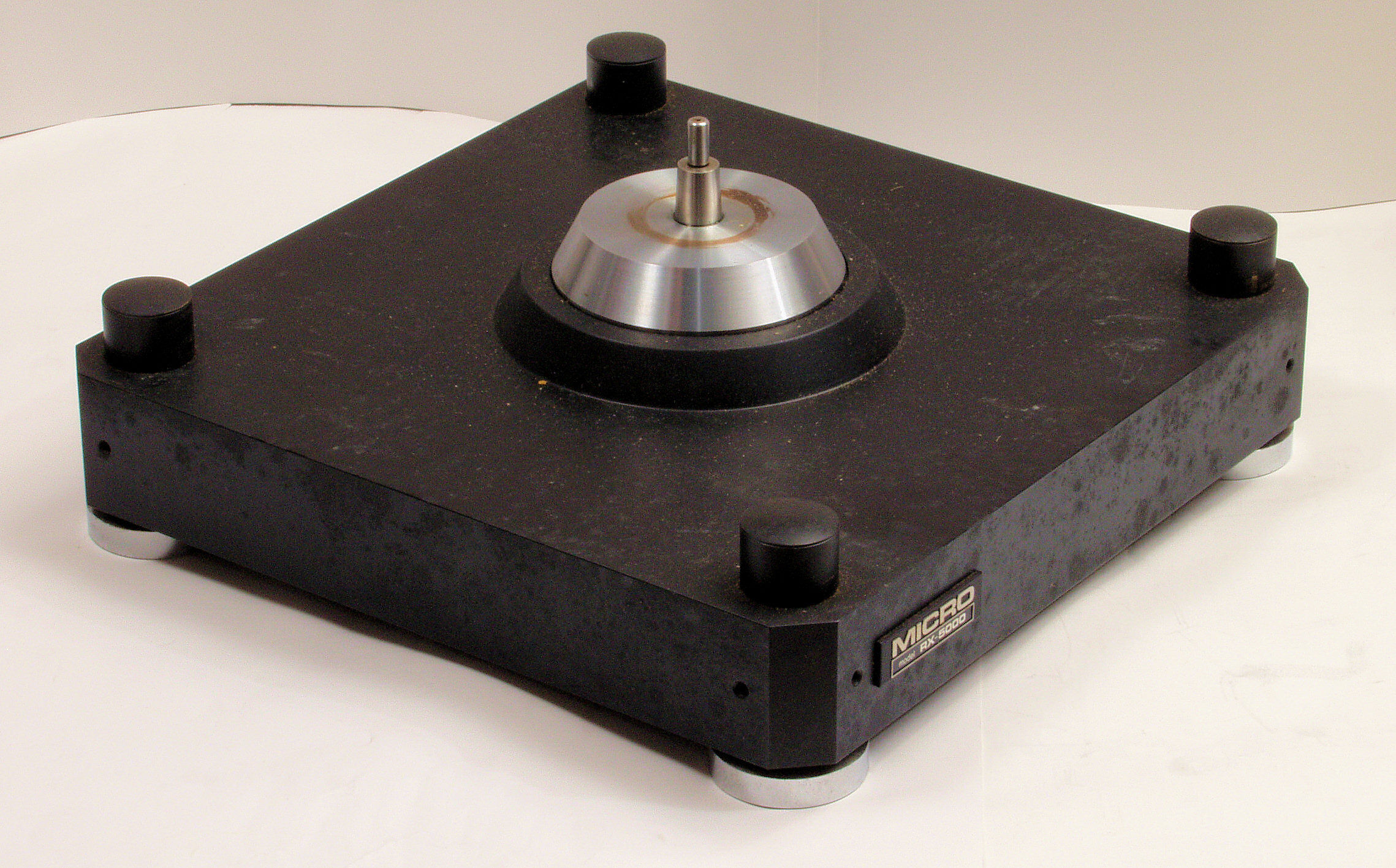

B. 「RX−5000」修理前の点検状況
B1. 点検中、 全体。
B11. 点検中、 上から見る。
B12. 点検中、 前から見る。
B13. 点検中、 前左から見る。
B14. 点検中、 後から見る。
B15. 点検中、 後右から見る。
B21. 点検中、 下から見る。

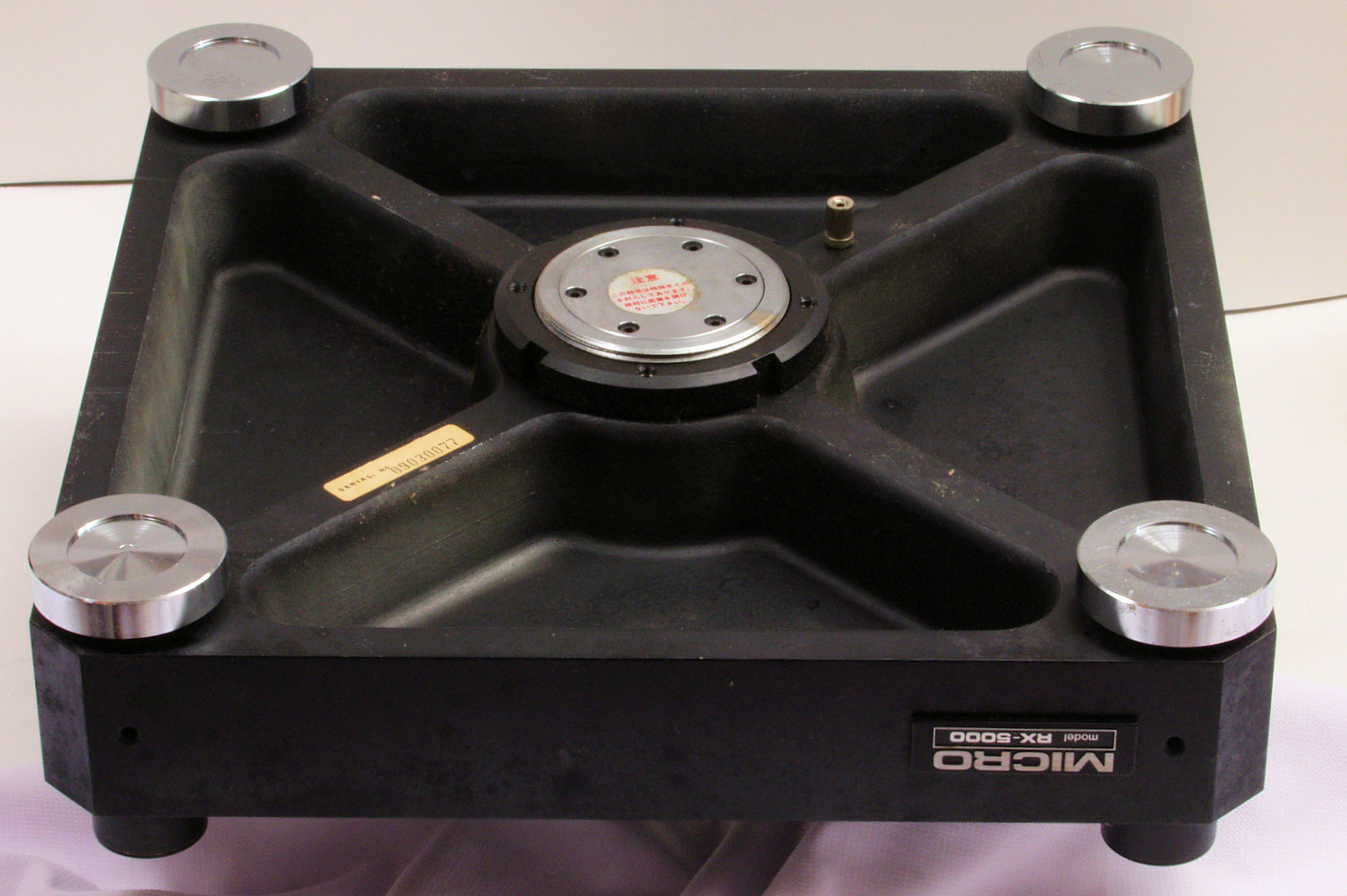

B22. 点検中、 下前から見る。
AA23. 点検中、 下前右から見る。

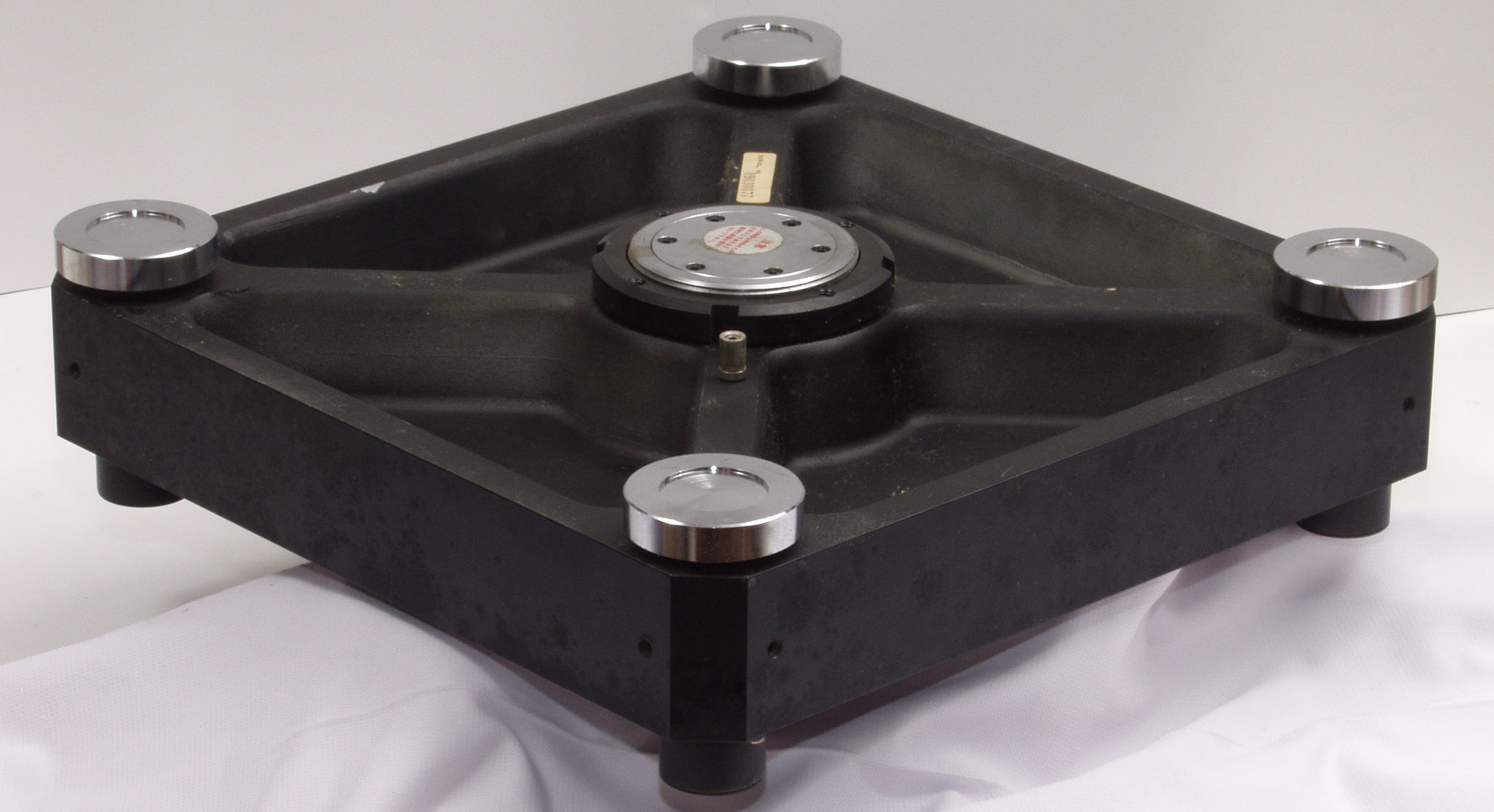

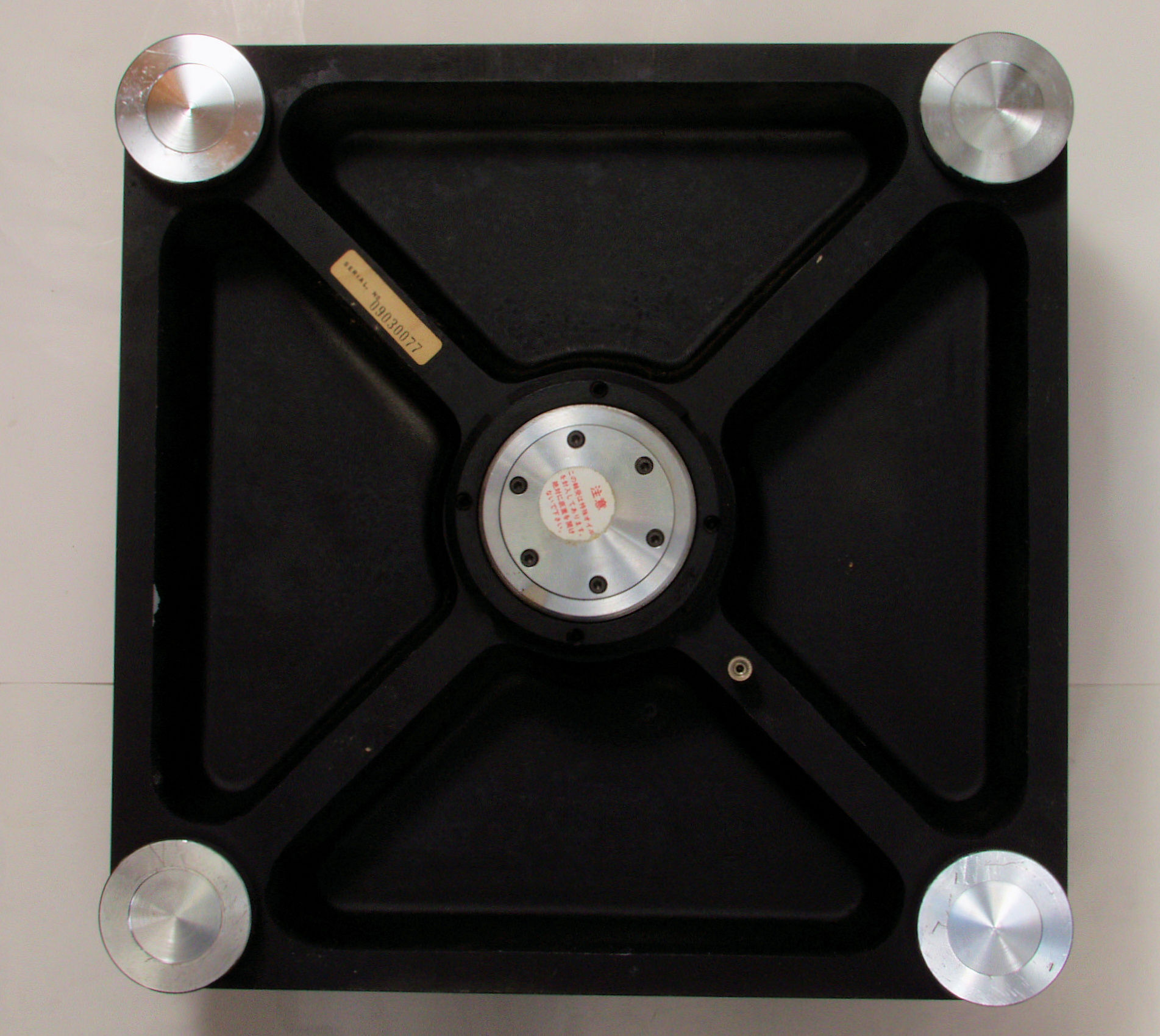

B24. 点検中、 下後から見る。
B25. 点検中、 下後左から見る。
E. 修理状況

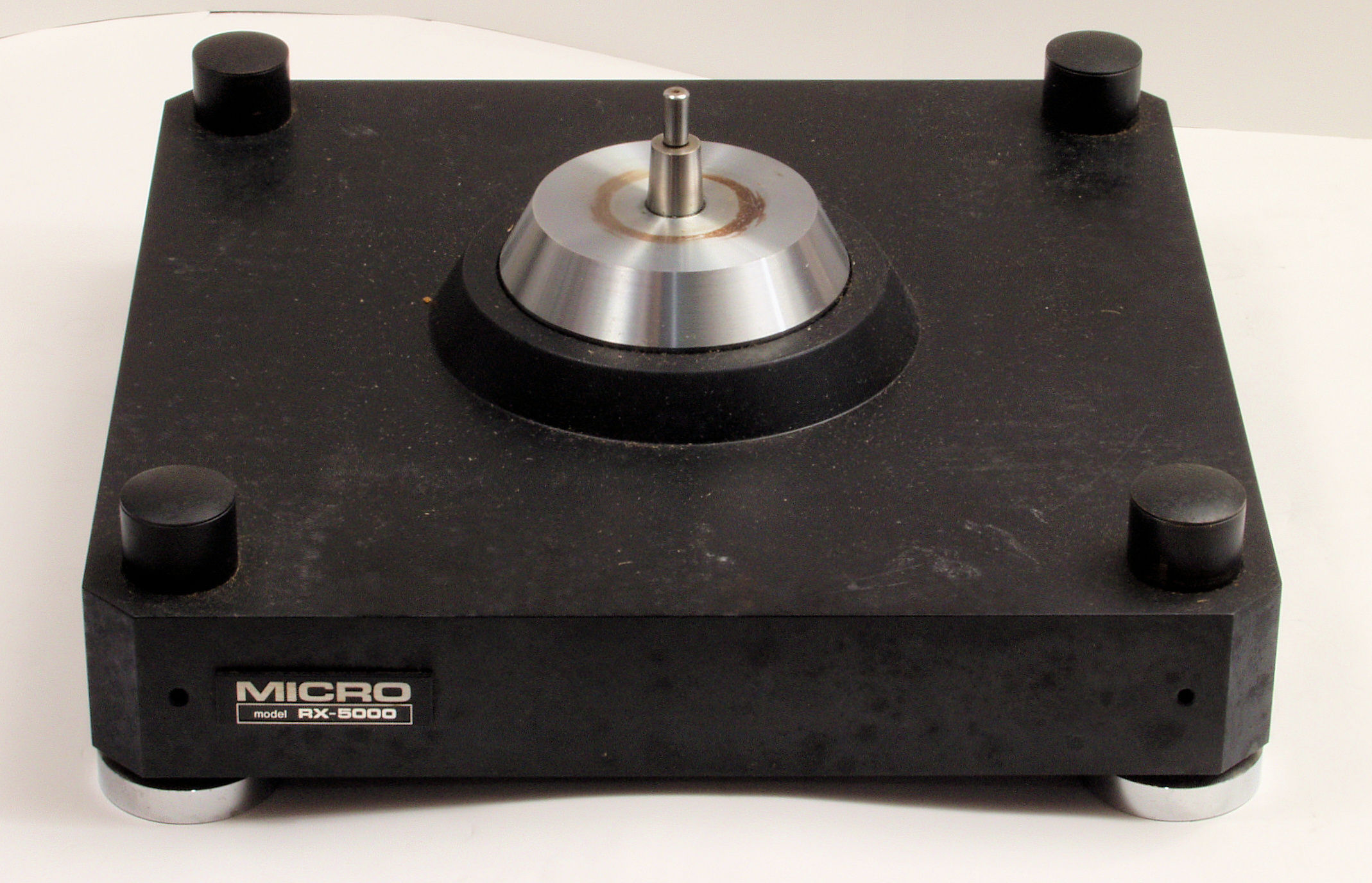

E11. 修理前 上から
E12. 修理(清掃)中 上から、 右半分清掃。
E13. 修理(清掃)後 上から、 右半分清掃。

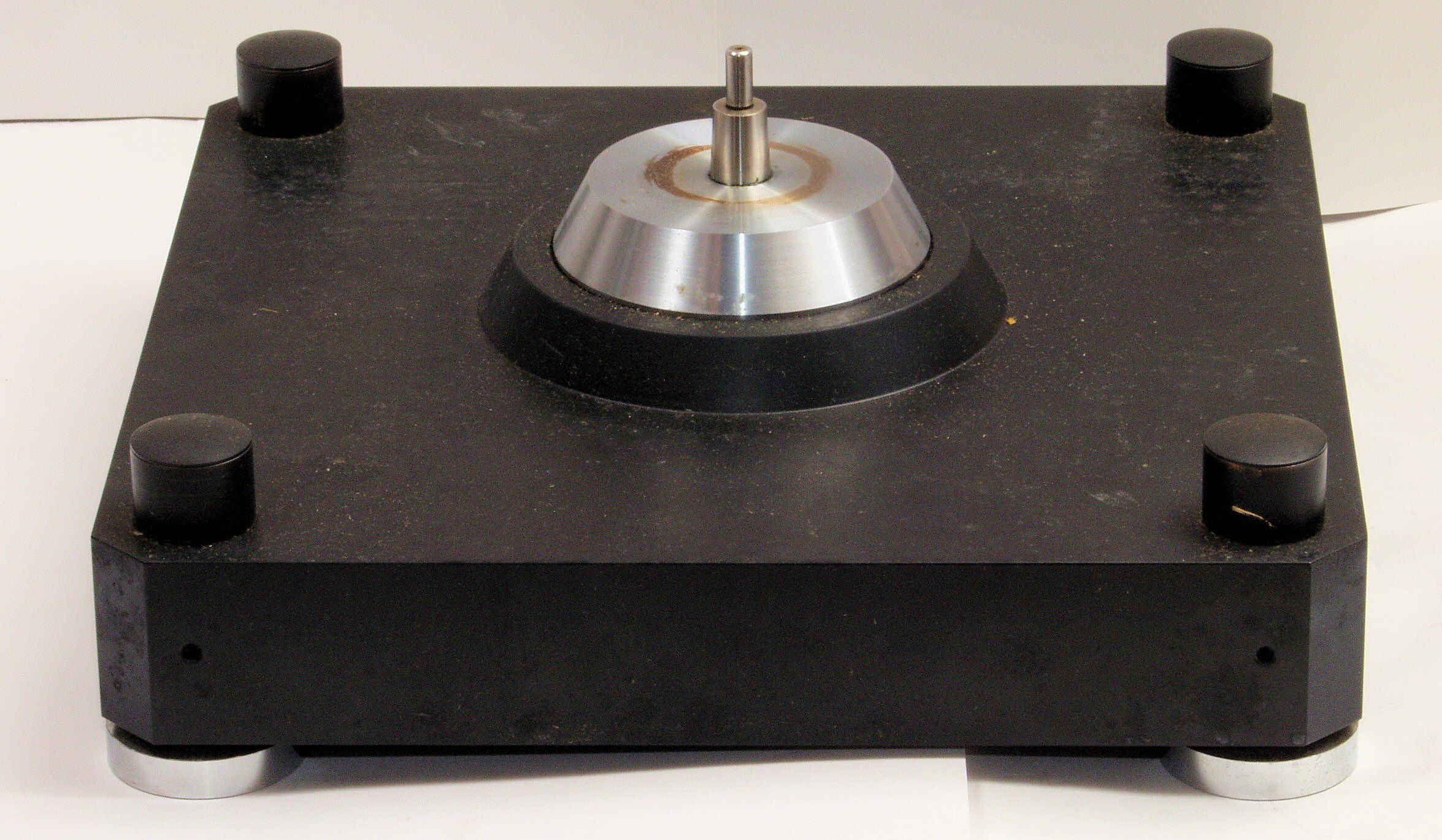

E21. 修理(清掃)前 前から。

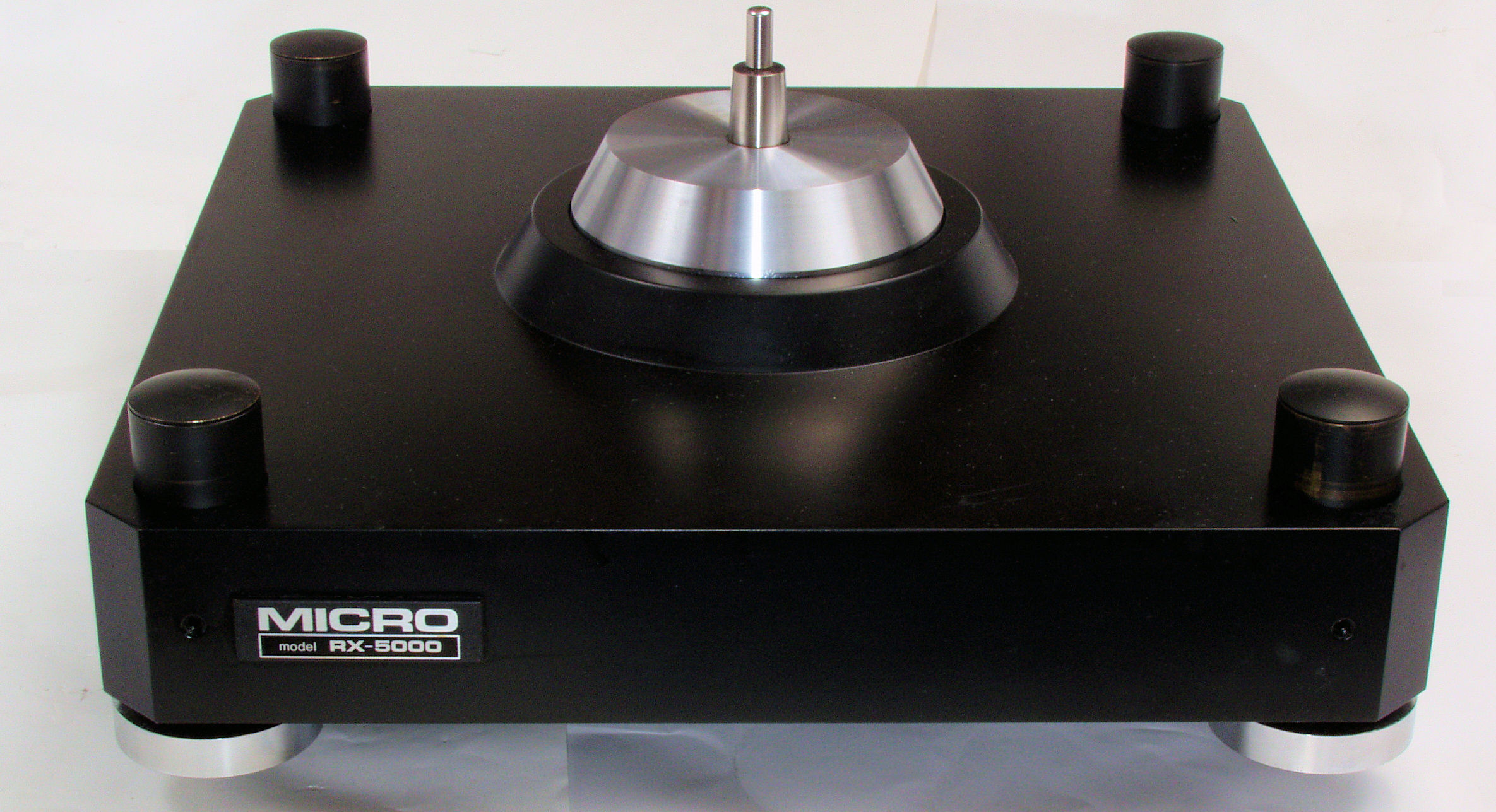

E22. 修理(清掃)後 前から。
E31. 修理(清掃)前 足。
E32. 修理(清掃)後 足。
C. 「ターンテーブル」修理前の点検状況

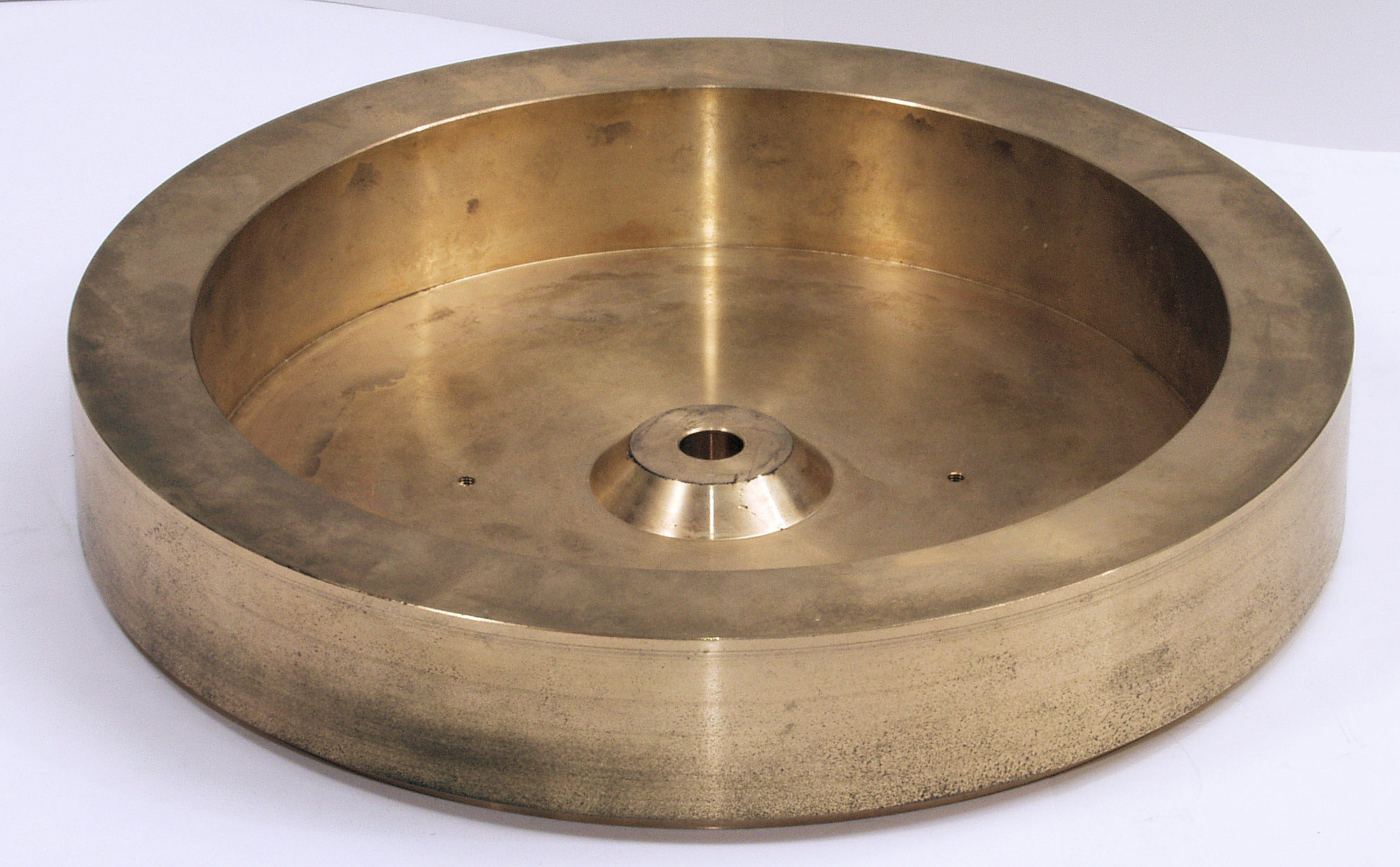

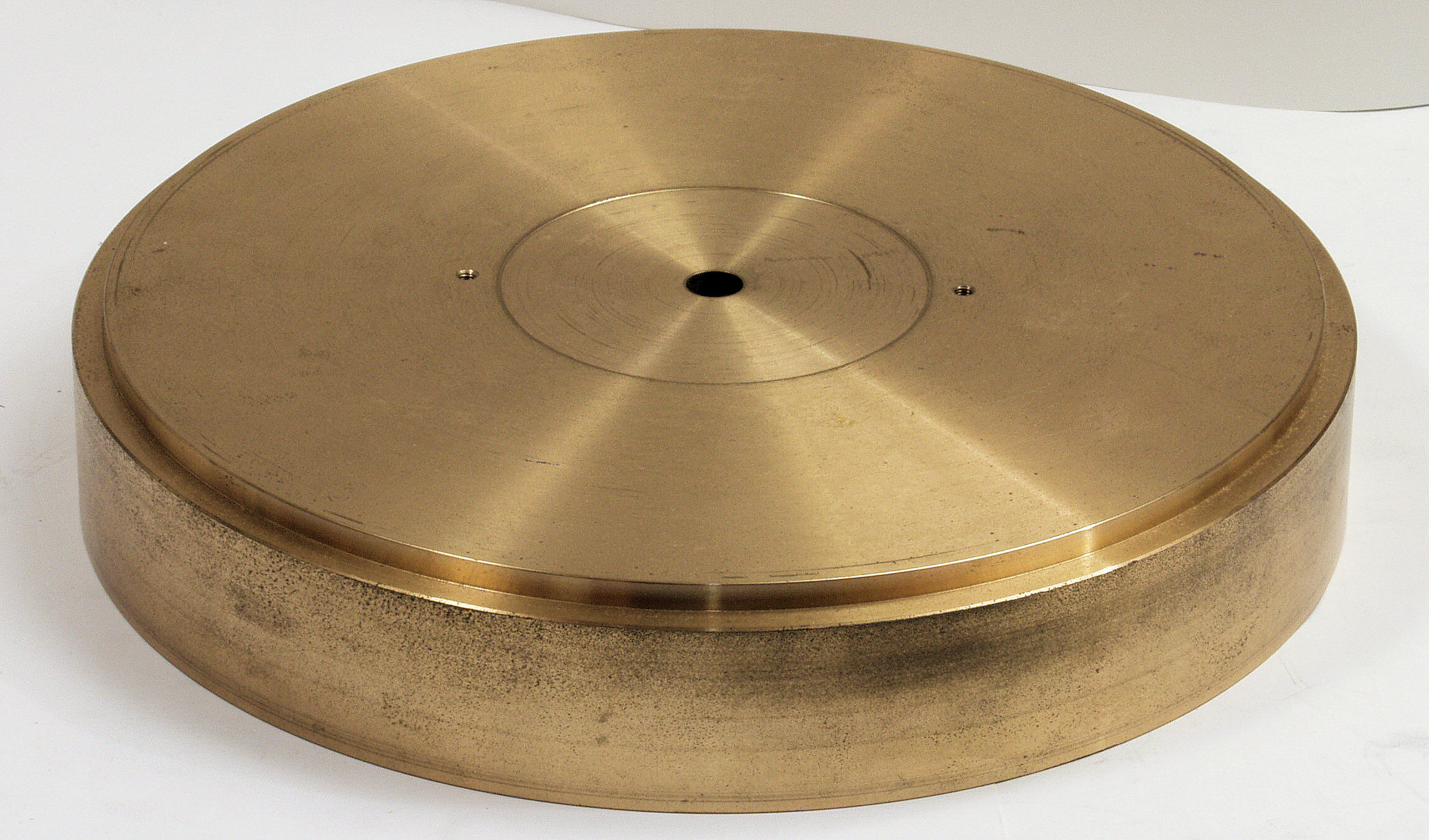

C41. 点検中、 タンテーブル、上から見る。
C42. 点検中、 タンテーブル、横から見る。
C43. 点検中、 タンテーブル、軸周り見る。

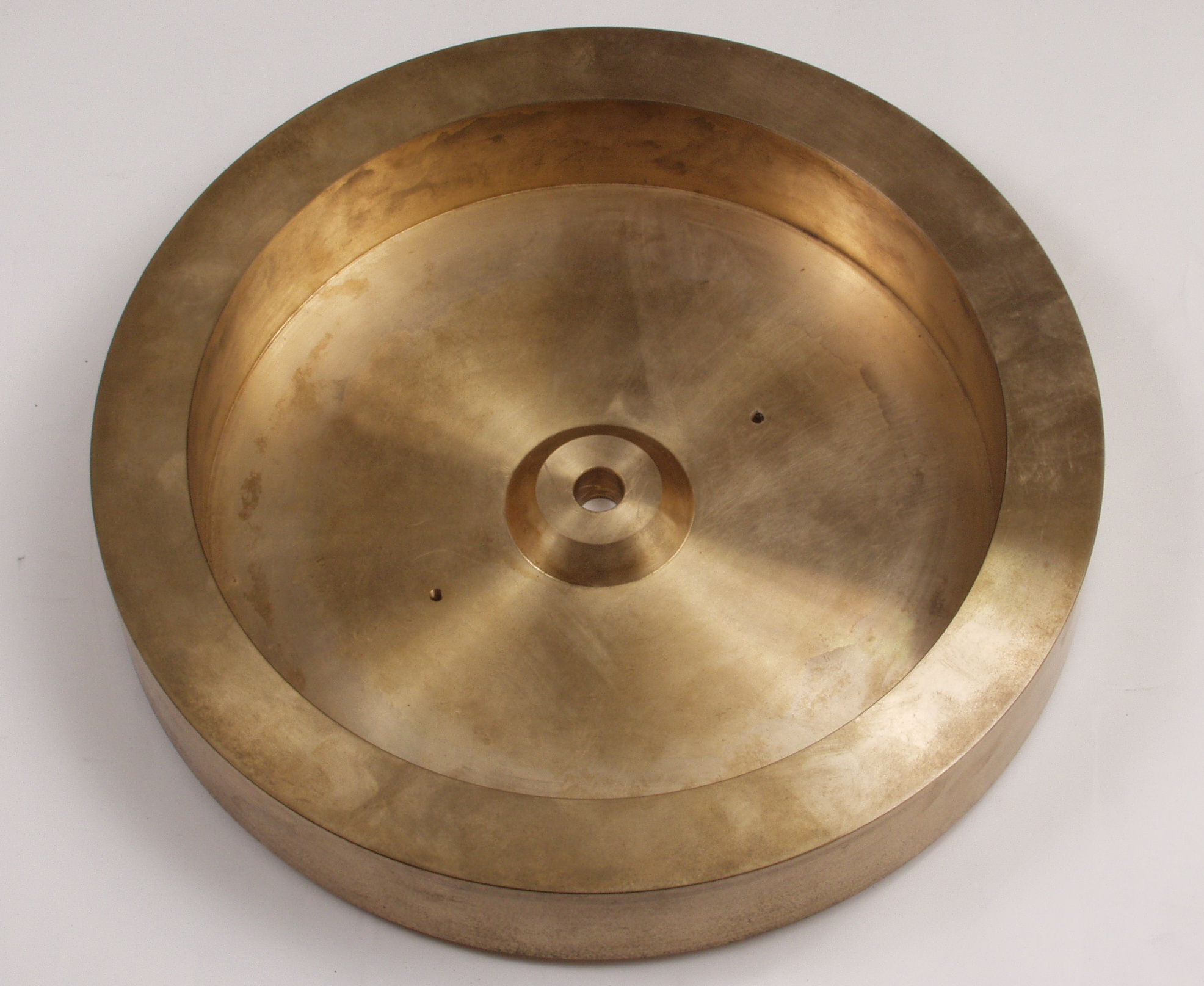

C44. 点検中、 タンテーブル、裏から見る。
C45. 点検中、 タ−ンテーブル、裏を横から見る。
J11. 修理(研磨・清掃)後、 ターンテーブル、右半分終了。 キズが深く、余り綺麗にならない。
J12. 修理(研磨・清掃)後、 ターンテーブル裏、右半分終了。 キズが深く、余り綺麗にならない。
K1. 点検中、 自作した、タンテーブル、取り扱い治具。
