MICRO SEIKI BL−999.修理記録
平成21年7月1日到着  8月24日完成
A. 修理前の状況
  • オーバーホール依頼。

B. 原因



C. 修理状況
  • 電解コンデンサー交換
    リレー交換
    半固定VR交換
    モーターFGコイル断線
    モーターをオーバーホール(修理・清掃・給油)


U. 下蓋及び本体下部 修理状況

D. 使用部品
  • 電解コンデンサー            13個
    リレー                    1個
    半固定VR                 3個
    フイルムコンデンサー          2個


E. 調整・測定

F. 修理費  50,000円   オーバーホール修理
                     3台目からの、お馴染みさん価格


A. 修理前の状況

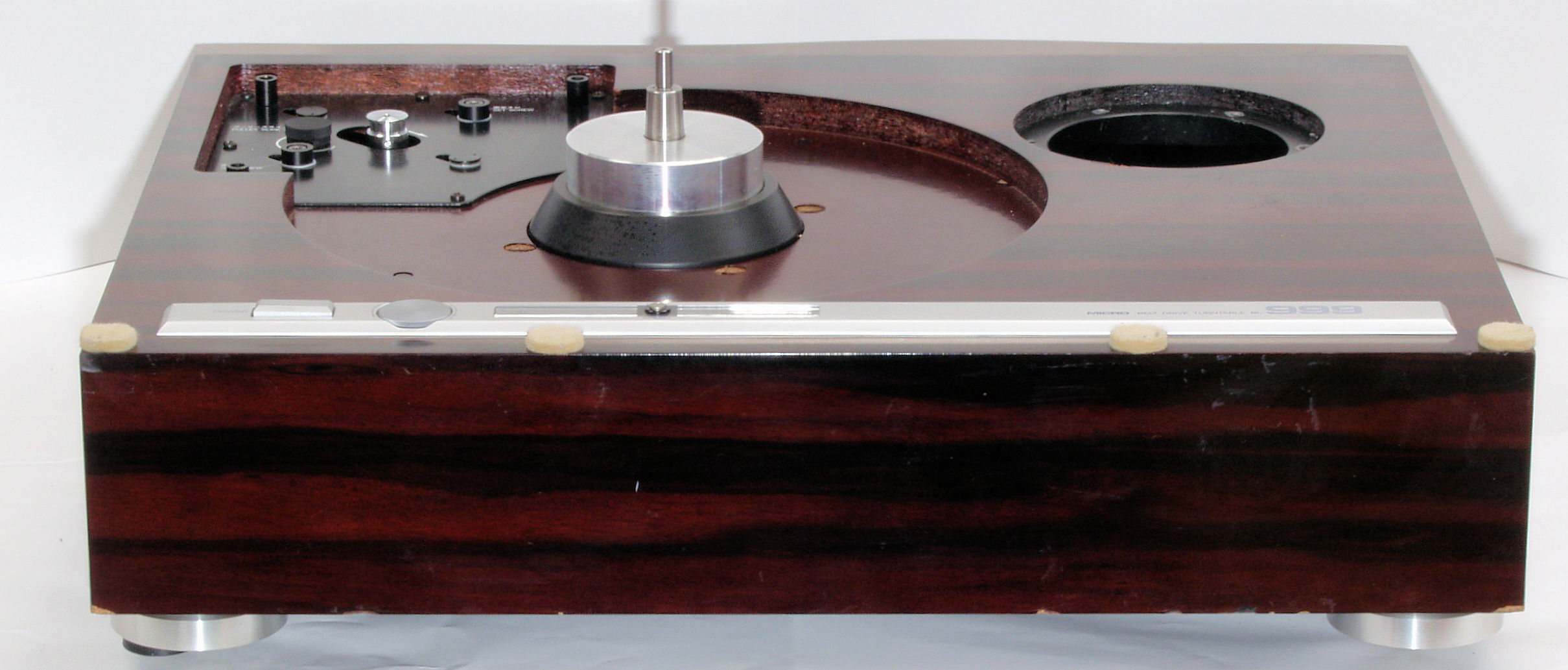

A11. 点検中 前から見る。ターンテーブルは付いてこない。
A12. 点検中 前左から見る。

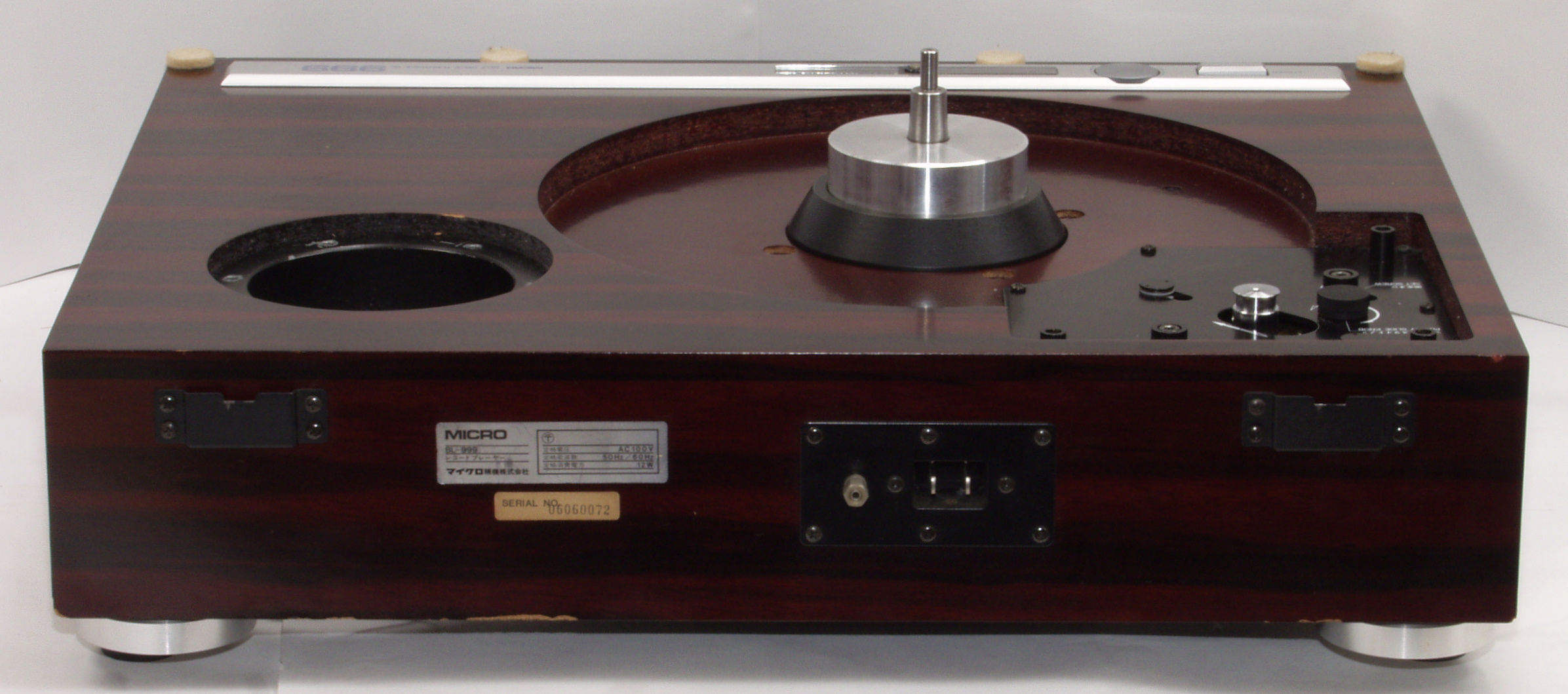

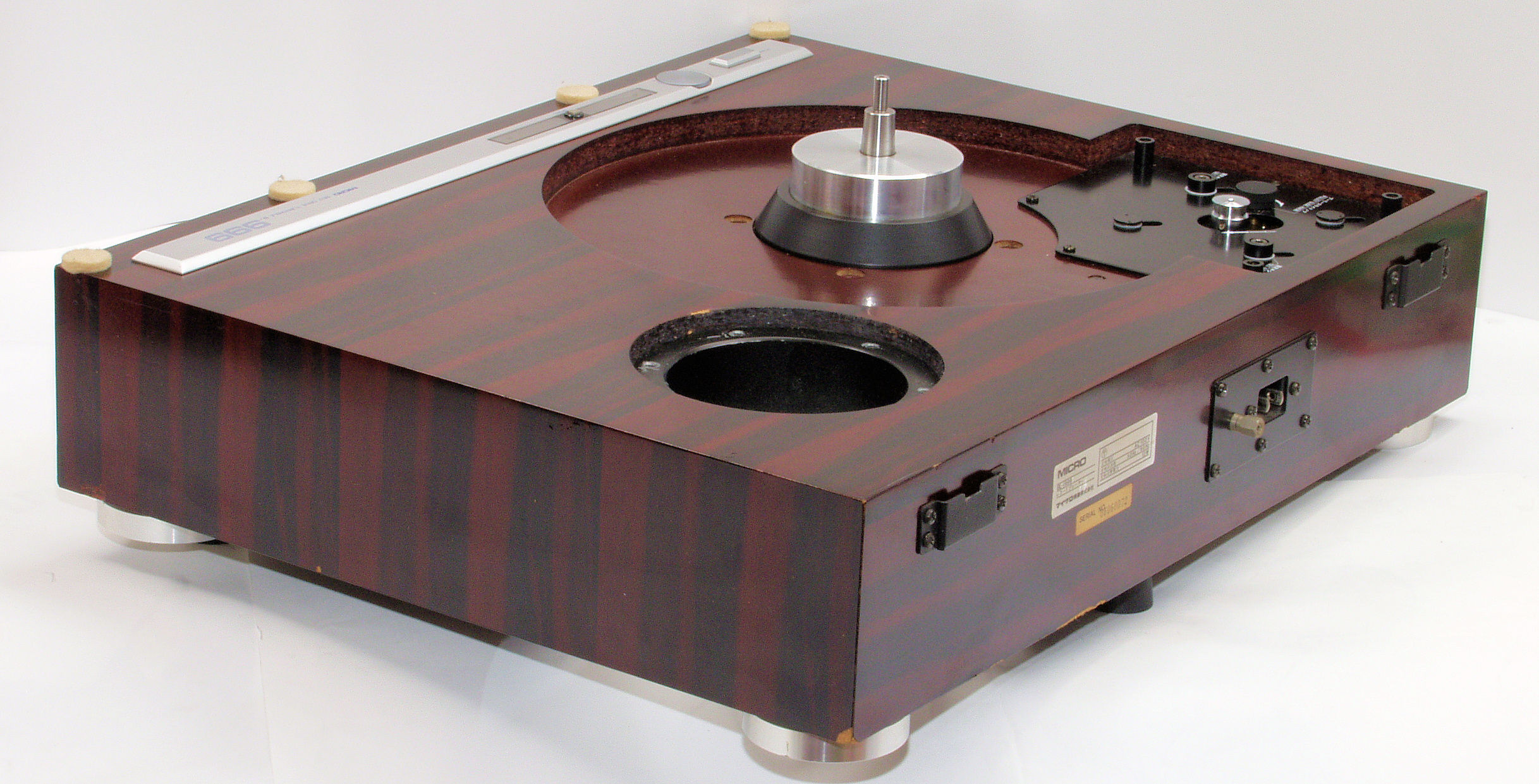

A13. 点検中 後から見る。
A14. 点検中 後右から見る。

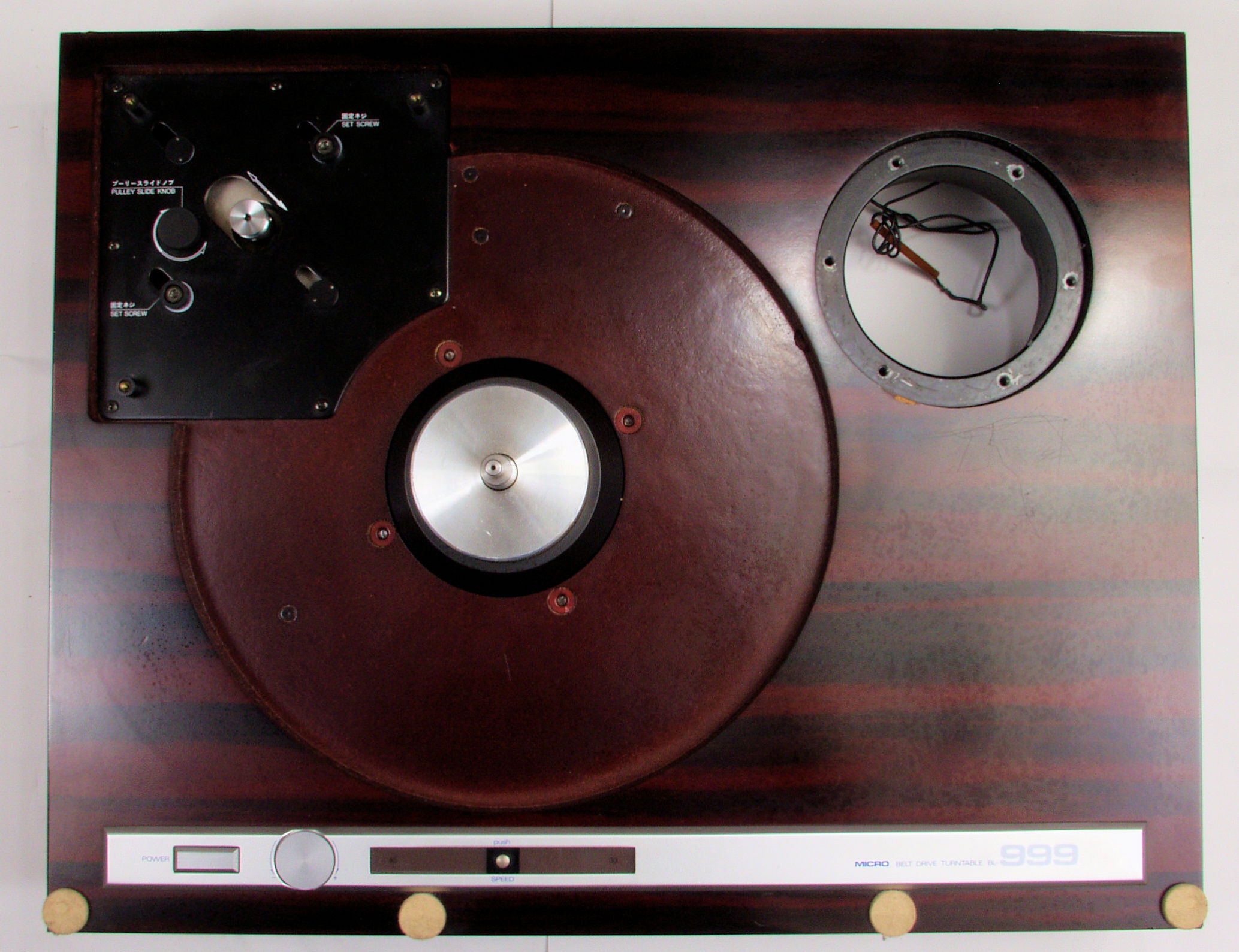

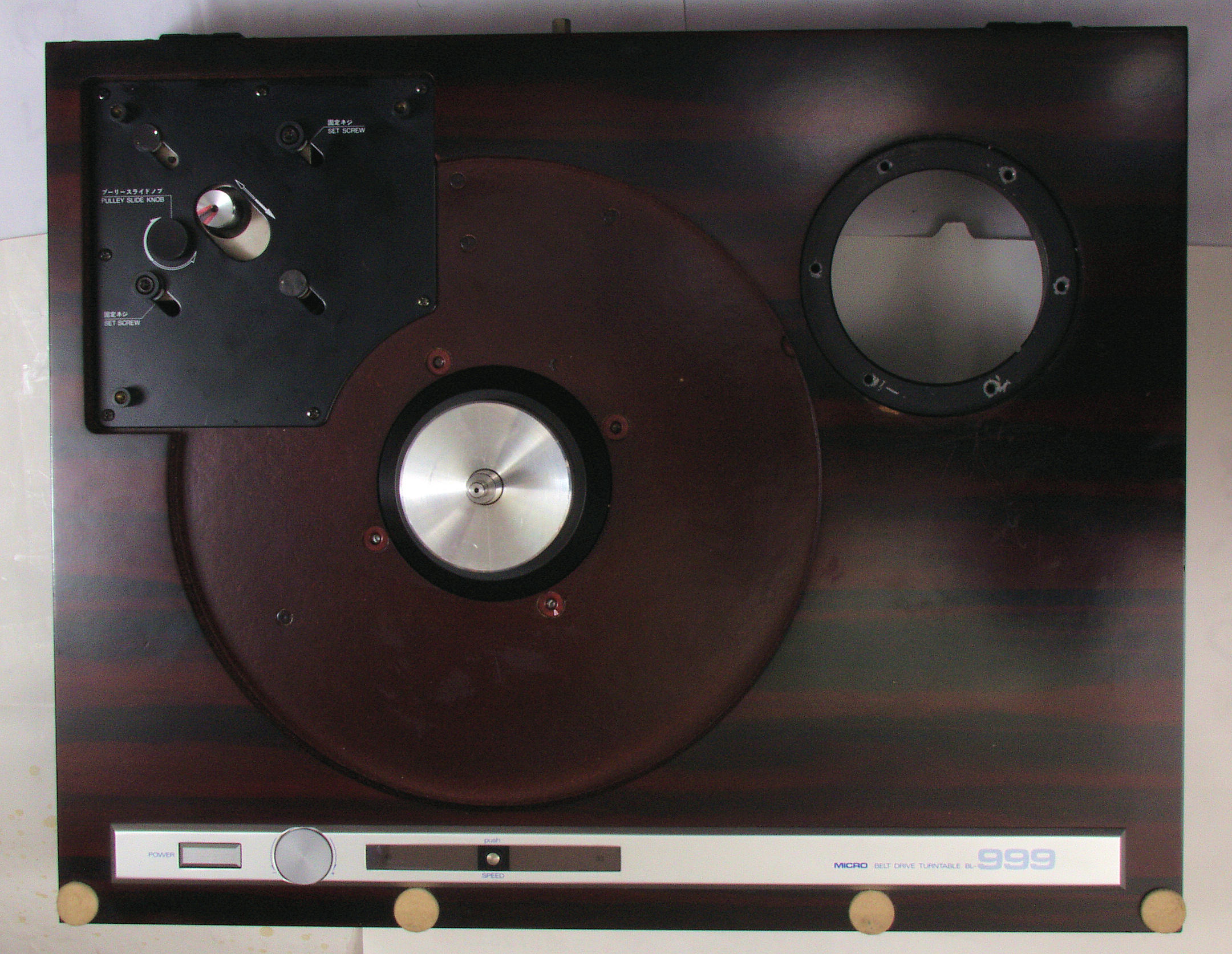

A15. 点検中 上から見る。

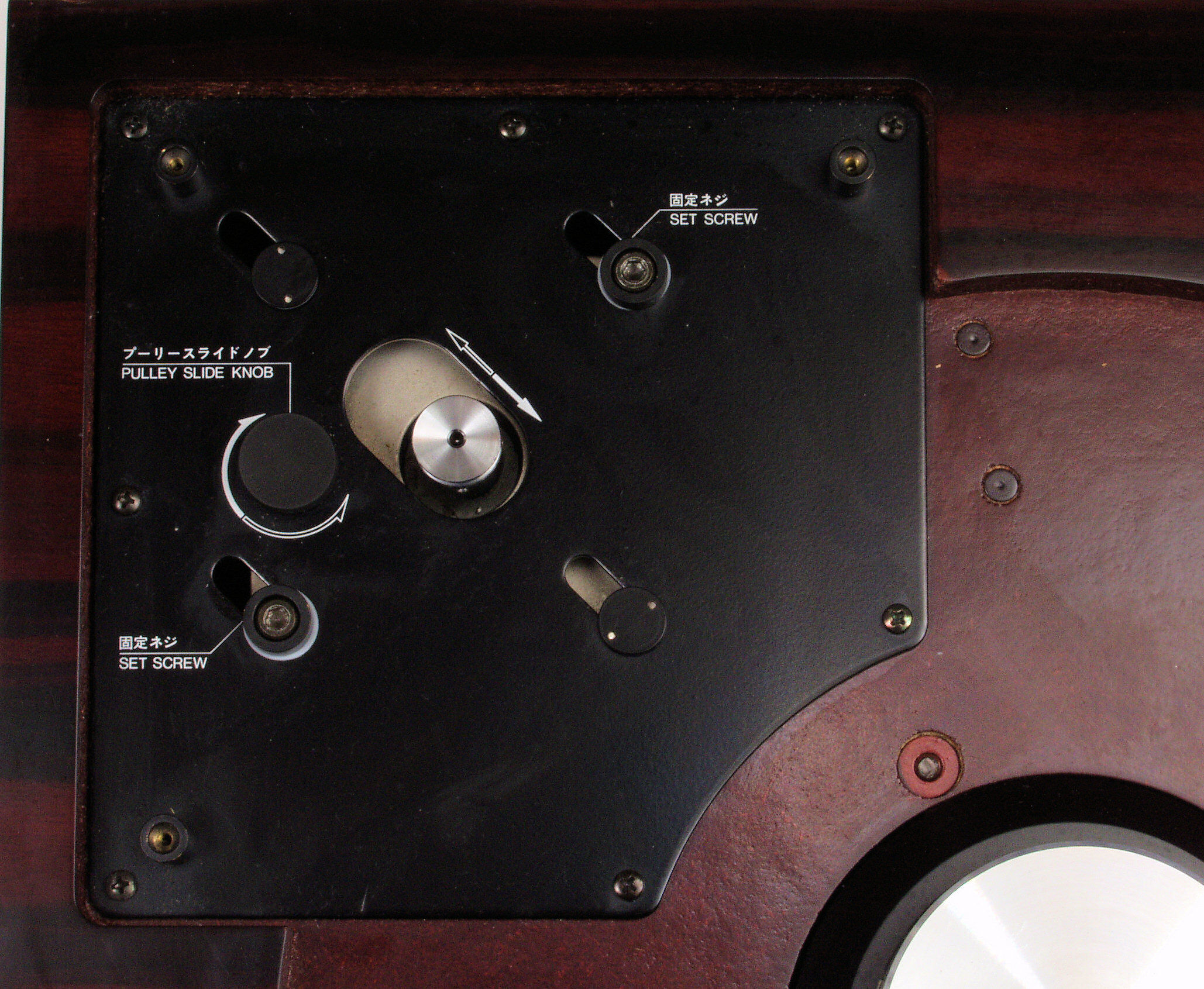

A16. 点検中 駆動モータ取り付け部を見る。固定ネジ下のテフロンワシャーがずれている。

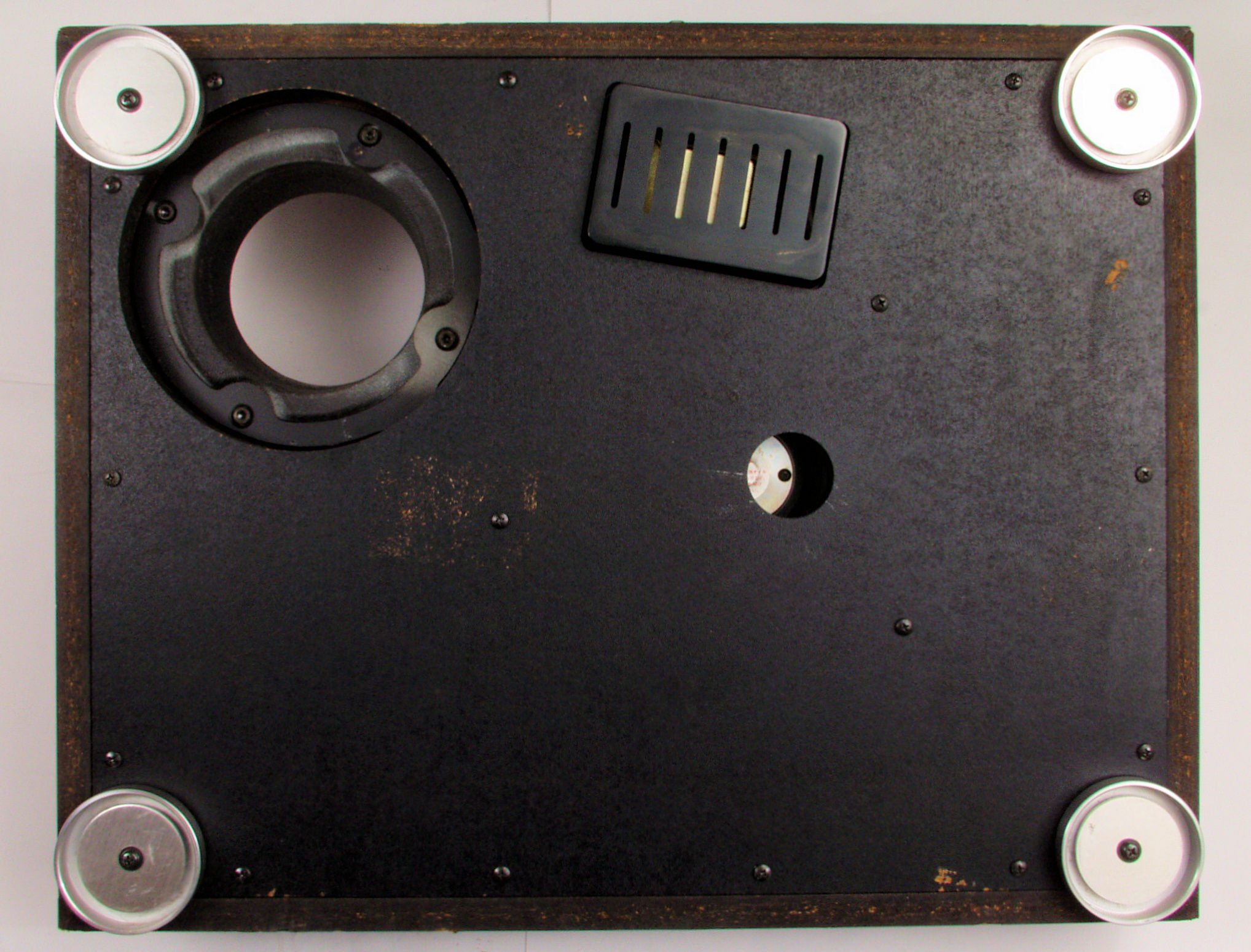

A21. 点検中 下から見る。

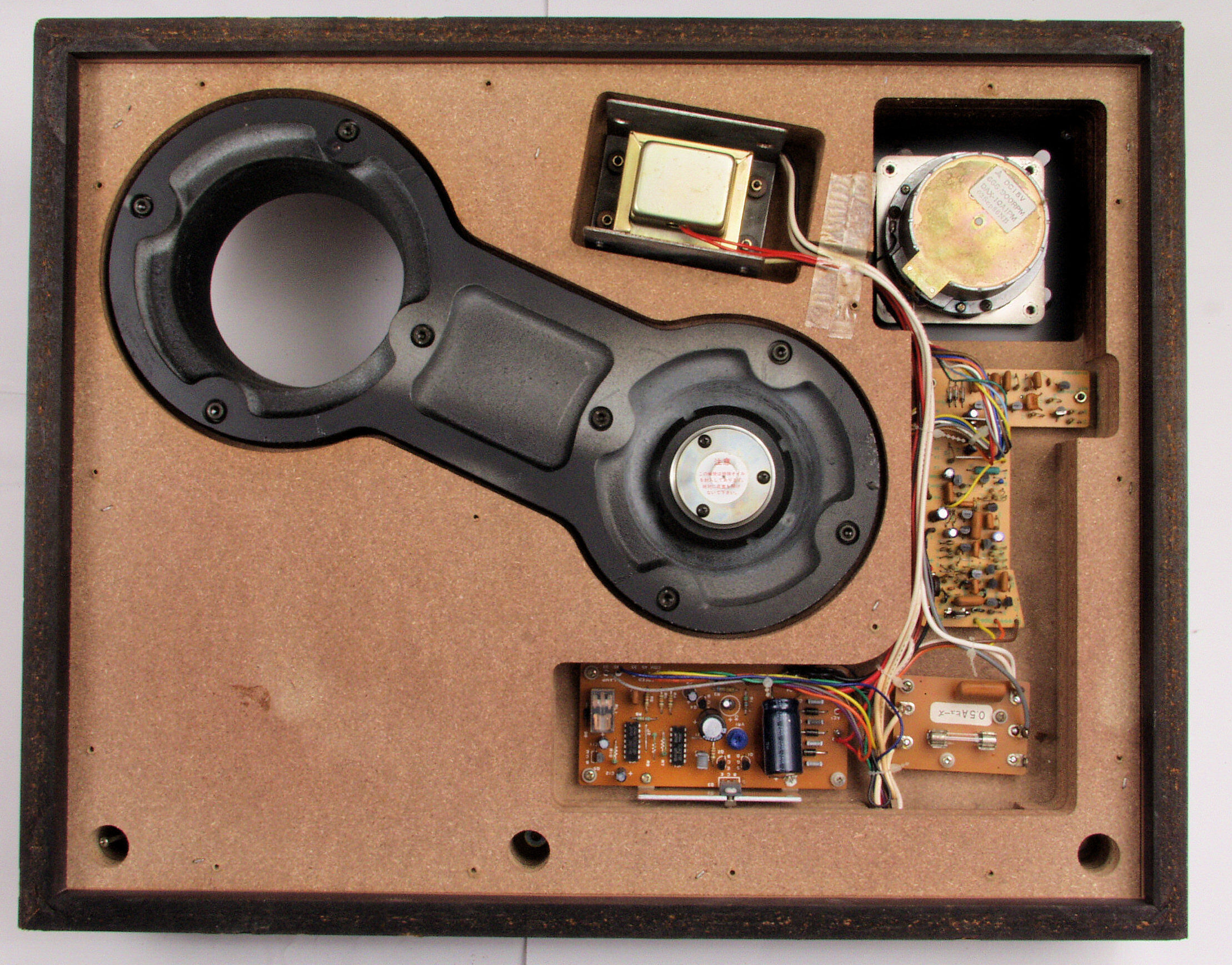

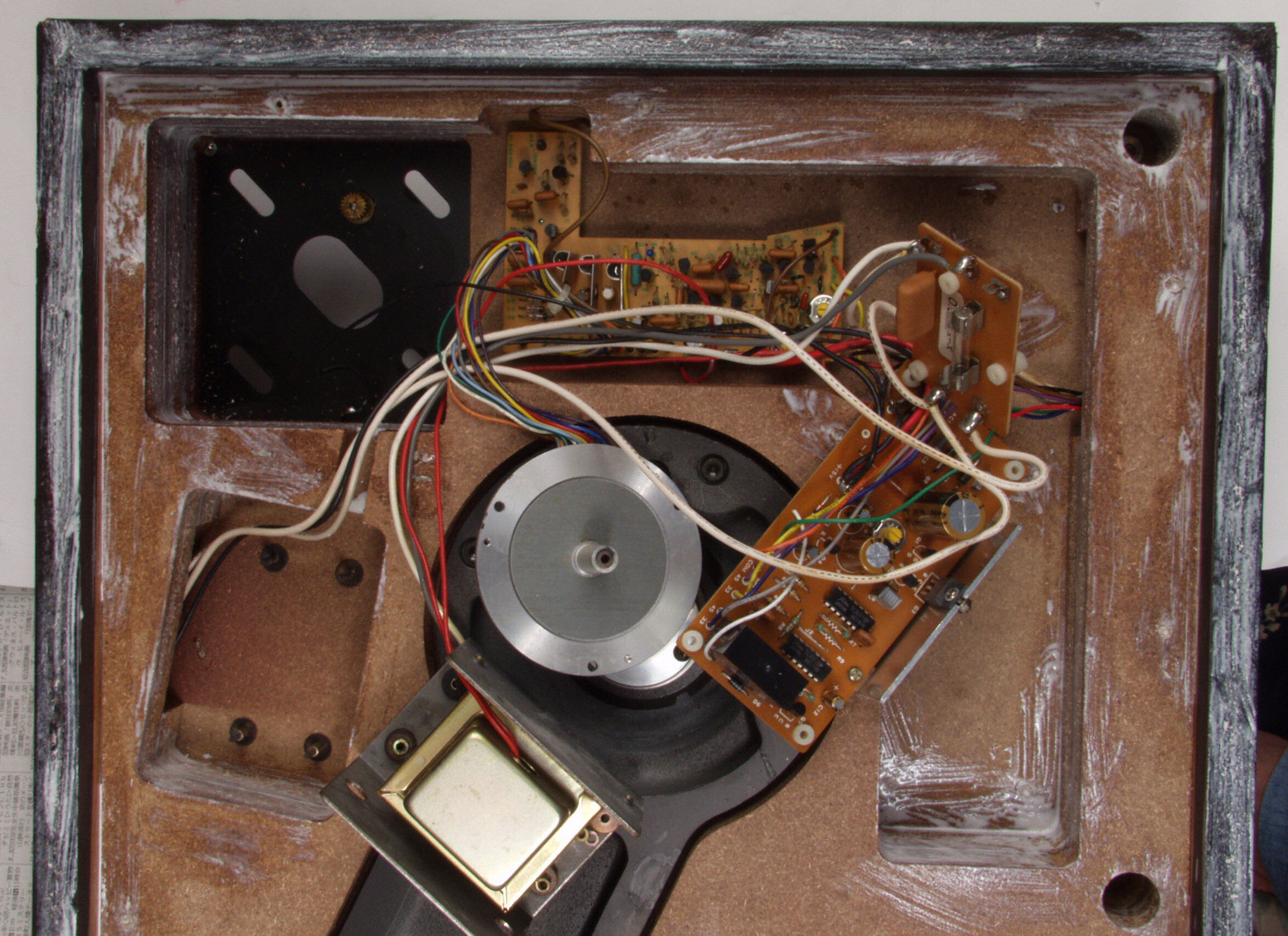

A22. 点検中 下蓋を取り、下から見る。
A23. 点検中 下蓋取付けネジ、錆が出ている。
A31. 点検中 基板取り付けネジ腐食。

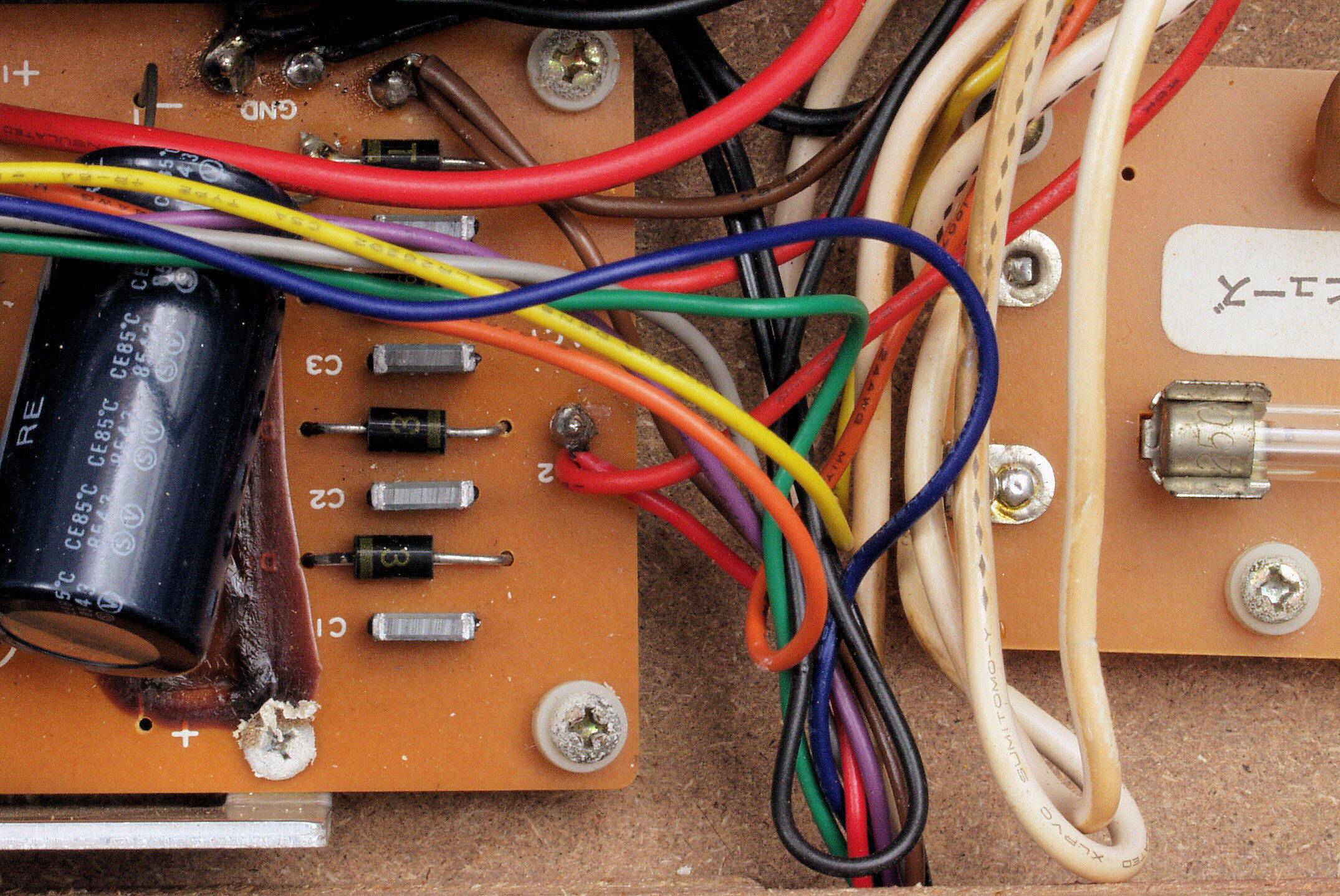

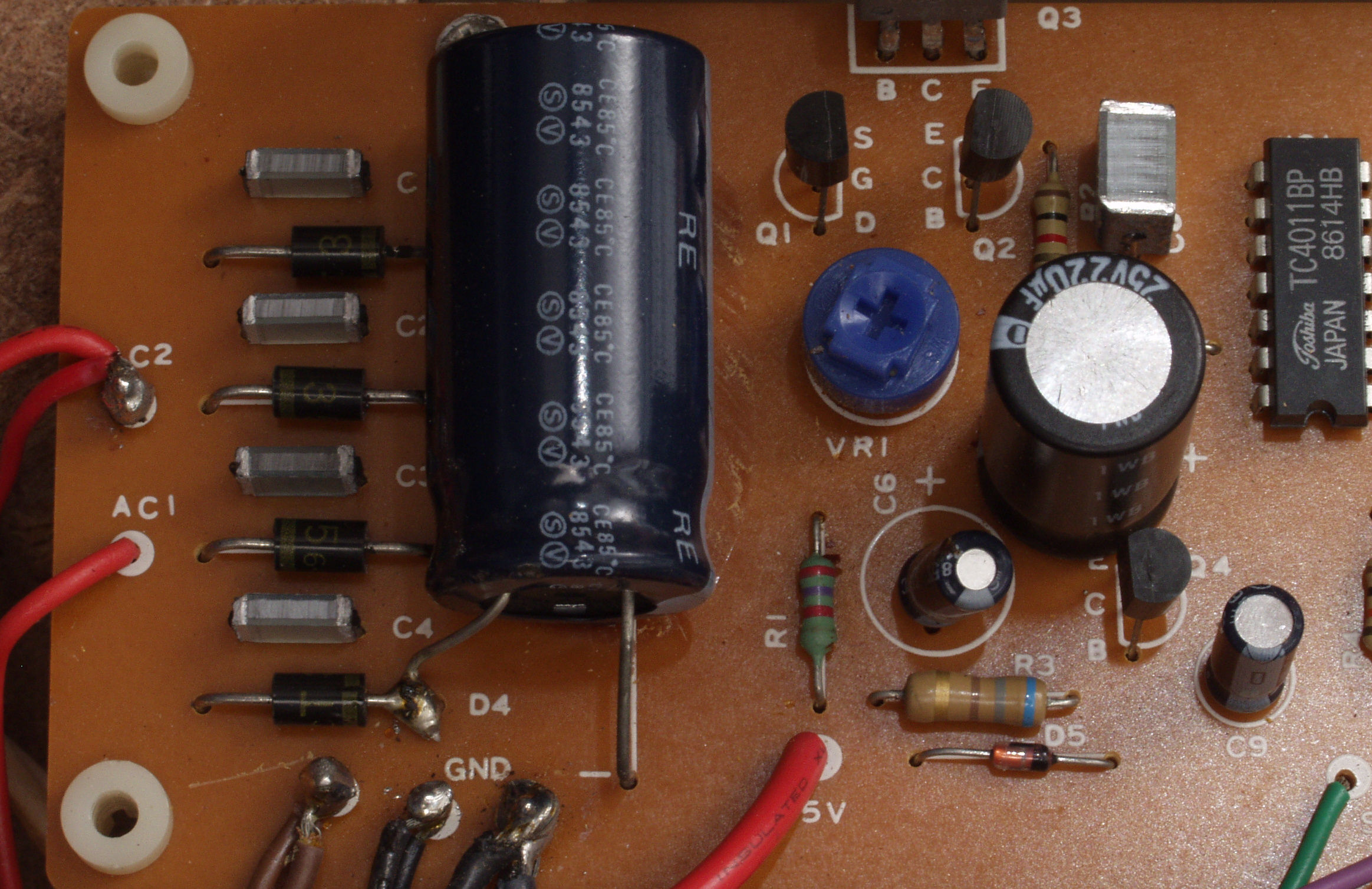

A32. 点検中 電源・33/45切替基板の電解コンデンサー取り付け。
C. 修理状況

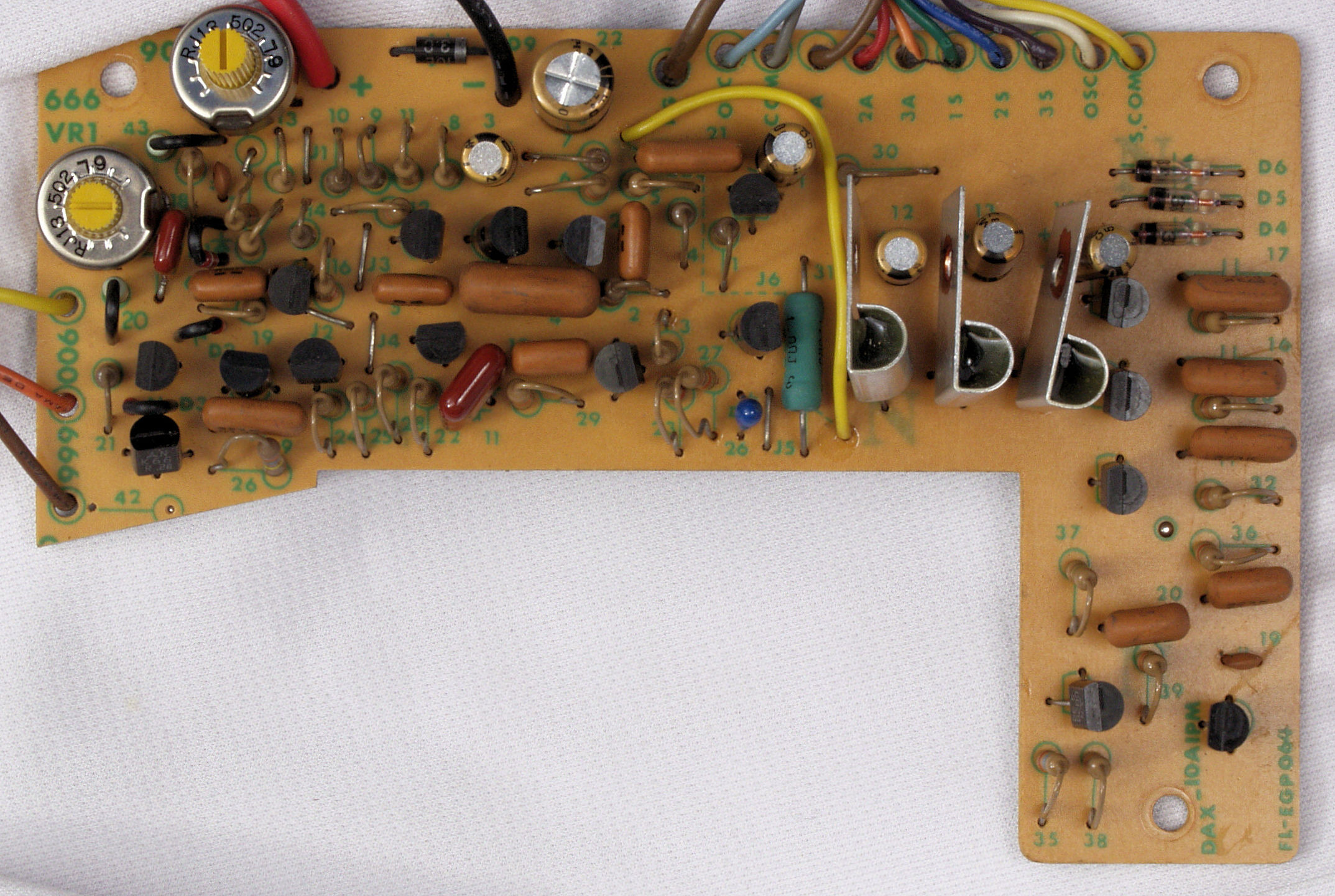

C11. 修理前 制御基板

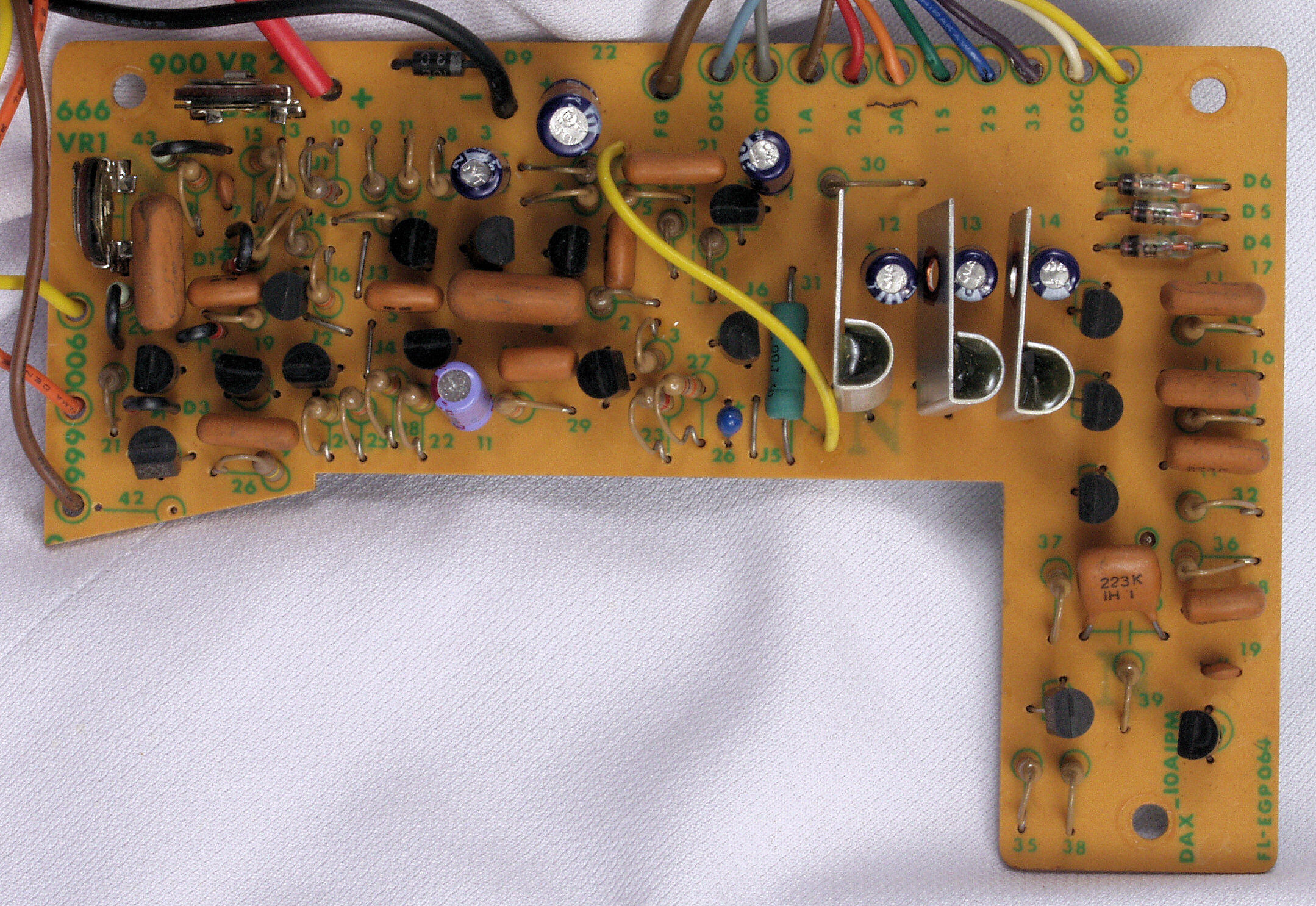

C12. 修理後 制御基板 半固定VR2個、電解コンデンサー7個、フイルムコンデンサー1個交換

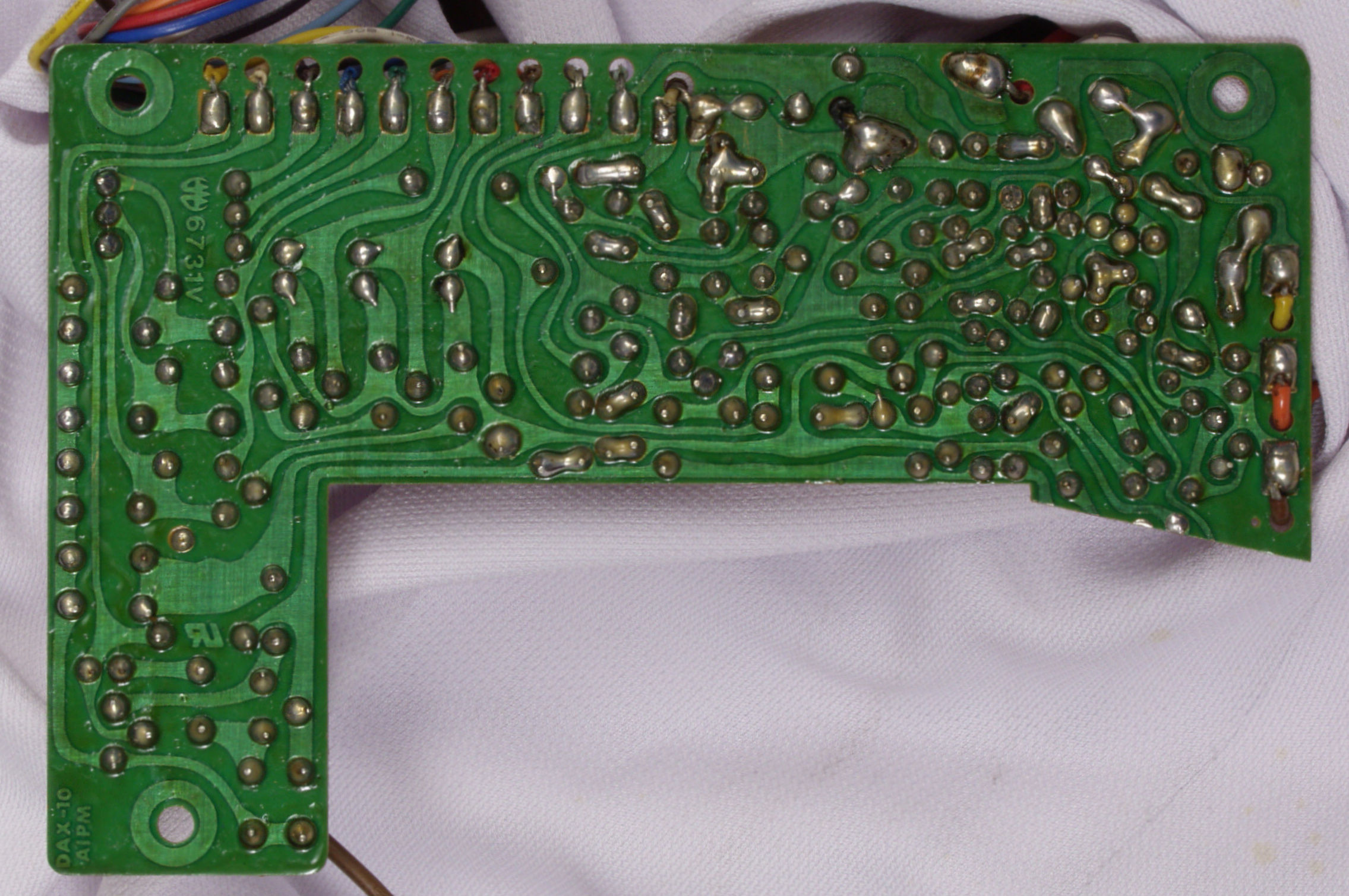

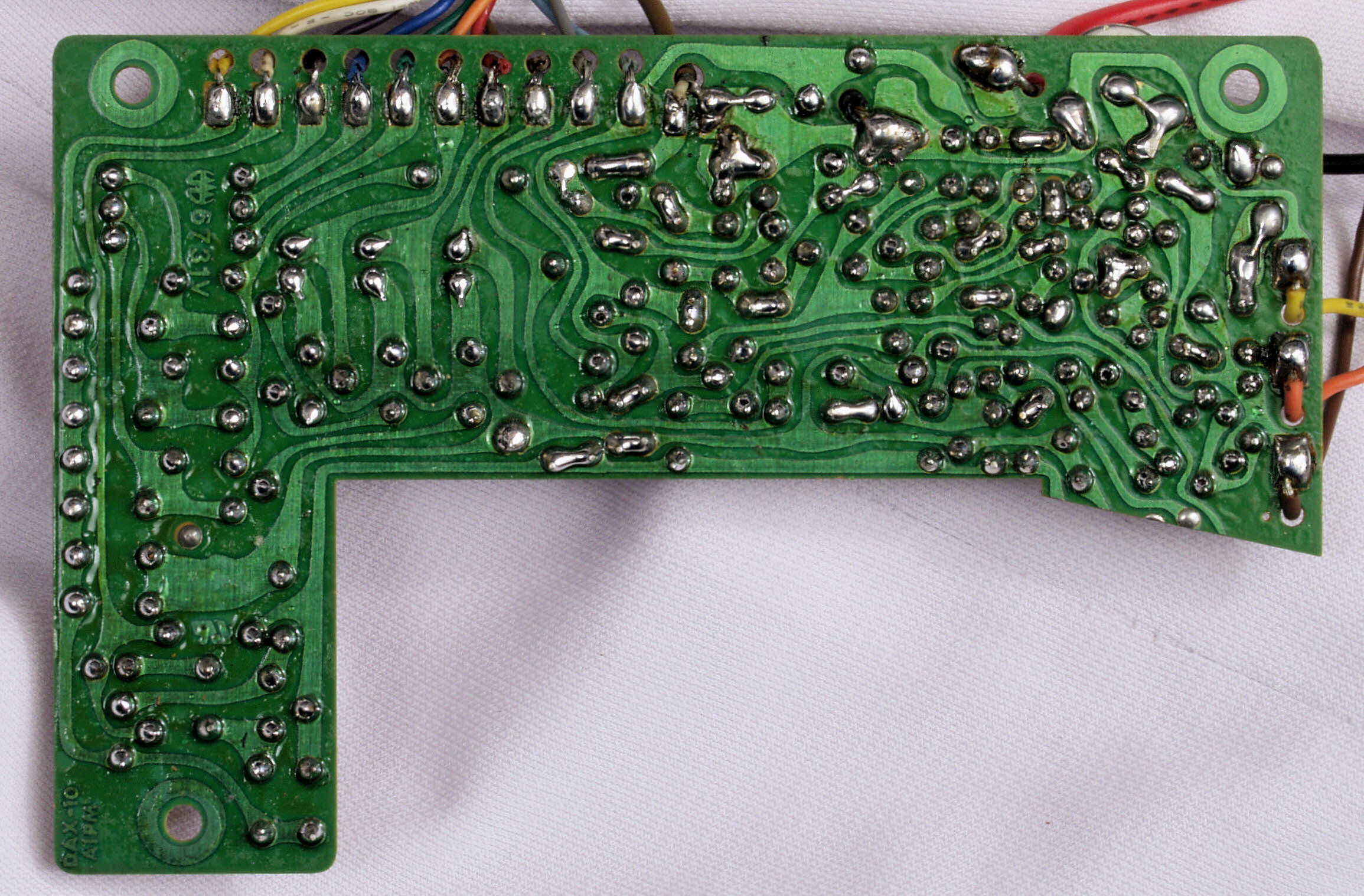

C13. 修理前 制御基板裏
C14. 修理(半田補正)後 制御基板裏

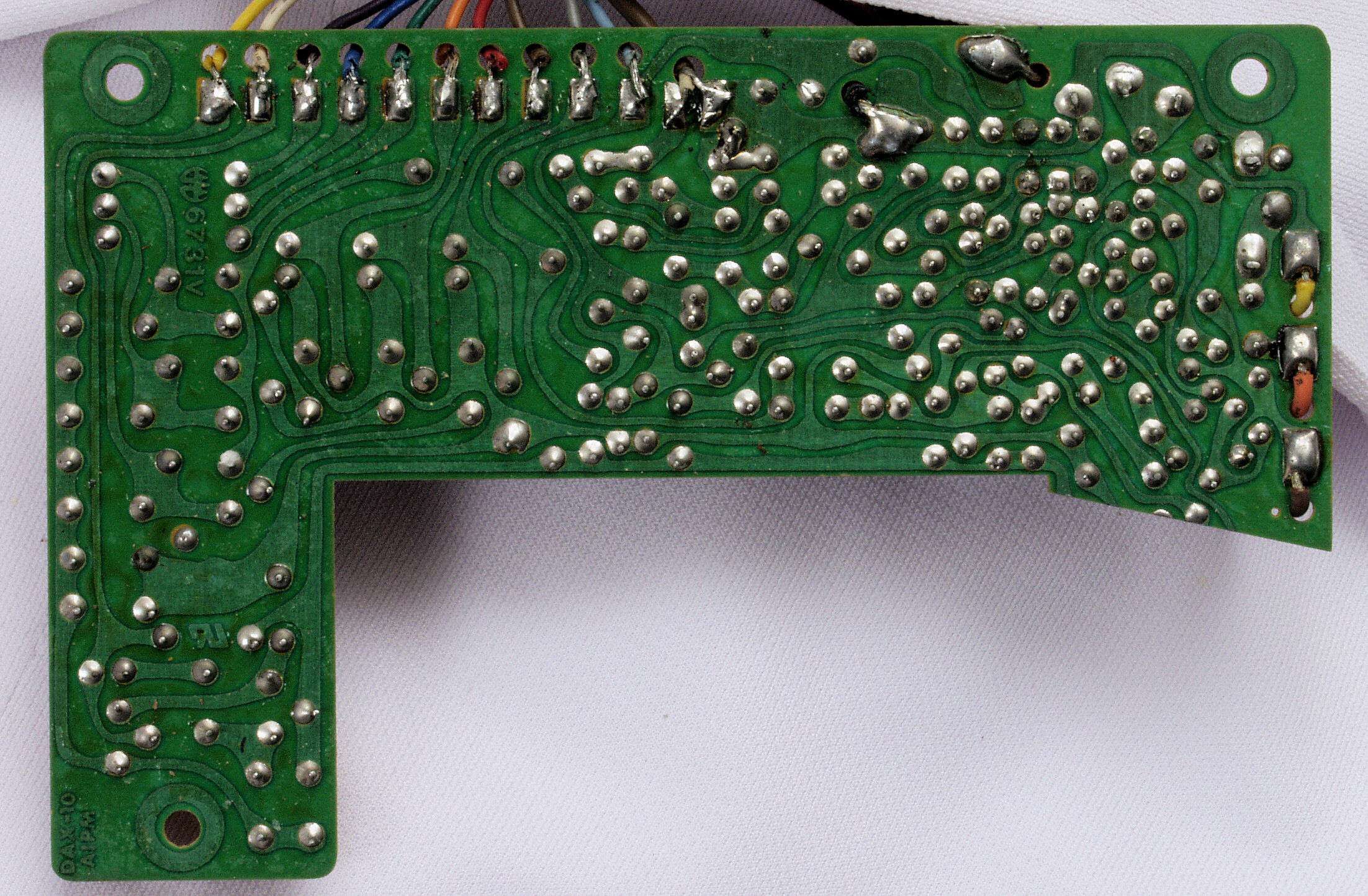

C15. 完成制御基板裏。余分なフラックスを落として、コート液を塗る。

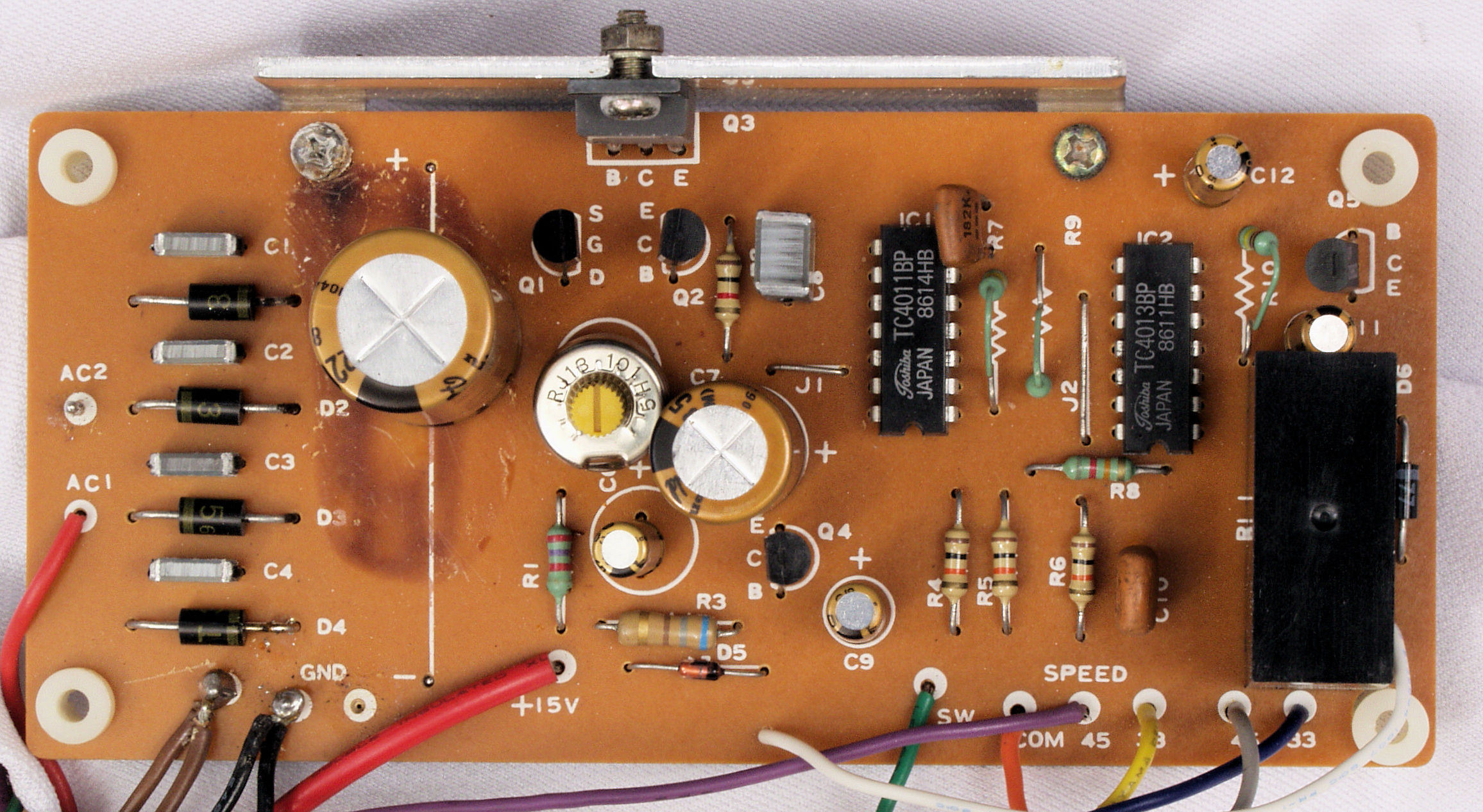

C21. 修理前 電源・33/45切替基板

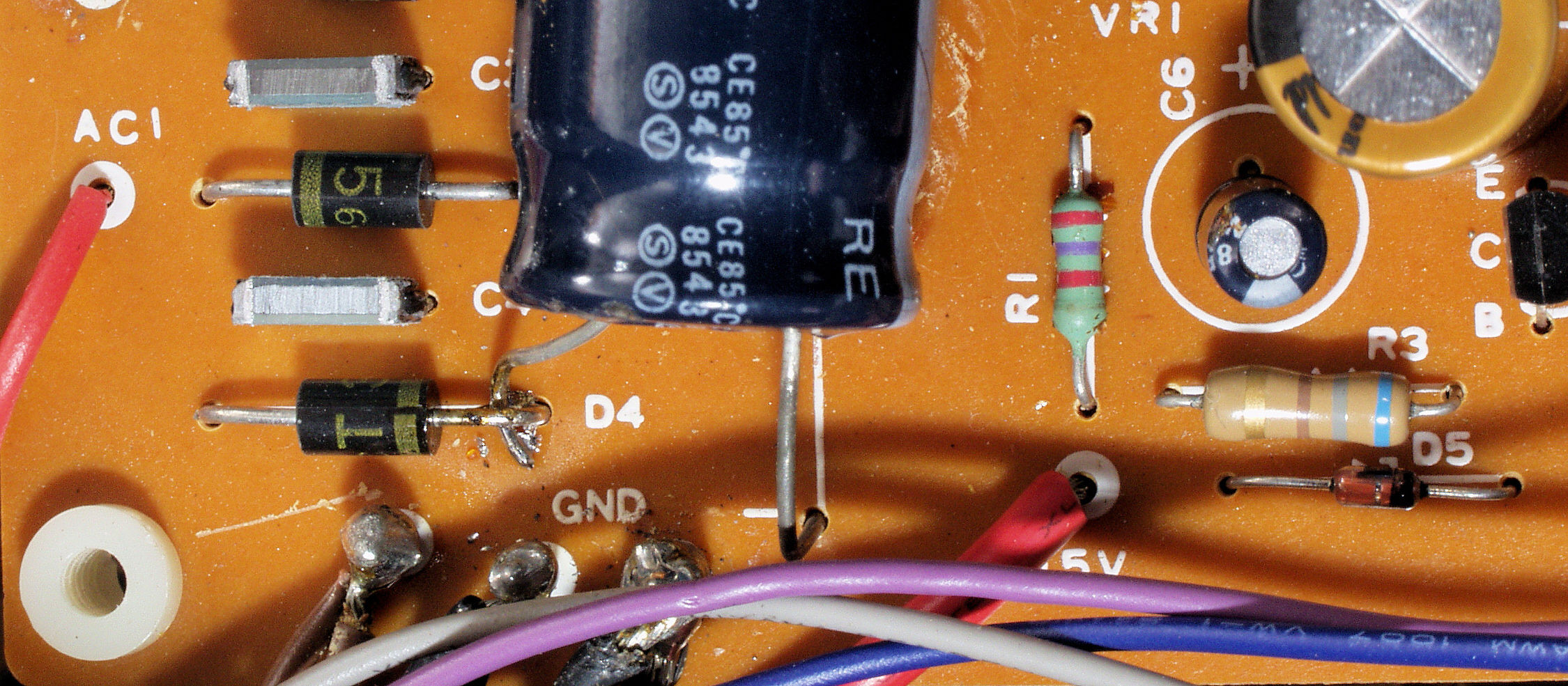

C211. 修理中 電源・33/45切替基板の電解コンデンサー取り付け。

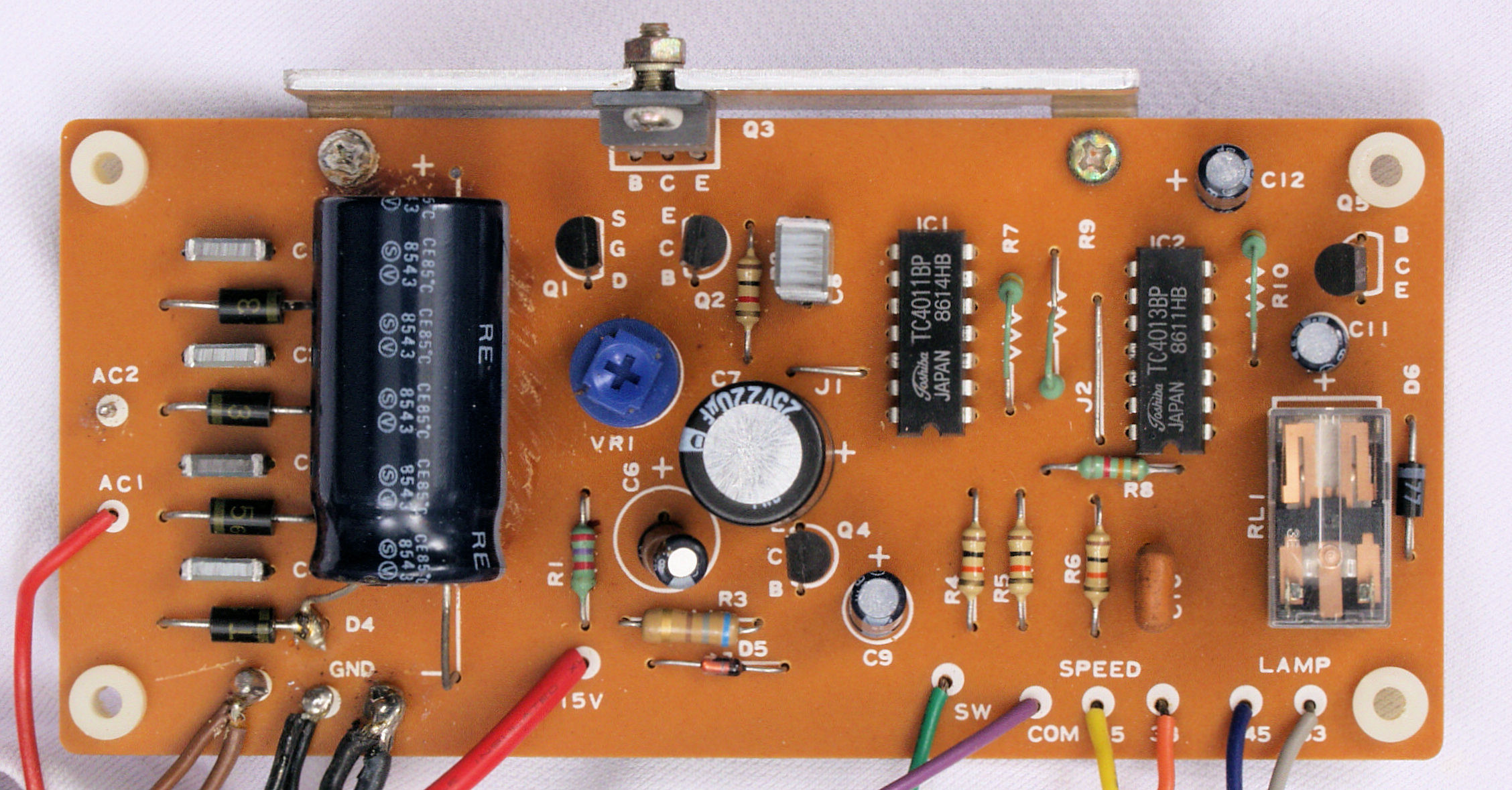

C22. 修理後 電源・33/45切替基板 半固定VR1個、電解コンデンサー6個、リレー1個交換

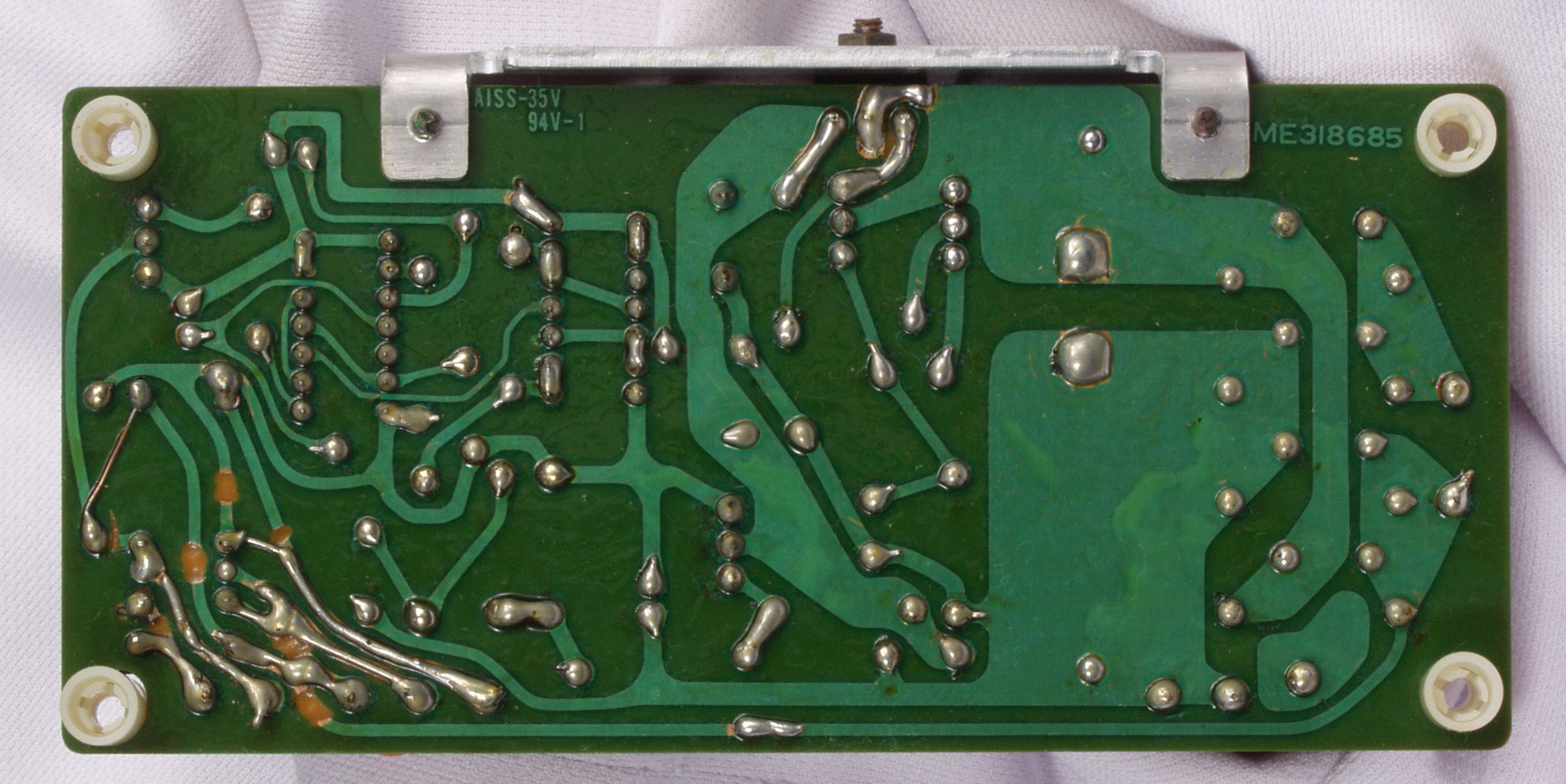

C23. 修理前 電源・33/45切替基板裏

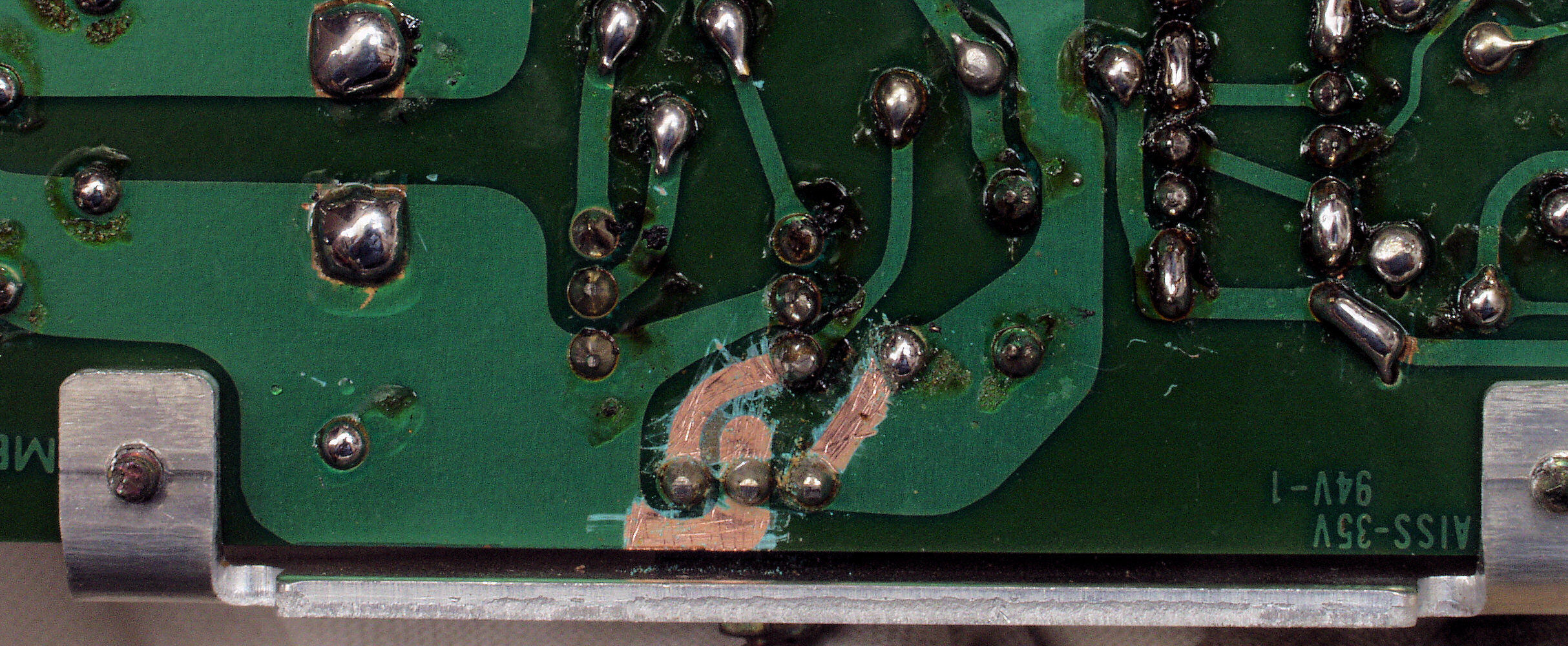

C231. 修理中 電源・33/45切替基板裏。 銅箔を広げる。
C24. 完成電源・33/45切替基板裏。余分なフラックスを落として、コート液を塗る。
C31. 修理後 フユーズ基板

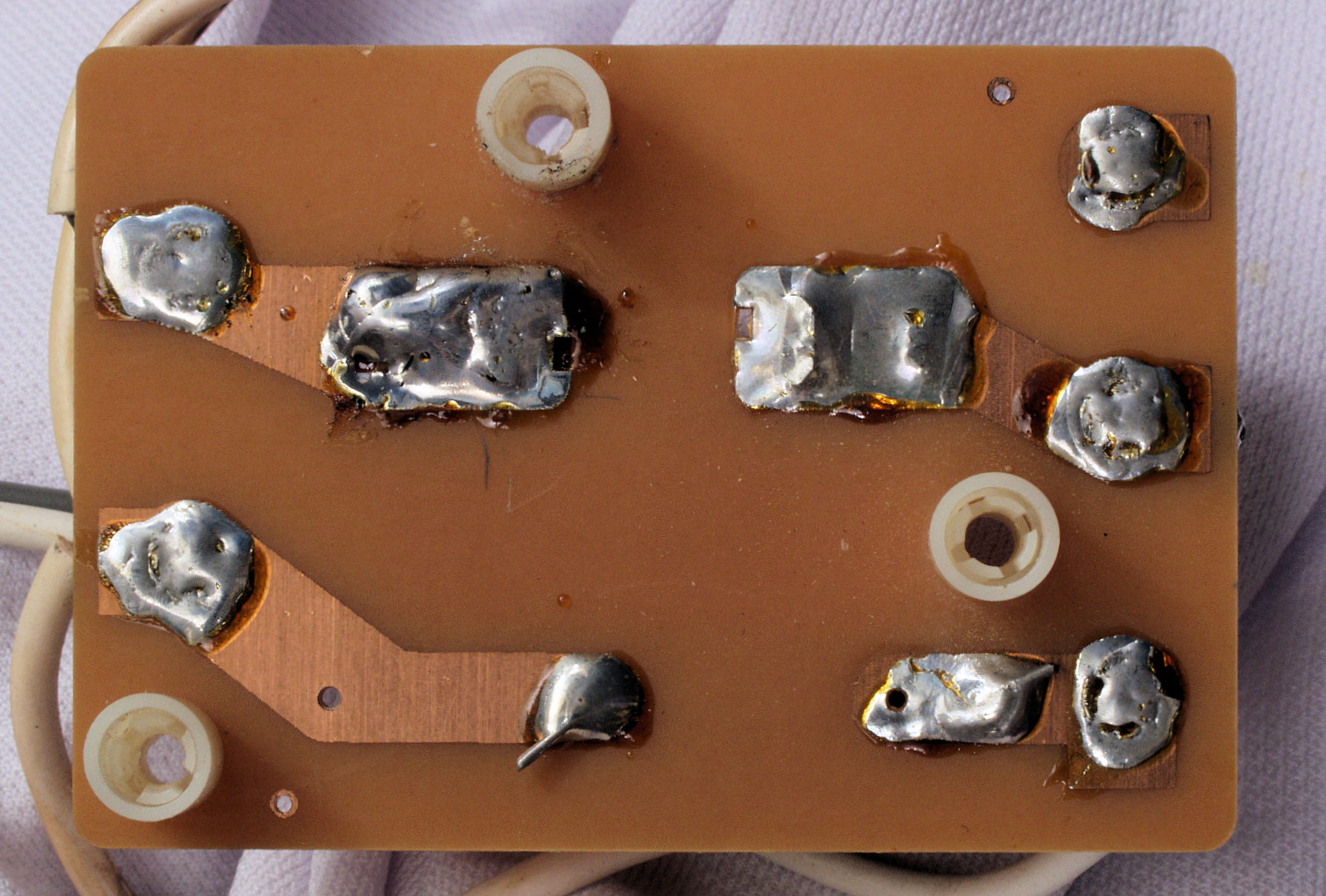

C33. 修理前 フユーズ基板裏

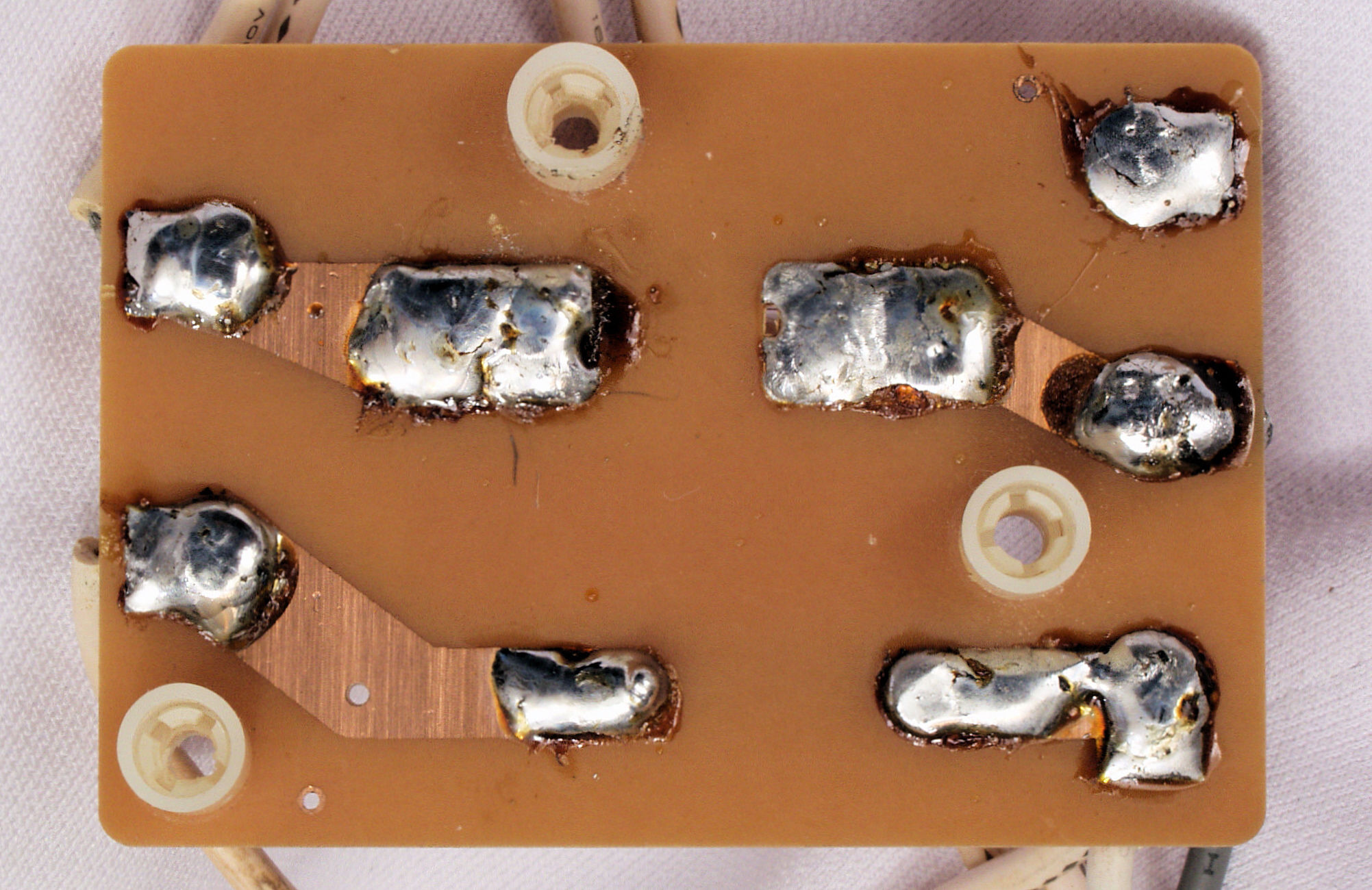

C34. 修理(半田補正)後 フユーズ基板裏

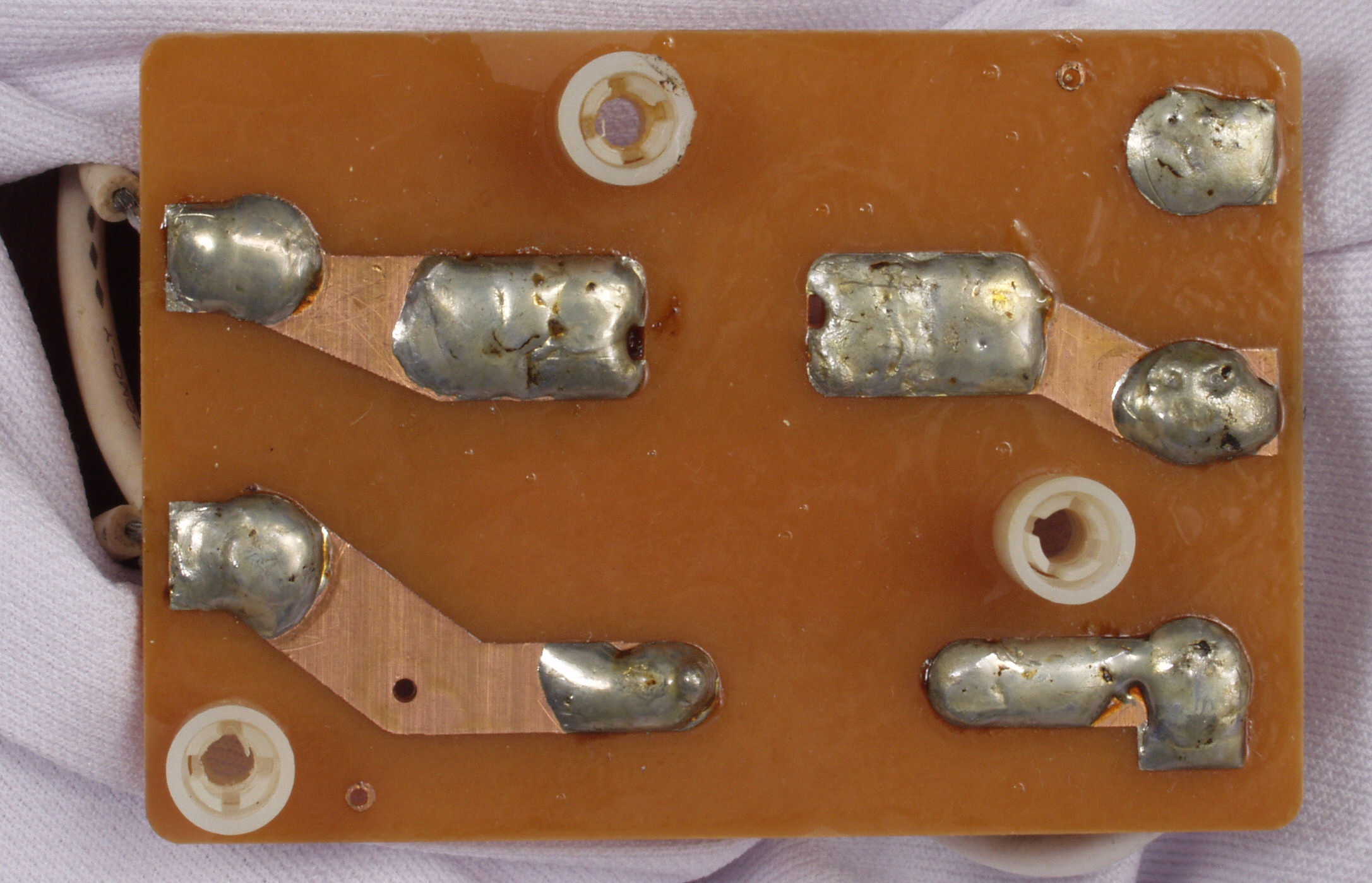

C35. 完成フユーズ基板裏
C4. 修理中 モータ取り付け台、オイルがベットリ!

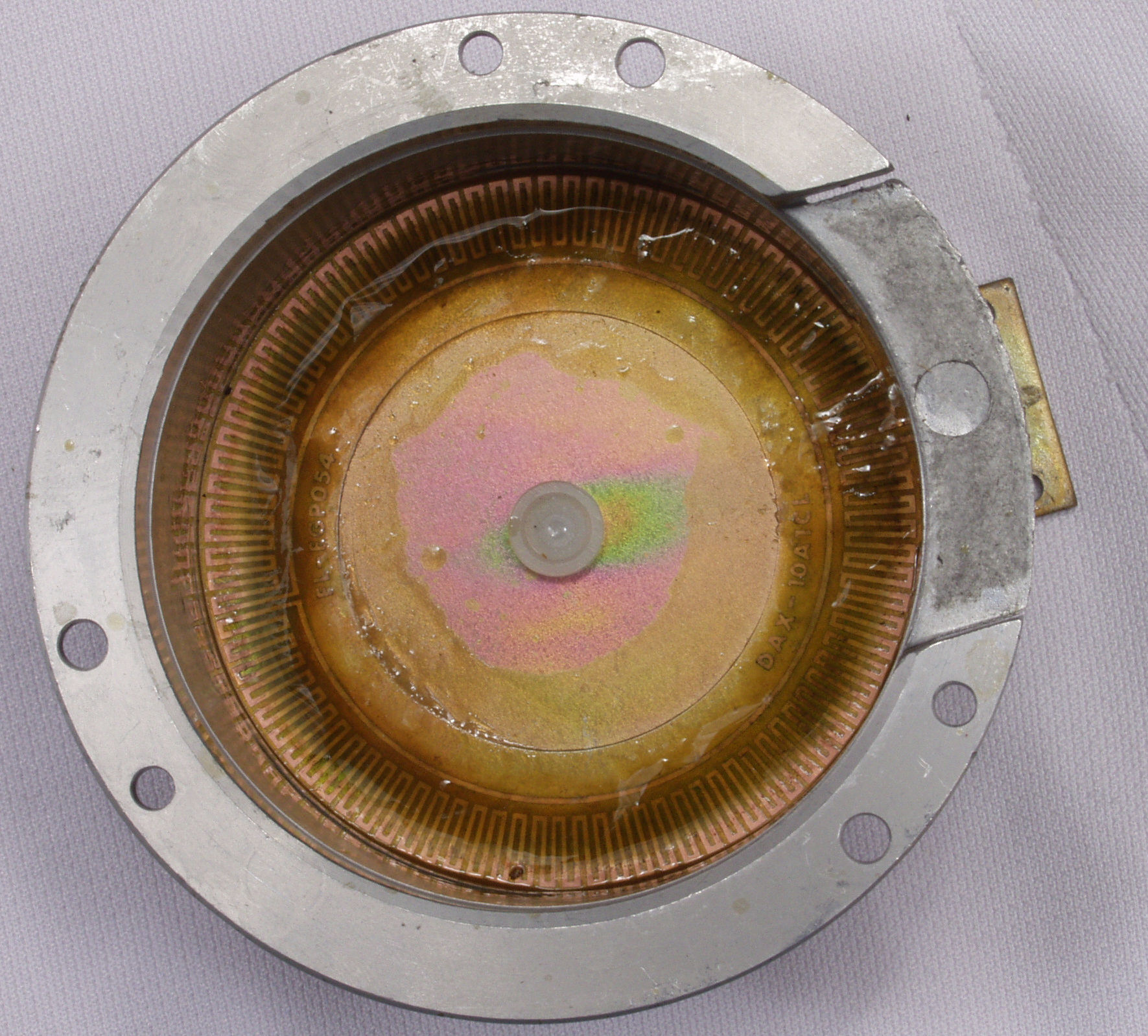

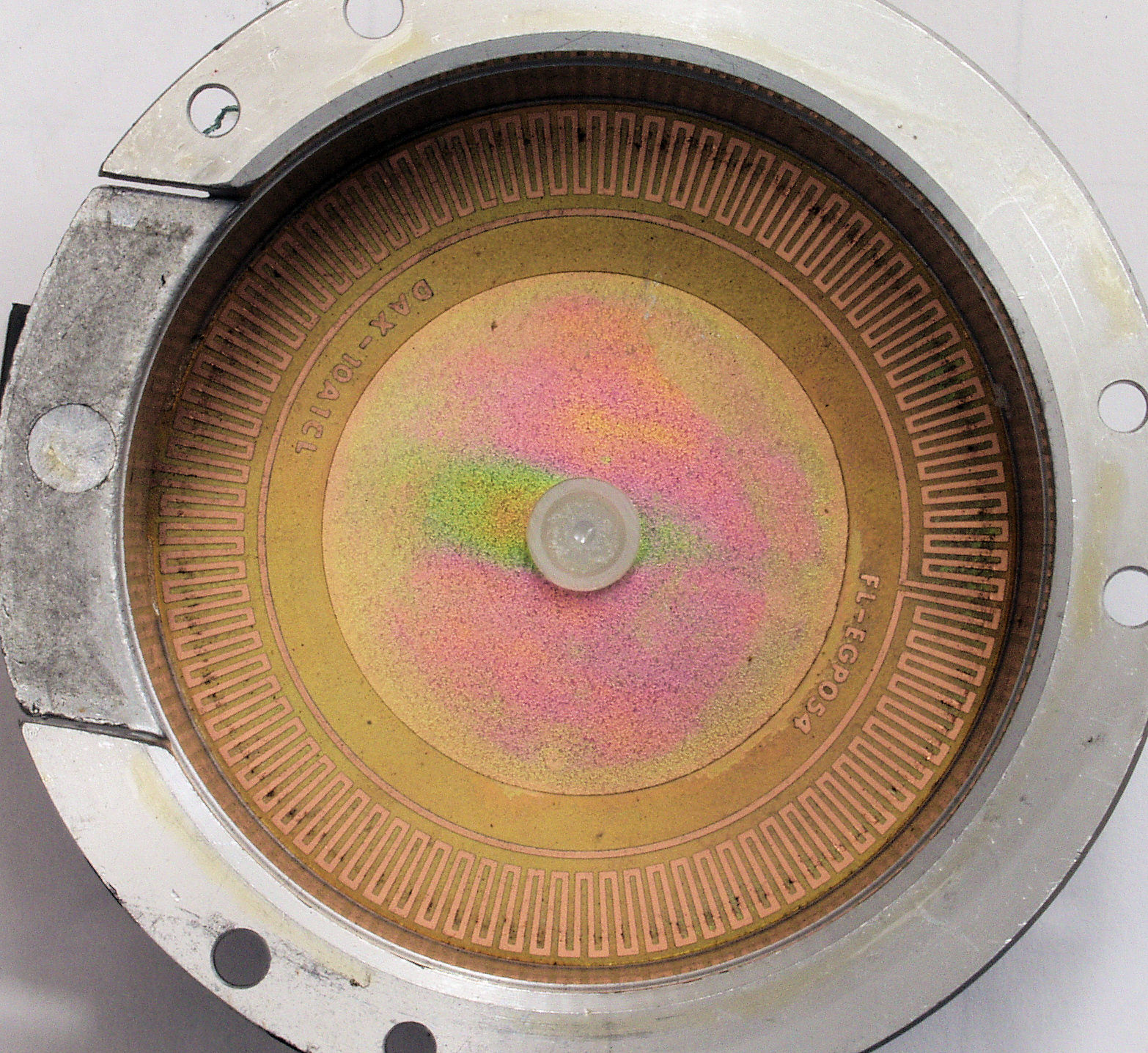

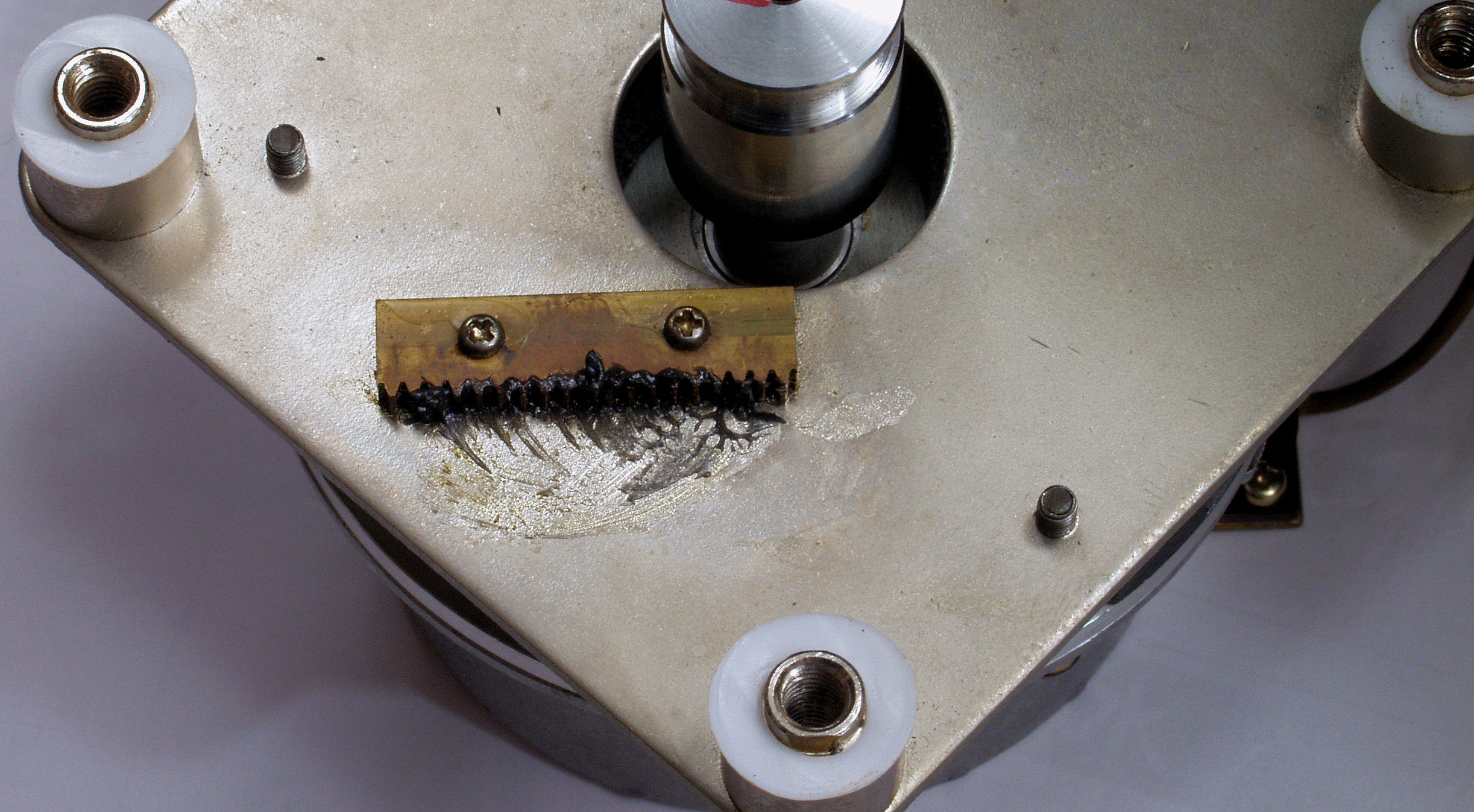

C51. 修理中 モーターFGコイル。
C52. 修理後 モーターFGコイル、コート液で固定する。
C53. 修理中 モーター固定子軸、オイル切れです。

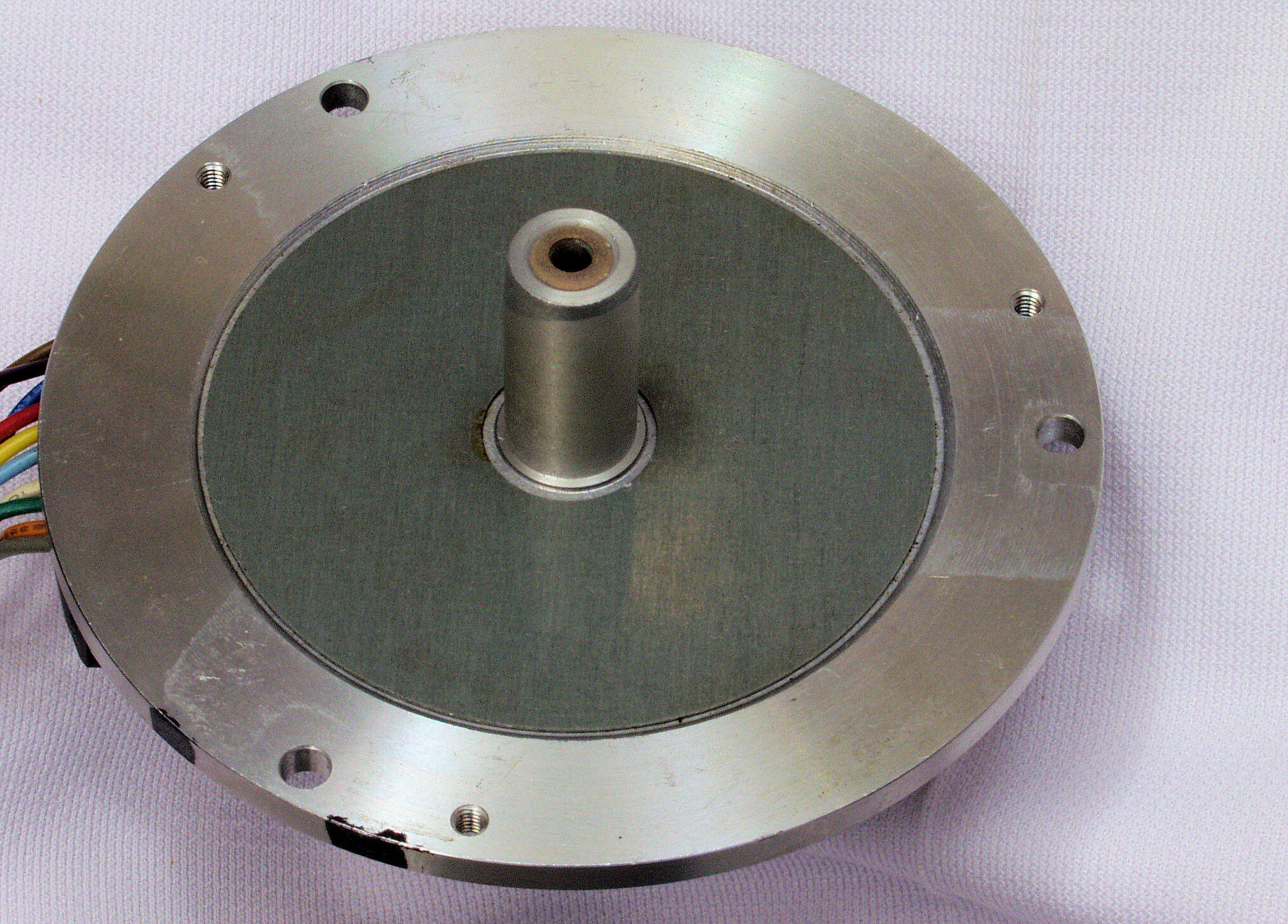

C54. 修理中 モーター固定子巻き線、綺麗です。

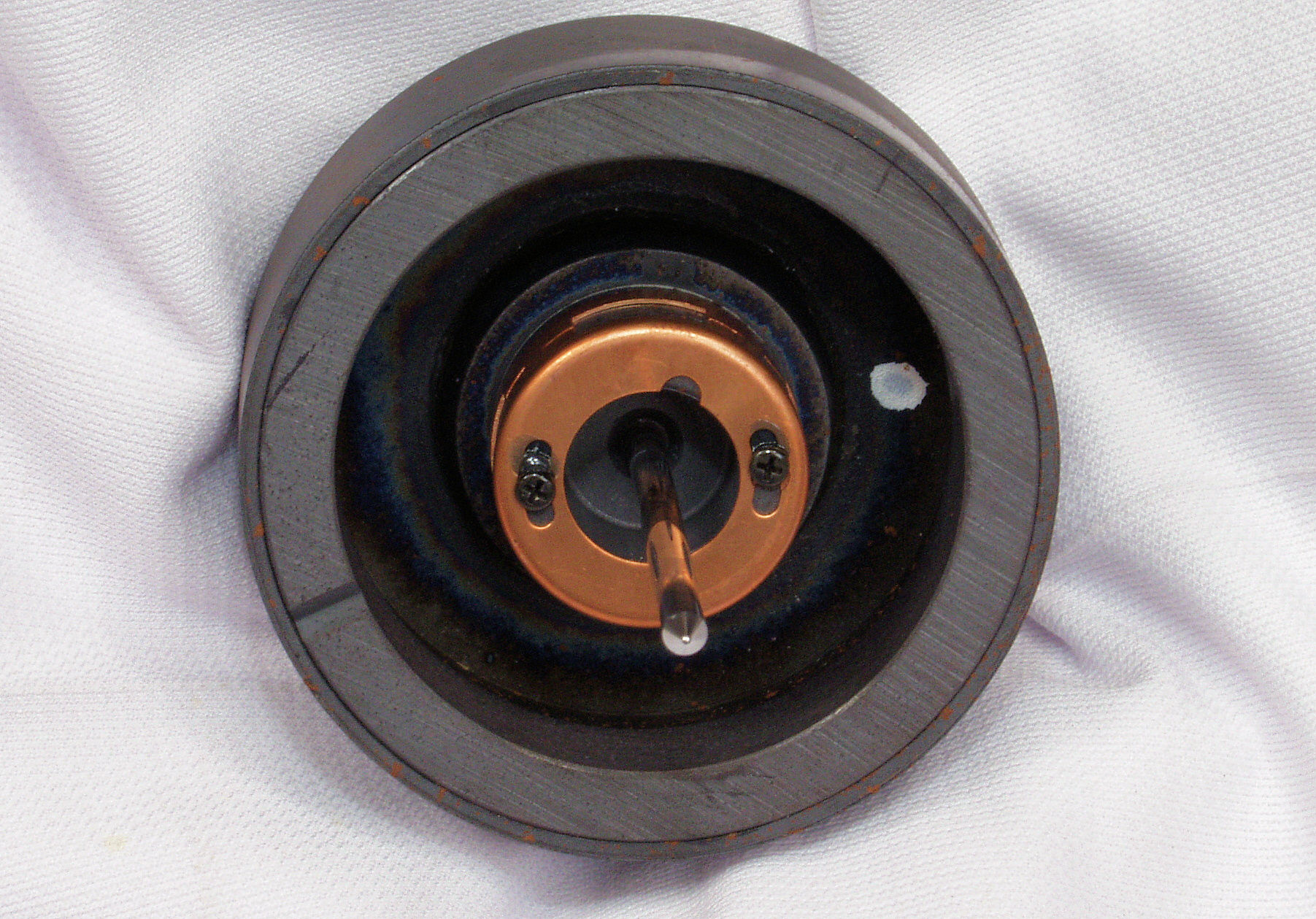

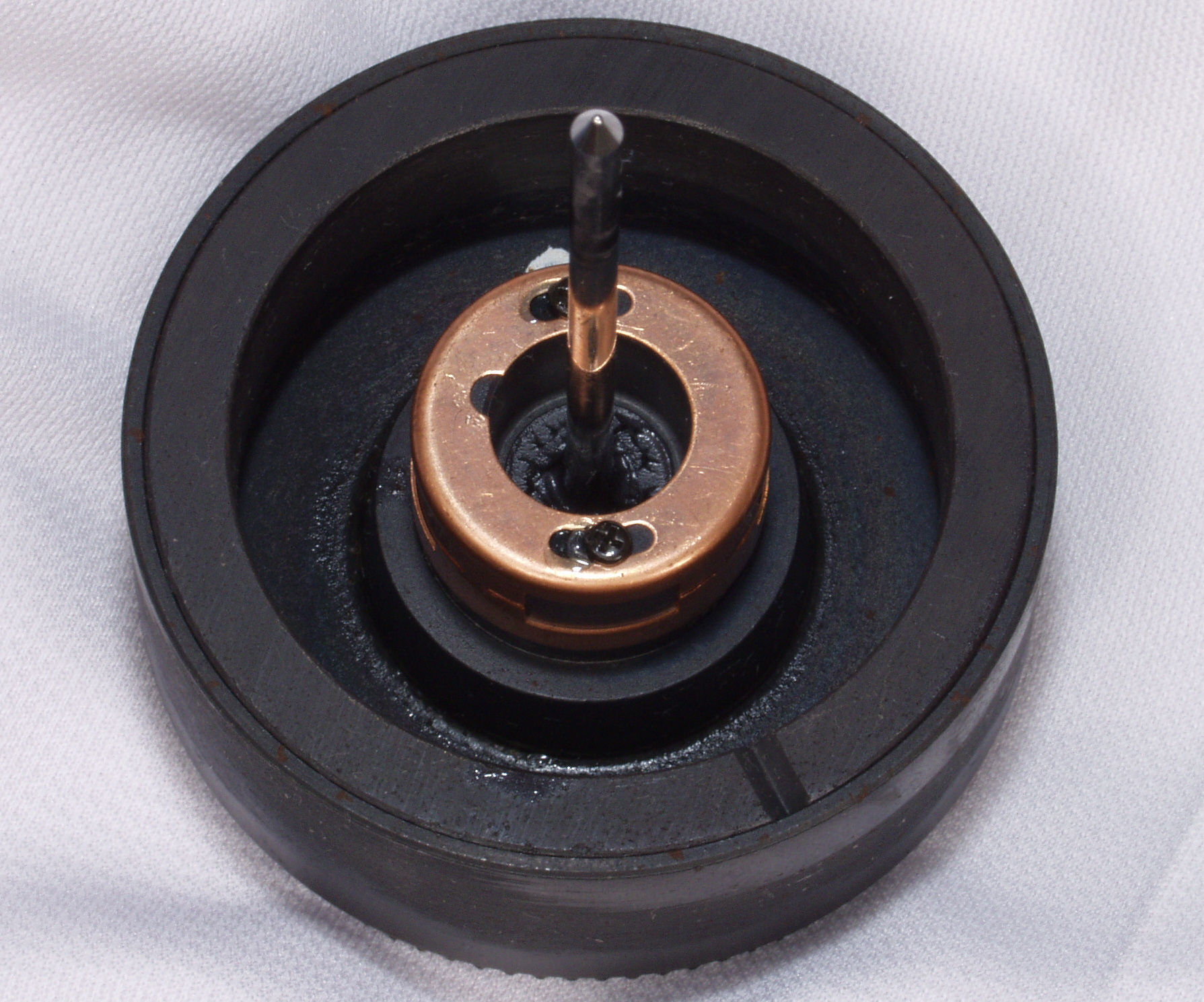

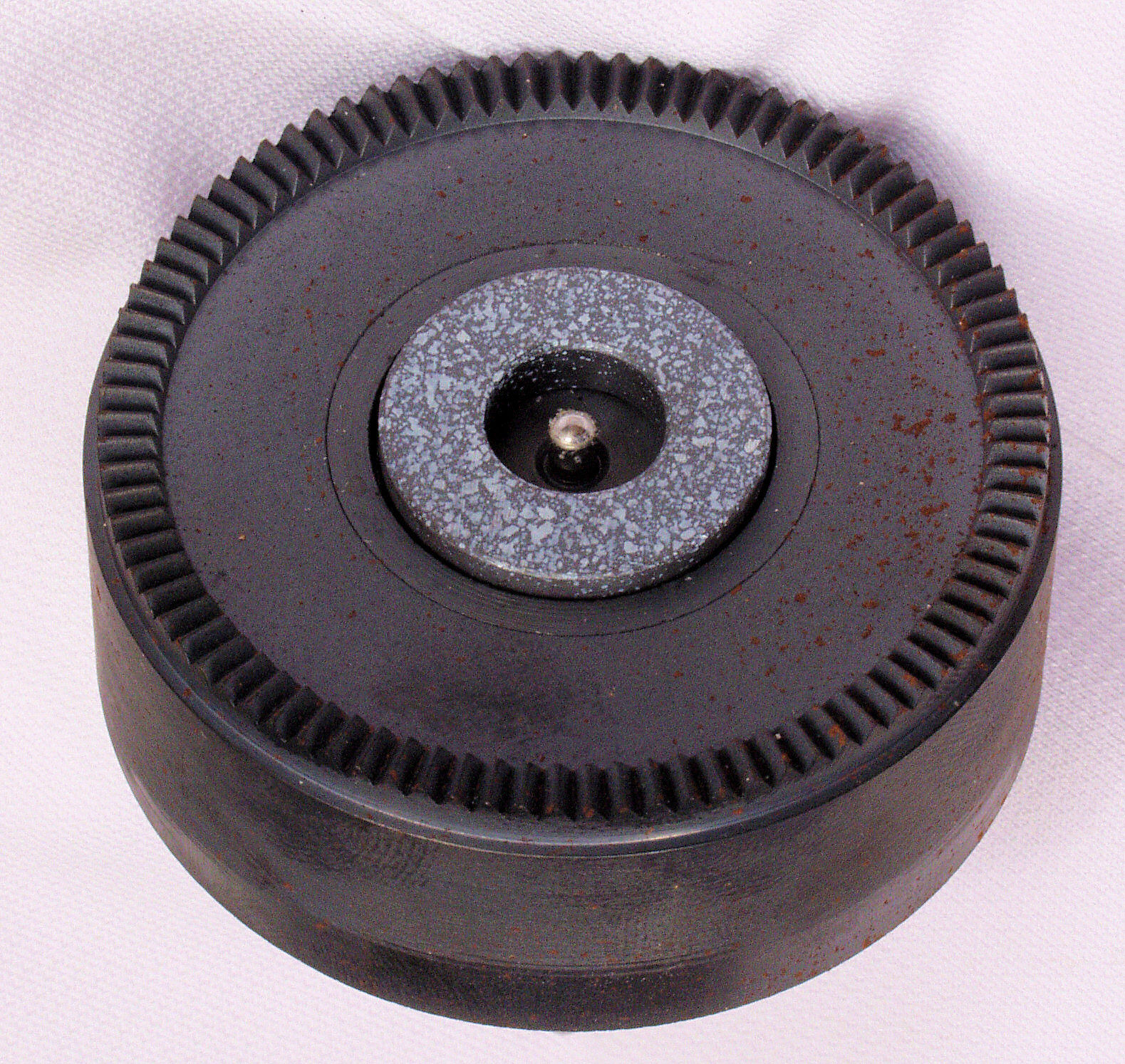

C61. 修理中 モーター回転子、錆が少し発生。
C62. 修理後 モーター回転子、CRCで洗浄し、鉱物油を軽く塗布。
C63. 修理中 モーター回転子、錆が少し出始めました、軸もキズ無く綺麗です。
C64. 修理後 モーター回転子、CRCで洗浄し、鉱物油を軽く塗布。
C71. モーター移動ラックギヤー、グリスが汚れている。
C72. モーター移動ラックギヤー、グリス交換(グリスが黒いのはモリブデン入りの為)。写真は無いが、当然ピニオン歯車も清掃。
C73. 修理前 駆動モータ取り付け部。 固定ネジ下のテフロンワシャーがずれている。
C74. 修理後 駆動モータ取り付け部。 固定ネジ下のテフロンワシャーは適正位置。

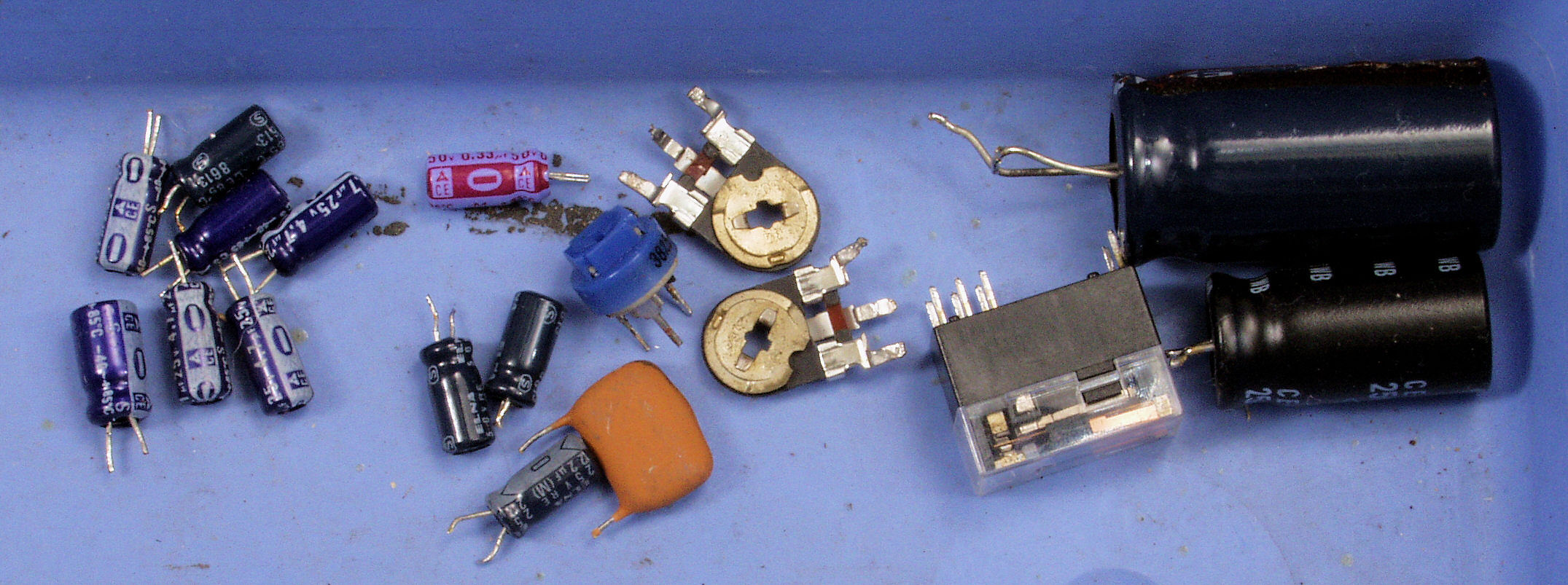

C8. 交換部品

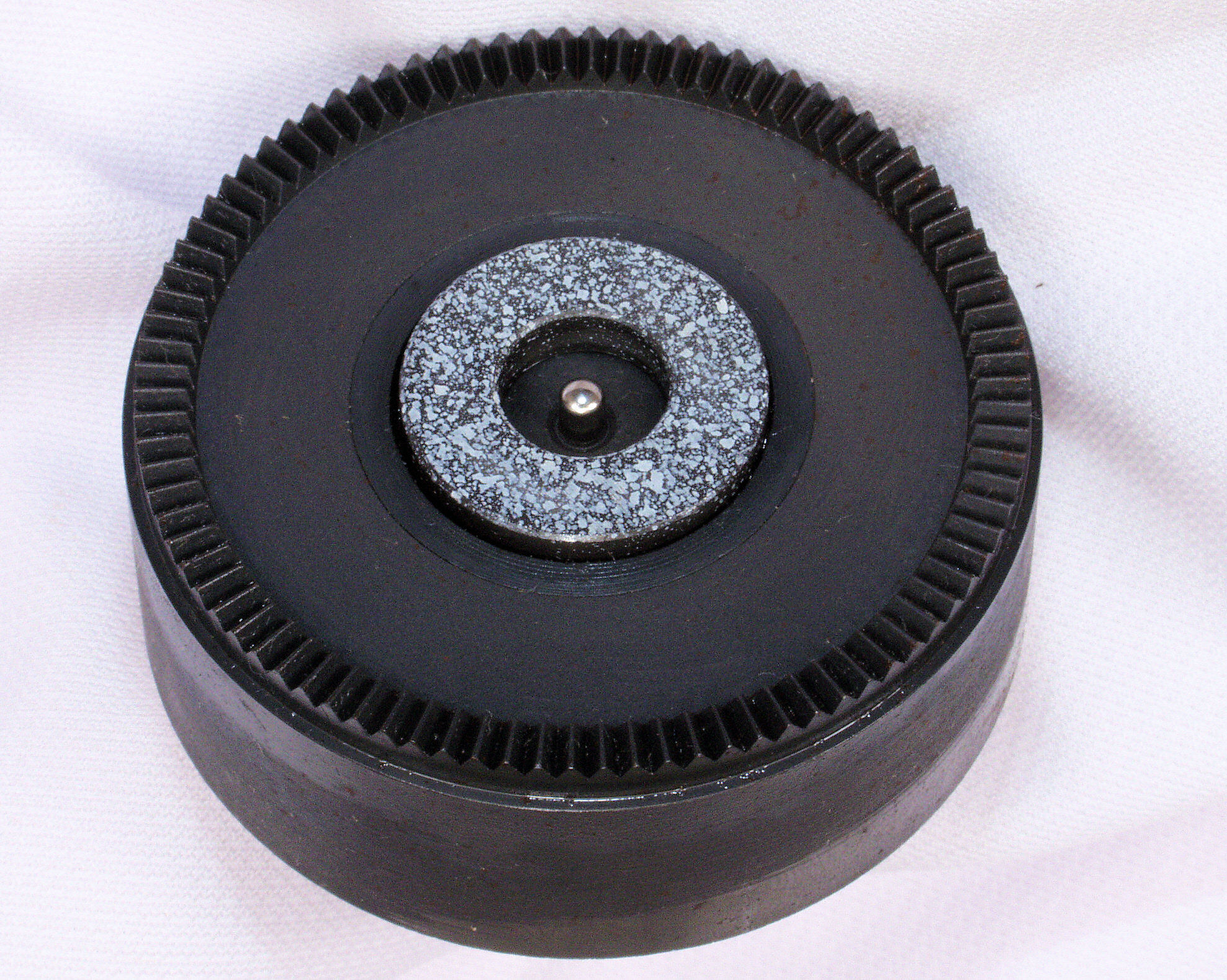

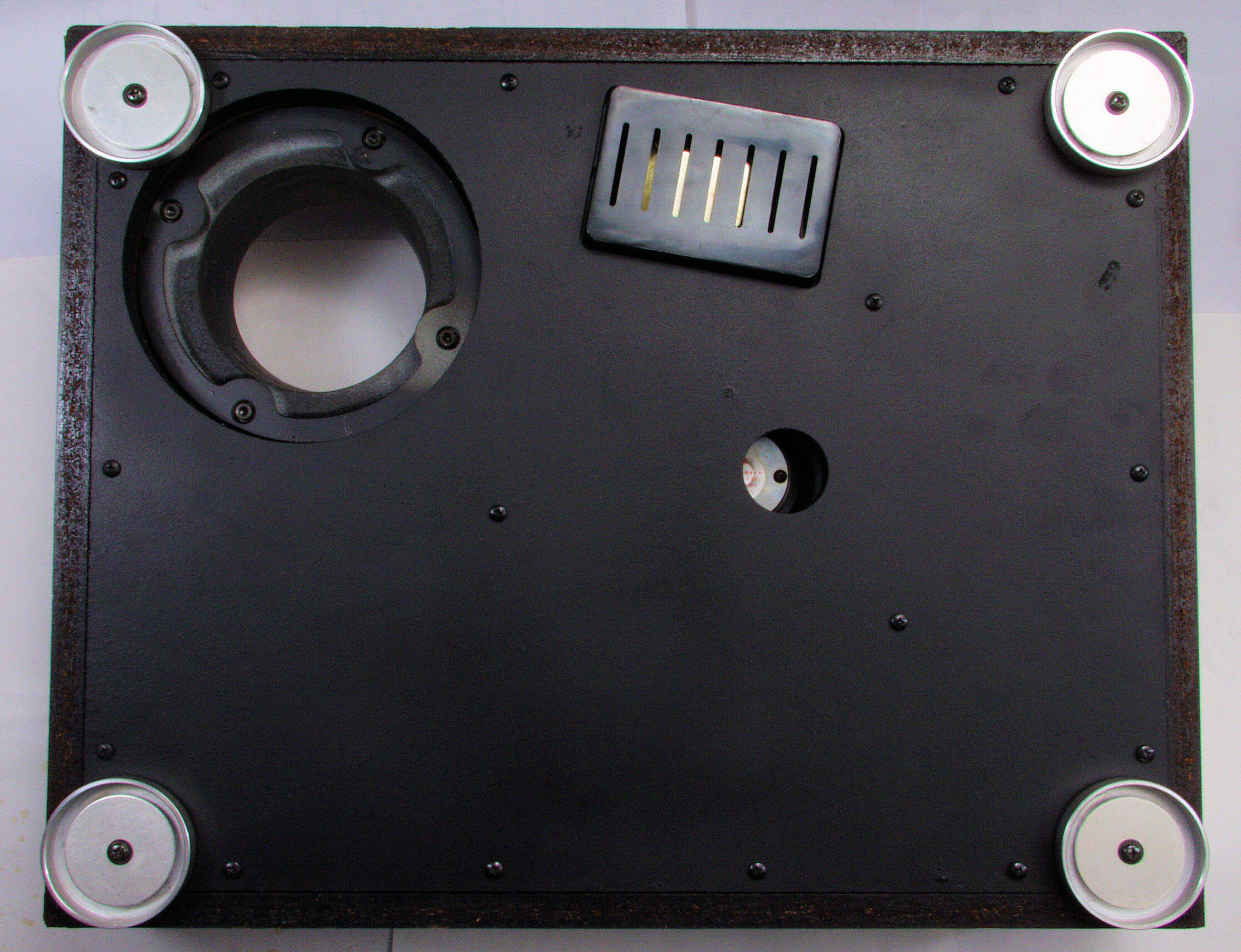

C91. 修理前  下から見る

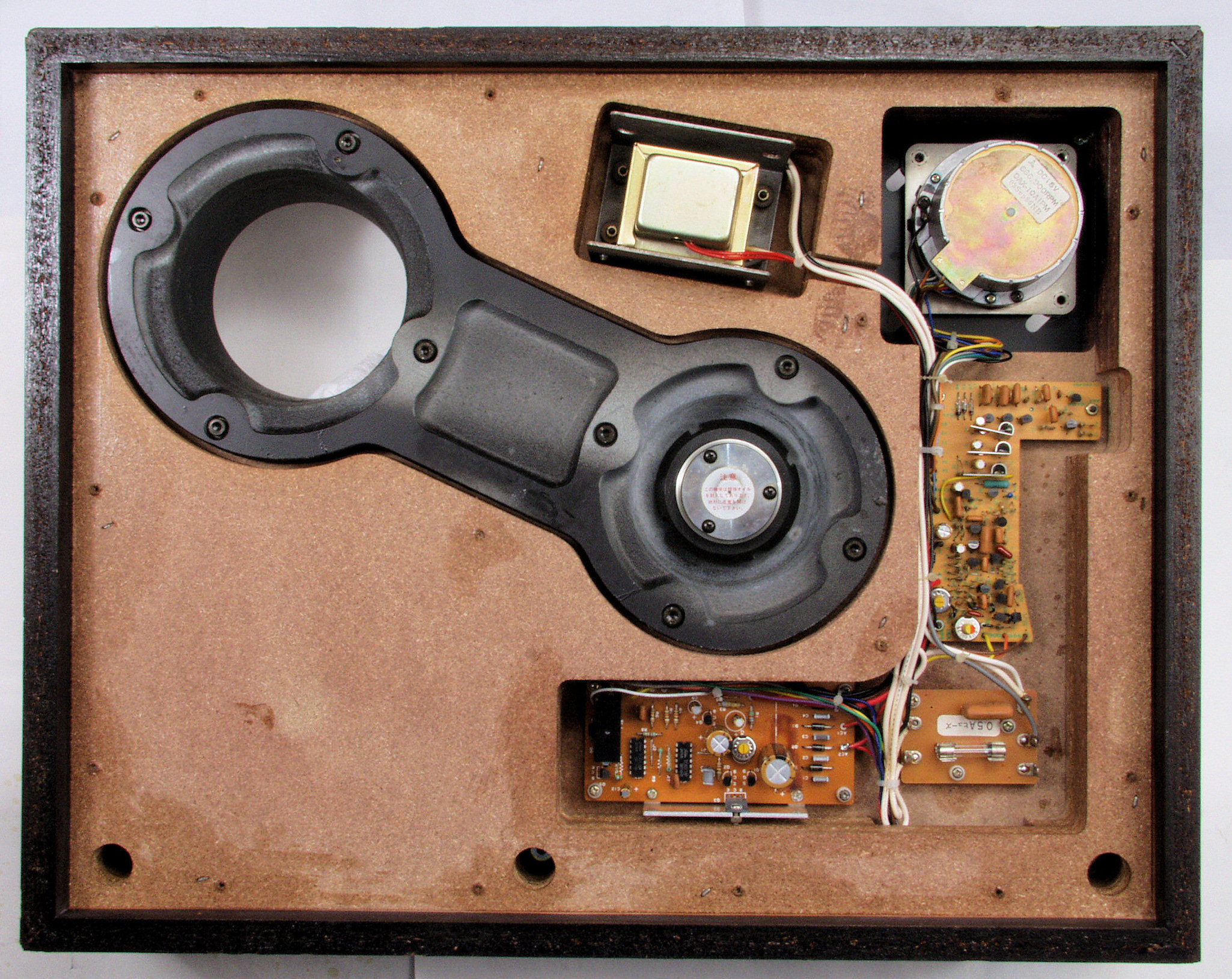

C92. 修理後  下から見る。
C93. 修理前  下から見る

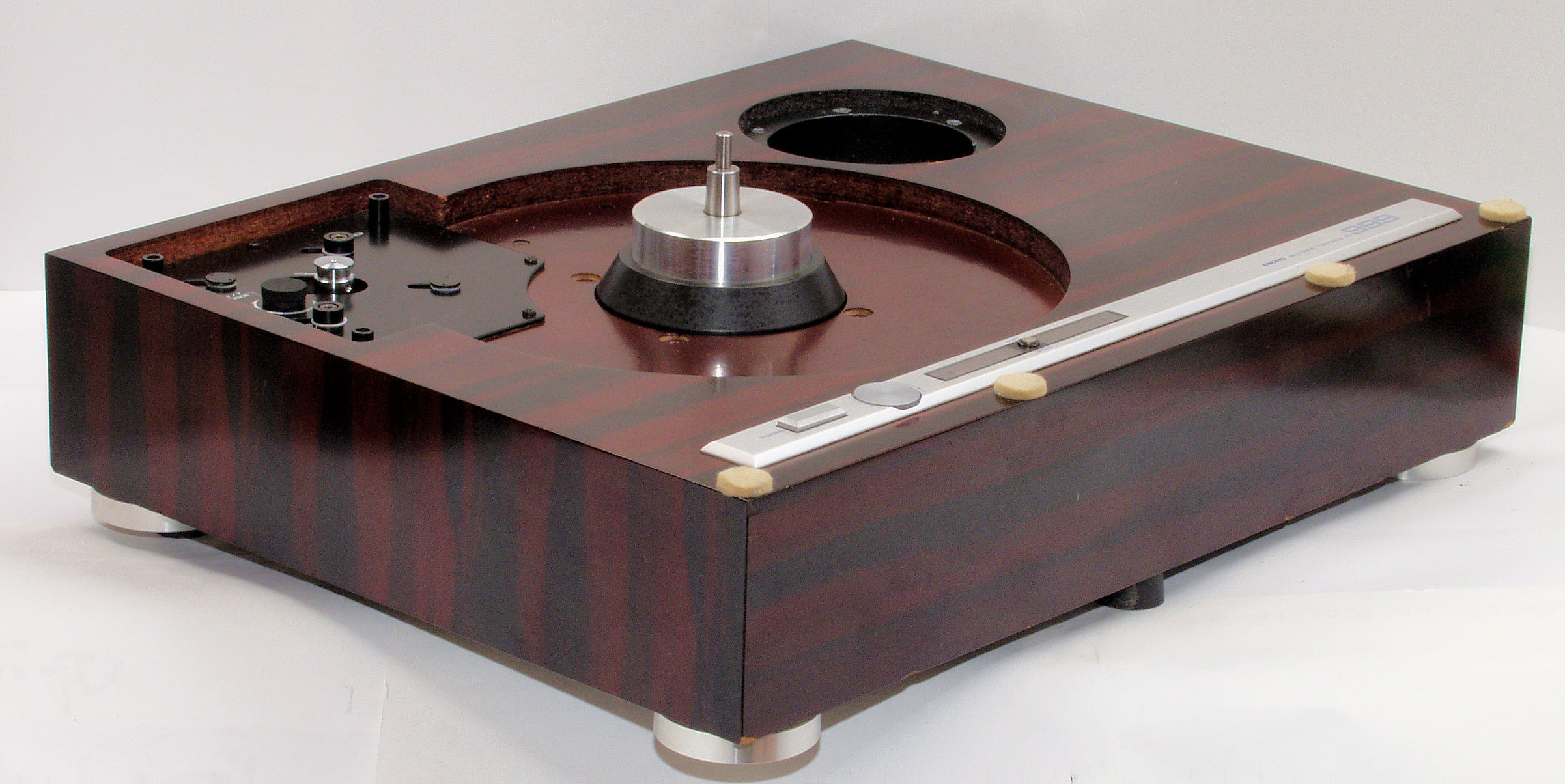

C94. 完成後  下から見る
C95. 修理前  上から見る
C96. 完成後  上から見る
U. 下蓋及び本体下部 修理状況

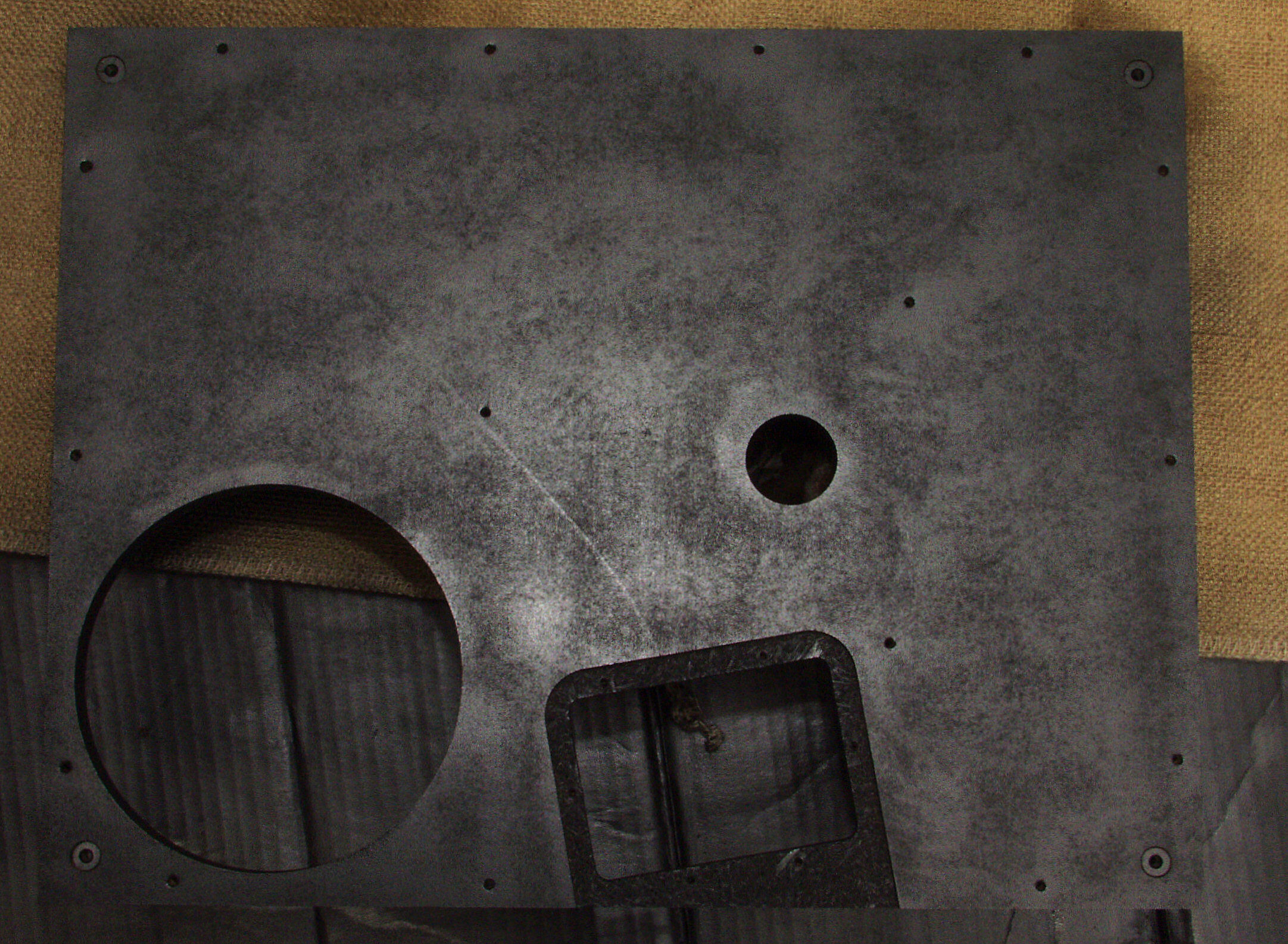

U11. 修理前 下蓋表

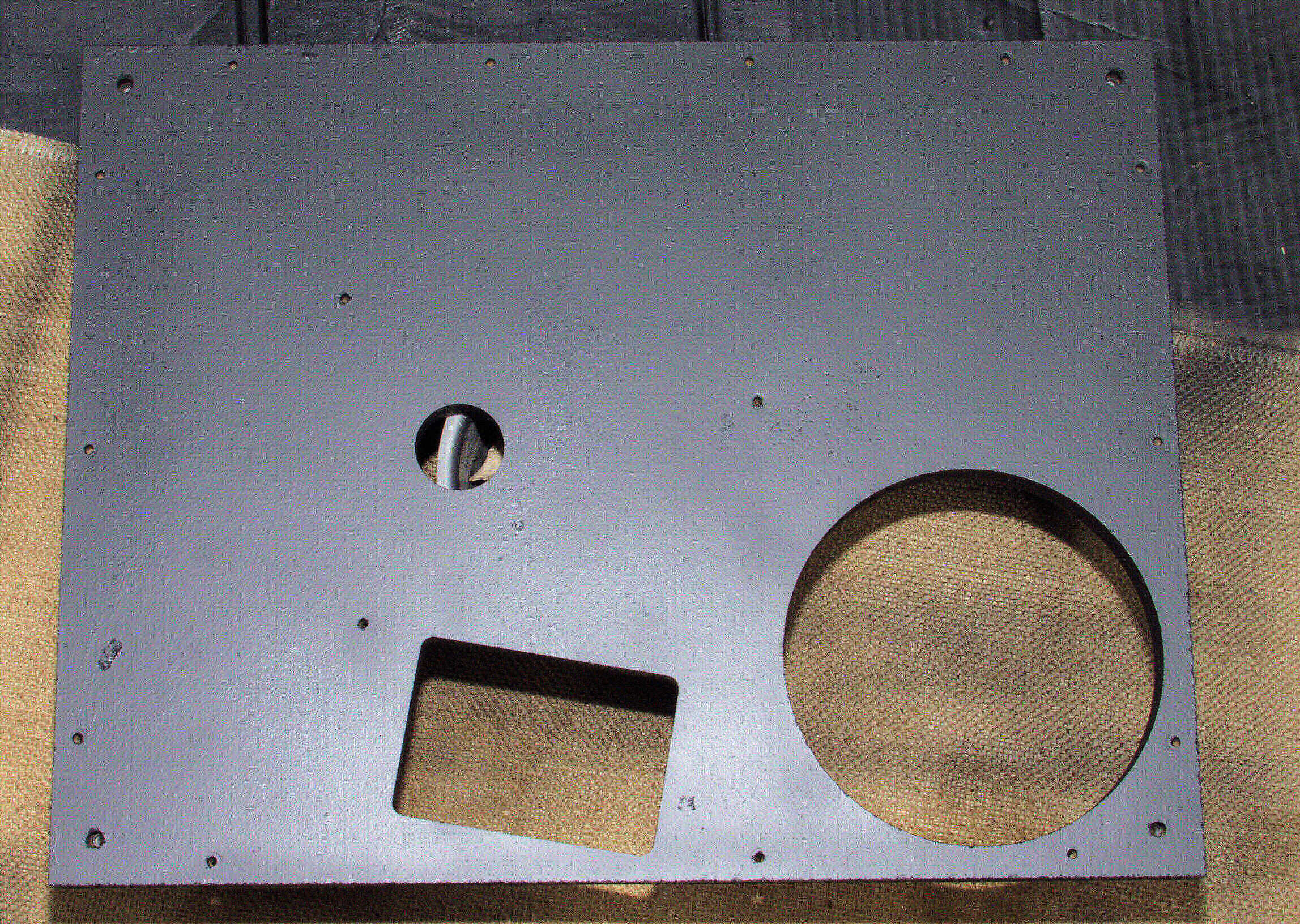

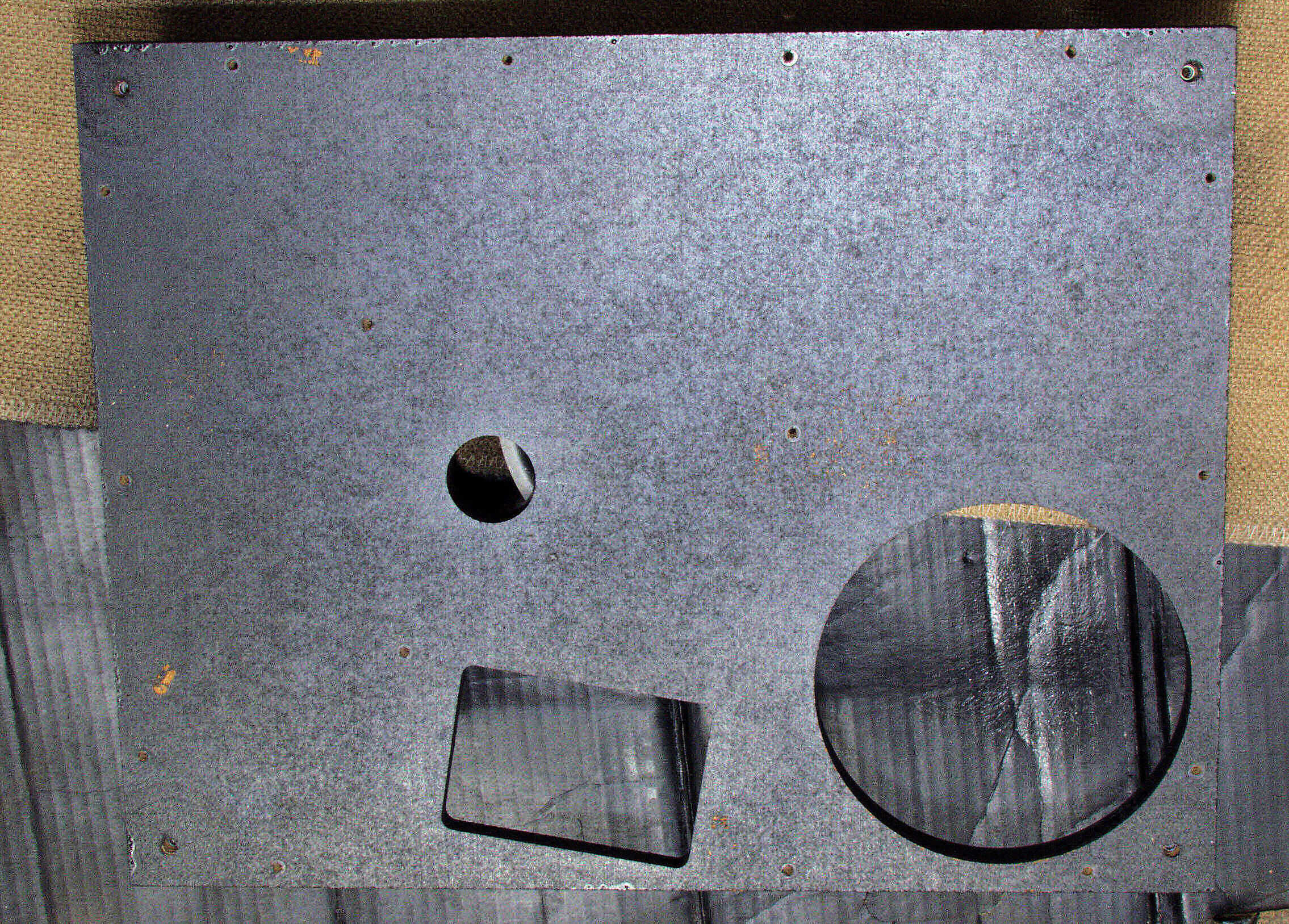

U12. 修理中 下蓋表、湿気が入らないよう塗装して目止めをする。
U21. 修理中 裏側、湿気が入らないよう塗装して目止めをする。

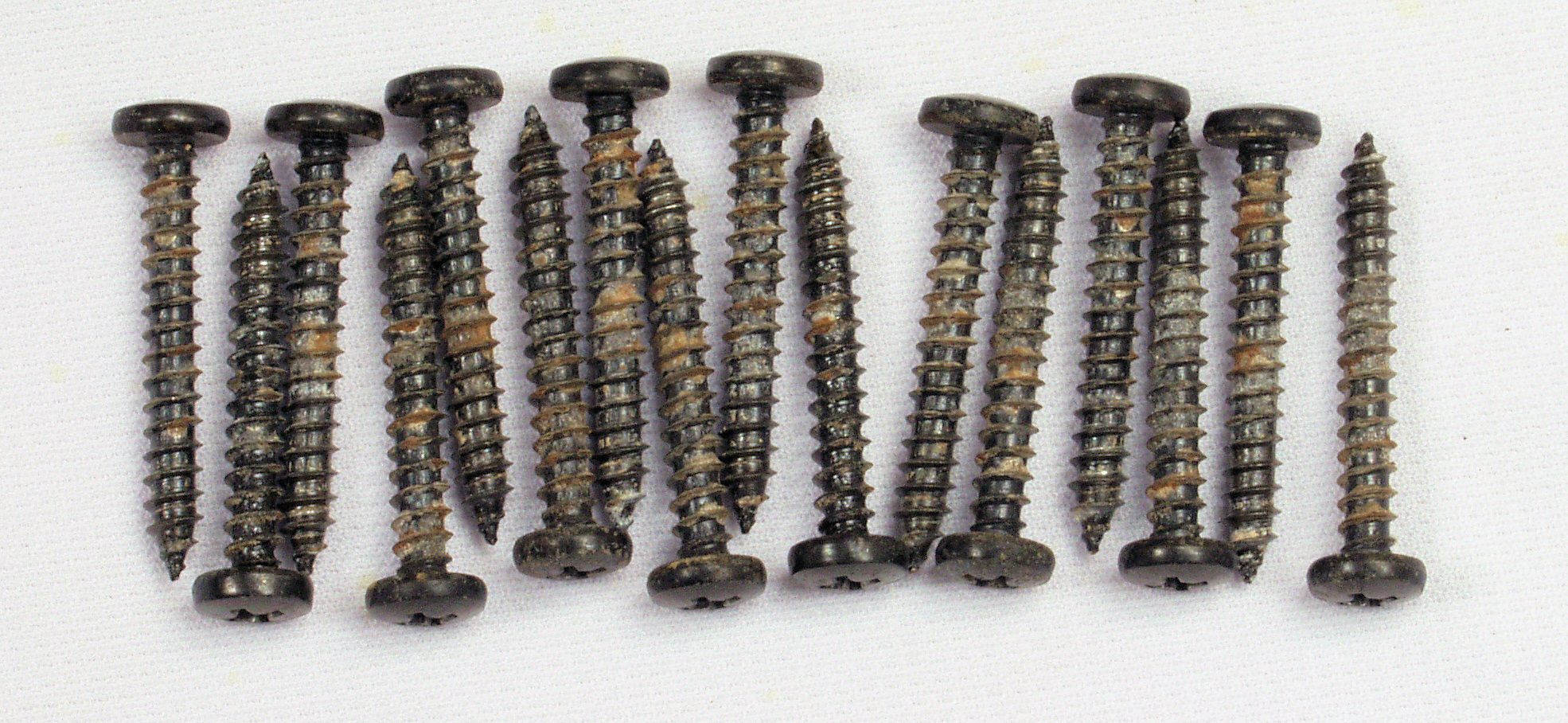

U31. 修理前 下蓋等止めネジ、錆が少し出ている。
U32. 修理後 下蓋等止めネジ、ラッカーを軽く吹き付ける。

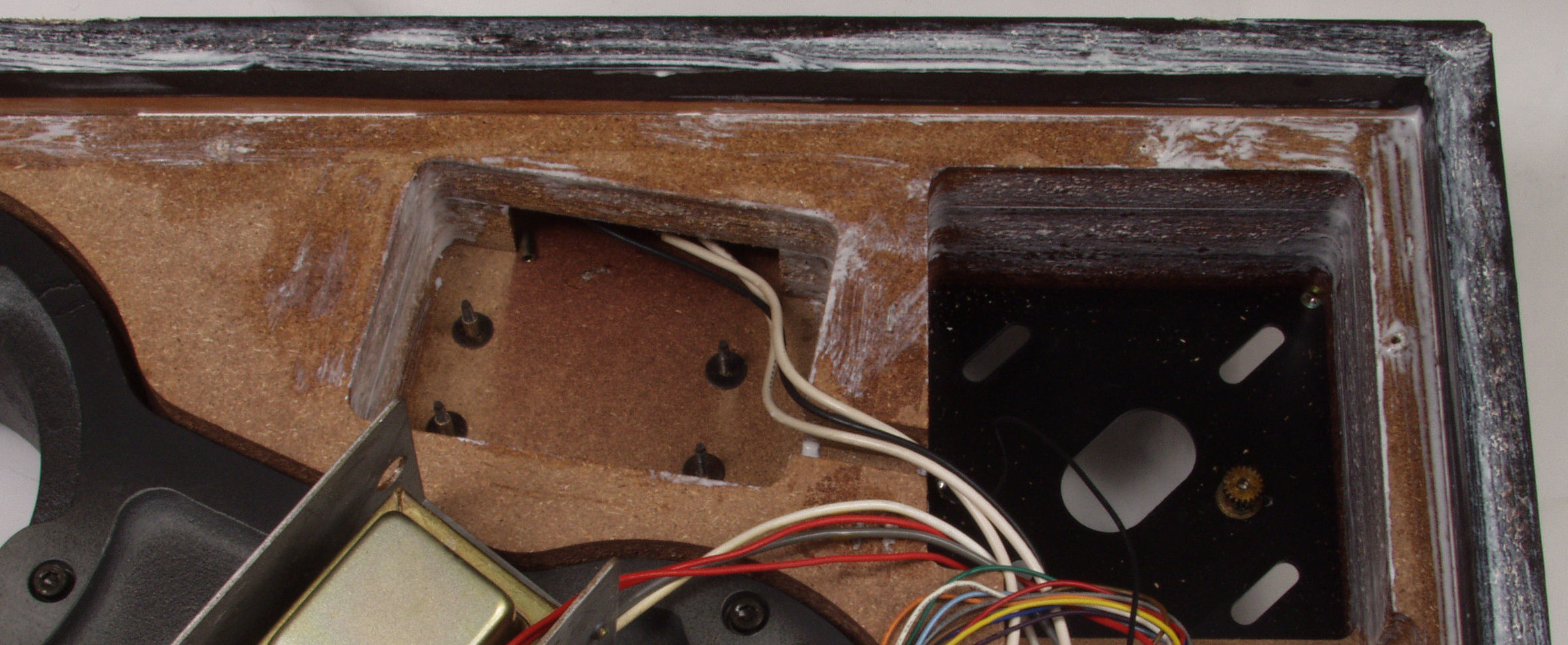

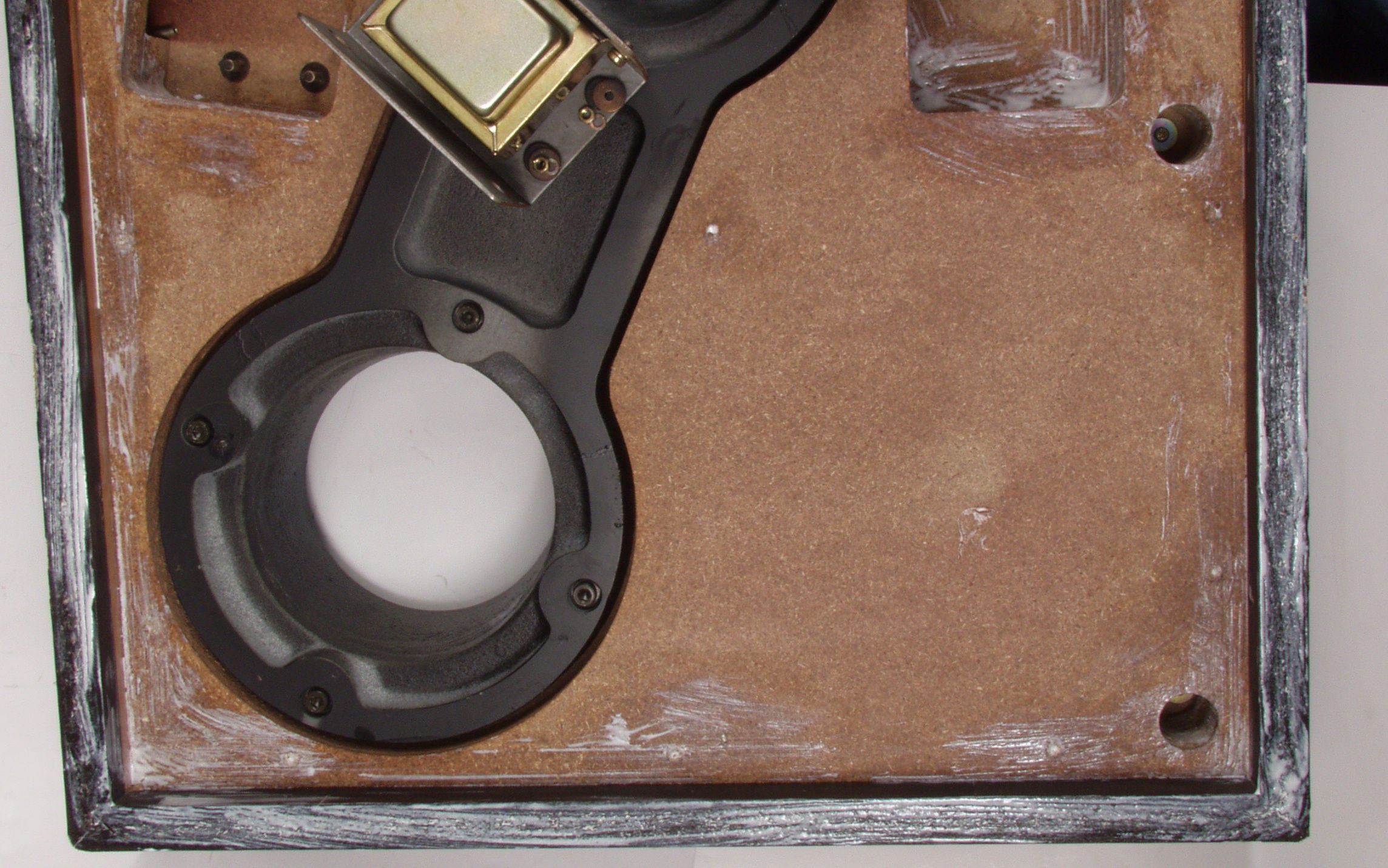

U41. 修理中 本体木枠下左、 圧縮材にボンドを染みこませる、ネジ穴も塗る。
U42. 修理中 本体木枠下右、圧縮材にボンドを染みこませる、ネジ穴も塗る。

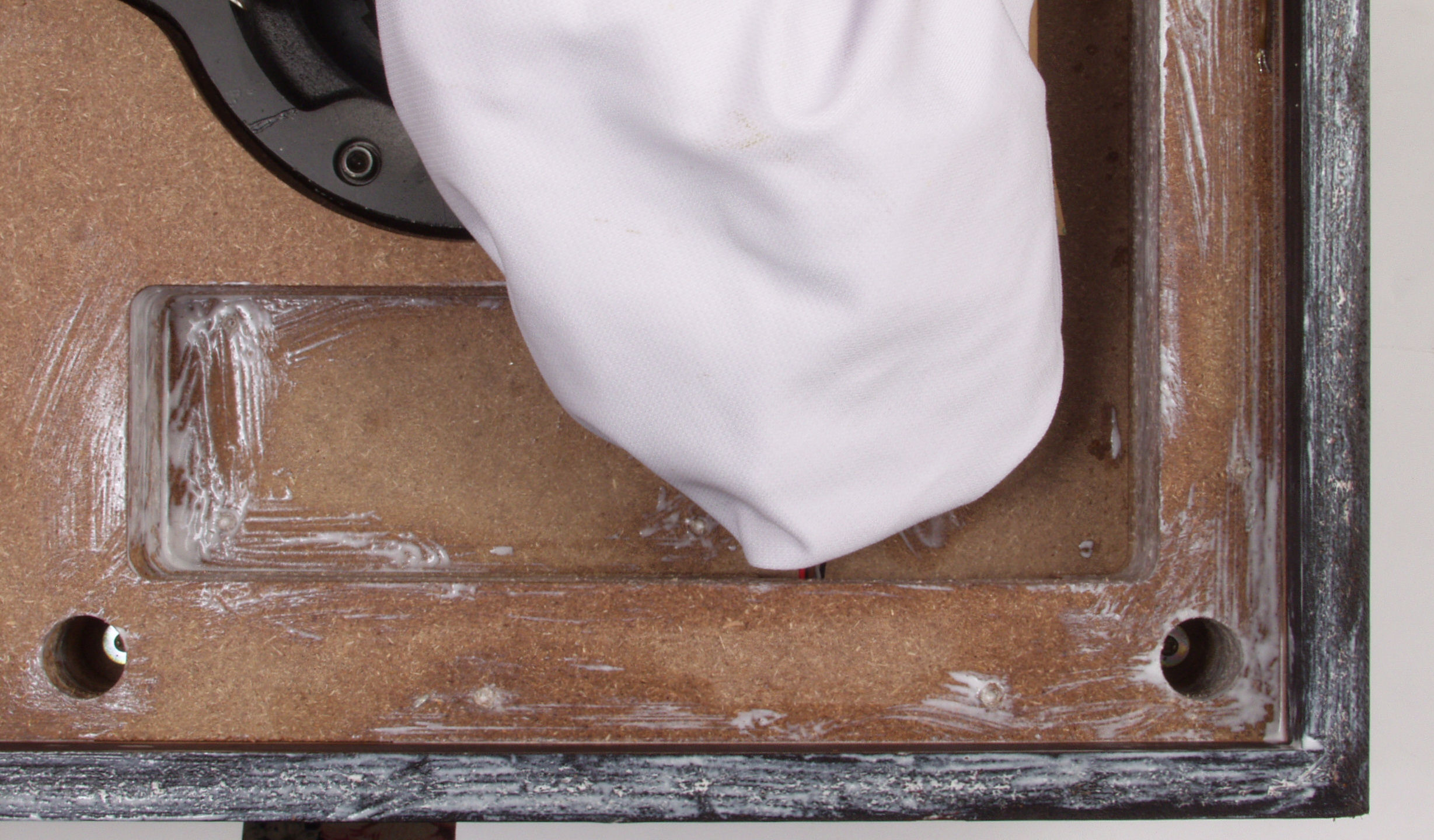

U43. 修理中 本体木枠下後ろ左、圧縮材にボンドを染みこませる、ネジ穴も塗る。
U44. 修理中 本体木枠下後ろ右、圧縮材にボンドを染みこませる、ネジ穴も塗る。
E. 調整・測定
E1. タンテーブルが無いので、エージングのみ行う
