AUDIO DESK SYSTEME VINYL CLEANER PRO LPﾚｺｰﾄﾞｸﾘﾅｰ修理記録

　２０２３／１１／９到着　　１１／１４完成　

Ａ．　修理前の状況

Ｂ．　原因

Ｅ．　動作確認

Ｆ．　修理費　　２５，０００円　　　通常修理。

Ｙ．　ユーザー宅の設置状況

Ｓ．　AUDIO DESK SYSTEME VINYL CLEANER PRO LPﾚｺｰﾄﾞｸﾘﾅｰ仕様（マニアルより）

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

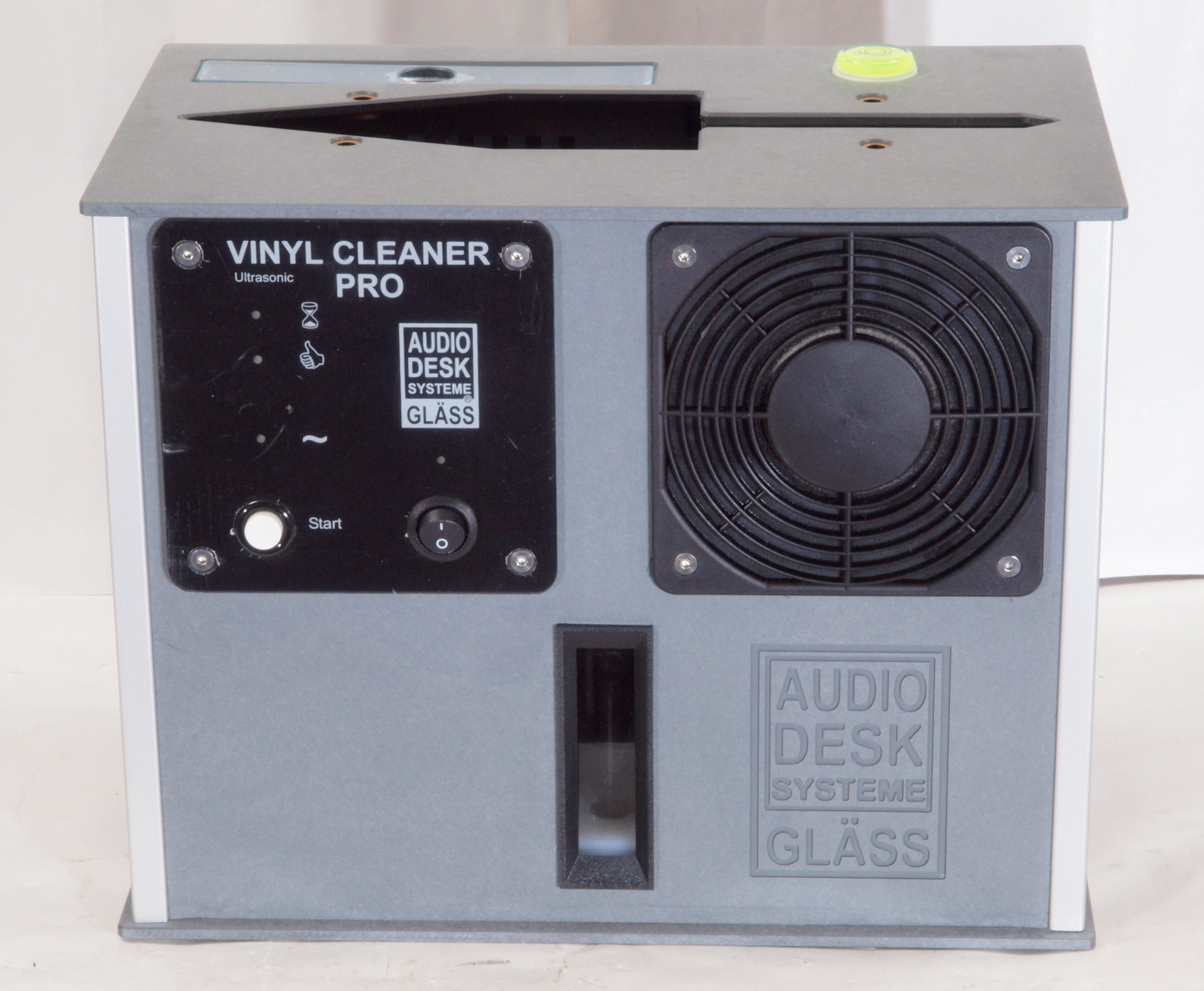

Ａ１１．　点検中　前から見る。

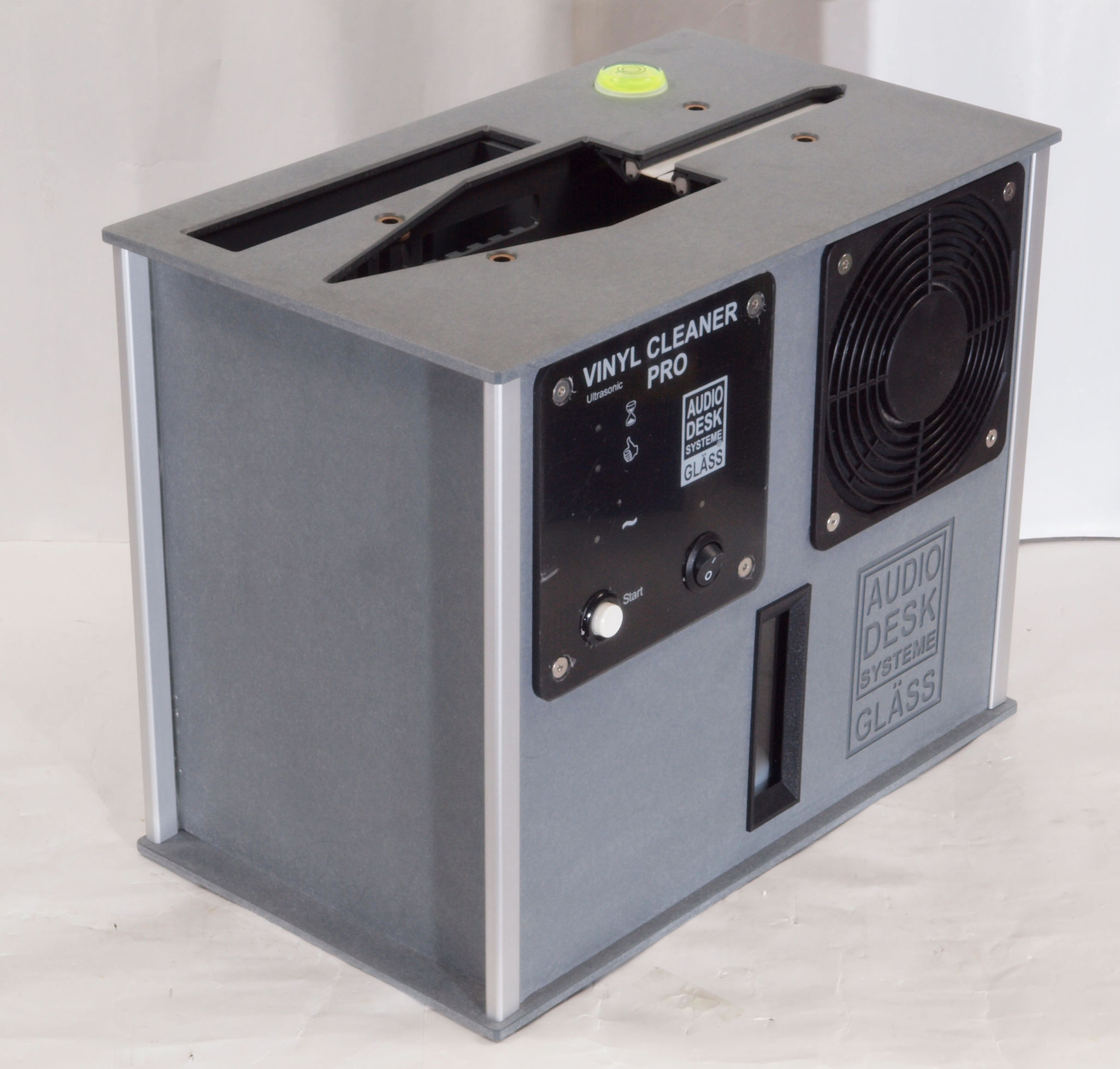

Ａ１２．　点検中　前右から見る。

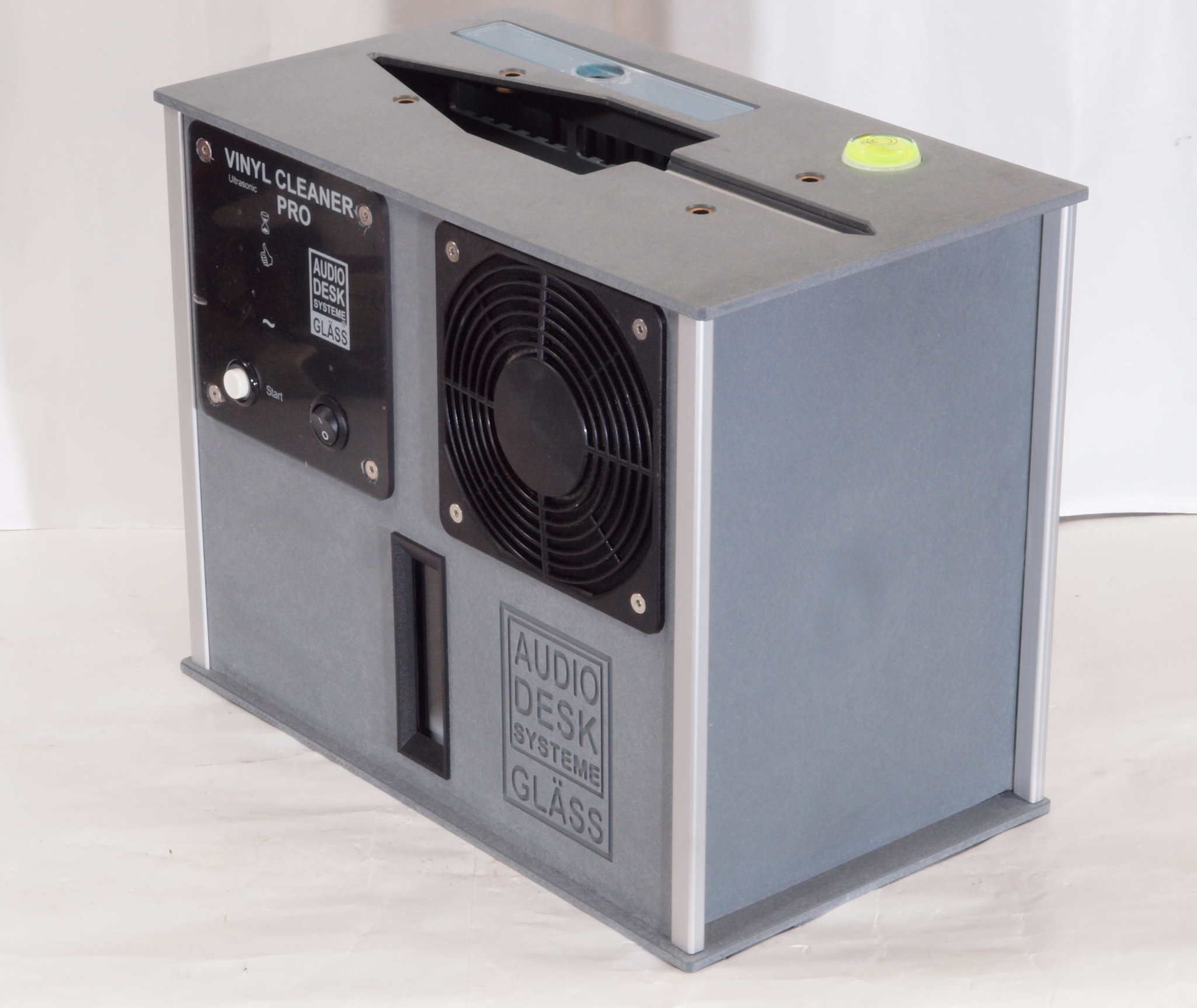

Ａ１３．　点検中　前左から見る。

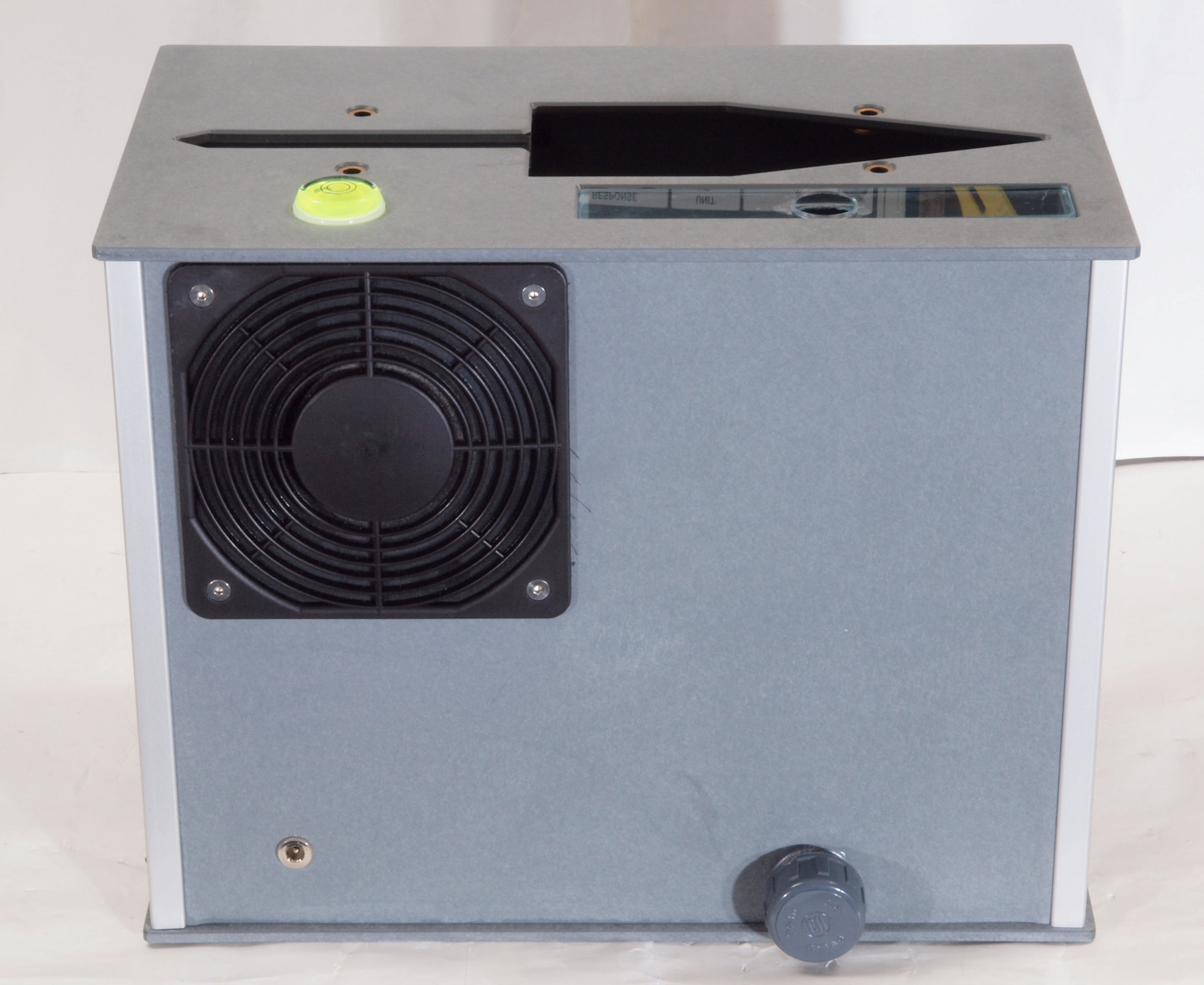

Ａ２１．　点検中　後から見る。

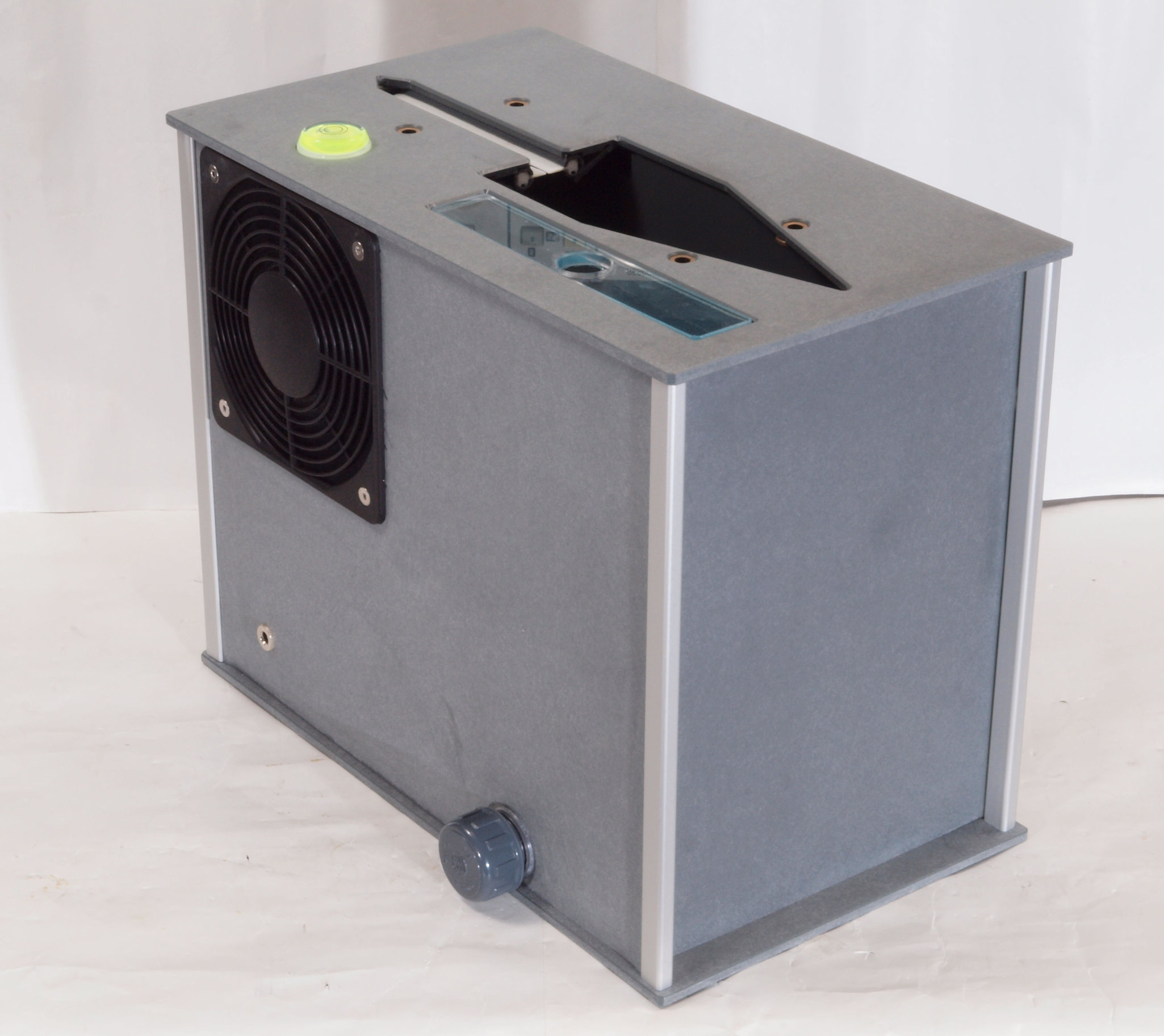

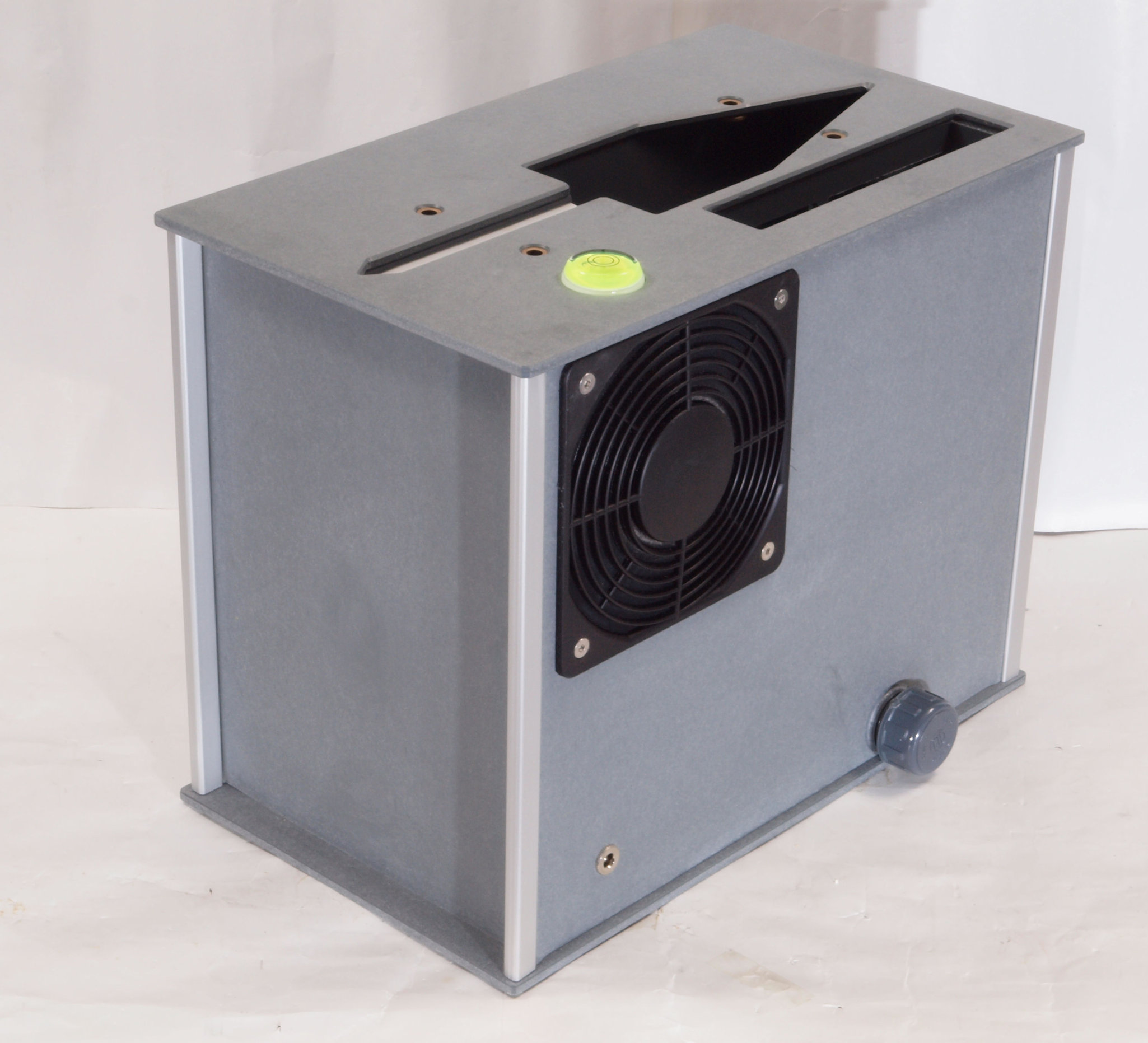

Ａ２２．　点検中　後右から見る。

Ａ２３．　点検中　後左から見る。

Ａ３１．　点検中　上から見る。上のパネルは前後・左右パネルに接着されている。

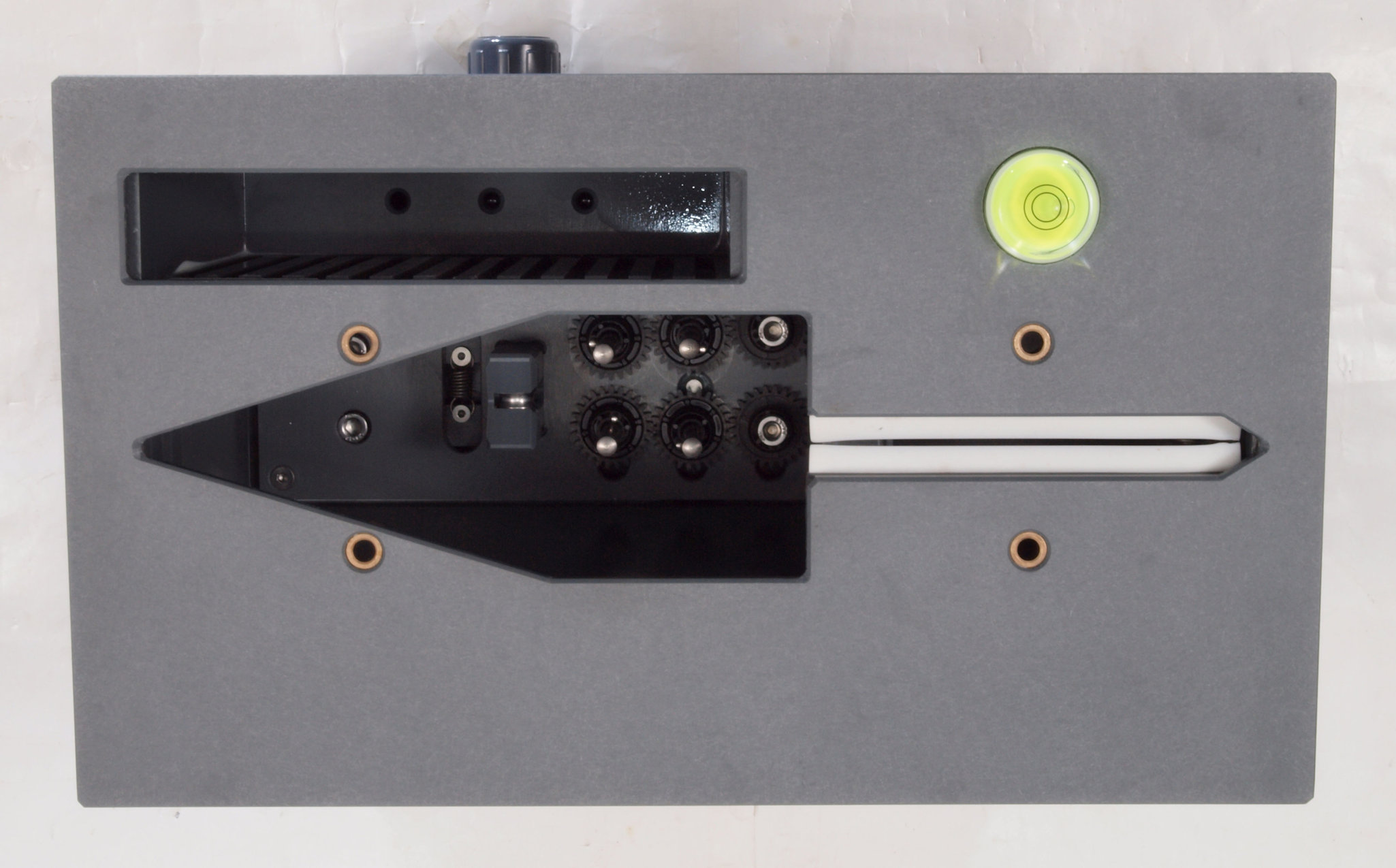

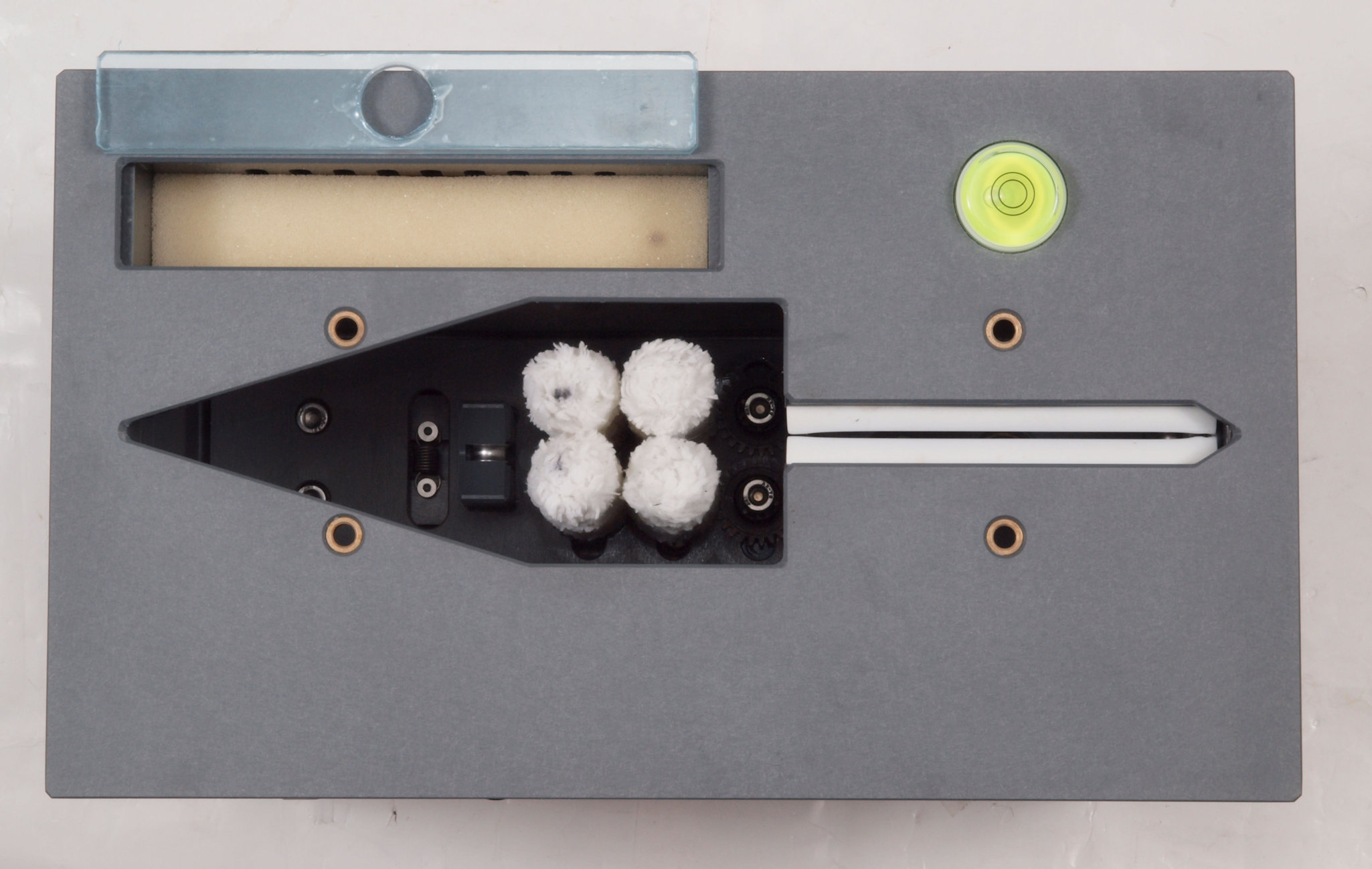

Ａ３２．　点検中　ブラシローラーとフイルターを外し、上から見る。

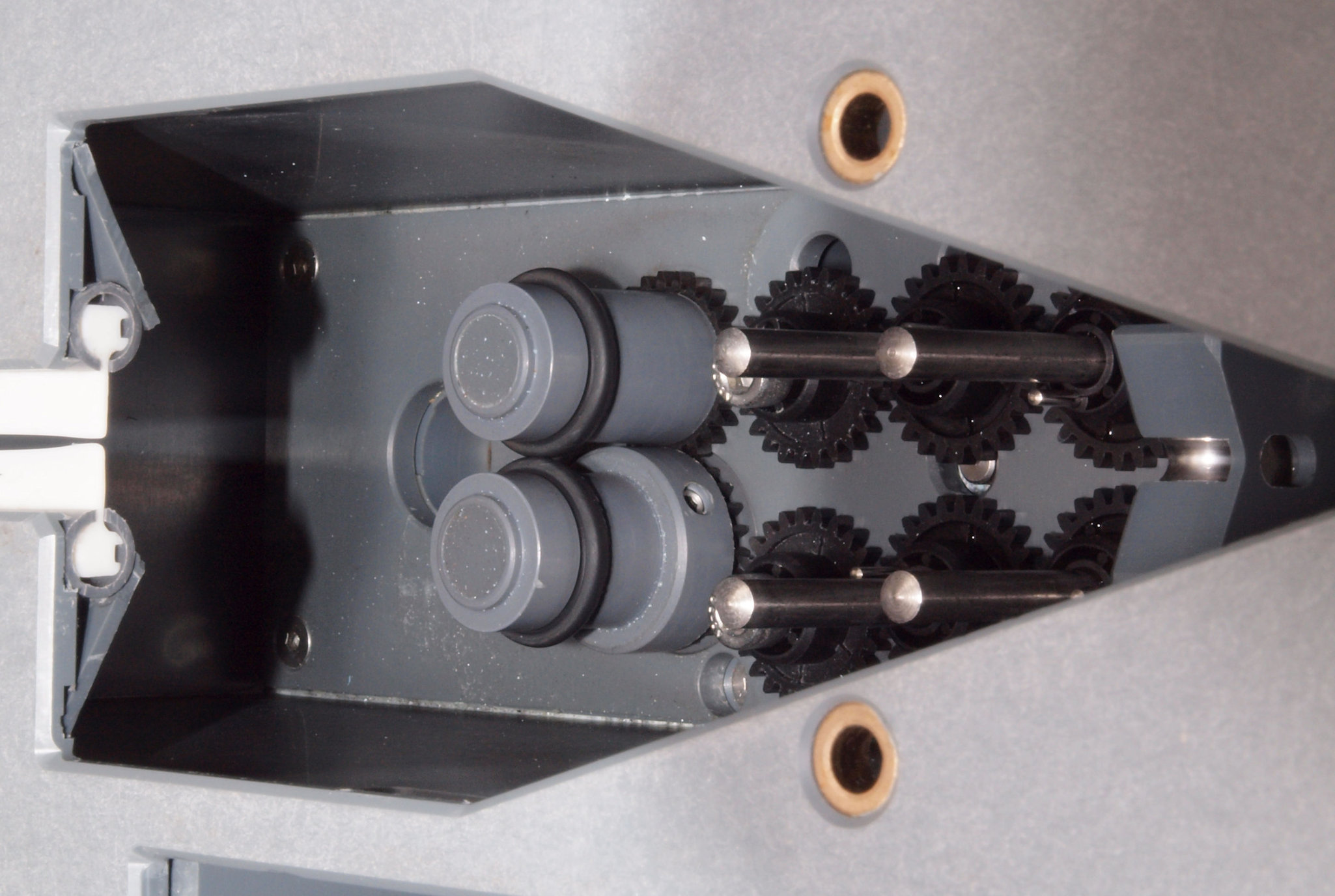

Ａ４１．　点検中　洗浄機構見る。左側穴の所が超音波振動子。

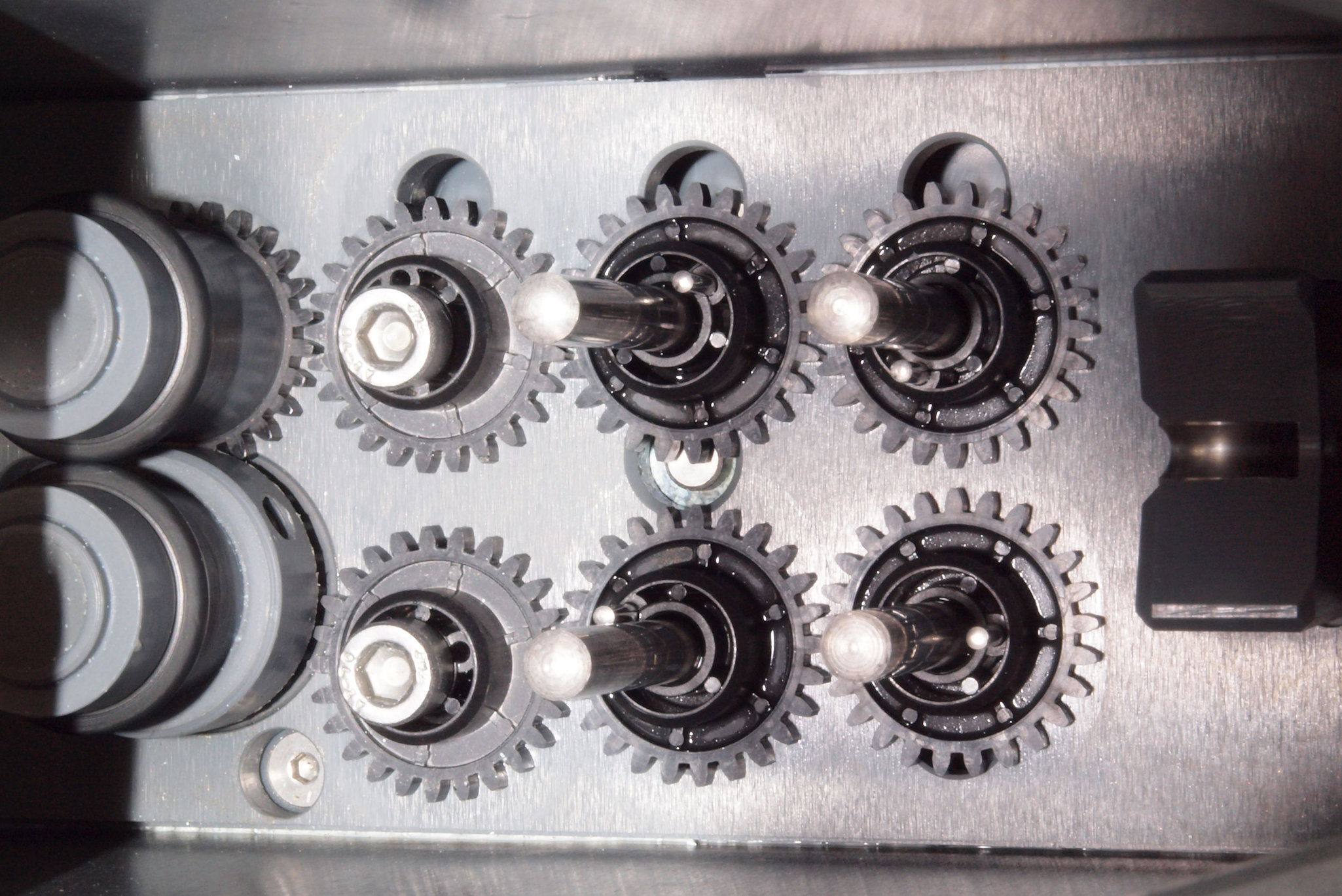

Ａ４２．　点検中　レコード駆動部を見る。左側がレコード回転ローラー、右２段４個洗浄ブラシ駆動。

Ａ５１．　点検中　下から見る。　唯一前後・左右パネルに接着されていないが、止めビス等が見当たらない。

　　　　　十分に乾燥しないと水漏れの恐れがあるため、撮影延期。

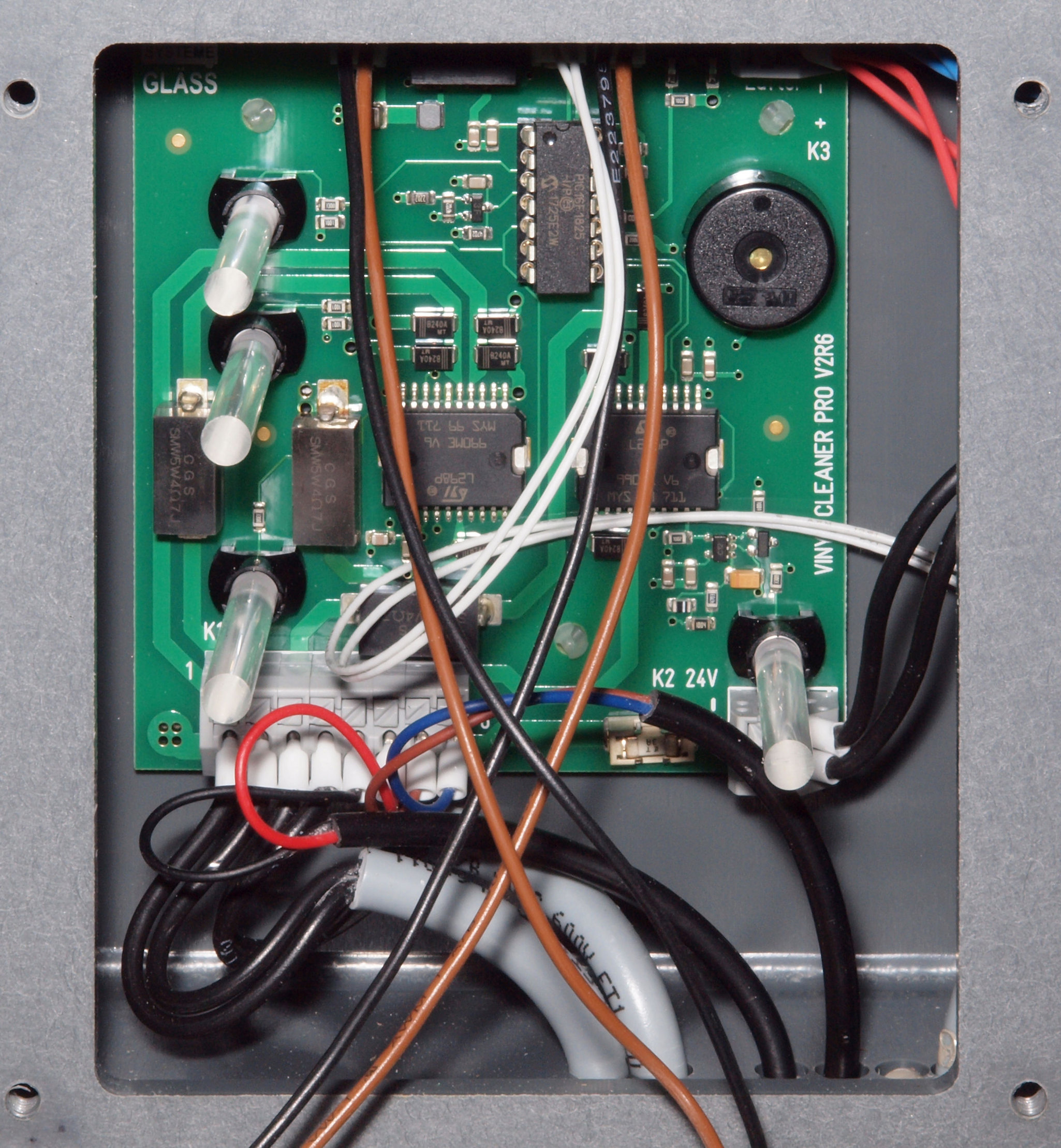

Ａ６１．　点検中　制御基板見る。　接着してあり、取り出し不可。

Ｅ　動作確認。

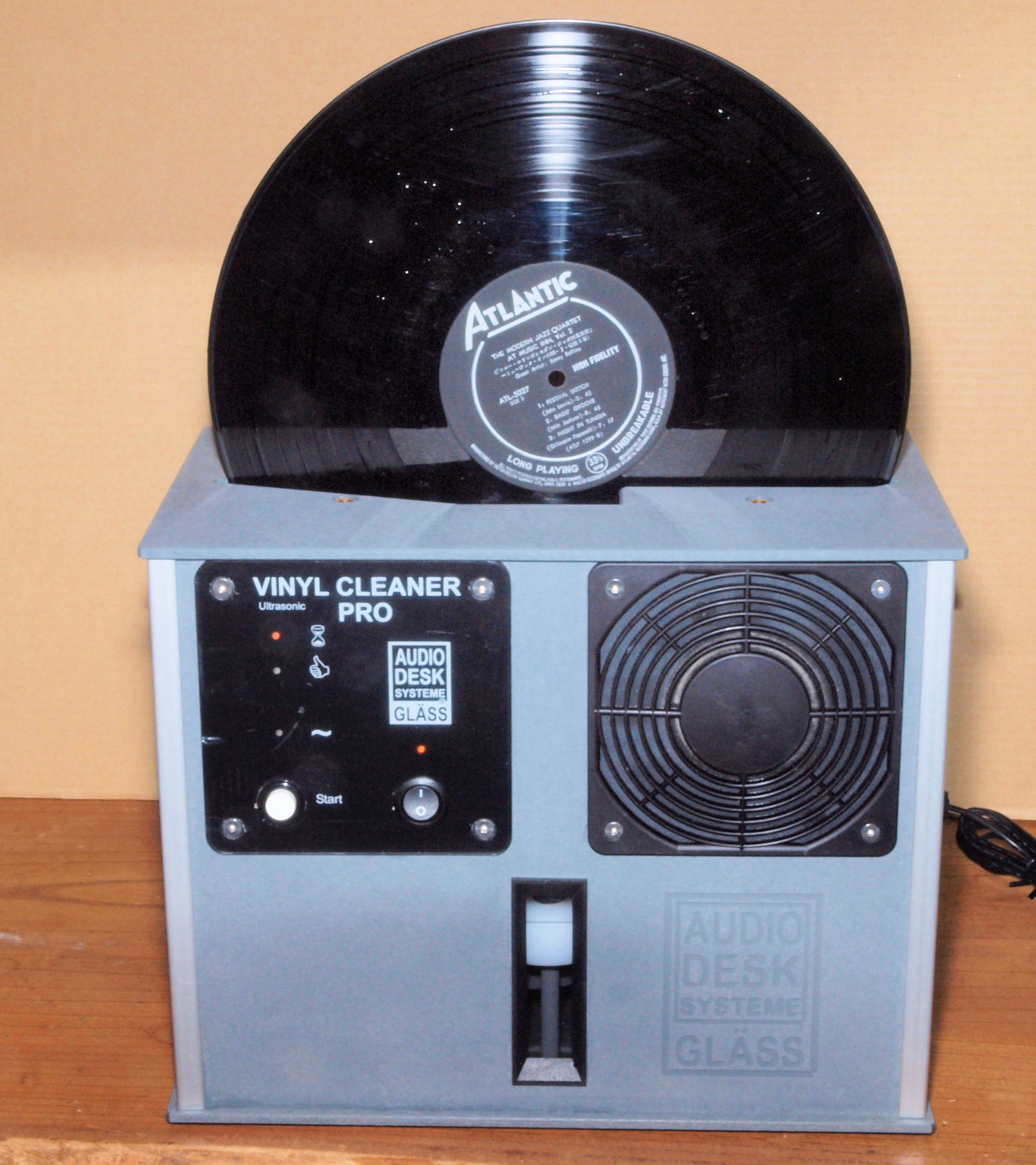

Ｅ１．　レコードセット。

Ｅ２．　洗浄開始。洗浄液がタンクより出て水面上昇し高周波振動による洗浄開始。
　　　　　　　　　　　レコードが回転し始め、４本ブラシローラーが２本づつレコードをはさむように回転しブラシ洗浄開始。

Ｅ３．　洗浄終わり乾燥開始。洗浄終了後、洗浄液が下降しタンク内に収納。
　　　　　　　　　　　　　　　　　　　ブラシが止まり、ファンが回り乾燥開始（レコードは低速にて回転持続中）

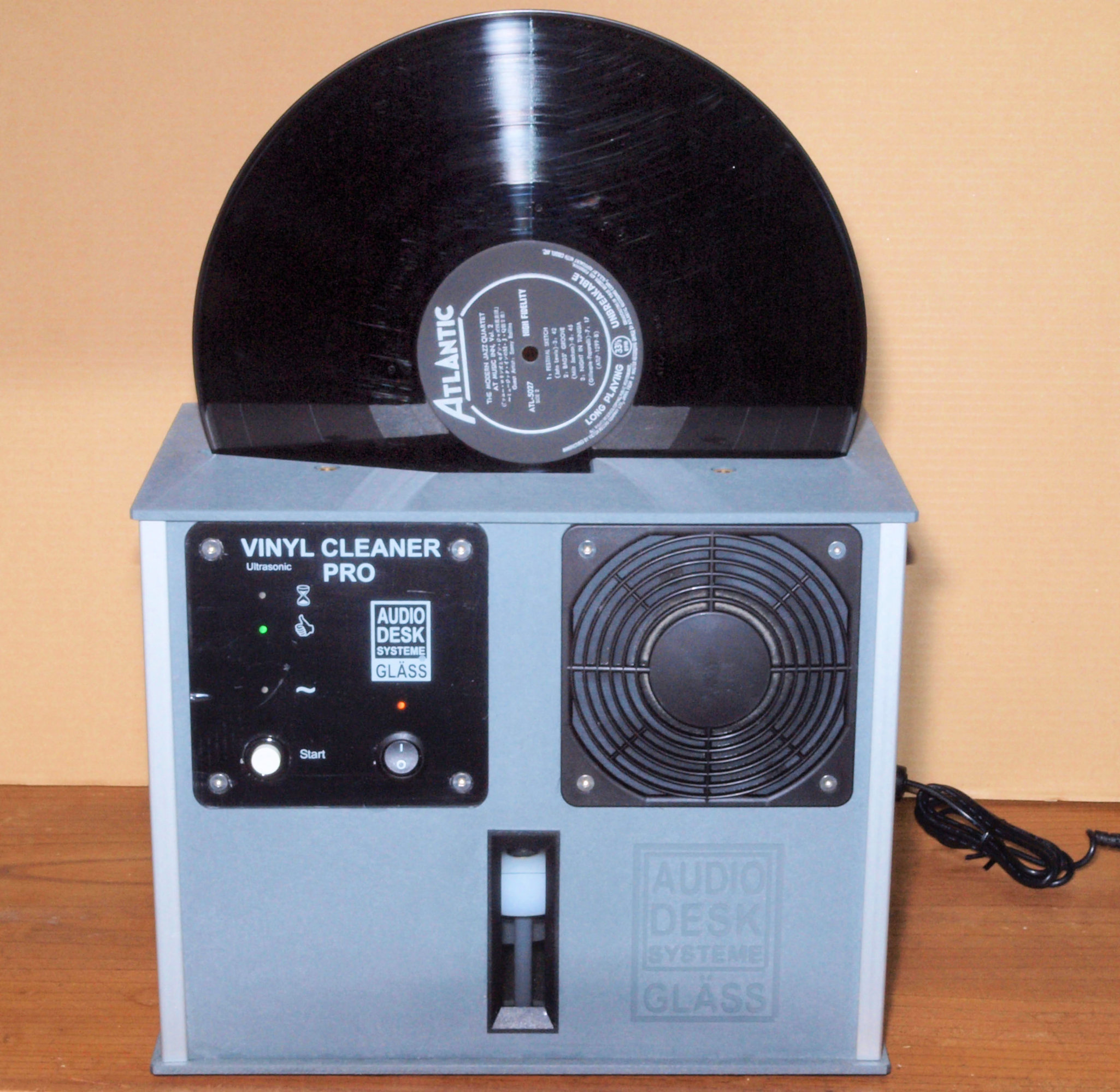

Ｅ４．　乾燥終わり＝仕上。乾燥終了しフアンが止まり、ブザーが鳴る

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

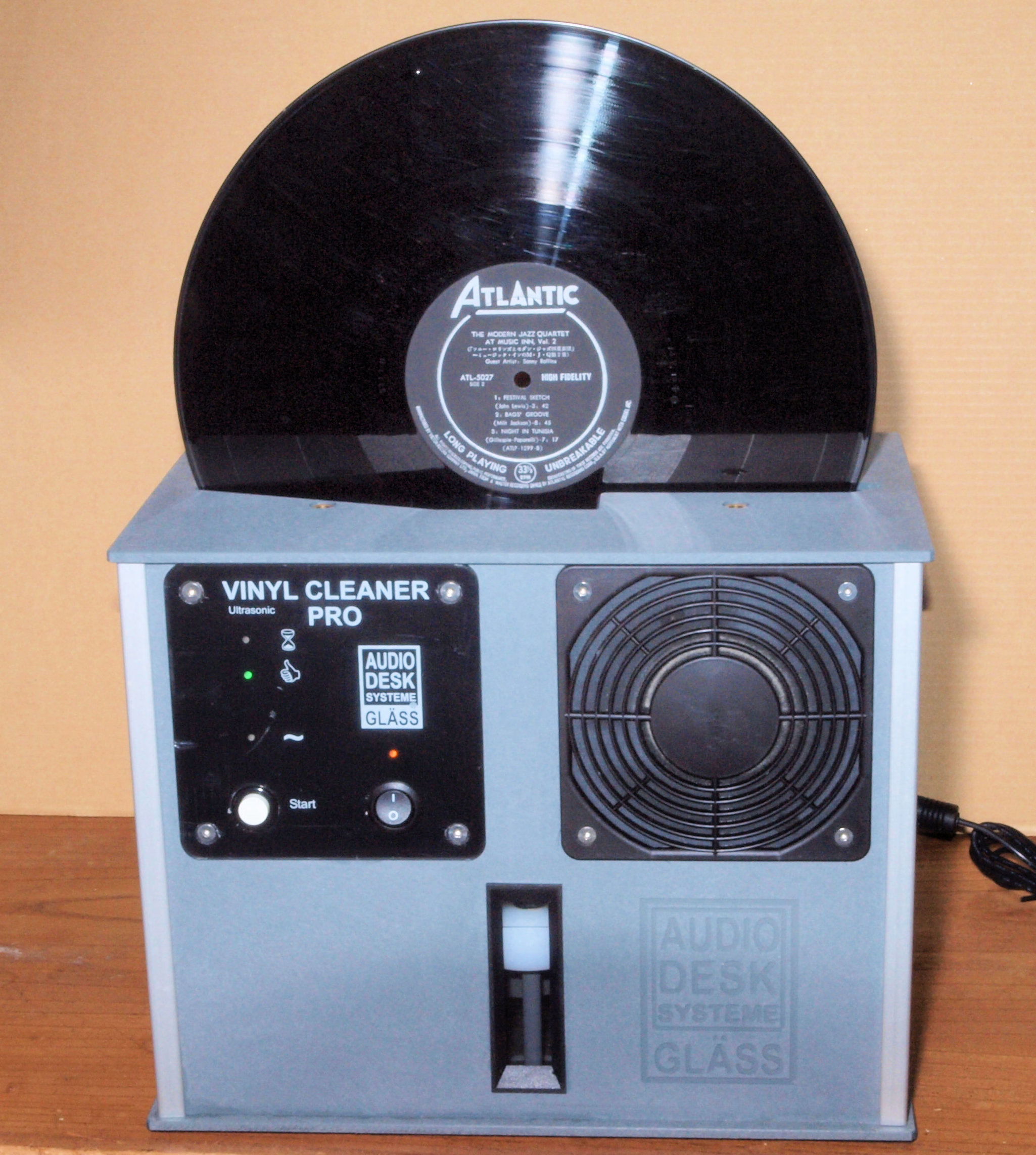

Ｙ１．　設置状況。

Ｓ．　AUDIO DESK SYSTEME VINYL CLEANER PRO LPﾚｺｰﾄﾞｸﾘﾅｰの仕様（マニアルより）　

型式	VINYL CLEANER PRO
おもな仕様	12インチ（30cm）レコード専用（アセテート盤には使用できない）
電源	＋24V・DC 70VA 専用ACアダプター付属
外形寸法	幅330mm 高さ270mm 奥行200mm
重量	5.5kg（洗浄液を含まず）
付属	専用洗浄液2本付属
価格	378,000円発売日：2010年8月20日
オプション製品	専用洗浄液（2本組）：2,835円専用クリーニングブラシ＋フィルターセット：9,450円（レコード500枚が交換の目安）
輸入元	サエクコマース株式会社
