Audio Craft PE500 フォノイコライザー修理
平成14年4月11日到着   5月3日完成
A. 修理前の状況
   左側の音出ず

B. 原因
   半田不良、出力リレー不良

C. 修理状況
   出力リレー交換
   プリント基板半田補修

D. 使用部品
   出力リレー            1個

E. 修理費   17,000円  通常修理

S. Audio Craft PE500 の仕様(カタログ・マニアルより)

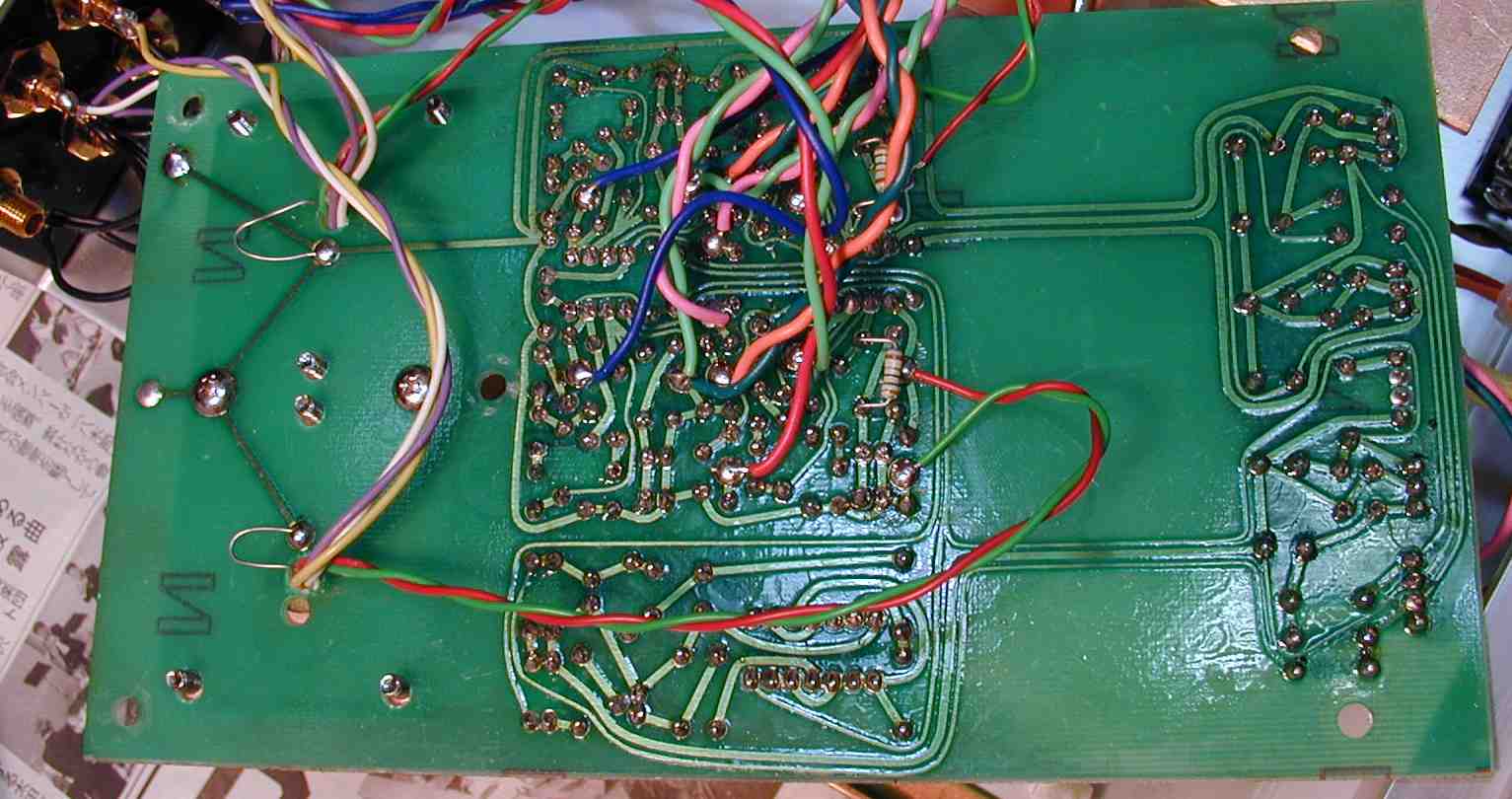

1. 半田補正した基板
2. 修理完成

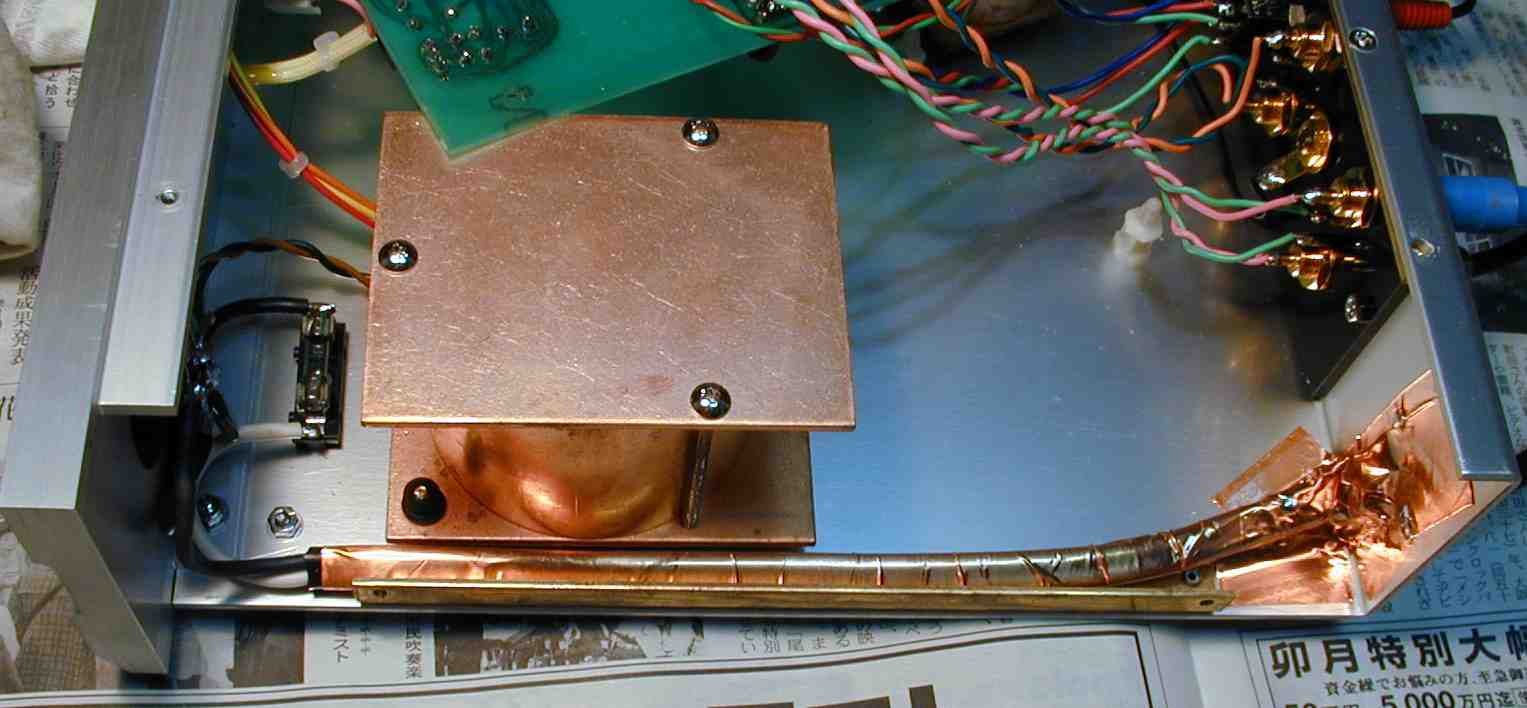

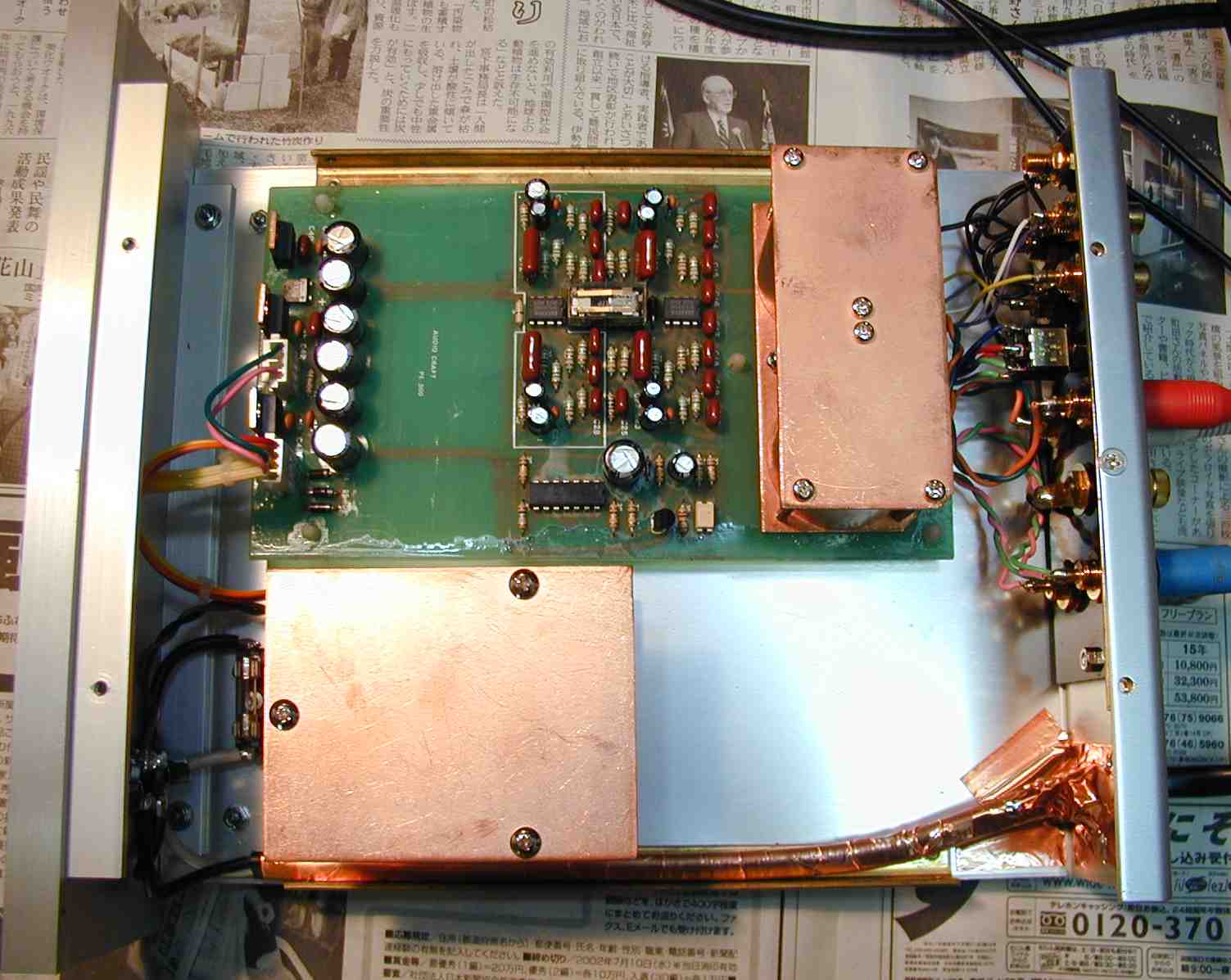

3. 電源ラインのシールド。下記ははこの前後の比較測定

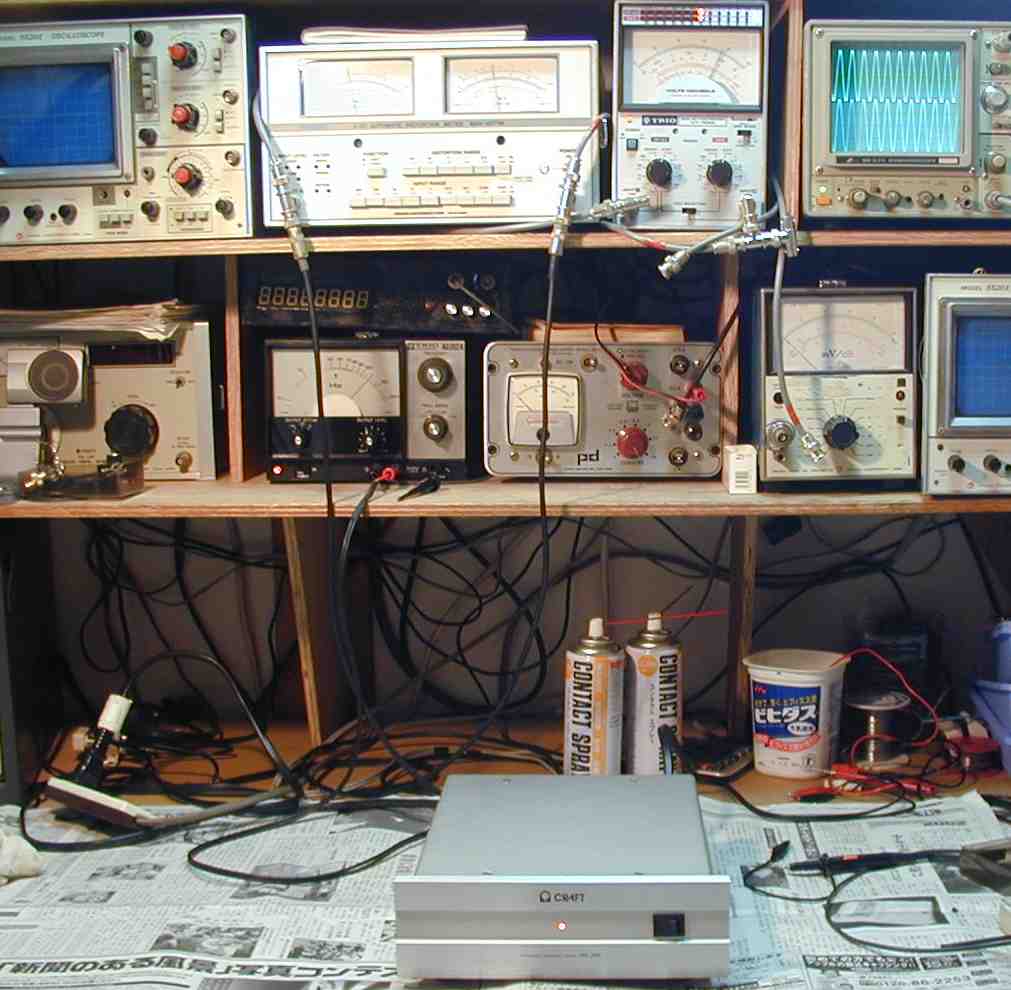

4. 出力/歪み率測定・調整

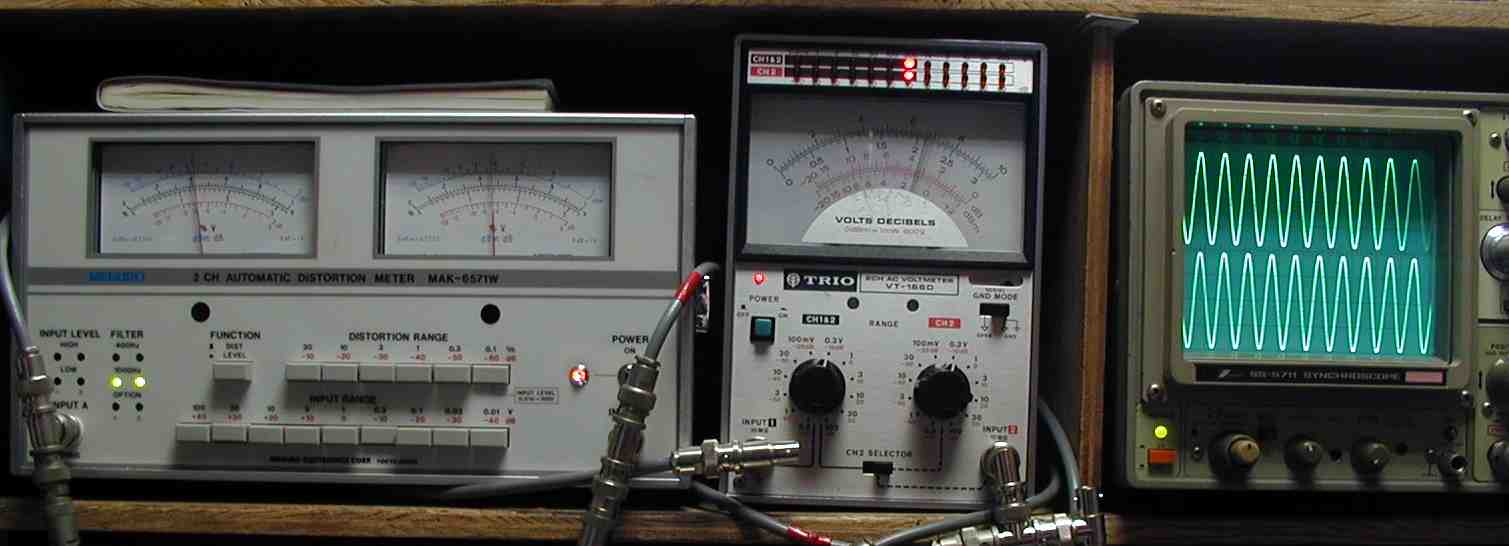

5. 修理前 0.8V出力 0.04%歪み 1000HZ

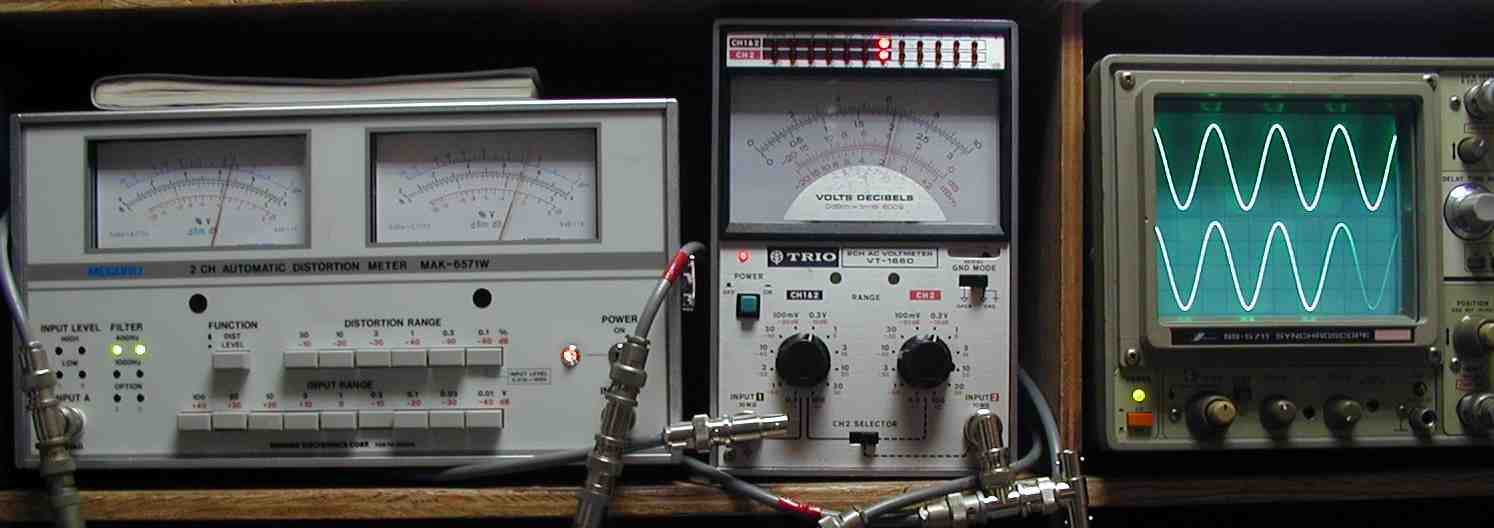

6. 修理後 0.8V出力 0.03%歪み 1000HZ

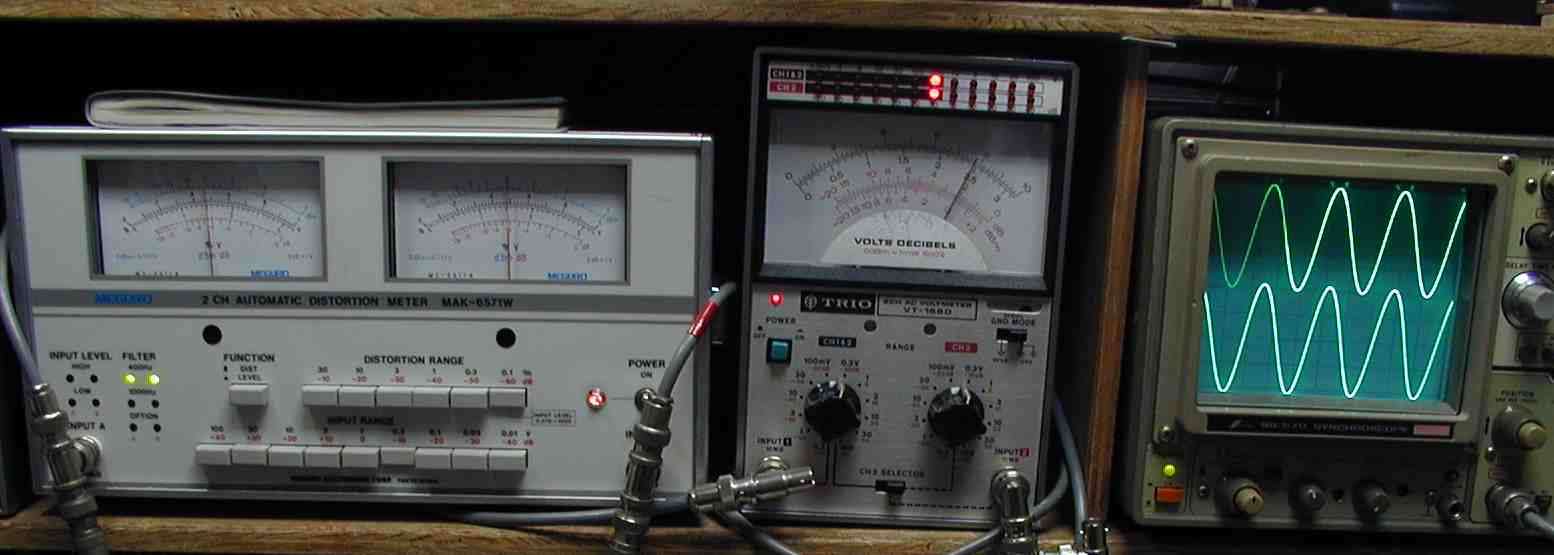

7. 修理前 0.8V出力 0.07%歪み 400HZ

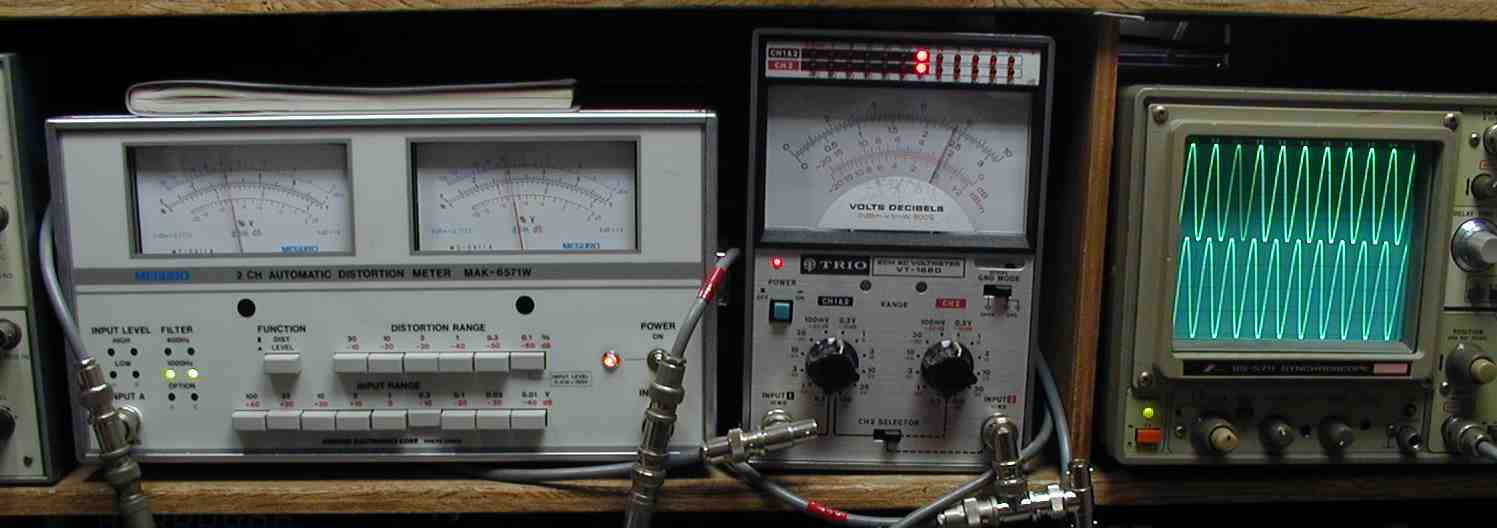

8. 修理後 0.8V出力 0.05%歪み 400HZ

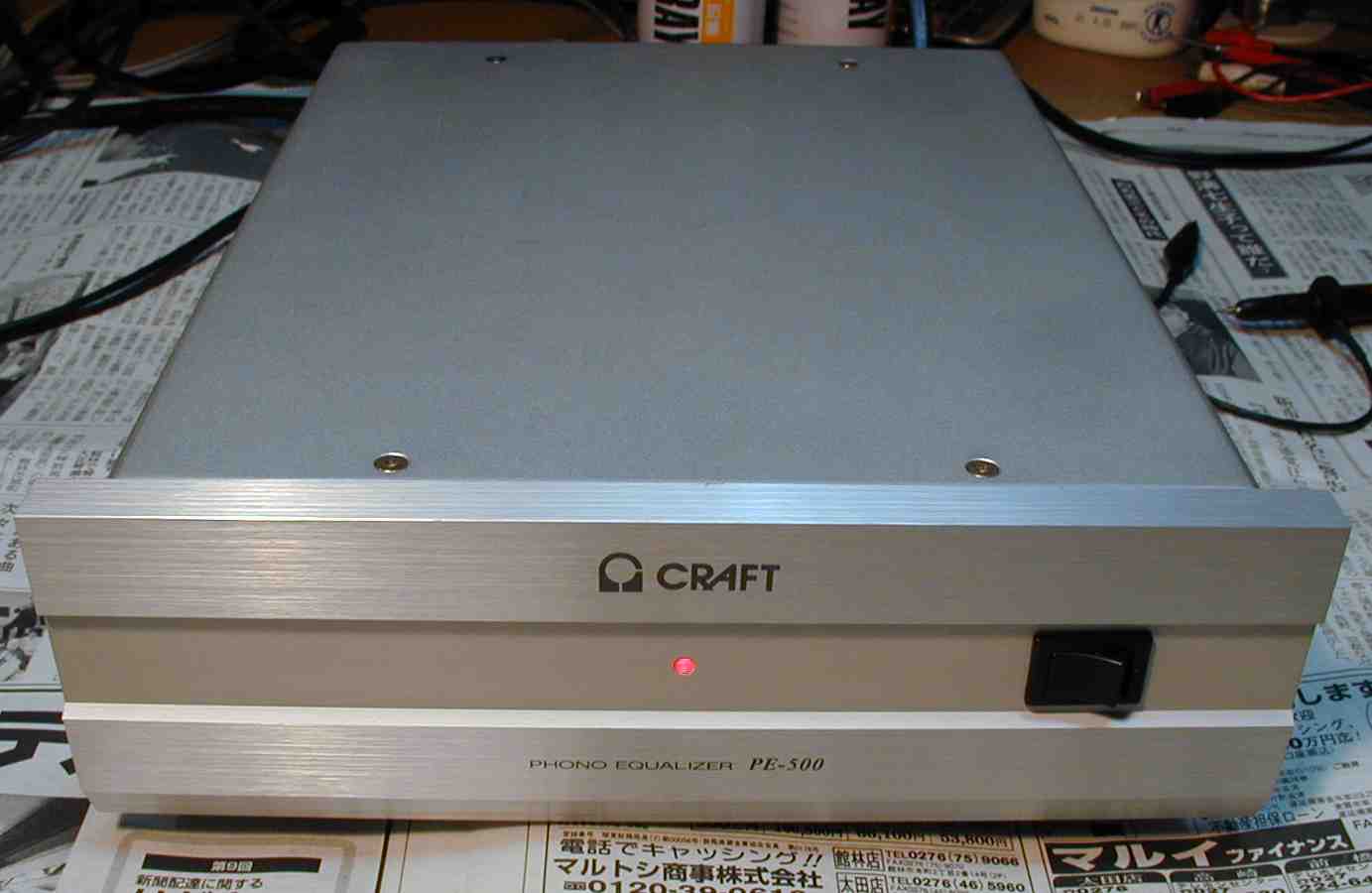

9. 完成
S. Audio Craft PE500 の仕様(カタログ・マニアルより)
型式 フォノイコライザーアンプ
入力感度 2.5mV/47kΩ(1kHz)
RIAA偏差 20Hz〜20kHz ±0.5dB以内
利得 42dB(1kHz、MM)
59dB(1kHz、MC High/40Ω)
66dB(1kHz、MC Low/4Ω)
S/N比 MM=100dB
MC=90dB
出力インピーダンス 100Ω(Normal)
電源電圧 AC100V、50Hz/60Hz
外形寸法 幅220x高さ80x奥行260mm
重量 MM/MC=約2.8kg
MM=約2.5kg
価格 MM=¥88,000(1998年頃)
MM/MC=¥138,000(1998年頃)
