Audio Analyzer VP−7721A 備品修理記録
A. 1台目=2004年6月  YAHOOオークションで購入。 動作品なので清掃、電池交換のみ。
   2台目=2008年11月 YAHOOオークションで購入。 不動作品。歪み多い、出力レベル不良。
   3台目=2010年5月 YAHOOオークションで購入。 動作品なので清掃、電池交換のみ。

B. 清掃、電池交換

S. Panasonic VP-7721A 仕様(マニアル・カタログより)

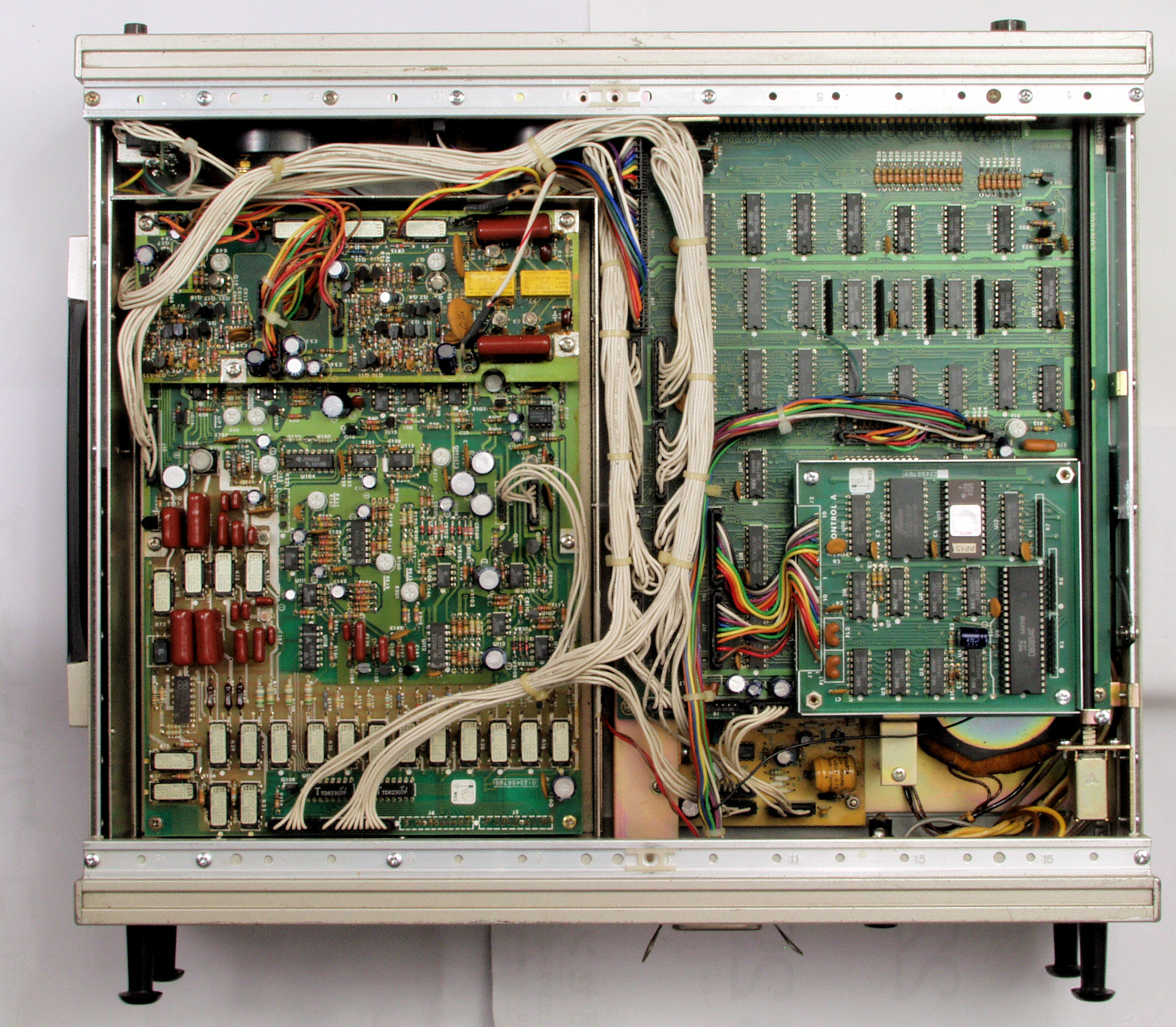

C1. 清掃後 上から見る
C2. 清掃後 入力部を見る

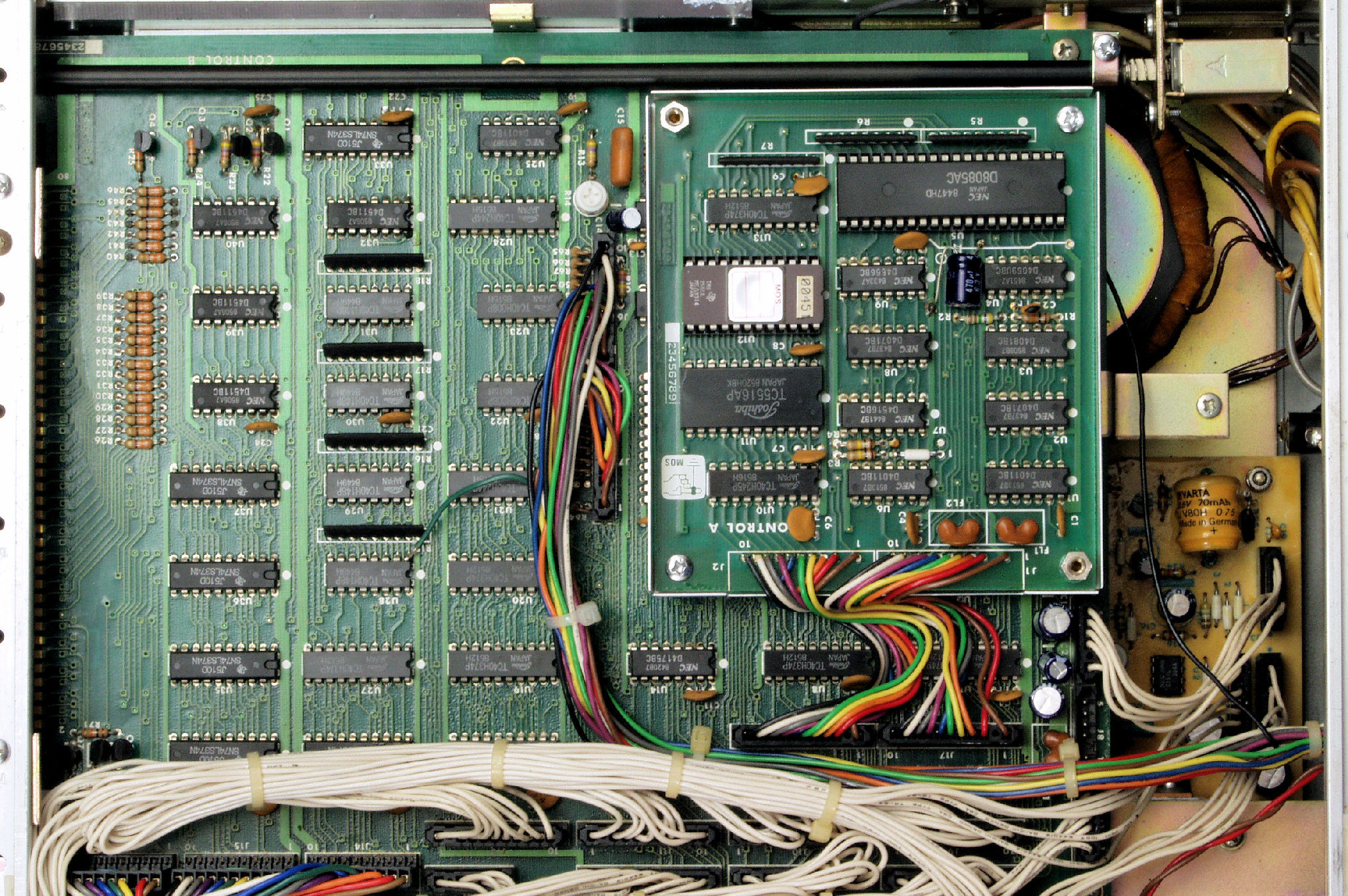

C3. 清掃後 制御部を見る

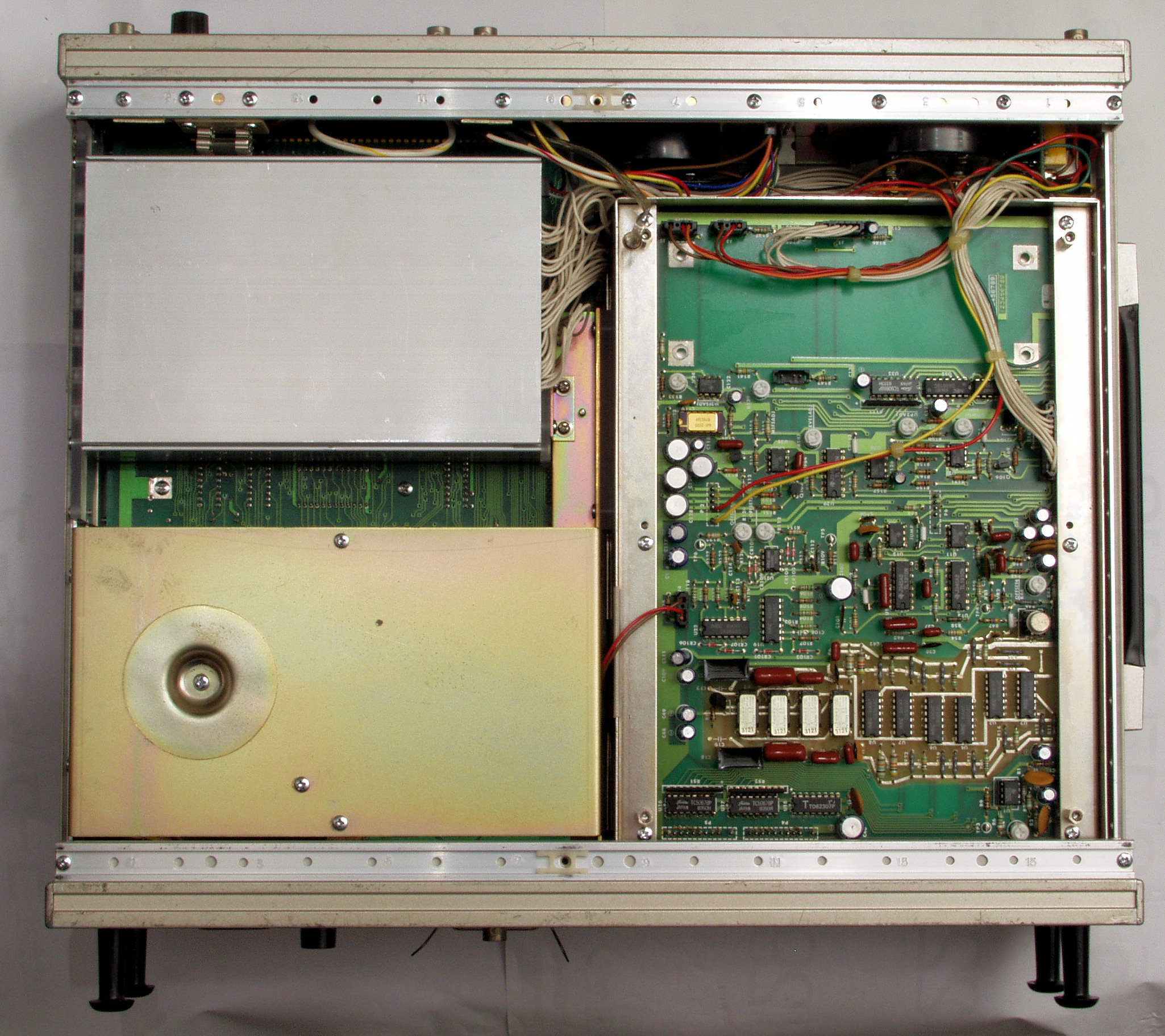

C4. 清掃後 下から見る

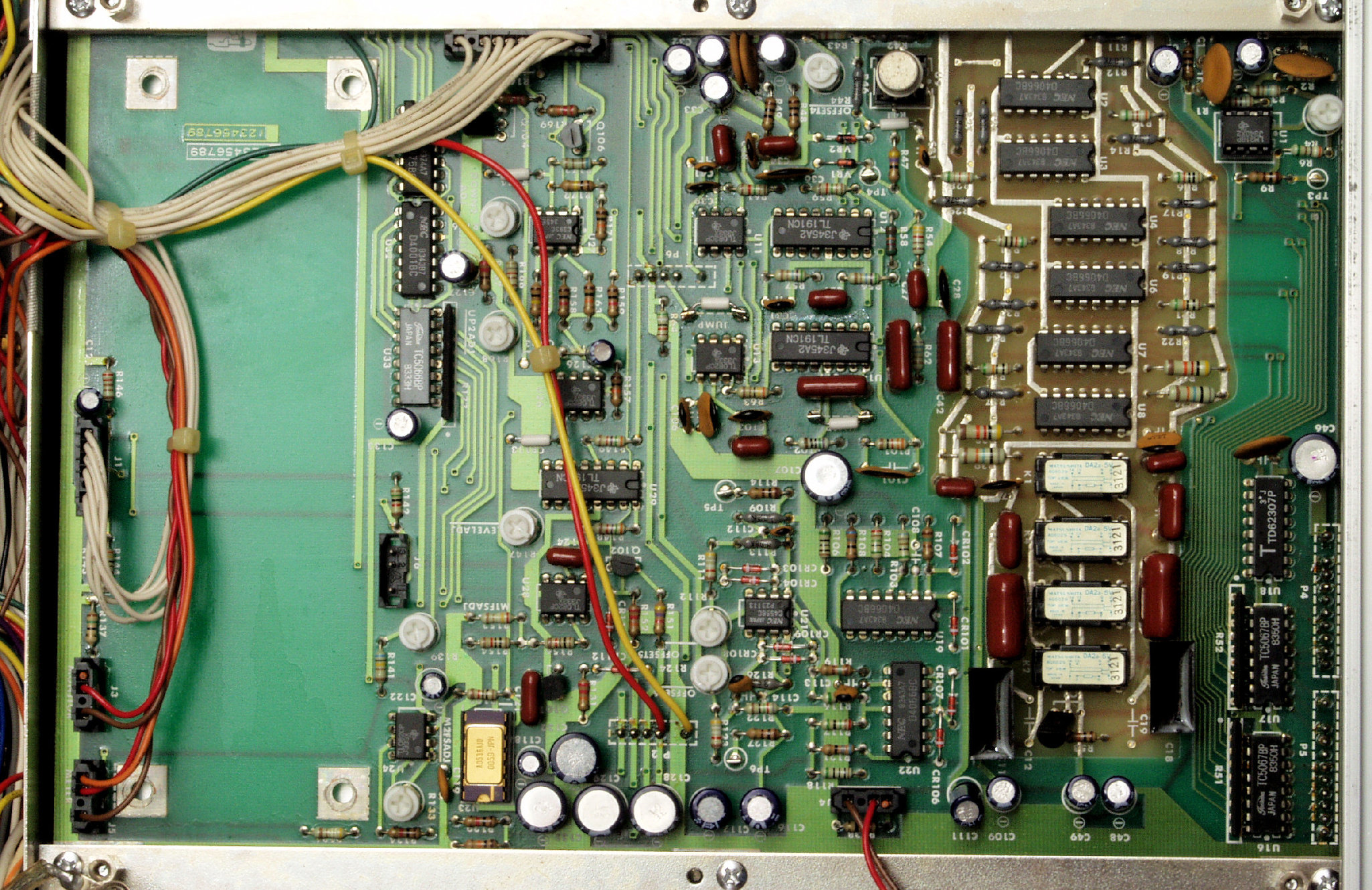

C5. 清掃後 計測部を見る

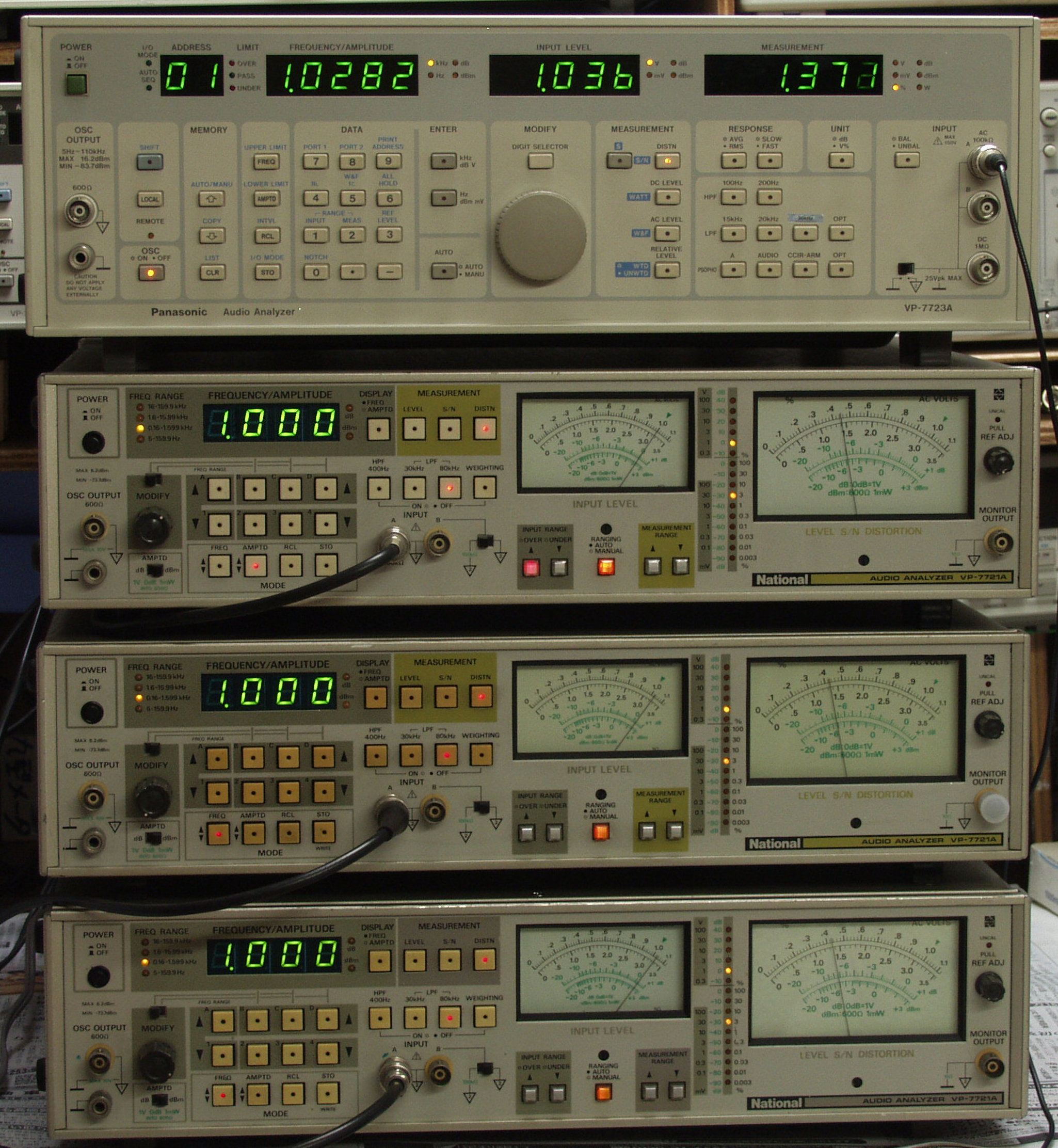

E21. 測定、 外部より入力=1kHz、1V、歪み率=1.37%。

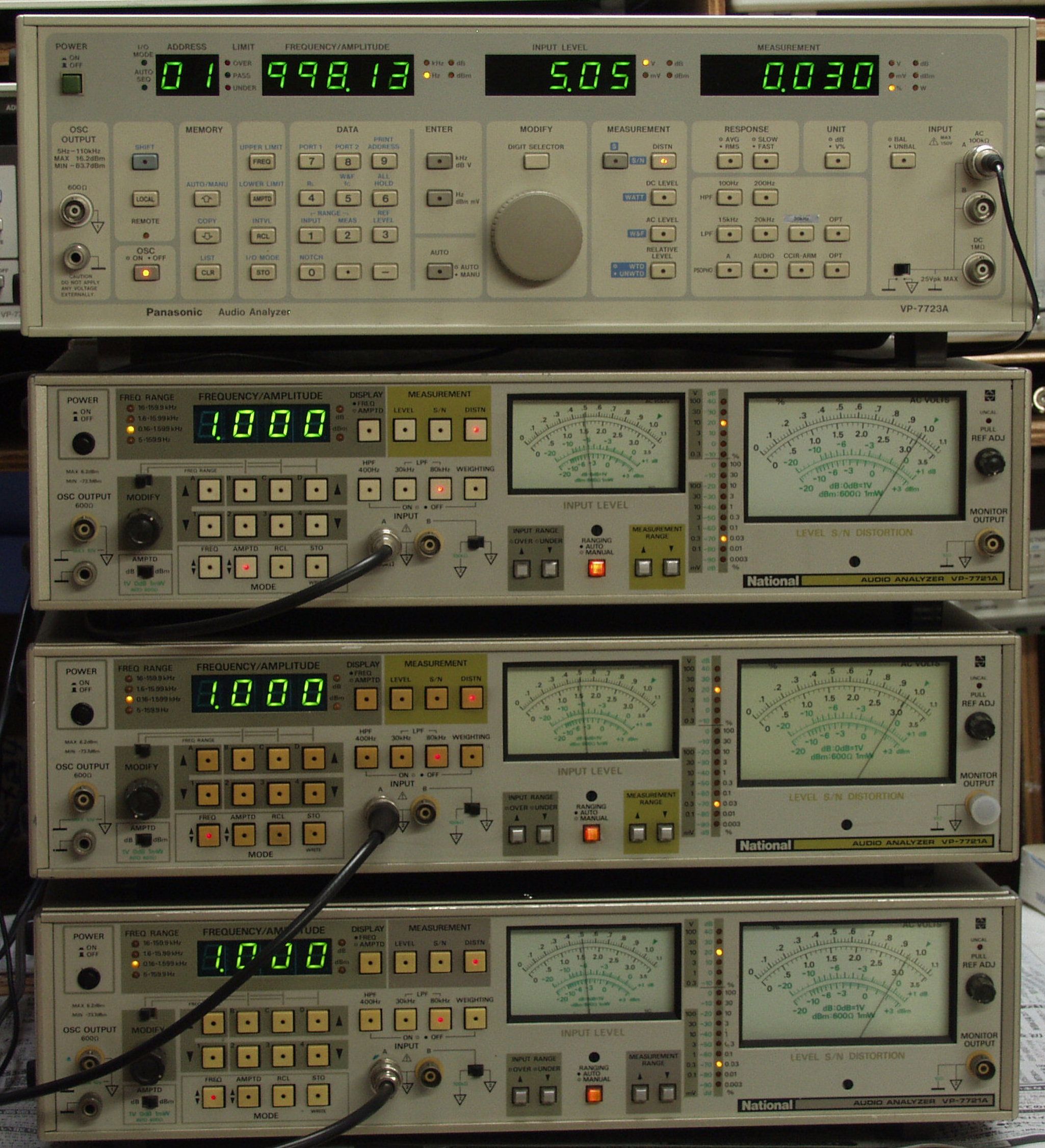

E22. 測定、 外部より入力=1kHz、5V、歪み率=0.03%。

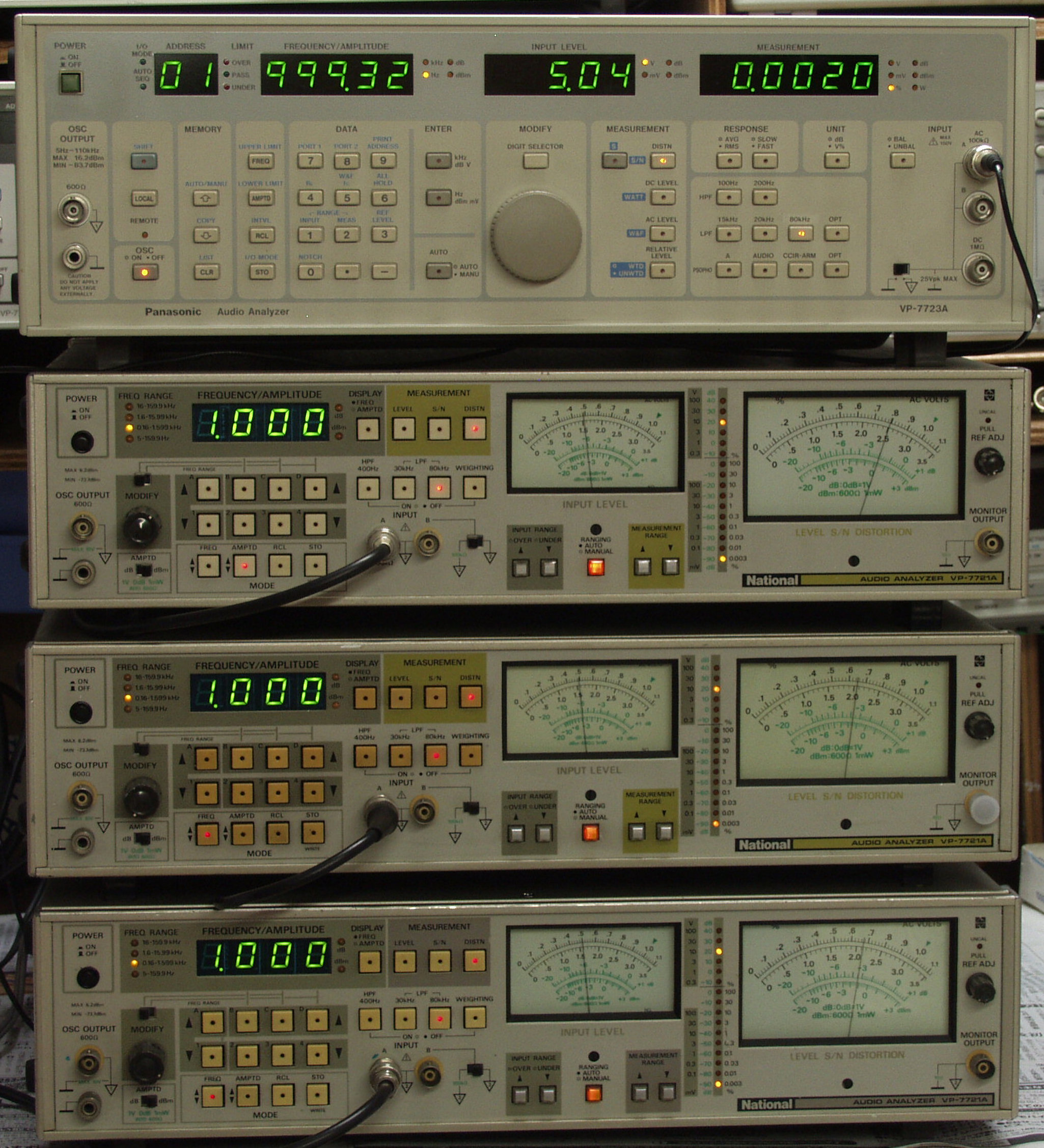

E23. 測定、 外部より入力=1kHz、5V、歪み率=0.002%。

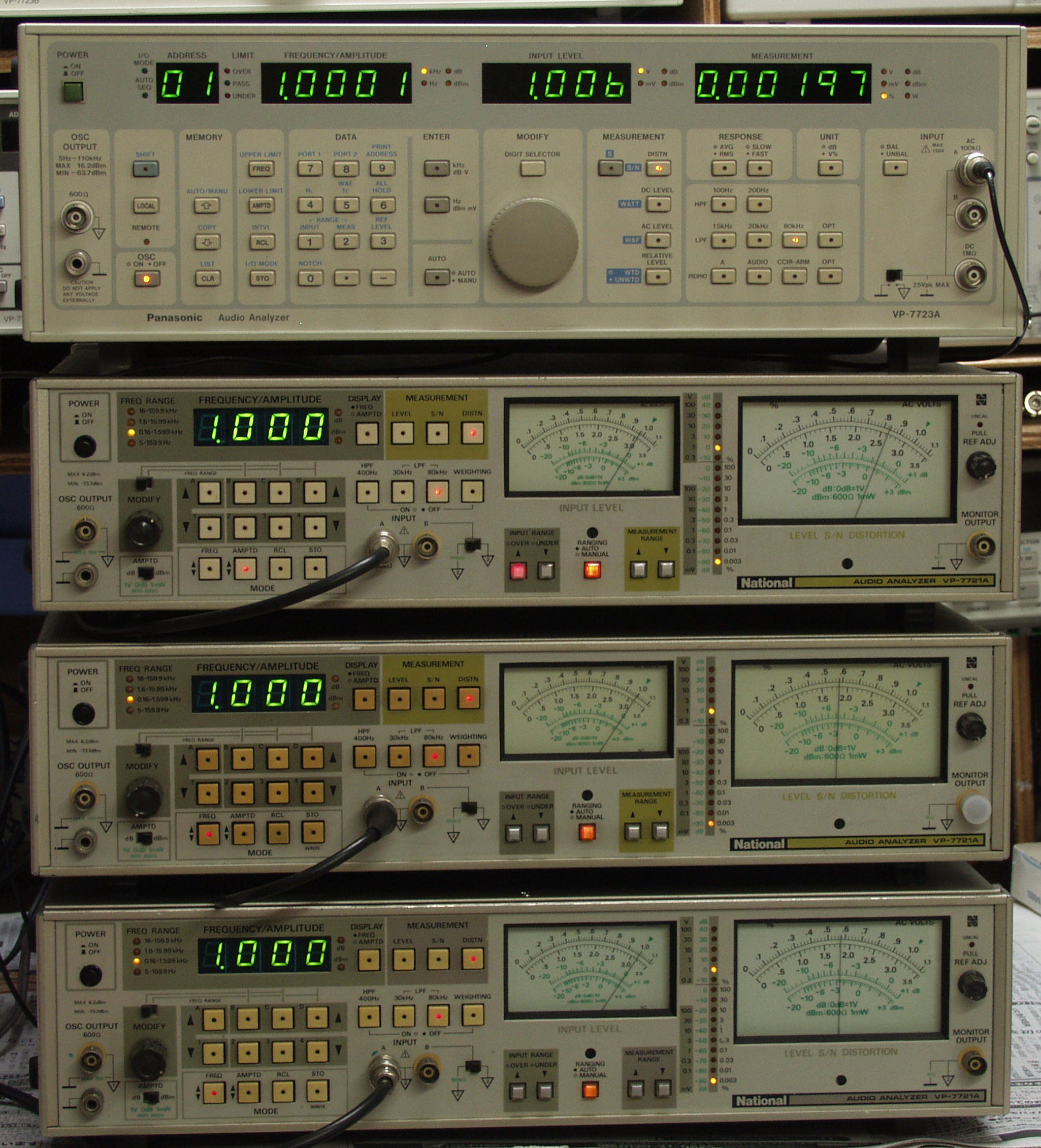

E24. 測定、 外部より入力=1kHz、1V、歪み率=0.002%。
S. Panasonic VP-7721A の仕様 (マニアル・カタログより)
<自蔵発振器>
周波数範囲・表示 5.0Hz〜159.9kHz 4レンジ、 4桁数字表示
周波数確度 設定値の ±3% 全範囲、 設定値の ±2% 0.16〜15.99kHz。
範囲 6.2dBm〜−73.7dBm
4.0dB 〜−75.9dB、 0.1dBステップ
出力確度 ±0.5dB 出力6.2dBm〜−33.7dBm(4.0dB〜−35.9dB)
±0.8dB 出力−33.8dBm(−36dB)以下
フラットネス ±0.3dB 全範囲、
±0.05dB 20Hz〜20kHz  1kHZ、 600Ω負荷
出力オフ時の雑音 10μV以下
ひずみ率 0.03%以下 全範囲、500kHz BW
0.005%以下 30Hz〜40kHz、500kHz BW
0.002%以下 50Hz〜20kHz、80kHz BW
<ACレベル測定>
フルスケール 7レンジ 100.0V    40.0dB 42.2dBm
6レンジ  31.60V   30.0dB 32.2dBm
5レンジ   3.160V  10.0dB 12.2dBm
4レンジ 316.0mV  −10.0dB −7.8dBm
3レンジ 31.60mV  −30.0dB −27.8dBm
2レンジ 3.160mV  −50.0dB −47.8dBm
1レンジ 0.3160mV −70.0dB −67.8dBm
確度 フルスケールの±2%
周波数特性 ±10%以内 5Hz〜110kHz、
±5%以内 20Hz〜20kHz  1kHZフルスケール入力基準
残留雑音 <10μVrms 500kHz BW
<4μVrms 80kHz BW
<ひずみ率測定>
基本波周波数範囲 5Hz〜159.9kHz 4レンジ
基本波除去比 5Hz〜15.99kHz  100dB以上
16kHz〜50kHz  90dB以上
50kHz〜159.9kHz 86dB以上
2次高調波偏差 5Hz〜15.99kHz ±1.5%以内
16kHz〜50kHz ±2.5%以内
50kHz〜159kHz ±2.5%、−4dB以内
残留ひずみ率 入力をフローティングしないとき
  10Hz〜15.99kHz
     Ein<1V        <−95dB、 80kHZ BW
     1V<Ein<0.3V  <−85dB、 80kHZ BW
   0.3V<Ein<0.1V  <−75dB、 80kHZ BW
  5Hz〜50kHz
     Ein<1V        <−85dB、 500kHZ BW
     1V<Ein<0.3V  <−75dB、 500kHZ BW
   0.3V<Ein<0.1V  <−65dB、 500kHZ BW
  50kHz〜159.9kHz
    Ein<1V        <−65dB、 500kHZ BW
     1V<Ein<0.3V  <−65dB、 500kHZ BW
   0.3V<Ein<0.1V  <−60dB、 500kHZ BW

入力をフローティングしたとき
  10Hz〜15.99kHz
     Ein<1V        <−90dB、 80kHZ BW
     1V<Ein<0.3V  <−80dB、 80kHZ BW
   0.3V<Ein<0.1V  <−70dB、 80kHZ BW
  5Hz〜50kHz
     Ein<1V        <−80dB、 500kHZ BW
     1V<Ein<0.3V  <−75dB、 500kHZ BW
   0.3V<Ein<0.1V  <−65dB、 500kHZ BW
  50kHz〜159.9kHz
    Ein<1V        <−65dB、 500kHZ BW
     1V<Ein<0.3V  <−65dB、 500kHZ BW
   0.3V<Ein<0.1V  <−60dB、 500kHZ BW
入力信号レベル範囲 0.1〜100Vrms
入力信号レベル確度 フルスケールの±2% 1kHz
<その他>
プリセット機能 16
モディファイ機能
GP−IB機能
外部制御インターフェース機能
電源 AC100V 50/60Hz 約30VA以下
外形寸法 約 426(W) × 99(H) × 350(D)mm
重量 約10kg
