8連灯用強力ストロボAC電源 自作
DC460Vの回路なので、感電・短絡には十分注意する事。 ご希望が有れば製作致します。
C. 製作状況

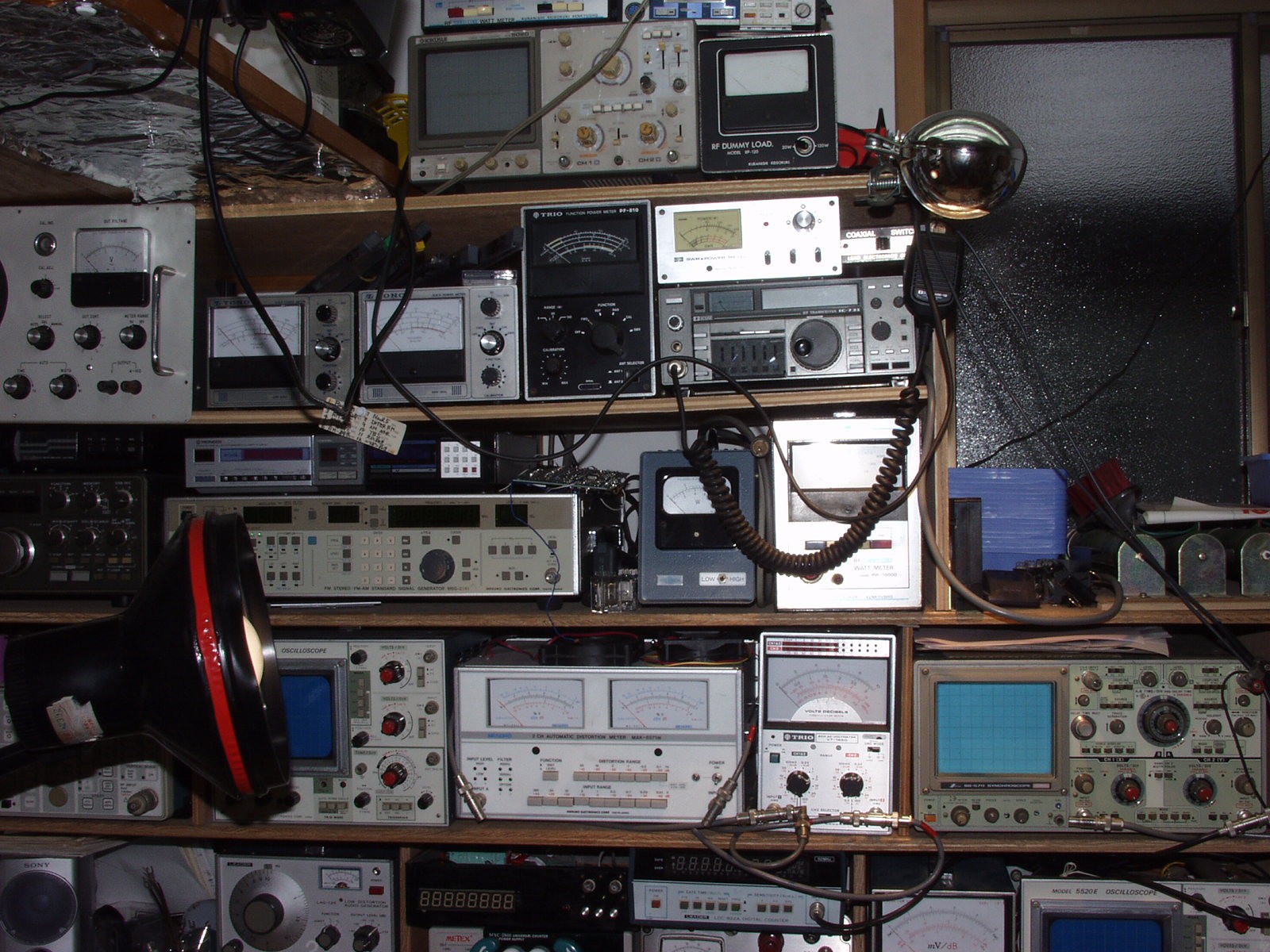

  • 被写体がAMP等の機器なので、奥行きが深く、且つハーレションを起こしやすい、光る金属が必ずあります。
    業務用の「COMET−LITE CL−125」等も試したのですが、上手く行きませんでした。
    結局ガイドNO=30程度を、多方向から数多く連灯(8〜)するのが、1番良い結果でした。

C1. 今まで「純正PP−AJ/P3」を多用していたのですが、充電時間が長いので、自作しました。
    積層電池(0160W)は480Vの起電力ですが、内部抵抗が有るので460V位でしょう?
    AC UNIT−3型PP−AJ/P3と積層電池(0160W)の間を取り、出力電圧は460Vとしました。
    トランスはジャンク品を改造して流用したので、電流容量は20倍以上なので、安全の為、フューズを多用する

  • 純正のACユニット(PP−AJ/P3)の無負荷出力電圧=420〜440V。
  • 積層電池の無負荷出力電圧=480V。

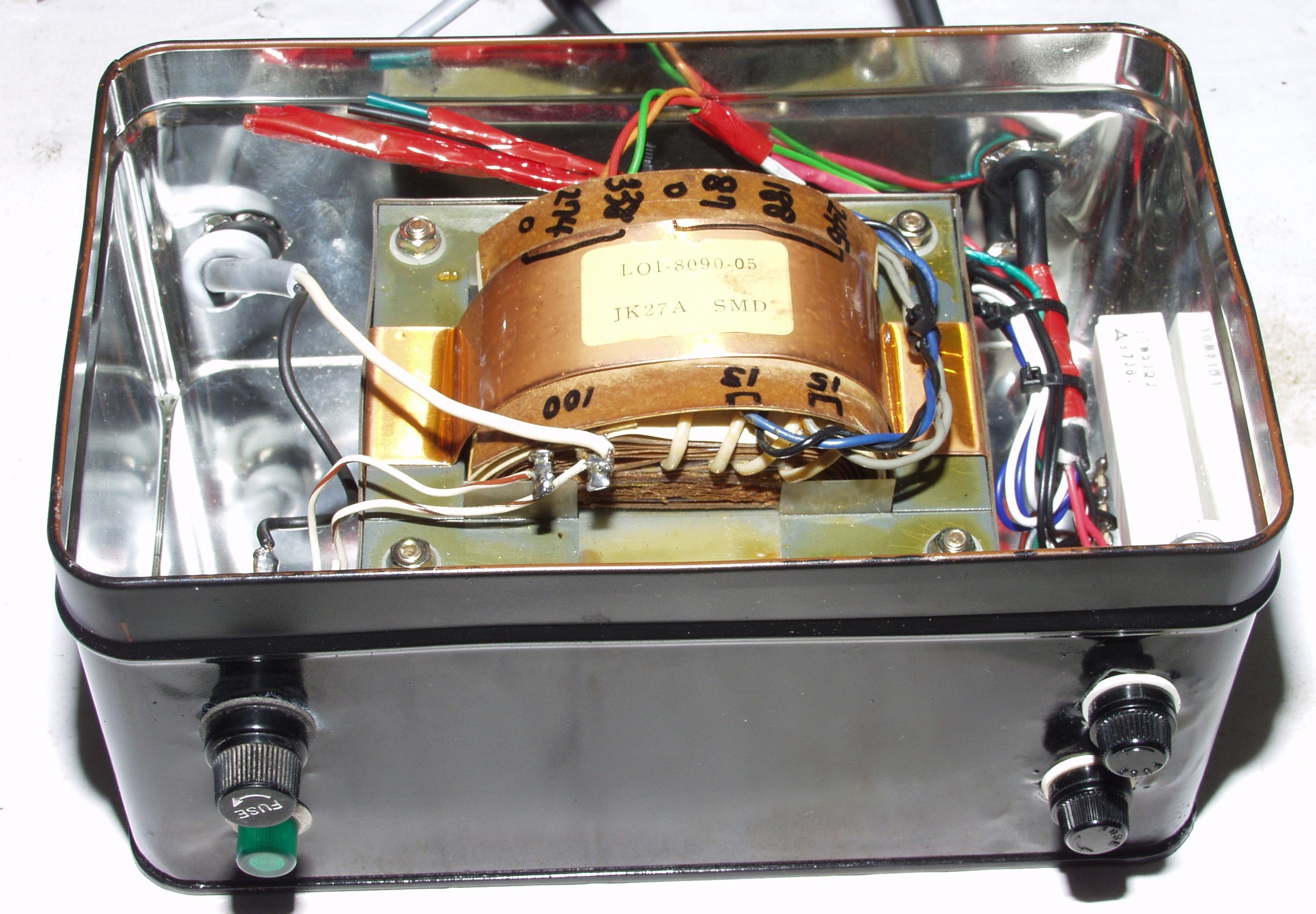

C2. 前からみる、出力は独立2系統、容量に余裕があるので、まだまだ増やせます。 この後、独立4系統で使用。

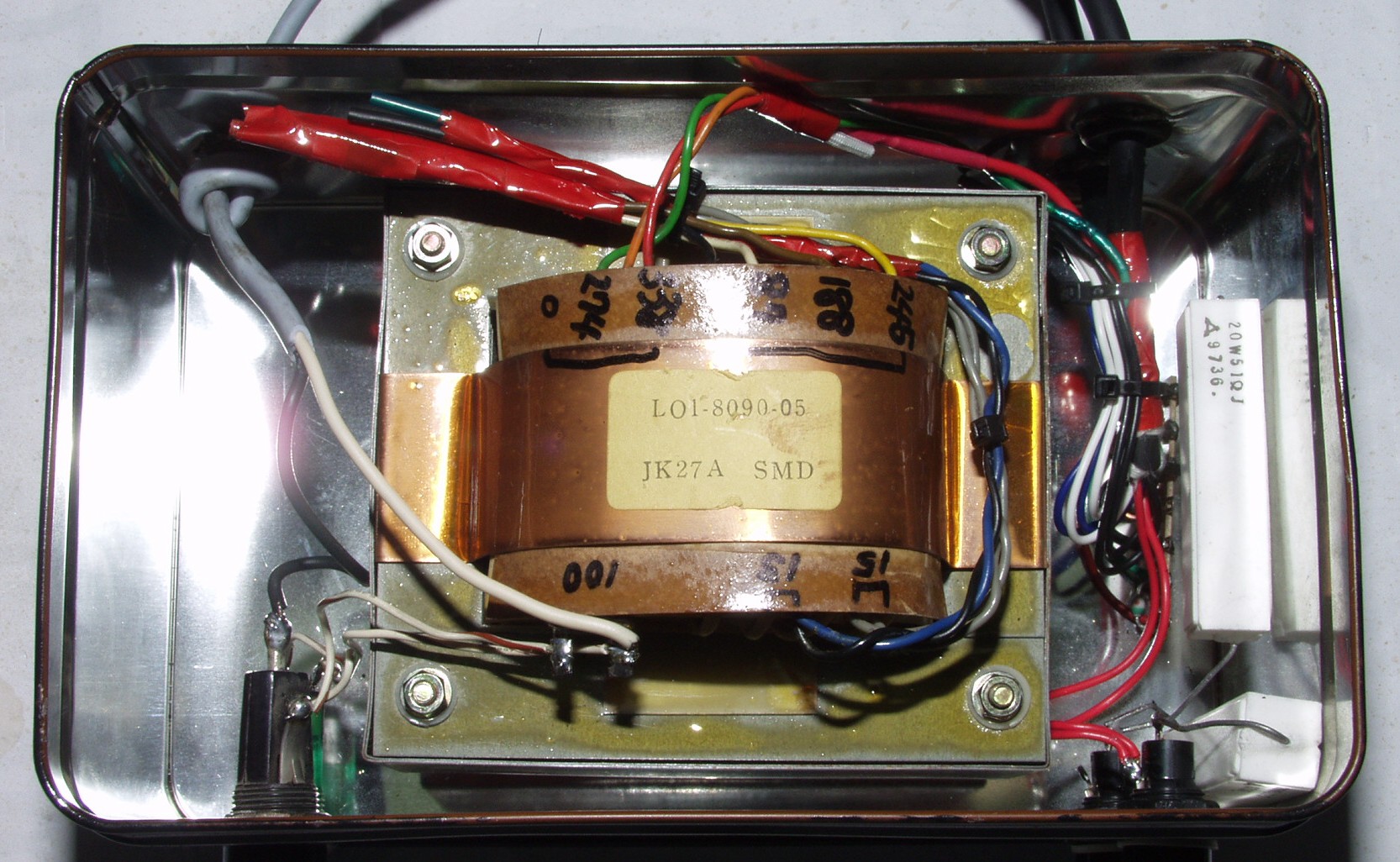

C3. 後からみる

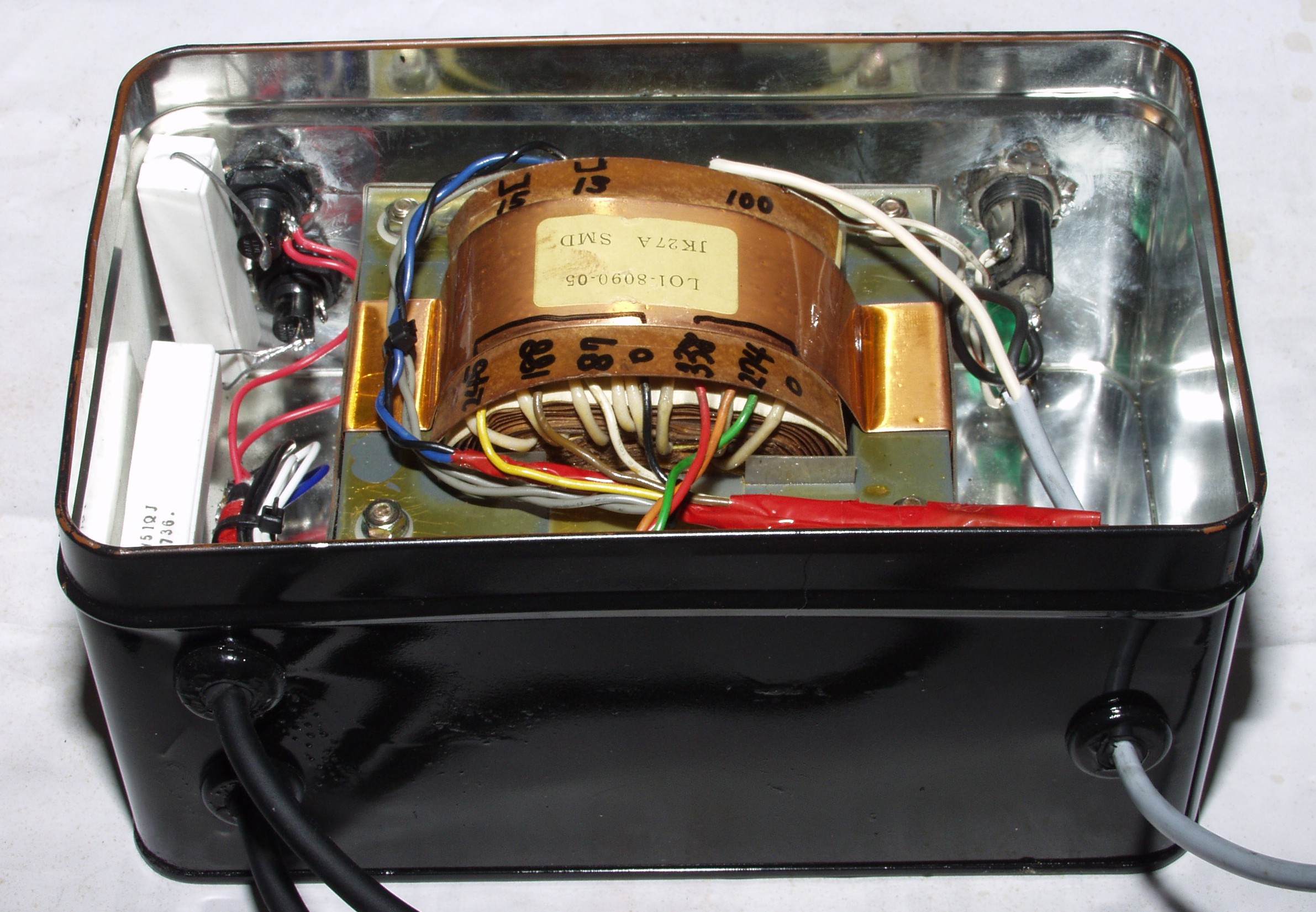

C4. 完成、ケースは「鰹節の出し入り缶」を流用する
C5. 実際の使用
    左からPE−563+PE−5651、前上からPE−560MG
    右からPE−560MG+PE−5651の5連灯に供給。
    充電時間(発光間隔)は、電解コンデンサーの寿命を考え、約1秒にしてあります。
    撮影する機器は、黒っぽく、機器の深度が深いので、連灯してバウンズして撮影しています。
    これで、9〜11迄絞り込みます。
C6. 最近の使用
    左からPE−560+PE−5651、前上からPE−560MG+5651+5651
    右からPE−560MG+PE−5651の7連灯に供給。
    充電時間(発光間隔)は、電解コンデンサーの寿命を考え、約1秒にしてあります。
    撮影する機器は、黒っぽく、機器の深度が深いので、連灯してバウンズして撮影しています。
    これで、16〜22迄絞り込みます。
