ボルト・オームメータ KIKUSUI 123B 修理記録
平成21年5月9日持込   5月15日完成
A. 修理前の状況
  • 某工業高等学校の「高等学校産業教育設備」です。
     <蛇足>この法律が生きている為、実業高校の専門教科(工業・農業・商業等)の教師は、他の普通教科(国語・数学等)の教師より、給与が10%高い!
    交流電圧測定出来ず。
    製造メーカKIKUSUI 菊水電子工業(株)が修理不対応機器なので、遠路はるばる、担当先生が持ち込む。

B. 原因
  • 回路焼損

C. 修理状況

  • 1部電源電解コンデンサー交換する。
    半田不良修正。
    1部抵抗交換。
    1部TR(トランジスター)交換。
D. 使用部品
  • TR(トランジスター)                        2個。
    抵抗                                  2個。
    電解コンデンサー                         4個。

E. 測定・簡易校正

F. 修理費  29,900円  通常修理。 下記願いを込めて特別価格。
  • 1.使用する高校生が、「地上の星」になるよう。
    2.先生方が、故障を恐れて、実験を少なくしないよう。

A. 修理前の状況

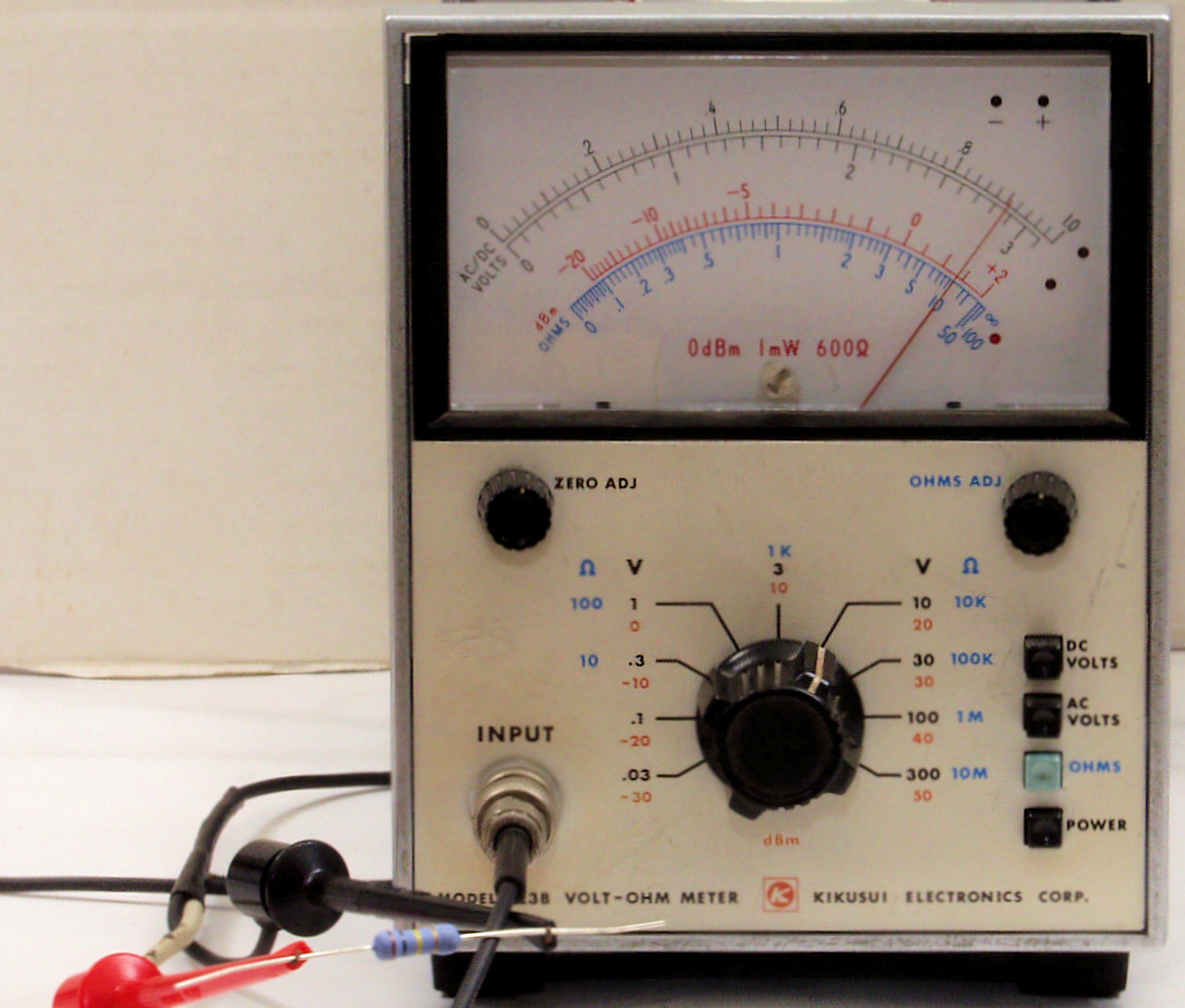

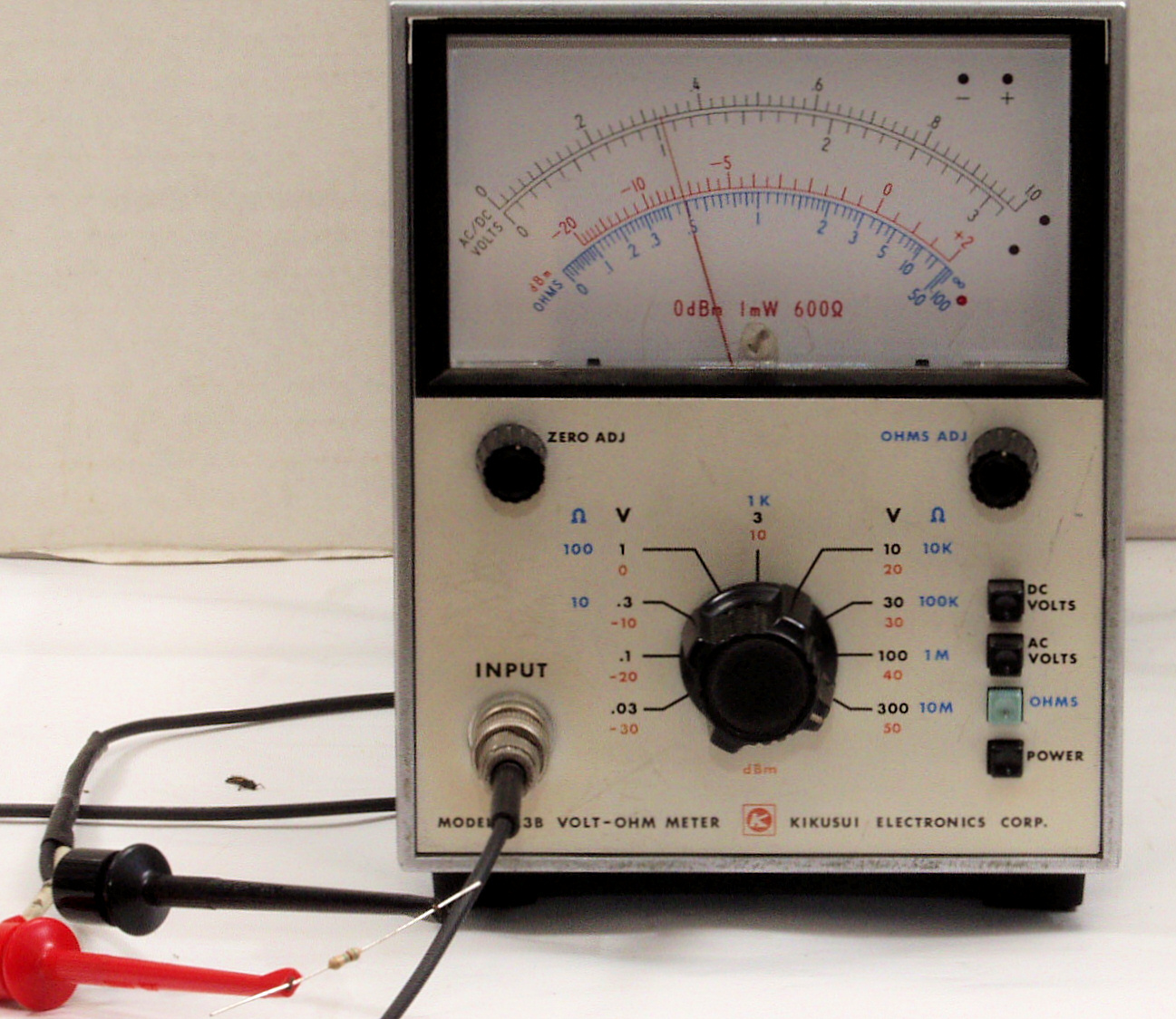

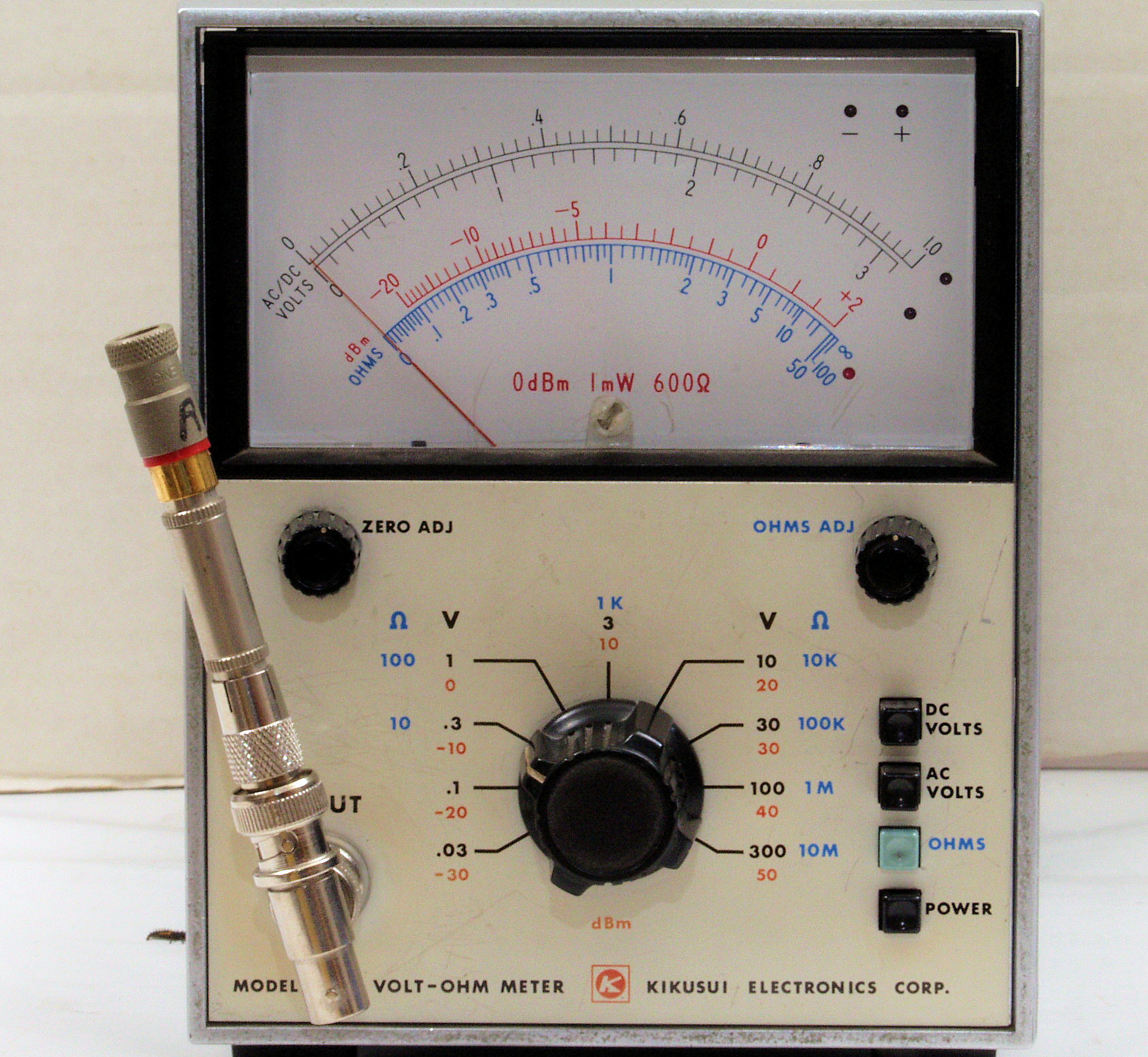

A11. 外観 前から見る、赤いテープは個人情報保護の為。

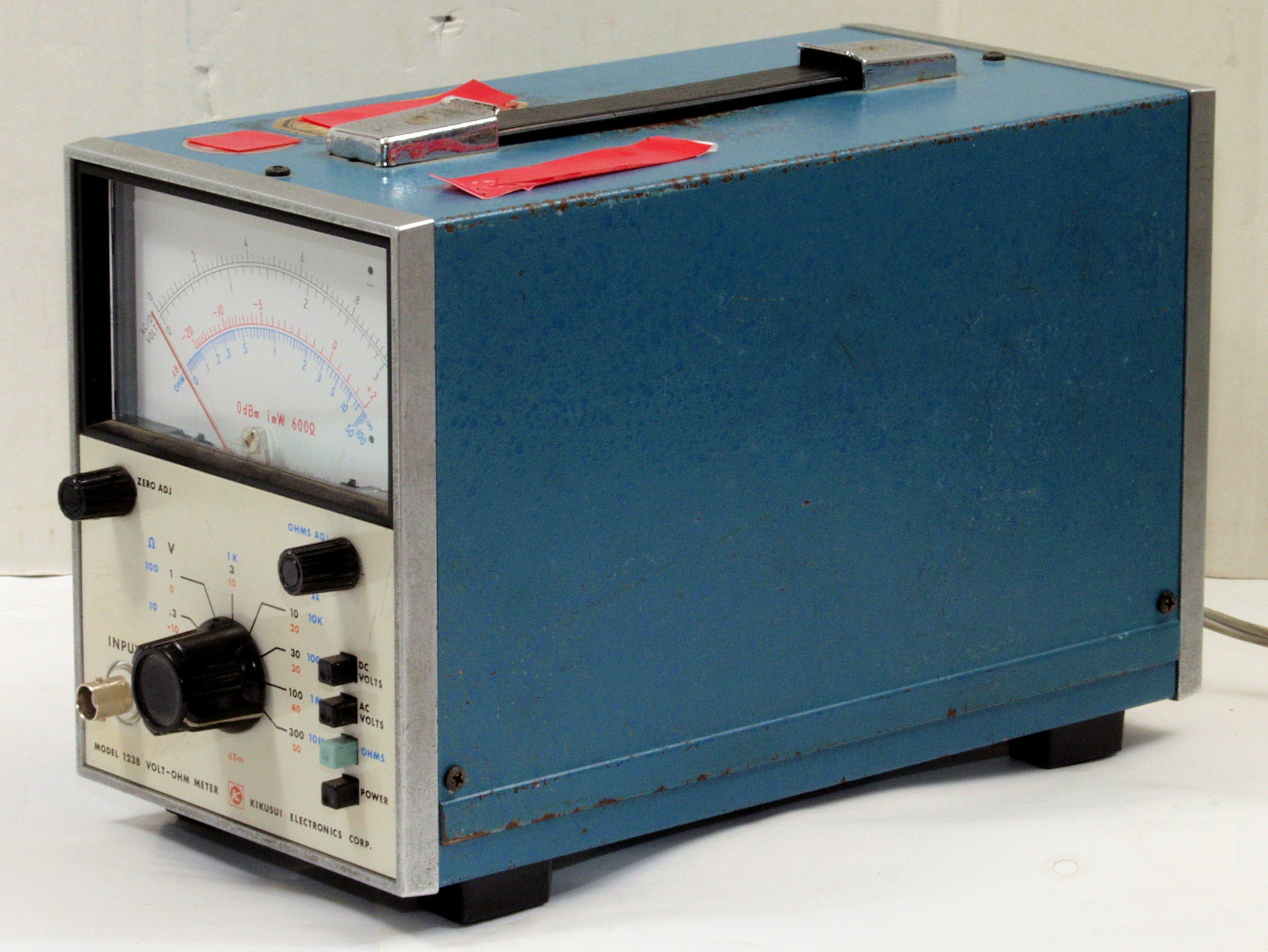

A12. 外観 前左上から見る、赤いテープは個人情報保護の為。

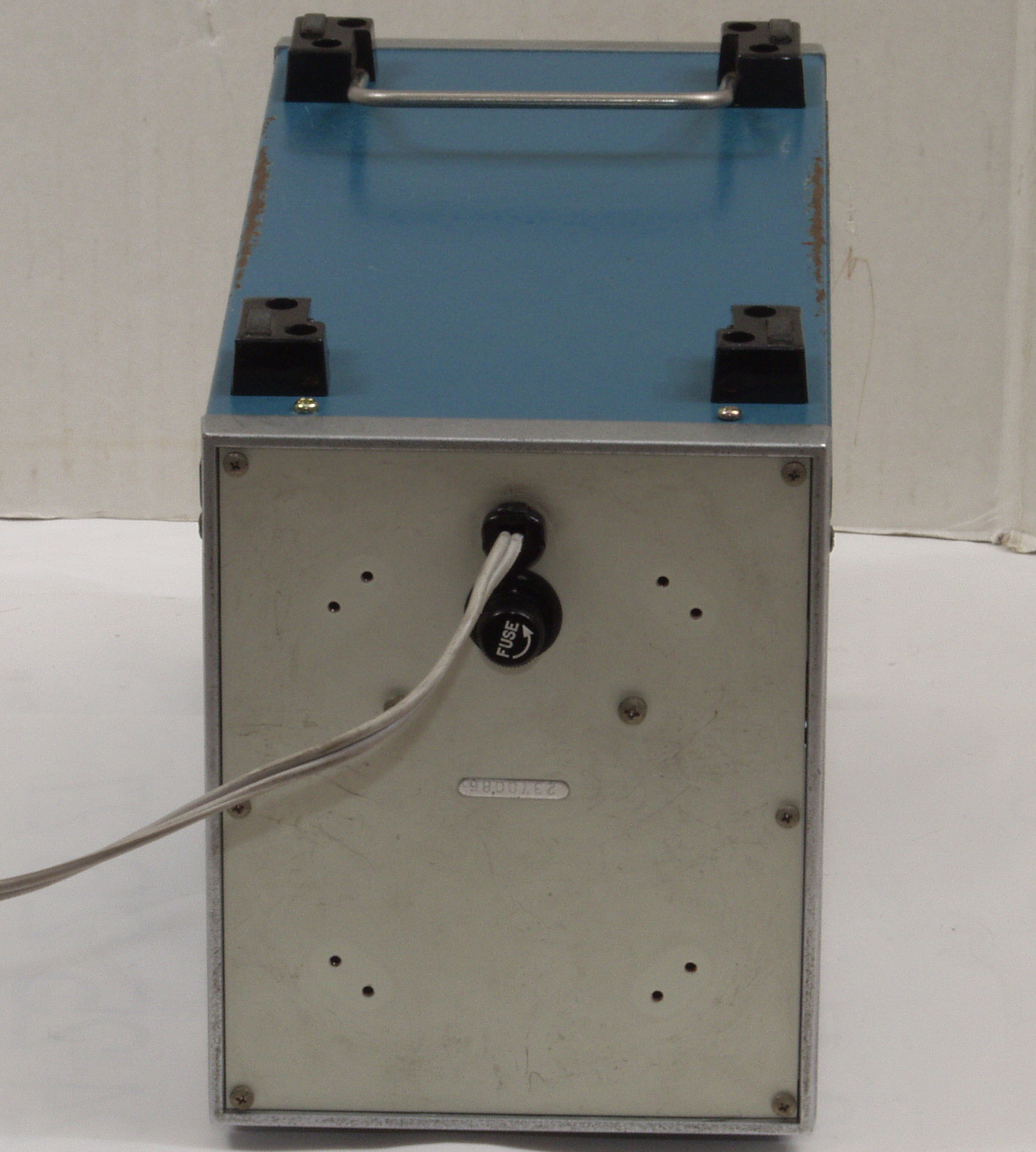

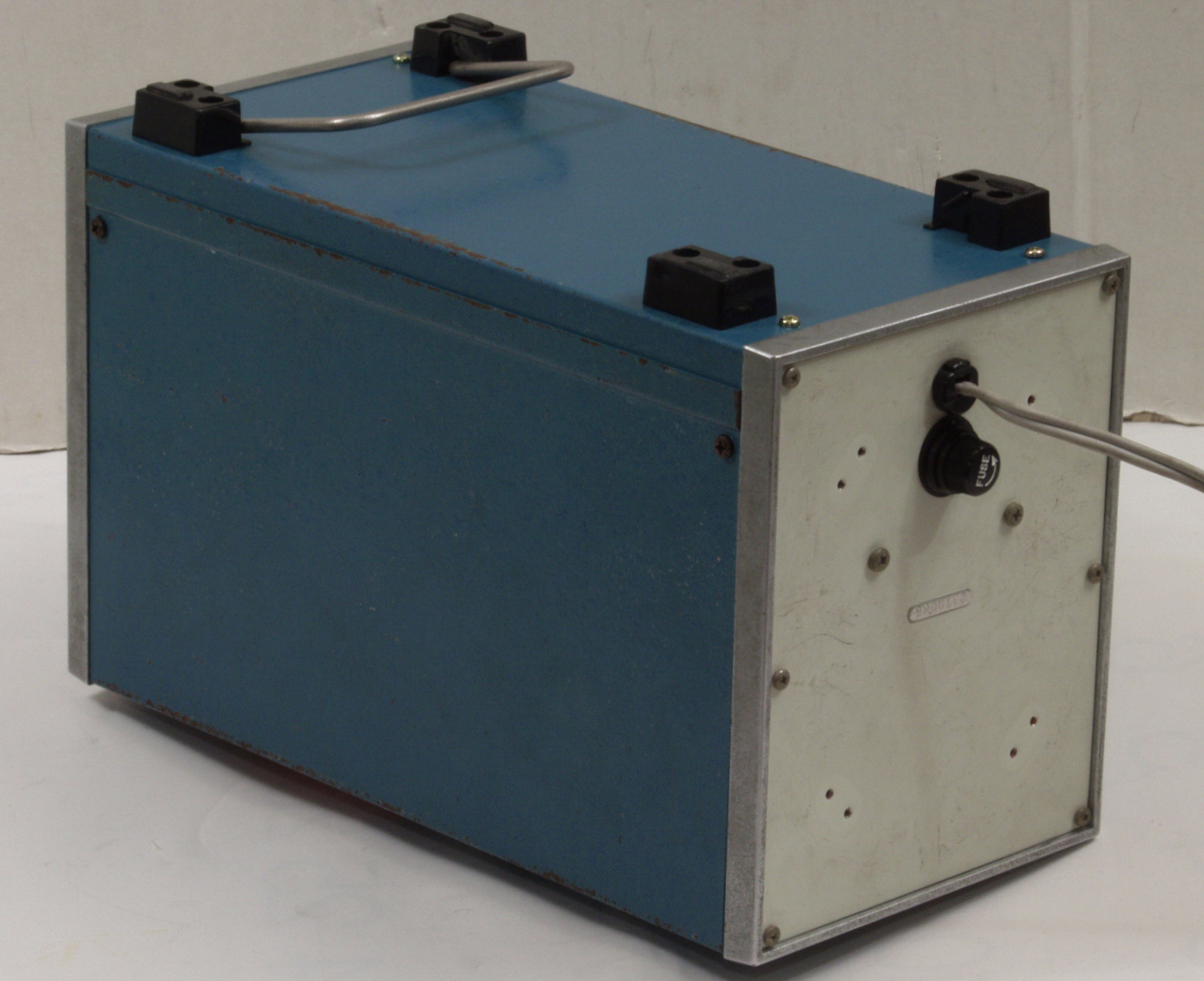

A13. 外観 後から見る、赤いテープは個人情報保護の為。

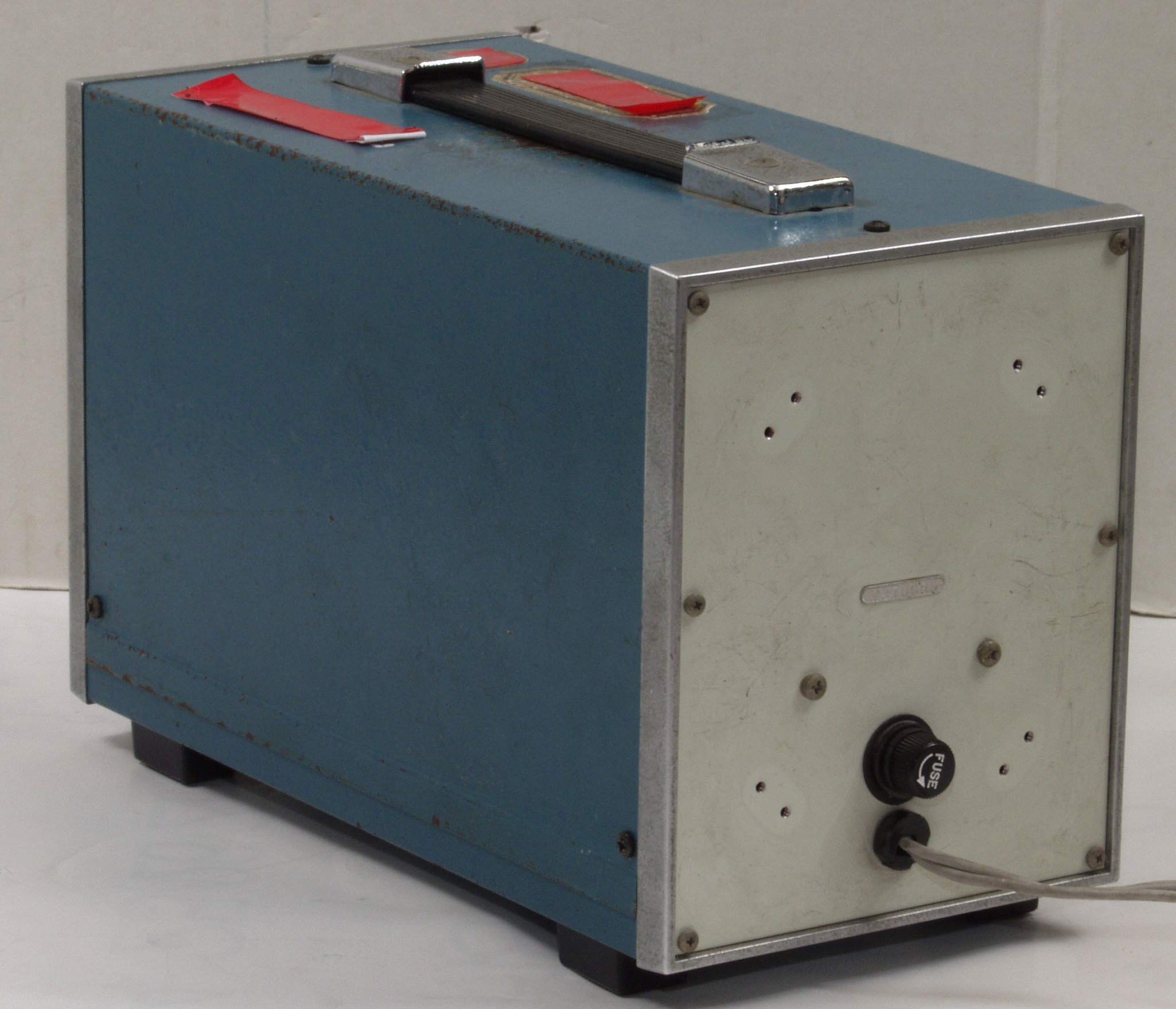

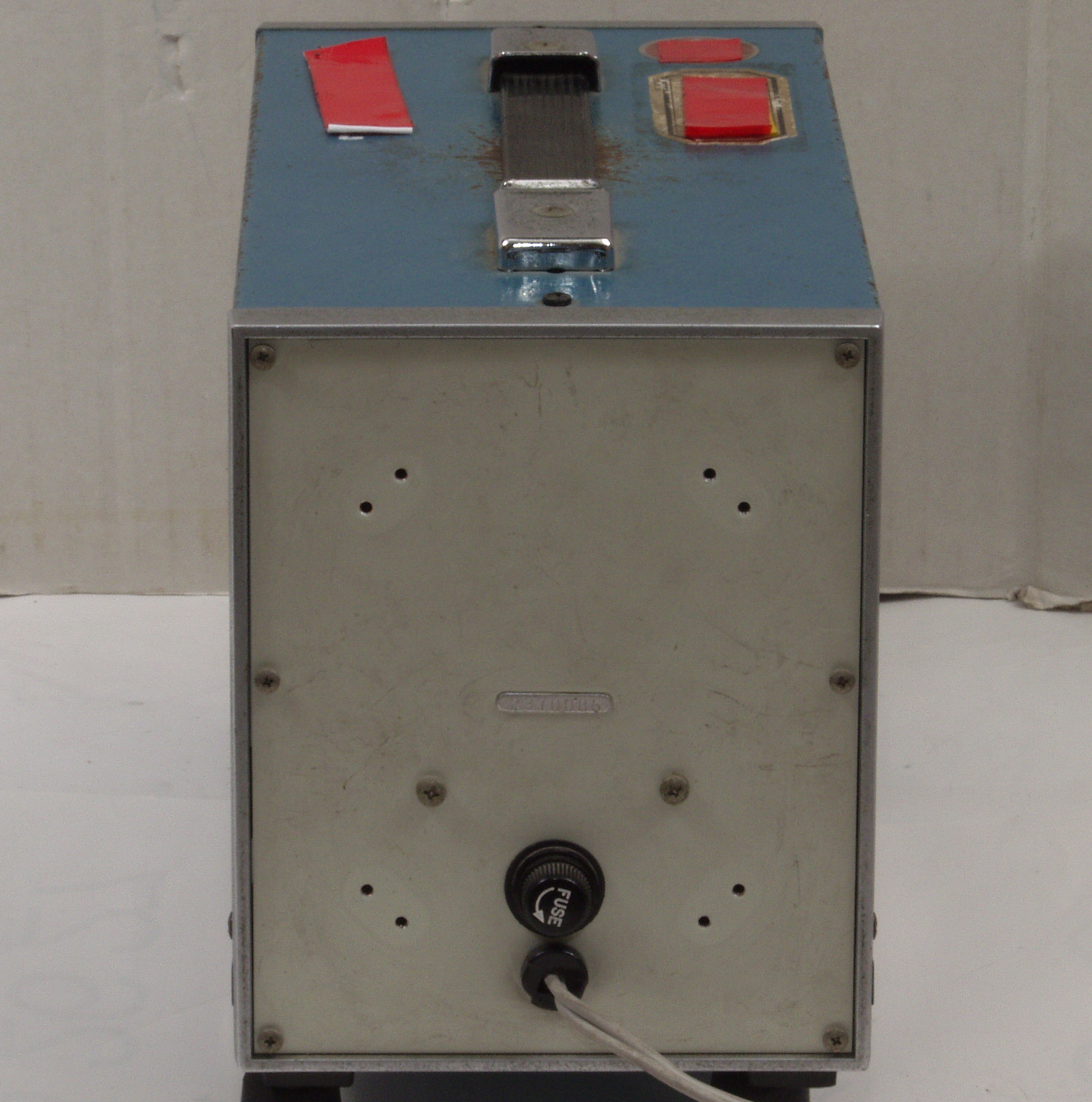

A14. 外観 後右から見る、赤いテープは個人情報保護の為。

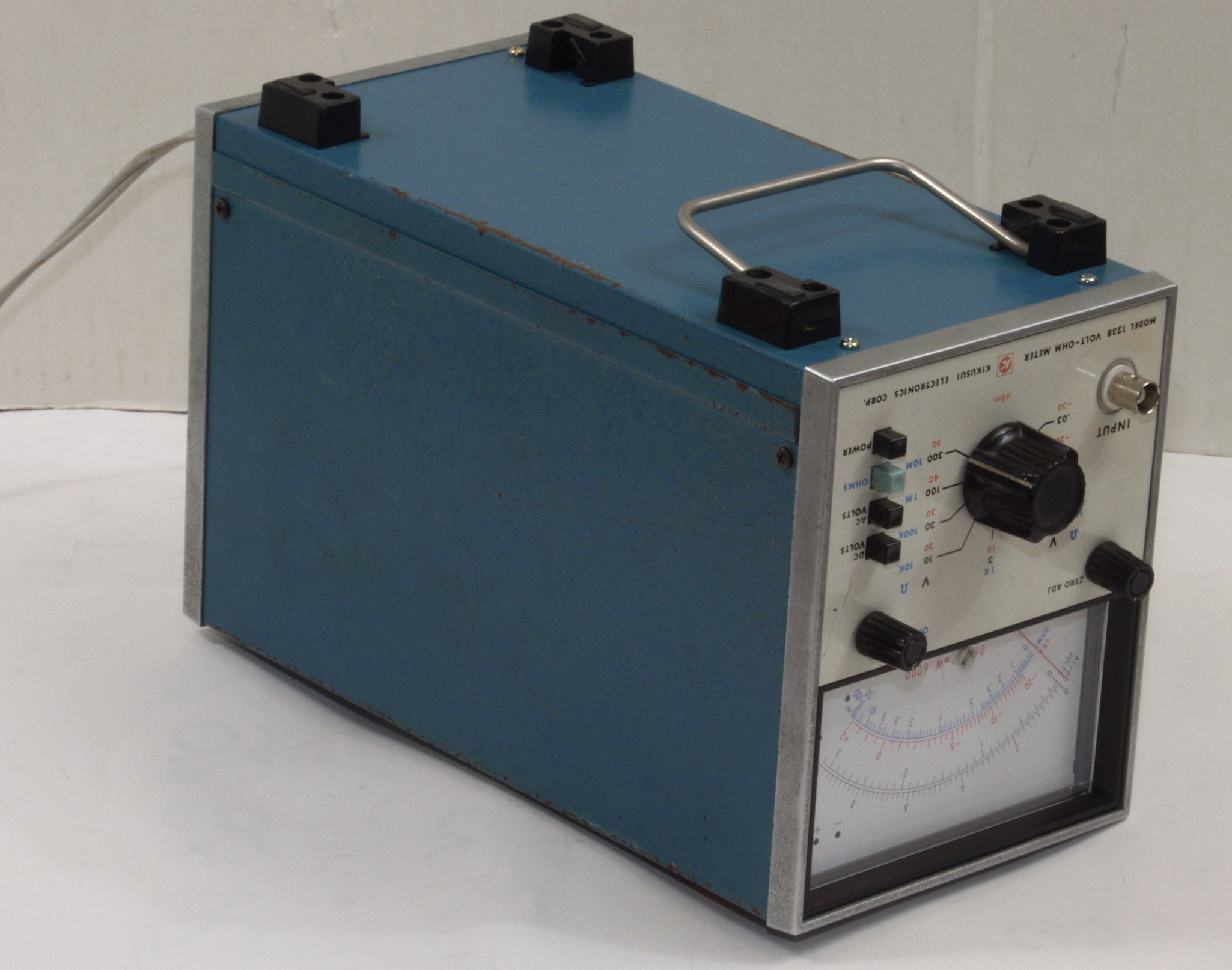

A21. 外観 下前から見る
A22. 外観 下前右から見る
A23. 外観 下後から見る
A24. 外観 下後左から見る

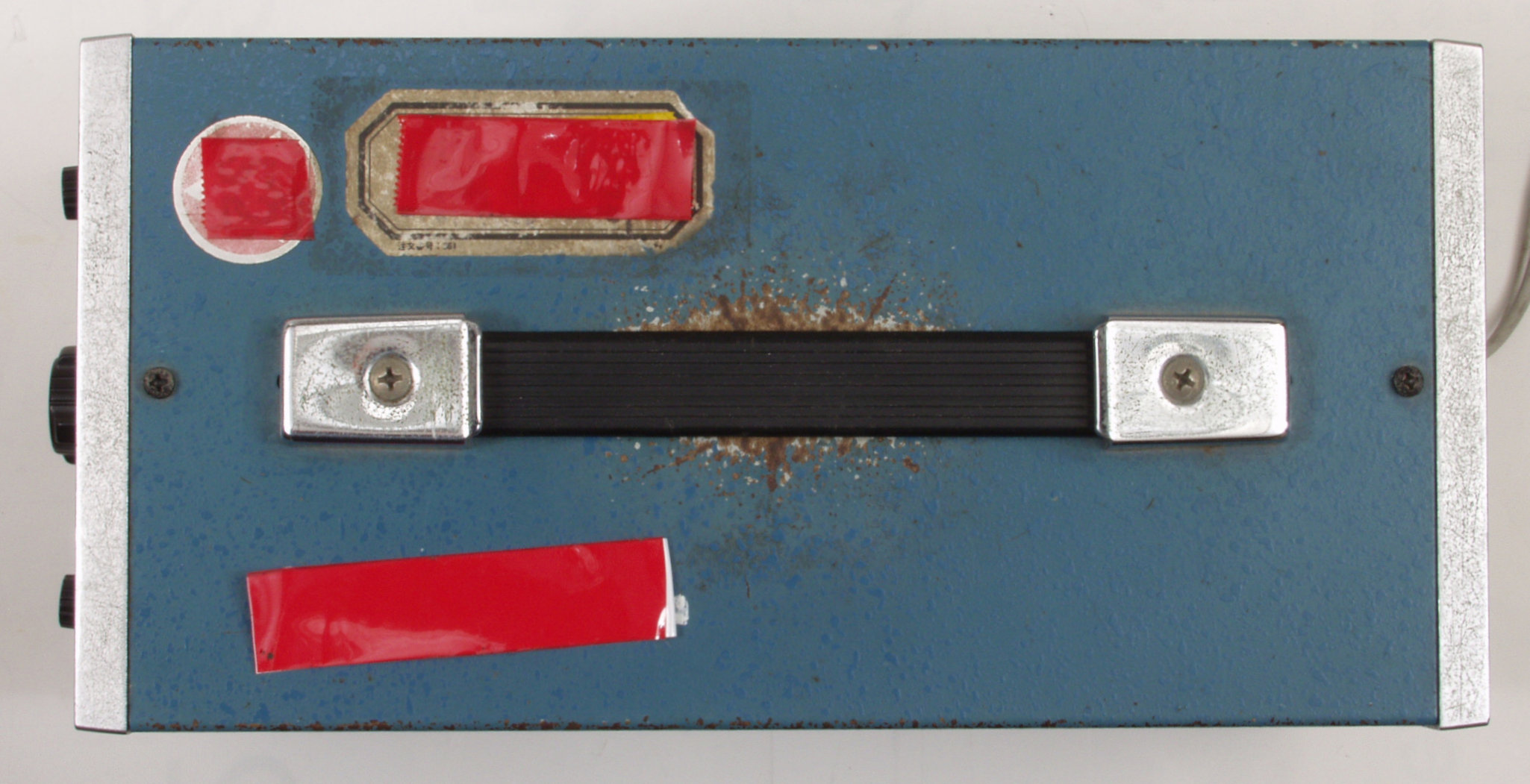

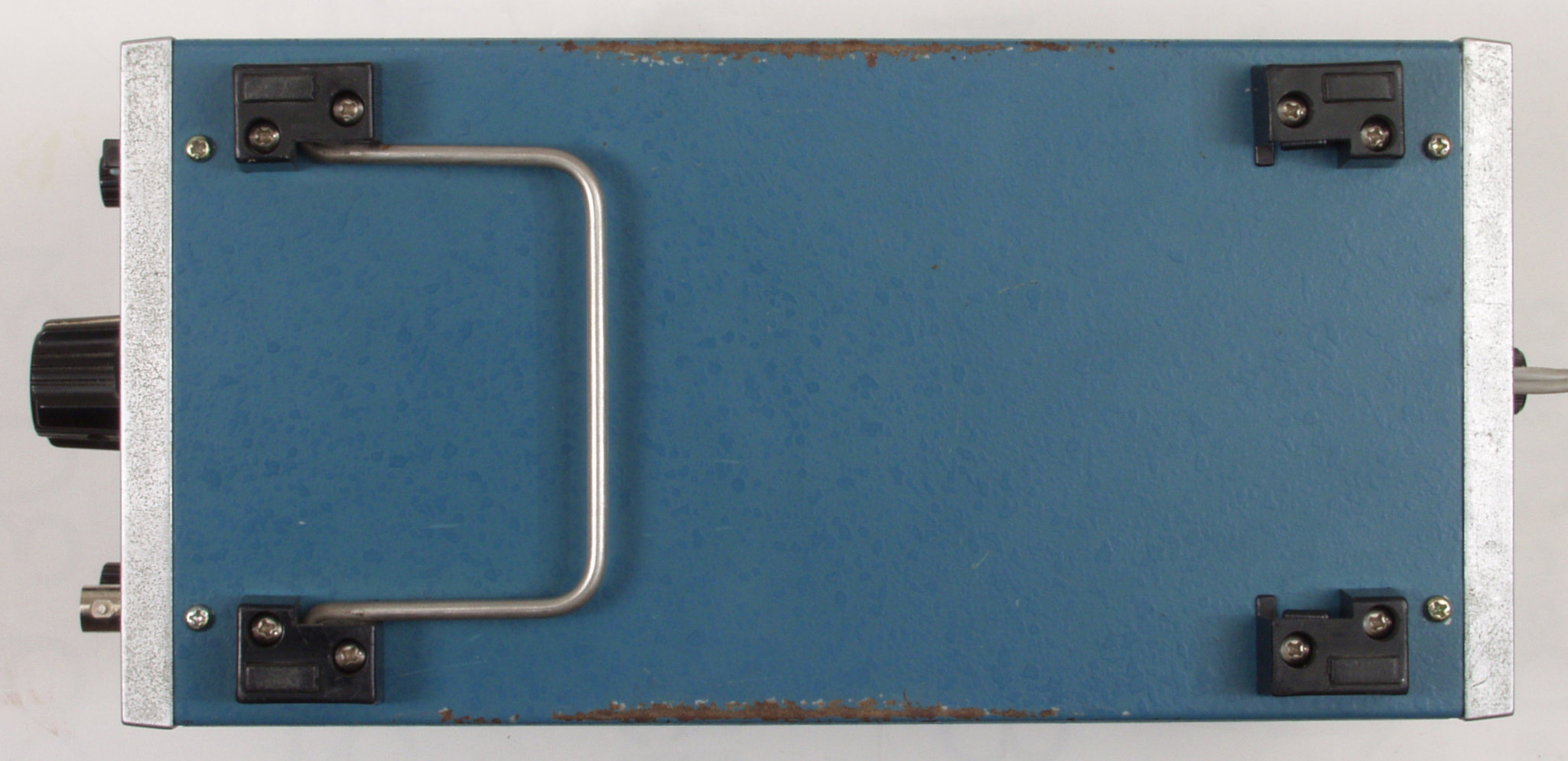

A31. 外観 上から見る、赤いテープは個人情報保護の為。
A32. 外観 下から見る

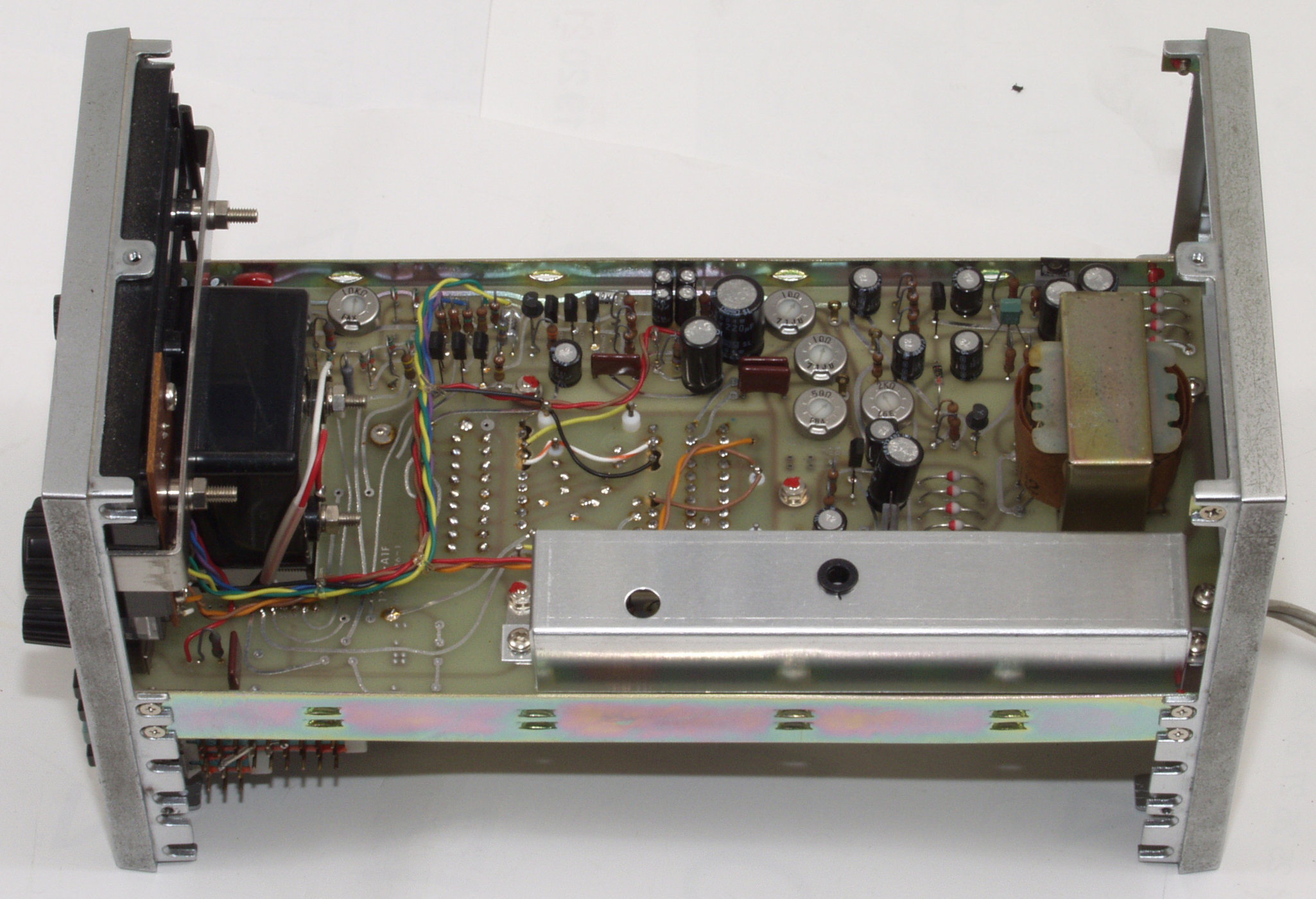

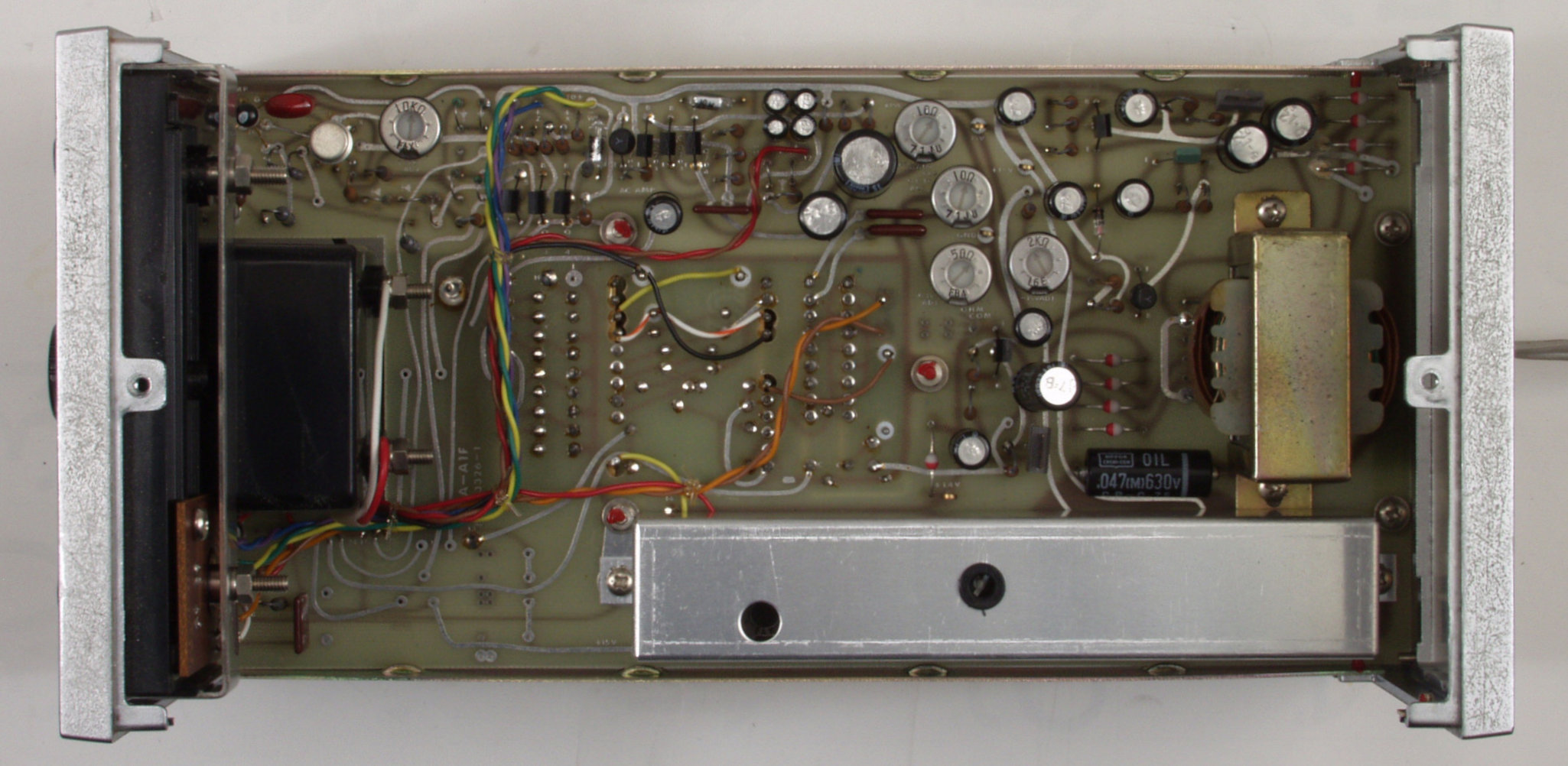

A41. 点検中、ケースを取り外し、上から見る
A42. 点検中、ケースを取り外し、右上から見る
A43. 点検中、ケースを取り外し、左上から見る

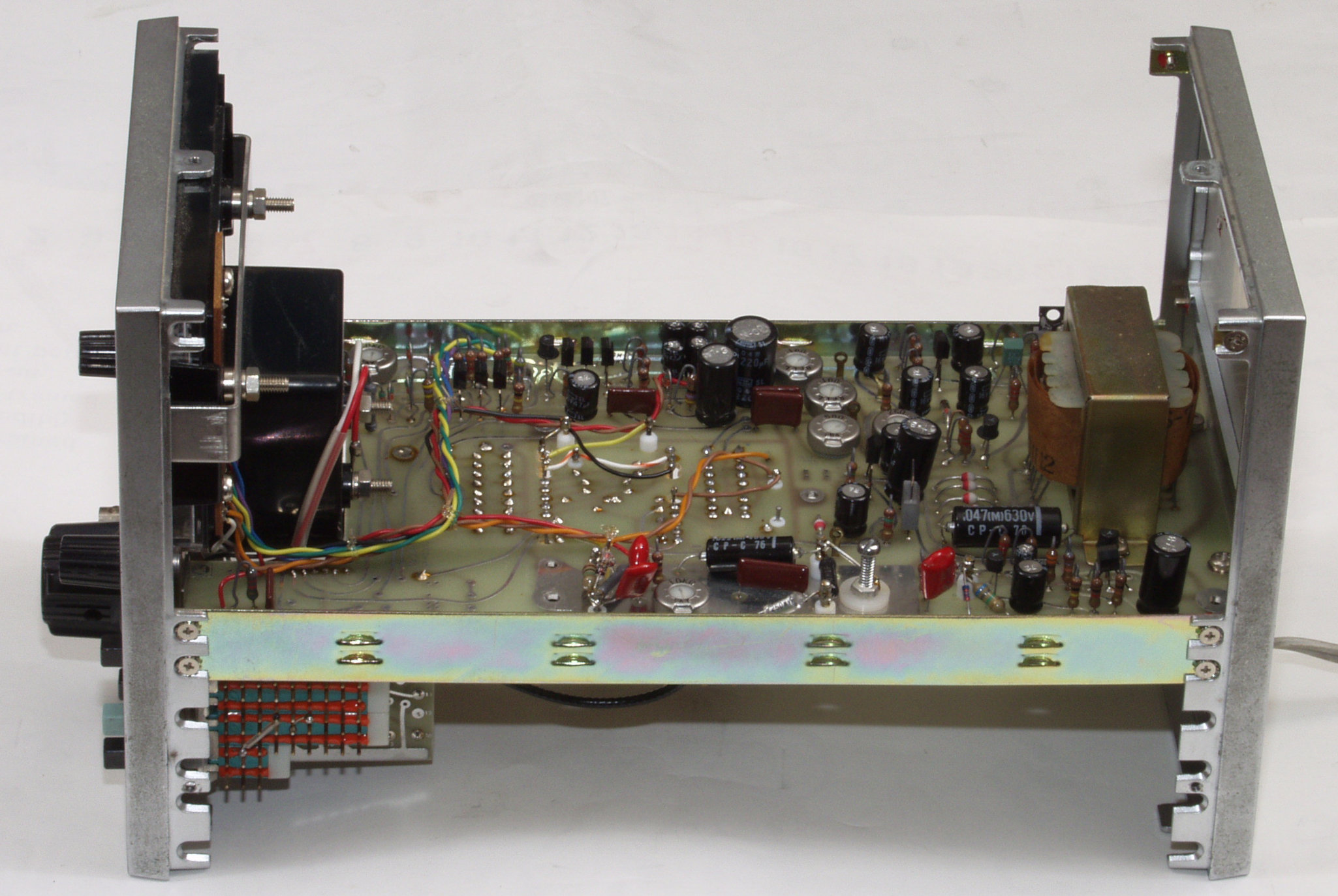

A51. 点検中、ケースを取り外し、下から見る
A52. 点検中、ケースを取り外し、右下から見る
A53. 点検中、ケースを取り外し、左下から見る

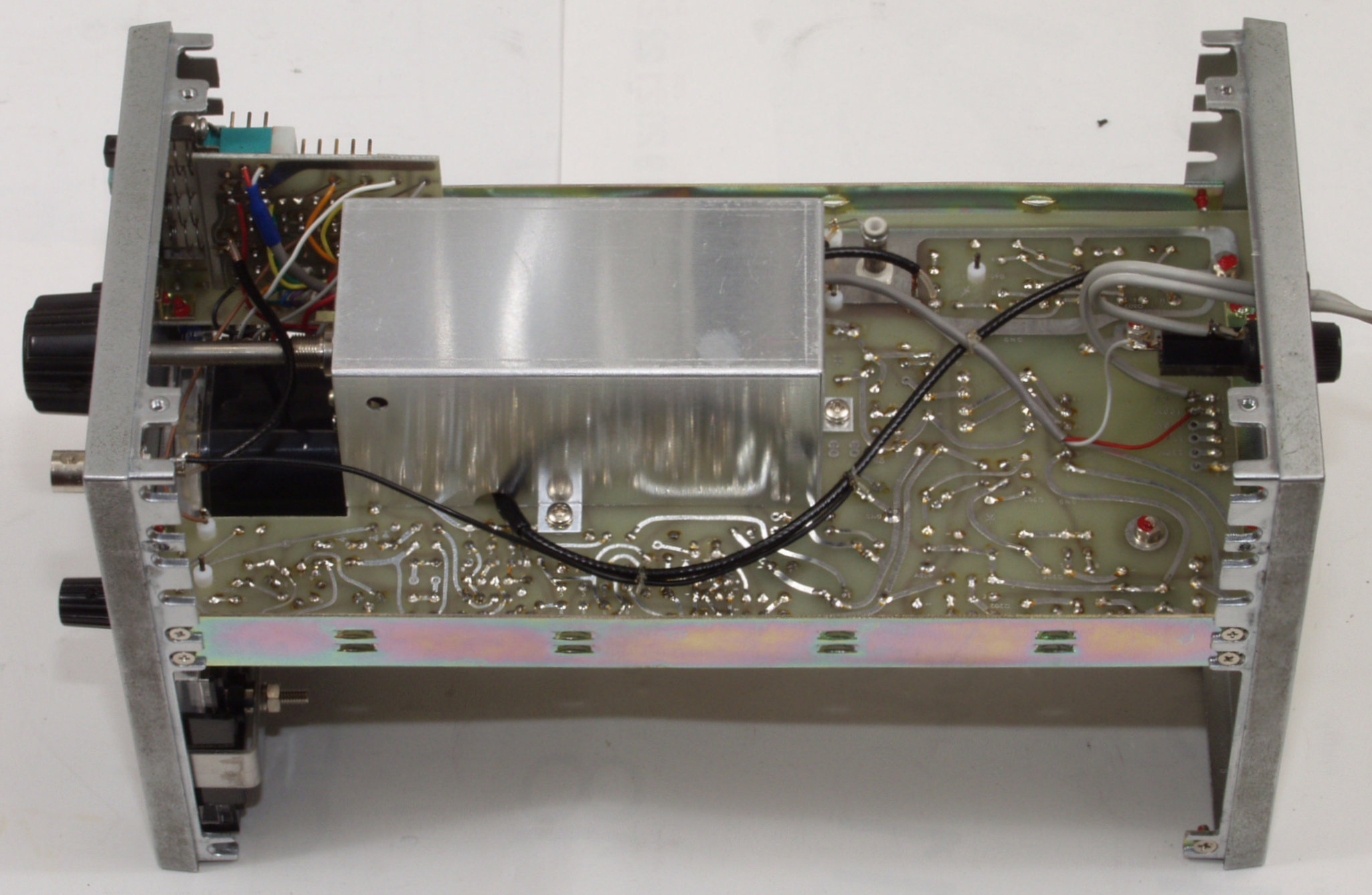

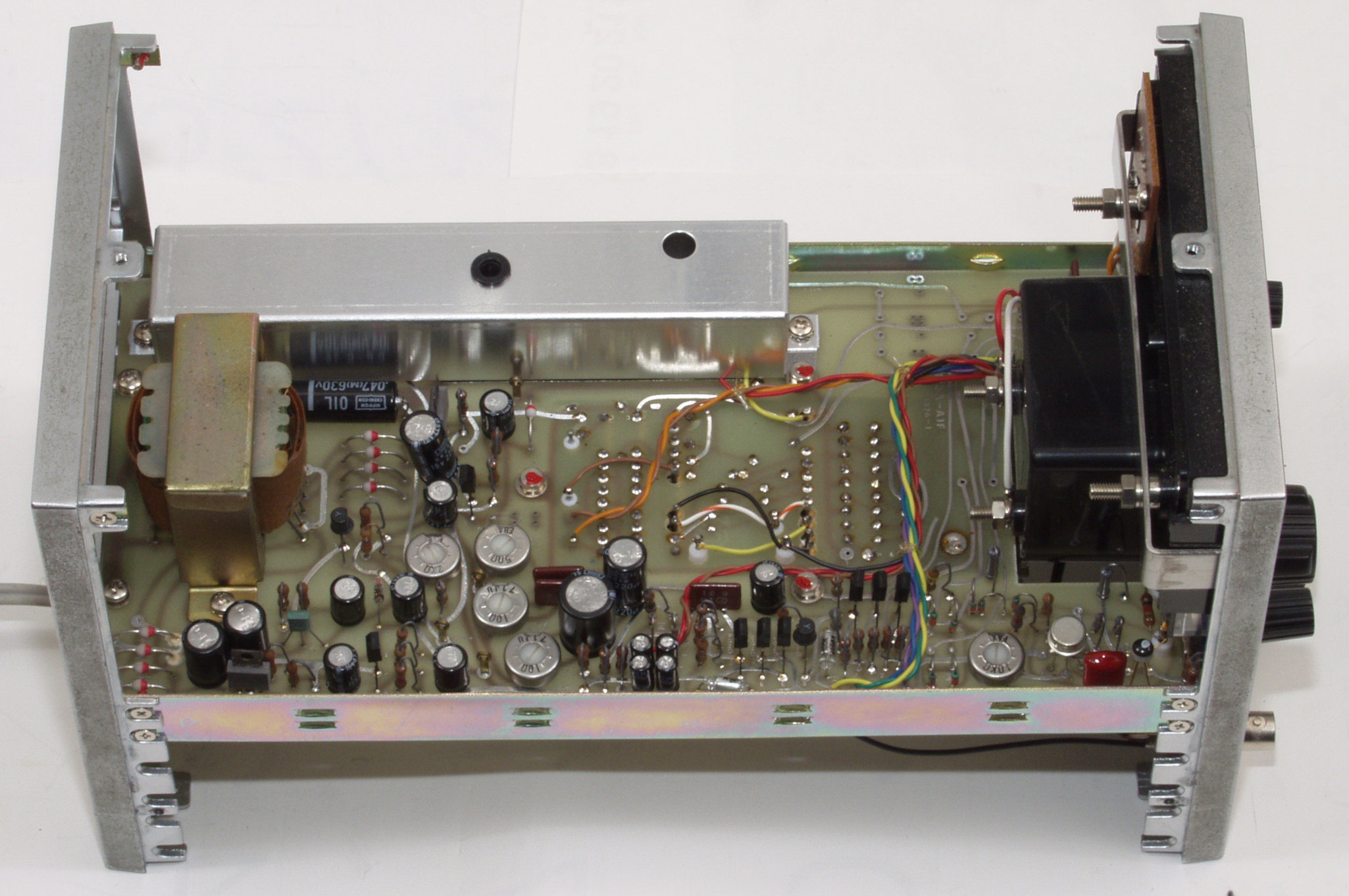

A61. 点検中、ケース+シールドを取り外し、上から見る
A62. 点検中、ケース+シールドを取り外し、右上から見る
A63. 点検中、ケース+シールドを取り外し、左上から見る

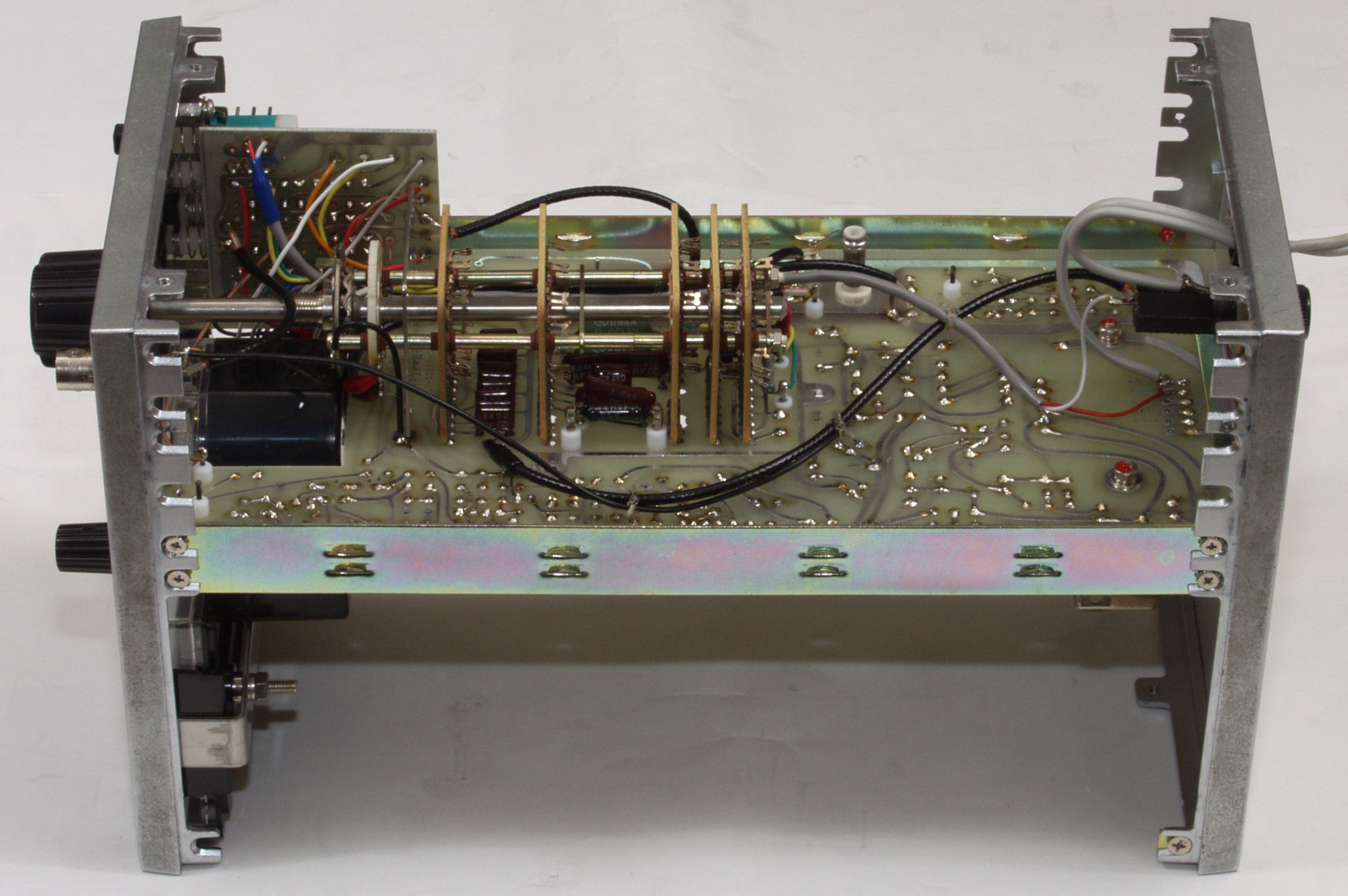

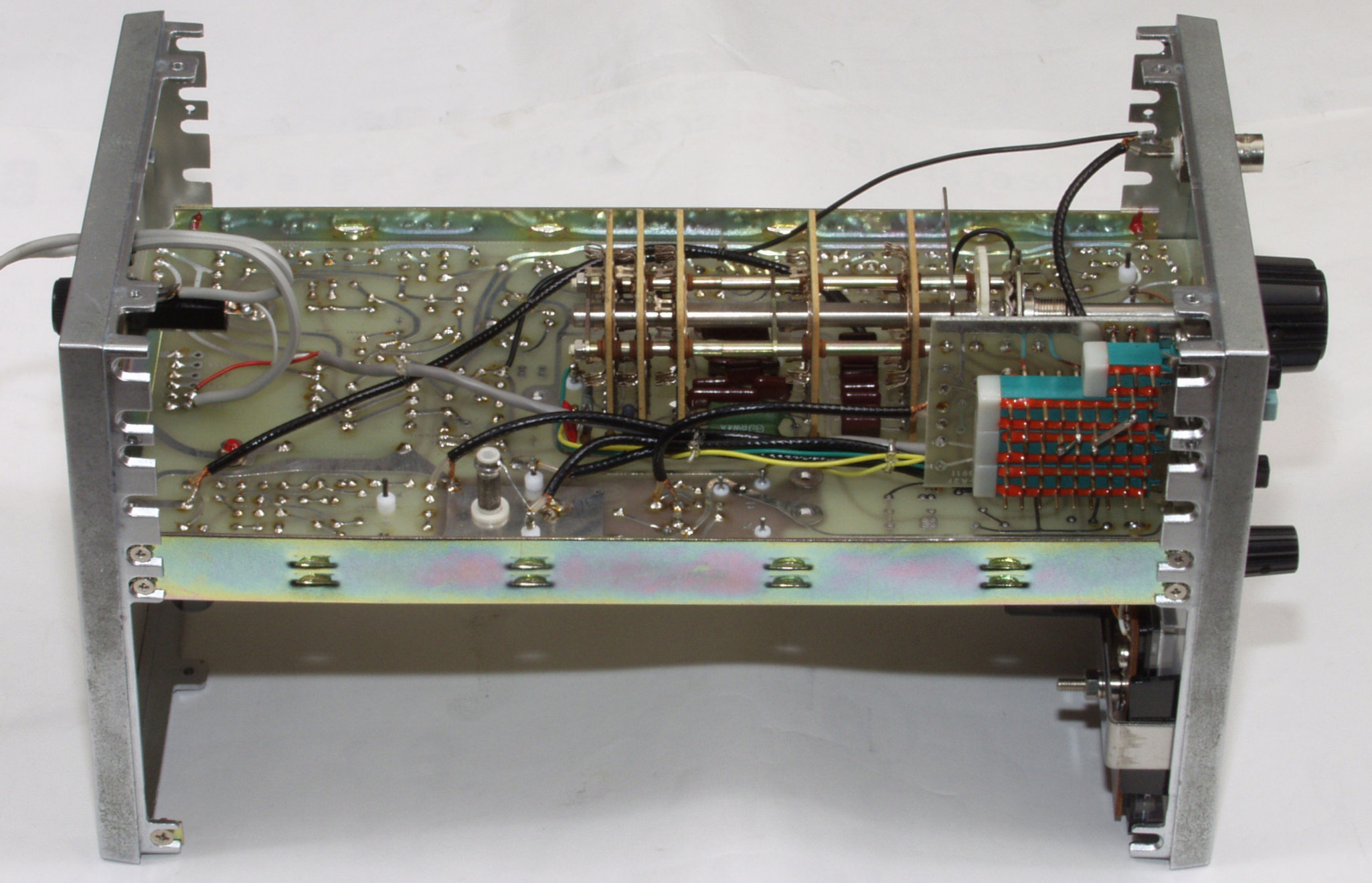

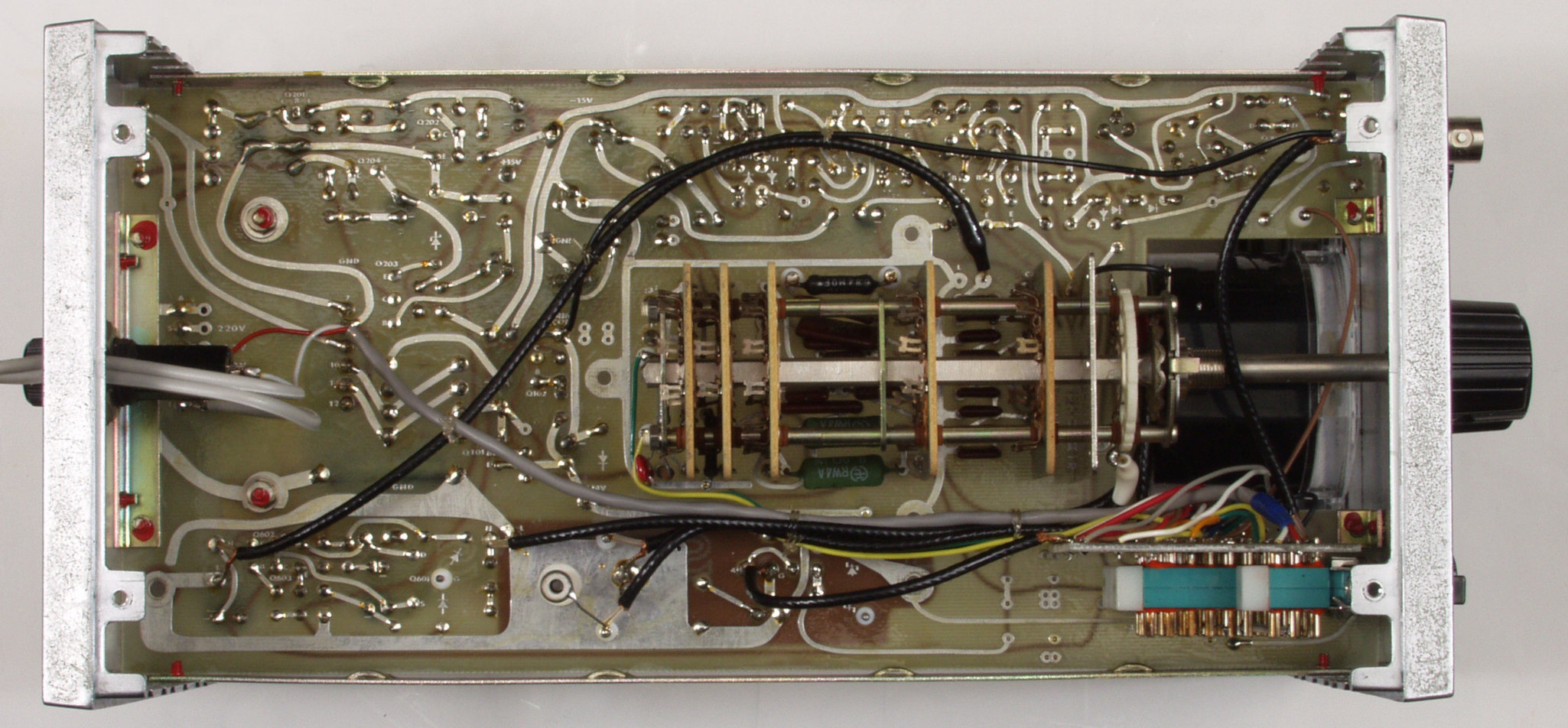

A71. 点検中、ケース+シールドを取り外し、下から見る
A72. 点検中、ケース+シールドを取り外し、右下から見る
A73. 点検中、ケース+シールドを取り外し、左下から見る

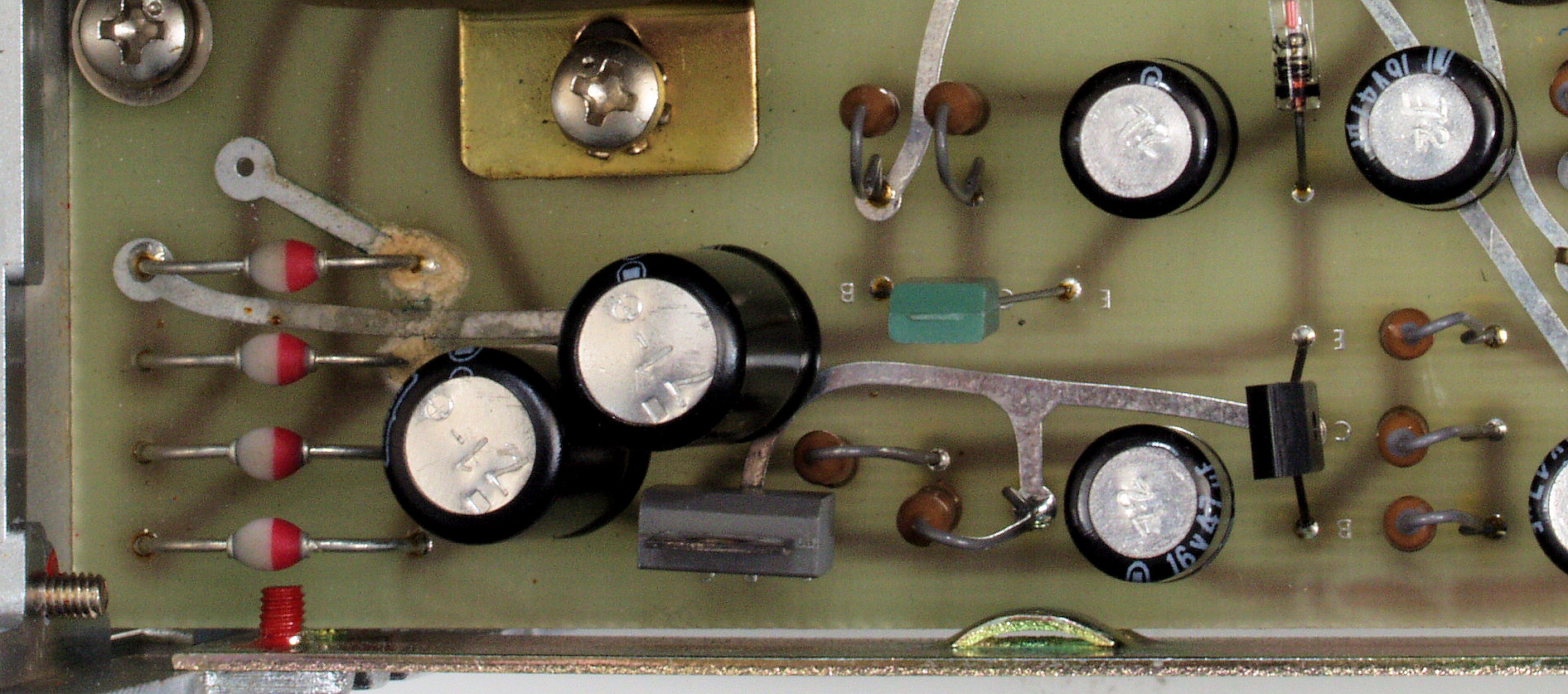

A81. 点検中、液漏れした電源電解コンデンサー
C. 修理状況

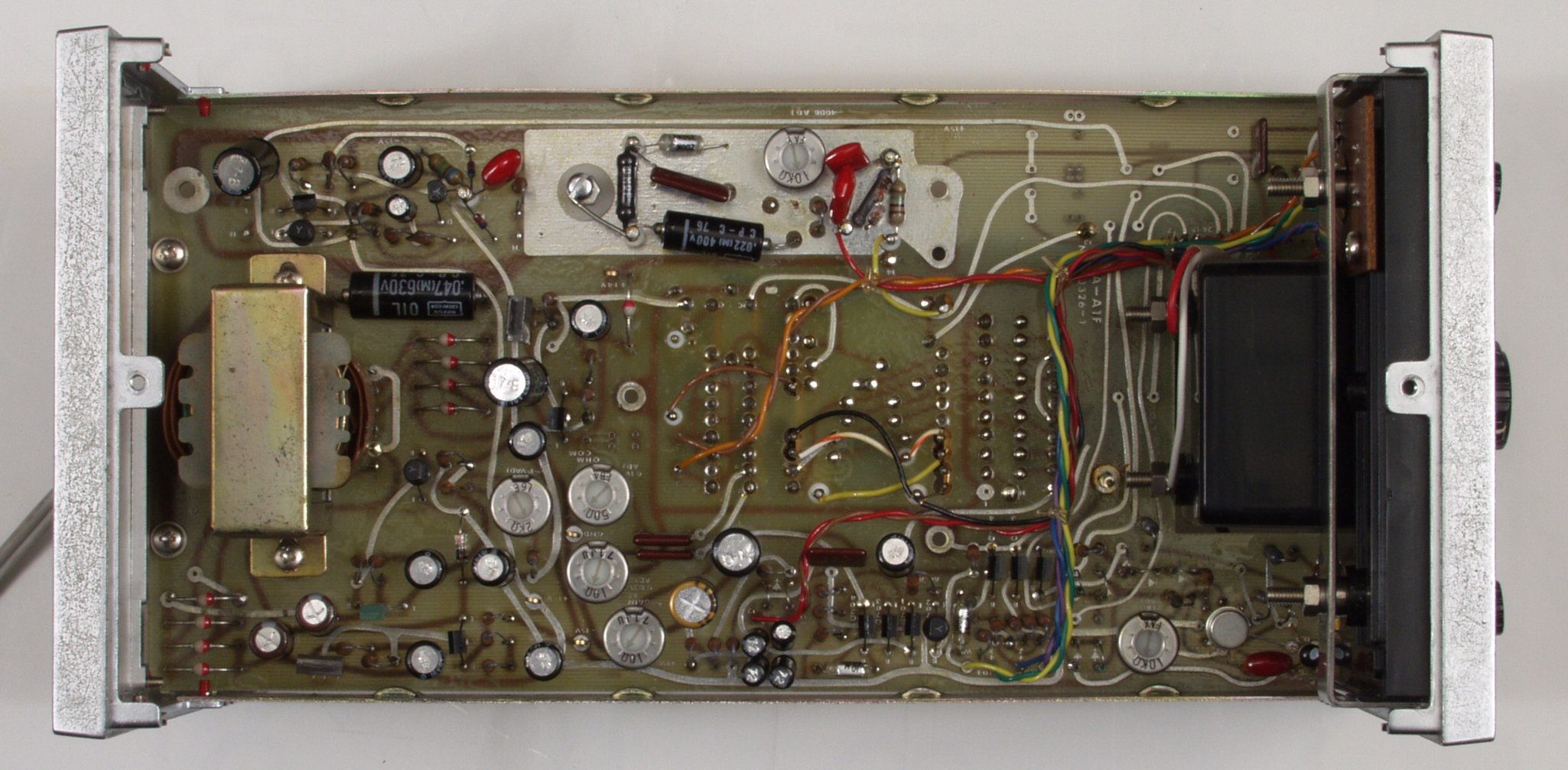

C11. 修理後 上から見る
C12. 修理後 上から見る
E. 測定・簡易校正

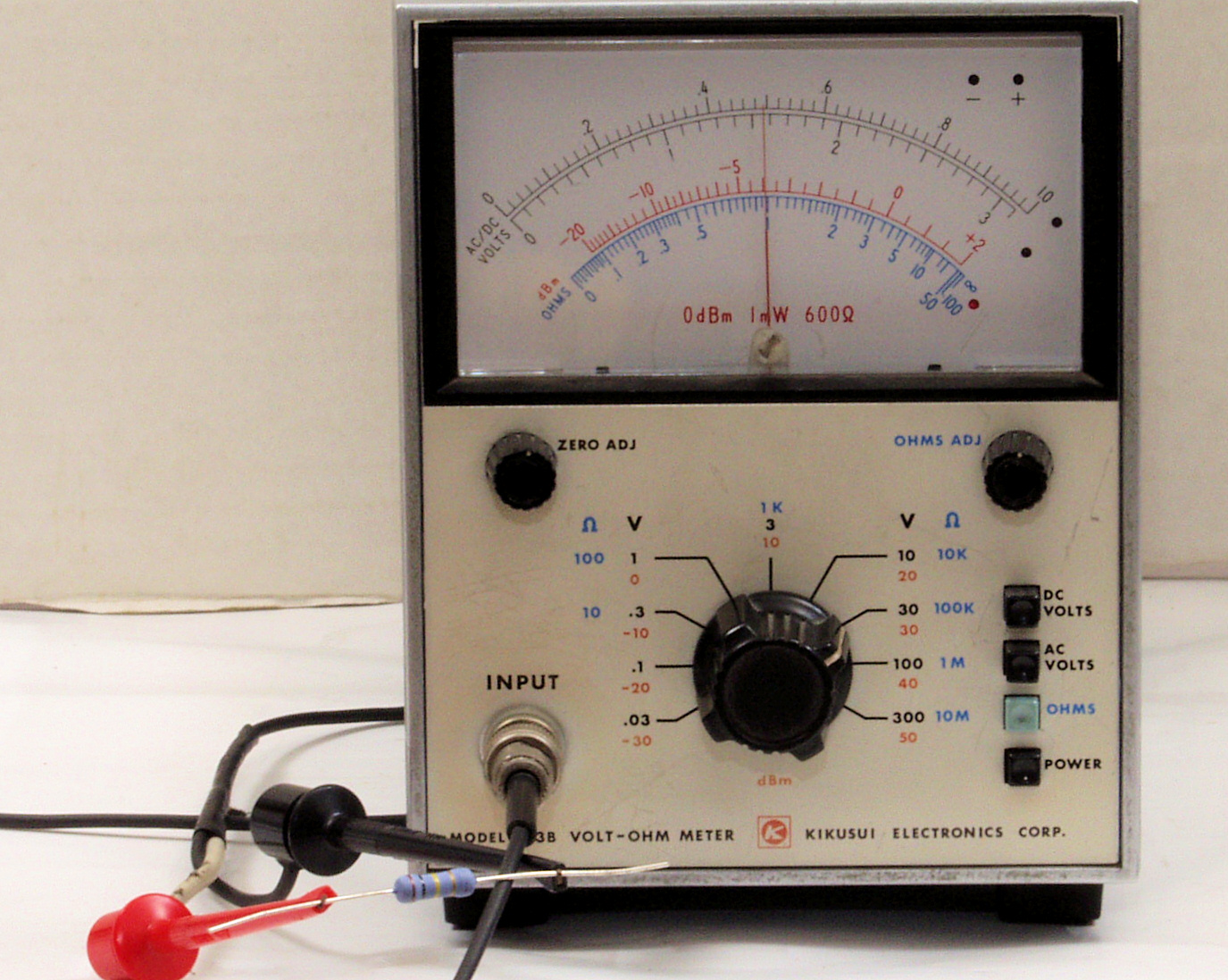

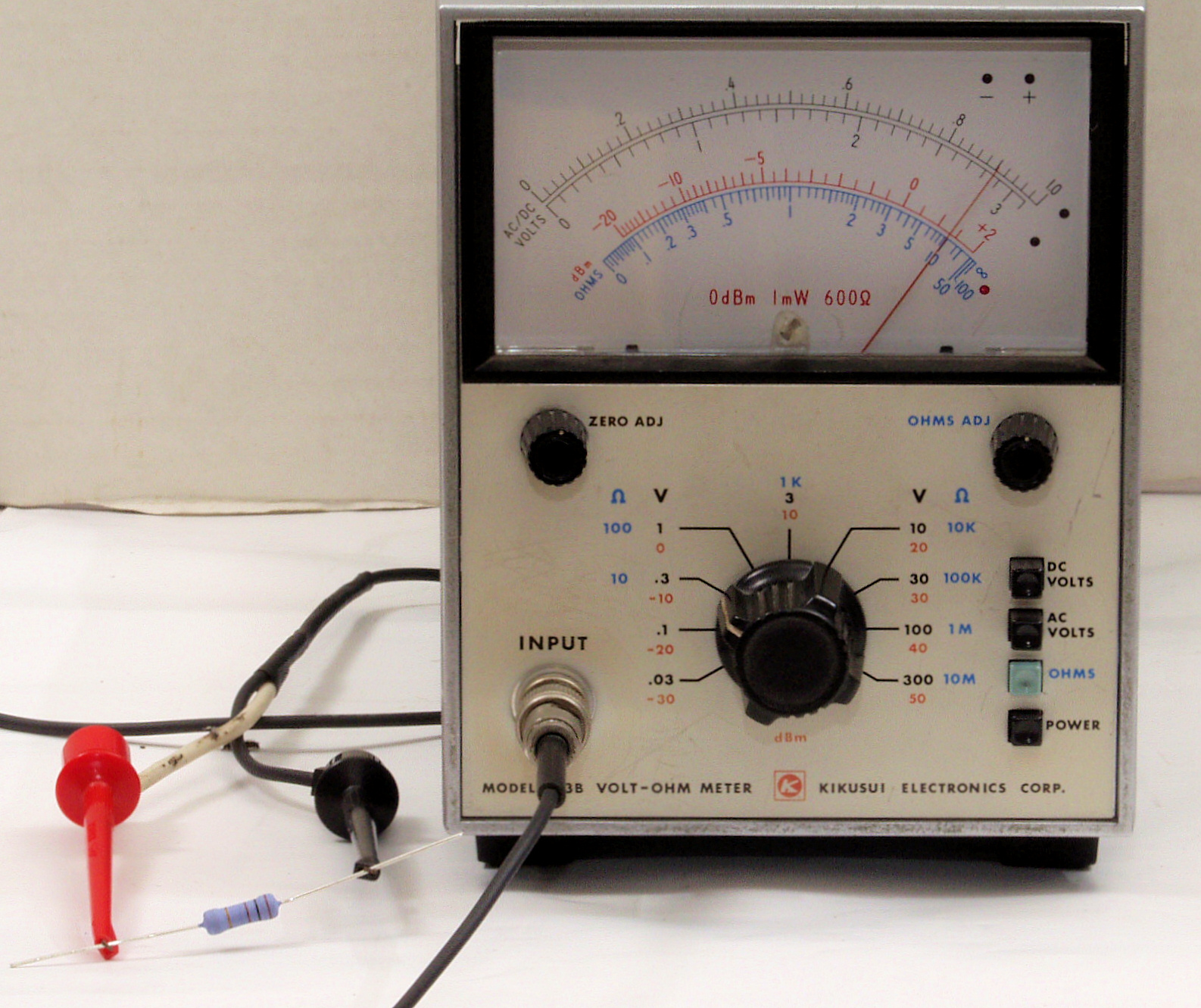

E11. 抵抗測定、 「10Ωレンジ」 − 0Ω測定。
E12. 抵抗測定、 「10Ωレンジ」 − 100Ω測定。
E13. 抵抗測定、 「100Ωレンジ」 − 100Ω測定。
E14. 抵抗測定、 「1KΩレンジ」 − 1KΩ測定。
E15. 抵抗測定、 「10KΩレンジ」 − 100KΩ測定。
E16. 抵抗測定、 「100KΩレンジ」 − 100KΩ測定。
E17. 抵抗測定、 「1MΩレンジ」 − 100KΩ測定。
E18. 抵抗測定、 「1MΩレンジ」 − 5MKΩ測定。
E19. 抵抗測定、 「10MΩレンジ」 − 5MΩ測定。

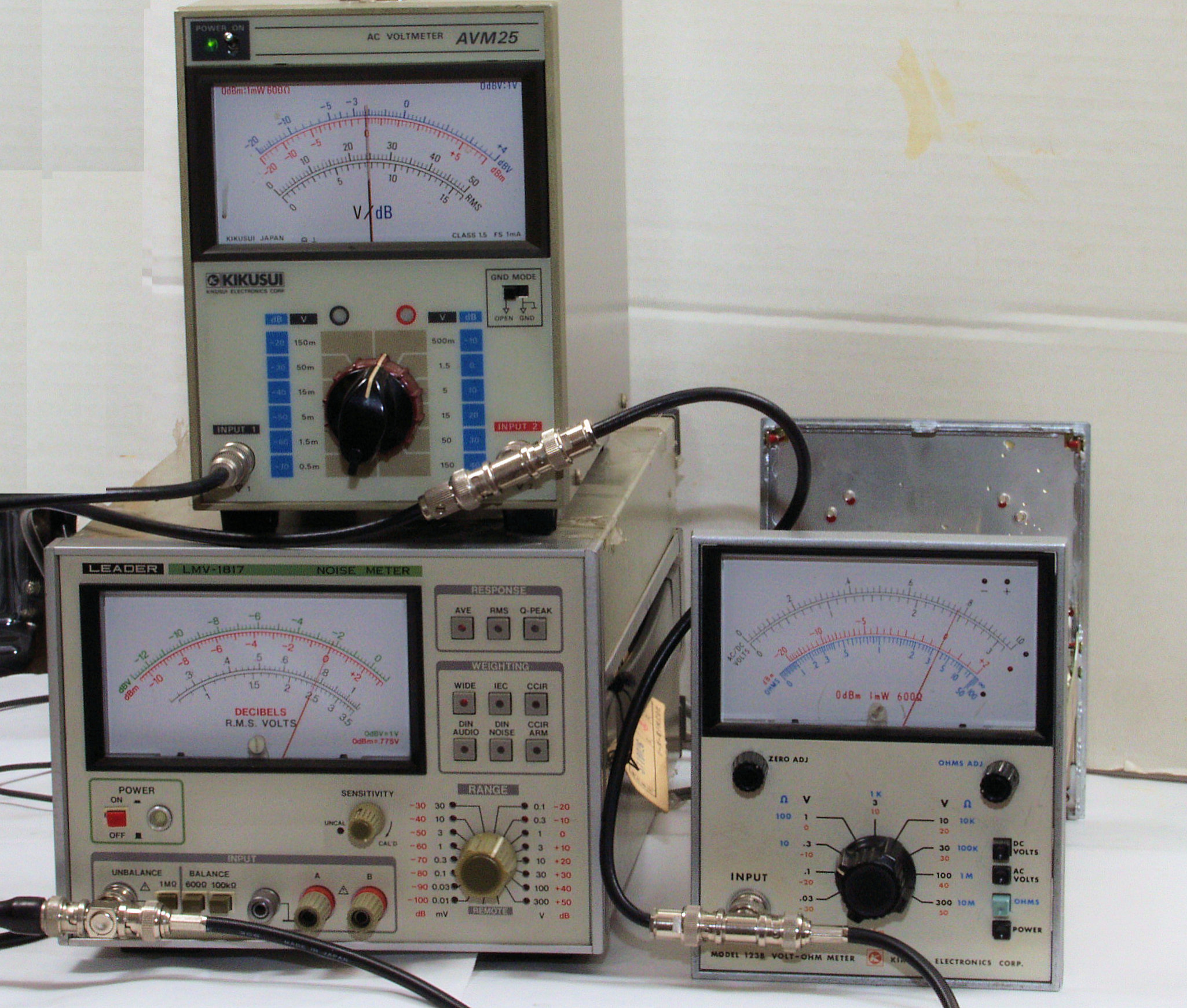

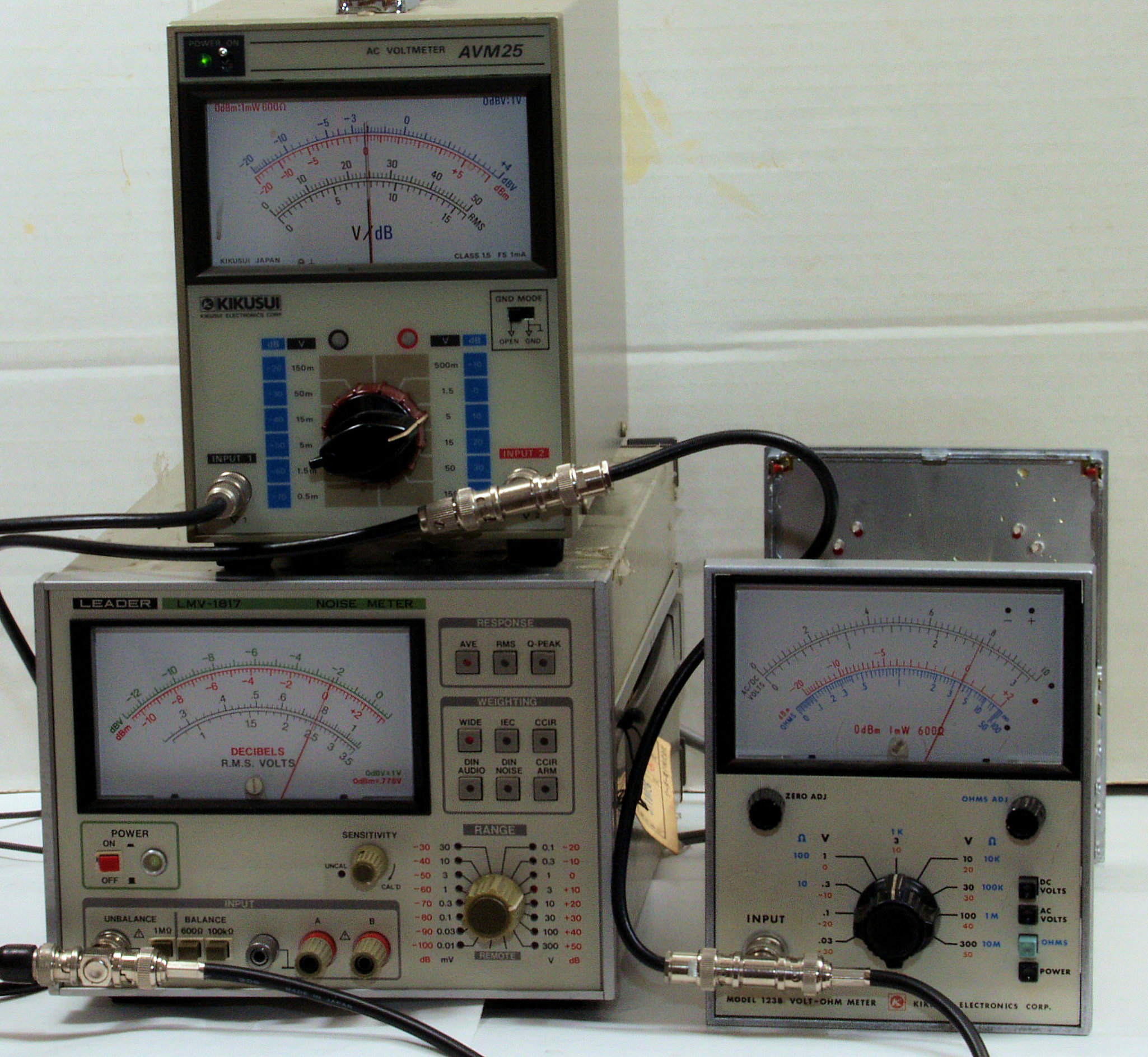

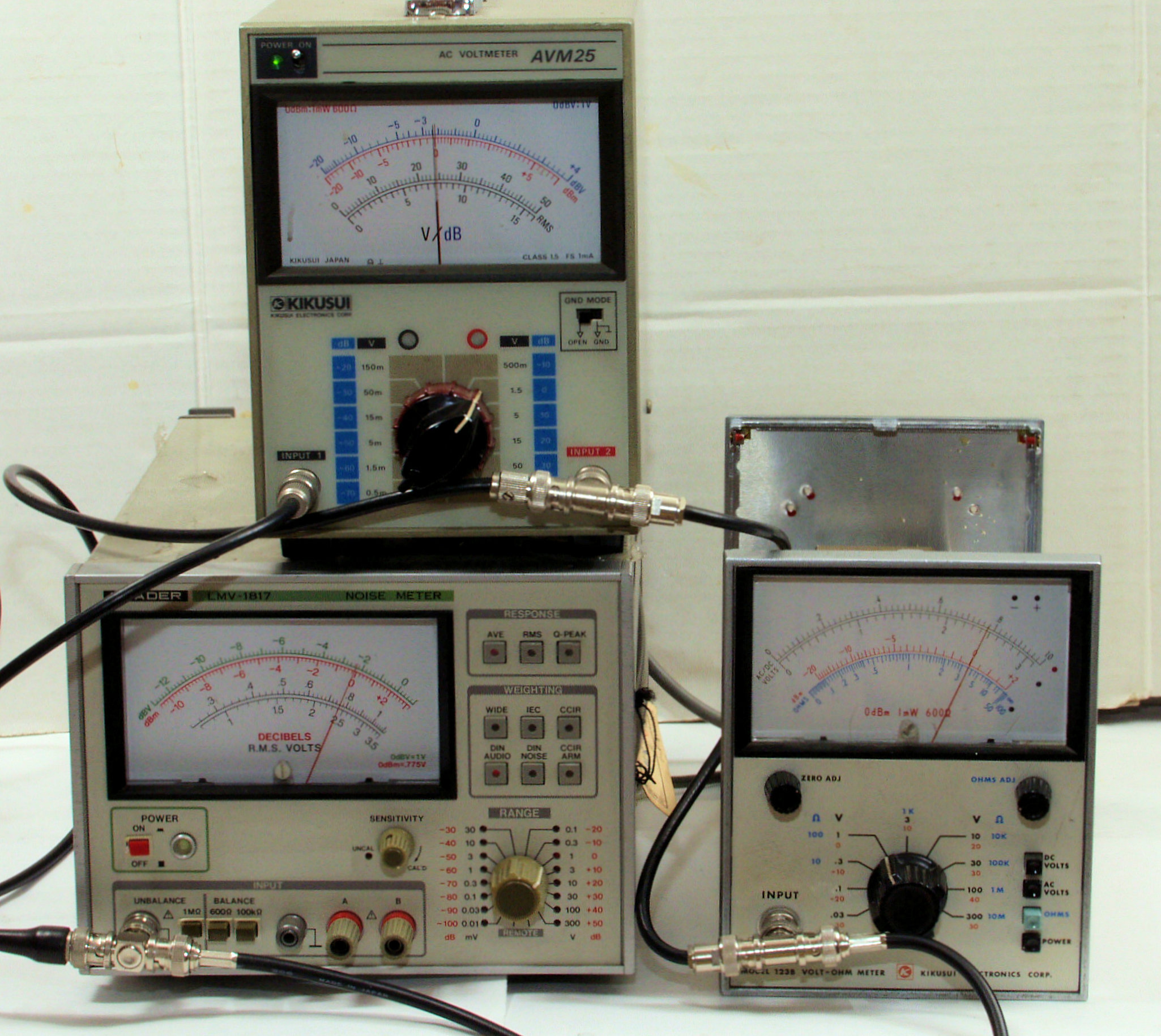

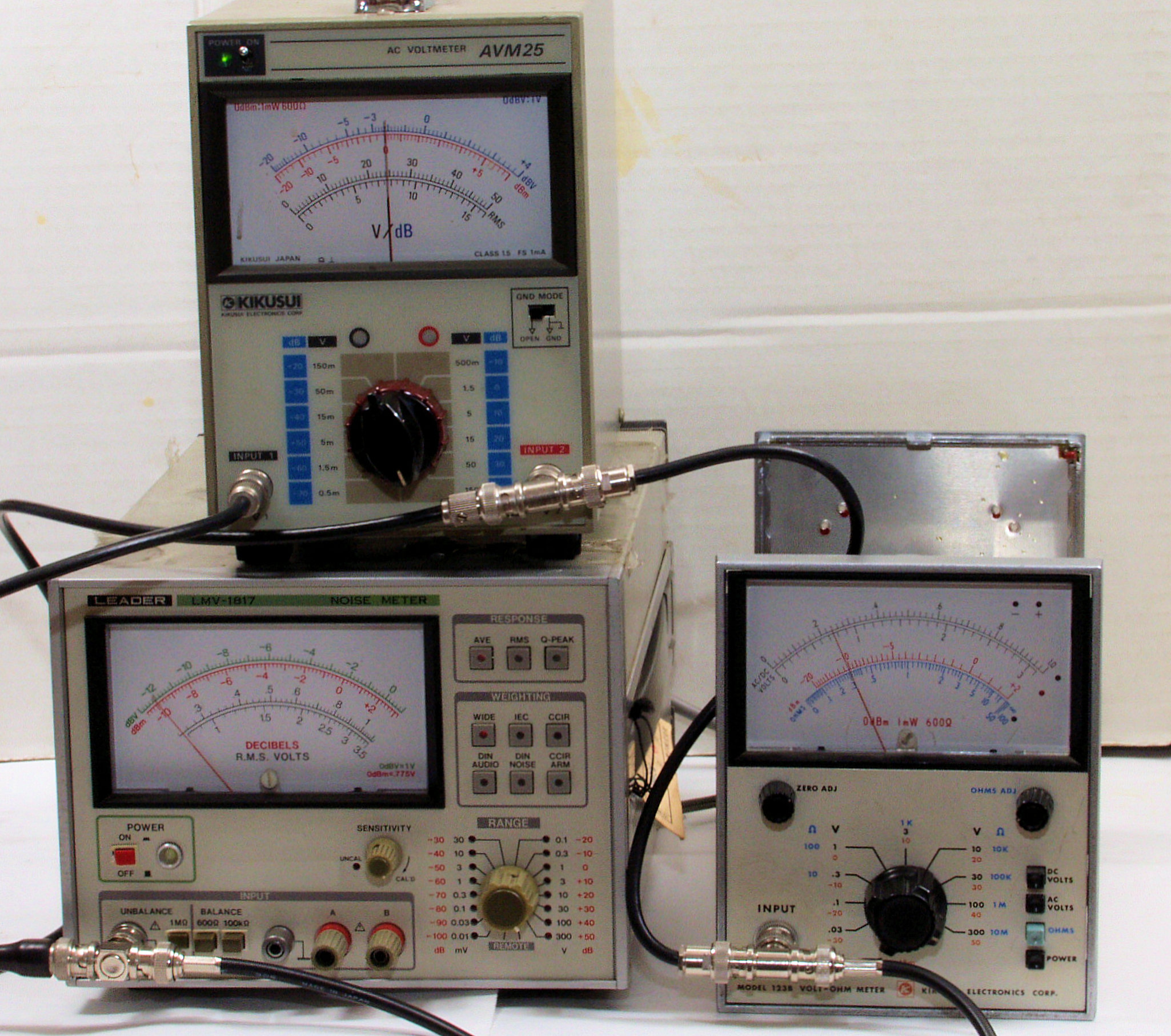

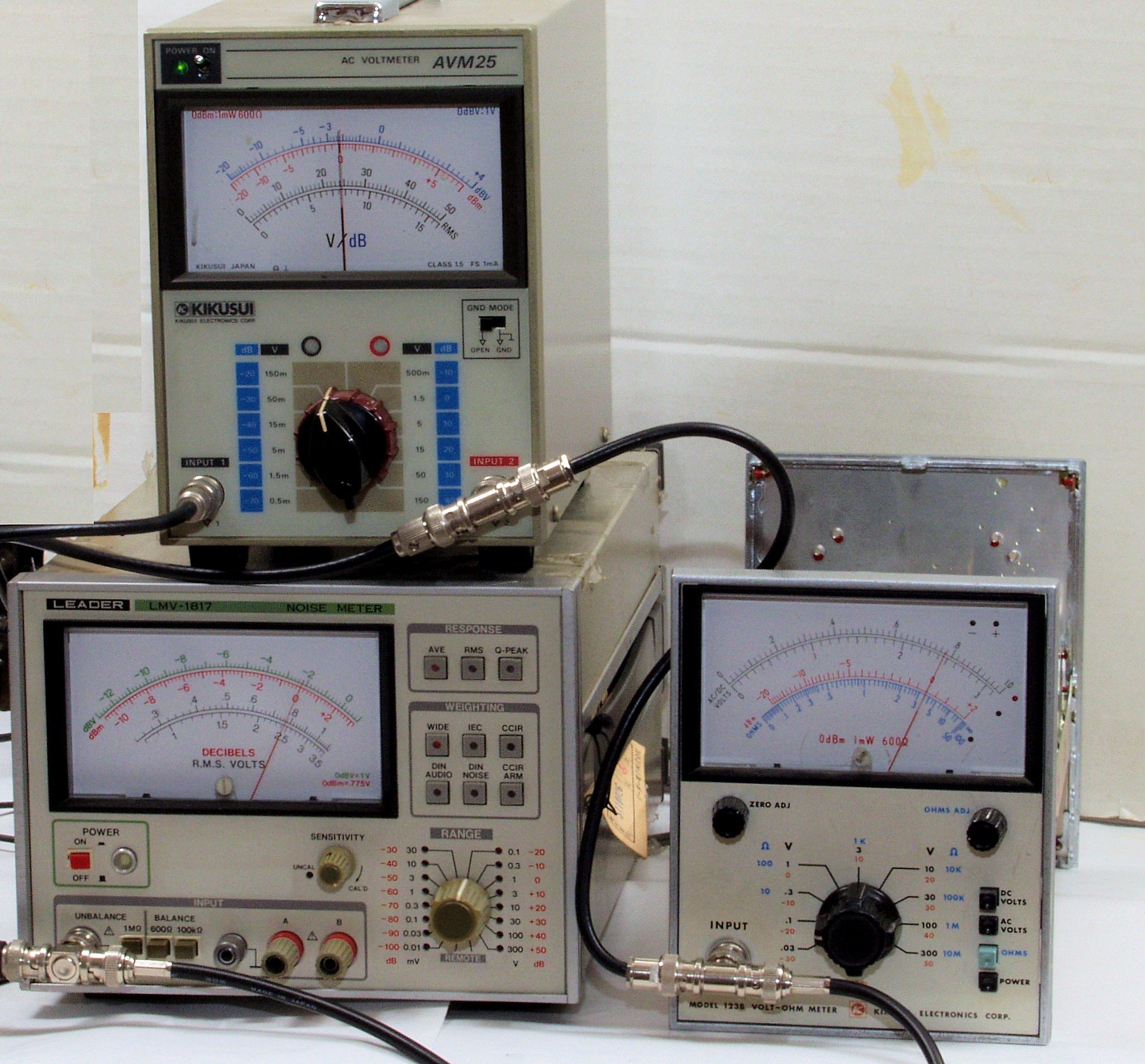

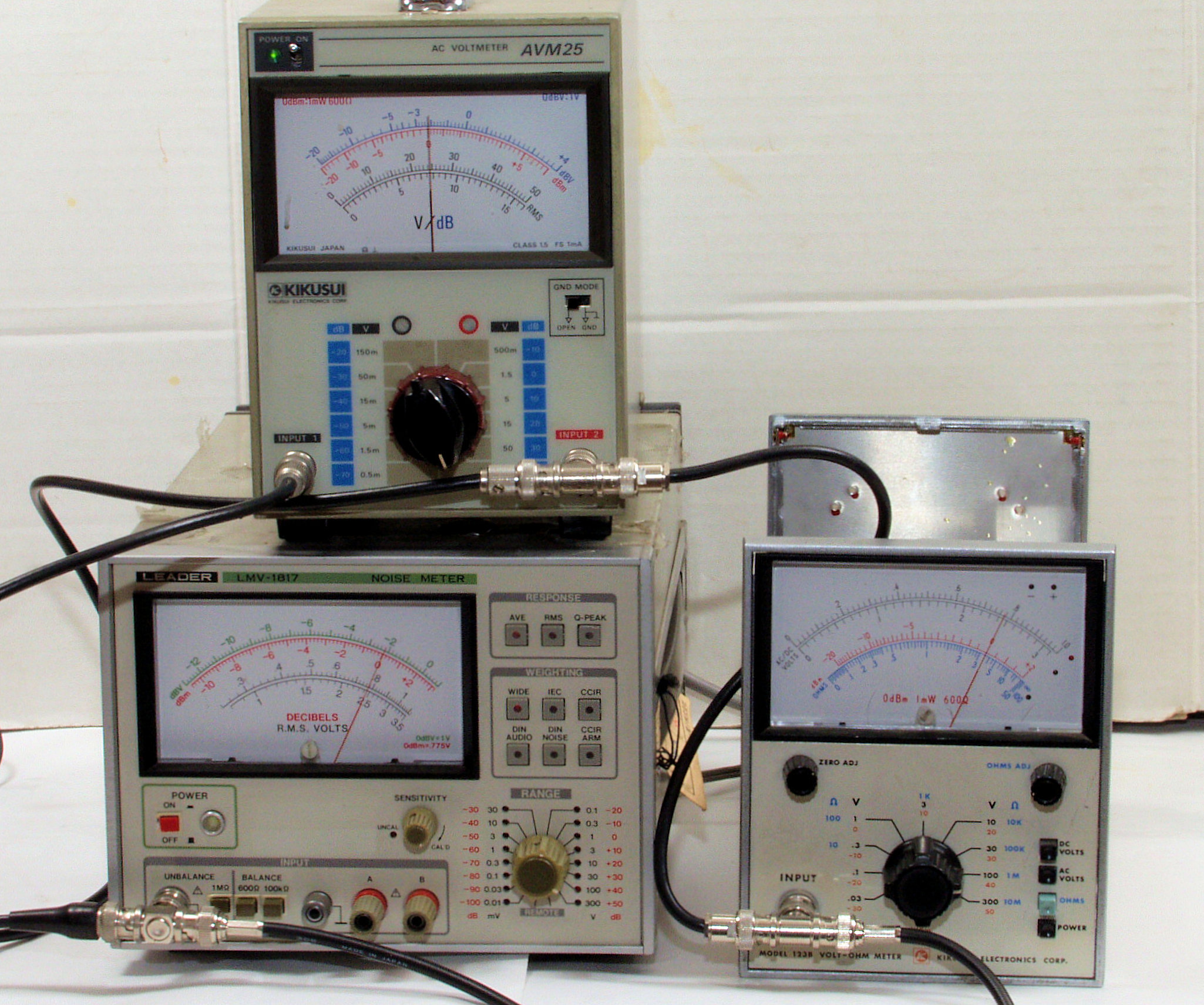

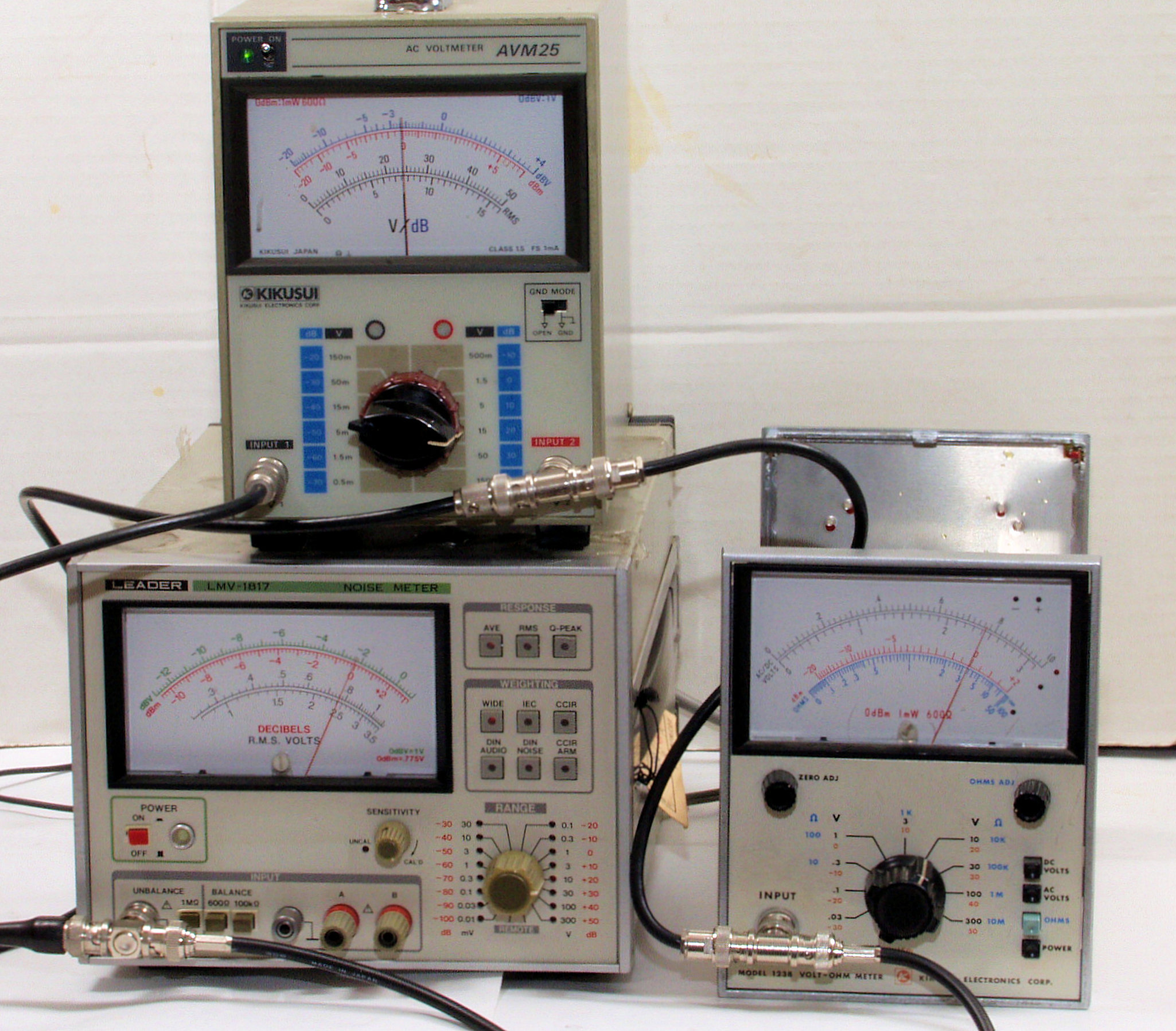

E21. 交流電圧測定、 「−30dBmレンジ」 ... −30dBm測定。

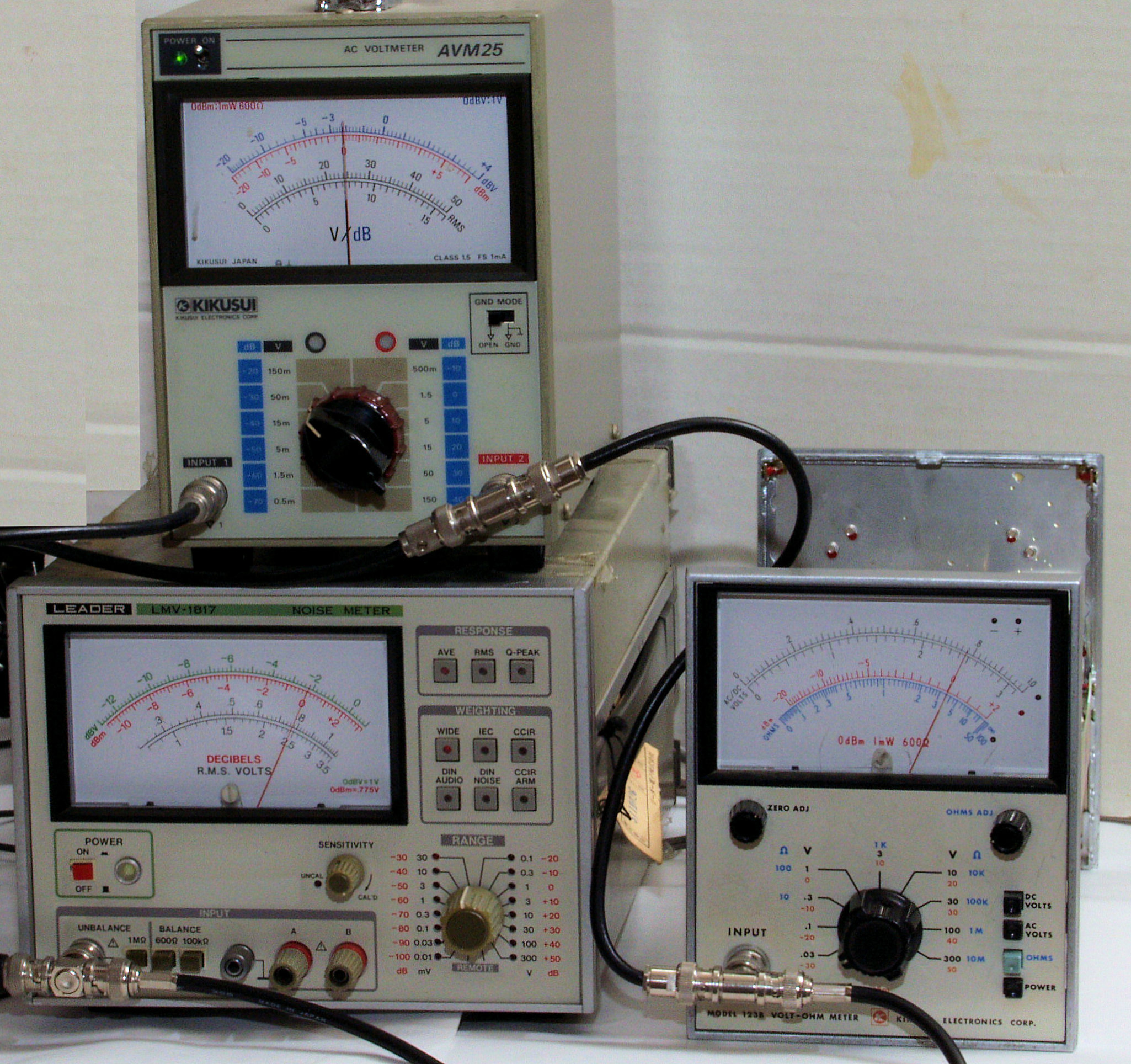

E22. 交流電圧測定、 「−20dBmレンジ」 ... −20dBm測定。
E23. 交流電圧測定、 「−10dBmレンジ」 ... −10dBm測定。
E24. 交流電圧測定、 「 0dBmレンジ」 ... 0dBm測定。
E2E. 交流電圧測定、 「+10dBmレンジ」 ... +10dBm測定。
E2F. 交流電圧測定、 「+20dBmレンジ」 ... +20dBm測定。
E25. 交流電圧測定、 「+30dBmレンジ」 ... +20dBm測定。
E26. 交流電圧測定、 「−40dBmレンジ」 ... −40dBm測定。
E27. 交流電圧測定、 「−50dBmレンジ」 ... −40dBm測定。

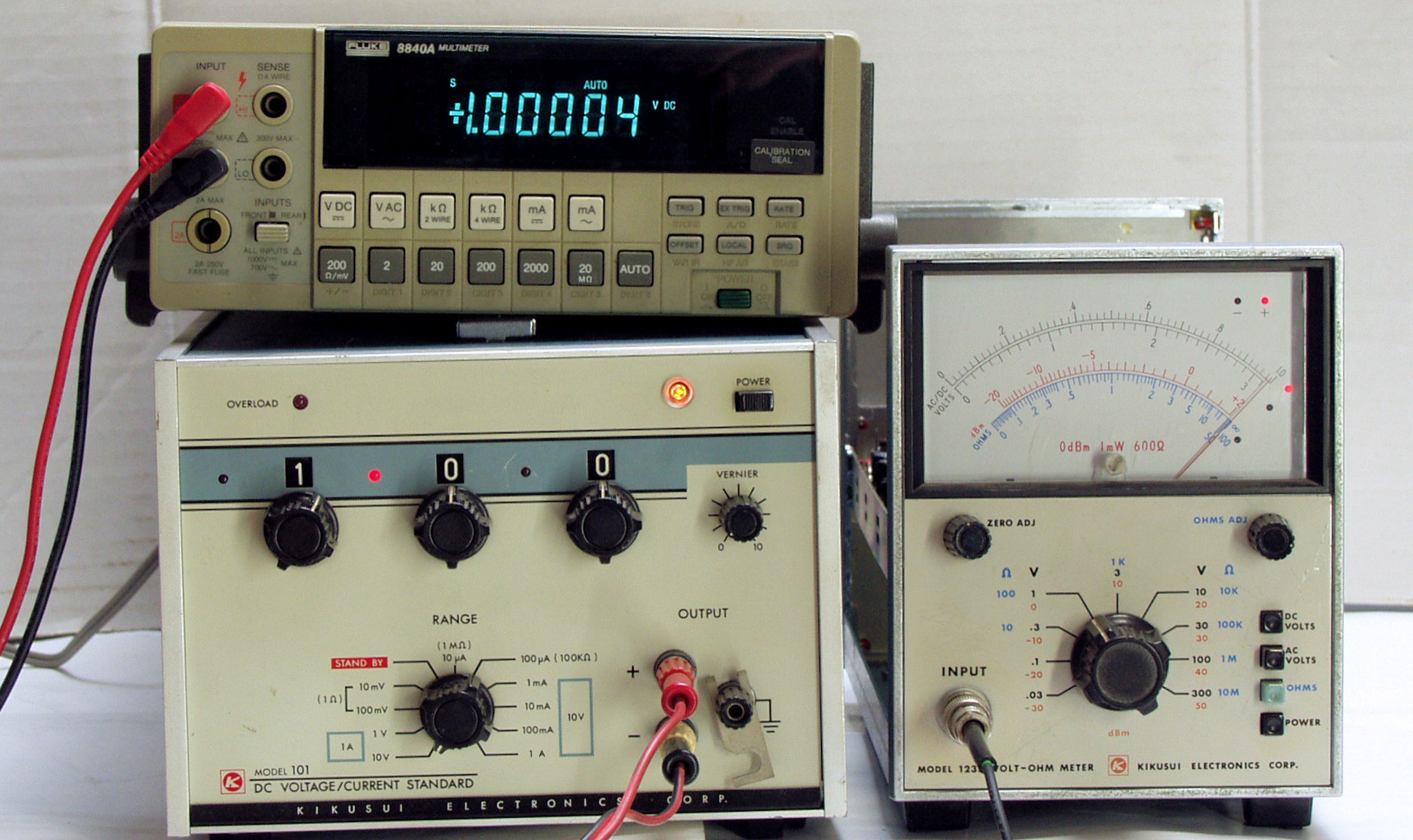

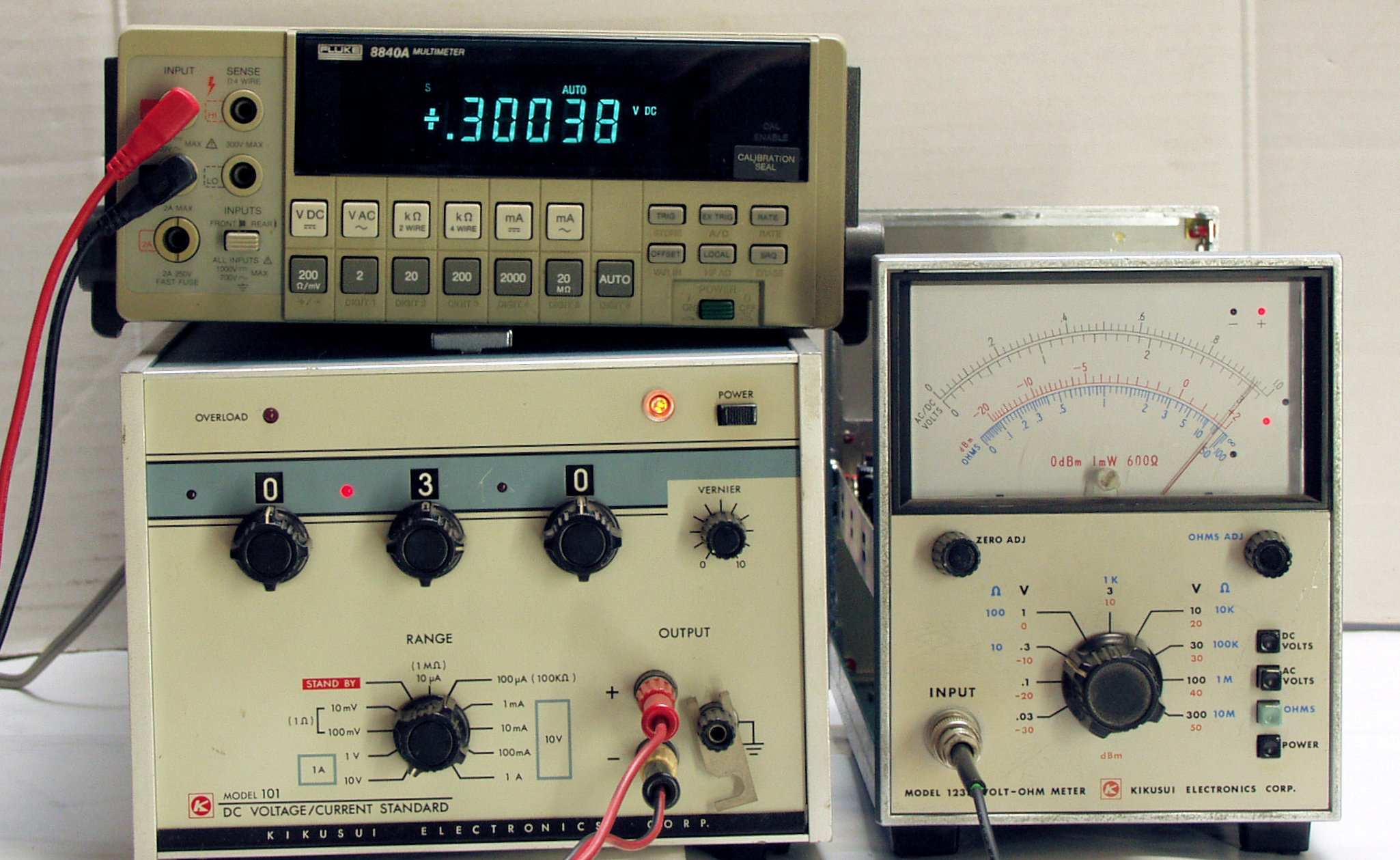

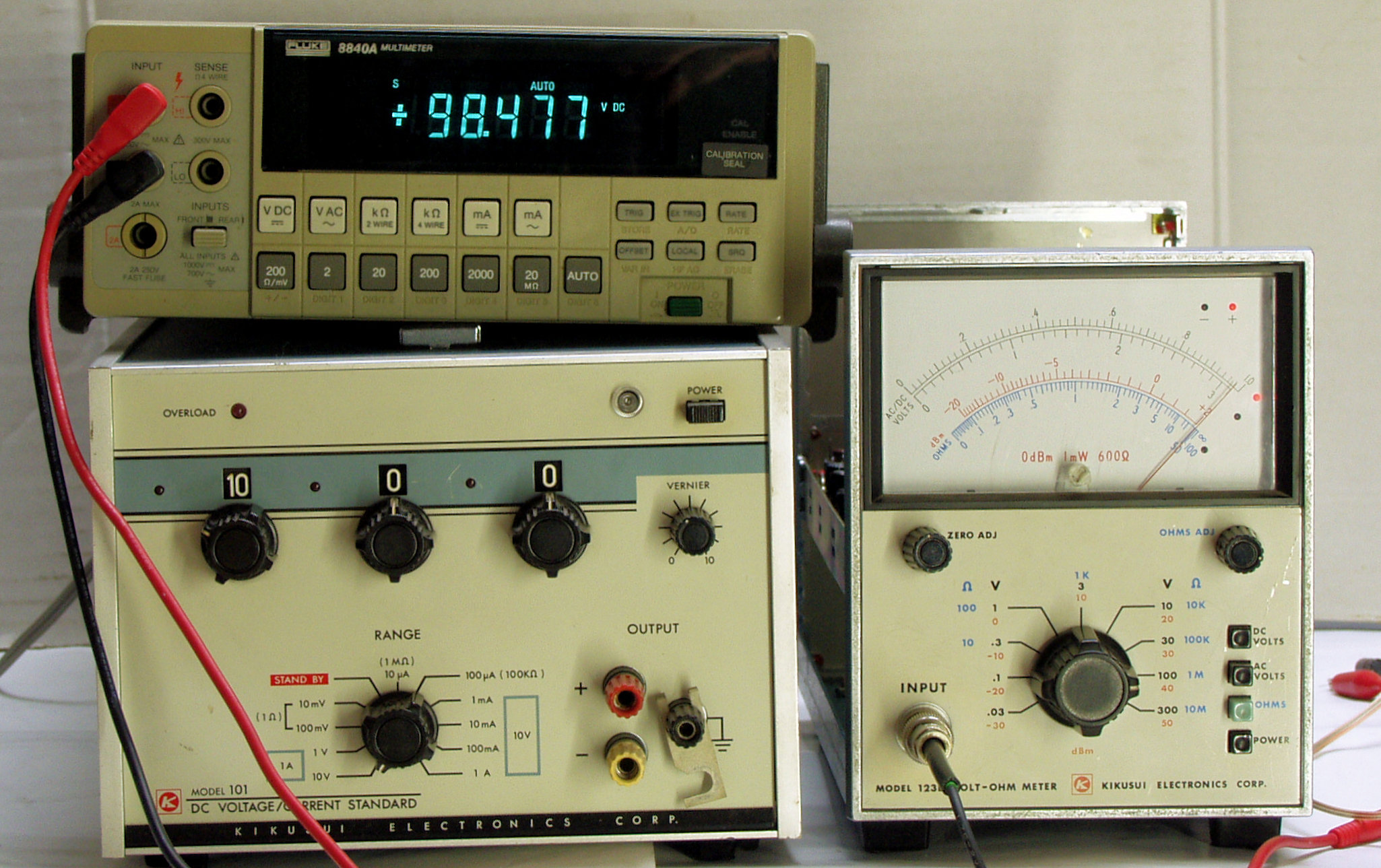

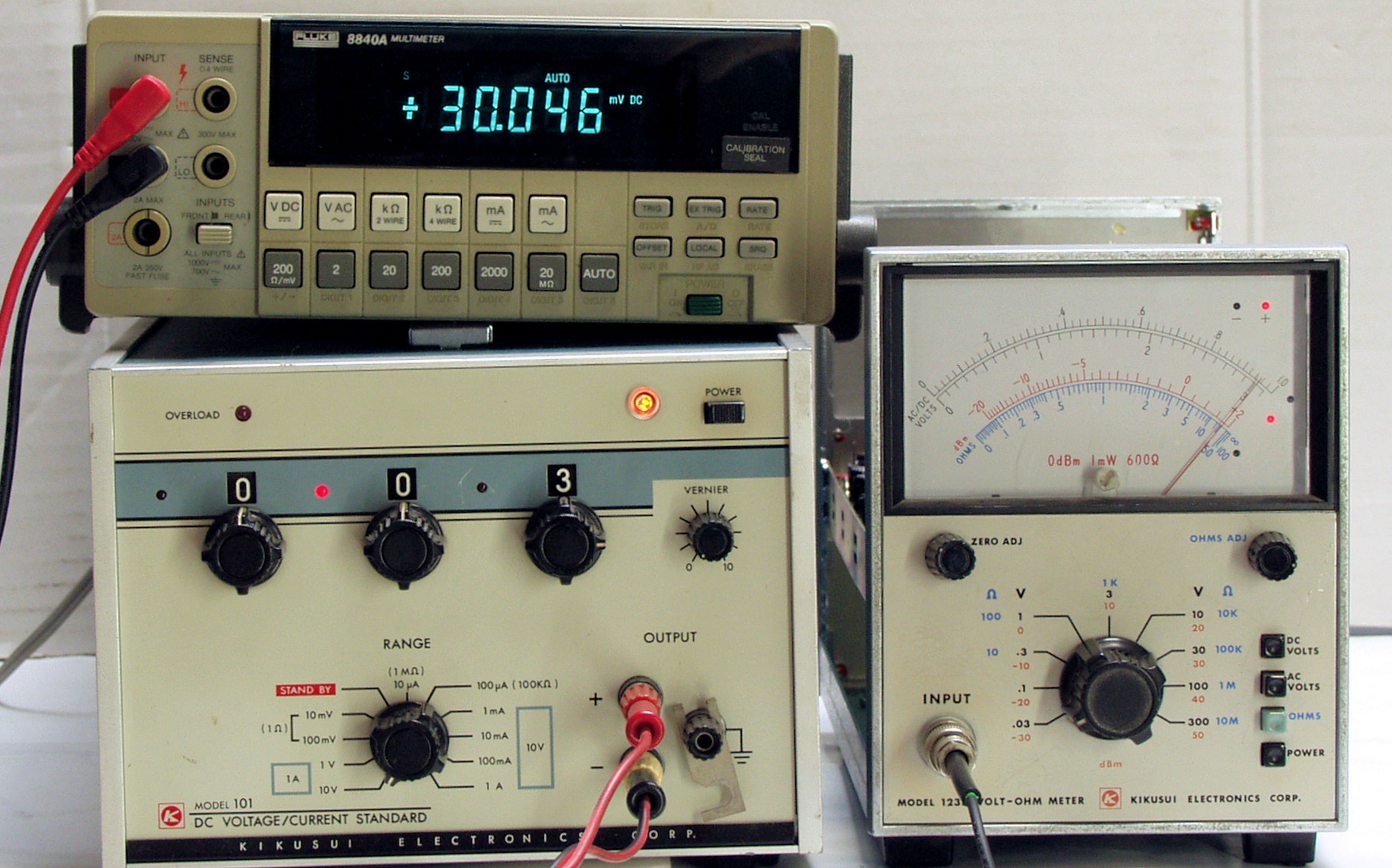

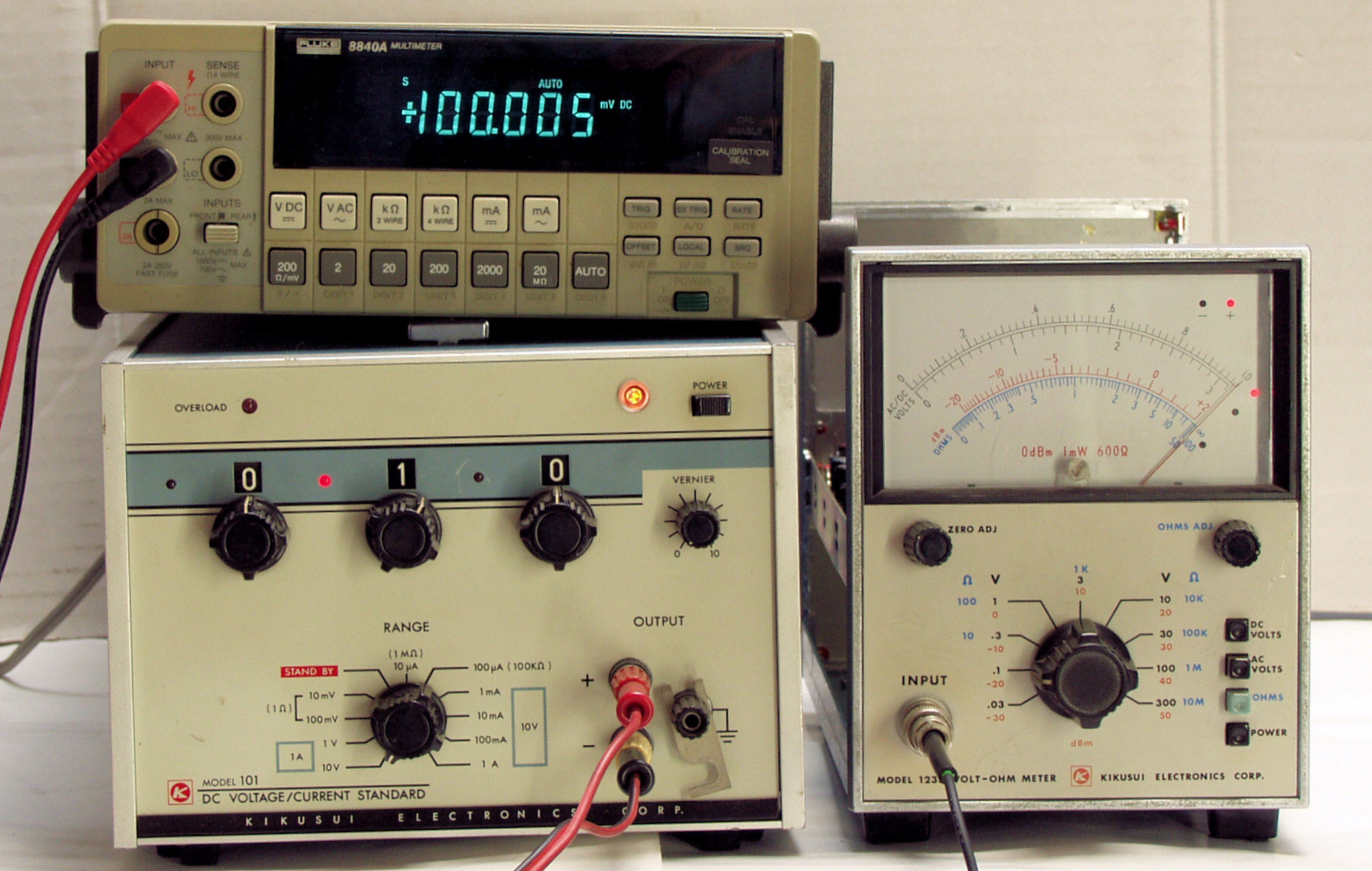

E31. 直流電圧測定、 「30mVレンジ」 ... 30mV測定。
E32. 直流電圧測定、 「100mVレンジ」 ... 100mV測定。
E33. 直流電圧測定、 「300mVレンジ」 ... 300mV測定。

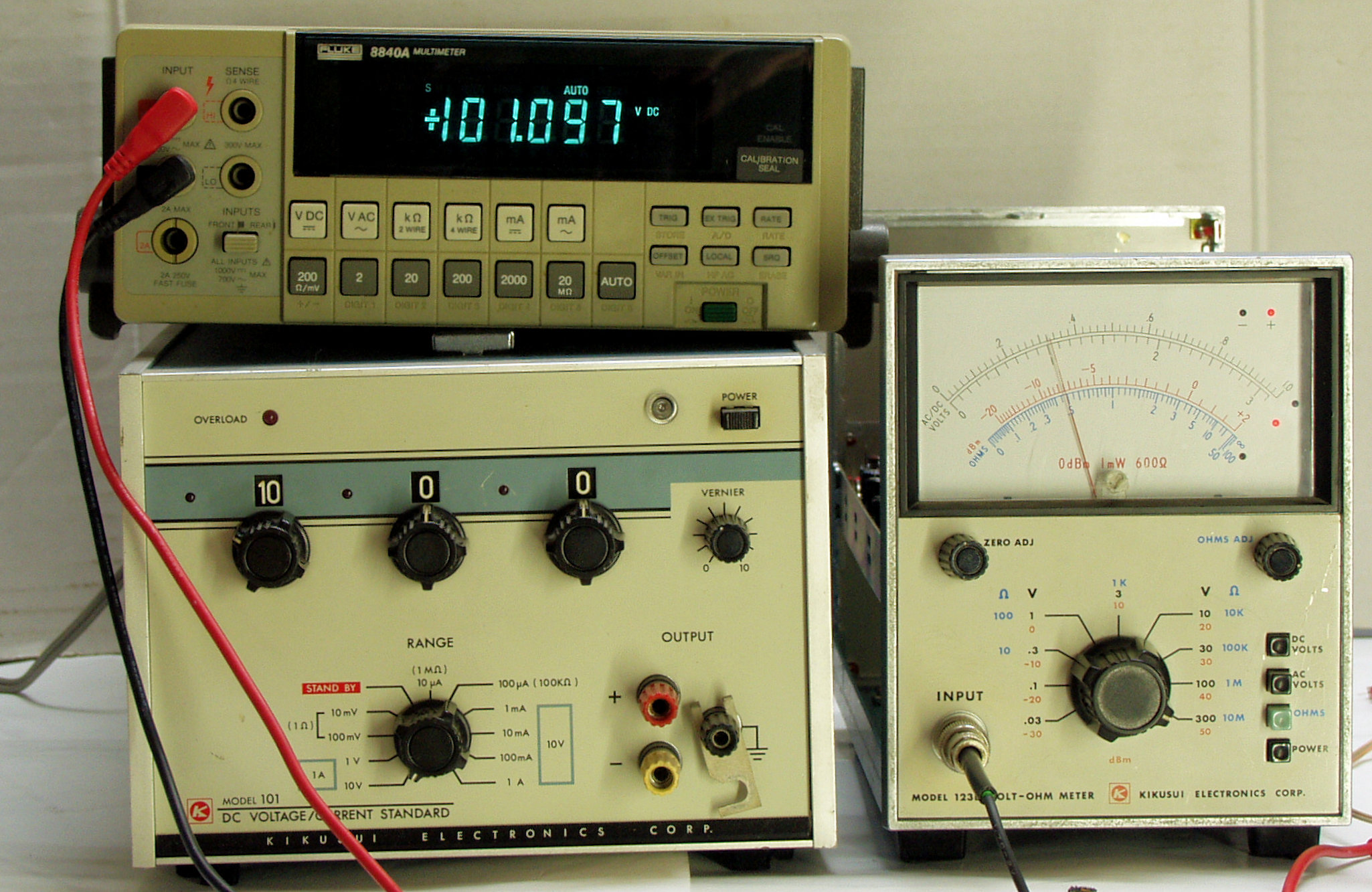

E34. 直流電圧測定、 「1Vレンジ」 ... 1V測定。

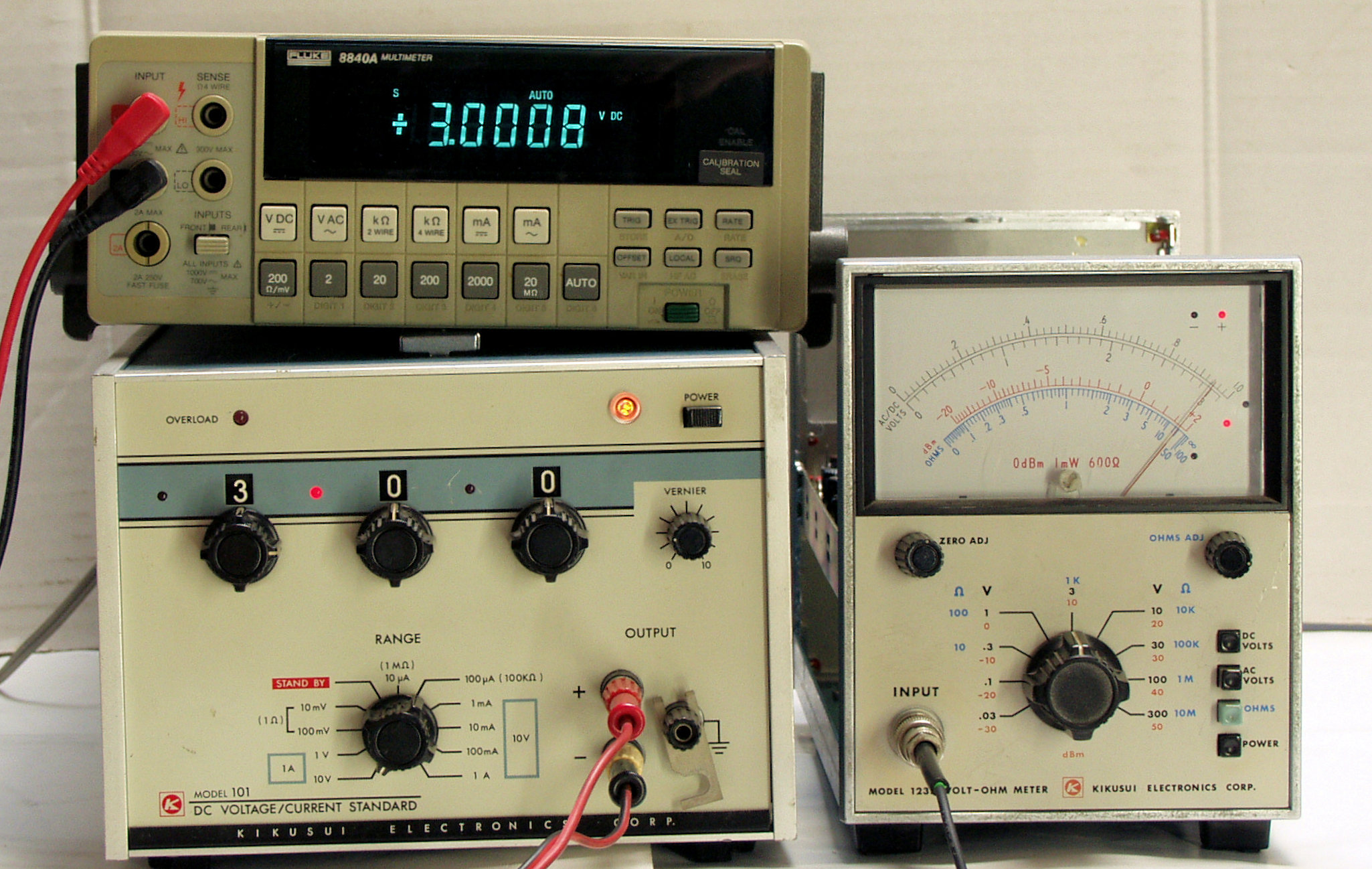

E35. 直流電圧測定、 「3Vレンジ」 ... 3V測定。

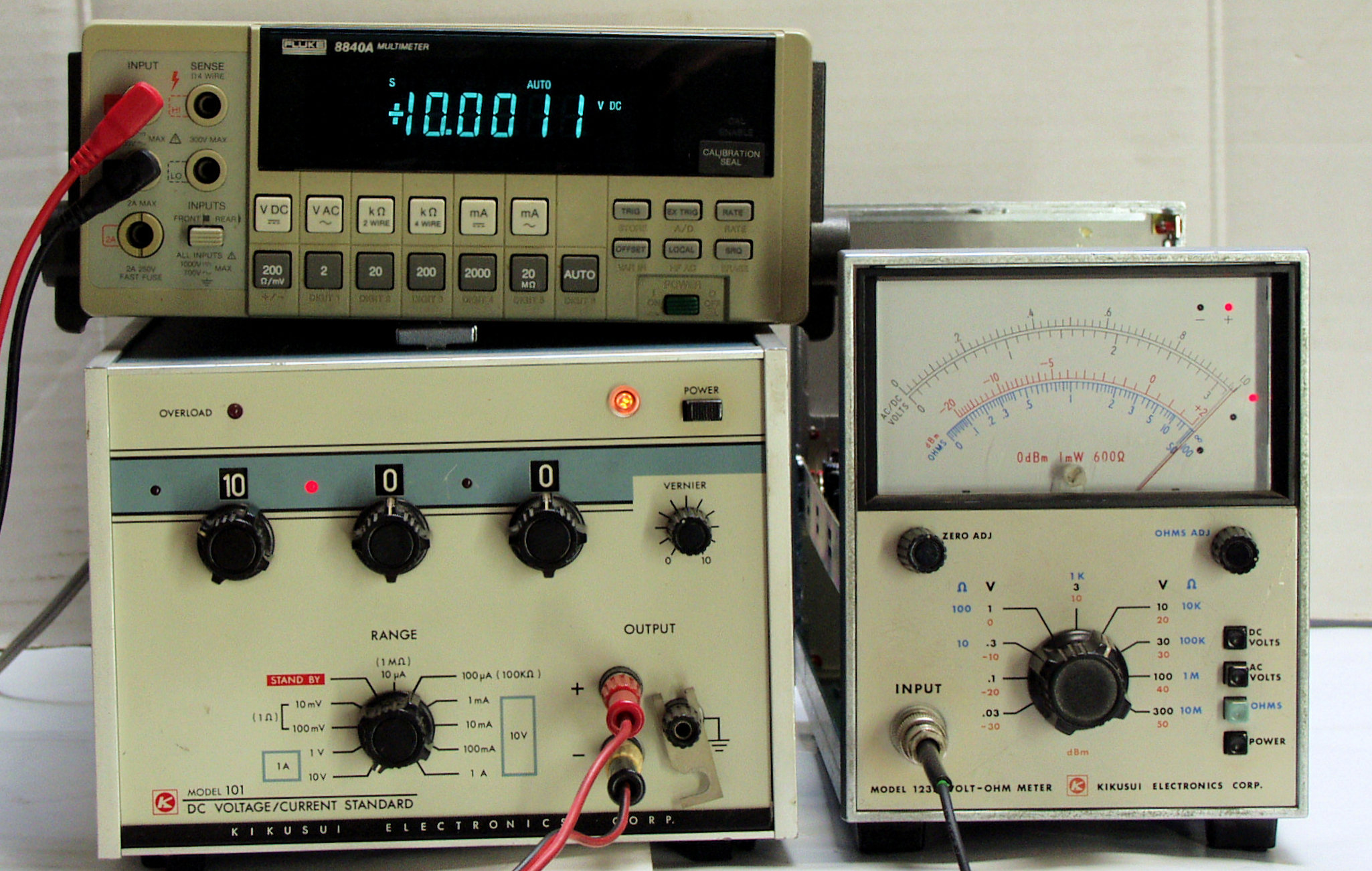

E36. 直流電圧測定、 「10Vレンジ」 ... 10V測定。
E37. 直流電圧測定、 「30Vレンジ」 ... 10V測定。
E38. 直流電圧測定、 「100Vレンジ」 ... 100V測定。
E39. 直流電圧測定、 「300Vレンジ」 ... 100V測定。
E4. 完成、明日は生徒が待つ母校へ帰ります。 平成21年5月16日(土)、赤いテープは個人情報保護の為。
