ＹＡＭＡＨＡ　CD-１ａ　修理

平成１５年９月１日到着　　　月日完成

Ａ．　トレーの開閉が出来ない。 B．　原因 　　　ベルト伸びきり。ＣＰＵ不良（プログラム飛び） Ｃ．　修理状況 Ｄ．　使用部品 Ｆ．　修理費　　　０，０００円 　　　　　　　　　　　ＣＰＵ探し中 Ｓ．　ＹＡＭＡＨＡ　CD-１ａ　の仕様（カタログ・マニアルより）

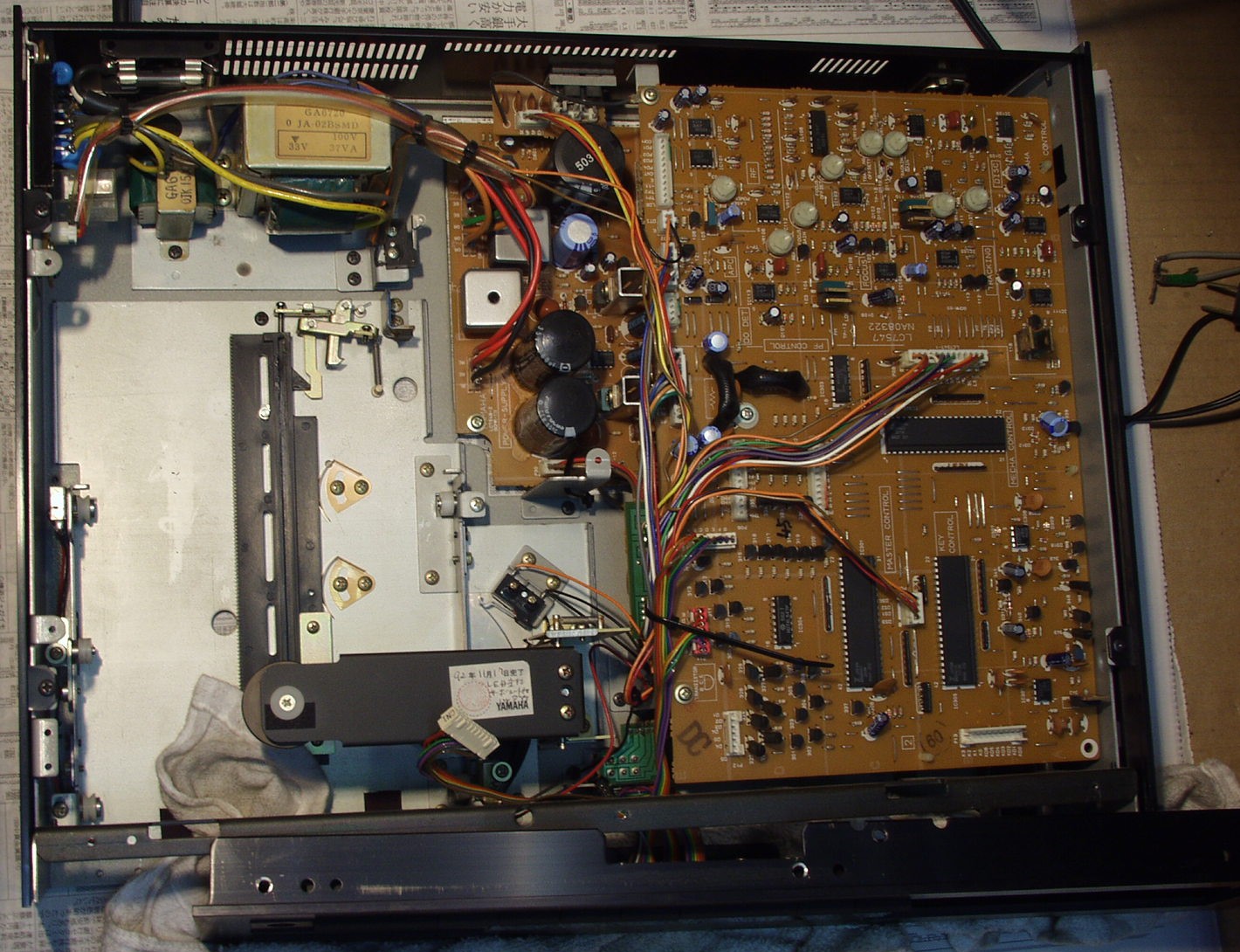

Ａ−１．　上から見る、右下の大きいＬＳＩが不良。 見つかるかな〜

Ａ−２．　ＣＤデッキ見る

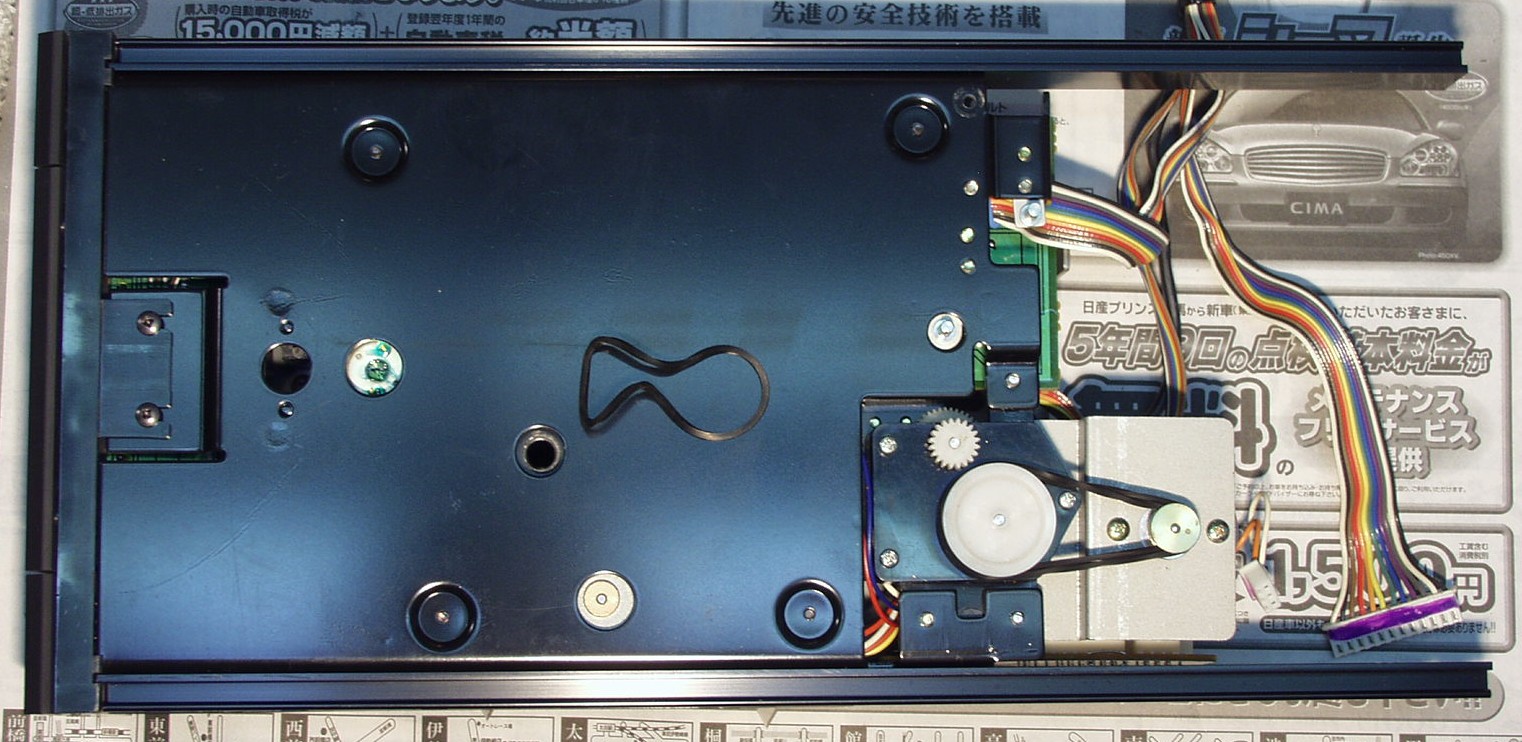

Ａ−３．　後ろからＣＤデッキ見る

Ｓ．　ＹＡＭＡＨＡ　CD-１ａ　の仕様（カタログ・マニアルより）

型式 CDプレイヤー ディスクローディング方式 モーター駆動水平ローディング ピックアップ 半導体レーザー1ビームタイプ クロック再生 ダイレクトPLL方式 フォーカス制御 オートロック付利得切換えサーボ トラッキング制御 位相検出型高利得サーボ 変調方式 EFM エラー訂正 CIRCのC1、C2の2重エラー訂正方式 D/A変換 16ビット・リニア変換ツインコンバーター方式L/R同位相復調 曲の頭出し リードインデータ参照式高速サーチ 周波数特性 5Hz〜20kHz +0.3 -0.5dB 歪率 0.0025%以下(1kHz) ダイナミックレンジ 95dB以上 ワウフラッター 測定限界以下 出力レベル 2Vrms(最大出力) 電源電圧 AC100V、50Hz/60Hz 定格消費電力 36W 外形寸法 幅435x高さ116.5x奥行357mm 重量 11.7kg 価格 ￥260,000(1983年頃)
